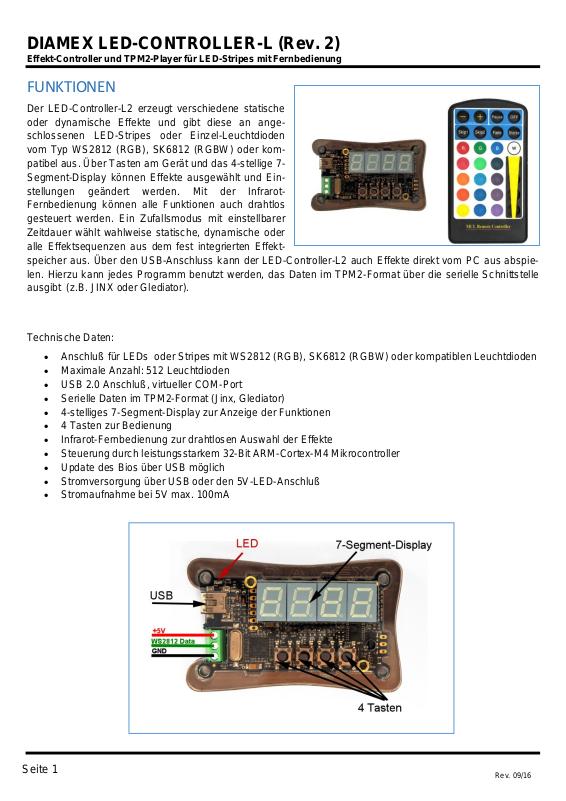

Page 1
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 1
Rev. 09/16

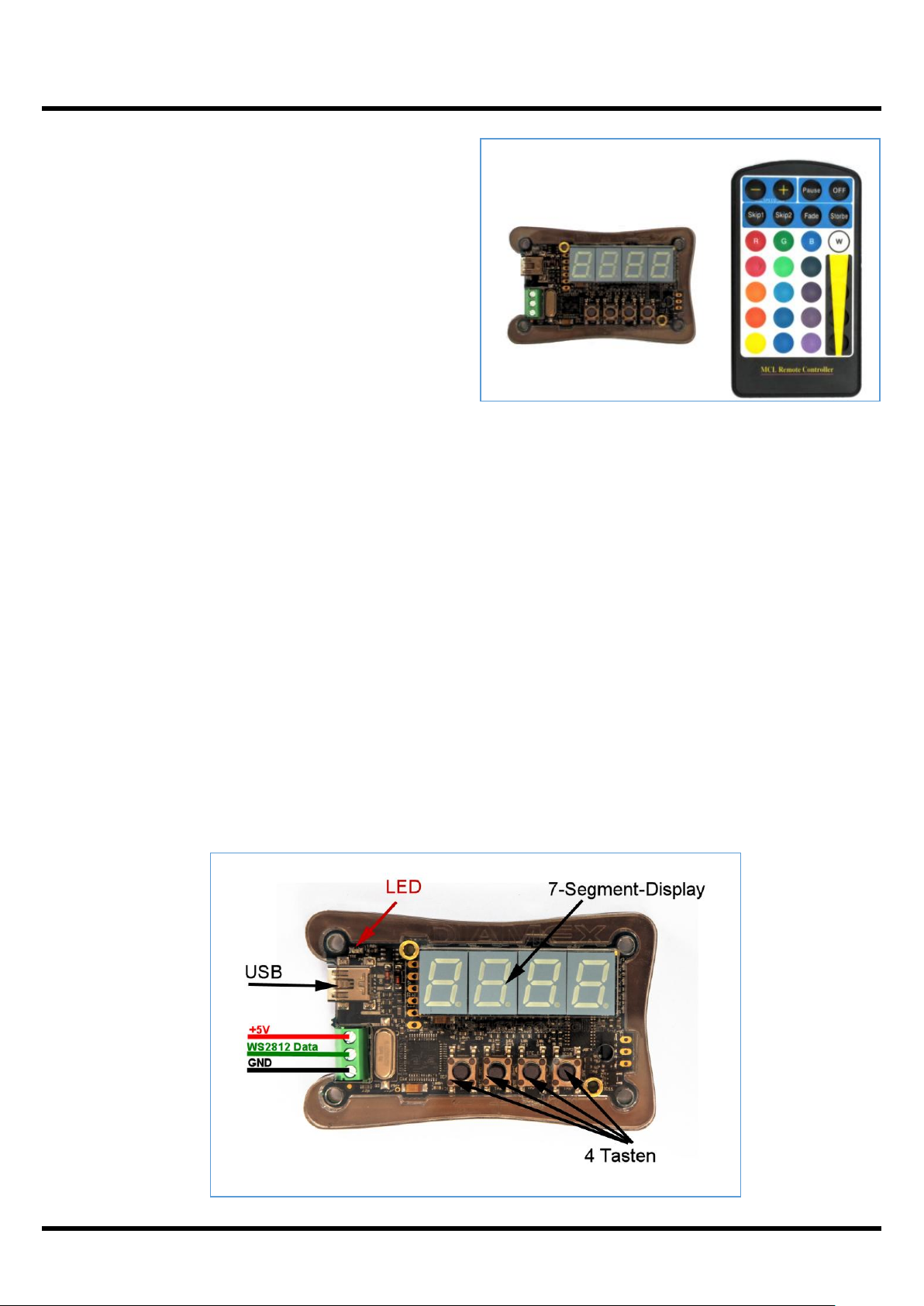

Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
FUNKTIONEN
Der LED-Controller-L2 erzeugt verschiedene statische
oder dynamische Effekte und gibt diese an angeschlossenen LED-Stripes oder Einzel-Leuchtdioden
vom Typ WS2812 (RGB), SK6812 (RGBW) oder kompatibel aus. Über Tasten am Gerät und das 4-stellige 7Segment-Display können Effekte ausgewählt und Einstellungen geändert werden. Mit der InfrarotFernbedienung können alle Funktionen auch drahtlos
gesteuert werden. Ein Zufallsmodus mit einstellbarer
Zeitdauer wählt wahlweise statische, dynamische oder
alle Effektsequenzen aus dem fest integrierten Effektspeicher aus. Über den USB-Anschluss kann der LED-Controller-L2 auch Effekte direkt vom PC aus abspielen. Hierzu kann jedes Programm benutzt werden, das Daten im TPM2-Format über die serielle Schnittstelle
ausgibt (z.B. JINX oder Glediator).
Technische Daten:
Anschluß für LEDs oder Stripes mit WS2812 (RGB), SK6812 (RGBW) oder kompatiblen Leuchtdioden
Maximale Anzahl: 512 Leuchtdioden
USB 2.0 Anschluß, virtueller COM-Port
Serielle Daten im TPM2-Format (Jinx, Glediator)
4-stelliges 7-Segment-Display zur Anzeige der Funktionen
4 Tasten zur Bedienung
Infrarot-Fernbedienung zur drahtlosen Auswahl der Effekte
Steuerung durch leistungsstarkem 32-Bit ARM-Cortex-M4 Mikrocontroller
Update des Bios über USB möglich
Stromversorgung über USB oder den 5V-LED-Anschluß
Stromaufnahme bei 5V max. 100mA
Page 2
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 2
Rev. 09/16
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
STROMVERSORGUNG
LEDs benötigen einzeln nur einen relativ geringen Strom. Dieser kann sich jedoch bei langen Stripes oder
großen Panels auf stattliche Werte summieren. Als Beispiel dient die Stromaufnahme einer WS2812-LED. Bei
100% Weiß benötigt diese LED 60mA bei 5Volt. Das ist zunächst nicht sehr viel, bei 10 LEDs sind das aber
schon 600mA, das heißt ein normaler USB-2.0-Port ist damit schon überlastet, da er in der Regel maximal
500mA liefern kann (laut USB-Spezifikation). Aus diesem Grund empfehlen wir immer die Verwendung eines
entsprechend der benötigten LEDs ausgelegten Netzteiles.

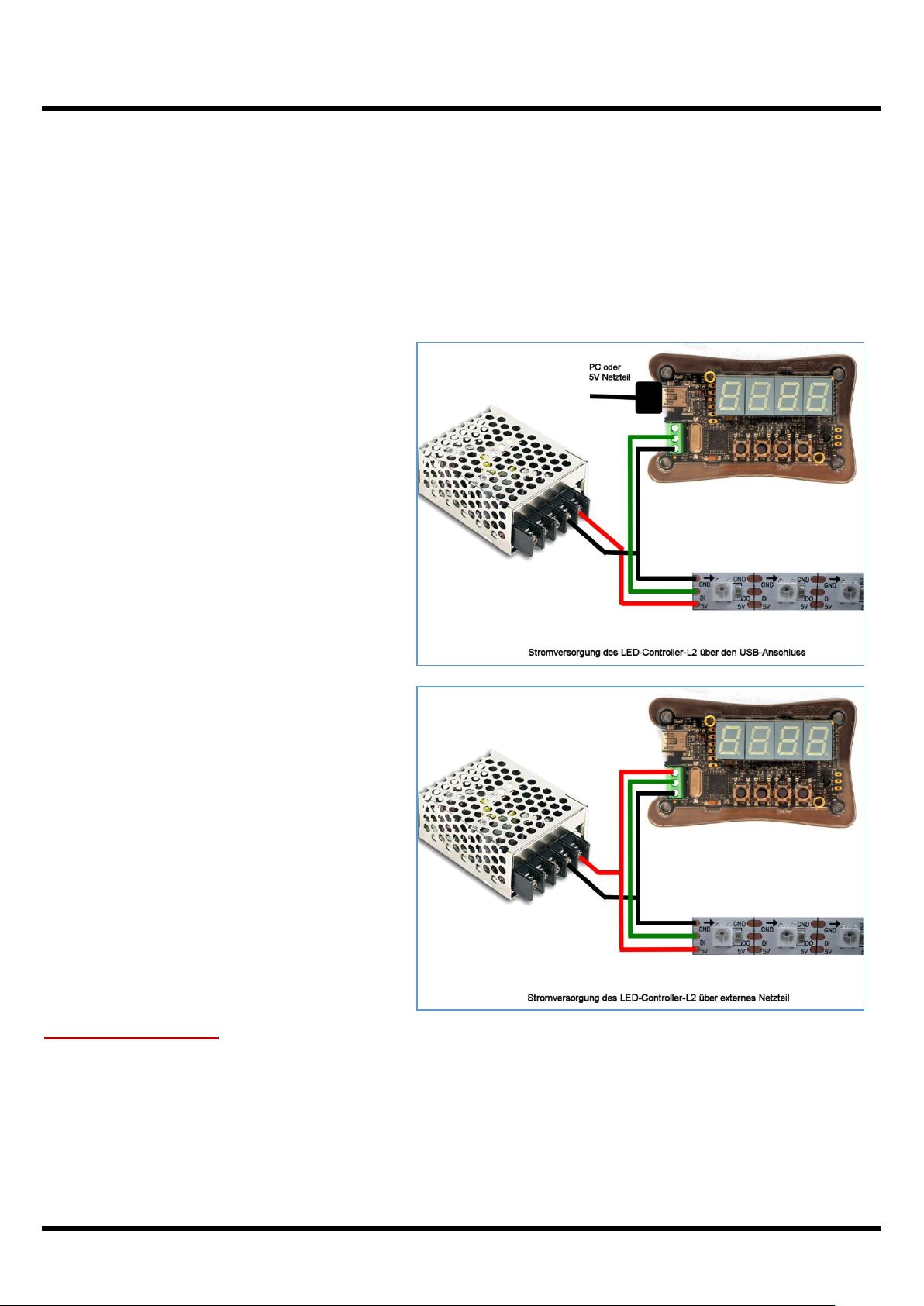

Variante 1:
LED-Controller-L2 über USB-Port versorgen
Diese Variante wird immer benötigt, wenn Sie
Daten von JINX oder GLEDIATOR über USB
direkt abspielen. Der LED-Player wird hierbei
automatisch über den USB-Anschluss mit
Strom versorgt.
Die +5V Schraubklemme bleibt in diesem Falle
unbeschaltet.
Variante 2:
LED-Controller-L2 über Netzteil versorgen
Bei dieser Variante darf der LED-Controller-L2
nicht mit dem USB-Port des PC verbunden
sein. Er wird hier nur zum Abspielen der internen Effekte benutzt.
Die +5V-Leitung des Netzteiles wird an die
+5V-Klemme des LED-Players angeschlossen
und versorgt diesen mit Strom.
WICHTIGE HINWEISE
Schließen Sie bitte niemals beide Stromversorgungen gleichzeitig an. Entweder Stromversorgung über
USB oder Stromversorgung über die Klemmleiste.
Schließen Sie nie eine höhere Spannung als 5 Volt an den LED-Controller-L2 an.
Achten Sie unbedingt auf die Polung des Netzteiles. Eine Verpolung führt zur sofortigen Zerstörung
des LED-Controller-L2 und der angeschlossenen LEDs.
Page 3
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 3
Rev. 09/16

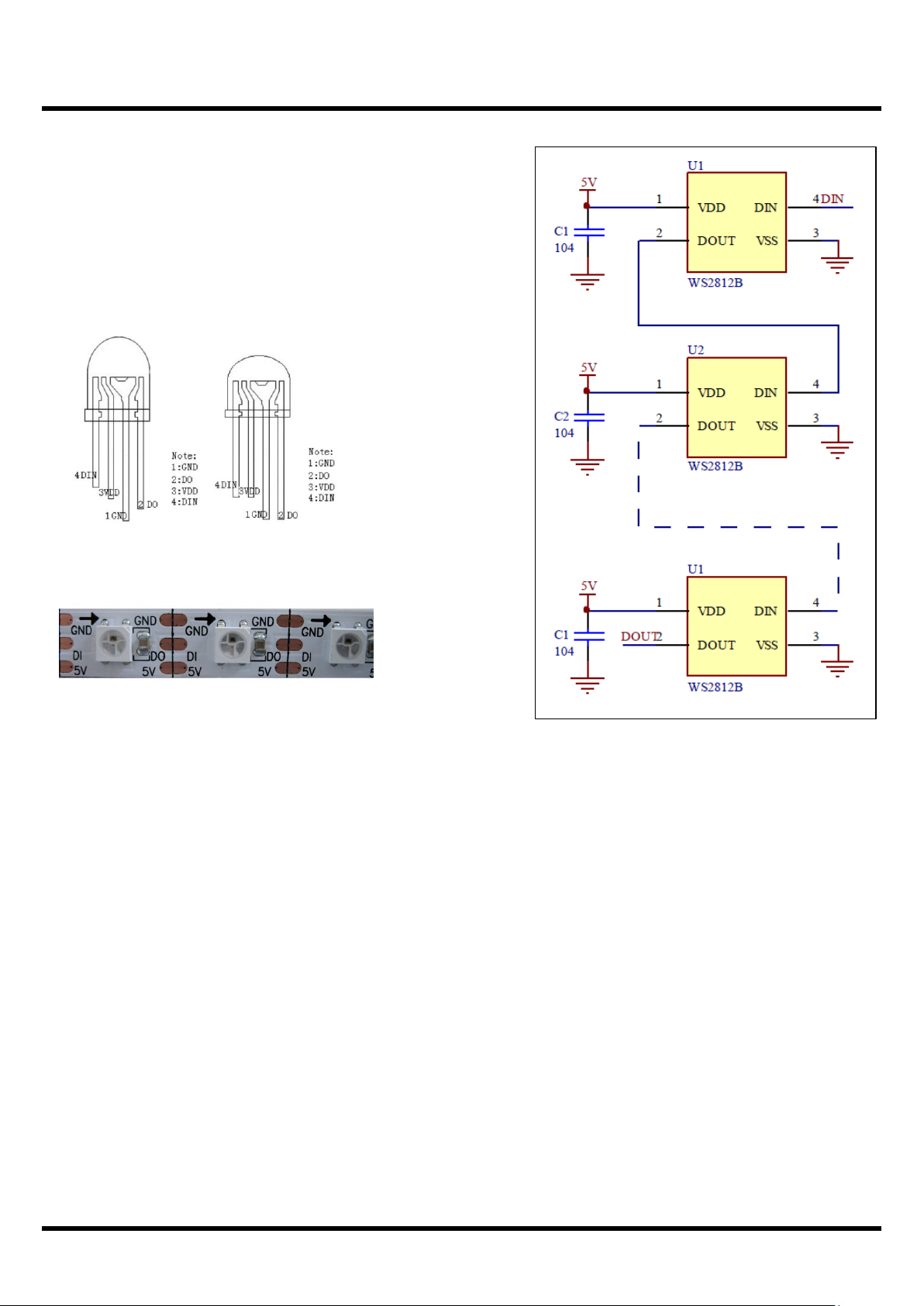

PL9823 LED
WS2812 Daisy-Chain
LED-Stripe mit WS2812
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
LED-ANSCHLUSS
LEDs der Typen WS2812B, PL9823, APA-106, SK6812 und
kompatibel haben neben den Stromversorgungspins (Masse
und +5V) einen Dateneingang (DI) und einen Datenausgang
(DO). Werden mehrere LEDs benötigt, muss einfach der Datenausgang (DO) der ersten LED mit dem Dateneingang (DI)
der nächsten LED verbunden werden (Daisy-Chain Prinzip).
ANZAHL DER LEUCHTDIODEN
Der LED-Controller-L2 steuert maximal 512 Leuchtdioden an. Über das Einstellmenü kann die genau angeschlossene Anzahl eingestellt werden. Hierdurch müssen nur geringere Datenmengen generiert und übertragen werden.
ANORDNUNG DER FARBEN
Die Anordnung der Farben kann von Hersteller zu Hersteller variieren. Bei klassischen WS2812-LEDs ist die
Anordnung Grün-Rot-Blau (GRB), dieses ist auch die Standardeinstellung des LED-Controller-L2. Sollten Sie
feststellen, dass die Farben nicht stimmen, können Sie dies über das Einstellmenü ändern.
RGBW-LEUCHTDIODEN
Die Unterstützung von RGBW-Leuchtdioden (SK6812) kann über das Einstellmenü aktiviert werden. Diese
LEDs haben zusätzlich zu den drei Standardfarben Rot, Grün und Blau ein viertes weißes System integriert.
Dies garantiert ein sauberes Weiß, das nicht aus den drei Grundfarben erzeugt wird. Bei internen Effekten
oder bei der Wiedergabe von TPM2-Daten über USB steuert der LED-Controller-L2 das zusätzliche WeißSystem an, wenn die Werte von Rot, Grün und Blau identisch sind.
Page 4
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 4
Rev. 09/16
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung

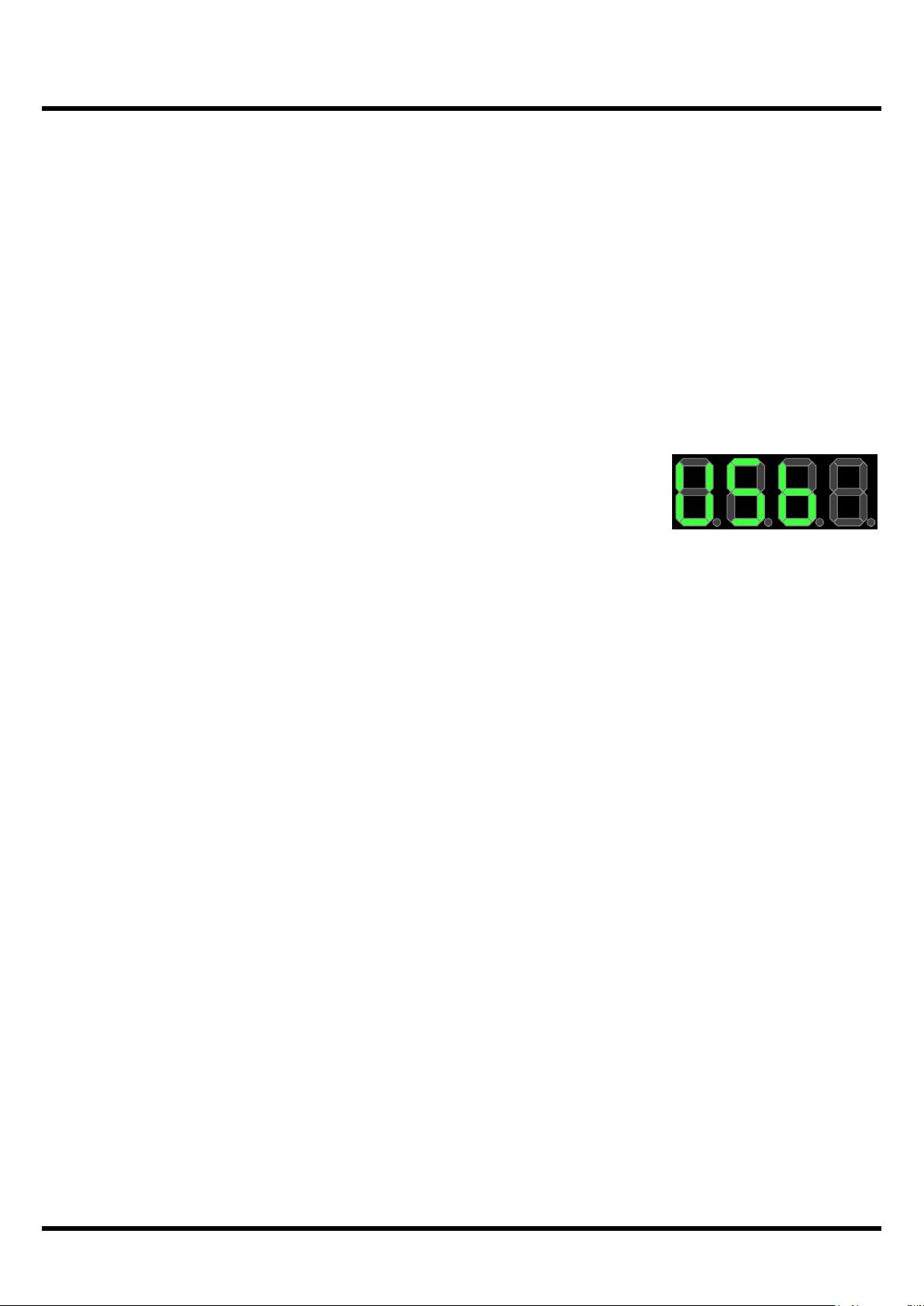

USB-PORT
Der LED-Controller-L2 kann direkt TPM2-Daten vom PC abspielen. Hierzu wird ein virtueller COM-Port über
USB eingerichtet. Damit Ihr PC den LED-Player erkennt, ist die INF-Treiberdatei erforderlich, die Sie über einen Link am Ende dieser Anleitung herunterladen können. Über den Gerätemanager von Windows 7 oder 8.x
wählen Sie bitte die Funktion „Treibersoftware aktualisieren“ an und wählen danach die Datei
led-controller-l2.inf
aus. Sollten Sie noch Windows 8.x benutzen, müssen Sie eventuell das „Erzwingen der Treibersignatur unter
Windows 8 deaktivieren“. Wie das funktioniert, finden Sie im Internet, wenn sie in Google nach „Treibersigna-
tur Windows 8“ suchen.
Unter Windows 10 ist keine Treiberinstallation erforderlich, der LED-Controller-L2 wird nach erstmaligen An-
stecken an den PC automatisch als „Serielles USB-Gerät“ angemeldet. Bitte achten Sie darauf, dass Ihr Windows 10 PC auf dem neuesten Stand ist, die ersten Windows 10 Versionen hatten extreme Probleme bei der
Ansteuerung von virtuellen COM-Ports über USB.
Programme wie JINX oder GLEDIATOR können TPM2-Daten direkt auf den virtuellen USB-COM-Port ausgeben. Die Baudrateneinstellung wird ignoriert, USB benutzt automatisch die maximal mögliche Geschwindigkeit.
LEUCHTDIODE ROT
Die rote LED dient lediglich zur Visualisierung der Datenausgabe zu den Leuchtdioden. Sollten sie sich nicht
sicher sein, ob die angeschlossenen LEDs funktionieren, können Sie anhand des Flackerns der roten LED
sehen, dass Daten zu den Leuchtdioden übertragen werden.
4 TASTEN
Die 4 Tasten am LED-Controller-L2 dienen zur Bedienung am Gerät und zur Konfiguration. Die Funktionen der
einzelnen Tasten variiert von Funktion zu Funktion und wir bei der Beschreibung der Bedienung ausführlich
erläutert.
INFRAROT-FERNBEDIENUNG
Alle Funktionen können auch über die dem Gerät beiliegende drahtlose Infrarot-Fernbedienung gesteuert
werden. Die Belegung der Tasten variieren von Funktion zu Funktion. Da es sich um eine UniversalFernbedienung handelt, ist die Beschriftung der Tasten nicht immer identisch mit der Funktion.
Page 5
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 5
Rev. 09/16
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
TPM2-PLAYER ÜBER USB
TPM ist die Abkürzung für „Transport Protocol for Matrices“, ein beliebtes Datenprotokoll zur Ansteuerung von
LED-Stripes und Panels. Mehrere frei erhältliche Programme unterstützen dieses Protokoll inzwischen, wie
z.B. JINX oder GLEDIATOR. Die Datenübertragung vom PC zum LED-Player geschieht über die USBSchnittstelle mit maximaler Geschwindigkeit, damit eine Rate von 25 Frames pro Sekunde erreicht werden
kann und eine flackerfreie Ausgabe gewährleistet ist. Zur Ansteuerung wird in der Regel ein virtueller COMPort über USB eingerichtet, die COM-Port-Nummer des LED-Controller-L2 kann über den Gerätemanager von
Windows ermittelt werden und muss im Abspielprogramm eingestellt werden.
Die Abspielprogramme können nicht die Anzahl der an den LED-Controller-L2 angeschlossenen LEDs auslesen und geben deshalb immer die im Programm eingestellte Datenmenge (entspricht der Anzahl der LEDs in
der Matrix * 3) über die TPM2-Daten aus. Wenn diese Menge für die am LED-Controller-L2 eingestellte Anzahl
der LEDs zu groß ist, werden die überzähligen Daten einfach ignoriert. Ist die Menge der Daten zu gering,
bleiben eventuell LEDs am Ende des angeschlossenen Stripes dunkel.
Wenn der LED-Controller-L2 gültige TPM2-Daten über die USB-Schnittstelle
empfangen hat, wechselt er automatisch in den USB-Modus (auch aus dem
OFF-Modus) und gibt die empfangenen Daten zu den Leuchtdioden aus. 2 Sekunden nach Ende der Datenübertragung schaltet der LED-Controller-L2 automatisch in den letzten Modus zurück.
INTEGRIERTE EFFEKTE
Der LED-Controller-L2 besitzt viele werksseitig integrierte statische und dynamische Effekte, die speziell für
den Anschluss von LED-Stripes optimiert sind. Statische Effekte wirken sich immer auf die gesamte Länge
des angeschlossenen Stripes aus. Viele dynamische Effekte geben ihre Daten jedoch in sogenannten Segmenten aus, dies sind Bereiche auf dem Stripe, in denen sich die Effekte wiederholen. Die Länge dieser Segmente können im Einstellmenü des LED-Controller-L2 konfiguriert werden.
Die Helligkeit aller Effekte sowie die Abspielgeschwindigkeit vieler dynamischer Effekte können jederzeit per
Tasten oder Fernbedienung geändert werden.
Der Random-Modus spielt die Effekte zufällig ab und wechselt dabei nach einer einstellbaren Zeit zum nächsten Effekt. Im Einstellmenü kann gewählt werden, ob nur statische, nur dynamische oder alle Effekte per Zufall
ausgewählt werden sollen.
Die Art und Anzahl der integrierten Effekte kann sich von Version zu Version des LED-Controller-L2-Bios unterscheiden und werden deshalb in dieser Anleitung nicht ausführlich beschrieben. Probieren Sie einfach die
Effekte durch.
Page 6
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 6
Rev. 09/16
Helligkeitsstufen im USB-Modus.
Zu dunkel abgespeicherte TPM2-
Sequenzen können bei Einstellung über 100% aufgehellt werden.
Helligkeitsstufen im Effekt- und
Random-Modus.
Alle Effekte sind auf 100% Helligkeit ausgelegt, deshalb ist hier nur
eine Reduzierung möglich.
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung

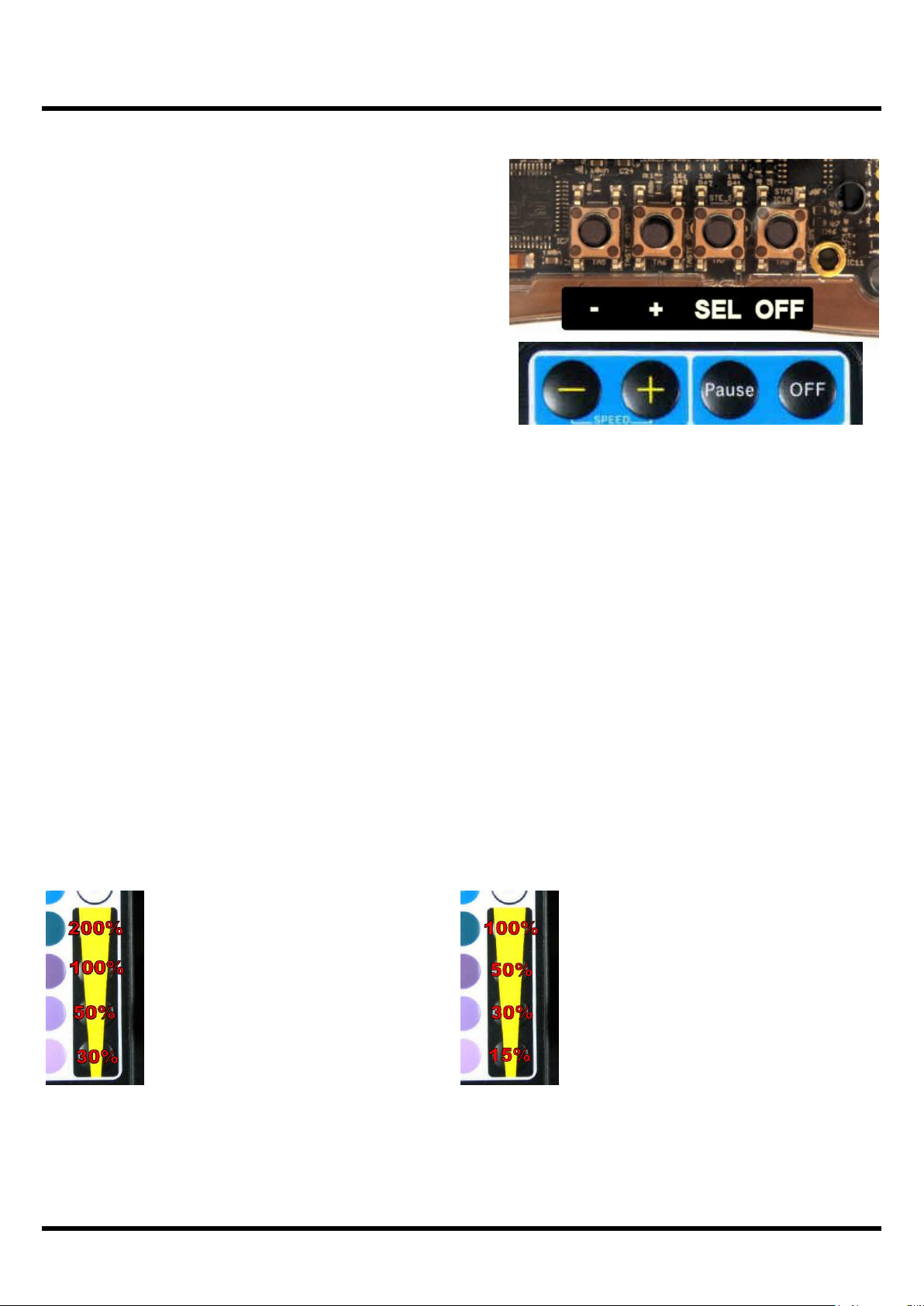

BEDIENUNG
Der LED-Controller-L2 wird über die 4 Tasten am Gerät
oder alternativ über die Infrarot-Fernbedienung bedient. Die
Funktionen der Tasten (-) (+) (SEL) (OFF) am Gerät entsprechen weitgehend den oberen 4 Tasten auf der Fernbedienung (-) (+) (Pause) (OFF).
Um einen ungewollten Aufruf einiger Funktionen zu verhindern, können diese nur durch längeres
Drücken auf die Tasten aufgerufen werden. Welche dies sind, finden sie in der Beschreibung der
Tastenfunktionen der verschiedenen Funktionsmodi.
Das Funktionsmenü sowie alle Options-Menüs werden automatisch verlassen, wenn 30 Sekunden
keine Taste am Gerät oder an der Fernbedienung gedrückt wurde. Alle Menüs werden mit der OFFTaste sofort verlassen, eventuell gemachte Einstellungen werden dabei im EEPROM des LEDController-L2 abgespeichert.
Nach Neustart des LED-Controller-L2 durch Anlegen der Versorgungsspannung wird automatisch
der letzte Modus gestartet: OFF (keine Funktion), EFFEKT (letzter eingestellter Effekt), RANDOM
(zufälliger nächster Effekt).
Während der Wiedergabe von Effekten (Normal, Random) oder im USB-Modus kann durch Druck auf
eine der 4 Helligkeitstasten direkt die Helligkeit der angeschlossenen LEDs mit festen Werten grob
verändert werden. Eine Feineinstellung der Helligkeit wird über das Optionsmenü (Taste SELECT,
Fernbedienungstaste PAUSE) vorgenommen.
Page 7
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 7
Rev. 09/16

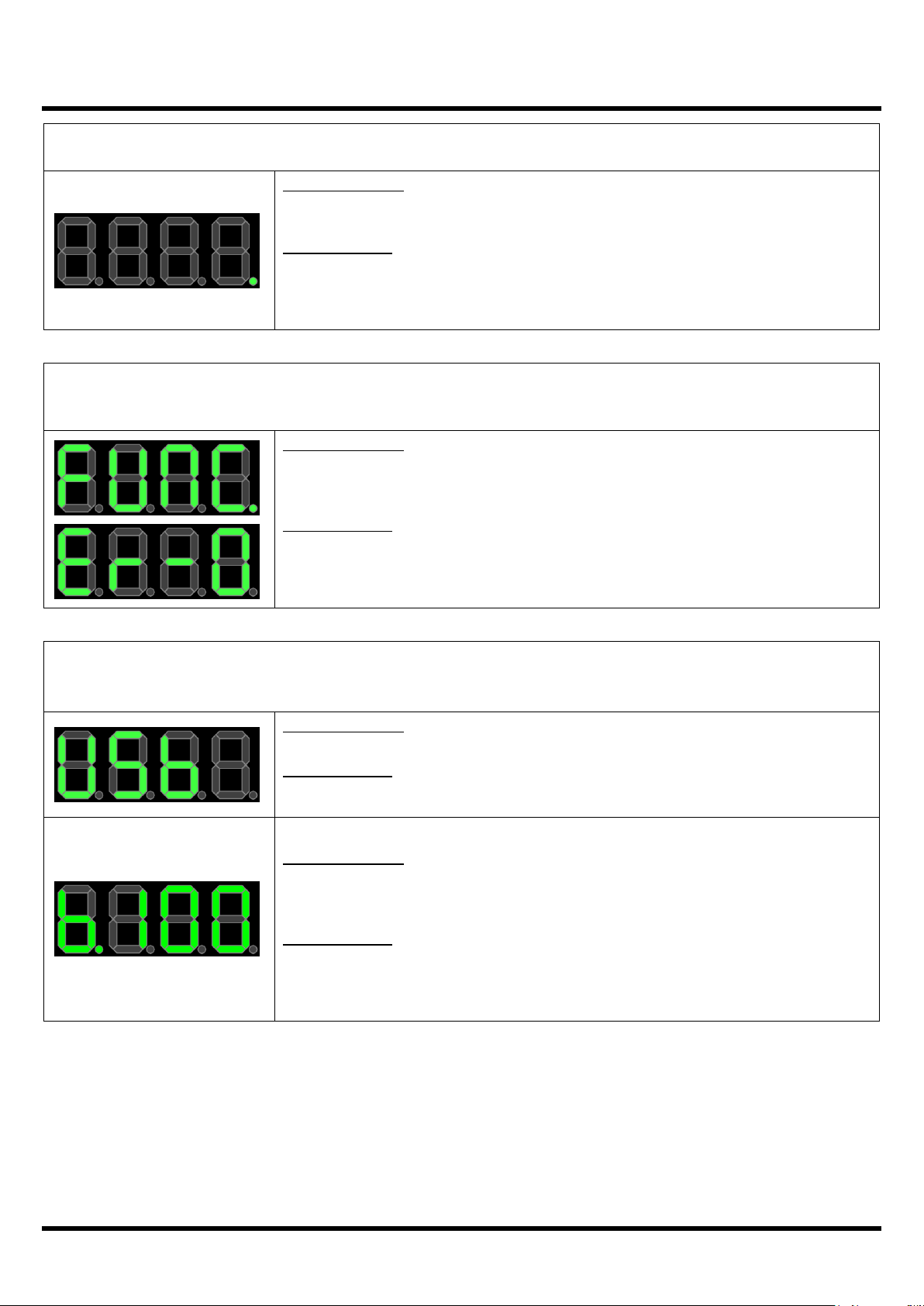

Modus: OFF
Keine Ausgabe von Daten zu den Leuchtdioden.
Tasten am Gerät:
[OFF] Funktionsmenü aufrufen
[SELECT] Einstellmenü aufrufen (2 Sekunden drücken)
Fernbedienung:
[OFF] Funktionsmenü aufrufen
[PAUSE] Einstellmenü aufrufen (2 Sekunden drücken)
[FADE] Effekt-Wiedergabe starten
[STROBE] Random-Wiedergabe starten
Modus: FUNKTIONSMENÜ
Auswahl der Funktion.
Das Menü wird automatisch verlassen, wenn 30 Sekunden keine Taste betätigt wurde.
Tasten am Gerät:
[-] Effekt-Wiedergabe starten
[+] Random-Wiedergabe Starten
[OFF] Zu Modus OFF Wechseln
Fernbedienung:
[-] Effekt-Wiedergabe starten
[+] Direkt zur Random-Wiedergabe
[OFF] Zu Modus OFF Wechseln
Modus: USB
TPM2-Daten werden über USB empfangen und zu den LEDs ausgegeben. Diese Funktion wird automatisch gestartet,
wenn Daten empfangen werden und wieder verlassen, wenn 2 Sekunden keine Daten übertragen wurden.
Tasten am Gerät:
[SELECT] Optionsmenü aufrufen (hier: Helligkeit einstellen)
Fernbedienung:
[PAUSE] Optionsmenü aufrufen (hier: Helligkeit einstellen)
[HELLIGKEITSTASTEN] 200%, 100%, 50%, 30%
USB-Option: Helligkeit in % (Standardwert: 100%)
Tasten am Gerät:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 200%)
[OFF] Optionsmenü verlassen
Fernbedienung:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 200%)
[OFF] Optionsmenü verlassen
[HELLIGKEITSTASTEN] 200%, 100%, 50%, 30%
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
Page 8
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 8
Rev. 09/16

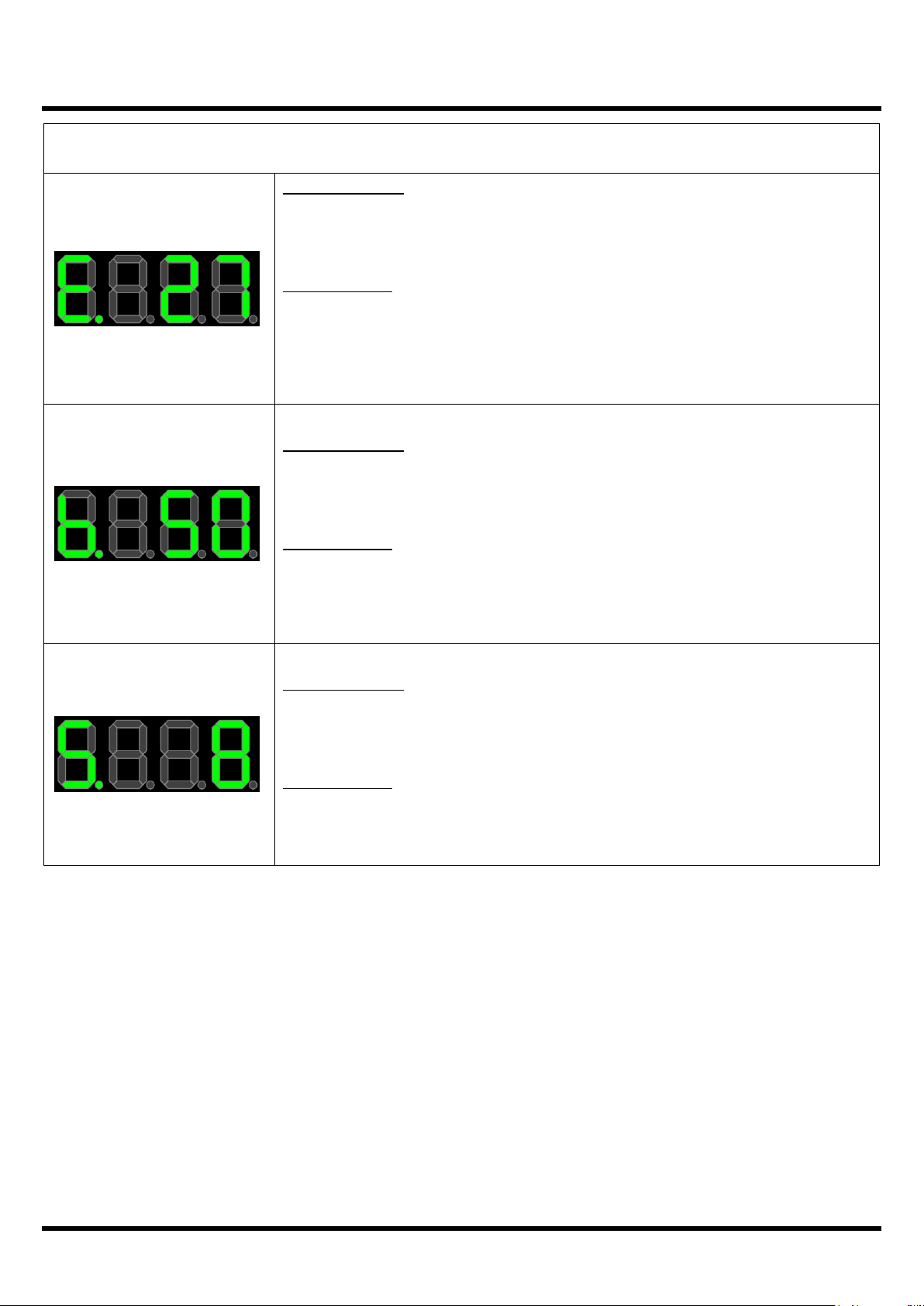

Modus: EFFEKT-WIEDERGABE
Effekt mit angezeigter Nummer wird wiedergegeben.
Tasten am Gerät:
[-] Effektnummer reduzieren
[+] Effektnummer erhöhen
[SELECT] Optionsmenü aufrufen (Helligkeit / Speed einstellen)
[OFF] Funktionsmenü aufrufen (2 Sekunden drücken)
Fernbedienung:
[-] Effektnummer reduzieren
[+] Effektnummer erhöhen
[PAUSE] Optionsmenü aufrufen (Helligkeit / Speed einstellen)
[OFF] Funktionsmenü aufrufen (2 Sekunden drücken)
[FARBTASTEN] Alle LEDs mit Tastenfarbe anzeigen
[HELLIGKEITSTASTEN] 100%, 50%, 30%, 15%
Effekt-Option: Helligkeit in % (Standardwert: 50%)
Tasten am Gerät:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 100%)
[SELECT] Nächste Option aufrufen (falls möglich)
[OFF] Optionsmenü verlassen
Fernbedienung:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 100%)
[PAUSE] Nächste Option aufrufen (falls möglich)
[OFF] Optionsmenü verlassen
[HELLIGKEITSTASTEN] 100%, 50%, 30%, 15%
Effekt-Option: Geschwindigkeit (Speed) (nicht bei allen Effekten möglich)
Tasten am Gerät:
[-] Geschwindigkeit reduzieren (Minimum = 1)
[+] Geschwindigkeit erhöhen (Maximum = 10)
[SELECT] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
Fernbedienung:
[-] Geschwindigkeit reduzieren (Minimum = 1)
[+] Geschwindigkeit erhöhen (Maximum = 10)
[PAUSE] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
Page 9
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 9
Rev. 09/16

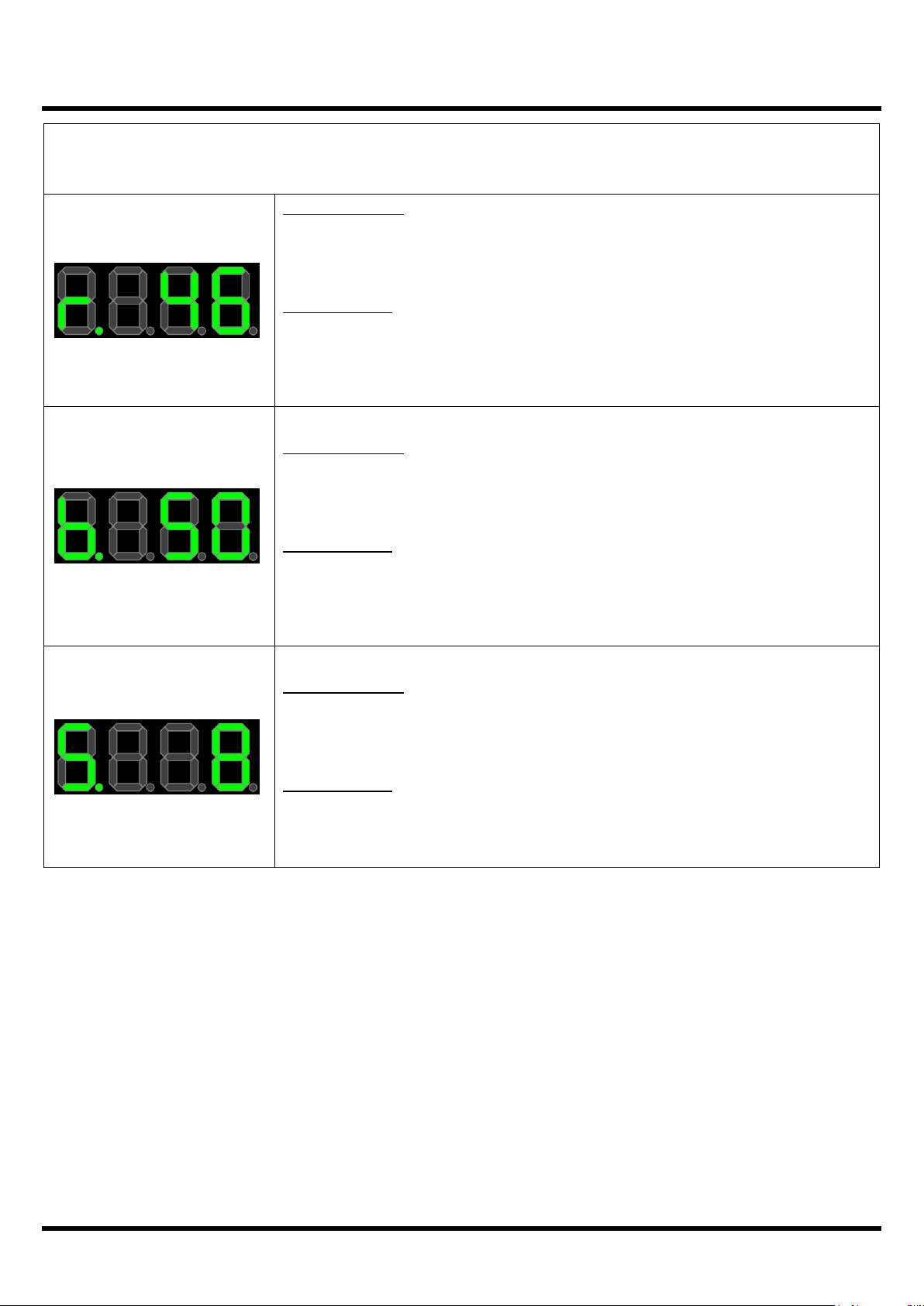

Modus: ZUFALLS-WIEDERGABE (RANDOM)
Effekte werden zufällig wiedergegeben.
Die Art der Effekte und die Zeit zwischen den Wechseln werden im Einstellmenü definiert.
Tasten am Gerät:
[-] Sofort zufälligen Effekt wechseln
[+] Sofort zufälligen Effekt wechseln
[SELECT] Optionsmenü aufrufen (Helligkeit / Speed einstellen)
[OFF] Funktionsmenü aufrufen (2 Sekunden drücken)
Fernbedienung:
[-] Sofort zufälligen Effekt wechseln
[+] Sofort zufälligen Effekt wechseln
[PAUSE] Optionsmenü aufrufen (Helligkeit / Speed einstellen)
[OFF] Funktionsmenü aufrufen (2 Sekunden drücken)
[HELLIGKEITSTASTEN] 100%, 50%, 30%, 15%
Effekt-Option: Helligkeit in % (Standardwert: 50%)
Tasten am Gerät:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 100%)
[SELECT] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
Fernbedienung:
[-] Helligkeit reduzieren (in 5er Schritten, Minimum = 5%)
[+] Helligkeit erhöhen (in 5er Schritten, Maximum = 100%)
[PAUSE] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
[HELLIGKEITSTASTEN] 100%, 50%, 30%, 15%
Effekt-Option: Geschwindigkeit (Speed)
Tasten am Gerät:
[-] Geschwindigkeit reduzieren (Minimum = 1)
[+] Geschwindigkeit erhöhen (Maximum = 10)
[SELECT] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
Fernbedienung:
[-] Geschwindigkeit reduzieren (Minimum = 1)
[+] Geschwindigkeit erhöhen (Maximum = 10)
[PAUSE] Nächste Option aufrufen
[OFF] Optionsmenü verlassen
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
Page 10
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 10
Rev. 09/16

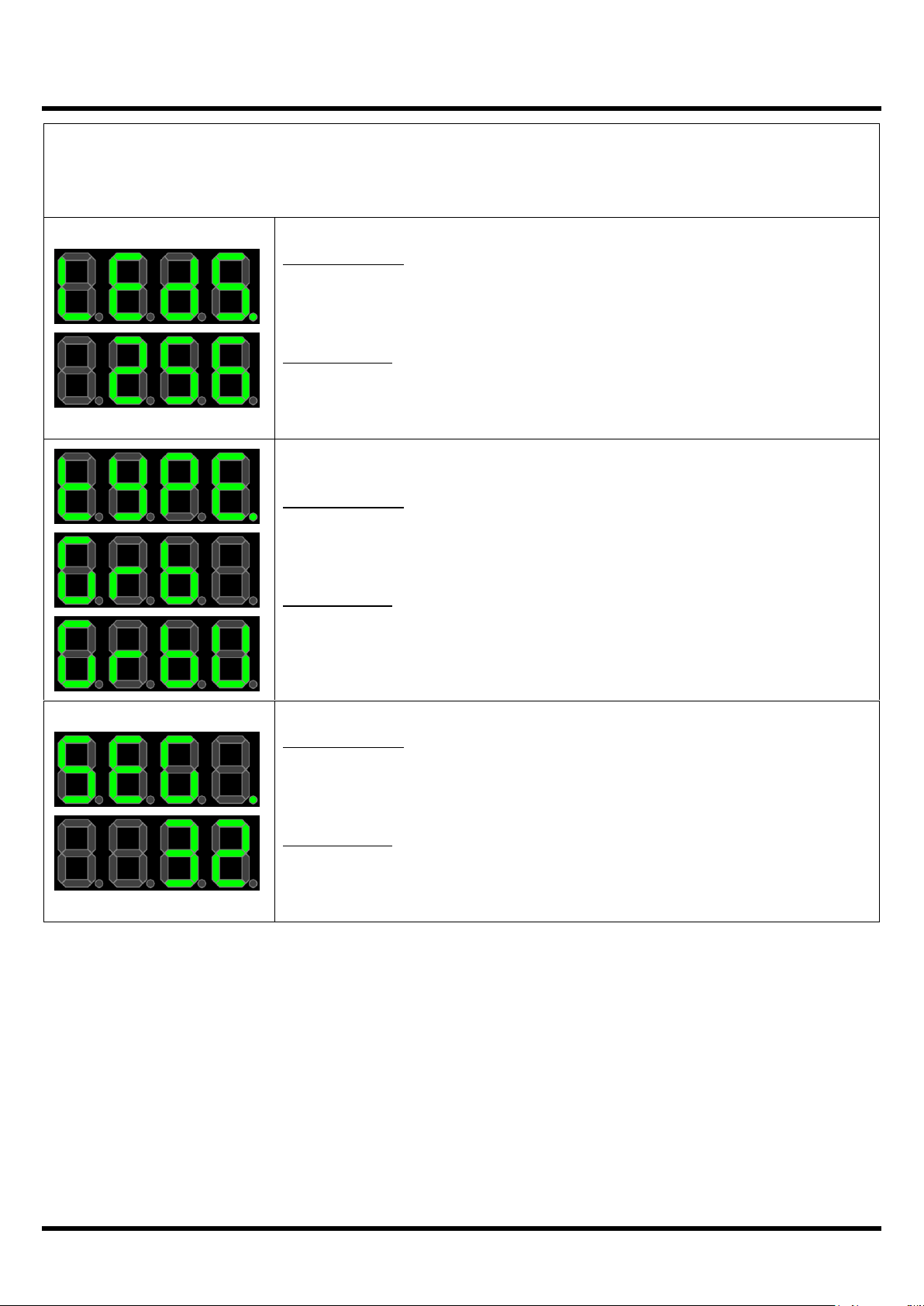

Modus: EINSTELLMENÜ
Kann nur über das OFF-Menü durch Druck von 2 Sekunden auf die SELECT-Taste (PAUSE-Taste auf der Fernbedienung) aufgerufen werden. Die Einstellungen werden nach Verlassen des Menüs abgespeichert. Das Menü wird automatisch verlassen, wenn 30 Sekunden keine Taste betätigt wurde.
Anzahl der LEDs einstellen (Standardwert: 256)
Tasten am Gerät:
[-] Anzahl der LEDs verringern (Minimum: 16)
[+] Anzahl der LEDs erhöhen (Maximum: 512)
[SELECT] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Fernbedienung:
[-] Anzahl der LEDs verringern (Minimum: 16)
[+] Anzahl der LEDs erhöhen (Maximum: 512)
[PAUSE] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Led-Typ und Farbreihenfolge einstellen (Standardwert: GRB)
Tasten am Gerät:
[-] Farbreihenfolge ändern: GRB, GBR, BRG, BGR, RBG, RGB
[+] RGB/RGBW-Umschaltung (U = RGBW LEDs)
[SELECT] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Fernbedienung:
[-] Farbreihenfolge ändern: GRB, GBR, BRG, BGR, RBG, RGB
[+] RGB/RGBW-Umschaltung (U = RGBW LEDs)
[PAUSE] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Segmentgröße einstellen (Standardwert: 32)
Tasten am Gerät:
[-] Segmentgröße verringern (Minimum: 16)
[+] Segmentgröße erhöhen (Maximum: 64 oder Anzahl der LEDs)
[SELECT] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Fernbedienung:
[-] Segmentgröße verringern (Minimum: 16)
[+] Segmentgröße erhöhen (Maximum: 64 oder Anzahl der LEDs)
[PAUSE] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
Page 11
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 11
Rev. 09/16

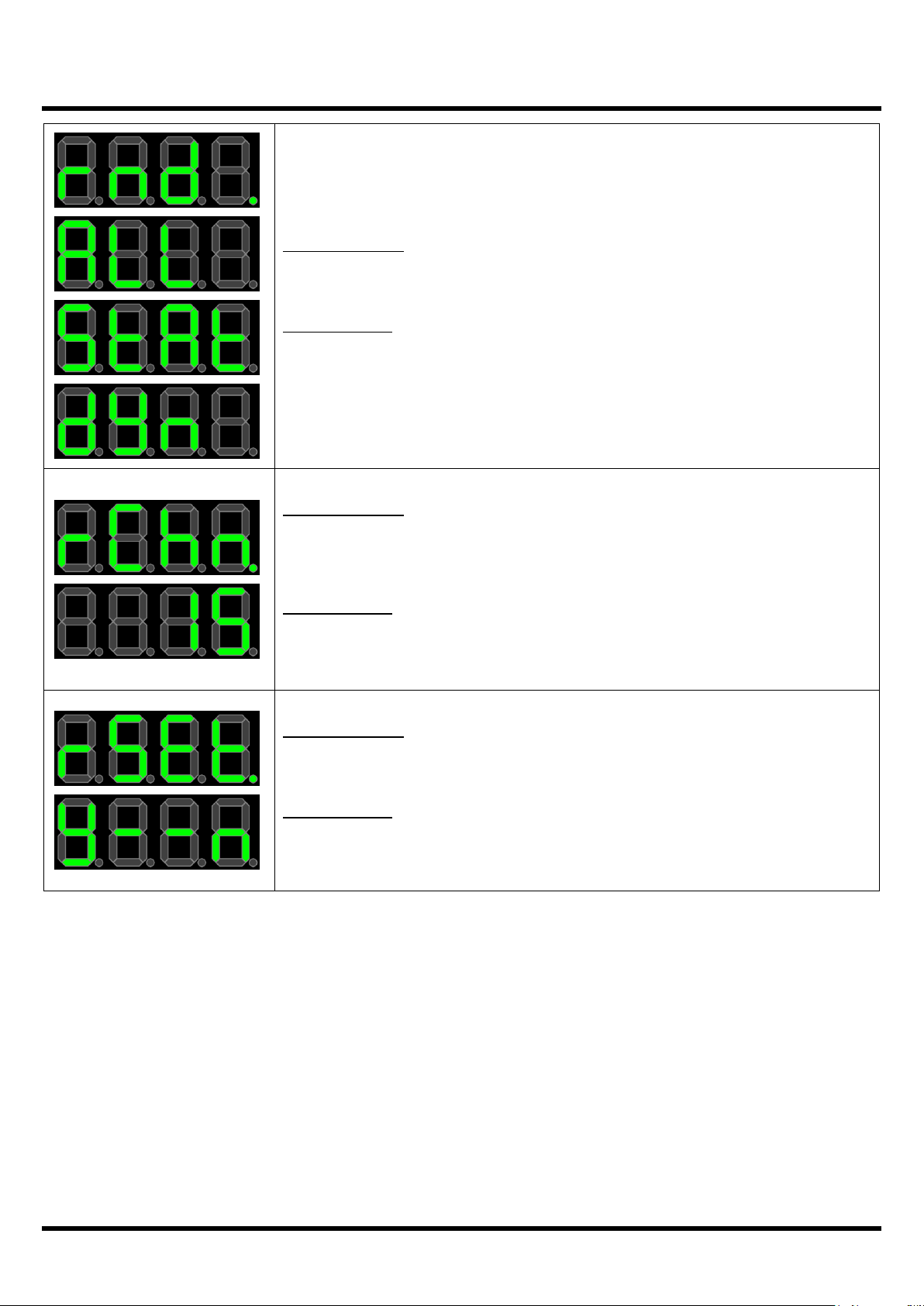

Modus für Zufallswiedergabe (Random) einstellen (Standardwert: ALL)
Tasten am Gerät:
[-] Modus ändern: Alle (ALL), nur dynamische (DYN), nur statische (STAT)
[SELECT] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Fernbedienung:
[-] Modus ändern: Alle (ALL), nur dynamische (DYN), nur statische (STAT)
[PAUSE] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Zeit für Wechsel der Zufallswiedergabe (Random change) (Standardwert: 15 Sek.)
Tasten am Gerät:
[-] Zeit verringern (Minimum: 5 Sek.)
[+] Zeit erhöhen (Maximum: 60 Sek.)
[SELECT] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
Fernbedienung:
[-] Zeit verringern (Minimum: 5 Sek.)
[+] Zeit erhöhen (Maximum: 60 Sek.)
[PAUSE] Nächste Einstellung aufrufen
[OFF] Daten speichern und Einstellmenü verlassen
RESET, alle Einstellungen auf Standardwerte zurücksetzen
Tasten am Gerät:
[-] YES, zurücksetzen
[SELECT] Nächste Einstellung aufrufen, nicht zurücksetzen
[OFF] NO, nicht zurücksetzen
Fernbedienung:
[-] YES, zurücksetzen
[PAUSE] Nächste Einstellung aufrufen, nicht zurücksetzen
[OFF] NO, nicht zurücksetzen
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
Page 12
DIAMEX LED-CONTROLLER-L (Rev. 2)
Seite 12
Rev. 09/16
VERTRIEB
HERSTELLUNG
DIAMEX Produktion und Handel GmbH
Innovationspark Wuhlheide
Köpenicker Straße 325, Haus 41
12555 Berlin
Telefon: 030-65762631
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
HINWEISE
© Erwin Reuß; Folker Stange. Nutzung und Weitergabe dieser Informationen auch Auszugsweise nur mit Erlaubnis der Copyright-Inhaber. Alle Markennamen, Warenzeichen und eingetragenen Warenzeichen sind Eigentum Ihrer rechtmäßigen Eigentümer und dienen hier nur der Beschreibung.
HAFTUNGSHINWEIS
Der Hersteller übernimmt keine Haftung für Schäden die durch Anwendung des DIAMEX LED-Controller-L2
entstehen könnten.
LITERATURNACHWEIS
Datenblatt WS2812B, ©Worldsemi
Datenblatt PL9823, ©BaiCheng
Datenblatt SK6812, ©Shenzhen LED color opto electronic Co.,ltd
LINKS
LED-Genial Online-Shop
http://www.led-genial.de
Led’sWork Blog
http://www.ledswork.de
JINX – LED-Matrix Control
http://www.live-leds.de
GLEDIATOR - LED Matrix Control Software
http://www.solderlab.de/index.php/software/glediator
Loading...
