РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
веб-камеры Dialog WC-23UAF
Содержание
Описание......................................................................................................................2
Технические характеристики.....................................................................................2
Системные требования...............................................................................................3
Меры предосторожности..........................................................................................3
Комплект поставки.......................................................................................................3
Внешний вид веб-камеры...........................................................................................3
Подключение................................................................................................................4
Проверка работоспособности................................................................................7
Настройки......................................................................................................................9
Проверка микрофона...............................................................................................16
Windows XP..................................................................................................................16
Windows Vista/7..........................................................................................................17
Запись видео со звуком............................................................................................18
Важные замечания...................................................................................................20
Удаление драйверов.................................................................................................20
Подключение веб-камеры к PS-3...........................................................................21
1
Описание
Веб-камера Dialog WC-23UAF предназначена для эксплуатации с IBM PC-совместимыми
персональными компьютерами, работающими под управлением операционных систем
семейства Windows. Поддержка стандарта UVC (USB Video device Class)
позволяет также использовать эту веб-камеру с компьютерами, работающими под
управлением операционных систем GNU/Linux (версия ядра не ниже 2.6.26), Mac OS X
(версия не ниже 10.4.9) и с игровыми приставками PS-3 (системное ПО версии 3.50 или
выше).
Веб-камера может служить для записи видеороликов и фотоснимков, а при
использовании совместно с программами для общения пользователей через интернет,
такими как Skype, Windows Live Messenger, QIP, Gtalk, Yahoo Messenger, Empathy, Ekiga,
iChat и прочими, работающими по протоколам SIP или XMPP, веб-камера позволяет
совершать видеозвонки, предоставляя возможность неограниченного общения.
Технические характеристики
Число эффективных пикселей 3 млн.
Сенсор 1/4'' CMOS.
Максимальное разрешение
видеокадра
Максимальное разрешение
фотоснимка
Угол обзора 62°
Скорость • до 30 кадров/сек. 640х480 пикс.
Цветов 16,7 млн (24 бит).
Интерфейс USB 2.0 (поддерживается работа через интерфейс
Поддержка стандарта UVC да
Фокус автоматический от 0,1 м до бесконечности.
Экспозиция Авто.
Аппаратное: 2048x1536 пикселей.
Максимальное: до 5160х3870 пикселей
Аппаратное: 2048x1536 пикселей.
Максимальное: до 5160х3870 пикселей.
• до 30 кадров/сек. 1280х720 пикс.
• до 15 кадров/сек. 1600х1200 пикс.
• до 15 кадров/сек. 1920х1080 пикс.
• до 15 кадров/сек. 2048х1536 пикс.
USB 1.1 со значительным падением
производительности).
Баланс белого Авто.
Микрофон Встроенный, электретный, всенаправленный, чув-
ствительность -38 ± 4 Дб, частотный
диапазон 20 Гц — 16 КГц.
Размеры (ШхВхГ, мм) 55х42,5х52.
Длина кабеля Около 1,5 м.
Дополнительно Светодиодный индикатор включения, шторка для
объектива.
2
Системные требования
для IBM PC-совместимого компьютера:
• Центральный процессор класса Intel Pentium IV 2,4 ГГц и выше.
• Минимум 128 Мб оперативной памяти.
• Привод CD-ROM или совместимый.
• Свободный порт USB версии 2.0 (5 В, 500 мА).
• Минимум 500 Мб свободного дискового пространства.
• Операционная система Windows XP SP2 или SP3, Windows Vista SP2 или Windows 7.
• DirectX 9.0c или новее.
Меры предосторожности
• Не располагайте веб-камеру в местах, подверженных нагреву (рядом с обогревателями, под прямыми лучами солнца и т. п.)
• Запрещается использовать камеру при температуре окружающего воздуха ниже
+10°С.
• Не допускайте попадания влаги на и в корпус веб-камеры.
• Не подвергайте корпус и прочие элементы веб-камеры чрезмерным физическим
нагрузкам.
• Линзу камеры можно очищать от пыли и грязи только с помощью специальных средств
по уходу за оптикой. Не допускается применения в этих целях каких-либо агрессивных жидкостей (растворителей, ацетона, бензина и т. п.)
• Не пытайтесь разобрать веб-камеру – все работы по диагностике и ремонту должны
выполняться специалистами в сервисных центрах.
• Изделие предназначено для использования в помещении. Производитель не несёт
ответственности за возможные неисправности, возникшие в веб-камере из-за
эксплуатации на открытом воздухе.
Комплект поставки
• Веб-камера
• CD с программным обеспечением
• Настоящее руководство пользователя
• Гарантийный талон
• Упаковка

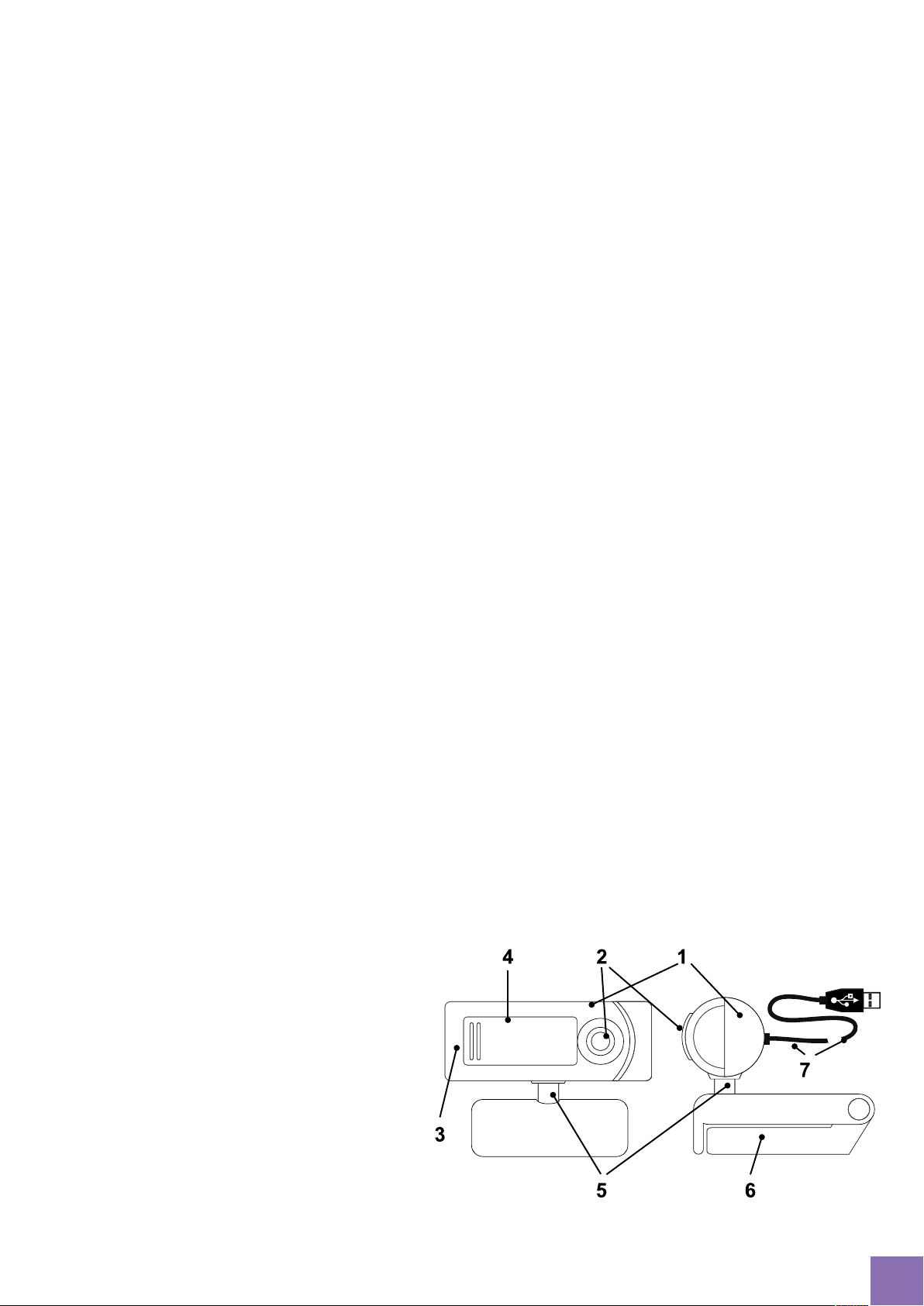

Внешний вид веб-камеры
1. Корпус.
2. Объектив.
3. Индикатор включения.
4. Шторка объектива.
5. Шарнирное соединение.
6. Подставка.
7. Кабель с разъёмом USB.
32
Подключение
Аккуратно распакуйте веб-камеру. Мы просим вас сохранить упаковку и весь комплект
поставки до окончания гарантийного срока.

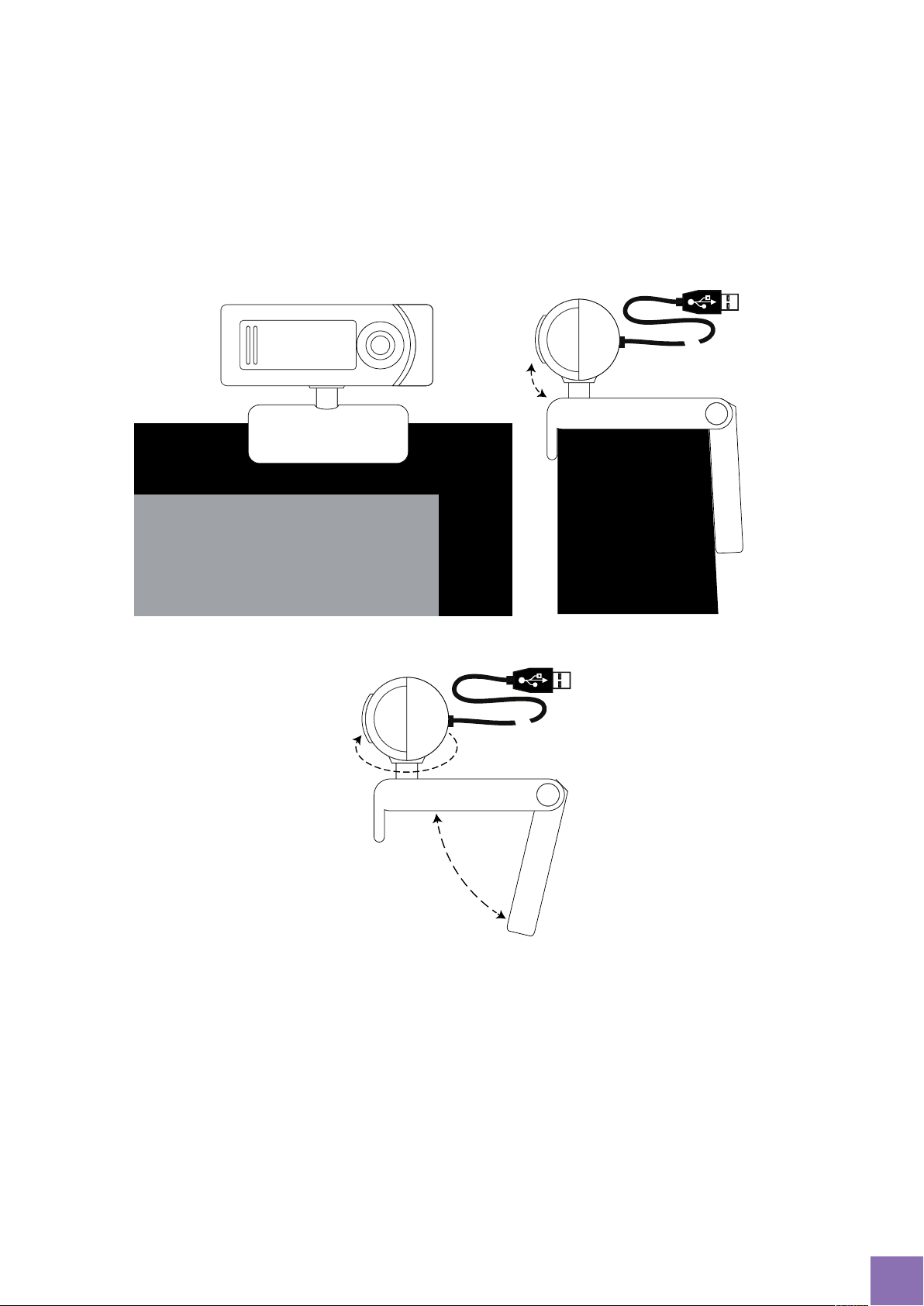

Разместите веб-камеру в удобном месте так, чтобы объектив был направлен в желательном направлении. Вы можете менять вертикальный и горизонтальный углы направления объектива поворотом корпуса камеры на шарнирном соединении относительно её
подставки. Сама подставка имеет возможность изменять геометрию таким образом, что
камера может быть установлена на горизонтальную поверхность, либо может быть закреплена на экране ноутбука или ЖК дисплее.
Подключите веб-камеру разъёмом к свободному порту USB 2.0 вашего ПК. Если ваш
компьютер выключен, включите его и дождитесь загрузки операционной системы. Так
как камера соответствует стандарту UVC, весь её основной функционал доступен и при
использовании драйверов, устанавливаемых операционной системой при обнаружении
устройства. Некоторые дополнительные возможности, такие как наложение эффектов,
становятся доступны после установки драйверов для ОС семейства Windows, поставляемых вместе с изделием.
Разместите в приводе CD-ROM компакт-диск из комплекта поставки и установите
драйверы для веб-камеры, следуя инструкциям на экране. В случае, если в операционной системе вашего ПК отключена функция автоматического выполнения программы установки с компакт-диска, самостоятельно запустите на выполнение файл
«dialogwc.exe», расположенный в корневой папке компакт-диска.
4
В начале процесса установки выберите
из предлагаемого списка вашу модель
веб-камеры Dialog WC-23UAF и нажмите
кнопку «Установить».
54

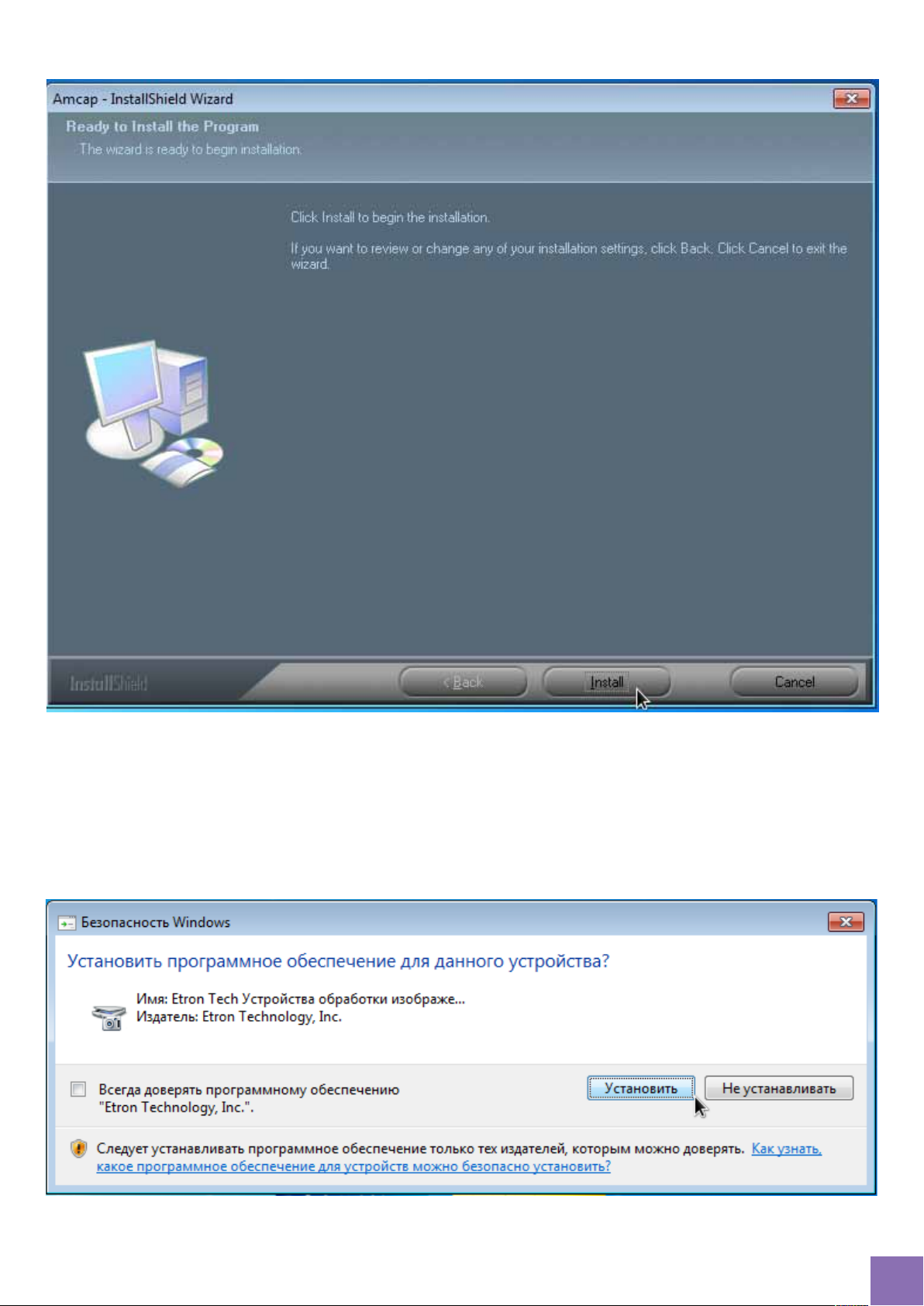

В открывшемся окне нажмите кнопку «Install».
На предложение заменить существующий драйвер ответьте «ОК». Если операционная
система выдаст оповещение о том, что ей не удалось проверить издателя драйверов,
выберите пункт, подтверждающий установку драйвера. Дождитесь окончания процесса
установки драйвера.
6
