2211429WC
Covertible Futon
Canapé-lit
Grey
Gris
Weight Limit / Limite de Poids: 600 lbs / 272 kgs
Thank you for purchasing from DHP!
Merci d'avoir acheté un produit de DHP !
DO NOT RETURN TO THE STORE !
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
NE RETOURNEZ PAS AU MAGASIN !
Si une pièce est manquante ou endommagée, nous vous
expédierons avec plaisir vos pièces de remplacement
gratuitement.
Visit www.dhpfurniture.com/eng/support-home
Visitez www.dhpfurniture.com/fre/support-home
or call Toll-Free / ou appelez au 1-800-267-1739
Date of Purchase / Date d'achat
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES.
S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
Lot Number / Numero de Lot
© 2014 Dorel Home Products All Rights Reserved
B342211429WC00 - 25025 - HL.J . - 2017.10.12
1
Page 2
Warranty Information
DHP warrants this product to be free from defects in material and workmanship
and agrees to remedy any such defect. This warranty covers one year from the
date of original purchase. This is solely limited to the repair or replacement of
defective parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired in
any way. Liability for consequential damages is excluded to the extent exclusion is
permitted by law. This warranty gives you specific legal rights and you may also
have other rights which vary from province to province.
To obtain warranty service, purchaser must present original bill of sale.
Components repaired or replaced are warranted through the remainder of the
original warranty period only. The defecti
replaced without charge, subject to the terms and conditions described above.
Visit www.dhpfurniture.com
Canada.
to view the limited warranty valid in the U.S. and
ve components will be repaired or
Garantie
DHP garantit que ce produit est exempt de tout vice de matériau et de fabrication et
s'engage à remédier à un tel défaut. Cette garantie couvre un an à compter de la
date d'achat originale. Cela se limite uniquement à la réparation ou au
remplacement des pièces défectueuses. Aucun travail de montage n'est inclus.
Cette garantie ne s'applique pas au pro
abus ou qui ont été modifié ou réparé de n'importe quelle sorte. Cette garantie vous
confère des droits spécifiques légaux et vous avez peut-être d'autres droits qui
varient d'une situation à l'autre.
Pour obtenir le service sous garantie, l'acheteur doit présenter la facture originale.
Les composants réparés ou remplacés sont garantis jusqu'à la fin de la période de
garantie initiale uniquement. Les composants défectueux seront réparés ou
remplacés sans frais, sous réserve des conditions décrites ci-dessus.
Visitez www.dhpfurniture.com
et au Canada.
pour voir la garantie limitée, valide aux États-Unis
duit qui a été mal assemblé, soumis à des
Contact Us!
For help with assembly, identifying parts, product information or to order parts,
please contact us:
1-800-267-1739
Monday - Friday
9:00 am - 5:00 pm
(Eastern Time)
Lundi - Vendredi
9:00 am - 5:00 pm
(Heure de l'Est)
Contactez-nous!
Besoin d'aide pour assembler, identifier des pièces, s'informer sur le produit, ou
pour commander des pièces, contactez-nous:
DHP Consumer Services
12345 Albert Hudon, Suite 100,
Montreal, Quebec, Canada H1G 3L1
B342211429WC00
2
Page 3
Read Before Beginning Assembly
Avant de commencer l'assemblage
● Call our toll free number if you need assistance.
● Work in a spacious area, preferably on a carpet, near where the unit will be used.
● Recommended # of people needed for assembly: 2 (however it is always better
to have an extra hand). Estimated assembly time is 0.5 hour.
● Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
● Read each step carefully. It is very important that each step of instruction i
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
s
Caution
● This product is designed for home use and not intended for commercial use.
● This product contains small components. Please ensure that they are kept away
from small children.
● Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
● You will need a phillips headed screwdriver to assemble this product.
● Si vous avez besoin d'aide, appelez notre service à la clientèle sans frais.
● Travaillez dans un endroit spacieux, préférablement à proximité de l'endroit où le
meuble sera utilisé.
● Nombre de personnes recommandé pour l'assemblage: 2 (cependant il vaut
mieux toujours d'avoir une main supplémentaire). Le temps d'assemblage estimé
est de 0.5 heure.
● Assurez-vous que toutes les pièces sont incluses. La plupart des pièces sont
étiquetées ou estampées sur le côté non fini.
● Lire attentivement chaque étape avant de débuter. Il est très important que
chaque étape de montage soit exécutée dans le bon ordre pour éviter des difficultés
lors de l'assemblage.
Caution
● Ce produit est conçu pour un usage domestique et n'est pas destiné à des fins
commercial.
● Ce produit contient des petits composants. S'il vous plaît assurez-vous qu'il
gardés loin des petits enfants.
● Ne pas utiliser d'outils électriques pour assembler votre mobilier. Les outils
électriques risquent d'endommager les pièces.
●
Vous aurez besoin d'un tournevis cruciforme pour assembler ce produit.
s sont
B342211429WC00
3
Page 4
B342211429WC00
4
Page 5
A
Replacement Parts, visit www.dhpfurniture.com/eng/support-home
Pièces de rechange,visitez www.dhpfurniture.com/fre/support-home

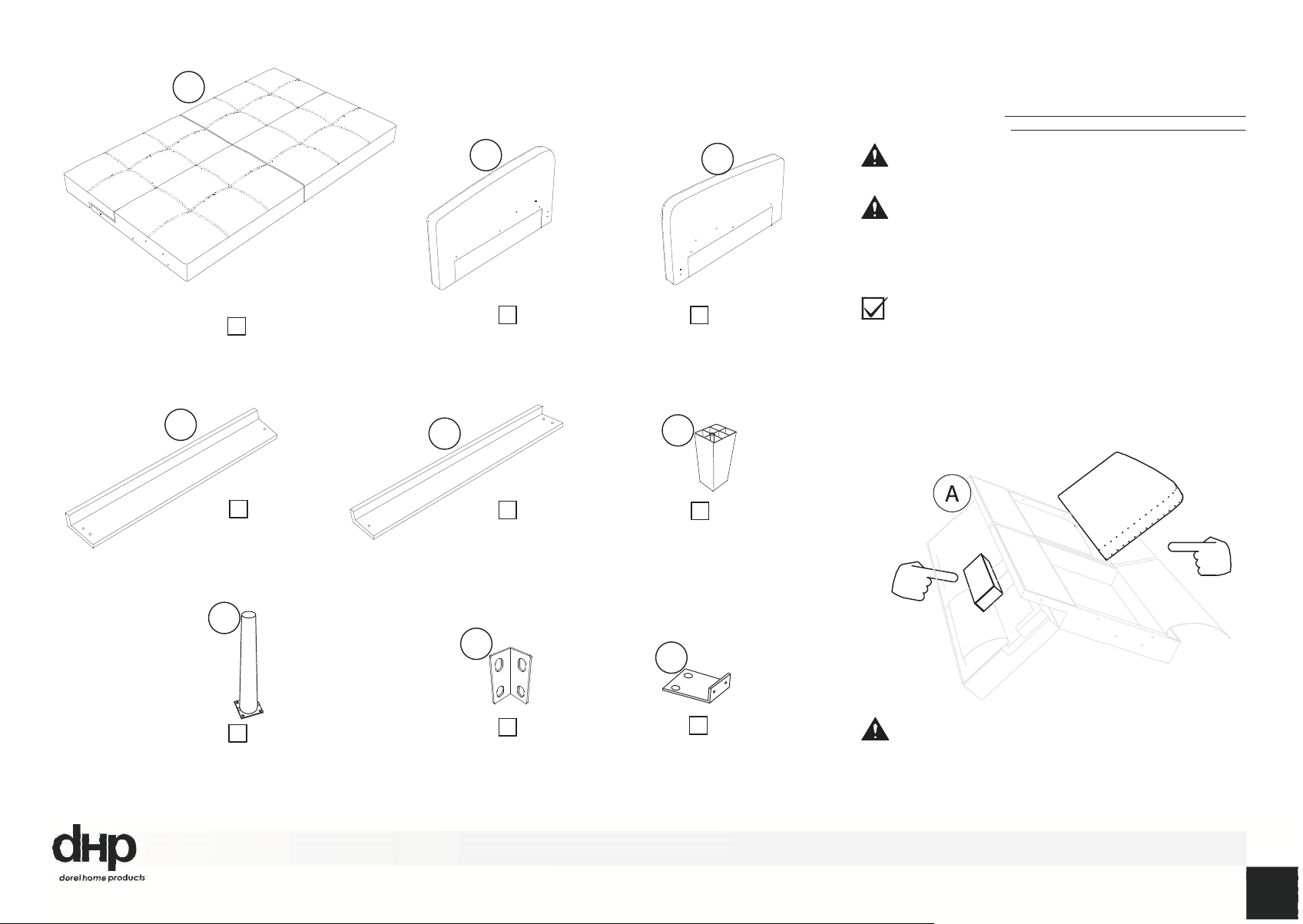

Parts / Pièces
D
Seat
Siège
X 1
Bar
Barre
T620640
X 1
B
C
All in 1 big box!
Tout dans 1 grosse boîte!
There are inner box(es) that include components
required to complete this assembly.
Il y a des boîte(s) intérieure(s) qui contiennent
les composants pour completer l'assemblage.
Before you throw away the package, please use
the Check Box to identify the parts and ensure that
Arm
Bras
T620620
X 1
Arm
Bras
T620630
X 1
you have all the parts needed for the assembly.
Avant de jeter l'emballage, s'il vous plaît
utiliser la case à cocher pour identifier les
pièces et assurez-vous que vous avez toutes
les pièces nécessaires à l'assemblage.
E
Bar
Barre
T620650
X 1
F
Leg
Pied
T614730
X 4
G
Middle Leg
Pied Central
T620660
X 2
H
Bracket
Support
T620670
X 2
I
Bracket
Support
T620680
X 1
Some parts will be found in the compartment
under the Seat as shown.
Certaines pièces peuvent être trouvées dans le
compartiment sous le siège comme indiqué.
B342211429WC00
5
Page 6
1 2
3
4
5

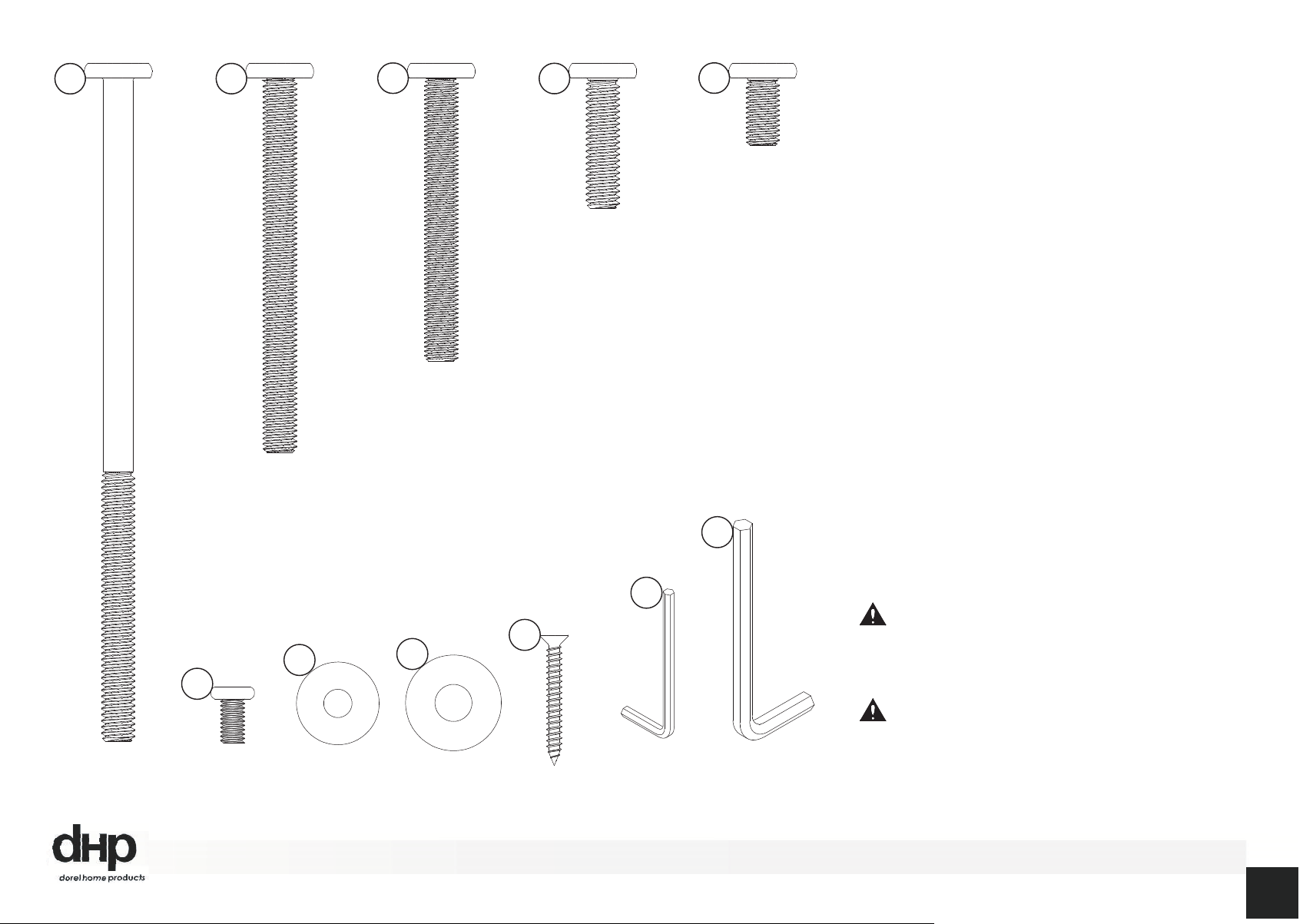

Hardware Pack
Quincaillerie
Hardware Pack # / Emballage coque #: T2211429WC-00
5/16" X 9/16"
X 6
5/16" X 1 3/16"
X 4
5/16" X 6"
X 4
6
M6x10mm
X 8
5/16" X 3 3/8"
X 8
7
19mm
X 8
5/16" X 2 9/16
X 2
8
22mm
X 10
"
11
10
Hardware Note:
9
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
indicated otherwise in the step-by-step
instructions.
Remarque:
Ne serrez pas complètement les boulons
jusqu'à ce que l'ensemble est achevé, sauf
4 X 30mm
X 2
4mm
X 1
5mm
X 1
indication contraire dans les intructions étape
par étape.
B342211429WC00
6
Page 7

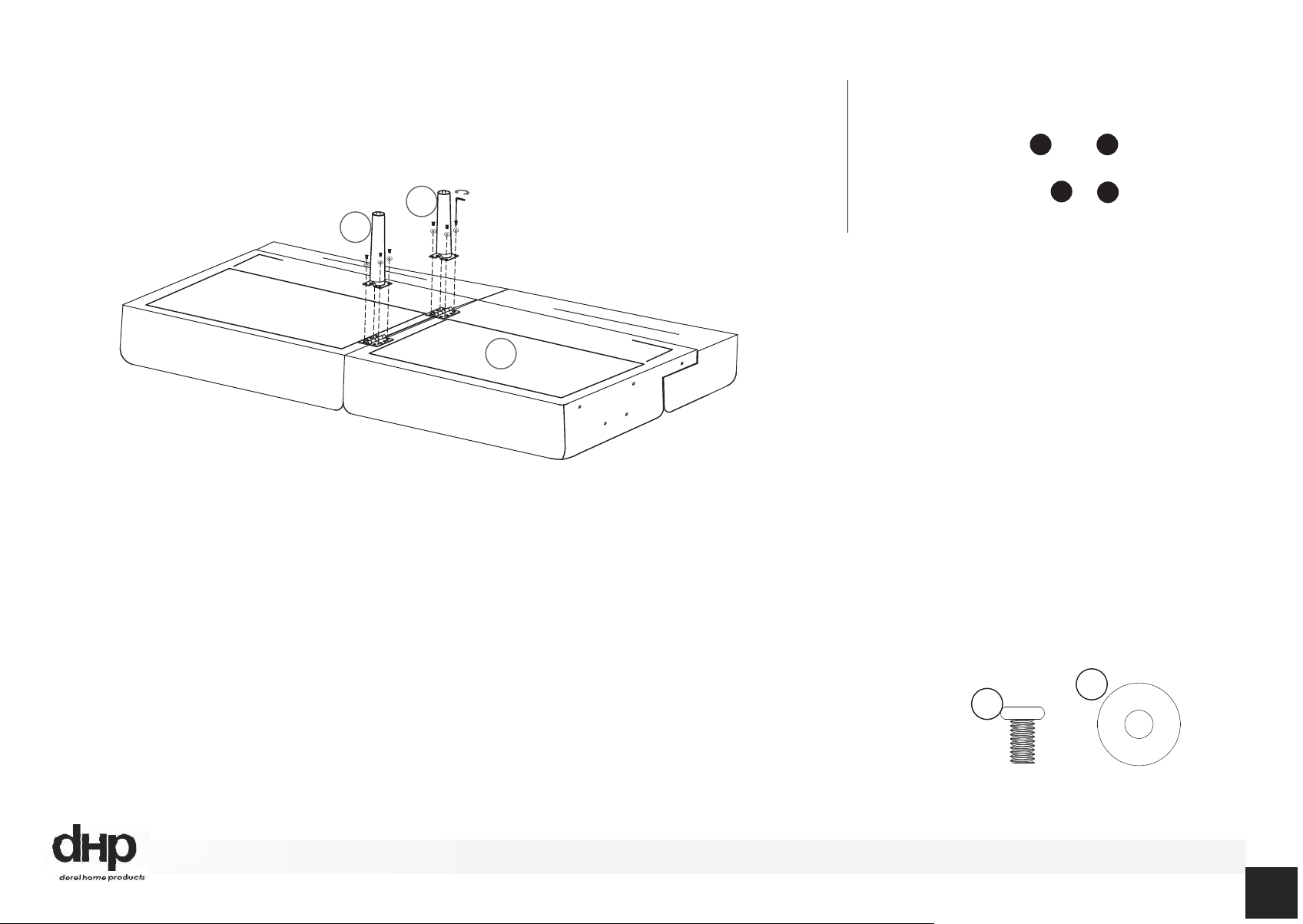

1
G
G
A
Attach G to A with and as shown.
G
Attacher
à A avec
6 7
6
et
,
7
tel qu'illustré.
7
6
X 8
B342211429WC00
X 8
7
Page 8

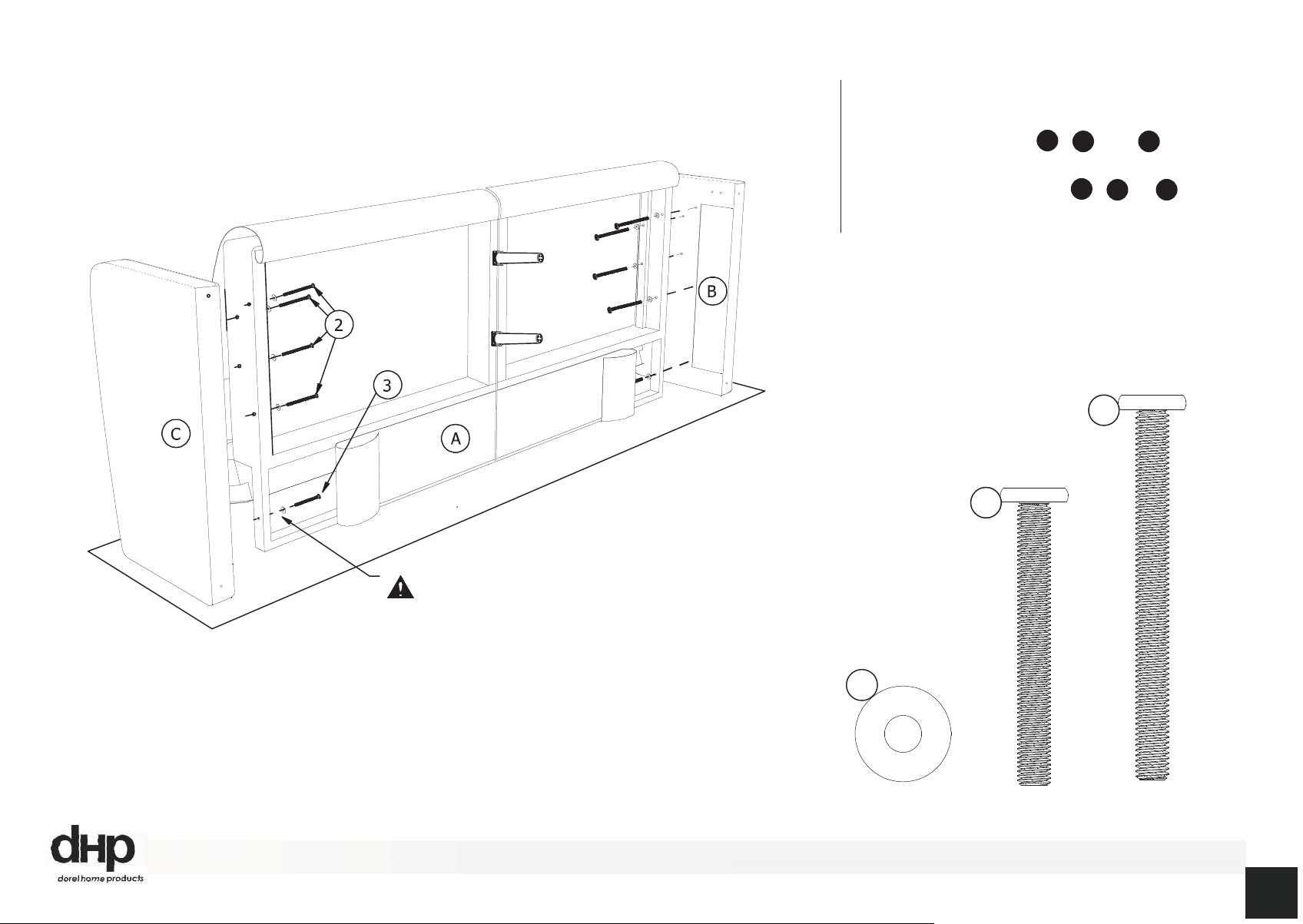

2
2
Attach B&C to A with , and as shown.
3 8
X 10 WASHERS is a must in this step.
X 10 RONDELLES sont indispensables dans cette étape.
Attacher B
tel qu'illustré.
et
C à A
3
avec et
2
3
, ,
2
8
8
X 10
X 2
B342211429WC00
X 8
8
Page 9
3
C

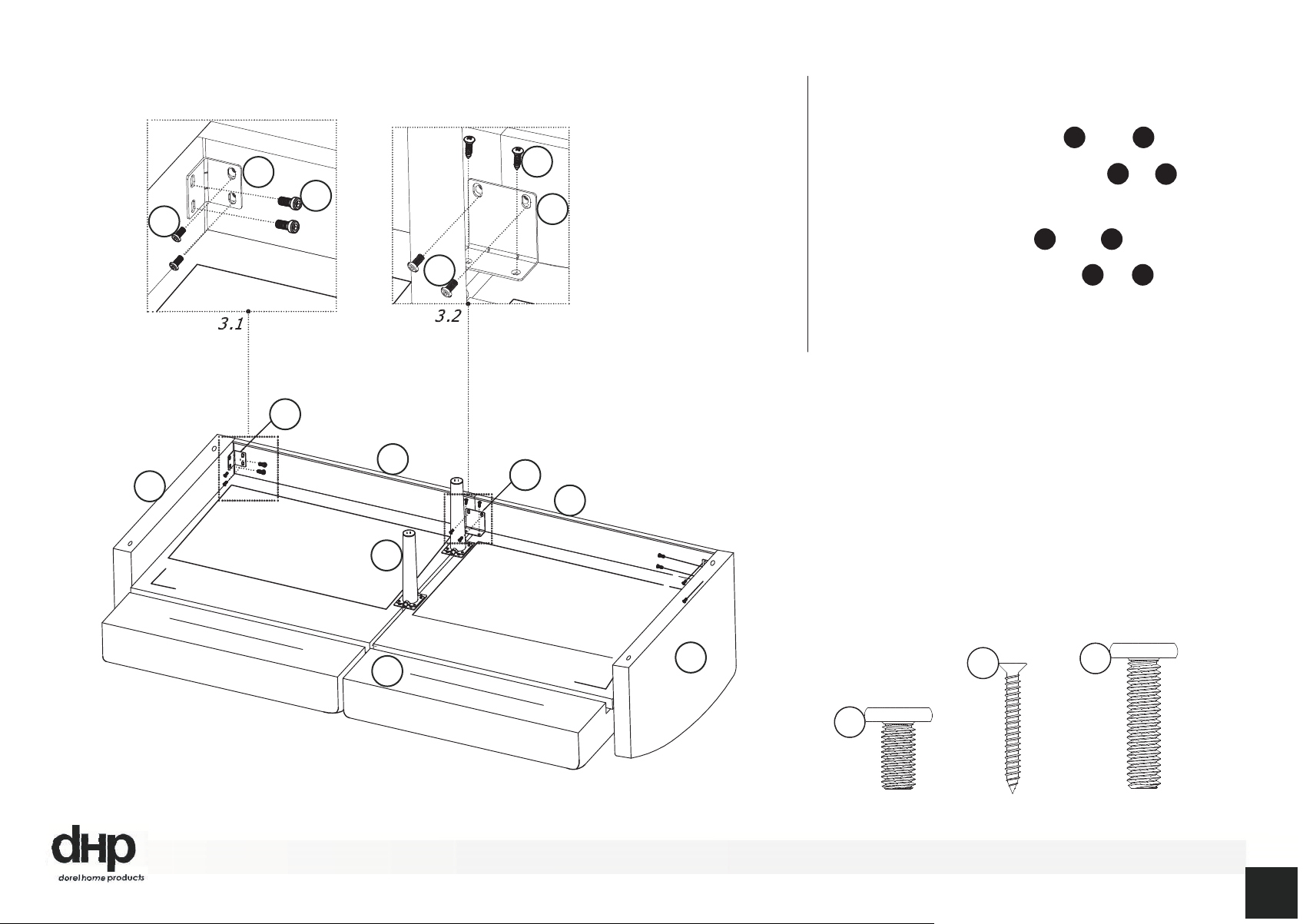

3.1Attach H to B,C,D&E with and as shown.
H
4
5
5
H
D
G
9
I
I
E
Attacher H et B, à
3.1 C
3.2Attach I to A,D&E with and as shown.
3.2 D
tel qu'illustré.
Attacher I et A, à E avec
tel qu'illustré.
D
4
,E
avec
5 9
5 9
5
et
4
et ,
,
5
A
B
9
5
X 6
X 2
4
X 4
B342211429WC00
9
Page 10

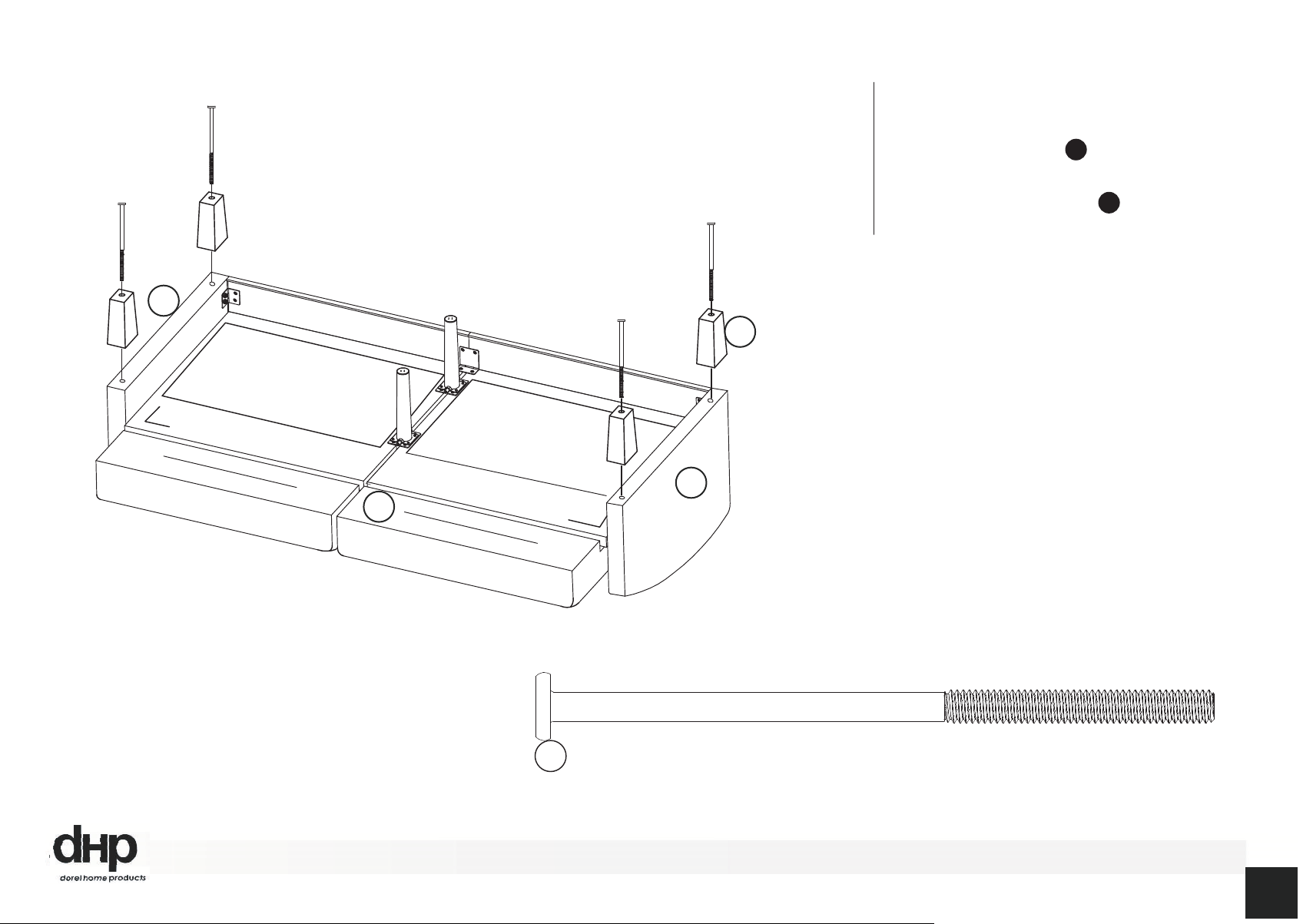

4
C
A
B
Attach F to B&C with as shown.
Attacher F
F
et C
1
à B avec
1
tel qu'illustré.
,
X 4
1
B342211429WC00
10
Page 11

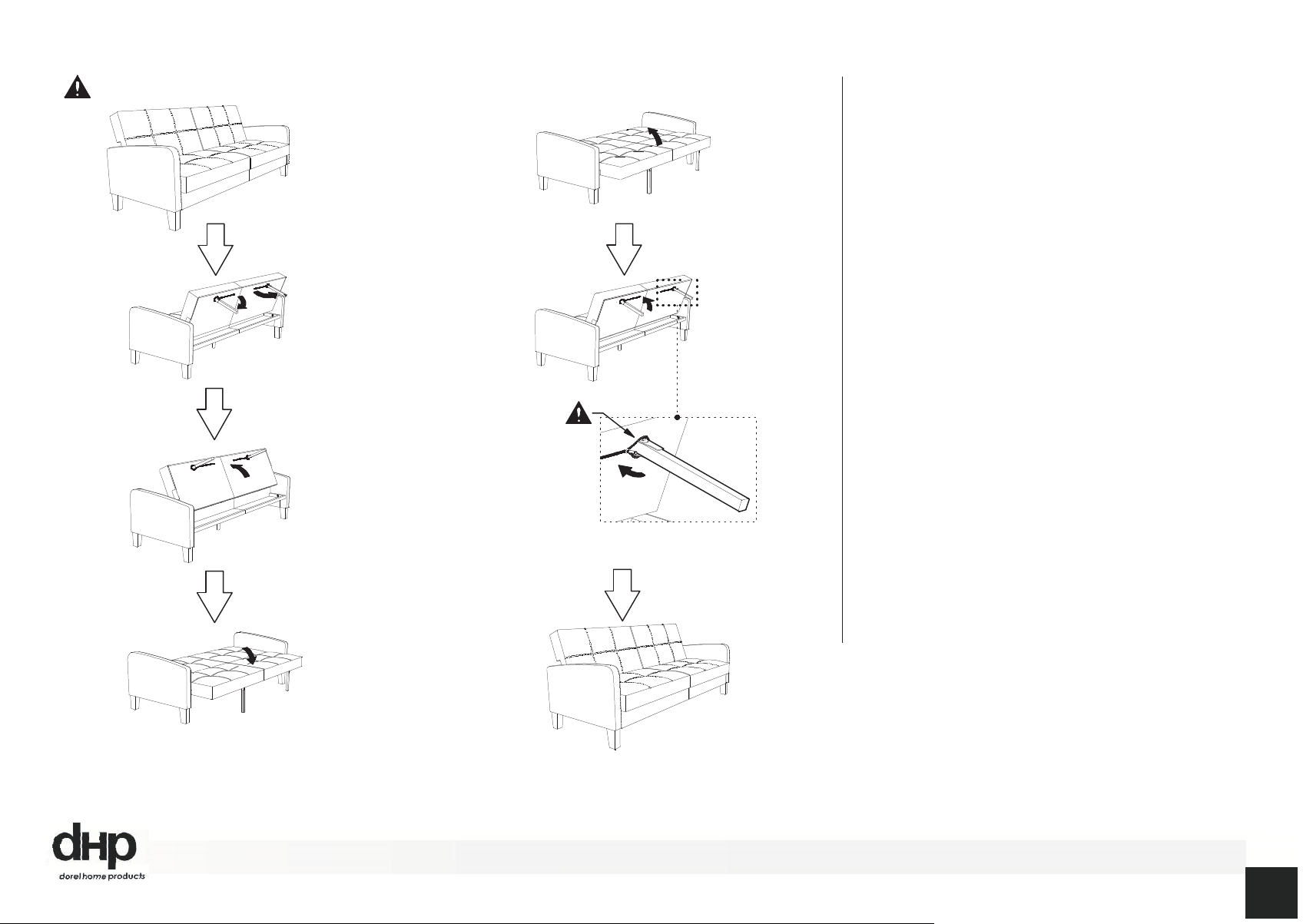

Weight Limits /
Limit de Poid:
600 Lbs / 272 Kgs
Open the Zipper and push this
button before you fold it.
Ouvrez la tirette et appuyez sur
ce bouton avant de le plier.
T615110
X 2
Helpful Hints
Conseils utiles
● Move your new furniture carefully, with two people
lifting and carrying the unit to it's new location.
● Your DHP furniture can be disassembled and
reassembled to move.
● Some parts have been pre-assembled for this
item. They are illustrated on this page and available
for replacement.
● Déplacez votre nouveau mobilier avec soin, nous
recommandons deux personnes pour soulever et
transporter le mobilier vers son no
● Votre mobilier DHP peut être démonté et
ré-assemblé pour faciliter les déménagements.
● Certaines pièces ont été pré-assemblées pour ce
produit. Ils sont illustrés sur cette page et disponibles
pour le remplacement.
uvel emplacement.
B342211429WC00
11
