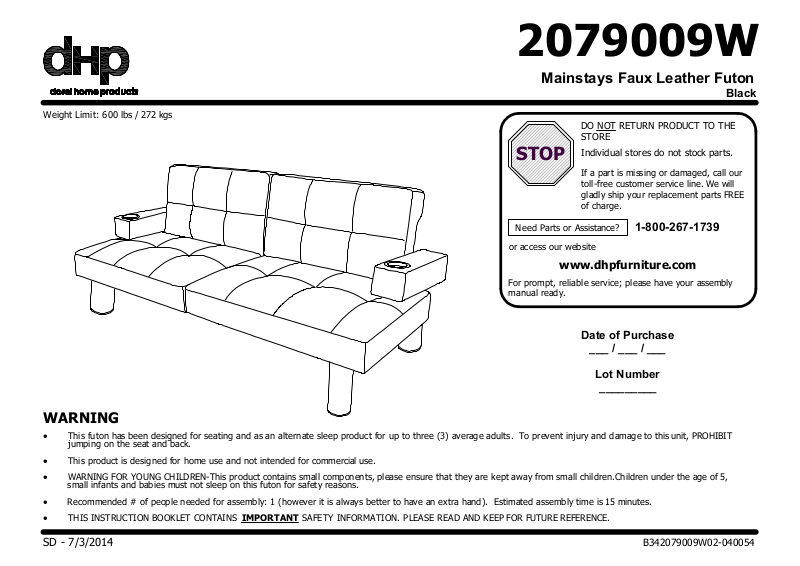

B342079009W02-040054
Weight Limit: 600 lbs / 272 kgs
SD - 7/3/2014
2079009W
Mainstays Faux Leather Futon
Black
DO NOT RETURN PRODUCT TO THE
STORE
STOP
Individual stores do not stock parts.
If a part is missing or damaged, call our
toll-free customer service line. We will
gladly ship your replacement parts FREE
of charge.
Need Parts or Assistance?
or access our website
1-800-267-1739
www.dhpfurniture.com
For prompt, reliable service; please have your assembly
manual ready.
Date of Purchase
___ / ___ / ___
Lot Number
_________
WARNING
· This futon has been designed for seating and as an alternate sleep product for up to three (3) average adults. To prevent injury and damage to this unit, PROHIBIT
jumping on the seat and back.
· This product is designed for home use and not intended for commercial use.
· WARNING FOR YOUNG CHILDREN-This product contains small components, please ensure that they are kept away from small children.Children under the age of 5,
small infants and babies must not sleep on this futon for safety reasons.
· Recommended # of people needed for assembly: 1 (however it is always better to have an extra hand). Estimated assembly time is 15 minutes.
· THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and Canada.
B342079009W02
READ BEFORE BEGINNING ASSEMBLY
- Read each step carefully. It is very important that each step of instruction is
performed in the correct order. If these steps are not followed in sequence, assembly
difficulties will occur.
- Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
- Work in spacious area, preferably on a carpet, near the place the unit will be used.
- Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
- Call our toll free number if you need assistance.
- Move your new furniture carefully, with two people lift and carry the unit
to it's new location.
- Never push, drag or pull your furniture (especially on carpet).
- Your DHP furniture can be disassembled and reassembled to move.
- Additional parts are available for a nominal fee.
HELPFUL HINTS
Warranty Information
DHP warrants this product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective parts and no assembly labor is included.
This warranty does not apply to any product which has been improperly assembled, subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge, subject to the terms and conditions described above.
2/11
Visit our website:
www.dhpfurniture.com
Write to:
DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
B342079009W02
3/11
PARTS
B342079009W02
A
CUSHION-1
T610670
QTY: 1
HARDWARE PACK
T3191198-01
1
B C
CUSHION CONNECTOR
T610690
QTY: 2
CUSHION-2
T610680
QTY: 1
2
D
LEG
T607420
QTY:4
BOLT
M6 X 15 mm
QTY: 8
HEX KEY
4mm
QTY: 1
4/11
B342079009W02
1
Take out all parts and hardwares, contained in the storage of the CUSHION-2 (B), as shown
below.
B
C
1
D
2
5/11
B342079009W02
2
As shown in detail (1), slide the Cushion Connector (C) into the Cushions (A & B) and then fix all
the parts together by using the bolts 1, as shown in detail (2).
C
A
C
B
Detail 2
Detail 1
2
1
6/11
A
B
C
1
X8
B342079009W02
3
Attached LEGs(D) to the CUSHIONs (A&B), as shown below.
D
D
A
D
D
B
7/11
B342079009W02
4
Converting to Sofa: In bed (flat) position, simply lift backrest upwards with each click sound until you reach the sofa position.
Converting to bed: From sofa or split position, lift backrest all the way upwards until the last click is heard which unlocks the
mechanism and carefully return to a flat position.
OPERATING YOUR UNIT
Turn the handrest in position if desired.
Sofa position
Bed positionSplit back position
8/11
B342079009W02
2079009W
Límite De Peso: 600 lbs / 272 kgs
ALTO
Necesita piezas o asistencia? Llame al 1-800-267-1739
O visite nuestra página de Internet www.dhpfurniture.com
Para un servicio más rápido y confiable por favor tenga este manual en mano.
Fecha de compra __/__/__ Número de lote ______
ADVERTENCIA
NO REGRESE ESTE PRODUCTO A LA TIENDA
La tienda no tiene las piezas.
Si le faltan piezas o las que se incluyen están dañadas, llame gratis a nuestro servicio al cliente. Con gusto mandaremos las piezas sin ningún cargo.
· ESTE PRODUCTO HA SIDO DISEÑADO PARA SENTAR TRES (3) ADULTOS PROMEDIO. PARA EVITAR LESIONES EVITE SALTAR SOBRE ESTE FOTÓN.
· ESTE PRODUCTO ESTA DISEÑADO PARA USO PERSONAL Y NO PARA USO COMERCIAL.
· POR RAZONES DE SEGURIDAD, NO PERMITA QUE NIÑOS MENORES DE 5 ANOS DE EDAD Y BEBÉS DUERMAN EN ESTE PRODUCTO.
· NUMERO DE PERSONAS RECOMENDADAS PARA SU INSTALACIÓN: 1 (SIN EMBARGO SIEMPRE ES RECOMENDABLE CONTAR CON AYUDA ADICIONAL). EL TIEMPO
ESTIMADO DE MONTAJE ES DE 15 MINUTOS.
● ESTE MANUAL CONTIENE INFORMACIÓN IMPORTANTE DE SEGURIDAD. GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
REGISTRA TU PRODUCTO Y ENTRA A GANAR!
Al registrar tu producto con nosotros entrarás automáticamente a nuestro concurso trimestral con la oportunidad de ganar premios increíbles.
Beneficios:
Con tan sólo tomarte unos minutos en registrar tu producto y mejorar tu experiencia con DHP puedes obtener:
● Información exclusiva sobre nuevos productos
● Ofertas y promociones
● Consejos útiles sobre cómo utilizar al máximo su producto
Registra tu producto y descubra cual es el premio en este cuatrimestre!
Como registrarse:
Escanea el Código QR o visítanos en
Síguenos en:
www.facebook.com/DorelHomeProducts
para facilitar el acceso a información actualizada sobre tendencias, nuevos productos, concursos y promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que éste le proporcione muchos años de servicio.
Nota: El producto debe ser registrado dentro del mismo cuatrimestre en que se realiza la compra. Visite
este concurso.
www.dhpfurniture.com/eng/register
www.twitter.com/DHPfurniture
www.pinterest.com/dhpfurniture
9/11
www.dhpfurniture.com/eng/register
para más detalles acerca de
B342079009W02
PÁGINA 04
A) COJÍN-1 - T610670 - CANDIDAD: 1
B) COJÍN - 2- T610680- CANDIDAD: 1
C) CONECTADOR DEL COJÍN - T610690- CANDIDAD: 2
D) PIERNA - T607420- CANDIDAD: 4
Paquete de Componentes - T3191198-01
1) PERNO M6 X 15 mm -CANDIDAD: 8
2) LLAVE HEXAGONAL 4mm - CANDIDAD: 1
PÁGINA 05
Tome hacia fuera todas las piezas y hardwares, contenidos en el almacenaje del COJÍN - 2 (B), como se muestra abajo.
PÁGINA 06
1-Según las indicaciones del detalle (1), resbala el conectador del amortiguador (c) dentro de los amortiguadores (A Y B) y entonces fija todas las piezas juntas usando los
pernos 1, según las indicaciones del detalle (2).
PÁGINA 07
Una las CONECTADOR DEL COJÍN (C) al COJÍN (A&B), como se muestra abajo.
PÁGINA 08 FUNCIONAMIENTO DE SU UNIDAD
El convertir al sofá: En la posición (plana) de la cama, levante simplemente el respaldo hacia arriba con cada sonido del tecleo hasta que usted alcance la posición del
sofá. Dé vuelta al resto de la mano en la posición si está deseado
El convertir a la cama: de la posición del sofá o de la fractura, respaldo de la elevación hasta el final hacia arriba hasta que se oiga el tecleo pasado que abre el
mecanismo y cuidadosamente la vuelta a una posición plana.
10/11
Visite www.dhpfurniture.com para conocer su garantía limitada válida en E.U. y Canadá.
B342079009W02
LEA ANTES DE COMENZAR A ENSAMBLAR
- Lea cada paso cuidadosamente antes de empezar. Es muy importante que cada
paso de este manual sea realizado en el orden indicado. De lo contrario, puede tener
dificultades con el ensamblaje.
- Asegúrese que todas las piezas estén incluidas. La mayoría de las piezas están
etiquetadas o estampadas en alguna de las orillas.
- Trabaje en una área espaciosa, de preferencia en una alfombra cerca del lugar
donde la unidad será usada.
- No use herramientas eléctricas para ensamblar este mueble, dichas herramientas pueden
perforar o dañar las piezas.
- Si necesita ayuda llame al número gratuito proporcionado.
- Mueva su nuevo mobiliario cuidadosamente, se recomienda que dos
personas ayuden a levantarlo y transportarlo.
- Nunca empuje, arrastre o jale su mobiliario (especialmente sobre la
alfombra).
- Su mobiliario DHP puede desmontarse y volverse a montar en caso de
cualquier mudanza necesaria.
-Piezas adicionales están disponibles a una tarifa nominal.
CONSEJOS ÚTILES
Información de Garantía
DHP garantiza que este producto está libre de defectos materiales y de mano de obra aceptando corregir cualquier defecto. Esta garantía es válida por un año a partir de la fecha de
compra original de este artículo. Esta garantía está limitada a la reparación o reemplazo de piezas defectuosas, más no a la mano de obra incurrida en el ensamblaje de este artículo.
Esta garantía no se aplica a ningún producto que haya sido ensamblado incorrectamente.sujeto a uso inadecuado, abuso o que haya sido alterado o reparado en cualquier forma. La
responsabilidad por daños y perjuicios consecuentes están excluidos en esta garantía hasta donde la Ley lo permita. Esta garatía le da derechos legales especificos y usted puede
también tener otros recursos que varíen de estado a estado.
Para obtener el servicio de garantía, el consumidor debe presentar el recibo original de compra del artículo en cuestión. Los componentes reparados o reemplazados son garatizados
solamente hasta el final del período original de garantía. Los componentes defectuosos serán reparados o reemplazados sin cargo alguno y sujetos a los términos y condiciones
descritos arriba.
11/11
Visite nuestro sitio Web:
www.dhpfurniture.com
Escríbanos a:
DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
