WARNING
• This futon has been designed for seating three (3) average adults. To prevent injury and damage to this unit, PROHIBIT jumping on it.
• This product is designed for home use and not intended for commercial use.
• Children under the age of 5, small infants and babies must not sleep on this product for safety reasons.
• Recommended # of people needed for assembly: 1 (however it is always better to have an extra hand). Estimated assembly time is 10 minutes.
• THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
STOP
DO NOT RETURN PRODUCT TO THE
STORE
Individual stores do not stock parts.
If a part is missing or damaged, call our
toll-free customer service line. We will
gladly ship your replacement parts FREE
of charge.
Need Parts or Assistance?
1-800-267-1739
or access our website
www.dhpfurniture.com
For prompt, reliable service; please have your instruction
manual ready.
B34200851701 - 015219-AN
Date of Purchase
___ / ___ / ___
Lot Number
_________

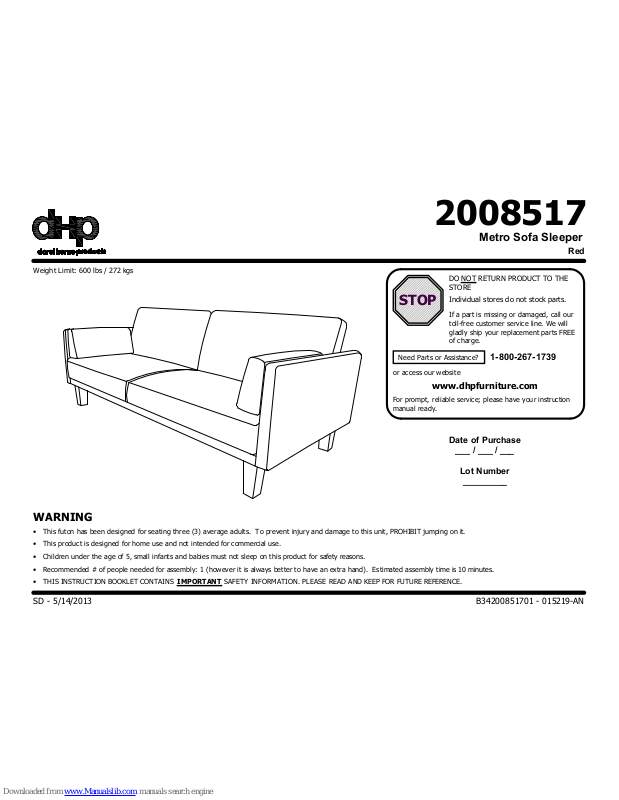

Metro Sofa Sleeper
Red
Weight Limit: 600 lbs / 272 kgs
2008517
SD - 5/14/2013
- Call our toll free number if you need assistance.
- Move your new furniture carefully, with two people lift and carry the unit
to it's new location.
- Never push, drag or pull your furniture (especially on carpet).
- Your DHP furniture can be disassembled and reassembled to move.
- Additional parts are available for a nominal fee.
- Read each step carefully. It is very important that each step of instruction is
performed in the correct order. If these steps are not followed in sequence, assembly
difficulties will occur.
- Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
- Work in spacious area, preferably on a carpet, near the place the unit will be used.
- Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and Canada.
HELPFUL HINTS
Visit our website:
www.dhpfurniture.com
Write to:
DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
READ BEFORE BEGINNING ASSEMBLY
Warranty Information
DHP warrants this product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective parts and no assembly labor is included.
This warranty does not apply to any product which has been improperly assembled, subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge, subject to the terms and conditions described above.
2/15
B34200851701
3/15
B34200851701
4/15
PARTS
B34200851701
SEAT
T607600
X 1
LEGS
T607610
X 4
LEFT ARM
T607620
X 1
RIGHT ARM
T607630
X 1
CUSHIONS
T607640
X 2
A
C D E
A
B
C D E
5/15
PARTS
B34200851701
2
3
BOLT
5/16 " X 3 9/16"
X 8
WASHERS
X 8
HEX KEY
4MM
X 1
HARDWARE NOTE:
Please do not completely tighten any screws
until the entire assembly is complete.
Once assembly is complete, please be sure
tighten all hardware.
BLISTER PACK
T3201098-00
1
6/15
1
Take out four LEGS (B), two CUSHIONS (E), LEFT ARM (C) & RIGHT ARM (D) contained in the storage of the SEAT (A),
as shown below.
B34200851701
( & )
B
A
E
E
7/15
2
Attach the LEGS (B) to the SEAT (A) , as shown below.
B34200851701
NOTE: Please remove the protective cap on the tip of thread before assembling .
A
B
B
B
B
B
8/15
3

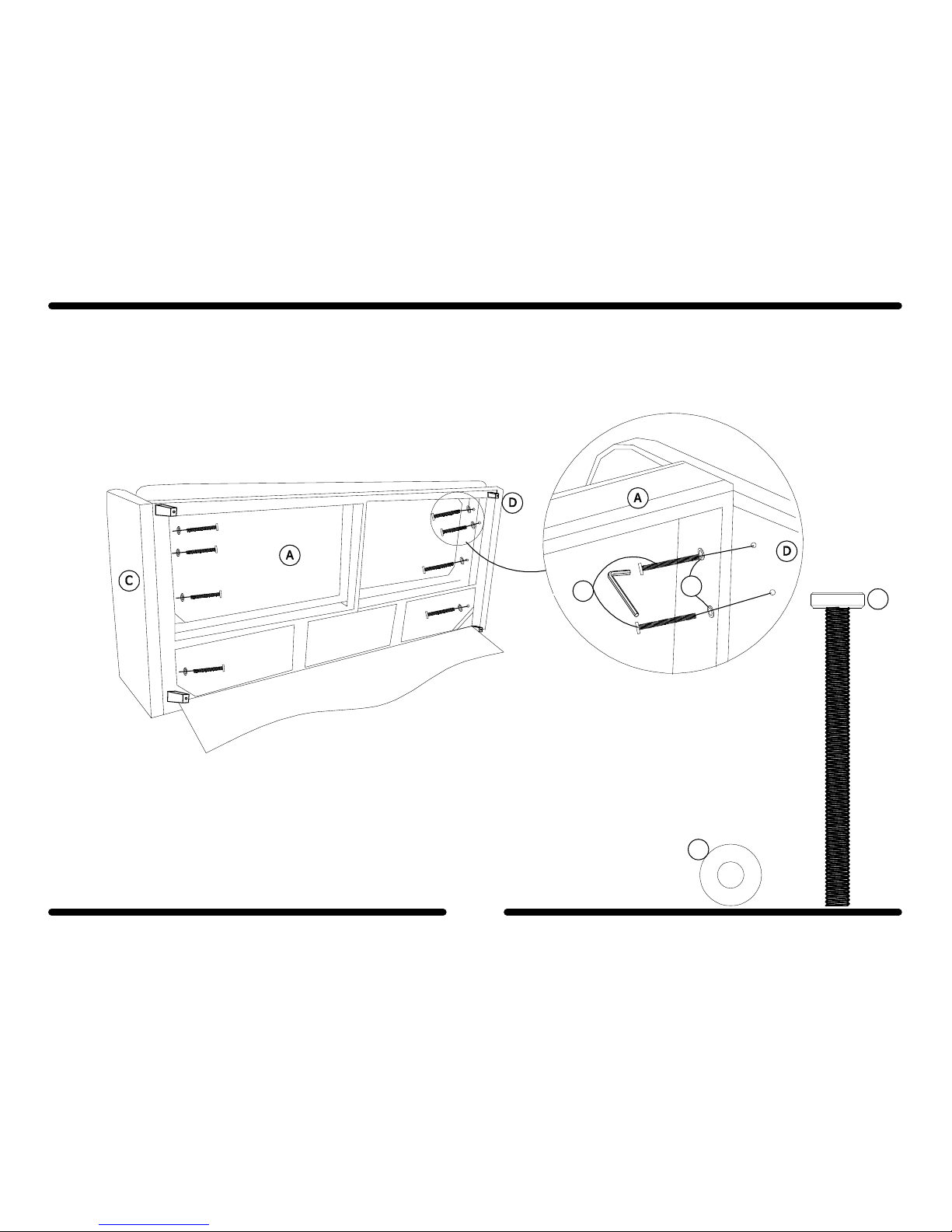

Attach the ARMS (C & D) to the SEAT (A) with the BOLTS(1) & WASHERS (2), as shown below.
B34200851701
2
X 8 X 8
1
2
1
9/15
4

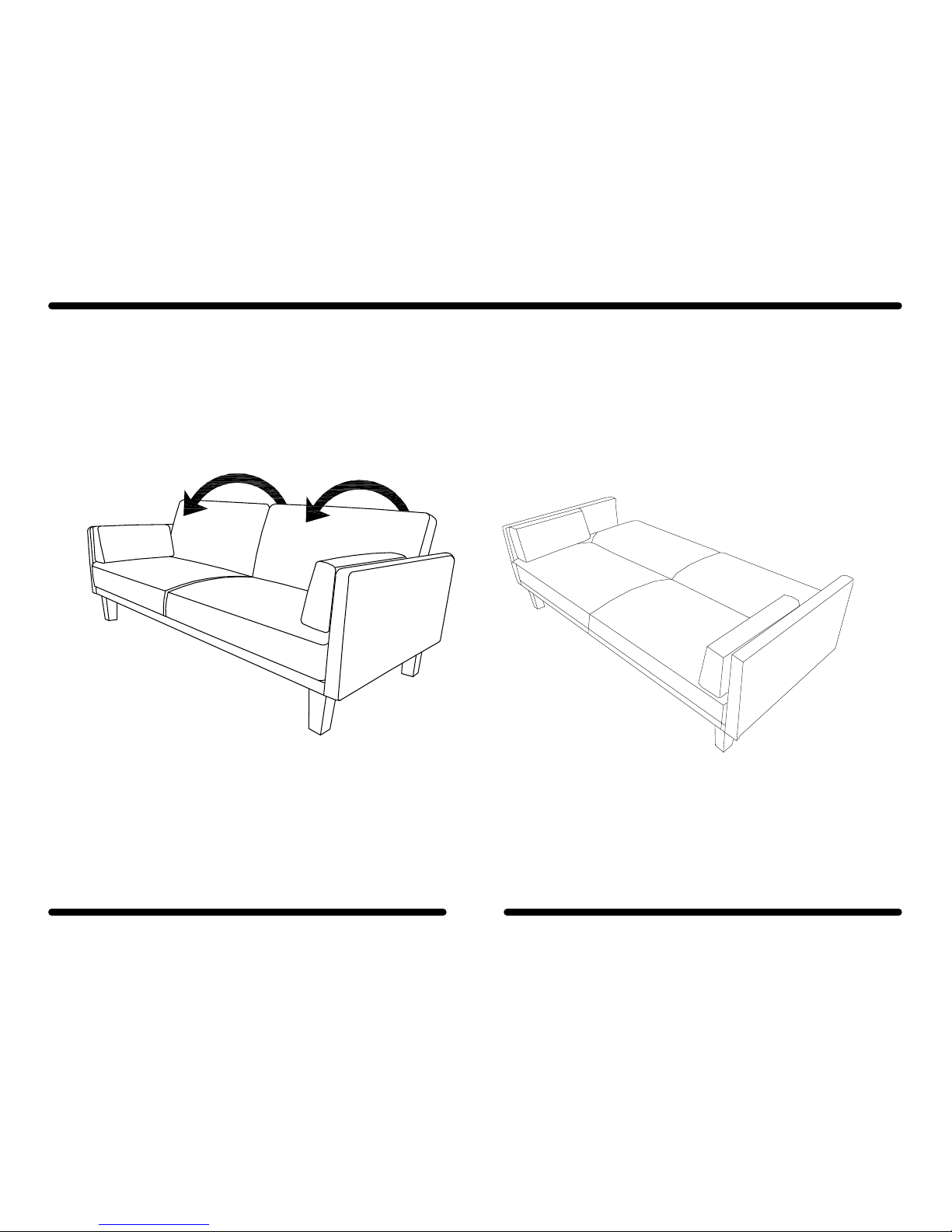

To convert from sofa position to bed position: Pull the backrest in direction of the arrow as far as possible and then
release, as show below.
B34200851701
REGISTRA TU PRODUCTO Y ENTRA A GANAR!
Al registrar tu producto con nosotros entrarás automáticamente a nuestro concurso trimestral con la oportunidad de ganar premios increíbles.
Beneficios:
Con tan sólo tomarte unos minutos en registrar tu producto y mejorar tu experiencia con DHP puedes obtener:
● Información exclusiva sobre nuevos productos
● Ofertas y promociones
● Consejos útiles sobre cómo utilizar al máximo su producto
Registra tu producto y descubra cual es el premio en este cuatrimestre!
Como registrarse:
Escanea el Código QR o visítanos en
www.dhpfurniture.com/eng/register
Síguenos en:
www.facebook.com/DorelHomeProducts
www.twitter.com/DHPfurniture
www.pinterest.com/dhpfurniture
para facilitar el acceso a información actualizada sobre tendencias, nuevos productos, concursos y promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que éste le proporcione muchos años de servicio.
Nota: El producto debe ser registrado dentro del mismo cuatrimestre en que se realiza la compra. Visite
www.dhpfurniture.com/eng/register
para más detalles acerca de
este concurso.
10/15
B34200851701
ALTO
ADVERTENCIA
● Este producto ha sido diseñado para tres (3) asiento de adultos de talla mediana. Para evitar lesiones y daños a esta unidad, prohibir saltar sobre ella.
● Este producto esta diseñado para un uso en casa y no para un uso comercial.
● Los niños menores de 5 años, los pequeños niños y los bebés no deben dormir en este producto por razones de seguridad.
● El numero de personas que se recomienda para el montaje: 1 (sin embargo es siempre mejor tener una mano adicional.) El tiempo de montaje estimado es 15 minotos.
● ESTE MANUAL DE INSTRUCCIÓN CONTIENE INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA Y GUARDE POR FAVOR PARA FUTURA REFERENCIA.
Límite De Peso: 600 Lbs / 272 Kgs
2008517
NO REGRESE ESTE PRODUCTO A LA TIENDA
La tienda no tiene las piezas.
Si le faltan piezas o las que se incluyen están dañadas, llame gratis a nuestro servicio al cliente. Con gusto mandaremos las piezas sin ningún cargo.
Necesita piezas o asistencia? Llame al 1-800-267-1739
O visite nuestra página de Internet www.dhpfurniture.com
Para un servicio más rápido y confiable por favor tenga este manual en mano.
Fecha de compra __/__/__ Número de lote ______
11/15
B34200851701
PÁGINA 04
A)ASIENTO--------------------T607600 ------ CANTIDAD: 1
B)PATAS ---------------------- T607610 ------ CANTIDAD: 4
C)BRAZO IZQUIERDO ------ T607620 ------ CANTIDAD: 1
D)BRAZO DERECHO -------- T607630 ------ CANTIDAD: 1
E)COJINES ------------------- T607640 ------ CANTIDAD: 2
PÁGINA 06
Saque cuatro patas (B), dos cojines (E), el brazo izquierdo (C) y BRAZO DERECHO (D) que figura en el almacenamiento de la SEAT (A), como se muestra a continuación.
PÁGINA 07
Coloque las patas (B) para el asiento (A), como se muestra a continuación.
NOTA: Quite por favor la tapa protectora en la extremidad del hilo de rosca antes de montar.
PÁGINA 08
Coloque los brazos (C & D) para el asiento (A) con los tornillos (1) y las arandelas (2), como se muestra a continuación.
PÁGINA 09
Para convertir desde la posición sofá cama en la posición: Saque el respaldo de la dirección de la flecha en la medida de lo posible y luego puesta en libertad, como se
muestra a continuación.
PÁGINA 05
1)PERNO 5/16 " X 3 9/16" ------------------ CANTIDAD: 8
2)LAVADORA ----------------------------------- CANTIDAD: 8
3)LLAVE DE TUERCA HEXAGONAL 5mm -- CANTIDAD: 1
EMBALAJE BLISTER: -------- T3201098-00
NOTA:No apriete completamente los tornillos hasta que todo el ensablaje sea completado.
Asegúrese de apretar todas las piezas una vez que el ensamblaje haya sido completado.
12/15
- Si necesita ayuda llame al número gratuito proporcionado.
- Mueva su nuevo mobiliario cuidadosamente, se recomienda que dos
personas ayuden a levantarlo y transportarlo.
- Nunca empuje, arrastre o jale su mobiliario (especialmente sobre la
alfombra).
- Su mobiliario DHP puede desmontarse y volverse a montar en caso de
cualquier mudanza necesaria.
-Piezas adicionales están disponibles a una tarifa nominal.
- Lea cada paso cuidadosamente antes de empezar. Es muy importante que cada
paso de este manual sea realizado en el orden indicado. De lo contrario, puede tener
dificultades con el ensamblaje.
- Asegúrese que todas las piezas estén incluidas. La mayoría de las piezas están
etiquetadas o estampadas en alguna de las orillas.
- Trabaje en una área espaciosa, de preferencia en una alfombra cerca del lugar
donde la unidad será usada.
- No use herramientas eléctricas para ensamblar este mueble, dichas herramientas pueden
perforar o dañar las piezas.
Visite www.dhpfurniture.com para conocer su garantía limitada válida en E.U. y Canadá.
CONSEJOS ÚTILES
Visite nuestro sitio Web:
www.dhpfurniture.com
Escríbanos a:
DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
LEA ANTES DE COMENZAR A ENSAMBLAR
Información de Garantía
DHP garantiza que este producto está libre de defectos materiales y de mano de obra aceptando corregir cualquier defecto. Esta garantía es válida por un año a partir de la fecha de
compra original de este artículo. Esta garantía está limitada a la reparación o reemplazo de piezas defectuosas, más no a la mano de obra incurrida en el ensamblaje de este artículo.
Esta garantía no se aplica a ningún producto que haya sido ensamblado incorrectamente.sujeto a uso inadecuado, abuso o que haya sido alterado o reparado en cualquier forma. La
responsabilidad por daños y perjuicios consecuentes están excluidos en esta garantía hasta donde la Ley lo permita. Esta garatía le da derechos legales especificos y usted puede
también tener otros recursos que varíen de estado a estado.
Para obtener el servicio de garantía, el consumidor debe presentar el recibo original de compra del artículo en cuestión. Los componentes reparados o reemplazados son garatizados
solamente hasta el final del período original de garantía. Los componentes defectuosos serán reparados o reemplazados sin cargo alguno y sujetos a los términos y condiciones
descritos arriba.
B34200851701
13/15
B34200851701
ATTENTION
NE PAS RETOURNEZ LE PRODUIT AU MAGASIN
Les magasins individuels ne gardent pas de pièces.
Si une pièce est manquante ou endommagée, appelez notre ligne sans frais du Service à la Clientèle. Nous vous expédierons avec plaisir vos pièces de remplacement
GRATUITEMENT.
Besoin de pièces ou d'assistance?
1-800-267-1739
Ou visitez notre site web www.dhpfurniture.com
Pour un service rapide et fiable, Veuillez avoir votre manuel d'instructions en main.
Date d'Achat ___ / ___ / ___ Numero De Lot _________
AVERTISSEMENT
● Ce produit est conçu pour asseoir trois (3) adultes de taille moyenne. Afin d'éviter les blessures et d'endommager ce produit, il est interdit de sauter dessus.
● Ce produit est conçu pour un usage domestique et n'est pas destiné à un usage commercial.
● Les enfants de moins de 5 ans, les nouveau-nés et les bébés ne doivent pas dormir sur ce produit pour des raisons de sécurité.
● Le nombre de personnes nécessaire pour l'assemblage: 1 (cependant il est toujours préférable d'avoir un coup de main). Le temps de montage estimé est de 15
minutes.
● CE MANUEL D'INSTRUCTION CONTIENT DE L'INFORMATION IMPORTANTE SUR LA SÉCURITÉ. VEUILLEZ LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
Limite de Poids: 600 Lbs / 272 Kgs2008517
ENREGISTREZ VOTRE PRODUIT ET PARTICIPEZ POUR GAGNER!
En enregistrant votre produit chez nous, vous êtes automatiquement inscrit dans notre concours trimestriel avec la chance de gagner des prix incroyables.
Avantages:
Vous pouvez améliorer votre expérience avec DHP en prenant quelques minutes pour enregistrer votre produit et vous obtiendrez:
● Des informations exclusives sur les nouveaux produits
● Offres et promotions
● Des conseils utiles sur la façon d'utiliser le plus de votre produit
Enregistrez votre produit pour savoir le prix du semestre!
Comment s'inscrire:
Scannez le code QR ou visitez-nous au
www.dhpfurniture.com/eng/registrer
Suivez-nous sur:
www.facebook.com/DorelHomeProducts www.twitter.com/DHPfurniture
www.pinterest.com/dhpfurniture
pour faciliter l'accès à l'information à jour sur les tendances, les nouveaux produits, les concours et les promotions des informations DHP.
Merci d'avoir acheté un produit de DHP. Nous espérons que cela donnera de nombreuses années de service.
Remarque: Le produit doit être enregistré dans le même semestre où l'achat est effectué. Visitez
www.dhpfurniture.com/eng/registrer
pour plus de détails sur ce concours.
14/15
B34200851701
PAGE 04
A) SIÈGE ---------------- T607600 - QUANTITÉ : 1
B) JAMBE ---------------- T607610 - QUANTITÉ : 4
C) BRAS GAUCHE ------ T607620 - QUANTITÉ : 1
D) BRAS DROIT -------- T607630 - QUANTITÉ: 1
E) COUSSINS-----------T607640 -- QUANTITÉ : 2
PAGE 06
Sortez quatre pattes (B), deux coussins (E), le bras gauche (C) et Bras Droit (D) contenu dans le stockage du siège (A), comme indiqué ci-dessous.
PAGE 07
Fixer les JAMBE (B) au siège (A), comme indiqué ci-dessous.
NOTE : Veuillez enlever le chapeau protecteur sur le bout du fil avant de se réunir.
PAGE 08
Fixer les bras (C & D) au siège (A) avec les BOULON (1) et rondelles (2), comme indiqué ci-dessous.
PAGE 09
Pour convertir position canapé à la position lit: Tirez sur le dossier dans le sens de la flèche autant que possible, puis relâchez, comme ci-dessous.
PAGE 05
1)BOULON
5/16 " X 3 9/16"
-------------- QUANTITÉ : 8
2)RONDELLE --------------- ---------------- QUANTITÉ: 8
3)CLÉ HEXAGONALE 5mm ---------------- QUANTITÉ: 1
Emballage coque:T32 01098-00
Note: S'il vous plaît ne pas serrer complètement les vis jusqu'à ce que l'ensemble est complet.
Une fois l'assemblage terminé, s'il vous plaît soiez sûr que tout les visseront bien serrés.
- Si vous avez besoin d'aide, appelez notre service à la clientèle sans
frais.
- Déplacez votre nouveau mobilier avec soin, nous recommandons deux
personnes pour soulever et transporter le mobilier vers son nouvel
emplacement.
- Ne jamais pousser, traîner, ou tirer votre mobilier (surtout sur les tapis).
- Votre mobilier DHP peut être démonté et ré-assemblé pour faciliter les
déménagements.
- Les pièces supplémentaires sont disponibles à un prix nominal.
- Lire attentivement chaque étape avant de débuter. Il est très important que chaque
étape de montage soit exécutée dans le bon ordre pour éviter des difficultés lors de
l'assemblage.
- Assurez-vous que toutes les pièces sont incluses. La plupart des pièces sont
étiquetées ou estampées sur le côté non fini.
- Travaillez dans un endroit spacieux, préférablement à proximité de l'endroit où le
meuble sera utilisé.
- Ne pas utiliser d'outils électriques pour assembler votre mobilier. Les outils
électriques risquent d'endommager les pièces.
Visitez www.dhpfurniture.com pour voir la garantie limitée, valide aux Etats-Unis et au Canada.
LES CONSEILS UTILES
Visitez notre siteweb:
www.dhpfurniture.com
Écrivez à:
DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
AVANT DE COMMENCER L'ASSEMBLAGE
Informations sur la garantie
DHP garantit que ce produit est exempt de tout vice de matériau et de fabrication et s'engage à remédier à un tel défaut. Cette garantie couvre un an à compter de la
date d'achat originale. Cela se limite uniquement à la réparation ou au remplacement des pièces défectueuses. Aucun travail de montage n'est inclus.
Cette garantie ne s'applique pas au produit qui a été mal assemblé, soumis à des abus ou qui ont été modifié ou réparé de n'importe quelle sorte. Cette garantie vous
confère des droits spécifiques légaux et vous avez peut-être d'autres droits qui varient d'une situation à l'autre.
Pour obtenir le service sous garantie, l'acheteur doit présenter la facture originale. Les composants réparés ou remplacés sont garantis jusqu'à la fin de la période de
garantie initiale uniquement. Les composants défectueux seront réparés ou remplacés sans frais, sous réserve des conditions décrites ci-dessus.
15/15
B34200851701
Loading...
