DF-Models Vale 2.0 Service Manual

Anleitung

Manual

No 1550

www.df-models.com

Lieferumfang

• fahrfertig aufgebautes RTR Modell

• Greifer-Aufsatz

• 2,4 GHz Fernsteuerungssystem

• NiMH Fahrakku - 7,2 Volt - 400 mAh - 2,88Wh

• USB Ladekabel

• Anleitung

Benötigtes Zubehör: 2x AA Batterien (keine Akkus verwenden!)

Service-Hotline:

Sehr geehrter Kunde, sehr geehrte Kundin, haben Sie technische Probleme, eine Frage zum Modell oder dessen Handhabung usw. kontaktieren Sie uns bitte!

www.df-models.cm [email protected]

Service-Telefon: +49 (0) 9621 782 293

2

Einleitung

Sehr geehrter Kunde, sehr geehrte Kundin,

wir beglückwünschen Sie zum Kauf eines Produktes aus dem Hause MALi Racing. Alle Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft, um sicherzustellen, dass das Produkt frei von Herstellungs- und Materialfehlern ist. Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung und Design ohne Ankündigung vor. Ansprüche aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher nicht geltend gemacht werden. Der verantwortungsvolle Umgang mit dem Produkt dient zu Ihrer eigenen Sicherheit und der Sicherheit Unbeteiligter. Beachten Sie dazu die Sicherheitsanweisungen in dieser Anleitung. Technische und farbliche Änderungen vorbehalten.

Gewährleistungs-/ Garantiebedingungen

Die Bedienungsanleitung zu diesem Produkt ist grundsätzlicher Bestandteil des Produktes, da bei Nichtbeachtung der darin enthaltenen Informationen zur Handhabung und zum Betrieb sowie bei Nichtbeachtung der Sicherheitsanweisungen die Gewährleistung/Garantie erlischt. Bewahren Sie die Bedienungsanleitung daher auch für den Fall der Weitergabe des Produktes an Dritte sorgfältig auf. Für Verbraucher beträgt die Gewährleistungszeit 24 Monate. Falls nicht anders im Gesetz vorgesehen, beschränkt sich die Gewährleistung/Garantie auf eine Reparatur mit Kosten bis zur Höhe des Kaufpreises, den Ersatz des Produktes durch ein gleichwertiges oder die Erstattung des Kaufpreises. Eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche ist denkbar. Die Laufzeit der Gewährleistung/Garantie bleibt durch eine Reparatur und/oder den Ersatz von Teilen unbeeinflusst. Wir behalten uns den Einsatz aufbereiteter oder neuer Teile vor. Serviceleistungen und Reparaturen nach Ablauf der Gewährleistungs-/Garantiefrist sind grundsätzlich kostenpflichtig.

Unter die Gewährleistung/ Garantie fallen Fabrikations- und Materialfehler und Fehler bei normalem Gebrauch. Mechanisch belastete Teile sind nicht gewährleistungsfähig. Für Folgeschäden übernehmen wir keine Haftung!

!

Von der Gewährleistung/ Garantie ausgeschlossen sind:

Schäden durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Karambolagen, fehlerhafte Handhabung, außergewöhnliche Beanspruchung oder Fremdeinwirkung, eigenmächtige Veränderungen oder Reparaturen, die von nicht autorisierten Stellen durchgeführt wurden. Schäden, die durch Kontrollverlust über das Modell entstehen. Blitzschlag oder anderer Einfluss von Hochspannung oder Strom Verschleißteile, mechanisch belastete Teile und normale Abnutzung optische Beeinträchtigungen Transport-, Versand- oder Versicherungskosten Kosten für die fachgerechte Entsorgung des Produkts sowie vom Service vorgenommene Setup- und Wieder-

einrichtungsarbeiten.

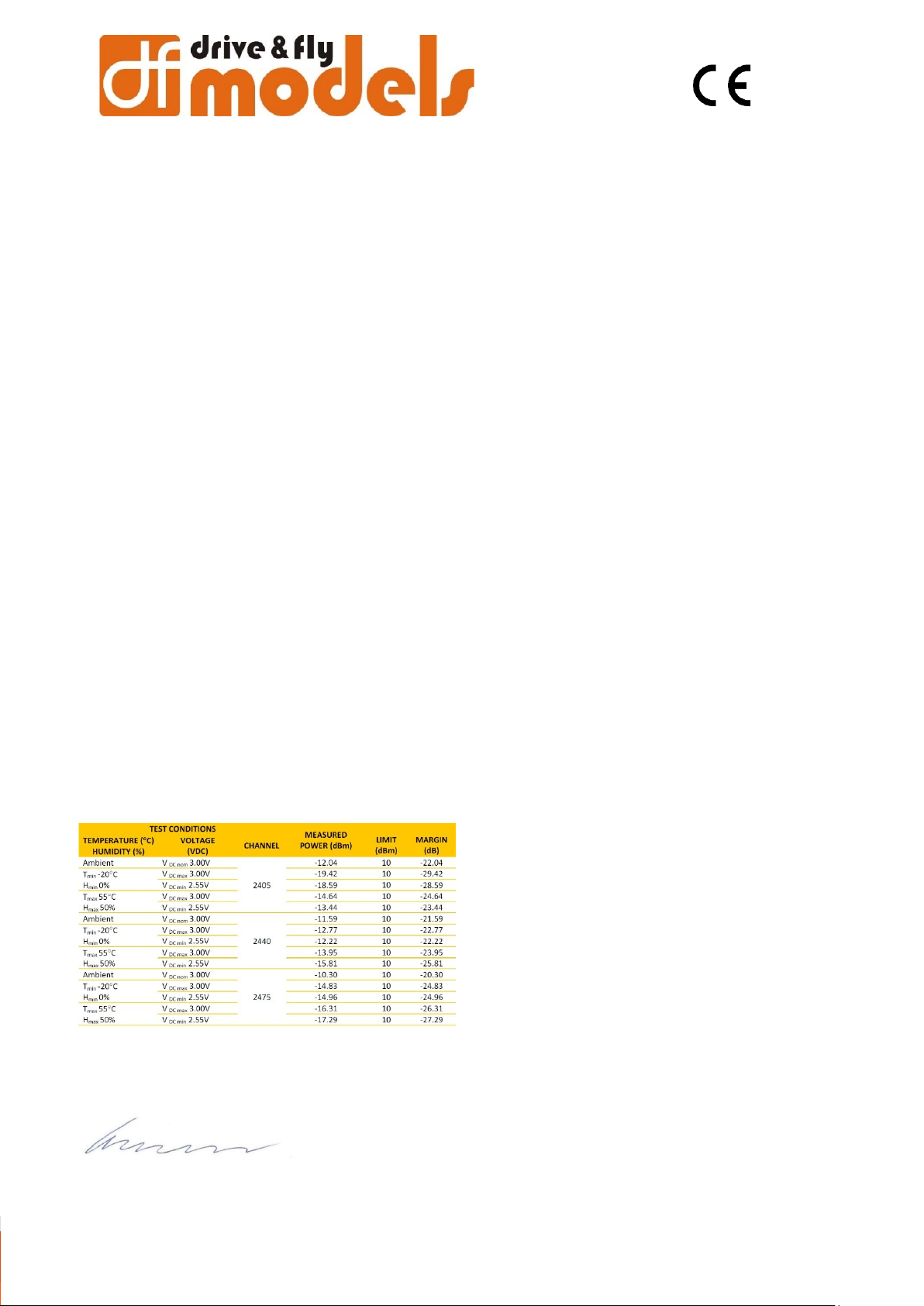

Konformitätserklärung

Hiermit erklärt die Fa. DF-Models, dass das Modell, den einschlägigen Richtlinien und Normen der Funkanlagen-Richtlinie 2014/53/EU entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an: [email protected] - www.df-models.com

Wichtiger Hinweis

Bocken Sie das Modell bei der ersten Inbetriebnahme unbedingst auf, so dass sich die Räder frei drehen können und die Justierungen am Sender ggf. problemlos vornehmen zu können.

!

3

Hinweise zur Sicherheit

Gehen Sie verantwortungsbewusst mit diesem Produkt um. Als Hersteller und Vertreiber des Produktes haben wir keinen unmittelbaren Einfluss auf den korrekten Umgang und

die korrekte Bedienung des Produktes. Die nachfolgenden Sicherheitsanweisungen sollen Sie und Ihr Umfeld vor Schäden bewahren, die bei unsachgemäßem Gebrauch entstehen können. Aber auch das Produkt selbst und Ihr Modell sollen durch die entsprechenden Hinweise vor Beschädigung geschützt werden. Lesen Sie deshalb dieses Kapitel aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

Für Sach- oder Personenschäden durch Nichtbeachten der Bedienungsanleitung oder Nichtbeachten der Sicherheitsanweisungen übernehmen wir keine Haftung. In solchen Fällen erlischt auch die Gewährleistung/ Garantie.

!

Für Folgeschäden übernehmen wir keine Haftung!

Für Kinder unter 36 Monaten nicht geeignet. Enthält Kleinteile - Erstickungsgefahr!

Das Produkt ist für Kinder unter 8 Jahren nur unter unmittelbarer Aufsicht eines Erwachsenen geeignet. Entsorgen Sie das Verpackungsmaterial sachgerecht, da dieses für Kinder zur Gefahr werden könnte.

Vor dem Start

Klären Sie mit Ihrer Versicherung, ob der Betrieb eines funkferngesteuerten Modells unter den Versicherungs-

schutz fällt (Haftpflichtversicherung).

Wenn Sie noch keine Erfahrung im Steuern von RC-Modellen haben, machen Sie sich zuerst am stehenden Mo-

dell mit den Reaktionen auf die Steuerbefehle vertraut. Wenden Sie sich ggf. an einen erfahrenen Modellsportler oder an einen Modellbau-Club. Suchen Sie ggf. die Unterstützung eines erfahrenen Piloten.

Überprüfen Sie vor der Inbetriebnahme die Fernsteueranlage und das Modell auf Funktionssicherheit und sicht-

bare Beschädigungen, wie z. B. defekte Steckverbindungen oder beschädigte Kabel. Alle bewegten Teile müssen leichtgängig, aber ohne Lagerspiel funktionieren.

Überprüfen Sie alle Schraub- und Steckverbindungen, Radmuttern und elektrischen Kontakte auf festen Sitz, da

sich diese beim Transport, während der Fahrt oder bei kleineren Unfällen lockern oder lösen können.

Befestigen Sie Überlängen von Kabeln so, dass diese nicht in bewegte/drehende Teile geraten können. Leitun-

gen dürfen auch nicht geknickt werden. Stellen Sie sicher, dass alle Akkus voll geladen sind. Beachten Sie die separaten Bedienungsanleitungen von möglichen Zubehörteilen.

Sender

Halten Sie die Einschaltreihenfolge ein:

- Gas/Brems-Hebel in Leerlaufstellung

- Lenkhebel in Neutralstellung

- Schalten Sie zuerst den Sender ein und schalten Sie dann das Modell ein. Andernfalls kann es zu unvorhersehbaren Reaktionen des Modells kommen!

Stellen Sie das Modell zum Starten so ab, dass sich die Ketten und der Antrieb frei drehen können. Prüfen Sie die Reichweite Ihrer Fernsteueranlage vor dem Starten des Modells. Prüfen Sie am stehenden Modell die Reaktion der Servos auf die Fernsteuersignale. Achten Sie darauf, dass die Batterien/Akkus von Sender und Empfänger vollständig geladen sind! Schwache Akkus (bzw. Batterien) reduzieren die Senderreichweite und führen zu Fehlern in der Signalübertra-

gung zum Empfänger. Dadurch reagiert das Modell nicht mehr korrekt auf die Fernsteuerung. Beenden Sie den

Betrieb sofort und tauschen Sie danach die Batterien gegen neue aus bzw. laden Sie die Akkus wieder auf. Fahren Sie nicht in der Nähe von Hochspannungsleitungen oder Funkmasten oder bei Gewitter. Elektrische Felder

und atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen. Schalten Sie nach dem Betrieb zuerst das Modell, dann den Sender aus. Aus Sicherheits- und Zulassungsgründen (CE) sind eigenmächtige Reparaturversuche sowie das Umbauen und/

oder Verändern der Anlage nicht gestattet. Andernfalls erlischt die Zulassung der Fernsteueranlage.

4

Fahren

Fahrbetrieb Fahren Sie nicht, wenn Ihre Reaktionsfähigkeit eingeschränkt ist (z. B. bei Müdigkeit, Medikamenten- oder Alkoholeinfluss). Fehlreaktionen können schwerwiegende Personen- und Sachschäden verursachen. Fahren Sie auch nicht, wenn Sie nur den geringsten Zweifel am einwandfreien, technischen Zustand Ihres Modells / Ihrer Fernsteueranlage haben.

!

Schließen Sie bei Elektromodellen den Antriebsmotor erst nach dem vollständigen Einbau der Empfangsanlage

an, da sonst der Antriebsmotor plötzlich ungewollt anlaufen kann. Halten Sie immer direkten Sichtkontakt zum Modell. Betreiben Sie das Modell nur auf privatem Gelände oder auf zu diesem Zweck ausgewiesenen Plätzen. Beachten

Sie die Auflagen und Bestimmungen für das Gelände. Achten Sie beim Betrieb eines Modells immer darauf, dass sich niemals Körperteile oder Gegenstände im Gefah-

renbereich von Motoren oder drehenden Teilen befinden Überprüfen Sie regelmäßig alle Schraubverbindungen und Befestigungen, da sich diese während des Betriebes

lockern oder lösen können. Beenden Sie umgehend den Betrieb Ihres Modells im Falle einer Störung und beseitigen Sie die Ursache der

Fehlfunktion, bevor Sie das Modell weiter einsetzen. Vermeiden Sie das Fahren bei niedrigen Aussentemperaturen, da sich dann die Akkukapazität verringert und der

Kunststoff der Karosserie an Elastizität verliert und leicht splittert. Setzen Sie Ihr Modell und die Fernsteueranlage nicht über längere Zeit direkter Sonneneinstrahlung, Feuchtigkeit,

starker Verschmutzung oder großer Hitze/Kälte aus. Verwenden Sie nur Originalersatzteile.

Fahren Sie nicht

!

in Menschenansammlungen. auf Personen oder Tiere zu in Naturschutzgebieten oder in der Nähe von Tieren bei Nacht oder in Wohnräumen unter Hochspannungsleitungen, Funkmasten oder bei Gewitter. Elektrische Felder und atmosphärische Störun-

gen können die Signale Ihres Fernsteuersenders beeinflussen. Beachten Sie, dass RC-Modelle nicht auf Gelände mit öffentlichem Personen- und Kraftverkehr gefahren werden

dürfen. bei Regen oder in feuchtem Gelände, da sonst die Elektrik Schaden nehmen könnte

Hinweise für Akkus und Batterien - Allgemein

Bewahren Sie Batterien/Akkus ausserhalb der Reichweite von Kindern und Haustieren auf, da diese die Batterien/

Akkus versehentlich verschlucken können. Suchen Sie in diesem Fall umgehend einen Arzt auf! Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung Verätzungen verursachen. Falls Haut

oder Augen mit dem Elektrolyten in Kontakt kommen, spülen Sie die Stelle sofort sorgfältig mit klarem Wasser

und suchen Sie einen Arzt auf. Benutzen Sie geeignete Schutzhandschuhe bei der Entsorgung des defekten

Akkus. Wenn Sie Auffälligkeiten wie Geruch, Verfärbung, übermäßige Erhitzung oder Verformung des Akkus bemerken,

trennen Sie den Akku sofort vom Ladegerät bzw. vom Verbraucher. Entsorgen Sie den Akku! Herkömmliche Alkaline-Batterien (1.5V) sind nur für den einmaligen Gebrauch vorgesehen und müssen an-

schliessend ordnungsgemäß entsorgt werden. Entsorgen Sie leere Batterien bzw. defekte Akkus umweltgerecht über die autorisierten Sammelstellen. Die Ent-

sorgung über den Hausmüll ist untersagt! Akkus dürfen nicht feucht oder nass werden. Vermeiden Sie auch die Entstehung von Kondenswasser. Setzen Sie die Batterien/Akkus, das Ladegerät und das Modell niemals widrigen Umgebungsbedingungen aus

(z.. B. Nässe, zu hoher oder niedriger Umgebungstemperatur, Zündquellen oder offenem Feuer, Staub, Dämpfen,

Lösungsmitteln)!

5

!

Vermeiden Sie auch starke Verschmutzung sowie übermäßige mechanische Belastung des Akkus, zerren Sie

auch niemals an den Anschlusskabeln! Mischen Sie niemals Batterien und Akkus gleichzeitig in einem Gerät! Verwenden Sie entweder nur Batterien

oder nur Akkus. Werden zur Stromversorgung des Senders keine fabrikneuen Batterien genutzt, achten Sie auf eine ausreichende

Restkapazität (Batterieprüfer). Bei Verwendung von Akkus müssen Sie auf Grund der geringeren Spannung (Batterien=1.5V, Akkus=1.2V) und

der geringeren Kapazität von Akkus mit einer Verringerung der Betriebsdauer und u.U. auch mit Reichweiten-

problemen rechnen. Wechseln Sie immer den kompletten Satz Batterien bzw. Akkus aus, nicht nur einzelne Zellen. Verwenden Sie

stets Batterien bzw. Akkus des gleichen Typs und Herstellers. Mischen Sie nicht Batterien/Akkus mit unterschiedlichem Ladezustand. Die schwächeren Akkus/Batterien bzw.

die Akkus mit geringerer Kapazität könnten tiefentladen werden und auslaufen. Achten Sie beim Einlegen von Batterien bzw. Akkus in die Akkuhalterung auf die richtige Polung.

Bei Falschpolung wird nicht nur ihr Modell, sondern auch der Akku beschädigt. Batterien/Akkus

dürfen niemals kurzgeschlossen, beschädigt, zerlegt oder in offenes Feuer geworfen werden.

Es besteht Brand- und Explosionsgefahr!

Trennen Sie den Akku bei starker erwärmung sofort vom Ladegerät! Bei längerem Nichtgebrauch des Modells entnehmen Sie die eingelegten Batterien bzw. Akkus aus der Fern-

steuerung und aus dem Modell, um Schäden durch auslaufende / tiefentladene Batterien/ Akkus zu vermeiden.

Hinweise zum Laden

Beachten Sie die separate Bedienungsanleitung des verwendeten Ladegerätes (nicht im Lieferumfang) und die

Angaben des Akkuherstellers. Laden Sie ausschließlich dafür vorgesehene Akkus, herkömmliche Alkaline Batterien dürfen nicht aufgeladen

werden. Es besteht Explosionsgefahr. Laden Sie nur Akkus gleicher Bauart und Kapazität. Achten Sie auch auf die richtige Polung bei allen elektrischen

Steckver-bindungen sowie beim Anschluss der Akkus an ein Ladegerät. Laden Sie Akkus nur unter Aufsicht, auf einer schwer entflammbaren Unterlage und halten Sie ausreichend

Abstand zu brennbaren Oberflächen oder Gegenständen. Prüfen Sie gelegentlich die Temperatur des Akkus während dem Ladevorgang. Bei zu starker Erwärmung des Akkus (> 50 °C) kann dieser beschädigt werden. Verringern Sie dann den

Ladestrom. Bereits geladene oder nicht vollständig entladene Akkus dürfen nicht angeschlossen und geladen werden.

Laden/ Entladen Sie niemals beschädigte, ausgelaufene oder verformte Akkus. Es besteht Brand- und oder

Explosionsgefahr! Wird das Modell nicht benutzt ist der Akku immer abzustecken und aus dem Modell zu

entnehmen.

Bestimmungsgemäße Verwendung

Das Produkt ist ausschließlich für den privaten Einsatz im Modellbaubereich und mit den damit verbundenen Betriebszeiten ausgelegt. Für einen gewerblichen oder industriellen Einsatz sowie für Dauerbetrieb ist dieses Produkt nicht zugelassen. Eine unsachgemäße Verwendung kann zur Gefährdung von Personen sowie zur Beschädigung des Produktes und den damit verbundenen Gefahren wie z. B. Kontrollverlust über das Modell, Kurzschluss, Brand, elektrischer Schlag etc. führen. Beachten Sie die Sicherheitsanweisungen in dieser Bedienungsanleitung. Diese enthalten wichtige Informationen zum Umgang mit dem Produkt.

Das Produkt ist für Kinder unter 8 Jahren nur unter Aufsicht Erwachsener geeignet.

6

Modell startklar machen

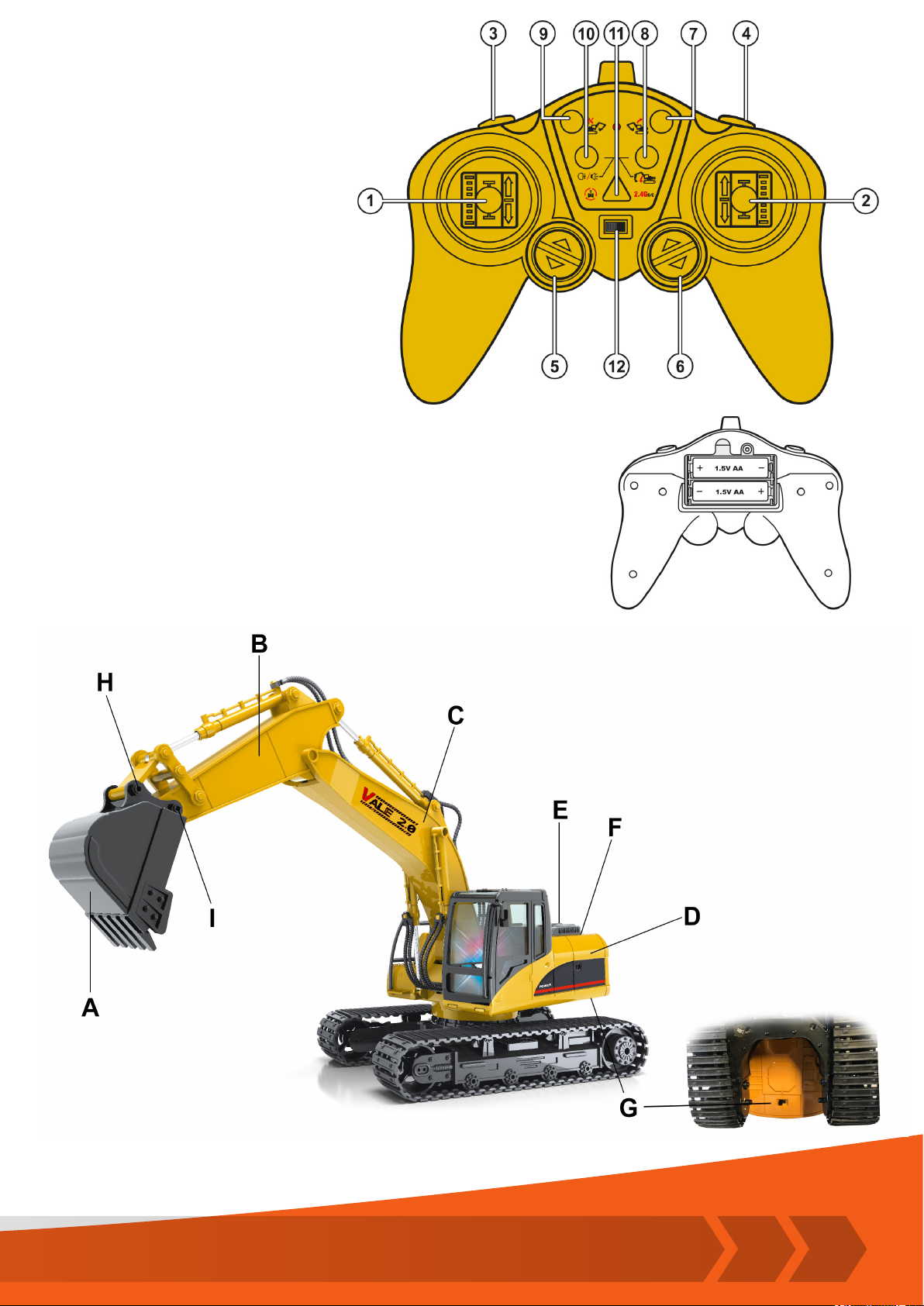

Bedienelemente und Funktionen des Senders

1) Gashebel links

2) Gashebel rechts

3) Oberwagen nach links drehen

4) Oberwagen nach rechts drehen

5) Schafel nach oben/ unten bewegen

6) Vorderarm nach oben/ unten bewegen

7) Hauptarm nach oben bewegen

8) Hauptarm nach unten bewegen

9) Aufnahme-Taste

10) Licht & Sound ein-/ ausschalten

11) Demo-Funktion

12) Ein-/ Ausschalter

Einsetzen der Senderbatterien

• Abdeckung auf der Rückseite des Senders aufschrauben und öffnen.

• 2x 1,5 Volt AA-Batterien einlegen. Auf richtige Polarität achten!

• Abdeckung wieder schließen und verschrauben

Bedienelemente und Funktionen des Modells

A) Baggerschaufel B) Vorderarm C) Hauptarm D) Oberwagen E) Akkufach F) Verschluss Akkufach G) Ein-/ Ausschalter (Unterseite) H) Bolzen oben (rund) I) Bolzen unten (vierkant)

7

Inbetriebnahme des Modells

Das Modell ist bereits fahrfertig aufgebaut und kann nach dem Laden der Senderakkus und des Fahrakkus direkt in Betrieb genommen werden. Bitte kontrollieren sie dennoch alle Schrauben usw. auf festen Sitz. Fürhren Sie eine Funktionskontrolle vor jeder Fahrt durch. Die Antriebs- und Steuerkomponenten sind montiert und verkabelt, die Bindung zwischen Sender und Empfänger erfolgt selbsttätig, nach jedem Einschalten. Nach der Fahr ist der Akku immer abzustecken und aus dem Modell zu entnehmen!

ACHTUNG! Betreiben Sie das Modell niemals mit fehlerhaft arbeitender Fernsteuerung!

!

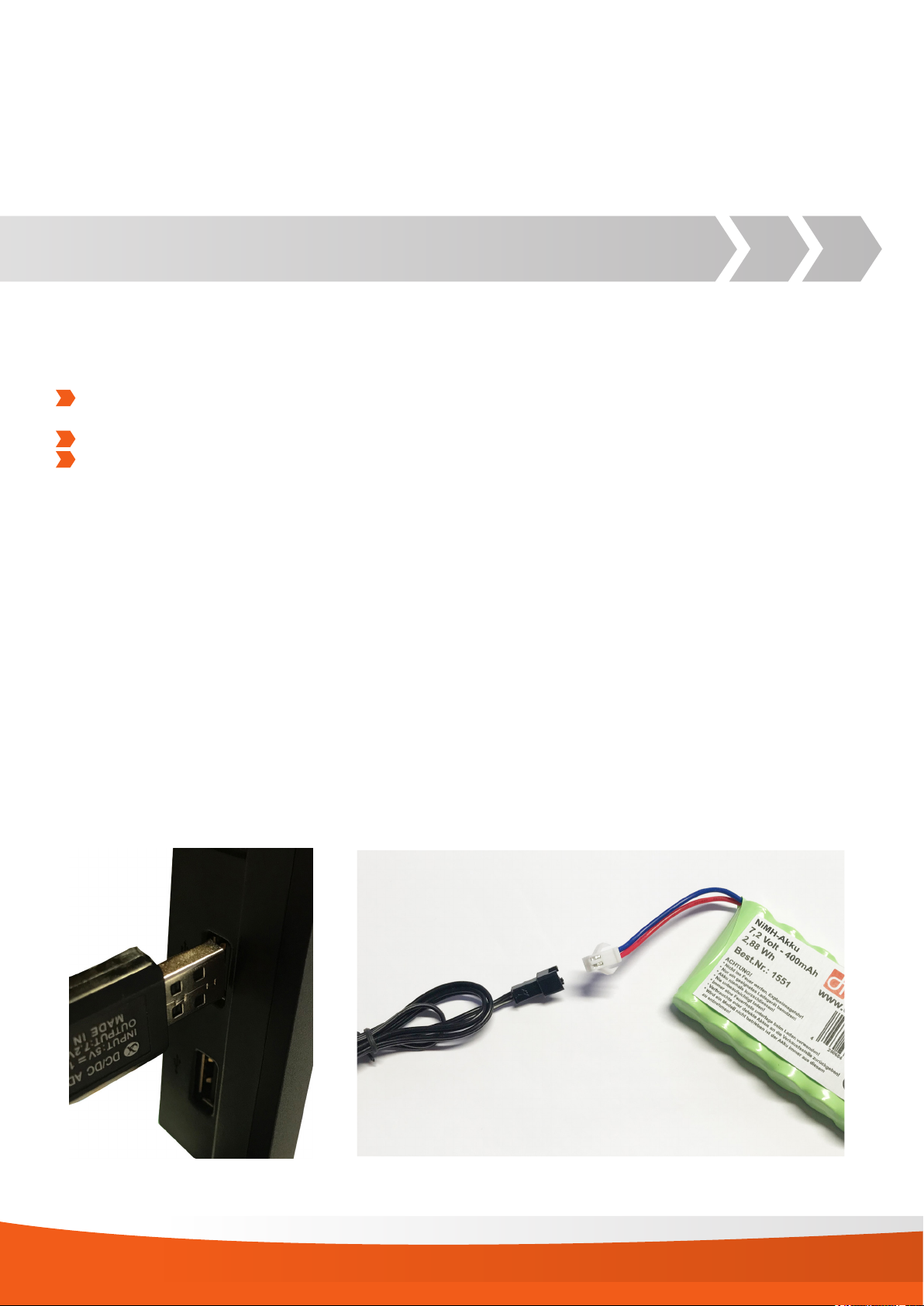

Laden des Fahrakkus

Laden Sie den Akku IMMER ausserhalb des Modells, um eine Überhitzung während des Ladevorganges zu

vermeiden, verwenden Sie immer eine feuerfeste Unterlage! Lösen Sie die Steckverbindung niemals durch ziehen an den Kabeln, immer am Stecker ziehen. Laden Sie den Akku nie unbeaufsichtigt!

• Stecken Sie das Ladegerät (USB) an eine geeignete Stromversorgung.

• Die LED der Ladekontrollanzeige leuchtet nun rot.

• Verbinden Sie nun den Akku mit dem Ladegerät.

• Die LED blinkt nun rot, der Akku wird geladen.

• Ist die LED erloschen, ist der Akku vollständig geladen.

• Trennen Sie den Akku vom Ladegerät.

• Trennen Sie das Ladegerät von der Stromversorgung.

• Maximale Ladezeit 3 1/2 Stunden.

• Laden Sie nie unbeaufsichtigt (z. B. „über Nacht“)!

• Laden Sie immer auf einer feuerfesten Unterlage

ACHTUNG! Bevor der Akku nach dem Laden wieder eingesetzt werden darf, muss er ebenfalls vollständig abgekühlt sein.

8

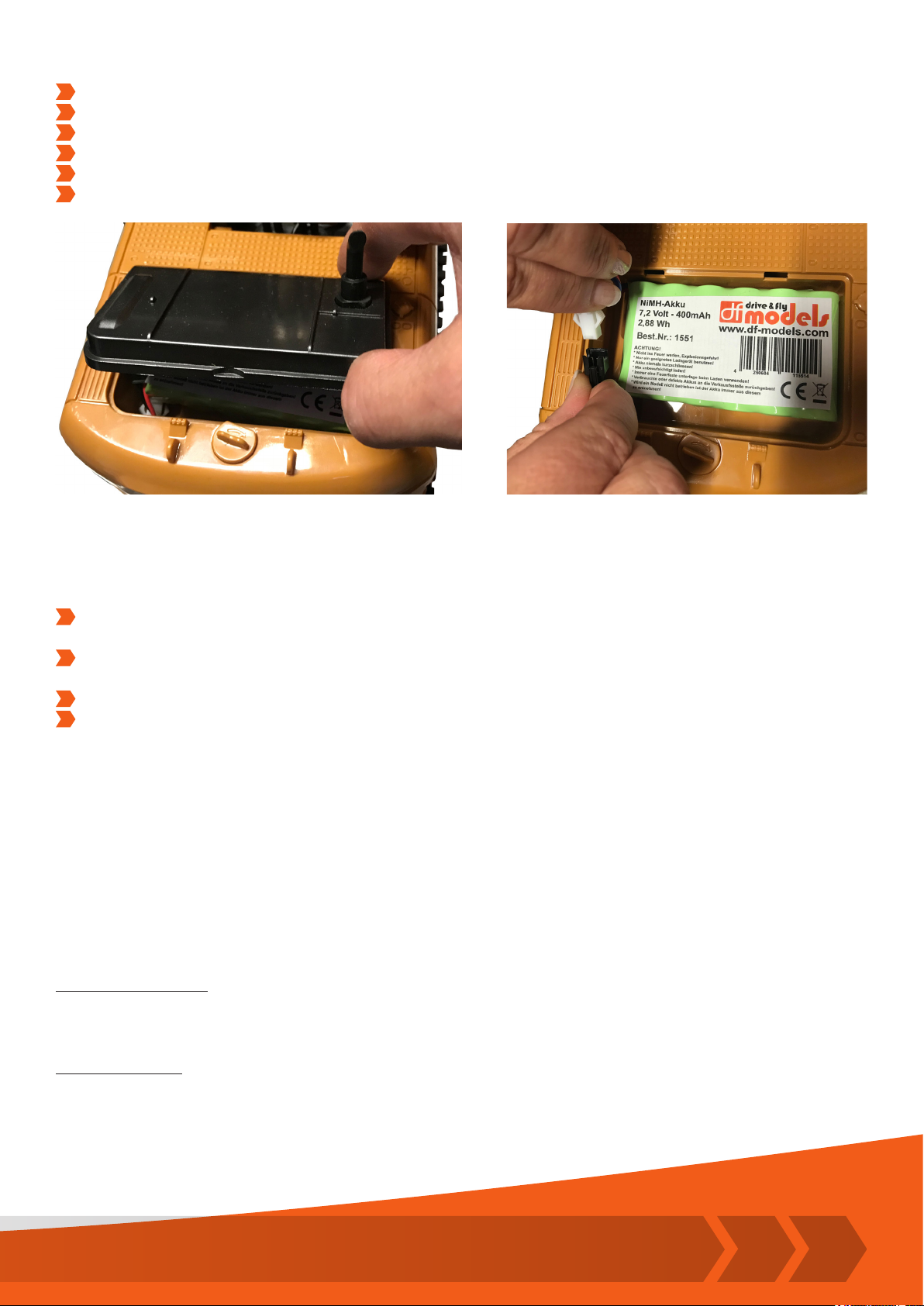

Fahrakku einsetzen und anschließen

Drehverschluss der Akkuabdeckung öffnen und Akkufachabdeckung abnehmen. Legen Sie den Fahrakku die Akkuhalterung. Akku anschliessen. Schliessen Sie das Akkufach wieder, achten Sie darauf, dass keine Kabel eingeklemmt werden. Wird das Modell nicht benutzt ist der Akku immer abzustecken und aus dem Modell zu entnehmen! Verwenden Sie nur original Akkus von DF Models.

Fahrbetrieb / Steuerung des Modells

Beachten Sie die Sicherheitsanweisungen zum Fahrbetrieb in dieser Anleitung!

Machen Sie sich mit dem Fahrverhalten des Modells schrittweise vertraut.

Stellen Sie sich hinter das Modell und steuern sie es zuerst von sich weg. Die Reaktion des Modells auf die Steu-

erung ist dann die gleiche, als wenn Sie selbst am Steuer sitzen. Lassen Sie das Modell danach auf sich zu fahren. Die Reaktionsrichtung ist jetzt spiegelverkehrt zur Steuerrich-

tung. Beginnen Sie jetzt mit einfachen Fahrübungen. Steigern Sie die Fahrgeschwindigkeit allmählich und beobachten Sie das Fahrverhalten. Halten Sie immer direkten

Sichtkontakt zum Modell.

Startvorbereitung

Bitte beachten Sie unbedingt die Einschalt-Reihenfeolge. Wird diese nicht eingehalten kann es zu unbeabsichtigt ausgelösten Steuerbefehlen an das Modell kommen, dies kann zu Schäden und Verletzungen führen.

• Ein-/ Ausschalter (12) der Fernsteuerung auf ON/EIN stellen. Die LED der Fernsteuerung blinkt.

• Ein-/ Ausschalter (G) des Modells auf ON/EIN stellen. Die LED der Fernsteuerung leuchtet nun dauerhaft.

• Nach Beendigung des Fahrbetriebes in umgekehrter Reihenfolge ausschalten und Fahrakku aus dem Modell entnehmen.

Fahrzeug-Steuerung

Überlastungsschutz: Alle Funktionen des Modells sind mit einer Überlast-Schutzkupplung ausgestattet. Bei zu hoher Belastung spricht dies an, dies äußert sich in einem ratternden Geräusch. Hören Sie dieses stellen Sie umgehend den ausgeführten Steuerbefehl ein um Schäden zu vermeiden.

Demo-Taste (11): Das Modell verfügt über einen Demo-Modus. Wird dieser aktiviert zeigt das Modell alle Funktionen von selbst. Sie beenden den Demo-Modus indem Sie einen Steuerbefehl ausführen oder die Demo-Taste (11)

erneut drücken.

9

Aufnahme-Funktion (9): Das Modell verfügt über eine Aufnahmefunktion von Steuerbefehlen. Drücken Sie hierzu

7.4 Regelmäßige Arbeiten

Reifenwechsel

Die Reifen sind ab Werk auf den Felgen verklebt, um sie gegen Abspringen von der Felge oder Durchrutschen zu sichern. Daher muss bei einem Reifenwechsel in den meisten Fällen auch die Felge gewechselt werden!

Reinigung

Reinigen Sie das Modell nach jeder Fahrt mit einem Lappen und einer Bürste von Staub und Schmutz, oder verwenden Sie Druckluft. Trocknen Sie das Fahrzeug auch gründlich ab, wenn Sie durch feuchtes Gelände oder bei schlechtem Wetter gefahren sind. Achten Sie insbesondere auf die Radlager. Nehmen Sie gelegentlich die Räder ab und reinigen Sie die Kugellager von Staub und Ablagerungen. Reinigen Sie auch die Kühlrippen des Elektromotors gründlich.

Pflege

Nach jeder Reinigung müssen die beweglichen Teile neu geschmiert werden. Austretendes Öl und Fett muss gründlich entfernt werden, da sich hier sonst der Staub besonders gut anlagern kann.

Wartungsarbeiten am Motor

Wartungsarbeiten am Motor sollten Sie nicht selbst vornehmen, sondern Fachleuten überlassen, wenn Sie nicht über entspre- chende Kenntnisse und Fähigkeiten verfügen. Wenn Sie dennoch selbst am Motor arbeiten wollen, müssen Sie diesen dazu ausbauen. Achten Sie für den Wiedereinbau auf die Reihenfolge der Steckverbindungen! Prüfen Sie das Laufverhalten und die Lager des Motors durch Drehen an der Motorwelle. Demontieren Sie gegebenenfalls den Motor und reinigen Sie die Teile und Lager vorsichtig mit handelsüblichem Bremsenreiniger. Schmieren Sie die Lager wieder mit Kugellageröl.

8. ENTSORGUNG

Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus

verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Nebenstehende Symbole weisen auf das Verbot der Entsorgung über den Hausmüll hin. Schadstoffhaltige Batterien/Akkus sind zusätzlich mit den Bezeichnungen für das ausschlaggebende Schwermetall

gekennzeichnet: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter den links

abgebildeten Mülltonnen-Symbolen).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall

dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

>

> >

7.4 Regelmäßige Arbeiten

Reifenwechsel

Die Reifen sind ab Werk auf den Felgen verklebt, um sie gegen Abspringen von der Felge oder Durchrutschen zu sichern. Daher muss bei einem Reifenwechsel in den meisten Fällen auch die Felge gewechselt werden!

Reinigung

Reinigen Sie das Modell nach jeder Fahrt mit einem Lappen und einer Bürste von Staub und Schmutz, oder verwenden Sie Druckluft. Trocknen Sie das Fahrzeug auch gründlich ab, wenn Sie durch feuchtes Gelände oder bei schlechtem Wetter gefahren sind. Achten Sie insbesondere auf die Radlager. Nehmen Sie gelegentlich die Räder ab und reinigen Sie die Kugellager von Staub und Ablagerungen. Reinigen Sie auch die Kühlrippen des Elektromotors gründlich.

Pflege

Nach jeder Reinigung müssen die beweglichen Teile neu geschmiert werden. Austretendes Öl und Fett muss gründlich entfernt werden, da sich hier sonst der Staub besonders gut anlagern kann.

Wartungsarbeiten am Motor

Wartungsarbeiten am Motor sollten Sie nicht selbst vornehmen, sondern Fachleuten überlassen, wenn Sie nicht über entspre- chende Kenntnisse und Fähigkeiten verfügen. Wenn Sie dennoch selbst am Motor arbeiten wollen, müssen Sie diesen dazu ausbauen. Achten Sie für den Wiedereinbau auf die Reihenfolge der Steckverbindungen! Prüfen Sie das Laufverhalten und die Lager des Motors durch Drehen an der Motorwelle. Demontieren Sie gegebenenfalls den Motor und reinigen Sie die Teile und Lager vorsichtig mit handelsüblichem Bremsenreiniger. Schmieren Sie die Lager wieder mit Kugellageröl.

8. ENTSORGUNG

Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus

verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Nebenstehende Symbole weisen auf das Verbot der Entsorgung über den Hausmüll hin.

Schadstoffhaltige Batterien/Akkus sind zusätzlich mit den Bezeichnungen für das ausschlaggebende Schwermetall

>

> >

7.4 Regelmäßige Arbeiten

Reifenwechsel

Die Reifen sind ab Werk auf den Felgen verklebt, um sie gegen Abspringen von der Felge oder Durchrutschen zu sichern. Daher muss bei einem Reifenwechsel in den meisten Fällen auch die Felge gewechselt werden!

Reinigung

Reinigen Sie das Modell nach jeder Fahrt mit einem Lappen und einer Bürste von Staub und Schmutz, oder verwenden Sie Druckluft. Trocknen Sie das Fahrzeug auch gründlich ab, wenn Sie durch feuchtes Gelände oder bei schlechtem Wetter gefahren sind. Achten Sie insbesondere auf die Radlager. Nehmen Sie gelegentlich die Räder ab und reinigen Sie die Kugellager von Staub und Ablagerungen. Reinigen Sie auch die Kühlrippen des Elektromotors gründlich.

Pflege

Nach jeder Reinigung müssen die beweglichen Teile neu geschmiert werden. Austretendes Öl und Fett muss gründlich entfernt werden, da sich hier sonst der Staub besonders gut anlagern kann.

Wartungsarbeiten am Motor

Wartungsarbeiten am Motor sollten Sie nicht selbst vornehmen, sondern Fachleuten überlassen, wenn Sie nicht über entspre- chende Kenntnisse und Fähigkeiten verfügen. Wenn Sie dennoch selbst am Motor arbeiten wollen, müssen Sie diesen dazu ausbauen. Achten Sie für den Wiedereinbau auf die Reihenfolge der Steckverbindungen! Prüfen Sie das Laufverhalten und die Lager des Motors durch Drehen an der Motorwelle. Demontieren Sie gegebenenfalls den Motor und reinigen Sie die Teile und Lager vorsichtig mit handelsüblichem Bremsenreiniger. Schmieren Sie die Lager wieder mit Kugellageröl.

8. ENTSORGUNG

Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus

verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Nebenstehende Symbole weisen auf das Verbot der Entsorgung über den Hausmüll hin.

Schadstoffhaltige Batterien/Akkus sind zusätzlich mit den Bezeichnungen für das ausschlaggebende Schwermetall

>

> >

die Taste 9 der Fernsteuerung. Alle nun ausgeführten Steuerbefehle werden gespeichert und nach erneutem Drücken der Aufnahme-Taste (9) werden die gespeicherten Befehle selbständig ausgeführt.

Fahrbetrieb: Der linke Steuerknüppel der Fernsteuerung (1) steuert die linke Kette des Modells, der rechte Hebel (2) die rechte Kette. Um vorwärts zu fahren drücken Sie beide Hebel nach vorne, für die Rückwärtsfahrt nach hinten.

Drücken Sie nur einen Hebel nach vorne dreht sich das Modell in die entgegengesetzte Richtung des Steuerbefehls. So kann eine Kurve gefahren werden. Drücken Sie einen Hebel nach vorne und den anderen nach hinten dreht sich

das Modell auf der Stelle.

Oberwagen und Ausleger steuern: Mit den Tasten 3 und 4 der Fernsteuerung kann der Oberwagen (D) um je ca. 300° nach rechts oder links gedreht werden. Mit den Tasten 7 und 8 der Fernsteuerung kann der Hauptarm (C) nach oben oder unten bewegt werden. Mit der Taste 6 Fernsteuerung kann der Vorderarm (B) nach oben oder unten bewegt werden. Mit der Taste 5 Fernsteuerung kann die Schaufel (A) nach oben oder unten bewegt werden.

Werkzeugwechsel

Neben der Baggerschaufel kann alternativ der Greifer (im Lieferumfang enthalten) montiert werden.

Das Modell mus ausgeschalten und der Akku aus dem Modell entnommen sein.

Lösen Sie die Bolzen H und I des Modells und nehmen diese heraus.

Nehmen Sie die Schafel ab.

Befestigen Sie das Unterteil des Greifers mit dem Bolzen H.

Das Oberteil des Greifers über das Unterteil stecken und dies mit dem Bolzen I sichern.

Die Schrauben/ Muttern nicht zu fest anziehen, sonst funktioniert der Greifarm nicht.

Wartung / Pflege

Das Modell nur mit einem Pinsel oder einem sauberen, feuchten Tuch reinigen.

Modell, Akkus und Fernsteuerung niemals mit Wasser in Kontakt bringen, Kurzschlussgefahr!

Modell, Akkus und Fernsteuerung darf nicht direkter Sonneneinstrahlung oder übermäßiger Hitze ausgesetzt

werden.

Achten Sie immer auf Leichtgängikeit aller beweglichen Teile.

Das Modell und den Sender auf sichtbare Beschädigungen prüfen, bei Beschädigungen das Modell nicht mehr

betreiben.

Entsorgung

Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften (Nicht im Hausmüll entsorgen).

Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Nebenstehende Symbole weisen auf das Verbot der Entsorgung über den Hausmüll hin. Schadstoffhaltige Batterien/Akkus sind zusätzlich mit den Bezeichnungen für das ausschlaggebende Schwermetall gekennzeichnet: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

10

Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED) 2014/53/EU

Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU Déclaration de conformitè CE (RED) 2014/53/EU

Hiermit wird erklärt, dass das Produkt:

I hereby declare that the product: Vale 2.0 - RC-Bagger dèclarons sous notre seule responsabilitè que le produit:

Artikelnummer:

Product number: 1550 (EAN: 4250684115507)

Numèro d‘article:

Bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen nach Artikel 3 und den übrigen einschlägigen Bestimmungen der Richtlinie (RED) 2014/53/EU entspricht.

Complies with the essential requirements and the other relevant provisions of the Directive (RED) 2014/53/EU, when used for it intended purpose. Est conforme aux exigences des directives et ordonnances suivantes (RED) 2014/53/EU.

In Übereinstimmung mit den folgenden harmonisierten Normen gefertigt:

Manufactured in accordance with the following harmonised standards: Et a ètè fabriquè conformèment aux norms harmonisèes suviantes:

EN 62479:2010 ETSI EN 300 440:V2.1.1 (2017-03) EN 55032 Draft EN 301 489-3 V2.1.1 (2017-3) Draft ETSI EN 301 489-1 V2.2.0 (2017-03)

EN 71 - 1 : 2014 Mechanical and physical properties CE Marking for 2009/48/EC and 2014/30/EU or 2014/53/EU - 2009/48/EC Labeling Requirement EN 71 - 2:2011 + A1:2014 Flammability EN 71 - 3 : 2013 + A1 : 2014 Migration of 19 Elements Organic Tin content - EN71-3:2013+A1:2014 EN71-3:2013+A2:2017 Migration of 19 Elements - with reference to 2009/48/EC and its amendments Organic Tin content - EN71-3:2013+A2:2017 Council Directive (EU) 2017/738, amendment of Directive 2009/48/EC, Migration of Lead

Radiation Power Measurement of LEDs according to Clause 3, 8 and 9 of: EN 60825-1:1994+A1:2002+A2:2001

EN 62115:2005 + A2: 2011 + A11: 2012 + A12: 2015 “Electric toys – Safety”

The source-based time-averaging power which is below the max permitted sending level of 20 mW, and then the EUT is not needed to conduct SAR measurement.

Frequenzbereich: 2405 – 2475 MHz

Hersteller / verantwortliche Person: drive & fly models, Jürgen Kamm

Manufacturer / responsible Person: Drahthammer Str. 22 Fabricant / personne responsable: 92224 Amberg, Germany

Jürgen Kamm Geschäftsführer / managing director / directeur général Ort/ Datum: place of issue/ date: Amberg (Germany), 30.10.2018 Lieu de dèlivrance/ Date:

11

www.df-models.com

Impressum

Diese Bedienungsanleitung ist eine Publikation der Firma df models, Drahthammer Strasse 22, D-92224 Amberg. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Elektroaltgeräteverordnung

Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der WEEE-REG.-Nr DE30915550

Konformitätserklärung

Hiermit erklärt die Fa. DF-Models, dass das Modell, den einschlägigen Richtlinien und Normen der FunkanlagenRichtlinie 2014/53/EU entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an DF-Models, Drahthammerstr. 22, D-92224 Amberg [email protected] www.df-models.com

www.df-models.com

12

DF-Models Vale 2.0 Service Manual [de]
