INSTRUCTION MANUAL

ENGLISH

Micro processor Controlled

Balance charger

S

TRUCTO MANA

processor Controlle

alance char

e

r

2

www.df-models.com

WARRANTY

We guarantee this prod uct to be free of manufacturing or assembly defects for a period of one year
from time of purchase. This does not affect your statutory rights. The warranty only applies to material
or operational defects, which are present at the time of purchase. During that period, we will repair or
replace free of service charge for products deemed defective due to those causes. You will be required
to produce proof of purchase (invoice or receipt).

This warranty is not valid for any damage or subsequent damage arising as a result of a misuse, modi­fi cation or for damage or consequential damage arising as a result of failure to observe the procedures
outlined in this man u al. Operation of this product is carried out entirely at the risk of the operator.

Please note that, whilst every effort is made to ensure the accuracy of instructions and material
included with this product, mistakes can occur and neither distributors will be held liable for any loss
or damage arising from the use of this product or for any loss or damage arising from omissions or
inaccuracies in the associated instructions or materials included with this product.

We reserve the right to modify the design of this product, contents and manuals without prior notifi ca­tion.

CONTENTS

Warranty ......................................................................................................................................... 2

Warning and safety notes ............................................................................................................... 3

Introduction .................................................................................................................................... 4

Specifi cations........................................................................................................................... 4

Special features .......................................................................................................................4

Controls .......................................................................................................................................... 5

Before you begin ............................................................................................................................ 6

Before charging ........................................................................................................................ 6

Batteries information and connection ...................................................................................... 6

Important information on discharging ...................................................................................... 6

Users Set-up .................................................................................................................................. 7

User settings and menu’s ............................................................................................................... 8

Lithium polymer charge programs ................................................................................................. 9

Lithium LiLo/LiPo/LiFe program............................................................................................... 9

Charging lithium battery in the balance mode ....................................................................... 10

Fast charging of Lithium battery ............................................................................................ 11

Storage control of Lithium battery ......................................................................................... 12

Discharging of Lithium battery .............................................................................................. 12

Voltage balancing and monitoring in the discharge process ................................................. 13

Pb lead-sulphuric acid battery program ....................................................................................... 13

Charging of the Pb battery .....................................................................................................13

Discharging of the Pb battery ................................................................................................ 14

NiCd/NIMH Battery Program ........................................................................................................ 14

Charging of NiCd/NiMH battery ............................................................................................. 14

Discharge of NiCd/NiMH battery ........................................................................................... 15

Charge/discharge and discharge/charge cycle of NiCd/NiMH battery.................................. 15

Data storage program .................................................................................................................. 16

Store data ..............................................................................................................................16

Load data program ................................................................................................................ 16

Various information in the program .............................................................................................. 17

Program chart I-Peak 6 ................................................................................................................ 18

Error messages and warnings ...................................................................................................... 20

3

www.df-models.com

WARNING AND SAFETY NOTES

These warnings and safety notes are particularly important. Please follow the instructions for
maximum safety; otherwise the charger and the battery can be damaged or at worst it can
cause a fi re. Also read the chapter “Before you begin”.

• Never leave the charger unsupervised when it is connected to a power supply. If any malfunction

is observed immediately terminate the process and refer to the operation manual.

• Keep the unit away from dust, damp, rain, heat, direct sunshine and vibration. Do not drop it.

• The circuit of the unit is designed to be powered by an 11-18V power source .

• This unit and the battery to charge or discharge should be set up on a heat-resistant, noninfl am-

mable and nonconducting surface. Never place them on a car seat, carpet or similar surface.

• Never use this charger inside a car, van or any other motor vehicle.

• Keep all infl ammable volatile materials well away from the chargers operating area.

• Never charge batteries fi tted inside models, always remove them before charging.

• Make sure you know the specifi cations of the battery to be charged or discharged to ensure

it meets the requirements of this charger. If the program is set up incorrectly the battery and
charger may be damaged and cause a fi re.

NiCd/NiMH Voltage level: 1.2V/cell
Allowable fast charge current: 1C-2C

(depends on the performance of cell)
Discharge voltage cut off level: 0.85V/cell (NiCd), 1.0V/cell (NiMH)
Li-ion Voltage level: 3.6V/cell
Max. charge voltage: 4.1V/cell
Allowable fast charge current: 1C or less
Min. discharge voltage cut off level: 2.5V/cell or higher
LiPo Voltage level: 3.7V/cell
Max. charge voltage: 4.2V/cell
Allowable fast charge current: 1C or less
Discharge voltage cut off level: 3.0V/cell or higher
LiFe Voltage level: 3.3V/cell
Max. charge voltage: 3.6V/cell
Allowable fast charge current: 4C or less
Discharge voltage cut off level: 2.0V/cell or higher
Pb Voltage level: 2.0V/cell
(Lead-acid) Max. charge voltage: 2.46V/cell
Allowable fast charge current: 0.4C or less
Discharge voltage cut off level: 1.75V/cell or higher

- To avoid short-circuits between the charge lead always connect the charge cable to the charger
fi rst, then connect the battery. Reverse the sequence when disconnecting.

- Do not connect more than one battery pack to this charger at any one time.

- Do not attempt to charge or discharge the following types of battery.

- A battery pack which consists of different types of cell (including different manufacturers)

- A battery that is already fully charged or just slightly discharged.

- Non-rechargeable batteries (Explosion hazard).

- Batteries that require a different charge technique from NiCd, NiMH, Li-Poly or Gel cells (Pb).

- A faulty or damaged battery.

- A battery fi tted with an integral charge circuit or a protection circuit.

- Batteries installed in a device or which are electrically linked to other components.

- Batteries that are not expressly stated by the manufacturer to be suitable for the currents the
charger delivers during the charge process.

4

www.df-models.com

INTRODUCTION

Thank you for purchasing the new I-Peak 6 Charger. This product is a rapid charger with a high
performance microprocessor and specialized operating software. Please read this entire operat­ing manual completely and attentively before using this product, as it covers a wide range of
information on operating and safety.

Specifi cations

Operating voltage range: DC 11.0 ~ 18.0V
AC in: 100 ~ 240V • 50/60Hz
Circuit power: Max. charge power 50W
Max. discharge power 5W
Charge current range: 0.1 ~ 6.0A
Current drain for balancing Li-Po: 300mAh/cell
NiCd/NiMH battery cell count: 1~15 cells
Li-ion/Polymer cell count: 1~6 series
Gel cell battery voltage: 2V ~ 20V
Weight: 433g (Net Weight)
Dimensions: 135 x 112 x 61mm

Special features

Optimal operating software

I-Peak 6 features the so-called AUTO function that set the feeding current during the process of
charging or discharging. Especially for Lithium batteries, it can prevent the overcharging which
may lead to an explosion due to the user’s fault. It can disconnect the circuit automatically and
alarm once detecting any malfunction. All the programs of this product were controlled through
two way linkage and communication, to achieve the maximum safety and minimize the trouble.
All the settings can be confi gured by users!

Internal independent lithium battery balancer

I-Peak 6 employs an individual-cell-voltage balancer. It isn’t necessary to connect an external
balancer for balance charging.

Balancing individual cells battery discharging

During the process of discharging, I-Peak 6 can monitor and balance each cell of the battery
individually. Error message will be indicated and the process will be ended automatically if the
voltage of any single one cell is abnormal.

Adaptable to various type of lithium battery

I-Peak 6 is adaptable to various types of Lithium batteries, such as Li-ion, LiPo and the new LiFe
series of batteries.

Fast and storage mode of lithium battery

Purposes to charge Lithium battery varies, ‘fast’ charge reduce the duration of charging, whereas
‘store’ state can control the fi nal voltage of your battery, so as to store for a long time and protect
useful time of the battery.

Maximum safety

Delta-peak sensitivity: The automatic charge termination program based on the principle of the

Delta-peak voltage detection. When the battery’s voltage exceeds the
threshold, the process will be terminated automatically.

Automatic charging current limit: You can set up the upper limit of the charging current when

charging your NiCd or NiMH battery; it is useful for the NiMH battery of
low impedance and capacity in the ‘AUTO’ charging mode.

5

www.df-models.com

Capacity limit: The charging capacity is always calculated as the charging current mul-

tiplied by time. If the charging capacity exceeds the limit, the process
will be terminated automatically when you set the maximum value.

Temperature threshold: The battery’s internal chemical reaction will cause the temperature of

the battery to rise. If the temperature limit is reached, the process will be
terminated. This function is available by connecting optional tempera­ture probe, which is not included in our package.

Processing time limit:

You can also limit the maximum process time to avoid any possible defect.

Input power monitoring: To protect the car battery used as DC input power from being damaged,

its voltage keeps being monitored. If it drops below the lower limit, the
process will be ended automatically.

Data store/load

The maximum fi ve batteries’ data can be stored for users’ convenience. You can keep the data
pertaining to program setting of the battery of continuous charging or discharging. Users can call
out these data at any time without any special program setting.

Cyclic charging/discharging

1 to 5 cyclic and continuous process of charge>discharge or discharge>charge is operable for
battery refreshing and Balancing to stimulate the battery’s activity.

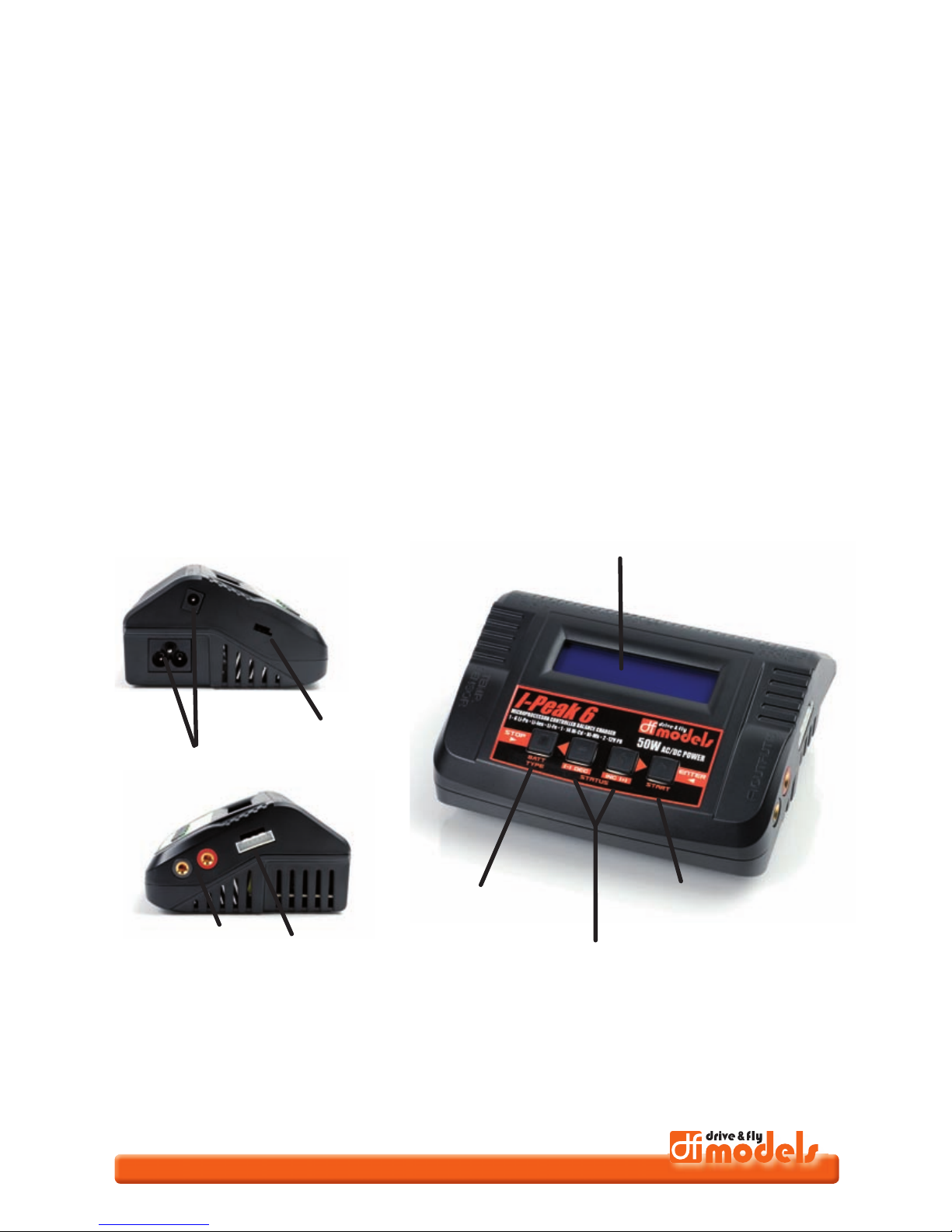

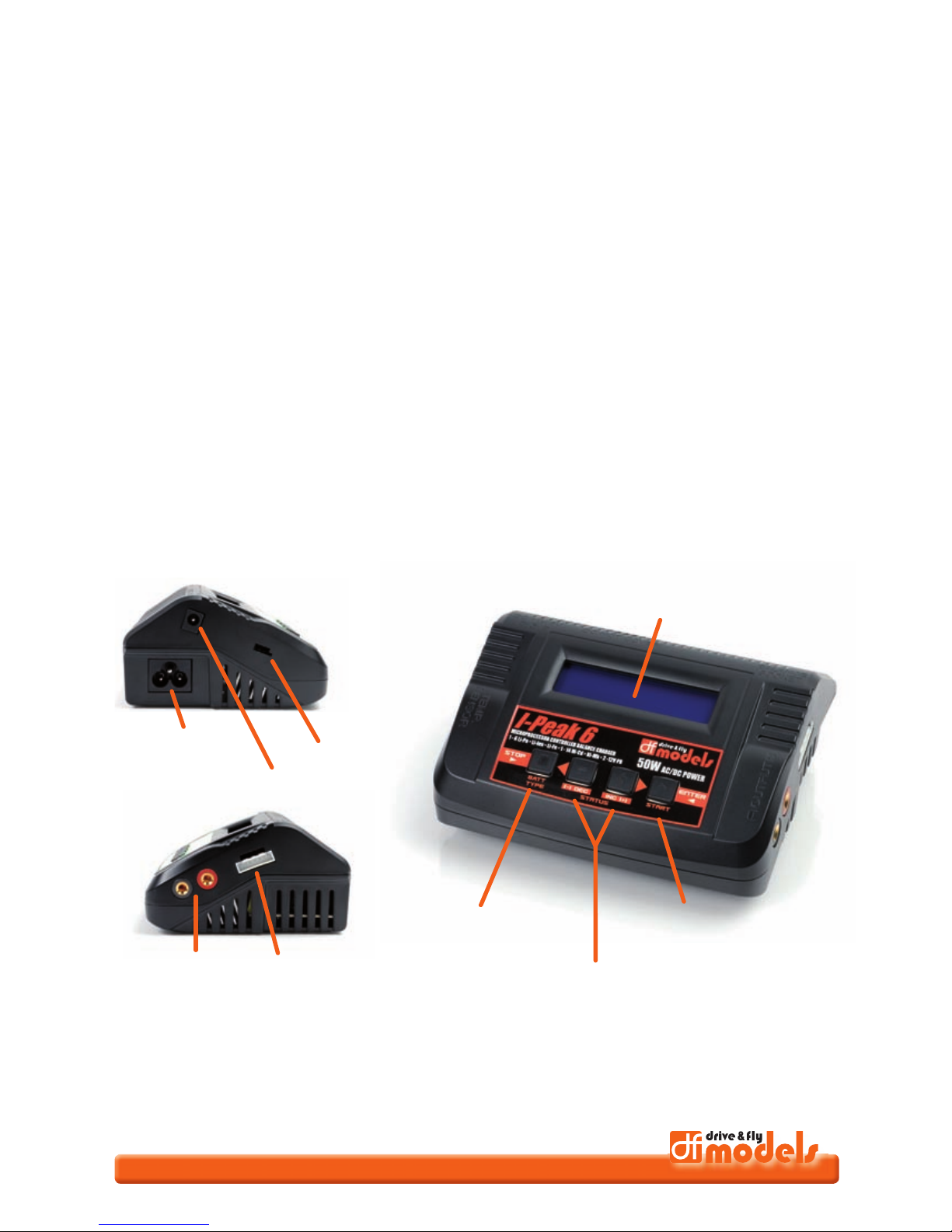

CONTROLS

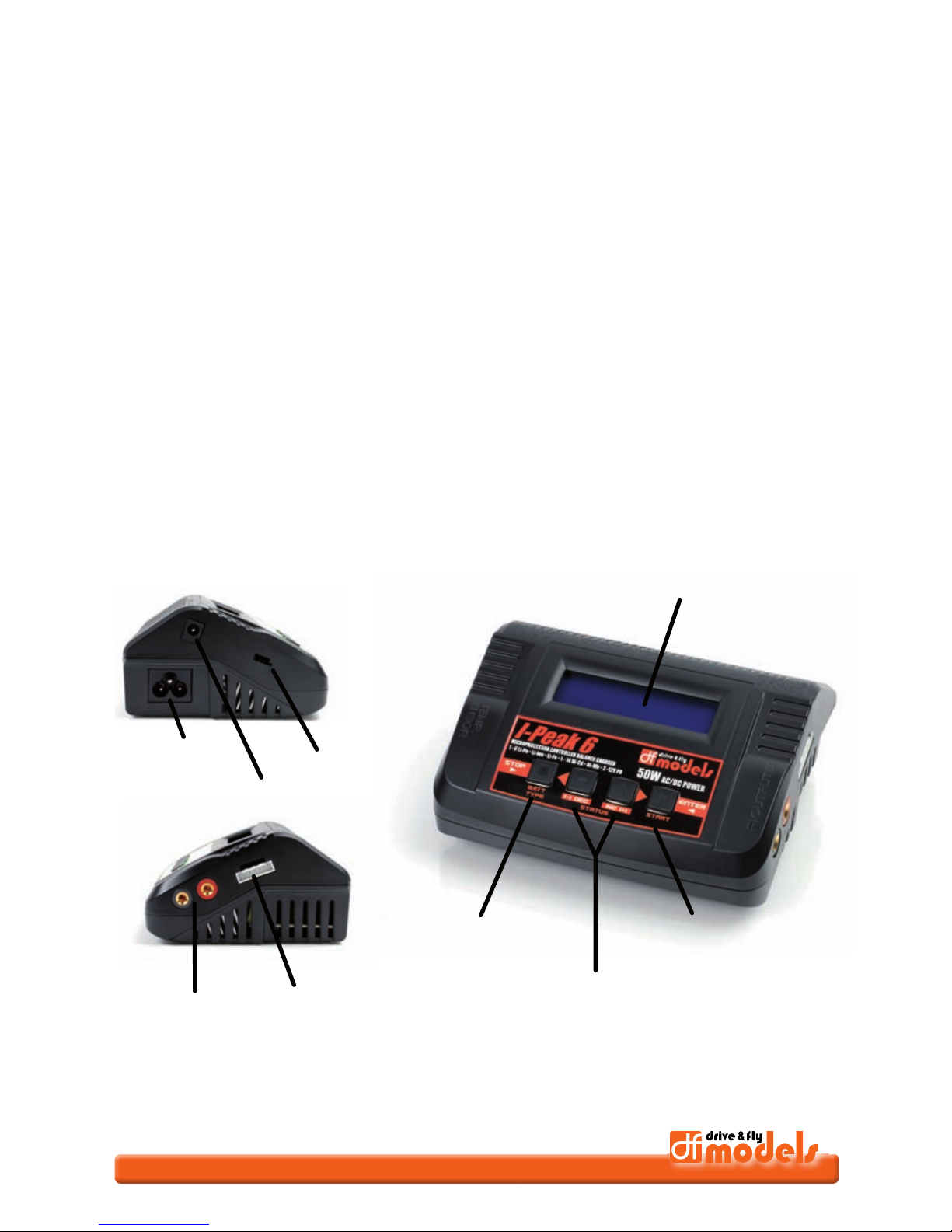

Input power cable
11-18V DC

Input power cable
100 ~ 240V • 50/60Hz

Temperature

Sensor port

LCD Screen
16 Characters

Balance Lead sockets
JST-XH ports

• Alter values

• See the status of individual
cells in balance charge mode

• Resume or Start charge
processes

• Confi rm an action

• Scroll through the Main Menu

• Stop any charge processes

Important!

Please take note of the proper connection method when charging LiPo batteries (page 8). Incor­rect use will damage the charger.
Insulate the croc clips when using the mains supply! When they touch each other, they will cause
a short circuit.

Output charge lead
4mm banana plug

6

www.df-models.com

BEFORE YOU BEGIN

Before charging

Please bear in mind the following points before commencing charging:

• Did you select the appropriate program suitable for the type of battery you will be charging?

• Did you set up adequate current for charging or discharging?

• Have you checked the type of battery you are charging, i.e. Li-Po, NiMH, NiCd, Gel?

• Have you checked the battery voltage? Lithium battery packs can be wired in parallel and in
series, i.e. a 2 cell pack can be 3.7V (in parallel) or 7.4V (in series).

• Have you checked that all connections are fi rm and safe? Make sure there are no intermittent
contacts at any point in the circuit.

Batteries information and connection

During charge process, a specifi c quantity of electrical energy is fed into the battery. The charge
quantity is calculated by multiplying charge current by charge time. The maximum permissible
charge current varies depending on the battery type or its performance, and can be found in the
information by the battery manufacturer. Only batteries that are expressly stated to be capable of
quick-charge are allowed to be charged at rates higher than the standard charge current.

Connect the battery to the terminal of the charger: red is positive and black is negative. Due to
the difference between resistance of cable and connector, the charger can not detect resistance
of the battery pack, the essential requirement for the charger to work properly is that the charge
lead should be of adequate conductor cross-section, and high quality connectors which are
normally gold-plated should be fi tted to both ends.

Always refer to the manual by the battery manufacturer pertaining to charging methods, recom­mended charging current and charging time. Especially, the Lithium battery should be charged
according the charging instruction provided by the manufacturer strictly. Attention should be paid
to the connection of Lithium battery especially.

Do not attempt to disassemble the battery pack arbitrarily. Please be advised that Lithium battery
packs can be wired in parallel and in series. In the parallel connection, the battery’s capacity is
calculated by multiplying single battery’s capacity by the number of cells with the same total
voltage. The voltage’s imbalance may cause fi re or explosion. Lithium battery is recommended to
charge in series.

Important information on discharging

The main purpose of discharging is to clean residual capacity of the battery, or to reduce the battery’s
voltage to a defi ned level. The same attention should be paid to the discharging process as charging.

The fi nal discharge voltage should be set up correctly to avoid deep discharging. Lithium battery
can not be discharged to lower than the minimum voltage, or it will cause a rapid loss of capacity
or a total failure. Generally, Lithium battery doesn’t need to be discharged. Please pay attention
to the minimum voltage of Lithium battery to protect the battery.

Some rechargeable batteries have a memory effect. If they are partly used and recharged before
the whole charge is accomplished, they remember this and will only use that part of their capac­ity next time. This is a ‘memory effect’. It is said that NiCd and NiMH batteries are suffering from
memory effect. NiCd has more memory effect than NiMH.

Lithium batteries are recommended to be discharged partially rather than fully discharged.
Frequent full discharging should be avoided if possible. Instead, charge the battery more often or
use a battery of larger capacity. Full capacity cannot be used until it has been subjected to 10 or

7

www.df-models.com

more charge cycles. The cyclic process of charge and discharge will optimize the capacity of
battery pack.

USERS SET-UP

LIXX V. Type

The screen shows the nominal voltage of Lithium batteries. There
are three kinds of Lithium batteries: LiFe(3.3V), Lilo(3.6V) or
LiPo(3.7V). This information is of critical importance! You have to
check the battery carefully to make sure it is set up correctly. If it
is different from correct value, explosion can occur during charge
process.

LIXX Check Time

To avoid from erroneous setting by users, I-Peak 6 detects the
cell count of Lithium battery automatically at the beginning
of charge or discharge process. But a battery that is deep­discharged can’t be detected correctly. To avoid this error, the
time term can be set to verify the cell count by the processor.

Normally, 15 seconds are enough to detect the cell count cor­rectly. You need to extend the time term limit for the battery of large capacity. But the charge
or discharge process may come to an end within the time term because of the time limit
decided by the wrong count if you set too long time limit for the battery of small capacity.
This may cause fatal error. You have to extend the time term if the processor detect the cell
count incorrectly at the beginning of charge or discharge process. Otherwise, default value is
recommended to use.

Delta Peak Sensitivity

The “NIMH Sensitivity D. Peak” shows the trigger voltage for au-

tomatic charge termination of NiMH and NiCd battery. The valid

value ranges from 5 to 20 mV per cell. Setting the trigger voltage

higher brings a danger of overcharging; whereas setting it lower

brings a possibility of premature termination. Please refer to the

technical specifi cation of the battery. (NiCd default:12mV, NiMH

default:7mV)

Temperature detection

There is a 3-pin port on the left of the charger used as tempera-

ture sensor port. When the screen displays “Temp”, you can use

the optional temperature probe to connect to the surface of the

battery.

Temp Cut-Off

The maximum temperature of the battery can be set during the
charge process. The process will be terminated automatically
to protect battery once the temperature of battery reaches this
value. This feature is accomplished through temperature probe
(optional).

LiFe
V. Type 3.3V

-

+

<”DEC” “INC”>

LiPo/Lilo/LiFe
CHK Time 10 min

-

+

<”DEC” “INC”>

NiMH Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

NiCd Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

Temp Select
Enabled

-

+

<”DEC” “INC”>

Temp Select Temp
Cut-Off 80C

-

+

<”DEC” “INC”>

8

www.df-models.com

Waste Time

The battery becomes warm after cycles of charge/discharge process.

The program will insert a time delay after each charge/discharge

process to allow the battery enough time to cool down before

beginning next cycle of charge/discharge process. The valid value

ranges from 1 to 60 minutes. When the charge process starts, the

integrated safety timer starts to run simultaneously. If error detected
or the termination circuit can not detect whether the battery is fully charged or not, this unit is
programmed to prevent overcharging. Please refer to the below statement to calculate the timer
you set.

Capacity Cut-Off

The program provides maximum capacity protection function. If the

Delta peak voltage can not be detected or the safety timer times out,

the charge process will stop automatically, when the battery reaches

the user-set maximum charge capacity.

Key Beep / Buzzer

The beep to confi rm users’ operation sounds every time a button

is pressed. The beep or melody sounds at various times during

operation to confi rm different mode change. These functions can be

switched on or off.

Input Power

This function monitors the voltage of the input battery used to power
this charger. If the voltage is lower than user-set value, the program
will end forcibly to protect the input battery.

Safe timer Calculation

When charging NiCd or NiMH batteries, divide the capacity by cur­rent, then divide the result by 11.9, set this number of minutes as
the value for safety timer setting. If the charger stopped at this time
threshold, about 140% of the capacity will have been fed into the
battery.

For example:

Capacity Current Safety Time
2000mAh 2.0A (2000/2.0=1000)/11.9=84 minutes
3300mAh 3.0A (3300/3.0=1100)/11.9=92 minutes
1000mAh 1.2A (1000/1.2=833)/11.9=70 minutes

USER SETTINGS AND MENU’S

As default this charger will be set to typical user settings when it is connected to a 12V battery
for the fi rst time. The screen displays the following information in sequence and the user can
change the parameter on each screen.

If you need to alter the parameter value in the program, press Start/Enter key to make it blink then
change the value with ”INC”or”DEC” key. The value will be stored by pressing Start/Enter key once.

Waste time
CHG/DCHG 5 min

-

+

<”DEC” “INC”>

Capacity Cut-off
ON 5000mAh

-

+

<”DEC” “INC”>

Key Beep ON
Buzzer ON

-

+

<”DEC” “INC”>

Input power low
Cut-Off 10.0V

-

+

<”DEC” “INC”>

Safety timer
ON 120 min

-

+

<”DEC” “INC”>

9

www.df-models.com

By pressing the “Batt Type/Stop” button repeatedly the main menu will scroll through the differ­ent charge program options and the user settings option.
To select an option from the main menu press the “Start/Enter” button.

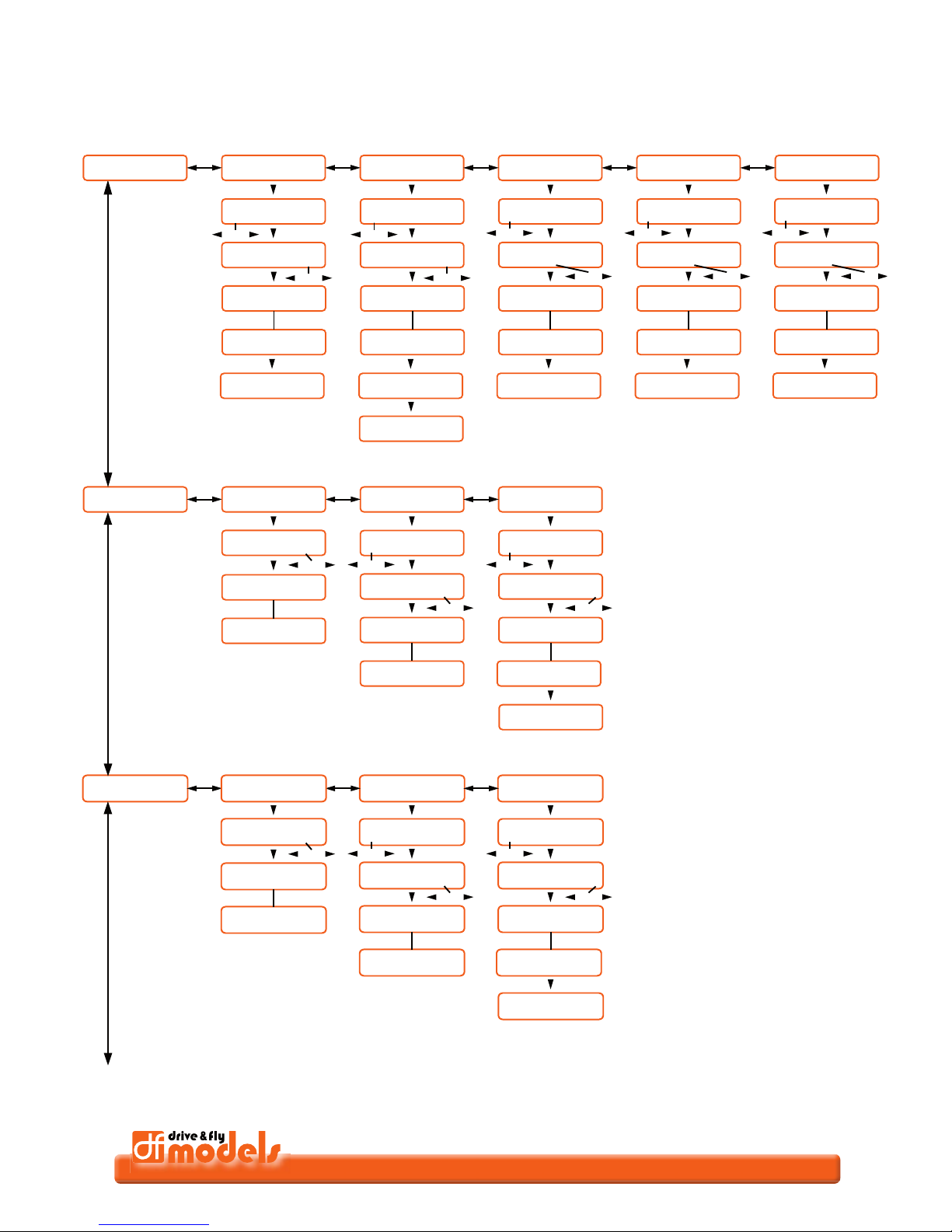

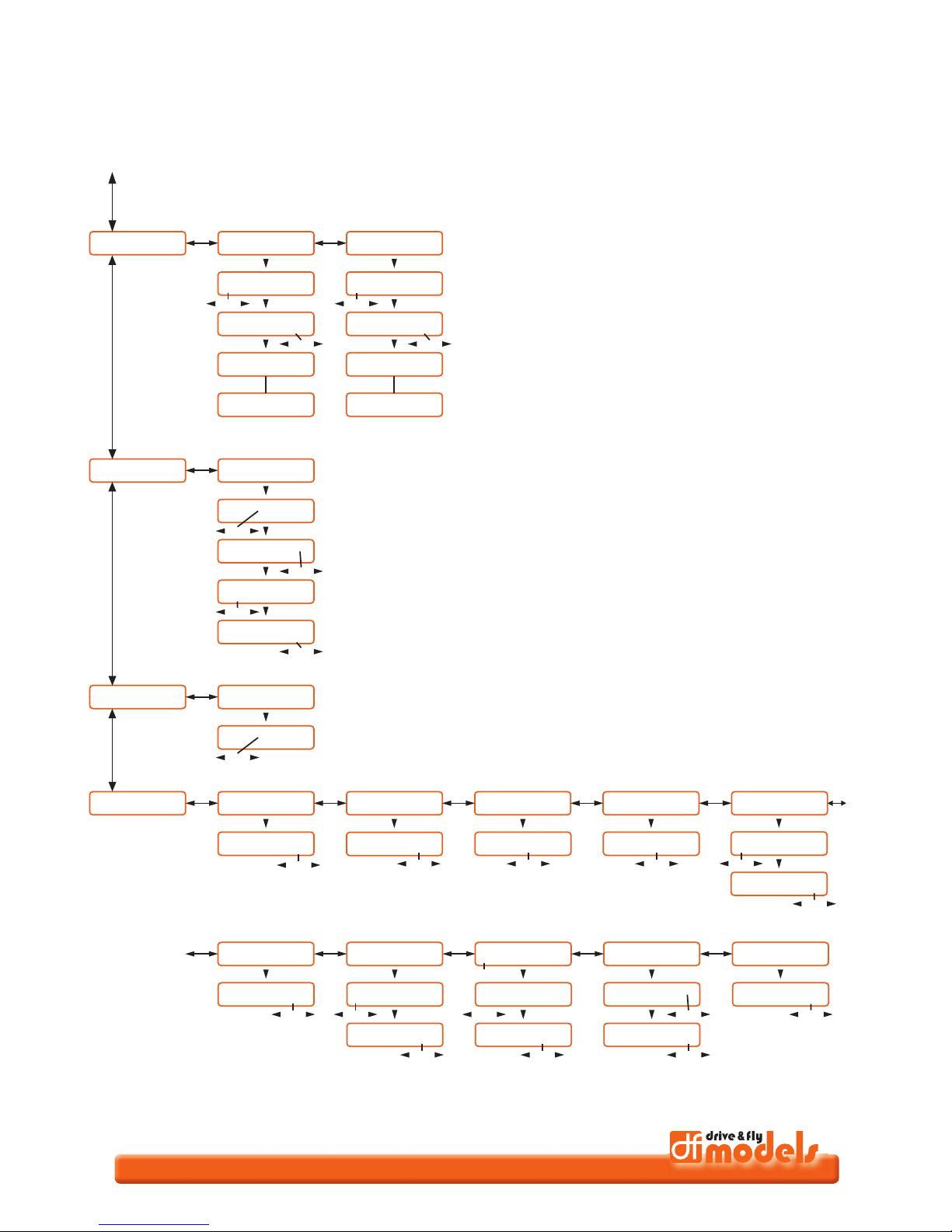

Please consult the end of this manual for a program chart with all the different options of the
I-Peak 6.

LITHIUM POLYMER CHARGE PROGRAMS

Important!

• The following program is only suitable for charging Lithium-polymer batteries with a nominal

voltage of 3.7V/cell. Do not try to charge any other type of battery using this program.

Individual Cell Connection Diagram shows the correct way to connect your battery to the
I-Peak 6 charger while charging in the balance charge program mode only.

Warning

Failure to connect as shown in Individual Cell Connection Diagram will damage this charger.
This balance charging function is designed for JST-XH balance leads only. Do not try and fi t any
other type of balance lead directly into this chargers balance ports. (If you are not sure what type
of lead you have then check with your local model shop before connecting to the balance ports
on this charger.)

The main battery leads must be connected along with the balance lead connector before charg­ing your battery.

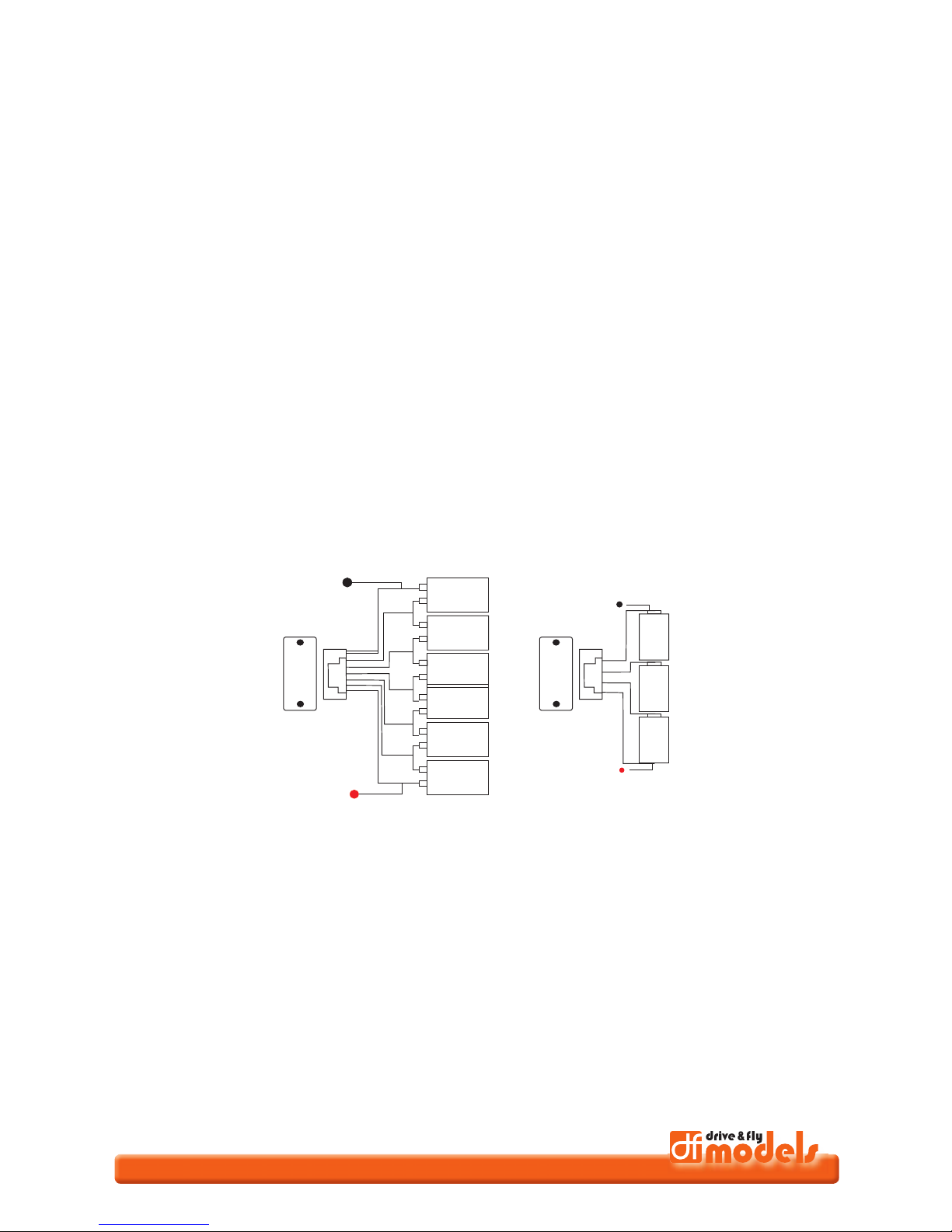

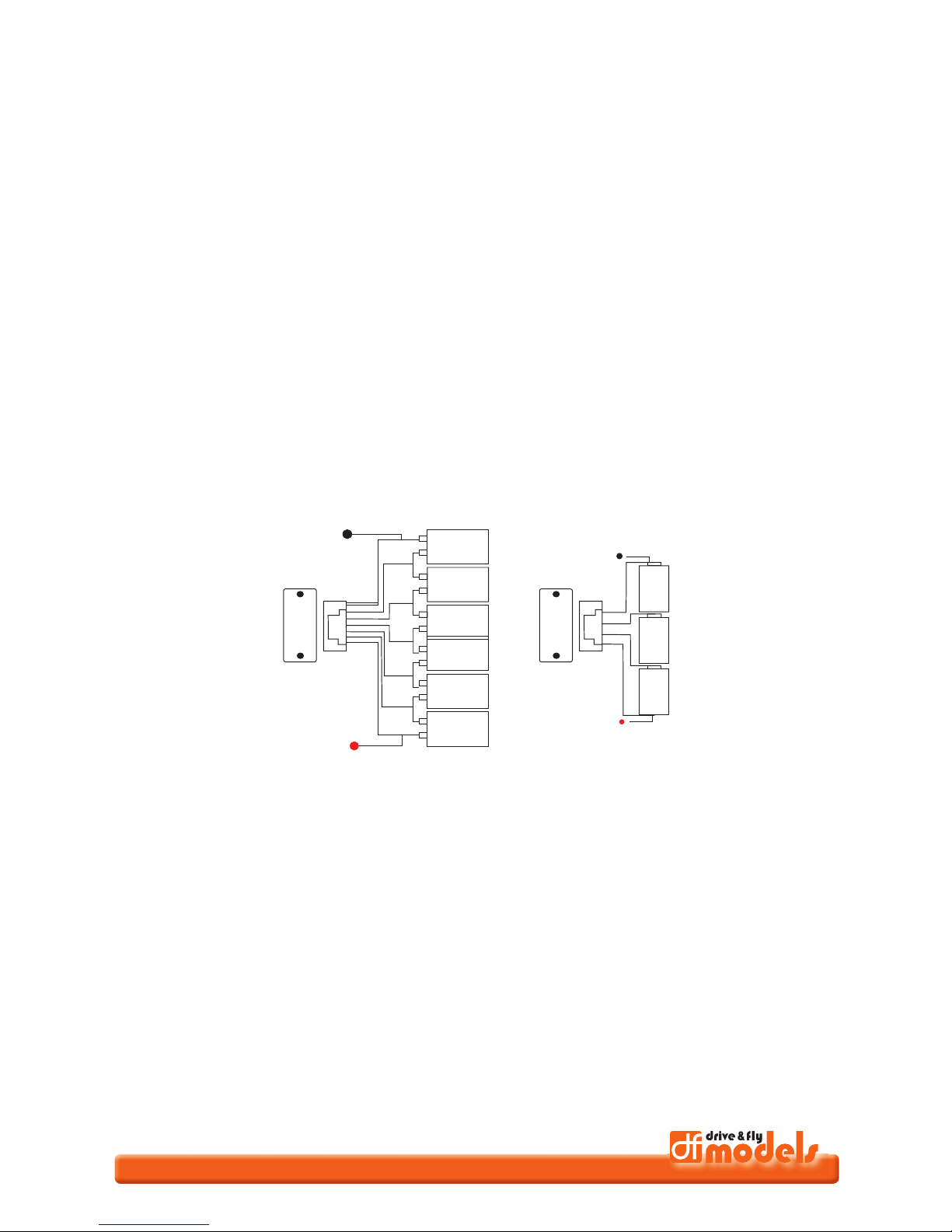

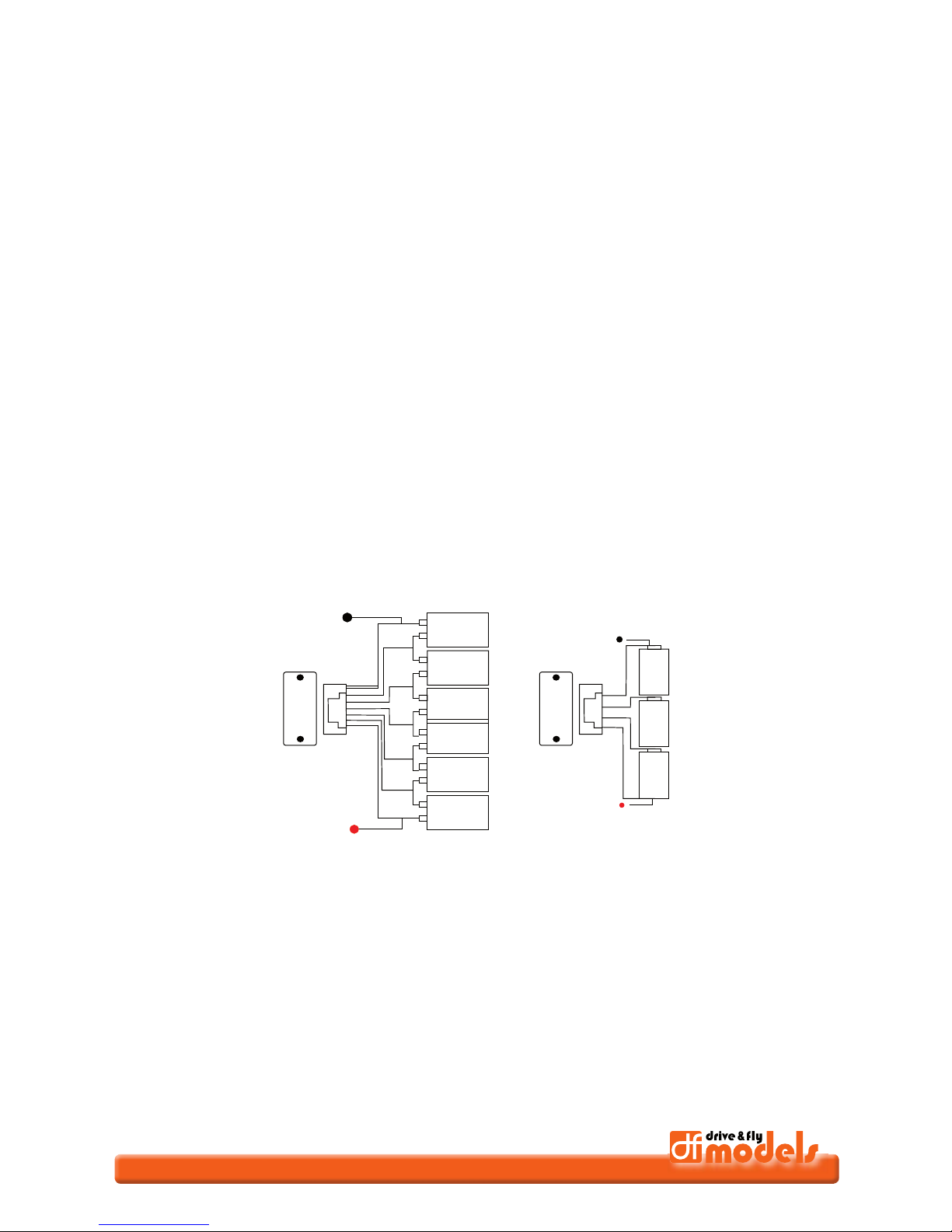

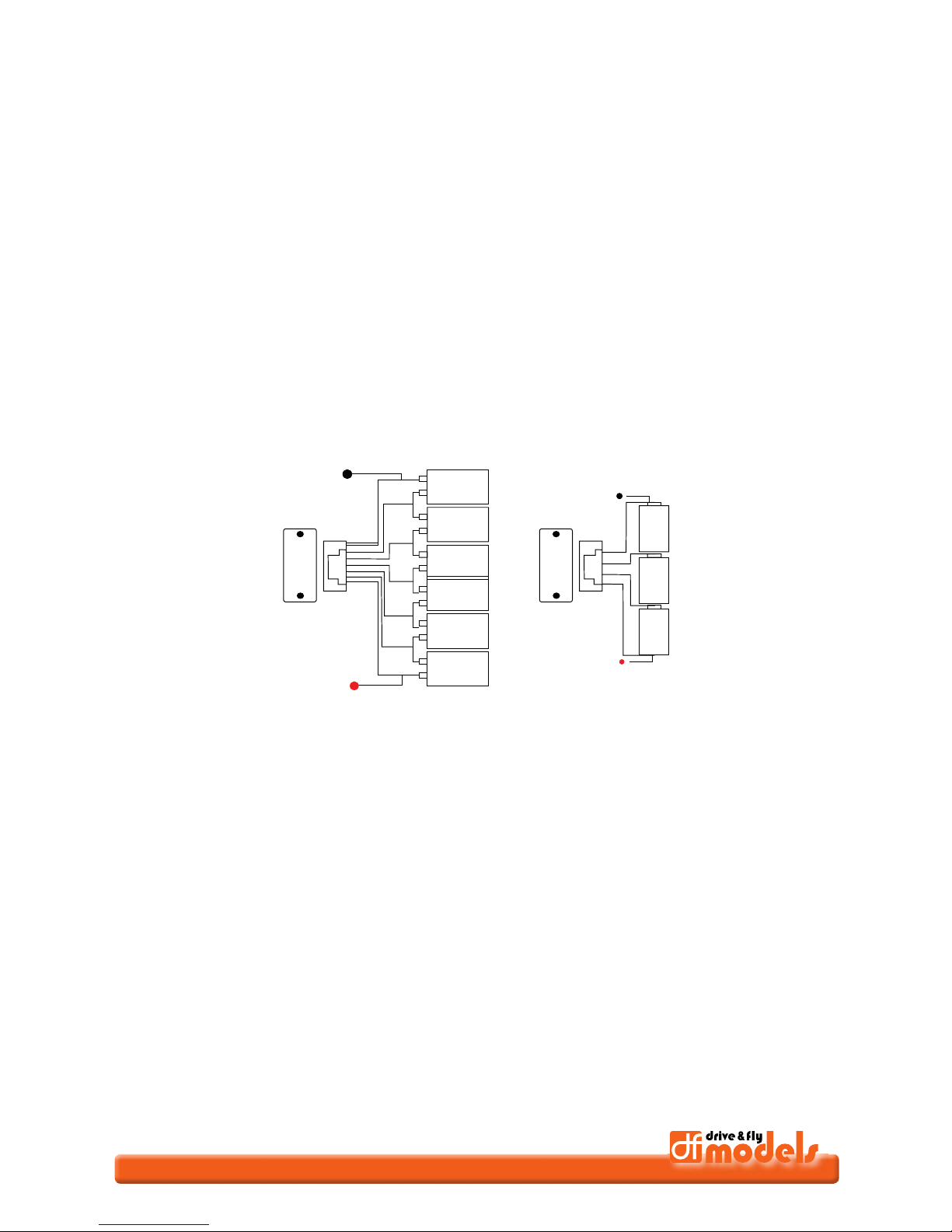

Individual Cell Connection Diagram (pin-assignment of 8-pin)

+

+

LiPo 6S

-

+

-

+

-

+

-

+

LiPo 5S

+

3S

-

+

LiPo 4S

-

1cell
2cell
3cell
4cell
5cell
6cell

1cell
2cell
3cell
4cell
5cell
6cell

+ +

2S

LiPo 3S

+

-

-

-

LiPo 2S

-

+

1S

Top V ie w

Top V ie w

+

-

LiPo 1S

-

-

Individual
bal.port

Individual
bal.port

WARNING: If using crock clips make sure they are unable to touch!

Lithium LiLo/LiPo/LiFe program

• The program is only suitable for charging/discharging Lithium-polymer batteries with a nominal

voltage of 3.3/3.6/3.7V/cell.

Different batteries have different charge technique. There are two methods termed as constant
voltage and constant current. The charge current varies according to battery capacity and
specifi cation. The fi nal voltage is very important; it should precisely match the voltage of the bat­tery: LiPo is 3.6V, LiLo is 4.1V and LiFe is 3.6V. The current and voltage of the battery should be
correctly set.

1. Select this charge process by choosing LiPo CHARGE from the main menu by pressing the

“Start/Enter” button. The display should look similar to this:

10

www.df-models.com

LiPo FAST CHARGE

2.0A 11.1V(3S)

When you want to change the values of parameters, please press “Start/Enter” key to make

it blink and then use DES or”INC” to change the value. Then press “Start/Enter” key again to
store the value.

2. The left side of the fi rst line shows the type of battery you choose. The value on the left of

the second line of the charger is current user set, After setting the current and voltage, press
“Start/Enter” key for more than 3 seconds to start the process (charge current: 0.1-5.0A, volt­age: 1-5V).

3. This displays the number of cells you set up and the processor detects.

S:3SER R:3SER
CONFIRM (ENTER)

Top Line: S = Number of cells selected by you in the previous screen.
R = Number of cells detected by the charger.

If both numbers are identical you can start charging by press “Start/Enter” button. If not, press

“Batt type/Stop” button to go back to previous screen to carefully check the number of cells of
the battery pack before going ahead.

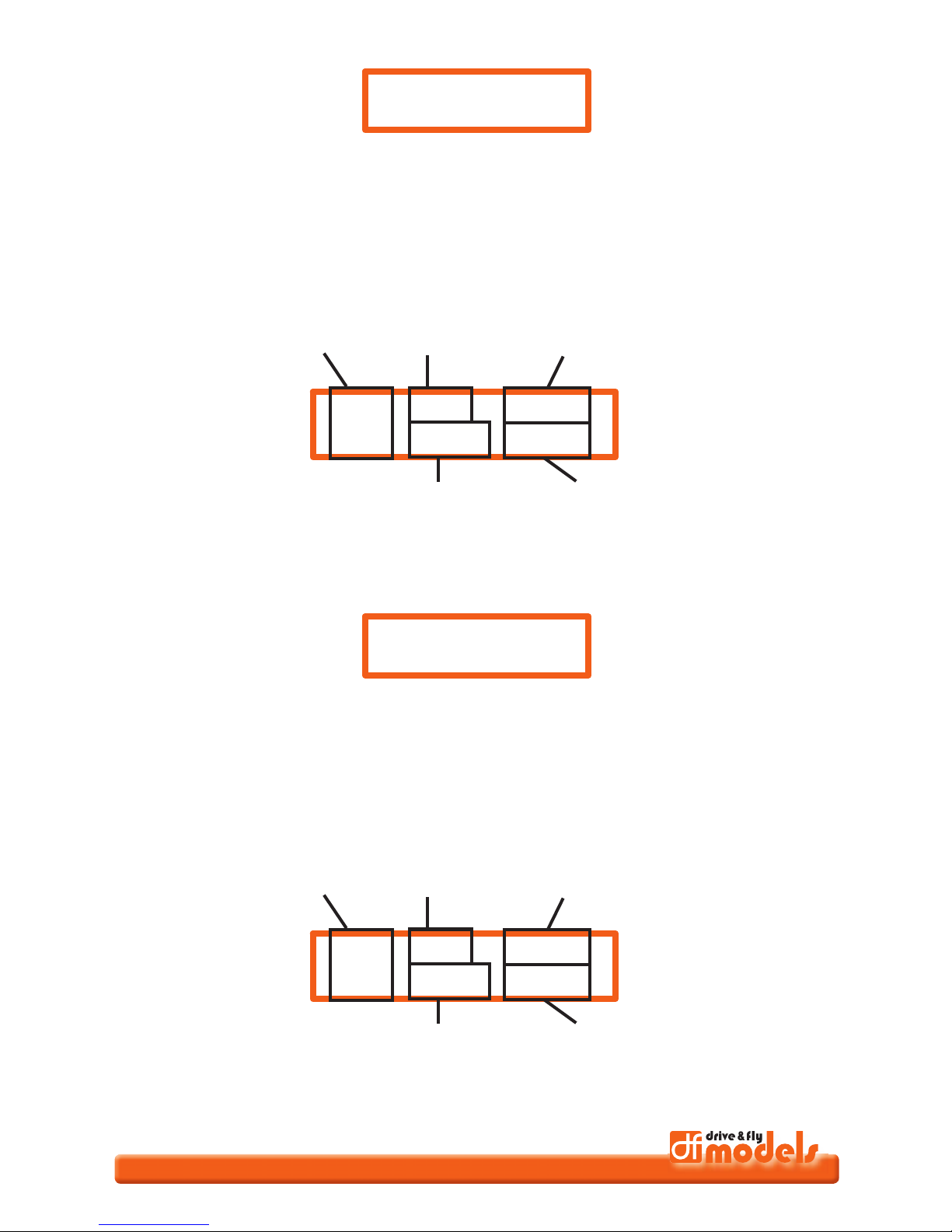

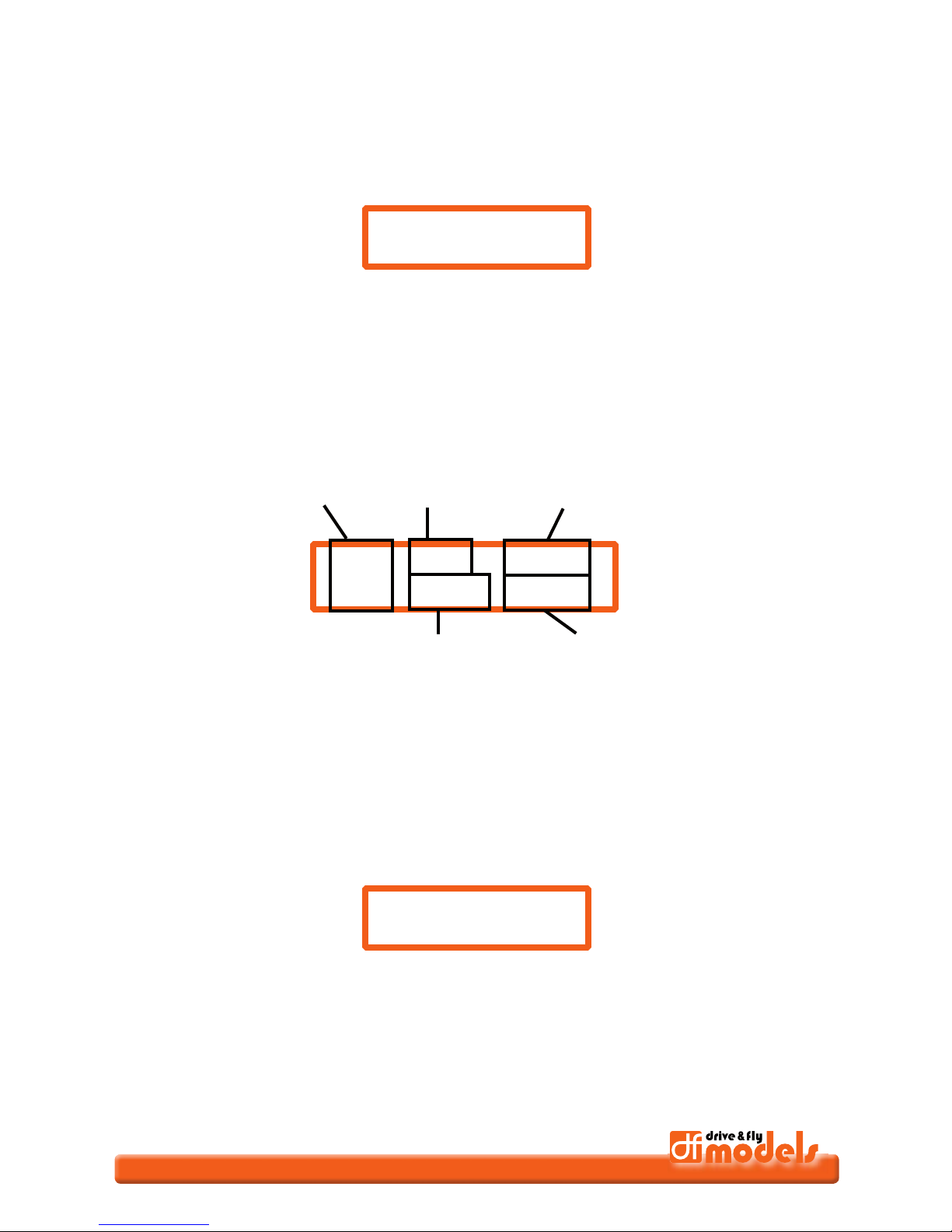

4. This screen shows the real-time status during charge process. Press “Batt type/Stop” key

once to stop the charge process.

Li3s 1.2A 12.59V
BAL 022:43 00682

Number of cells

Charging current

Battery voltage

Charging time

Charged capacity

Charging lithium battery in the balance mode

• This function is for balancing the voltage of Lithium-polymer battery cells while charging. In the

balance mode, the battery needs to have a balance lead to connect to the individual port at
the right side of the charger. And you need to connect the battery’s output plug to the output
of charger.

Charging in this mode is different from the normal modes, because the built-in processor moni­tors voltage of individual cell and control input current fed into each cell to normalize the voltage.

1. Select this charge process by choosing LiPo BALANCE from the main menu by pressing the

“Start/Enter” button. The display should look similar to this:

LiPo BALANCE

2.0A 11.1V(3S)

11

www.df-models.com

2. The value on the left side of the second lines sets the charge current. The value on the right

side of the second lines sets the battery pack’s voltage. After setting current and voltage,
press “Start/Enter” for more than 3 seconds to start the process.

3. This displays the number of cells you set up and the processor detects. `

S:3SER R:3SER
CONFIRM (ENTER)

Top Line: S = Number of cells selected by you in the previous screen.
R = Number of cells detected by the charger.

If both numbers are identical you can start charging by press “Start/Enter” button. If not, press

“Batt type/Stop” button to go back to previous screen to carefully check the number of cells of
the battery pack before going ahead.

4. This screen shows the real-time status during charge process. Press “Batt type/Stop” key

once to stop the charge process.

Li3s 2.0A 12.59V
BAL 022:43 00682

Number of cells

Charging current

Battery voltage

Charging time

Supplied capacity

Fast charging of Lithium battery

Charging current will normally be reduced during the fi nal stage of the charging process. This
specifi c CV process will increase the fi nal charging current to end the charging process earlier.
The total charged capacity during fast charging will be a little less than during normal charging,
but charging time will be shortened accordingly.

1. Select this charge process by choosing LiPo FAST CHARGE from the main menu by pressing

the “Start/Enter” button. The display should look similar to this:

LiPo FAST CHG

2.0A 11.1V(3S)

You can set up the charging current and voltage of the battery pack. Press “Start/Enter” key to

display voltage confi rmation.

2. Then press “Start/Enter” key again to confi rm and begin to charge. This screen shows the real-

time status of “fast charging”. Press “Batt type/Stop” key once to stop the charge process.

12

www.df-models.com

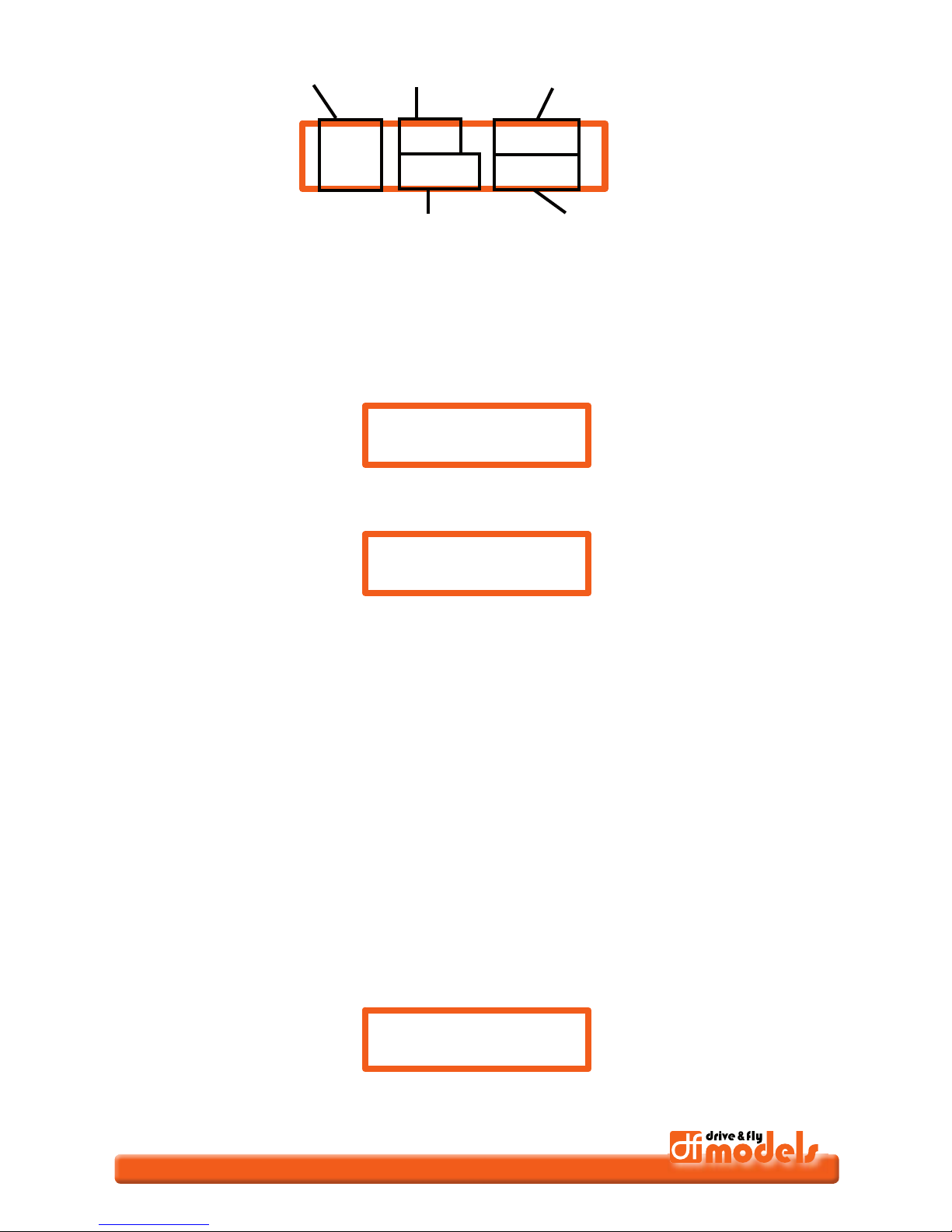

Li3s 2.0A 12.59V
FAS 022:43 00682

Number of cells

Battery voltage

Elapsed time

Supplied capacity

Charging current

Storage control of Lithium battery

• This function is for charging/discharging batteries which are not used at once. This program is

designed for charging or discharging of batteries of specifi c original state. They are classifi ed
by types: 3.75V Lilo, 3.85V LiPo and 3.3V LiFe.

The program will begin to discharge if the original state of the battery exceeds the voltage level of
storage.

At this screen, you can set up the current and voltage of the battery pack. Charging and dis­charging will make the batteries come to the voltage level of “storage” state.

LiPo STORAGE

2.0A 11.1V(3S)

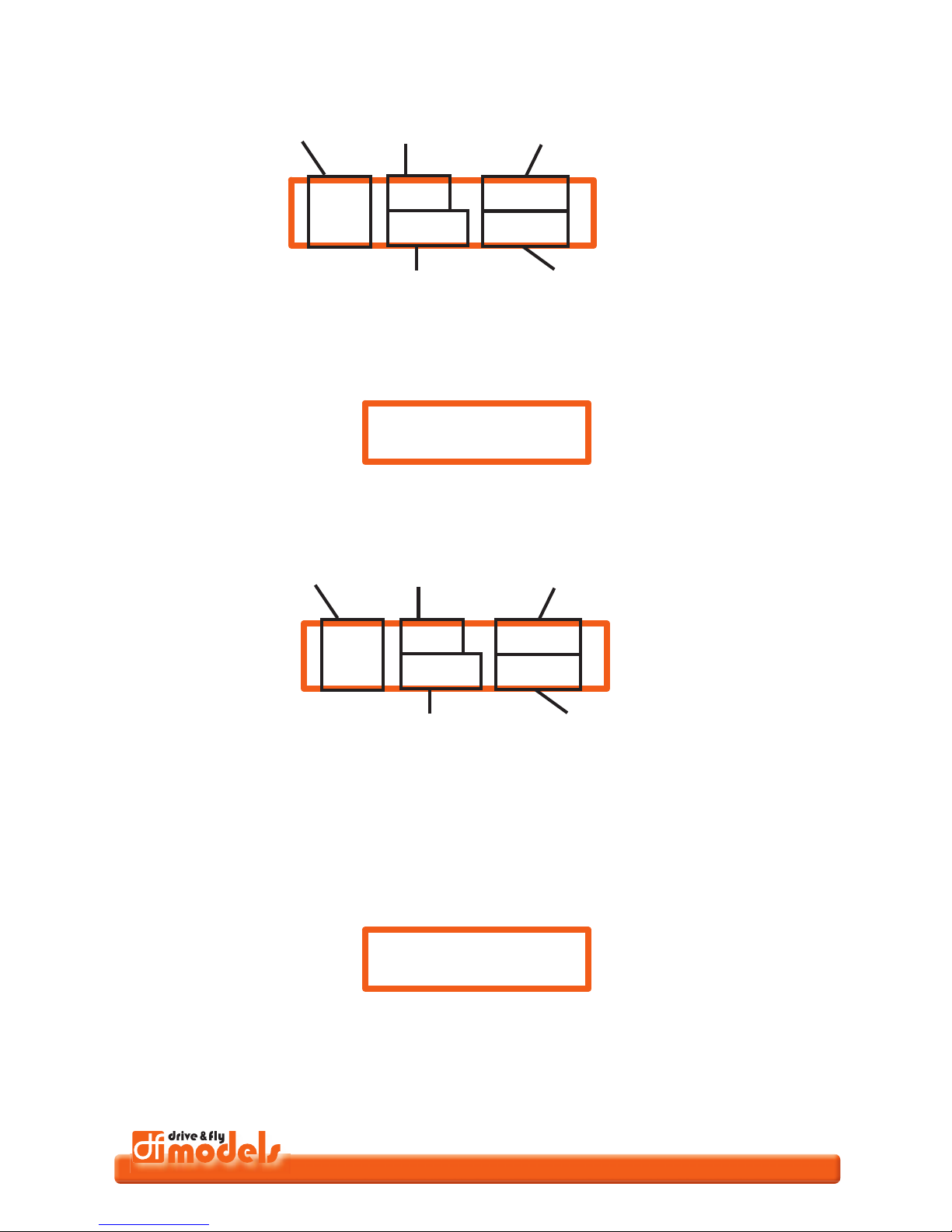

This screen shows the real-time status charging. Press “Batt type/Stop” key once to stop the
charge process.

Li3s 2.0A 12.59V
STO 022:43 00682

Number of cells

Charging or discharging

current

Current battery voltage

Elapsed time

Supplied capacity

Discharging of Lithium battery

The value of discharge current on the left cannot exceed 1C, and the value on the right cannot
be under the voltage recommended by the manufacturer to avoid deep discharging. Press “Start/
Enter” for more than 3 seconds to start charging.

LiPo DISCHARGE

1.0A 11.1V(3S)

This shows the real-time status of discharging, you can press “Batt type/Stop” key to stop dis­charging.

13

www.df-models.com

Li3s 0.4A 12.59V
DSC 022:43 00682

Number of cells Charging current

Battery voltage

Elapsed time

Discharged capacity

Voltage balancing and monitoring in the discharge process

The processor monitors voltage of each cell when the battery packs are during its “storage”
and “discharging” process. To achieve this feature, plug each battery to the charger individually.
If voltage of any cell is abnormal, I-Peak 6 will show error message and terminate the program
forcibly. So if there is battery damage or disconnection, you can see the error message and press
”INC” to know which cell is damaged.

BATTERY VOL ERR
CELL LOW VOL

The processor detects voltage of one cell is too low.

4.14 4.16 4.09

2.18 0.00 0.00

The 4th cell was damaged. The value of voltage may be zero if disconnection occurs.

PB LEAD-SULPHURIC ACID BATTERY PROGRAM

• This program is only suitable for charging Pb lead-acid battery with nominal voltage from 2 to
20V.

Pb lead-acid battery is completely different from NiCd/NiMH battery. These batteries can only
deliver current lower in comparison to their capacity. The same restriction applies to the charging
process. Consequently, the optimum charge current can only be 1/10 of the capacity.

Pb battery cannot be used for fast-charging, please follow the instructions provided by the bat­tery manufacturer. You can press “Start/Enter” key to make it blink and alter the value of param­eters using ”INC”or”DEC” key, press “Start/Enter” key to store the value.

Charging of the Pb battery

Set up the charge current on the left and nominal voltage on the right. Range of current is 0.1-

5.0A, the voltage should match the battery being charged. Press “Start/Enter” key for more than
3 seconds to start charging.

Pb CHARGE

4.0A 12.0V(6P)

The screen displays the real-time discharging status. Press “Start/Enter” key to alter discharge

14

www.df-models.com

current. Press “Start/Enter” key again to store the parameter value you set. Press “Batt type/
Stop” key to end the program.

Pb-6 4.0A 12.59V
CHG 022:43 00682

Battery type

Charge current

Battery voltage

Elapsed time

Charged capacity

Discharging of the Pb battery

Set up the charge current on the left and nominal voltage on the right. Range of discharge current
is 0.1-5.0A, the voltage should match the battery being charged. Press “Start/Enter” key for more
than 3 seconds to start charging.

Pb DISCHARGE

1.0A 12.0V(6P)

The screen displays the real-time discharging status. Press “Start/Enter” key to alter discharge
current. Press “Start/Enter” key again to store the parameter value you set. Press “Batt type/
Stop” key to end the program.

Pb-6 0.4A 12.59V
DSC 022:43 00682

Battery type

Discharge current

Battery voltage

Elapsed time

Discharged capacity

NICD/NIMH BATTERY PROGRAM

Charging of NiCd/NiMH battery

• This program is for charging and discharging of NiCd/NiMH batteries associated with R/C

models applications.

You can press “Start/Enter” key to make it blink and then ”INC” or ”DEC” to change the param­eter value. Press “Start/Enter” key to store the value.

NIMH CHARGE Aut
CUR LIMIT 5.0A

This program charges the battery using the current you set up. In the “auto” state, you should
set up the upper limit of the charge current to avoid damage by excessive feeding current. Some
batteries of low resistance and capacity can lead to higher current in the “auto” charging mode.

15

www.df-models.com

But in the manual mode, it will charge with the current you set. You can make it blink in the cur­rent fi eld and press ”INC”and”DEC” at the same time to switch mode.

NIMH 2.0A 7.42V
CHG 022:45 00890

Battery type

Charging current

Battery voltage

Elapsed time

Charged capacity

The screen shows the real-time status. Press “Batt type/Stop” key to end the program. The
sound will emitted to indicates the end of program.

Discharge of NiCd/NiMH battery

Set charge current on the left and the fi nal voltage on the right. Range of the charge current is

0.1-1.0A; range of fi nal voltage is 0.1-25.0V. Press “Start/Enter” key for more than 3 seconds to
start the program.

NIMH DISCHARGE

1.0A 11.5V

The screen indicates the discharging state. You can press “Start/Enter” key to alter discharge
current. Press “Start/Enter” again to store the value. Press “Batt type/Stop” key to stop discharg­ing. The emitted sound alerts the end of discharging.

NIMH 1.0A 7.42V
CHG 022:45 00890

Battery type

Battery voltage

Elapsed time

Discharged capacity

Discharge current

Charge/discharge and discharge/charge cycle of NiCd/NiMH battery

You can set up sequence on the left and the number of cycles on the right. You can balance,
refresh and break-in the battery with this function .You can set a temporary cool-off procedure in
the user’s setting. Range of the cycle number is 1-5.

Press “Batt type/Stop” key to stop program, you can press
Start/Enter” key to alter charge current. The sound indicates
the end of program.

NIMH CYCLE
DCHG>CHG 3

NIMH 1.0A 7.42V
D>C 022:45 00890

Battery type

Elapsed time

Battery voltage

Supplied capacity

Discharge or charge current

16

www.df-models.com

When it approaches to the end, you can see the capacity
of the battery being charged or discharged. You can press
”INC”or”DEC” key to display result of each cycle.

DATA STORAGE PROGRAM

Store data

For your convenience, I-Peak 6 has a data storage and load program. It can store fi ve battery
data representing the respective specifi cations of batteries. You can call back the data when
charging or discharging without setting up the program again.

Select PROGRAM SELECT SAVE DATA from the main menu. Press “Start/Enter” key to make
values blink, and use ”INC”or”DEC” to set up the parameter.

Setting of the parameter in this screen will not affect the charge and discharge
process. They just represent the specifi cation of the battery. The following
screens will automatically be displayed matched with the battery type you
set up. The example is NiMH battery pack, including 12 cells, the capacity is
3000m Ah.

Set up the charge current in the manual mode, or current limit in the auto
mode. Press ”INC”and”DEC” key simultaneously to make the current fi eld
blink to switch the charge mode.

Set up the discharge current and fi nal voltage.

Set up the charge/ discharge sequence and cycle number.

Saving the data

PROGRAM SELECT
SAVE DATA

SAVE [01] NiMH

14.4V 3000mAh

NiMH CHARGE At*
CUR LIMIT 5.0A

NiMH DISCHARGE*

1.0A 11.0V

NiMH CYCLE *
DCHG>CHG 3

Start

Enter

<”DEC” “INC”>

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

Start

Enter

Data

number

Voltage Capacity

Start
Enter > 3 sec

DCHG 1 1314mAh
CHG 1 1430mAh

Save ...

17

www.df-models.com

Load data program

This program is to load the data stored at the “save data” program. Press “Start/Enter” key to make the data
fi eld blink and press ”INC”or”DEC” for more than 3 seconds to load the data.

Choose the data number you want to call back. The data you want to call back will
be displayed.

Loading the data.

VARIOUS INFORMATION IN THE PROGRAM

You can inquire various information on the LCD screen during the charging and discharging proc­ess. Press ”DEC”key, the charger will display users’ setting. You can press ”INC” key to monitor
voltage of each cell while the battery is connected with each port of the charger.

End Voltage

12.06V(3s)

The fi nal voltage when the program ended.

Capacity Cut-Off
ON 5000mAh

Safety Timer
ON 200min

USB/Temp Select
USB Enabled

3-pin connector is selected to be the USB port.

Ext.Temp 26C

The external temperature is displayed when the temperature probe is used.

IN Power Voltage

12.56V

Present input voltage.

4.14 4.16 4.09

0.00 0.00 0.00

The battery is connected with each port through cable; you can

check voltage of each cell in the battery pack. When the cable is
connected with the ports on the right of the charger, the program
will display voltage of up to 6 batteries. The battery pack needs an
balancer connector connected with each cell.

PROGRAM SELECT
LOAD DATA

LOAD [01] NiMH

14.4V 3000mAh

Load ...

Start

Enter

Start
Enter > 3 sec

18

www.df-models.com

PROGRAM CHART I-PEAK 6

Batt. Dec
Type

PROGRAM SELECT
NiMH BATT

NiMH CHARGE Man
CURRENT 1.0A

Start

NiMH DISCHARGE

1.0A 25.0V

Dec

Inc

NiMH CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiMH 0.2A 9.03V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiMH CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiMH 0.7A 7.94V
DSC 000:31 00007

NiMH DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiMH DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiMH 0.7A 7.84V
D>C 000:19 00002

NiMH CYCLE
DCHG>CHG 5

Start

Dec Inc

NiMH CYCLE
DCHG>CHG 5

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
NiCd BATT

NiCd CHARGE Man
CURRENT 1.0A

Start

NiCd DISCHARGE

1.0A 25.0V

Dec

Inc

NiCd CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiCd 4.5A 11.39V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiCd CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiCd 0.7A 7.97V
DSC 000:31 00006

NiCd DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiCd DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiCd 4.5A 11.33V
C>D 000:19 00023

NiCd CYCLE
DCHG>CHG 5

Start

Dec Inc

NiCd CYCLE
DCHG>CHG 3

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
LiPo BATT

LiPo CHARGE

5.0A 22.2V(6S)

Start

Dec Inc

Start

LiPo BALANCE

5.0A 22.2V(6S)

Dec

Inc

LiPo FAST CHG

5.0A 22.2V(6S)

Dec

Inc

LiPo STORAGE

1.0A 22.2V(6S)

Dec
Inc

LiPo DISCHARGE

1.0A 6.0V(2S)

Dec

Inc

LiPo CHARGE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo CHARGE

2.0A 11.1V(6S)

Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
FAS 000:31 00016

Start

LiPo FAST CHG

2.2A 22.2V(6S)

Start

Dec Inc

LiPo FAST CHG

2.2A 11.1V(3S)

2sec Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
CHG 000:31 00016

Start

2sec Start

Dec Inc

LiPo BALANCE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo BALANCE

2.0A 11.1V(6S)

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
BAL 000:31 00016

Start

4.09 4.10V 4.10V

0.00 0.00V 0.00V

Start

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.5A 11.70V
STO 000:31 00016

Start

LiPo STORAGE

2.2A 22.2V(6S)

Start

Dec Inc

LiPo STORAGE

2.2A 11.1V(3S)

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.2A 11.70V
DSC 000:31 00016

Start

LiPo DISCHARGE

0.2A 6.0V(2S)

Start

Dec Inc

LiPo DISCHARGE

0.2A 9.0V(3S)

2sec Start

①

19

www.df-models.com

USER SET
PROGRAM->

LiPo
V.Type 3.7V

Start

Dec Inc

Start

LiPo/LiIo/LiFe
CHK Time 10min

LiPo/LiIo/LiFe
CHK Time 10min

Dec

Inc

NiMH Sensitivity
D.Peak Default

Dec

Inc

NiCd Sensitivity
D.Peak Default

Dec

Inc

USB/Temp Select
Temp Cut-off 50C

Dec

Inc

LiPo
V.Type 4.0V

Dec Inc

Start

Dec Inc

Start

NiMH Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

NiCd Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

USB/Temp Select
USB Enabled

Start

Dec Inc

USB/Temp Select
Temp Cut-off 80C

Batt. Dec
Type

PROGRAM SELECT

Pb BATT

Start

Pb DISCHARGE

1.0A 20.0V

Dec

Inc

2sec Start

Dec Inc

Start

Pb CHARGE

5.0A 20.0V(10P)

BATTERY CHECK
WAIT...

Pb 0.7A 7.97V
DSC 000:31 00006

Pb DISCHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb DISCHARGE

0.6A 6.0V(3P)

Start

2sec Start

Dec Inc

BATTERY CHECK
WAIT...

Pb-4 1.3A 9.80V
DSC 000:31 00004

Pb CHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb CHARGE

0.6A 6.0V(3P)

Batt. Dec
Type

PROGRAM SELECT
SAVE DATA

Start

SAVE [05] NiCH

7.4A 5000mAh

Start

2sec Start

2sec Start

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] NiCH

7.4A 5000mAh

Start

Start

Dec Inc

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

Dec Inc

Batt. Dec
Type

PROGRAM SELECT
LOAD DATA

Start

LOAD [05] NiCH

7.4A 5000mAh

Start

2sec Start

Dec Inc

LOAD [03] NiCH

7.4A 5000mAh

Batt. Dec
Type

Waste Time
CHG>DCHG 1min

Dec

Inc

Dec Inc

Start

Waste Time
CHG>DCHG 2min

Safety Timer
ON 120min

Dec

Inc

Dec Inc

Start

Safety Timer
OFF 120min

Dec Inc

Start

Safety Timer
ON 110min

Capacity Cut-Off
ON 5000mAh

Dec

Inc

Dec Inc

Start

Capacity Cut-Off
OFF 5000mAh

Dec Inc

Start

Capacity Cut-Off
ON 5000mAh

Key Beep ON
Buzzer ON

Dec

Inc

Dec Inc

Start

Key Beep OFF
Buzzer ON

Dec Inc

Dec Inc

Start

Key Beep OFF
Buzzer OFF

Input Power Low
Cut-Off 10.0V

Dec

Inc

Start

Input Power Low
Cut-Off 10.3V

①

②

②

The output is connected to a battery with incorrect polarity.

Erroneous selection of voltage of Lithium pack, please check the volt-
age of the battery pack.

The voltage of the battery pack has been selected incorrectly!

This will be displayed if the unit detects a break in the circuit between
the battery and output or if the battery is voluntarily disconnected during
the charge process.

There was a short circuit at OUTPUT.

Voltage of one cell in the battery pack is too low, please check the volt-
age of each cell.

Voltage of one cell in the battery pack is too high, please check the
voltage of each cell.

Wrong connection of the connector detected; please check the connec-
tor and cable.

The charger has malfunctioned for some reason. Seek professional
advice.

The processor detects that the battery has dropped below the minimum
voltage during the charge process.

The voltage is higher than which is set. Please check the number of
cells in the battery pack.

The internal temperature is too high, please cool down.

The processor cannot control the feeding current, please repair it.

CONNECTION BREAK

SHORT ERR

BATTERY VOLTAGE
CELL LOW VOL

BATTERY VOLTAGE
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

BREAKDOWN

BATTERY CHECK LOW
VOLTAGE

REVERSED
POLARITY

INPUT VOL ERR

VOL SELECT ERR

BATTERY CHECK
HIGH VOLTAGE

TEMP OVER ERR

CONTROL FAILURE

ERROR MESSAGES AND WARNINGS

This charger incorporates a variety of functions for protection, these monitor the system to verify
processes and the state of the electronics.

In case of an error the screen will display the cause of error and emit and audible sound.

rroneous selection of voltage of Lithium pack,

ase check the volt

age of the battery pack

.

T

he voltage of the battery pack has been selected incorrectly

!

T

his will be di

spl

ayed if the unit detects a break in the circuit between

the battery and output or if the battery is voluntarily disconnected durin

g

the charge process

T

here was a short circuit at OUTPUT.

Voltage of one cell in the battery pack is too low, please check the volt

-

age of each cell

.

Vol

tag

e of one cell in the batter

y p

ack is too h

, p

lease check the

voltage of each cell

.

W

rong connection of the connector detected; please check the connec

-

tor and

cable.

T

he charger has malfunctioned for some reason. Seek professional

ice

.

Th

e processor detects that the battery has dropped below the minimum

voltage during the charge process

.

T

he volta

ge

is

hig

her than which is set. Please check the number of

cells in the battery pac

k.

The internal temperature is too high, please cool down

.

The processor cannot control the feeding current, please repair it

.

A

OW

I-PEAK 6

I-PEAK 6

BEDIENUNGSANLEITUNG

DEUTSCHE

Micro processor - Balance

Ladegerät

U

GS

ANE

T

G

processor

-

Balance

Lade

erä

t

2

www.df-models.com

CONTENTS

Warranty ......................................................................................................................................... 2

Warning and safety notes ............................................................................................................... 3

Introduction .................................................................................................................................... 4

Specifi cations........................................................................................................................... 4

Special features .......................................................................................................................4

Controls .......................................................................................................................................... 5

Before you begin ............................................................................................................................ 6

Before charging ........................................................................................................................ 6

Batteries information and connection ...................................................................................... 6

Important information on discharging ...................................................................................... 6

Users Set-up .................................................................................................................................. 7

User settings and menu’s ............................................................................................................... 8

Lithium polymer charge programs ................................................................................................. 9

Lithium LiLo/LiPo/LiFe program............................................................................................... 9

Charging lithium battery in the balance mode ....................................................................... 10

Fast charging of Lithium battery ............................................................................................ 11

Storage control of Lithium battery ......................................................................................... 12

Discharging of Lithium battery .............................................................................................. 12

Voltage balancing and monitoring in the discharge process ................................................. 13

Pb lead-sulphuric acid battery program ....................................................................................... 13

Charging of the Pb battery .....................................................................................................13

Discharging of the Pb battery ................................................................................................ 14

NiCd/NIMH Battery Program ........................................................................................................ 14

Charging of NiCd/NiMH battery ............................................................................................. 14

Discharge of NiCd/NiMH battery ........................................................................................... 15

Charge/discharge and discharge/charge cycle of NiCd/NiMH battery.................................. 15

Data storage program .................................................................................................................. 16

Store data ..............................................................................................................................16

Load data program ................................................................................................................ 16

Various information in the program .............................................................................................. 17

Program chartI-Peak 6 ................................................................................................................. 18

Error messages and warnings ...................................................................................................... 20

GEWEHRLEISTUNG:

Wir garantieren auf dieses Produkt, für die Dauer eines Jahres nach Erwerb, dass es frei von
Herstellungs und Montagefehlern ist. Dies hat keine Auswirkungen auf Ihre gesetzlichen Rechte.
Die Gewehrleistung gilt nur für Materielle- und Bedienungsfehler die während der Gewehrleis­tungsphase auftreten. Während dieser Periode reparieren oder tauschen wir und garantieren eine
einwandfreie Funktion des Gerätes.

Diese Garantie ist nicht gültig für jegliche Beschädigung durch Missbrauch, Modifi kation oder
Schäden die durch falsche Bedienung, die in dieser Bedienungsanleitung ausdrücklich umrissen
werden. Bedienung dieses Gerätes ist immer auf eigenes das Risiko des Kunden.

----------------------------------------­Bitte beachten Sie, dass trotz großer Bemühungen Fehler bei der Genauigkeit der Bedienungs­anleitung und dem mitgelieferten Material auftreten können, und weder der Zwischenhändler
haftbar gemacht werden können, für Verlust oder Schäden bedingt durch die Bedienung des
Gerätes oder Verlust bzw. Schäden durch Unterlassen oder Ungenauigkeiten in der inbegriffenen
Bedienungsanleitung oder mitgelieferten Produkten.

Wir behalten uns das Recht vor, Modifi kationen am Gerät, des Aussehens und der Bedienungs­anleitung ohne vorige Ankündigung durchführen zu dürfen.

3

www.df-models.com

WARNUNGS UND SICHERHEITSHINWEISE

Diese Warnungen und Sicherheitshinweise sind besonders wichtig. Bitte leisten Sie die aufmerksam für
eine maximale Sicherheit durch, sonst kann es zu Schäden am Ladegerät oder am Akku kommen und im
schlimmsten Fall einen Brand verursachen. Also lesen Sie bitte als erstes das Kapitel ´Bevor Sie beginnen´.

• Lassen Sie das Ladegerät nie unbeaufsichtigt, wenn es mit einer Stromquelle verbunden ist. Bei jeg-

licher Fehlfunktion sofort den Laderprozess abbrechen und die Bedienungsanleitung zur Hilfe ziehen

• Schützen Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze, direkter Sonneneinstrahlung

und Vibrationen. Nicht fallen lassen.

• Der Stromkreis ist nur für den Betrieb an 11-18V ausgelegt.

• Das Gerät und der zu ladende oder zu entladende Akku sollten auf einer hitzebeständigen, nicht

entfl ammbaren und nicht leitendem Untergrund betrieben werden.

• Niemals auf Autositzen, Teppich oder ähnlichen Untergründen betreiben.

• Niemals in PKWs, Vans oder anderen Automobilen betreiben.

• Halten Sie alle entfl ammbaren und fl üchtigen Materialien weg von dem Ladegerät.

• Niemals Akkus eingebaut in ein Modell laden. Diese immer erst aus dem Modell entfernen.

• Stellen Sie sicher, dass Sie alle Ladeparameter des Akkus kennen um, sicher zu stellen, dass

das Ladegerät niemals an seine Leistungsgrenze stößt. Bei unsachgemäßer Behandlung kann es
zu Schäden am Ladegerät und an den Akkus kommen oder einen Brand verursachen.

NiCd/NiMH Nennspannung: 1.2V/Zelle
Erlaubte Schnellladestrom: 1C-2C (abhängig von der Akkuauslegung)
Entladeschlussspannung: 0.85V/Zelle (NiCd), 1.0V/Zelle (NiMH)

Li-ion Nennspannung: 3.6V/Zelle
Ladeschlussspannung: 4.1V/Zelle
Erlaubte Schnellladestrom: 1C oder weniger
Entladeschlussspannung: 2.5V/Zelle oder höher

LiPo Nennspannung: 3.7V/Zelle
Ladeentspannung: 4.2V/Zelle
Erlaubte Schnellladestrom: 1C oder weniger
Entladeschlussspannung: 3.0V/Zelle oder höher

LiFe Nennspannung: 3.3V/Zelle
Ladeentspannung: 3.6V/Zelle
Erlaubte Schnellladestrom: 4C oder wenige
Entladeschlussspannung: 2.0V/Zelle oder höher

Pb Nennspannung: 2.0V/Zelle
Ladeentspannung: 2.46V/Zelle
Erlaubter Schnelladestrom: 0.4C oder weniger
Entladeschlussspannung: 1.75V/Zelle oder höher

• Um Kurzschlüsse zwischen Akku und Ladegerät zu verhindern verbinden Sie immer zuerst das Ladeka-

bel mit dem Gerät erst dann das Kabel mit dem Akku. Beim Abnehmen des Akkus umgekehrt vorgehen.

• Nicht mehr als ein Akkupack zur Zeit an dem Gerät anschließen.

• Versuchen Sie nicht die folgenden Akkus zu laden.

- Einen Akkupack aus verschiedenen Akkus(auch unterschiedlicher Hersteller)

- Einen Akkupack, der schon vollgeladen oder nur sehr wenig entladen ist.

- Nicht wiederaufl adbare Batterien (Explosionsgefahr).

- Akkus, die sich durch ihre Ladetechnik von NiCd, NiMH, Li-Poly oder Gel-Akkus(Pb) unterscheiden.

4

www.df-models.com

- Ein fehlerhaftes oder beschädigtes Akkupack.

- Ein Akkupack mit integrierter Ladeelektronik oder Schutzelektronik.

- Akkus, die in anderen Geräten verbaut oder elektrisch mit anderen Komponenten verbunden sind.

- Akkus, die vom Hersteller nicht ausdrücklich für diese Ladetechniken konstruiert sind.

EINLEITUNG

Danke für den Erwerb diese I-Peak 6 Ladegeräts. Dieses Produkt ist ein Schnelllader mit einem
hochleistungs Mikroprozessor und spezieller Bediensoftware. Bitte lesen Sie diese beiliegende
Bedienungsanleitung komplett und aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen,
da es eine Vielzahl an Informationen zur Bedienung und Sicherheit enthält.

Technische Daten

Spannungsbereich: DC 11.0-18.0V
AC in: 100 ~ 240V – 50/60Hz
Ausgangsleistung: Max. Ladeleistung 50W
Max. Entladeleistung 5W
Ladestrom: 0.1-6.0A
Ausgleichsstrom des Balancers: 300mAh/Zelle
Anzahl NiCd/NiMH-Zellen: 1~15Zellen
Anzahl Li-iom/Polymer-Zellen: 1~6Zellen
Gel-Akku-Spannung: 2V~20V
Gewicht: 433g (Netto Gewicht)
Abmessungen: 135 x 112 x 61mm

Besonderheiten

Optimale Bediensoftware

I-Peak 6 beinhaltet die sog. AUTO-Funktion welche die Lade- und Entladeprozesse überwacht.
Besonders für Li-Akkus kann es das Überladen eines Akkus verhindern, welches zur Explosion durch
Fehlbedienung des Kunden führen kann. Es kann bei jeglicher Fehlfunktion oder Fehlern den Prozess
beenden und Alarm auslösen. Alle Programme des Produkts werden über Doppel- und Kommunika­tionsverbindungen kontrolliert, um ein Maximum an Sicherheit zu Gewehrleisten und ein Minimum an
Stress zu verursachen. All diese Einstellungen können vom Nutzer verändert werden!

Integrierter Intelligenter Lithium-Akku Balancer

I-Peak 6 AC enthält einen individuellen Zellen-Balancer. Es ist nicht mehr nötig einen externen
Balancer anzuschließen

Balancing individual cells battery discharging

During the process of discharging, I-Peak 6 can monitor and balance each cell of the battery
individually. Error message will be indicated and the process will be ended automatically if the
voltage of any single one cell is abnormal.

Einsetzbar für viele Lithium-Akku Typen

I-Peak 6 ist für viele Lithium-Akku Typen, wie Li-ion, LiPo und den neuen LiFe Serien, geeignet.

Fast und Storage Ladung von Li-Akkus

Für die Ladung von Li-Akkus gibt es Varianten, ´Fast´ vermindert die Dauer des Ladeprozesses,
wo hingegen ´Storage´ die Schlussspannung kontrolliert und so ein Lagern über längere Zeit
erlaubt und diesen Pfl egt.

Maximale Sicherheit

Delta-Peak Sensibilität: Der automatische Ladeprozessabbruch basiert auf der Delta-Peak

Spannungsmessung. Wenn der Akkupack eine vorgegebene Spannung

5

www.df-models.com

überschreitet, wird der Prozess automatisch abgebrochen.

Automatische Ladestrom Begrenzung: Sie können die Ladestrombegrenzung während des

Ladens von NiCd/NiMH verändern; dies ist im Lademodus ´Auto` von
Akkus mit geringer Entladerate und Kapazität, hilfreich.

Kapazitäts Begrenzer: TDie eingeladene Kapazität ist berechnet aus Ladestrom und Zeit. Wenn

die eingeladene Kapazität den eingestellten Maximalwert überschreitet,
wird der Ladeprozess automatisch abgebrochen.

Temperaturschwelle: Die chemische Reaktion in dem Akku wird dazu führen, dass dessen

Temperatur steigt. Wird das Temperaturlimit erreicht, wird der Prozess
automatisch abgebrochen. Diese Funktion ist nur mit einem externen
Temperaturfühler nutzbar, der in dem Set nicht enthalten ist.

Zeitbegrenzer:

Sie können zusätzlich die maximale Prozesszeit einstellen um Schäden zu
vermeiden.

Eingangsspannungsanzeige: Um die Autobatterie zu schützen, kann die Spannung der Batterie

angezeigt werden. Wenn diese Spannung unter das Limit fällt wird der
Prozess automatisch abgebrochen.

Daten speichern und aufrufen

Die Daten von maximal fünf Akkus können zur Bequemlichkeit des Kunden eingespeichert werden.
Dieses Speichen ist für das wiederholte Laden oder Entladen eines Akkupacks von Vorteil. Der
Kunde kann diese Daten jederzeit und ohne Einstellungen aufrufen.

Cycle Laden/Entladen

1 bis 5mal wiederholtes Laden und Entladen ist besonders zum erfrischen und ausbalancieren
der Akkus nach längeren Lagerzeiten geeignet, um die Nutzung des Akkus zu simulieren.

BEDIENELEMENTE

Stromanschluss
11-18V DC

Stromanschluss
100 ~ 240V • 50/60Hz

Anschluss für Tem­peratursensor

LCD Display 16 Zeichen

Akkuanschlussbuchse
4mm Bananenstecker

Balanceranschluss
JST-XH-Stecker

• Werteeinstellung

• Anzeige der Zellenspannung im
Balance-Lademodus

• Wiederaufnahme oder Start
eines Prozesses

• Bestätigen eines Befehls

• Scrollen durch das Hauptmenü

• Stoppen jeglicher Prozesse

Wichtig!

Bitte beachten Sie den Text zum richtigen Anschluss eines LiPo-Akkus. Falsches Verhalten kann
zu Schäden führen.
Isolieren Sie die Kontaktzangen wenn Sie eine Stromquelle nutzen. Bei Berührung beider kann es
zum Kurzschluss kommen.

6

www.df-models.com

BEVOR SIE BEGINNEN

Bitte kontrollieren Sie die folgenden Punkte bevor Sie anfangen zu Laden:

− Ist der Lademodus korrekt eingestellt?

− Sind adäquate Ströme zum Laden oder Entladen eingestellt?

− Haben Sie den zu ladenden Akkutyp kontrolliert? z.B. LiPo, NiMH, NiCd, Gel?

− Haben Sie die richtige Akkuspannung eingestellt?

− Haben Sie kontrolliert ob alle Kontakte richtig und sicher verbunden sind?

Akkuinformationen und Anschluss

Während des Ladeprozesses wird eine gewisse Menge an elektrischer Energie in den Akku
gegeben. Die Energiemenge ist aus Ladestrom und der Zeit errechnet. Der maximale Ladestrom
variiert und ist vom Akkutyp und seiner Auslegung abhängig und ist in den Informationen des
Herstellers zu entnehmen. Nur Akkus die ausdrücklich dazu ausgewiesen sind dürfen mit höhe­ren Strömen als normal geladen werden.
Schließen Sie den Akku an das Gerät an: rot ist positiv und schwarz ist negativ. Durch die unter­schiedlichen Widerstände von Kabel und Steckern, ist das Gerät nicht in der Lage den Wider­stand des Akkus zu ermitteln. Ein wichtiger Faktor des Geräts um korrekt zu arbeiten ist, dass
hochwertige Ladekabel verwendet werden ebenso wie hochqualitative Stecker, welche möglichst
vergoldet sind.

Kontrollieren Sie immer die Angaben des Akkuherstellers wie Lademodus, Ladestrom und La­dezeit. Insbesondere bei LiPo-Akkus sollten immer mit den vom Hersteller empfohlenen Werten
geladen werden. Aufmerksamkeit sollte auch auf das Verbinden der LiPo-Akkus gelegt werden.

Versuchen Sie nicht eigenhändig Akkupacks zu demontieren. Bitte seien beachten Sie, dass
Lithium-Akkus parallel und in Serie verschaltet sein können. In paralleler Verschaltung wird die
Kapazität errechnet aus der Kapazität einer Zelle und der Zellenanzahl mit gleicher Nennspan­nung. Eine Spannungsungenauigkeit kann zu einem Brand führen. Lithium-Akkus sollten als
seriell Zellen geladen werden.

Wichtige Informationen zum Entladen:

Der Hauptgrund zur Entladung eines Akkus ist ihn von Restkapazität zu befreien oder ihn auf eine
defi nierte Spannung zu bringen. Dem Entladen sollte die gleiche Aufmerksamkeit zuteil werden
wie dem Laden.

Die Entladeschlussspannung sollte korrekt gewählt sein um eine Tiefentladung zu vermeiden.
Lithium-Akkus sollten nicht unter ihre minimale Spannung entladen werden. Es könnte zu einem
rapiden Kapazitätsverlust kommen oder zu einem totalen Ausfall. Generell brauchen Lithium­Akkus nicht entladen zu werden. Bitte beachten Sie die minimale Spannung der Akkus um diese
zu schützen.

Einige wiederaufl adbare Batterien haben einen Memory-Effekt. Werden die immer nur zu einen
Teil genutzt und aufgeladen bevor sie absolut leer sind, steht später nur diese eingeladene
Kapazität zur Verfügung. NiCd und NiMH Akkus sind von diesem Effekt betroffen, NiCd mehr als
NiMH..

Lithium-Akkus sind dazu ausgelegt eher weniger entladen zu werden, als komplett entladen zu
werden. Wiederholtes komplettes Entladen sollte vermieden werden. Anstelle dessen sollten Sie
einen größeren Akkus gebrauchen oder diesen öfters laden. Die volle Kapazität kann erst nach
etwa 10 maligem Laden und Entladen ausgeschöpft werden. Das wiederholte Laden und Entla­den wird die Kapazität optimieren.

7

www.df-models.com

BEDIENUNGSEINSTELLUNGEN

LIXX AKKU

Das Display zeigt die Nennspannung der Lithium-Akkus. Es gibt
drei Arten von Li-Akkus: LiFe(3.3V/Zelle), LiIo(3.6V/Zelle), LiPo(3.7V/
Zelle). Diese Information ist von besonderer Bedeutung. Sie müssen
den Akku sorgfältig kontrollieren um sicher zu gehen, dass alle
Einstellungen korrekt sind. Weichen diese von den empfohlenen
Werten ab, herrscht Explosionsgefahr während des Prozesses.

LiXx Check-Zeit

Um falsche Eingaben des Kunden vorzubeugen, erkennt das Ge­rät am Anfang des Ladeprozesses die Zellenanzahl automatisch.
Es können aber Tiefentladene Zellen falsch erkannt werden. Um
dies zu verhindern, kann die Zeitspanne zur Bestätigung der Zel­lenanzahl variiert werden. Normalerweise sind 15 Sekunden ge-

nug. Bei Akkus mit hoher Kapazität müssen Sie diese Einstellung
vornehmen. Möglicher Weise ist der Lade oder Entladeprozess von kleinen Akkus aber in
dieser Zeitspanne schon beendet, wenn Sie eine zu große Zeitspanne angeben. Sie müssen
diese Einstellung auch vornehmen sobald das Gerät am Anfang des Prozesses die Zellenzahl
als falsch erkennt. Sonst kann es zur Verwendung falscher Einstellungen kommen.

Delta Peak Sensibilität

Das “NiMH Sensitity D. Peak” zeigt die automatische Lade-

schlussspannung von NiMh und NiCd Akkus an. Der möglichen

Einstellwerte reichen von 5 bis 20 mV pro Zelle. Einstellen der

Spannung auf ein höheres Maß, kann zur Überladung führen; an-

dererseits kann es zum verfrühten Abbrechen des Ladeprozesses

führen. Bitte beachten Sie die Spezifi kation des Akkus

Temperatur Erkennung

Es gibt einen 3-Pin Stecker an der linken Seite des Geräts, welcher
zur Temperaturüberwachung genutzt wird. Wenn im Display “Tempe­ratur” angezeigt wird, können Sie den optionalen Temperatursensor
verwenden um die des Akkus zu messen.

Temperaturabschaltung

Die maximale Temperatur des Akkus kann während des Pro­zesses verändert werden. Der Prozess wird automatisch bei
erreichen dieses Wertes abgebrochen. Dieses Feature ist an den
optionalen Temperatursensor geknüpft.

Wartezeit

Der Akku wird nach wiederholtem Laden und Entladen warm.

Das Gerät wartet nun zwischen diesen Wiederholungen nun eine

gewisse Zeitspanne um den Akku abkühlen zu lassen. Dieser

Wert kann vom 1 bis 60 Minuten eingestellt werden. Wird der

LiFe
V. Type 3.3V

-

+

<”DEC” “INC”>

LiPo/Lilo/LiFe
CHK Time 10 min

-

+

<”DEC” “INC”>

NiMH Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

NiCd Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

Temp Select
Enabled

-

+

<”DEC” “INC”>

Temp Select
Temp Cut-Off 80C

-

+

<”DEC” “INC”>

Waste time
CHG/DCHG 5 min

-

+

<”DEC” “INC”>

8

www.df-models.com

Prozess gestartet, läuft automatisch die Sicherheitsabschaltungszeit mit an. Wenn das Gerät nun
durch einen Fehler nicht mehr erkennen kann ob der Akku nun voll ist oder nicht, wird so verhin­dert, dass es zur Überladung kommt. Bitte beachten Sie beim Einstellen der Zeitspanne die oben
genannten Empfehlungen.

Kapazitätsabschaltung

Das Gerät erlaubt eine Kapazitätsabschaltungsfunktion. Wenn die

Delta Peak Spannung nicht ermittelt werden kann oder die Sicher-

heitsabschaltung nach einer gewissen Zeit nicht eingeschaltet ist,

wird der Prozess trotzdem unterbrochen, wenn die maximale Kapazi-

tät erreicht wird.

Tastenton

Das “Piep” zum Bestätigen der Eingaben, ertönt jedes mal sobald
eine Taste gedrückt wird. Diese Funktion kann ausgeschaltet werden.

Eingangsspannungsanzeige

Diese Funktion zeigt die Spannung der Spannungsquelle des Gerätes.
Wenn die Spannung unter die von Kunden eingestellte Spannung
sinkt, wird der Prozess automatisch abgebrochen, um die Quelle zu
schützen.

Sicherheitszeitabschaltung

Wenn Sie NiMH oder NiCd Akkus laden, teilen Sie die Kapazität durch
den Strom, dann durch 11.9 und stellen sie diese Anzahl an Minuten
in der Sicherheitsabschaltung ein. Wenn das Gerät bei diesen Werten
den Prozess abbricht, sind etwa 140% der Kapazität eingeladen
worden.

For example:

Capacity Current Safety Time
2000mAh 2.0A (2000/2.0=1000)/11.9=84 minutes
3300mAh 3.0A (3300/3.0=1100)/11.9=92 minutes
1000mAh 1.2A (1000/1.2=833)/11.9=70 minutes

BENUTZEREINSTELLUNGEN UND MENÜS

Wie schon erwähnt, hat das Gerät typische Einstellungen schon voreingestellt, wenn es zum ers­ten mal an eine 12V Stromquelle angeschlossen wird. Das Display zeigt die folgenden Informatio­nen in Sequenzen, wobei in jedem Display die Werte verändert werden können.

Wenn Sie Werte verändern wollen, drücken Sie “Enter”, danach blinkt dieser Wert auf, und Sie kön­nen ihn mit den Tasten “Inc” und “Dec” verändern. Die Einstellung wird durch nochmaliges Drücken
von “Enter” gespeichert

.
Mit wiederholtem Drücken der “Batt Type”-Taste scrollen Sie durch die Ladeprogramme und die
Benutzereinstellungen. Um eine Option zu wählen, drücken Sie die “Enter”-Taste.

Bitte schauen Sie auf den letzten Seite dieser Bedienungsanleitung nach, wenn Sie ein Pro­grammchart suchen

Capacity Cut-off
ON 5000mAh

-

+

<”DEC” “INC”>

Key Beep ON
Buzzer ON

-

+

<”DEC” “INC”>

Input power low
Cut-Off 10.0V

-

+

<”DEC” “INC”>

Safety timer
ON 120 min

-

+

<”DEC” “INC”>

9

www.df-models.com

LITHIUM POLYMER LADEPROGRAMME

Wichtig!

• Das folgende Programm ist nur zum Laden von Lithium-Akkus mit einer Nennspannung von

3.7V/Zelle geeignet. Versuchen Sie nicht andere Akkutypen mit diesem Programm zu laden.

Individuelle Zellenanschluss-Diagramme zeigen den korrekten Anschluss Ihres Akkus an das
Gerät nur im Balance-Lademodus.

Warnung

Fehler beim Anschluss der Akkus schadet dem Gerät. Die Balance_ladefunktion ist nur für die
JST-XH-Stecker vorgesehen. Versuchen Sie nicht andere Stecksysteme in diese Stecker zu ste­cken. (Bei Unwissenheit über das Steckerfabrikat, kontaktieren Sie den ortsansässigen Modell­fachhandel)

Die Hauptanschlüsse des Akkus müssen genauso wie die Balancestecker mit dem Gerät verbun­den sein bevor Sie den Prozess starten.

Individuelles-Zellen-Anschluss-Diagramm

+

+

LiPo 6S

-

+

-

+

-

+

-

+

LiPo 5S

+

3S

-

+

LiPo 4S

-

1cell

2cell

3cell

4cell

5cell

6cell

1cell
2cell
3cell
4cell
5cell
6cell

+ +

2S

LiPo 3S

+

-

-

-

LiPo 2S

-

+

1S

Top V ie w

Top V ie w

+

-

LiPo 1S

-

-

Individual
bal.port

Individual
bal.port

Warnung: Bei Verwendung von Zangenkontakten muss sichergestellt sein, dass eine Berührung
untereinander nicht möglich ist.

Lithium LiIo/LiPo/LiFe Ladeprogramm

• Dieses Programm ist nur zum Laden oder Entladen von Akkus mit Nennspannungen von

3.3/3.6/3.7V/Zelle geeignet.

Unterschiedliche Akkutypen haben unterschiedliche Lademodi. Es gibt zwei Modi mit kons­tanter Spannung und Strom. Der Ladestrom variiert zwischen Kapazität und Spezifi kation. Die
Ladeschlussspannung ist sehr wichtig und sollte daher immer mit der Spannung der Akkus
übereinstimmen: LiPo mit 4.2V, LiIo mit 4.1V und LiFe mit 3.6V. Die Einstellungen für Strom und
Spannung sollten korrekt gewählt sein.

1. Wählen Sie den Lademodus indem sie LiPo-Charge im Hauptmenü aus. Das Display sollte nun

folgendes anzeigen:

10

www.df-models.com

LiPo FAST CHARGE

2.0A 11.1V(3S)

Wenn Sie nun einige Einstellungen verändern wollen, drücken Sie bitte die “Enter”-Taste und

gebrauchen Sie “Inc” und “Dec” um diese Werte zu verändern. Danach drücken Sie “Enter”
erneut um die Einstellungen zu speichern.

2. Die linke Seite der oberen Zeile zeigt den gewählten Akkutyp. Der Wert auf der linken Seite der

untern Zeile zeigt den gewählten Ladestrom. Nachdem Sie die Zellenanzahl und den Lade­strom eingestellt haben, drücken Sie für min. 3 Sekunden “Enter” um den Prozess zu starten.
(Ladestrom: 0.1-5.0A, Spannung1-15V).

3. Nun wird die von Ihnen eingestellte und die vom Gerät ermittelte Zellenanzahl angezeigt.

S:3SER R:3SER
CONFIRM (ENTER)

Obere Zeile: S=Eingestellte Zellenanzahl.
R=Zellenanzahl vom Gerät ermittelt.

Wenn beide Zahlen übereinstimmen, können Sie durch drücken von “Enter” den Prozess star-

ten. Stimmt diese nicht überein, gehen Sie mit “Batt Type” wieder zurück ins Hauptmenü und
kontrollieren die Zellenzahl.

4. Dieses Display zeigt den Real-Time-Status während des Ladeprozesses. Drücken Sie “Batt

Type” einmal um den Prozess zu unterbrechen.

Li3s 1.2A 12.59V
BAL 022:43 00682

Zellenanzahl

Ladestrom

Akkuspannung

Ladezeit

eingeladene Kapazität

Laden von Li-Akkus im Balance-Modus

• Diese Funktion ist zum balancieren der Zellenspannung von Li-Akkus wahrend des Ladepro-

zesses. In diesem Modus benötigt der Akku einen Balance-Adapter zur Verbindung mit dem
Balancer auf der rechten Seite des Geräts.

Laden in diesem Modus ist anders als in den normalen Modi, da die Einzelzellenspannung und
der Ausgleichsstrom jeder Zelle angezeigt werden kann.

1. Wählen Sie im Hauptmenü den Modus LiPo Balance aus. Das Display sollte nun Folgendes

anzeigen:

LiPo BALANCE

2.0A 11.1V(3S)

11

www.df-models.com

2. Die linke Seite der oberen Zeile zeigt den gewählten Akkutyp. Der Wert auf der linken Seite der

untern Zeile zeigt den gewählten Ladestrom. Nachdem Sie die Zellenanzahl und den Lade­strom eingestellt haben, drücken Sie für min. 3 Sekunden “Enter” um den Prozess zu starten.

3. Nun wird die von Ihnen eingestellte und die vom Gerät ermittelte Zellenanzahl angezeigt. `

S:3SER R:3SER
CONFIRM (ENTER)

Obere Zeile: S=Eingestellte Zellenanzahl.
R=Zellenanzahl vom Gerät ermittelt

Wenn beide Zahlen übereinstimmen, können Sie durch drücken von “Enter” den Prozess star-

ten. Stimmt diese nicht überein, gehen Sie mit “Batt Type” wieder zurück ins Hauptmenü und
kontrollieren die Zellenzahl.

4. Dieses Display zeigt den Real-Time-Status während des Ladeprozesses. Drücken Sie “Batt

Type” einmal um den Prozess zu unterbrechen.

Li3s 2.0A 12.59V
BAL 022:43 00682

Zellenanzahl

Ladestrom

Akkuspannung

Ladezeit

eingeladene Kapazität

Schnelladen von Lithium AKKU

Ladeström verringert normalerweise während der Endstufe vom Laden.
Dieser spezifi sche CV Prozess wird der Ladeström vermehren, um das Ladeprozess früher zu
beenden. Die gesamte Kapazität beim Schnelladen wird ein wenig weniger als während normal
sein aber Ladezeit wird dementsprechend verkürzt werden.

1. Wählen Sie im Hauptmenü den Modus LiPo Fast Charge aus. Das Display sollte nun Folgen-

des anzeigen:

LiPo FAST CHG

2.0A 11.1V(3S)

Sie können nun den Ladestrom und die Akkunennspannung einstellen. Drücken Sie “Enter”

um die Spannung zu bestätigen.

2. Sie können durch nochmaliges drücken von “Enter” den Prozess starten.

Dieses Display zeigt den Real-Time-Status während des Ladeprozesses. Drücken Sie “Batt
Type” einmal um den Prozess zu unterbrechen.

12

www.df-models.com

Li3s 2.0A 12.59V
FAS 022:43 00682

Zellenanzahl

Akkuspannung

Ladezeit

entladene Kapazität

Ladestrom

Lagerüberwachung von Li-Akkus

• Diese Funktion ist für das Laden/Entladen von Akkus, die vorübergehend gelagert werden

sollen.

Dieses Programm ist für die spezifi sche aktuelle Spannung der Akkus ausgelegt. Es ist in Typen

unterteilt: 3.75V LiIo, 3.85V LiPo, 3.3V LiFe

Das Programm beginnt mit dem Entladen, wenn die Akkuspannung über der Storagespannung
liegt.

In diesem Display können Sie Den Strom und die Akkuspannung einstellen. Laden oder Entladen
bringt den Akku auf die Storagespannung.

LiPo STORAGE

2.0A 11.1V(3S)

Dieses Display zeigt den Real-Time-Status während des Ladeprozesses. Drücken Sie “Batt Type”
einmal um den Prozess zu unterbrechen.

Li3s 2.0A 12.59V
STO 022:43 00682

Zellenanzahl

Ladestrom

Akkuspannung

Ladezeit

Supplied capacity

Entladen von Li-Akkus

Die höhe des Entladestroms kann nicht größer als 1C sein. Der Wert auf der rechten Seite kann
die Spannungsangabe des Herstellers nicht unterschreiten um eine Tiefentladung zu vermeiden.
Drücken Sie für min. 3 Sekunden “Enter” um den Prozess zu starten.

LiPo DISCHARGE

1.0A 11.1V(3S)

Dieses Display zeigt den Real-Time-Status während des Entladeprozesses. Drücken Sie “Batt
Type” einmal um den Prozess zu unterbrechen.

13

www.df-models.com

Li3s 0.4A 12.59V
DSC 022:43 00682

Zellenanzahl Ladestrom

Akkuspannung

Ladezeit

entladene Kapazität

Spannungsbalancierung und Anzeige im Entlademodus

Das Gerät zeigt die aktuelle Spannung jeder Zelle im “Storage” oder “Entlademodus”. Um dieses
Feature zu nutzen müssen Sie den Akku individuell anschließen. Ist die Spannung einer Zelle
nicht normal, zeigt das Gerät eine Fehlermeldung und beendet den Prozess. Wenn Sie also nun
einen beschädigten oder falsch angeschlossenen Akku haben, sehen Sie eine Fehlmeldung. Mit
“Inc” wird die Zelle angezeigt, die den Fehler ausgelöst hat

BATTERY VOL ERR
CELL LOW VOL

Das Gerät erkennt eine der Spannungen als zu gering.

4.14 4.16 4.09

2.18 0.00 0.00

Die vierte Zelle ist beschädigt. Wenn Sie den Akku abschließen, kann diese Spannung auf null sinken

.

BLEI-SULFAT-AKKUS

• Dieses Programm ist nur für das Laden von Blei-Akkus mit Spannungen von 2-20V geeignet.

Blei-Akkus sind grundlegend verschieden zu NiCd und NiMH-Akkus. Diese Akkus können nur
einen sehr geringen Strom im Verhältnis zu ihrer Kapazität abgeben. Die selben Richtlinien gelten
beim Ladeprozess. Konsequenter weise liegt der optimale Ladestrom bei 1/10 der Kapazität.

Blei-Akkus sind nicht schnellladefähig. Bitte beachten Sie die Angaben des Herstellers. Mit Drü­cken von “Enter” wählen Sie die Parameter aus, die Sie mit “Inc” und “Dec” einstellen können.
Erneutes “Enter”-drücken speichert diese Einstellungen.

Laden von Blei-Akkus

Stellen Sie links den Ladestrom und rechts die Nennspannung ein. Einstellbereich des Stroms
ist 0.1-5.0A, die Spannung sollte der des Akkus im geladenen Zustand gleichen. Drücken Sie
“Enter” für mehr als 3 Sekunden, um den Ladeprozess zu starten.

Pb CHARGE

4.0A 12.0V(6P)

Das Display zeigt den aktuellen Entladestatus. Drücken Sie “Enter” um den Ladestrom zu verändern. Drü­cken Sie “Enter” erneut um diese Parameter zu speichern und “Batt Type” um den Prozess zu beenden

14

www.df-models.com

Pb-6 4.0A 12.59V
CHG 022:43 00682

Zellenanzahl

Ladestrom

Akkuspannung

Ladezeit

eingeladene Kapazität

Entladen von Blei-Akkus

Stellen Sie links den Entladestrom und rechts die Nennspannung ein. Einstellbereich des Entla­destroms ist 0.1-5.0A, die Spannung sollte der des Akkus im geladenen Zustand gleichen.
Drücken Sie “Enter” für mehr als 3 Sekunden, um den Ladeprozess zu starten
.

Pb DISCHARGE

1.0A 12.0V(6P)

Das Display zeigt den aktuellen Entladestatus. Drücken Sie “Enter” um den Ladestrom zu ver­ändern. Drücken Sie “Enter” erneut um diese Parameter zu speichern und “Batt Type” um den
Prozess zu beenden.

Pb-6 0.4A 12.59V
DSC 022:43 00682

Zellenanzahl

Discharge current

Akkuspannung

Ladezeit

entladene Kapazität

NICD/NIMH AKKUS

Laden von NiCd/NiMH-Akkus

• Dieses Programm ist nur zum Laden und Entladen von NiCd/NiMH-Akkus aus dem R/C-

Bereich geeignet.

Mit Drücken von “Enter” wählen Sie die Parameter aus, die Sie mit “Inc” und “Dec” einstellen
können. Erneutes “Enter”-drücken speichert diese Einstellungen.

NIMH CHARGE Aut
CUR LIMIT 5.0A

Dieses Programm lädt den Akku mit dem von Ihnen eingestellten Strom. In der “Auto”-Funktion
sollten Sie das Ladestromlimit anheben um Schäden zu vermeiden. Einige Akkus mit geringerer
Kapazität oder Widerständen können zu einem höheren Ladestrom in der “Auto”-Funktion führen

.

Im manuellen Modus wird nur mit dem von Ihnen gewählten Strom geladen. Durch drücken von

15

www.df-models.com

“Inc” und “Dec” gleichzeitig, sobald die Ladestromanzeige blinkt, können Sie den Modus wechseln

.

NIMH 2.0A 7.42V
CHG 022:45 00890

Zellenanzahl

Ladestrom

Akkuspannung

Ladezeit

eingeladene Kapazität

Das Display zeigt den aktuellen Entladestatus. Drücken Sie “Enter” um den Ladestrom zu ver­ändern. Drücken Sie “Enter” erneut um diese Parameter zu speichern und “Batt Type” um den
Prozess zu beenden.

Entladen von NiCd/NiMH-Akkus

Stellen Sie links den Entladestrom und rechts die Entladeschlussspannung ein. Einstellbereich
des Entladestroms ist 0.1-1.0A, die Entladeschlussspannung kann zwischen 0.1-25.0V eingestellt
werden. Drücken Sie “Enter” für mehr als 3 Sekunden, um den Ladeprozess zu starten.

NIMH DISCHARGE

1.0A 11.5V

Das Display zeigt den aktuellen Entladestatus. Drücken Sie “Enter” um den Ladestrom zu ver­ändern. Drücken Sie “Enter” erneut um diese Parameter zu speichern und “Batt Type” um den
Prozess zu beenden. Der eingestellte Ton kündigt das Ende des Prozesses an.

NIMH 1.0A 7.42V
CHG 022:45 00890

Zellenanzahl

Akkuspannung

Ladezeit

entladene Kapazität

Ladestrom

Lade/Entlade und Entlade/Lade-Cycle von NiCd/NiMH-Akkus

Sie können links die Sequenz und rechts die Anzahl einstellen. Sie können mit dieser Funktion
Akkus balancieren, wiedererfrischen und einbrechen lassen. Sie können zusätzlich im Benut­zereinstellungen eine temporäre Abkühlzeit einstellen. Einstellbereich für die Anzahl der Cycle­Anzahl ist von 1-5..

Drücken Sie “Batt Type” um den Prozess zu beenden, Sie können durch Drücken
von “Enter” den Strom einstellen. Der Ton kündigt das Ende des Prozesses an

.

NIMH CYCLE
DCHG>CHG 3

NIMH 1.0A 7.42V
D>C 022:45 00890

Zellenanzahl

Ladezeit

Akkuspannung

Supplied capacity

Lade-/Entladestrom

16

www.df-models.com

Wenn die Zyklen zu ende sind, können Sie die eingeladene und
entladene Kapazität sehen und mit “Inc” und “Dec” durch die
Zyklen scrollen.

DATENSPEICHER PROGRAMM

Speichern von Daten

Für Ihre Bequemlichkeit, hat der I-Peak 6, eine Datenspeicher und Abruffunktion. Es können fünf
Datensätze für die Akkutypen abgespeichert werden. Sie können die Daten für einen Lade oder
Entladeprozess abrufen ohne nochmals etwas einstellen zu müssen.

Wählen Sie Programm Select Save Data im Hauptmenü und drücken Sie “Enter” um Einstellun­gen blinken zu lassen, mit “Inc” und “Dec” können Sie diese verändern.

Einstellungen von Parametern in diesem Display hat keine Auswirkungen auf
Lade und Entladeprozesse. Sie repräsentieren nur die Spezifi kation eines
Akkus. Das folgende Display erscheint automatisch mit dem Akkutyp den Sie
gewählt haben. Das Beispiel zeigt einen NiMH-Akku mit 12 Zellen und einer
Kapazität von 3000mAh.

Stellen Sie den Ladestrom im manuellen Modus oder das Limit im Automatik
Modus ein. Drücken Sie “Inc” und “Dec” gleichzeitig um den Modus einzu­stellen.

Stellen Sie den Entladestrom und die Entladeschlussspannung ein.

Stellen Sie die Lade/Entladesequenz und die Cycle-Anzahl ein

Speichern der Daten

PROGRAM SELECT
SAVE DATA

SAVE [01] NiMH

14.4V 3000mAh

NiMH CHARGE At*
CUR LIMIT 5.0A

NiMH DISCHARGE*

1.0A 11.0V

NiMH CYCLE *
DCHG>CHG 3

Start

Enter

<”DEC” “INC”>

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

Start

Enter

Data

number

Voltage Capacity

Start
Enter > 3 sec

DCHG 1 1314mAh
CHG 1 1430mAh

Save ...

17

www.df-models.com

Abrufen von gespeicherten Daten

Dieses Programm ist zum Abrufen der Daten, die im Save Data Programm gespeichert wurden. Drücken Sie
“Enter” um das Datenfeld blinken zu lassen, drücken Sie “Inc” oder “Dec” für mehr als 3 Sekunden um die
Daten abzurufen.

Wählen Sie die Datennummer die Sie aufrufen wollen. Die Daten die Sie aufgerufen

haben werden dann angezeigt

Laden der Daten.

VARIABLE INFORMATIONEN IM PROGRAMM

Sie können während des Lade oder Entladeprozesses verschiedenste Informationen überprüfen.
Drücken Sie “Dec”, das Gerät wird daraufhin die Benutzereinstellungen anzeigen. Durch Drücken
von “Inc” werden die Einzelzellenspannungen im Display angezeigt, während der Akku an das
Gerät angeschlossen ist.

End Voltage

12.06V(3s)

Die Schlussspannung an Prozessende.

Capacity Cut-Off
ON 5000mAh

Safety Timer
ON 200min

USB/Temp Select
USB Enabled

3-Pin-Stecker ist als USB-Stecker gewählt.

Ext.Temp 26C

Die externe Temperatur wird angezeigt, sobald der

Temperatursensor angeschlossen ist.

IN Power Voltage

12.56V

Anzeige der Eingangsspannung.

4.14 4.16 4.09

0.00 0.00 0.00

Wenn der Akku mit beiden Steckern am Gerät verbunden ist,

können die Einzelzellenspannungen angezeigt werden. Wenn der
Balancerstecker eingesteckt ist zeigt das Gerät die Spannungen
von bis zu 6 Zellen an. Der Akku benötigt einen Balancerstecker
um angeschlossen werden zu können.

PROGRAM SELECT
LOAD DATA

LOAD [01] NiMH

14.4V 3000mAh

Load ...

Start

Enter

Start
Enter > 3 sec

18

www.df-models.com

PROGRAM CHARTI-PEAK 6

Batt. Dec
Type

PROGRAM SELECT
NiMH BATT

NiMH CHARGE Man
CURRENT 1.0A

Start

NiMH DISCHARGE

1.0A 25.0V

Dec

Inc

NiMH CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiMH 0.2A 9.03V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiMH CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiMH 0.7A 7.94V
DSC 000:31 00007

NiMH DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiMH DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiMH 0.7A 7.84V
D>C 000:19 00002

NiMH CYCLE
DCHG>CHG 5

Start

Dec Inc

NiMH CYCLE
DCHG>CHG 5

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
NiCd BATT

NiCd CHARGE Man
CURRENT 1.0A

Start

NiCd DISCHARGE

1.0A 25.0V

Dec

Inc

NiCd CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiCd 4.5A 11.39V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiCd CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiCd 0.7A 7.97V
DSC 000:31 00006

NiCd DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiCd DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiCd 4.5A 11.33V
C>D 000:19 00023

NiCd CYCLE
DCHG>CHG 5

Start

Dec Inc

NiCd CYCLE
DCHG>CHG 3

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
LiPo BATT

LiPo CHARGE

5.0A 22.2V(6S)

Start

Dec Inc

Start

LiPo BALANCE

5.0A 22.2V(6S)

Dec

Inc

LiPo FAST CHG

5.0A 22.2V(6S)

Dec

Inc

LiPo STORAGE

1.0A 22.2V(6S)

Dec
Inc

LiPo DISCHARGE

1.0A 6.0V(2S)

Dec

Inc

LiPo CHARGE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo CHARGE

2.0A 11.1V(6S)

Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
FAS 000:31 00016

Start

LiPo FAST CHG

2.2A 22.2V(6S)

Start

Dec Inc

LiPo FAST CHG

2.2A 11.1V(3S)

2sec Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
CHG 000:31 00016

Start

2sec Start

Dec Inc

LiPo BALANCE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo BALANCE

2.0A 11.1V(6S)

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
BAL 000:31 00016

Start

4.09 4.10V 4.10V

0.00 0.00V 0.00V

Start

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.5A 11.70V
STO 000:31 00016

Start

LiPo STORAGE

2.2A 22.2V(6S)

Start

Dec Inc

LiPo STORAGE

2.2A 11.1V(3S)

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.2A 11.70V
DSC 000:31 00016

Start

LiPo DISCHARGE

0.2A 6.0V(2S)

Start

Dec Inc

LiPo DISCHARGE

0.2A 9.0V(3S)

2sec Start

①

19

www.df-models.com

USER SET
PROGRAM->

LiPo
V.Type 3.7V

Start

Dec Inc

Start

LiPo/LiIo/LiFe
CHK Time 10min

LiPo/LiIo/LiFe
CHK Time 10min

Dec

Inc

NiMH Sensitivity
D.Peak Default

Dec

Inc

NiCd Sensitivity
D.Peak Default

Dec

Inc

USB/Temp Select
Temp Cut-off 50C

Dec

Inc

LiPo
V.Type 4.0V

Dec Inc

Start

Dec Inc

Start

NiMH Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

NiCd Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

USB/Temp Select
USB Enabled

Start

Dec Inc

USB/Temp Select
Temp Cut-off 80C

Batt. Dec
Type

PROGRAM SELECT

Pb BATT

Start

Pb DISCHARGE

1.0A 20.0V

Dec

Inc

2sec Start

Dec Inc

Start

Pb CHARGE

5.0A 20.0V(10P)

BATTERY CHECK
WAIT...

Pb 0.7A 7.97V
DSC 000:31 00006

Pb DISCHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb DISCHARGE

0.6A 6.0V(3P)

Start

2sec Start

Dec Inc

BATTERY CHECK
WAIT...

Pb-4 1.3A 9.80V
DSC 000:31 00004

Pb CHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb CHARGE

0.6A 6.0V(3P)

Batt. Dec
Type

PROGRAM SELECT
SAVE DATA

Start

SAVE [05] NiCH

7.4A 5000mAh

Start

2sec Start

2sec Start

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] NiCH

7.4A 5000mAh

Start

Start

Dec Inc

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

Dec Inc

Batt. Dec
Type

PROGRAM SELECT
LOAD DATA

Start

LOAD [05] NiCH

7.4A 5000mAh

Start

2sec Start

Dec Inc

LOAD [03] NiCH

7.4A 5000mAh

Batt. Dec
Type

Waste Time
CHG>DCHG 1min

Dec

Inc

Dec Inc

Start

Waste Time
CHG>DCHG 2min

Safety Timer
ON 120min

Dec

Inc

Dec Inc

Start

Safety Timer
OFF 120min

Dec Inc

Start

Safety Timer
ON 110min

Capacity Cut-Off
ON 5000mAh

Dec

Inc

Dec Inc

Start

Capacity Cut-Off
OFF 5000mAh

Dec Inc

Start

Capacity Cut-Off
ON 5000mAh

Key Beep ON
Buzzer ON

Dec

Inc

Dec Inc

Start

Key Beep OFF
Buzzer ON

Dec Inc

Dec Inc

Start

Key Beep OFF
Buzzer OFF

Input Power Low
Cut-Off 10.0V

Dec

Inc

Start

Input Power Low
Cut-Off 10.3V

①

②

②

Die Ausgangsstecker sind verpolt

Fälschliche Zellenzahl gewählt, bitte die Spannung des Akkus messen

Zellenzahl falsch gewählt

Dies wird angezeigt sobald ein Kontakt am Ausgang nicht mehr gege-
ben ist oder wenn der Akku vorzeitig abgeschlossen wird.

Kurzschluss im Ausgang

Spannung einer einzelnen Zelle ist zu gering. Bitte die Einzelzellenspan-
nungen messen

Spannung einer einzelnen Zelle ist zu hoch. Bitte die Einzelzellenspan-
nungen messen

Falscher Anschluss der Stecker erkannt. Kontrollieren sie bitte die
Kontakte und die Kabel

Unbestimmter Fehler. Bitte professionelle Hilfe hinzuziehen

Das Gerät hat erkannt, dass der Akku während des Prozess unter das
Minimum zusammenbricht

Spannung höher als eingestellt, bitte kontrollieren Sie die Anzahl der
Zellen

Die interne Gerätetemperatur ist zu hoch. Bitte abkühlen lassen.

Das Gerät ist nicht in der Lage die Prozesse zu kontrollieren. Bitte
reparieren

CONNECTION BREAK

SHORT ERR

BATTERY VOLTAGE
CELL LOW VOL

BATTERY VOLTAGE
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

BREAKDOWN

BATTERY CHECK LOW
VOLTAGE

REVERSED
POLARITY

INPUT VOL ERR

VOL SELECT ERR

BATTERY CHECK
HIGH VOLTAGE

TEMP OVER ERR

CONTROL FAILURE

FEHLERMELDUNGEN UND WARNUNGEN

Dieses Gerät vereint viele verschiedene Schutzsysteme, dies zeigt es an um den Fehler nachvoll­ziehen zu können.

Im Falle eines Fehlers wird dieser im Display sichtbar und ein Warnton ertönt.

älschliche Zellenzah

ewählt

itte die

Spa

nnu

des Akkus messen

Zellenzahl falsch gewählt

ies wird angez

eig

t sobald ein Kontakt am Ausgang nicht mehr gege-

en ist oder wenn der

Akk

u vorzeitig abgeschlossen wir

d.

urzschluss im Ausgan

g

pannung einer einzelnen Zelle ist zu gering. Bitte die Einzelzellenspan

-

un

gen

messe

nnu

ng

einer einzelnen Zelle ist zu hoch. Bitte die Einzelzellen

spa

n-

un

gen

messe

sch

er

Ans

chl

uss

de

r S

tec

er

Ko

ntr

ier

en

sie

bi

tte

di

e

ntakte und

die Kabel

nbestimmter Fehler. Bitte

pro

fessionelle Hilfe hinzuziehe

n

as Gerät hat erkannt, dass der Akku während des Prozess unter das

nimum zusammenbricht

nnu

ng

höher als ei

stellt, bitte kontrollieren Sie die Anzahl de

r

len

Die interne Gerätetemperatur ist zu hoch. Bitte abkühlen lassen

Das Gerät ist nicht in der Lage die Prozesse zu kontrollieren. Bitte
repariere

n

A

OW

I-PEAK 6

I-PEAK 6

INSTRUCTIONS D’UTILISATION

FRANCAIS

Chargeur - Equilibreur digital

à micro-processeur

S

T

C

O

S

’

S

A

T

O

-

Equilibreur

digit

à micro-

p

rocesseu

r

2

www.df-models.com

GARANTIE

Ce chargeur est garanti contre tout défaut de fabrication ou d’assemblage pour une période d’un
an à dater de la date d’achat du chargeur. Ceci n’affecte pas vos droits statutaires.

Cette garantie n’est pas valable pour tout les dommages et conséquences résultant d’une erreur
de manipulation, d’une modifi cation du produit ou de dommages et conséquences résultant
suite à une mauvaise ou non-observation des consignes d’utilisation de ce manuel.
L’utilisation de ce produit est effectuée entièrement au risque de l’utilisateur. Veuillez noter que
malgré tous les efforts pour assurer l’exactitude de ce manuel ainsi que le matériel qui l’accom­pagne, des erreurs peuvent se produire mais les distributeurs ne pourront être tenu responsable
de perte ou dommages résultant d’omissions ou d’erreurs dans ce manuel ou dans le matériel
qui l’accompagne.

Nous nous réservons le droit de modifi er la conception de ce produit, du contenu et manuel sans
avis préalable.

TABLE DES MATIÈRES

Garantie .......................................................................................................................... 2

Avertissements et Sécurité .............................................................................................. 3

Introduction ....................................................................................................................4

Spécifications .................................................................................................................4

Caractéristiques .............................................................................................................. 4

Description .....................................................................................................................5

Avant de commencer .......................................................................................................6

Avant de charger ........................................................................................................6

Informations sur l’accu et la connection ..................................................................... 6

Importantes informations sur la décharge ..................................................................6

Précautions.....................................................................................................................7

Réglages utilisateurs et menus ........................................................................................8

Programmes de charge Lithium polymer ......................................................................... 9

Programmes Lithium LiIo/LiPo/LiFe ..........................................................................9

Charge d’un accu lithium avec équilibrage ...............................................................10

Charge rapide accu Lithium ..................................................................................... 11

Contrôle de stockage pour accu Lithium ..................................................................12

Décharge d’un accu Lithium ................................................................................... 12

Équilibrage et surveillance de la tension durant le processus de décharge ................ 13

Programme pour batterie Pb lead-sulphuric acid .....................................................13

Charge d’une batterie Pb .........................................................................................13

Décharge d’une batterie Pb ..................................................................................... 14

Programme pour accus NiCd/NIMH .............................................................................. 14

Charge d’accus NiCd/NiMH ..................................................................................... 14

Décharge d’accus NiCd/NiMH .................................................................................15

Cycles Charge/décharge et décharge/charge pour accus NiCd/NiMH ....................... 15

Programme d’enregistrement ........................................................................................ 16

Enregistrement des données .................................................................................... 16

Chargement des données.........................................................................................16

Autres informations du programme ...............................................................................17

Diagramme de charge I-Peak 6 ......................................................................................18

Messages et avertissements d’erreur .............................................................................20

3

www.df-models.com

AVERTISSEMENTS ET SÉCURITÉ

Ces avertissements et notes de sécurité sont très importants. Veuillez suivre les ins­tructions pour un maximum de sécurité. Dans le cas contraire, le chargeur et/ou l’accu
peuvent être endommagés et produire un incendie.

• Ne jamais laisser le chargeur connecté à l’alimentation sans supervision. Si une anomalie est

observée, immédiatement arrêter le processus et se référer au manuel d’instruction.

• Garder le chargeur éloigné de la poussière, l’humidité, la pluie, la chaleur, des rayons directs du

soleil et des vibrations. Ne pas donner de chocs ou le laisser tomber.

• Ce chargeur est prévu pour fonctionner avec une alimentation de 11 à 18 V DC.

• Durant l’utilisation, le chargeur ainsi que les accus doivent être placés sur une surface résistan-

te à la chaleur, ininfl ammable et non conductrice. Ne jamais placer le chargeur sur le siège de la
voiture, tapis de sol ou surface similaire. Ne jamais charger les accus dans le modèle

• Ne jamais utiliser ce chargeur à l’intérieur d’une voiture ou tout autre véhicule à moteur.

• Eloigner tout matériau infl ammable volatile du chargeur.

• Connaître les spécifi cations de l’accu qui doit être connecté et s’assurer que le chargeur les

accepte. Si les réglages du chargeur sont incorrects, le chargeur et/ou l’accu peuvent être
endommagés et provoquer un incendie.

NiCd/NiMH Niveau de tension: 1.2V/élément
Courant de charge disponible: 1C-2C (dépend de la performance de l’élément)
Coupure de la décharge à: 0.85V/élém (NiCd), 1.0V/élém (NiMH)

Li-ion Niveau de tension: 3.6V/élém
Courant Max. de charge: 4.1V/élém
Courant de charge disponible: 1C ou moins
Coupure de la décharge à: 2.5V/élém ou plus

LiPo Niveau de tension: 3.7V/élém
Courant Max. de charge: 4.2V/élém
Courant de charge disponible: 1C or less
Coupure de la décharge à: 3.0V/élém ou plus

LiFe Niveau de tension: 3.3V/élém
Courant Max. de charge: 3.6V/élém
Courant de charge disponible: 4C ou moins
Coupure de la décharge à: 2.0V/élém or higher

Pb Niveau de tension: 2.0V/élém
(Lead-acid) Courant Max. de charge: 2.46V/élém
Courant de charge disponible: 0.4C ou moins
Coupure de la décharge à: 1.75V/élém ou plus

• Pour éviter les court-circuits sur le câble de charge, connecter le câble de charge au chargeur

en premier et ensuite connecter l’accu. Inverser la séquence pour le débranchement.

• Ne pas connecter plus d’un accu à ce chargeur.

• Ne pas charger ou décharger les types d’accus suivants:

- Un pack d’accus composé de différents types d’éléments (aussi de différents fabricants).

- Un accu déjà complètement chargé ou juste légèrement déchargé.

4

www.df-models.com

- Batteries non rechargeables (danger d’explosion).

- Accus qui ont un autre type de charge que NiCd, NiMH, Li-Poly ou Gel cell (Pb, Lead acid).

- Un accu défectueux ou endommagé.

- Un accu avec un circuit de charge ou un circuit de protection intégré.

- Accus installés dans un dispositif ou qui sont connectés avec d’autres composants.

INTRODUCTION

Merci d’avoir choisi le chargeur I-Peak 6. Ce modèle est un chargeur rapide qui possède un
microprocesseurs à très haute performance ainsi qu’un programme d’utilisation spécifi que. La
fonction d’équilibrage aide à conserver les accus LiPo au maximum de leur condition en toute
sécurité. Il est très important de lire attentivement et complètement ce manuel avant toute utili­sation.

SPÉCIFICATIONS

Tension d’entrée: DC 11.0 - 18.0V
AC in: 100 ~ 240V • 50/60Hz
Puissance du circuit: Puissance de charge Max. 50W
Puissance de décharge Max. 5W
Courant de charge max.: 0.1 - 6.0A
Courant d’équilibrage Li-Po: 300mAh/élmt
Nb d’élémts NiCd/NiMH: 1-15 élmts
Nb d’élémts Li-ion/Polymer: 1-6 séries
Tension d’élément Gel: 2V - 20V
Poids: 433g (Poids Net)
Dimensions: 135 x 112 x 61mm

CARACTÉRISTIQUES

Logiciel interne

Le I-Peak 6 possède une fonction AUTO qui règle automatiquement le courant de charge. Il
empêche la surcharge qui peut mener à une explosion, spécialement avec les accus Lithium, dû
à une erreur de l’utilisateur. Les programmes sont contrôlés de 2 façons, via les connections et
la communication pour un maximum de sécurité. Tous les réglages peuvent être confi gurés par
l’utilisateur!

Equilibreur interne indépendant pour accu lithium

Le I-Peak 6 utilise un équilibreur interne de tension individuelle. Il n’est donc pas nécessaire de
connecter un équilibreur externe pour l’équilibre de charge.

Equilibreur de décharge individuel par élément

Durant le processus de décharge, le I-Peak 6 peut gérer et équilibrer chaque élément de l’accu
individuellement. Les messages d’erreur sont affi chés et la charge s’arrête automatiquement si la
tension d’un élément est anormale.

Adapter aux différents types d’accu lithium

Le I-Peak 6 est adapté aux différents types d’accus Lithium, tels que Li-ion, LiPo et le nouveau
LiFe.

Charge rapide et mode stockage pour accu lithium

2 traitements pour les accus Lithium, la charge rapide qui réduit le temps de charge et le mode
stockage qui contrôle la tension fi nale de l’accu afi n de pouvoir l’entreposer pour une longue
période et protéger sa durée de vie.

5

www.df-models.com

DESCRIPTION

Connecteur d’entrée

11-18V DC

Entrée

240V • 50/60Hz

Ecran LCD 16 caractères

Connecteurs de

sortie pour fiche

banane Ø4mm

Connecteurs
JST-XH pour
équilibrage

• Changer les valeurs

• Voir le statut de chaque élément
en mode d’équilibrage

• Parcourir le menu principal

• Stop le processus de charge

Important!

Veuillez noter la méthode appropriée de raccordement pour la charge des accus LiPo (page 9).
Une mauvaise méthode endommagera le chargeur.
Isolez les pinces crocodiles du câble lorsque vous alimentez le chargeur via le connecteur d’en­trée, car si elles se touchent cela causera un court-circuit.

Sécurité maximum

Sensibilité Delta-peak: Le programme d’arrêt de charge automatique fonctionne selon le principe

de la détection du Delta-peak de la tension. Quand la tension de l’accu
dépasse le seuil, le processus de charge s’arrête automatiquement

Limite auto courant de charge: Vous indiquez la limite max. du courant de charge pour la charge

des accus NiCd ou NiMH. C’est utile pour les accus NiMH de faible
impédance et pour le mode de charge AUTO.

Limite de capacité: Elle est calculée en multipliant le courant de charge et le temps de

remplissage. Elle dépasse la valeur, le processus de charge s’arrêtera
automatiquement à la valeur max. que vous avez indiquée

Seuil de température: La réaction chimique interne augmente la température de l’accu. Si la

limite de la temp. est dépassée, la charge s’arrête. Cette fonction est
possible en connectant la sonde de temp. (option).

Limite Temps Charge: Vous indiquez un temps de charge max. pour éviter une surcharge.
Moniteur d’entrée:

Il gère la tension de la batterie d’alimentation et arrêtera la charge auto­matiquement si la tension tombe en-dessous de la tension requise.

Enregistrement/chargement des données

Maximum 5 accus peuvent être enregistrés. Vous pouvez garder les données concernant le
réglage de charge/décharge de l’accu. Vous pouvez récupérer les données à tout moment.

Cycle de charge/décharge

1 à 5 cycliques et processus continu de charge>décharge ou de décharge>charge sont disponi­bles pour «rafraîchir», équilibrer ou stimuler l’activité de l’accu.

• Démarrage / reprise du
processus de charge

• Confirmer une action

Sortie pour
sonde de
température

6

www.df-models.com

AVANT DE COMMENCER

Avant de charger

Veuillez considérer les points suivants avant de débuter la charge:

• Sélectionnez-vous le programme approprié pour l’accu que vous voulez charger?

• Sélectionnez-vous le courant adéquat pour la charge/décharge?

• Avez-vous contrôlé le type d’accu à charger, p.e. Li-Po, NiMH, NiCd, Gel?

• Avez-vous contrôlé la tension de l’accu? Les packs Lithium peuvent être relié en parallèle
ou en série, p.e. un pack de 2 élmts sera de 3.7V (en parallèle) ou 7.4V (en série).

• Avez-vous contrôlé que toutes les connections sont fermes et sécurisées? Assurez-vous qu’il
n’y a pas de contact intermittent sur les connections.

Informations sur l’accu et la connection

Pendant la charge, une quantité spécifique d’énergie électrique est introduite dans l’accu. La
quantité de charge est calculée en multipliant le courant de charge par le temps de charge.
Le courant de charge maximum permis varie selon le type d’accu ou sa performance et peut
être trouvé dans les informations du fabricant. Seul les accus expressément conçus pour
la charge rapide pourront être chargés à une valeur supérieure que le courant de charge
standard.

Connectez l’accu au chargeur: Rouge = positif et Noir = négatif. En raison de la différence
entre la résistance du câble et du connecteur, le chargeur ne peut pas détecter la résistance
du pack d’accu. La condition essentielle pour que le chargeur travaille correctement est que
le fil de charge devrait être d’une section suffisante et posséder des connecteurs de haute
qualité plaqué-or des 2 côtés.

Toujours se référer au manuel du fabricant de l’accu pour connaître la méthode, le courant,
le temps de charge. Il est réellement impératif de respecter les instructions du fabricant et
de veiller à la parfaite connection des accus au Lithium.

Ne jamais démonter le pack d’accus. Renseignez-vous sur la connection en parallèle et en
série des packs au Lithium. En parallèle, la capacité de l’accu est calculée en multipliant la
capacité d’un pack par le nombre de pack de même tension. Le déséquilibre de la tension
peut causer un incendie ou une explosion. Il est recommandé de charger les accus au Li­thium en série.

Importantes informations sur la décharge

Le but principal de la décharge est de nettoyer la capacité résiduelle dans l’accu ou pour
ramener la tension à un niveau défini. La même attention doit être apportée au processus
de charge et décharge.

La tension finale de décharge doit être réglée correctement pour éviter de trop décharger.
Un accu au lithium ne peut pas être déchargé en-dessous de la tension minimum de l’accu
ou cela entraînera une perte de capacité partielle ou totale. Généralement, un accu au
lithium n’a pas besoin d’être déchargé. Veillez à respecter la tension minimum de l’accu au
lithium.

Certains accus rechargeables ont un effet de mémoire. S’ils sont partiellement employés
et rechargés avant que la charge de totalité soit faîtes, ils se “rappelleront“ ceci et emploie­ront seulement cette partie de leur capacité la fois prochaine. C’est “l’effet de mémoire“. Il
est connu que les accus NiCd et NiMH souffrent de cet effet de mémoire.

Il est recommandé de décharger partiellement plutôt qu’entièrement les accus au lithium.

7

www.df-models.com

Les décharges totales fréquentes doivent être évitées. Pour cela, chargez l’accu plus sou­vent ou utilisez un accu d’une plus grande capacité. La pleine capacité ne peut pas être
employée jusqu’à ce qu’elle ait été soumise à 10 ou plus de cycles de charge. Le processus
de cycles de charge et de décharge optimisera la capacité du pack d’accus.

PRÉCAUTIONS

LIXX V. Type

L’écran montre le tension nominale de l’accu Lithium. Il y a trois types
d’accu au lithium: LiFe(3.3V), Lilo(3.6V) ou LiPo(3.7V). Cette informa­tion est très importante! Vérifi ez soigneusement le type de l’accu
pour un réglage correct. S’il est différent de la valeur correcte, une
explosion peut se produire pendant la charge.

LIXX Temps

Pour éviter les erreurs d’utilisateur, le I-Peak 6 détecte automatique­ment le nombre d’éléments du pack Lithium au début de la charge ou
décharge. Mais un accu trop déchargé ne sera pas reconnu. Pour éviter
cette erreur, la limite de temps peut être placée pour faire vérifi er le nom­bre d’éléments par le processeur. Normalement, 15 secondes suffi sent

pour détecter correctement le nombre d’éléments. Vous devez prolonger
le temps pour un accu de grande capacité. Mais le processus de charge ou de décharge peut se ter­miner avant la limite de temps si le nombre d’éléments est incorrect ou si le temps est trop long pour
la capacité de l’accu. Cela provoquera une erreur. Vous devez augmenter le temps si le processeur
ne détecte pas correctement le nombre d’éléments au début de la charge ou décharge. Autrement, la
valeur par défaut est recommandée.

Sensibilité Delta Peak

Le “NIMH Sensitivity D. Peak” montre la tension de déclenchement

pour l’arrêt automatique de charge des accus NiMH et NiCd. La

valeur valide s’étend de 5 à 20 mV par élément. Régler la valeur plus

haute occasionnera un danger de surcharge; en considérant que une

valeur plus faible occasionnera un arrêt prématuré. Référez-vous

aux caractéristiques techniques de l’accu. (Par défaut: NiCd:12mV,

NiMH:7mV)

Sonde de température

Le connecteur 3-pin sur la gauche est utilisé pour la connection de
la sonde de température. L’écran affi che la température lorsque la
sonde (option) est placée à la surface de l’accu.

Coupure température

La température maximum de l’accu peut être réglée, la charge s’ar­rête automatiquement pour protéger l’accu dès que la température
dépasse la valeur. Ce dispositif fonctionne uniquement avec la sonde
de température (option).

Délai d’attente

LiFe
V. Type 3.3V

-

+

<”DEC” “INC”>

LiPo/Lilo/LiFe
CHK Time 10 min

-

+

<”DEC” “INC”>

NiMH Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

NiCd Sensitivity
D. Peak Default

-

+

<”DEC” “INC”>

Temp Select
Enabled

-

+

<”DEC” “INC”>

Temp Select Temp
Cut-Off 80C

-

+

<”DEC” “INC”>

8

www.df-models.com

L’accu devient chaud après les cycles de charge/décharge. Le programme applique un délai
après chaque charge/décharge afi n de laisser refroidir l’accu avant le cycle suivant. Cette valeur
s’étend de 1 à 60 minutes. Lorsque la charge débute, la minuterie démarre également. Si une er­reur ne permet pas au chargeur de savoir si l’accu est complètement chargé ou non, cette fonc­tion évitera la surcharge. Référez-vous ci-après pour connaître le temps que vous allez régler.

Coupure - Capacité

Le programme offre une fonction de protection sur la capacité

maximum. Si le Delta peak de la tension n’est pas détecté ou si la mi-

nuterie est trop élevée, la charge s’arrêtera automatiquement lorsque

l’accu aura atteint la capacité maximum indiquée par l’utilisateur.

Bruitage Beep / Buzzer

Le beep confi rme l’action effectuée par l’utilisateur à chaque pression
d’une touche. Les variations de beep et mélodie confi rme un change­ment de mode. Cette fonction peut être activée ou désactivée.

Tension d’entrée

Cette fonction surveille la tension de la batterie qui alimente le char­geur. Si la tension est inférieure à la valeur indiquée par l’utilisateur, le
programme arrêtera la charge pour protéger la batterie.

Calcul du temps de la minuterie de sécurité

Pour la charge des accus NiCd ou NiMH, divisez la capacité par
le courant, ensuite divisez le résultat par 11.9, placez ce nombre
comme une valeur en minutes pour la minuterie. Si le chargeur
devait stopper à ce seuil, environ 140% de la capacité aurait été
introduit dans l’accu.

Par exemple:

Capacité Courant Temps
2000mAh 2.0A (2000/2.0=1000)/11.9=84 minutes
3300mAh 3.0A (3300/3.0=1100)/11.9=92 minutes
1000mAh 1.2A (1000/1.2=833)/11.9=70 minutes

RÉGLAGES UTILISATEURS ET MENUS

Par défaut ce chargeur est réglé aux réglages standards d’utilisateur quand il est relié à une
batterie 12V pour la première fois. L’écran affi che les informations suivantes en séquence, elles
sont modifi ables à chaque écran.

Si vous voulez modifi er une valeur dans un programme, pressez la touche Start/Enter pour faire
clignoter l’écran et utilisez les touches ”INC”ou”DEC” pour modifi er la valeur.

La valeur est enre­gistrée en pressant “Start/Enter” à nouveau.
En pressant répétitivement le bouton “Batt Type/Stop” vous naviguez dans les différents pro­gramme de charge et réglages utilisateur.
Pour sélectionner une option du menu principal, pressez le bouton “Start/Enter”.

Capacity Cut-off
ON 5000mAh

-

+

<”DEC” “INC”>

Key Beep ON
Buzzer ON

-

+

<”DEC” “INC”>

Input power low
Cut-Off 10.0V

-

+

<”DEC” “INC”>

Safety timer
ON 120 min

-

+

<”DEC” “INC”>

9

www.df-models.com

Consultez le diagramme en fi n de ce manuel avec les différentes options du I-Peak 6.

PROGRAMMES DE CHARGE LITHIUM POLYMER

Important!

• Le programme suivant est uniquement valable pour la charge d’accus Lithium-polymer
avec une tension nominale de 3.7V/élémt. Ne pas charger d’autres types d’accus avec ce
programme.
Le diagramme ci-dessous montre comment il faut connecter le pack d’accus au chargeur
I-Peak 6 lors de l’utilisation du programme de charge+équilibrage seulement.

Attention

Ne pas respecter les indications du diagramme de raccordement individuel d’éléments endom­magera ce chargeur.
Cette fonction de charge+équilibrage est uniquement valable pour les câbles d’équilibrage
équipés de connecteurs JST-XH. Ne jamais connecter d’autres types de câbles directement sur
ces ports. (Si vous n’êtes certain du type de connecteur contactez votre revendeur avant de
connecter l’accu au chargeur)

Les câbles principaux de l’accu doivent également être connectés en même temps que le câble
d’équilibrage avant de charger l’accu.

Diagramme de Raccordement Individuel d’éléments (pin-assignment of 8-pin)

+

+

LiPo 6S

-

+

-

+

-

+

-

+

LiPo 5S

+

3S

-

+

LiPo 4S

-

1cell
2cell
3cell
4cell
5cell
6cell

1cell
2cell
3cell
4cell
5cell
6cell

+ +

2S

LiPo 3S

+

-

-

-

LiPo 2S

-

+

1S

Top V ie w

Top V ie w

+

-

LiPo 1S

-

-

Individual
bal.port

Individual
bal.port

ATTENTION: Si vous utilisez des pinces crocodiles, veillez à ce qu’elles ne se touchent pas!

Programmes Lithium LiIo/LiPo/LiFe

• Le programme suivant est uniquement valable pour la charge/décharge d’accus Lithium-poly­mer avec une tension nominale de 3.3/3.6/3.7V/élmt.

Différents accus ont différentes techniques de charge. Il y a deux méthodes nommées, la tension
constante et le courant constant. Le courant de charge varie en fonction de la capacité et des
spécifi cations de l’accu. La tension fi nale est très importante; elle doit être précisément en rap­port avec la tension de l’accu: LiPo = 3.6V, LiLo = 4.1V et LiFe = 3.6V. Le courant et la tension de
l’accu devront être correctement réglés.

1. Sélectionnez LiPo CHARGE dans le menu principal en pressant le bouton “Start/Enter”.

L’écran d’affi chage devrait être similaire à ceci:

10

www.df-models.com

LiPo CHARGE

2.0A 11.1V(3S)

Pour modifi er ces réglages, pressez “Start/Enter”, la valeur à l’écran clignote, pressez “DEC”

ou “INC” pour une modifi cation. La valeur est enregistrée en pressant à nouveau “Start/Enter”.

2. A gauche sur la 1ère ligne est indiqué le type d’accu que vous avez choisi. A gauche sur la

2ième ligne est indiqué le courant que vous sélectionné. Après réglage du courant et de la
tension, pressez sur “Start/Enter” pendant 3 secondes pour démarrer la charge (Courant de
charge: 0.1 à 5.0A, Tension: 1 à 5V).

3. Cet écran indique le nombre d’éléments que vous avez réglé et celui détecté par le processeur.

S:3SER R:3SER
CONFIRM (ENTER)

Ligne supérieure: S = Nbre d’élmts (votre sélection à l’écran précédent).
R = Nbre d’élmts détecté par le chargeur.

Si ces valeurs sont différentes, pressez le bouton “Batt type/Stop” pour revenir à l’écran

précédent et modifi er le réglage. Si les valeurs sont identiques, pressez le bouton “Start/Enter”
pour débuter la charge.

4. Lorsque le processus de charge a débuté, les infos suivantes apparaissent. Pressez “Batt

type/Stop” une fois pour arrêter la charge.

Li3s 1.2A 12.59V
BAL 022:43 00682

Nombre d’éléments

Tension de l’accu

Temps de charge

Capacité chargée

Courant de charge

Charge d’un accu lithium avec équilibrage

• Ce programme équilibre la tension des éléments de l’accu Lithium-Polymer tout en chargeant.

Pour ce mode, l’accu doit être équipé d’un câble d’équilibrage qui doit être relié au connecteur sur
la droite du chargeur. Ensuite connectez les câbles de charge sur la sortie du chargeur.

Charger avec ce mode est différent du mode normal, parce que le processeur surveille la tension
de chaque élément et contrôle le courant entré dans chaque élément pour normaliser la tension.

1. Sélectionnez LiPo BALANCE dans le menu principal en pressant le bouton “Start/Enter”.

L’écran d’affi chage devrait être similaire à ceci:

LiPo BALANCE

2.0A 11.1V(3S)

11

www.df-models.com

2. A gauche sur la 2ième ligne est indiqué le courant de charge. La valeur sur la 2iéme ligne à

droite indique la tension du pack d’accu. Après les réglages du courant et de la tension, pres­sez sur “Start/Enter” pendant 3 secondes pour démarrer la charge.

3. Cet écran indique le nombre d’éléments que vous avez réglé et celui détecté par le processeur. `

S:3SER R:3SER
CONFIRM (ENTER)

Ligne supérieure: S = Nbre d’élmts (votre sélection à l’écran précédent).
R = Nbre d’élmts détecté par le chargeur.

Si ces valeurs sont différentes, pressez le bouton “Batt type/Stop” pour revenir à l’écran

précédent et modifi er le réglage. Si les valeurs sont identiques, pressez le bouton “Start/Enter”
pour débuter la charge.

4. Cet écran montre le statut en temps réel pendant le processus de charge.

Pressez le bouton “Start/Enter” pour arrêter la charge.

Li3s 2.0A 12.59V
BAL 022:43 00682

Nombre d’éléments

Tension de l’accu

Temps de charge

Capacité chargée

Courant de charge

Charge rapide accu Lithium

Le courant de charge sera normalement réduit pendant l’étape finale du processus de
charge. Ce processus spécifique de CV augmentera le courant de charge final pour finir le
processus de charge plus tôt. La capacité totale chargée pendant la charge rapide sera un
peu moins élevée que pendant la charge normale, mais le temps de charge diminuera en
conséquence.

1. Sélectionnez ce programme en choisissant LiPo FAST CHARGE dans le menu principal en

pressant le bouton “Start/Enter”. L’écran d’affi chage devrait être similaire à ceci:

LiPo FAST CHG

2.0A 11.1V(3S)

Vous pouvez régler le courant de charge et la tension du pack d’accu.

Pressez le bouton “Start/Enter” pour afficher la confirmation de la tension.

2. Ensuite pressez sur “Start/Enter” pour confirmer et débuter la charge. Cet écran montre

le statut en temps réel de la charge rapide. Pressez “Batt type/Stop” une fois pour arrê­ter la charge.

12

www.df-models.com

Li3s 2.0A 12.59V
FAS 022:43 00682

Nombre d’éléments

Tension de l’accu

Temps écoulé

Capacité chargée

Courant de charge

Contrôle de stockage pour accu Lithium

• Cette fonction est dédiée pour charger/décharger les accus qui ne seront pas utilisés

immédiatement ou pour installer une tension définie. Classification par types: 3.75V
Lilo, 3.85V LiPo et 3.3V LiFe.

Le programme commencera à décharger si l’état original de l’accu dépasse le niveau de
tension de stockage.

A ce niveau vous pouvez régler le courant et la tension du pack. La charge et la décharge feront
revenir les accus au niveau de tension de l’état de « stockage »

LiPo STORAGE

2.0A 11.1V(3S)

Cet écran montre le statut en temps réel pendant le processus de charge. Pressez le bouton
“Start/Enter” pour arrêter la charge.

Li3s 2.0A 12.59V
STO 022:43 00682

Nombre d’éléments

Tension de l’accu

Temps écoulé

Capacité chargée

Courant de charge/
décharge

Décharge d’un accu Lithium

La valeur du courant de décharge sur la gauche ne peut pas dépasser 1C, et la valeur de droite
ne peut être inférieure à la tension recommandée par le fabricant de l’accu afi n d’éviter une dé­charge trop importante. Pressez “Start/Enter” pendant 3 secondes pour démarrer la charge.

LiPo DISCHARGE

1.0A 11.1V(3S)

Cet écran montre le statut en temps réel pendant le processus de décharge.
Pressez le bouton “Start/Enter” pour arrêter la décharge.

13

www.df-models.com

Li3s 0.4A 12.59V
DSC 022:43 00682

Nombre d’éléments

Tension de l’accu

Temps écoulé

Capacité déchargée

Courant de charge

Équilibrage et surveillance de la tension durant le processus de décharge

Le processeur surveille la tension de chaque élément durant le processus de “stockage“
et “décharge“. Pour ce faire, branchez chaque accu au chargeur individuellement. Si la
tension d’un élément est anormale, le I-Peak 6 indiquera un message d’erreur et stoppera
le processus. Si un pack d’accus est endommagé ou déconnecté, vous pouvez voir le mes­sage d’erreur, et pressez sur ”INC” pour connaître quel élément est défectueux.

BATTERY VOL ERR
CELL LOW VOL

Le processeur détecte que la tension d’un élément est trop faible.

4.14 4.16 4.09

2.18 0.00 0.00

Le 4ième élément est défectueux. La valeur de la tension peut être zéro si une déconnexion s’est
produite.

Programme pour batterie Pb lead-sulphuric acid

• Ce programme est uniquement utilisable pour la charge des batteries au plomb, acide

avec une tension nominale de 2 à 20V.

Ces batteries sont complètement différentes des accus NiMh et NiCd, elles ne peuvent
délivrer qu’un courant de faible intensité comparé à leur capacité et les restrictions sem­blables s’appliquent au processus de charge. Pour cette raison le courant de charge doit
être égal à 1/10 de la capacité. Ces batteries ne peuvent pas être chargées rapidement,
toujours suivre les instructions du fabricant de la batterie.

Pressez “Start/Enter” pour faire clignoter l’écran, modifiez les paramètres en utilisant les
boutons ”INC”or”DEC”, pressez “Start/Enter” pour enregistrer.

Charge d’une batterie Pb

Réglez le courant de charge sur la gauche et la tension sur la droite. Courant réglable de 0.1 à

5.0A. La tension de charge doit être assortie avec la tension de la batterie à charger.

Pb CHARGE

4.0A 12.0V(6P)

Cet écran montre le statut en temps réel pendant le processus de charge. Pressez le bouton

14

www.df-models.com

“Start/Enter” pour arrêter la charge. Pressez “Start/Enter” à nouveau pour enregistrer la valeur.
Pressez “Batt type/Stop” pour terminer le programme.

Pb-6 4.0A 12.59V
CHG 022:43 00682

Type de batterie

Tension de la batterie

Temps écoulé

Capacité chargée

Courant de charge

Décharge d’une batterie Pb

Réglez le courant de décharge sur la gauche et la tension sur la droite. Courant sélectionnable de

0.1 à 5.0A. La tension de charge doit être assortie avec la tension de la batterie à charger.
Pressez “Start/Enter” pendant 3 secondes pour démarrer la décharge.

Pb DISCHARGE

1.0A 12.0V(6P)

Cet écran montre le statut en temps réel pendant le processus de charge. Pressez “Start/Enter”
pour modifi er le courant de décharge. Pressez “Start/Enter” à nouveau pour enregistrer la valeur.
Pressez “Batt type/Stop” pour quitter le programme.

Pb-6 0.4A 12.59V
DSC 022:43 00682

Type de batterie

Tension de la batterie

Temps écoulé

Capacité déchargée

Courant de décharge

PROGRAMME POUR ACCUS NICD/NIMH

Charge d’accus NiCd/NiMH

• Ce programme est dédié à la charge/décharge des accus NiCd/NiMH uniquement utilisés en

modélisme RC.

Pressez “Start/Enter” pour faire clignoter l’écran t utilisez les touches ”INC” ou ”DEC” pour modi­fi er les valeurs. Pressez “Start/Enter” pour enregistrer.

NIMH CHARGE Aut
CUR LIMIT 5.0A

Ce programme charge l’accu en utilisant le courant que vous réglez. En mode “auto”, vous
réglez la valeur maximum de courant pour éviter une surcharge. Quelques accus avec une
faible résistance et capacité peuvent être chargés avec un courant élevé en mode “auto“.
Mais en mode manuel, il sera chargé avec le courant que vous avez indiqué. Faîtes clignoter
le champ du courant et pressez ”INC”and”DEC” en même temps pour changer de mode.

15

www.df-models.com

NIMH 2.0A 7.42V
CHG 022:45 00890

Type d’accu

Tension de l’accu

Temps écoulé

Capacité chargée

Courant de charge

Cet écran montre le statut en temps réel. Un son indique la fin du processus.

Décharge d’accus NiCd/NiMH

Réglez le courant de décharge sur la gauche et la tension finale sur la droite. Courant régla­ble de 0.1 à 1.0A. La gamme de la tension finale est de 0.1 à 25.0V.
Pressez “Start/Enter” pendant 3 secondes pour démarrer le programme.

NIMH DISCHARGE

1.0A 11.5V

L’écran indique l’état de déchargement. Pressez “Start/Enter” pour modifier le courant de
décharge. Pressez “Start/Enter” à nouveau pour enregistrer la valeur. Pressez “Batt type/
Stop” pour arrêter la décharge. Un son est émis pour indiquer la fin du processus.

NIMH 2.0A 7.42V
CHG 022:45 00890

Type d’accu

Tension de l’accu

Temps écoulé

Capacité déchargée

Courant de décharge

Cycles Charge/décharge et décharge/charge pour accus NiCd/NiMH

Vous réglez le type de cycle sur la gauche et le nombre de cycles sur la droite. Avec cette
fonction vous pouvez équilibrer, rafraîchir ou rôder vos accus. Vous pouvez également insérer un
temps de refroidissement entre chaque cycle. Nombre de cycles possibles 1 à 5.

NIMH CYCLE
DCHG>CHG 3

Pressez “Batt type/Stop” pour arrêter le programme, pressez “Start/Enter” pour modifier
le courant de charge. Le son vous indiquera la fin du programme.

NIMH 1.0A 7.42V
D>C 022:45 00890

Type d’accu

Tension de l’accu

Temps écoulé

Capacité chargée

Courant de charge ou de

décharge

16

www.df-models.com

DCHG 1 1314mAh
CHG 1 1430mAh

Vers la fin du programme, vous pouvez voir la capacité qui est chargée ou déchargée. Pres­sez ”INC”or”DEC” pour afficher le résultat de chaque cycle.

PROGRAMME D’ENREGISTREMENT

Enregistrement des données

Pour votre facilité, le I-Peak 6 possède un programme d’enregistrement et de chargement de
données. Il peut enregistrer les données de 5 accus . Vous pouvez rappeler ces données pour
charger/décharger sans avoir à régler à nouveau le programme.

Sélectionnez PROGRAM SELECT SAVE DATA dans le menu principal. Pressez “Start/Enter” pour
faire clignoter les valeurs et utiliser INC”or”DEC” pour régler les paramètres.

Régler les paramètres dans cet écran n’affectera pas le processus
de charge ou décharge. Ils représentent juste les spécifi cations de
l’accu. Les écrans suivants seront automatiquement montrés en
relation avec le type d’accu que vous réglez. L’exemple est un accu
NiMH de 12 éléments de 3000mAh.

Réglez le courant de charge en mode manuel ou placez la limite de
courant en mode AUTO. Pressez ”INC”and”DEC” simultanément
pour faire clignoter le champ du courant et changer de mode.

Réglez le courant de décharge et la tension fi nale.

Réglez le type de charge/décharge et le nombre de cycles.
Enregistrement des données.

PROGRAM SELECT
SAVE DATA

SAVE [01] NiMH

14.4V 3000mAh

NiMH CHARGE At*
CUR LIMIT 5.0A

NiMH DISCHARGE*

1.0A 11.0V

NiMH CYCLE *
DCHG>CHG 3

Start

Enter

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

-

+

<”DEC” “INC”>

<”DEC” “INC”>

Start
Enter

Numéro

données

Tension Capacité

Start
Enter > 3 sec

Save ...

17

www.df-models.com

Chargement des données

Ce programme charge les données utilisateur enregistrées. Pressez
“Start/Enter” pour faire clignoter le champ de données et pressez
”INC”or”DEC” pendant 3 secondes pour charger les données.

Choisissez le numéro de données que vous voulez rappeler. Les
données que vous voulez rappeler seront affi chées.

Chargement des données.

AUTRES INFORMATIONS DU PROGRAMME

Vous pouvez voir d’autres informations sur l’écran durant la charge ou décharge. Pour cela pres­sez ”DEC”, le chargeur vous montrera les réglages utilisateurs. Pressez ”INC” pour surveiller la
tension de chaque élément lorsque l’accu est connecté avec chaque port du chargeur.

End Voltage

12.06V(3s)

Tension fi nale lorsque le programme est fi ni.

Capacity Cut-Off
ON 5000mAh

Coupure capacité active à :

Safety Timer
ON 200min

Minuterie de sécurité active à :

USB/Temp Select
USB Enabled

Connecteur 3-pin est sélectionné comme port USB.

Ext.Temp 26C

La température est affi chée lorsque la sonde de température est

utilisée.

IN Power Voltage

12.56V

Tension d’entrée actuelle.

4.14 4.16 4.09

0.00 0.00 0.00

L’accu est relié à chaque port par le câble; vous pouvez contrôler

la tension de chaque élément de l’accu. Quand le câble est relié
aux ports du côté droit du chargeur, le programme montrera la ten­sion jusqu’à 6 éléments. Le pack d’accu a besoin d’un connecteur
d’équilibrage relié à chaque élément.

PROGRAM SELECT
LOAD DATA

LOAD [01] NiMH

14.4V 3000mAh

Load ...

Start

Enter

Start
Enter > 3 sec

18

www.df-models.com

DIAGRAMME DE CHARGE I-PEAK 6

Batt. Dec
Type

PROGRAM SELECT
NiMH BATT

NiMH CHARGE Man
CURRENT 1.0A

Start

NiMH DISCHARGE

1.0A 25.0V

Dec

Inc

NiMH CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiMH 0.2A 9.03V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiMH CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiMH 0.7A 7.94V
DSC 000:31 00007

NiMH DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiMH DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiMH 0.7A 7.84V
D>C 000:19 00002

NiMH CYCLE
DCHG>CHG 5

Start

Dec Inc

NiMH CYCLE
DCHG>CHG 5

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
NiCd BATT

NiCd CHARGE Man
CURRENT 1.0A

Start

NiCd DISCHARGE

1.0A 25.0V

Dec

Inc

NiCd CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiCd 4.5A 11.39V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiCd CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiCd 0.7A 7.97V
DSC 000:31 00006

NiCd DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiCd DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiCd 4.5A 11.33V
C>D 000:19 00023

NiCd CYCLE
DCHG>CHG 5

Start

Dec Inc

NiCd CYCLE
DCHG>CHG 3

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
LiPo BATT

LiPo CHARGE

5.0A 22.2V(6S)

Start

Dec Inc

Start

LiPo BALANCE

5.0A 22.2V(6S)

Dec

Inc

LiPo FAST CHG

5.0A 22.2V(6S)

Dec

Inc

LiPo STORAGE

1.0A 22.2V(6S)

Dec

Inc

LiPo DISCHARGE

1.0A 6.0V(2S)

Dec
Inc

LiPo CHARGE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo CHARGE

2.0A 11.1V(6S)

Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
FAS 000:31 00016

Start

LiPo FAST CHG

2.2A 22.2V(6S)

Start

Dec Inc

LiPo FAST CHG

2.2A 11.1V(3S)

2sec Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
CHG 000:31 00016

Start

2sec Start

Dec Inc

LiPo BALANCE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo BALANCE

2.0A 11.1V(6S)

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
BAL 000:31 00016

Start

4.09 4.10V 4.10V

0.00 0.00V 0.00V

Start

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.5A 11.70V
STO 000:31 00016

Start

LiPo STORAGE

2.2A 22.2V(6S)

Start

Dec Inc

LiPo STORAGE

2.2A 11.1V(3S)

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.2A 11.70V
DSC 000:31 00016

Start

LiPo DISCHARGE

0.2A 6.0V(2S)

Start

Dec Inc

LiPo DISCHARGE

0.2A 9.0V(3S)

2sec Start

①

19

www.df-models.com

USER SET
PROGRAM->

LiPo
V.Type 3.7V

Start

Dec Inc

Start

LiPo/LiIo/LiFe
CHK Time 10min

LiPo/LiIo/LiFe
CHK Time 10min

Dec

Inc

NiMH Sensitivity
D.Peak Default

Dec

Inc

NiCd Sensitivity
D.Peak Default

Dec

Inc

USB/Temp Select
Temp Cut-off 50C

Dec

Inc

LiPo
V.Type 4.0V

Dec Inc

Start

Dec Inc

Start

NiMH Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

NiCd Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

USB/Temp Select
USB Enabled

Start

Dec Inc

USB/Temp Select
Temp Cut-off 80C

Batt. Dec
Type

PROGRAM SELECT

Pb BATT

Start

Pb DISCHARGE

1.0A 20.0V

Dec

Inc

2sec Start

Dec Inc

Start

Pb CHARGE

5.0A 20.0V(10P)

BATTERY CHECK
WAIT...

Pb 0.7A 7.97V
DSC 000:31 00006

Pb DISCHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb DISCHARGE

0.6A 6.0V(3P)

Start

2sec Start

Dec Inc

BATTERY CHECK
WAIT...

Pb-4 1.3A 9.80V
DSC 000:31 00004

Pb CHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb CHARGE

0.6A 6.0V(3P)

Batt. Dec
Type

PROGRAM SELECT
SAVE DATA

Start

SAVE [05] NiCH

7.4A 5000mAh

Start

2sec Start

2sec Start

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] NiCH

7.4A 5000mAh

Start

Start

Dec Inc

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

Dec Inc

Batt. Dec
Type

PROGRAM SELECT
LOAD DATA

Start

LOAD [05] NiCH

7.4A 5000mAh

Start

2sec Start

Dec Inc

LOAD [03] NiCH

7.4A 5000mAh

Batt. Dec
Type

Waste Time
CHG>DCHG 1min

Dec

Inc

Dec Inc

Start

Waste Time
CHG>DCHG 2min

Safety Timer
ON 120min

Dec

Inc

Dec Inc

Start

Safety Timer
OFF 120min

Dec Inc

Start

Safety Timer
ON 110min

Capacity Cut-Off
ON 5000mAh

Dec

Inc

Dec Inc

Start

Capacity Cut-Off
OFF 5000mAh

Dec Inc

Start

Capacity Cut-Off
ON 5000mAh

Key Beep ON
Buzzer ON

Dec

Inc

Dec Inc

Start

Key Beep OFF
Buzzer ON

Dec Inc

Dec Inc

Start

Key Beep OFF
Buzzer OFF

Input Power Low
Cut-Off 10.0V

Dec

Inc

Start

Input Power Low
Cut-Off 10.3V

①

②

②

La sortie est reliée à un accu avec une erreur de polarité.

Choix incorrect de la tension du pack lithium, vérifiez la tension du
pack d’accu.

La tension du pack d’accu sélectionné est incorrecte!

Signale qu’il y a une coupure dans le circuit entre l’accu et la sortie
du chargeur ou si l’accu est volontairement déconnecté durant le
processus de charge.

Court-circuit sur la sortie

La tension d’un des éléments est trop faible, contrôlez la tension de
chaque élément.

La tension d’un des éléments est trop haute, contrôlez la tension de
chaque élément.

Mauvaise connection détectée; contrôlez les câbles et les connecteurs.

Le chargeur a mal fonctionné pour une raison inconnue. Demandez
conseil auprès d’un professionnel.

Le processeur détecte que l’accu est tomber au-dessous de la ten-
sion minimum pendant le processus de charge.

La tension est plus haute que ce qui est réglé. Contrôlez le nombre
d’éléments du pack d’accu.

La température interne est trop élevée, veuillez laisser refroidir.

Le processeur ne peut pas contrôler le courant d’alimentation,
remédiez à cela.

CONNECTION BREAK

SHORT ERR

BATTERY VOLTAGE
CELL LOW VOL

BATTERY VOLTAGE
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

BREAKDOWN

BATTERY CHECK LOW
VOLTAGE

REVERSED
POLARITY

INPUT VOL ERR

VOL SELECT ERR

BATTERY CHECK
HIGH VOLTAGE

TEMP OVER ERR

CONTROL FAILURE

MESSAGES ET AVERTISSEMENTS D’ERREUR

Ce chargeur est équipé de plusieurs fonctions de protection, ce système de contrôle vérifi e les
programme et l’état de l’électronique.
En cas d’erreur, l’écran affi chera la cause de l’erreur et émettra un signal d’alerte.

Choix incorrect de la tension du

k lithium

érifiez la tension du

pack d’accu

.

La tension du pack d’accu sélectionné est incorrecte!

ignale qu’il y a une coupure dans le circuit entre l’accu et la sortie
du chargeur ou si l’accu est volontairement déconnecté durant le
processus de charge

.

ourt-circuit sur la sortie

La tension d’un des éléments est tro

p f

aible, contrôlez la tension de

chaque élément

.

La tension d’un des éléments est trop haute, contrôlez la tension de
cha

que

élément

.

Mauvaise connection détectée; contrôlez les câbles et les connecteurs

.

Le chargeur a mal fonctionné pour une raison inconnue. Demandez
conseil auprès d’un professionnel

.

Le processeur détecte que l’accu est tomber au-dessous de la ten­sion minimum pendant le processus de charge

.

La tension est plus haute que ce qui est réglé. Contrôlez le nombre
d’éléments du pack d’accu

.

La température interne est trop élevée, veuillez laisser refroidir

.

Le processeur ne peut pas contrôler le courant d’alimentation,

ez

à c

ela

.

A

OW

I-PEAK 6

I-PEAK 6

HANDLEIDING

NEDERLANDS

Micro processor-Digital

Balancer Lader

A

N

G

processor

-

Digital

Balancer Lader

2

www.df-models.com

INHOUD

Garantie .......................................................................................................................... 2

Waarschuwing en Veiligheidsvoorschriften .......................................................................3

Introductie ......................................................................................................................4

Specificaties .............................................................................................................. 4

Speciale Functies ......................................................................................................4

Bediening .......................................................................................................................5

Voor u begint ..................................................................................................................6

Voor u het laadproces begint, controleer het volgende: ............................................... 6

Batterijinformatie en -connectie .................................................................................6

Belangrijke informatie over het ontladen ....................................................................6

Gebruikersinstellingen ..................................................................................................... 7

Gebruikersinstellingen en menu’s .................................................................................... 8

Lithium polymeer Laadprogramma’s ...............................................................................9

Lithium LiLo/LiPo/LiFe programma ...........................................................................9

Lithium polymeer Balancer laadprogramma.............................................................10

Snelladen van Lithium batterijen .............................................................................. 11

Opslagfunctie voor Lithium batterijen .......................................................................12

Ontladen van Lithium batterijen ............................................................................... 12

Spanning balanceren en bewaken tijdens het ontlaadproces ..................................... 13

Pb loodbatterij programma ........................................................................................... 13

Laden van Pb batterijen ...........................................................................................13

Ontladen van Pb batterijen ......................................................................................14

NiCd/NIMH laadprogramma .........................................................................................14

Laden van NiCd/NiMH batterijen .............................................................................14

Ontladen van NiCd/NiMH batterijen .........................................................................15

Laad/ontlaad en ontlaad/laad cyclus van NiCd/NiMH batterijen...............................15

Gegevens bewaren/laden ............................................................................................... 16

Gegevens bewaren ...................................................................................................16

Laden van gegevens .................................................................................................17

Verscheidene informatie in het programma.................................................................... 17

Program chart I-Peak 6 .................................................................................................18

Waarschuwingen en foutboodschappen .......................................................................... 20

GARANTIE

We garanderen dat dit product vrij is van fabricatie- en montagefouten gedurende een periode van een
jaar vanaf aankoop.

Deze garantie geldt niet voor schade die rechtstreeks of onrechtstreeks het gevolg is van misbruik,
modifi caties of het niet navolgen van instructies die beschreven staan in deze handleiding. Het gebruik
van dit product is geheel op eigen risico.

Merk op dat, hoewel elke inspanning werd geleverd om de juistheid van deze instructies en bijgeleverd
materiaal te verzekeren, fouten niet volledig uit te sluiten zijn. Noch de distributeurs kunnen verant­woordelijk gesteld worden voor verlies, beschadiging of kosten die het gevolg zijn van onbekwaam of
onjuist gebruik en bediening van onze producten of door onjuistheden in de handleiding of bijgeleverde
materialen.

We behouden ons het recht om dit product, de inhoud en de handleidingen aan te passen zonder dit
vooraf bekend te maken.

3

www.df-models.com

WAARSCHUWING EN VEILIGHEIDSVOORSCHRIFTEN

Deze waarschuwingen en veiligheidsvoorschriften zijn bijzonder belangrijk. We verzoeken u deze
instructies te volgen, zoniet kunnen de lader en batterijen beschadigd raken of in extremiteit brand
veroorzaken. Lees ook het hoofdstuk “Voor u begint”.

• Laat de lader nooit onbewaakt achter wanner het aangesloten is met een energiebron. Bij een defect,

onmiddellijk het laadproces beëindigen en de instructies raadplegen.

• Vermijd contact v.d. lader met stof, vochtigheid, hitte, direct zonlicht en trillingen. Niet laten vallen.

• De printplaat van het toestel is ontworpen voor een 11-18V spanningsbron.

• De lader, en de batterij die in gebruik is door de lader, moeten op een hitte-resistente, niet-ontvlambare en

niet-geleidbare oppervlakte geplaatst worden. Plaats ze nooit op een autostoel, tapijt e.d.

• Gebruik deze lader nooit binnen in een auto, bestelwagen of een ander voertuig.

• Hou alle ontvlambare of vluchtige materialen uit het werkgebied van de lader.

• Verwijder de batterijen steeds uit het model, alvorens ze met de lader te gebruiken.

• Informeer je steeds over de specifi caties van de batterij die geladen of ontladen moet worden, om zeker

te zijn dat ze tegemoetkomen aan de vereisten van de lader. Als het (ont)laadprogramma verkeerd wordt
ingesteld, kunnen de batterij en de lader beschadigd raken of brand veroorzaken.

NiCd/NiMH Spanningsniveau: 1.2V/cel
Toelaadbare Snellaadstroom: 1C-2C (afhankelijk v.d. werking v.d. cel)
Ontlaad onderbrekingsvoltage: 0.85V/cel (NiCd), 1.0V/cel (NiMH)
Li-ion Spanningsniveau: 3.6V/cel
Max. laadspanning: 4.1V/cel
Toelaadbare Snellaadstroom: 1C of minder
Min. ontlaad onderbrekingsvoltage: 2.5V/cel of hoger
LiPo Spanningsniveau: 3.7V/cel
Max. laadspanning: 4.2V/cel
Toelaadbare Snellaadstroom: 1C of minder
Ontlaad onderbrekingsvoltage: 3.0V/cel of hoger
LiFe Spanningsniveau: 3.3V/cel
Max. laadspanning: 3.6V/cel
Toelaadbare Snellaadstroom: 4C of minder
Ontlaad onderbrekingsvoltage: 2.0V/cel of hoger
Pb Spanningsniveau: 2.0V/cel
(Loodbatterij) Max. laadspanning: 2.46V/cel
Toelaadbare Snellaadstroom: 0.4C of minder
Ontlaad onderbrekingsvoltage: 1.75V/cel of hoger

• Om kortsluiting tussen de laadkabels te voorkomen, sluit je eerst de laadkabel aan de lader, dan aan de

batterij. Keer bij het ontkoppelen deze volgorde om.

• Koppel aan deze lader nooit meer dan één batterijpack op eenzelfde ogenblik.

• Probeer de volgende types batterijen NOOIT te laden of ontladen:

- Een batterijpack dat bestaat uit verschillende types van cellen (inclusief andere fabrikanten).

- Een batterij die reeds volledig geladen is of slechts miniem ontladen.

- Niet-oplaadbare batterijen (ontploffi ngsgevaar).

- Batterijen die een andere laadtechniek vereisen dan een NiCd, NiMH, Li-Poly of Gel cel (Pb, Lead acid).

- Een foute of beschadigde batterij.

- Een batterij die uitgerust is met een geïntegreerde laadprint of met een beveiligingsprint.

- Batterijen die gelijktijdig ook gekoppeld zijn aan een ander component of toestel.

- Batterijen waarop niet uitdrukkelijk vermeld staat dat ze geschikt zijn voor de laadstroom die deze lader

levert tijdens het laadproces.

4

www.df-models.com

INTRODUCTIE

Dank u voor de aankoop van de I-Peak 6 AC Balancer Lader. Dit product is een snellader met een
geavanceerde microprocessor en gespecialiseerde besturingssoftware. De balanceer functie helpt u
om uw LiPo batterijpack in optimale conditie te houden en veilig te controleren. Lees deze handleiding
aandachtig en volledig voor u de lader gebruikt.

Specifi caties

Bediend spanningsbereik: DC 11.0 - 18.0V
AC in: 100 ~ 240V • 50/60Hz
Vermogen: Max. laadvermogen 50W
Max. ontlaadvermogen 5W
Laadstroombereik: 0.1 - 6.0A
Ontlaadstroom voor balanceren Li-Po: 300mAh/cel
Aantal NiCd/NiMH cellen: 1-15 cellen
Aantal Li-ion/Polymeer cellen: 1-6 series
Gel batterijspanning: 2V - 20V
Gewicht: 433g (Net Gewicht)
Dimensies: 135 x 112 x 61mm

Speciale Functies

Optimale besturingssoftware

I-Peak 6 heeft een zogenaamde AUTO functie dat de stroomtoevoer instelt gedurende het laad- of
ontlaadproces. Vooral voor Lithiumbatterijen kan dit overladen voorkomen. (Overlading van batterijen
kan leiden tot brand.) De software kan de stroomtoevoer automatisch stoppen en alarm slaan bij een
defect. Alle programma’s van dit toestel worden bewaakt door wederzijdse verbindingen en commu­nicatie voor elke mogelijke fout, om de veiligheid de maximaliseren. Alle instellingen kunnen door de
gebruiker worden gewijzigd.

Interne, onafhankelijke lithium batterijbalancer

I-Peak 6 Balancer lader heeft een ingebouwde individuele celspanningsbalancer zodat u geen aparte
balancer nodig heeft bij het laden van LiPo batterijen.

Ontladen en Balanceren van individuele cellen

Tijdens het ontladen, kan de I-Peak 6 elke cel van de batterij individueel bewaken en balanceren. Als de
stroom in een cel abnormaal is, zal er een foutmelding getoond worden en zal het proces automatisch
beëindigd worden.

Geschikt voor verschillende types lithium batterijen

De I-Peak 6 is geschikt voor verschillende types Lithium batterijen, zoals Li-ion, LiPo en de nieuwere
LiFe batterijen.

Snelladen en opslagmodus voor lithium batterijen

Doelstellingen voor het laden van Lithium batterijen kunnen verschillen. Het snelladen verkort het laad­proces, terwijl de opslagmodus het uiteindelijke voltage van uw batterij controleert, zodat u ze langere
tijd kan bewaren en de bruikbare tijd van de batterij beschermd wordt.

Maximum beveiliging

Delta-peak gevoeligheid: Het programma dat het laden automatisch stopt, werkt met het principe van

de delta-peak spanningsdetectie. Als de batterijspanning boven de drempel­waarde stijgt, zal het proces automatisch stoppen.

Ingangsspanningsbewaking: Deze functie bewaakt de ingangsspanning van uw batterij of voeding en

stopt automatisch het laadproces als de spanning onder het vereiste niveau
daalt.

5

www.df-models.com

Automatische laadstroomlimiet: Bij het laden van NiCd of NiMH batterijen kan u de maximum laad-

stroom instellen. Dit is handig voor NiMH batterijen met een lage schijnbare
weerstand en capaciteit in de AUTO-laadmode.

Capaciteitslimiet: De laadcapaciteit wordt voordurend berekend wanneer de laadstroom vermeerdert

over tijd. Als u een maximum laadcapaciteit instelt, en deze drempelwaarde
wordt overschreden, zal het proces automatisch stoppen.

Temperatuurlimiet: Door interne chemische reacties in de batterij, zal de batterij warm worden. Als de

temperatuurslimiet bereikt wordt, zal het proces worden gestopt. Deze functie
is beschikbaar door een aparte temperatuurmeter aan te sluiten. Deze is niet
inbegrepen in dit pakket.

Tijdslimiet: Om defecten te voorkomen, kan je een maximum laadtijd instellen.

Gegevens bewaren/oproepen

Gegevens van maximum 5 batterijen kunnen worden opgeslagen voor het gebruiksgemak. Je kan
informatie over de programma-instellingen van de batterij bewaren, zodat u deze gegevens weer kan
oproepen zonder een speciale programma-instelling.

Cyclisch laden/ontladen

Om de batterij zijn prestatie te stimuleren, kan je ze vernieuwen en balanceren. Hiervoor zijn er 1 tot 5
cyclische processen van Laden>Ontladen en Ontladen>Laden.

BEDIENING

Temperatuursensor
poort

Ingang spanningsbron

LCD Scherm 16 karakters

Uitgang laadkabel
4mm banana plug

Balanceraansluiting
JST-XH ports

• Waarden aanpassen

• De status van individuele cellen
bekijken in balance laadmodus

• Doorgaan of starten van
laadproces

• Acties bevestigen

• Scrollen door het hoofdmenu

• Stoppen van laadproces

Belangrijk!

Let op de juiste aansluitingsmethode bij het laden van LiPo batterijen (pagina 8). Onjuist gebruik zal de
lader beschadigen.
Isoleer de krokodillenklemmen als u aangesloten bent op de voeding. Als de klemmen elkaar raken,
zullen ze een kortsluiting veroorzaken.

6

www.df-models.com

VOOR U BEGINT

Voor u het laadproces begint, controleer het volgende:

• Heeft u het juiste programma gestart dat geschikt is voor het type batterij dat je wil laden?

• Heeft u voldoende stroom ingesteld voor het laden/ontladen?

• Heeft u het type batterij gecontroleerd: Li-Po, NiMh, NiCd, Gel?

• Heeft u de laadspanning gecontroleerd? Lithium batterijpacks kunnen zowel parallel als in serie aange­sloten zijn: een 2 cellen pack kan 3.7V (in parallel) of 7.V (in serie) vereisen.

• Heeft u gecontroleerd of alles stevig en veilig is aangesloten? Controleer of de connectie ononderbro­ken is.

Batterijinformatie en -connectie

Tijdens het laadproces zal een bepaalde hoeveel elektrische energie in de batterij geladen worden.
De laadhoeveelheid wordt berekend door het vermenigvuldigen van de laadstroom met de laadtijd. De
maximum toegelaten laadstroom varieert, afhankelijk van het type batterij en zijn prestaties, en kan terug­gevonden worden in informatie bij de fabrikant. Alleen batterijen waar expliciet bij vermeld staan dat ze
quick-charge (snelladen) aankunnen, mogen geladen worden aan een hogere laadstroom dan normaal.

Bij het koppelen van de batterij aan de lader geldt: rood is positief (plus), zwart is negatief (min). Door
de verschillen in weerstand tussen de kabel en de aansluiting, zal de lader geen weerstand van de bat­terij kunnen meten. Voor een goede werking van de lader is het essentieel dat de laadkabel een goede
geleider is, met aansluitingen van hoge kwaliteit, wat meestal wil zeggen dat ze een goud-laagje hebben
aan beide uiteinden.

Lees altijd de handleiding van de batterij-fabrikant over de laadmethode, de aanbevolen laadstroom en de
laadtijd. Vooral bij Lithium batterijen is het belangrijk deze instructies goed te volgen, ook wat betreft de
aansluitingsmethode.

Probeer het batterijpack niet uit elkaar te halen! Let erop dat Lithium batterijen parallel of in serie kunnen
voorkomen. Bij een parallelle connectie zal de batterijcapaciteit berekend worden door het aantal cellen
met dezelfde capaciteit te vermenigvuldigen met de capaciteit van een enkele cel. Een onevenwicht in de
spanning kan vlammen veroorzaken. Het wordt aangeraden om lithium batterijen in serie op te laden.

Belangrijke informatie over het ontladen

Het hoofddoel van het ontladen van batterijen is het zuiveren van de restcapaciteit van de batterij of
het verkleinen van de batterijspanning tot een bepaald niveau. Er moet evenveel aandacht geschonken
worden aan het ontlaadproces dan aan het laadproces.

Het uiteindelijke ontlaadvoltage moet correct worden ingesteld om te grote ontlading te voorkomen.
Lithium batterijen mogen niet ontladen worden tot onder hun minimum voltage, anders verliezen ze zeer
veel capaciteit of gaan ze stuk. Stel dit minimum voltage dus aandachtig in.

Sommige herlaadbare batterijen hebben een negatief geheugen-effect. Als ze gedeeltelijk gebruikt worden
en opgeladen vooraleer ze volledig geladen zijn, onthouden ze dit en zullen ze alleen dat deel van hun
capaciteit de volgende keer gebruiken. Er wordt gezegd dat NiCd batterijen nog meer lijden onder dit
geheugen-effect dan NiMH batterijen.

Voor lithium batterijen wordt aangeraden dat ze slechts gedeeltelijk ontladen worden, in plaats van een
volledige ontlading. Frequent volledig ontladen moet zoveel mogelijk vermeden worden. Laad de batterijen
dus liever meerdere keren op of gebruik batterijen met een hogere capaciteit. Pas na 10 of meer herlaad­beurten zal de volledige capaciteit van de batterij beschikbaar zijn. Het cyclische proces van laden en
ontladen zal de capaciteit van het batterijpack ten goede komen.

7

www.df-models.com

GEBRUIKERSINSTELLINGEN

LIXX V. Type

Het scherm toont de nominale spanning van Lithium batterijen. Er zijn
drie soorten Lithium batterijen: LiFe(3.3V), Lilo(3.6V) or LiPo(3.7V).
Deze informatie is essentieel! Controleer de batterijen aandachtig om
zeker te zijn van de juiste instellingen. Als er foute instellingen worden
gemaakt, is er brandgevaar tijdens het laadproces.

LIXX klok

Om foutieve instellingen door de gebruiker te voorkomen, detecteert
de I-Peak 6 automatisch het aantal cellen van een Lithium batterij
bij het begin van het (ont)laadproces. Maar een batterij die te sterk
ontladen is, zal niet correct gedetecteerd worden. Om deze fout te
vermijden, kan u met een klok instellen die het aantal cellen correcter

kan ontdekken. Meestal zijn 15 seconden voldoende om de cellen
alsnog juist te tellen. Bij batterijen met een grotere capaciteit, moet u deze limiet verlengen. Als
u de klok voor een batterij met een kleine capaciteit te lang zet, kan het (ont)laadproces eindigen
binnen deze klok door de tijdslimiet die werd bepaald door de eerste verkeerde telling. Hierdoor
kan er een foutmelding ontstaan. U moet deze kloktijd verlengen als de processor het aantal cellen
verkeerd inschat bij het begin of het (ont)laadproces. Anders is de standaardwaarde aanbevolen.

Delta Peak gevoeligheid

De “NiMH Sensitivity D. Peak” laat de spanningswaarde zien waarop

het laadproces automatisch wordt beëindigd bij NiMH en NiCd bat-

terijen. Geldige waarden liggen tussen 5 en 20 mV per cel. Als u deze

waarde hoger instelt, is er een gevaar voor overlading. Een te lage

waarde geeft het risico op het vroegtijdig stoppen van het laadpro-

ces. Lees meer informatie hierover in de technische handleiding van

uw batterijen.

(NiCd standaard:12mV, NiMH standaard:7mV)

Temperatuur detectie

Er is een 3-pin poort aan de linkerkant van uw lader die dient om
een temperatuursensor op aan te sluiten. Om de temperatuur op het
scherm te tonen, kan u de optionele temperatuursensor aansluiten op
de batterij.

Temp Cut-Off

De maximum temperatuur van de batterij gedurende het laadproces.
Het laadproces zal automatisch stopgezet worden als de batterij deze
temperatuur bereikt heeft. Voor deze functie heeft u de optionele
temperatuursensor nodig.

Waste Time

Door de cyclus van laden/ontladen zal de batterij warm worden. Het

programma stelt daarom een vertraging in na elk laad/ontlaad-proces

zodat de batterij voldoende kan afkoelen voor de volgende cyclus

begint. Geldige waarden voor deze tussentijd gaan van 1 tot 60

LiFe
V. Type 3.3V

-

+

< DEC INC >

LiPo/Lilo/LiFe
CHK Time 10 min

-

+

< DEC INC >

NiMH Sensitivity
D. Peak Default

-

+

< DEC INC >

NiCd Sensitivity
D. Peak Default

-

+

< DEC INC >

Temp Select
Enabled

-

+

< DEC INC >

Temp Select Temp
Cut-Off 80C

-

+

< DEC INC >

Waste time
CHG/DCHG 5 min

-

+

< DEC INC >

8

www.df-models.com

minuten. Als het laadproces start, zal de ge-integreerde veiligheidsklok gelijktijdig starten. Als er, door
een stroomonderbreking of een fout, een probleem is met de detectie of een batterij al dan niet volledig
geladen is, zal deze instelling vookomen dat de batterij overladen wordt.

Capacity Cut-Off

Dit programma levert de maximum capaciteitsbeschermingsfunctie. Als

de Delta peak spanning niet gelezen kan worden of de veiligheidstimer

staat uit, zal het laadproces automatisch gestopt worden als de batterij

deze maximum bereikt.

Geluidssignalen

Als de functie KEY BEEP aan staat, zal het toestel piepen telkens er een
knop wordt ingedrukt om een actie te bevestigen. Als de BUZZER functie
aan staat, zal u een geluidsignaal of melodie horen om u op de hoogte te
houden van veranderingen in het laadproces, inclusief fouten.

Invoerbatterij

Deze functie bewaakt de spanning van de invoerbatterij die gebruikt wordt
om de lader te voorzien van stroom. Als de spanning van de invoer daalt
onder deze waarde, zal het laadproces beëindigd worden om de invoerbat­terij te beschermen.

Berekening van de veiligheidsklok

De veiligheidsklok zal automatisch beginnen lopen bij het begin
van het laadproces. Deze functie voorkomt het overladen van
defecte batterijen of batterijen waarvan de be-eindigingsfunctie
een peak niet gedetecteerd heeft. De tijdslimiet mag niet lager
gezet worden dan de tijd die nodig is om de batterij volledig op te

laden.

Bij het laden van NiCd of NiMH batterijen, deelt u de capaciteit door de stroom, dan deelt
u dit resultaat door 11.9 . Zet dit nummer in minuten als waarde voor de veiligheidsklok.
Als de lader dan automatisch stopt door deze veiligheidsinstelling, zal de batterij ongeveer
140% van zijn capaciteit bereikt hebben.

Bijvoorbeeld:

Capaciteit Stroom Veiligheidsklok
2000mAh 2.0A (2000/2.0=1000)/11.9=84 minuten
3300mAh 3.0A (3300/3.0=1100)/11.9=92 minuten
1000mAh 1.2A (1000/1.2=833)/11.9=70 minuten

GEBRUIKERSINSTELLINGEN EN MENU’S

Als de lader voor het eerst aangesloten wordt op een 12V batterij, zullen de standaard gebruikersinstellingen
gebruikt worden. Deze instellingen kan u wijzigen in “User Set Program” in het hoofdmenu. U kan door de
verschillende opties van het “User Set Program” menu lopen door op de “INC” of “DEC” knoppen te drukken.
Om de instellingen van een bepaalde optie te wijzigen, drukt u op de “Start/Enter” knop. De waarde zal knip­peren, wat wil zeggen dat je “DEC” of “INC” kan gebruiken om ze aan te passen. De waarde wordt opgeslagen
zodra u nogmaals op “Start/Enter” drukt. Om het menu te verlaten, drukt u op de “Batt type/Stop” knop.

Capacity Cut-off
ON 5000mAh

-

+

< DEC INC >

Key Beep ON
Buzzer ON

-

+

< DEC INC >

Input power low
Cut-Off 10.0V

-

+

< DEC INC >

Safety timer
ON 120 min

-

+

< DEC INC >

9

www.df-models.com

LITHIUM POLYMEER LAADPROGRAMMA’S

Belangrijk!

• Het volgende programma is enkel geschikt voor het laden van Lithium-polymeer batterijen met een

nominale spanning van 3.7V/cel. Probeer geen ander type batterij te laden met dit programma.

Het “Individuele Celconnectie Diagram” laat de correcte manier zien om uw batterij aan de
I-Peak 6 lader aan te sluiten. Dit diagram is enkel van toepassing als u balancer laadpro­gramma’s wil gebruiken.

Waarschuwing

Het fout aansluiten van de connecties beschadigd de lader.

Deze balancer laadfunctie is alleen ontworpen voor JST-XH balancer aansluitingen. Probeer NOOIT
een ander type aansluiting te koppelen met deze lader zijn balanceraansluiting. (Als u niet zeker
weet welk type aansluiting u heeft, vraag dit dan na bij uw locale modelbouwhandelaar vooraleer u
de batterij aansluit.)

De hoofd- en balancerstekker moeten aangesloten zijn zoals op de foto alvorens het laden te
starten.

Individuele Celconnectie Diagram (pin-toewijzing van 8-pins)

+

+

LiPo 6S

-

+

-

+

-

+

-

+

LiPo 5S

+

3S

-

+

LiPo 4S

-

1cell
2cell
3cell
4cell
5cell
6cell

1cell
2cell
3cell
4cell
5cell
6cell

+ +

2S

LiPo 3S

+

-

-

-

LiPo 2S

-

+

1S

Top V ie w

Top V ie w

+

-

LiPo 1S

-

-

Individual
bal.port

Individual
bal.port

WAARSCHUWING:

Isoleer de krokodillenklemmen als u aangesloten bent op de voeding. Als de klemmen elkaar raken,
zullen ze een kortsluiting veroorzaken.

Lithium LiLo/LiPo/LiFe programma

• Het volgende programma is enkel geschikt voor het laden van Lithium-polymeer batterijen met

een nominale spanning van 3.3/3.6/3.7V/cel. Probeer geen ander type batterij te laden met dit
programma.

Elk type batterij gebruikt een andere laadtechniek. Er zijn twee methoden die men “contant voltage”
(constante spanning) en “constant current” (constante stroom) noemt. De laadstroom varieert afhanke­lijk van de capaciteit en specifi caties van de batterij. Het uiteindelijke voltage van het laadproces is heel
belangrijk en zou precies gelijk moeten zijn aan de spanning van de batterij:
LiPo is 3.6V LiLo is 4.1V LiFe is 3.6V
De stroom en het voltage van de batterij moeten steeds correct ingegeven worden.

10

www.df-models.com

1. Selecteer dit laadproces door LiPo CHARGE te kiezen in het hoofdmenu door op “Start/Enter” te

drukken. Het scherm zou het volgende moeten weergeven:

LiPo CHARGE

2.0A 11.1V(3S)

De eerste rij toont het type batterij dat u gekozen heeft en het laadprogramma. De linkse waarde op
de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor de spanning en het
aantal cellen in het battijpack.

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de

waarden knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. De waarde zal opgeslagen
worden als u op “Start/Enter” drukt. (Laadstroom: 0.1-5.0A, voltage: 1-5V)

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Het scherm toont het volgende:

S:3SER R:3SER
CONFIRM (ENTER)

Op eerste regel: S = Aantal cellen die door u werden geselecteerd in een vorig scherm.
R = Aantal cellen die door de lader werden gedetecteerd.

4. Als deze waarden (S en R) niet overeen komen, moet u op “Batt type/Stop” drukken om terug te

keren naar een vorig scherm om uw instellingen aan te passen. Als beide waarden gelijk zijn kan u
het laadproces starten met de “Start/Enter” knop.

5. Wanneer het laadproces is gestart, ziet u de volgende informatie op het scherm. Druk “Batt type/

Stop” om het laadproces te be-eindigen.

Li3S 1.2A 12.59V
CHG 022:43 00682

Aantal cellen

Batterij voltage

Laadtijd

Geladen capaciteit

Laadstroom

Lithium polymeer BALANCEr laadprogramma

• Deze functie dient om de Lithium-polymeer batterijen te balanceren tijdens het laden. In de balancer-

mode heeft de batterij een balancerkabel nodig die aangesloten is op de poort aan de linkerkant van
de lader. Bovendien moet de uitgangsplug in de uitgangpoort van de lader.

1. Selecteer dit laadproces door LiPo BALANCE te kiezen in het hoofdmenu door te drukken op “Start/

Enter”. Het volgende scherm wordt weergegeven:

LiPo BALANCE

2.0A 11.1V(3S)

De eerste rij toont het type batterij dat u gekozen heeft en het laadprogramma. De linkse waarde op
de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor de spanning en het
aantal cellen in het battijpack.

11

www.df-models.com

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de

waarden knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. De waarde zal opgeslagen
worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Het scherm toont het volgende:

S:3SER R:3SER
CONFIRM (ENTER)

Op eerste regel: S = Aantal cellen die door u werden geselecteerd in een vorig scherm.
R = Aantal cellen die door de lader werden gedetecteerd.

4. Als deze waarden (S en R) niet overeen komen, moet u op “Batt type/Stop” drukken om terug te

keren naar een vorig scherm om uw instellingen aan te passen. Als beide waarden gelijk zijn kan u
het laadproces starten met de “Start/Enter” knop.

5. Wanneer het laadproces is gestart, ziet u de volgende informatie op het scherm. Druk “Batt type/

Stop” om het laadproces te be-eindigen.

Li3S 1.2A 12.59V
BAL 022:43 00682

Aantal cellen

Batterij voltage

Laadtijd

Geladen capaciteit

Laadstroom

Snelladen van Lithium batterijen

Bij het normaal laden zal de laadstroom tegen het einde van het proces sterk verminderen
waardoor de laadtijd vergroot. Dit specifieke CV snellaadproces zal de laadstroom aan het
einde vermeerderen om het laadproces sneller te kunnen be-eindigen. De totale geladen
capaciteit bij dit snelladen zal iets minder zijn dan gedurende de normale lading, maar de
laadtijd zal sterk verkorten.

1. Selecteer dit laadproces door LiPo FAST CHG te kiezen in het hoofdmenu door te drukken op “Start/

Enter”. Het volgende scherm wordt weergegeven:

LiPo FAST CHG

2.0A 11.1V(3S)

De eerste rij toont het type batterij dat u gekozen heeft en het laadprogramma. De linkse waarde op
de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor de spanning en het
aantal cellen in het battijpack.

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de

waarden knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. De waarde zal opgeslagen
worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het

laadproces te starten. Druk op “Batt type/Stop” om het proces te stoppen.

12

www.df-models.com

Li3S 1.2A 12.59V
FAS 022:43 00682

Aantal cellen

Batterij voltage

Laadtijd

Geladen capaciteit

Laadstroom

Opslagfunctie voor Lithium batterijen

• Deze functie dient voor het laden/ontladen van batterijen die niet onmiddellijk gebruikt

zullen worden. Het programma is ontworpen voor het laden of ontladen van batterijen
naar een bepaalde toestand. Ze zijn geclassificeerd in verschillende types: 3.75V Lilo,

3.85V LiPo en 3.3V LiFe.

Het progamma zal beginnen met ontladen als de originele status van de batterij hoger is
dan het spanningsniveau van de opslagfunctie.

In dit scherm kan u de stroom en het voltage van het batterijpack instellen. Laden en ontladen zal de
batterij naar het spanningsniveau van de opslagfunctie brengen.

LiPo STORAGE

2.0A 11.1V(3S)

Dit scherm toont de huidige status van het laadproces. Druk op “Batt type/Stop” om het proces stop te
zetten.

Li3s 2.0A 12.59V
STO 022:43 00682

Aantal cellen

Huidige batterijspanning

Verstreken tijd

Geleverde capaciteit

Laad- of ontlaad­stroom

Ontladen van Lithium batterijen

De waarde van de ontlaadstroom staat links, en kan niet meer bedragen dan 1C. Om te diep ontladen
te voorkomen, mag de waarde rechts niet onder het voltage liggen dat aangeraden wordt door de
fabrikant.
Druk enkele seconden op “Start/Enter” om het ontlaadproces te starten.

LiPo DISCHARGE

1.0A 11.1V(3S)

Dit scherm toont de huidige status van het laadproces. Druk op “Batt type/Stop” om het proces stop te
zetten.

13

www.df-models.com

Li3S 0.4A 12.59V
DCHG 022:43 00682

Aantal cellen

Batterij voltage

Laadtijd

Geladen capaciteit

Ontlaadstroom

Spanning balanceren en bewaken tijdens het ontlaadproces

De processor bewaakt de spanning van elke cel van het batterijpack wanneer het ontlaad­proces van de opslagfunctie bezig is. Om dit te bekomen, moet elke batterij individueel
aan de lader gekoppeld zijn. Als de spanning in een van de cellen abnormaal wordt, zal de
I-Peak 6 een foutboodschap tonen en het programma stoppen.
Dus als er een batterij beschadigd is of ontkoppeld wordt, zie je het volgende scherm en
kan je op “INC” drukken om te bekijken over welke cel het gaat.

BATTERY VOL ERR
CELL LOW VOL

De processor detecteert dat de spanning in een van de cellen te laag is.

4.14 4.16 4.09

2.18 0.00 0.00

De vierde cel was beschadigd. De waarde van de spanning kan nul zijn als er een aansluitingsfout is.

PB LOODBATTERIJ PROGRAMMA

• Dit programma is alleen geschikt voor het laden van Pb loodbatterijen met een nominale

voltage van 2 tot 20V.

Gel batterijen zijn volledig anders dan NiMH en NiCd batterijen. Gel batterijen kunnen slechts een
redelijk lage stroom leveren in vergelijking met hun capaciteit en hebben gelijkaardige beperkingen
tijdens het laadproces. Daarom moet de laadstroom bij gel batterijen steeds 1/10 van hun capaciteit
bedragen.

Gel batterijen mag men niet snelladen, dus volg steeds de instructies die geleverd werden door de
fabrikant van de batterij.

Laden van Pb batterijen

1. Selecteer dit programma door PB CHARGE te kiezen in het hoofdmenu door te drukken op “Start/

Enter”. Het volgende scherm wordt weergegeven:

Pb CHARGE

4.0A 12.0V(6P)

De linkse waarde op de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor
de spanning en het aantal cellen in het battijpack.

14

www.df-models.com

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de waar-

den knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. Het stroombereik ligt tussen

0.1A-5.0A, het voltage zou identiek moeten zijn aan de spanning van de batterij.

De waarde zal opgeslagen worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Druk op “Batt type/Stop” om het proces te stoppen.

Pb-6 4.0A 12.59V
CHG 022:43 00682

Type batterij

Batterij voltage

LaadTijd

Geladen capaciteit

Laadstroom

Ontladen van Pb batterijen

1. Selecteer dit programma door PB DISCHARGE te kiezen in het hoofdmenu door te drukken op

“Start/Enter”. Het volgende scherm wordt weergegeven:

Pb DISCHARGE

1.0A 12.0V(6P)

De linkse waarde op de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor
de spanning en het aantal cellen in het battijpack.

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de waar-

den knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. Het stroombereik ligt tussen

0.1A-5.0A, het voltage zou identiek moeten zijn aan de spanning van de batterij.

De waarde zal opgeslagen worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Druk op “Batt type/Stop” om het proces te stoppen.

Pb-6 4.0A 12.59V
DSC 022:43 00682

Type batterij

Batterij voltage

LaadTijd

Geladen capaciteit

Laadstroom

NICD/NIMH LAADPROGRAMMA

Laden van NiCd/NiMH batterijen

• Het volgende programma is enkel geschikt voor het laden van NiCd/NiMh batterijen voor R/C model-

len en toebehoren. Probeer geen ander type batterij te laden met dit programma.

1. Selecteer dit laadproces door NiMh CHARGE of NiCd CHARGE te kiezen in het hoofdmenu door op

“Start/Enter” te drukken. Het scherm zou het volgende moeten weergeven:

15

www.df-models.com

NIMH CHARGE Aut
CUR LIMIT 5.0A

Dit programma in “manual”- modus laadt de batterij met een stroom die u zelf instelt. In “auto”-status,
moet u de bovengrens van de laadstroom instellen om schade te voorkomen. Sommige batterijen met
lage weerstand en capaciteit kunnen hogere stroom krijgen in “auto” modus.

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de

waarden knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. De waarde zal opgeslagen
worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Het scherm toont het volgende:

NIMH 2.0A 7.42V
CHG 022:45 00890

Batterijtype

Batterij voltage

Laadtijd

Geladen capaciteit

Laadstroom

Ontladen van NiCd/NiMH batterijen

1. Selecteer dit laadproces door PB DISCHARGE te kiezen in het hoofdmenu door te drukken op “Start/

Enter”. Het volgende scherm wordt weergegeven:

NIMH DISCHARGE

1.0A 11.5V

De linkse waarde op de tweede rij staat voor de laadstroom en de waarde rechts op de tweede rij voor
de spanning en het aantal cellen in het battijpack.

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de waar-

den knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. Het stroombereik ligt tussen

0.1A-1.0A, en van het uiteindelijke voltage 0.1V-25.V.

De waarde zal opgeslagen worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Het scherm toont het volgende:

NIMH 2.0A 7.42V
DCS 022:45 00890

Batterijtype

Batterij voltage

Laadtijd

Geladen capaciteit

Laadstroom

Laad/ontlaad en ontlaad/laad cyclus van NiCd/NiMH batterijen

1. U kan de sequentie links invullen en het aantal cycli rechts. Met deze functie kan u de batterij balan-

ceren, vernieuwen en inlopen. U kan een afkoelprocedure instellen in de gebruikersinstellingen. Het
aantal cycli kan ingesteld worden van 1-5.

16

www.df-models.com

NIMH CYCLE
DCHG>CHG 3

2. Als u een instelling wil veranderen voor het laden, drukt u op “Start/Enter”. Hierdoor zullen de

waarden knipperen en kan u ze wijzigen met de “DEC” en “INC” knoppen. De waarde zal opgeslagen
worden als u op “Start/Enter” drukt.

3. Als de instellingen correct zijn, houdt u de “Start/Enter” enkele seconden in om het laadproces te

starten. Het scherm toont het volgende:

NIMH 1.0A 7.42V
D>C 022:45 00890

Batterijtype

Batterij voltage

Laadtijd

Geladen capaciteit

Laad/ontlaadstroom

Tegen het einde van de cyclus kan u de capaciteit van de batterij zien laden en ontladen. Door op “INC”
of “DEC” te drukken kan u de resultaten van elke cyclus bekijken.

DCHG 1 1314mAh
CHG 1 1430mAh

GEGEVENS BEWAREN/LADEN

Gegevens bewaren

Voor het gebruiksgemak kan u gegevens van maximum 5 batterijen bewaren. Je kan informatie bewa­ren over de programma-instellingen van de batterij. Gebruikers kunnen deze gegevens weer oproepen
en hiermee laden zonder verdere programma-instelling te moeten doen.

Kies PROGRAM SELECT SAVE DATA uit het hoofdmenu. Druk op “Start/
Enter” om de gegevens te laten knipperen. Door op “INC” en “DEC” te
drukken kan u de parameters instellen.

De instellingen van de parameters op dit scherm hebben nog geen invloed
op het laad- of ontlaadproces. Ze geven enkel de specifi caties van de
batterij weer. In dit voorbeeld gebruiken we een NiMH batterijpack, met 12
cellen en een capaciteit van 3000mAh.

Stel de laadstroom in in “manuele-“ modus of de stroomlimiet in de “auto-”
modus. Druk gelijktijdig op “INC” en “DEC” om het stroomveld te laten
knipperen en van laadmodus te veranderen.

Stel de ontlaadstroom en het eindvoltage in.

PROGRAM SELECT
SAVE DATA

SAVE [01] NiMH

14.4V 3000mAh

NiMH CHARGE At*
CUR LIMIT 5.0A

NiMH DISCHARGE*

1.0A 11.0V

Start

Enter

< DEC INC >

-

+

< DEC INC >

-

+

< DEC INC >

Start

Enter

Data

number

Voltage Capacity

17

www.df-models.com

Stel de laad/ontlaad sequentie en het aantal cycli in.
Bewaren van de gegevens.

Laden van gegevens

Dit programma dient voor het oproepen van de gegevens die bewaard werden
in SAVE DATA.

Druk op “Start/Enter” om het gegevensveld te laten knipperen en hou “INC” of
“DEC” enkele seconden ingedrukt om de gegevens te laden.
Kies het gegevensnummer dat u wil oproepen, de gegevens worden weerge­geven.

Laden van de gegevens.

VERSCHEIDENE INFORMATIE IN HET PROGRAMMA

U kan tijdens het laad- of ontlaadproces informatie inwinnen op het LCD-scherm. Druk op de “DEC”
knop om de gebruikersinstellingen te zien. Druk op de “INC” knop op het voltage van elke cel te volgen
terwijl de batterij aangesloten is met elke poort van de lader.

End Voltage

12.06V(3s)

Eindspanning bij het beëindigen van het programma.

Capacity Cut-Off
ON 5000mAh

Safety Timer
ON 200min

USB/Temp Select
USB Enabled

3-pin connector is geselecteerd als USB-poort.

Ext.Temp 26C

De externe temperatuur wordt weergegeven wanneer de temperatuursensor
gebruikt wordt.

IN Power Voltage

12.56V

De ingangsspanning.

4.14 4.16 4.09

0.00 0.00 0.00

De batterij is aangesloten met elke poort. U kan de spanning van elke cel in
het batterijpack bekijken. Als de kabel aangesloten is met de poort aan de re­chterkant van de lader, zal het programma de spanning tonen van maximum
6 batterijen. Het batterijpack heeft een balanceruitgangsconnector nodig met
elke cel.

PROGRAM SELECT
LOAD DATA

LOAD [01] NiMH

14.4V 3000mAh

Load ...

Start
Enter

Start
Enter > 3 sec

NiMH CYCLE *
DCHG>CHG 3

< DEC INC >

-

+

< DEC INC >

Start
Enter > 3 sec

18

www.df-models.com

PROGRAM CHART I-PEAK 6

Batt. Dec
Type

PROGRAM SELECT
NiMH BATT

NiMH CHARGE Man
CURRENT 1.0A

Start

NiMH DISCHARGE

1.0A 25.0V

Dec

Inc

NiMH CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiMH 0.2A 9.03V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiMH CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiMH 0.7A 7.94V
DSC 000:31 00007

NiMH DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiMH DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiMH 0.7A 7.84V
D>C 000:19 00002

NiMH CYCLE
DCHG>CHG 5

Start

Dec Inc

NiMH CYCLE
DCHG>CHG 5

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
NiCd BATT

NiCd CHARGE Man
CURRENT 1.0A

Start

NiCd DISCHARGE

1.0A 25.0V

Dec

Inc

NiCd CYCLE
CHG>DCHG 5

Dec

Inc

BATTERY CHECK
WAIT...

NiCd 4.5A 11.39V
CHG 000:31 00016

2sec Start

2sec Start

Dec Inc

Start

NiCd CHARGE Man
CURRENT 5.0A

BATTERY CHECK
WAIT...

NiCd 0.7A 7.97V
DSC 000:31 00006

NiCd DISCHARGE

0.6A 25.0V

Start

Dec Inc

NiCd DISCHARGE

0.6A 6.0V

Start

Dec Inc

Dec Inc

Start

BATTERY CHECK
WAIT...

NiCd 4.5A 11.33V
C>D 000:19 00023

NiCd CYCLE
DCHG>CHG 5

Start

Dec Inc

NiCd CYCLE
DCHG>CHG 3

2sec Start

DCHG 1 0005mAh
CHG 1 0000mAh

Batt. Dec
Type

PROGRAM SELECT
LiPo BATT

LiPo CHARGE

5.0A 22.2V(6S)

Start

Dec Inc

Start

LiPo BALANCE

5.0A 22.2V(6S)

Dec

Inc

LiPo FAST CHG

5.0A 22.2V(6S)

Dec

Inc

LiPo STORAGE

1.0A 22.2V(6S)

Dec

Inc

LiPo DISCHARGE

1.0A 6.0V(2S)

Dec
Inc

LiPo CHARGE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo CHARGE

2.0A 11.1V(6S)

Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
FAS 000:31 00016

Start

LiPo FAST CHG

2.2A 22.2V(6S)

Start

Dec Inc

LiPo FAST CHG

2.2A 11.1V(3S)

2sec Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
CHG 000:31 00016

Start

2sec Start

Dec Inc

LiPo BALANCE

2.0A 22.2V(6S)

Dec Inc

Start

LiPo BALANCE

2.0A 11.1V(6S)

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 2.2A 12.09V
BAL 000:31 00016

Start

4.09 4.10V 4.10V

0.00 0.00V 0.00V

Start

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.5A 11.70V
STO 000:31 00016

Start

LiPo STORAGE

2.2A 22.2V(6S)

Start

Dec Inc

LiPo STORAGE

2.2A 11.1V(3S)

2sec Start

Dec Inc

Start

BATTERY CHECK
WAIT...

S: 3SER R: 3SER
CONFIRM(ENTER)

LI3S 0.2A 11.70V
DSC 000:31 00016

Start

LiPo DISCHARGE

0.2A 6.0V(2S)

Start

Dec Inc

LiPo DISCHARGE

0.2A 9.0V(3S)

2sec Start

①

19

www.df-models.com

USER SET
PROGRAM->

LiPo
V.Type 3.7V

Start

Dec Inc

Start

LiPo/LiIo/LiFe
CHK Time 10min

LiPo/LiIo/LiFe
CHK Time 10min

Dec

Inc

NiMH Sensitivity
D.Peak Default

Dec

Inc

NiCd Sensitivity
D.Peak Default

Dec

Inc

USB/Temp Select
Temp Cut-off 50C

Dec

Inc

LiPo
V.Type 4.0V

Dec Inc

Start

Dec Inc

Start

NiMH Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

NiCd Sensitivity
D.Peak 5mV/Cell

Dec Inc

Start

USB/Temp Select
USB Enabled

Start

Dec Inc

USB/Temp Select
Temp Cut-off 80C

Batt. Dec
Type

PROGRAM SELECT

Pb BATT

Start

Pb DISCHARGE

1.0A 20.0V

Dec

Inc

2sec Start

Dec Inc

Start

Pb CHARGE

5.0A 20.0V(10P)

BATTERY CHECK
WAIT...

Pb 0.7A 7.97V
DSC 000:31 00006

Pb DISCHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb DISCHARGE

0.6A 6.0V(3P)

Start

2sec Start

Dec Inc

BATTERY CHECK
WAIT...

Pb-4 1.3A 9.80V
DSC 000:31 00004

Pb CHARGE

0.6A 8.0V(4P)

Start

Dec Inc

Pb CHARGE

0.6A 6.0V(3P)

Batt. Dec
Type

PROGRAM SELECT
SAVE DATA

Start

SAVE [05] NiCH

7.4A 5000mAh

Start

2sec Start

2sec Start

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] LiPo

7.4A 5000mAh

SAVE [03] NiCH

7.4A 5000mAh

Start

Start

Dec Inc

Dec Inc

SAVE [03] LiPo

7.4A 5000mAh

Dec Inc

Batt. Dec
Type

PROGRAM SELECT
LOAD DATA

Start

LOAD [05] NiCH

7.4A 5000mAh

Start

2sec Start

Dec Inc

LOAD [03] NiCH

7.4A 5000mAh

Batt. Dec
Type

Waste Time
CHG>DCHG 1min

Dec

Inc

Dec Inc

Start

Waste Time
CHG>DCHG 2min

Safety Timer
ON 120min

Dec

Inc

Dec Inc

Start

Safety Timer
OFF 120min

Dec Inc

Start

Safety Timer
ON 110min

Capacity Cut-Off
ON 5000mAh

Dec

Inc

Dec Inc

Start

Capacity Cut-Off
OFF 5000mAh

Dec Inc

Start

Capacity Cut-Off
ON 5000mAh

Key Beep ON
Buzzer ON

Dec

Inc

Dec Inc

Start

Key Beep OFF
Buzzer ON

Dec Inc

Dec Inc

Start

Key Beep OFF
Buzzer OFF

Input Power Low
Cut-Off 10.0V

Dec

Inc

Start

Input Power Low
Cut-Off 10.3V

①

②

②

De batterij is met een verkeerde polariteit aangesloten op de uit­gangspoort van de lader.

Het voltage van de ingangsspanningsbron is lager dan het minimum
van 12V.

Het voltage van het lithium batterijpack dat u wil laden werd fout
ingesteld.

De batterij is met een verkeerde polariteit aangesloten op de uit-
gangspoort van de lader.

Er was een kortsluiting bij de laaduitgang (output).

De spanning in een van de cellen van het batterijpack is te laag.
Controleer de spanning in elke cel.

De spanning in een van de cellen van het batterijpack is te hoog.
Controleer de spanning in elke cel.

Verkeerde aansluiting van de connector. Controleer de connector en
de kabel.

De lader heeft een defect. Zoek professionele hulp.

De processor detecteerde dat de batterijspanning onder de mini-
mumgrens is gedaald tijdens het laadproces.

De processor detecteerde dat de batterijspanning boven de maximumg-
rens is gestegen tijdens het laadproces. Controleer het aantal cellen.

De interne temperatuur is te hoog. Laat het afkoelen.

De processor kan de stroom niet beheersen. Er zijn reparaties
nodig.

CONNECTION BREAK

SHORT ERR

BATTERY VOLTAGE
CELL LOW VOL

BATTERY VOLTAGE
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

BREAKDOWN

BATTERY CHECK LOW
VOLTAGE

REVERSED
POLARITY

INPUT VOL ERR

VOL SELECT ERR

BATTERY CHECK
HIGH VOLTAGE

TEMP OVER ERR

CONTROL FAILURE

WAARSCHUWINGEN EN FOUTBOODSCHAPPEN

Deze lader bevat een aantal functies ter beveiliging. Deze bewaken het systeem en controleren de
laadprocessen en de toestand van de elektronica.

Als er een fout optreedt, zal het scherm de foutoorzaak tonen en een geluidsignaal geven.

BATTERY VOL ERR
CELL CONNECT

et voltage van de ingangsspanningsbron is lager dan het minimum

n 12V

.

et voltage van het lithium batterijpack dat u wil laden werd fout

ngeste

ld

e batterij is met een verkeerde polariteit aangesloten op de uit-

angspoort van de lader

.

Er was een kortsluiting

bij

de laadu

itg

an

g

(o

.

e

spa

nni

ng

in een van de cellen van het batteri

jpa

ck is te laa

g.

ontroleer de spanning in elke cel

.

e spanning in een van de cellen van het batterijpack is te hoog.

Controleer de spannin

g i

n elke cel

.

Verkeerde aansluit

van de connector. Controleer de connector en

kabel.

e lader heeft een defect. Zoek professionele hulp

.

e processor detecteerde dat de batterijspanning onder de mini-

umgrens is gedaald tijdens het laadproces

.

De processor detecteerde dat de batterijspanning boven de maximumg­rens is gestegen tijdens het laadproces. Controleer het aantal cellen

.

e interne temperatuur is te hoog. Laat het afkoele

e processor kan de stroom niet beheersen. Er zijn reparatie

s

o

d

A

OW
