DFI NT72-SA User Manual

NT72-SA
NT72-SC

Rev. A+

System Board User’s Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Manual del Usuario de Placas Base

935-NT7201-000

57500212

Copyright

This publication contains information that is protected by copyright.
No par t of it may be reproduced in any form or by any means or
used to make any transformation/adaptation without the prior
written permission from the copyright holders.

This publication is provided for informational purposes only. The
manufacturer makes no representations or warranties with respect to
the contents or use of this manual and specifically disclaims any
express or implied warranties of merchantability or fitness for any
par ticular purpose . The user will assume the entire risk of the use or
the results of the use of this document. Further, the manufacturer
reserves the r ight to revise this publication and make changes to its
contents at any time, without obligation to notify any person or
entity of such revisions or changes.

© 2002. All Rights Reserved.

Trademarks

Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 ,
Windows NT® 4.0 and Windows® XP are registered trademarks of
Microsoft Corporation. Intel® and Pentium® 4 are registered
trademarks of Intel Cor poration. Award is a registered trademark of
Award Software, Inc. Other trademarks and registered trademarks
of products appearing in this manual are the properties of their
respective holders.

Caution

To avoid damage to the system:

• Use the correct AC input voltage range
To reduce the risk of electr ic shock:

• Unplug the power cord before removing the system chassis
cover for installation or ser vicing. After installation or ser vicing,
cover the system chassis before plugging the power cord.

..

.

..

Battery:

• Danger of explosion if batter y incor rectly replaced.

• Replace only with the same or equivalent type recommend
the manufacturer.

• Dispose of used batteries according to the battery
manufacturer’s

Joystick or MIDI por t:

• Do not use any joystick or MIDI device that requires more than
10A current at 5V DC. There is a risk of fire for devices that
exceed this limit.

instructions.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Par t 15 of the FCC rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a residential
installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a par ticular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to tr y to cor rect the interference by one or more of the
following measures:

by

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.

• Consult the dealer or an experienced radio TV technician for
help.

Notice:

1. The changes or modifications not expressly approved by the
par ty responsible for compliance could void the user's authority
to operate the equipment.

2. Shielded interface cables must be used in order to comply with
the emission limits.

1

Quick Setup Guide

Table of Contents

Guide

Quick Setup

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français (French).................................................

Chapter 4

Deutsch (German)................................................

Chapter 5

Español (Spanish)..................................................

NT72-SCNT72-SA

Onboard audio

- AC’97 codec

- Game/MIDI por t

- Audio jacks

- Internal audio

- Front audio (J51)

Onboard LAN

- Intel 82562ET

- RJ45 LAN por t

- LAN setting (JP73)

Onboard RAID

- Promise 20265R

- RAID IDE connectors

- RAID IDE LED

- RAID setting (JP74)

!

!

!

!

"

"

5

28

47

68

89

4

Chapter 1 - Quick Setup Guide

Quick Setup Guide

1

Table of Contents

1. 1 System Board Layout..................................................................................................

1.2 Jumpers.....................................................................................................................................

1. 3 Ports and Connector s................................................................................................

1. 4 Award BIOS Setup Utility.......................................................................................

12
23

Guide

6
8

Quick Setup

Note:

The user’s manual in the provided CD contains detailed information
about the system board. If, in some cases, some information doesn’t
match those shown in this manual, this manual should always be
regarded as the most updated version.

5

1

Quick Setup Guide

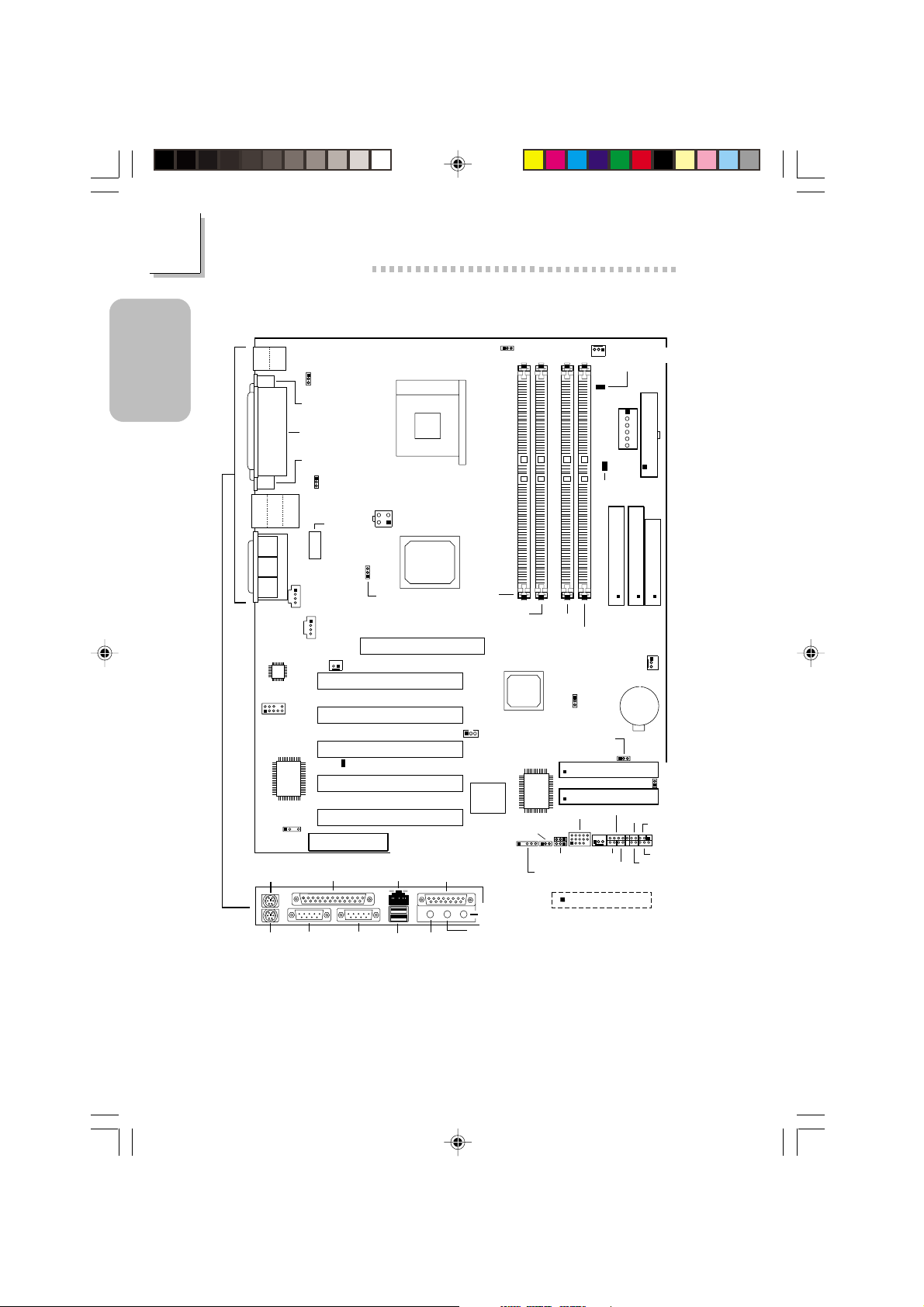

1.1 System Board Layout

Guide

Quick Setup

KB

Mouse

USB 1

USB 2

Line-

out

CN4

Line-

in

CN5
Mic-

in

Game/MIDI: CN6

CN7

Front audio

10

2
1

J51

I/O

chip

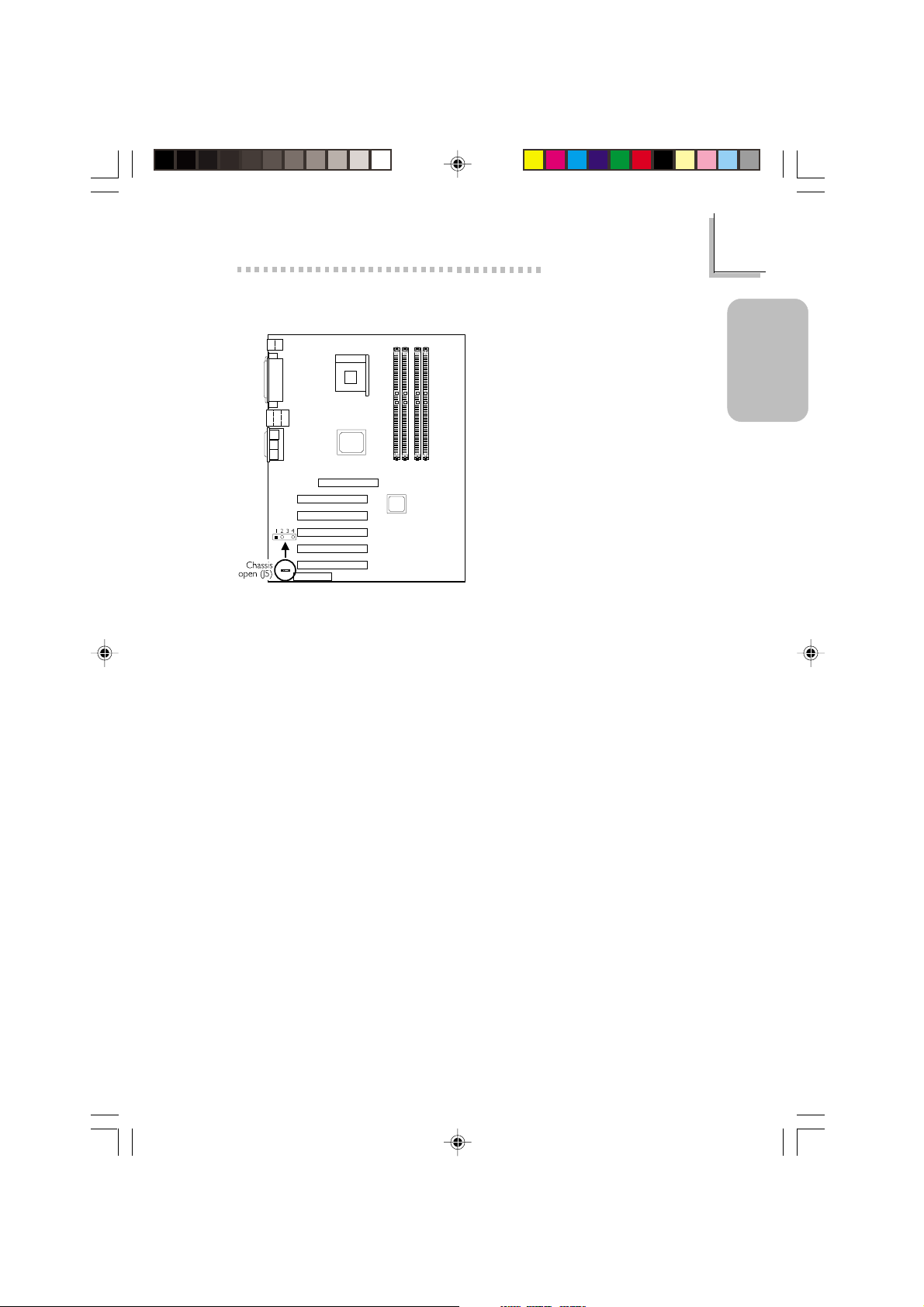

Chassis

open

Mouse

(Green)

KB

(Purple)

J1

Wake-On­KB/Mouse (JP2)

COM 1 (CN1)

Parallel (CN2)

COM 2 (CN3)

Wake-On-USB KB/Mouse
for USB 1, 2 (JP1)

J2

LAN

Intel
82562ET

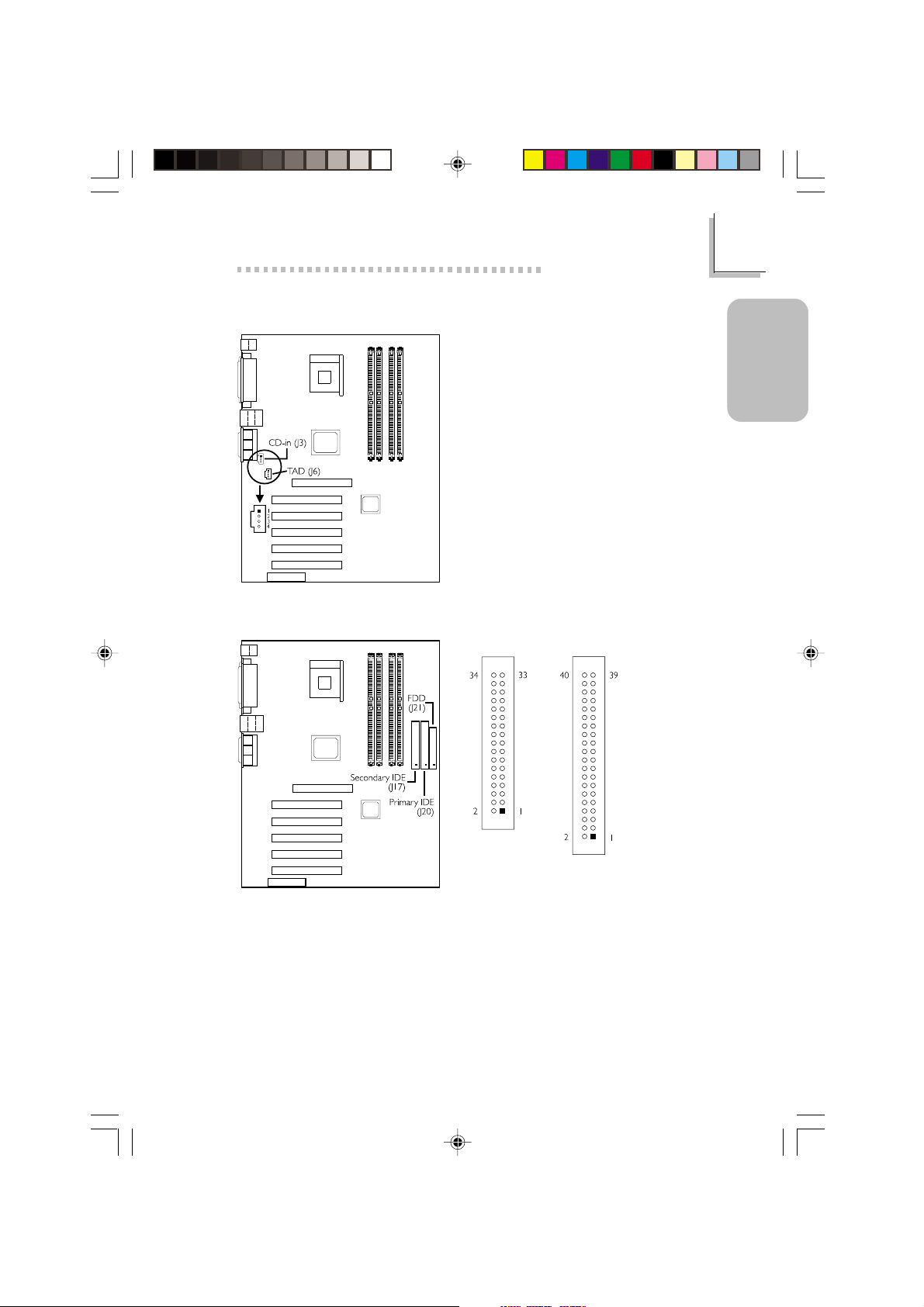

CD-in (J3)

TAD (J6)

J7

AC’97

9

Wake-On-Ring

PCI Standby Power LED

J5

CNR Slot

Parallel

(Burgundy)

COM 1

COM 2

(Teal/Turquoise)

Socket 478

2

4

+12V power
(ATXP1)

3

1

Intel

82850E

JP72

MCH

CPU FSB select

AGP Slot

PCI 1 Slot

PCI 2 Slot

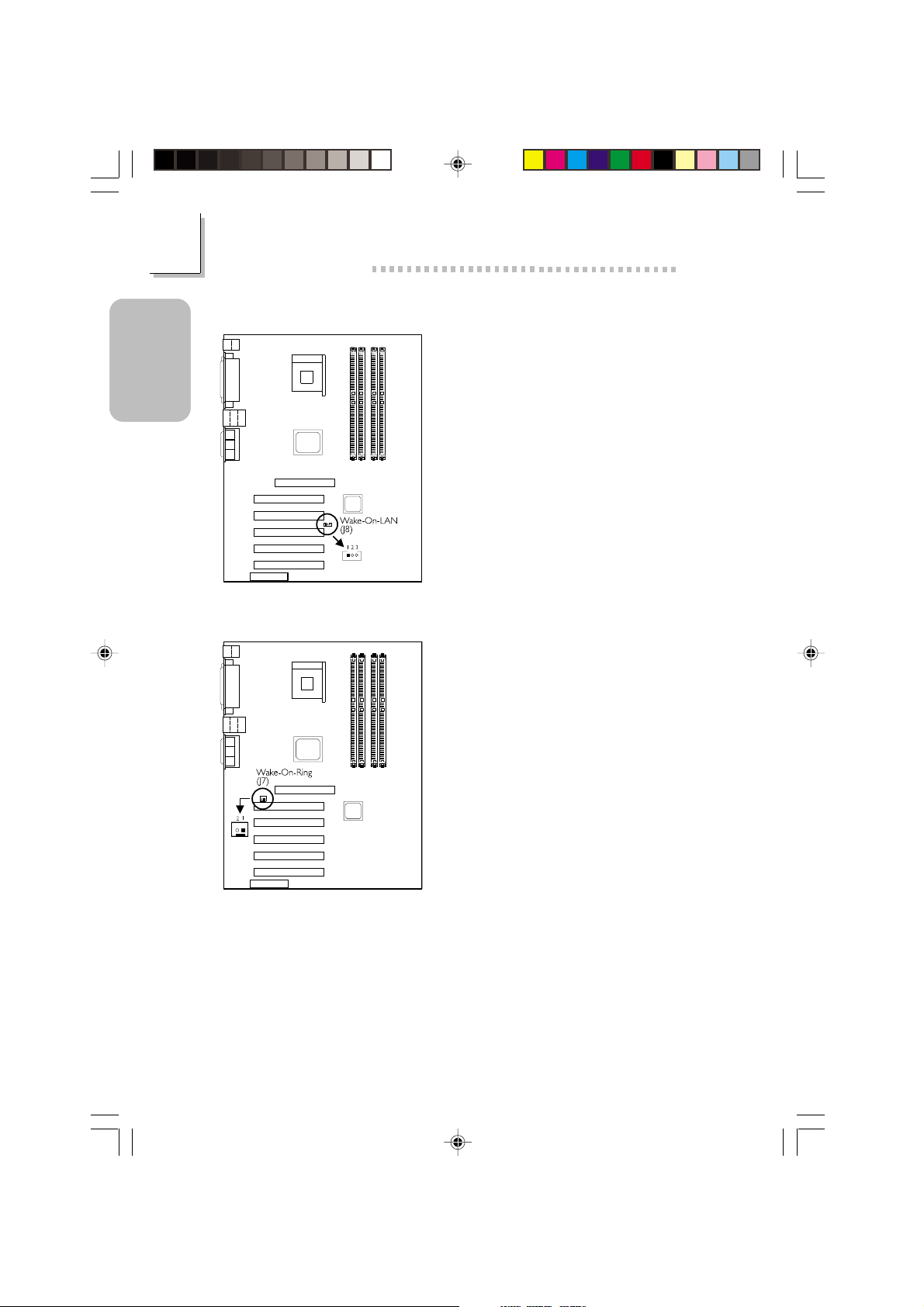

Wake-On-LAN

PCI 3 Slot

PCI 4 Slot

PCI 5 Slot

Chassis fan (J19)
USB 3, 4 (J16/J50)
USB 4 select (JP70, JP71)

RJ45

Game/MIDI

LAN

Line-Out

USB 2, 1

(Lime)

(Black)

Factory use only

(J14)

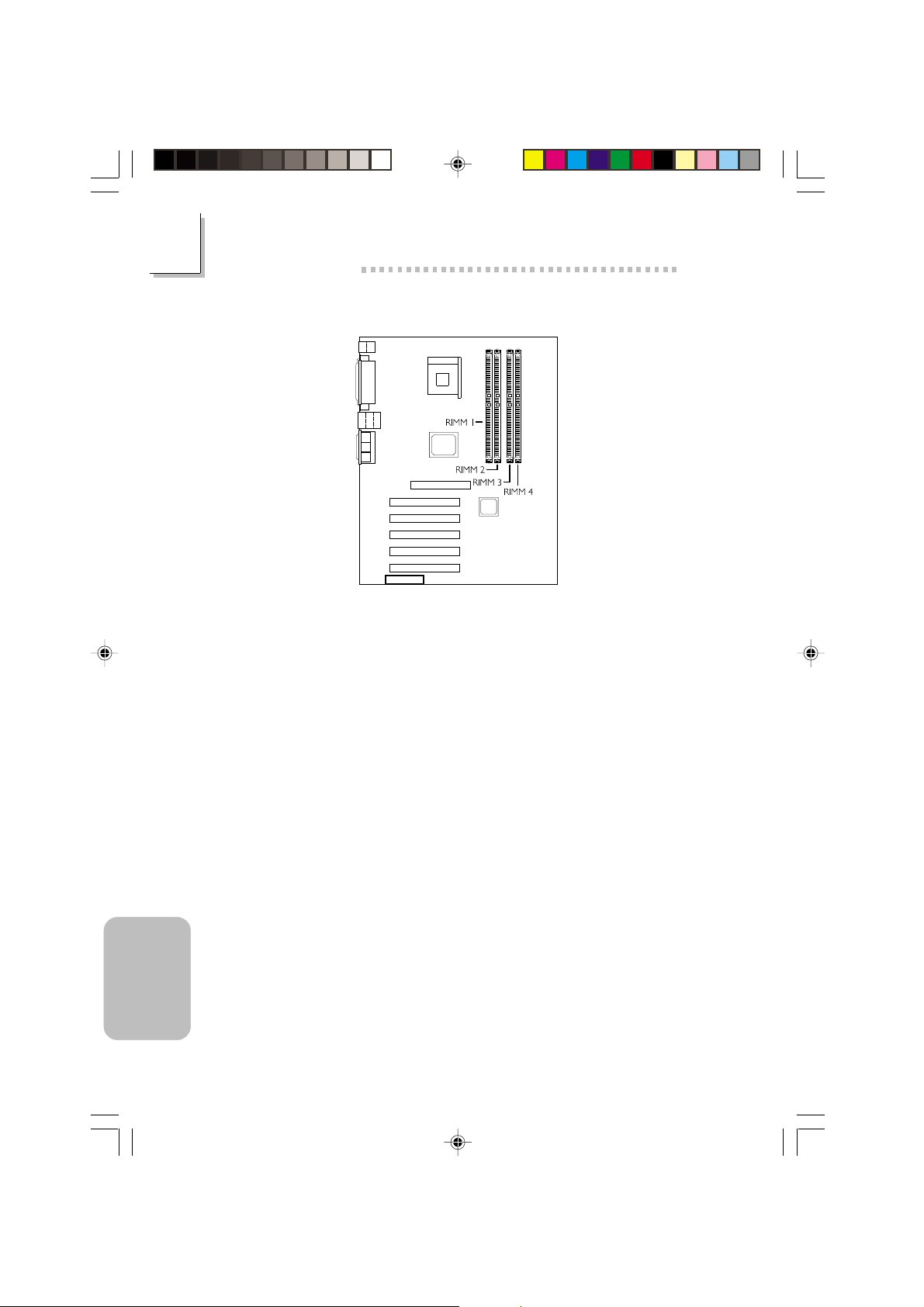

RIMM 1

J8

Firmware

Hub

Wake-On-USB KB/
Mouse for USB 3, 4

(Gold)

Mic-In
(Pink)

Line-In
(Light Blue)

RIMM 2

82801

ICH2

Intel

CPU fan (J9)

RIMM 3

RIMM 4

JP5

Onboard RAID

setting (JP74)

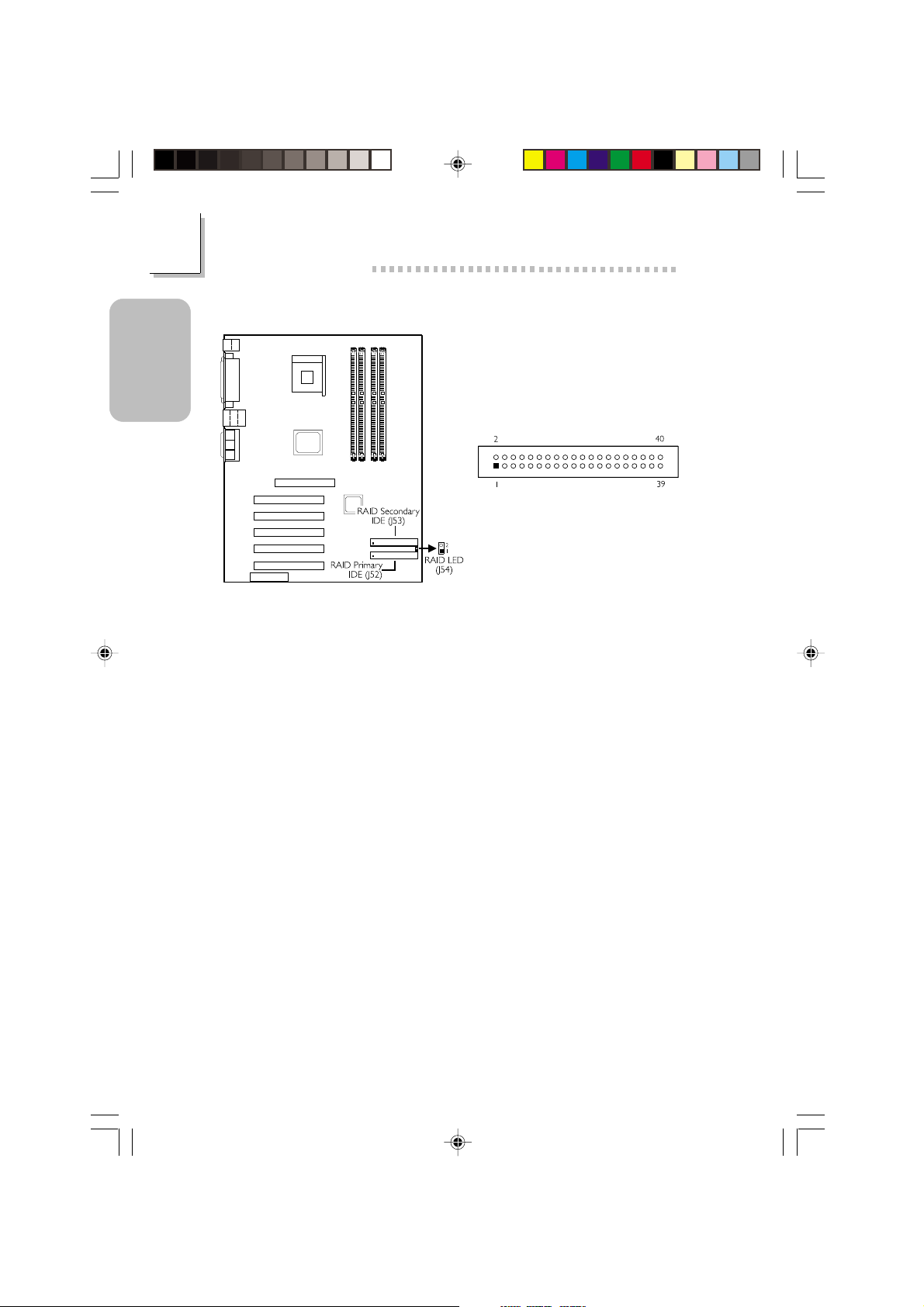

RAID Secondary IDE

RAID Primary IDE

20265R

Promise

J16/J50

11

JP71

1

JP4

JP70

IrDA (J15)

Square denotes pin 1

RIMM 2 Standby
Power LED

ATXP3

power

Auxiliary

RIMM 1 Standby
Power LED

SecondaryIDE

J17

J17

Second fan

(JP7)

Clear

Battery

CMOS

RAID LED (J54)

SPEAKER

RESET

J19

15

5

G-SW

G-LED

ATXP2

Primary IDE

J20 J21

ATX-SW

ATX Main Power

FDD

J53

J52

HD-LED

J55

PWR-LED

NT72-SA

(Supports onboard LAN and RAID)

6

Quick Setup Guide

1

KB

Mouse

J2

USB 1

USB 2

Line-

out

CN4

Line-

in

CN5

Mic-

in

Game/MIDI: CN6

CN7

AC’97

Front audio

10

2

1

9

J51

I/O

chip

J5

Chassis

open

Mouse

(Green)

KB

(Purple)

J1

Wake-On­KB/Mouse (JP2)

COM 1 (CN1)

Parallel (CN2)

COM 2 (CN3)

Wake-On-USB KB/Mouse
for USB 1, 2 (JP1)

CD-in (J3)

TAD (J6)

J7

Wake-On-Ring

PCI Standby Power LED

CNR Slot

Parallel

(Burgundy)

COM 1

COM 2

(Teal/Turquoise)

Socket 478

2

4

+12V power
(ATXP1)

3

1

Intel

82850E

JP72

MCH

CPU FSB select

AGP Slot

PCI 1 Slot

PCI 2 Slot

Wake-On-LAN

PCI 3 Slot

PCI 4 Slot

PCI 5 Slot

Chassis fan (J19)
USB 3, 4 (J16/J50)
USB 4 select (JP70, JP71)

USB 2

Game/MIDI

(Black)

Line-Out

USB 1

(Lime)

(Black)

Factory use only

(J14)

RIMM 1

J8

Firmware

Hub

Wake-On-USB KB/
Mouse for USB 3, 4

(Gold)

Mic-In
(Pink)

Line-In
(Light Blue)

RIMM 2

82801

ICH2

Intel

CPU fan (J9)

RIMM 3

RIMM 4

JP5

J16/J50

11

JP71

1

JP4

JP70

IrDA (J15)

Square denotes pin 1

RIMM 2 Standby
Power LED

ATXP3

power

Auxiliary

RIMM 1 Standby
Power LED

SecondaryIDE

J17

J17

Second fan

Clear
CMOS

SPEAKER

J19

15

5

G-SW

G-LED

ATXP2

J20 J21

(JP7)

Battery

RESET

Primary IDE

ATX-SW

ATX Main Power

FDD

HD-LED

J55

PWR-LED

Guide

Quick Setup

NT72-SC

Note:

The illustrations on the following pages are based on the NT72-SA
system board, which is the board that supports onboard LAN and
RAID.

7

1

Quick Setup Guide

1.2 Jumpers

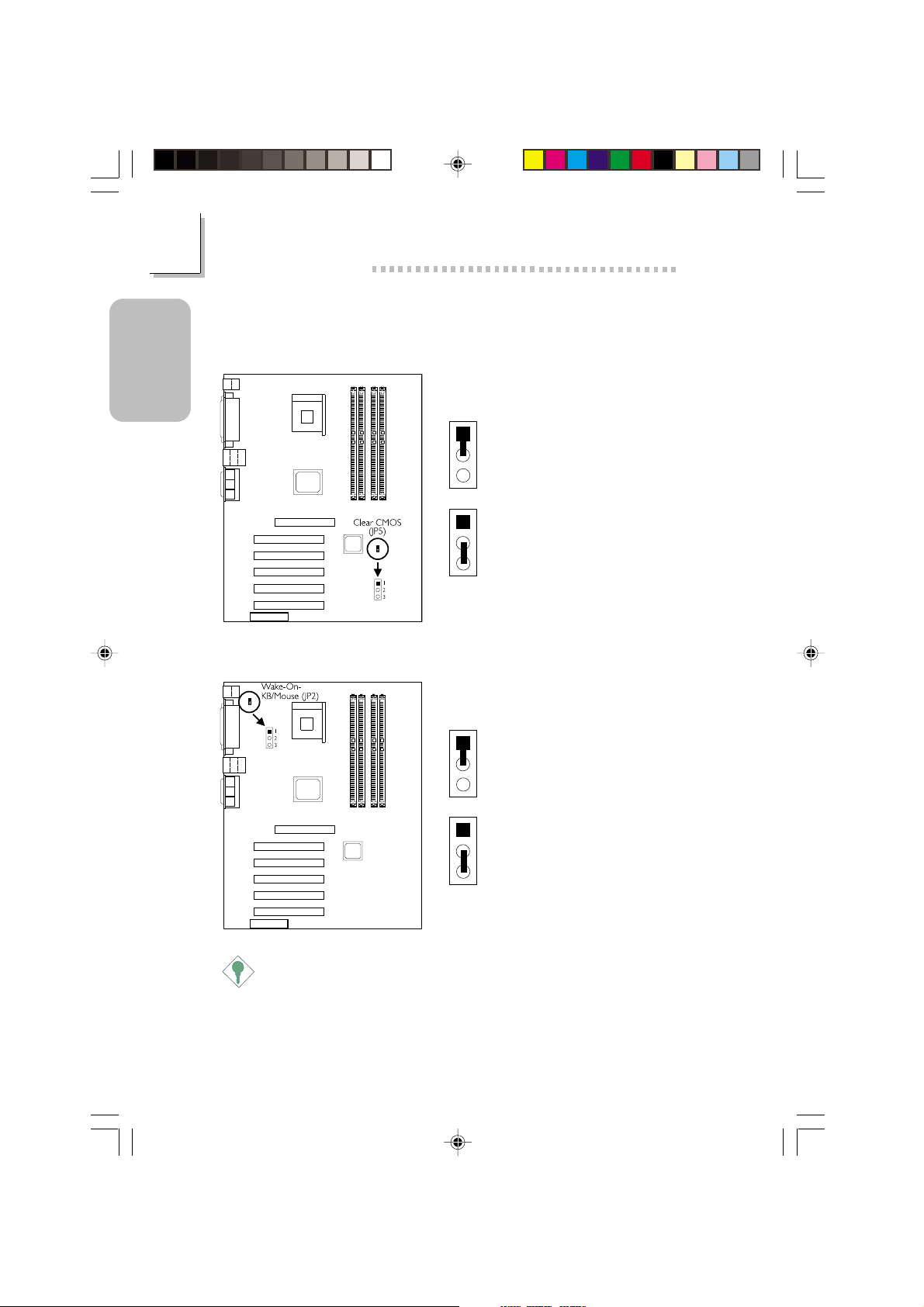

1.2.1 Clear CMOS Data - JP5

Guide

Quick Setup

1.2.2 Wake-On-K eyboard / W ake-On-Mouse - JP2

1

1-2 On:

2

Normal (default)

3

1

2-3 On:

2

Clear CMOS Data

3

1-2 On:

1

Disable the Wake-On-

2

KB/Mouse function

3

(default)

1

2-3 On:

2

Enable the Wake-On­KB/Mouse function

3

Important:

The 5VSB power source of your power supply must support

≥

720mA.

8

Quick Setup Guide

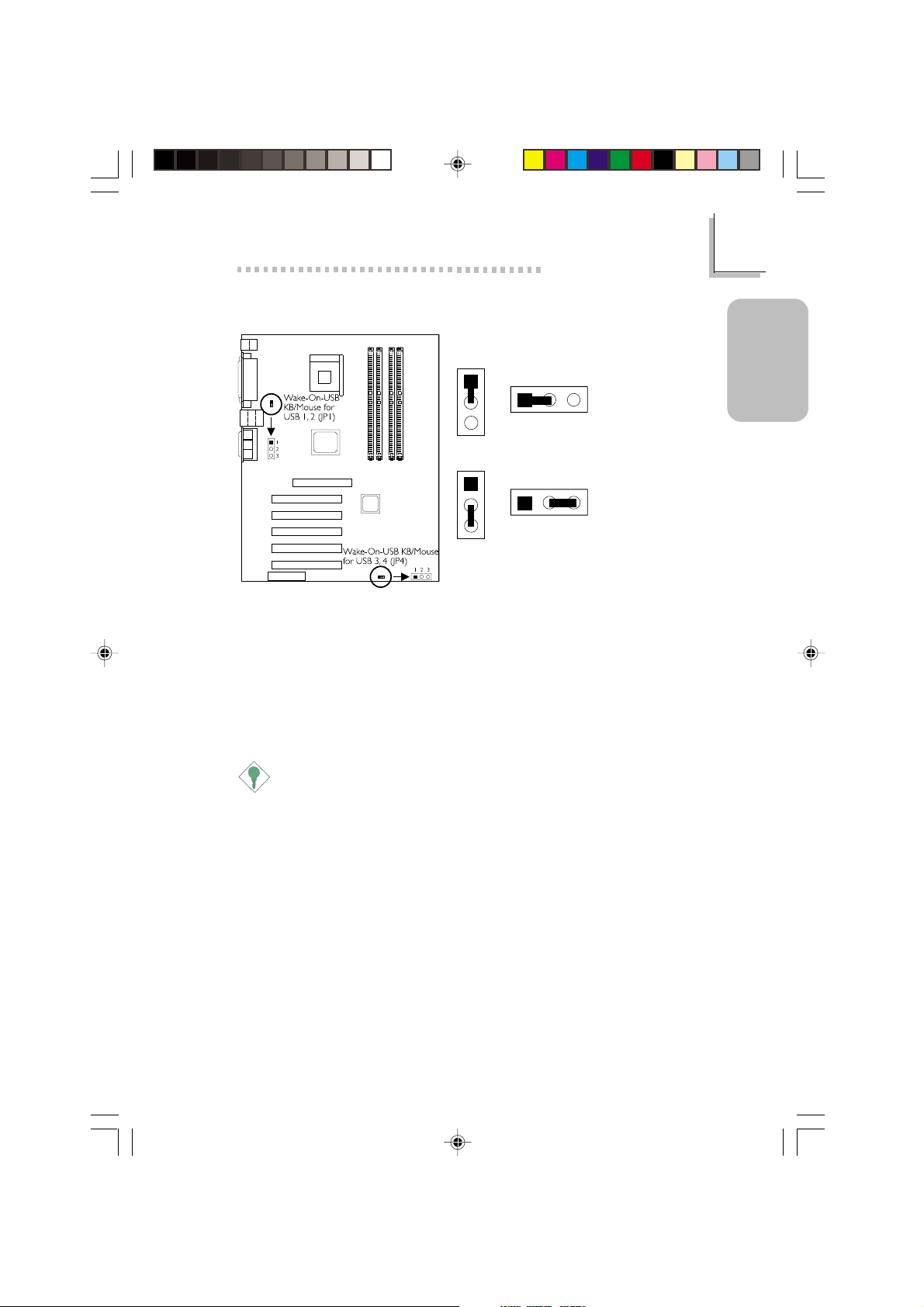

1.2.3 Wake-On-USB Keyboard/Mouse - JP1 and JP4

123

1
2
3

JP1

1
2
3

JP1

JP4

123

JP4

JP1 - for the USB keyboard/mouse that is connected to the USB 1 or
USB 2 por t.

JP4 - for the USB keyboard/mouse that is connected to the USB 3 or
USB 4 por t.

1-2 On: Disable
the Wake-On-USB
KB/Mouse (default)

2-3 On: Enable
the Wake-On-USB
KB/Mouse

1

Guide

Quick Setup

“USB KB/Mouse Wake-Up From S3” in the Power Management Setup
submenu of the BIOS must also be enabled.

Important:

• If you are using the Wake-On-USB Keyboard/Mouse function for
2 USB ports, the 5VSB power source of your power supply must
support ≥1.5A.

• If you are using the Wake-On-USB Keyboard/Mouse function for
4 USB ports, the 5VSB power source of your power supply must
support ≥2A.

9

1

Quick Setup Guide

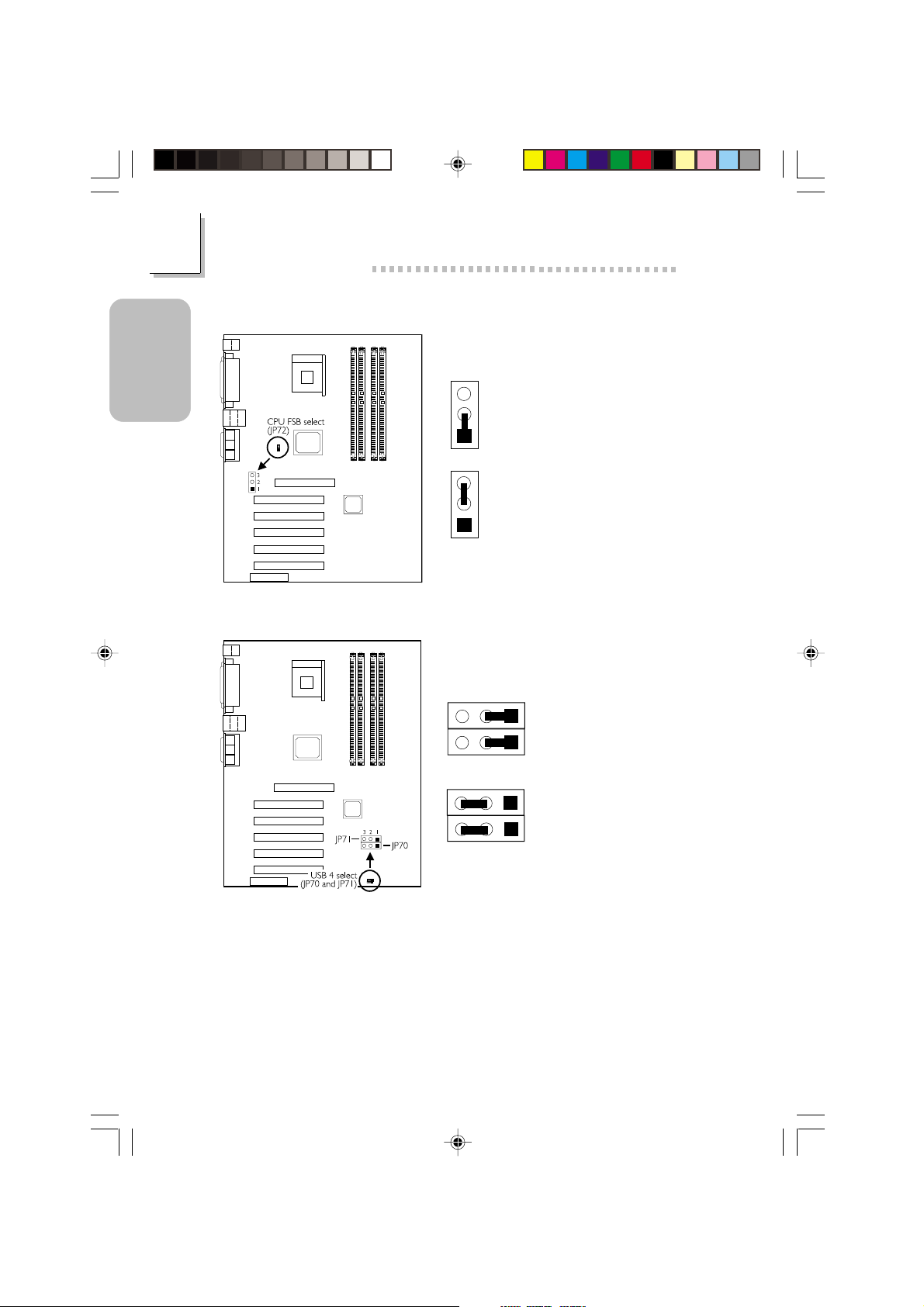

1.2.4 CPU’s Front Side Bus - JP72

Guide

Quick Setup

1.2.5 USB 4 Select - JP70 and JP71

3

1-2 On:

2

100MHz

1

3

2-3 On: Auto

2

(default)

1

321

21

3

1-2 On:
USB 4 on J16/J50
(default)

2-3 On:
USB 4 on CNR

10

Quick Setup Guide

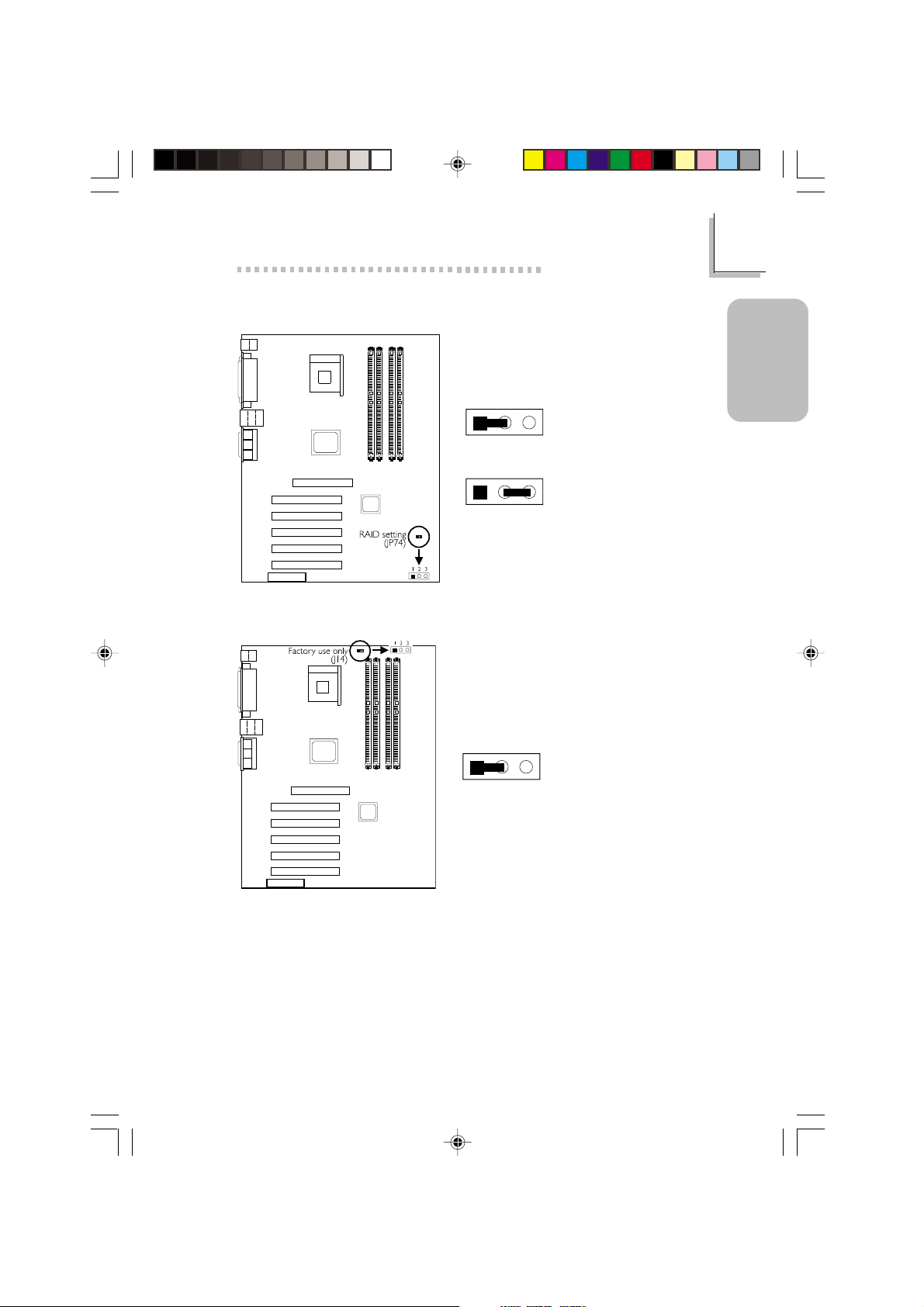

1.2.6 RAID Settings - JP74 (NT72-SA only)

123

23

1

1-2 On:
Enable the RAID
function (default)

2-3 On:
Disable the
RAID function

1.2.7 Factory Use Jumper - J14

1

Guide

Quick Setup

123

1-2 On: Default

This jumper is for factory use only. Please leave it in its default setting.
Reconfiguring the jumper may cause problems.

11

1

Quick Setup Guide

1.3 Ports and Connectors

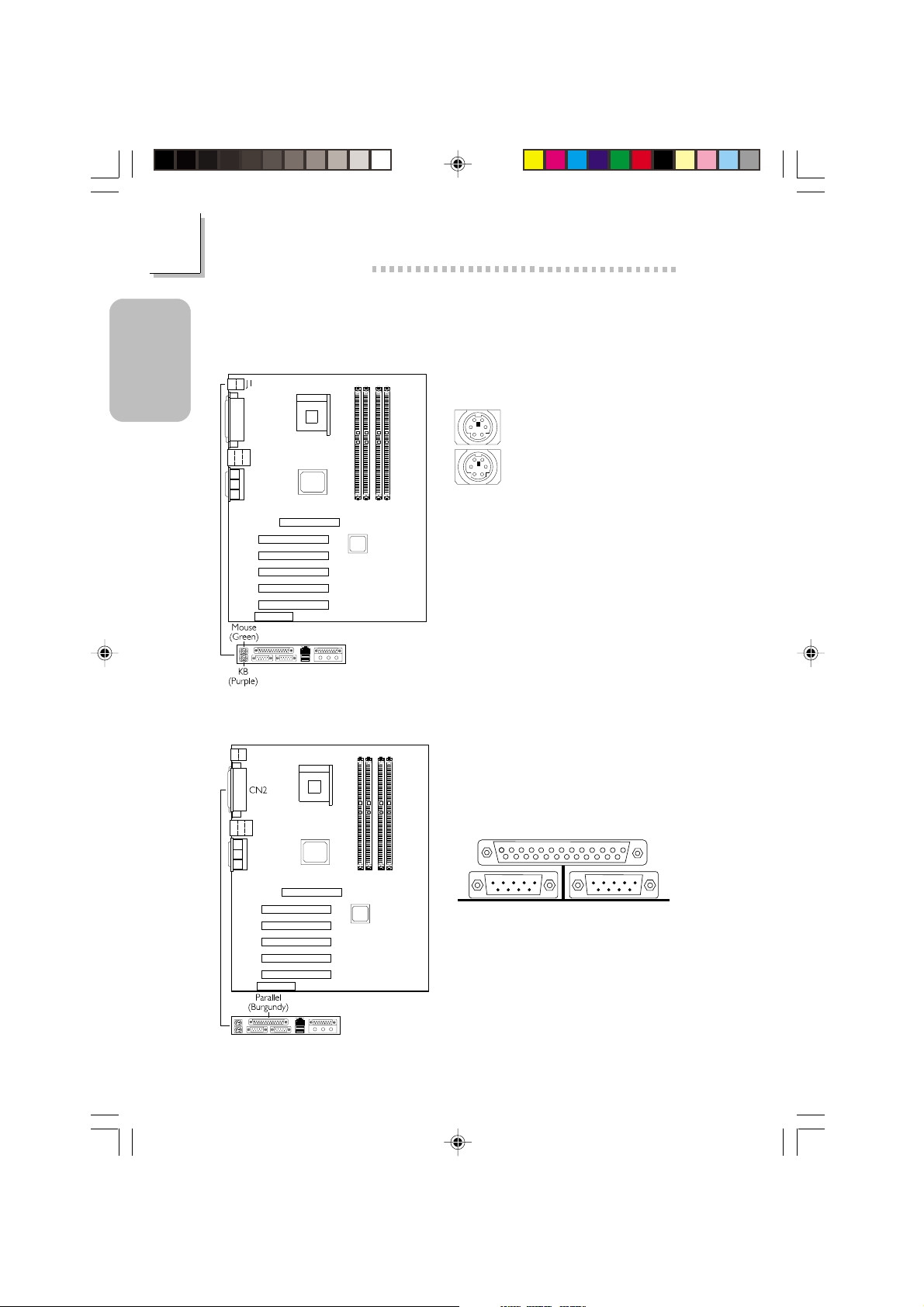

1.3.1 PS/2 Mouse and PS/2 Keyboard Ports

Guide

Quick Setup

PS/2 Mouse

PS/2 Keyboard

Make sure to turn off your
computer prior to connecting or
disconnecting a mouse or keyboard.
Failure to do so may damage the
system board.

12

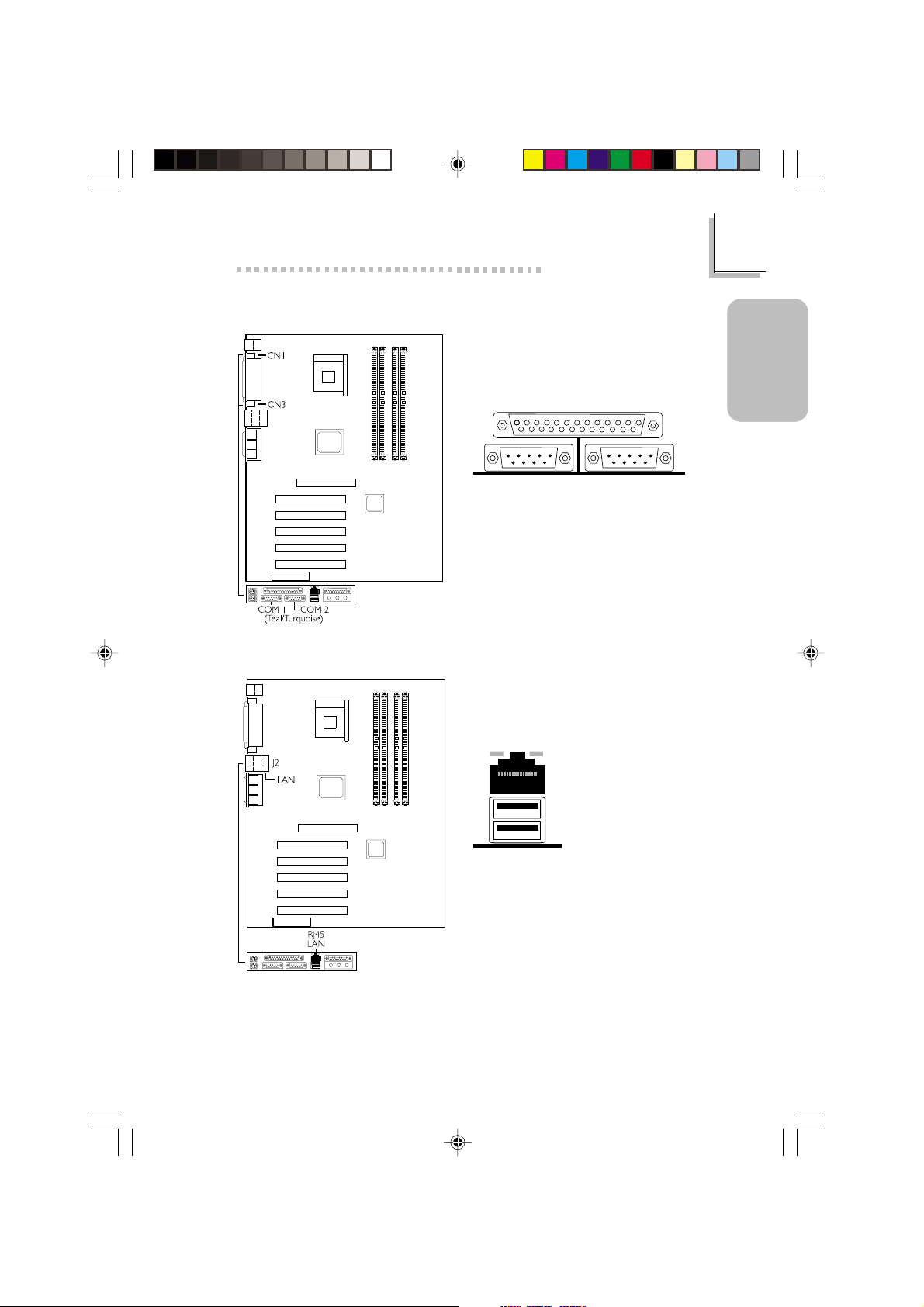

1.3.2 Parallel Port

Parallel Port

1.3.3 Serial Ports

Quick Setup Guide

1

Guide

Quick Setup

COM 1

Serial Port

1.3.4 RJ45 Fast-Ethernet Port (NT72-SA only)

RJ45 LAN

COM 2

Serial Port

13

1

Quick Setup Guide

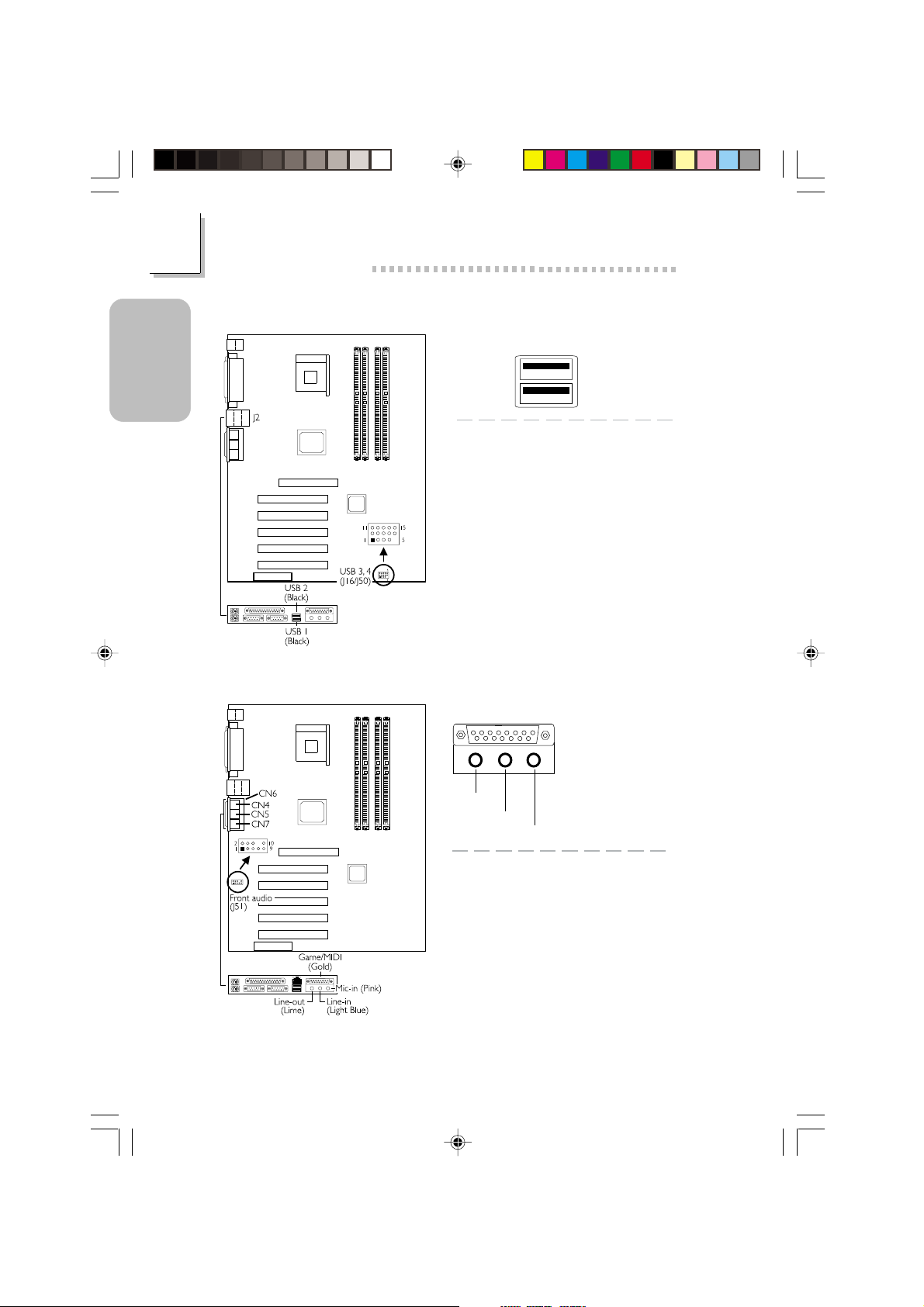

1.3.5 Universal Serial Bus Ports

Guide

Quick Setup

1.3.6 Game/MIDI Port and Audio Jacks

Onboard USB Ports (J2)

Additional USB Ports (J16/J50)

1 VCC
2 UP2­3 UP2+
4 Ground
5 Key

6 VCC
7 UP3­8 UP3+
9 Ground
10 N. C.

11 N. C.
1 2 Ground
13 UP2+
14 UP2­1 5 VCC

The Wake-On-USB Keyboard/
Mouse function, when enabled,
allows a USB keyboard or USB
mouse to wake up a system that is
in the S3 (STR - Suspend To RAM)
state.

14

Onboard Game/MIDI / Audio

Game/MIDI Port
Audio Jacks

Line-out

Line-in

Mic-in

Additional Line-out/Mic-in (J51)

1 Mic+
2 Ground
3N. C.
4 AuD_Vcc (Avcc)
5 AuD_R-Out
6N. C.
7N. C.
8 Key
9 AuD_L_Out
10 N. C.

1.3.7 Internal Audio Connectors

Quick Setup Guide

1

CD-in

1 Left audio channel
2 Ground
3 Ground
4 Right audio channel

TAD

1 Modem-out (from modem)
2 Ground
3 Ground
4 Modem-in (to modem)

1.3.8 Floppy and IDE Disk Drive Connectors

Guide

Quick Setup

FDD

IDE

If you encountered problems while using an ATAPI CD-ROM drive that is
set in Master mode, please set the CD-ROM drive to Slave mode. Some
ATAPI CD-ROMs may not be recognized and cannot be used if
incorrectly set in Master mode.

15

1

Quick Setup Guide

1.3.9 RAID IDE Disk Drive Connectors (NT72-SA only)

Guide

Quick Setup

Only connect IDE hard drives to the RAID IDE connectors.
Only two drives can be configured as RAID. Since both of these drives

must be in Master mode, striping or mirroring must be done between 2
RAID IDE channels; not between 2 drives that are chained on the same
channel.

16

PCI slot 2 and RAID IDE use the same IRQ. If you are using add-in cards
such as PCI audio card or SCSI card, please do not install it into PCI slot 2.

By default, the Promise RAID controller is enabled. If you are not using the
onboard RAID, set JP74 to Disabled (2-3 On).

The RAID LED connector (J54) is used to connect a LED cable connector.
The LED will light when the hard drive is being accessed.

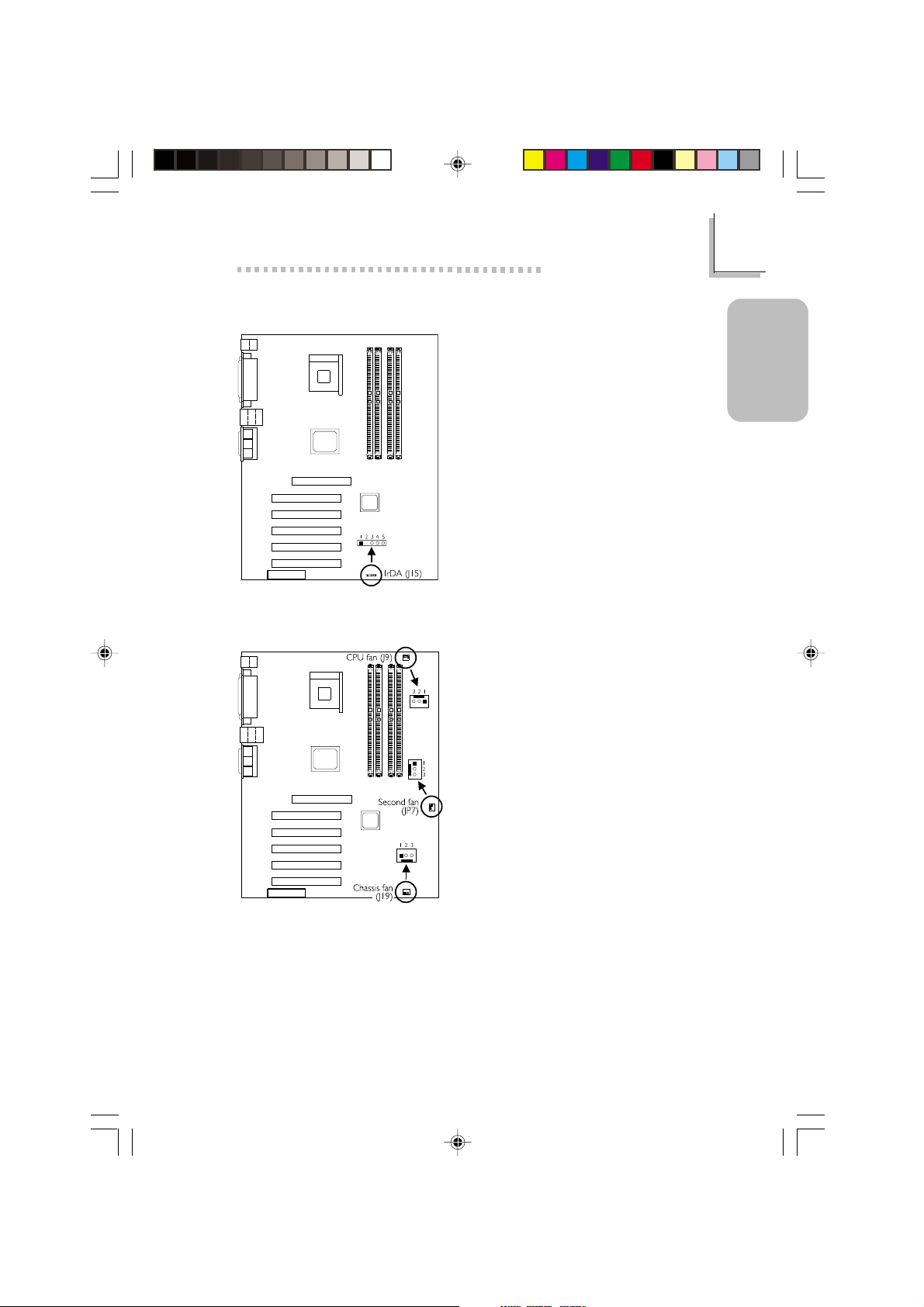

1.3.10 IrDA Connector

1.3.11 Fan Connectors

Quick Setup Guide

1 VCC
2N. C.
3 IRRX
4 Ground
5 IRTX

The sequence of the pin functions on
some IrDA cable may be reversed
from the pin function defined on the
system board. Make sure to connect
the cable to the IrDA connector
according to their pin functions.

CPU Fan

1 Ground
2 Power
3 Sense

1

Guide

Quick Setup

Chassis Fan

1 Ground
2 On/Off
3 Sense

Second Fan

1 Ground
2 +12V
3 Sense

17

1

Guide

Quick Setup Guide

1.3.12 Wake-On-LAN Connector

Quick Setup

1.3.13 Wake-On-Ring Connector

1 WOL
2 Ground
3 +5VSB

The 5VSB power source of your
power supply must support
≥720mA.

1 Ground
2 RI#

If you are using a modem add-in
card, the 5VSB power source of your
power supply must support
≥720mA.

18

Quick Setup Guide

2.3.14 Chassis Open Connector (optional)

1 Ground
2 Chassis signal
3N. C.
4 +5V

1

Guide

Quick Setup

19

1

Quick Setup Guide

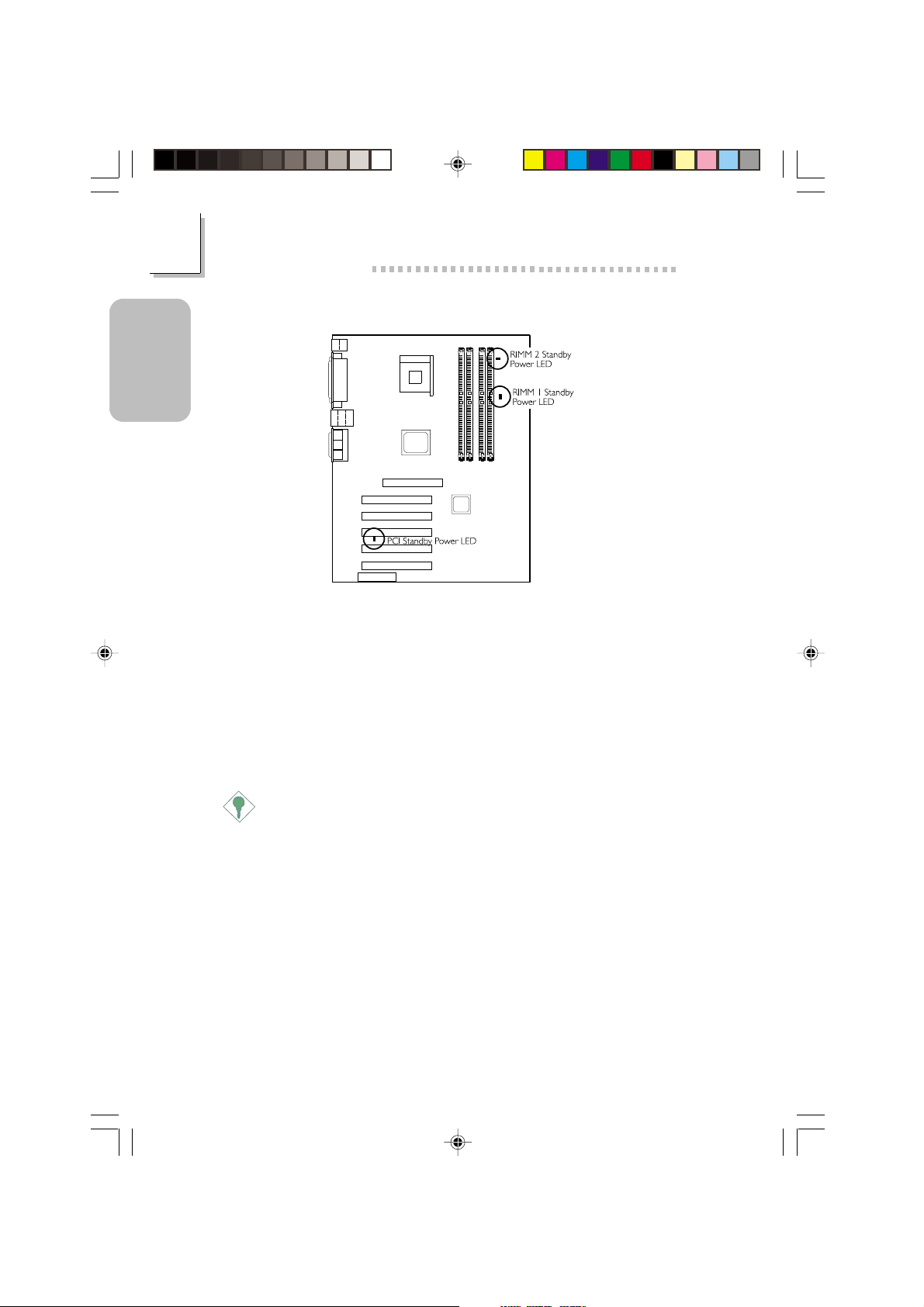

1.3.15 RIMM and PCI Standby Power LEDs

Guide

Quick Setup

RIMM 1 and RIMM 2 Standby Power LEDs

These LEDs will turn red when the system’s power is on or when it is in
the Suspend state (Power On Suspend or Suspend to RAM). It will not
light when the system is in the Soft-Off state.

20

PCI Standby Power LED

This LED will turn red when the system is in the power-on, Soft-Off or
Suspend (Power On Suspend or Suspend to RAM) state.

Important:

Lighted LEDs serve as a reminder that you must power-off the
system then turn off the power supply’s switch or unplug the power
cord prior to installing any memor y modules or add-in cards.

Quick Setup Guide

1.3.16 Power Connectors

ATX Main Power

1 3.3V
2 3.3V
3 Ground
4 +5V
5 Ground
6 +5V
7 Ground
8 PW-OK
9 5VSB
10 +12V

+12V Power

1 Ground
2 Ground
3 +12V
4 +12V

Auxiliary Power

1 Ground
2 Ground
3 Ground

We recommend that you use a power supply that complies with the
ATX12V Power Supply Design Guide Version 1.1. An ATX12V power
supply has a standard 20-pin ATX main power connector, a 4-pin +12V
power connector and a 6-pin auxiliary power connector that must be
inser ted onto ATXP2, ATXP1 and ATXP3 connector s respectively.

11 3.3V
12 -12V
1 3 Ground
14 PS-ON
1 5 Ground
1 6 Ground
1 7 Ground
18 -5V
19 +5V
20 +5V

4 +3.3V
5 +3.3V
6 +5V

1

Guide

Quick Setup

The 4-pin +12V power connector enables the deliver y of more +12VDC
current to the processor’s Voltage Regulator Module (VRM).

The 6-pin auxiliary power connector provides additional current for the
board’s +3.3VDC and +5VDC. Using a power supply that does not have
this connector will still provide power as long as the 20-pin ATX main
power and 4-pin +12V power are connected.

The system board requires a minimum of 250 Watt power supply to
operate. Your system configuration (amount of memory, add-in cards,
peripherals, etc.) may exceed the minimum power requirement. To ensure
that adequate power is provided, use a 300 Watt (or greater) power
supply.

21

1

Quick Setup Guide

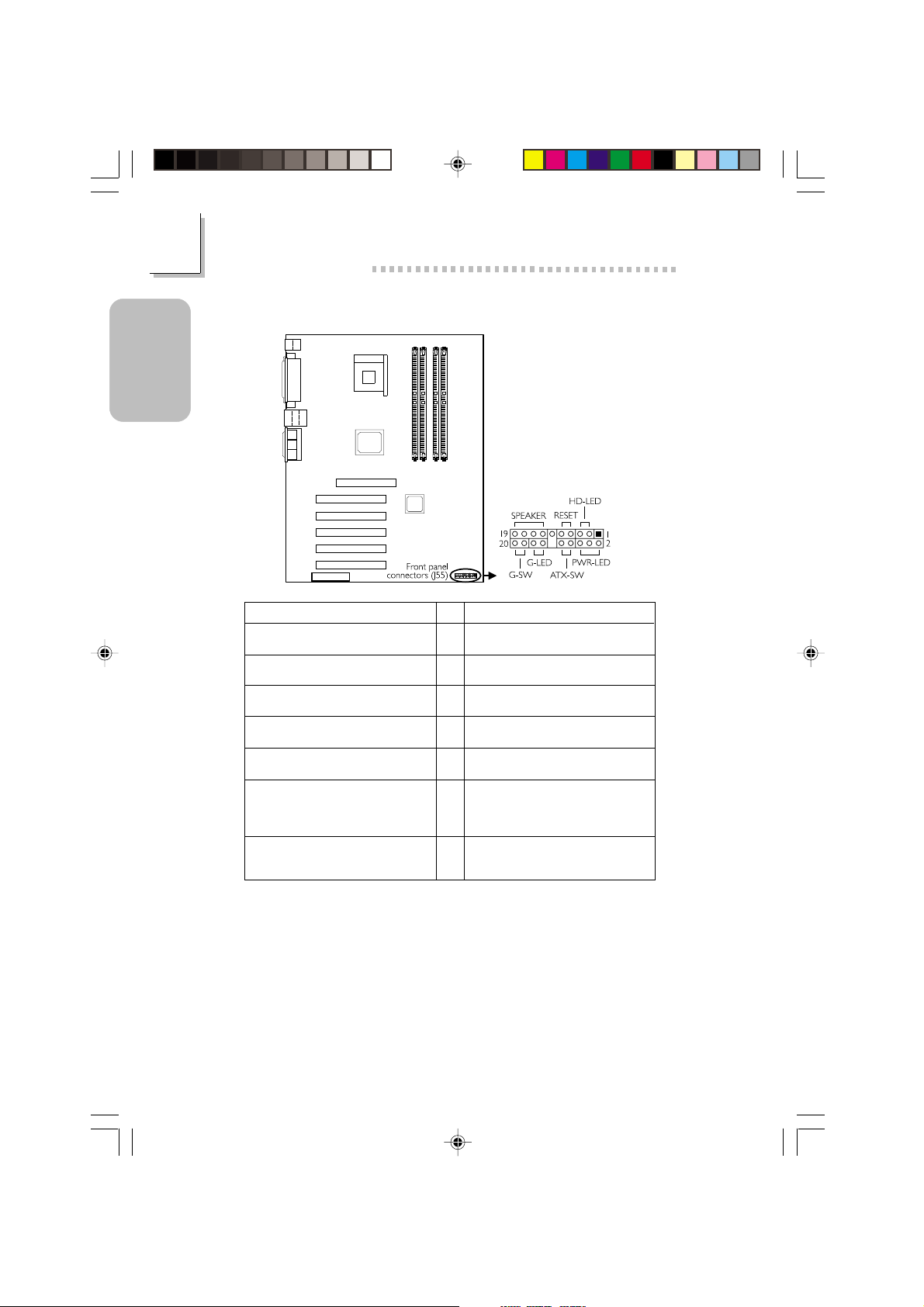

1.3.17 Front Panel Connectors

Guide

Quick Setup

HD-LED

(Primary/Secondary IDE LED)

G-LED

(Green LED)

ATX-SW

(ATX power switch)

G-SW

(Green switch)

RESET

(Reset switch)

SPEAKER

(Speaker connector)

PWR-LED

(Power/Standby LED)

Pin

Pin Assignment

3

HDD LED Power

5

HDD

14

Green LED Power

16

Ground

8

PWRBT+

10

PWRBT-

18

Ground

20

SMI

7

Ground

9

H/W Reset

13

Speaker Data

15

N. C.

17

Ground

19

Speaker Power

2

LED Power (+)

4

LED Power (+)

6

LED Power (-) or Standby Signal

22

If a system did not boot-up and the Power/Standby LED did not light
after it was powered-on, it may indicate that the CPU or memory module
was not installed properly. Please make sure they are properly inser ted
into their corresponding socket.

1.4 Award BIOS Setup Utility

1.4.1 Main Menu

Quick Setup Guide

1

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

Standard CMOS Features

Advanced BIOS Features

Advanced Chipset Features

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

PC Health Status

: Quit

Esc

: Save & Exit Setup

F10

Time, Date, Hard Disk Type...

1.4.2 Standard CMOS Features

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

Date (mm:dd:yy)
Time (hh:mm:ss)

IDE Primary Master
IDE Primary Slave
IDE Secondary Master
IDE Secondary Slave

Drive A
Drive B

Video
Halt On

Base Memory
Extended Memory
Total Memory

Standard CMOS Features

Wed, Aug 22 2001
4 : 35 : 5

Press Enter None
Press Enter None
Press Enter None
Press Enter None

1.44M, 3.5 in.
None

EGA/VGA
All, But Keyboard

640K
129024K
130048K

CPU Frequency Control

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

↑↓→←

: Select Item

Menu Level
Change the day, month,

year and century

Guide

Quick Setup

Item Help

↑↓→← Move

Enter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General Help

The settings on the screen are for reference only. Your ver sion may not be
identical to this one.

23

1

Quick Setup Guide

1.4.3 Advanced BIOS Features

Guide

Quick Setup

1.4.4 Advanced Chipset Features

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

BIOS Flash Protect
Onboard LAN Control
Virus Warning
CPU L1 & L2 Cache
Quick Power On Self Test
RAID or SCSI Card Boot
First Boot Device
Second Boot Device
Third Boot Device
Boot Other Device
Swap Floppy Drive
Boot Up Floppy Seek
Boot Up NumLock Status
Typematic Rate Setting

X

Typematic Rate (Chars/Sec)

X

Typematic Delay (Msec)

Security Option
APIC Mode
OS Select For DRAM > 64MB
HDD S.M.A.R.T. Capability
Small Logo (EPA) Show
Onboard LAN Boot ROM

↑↓→← Move

The screen above list all the fields available in the Advanced BIOS Features
submenu, for ease of reference in this manual. In the actual CMOS setup,
you have to use the scroll bar to view the fields. The settings on the screen

F5:Previous Values

Advanced BIOS Features

Disabled
Enabled
Disabled
Enabled
Enabled
RAID
Floppy
HDD-0
LS120
Enabled
Disabled
Disabled
Off
Disabled

6
250

Setup
Disabled
Non-OS2
Disabled
Enabled
Enabled

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

Menu Level
Allows you to choose

the VIRUS warning
feature for IDE Hard
Disk boot sector
protection. If this
function is enabled and
someone attempt to
write data into this
area, BIOS will show a
warning message on
screen and alarm beep

ESC:Exit

Item Help

F1:General HelpEnter:Select

are for reference only. Your version may not be identical to this one.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

RDRAM Bus Frequency
DRAM Data Integrity Mode
System BIOS Cacheable
Video BIOS Cacheable
Video RAM Cacheable
Delayed Transaction
AGP Aperture Size (MB)
AGP-4X Mode
Side Band Control
Delay Thermal Mode Time
DMA Channel 7 Select
DMA Channel 6 Select
DMA Channel 5 Select
DMA Channel 4 Select
DMA Channel 3 Select
DMA Channel 2 Select
DMA Channel 1 Select
DMA Channel 0 Select

Advanced Chipset Features

Auto
Non-ECC
Disabled
Disabled
Disabled
Enabled
64M
Enabled
Enabled
8 Min
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA
LPC I/F DMA

Item Help

Menu Level

24

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

F1:General HelpEnter:Select

1.4.5 Integrated Peripherals

Quick Setup Guide

1

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

On-Chip Primary PCI IDE
On-Chip Secondary PCI IDE
IDE Primary Master PIO
IDE Primary Slave PIO
IDE Secondary Master PIO
IDE Secondary Slave PIO
IDE Primary Master UDMA
IDE Primary Slave UDMA
IDE Secondary Master UDMA
IDE Secondary Slave UDMA
USB Controller
USB Keyboard Support
Init Display First
AC97 Audio
AC97 Modem
IDE HDD Block Mode
Keyboard/Mouse Power On

KB Power On Password

X

KB Power On Hot Key

X

Onboard FDC Controller
Onboard Serial Port 1
Onboard Serial Port 2

↑↓→← Move

UART2 Mode Select

X

RxD, TxD Active

X

IR Transmission Delay

Onboard Parallel Port
Parallel Port Mode
EPP Mode Select
ECP Mode Use DMA
PWR Lost Resume State
Game Port Address
Midi Port Address

X

Midi Port IRQ

F5:Previous Values

Integrated Peripherals

Enabled
Enabled
Auto
Auto
Auto
Auto
Auto
Auto
Auto
Auto
Enabled
Disabled
PCI Slot
Auto
Auto
Enabled
Disabled

Enter
Ctrl-F1

Enabled
3F8/IRQ4
2F8/IRQ3

+/-/PU/PD:Value

Normal

F6:Fail-Safe Defaults F7:Optimized Defaults

Hi,Lo
Enabled

378/IRQ7
ECP+EPP
EPP1.7
3
Keep Off
201
Disabled

10

F10:Save

Menu Level

ESC:Exit

Item Help

F1:General HelpEnter:Select

The screen above list all the fields available in the Integrated Peripherals
submenu, for ease of reference in this manual. In the actual CMOS setup,
you have to use the scroll bar to view the fields. The settings on the screen
are for reference only. Your version may not be identical to this one.

Guide

Quick Setup

25

1

Quick Setup Guide

1.4.6 Power Management Setup

Guide

Quick Setup

1.4.7 PnP/PCI Configurations

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

ACPI Function
ACPI Suspend Type
Power Management
Video Off Method
Video Off In Suspend
Suspend Mode
HDD Power Down
Soft-Off By PWR-BTTN
Resume on PCI Event
Resume on Ring
Resume on LAN
USB KB/Mouse Wake-Up From S3
Resume on Alarm

X

Date(of Month) Alarm

X

Time (hh:mm:ss) Alarm

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

Reset Configuration Data
Resources Controlled By

X

IRQ Resources

PCI/VGA Palette Snoop

* PCI IRQ Assignment *

F5:Previous Values

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

Slot 1,5
Onboard AC97/Slot 2
Slot 3
Onboard USB/Slot 4

Power Management Setup

Enabled
S1(POS)
User Define
DPMS
Yes
Disabled
Disabled
Instant-Off
Disabled
Disabled
Disabled
Enabled
Disabled

0
0 : 0 : 0

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

PnP/PCI Configurations

Disabled
Auto(ESCD)

Press Enter

Disabled

Auto
Auto
Auto
Auto

Menu Level

Menu Level
Default is Disabled.

Select Enabled to
reset Extended System
Configuration Data
(ESCD) when you exit
Setup if you have
installed a new add-on
and the system
reconfiguration has
caused such a serious
conflict that the OS
cannot boot.

Item Help

F1:General HelpEnter:Select

Item Help

26

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

1.4.8 PC Health Status

Quick Setup Guide

1

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

Current System Temp.
Current Chassis FAN Speed
Current CPU FAN Speed
Current Second FAN Speed
CPU (V) :
+1.5 V :
+3.3 V :
+5 V :
+12 V :

-12 V :
VBAT (V) :
5VSB (V) :

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

PC Health Status

27C/80F

0 RPM
0 RPM
0 RPM

2.06 V

1.53 V

3.31 V

5.05 V

12.03 V

-11.37 V

3.21 V

5.40 V

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

1.4.9 CPU Frequency Control

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

CPU Clock Ratio
Auto Detect PCI Clock
Spread Spectrum Modulated
CPU Host/PCI Clock

CPU Frequency Control

X 8
Enabled
Enabled
Default

Menu Level

Item Help

F1:General HelpEnter:Select

Item Help

Guide

Quick Setup

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

27

2

English

Chapter 2 - English

Table of Contents

English

2. 1 Features and Specifications.....................................................................................

2. 2 System Memor y................................................................................................................

2.3 Using the Suspend to RAM Function..........................................................

2. 4 Supported Softwares...................................................................................................

2.5 Troubleshooting.................................................................................................................

Package Checklist

The system board package contains the following items:

! The system board
! A user’s manual
! One IDE cable for ATA/33, ATA/66 or ATA/100 IDE drives

(NT72-SC only)
Three IDE cables for ATA/33, ATA/66 or ATA/100 IDE drives
(NT72-SA only)

! One 34-pin floppy disk drive cable
! One “RAID Driver” floppy diskette (NT72-SA only)
! One “Main Board Utility” CD

If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.

29
36
38
40
43

28

Note:

The user’s manual in the provided CD contains detailed information
about the system board. If, in some cases, some information doesn’t
match those shown in this manual, this manual should always be
regarded as the most updated version.

2.1 Features and Specifications

2.1.1 Features

Chipset

• Intel® 850E chipset

- Intel® 82850E Memory Controller Hub (MCH)

- Intel® 82801 I/O Controller Hub (ICH2)

Processor

The system board is equipped with Socket 478 for installing a
Pentium® 4 processor.

• Intel® Pentium® 4 processor (478-pin)

• Suppor ts up to 2.2GHz CPU speed

• 400/533MHz system data bus

Important:

The frequency ratio of some processors may have been locked
by the manufacturer. If you are using this kind of processor,
setting an extended ratio for the processor will have no effect.
The system will instead use its factory default ratio.

English

2

English

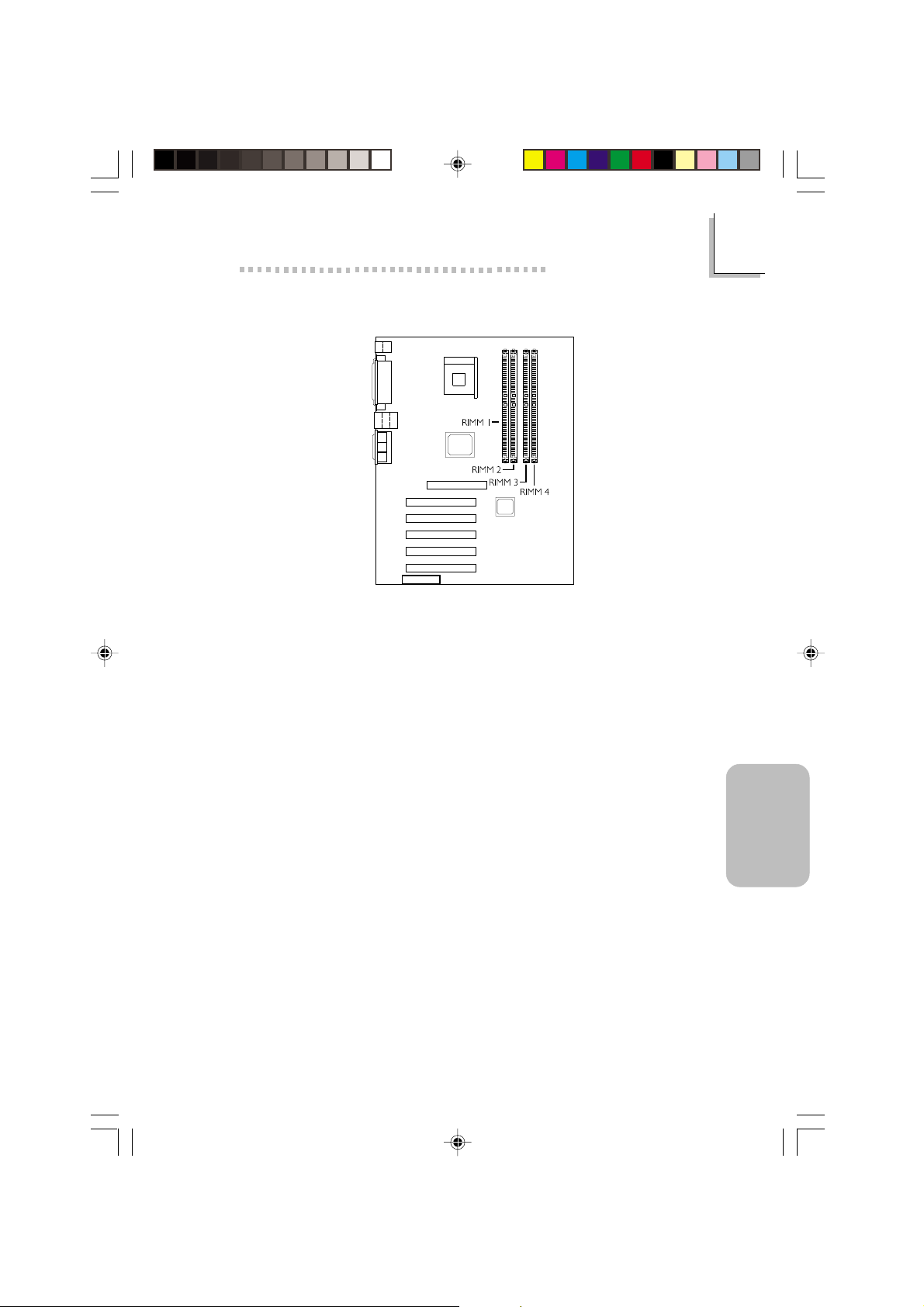

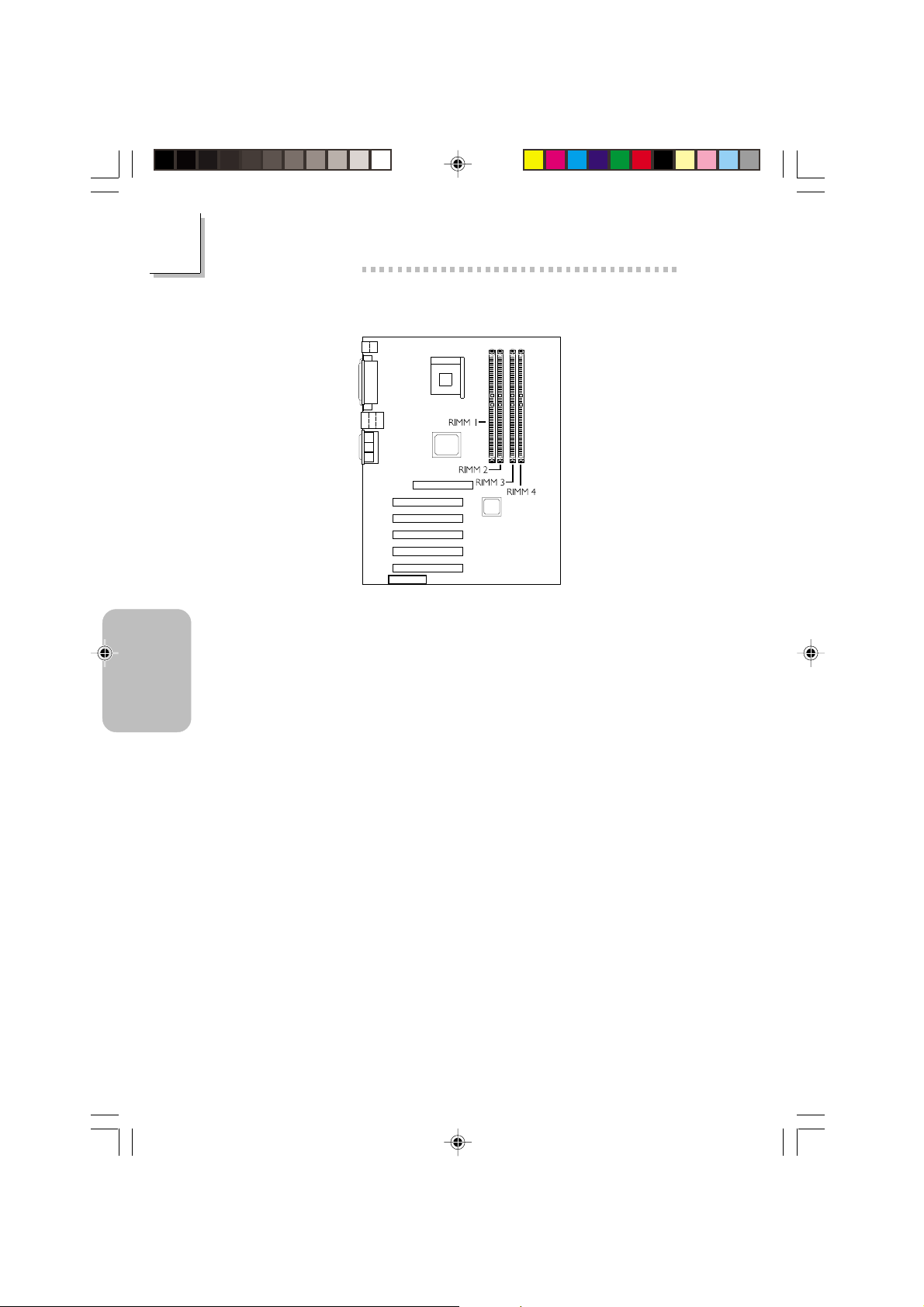

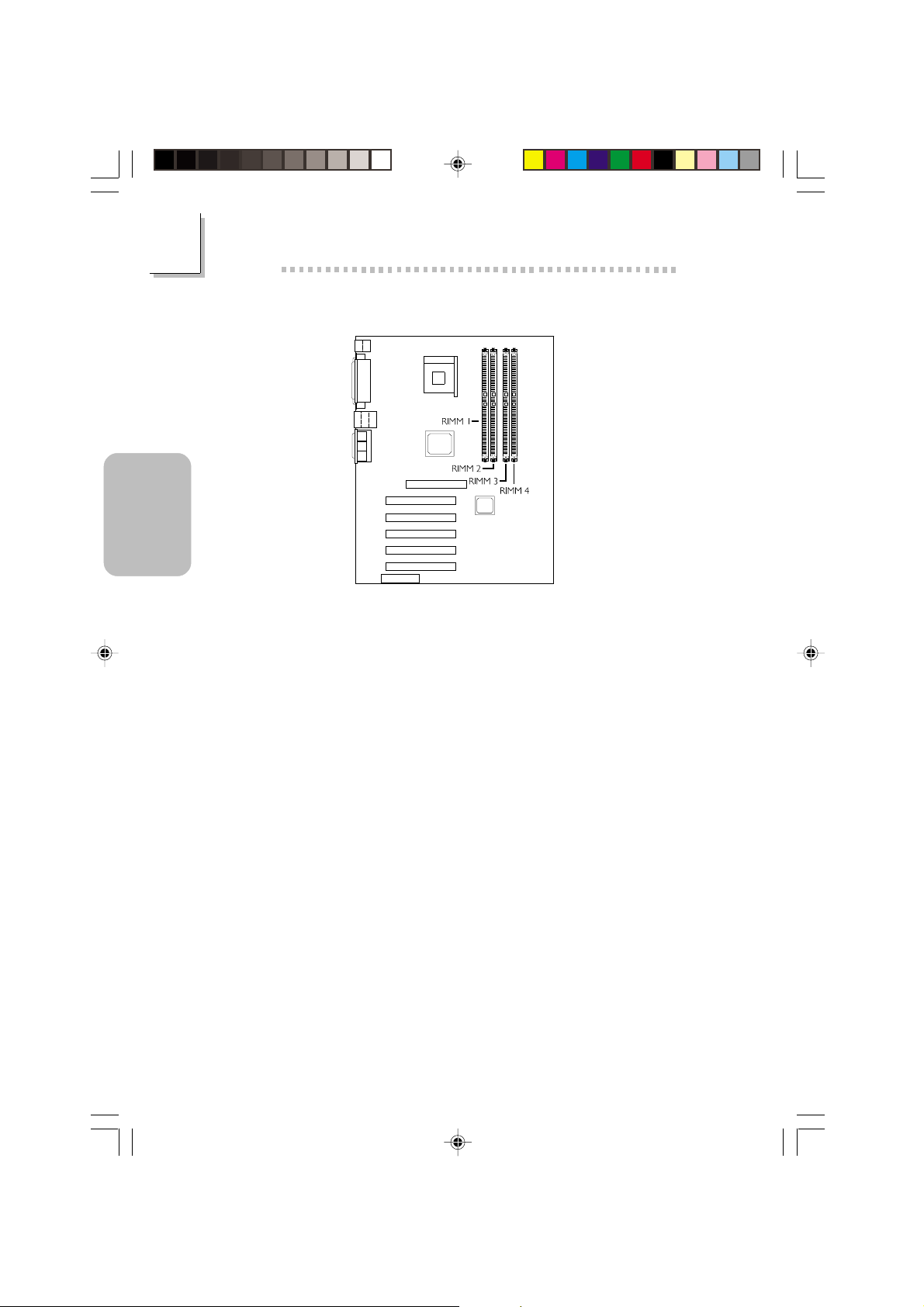

System Memory

• Four 184-pin RIMM sockets

- Two Direct-RDRAM channels with two RIMMs per channel

• Suppor ts 128MB to 2GB system memor y using 64Mbit,
128Mbit or 256Mbit technology

- PC-800 RDRAM with 400MHz CPUs

- PC-800 or PC-1066 RDRAM with 533MHz CPUs

• ECC suppor ted

29

2

English

English

Expansion Slots

The system board is equipped with 1 AGP slot, 5 dedicated PCI
slots and 1 shared PCI/CNR slot.

The AGP slot only supports 1.5V AGP 4x (1066MB/sec. bandwidth)
add-in cards. AGP is an interface designed to support high
performance 3D graphics cards for 3D graphics applications. It
handles large amounts of graphics data with the following features:

• Pipelined memory read and wr ite operations that hide memor y
access latency.

• Demultiplexing of address and data on the bus for nearly 100
percent efficiency.

CNR (Communication and Networking Riser) is an interface that
suppor ts multi-channel audio, V.90 analog modem, phone-line based
networking or 10/100 Ethernet based networking r iser board.

Onboard Audio Features

• 18-bit stereo full-duplex codec with independent variable sam­pling rate

• High quality differential CD input

• True stereo line level outputs

30

Onboard LAN Features (NT72-SA only)

• Uses Intel 82562ET 10/100Mbps PLC

• Integrated IEEE 802.3 10BASE-T and 100BASE-TX compatible
PHY

• Suppor ts IEEE 802.3u auto-negotiation

• Automatic detection of "unplugged mode"

• 1:1 transmit transformer r atio suppor t

• 10 BASE-T auto-polarity correction

Compatibility

• Microsoft PC ’98 compliant

• PCI 2.2, CNR 1.0 “A” type and AC ’97 compliant

• Intel AGP version 2.0

ATX Double Deck Ports (PC 99 color-coded connectors)

• Two USB ports

• One RJ45 LAN por t (NT72-SA only)

• Two NS16C550A-compatible DB-9 ser ial por ts

• One DB-25 parallel por t

• One mini-DIN-6 PS/2 mouse por t

• One mini-DIN-6 PS/2 keyboard por t

• One game/MIDI por t

• Three audio jacks: line-out, line-in and mic-in

Connectors

English

2

• One connector for 2 additional external USB por ts

• One connector for IrDA interface

• Two RAID IDE connector s (NT72-SA only)

• Two IDE connector s

• One floppy drive interface supports up to two 2.88MB floppy
drives

• Three ATX power supply connectors

• One Wake-On-LAN connector

• One Wake-On-Ring connector

• CPU, chassis and second fan connectors

• One opened chassis alarm connector (optional)

• Two internal audio connectors (CD-in and TAD)

ATA RAID - Redundant Array of Inexpensive Disk (NT72-SA
only)

• RAID 0 (striping) or RAID 1 (mirroring) - RAID 0 and RAID 1
cannot coexist

• Two independent IDE channels suppor t up to 4 dr ives (UDMA
modes 33/66/100 or EIDE)

• Supports PIO modes 0/1/2/3/4, DMA modes 0/1/2 and
UDMA modes 0/1/2/3/4/5

PCI Bus Master IDE Controller

• Two PCI IDE interfaces support up to four IDE devices

• Supports ATA/33, ATA/66 and ATA/100 hard drives

• PIO Mode 4 Enhanced IDE (data transfer rate up to 14MB/sec.)

• Bus mastering reduces CPU utilization during disk transfer

• Suppor ts ATAPI CD-ROM, LS-120 and ZIP

English

31

2

English

English

IrDA Interface

The system board is equipped with an IrDA connector for wireless
connectivity between your computer and peripheral devices. It
suppor ts peripher al devices that meet the IrDA or ASKIR standard.

USB Ports

The system board suppor ts 4 USB ports. Two onboard USB por ts
are located at the ATX double deck por ts of the board. The J16/J50
connector on the system board allows you to connect 2 more
optional USB por ts. These optional USB por ts, which are mounted
on a card-edge bracket, will be provided as an option. USB allows
data exchange between your computer and a wide range of
simultaneously accessible external Plug and Play peripherals.

BIOS

• Award BIOS, Windows® 98/2000/ME Plug and Play compatible

• Suppor ts SCSI sequential boot-up

• Flash EPROM for easy BIOS upgrades

• Supports DMI 2.0 function

Desktop Management Interface (DMI)

32

The system board comes with a DMI 2.0 built into the BIOS. The
DMI utility in the BIOS automatically records various information
about your system configuration and stores these information in the
DMI pool, which is a part of the system board's Plug and Play
BIOS. DMI, along with the appropriately networked software, is
designed to make inventory, maintenance and troubleshooting of
computer systems easier.

2.1.2 System Health Monitor Functions

The system board is capable of monitoring the following “system
health” conditions.

• Monitors system temperature and overheat alarm

• Monitors 5VSB/VBAT/1.5V/3.3V/5V/±12V/CPU voltages and
failure alarm

• Monitors the fan speed of the CPU fan, chassis fan and second
fan; and failure alarm

• Automatic chassis fan on/off control

• Read back capability that displays temperature, voltage and fan
speed

• Opened chassis alarm (optional)

2.1.3 Intelligence

Automatic Chassis Fan Off

The chassis fan will automatically turn off once the system enters the
Suspend mode.

Dual Function Power Button

English

2

Depending on the setting in the “Soft-Off By PWR-BTTN” field of
the Power Management Setup, this switch will allow the system to

enter the Soft-Off or Suspend mode.

Wake-On-Ring

This feature allows the system that is in the Suspend mode or Soft
Power Off mode to wake-up/power-on to respond to calls coming
through an internal or external modem.

Important:

If you are using a modem add-in card, the 5VSB power source
of your power supply must support ≥720mA.

Wake-On-LAN

The Wake-On-LAN function allows the network to remotely wake
up a Soft Power Down (Soft-Off) PC. Your LAN card must suppor t
the remote wakeup function.

Important:

The 5VSB power source of your power supply must support

≥

720mA.

English

33

2

English

English

Wake-On-Keyboard/Wake-On-Mouse

This function allows you to use the keyboard or PS/2 mouse to
power-on the system.

Important:

• The power button will not function once a keyboard
password has been set in the “KB Power On Password”
field of the Integrated Peripherals submenu. You must type
the correct password to power-on the system. If you forgot
the password, power-off the system and remove the
battery. Wait for a few seconds and install it back before
powering-on the system.

• The 5VSB power source of your power supply must
support ≥720mA.

Wake-On-USB Keyboard/Mouse

The Wake-On-USB Keyboard/Mouse function allows you to use a
USB keyboard or USB mouse to wake up a system that is in the
S3 (STR - Suspend To RAM) state .

Important:

• If you are using the Wake-On-USB Keyboard/Mouse
function for 2 USB ports, the 5VSB power source of your
power supply must support ≥1.5A.

• If you are using the Wake-On-USB Keyboard/Mouse
function for 4 USB ports, the 5VSB power source of your
power supply must support ≥2A.

34

RTC Timer to Power-on the System

The RTC installed on the system board allows your system to
automatically power-on on the set date and time .

ACPI STR

The system board is designed to meet the ACPI (Advanced
Configuration and Power Interface) specification. ACPI has energy
saving features that enables PCs to implement Power Management
and Plug-and-Play with operating systems that support OS Direct
Power Management. Currently, only Windows

®®

®

®®

98/2000/ME/XP

English

supports the ACPI function. ACPI when enabled in the Power
Management Setup will allow you to use the Suspend to RAM
function.

With the Suspend to RAM function enabled, you can power-off the
system at once by pressing the power button or selecting “Standby”
when you shut down Windows
go through the sometimes tiresome process of closing files,
applications and operating system. This is because the system is
capable of storing all programs and data files during the entire
operating session into RAM (Random Access Memory) when it
powers-off. The operating session will resume exactly where you left
off the next time you power-on the system.

Important:

The 5VSB power source of your power supply must support

≥

1A.

AC Power Failure Recovery

When power returns after an AC power failure, you may choose to
either power-on the system manually, let the system power-on
automatically or return to the state where you left off before power
failure occurs.

®®

®

®®

98/2000/ME/XP without having to

2

English

Virus Protection

Most viruses today destroy data stored in hard drives. The system
board is designed to protect the boot sector and par tition table of
your hard disk drive.

35

2

English

English

2.2 System Memory

2.2.1 Features

• Four RIMM sockets

- Two Direct-RDRAM channels with two RIMMs per channel

• Suppor ts maximum of 32 Direct RDRAM devices per channel

• Supports 128MB to 2GB system memory using 64Mbit,
128Mbit or 256Mbit technology

- PC-600 or PC-800 RDRAM with 400MHz CPUs

- PC-800 RDRAM with 533MHz CPUs

• Suppor ts single-sided or double-sided RIMM

• RIMM with SPD (Serial Presence Detect) data structure will
provide optimal memory operation

• ECC suppor ted

36

2.2.2 Important Installation Instructions

Certain rules must be followed when installing RIMM to obtain
optimum system performance.

Rule 1: Before installing or uninstalling a RIMM, power off the system

and unplug the power cord. Make sure the Power/Standby
LED is off.

English

Rule 2: The four RIMM sockets are divided into 2 banks - bank 0

(RIMM sockets 1 and 2) and bank 1 (RIMM sockets 3 and

4). Bank 0 must be populated first ensuring that RIMM
sockets 1 and 2 are installed with RIMMs. The memory
configuration (speed, number of devices, size and density) of
RIMMs in bank 0 and bank 1 must be identical.

Rule 3: Each bank supports a maximum of 32 devices, therefore, the

2 banks suppor t a maximum of 64 devices.

Rule 4: The system board suppor ts ECC or non-ECC RIMM. Use

the same type of RIMM in all sockets.

2

Rule 5: Due to RDRAM’s signal routing, all RIMM sockets must be

populated with modules. If RIMM sockets 3 and 4 (bank 1)
are not populated with RIMMs, YOU MUST install them with
CRIMMs (Continuity RIMM). This is to avoid breaking the
signal lines which are a serial connection in a RAMBUS
interface and will allow the Direct Rambus Channel to
function properly. If, at any time, you wish to upgrade the
system memory, remove the CRIMMs and replace them with
RIMMs.

English

37

2

English

2.3 Using the Suspend to RAM Function

®®

®

If you are using the Windows
the steps below.

1. Select “Power Management Setup” in the main menu screen and

press <Enter>.

2. In the “ACPI Function” field, select “Enabled”.

3. In the “ACPI Suspend T ype” field, select “S3(STR)”.

4. Press <Esc> to return to the main menu.

®®

98 operating system, please follow

English

5. Select “Save & Exit Setup” and press <Enter>. Type <Y> and

press <Enter>.

®®

®

6. Install Windows

®®

98 by typing the following parameter. This is

to ensure that the ACPI function is supported.

[drive]:>setup /p j

®®

®

If you have previously installed Windows

®®

98, you need to
upgrade the system in order to suppor t ACPI. Please contact
Microsoft for upgrade information.

7. Boot Windows

®®

®

®®

98. In the Windows

®®

®

®®

98 desktop, click the
Start button. Move the cursor to Settings, then click Control
Panel.

To check whether ACPI was properly installed, double-click the
System icon. In the System Properties dialog box, click the
“Device Manager” tab. In “View devices by type”, click “System
devices”.

8. Double-click the System icon. In the System Properties dialog
box, click the Performance tab.

9. Click File System. In the “Typical role of this computer” field,
select “Mobile or docking system”. Click Apply, then click OK.
Restar t the computer.

38

10. Repeat step 7 to open the Control Panel dialog box. Double­click the Power Management icon.

English

11. Click the Advanced tab. In the “When I press the power
button on my computer” field, select “Standby”.

12. After completing the steps above and you want to power-off
the computer, you do not need to go through the process of
closing files, applications and operating system. You can power­off the computer at once by pressing the power button or
selecting “Standby” when you shut down Windows

To power-on the computer, just press the power button. The
operating session where you left off when you power-off the
computer will resume in not more than 8 seconds. However,
the power button will not function if a keyboard password has
been set in the “KB Power On Password” field of the
Integrated Peripherals submenu. You must type the password to
power-on the computer.

If you have changed the color or resolution (in the Display
Properties dialog box), do not apply the settings without
restar ting. You must restart the computer.

Important:

If you are unable to use the Suspend to RAM function (after

®®

®

performing the steps above in Windows

®®

®

in-Windows

®®

2000/ME/XP), please check whether your add-in

®®

cards or devices support this function. If this function is not
supported, you need to download the appropriate driver from
their respective website.

®®

®

®®

98.

98 or when you are

2

English

39

2

English

2.4 Supported Softwares

2.4.1 Intel 850E INF Update Utility for Windows 98/2000/
ME

English

The CD included in the system board package contains the Intel
850E INF Update utility. If you are using Windows 98, Windows
2000 or Windows ME, you need to install the utility. The utility is
used for updating Windows 98/2000/ME's INF files so that the
Intel 850E chipset can be recognized and configured properly in the
system.

Installing INF Update

1. Inser t the CD into a CD-ROM drive. The autorun screen (Main
Board Utility CD) will appear.

2. Click “Intel 850E INF Update Utility for Windows 98/2000/ME”.

3. The “Welcome” screen will appear. Click “Next”.

4. The “Software License Agreement” screen will appear. Click “Yes”.

5. The “Readme Information” screen will appear. You can view the
content of the utility’s readme in this screen. Click “Next”.

6. The “Choose Destination Location” screen will appear showing
where the utility will be located. Click “Next”.

7. The “Actions” screen will appear. Click “Next” to install the utility.

8. Restart the system.



40

9. Follow the prompts on the screen to continue with the
installation.

2.4.2 Intel Application Accelerator for Windows

The Intel Application Accelerator is designed to improve
performance of the storage subsystem and overall system
performance. It delivers improved performance through several
ingredient technologies (components). To install the utility, inser t the
CD (included in the system board package) into a CD-ROM drive.
The autorun screen (Main Board Utility CD) will appear. Click the
“Intel Application Accelerator for Windows” button to install the
utility .

English

2

2.4.3 Audio Drivers

The CD also includes audio drivers for Windows 98, Windows 98
SE, Windows ME, Windows NT 4.0 and Windows 2000 operating
systems. For installation instructions or information about their
corresponding “readme”, click the “Read Me” button in the autorun
screen. The autorun screen nor mally appears after the CD is inserted
into a CD-ROM drive.

2.4.4 Onboard LAN Drivers for Windows
(NT72-SA only)

The CD included in the system board package contains LAN
drivers. Please refer to the readme file in the CD for more
information.

2.4.5 RAID IDE Drivers and RAID Monitor Utility

(NT72-SA only)

Please refer to the RAID User’s Manual included in the CD for

English

41

2

English

installation instructions.

2.4.6 Microsoft DirectX 8.0 Driver

1. Inser t the CD that came with the system board package into a
CD-ROM drive. The autor un screen (Main Board Utility CD) will
appear.

2. Click “Microsoft DirectX 8.0 Driver”.

3. Click “Yes” to continue.

4. Follow the prompts on the screen to complete installation.

English

5. Restart the system.

2.4.7 Drivers and Utilities Installation Notes

1. "Autorun" ONLY supports the Windows 98, Windows 98 SE,
Windows ME, Windows 2000, Windows XP and Windows
NT 4.0 operating systems. If after inserting the CD, "Autor un"
did not automatically start (which is, the Main Board Utility CD
screen did not appear), please go directly to the root directory
of the CD and double-click "Setup".

2. Please go to DFI's web site at "http://www.dfi.com/support1/
download2.asp" for the latest version of the dr ivers or software
applications.

3. All steps or procedures to install software drivers are subject to
change without notice as the softwares are occassionally updated.
Please refer to the readme files, if available, for the latest
information.

42

2.5 Troubleshooting

This section of the manual is designed to help you with problems
that you may encounter with your personal computer. To efficiently
troubleshoot your system, treat each problem individually. This is to
ensure an accurate diagnosis of the problem in case a problem has
multiple causes.

Some of the most common things to check when you encounter
problems while using your system are listed below.

1. The power switch of each peripheral device is turned on.

2. All cables and power cords are tightly connected.

3. The electrical outlet to which your peripheral devices are
connected is working. Test the outlet by plugging in a lamp or
other electrical device.

4. The monitor is turned on.

5. The display’s brightness and contrast controls are adjusted
properly.

6. All add-in boards in the expansion slots are seated securely.

7. Any add-in board you have installed is designed for your system
and is set up correctly.

English

2

English

Monitor/Display

If the display screen remains dark after the system is turned on:

1. Make sure that the monitor’s power switch is on.

2. Check that one end of the monitor’s power cord is properly
attached to the monitor and the other end is plugged into a
working AC outlet. If necessary, try another outlet.

3. Check that the video input cable is properly attached to the
monitor and the system’s display adapter.

4. Adjust the brightness of the display by turning the monitor’s
brightness control knob.

The picture seems to be constantly moving.

1. The monitor has lost its ver tical sync. Adjust the monitor’s ver tical
sync.

2. Move away any objects, such as another monitor or fan, that
may be creating a magnetic field around the display.

43

2

English

English

3. Make sure your video card’s output frequencies are supported
by this monitor.

The screen seems to be constantly wavering.

1. If the monitor is close to another monitor, the adjacent monitor
may need to be turned off. Fluorescent lights adjacent to the
monitor may also cause screen wavering.

Power Supply

When the computer is turned on, nothing happens.

1. Check that one end of the AC power cord is plugged into a live
outlet and the other end properly plugged into the back of the
system.

2. Make sure that the voltage selection switch on the back panel is
set for the correct type of voltage you are using.

3. The power cord may have a “shor t” or “open”. Inspect the cord
and install a new one if necessary.

Floppy Drive

The computer cannot access the floppy drive.

44

1. The floppy diskette may not be formatted. Format the diskette
and tr y again.

2. The diskette may be write-protected. Use a diskette that is not
write-protected.

3. You may be writing to the wrong drive. Check the path
statement to make sure you are writing to the targeted drive.

4. There is not enough space left on the diskette. Use another
diskette with adequate storage space.

Hard Drive

Hard disk failure.

1. Make sure the correct drive type for the hard disk drive has
been entered in the BIOS.

2. If the system is configured with two hard drives, make sure the
bootable (first) hard drive is configured as Master and the
second hard drive is configured as Slave. The master hard drive
must have an active/bootable par tition.

Excessively long formatting period.

1. If your hard drive takes an excessively long period of time to
format, it is likely a cable connection problem. However, if your
hard drive has a large capacity, it will take a longer time to
format.

Parallel Port

The parallel printer doesn’t respond when you try to print.

1. Make sure that your printer is turned on and that the printer is
on-line.

2. Make sure your software is configured for the right type of
printer attached.

3. Verify that the onboard LPT por t’s I/O address and IRQ settings
are configured correctly.

4. Verify that the attached device works by attaching it to a parallel
port that is working and configured correctly. If it works, the
printer can be assumed to be in good condition. If the printer
remains inoperative, replace the printer cable and try again.

Serial Port

English

2

English

The serial device (modem, printer) doesn’t output anything or is
outputting garbled characters.

1. Make sure that the serial device’s power is turned on and that
the device is on-line.

2. Verify that the device is plugged into the correct serial por t on
the rear of the computer.

3. Verify that the attached serial device works by attaching it to a
serial por t that is working and configured correctly. If the serial
device does not work, either the cable or the serial device has a
problem. If the serial device works, the problem may be due to
the onboard I/O or the address setting.

4. Make sure the COM settings and I/O address are configured
correctly .

45

2

English

English
Keyboard

Nothing happens when a key on the keyboard was pressed.

1. Make sure the keyboard is properly connected.

2. Make sure there are no objects resting on the keyboard and
that no keys are pressed during the booting process.

System Board

1. Make sure the add-in card is seated securely in the expansion
slot. If the add-in card is loose, power off the system, re-install
the card and power up the system.

2. Check the jumper settings to ensure that the jumpers are
properly set.

3. Verify that all memory modules are seated securely into the
memory sockets.

4. Make sure the memor y modules are in the correct locations.

5. If the board fails to function, place the board on a flat surface
and seat all socketed components. Gently press each component
into the socket.

6. If you made changes to the BIOS settings, re-enter setup and
load the BIOS defaults.

46

Chapter 3 - Français (French)

Table des Matières

Français (French)

3

3. 1 Caractéristiques et Spécifications......................................................................

3. 2 Mémoire Système............................................................................................................

3.3 Utilisation de la Fonction de Suspension sur RAM.........................

3. 4 Logiciels Supportés........................................................................................................

3.5 Dépannage............................................................................................................................

Liste de Vérification de l’Emballage

L’emballage de la car te système contient les éléments suivants:

! La carte système
! 1 manuel utilisateur
! 1 câble IDE pour les lecteurs IDE ATA/33, ATA/66 ou

ATA/100 (NT72-SC seulement)
3 cables IDE pour les lecteurs IDE ATA/33, ATA/66 ou
ATA/100 (NT72-SA seulement)

! 1 câble 34 broches pour lecteur de disquette
! 1 disquette de “RAID Driver” (NT72-SA seulement)
! 1 CD “Main Board Utility”

Si l’un de ces éléments n’était pas dans l’emballage ou s’il était
endommagé, veuillez contacter votre revendeur ou votre
représentant.

48
56
58
60
63

Français

(French)

Note:

Le manuel d’utilisateur dans le CD muni contient renseignement
détaillé au sujet de carte de système. Si, en quelque cas, quelque
renseignement n’appareille de ce que dit dans ce manuel, ce manuel
doit toujours être considéré comme la plus nouvelle version.

47

3

Français

(French)

Français (French)

3.1 Caractéristiques et Spécifications

3.1.1 Caractéristiques

Chipset

• Intel® 850E chipset

- Intel® 82850E Controlleur du Mémoire (MCH - Memory

Controller Hub)

- Intel® 82801 Controleur Entrée/Sorrtie (ICH2 - I/O

Controller Hub)

Processeur

La carte est pourvue d’un Socket 478 permettant d’exploiter un
processeur Pentium® 4.

• Processeur Intel® Pentium® 4 (478 broches)

• CPU pouvant aller jusqu’à 2.2 GHz

• Vitesse du bus de donnée 400/533MHz

Important:

La taux de la fréquence de quelques processeurs au-dessus
peut avoir été blocké par le fabricant. Si vous utilisez ce genre
de processeur, mettre une taux étendue pour le processeur
aura non effet. Le système utilisera la taux défaut de l’usine
plutôt.

48

Mémoire Système

• Quatre slots pour les barrettes de RIMM 184-pin

- Deux cannaux Direct-RDRAM suppor tant deux barerttes de

RIMMs par cannal

• Supporte un mémoire total de 128MB à 2GB, utilisant les
barrettes exploitant la technologie de 64Mbit, 128Mbit ou
256Mbit

- PC-800 RDRAM - 400MHz CPUs

- PC-800 ou PC-1066 RDRAM - 533MHz CPUs

• Suppor te ECC

Français (French)

Logements d’Extension

La car te système est équipée d’un slot AGP, 5 logements PCI dédiés
et 1 logement PCI/CNR par tagé.

Le slot AGP supporte seulement les cartes AGP 4x 1.5V (une
Bande passante de 1066MB/sec.). AGP est une interface construite
pour supporter les cartes graphiques de haute performance 3D
pour les applications graphiques 3D. Elle peut gérer une grande
quandité de données graphiques avec les par ticulatrités suivantes:

• Opération écriture/lecture du mémoire en tube (pipelined
memory) permet de diminuer la latence lors de l’accés au
mémoire video.

• Démultiplxe d’adresses et de donnés dans le bus pour une
efficacité proche de 100%.

CNR (Communication and Networking Riser) est une interface qui
peut supporter des cartes riser à multi-cannaux audio, modem
analogique V.90, réseau de base ligne téléphonique ou réseau de
base Ethernet 10/100.

3

Caractéristiques Audio sur Carte

• Codec full-duplex 18 bits stéréo avec fréquence d’échantillonnage
variable indépendante

• Entrée CD différentielle de haute qualité

• Sor ties de niveau de lignes stéréo vraies

Fonctionnalités Onboard LAN (NT72-SA seulement)

• Utiliser Intel 82562ET 10/100Mbps PLC

• Intégrer IEEE 802.3 10BASE-T et 100BASE-TX compatible avec
PHY

• Permettre l’utilisation de IEEE 802.3u auto-negotiation

• Détection automatique de “mode sans-pr isé”

• Permettre l’utilisation de 1:1 transmettre transfor mateur raison

• 10 BASE-T correction d’auto-polarité

Compatibilité

• Compatible Microsoft® PC ’98

• Compatible PCI 2.2, CNR 1.0 type de “A” et AC’97

• Intel AGP version 2.0

Français

49

(French)

3

Français

(French)

Français (French)

Ports Double Module ATX (Connecteurs PC 99 avec codes
couleur)

• 2 por ts USB

• 1 por t RJ45 LAN (NT72-SA seulement)

• 2 por ts série DB-9 compatible NS16C550A

• 1 por t par allèle DB-25

• 1 por t souris PS/2 mini-DIN-6

• 1 por t clavier PS/2 mini-DIN-6

• 1 por t jeu/MIDI

• 3 prises audio: ligne de sortie (line-out), ligne d’entrée (line-in) et
entrée micro (mic-in)

Connecteurs

• 1 connecteur pour 2 por ts USB supplémentaires

• 1 connecteur pour interface IrDA

• 2 connecteurs RAID IDE (NT72-SA seulement)

• 2 connecteurs IDE

• 1 connecteur de lecteur de disquettes suppor tant jusqu’à deux
lecteurs de disquettes de 2.88Mo

• 3 connecteurs d’alimentation ATX

• 1 connecteur Wake-On-LAN

• 1 connecteur Wake-On-Ring

• Connecteurs de ventilateurs de CPU, de châssis et de second
ventilateur

• Connecteur d’alarme de châssis ouvert (optionnels)

• 2 connecteurs audio inter nes (CD-in et TAD)

50

ATA RAID - Redundant Array of Inexpensive Disk [Réseau
Redondant de Disques bons marchés] (NT72-SA seulement)

• RAID 0 (striping) ou RAID 1 (mirroring) - RAID 0 et RAID 1
ne peuvent pas co-exister dans un même système.

• Deux canaux IDE indépendants supportant jusqu’à 4 disques
durs (en mode UDMA 33/66/100 ou EIDE)

• Supporte la mode PIO 0/1/2/3/4, mode DMA 0/1/2 et mode
UDMA 0/1/2/3/4/5

Français (French)

Contrôleur IDE de BUS Maître PCI

• Deux interfaces PCI IDE suppor tant jusqu’à quatre matér iels IDE

• Suppor te des disques durs ATA/33, ATA/66 et ATA/100

• IDE Améliorés Mode 4 PIO (vitesse de transfert de données
allant jusqu’à 14Mo/sec.)

• La gestion de Bus réduit l’utilisation du CPU pendant les
transfer ts sur disque

• Suppor te les CD-ROM ATAPI, LS-120 et ZIP

Interface IrDA

La carte système est équipée d’un connecteur IrDA pour les
connexions sans fil entre votre ordinateur et des périphériques. Il
suppor te les périphériques qui sont conformes aux standards IrDA
ou ASKIR.

Ports USB

La car te système suppor te 4 por ts USB. Deux ports USB sur car te
se trouvent sur les ports double deck ATX de la carte. Le
connecteur J16/J50 situé sur la carte système vous permet de
connecter les 3
optionnels, qui sont montés sur un support latéral de car te, vous
seront fournis en option. USB permet l’échange de données entre
votre ordinateur et un grande éventail de périphériques externes
“Plug and Play” accessibles simultanément.

ème

et 4

ème

ports USB optionnels. Ces ports USB

3

Français

(French)

BIOS

• Compatible avec Award BIOS, Windows® 98/2000/ME Plug and
Play

• Suppor te l’amorçage séquentiel SCSI

• EPROM Flash pour une mise à niveau facile du BIOS

• Suppor te la fonction DMI 2.0

Interface de Gestion de Bureau (DMI)

La carte système est livrée avec un DMI 2.0 intégré au BIOS.
L’utilitaire DMI dans le BIOS enregistre automatiquement diverses
informations concernant la configuration de votre système et stocke
ces informations dans la liste DMI, qui est une partie du BIOS “Plug
and Play” de la carte système. DMI, accompagné du logiciel en

51

3

Français

(French)

Français (French)

réseau approprié, est conçu pour rendre l’inventaire, l’entretien et le
dépannage du système de l’ordinateur plus facile.

3.1.2 System Health Monitor Fonctions

La carte système est capable de gérer les conditions de “santé
système” suivantes.

• Gère l’alarme de température et de surchauffe de système

• Gère l’alarme de voltage et d’échec de 5VSB/VBAT/1.5V/3.3V/
5V/±12V/CPU

• Gère la vitesse de ventilateur du ventilateur de CPU, ventilateur
de châssis et ventilateur de second; et alarme de défaillance.

• Contrôle automatique des ventilateur de châssis de marche/arrêt
de ventilateur

• Capacité de relecture qui affiche la température, le voltage et la
vitesse de ventilateur

• Alarme de châssis ouver t (optionnels)

3.1.3 Intelligence

Arrêt Automatique de Ventilateur de Châssis

Les ventilateur de châssis s’arrêteront automatiquement une fois que
le système est entré en mode Suspension.

52

Bouton d’Alimentation à Fonction Double

En fonction du paramétrage dans le champ “Soft-Off By PWR­BTTN” du Programme d’Installation de la Power Management Setup,
ce commutateur permettra à votre système d’entrer en mode Soft­Off ou Suspension.

Eveil Sonnerie (Wake-On-Ring)

Cette caractéristique permet au système qui se trouve en mode
Suspension ou en mode Arrêt Alimentation par Logiciel de se
réveiller/s’allumer pour répondre à des appels provenant d’un
modem interne ou externe.

Important:

Si vous utilisez une carte complémentaire de modem, la source
d’alimentation de 5VSB de votre boîtier d’alimentation doit
supporter ≥720mA.

Français (French)

Eveil LAN (Wake-On-LAN)

La fonction Eveil LAN permet au réseau de réveiller à distance un
PC Mis Hors Tension par Logiciel (Soft Power Down ou Soft- Off).
Votre carte LAN doit suppor ter la fonction de réveil à distance.

Important:

La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥720mA.

Réveil-Sur-Clavier/Réveil-Sur-Souris (Wake-On-Keyboard/Wake­On-Mouse)

Cette fonction vous permet d’utiliser le clavier ou la PS/2 souris pour
allumer le système.

Important:

• Le bouton d’alimentation ne fonctionnera plus une fois que
le mot de passe de clavier aura été paramétré dans le
champ “KB Power On Password” du sous menu de
Integrated Peripherals. Vous devez taper le mot de passe
correct pour allumer le système. Si vous avez oublié le mot
de passe, éteignez le système et retirez la batterie.
Attendez quelques secondes et réinstallez-la avant de
rallumer le système.

• La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥720mA.

3

Français

(French)

Eveil Clavier/Souris USB (Wake-On-USB Keyboard/Mouse)

La fonction Eveil Clavier/Souris USB vous permet d’utiliser un clavier
USB ou souris USB pour éveiller un système se trouvant en état S3
(STR-Suspension Sur RAM).

Important:

• Si vous utilisez les fonctions Eveil Clavier/Souris USB (Wake-

On-USB Keyboard/Mouse) pour 2 ports USB, la source
d’alimentation 5VSB de votre bloc d’alimentation doit
supporter ≥1.5A.

• Si vous utilisez les fonctions Eveil Clavier/Souris USB (Wake-

On-USB Keyboard/Mouse) pour 4 ports USB, la source
d’alimentation 5VSB de votre bloc d’alimentation doit
supporter ≥2A.

53

3

Français

(French)

Français (French)

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de
s’allumer automatiquement à une date et heure présélectionnée.

ACPI STR

La carte système est conçue de façon à être conforme aux
spécifications ACPI (Configuration Avancée et Interface
d’Alimentation). ACPI compor te une fonction d’économie d’énergie
qui permet aux PC de mettre en œuvre la Gestion d’Alimentation
et “Plug and Play” avec des systèmes d’exploitation qui suppor tent
la Gestion d’Alimentation Directe de Système d’Exploitation.
Actuellement, seulement Windows® 98/2000/ME/XP supporte la
fonction ACPI. Quand ACPI est activé dans le Programme de Power
Management Setup, cela vous permet d’utiliser la fonction de
Suspension sur RAM.

Quand la fonction de Suspension sur RAM est activée, vous pouvez
éteindre le système immédiatement en appuyant sur le bouton
d’alimentation ou en sélectionnant “Veille” quand vous éteignez
Windows® 98/2000/ME/XP sans avoir à passer par le processus
quelquefois ennuyeux de fermeture des fichier s, des applications et
du système d’exploitation. Ceci est du au fait que le système est
capable de stocker tous les fichiers programmes et de données
pendant toute la session d’utilisation dans la RAM (Mémoire à Accès
Aléatoire) lorsque qu’il s’éteint. La session d’utilisation reprendra
exactement où vous l’avez laissée la prochaine fois que vous
allumerez le système.

54

Important:

La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥1A.

Français (French)

Récupération après Défaillance d’Alimentation CA

Quand l’alimentation revient après une défaillance d’alimentation CA,
vous pouvez choisir d’allumer le système manuellement, de laisser le
système s’allumer automatiquement ou de retourner à l’état que
vous aviez quitté avant que la défaillance d’alimentation se produise.

Protection Contre les Virus

La plupar t des vir us détruisent les données stockées sur les disques
durs. La carte système est conçue pour protéger le secteur
d’amorçage et la table de par tition de votre disque dur.

3

Français

(French)

55

3

Français

(French)

Français (French)

3.2 Mémoire Système

3.2.1 Caractéristiques

• Quatre slots pour les barrettes de RIMM 184-pin

- Deux cannaux Direct-RDRAM suppor tant deux barerttes de
RIMMs par cannal

• Supporte un maximum de 32 matériels Direct RDRAM par
cannal

• Supporte un mémoire total de 128MB à 2GB, utilisant les
barrettes exploitant la technologie de 64Mbit, 128Mbit ou
256Mbit

- PC-600 ou PC-800 RDRAM - 400MHz CPUs

- PC-800 RDRAM - 533MHz CPUs

• Suppor te les barrettes de RIMM à simple face ou double face

• Les barrettes RIMM avec intégration de la structure SPD (Ser ial
Presence Detect) pourront apporter une optimisation de la
performance du mémoire.

• Suppor te ECC

56

3.2.2 Instructions d’Installation Importantes

Lors de l’installation des barrettes de mémoires RIMM, certaines
règles sont à suivre impérativement pour obtenir un rendement
optimal du système.

Français (French)

Règle 1: Avant de procéder à une installation ou à une

désinstallation d’une barer tte de RIMM, éteignez la mahcine
et débranchez le cordon d’alimentation de la machine.
Verifiez que l’indicateur lumineuse “Power/Standby LED” est
bien éteint.

Règle 2: Les quatre slots RIMM sont répartis en 2 blocks (banks) -

block 0 (slots RIMM 1 et 2) et block 1 (slots RIMM 3 et

4). Vous devrez utiliser les slots du block 0 en premier. La
configuration (vitesse, numbre de barrettes, capacité et
densité) des RIMMs utilisés doivent être identique au block
0 et au block 1.

Règle 3: Chaque block peut supporter jusq’à 32 devices, ainsi, les

deux blocks peuvent supporter jusqu’à 64 devices au
maximum.

Règle 4: L A ca rt e système suppor te les barrettes RIMM avec ECC

ou sans ECC. Mais, utiliser uniquement le même type de
RIMM dans tous les slots.

Règle 5: A cause du procéssus du signal des RDRAM, vous devrez

utiliser des modules avec tous les slots RIMM. Si vous
n’utilisez pas les barrettes RIMM avec les slots RIMM 3 et
4 RIMM (block 1) VOUS DEVEZ installer les barrettes avec
CRIMMs (Continuity RIMM). Ceci est pour éviter
d’interrompre le conduit du signal, qui est une connection
série dans une interface RAMBUS et de permettre au bon
fonctionnement du canal Rambus Direct. Si, à tout moment,
vous désirez de rajouter des mémoires dans votre système,
enlevez les barrettes CRIMM et les re,placez avec les
barrettes RIMM.

3

Français

(French)

57

3

Français (French)

3.3 Utilisation de la Fonction de Suspension sur
RAM

Si vous utilisez le système d’opération Windows® 98, veuillez suivre
les étapes suivantes.

1. Sélectionnez “Power Management Setup” dans l’écran de
programme principal et appuyez sur <Enter>.

2. Dans le champ “ACPI Function”, sélectionnez “Enabled”.

3. Dans le champ “ACPI Suspend Type”, sélectionnez “S3(STR)”.

4. Appuyez sur <Esc> pour retourner au menu principal.

5. Sélectionnez “Save & Exit Setup” et appuyez sur <Enter>, Tapez
<Y> et appuyez sur <Enter>.

6. Installez Windows® 98 en tapant les paramètres suivants. Ceci
ser t à vous assurer que la fonction ACPI est supportée .

[lecteur]:>setup /p j

Français

(French)

58

Si vous avez installé Windows® 98 préalablement, vous avez
besoin de mettre le système à niveau de façon à supporter
ACPI. Veuillez contacter Microsoft pour les informations de mise
à niveau.

7. Démarrez Windows® 98. Sur le bureau de Windows® 98,
cliquez sur le bouton Démarrer. Déplacez le curseur sur
Paramètres, puis cliquez sur Panneau de Configuration.

8. Double cliquez sur l’icône Système. Dans la boîte de Propriétés
Système, cliquez sur l’onglet Pe rformances.

9. Cliquez sur le Fichier Système . Dans le champ “Rôle Typique de
cet Ordinateur”, sélectionnez “Système Portable ou Station
d’Accueil”. Cliquez sur Appliquer, puis cliquer sur OK.
Redémarrez l’ordinateur.

10. Répétez l’étape 7 pour ouvrir la boîte de dialogue du Panneau
de Configuration. Double cliquez sur l’icône Gestion
d’Alimentation.

Français (French)

11. Cliquez sur l’onglet Avancé. Dans le champ “Quand j’appuie sur
le bouton d’alimentation de mon ordinateur”, sélectionnez “Mise
en Veille”.

12. Après avoir réalisé les étapes ci-dessus et si vous voulez
éteindre l’ordinateur, vous n’avez pas besoin de passer par le
processus de fermeture des fichiers, des applications et du
système d’exploitation. Vous pouvez éteindre l’ordinateur
directement en appuyant sur le bouton d’alimentation ou en
sélectionnant “Mise en Veille” quand vous fermez Windows® 98.

Pour allumer l’ordinateur, appuyez simplement sur le bouton
d’alimentation. La session que vous avez laissée quand vous
avez éteint l’ordinateur reprendra en moins de 8 secondes.
Cependant, le bouton d’alimentation ne fonctionnera pas si un
mot de passe de clavier a été paramétré dans le champ “KB
Power On Password” du sous menu de Integr ated Peripherals.
Vous devez taper le mot de passe pour allumer l’ordinateur.

Si vous avez changé la couleur ou la résolution (dans la boîte
de dialogue de Propriétés d’Affichage), n’appliquez pas les
paramètres sans redémarrer. Vous devez redémarrer l’ordinateur.

Importance:

Si vous ne pouvez pas utiliser le Suspend à la RAM fonction
(après exécuter les marches ci-dessus dans Windows® 2000/
ME/XP), veuillez verifier si votre add-in-cartes ou le périphérique
qui supporte cette fonction. Si cette fonction n’est pas
supportée, vous avez besoin de télécharger le driver convenable
à sa respective site Web.

3

Français

(French)

59

3

Français (French)

3.4 Logiciels Supportés

3.4.1 Utilitaire de Mise à Jour Intel 850E INF pour
Windows® 98/2000/ME

Français

(French)

Le CD inclus dans l’emballage de votre carte système contient
l’utilitaire de Mise à Jour Intel 850E INF. Si vous utilisez Windows
98, Windows® 2000 ou Windows® ME, vous devez installer
l’utilitaire. L’utilitaire est utilisé pour la mise à jour des fichiers INF de
Windows® 98/2000/ME de telle sorte que de chipset Intel 850E
puisse être reconnue et configurée correctement dans le système.
Pour installer:

1. Insérez le CD dans le lecteur CD-ROM. L’écran autorun (CD
Main Board Utility) apparaîtra.

2. Cliquez sur “Intel 850E INF Update Utility for Windows 98/
2000/ME”.

3. L’écran de “Welcome” appar aîtra. Cliquez sur “Next”.

4. L’écran de “Software License Agreement” apparaîtr a. Cliquez sur
“Yes”.

5. L’écran “Readme Information” apparaîtra. Vous pouvez visualiser le
contenu du fichier LisezMoi dans cet écran. Cliquez sur “Next”.

6. L’écran “Choose Destination Location” apparaîtra montrant où
l’utilitaire sera situé. Cliquez sur “Next”.

7. L’écran “Actions” apparaîtra. Cliquez sur “Next” pour installer
l’utilitaire.

®

60

8. Redémarrez votre système.

9. Suivez les messages apparaissant à l’écran pour continuer
l’installation.

Français (French)

3.4.2 Accélérateur d’Applications d’Intel pour Windows

L’Accélérateur d’Applications d’Intel pour Windows (The Intelâ Application
Accelerator) est conçu pour améliorer la performance du système du
stockage mais aussi du système globalement parlant. La réalisation est
possible grâce à de nombreux ingrédients technologiques (composants).
Pour installer le programme utilitaire, insérer le CD (inclus dans l’emballage
de votre carte système) dans un lecteur CD-ROM. Apparaitra alors
l’écran autor un (Main Board Utility CD). Cliquer sur le boutton “Intel
Application Accelerator for Windows” pour commencer à installer le

programme.

3.4.3 Pilotes Audio

Le CD contenu dans l’emballage de la carte système comprend
aussi des pilotes audio pour Windows 98, Windows 98 SE,
Windows ME, Windows NT 4.0 et Windows 2000. Pour les
instructions d’installation ou pour les informations concernant leur
fichier “readme” correspondant, cliquez sur le bouton “Read Me” situé
dans l’écran autor un. L’écran autor un appar aît normalement une fois
que le CD est inséré dans le lecteur CD-ROM.

3.4.4 Les Pilotes OnBoard LAN pour Windows
(NT72-SA seulement)

3

Français

(French)

Le CD contenu dans l’emballage de la carte système comprend
aussi des pilotes LAN. Veuillez vous reporter aux fichiers LisezMoi
pour obtenir les dernières informations.

3.4.5 Pilotes RAID IDE et Utilitaire RAID Monitor
(NT72-SA seulement)

Se réfererà la manuel d’utilisation du RAID qui est inclu dans le CD­ROM d’accompagnement.

61

3

Français

(French)

Français (French)

3.4.6 Pilote de Microsoft DirectX 8.0

1. Insérez le CD qui accompagne l’ensemble car te système dans le
lecteur CD-ROM. L’écran d’exécution automatique (Main Board
Utility CD) apparaîtra.

2. Cliquez sur “Microsoft DirectX 8.0 Driver”.

3. Cliquez sur “Yes” afin d’en continuer.

4. Suivez les instructions affichées sur le texte de boîte de dialogue
afin de compléter l’installation.

5. Redémarrez votre système.

3.4.7 Notes pour l’Installation des Pilotes et des Utilitaires

1. “Autorun” SEULEMENT supporte les systèmes d’exploitation
Windows® 98, Windows® 98 SE, Windows® ME, Windo ws® 2000,
Windows® XP et Windows NT® 4.0. Si, après avoir inséré le CD,
“Autorun” ne démarre pas automatiquement (Dans ce cas,
l’écran de CD Main Board Utility n’apparaîtra pas), veuillez aller
directement au répertoire racine du CD et double cliquez sur
“Setup”.

62

2. Veuillez vous rendre sur le site web de DFI à "http://
www.dfi.com/support1/download2.asp" pour trouver la dernière
version des pilotes ou logiciel d’applications.

3. Toutes les étapes ou procédures pour installer les pilotes sont
susceptibles d’être modifiées sans notice préalable étant donné
que les logiciels sont mis à jour occasionnellement. Veuillez vous
repor ter aux fichiers LisezMoi, s’ils sont disponibles, pour obtenir
les dernières informations.

Français (French)

3.5 Dépannage

Ce chapitre du manuel est destiné à vous aider résoudre les
problèmes éventuels que vous pourriez rencontrer avec votre
ordinateur. Pour dépanner efficacement votre système, traitez chaque
problème individuellement. Ceci permettra de faire un diagnostique
exact du problème dans le cas ou celui-ci aurait des causes multiples.

Certains des points les plus courants, à vérifier lorsque vous
rencontrez des problèmes lors de l’utilisation de votre système sont
énumérés ci-dessous.

1. L’interrupteur d’alimentation de chaque périphérique est sur la
position marche.

2. Tous les câbles et cordons d’alimentation sont bien connectés.

3. La prise secteur sur laquelle vos périphériques sont branchés
fonctionne correctement. Testez la prise en branchant une lampe
ou tout autre appareil électrique.

4. Le moniteur est allumé.

5. Les contrôles de luminosité et de contraste d’affichage sont
correctement réglés.

6. Toutes les cartes d’extension situées dans les logements
d’extension sont correctement enfichées.

7. Chaque carte d’extension installée est conçue pour votre
système et paramétrée correctement.

3

Français

(French)

Moniteur/Affichage

Si l’écran d’affichage reste éteint après la mise sous tension du
système.

1. Assurez vous que le bouton d’alimentation est sur la position
marche.

2. Vérifiez que l’une des extrémités du cordon d’alimentation du
moniteur est correctement connectée au moniteur et que l’autre
extrémité est branchée à une prise de cour ant CA en état de
marche. Si nécessaire, essayez une autre prise.

3. Vérifiez que le câble d’entrée vidéo est correctement connecté au
moniteur et à l’adaptateur d’affichage du système.

4. Ajustez la luminosité de l’affichage en tournant le bouton de
contrôle de luminosité du moniteur.

63

3

Français

(French)

Français (French)

L’image bouge constamment.

1. Le moniteur a perdu sa synchronisation verticale. Ajustez la
synchronisation ver ticale du moniteur.

2. Eloignez tous les objets, tel qu’un autre moniteur ou un
ventilateur, qui pourrait créer un champ magnétique autour de
l’affichage.

3. Assurez vous que les fréquences de sortie de votre car te vidéo
sont suppor tées par ce moniteur.

L’écran ondule constamment.

1. Si le moniteur est proche d’un autre moniteur, il est peut-être
nécessaire d’éteindre ce dernier. Les lampes fluorescentes situées
à proximité du moniteur peuvent aussi faire onduler l’image à
l’écran.

Alimentation

A la mise sous tension de l’ordinateur rien ne se passe.

1. Vérifiez que l’une des extrémités du cordon d’alimentation CA
est branchée dans une prise de courant en état de marche et
que l’autre extrémité est correctement branchée au dos du
système.

2. Assurez vous que l’interrupteur de sélection de voltage situé sur
le panneau arrière est positionné pour le type correct de voltage
que vous utilisez.

3. Le cordon d’alimentation présente peut-être un “court circuit” ou
une “coupure”. Inspectez le cordon et installez-en un nouveau si
nécessaire.

64

Lecteur de Disquettes

L’ordinateur ne peut pas accéder au lecteur de disquettes.

1. La disquette n’est peut-être pas formatée. Formatez la disquette
et réessayez.

2. La disquette est peut-être protégée en écriture. Utilisez une
disquette qui n’est pas protégée en écriture.

Français (French)

3. Vous êtes peut-être en train d’écrire sur le mauvais lecteur.
Vérifiez le chemin d’accès pour vous assurer que vous écrivez
bien sur le lecteur visé.

4. L’espace est insuffisant sur la disquette. Utilisez une autre
disquette compor tant un espace de stockage adéquat.

Disque Dur

Défaillance du disque dur.

1. Assurez vous que le type correct de lecteur pour le disque dur a
été entré dans le BIOS.

2. Si le système est configuré avec deux disques durs, assurez vous
que le disque dur amorçable (premier) est configuré en Maître et
le second disque dur est configuré en Esclave. Le disque dur
maître doit avoir une partition active/amorçable.

Durée de formatage trop longue.

1. Si votre disque dur met trop de temps à se formater, cela
provient sûrement d’un problème de connexion de câble.
Cependant, si votre disque dur a une grande capacité, il mettra
plus de temps à se formater.

Port Parallèle

3

Français

(French)

L’imprimante parallèle ne répond pas quand vous essayez
d’imprimer.

1. Assurez vous que votre imprimante est allumée et que
l’imprimante est en ligne.

2. Assurez vous que votre logiciel est configuré pour le type
d’imprimante connectée.

3. Vérifiez que l’adresse d’E/S et les paramètres IRQ du por t LPT
sur car te sont configurés correctement.

4. Vérifiez que le périphérique connecté fonctionne en le connectant
à un por t parallèle qui fonctionne et configuré correctement. S’il
fonctionne, l’imprimante peut être considérée comme étant en
bon état de marche. Si l’imprimante ne fonctionne toujours pas,
remplacez le câble d’imprimante et essayez à nouveau.

65

3

Français (French)
Port Série

Le périphérique série (modem, imprimante) n’émet aucun
caractère ou émet des caractères incohérents.

1. Assurez vous que le périphérique série est allumé et qu’il est en
ligne.

2. Vérifiez que le périphérique est br anché sur le por t sér ie correct
au dos de l’ordinateur.

3. Vérifiez que le périphérique série connecté fonctionne, en le
branchant à un port série qui fonctionne et configuré
correctement. Si le périphérique série ne fonctionne pas, cela
signifie que le câble ou le périphérique série a un problème. Si le
périphérique fonctionne, le problème est peut-être dû à la carte
d’E/S ou au paramétrage d’adressage.

4. Assurez vous que les paramètres COM et d’adressage d’E/S
sont configurés correctement.

Clavier

Rien ne se passe quand une touche du clavier est enfoncée.

Français

(French)

66

1. Assurez vous que le clavier est connecté correctement.

2. Assurez vous qu’aucun objet n’appuie sur le clavier et qu’aucune
touche n’est enfoncée pendant le processus d’amorçage.

Carte Système

1. Assurez vous que la car te d’extension est correctement placée
dans le logement d’extension. Si la carte d’extension a du jeu,
éteignez le système, réinstallez la carte et allumez le système .

2. Vérifiez les paramétrages de cavalier s pour vous assurer que les
cavaliers sont positionnés correctement.

3. Vérifiez que tous les modules mémoire sont correctement
installés dans les sockets mémoire.

4. Assurez vous que les modules mémoire se trouvent dans les
emplacements appropriés.

Français (French)

5. Si la carte ne fonctionne pas, placez la carte sur une surface
plane et vérifiez tous les composants sur socket. Appuyez
doucement sur chaque composant pour l’enfoncer dans le socket.

6. Si vous avez apporté des modifications aux paramètres du BIOS,
ré entrez dans le programme d’installation et chargez les
paramètres par défaut du BIOS.

3

Français

(French)

67

4

Deutsch (German)

Chapter 4 - Deutsch (German)

Inhaltsverzeichnis

Deutsch

(German)

4.1 Leistungsmer kmale und Technische Daten...............................................

4.2 Systemspeicher.............................................................................................................. ......

4.3 Anwendung der Funktion “Suspendieren auf RAM”......................

4. 4 Unterstützte Software .................................................................................................

4.5 Fehlersuche............................................................................................................................

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Ar tikel enthalten:

! Eine Systemplatine
! 1 Benutzerhandbuch
! 1 IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke

oder ATA/100-IDE-Laufwerke (NT72-SC nur für)
3 IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke
oder ATA/100-IDE-Laufwerk e (NT72-SA nur für)

! 1 Floppylaufwerkskabel mit 34poligen Anschlußstecker
! 1 RAID-Driver-Floppylaufwerken (NT72-SA nur für)
! 1 CD mit “Main Board Utility”

Fehlt einer dieser Artikel oder weist einer dieser Artikel
Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

69
77
79
81
84

68

Hinweis:

Das Benutzerhandbuch in der angebotenen CD enthält detaillierte
Informationen über die Hauptplatine. Wenn in manchen Fällen
manche Informationen nicht denjenigen Informationen dargestellt in
diesem Handbuch entsprechen, soll dieses Handbuch als die meist
aktualisierte Ausgabe gelten.

Deutsch (German)

4.1 Leistungsmerkmale und Technische Daten

4.1.1 Leistungsmerkmale

Chipset

• Intel® 850E chipset

- Intel® 82850E Memory Controller Hub (MCH)

- Intel® 82801 I/O Controller Hub (ICH2)

Prozessor

4

Das Systemboard ist mit Socket 478 zur Installation eines Pentium
4-Prozessors ausgerüstet.

• Intel® Pentium® 4 Prozessor (478-polige)

• Taktfrequenz bis 2.2GHz.

• 400/533MHz Systemdatenbus

Wichtig:

Die Frequenzrate von einige, Prozessoren konnte vielleicht von
Hersteller gesperrt sein. Wenn Sie diese Art von Prozessor
benutzen, wird das eingeben eine erweiterte Rate für den
Prozessor keine Wirkung haben. Das System wird stattdessen
den Standard Fabrikrate benutzen.

Systemspeicher

• Vier 184-polige RIMM-Steckplätze

- Zwei Direct-RDRAM-Kanäle mit zwei RIMMs pro Kanal

• Unterstützt 128MB bis 2GB Systemspeicher mit 64Mbit-,
128Mbit- oder 256Mbit-Technologie

- PC-800 RDRAM - 400MHz CPUs

- PC-800 oder PC-1066 RDRAM - 533MHz CPUs

• Unterstützung für ECC

®

Deutsch

(German)

69

4

Deutsch (German)

Erweiterungssteckfasssungen

Die Systemplatine ist mit einer AGP-Steckfassung ausgerüstet, 5
dedizierten PCI-Steckfassungen und 1 gemeinsam benutzter PCI/
CNR-Steckfassung versehen.

Der AGP Steckplatz unterstützt nur 1.5V AGP 4x- Zusatzkarten
(1066MB/Sek. Bandbreite). AGP ist ein Interface, welches
hochleistungsfähige 3D-Grafikkarten für 3D-Grafikanwendungen
unterstützt. Es verarbeitet große Mengen grafischer Daten mit den
folgenden Eigenschaften:

• Pipeline-Speicher-Lese- und Schreibbetrieb verbirgt
Speicherzugriffs-Latenz.

• Demultiplexing von Adressen und Daten auf dem Bus für fast
100-prozentige Effizienz.

Der CNR (Kommunikations- und Netzwerk-Riser) ist eine
Schnittstelle, die das Mehrkanal-Audio, V.90-Analogmodem, den
Netzwerkbetrieb über Telefonleitung oder eine Riser-Platine auf der
10/100-Ethernet-Basis für den Netzwerkbetr ieb unter stützt.

Audiomerkmale auf Platine

Deutsch

(German)

70

• 18-Bit-Stereo-Vollduplex-Codec mit unabhängiger und variabler
Abtastfrequenz

• Hochwer tige CD-Differential-Eingabe

• Naturgetreue Stereo-Leitungspegel-Ausgabe

Merkmale des LANs auf Platine (NT72-SA nur für)

• Verwendet Stromnetz-Kommunikation von Intel 82562ET
(Zellabschluß) 10/100Megabits PLC

• Eingebaute IEEE 802.3 von 10Basis-T und 100Basis-TX, mit PHY
kompatibel

• Unterstützt IEEE 802.3 und Automatische Einstellung

• Automatische Erkennung von “Aufgetrenntem Modus”

• 1:1 Unterstützung von Übertragungs-Windungsverhältnis

• 10 Basis(Dezimal)-T Auto-Polaritätskor rektur

Deutsch (German)

Kompatibilität

• Kompatibilität mit Microsoft® PC ’98

• Kompatibilität mit PCI 2.2, CNR 1.0 “A”-typ und AC’97

• Intel AGP, version 2.0

ATX-Zweietagen-Anschlüsse (PC 99 mit farbkodierten
Steckverbindungen)

• 2 USB-Anschlüsse

• 1 RJ45 LAN por t (NT72-SA nur für)

• 2 serieller DB-9-Anschluß, kompatibel mit NS16C550A

• 1 DB-25-Parallelanschluß

• 1 Mini-DIN-6-Anschluß für eine PS/2-Maus

• 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur

• 1 Spiel-/MIDI-Anschluß

• 3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und
Mikrofon-Eingang

Anschlußstecker

•1 Anschlußfassung für 2 zusätzliche externe USB-Anschlüsse

• 1 Anschluß für die IrDA-Schnittstelle

• 2 RAID-IDE-Anschlüsse (NT72-SA nur für)

• 2 IDE-Anschlüsse

• Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch
einen Floppylaufwerksanschluß

• 3 Anschlußstecker für das ATX-Netzgerät

• 1 Anschlußstecker für Wecken durch LAN

• 1 Anschlußstecker für Wecken durch Ring

• CPU-, Chassis- und zweiter-ventilator-Anschlüsse.

• 1 Anschluß für akustische Warnsignale bei geöffneter Chassis
(optional)

• 2 interne Audioanschlüsse (CD-in und TAD)

4

Deutsch

(German)

ATA RAID - Redundant Array of Inexpensive Disk [Redundante
Anordnung von preiswerten Laufwerken] (NT72-SA nur für)

• RAID 0 (Streifen)(striping) oder RAID 1 (Duplizieren)(mirroring) ­RAID 0 und RAID 1 können nicht koexistieren

• Zwei unabhängige IDE-Kanäle unterstützen bis zu 4 Laufwerken
(UDMA-Modi 33/66/100 oder EIDE)

71

4

Deutsch (German)

• Unterstützt PIO-Modi 0/1/2/3/4, DMA-Modi 0/1/2 und UDMA­Modi 0/1/2/3/4/5

PCI-Bus-Master-IDE-Controller

• Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE­Schnittstellen.

• Unterstützung der Festplatten ATA/33, ATA/66 und ATA/100

• Erweitertes IDE des PIO-Modus 4 (Datenübertragungsgesch­windigkeit von bis zu 14MB/Sek.).

• Verminderte CPU-Benutzung während Diskettenübertragung
dank dem Bus-Master.

• Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP.

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch
welche eine kabellose Verbindung zwischen Ihrem Computer und
Peripheriegeräten hergestellt werden kann. Diese Schnittstelle
unterstützt Peripheriegeräte, die der IrDA und ASKIR-Norm
entsprechen.

USB-Anschlüsse

Deutsch

(German)

72

Die Systemplatine Unterstützung der 4 USB-Anschlüsse . Zwei USB­Ports auf der Hauptplatine befinden sich auf den ATX-Doppeldeck­Ports der Platine. Der J16/J50-Anschluß auf der Systemplatine
ermöglicht es dem Benutzer, die optionalen 3. und 4. USB-Ports
anzuschließen. Diese auf der Halterung an der Kartenkante
montierten optionalen USB-Ports können als Option verwendet
werden. Durch USB können Daten zwischen Ihrem Computer und
einer großen Auswahl an gleichzeitig zugänglichen externen “Plug and
Play” Peripheriegeräten ausgetauscht werden.

BIOS

• Kompatibilität mit Award BIOS, Windows® 98/2000/ME Plug and
Play

• Unterstützung des sequentiellen SCSI-Ladens

• Flash EPROM für ein einfaches Aktualisieren des BIOS

• Unter stützung der DMI-2.0-Funktion

Deutsch (German)

Desktop-Management-Schnittstelle (DMI)

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS
integriert ist. Durch das DMI-Dienstprogramm im BIOS werden
automatisch verschiedene Informationen über die Konfiguration Ihres
Systems registriert, wonach diese Informationen im DMI-Speicher
gespeicher t werden. Dieser DMI-Speicher bildet einen Teil des “Plug
and Play” BIOS und des DMI der Systemplatine, zusammen mit der
richtig mit dem Netzwerk verbundenen Software. Auf diese Weise
soll der Unterhalt und die Fehlersuche des PC-Systems er leichtert
werden.

4.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden “gesundheitlichen
Bedingungen” Ihres Systems überwacht werden.

• Überwachung der Temperatur des Systems sowie Warnsignal bei
Überhitzung.

• Überwachung der Spannungen des 5VSB/VBAT/1,5V/3,3V/5V/
±12V/CPU sowie Warnsignal bei Ausfall.

• Überwachung der Geschwindigkeit des CPU-Ventilators, Chassis­Ventilators und des zweiter-Ventilators und sendet ein Warnsignal
bei einem Ausfall aus.

• Automatisches des Chassisventilators Ein-/Ausschalten des
V entilators.

• Anzeige der Temperatur, Spannung und Geschwindigkeit des
V entilators.

• Warnignal bei geöffneter Chassis (optional).

4

4.1.3 Intelligente Ausstattungsteile

Automatisches Ausschalten des Chassis-Ventilator

Die Chassisventilatoren werden automatisch ausgeschaltet, wenn das
System in den Suspendier-Modus geschaltet wird.

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld “Soft-Off By PWR-BTTN” im Power
Management Setup kann das System durch diesen Schalter
ausgeschaltet oder in den Suspendier-Modus geschaltet werden.

Deutsch

73

(German)

4

Deutsch (German)

Wecken bei Klingeln (Wake-On-Ring)

Mit diesem Merkmal kann das System, welches in den Suspend­oder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet
werden, um eingehende Anrufe zu beantworten, die über ein internes
oder externes Modem geleitet werden.

Wichtig:

Falls Sie eine interne Modemkarte verwenden muß die 5VSB­Stromquelle des Netzgerätes in Ihrem PC mindestens ≥720mA
unterstützen.

Wecken bei LAN (Wake-On-LAN)

Durch die Funktion “Wecken bei LAN-Bereitschaft” kann ein
ausgeschalteter PC ferngesteuer t durch das Netzwerk eingeschaltet
werden. Ihre LAN-Kar te muß dazu jedoch die Weckfunktion durch
Fernsteuerung unter stützen.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß ≥720mA
unterstützen.

Wecken bei Betätigung der Tastatur/Maus

Deutsch

(German)

74

Mit dieser Funktion kann das System durch die Tastatur oder PS/2
Maus eingeschaltet werden.

Wichtig:

• Der Netzschalter bleibt wirkungslos, nachdem ein
Tastaturen-Kennwort im Feld “KB Power On Password” im
Submenü der Integrated Peripherals bestimmt wurde. Zum
Einschalten des Systems müssen Sie das richtige Kennwort
eingeben. Falls Sie das Kennwort vergessen haben, schalten
Sie das System aus und nehmen Sie die Batterie heraus.
Warten Sie einige Sekunden und setzen Sie sie danach
wieder ein, bevor Sie das System erneut einschalten.

• Die 5VSB-Stromversorgung Ihres Netzgerätes muß

≥

720mA unterstützen.

Deutsch (German)

Wecken bei USB-Tastatur/Maus (Wake-On-USB Keyboard/Mouse)

Mit der Wecken bei USB-Tastatur/Maus-Funktion können Sie ein
System mit einem USB-Tastatur- oder USB-Maus-Gerät aus dem S3­(STR-Suspend-To-RAM)-Status aufwecken.

Wichtig:

• Falls Sie die Wecken bei USB-Tastatur/Maus-Funktion für 2
USB-Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres
Netzgerätes eine Leistung von ≥1.5A.

• Falls Sie die Wecken bei USB-Tastatur/Maus-Funktion für 4
USB-Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres
Netzgerätes eine Leistung von ≥2A.

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installier ten RTC kann Ihr System
automatisch am eingestellten Datum und zur eingestellten Uhrzeit
eingeschaltet werden.

ACPI STR

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte
Konfiguration und Leitsungsschnittstelle). ACPI besitzt
Energiesparfunktionen, die es dem PC ermöglichen, das Power­Management und “Plug and Play” mit Betriebssystemen anzuwenden,
durch welche das direkte OS-Power-Management unterstützt wird.
Gegenwär tig wird die ACPI-Funktion nur durch Windows® 98/2000/
ME/XP unterstützt. Die Suspendieren-auf-RAM-Funktion kann
angewendet werden, wenn ACPI im Power-Management-Setup
aktivier t ist.

Wurde die Suspendieren-auf-RAM-Funktion aktiviert, kann das
System umgehend durch Drücken des Netzschalters oder durch
Auswählen von “Standby” beim Herunterfahren des Windows® 98/
2000/ME/XP ausgeschaltet werden, ohne daß Sie dabei den
manchmal mühsamen Vorgang zum Schließen aller Dateien,
Anwendungsprogramme und des Betriebssystems durchmachen
müssen, da das System imstande ist, sämtliche Programme und
Dateien während dem ganzen Arbeitsabschnitt beim Ausschalten in
den RAM (Direktzugriffspeicher) zu speichern. Beim nächsten
Einschalten des Systems wird der Arbeitsabschnitt genau an der
Stelle for tgesetzt, wo Sie ihn unterbrochen haben.

4

Deutsch

(German)

75

4

Deutsch (German)

Wichtig:

Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von

≥

1A unterstützen.

Wiederherstellung der Wechselstromversorgung nach einem
Ausfall

Bei der Wiederherstellung der Stromversor gung nach einem Ausfall
kann das System entweder manuell oder automatisch eingeschaltet
werden, oder Sie können den Betrieb des Systems an der Stelle
fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen
wurde.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten
zerstört. Diese Systemplatine wurde so entworfen, um dem Boot­Sektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen
entsprechenden Schutz zu bieten.

Deutsch

(German)

76

Deutsch (German)

4. 2 Systemspeicher

4.2.1 Leistungsmerkmale

• Vier 184-polige RIMM-Steckplätze

- Zwei Direct-RDRAM-Kanäle mit zwei RIMMs pro Kanal

• Unterstützt max. 32 direkte RDRAM-Geräte pro Kanal

• Unterstützt 128MB bis 2GB Systemspeicher mit 64Mbit-,
128Mbit- oder 256Mbit-Technologie

- PC-600 oder PC-800 RDRAM - 400MHz CPUs

- PC-800 RDRAM - 533MHz CPUs

• Unterstützt Single-sided oder Double-sided-RIMM

• RIMM mit SPD (Serial Presence Detect) Datenstruktur bietet
optimalen Speicherbetrieb

• Unterstützung für ECC

4.2.2 Wichtige Installationsanleitung

4

Deutsch

(German)

Bestimmte Regeln müssen bei der Installation von RIMM beachtet
werden, um optimale Systemleistung zu gewährleisten.

Regel 1: Vor dem Installieren oder Entfernen von RIMM schalten Sie

das System aus und trennen das Netzkabel ab.
Vergewissern Sie sich, dass die “Power/Standby LED” aus
ist.

77

4

Deutsch (German)

Regel 2: Die vier RIMM-Steckplätze sind in zwei Bänke aufgeteilt -

Bank 0 (RIMM-Steckplätze 1 und 2) und Bank 1 (RIMM­Steckplätze 3 und 4). Bank 0 muss zuerst besetzt werden,
um zu gewährleisten, dass in den RIMM-Steckplätzen 1 und
2 auch RIMMs installiert sind. Die Speicherkonfiguration
(Geschwindigkeit, Anzahl der Geräte, Größe und Dichte)
von RIMMs in Bank 0 und Bank 1 muss identisch sein.

Regel 3: Jede Bank unter stützt maximal 32 Geräte, womit die zwei

Bänke insgesamt maximal 64 Geräte unterstützen.

Regel 4: Das Systemboard unter stützt ECC oder nicht-ECC RIMM.

Verwenden Sie in allen Steckplätzen denselben RIMM-Typ.

Regel 5: Aufgrund der Signalführung von RDRAM müssen alle

RIMM-Steckplätze mit Modulen besetzt werden. Wen die
RIMM-Steckplätze 3 und 4 (Bank 1) nicht mit RIMMs
besetzt sind, MÜSSEN SIE dor t CRIMMs (Continuity RIMM)
installieren. Dies wirkt Unterbrechungen der Signalleitungen
entgegen, die eine serielle Verbindung in einem RAMBUS­Interface darstellen und korrekten Betrieb des Direct
Rambus-Kanal gewährleisten. Wenn Sie den Systemspeicher
aufrüsten möchten, entfernen Sie die CRIMMs und er setzen
sie mit RIMMs.

Deutsch

(German)

78

Deutsch (German)

4.3 Anwendung der Funktion “Suspendieren auf
RAM”

Wenn Sie das Betriebssystem von Windows® 98 verwenden,
befolgen Sie bitte die Schritte unten.

1. “Power Management Setup” in dem Hauptbildschirm auswählen,
und die <Enter> drücken.

2. Im Feld “ACPI Function” wählen Sie “Enabled” aus.

3. Im Feld “ACPI Suspend Type” wählen Sie “S3(STR)” aus.

4. Die <Esc>-Taste drück en, um zum Hauptmenü zurückzukehren.

5. “Save & Exit Setup” auswählen und die <Enter> drücken. Dann
<Y> eingeben und die <Enter> drücken.

6. Installieren Sie Windows® 98, indem Sie den folgenden
Parameter eingeben. Hiermit wird sichergestellt, daß die ACPI­Funktion unterstützt wird.

[drive]:>setup /p j

4

Falls Windows® 98 bereits installiert wurde, muß das System
aktualisiert werden, damit ACPI unterstützt werden kann. Für
weitere Informationen über die Aktualisierung wenden Sie sich
an Microsoft.

7. Windows® 98 star ten. Auf dem Windows® 98-Desktop klicken
Sie auf Star t. Dann den Cur sor auf Einstellungen bewegen und
auf Systemsteuerung klicken.

8. Auf das Symbol “System” doppelklicken. Im Dialogfenster
“Systemeigenschaften” klicken Sie auf das Register “Leistung”.

9. Auf “Dateisystem” klicken. Im Feld “Standardnutzung dieses
Computers” wählen Sie “Mobiles oder Docksystem” aus. Auf
“Applizieren” und dann auf OK klicken. Den PC neustar ten.

Deutsch

79

(German)

4

Deutsch (German)

10. Zum Öffnen des Dialogfenster s “Systemsteuerung” wiederholen
Sie Schritt 7. Auf das Symbol “Power-Management”
doppelklicken.

11. Auf das Register “Erweitert” klicken. Im Feld “Beim Drück en der
Netztaste des PCs” wählen Sie “Standby” aus.

12. Nachdem Sie die obigen Schritte ausgeführ t haben und den PC
ausschalten möchten, muß der Vorgang zum Schließen der
Dateien, Anwendungen und des Betriebssystems nicht
ausgeführt werden. Der PC kann direkt durch Drücken der
Netztaste oder durch Auswählen von “Standby” beim
Abschalten des Windows® 98 ausgeschaltet werden.

Zum Einschalten des PCs einfach die Netztaste drücken. Der
Betrieb wird in weniger als 8 Sekunden an der Stelle wieder
aufgenommen, wo Sie den PC ausgeschaltet haben. Die
Netztaste funktionier t jedoch nicht, falls ein Tastatur-Kennwort im
Feld “KB Power On Password” des Submenüs Integrated
Peripherals eingestellt wurde. In diesem Fall muß zum Einschalten
des PCs das Kennwor t eingegeben werden.

Falls die Farbe oder die Auflösung abgeändert wurde (im
Dialogfenster “Bildschir meigenschaften”), dürfen die Einstellungen
ohne Neustarten nicht angewendet werden. Der PC muß
neugestar tet werden.

Deutsch

(German)

80

Wichtig:

Wenn Sie nicht in der Lage sind, die Anhalte-Auf-RAM-Funktion
zu verwenden (nach Durchführung der Schritte oben in
Windows® 98 oder wenn Sie in Windows® 2000/ME/XP sind),
prüfen Sie bitte, ob Ihre Zusatzkarten oder –geräte diese
Funktion unterstützen. Wenn diese Funktion nicht unterstützt
wird, brauchen Sie den passenden Treiber von ihrer jeweiligen
Webseite herunterzuladen.

Deutsch (German)

4.4 Unterstützte Software

4.4.1 Intel 850E INF-Aktualisierungsdienstprogramm für
Windows® 98/2000/ME

Auf der mit der Systemplatine mitgeliefer ten CD ist das Intel 850E
INF-Aktualisierungs-Dienstprogramm enthalten. Falls Sie unter dem
Betriebssystem Windows® 98, Windows® 2000 oder Windows® ME
arbeiten, muß dieses Dienstprogramm installiert werden. Das
Dienstprogramm dient zum Aktualisieren der INF-Dateien des
Windows® 98/2000/ME, damit die Chipset Intel 850E im System
erkannt und konfigurier t werden können. Gehen Sie zum Installieren
wie folgt vor:

1. Die CD in Ihr CD-ROM-Laufwerk einlegen. Der Autor un-Schirm
(CD mit Main Board Utility) erscheint.

2. Auf “Intel 850E INF Update Utility for Windows 98/2000/ME”
klicken.

3. Der “Welcome”-Schirm erscheint. Auf “Next” klicken.

4. Der Schirm mit dem “Software License Agreement” erscheint. Auf
“Yes” klicken.

4

5. Die “Readme Information” (“Liesmich-Information”) er scheint. Sie
können sich den Inhalt im Readme des Dienstprogramms auf
dem Schirm ansehen. Auf “Next” klicken.

6. Der Schirm “Choose Destination Location” erscheint und zeigt an,
wo sich das Dienstprogramm befinden wird. Auf “Next” klicken.

7. Der “Actions”-Schirm erscheint. Zum Installieren des
Dienstprogramms auf “Next” klicken.

8. Das System neustar ten.

9. Die Anleitung auf dem Schirm befolgen, um mit der Installation
fortzufahren.

Deutsch

81

(German)

4

Deutsch (German)

4.4.2 Intel Anwendungssbeschleuniger für Windows

Der Intelâ Anwendungsbeschleuniger ist entworfen, um Leistung des
Speicher-Subsystems und die Gesamtsystemleistung zu verbessern. Er
bringt verbesserte Leistung durch einige Zutatentechnologien
(Komponenten). Stecken Sie die CD (in der Hauptplatinen-Verpackung
eingeschlossen) in ein CD-ROM-Laufwerk hinein, um das Hilfsprogramm
zu installieren. Der Autoausführungs-Bildschirm (Hauptplatinen­Hilfsprogramm-CD) wird auftauchen. Klicken Sie auf die Schaltfläche “Intel
Anwendungsbeschleuniger für Windows”, um das Hilfsprogramm zu
installieren.

4.4.3 Audiotreiber

Auf der mit der Systemplatine gelieferten CD sind ebenfalls
Audiotreiber für Windows 98, Windows 98 SE, Windows ME,
Windows NT 4.0 und Windows 2000. Angaben zur und
Informationen über die Installation finden Sie in der entsprechenden
“readme”-Datei (“Liesmich”-Datei). Auf die “Read Me”-Schaltfläche
auf dem Autorun-Schirm klicken. Der Autorun-Schirm erscheint
normalerweise automatisch nach dem Einlegen der CD in Ihr CD­ROM-Laufwerk.

Deutsch

(German)

82

4.4.4 LAN-Treiber auf Platine für Windows
(NT72-SA nur für)

Auf der mit der Systemplatine gelieferten CD sind ebenfalls
LANtreiber. Die neusten Informationen finden Sie in den Readme­Dateien falls vorhanden.

4.4.5 RAID-IDE-Treiber und RAID Monitor-Dienstprogramm

(NT72-SA nur für)

Schauen Sie im RAID-Benutzerhandbuch nach, das sich in der
angebotenen CD befindet.

Deutsch (German)

4.4.6 Microsoft DirectX 8.0 Treibers

1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in
Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board
Utility CD) erscheint.

2. Auf “Microsoft DirectX 8.0 Driver” klicken.

3. Zum For tfahren auf “Yes” klicken.

4. Die Anweisung auf dem Schirm befolgen, um den
Installationsvorgang abzuschließen.

5. Das System neustar ten.

4.4.7 Hinweise zum Installieren der Treiber und der
Dienstprogramme

4

1. Durch “Autorun” werden NUR die Betriebssysteme Windows
98, Windows® 98 SE, Windows® ME, Windows® 2000,
Windows® XP und Windows NT® 4.0 unterstützt. Wurde nach
Einlegen der CD das “Autorun” nicht automatisch gestartet (d.h.
der Schirm mit der CD mit Main Board Utility für die
Hauptplatine erscheint nicht), gehen Sie direkt zum
Stammverzeichnis der CD und doppelklicken Sie auf “Setup”.

2. Auf der DFI-Webseite "http://www.dfi.com/support1/
download2.asp" finden Sie die neuste Version der Treiber oder
Software-Anwendungsprogramme.

3. Änder ungen sämtlicher Schritte oder Vorgänge zur Installation der
Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die
Softwareprogramme gelegentlich aktualisier t werden. Die neusten
Informationen finden Sie in den Readme-Dateien (Liesmich­Dateien), falls vorhanden.

®

Deutsch

(German)

83

4

Deutsch (German)

4.5 Fehlersuche

In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die
bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche
Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um
eine genaue Diagnose der Störung sicherzustellen, falls eine Störung
mehrere Ursachen hat.

Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten
eines Problems werden nachstehend aufgeführt.

1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet
worden.

2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.

3. Die Netzsteckdose, an welche die Peripheriegeräte angeschlossen
sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie
eine Lampe oder ein anderes elektrisches Gerät daran
anschließen.

4. Der Monitor wurde eingeschaltet.

5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind
ordnungsgemäß eingestellt.

6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind
richtig und fest eingesetzt worden.

7. Sämtliche Zusatzkar ten, die installiert wurden, sind für Ihr System
bestimmt und wurden richtig eingesetzt.

Deutsch

(German)

84

Monitor/Bildschirm

Falls der Bildschirm nach dem Einschalten des Systems leer
bleibt.

1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter
eingeschaltet wurde.

2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors
richtig am Monitor und das andere Ende an eine WS­Netzsteckdose in gutem Betriebszustand angeschlossen ist.
Schließen Sie das Kabel an eine andere Steckdose an, falls
notwendig.

3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor
und an der Bildschirmkar te angeschlossen ist.

Deutsch (German)

4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden
Regler ein.

Das Bild scheint sich ständig zu bewegen.

1. Der Monitor hat seine ver tikale Synchronisation verloren. Stellen
Sie diese ein.

2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen
Monitor oder einen Ventilator, die ein Magnetfeld um den
Bildschirm erzeugen können.

3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte
durch diesen Monitor unterstützt werden.

Der Schirm scheint ständig zu flimmern.

1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde,
muß der danebenstehende Monitor möglicherweise ausgeschaltet
werden. Neonlampen neben dem Monitor können ebenfalls ein
Zittern des Bildes auf dem Bildschirm ver ur sachen.

Stromversorgung

Nichts geschieht nach dem Einschalten des Computers.

4

1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine
Netzsteckdose in gutem Betriebszustand und das andere Ende
richtig an die Rückseite des Systems angeschlossen wurden.

2. Stellen Sie sicher, daß der Spannungswählschalter auf der
Geräterückseite auf die richtige Spannung, die Sie benutzen,
eingestellt ist.

3. Das Netzkabel ist möglicherweise kurzgeschlossen oder
beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein
neues, falls notwendig.

Deutsch

85

(German)

4

Deutsch (German)
Floppylaufwerk

Der Computer hat keinen Zugriff zum Floppylaufwerk.

1. Die Floppydiskette wurde möglicherweise nicht formatiert.
Formatieren Sie die Diskette und versuchen Sie es er neut.

2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie
eine Diskette, die nicht schreibgeschützt ist.

3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie
die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das
Ziellaufwerk schreiben.

4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine
andere Diskette, auf der genügend Speicherplatz vorhanden ist.

Festplattenlaufwerk

Ausbleiben der Funktion des Festplattenlaufwerks.

1. Stellen Sie sicher, daß der richtige Laufwerktyp für das
Festplattenlaufwerk im BIOS eingegeben wurde.

2. Falls das System für zwei Festplattenlaufwerke konfigurier t wurde ,
stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als
Master und das zweite Festplattenlaufwerk als Slave konfiguriert
wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare
Partition besitzen.

Deutsch

(German)

86

Ungewöhnlich lange Formatierdauer.

1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum
Formatieren benötigt liegt dieses Problem wahrscheinlich an einer
Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine
große Kapazität wird das Formatieren eine längere Zeit dauern.

Parallelanschluß

Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.

1. Stellen Sie sicher, daß der Drucker eingeschaltet und online ist.

2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen
Typ des angeschlossenen Dr uckers konfigurier t wurde .

3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf
der Platine und de IRQ-Einstellungen richtig konfigurier t wurden.

Deutsch (German)

4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert,
indem Sie es an einen Parallelanschluß anschließen, der
funktionier t und richtig konfiguriert wurde . Funktionier t es, kann
angenommen werden, daß der Drucker in gutem Betriebszustand
ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das
Drucker kabel und versuchen Sie es danach er neut.

Serieller Anschluß

Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt
unleserliche Zeichen wieder.

1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es
online ist.

2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen
Anschluß auf der Rückseite des Computers angeschlossen ist.

3. Stellen Sie sicher, daß das angeschlossene serielle Gerät
funktionier t, indem Sie es an einen funktionierenden und richtig
konfigurierten seriellen Anschluß anschließen. Funktioniert das
serielle Gerät nicht, liegt das Problem entweder am Kabel oder
am seriellen Gerät. Funktioniert das serielle Gerät, kann das
Problem an der Einstellung des E/A auf der Platine oder an der
Adreßeinstellung liegen.

4. Stellen Sie sicher, daß die COM-Einstellungen und die E/A­Adresse richtig konfiguriert sind.

4

Tastatur

Beim Drücken einer Taste auf der Tastatur geschieht nichts.

1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen
ist.

2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur
befinden und daß während dem Startvorgang keine Tasten
gedrückt werden.

Deutsch

87

(German)

4

Deutsch (German)
Systemplatine

1. Stellen Sie sicher, daß die Zusatzkarte gut und fest in die
Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte
locker, schalten Sie das System aus, installieren die Kar te erneut
und schalten das System danach erneut ein.

2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige
Einstellung sicherzustellen.

3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den
Speichersteckplätzen eingesetzt wurden.

4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen
Stelle befinden.

5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine
ebene Oberfläche und lokalisieren sämtliche eingesteckte
Komponente. Drücken Sie jede Komponente behutsam in den
Steckplatz.

6. Falls Sie die BIOS-Einstellungen abgeändert haben, gehen Sie
erneut zum Setup und laden die BIOS-Standardeinstellungen.

Deutsch

(German)

88

Chapter 5 - Español (Spanish)

Tabla de los Contenidos

Español (Spanish)

5

5. 1 Características y Especificaciones.......................................................................

5. 2 Memoria de Sistema....................................................................................................

5.3 Utilizando la Función de Suspender a RAM..........................................

5. 4 Softwares Sopor tados................................................................................................

5. 5 Investigación de Conflictos.....................................................................................

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

! El tablero de sistema
! 1 manual de usuario
! 1 cable de IDE para las unidades de ATA/33, ATA/66 o

ATA/100 IDE (NT72-SC sólo)
3 cables de IDE para las unidades de ATA/33, ATA/66 o
ATA/100 IDE (NT72-SA sólo)

! 1 cable de unidad de disquete de 34-terminales
! 1 disquete de “RAID Driver” (NT72-SA sólo)
! 1 CD de “Main Board Utility”

Si cualquieres de estos ar tículos están perdidos o dañados, favor de
ponerse en contacto con su tratante o representantes de venta
para la asistencia.

90

98
100
102
105

Nota:

El uso explicativo contene información detalle sobre la sistema board
en el CD preparativo. Si en algún caso, la información no es igual con
el uso explicativo, necesita ver el uso explicativo, esque es más
nuevo.

Español

89

(Spanish)

5

Español (Spanish)

5.1 Características y Especificaciones

5.1.1 Características

Chipset

• Intel® 850E chipset

- Centro Controlador de Memoria Intel® 82850E (MCH)

- Centro Controlador Intel® 82801 I/O (ICH2)

Procesador

La tarjeta madre del sistema esta equipada con un zócalo o enchufe
478 para instalar un procesador Pentium® 4.

• Procesador Intel® Pentium® 4 (478-terminales)

• una velocidad de 2.2GHz de CPU

• Canal de datos del sistema 400/533MHz

Importante:

La proporción de frecuencia de algunos procesadores de arriba
uede que ha sido bloqueada por el fabricante. Si usted está
utilizando esta clase de procesador, configurando la ración para
el procesador no tendrá efecto. El sistema en vez utilizará la
proporción implícita de la fábrica.

Español

(Spanish)

90

Memoria de Sistema

• Cuatro zócalos o enchufes de 184-pin RIMM

- Dos canales Direct-RDRAM con dos zócalos o enchufes
RIMM por canal

• Soporta desde 128MB hasta 2GB de memoria del sistema
usando tecnología de 64Mbit, 128Mbit o 256Mbit

- PC-800 RDRAM - 400MHz CPUs

- PC-800 o PC-1066 RDRAM - 533MHz CPUs

• Sostiene ECC

Español (Spanish)

Ranuras de Expansión

El tablero del sistema es equipado con 1 ranura de AGP, 5 ranuras
de PCI dedicados y 1 ranura de PCI/CNR compartido.

La ranura (slot) donde se inser tan las tarjetas solo permite placas

1.5V AGP 4x (1066MB/seg. ancho de banda). AGP es una interfaz
diseñada para sostener tarjetas de gráficos 3D de alto rendimiento.
La misma maneja un gran monto de datos gráficos con las
siguientes características:

• Memoria canalizada de operaciones de lectura y escritura que
ocultan el acceso a la memoria latente.

• Desmultiplicación de direcciones y datos en el canal de datos de
eficiencia próxima al 100%.

CNR (Comunication and Network Riser) este es un intermedion que
sopor ta a varios canales de audio. V.90 analog modem, modem por
linea telefonica , basado a Ethernet table de network 10/100.

Características de Audio En tablero

• Codec dúplex completo estéreo de 18-bit con independiente
frecuencia de muestreo variable

• Alta calidad de entrada de CD diferencial

• Auténtico salidas de nivel de línea estéreo

5

Características de LAN Interno (NT72-SA sólo)

• Utilize Intel 82562ET 10/100Mbps PLC

• Integra IEEE 802.3 10BASE-T y 100BASE-TX compatible con
PHY

• Apoya IEEE 802.3u auto-negociacion

• Deteccion automatica DE “ unplugged mode”

• 1:1 transmitir tranformador porporcion apoyo

• 10 BASE-T correccion automatica

Compatibilidad

• Sumisión de Microsoft® PC ’98

• Sumisión de PCI 2.2, CNR 1.0 tipo de “A” y AC’97

• Versión 2.0 de Intel AGP

Español

91

(Spanish)

5

Español (Spanish)

Puertos de Cubierta Doble de ATX (Conectores de PC 99 color­cifrado)

• 2 puer tos de USB

• 1 puer tos de RJ45 LAN (NT72-SA sólo)

• 2 puer tos de ser ie DB-9 NS16C550A-compatible

• 1 puer to paralelo de DB-25

• 1 puer to de ratón PS/2 mini-DIN-6

• 1 puer to de teclado mini-DIN-6 PS/2

• 1 puer to de juego/MIDI

• 3 enchufes de audio: línea de salida, línea de entrada y mic de
entrada

Conectores

• 1 conector para 2 puertos de USB externo adicional

• 1 conector para interfaz de IrDA

• 2 conectores de RAID IDE (NT72-SA sólo)

• 2 conectores de IDE

• 1 conector de disquete sopor ta hasta dos disquetes de 2.88MB

• 3 conector de fuente de alimentación de ATX

• 1 conector de Wake-On-LAN

• 1 conector de Wake-On-Ring

• Conectores de abanicos de CPU, chasis y secundario

• 1 conector de alarma de chasis abierto (opcional)

• 2 conectores de audio interno (CD-in y TAD)

Español

(Spanish)

92

ATA RAID – Arreglo Redundante de Disco Barato (NT72-SA
sólo)

• RAID 0 (desprendiendo) o RAID 1 (espejeando) - RAID 0 y
RAID 1 no puede coexistir

• Dos canales de IDE independiente que soporta hasta 4
unidades (UDMA modos 33/66/100 o EIDE)

• Soporta PIO modos 0/1/2/3/4, DMA modos 0/1/2 y UDMA
modos 0/1/2/3/4/5

Controlador de IDE Maestro de Bus PCI

• Dos interfaces de PCI IDE sopor ta hasta 4 dispositivos de IDE

• Sopor ta las unidades duras de ATA/33, ATA/66 y ATA/100

• PIO Modo 4 Realzada IDE (tasa de transferencia de dato hasta
14MB/seg.)

Español (Spanish)

• Controlación de Bus reduce la utilización de CPU durante la
trasferencia de disco

• Sopor ta ATAPI CD-ROM, LS-120 y ZIP

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la
conexión de radiotelegráfico entre su computadora y dispositivos de
periferia. Soporta dispositivos de periferia que se encuentr a con el
estándar de IrDA o ASKIR.

Puertos de USB

El tablero de sistema soporta 4 puer tos de USB. Dos puer tos de
USB en tablero son situados en el doble puerto de la cubier ta de
ATX del tablero. El conector J16/J50 del tablero de sistema le
permite conectar a los puertos dobles de 3rd y 4th USB. Estos
puer tos opcionales de USB, los cuales son montados en el sopor te
de extremo de la tarjeta, será provisto como una opción. USB
permite el intercambio de dato entre su computador a y un inter valo
amplio de periferias de Enchufar y Usar externa accesible.

BIOS

5

• Award BIOS, Windows® 98/2000/ME Enchufar y Usar
compatible

• Sopor ta el incio de secuencia de SCSI

• Parpadea EPROM para fácil actualización de BIOS

• Sopor ta la función de DMI 2.0

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La
utilidad del DMI en el BIOS graba automáticamente varias
informaciones sobre la configuración de su sistema y almace estas
informaciones en la balsa de DMI, que es parte del tablero de
sistema Enchufar y Usar BIOS. DMI junto con software de red
apropiado, es diseñado para hacer más fácil el inventario,
mantenimiento y procedimiento para solucionar problema de los
sistemas de computadora.

Español

93

(Spanish)

5

Español (Spanish)

5.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones
de “salud de sistema”.

• Monitores de los sistema temperaturas y alarma acalorada.

• Monitores de voltajes de 5VSB/VBAT/1.5V/3.3V/5V/+12V/CPU
y alarma de fracaso.

• Vigila la velocidad del abanico del abanido del CPU, abanico de
chasis y abanico de secundario; y alarma de fracaso.

• Control abanico de chasis encendido/apagado del abanico
automático.

• Capacidad de Leer hacia atrás que presenta la temperatura,
voltaje y velocidad de abanico.

• Alarma de chasis abier to (opcional).

5.1.3 Inteligencia

Abanico Apagado de Chasis Automático

Los abanico de chasis apagarán automáticamente una vez que el
sistema entra al modo de Suspender.

Español

(Spanish)

94

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de “Soft-Off By PWR­BTTN” de la Configuración de Power Management Setup, este
interruptor permite el sistema de entrar al modo de Soft-Off o
Suspender.

Wake-On-Ring

Esta característica permite el sistema que es en el modo de
Suspender o en el modo de Soft Power Off a despier to/encendido
para responder a llamadas que vienen desde un modem interno o
externo.

Importante:

Si usted está utilizando la tarjeta incorporada de modém, el
fuente de energía de 5VSB de su fuente de alimentación debe
soportar ≥720mA.

Español (Spanish)

Wake-On-LAN

La función de Wake-On-LAN permite el red de despertar
remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de
LAN debe sopor tar la función de desper tar remoto.

Importante:

El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA.

Teclado de Wake-On / Ratón de Wake-On

Esta función le permite utilizar el teclado o PS/2 ratón para encender
el sistema.

Importante:

• El botón de energía no funcionará una vez quela
contraseña del teclado ha sido configurado en el campo de
“KB Power On Password” del submenú Integrated
Peripherals. Usted debe teclear la contraseña correcta para
encender el sistema. Si se le olvidó la contraseña, apaga su
sistema y quite la bateria. Espera por unos segundos e
instálalo de vuelta antes de encender el sistema.

• El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA.

5

Teclado/Ratón de Wake-On-USB

La función “Teclado/Ratón de Wake-On-USB” le permite a usted
usar un teclado de USB o ratón de USB aparato par a desper tar un
sistema que esta en el “S3 (STR-Suspend To RAM)”estado.

Importante:

• Si estas usando las funciones de teclado/ratón de Wake-On-

USB para 2 puertos de USB, el 5VSB potencia debe
soportar una corrient (>) mas grande que ≥1.5A.

• Si estas usando las funciones de teclado/ratón de Wake-On-

USB para 4 puertos de USB, el 5VSB potencia debe
soportar una corrient (>) mas grande que ≥2A.

Español

95

(Spanish)

5

Español (Spanish)

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de
encender automáticamente en la fecha y el tiempo configurado.

ACPI STR

El tablero de sistema es diseñado para encontrar con la
especificación de ACPI (Configuración Avanzada e Interfaz de
Energía). ACPI tiene las car acterísticas de archivación de ener gía que
activa PC para ejecutar la Administración de Energía y Enchufar y
Usar con los sistemas operativos que sopor ta la Administración de
Energía Directa de OS. Corrientemente, sólo Windows® 98/2000/
ME/XP soporta la función de ACPI. ACPI cuando activado en la
Power Management Setup le permitirá de utilizar la función de
Suspender a RAM.

Con la función de Suspender a RAM activada, usted puede apagar
el sistema una vez por presionando el botón de energía o
seleccionando “Prepar ado” cuando apaga el Windows® 98/2000/ME/
XP sin tener que ir por el proceso de molesto algunas veces de los
archivos cerrados., aplicaciones y sistema operativo. Esto es porque
el sistema es capaz de almacenar todos los archivos de programas
y datos durante la sesión operativa entera dentro de RAM
(Memoria de Acceso Casual) cuando es apagado. La sesión
operativa resumirá exactamente donde usted dejará la próxima vez
que encienda la computadora.

Español

(Spanish)

96

Importante:

El origen de energía de 5VSB de su fuente de alimentación
debe soportar ≥1A.

Español (Spanish)

Recuperación de Fracaso de Energía AC

Cuando la energía vuelve después del fracaso de ener gía AC, usted
puede elegir a encender su sistema manualmente, dejar el sistema de
encender automáticamente o volver al estado donde usted dejó
antes de ocurrir el fracaso de energía.

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en
los discos duros. El tablero de sistema es diseñado para proteger el
sector de inicio y tabla de partición de su unidad de disco duro.

5

Español

97

(Spanish)

5

Español (Spanish)

5.2 Memoria de Sistema

5.2.1 Características

• Cuatro zócalos o enchufes de 184-pin RIMM

- Dos canales Direct-RDRAM con dos zócalos o enchufes
RIMM por canal

• Apoya el máximo de dispositivos de 32 Direct RDRAM por
canal

• Soporta desde 128MB hasta 2GB de memoria del sistema
usando tecnología de 64Mbit, 128Mbit o 256Mbit

- PC-600 o PC-800 RDRAM - 400MHz CPUs

- PC-800 RDRAM - 533MHz CPUs

• Sopor te de RIMM de uno o doble lado.

• RIMM con SPD (Serial Presence Detect) estructura de datos
proveerá optima operación de memoria.

• Sostiene ECC

Español

(Spanish)

98

5.2.2 Importante Instrucciones de Instalación

Ciertas reglas deben ser seguidas cuando se instala un RIMM para
obtener un optimo rendimiento del sistema.

Regla 1: Antes de instalar o desinstalar un RIMM, apague el sistema

y desenchufe el cable del mismo. Asegúrese que la “ Power/
Standby LED” este apagada.

Español (Spanish)

Regla 2: Los cuatro zócalos o enchufes de RIMM están divididos en

2 bancos - banco 0 (zócalos o enchufes para RIMM 1 y 2)
y banco 1 (zócalos o enchufes para RIMM 3 y 4). Banco 0
debe ser utilizado primero asegurando que los zócalos o
enchufes de RIMM 1 y 2 han sido ocupados con RIMM. La
configuración de la memoria (velocidad, número de
mecanismos, tamaño y densidad) de los RIMM en el banco
0 y banco 1 deben ser idénticas.

Regla 3: Cada banco sostiene un máximo de 32 mecanismos, por

lo que, los 2 bancos sostienen un máximo de 64
mecanismos.

Regla 4: La tarjeta madre del sistema permite tanto RIMM de tipo

ECC o tipo no-ECC. Use el mismo tipo de RIMM en
todos los zócalos o enchufes.

Regla 5: Debido a la señal de asignación de rutas RDRAM, todos

los zócalos o enchufes RIMM deben ser ocupados con
módulos. Si los zócalos o enchufes para RIMM 3 y 4
(banco 1) no son ocupados con RIMMs, USTED DEBE
ocuparlos con los llamados CRIMM (RIMM de
Continuidad). Esto es así para evitar quebrar las líneas de
señal que son una conexión en serie en una interfaz
RAMBUS y permitirán que el Direct Rambus Channel
funcione propiamente. Si, en cualquier momento, usted
desea aumentar la memoria del sistema, quite los CRIMM
reemplazándolos con nuevos RIMM.

5

Español

99

(Spanish)

5

Español (Spanish)

5.3 Utilizando la Función de Suspender a RAM

® ®

®

Si usted está utilizando el sistema operativo de Windows
de seguir los pasos de abajo.

1. Selecciona “Power Management Setup” en la pantalla del menú

principal y presiona <Enter>.

2. En el campo de “ACPI Function”, selecciona “Enabled”.

3. En el campo de “ACPI Suspend Type”, selecciona “S3(STR)”.

4. Presiona <Esc> para volver hacia el menú principal.

5. Selecciona “Save & Exit Setup” y presiona <Enter>. Teclea <Y>

y presiona <Enter>.

®®

®

6. Instala Windows

®®

98 por tecleando los siguientes parámetros.

Esto es para asegur ar que la función de ACPI es sopor tado.

[drive]:>setup /p j

®®

®

Si ha instalado anterior mente Windows

®®

98, usted necesita de
actualizar el sistema para soportar ACPI. Favor ponerse en
contacto con Microsoft para la información de actualizar.

® ®

98, favor

Español

(Spanish)

100

7. Inicia el Windows

®®

®

®®

98. En la pantalla del Windows

®®

®

®®

98, cliquea
el botón de Inicio. Mueve el cursor a Configuraciones, luego
cliquea el Panel de Control.

8. Cliquea doblemente el ícono de Sistema. En la casilla de diálogo
de las Propiedades del Sistema, cliquea el tab de Ejecución.

9. Cliquea Sistema de Archivo. En el campo de “Papel típico de
esta computadora”, selecciona “Móvil o sistema descolada:.
Cliquea Aplicar, luego cliquea OK. Reinicia su computadora.

10. Repite el paso 7 para abrir la casilla de diálogo del Panel de
Control. Cliquea doblemente el ícono de la Administración de
Energía.

11. Cliquea el tab de Avanzado. En el campo de “Cuando presiono
el botón de energía en mí computadora”, selecciona
“Preparado”.
