DFI NT70-SA User Manual

Page 1

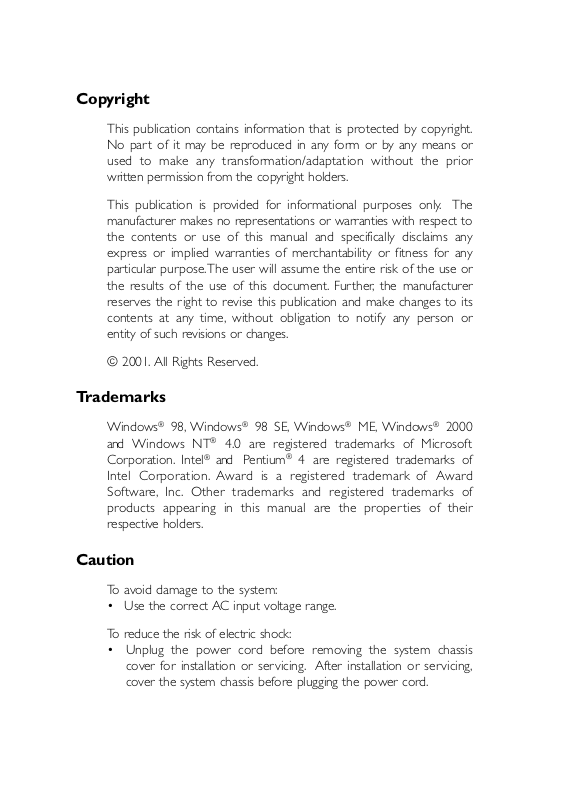

This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders.

This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any particular purpose. The user will assume the entire risk of the use or the results of the use of this document. Further, the manufacturer reserves the right to revise this publication and make changes to its contents at any time, without obligation to notify any person or entity of such revisions or changes.

Trademarks

Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 and Windows NT® 4.0 are registered trademarks of Microsoft Corporation. Intel® and Pentium® 4 are registered trademarks of Intel Corporation. Award is a registered trademark of Award Software, Inc. Other trademarks and registered trademarks of products appearing in this manual are the properties of their respective holders.

Caution

To avoid damage to the system:  Use the correct AC input voltage range.

To reduce the risk of electric shock:  Unplug the power cord before removing the system chassis

cover for installation or servicing. After installation or servicing, cover the system chassis before plugging the power cord.

Page 2

Battery:  Danger of explosion if battery incorrectly replaced.  Replace only with the same or equivalent type recommend by

the manufacturer.

 Dispose of used batteries according to the battery

manufacturers instructions.

Joystick or MIDI port:  Do not use any joystick or MIDI device that requires more than

10A current at 5V DC . There is a risk of fire for devices that exceed this limit.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to tr y to correct the interference by one or more of the following measures:

 Reorient or relocate the receiving antenna.  Increase the separation between the equipment and the receiver.  Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

 Consult the dealer or an experienced radio TV technician for

help.

Notice:

1. The changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

2. Shielded interface cables must be used in order to comply with the emission limits.

Page 3

Quick Setup Guide

Table of Contents

Guide

Quick Setup

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français (French).................................................

Chapter 4

Deutsch (German)................................................

Chapter 5

Español (Spanish)..................................................

Onboard audio

- AC97 codec

- Game/MIDI por t

- Audio jacks

- Internal audio

- Front audio (J51)

Onboard LAN

- Intel 82562ET

- RJ45 LAN port

- LAN setting (JP73)

Onboard RAID

- Promise 20265R

- RAID IDE connectors

- RAID IDE LED

- RAID setting (JP74)

NT70-SLNT70-SCNT70-SA

NT70-SR

Page 4

Chapter 1 - Quick Setup Guide

Quick Setup Guide

Table of Contents

1.1 System Board Layout..................................................................................................

1.2 Jumpers.....................................................................................................................................

1.3 Ports and Connectors................................................................................................

1.4 Award BIOS Setup Utility.......................................................................................

Guide

Quick Setup

Note:

The users manual in the provided CD contains detailed information about the system board. If, in some cases, some information doesnt match those shown in this manual, this manual should always be regarded as the most updated version.

Page 5

Guide

Quick Setup

Quick Setup Guide

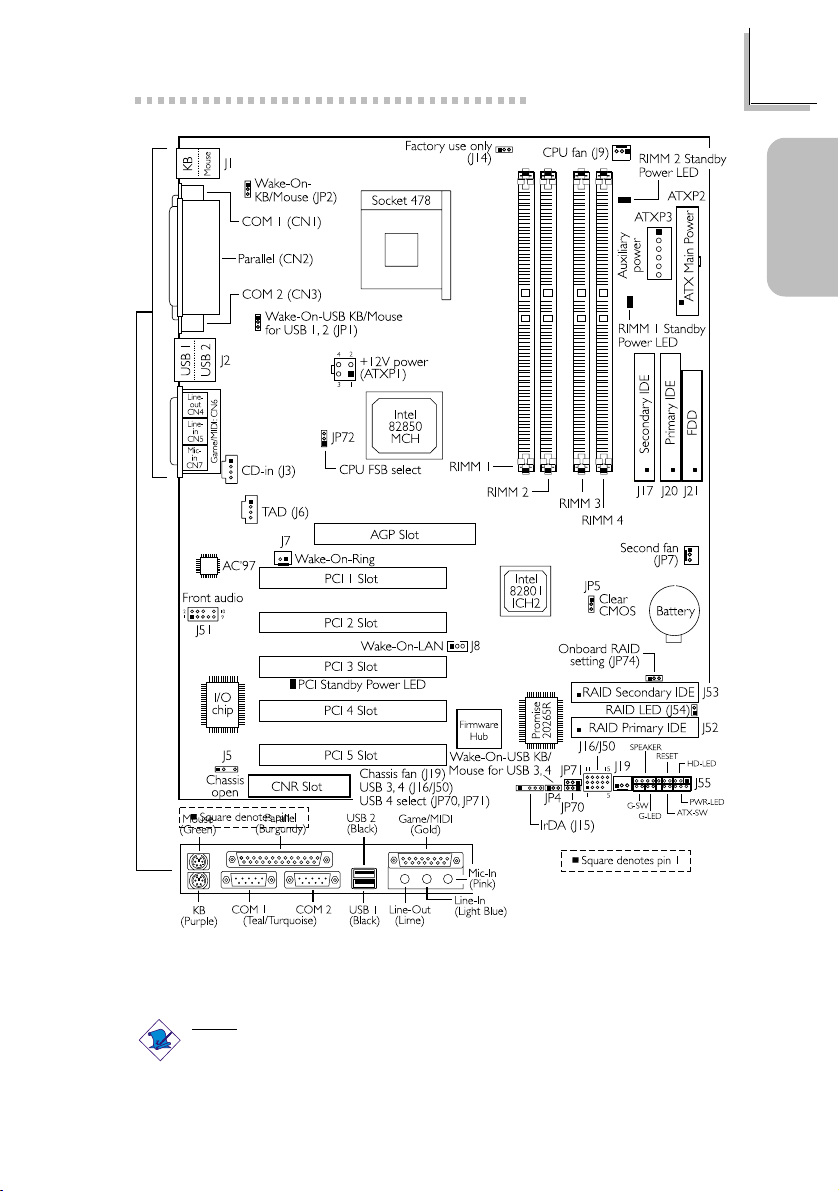

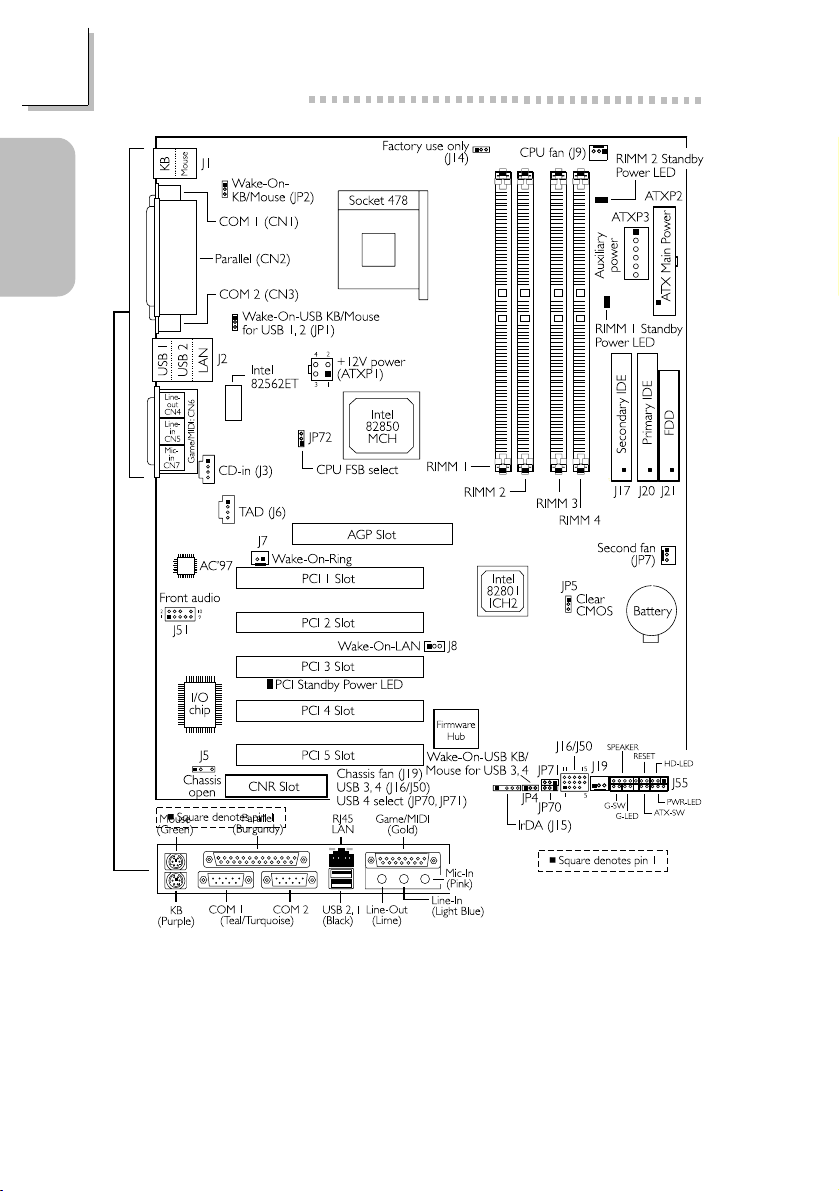

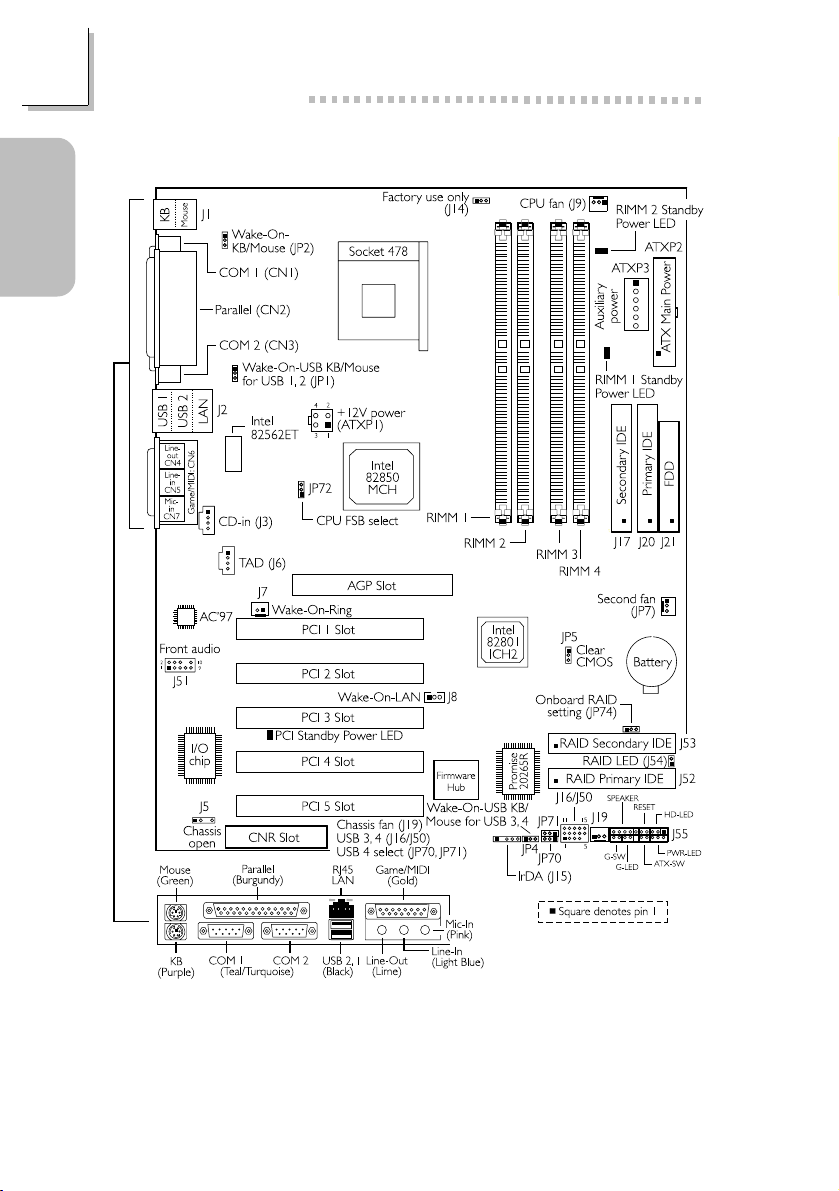

1.1 System Board Layout

NT70-SA

(Supports onboard audio, LAN and RAID)

Page 6

Quick Setup Guide

Guide

Quick Setup

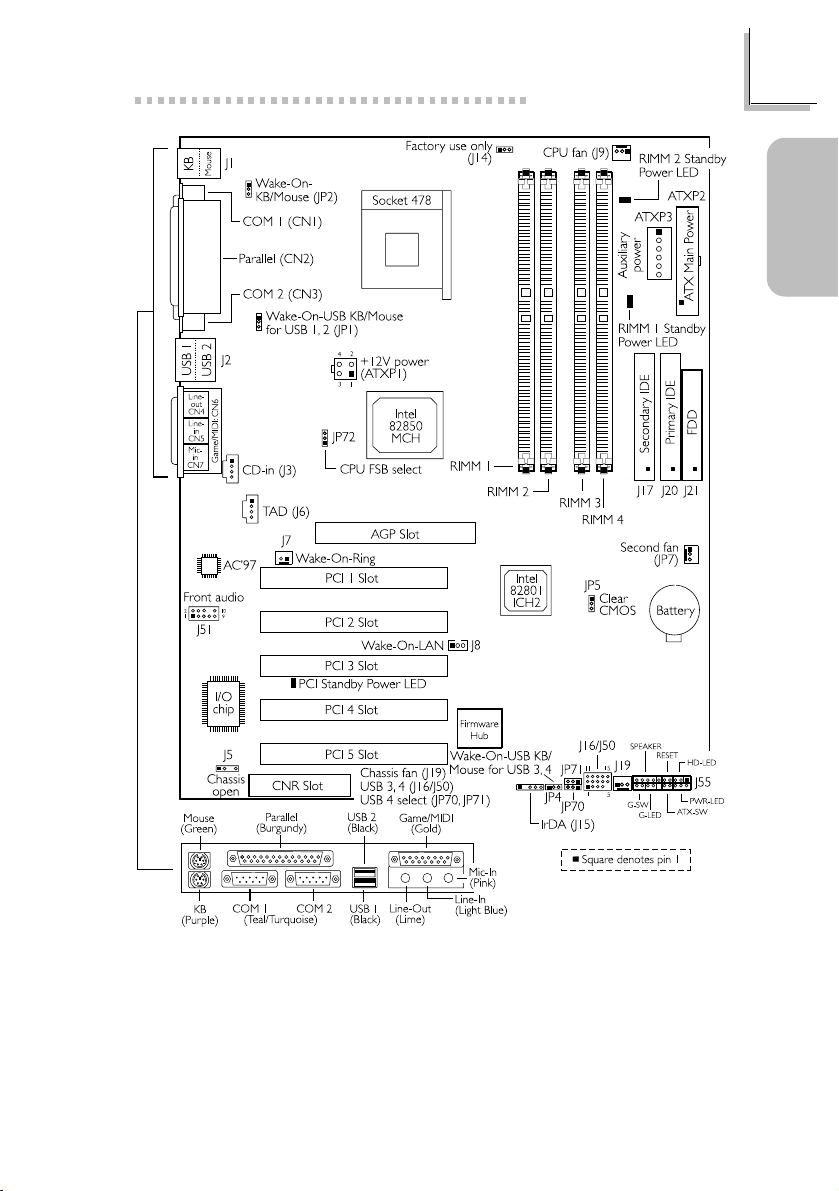

NT70-SC

(Supports onboard audio)

Page 7

Guide

Quick Setup

Quick Setup Guide

NT70-SL

(Supports onboard audio and LAN)

Page 8

Quick Setup Guide

Guide

Quick Setup

NT70-SR

(Supports onboard audio and RAID)

Note:

The illustrations on the following pages are based on the NT70-SA/SL system board, which is the board that supports onboard LAN.

Page 9

Guide

Quick Setup

Quick Setup Guide

1.2 Jumpers

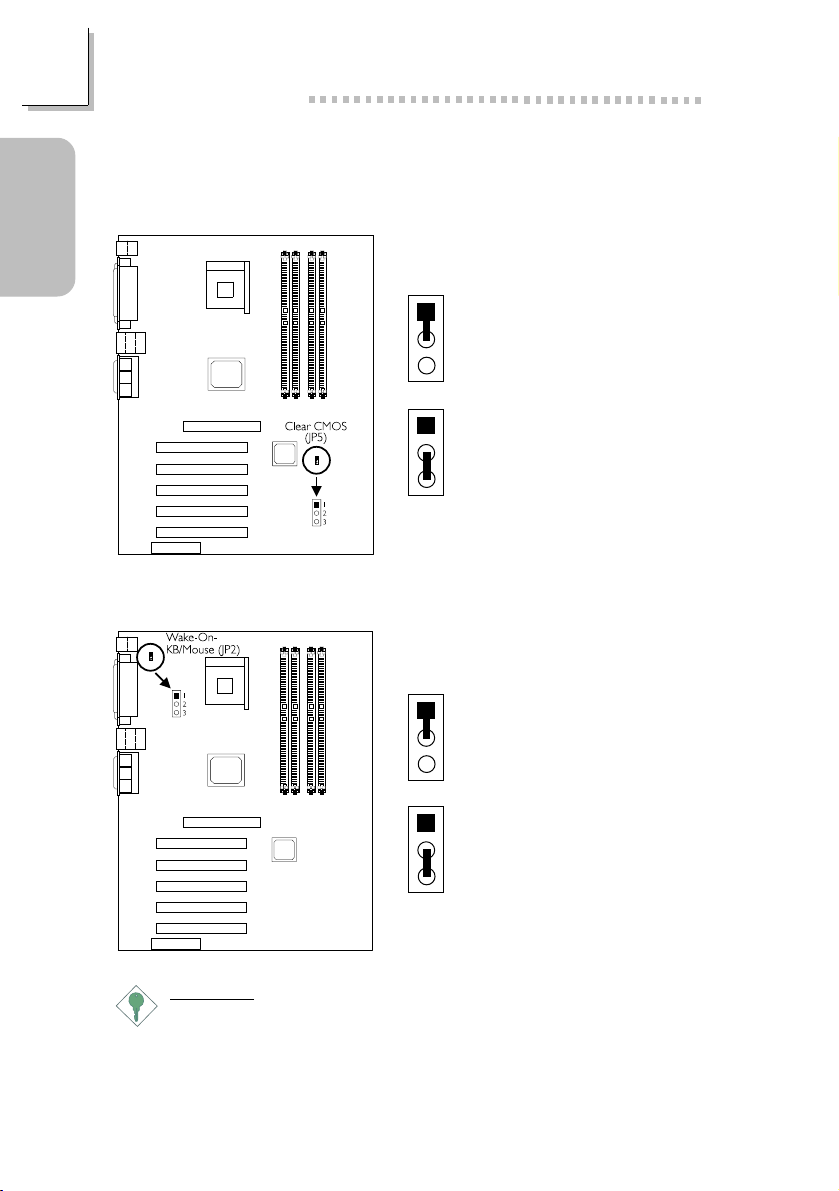

1.2.1 Clear CMOS Data - JP5

1-2 On:

Normal (default)

2-3 On:

Clear CMOS Data

1.2.2 Wake-On-Keyboard / Wake-On-Mouse - JP2

1-2 On:

Disable the Wake-On-

KB/Mouse function

(default)

2-3 On:

Enable the Wake-OnKB/Mouse function

Important:

The 5VSB power source of your power supply must support

≥

720mA.

Page 10

Quick Setup Guide

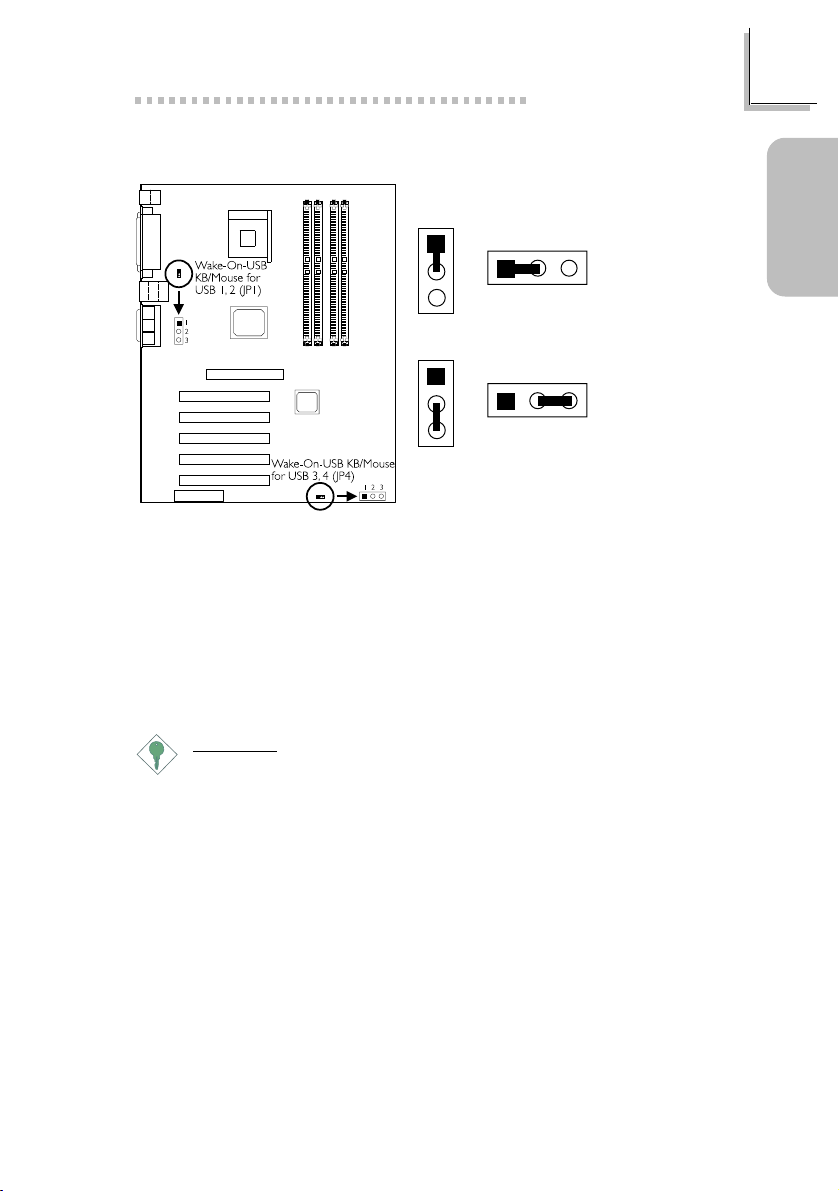

1.2.3 Wake-On-USB Keyboard/Mouse - JP1 and JP4

123

JP1

JP4

JP1 - for the USB keyboard/mouse that is connected to the USB 1 or USB 2 port.

JP4 - for the USB keyboard/mouse that is connected to the USB 3 or USB 4 port.

1-2 On: Disable the Wake-On-USB

KB/Mouse (default)

2-3 On: Enable the Wake-On-USB KB/Mouse

Guide

Quick Setup

USB KB/Mouse Wake-Up From S3 in the Power Management Setup submenu of the BIOS must also be enabled.

Important:

 If you are using the Wake-On-USB Keyboard/Mouse function for

2 USB ports, the 5VSB power source of your power supply must support ≥1.5A.

 If you are using the Wake-On-USB Keyboard/Mouse function for

4 USB ports, the 5VSB power source of your power supply must support ≥2A.

Page 11

Guide

Quick Setup

Quick Setup Guide

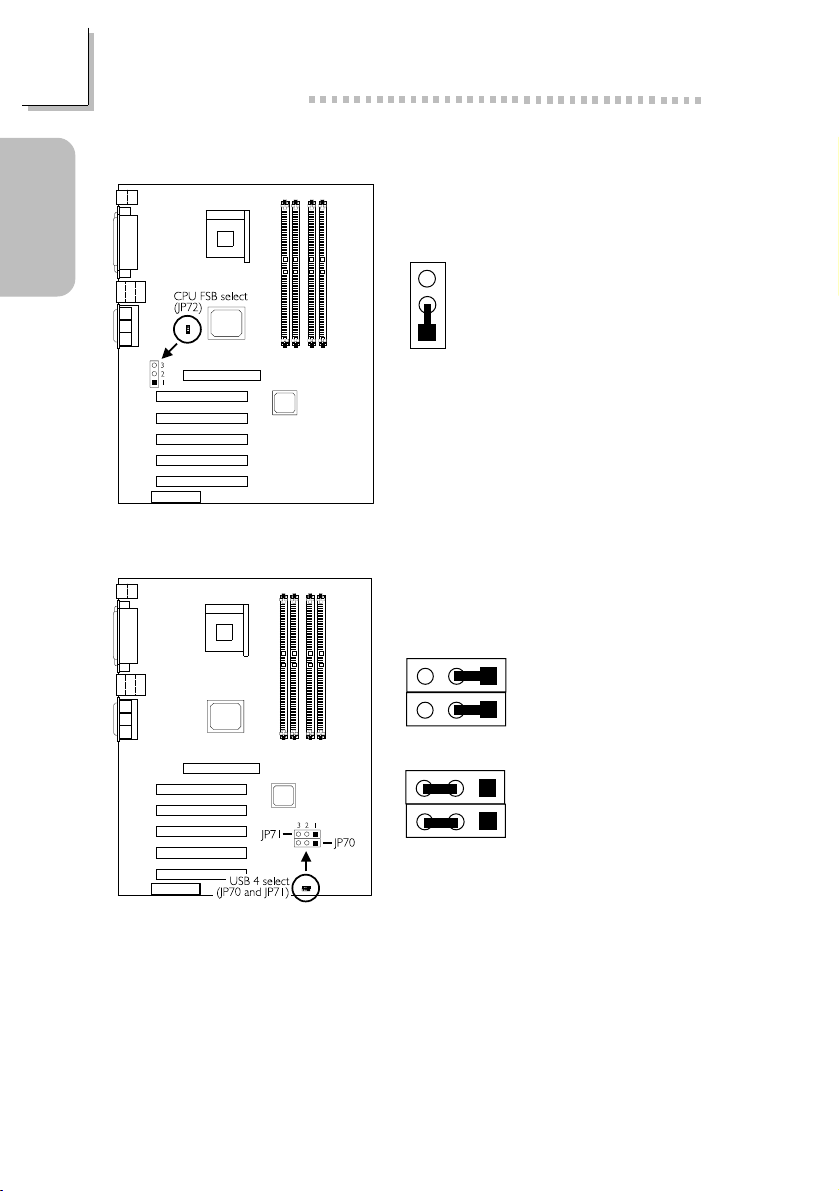

1.2.4 CPUs Front Side Bus - JP72

Please leave this jumper in its default setting.

1.2.5 USB 4 Select - JP70 and JP71

32 1

1-2 On:

100MHz (default)

1-2 On: USB 4 on J16/J50 (default)

32 1

2-3 On: USB 4 on CNR

Page 12

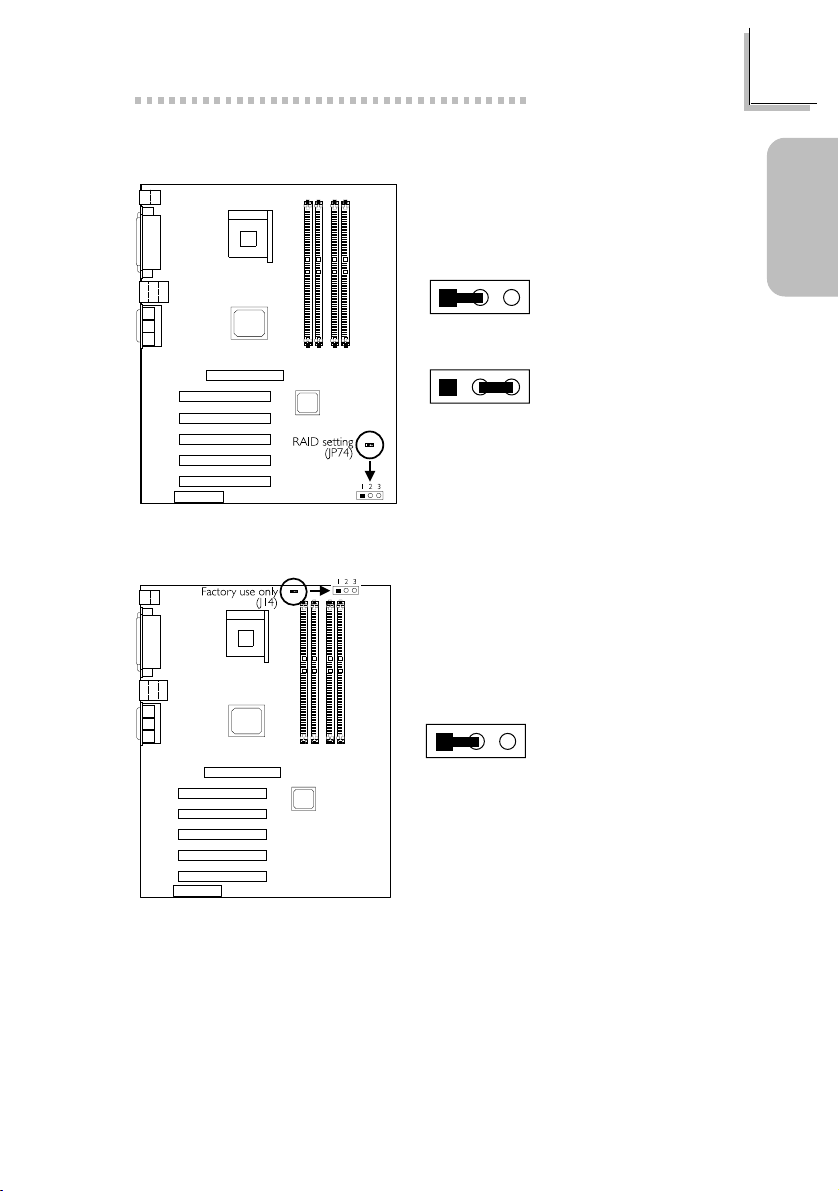

1.2.6 RAID Settings - JP74 (NT70-SA/SR)

123

Quick Setup Guide

1-2 On: Enable the RAID function (default)

Guide

Quick Setup

123

2-3 On: Disable the RAID function

1.2.7 Factory Use Jumper - J14

123

1-2 On: Default

This jumper is for factory use only. Please leave it in its default setting. Reconfiguring the jumper may cause problems.

Page 13

Guide

Quick Setup

Quick Setup Guide

1.3 Ports and Connectors

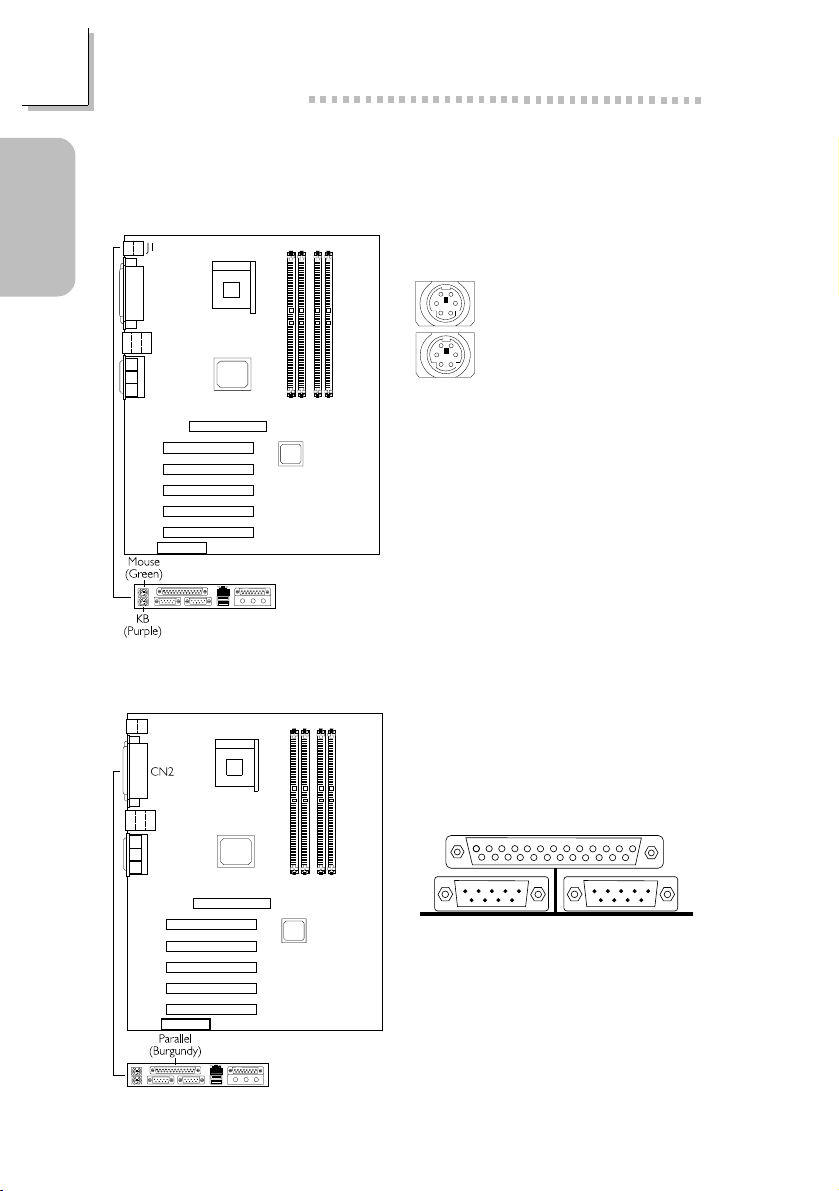

1.3.1 PS/2 Mouse and PS/2 Keyboard Ports

PS/2 Mouse

PS/2 Keyboard

Make sure to turn off your computer prior to connecting or disconnecting a mouse or keyboard. Failure to do so may damage the system board.

1.3.2 Parallel Port

Parallel Por t

Page 14

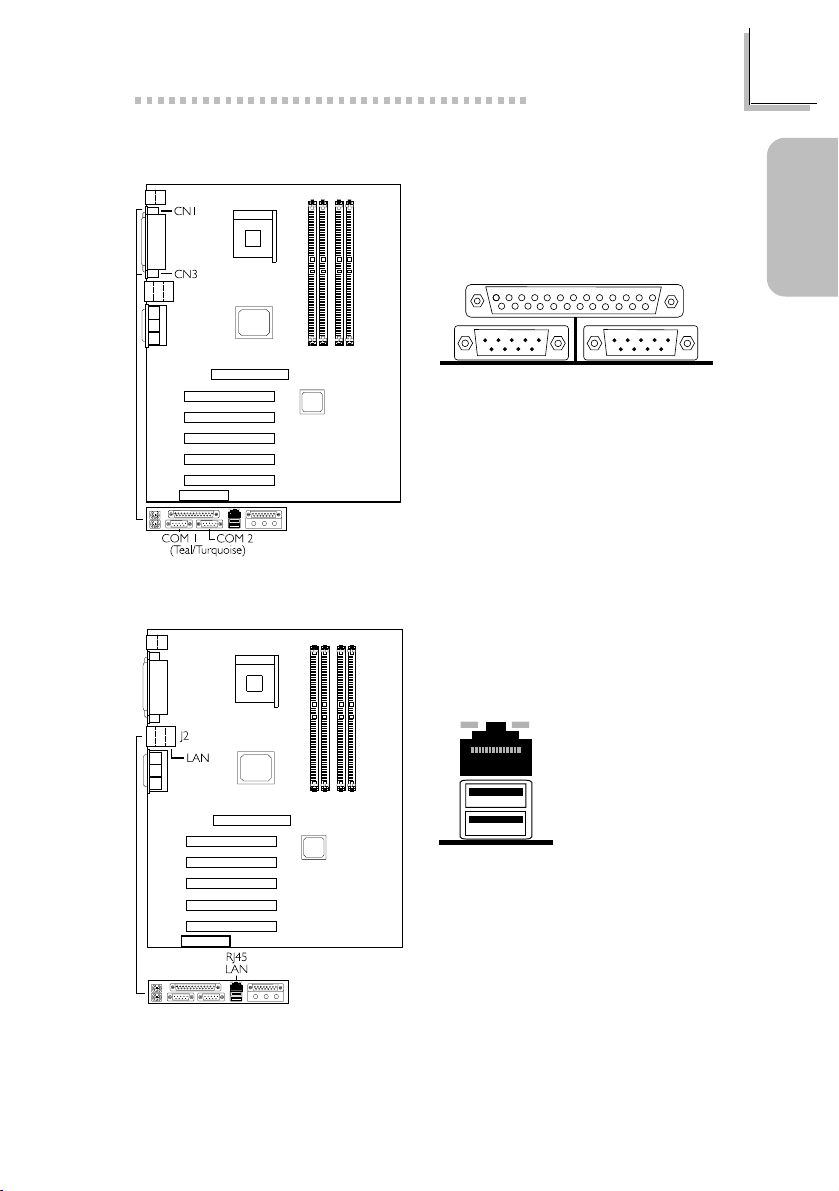

1.3.3 Serial Ports

Quick Setup Guide

Guide

Quick Setup

COM 1

Serial Port

1.3.4 RJ45 Fast-Ethernet Port (NT70-SA/SL)

RJ45 LAN

COM 2

Serial Port

Page 15

Guide

Quick Setup

Quick Setup Guide

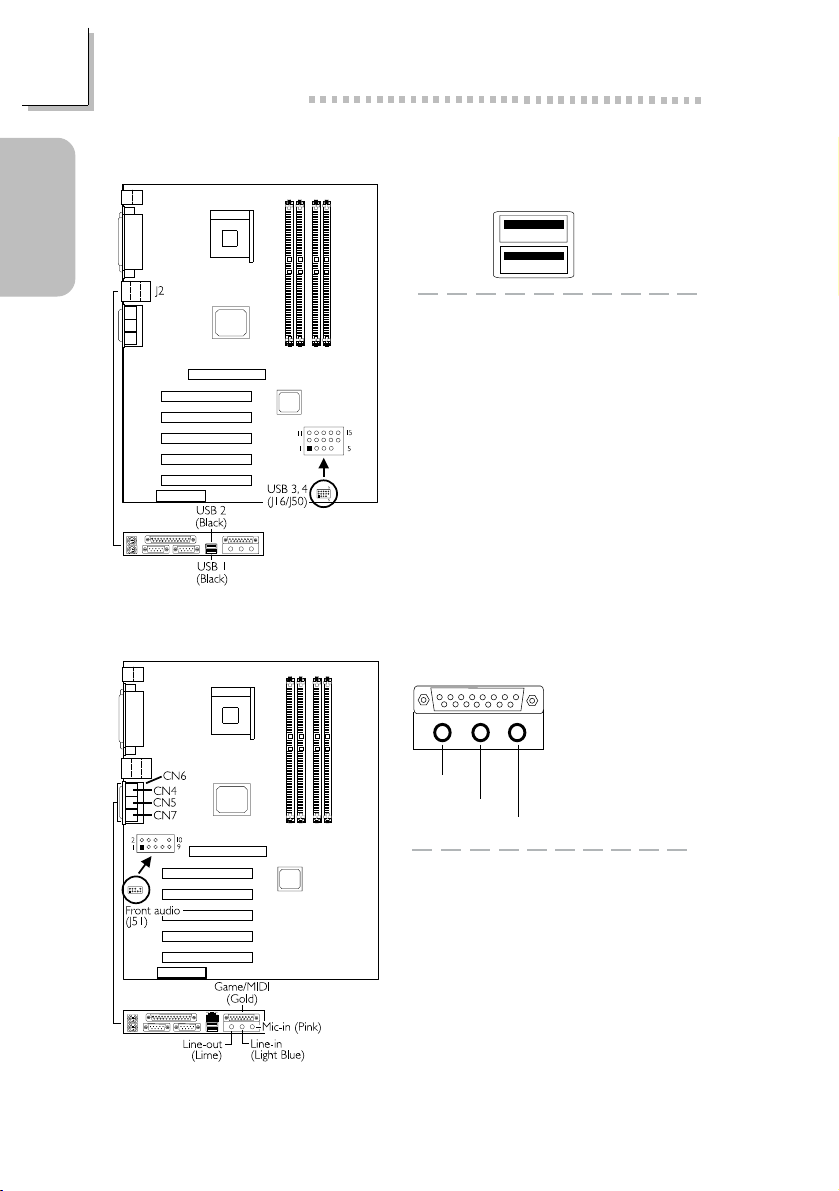

1.3.5 Universal Serial Bus Ports

Onboard USB Ports (USB 1 / 2)

Additional USB Ports (USB 3 / 4)

1 VCC 2 UP23 UP2+ 4 Ground 5 Key

The Wak e- On - U SB Keyboard/ Mouse function, when enabled, allows a USB keyboard or USB mouse to wake up a system that is in the S3 (STR - Suspend To RAM) state.

1.3.6 Game/MIDI Port and Audio Jacks

6 VCC 7 UP38 UP3+ 9 Ground 10 Ground

11 Ground 12 Ground 13 UP2+ 14 UP215 VCC

Onboard Game/MIDI / Audio

Game/MIDI Port Audio Jacks

Line-out

Line-in

Mic-in

Additional Line-out/Mic-in (J51)

1Mic+ 2 Ground 3N. C. 4 AuD_Vcc (Avcc) 5 AuD_R-Out 6N. C. 7N. C. 8 Key 9 AuD_L_Out 10 N. C.

Page 16

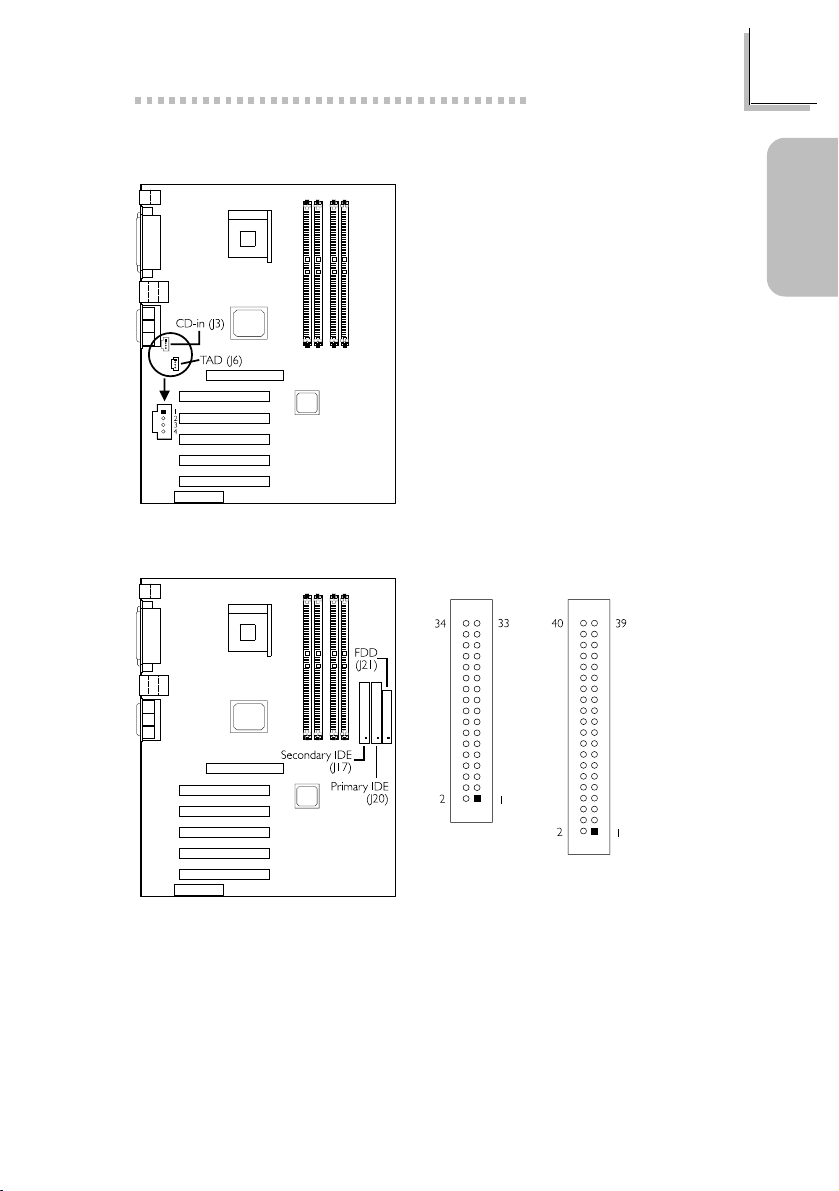

1.3.7 Internal Audio Connectors

Quick Setup Guide

CD-in

1 Left audio channel 2 Ground 3 Ground 4 Right audio channel

TA D

1 Modem-out (from modem) 2 Ground 3 Ground 4 Modem-in (to modem)

1.3.8 Floppy and IDE Disk Drive Connectors

Guide

Quick Setup

FDD

IDE

If you encountered problems while using an ATAPI CD-ROM drive that is set in Master mode, please set the CD-ROM drive to Slave mode. Some ATAPI CD-ROMs may not be recognized and cannot be used if incorrectly set in Master mode.

Page 17

Guide

Quick Setup

Quick Setup Guide

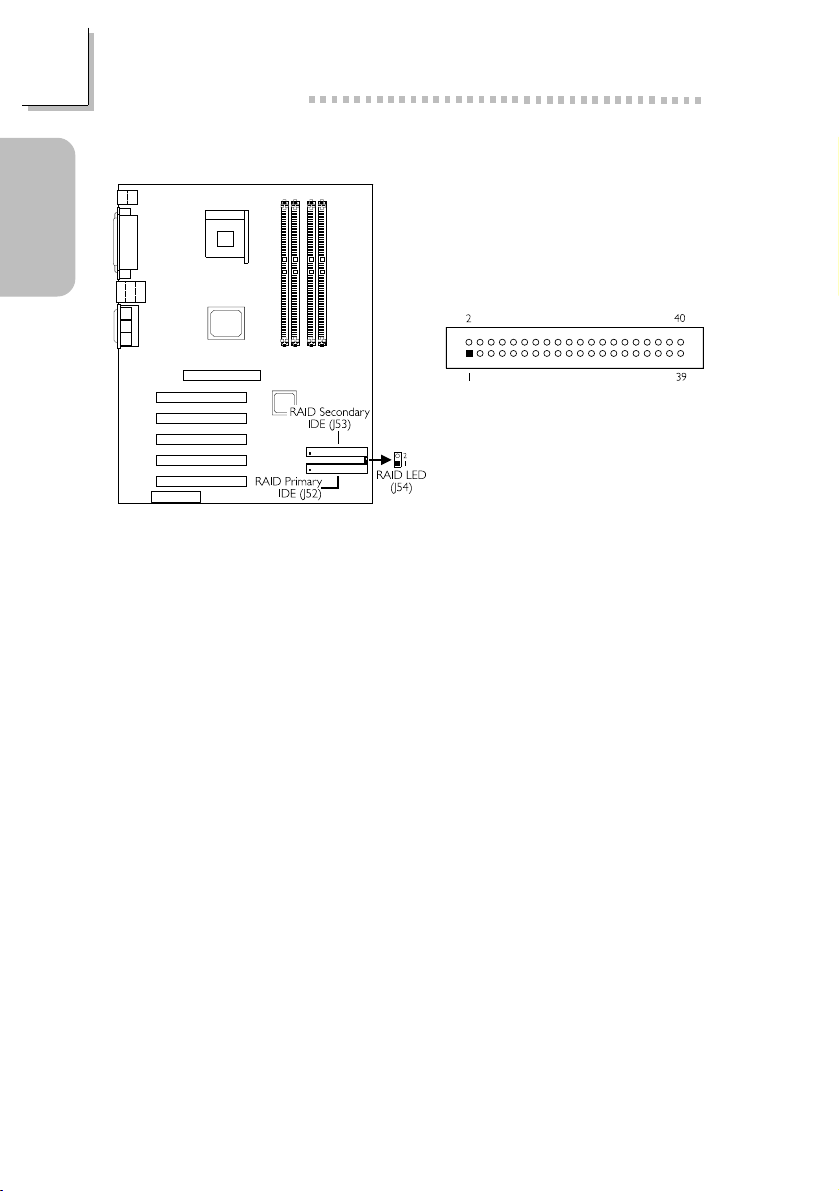

1.3.9 RAID IDE Disk Drive Connectors (NT70-SA/SR)

Only connect IDE hard drives to the RAID IDE connectors.

Only two drives can be configured as RAID. Since both of these drives must be in Master mode, striping or mirroring must be done between 2 RAID IDE channels; not between 2 drives that are chained on the same channel.

PCI slot 2 and RAID IDE use the same IRQ. If you are using add-in cards such as PCI audio card or SCSI card, please do not install it into PCI slot 2.

By default, the Promise RAID controller is enabled. If you are not using the onboard RAID, set JP74 to Disabled (2-3 On).

The RAID LED connector (J54) is used to connect a LED cable connector. The LED will light when the hard drive is being accessed.

Page 18

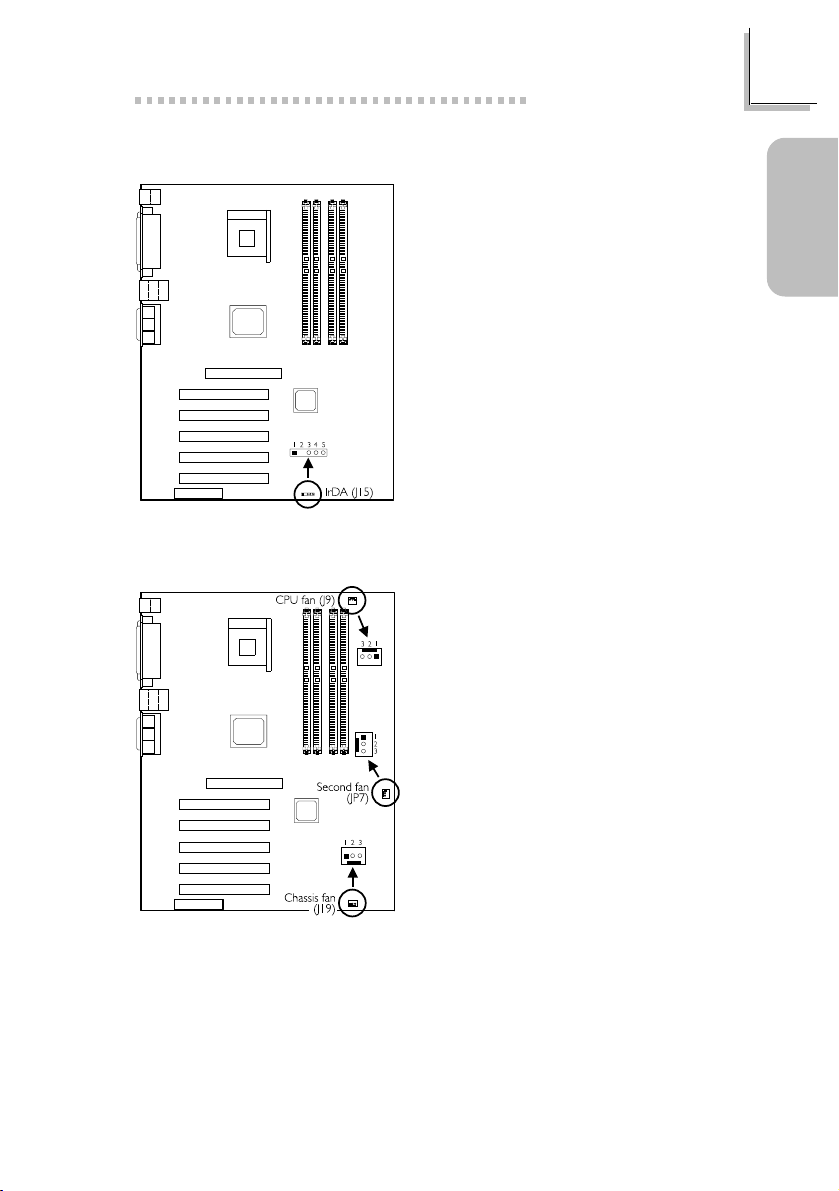

1.3.10 IrDA Connector

1.3.11 Fan Connectors

Quick Setup Guide

1 VCC 2 N. C. 3 IRRX 4 Ground 5 IRTX

The sequence of the pin functions on some IrDA cable may be reversed from the pin function defined on the system board. Make sure to connect the cable to the IrDA connector according to their pin functions.

CPU Fan

1 Ground 2 Power 3 Sense

Guide

Quick Setup

Chassis Fan

1 Ground 2 On/Off 3 Sense

Second Fan

1 Ground 2 +12V 3 Sense

Page 19

Guide

Quick Setup Guide

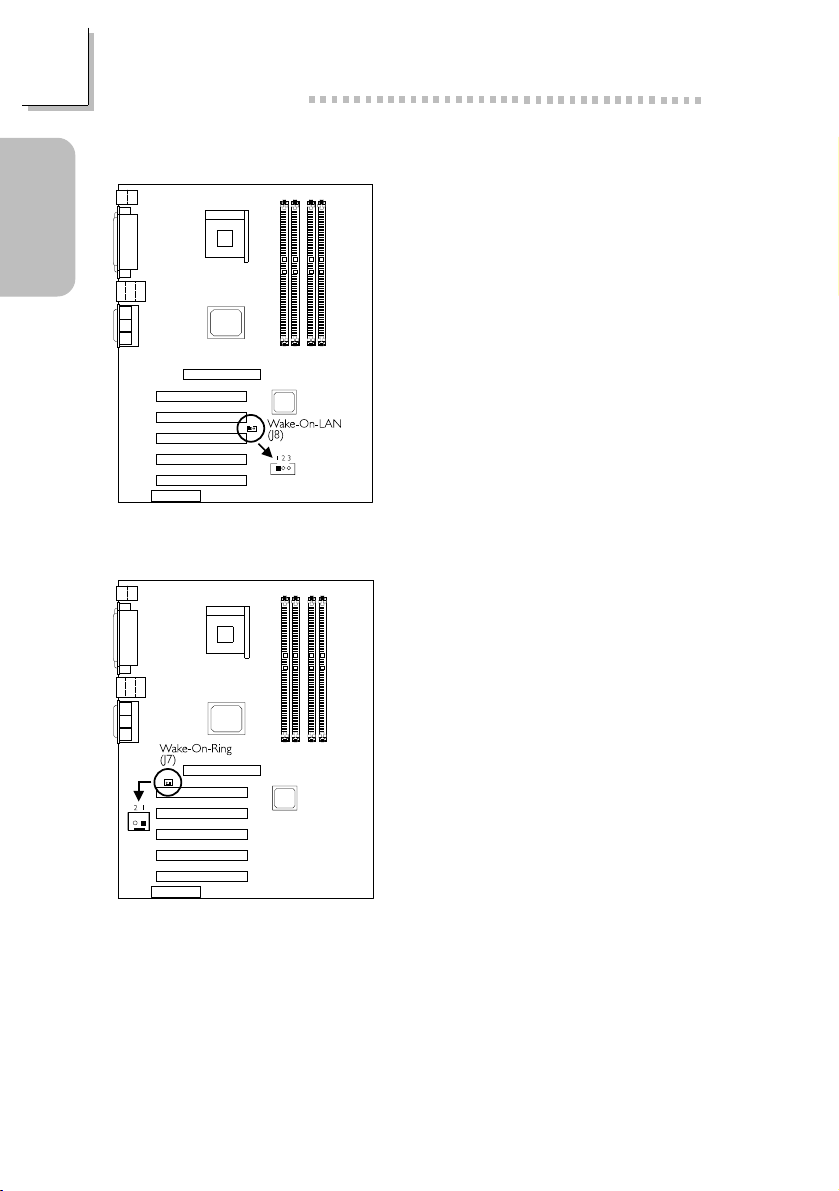

1.3.12 Wake-On-LAN Connector

Quick Setup

1 WOL 2 Ground 3 +5VSB

The 5VSB power source of your power supply must support ≥720mA.

1.3.13 Wake-On-Ring Connector

1 Ground 2 RI#

If you are using a modem add-in card, the 5VSB power source of your power supply must support ≥720mA.

Page 20

Quick Setup Guide

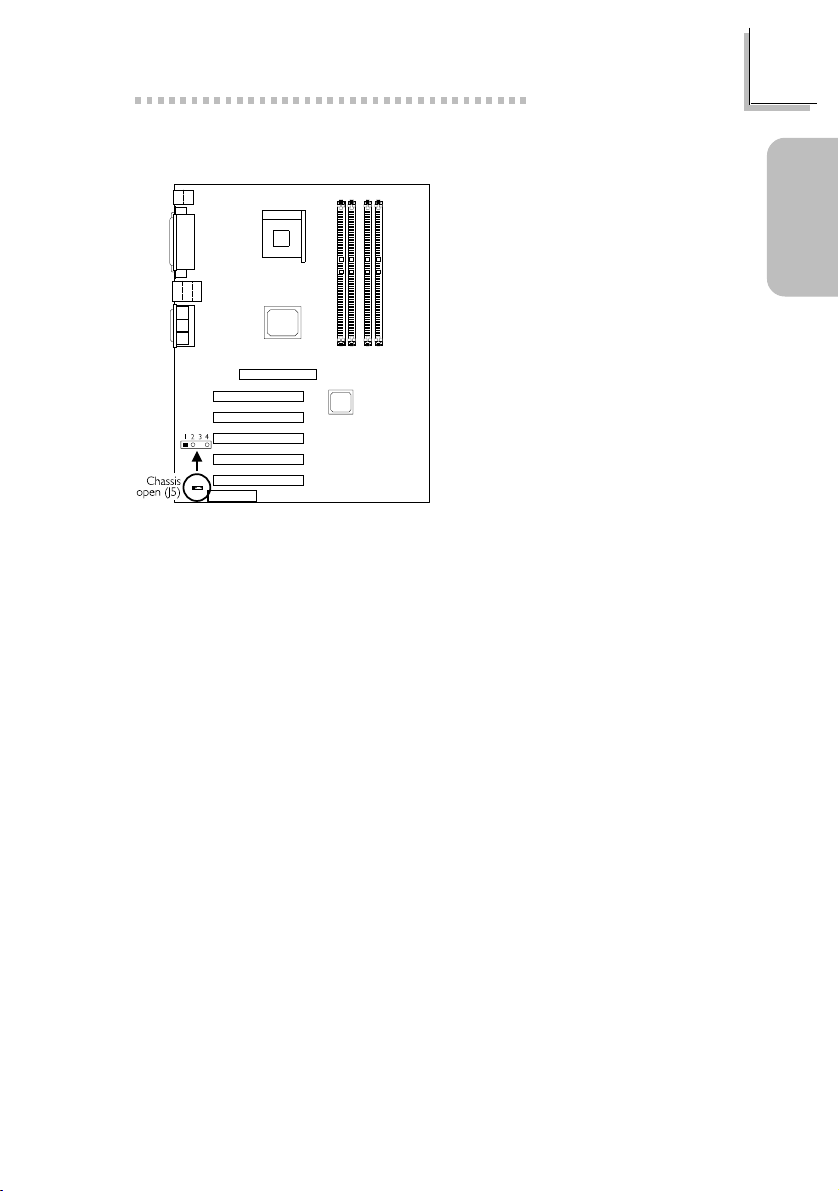

2.3.14 Chassis Open Connector (optional)

1 Ground 2 Chassis signal 3N. C. 4 +5V

Guide

Quick Setup

Page 21

Guide

Quick Setup

Quick Setup Guide

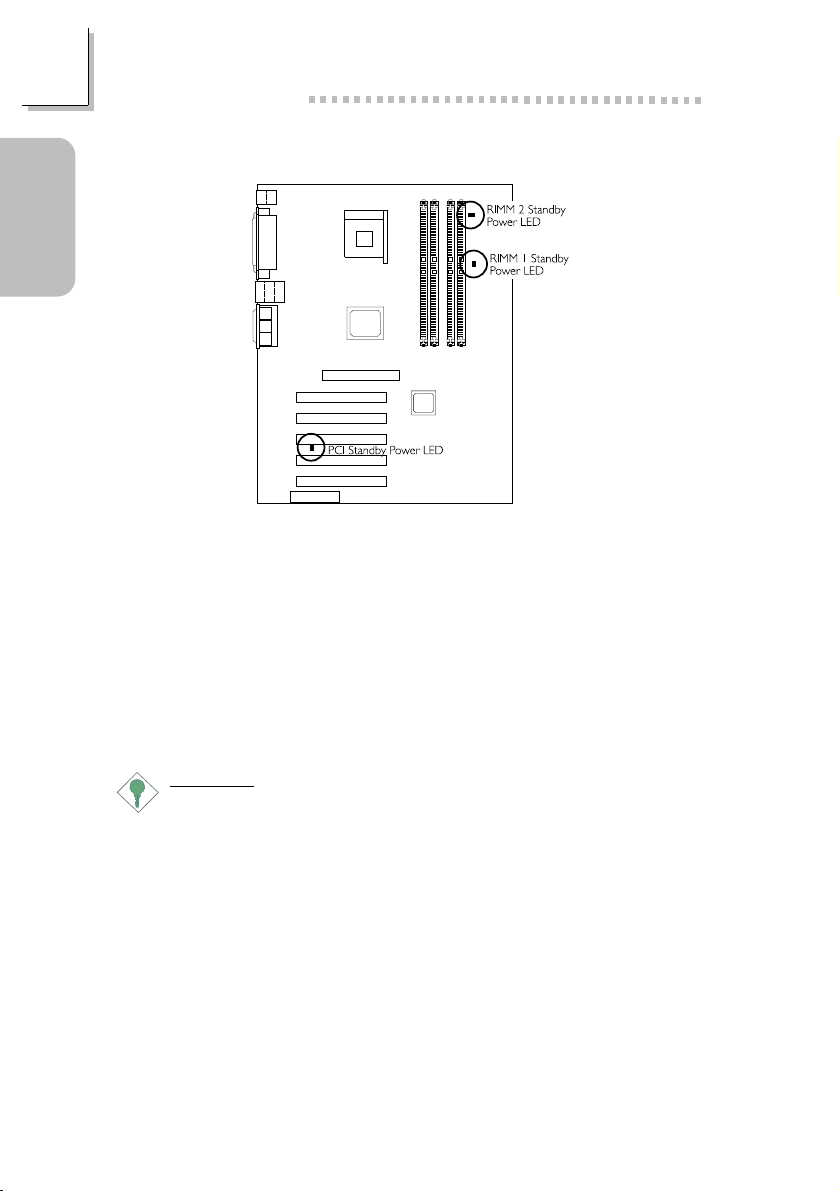

1.3.15 RIMM and PCI Standby Power LEDs

RIMM 1 and RIMM 2 Standby Power LEDs

These LEDs will turn red when the systems power is on or when it is in the Suspend state (Power On Suspend or Suspend to RAM). It will not light when the system is in the Soft-Off state.

PCI Standby Power LED

This LED will turn red when the system is in the power-on, Soft-Off or Suspend (Power On Suspend or Suspend to RAM) state.

Important:

Lighted LEDs serve as a reminder that you must power-off the system then turn off the power supplys switch or unplug the power cord prior to installing any memory modules or add-in cards.

Page 22

Quick Setup Guide

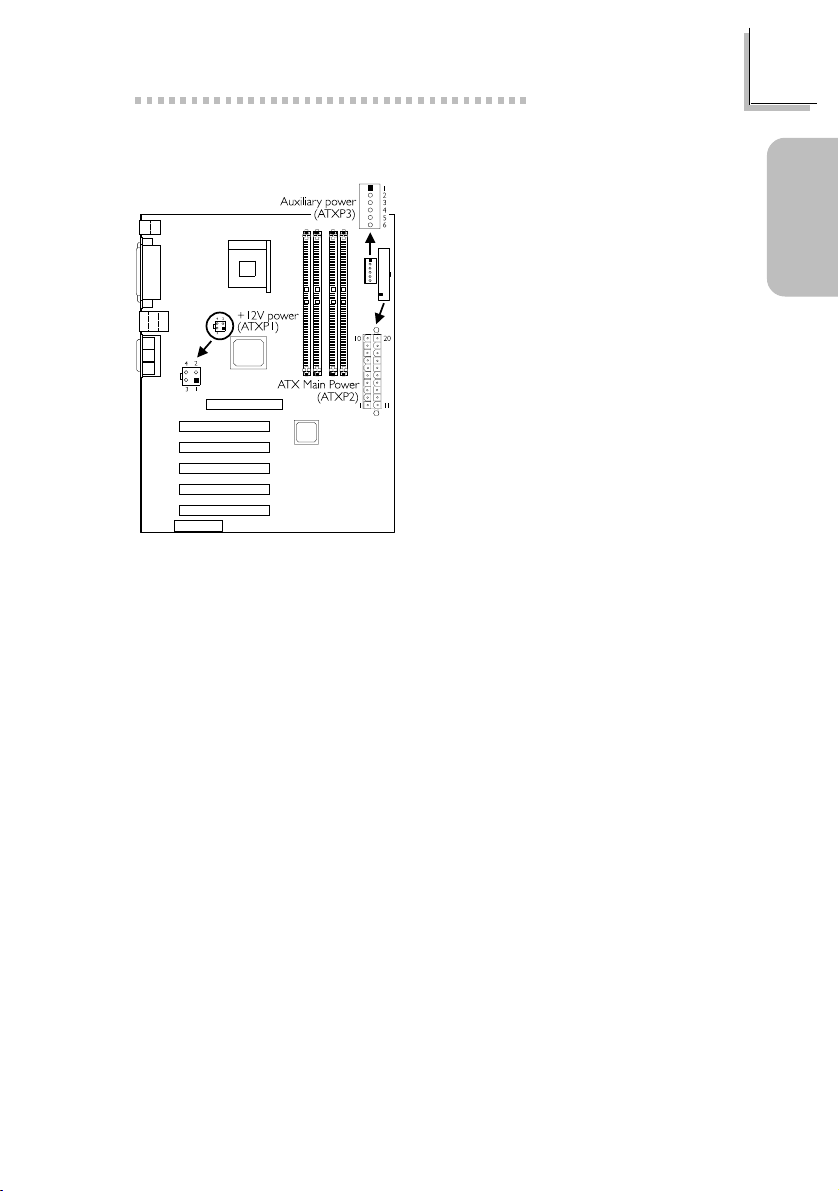

1.3.16 Power Connectors

ATX Main Power

1 3.3V 2 3.3V 3 Ground 4 +5V 5 Ground 6 +5V 7 Ground 8 PW-OK 9 5VSB 10 +12V

+12V Power

1 Ground 2 Ground 3 +12V 4 +12V

Auxiliary Power

1 Ground 2 Ground 3 Ground

We recommend that you use a power supply that complies with the ATX12V Power Supply Design Guide Version 1.1. An ATX12V power supply has a standard 20-pin ATX main power connector, a 4-pin +12V power connector and a 6-pin auxiliary power connector that must be inserted onto ATXP2, ATXP1 and ATXP3 connectors respectively.

11 3.3V 12 -12V 13 Ground 14 PS-ON 15 Ground 16 Ground 17 Ground 18 -5V 19 +5V 20 +5V

4 +3.3V 5 +3.3V 6 +5V

Guide

Quick Setup

The 4-pin +12V power connector enables the delivery of more +12VDC current to the processors Voltage Regulator Module (VRM).

The 6-pin auxiliary power connector provides additional current for the boards +3.3VDC and +5VDC. Using a power supply that does not have this connector will still provide power as long as the 20-pin ATX main power and 4-pin +12V power are connected.

The system board requires a minimum of 250 Watt power supply to operate. Your system configuration (amount of memory, add-in cards, peripherals, etc.) may exceed the minimum power requirement. To ensure that adequate power is provided, use a 300 Watt (or greater) power supply.

Page 23

Guide

Quick Setup

Quick Setup Guide

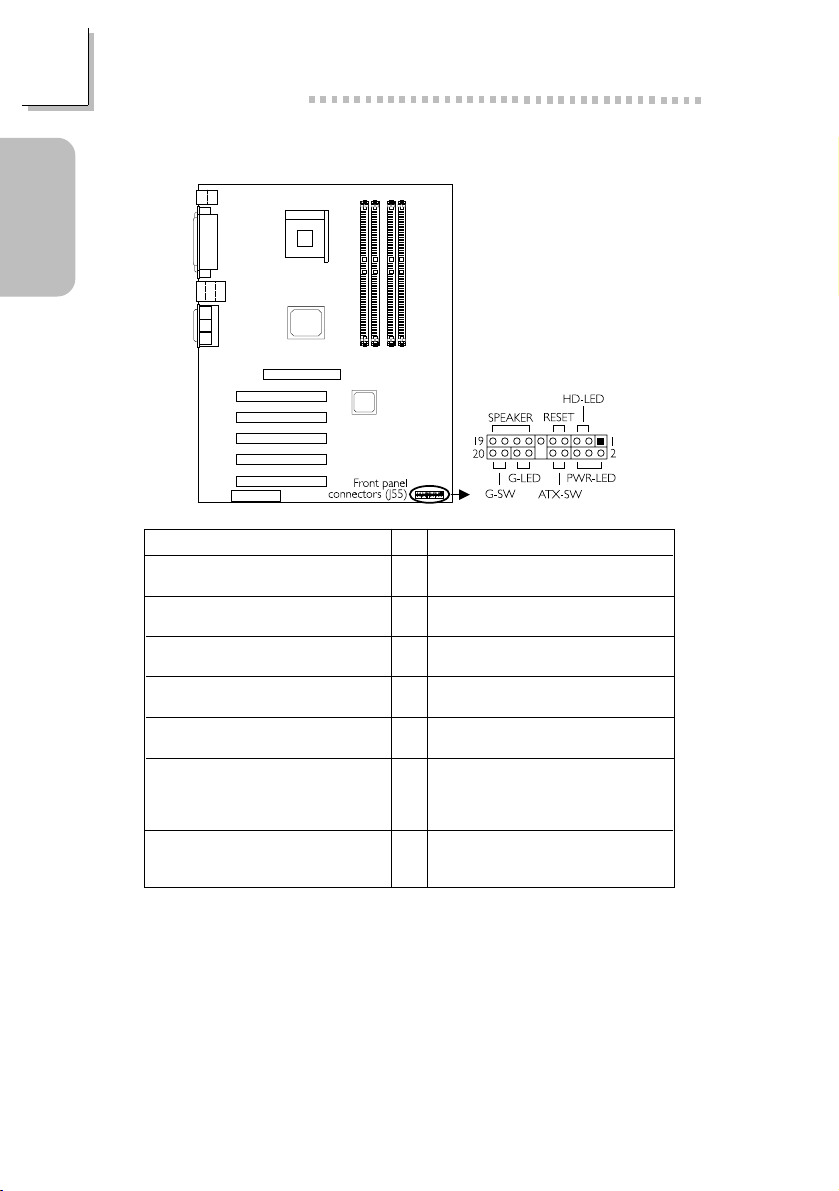

1.3.17 Front Panel Connectors

HD-LED

(Primary/Secondary IDE LED)

G-LED

(Green LED)

ATX-SW

(ATX power switch)

G-SW

(Green switch)

RESET

(Reset switch)

SPEAKER

(Speaker connector)

PWR-LED

(Power/Standby LED)

3 5

14 16

10 18

7 9

13 15 17 19

2 4 6

Pin Assignment

HDD LED Power HDD

Green LED Power Ground

PWRBT+ PWRBT-

Ground SMI

Ground H/W Reset

Speaker Data N. C. Ground Speaker Power

LED Power (+) LED Power (+) LED Power (-) or Standby Signal

If a system did not boot-up and the Power/Standby LED did not light after it was powered-on, it may indicate that the CPU or memory module was not installed properly. Please make sure they are properly inser ted into their corresponding socket.

Page 24

1.4 Award BIOS Setup Utility

1.4.1 Main Menu

Quick Setup Guide

Standard CMOS Features

Advanced BIOS Features

Advanced Chipset Features

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

PC Health Status

: Quit

Esc F10

: Save & Exit Setup

Time, Date, Hard Disk Type...

1.4.2 Standard CMOS Features

Date (mm:dd:yy) Time (hh:mm:ss)

IDE Primary Master IDE Primary Slave IDE Secondary Master IDE Secondary Slave

Drive A Drive B

Video Halt On

Base Memory Extended Memory Total Memory

Standard CMOS Features

Wed, Aug 22 2001 4 : 35 : 5

Press Enter None Press Enter None Press Enter None Press Enter None

1.44M, 3.5 in. None

EGA/VGA All, But Keyboard

640K 129024K 130048K

CPU Frequency Control

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

↑↓→←

: Select Item

Menu Level Change the day, month,

year and century

Guide

Quick Setup

Item Help

↑↓→← Move

Enter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General Help

The settings on the screen are for reference only. Your version may not be identical to this one.

Page 25

Quick Setup Guide

1.4.3 Advanced BIOS Features

Guide

Quick Setup

BIOS Flash Protect Onboard LAN Control Virus Warning CPU L1 & L2 Cache Quick Power On Self Test RAID or SCSI Card Boot First Boot Device Second Boot Device Third Boot Device Boot Other Device Swap Floppy Drive Boot Up Floppy Seek Boot Up NumLock Status Typematic Rate Setting

Typematic Rate (Chars/Sec)

Typematic Delay (Msec)

Security Option APIC Mode OS Select For DRAM > 64MB HDD S.M.A.R.T. Capability Small Logo (EPA) Show Onboard LAN Boot ROM

↑↓→← Move

F5:Previous Values

Advanced BIOS Features

Disabled Enabled Disabled Enabled Enabled RAID Floppy HDD-0 LS120 Enabled Disabled Disabled Off Disabled

6 250

Setup Disabled Non-OS2 Disabled Enabled Enabled

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level Allows you to choose

the VIRUS warning feature for IDE Hard Disk boot sector protection. If this function is enabled and someone attempt to write data into this area, BIOS will show a warning message on screen and alarm beep

The screen above list all the fields available in the Advanced BIOS Features submenu, for ease of reference in this manual. In the actual CMOS setup, you have to use the scroll bar to view the fields. The settings on the screen are for reference only. Your version may not be identical to this one.

1.4.4 Advanced Chipset Features

RDRAM Bus Frequency DRAM Data Integrity Mode System BIOS Cacheable Video BIOS Cacheable Video RAM Cacheable Delayed Transaction AGP Aperture Size (MB) AGP-4X Mode Side Band Control Delay Thermal Mode Time DMA Channel 7 Select DMA Channel 6 Select DMA Channel 5 Select DMA Channel 4 Select DMA Channel 3 Select DMA Channel 2 Select DMA Channel 1 Select DMA Channel 0 Select

Advanced Chipset Features

Auto Non-ECC Disabled Disabled Disabled Enabled 64M Enabled Enabled 8 Min LPC I/F DMA LPC I/F DMA LPC I/F DMA LPC I/F DMA LPC I/F DMA LPC I/F DMA LPC I/F DMA LPC I/F DMA

Menu Level

Item Help

F1:General HelpEnter:Select

Item Help

↑↓→← Move

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

The settings on the screen are for reference only. Your version may not be identical to this one.

Page 26

1.4.5 Integrated Peripherals

Quick Setup Guide

On-Chip Primary PCI IDE On-Chip Secondary PCI IDE IDE Primary Master PIO IDE Primary Slave PIO IDE Secondary Master PIO IDE Secondary Slave PIO IDE Primary Master UDMA IDE Primary Slave UDMA IDE Secondary Master UDMA IDE Secondary Slave UDMA USB Controller USB Keyboard Support Init Display First AC97 Audio AC97 Modem IDE HDD Block Mode Keyboard/Mouse Power On

KB Power On Password

KB Power On Hot Key

Onboard FDC Controller Onboard Serial Port 1 Onboard Serial Port 2

↑↓→← Move

UART2 Mode Select

RxD, TxD Active

IR Transmission Delay

Onboard Parallel Port Parallel Port Mode EPP Mode Select ECP Mode Use DMA PWR Lost Resume State Game Port Address Midi Port Address

Midi Port IRQ

F5:Previous Values

Integrated Peripherals

Enabled Enabled Auto Auto Auto Auto Auto Auto Auto Auto Enabled Disabled PCI Slot Auto Auto Enabled Disabled

Enter Ctrl-F1

Enabled 3F8/IRQ4 2F8/IRQ3

+/-/PU/PD:Value F10:Save ESC:Exit

Normal

F6:Fail-Safe Defaults F7:Optimized Defaults

Hi,Lo Enabled

378/IRQ7 ECP+EPP EPP1.7 3 Keep Off 201 Disabled

10X

Menu Level

Item Help

F1:General HelpEnter:Select

The screen above list all the fields available in the Integrated Peripherals submenu, for ease of reference in this manual. In the actual CMOS setup, you have to use the scroll bar to view the fields. The settings on the screen are for reference only. Your version may not be identical to this one.

Guide

Quick Setup

Page 27

Quick Setup Guide

1.4.6 Power Management Setup

Guide

Quick Setup

ACPI Function ACPI Suspend Type Power Management Video Off Method Video Off In Suspend Suspend Mode HDD Power Down Soft-Off By PWR-BTTN Resume on PCI Event Resume on Ring Resume on LAN USB KB/Mouse Wake-Up From S3 Resume on Alarm

Date(of Month) Alarm

Time (hh:mm:ss) Alarm

↑↓→← Move

F5:Previous Values

Power Management Setup

Enabled S1(POS) User Define DPMS Yes Disabled Disabled Instant-Off Disabled Disabled Disabled Enabled Disabled

0 0 : 0 : 0

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

The settings on the screen are for reference only. Your version may not be identical to this one.

1.4.7 PnP/PCI Configurations

Reset Configuration Data Resources Controlled By

IRQ Resources

PCI/VGA Palette Snoop

* PCI IRQ Assignment *

Slot 1,5 Onboard AC97/Slot 2 Slot 3 Onboard USB/Slot 4

PnP/PCI Configurations

Disabled Auto(ESCD)

Press Enter

Disabled

Auto Auto Auto Auto

Menu Level Default is Disabled.

Select Enabled to reset Extended System Configuration Data (ESCD) when you exit Setup if you have installed a new add-on and the system reconfiguration has caused such a serious conflict that the OS cannot boot.

Item Help

F1:General HelpEnter:Select

Item Help

↑↓→← Move

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

The settings on the screen are for reference only. Your version may not be identical to this one.

Page 28

1.4.8 PC Health Status

Quick Setup Guide

Current System Temp. Current Chassis FAN Speed Current CPU FAN Speed Current Second FAN Speed CPU (V) : +1.5 V : +3.3 V : +5 V : +12 V :

-12 V : VBAT (V) : 5VSB (V) :

↑↓→← Move

F5:Previous Values

PC Health Status

27C/80F

0 RPM 0 RPM 0 RPM

2.06 V

1.53 V

3.31 V

5.05 V

12.03 V

-11.37 V

3.21 V

5.40 V

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

The settings on the screen are for reference only. Your version may not be identical to this one.

1.4.9 CPU Frequency Control

CPU Clock Ratio X 8

CPU Frequency Control

Menu Level

Item Help

F1:General HelpEnter:Select

Item Help

Guide

Quick Setup

↑↓→← Move

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

The settings on the screen are for reference only. Your version may not be identical to this one.

Page 29

English

Chapter 2 - English

Table of Contents

English

2.1 Features and Specifications.....................................................................................

2.2 System Memory................................................................................................................

2.3 Using the Suspend to RAM Function..........................................................

2.4 Supported Softwares...................................................................................................

2.5 Troubleshooting.................................................................................................................

Package Checklist

The system board package contains the following items:

þ The system board þ A users manual þ One IDE cable for ATA/33, ATA/66 or ATA/100 IDE drives

(NT70-SC/SL) Three IDE cables for ATA/33, ATA/66 or ATA/100 IDE drives (NT70-SA/SR)

þ One 34-pin floppy disk drive cable þ One RAID Driver floppy diskette (NT70-SA/SR) þ One Main Board Utility CD

If any of these items are missing or damaged, please contact your dealer or sales representative for assistance.

Note:

Page 30

2.1 Features and Specifications

2.1.1 Features

Chipset

 Intel® 850 chipset

- Intel® 82850 Memory Controller Hub (MCH)

- Intel® 82801 I/O Controller Hub (ICH2)

Processor

The system board is equipped with Socket 478 for installing a Pentium® 4 processor.

 Intel® Pentium® 4 processor (478-pin)  400MHz system data bus

Important:

The frequency ratio of some processors may have been locked by the manufacturer. If you are using this kind of processor, setting an extended ratio for the processor will have no effect. The system will instead use its factory default ratio.

English

System Memory

 Four 184-pin RIMM sockets

- Two Direct-RDRAM channels with two RIMMs per channel

 Supports 128MB to 2GB system memor y using 64Mbit,

128Mbit or 256Mbit technology, PC-600 or PC-800 RDRAM

 ECC suppor ted

Page 31

English

Expansion Slots

The system board is equipped with 1 AGP slot, 4 dedicated PCI slots and 1 shared PCI/CNR slot.

The AGP slot only supports 1.5V AGP 4x (1066MB/sec. bandwidth) add-in cards. AGP is an interface designed to support high performance 3D graphics cards for 3D graphics applications. It handles large amounts of graphics data with the following features:

 Pipelined memory read and write operations that hide memory

access latency.

 Demultiplexing of address and data on the bus for nearly 100

percent efficiency.

CNR (Communication and Networking Riser) is an interface that supports multi-channel audio, V.90 analog modem, phone-line based networking or 10/100 Ethernet based networking riser board.

Onboard Audio Features

 18-bit stereo full-duplex codec with independent variable sam-

pling rate  High quality differential CD input  True stereo line level outputs

Onboard LAN Features (NT70-SA/SL)

 Uses Intel 82562ET 10/100Mbps PLC  Integrated IEEE 802.3 10BASE-T and 100BASE-TX compatible

PHY  Supports IEEE 802.3u auto-negotiation  Automatic detection of "unplugged mode"  1:1 transmit transformer ratio suppor t  10 BASE-T auto-polarity correction

Compatibility

 Microsoft PC 98 compliant  PCI 2.2, CNR 1.0 A type and AC 97 compliant  Intel AGP version 2.0

Page 32

ATX Double Deck Ports (PC 99 color-coded connectors)

 Two USB ports  One RJ45 LAN port (NT70-SA/SL)  Two NS16C550A-compatible DB-9 serial ports  One DB-25 parallel por t  One mini-DIN-6 PS/2 mouse port  One mini-DIN-6 PS/2 keyboard por t  One game/MIDI port  Three audio jacks: line-out, line-in and mic-in

Connectors

English

 One connector for 2 additional external USB ports  One connector for IrDA interface  Two RAID IDE connectors (NT70-SA/SR)  Two IDE connectors  One floppy drive interface supports up to two 2.88MB floppy

drives  Three ATX power supply connectors  One Wake-On-LAN connector  One Wake-On-Ring connector  CPU, chassis and second fan connectors  One opened chassis alarm connector (optional)  Two internal audio connectors (CD-in and TAD)

ATA RAID - Redundant Array of Inexpensive Disk (NT70-SA/SR)

 RAID 0 (striping) or RAID 1 (mirroring) - RAID 0 and RAID 1

cannot coexist  Two independent IDE channels support up to 4 drives (UDMA

modes 33/66/100 or EIDE)  Suppor ts PIO modes 0/1/2/3/4, DMA modes 0/1/2 and

UDMA modes 0/1/2/3/4/5

PCI Bus Master IDE Controller

 Two PCI IDE interfaces support up to four IDE devices  Supports ATA/33, ATA/66 and ATA/100 hard drives  PIO Mode 4 Enhanced IDE (data transfer rate up to 14MB/sec.)  Bus mastering reduces CPU utilization during disk transfer  Supports ATAPI CD-ROM, LS-120 and ZIP

English

Page 33

English

IrDA Interface

The system board is equipped with an IrDA connector for wireless connectivity between your computer and peripheral devices. It supports peripheral devices that meet the IrDA or ASKIR standard.

USB Ports

The system board supports 4 USB ports. Two onboard USB ports are located at the ATX double deck ports of the board. The J16/J50 connector on the system board allows you to connect 2 more optional USB ports. These optional USB por ts, which are mounted on a card-edge bracket, will be provided as an option. USB allows data exchange between your computer and a wide range of simultaneously accessible external Plug and Play peripherals.

BIOS

 Award BIOS, Windows® 98/2000/ME Plug and Play compatible  Supports SCSI sequential boot-up  Flash EPROM for easy BIOS upgrades  Supports DMI 2.0 function

Desktop Management Interface (DMI)

The system board comes with a DMI 2.0 built into the BIOS. The DMI utility in the BIOS automatically records various information about your system configuration and stores these information in the DMI pool, which is a part of the system board's Plug and Play BIOS. DMI, along with the appropriately networked software, is designed to make inventory, maintenance and troubleshooting of computer systems easier.

2.1.2 System Health Monitor Functions

The system board is capable of monitoring the following system health conditions.

 Monitors system temperature and overheat alarm  Monitors 5VSB/VBAT/1.5V/3.3V/5V/±12V/CPU voltages and

failure alarm

 Monitors the fan speed of the CPU fan, chassis fan and second

fan; and failure alarm

Page 34

 Automatic chassis fan on/off control  Read back capability that displays temperature, voltage and fan

speed  Opened chassis alarm (optional)

2.1.3 Intelligence

Automatic Chassis Fan Off

The chassis fan will automatically turn off once the system enters the Suspend mode.

Dual Function Power Button

English

Depending on the setting in the Soft-Off By PWR-BTTN field of the Power Management Setup, this switch will allow the system to

enter the Soft-Off or Suspend mode.

Wake-On-Ring

This feature allows the system that is in the Suspend mode or Soft Power Off mode to wake-up/power-on to respond to calls coming through an internal or external modem.

Important:

If you are using a modem add-in card, the 5VSB power source of your power supply must support ≥720mA.

Wake-On-LAN

The Wake-On-LAN function allows the network to remotely wake up a Soft Power Down (Soft-Off) PC . Your LAN card must suppor t the remote wakeup function.

Important:

The 5VSB power source of your power supply must support

≥

720mA.

English

Page 35

English

Wake-On-Keyboard/Wake-On-Mouse

This function allows you to use the keyboard or PS/2 mouse to power-on the system.

Important:

 The power button will not function once a keyboard

password has been set in the KB Power On Password field of the Integrated Peripherals submenu. You must type the correct password to power-on the system. If you forgot the password, power-off the system and remove the battery. Wait for a few seconds and install it back before powering-on the system.

 The 5VSB power source of your power supply must

support ≥720mA.

Wake-On-USB Keyboard/Mouse

The Wake-On-USB Keyboard/Mouse function allows you to use a USB keyboard or USB mouse to wake up a system that is in the S3 (STR - Suspend To RAM) state.

Important:

 If you are using the Wake-On-USB Keyboard/Mouse

function for 2 USB ports, the 5VSB power source of your power supply must support ≥1.5A.

 If you are using the Wake-On-USB Keyboard/Mouse

function for 4 USB ports, the 5VSB power source of your power supply must support ≥2A.

RTC Timer to Power-on the System

The RTC installed on the system board allows your system to automatically power-on on the set date and time.

ACP I STR

The system board is designed to meet the ACPI (Advanced Configuration and Power Interface) specification. ACPI has energy saving features that enables PCs to implement Power Management and Plug-and-Play with operating systems that support OS Direct Power Management. Currently, only Windows® 98/2000/ME supports

Page 36

English

the ACPI function. ACPI when enabled in the Power Management Setup will allow you to use the Suspend to RAM function.

With the Suspend to RAM function enabled, you can power-off the system at once by pressing the power button or selecting Standby when you shut down Windows® 98/2000/ME without having to go through the sometimes tiresome process of closing files, applications and operating system. This is because the system is capable of storing all programs and data files during the entire operating session into RAM (Random Access Memory) when it powers-off. The operating session will resume exactly where you left off the next time you power-on the system.

Important:

The 5VSB power source of your power supply must support

≥

1A.

AC Power Failur e Recover y

When power returns after an AC power failure, you may choose to either power-on the system manually, let the system power-on automatically or return to the state where you left off before power failure occurs.

Year 2000 Compliant

 Supports hardware Y2K function.

Virus Protection

Most viruses today destroy data stored in hard drives. The system board is designed to protect the boot sector and partition table of your hard disk drive.

English

Page 37

English

2.2 System Memory

2.2.1 Features

 Four RIMM sockets

- Two Direct-RDRAM channels with two RIMMs per channel  Supports maximum of 32 Direct RDRAM devices per channel  Supports 128MB to 2GB system memor y using 64Mbit,

128Mbit or 256Mbit technology - PC-600 or PC-800 RDRAM  Supports single-sided or double-sided RIMM  RIMM with SPD (Serial Presence Detect) data structure will

provide optimal memory operation  ECC suppor ted

2.2.2 Important Installation Instructions

Certain r ules must be followed when installing RIMM to obtain optimum system performance.

Rule 1: Before installing or uninstalling a RIMM, power off the system

and unplug the power cord. Make sure the Power/Standby LED is off.

Page 38

English

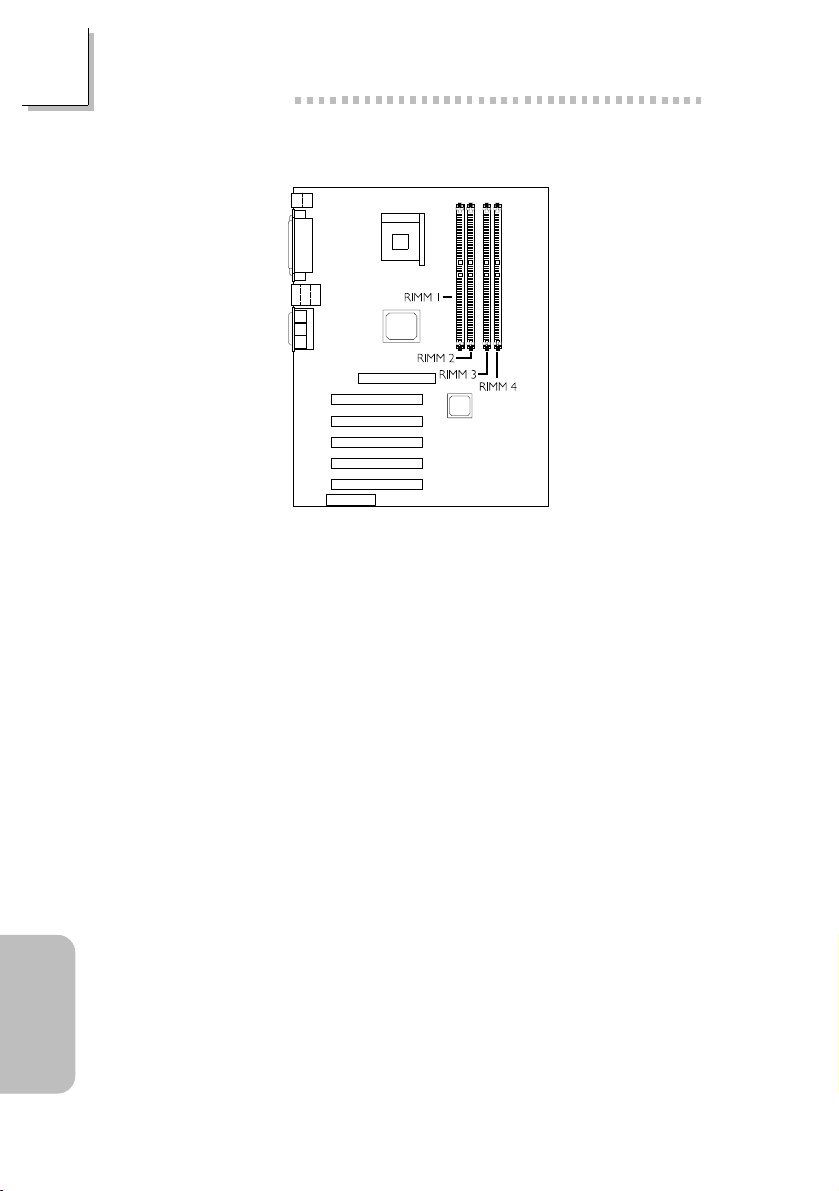

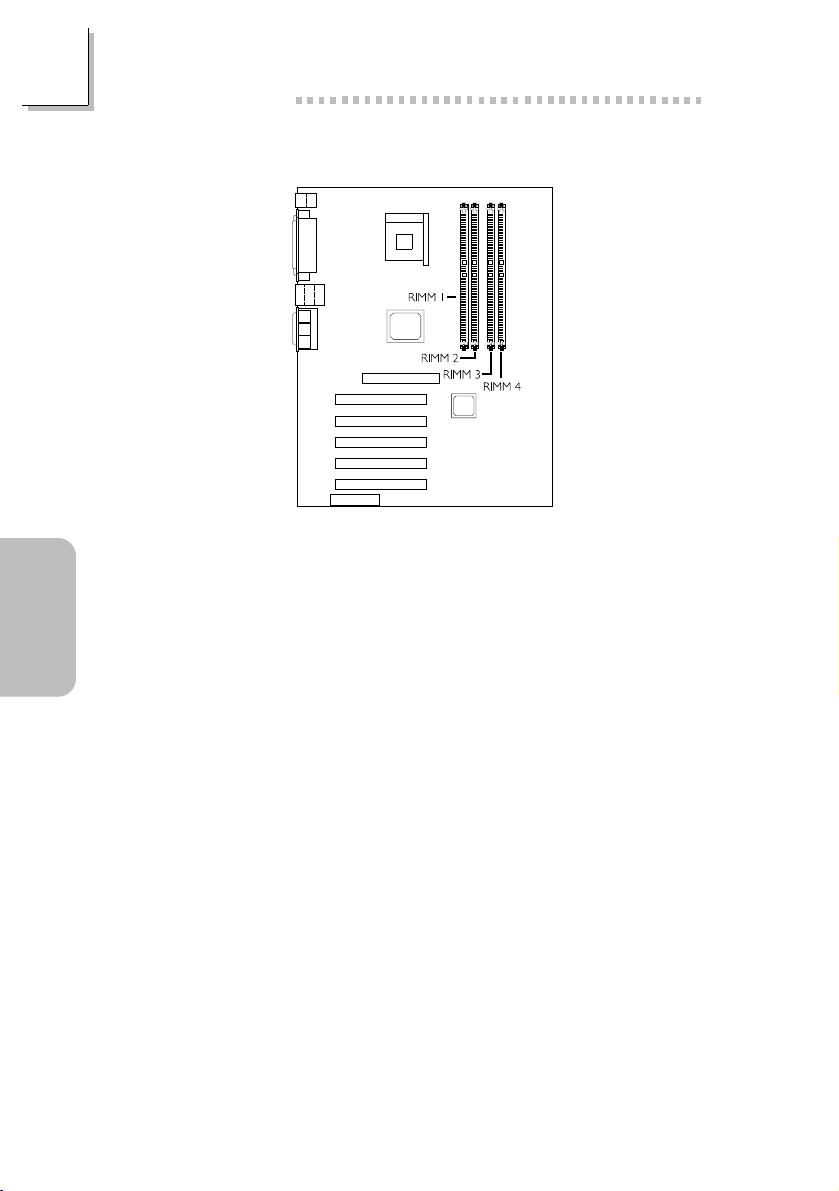

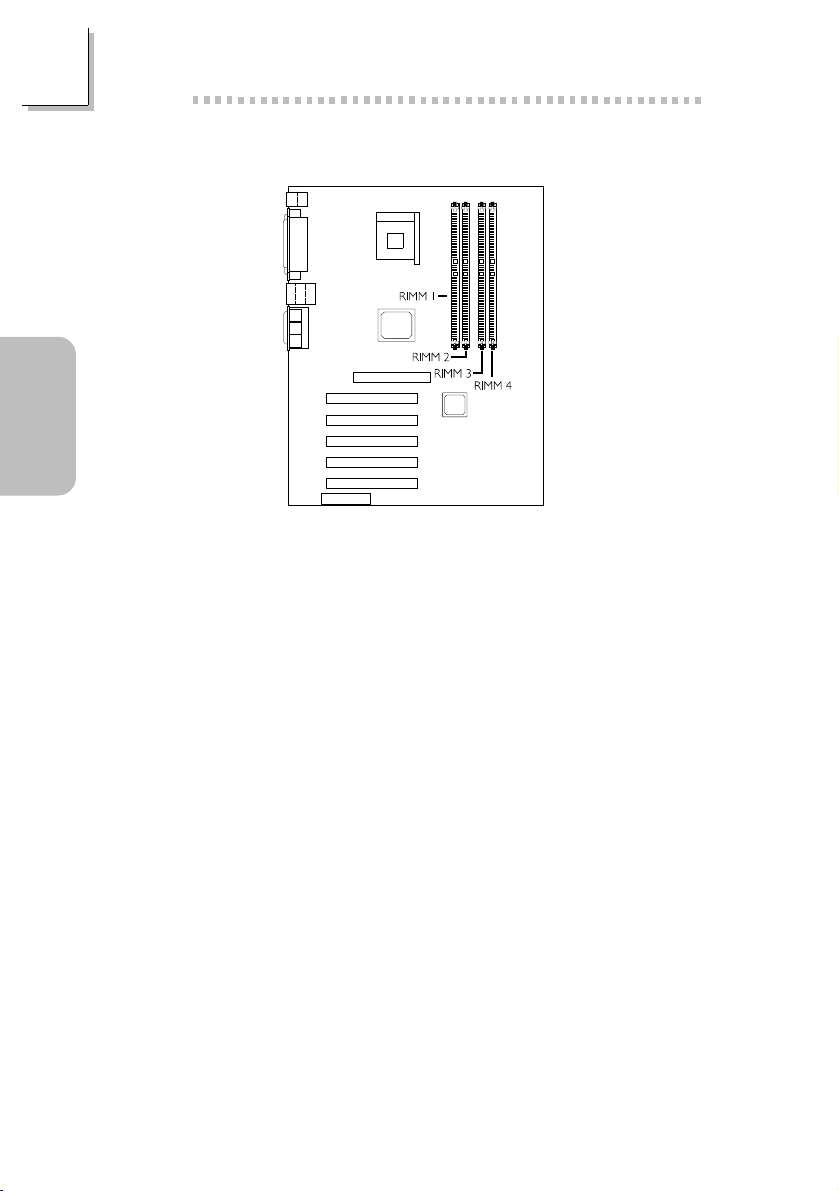

Rule 2: The four RIMM sockets are divided into 2 banks - bank 0

(RIMM sockets 1 and 2) and bank 1 (RIMM sockets 3 and

4). Bank 0 must be populated first ensuring that RIMM sockets 1 and 2 are installed with RIMMs. The memory configuration (speed, number of devices, size and density) of RIMMs in bank 0 and bank 1 must be identical.

Rule 3: Each bank supports a maximum of 32 devices, therefore, the

2 banks support a maximum of 64 devices.

Rule 4: The system board supports ECC or non-ECC RIMM. Use

the same type of RIMM in all sockets.

Rule 5: Due to RDRAMs signal routing, all RIMM sockets must be

populated with modules. If RIMM sockets 3 and 4 (bank 1) are not populated with RIMMs, YOU MUST install them with CRIMMs (Continuity RIMM). This is to avoid breaking the signal lines which are a serial connection in a RAMBUS interface and will allow the Direct Rambus Channel to function properly. If, at any time, you wish to upgrade the system memory, remove the CRIMMs and replace them with RIMMs.

English

Page 39

English

2.3 Using the Suspend to RAM Function

If you are using the Windows® 98 operating system, please follow the steps below.

1. Select Power Management Setup in the main menu screen and

press <Enter>.

2. In the ACPI Function field, select Enabled.

3. In the ACPI Suspend Type field, select S3(STR).

4. Press <Esc> to return to the main menu.

English

5. Select Save & Exit Setup and press <Enter>. Type <Y> and

press <Enter>.

6. Install Windows® 98 by typing the following parameter. This is

to ensure that the ACPI function is supported.

[drive]:>setup /p j

If you have previously installed Windows® 98, you need to upgrade the system in order to support ACPI. Please contact Microsoft for upgrade information.

7. Boot Windows® 98. In the Windows® 98 desktop, click the

Start button. Move the cursor to Settings, then click Control Panel.

To check whether ACPI was properly installed, double-click the System icon. In the System Properties dialog box, click the Device Manager tab. In View devices by type, click System devices.

8. Double-click the System icon. In the System Proper ties dialog

box, click the Performance tab.

9. Click File System. In the Typical role of this computer field,

select Mobile or docking system. Click Apply, then click OK. Restart the computer.

10. Repeat step 7 to open the Control Panel dialog box. Double-

click the Power Management icon.

Page 40

English

11. Click the Advanced tab. In the When I press the power button on my computer field, select Standby.

12. After completing the steps above and you want to power-off the computer, you do not need to go through the process of closing files, applications and operating system. You can poweroff the computer at once by pressing the power button or selecting Standby when you shut down Windows® 98.

To power-on the computer, just press the power button. The operating session where you left off when you power-off the computer will resume in not more than 8 seconds. However, the power button will not function if a keyboard password has been set in the KB Power On Password field of the Integrated Peripherals submenu. You must type the password to power-on the computer.

If you have changed the color or resolution (in the Display Properties dialog box), do not apply the settings without restarting. You must restart the computer.

Important:

If you are unable to use the Suspend to RAM function (after performing the steps above in Windows® 98 or when you are in-Windows® 2000/ME), please check whether your add-in cards or devices support this function. If this function is not supported, you need to download the appropriate driver from their respective website.

English

Page 41

English

2.4 Supported Softwares

2.4.1 Intel 850 INF Update Utility for Windows 98/2000/ME

English

The CD included in the system board package contains the Intel 850 INF Update utility. If you are using Windows 98, Windows 2000 or Windows ME, you need to install the utility. The utility is used for updating Windows 98/2000/ME's INF files so that the Intel 850 chipset can be recognized and configured properly in the system.

Installing INF Update

1. Insert the CD into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear.

2. Click Intel 850 INF Update Utility for Windows 98/2000/ME.

3. The Welcome screen will appear. Click Next.

4. The Software License Agreement screen will appear. Click Yes.

5. The Readme Information screen will appear. You can view the content of the utilitys readme in this screen. Click Next.

6. The Choose Destination Location screen will appear showing where the utility will be located. Click Next.

7. The Actions screen will appear. Click Next to install the utility.

8. Restar t the system.



9. Follow the prompts on the screen to continue with the installation.

Page 42

English

2.4.2 Audio Drivers

The CD also includes audio drivers for Windows 98, Windows 98 SE, Windows ME, Windows NT 4.0 and Windows 2000 operating systems. For installation instructions or information about their corresponding readme, click the Read Me button in the autorun screen. The autorun screen normally appears after the CD is inserted into a CD-ROM drive.

2.4.3 Onboard LAN Drivers for Windows (NT70-SA/SL)

The CD included in the system board package contains LAN drivers. Please refer to the readme file in the CD for more information.

2.4.4 RAID IDE Drivers and RAID Monitor Utility (NT70-SA/SR)

Please refer to the RAID Users Manual included in the CD for installation instructions.

2.4.5 Microsoft DirectX 8.0 Driver

English

1. Insert the CD that came with the system board package into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear.

2. Click Microsoft DirectX 8.0 Driver.

3. Click Yes to continue.

4. Follow the prompts on the screen to complete installation.

5. Restart the system.

Page 43

English

2.4.6 Drivers and Utilities Installation Notes

1. "Autorun" ONLY suppor ts the Windows 98, Windows 98 SE, Windows ME, Windows 2000 and Windows NT 4.0 operating systems. If after inserting the CD, "Autorun" did not automatically star t (which is, the Main Board Utility CD screen did not appear), please go directly to the root directory of the CD and double-click "Setup".

2. Please go to DFI's web site at "http://www.dfi.com/support/ download1.asp" for the latest version of the drivers or software applications.

English

3. All steps or procedures to install software drivers are subject to change without notice as the softwares are occassionally updated. Please refer to the readme files, if available, for the latest information.

Page 44

2.5 Troubleshooting

This section of the manual is designed to help you with problems that you may encounter with your personal computer. To efficiently troubleshoot your system, treat each problem individually. This is to ensure an accurate diagnosis of the problem in case a problem has multiple causes.

Some of the most common things to check when you encounter problems while using your system are listed below.

1. The power switch of each peripheral device is turned on.

2. All cables and power cords are tightly connected.

3. The electrical outlet to which your peripheral devices are connected is working. Test the outlet by plugging in a lamp or other electrical device.

4. The monitor is turned on.

5. The displays brightness and contrast controls are adjusted properly.

6. All add-in boards in the expansion slots are seated securely.

7. Any add-in board you have installed is designed for your system and is set up correctly.

English

Monitor/Display

If the display screen remains dark after the system is turned on:

1. Make sure that the monitors power switch is on.

2. Check that one end of the monitors power cord is properly attached to the monitor and the other end is plugged into a working AC outlet. If necessary, try another outlet.

3. Check that the video input cable is properly attached to the monitor and the systems display adapter.

4. Adjust the brightness of the display by turning the monitors brightness control knob.

The picture seems to be constantly moving.

1. The monitor has lost its vertical sync. Adjust the monitors vertical sync.

2. Move away any objects, such as another monitor or fan, that may be creating a magnetic field around the display.

Page 45

English

3. Make sure your video cards output frequencies are supported by this monitor.

The screen seems to be constantly wavering.

1. If the monitor is close to another monitor, the adjacent monitor may need to be turned off. Fluorescent lights adjacent to the monitor may also cause screen wavering.

Power Supply

When the computer is turned on, nothing happens.

1. Check that one end of the AC power cord is plugged into a live outlet and the other end properly plugged into the back of the system.

2. Make sure that the voltage selection switch on the back panel is set for the correct type of voltage you are using.

3. The power cord may have a shor t or open. Inspect the cord and install a new one if necessar y.

Floppy Drive

The computer cannot access the floppy drive.

1. The floppy diskette may not be formatted. Format the diskette and try again.

2. The diskette may be write-protected. Use a diskette that is not write-protected.

3. You may be writing to the wrong drive. Check the path statement to make sure you are writing to the targeted drive.

4. There is not enough space left on the diskette. Use another diskette with adequate storage space.

Hard Drive

Hard disk failure.

1. Make sure the correct drive type for the hard disk drive has been entered in the BIOS.

2. If the system is configured with two hard drives, make sure the bootable (first) hard drive is configured as Master and the second hard drive is configured as Slave. The master hard drive must have an active/bootable par tition.

Page 46

Excessively long formatting period.

1. If your hard drive takes an excessively long period of time to format, it is likely a cable connection problem. However, if your hard drive has a large capacity, it will take a longer time to format.

Parallel Port

The parallel printer doesnt respond when you try to print.

1. Make sure that your printer is turned on and that the printer is on-line.

2. Make sure your software is configured for the right type of printer attached.

3. Verify that the onboard LPT ports I/O address and IRQ settings are configured correctly.

4. Verify that the attached device works by attaching it to a parallel port that is working and configured correctly. If it works, the printer can be assumed to be in good condition. If the printer remains inoperative, replace the printer cable and try again.

Serial Port

English

The serial device (modem, printer) doesnt output anything or is outputting garbled characters.

1. Make sure that the serial devices power is turned on and that the device is on-line.

2. Verify that the device is plugged into the correct serial port on the rear of the computer.

3. Verify that the attached serial device works by attaching it to a serial port that is working and configured correctly. If the serial device does not work, either the cable or the serial device has a problem. If the serial device works, the problem may be due to the onboard I/O or the address setting.

4. Make sure the COM settings and I/O address are configured correctly.

Page 47

English

Keyboard

Nothing happens when a key on the keyboard was pressed.

1. Make sure the keyboard is properly connected.

2. Make sure there are no objects resting on the keyboard and that no keys are pressed during the booting process.

System Board

1. Make sure the add-in card is seated securely in the expansion slot. If the add-in card is loose, power off the system, re-install the card and power up the system.

2. Check the jumper settings to ensure that the jumpers are properly set.

3. Verify that all memory modules are seated securely into the memory sockets.

4. Make sure the memory modules are in the correct locations.

5. If the board fails to function, place the board on a flat surface and seat all socketed components. Gently press each component into the socket.

6. If you made changes to the BIOS settings, re-enter setup and load the BIOS defaults.

Page 48

Chapter 3 - Français (French)

Table des Matières

Français (French)

3.1 Caractéristiques et Spécifications......................................................................

3.2 Mémoire Système............................................................................................................

3.3 Utilisation de la Fonction de Suspension sur RAM.........................

3.4 Logiciels Supportés........................................................................................................

3.5 Dépannage............................................................................................................................

Liste de Vérification de lEmballage

Lemballage de la car te système contient les éléments suivants:

þ La carte système þ Un manuel utilisateur þ 1 câble IDE pour les lecteurs IDE ATA/33, ATA/66 ou

ATA/100 (NT70-SC/SL) 3 cables IDE pour les lecteurs IDE ATA/33, ATA/66 ou ATA/100 (NT70-SA/SR)

þ Un câble 34 broches pour lecteur de disquette þ 1 disquette de RAID Driver (NT70-SA/SR) þ Un CD Main Board Utility

Si lun de ces éléments nétait pas dans lemballage ou sil était endommagé, veuillez contacter votre revendeur ou votre représentant.

Français

(French)

Note:

Le manuel dutilisateur dans le CD muni contient renseignement détaillé au sujet de carte de système. Si, en quelque cas, quelque renseignement nappareille de ce que dit dans ce manuel, ce manuel doit toujours être considéré comme la plus nouvelle version.

Page 49

Français

(French)

Français (French)

3.1 Caractéristiques et Spécifications

3.1.1 Caractéristiques

Chipset

 Intel® 850 chipset

- Intel® 82850 Controlleur du Mémoire (MCH - Memory

Controller Hub)

- Intel® 82801 Controleur Entrée/Sorrtie (ICH2 - I/O

Controller Hub)

Processeur

La carte est pourvue dun Socket 478 permettant dexploiter un processeur Pentium® 4.

 Processeur Intel® Pentium® 4 (478 broches)  Vitesse du bus de donnée 400MHz

Important:

La taux de la fréquence de quelques processeurs au-dessus peut avoir été blocké par le fabricant. Si vous utilisez ce genre de processeur, mettre une taux étendue pour le processeur aura non effet. Le système utilisera la taux défaut de lusine plutôt.

Mémoire Système

 Quatre slots pour les barrettes de RIMM 184-pin

- Deux cannaux Direct-RDRAM supportant deux barerttes de

RIMMs par cannal

 Supporte un mémoire total de 128MB à 2GB, utilisant les

barrettes exploitant la technologie de 64Mbit, 128Mbit ou 256Mbit, PC-600 ou PC-800 RDRAM

 Supporte ECC

Page 50

Français (French)

Logements dExtension

La carte système est équipée dun slot AGP, 4 logements PCI dédiés et 1 logement PCI/CNR partagé.

Le slot AGP suppor te seulement les cartes AG P 4x 1 .5 V (une Bande passante de 1066MB/sec.). AGP est une interface construite pour supporter les cartes graphiques de haute performance 3D pour les applications graphiques 3D. Elle peut gérer une grande quandité de données graphiques avec les particulatrités suivantes:

 Opération écriture/lecture du mémoire en tube (pipelined

memory) permet de diminuer la latence lors de laccés au mémoire video.

 Démultiplxe dadresses et de donnés dans le bus pour une

efficacité proche de 100%.

CNR (Communication and Networking Riser) est une interface qui peut supporter des cartes riser à multi-cannaux audio, modem analogique V.90, réseau de base ligne téléphonique ou réseau de base Ethernet 10/100.

Caractéristiques Audio sur Carte

 Codec full-duplex 18 bits stéréo avec fréquence déchantillonnage

variable indépendante  Entrée CD différentielle de haute qualité  Sorties de niveau de lignes stéréo vraies

Fonctionnalités Onboard LAN (NT70-SA/SL)

 Utiliser Intel 82562ET 10/100Mbps PLC  Intégrer IEEE 802.3 10BASE-T et 100BASE-TX compatible avec

PHY  Permettre lutilisation de IEEE 802.3u auto-negotiation  Détection automatique de mode sans-prisé  Permettre lutilisation de 1:1 transmettre transformateur raison  10 BASE-T correction dauto-polarité

Compatibilité

 Compatible Microsoft® PC 98  Compatible PCI 2.2, CNR 1.0 type de A et AC97  Intel AGP version 2.0

Français

(French)

Page 51

Français

(French)

Français (French)

Ports Double Module ATX (Connecteurs PC 99 avec codes couleur)

 2 ports USB  1 port RJ45 LAN (NT70-SA/SL)  2 ports série DB-9 compatible NS16C550A  1 port parallèle DB-25 SPP/ECP/EPP  1 por t souris PS/2 mini-DIN-6  1 por t clavier PS/2 mini-DIN-6  1 por t jeu/MIDI  3 prises audio: ligne de sor tie (line-out), ligne dentrée (line-in) et

entrée micro (mic-in)

Connecteurs

 1 connecteur pour 2 ports USB supplémentaires  1 connecteur pour interface IrDA  2 connecteurs RAID IDE (NT70-SA/SR)  2 connecteurs IDE  1 connecteur de lecteur de disquettes supportant jusquà deux

lecteurs de disquettes de 2.88Mo  3 connecteurs dalimentation ATX  1 connecteur Wake-On-LAN  1 connecteur Wake-On-Ring  Connecteurs de ventilateurs de CPU, de châssis et de second

ventilateur  Connecteur dalarme de châssis ouvert (optionnels)  2 connecteurs audio internes (CD-in et TAD)

ATA RAID - Redundant Array of Inexpensive Disk [Réseau Redondant de Disques bons marchés] (NT70-SA/SR)

 RAID 0 (striping) ou RAID 1 (mirroring) - RAID 0 et RAID 1

ne peuvent pas co-exister dans un même système.  Deux canaux IDE indépendants supportant jusquà 4 disques

durs (en mode UDMA 33/66/100 ou EIDE)  Supporte la mode PIO 0/1/2/3/4, mode DMA 0/1/2 et mode

UDMA 0/1/2/3/4/5

Page 52

Français (French)

Contrôleur IDE de BUS Maître PCI

 Deux interfaces PCI IDE supportant jusquà quatre matériels IDE  Supporte des disques durs ATA/33, ATA/66 et ATA/100  IDE Améliorés Mode 4 PIO (vitesse de transfert de données

allant jusquà 14Mo/sec.)

 La gestion de Bus réduit lutilisation du CPU pendant les

transferts sur disque

 Supporte les CD-ROM ATAPI, LS-120 et ZIP

Interface IrDA

La carte système est équipée dun connecteur IrDA pour les connexions sans fil entre votre ordinateur et des périphériques. Il supporte les périphériques qui sont conformes aux standards IrDA ou ASKIR.

Ports USB

La car te système supporte 4 ports USB. Deux ports USB sur carte se trouvent sur les ports double deck ATX de la car te. Le connecteur J16/J50 situé sur la carte système vous permet de connecter les 3 optionnels, qui sont montés sur un support latéral de carte, vous seront fournis en option. USB permet léchange de données entre votre ordinateur et un grande éventail de périphériques externes Plug and Play accessibles simultanément.

ème

et 4

ème

ports USB optionnels. Ces ports USB

Français

(French)

BIOS

 Compatible avec Award BIOS, Windows® 98/2000/ME Plug and

Play  Supporte lamorçage séquentiel SCSI  EPROM Flash pour une mise à niveau facile du BIOS  Supporte la fonction DMI 2.0

Interface de Gestion de Bureau (DMI)

La carte système est livrée avec un DMI 2.0 intégré au BIOS. Lutilitaire DMI dans le BIOS enregistre automatiquement diverses informations concernant la configuration de votre système et stocke ces informations dans la liste DMI, qui est une partie du BIOS Plug and Play de la car te système. DMI, accompagné du logiciel en

Page 53

Français

(French)

Français (French)

réseau approprié, est conçu pour rendre linventaire, lentretien et le dépannage du système de lordinateur plus facile.

3.1.2 System Health Monitor Fonctions

La carte système est capable de gérer les conditions de santé système suivantes.

 Gère lalarme de température et de surchauffe de système  Gère lalarme de voltage et déchec de 5VSB/VBAT/1.5V/3.3V/

5V/±12V/CPU

 Gère la vitesse de ventilateur du ventilateur de CPU, ventilateur

de châssis et ventilateur de second; et alarme de défaillance.

 Contrôle automatique des ventilateur de châssis de marche/arrêt

de ventilateur

 Capacité de relecture qui affiche la température, le voltage et la

vitesse de ventilateur

 Alarme de châssis ouvert (optionnels)

3.1.3 Intelligence

Arrêt Automatique de Ventilateur de Châssis

Les ventilateur de châssis sarrêteront automatiquement une fois que le système est entré en mode Suspension.

Bouton dAlimentation à Fonction Double

En fonction du paramétrage dans le champ Soft-Off By PWRBTTN du Programme dInstallation de la Power Management Setup, ce commutateur permettra à votre système dentrer en mode SoftOff ou Suspension.

Eveil Sonnerie (Wake-On-Ring)

Cette caractéristique permet au système qui se trouve en mode Suspension ou en mode Arrêt Alimentation par Logiciel de se réveiller/sallumer pour répondre à des appels provenant dun modem interne ou externe.

Important:

Si vous utilisez une carte complémentaire de modem, la source dalimentation de 5VSB de votre boîtier dalimentation doit supporter ≥720mA.

Page 54

Français (French)

Eveil LAN (Wake-On-LAN)

La fonction Eveil LAN permet au réseau de réveiller à distance un PC Mis Hors Tension par Logiciel (Soft Power Down ou Soft- Off). Votre car te LAN doit supporter la fonction de réveil à distance.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation doit supporter ≥720mA.

Réveil-Sur-Clavier/Réveil-Sur-Souris (Wake-On-Keyboard/WakeOn-Mouse)

Cette fonction vous permet dutiliser le clavier ou la PS/2 souris pour allumer le système.

Important:

 Le bouton dalimentation ne fonctionnera plus une fois que

le mot de passe de clavier aura été paramétré dans le champ KB Power On Password du sous menu de Integrated Peripherals. Vous devez taper le mot de passe correct pour allumer le système. Si vous avez oublié le mot de passe, éteignez le système et retirez la batterie. Attendez quelques secondes et réinstallez-la avant de rallumer le système.

 La source dalimentation 5VSB de votre boîtier dalimentation

doit supporter ≥720mA.

Français

(French)

Eveil Clavier/Souris USB (Wake-On-USB Keyboard/Mouse)

La fonction Eveil Clavier/Souris USB vous permet dutiliser un clavier USB ou souris USB pour éveiller un système se trouvant en état S3 (STR-Suspension Sur RAM).

Important:

 Si vous utilisez les fonctions Eveil Clavier/Souris USB (Wake-

On-USB Keyboard/Mouse) pour 2 ports USB, la source dalimentation 5VSB de votre bloc dalimentation doit supporter ≥1.5A.

 Si vous utilisez les fonctions Eveil Clavier/Souris USB (Wake-

On-USB Keyboard/Mouse) pour 4 ports USB, la source dalimentation 5VSB de votre bloc dalimentation doit supporter ≥2A.

Page 55

Français

(French)

Français (French)

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de sallumer automatiquement à une date et heure présélectionnée.

ACP I STR

La carte système est conçue de façon à être conforme aux spécifications ACPI (Configuration Avancée et Interface dAlimentation). ACPI comporte une fonction déconomie dénergie qui permet aux PC de mettre en uvre la Gestion dAlimentation et Plug and Play avec des systèmes dexploitation qui supportent la Gestion dAlimentation Directe de Système dExploitation. Actuellement, seulement Windows® 98/2000/ME supporte la fonction ACPI. Quand ACPI est activé dans le Programme de Power Management Setup, cela vous permet dutiliser la fonction de Suspension sur RAM.

Quand la fonction de Suspension sur RAM est activée, vous pouvez éteindre le système immédiatement en appuyant sur le bouton dalimentation ou en sélectionnant Veille quand vous éteignez Windows® 98/2000/ME sans avoir à passer par le processus quelquefois ennuyeux de fermeture des fichiers, des applications et du système dexploitation. Ceci est du au fait que le système est capable de stocker tous les fichiers programmes et de données pendant toute la session dutilisation dans la RAM (Mémoire à Accès Aléatoire) lorsque quil séteint. La session dutilisation reprendra exactement où vous lavez laissée la prochaine fois que vous allumerez le système.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation doit supporter ≥1A.

Page 56

Français (French)

Récupération après Défaillance dAlimentation CA

Quand lalimentation revient après une défaillance dalimentation CA, vous pouvez choisir dallumer le système manuellement, de laisser le système sallumer automatiquement ou de retourner à létat que vous aviez quitté avant que la défaillance dalimentation se produise.

Conformité An 2000

 Supporte la fonction matériel Y2K.

Protection Contre les Virus

La plupart des virus détruisent les données stockées sur les disques durs. La carte système est conçue pour protéger le secteur damorçage et la table de partition de votre disque dur.

Français

(French)

Page 57

Français

(French)

Français (French)

3.2 Mémoire Système

3.2.1 Caractéristiques

 Quatre slots pour les barrettes de RIMM 184-pin

- Deux cannaux Direct-RDRAM supportant deux barerttes de RIMMs par cannal

 Supporte un maximum de 32 matériels Direct RDRAM par

cannal

 Supporte un mémoire total de 128MB à 2GB, utilisant les

barrettes exploitant la technologie de 64Mbit, 128Mbit ou

256Mbit, PC-600 ou PC-800 RDRAM  Supporte les barrettes de RIMM à simple face ou double face  Les barrettes RIMM avec intégration de la structure SPD (Serial

Presence Detect) pourront apporter une optimisation de la

performance du mémoire.  Supporte ECC

3.2.2 Instructions dInstallation Importantes

Lors de linstallation des barrettes de mémoires RIMM, certaines règles sont à suivre impérativement pour obtenir un rendement optimal du système.

Règle 1: Avant de procéder à une installation ou à une

désinstallation dune barertte de RIMM, éteignez la mahcine et débranchez le cordon dalimentation de la machine.

Page 58

Français (French)

Verifiez que lindicateur lumineuse Power/Standby LED est bien éteint.

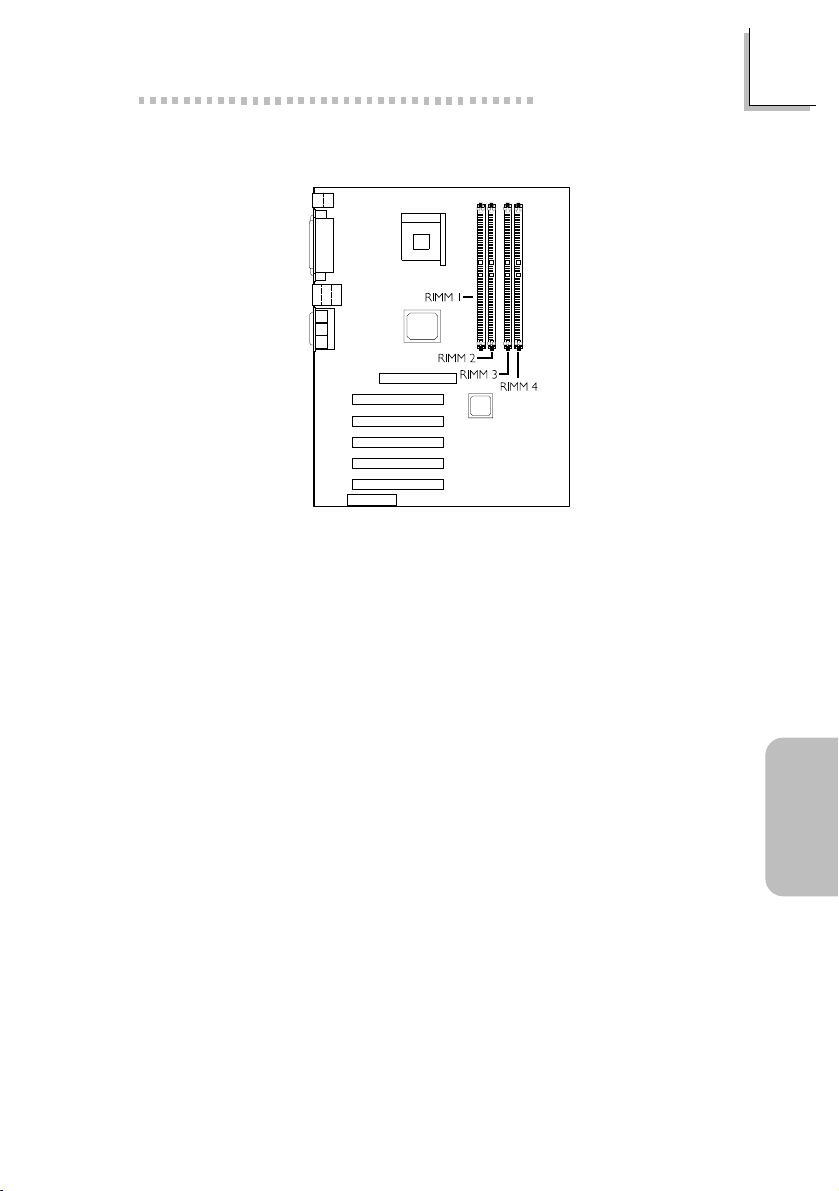

Règle 2: Les quatre slots RIMM sont répartis en 2 blocks (banks) -

block 0 (slots RIMM 1 et 2) et block 1 (slots RIMM 3 et

4). Vous devrez utiliser les slots du block 0 en premier. La configuration (vitesse, numbre de barrettes, capacité et densité) des RIMMs utilisés doivent être identique au block 0 et au block 1.

Règle 3: Chaque block peut supporter jusqà 32 devices, ainsi, les

deux blocks peuvent supporter jusquà 64 devices au maximum.

Règle 4: LA carte système suppor te les barrettes RIMM avec ECC

ou sans ECC. Mais, utiliser uniquement le même type de RIMM dans tous les slots.

Règle 5: A cause du procéssus du signal des RDRAM, vous devrez

utiliser des modules avec tous les slots RIMM. Si vous nutilisez pas les barrettes RIMM avec les slots RIMM 3 et 4 RIMM (block 1) VOUS DEVEZ installer les barrettes avec CRIMMs (Continuity RIMM). Ceci est pour éviter dinterrompre le conduit du signal, qui est une connection série dans une interface RAMBUS et de permettre au bon fonctionnement du canal Rambus Direct. Si, à tout moment, vous désirez de rajouter des mémoires dans votre système, enlevez les barrettes CRIMM et les re,placez avec les barrettes RIMM.

Français

(French)

Page 59

Français (French)

3.3 Utilisation de la Fonction de Suspension sur RAM

Si vous utilisez le système dopération Windows® 98, veuillez suivre les étapes suivantes.

1. Sélectionnez Power Management Setup dans lécran de programme principal et appuyez sur <Enter>.

2. Dans le champ ACPI Function, sélectionnez Enabled.

3. Dans le champ ACPI Suspend Type, sélectionnez S3(STR).

4. Appuyez sur <Esc> pour retourner au menu principal.

5. Sélectionnez Save & Exit Setup et appuyez sur <Enter>, Tapez <Y> et appuyez sur <Enter>.

6. Installez Windows® 98 en tapant les paramètres suivants. Ceci sert à vous assurer que la fonction ACPI est supportée.

[lecteur]:>setup /p j

Français

(French)

Si vous avez installé Windows® 98 préalablement, vous avez besoin de mettre le système à niveau de façon à supporter ACPI. Veuillez contacter Microsoft pour les informations de mise à niveau.

7. Démarrez W indows® 98. Sur le bureau de Windows® 98, cliquez sur le bouton Démarrer. Déplacez le curseur sur Paramètres, puis cliquez sur Panneau de Configuration.

8. Double cliquez sur licône Système. Dans la boîte de Propriétés Système, cliquez sur longlet Performances.

9. Cliquez sur le Fichier Système. Dans le champ Rôle Typique de cet Ordinateur, sélectionnez Système Portable ou Station dAccueil. Cliquez sur Appliquer, puis cliquer sur OK. Redémarrez lordinateur.

10. Répétez létape 7 pour ouvrir la boîte de dialogue du Panneau de Configuration. Double cliquez sur licône Gestion dAlimentation.

Page 60

Français (French)

11. Cliquez sur longlet Avancé. Dans le champ Quand jappuie sur le bouton dalimentation de mon ordinateur, sélectionnez Mise en Veille.

12. Après avoir réalisé les étapes ci-dessus et si vous voulez éteindre lordinateur, vous navez pas besoin de passer par le processus de fermeture des fichiers, des applications et du système dexploitation. Vous pouvez éteindre lordinateur directement en appuyant sur le bouton dalimentation ou en sélectionnant Mise en Veille quand vous fermez Windows® 98.

Pour allumer lordinateur, appuyez simplement sur le bouton dalimentation. La session que vous avez laissée quand vous avez éteint lordinateur reprendra en moins de 8 secondes. Cependant, le bouton dalimentation ne fonctionnera pas si un mot de passe de clavier a été paramétré dans le champ KB Power On Password du sous menu de Integrated Peripherals. Vous devez taper le mot de passe pour allumer lordinateur.

Si vous avez changé la couleur ou la résolution (dans la boîte de dialogue de Propriétés dAffichage), nappliquez pas les paramètres sans redémarrer. Vous devez redémarrer lordinateur.

Importance:

Si vous ne pouvez pas utiliser le Suspend à la RAM fonction (après exécuter les marches ci-dessus dans Windows® 2000/ ME), veuillez verifier si votre add-in-cartes ou le périphérique qui supporte cette fonction. Si cette fonction nest pas supportée, vous avez besoin de télécharger le driver convenable à sa respective site Web.

Français

(French)

Page 61

Français

(French)

Français (French)

3.4 Logiciels Supportés

3.4.1 Utilitaire de Mise à Jour Intel 850 INF pour Windows

Le CD inclus dans lemballage de votre carte système contient lutilitaire de Mise à Jour Intel 850 INF. Si vous utilisez Windows® 98, Windows® 2000 ou Windows® ME, vous devez installer lutilitaire. Lutilitaire est utilisé pour la mise à jour des fichiers INF de Windows® 98/2000/ME de telle sorte que de chipset Intel 850 puisse être reconnue et configurée correctement dans le système. Pour installer :

1. Insérez le CD dans le lecteur CD-ROM. Lécran autorun (CD Main Board Utility) apparaîtra.

2. Cliquez sur Intel 850 INF Update Utility for Windows 98/2000/ ME.

3. Lécran de Welcome apparaîtra. Cliquez sur Next.

4. Lécran de Software License Agreement apparaîtra. Cliquez sur Yes.

5. Lécran Readme Information apparaîtra. Vous pouvez visualiser le contenu du fichier LisezMoi dans cet écran. Cliquez sur Next.

98/2000/ME

6. Lécran Choose Destination Location apparaîtra montrant où lutilitaire sera situé. Cliquez sur Next.

7. Lécran Actions apparaîtra. Cliquez sur Next pour installer lutilitaire.

8. Redémarrez votre système.

9. Suivez les messages apparaissant à lécran pour continuer linstallation.

Page 62

Français (French)

3.4.2 Pilotes Audio

Le CD contenu dans lemballage de la carte système comprend aussi des pilotes audio pour Windows 98, Windows 98 SE, Windows ME, Windows NT 4.0 et Windows 2000. Pour les instructions dinstallation ou pour les informations concernant leur fichier readme correspondant, cliquez sur le bouton Read Me situé dans lécran autorun. Lécran autorun apparaît normalement une fois que le CD est inséré dans le lecteur CD-ROM.

3.4.3 Les Pilotes OnBoard LAN pour Windows (NT70-SA/SL)

Le CD contenu dans lemballage de la carte système comprend aussi des pilotes LAN. Veuillez vous reporter aux fichiers LisezMoi pour obtenir les dernières informations.

3.4.4 Pilotes RAID IDE et Utilitaire RAID Monitor (NT70-SA/SR)

Se réfererà la manuel dutilisation du RAID qui est inclu dans le CDROM daccompagnement.

3.4.5 Pilote de Microsoft DirectX 8.0

Français

(French)

1. Insérez le CD qui accompagne lensemble carte système dans le lecteur CD-ROM. Lécran dexécution automatique (Main Board Utility CD) apparaîtra.

2. Cliquez sur Microsoft DirectX 8.0 Driver.

3. Cliquez sur Yes afin den continuer.

4. Suivez les instructions affichées sur le texte de boîte de dialogue afin de compléter linstallation.

5. Redémarrez votre système.

Page 63

Français

(French)

Français (French)

3.4.6 Notes pour lInstallation des Pilotes et des Utilitaires

1. Autorun SEULEMENT supporte les systèmes dexploitation Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 et Windows NT® 4.0. Si, après avoir inséré le CD, Autorun ne démarre pas automatiquement (Dans ce cas, lécran de CD Main Board Utility napparaîtra pas), veuillez aller directement au répertoire racine du CD et double cliquez sur Setup.

2. Veuillez vous rendre sur le site web de DFI à "http:// www.dfi.com/support/download1.asp" pour trouver la dernière version des pilotes ou logiciel dapplications.

3. Toutes les étapes ou procédures pour installer les pilotes sont susceptibles dêtre modifiées sans notice préalable étant donné que les logiciels sont mis à jour occasionnellement. Veuillez vous reporter aux fichiers LisezMoi, sils sont disponibles, pour obtenir les dernières informations.

Page 64

Français (French)

3.5 Dépannage

Ce chapitre du manuel est destiné à vous aider résoudre les problèmes éventuels que vous pourriez rencontrer avec votre ordinateur. Pour dépanner efficacement votre système, traitez chaque problème individuellement. Ceci permettra de faire un diagnostique exact du problème dans le cas ou celui-ci aurait des causes multiples.

Certains des points les plus courants, à vérifier lorsque vous rencontrez des problèmes lors de lutilisation de votre système sont énumérés ci-dessous.

1. Linterrupteur dalimentation de chaque périphérique est sur la position marche.

2. Tous les câbles et cordons dalimentation sont bien connectés.

3. La prise secteur sur laquelle vos périphériques sont branchés fonctionne correctement. Testez la prise en branchant une lampe ou tout autre appareil électrique.

4. Le moniteur est allumé.

5. Les contrôles de luminosité et de contraste daffichage sont correctement réglés.

6. Toutes les cartes dextension situées dans les logements dextension sont correctement enfichées.

7. Chaque carte dextension installée est conçue pour votre système et paramétrée correctement.

Français

(French)

Moniteur/Affichage

Si lécran daffichage reste éteint après la mise sous tension du système.

1. Assurez vous que le bouton dalimentation est sur la position marche.

2. Vérifiez que lune des extrémités du cordon dalimentation du moniteur est correctement connectée au moniteur et que lautre extrémité est branchée à une prise de courant CA en état de marche. Si nécessaire, essayez une autre prise.

3. Vérifiez que le câble dentrée vidéo est correctement connecté au moniteur et à ladaptateur daffichage du système.

4. Ajustez la luminosité de laffichage en tournant le bouton de contrôle de luminosité du moniteur.

Page 65

Français

(French)

Français (French)

Limage bouge constamment.

1. Le moniteur a perdu sa synchronisation verticale. Ajustez la synchronisation verticale du moniteur.

2. Eloignez tous les objets, tel quun autre moniteur ou un ventilateur, qui pourrait créer un champ magnétique autour de laffichage.

3. Assurez vous que les fréquences de sor tie de votre carte vidéo sont supportées par ce moniteur.

Lécran ondule constamment.

1. Si le moniteur est proche dun autre moniteur, il est peut-être nécessaire déteindre ce dernier. Les lampes fluorescentes situées à proximité du moniteur peuvent aussi faire onduler limage à lécran.

Alimentation

A la mise sous tension de lordinateur rien ne se passe.

1. Vérifiez que lune des extrémités du cordon dalimentation CA est branchée dans une prise de courant en état de marche et que lautre extrémité est correctement branchée au dos du système.

2. Assurez vous que linterrupteur de sélection de voltage situé sur le panneau arrière est positionné pour le type correct de voltage que vous utilisez.

3. Le cordon dalimentation présente peut-être un court circuit ou une coupure. Inspectez le cordon et installez-en un nouveau si nécessaire.

Lecteur de Disquettes

Lordinateur ne peut pas accéder au lecteur de disquettes.

1. La disquette nest peut-être pas formatée. Formatez la disquette et réessayez.

2. La disquette est peut-être protégée en écriture. Utilisez une disquette qui nest pas protégée en écriture.

Page 66

Français (French)

3. Vous êtes peut-être en train décrire sur le mauvais lecteur. Vérifiez le chemin daccès pour vous assurer que vous écrivez bien sur le lecteur visé.

4. Lespace est insuffisant sur la disquette. Utilisez une autre disquette compor tant un espace de stockage adéquat.

Disque Dur

Défaillance du disque dur.

1. Assurez vous que le type correct de lecteur pour le disque dur a été entré dans le BIOS.

2. Si le système est configuré avec deux disques durs, assurez vous que le disque dur amorçable (premier) est configuré en Maître et le second disque dur est configuré en Esclave. Le disque dur maître doit avoir une partition active/amorçable.

Durée de formatage trop longue.

1. Si votre disque dur met trop de temps à se formater, cela provient sûrement dun problème de connexion de câble. Cependant, si votre disque dur a une grande capacité, il mettra plus de temps à se formater.

Port Parallèle

Français

(French)

Limprimante parallèle ne répond pas quand vous essayez dimprimer.

1. Assurez vous que votre imprimante est allumée et que limprimante est en ligne.

2. Assurez vous que votre logiciel est configuré pour le type dimprimante connectée.

3. Vérifiez que ladresse dE/S et les paramètres IRQ du port LPT sur carte sont configurés correctement.

4. Vérifiez que le périphérique connecté fonctionne en le connectant à un port parallèle qui fonctionne et configuré correctement. Sil fonctionne, limprimante peut être considérée comme étant en bon état de marche. Si limprimante ne fonctionne toujours pas, remplacez le câble dimprimante et essayez à nouveau.

Page 67

Français (French)

Port Série

Le périphérique série (modem, imprimante) német aucun caractère ou émet des caractères incohérents.

1. Assurez vous que le périphérique série est allumé et quil est en ligne.

2. Vérifiez que le périphérique est branché sur le port série correct au dos de lordinateur.

3. Vérifiez que le périphérique série connecté fonctionne, en le branchant à un port série qui fonctionne et configuré correctement. Si le périphérique série ne fonctionne pas, cela signifie que le câble ou le périphérique série a un problème. Si le périphérique fonctionne, le problème est peut-être dû à la car te dE/S ou au paramétrage dadressage.

4. Assurez vous que les paramètres COM et dadressage dE/S sont configurés correctement.

Clavier

Rien ne se passe quand une touche du clavier est enfoncée.

Français

(French)

1. Assurez vous que le clavier est connecté correctement.

2. Assurez vous quaucun objet nappuie sur le clavier et quaucune touche nest enfoncée pendant le processus damorçage.

Carte Système

1. Assurez vous que la carte dextension est correctement placée dans le logement dextension. Si la carte dextension a du jeu, éteignez le système, réinstallez la car te et allumez le système.

2. Vérifiez les paramétrages de cavaliers pour vous assurer que les cavaliers sont positionnés correctement.

3. Vérifiez que tous les modules mémoire sont correctement installés dans les sockets mémoire.

4. Assurez vous que les modules mémoire se trouvent dans les emplacements appropriés.

Page 68

Français (French)

5. Si la carte ne fonctionne pas, placez la carte sur une surface plane et vérifiez tous les composants sur socket. Appuyez doucement sur chaque composant pour lenfoncer dans le socket.

6. Si vous avez apporté des modifications aux paramètres du BIOS, ré entrez dans le programme dinstallation et chargez les paramètres par défaut du BIOS.

Français

(French)

Page 69

Deutsch (German)

Chapter 4 - Deutsch (German)

Inhaltsverzeichnis

Deutsch

(German)

4.1 Leistungsmerkmale und Technische Daten...............................................

4.2 Systemspeicher....................................................................................................................

4.3 Anwendung der Funktion Suspendieren auf RAM......................

4.4 Unterstützte Software.................................................................................................

4.5 Fehlersuche............................................................................................................................

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Artikel enthalten:

þ Eine Systemplatine þ Ein Benutzerhandbuch þ 1 IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke

oder ATA/100-IDE-Laufwerke (NT70-SC/SL) 3 IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke oder ATA/100-IDE-Laufwerke (NT70-SA/SR)

þ Ein Floppylaufwerkskabel mit 34poligen Anschlußstecker þ 1 RAID-Driver-Floppylaufwerken (NT70-SA/SR) þ Eine CD mit Main Board Utility

Fehlt einer dieser Artikel oder weist einer dieser Artikel Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

Hinweis:

Das Benutzerhandbuch in der angebotenen CD enthält detaillierte Informationen über die Hauptplatine. Wenn in manchen Fällen manche Informationen nicht denjenigen Informationen dargestellt in diesem Handbuch entsprechen, soll dieses Handbuch als die meist aktualisierte Ausgabe gelten.

Page 70

Deutsch (German)

4.1 Leistungsmerkmale und Technische Daten

4.1.1 Leistungsmerkmale

Chipset

 Intel® 850 chipset

- Intel® 82850 Memory Controller Hub (MCH)

- Intel® 82801 I/O Controller Hub (ICH2)

Prozessor

Das Systemboard ist mit Socket 478 zur Installation eines Pentium 4-Prozessors ausgerüstet.

 Intel® Pentium® 4 Prozessor (478-polige)  400MHz Systemdatenbus

Wichtig:

Die Frequenzrate von einige, Prozessoren konnte vielleicht von Hersteller gesperrt sein. Wenn Sie diese Art von Prozessor benutzen, wird das eingeben eine erweiterte Rate für den Prozessor keine Wirkung haben. Das System wird stattdessen den Standard Fabrikrate benutzen.

Systemspeicher

 Vier 184-polige RIMM-Steckplätze

- Zwei Direct-RDRAM-Kanäle mit zwei RIMMs pro Kanal

 Unterstützt 128MB bis 2GB Systemspeicher mit 64Mbit-,

128Mbit- oder 256Mbit-Technologie , PC-600 oder PC-800 RDRAM

 Unterstützung für ECC

Deutsch

(German)

Page 71

Deutsch (German)

Erweiterungssteckfasssungen

Die Systemplatine ist mit einer AGP-Steckfassung ausgerüstet, 4 dedizierten PCI-Steckfassungen und 1 gemeinsam benutzter PCI/ CNR-Steckfassung versehen.

Der AG P St eckplatz unterstützt nur 1.5V AGP 4x- Zusatzkarten (1066MB/Sek. Bandbreite). AGP ist ein Interface, welches hochleistungsfähige 3D-Grafikkarten für 3D-Grafikanwendungen unterstützt. Es verarbeitet große Mengen grafischer Daten mit den folgenden Eigenschaften:

 Pipeline-Speicher-Lese- und Schreibbetrieb verbirgt

Speicherzugriffs-Latenz.

 Demultiplexing von Adressen und Daten auf dem Bus für fast

100-prozentige Effizienz.

Der CNR (Kommunikations- und Netzwerk-Riser) ist eine Schnittstelle, die das Mehrkanal-Audio, V.90-Analogmodem, den Netzwerkbetrieb über Telefonleitung oder eine Riser-Platine auf der 10/100-Ethernet-Basis für den Netzwerkbetrieb unterstützt.

Audiomerkmale auf Platine

Deutsch

(German)

 18-Bit-Stereo-Vollduplex-Codec mit unabhängiger und variabler

Abtastfrequenz  Hochwertige CD-Differential-Eingabe  Naturgetreue Stereo-Leitungspegel-Ausgabe

Merkmale des LANs auf Platine (NT70-SA/SL)

 Verwendet Stromnetz-Kommunikation von Intel 82562ET

(Zellabschluß) 10/100Megabits PLC  Eingebaute IEEE 802.3 von 10Basis-T und 100Basis-TX, mit PHY

kompatibel  Unterstützt IEEE 802.3 und Automatische Einstellung  Automatische Erkennung von Aufgetrenntem Modus  1:1 Unterstützung von Übertragungs-Windungsverhältnis  10 Basis(Dezimal)-T Auto-Polaritätskorrektur

Page 72

Deutsch (German)

Kompatibilität

 Kompatibilität mit Microsoft® PC 98  Kompatibilität mit PCI 2.2, CNR 1.0 A-typ und AC97  Intel AGP, version 2.0

ATX-Zweietagen-Anschlüsse (PC 99 mit farbkodierten Steckverbindungen)

 2 USB-Anschlüsse  1 RJ45 LAN port (NT70-SA/SL)  2 serieller DB-9-Anschluß, kompatibel mit NS16C550A  1 DB-25-Parallelanschluß  1 Mini-DIN-6-Anschluß für eine PS/2-Maus  1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur  1 Spiel-/MIDI-Anschluß  3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und

Mikrofon-Eingang

Anschlußstecker

1 Anschlußfassung für 2 zusätzliche externe USB-Anschlüsse  1 Anschluß für die IrDA-Schnittstelle  2 RAID-IDE-Anschlüsse (NT70-SA/SR)  2 IDE-Anschlüsse  Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch

einen Floppylaufwerksanschluß  3 Anschlußstecker für das ATX-Netzgerät  1 Anschlußstecker für Wecken durch LAN  1 Anschlußstecker für Wecken durch Ring  CPU-, Chassis- und zweiter-ventilator-Anschlüsse. 1 Anschluß für akustische Warnsignale bei geöffneter Chassis

(optional)  2 interne Audioanschlüsse (CD-in und TAD)

Deutsch

(German)

ATA RAID - Redundant Array of Inexpensive Disk [Redundante Anordnung von preiswerten Laufwerken] (NT70-SA/SR)

 RAID 0 (Streifen)(striping) oder RAID 1 (Duplizieren)(mirroring) -

RAID 0 und RAID 1 können nicht koexistieren  Zwei unabhängige IDE-Kanäle unterstützen bis zu 4 Laufwerken

(UDMA-Modi 33/66/100 oder EIDE)

Page 73

Deutsch (German)

 Unterstützt PIO-Modi 0/1/2/3/4, DMA-Modi 0/1/2 und UDMA-

Modi 0/1/2/3/4/5

PCI-Bus-Master-IDE-Controller

 Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE-

Schnittstellen.  Unterstützung der Festplatten ATA/33, ATA/66 und ATA/100  Erweitertes IDE des PIO-Modus 4 (Datenübertragungsgesch-

windigkeit von bis zu 14MB/Sek.).  Verminderte CPU-Benutzung während Diskettenübertragung

dank dem Bus-Master.  Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP.

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch welche eine kabellose Verbindung zwischen Ihrem Computer und Peripheriegeräten hergestellt werden kann. Diese Schnittstelle unterstützt Peripheriegeräte, die der IrDA und ASKIR-Norm entsprechen.

USB-Anschlüsse

Deutsch

(German)

Die Systemplatine Unterstützung der 4 USB-Anschlüsse. Zwei USBPorts auf der Hauptplatine befinden sich auf den ATX-DoppeldeckPorts der Platine. Der J16/J50-Anschluß auf der Systemplatine ermöglicht es dem Benutzer, die optionalen 3. und 4. USB-Ports anzuschließen. Diese auf der Halterung an der Kartenkante montierten optionalen USB-Ports können als Option verwendet werden. Durch USB können Daten zwischen Ihrem Computer und einer großen Auswahl an gleichzeitig zugänglichen externen Plug and Play Peripheriegeräten ausgetauscht werden.

BIOS

 Kompatibilität mit Award BIOS, Windows® 98/2000/ME Plug and

Play  Unterstützung des sequentiellen SCSI-Ladens  Flash EPROM für ein einfaches Aktualisieren des BIOS  Unterstützung der DMI-2.0-Funktion

Page 74

Deutsch (German)

Desktop-Management-Schnittstelle (DMI)

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS integriert ist. Durch das DMI-Dienstprogramm im BIOS werden automatisch verschiedene Informationen über die Konfiguration Ihres Systems registriert, wonach diese Informationen im DMI-Speicher gespeichert werden. Dieser DMI-Speicher bildet einen Teil des Plug and Play BIOS und des DMI der Systemplatine, zusammen mit der richtig mit dem Netzwerk verbundenen Software. Auf diese Weise soll der Unterhalt und die Fehlersuche des PC-Systems erleichtert werden.

4.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden gesundheitlichen Bedingungen Ihres Systems überwacht werden.

 Überwachung der Temperatur des Systems sowie Warnsignal bei

Überhitzung.

 Überwachung der Spannungen des 5VSB/VBAT/1,5V/3,3V/5V/

±12V/CPU sowie Warnsignal bei Ausfall.

 Überwachung der Geschwindigkeit des CPU-Ventilators, Chassis-

Ventilators und des zweiter-Ventilators und sendet ein Warnsignal bei einem Ausfall aus.

 Automatisches des Chassisventilators Ein-/Ausschalten des

Ventilators.

 Anzeige der Temperatur, Spannung und Geschwindigkeit des

Ventilators.

 Warnignal bei geöffneter Chassis (optional).

4.1.3 Intelligente Ausstattungsteile

Automatisches Ausschalten des Chassis-Ventilator

Die Chassisventilatoren werden automatisch ausgeschaltet, wenn das System in den Suspendier-Modus geschaltet wird.

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld Soft-Off By PWR-BTTN im Power Management Setup kann das System durch diesen Schalter ausgeschaltet oder in den Suspendier-Modus geschaltet werden.

Deutsch

(German)

Page 75

Deutsch (German)

Wecken bei Klingeln (Wake-On-Ring)

Mit diesem Merkmal kann das System, welches in den Suspendoder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet werden, um eingehende Anrufe zu beantworten, die über ein internes oder externes Modem geleitet werden.

Wichtig:

Falls Sie eine interne Modemkarte verwenden muß die 5VSBStromquelle des Netzgerätes in Ihrem PC mindestens ≥720mA unterstützen.

Wecken bei LAN (Wake-On-LAN)

Durch die Funktion Wecken bei LAN-Bereitschaft kann ein ausgeschalteter PC ferngesteuert durch das Netzwerk eingeschaltet werden. Ihre LAN-Kar te muß dazu jedoch die Weckfunktion durch Fernsteuerung unterstützen.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß ≥720mA unterstützen.

Wecken bei Betätigung der Tastatur/Maus

Deutsch

(German)

Mit dieser Funktion kann das System durch die Tastatur oder PS/2 Maus eingeschaltet werden.

Wichtig:

 Der Netzschalter bleibt wirkungslos, nachdem ein

Tastaturen-Kennwort im Feld KB Power On Password im Submenü der Integrated Peripherals bestimmt wurde. Zum Einschalten des Systems müssen Sie das richtige Kennwort eingeben. Falls Sie das Kennwort vergessen haben, schalten Sie das System aus und nehmen Sie die Batterie heraus. Warten Sie einige Sekunden und setzen Sie sie danach wieder ein, bevor Sie das System erneut einschalten.

 Die 5VSB-Stromversorgung Ihres Netzgerätes muß

≥

720mA unterstützen.

Page 76

Deutsch (German)

Wecken bei USB-Tastatur/Maus (Wake-On-USB Keyboard/Mouse)

Mit der Wecken bei USB-Tastatur/Maus-Funktion können Sie ein System mit einem USB-Tastatur- oder USB-Maus-Gerät aus dem S3(STR-Suspend-To-RAM)-Status aufwecken.

Wichtig:

 Falls Sie die Wecken bei USB-Tastatur/Maus-Funktion für 2

USB-Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres Netzgerätes eine Leistung von ≥1.5A.

 Falls Sie die Wecken bei USB-Tastatur/Maus-Funktion für 4

USB-Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres Netzgerätes eine Leistung von ≥2A.

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installier ten RTC kann Ihr System automatisch am eingestellten Datum und zur eingestellten Uhrzeit eingeschaltet werden.

ACP I STR

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte Konfiguration und Leitsungsschnittstelle). ACPI besitzt Energiesparfunktionen, die es dem PC ermöglichen, das PowerManagement und Plug and Play mit Betriebssystemen anzuwenden, durch welche das direkte OS-Power-Management unterstützt wird. Gegenwärtig wird die ACPI-Funktion nur durch Windows® 98/2000/ ME unterstützt. Die Suspendieren-auf-RAM-Funktion kann angewendet werden, wenn AC PI im Power-Management-Setup aktiviert ist.

Wurde die Suspendieren-auf-RAM-Funktion aktiviert, kann das System umgehend durch Drücken des Netzschalters oder durch Auswählen von Standby beim Herunterfahren des Windows® 98/ 2000/ME ausgeschaltet werden, ohne daß Sie dabei den manchmal mühsamen Vo r gang zum Schließen aller Dateien, Anwendungsprogramme und des Betriebssystems durchmachen müssen, da das System imstande ist, sämtliche Programme und Dateien während dem ganzen Arbeitsabschnitt beim Ausschalten in den RAM (Direktzugriffspeicher) zu speichern. Beim nächsten Einschalten des Systems wird der Arbeitsabschnitt genau an der Stelle fortgesetzt, wo Sie ihn unterbrochen haben.

Deutsch

(German)

Page 77

Deutsch (German)

Wichtig:

Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von

≥

1A unterstützen.

Wiederherstellung der Wechselstromversorgung nach einem Ausfall

Bei der Wiederherstellung der Stromversorgung nach einem Ausfall kann das System entweder manuell oder automatisch eingeschaltet werden, oder Sie können den Betrieb des Systems an der Stelle fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen wurde.

Kompatibilität mit Jahr 2000

 Unterstützung der Hardware-Y2K-Funktion.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten zerstört. Diese Systemplatine wurde so entworfen, um dem BootSektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen entsprechenden Schutz zu bieten.

Deutsch

(German)

Page 78

Deutsch (German)

4.2 Systemspeicher

4.2.1 Leistungsmerkmale

 Vier 184-polige RIMM-Steckplätze

- Zwei Direct-RDRAM-Kanäle mit zwei RIMMs pro Kanal  Unterstützt max. 32 direkte RDRAM-Geräte pro Kanal  Unterstützt 128MB bis 2GB Systemspeicher mit 64Mbit-,

128Mbit- oder 256Mbit-Technologie , PC-600 oder PC-800

RDRAM  Unterstützt Single-sided oder Double-sided-RIMM  RIMM mit SPD (Serial Presence Detect) Datenstruktur bietet

optimalen Speicherbetrieb  Unterstützung für ECC

4.2.2 Wichtige Installationsanleitung

Bestimmte Regeln müssen bei der Installation von RIMM beachtet werden, um optimale Systemleistung zu gewährleisten.

Regel 1: Vor dem Installieren oder Entfernen von RIMM schalten Sie

das System aus und trennen das Netzkabel ab. Vergewissern Sie sich, dass die Power/Standby LED aus ist.

Deutsch

(German)

Page 79

Deutsch (German)

Regel 2: Die vier RIMM-Steckplätze sind in zwei Bänke aufgeteilt -

Bank 0 (RIMM-Steckplätze 1 und 2) und Bank 1 (RIMMSteckplätze 3 und 4). Bank 0 muss zuerst besetzt werden, um zu gewährleisten, dass in den RIMM-Steckplätzen 1 und 2 auch RIMMs installiert sind. Die Speicherkonfiguration (Geschwindigkeit, Anzahl der Geräte, Größe und Dichte) von RIMMs in Bank 0 und Bank 1 muss identisch sein.

Regel 3: Jede Bank unterstützt maximal 32 Geräte, womit die zwei

Bänke insgesamt maximal 64 Geräte unterstützen.

Regel 4: Das Systemboard unterstützt ECC oder nicht-ECC RIMM.

Verwenden Sie in allen Steckplätzen denselben RIMM-Typ.

Regel 5: Aufgrund der Signalführung von RDRAM müssen alle

RIMM-Steckplätze mit Modulen besetzt werden. Wen die RIMM-Steckplätze 3 und 4 (Bank 1) nicht mit RIMMs besetzt sind, MÜSSEN SIE dor t CRIMMs (Continuity RIMM) installieren. Dies wirkt Unterbrechungen der Signalleitungen entgegen, die eine serielle Verbindung in einem RAMBUSInterface darstellen und korrekten Betrieb des Direct Rambus-Kanal gewährleisten. Wenn Sie den Systemspeicher aufrüsten möchten, entfernen Sie die CRIMMs und ersetzen sie mit RIMMs.

Deutsch

(German)

Page 80

Deutsch (German)

4.3 Anwendung der Funktion Suspendieren auf RAM

Wenn Sie das Betriebssystem von Windows® 98 verwenden, befolgen Sie bitte die Schritte unten.

1. Power Management Setup in dem Hauptbildschirm auswählen, und die <Enter> drücken.

2. Im Feld ACPI Function wählen Sie Enabled aus.

3. Im Feld ACPI Suspend Type wählen Sie S3(STR) aus.

4. Die <Esc>-Taste drücken, um zum Hauptmenü zurückzukehren.

5. Save & Exit Setup auswählen und die <Enter> drücken. Dann <Y> eingeben und die <Enter> drücken.

6. Installieren Sie Windows® 98, indem Sie den folgenden Parameter eingeben. Hiermit wird sichergestellt, daß die ACPIFunktion unterstützt wird.

[drive]:>setup /p j

Falls Windows® 98 bereits installier t wurde, muß das System aktualisiert werden, damit ACPI unterstützt werden kann. Für weitere Informationen über die Aktualisierung wenden Sie sich an Microsoft.

7. Windows® 98 starten. Auf dem Windows® 98-Desktop klicken Sie auf Start. Dann den Cursor auf Einstellungen bewegen und auf Systemsteuerung klicken.

8. Auf das Symbol System doppelklicken. Im Dialogfenster Systemeigenschaften klicken Sie auf das Register Leistung.

9. Auf Dateisystem klicken. Im Feld Standardnutzung dieses Computers wählen Sie Mobiles oder Docksystem aus. Auf Applizieren und dann auf OK klicken. Den PC neustar ten.

Deutsch

(German)

Page 81

Deutsch (German)

10. Zum Öffnen des Dialogfensters Systemsteuerung wiederholen Sie Schritt 7. Auf das Symbol Power-Management doppelklicken.

11. Auf das Register Erweitert klicken. Im Feld Beim Drücken der Netztaste des PCs wählen Sie Standby aus.

12. Nachdem Sie die obigen Schritte ausgeführt haben und den PC ausschalten möchten, muß der Vorgang zum Schließen der Dateien, Anwendungen und des Betriebssystems nicht ausgeführt werden. Der PC kann direkt durch Drücken der Netztaste oder durch Auswählen von Standby beim Abschalten des Windows® 98 ausgeschaltet werden.

Zum Einschalten des PCs einfach die Netztaste drücken. Der Betrieb wird in weniger als 8 Sekunden an der Stelle wieder aufgenommen, wo Sie den PC ausgeschaltet haben. Die Netztaste funktionier t jedoch nicht, falls ein Tastatur-Kennwort im Feld KB Power On Password des Submenüs Integrated Peripherals eingestellt wurde. In diesem Fall muß zum Einschalten des PCs das Kennwort eingegeben werden.

Falls die Farbe oder die Auflösung abgeändert wurde (im Dialogfenster Bildschirmeigenschaften), dürfen die Einstellungen ohne Neustarten nicht angewendet werden. Der PC muß neugestartet werden.

Deutsch

(German)

Wichtig:

Wenn Sie nicht in der Lage sind, die Anhalte-Auf-RAM-Funktion zu verwenden (nach Durchführung der Schritte oben in Windows® 98 oder wenn Sie in Windo ws® 2000/ME sind), prüfen Sie bitte, ob Ihre Zusatzkarten oder geräte diese Funktion unterstützen. Wenn diese Funktion nicht unterstützt wird, brauchen Sie den passenden Treiber von ihrer jeweiligen Webseite herunterzuladen.

Page 82

Deutsch (German)

4.4 Unterstützte Software

4.4.1 Intel 850 INF-Aktualisierungsdienstprogramm für Windows

Auf der mit der Systemplatine mitgelieferten CD ist das Intel 850 INF-Aktualisierungs-Dienstprogramm enthalten. Falls Sie unter dem Betriebssystem Windows® 98, Windows® 2000 oder Windows® ME arbeiten, muß dieses Dienstprogramm installiert werden. Das Dienstprogramm dient zum Aktualisieren der INF-Dateien des Windows® 98/2000/ME, damit die Chipset Intel 850 im System erkannt und konfiguriert werden können. Gehen Sie zum Installieren wie folgt vor:

1. Die CD in Ihr CD-ROM-Laufwerk einlegen. Der Autorun-Schirm (CD mit Main Board Utility) erscheint.

2. Auf Intel 850 INF Update Utility for Windows 98/2000/ME klicken.

3. Der Welcome-Schirm erscheint. Auf Next klicken.

4. Der Schirm mit dem Software License Agreement erscheint. Auf Yes klicken.

98/2000/ME

5. Die Readme Information (Liesmich-Information) erscheint. Sie können sich den Inhalt im Readme des Dienstprogramms auf dem Schirm ansehen. Auf Next klicken.

6. Der Schirm Choose Destination Location erscheint und zeigt an, wo sich das Dienstprogramm befinden wird. Auf Next klicken.

7. Der Actions-Schirm erscheint. Zum Installieren des Dienstprogramms auf Next klicken.

8. Das System neustarten.

9. Die Anleitung auf dem Schirm befolgen, um mit der Installation fortzufahren.

Deutsch

(German)

Page 83

Deutsch (German)

4.4.2 Audiotreiber

Auf der mit der Systemplatine gelieferten CD sind ebenfalls Audiotreiber für Windows 98, Windows 98 SE, Windows ME, Windows NT 4.0 und Windows 2000. Angaben zur und Informationen über die Installation finden Sie in der entsprechenden readme-Datei (Liesmich-Datei). Auf die Read Me-Schaltfläche auf dem Autorun-Schirm klicken. Der Autorun-Schirm erscheint normalerweise automatisch nach dem Einlegen der CD in Ihr CDROM-Laufwerk.

4.4.3 LAN-Treiber auf Platine für Windows (NT70-SA/SL)

Auf der mit der Systemplatine gelieferten CD sind ebenfalls LANtreiber. Die neusten Informationen finden Sie in den ReadmeDateien falls vorhanden.

4.4.4 RAID-IDE-Treiber und RAID Monitor-Dienstprogramm (NT70-SA/SR)

Schauen Sie im RAID-Benutzerhandbuch nach, das sich in der angebotenen CD befindet.

Deutsch

(German)

4.4.5 Microsoft DirectX 8.0 Treibers

1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board Utility CD) erscheint.

2. Auf Microsoft DirectX 8.0 Driver klicken.

3. Zum Fortfahren auf Yes klicken.

4. Die Anweisung auf dem Schirm befolgen, um den Installationsvorgang abzuschließen.

5. Das System neustarten.

Page 84

Deutsch (German)

4.4.6 Hinweise zum Installieren der Treiber und der Dienstprogramme

1. Durch Autorun werden NUR die Betriebssysteme Windows 98, Windows® 98 SE, Windows® ME, Windows® 2000 und Windows NT® 4.0 unterstützt. Wurde nach Einlegen der CD das Autorun nicht automatisch gestar tet (d.h. der Schirm mit der CD mit Main Board Utility für die Hauptplatine erscheint nicht), gehen Sie direkt zum Stammverzeichnis der CD und doppelklicken Sie auf Setup.

2. Auf der DFI-Webseite "http://www.dfi.com/support/ download1.asp" finden Sie die neuste Ver sion der Treiber oder Software-Anwendungsprogramme.

3. Änderungen sämtlicher Schritte oder Vorgänge zur Installation der Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die Softwareprogramme gelegentlich aktualisiert werden. Die neusten Informationen finden Sie in den Readme-Dateien (LiesmichDateien), falls vorhanden.

Deutsch

(German)

Page 85

Deutsch (German)

4.5 Fehlersuche

In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um eine genaue Diagnose der Störung sicherzustellen, falls eine Störung mehrere Ursachen hat.

Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten eines Problems werden nachstehend aufgeführt.

1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet worden.

2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.

3. Die Netzsteckdose, an welche die Peripheriegeräte angeschlossen sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie eine Lampe oder ein anderes elektrisches Gerät daran anschließen.

4. Der Monitor wurde eingeschaltet.

5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind ordnungsgemäß eingestellt.

6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind richtig und fest eingesetzt worden.

7. Sämtliche Zusatzkar ten, die installiert wurden, sind für Ihr System bestimmt und wurden richtig eingesetzt.

Deutsch

(German)

Monitor/Bildschirm

Falls der Bildschirm nach dem Einschalten des Systems leer bleibt.

1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter eingeschaltet wurde.

2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors richtig am Monitor und das andere Ende an eine WSNetzsteckdose in gutem Betriebszustand angeschlossen ist. Schließen Sie das Kabel an eine andere Steckdose an, falls notwendig.

3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor und an der Bildschirmkarte angeschlossen ist.

Page 86

Deutsch (German)

4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden Regler ein.

Das Bild scheint sich ständig zu bewegen.

1. Der Monitor hat seine vertikale Synchronisation verloren. Stellen Sie diese ein.

2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen Monitor oder einen Ventilator, die ein Magnetfeld um den Bildschirm erzeugen können.

3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte durch diesen Monitor unterstützt werden.

Der Schirm scheint ständig zu flimmern.

1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde, muß der danebenstehende Monitor möglicherweise ausgeschaltet werden. Neonlampen neben dem Monitor können ebenfalls ein Zittern des Bildes auf dem Bildschirm verursachen.

Stromversorgung

Nichts geschieht nach dem Einschalten des Computers.

1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine Netzsteckdose in gutem Betriebszustand und das andere Ende richtig an die Rückseite des Systems angeschlossen wurden.

2. Stellen Sie sicher, daß der Spannungswählschalter auf der Geräterückseite auf die richtige Spannung, die Sie benutzen, eingestellt ist.

3. Das Netzkabel ist möglicherweise kurzgeschlossen oder beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein neues, falls notwendig.

Deutsch

(German)

Page 87

Deutsch (German)

Floppylaufwerk

Der Computer hat keinen Zugriff zum Floppylaufwerk.

1. Die Floppydiskette wurde möglicherweise nicht formatier t. Formatieren Sie die Diskette und versuchen Sie es erneut.

2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie eine Diskette, die nicht schreibgeschützt ist.

3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das Ziellaufwerk schreiben.

4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine andere Diskette, auf der genügend Speicherplatz vorhanden ist.

Festplattenlaufwerk

Ausbleiben der Funktion des Festplattenlaufwerks.

1. Stellen Sie sicher, daß der richtige Laufwerktyp für das Festplattenlaufwerk im BIOS eingegeben wurde.

2. Falls das System für zwei Festplattenlaufwerke konfiguriert wurde, stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als Master und das zweite Festplattenlaufwerk als Slave konfiguriert wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare Partition besitzen.

Deutsch

(German)

Ungewöhnlich lange Formatierdauer.

1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum Formatieren benötigt liegt dieses Problem wahrscheinlich an einer Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine große Kapazität wird das Formatieren eine längere Zeit dauern.

Parallelanschluß

Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.

1. Stellen Sie sicher, daß der Drucker eingeschaltet und online ist.

2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen Typ des angeschlossenen Druckers konfiguriert wurde.

3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf der Platine und de IRQ-Einstellungen richtig konfiguriert wurden.

Page 88

Deutsch (German)

4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert, indem Sie es an einen Parallelanschluß anschließen, der funktioniert und richtig konfiguriert wurde. Funktionier t es, kann angenommen werden, daß der Drucker in gutem Betriebszustand ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das Druckerkabel und versuchen Sie es danach erneut.

Serieller Anschluß

Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt unleserliche Zeichen wieder.

1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es online ist.

2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen Anschluß auf der Rückseite des Computers angeschlossen ist.

3. Stellen Sie sicher, daß das angeschlossene serielle Gerät funktioniert, indem Sie es an einen funktionierenden und richtig konfigurierten seriellen Anschluß anschließen. Funktioniert das serielle Gerät nicht, liegt das Problem entweder am Kabel oder am seriellen Gerät. Funktioniert das serielle Gerät, kann das Problem an der Einstellung des E/A auf der Platine oder an der Adreßeinstellung liegen.

4. Stellen Sie sicher, daß die COM-Einstellungen und die E/AAdresse richtig konfiguriert sind.

Tas ta tur

Beim Drücken einer Taste auf der Tastatur geschieht nichts.

1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen ist.

2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur befinden und daß während dem Startvorgang keine Tasten gedrückt werden.

Deutsch

(German)

Page 89

Deutsch (German)

Systemplatine

1. Stellen Sie sicher, daß die Zusatzkarte gut und fest in die Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte locker, schalten Sie das System aus, installieren die Karte erneut und schalten das System danach erneut ein.

2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige Einstellung sicherzustellen.

3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den Speichersteckplätzen eingesetzt wurden.

4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen Stelle befinden.

5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine ebene Oberfläche und lokalisieren sämtliche eingesteckte Komponente. Drücken Sie jede Komponente behutsam in den Steckplatz.

6. Falls Sie die BIOS-Einstellungen abgeändert haben, gehen Sie erneut zum Setup und laden die BIOS-Standardeinstellungen.

Deutsch

(German)

Page 90

Chapter 5 - Español (Spanish)

Tabla de los Contenidos

Español (Spanish)

5.1 Características y Especificaciones.......................................................................

5.2 Memoria de Sistema....................................................................................................

5.3 Utilizando la Función de Suspender a RAM..........................................

5.4 Softwares Soportados................................................................................................

5.5 Investigación de Conflictos.....................................................................................

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

þ El tablero de sistema þ Un manual de usuario þ 1 cable de IDE para las unidades de ATA/33, ATA/66 o

ATA/100 IDE (NT70-SC/SL) 3 cables de IDE para las unidades de ATA/33, ATA/66 o ATA/100 IDE (NT70-SA/SR)

þ Un cable de unidad de disquete de 34-terminales þ 1 disquete de RAID Driver (NT70-SA/SR) þ Un CD de Main Board Utility

Si cualquieres de estos artículos están perdidos o dañados, favor de ponerse en contacto con su tratante o representantes de venta para la asistencia.

100

102

104

107

Nota:

El uso explicativo contene información detalle sobre la sistema board en el CD preparativo. Si en algún caso, la información no es igual con el uso explicativo, necesita ver el uso explicativo, esque es más nuevo.

Español

(Spanish)

Page 91

Español (Spanish)

5.1 Características y Especificaciones

5.1.1 Características

Chipset

 Intel® 850 chipset

- Centro Controlador de Memoria Intel® 82850 (MCH)

- Centro Controlador Intel® 82801 I/O (ICH2)

Procesador

La tarjeta madre del sistema esta equipada con un zócalo o enchufe 478 para instalar un procesador Pentium® 4.

 Procesador Intel® Pentium® 4 (478-terminales)  Canal de datos del sistema 400MHz

Importante:

La proporción de frecuencia de algunos procesadores de arriba uede que ha sido bloqueada por el fabricante. Si usted está utilizando esta clase de procesador, configurando la ración para el procesador no tendrá efecto. El sistema en vez utilizará la proporción implícita de la fábrica.

Español

(Spanish)

Memoria de Sistema

 Cuatro zócalos o enchufes de 184-pin RIMM

- Dos canales Direct-RDRAM con dos zócalos o enchufes

RIMM por canal

 Soporta desde 128MB hasta 2GB de memoria del sistema

usando tecnología de 64Mbit, 128Mbit o 256Mbit, PC-600 o PC-800 RDRAM

 Sostiene ECC

Page 92

Español (Spanish)

Ranuras de Expansión

El tablero del sistema es equipado con 1 ranura de AGP, 4 ranuras de PCI dedicados y 1 ranura de PCI/CNR compartido.

La ranura (slot) donde se insertan las tarjetas solo permite placas

1.5V AGP 4x (1066MB/seg. ancho de banda). AGP es una interfaz diseñada para sostener tarjetas de gráficos 3D de alto rendimiento. La misma maneja un gran monto de datos gráficos con las siguientes características:

 Memoria canalizada de operaciones de lectura y escritura que

ocultan el acceso a la memoria latente.

 Desmultiplicación de direcciones y datos en el canal de datos de

eficiencia próxima al 100%.

CNR (Comunication and Network Riser) este es un intermedion que soporta a varios canales de audio. V.90 analog modem, modem por linea telefonica , basado a Ethernet table de network 10/100.

Características de Audio En tablero

 Codec dúplex completo estéreo de 18-bit con independiente

frecuencia de muestreo variable  Alta calidad de entrada de CD diferencial  Auténtico salidas de nivel de línea estéreo

Características de LAN Interno (NT70-SA/SL)

 Utilize Intel 82562ET 10/100Mbps PLC  Integra IEEE 802.3 10BASE-T y 100BASE-TX compatible con

PHY  Apoya IEEE 802.3u auto-negociacion  Deteccion automatica DE  unplugged mode  1:1 transmitir tranformador porporcion apoyo  10 BASE-T correccion automatica

Compatibilidad

 Sumisión de Microsoft® PC 98  Sumisión de PCI 2.2, CNR 1.0 tipo de A y AC97  Versión 2.0 de Intel AGP

Español

(Spanish)

Page 93

Español (Spanish)

Puertos de Cubierta Doble de ATX (Conectores de PC 99 colorcifrado)

 2 puertos de USB  1 puertos de RJ45 LAN (NT70-SA/SL)  2 puertos de serie DB-9 NS16C550A-compatible  1 puerto paralelo de DB-25  1 puerto de ratón PS/2 mini-DIN-6  1 puerto de teclado mini-DIN-6 PS/2  1 puerto de juego/MIDI  3 enchufes de audio: línea de salida, línea de entrada y mic de

entrada

Conectores

 1 conector para 2 puer tos de USB externo adicional  1 conector para interfaz de IrDA  2 conectores de RAID IDE (NT70-SA/SR)  2 conectores de IDE  1 conector de disquete sopor ta hasta dos disquetes de 2.88MB  3 conector de fuente de alimentación de ATX  1 conector de Wake-On-LAN  1 conector de Wake-On-Ring  Conectores de abanicos de CPU, chasis y secundario  1 conector de alarma de chasis abierto (opcional)  2 conectores de audio interno (CD-in y TAD)

Español

(Spanish)

ATA RAID  Arreglo Redundante de Disco Barato (NT70-SA/SR)

 RAID 0 (desprendiendo) o RAID 1 (espejeando) - RAID 0 y

RAID 1 no puede coexistir

 Dos canales de IDE independiente que soporta hasta 4

unidades (UDMA modos 33/66/100 o EIDE)

 Soporta PIO modos 0/1/2/3/4, DMA modos 0/1/2 y UDMA

modos 0/1/2/3/4/5

Page 94

Español (Spanish)

Controlador de IDE Maestro de Bus PCI

 Dos interfaces de PCI IDE soporta hasta 4 dispositivos de IDE  Soporta las unidades duras de ATA/33, ATA/66 y ATA/100  PIO Modo 4 Realzada IDE (tasa de transferencia de dato hasta

14MB/seg.)  Controlación de Bus reduce la utilización de CPU durante la

trasferencia de disco  Soporta ATAPI CD-ROM, LS-120 y ZIP

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la conexión de radiotelegráfico entre su computadora y dispositivos de periferia. Sopor ta dispositivos de periferia que se encuentra con el estándar de IrDA o ASKIR.

Puertos de USB

El tablero de sistema soporta 4 puertos de USB. Dos puer tos de USB en tablero son situados en el doble puerto de la cubierta de ATX del tablero. El conector J16/J50 del tablero de sistema le permite conectar a los puertos dobles de 3rd y 4th USB. Estos puertos opcionales de USB, los cuales son montados en el soporte de extremo de la tarjeta, será provisto como una opción. USB permite el intercambio de dato entre su computadora y un intervalo amplio de periferias de Enchufar y Usar externa accesible.

BIOS

 Award BIOS, Windows® 98/2000/ME Enchufar y Usar

compatible  Soporta el incio de secuencia de SCSI  Parpadea EPROM para fácil actualización de BIOS  Soporta la función de DMI 2.0

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La utilidad del DMI en el BIOS graba automáticamente varias informaciones sobre la configuración de su sistema y almace estas informaciones en la balsa de DMI, que es parte del tablero de sistema Enchufar y Usar BIOS. DMI junto con software de red

Español

(Spanish)

Page 95

Español (Spanish)

apropiado, es diseñado para hacer más fácil el inventario, mantenimiento y procedimiento para solucionar problema de los sistemas de computadora.

5.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones de salud de sistema.

 Monitores de los sistema temperaturas y alarma acalorada.  Monitores de voltajes de 5VSB/VBAT/1.5V/3.3V/5V/+12V/CPU

y alarma de fracaso.

 Vigila la velocidad del abanico del abanido del CPU, abanico de

chasis y abanico de secundario; y alarma de fracaso.

 Control abanico de chasis encendido/apagado del abanico

automático.

 Capacidad de Leer hacia atrás que presenta la temperatura,

voltaje y velocidad de abanico.

 Alarma de chasis abierto (opcional).

5.1.3 Inteligencia

Abanico Apagado de Chasis Automático

Español

(Spanish)

Los abanico de chasis apagarán automáticamente una vez que el sistema entra al modo de Suspender.

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de Soft-Off By PWRBTTN de la Configuración de Power Management Setup, este interruptor permite el sistema de entrar al modo de Soft-Off o Suspender.

Wake-On-Ring

Esta característica permite el sistema que es en el modo de Suspender o en el modo de Soft Power Off a despierto/encendido para responder a llamadas que vienen desde un modem interno o externo.

Importante:

Si usted está utilizando la tarjeta incorporada de modém, el fuente de energía de 5VSB de su fuente de alimentación debe soportar ≥720mA.

Page 96

Español (Spanish)

Wake-On-LAN

La función de Wake-On-LAN permite el red de despertar remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de LAN debe soportar la función de despertar remoto.

Importante:

El origen de energía de 5VSB de su fuente de alimentación debe soportar >720mA.

Teclado de Wake-On / Ratón de Wake-On

Esta función le permite utilizar el teclado o PS/2 ratón para encender el sistema.

Importante:

 El botón de energía no funcionará una vez quela

contraseña del teclado ha sido configurado en el campo de KB Power On Password del submenú Integrated Peripherals. Usted debe teclear la contraseña correcta para encender el sistema. Si se le olvidó la contraseña, apaga su sistema y quite la bateria. Espera por unos segundos e instálalo de vuelta antes de encender el sistema.

 El origen de energía de 5VSB de su fuente de alimentación

debe soportar >720mA.

Teclado/Ratón de Wake-On-USB

La función Teclado/Ratón de Wake-On-USB le permite a usted usar un teclado de USB o ratón de USB aparato para desper tar un sistema que esta en el S3 (STR-Suspend To RAM)estado.

Importante:

 Si estas usando las funciones de teclado/ratón de Wake-On-

USB para 2 puertos de USB, el 5VSB potencia debe soportar una corrient (>) mas grande que ≥1.5A.

 Si estas usando las funciones de teclado/ratón de Wake-On-

USB para 4 puertos de USB, el 5VSB potencia debe soportar una corrient (>) mas grande que ≥2A.

Español

(Spanish)

Page 97

Español (Spanish)

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de encender automáticamente en la fecha y el tiempo configurado.

ACP I STR

El tablero de sistema es diseñado para encontrar con la especificación de ACPI (Configuración Avanzada e Interfaz de Energía). ACPI tiene las características de archivación de energía que activa PC para ejecutar la Administración de Energía y Enchufar y Usar con los sistemas operativos que soporta la Administración de Energía Directa de OS. Corrientemente, sólo Windows® 98/2000/ME soporta la función de ACPI. ACPI cuando activado en la Power Management Setup le permitirá de utilizar la función de Suspender a RAM.

Con la función de Suspender a RAM activada, usted puede apagar el sistema una vez por presionando el botón de energía o seleccionando Preparado cuando apaga el Windows® 98/2000/ME sin tener que ir por el proceso de molesto algunas veces de los archivos cerrados., aplicaciones y sistema operativo. Esto es porque el sistema es capaz de almacenar todos los archivos de programas y datos durante la sesión operativa entera dentro de RAM (Memoria de Acceso Casual) cuando es apagado. La sesión operativa resumirá exactamente donde usted dejará la próxima vez que encienda la computadora.

Español

(Spanish)

Importante:

El origen de energía de 5VSB de su fuente de alimentación debe soportar ≥1A.

Page 98

Español (Spanish)

Recuperación de Fracaso de Energía AC

Cuando la energía vuelve después del fracaso de energía AC, usted puede elegir a encender su sistema manualmente, dejar el sistema de encender automáticamente o volver al estado donde usted dejó antes de ocurrir el fracaso de energía.

Sumisión del Año 2000

 Soporta la función Y2K de hardware

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en los discos duros. El tablero de sistema es diseñado para proteger el sector de inicio y tabla de partición de su unidad de disco duro.

Español

(Spanish)

Page 99

Español (Spanish)

5.2 Memoria de Sistema

5.2.1 Características

 Cuatro zócalos o enchufes de 184-pin RIMM

- Dos canales Direct-RDRAM con dos zócalos o enchufes RIMM por canal

 Apoya el máximo de dispositivos de 32 Direct RDRAM por

canal

 Soporta desde 128MB hasta 2GB de memoria del sistema

usando tecnología de 64Mbit, 128Mbit o 256Mbit, PC-600 o

PC-800 RDRAM  Soporte de RIMM de uno o doble lado.  RIMM con SPD (Serial Presence Detect) estructura de datos

proveerá optima operación de memoria.  Sostiene ECC

Español

(Spanish)

100

5.2.2 Importante Instrucciones de Instalación

Ciertas reglas deben ser seguidas cuando se instala un RIMM para obtener un optimo rendimiento del sistema.

Regla 1: Antes de instalar o desinstalar un RIMM, apague el sistema

y desenchufe el cable del mismo. Asegúrese que la Power/ Standby LED este apagada.

Page 100

Español (Spanish)

Regla 2: Los cuatro zócalos o enchufes de RIMM están divididos en

2 bancos - banco 0 (zócalos o enchufes para RIMM 1 y 2) y banco 1 (zócalos o enchufes para RIMM 3 y 4). Banco 0 debe ser utilizado primero asegurando que los zócalos o enchufes de RIMM 1 y 2 han sido ocupados con RIMM. La configuración de la memoria (velocidad, número de mecanismos, tamaño y densidad) de los RIMM en el banco 0 y banco 1 deben ser idénticas.

Regla 3: Cada banco sostiene un máximo de 32 mecanismos, por

lo que, los 2 bancos sostienen un máximo de 64 mecanismos.

Regla 4: La tarjeta madre del sistema permite tanto RIMM de tipo

ECC o tipo no-ECC. Use el mismo tipo de RIMM en todos los zócalos o enchufes.

Regla 5: Debido a la señal de asignación de rutas RDRAM, todos

los zócalos o enchufes RIMM deben ser ocupados con módulos. Si los zócalos o enchufes para RIMM 3 y 4 (banco 1) no son ocupados con RIMMs, USTED DEBE ocuparlos con los llamados CRIMM (RIMM de Continuidad). Esto es así para evitar quebrar las líneas de señal que son una conexión en serie en una interfaz RAMBUS y permitirán que el Direct Rambus Channel funcione propiamente. Si, en cualquier momento, usted desea aumentar la memoria del sistema, quite los CRIMM reemplazándolos con nuevos RIMM.

101

Español

(Spanish)
