This user’s manual is for the NS36-TC and NS36-TL system boards.
The only difference between these boards is the NS36-TL system
board supports onboard LAN.

4

63000232 1.pmd 9/13/02, 1:35 PM4

Chapter 1 - Quick Setup Guide

Quick Setup Guide

1

Table of Contents

1. 1 System Board Layout..................................................................................................

1.2 Jumpers.....................................................................................................................................

1. 3 Rear Panel I/O Ports...................................................................................................

1. 4 I/O Connectors................................................................................................................

1. 5 Award BIOS Setup Utility.......................................................................................

10

15

21

Guide

6
8

Quick Setup

63000232 1.pmd 9/13/02, 1:35 PM5

5

1

Quick Setup Guide

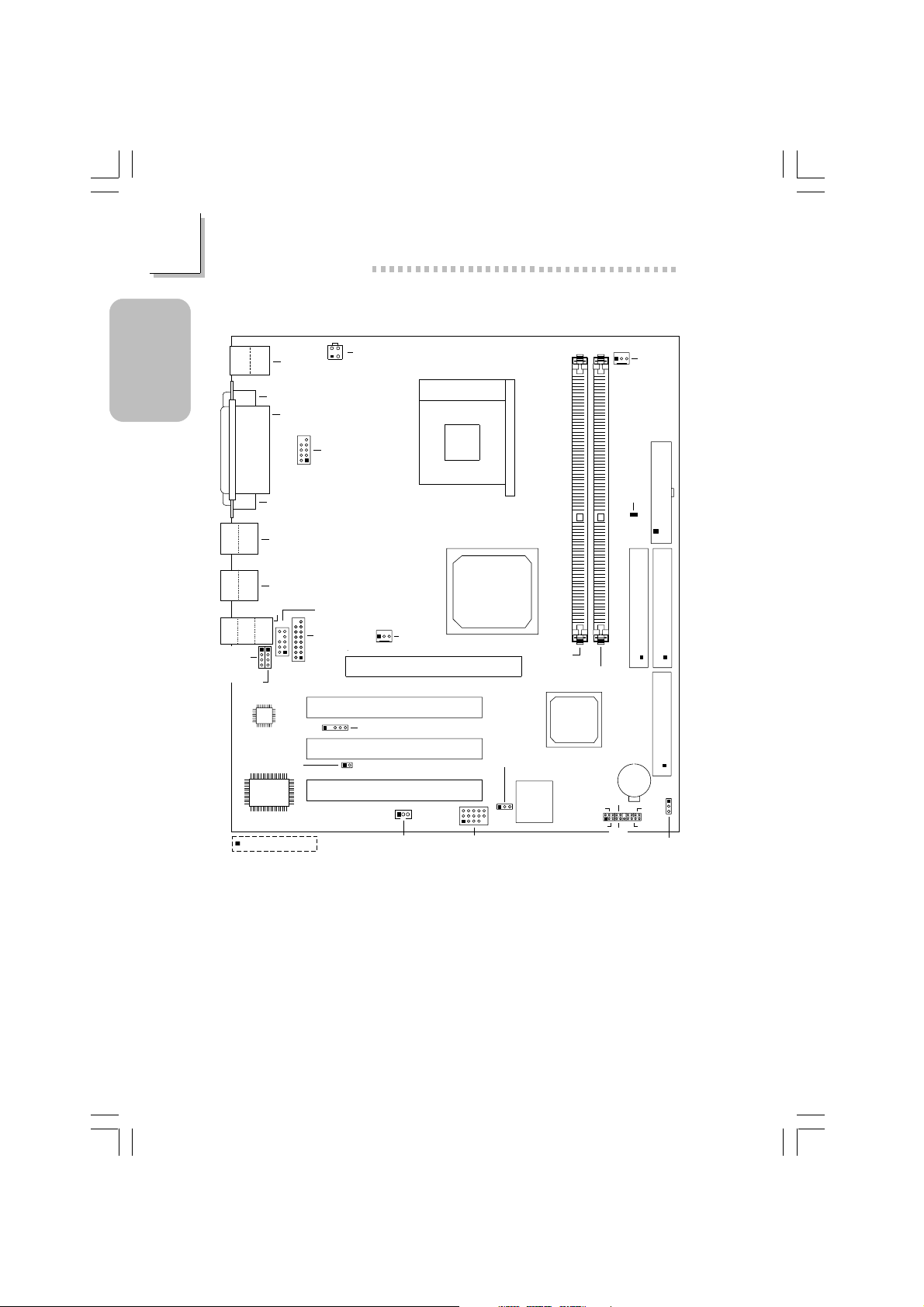

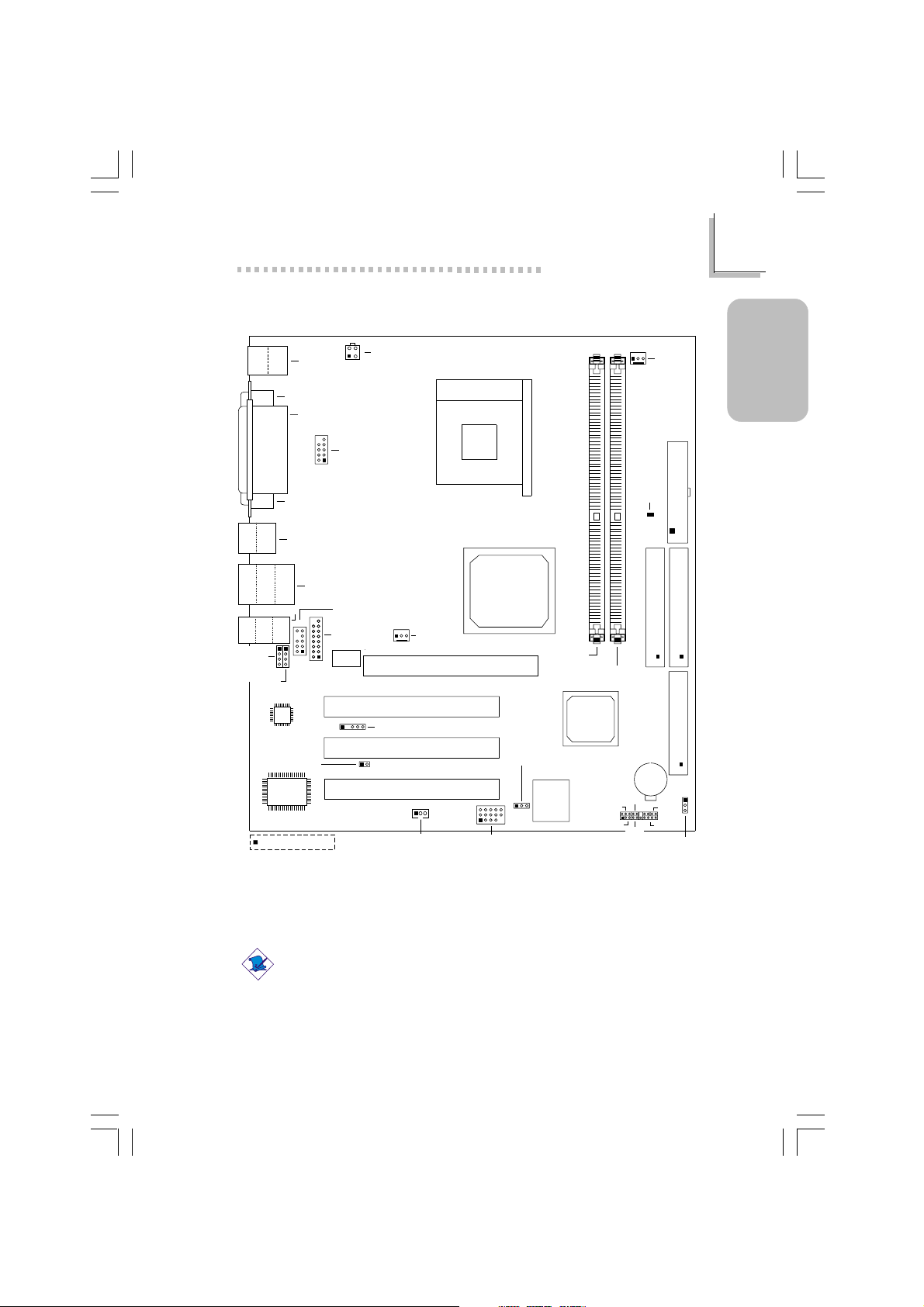

1.1 System Board Layout

KB

Guide

Quick Setup

USB 1

USB 2

J2

Mouse

COM 1 (J4)

Parallel (J5)

VGA (J7)

CN1

9

10

1

2

4

3

+12V power

2

1

(ATXP1)

COM 2 (J6)

Socket 478

DIMM

standby

power

LED

CPU fan
(J1)

J8

ATX Power

USB 3

USB 4

CN3

in

out

Mic-

Line-

Line-

CD-in

(J16)

AUX-in

(J15)

AC’97

3.3VSB standby
for PCI (JP6)

I/O

chip

Square denotes pin 1

J3

Front audio

16

15

(J10)

9

10

in

Game/MIDI
(J13)

1

2

2

1

System fan
(J12)

AGP Slot

PCI1Slot

IrDA (J20)

PCI2Slot

PCI3Slot

Wake-On-LAN (J23)

SiS

651

for USB 5/6 (JP3)

11 15

1

5

USB5&6(J25)

DDR SDRAM

Power select

BIOS

DIMM 1

DDR SDRAM

DIMM 2

SiS

962L

PWR-LED

J27

HD-LED

Primary IDE (J18)

Seconary IDE (J17)

FDD (J22)

Battery

ATX-SW

G-SW

SPEAKER

RESET

Clear CMOS (JP5)

NS36-TC

6

63000232 1.pmd 9/13/02, 1:35 PM6

1

Guide

Quick Setup

KB

J2

Mouse

COM 1 (J4)

Parallel (J5)

Quick Setup Guide

4

3

+12V power

2

1

(ATXP1)

Socket 478

9

10

CPU fan
(J1)

J8

COM 2 (J6)

1

2

VGA (J7)

CN1

USB 1

USB 2

DIMM

standby

power

LED

ATX Power

USB 4

USB 3

CN3

in

out

Mic-

Line-

Line-

CD-in

(J16)

AUX-in

(J15)

AC’97

3.3VSB standby
for PCI (JP6)

I/O

chip

Square denotes pin 1

LAN

in

J3

Front audio

16

15

(J10)

9

10

Game/MIDI
(J13)

1

2

Phy

2

1

System fan
(J12)

AGP Slot

PCI 1 Slot

IrDA (J20)

PCI 2 Slot

PCI 3 Slot

Wake-On-LAN (J23)

SiS

651

for USB 5/6 (JP3)

11 15

1

5

USB5&6(J25)

DDR SDRAM

Power select

BIOS

DIMM 1

DDR SDRAM

DIMM 2

SiS

962L

PWR-LED

HD-LED

NS36-TL

(Supports onboard LAN)

Note:

The illustrations on the following pages are based on the system
board that supports onboard LAN.

Battery

ATX-SW

J27

RESET

Clear CMOS (JP5)

Seconary IDE (J17)

G-SW

SPEAKER

Primary IDE (J18)

FDD (J22)

63000232 1.pmd 9/13/02, 1:35 PM7

7

1

Guide

Quick Setup Guide

1.2 Jumpers

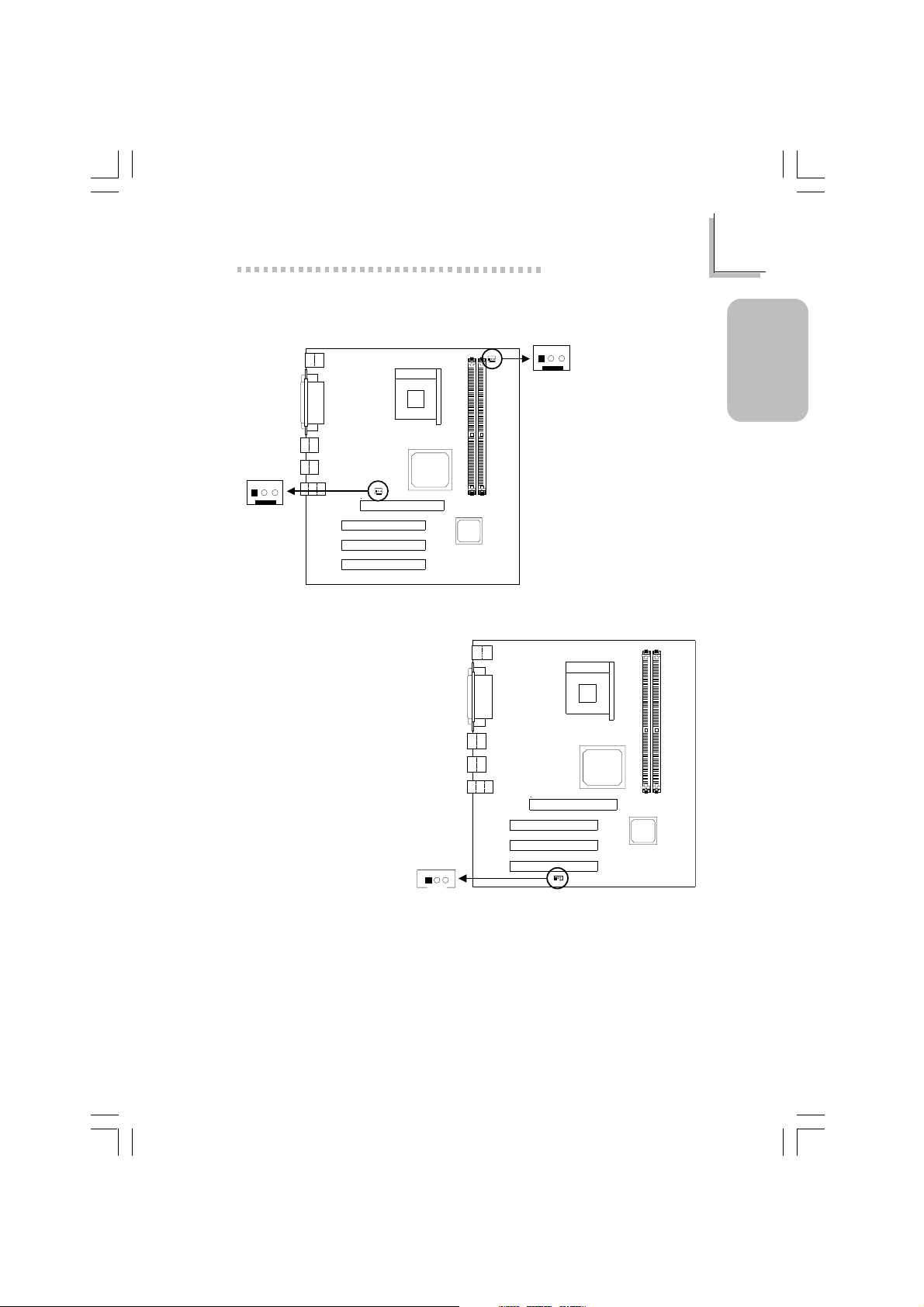

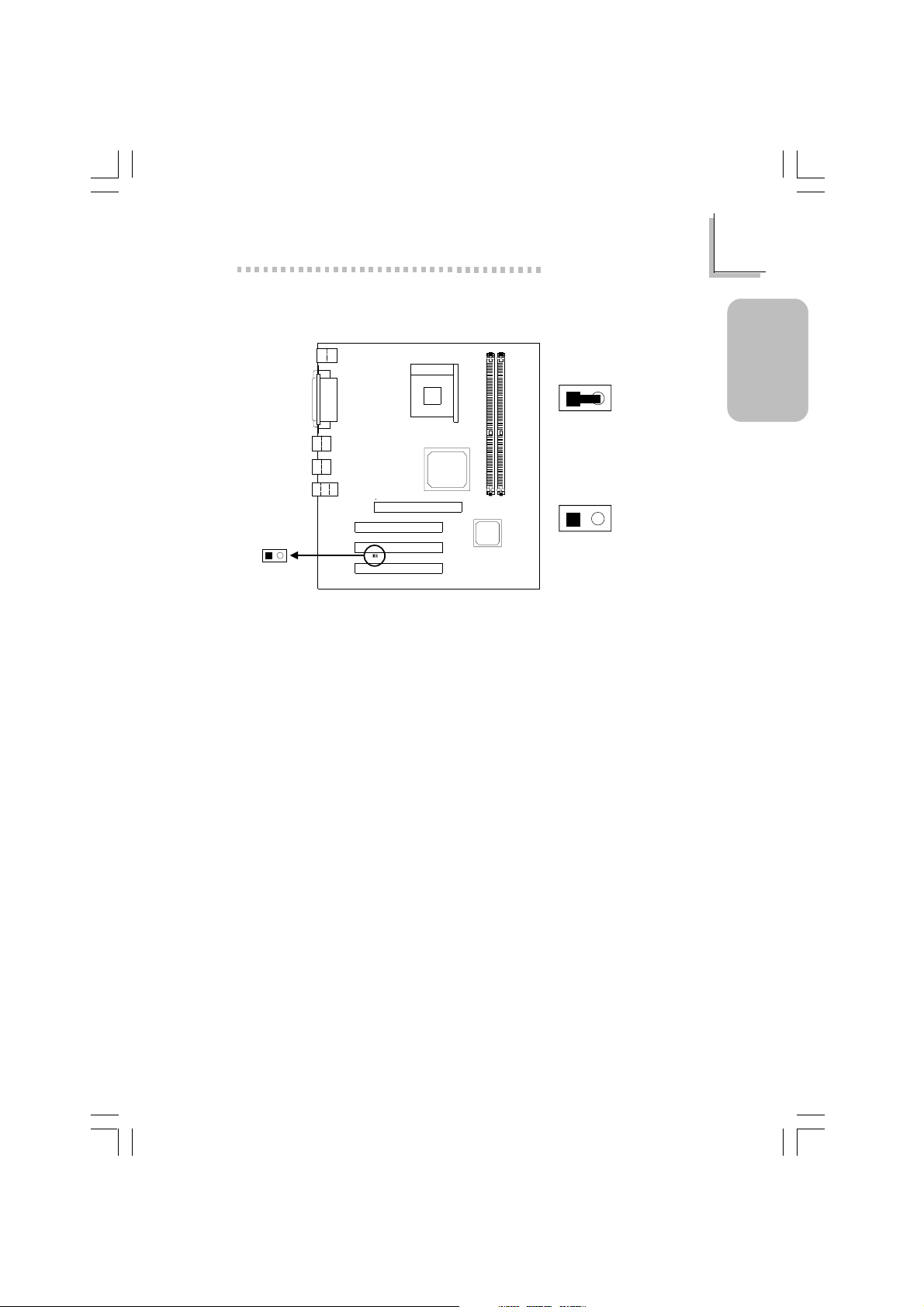

1.2.1 Clear CMOS Data - JP5

Quick Setup

1.2.2 Jumper Settings for Selecting the USB 5/6 Power - JP3

1

2

3

Clear CMOS

(JP5)

1

1-2 On:

2

Clear CMOS Data

3

1

2-3 On: Normal

2

(default)

3

123

1-2 On: Disabled - VCC

23

1

If you wish to use the Wake-On-USB Keyboard/Mouse function, make sure
this jumper is set to Enabled. “USB Port Wake Up Control” (“PM Wake Up
Events” field) in the Power Management Setup submenu of the BIOS must

8

63000232 1.pmd 9/13/02, 1:35 PM8

also be set to Enabled.

3

12

Power select

for USB 5/6 (JP3)

2-3 On: Enabled ­5V_DUL
(default)

Quick Setup Guide

1.2.3 Jumper Settings for 3.3VSB Standby for PCI - JP6

1

21

3.3VSB standby
for PCI (JP6)

12

On: Default

3.3VSB Standby Power to
PCI Slots - PCI 2.2 spec.

12

Off: Non-PCI 2.2 spec.

Guide

Quick Setup

63000232 1.pmd 9/13/02, 1:35 PM9

9

1

Quick Setup Guide

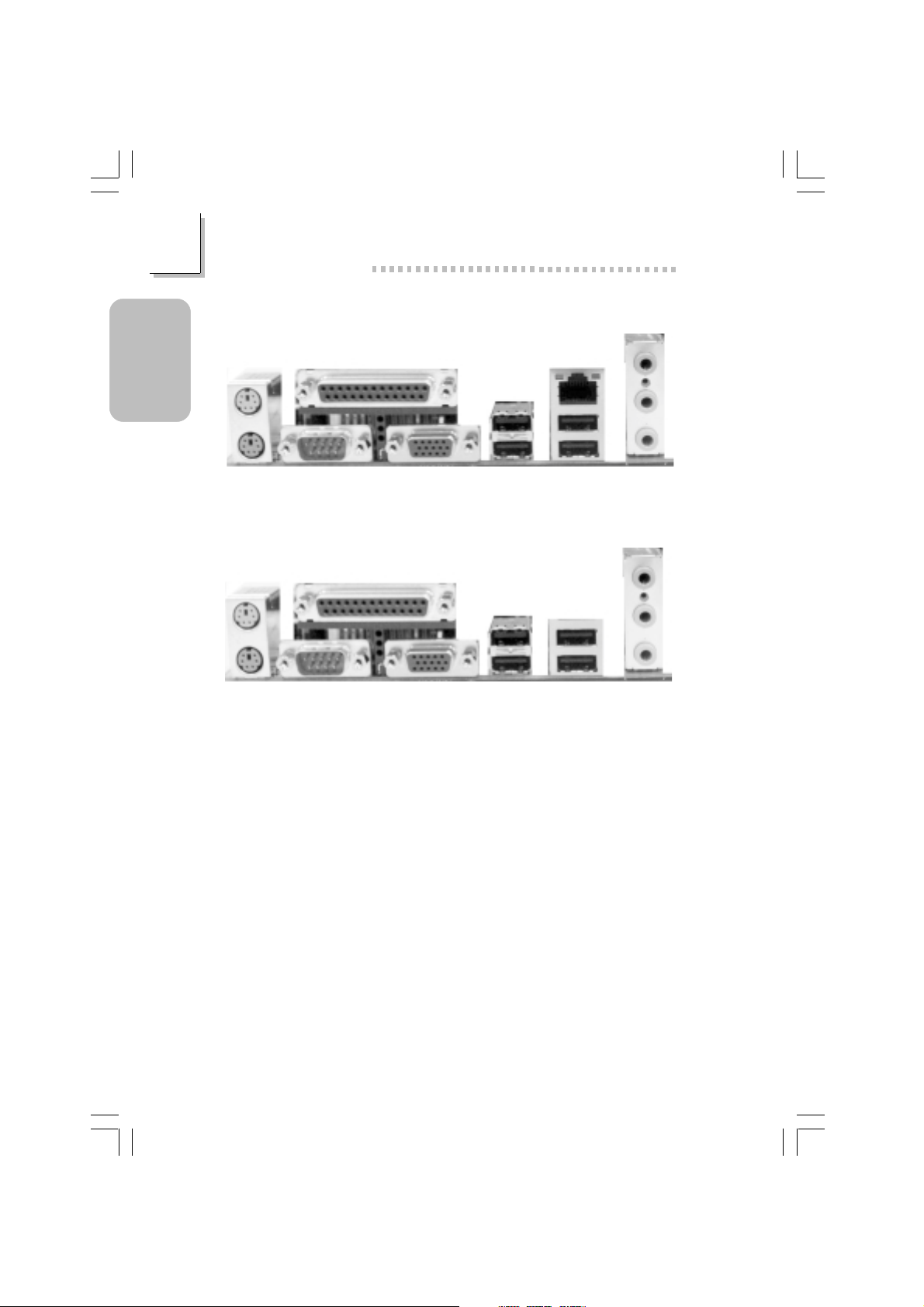

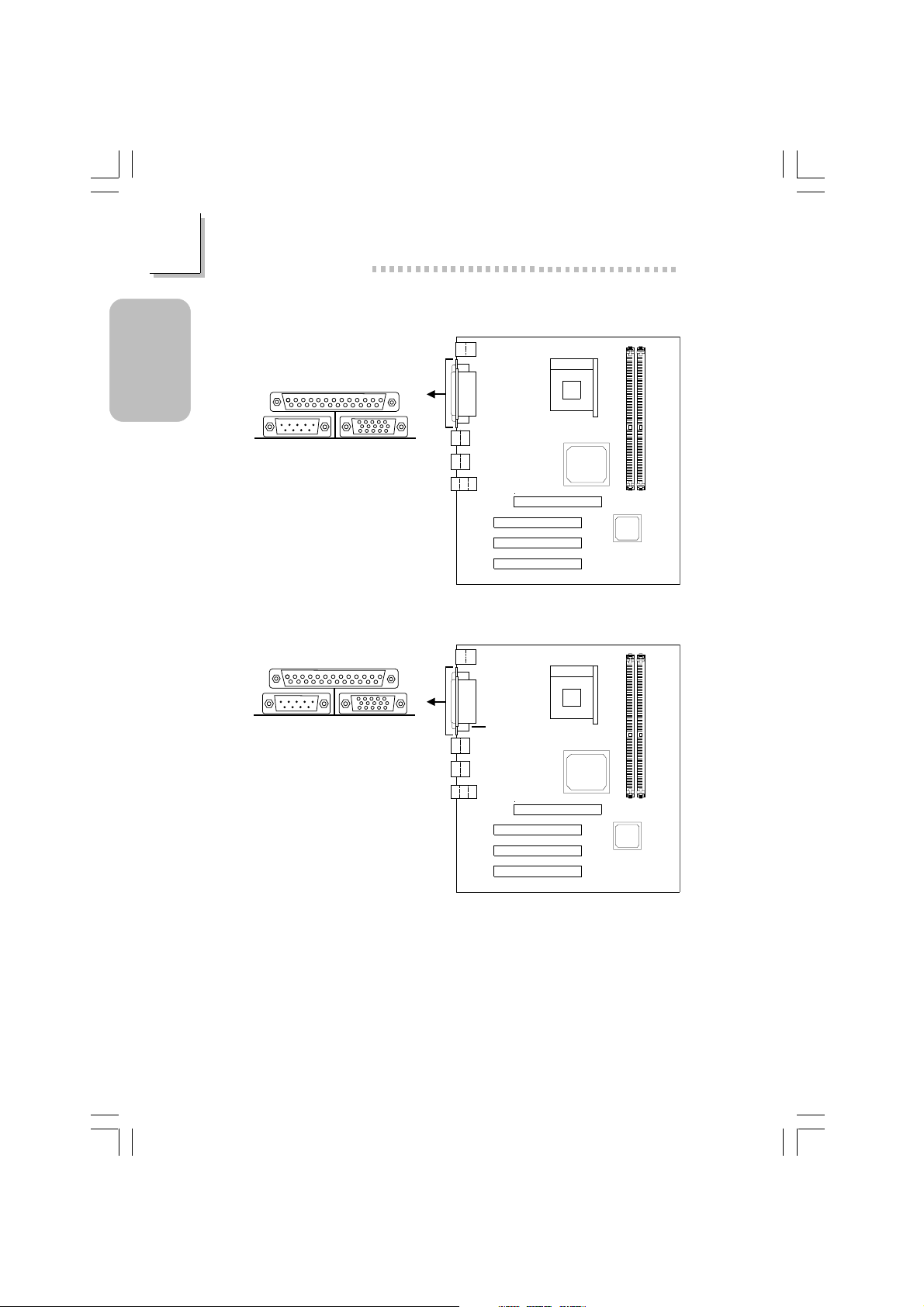

1.3 Rear Panel I/O Ports

PS/2

Mouse

Guide

Quick Setup

PS/2

K/B

PS/2

Mouse

PS/2

K/B

Parallel

USB 2

VGA

ATX Double Deck Ports on NS36-TL

Parallel

COM 1 VGA

ATX Double Deck Ports on NS36-TC

USB 1

USB 2

USB 1

RJ45
LAN

USB 4/3COM 1

USB 4

USB 3

Mic-in
Line-in
Line-out

Mic-in

Line-in

Line-out

10

63000232 1.pmd 9/13/02, 1:36 PM10

Quick Setup Guide

J4

COM 2

(J6)

2

1

9

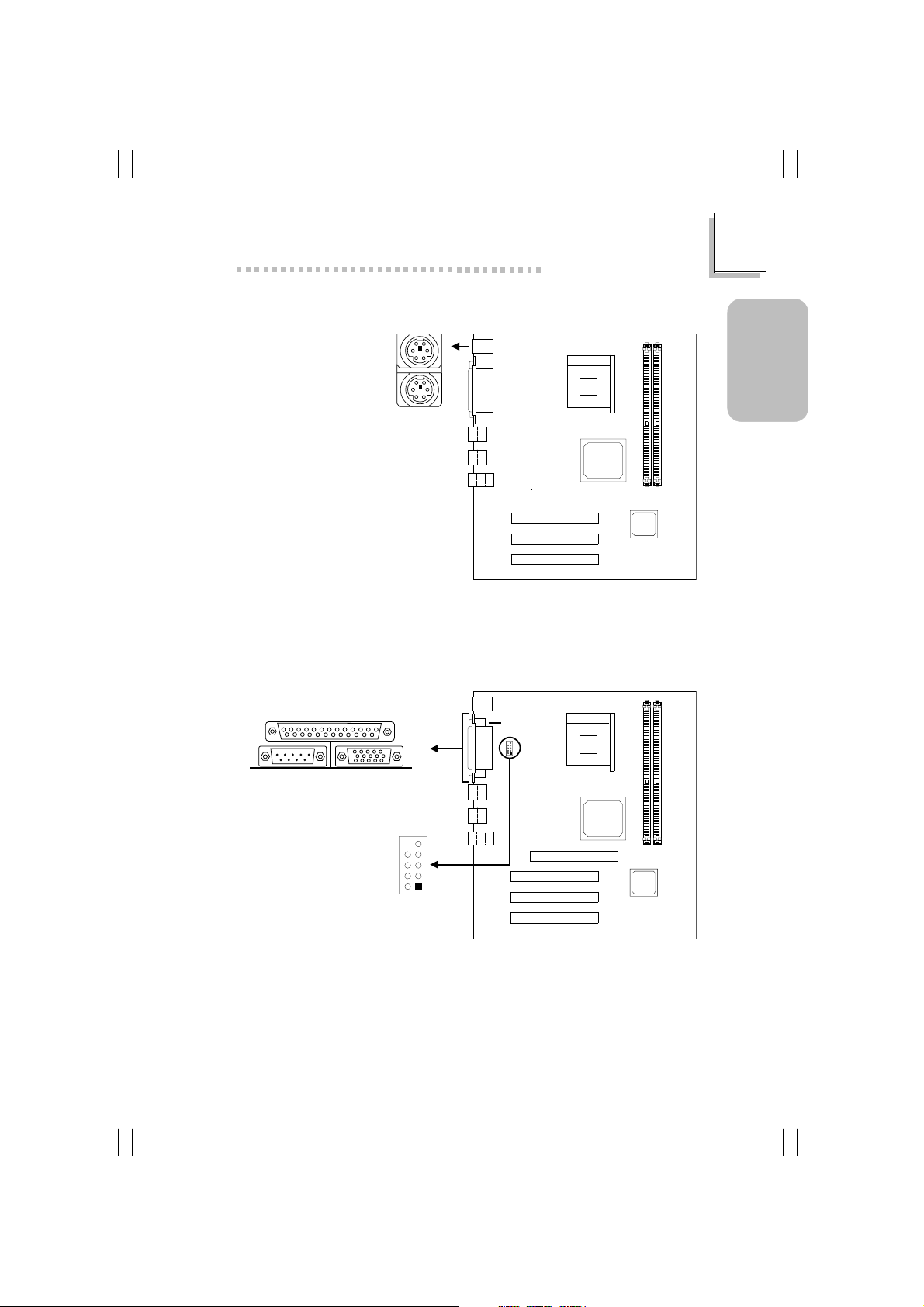

1.3.1 PS/2 Mouse and PS/2 Keyboard Ports

1

PS/2 Mouse

PS/2 Keyboard

Make sure to turn off your computer prior to connecting or disconnecting
a mouse or keyboard. Failure to do so may damage the system board.

J2

1.3.2 Serial Port

COM 1

Serial Port

Guide

Quick Setup

63000232 1.pmd 9/13/02, 1:36 PM11

11

1

Quick Setup Guide

1.3.3 Parallel Port

Guide

Quick Setup

1.3.4 VGA Port

Parallel Port

VGA Por t

J5

J7

12

63000232 1.pmd 9/13/02, 1:36 PM12

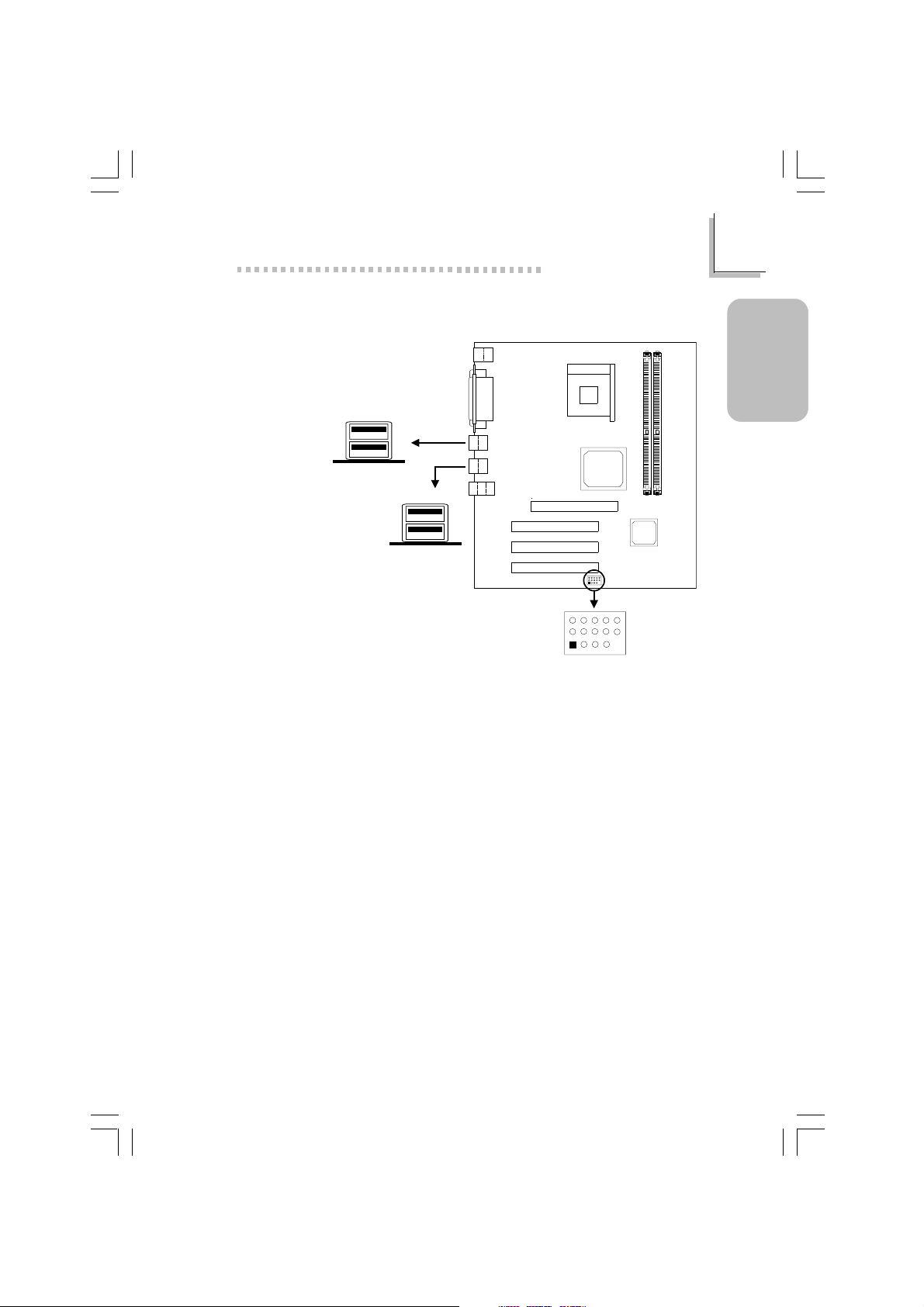

1.3.5 Universal Serial Bus Ports

CN1

J3

USB5&6(J25)

5

15

11

1

USB 2
USB 1

USB 4

USB 3

Quick Setup Guide

1

Guide

Quick Setup

Additional USB Ports (USB 5 and USB 6)

1 VCC 6 VCC 11 Ground
2 UP5- 7 UP6- 12 Ground
3 UP5+ 8 UP6+ 13 UP5+
4 Ground 9 Gruond 14 UP5-

5 Key 10 N. C. 15 VCC

13

63000232 1.pmd 9/13/02, 1:36 PM13

1

Quick Setup Guide

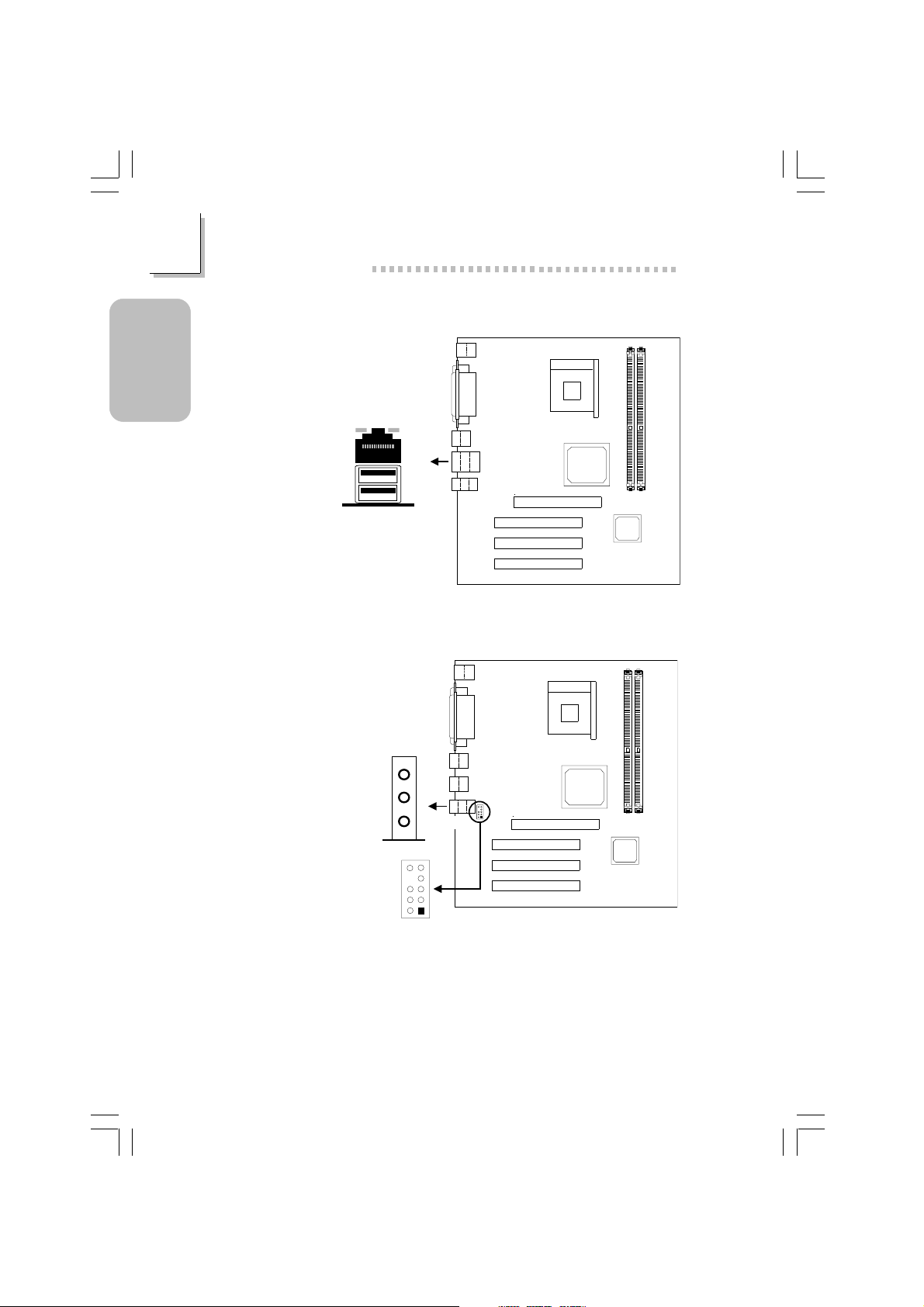

1.3.6 RJ45 Fast-Ethernet Port (NS36-TL only)

Guide

Quick Setup

RJ45 LAN

1.3.7 Audio Jacks

Line-out

Mic-in

Line-in

J3

CN3

9

10

Front Audio (J10)

1 Mic+
2 Ground
3 N.C .
4 AuD_Vcc (A vcc)
5 AuD_R_Out

14

63000232 1.pmd 9/13/02, 1:36 PM14

1

2

Front audio

(J10)

6 N.C .
7 N.C .
8 Key
9 AuD_L_Out
10 N.C .

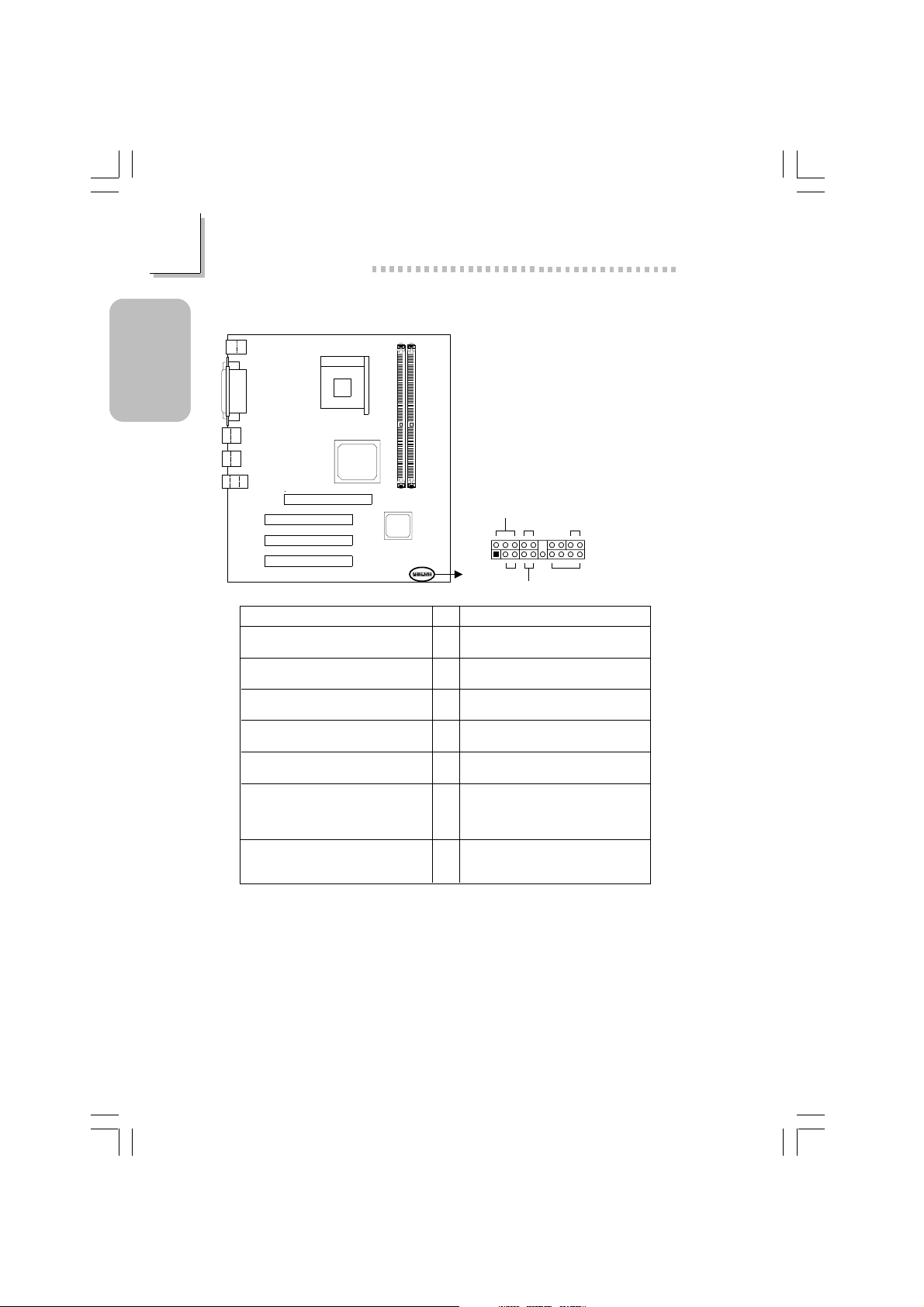

1.4 I/O Connectors

Game/MIDI

(J13)

2

15

1

1.4.1 Game/MIDI Port

1.4.2 Internal Audio Connectors

Quick Setup Guide

1

Guide

Quick Setup

CD-in / AUX-in

1 Left audio channel
2 Ground
3 Ground
4 Right audio channel

63000232 1.pmd 9/13/02, 1:36 PM15

CD-in

(J16)

AUX-in

(J15)

1

2
3
4

15

1

Quick Setup Guide

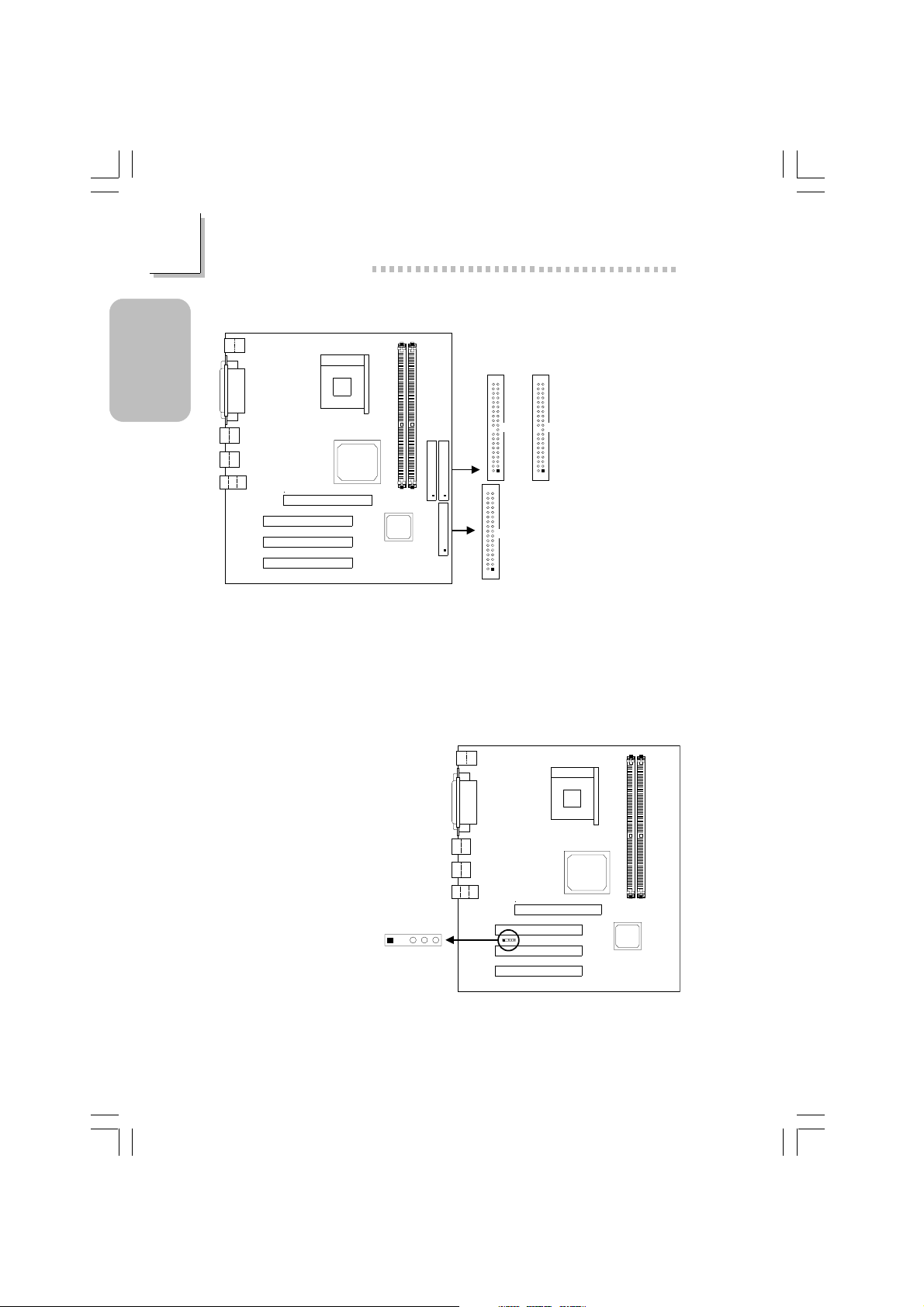

1.4.3 Floppy and IDE Disk Drive Connectors

Guide

Quick Setup

If you encountered problems while using an ATAPI CD-ROM drive that is
set in Master mode, please set the CD-ROM drive to Slave mode. Some
ATAPI CD-ROMs may not be recognized and cannot be used if
incorrectly set in Master mode.

1.4.4 IrDA Connector

Secondary

IDE (J17)

40

2

34

2

FDD (J22)

Primary

IDE (J18)

39

39

40

1

1

2

33

1

1 VCC
2 Key
3 IRRX
4 Ground
5 IRTX

16

63000232 1.pmd 9/13/02, 1:36 PM16

1234

IrDA (J20)

5

1.4.5 Fan Connectors

Wake-On-LAN

(J23)

3

21

Quick Setup Guide

3

2

1

1

3

2

1

System fan

(J12)

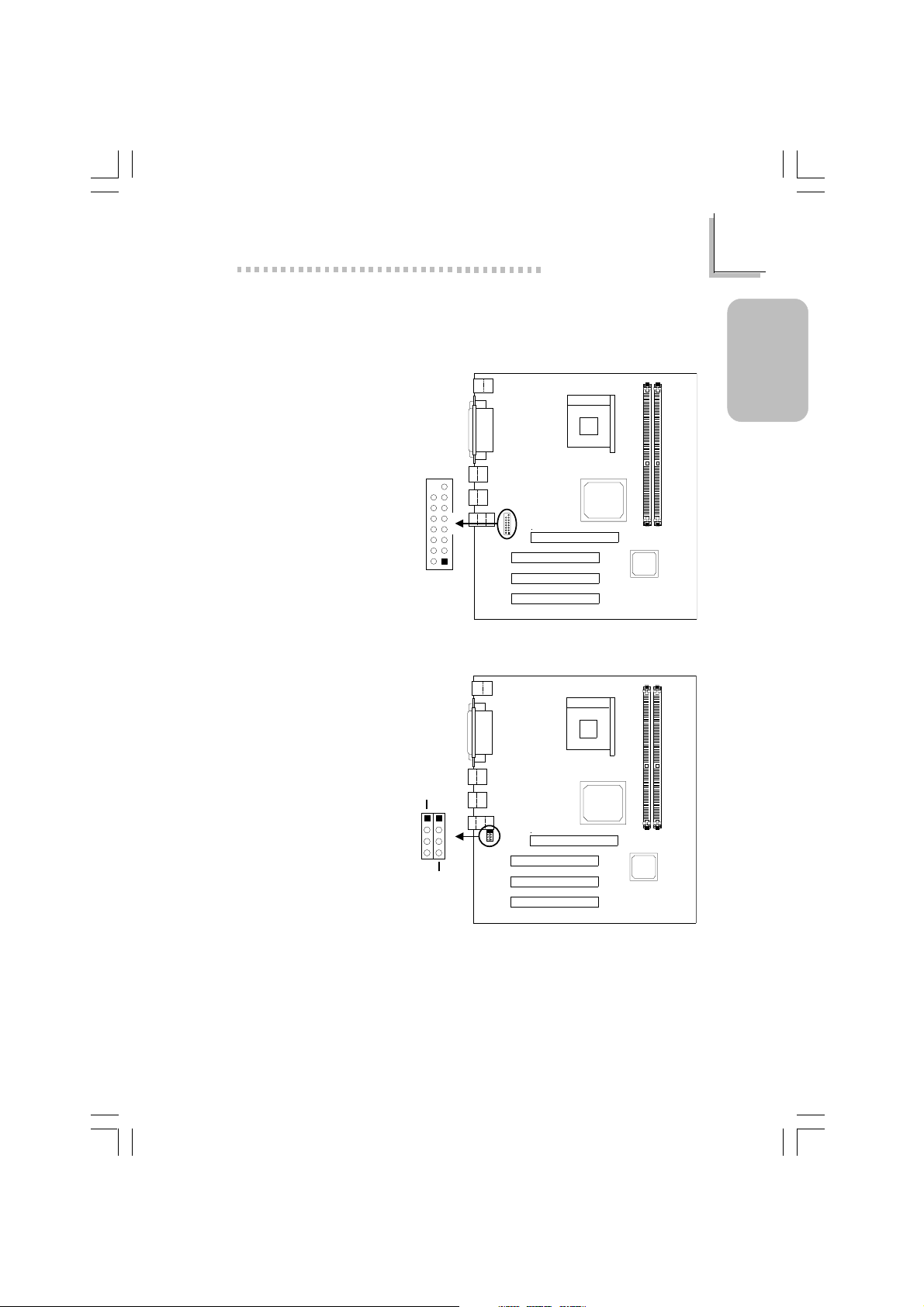

1.4.6 Wake-On-LAN Connector

1 +5VSB
2 Ground
3 WOL

CPU fan

(J1)

CPU Fan

1 Ground
2 Power
3 Sense

System Fan

1 Ground
2 Power
3 Sense

Guide

Quick Setup

The 5VSB power source of your power supply must support ≥720mA.

17

63000232 1.pmd 9/13/02, 1:36 PM17

1

Guide

Quick Setup Guide

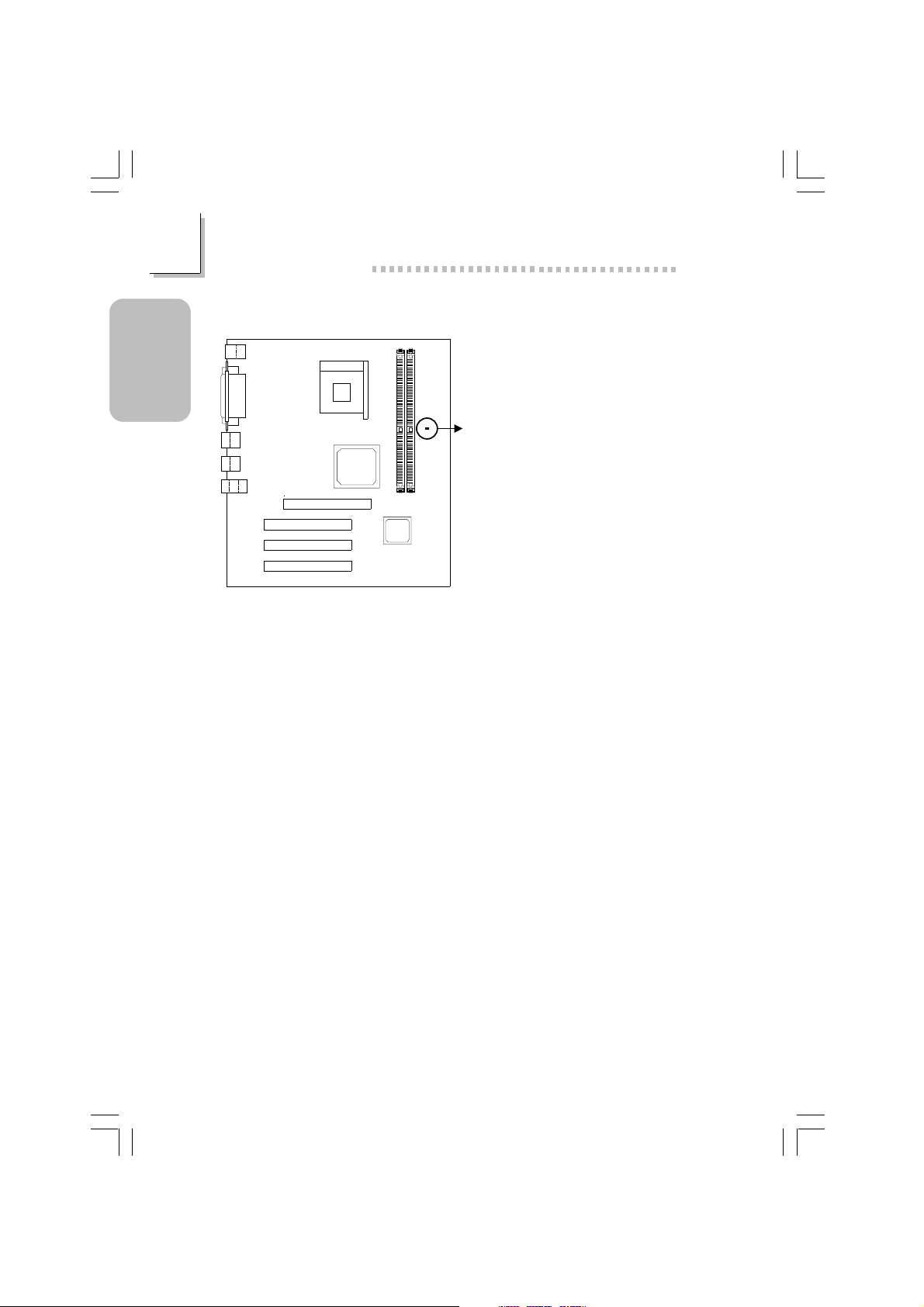

1.4.7 DIMM Standby Power LED

Quick Setup

Lighted LEDs serve as a reminder that you must power-off the system
then turn off the power supply’s switch or unplug the power cord prior to
installing any memory modules or add-in cards.

DIMM standby
power LED

18

63000232 1.pmd 9/13/02, 1:36 PM18

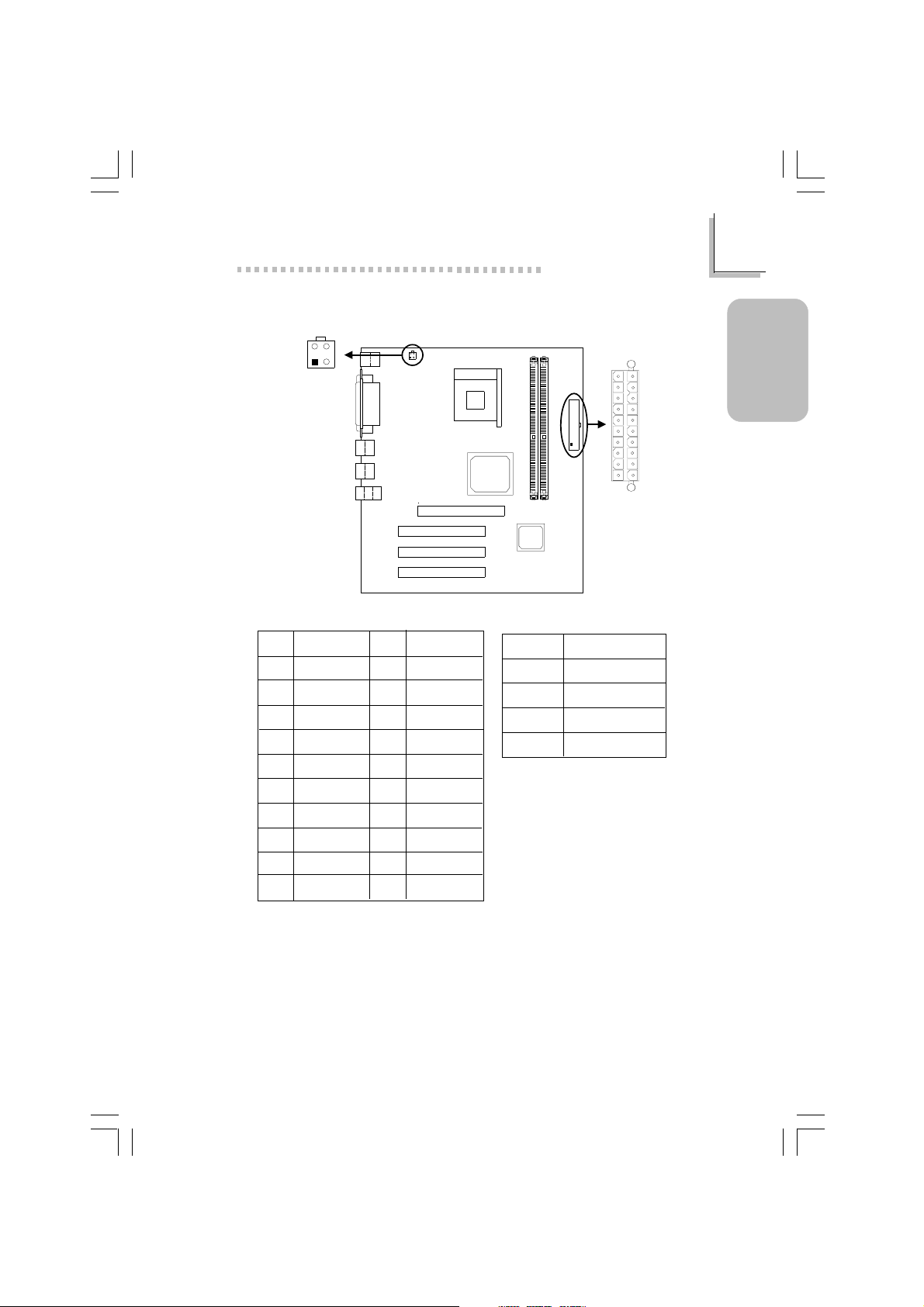

1.4.8 Power Connector

4

3

1

2

+12V power

(ATXP1)

3

1

Quick Setup Guide

4

2

20

10

1

Guide

Quick Setup

11

1

ATX Power

(J8)

ATX Main Power Connector

Pin

1
2
3
4
5
6
7
8
9

10

Function

3.3V

3.3V
Ground
+5V
Ground
+5V
Ground
PW-OK
5VSB
+12V

Pin

11
12
13
14
15
16
17
18
19
20

Function

3.3V

-12V
Ground
PS-ON
Ground
Ground
Ground

-5V
+5V
+5V

+12V Power Connector

Pin

1

2
3
4

Function

Ground
Ground
+12V
+12V

63000232 1.pmd 9/13/02, 1:36 PM19

19

1

Quick Setup Guide

1.4.9 Front Panel Connectors

Guide

Quick Setup

HD-LED

(Primary/Secondary IDE LED)

Reserved

ATX-SW

(ATX power switch)

G-SW

(Green switch)

RESET

(Reset switch)

SPEAKER

(Speaker connector)

PWR-LED

(Power/Standby LED)

PWR-LED

ATX-SW

2
1

HD-LED

Pin

Pin Assignment

3

HDD LED Power

5

HDD

14

N. C.

16

N. C.

8

PWRBT+

10

PWRBT-

18

Ground

20

Green switch

7

Ground

9

H/W Reset

13

Speaker Data

15

N. C.

17

Ground

19

Speaker Power

2

LED Power (+)

4

LED Power (+)

6

LED Power (-) or Standby Signal

RESET

G-SW

SPEAKER

20

19

If a system did not boot-up and the Power/Standby LED did not light
after it was powered-on, it may indicate that the CPU or memory module
was not installed properly. Please make sure they are properly inser ted
into their corresponding socket.

20

63000232 1.pmd 9/13/02, 1:36 PM20

1.5 Award BIOS Setup Utility

1.5.1 Main Menu

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features

Advanced BIOS Features

Advanced Chipset Features

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

PC Health Status

Esc

: Quit

F10

: Save & Exit Setup

Time, Date, Hard Disk Type...

1.5.2 Standard CMOS Features

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features

Date (mm:dd:yy)
Time (hh:mm:ss)

!

IDE Primary Master

!

IDE Primary Slave

!

IDE Secondary Master

!

IDE Secondary Slave
Drive A

Drive B
Video

Halt On
Base Memory

Extended Memory
Total Memory

Mon, Jun 24 2002
4 : 35 : 5

Press Enter None
Press Enter None
Press Enter None
Press Enter None

1.44M, 3.5 in.
None

EGA/VGA
All, But Keyboard

640K
129024K
130048K

Frequency/Voltage Control

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

↑↓→←

Quick Setup Guide

: Select Item

Item Help
Menu Level
Change the day, month,

year and century

1

Guide

Quick Setup

↑↓→← :Move

F5:Previous Values

The settings on the screen are for reference only. Your version may not be
identical to this one.

63000232 1.pmd 9/13/02, 1:36 PM21

Enter:Select

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

F1:General Help

21

1

Quick Setup Guide

1.5.3 Advanced BIOS Features

Guide

Quick Setup

1.5.4 Advanced Chipset Features

Phoenix - AwardBIOS CMOS Setup Utility

Advanced BIOS Features

Virus Warning
CPU L1 & L2 Cache
Quick Power On Self Test
First Boot Device
Second Boot Device
Third Boot Device
Boot Other Device
Swap Floppy Drive
Boot Up Floppy Seek
Boot Up NumLock Status
Typematic Rate Setting

X

Typematic Rate (Chars/Sec)

X

Typematic Delay (Msec)

Security Option
APIC Mode
MPS Version Control For OS
OS Select For DRAM > 64MB
HDD S.M.A.R.T. Capability
Report No FDD For WIN95
Full Screen LOGO Show
Onboard LAN Boot ROM

↑↓→← Move F1:General HelpEnter:Select +/-/PU/PD:Value F10:Save ESC:Exit

Disabled
Enabled
Fast
Floppy
HDD-0
LS120
Enabled
Disabled
Disabled
On
Disabled

6
250

Setup
Enabled

1.4
Non-OS2
Disabled
No
Enabled
Disabled

F6:Fail-Safe Defaults F7:Optimized DefaultsF5:Previous Values

Item Help

Menu Level
Allows you to choose

the VIRUS warning
feature for IDE Hard
Disk boot sector
protection. If this
function is enabled and
someone attempt to
write data into this
area, BIOS will show a
warning message on
screen and alarm beep

The screen above list all the fields available in the Advanced BIOS Features
submenu, for ease of reference in this manual. In the actual CMOS setup,
you have to use the scroll bar to view the fields. The settings on the screen
are for reference only. Your version may not be identical to this one.

!

DRAM Clock/Drive Control
Prefetch Caching
AGP Aperture Size
AGP Fast Write
AGP SideBand Address
AGP Capability
System Share Memory Size

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

22

63000232 1.pmd 9/13/02, 1:36 PM22

Phoenix - AwardBIOS CMOS Setup Utility

Advanced Chipset Features

Press Enter
Disabled
64MB
Disabled
Disabled
Auto
32 MB

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

Item Help

Menu Level

F1:General HelpEnter:Select

1.5.5 Integrated Peripherals

Phoenix - AwardBIOS CMOS Setup Utility

Integrated Peripherals

!

SIS OnChip IDE Device

!

SIS OnChip PCI Device

!

Onboard Super IO Device
IDE HDD Block Mode
Init Display First
AGP Auto Calibration

Press Enter
Press Enter
Press Enter
Disabled
PCI Slot
Enabled

Quick Setup Guide

Item Help

Menu Level

1

Guide

Quick Setup

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

1.5.6 Power Management Setup

Phoenix - AwardBIOS CMOS Setup Utility

Power Management Setup

ACPI Function
ACPI Suspend Type
Power Management
Suspend Mode
Video Off Option
Video Off Method
Switch Function
MODEM Use IRQ
Hot Key Function As
HDD Power Down
Soft-Off By PWRBTN
PWR Lost Resume State

!

PM Wake Up Events

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

Enabled
S1(POS)
User Define
Disabled
Suspend -> Off
V/H SYNC+Blank
Break/Wake
Auto
Power Off
Disable
Instant-off
Keep Off
Press Enter

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

F1:General HelpEnter:Select

Item Help

F1:General HelpEnter:Select

63000232 1.pmd 9/13/02, 1:36 PM23

23

1

Quick Setup Guide

1.5.7 PnP/PCI Configurations

Guide

Quick Setup

Reset Configuration Data
Resources Controlled By

X

IRQ Resources

PCI/VGA Palette Snoop

Phoenix - AwardBIOS CMOS Setup Utility

PnP/PCI Configurations

Disabled
Auto(ESCD)

Press Enter

Disabled

Item Help
Menu Level
Default is Disabled.

Select Enabled to
reset Extended System
Configuration Data
(ESCD) when you exit
Setup if you have
installed a new add-on
and the system
reconfiguration has
caused such a serious
conflict that the OS
cannot boot.

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

1.5.8 PC Health Status

Phoenix - AwardBIOS CMOS Setup Utility

Current System Temp.
Current CPU Temperature
Current CPU FAN Speed
Current System FAN Speed
CPU(V)
+3.3

V

+5

V

+12

V

-12

V
VBAT(V)
5VSB(V)

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

PC Health Status

27C/80F
37C/98F

0 RPM
0 RPM

1.75 V

3.35 V

4.90 V

11.85 V

-11.45 V

3.24 V

5.37 V

+/-/PU/PD:Value F10:Save ESC:Exit

F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

F1:General HelpEnter:Select

Item Help

F1:General HelpEnter:Select

24

63000232 1.pmd 9/13/02, 1:36 PM24

1.5.9 Frequency/Voltage Control

Phoenix - AwardBIOS CMOS Setup Utility

Frequency/Voltage Control

CPU Clock Ratio
Auto Detect DIMM/PCI Clk
Spread Spectrum Modulated
CPU Host/SDRAM/PCI Clock

8 X
Enabled
+/- 0.25%
Default

Quick Setup Guide

Item Help

Menu Level

1

Guide

Quick Setup

↑↓→← Move

The settings on the screen are for reference only. Your version may not be
identical to this one.

F5:Previous Values

+/-/PU/PD:Value

F6:Fail-Safe Defaults F7:Optimized Defaults

F10:Save

ESC:Exit

F1:General HelpEnter:Select

63000232 1.pmd 9/13/02, 1:37 PM25

25

2

English

Chapter 2 - English

Table of Contents

English

2. 1 Features and Specifications.....................................................................................

2.2 Using the Suspend to RAM Function..........................................................

2. 3 Supported Softwares...................................................................................................

2.4 Troubleshooting.................................................................................................................

Package Checklist

The system board package contains the following items:

! The system board
! A user’s manual
! One card-edge bracket mounted with 1 serial port and 1

game/MIDI por t

! One IDE cable for ATA/33, ATA/66, ATA/100 or ATA/133 IDE

drives

! One 34-pin floppy disk drive cable
! One “Main Board Utility” CD

If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.

27
33
35
39

Note:

The user’s manual in the provided CD contains detailed information
about the system board. If, in some cases, some information doesn’t
match those shown in this manual, this manual should always be
regarded as the most updated version.

26

63000232 2.pmd 9/10/02, 4:59 PM26

2.1 Features and Specifications

2.1.1 Features

Chipset

• SiS® 651/962L

Processor

The system board is equipped with Socket 478 for installing a
Pentium® 4 or Celeron® processor.

• Intel® Pentium® 4 processor (478-pin)

- 533MHz system data bus - suppor ts up to 2.53 GHz CPU
speed

- 400MHz system data bus - supports up to 2.4 GHz CPU
speed

• Intel® Celeron® processor (478-pin)

- 400MHz system data bus - supports up to 1.7 GHz CPU
speed

System Memory

English

2

English

• Two 184-pin DDR DIMM sockets

• Supports 4 banks up to 2GB using PC1600 (DDR200),
PC2100 (DDR266) or PC2700 (DDR333) unbuffered DDR
SDRAM DIMM, 2.5V type

• 16Mb, 64Mb, 128Mb, 256Mb and 512Mb SDRAM technology
with page size from 2KB up to 16KB

63000232 2.pmd 9/10/02, 4:59 PM27

27

2

English

Expansion Slots

The system board is equipped with 1 universal AGP slot, 3 PCI
slots.

AGP is an interface designed to support high performance 3D
graphics cards. It utilizes a dedicated pipeline to access system
memory for texturing, z-buffering and alpha blending. The universal
AGP slot suppor ts AGP 2x with up to 533MB/sec. bandwidth and
AGP 4x with up to 1066MB/sec. bandwidth for 3D graphics
applications. AGP in this system board will deliver faster and better
graphics to your PC.

English

Onboard Graphics Features

• SiS® 315 VGA solution integrated in SiS® 651 chip

• Integrated Real256TM 2D/3D graphics accelerator

- 2 pixel rendering pipelines and 4 texture 3D graphic engine

- Ultra-AGPIITM technology delivering AGP 4x equalent 2GB/s
bandwidth

- Advanced H/W acceleration for DVD playback

- Shared memor y size up to 64MB

Onboard Audio Features

• AC'97 2.2 extension compliant codec

• Suppor ts Microsoft® DirectSound/DirectSound 3D

• AC’97 supported with full duplex, independent sample rate
converter for audio recording and playback

Onboard LAN Features (NS36-TL only)

• Uses Phy fast ethernet controller

• Integrated IEEE 802.3 10BASE-T and 100BASE-TX compatible
PHY

• 32-bit PCI master interface

• Integrated power management functions

• Full duplex suppor t at both 10 and 100 Mbps

• Suppor ts IEEE 802.3u auto-negotiation

• Suppor ts wire for management

28

63000232 2.pmd 9/10/02, 4:59 PM28

Rear Panel I/O Ports (PC 99 color-coded connectors)

• Four USB 2.0/1.1 por ts

• One RJ45 LAN por t (NS36-TL only)

• One NS16C550A-compatible DB-9 serial por t

• One DB-15 VGA port

• One DB-25 parallel por t

• One mini-DIN-6 PS/2 mouse por t

• One mini-DIN-6 PS/2 keyboard port

• Three audio jacks: line-out, line-in and mic-in

I/O Connectors

English

2

• One connector for 2 additional external USB 2.0/1.1 ports

• One 9-pin connector for 1 external serial port

• One connector for an external game/MIDI por t

• One connector for external line-out and mic-in jacks

• Two internal audio connectors (AUX-in and CD-in)

• One connector for IrDA interface

• Two IDE connector s

• One floppy drive interface supports up to two 2.88MB floppy
drives

• Two ATX power supply connectors

• One Wake-On-LAN connector

• CPU fan and system fan connectors

PCI Bus Master IDE Controller

• Two PCI IDE interfaces support up to four IDE devices

• Supports ATA/33, ATA/66,ATA/100 and ATA/133 hard drives

• UDMA Modes 3, 4, 5 and 6 Enhanced IDE (data transfer rate
up to 133MB/sec.)

• Bus mastering reduces CPU utilization during disk transfer

• Suppor ts ATAPI CD-ROM, LS-120 and ZIP

IrDA Interface

The system board is equipped with an IrDA connector for wireless
connectivity between your computer and peripheral devices.

English

63000232 2.pmd 9/10/02, 4:59 PM29

29

2

English

English

USB Ports

The system board suppor ts 6 USB 2.0/1.1 ports. USB 1.1 supports
12Mb/second bandwidth while USB 2.0 supports 480Mb/second
bandwidth providing a marked improvement in device transfer
speeds between your computer and a wide range of simultaneously
accessible external Plug and Play peripherals.

BIOS

• Award BIOS, Windows® 98/2000/ME/XP Plug and Play
compatible

• Supports SCSI sequential boot-up

• Flash EPROM for easy BIOS upgrades

• Supports DMI 2.0 function

• 2Mbit flash memory

Desktop Management Interface (DMI)

The system board comes with a DMI 2.0 built into the BIOS. The
DMI utility in the BIOS automatically records various information
about your system configuration and stores these information in the
DMI pool, which is a part of the system board's Plug and Play
BIOS. DMI, along with the appropriately networked software, is
designed to make inventory, maintenance and troubleshooting of
computer systems easier. Refer to chapter 4 for instructions on using
the DMI utility.

2.1.2 System Health Monitor Functions

The system board is capable of monitoring the following “system
health” conditions.

• Monitors CPU/system temperature and overheat alarm

• Monitors CPU/3.3V/5V/±12V/VBAT/5VSB voltages and failure
alarm

• Monitors CPU/system fan speed and failure alarm

• Automatic system fan on/off control

• Read back capability that displays temperature, voltage and fan
speed

30

63000232 2.pmd 9/10/02, 4:59 PM30

2.1.3 Intelligence

Dual Function Power Button

Depending on the setting in the “Soft-Off By PWRBTN” field of the
Power Management Setup, this switch will allow the system to enter
the Soft-Off or Suspend mode.

Wake-On-LAN

The Wake-On-LAN function allows the network to remotely wake
up a Soft Power Down (Soft-Off) PC. Your LAN card must support
the remote wakeup function.

English

2

Important:

The 5VSB power source of your power supply must support

≥

720mA.

Wake-On-PS/2 Keyboard/Mouse

This function allows you to use the PS/2 keyboard or PS/2 mouse
to wake up a system from the S3/S4/S5 state.

Important:

• If you forgot the password, you must power-off the system,
unplug the power cord and clear the CMOS data. Follow
the settings in the “Clear CMOS Data” section in chapter 1.

• The 5VSB power source of your power supply must
support ≥720mA.

Wake-On-USB Keyboard/Mouse

The Wake-On-USB Keyboard function allows you to use a USB
keyboard or USB mouse to wake up a system from the S3/S4/S5
state.

Important:

• If you are using the Wake-On-USB Keyboard function for 2
USB ports, the 5VSB power source of your power supply
must support ≥1.5A.

• If you are using the Wake-On-USB Keyboard function for 3
or more USB ports, the 5VSB power source of your power
supply must support ≥2A.

English

63000232 2.pmd 9/10/02, 4:59 PM31

31

2

English

English

RTC Timer to Power-on the System

The RTC installed on the mainboard allows your system to auto­matically power-on on the set date and time.

ACPI STR

The mainboard is designed to meet the ACPI (Advanced Configur a­tion and Power Interface) specification. ACPI has energy saving fea­tures that enables PCs to implement Power Management and Plug­and-Play with operating systems that support OS Direct Power
Management. Currently, only Windows
the ACPI function. ACPI when enabled in the Power Management
Setup will allow you to use the Suspend to RAM function.

With the Suspend to RAM function enabled, you can power-off the
system at once by pressing the power button or selecting “Standby”
when you shut down Windows
go through the sometimes tiresome process of closing files,
applications and operating system. This is because the system is
capable of storing all programs and data files during the entire
operating session into RAM (Random Access Memory) when it
powers-off. The operating session will resume exactly where you left
off the next time you power-on the system.

®®

®

®®

®®

®

®®

98/2000/ME/XP supports

98/2000/ME/XP without having to

Important:

The 5VSB power source of your power supply must support

≥

1A.

AC Power Failure Recovery

When power returns after an AC power failure, you may choose to
either power-on the system manually, let the system power-on
automatically or return to the state where you left off before power
failure occurs.

Virus Protection

Most viruses today destroy data stored in hard drives. The
mainboard is designed to protect the boot sector and partition
table of your hard disk drive.

32

63000232 2.pmd 9/10/02, 4:59 PM32

2.2 Using the Suspend to RAM Function

®®

®

If you are using the Windows
the steps below.

1. Select “Power Management Setup” in the main menu screen and
press <Enter>.

2. In the “ACPI Function” field, select “Enabled”.

3. In the “ACPI Suspend Type” field, select “S3(STR)”.

4. Press <Esc> to return to the main menu.

®®

98 operating system, please follow

English

2

5. Select “Save & Exit Setup” and press <Enter>. Type <Y> and
press <Enter>.

®®

®

6. Install Windows

®®

98 by typing the following parameter. This is

to ensure that the ACPI function is supported.

[drive]:>setup /p j

®®

®

If you have previously installed Windows

®®

98, you need to
upgrade the system in order to suppor t ACPI. Please contact
Microsoft for upgrade information.

7. Boot Windows

®®

®

®®

98. In the Windows

®®

®

®®

98 desktop, click the
Start button. Move the cursor to Settings, then click Control
Panel.

To check whether ACPI was properly installed, double-click the
System icon. In the System Properties dialog box, click the
“Device Manager” tab. In “View devices by type”, click “System
devices”.

8. Double-click the System icon. In the System Proper ties dialog
box, click the Performance tab.

9. Click File System. In the “Typical role of this computer” field,
select “Mobile or docking system”. Click Apply, then click OK.
Restar t the computer.

English

10. Repeat step 7 to open the Control Panel dialog box. Double­click the Power Management icon.

63000232 2.pmd 9/10/02, 4:59 PM33

33

2

English

English

11. Click the Advanced tab. In the “When I press the power
button on my computer” field, select “Standby”.

12. After completing the steps above and you want to power-off
the computer, you do not need to go through the process of
closing files, applications and operating system. You can power­off the computer at once by pressing the power button or
selecting “Standby ” when you shut down Windows

To power-on the computer, just press the power button. The
operating session where you left off when you power-off the
computer will resume in not more than 8 seconds.

If you have changed the color or resolution (in the Display
Properties dialog box), do not apply the settings without
restar ting. You must restar t the computer.

Important:

If you are unable to use the Suspend to RAM function (after
performing the steps above in Windows

®®

®

in-Windows

®®

2000/ME/XP), please check whether your add-in
cards or devices support this function. If this function is not
supported, you need to download the appropriate driver from
their respective website.

®®

®

®®

98 or when you are

®®

®

®®

98.

34

63000232 2.pmd 9/10/02, 4:59 PM34

2.3 Supported Softwares

2.3.1 SiS AGP Driver

The SiS AGP driver includes the SIS VxD driver and SiS Miniport
driver.

To install the AGP driver, please follow the steps below.

1. On the left side of the autorun screen, click the “CHIPSET” icon.

2. Click “SiS AGP Drivers” on the main screen.

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

2.3.2 SIS VGA Drivers

To install the VGA driver, please follow the steps below.

1. On the left side of the autorun screen, click the “GRAPHICS”
icon.

2. Click “SiS VGA Drivers” on the main screen.

English

2

English

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

2.3.3 Realtek Audio Drivers

The Realtek audio drivers suppor t the Windows 98, Windows 98
SE, Windows ME, Windows NT 4.0, Windows 2000 and
Windows

To install the audio driver, please follow the steps below.

1. On the left side of the autorun screen, click the “AUDIO” icon.

2. Click ““Realtek Audio Drivers” on the main screen.

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

63000232 2.pmd 9/10/02, 4:59 PM35

®®

®

®®

XP operating systems.

35

2

English

2.3.4 SiS USB 2.0 Drivers

To install the USB 2.0 driver, please follow the steps below.

1. On the left side of the autorun screen, click the “USB” icon.

2. Click “SiS USB 2.0 Drivers” on the main screen.

3. Click “Yes” to continue.

4. Follow the prompts on the screen to complete installation.

5. Restart the system.

English

Note:

A “Yellow” mark will appear in Windows® 9x and Windows
ME’s Device Manager because these operating systems does
not support USB 2.0. Currently, only Windows XP and
Windows 2000 support USB 2.0.

2.3.5 SiS LAN Drivers for Windows (NS36-TL only)

To install the LAN driver, please follow the steps below.

1. On the left side of the autorun screen, click the “NETWORK”
icon.

2. Click “SiS LAN Drivers for Windows” on the main screen.

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

2.3.6 SiS IDE Drivers

To install the IDE driver, please follow the steps below.

1. On the left side of the autorun screen, click the “TOOLS” icon.

2. Click “SiS IDE Dr ivers for WIN 2000/XP” on the main screen.

®

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

36

63000232 2.pmd 9/10/02, 4:59 PM36

2.3.7 Microsoft DirectX 8.1 Driver

To install, please follow the steps below.

1. On the left side of the autor un screen, click the “TOOLS” icon.

2. Click “Microsoft DirectX 8.1” on the main screen.

3. Click “Yes” to continue.

4. Follow the prompts on the screen to complete installation.

5. Restart the system.

English

2

2.3.8 McAfee VirusScan Online

The McAfee VirusScan Online is the most reliable and convenient
way of protecting your PC from computer viruses. When you install
McAfee VirusScan Online, your computer is safe because it
automatically scans for viruses and checks for vir us updates so that
PC protection stays up-to-date.

To install, please follow the steps below.

1. On the left side of the autor un screen, click the “TOOLS” icon.

2. Click “McAfee VirusScan Online” on the main screen.

3. Click “Yes” to continue.

4. Follow the prompts on the screen to complete installation.

5. Restart the system.

English

63000232 2.pmd 9/10/02, 4:59 PM37

37

2

English

2.3.9 Hardware Monitor

The system board comes with the Hardware Monitor utility
contained in the provided CD. It is capable of monitoring the
system’s hardware conditions such as the temperature of the CPU
and system, voltage, and speed of the CPU and system fans. It also
allows you to manually set a range to the items being monitored. If
the values are over or under the set range, a warning message will
pop-up. The utility can also be configured so that a beeping alarm
will sound whenever an error occurs. We recommend that you use
the “Default Setting” which is the ideal setting that would keep the
system in good working condition.

English

Note:

®®

®

Use this utility only in Windows
Windows
Windows

®®

®

®®

ME, Windows

®®

®

®®

XP operating system.

®®

®

®®

®®

98, Windows

2000, Windows NT

To install Hardware Monitor, please follow the steps below.

1. On the left side of the autorun screen, click the “TOOLS” icon.

2. Click “Hardware Monitor” on the main screen.

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

2.3.10 Installation Notes

1. "Autorun" ONLY suppor ts the Windows 98, Windows 98 SE,
Windows ME, Windows 2000, Windows NT 4.0 and
Windows XP operating systems. If after inserting the CD,
"Autorun" did not automatically star t (which is, the Main Board
Utility CD screen did not appear), please go directly to the root
directory of the CD and double-click "Setup".

2. Please go to DFI's web site at "http://www.dfi.com/support1/
download2.asp" for the latest version of the dr ivers or software
applications.

®®

®

®®

98 SE,

®®

®

®®

4.0 or

3. All steps or procedures to install software drivers are subject to
change without notice as the softwares are occassionally updated.

38

63000232 2.pmd 9/10/02, 4:59 PM38

2.4 Troubleshooting

This section of the manual is designed to help you with problems
that you may encounter with your personal computer. To efficiently
troubleshoot your system, treat each problem individually. This is to
ensure an accurate diagnosis of the problem in case a problem has
multiple causes.

Some of the most common things to check when you encounter
problems while using your system are listed below.

1. The power switch of each peripheral device is turned on.

2. All cables and power cords are tightly connected.

3. The electrical outlet to which your peripheral devices are
connected is working. Test the outlet by plugging in a lamp or
other electrical device.

4. The monitor is turned on.

5. The display’s brightness and contrast controls are adjusted
properly.

6. All add-in boards in the expansion slots are seated securely.

7. Any add-in board you have installed is designed for your system
and is set up correctly.

English

2

English

Monitor/Display

If the display screen remains dark after the system is turned on:

1. Make sure that the monitor’s power switch is on.

2. Check that one end of the monitor’s power cord is properly
attached to the monitor and the other end is plugged into a
working AC outlet. If necessary, try another outlet.

3. Check that the video input cable is properly attached to the
monitor and the system’s display adapter.

4. Adjust the brightness of the display by turning the monitor’s
brightness control knob.

63000232 2.pmd 9/10/02, 4:59 PM39

39

2

English

English

The picture seems to be constantly moving.

1. The monitor has lost its ver tical sync. Adjust the monitor’s ver tical
sync.

2. Move away any objects, such as another monitor or fan, that
may be creating a magnetic field around the display.

3. Make sure your video card’s output frequencies are supported
by this monitor.

The screen seems to be constantly wavering.

1. If the monitor is close to another monitor, the adjacent monitor
may need to be turned off. Fluorescent lights adjacent to the
monitor may also cause screen wavering.

Power Supply

When the computer is turned on, nothing happens.

1. Check that one end of the AC power cord is plugged into a live
outlet and the other end properly plugged into the back of the
system.

2. Make sure that the voltage selection switch on the back panel is
set for the correct type of voltage you are using.

3. The power cord may have a “shor t” or “open”. Inspect the cord
and install a new one if necessary.

Floppy Drive

The computer cannot access the floppy drive.

1. The floppy diskette may not be formatted. Format the diskette
and tr y again.

2. The diskette may be write-protected. Use a diskette that is not
write-protected.

3. You may be writing to the wrong drive. Check the path
statement to make sure you are writing to the targeted drive.

4. There is not enough space left on the diskette. Use another
diskette with adequate storage space.

40

63000232 2.pmd 9/10/02, 4:59 PM40

Hard Drive

Hard disk failure.

1. Make sure the correct drive type for the hard disk drive has
been entered in the BIOS.

2. If the system is configured with two hard drives, make sure the
bootable (first) hard drive is configured as Master and the
second hard drive is configured as Slave. The master hard dri ve
must have an active/bootable par tition.

Excessively long formatting period.

English

2

1. If your hard drive takes an excessively long period of time to
format, it is likely a cable connection problem. However, if your
hard drive has a large capacity, it will take a longer time to
format.

Parallel Port

The parallel printer doesn’t respond when you try to print.

1. Make sure that your printer is turned on and that the printer is
on-line.

2. Make sure your software is configured for the right type of
printer attached.

3. Verify that the onboard LPT por t’s I/O address and IRQ settings
are configured correctly.

4. Verify that the attached device works by attaching it to a parallel
port that is working and configured correctly. If it works, the
printer can be assumed to be in good condition. If the printer
remains inoperative, replace the printer cable and try again.

Serial Port

The serial device (modem, printer) doesn’t output anything or is
outputting garbled characters.

1. Make sure that the serial device’s power is turned on and that
the device is on-line.

2. Verify that the device is plugged into the correct serial por t on
the rear of the computer.

3. Verify that the attached serial device works by attaching it to a

English

63000232 2.pmd 9/10/02, 4:59 PM41

41

2

English

English

serial por t that is working and configured correctly. If the serial
device does not work, either the cable or the serial device has a
problem. If the serial device works, the problem may be due to
the onboard I/O or the address setting.

4. Make sure the COM settings and I/O address are configured
correctly .

Keyboard

Nothing happens when a key on the keyboard was pressed.

1. Make sure the keyboard is properly connected.

2. Make sure there are no objects resting on the keyboard and
that no keys are pressed during the booting process.

Mainboard

1. Make sure the add-in card is seated securely in the expansion
slot. If the add-in card is loose, power off the system, re-install
the card and power up the system.

2. Check the jumper settings to ensure that the jumpers are
properly set.

3. Verify that all memory modules are seated securely into the
memory sockets.

4. Make sure the memor y modules are in the correct locations.

5. If the board fails to function, place the board on a flat surface
and seat all socketed components. Gently press each component
into the socket.

6. If you made changes to the BIOS settings, re-enter setup and
load the BIOS defaults.

42

63000232 2.pmd 9/10/02, 5:00 PM42

Chapter 3 - Français (French)

Table des Matières

Français (French)

3

3. 1 Caractéristiques et Spécifications......................................................................

3.2 Utilisation de la Fonction de Suspension sur RAM.........................

3. 3 Logiciels Supportés........................................................................................................

3.4 Dépannage............................................................................................................................

Liste de Vérification de l’Emballage

L’emballage de la car te système contient les éléments suivants:

! La carte système
! Un manuel utilisateur
! Un crochet de bord de carte avec un port sér ie et jues/MIDI

port

! Un câble IDE pour les lecteurs IDE ATA/33, ATA/66,ATA/100

ou ATA/133

! Un câble 34 broches pour lecteur de disquette
! Un CD “Main Board Utility”

Si l’un de ces éléments n’était pas dans l’emballage ou s’il était
endommagé, veuillez contacter votre revendeur ou votre
représentant.

44
51
53
58

Français

(French)

Note:

Le manuel d’utilisateur dans le CD muni contient renseignement
détaillé au sujet de carte de système. Si, en quelque cas, quelque
renseignement n’appareille de ce que dit dans ce manuel, ce manuel
doit toujours être considéré comme la plus nouvelle version.

63000232 3.pmd 9/10/02, 5:04 PM43

43

3

Français (French)

3.1 Caractéristiques et Spécifications

3.1.1 Caractéristiques

Chipset

• SiS® 651/962L

Processeur

La carte est pourvue d’un Socket 478 permettant d’exploiter un
processeur Pentium® 4 ou processeur Celeron®.

• Processeur Intel® Pentium® 4 (478 broches)

- 533MHz vitesse du bus - suppor te up to 2.53 GHz CPU

speed

- 400MHz vitesse du bus - supporte up to 2.4 GHz CPU

speed

• Processeur Intel® Celeron® 4 (478 broches)

- 400MHz vitesse du bus - supporte up to 1.7 GHz CPU

speed

Français

Français

(French)

Mémoire Système

• 2 sockets DDR DIMM 184 broches

• supporte 4 banques jusqu’à 2GB en utilisant une DDR SDRAM
DIMM, 2.5V de type PC1600 (DDR200)/PC2100 (DDR266)
ou PC2700 (DDR333) non tamponée

• Technologie SDRAM 16Mb, 64Mb, 128Mb, 256Mb et 512Mb
avec une taille de page de 2KB à 16KB

Logements d’Extension

La carte mère est equipée avec un emplacement universel AGP, 3
emplacements PCI.

AGP est une interface conçue pour supporter des car tes gr aphiques
3D de haute performance. Elle utilise un pipeline dédié pour accéder
à la mémoire système pour le texturage, le z-buffering et le mélange
alpha. Le slot AGP universel supporte 2x AGP avec une bande
passante allant jusqu’à 533Mo/sec et 4x AGP avec une bande
passante allant jusqu’à 1066Mo/sec pour les applications graphiques
3D. AGP sur cette car te système offrira des gr aphiques meilleurs et
plus rapide à votre PC.

44

63000232 3.pmd 9/10/02, 5:04 PM44

Français (French)

Caractéristiques Graphiques sur Carte

• La solution SiS® 315 VGA est integrée dans la puce SiS® 651

• Accelerateur graphique intégré Real256TM 2D/3D

- Pipelines de definition 2 pixels et moteur graphique 3D, 4 texture

- Technologie Ultra-AGPIITM delivrant un AGP 4x equivalent à
une bande passantede 2GB/s.

- Acceler ation H/W avancée pour un playback DVD

- Mémoire partagée jusqu’à 64MB

Caractéristiques Audio sur Carte

• Extension AC’97 2.2 en conformité avec codec

• Supporte DirectSound de Microsoft® / DirectSound 3D de
Microsoft

• AC’97 supporté avec full duplex, conver tisseur de vitesse

d’échantillonnage indépendant pour enregistrement audio et
lecture.

Fonctionnalités Onboard LAN (NS36-TL seulement)

• Utilise le contrôleur Phy Fast Ethernet

• IEEE 802.3, 10BASE-T et 100BASE-TX intégrés compatibles PHY

• Interface maître PCI 32 bits

• Fonctions de gestion d’alimentation intégrées

• Suppor t Full duplex à 10 et 100 Mbps

• Suppor te l’auto négociation IEEE 802.3u

• Suppor t câble pour la gestion

®

3

Français

(French)

Le panneau des ports Entrée/Sortie en arrière (connecteurs PC
99 avec codes couleur)

• 4 Ports USB 2.0/1.1

• 1 por t RJ45 LAN (NS36-TL seulement)

• 1 por t série DB-9 compatible NS16C550A

• 1 por t VGA DB-15

• 1 por t par allèle DB-25

• 1 por t souris PS/2 mini-DIN-6

• 1 por t clavier PS/2 mini-DIN-6

• 3 prises audio: ligne de sortie , ligne d’entrée et entrée micro

63000232 3.pmd 9/10/02, 5:04 PM45

45

3

Français

(French)

Français (French)

I/O Connecteurs

• 1 connecteurs pour 2 ports exter ne USB 2.0/1.1

• 1 connecteur 9 broches pour 1 por t série exter ne

• 1 connecteur pour externe jues/MIDI por t

• 1 connecteur pour prises ligne de sortie et entrée micro externe

• 2 connecteurs audio internes (AUX-in et CD-in)

• 1 connecteur pour interface IrDA

• 2 connecteurs IDE

• 1 connecteur de lecteur de disquettes suppor tant jusqu’à deux
lecteurs de disquettes de 2.88Mo

• 2 connecteurs d’alimentation ATX

• 1 connecteur Wake-On-LAN

• Connecteurs de ventilateurs de CPU et de system

Contrôleur IDE de BUS Maître PCI

• Deux interfaces PCI IDE suppor tant jusqu’à quatre matériels IDE

• Supporte des disques durs ATA/33, ATA/66, ATA/100 et ATA/
133

• IDE Améliorés Mode 3, 4, 5 et 6 UDMA (vitesse de transfert
de données allant jusqu’à 133Mo/sec.)

• La gestion de Bus réduit l’utilisation du CPU pendant les
transfer ts sur disque

• Suppor te les CD-ROM ATAPI, LS-120 et ZIP

Français

Interface IrDA

La carte système est équipée d’un connecteur IrDA pour les
connexions sans fil entre votre ordinateur et des périphériques.

Ports USB

La norme USB 1.1 suppor te une bande passante pouvant atteindre
12Mb/seconde tandis que USB 2.0 peut aller jusqu’à 480Mb/seconde.

L ’utilisation des ports USB vous procure une amélioration significative
dans la vitesse de transfert des données entre votre ordinateur et
les appareils périphériques externes connectés simultanemment d’une

large possibilité tout en supportant la fonction Plug and Play.

46

63000232 3.pmd 9/10/02, 5:04 PM46

Français (French)

BIOS

• Compatible avec Award BIOS, Windows® 98/2000/ME/XP Plug
and Play

• Suppor te l’amorçage séquentiel SCSI

• EPROM Flash pour une mise à niveau facile du BIOS

• Suppor te la fonction DMI 2.0

• Mémoire Flash 2Mbit

Interface de Gestion de Bureau (DMI)

La carte système est livrée avec un DMI 2.0 intégré au BIOS.
L’utilitaire DMI dans le BIOS enregistre automatiquement diverses
informations concernant la configuration de votre système et stocke
ces informations dans la liste DMI, qui est une partie du BIOS “Plug
and Play” de la carte système. DMI, accompagné du logiciel en
réseau approprié, est conçu pour rendre l’inventaire, l’entretien et le
dépannage du système de l’ordinateur plus facile.

3

Français

(French)

63000232 3.pmd 9/10/02, 5:04 PM47

47

3

Français

(French)

Français (French)

3.1.2 System Health Monitor Fonctions

La carte système est capable de gérer les conditions de “santé
système” suivantes.

• Gère l’alarme de température et de surchauffe de CPU/système

• Gère l’alarme de voltage et d’échec de CPU/3.3V/5V/±12V/
VBAT/5VSB

• Gère la vitesse de ventilateur du ventilateur de CPU/system; et
alarme de défaillance

• Contrôle de marche/arrêt automatique de ventilateur de system

• Capacité de relecture affichant la température, le voltage et la
vitesse de ventilateur

Français

3.1.3 Intelligence

Bouton d’Alimentation à Fonction Double

En fonction du paramétrage dans le champ “Soft-Off By PWRBTN”
du Programme d’Installation de la Power Management Setup, ce
commutateur permettra à votre système d’entrer en mode Soft-Off
ou Suspension.

W a ke-On-LAN

La fonction Wake-On-LAN permet au réseau de réveiller à distance
un PC Mis Hors Tension par Logiciel (Soft Power Down ou Soft­Off). Votre carte LAN doit suppor ter la fonction de réveil à distance .

Important:

La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥720mA.

Réveil-Sur-PS/2 Clavier/Souris (Wake-On-PS/2 Keyboard/Mouse)

La fonction vous permet d’utiliser un PS/2 clavier ou PS/2 souris
pour éveiller un système se trouvant en état S3/S4/S5.

Important:

• Si vous avez oublié le mot de passe, vous devrez éteindre
la machine et débrancher la prise du courant éléctrique et
suivez les réglages décris dans la section “Clear CMOS
Data” dans le chapitre 1.

48

63000232 3.pmd 9/10/02, 5:04 PM48

Français (French)

• La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥720mA.

Eveil Clavier USB (Wake-On-USB Keyboard/Mouse)

La fonction vous permet d’utiliser un appareil clavier USB pour
éveiller un système se trouvant en état S3/S4/S5.

Important:

• Si vous utilisez les fonctions Eveil Clavier USB (Wake-On-USB

Keyboard) pour 2 ports USB, la source d’alimentation 5VSB
de votre bloc d’alimentation doit supporter ≥1.5A.

• Si vous utilisez les fonctions Eveil Clavier USB (Wake-On-USB

Keyboard) pour 3 ou more ports USB, la source
d’alimentation 5VSB de votre bloc d’alimentation doit
supporter ≥2A.

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de
s’allumer automatiquement à une date et heure présélectionnée.

ACPI STR

La carte système est conçue de façon à être conforme aux
spécifications ACPI (Configuration Avancée et Interface
d’Alimentation). ACPI compor te une fonction d’économie d’énergie
qui permet aux PC de mettre en œuvre la Gestion d’Alimentation
et “Plug and Play” avec des systèmes d’exploitation qui suppor tent
la Gestion d’Alimentation Directe de Système d’Exploitation.
Actuellement, seulement Windows® 98/2000/ME/XP supporte la
fonction ACPI. Quand ACPI est activé dans le Programme de Power
Management Setup, cela vous permet d’utiliser la fonction de
Suspension sur RAM.

3

Français

(French)

Quand la fonction de Suspension sur RAM est activée, vous pouvez
éteindre le système immédiatement en appuyant sur le bouton
d’alimentation ou en sélectionnant “Veille” quand vous éteignez
Windows® 98/2000/ME/XP sans avoir à passer par le processus
quelquefois ennuyeux de fermeture des fichiers, des applications et
du système d’exploitation. Ceci est du au fait que le système est
capable de stocker tous les fichiers programmes et de données
pendant toute la session d’utilisation dans la RAM (Mémoire à Accès

63000232 3.pmd 9/10/02, 5:04 PM49

49

3

Français

(French)

Français (French)

Aléatoire) lorsque qu’il s’éteint. La session d’utilisation reprendra
exactement où vous l’avez laissée la prochaine fois que vous
allumerez le système.

Important:

La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥1A.

Récupération après Défaillance d’Alimentation CA

Quand l’alimentation revient après une défaillance d’alimentation CA,
vous pouvez choisir d’allumer le système manuellement, de laisser le
système s’allumer automatiquement ou de retourner à l’état que
vous aviez quitté avant que la défaillance d’alimentation se produise.

Protection contre les Virus

La plupar t des vir us détruisent les données stockées sur les disques
durs. La carte système est conçue pour protéger le secteur
d’amorçage et la table de par tition de votre disque dur.

Français

50

63000232 3.pmd 9/10/02, 5:04 PM50

Français (French)

3.2 Utilisation de la Fonction de Suspension sur
RAM

Si vous utilisez le système d’opération Windows® 98, veuillez suivre
les étapes suivantes.

1. Sélectionnez “Power Management Setup” dans l’écran de
programme principal et appuyez sur <Enter>.

2. Dans le champ “ACPI Function”, sélectionnez “Enabled”.

3. Dans le champ “ACPI Suspend Type”, sélectionnez “S3(STR)”.

4. Appuyez sur <Esc> pour retourner au menu principal.

5. Sélectionnez “Save & Exit Setup” et appuyez sur <Enter>, Tapez
<Y> et appuyez sur <Enter>.

6. Installez Windows® 98 en tapant les paramètres suivants. Ceci
ser t à vous assurer que la fonction ACPI est supportée .

[lecteur]:>setup /p j

3

Si vous avez installé Windows® 98 préalablement, vous avez
besoin de mettre le système à niveau de façon à supporter
ACPI. Veuillez contacter Microsoft pour les informations de mise
à niveau.

7. Démarrez Windows® 98. Sur le bureau de Windows® 98,
cliquez sur le bouton Démarrer. Déplacez le curseur sur
Paramètres, puis cliquez sur Panneau de Configuration.

8. Double cliquez sur l’icône Système. Dans la boîte de Propriétés
Système, cliquez sur l’onglet Perfor mances.

9. Cliquez sur le Fichier Système. Dans le champ “Rôle Typique de
cet Ordinateur”, sélectionnez “Système Portable ou Station
d’Accueil”. Cliquez sur Appliquer, puis cliquer sur OK.
Redémarrez l’ordinateur.

10. Répétez l’étape 7 pour ouvrir la boîte de dialogue du Panneau
de Configuration. Double cliquez sur l’icône Gestion
d’Alimentation.

63000232 3.pmd 9/10/02, 5:04 PM51

Français

51

(French)

3

Français (French)

11. Cliquez sur l’onglet Avancé. Dans le champ “Quand j’appuie sur
le bouton d’alimentation de mon ordinateur”, sélectionnez “Mise
en Veille”.

12. Après avoir réalisé les étapes ci-dessus et si vous voulez
éteindre l’ordinateur, vous n’avez pas besoin de passer par le
processus de fermeture des fichiers, des applications et du
système d’exploitation. Vous pouvez éteindre l’ordinateur
directement en appuyant sur le bouton d’alimentation ou en
sélectionnant “Mise en Veille” quand vous fermez Windows® 98.

Français

(French)

Pour allumer l’ordinateur, appuyez simplement sur le bouton
d’alimentation. La session que vous avez laissée quand vous
avez éteint l’ordinateur reprendra en moins de 8 secondes.

Si vous avez changé la couleur ou la résolution (dans la boîte
de dialogue de Propriétés d’Affichage), n’appliquez pas les
paramètres sans redémar rer. Vous devez redémarrer l’ordinateur.

Importance:

Si vous ne pouvez pas utiliser le Suspend à la RAM fonction
(après exécuter les marches ci-dessus dans Windows® 2000/
ME/XP), veuillez verifier si votre add-in-cartes ou le périphérique
qui supporte cette fonction. Si cette fonction n’est pas
supportée, vous avez besoin de télécharger le driver convenable
à sa respective site Web.

Français

52

63000232 3.pmd 9/10/02, 5:04 PM52

Français (French)

3.3 Logiciels Supportés

3.3.1 Driver de SiS AGP

Le driver SiS AGP comprend le driver SIS VxD et le driver SIS
Miniport.

Veuillez suivre les étapes ce-dessous pour installer le conduteur A GP :

1. Cliquer l’icône “CHIPSET” du gauche de l’écran d’autorun.

2. Cliquer le “SiS AGP Drivers” dans l’ écran pr incipal.

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

3.3.2 Drivers de SiS VGA

Veuillez suivre les étapes ce-dessous pour installer le conduteur VGA :

1. Cliquer l’icône “GRAPHICS” du gauche de l’écran d’autor un.

3

2. Cliquer le “SiS VGA Drivers” dans l’ écran principal.

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

3.3.3 Drivers de Realtek Audio

Le CD contenu dans l’emballage de la carte système comprend
aussi des drivers audio pour Windows 98, Windows 98 SE,
Windows® ME, Windows NT 4.0, Windows 2000 et Windows
XP.

Veuillez suivre les étapes ce-dessous pour installer le conduteur audio :

1. Cliquer l’icône “AUDIO” du gauche de l’écran d’autorun.

2. Cliquer le “Realtek Audio Drivers” dans l’ écran principal.

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

63000232 3.pmd 9/10/02, 5:04 PM53

Français

(French)

®®

®

®®

53

3

Français (French)

3.3.4 SiS USB 2.0 Drivers

Veuillez suivre les étapes ce-dessous pour installer le conduteur USB

2.0 :

1. Cliquer l’icône “USB” du gauche de l’écr an d’autor un.

2. Cliquer le “SiS USB 2.0 Drivers” dans l’ écran principal.

3. Cliquer le “Yes” pour continuer.

Français

(French)

4. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

5. Redémarrer le système .

Note:

Actuellement, il n’y a que WindowsXP and Windows 2000 qui soutiennent
USB .0. La marque “Yello w” apparaîtrera dans le “Device Manager” du
Windows® 9x et du Windows® ME parce qui’ils ne soutiennent pas

USB 2.0.

Français

3.3.5 Les Drivers de SiS LAN pour Windows
(NS36-TL seulement)

V euillez suivre les étapes ce-dessous pour installer le conduteur LAN :

1. Cliquer l’icône “NETWORK” du gauche de l’écran d’autorun.

2. Cliquer le “SiS LAN Drivers for Windows” dans l’ écran pr incipal.

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

3.3.6 SiS IDE Drivers

V euillez suivre les étapes ce-dessous pour installer le conduteur IDE :

1. Cliquer l’icône “TOOLS” du gauche de l’écran d’autor un.

2. Cliquer le “SiS IDE Drivers for WIN 2000/XP” dans l’ écran
principal.

54

63000232 3.pmd 9/10/02, 5:04 PM54

Français (French)

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

3.3.7 Driver de Microsoft DirectX 8.1

Veuillez suivre les étapes ce-dessous pour installer le conduteur DirectX

8.1 :

1. Cliquer l’icône “TOOLS” du gauche de l’écran d’autor un.

2. Cliquer le “Microsoft DirectX 8.1” dans l’ écran principal.

3. Cliquez sur “Yes” afin d’en continuer.

4. Suivez les instructions affichées sur le texte de boîte de dialogue
afin de compléter l’installation.

5. Redémarrez votre système.

3.3.8 McAfee VirusScan En Ligne

Le VirusScan En Ligne de McAfee est la méthode la plus sér ieuse et
simple d’utilisation pour protéger votre ordinateur contre les virus
informatiques. Après avoir installé le VirusScan En Ligne de McAfee ,
votre machine restera en sécurité parce que le VirusScan En Ligne
recherche automatiquement les virus pour vous et actualise lui­même la liste des des virus détectables pour que la protection de
votre PC soit toujour optimale.

3

Français

(French)

Veuillez suivre les étapes ce-dessous pour installer le conduteur McAf ee
VirusScan Online :

1. Cliquer l’icône “TOOLS” du gauche de l’écran d’autor un.

2. Cliquer le “McAfee V ir usScan Online” dans l’ écran principal.

3. Cliquez sur “Yes” afin d’en continuer.

4. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

5. Redémarrer le système .

63000232 3.pmd 9/10/02, 5:04 PM55

55

3

Français (French)

3.3.9 Utilitaire Hardware Monitor

La car te système est livrée avec un utilitaire de “Hardware Monitor”
contenu dans le CD fourni. Il peut gérer les conditions du système
du matériel telle que la température du CPU et du système, le
voltage et la vitesse des ventilateurs. Il vous permet aussi de
positionner manuellement un éventail de matériels pouvant être
gérés. Si les valeurs sont situées au-dessus ou en dessous de
l’éventail présélectionné, un message d’avertissement apparaîtra.
L’utilitaire peut aussi être configuré de sorte que l’alarme sonore
retentisse chaque fois qu’une erreur se produit. Nous vous
recommandons d’utiliser les “Default Setting” qui sont les paramètres
idéaux pour maintenir le système en bon état de fonctionnement.

Note:

Utilisez cet utilitaire seulement dans les systèmes d’exploitation

®®

®

Windows

®®

98, Windows

2000, Windows NT

®®

®

®®

98 SE, Windows

®®

®

®®

4.0 ou Windows

V euillez suivre les étapes ce-dessous pour installer le conduteur Hardware
Monitor :

Français

®®

®

®®

XP.

®®

®

®®

ME, Windows

®®

®

®®

Français

(French)

1. Cliquer l’icône “TOOLS” du gauche de l’écran d’autor un.

2. Cliquer le “Hardware Monitor” dans l’ écran principal.

3. Suivre les commandes promptes dans l’ écran pour finir
l’installation.

4. Redémarrer le système .

56

63000232 3.pmd 9/10/02, 5:04 PM56

Français (French)

3.3.10 Notes pour l’Installation des Pilotes et des
Utilitaires

1. “Autorun” SEULEMENT supporte les systèmes d’exploitation
Windows® 98, Windows® 98 SE, Windows® ME, Windo ws® 2000,
Windows NT® 4.0 et Windows® XP. Si, après avoir inséré le CD,
“Autorun” ne démarre pas automatiquement (Dans ce cas,
l’écran de CD Main Board Utility n’apparaîtra pas), veuillez aller
directement au répertoire racine du CD et double cliquez sur
“Setup”.

2. Veuillez vous rendre sur le site web de DFI à "http://
www.dfi.com/support1/download2.asp" pour trouver la dernière
version des pilotes ou logiciel d’applications.

3. Toutes les étapes ou procédures pour installer les pilotes sont
susceptibles d’être modifiées sans notice préalable étant donné
que les logiciels sont mis à jour occasionnellement. Veuillez vous
repor ter aux fichiers LisezMoi, s’ils sont disponibles, pour obtenir
les dernières informations.

3

Français

(French)

63000232 3.pmd 9/10/02, 5:04 PM57

57

3

Français

(French)

Français (French)

3.4 Dépannage

Ce chapitre du manuel est destiné à vous aider résoudre les
problèmes éventuels que vous pourriez rencontrer avec votre
ordinateur. Pour dépanner efficacement votre système, traitez chaque
problème individuellement. Ceci permettra de faire un diagnostique
exact du problème dans le cas ou celui-ci aurait des causes multiples.

Certains des points les plus courants, à vérifier lorsque vous
rencontrez des problèmes lors de l’utilisation de votre système sont
énumérés ci-dessous.

1. L’interrupteur d’alimentation de chaque périphérique est sur la
position marche.

2. Tous les câbles et cordons d’alimentation sont bien connectés.

3. La prise secteur sur laquelle vos périphériques sont branchés
fonctionne correctement. Testez la pr ise en br anchant une lampe
ou tout autre appareil électrique.

4. Le moniteur est allumé.

5. Les contrôles de luminosité et de contraste d’affichage sont
correctement réglés.

6. Toutes les cartes d’extension situées dans les logements
d’extension sont correctement enfichées.

7. Chaque carte d’extension installée est conçue pour votre
système et paramétrée correctement.

Français

Moniteur/Affichage

Si l’écran d’affichage reste éteint après la mise sous tension du
système.

1. Assurez vous que le bouton d’alimentation est sur la position
marche.

2. Vérifiez que l’une des extrémités du cordon d’alimentation du
moniteur est correctement connectée au moniteur et que l’autre
extrémité est branchée à une prise de cour ant CA en état de
marche. Si nécessaire, essayez une autre prise.

3. Vérifiez que le câble d’entrée vidéo est correctement connecté au
moniteur et à l’adaptateur d’affichage du système.

4. Ajustez la luminosité de l’affichage en tournant le bouton de
contrôle de luminosité du moniteur.

58

63000232 3.pmd 9/10/02, 5:04 PM58

Français (French)

L’image bouge constamment.

1. Le moniteur a perdu sa synchronisation verticale. Ajustez la
synchronisation ver ticale du moniteur.

2. Eloignez tous les objets, tel qu’un autre moniteur ou un
ventilateur, qui pourrait créer un champ magnétique autour de
l’affichage.

3. Assurez vous que les fréquences de sortie de votre car te vidéo
sont suppor tées par ce moniteur.

L’écran ondule constamment.

1. Si le moniteur est proche d’un autre moniteur, il est peut-être
nécessaire d’éteindre ce dernier. Les lampes fluorescentes situées
à proximité du moniteur peuvent aussi faire onduler l’image à
l’écran.

Alimentation

A la mise sous tension de l’ordinateur rien ne se passe.

1. Vérifiez que l’une des extrémités du cordon d’alimentation CA
est branchée dans une prise de courant en état de marche et
que l’autre extrémité est correctement branchée au dos du
système.

2. Assurez vous que l’interrupteur de sélection de voltage situé sur
le panneau arrière est positionné pour le type correct de voltage
que vous utilisez.

3. Le cordon d’alimentation présente peut-être un “cour t circuit” ou
une “coupure”. Inspectez le cordon et installez-en un nouveau si
nécessaire.

3

Français

(French)

Lecteur de Disquettes

L’ordinateur ne peut pas accéder au lecteur de disquettes.

1. La disquette n’est peut-être pas formatée. Formatez la disquette
et réessayez.

2. La disquette est peut-être protégée en écriture. Utilisez une
disquette qui n’est pas protégée en écriture.

3. Vous êtes peut-être en train d’écrire sur le mauvais lecteur.
Vérifiez le chemin d’accès pour vous assurer que vous écrivez
bien sur le lecteur visé.

63000232 3.pmd 9/10/02, 5:04 PM59

59

3

Français

(French)

Français (French)

4. L’espace est insuffisant sur la disquette. Utilisez une autre
disquette compor tant un espace de stockage adéquat.

Disque Dur

Défaillance du disque dur.

1. Assurez vous que le type correct de lecteur pour le disque dur a
été entré dans le BIOS.

2. Si le système est configuré avec deux disques durs, assurez vous
que le disque dur amorçable (premier) est configuré en Maître et
le second disque dur est configuré en Esclave. Le disque dur
maître doit avoir une partition active/amorçable.

Durée de formatage trop longue.

1. Si votre disque dur met trop de temps à se formater, cela
provient sûrement d’un problème de connexion de câble.
Cependant, si votre disque dur a une grande capacité, il mettra
plus de temps à se formater.

Français

Port Parallèle

L’imprimante parallèle ne répond pas quand vous essayez
d’imprimer.

1. Assurez vous que votre imprimante est allumée et que
l’imprimante est en ligne.

2. Assurez vous que votre logiciel est configuré pour le type
d’imprimante connectée.

3. Vérifiez que l’adresse d’E/S et les paramètres IRQ du por t LPT
sur car te sont configurés correctement.

4. Vérifiez que le périphérique connecté fonctionne en le connectant
à un por t parallèle qui fonctionne et configuré correctement. S’il
fonctionne, l’imprimante peut être considérée comme étant en
bon état de marche. Si l’imprimante ne fonctionne toujours pas,
remplacez le câble d’imprimante et essayez à nouveau.

60

63000232 3.pmd 9/10/02, 5:04 PM60

Français (French)

Port Série

Le périphérique série (modem, imprimante) n’émet aucun
caractère ou émet des caractères incohérents.

1. Assurez vous que le périphérique série est allumé et qu’il est en
ligne.

2. Vérifiez que le périphérique est br anché sur le por t sér ie correct
au dos de l’ordinateur.

3. Vérifiez que le périphérique série connecté fonctionne, en le
branchant à un port série qui fonctionne et configuré
correctement. Si le périphérique série ne fonctionne pas, cela
signifie que le câble ou le périphérique série a un problème. Si le
périphérique fonctionne , le problème est peut-être dû à la carte
d’E/S ou au paramétrage d’adressage.

4. Assurez vous que les paramètres COM et d’adressage d’E/S
sont configurés correctement.

Clavier

Rien ne se passe quand une touche du clavier est enfoncée.

3

1. Assurez vous que le clavier est connecté correctement.

2. Assurez vous qu’aucun objet n’appuie sur le clavier et qu’aucune
touche n’est enfoncée pendant le processus d’amorçage.

Carte Système

1. Assurez vous que la car te d’extension est correctement placée
dans le logement d’extension. Si la carte d’extension a du jeu,
éteignez le système, réinstallez la carte et allumez le système .

2. Vérifiez les paramétrages de cavalier s pour vous assurer que les
cavaliers sont positionnés correctement.

3. Vérifiez que tous les modules mémoire sont correctement
installés dans les sockets mémoire.

4. Assurez vous que les modules mémoire se trouvent dans les
emplacements appropriés.

5. Si la carte ne fonctionne pas, placez la carte sur une surface
plane et vérifiez tous les composants sur socket. Appuyez
doucement sur chaque composant pour l’enfoncer dans le socket.

6. Si vous avez apporté des modifications aux paramètres du BIOS,
ré entrez dans le programme d’installation et chargez les
paramètres par défaut du BIOS.

63000232 3.pmd 9/10/02, 5:04 PM61

Français

61

(French)

4

Deutsch (German)

Chapter 4 - Deutsch (German)

Inhaltsverzeichnis

4.1 Leistungsmer kmale und Technische Daten...............................................

4.2 Anwendung der Funktion “Suspendieren auf RAM”......................

4. 3 Unterstützte Software .................................................................................................

4.4 Fehlersuche............................................................................................................................

Français

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Ar tikel enthalten:

! Eine Systemplatine
! Ein Benutzerhandbuch
! Eine Halterung mit Kar tenkante und mit einem ser iellen Anschluß

und 1 Spiel-/MIDI-Anschluß

! Ein IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke,

ATA/100-IDE-Laufwerke oder ATA/133-IDE-Laufwerke

! Ein Floppylaufwerkskabel mit 34poligen Anschlußstecker
! Eine CD mit “Main Board Utility”

Fehlt einer dieser Artikel oder weist einer dieser Artikel
Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

63
70
72
77

Deutsch

(German)

Hinweis:

Das Benutzerhandbuch in der angebotenen CD enthält detaillierte
Informationen über die Hauptplatine. Wenn in manchen Fällen
manche Informationen nicht denjenigen Informationen dargestellt in
diesem Handbuch entsprechen, soll dieses Handbuch als die meist
aktualisierte Ausgabe gelten.

62

63000232 4.pmd 9/10/02, 5:05 PM62

Deutsch (German)

4.1 Leistungsmerkmale und Technische Daten

4.1.1 Leistungsmerkmale

Chipset

• SiS® 651/962L

Prozessor

4

Das Systemboard ist mit Socket 478 zur Installation eines Pentium
4-Prozessors ausgerüstet. und Prozessors Celeron

• Intel® Pentium® 4 Prozessor (478-polige)

- 533MHz Systemdatenbus - unterstützt up to 2.53 GHz CPU

®

speed

- 400MHz Systemdatenbus - unter stützt up to 2.4 GHz CPU

speed

• Intel® Celeron® Prozessor (478-polige)

- 400MHz Systemdatenbus - unterstützt up to 1.7 GHz CPU

speed

Systemspeicher

• 2 DDR-DIMM-Fassungen mit 184poligem Anschlußstecker

• unterstützt 4 Speicheradreßbereiche bis zu 2GB mittels
Verwendung von PC1600 (DDR200)/PC2100 (DDR266) oder
PC2700 (DDR333) ungepuffertes DDR SDRAM DIMMs von

2.5V-Typus

• 16Mb, 64Mb, 128Mb, 256Mb und 512Mb SDRAM-Technologie
mit Blätterngröße von 2KB bis zu 16KB

®

Deutsch

(German)

63000232 4.pmd 9/10/02, 5:05 PM63

63

4

Deutsch (German)

Erweiterungssteckfasssungen

Die Hauptplatine ist ausgerüstet mit 1 Universal-AGP-Einbauplatz, 3
PCI-Einbauplätzen.

AGP ist eine Schnittstelle, die zum Unter stützen der Hochleistungs­3D-Grafikkar ten bestimmt ist und die für den Zugriff zum Speicher
für die Textur, das Z-Puffern und Alpha-Mischen eine dedizierte
Leitung verwendet. Für die 3D-Grafikanwendungen unterstützt die
universelle AGP-Steckfassung einen AGP 2x mit einer Bandweite von
bis zu 533MB/Sek. sowie einen AGP 4x mit einer Bandweite von bis
zu 1066MB/Sek. Durch den AGP in diesem System werden bessere
Grafiken schneller an Ihren PC übertr agen.

Grafikmerkmale auf Platine

• SiS® 315 VGA-Lösung in SiS® 651 Chip integrier t

• Integrier ter 256Echtzeit 2D/3D Graphikbeschleuniger

- 2 Bildpunkt-Bildaufbereitungs-Fließbänder und 4 Textur-3D­Graphikmaschine

- Ultra-AGPIITM-Technologie liefert AGP 4x, 2GB/s äquivalent

- Fortschr ittliche H/W-Beschleunigung für DVD-Rückspielen

- geteilte Speichergröße bis zu 64MB

Français

Audiomerkmale auf Platine

• AC’97 2.2 Erweiterungscodec konform

• Unter stützung des Microsoft® DirectSound / DirectSound 3D

• AC’97 mit Unterstützung des Vollduplexbetriebs, unabhängigem
Abtastratenumwandler für die Aufnahme und Wiedergabe

Deutsch

(German)

Merkmale des LANs auf Platine (NS36-TL nur für)

• Benutzung des Phy für die Fast-Ethernet-Verbindung

• Integrier ter IEEE 802.3, 10BASE-T und 100BASE-TX kompatibler
PHY

• 32-Bit-PCI-Master -Schnittstelle

• Integrierte Power-Management-Funktionen

• Vollduplex-Unterstützung bei 10 und 100 Mbps

• Unter stützung der IEEE-802.3u-Auto-Negotiation

• Unterstützung des Leiter s für das Management

64

63000232 4.pmd 9/10/02, 5:05 PM64

Deutsch (German)

Ein-/Ausgabe-Porte an der Rückwand (PC 99 mit farbkodierten
Steckverbindungen)

• 4 USB2.0/1.1-Anschlüsse

• 1 RJ45 LAN-Anschluß (NS36-TL nur für)

• 1 serieller DB-9-Anschluß, kompatibel mit NS16C550A

• 1 DB-15-VGA-Anschluß

• 1 DB-25-Parallelanschluß

• 1 Mini-DIN-6-Anschluß für eine PS/2-Maus

• 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur

• 3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und
Mikrofon-Eingang

Ein-/Ausgabe-Anschlußstecker

• 1 Anschlußfassung für 2 zusätzliche externe USB2.0/1.1­Anschlüsse

• 1 9poliger Anschlußstecker für den ein externen seriellen Anschluß

• 1 Anschlußstecker für den externen Spiel-/MIDI-Anschluß

• 1 Anschlußstecker für den externen Ausgangsleitung und
Mikrofon-Eingang

• 2 interne Audioanschlüsse (AUX-in und CD-in)

• 1 Anschluß für die IrDA-Schnittstelle

• 2 IDE-Anschlüsse

• Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch
einen Floppylaufwerksanschluß

• 2 Anschlußstecker für das ATX-Netzgerät

• 1 Anschlußstecker für Wecken durch LAN

• CPU- und System-ventilator-Anschlüsse

4

PCI-Bus-Master-IDE-Controller

• Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE­Schnittstellen.

• Unterstützung der Festplatten ATA/33, ATA/66, ATA/100 und
ATA/133

• Erweitertes IDE des UDMA-Modus 3, 4, 5 und 6 (Datenüber­tragungsgeschwindigkeit von bis zu 133MB/Sek.).

• Verminderte CPU-Benutzung während Diskettenübertragung
dank dem Bus-Master.

• Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP

63000232 4.pmd 9/10/02, 5:05 PM65

Deutsch

65

(German)

4

Deutsch (German)

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch
welche eine kabellose Verbindung zwischen Ihrem Computer und
Peripheriegeräten hergestellt werden kann.

USB-Anschlüsse

USB 1.1 unterstützt 12Megabit/Sekunde Bandbreite, während USB 2.0
480Megabit/Sekunde Bandbreite unterstützt, was eine spürbare
V erbesserung der Geräteübertragungs-Geschwindigkeiten zwischen Ihrem
Computer und einem breiten Sor timent von simultanzzugreifbaren

externen Plug und Play P eripheriegeräten bietet.

BIOS

• Kompatibilität mit Award BIOS, Windows® 98/2000/ME/XP Plug
and Play

• Unterstützung des sequentiellen SCSI-Ladens

• Flash EPROM für ein einfaches Aktualisieren des BIOS

• Unter stützung der DMI-2.0-Funktion

• Flash-Speicher (2Mbit)

Desktop-Management-Schnittstelle (DMI)

Français

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS
integriert ist. Durch das DMI-Dienstprogramm im BIOS werden
automatisch verschiedene Informationen über die Konfiguration Ihres
Systems registriert, wonach diese Informationen im DMI-Speicher
gespeicher t werden. Dieser DMI-Speicher bildet einen Teil des “Plug
and Play” BIOS und des DMI der Systemplatine, zusammen mit der

Deutsch

(German)

richtig mit dem Netzwerk verbundenen Software. Auf diese Weise
soll der Unterhalt und die Fehlersuche des PC-Systems er leichtert
werden.

4.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden “gesundheitlichen
Bedingungen” Ihres Systems überwacht werden.

• Überwachung der Temperatur des CPU/Systems sowie
Warnsignal bei Überhitzung

66

63000232 4.pmd 9/10/02, 5:05 PM66

Deutsch (German)

• Überwachung der Spannungen des CPU/3.3V/5V/±12V/VBAT/
5VSB-Spannungen sowie Warnsignal bei Ausfall

• Überwachung der Geschwindigkeit des CPU- und System­Ventilators und sendet ein Warnsignal bei einem Ausfall aus

• Automatisches Ein-/Ausschalten der des System-ventilator

• Anzeige der Temper atur, Spannung und der Geschwindigkeit des
Ventilators

4.1.3 Intelligente Ausstattungsteile

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld “Soft-Off By PWRBTN” im Power
Management Setup kann das System durch diesen Schalter
ausgeschaltet oder in den Suspendier-Modus geschaltet werden.

Wecken bei LAN (Wake-On-LAN)

Durch die Funktion “Wecken bei LAN-Bereitschaft” kann ein
ausgeschalteter PC ferngesteuer t durch das Netzwerk eingeschaltet
werden. Ihre LAN-Kar te muß dazu jedoch die Weckfunktion durch
Fernsteuerung unter stützen.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß ≥720mA
unterstützen.

4

Wecken bei Betätigung der PS/2 Tastatur/Maus

Mit der Funktion können Sie ein System mit einem PS/2-Tastatur­oder PS/2-Maus-Gerät aus dem S3/S4/S5-Status aufwecken.

Wichtig:

• Falls Sie das Kennwort vergessen haben, Sie müssen das
System herunterfahren lassen und dann den
Stromversorgungsschalter ausschalten oder das AC­Stromkabel auftrennen und Befolgen Sie die Einstellungen im
Abschnitt “Clear CMOS Data” im Kapitel 1.

• Die 5VSB-Stromversorgung Ihres Netzgerätes muß

≥

63000232 4.pmd 9/10/02, 5:05 PM67

720mA unterstützen.

Deutsch

67

(German)

4

Deutsch (German)

Wecken bei USB-Tastatur (Wake-On-USB Keyboard)

Mit der Funktion können Sie ein System mit einem USB-Tastatur­Gerät aus dem S3/S4/S5-Status aufwecken.

Wichtig:

• Falls Sie die Wecken bei USB-Tastatur-Funktion für 2 USB­Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres
Netzgerätes eine Leistung von ≥1.5A.

• Falls Sie die Wecken bei USB-Tastatur-Funktion für 3 or
more USB-Anschlüsse, unterstützt die 5VSB-Stromquelle
Ihres Netzgerätes eine Leistung von ≥2A.

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installier ten RTC kann Ihr System
automatisch am eingestellten Datum und zur eingestellten Uhrzeit
eingeschaltet werden.

ACPI STR

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte
Konfiguration und Leitsungsschnittstelle). ACPI besitzt
Energiesparfunktionen, die es dem PC ermöglichen, das Power­Management und “Plug and Play” mit Betriebssystemen anzuwenden,
durch welche das direkte OS-Power-Management unterstützt wird.
Gegenwär tig wird die ACPI-Funktion nur durch Windows® 98/2000/
ME/XP unterstützt. Die Suspendieren-auf-RAM-Funktion kann
angewendet werden, wenn ACPI im Power-Management-Setup
aktiviert ist.

Français

Deutsch

(German)

Wurde die Suspendieren-auf-RAM-Funktion aktiviert, kann das
System umgehend durch Drücken des Netzschalters oder durch
Auswählen von “Standby” beim Herunterfahren des Windows® 98/
2000/ME/XP ausgeschaltet werden, ohne daß Sie dabei den
manchmal mühsamen Vorgang zum Schließen aller Dateien,
Anwendungsprogramme und des Betriebssystems durchmachen
müssen, da das System imstande ist, sämtliche Programme und
Dateien während dem ganzen Arbeitsabschnitt beim Ausschalten in
den RAM (Direktzugriffspeicher) zu speichern. Beim nächsten
Einschalten des Systems wird der Arbeitsabschnitt genau an der
Stelle fortgesetzt, wo Sie ihn unterbrochen haben.

68

63000232 4.pmd 9/10/02, 5:05 PM68

Deutsch (German)

Wichtig:

Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von

≥

1A unterstützen.

Wiederherstellung der Wechselstromversorgung nach einem
Ausfall

Bei der Wiederherstellung der Stromversor gung nach einem Ausfall
kann das System entweder manuell oder automatisch eingeschaltet
werden, oder Sie können den Betrieb des Systems an der Stelle
fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen
wurde.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten
zerstör t. Diese Systemplatine wurde so entworfen, um dem Boot­Sektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen
entsprechenden Schutz zu bieten.

4

63000232 4.pmd 9/10/02, 5:05 PM69

Deutsch

69

(German)

4

Deutsch (German)

4.2 Anwendung der Funktion “Suspendieren auf
RAM”

Wenn Sie das Betriebssystem von Windows® 98 verwenden,
befolgen Sie bitte die Schritte unten.

1. “Power Management Setup” in dem Hauptbildschir m auswählen,
und die <Enter> drücken.

2. Im Feld “ACPI Function” wählen Sie “Enabled” aus.

3. Im Feld “ACPI Suspend Type” wählen Sie “S3(STR)” aus.

4. Die <Esc>-Taste drücken, um zum Hauptmenü zurückzukehren.

5. “Save & Exit Setup” auswählen und die <Enter> drücken. Dann
<Y> eingeben und die <Enter> drücken.

6. Installieren Sie Windows® 98, indem Sie den folgenden
Parameter eingeben. Hiermit wird sichergestellt, daß die ACPI­Funktion unterstützt wird.

[drive]:>setup /p j

Français

Falls Windows® 98 bereits installiert wurde, muß das System
aktualisiert werden, damit ACPI unterstützt werden kann. Für
weitere Informationen über die Aktualisierung wenden Sie sich
an Microsoft.

7. Windows® 98 star ten. Auf dem Windows® 98-Desktop klicken
Sie auf Star t. Dann den Cursor auf Einstellungen bewegen und

Deutsch

(German)

auf Systemsteuerung klicken.

8. Auf das Symbol “System” doppelklicken. Im Dialogfenster
“Systemeigenschaften” klicken Sie auf das Register “Leistung”.

9. Auf “Dateisystem” klicken. Im Feld “Standardnutzung dieses
Computers” wählen Sie “Mobiles oder Docksystem” aus. Auf
“Applizieren” und dann auf OK klicken. Den PC neustarten.

10. Zum Öffnen des Dialogfenster s “Systemsteuerung” wiederholen
Sie Schritt 7. Auf das Symbol “Power-Management”
doppelklicken.

70

63000232 4.pmd 9/10/02, 5:05 PM70

Deutsch (German)

11. Auf das Register “Erweiter t” klicken. Im Feld “Beim Drücken der
Netztaste des PCs” wählen Sie “Standby” aus.

12. Nachdem Sie die obigen Schritte ausgeführ t haben und den PC
ausschalten möchten, muß der Vorgang zum Schließen der
Dateien, Anwendungen und des Betriebssystems nicht
ausgeführt werden. Der PC kann direkt durch Drücken der
Netztaste oder durch Auswählen von “Standby” beim
Abschalten des Windows® 98 ausgeschaltet werden.

Zum Einschalten des PCs einfach die Netztaste drücken. Der
Betrieb wird in weniger als 8 Sekunden an der Stelle wieder
aufgenommen, wo Sie den PC ausgeschaltet haben.

Falls die Farbe oder die Auflösung abgeändert wurde (im
Dialogfenster “Bildschirmeigenschaften”), dürfen die Einstellungen
ohne Neustarten nicht angewendet werden. Der PC muß
neugestartet werden.

Wichtig:

Wenn Sie nicht in der Lage sind, die Anhalte-Auf-RAM-Funktion
zu verwenden (nach Durchführung der Schritte oben in
Windows® 98 oder wenn Sie in Windows® 2000/ME/XP sind),
prüfen Sie bitte, ob Ihre Zusatzkarten oder –geräte diese
Funktion unterstützen. Wenn diese Funktion nicht unterstützt
wird, brauchen Sie den passenden Treiber von ihrer jeweiligen
Webseite herunterzuladen.

4

63000232 4.pmd 9/10/02, 5:05 PM71

Deutsch

71

(German)

4

Deutsch (German)

4.3 Unterstützte Software

4.3.1 SiS-AGP-Treiber

Der SiS-AGP-Treiber enthält den SIS-VxD-Treiber und den SiS­Miniport-Treiber.

Befolgen Sie bitte die Schritte unten, um den A GP T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschirms
das “CHIPSET”-Ikon.

2. Klicken Sie “SiS AGP Drivers” auf dem Hauptbildschirm.

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Starten Sie das System neu.

4.3.2 SIS-VGA-Treibers

Befolgen Sie bitte die Schritte unten, um den VGA Treiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschirms
das “GRAPHICS”-Ikon.

Français

2. Klicken Sie “SiS VGA Driver s” auf dem Hauptbildschirm.

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Starten Sie das System neu.

Deutsch

4.3.3 Realtek-Audio-Treibers

(German)

Auf der mit der Systemplatine geliefer ten CD sind ebenfalls Audio­Treiber für Windows 98, Windows 98 SE, Windows ME, Windows
NT 4.0, Windows 2000 und Windows

Befolgen Sie bitte die Schritte unten, um den audio T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschirms
das “AUDIO”-Ikon.

2. Klicken Sie “Realtek Audio Drivers” auf dem Hauptbildschirm.

72

63000232 4.pmd 9/10/02, 5:05 PM72

®®

®

®®

XP.

Deutsch (German)

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Star ten Sie das System neu.

4.3.4 SiS USB 2.0 Drivers

Befolgen Sie bitte die Schritte unten, um den USB 2.0 T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführ ungs-Bildschirms
das “USB”-Ikon.

2. Klicken Sie “SiS USB 2.0 Treiber” auf dem Hauptbildschir m.

3. Klicken Sie “Ja”, um fortzusetzen.

4. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

5. Star ten Sie das System neu.

Anmerkung:

Ein “Gelbes” Zeichen wird in Geräteverwalter von Windows® 9x und
Windows® ME auftauchen, weil diese Betriebssysteme USB 2.0 nicht
unterstützen. Zur Zeit unterstützen nur Windows® XP und Windows

2000 USB 2.0.

4

®

4.3.5 SiS-LAN-Treibers für Windows (NS36-TL nur für)

Befolgen Sie bitte die Schritte unten, um den LAN Treiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführ ungs-Bildschirms
das “NETW ORK”-Ikon.

2. Klicken Sie “SiS LAN Drivers for Windows” auf dem
Hauptbildschirm.

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Star ten Sie das System neu.

63000232 4.pmd 9/10/02, 5:05 PM73

Deutsch

73

(German)

4

Deutsch (German)

4.3.6 SiS-IDE-Treiber

Befolgen Sie bitte die Schritte unten, um den IDE T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschirms
das “T OOLS”-Ikon.

2. Klicken Sie “SiS IDE Drivers for WIN 2000/XP” auf dem
Hauptbildschirm.

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Starten Sie das System neu.

Français

4.3.7 Microsoft-DirectX-8.1-Treibers

Befolgen Sie bitte die Schritte unten, um den T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschir ms
das “TOOLS”-Ikon.

2. Klicken Sie “Microsoft DirectX 8.1” auf dem Hauptbildschirm.

3. Klicken Sie “Ja”, um fortzusetzen.

4. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

5. Starten Sie das System neu.

4.3.8 McAfee Virenabtastung-Online

Deutsch

(German)

74

63000232 4.pmd 9/10/02, 5:05 PM74

Die McAfee Virenabtastung-Online ist die zuverlässigste ung günstigste
W eise, um Ihren PC v or Computerviren zu schützen. W enn Sie McAfee
Virenabtastung-Online installiert haben, ist Ihr Computer sicher , weil er
automatisch Viren abtastet und Virenaktualisierungen überprüft, so daß
PC-Schutz tagesaktuell bleibt.

Befolgen Sie bitte die Schritte unten, um das Hilfsprogramm zu
installieren,

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschir ms
das “TOOLS”-Ikon.

Deutsch (German)

2. Klicken Sie “McAfee Vir usScan Online” auf dem Hauptbildschirm.

3. Klicken Sie “Ja”, um fortzusetzen.

4. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

5. Star ten Sie das System neu.

4.3.9 Hardware Monitor-Dienstprogramm

Die Systemplatine wurde mit dem Dienstprogramm für das
“Hardware Monitor” geliefert. Dieses Dienstprogramm ist auf der
mitgeliefer ten CD enthalten. Mit diesem Dienstprogramm kann der
Zustand der Systemhardware, wie beispielsweise die Temperatur des
CPU und des Systems, die Spannung, die Geschwindigkeit der CPU­und Chassisventilatoren, überwacht werden. Sie können damit
ebenfalls selbst einen Kontrollbereich der zu überwachenden Elemente
manuell bestimmen. Sind die Werte höher oder niedriger als der
eingestellte Bereich, erscheint ein Warnhinweis. Dieses
Dienstprogramm kann auch so eingestellt werden, daß bei Auftreten
eines Fehlers ein akustisches Warnsignal abgegeben wird. Es wird
empfohlen, daß Sie die “Default Setting” benutzen, da dies die ideale
Einstellung ist, mit der das System stets in gutem Funktionszustand
gehalten wird.

4

Hinweis:

Dieses Dienstprogramm darf nur unter dem Dienstprogramm
Windows
2000, Windows NT

Befolgen Sie bitte die Schritte unten, um den T reiber zu installieren:

1. Klicken Sie an der linken Seite des Autoausführungs-Bildschir ms
das “ TOOLS”-Ik on.

2. Klicken Sie “Hardware Monitor” auf dem Hauptbildschirm.

3. Befolgen Sie die Bereitmeldungen auf dem Bildschirm, um die
Installation zu beenden.

4. Starten Sie das System neu.

63000232 4.pmd 9/10/02, 5:05 PM75

®®

®

®®

98, Windows

®®

®

®®

®®

®

®®

98 SE, Windows® ME, Windows

4.0 oder Windows

®®

®

®®

XP benutzt werden.

®®

®

®®

Deutsch

(German)

75

4

Deutsch (German)

4.3.10 Hinweise zum Installieren der Treiber und der
Dienstprogramme

1. Durch “Autorun” werden NUR die Betriebssysteme Windows
98, Windows® 98 SE, Windows® ME, Windows® 2000, Windows
NT® 4.0 und Windows® XP unterstützt. Wurde nach Einlegen der
CD das “Autorun” nicht automatisch gestartet (d.h. der Schirm
mit der CD mit Main Board Utility für die Hauptplatine erscheint
nicht), gehen Sie direkt zum Stammverzeichnis der CD und
doppelklicken Sie auf “Setup”.

Français

2. Auf der DFI-Webseite "http://www.dfi.com/support1/
download2.asp" finden Sie die neuste Version der Treiber oder
Software-Anwendungsprogramme.

3. Änderungen sämtlicher Schr itte oder Vorgänge zur Installation der
Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die
Softwareprogramme gelegentlich aktualisier t werden. Die neusten
Informationen finden Sie in den Readme-Dateien (Liesmich­Dateien), falls vorhanden.

®

Deutsch

(German)

76

63000232 4.pmd 9/10/02, 5:05 PM76

Deutsch (German)

4.4 Fehlersuche

In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die
bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche
Fehlersuche in Ihrem System behandeln Sie jede Stör ung einzeln, um
eine genaue Diagnose der Störung sicherzustellen, falls eine Störung
mehrere Ursachen hat.

Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten
eines Problems werden nachstehend aufgeführt.

1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet
worden.

2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.

3. Die Netzsteckdose, an welche die Per ipheriegeräte angeschlossen
sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie
eine Lampe oder ein anderes elektrisches Gerät daran
anschließen.

4. Der Monitor wurde eingeschaltet.

5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind
ordnungsgemäß eingestellt.

6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind
richtig und fest eingesetzt worden.

7. Sämtliche Zusatzkar ten, die installiert wurden, sind für Ihr System
bestimmt und wurden richtig eingesetzt.

4

Monitor/Bildschirm

Falls der Bildschirm nach dem Einschalten des Systems leer
bleibt.

1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter
eingeschaltet wurde.

2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors
richtig am Monitor und das andere Ende an eine WS­Netzsteckdose in gutem Betriebszustand angeschlossen ist.
Schließen Sie das Kabel an eine andere Steckdose an, falls
notwendig.

3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor
und an der Bildschirmkar te angeschlossen ist.

4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden
Regler ein.

63000232 4.pmd 9/10/02, 5:05 PM77

Deutsch

77

(German)

4

Deutsch (German)

Das Bild scheint sich ständig zu bewegen.

1. Der Monitor hat seine vertikale Synchronisation ver loren. Stellen
Sie diese ein.

2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen
Monitor oder einen Ventilator, die ein Magnetfeld um den
Bildschirm erzeugen können.

3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte
durch diesen Monitor unterstützt werden.

Der Schirm scheint ständig zu flimmern.

Français

1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde,
muß der danebenstehende Monitor möglicherweise ausgeschaltet
werden. Neonlampen neben dem Monitor können ebenfalls ein
Zittern des Bildes auf dem Bildschirm verur sachen.

Stromversorgung

Nichts geschieht nach dem Einschalten des Computers.

1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine
Netzsteckdose in gutem Betriebszustand und das andere Ende
richtig an die Rückseite des Systems angeschlossen wurden.

2. Stellen Sie sicher, daß der Spannungswählschalter auf der
Geräterückseite auf die richtige Spannung, die Sie benutzen,
eingestellt ist.

3. Das Netzkabel ist möglicherweise kurzgeschlossen oder
beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein
neues, falls notwendig.

Deutsch

Floppylaufwerk

(German)

Der Computer hat keinen Zugriff zum Floppylaufwerk.

1. Die Floppydiskette wurde möglicherweise nicht formatiert.
Formatieren Sie die Diskette und versuchen Sie es er neut.

2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie
eine Diskette, die nicht schreibgeschützt ist.

3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie
die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das
Ziellaufwerk schreiben.

78

63000232 4.pmd 9/10/02, 5:05 PM78

Deutsch (German)

4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine
andere Diskette, auf der genügend Speicherplatz vorhanden ist.

Festplattenlaufwerk

Ausbleiben der Funktion des Festplattenlaufwerks.

1. Stellen Sie sicher, daß der richtige Laufwerktyp für das
Festplattenlaufwerk im BIOS eingegeben wurde.

2. Falls das System für zwei Festplattenlaufwerke konfigurier t wurde ,
stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwer k als
Master und das zweite Festplattenlaufwerk als Slave konfiguriert
wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare
Partition besitzen.

Ungewöhnlich lange Formatierdauer.

1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum
Formatieren benötigt liegt dieses Problem wahrscheinlich an einer
Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine
große Kapazität wird das Formatieren eine längere Zeit dauern.

Parallelanschluß

4

Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.

1. Stellen Sie sicher, daß der Dr ucker eingeschaltet und online ist.

2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen
Typ des angeschlossenen Dr uckers konfigurier t wurde .

3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf
der Platine und de IRQ-Einstellungen richtig konfigurier t wurden.

4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert,
indem Sie es an einen Parallelanschluß anschließen, der
funktionier t und richtig konfiguriert wurde . Funktionier t es, kann
angenommen werden, daß der Drucker in gutem Betriebszustand
ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das
Drucker kabel und versuchen Sie es danach er neut.

63000232 4.pmd 9/10/02, 5:05 PM79

Deutsch

79

(German)

4

Deutsch (German)
Serieller Anschluß

Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt
unleserliche Zeichen wieder.

1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es
online ist.

2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen
Anschluß auf der Rückseite des Computers angeschlossen ist.

3. Stellen Sie sicher, daß das angeschlossene serielle Gerät
funktionier t, indem Sie es an einen funktionierenden und richtig
konfigurierten seriellen Anschluß anschließen. Funktioniert das
serielle Gerät nicht, liegt das Problem entweder am Kabel oder
am seriellen Gerät. Funktioniert das serielle Gerät, kann das
Problem an der Einstellung des E/A auf der Platine oder an der
Adreßeinstellung liegen.

4. Stellen Sie sicher, daß die COM-Einstellungen und die E/A­Adresse richtig konfigurier t sind.

Français

Tastatur

Beim Drücken einer Taste auf der Tastatur geschieht nichts.

1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen
ist.

2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur
befinden und daß während dem Startvorgang keine Tasten
gedrückt werden.

Systemplatine

Deutsch

(German)

80

63000232 4.pmd 9/10/02, 5:05 PM80

1. Stellen Sie sicher, daß die Zusatzkarte gut und fest in die
Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte
locker, schalten Sie das System aus, installieren die Kar te erneut
und schalten das System danach erneut ein.

2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige
Einstellung sicherzustellen.

3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den
Speichersteckplätzen eingesetzt wurden.

4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen
Stelle befinden.

Deutsch (German)

5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine
ebene Oberfläche und lokalisieren sämtliche eingesteckte
Komponente. Drücken Sie jede Komponente behutsam in den
Steckplatz.

6. Falls Sie die BIOS-Einstellungen abgeändert haben, gehen Sie
erneut zum Setup und laden die BIOS-Standardeinstellungen.

4

63000232 4.pmd 9/10/02, 5:05 PM81

Deutsch

81

(German)

5

Español (Spanish)

Chapter 5 - Español (Spanish)

Tabla de los Contenidos

5. 1 Características y Especificaciones.......................................................................

5.2 Utilizando la Función de Suspender a RAM..........................................

5. 3 Softwares Sopor tados................................................................................................

5. 4 Investigación de Conflictos.....................................................................................

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

! El tablero de sistema
! Un manual de usuario
! Un sostén de tarjeta-filo con puerto de ser ie y puer to de juego/

MIDI

! Un cable de IDE para las unidades de ATA/33, ATA/66, ATA/

100 o ATA/133 IDE

! Un cable de unidad de disquete de 34-terminales
! Un CD de “Main Board Utility”

Si cualquieres de estos ar tículos están perdidos o dañados, favor de
ponerse en contacto con su tratante o representantes de venta
para la asistencia.

83
90
92
97

Nota:

El uso explicativo contene información detalle sobre la sistema board

Español

(Spanish)

82

63000232 5.pmd 9/10/02, 5:06 PM82

en el CD preparativo. Si en algún caso, la información no es igual con
el uso explicativo, necesita ver el uso explicativo, esque es más
nuevo.

5.1 Características y Especificaciones

5.1.1 Características

Chipset

• SiS® 651/962L

Procesador

Español (Spanish)

5

La tarjeta madre del sistema esta equipada con un zócalo o enchufe
478 para instalar un procesador Pentium® 4 y procesador Celeron

• Procesador Intel® Pentium® 4 (478-terminales)

- 500MHz Canal de datos del sistema - suppor ts up to

2.53 GHz CPU speed

- 400MHz Canal de datos del sistema - supports up to 2.4

GHz CPU speed

• Procesador Intel® Celeron® (478-terminales)

- 400MHz Canal de datos del sistema - supports up to 1.7

GHz CPU speed

Memoria de Sistema

• 2 enchufes de 184-terminales DDR DIMM

• proporciona 4 bancos al encima de 2GB usando PC1600
(DDR200)/PC2100 (DDR266) o PC2700 (DDR333) sin buffer
DDR SDRAM DIMM, tipo de 2.5V

• Tecnología SDRAM de 16Mb, 64Mb, 128Mb, 256Mb y 512Mb
con tamaño de página desde 2KB al encima de 16KB

®

63000232 5.pmd 9/10/02, 5:06 PM83

Español

83

(Spanish)

5

Español (Spanish)

Ranuras de Expansión

La tarjeta maderna está equipado con un slot de AGP universal, 3
slots de PCI.

AGP es un interfaz diseñado para apoyar alta ejecución de tarjetas
de gráficas de 3D. Este utiliza conducto dedicado para acceder la
memoria de sistema para textuarizar, z-tampón y mezcla alfa. La
ranura de AGP universal apoya AGP 2x con hasta ancho de banda
de 533MB/seg. y AGP 4x hasta ancho de banda de 1066MB/seg.
Para las aplicaciones de gráficas de 3D. AGP en este tablero de
sistema transmitirá mejores y más rápidas gráficas a su PC .

Características de Gráficas En Tablero

• Solución SiS® 315 VGA integrado en chip de SiS® 651

• Integrado en accelerador gráfico de Real256TM 2D/3D

- 2 pixeles en rendering pipelines y 4 textura en motor gráfico
de 3D

- Tecnología de Ultra-AGPIITM despachando AGP 4x
equivalente al 2GB/s bandwidth

- Acceleración Avanzado de H/W para DVD playback

- Tamaño de Memor ia compartido al encima de 64MB

Características de Audio En Tablero

• Extensión seguido al código de AC’97 2.2

Español

(Spanish)

• Soporta DirectSound de Microsoft® / DirectSound 3D de
Microsoft

• AC’97 soportado con convertidor de tasa de muestra
independiente, doble completo para la grabación y playback del
audio

Características de LAN Interno (NS36-TL sólo)

• Utiliza el rápido controlador Ethernet de Phy

• IEEE 802.3, 10BASE-T integrado y PHY compatible de
100BASE-TX

• Interfaz maestro de 32-bit PCI

• Funciones de administración de energía integrado

• Sopor te dúplex completo en ambos 10 y 100 Mbps

• Sopor ta auto negociación de IEEE 802.3u

• Sopor ta alambre para la administr ación

®

84

63000232 5.pmd 9/10/02, 5:06 PM84

Español (Spanish)

Panel de reverso de conectores de entrada - salida (Conectores
de PC 99 color -cifrado)

• 4 puer tos de USB2.0/1.1

• 1 puer tos de RJ45 LAN (NS36-TL sólo)

• 1 puer to de serie DB-9 NS16C550A-compatible

• 1 puer to de VGA DB-15

• 1 puer to paralelo de DB-25

• 1 puer to de ratón PS/2 mini-DIN-6

• 1 puer to de teclado mini-DIN-6 PS/2

• 1 puer to de juego/MIDI

• 3 enchufes de audio: línea de salida, línea de entrada y mic de
entrada

entrada - salida Conectores

• 1 conectores para 2 puer tos de USB 2.0/1.1 exter no adicional

• 1 conector de 9-terminales par a un puer to de serie exter no

• 1 conector para enchufes de juego/MIDI

• 1 conector para enchufes de línea de salida y mic de entrada
externo

• 2 conectores de audio interno (AUX-in y CD-in)

• 1 conector para interfaz de IrDA

• 2 conectores de IDE

• 1 conector de disquete sopor ta hasta dos disquetes de 2.88MB

• 2 conectores de fuente de alimentación de ATX

• 1 conector de Wake-On-LAN

• Conectores de abanicos de CPU y system

5

Controlador de IDE Maestro de Bus PCI

• Dos interfaces de PCI IDE sopor ta hasta 4 dispositivos de IDE

• Soporta las unidades duras de ATA/33, ATA/66, ATA/100 y
ATA/133

• UDMA Modo 3, 4, 5 y 6 Realzada IDE (tasa de transferencia de
dato hasta 133MB/seg.)

• Controlación de Bus reduce la utilización de CPU durante la
trasferencia de disco

• Sopor ta ATAPI CD-ROM, LS-120 y ZIP

63000232 5.pmd 9/10/02, 5:06 PM85

Español

85

(Spanish)

5

Español (Spanish)

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la
conexión de radiotelegráfico entre su computadora y dispositivos de
periferia.

Puertos de USB

USB 1.1 Sopor tes con ancho banda de 12Md/segundo mientr a USB

2.0 soportes con ancho banda 480Mb/segundo proveniente un marca
progreso diseñado con una velocidad transferida entre su computador
y un rango ancho de enchufe external accesible y juegos periferias

simultaneamente.

BIOS

• Award BIOS, Windows® 98/2000/ME/XP Enchufar y Usar
compatible

• Sopor ta el incio de secuencia de SCSI

• Parpadea EPROM para fácil actualización de BIOS

• Sopor ta la función de DMI 2.0

• Memoria Instante (2Mbitios)

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La
utilidad del DMI en el BIOS graba automáticamente varias
informaciones sobre la configuración de su sistema y almace estas
informaciones en la balsa de DMI, que es parte del tablero de
sistema Enchufar y Usar BIOS. DMI junto con software de red
apropiado, es diseñado para hacer más fácil el inventario,
mantenimiento y procedimiento para solucionar problema de los
sistemas de computadora.

5.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones
de “salud de sistema”.

• Monitorea temperatura de CPU/sistema y alarma acalorada

Español

(Spanish)

86

63000232 5.pmd 9/10/02, 5:06 PM86

• Monitorea voltajes de CPU/3.3V/5V/±12V/VBAT/5VSB y alar ma
de fracaso

• Monitorea la velocidad del ventilador de CPU/system, y alarma
de fracaso

Español (Spanish)

• Control de encendido/apagado del abanico de system
automático

• Lea la capacidad de vuelta que presenta la temperatura, voltaje y
velocidad del abanico

Si usted desea el mensaje de adver tencia de extraer se o una alarma
de adver tencia de sonar cuando ocurre una condición anor mal, usted
debe instalar la “Hardware Monitor”. Esta utilidad es incluido en el
CD que viene con su tablero de sistema.

5.1.3 Inteligencia

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de “Soft-Off By
PWRBTN” de la Configuración de Power Management Setup, este
interruptor permite el sistema de entrar al modo de Soft-Off o
Suspender .

Listo el Wake-On-LAN

La función de Wake-On-LAN permite el red de despertar
remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de
LAN debe sopor tar la función de desper tar remoto.

5

Importante:

El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA.

PS/2 Teclado/Ratón de Wake-On

Esta función le permite utilizar el PS/2 teclado o PS/2 ratón para
encender el sistema que esta en el S3/S4/S5 estado.

Importante:

• Si se le olvidó la contraseña, necesitas power-off tu sistema
despues turn off el poder y sigue las configuraciones en la
sección “Clear CMOS Data” en capítulo 1.

• El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA.

63000232 5.pmd 9/10/02, 5:06 PM87

Español

87

(Spanish)

5

Español (Spanish)

Teclado de USB Activo

La función le permite de usar el teclado de USB para activar un
sistema que esta en el S3/S4/S5 estado.

Importante:

• Si usted está utilizando la función de Teclado de USB Activo
para los 2 puertos de USB, el origen de poder de 5VSB de
su fuente de poder debe soportar ≥1.5A.

• Si usted está utilizando la función de Teclado de USB Activo
para 4 - 6 puertos de USB, el origen de poder de 5VSB de
su fuente de poder debe soportar ≥2A.

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de
encender automáticamente en la fecha y el tiempo configurado.

ACPI STR

El tablero de sistema es diseñado para encontrar con la
especificación de ACPI (Configuración Avanzada e Interfaz de
Energía). ACPI tiene las car acterísticas de archivación de ener gía que
activa PC para ejecutar la Administración de Energía y Enchufar y
Usar con los sistemas operativos que sopor ta la Administración de
Energía Directa de OS. Corrientemente, sólo Windows® 98/2000/
ME/XP soporta la función de ACPI. ACPI cuando activado en la
Power Management Setup le permitirá de utilizar la función de
Suspender a RAM.

Con la función de Suspender a RAM activada, usted puede apagar
el sistema una vez por presionando el botón de energía o
seleccionando “Prepar ado” cuando apaga el Windows® 98/2000/ME/
XP sin tener que ir por el proceso de molesto algunas veces de los
archivos cerrados., aplicaciones y sistema operativo. Esto es porque
el sistema es capaz de almacenar todos los archivos de programas
y datos durante la sesión operativa entera dentro de RAM
(Memoria de Acceso Casual) cuando es apagado. La sesión
operativa resumirá exactamente donde usted dejará la próxima vez

Español

(Spanish)

que encienda la computadora.

88

63000232 5.pmd 9/10/02, 5:06 PM88

Español (Spanish)

Importante:

El origen de energía de 5VSB de su fuente de alimentación
debe soportar ≥1A.

Recuperación de Fracaso de Energía AC

Cuando la energía vuelve después del fracaso de ener gía AC, usted
puede elegir a encender su sistema manualmente, dejar el sistema de
encender automáticamente o volver al estado donde usted dejó
antes de ocurrir el fracaso de energía.

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en
los discos duros. El tablero de sistema es diseñado para proteger el
sector de inicio y tabla de partición de su unidad de disco duro.

5

63000232 5.pmd 9/10/02, 5:06 PM89

Español

89

(Spanish)

5

Español (Spanish)

5.2 Utilizando la Función de Suspender a RAM

® ®

®

Si usted está utilizando el sistema operativo de Windows
de seguir los pasos de abajo.

1. Selecciona “Power Management Setup” en la pantalla del menú
principal y presiona <Enter>.

2. En el campo de “ACPI Function”, selecciona “Enabled”.

3. En el campo de “ACPI Suspend Type”, selecciona “S3(STR)”.

4. Presiona <Esc> para volver hacia el menú principal.

5. Selecciona “Save & Exit Setup” y presiona <Enter>. Teclea <Y>
y presiona <Enter>.

®®

®

6. Instala Windows

®®

98 por tecleando los siguientes parámetros.

Esto es para asegur ar que la función de ACPI es sopor tado.

[drive]:>setup /p j

®®

®

Si ha instalado anterior mente Windows

®®

98, usted necesita de
actualizar el sistema para soportar ACPI. Favor ponerse en
contacto con Microsoft para la información de actualizar.

® ®

98, favor

7. Inicia el Windows
el botón de Inicio. Mueve el cursor a Configuraciones, luego
cliquea el Panel de Control.

8. Cliquea doblemente el ícono de Sistema. En la casilla de diálogo
de las Propiedades del Sistema, cliquea el tab de Ejecución.

9. Cliquea Sistema de Archivo. En el campo de “Papel típico de
esta computadora”, selecciona “Móvil o sistema descolada:.
Cliquea Aplicar, luego cliquea OK. Reinicia su computadora.

10. Repite el paso 7 para abrir la casilla de diálogo del Panel de
Control. Cliquea doblemente el ícono de la Administración de
Energía.

Español

(Spanish)

11. Cliquea el tab de Avanzado. En el campo de “Cuando presiono
el botón de energía en mí computadora”, selecciona
“Preparado”.

90

63000232 5.pmd 9/10/02, 5:06 PM90

®®

®

®®

98. En la pantalla del Windows

®®

®

®®

98, cliquea

Español (Spanish)

12. Después de completar los pasos de arriba y usted desea
apagar la computadora, usted no necesita de ir por el proceso
de encerrar los archivos, aplicaciones y sistema operativo. Usted
puede apagar la computadora una vez por presionando el
botón de energía o seleccionando “Preparado” cuando cierra el
Windows

Para encender la computadora, sólo presiona el botón de
energía. La sesión operativa donde usted dejó cuando apaga la
computadora reanudará en no más que 8 segundos.

Si usted ha cambiado el color o la resolución (en la casilla del
diálogo de Propiedades de Visualización), no aplica las
configuraciones sin reiniciarse. Usted debe reiniciar la
computadora.

®®

®

®®

98.

Importante:

Si tú no puedes usar suspensión por función de RAM (después

®®

®

de cumplir el proceso en Windows

®®

®

Windows

®®

2000/ME/XP), pedir ver si las tarjetas inclusivo o el

®®

98 o cuando estás en

equipo que apoya esta función o no, si no apoya esta función,
tú necesitas download el driver apropiado desde website
separado.

5

63000232 5.pmd 9/10/02, 5:06 PM91

Español

91

(Spanish)

5

Español (Spanish)

5.3 Softwares Soportados

5.3.1 Driver de SiS AGP

El driver de SiS AGP incluido el dr iver de SIS VxD y el dr iver de SiS
Miniport.

Para instalar el programa controladores de AGP, por favor siga los
siguientes pasos:

1. Haga clic en el icono de “CHIPSET” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “SiS AGP Drivers” en la pantalla principal.

3. Siga los avisos en la pantalla para completar la instalación.

4. Encender de nuevo la computadora.

5.3.2 Drivers de SiS VGA

Para instalar el programa controladores de VGA, por favor siga los
siguientes pasos:

1. Haga clic en el icono de “GRAPHICS” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “SiS VGA Drivers” en la pantalla principal.

3. Siga los avisos en la pantalla para completar la instalación.

4. Encender de nuevo la computadora.

5.3.3 Driver de Realtek Audio

El CD en el paquete del tablero de sistema también incluye los
programas instaladores de audio para Windows 98, Windows 98
SE, Windows ME, Windows NT 4.0, Windows 2000 y Windows
XP.

Para instalar el programa controladores de audio, por favor siga los
siguientes pasos:

Español

(Spanish)

92

63000232 5.pmd 9/10/02, 5:06 PM92

1. Haga clic en el icono de “AUDIO” en el lado izquierdo de la
pantalla de autoejecución

®®

®

®®

Español (Spanish)

2. Haga clic en la opción “Realtek Audio Drivers” en la pantalla
principal.

3. Siga los avisos en la pantalla para completar la instalación.

4. Encender de nuevo la computadora.

5.3.4 Driver de SiS USB 2.0 Drivers

Para instalar el programa controladores de version 2.0 de USB , por
favor siga los siguientes pasos:

1. Haga clic en el icono de “USB” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “SiS USB 2.0 Drivers (Programas
controladores)” en la pantalla principal.

3. Haga clic en la opción “ Yes (Sí)” para continuar.

4. Siga los avisos en la pantalla para completar la instalación.

5. Encender de nuevo la computadora.

Notas:

Una marca “Amarilla” aparecerá en el Device Manager (Administrador
de Dispositvos) bajo W indows ® 9x y Windows® ME, porque estos
sistemas operativos no apoyan a USB 2.0. Actualmente, sólo Windows

XP and Windows® 2000 apoyan a USB 2.0.

5

®

5.3.5 Driver de Realtek LAN (NS36-TL sólo)

Para instalar el programa controladores de LAN, por favor siga los
siguientes pasos:

1. Haga clic en el icono de “NETWORK” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “SiS LAN Drivers for Windows” en la
pantalla principal.

3. Siga los avisos en la pantalla para completar la instalación.

4. Encender de nuevo la computadora.

63000232 5.pmd 9/10/02, 5:06 PM93

Español

93

(Spanish)

5

Español (Spanish)

5.3.6 Driver de SiS IDE

Para instalar el programa controladores de IDE, por favor siga los
siguientes pasos:

1. Haga clic en el icono de “TOOLS” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “SiS IDE Drivers for WIN 2000/XP” en
la pantalla principal.

3. Siga los avisos en la pantalla para completar la instalación.

4. Encender de nuevo la computadora.

5.3.7 Driver de Microsoft DirectX 8.1

Para instalar el programa controladores, por favor siga los siguientes
pasos:

1. Haga clic en el icono de “TOOLS” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “Microsoft DirectX 8.1” en la pantalla
principal.

3. Haga clic en la opción “Y es (Sí)” para continuar.

4. Siga los avisos en la pantalla para completar la instalación.

5. Encender de nuevo la computadora.

Español

(Spanish)

94

63000232 5.pmd 9/10/02, 5:06 PM94

Español (Spanish)

5.3.8 McAfee VirusScan Online

El McAfee VirusScan Online es la forma más conveniente y confiab le de
proteger su PC de los virus de ordenadores. Cuando instalar el McAfee
VirusScan Online, su ordenador estará protegido pues el lo escudriñará
automáticaticamente los virus y los ponerá al dia de modo que la
protección de su PC mantengase corriente.

Para instalar el programa controladores, por favor siga los siguientes
pasos:

1. Haga clic en el icono de “TOOLS” en el lado izquierdo de la
pantalla de autoejecución

2. Haga clic en la opción “McAfee VirusScan Online” en la pantalla
principal.

3. Haga clic en la opción “Y es (Sí)” para continuar.

4. Siga los avisos en la pantalla para completar la instalación.

5. Encender de nuevo la computadora.

5.3.9 Utilidad de Hardware Monitor

5

El tablero de sistema viene con la utilidad de “Hardware Monitor”
contenido en el CD provisto. Este es capaz de vigilar las condiciones
del hardware de sistema tal como la temperatura del CPU y
sistema, voltaje, y velocidad del abanicos de chasis. También le
permite de configurar manualmente un inter valo a los artículos de
ser vigilados. Si los valores son sobre o por debajo del inter valo de
configuración, extraerá un mensaje de advertencia. La utilidad
también puede ser configurado así que el alarma de pitido sonará
siempre que ocurra un error. Le recomendamos que utiliza la
“Default Setting” que es una configuración ideal que mantiene el
sistema en buena condición de funcionamiento.

Nota:

Utiliza esta utilidad sólo en el sistema de operación de
Windows
2000, Windows NT

63000232 5.pmd 9/10/02, 5:06 PM95

®®

®

®®

98, Windows

®®

®

®®

®®

®

®®

98 SE, Windows® ME, Windows

4.0 o Windows

®®

®

®®

XP.

®®

®

®®

Español

(Spanish)

95

5

Español (Spanish)

5.3.10 Notas de Instalación de Utilidades y Programas
Instaladores

1. El "Autorun" SOLO soporta los sistemas operativos de
Windows® 98, Windows® 98 SE, Windows® ME, Windo ws® 2000,
Windows NT® 4.0 y Windows® XP. Si después de insertar el
CD, el "Setup" no iniciará automáticamente (que es, no aparecerá
la pantalla de CD de Main Board Utility), favor de ir
directamente al directorio radical del CD y cliquea doblemente el
"Setup".

2. Favor de ir al website de DFI’s en "http://www.dfi.com/suppor t1/
download2.asp" para la última versión de los programas
instaladores o aplicaciones del software.

3. Todos los pasos o procedimientos para instalar los programas
instaladores de software son sujeto sin avisa, como los softwares
son actualizados ocasionalmente. Favor de consultar los archivos
de readme, si es disponible, para la última información.

Español

(Spanish)

96

63000232 5.pmd 9/10/02, 5:06 PM96

Español (Spanish)

5.4 Investigación de Conflictos

Este capítulo del manual se diseña para ayudarlo con problemas que
usted puede encontrar con su computadora personal. Para
solucionar problemas su sistema eficazmente, trate cada problema
individualmente.

Algunas de las cosas más comunes para verificar cuando usted
encuentra los problemas mientras usando su sistema se listan
debajo.

1. El interruptor de potencia de cada dispositivo periférico ha
encendido.

2. Todos cablegrafían e impulsan se conectan los cordones
herméticamente.

3. La toma de corriente eléctrica a que sus dispositivos periféricos
se conectan está trabajando. Pruebe la toma de corriente
tapando en una lámpara u otro dispositivo eléctrico.

4. El amonestador ha encendido.

5. El brillo de displays y mandos del contraste son propiamente
ajustados.

6. Todo el complemento aborda en las ranuras de expansión se
sienta firmemente.

7. Cualquier tabla del complemento que usted ha instalado se
diseña para su sistema y es correctamente.

5

Monitor/Display

Si la pantalla del despliegue permanece oscura después de que el
sistema ha encendido.

1. Asegúrese que el interruptor de potencia de monitores es
adelante.

2. Verifique que un fin de los monitores poder cordón se ata
propiamente al amonestador y el otro fin se tapa en una toma
de corriente del C A activa. Si necesario, pruebe otra toma de
corriente.

3. Cheque que el cable de la entrada de video se ata propiamente
al amonestador y el adaptador de pantalla de sistemas.

4. Ajuste el brillo del despliegue volviéndose el amonestador brillo
mando bulto.

63000232 5.pmd 9/10/02, 5:06 PM97

Español

97

(Spanish)

5

Español (Spanish)

El cuadro constantemente está moviendo.

1. El amonestador ha perdido su sincronización ver tical. Ajuste los
monitores la sincronización vertical.

2. Márchese cualquier objeto, como otro amonestador o abanica
que puede estar creando un campo magnético alrededor del
despliegue.

3. Asegúrese que sus frecuencias de rendimiento de tarjeta de
video son sopor tadas por este amonestador.

La pantalla está vacilándose constantemente.

1. Si el amonestador está cerca de otro amonestador, el
amonestador adyacente puede necesitar ser apagado.
Fluorescentes ligas adyacentes al amonestador la vacilación de la
pantalla puede causar también.

Poder Suplí

Cuando la computadora ha encendido, nada pasa.

1. Verifique que un fin del cordón de poder de CA se tapa en una
toma de corriente viva y el otro fin tapó propiamente en la
par te de atrás del sistema.

2. Asegúrese que el interruptor de selección de voltaje en el
tablero de la parte de atrás es fijo para el tipo correcto de
voltaje que usted está usando.

3. El cordón de poder puede tener un corto o el abr a.. Inspeccione
el cordón e instale un nuevo sí necesario.

Floppy Drive

La computadora no puede acceder el floppy drive.

1. El disquete blando no puede estructurar se. Estructure el disquete
y prueba de nuevo.

2. El disquete puede ser protegido contra escritura. Use un disquete
que no es protegido contra escritura.

3. Usted puede estar escribiendo al paseo malo. Verifique la
declaración del camino para asegurarse que usted está

Español

(Spanish)

98

63000232 5.pmd 9/10/02, 5:06 PM98

escribiendo al paseo de la tarjeta.

4. No hay bastante espacio salido en el disquete. Use un disquete
que no es protegido contra escritura.

Español (Spanish)

Hard Drive

Hard disk fracaso.

1. Asegúrese el tipo del paseo correcto para la unidad de disco
duro se ha entrado en la BIOS.

2. Si el sistema se configura con dos unidades de disco duro,
asegúrese el inicializadle (primero) la unidad de disco duro se
configura como Amo y la segunda unidad de disco duro se
configura como la Esclava. El disco duro principal debe tener una
par tición activa/bootable .

Tempo estructurando muy tiempo.

1. Si su unidad de disco duro toma un período excesivamente
largo de tiempo para estr ucturar, es probable un problema de
conexión de cable. Sin embargo, si su unidad de disco duro tiene
una capacidad grande, tomará un tiempo más largo para
estructurar .

Porto Parallello

La impresora en paralelo que non responden cuando usted
intenta imprimir.

5

1. Asegúrese que su copiadora ha encendido y que la copiadora es
en línea.

2. Asegúrese que su software se configura para el tipo correcto de
copiadora atado.

3. Verifique que el LPT del onboard que se configuran por tes E/S
dirección y escenas de IRQ correctamente.

4. Verifique que el dispositivo adjunto trabaja atándolo a un puerto
en paralelo que está trabajando y configuró correctamente. Si
funciona, puede asumirse que la copiadora está en la condición
buena. Si la copiadora permanece inoperante, reemplaza el cable
de la copiadora e intenta de nuevo.

63000232 5.pmd 9/10/02, 5:06 PM99

Español

99

(Spanish)

5

Español (Spanish)
Serial Porta

El dispositivo serie (módem, copiadora) el rendimiento de non
algo o es los outputting falsificaron los caracteres.

1. Asegúrese que los devices de serie impulsan ha encendido y que
el dispositivo es en línea.

2. Verifique que el dispositivo se tapa en el puerto en serie
correcto adelante el trasero de la computadora.

3. Verifique que el dispositivo serie adjunto trabaja atándolo a un
puer to en serie que está tr abajando y configuró correctamente. Si
el dispositivo serie no trabaja, el cable o el dispositivo serie tiene
un problema. Si el dispositivo serie trabaja, el problema puede
ser debido al E/S del onboard o la escena de dirección.

4. Verifique que el COM settings e I/O adress está configurar
correcta.

Keyboard

Nada pasa cuando una llave en el teclado fue apretada.

1. Asegúrese que el teclado se conecta propiamente.

2. Si usted hizo los cambios a las escenas, re-entra en el arreglo y
carga los valores predeterminados.

Sistema Board

1. Asegúrese que la tarjeta del complemento se sienta firmemente
en la ranura de expansión. Si la tarjeta del complemento está
suelta, apagada el sistema, re-instala la tarjeta e impulsa al
sistema.

2. Verifique los valores de conmutadores para asegurar que los
saltadores son propiamente fijos.

3. Verifique que todos los módulos de memoria se sientan
firmemente en las enchufes de memoria.

4. Asegúrese que los módulos de memoria están en las situaciones
correctas.

5. Si la tabla no funciona, pone la tabla en una superficie llana y
sienta todos los componentes del socket. Suavemente apriete

Español

(Spanish)

100

63000232 5.pmd 9/10/02, 5:06 PM100

cada componente en el enchufe.

6. Si usted hizo los cambios a las escenas de BIOS, re-entra en el
arreglo y carga los valores predeterminados de BIOS.
