935-915GM2-000(G)

88710547

915GM-MGF

System Board User’s Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Manual del Usuario de Placas Base

Руководство ПользователяРуководство Пользователя

Руководство Пользователя

日本語日本語

日本語

Page 2

Quick Setup Guide

Quick Setup

Guide

This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders. This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any particular purpose. The user will assume the entire risk of the use or the results of the use of this document. Further, the manufacturer reserves the right to revise this publication and make changes to its contents at any time, without obligation to notify any person or entity of such revisions or changes. © 2005. All Rights Reserved.

Trademarks

Product names or trademarks appearing in this manual are for identification purpose only and are the properties of the respective owners.

Caution

To avoid damage to the system, use the correct AC input voltage range

. To reduce the risk of electric shock, unplug the power cord before removing the system chassis cover for installation or servicing. After installation or servicing, cover the system chassis before plugging the power cord. Battery: 1. Danger of explosion if batter y incorrectly replaced. 2. Replace only with the same or equivalent type recommend

by the manufacturer. 3. Dispose of

used batteries according to the battery manufacturer’s

instructions.

Notice

The system board and accessories you receive in the package may not come similar to the information stated in this manual. This may differ in accordance to the sales region or models in which it was sold. For more information about the standard package in your region, please contact your dealer or sales

representative.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

• Consult the dealer or an experienced radio TV technician for help.

Notice:

1. The changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the equipment.

2. Shielded interface cables must be used in order to comply with the emission

limits.

Page 3

Quick Setup Guide

Quick Setup

Guide

Table of Contents

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français....................................................................

Chapter 4

Deutsch...............................................................................

Chapter 5

Español............................................................................

Chapter 6

Русский.......................................................................

Chapter 7

Japanese........................................................................

The user’s manual in the provided CD contains detailed information about the system board. If, in some cases, some information doesn’t match those shown in this manual, this manual should always be regarded as the most updated version.

Le manuel d’utilisateur dans le CD muni contient renseignement détaillé au sujet de carte de système. Si, en quelque cas, quelque renseignement n’appareille de ce que dit dans ce manuel, ce manuel doit toujours être considéré comme la plus nouvelle version.

Das Benutzerhandbuch in der angebotenen CD enthält detaillierte Informationen über die Hauptplatine. Wenn in manchen Fällen manche Informationen nicht denjenigen Informationen dargestellt in diesem Handbuch entsprechen, soll dieses Handbuch als die meist aktualisierte Ausgabe gelten.

El uso explicativo contene información detalle sobre la sistema board en el CD preparativo. Si en algún caso, la información no es igual con el uso explicativo, necesita ver el uso explicativo, esque es más nuevo.

В руководстве пользователя на предоставляемом CD диске содержится подробная информация о материнской плате. Иногда напечатанное руководство может не совпадать руководством на CD, так как последнее наиболее часто обновляется и является самым свежим.

Page 4

Quick Setup Guide

Quick Setup

Guide

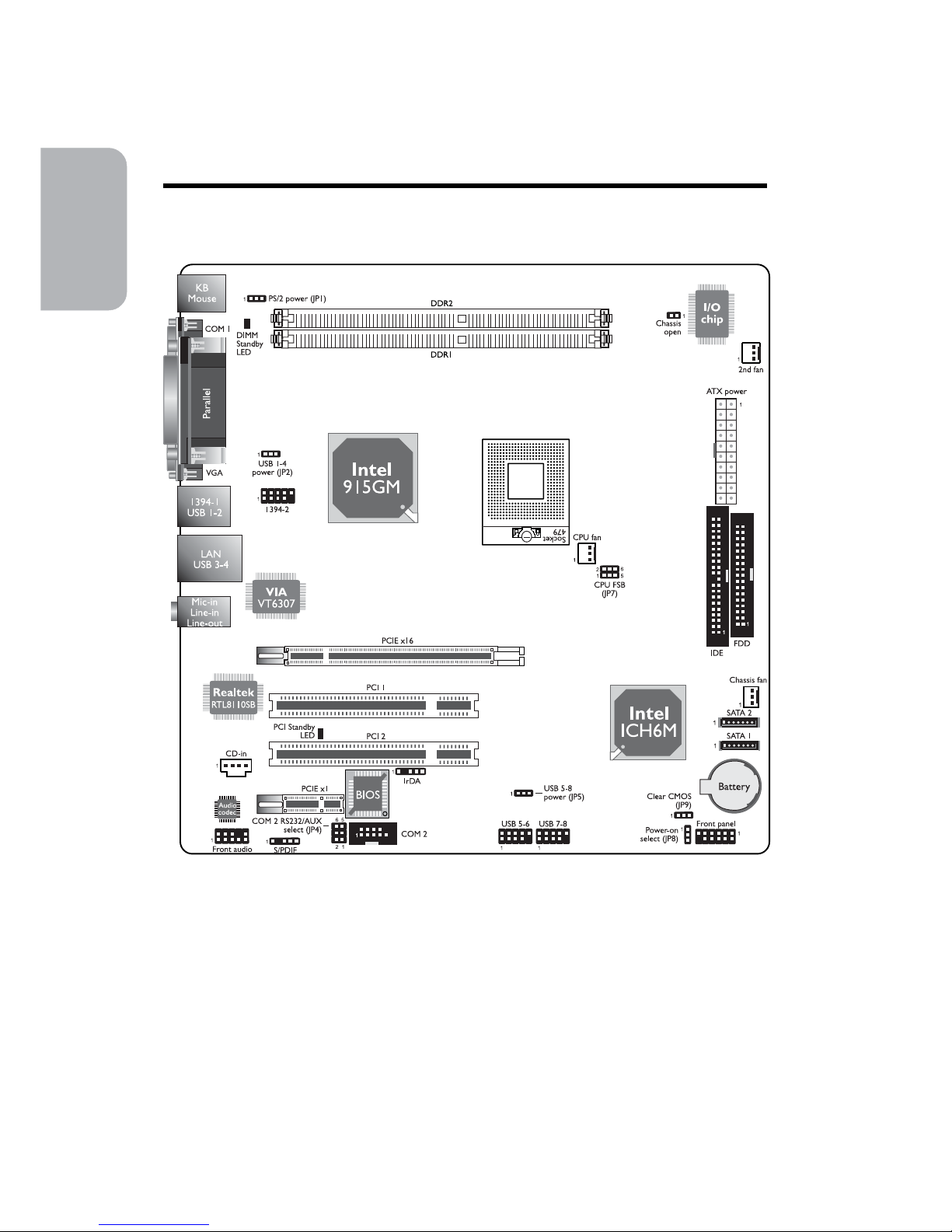

System Board Layout

Chapter 1 - Quick Setup Guide

Page 5

Quick Setup Guide

Quick Setup

Guide

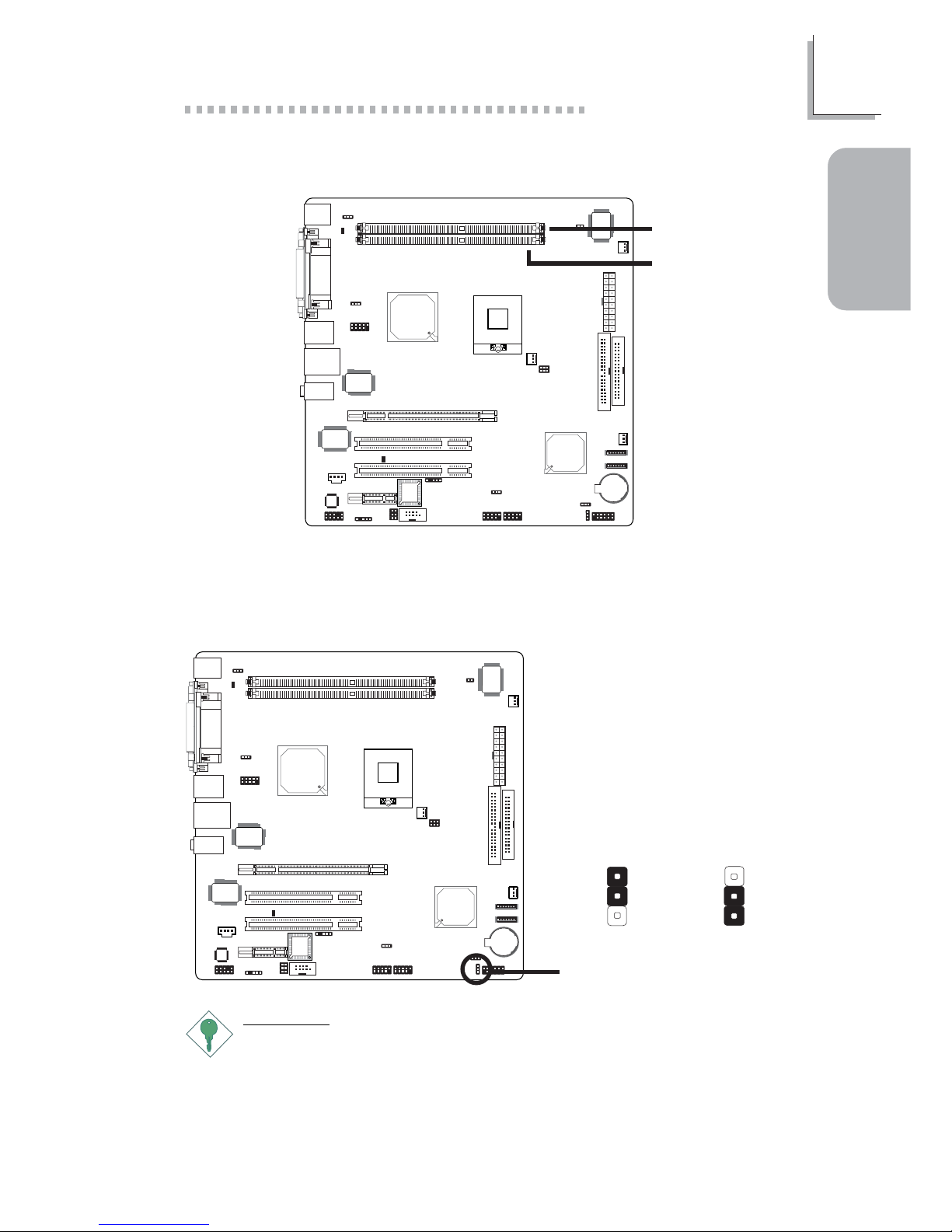

System Memory

DDR 2

DDR 1

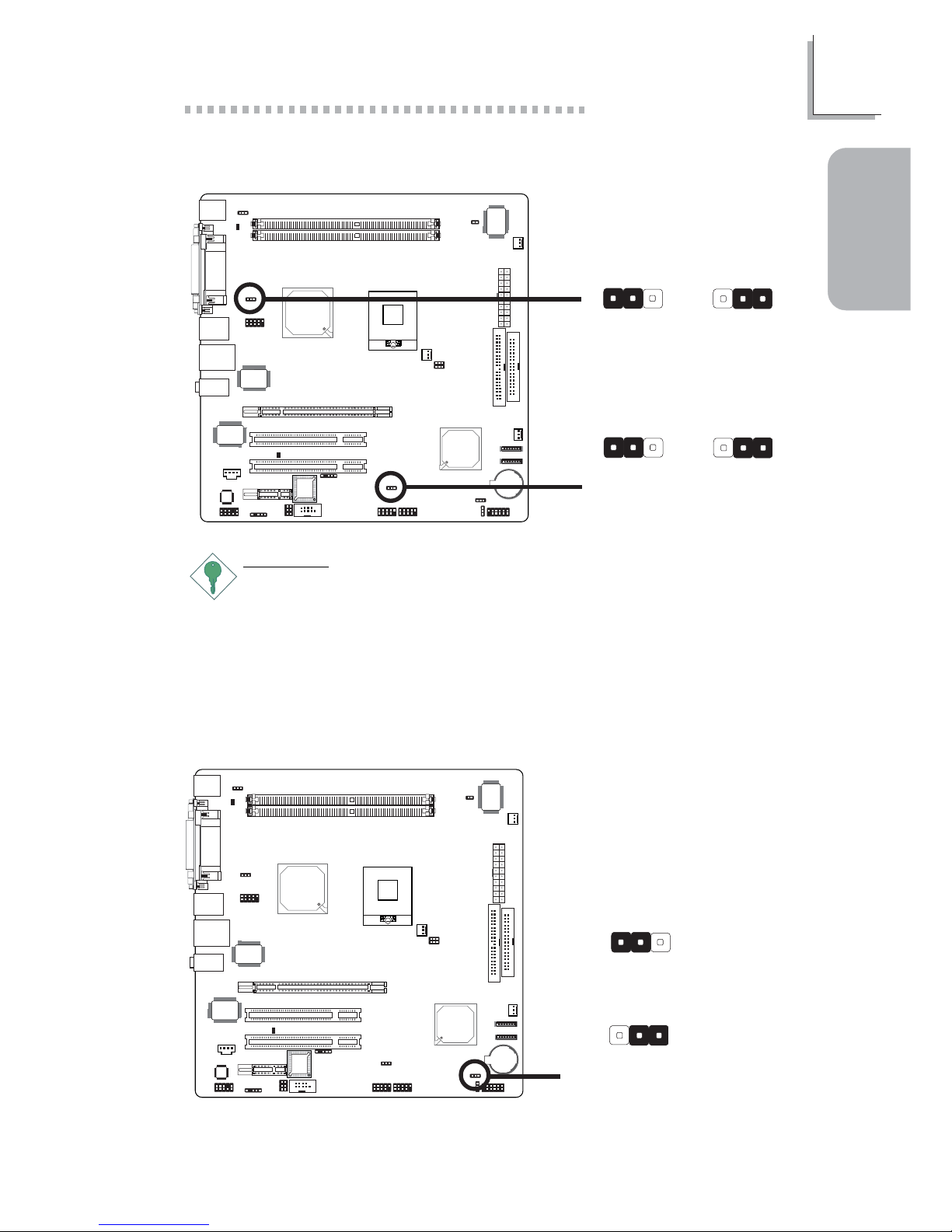

Jumpers

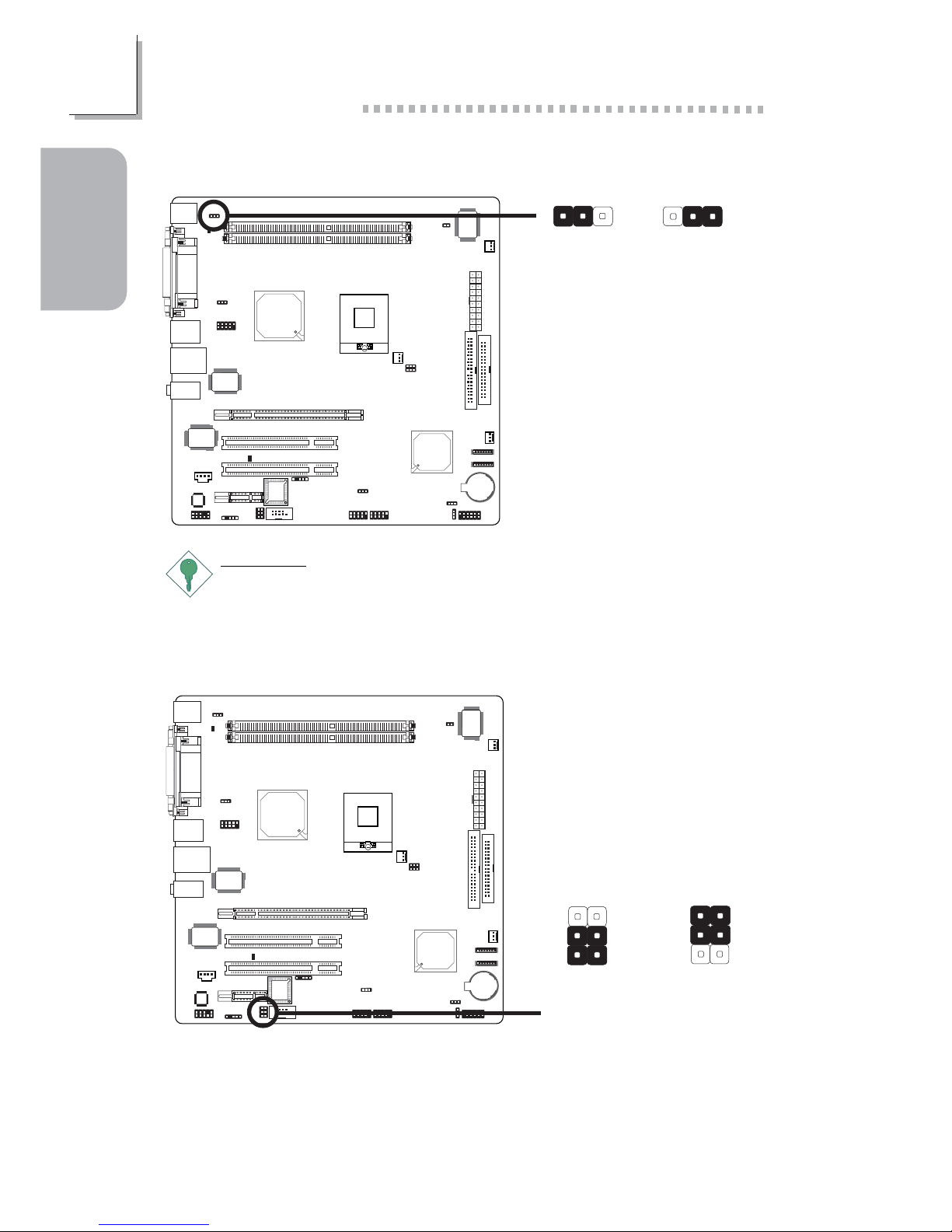

JP8

Power-on Select

1-2 On:

Power-on via

AC power

2-3 On:

Power-on via

power button

(default)

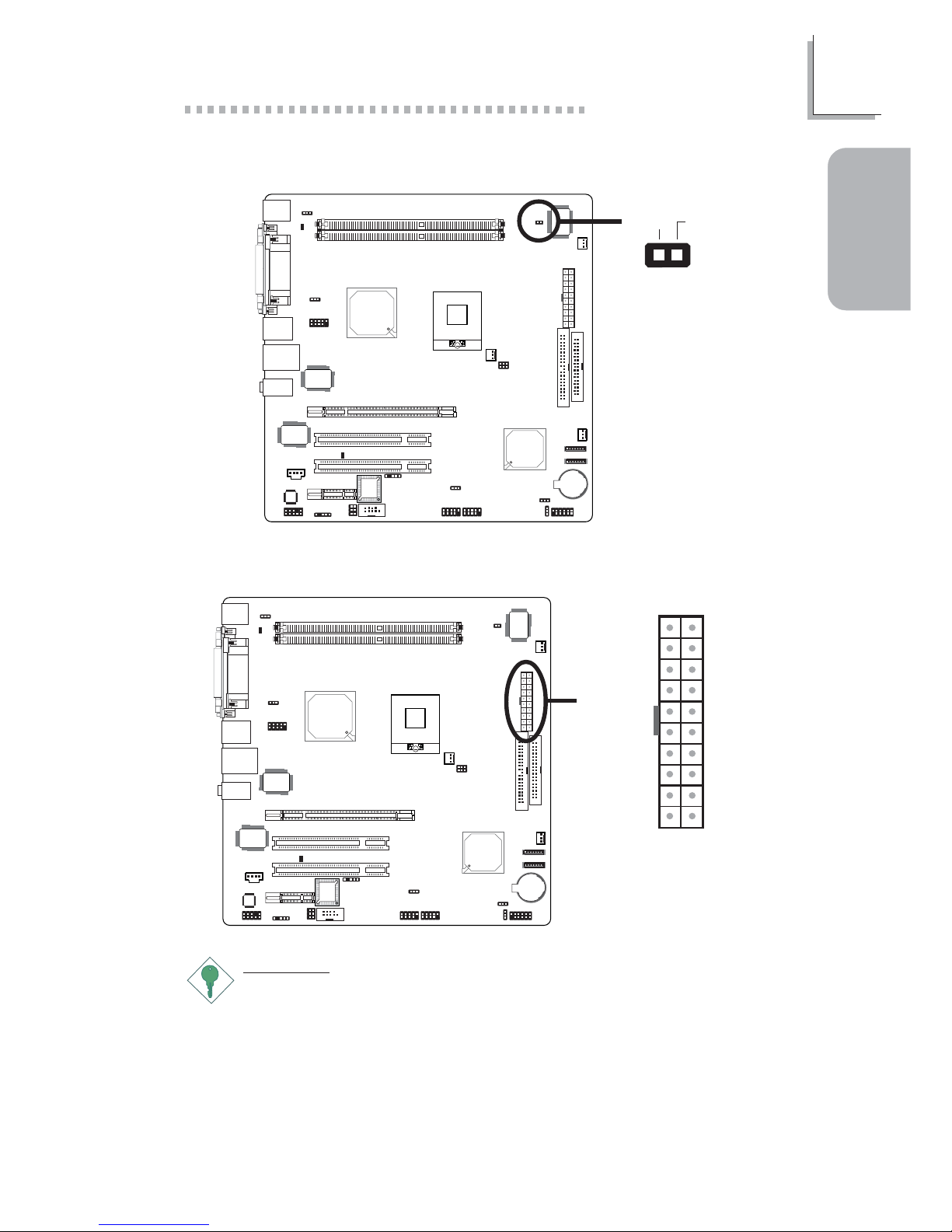

Important:

1. Set JP8 pins 1 and 2 to On.

2. The PWRON After PWR-Fail field must be set to "On". (Integrated Peripherals submenu, Super I/O Device section of the BIOS).

Page 6

Quick Setup Guide

Quick Setup

Guide

Important:

The 5VSB power source of your power supply must support

≥

720mA.

PS/2 Power Select

1-2 On: 5V

(default)

2-3 On: 5VSB

JP1

312312

COM 2 RS232/AUX Select

JP4

3-5 (5V),

4-6 (12V) On:

Auxiliary power

1-3, 2-4 On:

RS232

(default)

6 4

Page 7

Quick Setup Guide

Quick Setup

Guide

Important:

If you are using the Wake-On-USB Keyboard/Mouse function for 2 USB ports, the 5VSB power source of your power supply must support ≥1.5A. If you are using the Wake-On-USB Keyboard/Mouse function for 3 or more USB ports, the 5VSB power source of your power supply must support ≥2A.

USB Power Select

USB 1-4

(JP2)

1-2 On: 5V

(default)

2-3 On: 5VSB

312312

USB 5-8

(JP5)

1-2 On: 5V

(default)

2-3 On: 5VSB

312312

Clear CMOS Data

2-3 On:

Clear CMOS Data

1-2 On: Normal

(default)

JP9

312

Page 8

Quick Setup Guide

Quick Setup

Guide

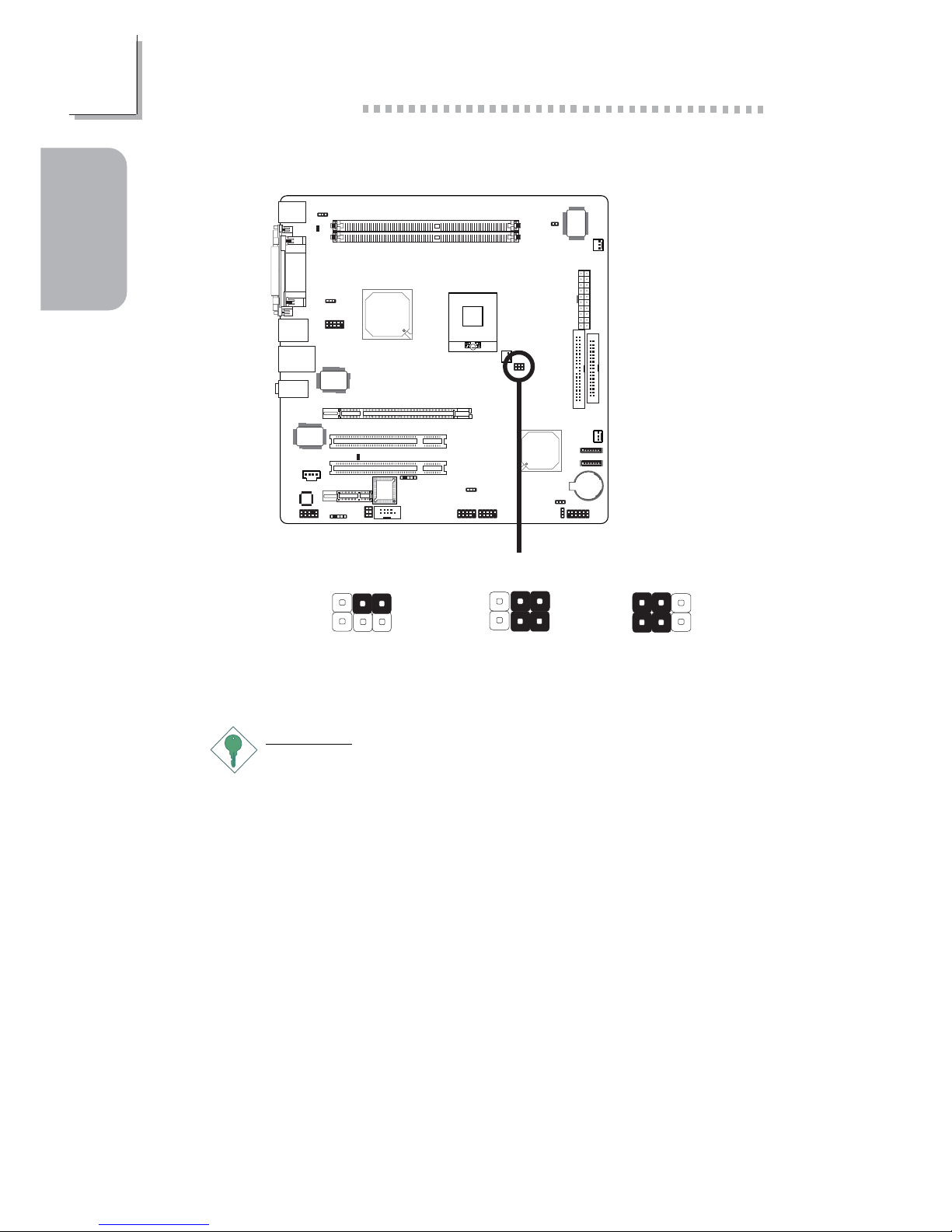

Pentium M Processor FSB Select

JP7

Important:

Overclocking may result to the CPU’s or system’s instability and are not guaranteed to provide better system performance. If you are unable to boot your system due to overclocking, make sure to set this jumper back to its default settings.

4526

4-6 On:

Dothan-A step

FSB400

3-5, 4-6 On:

Dothan-A step

FSB533

1-3, 2-4 On:

Dothan-B step

Page 9

Quick Setup Guide

Quick Setup

Guide

Internal I/O Connectors

Rear Panel I/O Ports

PS/2

Mouse

Parallel

COM 1 VGAPS/2 KB

LAN

1394_1

USB 1-2 USB 3-4

Line-out

Line-in

Mic-in

COM 2

DTR

GND

RTS

DSR

CTS

Page 10

Quick Setup Guide

Quick Setup

Guide

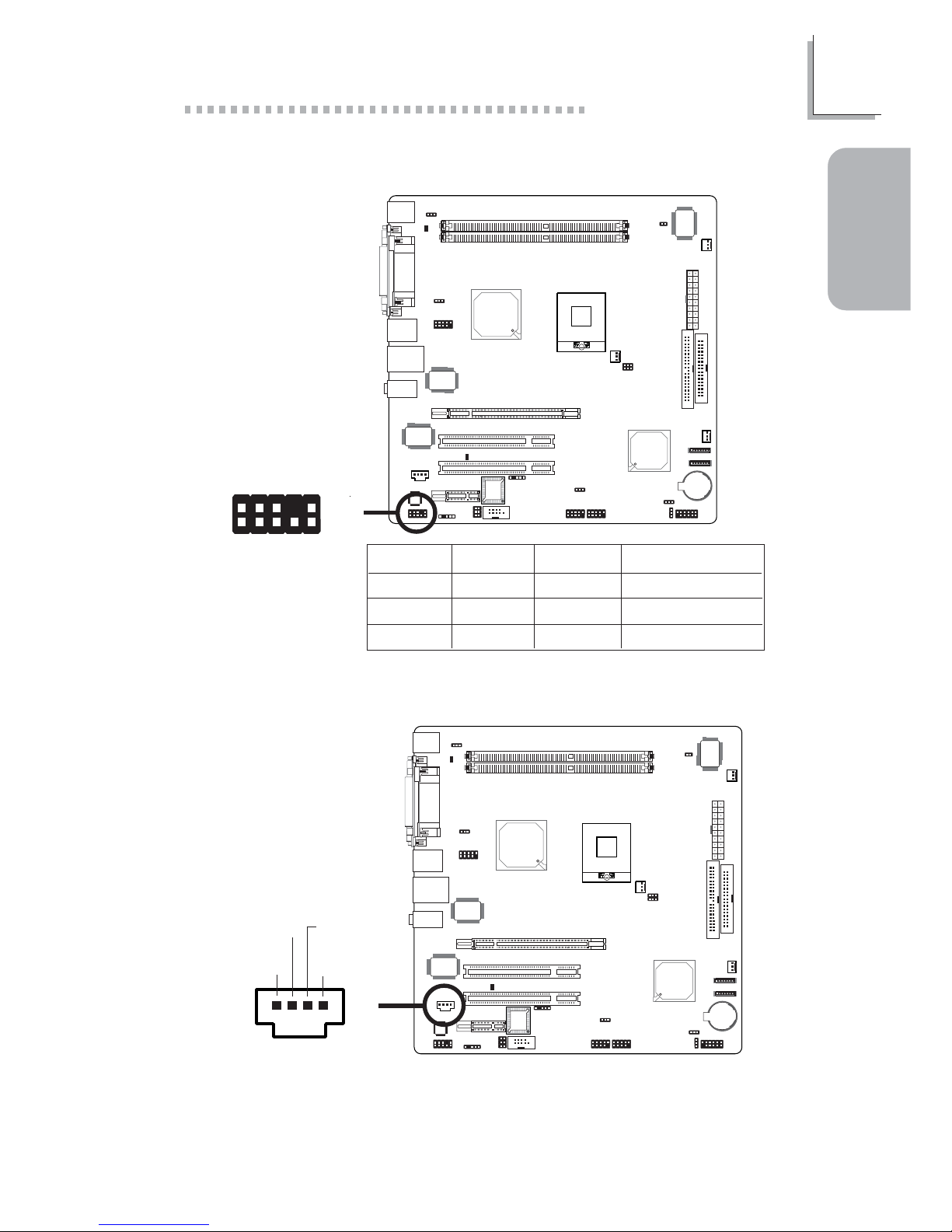

IEEE 1394_2

+12V (fused)

TPA+

Ground

TPB+

+12V (fused)

Key

TPA-

Ground

TPB-

Ground

USB Connectors

USB 5-6

USB 7-8

VCC

-Data

+Data

GND

Key

VCC

-Data

+Data

GND

N. C.

Page 11

Quick Setup Guide

Quick Setup

Guide

Front Audio

Mic

Mic Power

AuD_R_Out

N. C.

AuD_L_Out

GND

AuD_Vcc

Key

AuD_R_Return

AuD_L_Return

CD-in Internal Audio Connector

Right audio channel

Left audio

channel

Ground Ground

2-channel

Line-in

Line-out

Mic-in

4-channel

Rear R/L

Front R/L

Mic-in

6-channel

Rear R/L

Front R/L

Center/Subwoofer

Light Blue Lime Pink

Page 12

Quick Setup Guide

Quick Setup

Guide

S/PDIF Connector

+5V

Key

SPDIF out

GND

SPDIF in

Floppy Disk Drive Connector

Page 13

Quick Setup Guide

Quick Setup

Guide

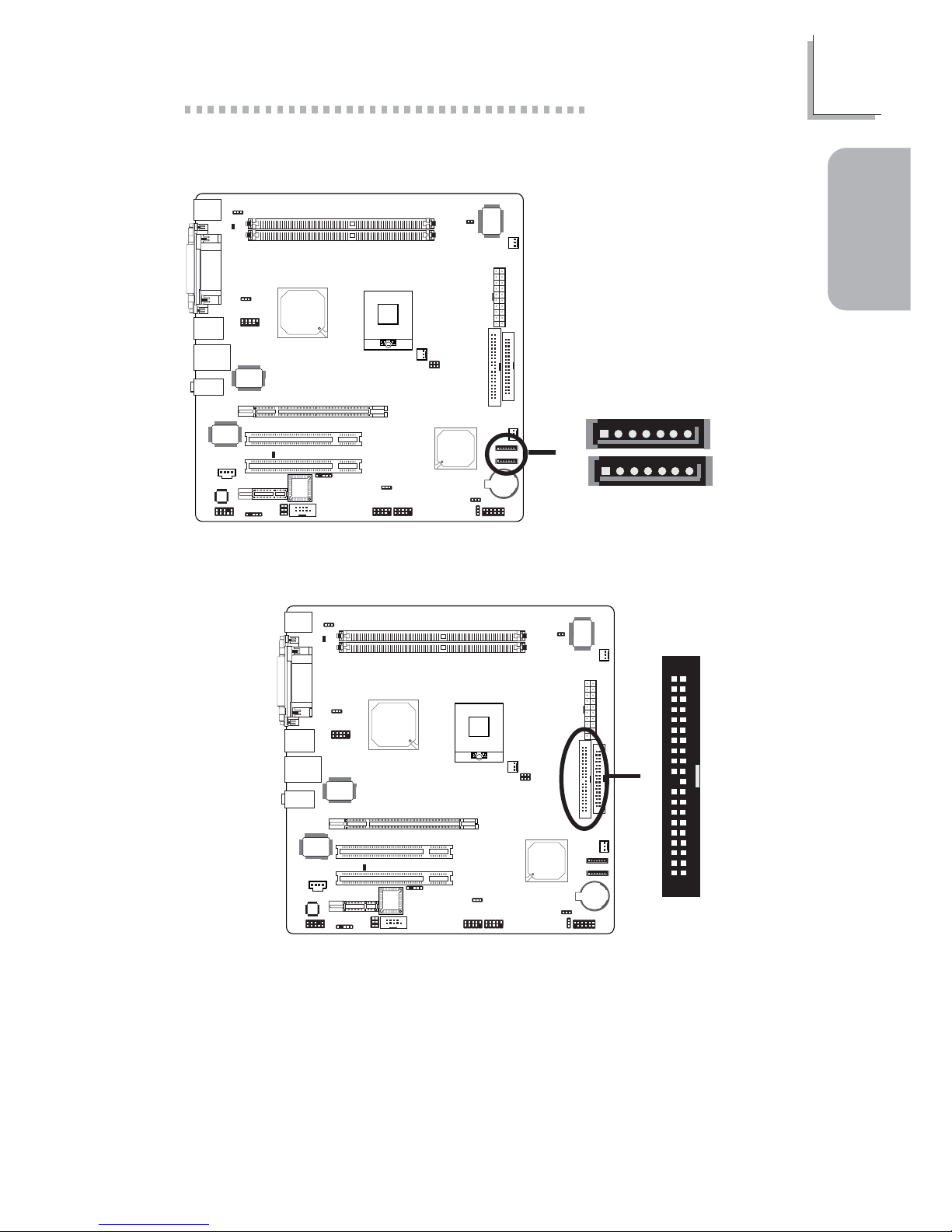

Serial ATA Connectors

SATA 2

SATA 1

GND

TXP

TXN

GND

RXN

RXP

GND

IDE Disk Drive Connector

IDE

Page 14

Quick Setup Guide

Quick Setup

Guide

Note:

The sequence of the pin functions on some IR cable may be reversed from the pin function defined on the system board. Make sure to connect the cable connector to the IR connector according to their pin functions.

IrDA Connector

VCC

N. C.

IRRX

Ground

IRTX

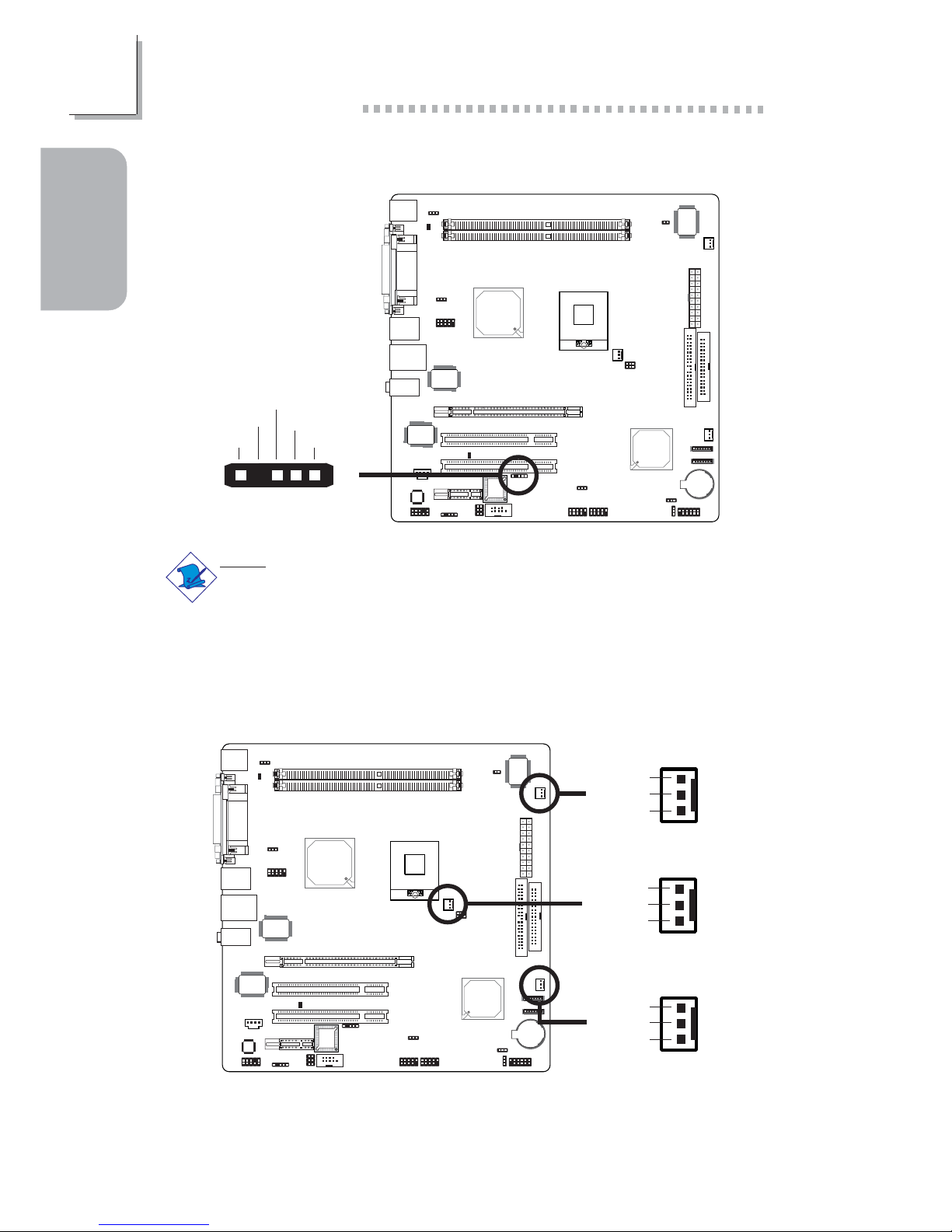

Cooling Fan Connectors

2nd fan

CPU fan

Chassis fan

Ground

Power

Sense

Ground

Power

Sense

Ground

Power

Sense

Page 15

Quick Setup Guide

Quick Setup

Guide

Important:

To ensure that adequate power is provided, we strongly recommend that you use a minimum of 400 Watt (or greater) power supply.

Chassis Open Connector

Ground

Chassis

signal

Power Connector

+12V

3.3V

Ground

+5V Ground +5V Ground PW-OK

5VSB

+5V

3.3V

-12V

Ground

PS-ON Ground Ground Ground

-5V

+5V

Page 16

Quick Setup Guide

Quick Setup

Guide

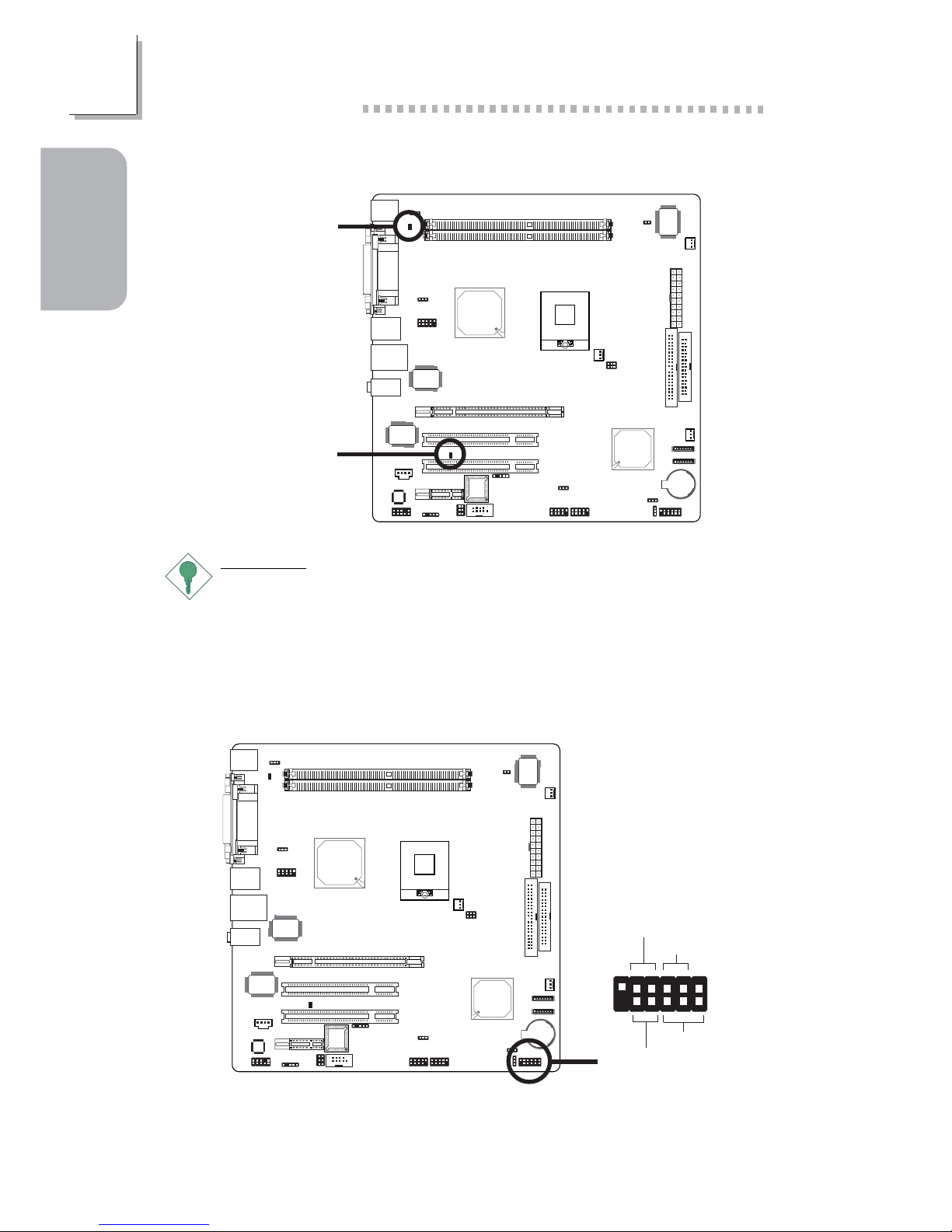

DIMM and PCI Standby Power LEDs

DIMM Standby

Power LED

PCI Standby

Power LED

Important:

If the DIMM Standby Power LED or PCI Standby Power LED is lighted, you must power-off the system then turn off the power supply’s switch or unplug the power cord prior to installing any memory modules or add-in cards.

Front Panel Connectors

1 2

11 12

HDD-LED

RESET SW

PWR-LED

PWR-BTN

Page 17

Quick Setup Guide

Quick Setup

Guide

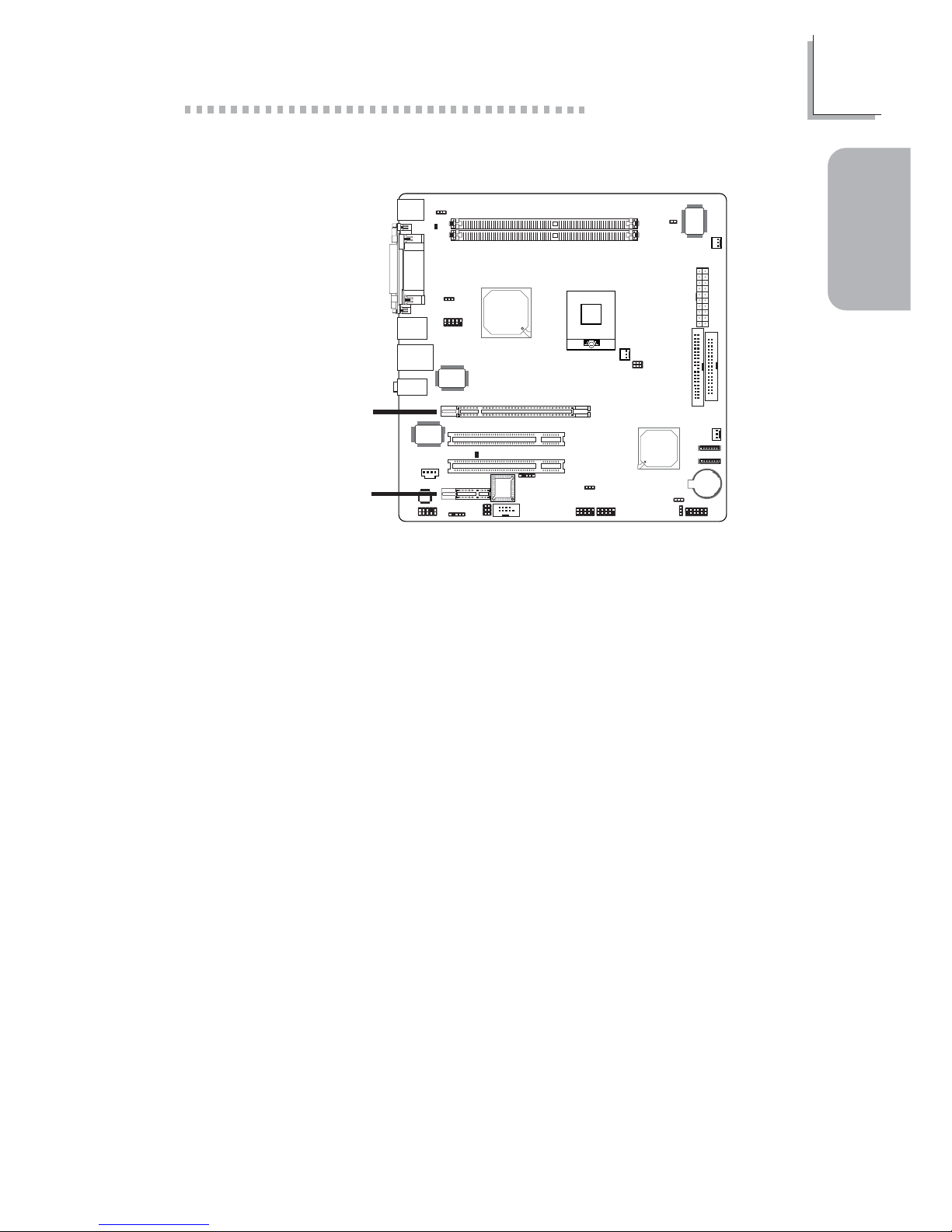

PCI Express x16 and x1 Slots

PCI Express x16

PCI Express x1

Page 18

English

Chapter 2 - English

Processor

Chipset

System Memory

Expansion Slots

BIOS

Power Management

Hardware Monitor

Graphics

PCI Express Based Graphics Interface

Audio

Intel® Pentium® M Dothan processor

- 533MHz/400MHz system data bus Intel® Celeron® M processor

- 400MHz system data bus Processor socket: mPGA479M

Intel

chipset

- North bridge: Intel® 915GM Express chipset

- South bridge: Intel® ICH6M Two 184-pin DDR SDRAM DIMM sockets

Supports single channel (64-bit wide) memory interface Unbuffered PC2700 (DDR333) or PC3200 (DDR400) DDR SDRAM DIMM

1 PCI Express x16 slot 1 PCI Express x1 slot 2 PCI slots

Award BIOS 4Mbit flash memory

ACPI and OS Directed Power Management ACPI STR (Suspend to RAM) function Wake-On-PS/2 Keyboard/Mouse Wake-On-USB Keyboard/Mouse Wake-On-LAN Wake-On-Ring RTC timer to power-on the system AC power failure recovery

Monitors CPU/system temperature and overheat alarm Monitors CPU(V)/+1.5V/+3.3V/+5V/+12V/-12V/VBAT(V)/ 5VSB(V) voltages Monitors the speed of the cooling fans

Analog CRT DAC interface support Supports max DAC frequency up to 400MHz Up to 2048x1536 mode support 1MB or 8MB of pre-allocated memory supported Intel

Dual-Frequency Graphics Technology

Intel® Smart 2D Display Technology One 16-lane PCI Express port (x16 PCI Express port)

intended for Graphics Attach Fully compliant to the PCI Express Base Specification revision

1.0a Base PCI Express frequency support of 2.5Gb/s only

Realtek ALC655 5.1-channel audio CODEC True stereo line level outputs S/PDIF-in/out interface

Page 19

English

LAN

IDE

Serial ATA

IEEE 1394

Rear Panel I/O

Internal I/O

PCB

RTL8110SB Gigabit ethernet controller Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASETX) and 802.3ab (1000BASE-T) standards

Supports up to UltraDMA 100Mbps hard drives Supports two Serial ATA ports

SATA speed up to 1.5Gb/s VIA VT6307

Supports two 100/200/400 Mb/sec ports 1 mini-DIN-6 PS/2 mouse port

1 mini-DIN-6 PS/2 keyboard port 1 DB-25 parallel port 1 DB-9 serial port 1 DB-15 VGA port 1 IEEE 1394 port 1 RJ45 LAN port 4 USB 2.0/1.1 ports Mic-in, line-in and line-out

2 connectors for 4 additional external USB 2.0 ports 1 connector for 1 external serial port 1 connector for 1 external IEEE 1394 port 1 front audio connector for line-out and mic-in jacks 1 CD-in internal audio connector 1 S/PDIF-in/out connector 1 connector for IrDA interface 2 Serial ATA connectors 1 40-pin IDE connector 1 floppy connector 1 20-pin ATX power connector 1 front panel connector 1 chassis open connector 3 fan connectors

6 layers, microATX form factor

24.4cm (9.6") x 24.4cm (9.6")

Package Checklist

The system board package contains the following items:

; The system board ; A user’s manual ; One IDE cable ; One floppy cable ; One Serial ATA data cable ; One Serial ATA power cable ; One “Main Board Utility” CD ; One I/O shield

If any of these items are missing or damaged, please contact your dealer or sales representative for assistance.

Page 20

Français

Chapter 3 - Français

Processeur

Chipset

Mémoire Système

Logements d’Extension

BIOS

Gestion de Puissance

Fonctions de Moniteur de Matériel

Graphiques

Interface Graphique à base de PCI Express

Audio

Les processeurs Intel® Pentium® M Dothan

- Interface du bus système 533MHz/400MHz Les processeurs Intel® Celeron® M

- Interface du bus système 400MHz Processeur socket: mPGA479M

Intel

chipset

- Pont nord: Intel® 915GM Express chipset

- Pont sud: Intel® ICH6M 2 socles DIMM 184-pin DDR SDRAM

Interface de mémoire à seul canal (64-bit) soutenue DIMM non-tamponnés PC2700 (DDR333) ou PC3200 (DDR400) DDR SDRAM

1 PCI Express x16 slot 1 PCI Express x1 slot 2 PCI slots

Award BIOS Mémoire Flash 4Mbit

ACPI et OS Directed Power Management ACPI STR (Suspend to RAM) fonction Réveil-Sur-PS/2 Clavier/Souris Réveil-Sur-USB Clavier/Souris Eveil Sonnerie Réveil Par Le Réseau Minuterie RTC pour allumer le système Récupération après Défaillance d’Alimentation CA

Gère l’alarme de température et de surchauffe de CPU/système Gère l’alarme de voltage et d’échec de CPU(V)/+1.5V/+3.3V/ +5V/+12V/-12V/VBAT(V)/5VSB(V) Gère la vitesse de ventilateur du ventilateur

Support de l’interface analogique CRT DAC Fréquence DAC maximale de 400MHz Support du mode 2048x1536 1MB ou 8MB de mémoire pre-allouée supportée Technologie Intel

Dual-Frequency Graphics

Technologie Intel® Smart 2D Display Un port PCI Express x16 pour Graphics Attach

Compatibilité complète avec la Spécification de base PCI version

1.0a Support de la fréquence PCI Express de 2.5Gb/s

Realtek ALC655 5.1-canaux audio CODEC Sorties de niveau de lignes stéréo vraies Interface entrée/sor tie S/PDIF

Page 21

Français

LAN

IDE

Serial ATA

IEEE 1394

Panneau Arrière

I/O

Interne I/O

PCB

RTL8110SB Gigabit ethernet controleur Entièrement conforme IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) et 802.3ab (1000BASE-T) standard

Supporte des disques durs jusqu’à UltraDMA 100Mbps Supporte 2 interface Serial ATA

SATA vitesse jusqu’à 1.5Gb/s VIA VT6307

Supporte 2 100/200/400 Mb/sec ports 1 port souris PS/2

1 port clavier PS/2 1 port parallèle DB-25 1 port de DB-9 série 1 port de DB-15 VGA 1 port IEEE 1394 1 port RJ45 LAN 4 ports USB 2.0/1.1 Mic-in, line-in et line-out prises audio

2 connecteurs pour 4 ports USB 2.0 supplémentaires

1 connecteur pour 1 série 1 connecteur pour 1 IEEE 1394 1 connecteur audio de l’avant pour la sortie ligne/l’entrée micro 1 connecteur CD-in audio internes 1 S/PDIF l’assemblage pour l’adjonction de câble optique 1 connecteur IrDA 2 connecteurs Serial ATA 1 connecteur IDE 1 connecteur de FDD 1 connecteur d’alimentation ATX 20-pin 1 connecteur devant panneau 1 connecteur pour chassis ouvert 3 connecteurs de ventilateurs

Facteur de forme de microATX

24.4cm (9.6") x 24.4cm (9.6")

Liste de Vérification de l’Emballage

L’emballage de la carte système contient les éléments suivants:

; 1 carte système ; 1 manuel utilisateur ; 1 câble IDE ; 1 câble FDD ; 1 câble SATA ; 1 câble d’alimentation SATA ; 1 plaque I/O ; 1 CD “Mainboard Utility”

Si l’un de ces éléments n’était pas dans l’emballage ou s’il était endommagé, veuillez contacter votre revendeur ou votre représentant.

Page 22

Français

Deutsch

Chapter 4 - Deutsch

Prozessor

Chipset

Systemspeicher

Expansion Schlitz

BIOS

Energie Management

Kleinteilmonitor

Grafik

Grafikschnittstelle basierend auf PCI Express

Intel® Pentium® M Dothan prozessor

- Interface des Systemreifens 533MHz/400MHz Intel® Celeron® M prozessor

- Interface des Systemreifens 400MHz Prozessor socket: mPGA479M

Intel

chipset

- Nordbrücke: Intel® 915GM Express chipset

- Südbrücke: Intel® ICH6M 2 sockel 184-pin DDR SDRAM DIMM

Unterstützt das Einkanal- (64-Bits) Interface des Speichers DIMM ohne Dämpfer PC2700 (DDR333) oder PC3200 (DDR400) DDR SDRAM DIMM

1 PCI Express x16-Einbauplätzen 1 PCI Express x1-Einbauplätzen 2 PCI-Einbauplätzen

Award BIOS Flash-Speicher 4Mbit

ACPI und OS Directed Power Management ACPI STR (Suspend to RAM) funktion Wecken bei Betätigung der PS/2 Tastatur/Maus Wecken bei USB-Tastatur/Maus Wecken bei Klingeln Wecken des Systems durch das Netzwerk RTC-Taktgeber zum Einschalten des Systems Wiederherstellung der Wechselstromversorgung nach einem Ausfall

Überwachung der Temperatur des CPU/Systems sowie Warnsignal bei Überhitzung Überwachung der Spannungen des CPU(V)/+1.5V/+3.3V/+5V/ +12V/-12V/VBAT(V)/5VSB(V) Überwachung der Geschwindigkeit des Ventilators

Unterstützung für eine analoge CRT DAC Schnittstelle Maximal unterstützte DAC Frequenz von bis zu 400MHz Unterstützung von bis zu 2048x1536 Modus Unterstützung für 1MB oder 8MB reservierten Speicher Intel

Dual-Frequency Graphics Technologie

Intel® Smart 2D Display Technologie Ein 16-lane PCI Express Steckplatz (x16 PCI Express port) zum

Einbau von Grafikkarten Komplett konform mit der PCI Express Spezifikation Revision

1.0a Ausschliessliche Unterstützung für eine PCI Express Frequenz von

2.5Gb/s

Page 23

Deutsch

Audio

LAN

IDE

Serial ATA

IEEE 1394

Porte an der Rückwand

Internes I/O

PCB

Realtek ALC655 5.1-Kanal-audio-CODEC Naturgetreue Stereo-Leitungspegel-Ausgabe S/PDIF-In/Aus-Schnittstelle

RTL8110SB Gigabit ethernet kontroller Völlig gefällig zu IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) und 802.3ab (1000BASE-T) standards

Unterstützung der Festplatten bis zum UltraDMA 100Mbps Unterstützt 2 Serial ATA-porte

1.5Gb/s SATA-Geschwindigkeit VIA VT6307

Supports 2 100/200/400 Mb/sec porte 1 Mini-DIN-6-Anschluß für eine PS/2-Maus

1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur 1 DB-25-Parallelanschluß 1 serieller DB-9-Anschlüsse 1 VGA DB-15-Anschlüsse 1 IEEE 1394-Anschlüsse 1 RJ45 LAN-Anschlüsse 4 USB 2.0/1.1-Anschlüsse Mic-in, line-in und line-out Audio-Anschlußbuchsen

2 Anschlußfassung für 4 zusätzliche externe USB 2.0-Anschlüsse 1 Anschluß für eine externe serieller Schnittstelle 1 Anschluß für eine externe IEEE 1394 Schnittstelle 1 Frontaudioanschluß für die externe Ausgangsleitung und den Mikrofoneingang 1 interne Audioanschlüsse (CD-in) 1 S/PDIF Anschluß für die Verbindung des optischen Kabel 1 IrDA-Anschluß 2 Serial-ATA-Anschlüsse 1 IDE-Anschlüsse 1 Floppy-Anschlüsse 1 Anschlußstecker für das ATX-Netzgerät 20-pin 1 Frontabdeckung Stecker 1 chassis-geöffnet-Anschlüsse 3-ventilator-Anschlüsse

microATX Formfaktor

24.4cm (9.6") x 24.4cm (9.6")

Page 24

Français

Deutsch

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Artikel enthalten:

; 1 Systemplatine ; 1 Benutzerhandbuch ; 1 IDE-Kabel ; 1 FDD-Kabel ; 1 SATA-Kabel ; 1 SATA-Energiekabel-Kabel ; 1 I/O-Shutzdeckel ; 1 CD mit “Mainboard Utility”

Fehlt einer dieser Artikel oder weist einer dieser Artikel Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

Page 25

Español

Chapter 5 - Español

Procesador

Chipset

Memoria de Sistema

Ranuras de Expansión

BIOS

Gerencia de la Energía

Monitor del Hardware

Gráficos

Interface Gráfico Basado en Tecnología PCI Express

Audio

Procesador Intel® Pentium® M Dothan

- Interface de la barra sistémica 533MHz/400MHz Procesador Intel® Celeron® M

- Interface de la barra sistémica 400MHz Zócalo socket: mPGA479M

Intel

chipset

- Puente norte: Intel® 915GM Express chipset

- Puente sur: Intel® ICH6M 2 184-pin DDR SDRAM DIMM asientos

Soporta interface monocanal (64-bit) de memoria Unbuffered PC2700 (DDR333) o PC3200 (DDR400) DDR SDRAM DIMM

1 slot PCI Express x16 1 slot PCI Express x1 2 slots PCI

Award BIOS Memoria instante 4Mbit

ACPI y OS Directed Power Management ACPI STR (Suspend to RAM) función PS/2 Teclado/Ratón de Wake-On USB Teclado/Ratón de Wake-On Wake-On-Ring Wake-On-LAN Temporizador de RTC para encender el sistema Recuperación de Fracaso de Energía AC

Monitores de los CPU/sistema temperaturas y alarma acalorada. Monitores de voltajes de CPU(V)/+1.5V/+3.3V/+5V/+12V/12V/VBAT(V)/5VSB(V) Vigila la velocidad del abanico del abanido

Soporte para CRT mediante interface analógico DAC Soporta una frecuencia DAC máxima de hasta 400 MHz Resolución hasta 2048 x 1536 Posibilidad de reservar 1 MB u 8 MB de memoria Tecnología gráfica Intel

Dual-Frequency

Tecnología de visualización Intel® Smart 2D Un puerto PCI Express x16 para gráficos

Totalmente compatible con la especificación base PCI Express, revisión 1.0a Soporte sólo para transferencias PCI Express de 2,5 Gb/s

Realtek ALC655 5.1-canal audio CODEC Auténtico salidas de nivel de línea estéreo Interfáz de S/PDIF-in/out

Page 26

Español

LAN

IDE

Serial ATA

IEEE 1394

Panel Trasero I/O

Conectador Interno

PCB

RTL8110SB Gigabit ethernet controller Completamente a IEEE 802.3 (10BASE-T), 802.3u (100BASETX) y 802.3ab (1000BASE-T) estándar

Soporta las unidades duras hasta de UltraDMA 100Mbps Soporta 2 interfaz Serial ATA

Velocidad de SATA a 1.5Gb/s VIA VT6307

Soporta 2 ports 100/200/400 Mb/sec 1 puerto de ratón mini-DIN-6 PS/2

1 puerto de teclado mini-DIN-6 PS/2 1 puerto paralelo de DB-25 1 puerto de serie DB-9 1 puerto de VGA DB-15 1 puerto de IEEE 1394 1 puerto de RJ45 LAN 4 puertos de USB 2.0/1.1 Mic-in, line-in y line-out enchufes de audio

2 conectors para 4 puertos de USB 2.0/1.1 externo adicional 1 conector para un puerto de serie 1 conector para un puerto de IEEE 1394 1 conectador audio delantero para la salida extrema de linea y el micro 1 conector de CD-in audio interno 1 S/PDIF mortaja para conección de cable óptico 1 conector de IrDA 2 conectores de Serial ATA 1 conector de IDE 1 conector de FDD 1 conectore de 20-pin fuente de alimentación de ATX 1 conector de conectador del panel delantero 1 conector de los chasis se abren 3 conectores de abanicos

microATX forme el factor

24.4cm (9.6") x 24.4cm (9.6")

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

; 1 tablero de sistema ; 1 manual de usuario ; 1 cable de IDE ; 1 cable de FDD ; 1 cable SATA ; 1 cable de alimentacion SATA ; 1 tapa protectora I/O ; 1 CD de “Mainboard Utility”

Si cualquieres de estos artículos están perdidos o dañados, favor de ponerse en contacto con su tratante o representantes de venta para la asistencia.

Page 27

Русский

Глава Глава

Глава

6 6

- -

Русский языкРусский язык

Русский язык

ПроцессорПроцессор

Процессор

ЧипсетЧипсет

Чипсет

ОперативнаяОперативная

Оперативная ПамятьПамять

ПамятьПамять

Память

Процессор Intel® Pentium® M Dothan

- Интерфейс системной шины 533MHz/400MHz Процессор Intel® Celeron® M

- Интерфейс системной шины 400MHz гнездо: mPGA479M

Intel

Чипсет

- Северный мост: Intel® 915GM Express Чипсет

- Южный мост: Intel® ICH6M

2 184-pin DDR SDRAM DIMM гнезда Поддерживает одноканальный (64-битный) интерфейс памяти Поддерживает небуфф. DIMM PC2700 (DDR333) и PC3200 (DDR400) DDR SDRAM DIMM

1 PCI Express x16 слотов 1 PCI Express x1 слотов 2 PCI слотов

Award BIOS 4Mbit внезапная память

ACPI и OS Directed Power Management ACPI STR (Suspend to RAM) Активизация На Движение Мыши Активизация На Нажатие Кнопки USB Клавиатуры Активизация На Входящий Звонок Активизация На Сетевое Событие RTC Таймер для Включения Системы Скачки Напряжения

Mониторинг температуры процессора/системы Mониторинг напряжений CPU(V)/+1.5V/+3.3V/+5V/ +12V/-12V/VBAT(V)/5VSB(V) Mониторинг скорости вращения вентилятора

Поддержка аналогового интерфейса CRT DAC Поддержка максимальной частоты DAC до 400MГц Поддержка режима до 2048x1536 1MB или 8MB предустановленной памяти Технология Intel® Dual-Frequency Graphics Технология Intel® Smart 2D Display

Один 16-и разводный порт PCI Express (x16 PCI Express) для видеокарты Полная совместимость со спецификацией PCI Express ревизии 1.0a Базовая частота PCI Express только 2.5Гб/с

Realtek ALC655 5.1-канал CODEC Настоящий линейный стерео выход

интерфейса S/PDIF-in и S/PDIF-out

СлотыСлоты

Слоты

BIOSBIOS

BIOS

управлениеуправление

управление силыñèëû

ñèëûñèëû

ñèëû

монитормонитор

монитор оборудованияоборудования

оборудованияоборудования

оборудования

ГрафикаГрафика

Графика

тональнозвуковотональнозвуково

тональнозвуково

PCI ExpressPCI Express

PCI Express интерфейсинтерфейс

интерфейсинтерфейс

интерфейс дляäëÿ

äëÿäëÿ

для видеокартвидеокарт

видеокартвидеокарт

видеокарт

Page 28

Русский

LANLAN

LAN

IDEIDE

IDE

Serial ASerial A

Serial A

IEEE 1394IEEE 1394

IEEE 1394

задняя панельзадняя панель

задняя панель I/OI/O

I/OI/O

I/O

внутренне внутренне

внутренне

I/OI/O

I/O

PCBPCB

PCB

RTL8110SB Gigabit ethernet контроллер Поддерживает IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) и 802.3ab (1000BASE-T)

Поддерживает жесткие диски до UltraDMA 100Mbps

Поддерживает 2 Serial ATA порта SATA скорость up к 1.5Gb/s

VIA VT6307 Поддерживает 2 100/200/400 Mb/sec порта

1 мини-DIN-6 PS/2 порт для мыши 1 мини-DIN-6 PS/2 порт для клавиатуры 1 DB-25 параллельный порт 1 внешнего DB-9 порта

1 VGA DB-15 порта 1 IEEE 1394 порт 1 RJ45 LAN порт

4 USB 2.0/1.1 порта

Mic-in, line-in и line-out гнезда для звука

2 разъем для 4-х дополнительных внешних USB 2.0 портов 1 разъем для внешнего внешнего порта 1 разъем для внешнего IEEE 1394 порта

1 передний аудио разъем для внешнего линейного выхода и микрофона

1 внутренних звуковых разъема (CD-in)

1 S/PDIF разъем для присоединения оптического кабеля

1 разъем для интерфейса IrDA 2 Serial ATA разъема 1 IDE разъема 1 разъем FDD

1 разъема питания ATX 20-pin 1 Фронт панель разъем 1 разъема шассиие раскрывают 3 Разъемы для вентилятора

фактор формы microATX

24.4cm (9.6") x 24.4cm (9.6")

Page 29

Русский

КомплектацияКомплектация

Комплектация

Комплектация поставки материнской платы:

; 1 Системная плата

; 1 Руководство пользователя ; 1 кабель IDE ; 1 кабель FDD ; 1 кабель Serial ATA ; 1 шлейф шнуром питания Serial ATA

; 1 защитная крышка I/O

; Îäèí CD ñ “Mainboard Utility”

Если в комплекте из этого чего-то не хватает или что-то испорчено, пожалуйста, свяжитесь со своим дилером или продавцом.

Page 30

日本語

第第

章章

章

章章

第

第第







‑‑

‑

‑‑







日日

日

日日

本本

本

本本

語語

語

語語

‰pŒê

日本語日本語

日本語

プロセッサ

チップセット

システムメモリ

拡張スロット

BIOS

電源管理機能

ハードウェアモニタ

グラフィックス

PCI Express 準拠グラフィックスインターフェース

オーディオ

ｮ

Intel ‑ システムデータバス 533MHz/400MHz Intel ‑ システムデータバス 400MHz プロセッサ・ソケット: mPGA479M

Intel ‑ ノースブリッジ: Intel

ト

‑ サウスブリッジ: Intel 184ピンDDR SDRAM DIMM ソケット x 2

シングルチャネル（64ビット幅）メモリインターフェース対応アンバッファードPC2700 (DDR333) または PC3200 (DDR400) DDR SDRAM DIMM

PCI Express x16 スロット x 1 PCI Express x1 スロット x 1 PCIスロット x 2

Award BIOS 4M ビット フラッシュメモリ

ACPIおよびOS 自主電源管理 ACPI STR（サスペンド・トゥ・ラム）機能ウェイクオンPS/2キーボード/マウスウェイクオンUSB キーボード/マウスウェイクオンLAN（WOL）ウェイクオンリング（Wake‑On‑Ring）システムパワーオン用RT Cタイマー AC電源問題発生時のリカバリ機能

CPU/システム温度のモニタリングおよびオーバーヒートアラーム CPU(V)/+1.5V/+3.3V/+5V/+12V/‑12V/VBAT(V)/ 5VSB (V) 電圧のモニタリング冷却ファン速度のモニタリング

アナログCRT DACインターフェース対応最高DAC周波数は最高400MHzまで対応最大2048x1536モードまで対応 1MBまたは8MBのメモリ事前割当可能 Intel Technology） Intel

グラフィックスアタッチ用16レーンPCI Express ポート（x16 PCI Expressポート）x 1 PCI Express 基本仕様書修正版1.0aに完全準拠 PCI Express 周波数は2.5Gb/sのみをサポート

Realtek ALC655 5.1チャネルオーディオCODEC トゥルー・ステレオ・ラインレベル出力 S/PDIF‑入力/出力インターフェース

PentiumｮM Dothan プロセッサ

ｮ

CeleronｮM プロセッサ

ｮ

チップセット

ｮ

DFGT（Dual‑Frequency Graphics

ｮ

Smart 2D Display Technology

ｮ

915GM Express チップセッ

ｮ

ICH6M

Page 31

日本語

LAN

IDE シリアルATA

（SATA) IEEE 1394

リアパネルI/O

内部I/O

PCB

RTL8110SB ギガビットイーサネットコントローラ IEEE 802.3 (10BASE‑T)、802.3u (100BASE‑TX)および

802.3ab (1000BASE‑T)基準に完全準拠 UltraDMA 100Mbpsまでのハードドライブをサポート 2つのSATAポートをサポート

SATA速度は最大1.5Gb/s VIA VT6307

2つの100/200/400 Mb/秒ポートをサポート mini‑DIN‑6 PS/2マウスポート x 1

mini‑DIN‑6 PS/2キーボードポート x 1 DB‑25パラレルポート x 1 DB‑9シリアルポート x 1 DB‑15 VGAポート x 1 IEEE 1394ポート x 1 RJ45 LANポート x 1 USB 2.0/1.1ポート x 4 マイク入力、ライン入力、ライン出力

4ポート外部USB2.0ポート用コネクタ x 2 外部シリアルポート用コネクタ x 1 外部IEEE 1394ポート用コネクタ x 1 ライン出力およびマイク入力端子用フロントオーディオコネクタ x 1 CD 入力内部オーディオコネクタ x 1 S/PDIF入力/出力用コネクタ x 1 IrDAインターフェース用コネクタ x 1 SATAコネクタ x 2 40ピンIDEコネクタ x 1 フロッピーコネクタ x  1 20ピンATX電源コネクタ x 1 フロントパネルコネクタ x  1 シャーシオープン用コネクタ x  1 ファンコネクタ x  3

6層PCB,microATX フォームファクタ

24.4cm x 24.4cm

‰pŒê

日本語日本語

日本語
