Встраиваемая

посудомоечная машина

M9C7PB

.

Уважаемый покупатель!

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой
«DEXP». Мы рады предложить Вам изделия, разработанные и изготовленные
в соответствии с высокими требованиями к качеству, функциональности и ди­зайну. Перед началом эксплуатации прибора внимательно прочитайте данное
руководство, в котором содержится важная информация, касающаяся Вашей
безопасности, а также рекомендации по правильному использованию прибора
и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, исполь­зуйте его в качестве справочного материала при дальнейшем использовании
прибора.

Посудомоечная машина — электромеханическая установка для автоматиче­ской мойки посуды.

Меры предосторожности

Внимание: соблюдайте перечисленные меры предосторожности при использо­вании посудомоечной машины.

1. Данное оборудование предназначено только для бытового использования
и использования в следующих условиях:

• служебные кухни в магазинах, офисах и других рабочих помещениях;

• фермерские дома;

• отели, мотели и подобные заведения гостиничного типа.

2. Посудомоечная машина может использоваться детьми старше 8 лет и лица­ми с ограниченными физическими, сенсорными или умственными способ­ностями, а также людьми с недостаточным опытом эксплуатации данной
бытовой техники, если они были проинструктированы о правилах безопас­ной эксплуатации устройства. Дети должны находиться под присмотром во
время обслуживания и очистки посудомоечной машины. Не разрешайте
детям играть с посудомоечной машиной.

3. Данное оборудование предназначено для использования только в помеще­нии. Во избежание поражения электрическим током не подвергайте обору­дование, шнур питания или вилку воздействию воды или других жидкостей.

4. Перед началом технического обслуживания и очистки посудомоечной
машины выключите ее из розетки. Используйте мягкую ткань, смоченную
в мыльном растворе для очистки, после этого протрите посудомоечную
машину насухо.

5. Оборудование должно быть заземлено. В случае возникновения неисправ­ностей или поломки заземление сокращает риск поражения электрическим
током, обеспечивая путь наименьшего сопротивления электрического тока.
Этот прибор оснащен проводом заземления и заземленной вилкой.

Вилка должна включаться в соответствующую розетку, установленную

и заземленную в соответствии с местными нормами и правилами.
Ненадлежащее подключение провода заземления может вызвать пораже­ние электрическим током. Если вы не уверены в надежности заземления,
проконсультируйтесь с квалифицированным электриком.

.

6. Не вносите изменения в устройство вилки, идущей в комплекте с обору­дованием, если она не подходит к розетке. Обратитесь к специалисту для
установки соответствующей розетки.

7. Нельзя садиться или вставать на дверцы или полки для посуды в посудо­моечной машине.

8. Не включайте посудомоечную машину, если панели не установлены на
соответствующие места.

9. Во время работы посудомоечной машины открывайте дверь с осторожно­стью во избежание разбрызгивания воды.

10. Не ставьте тяжелые предметы на открытую дверцу посудомоечной маши­ны. Она может опрокинуться.

11. При загрузке посуды для мытья:

• Ножи и другие острые предметы должны быть помещены в корзину
острием вниз или уложены горизонтально.

• Убедитесь, что моющее средство отсутствует в отсеке после завершения
цикла мойки.

• Не помещайте пластиковую посуду без специальной маркировки в посу­домоечную машину.

• Используйте моющие средства и ополаскиватели, предназначенные для
автоматических посудомоечных машин.

• Не используйте мыло, стиральный порошок или средство для мытья рук
в посудомоечной машине.

• Не оставляйте детей без присмотра при использовании посудомоечной
машины.

• Если шнур питания поврежден, его следует заменить. Обратитесь в сер­висный центр.

• При установке оборудования убедитесь, что шнур питания не согнут или
передавлен.

• Прибор должен быть подключен к водопроводной сети с использованием
новых комплектов шлангов, нельзя использовать старые шланги повторно.

• Максимальное количество комплектов посуды – 9.

• Максимально допустимое давление воды на входе составляет 1 МПа.

• Минимальное допустимое давление воды на входе составляет 0.04 МПa.

.

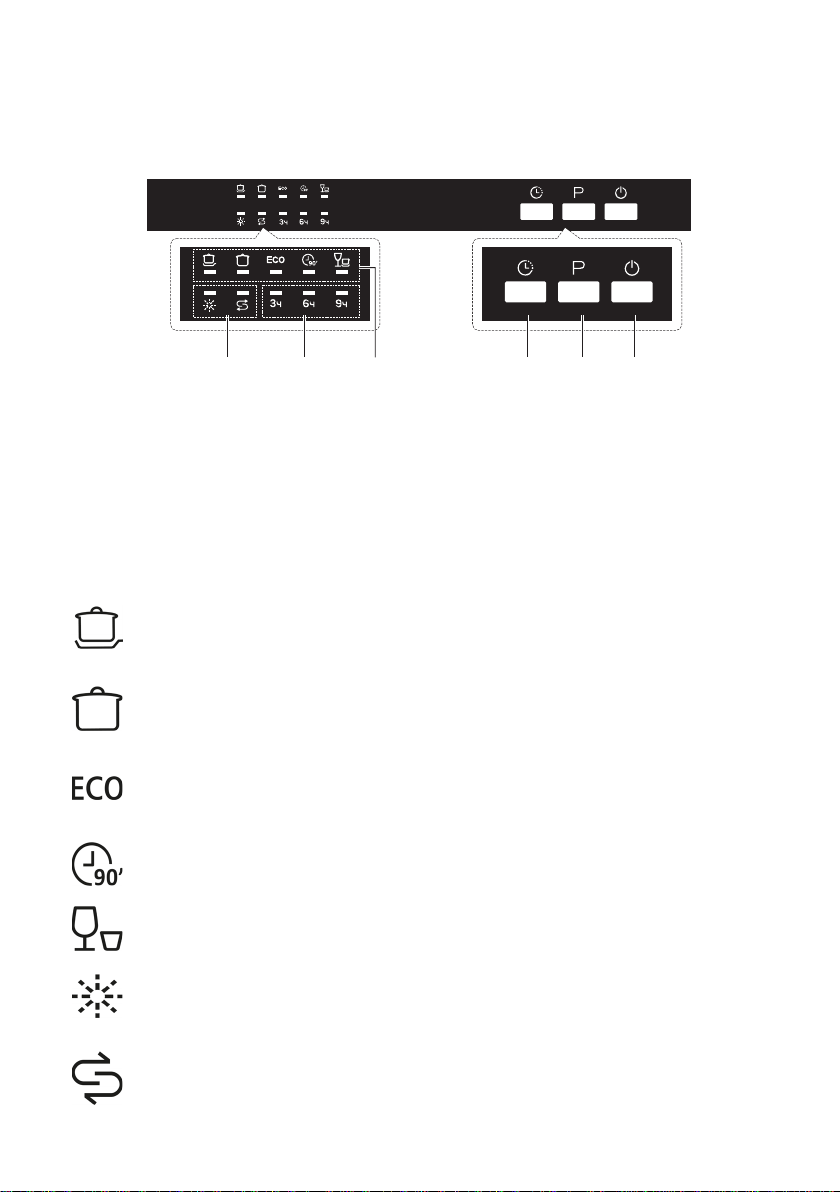

Схема устройства

1

4

2

3

1. Внутренняя труба.

2. Контейнер для смягчителя.

3. Дозатор.

4. Разбрызгиватель.

5. Фильтр.

Аксессуары

Стойка для

столовых

приборов

*

Верхняя корзина

Стойка для

кружек

5

Нижняя корзина

Верхний

разбрызгиватель

*Комплектация моделей может различаться.

.

Установка

Внимание:
Подключение трубопроводов и электрического оборудования должно осущест­вляться квалифицированным специалистом.
Перед установкой посудомоечной машины отключите питание во избежание
поражения электрическим током.

Подготовка к установке

Место установки посудомоечной машины должно располагаться рядом с элек­трической розеткой и существующими подводами канализации и водоснабже­ния. Рекомендуется устанавливать посудомоечную машину рядом с раковиной
для подключения сливных шлангов посудомоечной машины.
Перед началом установки убедитесь в наличии необходимых аксессуаров
(шурупы, крючки и др.) Внимательно прочтите инструкцию перед началом
установки.
Ниже приведены схемы размеров шкафа для посудомоечной машины и схемы
установки. Перед тем как поставить посудомоечную машину подготовьте ме­сто:

1. Выберите место рядом с раковиной для удобства подключения водоснаб­жения и сливных шлангов (см. схему 1).

2. Если посудомоечная машина устанавливается в угол, необходимо, чтобы
оставалось немного свободного места при открытии двери (см. схему 2).

Схема 1

90°

820 мм

580 мм

Отверстия для

подключения

электричества,

водоснабжения

и канализации

Расстояние между

гарнитуром и полом

450 мм

90°

80 мм

100 мм

.

Схема 2

Посудомоечная

машина

Гарнитур

Дверь

посудомоечной

машины

Минимальное расстояние

50 мм

Порядок установки

1. Установите декоративную панель на внешнюю дверь посудомоечной ма­шины, используя специальные крепления. Следуйте схеме для установки
креплений.

2. Отрегулируйте натяжение дверных пружин, поворачивайте регулировочный
винт по часовой стрелке, чтобы затянуть пружины справа и слева. Непра­вильная регулировка может повредить посудомоечную машину (рис. 2).

3. Подключите впускной шланг к холодной воде.

4. Подключите сливной шланг.

5. Подключите шнур питания.

6. Закрепите конденсационную полосу под столешницу гарнитура. Убедитесь,
что конденсационная полоса находится на уровне с краем рабочей поверх­ности.

7. Поставьте посудомоечную машину на место (рис. 4).

8. Отрегулируйте посудомоечную машину по уровню. Задние ножки посудо­моечной машины можно отрегулировать с помощью шестигранного ключа,
поворачивая установочные винты посередине посудомоечной машины
(рис. 5А). Для регулировки передних ножек используйте плоскую отвертку.
Подкрутите ножки, пока посудомоечная машина не выровняется (рис 5В).

9. Закрепите посудомоечную машину. Это можно сделать двумя способами:

• Обычная рабочая поверхность: вставьте установочные крюки в разъемы
на боковой панели и прикрепите ее к рабочей поверхности шурупами для
дерева (рис 6).

• Гранитная или каменная поверхность: прикрепите боковую панель шуру­пами (рис. 7).

.

Схема 3

Конденсационная полоса

3

4

1

2

Декоративная

панель

6

Подключение к электроснабжению

Внимание!
Для подключения нельзя использовать удлинитель или переходники.
Нельзя убирать заземляющий провод шнура питания.

Требования к подключению

• Информация о номинальном напряжении для подключения посудомоеч­ной машины к соответствующему источнику питания указана в паспортной
табличке.

• Рекомендуется использовать предохранитель 10 А, предохранитель
с задержкой на срабатывание или автомат-выключатель, также обеспечить
отдельную линию питания только для посудомоечной машины.

• Убедитесь, что напряжение и частота соответствуют данным, указанным
в паспортной табличке.

• Включайте вилку только в заземленную розетку. Если вилка не подходит
к электрической розетке, замените розетку. Не рекомендуется использовать
переходники, они могут перегреваться и вызывать повреждение прибора.

В

5

А

7

.

Подключение к водоснабжению

Подключите сливной шланг способом А или В

ца

φ 40 мм

Подключение наливного шланга

Подключение посудомоечной машины к сети водоснабжения должно осущест­вляться с помощью комплекта новых шлангов.
Давление воды должно быть в пределах от 0,04 МПа и 1 МПа. Обратитесь
к поставщику услуг водоснабжения, если давление ниже установленного мини­мума.
Если водопроводные трубы новые или не использовались в течение длитель­ного периода времени, дайте воде стечь, чтобы убедиться, что вода чистая. Эта
мера предосторожности необходима, чтобы избежать риска засорения впуск­ного отверстия для воды и повреждения прибора.
Для предотвращения протечек рекомендуется использовать специальный
шланг с предохранительным клапаном (не входит в комплект поставки).

Схема 4.1

Подключение через

Обычное подключение

Подключение сливного шланга

Вставьте сливной шланг в водосточную трубу диаметром минимум 40 мм или
подключите сливной шланг к раковине, убедитесь, что шланг не перегибается.
Верхняя часть шланга не должна находиться на высоте более 1000 мм.

предохранительный клапан

Схема 4.2

Передняя панель

Верхняя часть шланга

не должна быть выше,

чем 1000 мм.

Сливной шланг

A

B

Столешни

Макс. 1000 мм

.

Регулировка натяжения дверной пружины

На заводе произведена регулировка необходимого натяжения дверных пру­жин. При установке декоративной деревянной панели необходимо произве­сти регулировку натяжения пружин. Поверните регулировочный винт, чтобы
усилить или ослабить натяжение (см. схему 5).
При правильно отрегулированном натяжении полностью открытая дверь оста­ется в горизонтальном положении и поднимается вверх при легком касании.

Схема 5

Установка декоративной панели

1. Установите крюки на декоративную деревянную панель.

2. Вставьте крюки в разъемы на внешней двери посудомоечной машины
(см. схему 6.1).

3. После установки панели зафиксируйте ее с помощью шурупов и болтов
(см. схему 6.2).

Схема 6.1 Схема 6.2

Выньте 4 коротких шурупа.

Вставьте 4 длинных
шурупа.
