DEXP M9C6PD User manual
Встраиваемая
посудомоечная машина
M9C6PD
Уважаемый покупатель!
Благодарим Вас за выбор продукции, выпускаемой под торговой маркой
«DEXP». Мы рады предложить Вам изделия, разработанные и изготовленные
в соответствии с высокими требованиями к качеству, функциональности и дизайну. Перед началом эксплуатации прибора внимательно прочитайте данное
руководство, в котором содержится важная информация, касающаяся Вашей
безопасности, а также рекомендации по правильному использованию прибора
и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании
прибора.
Посудомоечная машина — электромеханическая установка для автоматической мойки посуды.
Меры предосторожности
Внимание: соблюдайте перечисленные меры предосторожности при использовании посудомоечной машины.
1. Данное оборудование предназначено только для бытового использования
и использования в следующих условиях:
• служебные кухни в магазинах, офисах и других рабочих помещениях;
• фермерские дома;
• отели, мотели и подобные заведения гостиничного типа.
2. Посудомоечная машина может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями, а также людьми с недостаточным опытом эксплуатации данной
бытовой техники, если они были проинструктированы о правилах безопасной эксплуатации устройства. Дети должны находиться под присмотром во
время обслуживания и очистки посудомоечной машины. Не разрешайте
детям играть с посудомоечной машиной.
3. Данное оборудование предназначено для использования только в помещении. Во избежание поражения электрическим током не подвергайте оборудование, шнур питания или вилку воздействию воды или других жидкостей.
4. Перед началом технического обслуживания и очистки посудомоечной
машины выключите ее из розетки. Используйте мягкую ткань, смоченную
в мыльном растворе для очистки, после этого протрите посудомоечную
машину насухо.
5. Оборудование должно быть заземлено. В случае возникновения неисправностей или поломки заземление сокращает риск поражения электрическим
током, обеспечивая путь наименьшего сопротивления электрического тока.
Этот прибор оснащен проводом заземления и заземленной вилкой.
Вилка должна включаться в соответствующую розетку, установленную
и заземленную в соответствии с местными нормами и правилами.
Ненадлежащее подключение провода заземления может вызвать поражение электрическим током. Если вы не уверены в надежности заземления,
проконсультируйтесь с квалифицированным электриком.
6. Не вносите изменения в устройство вилки, идущей в комплекте с оборудованием, если она не подходит к розетке. Обратитесь к специалисту для
установки соответствующей розетки.
7. Нельзя садиться или вставать на дверцы или полки для посуды в посудомоечной машине.
8. Не включайте посудомоечную машину, если панели не установлены на
соответствующие места.
9. Во время работы посудомоечной машины открывайте дверь с осторожностью во избежание разбрызгивания воды.
10. Не ставьте тяжелые предметы на открытую дверцу посудомоечной машины. Она может опрокинуться.
11. При загрузке посуды для мытья:
• Ножи и другие острые предметы должны быть помещены в корзину
острием вниз или уложены горизонтально.
• Убедитесь, что моющее средство отсутствует в отсеке после завершения
цикла мойки.
• Не помещайте пластиковую посуду без специальной маркировки в посудомоечную машину.
• Используйте моющие средства и ополаскиватели, предназначенные для
автоматических посудомоечных машин.
• Не используйте мыло, стиральный порошок или средство для мытья рук
в посудомоечной машине.
• Не оставляйте детей без присмотра при использовании посудомоечной
машины.
• Если шнур питания поврежден, его следует заменить. Обратитесь в сервисный центр.
• При установке оборудования убедитесь, что шнур питания не согнут или
передавлен.
• Прибор должен быть подключен к водопроводной сети с использованием
новых комплектов шлангов, нельзя использовать старые шланги повторно.
• Максимальное количество комплектов посуды – 9.
• Максимально допустимое давление воды на входе составляет 1 МПа.
• Минимальное допустимое давление воды на входе составляет 0.04 МПa.
Схема устройства
1
4
2
3
1. Внутренняя труба.

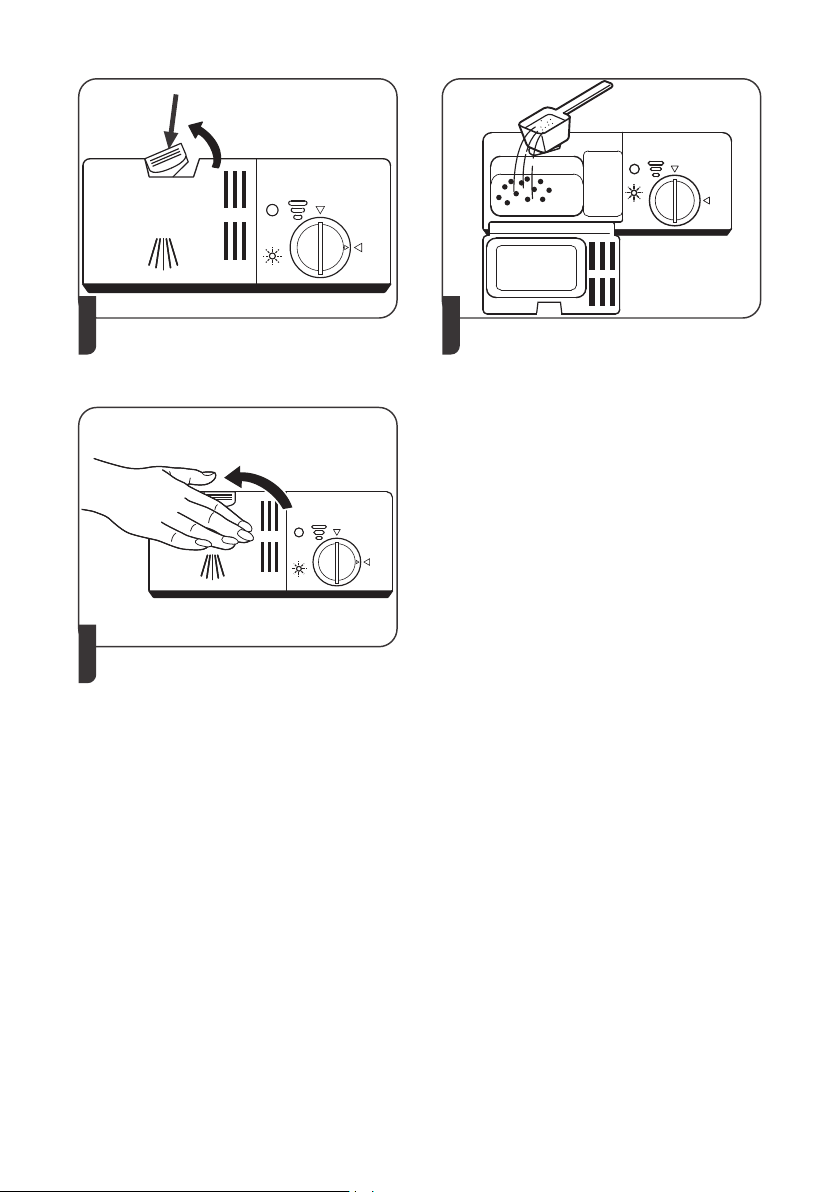

2. Контейнер для смягчителя.
3. Дозатор.
4. Разбрызгиватель.
5. Фильтр.
Аксессуары
Стойка для
столовых
приборов
*

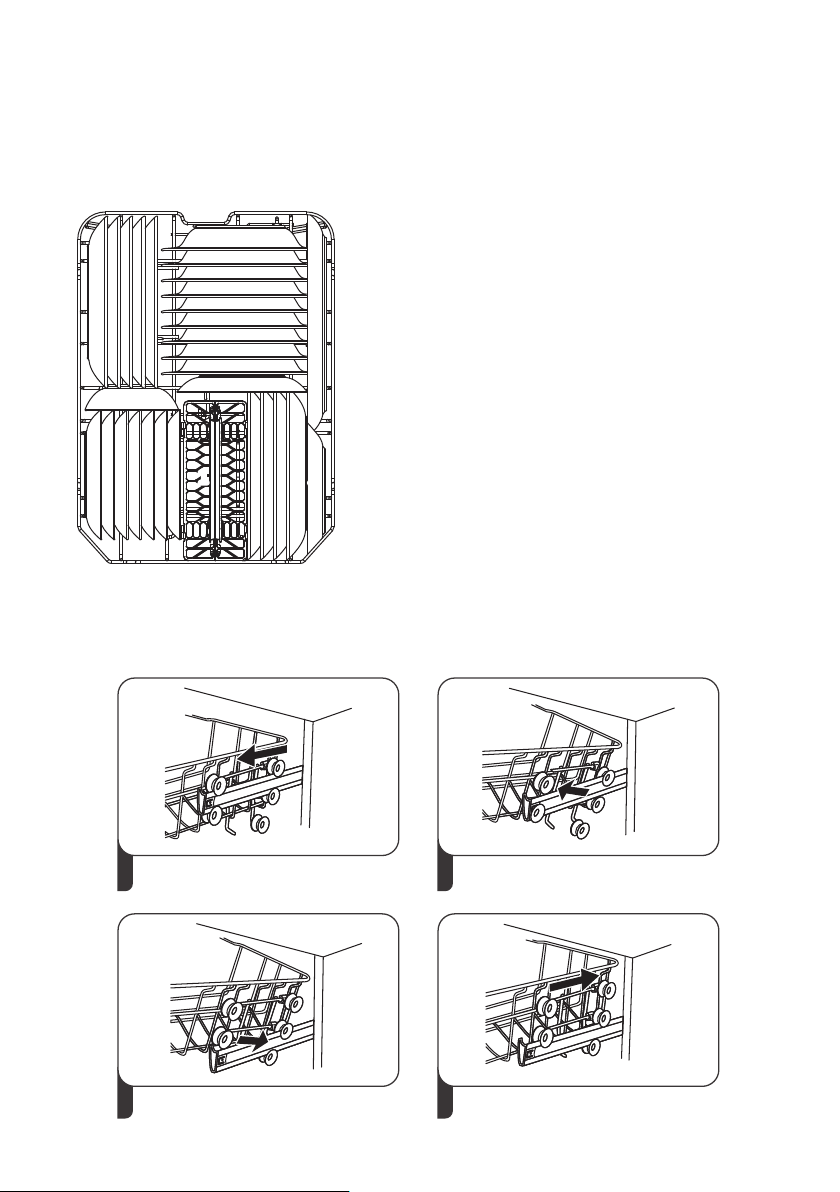

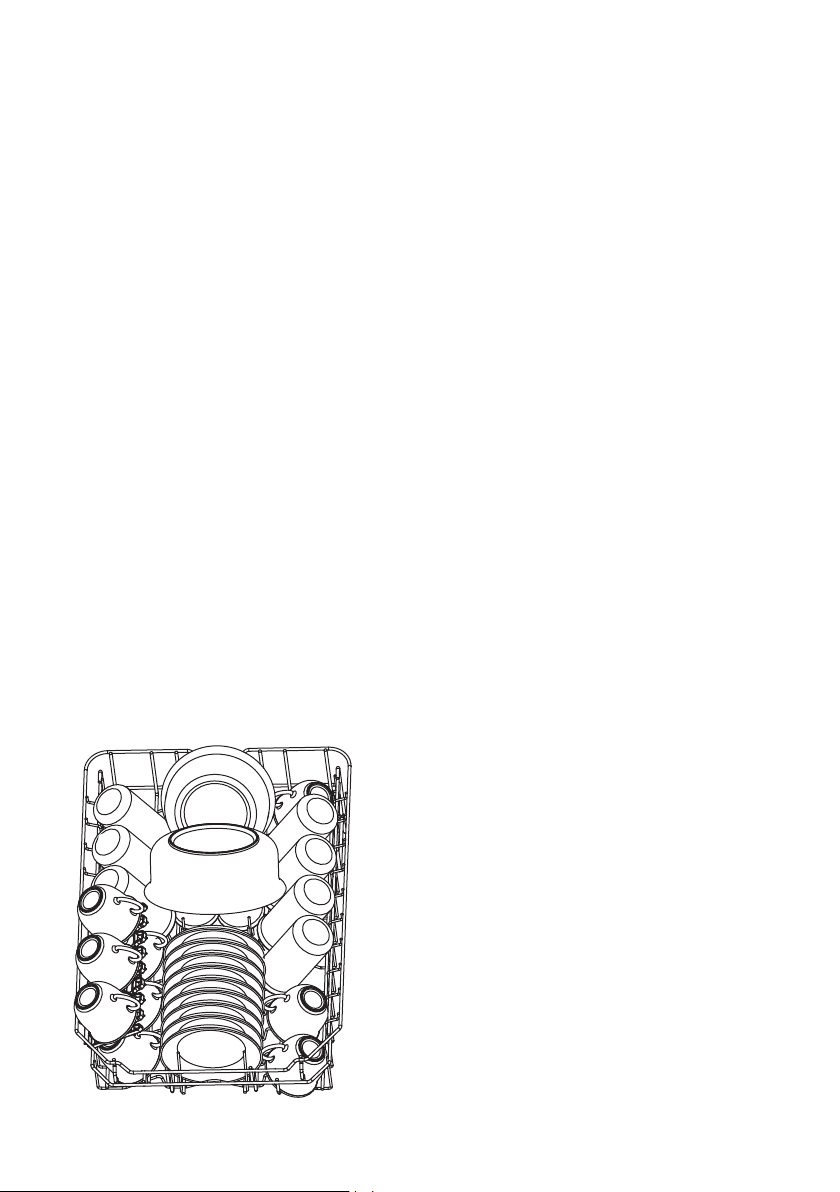

Верхняя корзина
Стойка для
кружек
5
Нижняя корзина
Верхний
разбрызгиватель
*Комплектация моделей может различаться.
Установка
Внимание:
Подключение трубопроводов и электрического оборудования должно осуществляться квалифицированным специалистом.
Перед установкой посудомоечной машины отключите питание во избежание
поражения электрическим током.
Подготовка к установке
Место установки посудомоечной машины должно располагаться рядом с электрической розеткой и существующими подводами канализации и водоснабжения. Рекомендуется устанавливать посудомоечную машину рядом с раковиной
для подключения сливных шлангов посудомоечной машины.
Перед началом установки убедитесь в наличии необходимых аксессуаров
(шурупы, крючки и др.) Внимательно прочтите инструкцию перед началом
установки.
Ниже приведены схемы размеров шкафа для посудомоечной машины и схемы
установки. Перед тем как поставить посудомоечную машину подготовьте место:
1. Выберите место рядом с раковиной для удобства подключения водоснабжения и сливных шлангов (см. схему 1).
2. Если посудомоечная машина устанавливается в угол, необходимо, чтобы
оставалось немного свободного места при открытии двери (см. схему 2).
Схема 1
90°
820 мм
580 мм
Отверстия для
подключения
электричества,
водоснабжения
и канализации
Расстояние между
гарнитуром и полом
450 мм
90°
80 мм
100 мм
Схема 2
Посудомоечная
машина
Гарнитур
Дверь
посудомоечной
машины
Минимальное расстояние
50 мм
Подключение к электроснабжению
Внимание!
Для подключения нельзя использовать удлинитель или переходники.
Нельзя убирать заземляющий провод шнура питания.
Требования к подключению
• Информация о номинальном напряжении для подключения посудомоечной машины к соответствующему источнику питания указана в паспортной
табличке.
• Рекомендуется использовать предохранитель 10 А, предохранитель
с задержкой на срабатывание или автомат-выключатель, также обеспечить
отдельную линию питания только для посудомоечной машины.
• Убедитесь, что напряжение и частота соответствуют данным, указанным
в паспортной табличке.
• Включайте вилку только в заземленную розетку. Если вилка не подходит
к электрической розетке, замените розетку. Не рекомендуется использовать
переходники, они могут перегреваться и вызывать повреждение прибора.
Подключение к водоснабжению
Подключите сливной шланг способом А или В
ца
φ 40 мм
Подключение наливного шланга
Подключение посудомоечной машины к сети водоснабжения должно осуществляться с помощью комплекта новых шлангов.
Давление воды должно быть в пределах от 0,04 МПа и 1 МПа. Обратитесь
к поставщику услуг водоснабжения, если давление ниже установленного минимума.
Если водопроводные трубы новые или не использовались в течение длительного периода времени, дайте воде стечь, чтобы убедиться, что вода чистая. Эта
мера предосторожности необходима, чтобы избежать риска засорения впускного отверстия для воды и повреждения прибора.
Для предотвращения протечек рекомендуется использовать специальный
шланг с предохранительным клапаном (не входит в комплект поставки).
Схема 3.1
Подключение через
Обычное подключение
Подключение сливного шланга
Вставьте сливной шланг в водосточную трубу диаметром минимум 40 мм или
подключите сливной шланг к раковине, убедитесь, что шланг не перегибается.
Верхняя часть шланга не должна находиться на высоте более 1000 мм.
предохранительный клапан
Схема 3.2
Передняя панель
Верхняя часть шланга
не должна быть выше,
чем 1000 мм.
Сливной шланг
A
B
Столешни
Макс. 1000 мм
Регулировка натяжения дверной пружины
На заводе произведена регулировка необходимого натяжения дверных пружин. При установке декоративной деревянной панели необходимо произвести регулировку натяжения пружин. Поверните регулировочный винт, чтобы
усилить или ослабить натяжение (см. схему 4).
При правильно отрегулированном натяжении полностью открытая дверь остается в горизонтальном положении и поднимается вверх при легком касании.
Схема 4
Регулировка ножек
1. Положите спиртовой уровень на дверь и разъёмы для корзин внутри бака,
как показано на схеме, чтобы проверить уровень посудомоечной машины.
2. Выровняйте посудомоечную машину путем регулировки трех ножек.
3. При выравнивании следите, чтобы посудомоечная машина не перевернулась.
Схема 6
Измерьте уровень
передней
и задней стенки
Измерьте уровень боковых сторон
Вверх
Вниз
