LED-ТЕЛЕВИЗОР

F40D7200C

Только для домашнего использования

Содержание

Меры предосторожности ............................................................................. 1

Установка телевизора ................................................................................... 4

Управление телевизором .............................................................................

Начало работы ............................................................................................... 9

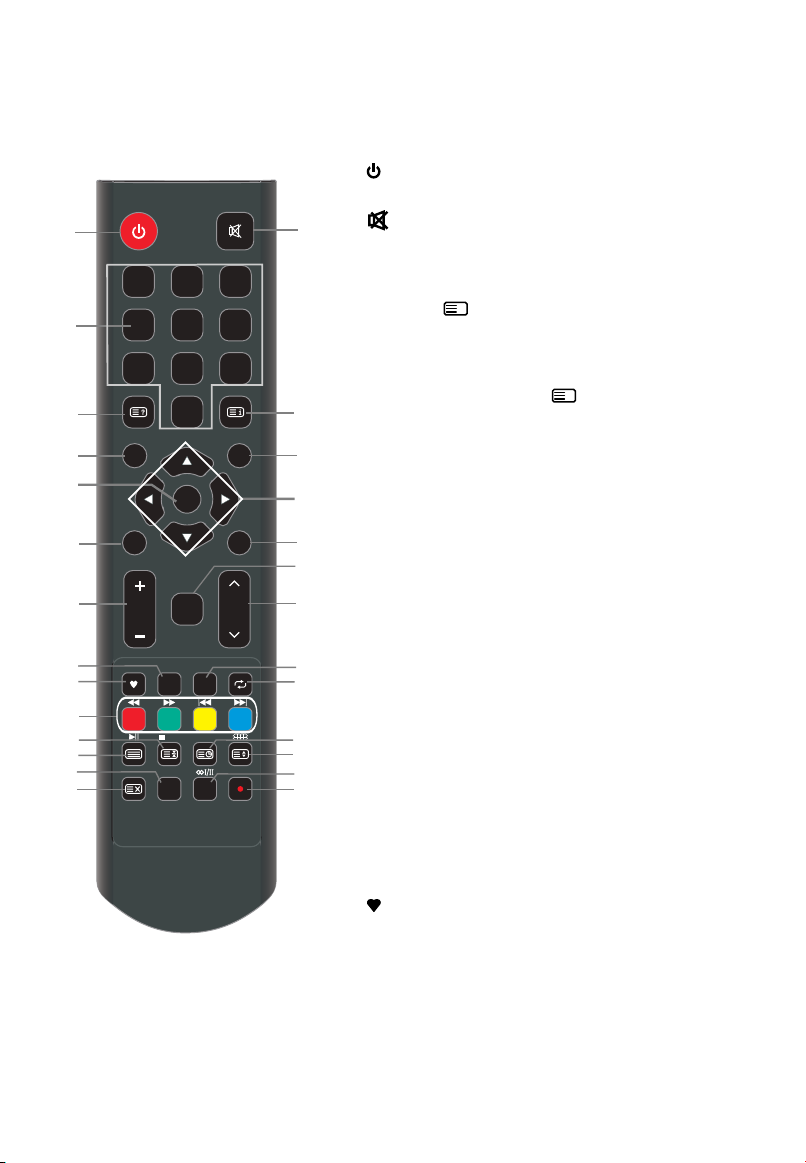

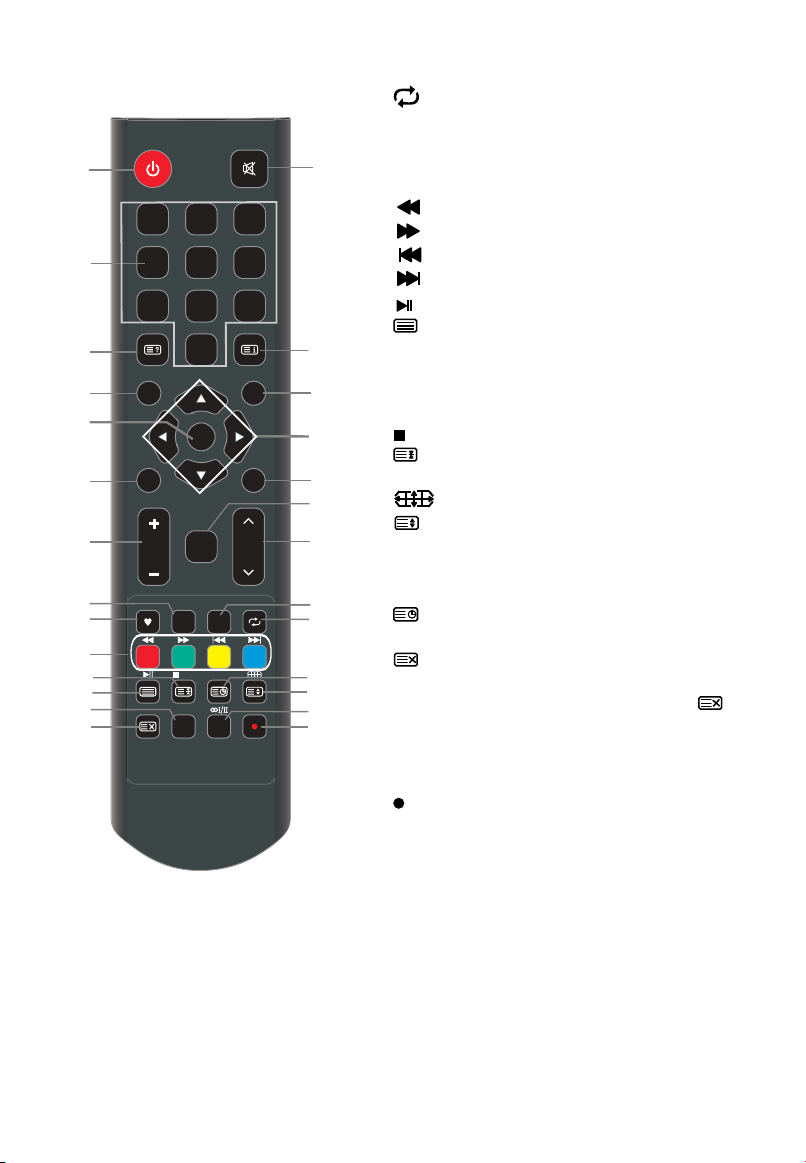

Пульт дистанционного управления ........................................................... 10

Основные операции ................................................................................... 14

Возможные проблемы и их решение ........................................................ 34

Дополнительная информация ................................................................... 37

Внимание

Не открывайте крышку телевизора, существует риск поражения электрическим током. Не пытайтесь произвести обслуживание телевизора самостоятельно, если крышка телевизора снята, вы можете подвергнуться воздействию опасного напряжения или другим опасностям. Обслуживание телевизора должно

производиться квалифицированным персоналом.

Не подвергайте телевизор воздействию влаги или дождя во избежание риска

возгорания или поражения электрическим током. Избегайте попадания брызг и капель воды на устройство. На телевизор запрещено помещать любые ёмкости с водой (вазы, бутылки, стаканы и т.д.).

Во время работы экран и корпус телевизора могут нагреваться. Это не является

неисправностью. В случае появления дыма, странного шума или запаха от устройства необходимо:

 Немедленно выключить телевизор.  Вытащить вилку из розетки.  Связаться с авторизованным сервисным центром. Не пытайтесь починить

телевизор самостоятельно, это может быть опасно.

В случае возникновения следующих проблем немедленно отключите телевизор

от сети питания и обратитесь к квалифицированному специалисту:

 Вилка или шнур питания повреждены.  Несоответствие сетевой розетки.  Телевизор поврежден в результате падения или удара.  Телевизор подвергся воздействию воды или влаги, или посторонние

предметы попали в телевизор.

Никогда не вставляйте посторонние предметы в отверстия телевизора, так как они могут соприкоснуться с опасным напряжением или вызвать короткое замыкание, что может привести к возгоранию или поражению электрическим

током. Телевизор не должен использоваться детьми младше 3-х лет.

Не перегружайте сетевые розетки, удлинители или адаптеры, это может привести к возгоранию или поражению электрическим током. Шнур питания должен быть проложен таким образом, чтобы на него нельзя было наступить или придавить предметами, помещенными сверху или рядом, особенное внимание обращайте на шнур питания возле вилки, розетки и на выходе из телевизора. К вилке телевизора всегда должен быть доступ для его отключения. При выключении вилки из розетки держитесь руками за вилку, а не за шнур.

Никогда не отключайте вилку из розетки мокрыми руками. Не давите и не царапайте передний фильтр, не помещайте какие-либо предметы

на телевизор. Это может привести к ухудшению изображения или повреждению

экрана. Во избежание возгорания не помещайте рядом с телевизором открытие источники огня, например, свечи.

Внешняя антенна не должна располагаться в непосредственной близости от воздушных линий электропередачи или других электрических или силовых цепей,

или там, где она может упасть на такие линии или сети. При установке внешней

антенны следует быть предельно осторожным и избегать контакта с силовыми

линиями, так как это может быть смертельно опасным.

Если телевизор не используется в течение нескольких дней, следует отключить телевизора от электрической сети в целях безопасности и энергосбережения. Если телевизор выключен, но не отсоединен от электрической сети, он находится в режиме ожидания. Для корректной работы некоторых опций телевизора может потребоваться, чтобы телевизор оставался в режиме ожидания. Во время грозы немедленно вытащите вилку телевизор из розетки.

Не трогайте антенну руками во время грозы. Чрезмерно громкий звук в наушниках может привести к повреждению слуха. Установка телевизора Необходимо обеспечить соответствующую вентиляцию телевизора.

Не закрывайте вентиляционные отверстия в корпусе газетами, шторами, салфетками и другими предметами. Оставляйте вокруг телевизора свободное

пространство (минимум 10 см).

Телевизор не должен располагаться вблизи источников тепла, таких как радиаторы отопления, обогреватели, печи, и других устройств (включая усилители), производящих тепло. Установите телевизор таким образом, чтобы избежать попадания прямых солнечных лучей. Во избежание повреждения зрения при просмотре рекомендуется использовать мягкую подсветку, а также избегать просмотра телевизора в темноте. Не размещайте телевизор вблизи

устройств с электромагнитным излучением. Не размещайте телевизор на неустойчивых тележках, подставках, столах и полках. Это может привести к падению телевизора, его повреждению и серьезным травмам у пользователя.

Используйте только тележки, подставки, треноги, кронштейны и столы, рекомендованные производителем или идущие в комплекте с телевизором.

При перемещении телевизора на тележке, будьте осторожны и следите за тем, чтобы телевизор не упал.

Телевизор не должен использоваться возле воды или во влажных условиях,

например, рядом с ванной, умывальником, кухонной раковиной, бассейном и др. LED экран

LED экран выполнен с использованием высокоточной технологии - 99,99% или более пикселей являются эффективными. Однако, на экране могут постоянно появляться черные или яркие точки (красный, синий или зеленый). Это структурное свойство LED экрана, не являеющееся неисправностью. Если на поверхности LED экрана появилась трещина, не трогайте экран, пока не отсоедините шнур питания. В противном случае этот может привести к поражению электрическим током. Не бросайте предметы на телевизор. LED

экран может сломаться от удара и привести к серьезным травмам пользователя.

Неподвижные изображения

Неподвижное изображение на экране может привести к его повреждению.

Не воспроизводите неподвижное или частично неподвижное изображение на

экране в течение более 2-х часов, так как это может привести к сохранению

изображения на экране. Это явление также называется «выгорание экрана».

Во избежание подобной проблемы уменьшите яркость и контраст при

отображении неподвижного изображения.

Просмотр телевизора в формате 4:3 в течение длительного времени может

оставить следы границ экрана слева, справа и по центру, возникающих из-за

разницы излучения света на экране. Воспроизведение DVD и использование игровых приставок могут вызвать похожие проблемы с экраном. Данные

повреждения не являются гарантийным случаем.

Длительное отображение неподвижных изображений из видеоигр и ПК может вызвать эффект остаточного изображения. Во избежание подобной проблемы

уменьшите яркость и контраст изображения.

Уход

Перед очисткой экрана и корпуса телевизора отключите его от сети питания. Используйте мягкую ткань без ворса, чтобы вытирать пыль. При необходимости ее можно слегка смочить водой. Не используйте моющие средства - попадание жидкости внутрь телевизора может привести к его повреждению. Не

используйте растворители, репелленты и другие вещества во избежание

повреждения корпуса и экрана. Регулярно протирайте вилку от пыли сухой тканью, влага и пыль могут вызвать возгорание или поражение электрическим

током.

Если телевизор расположен в недостаточно устойчивом месте, он может быть

потенциально опасным из-за возможности падения. Многих травм можно избежать путем принятия простых мер предосторожности, таких как:

 Используйте только шкафы и подставки, рекомендованные

производителем телевизора.

 Используйте только ту мебель, которая может безопасно удерживать

телевизор.

 Убедитесь, что телевизор не свисает с края мебели.  Не устанавливайте телевизор на высокие предметы мебели (например,

комоды, книжные шкафы) без дополнительного закрепления телевизора и мебели к соответствующей опоре.

 Не устанавливайте телевизор на ткань или другие материалы, помещенные

между телевизором и мебелью.

 Объясните детям, что взбираться на мебель для того, чтобы

добраться до телевизора или элементов управления - опасно.

Установка подставки

Прежде чем прикрепить/снять подставку, убедитесь, что

телевизор выключен.

Прежде чем начать установку подставки, положите телевизор экраном вниз на мягкую поверхность (подушку), чтобы

предотвратить его повреждение.

Установите подставку, следуя инструкциям, приведенным на

A-R

A-L

схеме справа.

Настенная установка

Телевизор может быть установлен на стену с помощью специального настенного кронштейна (кронштейн не входит в комплект, за информацией обратитесь к продавцу). Перед тем как установить телевизор на стену, рекомендуется снять

стандартную подставку. Для установки телевизора на стену следуйте инструкциям, приведенным на схеме ниже.

Телевизор

Стена

М6*45 мм 4 шт.

2 шт.

М6*6 мм 4 шт.

М6 4 шт.

4 шт.

Управление телевизором

Передняя панель

Кнопки управления

Датчик ДУ Индикатор питания

Кнопка POWER/MENU

-Удерживайте для отключения питания / возврата к предыдущему меню.

-Нажмите для включения / вызова быстрого меню.

Кнопки переключения каналов / (Указательные кнопки: ▲/▼ в режиме меню). Кнопки регулировки громкости: +/-

(Указательные кнопки: ◀/▶ в режиме меню).

Нажмите кнопку для входа в меню быстрой настройки.

Питание

Ввод

Меню

Закрыть меню быстрой настройки.

: Выключить телевизор.

: Открыть меню источников.

: Открыть экранное меню ТВ.

Боковая и задняя панели

USB2.0

(5V 500mA)

DIGITAL

AUDIO OUT

COMMON

INTERFACE

ANT

HDMI1(ARC)

HDMI2

AUDIO

AV OUT

VIDEO

HDMI3

1. Разъем для наушников.

2. Разъемы HDMI1/2/3 (Разъем HDMI1 поддерживает функцию ARC).

Аудио-видео выход.

Разъем для ПК.

5. Разъем для антенны.

Общий интерфейс. Аудио-видео/ ПК аудио вход.

Цифровой аудио выход.

USB разъем.

AV/PC AUDIO

Боковая и задняя панели

USB-накопитель

USB2.0

(5V 500mA)

SPDIF

DIGITAL

AUDIO OUT

COMMON

ANT

AV/PC AUDIO

INTERFACE

Audio

ПК

Белый Аудио (Левый)

Красный

Аудио (Правый)

Видео

Желтый

Выходы аудио/видео

(VHF, UHF)

Наружняя антенна

розетка

Антенная

RF коаксиальный

кабель(75 Ом)

HDMI1(ARC)

Наушники

HDMI2

Устройство с функцией HDMI вывода

HDMI3

AV OUT

AUDIO

VIDEO

Белый

Красный

Желтый

Видео

Аудио П

Аудио Л

Устройство с функцией аудиовидео вывода

видеокамера,

( DVD, ТВ-приставка

др.)

Компьютер

Подключения

Внимательно прочитайте раздел «Меры предосторожности» перед

началом установки и использования.

1. : подключение наушников.

2. HDMI: поддерживает аудио-видео устройства с HDMI-коннектором (например, ТВ-приставка, DVD плеер, цифровая ТВ-приставка и др.).

HDMI – это мультимедийный интерфейс высокой чёткости, позволяющий передавать аудио- и видеосигнал по одному кабелю.

Примечание:

 HDMI 1 (поддержка функции ARC).

ARC: (обратный аудиоканал) встроенный в выход звукового сигнала ТВ, может

быть подключен к устройству, поддерживающему ARC для передачи звука ТВ

на устройство.

PC: подключите VGA кабель в порт компьютера и в порт VGA на телевизоре,

3. закрутите болты по часовой стрелке на обоих концах VGA кабеля.

Примечание:

 При подключении к аудиовыходу компьютера убедитесь, что аудиокабель

подключен к аудиоразъему ТВ.

 При подключении 15-контактного VGA кабеля не прикладывайте

чрезмерные усилия, чтобы не сломать контакты кабеля.

4. ANT: используется для подключения антенны и приема сигнала от внешней

антенны.

5. AV: используется для подключения устройств с композитным видеоразъемом, например, видеокамер или DVD плееров.

AV OUT: выходной сигнал от телевизора может использоваться в качестве

источника сигнала.

ПРИМЕЧАНИЕ:

 AV OUT можно использовать только для аудио/видео сигналов ТВ и аудио

каналов.

ОБЩИЙ ИНТЕРФЕЙС (COMMON INTERFACE): Вставьте CI карту в разъем

COMMON INTERFACE по направлению стрелки, указанной на CI карте.

Цифровой аудиовыход: отправка цифрового аудиосигнала телевизора на

внешнее аудиооборудование через Цифровой аудиовыход.

9. USB: подключение USB-устройства для воспроизведения мультимедиа

файлов.

Примечание:

 Телевизор поддерживает электросети со следующими параметрами:

100-240 В~ 50/60 Гц. Не подключайте телевизор к несовместимым электросетям,

во избежание выхода его из строя, а также возникновения пожара.

 Перед подключением внешнего устройства убедитесь, что телевизор и внешнее

устройство отключены и цвет разъема.

 При отсоединении кабеля питания держитесь за изолированную часть, не

прикасайтесь к металлическим частям кабеля.

. При подключении кабелей проверяйте интерфейс
