DeWalt DXCM803 Owners Manual [en, fr, es]

Download

Page 1

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-888-895-4549 • www.DEWALT.com

INSTRUCTION MANUAL

MAT Industries, LLC, Long Grove, IL 60047

GUIDE D'UTILISATION MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERNTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

DXCM803

Two Stage, Belt Drive, Electric Air Compressor Compresseur d’air électrique à deux phases et entraînement par courroie Compresor eléctrico de aire, transmisión por correa, dos etapas

Page 2

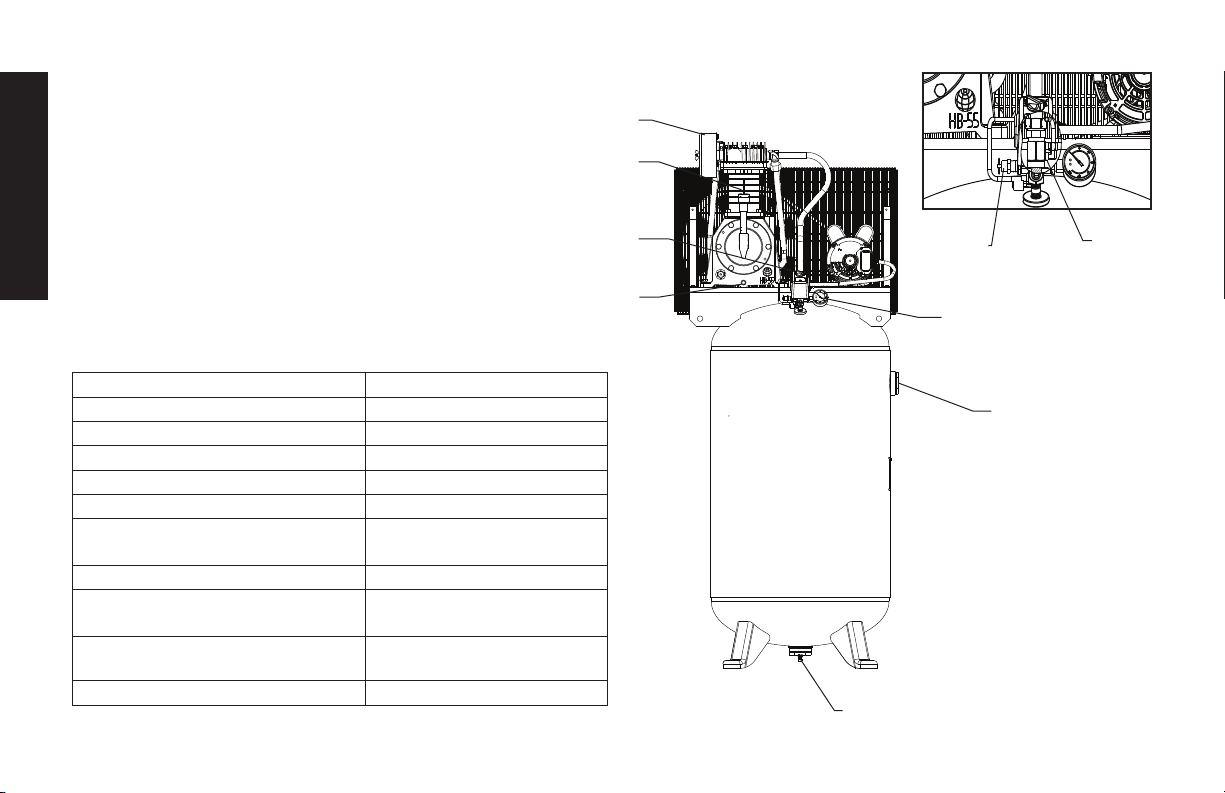

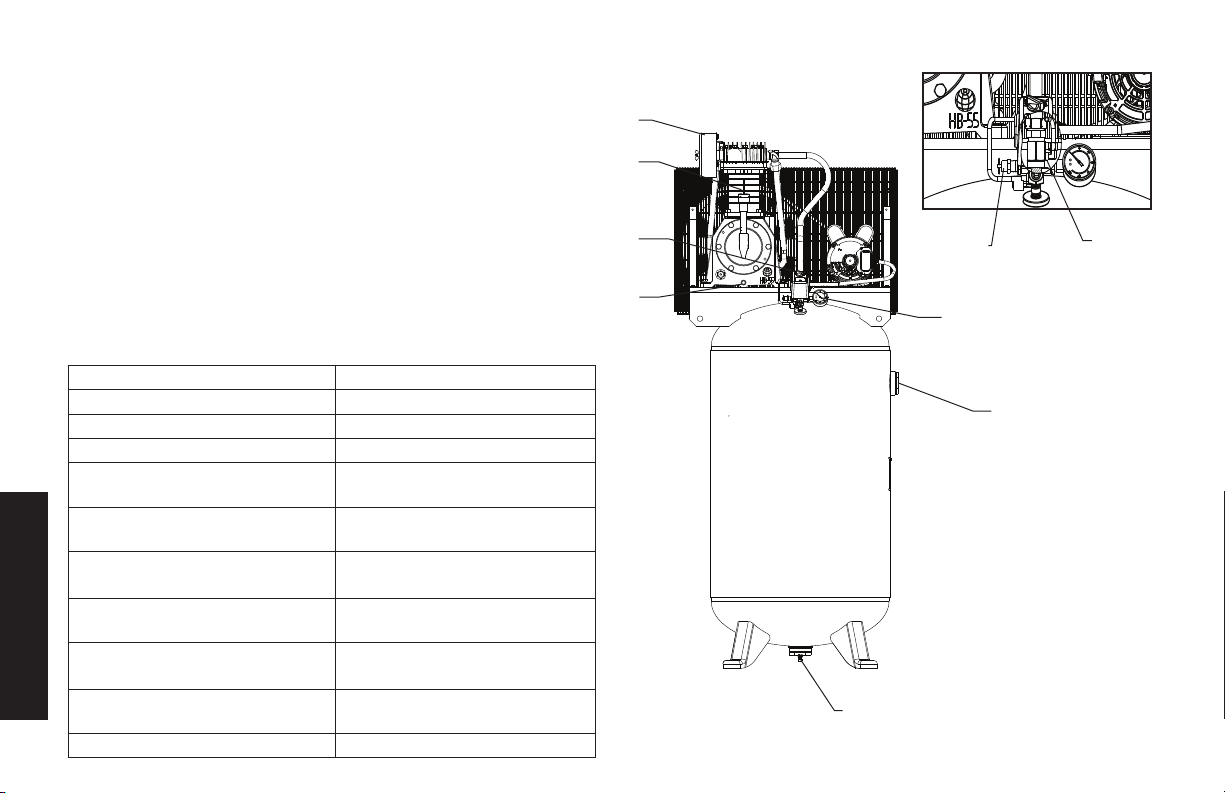

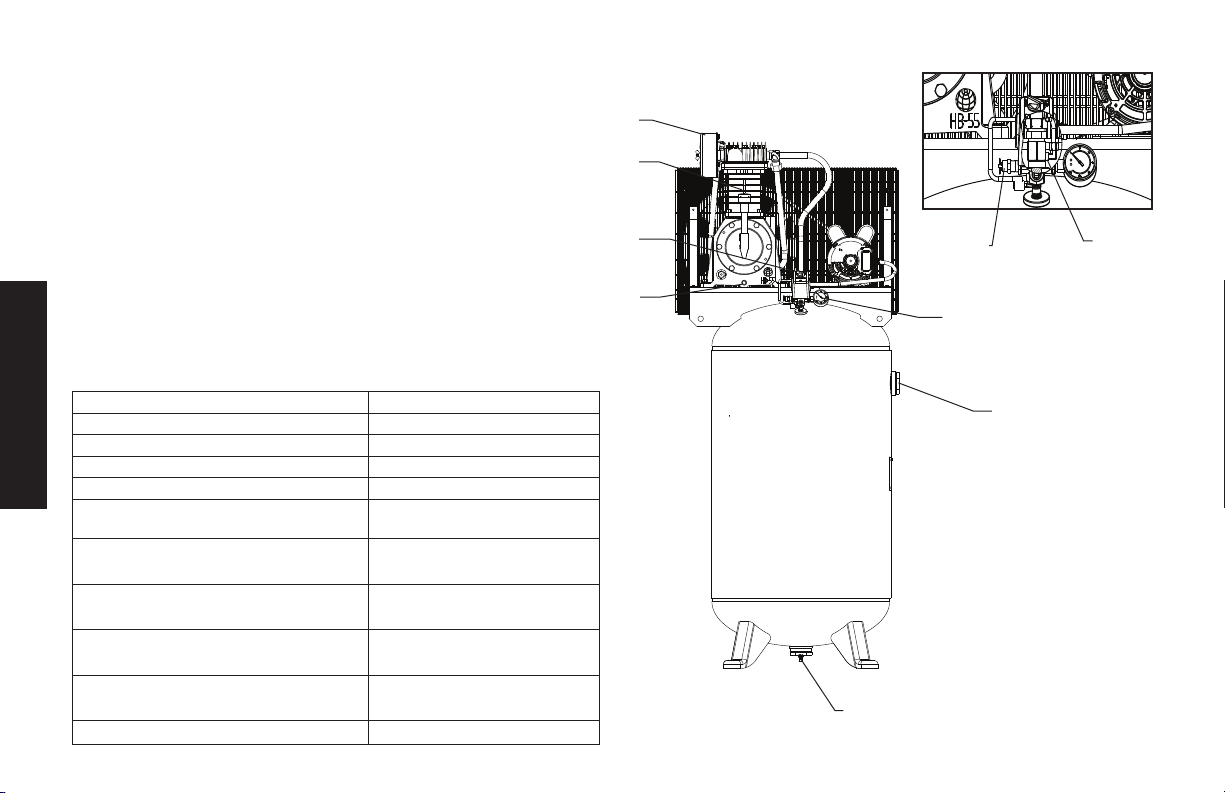

Air Compressor

A. Pump Air Intake Filter B. Auto(-)/Off(O) Switch C. Air Tank Pressure Gauge D. Air Outlet E. Safety Valve F. Air Tank Drain Valve

English

G. Pump Oil Fill Plug H. Pump Oil Drain Plug I. Check Valve

Pump Speciﬁcations

2 Cylinder Two Stage Oil Lubricated Cast iron crankcase, cylinder,

and aluminum head

Weight: 125 lbs. (56.7 kg.) Oil Capacity: 48.5 fl. oz (1.4 liter)

Speciﬁcations

MODEL DXCM803 WEIGHT Approximate 368 lbs. (167 kg.) HEIGHT 73" WIDTH 31" AIR TANK CAPACITY 80 gallons (302.8 liters) APPROX. CUT OUT PRESSURE AIR DELIVERY 14.1 SCFM at 40 PSI

TANK FILL TIME 9 MINUTES INPUT 240V, 60Hz, Single Phase

MINIMUM BRANCH CIRCUIT REQUIREMENT

FUSE TYPE Time Delay

175 PSI

13.5 SCFM at 90 PSI

AC only, 22 Amps 30 AMPS

Fig. 0

Page 3

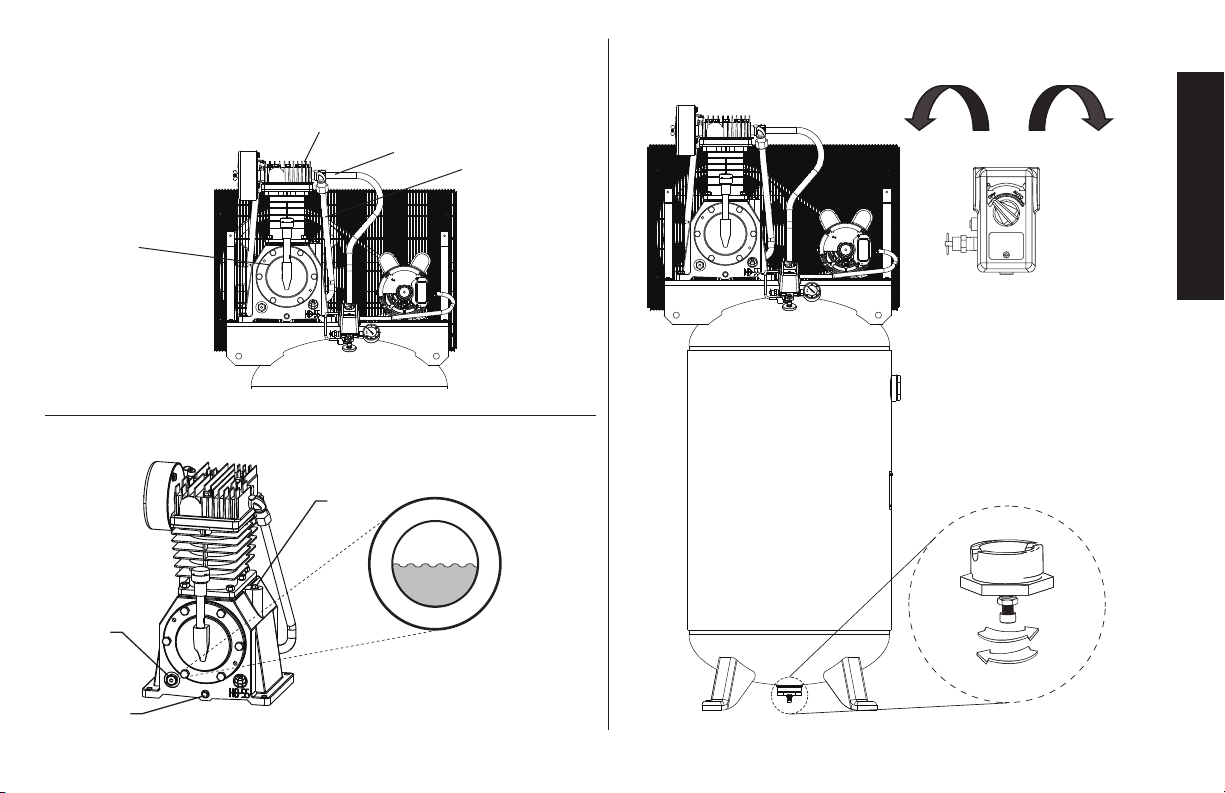

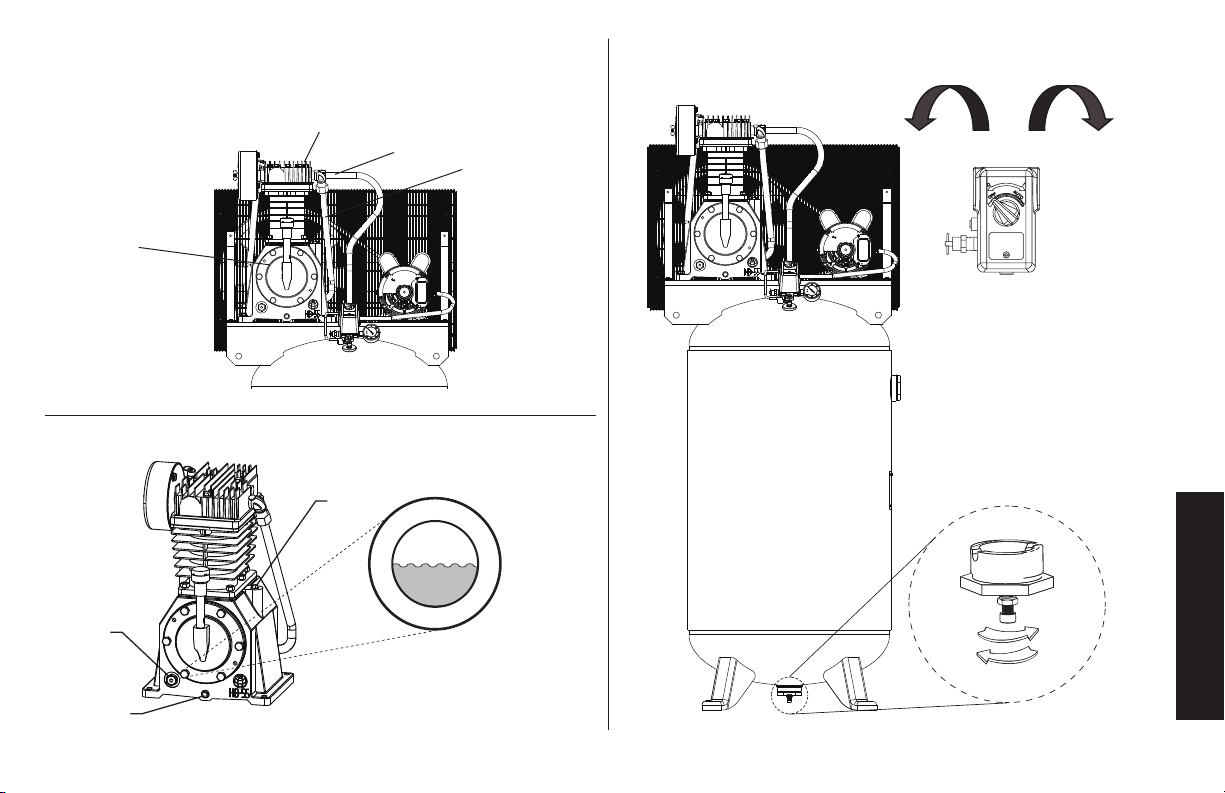

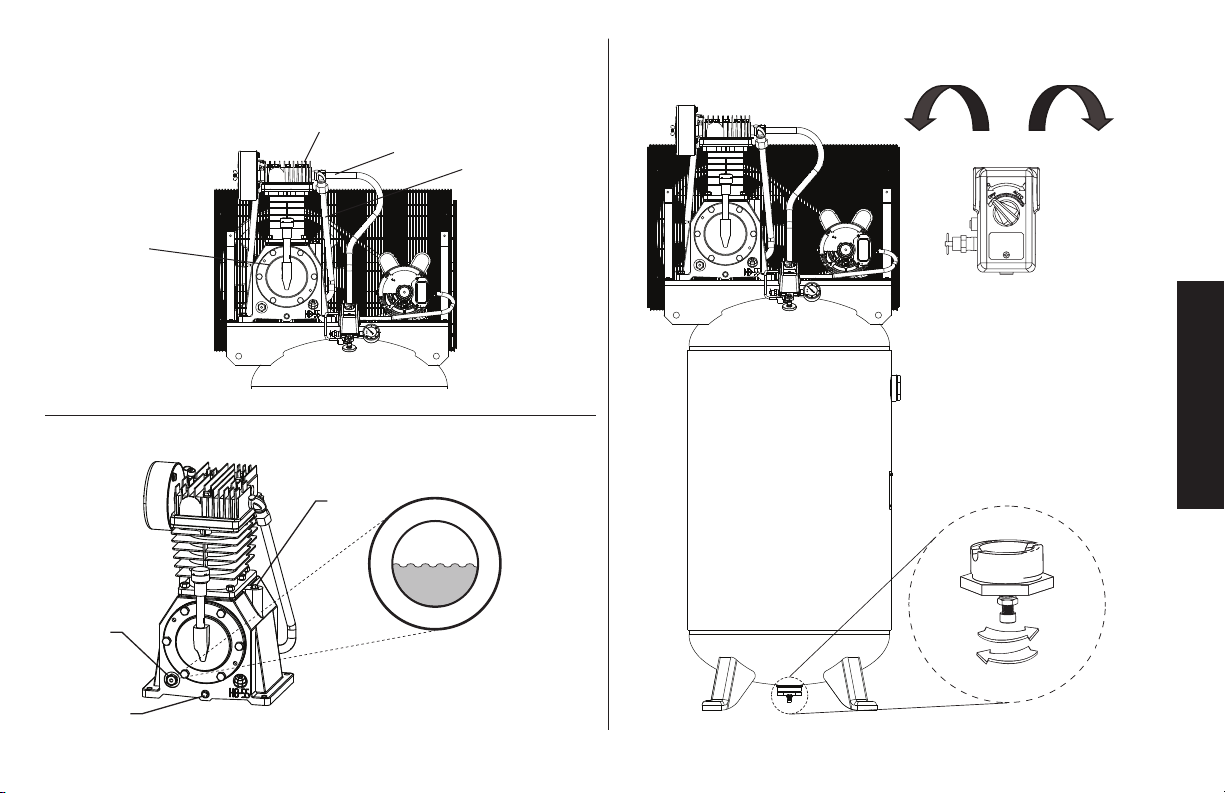

Fig. 1 Hot Surfaces

Fig. 2

PUMP

CRANKCASE

Fig. 3

COMPRESSOR CYLINDER

& HEAD

OUTLET TUBE

TRANSFER TUBE

U = Full V = Add W = Oil drain plug X = Oil level sight glass Y = Oil fill plug

OFF AUTO (ON)

OPEN

English

Page 4

Deﬁnitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols.

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

English

WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which,

if not avoided, may result in minor or moderate injury. NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY D

1-888-895-4549

WARNING: Do not operate this unit until you read this instruction

manual for safety, operation and maintenance instructions. WARNING: CONTAINS LEAD. May be harmful if eaten or chewed.

May generate dust containing lead. Wash hands after use. Keep out of reach of children.

WARNING: This product can expose you to chemicals including

lead, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

WALT TOOL, CALL US TOLL FREE AT:

Page 5

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• It is normal for electrical contacts within the motor and pressure switch to spark.

• If electrical sparks from compressor come into contact with flammable vapors, they may ignite, causing fire or explosion.

• Restricting any of the compressor ventilation openings will cause serious overheating and could cause fire.

• Always operate the compressor in a well ventilated area free of combustible materials, gasoline, or solvent vapors.

• If spraying flammable materials, locate compressor at least 20' (6.1m) away from spray area. An additional length of air hose may be required.

• Store flammable materials in a secure location away from compressor.

• Never place objects against or on top of compressor.

• Operate compressor in an open area at least 12” (30.5 cm) away from any wall or obstruction that would restrict the flow of fresh air to the ventilation openings.

• Operate compressor in a clean, dry, well ventilated area. Do not operate unit in any confined area. Store indoors.

• Unattended operation of this product could result in personal injury or property damage. To reduce the risk of fire, do not allow the compressor to operator unattended

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

• The compressed air directly from your compressor is not safe for breathing. The air stream may contain carbon monoxide, toxic vapors, or solid particles from the air tank. Breathing these contaminants can cause serious injury or death.

• Exposure to chemicals in dust created by power sanding, sawing, grinding, drilling and other construction activities may be harmful.

• Sprayed materials such as paint, paint solvents, paint remover, insecticides, weed killers, may contain harmful vapors and poisons.

• Always remain in attendance with the product when it is operating.

• Always turn off and unplug unit when not in use.

• Never use air obtained directly from the compressor to supply air for human consumption. The compressor is not equipped with suitable filters and in-line safety equipment for human consumption.

• Work in an area with good cross ventilation. Read and follow the safety instructions provided on the label or safety data sheets for the materials you are spraying. Always use certified safety equipment: NIOSH/OSHA respiratory protection or properly fit ting face mask designed for use with your specific application.

English

Page 6

DANGER: RISK OF BURSTING

Air Tank: On February 26, 2002, the U.S. Consumer Product Safety Commission published Release # 02-108 concerning air compressor tank safety:

English

Air compressor receiver tanks do not have an infinite life. Tank life is dependent upon several factors, some of which include operating conditions, ambient conditions, proper installations, field modifications, and the level of maintenance. The exact effect of these factors on air receiver life is difficult to predict.

If proper maintenance procedures are not followed, internal corrosion to the inner wall of the air receiver tank can cause the air tank to unexpectedly rupture allowing pressurized air to suddenly and forcefully escape, posing risk of injury to consumers.

Your compressor air tank must be removed from service by the end of the year shown on your tank warning label.

The following conditions could lead to a weakening of the air tank, and result in a violent air tank explosion:

WHAT CAN HAPPEN HOW TO PREVENT IT

• Failure to properly drain condensed water from air tank causes rust and thinning of the steel air tank.

• Modifications or attempted repairs to the air tank.

• Drain air tank daily or after each use. If air tank develops a leak, replace it immediately with a new air tank or replace the entire compressor.

• Never drill into, weld or make any modifications to the air tank or its attachments. Never attempt to repair a damaged or leaking air tank. Replace with a new air tank.

• Unauthorized modifications to the safety valve, or any other components which control air tank pressure.

Attachments & Accessories:

• Exceeding the pressure rating of air tools, spray guns, air operated accessories, tires and other inflatables can cause them to explode or fly apart, and could result in serious injury.

Tires:

• Over inflation of tires could result in serious injury and property damage.

• The air tank is designed to withstand specific operating pressures. Never make adjustments or part substitutions to alter the factory set operating pressures.

• Follow the equipment manufacturers recommendation and never exceed the maximum allowable pressure rating of attachments. Never use compressor to inflate small low pressure objects such as children’s toys, footballs, basketballs, etc.

• Use a tire pressure gauge to

check the tires pressure before each use and while inflating tires; see the tire sidewall for the correct tire pressure.

NOTE:

Air tanks, compressors and similar equipment used to inflate tires can fill small tires very rapidly. Adjust pressure regulator on air supply to no more than the rating of the tire pressure. Add air in small increments and frequently use the tire gauge to prevent over inflation.

Page 7

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Oil can leak or spill and could result in fire or breathing hazard; serious injury or death can result. Oil leaks will damage carpet, paint or other surfaces in vehicles or trailers.

TRANSPORTING OR STORING

• Always place compressor on a protective mat when transporting to protect against damage to vehicle from leaks. Remove compressor from vehicle immediately upon arrival at your destination. Always keep compressor level and never lie on its side.

WARNING: RISK FROM FLYING OBJECTS

WHAT CAN HAPPEN HOW TO PREVENT IT

• The compressed air stream can cause soft tissue damage to exposed skin and can propel dirt, chips, loose particles and small objects at high speed, resulting in property damage or personal injury.

• Always wear certified safety equipment: ANSI Z87.1 eye protection (CAN/CSA Z94.3) with side shields when using the compressor.

• Never point any nozzle or sprayer toward any part of the body or at other people or animals.

• Always turn the compressor off and bleed pressure from the air hose and air tank before attempting maintenance, attaching tools or accessories.

English

Page 8

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Touching exposed metal such

English

as the compressor head or outlet tubes, can result in serious burns.

WARNING: RISK OF ELECTRICAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your compressor is powered by electricity. Like any other electrically powered device, if it is not used properly it may cause electric shock.

• Never touch any exposed metal parts on compressor during or immediately after operation. Compressor will remain hot for several minutes after operation

• Do not reach around protective shrouds or attempt maintenance until unit has been allowed to cool.

• Never operate the compressor outdoors when it is raining or in wet conditions.

• Never operate compressor with protective covers removed or damaged.

• Repairs attempted by unqualified personnel can result in serious injury or death by electrocution.

• Electrical Grounding: Failure to provide adequate grounding to this product could result in serious injury or death from electrocution. Refer to Grounding Instructions paragraph in the Installation section.

• Any electrical wiring or repairs required on this product should be performed by authorized service center personnel in accordance with national and local electrical codes.

• Make certain that the electrical circuit to which the compressor is connected provides proper electrical grounding, correct voltage and adequate protection.

Page 9

WARNING: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe op er a tion of your air compressor could lead to se rious in ju ry or death to you or others.

• Review and understand all instructions and warnings in this manual.

• Be come fa mil iar with the op era tion and con trols of the air compressor.

• Keep operating area clear of all persons, pets, and obstacles.

• Keep chil dren away from the air compressor at all times.

• Do not operate the product when fatigued or under the influence of alcohol or drugs. Stay alert at all times.

• Never defeat the safety fea tures of this prod uct.

• Equip area of operation with a fire extinguisher.

• Do not op er ate machine with missing, broken, or un au thorized parts.

• Never stand on the compressor.

WARNING: RISK FROM MOVING PARTS

WHAT CAN HAPPEN HOW TO PREVENT IT

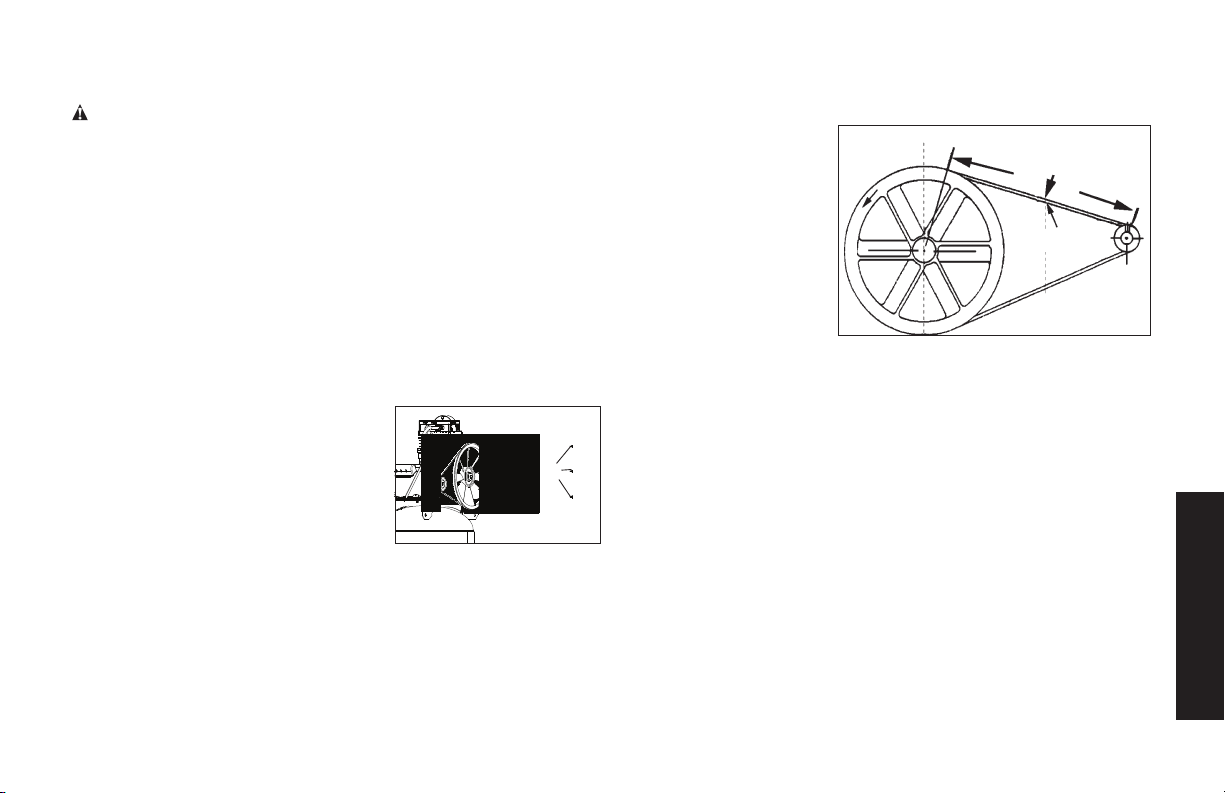

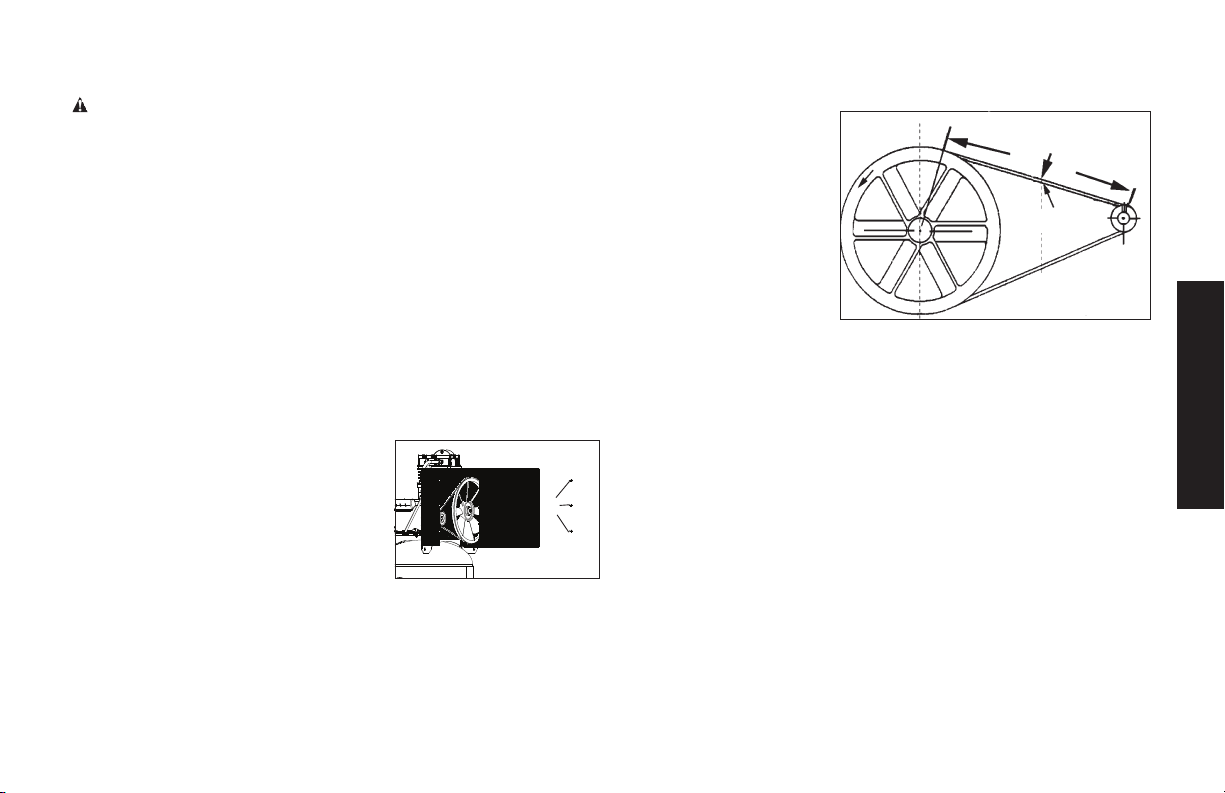

• Moving parts such as the pulley, flywheel, and belt can cause serious injury if they come into contact with you or your clothing.

• Never operate the compressor with guards or covers which are damaged or removed.

• Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or long hair can be caught in moving parts.

• Air vents may cover moving parts and should be avoided as well.

• Attempting to operate compressor with damaged or missing parts or attempting to repair compressor with protective shrouds removed

• Any repairs required on this product should be performed by a D

eWALT factory service

center or a D

eWALT authorized

service center.

can expose you to moving parts and can result in serious injury.

English

Page 10

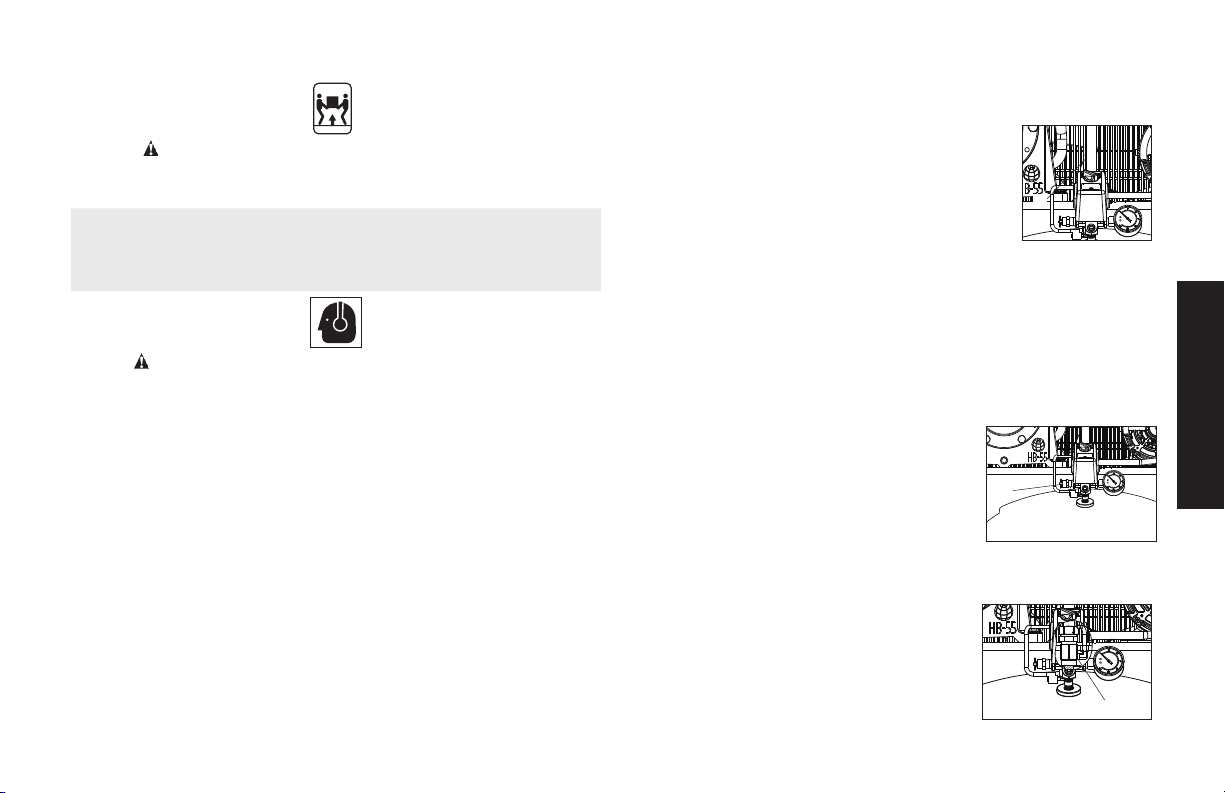

WARNING: RISK OF

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury can result from

English

attempting to lift too heavy an object.

CAUTION: RISK FROM NOISE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Under some conditions and duration of use, noise from this product may contribute to hearing loss.

INJURY FROM LIFTING

• The compressor is too heavy to be lifted by one person. Obtain assistance from others before lifting.

• Always wear certified safety equipment: ANSI S12.6 (S3.19) hearing protection.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Know The Air Compressor

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING THE UNIT. Compare the illustrations with the unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference.

FEATURES

AUTO (-) / OFF (O) SWITCH

Place this switch (B) in the AUTO (-) position to provide automatic power to the pressure switch and OFF (O) to remove power at the end of each use. NOTE: ALWAYS ensure the switch (B) is in the OFF (O) position and unit is unplugged before removing or replacing pressure switch cover.

PRESSURE SWITCH

The pressure switch (not shown) automatically starts the motor when the air tank pressure drops below the factory set cut-in pressure. It stops the motor when the air tank pressure reaches the factory set cut-out pressure.

SAFETY VALVE

This valve (E) is designed to prevent system failures by relieving pressure from the system when the compressed air reaches a predetermined level. The valve is preset by the manufacturer and must not be removed or modified in any way.

CHECK VALVE

When the air compressor is operating, the check valve (I) is open, allowing compressed air to enter the air tank. When the air compressor reaches cut-out pressure, the check valve closes, allowing air pressure to remain inside the air tank.

Page 11

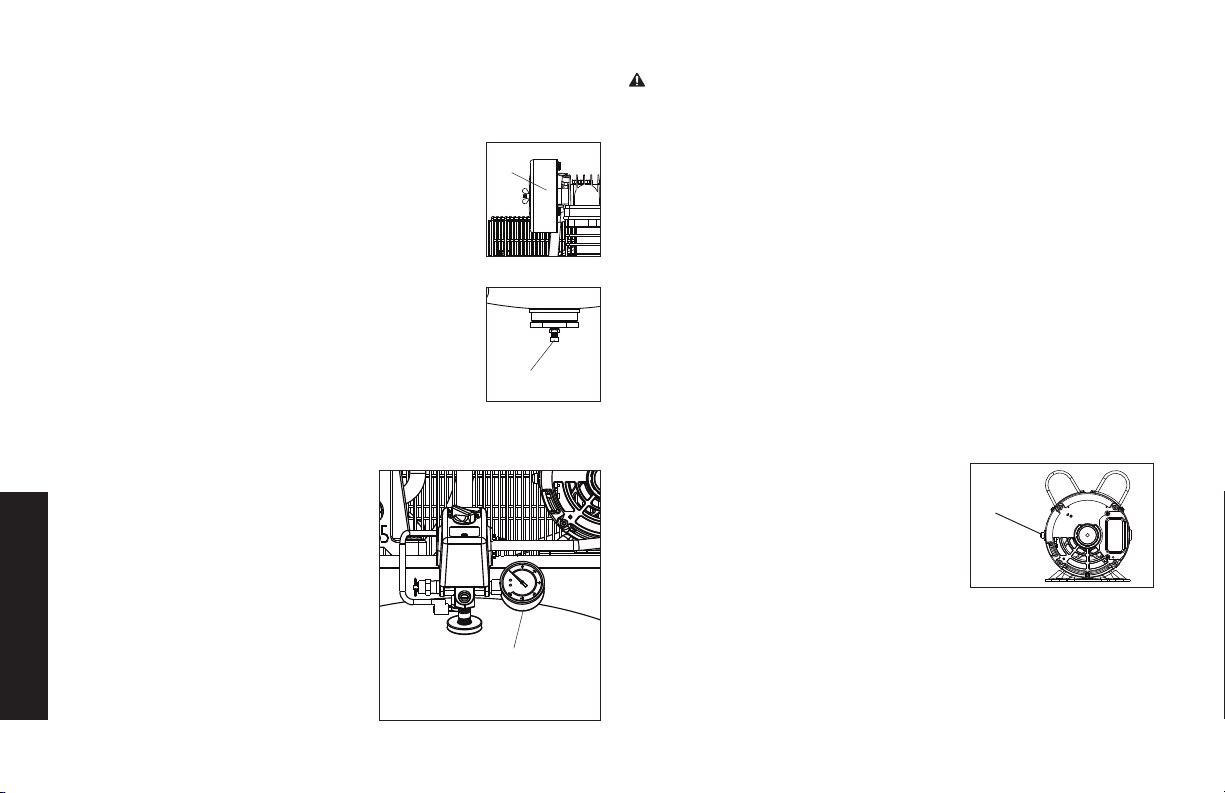

AIR INTAKE FILTER

The filter (A) is designed to clean air entering the pump. To ensure the pump continually receives a clean, cool, and dry air supply, the filter must always be clean and the filter intake must be free from obstructions.

AIR TANK DRAIN VALVE

The drain valve (F) is located at the base of the air tank and is used to drain condensation at the end of each use. See Draining Air Tank under Maintenance.

TANK PRESSURE GAUGE

The tank pressure gauge (C) indicates the reserve air pressure in the tank.

REGULATOR

(sold separately, not shown) An air pressure regulator or a separate air transformer which combines the functions of air regulation and/or moisture and dirt removal is recommended for most applications. See Air Distribution System paragraph under Installation.

WARNING: Risk of Bursting. Too much air pressure causes a

hazardous risk of bursting. Check the manufacturer’s maximum pressure rating for air tools and accessories. The outlet pressure must never exceed the maximum pressure rating of the tools or accessories.

AIR COMPRESSOR PUMP

The pump compresses air into the air tank. Working air is not available until the compressor has raised the air tank pressure above that required at the air outlet.

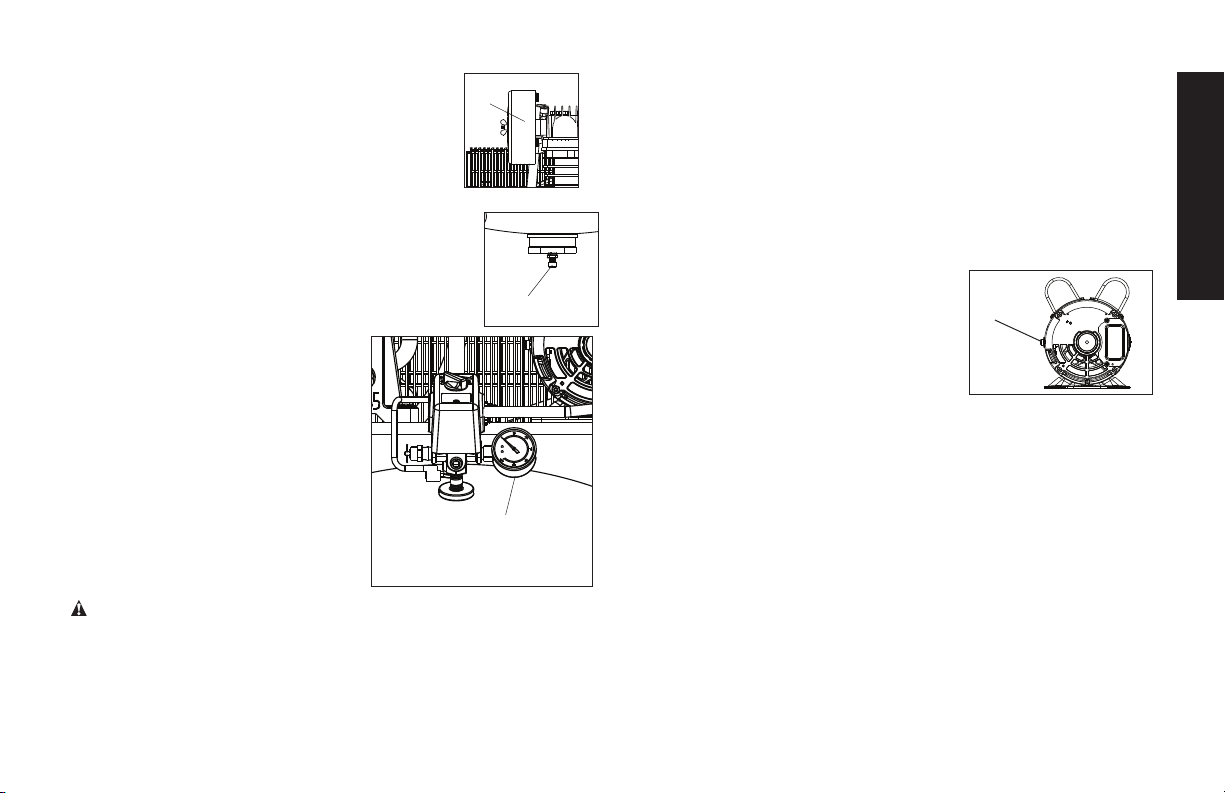

MOTOR OVERLOAD PROTECTOR

The motor has a thermal overload protector. If the motor overheats for any reason, the overload protector will shut off the motor. The motor must be allowed to cool down before restarting. To restart:

1. Set the Auto/Off switch to OFF (O) and unplug unit.

2. Allow the motor to cool.

3. Depress the red reset button (N) on the motor.

4. Plug the power cord into the correct branch circuit receptacle.

5. Set the Auto/Off switch to AUTO (-).

INSTALLATION

Assembly

Unpack the air compressor. Inspect the unit for damage. If the unit has been damaged in transit, contact the carrier and complete a damage claim. Do this immediately because there are time limitations to damage claims. The carton should contain:

• air compressor

• instruction manual

Check the compressor’s serial label to ensure that you have received the model ordered, and that it has the required pressure rating for its intended use.

English

Page 12

INSTALLING HOSES

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSI (0 kPa).

2. Apply sealant tape to hose threads.

3. Assemble hose to air outlet (D). IMPORTANT: Do not assemble

English

splitters directly to the air outlet (D) (Fig 0).

NOTE: Assembling quick connect bodies to air outlet and

quick connect plugs to hose ends make connecting and disconnecting hoses simple and easy. Quick connect bodies and plugs are available for purchase from your local dealer or authorized service center.

DISCONNECTING HOSES

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSI (0kPa).

2. Remove hose from air outlet (D) (Fig 0).

Lubrication and Oil

AIR COMPRESSOR

The air compressor pump was filled WITH oil at the manufacturer. Check air compressor pump oil level before operating unit. See

Compressor Pump Oil under Maintenance.

Compatibility

Air tools and accessories that are run off the compressor must be compatible with petroleum based products. If you suspect that a material is not compatible with petroleum products, an air line filter for removal of moisture and oil vapor in compressed air is required.

NOTE: Always use an air line filter to remove moisture and oil vapor when spraying paint.

Location

• Locate the air compressor in a clean, dry, and well ventilated area.

• Locate the air compressor at least 12" (30.5 cm) away from the wall or other obstructions that will interfere with the flow of air.

• Locate the air compressor as close to the main power supply as possible to avoid using long lengths of electrical wiring. NOTE: Long lengths of electrical wiring could cause power loss to the motor.

• The air filter must be kept clear of obstructions which could

reduce air flow to the air compressor.

HUMID AREAS

In frequently humid areas, moisture may form in the pump and produce sludge in the oil, causing running parts to wear out prematurely. Excessive moisture is especially likely to occur if the unit is located in an unheated area that is subject to large temperature changes. Two signs of excessive humidity are external condensation on the pump when it cools down and a “milky” appearance in compressor oil. You may be able to prevent moisture from forming in the pump by increasing ventilation or operating for longer intervals.

NOISE CONSIDERATIONS

Consult local officials for information regarding acceptable noise levels in your area. To reduce excessive noise, use vibration mounts or silencers, relocate the unit or construct total enclosures or baffle walls. Contact a D assistance.

EWALT service center or call 1-888-895-4549 for

Page 13

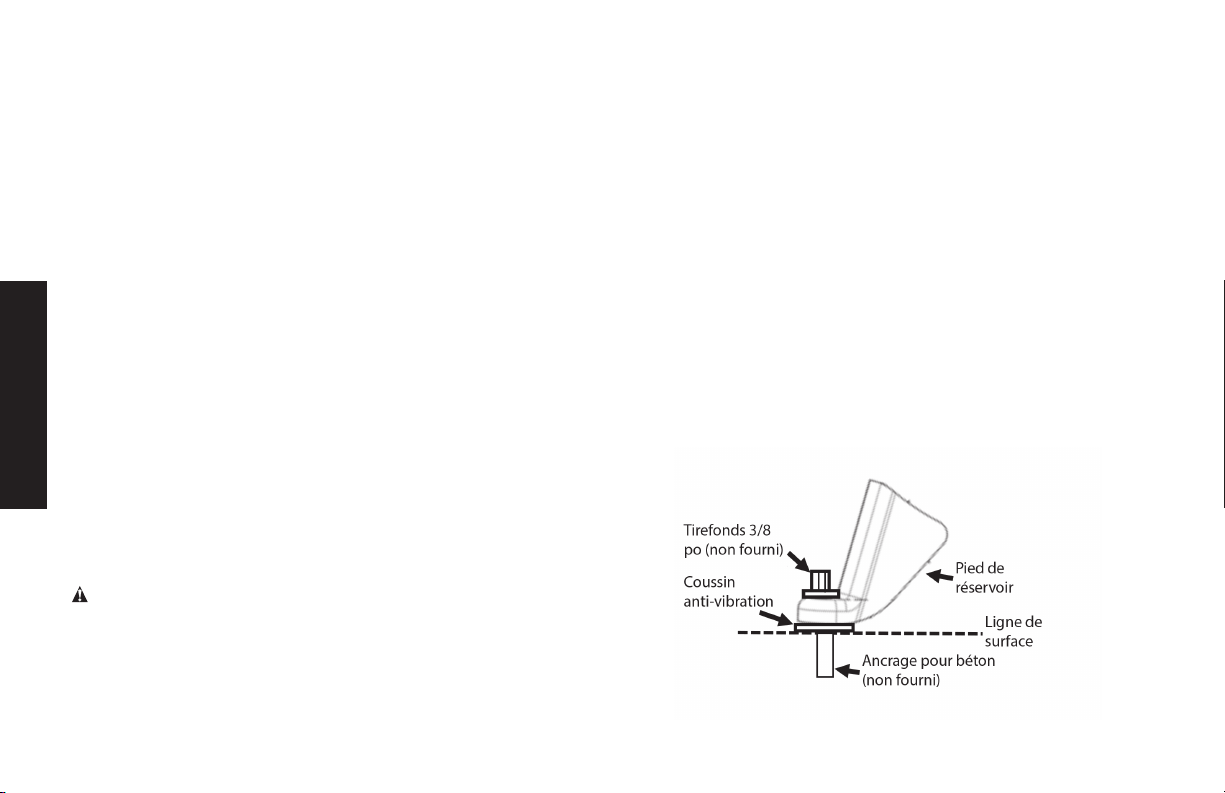

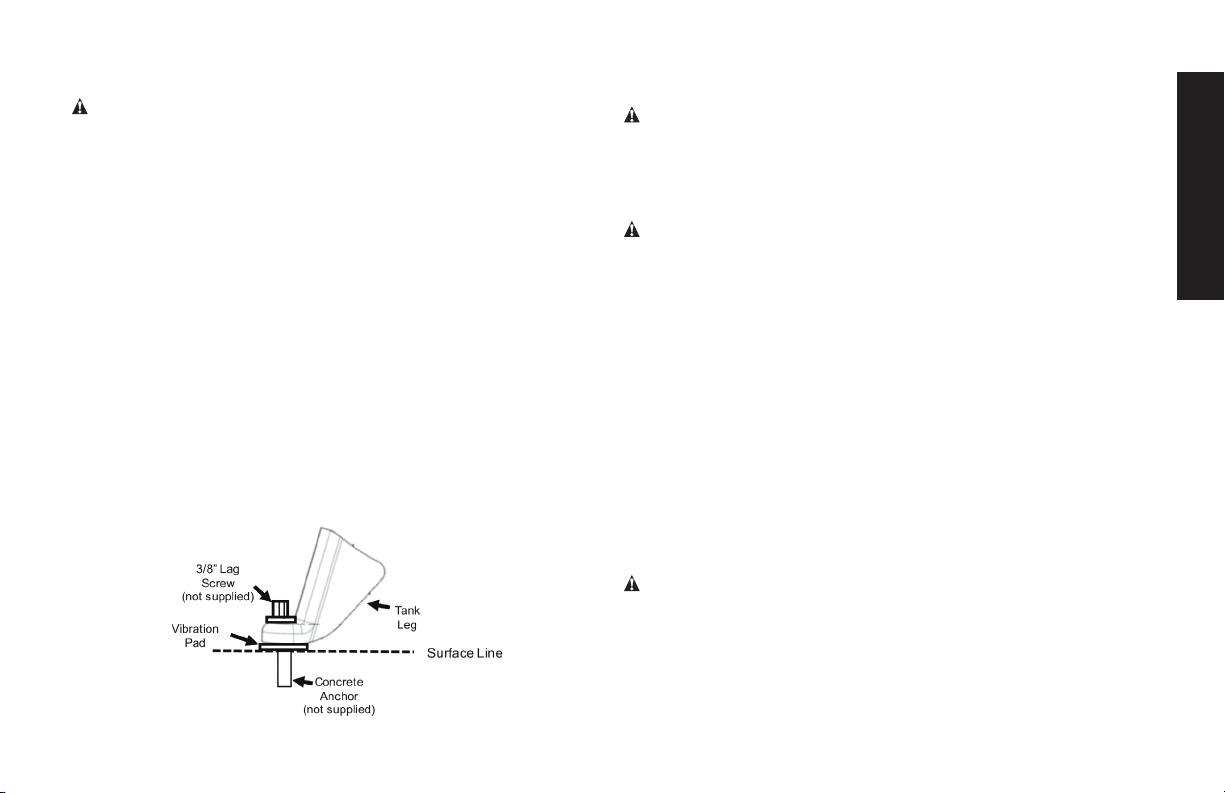

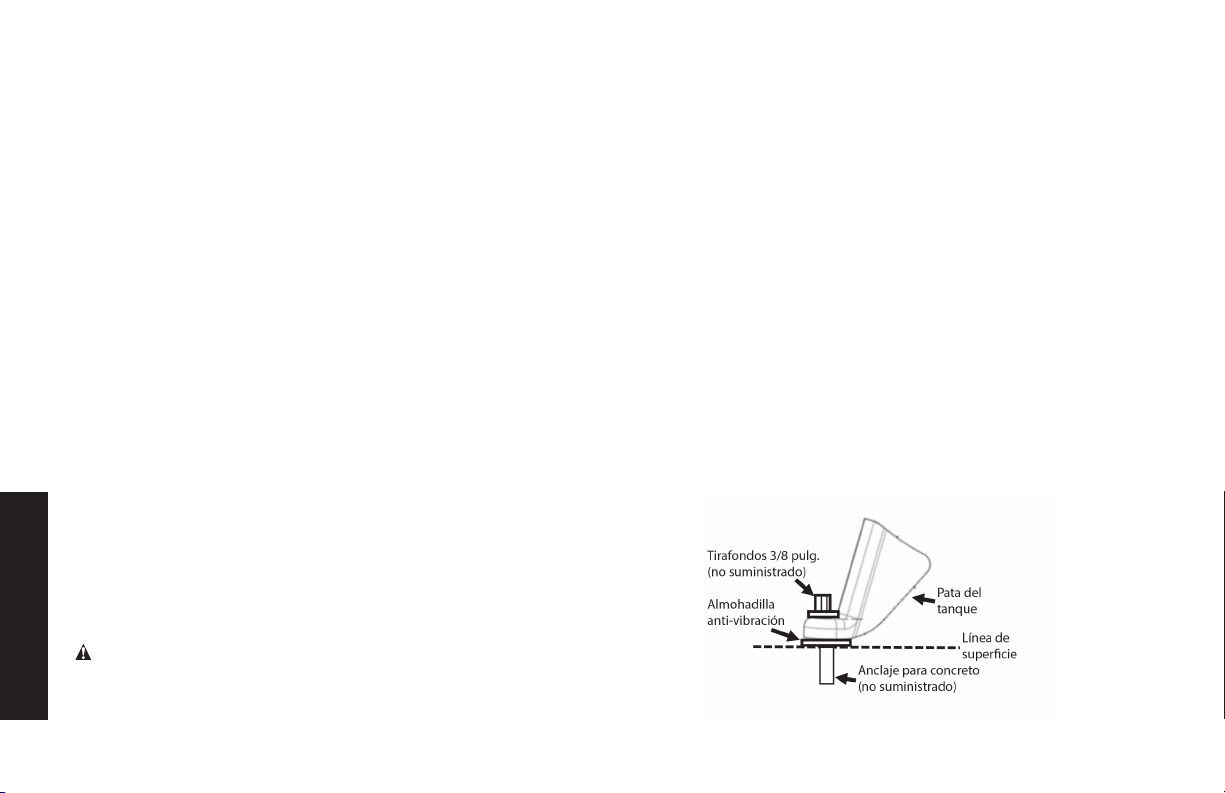

ANCHORING OF THE AIR COMPRESSOR

WARNING: Risk of bursting. Excessive vibration can weaken the

air tank and cause an explosion. The compressor must be properly mounted.

The air compressor MUST be bolted to a level, solid concrete surface. Use 3/8" lag screws, vibration pads and concrete anchors. If help is needed anchoring the air compressor consult a licensed contractor.

1. Place the air compressor on a level, solid concrete surface. Make sure the concrete is in good condition with no cracks or damage.

2. Mark the surface using the holes in the air compressor feet as a template.

3. Drill holes in the surface for the concrete anchors. Install concrete anchors.

4. Line-up holes in surface with holes in air compressor feet.

5. Place the vibration pads (not supplied) between the floor and air compressor feet, see figure. If needed use shims to level the unit.

6. Place the 3/8" lag screws through the air compressor feet, vibration pads and into the anchors.

7. Torque 3/8" lag screws to 7-10 ft.-lbs (9.5-13.5 Nm).

Electrical Wiring

WARNING: Improper electrical installation of this product may

void its warranty and your fire insurance. Have circuit wiring performed by qualified personnel such as a licensed electrician who is familiar with the current national electrical code and any prevailing local electrical codes.

WARNING: Risk of electrical shock. Improper electrical grounding

can result in electrical shock. The wiring should be done by a qualified electrician.

A qualified electrician needs to know the following before wiring:

1. The amperage rating of the electrical box is adequate. Refer to the Specifications, in the parts manual, for this information.

2. If the supply line has the same electrical characteristics (voltage, cycle, phase) as the motor. Refer to the motor nameplate, on side of motor, for this information.

NOTE: The wiring used must be rated for the motor nameplate voltage, plus or minus 10%. Refer to local codes for recommended wire sizes, correct wire size, and maximum wire run. Undersized wire causes high amp draw and overheating to the motor.

NOTE: A circuit breaker is recommended. If the air compressor is connected to a circuit protected by a fuse, use only time delay fuses.

WARNING: Risk of electrical shock. Electrical wiring must

be located away from hot surfaces such as manifold assembly, compressor outlet tubes, heads, or cylinders.

English

Page 14

Grounding Instructions

WARNING: Risk of electrical shock. In the event of a short circuit,

grounding reduces the risk of shock by providing an escape wire for the electric current. This air compressor must be properly grounded.

This product must be connected to a grounded, metallic, permanent wiring system, or an equipment-grounding terminal or lead on the

product.

English

DANGER: Risk of electrical shock. IMPROPER GROUNDING

CAN RESULT IN ELECTRICAL SHOCK.

Voltage and Circuit Protection

Refer to the Voltage and Minimum Branch Circuit Requirements under Specifications.

• Voltage supply to circuit must comply with the National Electrical Code.

• Circuit is not used to supply any other electrical needs.

Main Power Disconnect Switch

Install a main power disconnect switch in the line from the panel to the compressor. The main power disconnect switch must be located near the compressor, for ease of use and safety. When turned OFF, the main power disconnect switch shuts off all power to the compressor. When it is turned ON, the compressor will start and stop automatically, controlled by the pressure switch.

Air Distribution System

WARNING: Risk of bursting. Plastic or PVC pipe is not designed

for use with compressed air. Regardless of its indicated pressure rating, plastic pipe can burst from air pressure. Use only metal pipe for air distribution lines.

INSTALLING AND DISCONNECTING HOSES

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip. Ensure regulated pressure gauge reads 0 PSI.

The next figure represents a typical air distribution system. The following are tips to remember when setting up the air compressor’s air distribution system.

NOTE: Compressed air from oil lube air compressors will contain water condensation and oil mist. Several drains, traps and filters will be needed to supply air without water (including aerosols) or oil to spray equipment, air tools and accessories requiring filtered air. Always read the instructions for the air tools and accessories being used.

• Use pipe that is the same size as the air tank outlet. Piping that is too small will restrict the flow of air.

• If piping is over 100' (30.5 m) long, use the next larger size.

• Bury underground lines below the frost line and avoid pockets where condensation can gather and freeze. Apply pressure before underground lines are covered to make sure all pipe joints are free of leaks.

• A flexible coupling is recommended to be installed between the globe valve/air discharge outlet and main air distribution line to allow for vibration.

• A separate regulator is recommended to control the air pressure. Air pressure from the tank is usually too high for individual air driven tools.

• DO NOT install lubricators between the tank and any spray equipment, air tool or accessory requiring oil-free filtered air.

• Drain all traps, filters and dirt legs daily.

Page 15

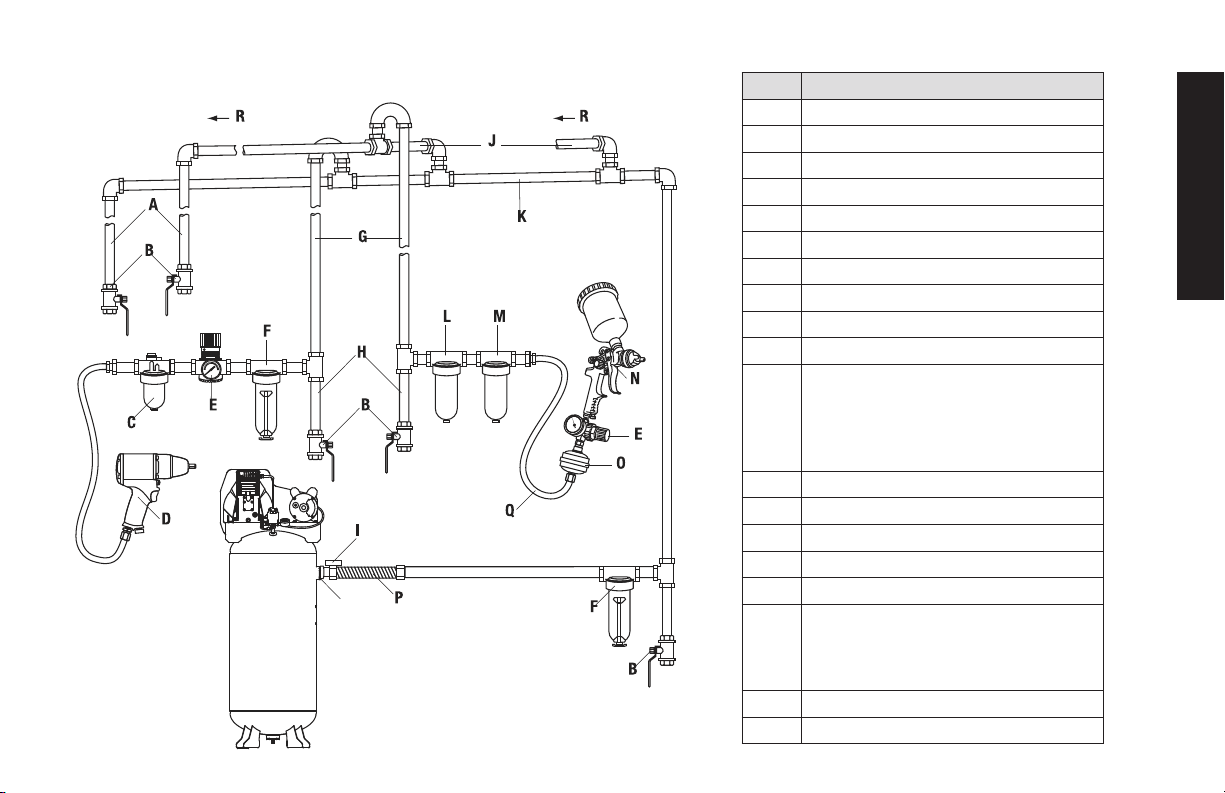

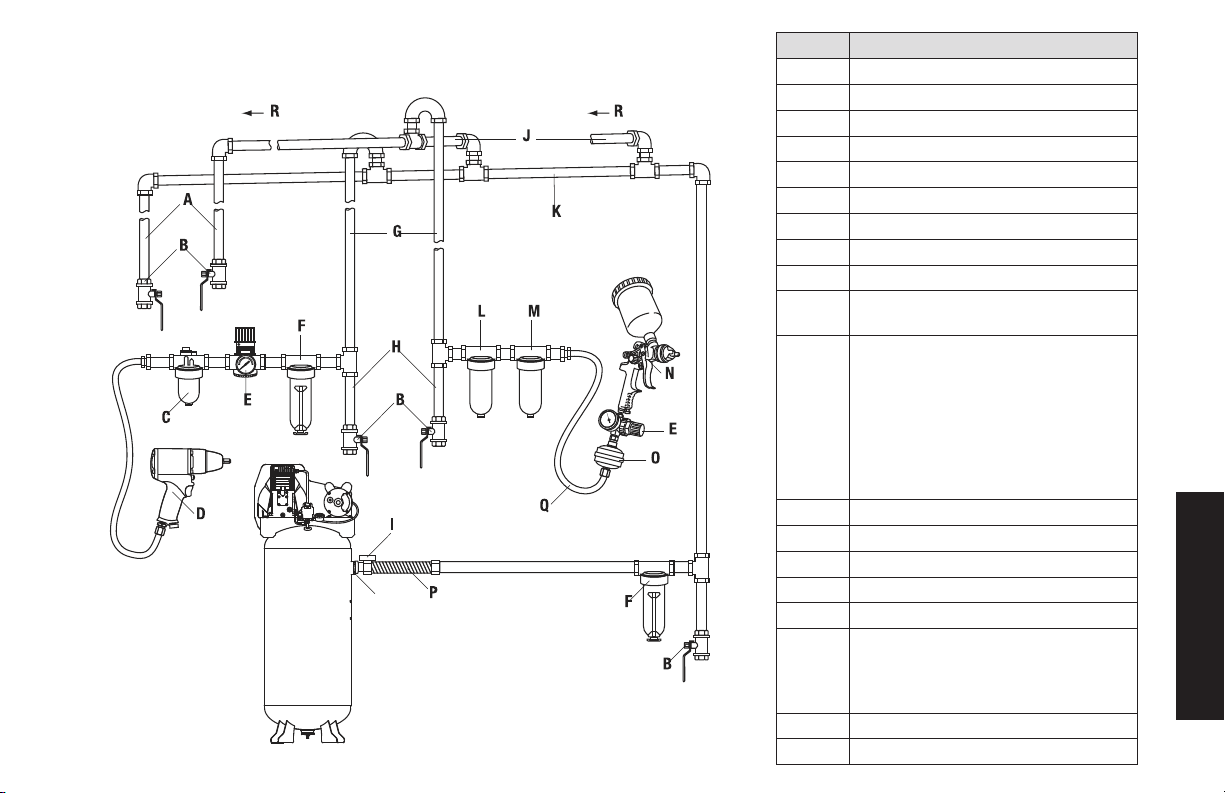

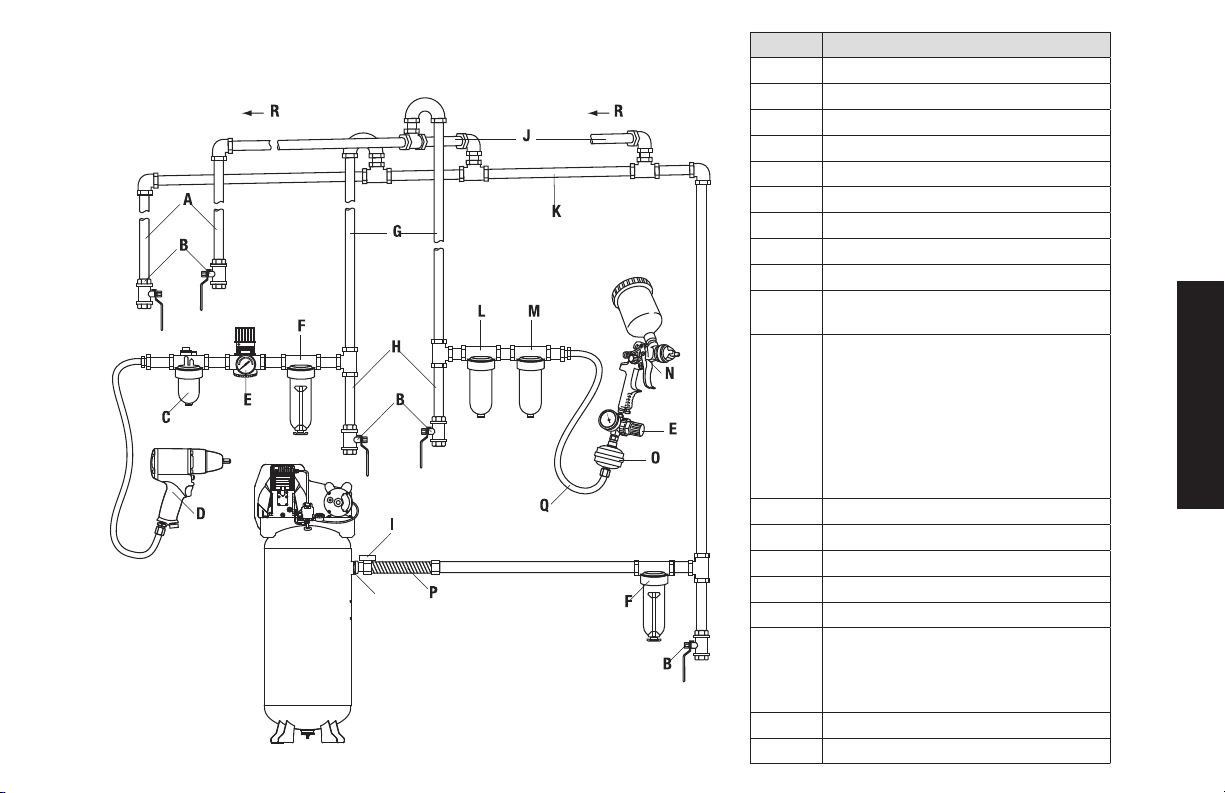

TYPICAL COMPRESSED AIR DISTRIBUTION SYSTEM

Part Description

Drain Legs

Drain Valves

Lubricator

Air Tool

Regulator

Filter / Moisture Trap

Air Usage Lines

Dirt Legs

Air Discharge Valve

Feeder Lines Slope with Air Flow

Main Distribution Air Lines - Slope

pipe in direction of air flow. Water condensate flows along bottom of pipe to

drain legs, preventing it from entering feeder lines.

5 Micron Filter

.01 Micron Filter

Spray Gun

Ball Fitter

Flexible Coupling

For Best Performance - The distance between the compressor and the

moisture trap should be as long as possible.

Air Flow

Air Outlet

English

Page 16

How to Use The Unit (Fig 2)

How to Stop:

Set the Auto/Off switch to “OFF (O)”.

Before Starting

WARNING: Do not operate this unit until you read this instruction

manual for safety, operation and maintenance instructions.

English

Break-in Procedure

NOTICE: Risk of property damage. Serious damage may result if the following break-in instructions are not closely followed.

This procedure is required before the air compressor is put into service and when the check valve or a complete compressor pump has been replaced.

1. Make sure the Auto/Off switch is in the “OFF (O)” position.

2. Check oil level in pump. See Oil paragraph in the Maintenance

section for instructions.

3. Recheck all wiring. Make sure wires are secure at all terminals connections. Make sure all contacts move freely and are not obstructed.

4. Open the drain valve (clockwise) fully to permit air to escape and prevent air pressure build up in the air tank during the break-in period.

5. Move the Auto/Off switch to “AUTO (-)” position. The compressor will start.

6. Run the compressor for 30 minutes. Make sure the drain valve and all air lines are open so there is only a minimal air pressure build-up in tank. NOTE: After about 30 minutes, If the unit does not operate properly, SHUT DOWN IMMEDIATELY, and contact Product Service.

7. Check all air line fittings and connections/piping for air leaks

by applying a soap solution. Correct if necessary. NOTE: Minor leaks can cause the air compressor to overwork, resulting in premature breakdown or inadequate performance.

8. Check for excessive vibration. Re-adjust or shim air compressor feet, if necessary.

9. After 30 minutes, turn the Auto/Off switch to the “OFF (O)” position.

10. Close the drain valve.

11. Turn the Auto/Off switch to the “AUTO (-)” position. The air receiver will fill to “cut-out” pressure and the motor will stop.

The compressor is now ready for use.

Before Each Start-Up (Fig. 2)

1. Every day check the sight glass to ensure that the level of oil in the pump is at the required level.

2. Place Auto/Off switch to “OFF (O)”.

3. Close the drain valve.

4. Visually inspect air lines and fittings for leaks.

5. Check safety valve. See To Check Safety Valve under Maintenance.

6. Attach hose and accessories.

WARNING: Risk of unsafe operation. Firmly grasp air hose in

hand when installing or disconnecting to prevent hose whip.

WARNING: Risk of unsafe operation. Do not use damaged or

worn accessories.

Page 17

NOTE: The hose or accessory will require a quick connect plug if the air outlet is equipped with a quick connect socket.

NOTE: A regulator MUST be used if the air pressure required for the accessory is less than the maximum air pressure supplied from the air compressor.

WARNING: Risk of bursting. Too much air pressure causes a

hazardous risk of bursting. Check the manufacturer’s maximum pressure rating for air tools and accessories. The regulator outlet pressure must never exceed the maximum pressure rating.

CAUTION: Risk of unsafe operation. Compressed air from the unit

may contain wa ter condensation and oil mist. Do not spray un fil tered air at an item that could be damaged by moisture. Some air tools and accessories may require filtered air. Read the in struc tions for the air tools and accessories.

How to Start

1. Turn the Auto/Off switch to “AUTO (-)” and allow tank pressure to build. Motor will stop when tank pressure reaches “cut-out” pressure.

2. When the tank pressure reaches "cut-out" pressure open the air discharge valve.

IMPORTANT: When using a regulator and other accessories refer to the manufacturers instructions.

WARNING: Risk of bursting. If any unusual noise or vibration is

noticed, stop the compressor immediately and have it checked by a trained service technician.

The compressor is ready for use.

Shut-down (Fig. 2)

1. Move Auto/Off switch to the OFF (O) position. NOTE: If finished using compressor, follow Steps 2 - 5.

2. Drain the air tank,

Ensure air tank pressure gauge reads 0 PSI (0 kPa).

WARNING: Risk of unsafe operation. Firmly grasp air hose in hand

when installing or disconnecting to prevent hose whip.

3. Remove hose and accessory.

WARNING: Risk of bursting. Drain air tank daily. Water will

condense in air tank. If not drained, water will corrode and weaken the air tank causing a risk of air tank rupture.

4. Allow the compressor to cool down.

5. Wipe air compressor clean and store in a safe, non-freezing area.

MAINTENANCE

see Draining Air Tank under Maintenance

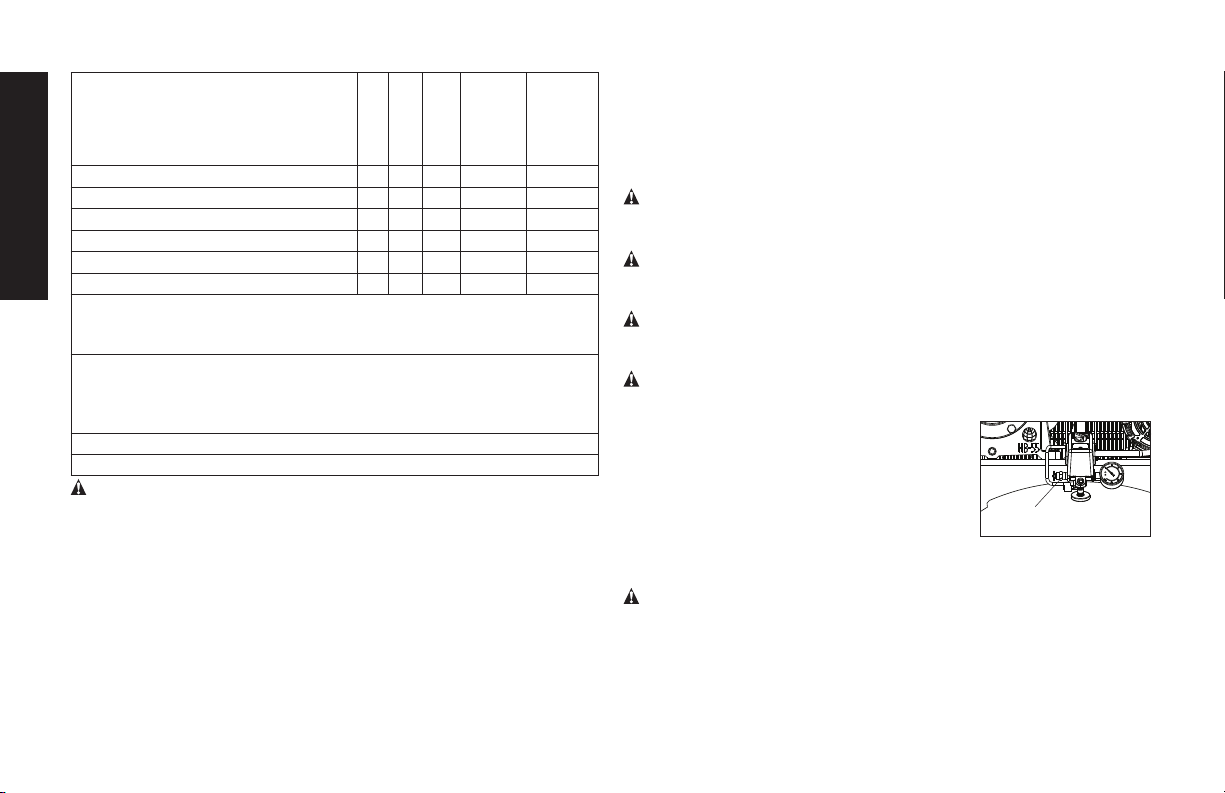

Maintenance Chart

Procedure

Check safety valve Inspect air filter

Drain air tank Check pump oil level

Change pump oil Oil leak inspection Inspect drive belt

Daily

X X

Weekly

1 year

Monthly

or 100

Hours

See tank

warning

label

English

Page 18

Procedure

Daily

Weekly

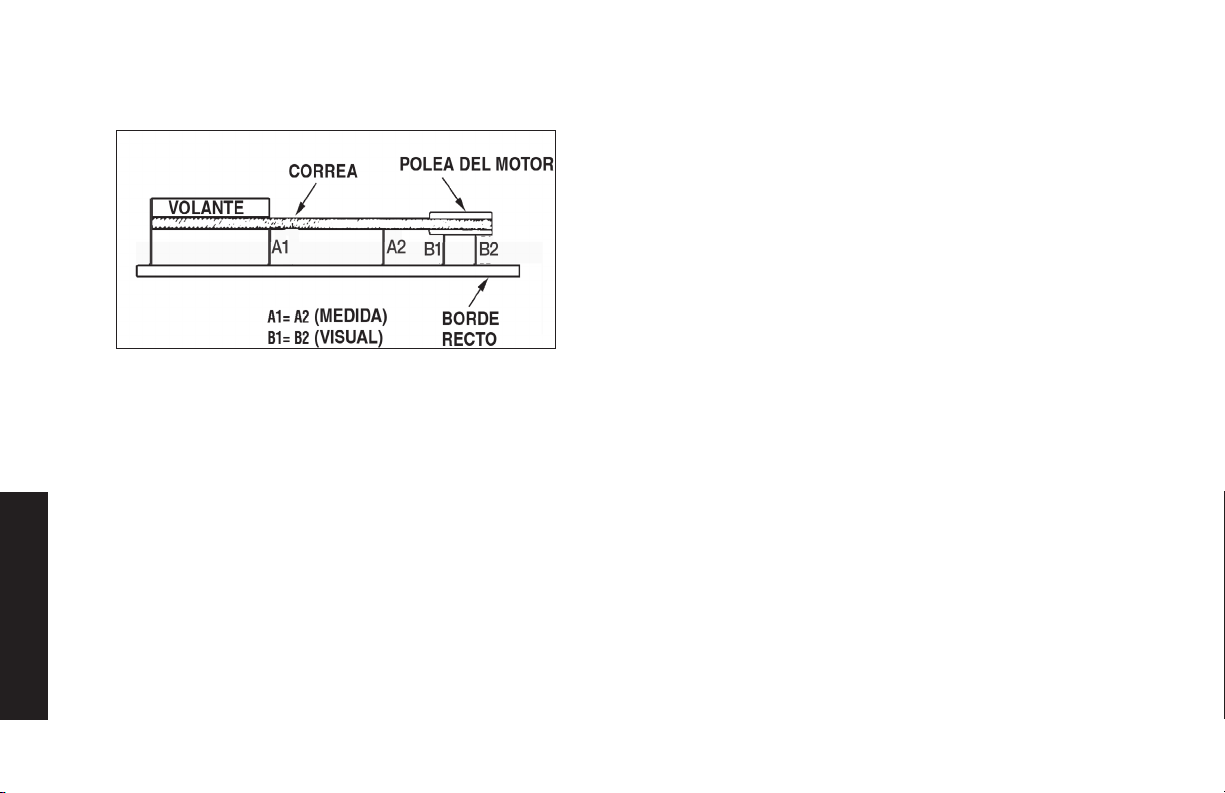

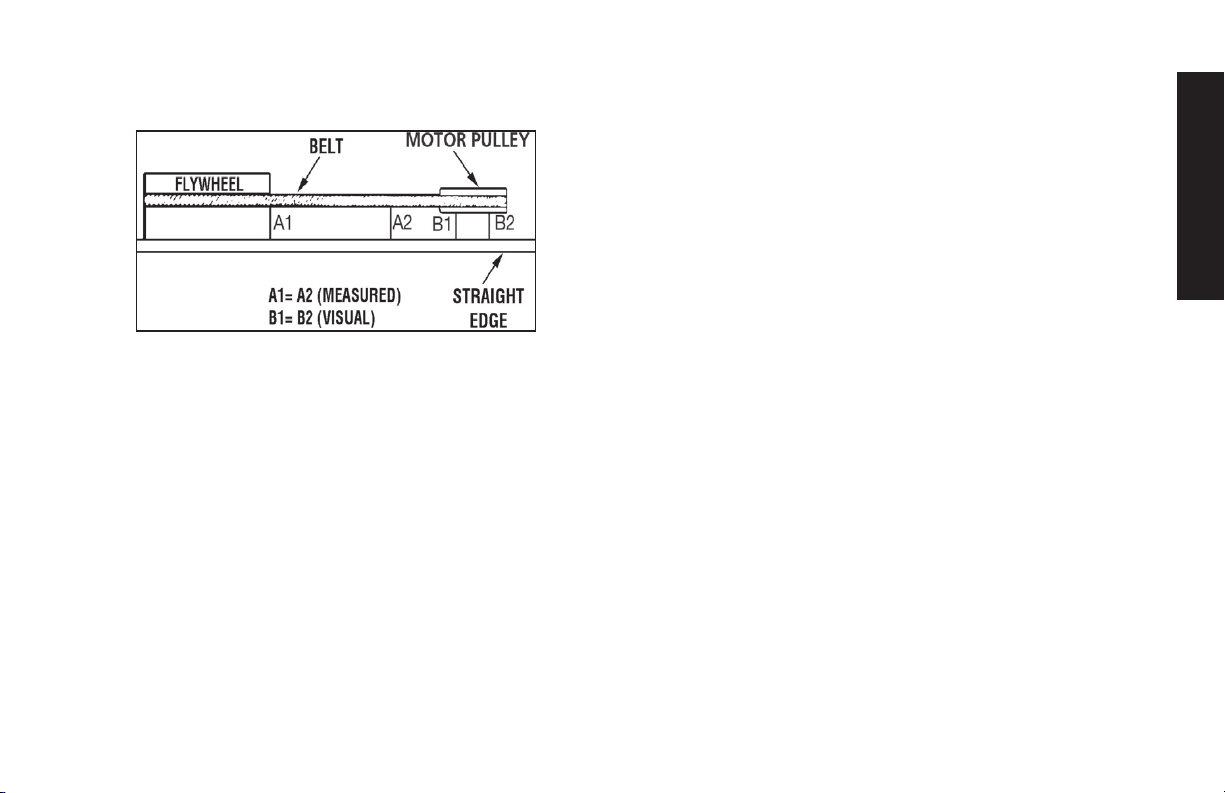

Check drive belt tension Check pulley/flywheel alignment Check for unusual noise/vibration

English

Check for air leaks Clean compressor exterior Remove tank from service * To check for air leaks apply a solution of soapy water around joints.

While compressor is pumping to pressure and after pressure cuts out, look for air bubbles to form.

** The pump oil must be changed after the first 20 hours of operation.

Thereafter, when using oil, change oil every 100 hours of operation or once a year, whichever comes first.

+ Perform more frequent in dusty or humid conditions.

For more information, call 1-888-895-4549 .

synth

etic blend non-detergent air compressor

1 year

Monthly

or 100

Hours

WARNING: Risk of unsafe operation. Unit cycles automatically

when power is on. When performing maintenance, you may be exposed to voltage sources, compressed air, or moving parts. Personal injuries can occur. Before performing any maintenance or repair, disconnect power source from the compressor and bleed off all air pressure.

To ensure efficient operation and longer life of the air compressor outfit, a routine maintenance schedule should be prepared and followed. The following routine maintenance schedule is geared to an outfit in a normal working environment operating on a daily basis. If necessary, the schedule should be modified to suit the conditions under which the compressor is used. The modifications will

depend upon the hours of operation and the working environment. Compressor outfits in an extremely dirty and/or hostile environment will require a greater frequency of all maintenance checks.

label

NOTE: See Operation section for the location of controls.

warning

See tank

Checking Safety Valve

WARNING: Hot surfaces. Risk of burn. Tubes, pump head, and

surrounding parts are very hot, do not touch (see the Hot Surfaces identified in Fig. 1). Allow compressor to cool prior to servicing.

WARNING: Risk of bursting. If the safety valve does not work

properly, over-pressurization may occur, causing air tank rupture or an explosion.

WARNING: Risk from flying objects. Always wear certified safety

equipment: ANSI Z87.1 eye protection (CAN/CSA Z94.3) with side shields.

WARNING: Risk from noise. Use ear protection (ANSI S12.6

(S3.19) as air flow noise is loud when draining.

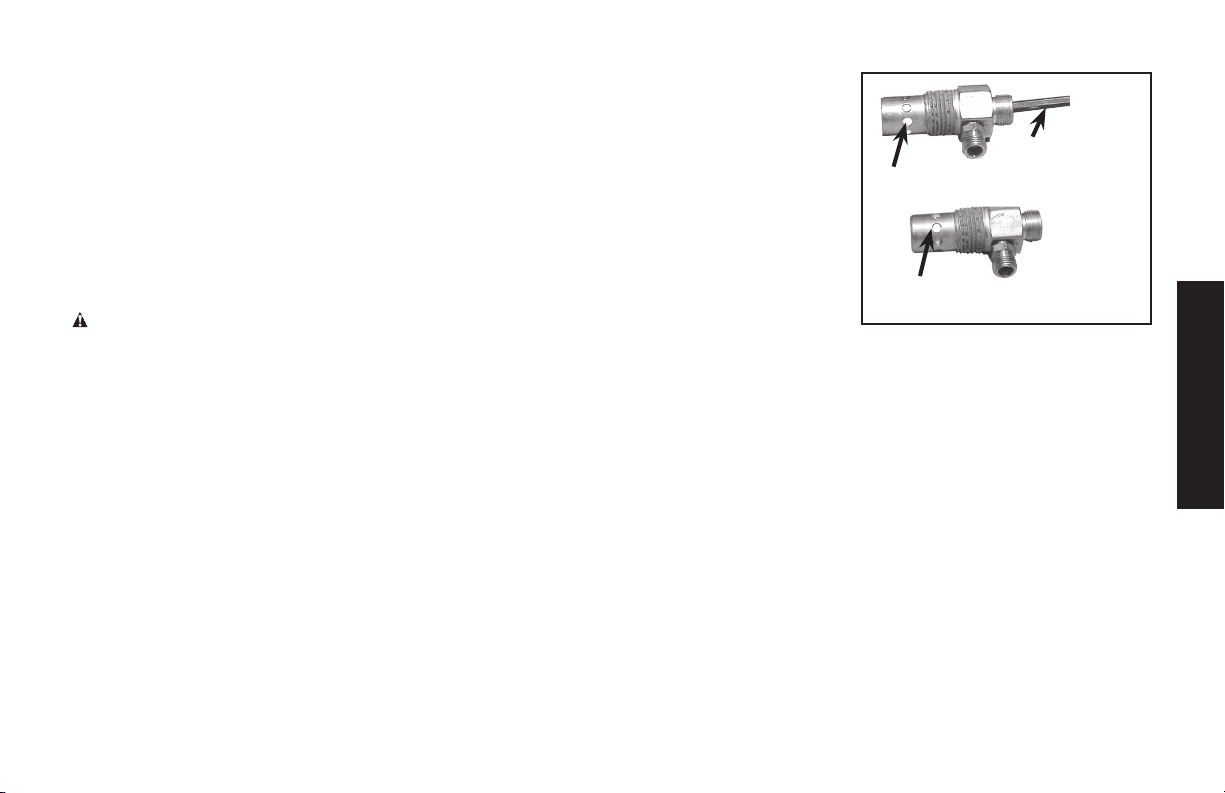

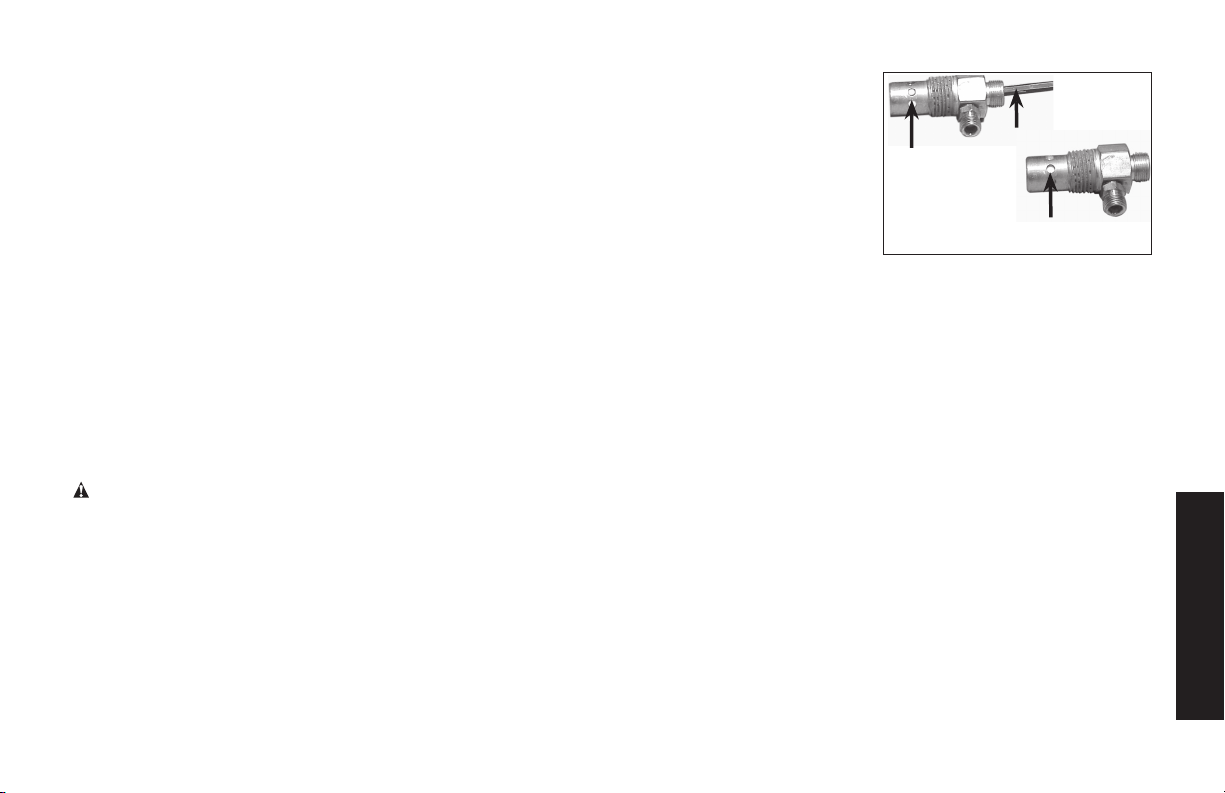

Before starting compressor, pull the ring on the safety valve (E) to make sure that the safety valve operates freely. If the

valve is stuck or does not operate smoothly, it must be replaced with the same type

of valve.

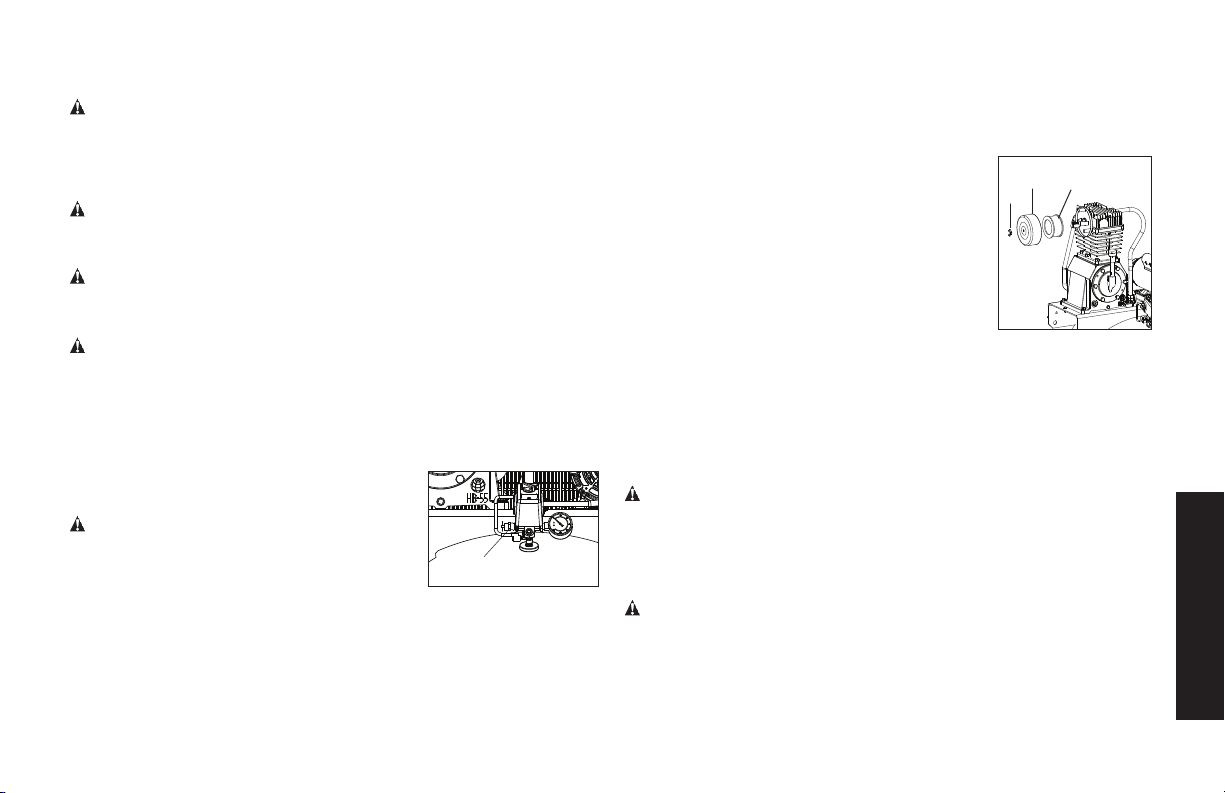

Checking Air Filter

WARNING: Hot surfaces. Risk of burn. Tubes, pump head, and

surrounding parts are very hot, do not touch (see the Hot Surfaces identified in Fig. 1). Allow compressor to cool prior to servicing.

A dirty air filter will not allow the compressor to operate at full capacity. Keep the air filter clean at all times.

1. Ensure Auto/Off switch (B) is in the OFF (O) Position.

2. Allow unit to cool.

Page 19

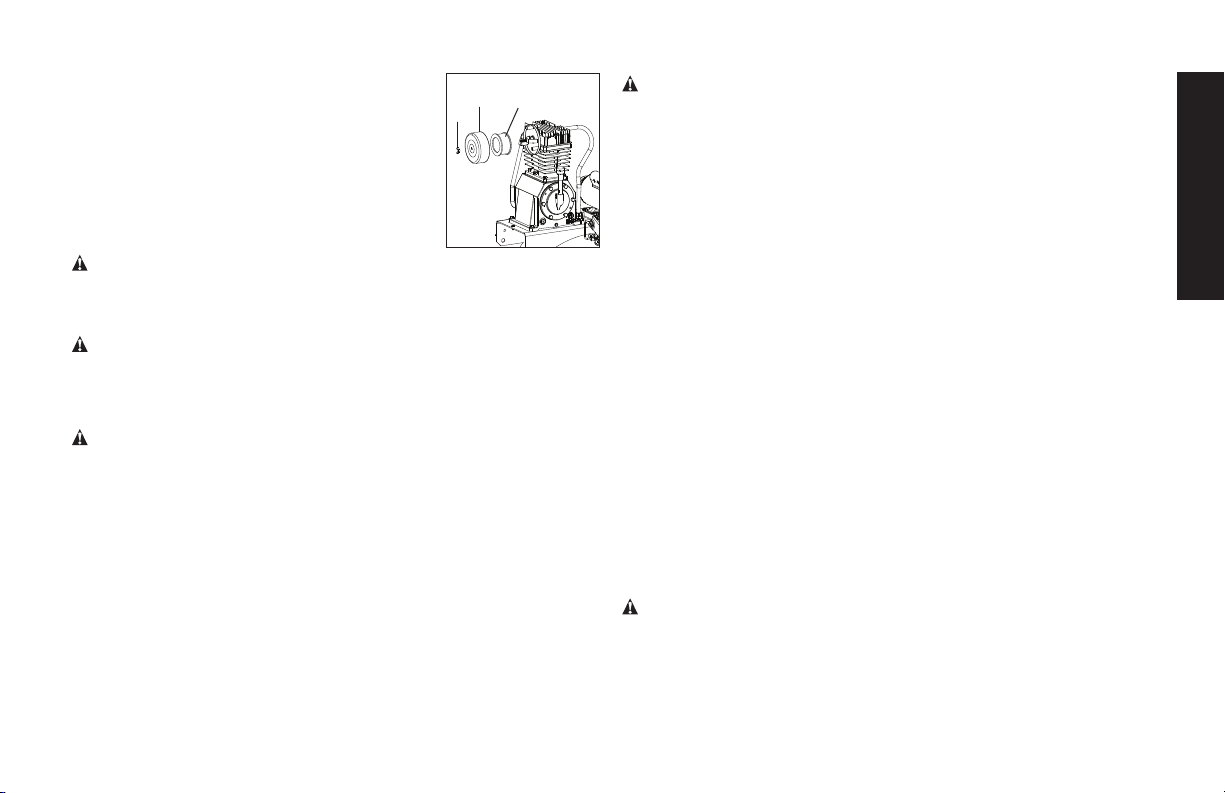

3. Remove the wing nut (R) from filter assembly.

4. Remove outer metal cover (S).

5. Check filter element (T). If it is dirty, blow compressed air through the element for 10-15 seconds or replace, if needed. If the filter element is filled with paint, replace it.

6. Place filter element into housing and reattach the outer cover with the wing nut.

CAUTION: Risk of unsafe operation. Do not operate without air

filter.

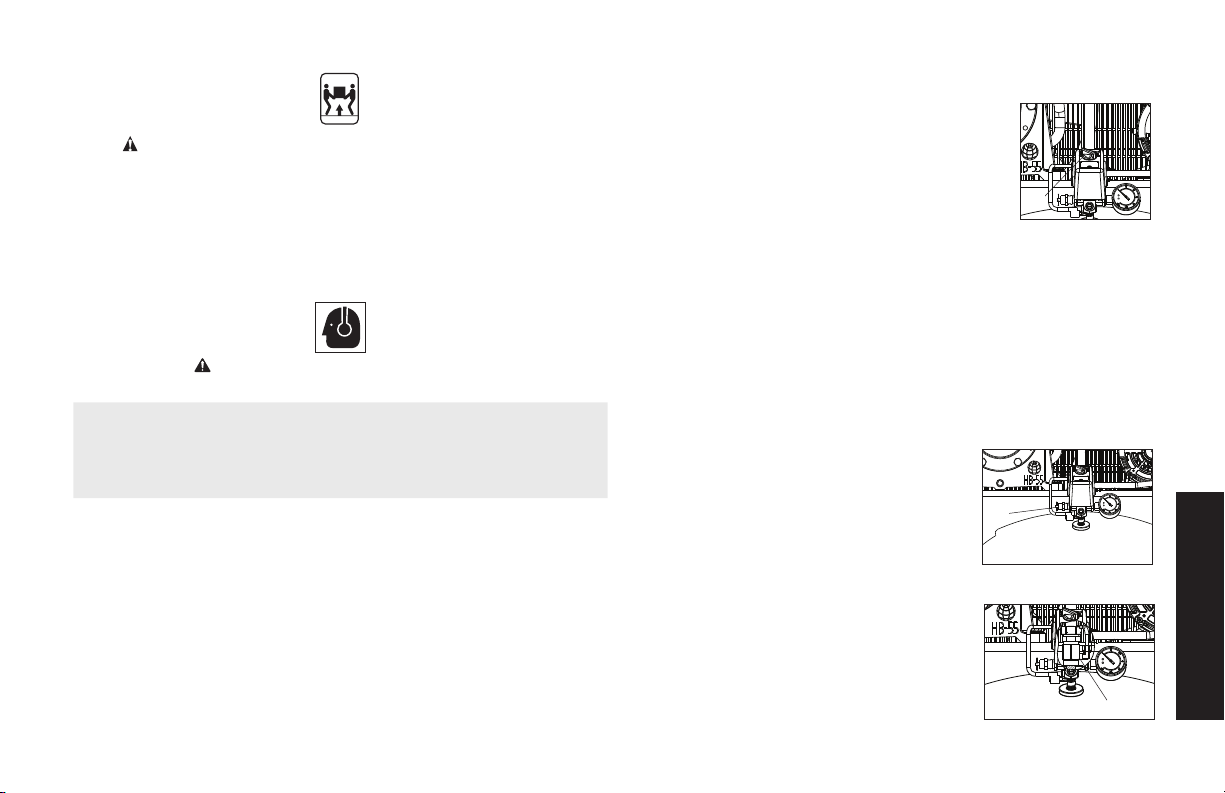

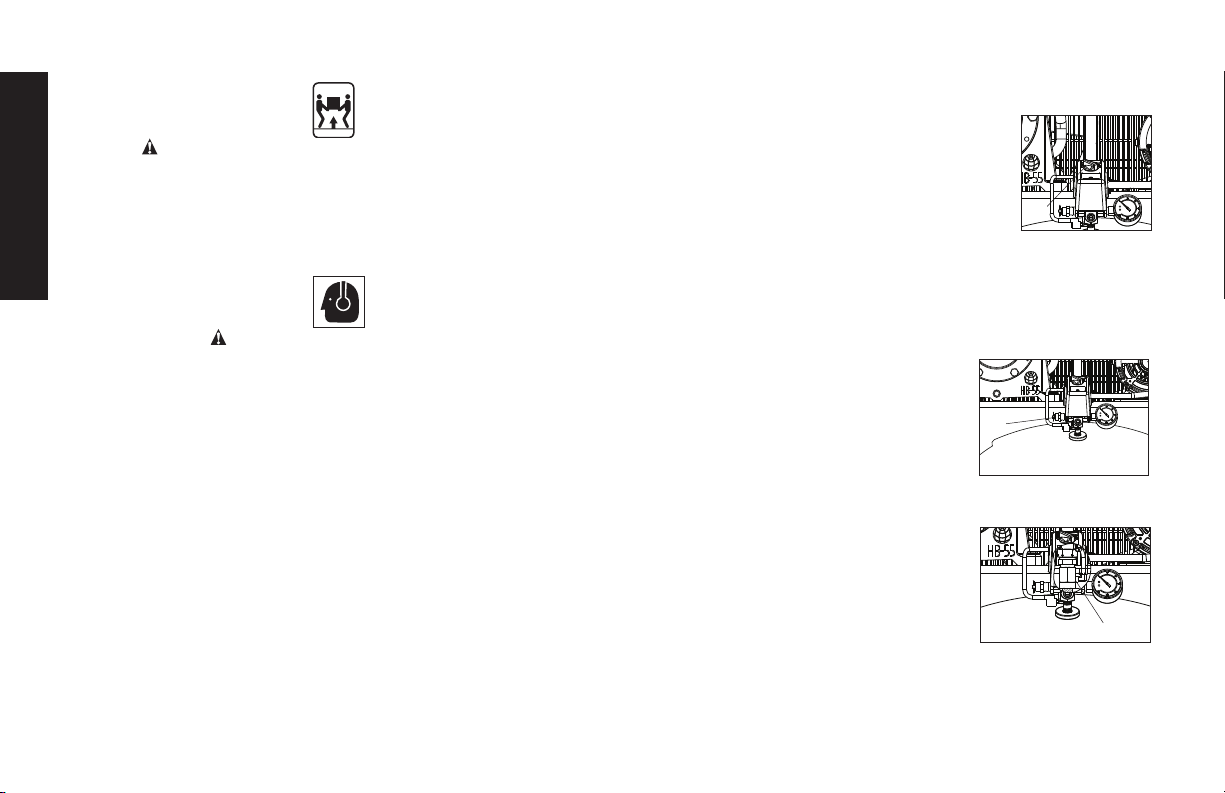

Draining Air Tank (Fig. 2)

WARNING: Risk of unsafe operation. Air tanks contain high

pressure air. Keep face and other body parts away from outlet of drain. Use eye protection [ANSI Z87.1 (CAN/CSA Z94.3)] when draining as debris can be kicked up into face.

WARNING: Risk from noise. Use ear protection (ANSI S12.6

(S3.19) as air flow noise is loud when draining.

NOTE: All compressed air systems generate condensation that accumulates in any drain point (e.g., tanks, filter, aftercoolers, dryers). This condensate contains lubricating oil and/or substances which may be regulated and must be disposed of in accordance with local, state, and federal laws and regulations.

1. Set the Auto/Off switch to “OFF (O)”.

2. Pull ring on safety valve allowing air to bleed from the tank until tank pressure is approximately 20 PSI. Release safety valve ring.

3. Drain water from air tank by opening drain valve (clockwise) on bottom of tank.

WARNING: Risk of bursting. Water will condense in the air tank.

If not drained, water will corrode and weaken the air tank causing a risk of air tank rupture.

NOTICE: Risk of property damage. Drain water from air tank may contain oil and rust which can cause stains.

4. After the water has been drained, close the drain valve (counterclockwise). The air compressor can now be stored.

NOTE: If drain valve is plugged, release all air pressure. The valve can then be removed, cleaned, then reinstalled.

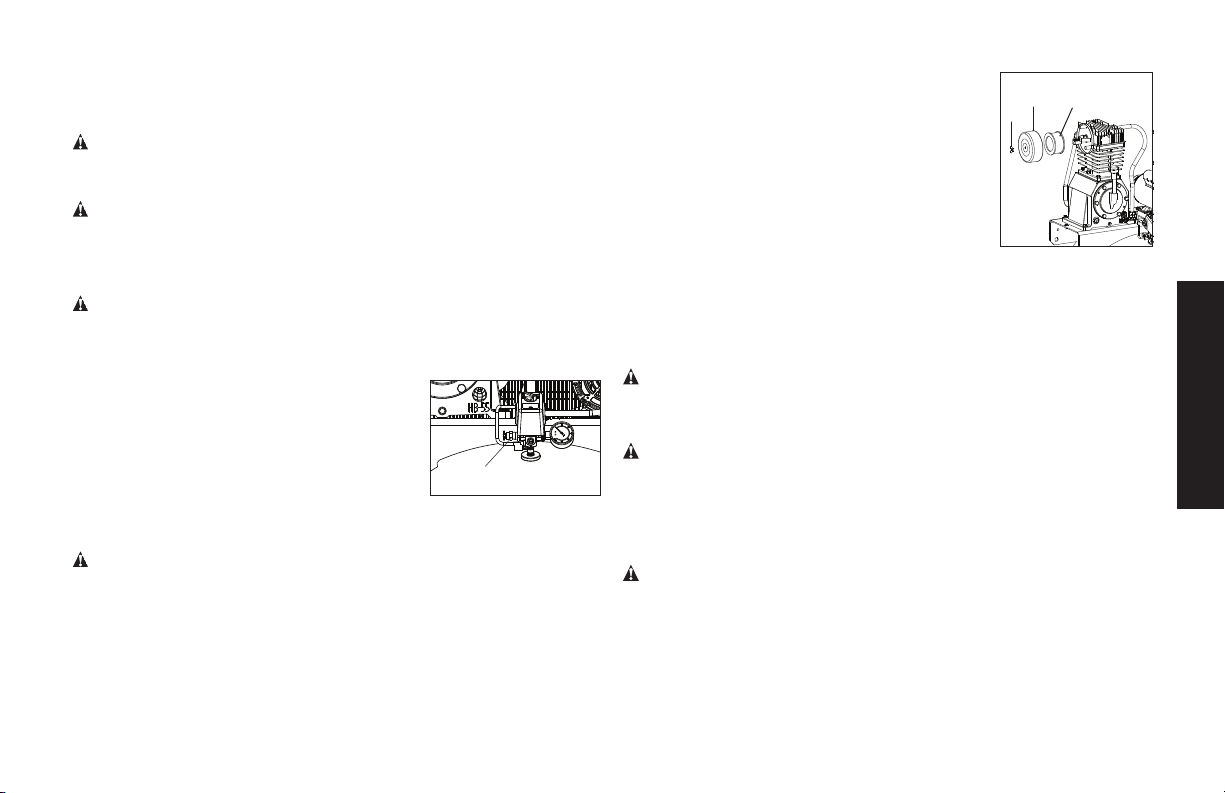

Compressor Pump Oil (Fig. 3)

NOTICE: Risk of property damage. Use air compressor oil only.

Multi-weight automotive engine oils like 10W30 should not be used in air compressors. They leave carbon deposits on critical components, thus reducing performance and compressor life.

etic

NOTE: Use synth NOTE: Crankcase oil capacity is approximately 48.5 fluid ounces

(1.4 liter).

Checking

1. The oil level should be to the middle of the sight glass (X).

2. If needed, remove oil fill plug (Y) and slowly add oil until it reaches the middle of the sight glass.

Changing

WARNING: Drain tank to release air pressure before removing the

oil fill plug or oil drain plug.

1. Remove the oil fill plug (Y).

2. Remove the oil drain plug (W) and drain oil into a suitable container.

blend, non-detergent air compressor oil.

English

Page 20

3. Replace the oil drain plug (W) and tighten securely

4. Slowly add compressor oil until it reaches the middle of the

sight glass (X). NOTE: When filling the crankcase, the oil flows very slowly into the pump. If the oil is added too quickly, it will overflow and appear to be full.

CAUTION: Overfilling with oil will cause premature compressor

failure. Do not overfill.

English

5. Replace oil fill plug (Y) and tighten securely.

Belt Replacement

WARNING: This unit starts automatically. ALWAYS shut off

and unplug the compressor, and bleed all pressure from the system before servicing the compressor, and when the compressor is not in use. Do not use the unit with the shrouds or belt guard removed. Serious injury could occur from contact with moving parts. Hot surfaces. Risk of burn. Pump head, and surrounding parts are very hot, do not touch (see the Hot Surfaces identified in Fig. 1). Allow compressor to cool prior to servicing.

1. Set the Auto/Off lever to “OFF (O)”, unplug the unit, and relieve all air pressure from the air tank.

2. Remove the outer belt guard (Z).

3. Mark motor position on saddle.

4. Loosen the motor mounting

screws and slide the motor toward the air compressor pump.

5. Remove the belt and replace

with a new one.

6. See the Adjusting Belt Tension before tightening motor mounting screws.

Adjusting Belt Tension

1. Slide motor into original position, line the motor up with the mark made earlier on saddle.

2. Tighten two outside motor mounting screws enough to hold the motor in place for checking pulley and flywheel alignment.

3. The belt should deflect 3/16" (4.8mm) at midway between the pulley and the flywheel when a 5 pound (2.26 kg.) weight is applied at the midway point.

4. When proper belt tension is achieved, tighten motor mounting screws. Torque to 20-25 ft-lbs (27.1-33.9 Nm)

NOTE: Once the motor pulley has been moved from its factory set location, the grooves of the flywheel and pulley must be aligned to within 1/16" (1.6 mm) to prevent excessive belt wear. Verify the alignment by performing the following Motor Pulley/Flywheel -

Alignment.

Downward Force

Deflection

Page 21

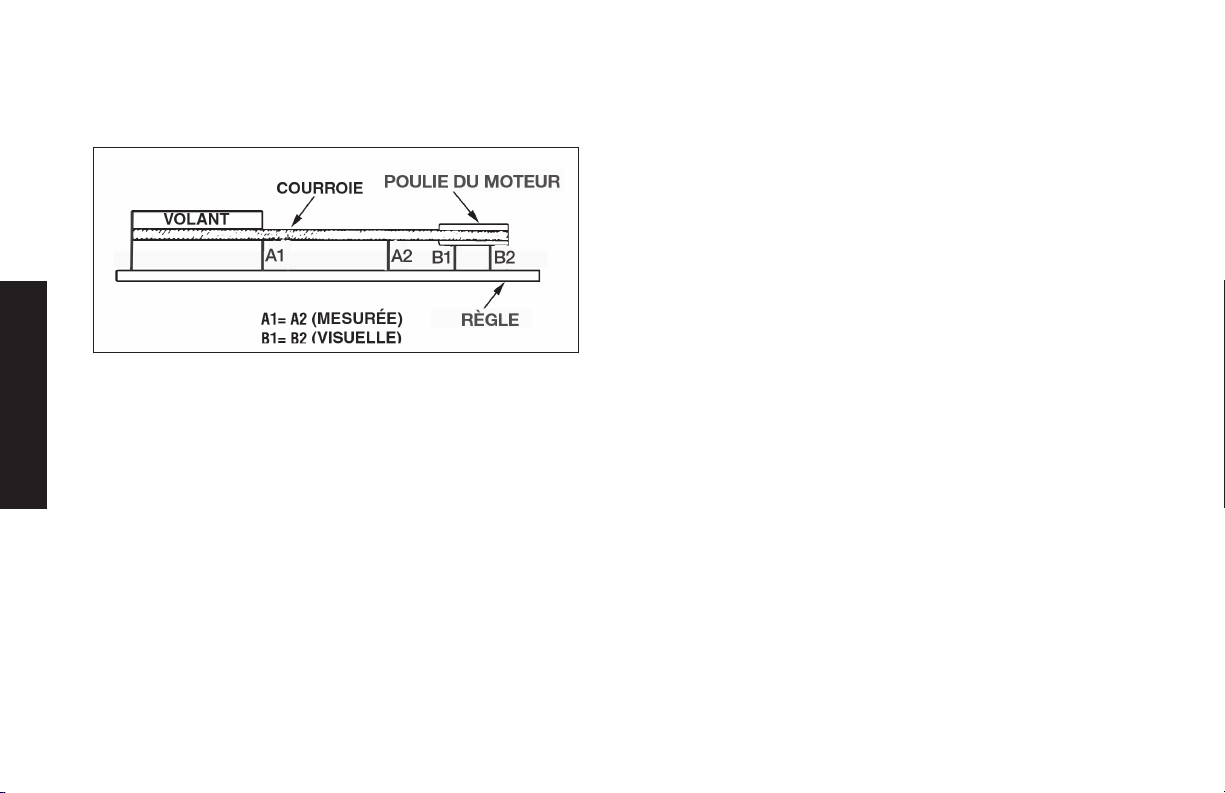

Motor Pulley/Flywheel Alignment

NOTE: To correct misalignment, perform the following steps

1. Set the Auto/Off lever to “OFF (O)”, unplug the unit, and relieve all air pressure from the air tank.

2. Remove outer belt guard.

3. Place a straightedge against the outside of the flywheel.

4. Measure the distance between the edge of the belt and the straightedge at points A1 and A2. The difference between measurements should be no more than 1/16" (1.6 mm).

5. If the difference is greater than 1/16" (1.6 mm) loosen the set screw holding the motor drive pulley to the shaft and adjust the pulley’s position on the shaft until the A1 and A2 measurements are within 1/16" (1.6 mm) of each other.

6. Tighten the motor drive pulley set screw. Torque to 145-160 in-lbs. (16.4-18.1 Nm).

7. Visually inspect the motor drive pulley to verify that it is perpendicular to the drive motor shaft. Points B1 and B2 should appear to be equal. If they are not, loosen the set screw of the motor drive pulley and equalize B1 and B2, using care not to disturb the belt alignment performed in step 5.

8. Re-tighten the motor drive pulley set screw. Torque to 145-160 in.-lbs. (16.4- 18.1 Nm).

9. Reinstall outer belt guard.

Air Compressor Pump Intake and Exhaust Valves

Once a year have a Trained Service Technician check the air compressor pump intake and exhaust valves.

Inspect Air Lines and Fittings for Leaks

1. Turn the Auto/Off switch to “Auto (1)” and allow tank pressure to build. Motor will stop when tank pressure reaches “cut-out” pressure.

2. Set the Auto/Off switch to “Off (O)” and unplug unit.

3. Apply a soap solution to all air-line fittings and connections/ piping to look for any leaks.

4. Pull ring on safety valve allowing air to bleed from the tank until tank pressure is approximately 20 PSI. Release safety valve ring.

5. Drain water from air tank by opening drain valve on bottom of tank.

6. Correct any leaks found.

IMPORTANT: Even minor leaks can cause the air compressor to overwork, resulting in premature breakdown or inadequate performance.

Air compressor Head Bolts - Torquing

The air compressor pump head bolts should be kept properly torqued. Check the torques of the head bolts after the first five hours of operation. Torque to 20-24 ft. -lbs. (28-32 Nm).

English

Page 22

Service and Adjustments

ALL MAINTENANCE AND REPAIR OPERATIONS NOT LISTED MUST BE PERFORMED BY TRAINED SERVICE TECHNICIAN.

automatically when power is on. When servicing, you may be exposed to voltage sources, compressed air, or moving parts. Before servicing unit unplug or disconnect electrical supply to

English

the air compressor, bleed tank of pressure, and allow the air compressor to cool.

Risk of unsafe operation. Unit cycles

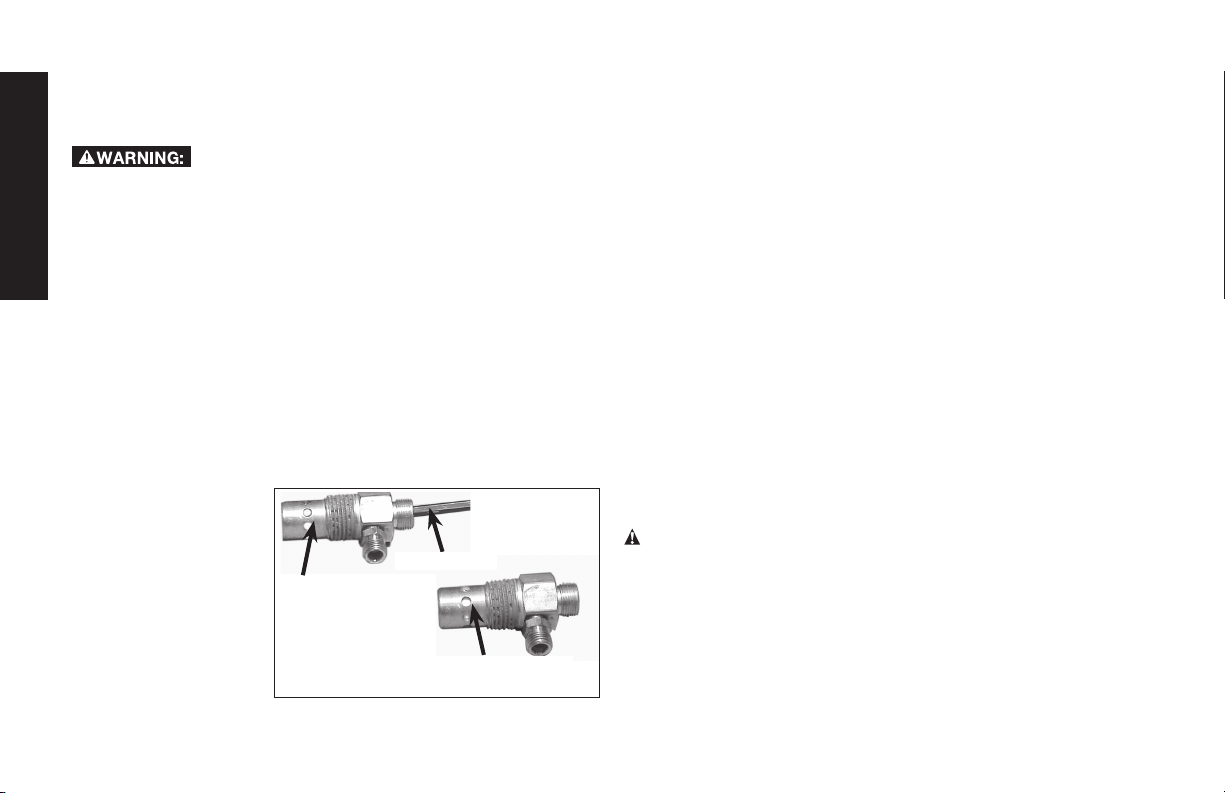

To Replace or Clean Check Valve

1. Release all air pressure from air tank. See Draining Air Tank in

the Maintenance section.

2. Set the Auto/Off lever to “Off”, unplug the unit, and relieve all air pressure from the air tank.

3. Using an adjustable wrench loosen outlet tube nut at air tank and pump. Carefully move outlet tube away from check valve.

4. Using an adjustable wrench loosen pressure relief tube nut at air tank. Carefully move pressure relief tube away from check valve.

5. Unscrew the check valve (turn counterclockwise) using a 1-3/16" open end wrench. NOTE: the orientation for reassembly.

6. Using a screwdriver, carefully

In open

position

nothing is

visible.

Screwdriver

In closed position

disc is visible.

push the valve disc up and down. NOTE: The valve disc should move freely up and down on a spring which holds the valve disc in the closed position, if not, the check valve needs to be cleaned or replaced.

7. Clean or replace the check valve. A solvent, such as paint or varnish remover can be used to clean the check valve.

8. Apply sealant to the check valve threads. Reinstall the check valve (turn clockwise) to proper orientation.

9. Replace the pressure release tube. Tighten nuts.

10. Replace the outlet tube and tighten nuts.

11. Perform the Break-in Procedure. See Break-in Procedure in the Operation section.

Additional Service

Disassembly or service of the air compressor beyond what is covered in this manual is not recommended. If additional service is required, contact your nearest Authorized Warranty Service Center.

Accessories

Recommended accessories for use with your tool are available for purchase from your local dealer or authorized service center. If you need assistance in locating any accessory for your tool, please call 1-888-895-4549 or visit our website www.dewalt.com.

WARNING: The use of any other accessory not recommended

for use with this tool could be hazardous. Use only accessories rated equal to or higher than the rating of the air compressor.

Service Information

Please have the following information available for all service calls: Model Number ____________ Serial Number ___________ Date and Place of Purchase ____________________________

Page 23

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment should be performed by a D service center, a D qualified service personnel. Always use identical replacement parts.

WALT authorized service center or other

WALT factory

Limited Warranty

The Manufacturer warrants from the date of purchase.

2 Year – Limited warranty on oil-lubricated air compressor pumps. 1 Year – Limited warranty on all other air compressor components.

This warranty is not transferable to subsequent owners. The Manufacturer will repair or replace, without charge, at their option, any defects due to faulty materials or workmanship. For further detail of warranty coverage and warranty repair information, call 1-895-4549 or visit dewalt.com. This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. This warranty also does not apply to merchandise sold by the Manufacturer which has been manufactured by and identied as the product of another company, such as gasoline engines. Such manufacturer’s warranty, if any, will apply. ANY INCIDENTAL, INDIRECT OR

CONSEQUENTIAL LOSS, DAMAGE OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.

Some states do not allow the exclusion of limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. IMPLIED WARRANTIES, INCLUDING

THOSE OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM THE DATE OF ORIGINAL PURCHASE. Some states do not

allow limitations on how long an implied warranty lasts, so the

above limitations may not apply to you. What the Manufacturer Will Do: (the Manufacturer) will cover parts and labor to remedy substantial defects due to materials and workmanship during the rst year of ownership, with the exceptions noted below. Parts used in repair of whole goods or accessories are warranted for the balance of the original warranty period. What is not covered Under This Warranty? Failures by the original retail purchaser to install, maintain, and operate said equipment in accordance with standard industry practices. Modifications to the product, or tampering with components, or failure to comply with the specific recommendations of the Manufacturer set forth in the owner’s manual, will render this warranty null and void. The Manufacturer shall not be liable for any repairs, replacements, or adjustments to the equipment, or any costs for labor performed by the purchaser without the Company’s prior written approval. The effects of corrosion, erosion, surrounding environmental conditions, cosmetic defects,

and routine maintenance items, are specifically excluded from this warranty. Routine maintenance items such as: oil, lubricants, and air filters, as well as changing oil, air filters, belt tensioning, etc…

fall under the owner’s responsibility. Additional exclusions include: freight damage, failures resulting from neglect, accident, or abuse, induction motors when operated from a generator, oil leaks, air leaks, oil consumption, leaky fittings, hoses, drain valve, bleeder tubes, and transfer tubes.

• The following components are considered normal wear

items and are not covered after the rst year of ownership: Belts, pulleys, ywheels, check valves, pressure switches, air unloaders, throttle controls, electric motors, brushes, regulators, o-rings, pressure gauges, tubing, piping, ttings,

English

Page 24

fasteners, wheels, quick couplers, gaskets, seals, air lter housings, piston rings, connecting rods, and piston seals.

• Labor, service calls, and travel charges, are not covered after the rst year of ownership on stationary compressors (compressors without handles, or wheels). Repairs requiring overtime, weekend rates, or any other charges beyond the standard shop labor rate are not covered.

English

• Time required for orientation training for the service center to gain access to the product, or additional time due to inadequate egress.

• Damage caused by incorrect voltage, improperly wired, or failure to have a certied licensed electrician install the compressor, will render this warranty null and void.

• Damage caused from inadequate lter maintenance.

• Pump wear or valve damage caused by using oil not specied.

• Pump wear or damage caused by any oil contamination.

• Pump wear or valve damage caused by failure to follow proper maintenance guidelines.

• Operation below proper oil level or operation without oil.

• Gas Engines, if product is equipped with a gas engine, see engine manual for specic engine manufacturer’s warranty coverage.

Parts purchased separately: The warranty for parts purchased separately such as: pumps, motors, etc., are as follows: From Date of Purchase

• All single & two stage pumps 1 year

• Electric motors 90 days

• Universal motor/pump 30 days

• All other parts 30 days

• No return authorization will be issued for electrical components once items are installed.

How do You Get Service? In order to be eligible for service under this warranty you must be the original retail purchaser, and provide proof of purchase from one of the Manufacturer’s dealers, distributors, or retail outlet stores. Portable compressors or components must be delivered, or shipped, to the nearest Authorized Service Center. All associated freight costs and travel charges must be borne by the consumer. Please call our toll free number 1-888-895-4549 for assistance.

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

THE MANUFACTURER MAKES NO OTHER WARRANTY OR REPRESENTATION OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE. ALL IMPLIED WARRANTIES, INCLUDING ANY WARRANTY OF MERCHANTABILITY AND FITNESS FOR PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIABILITY FOR CONSEQUENTIAL AND INCIDENTAL DAMAGES UNDER ANY AND ALL WARRANTIES, OTHER CONTRACTS, NEGLEGENCE, OR OTHER TORTS IS EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW.

Page 25

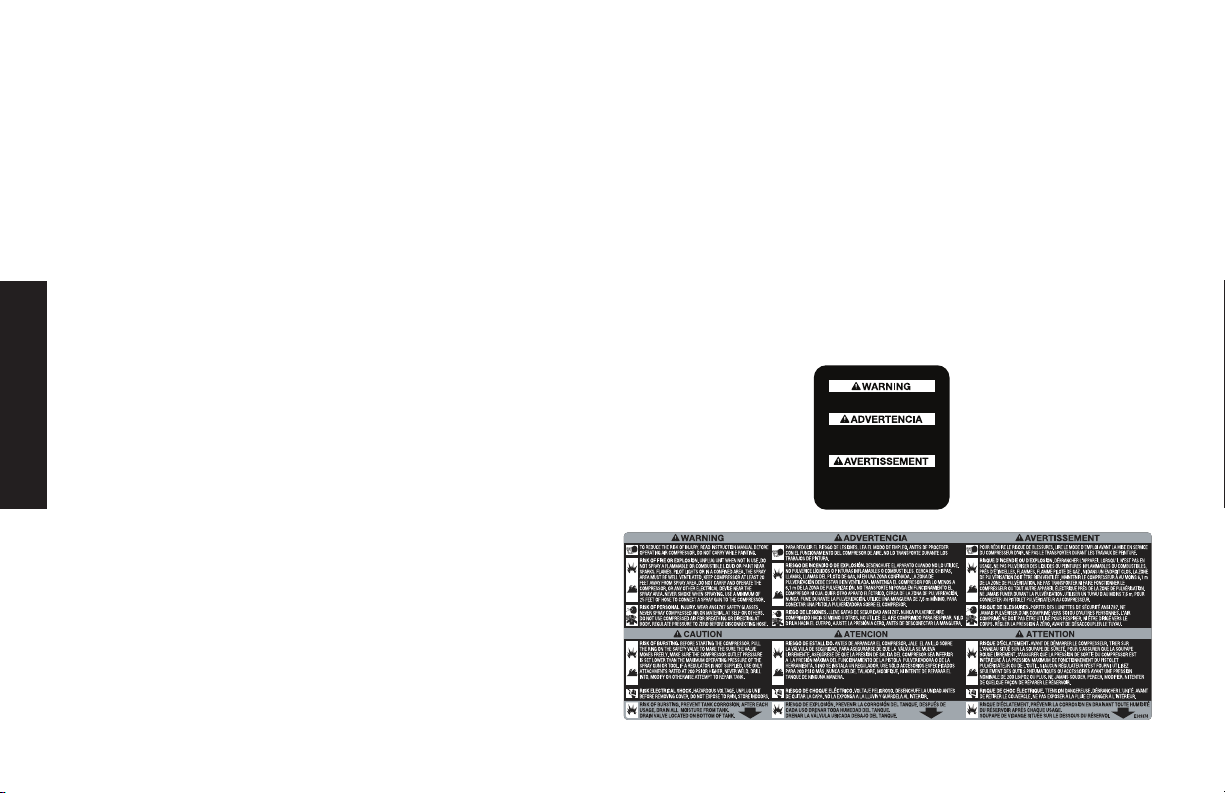

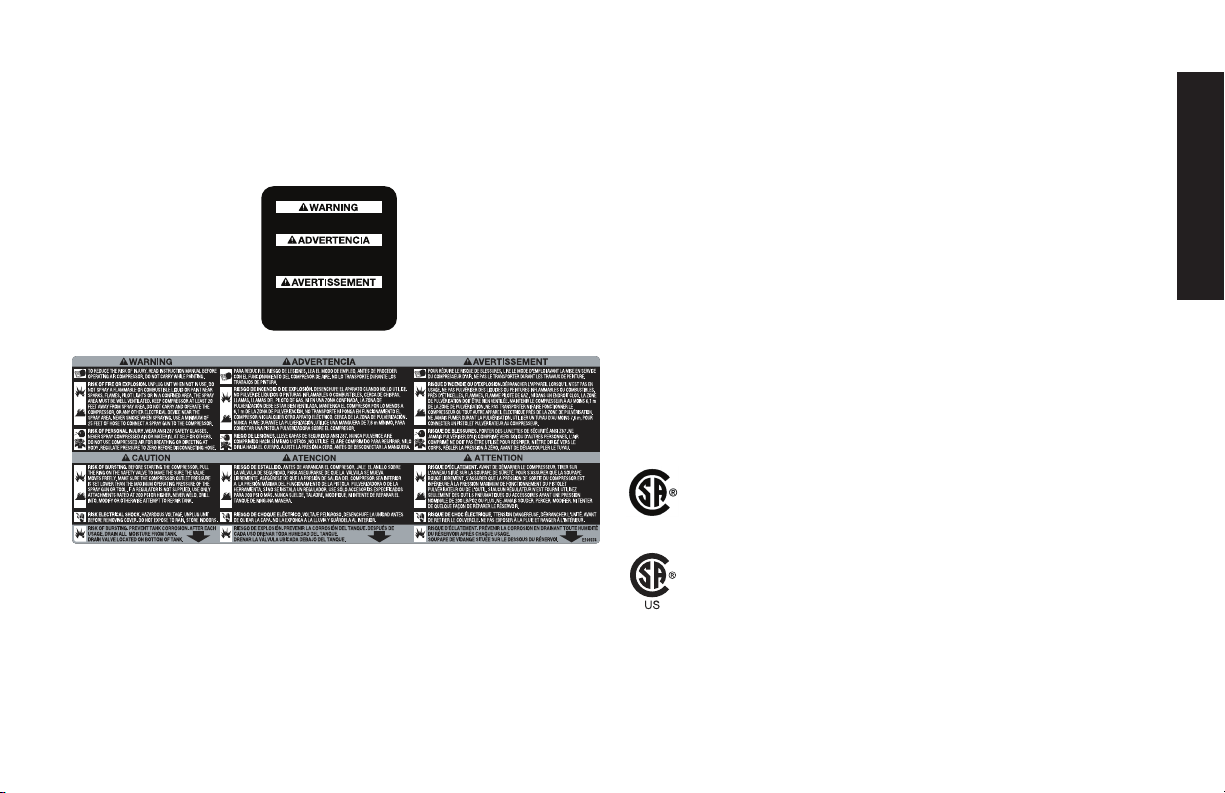

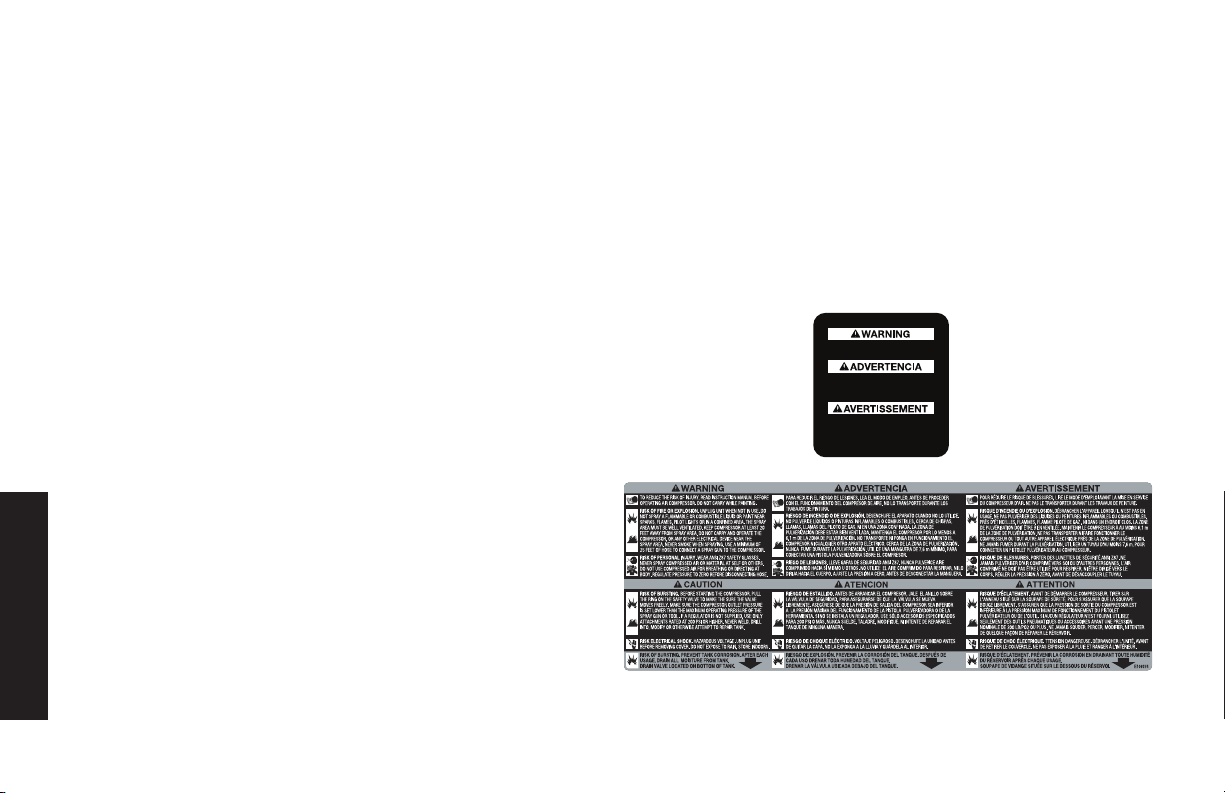

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-888-895

4549 for a free

replacement.

HOT SURFACE. RISK OF BURNS. DO NOT TOUCH.

SUPERFICIE CALIENTE. RIESGO DE QUEMADURAS. NO TOCAR.

SUURFACE TRÈS CHAUDE. RISQUES DE BRÛLURES. NE PAS TOUCHER.

N008806

GLOSSARY

CFM: Cubic feet per minute. SCFM: Standard cubic feet per minute; a unit of measure of air

delivery.

PSI: Pounds per square inch; a unit of measure of pressure. Cut-in pressure: Factory set low pressure point that starts the

compressor to repressurize the tank to a higher pressure. Cut-out pressure: Factory set high pressure point that stops the compressor from increasing the pressure in the tank above a certain level. Well-ventilated: A means of providing fresh air in exchange for dangerous exhaust or vapors. Dedicated circuit: An electrical circuit reserved for the exclusive use of the air compressor. ASME: American Society of Mechanical Engineers. Indicates that the components are manufactured, tested and inspected to the specifications set by ASME. CSA: Canadian Standards Association

Indicates that the products that have this marking have been manufactured, tested and inspected to standards that are set by CSA.

Canadian Standards Association (USA): Indicates that the

products that have this marking have been manufactured, tested and inspected to standards that are set by CSA. These products also conform to U.L. standard 1450.

California Code: Unit may comply with California Code 462 (l) (2)/ (M) (2). Specification/model label is on the side of the air tank on units that comply with California Code.

English

Page 26

Troubleshooting Guide

This section provides a list of the more frequently encountered malfunctions, their causes and corrective actions. The operator or maintenance personnel can perform some corrective actions, and others may require the assistance of a qualified D your dealer.

Problem Code

Air leaks .................................................................................................................................... 1

English

Air leaks in air tank or at air tank welds .................................................................................... 2

Air leaks between head and valve plate ....................................................................................3

Air leaks from safety valve .........................................................................................................4

Compressor is not supplying enough air to operate accessories ............................................1, 5, 6, 7, 9, 10

Restricted air intake. ..................................................................................................................9

Oil in discharge air ..................................................................................................................... 9, 19, 31

Knocking Noise .........................................................................................................................4, 10, 11, 12, 13, 14

Excessive belt wear ................................................................................................................... 10, 11, 14, 15

Squealing sound ........................................................................................................................ 10

Moisture in pump crankcase ..................................................................................................... 1, 3, 8, 17, 18, 19, 20, 21, 22

Excessive current draw .............................................................................................................14, 23, 24

Compressor won’t start in cold temperatures ..........................................................................17, 31, 32

Compressor stalls ...................................................................................................................... 25, 26, 27

Overheating ...............................................................................................................................24, 29, 30

eWALT technician or

Page 27

Troubleshooting Codes

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

1 Fittings are not tight. Tighten fittings where air can be heard escaping. Check fittings

2 Defective air tank. Air tank must be replaced. Do not repair the leak.

3 Leaking seals. Contact a D

4 Defective safety valve. Operate safety valve manually by pulling on ring. If valve still

5 Prolonged excessive use of air. Decrease amount of air usage. 6 Compressor is not large enough for accessory. Check the accessory air requirement. If it is higher than the SCFM

7 Hole in air hose. Check and replace air hose, if required. 8 Unit operating in damp or humid conditions. Move unit to a dry, well ventilated area. 9 Restricted air intake filter. Clean or replace air intake filter.

10 Loose belt. Check belt tension, see Adjusting Belt Tension under

11 12 13

Loose pulley. Tighten pulley set screw, torque to 145-160 in.-lbs. (16.4- 18.1 Nm) Loose flywheel. Tighten flywheel screw, torque to 21-28 ft.-lbs. (28.5-38.0 Nm).. Carbon build-up in pump. Contact a DeWALT factory service center or a DeWALT authorized

with soapy water solution. DO NOT OVERTIGHTEN.

WARNING: Risk of bursting. Do not drill into, weld or otherwise

modify air tank or it will weaken. The air tank can rupture or explode.

eWALT factory service center or a D

WALT authorized

service center.

leaks, it must be replaced.

or pressure supplied by your air compressor, a larger compressor is needed to operate accessory.

Maintenance.

service center.

English

Page 28

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

Belt too tight. Check belt tension, see Adjusting Belt Tension under

Maintenance.

15 16

English

Pulley misalignment. See Motor Pulley/Flywheel Alignment under Maintenance. Pump oil is low. Add synthetic blend, non-detergent air compressor oil to pump.

See Compressor Pump Oil under Maintenance.

Detergent type oil being used in pump. Drain oil and refill pump with synthetic blend non-detergent air

compressor oil.

18 19

Extremely light duty cycles. Run unit for longer duty cycles. Piston rings damaged or worn. Contact a DeWALT factory service center or a DeWALT authorized

service center.

Cylinder or piston damaged or worn. Contact a DeWALT factory service center or a DeWALT authorized

service center.

Compressor cylinder finish worn. Contact a DeWALT factory service center or a DeWALT authorized

service center.

Water in pump oil. Drain oil and refill pump with synthetic blend non-detergent air

compressor oil.

Low voltage/motor overload. Check that power supply is adequate and that compressor is

on a dedicated circuit. If compressor is connected to a circuit protected by a fuse, use time delay fuses.

Restricted air passages. Inspect and replace transfer tubes or check valve, as

required.

25 26

Low voltage motor. Furnish adequate power. Bad check valve. Replace check valve.

Page 29

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

Seized pump. Contact a DeWALT factory service center or a DeWALT authorized

service center.

Oil level too high. Reduce to proper level. See Compressor Pump Oil under

Maintenance.

Poor ventilation. Relocate compressor to an area with cool, dry, well circulated

air, at least 12 in. from nearest wall.

30 31 32

Dirty cooling surfaces. Clean all cooling surfaces thoroughly. Too much back pressure in tank. Open drain valve when starting motor. Compressor too cold. Move compressor to a warmer location.

English

Page 30

Compresseur d’air

A. Filtre d’admission d’air de la pompe B. Interrupteur Auto [AUTO(-)] / Off

(ARRÊT(O)] C. Manomètre du réservoir d’air D. Sortie d’air E. Soupape de sûreté F. Soupape de purge du réservoir d’air G. Jauge graduée de l’huile de la pompe/

Bouchon de remplissage d’huile H. Bouchon de vidange d’huile de la

pompe I. Clapet

Caractéristiques techniques de la pompe

Deux Cylindres Deux phases Lubrifiée à l’huile Carter en fonte et piston et

culasse en aluminium Poids : 56,7 kg. (125 lbs.) Capacité d’huile : 1,4L

Fiche technique

MODÈLE POIDS

Français

HAUTEUR LARGEUR CAPACITÉ DU RÉSERVOIR D’AIR PRESSION DE DECLENCHEMENT

APPROX.

SOUFFLAGE D’AIR 14.1 SCFM 40PSI

TEMPS DE REMPLISSAGE DU RÉSERVOIR

ENTRÉE 240V, 60Hz, monophasé

EXIGENCES MINIMUM POUR CIRCUIT DE DÉRIVATION

TYPE DE FUSIBLES Retardement

DXCM803

Approximatif 167 kg. (368 lbs.) 73" 31" 302,8 liters (80 gallons) 175 PSI

13.5 SCFM 90PSI 9 MINUTES

Seilement CA, 22 ampères 30 Ampères

Fig. 0

Page 31

Fig. 1 Surfaces chaudes

TÊTE DE POMPE

ET CYLINDRE

CARTER DE

LA POMPE

Fig. 3

TUBE DE SORTIE

Fig. 2

OFF AUTO (ON)

TUBE DE

TRANSFERT

Français

U = Plein V = Ajoutez W = Bouchon

X = Verre de vue de niveau d’huille Y = Bouchon de l’orifice de remplissage d’huille

OUVERT

FERMÉ

Page 32

Déﬁnitions : lignes directrices en matière

de sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si

elle n’est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT :

dangereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou des blessures graves.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou modérées.

AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.

Indique une situation potentiellement

Français

POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS(VES) À L’OUTIL OU À PROPOS DE TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1-888-895-4549

AVERTISSEMENT : Ne pas utiliser l’appareil avant d’avoir lu le

mode d’emploi, ainsi que l’intégralité des directives de sécurité, et d’entretien.

AVERTISSEMENT : CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut générer de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des enfants.

AVERTISSEMENT : Ce produit pourrait vous exposer à des

produits chimiques, y compris le plomb, reconnu par l’État de Californie comme cause de cancer, de malformations congénitales ou autres problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.ca.gov.

Page 33

CONSERVER CES DIRECTIVES

DANGER :

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.

• Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion.

RISQUE D’EXPLOSION OU D’INCENDIE

• Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.

• Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle.

• Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.

• Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie.

• Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d’incendie, ne pas laisser le compresseur fonctionner sans surveillance.

• Ne jamais placer d’objets contre la pompe du compresseur ou sur celle-ci.

• Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération.

• Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l’appareil à l’intérieur ou dans un endroit exigu.

• Être toujours présent lorsque le produit est en marche.

• Toujours éteindre et débrancher l’appareil si non utilisé.

Français

Page 34

DANGER : RISQUE REPIRATOIRE (ASPHYXIE)

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Il est dangereux de respirer l’air comprimé sortant du compresseur. Le flux d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d’air. La respiration de ces contaminants peut causer de sérieuses blessures, voire la mort.

Une exposition aux produits

•

Français

chimiques présents dans la poussière générée par les activités de ponçage, sciage, meulage, perçage et autres, peut être nocive

•

Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.

• Ne jamais utiliser l’air obtenu directement du compresseur pour l’alimentation en air destinée à la consommation humaine. Le compresseur n’est pas muni de filtres et d’équipement de sécurité en ligne qui conviennent à la consommation humaine.

•

Travailler dans un endroit ayant une bonne aération transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes NIOSH/OSHA, ou un masque facial bien ajusté, conçus spécifiquement pour votre utilisation particulière.

Réservoir d’air comprimé: Le 26 février 2002, la U.S. Consumer

DANGER : RISQUE D’ÉCLATEMENT

Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité en matière de réservoir d’air comprimé des compresseurs:

Les réservoirs d’air comprimé des compresseurs n’ont pas une durée de vie illimitée. La durée de vie des réservoirs dépend de plusieurs facteurs, qui comprennent entre autres: les conditions d’utilisation, les conditions ambiantes, une installation adéquate, les modifications sur site, et le niveau de maintenance. L’effet exact que peut avoir ces facteurs sur la durée de vie des réservoirs d’air est difficilement prévisible.

Si les procédures adéquates de maintenance ne sont pas suivies, la corrosion sur la paroi interne du réservoir d’air comprimé peut faire que celui-ci éclate de façon inopinée laissant soudainement l’air pressurisé s’échapper avec force, posant ainsi des risques de dommages corporels à l’utilisateur.

Le réservoir d’air de votre compresseur doit être mis hors service à la fin de l’année mentionnée sur l’étiquette d’avertissement apposée sur le réservoir.

Les conditions suivantes peuvent amener la dégradation du réservoir d’air, et faire que ce dernier explose violemment:

Page 35

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le défaut de ne pas vidanger correctement le réservoir d’air, provoque la formation de rouille et un amincissement du réservoir d’air en acier.

• Modifications apportées au réservoir d’air ou tentatives de réparation.

• Des modifications non autorisées de la soupape de décompression, ou de tous autres composants qui régissent la pression du réservoir d’air.

• Vidanger le réservoir d’air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d’air ou par un nouveau compresseur.

• Ne jamais percer un trou dans le réservoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d’air.

• Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. N'effectuez jamais de réglages ou de remplacements de pièces, pour modifier les pressions de fonctionnement réglées en usine.

Attachements et accessoires :

• Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.

Pneus :

• Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Respecter les recommandations du fabricant de l’équipement et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de football et de basketball, etc.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte. REMARQUE: Les réservoirs d’air comprimé, compresseurs et autres équipements similaires utilisés pour gonfler les pneus peuvent remplir ces derniers très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter de l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.

Français

Page 36

DANGER : RISQUE DE BLESSURES OU DE DOMMAGES À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’huile peut fuire ou se déverser. Cela pourrait se solder par un incendie ou un danger d’inhalation; des blessures graves ou un décès. Les fuites d’huile endommageront le tapis, la peinture ou toutes autres surfaces de véhicules ou de remorques.

• Toujours installer le compresseur sur un revêtement protecteur lors du transport pour protéger le véhicule de tous dommages associés aux fuites. Retirer immédiatement le compresseur du véhicule dès l’arrivée à destination. Toujours tenir le compresseur à niveau et ne jamais le déposer sur son côté.

Français

AVERTISSEMENT : RISQUE PROVENANT DES OBJETS

PROJETÉS EN L’AIR

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le flux d’air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

• Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur.

• Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux.

• Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d’air avant d’effectuer l’entretien, de fixer des outils ou des accessoires.

Page 37

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Toucher à du métal exposé comme la tête du compresseur ou de sortie, peut se solder en de sérieuses brûlures.

• Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur restera chaud pendant plusieurs minutes après son utilisation.

• Ne pas toucher ni effectuer des réparations aux coiffes de protection avant que l’appareil n’ait refroidi.

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.

• Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.

• Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.

• Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.

•

Mise à la terre électrique :

le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consulter

les directives relatives à la mise à la terre

sous

Installation.

• Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé D centre de réparation D

eWALT ou un

eWALT

conformément aux codes électriques nationaux et locaux.

• Assurez-vous que le circuit électrique auquel le compresseur est connecté, fournit une mise à la terre électrique appropriée, une tension adéquate et une protection adaptée.

Français

Page 38

AVERTISSEMENT : RISQUE ASSOCIÉ À UTILISATION

DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Une utilisation dangereuse de votre compresseur d’air pourrait provoquer de graves blessures, voire votre décès ou celle d’autres personnes.

• Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d’emploi.

• Se familiariser avec le fonctionnement et les commandes du compresseur d’air.

• Dégager la zone de travail de toutes personnes, animaux et obstacles.

• Tenir les enfants hors de portée

Français

du compresseur d’air en tout temps.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.

• Installer un extincteur dans la zone de travail.

• Ne pas utiliser l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées.

• Ne jamais se tenir debout sur le compresseur.

AVERTISSEMENT : RISQUE ASSOCIÉ AUX PIÈCES MOBILES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.

• Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.

• Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs peuvent s’enchevêtrer dans les pièces mobiles.

• S’éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.

• Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut

• Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de l’usine D ou un centre de réparation

eWA LT.

agréé D

se solder par de graves blessures.

eWALT

Page 39

AVERTISSEMENT : RISQUE DE BLESSURE

EN SOULEVANT LE PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Soulever un objet trop lourd peut se solder par de graves blessures.

ATTENTION : RISQUES CAUSÉS PAR LE BRUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Dans certaines conditions et selon la durée d’utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

• Le compresseur est trop lourd pour être soulevé par une seule personne. Demander de l’aide avant de le soulever.

• Toujours utiliser un équipement de sécurité homologué : pro tection auditive conforme à la norme ANSI S12.6 (S3.19).

CONSERVER CES CONSIGNES

POUR UTILISATION ULTÉRIEURE

FAMILIARISEZ-VOUS LE COMPRESSEUR D’AIR

LISEZ CE GUIDE DE INSTRUCTION ET TOUTES LES MESURES DE SÉCURITÉ AVANT D’UTILISER CET APPAREIL. Comparez les illustrations appareil pour vous familiariser avec l’emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures.

CARACTÉRISTIQUES

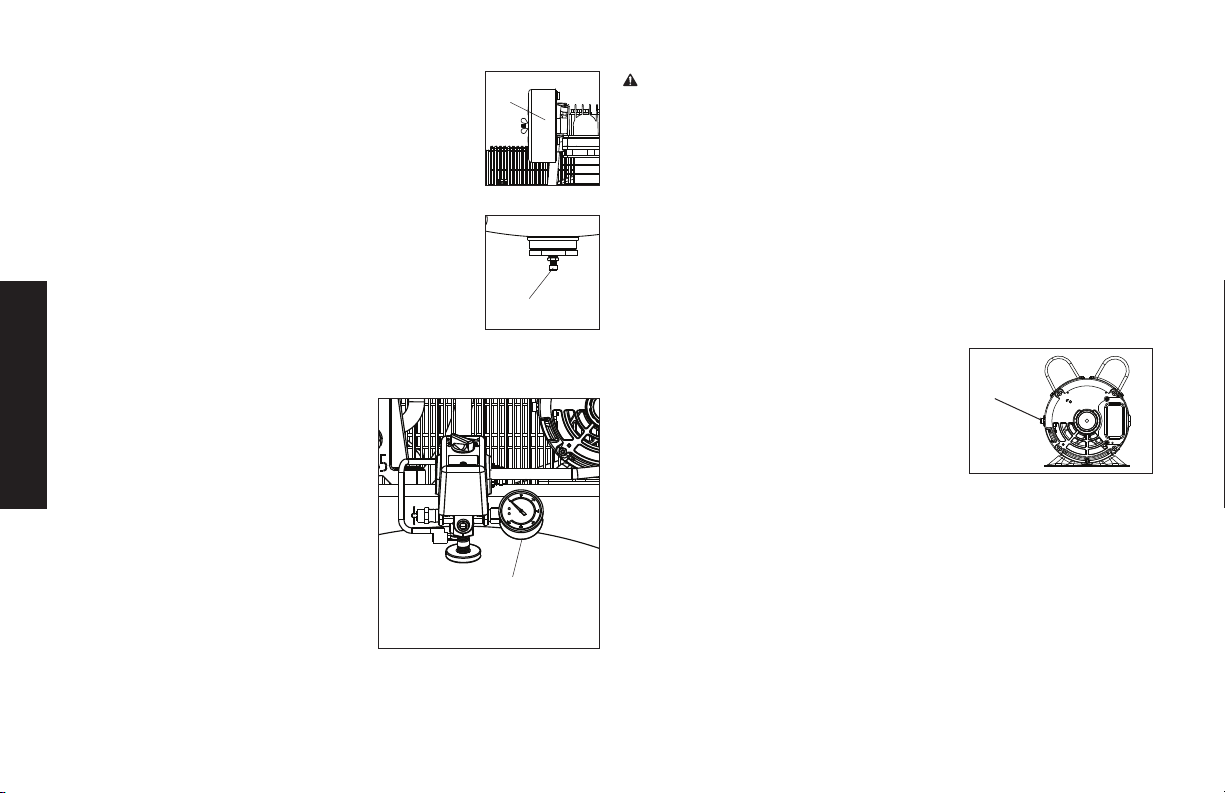

INTERRUPTEUR AUTO (-)/ARRÊT (OFF) (O)

Mettre cet interrupteur (B) sur la position AUTO (-) pour avoir une alimentation automatique au manocontacteur et sur la position ARRÊT (OFF) (O) pour la mise hors tension à la fin de chaque utilisation. REMARQUE : Avant de retirer ou de replacer le capot du manocontacteur, assurez-vous de TOUJOURS placer l’interrupteur (B) en position d’arrêt (OFF) (O) et de débrancher l’unité.

MANOCONTACTEUR

Le manocontacteur (non illustré) démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pression d’enclenchement réglée en usine. Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenchement réglée en usine.

SOUPAPE DE SÛRETÉ

La soupape (E) est conçue pour prévenir des défaillances système en décompressant celui-ci lorsque le compresseur d’air atteint un niveau préétabli. La soupape est réglée par le fabricant et ne doit pas être retirée ou modifiée de quelque manière que ce soit.

CLAPET

Lorsque le compresseur d’air fonctionne, le clapet (I) est ouvert, ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de déclenchement, le clapet se ferme, ce qui permet à la pression d’air de rester dans le réservoir d’air.

Français

Page 40

FILTRE D’ADMISSION D’AIR

Le filtre (A) sert à purifier l’air qui entre dans la pompe. Pour que la pompe reçoive constamment un flux d’air propre, froid et sec, le filtre doit toujours être propre et l’entrée d’air doit être exempte d’obstructions.

ROBINET DE PURGE

Le robinet de purge (F) se trouve à la base du réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Consulter le chapitre Vidange du réservoir sous

Entretien.

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (C) indique la pression d’air de réserve dans le réservoir.

Français

RÉGULATEUR

(vendu séparément, non illustré) Un régulateur de pression d'air ou un transformateur d'air séparé qui combine les fonctions de régulation d'air et/ou d'humidité et de l'élimination de la saleté est recommandée pour la plupart des applications. Consultez le paragraphe Système de Distribution D'air sous la rubrique Installation.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils

pneumatiques et accessoires utilisés. La pression de sortie ne doit jamais dépasser la pression nominale maximale des outils ou accessoires.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la

sortie d’air.

PROTECTEUR DE SURCHARGE DU MOTEUR

Le moteur dispose d’un protecteur de surcharge thermique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le

moteur hors tension. Il faut donner au moteur le temps de refroidir avant de le redémarrer. Redémarrage:

1. Mettre le levier Auto/Off en positon «OFF» (O), puis débrancher l’appareil.

2. Laisser le moteur refroidir.

3. Enfoncez le bouton rouge (N) de remise sur le moteur.

4. Brancher le cordon d’alimentation dans le bon réceptacle de circuit de dérivation.

5. Mettre le levier Auto/Off en position de «AUTO»(-).

Page 41

INSTALLATION Assemblage

Sortez le compresseur d’airde sa boîte. Inspectez–le pour vous assurer qu’il n’est pas endommagé. S’i a été endommagé pendant le transport, référez–vous à l’étiquette de transport et déclarez les dommages aux transporteur. Faites cette démarche immédiatement étant donné les délais limites des demandes d’indemnisation.

Le carton doit contenir:

• compresseur d’air

• mode d’emploi Vérifiez l’étiquette du numéro de série du compresseur pour vous

assurer qu’il s’agit bien du modèle commandé et que la pression nominale est conforme à l’utilisation prévue.

RACCORDEMENT DES TUYAUX

VERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 PSI.

2. Appliquez le ruban d'étanchéité sur le filetage des tuyaux.

3. Assemblez le tuyau à la sortie d'air (D). IMPORTANT : Ne pas

assembler les séparateurs de sortie directement à la sortie d'air (D) (Fig. 0).

REMARQUE : L'assemblage des corps à connexion rapide à la

sortie d'air et des fiches de connexion rapide aux extrémités des tuyaux rendent simples et faciles, la connexion et la déconnexion des tuyaux. Les corps et les fiches à connexion rapide sont disponibles chez votre revendeur local ou dans un centre de service agréé.

DÉCONNEXION DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir ferme-

ment le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 PSI.

2. Retirez le tuyau de la sortie d’air (D) (Fig 0).

Lubriﬁcation et huile

COMPRESSEUR D’AIR

Le fabricant a fait le plein d’huile de pompe EN usine. Vérifier le niveau d’huile de la pompe avant de l’utiliser. Consulter la rubrique Huile de la pompe du compresseur sous Entretien.

Compatibilité

Les outils pneumatiques et les accessoires utilisés avec le compresseur doivent être compatibles avec des produits dérivés du pétrole. En cas d’incompatibilité probable avec des dérivés du pétrole, utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile du compresseur d’air.

REMARQUE : Toujours utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile lors de la pulvérisation de peinture.

Emplacement

• Placez le compresseur d’air dans un endroit propre, sec et

bien ventilé.

• Placez le compresseur d'air à au moins 30,5 cm du mur ou

d'autres obstructions pouvant interférer avec le flux d'air.

• Le compresseur d’air doit être situé aussi près de la source

d’alimentation électrique principale que possible pour éviter l’utilisation de câbles électriques trop longs. REMARQUE : Les câbles électriques trop longs peuvent entraîner une perte de puissance au moteur.

Français

Page 42

• Le filtre à air doit être dégagé des obstructions qui pourraient réduire le flux d'air vers le compresseur d'air.

Environnements frais

Dans les environnements souvent frais, il y a risque de formation d’humidité dans la pompe et de boue dans l’huile. Ceux-ci provoquent une usure prématurée des pièces mobiles. Un excès d’humidité survient principalement dans les environnements non chauffés où l’appareil est soumis à de grandes variations thermiques. On reconnaît l’humidité excessive en présence de deux signes : la formation condensation externe sur la pompe lorsqu’elle refroidit et de l’apparence « laiteuse » de l’huile du compresseur. Il est possible d’empêcher la formation d’humidité dans la pompe en augmentant la circulation d’air ou en utilisant le compresseur d’air plus longtemps.

CONSIDÉRATIONS RELATIVES AU BRUIT

Consultez les autorités locales pour obtenir des renseignements sur les niveaux de bruit acceptables dans votre région. Pour

Français

réduire le bruit excessif, utilisez des supports de vibration ou des silencieux, déplacez l'appareil ou construisez des enceintes ou des murs déflecteurs. Communiquez avec un centre de service DEWALT ou composez le 1-888-895-4549 pour obtenir de l'aide.

ANCRAGE DU COMPRESSEUR D'AIR

AVERTISSEMENT : Risque d'éclatement. Des vibrations

excessives peuvent affaiblir le réservoir d'air et provoquer une explosion. Le compresseur doit être correctement installé.

pour ancrer le compresseur d'air, consultez un entrepreneur agréé.

1. Placez le compresseur d'air sur une surface plane et solide en

béton. Assurez-vous que le béton est en bon état et qu'il n'y a pas de fissures, ni de dommages.

2. Marquez la surface en utilisant les orifices dans les pieds du

compresseur d'air comme gabarit.

3. Percez des orifices dans la surface pour les tirefonds dans le

béton. Installez les tirefonds dans le béton. 4. Alignez les orifices dans la surface avec les trous dans les pieds du compresseur d'air.

5. Placez les coussins de vibration (non fournis) entre le plancher

et les pieds du compresseur d'air, voir la figure. Si nécessaire, utilisez des cales pour mettre l'appareil à niveau.

6. Placez les tirefonds de 3/8 po à travers les pieds du compresseur

d'air, les coussins de vibration et dans les ancrages.

7. Resserrez les tirefonds de 3/8 po à 7-10 pi -lb

Le compresseur d'air DOIT être boulonné à une surface de béton solide et de niveau. Utilisez des tirefonds de 3/8 po, des coussins de vibration et des ancrages à béton. Si vous avez besoin d'aide

Page 43

Directives de câblage

AVERTISSEMENT : Une mauvaise connexion électrique de ce

produit pourrait annuler la garantie et votre assurance contre les incendies. Faire câbler le circuit par un professionnel, comme un électricien agréé, familier avec le code électrique national actuel, ainsi qu’avec tout autre code électrique local en vigueur.

AVERTISSEMENT : Risque de chocs électriques. Une mise à la

terre électrique inappropriée peut causer des chocs électriques. Le câblage devrait être effectué par un électricien qualifié.

Un électricien qualifié doit connaître les points suivants avant de procéder au câblage :

1. Si l'ampérage du boîtier électrique est adéquat. Reporte zvous aux spécifications, dans le manuel des pièces, pour obtenir cette information.

2. Si la ligne d'alimentation possède les mêmes caractéristiques électriques (tension, cycle, phase) que le moteur. Reportez vous à la plaque signalétique du moteur, sur le côté du moteur, pour obtenir cette information.

REMARQUE : Le câblage utilisé doit être classé pour la tension de la plaque signalétique du moteur, plus ou moins 10%. Référez aux codes locaux pour connaître le calibre recommandé de câblage, le câblage approprié et la longueur maximale du câblage. Un câble de calibre inférieur entraîne une forte consommation d'énergie et une surchauffe du moteur.

REMARQUE : L’usage d’un disjoncteur est recommandé. Si le compresseur d'air est raccordé à un circuit protégé par un fusible, utilisez uniquement des fusibles à retardement.

AVERTISSEMENT : Le câblage électrique doit être éloigné des

surfaces chaudes, telles que le collecteur, les tubes de sortie du compresseur, les têtes et les cylindres.

Câblage électrique

AVERTISSEMENT : Risque de choc électrique. Au cas où un

court-circuit se produirait, la mise à la terre réduit le risque de choc électrique en fournissant un fil d’échappement pour le courant électrique. Le compresseur d’air doit être correctement mis à la terre.

Ce produit doit être connecté à un système de câblage permanent, métallique et mis à la terre ou à une borne / câblage de connexion de mise à la terre sur l’équipement.

DANGER : Risque de choc électrique. UNE MISE À LA TERRE

INADÉQUATE PEUT PROVOQUER UN CHOC ÉLECTRIQUE.

Protection de la tension et du circuit

Référez à la tension et aux exigences minimum relatives au circuit de dérivation sous la rubrique spécifications.

• L’alimentation en tension du circuit doit être conforme au code national de l'électricité.

• Le circuit n'est pas utilisé pour alimenter d'autres besoins électriques.

Interrupteur d'alimentation principale

Installez un interrupteur d'alimentation principale dans la ligne entre le panneau et le compresseur. L’interrupteur doit être installé près du compresseur par commodité et sécurité. Lorsqu’il est fermé (OFF), l’interrupteur d'alimentation principale supprime toute l’alimentation vers le compresseur. Lorsqu’il est ouvert (ON), le compresseur se met en marche et s’arrête automatiquement selon le contrôle de l’interrupteur de pression.

Français

Page 44

Système de distribution d'air

AVERTISSEMENT : risque d'éclatement. les tuyaux en plastique

ou pvc ne sont pas conçus pour être utilisés avec de l'air comprimé. quelle que soit la pression nominale indiquée, les tuyaux en plastique peuvent éclater sous l'effet de la pression de l'air. n'utilisez que des tuyaux métalliques pour les conduites de distribution d'air.

CONNEXION ET DÉCONNEXION DES TUYAUX

AVERTISSEMENT : risque de fonctionnement dangereux. tenez

fermement le tuyau en main lors de la connexion ou de la déconnexion, pour éviter un fouet du tuyau. assurez-vous que le manomètre réglé indique 0 psi.

La figure suivante représente un système de distribution d'air typique. les conseils suivants sont à retenir lors de l'installation du système de distribution d'air du compresseur d'air.

REMARQUE : l'air comprimé des compresseurs lubrifiés à l'huile, contiendra de la condensation d'eau et du brouillard d'huile.

Français

Plusieurs drains, pièges et filtres seront nécessaires pour fournir de l'air sans eau (y compris les aérosols) ou de l’huile un équipement de pulvérisation, outils pneumatiques et accessoires nécessitant de l'air filtré. Lisez toujours le mode d'emploi des outils pneumatiques et des accessoires utilisés.

• Utilisez un tuyau de la même taille que la sortie du réservoir d'air. Une tuyauterie trop petite limitera la circulation de l'air.

• Si la tuyauterie mesure plus de 30,5 m de long, utilisez la taille supérieure suivante.

• Enfouissez les lignes souterraines sous la ligne de gel et évitez les poches où la condensation peut s'accumuler et geler. Appliquez de la pression, avant de recouvrir les conduites souterraines pour vous assurer, que tous les joints de tuyauterie sont exempts de fuites.

• Il est recommandé d'installer un accouplement flexible entre le robinet à soupape / sortie d'évacuation d'air et la conduite principale de distribution d'air pour tenir compte des vibrations.

• Il est recommandé d'installer un régulateur séparé pour contrôler la pression d'air. La pression d'air du réservoir est généralement trop élevée pour les outils pneumatiques individuels.

• Ne pas installer de lubrificateurs entre le réservoir et tout équipement de pulvérisation, outil pneumatique ou accessoire nécessitant de l'air filtré sans huile.

• Drainez quotidiennement tous les pièges, filtres et pattes de saleté.

Page 45

LA SECTION SYSTÈME TYPIQUE DE DISTRIBUTION D’AIR

Pièce Description

Tuyaux de vidange

Robinets de vidange

Lubrificateur

Outil pneumatique

Régulateur

Filtre / Piège à humidité

Conduites d’utilisation d’air

Tuyaux d’évacuation de saleté

Vanne d’évacuation d’air

Les conduites d’alimentation

s’inclinent avec le débit d’air Conduites de distribution d’air prin-

cipales - Inclinez le tuyau dans le sens du débit d’air. L’eau de condensation s’écoule le long de la

surface inférieure des tuyaux vers les tuyaux de vidange, empêchant ainsi l’entrée d’eau dans les conduites d’alimentation.

Filtre de 5 microns

Filtre de .01 microns

Pistolet de pulvérisation

Boule filtre

Raccord flexible

Pour des résultats optimums, - La distance entre le compresseur et

le piège à humidité doit être aussi longue que possible.

Débit d’air

Filtre d’admission d’air

Français

Page 46

Utilisation de l'appareil (Fig. 2)

ARRÊT DE L’APPAREIL

Réglez le levier marche/automatique/arrêt Auto/Off à la position d’arrêt «Off».

AVANT LE DÉMARRAGE

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien.

PROCÉDURES DE RODAGE

AVIS :

Risque de dommages à la propriété. Le compresseur d’air

peut subir d’importants dom-mages si les procédures de rodage ne sont pas suivies à la lettre.

Cette procédure doit être exécutée avant d’utiliser le compresseur d’air pour la première fois et après le remplacement de la soupape de retenue ou de la pompe complète du compresseur.

Français

1. Assurez-vous que le levier marche/automatique/arrêt Auto/Off est en position d’arrêt «Off».

2. Vérifiez le niveau d’huile dans la pompe. Pour les instructions, consultez les paragraphes Huile dans la section intitulée Entretien.

3. Vérifiez à nouveau tout le câblage. Assurez-vous que tous les câbles sont sécuritaires aux connexions des bornes. Assurezvous que tous les contacts bougent librement et qu’ils ne sont pas obstrués.

4. Ouvrez complètement le robinet de vidange (dans le sens des aiguilles d'une montre) pour permettre à l'air de s'échapper et empêcher la pression d'air de s'accumuler dans le réservoir d'air pendant la période de rodage.

5. Placez le levier Auto/Off à la position «Auto». Le compresseur se mettra en marche.

6. Faire fonctionner le compresseur pendant 30 minutes. Assurezvous que le robinet de purge et toutes les conduites d’air sont ouverts pour qu’il y ait un minimum d’accumulation de pression d’air dans le réservoir.

REMARQUE : Si après 30 minutes l’appareil ne fonctionne pas

correctement, ARRETEZ-LE IMMÉDIATEMENT et contactez le service après-vente.

7. Assurez-vous qu’il n’y a pas de fuites d’air aux raccords des conduites d’air ni aux connexions/tuyaux en y appliquant une solution savonneuse. Corrigez tout problème, s’il y a lieu. REMARQUE: Des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre.

8. Vérifiez s’il y a des vibrations excessives. Réajustez ou calez les pieds du compresseur d'air, si nécessaire.

9. Au bout de 30 minutes, Placez le levier Auto/Off à la position « Off ».

10. Fermez le robinet de vidange en le tournant en sens horaire.

11. Déplacez l’interrupteur Auto/Off à la position de « Auto ». Le récepteur d’air se remplira jusqu’à ce que l’appareil atteigne la pression « de rupture » et le moteur s’arrêtera ensuite.

Le compresseur d’air est maintenant prêt pour l’utilisation.

AVANT CHAQUE MISE EN MARCHE (FIG. 2)

1. Tous les jours, vérifiez le hublot en verre pour vous assurer que le niveau d'huile dans la pompe est au niveau requis.

2. Placez le levier Auto/Off à la position « Off ».

3. Fermez le robinet à soupape/la sortie de décharge d’air.

4. Vérifiez visuellement qu’il n’y a aucune fuite au niveau des conduites et raccords.

Page 47

5. Vérifiez la soupape de sûreté. Se reporter à la rubrique Vérification de la soupape de sûreté sous Entretien.

6. Raccordez le boyau et les accessoires.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

AVERTISSEMENT : Risque d’utilisation dangereuse. N’utilisez

pas les accessoires endommagés ou portés. REMARQUE : Le boyau ou l’accessoire doit être muni d’une fiche

à connexion rapide si la sortie d’air est équipée d’une douille à connexion rapide.

REMARQUE : Un régulateur DOIT être utilisé, si la pression d'air requise pour l'accessoire est inférieure à la pression d'air maximale fournie par le compresseur d'air.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum.

ATTENTION : Risque d’utilisation dangereuse. L’air comprimé

de l’appareil pourrait contenir de l’eau condensée et des brumes d’huile. Ne pas vaporiser de l’air non filtré sur un article que l’humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l’air filtré. Lire les directives pour l’outil ou le dispositif pneumatique.

MISE EN MARCHE

1. Placez le levier Auto/Off à la position « Auto » et attendez jusqu’à ce que la pression augmente. Le moteur s’arrêtera lorsque la pression dans le réservoir atteint la «pression de rupture».

2. Lorsque la pression du réservoir atteint la pression de déclenchement, ouvrez la soupape de décharge d'air.

IMPORTANT : Lorsque vous utilisez un régulateur ou tout autre accessoire, consultez toujours les directives du abriquant.

AVERTISSEMENT : Risque d’éclatement. Si n’importe quel

bruit ou vibration peu commun est noté, arrêtez le compresseur immédiatement et faites-vérifier le par un technicien qualifié de service.

Le compresseur d’air est maintenant prêt pour l’utilisation.

Arrêt (Fig. 2)

1. Mettre l’interrupteur Auto/Arrêt (L) en position d’ARRÊT.

REMARQUE : Si l’utilisation du compresseur est terminée, suivre les étapes 2 à 5.

2. Purger le réservoir d’air,

d’air sous Entretien d’air affiche 0 PSI.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

3. Retirer le tuyau et l’accessoire.

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air.

4. Laisser refroidir le compresseur.

5. Nettoyer le compresseur d’air avec un chiffon et le ranger dans

un endroit sûr sans risque de gel.

consulter la rubrique Purger le réservoir

. S’assurer que le manomètre du réservoir

Français

Page 48

ENTRETIEN Programme d’entretien

Procédure

Quotidienne

Hebdomadaire

Vérification de la soupape de sûreté Inspecter le filtre à air

Vidange du réservoir d’air Vérification du niveau d’huile de la

pompe Vidange de l’huile de la pompe Inspection de fuite d’huile Inspection de la courroie d’entraînement

Français

Vérification de la tension de la courroie d’entraînement Vérification de l’alignement de la poulie/volant Recherche de bruits ou de vibrations inhabituels Vérification des fuites d’air Nettoyage de la partie externe du compresseur Mettre le réservoir hors service * Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse

autour des joints. Alors que le compresseur développe la pression et que l’accumulation de pression cesse, rechercher toute trace de bulles d’air.

X X

1 an ou

Mensuelle

100

heures

** L'huile de la pompe doit être changée après les 20 premières heures

de fonctionnement. Par la suite, lorsque vous utilisez une huile non détergente à mélange synthétique pour compresseur d'air, changez l'huile toutes les 100 heures de fonctionnement ou une fois par an,

selon la première éventualité. + Vidange plus fréquente sous conditions poussiéreuses ou humides ++ Pour plus d’informations, composer le 1-888-895-4549

Se reporter

à l’étiquette

sur le réservoir

d’avertissement

(1-800-433-9258).

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air.

Pour assurer au compresseur d’air une opération efficace et une durée de vie plus longue, un horaire d’entretien périodique devrait être élaboré et suivi. L’horaire d’entretien périodique suivant s’applique à un appareil dans des conditions normales d’utilisation et étant utilisé quotidiennement. Au besoin, cet horaire peut être modifié pour convenir aux conditions d’utilisation de votre compresseur. Ces modifications dépendront du nombre d’heures d’opération et de l’environnement de travail. Les compresseurs placés dans des environnements très sales et(ou) très hostiles exigeront que toutes les vérifications d’entretien soient effectuées plus fréquemment.

REMARQUE : Pour voir l’emplacement des commandes, voir la section Utilisation.

Vériﬁcation de la soupape de sûreté

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. La

tête de pompe et les pièces contiguës sont très chaudes – ne pas

Page 49

les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

AVERTISSEMENT : Risque d’éclatement. Si la soupape de sûreté

ne fonctionne pas correctement, il peut se produire une surpressurisation, causant ainsi la rupture du réservoir d’air ou une explosion.

AVERTISSEMENT : Risque provenant des objets projetés en

l’air. Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux.

AVERTISSEMENT : Toujours utiliser un équipement de sécurité

homologué : protection auditive conforme à la norme ANSI S12.6 (S3.19).

Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté

pour vous assurer que la soupape fonctionne librement. Si la soupape est coincée ou ne fonctionne pas bien, il faut la

remplacer par une soupape du même type.

Vériﬁcation des éléments du ﬁltre d’air

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 1). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

Un filtre à air encrassé ne permettra pas au compresseur de fonctionner à sa pleine capacité. Assurez-vous que le filtre à air est propre en tout temps.

1. Assurez-vous que le levier marche/ automatique/arrêt Auto/

Off est en position d’arrêt «Off».

2. Laisser refroidir l’appareil.

3. Retirez l’écrou à oreilles du filtre (R).

4. Retirez le couvercle externe en métal (S).

5. Vérifiez l’élément filtrant (T). S’il est sale, soufflez l’air comprimé dans l’élément pendant 10 à 15 secondes ou remplacez-le au besoin. Si l’élément filtrant est rempli de peinture, remplacez-le.

6. Placez l’élément filtrant dans le boîtier et rattachez le couvercle du filtre à air avec l’écrou à oreilles.

ATTENTION : Risque d’utilisation dangereuse. Ne pas utiliser sans

le filtre d’admission d’air.

Vidange du réservoir a air (Fig. 2)

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute pression. Éloigner le visage [ANSI Z87.1 (CAN/CSA Z94.3)] et toutes autres parties du corps de l’orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

AVERTISSEMENT : Risque associé au bruit. Utiliser une

protection auditive [ANSI S12.6 (S3.19)] car le flux d’air sortant est strident en cours de vidange.

REMARQUE : Tous les systèmes de compression d’air génèrent des condensats qui s’accumulent à un point de vidange (par ex., réservoir, filtre, dispositifs de postrefroidissement ou sécheur). Le condensat contient de l’huile lubrifiante ou des substances contrôlées, ou les

Français

Page 50

deux, et doivent être éliminés conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux.

1. Placez le levier Auto/Off à la position « Off » et débranchez l’unité.

2. Tirez l’anneau de la soupape de sûreté pour permettre à l’air de purger du réservoir jusqu’à ce que la pression dans le réservoir se situe à environ 20 lb/po de sûreté.

3. Vidangez l'eau du réservoir d'air, en ouvrant le robinet de vidange (dans le sens des aiguilles d'une montre), situé au fond du réservoir.

AVERTISSEMENT : Risque d’éclatement. L’eau dans le réservoir

d’air peut condenser. Si l’eau n’est pas vidangée, cela risque de corroder et d’affaiblir le réservoir d’air, produisant ainsi un risque de rupture du réservoir d’air.

AVIS : Risque de dommages à la propriété. L’eau qui est purgée du réservoir d’air pourrait contenir de l’huile et de la rouille. Ces

Français

derniers risquent de tacher.

4. Après la vidange de l'eau, fermez le robinet de vidange (dans le sens inverse des aiguilles d'une montre).

REMARQUE : Si le robinet de vidange à l’égout est obstrue, laissez s’échapper complètement la pression d’air. Le robinet de vidange pourra alors être retirée, nettoyée et remise en place.

. Relâchez l’anneau de la soupape

Huile de la pompe du compresseur (Fig. 3)

AVIS : Risque de dommages à la propriété. Utiliser uniquement de

l’huile pour compresseur d’air. Ne pas utiliser d’huiles moteur multigrades dans les compresseurs d’air comme le 10W30. Elles laissent des dépôts de carbone dans des composants essentiels, réduisant

ainsi les performances et la durée de vie du compresseur. REMARQUE : Ajoutez à la pompe une huile non détergente à

mélange semi-synthétique pour compresseur d'air. REMARQUE : Remplissez lentement le carter jusqu’au haut du trou

de remplissage. La capacité du carter est de 48.5 onces fluides (1,4 L).

Vérification

1. Le niveau d’huile devrait se situer au milieu du voyant (X).

2. Retirez le bouchon de remplissage d’huile (Y) et, si nécessaire, ajoutez lentement de l’huile jusqu’à ce que le niveau se situe au milieu du voyant.

Changement

AVERTISSEMENT : Purgez le réservoir pour libérer la pression

d’air avant de retirer le bouchon de remplissage d’huile ou le bouchon de vidange d’huile.

1. Retirez le culot du trou de remplissage d’huile (Y).

2. Retirez le culot de vidange de l’huile (W) et vidangez l’huile dans un contenant approprié.

3. Remettez en place le culot de vidange d’huile (W) et resserrez-le.

4. Ajoutez lentement de l’huile pour compresseurs jusqu’à ce que le niveau se situe au milieu du voyant (X). REMARQUE : En remplissant le carter, l’huile circule très lentement dans la pompe. Si elle est versée trop rapidement, elle semblera déborder et le carter semblera plein alors qu’il ne l’est pas.

AVIS : Risque de dommages à la propriété. Un réservoir trop plein d’huile provoquera une défaillance prématurée du compresseur. Ne pas remplir plus que nécessaire.

5. Replacer la jauge graduée/bouchon (Y) du réservoir d’huile de la pompe et serrer solidement.

Page 51

Remplacement de la courroie

AVERTISSEMENT : Cet appareil démarre de manière automatique.

TOUJOURS éteindre et débrancher le compresseur et purger toute pression du système avant d’effectuer des réparations sur le compresseur, ainsi que lorsque le compresseur n’est pas utilisé. Ne pas utiliser l’appareil sans ses carénages et sa protection de courroie. Le contact avec des pièces en mouvement peut causer de graves blessures. Surfaces chaudes. Risque de brûlure. La tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

1. Placez le levier Auto/Off à la position « Off » , débranchez l’unité et libérez tout l’air pressurisé du réservoir d’air.

2. Retirez le garde-courroie extérieur (Z).

3. Marquez la position de la moteur sur la selle.

4. Desserrez les vis de fixation du moteur et glissez-le vers la pompe du compresseur d’air.

5. Enlevez la courroie et remplacez-la par une courroie neuve.

6. Voir Réglage de la tension de la courroie avant de serrer les pièces de fixation du moteur.

(Fig. 1)

Réglage la tension de la courroie

1. Glissez le moteur à la position originale et alignez-le avec la marque que vous avez faite auparavant sur la selle.

2. Serrez les deux vis de fixation externes du moteur juste assez pour maintenir le moteur en place et pour permettre la vérification de l’alignement de la poulie et du volant.

3. La courroie devrait avoir une déflexion de 4,8 mm (3/16 po) au milieu, entre la poulie et le volant, quand un poids de 2,26 kg (5 lb) est appliqué au point de mi-chemin.

4. Lorsque la tension de la courroie est obtenue, serrez les vis

de montage du moteur. Couple - 27.1 - 33,9 Nm (20-25 pi-lb)

REMARQUE : Une fois que la poulie du moteur a été déplacée de sa position d’origine réglée à l’usine, les rainures du volant et de la poulie doivent être alignées jusqu’à 1,6mm (1/16 po) pour éviter une usure excessive de la courroie. Vérifiez l’alignement en exécutant la procédure suivant d’alignement de la poulie et du

volant-moteur.

Force descendante

Déflexion

Français

Page 52

Alignement de la poulie et du volant-moteur

Pour corriger le désalignement, suivez les étapes suivantes :

1. Placez le levier Auto/Off à la position «Off » , débranchez l’unité et libérez tout l’air pressurisédu réservoir d’air.

2. Retirez le garde-courroie.

Français

3. Placez une règle droite contre l’extérieur du volant.

4. Mesurez la distance entre le bord de la courroie et la règle droite aux points A1 et A2. La différence entre les mesures ne doit pas dépasser 1,6 mm (1/16 po).

5. Si la différence est supérieure ou inférieure à 1,6 mm (1/16 po), desserrez la vis de fixation fixant la poulie du moteur à l’arbre et réglez la position de la poulie sur l’arbre jusqu’à ce que les mesures A1 et A2 ne soient plus qu’à 1,6 mm (1/16 po) l’une de l’autre.

6. Resserrez la vis de fixation de la poulie du moteur. Couple à 16,4- 18,1 Nm (145-160 in.-lbs.)

7. Effectuez une inspection visuelle de la poulie du moteur pour vous assurer qu’elle est bien perpendiculaire à l’arbre moteur. Les points B1 et B2 devraient sembler égaux. Si ce n’est pas

le cas, desserrez les vis de pression de la poulie d’entraînement du moteur et égalisez B1 et B2 en prenant soin de ne pas dérégler l’alignement de la courroie.

8. Resserrez la vis de fixation de la poulie du moteur. Couple à 16,4- 18,1 Nm (145-160 in.-lbs.)

9. Remettez en place le garde-courroie.

Soupapes d’admission et d’échappement de la pompe du compresseur d’air

Une fois par année, faites appel à un technicien qualifié pour vérifier les soupapes d’admission et d’échappement de la pompe du compresseur d’air.

Inspection des conduites d’air et des raccords pour des fuites

1. Placez le interrupteur Auto/Arrêt à la position «Auto (1)». et

attendez jusqu’à ce que la pression augmente. Le moteur s’arrêtera lorsque la pression dans le réservoir atteint la «pression de rupture».

2. Mettre le interrupteur Auto/Arrêt en positon «Off (O)», puis

débrancher l’appareil.

3. Appliquez une solution savonneuse à tous les raccords,

connexions et tuyaux des conduites d’air.

4. Tirez l’anneau de la soupape de sûreté pour permettre à l’air

de purger du réservoir jusqu’à ce que la pression dans le réservoir se situe à environ 20 lb/po soupape de sûreté.

5. Vidangez l’eau du réservoir en ouvrant le robinet de vidange

situé en bas du réservoir.

6. Éliminez toutes les fuites trouvées.

. Relâchez l’anneau de la

Page 53

IMPORTANT: Même des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre.

Boulons de la tête du compresseur - serrage

Les boulons de la tête du compresseur doivent être maintenus à un couple de serrage approprié. Vérifiez le couple de serrage des boulons après les cinq premières heures d’utilisation. Resserrez au besoin. Couple à 28-32Nm (20-24pi-lbs.).

Réparations et Réglages

TOUT ENTRETIEN OU TOUTE RÉPARATION NONMENTIONNÉ ICI DOIVENT ÊTRE EFFECTUÉS PAR UN TECHNICIEN QUALIFIÉ.

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la

pression d’air.

Remplacement ou nettoyage de la soupape de retenue

1. Laissez s’échapper toute la pression du réservoir. Voir Vidange

du réservoir dans la section Entretien.

2. Placez le levier Auto/Off à la position « Off » , débranchez

l’unité et libérez tout l’air pressurisé du réservoir d’air.

3. À l’aide d’une clé réglable, desserrez l’écrou du tube de

sortie au niveau du réservoir d’air et de la pompe. Éloignez soigneusement le tube de sortie de la soupape de retenue.

4. À l’aide d’une clé réglable, desserrez l’écrou du tube de

décharge de pression au niveau du réservoir d’air. Éloignez soigneusement le tube de décharge de pression de la soupape de retenue.

5. À l’aide d’une clé ouverte de 1-3/16 po, dévissez la soupape de retenue (en tournant dans le sens contraire des aiguilles d’une montre). Notez l’orientation pour l’assemblage plus tard.

6. À l’aide d’un tournevis, poussez doucement le disque de soupape vers le haut et vers le bas. REMARQUE: Le disque de soupape devrait se déplacer librement vers le haut et vers le bas sur un ressort qui retient le disque de soupape en position fermée. Si cela n’est pas le cas, la soupape de retenue doit être nettoyée ou remplacée.

7. Nettoyez ou remplacez la soupape de retenue. Utilisez un solvant, tel qu’un décapant de peinture ou de verni, pour nettoyer la soupape de retenue.

8. Réinstallez le clapet anti-retour (en tournant dans le sens des aiguilles d’une montre) dans l’orientation appropriée.

9. Remettez en place le tube de décharge de pression et serrez les écrou.

10. Remettez en place le tube de sortie et serrez les écrous.

11. Effectuez la procédure de rodage. Voir la partie intitulée

Procédures de rodage de la section sur l’utilisation.

En position ouverte, rien n'est

En position fermée, le disque est

Tournevis

visible.

Français

Page 54

Service d’entretien additionnel

Le démontage ou un entretien du compresseur d’air au-delà de ce qui est indiqué dans ce guide ne sont pas recommandés. Si un entretien plus poussé est requis, communiquez avec le Centre de service sous garantie autorisé le plus proche.

Accessoires

Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez composer le 1-888-895-4549 ou visiter notre site Web à www.dewalt.com.

AVERTISSEMENT : l’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la compresseur d’air.

Information sur les réparations

Français

Veuillez recueillir les informations suivantes pour tous les appels au Service à la clientèle :

Numéro du modèle ____________ Numéro de série _____________ Date et lieu de l’achat _____________________________________

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.

WALT, un centre de réparation agréé DeWA LT

Garantie limitée

Les produits la Fabricant sont couverts par une garantie à compter de la date d’achat.

2ans – Garantie limitée sur les pompes de compresseurs d’air lubriées à l’huile. 1an – Garantie limitée sur tous les autres composants des compresseurs d’air. Cette garantie limitée ne peut pas être transférée aux propriétaires suivants. La Fabricant réparera ou remplacera gratuitement, à son option, tous les défauts résultant de vices de matériaux ou de fabrication. Pour obtenir des renseignements supplémentaires sur la couverture de garantie, ainsi que les réparations au titre de la garantie, veuillez composer le 1-888-895-4549 ou visiter le site dewalt.com. La présente garantie ne couvre pas les accessoires ou dommages résultant de réparations effectuées ou tentées par d’autres personnes. La présente garantie ne couvre également pas les produits vendus par la Fabricant, ayant été fabriqués par et identiés comme produits d’une autre société, comme les moteurs à essence. La garantie de tel fabricant sera applicable dans ces cas.

TOUTE PERTE OU TOUS DOMMAGES OU FRAIS INDIRECT(E)S, ACCESSOIRE(S) OU CONSÉCUTIF(VE)S POUVANT RÉSULTER D’UN DÉFAUT OU D’UNE DÉFAILLANCE QUELCONQUE DU PRODUIT N’EST/NE SONT PAS COUVERT(E)S PAR LA PRÉSENTE GARANTIE. Certains états et provinces ne permettent

pas l’exclusion ou la restriction des dommages indirects ou consécutifs; les restrictions et exclusions citées ci-dessus peuvent donc ne pas s’appliquer à votre cas.

LES GARANTIES IMPLICITES, Y COMPRIS LA GARANTIE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN, À COMPTER DE LA DATE D’ACHAT ORIGINALE.

Certains états et provinces ne permettent pas les restrictions quant à la durée d’une garantie implicite; les restrictions mentionnées ci-dessus peuvent donc ne pas s’appliquer à votre cas.

Ce que la Fabricant fera: (la Fabricant) couvrira les pièces et la

Page 55

main-d’œuvre requises pour remédier aux défauts importants de matériaux et de fabrication pendant la première année de possession, à l’exception des cas suivants. Les pièces utilisées pour la réparation de produits ou accessoires entiers sont garantis pendant le reste de la période de garantie originale.

Qu’est-ce qui n’est pas couvert par cette garantie? Un manque par l’acheteur original à installer, entretenir et utiliser ledit équipement conformément aux pratiques exemplaires de l’industrie. Les modications apportées au produit ou les altérations des composants, ou un manque à se conformer aux recommandations spéciques de la Fabricant stipulées dans le mode d’emploi, annuleront la présente garantie. La Fabricant ne sera tenue responsable d’aucune réparation, d’aucun remplacement ou réglage de l’équipement ni d’aucuns frais de main-d’œuvre encourus par l’acheteur, sans l’accord écrit préalable de la Fabricant. Les effets de la corrosion, l’érosion, des conditions environnementales avoisinantes, les défauts d’ordre cosmétique et les articles d’entretien régulier, sont spéciquement exclus de la présente garantie.

Les articles d’entretien régulier, à savoir: l’huile, les lubriants et les ltres à air, ainsi que remplacer l’huile, les ltres à air, régler la tension de la courroie, etc. sont la responsabilité du client. Les autres exclusions comprennent: les dommages causés en cours de transport, les défaillances résultant de la négligence, d’un accident ou d’un usage abusif, les moteurs à induction utilisés à partir d’une génératrice, les fuites d’huile, les fuites d’air, la consommation d’huile, les raccords qui fuient, les boyaux, les robinets de purge, les tubes de purge et les tubes de transfert.

• Les composants suivants sont considérés comme faisant l’ob jet d’une usure normale et ne sont pas couverts, après la pre mière année de possession: les courroies, les poulies, les volants, les clapets anti-retour, les pressostats, les déchargeurs

à air, les leviers de commande, les moteurs électriques, les brosses, les régulateurs, les joints toriques, les manomètres, les tuyauteries, les conduits, les raccords, les xations, les roues, les raccordements rapides, les joints d’étanchéité, les joints, les logements de ltre à air, les bagues de piston, les tiges de rac cordement et les joints de piston.

• La main-d’œuvre, les appels de service et les frais de déplace ment ne sont pas couverts après la première année de posses sion pour les compresseurs xes (les compresseurs sans poi gnées ou roues). Les réparations nécessitant des heures sup plémentaires, des tarifs de week-end ou tous autres frais au delà du taux de la main-d’œuvre standard en atelier, ne sont pas couvertes.

• Le temps requis pour la formation initiale du centre de service en vue d’avoir accès au produit ou tout temps supplémentaire requis en raison d’une sortie inadéquate.

• Les dommages causés par une tension incorrecte, un mauvais câblage ou un manque à faire appel à un électricien accrédité pour installer le compresseur, annuleront la présente garantie.

• Les dommages causés par un entretien inadéquat du ltre.

• L’usure de la pompe ou les dommages à la soupape, résultant de l’utilisation d’une huile non recommandée.

• L’usure de la pompe ou les dommages causés par une contami nation quelconque.

• L’usure de la pompe ou les dommages à la soupape, résultant d’un manque à respecter les directives d’entretien.

• Une utilisation avec un niveau d’huile insufsant ou sans huile.

• Les moteurs à gaz, si le produit est équipé d’un moteur à gaz, voir le mode d’emploi du moteur pour la couverture spécique du fabricant du moteur.

Français

Page 56

Les pièces achetées séparément: La garantie pour les pièces achetées séparément, telles que: les pompes, les moteurs, etc. sont couverts comme suit:

À compter de la date d’achat

• Toutes les pompes monophasée et à deux phases 1 an

• Les moteurs électriques 90jours

• Les moteurs/pompes universel(le)s 30jours

• Toutes les autres pièces 30jours

• Aucune autorisation de retour ne sera émise pour les compo sants électriques, une fois que les articles sont installés.

Comment obtenir un service? An de pouvoir vous prévaloir d’un service au titre de la présente garantie, vous devez être l’acheteur au détail original et fournir une preuve d’achat auprès de l’un des détaillants, distributeurs ou points de vente au détail de la Fabricant. Les compresseurs ou composants portatifs doivent être livrés ou expédiés au centre de service autorisé le plus proche. Tous les frais de transport et de déplacement associés doivent être payés par le

Français

consommateur. Veuillez composer notre numéro gratuit au 1-888895-4549 pour obtenir une assistance.

EN VERTU DE LA PRÉSENTE GARANTIE, VOUS BÉNÉFICIEZ DE DROITS JURIDIQUES PARTICULIERS; TOUTEFOIS, D’AUTRES DROITS PEUVENT S’APPLIQUER, SELON LA PROVINCE/L’ÉTAT OÙ VOUS RÉSIDEZ. LA FABRICANT N’ACCORDE AUCUNE AUTRE GARANTIE ET NE FAIT AUCUNE AUTRE DÉCLARATION, EXPRESSE OU IMPLICITE, QUE CELLES CONTENUES DANS LE PRÉSENT TITRE.

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT RÉFUTÉES PAR LA PRÉSENTE.

LA RESPONSABILITÉ POUR TOUS DOMMAGES ACCESSOIRES ET INDIRECTS DANS LE CADRE DE L’UNE QUELCONQUE DES GARANTIES, D’AUTRES CONTRATS, DE NÉGLIGENCE OU AUTRES DÉLITS, EST EXCLUE, DANS LA MESURE OÙ TELLE EXCLUSION EST PERMISE PAR LA LOI.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent

illisibles ou sont manquantes, composer le 1-888-895

4549 pour en

obtenir le remplacement gratuit.

HOT SURFACE. RISK OF BURNS. DO NOT TOUCH.

SUPERFICIE CALIENTE. RIESGO DE QUEMADURAS. NO TOCAR.

SUURFACE TRÈS CHAUDE. RISQUES DE BRÛLURES. NE PAS TOUCHER.

N008806

Page 57

Glossaire

CFM : Pieds cubes par minute ; une unité de mesure de débit d’air.

SCFM : pied cube par minute (standard), une unité de mesure du soufflage.

PSI : livres par pouce carré, une unité de mesure de pression. Pression d’enclenchement : Point de pression bas réglé en

usine qui met en marche le moteur de la pompe pour remettre sous pression l’air dans le réservoir.

Pression de déclenchement : Point de pression haut réglé en usine qui arrête le moteur de la pompe et la hausse de pression dans le réservoir au-delà d’un certain niveau.

Bien aéré : Qualifie un endroit où les gaz d’échappement ou les vapeurs sont remplacés par de l’air frais.

Circuit réservé : Circuit électrique réservé exclusivement au compresseur d’air.

ASME : American Society of Mechanical Engineers (Société américaine des ingénieurs mécaniciens). Indique que les composants sont fabriqués, testés et examinés selon les normes définies par l’ASME.

CSA : L’association canadienne de normes

Indique que les produits qui font avoir examinée cette inscription avoir été fabriquée, testée et aux normes qui sont fixées par CSA.

L’association canadienne de normes (Etats-Unis) Indique que

les produits qui font avoir fabriqué cette inscription, testé et examiné aux normes qui sont fixées par CSA. Ces produits se conforment également à la norme 1450 d’cU.l..

Code Californien : l’appareil pourrait être conforme au code de la Californie 462 (l) (2)/(M) (2). L’étiquette de spécifications/ modèle est apposée sur le côté du réservoir d’air des appareils qui

sont conformes au code californien.

Français

Page 58

Guide de dépannage

Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien D

Problème Code

Fuites d’air .............................................................................................................................................. 1

Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air .......................................2

Fuites d’air entre la tête et la plaque porte-soupapes .........................................................................3

Fuites d’air à la soupape de sûreté .......................................................................................................4

Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires .....1, 5, 6, 7, 9, 10

Admission d’air restreinte. ....................................................................................................................9

Huile dans l’air évacué ............................................................................................................................9, 19, 31

Cliquetis ................................................................................................................................................... 4, 10, 11, 12, 13, 14

Usure excessive de la courroie ............................................................................................................ 10, 11, 14, 15

Sifflement ................................................................................................................................................ 10

Humidité présente dans le carter de la pompe ..................................................................................1, 3, 8, 17, 18, 19, 20, 21, 22

Français

Appel de courant excessif ......................................................................................................................14, 23, 24

Le compresseur ne démarre pas quand il fait froid..............................................................................17, 31, 32

Le compresseur cale ..............................................................................................................................25, 26, 27

Surchauffe ...............................................................................................................................................24, 29, 30

eWALT qualifié ou du distributeur.

Page 59

Codes de dépannage

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

1 Les raccords de tube ne sont pas assez serrés Serrer les raccords qui émettent un sifflement de fuite

d’air. Contrôler les raccords avec une solution d’eau savonneuse. NE SERREZ PAS TROP.

2 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la

fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas percer

le réservoir d’air, ni le souder ou le modifier de quelque manière qui soit. Ces interventions l’affaibliront. Le réservoir risque de rompre ou d’exploser.

3 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé DeWALT.

4 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur

la bague. Si la soupape fuit toujours, la remplacer. 5 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée. 6 Le compresseur ne dispose pas de la capacité adéquate

pour l’utilisation d’accessoires

7 Trou dans le boyau Vérifiez et remplacez-le au besoin. 8 L’appareil fonctionne dans des conditions humides ou

fraîches

9 Filtre d’admission d’air obstrué Nettoyer ou remplacer le filtre d’admission d’air.

10 Courroie lâche Contrôler la tension de la courroie, consulter la rubrique

Vérifier les exigences d’air de l’accessoire. Si elles sont

supérieures au CFM ou à la pression fournie par le com-

presseur d’air, un compresseur de plus grande capacité

est requis pour l’utilisation de l’accessoire.

Déplacer l’appareil dans un endroit sec bien aéré.

Réglage de la tension de la courroie sous Entretien.

Français

Page 60

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

11 Poulie lâche Serrer les vis de calage de la poulie à un couple de

18,1 Nm (145`a 160 po-lb)

12 Volant lâche Serrer la vis du volant à un couple de 28,5 à 38 Nm

(21 à 28 pi-lb).

Accumulation de carbone dans la pompe Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé DeWALT.

La courroie est trop serrée Contrôler la tension de la courroie, consulter la rubrique

Réglage de la tension de la courroie sous Entretien.

Mauvais alignement de la poulie Consulter la rubrique Alignement de la poulie-moteur/

volant sous Entretien.

Huile de la pompe est faible Ajoutez à la pompe une huile non détergente à mélange syn-

thétique pour compresseur d'air. Consultez l’huile de pompe

de compresseur sous la rubrique d’entretien.

Français

18 19

Utilisation d’huile détergente dans la pompe Vidangez l'huile et remplissez la pompe avec une huile non

détergente à mélange synthétique pour compresseur d'air.

Cycles de travail extrêmement léger Utiliser l’appareil pour des cycles de travail plus prolongés. Segments de pistons endommagés ou usés Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé DeWALT.

Cylindre ou piston endommagé ou usé Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé DeWALT.

Fini du cylindre du compresseur est usé Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

WALT.

16,4 `a

Page 61

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

Eau présente dans l’huile de la pompe Vidangez l'huile et remplissez la pompe avec une huile non

détergente à mélange synthétique pour compresseur d'air.

Tension insuffisante/surcharge du moteur

Vérifiez que l’alimentation est adéquate et que le

compresseur est branché sur un circuit séparé. Vérifiez

que le compresseur est branché sur son propre circuit. Si

une rallonge est utilisée, essayez sans utiliser la rallonge.

Si le compresseur est branché sur un circuit protégé par

un fusible, utilisez uniquement des fusibles à retardement.

Passages d’air colmatés Inspectez et remplacez les tubes de transfert ou la soupape

d’arrêt, selon les besoins.

25 26

Tension insuffisante vers le moteur Fournissez une puissance adéquate. Soupape d’arrêt défectueuse Remplacez la soupape d’arrêt. Grippage de la pompe Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

Niveau d’huile trop élevé Ramenez au niveau correct. Consulter la rubrique Huile de

la pompe du compresseur sous Entretien.

Mauvaise aération Placez le compresseur dans un endroit frais, sec et bien

aéré, à une distance de 30 cm (12 po.) du mur le plus

proche.

30 31

Surfaces de refroidissement sales Nettoyez entièrement toutes les surfaces de refroidissement. Trop de pression de refoulement dans le réservoir Ouvrez le robinet de purge quand vous mettez en marche

le moteur.

Le compresseur est trop froid Placez le compresseur dans un endroit plus chaud.

WALT.

Français

Page 62

Compresor de aire

Filtro de entrada de aire de la bomba

B. Interruptor ENCENDIDO [AUTO(-)] /

Off (APAGADO(O)]

Manómetro del tanque de aire

F. Salida de aire

Válvula de seguridad

Válvula de drenaje del tanque de aire

Varilla para medición del nivel de aceite de la bomba/Tapón de llenado de aceite

Tapón de drenaje de aceite de la bomba

K. Válvula reguladora

Especiﬁcaciones de la bomba

2 Cilindros Dos etapas Lubricación con aceite Cilindro de la caja del motor de hierro fundido y cabezal de aluminio Peso: 57,6 kg (125 lbs) Capacidad de aceite: 1,4L

Especiﬁcaciones

MODELO DXCM803 PESO ALTURA ANCHO CAPACIDAD DEL TANQUE DE

AIRE PRESIÓN DE DESCONEXIÓN

APROX. SUMINISTRO DE AIRE 14,1 SCFM 40PSI

TIEMPO DE RELLENO DEL TANQUE

Español

ENTRADA 240V, 60Hz, monofásico

REQUISITOS MÍNIMOS PARA CIRCUITO DE DERIVACIÓN

TIPO DE FUSIBLES Retardo

Aproximado 167 kg. (368 lbs.) 73" 31" 302,8 L (80 gallons)

175 PSI

13,5 SCFM 90PSI 9 MINUTOS

Solamente Ca, 22 Amperios 30 Amperios

Fig. 0

Page 63

Fig. 1 Superﬁcies calientes

CILINDRO Y CABEZAL DE

LA BOMBA

CAJA DEL MOTOR

DE LA BOMBA

Fig. 3

TUBO DE SALIDA

Fig. 2

OFF AUTO (ON)

TUBO DE

TRANSFERENCIA

Español

U = Lleno V = Agregar W = Tapón para drenajede aceite

X = Cristal de la vista del nivel de aceite Y = Tapon de llenado de aceite

ABIERTO

SE CIERRAN

Page 64

Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada advertencia. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación de peligro inminente que,

si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial

que, si no se evita, podría provocar la muerte o lesiones

graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

Español

SI TIENE ALGUNA PREGUNTA O ALGÚN COMENTARIO QUE HACER CON RESPECTO A ESTA O CUALQUIER OTRA HERRAMIENTA D 1-888-895-4549

eWALT, LLÁMENOS SIN CARGO AL:

Instrucciones de seguridad importantes

ADVERTENCIA: No opere esta unidad hasta que haya leído y

comprendido este manual de instrucciones de seguridad, operación y mantenimiento.

ADVERTENCIA: CONTIENE PLOMO.

ere o se mastica. Puede generar polvo que contenga plomo. Lávese las manos después del uso. Mantener fuera del alcance de los niños.

ADVERTENCIA:

químicos incluyendo plomo, reconocido por el Estado de California como causante de cáncer, defectos de nacimiento u otros daños del sistema reproductivo. Para obtener más información, visite www. P65Warnings.ca.gov.

Este producto le podría exponer a productos

Puede ser dañino si se ingi-

Page 65

GUARDE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Es normal que los contactos eléctricos dentro del motor y el interruptor de presión produzcan chispas.

• Si las chispas eléctricas del compresor entran en contacto con vapores inflamables, pueden encenderse, provocando un incendio o una explosión.

• Restringir cualquiera de las aberturas de ventilación del compresor puede producir un sobrecalentamiento grave y podría provocar un incendio.

• Opere siempre el compresor en un área bien ventilada libre de materiales combustibles, gasolina o vapores de solventes.

• Si se pulverizan materiales inflamables, ubique el compresor al menos a 6,1 m (20 pies) del área de pulverización. Se puede necesitar manguera adicional.

• Guarde los materiales inflamables en lugar seguro lejos del compresor.

• Nunca coloque objetos contra o sobre la bomba del compresor.

• Opere el compresor en un lugar abierto con una distancia de al menos 30,5 cm (12 pulg.) a cualquier pared u obstrucción que pudiera restringir el flujo de aire fresco a las aberturas de ventilación.

• Opere el compresor en un área limpia, seca y bien ventilada. No opere la unidad dentro de la casa o en un área muy cerrada.

• El funcionamiento sin atención de este producto podría provocar lesiones personales o daños a la propiedad. Para disminuir el riesgo de incendio, no permita que el compresor funcione sin que alguien lo controle.

• Permanezca siempre controlando el producto cuando está en funcionamiento.

• Siempre apague y desenchufe la unidad cuando no esté en uso.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El aire comprimido que sale de su compresor no es seguro para respirarlo. El flujo de aire puede contener monóxido de carbono, vapores tóxicos o partículas sólidas del tanque de aire. Respirar estos contaminantes puede

• El aire que se obtiene directamente del compresor no se debe usar nunca para consumo humano. El compresor no incluye equipo de seguridad en línea y filtros adecuados para consumo humano.

provocar lesiones graves o la muerte.

Español

Page 66

•

La exposición a productos químicos en el polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y otras actividades de la construcción puede ser peligrosa.

•

Los materiales pulverizados como pintura, solventes para pinturas, removedor de pintura, insecticidas y herbicidas pueden contener vapores dañinos y venenos.

Español

•

Trabaje en un área con buena ventilación cruzada. Lea y siga las instrucciones de seguridad que se proveen en la etiqueta o en la ficha técnica de los materiales que está utilizando. Siempre utilice equipamiento de seguridad certificado: protección respiratoria aprobada por NIOSH/OSHA o una mascarilla facial adecuada diseñada para usar para los fines que usted requiere.

PELIGRO: RIESGO DE EXPLOSIÓN

Tanque de aire: El 26 de febrero de 2002, la Comisión de Seguridad para Productos de Consumo delos Estados Unidos publicó el Comunicado # 02-108 sobre la seguridad en los tanques de compresores de aire:

Los tanques receptores de los compresores de aire no tienen una vida útil infinita. La vida útil del tanque depende de diversos factores, incluyendo las condiciones de operación, las condiciones ambientales, la instalación debida del mismo, modificaciones realizadas en el campo y el nivel de mantenimiento que reciba. Es difícil prever cuál será el efecto exacto de estos factores sobre la vida útil del tanque receptor de aire.

Si no se siguen procedimientos de mantenimiento debidos, la corrosión interna de la pared interior del tanque receptor de aire puede causar una ruptura imprevista en el tanque de aire, lo que hará que el aire presurizado escape con fuerza y repentinamente, pudiendo lesionar al usuario.

El tanque de su compresor de aire debe ser dado de baja al final del año que aparece en la etiqueta de advertencia de su tanque.

Las siguientes condiciones pueden llevar a debilitar el tanque de aire y ocasionar la explosión violenta del mismo:

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Al no drenar correctamente el agua condensada del tanque de aire provocará óxido y adelgazamiento del tanque de aire en acero.

• Drene el tanque diariamente o luego de cada uso. Si un tanque de aire presenta una pérdida, reemplácelo inmediatamente con un tanque nuevo o reemplace todo el compresor.

Page 67

• Modificaciones o intento de reparación del tanque de aire.

• Las modificaciones no autorizadas de la válvula de seguridad o cualquier otro componente que controle la presión del tanque.

Elementos y accesorios:

• Exceder las indicaciones de presión para las herramientas neumáticas, las pistolas pulverizadoras, los accesorios neumáticos, los neumáticos y otros artículos inflables puede hacer que exploten o revienten, y puede provocar lesiones graves.

• Nunca perfore, suelde o haga ninguna modificación al tanque de aire o a sus elementos. Nunca intente reparar un tanque de aire dañado o con pérdidas. Reemplácelo con un tanque de aire nuevo.

• El tanque está diseñado para soportar determinadas presiones de operación. Nunca haga ajustes o sustituciones de piezas para alterar las presiones de funcionamiento ajustadas en fábrica.

• Siga la recomendación del fabricante del equipo y nunca exceda el nivel máximo de presión aceptable para los elementos. Nunca utilice el compresor para inflar objetos pequeños de baja presión, tales como juguetes de niños, pelotas de fútbol o de basquetbol, etc.

Neumáticos:

• El inflado excesivo de los neumáticos podría causar lesiones graves y daño a la propiedad.

• Utilice un medidor de presión de neumáticos para controlar la presión de éstos antes de cada uso y mientras los infla; observe el flanco para ver la presión correcta del neumático.

Los tanques de aire, los

NOTA: compresores y el equipo similar que se usa para inflar neumáticos pueden llenar neumáticos pequeños como éstos con mucha rapidez. Ajuste el regulador de presión en el suministro de aire a un valor que no supere el de la presión del neumático. Agregue aire en forma gradual y use con frecuencia el medidor de presión de neumáticos para evitar inflarlos.

Español

Page 68

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir una pérdida o derrame de aceite, lo que podría provocar peligro de incendio o inhalación, lesiones graves o la muerte. Los derrames de aceite dañarán alfombras, pintura u otras superficies de vehículos o remolques.

Español

• Coloque siempre el compresor en un tapete protector cuando lo transporte, para proteger al vehículo de daños por pérdidas. Retire inmediatamente el compresor del vehículo una vez que haya llegado a destino. Mantenga siempre el compresor nivelado y nunca lo coloque de costado.

ADVERTENCIA: RIESGO DE OBJETOS DESPEDIDOS

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La corriente de aire comprimido puede provocar lesiones en los tejidos blandos de la piel expuesta y puede impulsar suciedad, astillas, partículas sueltas y objetos pequeños a gran velocidad, que pueden producir daños en la propiedad y lesiones personales.

• Utilice siempre equipo de seguridad certificado: anteojos de seguridad ANSI Z87.1(CAN/ CSA Z94.3) con protección lateral al usar el compresor.

• Nunca apunte ninguna boquilla ni pulverizador a ninguna parte del cuerpo o a otras personas o animales.

• Apague siempre el compresor y drene la presión de la manguera de aire y del tanque de aire antes de intentar hacer mantenimiento, conectar herramientas o accesorios.

Page 69

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Tocar metal expuesto como el cabezal del compresor, el cabezal del motor, el escape del motor, o los tubos de salida puede provocar quemaduras graves.

• Nunca toque ninguna parte metálica expuesta del compresor durante o inmediatamente después de su funcionamiento. El compresor continuará caliente durante varios minutos después de su funcionamiento.

• No toque las cubiertas protectoras ni intente realizar mantenimiento hasta que la unidad se haya enfriado.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Su compresor de aire funciona con electricidad. Como cualquier otro mecanismo que funciona con electricidad, si no se lo utiliza correctamente puede provocar descargas eléctricas.

• Nunca haga funcionar el compresor al aire libre cuando está lloviendo o en condiciones de humedad.

• Nunca haga funcionar el compresor sin las cubiertas de protección o si están dañadas.

• Que personal no calificado intente realizar reparaciones puede provocar lesiones graves o muerte por electrocución.

• Puesta a tierra: La no colocación de la puesta a tierra adecuada para este producto puede provocar lesiones graves o muerte por electrocución. Consulte las Instrucciones de Conexión a tierra en Instalación.

• Cualquier cableado eléctrico o las reparaciones requeridas para este producto deben ser realizadas por un servicio de fábrica o un centro de mantenimiento autorizado de acuerdo con los códigos eléctricos nacionales y locales.

• Asegúrese de que el circuito eléctrico al que esté conectado el compresor, proporcione una conexión a tierra eléctrica apropiada, voltaje adecuado y protección conveniente.

centro de

Español

Page 70

ADVERTENCIA: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura de su compresor de aire podría producir lesiones graves o la muerte, a usted mismo o a otras personas.

Español

• Revise y comprenda todas las instrucciones y advertencias de este manual.

• Familiarícese con la operación y los controles del compresor de aire.

• Mantenga el área de operaciones libre de personas, mascotas y obstáculos.

• Mantenga a los niños alejados del compresor de aire en todo momento.

• No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todo momento.

• Nunca anule las características de seguridad de este producto.

• Equipe el área de operaciones con un extintor de incendios.

• No opere la máquina si faltan piezas, si éstas están rotas o si no son las autorizadas.

• Nunca se pare sobre el compresor.

ADVERTENCIA: RIESGO POR PIEZAS MÓVILES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Las piezas móviles como la polea, el volante y la correa pueden provocar lesiones graves si entran en contacto con usted o con sus ropas.

• Intentar hacer funcionar el compresor con partes dañadas o faltantes, o intentar reparar el compresor sin las cubiertas protectoras puede exponerlo a piezas móviles lo que puede provocar lesiones graves.

• Nunca haga funcionar el compresor sin los protectores o cubiertas o si los mismos están dañados.

• Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

• Los orificios de ventilación pueden cubrir piezas en movimiento, por lo que también se deben evitar.

• Cualquier reparación requerida por este producto debe ser realizada por un centro de servicio de fábrica D un centro de servicio autorizado

eWA LT.

eWALT o

Page 71

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar un objeto muy pesado puede provocar lesiones graves.

• El compresor es demasiado pesado como para que lo levante una sola persona. Consiga ayuda de otras perso nas para levantarlo.

ATENCIÓN: RIESGO POR RUIDOS

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• En determinadas condiciones y según el período de uso, el ruido provocado por este producto puede originar pérdida de audición.

• Utilice siempre equipo de seguridad certificado: protección auditiva ANSI S12.6 (S3.19).

GUARDE ESTAS INSTRUCCIONES PARA A USO

FUTURO

CONOZCA EL COMPRESOR DE AIRE

LEA ESTE MANUAL DE INSTRUCCIONES Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra las unidad a fin de familiarizarse con la ubicación de los distintos controles y regulaciones. Conserve este manual para referencias futuras.

CARACTERÍSTICAS (Fig. 1)

NTERRUPTOR DE AUTO (-) / APAGADO (O)

Coloque este interruptor (B) en la posición Encendido (AUTO) (-) para suministrar

energía automática al interruptor de presión y en Apagado (OFF) (O) para cortar la energía al final de cada uso. NOTA: SIEMPRE asegúrese de que el interruptor (B) esté en posición

de apagado (OFF) (O) y de que la unidad esté desenchufada, antes de retirar o volver a colocar la tapa del interruptor de presión.

INTERRUPTOR DE PRESIÓN

El interruptor de presión (no ilustrado) arranca automáticamente el motor cuando la presión del tanque de aire cae por debajo de la presión de arranque fijada en fábrica. Detiene el motor cuando la presión del tanque de aire alcanza la presión de corte fijada en fábrica.

VÁLVULA DE SEGURIDAD

Esta válvula (E) está diseñada para prevenir fallas del sistema aliviando la presión

cuando el aire comprimido alcanza un nivel predeterminado. La válvula está calibrada desde fábrica y no se debe quitar ni modificar de ninguna forma.

VÁLVULA DE CONTROL

Cuando el compresor de aire está funcionando, la válvula de control (I) está abierta, permitiendo al aire comprimido entrar al tanque de aire. Cuando el compresor

Español

Page 72

de aire alcanza la presión de corte, la válvula de control se cierra, permitiendo que la presión de aire se conserve dentro del tanque de aire.

FILTRO DE ENTRADA DE AIRE

El filtro (A) está diseñado para limpiar el aire que

ingresa en la bomba. Para asegurar que la bomba reciba continuamente un suministro de aire limpio, fresco y seco, el filtro debe estar siempre limpio y la entrada del filtro libre de obstrucciones.

VÁLVULA DE DRENAJE DEL TANQUE DE AIRE

La válvula de drenaje (F) está ubicada en la base del tanque de aire y se utiliza para drenar la condensación al terminar cada etapa de uso.

Consulte Drenar el tanque de aire en la

sección Mantenimiento.

MANÓMETRO (MEDIDOR DE PRESIÓN) DEL TANQUE

El manómetro (medidor de presión) del de tanque (C) indica la presión de aire de reserva en el tanque.

REGULADOR

(se vende por separado, no se muestra) Un regulador de presión de aire o un transformador de aire separado que combina las funciones de regulación de aire y/o humedad y se recomienda para la mayoría de las aplicaciones. Consulte el párrafo del

Español

Sistema de Distribución de Aire en la

sección de Instalación.

ADVERTENCIA:

Risque d’éclatement. Une pression d’air trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La presión de salida nunca debe exceder la presión nominal máxima de las herramientas o accesorios.

BOMBA DE COMPRESIÓN DEL AIRE

Comprime el aire dentro del tanque. El aire de trabajo no se encuentra disponible hasta que el compresor haya alcanzado a llenar el tanque hasta un nivel de presión por encima del requerido para la salida del aire.

PROTECTOR DE SOBRECARGA DEL MOTOR:

El motor tiene un protector de sobrecargatérmica. Si el motor se

recalienta por alguna razón, el protector de sobrecarga apagará el motor. Se debe permitir que el motor se enfríe antes de volver a encenderlo. Para volver a encenderlo:

1. Coloque la palanca Auto/Off en la posición “Off” y desenchufe

la unidad.

2. Espere que el motor se enfríe.

3. Presione el botón rojo del reajuste

en el motor (N).

4. Enchufe el cable eléctrico en el receptáculo apropiado del circuito de derivación.

5. Coloque la palanca Auto/Off en la posición “Auto”.

Page 73

Instalación

ENSAMBLAJE

Desembale el compresor de aire. Inspeccione la unidad para verificar que no sufrió daños. Si la unidad ha sido dañada durante el transporte, comuníquese con la empresa transportadora y complete una reclamación por daños. Haga esto de inmediato porque existen limitaciones de tiempo respecto a las reclamaciones por daños.

La caja debe contener los elementos siguientes:

• compresor de aire

• modo de empleo

Verifique el rótulo del número de serie del compresor para asegurarse de que haya recibido el modelo que pidió y que el mismo tenga la presión nominal requerida para el uso deseado.

INSTALACIÓN DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera firmemente con las manos al instalarla o desconectarla para evitar la desconexión repentina de la manguera.

1. Asegúrese de que el manómetro regulado marque 0 PSI.

2. Aplique la cinta selladora sobre las roscas de la manguera.

3. Ensamble la manguera a la salida de aire (D). IMPORTANTE: No

ensamble los separadores de salida directamente a la salida de aire (D) (Fig. 0).

NOTA: El ensamblaje de los cuerpos de conexión rápida a la

salida de aire y enchufes de conexión rápida a los extremos de las mangueras hace simples y fáciles la conexión y la desconexión

de las mangueras. Los cuerpos y enchufes de conexión rápida están disponibles en su distribuidor local o centro de servicio autorizado.

DESCONEXIÓN DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera firmemente con las manos al instalarla o desconectarla para evitar la desconexión repentina de la manguera.

1. Asegúrese de que el manómetro regulado marque 0 PSI.

2. Quite la manguera de la salida de aire (D) (Fig 0).

Lubricación y aceite

COMPRESOR DE AIRE

La bomba del compresor de aire se llenó CON aceite en la fábrica. Controle el nivel de aceite de la bomba del compresor de aire antes de operar la unidad. Consulte Aceite de la bomba del compresor en la sección Mantenimiento.

Compatibilidad

Las herramientas neumáticas y los accesorios que funcionan

con el compresor deben ser compatibles con productos a base de petróleo. Si sospecha que un material no es compatible con productos del petróleo se requiere un filtro de línea de aire que elimine la humedad y el vapor de aceite en el aire comprimido.

NOTA: Utilice siempre un filtro de línea de aire para eliminar la humedad y el vapor de aceite al pulverizar pintura.

Lugar

• Instale el compresor de aire en una zona limpia, seca y bien ventilada.

• Instale el compresor de aire a una distancia no menor de 30,5 cm (12pulg.) de la pared u otras obstrucciones que pudiesen

Español

Page 74

interferir con el flujo del aire.

• Instale el compresor de aire lo más cerca posible del sitio de alimentación eléctrica, a fin de evitar el uso de largas extensiones de cableado eléctrico. Las extensiones eléctricas demasiado largas pueden causar una caída de tensión perjudicial para la alimentación del motor.

• El filtro de aire debe mantenerse libre de obstrucciones que puedan reducir el flujo de aire al compresor de aire.

ÁREAS HÚMEDAS

En áreas frecuentemente húmedas, se puede formar humedad en la bomba y sedimentos en el aceite, provocando que las piezas se desgasten en forma prematura. Es muy probable que se produzca humedad excesiva si la unidad se ubica en un área sin calefacción, sujeta a grandes cambios de temperatura. Dos signos de humedad excesiva son la condensación externa en la bomba cuando se enfría y un aspecto “lechoso” del aceite del compresor. Puede prevenir la formación de humedad en la bomba aumentando la ventilación u operando la unidad durante intervalos más largos.

CONSIDERACIONES SOBRE RUIDO

Consulte a las autoridades locales para obtener información sobre los niveles de ruido aceptables en su área. Para reducir el ruido excesivo, utilice soportes de vibración o silenciadores, desplace la unidad o construya cerramientos totales o paredes deflectoras. Comuníquese con un centro de servicio DEWALT o llame al 1-888895-4549 para obtener ayuda.

ANCLAJE DEL COMPRESOR DE AIRE

Español

ADVERTENCIA: Riesgo de rotura. Vibraciones excesivas pueden

debilitar el tanque de aire y causar una explosión. el compresor debe estar correctamente montado

El compresor de aire DEBE atornillarse a una superficie nivelada y sólida de concreto. Use tirafondos de 3/8 pulg., almohadillas de vibración y anclajes para concreto. Si necesita ayuda para anclar el compresor de aire, consulte a un contratista autorizado.

1. Coloque el compresor de aire sobre una superficie nivelada y sólida de concreto. Asegúrese de que el concreto esté en buenas condiciones, sin grietas ni daños.

2. Marque la superficie utilizando los orificios de los pies del compresor de aire como plantilla.

3. Taladre los agujeros en la superficie para los tirafondos en el concreto. Instale tirafondos para concreto.

4. Alinee los orificios de la superficie con los orificios de los pies del compresor de aire.

5. Coloque las almohadillas de vibración (no suministradas) entre el piso y los pies del compresor de aire, consulte la figura. si es necesario, use calzos para nivelar la unidad.

6. Coloque los tirafondos de 3/8 pulg. a través de los pies del compresor de aire, las almohadillas de vibración y dentro de los anclajes.

7. Apriete los tirafondos de 3/8 pulg. a 7-10 pi -lb.

Page 75

Cableado eléctrico

ADVERTENCIA: La instalación eléctrica indebida de este

producto puede anular la garantía y su seguro contra incendios. El cableado de circuitos debe estar a cargo de personal calificado, como electricistas matriculados, que esté familiarizado con los códigos nacionales actuales y los códigos eléctricos locales en vigencia.

ADVERTENCIA: Riesgo de choque eléctrico. Una conexión a

tierra inadecuada puede ocasionar electrocución. Las conexiones eléctricas deben ser efectuadas por un electricista calificado.

Un electricista calificado necesita saber lo siguiente antes de realizar el cableado:

1. Si la capacidad de amperaje de la caja eléctrica es adecuada. Refiérase a las especificaciones, en el manual de las partes, para obtener esta información.

2. Si la línea de alimentación tiene las mismas características eléctricas (tensión, ciclo, fase) que el motor. Refiérase a la placa de características del motor, en el lado del motor, para obtener esta información.

NOTA: El cableado utilizado debe estar clasificado para el voltaje de la placa de identificación del motor, más o menos 10%. Refiérase a los códigos locales para conocer los tamaños de cable recomendados, el calibre apropiado y la longitud máxima de cable. Un cable de menor tamaño provoca un alto consumo de corriente y un sobrecalentamiento del motor.

NOTA: Se recomienda el uso de un disyuntor. Si el compresor de aire está conectado a un circuito protegido por un fusible, utilice solamente fusibles de retardo.

ADVERTENCIA: Riesgo de choque eléctrico. La conexión

eléctrica debe estar ubicada fuera de superficies calientes, tales como silenciadores de escape, tubos de salida de compresores de aire, cabezales o cilindros.

Instrucciones de conexión a tierra

ADVERTENCIA: Riesgo de descarga eléctrica. En el caso de cor-

tocircuito, la puesta a tierra reduce el riesgo de descarga eléctrica al proveer un cable de escape para la corriente eléctrica. Este compresor de aire debe estar correctamente conectado a tierra.

Este producto debe conectarse a un sistema de cableado permanente, metálico conectado para hacer tierra o a un terminal / cable de conexión para hacer tierra sobre el equipo.

PELIGRO: Riesgo de descarga eléctrica. UNA PUESTA A TIERRA

INCORRECTA PUEDE PROVOCAR UNA DESCARGA ELÉCTRICA.

Voltaje y protección del circuito

Refiérase al voltaje y a los requisitos mínimos para el circuito de derivación, sobre las especificaciones.

• El suministro de voltaje al circuito debe cumplir con el código eléctrico nacional.

• El circuito no está utilizado para suministrar ninguno otro requisito eléctrico.

Español

Page 76

INTERRUPTOR DE ALIMENTACIÓN PRINCIPAL

Instale un interruptor de alimentación principal en la línea entre el panel y el compresor. El interruptor debe ser instalado cerca del compresor para mayor comodidad y seguridad. Cuando está cerrado (OFF), el interruptor de alimentación principal desconecta toda la alimentación hacia compresor. Cuando está abierto (ON), el compresor arranca y se detiene automáticamente de acuerdo con el control del interruptor de presión.

SISTEMA DE DISTRIBUCIÓN DE AIRE

ADVERTENCIA: Riesgo de explosión. Las tuberías de plástico

o PVC no están diseñadas para su uso con aire comprimido. Independientemente de la presión nominal indicada, la tubería de plástico puede explotar debido a la presión del aire. Use sólo tubos de metal para las líneas de distribución de aire.

CONEXIÓN Y DESCONEXIÓN DE LAS MANGUERAS

ADVERTENCIA: Riesgo de funcionamiento inseguro. Sujete

firmemente la manguera en la mano cuando la instale o la desconecte, para evitar que se azote. Asegúrese de que el manómetro regulado indique 0 psi.

La siguiente figura representa un sistema típico de distribución de aire. Los siguientes son consejos que debe recordar cuando configure el sistema de distribución de aire del compresor de aire.

NOTA: el aire comprimido de los compresores de aire lubricados

Español

con aceite, contendrá condensación de agua y neblina de aceite. se necesitarán varios drenajes, trampas y filtros para suministrar aire sin agua (incluyendo aerosoles) o aceite a los equipos de

pulverización, herramientas de aire y accesorios que requieran aire filtrado. siempre lea el modo de empleo de las herramientas neumáticas y los accesorios utilizados.

• Utilice un tubo del mismo tamaño que la salida del tanque

de aire. Las tuberías demasiado pequeñas restringirán el flujo de aire.

• Si la tubería tiene más de 30,5 m de largo, use el siguiente

tamaño más grande.

• Entierre las líneas subterráneas por debajo de la línea de

congelación y evite los huecos donde la condensación pueda acumularse y congelarse. Aplique presión antes de cubrir las líneas subterráneas, para asegurarse de que todas las juntas de las tuberías estén libres de fugas.

• Se recomienda instalar un acoplamiento flexible entre la vál-

vula de globo / salida de descarga de aire y la línea principal de distribución de aire para permitir vibraciones.

• Se recomienda instalar un regulador separado para contro-

lar la presión del aire. La presión de aire del tanque es generalmente demasiado alta para las herramientas neumáticos individuales.

• No instale lubricadores entre el tanque y cualquier equipo

de pulverización, herramienta neumática o accesorio que requiera aire filtrado sin aceite.

• Drene todas las trampas, filtros y patas de suciedad diaria-

mente.

Page 77

SISTEMA TÍPICO DE DISTRIBUCIÓN DE AIRE

Pieza Descripción

Patas de drenaje

Válvulas de drenaje

Lubricador

Herramienta de aire

Regulador

Filtro / Colector de humedad

Líneas de uso de aire

Colectores de sedimentos

Válvula de descarga de aire

Las líneas alimentadoras se

inclinan con el flujo de aire Líneas de distribución de aire prin-

cipales - Incline la tubería en el sentido del flujo de aire. El condensado de agua fluye a lo largo de

la parte inferior de la tubería hasta las patas de drenaje, con lo cual se impide que entre a las líneas alimentadoras

Filtro de 5 micrones

Pistola rociadora

Ajustador de bola

Acoplamiento flexible

Raccord flexible

Para lograr el mejor rendimiento La distancia entre el compresor y

el colector de humedad debería ser lo más grande posible

Flujo de aire

Filtro de entrada de aire

Español

Page 78

Cómo utilizar su unidad (Fig 2)

Cómo detenerla

Coloque la posición de la llave interruptora Auto/Off en la posición “Off”

Antes de ponerlo en marcha

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones de seguridad, operación y mantenimiento.

Procedimiento de asentamiento

AVISO: Riesgo de daño a la propiedad. Riesgo daño a la propiedad. Si las siguientes instrucciones no fuesen seguidas estrictamente, podrán ocurrir serios daños.

Este procedimiento es necesario antes de poner en servicio el compresor de aire y cuando la válvula reguladora o la bomba completa del compresor hayan sido reemplazadas.

1. Asegúrese que la palanca Auto/Off se encuentra en la posición “Off”.

2. Verifique el nivel de aceite en la bomba. Para recibir instrucciones, lea al párrafo Aceite en la sección Mantenimiento

3. Compruebe todo el cableado de nuevo. Asegúrese de que todos los cables estén seguros en las conexiones de los terminales. Asegúrese de que todos los contactos se mueven libremente y no estén obstruidos.

4. Abra completamente la válvula de drenaje (en el sentido del reloj) para permitir el escape de aire y evitar que se acumule

Español

la presión de aire en el tanque de aire durante el periodo de rodaje.

5. Mueva la palanca Auto/Off a la posición “Auto”. El compresor se pondrá en marcha.

6. Haga funcionar el compresor durante 30 minutos. Asegúrese que la válvula de drenaje y todas las cañerías de aire estén abiertas para que se acumule un mínimo de presión de aire dentro del tanque.

NOTA: Si después de 30 minutos la unidad no opera

correctamente, APÁGUELA INMEDIATAMENTE y póngase en contacto con el Centro de Servicio.

7. Aplicando una solución jabonosa, verifique todas las conexiones / cañerías, a fin detectar fugas de aire. Corrija si fuese necesario. NOTA: Pérdidas menores pueden ocasionar una carga adicional de trabajo al compresor, dando como resultado su rotura prematura o una desempeño inadecuada.

8. Verifique la existencia de vibración excesiva. Vuelva a ajustar o calce las patas del compresor de aire, si es necesario.

9. Después de 30 minutos, coloque el que la palanca Auto/Off to “Off”.

10. Cierre la válvula de drenaje.

11. Mueva el botón de Encendido/Apagado (Auto/Off) a la posición “Encendido” (AUTO) y permita que se acumule presión en el tanque. El motor se detendrá cuando la presión del tanque alcance la presión de corte.

Ahora el compresor está listo para usarse.

Antes de cada puesta en marcha (Fig. 2)

1. Verifique diariamente la vista de vidrio, para asegurarse de que el nivel de aceite en la bomba esté al nivel requerido.

2. Asegúrese que la palanca Auto/Off se encuentra en la posición “Off”.

3. Cierre la válvula de drenaje.

4. Inspeccione visualmente las conexiones y cañerías de aire para ver si hay una fuga.

Page 79

5. Verifique la sección válvula de seguridad. Consulte el punto

Cómo verificar la válvula de seguridad en la sección Mantenimiento.

6. Conecte la manguera y los accesorios.

ADVERTENCIA: Riesgo de operación insegura. Sostenga la manguera firmemente con las manos al instalarla o desconectarla para evitar la desconexión repentina de la manguera

ADVERTENCIA: Riesgo de operación insegura. No utilice los accesorios dañados o usados.

NOTA: Tanto la manguera como los accesorios requerirán un

enchufe de conexión rápida si la salida del aire está equipada con un zócalo de conexión rápida.

NOTA: Se DEBE usar un regulador, si la presión de aire requerida para el accesorio es menor que la presión de aire máxima suministrada por el compresor de aire.

ADVERTENCIA: Riesgo de explosión. Demasiada presión de aire podrá ser la causa de riesgo de explosión. Verifique los valores de máxima presión dados por el fabricante de las herramientas neumáticas y los accesorios. La presión de salida del regulador jamás debe exceder los valores de máxima presión especificados.

ATENCIÓN: Riesgo de operación insegura. El aire comprimido de la unidad puede contener condensación de agua y emanación de aceite. No pulverice aire no filtrado sobre un artículo que podría dañarse con la humedad. Algunos dispositivos o herramientas neumáticas pueden requerir aire filtrado. Lea las instrucciones del dispositivo o la herramienta neumática.

Cómo poner en marcha

1. Coloque la posición de la llave interruptora Auto/Off en la posición “Off” y deje que se incremente la presión del tanque. El motor se detendrá una vez alcanzado el valor de presión de “corte” del tanque.

2. Cuando la presión del tanque alcance la presión de desconexión, abra la válvula de descarga de aire.

IMPORTANTE: Cuando utilice un regulador y otros accesorios, refiérase a las instrucciones del fabricante

AVISO: al utilizar un regulador y otros accesorios, refiérase a las instrucciones del fabricante.

ADVERTENCIA: Riesgo de explosión. Las tuberías de plástico

Ahora el compresor está listo para usarse.

Apagado (Fig. 2)

1. Mueva el interruptor Encendido/Apagado (Auto/Off) (L) hacia

la posición Apagado (OFF). NOTA: Si terminó de utilizar el compresor, siga los pasos 2 a 5.

2. Drene el tanque de aire,

la sección Mantenimiento regulado marque 0 PSI.

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera firmemente con las manos al instalarla o desconectarla para evitar la desconexión repentina de la manguera.

3. Retire la manguera y los accesorios.

ADVERTENCIA: Riesgo de explosión. Drene el tanque de aire

diariamente. El agua se condensará en el tanque de aire. Si no se drena, el agua corroerá y debilitará al tanque de aire provocando el

consulte Drenar el tanque de aire en . Asegúrese de que el manómetro

Español

Page 80

riesgo de rotura del mismo.

4. Deje enfriar el compresor.

5. Limpie el compresor de aire y guárdelo en un área segura, que no se congele.

MANTENIMIENTO Tabla de mantenimiento

Procedimiento

Controlar la válvula de seguridad Inspeccionar el filtro de aire

Drenar el tanque de aire Controlar el nivel de aceite de la

bomba Cambiar el aceite de la bomba

Inspeccionar si hay pérdidas de aceite Inspeccionar la correa impulsora

Controlar la tensión de la correa impulsora

Controlar la alineación de la polea y el volante

Español

Controlar ruidos o vibraciones inusuales Verificar si hay pérdidas de aire

Limpiar el exterior del compresor

Diariamente

Semanalmente

X X

1 vez al año

Mensualmente

o cada 100 horas

El tanque debe ser dado de baja

* Para verificar si hay pérdidas de aire aplique una solución de agua

** El aceite de la bomba debe cambiarse después de las primeras 20

+ Más frecuente en lugares con humedad o polvo

eta de

Remítase a la etiqu

++ Para mayor información, llame al 1-888-895-4549.

tanque

advertencia del

ADVERTENCIA: Riesgo de operación Insegura. La unidad arran-

ca automáticamente cuando está enchufada. Al hacer el mantenimiento, el operador puede quedar expuesto a fuentes de corriente y de aire comprimido o a piezas movibles. Antes de intentar hacer reparaciones, desconectar el compresor del tomacorriente, drenar la presión de aire del tanque y esperar a que el compresor se enfríe.

Para asegurar una operación eficiente y una vida útil más prolongada del compresor de aire, debe prepararse y seguirse un programa de mantenimiento rutinario. El programa de mantenimiento rutinario precedente está diseñado para un equipo que funciona diariamente en un ambiente normal de trabajo. Si fuese necesario, debe modificarse el programa para adaptarlo a las condiciones bajo las cuales se usa su compresor. Las modificaciones dependerán de las horas de operación y del ambiente de trabajo. Los compresores que funcionan en un ambiente sumamente sucio y/u hostil requerirán

frecuencia. NOTA: Vea en la sección Operación para la ubicación de los

controles.

jabonosa alrededor de las juntas. Mientras el compresor bombea para generar presión y luego de que la presión se corte, vea si se forman burbujas de aire.

horas de funcionamiento. Después, cuando utilice un aceite no detergente de mezcla sintético para compresor de aire, cambie el aceite cada 100 horas de funcionamiento o una vez al año, lo que ocurra primero.

Page 81

Controlar la válvula de seguridad (Fig. 1)

ADVERTENCIA: Superficies calientes. Riesgo de quemaduras. El

posenfriador, el cabezal de la bomba y las piezas circundantes están muy calientes, no los toque (vea las Superficies calientes identificadas en la Fig. 2). Espere hasta que el compresor se enfríe antes de realizar el mantenimiento.

ADVERTENCIA: Riesgo de explosión. Si la válvula de seguridad

no trabaja correctamente, puede haber sobrepresurización, provocando la rotura del tanque de aire o una explosión.

ADVERTENCIA: Riesgo de objetos despedidos. Utilice siempre

equipo de seguridad certificado: anteojos de seguridad ANSI Z87.1 (CAN/CSA Z94.3) con protección lateral.

ADVERTENCIA: Utilice siempre equipo de seguridad certificado:

protección auditiva ANSI S12.6 (S3.19).

Antes de arrancar el compresor, tire del anillo de la válvula de seguridad para asegurarse de que la válvula de seguridad trabaja libremente. Si la válvula está atascada o no opera con facilidad, se la debe reemplazar con el mismo tipo de válvula.

FILTRO DE AIRE INSPECCIÓN Y REEMPLAZO

ADVERTENCIA: Riesgo de quemaduras.

Superficies calientes. El cabezal de la bomba y las piezas circundantes están muy calientes, no los toque (vea las Superficies calientes identificadas en la Fig. 1). Espere hasta que el compresor se enfríe antes de realizar el mantenimiento.

Un filtro de aire sucio no permitirá que la bomba compresora funcione correctamente a su capacidad plena. Antes de utilizar la bomba compresora, verifique el filtro de aire para asegurarse de

que se encuentre limpio y en su sitio. Si se encontrase sucio, sustitúyalo por un filtro nuevo.

1. Mueva el interruptor Encendido/Apagado (Auto/Off) (L) hacia la posición Apagado (OFF).

2. Deje que se enfríe la unidad.

3. Retirar del conjunto ensambla do del filtro

la tuerca de mariposa (R).

4. Retirar la cubierta metálica exterior (S).

5. Revisar el elemento de filtro (T). Si está

sucio, soplar aire comprimido a través del elemento por 10-15 segundos o reem pla zar el elemento, si es necesario. Si el filtro está lleno de pintura, reemplazarlo.

6. Colocar el elemento de filtración dentro de la carcasa y volver

a fijar la cubierta exterior con la tuerca de mariposa. IMPORTANTE: No opere el compresor sin su filtro de aire.

CÓMO DRENAR EL TANQUE (Fig. 2)

ADVERTENCIA: Riesgo de operación insegura. Los tanques

de aire contienen aire de alta presión. Mantenga la cara y otras partes del cuerpo lejos de la salida del drenaje. Utilice anteojos de seguridad [ANSI Z87.1 (CAN/CSA Z94.3)], ya que al drenar se pueden desprender residuos hacia la cara.

ADVERTENCIA: Riesgo por ruidos. Utilice protección auditiva

[ANSI S12.6(S3.19)], ya que el ruido del flujo de aire es alto durante el drenaje.

NOTA: Todos los sistemas de aire comprimido generan condensación que se acumula en cualquier punto de drenaje (por ejemplo, tanques,

Español

Page 82

filtro, posenfriadores, secadores). Esta condensación contiene aceite lubricante y/o sustancias que pueden estar reguladas y que se deben desechar conforme a las leyes y reglamentaciones locales, estatales y federales.

1. Coloque la palanca Auto/Off en la posición “Off” y desenchufe el equipo.

2. Tire del aro de la válvula de seguridad dejando purgar el aire del tanque hasta que este reduzca su presión aproximadamente a 20 PSI. Suelte el aro de la válvula de seguridad.

3. Drene el agua del tanque de aire, abriendo la válvula de drenaje (en el sentido del reloj), colocado en la parte inferior del tanque.

ADVERTENCIA: Riesgo de explosión. El agua se condensa

dentro del tanque de aire. Si no se la drena, lo corroerá debilitando sus paredes, poniendo en riesgo la ruptura del tanque de aire.

AVISO: Riesgo de daño a la propiedad. Drene el agua del tanque de aire puede contener aceite y óxido, lo que puede provocar manchas.

4. Después de drenar el agua, cierre la válvula de drenaje (en sentido contrario del reloj).

NOTA: Si la válvula de drenaje fuera del tipo enchufe, elimine toda la presión de aire. La válvula podrá entonces ser extraída, limpiada y finalmente reinstalada.

Aceite de la bomba del compresor (Fig. 3)

AVISO: Riesgo de daño a la propiedad. Sólo utilice aceite espe-

cífico para compresores de aire. Los aceites para automóviles de diversos pesos como 10W30 no deben utilizarse para los com-

Español

presores de aire. Dejan depósitos de carbono en componentes críticos, disminuyendo de esa forma el rendimiento y la vida útil del compresor life.

NOTA: Agregue a la bomba un aceite no detergente de mezcla semisintético para compresor de aire.

NOTA: La capacidad de aceite del cárter del cigüeñal es de aproximadamente 48,5 onzas fluidas (1,4 litros).

Verificación

1. El nivel de aceite deberá llegar a la mitad del visor de vidrio (X).

2. En caso de necesidad quite el tapón de llenado de aceite (Y) y agregue lentamente aceite hasta alcanzar la mitad del visor de vidrio.

Cambio

ADVERTENCIA: Drene el tanque a fin de liberar la presión de aire

antes de extraer el tapón para el relleno de aceite, o el tapón para el drenaje del aceite.

1. Extraiga el tapón del aceite (Y).

2. Extraiga del tapón de drenaje del aceite (W) y drene el aceite en un recipiente adecuado.

3. Reponga el tapón de drenaje del aceite (W) y ajústelo firmemente.

Agregue aceite lentamente al compresor hasta que el nivel alcance la mitad del visor de vidrio (X). NOTA: Al llenar el cárter del cigüeñal, el aceite fluye muy lentamente dentro de la bomba. Si el aceite fuese agregado rápidamente rebalsará y aparentará haberse llenado.

AVISO: Riesgo de daño a la propiedad. Sobrepasar el nivel de aceite causará la falla prematura del compresor. No exceda su llenado.

5. Reponga el tapón del aceite (Y) y ajústelo firmemente.

Page 83

Correa - Reemplazo

ADVERTENCIA: Esta unidad se enciende automáticamente

SIEMPRE apague y desenchufe el compresor, y purgue toda la presión del sistema antes de realizar el mantenimiento del compresor, y cuando el compresor no esté en uso. No utilice la unidad si se le han retirado las cubiertas o el protector de la correa. Existe riesgo de lesión grave por contacto con partes móviles. Superficies calientes. Riesgo de quemadura. El cabezal de la bomba y las piezas circundantes están muy calientes: no los toque. (Consulte las Superficies calientes identificadas en la Fig. 2). Espere hasta que el compresor se enfríe antes de realizar el mantenimiento.

1. Mueva la palanca Auto/Off a la posición “Off”, desconectar el suministro eléctrico, y liberar toda presión de aire dentro del tanque.

2. Quite el protector exterior

de correa (Z).

3. Marque la posición de la motor

sobre el montante.

4. Afloje los tornillos para montaje del motor y deslícelo hacia la bomba del compresor de aire.

5. Retire la correa y reemplácela por una nueva.

6. Vea Regulación de la tensión de la correa antes de ajustar los tornillos montantes del motor.

Regulación de la Tensión de la Correa

1. Deslice el motor a su posición original; alinéelo con la marca efectuada antes sobre el montante.

2. Ajuste los dos tornillos exteriores del motor, lo suficiente para sostener a éste en posición hasta verificar la alineación de la polea y el volante.

3. La correa debe flexionarse 4,8 mm (3/16 pulg.) en el punto medio de la distancia entre la polea y el volante cuando en ese punto se aplique una fuerza de 2,26 Kg (5 libra).

4. Cuando se logre la tensión apropiada de la correa, apriete los tornillos de montaje del motor. Par - 27,1 - 33,9 Nm (20-25 pies-lb)

NOTA: Una vez que la polea del motor ha sido movida, a partir de su instalación original de fábrica, las ranuras del volante y la polea deben alinearse dentro un rango de variación de 1,6 mm (1/16 pulg.), para prevenir un excesivo desgaste de la correa. Verifique la alineación ejecutando el siguiente procedimiento de alineación polea-volante.

Fuerza hacia abajo

Deflexión

Español

Page 84

Polea y volante – Alineación

Para corregir la desalineación, realice los siguientes pasos:

1. Mueva la palanca Auto/Off a la posición “Off”, desconectar el suministro eléctrico, y liberar toda presión de aire dentro del tanque.

2. Dé vuelta al compresor de aire apagado, trabe hacia fuera la fuente de alimentación, y releve toda la presión de aire del tanque del aire.

3. Colocar una regla contra la parte exterior del volante.

4. Medir las distancias entre el borde de la correa y la regla en ' los puntos A1 y A2. La diferencia entre las mediciones no debe ser mayor que 1,6 mm (1/16 pulg.).

5. Si la diferencia es mayor que 1,6 mm (1/16 pulg.), afloje el tornillo de fijación que sostiene la polea propulsora del motor al eje y regule la posición de la polea en el eje hasta que las

Español

medidas A1 y A2 se encuentren a 1,6 mm (1/16 pulg.) entre sí.

6. Ajuste los tornillos de fijación de la polea del motor. Torsión a 16,4- 18,1 Nm (145-160 in.-lbs.).

7. Verifique visualmente que la polea de empuje del motor

esté perpendicular al eje del mismo. Los puntos B1 y B2 deben parecer iguales. Si no son iguales, aflojar el tornillo de fijación de la polea de transmisión del motor e igualar los puntos B1 y B2, tomando sumo cuidado para no alterar la alineación de la correa.

8. Reajuste los tornillos de fijación de la polea de empuje del

motor. Torsión a 16,4- 18,1 Nm (145-160 in.-lbs.).

9. Reinstale la defensa de la correa. Todas las partes móviles

deben estar protegidas.

Válvulas de entrada y salida de la bomba del compresor de aire

Una vez al año haga que un técnico capacitado de servicio inspeccione las válvulas de entrada y salida de la bomba del compresor de aire.

Inspección de las cañerías de aire y las conexiones para detectar fugas

1. Coloque la posición de la llave interruptora Auto/Apagado en la posición «Off (O)» y deje que se incremente la presión del tanque. El motor se detendrá una vez alcanzado el valor de presión de “corte” del tanque.

2. Coloque la interruptor Auto/Apagado en la posición «Off (O)» y desenchufe la unidad.

3. Aplique una solución jabonosa a todos los acoplamientos de aire y las conexiones / cañerías.

4. Tire del aro de la válvula de seguridad dejando purgar el aire del tanque hasta que este reduzca su presión aproximadamente a 20 PSI. Suelte el aro de la válvula de seguridad.

Page 85

5. Drene el agua contenida en el tanque de aire, abriendo la válvula de drenaje (sentido antihorario) ubicada en la base del tanque.

6. Corrija cualquier pérdida encontrada.

IMPORTANTE: Incluso pérdidas menores, pueden causar una carga adicional de trabajo al compresor, dando como resultado su rotura prematura o una desempeño inadecuada.

Tornillos del cabezal del compresor de aire. Torque

Los tornillos del cabezal del compresor de aire deben mantenerse debidamente ajustados. Verifique el torque de los tornillos del cabezal luego de las primeras cinco horas de operación. Reajústelos si fuese necesario. Torsión a 28-32 Nm (20-24 ft.-lbs.).

SERVICIO Y AJUSTES

SERVICIO Y AJUSTETODO TIPO DE MANTENIMIENTO Y REPARACIONES NO MENCIONADOS EN ESTE MANUAL, DEBERÁN SER EFECTUADOS POR PERSONAL TÉCNICO ESPECIALIZADO.

ADVERTENCIA: Riesgo de Operación Insegura. La unidad arranca automáticamente cuando está enchufada. Al hacer el mantenimiento, el operador puede quedar expuesto a fuentes de corriente y de aire comprimido o a piezas movibles. Antes de intentar hacer reparaciones, desconectar el compresor del tomacorriente, drenar la presión de aire del tanque y esperar a que el compresor se enfríe.

Para reemplazar o limpiar la válvula de retención

1. Libere toda la presión del tanque de aire. Vea Cómo Drenar el

Tanque en la sección Mantenimiento.

2. Coloque la palanca Auto/ Off en la posición “Off” y desenchufe el equipo.

3. Utilizando una llave regulable, afloje la tuerca del tubo de salida del tanque de aire y la bomba. Retire cuidadosamente la tubería de salida de la válvula de retención.

4. Utilizando una llave regulable, afloje la tuerca del tubo aliviador de presión en el tanque de aire. Retire cuidadosamente la tubería de alivio de presión de la válvula de retención.

5. Desenrosque la válvula de retención girándola hacia la izquierda usando una llave de boca de 1-3/16 pulg.

TOME NOTA de la orientación para volverla a ensamblar.

6. Usando un destornillador, empuje con cuidado el disco de la válvula hacia arriba y hacia abajo. NOTA: El disco de la válvula debe moverse libremente hacia arriba y hacia abajo sobre un resorte que detiene el disco de la válvula en la posición cerrada. Si no lo hace, la válvula de retención necesita ser limpiada o reemplazada.

7. Limpie o reemplace la válvula de retención. Un solvente, tal como un removedor de pintura o de barniz puede usarse para limpiar la válvula de retención.

8. Aplique sellador a las roscas de la válvula de retención. Vuelva a instalar la válvula de retención (gire en el sentido del reloj) en la orientación apropiada.

9. Vuelva a instalar la tubería de alivio de presión. Ajuste las tuercas.

En posición abierta

nada es

visible

Destornillador

En posición cerrada

el disco es visible

Español

Page 86

10. Vuelva a instalar la tubería de salida y ajuste las tuercas.

11. Ejecute el procedimiento de puesta en marcha. Vea

Procedimiento de Puesta en Marcha en la sección Operación.

Service d’entretien additionnel

ACCESORIOS

Los accesorios que se recomiendan para la herramienta están disponibles para la compra en su distribuidor local o en el centro

algún accesorio para su herramienta, comuníquese llame al 1-888-895

ADVERTENCIA: El uso de accesorios no recomendados

para utilizar con esta herramienta puede resultar peligroso. Use solamente accesorios con una capacidad nominal igual o superior a la de la compresor de aire.

4549 o visite nuestro sitio Web www. dewalt. com.

Información del servicio técnico

Tenga a mano la siguiente información cuando llame al mantenimiento: Número del modelo ____________ Número de serie ___________ Fecha y lugar de compra ____________________________

Reparaciones

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán hacerse reparaciones, mantenimiento y ajustes de esta herra-

Español

mienta en los centros autorizados de servicio D organizaciones autorizadas. Estas organizaciones prestan servicio a las herramientas D legitimas D

eWALT.

eWALT y emplean siempre refacciones

eWALT u otras

Garantía limitada

El Fabricante están garantizadas a partir de la fecha de compra.

2 años – garantía limitada para bombas de compresor de aire lubricadas con aceite.

1 año – garantía limitada para todos los demás componentes del compresor de aire. Esta garantía no es transferible a propietarios posteriores.

El Fabricante reparará o reemplazará, sin cargo, a opción de el Fabricante, cualquier problema debido a materiales o mano de obra defectuosos. Para obtener más detalles sobre la cobertura de la garantía y la información de reparación de la garantía, llame al 1-888-895-4549 o visite dewalt.com. Esta garantía no se aplica a los accesorios o daños causados cuando otros hayan realizado o intentado reparaciones. Esta garantía tampoco se aplica a la mercancía vendida por el Fabricante que haya sido fabricada e identificada como producto de otra empresa, como los motores de gasolina. Se aplicará dicha garantía del fabricante, si la hubiera. CUALQUIER PÉRDIDA, DAÑO O

GASTO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE CUALQUIER DEFECTO, FALLA O MAL FUNCIONAMIENTO DEL PRODUCTO NOESTÁ CUBIERTO POR ESTA GARANTÍA. Algunos estados no permiten la exclusión de

la limitación de daños incidentales o consecuentes, por lo que es posible que la limitación o exclusión anterior no se aplique en su caso. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS

DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO PARTICULAR, ESTÁN LIMITADAS A UN AÑO A PARTIR DE LA FECHA DECOMPRA ORIGINAL. Algunos estados no permiten

limitaciones en la duración de la garantía, por consiguiente la limitación anterior puede no aplicarse a su caso.

Page 87

Qué hará el Fabricante: (el Fabricante) cubrirá las piezas y la mano de obra para remediar defectos sustanciales debidos a los materiales y la mano de obra durante el primer año de propiedad, con las excepciones que se indican a continuación. Las piezas utilizadas en la reparación de productos completos o accesorios están garantizadas por el resto del período de garantía original.

¿Qué no cubre esta garantía? Fallas por parte del comprador minorista original para instalar, mantener y operar dicho equipo de acuerdo con las prácticas estándar de la industria. Las modificaciones al producto, la manipulación de los componentes o el incumplimiento de las recomendaciones específicas de el Fabricante establecidas en el manual de instrucciones del propietario, anularán esta garantía. El Fabricante no será responsable de ninguna reparación, reemplazo o ajuste al equipo o de los costos de mano de obra llevados a cabo por el comprador sin previa aprobación por escrito de el Fabricante. Los efectos de la corrosión, erosión, condiciones ambientales circundantes, defectos cosméticos y elementos de mantenimiento de rutina están específicamente excluidos de esta garantía. Elementos de mantenimiento de rutina como: el aceite, los lubricantes y los filtros de aire, así como el cambio de aceite, los filtros de aire, el tensado de la correa, etc., son responsabilidad del propietario. Las exclusiones adicionales incluyen: daños por transporte, fallas resultantes de negligencia, accidente o abuso, motores de inducción cuando se operan con un generador, fugas de aceite, fugas de aire, consumo de aceite, conexiones, mangueras, válvula de drenaje, tubos de purga y tubos de transferencia.

• Los siguientes componentes se consideran elementos de desgaste normal y no están cubiertos después del primer año de propiedad: Correas, poleas, volantes, válvulas de retención, interruptores de alivio de presión, descar gadores de aire,

controles de aceleración, motores eléctricos, escobillas, reguladores, juntas tóricas, manómetros, tubos, tuberías, accesorios, sujeta dores, ruedas, acopladores rápidos, juntas, sellos, carcasas de filtro de aire, aros de pistón, bielas y sellos de pistón. La mano de obra, las llamadas de servicio y los gastos de viaje no están cubiertos después del primer año de propiedad de los compresores estacionarios (compresores sin manijas o ruedas). No se cubren las reparaciones que requieran horas extras, tarifas de fin de semana o cualquier otro cargo que exceda la tarifa de mano de obra estándar del taller.

• Tiempo requerido para la capacitación de orientación para que el centro de servicio obtenga acceso al producto, o tiempo adicional debido a una salida inadecuada.

• Los daños causados por voltaje incorrecto, cableado incorrecto o la instalación del compresor por un electricista no autorizado anularán esta garantía.

• Daños causados por un mantenimiento inadecuado del filtro.

• Desgaste de la bomba o daño de la válvula causado por el uso de aceite no especificado.

• Desgaste de la bomba o daño causado por cualquier contaminación.

• Desgaste de la bomba o daño de la válvula causado por no seguir las pautas de mantenimiento adecuadas.

• Funcionamiento por debajo del nivel de aceite adecuado o funcionamiento sin aceite.

• Motores de gasolina, si el producto está equipado con un motor de gasolina, consulte el manual del motor para conocer la cobertura de garantía específica del fabricante del motor.

Español

Page 88

Piezas compradas por separado: La garantía para piezas compradas por separado como: las bombas, motores, etc., son los siguientes:

Desde la fecha de la compra

• Todas las bombas de una y dos etapas 1 año

• Motores eléctricos 90 días

• Motor/bomba universal 30 días

• Todas las demás partes 30 días

• No se emitirá ninguna autorización de devolución para los componentes eléctricos una vez instalados.

FIN. SE EXCLUYE LA RESPONSABILIDAD POR LOS DAÑOS DIRECTOS E INDIRECTOS BAJO TODAS Y CADA UNA DE LAS GARANTÍAS, OTROS CONTRATOS, NEGLIGENCIA U OTROS TIPOS EN LA MEDIDA QUE LA LEY LO PERMITA.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIA:

Si sus etiquetas de advertencia se tornan ilegibles o faltan, llame al 1-(888)-895-4549 para que se le reemplacen gratuitamente.

¿Cómo se obtiene el servicio? A fin de ser elegible para el servicio bajo esta garantía, debe ser el comprador minorista original y proporcionar un comprobante de compra de uno de los comerciantes, distribuidores o tiendas minoristas de el Fabricante. Los compresores o componentes portátiles deben entregarse o enviarse al Centro de Servicio Autorizado más cercano. Todos los gastos de transporte y viajes asociados deben ser asumidos por el consumidor. Llame a nuestro número gratuito 1-888-895-4549 para obtener ayuda.

ESTA GARANTÍA OTORGA DERECHOS LEGALES ESPECÍFICOS Y USTED PUDIERA TENER TAMBIÉN OTROS QUE VARÍAN SEGÚN EL ESTADO.

EL FABRICANTE NO CONCEDE NINGUNA OTRA GARANTÍA O REPRESENTACIÓN ADICIONAL, EXPRESA O IMPLÍCITA,

Español

SALVO LA DEL TÍTULO. SE RECHAZAN TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LA GARANTÍA DE COMERCIALIZACIÓN E IDONEIDAD PARA DETERMINADO

HOT SURFACE. RISK OF BURNS. DO NOT TOUCH.

SUPERFICIE CALIENTE. RIESGO DE QUEMADURAS. NO TOCAR.

SUURFACE TRÈS CHAUDE. RISQUES DE BRÛLURES. NE PAS TOUCHER.

N008806

Page 89

GLOSARIO

CFM: Pies cúbicos por minuto. SCFM: pies cúbicos estándar por minuto; unidad de medida de

suministro de aire. PSI: Libras por pulgada cuadrada; una unidad de medida de

presión. Presión de arranque: Mientras el motor está apagado, la presión

del tanque de aire cae cuando utiliza un accesorio. Cuando la presión del tanque baja a determinado nivel el motor volverá a encenderse automáticamente. La presión baja en la cual el motor se vuelve a encender automáticamente se llama presión de arranque.

Presión de corte: Cuando se enciende o cuando comienza a funcionar un compresor de aire, comienza a elevarse la presión del aire en el tanque de aire. Se eleva hasta determinada presión antes de que el motor se apague automáticamente, protegiendo a su tanque de aire de una presión de aire mayor a su capacidad. La presión alta en la cual el motor se apaga se llama presión de corte.

Bien ventilado: Un medio de proveer aire fresco para contrarrestar el escape de gases o los vapores peligrosos.

Circuito dedicado: Un circuito eléctrico reservado para uso exclusivo del compresor de aire.

ASME: American Society of Industrial Engineers. Indica que los componentes se fabricaron, probaron y examinaron

de acuerdo con las especificaciones establecidas por ASME

CSA:La asociación canadiense de los estándares

Indica que los productos que hacen esta marca haber sido fabricados, haber sido probados y haber examinado a los estándares que son fijados por CSA.

La asociación canadiense de los estándares (los E.E.U.U.)

Indica que los productos que hacen esta marca haber fabricado, probado y examinado a los estándares que son fijados por CSA. Estos productos también se conforman con el estándar 1450 de U.L..

Código de California: la unidad puede cumplir con las

secciones (I) (2)/(M) (2) del Código 462 de California. La etiqueta

de especificaciones/modelo se encuentra en el costado del

tanque de aire en las unidades que cumplen con el Código de

California.

Español

Page 90

Guía de detección de problemas

Esta sección proporciona una lista de las fallas que se presentan con mayor frecuencia, sus causas y las medidas correctivas correspondientes. El operador o el personal de mantenimiento pueden llevar a cabo algunas de estas acciones correctivas, pero es posible que otras necesiten la asistencia de un técnico

Problema Código

Pérdidas de aire ........................................................................................................................ 1

Pérdidas de aire en el tanque de aire o en las soldaduras del tanque de aire ..............................2

Pérdidas de aire entre el cabezal y la placa de la válvula ..............................................................3

Pérdidas de aire de la válvula de seguridad ................................................................................. 4

El compresor no suministra suficiente aire para operar los accesorios ...................................1, 5, 6, 7, 9, 10

Entrada restringida de aire.. ......................................................................................................9

Aceite en el aire de descarga ....................................................................................................9, 19, 31

Ruido de golpeteo .......................................................................................................................4, 10, 11, 12, 13, 14

Desgaste excesivo de la correa ................................................................................................10, 11, 14, 15

Sonidos agudos .........................................................................................................................10

Humedad en la carcaza de la bomba .......................................................................................1, 3, 8, 17, 18, 19, 20, 21, 22

Consumo excesivo de corriente ................................................................................................14, 23, 24

El compresor no arranca en temperaturas frías ........................................................................ 17, 31, 32

Se detiene el compresor ...........................................................................................................25, 26, 27

Sobrecalentamiento ................................................................................................................... 24, 29, 30

DeWALT calificado o de su distribuidor.

Español

Page 91

Códigos de detección de problemas

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

5 6

7 8 9

Las conexiones no están ajustadas

Tanque de aire defectuoso. Se debe reemplazar el tanque de aire. No repare la pérdida.

Sellos de pérdidas Comuníquese con un centro de servicio de fábrica DeWALT o con un

Válvula de seguridad defectuosa Opere la válvula de seguridad manualmente tirando del anillo. Si la vál-

Uso excesivo y prolongado de aire Disminuya el uso de aire. El compresor no es lo sucientemente grande para el ac-

cesorio

Agujero en la manguera de aire Controle y reemplace la manguera de aire de ser necesario. La unidad funciona en lugares húmedos o mojados Traslade la unidad a un área seca y bien ventilada Filtro de entrada de aire restringido Limpie o reemplace el ltro de entrada de aire

Correa oja Controle la tensión de la correa, consulte Ajustar la tensión de la correa

Polea suelta Ajuste el tornillo de jación de la polea, aplique una torsión entre 16,4 a

Volante suelto Ajuste el tornillo del volante, aplique una torsión entre

Acumulación de carbono en la bomba Comuníquese con un centro de servicio de fábrica DeWALT o con un

La correa está demasiado apretada Controle la tensión de la correa, consulte Ajustar la tensión de la correa

Ajuste las conexiones en los lugares donde sienta escapes de aire. Con trole las conexiones con una solución de agua jabonosa. NO AJUSTE DEMASIADO.

ADVERTENCIA: Riesgo de explosión. No perfore, suelde ni modifique el tanque de aire o el mismo se debilitará. El tanque de aire se puede romper o explotar.

centro de servicio autorizado D

vula aún pierde, debe ser reemplazada.

Controle los requisitos de aire del accesorio. Si es mayor que el ujo de aire o la presión provista por su compresor de aire, necesita un compresor más grande para operar el accesorio.

en la sección Mantenimiento.

18,1 Nm (145 y 160

libras-pulgadas)

y 28 libras-pie).

centro de servicio autorizado D

en la sección Mantenimiento.

eWA LT.

Español

28,5 a 38 Nm (

Page 92

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

Mala alineación de la polea Consulte Alineación de la polea y el volante en la sección

Mantenimiento.

El nivel de aceite de la bomba es bajo Agregue a la bomba un aceite no detergente de mezcla sintético para

compresor de aire. Consulte el aceite de bomba del compresor en la sección de mantenimiento.

Aceite tipo detergente utilizado en la bomba

Drene el aceite y rellene la bomba con aceite no detergente de mezcla sintético para compresor de aire.

18 19

Ciclos de trabajo extremadamente livianos. Haga funcionar la unidad en ciclos de trabajo más largos. Anillos de pistón dañados o gastados Comuníquese con un centro de servicio de fábrica DeWALT o con un

centro de servicio autorizado D

Cilindro o pistón dañados o gastados Comuníquese con un centro de servicio de fábrica DeWALT o con un

centro de servicio autorizado D

Terminación del cilindro del compresor gastada Comuníquese con un centro de servicio de fábrica DeWALT o con un

centro de servicio autorizado D

Agua en el aceite de la bomba

Drene el aceite y rellene la bomba con aceite no detergente de mezcla sintético para compresor de aire.

Volaje bajo/sobrecarga del motor Verifique que el suministro de energía sea el adecuado y que el

compresor se encuentre conectado en un circuito exclusivo. Si está usando un cordón prolongador, intente utilizar el equipo sin el mismo. Si el compresor de aire está conectado a un circuito protegido por un fusible, utilice solamente fusibles de retardo.

Pasajes de aire restringidos Inspeccione y reemplace los tubos de transferencia o la

válvula de retención, según sea necesario.

Español

25 26 27

Bajo voltaje al motor Suministre una energía adecuada. Válvula de retención dañada. Reemplace la válvula de retención. Bomba tomada

Comuníquese con un centro de servicio de fábrica DeWALT o con un centro de servicio autorizado D

eWA LT.

Page 93

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

Nivel de aceite demasiado alto Reduzca hasta el nivel adecuado.

compresor en la sección de mantenimiento

Mala ventilación Vuelva a ubicar el compresor en una zona con aire fresco, seco

y bien circulado, por lo menos a 30 cm (12”) de la pared más cercana.

30 31 32

Superficies de enfriamiento sucias Limpie muy bien todas las superficies de enfriamiento. Demasiada contrapresión en el tanque Abra la llave de desconpresión al arrancar el motor. El compresor está demasiado frío Mueva el compresor a un lugar más cálido.

Consulte el Aceite de bomba del

Español

Page 94

For product, service or warranty information contact us at:

Para el producto, servicio o información sobre la garantía contacte con nosotros en:

Pour les produits, services ou informations sur la garantie nous contracter à:

1-888-895-4549

www.D

MAT Industries, LLC, Long Grove, IL 60047

Copyright © 2022 DEWALT. DEWALT® and the DEWALT Logo are trademarks of the DEWALT Industrial Tool Co., or an affiliate thereof and are used under license. Copyright © 2022 DEWALT. DEWALT® y el logo de DEWALT son marcas registradas de DEWALT Industrial Tool Co. o una empresa filial, y se utilizan bajo licencia.

EWALT.com

El gráfico de color negro y amarillo es una marca registrada para las herramientas eléctricas y los accesorios de DEWALT.

L'agencement de couleurs jaune et noir est une marque de commerce des outils électriques et accessorires DEWALT.

The yellow/black color scheme is a trademark for DEWALT power tools & accessories.
