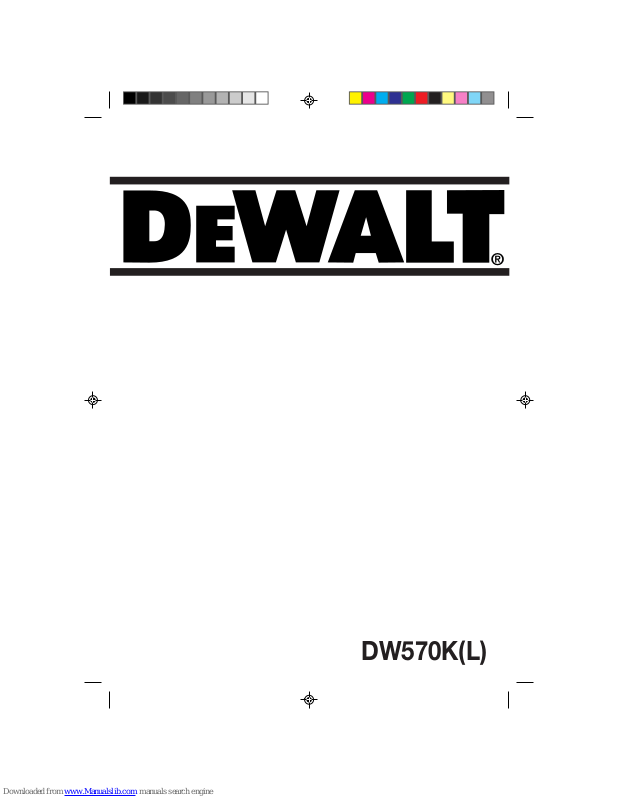

Page 1
®
DW570K(L)
Page 2
Copyright DEWALT
Dansk 1
Deutsch 7
English 14
Español 20
Italiano 32
Nederlands 39
Norsk 45
Português 51
Suomi 57
Svenska 63
Türkçe
69
EППЛУИО· 75
Page 3
A
135
4
2
6
Page 4
3
8
B
C
109
2
10
Page 5
D
E
4
5
6
A
B
5
4
6
Page 6
da - 1 1
DANSK
ROTERENDE BOREHAMMER DW570K(L)
Tillykke!
Du har valgt et DEWALT Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.
Indholdsfortegnelse
Tekniske data da - 1 EU-Overensstemmelseserklæring da - 1 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 3 El-sikkerhed da - 3 Anvendelse af forlængerkabel da - 4 Samling og justering da - 4 Brugervejledning da - 5 Vedligeholdelse da - 5 Garanti da - 6
Tekniske data
DW570K(L)
Spænding V 230 Motoreffekt W 900 Omdrejningstal/min ubelastet 0 - 730 Omdrejningstal/min belastet 0 - 620 Slagstyrke J 0-4,4 Maksimal borekapacitet i stål/træ/beton mm 16/40/32 Mejsling ja, 24 positioner Maksimal borekapacitet i bløde sten mm 90 Borepatron SDS-plus
®
Krave diameter mm 58 Vægt kg 4,9
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.
Angiver risiko for elektrisk stød.
Brandfare.
EU-Overensstemmelseserklæring
DW570K(L)
DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 98/37/EØF, målt i henhold til EN 50144:
DW570K(L)
LpA(lydniveau) dB(A)* 91 LWA(akustisk styrke) dB(A) 104 * ved operatørens øre
Anvend høreværn, hvis lydniveauet overstiger 85 dB(A).
Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:
DW570K(L)
11 m/s
2
Page 7
2 da - 2
DANSK
Kraftig højfrekvent interferens kan forårsage hastighedssvingninger på op til 20%. Disse forsvinder dog så snart interferensen stoppes.
Produktudviklingsdirektør Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.
ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder.
5 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævetat holde børn under 16 år under opsyn.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt.
Page 8
da - 3 3
DANSK
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved udskiftning af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette.
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt.
20 Kontroller elværktøjet for skader, inden du
tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere.
Kontroller emballagens indhold
Emballagen indeholder:
1 Borehammer 1 Sidehåndtag 1 Dybdeindstilling 1 Kasse 1 Brugervejledning 1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fig. A)
Din DEWALT borehammer DW570K(L) er konstrueret med henblik på professionel boring, slagboring, lettere mejslings- og nedrivningsopgaver og kerneboring med hårdtmetal bor.
1 Afbryder med variabel hastighedskontrol 2 Værktøjsholder til SDS-plus® tilbehør 3 Indstillingsvælger med sikkerhedslås 4 Sidehåndtag 5 Dybdeindstilling 6 Dybdestop bøjle
Sikkerhedskobling
Borehammeren er udstyret med en sikkerhedskobling, som reducerer det maksimale drejningsmoment, der overføres til brugeren i tilfælde af, at et bor blokeres. Denne funktion forhindrer også, at gearet og elmotoren går i stå. Sikkerhedskoblingen er indstillet fra fabrikken og kan ikke justeres.
Variabel hastighed
Indstillingen til variabel hastighed tillader en langsom stigning af hastigheden således, at boret ikke fjerner sig fra den indstillede position, når det startes. Såfremt slagboret startes med boret i et eksisterende hul, reducerer denne indstilling også transmissionen af det pludselige drejningsmoment til gearingen og operatøren.
El-sikkerhed
Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.
Page 9
4 da - 4
DANSK
Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm2. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.
Samling og justering
Træk stikket ud af stikkontakten inden samling og justering.
Valg af funktion (fig. B)
Borehammeren har tre funktionsmåder:
Alm. boring: i metal, træ og plastik.
Slagboring: samtidig omdrejning og slag til boring i beton og murværk og kerneboring med hårdtmetal bor.
Kun slagfunktion med spindellås: kun slag - til lettere mejslings- og nedrivningsarbejder.
Bit rotation: Ikke-virkende indstilling, som kun benyttes til at indstille et fladt mejsel i den ønskede position.
• Vælg den ønskede indstilling ved at nedtrykke sikkerhedslåsen (8) og dreje indstillingsvælgeren (3) imod mærket på huset indtil sikkerhedslåsen klikker på plads.
Vælg ikke indstilling mens værktøjet kører.
Indsætning og udtagning af SDS-plus®-tilbehør (fig. C)
Disse modeller bruger SDS-plus®-bor og -mejsler.
• Rengør og påfør fedt på værktøyets skaft.
• Sæt skaftet ind i værktøjsholderen (2).
• Drej bittet let mens tilbehøret nedtrykkes, indtil det klikker på plads.
• Træk i bittet for at se, om det sidder ordentligt fast. Slagbor funktionen kræver, at bittet skal kunne bevæge sig adskillige centimeter aksialt, når det er fastlåst i værktøjsholderen.
• For at fjerne et stykke tilbehør, trækkes værktøjsholderens låsemuffe tilbage (9) og bittet trækkes ud.
Afmontering og montering af værktøjsholderen (fig. C)
• For at afmontere værktøjsholderen, trækkes låsekraven (10) mod fronten af værktøjet og værktøjsholderen trækkes af.
• For at montere værktøjsholderen, skyd låsekraven mod SDS-plus® beslaget, skub værktøjsholderen på spindlen, løs låsekraven og rotér værktøjsholderen, indtil den klikker på plads.
Til arbejde i træ, metal og plastik, kan der som tilbehør fås en selvspændende 3-kæbet borepatron (DT7003). Kontakt venligst Deres lokale DEWALT forhandler for yderligere information.
Justering af sidehåndtaget (fig. D)
For at justere sidehåndtagets position (4):
• Løs håndtaget ved at dreje på skruen (A).
• Drej håndtaget til den ønskede position og stram det (B).
Benyt altid værktøjet med et ordentligt samlet sidehåndtag.
Instilling af boredybden (fig. E)
• Isæt det ønskede bor, som beskrevet foroven.
• Løs dybdestop bøjlen (6).
• Sæt stangen til dybdejustering (5) gennem hullet i dybdestop bøjlen.
• Indstil boredybden som vist.
• Stram dybdestop bøjlen.
Page 10
da - 5 5
DANSK
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
• Pas på du ikke borer ind i rør og ledninger.
• Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden.
Boring med et massivt bit (fig. A)
• Sæt indstillingsvælgeren (3) til den ønskede position: slagboring til murværk, kun boring til træ, metal og plastik, kun slag til flis og mejsel emner.
• Isæt et passende borebit.
• Indstil sidehåndtaget (4).
• Indstil om nødvendigt boredybden.
• Afmærk stedet, hvor hullet skal bores.
• Placér borebittet på stedet og tryk på omskifteren til variabel hastighed (1).
• Værktøjet standses ved at slippe afbryderen.
Boring med kernebor (fig. A)
• Indstil funktionsvælgeren (3) på “slagboring”.
• Indstil sidehåndtaget (4).
• Sæt det pågældende kernebor i maskinen.
• Monter forboret på kerneboret.
• Placer forboret på det markerede sted og tryk på afbryderen (1). Bor indtil kernen trænger ca. 1 cm ind i betonen.
• Stop boringen og fjern forboret. Sæt kerneboret tilbage i hullet og fortsæt boringen.
• Hvis der bores igennem en struktur, der er tykkere end kerneborets længde, fjernes den runde betoncylinder eller kernen i boret med jævne mellemrum. For at undgå uønsket nedbrydning af beton rundt om hullet, kan man først bore et hul med forborets diameter helt igennem strukturen. Bor derefter kernehullet halvvejs fra begge sider.
Mejsling (fig. A)
• Før mejslet isættes, sættes indstillingsvælgeren (3) på “kun slag med spindellås” instillingen.
• Isæt et passende mejsel. For at indstille mejslets hoved til den ønskede vinkel, sættes indstillingsvælgeren (3) til “bit rotation” positionen og mejslet drejes med hånden.
Drej indstillingsvælgeren tilbage til “kun slag med spindellås” positionen.
• Indstil sidehåndtaget (4).
• Tryk på omskifteren til variabel hastighed (1) og påbegynd arbejdet.
• Brug ikke værktøjet til at blande eller pumpe let antændelige eller eksplosive væsker (benzin, alkohol, el.lign.).
• Bland eller rør ikke væsker som er mærket som antændelige.
Nærmere oplysninger om tilbehør fås hos Deres forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.
• Borehammeren har ingen dele, der skal vedligeholdes af brugeren. Skulle værktøjet have brug for service, bring det da til en autoriseret DEWALT reparatør, hvor der kun vil blive benyttet originale DEWALTdele. Værktøjet afbryder automatisk, når kulbørsterne er slidte.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Benyttet tilbehør og ekstraudstyr skal jævnligt smøres rundt om SDS-plus® beslaget.
Rengøring
Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.
Page 11
6 da - 6
DANSK
Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT.
På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT­værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT­værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT­autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com.
Page 12
de - 1 7
DEUTSCH
BOHRHAMMER DW570K(L)
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fort­setzt, nur ausgereifte und in zahlreichen Tests be­währte Qualitätsprodukte für den Fachmann anzu­bieten. Lange Jahre der Erfahrung und kontinuierli­che Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1 EG-Konformitätserklärung de - 1 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 3 Elektrische Sicherheit de - 4 Verlängerungskabel de - 4 Zusammenbauen und Einstellen de - 4 Gebrauchsanweisung de - 5 Wartung de - 6 Garantie de - 7
Technische Daten
DW570K(L)
Spannung (Volt) 230 Leistungsaufnahme (Watt) 900 Leerlaufdrehzahl (min-1) 0 - 730 Lastdrehzahl (min-1) 0 - 620 Schlagenergie (J) 0-4,4 Max. Bohrleistung in Stahl/Holz/Beton (mm) 16/40/32 Meißeln ja, 24 Positionen Max. Bohrleistung in Mauerwerk (mm) 90 Werkzeugaufnahme SDS-plus®90 Spannhalsdurchmesser (mm) 58 Gewicht (kg) 4,9
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver­wendet:
Achtung: Verletzungsgefahr, Lebensge­fahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbe­achtung der Anweisungen dieser Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DW570K(L)
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rücksei­te dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlini­en der Europäischen Gemeinschaft 86/188/EWG und 98/37/EWG gemessen nach EN 50144:
DW570K(L)
LpA(Schalldruck) dB(A)* 91 LWA(Schalleistung) dB(A) 104 * Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach EN 50144:
DW570K(L)
11 m/s
2
Page 13
DEUTSCH
8 de - 2
Energiereiche, hochfrequente Störungen können Drehzahlschwankungen von bis zu 20% verursa­chen. Diese verschwinden jedoch, sobald die Stö­rung abgeklungen ist.
Direktor Produktentwicklung Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge­fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Ar­beitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedin­gungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachli­cher Anleitung benutzen.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeits­handschuhe und rutschfestes Schuhwerk emp­fehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub­und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlos­senen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Strom­netz ausgeschaltet ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nicht­gebrauch, vor der Wartung und beim Werkzeug­wechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.
Page 14
de - 3 9
DEUTSCH
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vor­satzgeräte für schwere Arbeiten. Mit dem richti­gen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der be­stimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern. Kon­trollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein­wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile be­schädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb desElektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müs­sen vorschriftsgemäß repariert oder ausgewech­selt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DEWALT-Kunden­dienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä­gigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von einer DEWALT­Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Bohrhammer 1 Zusatzhandgriff 1 Bohrtiefenanschlag 1 Transportkoffer 1 Bedienungsanleitung 1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie­nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr DEWALT-Bohrhammer DW570K(L) wurde für professionelle Bohr-, Hammerbohr-, Meißel- und Abbrucharbeiten sowie zum Bohren mit Karbidspitz­Bohrkrone entwickelt.
1 Drehzahl-Regelschalter 2 Werkzeugaufnahme für SDS-plus®-Werkzeuge 3 Betriebsart-Wahlschalter mit Verriegelung 4 Zusatzhandgriff 5 Bohrtiefenanschlag 6 Tiefenanschlagaufnahme
Sicherheitskupplung
Der Bohrhammer ist mit einer Sicherheitskupplung ausgerüstet. Sie begrenzt das maximale Drehmo­ment, sollte der Bohrer beim Arbeiten blockieren. Dadurch werden auch Getriebe und Motor vor Über­lastung geschützt. Die Sicherheitskupplung wurde werkseitig eingestellt und kann nicht justiert werden.
Drehzahlregelung
Die Drehzahlregelung erlaubt es, die Drehzahl lang­sam zu steigern, damit der Bohrer beim Anlaufen die gewünschte Position hält. Beim Einsetzen des Boh­rers in ein bestehendes Loch erfolgt kein ruckhaftes Anlaufen.
Page 15
10 de - 4
DEUTSCH
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung kon­zipiert. Überprüfen Sie deswegen, ob die Netzspan­nung der auf dem Typenschild des Elektrowerkzeu­ges angegebenen Spannung entspricht.
Ihr DEWALT-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei­nem autorisierten Fachbetrieb ausgewechselt wer­den. Ausgetauschte Netzkabel oder -stecker müs­sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs­kabel, das für die Leistungsaufnahme des Elektro­werkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.
Einstellen der Betriebsart (Abb. B)
Ihr Bohrhammer verfügt über drei Betriebsarten:
Bohren: Bohren in Metall, Holz und Kunststoffen.
Hammerbohren: gleichzeitiger Bohr- und Schlagbetrieb zum Bohren in Beton und Stein mit Karbidspitz-Bohrkrone.
Hämmern mit Spindelarretierung: nur Schlagbetrieb - für Meißel- und Abbrucharbeiten.
Werkzeugverstellung: diese Position wird nur verwendet, um einen flachen Meißel in die richtige Stellung zu drehen.
• Wählen Sie die erforderliche Betriebsart, indem Sie den Entriegelungsknopf (8) drücken und den Wahlschalter (3) zum entsprechenden Symbol am Gehäuse drehen, bis die Verriegelung einrastet.
Schalten Sie die Betriebsart nicht während der Bohrhammer läuft.
Einsetzen und Entfernen von SDS-plus®-Werk­zeugen (Abb. C)
Für Ihren Bohrhammer werden SDS-plus®-Werkzeu­ge verwendet.
• Reinigen Sie den Werkzeugschaft und fetten Sie ihn ein.
• Stecken Sie den Werkzeugschaft in die Werkzeug­aufnahme (2).
• Drücken Sie das Werkzeug an und drehen Sie es, bis es einrastet.
• Überprüfen Sie die Werkzeugverriegelung, indem Sie am Werkzeug ziehen. Die axiale Bewegung des in der Werkzeugaufnahme arretierten Werkzeuges beträgt bei der Betriebsart Hammer­bohren mehrere Zentimeter.
• Ziehen Sie zum Entfernen des Werkzeuges den Arretierring der Werkzeugaufnahme (9) nach hinten und nehmen Sie das Werkzeug heraus.
Entfernen und Montieren der Werkzeugaufnahme (Abb. C)
• Um die Werkzeugaufnahme zu entfernen, ziehen Sie den Arretierring (10) zur Vorderseite des Bohrhammers und ziehen Sie die Werkzeug­aufnahme ab.
Page 16
de - 5 11
DEUTSCH
• Um die Werkzeugaufnahme zu befestigen, schieben Sie den Arretierring zum SDS-plus®­Anschluß, drücken Sie die Werkzeugaufnahme auf die Spindel, lassen Sie den Arretierring los und drehen Sie die Werkzeugaufnahme, bis sie einrastet.
Ein Schnellspannbohrfutter zum Bohren in Holz, Me­tall, und Kunststoffen ist als Zubehör (DT7003) er­hältlich. Bitte wenden Sie sich für nähere Informatio­nen an Ihren DEWALT-Händler.
Einstellen des Zusatzhandgriffs (Abb. D)
Um die Position des Zusatzhandgriffs (4) einzustellen:
• Lösen Sie den Zusatzhandgriff, indem Sie ihn in Richtung (A) drehen.
• Drehen Sie den Zusatzhandgriff in die gewünsch­te Position und ziehen Sie ihn fest (B).
Vergewissern Sie sich vor Arbeitsbeginn immer, daß der Zusatzhandgriff einwand­frei montiert ist.
Einstellen der Bohrtiefe (Abb. E)
• Setzen Sie den erforderlichen Bohrer ein.
• Lösen Sie die Tiefenanschlagaufnahme (6).
• Stecken Sie den Bohrtiefenanschlag (5) in die Tiefenanschlagaufnahme.
• Stellen Sie die Bohrtiefe gemäß der Abbildung ein.
• Ziehen Sie die Tiefenanschlagaufnahme fest.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshin­weise und die gültigen Vorschriften.
• Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen.
• Drücken Sie beim Arbeiten das Elektro­werkzeug nur leicht an. Übermäßiger Druck erhöht die Bohrgeschwindigkeit nicht, sondern beeinträchtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdauer des Elektrowerkzeuges.
Bohren mit einem Vollbohrer (Abb. A)
• Stellen Sie den Wahlschalter (3) in die gewünsch­te Position: Hammerbohren für Mauerwerk, Bohren für Holz, Metall und Kunststoff, Hämmern mit Spindelarretierung für Meißel- und Abbruch­arbeiten.
• Setzen Sie einen geeigneten Bohrer ein.
• Stellen Sie den Zusatzhandgriff (4) in die gewünschte Position.
• Bei Bedarf stellen Sie die Bohrtiefe ein.
• Markieren Sie die Stelle, an der ein Loch gebohrt werden soll.
• Drücken Sie das Werkzeug auf die Markierung und betätigen Sie den Drehzahl-Regelschalter (1).
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
Bohren mit einer Bohrkrone (Abb. A)
• Stellen Sie den Betriebsart-Wahlhebel (3) auf “Hammerbohren”.
• Stellen Sie den Zusatzhandgriff (4) in die gewünschte Position.
• Setzen Sie die richtige Bohrkrone ein.
• Setzen Sie den Zentrierbohrer in die Bohrkrone ein.
• Setzen Sie den Zentrierbohrer an der markierten Stelle auf und betätigen Sie den Schalter (1). Bohren Sie, bis die Bohrkrone sich ca. 1 mm tief im Beton befindet.
• Schalten Sie das Werkzeug aus und entfernen Sie den Zentrierbohrer. Setzen Sie die Bohrkrone wieder in das Loch ein und fahren Sie mit der Arbeit fort.
• Wenn die gewünschte Lochtiefe die Länge der Bohrkrone überschreitet, müssen Sie den Beton­zylinder, der im Bohrkroneninneren entsteht, regelmäßig herausbrechen. Damit es nicht zu Beschädigungen um das Loch herum kommt, ist das Loch zunächst vorzubohren. Bohren Siezu­nächst ein durchgehendes Loch mit dem gleichen Durchmesser wie der des Zentrierbohrers. Setzen Sie anschließend die Bohrkrone ein und bohren Sie das Loch von beiden Seiten aus bis zur Hälfte.
Meißeln (Abb. A)
• Drehen Sie den Wahlschalter (3) in die Position “Hämmern mit Spindelarretierung”, bevor Sie den Meißel einsetzen.
• Setzen Sie einen geeigneten Meißel ein. Um den Meißelkopf in den gewünschten Winkel zu stellen, drehen Sie den Wahlschalter (3) in die Position “Werkzeugverstellung” und drehen Sie den Meißel von Hand. Drehen Sie den Schalter zurück in die Position “Hämmern mit Spindel­arretierung”.
Page 17
DEUTSCH
12 de - 6
• Stellen Sie den Zusatzhandgriff (4) in die gewünschte Position.
• Betätigen Sie den Drehzahl-Regelschalter (1) und fangen Sie mit der Arbeit an.
• Verwenden Sie das Elektrowerkzeug nicht zum Mischen oder Pumpen feuergefährlicher oder explosiver Flüssigkeiten (Benzin, Alkohol, usw.).
• Das Elektrowerkzeug darf nicht zum Mischen von entsprechend gekennzeich­neten leicht entzündlichen Flüssigkeiten verwendet werden.
Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DEWALT-Händler.
Wartung
Ihr DEWALT-Elektrowerkzeug wurde für eine lange Le­bensdauer und einen möglichst geringen Wartungs­aufwand entwickelt. Ein dauerhafter, einwandfreier Be­trieb setzt eine regelmäßige Reinigung voraus.
• Der Bohrhammer kann nicht vom Benutzer gewartet werden. Bei Bedarf bringen Sie den Bohrhammer in eine DEWALT-Kundendienst­werkstatt, wo nur Originalersatzteile von DEWALT verwendet werden. Der Bohrhammer wird automatisch ausgeschaltet, wenn die Kohlebür­sten abgenutzt sind.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.
Der SDS-plus®-Anschluß von Werkzeugen und Zu­behör ist regelmäßig zu schmieren.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen blei­ben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.
Recycling (nicht zutreffend für Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachge­recht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eineproblemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz­und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Rest­stoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.
Page 18
de - 7 13
DEUTSCH
GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres DEWALT-Elektro­werkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT­Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur­service
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwen­det wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.
Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT­Kundendienstwerkstätte und weitere Informatio­nen finden Sie auch im Internet: www.2helpU.com.
Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs­rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufprei­ses oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.
Page 19
14 en - 1
ENGLISH
HEAVY DUTY ROTARY HAMMER DRILL DW570K(L)
Congratulations!
You have chosen a DEWALT Power Tool. Years of experience, thorough product development and innovation make DEWALT one of the most reliable partners for professional Power Tool users.
Table of contents
Technical data en - 1 EC-Declaration of conformity en - 1 Safety instructions en - 2 Package contents en - 3 Description en - 3 Electrical safety en - 3 Mains plug replacement (U.K. & Ireland only) en - 3 Using an extension cable en - 4 Assembly and adjustment en - 4 Instructions for use en - 5 Maintenance en - 6 Guarantee en - 6
Technical data
DW570K(L)
Voltage V 230 (U.K. & Ireland only) V 230/115 Power input W 900 No-load speed min-10 - 730 Load speed min-10 - 620 Impact energy J 0-4.4 Maximum drilling range in steel/wood/concrete mm 16/40/32 Chiselling yes - 24 positions Core drilling capacity in soft brick mm 90 Tool holder SDS-plus
®
Collar diameter mm 58 Weight kg 4.9
Fuses:
Europe 230 V tools 10 Amperes, mains U.K. & Ireland 230 V tools 13 Amperes, in plugs
The following symbols are used throughout this manual:
Denotes risk of personal injury, loss of life or damage to the tool in case of non­observance of the instructions in this manual.
Denotes risk of electric shock.
Fire hazard.
EC-Declaration of conformity
DW570K(L)
DEWALT declares that these Power Tools have been designed in compliance with: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
For more information, please contact DEWALT at the address below, or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC & 98/37/EEC, measured according to EN 50144:
DW570K(L)
LpA(sound pressure) dB(A)* 91 LWA(acoustic power) dB(A) 104 * at the operator’s ear
Take appropriate measures for the protection of hearing if the sound pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value according to EN 50144:
DW570K(L)
11 m/s
2
Page 20
ENGLISH
en - 2 15
Powerful high frequency interference may cause speed oscillations up to 20%. These, however, disappear as soon as the interference is suppressed.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germany
Safety instructions
When using Power Tools, always observe the safety regulations applicable in your country to reduce the risk of fire, electric shock and personal injury. Read the following safety instructions before attempting to operate this product. Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity. Keep work area well lit. Do not use Power Tools in the presence of flammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces (e.g. pipes, radiators, cookers and refrigerators). For use under extreme conditions (e.g. high humidity, when metal swarf is being produced, etc.) electric safety can be improved by inserting an isolating transformer or a (FI) earth-leakage circuit-breaker.
4 Keep children away
Do not let children come into contact with the tool or extension cord. Supervision is required for those under 16 years of age.
5 Extension cords for outdoor use
When the tool is used outdoors, always use extension cords intended for outdoor use and marked accordingly.
6 Store idle tools
When not in use, Power Tools must be stored in a dry place and locked up securely, out of reach of children.
7 Dress properly
Do not wear loose clothing or jewellery. They can be caught in moving parts. Preferably wear rubber gloves and non-slip footwear when working outdoors. Wear protective hair covering to keep long hair out of the way.
8 Wear safety goggles
Also use a face or dust mask in case the operations produce dust or flying particles.
9 Beware of maximum sound pressure
Take appropriate measures for the protection of hearing if the sound pressure of 85 dB(A) is exceeded.
10 Secure workpiece
Use clamps or a vice to hold the workpiece. It is safer and it frees both hands to operate the tool.
11 Do not overreach
Keep proper footing and balance at all times.
12 Avoid unintentional starting
Do not carry the plugged-in tool with a finger on the switch. Be sure that the switch is released when plugging in.
13 Stay alert
Watch what you are doing. Use common sense. Do not operate the tool when you are tired.
14 Disconnect tool
Shut off power and wait for the tool to come to a complete standstill before leaving it unattended. Unplug the tool when not in use, before servicing or changing accessories.
15 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches are removed from the tool before operating the tool.
16 Use appropriate tool
The intended use is described in this instruction manual. Do not force small tools or attachments to do the job of a heavy-duty tool. The tool will do the job better and safer at the rate for which it was intended. Warning! The use of any accessory or attachment or performance of any operation with this tool, other than those recommended in this instruction manual may present a risk of personal injury.
17 Do not abuse cord
Never carry the tool by its cord or pull it to disconnect from the socket. Keep the cord away from heat, oil and sharp edges.
Page 21
16 en - 3
ENGLISH
18 Maintain tools with care
Keep the tools in good condition and clean for better and safer performance. Follow the instructions for maintenance and changing accessories. Inspect the tool cords at regular intervals and, if damaged, have them repaired by an authorized DEWALT repair agent. Inspect the extension cords periodically and replace them if damaged. Keep all controls dry, clean and free from oil and grease.
19 Check for damaged parts
Before using the tool, carefully check it for damage to ensure that it will operate properly and perform its intended function. Check for misalignment and seizure of moving parts, breakage of parts and any other conditions that may affect its operation. Have damaged guards or other defective parts repaired or replaced as instructed. Do not use the tool if the switch is defective. Have the switch replaced by an authorized DEWALT repair agent.
20 Have your tool repaired by an authorized
DEWALT repair agent
This Power Tool is in accordance with the relevant safety regulations. To avoid danger, electric appliances must only be repaired by qualified technicians.
Package contents
The package contains:
1 Heavy duty rotary hammer drill 1 Side handle 1 Depth adjustment rod 1 Kitbox 1 Instruction manual 1 Exploded drawing
• Check for damage to the tool, parts or accessories which may have occurred during transport.
• Take the time to thoroughly read and understand this manual prior to operation.
Description (fig. A)
Your DEWALT heavy duty rotary hammer drill DW570K(L) has been designed for professional rotary drilling and hammer drilling as well as light chipping, chiselling and demolition applications and for carbide-tipped core drilling.
1 Variable speed switch 2 Tool holder for SDS-plus® accessories 3 Mode selector with safety lock 4 Side handle 5 Depth adjustment rod 6 Depth stop clamp
Torque limiting clutch
All rotary hammer drills are equipped with a torque limiting clutch that reduces the maximum torque reaction transmitted to the operator in case of jamming of a drill bit. This feature also prevents the gearing and electric motor from stalling. The torque limiting clutch has been factory-set and cannot be adjusted.
Variable speed
The variable speed feature allows speed to build up slowly, thus preventing the drill bit from walking off the intended hole position when starting. The feature also reduces the immediate torque reaction transmitted to the gearing and the operator if the hammer is started with the drill bit in an existing hole.
Electrical safety
The electric motor has been designed for one voltage only. Always check that the power supply corresponds to the voltage on the rating plate.
Your DEWALT tool is double insulated in accordance with EN 50144; therefore no earth wire is required.
Mains plug replacement (U.K. & Ireland only)
• Should your mains plug need replacing and you are competent to do this, proceed as instructed below. If you are in doubt, contact an authorized DEWALT repair agent or a qualified electrician.
• Disconnect the plug from the supply.
• Cut off the plug and dispose of it safely; a plug with bared copper conductors is dangerous if engaged in a live socket outlet.
• Only fit 13 Amperes BS1363A approved plugs fitted with the correctly rated fuse (1).
• The cable wire colours, or a letter, will be marked at the connection points of most good quality plugs. Attach the wires to their respective points in the plug (see below). Brown is for Live (L) (2) and Blue is for Neutral (N) (4).
Page 22
ENGLISH
en - 4 17
• Before replacing the top cover of the mains plug ensure that the cable restraint (3) is holding the outer sheath of the cable firmly and that the two leads are correctly fixed at the terminal screws.
Never use a light socket. Never connect the live (L) or neutral (N) wires to the earth pin marked E or .
For 115 V units with a power rating exceeding 1500 W, we recommend to fit a plug to BS4343 standard.
Using an extension cable
If an extension cable is required, use an approved extension cable suitable for the power input of this tool (see technical data). The minimum conductor size is 1.5 mm2. When using a cable reel, always unwind the cable completely. Also refer to the table below.
Conductor size (mm2) Cable rating (Amperes)
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
Cable length (m)
7.5 15 25 30 45 60
Voltage Amperes Cable rating (Amperes)
115 0-2.0 66 66 610
2.1 - 3.4 6 6 6 6 15 15
3.5 - 5.0 6 6 10 15 20 20
5.1 - 7.0 10 10 15 20 20 25
7.1 - 12.0 15 15 20 25 25 -
12.1 - 20.0 20 20 25 - - -
230 0 - 2.0 6 6 6 6 6 6
2.1 - 3.4 6 6 6 6 6 6
3.5 - 5.0 6 6 6 6 10 15
5.1 - 7.0 10 10 10 10 15 15
7.1 - 12.0 15 15 15 15 20 20
12.1 - 20.0 20 20 20 20 25 -
Assembly and adjustment
Prior to assembly and adjustment always unplug the tool.
Selecting the operating mode (fig. B)
The rotary hammer drill can be used in three operating modes:
Rotary drilling: for drilling into metal, wood and plastics.
Hammer drilling: simultaneous rotating and impacting for concrete and masonry drilling and carbide-tipped core drilling.
Hammering only with spindle lock: impacting only - for light chipping and chiselling.
Bit rotation: non-working position used only to rotate a flat chisel into the desired position.
• Select the required operating mode by depressing the safety lock (8) and rotating the mode selector (3) towards the symbol on the housing until the safety lock clicks into position.
Do not select the operating mode when the tool is running.
Inserting and removing SDS-plus® accessories (fig. C)
Your rotary hammer drill uses SDS-plus
®
accessories.
• Clean and grease the bit shank.
• Insert the bit shank into the tool holder (2).
• Turn the bit slightly whilst depressing the accessory, until it clicks into position.
• Pull on the bit to check if it is properly locked. The hammering function requires the bit to be able to move axially several centimetres when locked in the tool holder.
• To remove an accessory, pull back the tool holder locking sleeve (9) and pull out the bit.
Page 23
• Mark the spot where the hole is to be drilled.
• Place the drill bit on the spot and press the variable speed switch (1).
• To stop the tool, release the switch.
Drilling with a core bit (fig. A)
• Set the mode selector (3) to the “hammer drilling” position.
• Adjust the side handle (4) as required.
• Insert the appropriate core bit.
• Assemble the centerdrill into the core bit.
• Place the centerdrill on the spot and press the variable speed switch (1). Drill until the core penetrates into the concrete approx. 1 cm.
• Stop drilling and remove the centerdrill. Place the core bit back into the hole and continue drilling.
• When drilling through a structure thicker than the depth of the core bit, break away the round cylinder of concrete or core inside the bit at regular intervals. To avoid unwanted breaking away of concrete around the hole, first drill a hole the diameter of the centerdrill completely through the structure. Then drill the cored hole halfway from each side.
Chipping and chiselling (fig. A)
• Before inserting the chisel, set the mode selector (3) to the “hammering only with spindle lock” position.
• Insert the appropriate chisel. To adjust the head of the chisel to the desired angle, set the mode selector (3) to the “bit rotation” position and rotate the chisel by hand. Return the mode selector to the “hammer only with spindle lock” position.
• Adjust the side handle (4) as required.
• Press the variable speed switch (1) and start working.
• Do not use this tool to mix or pump easily combustible or explosive fluids (benzine, alcohol, etc.).
• Do not mix or stir inflammable liquids labelled accordingly.
Consult your dealer for further information on the appropriate accessories.
18 en - 5
ENGLISH
Removing and attaching the tool holder (fig. C)
• To remove the tool holder, pull the locking collar (10) towards the front of the tool and pull the tool holder off.
• To attach the tool holder, slide the locking collar towards the SDS-plus® fitting, push the tool holder onto the spindle, release the locking collar and rotate the tool holder until it clicks into position.
A keyless 3-jawed chuck for drilling in wood, metal and plastics is available as an accessory (DT7003). Please contact your local DEWALT dealer for further information.
Adjusting the side handle (fig. D)
To adjust the position of the side handle (4):
• Loosen the handle by unscrewing it (A).
• Rotate the handle to the desired position and tighten it (B).
Always use the tool with the side handle properly assembled.
Setting the drilling depth (fig. E)
• Insert the required drill bit as described above.
• Loosen the depth stop clamp (6).
• Fit the depth adjustment rod (5) through the hole in the depth stop clamp.
• Adjust the drilling depth as shown.
• Tighten the depth stop clamp.
Instructions for use
• Always observe the safety instructions and applicable regulations.
• Be aware of the location of pipework and wiring.
• Apply only a gentle pressure to the tool. Excessive force does not speed up drilling but decreases tool performance and may shorten tool life.
Drilling with a solid bit (fig. A)
• Set the mode selector (3) to the desired position: hammer drilling for masonry, drilling only for wood, metal and plastic, hammer only for chipping and chiselling applications.
• Insert the appropriate drill bit.
• Adjust the side handle (4) as required.
• If necessary, set the drilling depth.
Page 24
Maintenance
Your DEWALT Power Tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.
• The rotary hammer drill is not user-serviceable. Should the tool require servicing, take it to an authorized DEWALT repair agent, where only genuine DEWALT parts will be used. The tool will automatically switch off when the carbon brushes are worn.
Lubrication
Your power tool requires no additional lubrication.
Accessories and attachments used must be regularly lubricated around the SDS-plus® fitment.
Cleaning
Keep the ventilation slots clear and regularly clean the housing with a soft cloth.
Unwanted tools and the environment
Take your tool to an authorized DEWALT repair agent where it will be disposed of in an environmentally safe way.
GUARANTEE
• 30 DAY NO RISK SATISFACTION GUARANTEE •
If you are not completely satisfied with the performance of your DEWALT tool, simply return it within 30 days, complete as purchased, to the point of purchase, for a full refund or exchange. Proof of purchase must be produced.
• ONE YEAR FREE SERVICE CONTRACT •
If you need maintenance or service for your DEWALT tool, in the 12 months following purchase, it will be undertaken free of charge at an authorized DEWALT repair agent. Proof of purchase must be produced. Includes labour and spare parts for Power Tools. Excludes accessories.
• ONE YEAR FULL WARRANTY •
If your DEWALT product becomes defective due to faulty materials or workmanship within 12 months from the date of purchase, we guarantee to replace all defective parts free of charge or, at our discretion, replace the unit free of charge provided that:
• The product has not been misused.
• Repairs have not been attempted by unauthorized persons.
• Proof of purchase date is produced. This guarantee is offered as an extra benefit and is additional to consumers statutory rights.
For the location of your nearest authorized DEWALT repair agent, please use the appropriate telephone number on the back of this manual. Alternatively, a list of authorized DEWALT repair agents and full details on our after-sales service are available on the Internet at www.2helpU.com.
ENGLISH
en - 6 19
Page 25
ESPAÑOL
20 es - 1
MARTILLO ROTATIVO CON PERCUSIÓN DW570K(L)
¡Enhorabuena!
Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional.
Contenido
Características técnicas es - 1 Declaración CE de conformidad es - 1 Instrucciones de seguridad es - 2 Verificación del contenido del embalaje es - 3 Descripción es - 3 Seguridad eléctrica es - 4 Utilización de un cable de prolongación es - 4 Montaje y ajustes es - 4 Instrucciones para el uso es - 5 Mantenimiento es - 6 Garantía es - 6
Características técnicas
DW570K(L)
Voltaje V 230 Potencia absorbida W 900 Velocidad en vacío min-10 - 730 Velocidad en carga min-10 - 620 Energía del impacto J 0-4,4 Capacidad de perforación en acero/madera/hormigón mm 16/40/32 Cincelar si, 24 posiciónes Capacidad de perforación en ladrillos mm 90 Portabrocas SDS-plus
®
Diámetro del cuello mm 58 Peso kg 4,9
Fusibles
Herramientas 230 V: 10 A
En el presente manual figuran los pictogramas siguientes:
Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.
Indica tensión eléctrica.
Peligro de incendio.
Declaración CE de conformidad
DW570K(L)
DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual.
El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144:
DW570K(L)
LpA(presión acústica) dB(A)* 91 LWA(potencia acústica) dB(A) 104 * al oído del usuario
Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A).
Page 26
ESPAÑOL
es - 2 21
Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144:
DW570K(L)
11 m/s
2
Las interferencias potentes de alta frecuencia pueden provocar oscilaciones de velocidad de hasta un 20%. Sin embargo, éstas desaparecen en cuanto se elimina la interferencia.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania
Instrucciones de seguridad
Al utilizar Herramientas Eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad!
Generalidades
1 Mantenga limpia el área de trabajo
Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.
2 Tenga en cuenta el entorno del área de trabajo
No exponga las Herramientas Eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice Herramientas Eléctricas en la proximidad de líquidos o gases inflamables.
3 Protéjase contra las descargas eléctricas
Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI).
4 ¡Mantenga alejados a los niños!
No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión.
5 Cables de prolongación para el exterior
Al trabajar fuera, utilice siempre cables de prolongación destinados al uso exterior y marcados en consecuencia para ello.
6 Guarde las herramientas que no utiliza
Las Herramientas Eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.
7 Vista ropa de trabajo apropiada
No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.
8 Lleve gafas de protección
Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes.
9 Respete el nivel máximo de la presión acústica
Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A).
10 Sujete bien la pieza de trabajo
Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.
11 No alargue demasiado su radio de acción
Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.
12 Evite un arranque involuntario
No mantenga el dedo en el interruptor al transportar la herramienta enchufada. Asegúrese de que el interruptor esté en posición de parada al enchufar la herramienta.
13 Esté siempre alerta
Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado.
14 Desenchufe la herramienta
Desconecte la herramienta y espere que esté completamente parada antes de dejarla sin vigilar. Desenchufe la herramienta cuando no se utilice y antes de proceder al mantenimiento o sustituir accesorios.
Page 27
22 es - 3
ESPAÑOL
15 Retire las llaves de maniobra
Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados.
16 Utilice la herramienta adecuada
En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCION! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.
17 Cuide el cable de alimentación
No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas.
18 Mantenga las herramientas asiduamente
Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa.
19 Comprobar que no haya partes averiadas
Antes de utilizar la herramienta, compruebea que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT.
20 Haga reparar su herramienta en un Centro de
Servicio DEWALT
Esta Herramienta Eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de Herramientas Eléctricas debe ser efectuada únicamente por un técnico competente.
Verificación del contenido del embalaje
El paquete contiene:
1 Broca de perforadora rotativa para trabajos duros 1 Empuñadura lateral 1 Varilla de ajuste de profundidad 1 Caja de transporte 1 Manual de instrucciones 1 Dibujo despiezado
• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.
Descripción (fig. A)
El martillo rotativo con percusión DEWALT DW570K(L) está diseñado para aplicaciones profesionales, tales como las de perforar, perforar con percusión, cincelado ligero y taladrado con barrena cilíndrica hueca con punta de carburo.
1 Conmutador de velocidad variable 2 Portaherramientas para accesorios SDS-plus
®
3 Selector de modo con bloqueo de seguridad 4 Empuñadura lateral 5 Varilla de ajuste de profundidad 6 Mordaza reguladora de la profundidad
Embrague limitador de torsión
Los martillos están provistos de un embrague limitador de torsión, el cual reduce el par de torsión transmitido al usuario, al quedarse atascada una broca. Esta característica impide también el calado del engranaje y del motor eléctrico. El embrague limitador de torsión es ajustado en la fábrica y no puede ser ajustado luego por el usuario.
Page 28
ESPAÑOL
es - 4 23
Velocidad variable
La característica de velocidad variable permite que la velocidad vaya aumentando poco a poco, evitando así que, al arrancar, la broca se desvíe del lugar en el que se pretende hacer el agujero. Esta característica también reduce la reacción inmediata de torsión que se transmite al aparato y al operario si la perforadora se pone en marcha con la broca introducida en un agujero hecho previamente.
Seguridad eléctrica
El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.
Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra.
Sustitución de cable o enchufe
Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.
Utilización de un cable de prolongación
En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm2. Si utiliza un carrete de cable, desenrolle siempre el cable completamente.
Montaje y ajustes
Desenchufe la herramienta antes de proceder con el montaje y los ajustes.
Selección del modo de operación (fig. B)
La perforadora rotativa puede usarse en tres modos operativos:
Perforación rotativa: para perforar metal, madera y plástico.
Perforación por percusión: rotación y percusión simultáneas para perforación de hormigón y mampostería y extracción de testigos con cuchillas de carburo.
Martilleo sólo con bloqueador de husillo: sólo percusión - para desbastado y burilado ligero.
Rotación de la broca: posición no operativa que se usa sólo para hacer girar un escoplo plano hasta la posición deseada.
• Seleccione el modo operativo deseado haciendo presión sobre el bloqueo de seguridad (8) y haciendo girar el selector de modo (3) hacia el símbolo que está sobre la caja hasta que el bloqueo de seguridad encaje en su posición haciendo clic.
No seleccione el modo operativo cuando la herramienta está en funcionamiento.
Inserción y extracción de accesorios SDS-plus
®
(fig. C)
Su perforadora rotativa utiliza accesorios SDS-plus®.
• Limpie y engrase el vástago de la punta.
• Inserte la espiga de la broca en el portaherramientas (2).
• Gire levemente la broca mientras empuja el accesorio hacia abajo hasta que encaje en su lugar haciendo clic.
• Tire de la broca para comprobar que esté correctamente sujeta. Para la función de percusión es preciso que la broca pueda moverse axialmente varios centímetros una vez sujeta en el portaherramientas.
• Para extraer un accesorio, tire hacia atrás del manguito de cierre del portaherramientas (9) y tire de la broca.
Extracción y colocación del portaherramientas (fig. C)
• Para extraer el portaherramientas, tire del collar inmovilizador (10) hacia la parte frontal de la herramienta y extraiga el portaherramientas tirando de él.
Page 29
24 es - 5
ESPAÑOL
• Para colocar el portaherramientas, deslice el collar inmovilizador hacia el adaptador SDS-plus®, empuje el portaherramientas hacia el eje, suelte el collar inmovilizador y, haciéndolo girar, haga que el portaherramientas encaje haciendo clic.
Existe un accesorio que es un portabrocas sin llave de 3 mandíbulas (DT7003) que permite perforar madera, metal y plástico. Póngase en contacto con su representante DEWALT local si necesita más información.
Ajuste del mango lateral (fig. D)
Para ajustar la posición del mango lateral (4):
• Afloje el mango desatornillándolo (A).
• Gire el mango hasta la posición deseada y ajústelo (B).
Utilice siempre la herramienta con el mango lateral debidamente montado.
Regulación de la profundidad del taladro (fig. E)
• Coloque la broca adecuada siguiendo las indicaciones dadas más arriba.
• Afloje la abrazadera reguladora de la profundidad (6).
• Introduzca la varilla de ajuste de la profundidad (5) en el agujero que hay en la abrazadera reguladora de la profundidad.
• Ajuste la profundidad del taladro como se indica en la ilustración.
• Apriete la abrazadera reguladora de la profundidad.
Instrucciones para el uso
• Respete siempre las instrucciones de seguridad y las normas de aplicación.
• Infórmese sobre la ubicación de tuberías y de cables eléctricos.
• Sólo se debe ejercer una ligera presión sobre la herramienta. Una presión excesiva no acelera el taladrado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil.
Perforación con una broca robusta (fig. A)
• Ajuste el selector de modo (3) en la posición deseada: perforación de percusión para mampostería, sólo perforación para madera, metal y plástico, sólo percusión para aplicaciones de desbastado y burilado.
• Introduzca la broca adecuada.
• Ajuste la empuñadura lateral (4).
• En caso necesario, fije la profundidad del taladro.
• Marque el lugar donde deba hacer el taladro.
• Sitúe la broca sobre la marca y pulse el conmutador de velocidad variable (1).
• Para parar la herramienta, suelte el conmutador.
Perforación con una barrena cilíndrica hueca (fig. A)
• Ajuste el selector de modo (3) a la posición “perforación con percusión”.
• Ajuste la empuñadura lateral (4).
• Monte la barrena cilíndrica hueca.
• Monte la broca de centrar en la barrena cilíndrica hueca.
• Coloque la broca de centrar en el punto a ser perforado y pulse el conmutador (1). Perfore hasta que la barrena haya penetrado en el hormigón hasta aprox. 1 cm.
• Deje de perforar y quite la broca de centrar. Vuelva a colocar la barrena cilíndrica hueca en el agujero y siga perforando.
• Cuando se perfora una estructura que sea más espesa que la profundidad de la barrena hueca, se debe sacar con frecuencia el cilindro de hormigón que se acumula en la barrena hueca. Para evitar que el hormigón se rompa alrededor del orificio, perfore primero un agujero con el diámetro de la broca de centrar que atraviese completamente la estructura. Luego se puede perforar con barrena hueca en ambos lados de la estructura.
Desbastado y burilado (fig. A)
• Antes de introducir el buril, ponga el selector de modo (3) en la posición “sólo percusión con bloqueo del eje”.
• Introduzca el buril adecuado. Para ajustar la cabeza del buril en el ángulo deseado, ponga el selector de modo (3) en la posición “rotación de broca” y haga girar el buril manualmente. Vuelva a poner el selector en la posición “sólo percusión con bloqueo de eje”.
Page 30
ESPAÑOL
es - 6 25
• Ajuste la empuñadura lateral (4).
• Pulse el conmutador de velocidad variable (1) y empiece a trabajar.
• No utilice esta herramienta para mezclar o bombear líquidos combustibles o explosivos (bencina, alcohol, etc.).
• No mezclar o remover líquidos inflamables.
Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.
Mantenimiento
Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.
• La perforadora rotativa no puede ser reparada por el usuario. En caso de que sea necesario repararla, llévela a un agente de reparaciones autorizado de DEWALT, donde sólo utilizarán recambios DEWALT auténticos. La herramienta dejará de trabajar automáticamente cuando las escobillas de carbón estén gastadas.
Lubricación
Su herramienta eléctrica no requiere lubricación adicional.
Es preciso lubricar regularmente los accesorios en torno al punto de montaje SDS-plus®.
Limpieza
Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
Herramientas desechadas y el medio ambiente
Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.
GARANTÍA
• 30 DÍAS DE SATISFACCIÓN COMPLETA •
Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.
• UN AÑO DE SERVICIO GRATUITO •
Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.
• UN AÑO DE GARANTÍA •
Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra.
Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso deeste manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.
Page 31
26 fr - 1
FRANÇAIS
MARTEAU ELECTROPNEUMATIQUE DW570K(L)
Félicitations!
Vous avez choisi un outil électrique DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.
Table des matières
Caractéristiques techniques fr - 1 Déclaration CE de conformité fr - 1 Instructions de sécurité fr - 2 Contenu de l’emballage fr - 3 Description fr - 3 Sécurité électrique fr - 3 Câbles de rallonge fr - 4 Assemblage et réglage fr - 4 Mode d’emploi fr - 5 Entretien fr - 5 Garantie fr - 6
Caractéristiques techniques
DW570K(L)
Tension V 230 Puissance absorbée W 900 Vitesses à vide tr/min 0 - 730 Vitesses en charge tr/min 0 - 620 Energie de choc J 0-4,4 Capacité de perçage acier/bois/béton mm 16/40/32 Burinage oui, 24 positions Capacité de perçage dans maçonnerie mm 90 Porte-outil SDS-plus
®
Diamètre du collet mm 58 Poids kg 4,9
Fusible:
Outils 230 V 10 A
Les symboles suivants sont utilisés dans le présent manuel:
En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l’outil.
Dénote la présence de tension électrique.
Risque d’incendie.
Déclaration CE de conformité
DW570K(L)
DEWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Pour de plus amples informations, contacter DEWALT à l’adresse ci-dessous ou se reporter au dos de ce manuel.
Niveau de pression acoustique suivant 86/188/CEE & 98/37/CEE, mesuré suivant EN 50144:
DW570K(L)
LpA(pression acoustique) dB(A)* 91 LWA(puissance acoustique) dB(A) 104 * à l’oreille de l’opérateur
Prendre les mesures nécessaires pour la protection de l’ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).
Page 32
FRANÇAIS
fr - 2 27
Valeur moyenne pondérée du carré de l’accélération suivant EN 50144:
DW570K(L)
11 m/s
2
Des interférences très puissantes risquent d’entraîner des variations de la vitesse pouvant atteindre 20%. Ces variations cessent dès que les interférences disparaissent.
Directeur de développement produits Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne
Instructions de sécurité
Afin de réduire le risque de décharge électrique, de blessure et d’incendie lors de l’utilisation d’outils électriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d’utiliser l’outil. Conserver ces instructions de sécurité!
Généralités
1 Tenir votre aire de travail propre et bien rangée
Le désordre augmente les risques d’accident.
2 Tenir compte des conditions ambiantes
Ne pas exposer les outils électriques à l’humidité. Veiller à ce que l’aire de travail soit bien éclairée. Ne pas utiliser d’outils électriques en présence de liquides ou de gaz inflammables.
3 Attention aux décharges électriques
Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple: humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d’isolation ou un disjoncteur différentiel (FI).
4 Tenir les enfants éloignés
Ne pas permettre que d’autres personnes touchent l’outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans.
5 Câble de rallonge pour l’extérieur
A l’extérieur, n’utiliser que des câbles de rallonge homologués portant le marquage correspondant.
6 Ranger vos outils dans un endroit sûr
Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.
7 Porter des vêtements de travail appropriés
Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l’extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti­dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.
8 Porter des lunettes de protection
Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.
9 Attention au niveau de pression acoustique
Prendre les mesures nécessaires pour la protection de l’ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).
10 Bien fixer la pièce à travailler
Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l’outil.
11 Adopter une position confortable
Toujours tenir les deux pieds à terre et garder l’équilibre.
12 Eviter tout démarrage involontaire
Ne pas porter l’outil en ayant un doigt placé sur l’interrupteur. Mettre l’interrupteur en position d’arrêt avant de mettre la fiche dans la prise.
13 Faire preuve de vigilance
Observer votre travail. Faire preuve de bon sens. Ne pas employer l’outil en cas de fatigue.
14 Enlever la fiche de la prise
Débrancher l’outil et attendre qu’il soit complètement immobilisé avant de le laisser, de procéder à l’entretien ou au changement d’accessoires.
15 Enlever les clés de réglage
Avant de mettre l’outil en marche, retirer les clés et outils de réglage.
Page 33
28 fr - 3
FRANÇAIS
16 Utiliser l’outil adéquat
Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Ne pas utiliser d’outils ou d’accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n’ont pas été conçus. Attention! L’utilisation d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l’outil conformément à sa destination.
17 Préserver le câble d’alimentation
Ne pas porter l’outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l’huile et des arêtes vives.
18 Entretenir vos outils avec soin
Maintenir vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observer les instructions d’entretien et de changement d’accessoires. Vérifier régulièrement l’état du câble d’alimentation et, s’il est endommagé, le faire changer par votre Service agréé DEWALT. Vérifier périodiquement le câble de rallonge et le remplacer s’il est endommagé. Maintenir les poignées sèches et exemptes d’huile et de graisse.
19 Contrôler si votre outil est endommagé
Avant d’utiliser l’outil, vérifier qu’il n’est pas endommagé. Pour cela, contrôler l’alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l’outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l’outil quand l’interrupteur est défectueux. Faire remplacer l’interrupteur par un Service agréé DEWALT.
20 Faire réparer votre outil par un Service agréé
DEWALT
Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.
Contenu de l’emballage
L’emballage contient:
1 Marteau électropneumatique 1 Poignée latérale
1 Butée de profondeur 1 Coffret de transport 1 Manuel d’instructions 1 Dessin éclaté
• Vérifier si l’outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.
• Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.
Description (fig. A)
Votre marteau électropneumatique DEWALT type DW570K(L) a été conçu pour une utilisation professionnelle dans le domaine du perçage avec ou sans percussion, pour de légers travaux de burinage, rainurage et démolition et pour perçage avec foret trépan.
1 Interrupteur à variateur de vitesse 2 Porte-outil pour accessoires SDS-plus
®
3 Sélecteur de mode à cran de sûreté 4 Poignée latérale 5 Butée de profondeur 6 Serre-butée de profondeur
Limiteur de couple
Les marteaux électropneumatiques sont équipés d’un limiteur de couple réduisant l’à-coup en cas de blocage du foret. Cette caractéristique évite aussi le calage de l’engrenage et du moteur électrique. Ajusté à l’usine, le limiteur de couple n’est pas réglable.
Vitesse variable
La caractéristique “vitesse variable” permet à la vitesse d’augmenter progressivement, évitant ainsi, à la mise en marche, au foret de déraper de la position destinée au trou. Cette caractéristique réduit également la réaction immédiate du couple transmise à l’engrenage et à l’opérateur si le marteau est démarré avec le foret dans un trou existant.
Sécurité électrique
Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d’identification.
Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n’est donc pas nécessaire.
Page 34
FRANÇAIS
fr - 4 29
CH Toujours utiliser la fiche prescrite lors du
remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils
CH En cas d’utilisation à l’extérieur, connecter
les outils portatifs à un disjoncteur FI.
Remplacement du cordon secteur ou de la fiche
Après le remplacement du cordon secteur ou de la fiche, s’en débarrasser en songeant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.
Câbles de rallonge
Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm2. En cas d’utilisation d’un dévidoir, toujours dérouler le câble complètement.
Assemblage et réglage
Toujours retirer la fiche de la prise avant de procéder à l’assemblage ou au réglage.
Sélection du mode de fonctionnement (fig. B)
Le marteau électropneumatique peut servir en trois modes de fonctionnement:
Perçage par rotation: pour le perçage du métal, du bois et des plastiques.
Perçage à percussion: pour le perçage par rotation et percussion simultanées du béton et de la maçonnerie et pour le perçage au foret trépan.
Percussion uniquement avec blocage du mandrin: percussion uniquement - pour légers travaux de burinage et de rainurage.
Rotation du foret: position de non-travail servant uniquement à faire tourner un burin plat dans la position souhaitée.
• Sélectionnez le mode de fonctionnement approprié en appuyant sur le cran de sûreté (8) et en tournant le sélecteur de mode (3) vers le symbole présent sur le carter jusqu’à ce que le cran de sûreté se mette en position (en émettant un déclic).
Ne pas sélectionner le mode de fonctionnement alors que l’outil est en marche.
Insertion et retrait des accessoires SDS-plus
®
(fig. C)
Votre marteau électropneumatique utilise des accessoires SDS-plus®.
• Graisser la queue du foret.
• Insérez la queue du foret dans le porte-outil (2).
• Tout en enfonçant l’accessoire, tournez légèrement le foret jusqu’à ce qu’il se mette en position (en émettant un déclic).
• Tirez sur le foret pour vérifier s’il est bloqué correctement. La fonction de percussion exige que le foret soit capable de se déplacer dans le sens axial de plusieurs centimètres lorsqu’il est bloqué dans le porte-outil.
• Pour retirer un accessoire, repoussez le manchon de blocage (9) du porte-outil puis dégagez le foret.
Retrait et fixation du porte-outil (fig. C)
• Pour retirer le porte-outil, tirez le collet de blocage (10) en direction de l’avant de l’outil puis dégagez le porte-outil.
• Pour fixer le porte-outil, engagez le collet de blocage en direction du raccord SDS-plus®, poussez le porte-outil sur le mandrin, relâchez le collet de blocage et tournez le porte-outil jusqu’à ce qu’il se mette en position (en émettant un déclic).
Un mandrin à 3 mâchoires sans clé pour le perçage du bois, du métal et des plastiques est disponible comme accessoire (DT7003). Pour de plus amples informations, veuillez contacter votre distributeur DEWALT local.
Page 35
30 fr - 5
FRANÇAIS
Réglage de la poignée latérale (fig. D)
Pour régler la position de la poignée latérale (4):
• Desserrez la poignée en la dévissant (A).
• Tournez la poignée à la position souhaitée puis serrez-la (B).
Utilisez toujours l’outil avec la poignée latérale correctement montée.
Réglage de la profondeur de perçage (fig. E)
• Insérez le foret approprié comme décrit plus bas.
• Desserrez le serre-butée de profondeur (6).
• Montez la butée de profondeur (5) à travers le trou dans le serre-butée de profondeur.
• Ajustez la profondeur de perçage comme illustré.
• Serrez le serre-butée de profondeur.
Mode d’emploi
• Toujours respecter les consignes de sécurité et les règles en vigueur.
• Se renseigner sur l’emplacement des tuyauteries et des câblages.
• Appliquer une force modérée sur l’outil. Une pression excessive n’accélère pas le perçage mais altère la performance de l’outil et risque de réduire sa durée de vie.
Perçage à l’aide d’un foret plein (fig. A)
• Mettez le sélecteur de mode (3) dans la position désirée: perçage à percussion pour maçonnerie, perçage uniquement pour bois, métal et plastiques, percussion uniquement pour les travaux de burinage et de rainurage.
• Insérez le foret approprié.
• Ajuster la poignée latérale (4).
• Réglez, si nécessaire, la profondeur de perçage.
• Repérez le point destiné au perçage du trou.
• Placez le foret sur ce point puis appuyez sur l’interrupteur à variateur de vitesse (1).
• Pour arrêter l’outil, relâcher l’interrupteur.
Perçage avec un trépan (fig. A)
• Mettre le sélecteur de mode (3) sur perçage avec percussion.
• Ajuster la poignée latérale (4).
• Introduire un trépan adapté.
• Monter le foret pilote dans le trépan.
• Placer le foret pilote à l’endroit où le trou va être percé et enfoncer l’interrupteur (1). Percer jusqu’à ce que le trépan pénètre le béton d’environ 1 cm.
• Arrêter l’outil et enlever le foret pilote. Reprendre le travail en plaçant le trépan dans le trou existant.
• En cas de perçage d’une structure plus épaisse que la profondeur du trépan, casser régulièrement la carotte de béton qui se forme à l’intérieur du trépan. Pour éviter d’endommager le béton en fin de perçage, percer un trou du diamètre du foret pilote à travers toute l’épaisseur de la structure. Ensuite, percer au trépan la moitié du trou en partant de chacun des côtés.
Burinage et rainurage (fig. A)
• Avant d’insérer le burin, mettez le sélecteur de mode (3) en position “percussion uniquement avec blocage du mandrin”.
• Insérez le burin approprié. Pour ajuster la tête du burin sur l’angle de votre choix, mettez le sélecteur de mode (3) en position “rotation du foret” et tournez le burin manuellement. Retournez le sélecteur de mode en position “percussion uniquement avec blocage du mandrin”.
• Ajuster la poignée latérale (4).
• Appuyez sur l’interrupteur à variateur de vitesse (1) puis commencez àtravailler.
• Ne pas utiliser cet outil pour mélanger ou pomper des liquides inflammables ou explosifs tels que l’essence, l’alcool, etc.
• Ne pas malaxer ou agiter des liquides inflammables marqués en conséquence.
Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.
Entretien
Votre outil DEWALT a été conçu pour durer longtemps avec un minimum d’entretien. Son fonctionnement satisfaisant dépend en large mesure d’un entretien soigneux et régulier.
• Le marteau électropneumatique ne doit pas être réparé par l’utilisateur. Si cet outil nécessite une réparation, confiez-le à un réparateur DEWALT agréé, qui n’utilisera que des pièces de rechange DEWALT d’origine.
Page 36
fr - 6 31
FRANÇAIS
L’outil se met hors circuit automatiquement lorsque les carbones sont usés.
Lubrification
Votre outil électrique ne nécessite aucune lubrification additionnelle.
Les accessoires et fixations employés doivent être régulièrement lubrifiés autour de la garniture SDS-plus®.
Nettoyage
Les fentes d’aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.
GARANTIE
• 30 JOURS D’ENGAGEMENT SATISFACTION •
Si, pour quelque raison que ce soit, votre machine DEWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DEWALT. Munissez-vous d’une preuve d’achat.
• 1 AN DE MAINTENANCE GRATUITE •
Au cas où votre machine DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après­vente agréé sur présentation de la preuve d’achat. Ce service comprend pièces et main-d’oeuvre pour les machines, à l’exclusion des accessoires.
• 1 AN DE GARANTIE •
Au cas où votre machine DEWALT présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l’unité entière, et ce à notre discrétion, à condition que:
• la machine ait été utilisée correctement
• aucune personne non qualifiée n’ait tenté de réparer la machine
• la preuve d’achat portant la date d’acquisition soit fournie.
Pour obtenir l’adresse du distributeur DEWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel. Comme alternative, une liste de centres de service après-vente DEWALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur l’Internet (www.2helpU.com).
Page 37
ITALIANO
32 it - 1
TASSELLATORE ELETTROPNEUMATICO DW570K(L)
Congratulazioni!
Siete entrati in possesso di un Elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale.
Indice del contenuto
Dati tecnici it - 1 Dichiarazione CE di conformità it - 1 Norme generali di sicurezza it - 2 Contenuto dell’imballo it - 3 Descrizione it - 3 Norme di sicurezza elettrica it - 4 Impiego di una prolunga it - 4 Assemblaggio e regolazione it - 4 Istruzioni per l’uso it - 5 Manutenzione it - 6 Garanzia it - 7
Dati tecnici
DW570K(L)
Tensione V 230 Potenza assorbita W 900 Velocità a vuoto min-10 - 730 Velocità a carico min-10 - 620 Energia d’urto J 0-4,4 Max. capacità di foratura acciaio/legno/calcestruzzo mm 16/40/32 Scheggiatura e scalpellatura sì, 24 posizioni Max. capacità di foratura su mattone mm 90 Portapunte SDS-plus
®
Diametro collare mm 58 Peso kg 4,9
Fusibili:
Modelli da 230 V 10 A
I seguenti simboli vengono usati nel presente manuale:
Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.
Indica pericolo di scossa elettrica.
Pericolo d’incendio.
Dichiarazione CE di conformità
DW570K(L)
DEWALT dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale.
Il livello di rumorosità è conforme alle norme 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144:
DW570K(L)
LpA(rumorosità) dB(A)* 91 LWA(potenza sonora) dB(A) 104 * all’orecchio dell’operatore
Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A).
Page 38
it - 2 33
ITALIANO
Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144:
DW570K(L)
11 m/s
2
Una grande interferenza ad alta frequenza può fare variare la velocità dell’elettroutensile fino al 20%. Il valore normale della velocità viene comunque ristabilito non appena l’interferenza viene soppressa.
Direttore ricerca e sviluppo Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germania
Norme generali di sicurezza
Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni!
Norme generali
1 Tenere pulita l’area di lavoro
Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti.
2 Tener presenti le caratteristiche dell’ambiente
di lavoro
Non esporre gli utensili elettrici all’umidità. Tenere ben illuminata l’area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.
3 Proteggersi da scariche elettriche
Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI).
4 Tenere i bambini lontani dall’area di lavoro
Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.
5 Cavo di prolunga per l’uso esterno
Se l’utensile viene utilizzato all’aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l’uso esterno.
6 Custodia dell’elettroutensile dopo l’uso
Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.
7 Usare il vestiario appropriato
Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.
8 Usare occhiali protettivi
Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.
9 Rumorosità eccessiva
Prendere appropriate misure a protezione dell’udito se il livello acustico supera gli 85 dB(A).
10 Bloccare il pezzo da lavorare
Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.
11 Non sbilanciarsi
Mantenere sempre un buon equilibrio evitando posizioni malsicure.
12 Evitare accensioni accidentali
Non eseguire il trasporto dell’Elettroutensile collegato alla rete di alimentazione tenendo il dito sull’interruttore. Assicurarsi che l’interruttore sia in posizione OFF prima di inserire la spina.
13 Stare sempre attenti
Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l’utensile quando si è stanchi.
14 Staccare l’alimentazione dell’utensile
Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l’utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell’utensile o di sostituzione degli accessori.
Page 39
ITALIANO
34 it - 3
15 Non lasciare sull’utensile chiavi o strumenti
di misura
Prima di mettere in funzione l’Elettroutensile si abbia cura di togliere chiavi e altri strumenti.
16 Usare l’utensile adatto
L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Attenzione! L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d’uso possono comportare il rischio di infortuni.
17 Non abusare del cavo elettrico
Non trascinare l’utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.
18 Mantenere l’utensile con cura
Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DEWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso.
19 Controllare che non vi siano parti danneggiate
Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT.
20 Rivolgersi ai Centri di Assistenza Tecnica
autorizzati DEWALT per le riparazioni
Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.
Contenuto dell’imballo
L’imballo comprende:
1 Martello perforatore rotativo per impieghi pesanti 1 Impugnatura laterale 1 Asta di profondità regolabile 1 Cassetta di trasporto 1 Manuale istruzione 1 Disegno esploso
• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile.
Descrizione (fig. A)
Il vostro tassellatore DEWALT DW570K(L) è stato studiato per impieghi professionali di foratura con rotazione, foratura con percussione, scheggiatura leggera e scalpellatura, demolizione e foratura profonda con utensile con punta al carburo.
1 Interruttore a velocità variabile 2 Portapunte per accessori SDS-plus® accessori 3 Selettore di modalità con blocco di sicurezza 4 Impugnatura laterale 5 Asta di profondità regolabile 6 Morsetto di arresto profondità
Frizione di sicurezza
I tassellatori sono dotati di un’apposita frizione che riduce l’erogazione della coppia al fine di proteggere l’operatore da contraccolpi provocati dal bloccaggio della punta nel materiale. Il dispositivo previene anche l’arresto improvviso della rotazione e del motore. La frizione è stata tarata in fabbrica e pertanto non può essere modificata.
Velocità regolabile
La funzione di velocità regolabile permette di aumentare la velocità lentamente, in modo che all’avviamento, la punta del trapano non si allontani dal punto in cui si desiderava praticare il foro. Questa funzione riduce inoltre l’immediato impatto di coppia trasmesso all’ingranaggio e all’operatore, qualora la punta del martello fosse stata inserita in un foro già esistente.
Page 40
it - 4 35
ITALIANO
Norme di sicurezza elettrica
Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.
Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perciò non è richiesta la messa a terra.
CH Per la sostituzione del cavo di
alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici
CH Gli apparecchi portatili, utilizzati in
ambiente esterno, devono essere collegati ad un interruttore differenziale.
Sostituzione del cavo o della spina
Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.
Impiego di una prolunga
In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm2. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza.
Assemblaggio e regolazione
Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.
Selezione del modo di funzionamento (fig. B)
Il martello perforante rotativo prevede tre modi di funzionamento:
Trapanatura rotativa: per trapanare metallo, legno e plastica.
Trapanatura a percussione: rotazione e incisione contemporanea per perforazioni su cemento e muratura e foratura con utensile cavo con punte al carburo.
Martellamento solo con blocco del mandrino: solo incisione per scheggiatura lieve e scalpellatura.
Rotazione delle punte: posizione di riposo utilizzata solo per ruotare un truciolo piatto nella posizione desiderata.
• Selezionare il modo di funzionamento desiderato premendo il blocco di sicurezza (8) e ruotando il selettore (3) verso il simbolo appropriato sul corpo utensile, fino a quando il blocco di sicurezza non è fissato in posizione.
Non selezionare il modo di funzionamento quando l’utensile è in funzione.
Inserimento e rimozione degli accessori SDS-plus
®
(fig. C)
Il vostro martello perforante rotativo è dotato di accessori SDS-plus®.
• Pulire ed ingrassare il gambo della punta.
• Inserire la lunghezza della punta nel portapunte (2).
• Ruotare leggermente la punta premendo contemporaneamente l’accessorio fino a quando non è fissato in posizione.
• Tirare la punta per verificare che sia correttamente bloccata. La funzione di percussione richiede che la punta si possa muovere orizzontalmente di diversi centimetri quando è fissata al portapunte.
• Per rimuovere un accessorio, tirare indietro il manicotto di bloccaggio del portapunte (9) ed estrarre la punta.
Page 41
ITALIANO
36 it - 5
Rimozione e montaggio del portapunte (fig. C)
• Per rimuovere il portpunte, tirare la ghiera di serraggio (10) verso la parte anteriore dell’utensile e estrarre il portapunte.
• Per montare il portapunte, far slittare la ghiera di serraggio verso l’accessorio SDS-plus®, calettare il portapunte sul mandrino, rilasciare la ghiera di serraggio e ruotare il portapunte fino a fissarlo in posizione.
Come accessorio (DT7003), è disponibile un autocentrante a 3 griffe senza tasti per trapanare legno, metallo e plastica. Per ulteriori informazioni, contattare il rivenditore DEWALT a voi più vicino.
Regolazione dell’impugnatura laterale (fig. D)
Per regolare la posizione dell’impugnatura laterale (4):
• Allentare l’impugnatura svitandola (A).
• Ruotare l’impugnatura nella posizione desiderata e serrarla (B).
Verificare sempre che l’impugnatura laterale sia correttamente montata prima di utilizzare l’utensile.
Impostazione della profondità di trapanatura (fig. E)
• Inserire la punta più appropriata come descritto sopra.
• Allentare il morsetto di arresto profondità (6).
• Montare l’asta di profondità regolabile (5) attraverso il foro nel morsetto di arresto profondità.
• Regolare la profondità di trapanatura come descritto.
• Serrare il morsetto di arresto profondità.
Istruzioni per l’uso
• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull’utensile. La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell’utensile.
Trapanatura con punta piena (fig. A)
• Impostare il selettore (3) nella posizione desiderata: perforazione a percussione su cemento, trapanatura solo su legno, metallo e plastica, percussione solo per scheggiatura e scalpellatura.
• Inserire la punta appropriata.
• Regolare l’impugnatura laterale (4).
• Se necessario, impostare la profondità di trapanatura.
• Fare un segno laddove si intende praticare il foro.
• Posizionare la punta sul segno e premere l’interruttore di regolazione velocità (1).
• Per fermare l’utensile, rilasciare l’interruttore.
Foratura con punte a corona (fig. A)
• Porre il selettore (3) nella posizione di percussione.
• Regolare l’impugnatura laterale (4).
• Inserire la punta a corona del tipo richiesto.
• Assemblare la punta di centraggio nella punta a corona.
• Posizionare la punta di centraggio in corrispondenza del punto in cui forare e premere l’interruttore (1). Iniziare la foratura arrestandosi quando la punta a corona è penetrata per 1 cm circa nel calcestruzzo.
• Togliere la punta di centraggio. Inserire la punta a corona nel foro e procedere con la foratura.
• Se si fora in una struttura di spessore maggiore della profondità della punta a corona eliminare ad intervalli regolari il calcestruzzo all’interno della punta. Per evitare di asportare o fessurare involontariamente il calcestruzzo intorno al foro, ricavare prima un foro passante del diametro della punta di centraggio, il quale attraverserà tutta la struttura. Quindi procedere perforando con la punta a corona da entrambi i lati.
Scheggiatura e scalpellatura (fig. A)
• Prima di inserire lo scalpello, impostare il selettore (3) nella posizione “Percussione solo a mandrino bloccato”.
• Inserire lo scalpello adeguato. Per regolare l’angolatura della testa dello scalpello, impostare il selettore (3) sulla posizione “rotazione punta” e ruotare lo scalpello manualmente. Riportare il selettore nella posizione “Percussione solo a mandrino bloccato”.
• Regolare l’impugnatura laterale (4).
Page 42
it - 6 37
ITALIANO
• Premere l’interruttore di regolazione velocità (1) e cominciare il lavoro.
• Non impiegare il presente elettroutensile per miscelare o pompare fluidi altamente combustibili o esplosivi (benzin,alcool, ecc.).
• Non utilizzare per miscelare o agitare liquidi infiammabili indicati come tali.
Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.
Manutenzione
Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica.
• Il martello di perforazione rotativo non può essere riparato dall’utente. Per eventuali riparazioni, recarsi ad un centro di assistenza e riparazioni autorizzato DEWALT, dove saranno usati esclusivamente ricambi originali DEWALT. Quando le spazzole in carbonio saranno usurate, l’utensile si spegnerà automaticamente.
Lubrificazione
Il Vostro elettroutensile non richiede lubrificazione addizionale.
Gli accessori e le prolunghe utilizzati devono essere lubrificati regolarmente; in particolare gli accessori SDS-plus®.
Pulitura
Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido.
Utensili inutilizzabili e tutela ambientale
Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente.
Page 43
GARANZIA
• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •
Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell’utensile, presentando debita prova dell’avvenuto acquisto.
• MANUTENZIONE GRATUITA PER UN ANNO •
L’eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
• GARANZIA TOTALE DI UN ANNO •
Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all’estero, dal nostro staff distributivo.
Contattare la Sede Centrale DEWALT per ottenere l’indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DEWALT, completo di dettagli sul servizio assistenza post­vendita.
ITALIANO
38 it - 7
Page 44
NEDERLANDS
nl - 1 39
BOORHAMER DW570K(L)
Gefeliciteerd!
U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker.
Inhoudsopgave
Technische gegevens nl - 1 EG-Verklaring van overeenstemming nl - 1 Veiligheidsinstructies nl - 2 Inhoud van de verpakking nl - 3 Beschrijving nl - 3 Elektrische veiligheid nl - 3 Gebruik van verlengsnoeren nl - 4 Monteren en instellen nl - 4 Aanwijzingen voor gebruik nl - 5 Onderhoud nl - 5 Garantie nl - 6
Technische gegevens
DW570K(L)
Spanning V 230 Opgenomen vermogen W 900 Toerental, onbelast min-10 - 730 Toerental, belast min-10 - 620 Slagenergie J 0-4,4 Boorcapaciteit in staal/hout/beton mm 16/40/32 Beitelen ja, 24 posities Boorcapaciteit in metselwerk mm 90 Opnamesysteem SDS-plus
®
Kraagdiameter mm 58 Gewicht kg 4,9
Zekeringen:
230 V machines 10 A
In deze handleiding worden de volgende pictogrammen gebruikt:
Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.
Geeft elektrische spanning aan.
Brandgevaar.
EG-Verklaring van overeenstemming
DW570K(L)
DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding.
Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144:
DW570K(L)
LpA(geluidsdruk) dB(A)* 91 LWA(geluidsvermogen) dB(A) 104 * op de werkplek
Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.
Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:
DW570K(L)
11 m/s
2
Page 45
40 nl - 2
NEDERLANDS
Grote, hoogfrequente storingen kunnen toerentalvariaties tot 20% veroorzaken. Deze verdwijnen echter zodra de storing wordt opgeheven.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland
Veiligheidsinstructies
Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!
Algemeen
1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden
Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.
3 Voorkom een elektrisch schok
Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)­schakelaar voor te schakelen, verhoogd worden.
4 Houd kinderen uit de buurt
Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.
5 Verlengsnoeren voor gebruik buitenshuis
Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkteverlengsnoeren.
6 Berg de machine veilig op
Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.
7 Draag geschikte werkkleding
Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.
8 Draag een veiligheidsbril
Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.
9 Let op de maximum geluidsdruk
Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.
10 Klem het werkstuk goed vast
Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.
11 Zorg voor een veilige houding
Zorg altijd voor een juiste stabiele houding.
12 Voorkom onbedoeld inschakelen
Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.
13 Blijf voortdurend opletten
Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.
14 Trek de stekker uit het stopcontact
Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.
15 Verwijder sleutels of hulpgereedschappen
Controleer vóór het inschakelen altijd of de sleutels en andere hulpgereedschappen zijn verwijderd.
16 Gebruik de juiste machine
Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines.
Page 46
NEDERLANDS
nl - 3 41
De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.
17 Gebruik het snoer niet verkeerd
Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.
18 Onderhoud de machine met zorg
Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DEWalt Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.
19 Controleer de machine op beschadigingen
Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center.
20 Wendt u voor reparaties tot een erkend
DEWALT Service-center
Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Tervoorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.
Inhoud van de verpakking
De verpakking bevat:
1 Boorhamer voor zware toepassingen 1 Zijhandgreep 1 Diepte-aanslag 1 Transportkoffer
1 Handleiding 1 Onderdelentekening
• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.
Beschrijving (fig. A)
Uw DEWALT boorhamer DW570K(L) is ontworpen voor professioneel gebruik: boren, hamerboren, lichte beitel-, hak- en sloopwerkzaamheden en boren met hardmetalen kroonboren.
1 Schakelaar voor elektronisch regelbaar toerental 2 Houder voor SDS-plus® accessoires 3 Boorstand-keuzeschakelaar met
veiligheidsvergrendeling
4 Zijhandgreep 5 Diepte-aanslag 6 Diepteaanslagklem
Koppelbegrenzing
Deze boorhamers zijn uitgerust met een koppelbegrenzing waardoor de maximum koppelreactie naar de gebruiker in geval van vastlopen van de boor wordt beperkt. Hierdoor wordt tevens vastlopen van motor en overbrenging voorkomen. De koppelbegrenzing is in de fabriek vast ingesteld.
Variabel toerental
Met behulp van de variabele toerental-functie kunt u de snelheid langzaam verhogen, op deze manier voorkomt u dat de boor, tijdens het starten, wegglijdt van de positie waar het gat moet komen. Deze functie reduceert ook het directe tegendraaimoment dat overgebracht wordt op de overbrenging en de gebruiker wanneer de boorhamer wordt gestart met de boor in een bestaand gat.
Elektrische veiligheid
De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.
Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig.
Page 47
42 nl - 4
NEDERLANDS
Vervangen van het snoer of de stekker
Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.
Gebruik van verlengsnoeren
Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.
Monteren en instellen
Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.
Kiezen van de boorstand (fig. B)
De boorhamer heeft drie verschillende functie­instellingen:
Boren: boren in metaal, hout en kunststof.
Hamerboren: gelijktijdig boren en hameren - voor beton en steenachtige materialen en boren met hardmetalen kroonboren.
Hameren met spindelvergrendeling: hameren - voor licht beitel-, hak- en sloopwerk.
Beiteloriëntatie: een stand niet om in te boren, maar om een platte beitel in de gewenste positie te draaien.
• Kies de gewenste boorstand door de veiligheidsvergrendeling (8) in te drukken en de keuzeschakelaar (3) naar het gewenste symbool te draaien tot de veiligheidsvergrendeling vastklikt in de gewenste stand.
Kies geen andere boorstand terwijl de machine in werking is.
Plaatsen en verwijderen van SDS-plus
®
accessoires (fig. C)
Uw boorhamer werkt met SDS-plus® accessoires.
• Reinig de boorschacht en vet deze in.
• Steek de boorschacht in de houder (2).
• Druk de boor naar binnen en verdraai de boor totdat de borgkraag terugspringt.
• Trek aan de boor om te controleren of deze goed vastzit. In de hamerfunctie moet de boor enkele centimeters naar binnen en naar buiten kunnen bewegen.
• Voor het verwijderen van een accessoire, de borgkraag (9) naar achteren trekken en de boor uitnemen.
Plaatsen en verwijderen van de boorhouder (fig. C)
• Voor het verwijderen van de boorhouder, de borgkraag (10) naar voren trekken en de boorhouder afnemen.
• Voor het plaatsen van de boorhouder, schuift u de borgkraag naar de SDS-plus® adapter, duw de boorhouder op de spindel, zet de borgkraag vrij en draai de boorhouder totdat deze in de juiste positie vastklikt.
Een snelspanboorhouder voor het boren in hout, metaal en kunststof is verkrijgbaar als accessoire (DT7003). Neem contact op met uw DEWALT dealer voor meer informatie.
Instellen van de zijhandgreep (fig. D)
Voor het instellen van de positie van de zijhandgreep (4):
• Draai de handgreep los (A).
• Draai de handgreep naar de gewenste stand en zet hem vast (B).
Gebruik de machine alleen als de zijhandgreep op juiste wijze is gemonteerd.
Instellen van de boordiepte (fig. E)
• Plaats de juiste boor in de houder, zoals hierboven beschreven.
• Draai de diepteaanslagklem (6) los.
• Steek de diepte-instelstang (5) door het gat in de diepteaanslagklem.
• Stel de boordiepte in zoals aangegeven.
• Draai de diepteaanslagklem vast.
Page 48
NEDERLANDS
nl - 5 43
Aanwijzingen voor gebruik
• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldendevoorschriften.
• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
• Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.
Boren met een massieve boor (fig. A)
• Zet de keuzeschakelaar (3) in de gewenste stand: hamerboren in steenachtige materialen, alleen boren in hout, metaal en kunststof, hameren - voor licht beitel-, hak- en sloopwerk.
• Plaats de juiste boor.
• Stel de zijhandgreep (4) in.
• Stel de boordiepte in, indien noodzakelijk.
• Markeer de plaats waar het gat moet worden geboord.
• Plaats de boor op de aangegeven plaats en druk de variabel toerentalschakelaar (1) in.
• Stop de machine door de schakelaar los te laten.
Boren met een kroonboor (fig. A)
• Zet de keuzehendel (3) op hamerboren.
• Stel de zijhandgreep (4) in.
• Plaats de juiste kroonboor.
• Plaats het centreerboortje in de kroonboor.
• Plaats het centreerboortje op de plek waar het gat geboord moet worden en druk de schakelaar (1) in. Boor totdat de kroonboor ongeveer 1 cm in het beton vreet.
• Stop de machine en verwijder het centreerboortje. Plaats de kroonboor weer in het gat en ga verder met boren.
• Wanneer het te boren gat dieper is dan de diepte van de kroonboor, verwijder dan regelmatig de ronde betoncilinder die zich in de kroonboor vormt. Om beschadiging van het beton rondom het geboorde gat te voorkomen, eerst voorboren. Gebruik hiertoe een boor met dezelfde diameter als die van het centreerboortje en boor hiermee helemaal door het beton heen. Vervolgens het gat vanaf beide zijden naar het midden toe boren.
Beitelen en hakken (fig. A)
• Zet eerst de keuzeschakelaar (3) in de stand “hameren met spindelvergrendeling” voordat u een beitel plaatst.
• Plaats de juiste beitel. Om de kop van de beitel in de juiste hoek te plaatsen, zet u de keuzeschakelaar (3) in de stand “beiteloriëntatie” en draait u de beitel handmatig. Zet de keuzeschakelaar vervolgens terug in de stand “hameren met spindelvergrendeling”.
• Stel de zijhandgreep (4) in.
• Druk op de variabel toerentalschakelaar (1) en begin met werken.
• Gebruik de machine nooit voor het mengen of pompen van licht ontvlambare of explosieve vloeistoffen (benzine, alcohol, enz.).
• Gebruik de machine nooit voor het mengen of roeren van licht ontvlambare vloeistoffen.
Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.
Onderhoud
Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.
• De boorhamer kan niet door de gebruiker worden gerepareerd. Als de machine moet worden gerepareerd, breng hem dan naar een erkend DEWALT Service-center, waar alleen originele DEWALT onderdelen worden gebruikt. De machine wordt automatisch uitgeschakeld als de koolborstels versleten zijn.
Smering
Uw machine heeft geen extra smering nodig.
Accessoires en hulpstukken moeten regelmatig rond de SDS-plus® adapter worden gesmeerd.
Page 49
NEDERLANDS
44 nl - 6
Reiniging
Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.
Gebruikte machines en het milieu
Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.
GARANTIE
• 30 DAGEN “NIET GOED, GELD TERUG” GARANTIE •
Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
• 1 JAAR GRATIS SERVICE-CONTRACT •
Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service­centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.
• 1 JAAR GARANTIE •
Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:
• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd
Informeer bij uw dealer of bij het DEWALT­hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.
Page 50
NORSK
no - 1 45
BORHAMMER DW570K(L)
Gratulerer!
Du har valgt et DEWALT elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.
Innholdsfortegnelse
Tekniske data no - 1 CE-Sikkerhetserklæring no - 1 Sikkerhetsforskrifter no - 2 Kontroll av pakkens innhold no - 3 Beskrivelse no - 3 Elektrisk sikkerhet no - 3 Bruk av skjøteledning no - 4 Montering og justering no - 4 Bruksanvisning no - 4 Vedlikehold no - 5 Garanti no - 6
Tekniske data
DW570K(L)
Spenning V 230 Motoreffekt W 900 Turtall, ubelastet/min 0 - 730 Turtall, belastet/min 0 - 620 Slagstyrke J 0-4,4 Maksimal borekapasitet i stål/tre/betong mm 16/40/32 Meisling ja, 24 posisjoner Boringskapasitet i bløt murstein mm 90 Festesystem SDS-plus
®
Diameter krage mm 58 Vekt kg 4,9
Sikring:
230 V 10 A
Følgende symboler brukes i denne instruksjonsboken:
Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.
Betegner risiko for elektrisk støt.
Brannfare.
CE-Sikkerhetserklæring
DW570K(L)
DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Ønsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens bakside.
Lydnivået er i overensstemmelse med 86/188/EEC og 98/37/EEC, målt i henhold til EN 50144:
DW570K(L)
LpA(lydnivå) dB(A)* 91 LWA(akustisk effekt) dB(A) 104 * ved brukerens øre
Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).
Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:
DW570K(L)
11 m/s
2
Page 51
46 no - 2
NORSK
Kraftig høyfrekvent interferens kan forårsake hastighetsoscilleringer med opp til 20%. Disse forsvinner imidlertid straks interferensen blir undertrykket.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland
Sikkerhetsforskrifter
Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy.
ADVARSEL! Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann.
1 Bruk hørselsvern
Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern.
2 Hold arbeidsområdet rent og ryddig
En uryddig arbeidsplass innbyr til skader.
3 Tenk på arbeidsmiljøet
Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser.
4 Beskytt deg mot elektrisk støt
Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.
5 Hold barn unna
Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år.
6 Oppbevar elektroverktøy på et trygt sted
Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.
7 Overbelast ikke maskinen
Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.
8 Bruk riktig elektroverktøy
Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke elektroverktøy til formål det ikke er ment for, som for eksempel å fjerne kvister eller kappe ved med en håndsirkelsag.
9 Kle deg riktig
Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.
10 Bruk vernebriller
Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.
11 Stell pent med ledningen
Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter.
12 Sikre arbeidsstykket
Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med.
13 Strekk deg ikke for langt
Pass på at du alltid har sikkert fotfeste og balanse.
14 Vær nøye med vedlikeholdet
Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.
Page 52
NORSK
no - 3 47
15 Trekk støpselet ut av stikkontakten
Trekk alltid støpselet ut av stikkontakten når maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.
16 Fjern nøkler
Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.
17 Unngå at verktøyet blir slått på utilsiktet
Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter støpselet i stikkontakten.
18 Utendørs skjøteledning
Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.
19 Vær oppmerksom
Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett.
20 Sjekk skadede deler før du setter støpselet i
stikkontakten
Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.
21 ADVARSEL!
Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.
22 La verktøyet repareres av et autorisert
DEWALT serviceverksted
Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.
Kontroll av pakkens innhold
Pakken inneholder:
1 Borhammer 1 Sidehåndtak
1 Dybdejustering 1 Koffert 1 Instruksjonsbok 1 Splitt-tegning
• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.
Beskrivelse (fig. A)
Din DEWALT DW570K(L) borhammer er utformet for profesjonell boring, hammerboring, lett hakke-, meisle- og rivningsarbeid og kjerneboring med hardmetallskjær.
1 Bryter for variabelt turtall 2 Verktøyholder for tilbehør til SDS-plus
®
3 Modusvelger med sikkerhetslås 4 Sidehåndtak 5 Dybdejustering 6 Dybdestoppklemme
Sikkerhetskobling
Borhammeren er utstyrt med en sikkerhetskobling som reduserer det maksimale vridningsmomentet som overføres til brukeren i tilfelle fastkiling av bor. Denne egenskapen hindrer også gearing og at motoren stanser. Sikkerhetskoblingen er fabrikksinnstilt og kan ikke justeres.
Justerbar hastighet
Fordi maskinen har justerbar innstilling, kan du øke hastigheten sakte, og dermed unngå at drillbiten vandrer fra ønsket hullposisjon når du starter. Funksjonen reduserer også dreiemomentreaksjonen som overføres til giret og brukeren hvis hammeren startes med drillbiten i et allerede eksisterende hull.
Elektrisk sikkerhet
Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.
Ditt DEWALT verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.
Page 53
48 no - 4
NORSK
Skifting av kabel eller støpsel
Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.
Bruk av skjøteledning
Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.
Montering og justering
Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.
Velge bruksmodus (fig. B)
Borhammeren kan brukes i tre modi:
Rotasjonsboring: til boring i metall, tre og plast.
Hammerboring: samtidig rotasjon og slag for boring i betong og sement og kjerneboring med hardmetallskjær.
Kun hamring med spindellås: kun slag - for utskjæring og meisling.
Bitrotasjon: ikke aktiv posisjon som kun benyttes til å rotere en flat meisel til ønsket posisjon.
• Velg ønsket bruksmodus ved å trykke ned sikkerhetslåsen (8) og dreie modusvelgeren (3) mot symbolet på huset, til sikkerhetslåsen klikker på plass.
Ikke bytt bruksmodus mens verktøyet er i drift.
Sette på og ta av tilleggsutstyret til SDS-plus
®
(fig. C)
Borhammeren din bruker SDS-plus®-tilleggsutstyr.
• Rengjør og smør bits-skaftet.
• Sett skaftet inn i verktøyholderen (2).
• Drei forsiktig på biten mens du trykker tilleggsutstyret ned, til det klikker på plass.
• Trekk i biten for å sjekke at den sitter riktig. Ved hamring må biten kunne beveges aksialt flere centimeter når den er låst fast i verktøyholderen.
• Når du skal fjerne tilleggsutstyr, trekker du låsemantelen på verktøyholderen (9) tilbake og trekker biten ut.
Ta verktøyholderen av og på (fig. C)
• Når du skal ta av verktøyholderen, trekker du låsemantelen (10) forover på verktøyet og trekker verktøyholderen av.
• Når du skal sette på verktøyholderen, skyver du låsemantelen mot SDS-plus®-utstyret, skyver verktøyholderen inn på spindelen, slipper låsemantelen og dreier på verktøyholderen til den klikker på plass.
En nøkkelløs trebakket chuck er tilgjengelig som tilleggsutstyr (DT7003) for boring i tre, metall og plast. Kontakt din lokale DEWALT-forhandler for mer informasjon.
Justere sidehåndtaket (fig. D)
Slik justerer du posisjonen til sidehåndtaket (4):
• Skru løs håndtaket (A).
• Drei håndtaket til ønsket posisjon og skru det fast (B).
Sidehåndtaket må alltid sitte riktig på når du bruker verktøyet.
Stille inn boredybden (fig. E)
• Sett inn ønsket drillbit som forklart ovenfor.
• Løsne på dybdestoppklemmen (6).
• Stikk dybdejusteringsstangen (5) gjennom hullet i dybdestoppklemmen.
• Juster boredybden som vist.
• Stram dybdestoppklemmen.
Bruksanvisning
• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
• Vær oppmerksom på hvor røropplegg og ledninger befinner seg.
Page 54
NORSK
no - 5 49
• Trykk bare lett på maskinen. Stor kraft fører ikke til raskere boring, mentil at maskinen presterer dårligere og at levetiden eventuelt reduseres.
Bore med fast bit (fig. A)
• Still modusvelgeren (3) til ønsket posisjon: hammerboring for mur, kun boring for tre, metall og plast, kun hamring for utskjæring og meisling.
• Sett inn egnet drillbit.
• Innstill sidehåndtaket (4).
• Om nødvendig stiller du inn boredybden.
• Merk av stedet der du vil ha hullet.
• Plasser drillbiten på stedet og trykk på den justerbare hastighetsbryteren (1).
• Maskinen stanses ved å slippe strømbryteren.
Boring med kjernebor (fig. A)
• Innstill funksjonsvelgeren (3) på “hammerboring”.
• Innstill sidehåndtaket (4).
• Sett i riktig bor.
• Sett senterboret i kjerneboret.
• Sett senterboret på det avmerkede borehullet og trykk på strømbryteren (1). Bor inntil kjernen kommer ca. 1 cm inn i betongen.
• Stopp maskinen og fjern senterboret. Sett kjerneboret i hullet og fortsett med boringen.
• Når hullet som skal bores er dypere enn boret, fjernes sylinderen med betong inni boret med jevne mellomrom. For å unngå at det brytes av beongbiter omkring hullet, bores det først et hull med samme diameter som senterboret helt gjennom betongen. Deretter bores det store hullet til midten fra begge sider.
Utskjæring og meisling (fig. A)
• Før du setter inn meiselen, stiller du modusvelgeren (3) til posisjonen “hammering only with spindle lock” (kun hamring med spindellås).
• Sett i riktig meisel. Du justerer hodet til meiselen til ønsket vinkel ved å stille modusvelgeren (3) til posisjonen “bit rotation” (bitrotasjon) og dreie på meiselen for hånd. Sett modusvelgeren tilbake til posisjonen “hammer only with spindle lock” (kun hamring med spindellås).
• Innstill sidehåndtaket (4).
• Trykk på den justerbare hastighetsbryteren (1) og begynn å arbeide.
• Ikke bruk redskapet til å blande eller pumpe lett antennelige eller eksplosive vesker (bensin, alkohol etc.)
• Bland eller rør ikke væsker som er merket som antennelige.
Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.
Vedlikehold
Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.
• Du må ikke forsøke å vedlikeholde borhammeren selv. Dersom service er nødvendig, tar du borhammeren med til et autorisert DEWALT­verksted, som bare benytter originale DEWALT­deler. Verktøyet slås automatisk av når karbonbørstene blir slitt.
Smøring
Ditt elektoverktøy trenger ikke ekstra smøring.
Tilleggsutstyr og tilbehør må smøres jevnlig rundt SDS-plus®-koblingen.
Rengjøring
Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.
Utslitt verktøy og miljøet
Vern naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.
DEWALT service
Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT).
Page 55
50 no - 6
NORSK
På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.
GARANTI
• 30 DAGERS FORNØYD-KUNDEGARANTI •
Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.
• 1 ÅRS FRI VEDLIKEHOLDSERVICE •
Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.
• 1 ÅRS GARANTI •
Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:
• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.
Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com.
Page 56
pt - 1 51
PORTUGUÊS
MARTELO ELECTROPNEUMÁTICO DW570K(L)
Parabéns!
Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais.
Conteúdo
Dados técnicos pt - 1 Declaração CE de conformidade pt - 1 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 3 Segurança eléctrica pt - 4 Extensões pt - 4 Montagem e afinação pt - 4 Modo de emprego pt - 5 Manutenção pt - 5 Garantia pt - 6
Dados técnicos
DW570K(L)
Voltagem V 230 Potência absorvida Watts 900 Velocidade em vazio rpm 0 - 730 Velocidade com carga rpm 0 - 620 Energia de impacto J 0-4,4 Capacidade máxima de perfuração em aço/madeira/betão mm 16/40/32 Operação de cinzelamento sim, 24 posicões Capacidade máxima de perfuração em alvenaria mm 90 Encabadouro SDS-plus
®
Diâmetro do colar mm 58 Peso kg 4,9
Fusíveis
Ferramentas de 230 V 10 Ampéres
Os seguintes símbolos são usados neste manual:
Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não­cumprimento das instruções deste manual.
Indica tensão eléctrica.
Perigo de incêndio.
Declaração CE de conformidade
DW570K(L)
A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.
De acordo com as Directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é:
DW570K(L)
LpA(pressão sonora) dB(A)* 91 LWA(potência sonora) dB(A) 104 * junto ao ouvido do operador
Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A).
Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144:
DW570K(L)
11 m/s
2
Page 57
PORTUGUÊS
52 pt - 2
A interferência potente de alta frequência pode causar oscilações de velocidade até 20%. No entanto, estas desaparecem logo que a interferência é suprimida.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha
Instruções de segurança
Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções!
Instruções gerais
1 Mantenha a área de trabalho arrumada
As mesas e áreas de trabalho desarrumadas podem provocar ferimentos.
2 Cuide do ambiente da área de trabalho
Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis.
3 Tenha cuidado com os choques eléctricos
Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI).
4 Mantenha as crianças afastadas
Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas.
5 Cabos para uso exterior
Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior.
6 Guarde as ferramentas que não estiverem a
ser utilizadas
Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças.
7 Vista-se de maneira apropriada
Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.
8 Utilize óculos de protecção
Utilize também uma máscara no caso de os trabalhos produzirem pó.
9 Tenha cuidado com o ruído
Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A).
10 Segure firmemente as peças de trabalho
Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar.
11 Verifique a sua posição
Mantenha sempre o equilíbrio.
12 Evite arranques acidentais
Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede.
13 Esteja atento
Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado.
14 Desligue a ferramenta
Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios.
15 Tire as chaves de aperto
Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar.
16 Empregue as ferramentas apropriadas
Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado.
Page 58
pt - 3 53
PORTUGUÊS
AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.
17 Não force o cabo eléctrico
Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.
18 Cuide das suas ferramentas com atenção
Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica DEWALT. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura.
19 Verifique as peças danificadas
Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT.
20 Mande consertar a sua ferramenta por um
Centro de Assistência Técnica DEWALT
Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar fica exclusivamente a cargo de técnicos qualificados.
Verificação do conteúdo da embalagem
A embalagem contém:
1 Martelo de perfuração rotativo 1 Punho lateral
1 Vareta de ajuste da profundidade 1 Caixa de transporte 1 Manual de instruções 1 Vista dos componentes destacados
• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.
Descrição (fig. A)
O seu martelo electropneumático DEWALT DW570K(L) foi projectado para aplicações do tipo profissional de perfuração rotativa com ou sem percussão e para trabalhos de cinzelamento e de demolição mais leves.
1 Interruptor de velocidade variável 2 Suporte de ferramentas para acessórios SDS-plus
®
3 Selector de modo com fecho de segurança 4 Punho lateral 5 Vareta de ajuste da profundidade 6 Dispositivo limitador de profundidade
Embraiagem limitadora de torque
Os martelos electropneumáticos estão dotados de uma embraiagem limitadora de torque que evita o contragolpe no caso de bloqueio da broca. Esta característica também impede que as engrenagens e o motor eléctrico parem repentinamente. A embraiagem limitadora de torque possui uma regulação de fábrica e não pode ser ajustada.
Velocidade variável
A característica de velocidade variável permite aumentar lentamente a velocidade, evitando assim que a broca se desloque da posição pretendida no orifício ao ser colocada em funcionamento. Esta característica também reduz a reacção imediata de torque transmitida às engrenagens e ao operador se o martelo for accionado com a broca colocada num orifício já existente.
Segurança eléctrica
O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.
Page 59
PORTUGUÊS
54 pt - 4
A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra.
Substituição do cabo ou ficha
Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.
Extensões
Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo.
Montagem e afinação
Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada.
Seleccionar o modo de funcionamento (fig. B)
O martelo de perfuração rotativo pode ser utilizado em três modos de funcionamento:
Perfuração rotativa: para perfurar metal, madeira e plásticos.
Perfuração com percussão: faz a rotação e produz impacto em simultâneo, para perfurar betão e alvenaria assim como perfurações em núcleos revestidos a carboneto.
Percussão com bloqueio do eixo: produz impacto - para burilação ligeira e cinzelamento.
Rotação da broca: posição de descanso utilizada apenas para rodar um cinzel plano para a posição desejada.
• Seleccione o modo de funcionamento pretendido pressionando o fecho de segurança (8) e rodando o selector de modo (3) para o símbolo no encaixe até se ouvir um clique de fixação do fecho de segurança.
Não seleccione o modo de funcionamento com a ferramenta ligada.
Inserir e retirar acessórios SDS-plus® (fig. C)
O seu martelo de perfuração rotativo utiliza acessórios SDS-plus®.
• Limpe e lubrifique a haste da broca.
• Insira a haste da broca no suporte de ferramentas (2).
•
Rode a broca ligeiramente enquanto aperta o acessório, até ouvir um clique de fixação no lugar.
• Puxe a broca para verificar se está correctamente fixada. Na função de percussão, a broca deverá deslocar-se axialmente alguns centímetros, quando estiver fixada no suporte de ferramentas.
• Para retirar um acessório, puxe para trás a bucha de fixação do suporte de ferramentas (9) e retire a broca.
Retirar e prender o suporte de ferramentas (fig. C)
• Para retirar o suporte de ferramentas, puxe o colar de fixação (10) para a frente da ferramenta e retire o suporte.
• Para prender o suporte de ferramentas, desloque o colar de fixação em direcção ao ajustador SDS-plus®, empurre o suporte em direcção ao eixo, solte o colar de fixação e rode o suporte até ouvir um clique de fixação no lugar.
Está disponível como acessório (DT7003) uma bucha de 3 pinças sem chave para perfurar madeira, metal e plásticos. Contacte o seu agente DEWALT local para obter mais informações.
Ajustar o punho lateral (fig. D)
Para ajustar a posição do punho lateral (4):
• Solte o punho, desapertando-o (A).
• Rode o punho para a posição desejada e aperte-o (B).
Utilize sempre a ferramenta com o punho lateral devidamente montado.
Page 60
pt - 5 55
PORTUGUÊS
Ajustar a profundidade de perfuração (fig. E)
• Insira a broca desejada no modo descrito acima.
• Desaperte o grampo limitador de profundidade (6).
• Encaixe a vareta de ajuste da profundidade (5) no orifício do grampo limitador de profundidade.
• Ajuste a profundidade de perfuração do modo indicado.
• Aperte o grampo limitador de profundidade.
Modo de emprego
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede.
• Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil.
Perfurar com uma broca sólida (fig. A)
• Ajuste o selector de modo (3) para a posição desejada: perfuração com percussão para alvenaria, perfuração apenas para madeira, metal e plástico, percussão apenas para aplicações de burilação e cinzelamento.
• Insira a broca adequada.
• Regule o punho lateral (4).
• Se necessário, ajuste a profundidade de perfuração.
• Marque o local onde vai perfurar o orifício.
• Coloque a broca no local e prima o interruptor de velocidade variável (1).
• Para parar a ferramenta, liberte o interruptor.
Perfuração com uma broca de caixa (fig. A)
• Regule a alavanca do selector de modo (3) para a posição “perfuração de percussão”.
• Regule o punho lateral (4).
• Insira a broca de caixa apropriada.
• Coloque a broca de centrar no ponto e prima o interruptor (1). Perfure até a caixa penetrar cerca de 1 cm no betão.
• Pare de furar e retire a broca de centrar. Coloque a broca de caixa no furo e continue a perfuração.
• Quando estiver a perfurar uma estrutura mais espessa que a profundidade da broca de caixa, retire o cilindro de betão ou de caixa dentro da broca a intervalos regulares. Para evitar partir betão a mais à volta do orifício, faça primeiro um furo com o diâmetro da broca de centrar através de toda a estrutura. Depois perfure o espaço oco até meio de cada lado.
Burilação e cinzelamento (fig. A)
• Antes de inserir o cinzel, ajuste o selector de modo (3) para a posição “percussão só com bloqueio do eixo”.
• Insira o cinzel adequado. Para ajustar a cabeça do cinzel para o ângulo desejado, ajuste o selector de modo (3) para a posição “rotação da broca” e rode o cinzel manualmente. Volte a colocar o selector de modo na posição “percussão só com bloqueio do eixo”.
• Regule o punho lateral (4).
• Prima o interruptor de velocidade variável (1) e comece a trabalhar.
• Não utilize esta ferramenta para misturar ou bombear facilmente combustível ou líquidos explosivos (benzina, álcool, etc.).
• Não miste ou agite os líquidos inflamáveis indicados como tal.
Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.
Manutenção
A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.
• O martelo de perfuração rotativo não deve ser reparado pelo utilizador. Se a ferramenta precisar de assistência, leve-a a um técnico DEWALT autorizado, onde serão utilizadas peças DEWALT originais. A ferramenta desligar-se-á automaticamente quando as escovas de carbono estiverem gastas.
Page 61
56 pt - 6
PORTUGUÊS
Lubrificação
A sua Ferramenta Eléctrica não precisa de lubrificação suplementar.
Os acessórios e as ligações utilizados devem ser lubrificados regularmente em redor do ajustador SDS-plus®.
Limpeza
Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.
Ferramentas indesejadas e o ambiente
Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.
GARANTIA
• 30 DIAS DE SATISFAÇÃO COMPLETA •
Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser­lhe á apresentada a melhor solução.
• UM ANO DE MANUTENÇÃO GRATUITA •
Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.
• UM ANO DE GARANTIA •
Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.
Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.
Page 62
SUOMI
fi - 1 57
PORAVASARA DW570K(L)
Onneksi olkoon!
Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.
Sisällysluettelo
Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 1 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 3 Sähköturvallisuus fi - 3 Jatkojohdon käyttö fi - 4 Asennus ja säädöt fi - 4 Käyttöohjeet fi - 4 Huolto-ohjeita fi - 5 Takuu fi - 6
Tekniset tiedot
DW570K(L)
Jännite V 230 Ottoteho W 900 Kuormittamaton kierrosnopeus/min 0 - 730 Kuormitettu kierrosnopeus/min 0 - 620 Iskuenergia J 0-4,4 Maksimiporausteho teräkseen/puuhun/betoniin mm 16/40/32 Talttaus ja piikkaus kyllä, 24 asentot Maksimiporausteho pehmeään tiileen mm 90 Teränpitimet SDS-plus
®
Kaulan läpimitta mm 58 Paino kg 4,9
Sulakkeet:
230 V 10 A
Tässä käyttöohjeessa käytetään seuraavia merkkejä:
Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.
Osoittaa sähköiskun vaaraa.
Tulenvaara.
CE-Vaatimustenmukaisuustodistus
DW570K(L)
DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.
Lisätietoja saat DEWALTtilta allaolevasta osoitteesta tai käsikirjan takakannesta.
Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti:
DW570K(L)
LpA(äänenpaine) dB(A)* 91 LWA(ääniteho) dB(A) 104 * käyttäjän korvassa
Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso.
Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan:
DW570K(L)
11 m/s
2
Page 63
58 fi - 2
SUOMI
Suuritehoiset korkeataajuiset häiriöt voivat aiheuttaa jopa 20 %:n vaihteluja kierroslukunopeuteen. Nämä loppuvat kuitenkin heti, kun häiriö poistetaan.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa
Turvallisuusohjeet
Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.
VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä.
1 Käytä kuulosuojaimia
Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia.
2 Pidä työskentelyalue järjestyksessä
Epäjärjestys tuo mukanaan onnettomuusvaaran.
3 Ajattele työskentelyalueen vaikutusta työhösi
Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.
4 Suojaudu sähköiskuilta
Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin.
5 Varjeltava lapsilta
Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa.
6 Säilytä työkalua oikein
Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.
7 Älä ylikuormita sähkötyökalua
Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaakoneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.
8 Valitse oikea sähkötyökalu
Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys DEWALTin edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.
9 Pukeudu asianmukaisesti
Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
10 Käytä suojalaseja
Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa.
11 Huolehdi sähköjohdon kunnosta
Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta.
12 Kiinnitä työkappale oikein
Tarkista aina, että työkappale on kiinnitetty kunnolla.
13 Älä kurottele
Seiso aina tukevasti ja tasapainossa.
14 Hoida työkalua huolella
Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto­ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.
15 Ota pistoke pois pistorasiasta
Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää.
16 Poista avaimet
Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.
Page 64
SUOMI
fi - 3 59
17 Vältä tahatonta käynnistämistä
Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan.
18 Jatkojohdot ulkokäytössä
Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.
19 Ole tarkkaavainen
Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.
20 Tarkista, että sähkötyökalu on kunnossa
ennen kuin laitat johdon pistorasiaan
Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla.
21 Turvallisuudeksi
Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden.
22 Korjauta koneesi DEWALTin valtuuttamalla
huoltokorjaamolla
Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita.
Pakkauksen sisältö
Pakkaus sisältää:
1 Poravasara 1 Sivukahva 1 Poraussyvyyden rajoitin 1 Laukku 1 Käyttöohje 1 Hajoituskuva
• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.
Kuvaus (kuva A)
DEWALTin poravasara DW570K(L) on suunniteltu ammattimaiseen poraus ja iskuporaustoimintaan, kevyeen talttaukseen, piikkaukseen, hajoitustöihin ja kruunuporaukseen kovametalliterällä.
1 Virrankatkaisija portaattomalla nopeudensäädöllä 2 Työkalupidike SDS-plus®-lisävarusteita varten 3 Toimintovalitsin, jossa turvakansi 4 Sivukahva 5 Poraussyvyyden rajoitin 6 Syvyyden rajoittimen kiristin
Vääntömomentin rajoitinkytkin
Kaikissa poravasaroissa on vääntömomentin rajoitinkytkin, joka vähentää käyttäjään kohdistuvaa maksimaalista vääntömomenttireaktiota terän jumittuessa. Tämä ominaisuus estää myös vaihteiston ja sähkömoottorin jumittumisen. Vääntömomentin rajoitinkytkin on säädetty tehtaalla, eikä käyttäjä voi sitä muuttaa.
Portaaton nopeudensäätö
Portaattoman nopeudensäädön ansiosta voit lisätä poravasaran nopeutta hitaasti, joten poranterä ei lipsahda pois reiästä, kun aloitat porauksen. Toiminto pienentää myös vaihteistoon ja käyttäjään kohdistuvaa vääntöä käynnistäessäsi vasaran silloin, kun poranterän sijaitsee jo valmiissa reiässä.
Sähköturvallisuus
Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.
DEWALT-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa.
Kaapelin tai pistotulpan vaihto
Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.
Page 65
60 fi - 4
SUOMI
Jatkojohdon käyttö
Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.
Asennus ja säädöt
Vedä pistokytkin pistorasiasta aina ennen asennusta.
Toiminnon valitseminen (kuva B)
Poravasarassa on seuraavat toiminnot:
Poraus: metallin, puun ja muovin poraamiseen.
Iskuporaus: betonin ja tiilen iskuporaukseen sekä poraukseen kärkikarkaistulla terällä.
Vasarointi kara lukittuna: ainoastaan vasarointi - kevyt lastuaminen ja talttaus.
Terän pyöritys: ei-työstöasento, jonka avulla voit pyörittää uraruuvitalttaa haluamaasi asentoon.
• Valitse haluamasi toiminto painamalla turvakansi (8) alas ja pyörittämällä toimintovalitsinta (3) kohti kotelossa olevaa symbolia, kunnes turvakansi lukittuu paikalleen.
Älä valitse toimintoa, kun kone on käynnissä.
SDS-plus®-lisävarusteiden asentaminen ja irrottaminen (kuva C)
Voit käyttää poravasarassasi SDS-plus®-lisävarusteita.
• Puhdista ja rasvaa teränvarsi.
• Työnnä lisävarustepalan varsi työkalupidikkeeseen (2).
• Käännä palaa hiukan samalla, kun painat sitä alaspäin, niin pala lukittuu paikalleen.
• Vedä palaa tarkistaaksesi, että se on kunnolla paikallaan.
Vasarointitoiminto edellyttää, että pala voi liikkua aksiaalisesti useita senttimetrejä, kun pala on lukittuna työkalupidikkeeseen.
• Irrota pala vetämällä työkalupidikkeen lukituskaulusta (9) taaksepäin ja vetämällä pala ulos pidikkeestä.
Työkalupidikkeen irrottaminen ja kiinnittäminen (kuva C)
• Irrota työkalupidike vetämällä lukituskaulusta (10) työkalun etureunaa kohti, vedä pidike irti.
• Kiinnitä työkalupidike siirtämällä lukituskaulus kohti SDS-plus®-sovitetta, työnnä työkalupidike karaan, vapauta lukituskaulus ja pyöritä työkalupidikettä, kunnes se lukittuu paikalleen.
Saatavana lisävarusteena (DT7003): avaimeton kolmileukainen istukka puun, metallin ja muovin porausta varten. Ota yhteys paikkakuntasi DEWALT­myyjään, niin saat lisätietoa.
Sivukahvan säätäminen (kuva D)
Säädä sivukahva (4) seuraavasti:
• Löysää kahvaa ruuvaamalla (A) sitä auki.
• Pyöritä kahva haluamaasi kohtaan ja kiristä se kiinni (B).
Käytä työkalua vain, kun sivukahva on asennettuna.
Poraussyvyyden asettaminen (kuva E)
• Asenna tarvittava terä paikalleen edellä annettujen ohjeiden mukaisesti.
• Löysää syvyyden rajoittimen kiristin (6).
• Työnnä syvyydensäätötanko (5) syvyydenrajoittimen kiristimessä olevan reiän läpi.
• Säädä poraussyvyys kuvan mukaisesti.
• Kiristä syvyydenrajoittimen kiristin.
Käyttöohjeet
• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
• Varo työskennellessäsi sähkö- ja vesijohtoja.
• Kuormita konetta järkevästi. Liiallinen voiman käyttö ei nopeuta poraamista, vaan vähentää työkalun tehoa ja saattaa lyhentää koneen käyttöikää.
Page 66
SUOMI
fi - 5 61
Poraaminen kiinteällä palalla (kuva A)
• Aseta toimintovalitsin (3) haluamaasi asentoon: iskuporaus betoniin ja tiileen, poraus puuhun, metalliin ja muoviin, pelkkä iskutoimintolastuamista ja talttausta varten.
• Kiinnitä tarvittava teräpala.
• Säädä sivukahva (4).
• Aseta poraussyvyys tarvittaessa.
• Merkitse kohta, johon reikä porataan.
• Aseta teräpala porauskohtaan ja paina portaatonta nopeudensäädintä (1).
• Pysäytä kone vapauttamalla kytkin.
Porakruunuilla poraaminen (kuva A)
• Käännä toimitilanvalitsinvipu (3) “iskuporaus”­asentoon.
• Säädä sivukahva (4).
• Asenna sopiva porakruunu.
• Asenna keskiöpora porakruunuun.
• Kohdista keskiöpora merkin kohdalle ja paina kytkintä (1). Poraa kunnes porakruunu tunkeutuu sementtiin noin 1 cm:n syvyydeltä.
• Lopeta poraus ja poista keskiöpora. Laita kruunu takaisin reikään ja jatka poraamista.
• Kun poraat sellaista rakennetta, joka on kruunun poraussyvyyttä paksumpi, irrota porauksessa syntyvä sementtisylinteri säännöllisin väliajoin. Jotta sementti porausreiän ympärillä ei murtuisi, poraa ensin halkaisijaltaan keskiöporan suuruinen reikä koko rakenteen läpi. Poraa sitten porakruunulla reikä kummallekin puolelle noin puoleen väliin.
Lastuaminen ja talttaus (kuva A)
• Aseta toimintovalitsin (3) asentoon “iskuvasarointi kara lukittuna” ennen taltan asentamista.
• Kiinnitä tarvittava taltta. Taltan pään säätämiseksi sopivaan kulmaan aseta toimintovalitsin (3) asentoon “terän pyöritys” ja pyöritä talttaa käsin. Aseta toimintovalitsin takaisin asentoon “vasarointi kara lukittuna”.
• Säädä sivukahva (4).
• Paina portaatonta nopeudensäädintä (1) ja aloita työskentely.
• Älä käytä tätä työkalua tulenarkojen tai räjähdysalttiitten nesteiden (bensiini, alkoholi, jne.) sekoittamiseen.
• Älä sekoita tai vatkaa tulenarkoja nesteitä.
Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.
Huolto-ohjeita
DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.
• Poravasarassa ei ole osia, joita käyttäjä voisi huoltaa itse. Jos työkalu vaatii huoltoa, vie se valtuutettuun DEWALT-huoltoliikkeeseen, jossa käytetään ainoastaan alkuperäisiä DEWALT­varaosia. Työkalu sammuu automaattisesti, kun hiiliharjat ovat kuluneet.
Voitelu
Sähkötyökalusi ei tarvitse lisävoitelua.
Lisävarusteiden ja -tarvikkeiden SDS-plus®-sovitteet on voideltava säännöllisesti.
Puhdistus
Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.
Koneen ympäristöystävällinen hävitys
Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeseen.
Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.
Page 67
62 fi - 6
SUOMI
TAKUU
• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •
Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT­huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.
• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •
DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ­ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.
• YHDEN VUODEN TAKUU •
Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:
• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.
Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT­huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.
Page 68
sv - 1 63
SVENSKA
BORRHAMMARE DW570K(L)
Vi gratulerar!
Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare.
Innehållsförteckning
Tekniska data sv - 1 CE-Försäkran om överensstämmelse sv - 1 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 4 Bruk med förlängningssladd sv - 4 Montering och inställning sv - 4 Bruksanvisning sv - 5 Skötsel sv - 5 Garanti sv - 6
Tekniska data
DW570K(L)
Spänning V 230 Ineffekt W 900 Varvtal obelastad/min 0 - 730 Varvtal belastad/min 0 - 620 Slagenergi J 0-4,4 Maximal borrkapacitet i stål/trä/betong mm 16/40/32 Mejsling ja, 24 positioner Maximal borrkapacitet i mjuk tegelsten mm 90 Verktygshållare SDS-plus
®
Kragdiameter mm 58 Vikt kg 4,9
Säkring:
230 V 10 A
Följande symboler har använts i handboken:
Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.
Anger risk för elektrisk stöt.
Brandfara.
CE-Försäkran om överensstämmelse
DW570K(L)
DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.
Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, uppmätt enligt EN 50144:
DW570K(L)
LpA(ljudtryck) dB(A)* 91 LWA(ljudeffekt) dB(A) 104 * vid användarens öra
Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A).
Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144:
DW570K(L)
11 m/s
2
Page 69
SVENSKA
64 sv - 2
Kraftiga, högfrekventa störningar kan leda till avvikelser i varvtal upp till 20%. Dessa försvinner dock så snart störningen upphävs.
Director Engineering and Product Development Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland
Säkerhetsinstruktioner
Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler.
VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand.
1 Använd hörselskydd
Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd.
2 Håll arbetsområdet i ordning
Nedskräpade ytor och arbetsbänkar inbjuder till skador.
3 Tänk på arbetsmiljöns inverkan
Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.
4 Skydda Dig mot elektriska stötar
Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare.
5 Utom räckhåll för barn
Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand.
6 Förvara verktyg säkert
När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn.
7 Överbelasta inte elverktyg
Du arbetar bättre och säkrare inom det angivna effektsområdet.
8 Använd rätt elverktyg
Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ.
9 Klä Dig rätt
Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår.
10 Använd skyddsglasögon
Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.
11 Misshandla inte sladden
Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter.
12 Sätt fast arbetsstycket
Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.
13 Sträck Dig inte för mycket
Se till att Du alltid har säkert fotfäste och balans.
14 Sköt tillbehören med omsorg
Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.
Page 70
sv - 3 65
SVENSKA
15 Ta ut kontakten från uttaget
när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs.
16 Tag bort nycklar
Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas.
17 Undvik oavsiktlig inkoppling
Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.
18 Förlängningssladdar utomhus
Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta.
19 Var uppmärksam
Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.
20 Kontrollera elverktyget för skador innan Du
ansluter sladden till vägguttaget
Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.
21 För Din personliga säkerhet
Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada.
22 Reparation av verktyg får endast utföras av
godkänd DEWALT serviceverkstad
Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfallska reparationer och elanordningar endast utföras av behörig elektromontör.
Kontroll av förpackningens innehåll
Förpackningen innehåller:
1 Borrhammare för krävande arbeten 1 Sidohandtag 1 Djupstopp 1 Låda 1 Instruktionshandbok 1 Sprängteckning
• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.
Beskrivning (fig. A)
Din DEWALT DW570K(L) borrhammare är konstruerad för professionella hammarborrnings-, borrnings- och lätta mejslings-, skär- och rivningsarbeten och kärnborrning med karbidspets.
1 Steglös strömbrytare 2 Bitshållare för SDS-plus® tillbehör 3 Funktionsväljare med säkerhetsspärr 4 Sidohandtag 5 Djupstopp 6 Djupstoppsklämma
Säkerhetskoppling
Borrhammaren är utrustad med en säkerhetskoppling som reducerar den maximala vridningen för användaren om ett borr skulle fastna. Denna funktion förhindrar även att kuggdreven och elmotorn stannar. Säkerhetskopplingen är fabriksinställd och kan inte justeras.
Variabel hastighet
Med den variabla hastighetsfunktionen kan du bygga upp hastigheten långsamt för att förekomma att borrverktyget löper undan från hålets avsedda läge när du startar. Funktionen reducerar även det direkta reaktionsmomentet för växelhuset och användaren när hammaren startas med verktyget i ett befintligt hål.
Page 71
SVENSKA
66 sv - 4
Elektrisk säkerhet
Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.
Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt.
Utbyte av kabel eller kontakt
Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.
Bruk med förlängningssladd
Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladdlämpad för den här apparatens strömförbrukning (se tekniska data). Om du använder en sladdvinda, vira alltid av sladden fullständigt.
Montering och inställning
Koppla alltid ur verktyget innan Du börjar med montering och inställning.
Funktionsval (fig. B)
Borrhammaren kan köras i tre funktionslägen:
Roterande borrning: för borrning i metall, trä och plast
Slagborrning: samtidig rotation och slag för borrning i betong och murverk och borrning med karbidspets-kärnborr
Endast slag med spindellås: endast slag - för lätt flisning och mejsling
Bitsvridning: ej-arbetsläge som endast används till att vrida en flat mejsel till önskad position.
• Välj önskat funktionsläge genom att trycka in spärren (8) och vrida funktionsväljaren (3) mot rätt symbol på huset tills spärren klickar fast.
Byt aldrig funktionsläge medan apparaten löper.
Isättning och avlägsnande av SDS-plus® tillbehör (fig. C)
Din borrhammare använder SDS-plus® tillbehör.
• Rengör och smörj verktygsskaftet.
• Sätt in skaftet i verktygshållaren (2).
• Vrid verktyget något medan du trycker det inåt, tills det klickar fast.
• Drag i verktyget för att kontrollera att det är ordentligt spärrat. Hammarfunktionen kräver att verktyget kan förflyttas några centimeter axialt när det är spärrat i hållaren.
• Avlägsna verktyget genom att dra verktygshållarens spärrhylsa (9) bakåt och dra ut verktyget.
Avlägsnande och montering av verktygshållaren (fig. C)
• Avlägsna verktygshållaren genom att dra spärrhylsan (10) mot verktygets framsida och dra lös verktygshållaren.
• Montera verktygshållaren genom att skjuta spärrhylsan mot SDS-plus®-fattningen, skjut verktygshållaren mot spindeln, släpp spärrhylsan och vrid verktygshållaren tills den klickar fast.
En snabbchuck med 3 käftar för borrning i trä, metall och plast kan erhållas som tillbehör (DT7003). Kontakta din DEWALT återförsäljare för mer information.
Justering av sidohandtaget (fig. D)
För justering av sidohandtagets position (4):
• Lossa handtaget genom att skruva lös det (A).
• Vrid handtaget till önskat läge och drag åt det (B).
Använd apparaten alltid med sidohandtaget ordentligt monterat.
Inställning av borrdjupet (fig. E)
• Sätt in önskat borrverktyg enligt ovanstående beskrivning.
• Lossa djupstoppsklämman (6).
• Sätt in djupinställningsstaven (5) genom hålet i djupstoppsklämman.
• Ställ in borrdjupet enligt bilden.
• Drag åt djupstoppsklämman.
Page 72
sv - 5 67
SVENSKA
Bruksanvisning
• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.
• Se till att du vet var rör- och elledningar befinner sig.
• Utöva endast lätt tryck på maskinen. Större tryck gör inte att det går fortare att borra, men reducerar maskinens prestanda och gör att det slits fortare.
Borrning med massivt verktyg (fig. A)
• Ställ in funktionsväljaren (3) i önskat läge: slagborrning för murverk, endast borrning för trä, metall och plast, endast slag för flisning och mejsling.
• Montera ett lämpligt borrverktyg.
• Ställ in sidohandtaget (4).
• Ställ om så behövs in borrdjupet.
• Markera platsen där hålet ska borras.
• Sätt borret på den markerade platsen och tryck in den variabla hastighetsbrytaren (1).
• För att stanna maskinen, släpp strömbrytaren.
Borrning med kärnborr (fig. A)
• Ställ funktionsväljaren (3) i läge för borrhammarfunktion.
• Ställ in sidohandtaget (4).
• Montera ett lämpligt kärnborr.
• Sätt in centerborret i kärnborret.
• Sätt centerborret på plats och tryck in strömbrytaren (1). Borra tills kärnborret tränger in ca. 1 cm i betongen.
• Sluta borra och avlägsna centerborret. Sätt tillbaka kärnborret i hålet och borra vidare.
• När du borrar genom material som är tjockare än kärnborrets djup måste den runda betongcylindern eller kärnan inuti borret brytas av med jämna mellanrum. För att undvika att det bryts undan betong runt hålet bör du först borra ett hål helt igenom materialet med samma diameter som centerborret. Borra sedan kärnhålet halvvägs från båda sidor.
Flisning och mejsling (fig. A)
• Sätt innan du monterar mejseln funktionsväljaren (3) i läget för ”endast slag med spindellås”.
• Montera en lämplig mejsel. För att ställa in mejselns egg i önskad vinkel sätter du funktionsväljaren (3) i läget ”bitsvridning” och vrider mejseln för hand. Sätt tillbaka funktionsväljaren i läget ”endast slag med spindellås”.
• Ställ in sidohandtaget (4).
• Tryck in den variabla hastighetsbrytaren (1) och påbörja arbetet.
• Använd icke verktyget till att blanda eller pumpa lättantändliga eller explosiva vätskor (bensin, alkohol etc.)
• Blanda eller rör aldrig vätskor som är märkta som brandfarliga.
Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.
Skötsel
Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.
• Borrhammaren kan inte servas av användaren. Om apparaten kräver underhåll ska den lämnas in hos ett erkänt DEWALT reparationsombud, där endast DEWALT originaldelar används. Apparaten stängsautomatiskt av när kolborstarna är utslitna.
Smörjning
Ditt elverktyg behöver ingen smörjning.
Tillbehör och tillsatser måste regelbundet smörjas runt SDS-plus® fattningen.
Rengöring
Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.
Förbrukade maskiner och miljön
När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall.
Page 73
68 sv - 6
SVENSKA
Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad.
DEWALT service
Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT.
På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.
GARANTI
• 30 DAGARS NÖJD-KUND-GARANTI •
Om du inte är fullständigt nöjd med din DEWALT­produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.
• ETT ÅRS FRI FÖREBYGGANDE SERVICE •
Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.
• ETT ÅRS GARANTI •
Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:
• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.
För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.
Page 74
TÜRKÇE
tr - 1 69
DARBELİ MATKAP DW570K(L)
Tebrikler!
Bir DEWALT elektrikli aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yÝllarÝn deneyimi DEWALT’Ý profesyonel kullanÝcÝlar işin en güvenilir partnerlerden biri haline getirmektedir.
İçindekiler
Teknik veriler tr - 1 Avrupa Birliği şartnameye uygunluk beyanÝ tr - 1 Güvenlik talimatlarÝ tr - 2 AmbalajÝn içindekiler tr - 3 TanÝm tr - 3 Elektrik güvenliği tr - 4 Uzatma kablosu tr - 4 Montaj ve ayarlar tr - 4 KullanÝm talimatlarÝ tr - 5 BakÝm tr - 6 Garanti tr - 6
Teknik veriler
DW570K(L) Voltaj V 230 Güç ihtiyacÝ W 900 Yüksüz hÝz min-10 - 730 Yüklü hÝz min-10 - 620 Vuruş kudreti J 0-4,4 Azami delme derinliği çelik/ahşap/beton mm 16/40/32 Keskileme evet,
24 pozisyon Yumuşak tuğla göbek delme kapasitesi mm 90 Mandrel SDS-plus
®
Bilezik çapÝ mm 58 AğÝrlÝk kg 4,9
Sigortalar 230 V aletler 10 A
Bu kÝlavuzun tümünde, aşağÝdaki semboller kullanÝlmÝştÝr:
Bu kÝlavuzdaki talimatlara uyulmamasÝ halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.
Elektrik çarpmasÝ tehlikesi olduğunu gösterir.
YangÝn tehlikesi.
Avrupa Birliği şartnameye uygunluk beyanÝ
DW570K(L)
DEWALT, bu elektrikli aletlerin 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3’e uygun olarak tasarlandÝğÝnÝ beyan eder.
Daha fazla bilgi için, lütfen aşağÝdaki adresden DEWALT ile temas kurun veya kÝlavuzun arkasÝna bakÝn.
EN 50144’e uygun ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 98/37/EEC’ye uygundur:
DW570K(L)
LpA(ses şiddeti) dB(A)* 91 LWA(akustik gücü) dB(A) 104 * kullanÝcÝnÝn kulağÝnda
85 dB(A) ses şiddeti (basÝncÝ) aşÝldÝğÝnda, kulaklarÝ korumak için gerekli önlemleri alÝn.
Page 75
TÜRKÇE
70 tr - 2
Bu aletin ivme karesinin ortalama ağÝrlÝklÝ kökü EN 50144’e uygundur:
DW570K(L) 11 m/s
2
Yüksek sÝklÝkta enterferans %20’ye varan salÝnÝmlara neden olabilmektedir. Bu salÝnÝmlar, enterferansÝn sona ermesiyle kaybolmaktadÝr.
Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya
Güvenlik talimatlarÝ
Elektrikli aletleri kullanÝrken daima, yangin, elektrik çarpmasÝ ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarÝna uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağÝdaki güvenlik talimatlarÝnÝ dikkatle okuyun. Bu talimatlarÝ güvenli bir yerde saklayÝn.
Genel Bilgiler
1 ÇalÝşma alanÝnÝzÝ temiz tutun
DağÝnÝk yerler ve tezgahlar kazaya neden olabilir.
2 ÇalÝşma alanÝnÝzÝn çevre koşullarÝna
dikkat edin
Elektrikli aletleri rutubete maruz bÝrakmayÝn. ÇalÝşma alanÝnÝzÝ iyi aydÝnlatÝn. Elektrikli aletleri, yanÝcÝ sÝvÝ ve gazlarÝn bulunduğu ortamlarda kullanmayÝn.
3 Elektrik çarpmasÝna karşÝ önlem alÝn
TopraklanmÝş yüzeylere temastan kaçÝnÝn (Örn: borular, radyatörler, ocaklar ve buzdolaplarÝ).
4 ÇocuklarÝ aletlerden uzak tutun
ÇocuklarÝn aletle veya uzatma kablosu ile temasÝna izin vermeyin.
Herkesi çalÝşma alanÝndan uzak tutun.
5 AçÝk havada kullanÝm için uzatma
kablolarÝ
Alet açÝk havada kullanÝldÝğÝnda, daima açÝk havada kullanÝm için özel yapÝlmÝş ve böyle olduğunu gösteren bir damga taşÝyan uzatma kablolarÝ kullanÝn.
6 KullanÝlmayan aletleri saklayÝn
KullanÝlmayan elektrikli aletleri kuru, güvenli ve çocuklarÝn ulaşamayacağÝ bir yerde saklayÝn.
7 Uygun giyinin
Bol elbise giymeyin, takÝ takmayÝn. Hareketli motor parçalarÝ bunlarÝ kapabilir. AçÝk havada çalÝşken, tercihen lastik eldiven kullanÝn ve kaymaz tabanlÝ ayakkabÝ giyin. SaçÝnÝz uzunsa koruyucu başlÝk giyin.
8 Koruyucu gözlük takÝn
İşlemin toz veya fÝrlayan parçacÝk yaratmasÝ halinde, yüz veya toz maskesi kullanÝn.
9 Maksimum ses şiddetine dikkat edin
Ses şiddeti 85 dB(A)’yÝ aşarsa, kulağÝnÝzÝ korumak için gerekli önlemleri alÝn.
10 İşlediğiniz parçayÝ iyi sabitleyin
İşlediğiniz parçayÝ sabitlemek için, işkence veya mengene kullanÝn. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmÝş olur.
11 AşÝrÝ uzanarak çalÝşmayÝn
Daima yere sÝkÝ ve dengeli basmaya dikkat edin.
12 Aletin kazara çalÝştÝrÝlmasÝna olanak
vermeyin
Fişi takÝlÝ aleti, parmağÝnÝz tetikte taşÝmayÝn. Fişi takarken tetiğin çekili olmamasÝna dikkat edin.
13 Daima dikkatli olun
YaptÝğÝnÝz işe dikkat edin. İnsiyatifinizi kullanÝn. Yorgunken aleti kullanmayÝn.
14 Aletin fişini çekin
Aleti başÝboş bÝrakmadan önce enerjisini kesin ve tamamen durmasÝnÝ bekleyin. Aleti kullanmayacağÝnÝz zaman, bakÝm yapmadan önce veya aksesuarlarÝnÝ değiştirirken fişini çekin.
Page 76
TÜRKÇE
tr - 3 71
15 Ayar anahtarlarÝnÝ ve aparatlarÝnÝ
çÝkartÝn
Aleti çalÝştÝrmadan önce, üzerinde hiçbir ayar anahtar ve aparatÝnÝn bulunmamasÝna dikkat edin.
16 İşe uygun alet kullanÝn
Küçük alet veya aksesuarlarÝ, ağÝr hizmet tipi aletin görevini yapmaya zorlamayÝn. Alet, imalat amacÝna uygun olan işi daha iyi ve güvenli yapacaktÝr. Dikkat! Bu kullanÝm kÝlavuzunda tavsiye edilenlerin dÝşÝnda aksesuar ve parçalarÝn kullanÝmÝ yaralanma riski doğurabilir.
17 Kabloyu dikkatli kullanÝn
Asla aleti kablosundan tutarak taşÝmayÝn veya fişi çekmek için kabloya asÝlmayÝn. Kabloyu, ÝsÝ, yağ ve keskin kenarlardan uzak tutun.
18 Aletlerinize iyi bakÝn
Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. BakÝm ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarlÝ ise yetkili DEWALT servisine onartÝn. Uzatma kablolarÝnÝ da düzenli kontrol edin ve hasarlÝ ise, yenileyin. Tüm komuta mekanizmasÝnÝ kuru, temiz ve yağlardan uzak tutun.
19 HasarlÝ parça kontrolü yapÝn
Aleti kullanmadan önce, düzgün çalÝşacağÝndan ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapÝn. Hareketli parçalarÝn ayarsÝz olup olmadÝğÝ veya tutukluk yapÝp yapmadÝğÝnÝ, kÝrÝk parça olup olmadÝğÝnÝ ve çalÝşmasÝnÝ etkileyebilecek diğer durumlarÝ kontrol edin. HasarlÝ siperleri veya diğer arÝzalÝ parçalarÝ talimatlar uyarÝnca onartÝn veya yeniletin. Tetiği arÝzalÝ ise, aleti kullanmayÝn. Tetiği yetkili bir DEWALT onarÝm merkezinde değiştirin.
20 Aletinizi, yetkili bir DEWALT onarÝm
merkezinde onartÝn
Bu elektrikli alet ilgili güvenlik kurallarÝna uygundur.
Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafÝndan onarÝlmalÝdÝr.
AmbalajÝn içindekiler
AmbalajÝn içinde aşağÝdakiler vardÝr:
1 Rötatif darbeli ağÝr yük matkabÝ 1 Yan tutamak 1 Derinlik ayar çubuğu 1 Kutu 1 KullanÝm kÝlavuzu 1 AçÝlÝmlÝ çizim
• Nakliye sÝrasÝnda alette, parçalarÝnda veya aksesuarlarÝnda hasar oluşup oluşmadÝğÝnÝ kontrol edin.
• Aleti kullanmadan önce, bu kÝlavuzu iyice okuyup anlamaya zaman ayÝrÝn.
TanÝm (şekil A)
DEWALT DW570K(L) rötatif darbeli matkabÝnÝz profesyonel rötatif delme ve darbeli delme işleri için olduğu kadar hafif yontma, keskileme ve tahrip işlemleri ve karbid uçlu göbek delme için de dizayn edilmiştir.
1 Değişken hÝz anahtarÝ 2 SDS-plus® donatÝlarÝ için alet kutusu 3 Güvenlik kilitli seçenek ayarÝ 4 Yan tutamak 5 Derinlik ayar çubuğu 6 Derinlik ayar kelepçesi
Tork sÝnÝrlayÝcÝ kavram
MatkabÝnÝz, matkap ucunun sÝkÝşmasÝ durumunda aletten kullanÝcÝya yansÝyan azami torku tepmesini indirgeyen bir tork sÝnÝrlayÝcÝ kavram ile donatÝlmÝştÝr. Bu özellik ayrÝca vites kutusu ve motorun boğulmasÝnÝ da önlemektedir. Tork sÝnÝrlayÝcÝ kavramÝn ayarÝ fabrikada yapÝlmÝştÝr ve değiştirilemez.
Değişken hÝz
Değişken hÝz özelliği hÝzÝn yavaşça artmasÝnÝ sağlar, bununla birlikte delme işlemine başlarken, matkap ucunun istenilen noktanÝn dÝşÝna sapmasÝnÝ engeller.
Page 77
TÜRKÇE
72 tr - 4
Bu özellik aynÝ zamanda eğer darbeleme matkap ucu, önceden açÝlmÝş bir deliğin içinde çalÝştÝrÝlmÝşsa, dişlilere ve operatöre aktarÝlan ani moment reaksiyonunu da asgariye indirger.
Elektrik güvenliği
Elektrik motoru, sadece tek voltaja uygun imal edilmiştir. Daima, şebeke voltajÝnÝn, aletinizin üstünde yazÝlÝ olan voltajla aynÝ olmasÝna dikkat edin.
DEWALT aletiniz, EN 50144 uyarÝnca çift yalÝtÝmlÝdÝr, bu nedele topraklanmasÝ gerektirmez.
Kablo ya da Fişin değiştirilmesi
Kablo ya da fişi değiştirirken, çÝplak bakÝr tellerin arz ettiği tehlikeye dikkat ediniz.
Uzatma kablosu
Uzatma kablosu kullanmadan önce, gevşek ve çÝplak iletken, kötü bağlantÝ, hasarlÝ yalÝtÝm kontrolü yapÝn. Gerekli onarÝmlarÝ yapÝn veya gerekiyorsa, kabloyu yenileyin.
Montaj ve ayarlar
Montaj ve ayarlardan önce mutlaka aletin fişini çekin.
Operasyon modunu seçme (şekil B)
Rötatif darbeli matkap üç operasyon modunda çalÝştÝrÝlabilir:
Rötatif delme: metal, ağaç ve plastik delmek için.
aahmerdanlÝ delme:
beton ve duvarlar için simultane rötatif ve vuruşlu delme ve karbid uçlu göbek delme için.
Sadece mil kilidiyleyla vurma: sadece vurma için - hafif kesme ve yontma için.
Matkap dönüşü: düz keskinin istenilen pozisyona döndürülmesi için kapalÝ pozisyonu.
• Güvenlik kilidine (8) basÝp kaldÝrarak ve mod seçiciyi (3) yuvanÝn üzerindeki sembole doğru, güvenlik kilidi pozisyonda tÝklayana kadar çevirerek istenilen operasyon moduna getiriniz.
Alet çalÝşÝr durumda iken operasyon modunu ayarlamayÝnÝz.
SDS-plus® donatÝlarÝnÝn takÝlmasÝ ve çÝkartÝlmasÝ (şekil C)
Rötatif darbeli matkabÝnÝz SDS-plus® donatÝlarÝnÝ kullanÝr.
• Matkap şaftÝnÝ temizleyiniz ve gresleyiniz.
• Matkap şaftÝnÝ alet yuvasÝna (2) monte ediniz.
• MatkabÝ, donatÝyÝ bastÝrarak pozisyonda tÝklayÝncaya kadar hafifçe çevirin.
• Tam olarak kilitlendiğinden emin olmak için matkaptan çekin. Darbe özelliği matkabÝn, yuvaya kilitlendiğinde, eksenel olarak her santimetrede hareket etmesini gerektirir.
• Bir donatÝyÝ çÝkartmak için alet yuvasÝ kilitleme kolunu (9) geriye doğru çekin ve matkaptan çekerek çÝkartÝn.
Alet yuvasÝnÝn çÝkartÝlmasÝ ve takÝlmasÝ (şekil C)
• Alet yuvasÝnÝ çÝkartmak için kilitleme halkasÝnÝ (10) aletin önüne doğru çekin ve alet yuvasÝnÝ çekerek çÝkartÝn.
• Alet yuvasÝnÝ takmak için kilitleme halkasÝnÝ SDS-plus® dolgusuna doğru kaydÝrarak alet yuvasÝnÝ milin üzerine itin, kilitleme halkasÝnÝ serbest bÝrakÝn ve alet yuvasÝnÝ pozisyonda tÝklayÝncaya kadar çevirin.
Ağaç, metal ve plastik delmek için anahtarsÝz 3-çeneli bir ayna donatÝsÝ (DT7003) mevcuttur. Daha fazla bilgi için lütfen yerel bir DEWALT satÝcÝsÝ ile görüşün.
Page 78
TÜRKÇE
tr - 5 73
Yan kolun ayarlanmasÝ (şekil D)
Yan kolun (4) pozisyonunu ayarlamak için:
• Kolu çevirerek genişletin (A).
• Kolu çevirerek istenilen pozisyona getirin ve sÝkÝştÝrÝn (B).
Aleti herzaman yan kol doğru şekilde monte edilmişken kullanÝn.
Matkap derinliğinin ayarlanmasÝ (şekil E)
• İstenilen matkap ucunu yukarÝda açÝklandÝğÝ gibi monte ediniz.
• Derinlik ayar kelepçesini (6) genişletin.
• Derinlik ayar milini (5) derinlik ayar kelepçesinin içindeki boşluk boyunca yerleştirin.
• Delme derinliğini gösterildiği gibi ayarlayÝn.
• Derinlik ayar kelepçesini sÝkÝştÝrn.
KullanÝm talimatlarÝ
• Daima güvenlik talimatlarÝna ve uygulanan kurallara uyun.
• Boru ve kablolarÝn nerede olduğunu tespit edip dikkat ediniz.
• Cihaza hafif bir basÝnç uygulayÝnÝz. Fazla bastÝrmak, delme hÝzÝnÝ arttÝrmaz, ancak cihazÝn performansÝnÝ ve önrümü azaltÝr.
Sert burguyla delme (şekil A)
• Mod seçiciyi (3) istenilen pozisyona getirin: duvar için darbeli delme, sadece ağaç, metal ve plastik delme, keskileme ve yontma için sadece vurma işlemi.
• Uygun matkap ucunu yerleştirin.
• Yan kolu (4) istenildiği gibi ayarlayÝn.
• Gerekiyorsa delme derinliğini ayarlayÝn.
• Deliğin açÝlmasÝ gereken noktayÝ işaretleyin.
• MatkabÝn ucunu noktaya yerleştirin ve değişken hÝz anahtarÝna (1) basÝn.
• CihazÝ durdurmak için düğmeyi bÝrakÝnÝz.
Sert uçla delme (şekil A)
• Mod seçiciyi (3) darbeli delme pozisyonuna getirin.
• Yan kolu (4) istenildiği gibi ayarlayÝn.
• Merkez delgiyi delgeç ucuna getirin.
• Merkez delgiyi noktanÝn üzerine getirin ve değişken hÝz ayar anahtarÝna (1) basÝn. Matkap ucu betona yaklaşÝk 1 cm girene kadar delin.
• Delme işlemini durdurun ve merkez delgiyi çÝkartÝn. Matkap ucunu yeniden deliğe yerleştirin ve delmeye devam edin.
• Delgi ucu derinliğinden daha kalÝn yapÝlarÝ delerken betonun silindirini kÝrÝn veya ucu düzgün aralÝklarla içeri itin. Betonda istenmeyen bir şekilde deliğin dÝş çeperlerinin kÝrÝlmasÝnÝ engellemek için önce yapÝyÝ merkez delginin çapÝ kadar delin. Daha sonra açÝlmÝş deliğin her yanÝndan yarÝm mesafe uzaklÝkta delin.
Keskileme ve yontma (şekil A)
• Keskiyi takmadan önce, mod seçiciyi (3) sadece mil kilidiyle vurma pozisyonuna ayarlayÝn.
• Uygun yontucuyu monte edin. Yontucunun başÝnÝ uygun açÝya ayarlayÝn, mod seçiciyi (3) uç dönüş pozisyonuna getirin ve yontucuyu el ile dönderin. Mod seçiciyi sadece mil kilidiyle vurma pozisyonuna getirin.
• Yan kolu (4) istenildiği gibi ayarlayÝn.
• Değişken hÝz anahtarÝna (1) basÝn ve çalÝştÝrÝn.
• Bu cihazÝ yanÝcÝ ya da patlayÝcÝ sÝvÝlarÝ (örn. benzin, alkol vs.) karÝştÝrmak ya da pompalamak için kullanmayÝnÝz.
• AmbalajlarÝnda parlayÝcÝ olduklarÝ belirtilen sÝvÝlarÝ karÝştÝrmayÝnÝz.
Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.
Page 79
TÜRKÇE
74 tr - 6
BakÝm
DEWALT elektrikli aletiniz, minimum bakÝmla uzun süre çalÝşacak şekilde imal edilmiştir. Her zaman sorunsuz çalÝşmasÝ, alete gerekli bakÝmÝn yapÝlmasÝna ve düzenli temizliğe bağlÝdÝr.
• Rotatif şahmerdanlÝ matkap ucu kullanÝcÝ-servisi için uygun değildir. Eğer aletin servise ihtiyacÝ varsa, orjinal DEWALT parçalarÝnÝn kullanÝldÝğÝ yetkili DEWALT tamir acentesine götürün. Karbon fÝrçalarÝ yÝprandÝğÝnda alet otomatik olarak kendini kapatacaktÝr.
Yağlama
Elektrikli aletiniz, ek yağlama gerektirmez.
KullanÝlan donatÝlar ve ekler düzenli olarak SDS-plus® ayarlarÝ etrafÝnda yağlanmalÝdÝr.
Temizlik
HavalandÝrma kanallarÝnÝn temiz ve açÝk olmasÝna dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.
İstenmeyen aletler ve çevre
AtacağÝnÝz eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldÝran DEWALT onarÝm merkezlerine götürün.
GARANTİ
• 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •
DEWALT ağÝr hizmet tipi endüstriyel aletinizin performansÝ sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. SatÝn alma belgesinin ibrazÝ şarttÝr.
• ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ •
Bir yÝllÝk tam garantiye ek olarak, tüm DEWALT aletleri bir yÝl süreyle ücretsiz servis desteğine de sahiptir. SatÝn alma tarihinden itibaren bir yÝl içinde yapÝlan hiçbir onarÝm ve koruyucu bakÝm işleminden işçilik ücreti almamaktayÝz. SatÝn alma tarihinin belgelenmesi şarttÝr.
• BİR YILLIK TAM GARANTİ •
DEWALT ağÝr hizmet tipi endüstriyel aletleri, satÝş tarihinden itibaren bir yÝl süreyle garantilidir. HatalÝ malzemeden veya işçilikten kaynaklanan tüm arÝzalar ücretsiz onarÝlÝr. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağÝdakileri kapsamaz:
• Aksesuarlar
• BaşkalarÝ tarafÝndan yapÝlan veya girişimde bulunulan onarÝmlardan kaynaklanan hasar
• YanlÝş kullanÝm, ihmal, eskime ve aşÝnmadan, alet üzerinde değişiklik ve amaç dÝşÝ kullanÝmdan kaynaklanan hasar.
Size en yakÝn yetkili DEWALT tamir acentesi için lütfen bu kÝlavuzun arkasÝnda bulunan uygun telefon numarasÝnÝ kullanÝn. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet’de www.2helpU.com adresinden edinebilirsiniz.
Page 80
el - 1 75
∂§§∏¡π∫∞
¶Eƒπ™∆ƒ√ºπ∫√ ∫ƒ√À™∆π∫√ ¢ƒ∞¶∞¡√ DW570K(L)
£ÂÚÌ¿ Û˘Á¯·ÚËÙ‹ÚÈ·!
¢È·Ï¤Í·Ù ¤Ó· ·fi Ù· Ì˯·Ó‹Ì·Ù· Ù˘ DEWALT. ∏ Ôχ¯ÚÔÓË ÂÌÂÈÚ›· Ù˘ DEWALT, Л Ы˘УВ¯‹˜ ВН¤ПИНЛ ЩˆУ ЪФ˚fiУЩˆУ ЩЛ˜ О·И Л ВК·ЪМФБ‹ О·ИУФЩФМИТУ ЩЛУ О·ıИЫЩФ‡У ¤У·У ·fi ЩФ˘˜ Иfi
·НИfiИЫЩФ˘˜ Ы˘УВЪБ¿ЩВ˜ ЩˆУ В·ББВПМ·ЩИТУ.
¶ÂÚȯfiÌÂÓ·
∆В¯УИО¿ ¯·Ъ·ОЩЛЪИЫЩИО¿ el - 1 ¢‹ÏˆÛË Û˘ÌÌfiÚʈÛ˘ E∫ el - 1 √‰ËÁ›Â˜ ·ÛÊ·Ï›·˜ el - 2 EÏÂÁ¯Ô˜ ÙÔ˘ ÂÚȯÔ̤ÓÔ˘ Ù˘ Û˘Û΢·Û›·˜ el - 3 ¶ВЪИБЪ·К‹ el - 3 ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· el - 4 ÃÚ‹ÛË Î·Ïˆ‰›Ô˘ Â¤ÎÙ·Û˘ el - 4 ™˘Ó·ÚÌÔÏfiÁËÛË Î·È Ú‡ıÌÈÛË el - 4 √‰ËÁ›Â˜ ¯Ú‹Ûˆ˜ el - 5 ™˘ÓÙ‹ÚËÛË el - 6 EÁÁ‡ËÛË el - 7
∆В¯УИО¿ ¯·Ъ·ОЩЛЪИЫЩИО¿
DW570K(L) ∆¿ÛË V 230 πÛ¯‡˜ ÂÈÛfi‰Ô˘ W 900 ∆·¯‡ÙËÙ· ¿Ó¢ ÊÔÚÙ›Ô˘ min-10 - 730 ∆·¯‡ÙËÙ· Ì ÊÔÚÙ›Ô min-10 - 620 EÓ¤ÚÁÂÈ· ÎÚÔ‡Û˘ J 0-4,4 ª¤БИЫЩЛ ИО·УfiЩЛЩ· ‰И¿ЩЪЛЫЛ˜
·ÙÛ·ÏÈÔ‡/͇ÏÔ˘/Û΢ÚÔ‰¤Ì·ÙÔ˜ mm 16/40/32 ™Ê˘ÚËÏ¿ÙËÛË Î·È Ư̂ϢÛË У·И, 24 ı¤ЫВИ˜ ª¤БИЫЩЛ ИО·УfiЩЛЩ· ‰И¿ЩЪЛЫЛ˜ ЫВ М·П·Оfi ЩФ‡‚ПФ mm 90 ∆‡Ô˜ ÙÛfiÎ SDS-plus
®
¢И¿МВЩЪФ˜ ‰·ОЩ˘П›Ф˘ mm 58 µ¿ÚÔ˜ kg 4,9
∞ÛÊ¿ÏÂȘ: ªË¯·Ó‹Ì·Ù· 230 V 10 A
™ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜ ¯ЪЛЫИМФФИФ‡УЩ·И Щ·
·ÎfiÏÔ˘ı· ۇ̂ÔÏ·:
™˘М‚ФП›˙ВИ О›У‰˘УФ ЩЪ·˘М·ЩИЫМФ‡ ‹ ı·У¿ЩФ˘ ‹ ‚П¿‚Л˜ ЩФ˘ ВЪБ·ПВ›Ф˘ ЫВ ВЪ›ЩˆЫЛ Ф˘ ‰ВУ ЩЛЪЛıФ‡У ФИ Ф‰ЛБ›В˜ ¯Ъ‹ЫВˆ˜.
™˘М‚ФП›˙ВИ ЛПВОЩЪИО‹ Щ¿ЫЛ.
∫›Ó‰˘ÓÔ˜ ˘ÚηÁÈ¿˜.
¢‹ÏˆÛË Û˘ÌÌfiÚʈÛ˘ E∫
DW570K(L)
∏ DEWALT ‰ЛПТУВИ fiЩИ ·˘Щ¿ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· Ы¯В‰И¿ЫЩЛО·У Ы‡МКˆУ· МВ ЩИ˜ √‰ЛБ›В˜: 98/37/EOK, 89/336/EOK, 73/23/EOK, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
°И· ВЪИЫЫfiЩВЪВ˜ ПЛЪФКФЪ›В˜, ·Ъ·О·ПТ
·¢ı˘Óı›Ù ÛÙËÓ DEWALT ÛÙËÓ ·Ú·Î¿Ùˆ ‰È‡ı˘ÓÛË ‹ ·Ó·ÙÚ¤ÍÙ ÛÙÔ ›Ûˆ ̤ÚÔ˜ ÙÔ˘ ÂÁ¯ÂÈÚȉ›Ô˘.
∞УТЩ·ЩФ fiЪИФ Л¯ЛЩИО‹˜ ›ВЫЛ˜ Ы‡МКˆУ· МВ ЩИ˜ √‰ЛБ›В˜ 86/188/EOK & 98/37/EOK, М¤ЩЪЛЫЛ О·Щ¿ EN 50144:
DW570K(L)
LpA(˯ËÙÈ΋ ›ÂÛË) dB(A)* 91 LWA(·ÎÔ˘ÛÙÈ΋ ‰‡Ó·ÌË) dB(A) 104
* ЫЩФ ·˘Щ› ЩФ˘ ¯ВИЪИЫЩ‹
§¿‚ÂÙ ٷ ÂӉ‰ÂÈÁ̤ӷ ̤ÙÚ· ÚÔÛÙ·Û›·˜ Û ÂÚ›ÙˆÛË Ô˘ Ë
·ÎÔ˘ÛÙÈ΋ ›ÂÛË ˘ÂÚ‚·›ÓÂÈ Ù· 85 dB(A).
Page 81
76 el - 2
∂§§∏¡π∫∞
√ ÛÙ·ıÌÈṲ̂ÓÔ˜ ÙÂÙÚ·ÁˆÓÈÎfi˜ ̤ÛÔ˜ fiÚÔ˜ ÂÈÙ¿¯˘ÓÛ˘ ηٿ EN 50144:
DW570K(L) 11 m/s
2
∏ ¤УЩФУЛ ·ЪВМ‚ФП‹ ˘„ЛП‹˜ Ы˘¯УfiЩЛЩ·˜ ВУ‰¤¯ВЩ·И У· ЪФО·П¤ЫВИ Щ·П·УЩТЫВИ˜ М¤¯ЪИ 20%. EУЩФ‡ЩФИ˜, ·˘Щ¤˜ ВН·К·У›˙ФУЩ·И МfiПИ˜ ЫЩ·М·Щ‹ЫВИ Л ·ЪВМ‚ФП‹.
¢È¢ı˘ÓÙ‹˜ ∞Ó¿Ù˘Í˘ ¶ÚÔ˚fiÓÙˆÓ Horst Großmann
DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, °ÂÚÌ·ÓÈ·
√‰ËÁ›Â˜ ·ÛÊ·Ï›·˜
√Щ·У ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· Ъ¤ВИ У· П·М‚¿УВЩВ ¿УЩФЩВ ˘fi„Л ЩФ˘˜ О·УfiУВ˜
·ЫК·ПВ›·˜ Ф˘ ИЫ¯‡Ф˘У ЫЩЛ ¯ТЪ· Ы·˜ ЪФОВИМ¤УФ˘ У· ·ФКВ˘¯ıВ› Ф О›У‰˘УФ˜ ˘ЪО·БИ¿˜, ЛПВОЩЪФПЛН›·˜ О·И ЩЪ·˘М·ЩИЫМФ‡. ¶ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ВЪБ·ПВ›Ф ‰И·‚¿ЫЩВ ЪФЫВОЩИО¿ ЩИ˜ ·Ъ·О¿Щˆ Ф‰ЛБ›В˜ О·И К˘П¿НЩВ ЩВ˜ О·П¿.
1 ¢È·ÙËÚ›Ù ηı·Úfi ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜
∞О·Щ¿ЫЩ·ЩФИ ¯ТЪФИ О·И ¿БОФИ ВБО˘МФУФ‡У О›У‰˘УФ ЩЪ·˘М·ЩИЫМФ‡.
2 §¿‚ÂÙ ˘‘ fi„Ë ÙȘ ÂȉڿÛÂȘ ÙÔ˘
ВЪИ‚¿ППФУЩФ˜
ªЛУ ВОı¤ЩВЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ ˘БЪ·Ы›·. ºЪФУЩ›ЫЩВ БИ· ЩФУ О·Пfi КˆЩИЫМfi ЩФ˘ ¯ТЪФ˘ ВЪБ·Ы›·˜ Ы·˜. ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ОФУЩ¿ ЫВ В‡КПВОЩ· ˘БЪ¿ О·И ·¤ЪИ·.
3 ¶ЪФЫЩ·ЩВ˘ıВ›ЩВ ·fi ЛПВОЩЪФПЛН›·
∞ФК‡БВЩВ ЩЛУ В·К‹ ЩФ˘ ЫТМ·ЩФ˜ МВ БВИˆМ¤УВ˜ ВИК¿УВИВ˜ (.¯. ЫˆП‹УВ˜, ЫТМ·Щ· ıВЪМ¿УЫВˆ˜, ЛПВОЩЪИО¤˜ ОФ˘˙›УВ˜, „˘БВ›· ОП.). ™В Ы˘Уı‹ОВ˜, ˘ВЪ‚ФПИО‹˜ ОИУЛЩФФИ‹ЫЛ˜ (.¯. ЫВ ‡„ЛП‹ ˘БЪ·Ы›·, ‰ЛМИФ˘ЪБ›· МВЩ·ППИО‹˜ ЫОfiУЛ˜ ОП.) МФЪВ› У· ·˘НЛıВ› Л ЛПВОЩЪИО‹
·ÛÊ¿ÏÂÈ· Ì ÙËÓ ·ÚÂÌ‚ÔÏ‹ ÂÓfi˜
·ФЫ˘У‰ВЩИОФ‡ МВЩ·Ы¯ЛМ·ЩИЫЩ‹ ‹ ВУfi˜ ‰И·ОfiЩЛ ЪФЫЩ·Ы›·˜ ·fi П¿ıФ˜ ‰ИВЪ¯fiМВУФ ЪВ‡М· (FI).
4 ∫ڷٿ٠ٷ ·È‰È¿ Û ·fiÛÙ·ÛË
ªËÓ ·Ê‹ÓÂÙ ¿ÏÏ· ÚfiÛˆ· Ó· ·ÁÁ›˙Ô˘Ó ÙÔ ÂÚÁ·ÏÂ›Ô ‹ ÙÔ Î·ÏÒ‰ÈÔ ÂÈÌ‹Î˘ÓÛ˘. ∏ ÂÈÙ‹ÚËÛË ··ÈÙÂ›Ù·È ÁÈ· ·È‰È¿ ËÏÈΛ·˜ οو ÙˆÓ 16 ÂÙÒÓ.
5 ∫·ÏÒ‰ÈÔ ÂÈÌ‹Î˘ÓÛ˘ ÁÈ· ¯Ú‹ÛË ÛÂ
ВНˆЩВЪИОФ‡˜ ¯ТЪФ˘˜
ГЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОФ‡˜ ¯ТЪФ˘˜ МfiУФ МВ О·ПТ‰И· Ф˘ В›У·И О·Щ¿ППЛП· БИ· ЩФ ЫОФfi ·˘Щfi О·И К¤ЪФ˘У Ы¯ВЩИО‹ Ы‹М·УЫЛ.
6 º˘Ï¿ÁÂÙ ٷ ÂÚÁ·Ï›· Û·˜ Û ·ÛʷϤ˜ ̤ÚÔ˜
∏ПВОЩЪИО¿ ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И Ъ¤ВИ У· К˘П¿ЫЫФУЩ·И ЫВ ЫЩВБУФ‡˜, ОПВИЫЩФ‡˜ ¯ТЪФ˘˜, М·ОЪИ¿ ·fi ·И‰И¿.
7 ºÔÚ¿Ù ٷ ηٿÏÏËÏ· ÚÔ‡¯· ÂÚÁ·Û›·˜
ªЛ КФЪ¿ЩВ К·Ъ‰И¿ ЪФ‡¯· ‹ ОФЫМ‹М·Щ·. А¿Ъ¯ВИ Иı·УfiЩЛЩ· У· И·ЫЩФ‡У ЫВ ОИУФ‡МВУ· М¤ЪЛ МЛ¯·УТУ. °И· ˘·›ıЪИВ˜ ВЪБ·Ы›В˜ Ы˘УИЫЩТУЩ·И П·ЫЩИ¯¤УИ· Б¿УЩИ· О·И ˘Ф‰‹М·Щ· Ф˘ ‰В БПИЫЩЪФ‡У. E¿У ¤¯ВЩВ М·ОЪИ¿ М·ППИ¿ КФЪ¿ЩВ ЪФЫЩ·ЩВ˘ЩИОfi ‰И¯Щ¿ОИ.
8 ГЪЛЫИМФФИВ›ЩВ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿
ГЪЛЫИМФФИВ›ЩВ, В›ЫЛ˜, ·У·УВ˘ЫЩИО¤˜ М¿ЫОВ˜ БИ· ЩЛУ ВОЩ¤ПВЫЛ ВЪБ·ЫИТУ Ф˘ ЪФНВУФ‡У ЫОfiУЛ ‹ ·ИˆЪФ‡МВУ· ЫˆМ·Щ›‰И·.
9 §·Ì‚¿ÓÂÙ ˘‘ fi„Ë Ù· ·ÓÒٷٷ fiÚÈ· ıÔÚ‡‚Ô˘
§¿‚ÂÙ ηٿÏÏËÏ· ̤ÙÚ· ÁÈ· ÙËÓ ÚÔÛÙ·Û›· Ù˘ ·ÎÔ‹˜ Û·˜ Â¿Ó Ô ÚÔηÏÔ‡ÌÂÓÔ˜ ıfiÚ˘‚Ô˜ ˘ÂÚ‚·›ÓÂÈ Ù· 85 dB(A).
10 ™ЩЛЪ›НЩВ МВ ·ЫК·П‹ ЩЪfiФ ЩФ ·УЩИОВ›МВУФ
ÛÙÔ ÔÔ›Ô ÂÚÁ¿˙ÂÛÙÂ
ГЪЛЫИМФФИВ›ЫЩВ ЫКИБОЩ‹ЪВ˜ ‹ М¤ББВУЛ БИ· ЩФ ЫОФfi ·˘Щfi. ∏ М¤ıФ‰Ф˜ ·˘Щ‹ В›У·И ·ЫК·П¤ЫЩВЪЛ О·И ВПВ˘ıВЪТУВИ О·И Щ· ‰˘fi Ы·˜ ¯¤ЪИ· БИ· ЩФ ¯ВИЪИЫМfi ЩФ˘ ВЪБ·ПВ›Ф˘.
11 ªË Û·‚ÂÙ ¿Ú· Ôχ
ºЪФУЩ›ЫЩВ ¿УЩФЩВ У· ¤¯ВЩВ ЩЛУ О·Щ¿ППЛПЛ ЫЩ¿ЫЛ О·И У· ‰И·ЩЛЪВ›ЩВ ЩЛУ ИЫФЪЪФ›· Ы·˜.
12 ∞ÔʇÁÂÙ ·ÓÂÈı‡ÌËÙË ÂÎΛÓËÛË ÙÔ˘
ÂÚÁ·Ï›Ԣ
ªЛУ ОЪ·Щ¿ЩВ МВ ЩФ ‰¿ОЩ˘ПФ ЫЩФ ‰И·ОfiЩЛ ВЪБ·ПВ›· Ф˘ В›У·И ЫЩЛУ Ъ›˙·. √Щ·У ‚¿˙ВЩВ ЩЛУ Ъ›˙·, ‚В‚·ИˆıВ›ЩВ fiЩИ Ф ‰И·ОfiЩЛ˜ ЩФ˘ ВЪБ·ПВ›Ф˘ В›У·И ОПВИЫЩfi˜.
13 ¡· В›ЫЩВ ¿УЩ· ЪФЫВОЩИОФ›
¶·Ъ·ОФПФ˘ıВ›ЩВ ЩЛУ ВЪБ·Ы›· Ы·˜. EУВЪБВ›ЩВ ПФБИО¿. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф fiЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФ˜.
Page 82
el - 3 77
∂§§∏¡π∫∞
14 µÁ¿˙ÂÙ ÙÔ ‰È·ÎfiÙË ·fi ÙËÓ Ú›˙·
√Щ·У ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф О·И ЫЩЛУ ВЪ›ЩˆЫЛ Ы˘УЩЛЪ‹ЫВˆ˜ ‹ ·ПП·Б‹˜ ВН·ЪЩЛМ¿ЩˆУ, ‚Б¿ПЩВ ЩФ ‰И·ОfiЩЛ ·fi ЩЛУ Ъ›˙· О·И ВЪИМ¤УВЩВ ¤ˆ˜ fiЩФ˘ ·ОИУЛЩФФИЛıВ› ЩВПВ›ˆ˜.
15 ∞ÔÌ·ÎÚ‡ÓÂÙ ·fi ÙÔ Ì˯¿ÓËÌ· Ù· ÎÏÂȉȿ
Ф˘ ¯ЪЛЫИМФФИВ›ЩВ БИ· ЩЛ Ъ‡ıМИЫ‹ ЩФ˘
¶ЪИУ ‚¿ПВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ВЪБ·ПВ›Ф, ‚В‚·ИˆıВ›ЩВ ¿УЩ· fiЩИ ¤¯ВЩВ ‚Б¿ПВИ ·fi ·˘Щfi Щ· ОПВИ‰И¿ БИ· ЩЛ Ъ‡ıМИЫ‹ ЩФ˘.
16 ГЪЛЫИМФФИВ›ЩВ ЩФ ЫˆЫЩfi ВЪБ·ПВ›Ф
∏ ВУ‰В‰ВИБМ¤УЛ ¯ЪЛЫИМФФ›ЛЫЛ ·У·К¤ЪВЩ·И ЫВ
·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ¯Ъ‹ЫВˆ˜. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ВЪБ·ПВ›· ¯·МЛП‹˜ ИЫ¯‡Ф˜ ‹ ЪФЫı‹ОВ˜ БИ· ‚·ЪИ¤˜ ВЪБ·Ы›В˜. ∆Ф ВЪБ·ПВ›Ф Ы·˜ ı· ПВИЩФ˘ЪБ‹ЫВИ ВИЩ˘¯¤ЫЩВЪ· О·И
·ЫК·П¤ЫЩВЪ· В¿У ¯ЪЛЫИМФФИЛıВ› Ы‡МКˆУ· МВ ЩЛ˜ ЪФ‰И·БЪ·К¤˜ ЩФ˘. ¶ÚÔÛÔ¯‹! ∆fiЫФ Л ¯Ъ‹ЫЛ ВН·ЪЩЛМ¿ЩˆУ ‹ ЪФЫıЛОТУ fiЫФ О·И Л Ъ·БМ·ЩФФ›ЛЫЛ ВЪБ·ЫИТУ Ф˘ ‰ВУ Ы˘УИЫЩТУЩ·И ЫЩИ˜ Ф‰ЛБ›В˜
·˘Щ¤˜ ВБО˘МФУВ› О›У‰˘УФ ЩЪ·˘М·ЩИЫМФ‡.
17 ªЛ ¯ЪЛЫИМФФИВ›ЩВ О·ПТ‰И· БИ· ВЪБ·Ы›В˜ БИ·
ÙȘ Ôԛ˜ ‰ÂÓ ÚÔÔÚ›˙ÔÓÙ·È
ªËÓ Îڷٿ٠ÔÙ¤ ÙÔ ÂÚÁ·ÏÂ›Ô ·fi ÙÔ Î·ÏÒ‰Èfi ÙÔ˘ Î·È ÌËÓ ÙÚ·‚¿Ù ÙÔ Î·ÏÒ‰ÈÔ ÁÈ· Ó· ‚Á¿ÏÂÙ ÙÔ ÂÚÁ·ÏÂ›Ô ·fi ÙËÓ Ú›˙·. ¶ÚÔÛٷهÛÙ ÙÔ Î·ÏÒ‰ÈÔ ·fi ıÂÚÌfiÙËÙ·, Ï¿‰È Î·È ·È¯ÌËÚ¤˜ ÁˆÓ›Â˜.
18 ™˘УЩЛЪВ›ЩВ ВИМВПТ˜ Щ· ВЪБ·ПВ›· Ы·˜
¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· Ы·˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿ ТЫЩВ У· В›ЫЩВ ЫВ ı¤ЫЛ У· ВЪБ¿˙ВЫЩВ О·П‡ЩВЪ· О·И ·ЫК·П¤ЫЩВЪ·. ∞ОФПФ˘ıВ›ЩВ ЩИ˜ Ф‰ЛБ›В˜ Ы˘УЩЛЪ‹ЫВˆ˜ О·И ЩИ˜ ˘Ф‰В›НВИ˜ БИ· ЩЛУ ·ПП·Б‹ ВН·ЪЩЛМ¿ЩˆУ. EП¤Б¯ВЩВ Щ·ОЩИО¿ ЩФ О·ПТ‰ИФ О·И, ЫВ ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ‰ТЫЩВ ЩФ БИ· ВИЫОВ˘‹ ЫВ ЫЩ·ıМfi Ы˘УЩЛЪ‹ЫВˆ˜ Ф˘ В›У·И ВНФ˘ЫИФ‰ФЩЛМ¤УФ˜ ·fi ЩЛУ DEWALT. EП¤Б¯ВЩВ ВЪИФ‰ИО¿ Щ· О·ПТ‰И· ВИМ‹О˘УЫЛ˜ О·И ·УЩИО·Щ·ЫЩ‹ЫЩВ Щ· ЫВ ВЪ›ЩˆЫЛ ‚П¿‚Л˜. ¢И·ЩЛЪВ›ЩВ ЩФ˘˜ ‰И·ОfiЩВ˜ ¯Ъ‹ЫВˆ˜ ЫЩВБУФ‡˜ О·И КЪФУЩ›ЫЩВ У· МЛУ В›У·И ПВЪˆМ¤УФИ ·fi П¿‰И О·И БЪ¿ЫФ.
19 EϤÁ¯ÂÙÂ Â¿Ó ÙÔ ÂÚÁ·ÏÂ›Ô Û·˜ ¤¯ÂÈ ‚Ï¿‚˜
¶ЪИУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ВЪБ·ПВ›Ф, ВП¤БНЩВ ЩФ ЪФЫВОЩИО¿ БИ· ВУ‰В¯fiМВУВ˜ ‚П¿‚В˜ БИ· У· ‚В‚·ИˆıВ›ЩВ fiЩИ ı· ПВИЩФ˘ЪБ‹ЫВИ fiˆ˜ Ъ¤ВИ.
EП¤БНЩВ В¿У Щ· ОИУЛЩ¿ М¤ЪЛ В›У·И ЫˆЫЩ¿ Ы˘У‰В‰ВМ¤У· О·И В˘ı˘БЪ·ММИЫМ¤У·, В¿У ‰ВУ ¤¯Ф˘У Ы¿ЫВИ ОФММ¿ЩИ·, В¿У В›У·И ЫˆЫЩ¿ Ы˘У·ЪМФПФБЛМ¤У· О·И В¿У ПЛЪФ‡УЩ·И fiПВ˜ ФИ Ы˘Уı‹ОВ˜ БИ· ЩЛ ЫˆЫЩ‹ ПВИЩФ˘ЪБ›· ЩФ˘ ВЪБ·ПВ›Ф˘. ¶ЪФЫЩ·ЩВ˘ЩИО¿ О·П‡М·Щ· ‹ ¿ПП· ВН·ЪЩ‹М·Щ· Ф˘ ¤¯Ф˘У ¯·П¿ЫВИ Ъ¤ВИ У· ВИЫОВ˘¿˙ФУЩ·И ‹ У· ·УЩИО·ı›ЫЩ·УЩ·И Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜ ¯Ъ‹ЫВˆ˜. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф В¿У Ф ‰И·ОfiЩЛ˜ В›У·И ¯·П·ЫМ¤УФ˜ О·И КЪФУЩ›ЫЩВ БИ· ЩЛУ ·УЩИО·Щ¿ЫЩ·Ы‹ ЩФ˘ ·fi ВНФ˘ЫИФ‰ФЩЛМ¤УФ ЫЩ·ıМfi Ы˘УЩЛЪ‹ЫВˆ˜.
20 EÈÛ΢¿˙ÂÙ ٷ ÂÚÁ·Ï›· Û·˜ ÛÂ
ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓÔ ÛÙ·ıÌfi Û˘ÓÙËÚ‹Ûˆ˜
∆Ф ЛПВОЩЪИОfi ВЪБ·ПВ›Ф Ы·˜ ПЛЪВ› ЩФ˘˜ ИЫ¯‡ФУЩВ˜ О·УfiУВ˜ ·ЫК·ПВ›·˜. °И· ЩЛУ
·ФК˘Б‹ ОИУ‰‡УˆУ БИ· ЩФ ¯Ъ‹ЫЩЛ, Щ˘¯fiУ ВИЫОВ˘¤˜ Ъ¤ВИ У· ВОЩВПФ‡УЩ·И
·ФОПВИЫЩИО¿ ·fi ВИ‰ИОfi ЩВ¯УИОfi.
EÏÂÁ¯Ô˜ ÙÔ˘ ÂÚȯÔ̤ÓÔ˘ Ù˘ Û˘Û΢·Û›·˜
™ÙË Û˘Û΢·Û›· ˘¿Ú¯Ô˘Ó:
1 ¶ВЪИЫЩЪФКИОfi ОЪФ˘ЫЩИОfi ‰Ъ¿·УФ ‚·Ъ¤ˆУ
ВЪБ·ЫИТУ 1 ¶ПВ˘ЪИО‹ ¯ВИЪФП·‚‹ 1 √‰ЛБfi˜ Ъ‡ıМИЫЛ˜ ‚¿ıФ˘˜ ‰И¿ЩЪЛЫЛ˜ 1 ∫И‚ТЩИФ 1 º˘ПП¿‰ИФ Ф‰ЛБИТУ 1 ∞У·П˘ЩИОfi Ы¯¤‰ИФ
• EϤÁÍÙ ÙÔ ÂÚÁ·Ï›Ô, Ù· ·ÓÙ·ÏÏ·ÎÙÈο Î·È Ù·
ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ‚Ï¿‚˜ Ô˘ ›Ûˆ˜ ¤¯Ô˘Ó
ЪФОПЛıВ› О·Щ¿ ЩЛ МВЩ·КФЪ¿.
• ∞КИВЪТЫЩВ П›БФ ¯ЪfiУФ БИ· У· ‰И·‚¿ЫВЩВ О·И У·
О·Щ·УФ‹ЫВЩВ fiПФ ЩФ К˘ПП¿‰ИФ Ф‰ЛБИТУ ЪИУ
У· ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ВЪБ·ПВ›Ф.
¶ВЪИБЪ·К‹ (ВИО. A)
∆Ф ВЪИЫЩЪФКИОfi ОЪФ˘ЫЩИОfi ‰Ъ¿·УФ DEWALT DW570K(L) ¤¯ВИ Ы¯В‰И·ЫЩВ› БИ· В·ББВПМ·ЩИО‹ ВЪИЫЩЪФКИО‹ ‰И¿ЩЪЛЫЛ О·И ОЪФ˘ЫЩИО‹ ‰И¿ЩЪЛЫЛ О·И БИ· ВП·КЪИ¿ ЫК˘ЪЛП¿ЩЛЫЛ, ЫМИПВ˘ЫЛ, О·ЩВ‰¿КИЫЛ О·И ЫˆПЛУˆЩ‹ ‰И¿ЩЪЛЫЛ МВ М‡ЩЛ ·fi О·Ъ‚›‰ИФ.
1 ¢È·ÎfiÙ˘ ÌÂÙ·‚ÏËÙ‹˜ Ù·¯‡ÙËÙ·˜ 2 µ¿ÛË ÂÚÁ·Ï›Ԣ ÁÈ· ÂÍ·ÚÙ‹Ì·Ù· SDS-plus
®
3 EИПФБ¤·˜ ПВИЩФ˘ЪБ›·˜ МВ ОПВИ‰·ЪИ¿ ·ЫК·ПВ›·˜ 4 ¶ПВ˘ЪИО‹ ¯ВИЪФП·‚‹ 5 √‰ЛБfi˜ Ъ‡ıМИЫЛ˜ ‚¿ıФ˘˜ ‰И¿ЩЪЛЫЛ˜ 6 ™КИОЩ‹Ъ·˜ ЫЩФ ‚¿ıФ˘˜
Page 83
78 el - 4
∂§§∏¡π∫∞
™˘МП¤ОЩЛ˜ ВЪИФЪИЫМФ‡ ЩЛ˜ ЪФ‹˜
‘√П· Щ· ВЪИЫЩЪФКИО¿ ИЫЩФП¤Щ· ‰Ъ¿·У· В›У·И ВКФ‰И·ЫМ¤У· МВ ¤У· Ы˘МП¤ОЩЛ ВЪИФЪИЫМФ‡ ЩЛ˜ ЪФ‹˜ Ф ФФ›Ф˜ МВИТУВИ ЩЛ М¤БИЫЩЛ ЪФ‹
·УЩ›‰Ъ·ЫЛ˜ Ф˘ МВЩ·‰›‰ВЩ·И ЫЩФУ ¯ВИЪИЫЩ‹ ЫВ ВЪ›ЩˆЫЛ ·ОИУЛЩФФИ‹ЫВˆ˜ ЩФ˘ ЩЪ˘·УИФ‡. ∞˘Щfi ЩФ ВН¿ЪЩЛМ· ЪФК˘П¿ЫВИ В›ЫЛ˜ ЩФ˘˜ ЩЪФ¯Ф‡˜ МВЩ¿‰ФЫЛ˜ ЩЛ˜ О›УЛЫЛ˜ О·И ЩФУ ЛПВОЩЪИОfi ОИУЛЩ‹Ъ· ·fi ·ТПВИ· ЫЩЛЪ›НВˆ˜. √ Ы˘МП¤ОЩЛ˜ ВЪИФЪИЫМФ‡ ЩЛ˜ ЪФ‹˜ ЩФФıВЩВ›Щ·И ·fi ЩФ ВЪБФЫЩ¿ЫИФ О·И ‰ВУ МФЪВ› У· Ъ˘ıМИЫЩВ›.
ªÂÙ·‚ÏËÙ‹ Ù·¯‡ÙËÙ·
∆Ф ¯·Ъ·ОЩЛЪИЫЩИОfi МВЩ·‚ПЛЩ‹˜ Щ·¯‡ЩЛЩ·˜ ВИЩЪ¤ВИ ЩЛУ ·ЪБ‹ В›ЩВ˘НЛ Щ·¯‡ЩЛЩ·˜,
·ÔÙÚ¤ÔÓÙ·˜ ηْ ·˘ÙfiÓ ÙÔÓ ÙÚfiÔ ÙËÓ
·ФМ¿ОЪ˘УЫЛ ЩФ˘ ЩЪ˘·УИФ‡ ·fi ЩФ ЫЛМВ›Ф ‰И¿ЩЪЛЫЛ˜ О·Щ¿ ЩЛУ ВОО›УЛЫЛ. ∆Ф ¯·Ъ·ОЩЛЪИЫЩИОfi В›ЫЛ˜ МВИТУВИ ЩЛУ ¿МВЫЛ ·УЩ›‰Ъ·ЫЛ ЪФ‹˜ Ф˘ МВЩ·‰›‰ВЩ·И ЫЩФУ ВНФПИЫМfi О·И ЫЩФ ¯ВИЪИЫЩ‹ ·У ЩФ ОЪФ˘ЫЩИОfi НВОИУ‹ЫВИ fiЫФ ЩФ ЩЪ˘¿УИ ‚Ъ›ЫОВЩ·И М¤Ы· ЫВ МИ· ˘¿Ъ¯Ф˘Ы· Ф‹.
∏ПВОЩЪИО‹ ·ЫК¿ПВИ·
∆Ф ЛПВОЩЪИОfi МФЩ¤Ъ В›У·И Ы¯В‰И·ЫМ¤УФ У· ПВИЩФ˘ЪБВ› ЫВ М›· О·И МfiУФ Щ¿ЫЛ. EП¤Б¯ВЩВ ¿УЩФЩВ
·У Л Щ¿ЫЛ ЩЪФКФ‰ФЫ›·˜ ·УЩИЫЩФИ¯В› ЫВ ·˘Щ‹У Ф˘
·Ó·ÁÚ¿ÊÂÙ·È ÛÙËÓ ϷΤٷ ÙÔ˘ ÂÚÁ·Ï›Ԣ.
∆Ô ÂÚÁ·ÏÂ›Ô Û·˜ ʤÚÂÈ ‰ÈÏ‹ ÌfiÓˆÛË Î·Ù¿ EN 50144. ∫·Ù¿ Û˘Ó¤ÂÈ· ‰Â ¯ÚÂÈ¿˙ÂÙ·È Î·ÏÒ‰ÈÔ Á›ˆÛ˘.
∞ÓÙÈηٿÛÙ·ÛË ÙÔ˘ ηψ‰›Ô˘ ‹ ÙÔ˘ ÚÂ˘Ì·ÙÔÏ‹ÙË
√Ù·Ó ·ÓÙÈηıÈÛٿ٠ÙÔ Î·ÏÒ‰ÈÔ ‹ ÙÔ ÚÂ˘Ì·ÙÔÏ‹ÙË, οÓÙ ÙÔ Ì ·ÛÊ¿ÏÂÈ·. EÓ·˜ ÚÂ˘Ì·ÙÔÏ‹Ù˘ Ì Á˘ÌÓ¿ ηÏ҉ȷ Â›Ó·È ÂÈΛӉ˘ÓÔ˜ fiÙ·Ó ÙÔÔıÂÙÂ›Ù·È Û ̛· Ú›˙· Ú‡̷ÙÔ˜.
ÃÚ‹ÛË Î·Ïˆ‰›Ô˘ Â¤ÎÙ·Û˘
E¿У ¯ЪВИ¿˙ВЩ·И О·ПТ‰ИФ В¤ОЩ·ЫЛ˜, ¯ЪЛЫИМФФИ‹ЫЩВ ВБОВОЪИМ¤УФ О·ПТ‰ИФ В¤ОЩ·ЫЛ˜ О·Щ¿ППЛПФ БИ· ЩЛУ ·ФЪЪФКФ‡МВУЛ ЛПВОЩЪИО‹ ИЫ¯‡ ·˘ЩФ‡ ЩФ˘ ВЪБ·ПВ›Ф˘ (‰В›ЩВ Щ· ЩВ¯УИО¿ ЫЩФИ¯В›·). ∏ ВП¿¯ИЫЩЛ ‰И·ЩФМ‹ ЩФ˘ ·БˆБФ‡ В›У·И 1,5 mm2. √Щ·У ¯ЪЛЫИМФФИВ›ЩВ О·ЪФ‡ПИ О·Пˆ‰›Ф˘, ¿УЩ· НВЩ˘П›БВЩВ ЩВПВ›ˆ˜ ЩФ О·ПТ‰ИФ.
™˘Ó·ÚÌÔÏfiÁËÛË Î·È Ú‡ıÌÈÛË
µБ¿˙ВЩВ ¿УЩФЩВ ЩФ ВЪБ·ПВ›Ф ·fi ЩЛУ Ъ›˙· ЪИУ ЪФ¯ˆЪ‹ЫВЩВ ЫВ ВЪБ·Ы›В˜ Ы˘У·ЪМФПfiБЛЫЛ˜ О·И Ъ‡ıМИЫЛ˜.
EИПФБ‹ ЩЪfiФ˘ ПВИЩФ˘ЪБ›·˜ (ВИО. B)
∆Ф ВЪИЫЩЪФКИОfi ОЪФ˘ЫЩИОfi ‰Ъ¿·УФ МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› БИ· ФППФ‡˜ ЩЪfiФ˘˜ ПВИЩФ˘ЪБ›·˜:
¶ВЪИЫЩЪФКИО‹ ПВИЩФ˘ЪБ›·: БИ· ¯Ъ‹ЫЛ ˆ˜ ‰Ъ¿·УФ ЫВ М¤Щ·ПП·, ЫВ Н‡ПФ О·И ЫВ П·ЫЩИО¿.
§ВИЩФ˘ЪБ›· ОЪФ˘ЫЩИОФ‡ ‰Ъ·¿УФ˘: Щ·˘Щfi¯ЪФУЛ ВЪИЫЩЪФК‹ О·И ОЪФ‡ЫЛ БИ· ВЪБ·Ы›В˜ ЫВ ЫО˘Ъfi‰ВМ· О·И ЩФИ¯ФФИ›· О·И БИ· ВЪБ·Ы›В˜ ‰И¿УФИНЛ˜ ˘Ъ‹УˆУ МВ ЩЪ˘¿УИ ·fi О·Ъ‚›‰ИФ.
∫ÚÔ‡ÛË ÌfiÓÔ Ì ·ÛÊ¿ÏÂÈ· ¿ÍÔÓ·: ÎÚÔ‡ÛË ÌfiÓÔ - ÁÈ· ÂÏ·ÊÚ¤˜ ÂÚÁ·Û›Â˜ Ì ÛÌ›ÏË Î·È ÂϤÎËÌ·.
¶ВЪИЫЩЪФК‹ ·О›‰·˜: ı¤ЫЛ МЛ ПВИЩФ˘ЪБ›·˜ Ф˘ ¯ЪЛЫИМФФИВ›Щ·И МfiУФ БИ· ЩЛУ ВЪИЫЩЪФК‹ В›В‰Л˜ ЫМ›ПЛ˜ ЫЩЛУ ВИı˘МЛЩ‹ ı¤ЫЛ.
• EИП¤НЩВ ЩФУ ··ИЩФ‡МВУФ ЩЪfiФ ПВИЩФ˘ЪБ›·˜,
·ÔÛ˘ÌȤ˙ÔÓÙ·˜ ÙËÓ ÎÏÂȉ·ÚÈ¿ ·ÛÊ·Ï›·˜ (8)
О·И ВЪИЫЩЪ¤КФУЩ·˜ ЩФУ ВИПФБ¤· ПВИЩФ˘ЪБ›·˜
(3) ÚÔ˜ ÙÔ Û‡Ì‚ÔÏÔ ÛÙÔ ÂÚ›‚ÏËÌ· ̤¯ÚÈ Ó·
ÙÔÔıÂÙËı› Ë ÎÏÂȉ·ÚÈ¿ ·ÛÊ·Ï›·˜ ÛÙË ı¤ÛË
ЩЛ˜ МВ ¯·Ъ·ОЩЛЪИЫЩИОfi ‹¯Ф.
ªЛУ ЪФ‚·›УВЩВ ЫВ ВИПФБ‹ ПВИЩФ˘ЪБ›·˜ О·Щ¿ ЩФ ¯ЪfiУФ ПВИЩФ˘ЪБ›·˜ ЩФ˘ ВЪБ·ПВ›Ф˘.
∆ÔÔı¤ÙËÛË Î·È ·Ê·›ÚÂÛË ÂÍ·ÚÙËÌ¿ÙˆÓ SDS­plus® (ÂÈÎ. C)
∆Ф ВЪИЫЩЪФКИОfi Ы·˜ ОЪФ˘ЫЩИОfi ‰Ъ¿·УФ ¯ЪЛЫИМФФИВ› ВН·ЪЩ‹М·Щ· SDS-plus®.
• ∫·ı·Ú›ÛÙÂ Î·È ÏÈ¿Ó·Ù ÙËÓ ¿ÙÚ·ÎÙÔ ÙÔ˘
ÙÚ˘·ÓÈÔ‡.
Page 84
el - 5 79
∂§§∏¡π∫∞
• ∆ÔÔıÂÙ‹ÛÙ ÙÔ Û٤ϯԘ ÙÚ˘·ÓÈÔ‡ ÛÙË ‚¿ÛË ÙÔ˘ ÂÚÁ·Ï›Ԣ (2).
• °˘Ú›ÛÙ ÂÏ·ÊÚ¿ ÙÔ ÙÚ˘¿ÓÈ Î·ıÒ˜
·ФЫ˘МИ¤˙ВЩВ ЩФ ВН¿ЪЩЛМ·, М¤¯ЪИ У· ЩФФıВЩЛıВ› ЫЩЛ ı¤ЫЛ ЩФ˘ МВ ЩФ ¯·Ъ·ОЩЛЪИЫЩИОfi ‹¯Ф.
• ∆Ъ·‚‹НЩВ ЩФ ЩЪ˘¿УИ БИ· У· ВП¤БНВЩВ ·У В›У·И О·Щ¿ППЛП· ·ЫК·ПИЫМ¤УФ. ∏ ПВИЩФ˘ЪБ›· ОЪФ‡ЫЛ˜ ··ИЩВ› У· В›У·И ‰˘У·Щ‹ Л О›УЛЫЛ ЩФ˘ ЩЪ˘·УИФ‡ О·Щ¿ ¤У·У ¿НФУ· О·И ·ЪОВЩ¿ ВО·ЩФЫЩ¿ fiЩ·У В›У·И ·ЫК·ПИЫМ¤УФ ЫЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘.
• °È· Ó· ·Ê·ÈÚ¤ÛÂÙ ¤Ó· ÂÍ¿ÚÙËÌ·, ÙÚ·‚‹ÍÙ ÚÔ˜ Ù· ›Ûˆ ÙÔ ‰·ÎÙ‡ÏÈÔ ·ÛÊ¿ÏÈÛ˘ ‚¿Û˘ ÂÚÁ·Ï›Ԣ (9) Î·È ÙÚ·‚‹ÍÙ ÙÔ ÙÚ˘¿ÓÈ.
∞Ê·›ÚÂÛË Î·È ÙÔÔı¤ÙËÛË ‚¿Û˘ ÂÚÁ·Ï›Ԣ (ÂÈÎ. C)
• °И· У· ·К·ИЪ¤ЫВЩВ ЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘, ЩЪ·‚‹НЩВ ЩФ ОФПП¿ЪФ ·ЫК¿ПИЫЛ˜ (10) ЪФ˜ ЩФ МЪФЫЩИУfi М¤ЪФ˜ ЩФ˘ ВЪБ·ПВ›Ф˘ О·И ЩЪ·‚‹НЩВ ЪФ˜ Щ· ¤Нˆ ЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘.
• °И· У· ЪФЫ·ЪМfiЫВЩВ ЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘, О˘П›ЫЩВ ЩФ ОФПП¿ЪФ ·ЫК¿ПИЫЛ˜ ЪФ˜ ЩЛ ı¤ЫЛ БИ· SDS-plus®, ЩЪ·‚‹НЩВ ЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘ ЫЩФУ ¿НФУ·, ·ВПВ˘ıВЪТЫЩВ ЩФ ОФПП¿ЪФ
·ЫК¿ПИЫЛ˜ О·И ВЪИЫЩЪ¤„ЩВ ЩЛ ‚¿ЫЛ ВЪБ·ПВ›Ф˘ М¤¯ЪИ У· ¤ЪıВИ ЫЩЛ ı¤ЫЛ ЩФ˘.
™·У ВН¿ЪЩЛМ·, ‰И·Щ›ıВЩ·И ¤У· ЩЪ˘¿УИ ¯ˆЪ›˜ ОПВИ‰› 3 ЫИ·БfiУˆУ (DT7003) БИ· ПВИЩФ˘ЪБ›· ЫВ Н‡ПФ, М¤Щ·ППФ О·И П·ЫЩИО¿. ¶·Ъ·О·ПФ‡МВ ВИОФИУˆУ‹ЫЩВ МВ ЩФУ ЩФИОfi ·УЩИЪfiЫˆФ ЩЛ˜ DEWALT БИ· ВЪИЫЫfiЩВЪВ˜ ПЛЪФКФЪ›В˜.
ƒ‡ıÌÈÛË Ï¢ÚÈ΋˜ Ï·‚‹˜ (ÂÈÎ. D)
°È· Ó· Ú˘ıÌ›ÛÂÙ ÙË ı¤ÛË Ù˘ Ï¢ÚÈ΋˜ Ï·‚‹˜ (4):
• Г·П·ЪТЫЩВ ЩЛ П·‚‹ НВ‚И‰ТУФУЩ¿˜ ЩЛУ (A).
• ¶ВЪИЫЩЪ¤„ЩВ ЩЛ П·‚‹ ЫЩЛУ ВИı˘МЛЩ‹ ı¤ЫЛ О·И
ÛÊ›ÍÙ ÙËÓ (B).
¶¿УЩФЩВ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф МВ ЫˆЫЩ¿ ЩФФıВЩЛМ¤УЛ ЩЛУ ПВ˘ЪИО‹ П·‚‹.
ƒ‡ıМИЫЛ ЩФ˘ ‚¿ıФ˘˜ ‰И¿ЩЪЛЫЛ˜ (ВИО. E)
• ∆ÔÔıÂÙ‹ÛÙ ÙÔ ··ÈÙÔ‡ÌÂÓÔ ÙÚ˘¿ÓÈ Û‡Ìʈӷ Ì ÙȘ ·ÓˆÙ¤Úˆ Ô‰ËÁ›Â˜.
• Г·П·ЪТЫЩВ ЩФ ЫКИОЩ‹Ъ· ЫЩФ ‚¿ıФ˘˜ (6).
• ∆ÔÔıÂÙ‹ÛÙ ÙË Ú¿‚‰Ô Ú‡ıÌÈÛ˘ ‚¿ıÔ˘˜ (5)
М¤Ы· ·fi ЩЛУ Ф‹ ЫЩФ ЫКИОЩ‹Ъ· ЫЩФ ‚¿ıФ˘˜.
• ƒ˘ıÌ›ÛÙ ÙÔ ‚¿ıÔ˜ ÙÚ˘·ÓÈÔ‡ fiˆ˜ Ê·›ÓÂÙ·È.
• ™К›НЩВ ЩФ ЫКИОЩ‹Ъ· ЫЩФ ‚¿ıФ˘˜.
√‰ËÁ›Â˜ ¯Ú‹Ûˆ˜
• ∆ЛЪВ›ЩВ ¿УЩФЩВ ЩИ˜ Ф‰ЛБ›В˜
·ЫК¿ПВИ·˜ О·И ЩФ˘˜ ИЫ¯‡ФУЩВ˜ О·УФУИЫМФ‡˜.
• ºЪФУЩ›ЫЩВ У· ВУЛМВЪˆıВ›ЩВ Ы¯ВЩИО¿ МВ ЩЛ ı¤ЫЛ ЫˆП‹УˆУ О·И О·Пˆ‰›ˆУ.
• ªЛУ ·ЫОВ›ЩВ МВБ¿ПЛ ›ВЫЛ ЫЩФ ВЪБ·ПВ›Ф. ∏ ˘ВЪ‚ФПИО‹ ›ВЫЛ ‰ВУ ВИЩ·¯‡УВИ ЩЛ ‰И¿ЩЪЛЫЛ ·ПП¿ МВИТУВИ ЩЛУ ·fi‰ФЫЛ ЩФ˘ ВЪБ·ПВ›Ф˘ О·И ВУ‰¤¯ВЩ·И У· ВП·ЩЩТЫВИ О·И ЩЛ ‰И¿ЪОВИ· ˙ˆ‹˜ ЩФ˘.
§ВИЩФ˘ЪБ›· ‰Ъ·¿УФ˘ МВ ЫЩВЪВfi ЩЪ˘¿УИ (ВИО. A)
• ∆ФФıВЩ‹ЫЩВ ЩФУ ВИПФБ¤· ПВИЩФ˘ЪБ›·˜ (3) ЫЩЛУ ВИı˘МЛЩ‹ ı¤ЫЛ: ПВИЩФ˘ЪБ›· ОЪФ˘ЫЩИОФ‡ ‰Ъ·¿УФ˘ БИ· ЩФИ¯ФФИ›·, ПВИЩФ˘ЪБ›· ‰Ъ·¿УФ˘ МfiУФ БИ· Н‡П·, М¤Щ·ПП· О·И П·ЫЩИО¿, ПВИЩФ˘ЪБ›· ОЪФ˘ЫЩИОФ‡ БИ· ЫМ›ПВ˘ЫЛ О·И М·ЩЫ·ОfiУИЫМ·.
• EИЫ¿БВЩВ ЩФ О·Щ¿ППЛПФ ЩЪ˘¿УИ.
• ƒ˘ıÌ›ÛÙ ÙËÓ Ï¢ÚÈ΋ Ï·‚‹ (4).
• ∞Ó Â›Ó·È ··Ú·›ÙËÙÔ, Ú˘ıÌ›ÛÙ ÙÔ ‚¿ıÔ˜
‰И¿ЩЪЛЫЛ˜.
• ™ЛМВИТЫЩВ ЩФ ЫЛМВ›Ф fiФ˘ ı· ·УФ›НВЩВ ЩЛУ ЩЪ‡·.
• ∆ÔÔıÂÙ‹ÛÙ ÙÔ ÙÚ˘¿ÓÈ ÛÙÔ ÛËÌÂ›Ô Î·È ȤÛÙ ÙÔ ‰È·ÎfiÙË ÌÂÙ·‚ÏËÙ‹˜ Ù·¯‡ÙËÙ·˜ (1).
• °È· Ó· ÛÙ·Ì·Ù‹ÛÂÙ ÙÔ ÂÚÁ·Ï›Ô
·ВПВ˘ıВЪТЫЩВ ЩФ ‰И·ОfiЩЛ.
¢И¿ЩЪЛЫЛ МВ ‰И·М·УЩФОТУ· (ВИО. A)
• °˘Ъ›ЫЩВ ЩФ МФ¯Пfi ВИПФБ‹˜ (3) ЫЩЛ ı¤ЫЛ “ОЪФ˘ЫЩИО‹˜ ‰И¿ЩЪЛЫЛ˜”.
• ƒ˘ıÌ›ÛÙ ÙËÓ Ï¢ÚÈ΋ Ï·‚‹ (4).
• ∆ФФıВЩ‹ЫЩВ ЩФ О·Щ¿ППЛПФ ЫˆПЛУˆЩfi ЩЪ˘¿УИ.
• ¶ЪФЫ·ЪМfiЫЩВ ЩФ ОВУЩЪИОfi ЩЪ˘¿УИ ЫЩФ
ÛˆÏËÓˆÙfi ÙÚ˘¿ÓÈ.
• ∆ФФıВЩ‹ЫЩВ ЩФ ОВУЩЪИОfi ЩЪ˘¿УИ ¿Уˆ ЫЩФ ЫЛМ¿‰И О·И ·Щ‹ЫЩВ ЩФ ‰И·ОfiЩЛ (1). ™˘УВ¯›ЫЩВ ЩЛ ‰И¿ЩЪЛЫЛ М¤¯ЪИ˜ fiЩФ˘ Ф ЫˆП‹У·˜ ‰ИВИЫ‰‡ЫВИ М¤Ы· ЫЩФ ЫО˘Ъfi‰ВМ· ВЪ›Ф˘ 1 ВО.
Page 85
∂§§∏¡π∫∞
80 el - 6
• ™Щ·М·Щ‹ЫЩВ ЩЛ ‰И¿ЩЪЛЫЛ О·И ‚Б¿ПЩВ ЩФ ОВУЩЪИОfi ЩЪ˘¿УИ. µ¿ПЩВ ЩФ ЫˆПЛУˆЩfi ЩЪ˘¿УИ ¿ПИ М¤Ы· ЫЩЛУ Ф‹ О·И Ы˘УВ¯›ЫЩВ ЩЛ ‰И¿ЩЪЛЫЛ.
• ‘√Щ·У О¿УВЩВ ‰И¿ЩЪЛЫЛ ЫВ МИ· О·Щ·ЫОВ˘‹ Ф˘ ¤¯ВИ МВБ·П‡ЩВЪФ ¿¯Ф˜ ·fi ЩФ ‚¿ıФ˜ ЩФ˘ ЫˆПЛУˆЩФ‡ ЩЪ˘·УИФ‡, О¿УВЩВ ЫЩ·‰И·О¿ ЩЛУ ‰И¿УФИНЛ ЩЛ˜ Ф‹˜ ЫЩ· ЫЛМВ›· ЩФ˘ ЫО˘ЪФ‰¤М·ЩФ˜ Б‡Ъˆ ·fi ЩФУ ˘Ъ‹У· ЩЛ˜ Ф‹˜. °И· У· ·ФК‡БВЩВ ·УВИı‡МЛЩФ˘˜ ıЪ˘М·ЩИЫМФ‡˜ ЩФ˘ ЫО˘ЪФ‰¤М·ЩФ˜ Б‡Ъˆ ·fi ЩЛУ Ф‹, ·УФ›НЩВ ЪТЩ· МИ· Ф‹ МВ ‰И¿МВЩЪФ ›‰И· МВ ·˘Щ‹ ЩФ˘ ОВУЩЪИОФ‡ ЩЪ˘·УИФ‡, ЫВ fiПФ ЩФ ¿¯Ф˜ ЩЛ˜ О·Щ·ЫОВ˘‹˜. ∫·ЩfiИУ О¿УВЩВ ЩЛ ‰И¿УФИНЛ ЩЛ˜ МВБ¿ПЛ˜ Ф‹˜ ЩЪ˘ТУЩ·˜ О·И ·fi ЩИ˜ ‰‡Ф ПВ˘Ъ¤˜ М¤¯ЪИ ЩЛ М¤ЫЛ ЩЛ˜ О·Щ·ЫОВ˘‹˜.
™Ì›ÏÂÌ· Î·È ÂϤÎËÌ· (ÂÈÎ. A)
• ¶ЪИУ У· ЩФФıВЩ‹ЫВЩВ ЩЛ ЫМ›ПЛ, Ъ˘ıМ›ЫЩВ ЩФУ ВИПФБ¤· ПВИЩФ˘ЪБ›·˜ (3) ЫЩЛ ı¤ЫЛ “·П‹ ОЪФ‡ЫЛ МВ ·ЫК¿ПВИ· ¿НФУ·”.
• ∆ФФıВЩ‹ЫЩВ ЩЛУ О·Щ¿ППЛПЛ ЫМ›ПЛ. °И· У· Ъ˘ıМ›ЫВЩВ ЩЛУ ОВК·П‹ ЩЛ˜ ЫМ›ПЛ˜ ЫЩЛУ ВИı˘МЛЩ‹ БˆУ›·, ЩФФıВЩ‹ЫЩВ ЩФУ ВИПФБ¤· ПВИЩФ˘ЪБ›·˜ (3) ЫЩЛ ı¤ЫЛ “ВЪИЫЩЪФК‹ ЩЪ˘·УИФ‡” О·И ВЪИЫЩЪ¤„ЩВ ЩЛ ЫМ›ПЛ МВ ЩФ ¯¤ЪИ. E·У·К¤ЪЩВ ЩФУ ВИПФБ¤· ПВИЩФ˘ЪБ›·˜ ЫЩЛ ı¤ЫЛ “·П‹ ОЪФ‡ЫЛ МВ ·ЫК¿ПВИ· ¿НФУ·”.
• ƒ˘ıÌ›ÛÙ ÙËÓ Ï¢ÚÈ΋ Ï·‚‹ (4).
• ¶È¤ÛÙ ÙÔ ‰È·ÎfiÙË ÌÂÙ·‚ÏËÙ‹˜ Ù·¯‡ÙËÙ·˜ (1)
Î·È ·Ú¯›ÛÙ ÙËÓ ÂÚÁ·Û›·.
• ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ·˘Щfi ЩФ ВЪБ·ПВ›Ф БИ· У· ·У·‰В‡ВЩВ ‹ У· ·УЩПВ›ЩВ В‡ПВОЩ· ‹ ВОЪЛОЩИО¿ ˘БЪ¿ (‚ВУ˙›УЛ, ФИУfiУВ˘М·, ОЩП.).
• ªЛУ ·У·МИБУ‡ВЩВ ‹ ·У·О·ЩВ‡ВЩВ ˘ПИО¿ Ф˘ В›У·И ¯·Ъ·ОЩЛЪИЫМ¤У· ˆ˜ В‡КПВОЩ·.
™˘М‚Ф˘ПВ˘ıВ›ЩВ ЩФУ ЪФМЛıВ˘Щ‹ Ы·˜ БИ· ВЪИЫЫfiЩВЪВ˜ ПЛЪФКФЪ›В˜ Ы¯ВЩИО¿ МВ Щ· О·Щ¿ППЛП· ВН·ЪЩ‹М·Щ·.
™˘ÓÙ‹ÚËÛË
∆Ф ЛПВОЩЪИОfi ВЪБ·ПВ›Ф Ы·˜ DEWALT ¤¯ВИ Ы¯В‰И·ЫЩВ› БИ· М·ОЪfi¯ЪФУЛ ПВИЩФ˘ЪБ›· МВ ВП¿¯ИЫЩЛ Ы˘УЩ‹ЪЛЫЛ. °И· ЩЛ Ы˘УВ¯‹ О·И ИО·УФФИЛЩИО‹ ПВИЩФ˘ЪБ›· ЩФ˘ ¯ЪВИ¿˙ВЩ·И О·Щ¿ППЛПЛ Ы˘УЩ‹ЪЛЫЛ О·И Щ·ОЩИОfi О·ı¿ЪИЫМ·.
• ∆Ф ВЪИЫЩЪФКИОfi ОЪФ˘ЫЩИОfi ‰Ъ¿·УФ ‰ВУ В›У·И ‰˘У·Щfi У· ВИЫОВ˘·ЫıВ› ·fi ЩФУ ¯Ъ‹ЫЛ. ™В ВЪ›ЩˆЫЛ Ф˘ ЩФ ВЪБ·ПВ›Ф ··ИЩВ› ВИЫОВ˘‹, ЛБ·›УВЩ¤ ЩФ ЫВ ¤У· ВНФ˘ЫИФ‰ФЩЛМ¤УФ Ы˘УВЪБВ›Ф ВИЫОВ˘ТУ DEWALT, fiФ˘ ı· ¯ЪЛЫИМФФИЛıФ‡У МfiУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿ DEWALT. ∆Ф ВЪБ·ПВ›Ф ı· ЩВıВ› ·˘ЩФМ¿Щˆ˜ ВОЩfi˜ ПВИЩФ˘ЪБ›·˜ fiЩ·У Кı·ЪФ‡У ФИ „‹ОЩЪВ˜ ¿УıЪ·О·.
§›·ÓÛË
∆Ф ЛПВОЩЪИОfi ВЪБ·ПВ›Ф Ы·˜ ‰В ¯ЪВИ¿˙ВЩ·И ЪfiЫıВЩЛ П›·УЫЛ.
∆· ВН·ЪЩ‹М·Щ· О·И ЪФЫ·ЪЩ‹М·Щ· Ф˘ ¯ЪЛЫИМФФИФ‡УЩ·И ı· Ъ¤ВИ У· ПИ·›УФУЩ·И Щ·ОЩИО¿ Б‡Ъˆ ·fi ЩФ ¯ТЪФ ЩФФı¤ЩЛЫЛ˜ SDS-plus®.
∫·ı¿ÚÈÛÌ·
¢И·ЩЛЪВ›ЩВ ЩИ˜ Ф¤˜ ВН·ВЪИЫМФ‡ О·ı·Ъ¤˜ О·И ЫОФ˘›˙ВЩВ Щ·ОЩИО¿ ЩФ ВЪБ·ПВ›Ф МВ М·П·Оfi ‡К·ЫМ·.
¢È¿ıÂÛË ÂÚÁ·Ï›ˆÓ Î·È ÂÚÈ‚¿ÏÏÔÓ
¶·Ъ·‰ТЫЩВ ЩФ ВЪБ·ПВ›Ф Ы·˜ ЫВ ¤У· ВНФ˘ЫИФ‰ФЩЛМ¤УФ ЫЩ·ıМfi Ы˘УЩ‹ЪЛЫЛ˜. √И ЩВ¯УИОФ› ЩФ˘ ı· МВЪИМУ‹ЫФ˘У БИ· ЩЛУ ‰И¿ıВЫ‹ ЩФ˘ О·Щ¿ ЩЪfiФ Ф˘ ‰ВУ ‚П¿ЩВИ ЩФ ВЪИ‚¿ППФУ.
Page 86
E°°À∏™∏
• 30 ∏ªEƒø¡ E°°À∏™∏ π∫∞¡√¶√π∏∆π∫∏™ ∞¶√¢√™∏™ •
E¿Ó ‰ÂÓ Â›ÛÙ Ï‹Úˆ˜ ÈηÓÔÔÈË̤ÓÔÈ ·fi ÙËÓ
·fi‰ÔÛË ÙÔ˘ ÂÚÁ·Ï›Ԣ Û·˜ DEWALT, ·ПТ˜ ВИЫЩЪ¤„ЩВ ЩФ ВУЩfi˜ 30 ЛМВЪТУ, П‹ЪВ˜ fiˆ˜ ЩФ ·БФЪ¿Ы·ЩВ, ·fi ЩФ ВНФ˘ЫИФ‰ФЩЛМ¤УФ ∫·Щ¿ЫЩЛМ· DEWALT, БИ· П‹ЪЛ ВИЫЩЪФК‹ ¯ЪЛМ¿ЩˆУ. ¶Ъ¤ВИ У· ЪФЫОФМИЫЩВ› ·fi‰ВИНЛ
·ÁÔÚ¿˜.
• E¡√™ E∆√À™ ™Àªµ√§∞π√ °π∞ ¶§∏ƒE™ ™Eƒµπ™ •
E¿Ó ¯ÚÂÈ¿˙ÂÛÙÂ Û˘ÓÙ‹ÚËÛË ‹ ۤڂȘ ÁÈ· ÙÔ ÂÚÁ·ÏÂ›Ô Û·˜ DEWALT, ВУЩfi˜ 12 МЛУТУ ·fi ЩЛУ ·БФЪ¿, ·˘Щfi МФЪВ› У· Б›УВИ ‰ˆЪВ¿У ЫВ ВНФ˘ЫИФ‰ФЩЛМ¤УФ ∫·Щ¿ЫЩЛМ· Service. ¶Ъ¤ВИ У· ЪФЫОФМИЫЩВ› ·fi‰ВИНЛ ·БФЪ¿˜. ∏ Ы˘УЩ‹ЪЛЫЛ/service ВЪИП·М‚¿УВИ ВЪБ·Ы›· О·И
·УЩ·ПП·ОЩИО¿ БИ· Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· DEWALT.
• E¡√™ E∆√À™ ¶§∏ƒ∏™ E°°À∏™∏ •
E¿Ó ÙÔ ÚÔ˚fiÓ Û·˜ Ù˘ DEWALT ·ÚÔ˘ÛÈ¿˙ÂÈ
·УˆМ·П›· ФКВИПfiМВУЛ ЫВ ВП¿ЩЩˆМ· ЩˆУ ˘ПИОТУ ‹ ЩЛ˜ О·Щ·ЫОВ˘‹˜ ВУЩfi˜ 12 МЛУТУ ·fi ЩЛУ ЛМВЪФМЛУ›· ЩЛ˜ ·БФЪ¿˜, ВББ˘ТМ·ЫЩВ ЩЛ ‰ˆЪВ¿У ·УЩИО·Щ¿ЫЩ·ЫЛ fiПˆУ ЩˆУ ВП·ЩЩˆМ·ЩИОТУ МВЪТУ, ‹ О·Щ¿ ЩЛУ ОЪ›ЫЛ М·˜, ЩЛ ‰ˆЪВ¿У ·УЩИО·Щ¿ЫЩ·ЫЛ ФПfiОПЛЪЛ˜ ЩЛ˜ МФУ¿‰·˜ ˘fi ЩЛУ ЪФ¸fiıВЫЛ fiЩИ:
• ¢ÂÓ ¤¯ÂÈ Á›ÓÂÈ Î·Î‹ ÌÂÙ·¯Â›ÚÈÛË ÙÔ˘ ÚÔ˚fiÓÙÔ˜.
• ¢ÂÓ ¤¯ÂÈ ÂȯÂÈÚËı› ÂÈÛ΢‹ ·fi ÌË ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓÔ ¿ÙÔÌÔ.
• £· ЪФЫОФМИЫЩВ› ·fi‰ВИНЛ ЩЛ˜ ЛМВЪФМЛУ›·˜
·ÁÔÚ¿˜.
°И· У· ВУЩФ›ЫВЩВ ЩФ ПЛЫИ¤ЫЩВЪФ ВНФ˘ЫИФ‰ФЩЛМ¤УФ ∫·Щ¿ЫЩЛМ· Service, ·Ъ·О·ПВ›ЫıВ У· ЩЛПВКˆУ‹ЫВЩВ ЫЩФ ПЛЫИ¤ЫЩВЪФ ∫·Щ¿ЫЩЛМ· Service ЩЛ˜ ВЩ·ИЪ›·˜ М·˜ (‚П¤В ·Ъ·О¿Щˆ). EУ·ПП·ОЩИО¿, МИ· П›ЫЩ· ВНФ˘ЫИФ‰ФЩЛМ¤УˆУ ∫·Щ¿ЫЩЛМ·ЩˆУ Service DEWALT Î·È ÔÏϤ˜ ÏÂÙÔ̤ÚÂȘ Û¯ÂÙÈο Ì ÙËÓ ˘ËÚÂÛ›· after-sales Â›Ó·È ‰È·ı¤ÛÈ̘ ÛÙÔ Internet ÛÙË ‰È‡ı˘ÓÛË www.2helpU.com.
el - 7 81
∂§§∏¡π∫∞
Page 87
Page 88
Belgique et Luxembourg DEWALT Tel: 02 719 07 12 België en Luxemburg Weihoek 1, Nossegem Fax: 02 721 40 45
1930 Zaventem-Zuid Service fax: 02 719 08 10
Danmark D
EWALT Tlf: 70 20 15 10
Hejrevang 26 B Fax: 48 14 13 99 3450 Allerød
Deutschland D
EWALT Tel: 06 12 62 16
Richard-Klinger-Straße Fax: 061 26 21 24 40 65510 Idstein
EÏÏ¿˜ D
EWALT TËÏ: 019 24 28 70
§ÂˆÊ ™˘ÁÁÚÔ‡ 154 Fax: 019 24 28 69 176 71 K·ÏÏÈı¤·, ∞ı‹Ó· Service: 019 24 28 76-7
España D
EWALT Tel: 977 29 71 00
Ctra de Acceso Fax: 977 29 71 38 a Roda de Barà, km 0,7, 43883 Roda de Barà, Tarragona Fax: 977 29 71 19
France D
EWALT Tel: 472 20 39 20
Le Paisy Tlx: 30 62 24F BP 21, 69571 Dardilly Cedex Fax: 472 20 39 00
Helvetia D
EWALT/Rofo AG Tel: 037 43 40 60
Schweiz Warpel Fax: 037 43 40 61
3186 Düdingen
Ireland D
EWALT Tel: 012 78 18 00
Calpe House Rock Hill Fax: 012 78 18 11 Black Rock, Co. Dublin
Italia D
EWALT Tel: 03 92 38 72 04
Viale Elvezia 2 Fax: 03 92 38 75 93 20052 Monza (Mi)
Nederland D
EWALT Tel: 07 65 08
22
01
Florijnstraat 10 Fax: 07 65 03
81
84
4879 AH Etten-Leur
Norge D
EWALT Tel: 22 99 90 00
Strømsveien 344 Fax: 22 99 90 01 1081 Oslo
Österreich D
EWALT Tel: 022 26 61 16
Werkzeugevertriebs GmbH Tlx: 13228 Black A Erlaaerstraße 165, Postfach 320,1231 Wien Fax: 022 26 61 16 14
Portugal D
EWALT Tel: 468 7513/7613
Rua Egas Moniz 173 Tlx: 16607 Bladec P Apartado 19, S. João do Estoril, 2768 Estoril, Codex Fax: 466 38 41
Suomi D
EWALT Puh: 98 25
45
40 Rälssitie 7 C Fax: 98 25 45 444 01510 Vantaa
Frälsevägen 7 C Tel: 98 25
45
40 01510 Vanda Fax: 98 25 45 444
Sverige D
EWALT Tel: 031 68 61 00
Box 603 Fax: 031 68 60 08 421 26 Västra Frölunda, Besöksadr. Ekonomivägen 11
Türkiye
DEWALT
Tel: 021 26 39 06 26 Merkez Mahallesi, Köyaltı Mevkii, Şahnur Sokak Faks: 021 26 39 06 35 (OTTO Binası) 34530 Yenibosna/İstanbul (PBX)
United Kingdom DEWALT Tel: 017 53 57 42 77
210 Bath Road Fax: 017 53 52 13 12 Slough, Berks SL1 3YD
01-00
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
