Instruction Manual

Guide D’utilisation

Manual de instrucciones

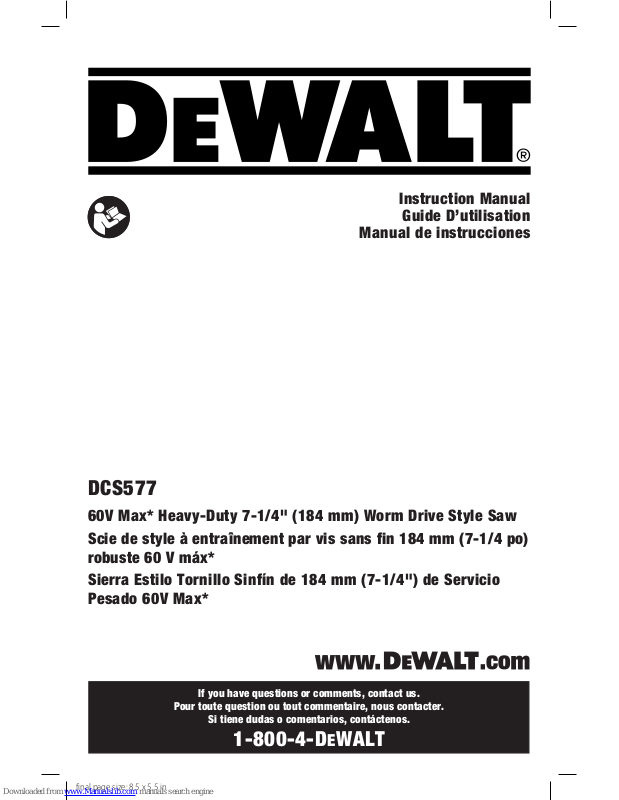

DCS577

60V Max* Heavy-Duty 7-1/4" (184 mm) Worm Drive Style Saw Scie de style à entraînement par vis sans fin 184mm (7-1/4po)

robuste 60 V máx* Sierra Estilo Tornillo Sinfín de 184 mm (7-1/4") de Servicio

Pesado 60V Max*

final page size: 8.5 x 5.5 in

Page 2

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 37

Page 3

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or seriousinjury.

WARNING: To reduce the risk of injury, read the instructionmanual.

If you have any questions or comments about this or any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

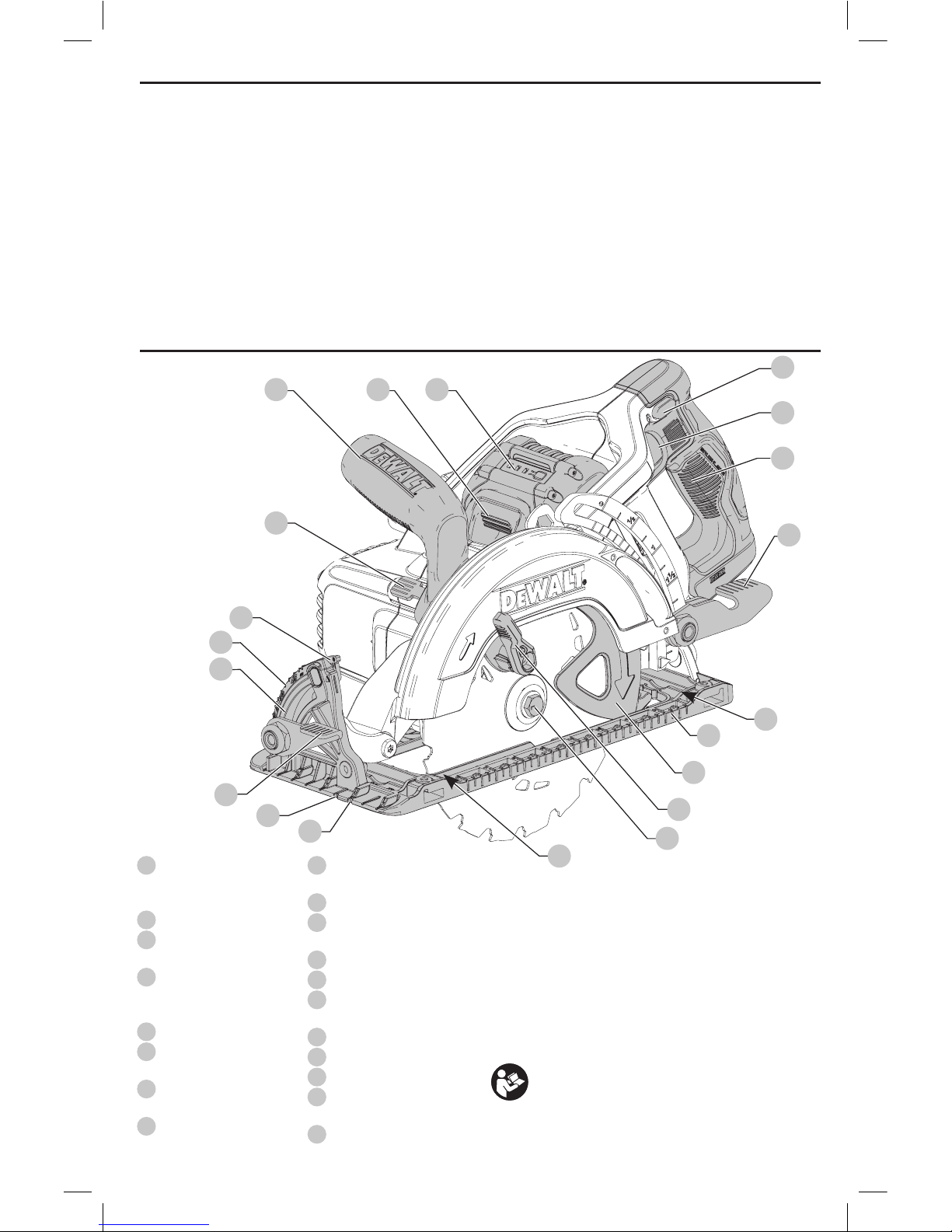

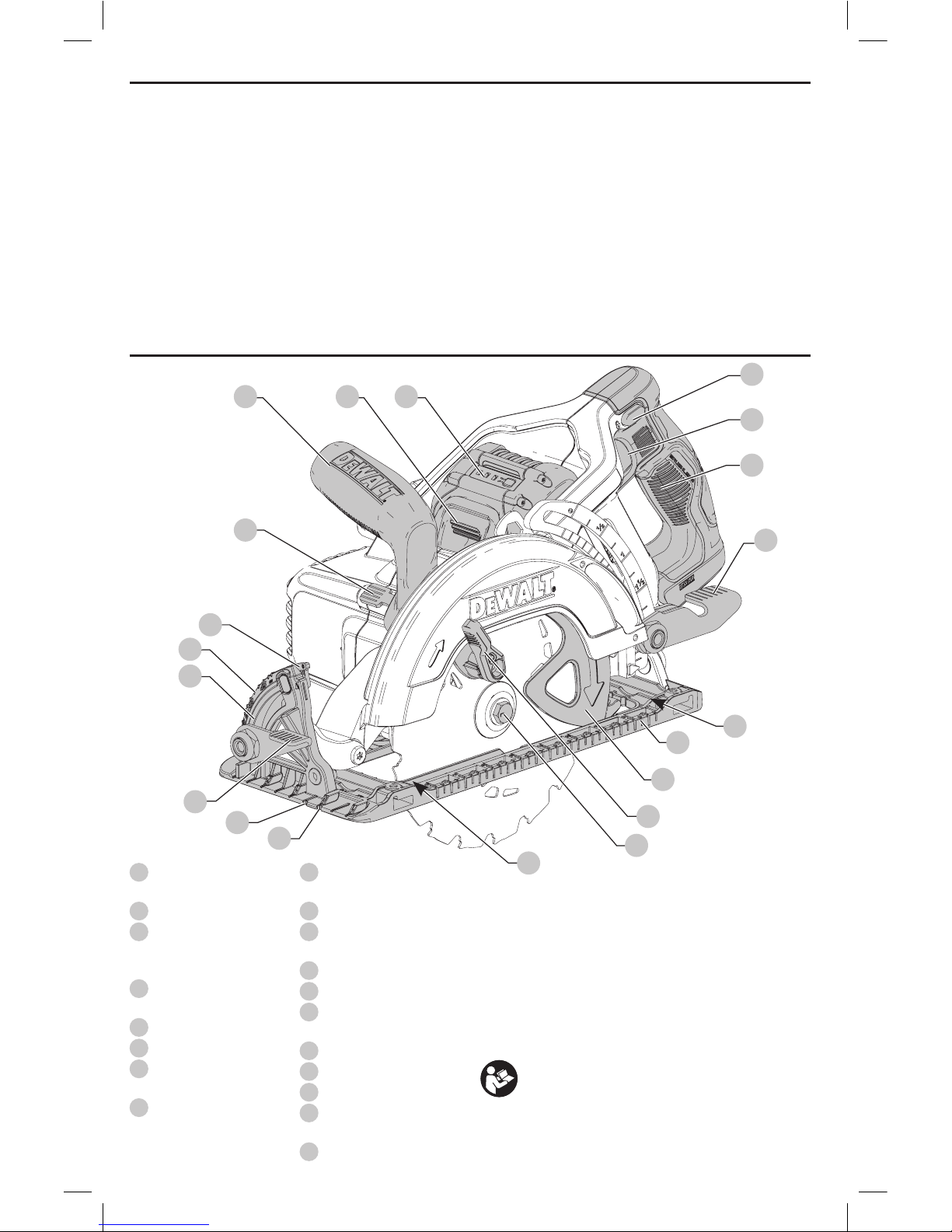

Trigger switch lock off button

Trigger switch

Depth adjustment locking lever

Lower blade guard retracting lever

Foot plate

Lower blade guard

0˚ Kerf indicator

45˚ Kerf indicator

Bevel adjustment lever

Angle quadrant

Spindle lock button

Main handle

Auxiliary handle

Battery release button

Battery

Coarse adjustment

Fine adjustment

Kerf indicators

Blade clamping screw

Fig. A

Page 4

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

Page 5

ENGLISH

into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardoussituation.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation orburns.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement parts. This will ensure that the safety of the power

tool ismaintained.

Safety Instructions for All Saws

Cutting Procedures



DANGER:

a ) Keep hands away from cutting area and the

blade. Keep your second hand on auxiliary handle or motor housing. If both hands are holding

the saw, they cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth should be visible below theworkpiece.

d ) Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a stable platform. It is important to support the work properly

to minimize body exposure, blade binding, or loss ofcontrol.

e ) Hold the power tool by insulated gripping

surfaces only, when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a "live" wire will

also make exposed metal parts of the power tool "live" and could give the operator an electricshock.

f ) When ripping always use a rip fence or straight

edge guide. This improves the accuracy of cut and reduces the chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades that do not match the mounting hardware of the saw will run eccentrically, causing loss ofcontrol.

h ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially designed for your saw, for optimum performance and safety ofoperation.

Further Safety Instructions for All Saws

Kickback Causes and Related Warnings

• Kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward theoperator.

ʵ When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction drives the unit rapidly back toward theoperator.

ʵ If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces. Position your body to either side of the blade, but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions aretaken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective

actions to eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf and check that saw teeth are not engaged into the material. If saw

blade is binding, it may walk up or kickback from the workpiece as the saw isrestarted.

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be

placed under the panel on both sides, near the line of cut and near the edge of thepanel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing excessive friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

Page 6

ENGLISH

blade adjustment shifts while cutting, it may cause binding andkickback.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade may cut objects that can causekickback.

Lower Guard Function

a ) Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does not move freely and close instantly. Never clamp or tie the lower guard into the open position. If saw is accidentally dropped, lower guard may be bent. Raise the lower guard with the retracting

handle and make sure it moves freely and does not touch the blade or any other part, in all angles and depths ofcut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts, gummy deposits, or a build-up ofdebris.

c ) Lower guard should be retracted manually

only for special cuts such as “plunge cuts” and “compound cuts.” Raise lower guard by retracting handle and as soon as blade enters the material, the lower guard must be released.

For all other sawing, the lower guard should operateautomatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or floor. An unprotected, coasting blade will cause the saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade

to stop after switch isreleased.

Additional Specific Safety Instructions for Circular Saws



WARNING: Do not allow familiarity (gained from frequent use of your saw) to replace safety rules. Always remember that a careless fraction of a second is sufficient to inflict severe injury.

• Use clamps or another practical way to secure and support the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss ofcontrol.

• Keep your body positioned to either side of the blade, but not in line with the saw blade. KICKBACK could cause the saw to jump backwards (see Kickback Causes and Related Warnings andKickback).

• Avoid cutting nails. Inspect for and remove all nails

from lumber beforecutting.

• Always make sure nothing interferes with the movement of the lower bladeguard.

• Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and

other accessories running over rated speed can fly apart and cause injury. Accessory ratings must always be above tool speed as shown on toolnameplate.

• Always make sure the saw is clean beforeusing.

• Stop using this saw and have it properly serviced if any unusual noise or abnormal operationocccurs.

• Always be sure all components are mounted properly and securely before usingtool.

• Always handle the saw blade with care when mounting or removing it or when removing the diamondknockout.

• Always wait until the motor has reached full speed before starting acut.

• Always keep handles dry, clean and free of oil and grease. Hold the tool firmly with both hands when inuse.

• Always be alert at all times, especially during repetitive, monotonous operations. Always be sure of position of your hands relative to theblade.

• Stay clear of end pieces that may fall after cutting off. They may be hot, sharp and/or heavy. Serious personal injury mayresult.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday eyeglasses are NOT safety glasses. Also use face or dust mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other construction activities. Wear protective clothing and wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/ or disperse dust, which may cause serious and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection appropriate for the dust exposure. Direct particles away from face andbody.



WARNING: Always wear proper personal hearing protection that conforms to ANSI S12.6 (S3.19) during use. Under some conditions and duration

Page 7

ENGLISH

of use, noise from this product may contribute to hearingloss.



CAUTION: When not in use, place tool on its side on a stable surface where it will not cause a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack but may be easily knockedover.

• Air vents often cover moving parts and should be avoided. Loose clothes, jewelry or long hair can be caught in movingparts.

The label on your tool may include the following symbols. The symbols and their definitions are asfollows:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................ watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

no ....................... no load speed

n ......................... rated speed

...................... earthing terminal

..................... safety alert symbol

..................... visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below and then follow charging proceduresoutlined. When ordering replacement battery packs, be sure to include the catalog number andvoltage.

Your tool uses a

DeWALT

charger. Be sure to read all safety instructions before using your charger. Consult the chart at the end of this manual for compatibility of chargers and batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All Battery Packs



WARNING: Read all safety warnings and all instructions for the battery pack, charger and power tool. Failure to follow the warnings and instructions may result in electric shock, fire and/ or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a non-compatible charger as battery pack may rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in designated

DeWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed 104°F (40°C) (such as outside sheds or metal buildings in summer). For best life store battery packs in a cool, drylocation. NOTE: Do not store the battery packs in a tool with the trigger switch locked on. Never tape the trigger switch in the ONposition.

• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and materials are created when lithium ion battery packs areburned.

• If battery contents come into contact with the skin, immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the battery pack for any reason. If the battery pack case is cracked or damaged, do not insert into the charger. Do not crush, drop or damage the battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped, run over or damaged in any way (e.g., pierced with a nail, hit with a hammer, stepped on). Damaged battery packs should be returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the battery pack so that metal objects can contact exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool boxes, product kit boxes, drawers, etc., with loose nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals inadvertently come in contact with conductive materials such as keys, coins, hand tools and the like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit transporting batteries in commerce or on airplanes in carry-on baggage UNLESS they are properly protected from short circuits. So when transporting individual battery packs, make sure that the battery terminals

Page 8

ENGLISH

are protected and well insulated from materials that could contact them and cause a short circuit.

Shipping the

DeWALT

FLEXVOLT™ Battery

The DeWALT FLEXVOLT™ battery has two modes: Use and Shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a DeWALT 20V Max* product, it will operate as a 20V Max* battery. When the FLEXVOLT™ battery is in a 60V Max* or a 120V Max* (two 60V Max* batteries) product, it will operate as a 60V Max* battery.

Shipping Mode: When the cap is attached to the FLEXVOLT™ battery, the battery is in Shipping Mode. Strings of cells are electrically disconnected within the pack resulting in three batteries with a lower Watt hour (Wh) rating as compared to one battery with a higher Watt hour rating. This increased quantity of three batteries with the lower Watt hour rating can exempt the pack from certain shipping regulations that are imposed upon the higher Watt hour batteries.

The battery label indicates two Watt hour ratings (see example). Depending on how the battery is shipped, the appropriate Watt hour rating must be used to determine the applicable shipping requirements. If utilizing the shipping cap, the pack will be considered 3 batteries at the Watt hour rating indicated for “Shipping”. If shipping without the cap or in a tool, the pack will be considered one battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh, meaning 3 batteries of 40 Watt hours each. The Use Wh rating might indicate 120 Wh (1 battery implied).

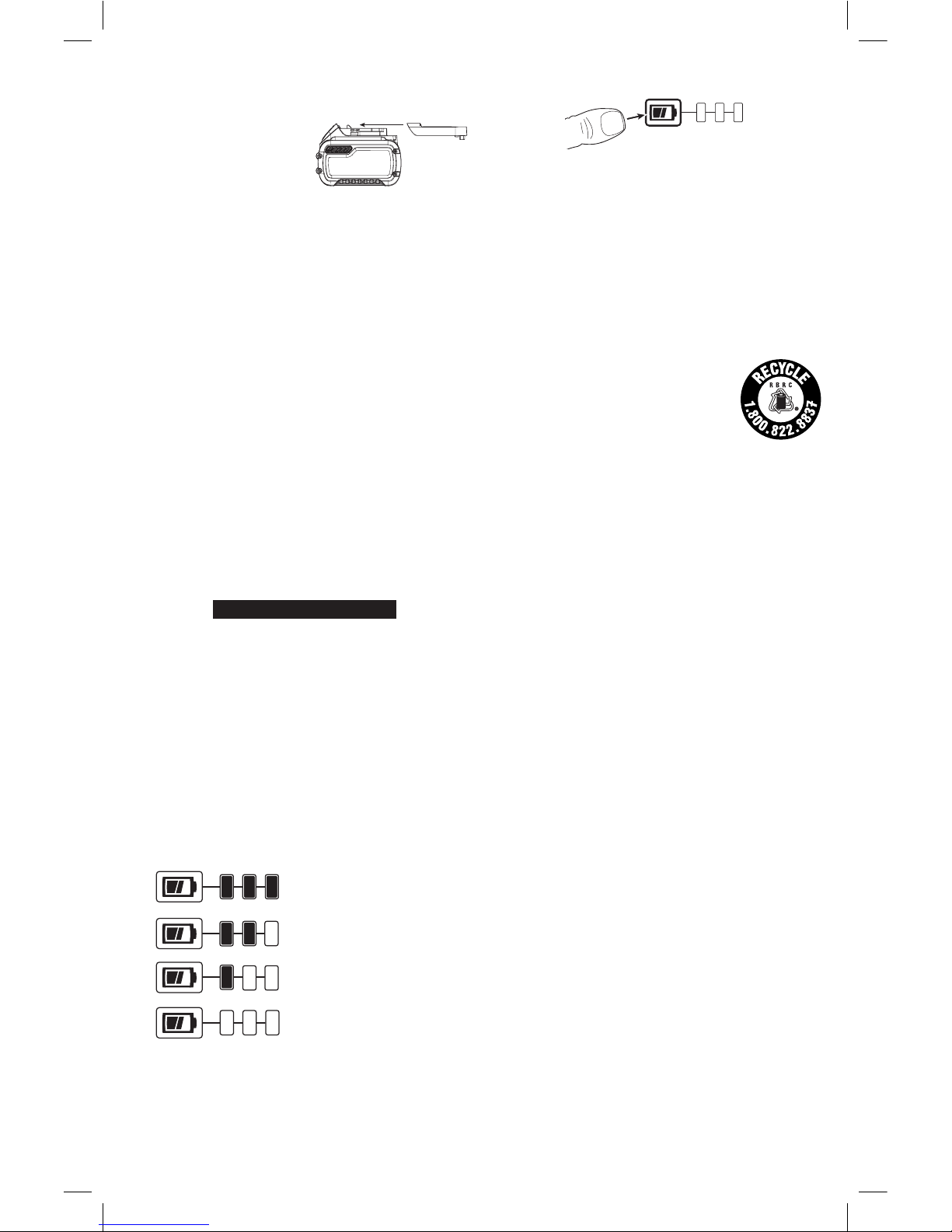

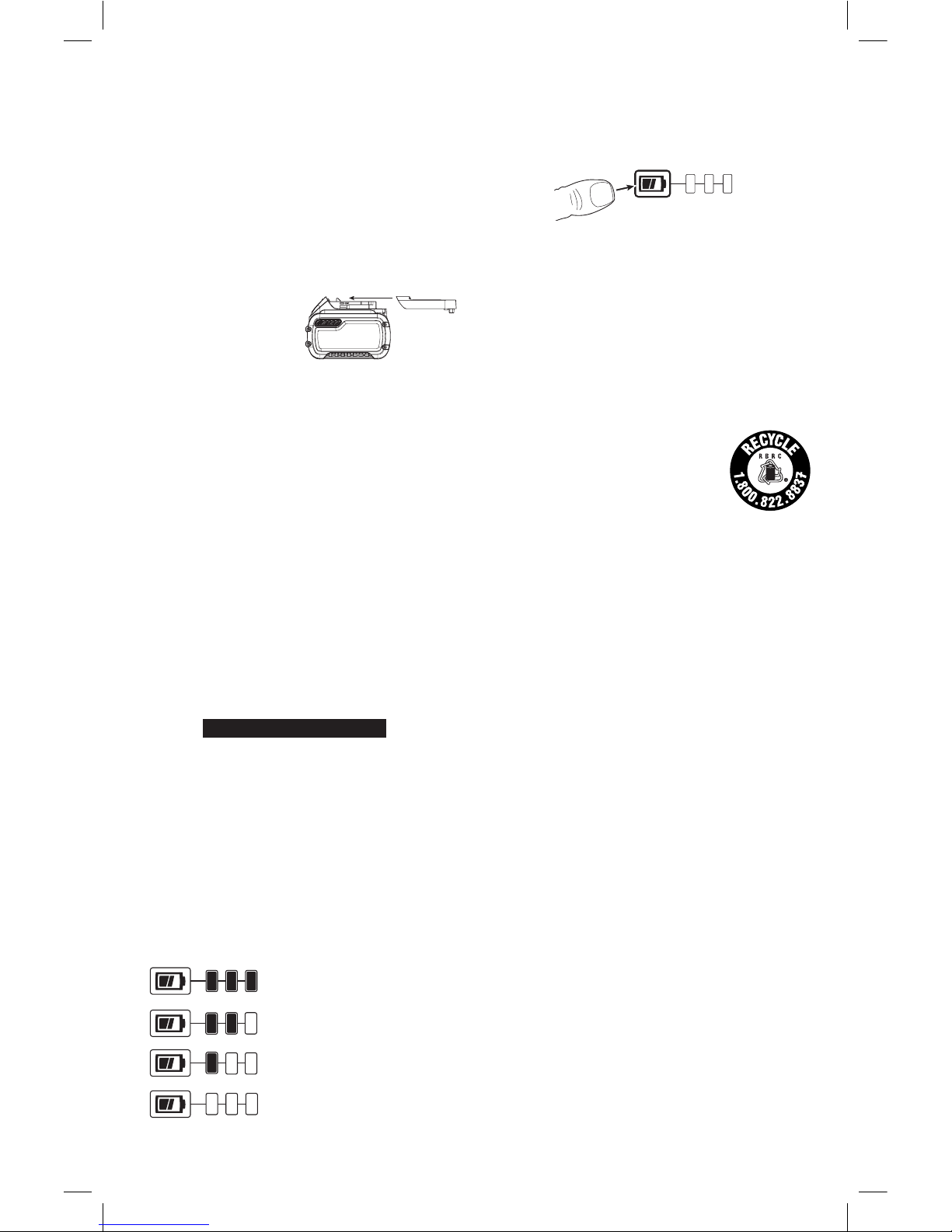

Fuel Gauge Battery Packs (Fig. B)

Some

DeWALT

battery packs include a fuel gauge which consists of three green LED lights that indicate the level of charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of charge remaining in the battery pack according to the followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge button. A combination of the three green LED lights will illuminate designating the level of charge left. When the level of charge in the battery is below the usable limit, the fuel gauge will not illuminate and the battery will need to berecharged.

Fig. B

NOTE: The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature and end-userapplication.

For more information regarding fuel gauge battery packs, please contact call 1-800-4-

DeWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery Recycling Corporation) Seal on the nickel cadmium, nickel metal hydride or lithiumion batteries (or battery packs) indicates that the costs to recycle these batteries (or battery packs) at the end of their useful life have already been paid by

DeWALT

. In some areas, it is illegal to place spent nickel cadmium, nickel metal hydride or lithium-ion batteries in the trash or municipal solid waste stream and the Call2Recycle® program provides an environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DeWALT

and other battery users, has established the program in the United States and Canada to facilitate the collection of spent nickel cadmium, nickel metal hydride or lithium-ion batteries. Help protect our environment and conserve natural resources by returning the spent nickel cadmium, nickel metal hydride or lithium-ion batteries to an authorized

DeWALT

service center or to your local retailer for recycling. You may also contact your local recycling center for information on where to drop off the spent battery. RBRC® is a registered trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All Battery Chargers



• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to worktogether.

• These chargers are not intended for any uses other

than charging

DeWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to damage orstress.

Page 9

ENGLISH

• Do not use an extension cord unless it is absolutely necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size (AWG or American Wire Gauge) for safety. The smaller the gauge number of the wire, the greater the capacity of the cable, that is, 16 gauge has more capacity than 18 gauge. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. When using more than one extension to make up the total length, be sure each individual extension contains at least the minimum wire size. The following table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7) 240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

More Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place the charger on a soft surface that might block the ventilation slots and result in excessive internal heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp blow, been dropped or otherwise damaged in any way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an authorized service center when service or repair is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the battery pack in any liquid or allow any liquid to enter the battery pack. Never attempt to open the battery pack for any reason. If the plastic housing of the battery pack breaks or cracks, return to a service center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury, charge only

DeWALT

rechargeable battery packs. Other types of batteries may overheat and burst resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger plugged into the power supply, the charger can be shorted by foreign material. Foreign materials of a conductive nature, such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil or any buildup of metallic particles should be kept away from the charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting toclean.

Wireless Certifications and Safety Information

• This device is CAN ICES-3(B)/NMB-3(B)compliant.

• This device complies with Part 15 of the FCC rules and Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

ʵ This device may not cause harmful interference, and ʵ This device must accept any interference

received, including interference that may cause undesiredoperation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the followingmeasures:

ʵ Reorient or relocate the receivingantenna. ʵ Increase the separation between the equipment

andadaptor.

ʵ Connect the equipment into an outlet on a circuit

different from that to which the adaptor isconnected.

ʵ Consult the dealer or an experienced radio/TV

technician forhelp.

• Changes or modifications to this equipment not expressly approved by the manufacturer could void the user’s authority to operate the device. This Class B digital apparatus complies with Canadian ICES-003.

• Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and

Page 10

ENGLISH

maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successfulcommunication.

• To comply with FCC and Industry Canada RF radiation exposure limits for general population, the antenna used for this device must not be co-located or operating in conjunction with any other antenna ortransmitter.

For Bluetooth® Products

• When traveling on airlines, be sure to comply with the airline restrictions on usage of personal electronic devices and Bluetooth®.

• The out of range alert feature has been designed to act as an aid to warn against products getting misplaced or stolen. It is not a securitysystem.

• The connectivity range is up to 100 feet (30.5 meters) depending on environment andlocation.

• The shortwave radio frequency signals of a Bluetooth® device may impair the operation of other electronic and medical devices (such as pacemakers or hearing aids).

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and

trade names are those of their respectiveowners. This product complies with these standards when operated

with a 6 foot (1.8 meters) or shorter extensioncord.

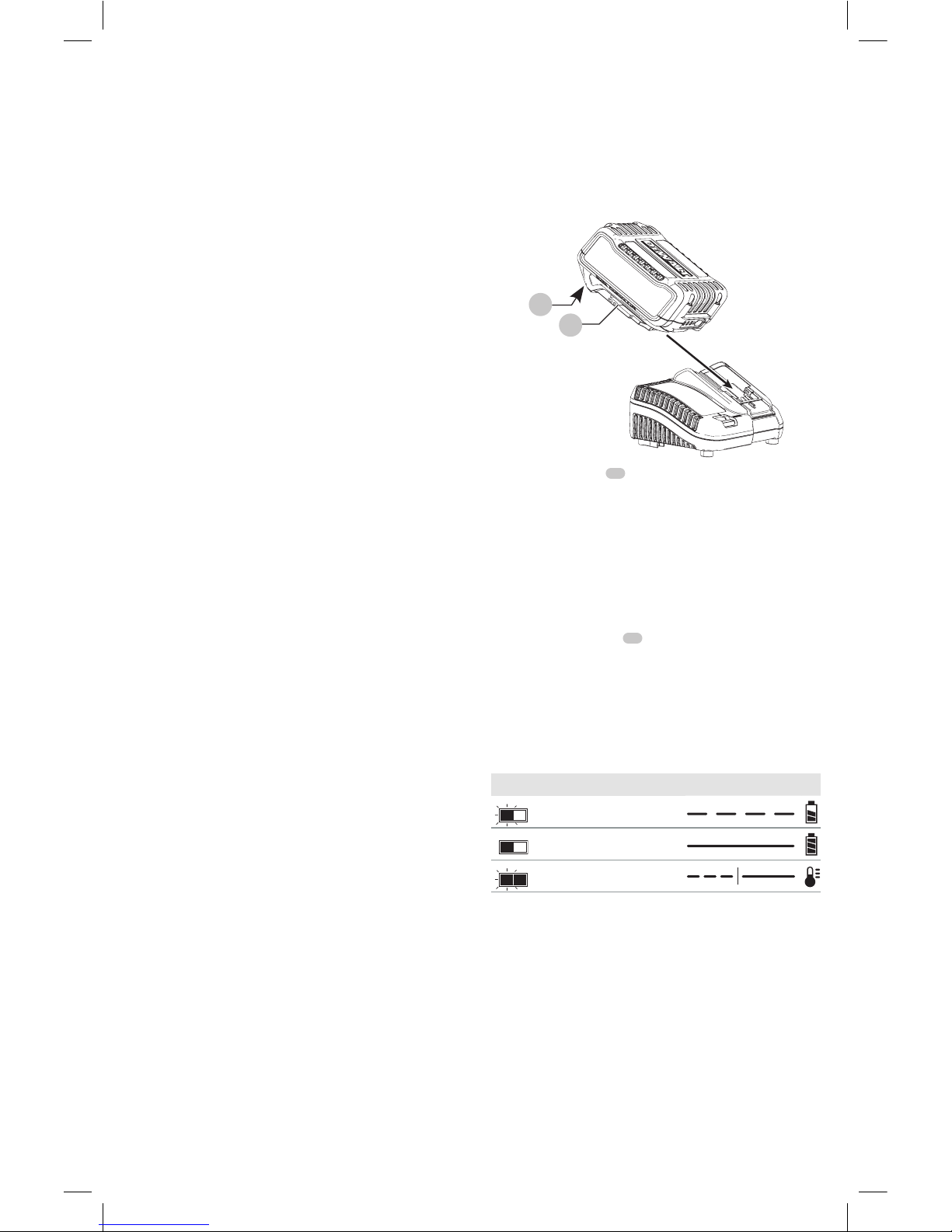

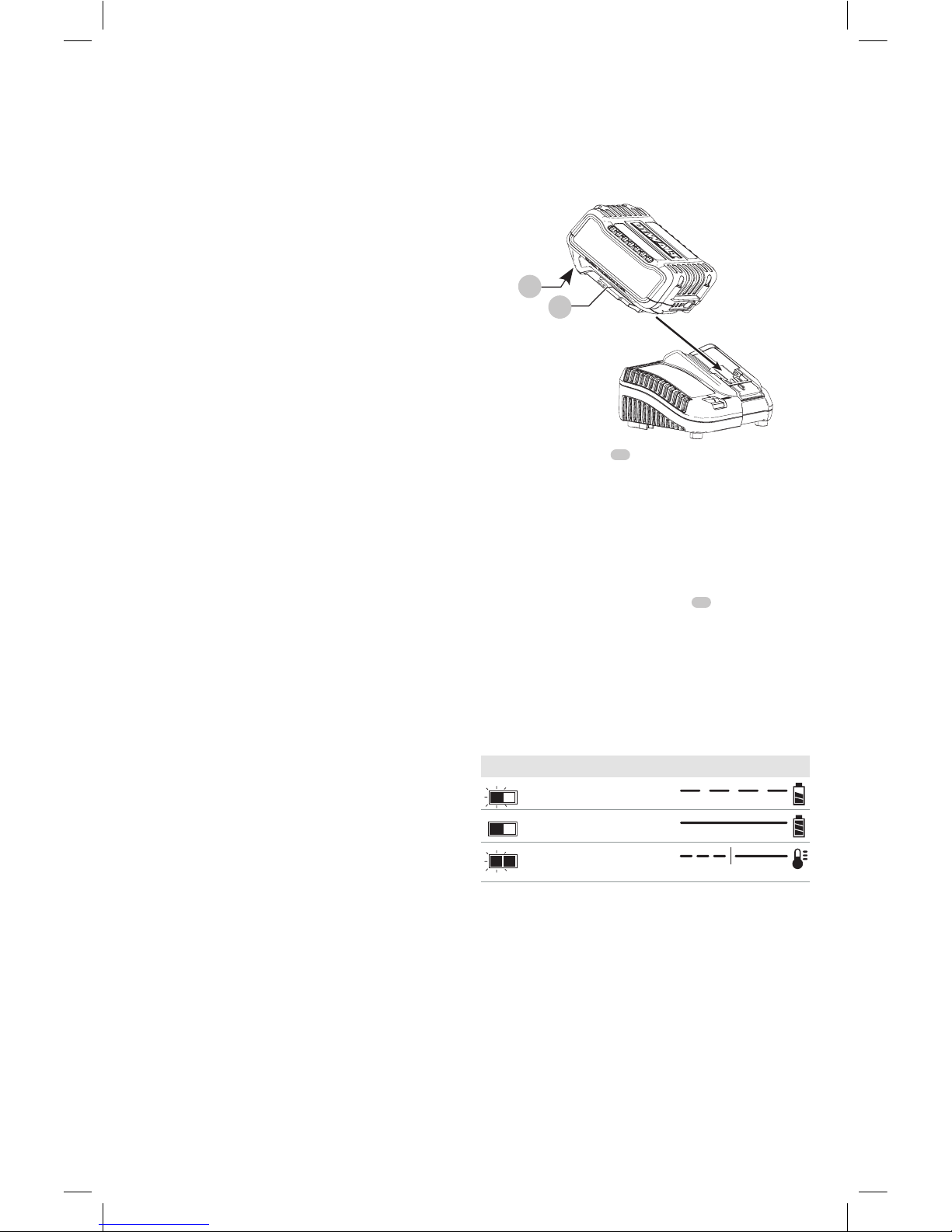

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before inserting battery pack.

Fig. C

2. Insert the battery pack

15

into the charger, making sure the battery pack is fully seated in the charger. The red (charging) light will blink continuously indicating that the charging process has started.

3. The completion of charge will be indicated by the red light remaining ON continuously. The battery pack is fully charged and may be used at this time or left in the charger. To remove the battery pack from the charger, push the battery release button

14

on the battery pack.

NOTE: To ensure maximum performance and life of lithiumion battery packs, charge the battery pack fully before firstuse.

Charger Operation

Refer to the indicators below for the charge status of the battery pack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator light will be illuminated during this operation. Once the battery pack has reached an appropriate temperature, the yellow light will turn off and the charger will resume the charging procedure.

The compatible charger(s) will not charge a faulty battery pack. The charger will indicate faulty battery pack by refusing to light or by displaying a problem pack or charger blink pattern.

NOTE: This could also mean a problem with a charger. If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized service center.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery pack has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery pack life.

A cold battery pack will charge at a slower rate than a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery pack warms.

The DCB118 charger is equipped with an internal fan designed to cool the battery pack. The fan will turn on automatically when the battery pack needs to be cooled.

Never operate the charger if the fan does not operate properly or if ventilation slots are blocked. Do not permit foreign objects to enter the interior of the charger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection System that will protect the battery pack against overloading, overheating or deep discharge.

The tool will automatically turn off if the Electronic Protection System engages. If this occurs, place the lithiumion battery pack on the charger until it is fully charged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to sit upright on a table or work surface. If wall mounting, locate the charger within reach of an electrical outlet, and away from a corner or other obstructions which may impede air flow. Use the back of the charger as a template for the location of the mounting screws on the wall. Mount the charger securely using drywall screws (purchased

Page 11

ENGLISH

separately) at least 1" (25.4 mm) long, with a screw head diameter of 0.28–0.35" (7–9mm), screwed into wood to an optimal depth leaving approximately 7/32" (5.5 mm) of the screw exposed. Align the slots on the back of the charger with the exposed screws and fully engage them in the slots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and grease may be removed from the exterior of the charger using a cloth or soft non-metallic brush. Do not use water or any cleaning solutions.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when the air temperature is between 65°F and 75°F (18° – 24°C). DO NOT charge the battery pack in an air temperature below +40°F (+4.5°C), or above +104°F (+40°C). This is important and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to the touch while charging. This is a normal condition, and does not indicate a problem. To facilitate the cooling of the battery pack after use, avoid placing the charger or battery pack in a warm environment such as in a metal shed or an uninsulated trailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local service center.

4. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also charge a partially used pack whenever you desire with no adverse effect on the battery pack.

5. Foreign materials of a conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil, or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting to clean.

6. Do not freeze or immerse the charger in water or any other liquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully charged battery pack in a cool dry place out of the charger for optimal results.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will need to be recharged before use.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a complete list ofcomponents.

Intended Use

These heavy-duty circular saws are designed for professional wood cutting applications. DO NOT use water feed attachments with this saw. DO NOT use abrasive wheels or blades. DO NOT use under wet conditions or in presence of flammable liquids orgases.

These heavy-duty saws are professional power tools. DO NOT let children come into contact with the tool. Supervision is required when inexperienced operators use thistool.

Saw Hook (Fig. D)



WARNING: To reduce the risk of serious personal injury, Do not use the saw with the saw hook rotated below the footplate.



WARNING: To reduce the risk of injury from the saw falling on operators or bystanders, make sure the saw is supported securely when using the hook to hang the saw from a rafter, joist or other elevatedsupport.

Your saw has a convenient saw hook

20

that allows the saw to hang from a joist, rafter, or other suitable, stable structure. The saw hook folds flat against the tool body when not inuse.

To use the saw hook, push down on the hook to rotate it away from the handle until it latches intoposition.

To return the saw hook to its stored position, pull the hook up until it latches against the toolbody.

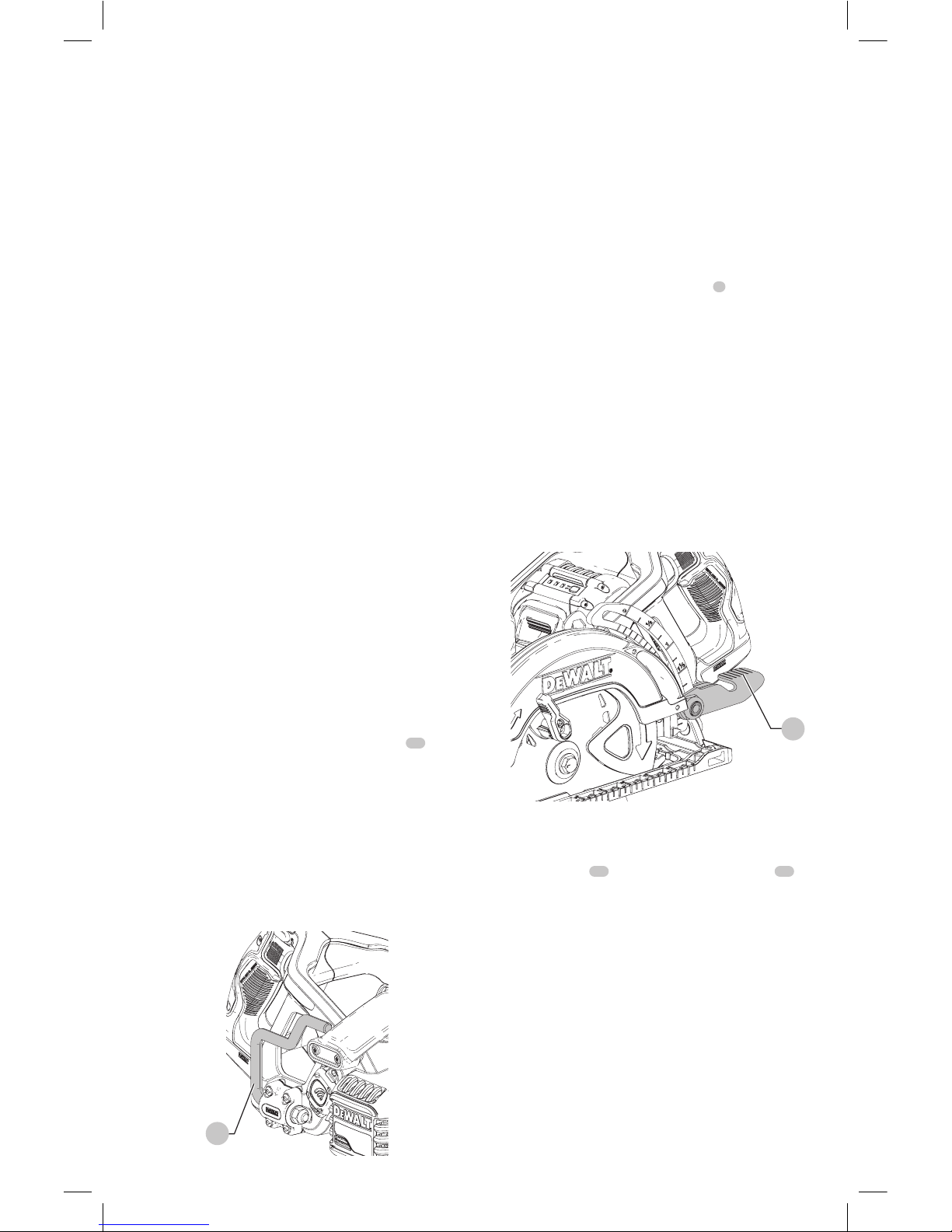

Fig. D

Page 12

ENGLISH

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury.

Cutting Depth Adjustment (Fig. A, E, F)

1. Hold the saw firmly. Lift the depth adjustment locking lever

3

to move foot plate to obtain the desired depth

ofcut.

2. Lower the depth adjustment locking lever and tighten securely to lock the depth of cut before operatingsaw.

The length of cut markings on the side of the foot plate are accurate at full depth of cut only. Setting the saw at the proper cutting depth keeps blade friction to a minimum, removes sawdust from between the blade teeth, results in cooler, faster sawing and reduces the chance ofkickback.

Fig. E

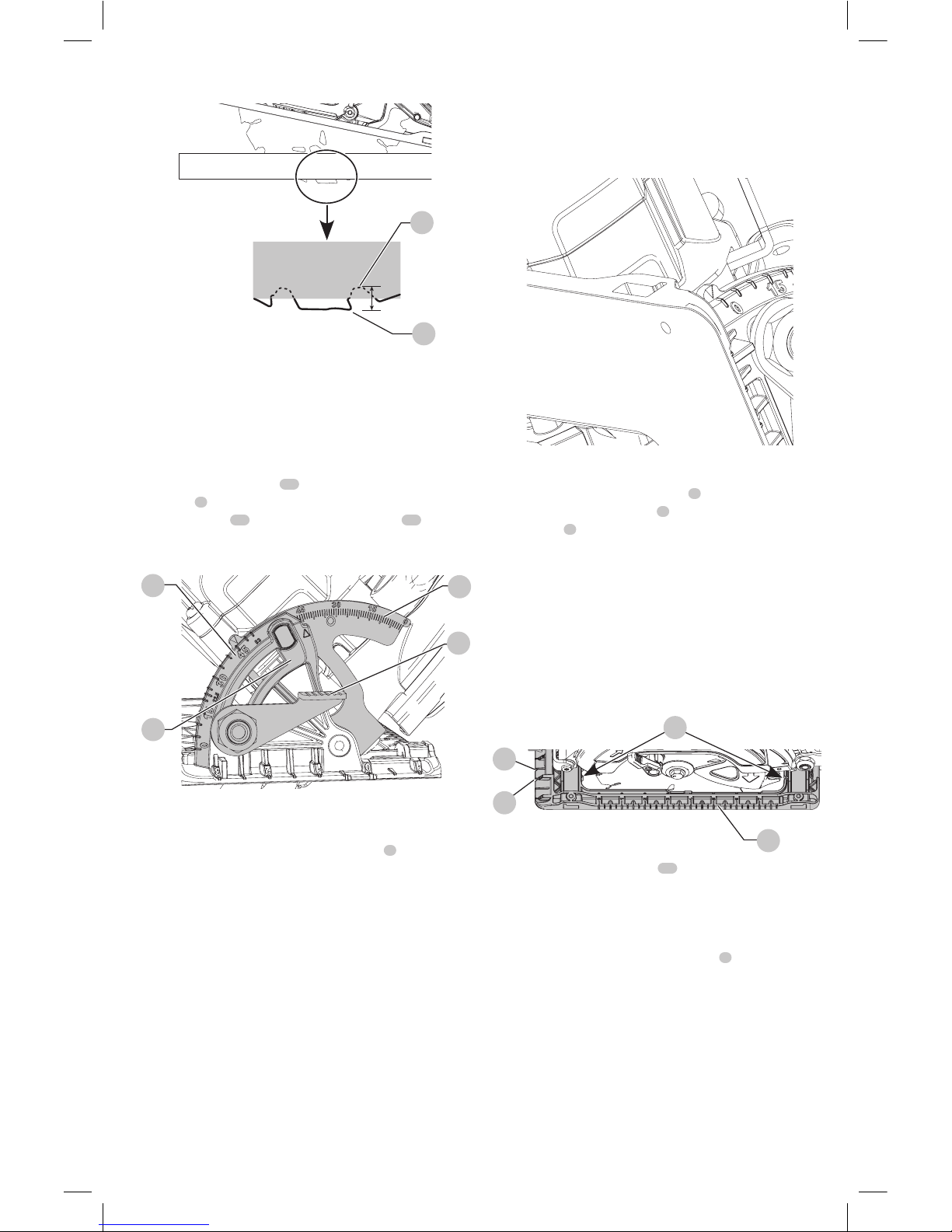

For the most efficient cutting action, set the depth adjustment so that half of a blade tooth will project below the material to be cut (refer to Figure F). This distance is from the tip of the tooth

27

to the bottom of the gullet

28

(refer to inset of FigureF). This keeps blade friction at a minimum, removes sawdust from the cut, results in cooler, faster sawing and reduces the chance of kickback. A method for checking for correct cutting depth is shown in FigureF. Lay a piece of the material you plan to cut along the side of the blade, as shown, and observe how much tooth projects beyond thematerial.

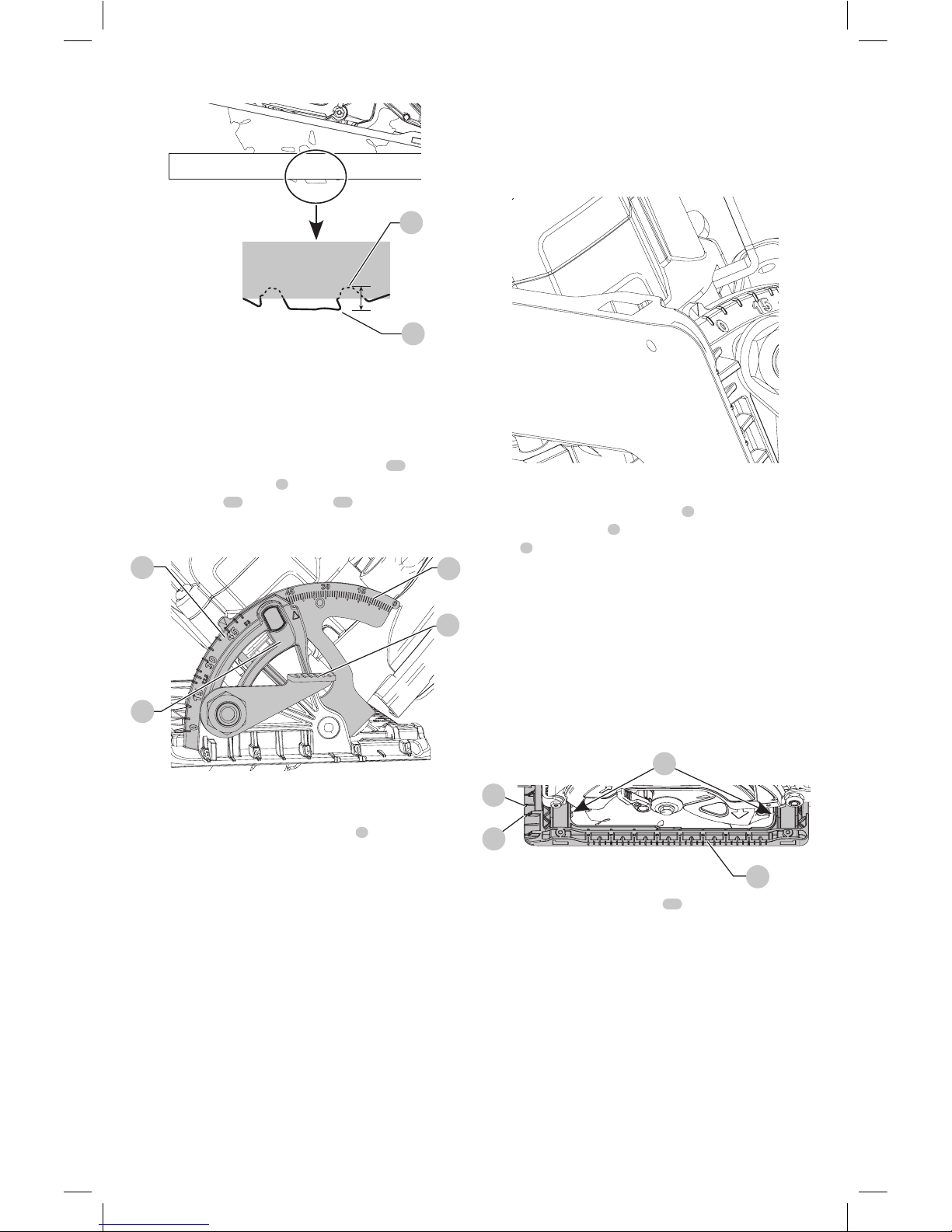

Fig. F

Bevel Angle Adjustment (Fig. A, G)

The full range of the bevel adjustment is from 0˚ to 53˚. Detents are located at 22.5˚ and 45˚. The angle quadrant is graduated in increments of 1˚. On the front of the saw is a bevel angle adjustment mechanism which consists of a calibrated angle quadrant

10

and a bevel

adjustment lever

9

. The angle quadrant allows for coarse

adjustment

16

or fine adjustment

17

to achieve better

accuracy incutting.

Fig. G

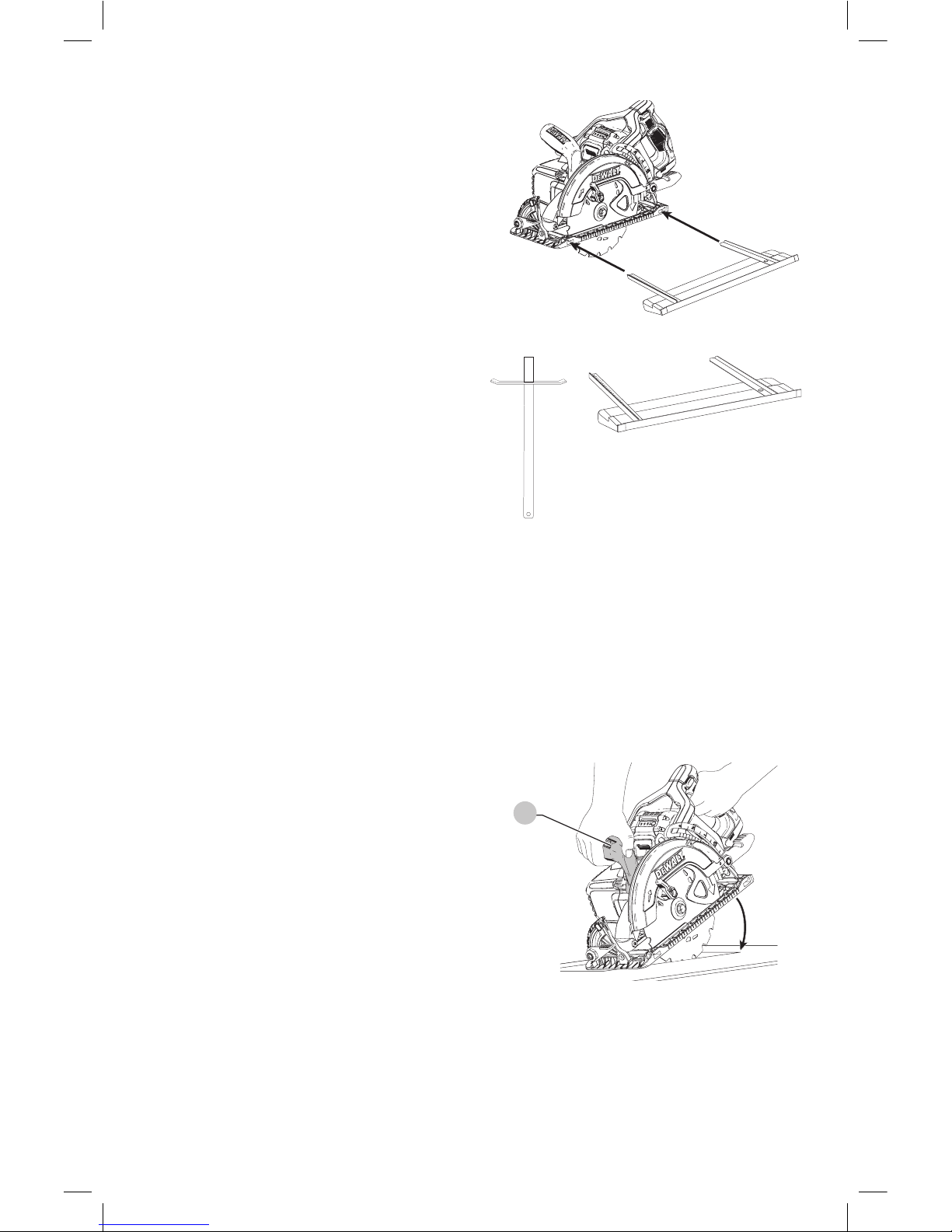

To set the saw for a bevel cut

1. Lift the bevel adjustment lever

9

and tilt foot plate to the desired angle by aligning the pointer with the desired anglemark.

2. Push the bevel adjustment lever down and tighten securely to lock theangle.

Foot Plate Adjustment for 90˚ Cuts (Fig. H)

If additional adjustment is needed

1. Adjust the saw to 0˚bevel.

2. Retract blade guard. Place the saw on bladeside.

3. Lift bevel adjustment lever. Place a square against the blade and foot plate to adjust the 90˚setting.

4. Move the adjustment screw, located on the bottom of the foot plate (Fig.H), so that the foot plate will stop at the properangle.

5. Confirm the accuracy of the setting by checking the squareness of an actual cut on a scrap piece ofmaterial.

Page 13

ENGLISH

Fig. H

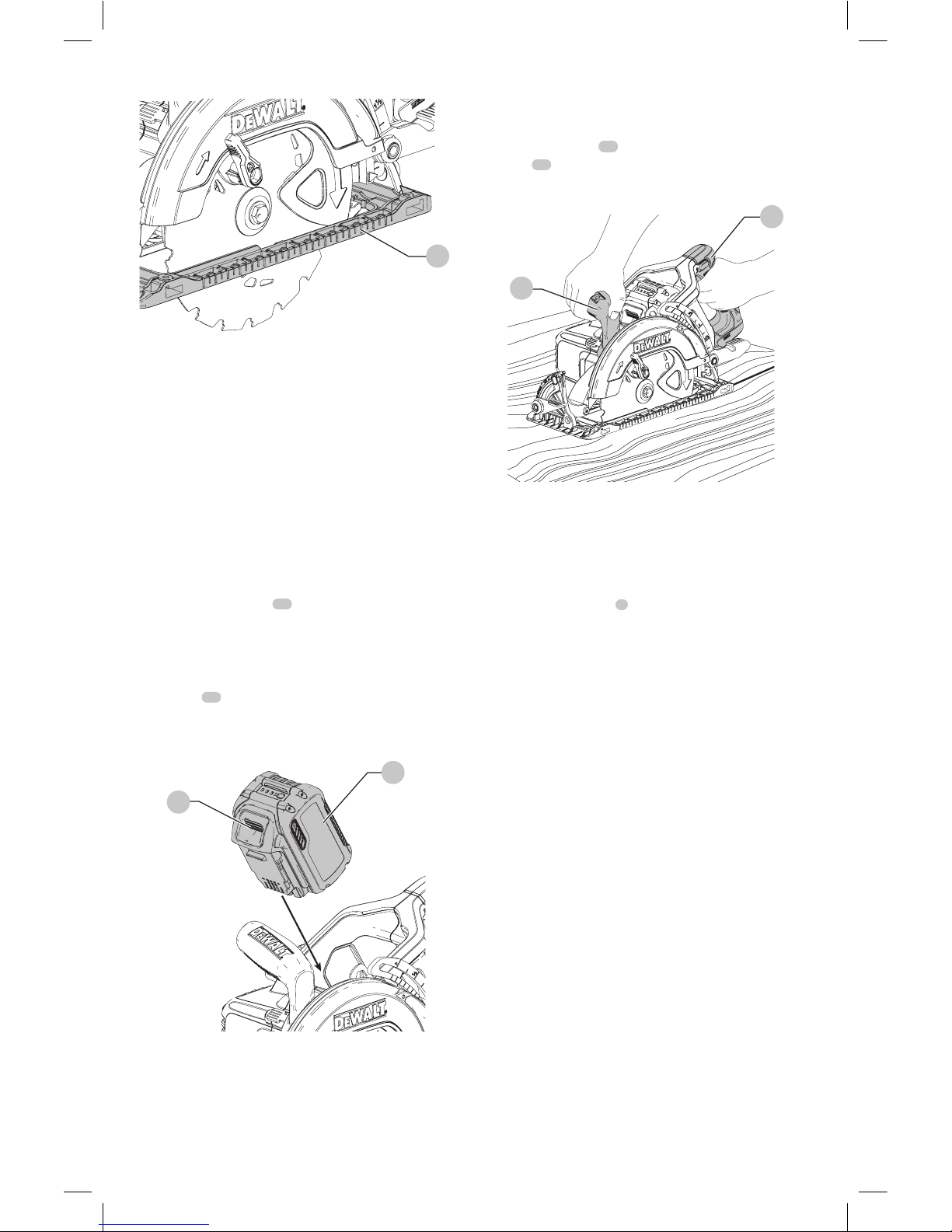

Kerf Indicator (Fig. I)

The front of the saw foot plate

5

has a 0˚ kerf indicator

7

and a 45˚ kerf indicator

8

for vertical and bevel cutting. The kerf indicators enable you to guide the saw along the cutting lines penciled on theworkpiece.

The indicator aligns with the left (outer) side of the saw blade. The moving blade making the slot or “kerf” cut falls to the right of the indicator. Position the saw along the penciled cutting line so that the kerf falls into the waste or surplus material. Marking indicators on the front of the foot plate are at 1/2" (13 mm) intervals for additional cuttingguides. Fig. I

Kerf indicators

18

are also located on the inside of the foot

plate to keep the saw square whencutting.

Cut Length Indicator (Fig. J)

The markings on the side of the foot plate

5

show the length of the slot being cut into the material at the full depth of the cut. The markings are in increments of 1/8" (3.2mm).

Fig. J

OPERATION



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury.

IMPORTANT: Always make sure the depth adjustment locking lever is in the down position before operatingsaw.

Installing and Removing the Battery Pack (Fig. K)

NOTE: For best results, make sure your battery pack is fullycharged.

To install the battery pack

15

into the tool handle, align the battery pack with the rails inside the tool’s handle and slide it into the handle until the battery pack is firmly seated in the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release button

14

and firmly pull the battery pack out of the tool handle. Insert it into the charger as described in the charger section of thismanual.

Fig. K

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury, ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the main handle

12

and one hand on the auxilliary handle

13

. Note

that hands are kept away from cutting area.

Page 14

ENGLISH

Fig. L

Trigger Switch (Fig. A)



WARNING: To reduce the risk of serious personal injury, hold saw with both hands when starting the saw to avoidkickback.

Press the trigger switch

2

to turn the tool on. Release the

trigger switch to turn the tooloff. NOTE: This tool has no provision to lock the trigger in

the on position and should never be locked on by any othermeans.

Changing Blades (Fig. A, M)

IMPORTANT: Most replacement blades come with a round arbor center opening which must be knocked out so a diamond-shaped arbor center is exposed. Only blades with a diamond-shaped arbor center can be used on thissaw.

NOTICE: Never install a blade without removing the knockout. Lack of blade engagement will cause the blade to come into contact with other parts of the saw causing tooldamage.

To Remove Knockout



WARNING: ALWAYS use eye protection. All users and bystanders must wear eye protection that conforms to ANSI Z87.1.



WARNING: Make sure that bevel adjusting locking lever is tight and secure after using it to remove knockout. If blade adjustment shifts while cutting it may cause binding andkickback.

Place the round center hole of the blade into the notch

21

on the top of the bevel adjustment lever

9

. Grasping the saw and blade firmly, pull until the knockout pops out. The diamond-shaped arbor center is nowexposed.

Fig. M

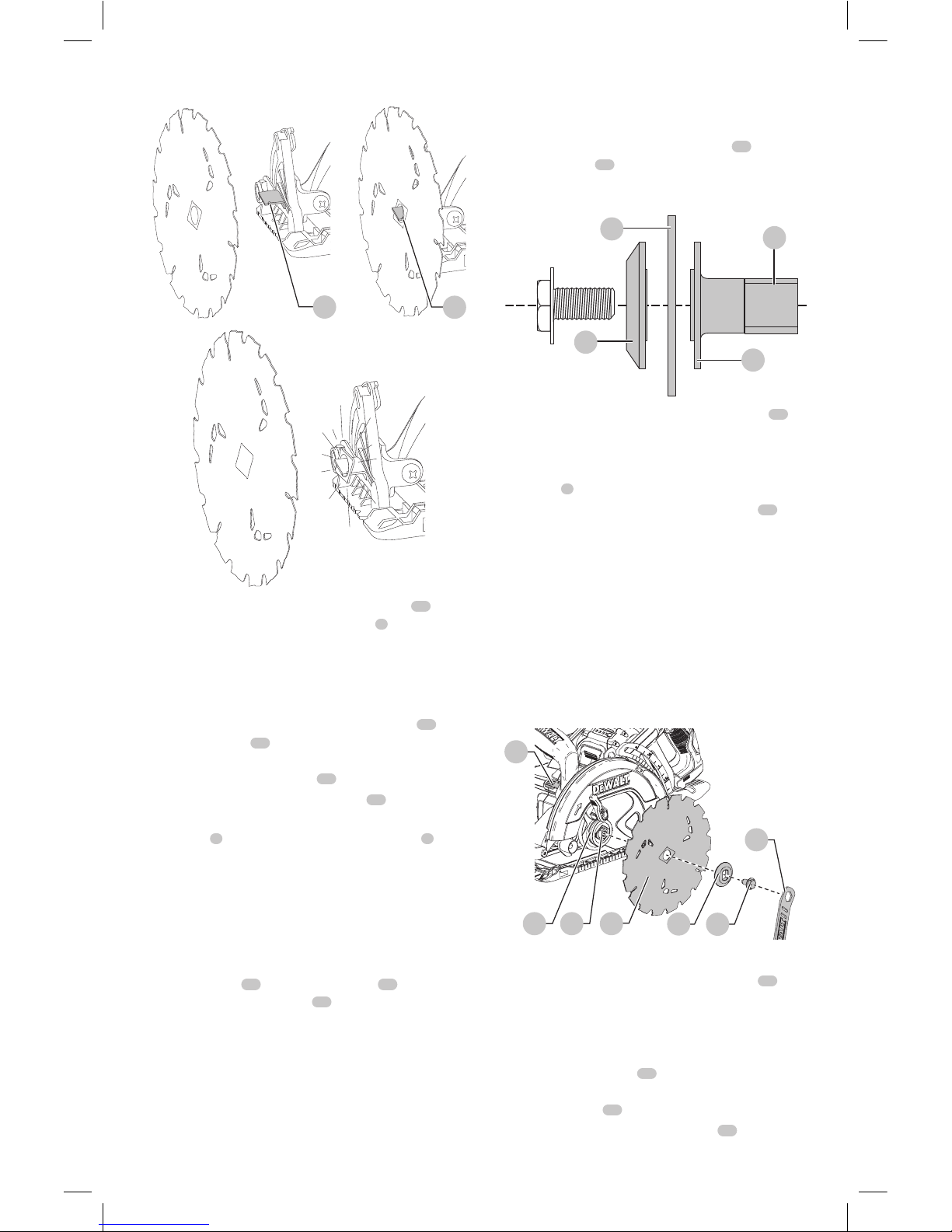

To Install the Blade (Fig. A, N, O)

1. Loosen and remove the blade clamping screw

19

with

the wrench

22

provided, by turning it clockwise as

indicated by the arrow on the outer clamp washer

23

2. Remove outer clamp washer

23

3. Using the lower blade guard retracting lever

4

, retract

the lower blade guard

6

IMPORTANT: When retracting the lower blade guard to install the blade, check the condition and operation of the lower blade guard to assure that it is working properly. Make sure it moves freely and does not touch the blade, foot plate or any other part, in all angles and depths ofcut.

4. Place blade

24

on saw spindle

25

against the inner

clamp washer

26

, making sure that the blade will rotate in the proper direction (the direction of the rotation arrow on the saw blade and the teeth must point in the same direction as the direction of rotation arrow on the lower bladeguard). IMPORTANT: Always ensure the diamond-shaped arbor center of the blade aligns with the raised diamondshaped arbor center on the outer clampwasher.

NOTE: Do not assume that the printing on the saw blade will always be facing you when properlyinstalled.

5. Place outer clamp washer

23

on saw spindle

25

with the large flat surface against the blade and the wording on the outer clamp washer facing you as shown in FigureN.

Page 15

ENGLISH

Fig. N

6. Thread the blade clamping screw

19

into saw spindle by hand (screw has left-hand threads and must be turned counterclockwise totighten).

7. Slowly release the lower blade guard retracting lever

4

8. Depress the spindle lock button

11

while turning the saw spindle with the blade wrench provided until the blade lock engages and the blade stops rotating. Using the blade wrench, firmly tighten blade clampingscrew.

NOTICE: Never engage the blade lock while saw is running, or engage in an effort to stop the tool. Never turn the saw on while the blade lock is engaged. Serious damage to your saw willresult.

Fig. O

26 25

To Replace the Blade (Fig. O)

1. Depress the spindle lock button

11

while turning the saw spindle with the blade wrench provided until the blade lock engages and the blade stopsrotating.

2. With the blade wrench provided, loosen the blade clamping screw

19

by turning it clockwise as indicated

by the arrow on the outer clamp washer

23

3. Remove the outer clamp washer

23

4. Using the lower blade guard retracting lever

4

, retract the lower blade guard. Remove used blade and properlydiscard.

5. Install new blade as previouslydescribed.

6. Clean any sawdust that may have accumulated in the guard or clamp washer area. Check the condition and operation of the lower blade guard as previously outlined. Do not lubricate thisarea.

7. Select the proper blade for the application (refer to Blades). Always use blades that are the correct size [7–1/4" (184mm) diameter] with the proper size and shape center hole for mounting on the saw spindle.

Always assure that the maximum recommended speed (rpm) on the saw blade meets or exceeds the speed (rpm) of thesaw.

Lower Blade Guard



WARNING: The lower blade guard is a safety feature which reduces the risk of serious personal injury. Never use the saw if the lower guard is missing, damaged, misassembled or not working properly. Do not rely on the lower blade guard to protect you under all circumstances. Your safety depends on following all warnings and precautions as well as proper operation of the saw. Check lower guard for proper closing before each use as outlined in Safety Instructions for All Saws. If the lower blade guard is missing or not working properly, have the saw serviced before using. To assure product safety and reliability, repair, maintenance and adjustment should be performed by an authorized service center or other qualified service organization, always using identical replacementparts.

Blades



WARNING: To minimize the risk of eye injury, always use eye protection. Carbide is a hard but brittle material. Foreign objects in the work piece such as wire or nails can cause tips to crack or break. Only operate saw when proper saw blade guard is in place. Mount blade securely in proper rotation before using, and always use a clean, sharpblade.



WARNING: Do not cut metal, masonry, glass, masonry-type planking, cement board, tile or plastic with thissaw.

Do not use abrasive wheels or blades. A dull blade will cause slow, inefficient cutting resulting in overload to the saw motor, excessive splintering and could increase the possibility of kickback. Please refer to the following table to determine the correct size replacement blade for your modelsaw.

DCS577

Blade Diameter Teeth Application

DW3592B10 DW3578B10

7–1/4"

(184 mm)

18 24General Purpose

Wood cutting

DW3576B10 DW3526

7–1/4"

(184 mm)

140

Plywood Cutting

DW3578B10 7–1/4"

(184 mm)

24 Laminated or engineered

lumber

If you need assistance regarding blades, please call 1–800–4-

DeWALT

(1–800–433–9258).

Kickback

Kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator. When the blade is pinched or bound tightly by the kerf closing down, the blade stalls and the motor reaction drives the

Page 16

ENGLISH

unit rapidly back toward the operator. If the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward theoperator.

Kickback is more likely to occur when any of the following conditionsexist.

1. IMPROPER WORKPIECE SUPPORT a. Sagging or improper lifting of the cut off piece can

cause pinching of the blade and lead to kickback (Fig.R).

b. Cutting through material supported at the outer ends

only can cause kickback. As the material weakens it sags, closing down the kerf and pinching theblade.

c. Cutting off a cantilevered or overhanging piece of

material from the bottom up in a vertical direction can cause kickback. The falling cut off piece can pinch theblade.

d. Cutting off long narrow strips (as in ripping) can

cause kickback. The cut off strip can sag or twist closing the kerf and pinching theblade.

e. Snagging the lower guard on a surface below the

material being cut momentarily reduces operator control. The saw can lift partially out of the cut increasing the chance of bladetwist.

2. IMPROPER DEPTH OF CUT SETTING ON SAW a. To make the most efficient cut, the blade should

protrude only far enough to expose half of a tooth as shown in FigureF. This allows the foot plate to support the blade and minimizes twisting and pinching in the material. See the section titled

Cutting DepthAdjustment.

3. BLADE TWISTING (MISALIGNMENT IN CUT) a. Pushing harder to cut through a knot, a nail, or a hard

grain area can cause the blade totwist.

b. Trying to turn the saw in the cut (trying to get back

on the marked line) can cause bladetwist.

c. Over-reaching or operating the saw with poor

body control (out of balance), can result in twisting theblade.

d. Changing hand grip or body position while cutting

can result in bladetwist.

e. Backing up the saw to clear blade can lead totwist.

4. MATERIALS THAT REQUIRE EXTRA ATTENTION a. Wet lumber

b. Green lumber (material freshly cut or not kiln dried)

c. Pressure treated lumber (material treated with

preservatives or anti-rot chemicals)

5. USE OF DULL OR DIRTY BLADES a. Dull blades cause increased loading of the saw. To

compensate, an operator will usually push harder which further loads the unit and promotes twisting of the blade in the kerf. Worn blades may also have insufficient body clearance which increases the chance of binding and increasedloading.

6. LIFTING THE SAW WHEN MAKING BEVEL CUT a. Bevel cuts require special operator attention to

proper cutting techniques - especially guidance of the saw. Both blade angle to the foot plate and greater blade surface in the material increase the chance for binding and misalignment (twist) tooccur.

7. RESTARTING A CUT WITH THE BLADE TEETH JAMMED

AGAINST THE MATERIAL

a. The saw should be brought up to full operating

speed before starting a cut or restarting a cut after the unit has been stopped with the blade in the kerf. Failure to do so can cause stalling andkickback.

Any other conditions which could result in pinching, binding, twisting, or misalignment of the blade could cause kickback. Refer to the sections on adjustments and operation for procedures and techniques that will minimize the occurrence ofkickback.

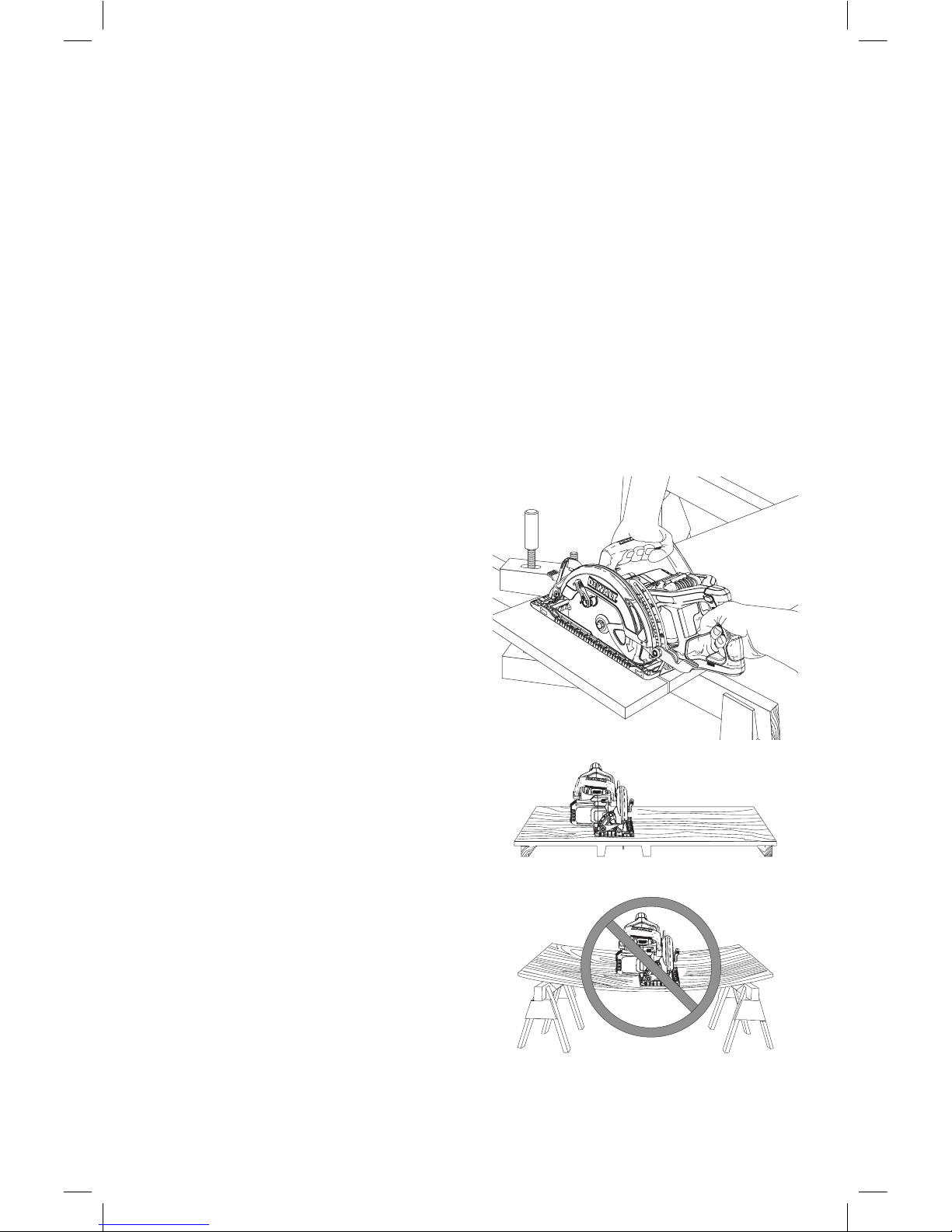

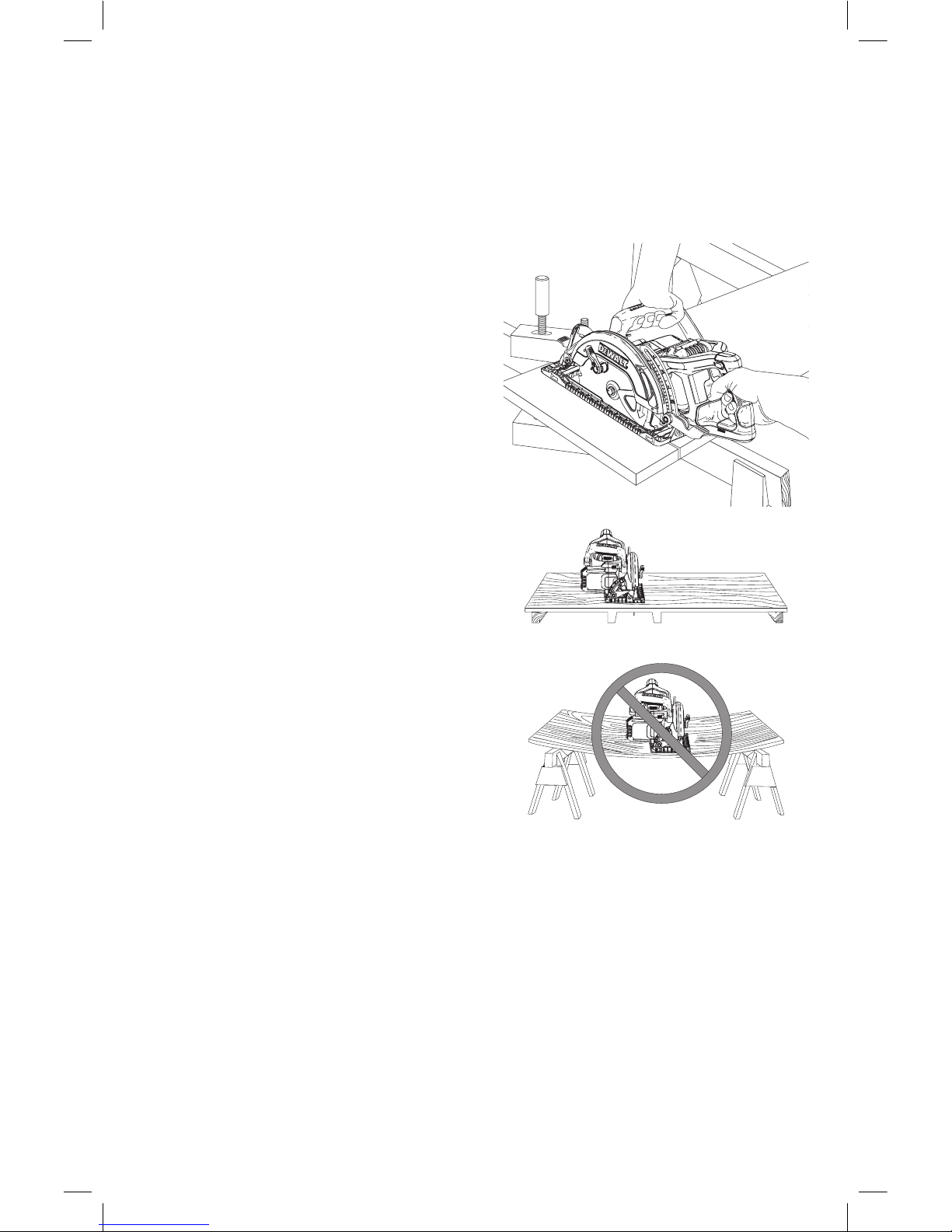

Workpiece Support (Fig. P–R)



WARNING: It is important to support the work properly and to hold the saw firmly to prevent loss of control which could cause personal injury. FigureP illustrates proper hand support of the saw. Maintain a firm grip with both hands on the saw and position your body and arm to allow you to resist kickback if itoccurs.

Figure P shows proper sawing position. Note that hands are kept away from cutting area. To avoid kickback, DO support board or panel NEAR the cut (Fig.Q). DON’T support board or panel away from the cut (Fig.R).

Fig. P

Fig. Q

Page 17

ENGLISH

Fig. R

Place the work with its “good” side – the one on which appearance is most important – down. The saw cuts upward, so any splintering will be on the work face that is up when you cutit.

Cutting (Fig. P)



WARNING: Never attempt to use this tool by resting it upside down on a work surface and bringing the material to the tool. Always securely clamp the workpiece and bring the tool to the workpiece, securely holding the tool with two hands as shown in FigureP.

Place the wider portion of the saw foot plate on that part of the work piece which is solidly supported, not on the section that will fall off when the cut is made. As examples, FigureP illustrates the RIGHT way to cut off the end of a board. Always clamp work. Don’t try to hold short pieces by hand! Remember to support cantilevered and overhanging material. Use caution when sawing material frombelow.

Be sure saw is up to full speed before blade contacts material to be cut. Starting saw with blade against material to be cut or pushed forward into kerf can result in kickback. Push the saw forward at a speed which allows the blade to cut without laboring. Hardness and toughness can vary even in the same piece of material, and knotty or damp sections can put a heavy load on the saw. When this happens, push the saw more slowly, but hard enough to keep working without much decrease in speed. Forcing the saw can cause rough cuts, inaccuracy, kickback, and over-heating of the motor. Should your cut begin to go off the line, don’t try to force it back on. Release the switch and allow blade to come to a complete stop. Then you can withdraw the saw, sight anew, and start a new cut slightly inside the wrong one. In any event, withdraw the saw if you must shift the cut. Forcing a correction inside the cut can stall the saw and lead tokickback.

IF SAW STALLS, RELEASE THE TRIGGER AND BACK THE SAW UNTIL IT IS LOOSE. BE SURE BLADE IS STRAIGHT IN THE CUT AND CLEAR OF THE CUTTING EDGE BEFORERESTARTING.

As you finish a cut, release the trigger and allow the blade to stop before lifting the saw from the work. As you lift the saw, the spring-tensioned telescoping guard will automatically close under the blade. Remember the blade is exposed until this occurs. Never reach under the work for any reason. When you have to retract the telescoping guard manually (as is necessary for starting pocket cuts) always use the retractinglever.

NOTE: When cutting thin strips, be careful to ensure that small cutoff pieces don’t hang up on inside of lowerguard.

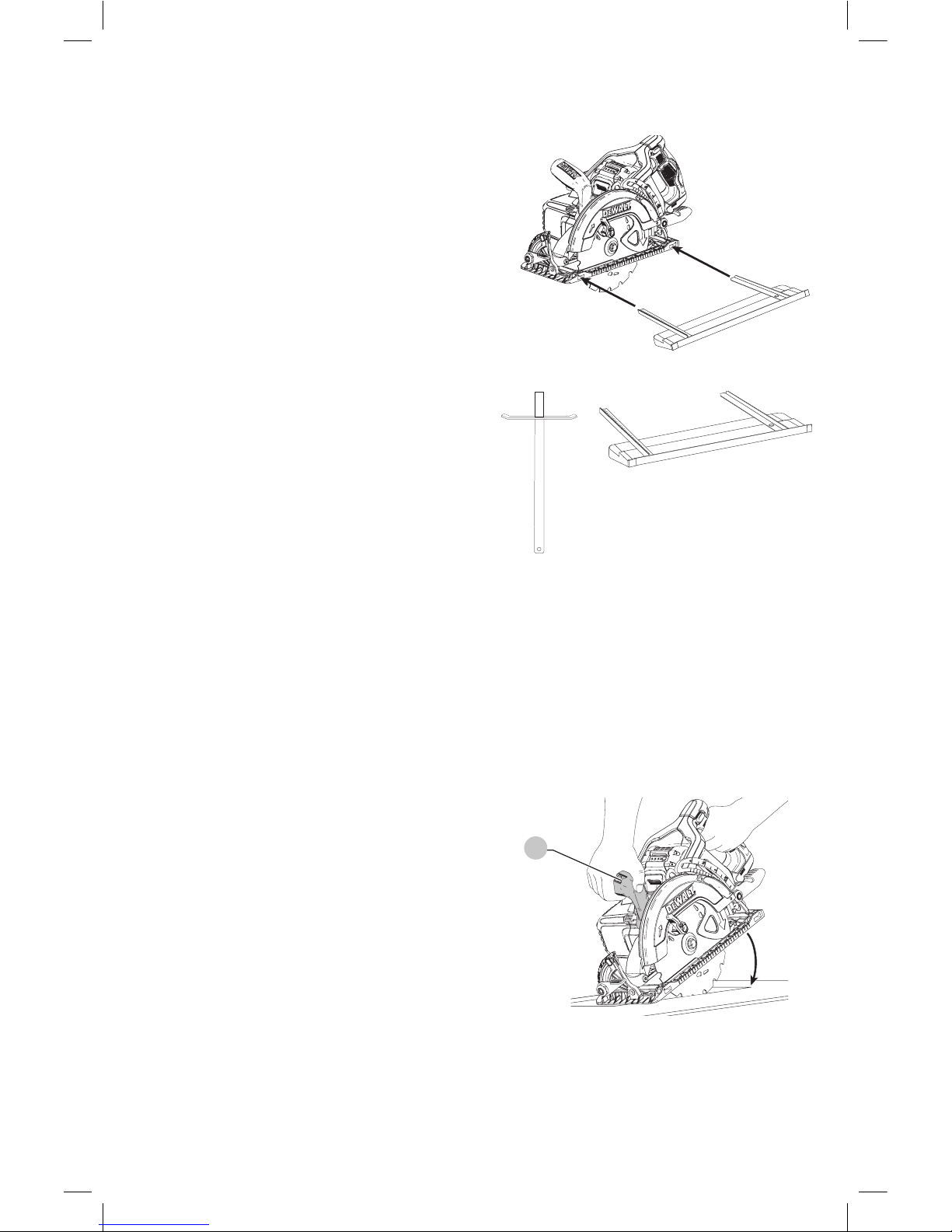

Ripping (Fig. S, T1, T2)

Ripping is the process of cutting wider boards into narrower strips – cutting grain lengthwise. Hand guiding is more difficult for this type of sawing and the use of either

DeWALT

DW3278 rip guide (Fig. T1) or DWS5100 dual port rip guide is recommended (Fig.T2).

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Pocket Cutting (Fig. U)



WARNING: Never tie the blade guard in a raised position. Never move the saw backwards when pocket cutting. This may cause the unit to raise up off the work surface which could causeinjury.

A pocket cut is one that is made in a floor, wall, or other flatsurface.

Fig. U

1. Adjust the saw foot plate so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the foot plate on material to becut.

Page 18

ENGLISH

3. Using the retracting lever, retract lower blade guard to an upward position. Lower rear of foot plate until blade teeth almost touch cuttingline.

4. Release the blade guard (its contact with the work will keep it in position to open freely as you start the cut). Remove hand from guard lever and firmly grip auxiliary handle

13

, as shown in Figure U. Position your body

and arm to allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface before startingsaw.

6. Start the motor and gradually lower the saw until its foot plate rests flat on the material to be cut. Advance saw along the cutting line until cut iscompleted.

7. Release trigger and allow blade to stop completely before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with clean, dry air at least once a week. To minimize the risk of eye injury, always wear ANSI Z87.1 approved eye protection when performingthis.



WARNING: Never use solvents or other harsh chemicals for cleaning the non-metallic parts of the tool. These chemicals may weaken the plastic materials used in these parts. Use a cloth dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse any part of the tool into aliquid.

Accessories



WARNING: Since accessories, other than those offered by

DeWALT

, have not been tested with this product, use of such accessories with this tool could be hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with thisproduct.

Recommended accessories for use with your tool are available at extra cost from your local dealer or authorized service center. If you need assistance in locating any accessory, please contact

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286, call 1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (including brush inspection and replacement, when

applicable) should be performed by a

DeWALT

factory

service center or a

DeWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your registration of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety notification is required under the Federal Consumer SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800433-9258). This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so these limitations may not apply to you. This warranty gives you specific legal rights and you may have other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DeWALT

will maintain the tool and replace worn parts caused by normal use, for free, any time during the first year afterpurchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTE: Battery warranty voided if the battery pack is tampered with in any way.

DeWALT

is not responsible for any injury caused by tampering and may prosecute warranty fraud to the fullest extent permitted bylaw.

Page 19

ENGLISH

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DeWALT

Power Tool, Laser, or Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country specific warranty information contained in the packaging, call the local company or see website for warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

Page 20

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Bouton de verrouillage de la gâchette

Gâchette

Levier de verrouillage pour l’ajustement de la profondeur

Levier de rétraction du protège-lame inférieur

Plaque d’accise

Protège-lame inférieur

Indicateur de trait de scie 0˚

Indicateur de trait de scie 45˚

Levier de réglage du biseau

Quadrant à angles

Bouton de verrouillage de la tige

Poignée principale

Poignée auxiliaire

Bouton de libération du bloc-piles

Bloc-piles

Réglage grossier

Réglage fin

Indicateurs de trait descie

Vis de serrage de la lame

Fig. A

1413

Page 21

FRANÇAIS

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par lespoussières.

4) Utilisation et entretien d’un outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu.

Page 22

FRANÇAIS

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou desbrûlures.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Consignes de sécurité propres à toutes les scies

Procédures de coupe



DANGER:

a ) Gardez les mains à distance de la zone de coupe

et de la lame. Gardez une de vos mains sur la poignée auxiliaire ou sur le carter du moteur. Si

vous tenez la scie de vos deux mains, elles ne peuvent pas être coupées par lalame.

b ) N'essayez pas de tenir le dessous de l'ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en dessous de l'ouvrage.

c ) Ajustez la profondeur de coupe à l'épaisseur de

l'ouvrage. Moins d'une dent entière de lame devrait être visible en dessous de l'ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe. Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l'ouvrage afin de minimiser l'exposition du corps à la lame, le risque de coincement de la lame ou la perte de contrôle del'outil.

e ) Tenez l’outil électrique uniquement par les

parties isolées prévues à cet effet pendant toute utilisation où l’organe de coupe pourrait entrer en contact avec des fils électriques ou son propre cordon d’alimentation. Tout contact avec un fil

«sous tension» risque de mettre «sous tension» les pièces métalliques exposées de l’outil et de causer une décharge électrique à l’opérateur.

f ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci augmente toujours l'exactitude de la coupe et diminue la possibilité de coincement de lalame.

g ) Utilisez toujours des lames dont l'alésage central

est de la taille et de la forme appropriées (soit en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de montage de la cie tourneront de façon excentrique, ce qui causera une perte de contrôle de l'outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés. Les rondelles et le boulon de lame ont été conçus spécifiquement pour votre scie dans le but d'assurer une performance optimale et un fonctionnement sansdanger.

Page 23

FRANÇAIS

Consignes additionnelles de sécurité propres à toutes les scies

CAUSES DE REBONDS ET AVERTISSEMENTS AFFÉRENTS:

• Le rebond est une réaction subite (causée par une lame de scie pincée, coincée ou mal alignée) qui peut entraîner le soulèvement d’une scie non contrôlée, sa sortie de l’ouvrage et sa projection en direction de l’utilisateur.

ʵ Si la lame est pincée ou coincée fortement pendant

l'abaissement de la scie, la lame se cale et le moteur réagit en entraînant rapidement l'outil vers l'arrière dans la direction de l'opérateur.

ʵ Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la lame peuvent entamer la surface supérieure du bois, forçant ainsi la lame à sortir du trait de scie et à « sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d'une mauvaise utilisation de la scie et/ou de procédures ou de conditions incorrectes, et il peut être évité en prenant les précautions qui sont décrites ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l'utilisateur quand les précautions appropriées sontprises.

b ) En cas de coincement de la lame ou

d'interruption d'une coupe pour une raison quelconque, relâchez la gâchette et tenez la scie immobile dans l'ouvrage jusqu'à ce que la lame se soit immobilisée complètement. Ne tentez jamais de retirer la scie de l'ouvrage ou de la tirer vers l'arrière pendant que la lame est en mouvement, car un rebond risquerait de se produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du coincement de lalame.

c ) Lorsque vous remettez une scie en marche quand

l'ouvrage est présent, centrez la lame de scie dans le trait de scie et vérifiez que les dents de la lame ne sont pas engagées dans le matériau de l'ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l'ouvrage ou rebondir sur celui-ci quand la scie est remise enmarche.

d ) Soutenez les panneaux de grande taille de

façon à minimiser le risque de pincement et de rebond de la lame. Les panneaux de grande taille

ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés des deux côtés sous le panneau, à proximité de la ligne de coupe et à proximité du rebord dupanneau.

e ) N'utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal installées produisent un trait de scie étroit qui cause une friction excessive, le coincement de la lame et un effet derebond.

f ) Les leviers de réglage de la profondeur et de

l'angle de coupe de la lame doivent être bien serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant la coupe risque d'entraîner un coincement et un rebondissement de lalame.

g ) On doit faire particulièrement attention

lorsqu’on effectue une coupe «interne» dans un mur ou un endroit difficile à voir, car la lame peut

couper des objets cachés qui risquent d’occasionner unREBOND.

Fonction du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu'il se ferme correctement. Ne faites pas fonctionner la scie si le protège-lame inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne forcez jamais le protège-lame inférieur dans la position ouverte à l'aide d'un collier de serrage ou d'une attache. Il est possible que le protège-lame inférieur se torde en cas de chute accidentelle de la scie. Soulevez le protège-lame

inférieur à l'aide de la poignée rétractable et assurezvous qu'il se déplace sans problème et qu'il ne touche pas la lame ou une autre pièce, quel que soit l'angle ou la profondeur de lacoupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant l'emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause de pièces endommagées, d'accumulation de résine ou dedébris.

c ) Le protège-lame inférieur doit être rétracté

à la main uniquement à l'occasion de coupes spéciales telles que les « coupes en plongée » ou les « coupes composées ». Soulevez le protègelame inférieur à l'aide la poignée rétractable et relâchez-le dès que la lame pénètre dans le matériau de l'ouvrage. Pour toute autre

opération de sciage, le protège-lame inférieur doit fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un banc ou sur le sol. Une lame non protégée qui tourne librement entraînera le mouvement de la scie en marche arrière, ce qui provoquera la coupe de tout se qui se trouve sur sa trajectoire.

Soyez conscient du temps nécessaire à la lame pour s'arrêter une fois que la gâchette estrelâchée.

Consignes spécifiques additionnelles de sécurité propres aux scies circulaires



AVERTISSEMENT: ne pas laisser une bonne connaissance de l’outil (acquise par l’utilisation fréquente de la scie) prendre préséance sur les règles de sécurité. Toujours se souvenir qu’une fraction de

Page 24

FRANÇAIS

seconde d’imprudence est suffisante pour infliger de graves blessures.

• Utiliser des serre-joints, ou tout autre moyen, pour

fixer et immobiliser le matériau sur une surface stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre lecontrôle.

• Positionner le corps sur l’un des côtés de la lame, mais jamais dans son alignement. Un REBOND pourrait faire sauter la scie en arrière (se reporter aux sections Causes de rebonds et avertissements afférents et Rebonds).

• Éviter de couper des clous. Inspecter le bois et retirer

les clous présents avant toutecoupe.

• S’assurer que rien ne viendra interférer avec le mouvement du carter de lameinférieur.

• La vitesse nominale des accessoires doit être équivalente ou supérieure à celle recommandée sur l’étiquette d’avertissement de l’outil. Une meule ou

tout autre accessoire tournant à une vitesse supérieure à sa vitesse nominale peut se désintégrer et poser des risques de dommages corporels. L’intensité nominale des accessoires utilisés doit être supérieure à la vitesse minimum des outils, indiquée sur la plaquesignalétique.

• Avant toute utilisation, s’assurer systématiquement que la scie estpropre.

• En cas de bruit inhabituel ou de fonctionnement anormal, arrêter l’utilisation de la scie et la fairevérifier.

• S’assurer systématiquement que tous les composants sont installés correctement et solidement avant toute utilisation de l’outil.

• Prendre systématiquement des précautions lors de l’installation et du retrait de la lame de la scie ou de l’alésage amovible enlosange.

• Attendre systématiquement que le moteur tourne à plein régime avant d’entamer unecoupe.

• Maintenir les poignées propres et sèches, exemptes d’huile ou de graisse. Pendant l’utilisation, maintenir fermement l’outil à deuxmains.

• Rester constamment vigilant, particulièrement lors d’opérations répétitives et monotones. Rester systématiquement conscient de la position des mains par rapport à lalame.

• Se protéger de la chute de tout rebut pendant la coupe. Ils pourraient être brûlants, coupants et/ou lourds et poser des risques de dommages corporelssérieux.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/ MSHA.



AVERTISSEMENT: les scies, meules, ponceuses, perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitementchimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/ ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

Page 25

FRANÇAIS

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

no ....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

..................... protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-après puis suivre la procédure de chargement indiquée. Pour commander un bloc-piles de rechange, s’assurer d’en inclure le numéro de catalogue et la tension.

Cet outil fonctionne avec un chargeur

DeWALT

. S’assurer de bien lire toutes les consignes de sécurité avant toute utilisation du chargeur. Consulter le tableau en fin de manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité les blocs-piles



AVERTISSEMENT : Lire toutes les instructions et toutes les consignes de sécurité propres au blocpiles, au chargeur et à l’outil électrique. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DeWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes pouvant excéder 40°C (104°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut s’enflammer s’il est exposé à des étincelles ou à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocspiles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment de ranger ou transporter le bloc-piles, veiller à protéger ses bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de

Page 26

FRANÇAIS

tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit.

Expédition du bloc-piles

DeWALT

FLEXVOLT

Le bloc-piles DeWALT FLEXVOLTMC possède deux modes:

Utilisation et Expédition. Mode Utilisation: lorsque le bloc-piles FLEXVOLTMC est par

lui-même ou dans un produit DeWALT 20v max*, il fonctionnera comme un bloc-piles de 20v max*. Lorsque le bloc-piles FLEXVOLTMC est dans un produit de 60v max* ou 120v max* (deux blocs-piles de 60v max*), il fonctionnera comme un bloc-piles de 60v max*.

Mode Expédition: lorsque le capuchon est inséré sur le bloc-piles FLEXVOLTMC, le bloc-piles est en mode Expédition. Les modules de cellules sont électriquement déconnectés du bloc le faisant correspondre à trois blocs-piles d’un wattheure (Wh) inférieur comparé à un bloc-piles de wattheure élevé. Ce passage à trois blocs-piles à un wattheure inférieur peut permettre au bloc-piles d’être exempté de suivre certaines directives d’expédition imposées sur les blocs-piles de wattheure supérieur.

L’étiquette du bloc-piles donne deux estimations de wattheures (se reporter à l’exemple). Selon comment le bloc-piles est expédié, l’estimation appropriée de wattheure doit être utilisée pour déterminer les modalités d’expédition lui correspondant. Si le capuchon d’expédition est utilisé, le bloc-piles sera considéré comme 3 blocs-piles au wattheure indiqué pour «Expédition». S’il est expédié sans le capuchon ou dans un outil, le bloc-piles sera considéré comme un seul bloc-piles au wattheure indiqué à côté de «Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer 3x40Wh, ce qui correspond à 3 blocs-piles de 40wattheures chacun. L’utilisation du Wh pourra indiquer 120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DeWALT

possèdent un témoin de charge qui consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-piles en fonction des voyants suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’application d’utilisation.

Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-

DeWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par

DeWALT

. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de l’Appel à Recycler® constitue donc une solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DeWALT

et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé

DeWALT

ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler Canada,Inc.

Directives de sécurité importantes propres à tous les chargeurs de piles



• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionnerensemble.

Page 27

FRANÇAIS

• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables

DeWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.



AVERTISSEMENT: risques de brûlure. Ne submerger le bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé.



ATTENTION: risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables

DeWALT

. Tout autre type de piles pourrait exploser et causer des dommages corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien.

Homologation du matériel sans fil et informations sécurité

• Cet appareil est conforme à la norme CAN ICES-3(B)/ NMB-3(B).

• Cet appareil est conforme au paragraphe 15 du règlement du FCC et à la (aux) norme(s) RSS exempté(s) de licence d’Industrie Canada. Son utilisation est sujette aux deux conditions suivantes:

ʵ Ce dispositif ne doit pas causer d’interférences

nuisibles; et

ʵ Ce dispositif doit accepter toute interférence reçue,

y compris toute interférence pouvant causer un fonctionnementindésirable.

Cet équipement a été testé et jugé conforme aux limites propres aux appareils numériques de Classe B, conformément au Paragraphe 15 du règlement du FCC. Ces limites sont

Page 28

FRANÇAIS

destinées à offrir une protection raisonnable contre les interférences nuisibles d’une installation résidentielle. Cet équipement produit, utilise et peut émaner des ondes radiofréquences qui, s’il n’est pas installé et utilisé conformément aux directives, pourront causer des interférences nuisibles aux communications radio. Cependant, en fonction des installations réalisées, l’absence d’interférences n’est pas garantie. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (ce qui peut être déterminé par la mise sous/hors tension de cet équipement) l’utilisateur est encouragé à tenter de corriger ces interférences en prenant l’une ou plusieurs des mesures suivantes:

ʵ Réorienter l’antenne de réception ou en changer

l’emplacement.

ʵ Augmenter la distance entre l’équipement et le

récepteur.

ʵ Brancher l’équipement à une prise située sur un circuit

différent de celui sur lequel le récepteur est connecté.

ʵ Contacter un revendeur ou consulter un technicien

radio/téléqualifié.

• Tout changement ou toute modification à l’appareil qui ne serait pas expressément approuvé par le fabricant pourra annuler les droits de l’utilisateur à employer cet équipement. Cet appareil numérique de Classe B est conforme aux normes canadiennes ICES-003.

• Conformément aux réglementions d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’avec une antenne dont le type et le gain maximal (ou d’une valeur moindre) sont homologués par Industrie Canada pour cet émetteur. Pour réduire toute interférence radio potentielle pouvant affecter les autres utilisateurs, le type d’antenne et ses gains devraient être choisis de façon à ce que la puissance isotrope rayonnée équivalente ne soit pas supérieure aux limites permettant lacommunication.

• Pour être conforme aux limites d’irradiations RF pour la population en général du FCC et d’Industrie Canada, l'antenne utilisée avec cet appareil ne doit pas être placée ou utilisée conjointement avec tout autre émetteur ou toute autre antenne.

Pour les produits Bluetooth

• Avant de voyager en avion, s’assurer de suivre les restrictions des compagnies aériennes quant à l’utilisation d’appareils électroniques et BluetoothMDpersonnels.

• La fonctionnalité d’alarme hors plage a été conçue pour servir à aider à alerter en cas de perte ou vol de produits. Ce n’est pas un système de sécurité.

• La plage de connectivité peut aller jusqu’à 30.5 meters (100 pieds) en fonction de l’environnement et des lieux.

• Les signaux de radiofréquences ondes courtes d’un appareil BluetoothMD pourront affecter les opérations d’autres appareils électroniques ou médicaux (comme les stimulateurs cardiaques ou les appareils acoustiques).

REMARQUE: le terme et les logos BluetoothMD sont des marques déposées appartenant à BluetoothMD, SIG, Inc. et toute utilisation de ces marques par

DeWALT

est autorisée par licence. Toute autre marque de commerce et appellation commerciale reste la propriété de leurs propriétairesrespectifs.

Ce produit est conforme à ces standards lorsqu’il est utilisé avec un cordon de 1m 80 (6pi) oumoins.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

15

dans le chargeur, en vous assurant qu’il y est correctement calé. Le voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement a commencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de façon continue. Le bloc-piles est alors complètement rechargé et peut être utilisé ou laissé dans le chargeur. Pour retirer le bloc-piles du chargeur, appuyez sur le bouton de libération du bloc-piles

14

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales et une durée de vie maximale des blocs-piles au lithium-ion, recharger pleinement le bloc-piles avant toute utilisation initiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant jaune restera allumé pendant cette opération. Lorsque le bloc-piles aura repris une température appropriée, le voyant jaune s’éteindra et le chargeur reprendra sa procédure de charge.

Le chargeur ne pourront recharger des blocs-piles défectueux. Le chargeur indiquera qu’un bloc-piles est défectueux en refusant de s’allumer ou en affichant blocpiles ou chargeur défectueux.

REMARQUE: cela pourra aussi indiquer un problème avec le chargeur.

Si le problème provient du chargeur, faites vérifier le chargeur et le bloc-piles chez un centre de réparation agréé.

Page 29

FRANÇAIS

Fonction de suspension de charge contre le chaud/ froid

Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de vie maximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles chaud. Le bloc-piles se rechargera à ce rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa vitesse maximale de charge même s’il venait à se réchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne destiné à refroidir le bloc-piles. Le ventilateur se mettra automatiquement en marche chaque fois que le bloc-piles aura besoin de se refroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne pas correctement ou si ses fentes d’aération sont bloquées. Protégez systématiquement l’intérieur du chargeur de tout objet étranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système électronique de protection pour protéger les blocs-piles de toute surcharge, surchauffe ou fuite importante.

L’appareil s’arrêtera automatiquement dès que le système électronique de protection sera activé. Si c’était le cas, placez le bloc-piles au lithium-ion sur son chargeur jusqu’à ce qu’il soit complètement rechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement le chargeur à l’aide de vis autoforeuses (vendues séparément) d’au moins 25,4mm (1po) de long, et de diamètre de tête de 7-9mm (0,280,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée. Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans les orifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyant liquide.

Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18° à 24°C (65°F à 75°F). NE PAS recharger le bloc-piles à une température inférieure à +4,5°C (+40°F) ou supérieure à +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en

y branchant une lampe ou tout autre appareil électrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint les lumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18° et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autre liquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de toute température excessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser les résultats.

Page 30

FRANÇAIS

REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avant réutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil électrique ni aucun de ses composants, car il y a risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour obtenir la liste complète descomposants.

Usage Prévu

Ces scies circulaires industrielles ont été conçues pour la découpe professionnelle du bois. NE PAS utiliser d’accessoires d’alimentation en eau avec cette scie. NE PAS utiliser de meules ou de lames abrasives. NE PAS utiliser l’outil en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Ces scies industrielles sont des outils deprofessionnels. NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté.

Crochet de suspension (Fig. D)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, ne pas utiliser la scie avec son crochet de suspension repoussé sous la plaque d’assise.



AVERTISSEMENT: pour réduire tout risque de dommages corporels sur l’utilisateur ou toute autre personne à proximité en cas de chute de la scie, s’assurer que celle-ci est soigneusement soutenue lorsqu’elle est suspendue par son crochet à un chevron, une poutrelle ou tout autre support enhauteur.

Votre scie est équipée d’un crochet de suspension

20

pratique qui permet d’accrocher la scie à une poutrelle, un chevron ou toute autre structure stable et adéquate. Le crochet de suspension se replie à plat contre le corps de l’outil aprèsutilisation.

Pour utiliser le crochet de suspension, repoussez le crochet à l’écart de la poignée jusqu’à ce qu’il s’enclenche enposition.

Pour ramener le crochet de suspension sur sa position de rangement, tirez sur le crochet jusqu’à ce qu’il se verrouille contre le corps de l’outil.

Fig. D

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer le blocpiles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Réglage de profondeur de coupe (Fig. A, E, F)

1. Maintenez fermement la scie. Soulevez le levier de verrouillage de réglage de profondeur

3

pour déplacer la plaque d’assise afin d’obtenir la profondeur de coupedésirée.

2. Rabaissez le levier de verrouillage de réglage de profondeur puis resserrez soigneusement le verrouillage de profondeur avant toute utilisation de lascie.

La précision des repères de longueur de coupe sur le côté de la plaque d’assise n’est correcte que lorsque la profondeur de coupe est maximale. Réglez la scie sur la profondeur de coupe correcte permet de minimiser la friction de lame, d’éliminer la sciure entre les dents de lames, de maintenir la température de sciage basse et une vitesse de sciage rapide tout en réduisant les risques derebonds.

Fig. E

Pour une coupe optimale, réglez la profondeur de façon à ce qu’une moitié de dent de scie dépasse du matériau à couper (consultez la Figure F). La distance est celle entre la pointe de la dent

27

et le fond du creux de la dent

28

(consultez l’encart de la FigureF). Cela permet de minimiser la friction de lame, d’éliminer la sciure de la coupe, de maintenir la température de sciage basse et une vitesse de sciage rapide tout en réduisant les risques de rebonds. Une méthode de vérification de la profondeur de coupe correcte est illustrée en FigureF. Posez un morceau du matériau à découper sur le côté de la lame, comme illustré, et vérifiez la longueur de dent dépassant dumatériau.

Page 31

FRANÇAIS

Fig. F

Réglage de l’angle de chanfrein (Fig. A, G)

La gamme complète de réglages de chanfrein se situe entre 0˚ et 53˚. Les crans sont situés à 22,5˚ et 45˚. Le cadran de réglage d’angle est gradué par segments de 1˚. À l’avant de la scie se trouve le mécanisme de réglage d’angle de chanfrein qui se présente sous la forme d’un cadran de réglage d’angle étalonné

10

et d’un levier de réglage de

chanfrein

9

. Le cadran de réglage d’angle comporte un

réglage grossier

16

ou un réglage de précision

17

pour

effectuer des coupesadaptées.

Fig. G

Réglage de la scie pour effectuer une coupe en biseau

1. Relevez le levier de réglage de chanfrein

9

et inclinez la plaque d’assise sur l’angle désiré en alignant l’index sur le repère d’anglevoulu.

2. Rabattez le levier de réglage de chanfrein puis resserrezle soigneusement pour verrouiller l’angle.

Réglage de la plaque d’assise pour des coupes à 90˚ (Fig. H)

Si un réglage additionnel s’avère nécessaire

1. Ajustez la scie sur un chanfrein de 0˚.

2. Rétractez le carter de lame. Placez la scie du côtélame.

3. Relevez le levier de réglage de chanfrein. Placez une équerre contre la lame et la plaque d’assise pour un réglage à 90˚.

4. Réglez la vis de réglage située sur le fond de la plaque d’assise (Fig.H), de façon à ce que celle-ci s’arrête sur l’anglevoulu.

5. Contrôlez la précision du réglage en vérifiant la coupe à angle droit d’unrebut.

Fig. H

Indicateur de trait de scie (Fig. I)

L’avant de la plaque d’assise de scie

5

comprend un

indicateur de trait de scie à 0˚

7

et un indicateur de trait

de scie à 45˚

8

pour des coupes verticales et en biseau. Les indicateurs de trait de scie vous permettent de guider la scie le long des lignes de coupe tracées sur la pièce àtravailler.

L’indicateur s’aligne sur le côté gauche (externe) de la lame de scie. La lame effectuant la rainure ou «trait de scie», se trouve à la droite de l’indicateur. Positionnez la scie le long du tracé de coupe de façon à ce que l’indicateur se trouve du côté du surplus de matériau. Les indicateurs de tracé à l’avant de la plaque d’assise sont à 13mm (1/2 po) d’intervalle pour servir de guides additionnels decoupe. Fig. I

Les indicateurs de trait de scie

18

se trouvent aussi sur l’intérieur de la plaque d’assise pour maintenir la scie perpendiculaire pendant lacoupe.

Indicateur de longueur de coupe (Fig. J)

Les repères latéraux sur la plaque d’assise

5

montrent la longueur de l’entaille effectuée dans le matériau à sa profondeur de coupe maximale. Les repères sont gradués par incréments de 3,2mm (1/8po).

Page 32

FRANÇAIS

Fig. J

UTILISATION



accidentel peut provoquer desblessures.

IMPORTANT: s’assurer systématiquement que le levier de verrouillage de réglage de profondeur est rabattu avant toute utilisation de lascie.

Installation et retrait du bloc-piles (Fig. K)

REMARQUE: pour des résultats optimums, s’assurer que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

15

dans la poignée de l’outil, alignez le bloc-piles sur les rails dans la poignée de l’outil et faites-le glisser fermement en place puis vérifiez qu’il ne s’en détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération

14

et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de cemanuel.

Fig. K

Position correcte des mains (Fig. L)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la poignée principale

, et l’autre sur la poignée

auxiliaire

13

. Remarquez que les mains sont tenues à l’écart

de la zone de coupe.

Fig. L

Gâchette (Fig. A)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, maintenir la scie à deux mains au démarrage pour éviter toutrebond.

Appuyez sur la gâchette

2

pour mettre l’outil en marche.

Pour arrêter l’outil, relâchez lagâchette. REMARQUE: l’outil ne possède aucun verrouillage de

gâchette en position de marche et ne devrait en aucune manière être verrouilléainsi.

Changement de lame (Fig. A, M)

IMPORTANT: la plupart des lames de rechange sont équipées d’un alésage central rond qui peut être repoussé de façon à dévoiler un alésage central en losange. Seules des lames avec un alésage central en losange peuvent être utilisées avec cettescie.

AVIS: ne jamais installer une lame sans avoir tout d’abord retiré l’alésage amovible. Si la lame n’est pas enclenchée correctement, elle pourra entrer en contact avec d’autres parties de la scie et causer des dommagesmatériels.

Retrait de l’alésage amovible



AVERTISSEMENT: porter SYSTÉMATIQUEMENT une protection oculaire. Tout utilisateur ou

individu présent doit porter une protection oculaire homologuée ANSI Z87.1.



AVERTISSEMENT: après avoir utilisé le levier de verrouillage de réglage de chanfrein pour retirer l’alésage amovible, s’assurer qu’il est soigneusement et fermement resserré. Si le réglage de lame venait à changer en cours de coupe, cela poserait des risques de grippage et derebonds.

Page 33

FRANÇAIS

Fig. M

Placez le trou central rond de la meule sur le cran

21

sur

le dessus du levier de réglage de chanfrein

9

. Tout en maintenant fermement la scie et la lame, tirez pour faire sortir l’alésage amovible. L’alésage central en losange est maintenantvisible.

Installation de la Lame (Fig. A, N, O)

1. Desserrez puis retirez la vis de serrage de lame

19

à l’aide de la clé

22

fournie à cet effet, en la faisant tourner vers la droite comme indiqué par la flèche sur la rondelle de retenue externe

23

2. Retirez la rondelle de serrage externe

23

3. À l’aide du levier rétractant du carter de lame inférieur

4

, rétractez le carter de lame inférieur

6

IMPORTANT: avant de rétracter le carter de lame inférieur pour installer la lame, vérifier l’état et le fonctionnement du carter de lame inférieur pour s’assurer qu’il est parfaitement opérationnel. Vérifier bien que le carter bouge librement et ne touche pas la lame, la plaque d’assise ou toute autre partie de la scie, à tout angle et toute profondeur decoupe.

4. Placez la lame

24

sur la broche de scie

25

contre la

rondelle de serrage interne

26

, en vous assurant que la lame tournera dans le bon sens (le sens de la flèche de rotation sur la lame et les dents doit pointer dans la même direction que celle de la flèche de rotation sur le carter de lameinférieur). IMPORTANT: s’assurer systématiquement que l’alésage central en forme de losange de la lame est aligné avec la butée centrale en forme de losange sur la rondelle de retenueexterne.

REMARQUE: ne pas assumer que l’impression sur la lame vous fera automatiquement face, une fois celle-ci installéecorrectement.

5. Disposez la rondelle de retenue externe

23

sur la

broche de scie

25

, le côté large et plat contre la lame, et l’impression sur la rondelle de retenue externe vous faisant face, comme illustré en FigureN.

Fig. N

6. Vissez manuellement la vis de serrage de lame

19

sur la broche de scie (la vis possède un filetage vers la gauche et doit être tournée vers la gauche pour êtreresserrée).

7. Libérez lentement le levier rétractant du carter de lame inférieur

4

8. Appuyez sur le bouton de blocage de l’arbre

11

tout en tournant la broche de la scie avec la clé de lame fournie, jusqu’à ce que le verrouillage de lame s’enclenche et que la lame cesse de tourner. Resserrez la vis de serrage de lame fermement à l’aide de la clé delame.

AVIS: ne jamais activer le verrouillage de lame alors que la scie est en marche pour essayer d’arrêter l’outil, ou de le forcer de toute autre manière à s’arrêter. Ne jamais mettre la scie en marche alors que le verrouillage de lame est activé. De sérieux dommages matériels pourraient enrésulter.

Fig. O

26 25

Pour changer la lame (Fig. O)

1. Appuyez sur le bouton de blocage de l’arbre

11

tout en tournant la broche de la scie avec la clé de lame fournie jusqu’à ce que le verrouillage de lame s’enclenche et que la lame cesse detourner.

2. À l’aide de la clé à lame fournie à cet effet, desserrez la vis de serrage de lame

19

en la faisant tourner vers la droite comme indiqué par la flèche sur la rondelle de retenue externe

23

3. Retirez la rondelle de serrage externe

23

Page 34

FRANÇAIS

4. À l’aide du levier rétractant du carter de lame inférieur

4

, rétractez le carter de lame inférieur. Retirez

la lame usagée et jetez-lasoigneusement.

5. Installez une lame neuve comme décritprécédemment.

6. Nettoyez la sciure qui aurait pu s’accumuler sur le carter ou la rondelle de fixation. Vérifiez l’état et le fonctionnement du carter de lame inférieur pour s’assurer qu’il est parfaitement opérationnel. Ne lubrifiez pas cettezone.

7. Sélectionnez la lame adaptée à l’application désirée (se reporter à la section Lames). Utilisez systématiquement des lames de la bonne taille (184 mm diamètre) avec un alésage central de taille et de forme adaptées à la broche de la scie. Assurez-vous systématiquement que la vitesse maximum recommandée (r/min) pour la lame de scie correspond ou excède celle (r/min) de lascie.

Carter de lame inférieur



AVERTISSEMENT: le carter de lame inférieur est un dispositif de sécurité destiné à réduire les risques de dommages corporels graves. Ne jamais utiliser la scie sans son carter inférieur, ou s’il est endommagé, mal assemblé ou ne fonctionne pas correctement. Ne pas compter sur le carter de lame inférieur pour vous protéger en toute circonstance. Votre sécurité dépend autant du respect des avertissements et des précautions prises que de l’utilisation correcte de la scie. Vérifier que le carter inférieur est correctement fermé avant chaque utilisation comme décrit dans la section Consignes de sécurité propres à toutes les scies. Si le carter de lame inférieur manque ou ne fonctionne pas correctement, faire vérifier la scie avant toute utilisation. Pour assurer votre sécurité et la fiabilité du produit, toutes les opérations de réparation, d’entretien et de réglage doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié en utilisant systématiquement des pièces de rechangeidentiques.

Lames



AVERTISSEMENT: pour réduire tout risque de lésions oculaires, porter systématiquement une protection oculaire. Le carbure est un matériau dur mais cassant. Tout objet étranger dans la pièce à usiner, comme des fils ou des clous, pourrait faire craquer ou casser les dents de scie. Utiliser la scie seulement avec son carter de lame installé de façon adéquate. Installer la lame soigneusement, vérifier sa rotation, sa propreté et son affutage avant touteutilisation.



AVERTISSEMENT: ne pas couper les métaux, la maçonnerie, le verre, les plaques de maçonnerie ou de ciment, les carreaux ou le plastique avec cettescie.

Ne pas utiliser de meules ou de lames abrasives. Une lame émoussée ralentira la coupe et la rendra inefficace, surchargera le moteur, provoquera des éclats de matériau et augmentera les risques de rebonds. Veuillez vous reporter

au tableau suivant pour déterminer la taille correcte de la lame à remplacer pour votre modèle descie.

DCS577

Lame Diamètre Dents Utilisation

DW3592B10 DW3578B10

184 mm

(7–1/4 po)

18 24Usage général

Coupe du bois

DW3576B10 DW3526

184 mm

(7–1/4 po)

140

Coupe du contreplaqué

DW3578B10 184 mm

(7–1/4 po)

24 Bois laminés ou lumber

bois d’ingénierie

Pour obtenir plus d’informations sur les lames, veuillez appeler le 1–800–4-

DeWALT

(1–800–433–9258).

Rebonds

Les rebonds sont la conséquence soudaine d’un grippage ou d’une lame mal alignée qui font que la scie rebondit brutalement hors de la pièce à usiner vers l’utilisateur. Lorsque la lame reste pincée ou bloquée dans le trait de scie, elle cale et le moteur en réaction provoque un rebond arrière de l’appareil vers l’utilisateur. S’il y a torsion de la lame ou si elle sort de la ligne de coupe, les dents à l’arrière de la lame pourront se planter à la surface du bois et faire que la lame sorte du trait de scie et rebondisse vers l’utilisateur.

La plupart du temps, les rebonds se produisent dans les conditions suivantes:

1. SUPPORT DE PIÈCE INADÉQUAT a. L’affaissement d’une pièce, ou son support

inadéquat, provoque le grippage de la lame et, par conséquent, des rebonds (Fig.R).

b. Le fait de découper un matériau qui n’est soutenu

qu’en bordure peut aussi causer des rebonds. Alors que le matériau cède, il s’affaisse, refermant ainsi le trait de scie et pinçant lalame.

c. Couper une pièce, en porte-à-faux ou débordant,

du bas vers le haut, à la verticale, peut causer des rebonds. La partie coupée d’une pièce peut pincer lalame.

d. Couper des bandes longues et étroites (coupes

longitudinales) peut causer des rebonds. La partie découpée peut alors s’affaisser ou se gondoler et refermer le trait de scie et pincer lalame.

e. Si le carter inférieur s’accroche à la surface sous le

matériau à découper, cela réduira momentanément le contrôle de l’utilisateur. La scie se soulèvera partiellement de la coupe et augmentera alors les risques de torsion de lalame.

2. CONFIGURATION DE PROFONDEUR DE COUPE

INCORRECTE

a. Pour effectuer une coupe optimale, la lame ne

devrait pas dépasser de plus d’une demie dent, comme illustré en FigureF. Cela permet à la plaque d’assise de soutenir la lame et de minimiser tout grippage ou pinçage du matériau. Se reporter à la section intitulée Réglage de la profondeur decoupe.

Page 35

FRANÇAIS

3. TORSION DE LA LAME (MÉSALIGNEMENT DE COUPE) a. Le fait de pousser avec force au travers d’un nœud,

un clou ou une zone plus dure, pourra provoquer la torsion de lalame.

b. Essayer de réorienter la scie dans la coupe (pour la

réaligner avec le tracé de coupe) pourra causer la torsion de lalame.

c. Travailler hors de portée, ou utiliser la scie alors que la

position du corps est incorrecte (déséquilibre), pourra causer la torsion de lalame.

d. Changer la prise de main ou la position du corps en

cours de coupe pourra causer la torsion de lalame.

e. Faire reculer la scie pour dégager la lame pourra aussi

causer la torsion de lalame.

4. MATÉRIAUX NÉCESSITANT UNE ATTENTION SPÉCIALE a. Bois humides

b. Bois verts (fraîchement coupés ou pas suffisamment

secs)

c. Bois traités sous pression (matériaux traités avec

des produits chimiques de conservation ou antiseptiques)

5. UTILISATION DE LAMES ÉMOUSSÉES OU ENCRASSÉES a. Les lames émoussées augmentent les risques de

surcharge de la scie. Pour compenser, l’utilisateur pousse en général plus fort, ce qui augmente la surcharge et les risques de torsion de la lame dans le trait de scie. Les lames usagées manquent aussi parfois de corps, ce qui augmente les risques de grippage et desurcharge.

6. SOULEVER LA SCIE PENDANT UNE COUPE EN BISEAU a. Les coupes en biseau requièrent une attention

spéciale de l’utilisateur au niveau des techniques de coupe, et particulièrement en ce qui concerne le guidage de la scie. L’angle de lame par rapport à la plaque d’assise, et une surface plus grande de lame dans le matériau, augmentent les risques de grippage et de mésalignement (torsion).

7. RECOMMENCER À COUPER ALORS QUE LES DENTS DE

SCIES SONT COINCÉES DANS LE MATÉRIAU

a. La scie doit fonctionner à plein régime avant de

commencer toute coupe ou recommencer une coupe après que l’appareil ait été arrêté alors que la lame est restée dans le trait de scie. Tout manquement à cette directive comporte des risques de grippages etrebonds.

Toute autre condition pouvant avoir comme résultat le pincement, le grippage, la torsion ou le mésalignement de la lame pourra causer des rebonds. Se reporter aux sections propres aux réglages et à l’utilisation pour les procédures et techniques de minimisation des risques derebonds.

Support de pièce (Fig. P–R)



AVERTISSEMENT: il est important de soutenir la pièce à usiner correctement et de maintenir la scie fermement pour prévenir toute perte de contrôle et minimiser tout risque de dommages corporels. La FigureP illustre comment tenir la scie correctement.

Maintenir fermement la scie à deux mains et positionner les bras et le corps de façon à pouvoir résister aux rebondspossibles.

La FigureP illustre la position correcte de sciage. Veuillez remarquer que les mains restent à l’écart de la zone de coupe. Pour éviter tout rebond, SUPPORTEZ le panneau de bois PRÈS de la coupe (Fig.Q). NE SUPPORTEZ PAS le panneau au-delà de la zone de coupe (Fig.R).

Fig. P

Fig. Q

Fig. R

Disposez la pièce à usiner avec le «bon côté» (celui dont on préfère l’apparence) vers le bas. La scie coupe vers le haut, aussi, si le bois éclate, ce sera au niveau de la surfacesupérieure.

Coupe



AVERTISSEMENT: ne jamais utiliser l’outil posé à l’envers sur une surface de travail en alimentant le matériau vers l’outil. Arrimer systématiquement la pièce et au contraire amener l’outil à la pièce, en maintenant solidement l’outil à deux mains, comme illustré en FigureP.

Disposez la partie la plus large de la plaque d’assise de la scie sur la partie du matériau qui est solidement soutenue, et non pas sur la section qui tombera lors de la coupe. La FigureP illustre la façon CORRECTE de couper. Arrimez systématiquement la pièce à usiner. Ne maintenez jamais les petites pièces à la main! Rappelez-vous de soutenir

Page 36

FRANÇAIS

tout matériau qui déborde, ou en porte-à-faux. Prenez des précautions supplémentaires pour découper par endessous.

Assurez-vous que la scie tourne à plein régime avant de mettre la lame en contact avec le matériau à découper. Le fait de démarrer la scie, alors que la lame est en contact avec la pièce à usiner ou dans le trait de scie, comporte des risques de rebonds. Poussez la scie à un rythme régulier pour permettre à la lame de couper sans forcer. La dureté et la résistance peuvent varier au sein d’une même pièce, et des sections humides ou noueuses pourront surcharger la scie. Si c’est le cas, poussez la scie plus lentement, mais assez fort pour continuer à travailler sans pour autant réduire la vitesse. Le fait de forcer la scie causera des coupes grossières et imprécises, ainsi que des rebonds et la surchauffe du moteur. Si la coupe sort de son alignement, n’essayez pas de forcer l’outil pour le réaligner. Relâchez la gâchette et attendez l’arrêt complet de la lame, puis soulevez la scie, réalignez-la et recommencez à couper partiellement dans la mauvaise coupe. Dans tous les cas, retirez la scie pour changer la direction de coupe. Le fait de vouloir corriger la direction de coupe dans le trait de scie luimême pourra faire caler la scie et entraîner desrebonds.

SI LA SCIE VENAIT À CALER, RELÂCHEZ LA GÂCHETTE PUIS FAITES RECULER LA SCIE POUR LA DÉGAGER. ASSUREZVOUS QUE LA LAME EST ALIGNÉE SUR LA COUPE ET AU-DELÀ DU BORD DE COUPE AVANT DE REMETTRE LA SCIE ENMARCHE.

En fin de coupe, relâchez la gâchette et laissez la lame s’arrêter complètement avant de soulever la scie du travail. Lorsque vous soulèverez la scie, le carter rétractable (à ressort) se refermera automatiquement sur la lame. Rappelez-vous que tant que ceci n’est pas fait, la lame est à nu, aussi ne passez jamais les doigts sous le matériau pour quelque raison que ce soit. Si vous devez rétracter manuellement le carter (comme pour commencer des coupes internes par exemple), utilisez systématiquement le levierrétractant.

REMARQUE: pour découper des bandes, s’assurer que des petits rebuts ne dépassent pas vers l’intérieur du carterinférieur.

Coupe longitudinale (Fig. S, T1, T2)

Une coupe longitudinale consiste à couper de larges panneaux en bandes plus étroites (couper dans le sens du grain). Il est plus difficile de guider manuellement ce genre de coupe, et l’utilisation d’un guide de coupe

DeWALT

, DW3278 (Fig. T1), ou d’un dispositif de guidage à double accès, DWS5100, est recommandée (Fig.T2).

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Coupe interne (Fig. U)



AVERTISSEMENT: ne jamais bloquer le carter de lame en position haute. Ne jamais déplacer la scie vers l’arrière pendant une coupe interne. Cela pourrait faire sortir la scie de la surface de travail et poser des risques de dommagescorporels.

Une coupe interne peut être effectuée sur un sol, un mur ou toute autre surfaceplane.

Fig. U

1. Réglez la plaque d’assise de la scie de façon à ce que la lame coupe à la profondeurdésirée.

2. Inclinez la scie vers l’avant puis posez l’avant de la plaque d’assise sur le matériau àcouper.

3. À l’aide du levier rétractant, rétractez le carter de lame inférieur vers le haut. Abaissez l’arrière de la plaque d’assise jusqu’à ce que les dents de scie touchent légèrement la ligne decoupe.

Page 37

FRANÇAIS

4. Relâchez le carter de lame (son contact avec la pièce le maintiendra en position pour commencer librement à faire la coupe). Retirez la main du levier de carter et agrippez fermement la poignée auxiliaire

13

, comme illustré en FigureU. Positionnez corps et bras de façon à pouvoir résister à tout rebondpossible.

5. Avant de démarrer la scie, assurez-vous que la lame n’est pas en contact avec la surface àcouper.

6. Démarrez le moteur et abaissez graduellement la scie jusqu’à ce que la plaque d’assise soit à plat sur le matériau à couper. Poussez la scie le long de la ligne de coupe jusqu’à ce que la coupe soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter complètement avant de retirer la scie dumatériau.

8. Pour commencer toute nouvelle coupe, répétez la procédure ci-dessus.

MAINTENANCE



accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres que ceux offerts par

DeWALT

n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec

DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-

DeWALT

) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt. com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

). CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE OU INDIRECT. Certains états n’autorisent aucune limitation quant à la durée d’une garantie implicite ni aucune exclusion ou limitation de garantie contre tout préjudice accessoire ou indirect, aussi il se peut que ces exclusions ne vous soient pas applicables. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un territoire à l’autre.

En plus de la présente garantie, les outils

DeWALT

sont

couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DeWALT

entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES

DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

Page 38

FRANÇAIS

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES

DeWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit.

DeWALT

ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

Page 39

ESPAÑOL



¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Botón de apagado de bloqueo de interruptor de gatillo

Interruptor de gatillo

Palanca de bloqueo de ajuste de profundidad

Palanca retráctil de protección de cuchilla inferior

Placa de pie

Protección de cuchilla inferior

Indicador de corte de sierra de 0˚

Indicador de corte de sierra de 45˚

Palanca de ajuste debisel

Cuadrante de ángulo

Botón de bloqueo dehusillo

Manija principal

Manija auxiliar

Botón de liberación debatería

Batería

Ajuste grueso

Ajuste fino

Indicadores de corte desierra

Tornillo de sujeción decuchilla

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

Fig. A

Page 40

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

Page 41

ESPAÑOL

herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa.

5) Uso y Mantenimiento de la Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Instrucciones de seguridad para todas las sierras

Procedimientos de Corte



PELIGRO:

a ) Mantenga las manos alejadas del área de corte

y de la hoja. Mantenga la segunda mano en el mango auxiliar o en la carcasa del motor. Si las

dos manos están sujetando la sierra, no pueden ser cortadas por lahoja.

b ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja debajo de la pieza detrabajo.

c ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de los dientes de la hoja debe ser visible debajo de la pieza detrabajo.

d ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete firmemente la pieza de trabajo a una plataforma estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del cuerpo, el atasco de la hoja o la pérdida decontrol.

e ) Sostenga la herramienta eléctrica solo por

las superficies de agarre aisladas al realizar una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable

vivo puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador.

f ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja seatasque.

g ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante frente a redonda) de agujeros para el eje portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron especialmente para su sierra, con el fin de lograr un rendimiento óptimo y una seguridad óptima defuncionamiento.

Page 42

ESPAÑOL

Instrucciones de seguridad adicionales para todas las sierras

CAUSAS DEL REBOTE Y ADVERTENCIAS RELACIONADAS

• El retroceso es una reacción repentina a una hoja de sierra pellizcada, atascada o desalineada, que hace que una sierra descontrolada se levante y se salga de la pieza de trabajo, hacia eloperador.

ʵ Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la reacción del motor impulsa la unidad rápidamente hacia atrás, hacia eloperador.

ʵ Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden penetrar en la superficie superior de la madera, haciendo que la hoja trepe, se salga de la sección de corte y salte hacia atrás, hacia eloperador.

El retroceso es el resultado de un uso inapropiado de la sierra y/o de procedimientos o situaciones de utilización incorrectos y se puede evitar tomando las precauciones apropiadas que se indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el operador, si se toman las precaucionesadecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo, suelte el gatillo y sujete la sierra de modo que esté inmóvil en el material hasta que la hoja se detenga por completo. No intente nunca retirar la sierra de la pieza de trabajo ni tirar de la sierra hacia atrás mientras la hoja esté en movimiento o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco de lahoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de corte y asegúrese de que los dientes de la hoja de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o experimentar retroceso respecto a la pieza de trabajo cuando se arranque lasierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca retroceso. Los paneles grandes tienden a combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde delpanel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una sección de corte estrecha que causa fricción excesiva, atasco de la hoja yretroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar apretadas y sujetas firmemente antes de realizar el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco yretroceso.

g ) Preste mucha atención cuando realice cortes

“internos” en paredes existentes o en otras áreas difíciles de ver. La hoja puede cortar objetos que

pueden ocasionar unrebote.

Función de la protección inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente y no se cierra instantáneamente. No sujete nunca con abrazaderas ni amarre el protector inferior en la posición abierta. Si la sierra se cae accidentalmente, el protector inferior se podría doblar. Suba el protector inferior con el mango

retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades decorte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no están funcionando correctamente, se les debe hacer servicio de ajustes y reparaciones antes de la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas, depósitos gomosos o una acumulación deresiduos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes especiales, tales como “cortes por penetración” y “cortes compuestos”. Suba el protector inferior por el mango retráctil y, en cuanto la hoja entre en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en un banco de trabajo o en el piso. Una hoja que se esté moviendo por inercia hasta detenerse y no esté protegida hará que la sierra se desplace hacia atrás, cortando todo aquello que esté en su camino. Tenga en cuenta el tiempo que se

requiere para que la hoja se detenga después de soltar elinterruptor.

Instrucciones de seguridad adicionales específicas para sierras circulares



ADVERTENCIA: No ignore las reglas de seguridad por estar familiarizado con la herramienta (debido al uso frecuente de su sierra). Recuerde siempre que un descuido de una fracción de segundo es suficiente para causar lesiones graves.

• Use abrazaderas u otra manera práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

El sujetar la pieza con la mano o contra su cuerpo la vuelve inestable y puede dar como resultado el que pierda elcontrol.

• Mantenga su cuerpo colocado a cualquier lado de la hoja, pero no en línea con la hoja de la sierra.

Page 43

ESPAÑOL

El REBOTE podría causar que la sierra saltara hacia atrás (véase Causas del rebote y advertencias relacionadas e Retroceso).

• Evite cortar clavos. Busque y retire todos los clavos

de la madera antes decortar.

• Siempre cerciórese de que nada interfiera con el movimiento del protector inferior de lahoja.

• Los accesorios deben ser especificados como mínimo para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Si funcionan

a velocidades superiores a la prevista, los discos y otros accesorios pueden saltar y provocar lesiones. La clasificación de los accesorios debe estar siempre por encima de la velocidad de la herramienta, como se muestra en la placa de características deésta.

• Asegúrese siempre de que la sierra esté limpia antes deutilizarla.

• Si se presenta cualquier ruido desacostumbrado o funcionamiento anormal, deje de utilizar esta sierra y hágala reparar en formaapropiada.

• Asegúrese siempre que todas las piezas estén debida y firmemente montadas antes de utilizar laherramienta.

• Siempre maneje con cuidado la hoja de la sierra al montarla o retirarla, o al remover el orificio pre-horadado con forma dediamante.

• Espere siempre a que el motor haya alcanzado su velocidad completa antes de iniciar uncorte.

• Mantenga las agarraderas siempre secas, limpias y libres de aceite y grasa. Sostenga la herramienta firmemente con ambos manos cuando la estéutilizando.

• Esté alerta en todo momento, especialmente durante operaciones repetitivas y monótonas. Esté siempre seguro de la posición de sus manos en relación a lahoja.

• Manténgase alejado de los extremos que pudieran caerse una vez que sean cortados. Pueden estar calientes o ser afilados y/o pesados. Puede resultar en lesiones corporalesserias.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden colocarse paradas sobre el paquete de baterías, pero pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

no ....................... velocidad sin carga

Page 44

ESPAÑOL

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de seguridad

..................... radiación visible

..................... protección

respiratoria

..................... protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica. Antes de utilizar la batería y el cargador, lea las siguientes instrucciones de seguridad y luego siga los procedimientos de carga indicados. Cuando pida baterías de repuesto, no olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DeWALT

. Lea todas las instrucciones de seguridad antes de usar el cargador. Consulte la tabla al final de este manual para información sobre compatibilidad entre cargadores y baterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones para la batería, el cargador y la herramienta eléctrica. No seguir las advertencias y las instrucciones puede provocar una descarga eléctrica, un incendio y/o lesiones graves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería en ninguna forma para que entre en un cargador no compatible, pues puede producir una ruptura en la unidad de batería y causar lesiones corporales graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DeWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar o superar los 40°C (104 °F), tales como cobertizos o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en la herramienta con el interruptor de gatillo en posición encendida fija. Nunca use cinta adhesiva para mantener el interruptor de gatillo en posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se requiere de asistencia médica, el electrolito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable si se expone a chispas ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja exterior de la unidad de batería se triza o daña, no la introduzca en el cargador. No triture, deje caer o dañe la unidad de batería. No use una unidad de batería o un cargador que haya sido golpeado, dejado caer, atropellado o dañado en cualquier forma (por ejemplo, perforado por un clavo, golpeado con un martillo, pisado). Lleve sus unidades de batería dañadas al centro de servicio para que seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde o transporte la batería de forma que los terminarles expuestos de la misma puedan estar en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc., junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios si sus terminales inadvertidamente entran en contacto con materiales conductores como llaves, monedas, herramientas manuales y otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de EE.UU. prohíbe transportar baterías comercialmente o en aviones en el equipaje de mano A MENOS que estén debidamente protegidas contra cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que sus terminales estén protegidos y debidamente aislados de los materiales que pudieran entrar en contacto con ellos y provocar un cortocircuito.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DeWALT

La batería FLEXVOLT™ de

DeWALT

tiene dos modalidades:

Uso y transporte. Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DeWALT

de 20 V Máx* funcionará como una batería de 20 V Máx*. Cuando la batería FLEXVOLT™ está en un producto de 60 V Máx* o

Page 45

ESPAÑOL

120VMáx* (dos baterías de 60 V Máx*), funcionará como una batería de 60V Máx*.

Modalidad de transporte: Cuando la batería FLEXVOLT™ tiene puesta la tapa, la batería está en modalidad de transporte. Cadenas de celdas están desconectadas eléctricamente dentro de la unidad de batería, lo que resulta en tres baterías con una capacidad nominal de vatios hora (Wh) inferior comparada con una batería con una capacidad nominal de vatios hora superior. Esta mayor cantidad de tres baterías con una capacidad nominal de vatios-hora menor puede hacer que la unidad de batería quede exenta de ciertos reglamentos de transporte que se imponen a las baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales de vatios-hora (ver el ejemplo). Dependiendo de cómo se transporta la batería, debe usarse la capacidad nominal vatios-hora apropiada para determinar los requisitos de transporte aplicables. Si se utiliza la tapa de transporte, la unidad de batería será considerada tres baterías con la capacidad nominal de vatios-hora indicada para «Transporte». Si se transporta sin la tapa o en una herramienta, la unidad de batería será considerada una batería con la capacidad nominal de vatios-hora indicada al lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40 vatios-hora cada una. La capacidad nominal de Wh de Uso puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de Carga (Fig. B)

Algunas unidades de batería

DeWALT

incluyen un indicador de carga que consiste de tres luces LED verdes que indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles aproximados de carga que quedan en la batería según los indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el botón del indicador. Se iluminará una combinación de las tres luces LED verdes, que indicará el nivel de carga que queda. Cuando el nivel de carga está por debajo del nivel útil, el indicador no se iluminará, y la batería deberárecargarse.

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador de la carga de la unidad de batería. No indica el nivel de funcionalidad de la herramienta y puede variar de acuerdo a las piezas del producto, la temperatura y la aplicación que el usuario ledé.

Para mayor información sobre unidades de batería con indicadores de carga, por favor llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio Web: www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery Recycling Corporation) en las baterías (ounidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su vida de servicio ya ha sido pagado por

DeWALT

. En algunas áreas, es ilegal depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa Call 2 Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DeWALT

y otros usuarios de baterías, han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por

DeWALT

o al minorista local para que sean recicladas, ayuda a proteger el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2 Recycle,Inc.

Instrucciones Importantes de Seguridad Para Todos los Cargadores de Baterías



• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías recargables

DeWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

Page 46

ESPAÑOL

• Tire del enchufe y no del cable cuando desconecte el cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien tropiece con él o ser expuesto a otro tipo de daños ydesgastes.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) 240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de No

Más de

0 6 18 16 16 14 6 10 18 16 14 12

10 12 16 16 14 12 12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la cajaprotectora.

• No opere el cargador si su cable o enchufe estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja la unidad de batería en líquido de ningún tipo ni permita que se introduzca ningún tipo de líquido a la unidad de batería. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, sólo cargue unidades de batería recargables marca

DeWALT

. Otros tipos de batería podrían sobrecalentarse y reventar lo que podría resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, el cargador puede hacer cortocircuito si entra en contacto con algún material ajeno. Los materiales ajenos de naturaleza conductora, como el polvo de esmerilado, las placas de metal, la lana de acero, el papel de aluminio y otros, o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentarlimpiarlo.

Certificaciones inalámbricas e información de seguridad

• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).

• Este dispositivo cumple con la Sección 15 de las normas de la Comisión Federal de Comunicaciones (FCC) y las normas RSS de exención de licencia del Ministerio de Industria de Canadá. Su funcionamiento está sujeto a las dos siguientes condiciones:

ʵ Este dispositivo no puede causar interferencia dañina,

ʵ Este dispositivo debe aceptar cualquier interferencia

que reciba, incluyendo aquella interferencia que podría producir un funcionamiento no deseado.

Este equipo ha sido probado y se ha demostrado que cumple con los límites establecidos para dispositivos digitales de Clase B, de conformidad con la Sección 15 de las Normas de la FCC. Estos límites están diseñados para ofrecer un nivel razonable de protección contra la interferencia dañina en instalaciones residenciales. Este equipo genera, utiliza y

Page 47

ESPAÑOL

puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones proporcionadas, puede producir una interferencia dañina a la comunicación radial. Sin embargo, no existen garantías de que no ocurra interferencia alguna en una instalación en particular. Si este equipo produce interferencia dañina a la recepción radial o de televisión, lo que puede determinarse al apagar y volver a encender el equipo, se pide al usuario que corrija la interferencia implementando una o más de las siguientesmedidas:

ʵ Cambie la orientación o el lugar donde esté ubicada

la antena receptora. ʵ Aumente el espacio que separa al equipo del receptor. ʵ Conecte el equipo a una toma de corriente que esté en

un circuito diferente al circuito al que esté conectado

el receptor. ʵ Consulte con el distribuidor o con un técnico de radio

y televisión con experiencia que pueda ayudarle.

• Los cambios o modificaciones que no estén aprobados expresamente por el fabricante podrían anular la autorización del usuario para utilizar el dispositivo. Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

• Según el reglamento del Ministerio de Industria de Canadá, este transmisor de radio puede funcionar solamente con una antena del tipo y de la máxima (o menor) ganancia aprobados para el transmisor por el Ministerio de Industria de Canadá. Para reducir la posible interferencia radioeléctrica a otros usuarios, el tipo de antena y su ganancia deberían elegirse de manera que la potencia isotrópica radiada equivalente (p.i.r.e.) no sea mayor que la necesaria para una comunicaciónsatisfactoria.

• Para cumplir con los límites de exposición a radiación de radiofrecuencia establecidos por la FCC y el Ministerio de Industria de Canadá para la población general, la antena utilizada para este dispositivo no debe ser coubicada ni funcionar junto con cualquier otra antena o transmisor.

Para productos con Bluetooth®

• Al viajar en avión, asegúrese de cumplir con las restricciones de las líneas aéreas acerca del uso de dispositivos electrónicos personales y Bluetooth®.

• La función de alerta de fuera de alcance ha sido diseñada para servir de ayuda para evitar la pérdida o robo de productos. No es un sistema de seguridad.

• El rango de conectividad es de hasta 30.5 m (100 pies) dependiendo del entorno y la ubicación.

• Las señales de radiofrecuencia de onda corta de un dispositivo Bluetooth® pueden afectar el funcionamiento de otros dispositivos médicos y electrónicos (como marcapasos o audífonos).

NOTA: La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y todo uso de dichas marcas por

DeWALT

se hace bajo licencia. Otras marca y nombres comerciales son de sus respectivospropietarios.

Este producto cumple con estas normas cuando se pone en funcionamiento con un alargador de 1.82 m (6 pies) o máscorto.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada antes de introducir la batería.

Fig. C

2. Inserte la batería

15

en el cargador, comprobando esté bien fija. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el proceso de carga.

3. La luz roja se quedará ENCENDIDA continuamente cuando se haya completado el proceso de carga. La batería estará entonces completamente cargada y podrá ser utilizada de inmediato o dejarse en el cargador. Para sacar la batería del cargador, presione el botón de liberación

14

de la batería.

NOTA: Para asegurar el máximo rendimiento y vida útil de las baterías de iones de litio, cargue la batería completamente antes de usarla por primera vez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado de carga de la batería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

La luz roja continuará parpadeando, pero una luz indicadora amarilla estará iluminada durante esta operación. Una vez que la batería haya llegado a una temperatura apropiada, la luz amarilla se apagará y el cargador continuará con el procedimiento de carga.

El cargador no cargarán una batería defectuosa. El cargador indicará que la unidad de batería es defectuosa al no iluminarse o al indicar que existe un problema con la unidad o el cargador.

NOTA: Esto también puede significar que hay un problema con el cargador.

Page 48

ESPAÑOL

Si el cargador indica un problema, lleve el cargador y la batería a un centro de servicio autorizado para que sean sometidos a pruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por batería caliente/fría y suspende la carga hasta que la batería alcanza una temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga de la batería. Esta función garantiza la máxima duración de la batería.

Una batería fría se carga más lentamente que una batería caliente. La batería se cargará a ese ritmo más lento durante todo el ciclo de carga y no volverá a cargarse a la velocidad de carga máxima incluso si la batería se calienta.

El cargador DCB118 está equipado con un ventilador interno diseñado para enfriar la batería. El ventilador se encenderá automáticamente cuando la batería tenga que enfriarse.

No opere nunca el cargador si el ventilador no funciona adecuadamente o si las ranuras de ventilación están obstruidas. No permita que entren objetos extraños dentro del cargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están diseñadas con un Sistema de protección electrónico que protegerá la batería contra la sobrecarga, el sobrecalentamiento o la descarga completa.

La herramienta se apagará automáticamente si el Sistema de protección electrónico se activa. Si esto ocurre, coloque la batería de iones de litio en el cargador hasta que esté totalmente cargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la pared o colocarse en posición vertical sobre una mesa o superficie de trabajo. Si lo monta en la pared, coloque el cargador al alcance de una toma de corriente eléctrica y alejado de las esquinas u otras obstrucciones que puedan impedir el flujo de aire. Utilice la parte de atrás del cargador como plantilla para la ubicación de los tornillos de montaje en la pared. Monte el cargador firmemente utilizando tornillos para muro seco (comprados por separado) de un mínimo de 25,4 mm (1") de largo, con una cabeza de un diámetro de 7-9 mm (0,28–0,35"), atornillados en madera hasta una profundidad óptima dejando el tornillo expuesto aproximadamente 5,5 mm (7/32"). Alinee las ranuras en la parte trasera del cargador con los tornillos expuestos e introdúzcalos totalmente en las ranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Para limpiar la suciedad y grasa del exterior del cargador puede usarse un paño o cepillo suave no metálico. No use agua ni soluciones limpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento si la unidad de batería se carga a una temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO cargue la unidad de batería a una temperatura ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C (+104 °F). Esto es importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se calienten ligeramente durante el proceso de carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar cálido, como un cobertizo metálico o un remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su centro de servicio local.

4. La unidad de batería debería ser recargada cuando no sea capaz de producir suficiente potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de batería que haya sido usada parcialmente cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales como, pero sin limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier otro líquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, lejos de la luz solar directa y del exceso de calor o frío.

2. Para resultados óptimos durante tiempos prolongados de almacenamiento, se recomienda almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera del cargador.

NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad de batería deberá recargarse antes de ser usada.

Page 49

ESPAÑOL

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para obtener una lista completa de loscomponentes.

Uso Debido

Estas sierras circulares para trabajo pesado están diseñadas para aplicaciones profesionales de corte de madera. NO utilice aditamentos con alimentación de agua con esta sierra. NO utilice discos u hojas abrasivos. NO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gasesinflamables.

Estas sierras para trabajo pesado son herramientas eléctricas profesionales. NO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá sersupervisado.

Gancho de la sierra (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, no utilice la sierra con el gancho de la sierra girado debajo de laplataforma.



ADVERTENCIA: Para reducir el riesgo de lesión debida a caída de la sierra sobre los operadores o transeúntes, cerciórese de que la sierra esté apoyada con seguridad al utilizar el gancho para colgar la sierra de una viga, vigueta u otro soporteelevado.

Su sierra dispone de un práctico gancho de la sierra

20

que permite que la sierra sea colgada de una vigueta, viga o de otra estructura adecuada. Este gancho de la sierra se pliega en forma plana contra la carcasa de la herramienta cuando no está enuso.

Para utilizar el gancho de la sierra, empuje sobre el gancho para girarlo lejos del mango hasta que enganche enposición.

Para devolver el gancho de la sierra a su posición de almacenamiento, hale el gancho hasta que enganche contra la carcasa de laherramienta.

Fig. D

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y retire el paquete de baterías antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría

causarlesiones.

Ajuste de la profundidad del corte (Fig. A, E, F)

1. Sostenga la sierra firmemente. Levante la palanca de bloqueo del ajuste de la profundidad

3

a fin de mover

la plataforma para obtener la profundidaddeseada.

2. Haga descender la palanca de bloqueo del ajuste de la profundidad y apriete firmemente para bloquear la profundidad de corte antes de operar lasierra.

La longitud de las marcas de corte sobre el lado de la plataforma son precisas solamente a la profundidad completa de corte. El ajustar la sierra a la profundidad de corte adecuada mantiene la fricción de la hoja a un mínimo, quita el aserrín de entre los dientes de la hoja, dando como resultado una aserradura más fría y más rápida, y reduce la posibilidad derebote.

Fig. E

Para lograr la acción de corte más eficiente, fije el ajuste de la profundidad de tal modo que la mitad de un diente de la hoja se proyecte debajo del material a cortar (consulte la Figura F). Esta distancia es desde la punta del diente

27

la parte inferior de la garganta

28

(consulte el inserto de la FiguraF). Esto mantiene la fricción de la hoja a un mínimo, quita el aserrín de entre los dientes de la hoja, dando como resultado una aserradura más fría y más rápida, y reduce la posibilidad de rebote. Un método para verificar la correcta profundidad de corte se muestra en la FiguraF. Coloque una pieza del material que planea cortar a lo largo del lado de la hoja, como se muestra, y observe cuánto del diente se proyecta más allá delmaterial.

Page 50

ESPAÑOL

Fig. F

Ajuste del ángulo del bisel (Fig. A, G)

El rango completo delajuste del bisel va desde 0˚ a 53˚. Los topes están ubicados a 22.5˚ y 45˚. El cartabón angular está graduado en incrementos de 1˚. Sobre el frente de la sierra se encuentra un mecanismo de ajuste del ángulo del bisel que consiste de un cartabón angular calibrado

10

y una

palanca de ajuste del bisel

9

. El cartabón angular permite

un ajuste grueso

16

o un ajuste fino

17

para lograr mayor

precisión alcortar.

Fig. G

Para ajustar la sierra para un corte biselado

1. Levante la palanca de ajuste del bisel

9

e incline la plataforma al ángulo deseado alineando el puntero con la marca angulardeseada.

2. Empuje la palanca de ajuste del bisel hacia abajo y apriete firmemente para bloquear elángulo.

Ajuste de la plataforma para cortes a 90˚ (Fig. H)

Si se necesita ajuste adicional

1. Ajuste la sierra a un biselado de 0˚.

2. Retraiga el protector de la hoja. Coloque la sierra sobre el lado de lahoja.

3. Levante la palanca de ajuste del bisel. Coloque una escuadra contra la hoja y la plataforma para efectuar el ajuste de 90˚.

4. Mueva el tornillo de ajuste, ubicado en la parte inferior de la plataforma (Fig.H), de tal modo que la plataforma se detendrá en el ánguloapropiado.

5. Confirme la precisión del ajuste comprobando la cuadratura de un corte real sobre un pedazo de material dedesecho.

Fig. H

Indicador de línea de corte (Fig. I)

El frente de la plataforma de la sierra

5

tiene un indicador

de línea de corte de 0˚

7

y un indicador de línea de corte

de 45˚

8

para corte vertical y biselado. Los indicadores de la línea de corte le permiten guiar la sierra a lo largo de las líneas de corte marcadas con lápiz sobre la pieza detrabajo.

El indicador está alineado con el lado izquierdo (exterior) de la hoja de la sierra. La hoja en movimiento que realiza la ranura o corte de “entalladura” cae a la derecha del indicador. Coloque la sierra a lo largo de la línea de corte trazada a lápiz, de tal modo que la línea de corte caiga sobre el material de desperdicio o sobrante. Los indicadores de marcación en el frente de la plataforma están a intervalos de 13 mm (1/2") para entregar guías adicionales decorte.

Fig. I

Los indicadores de línea de corte

18

también están ubicados en el interior de la plataforma para mantener la sierra a escuadra alcortar.

Indicador de longitud de corte (Fig. J)

Las marcas que se encuentran al costado de la base muestran la longitud de la ranura de corte en el material, con la profundidad total de corte. Las marcas están graduadas en intervalos de 3,2mm (1/8”).

Page 51

ESPAÑOL

Fig. J

OPERACIÓN



causarlesiones.

IMPORTANTE : Siempre cerciórese de que la palanca de bloqueo del ajuste de la profundidad esté en la posición inferior antes de hacer funcionar lasierra.

Cómo instalar y retirar la unidad de batería (Fig. K)

NOTA: Para mejores resultados, verifique que su unidad de batería esté completamentecargada.

Para instalar la unidad de batería

15

en el mango de la herramienta, alinee la unidad de batería con los rieles en el interior del mango de la herramienta y deslícela en el mango hasta que la unidad de batería quede firmemente insertada en la herramienta; verifique que ésta no se salgasola.

Para retirar la unidad de alimentación de la herramienta, presione los botones de liberación

14

y tire firmemente de la unidad de batería para sacarla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección del cargador de estemanual.

Fig. K

Posición adecuada de las manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina.

La posición de manos adecuada requiere una mano en la manija principal

12

y la otra sobre la manija auxiliar

13

. Observe que las manos se mantengan alejadas del área de corte.

Fig. L

Interruptor de gatillo (Fig. A)



ADVERTENCIA : Para reducir el riesgo de graves lesiones personales, al arrancar la sierra sosténgala con ambas manos para evitar elretroceso.

Oprima el interruptor de gatillo

2

para encender la herramienta. Suelte el interruptor de gatillo para apagar laherramienta.

NOTA: Esta herramienta no se ha diseñado para permitir el bloqueo del disparo en la posición de encendido y nunca debe intentar bloquearse en dicha posición por ningúnmedio.

Para cambiar las hojas (Fig. A, M)

IMPORTANTE: La mayoría de las hojas de repuesto vienen con una abertura redonda del centro de mandril que debe ser expulsada de tal modo que aparezca un centro de mandril con forma de diamante. En esta sierra únicamente se pueden utilizar hojas con un centro de mandril en forma dediamante.

AVISO: Nunca instale una hoja sin remover el orificio pre-horadado. La falta de enganche de la hoja causará que la hoja se ponga en contacto con otras partes de la sierra provocando daños a laherramienta.

Para abrir el orificio pre-horadado



ADVERTENCIA: SIEMPRE utilice protección ocular. Todos los usuarios y las personas

circunstantes deben llevar protección ocular en conformidad con ANSI Z87.1.

Page 52

ESPAÑOL



ADVERTENCIA: Cerciórese de que la palanca de bloqueo de bisel esté apretada y asegurada después de utilizarla para abrir el orificio pre-horadado. Si el ajuste de la hoja se desliza al cortar puede causar atascamiento yrebote.

Fig. M

Coloque el hueco central redondo de la hoja en la muesca

21

arriba de la palanca de ajuste del bisel

9

. Agarrando la sierra y la hoja firmemente, hale hasta que se abra el orificio pre-horadado. Ahora queda expuesto el centro de mandril con forma dediamante.

Para Instalar La Hoja (Fig. A, N, O)

1. Afloje y retire el tornillo de sujeción de la hoja

19

con la llave

22

provista, girándolo en sentido horario como lo indica la flecha sobre la arandela de sujeción externa

23

2. Retire la arandela de sujeción externa

23

3. Utilizando la palanca retractora del protector inferior de la hoja

4

, retraiga el protector inferior de la hoja

6

IMPORTANTE: Al retraer el protector inferior de la hoja para instalar la hoja, verifique la condición y la operación del protector inferior de la hoja que garantizar que esté funcionando en forma apropiada. Cerciórese de que se mueve sin obstáculos y que no toca la hoja, la plataforma o cualquier otra parte, para todos los ángulos y profundidades decorte.

4. Coloque la hoja

24

sobre el eje de la sierra

25

contra

la arandela de sujeción interna

26

, asegurándose de que la hoja girará en la dirección apropiada (la dirección de la flecha de rotación sobre la hoja de la sierra y los dientes debe apuntar en la misma dirección que la

dirección de la flecha de rotación sobre el protector inferior de lahoja). IMPORTANTE: Cerciórese siempre de que el centro de mandril con forma de diamante de la hoja esté alineado con el centro de mandril con forma de diamante levantado sobre la arandela de sujeción externa.

NOTA: No asuma que la impresión sobre la hoja de la sierra siempre quedará de frente a usted cuando esté instalada en formaapropiada.

5. Coloque la arandela de sujeción externa

23

sobre el eje

de la sierra

25

con la superficie plana grande contra la hoja y las palabras sobre la arandela de sujeción externa de frente a usted, como lo muestra la FiguraN.

Fig. N

6. Enrosque a mano el tornillo de sujeción de la hoja

19

en el eje de la sierra (el tornillo es de rosca izquierda y para apretarlo se debe hacer girar en sentidoantihorario).

7. Libere lentamente la palanca retractora del protector inferior de la hoja

4

8. Presione el botón de bloqueo del eje

11

mientras que da vuelta al eje de la sierra con la llave provista para la hoja hasta que engrane el seguro de la hoja y la hoja deje de rotar. Utilizando la llave para la hoja, apriete firmemente el tornillo de sujeción de lahoja.

AVISO: Nunca engrane el seguro de la hoja mientras la sierra esté operando, o en un esfuerzo para detener la herramienta. Nunca encienda la sierra mientras que esté engranado el seguro de la hoja. Como resultado se presentarán graves daños para susierra.

Fig. O

26 25

Para Cambiar La Hoja (Fig. O)

1. Presione el botón de bloqueo del eje

11

mientras que da vuelta al eje de la sierra con la llave provista para la hoja hasta que engrane el seguro de la hoja y la hoja deje derotar.

Page 53

ESPAÑOL

2. Con la llave provista para la hoja, afloje el tornillo de sujeción de la hoja

19

dándole vuelta en sentido horario como lo indica la flecha sobre la arandela de sujeción externa

23

3. Retire la arandela de sujeción externa

23

4. Utilizando la palanca retractora del protector inferior de la hoja, retraiga el protector inferior de la hoja. Retire la hoja utilizada y descártela en formaapropiada.

5. Instale la nueva hoja como se ha descritopreviamente.

6. Limpie cualquier aserrín que se hay podido acumular en el protector o el área de la arandela de sujeción. Verifique la condición y la operación del protector inferior de la hoja como se describe previamente. No lubrique estaárea.

7. Seleccione la hoja adecuada para la aplicación (refiérase a Hojas). Siempre utilice hojas del tamaño correcto (184mm diámetro) con el hueco central de tamaño y forma adecuados para ser montadas sobre el eje de la sierra. Asegúrese siempre de que la velocidad máxima (rpm) recomendada para la hoja de la sierra cumple o excede la velocidad (rpm) de lasierra.

Protector inferior de la hoja



ADVERTENCIA: El protector inferior de la hoja es una característica de seguridad que reduce el riesgo de lesiones personales graves. Nunca utilice la sierra si el protector inferior falta, está dañado, está mal armado o no está funcionando en forma apropiada. No se confié en que el protector inferior de la hoja lo protegerá en cualquier circunstancia. Su seguridad depende de obedecer todas las advertencias y precauciones, así como de la adecuada operación de la sierra. Verifique que el protector inferior se cierra adecuadamente antes de cada uso, tal como se describe en Instrucciones de seguridad para todas las sierras. Si el protector inferior de la hoja falta o no está funcionando en forma apropiada, haga que reparen la sierra antes de utilizarla. Para garantizar la seguridad y confiabilidad del producto, las reparaciones, el mantenimiento y el ajuste deben realizarlos los centros de servicio autorizados u otras organizaciones de servicio calificadas, usando siempre repuestosidénticos.

Hojas



ADVERTENCIA: Para reducir el peligro de lesiones en los ojos, use siempre lentes protectores. El carburo es un material duro pero quebradizo. Los objetos extraños en la pieza de trabajo, tales como alambres o clavos, pueden causar que las puntas se agrieten o se rompan. Únicamente haga funcionar la sierra cuando el protector adecuado para la hoja de la sierra esté en su lugar. Antes de utilizarla monte la hoja en forma segura con la rotación apropiada, y siempre utilice una hoja limpia yafilada.



ADVERTENCIA: No cortar metal, mampostería, vidrio, tablazón tipo mampostería, tableros de cemento, azulejos, baldosas o plástico con estasierra.

No utilice discos u hojas abrasivos. Una hoja roma dará origen a cortes lentos e ineficientes teniendo como resultado sobrecarga del motor de la sierra, astillado excesivo, pudiendo aumentar la posibilidad de rebote. Por favor refiérase a la siguiente tabla para determinar la hoja de reemplazo de tamaño correcto para su modelo desierra.

DCS577

Hoja Diámetro Dientes Aplicación

DW3592B10 DW3578B10

184 mm

(7–1/4")

18 24Propósito general

Corte de madera

DW3576B10 DW3526

184 mm

(7–1/4")

140

Corte de contrachapado

DW3578B10 184 mm

(7–1/4")

24 Madera laminada o

derivados de madera

Si necesita asistencia con relación a las hojas, por favor llame al 1–800–4-

DeWALT

(1–800–433–9258).

Retroceso

El rebote es una reacción súbita ante una hoja de la sierra pinchada, atascada o desalineada que causa que una sierra fuera de control mueva hacia arriba y lejos de la pieza de trabajo, hacia el operador. Cuando la hoja se pincha o atasca demasiado debido al cierre de la línea de corte, la hoja se atasca y la reacción del motor lleva a la unidad a saltar rápidamente hacia atrás, en dirección al operador. Si la hoja queda torcida o desalineada en el corte , los dientes en el borde posterior de la hoja se pueden enterrar en la superficie de arriba de la madera, causando que la hoja se salga por encima de la línea de corte y salte hacia atrás, hacia eloperador.

Hay una mayor posibilidad de que ocurra el rebote cuando exista cualquiera de las siguientescondiciones.

1. ISOPORTE INADECUADO DE LA PIEZA DE TRABAJO a. El corrimiento o la elevación inadecuada de la pieza a

cortar pueden causar que la hoja quede pellizcada y causar el rebote (Fig.R).

b. El corte a través de material apoyado solamente

en los extremos exteriores puede causar el rebote. El material se desplaza a medida que se debilita, cerrando la línea de corte y pellizcando lahoja.

c. El corte de un pedazo de material en voladizo o en

saliente desde abajo hacia arriba en dirección vertical puede causar el rebote. La pieza cortada que cae puede pellizcar lahoja.

d. El cortar largas tiras delgadas (como al cortar a

lo largo de la veta de la madera) puede originar el rebote. La tira cortada se puede correr o torcer cerrando la línea de corte y pellizcando la hoja.

e. El enganchar el protector inferior sobre una

superficie debajo del material siendo cortado reduce momentáneamente el control por parte del operador. La sierra se puede elevar parcialmente por

Page 54

ESPAÑOL

fuera del corte incrementando la posibilidad de que la hoja setuerza.

2. AJUSTE INADECUADO DE LA PROFUNDIDAD DE CORTE EN LA SIERRA

a. Para lograr el corte más eficiente, la hoja debería

sobresalir solamente lo suficiente para exponer la mitad de un diente como lo muestra la FiguraF. Esto permite que la plataforma preste soporte a la hoja y minimiza la torsión y el pellizco en el material. Véase la sección titulada Ajuste de la profundidad decorte.

3. TORSIÓN DE LA HOJA (DESALINEACIÓN EN EL CORTE)

a. El empujar con mayor fuerza a través de un nudo,

un clavo o un área de veta dura puede causar que la hoja setuerza.

b. El intentar girar la sierra en el corte (tratando de

regresar a la línea marcada) puede causar que la hoja se tuerza

c. El sobrepasar u operar la sierra con un control

corporal inadecuado (sin equilibrio), puede dar como resultado que la hoja setuerza.

d. El cambiar el agarre manual o la posición corporal

mientras que se corta puede dar como resultado la torsión de lahoja.

e. El retroceder la sierra para liberar la hoja puede

causartorsión.

4. MATERIALES QUE REQUIEREN DE ATENCIÓN EXTRAORDINARIA

a. Madera húmeda

b. Madera verde (material recién cortado o que no ha

sido secado en horno)

c. Madera tratada a presión (material tratado

con preservativos o sustancias químicas antipodredumbre)

5. UTILIZACIÓN DE HOJAS ROMAS O SUCIAS

a. Las hojas romas pueden aumentar la carga

sobre la sierra. Para compensar esto, el operador usualmente empujará más fuerte, con lo que carga aún más la unidad y estimula la torsión de la hoja en la línea de corte. Las hojas desgastadas también pueden presentar insuficiente holgura con relación a la carcasa, lo cual aumenta la posibilidad de atascamiento y un aumento en lacarga.

6. PARA LEVANTAR LA SIERRA AL CORTAR CON BISEL

a. Los cortes biselados necesitan atención especial

por parte del operador con relación a técnicas de corte apropiadas - especialmente cómo guiar la sierra. Tanto el ángulo de la hoja con relación a la plataforma como una mayor superficie de la hoja en el material, aumentan la posibilidad de que se presenten atascamiento y desalineación (torsión).

7. PARA VOLVER A INICIAR UN CORTE CON LOS DIENTES DE LA HOJA CONTRA EL MATERIAL

a. La sierra debería llevarse hasta la velocidad completa

de funcionamiento antes de iniciar un corte, o de volver a iniciar un corte después de que la unidad se haya detenido con la hoja en la línea de corte. El no hacerlo puede causar atascamiento yrebote.

Cualesquier otras condiciones que podrían dar como resultado aprisionamiento, atascamiento, torsión o desalineación de la hoja podrían causar rebote. Refiérase a las secciones sobre ajustes y operación para obtener los procedimientos y técnicas que minimizarán la ocurrencia delrebote.

Apoyo de la pieza de trabajo (Fig. P–R)



ADVERTENCIA: Es importante el apoyar el trabajo en forma apropiada y sostener la sierra firmemente para evitar la pérdida de control que podría causar una lesión personal. La FiguraP ilustra el soporte manual apropiado para la sierra. Mantenga un agarre firme con ambas manos sobre la sierra y posicione su cuerpo y brazo para permitirle resistir el rebote si seproduce.

La FiguraP muestra la posición adecuada para aserrar. Dese cuenta que ambas manos se mantienen lejos del área de corte. Para evitar el rebote, SI apoye la tabla o el panel CERCA del corte (Fig.Q). NO apoye la tabla o el panel LEJOS del corte (Fig.R).

Fig. P

Fig. Q

Fig. R

Coloque el trabajo con su lado “bueno” – para el que la apariencia es más importante - hacia abajo. La sierra corta hacia arriba, de tal modo que cualquier astillado se producirá en el cara del trabajo que queda hacia arriba cuando locorta.

Page 55

ESPAÑOL

Corte (Fig. P)



ADVERTENCIA : Nunca intente utilizar esta herramienta apoyándola cabeza abajo sobre una superficie de trabajo y llevando el material hacia la herramienta. Sujete siempre la pieza de trabajo en forma segura y lleve la herramienta hacia la pieza de trabajo, sosteniendo la herramienta con las dos manos como lo muestra la FiguraP.

Coloque la porción más ancha de la plataforma de la sierra sobre la parte de la pieza de trabajo que esté apoyada sólidamente, no sobre la sección que caerá al hacer el corte. Como un ejemplo, la FiguraP ilustra el modo CORRECTO de cortar el extremo de una tabla. Siempre sujete el trabajo. ¡No trate de sostener piezas cortas con las manos! Recuerde suministrar apoyo al material en voladizo y en saliente. Sea precavido al aserrar material desdeabajo.

Cerciórese de que la sierra corra a velocidad completa antes de que la hoja entre en contacto con el material a cortar. El arrancar la sierra con la hoja contra el material a cortar o empujada en la línea de corte puede dar origen al rebote. Empuje la sierra hacia adelante a una velocidad que permita que la hoja corte sin dificultad. La dureza y la resistencia pueden variar aun dentro de la misma pieza de material, y las secciones nudosas y húmedas pueden imponer una pesada carga sobre la sierra. Cuando esto suceda, empuje la sierra más lentamente, pero con la suficiente fuerza para mantenerla trabajando sin demasiada reducción de velocidad. El forzar la sierra puede causar cortes ásperos, imprecisión, rebote, y recalentamiento del motor. Si su corte se empieza a salir de la línea, no lo fuerce a regresar. Suelte el interruptor y permita que la hoja se detenga completamente. A continuación usted puede retirar la sierra, mirar de nuevo, y arrancar un nuevo corte ligeramente dentro del incorrecto. En cualquier caso, retire la sierra si debe desplazar el corte. El forzar una corrección dentro del corte puede atascar la sierra y causar elrebote.

SI LA SIERRA SE ATASCA, SUELTE EL GATILLO Y RETROCEDA LA SIERRA HASTA QUE AFLOJE. CERCIÓRESE DE QUE LA HOJA QUEDE RECTA EN EL CORTE Y LIBERE EL BORDE CORTANTE ANTES DE VOLVER AARRANCAR.

A medida que termine un corte, suelte el gatillo y permita que la hoja se detenga antes de levantar la sierra del trabajo. Cuando levante la sierra, el protector telescópico cargado a resorte se cerrará automáticamente debajo de la hoja. Recuerde que la hoja queda expuesta hasta que esto ocurra. Nunca ponga su mano debajo del trabajo, por ningún motivo. Cuando tenga que retraer manualmente el protector telescópico (como es necesario para iniciar el corte de orificios) siempre utilice la palancaretractora.

NOTA: Al cortar tiras delgadas, tenga cuidado en cerciorarse de que pequeñas pieza cortadas no queden dentro del protectorinferior.

Cortar a lo largo de la veta (Fig. S, T1, T2)

El cortar a lo largo de la veta es el proceso de cortar tablas más anchas en tiras más estrechas – cortando la veta longitudinalmente. La guía manual es más difícil para este tipo de aserradura y se recomienda el uso de la guía para corte a lo largo de la veta DW3278 (Fig. T1) o de la guía

para corte a lo largo de la veta de doble puerto DWS5100 (Fig.T2) de

DeWALT

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Cortes de Orificios (Fig. U)



ADVERTENCIA: Nunca amarre el protector de la hoja en una posición levantada. Nunca mueva la sierra hacia atrás cuando esté cortando orificios. Esto puede causar que la unidad se levante de la superficie de trabajo, lo que podría ocasionar unalesión.

Un corte de orificios es el que se hace en un piso, pared u otra superficieplana.

Fig. U

1. Ajuste la plataforma de la sierra de tal modo que la hoja corte a la profundidaddeseada.

2. Incline la sierra hacia adelante y descanse el frente de la plataforma sobre el material acortar.

3. Utilizando la palanca retractora, retraiga el protector inferior de la hoja a una posición hacia arriba. Haga

Page 56

ESPAÑOL

descender la parte posterior de la plataforma hasta que los dientes de la hoja casi toquen la línea decorte.

4. Libere el protector de la hoja (su contacto con el trabajo lo mantendrá en posición de abrirse libremente a medida que usted inicia el corte). Retire la manos de la palanca del protector y agarre firmemente el mango auxiliar

13

, como lo muestra la FiguraU. Posicione su cuerpo y brazo para permitirle resistir el rebote si seproduce.

5. Cerciórese de que la hoja no esté en contacto con la superficie de corte antes de arrancar lasierra.

6. Arranque el motor y gradualmente haga descender la sierra hasta que su plataforma descanse a ras sobre el material a cortar. Haga avanzar la sierra a lo largo de la línea de corte hasta completar elcorte.

7. Suelte el gatillo y permita que la hoja se detenga completamente antes de retirar la hoja delmaterial.

8. Al empezar cada nuevo corte, repita de acuerdo a loanterior.

MANTENIMIENTO



causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece

DeWALT

., el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con

DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col. San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: __________________________ Mod./Cat.: ________________________________

Page 57

ESPAÑOL

Marca: ________________________________ Núm. deserie: ________________________________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto: ___________________________________________ Nombre y domicilio del distribuidor donde se adquirió

elproducto: ___________________________________________ Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.dewalt.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, o la exclusión o limitación de daños incidentales o consecuentes, así que estas limitaciones pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos, además de los cuales usted puede tener otros derechos dependiendo del estado o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DeWALT

mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTA: La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera.

DeWALT

no es responsable de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora

DeWALT

, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-

DeWALT

)

para que se le reemplacengratuitamente.

Page 58

ESPAÑOL

ESPECIFICACIONES

DCS577 20 V / 60 V Max* 5800 rpm

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Page 59

Page 60

DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the surface of the tool.

DeWALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

Amp Hour

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB609 20/60 3.0/9.0 X X X X 135 135 432 270 230 X 135 X 75 270 X X X DCB606 20/60 2.0/6.0 X X X X 100 100 272 170 140 X 90 X 60 90 X X X DCB404 40 4.0 X X X X X X X X X 90 X 30 X X X X 130 DCB406 40 6.0 X X X X X X X X X 130 X 45 X X X X 190 DCB407 40 7.5 X X X X X X X X X 170 X 60 X X X X 235 DC9360 36 2.0 45 X X X X X X X X X X X X X X X X DCB361 36 2.0 45 X X X X X X X X X X X X X X X X DC9280 28 2.4 60 X X X X X X X X X X X X X X X X

DW0242 24 2.4 X X X X X X X X X X X X X X X 60 X

DCB200 20 3.0 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X DCB201 20 1.5 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X DCB203 20 2.0 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 2.0 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB204 20 4.0 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X

DCB204BT* 20 4.0 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X

DCB205 20 5.0 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X DCB206 20 6.0 X X X X 100 100 272 170 140 X 90 X 60 90 X X X DCB207 20 1.3 X X X X 30 30 60 40 30 X 22 X 22 22 X X X DC9182 18 2.0 X 40 40 X X 40 X X X X X X X X X 40 X DCB120 12 1.5 X X X X 30 30 60 45 35 X 20 X X X 45 X X DCB127 12 2.0 X X X X 35 35 90 60 50 X 30 X X X 60 X X DCB080 8 1.0 X X X 60 X X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and trade names are those of their respective

owners. **Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.

(120V Max* is based on using 2 DeWALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion DeWALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DeWALT

de 60 V Máx* combinadas).
