DeWalt DCS391, DCS393 Instruction Manual

Page 1

DCS391, DCS393 20V Max* 6-1/2" (165 mm) Cordless Circular Saw Scie circulaire sans fil de 20 V max* 165 mm Sierra circular inalámbrica de 20 V Máx* 165 mm

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

Page 2

English

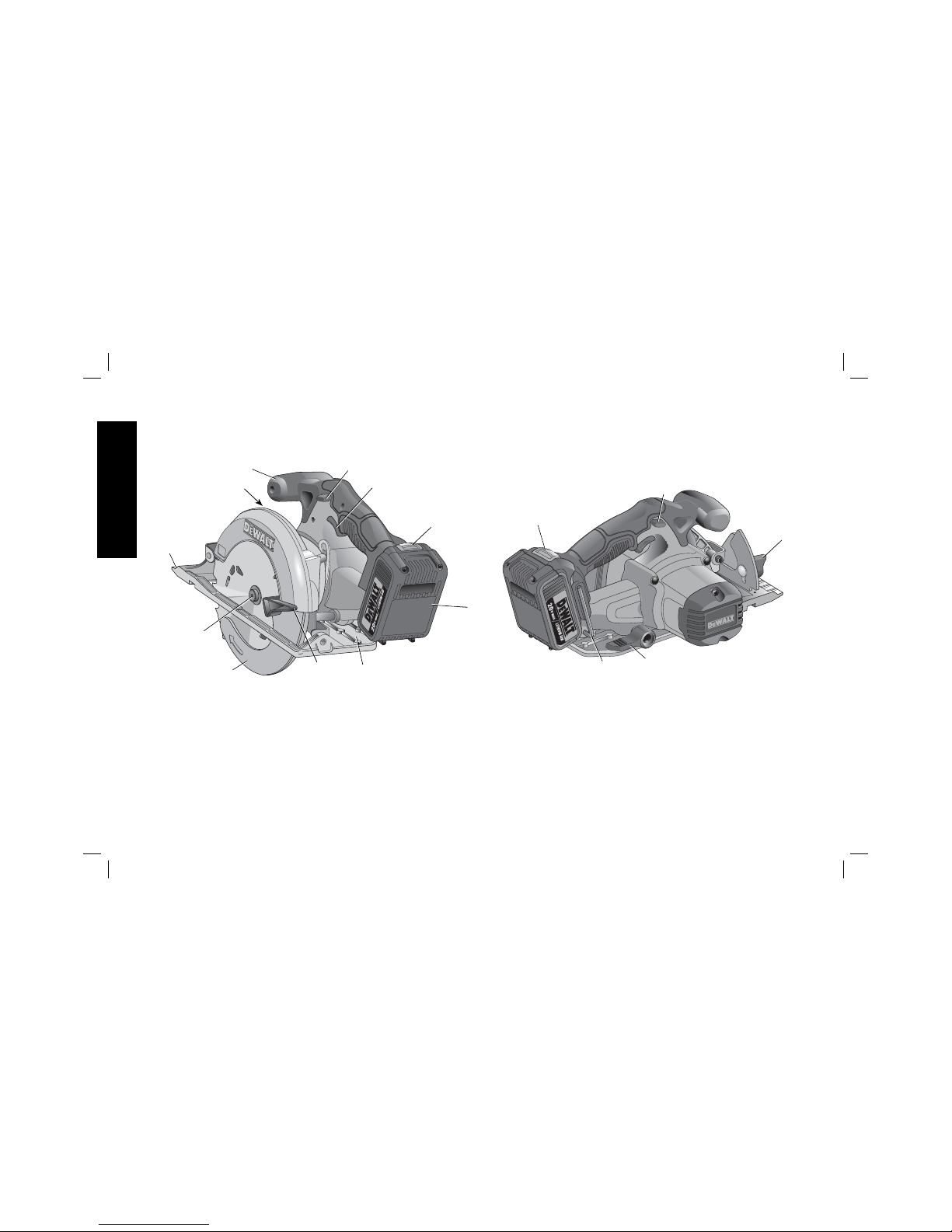

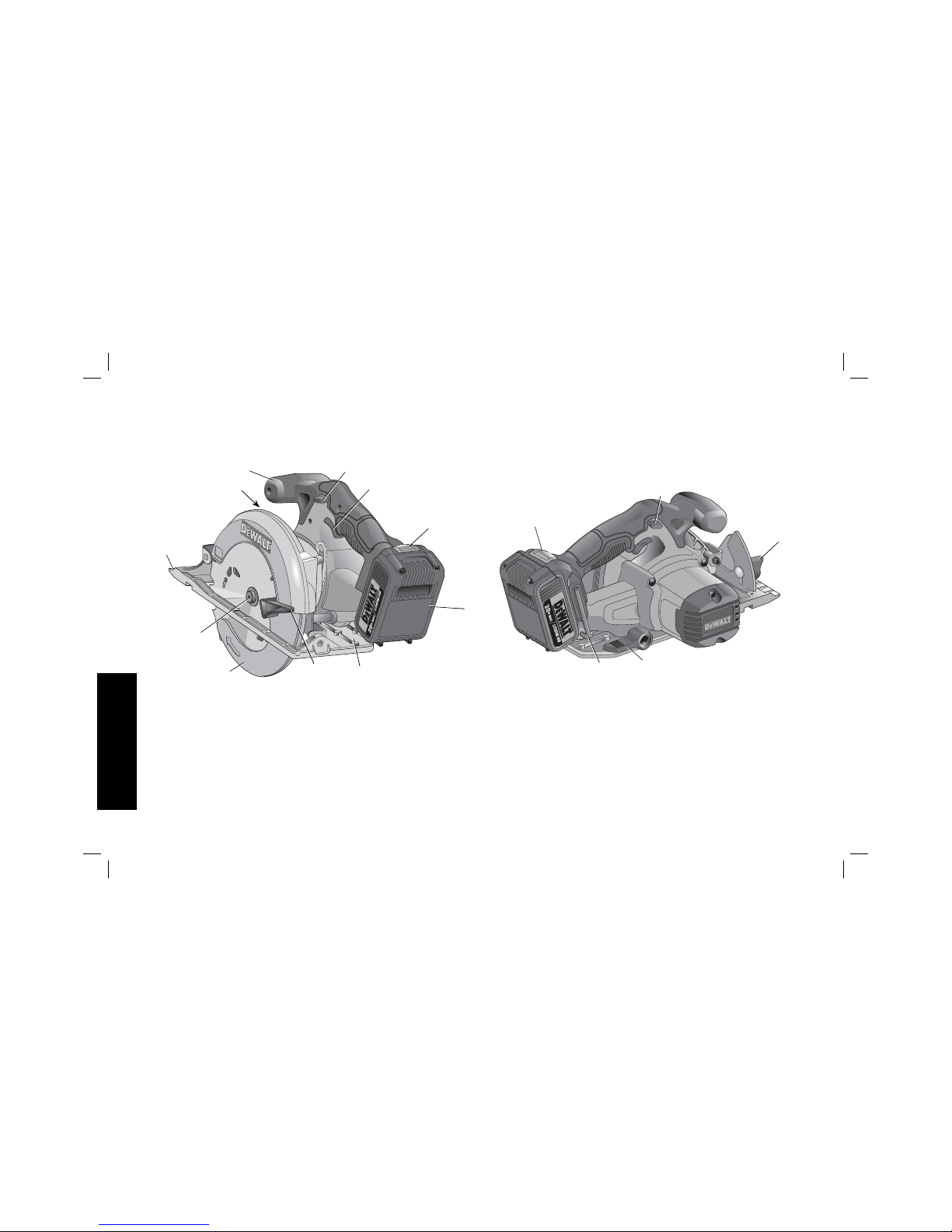

DCS391, DCS393 20V Max* 6-1/2" Cordless Circular Saw 3700 RPM

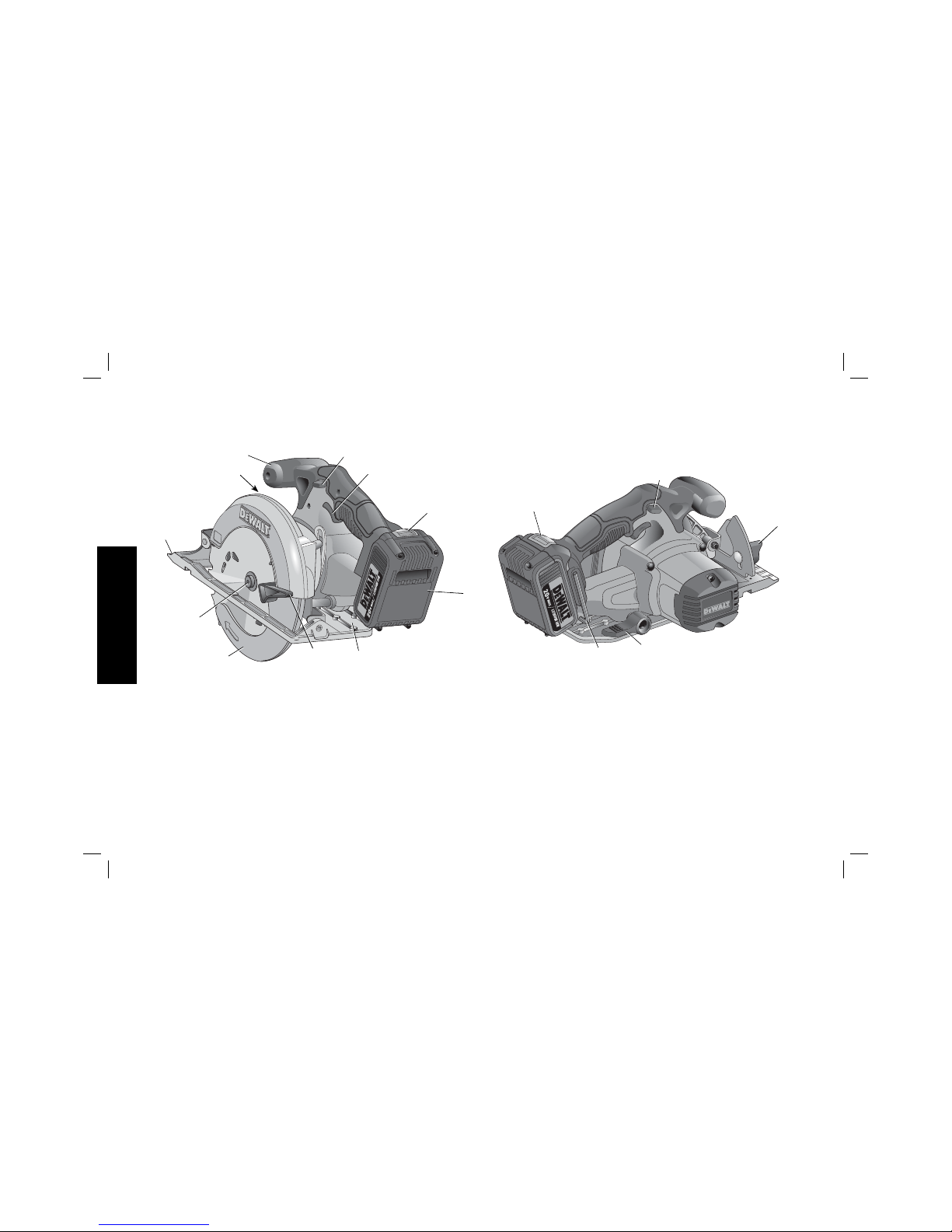

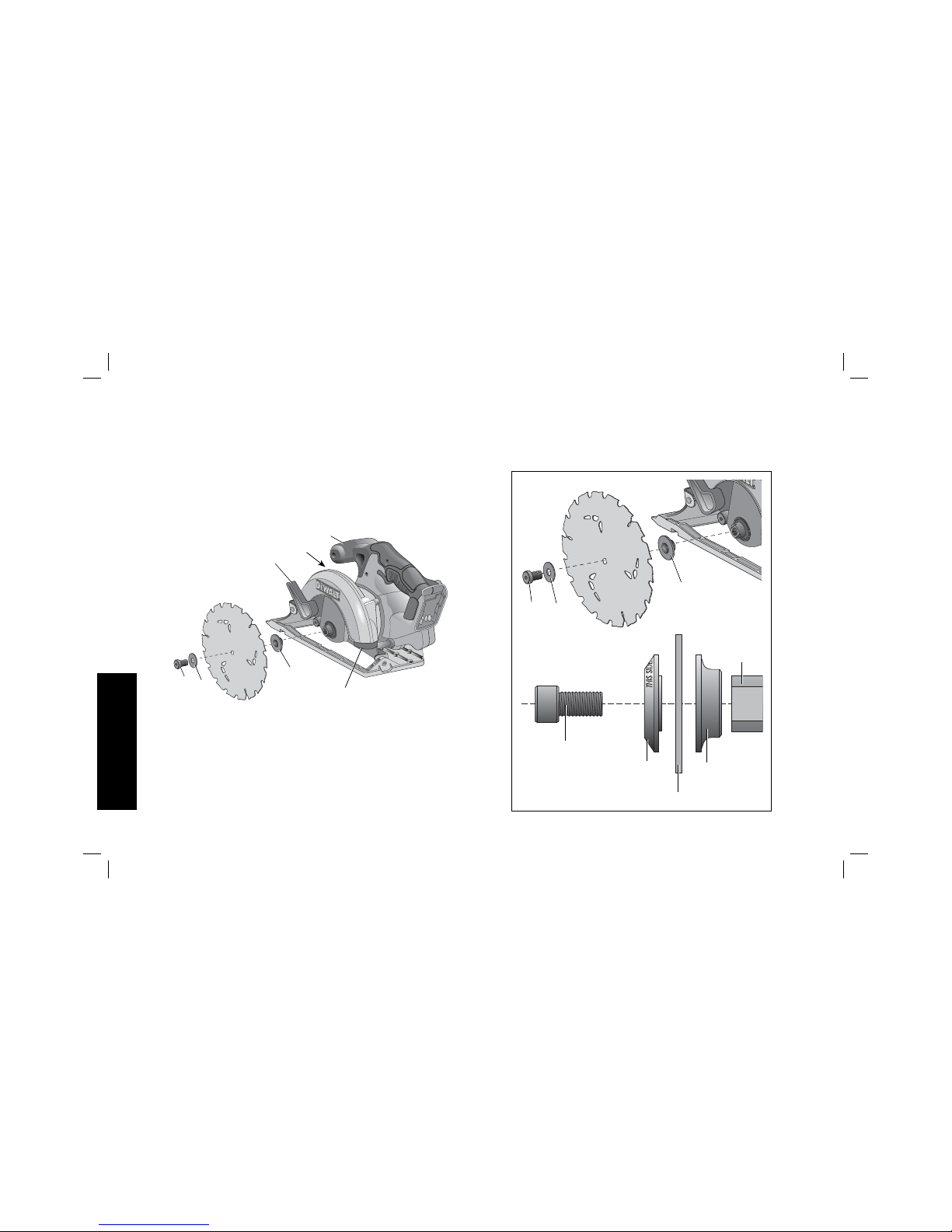

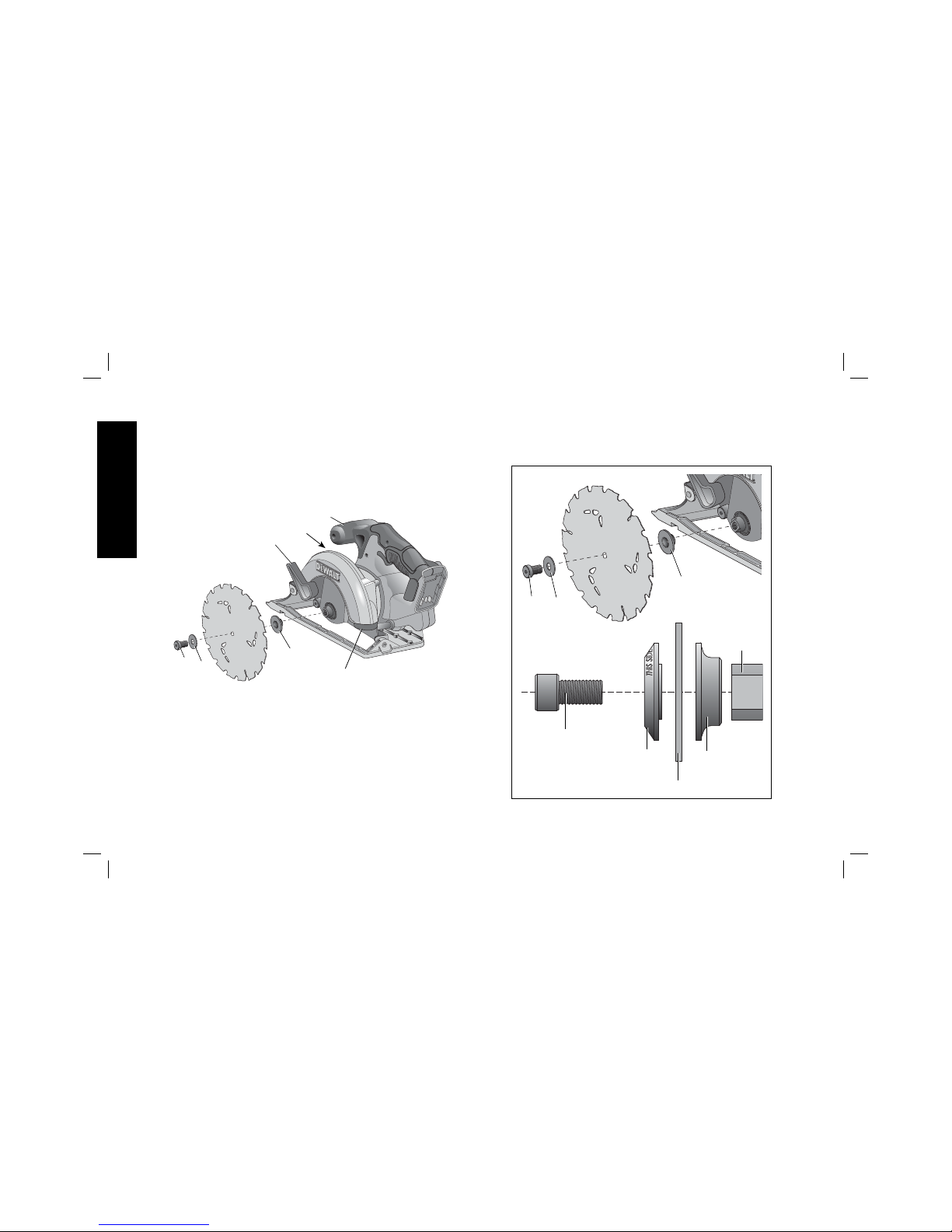

A. TRIGGER SWITCH LOCK-OFF BUTTON B. TRIGGER SWITCH C. BATTERY PACK D. DEPTH ADJUSTMENT KNOB E. SHOE F. LOWER BLADE GUARD RETRACTING LEVER G. LOWER BLADE GUARD

H. BLADE CLAMPING SCREW I. KERF INDICATOR J. BEVEL ADJUSTMENT KNOB K. BLADE LOCK BUTTON (not shown) L. AUXILIARY HANDLE M. BATTERY RELEASE BUTTON N. BLADE WRENCH

Page 3

English

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces

such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable,

use a ground fault circuit interrupter (GFCI) protected supply. Use of a GFCI reduces the risk of electric shock.

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols.

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury. NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY D

EWALT TOOL, CALL US TOLL FREE AT: 1-800-4-DEWALT

(1-800-433-9258).

WARNING: To reduce the risk of injury, read the instruction

manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Page 4

English

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/ or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the

power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

5) BATTERY TOOL USE AND CARE

a) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated battery

packs. Use of any other battery packs may create a risk of injury and fire.

Page 5

English

c) When battery pack is not in use, keep it away from other

metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause

irritation or burns.

6) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

Safety Instructions for All Saws

a) DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle, or motor housing. If both hands are holding the saw, they

cannot be cut by the blade.

b) Do not reach underneath the workpiece. The guard cannot

protect you from the blade below the workpiece.

c) Adjust the cutting depth to the thickness of the workpiece.

Less than a full tooth of the blade teeth should be visible below the workpiece.

d) Never hold piece being cut in your hands or across

your leg. Secure the workpiece to a stable platform. It is important to support the work properly to minimize body exposure, blade binding, or loss of control.

e) Hold power tool by insulated gripping surfaces when

performing an operation where the cutting tool may contact hidden wiring. Contact with a “live” wire will also

make exposed metal parts of the power tool “live” and shock the operator.

f) When ripping always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces the chance of blade binding.

g) Always use blades with correct size and shape (diamond

versus round) of arbor holes. Blades that do not match the mounting hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers or bolt.

The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

Further Safety Instructions for All Saws

CAUSES AND OPERATOR PREVENTION OF KICKBACK:

– Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

– When the blade is pinched or bound tightly by the kerf closing

down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

– If the blade becomes twisted or misaligned in the cut, the teeth

at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back

toward the operator. Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below:

a) Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump backwards,

but kickback forces can be controlled by the operator, if proper

precautions are taken.

Page 6

English

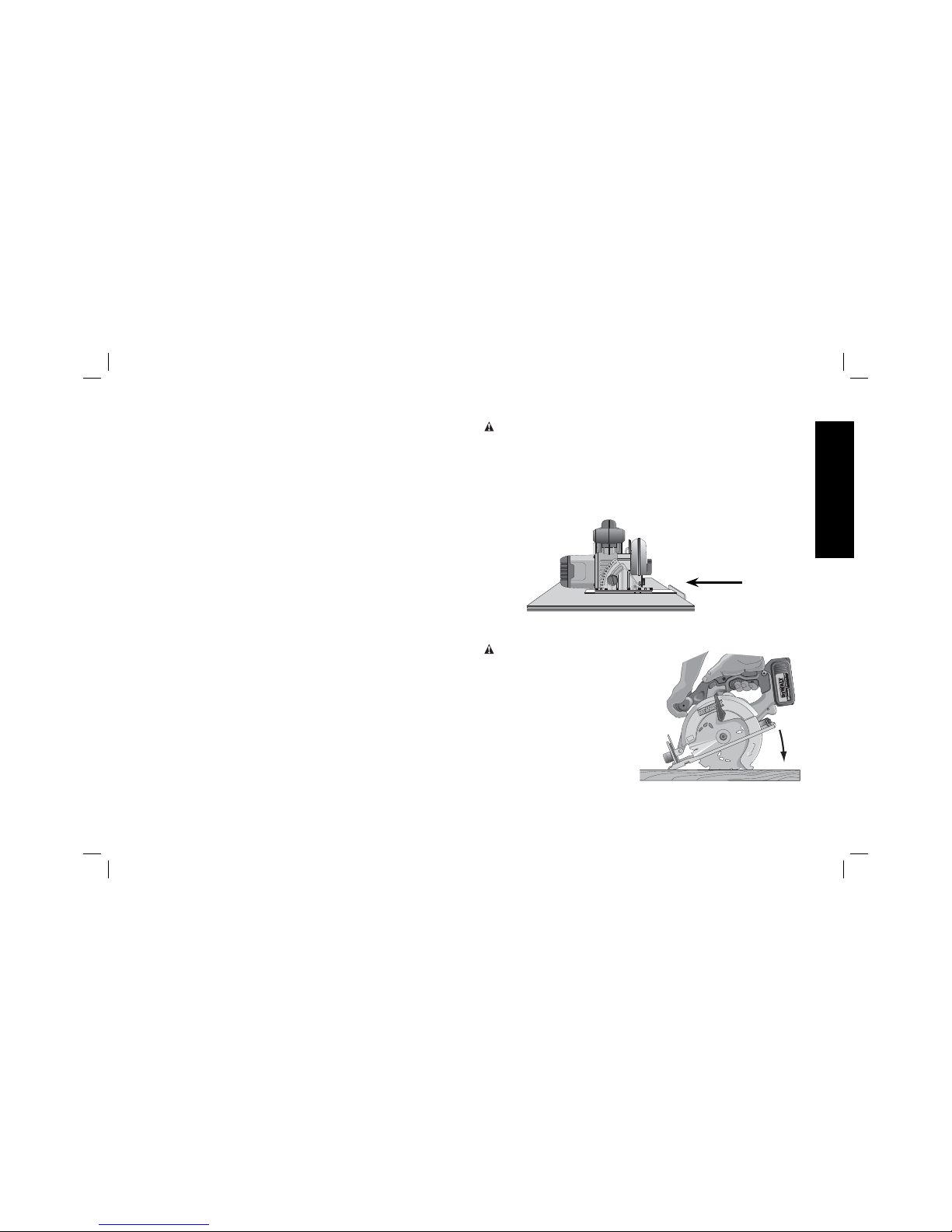

b) Check the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a build-

up of debris.

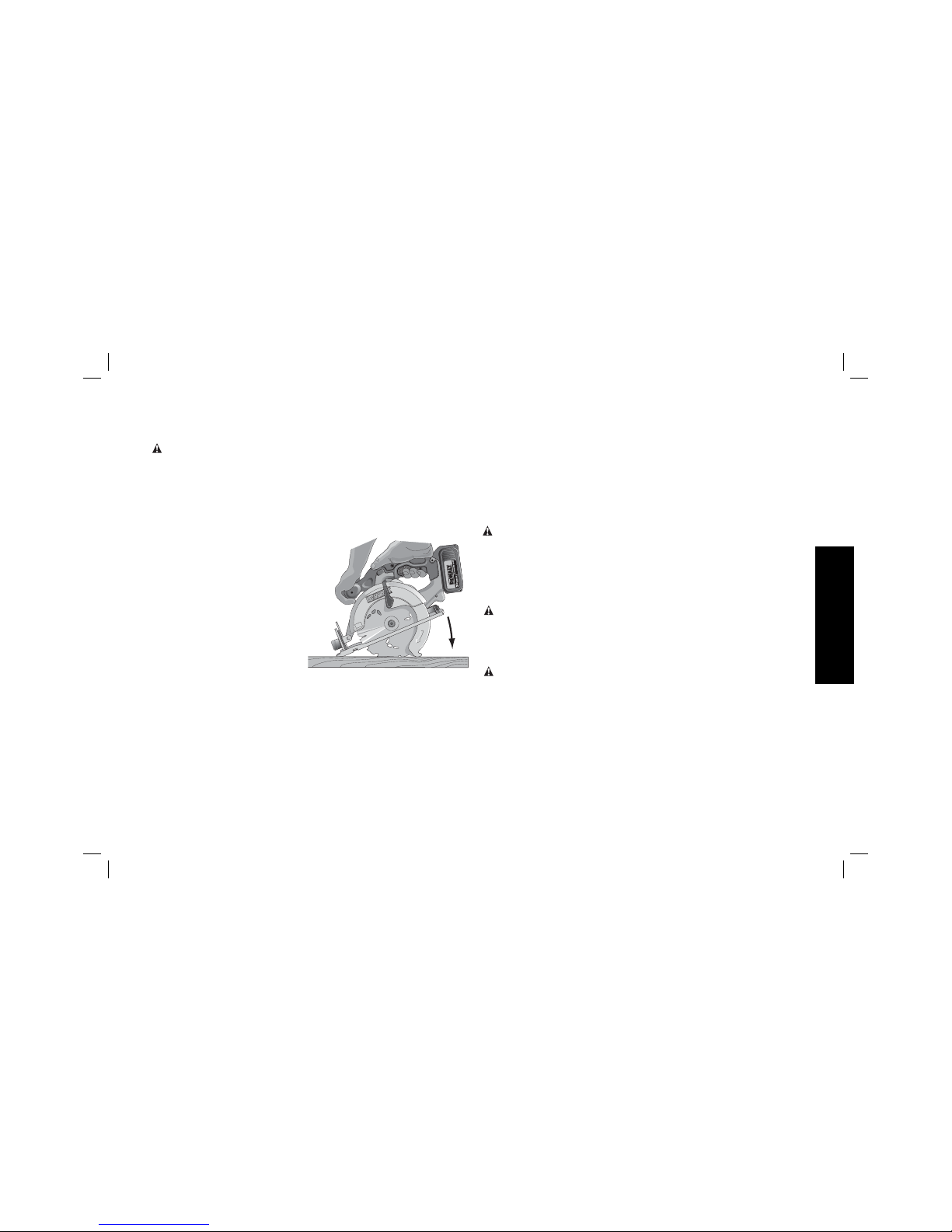

c) Lower guard should be retracted manually only for

special cuts such as “plunge cuts” and “compound cuts.”

Raise lower guard by retracting handle and as soon

as blade enters the material, the lower guard must be

released. For all other sawing, the lower guard should operate

automatically.

d) Always observe that the lower guard is covering the

blade before placing saw down on bench or floor. An

unprotected, coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be aware of the time

it takes for the blade to stop after switch is released.

Additional Speciﬁ c Safety Instructions for Circular Saws

WARNING: Do not use abrasive wheels or blades. WARNING: Do not use water feed attachments.

• Use clamps or another practical way to secure and support

the workpiece to a stable platform. Holding the work by hand

or against your body leaves it unstable and may lead to loss of control.

• Keep your body positioned to either side of the blade, but

not in line with the saw blade. KICKBACK could cause the saw to jump backwards (see Causes and Operator Prevention of Kickback and KICKBACK).

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in moving parts.

b) When blade is binding, or when interrupting a cut for any

reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective actions

to eliminate the cause of blade binding.

c) When restarting a saw in the workpiece, center the

saw blade in the kerf and check that saw teeth are not engaged into the material. If saw blade is binding, it may

walk up or kickback from the workpiece as the saw is restarted.

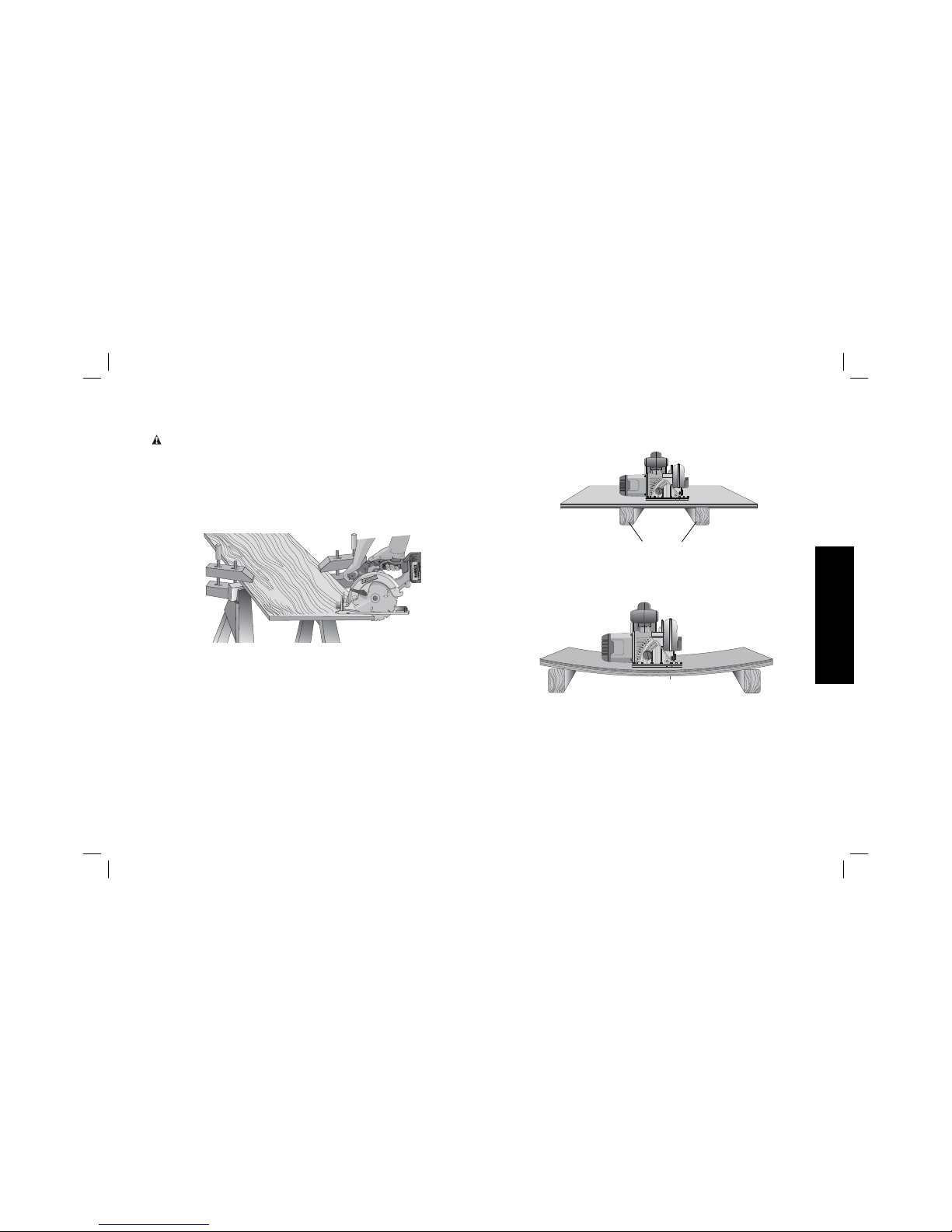

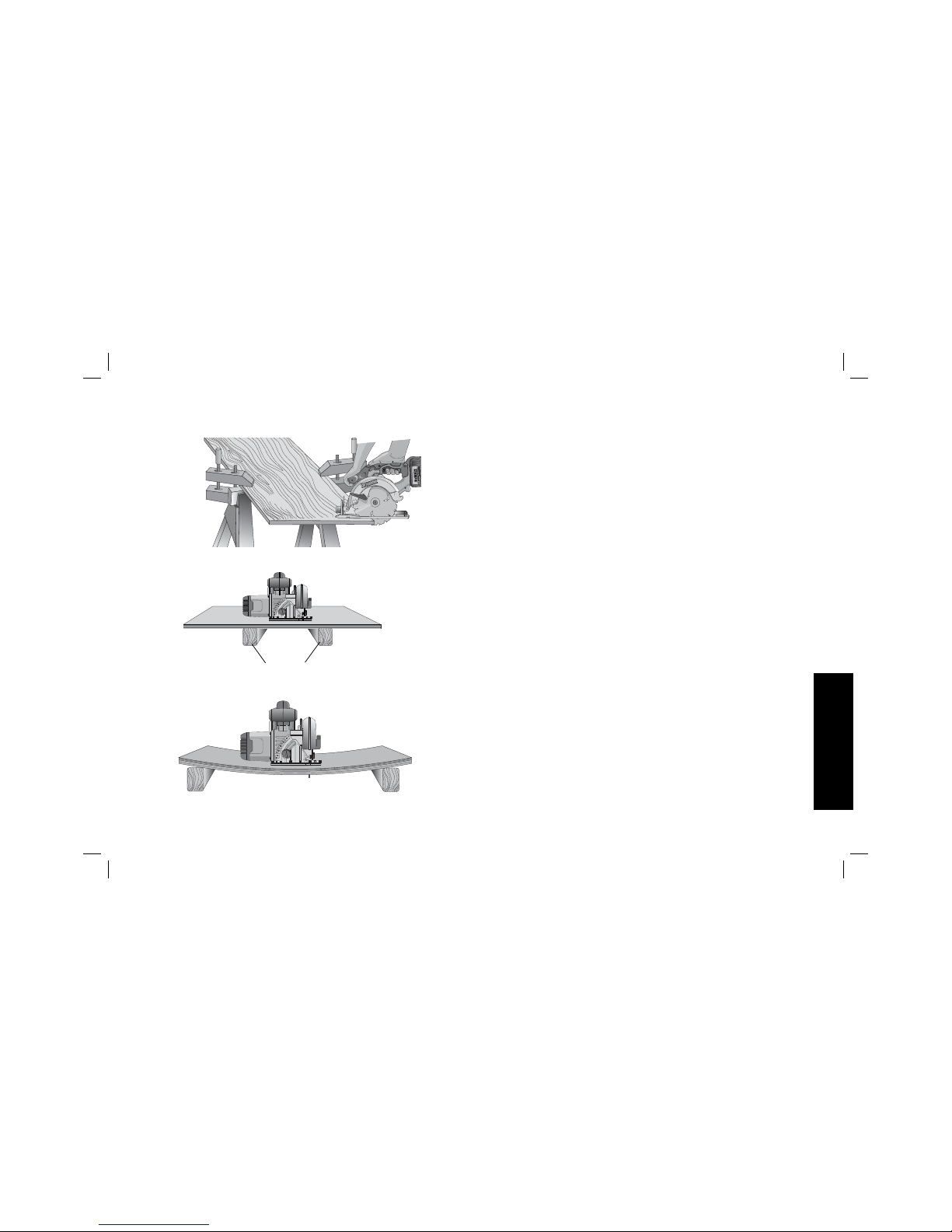

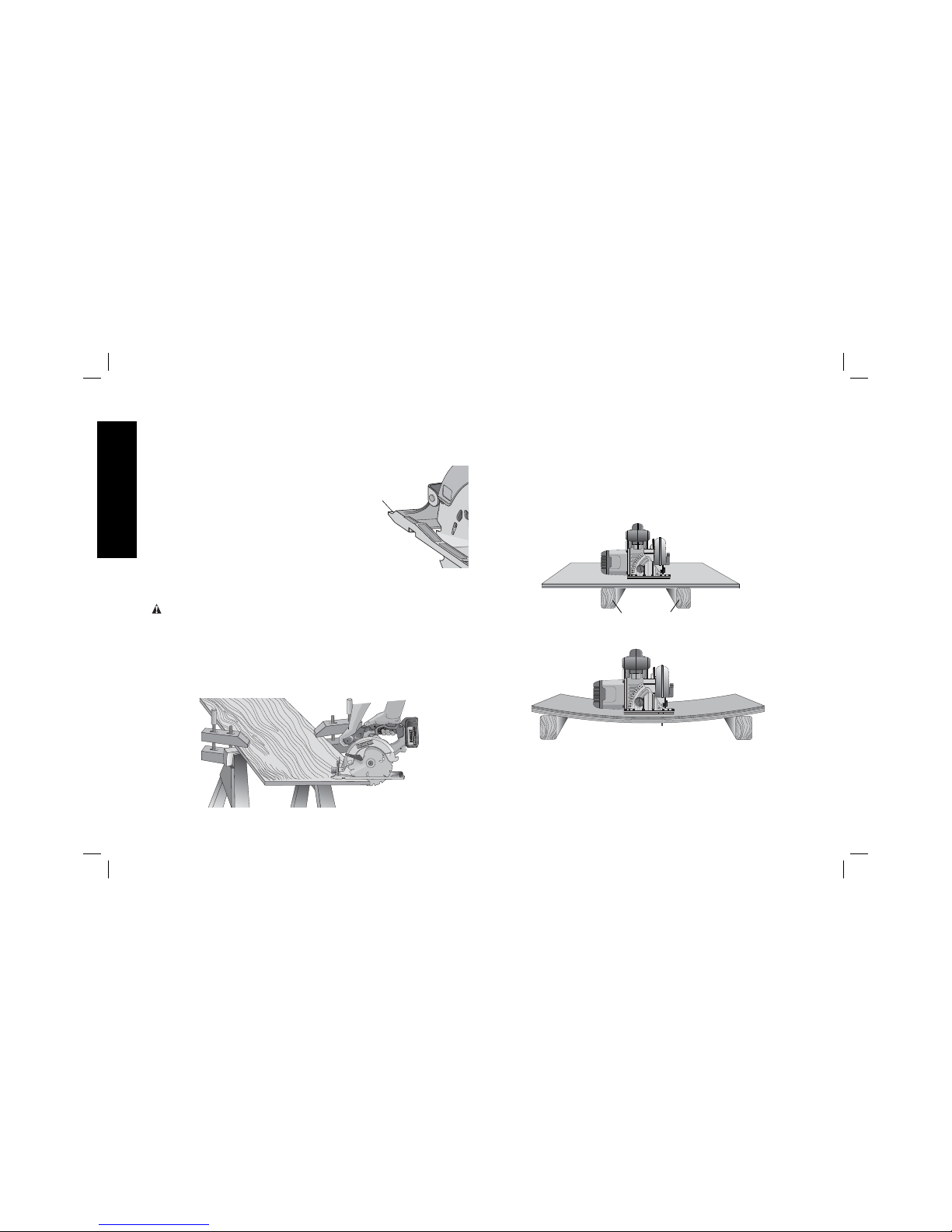

d) Support large panels to minimize the risk of blade

pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking levers must be

tight and secure before making cut. If blade adjustment shifts while cutting, it may cause binding and kickback.

g) Use extra caution when making a “plunge cut” into

existing walls or other blind areas. The protruding blade may cut objects that can cause kickback.

LOWER GUARD SAFETY INSTRUCTIONS

a) Check lower guard for proper closing before each use. Do

not operate the saw if lower guard does not move freely and close instantly. Never clamp or tie the lower guard into the open position. If saw is accidentally dropped, lower

guard may be bent. Raise the lower guard with the retracting handle and make sure it moves freely and does not touch the blade or any other part, in all angles and depths of cut.

Page 7

English

• Avoid cutting nails. Inspect for and remove all nails from lumber

before cutting.

WARNING: ALWAYS USE SAFETY GLASSES. Everyday

eyeglasses are NOT safety glasses. Also use face or dust mask if cutting operation is dusty. ALWAYS wear certified safety equipment:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3).

• ANSI S12.6 (S3.19) hearing protection.

• NIOSH/OSHA respiratory protection.

WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

• Avoid prolonged contact with dust from power sanding,

sawing, grinding, drilling, and other construction activities. Wear protective clothing and wash exposed areas with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of harmful chemicals.

WARNING: Use of this tool can generate and/or disperse dust,

which may cause serious and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection appropriate for the dust exposure. Direct particles away from face

and body. Always operate tool in well-ventilated area and provide for proper dust removal. Use dust collection system wherever possible.

WARNING: ALWAYS wear proper personal hearing protection

that conforms to ANSI S12.6 (S3.19) during use. Under some

conditions and duration of use, noise from this product may contribute to hearing loss.

WARNING: ALWAYS use eye protection. All users and

bystanders must wear eye protection that conforms to ANSI Z87.1.

CAUTION: When not in use, place circular saw on a stable surface, shoe side down, where it will not cause a tripping or falling hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knocked over.

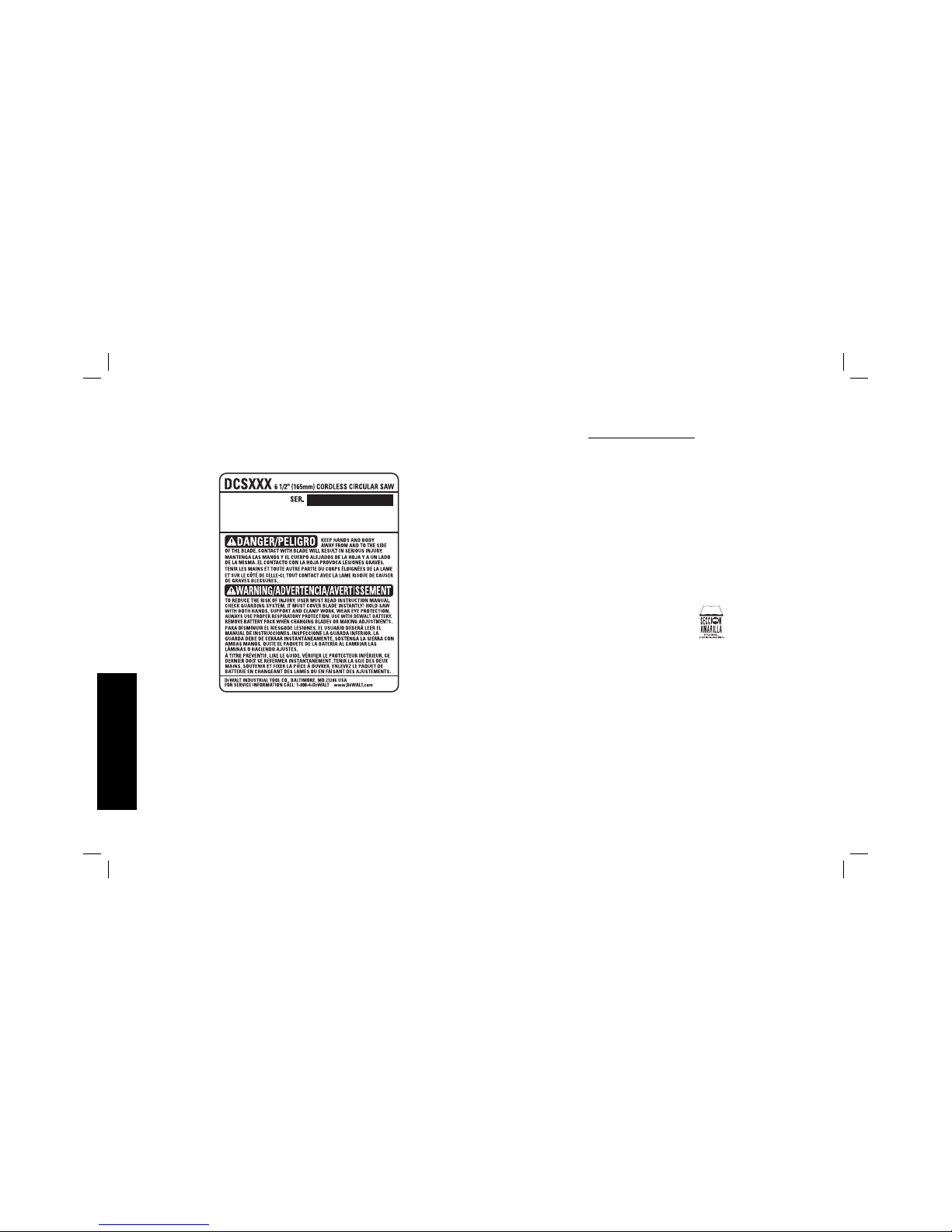

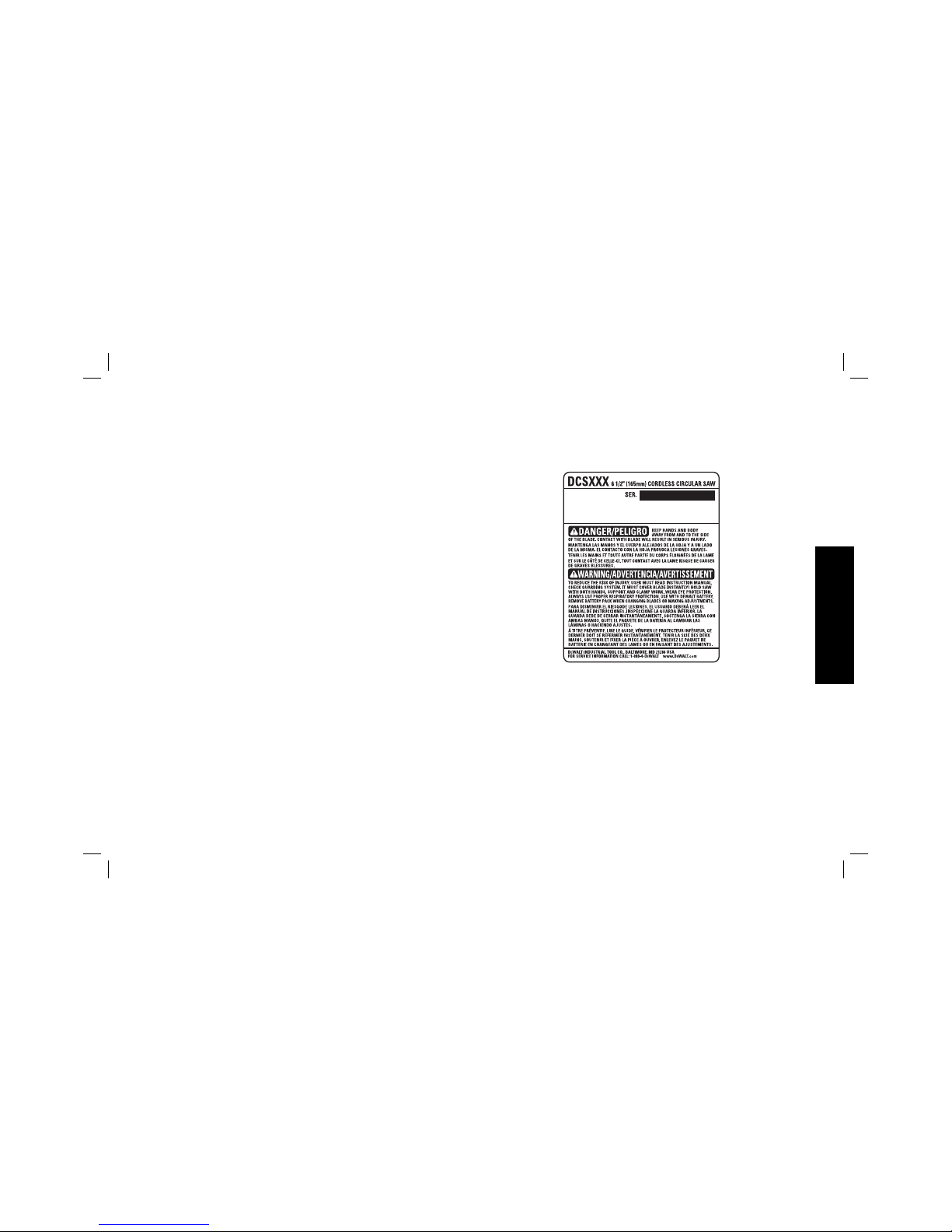

• The label on your tool may include the following symbols. The

symbols and their definitions are as follows:

V .............volts A ............ amperes

Hz ...........hertz W ........... watts

min .........minutes

......... alternating current

......direct current .........alternating or direct

...........Class I Construction current

(grounded)

o ..........no load speed

...........Class II Construction ........... earthing terminal

(double insulated)

..........safety alert symbol

BPM .......beats per minute …/min .... per minute

RPM .......revolutions per minute IPM ........impacts per minute

Important Safety Instructions for All Battery Packs

When ordering replacement battery packs, be sure to include the catalog number and voltage. Consult the chart at the end of this manual for compatibility of chargers and battery packs.

Page 8

English

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below and then follow charging procedures outlined.

READ ALL INSTRUCTIONS

• Do not charge or use the battery pack in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery pack from the

charger may ignite the dust or fumes.

• NEVER force the battery pack into the charger. Do not modify the battery pack in any way to fit into a noncompatible charger as battery pack may rupture causing serious personal injury. Consult the chart at the end of this

manual for compatibility of batteries and chargers.

• Charge the battery packs only in designated D

EWALT chargers.

• DO NOT splash or immerse in water or other liquids.

• Do not store or use the tool and battery pack in locations where the temperature may reach or exceed 105°F (40 °C) (such as outside sheds or metal buildings in summer). For

best life store battery packs in a cool, dry location.

NOTE: Do not store the battery packs in a tool with the

trigger switch locked on. Never tape the trigger switch in the ON position.

WARNING: Fire hazard. Never attempt to open the battery pack

for any reason. If the battery pack case is cracked or damaged, do not insert into the charger. Do not crush, drop or damage the battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped, run over or damaged in any way (e.g., pierced with a nail, hit with a hammer, stepped on). Damaged battery packs should be returned to the service center for recycling.

WARNING: Fire hazard. Do not store or carry the battery pack so that metal objects can contact exposed battery terminals. For example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc., with loose nails, screws, keys, etc. Transporting batteries can possibly

cause fires if the battery terminals inadvertently come in contact with conductive materials such as keys, coins, hand tools and the like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit transporting batteries in commerce or on airplanes (e.g., packed in suitcases and carry-on luggage) UNLESS they are properly protected from short circuits. So when transporting individual battery packs, make sure that the battery terminals are protected and well insulated from materials that could contact them and cause a short circuit.

SPECIFIC SAFETY INSTRUCTIONS FOR LITHIUM ION (Li-Ion)

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack can

explode in a fire. Toxic fumes and materials are created when lithium ion battery packs are burned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithium salts.

• Contents of opened battery cells may cause respiratory

irritation. Provide fresh air. If symptoms persist, seek medical attention.

WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark or flame.

Page 9

English

The RBRC™ Seal

The RBRC™ (Rechargeable Battery Recycling Corp oration) Seal on the nickel cadmium, nickel metal hydride or lithium ion batteries (or battery packs) indicate that the costs to recycle these batteries (or battery packs) at the end of their useful life have already been paid by D

EWALT. In some areas, it is illegal to

place spent nickel cadmium, nickel metal hydride or lithium ion batteries in the trash or municipal solid waste stream and the RBRC program provides an environmentally conscious alternative. RBRC™, in cooperation with D

EWALT and other battery users, has

established programs in the United States and Canada to facilitate the collection of spent nickel cadmium, nickel metal hydride or lithium ion batteries. Help protect our environment and conserve natural resources by returning the spent nickel cadmium, nickel metal hydride or lithium ion batteries to an authorized D

EWALT service center or

to your local retailer for recycling. You may also contact your local recycling center for information on where to drop off the spent battery. RBRC™ is a registered trademark of the Rechargeable Battery

Recycling Corporation.

Important Safety Instructions for All Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important safety and operating instructions for battery chargers.

• Before using the charger, read all instructions and cautionary markings on the charger, battery pack and product using the battery pack.

WARNING: Shock hazard. Do not allow any liquid to get inside the

charger. Electric shock may result.

CAUTION: Burn hazard. To reduce the risk of injury, charge only

EWALT rechargeable battery packs. Other types of batteries may

overheat and burst resulting in personal injury and property damage. NOTICE: Under certain conditions, with the charger plugged into the power supply, the charger can be shorted by foreign material. Foreign materials of a conductive nature, such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil or any buildup of metallic particles should be kept away from the charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting to clean.

• DO NOT attempt to charge the battery pack with any chargers other than the ones in this manual. The charger and battery pack are specifically designed to work together.

• These chargers are not intended for any uses other than

charging D

EWALT rechargeable batteries. Any other uses may

result in risk of fire, electric shock or electrocution.

• Do not expose the charger to rain or snow.

• Pull by the plug rather than the cord when disconnecting the charger. This will reduce the risk of damage to the electric plug and cord.

• Make sure that the cord is located so that it will not be

stepped on, tripped over or otherwise subjected to damage or stress.

• Do not use an extension cord unless it is absolutely necessary. Use of improper extension cord could result in risk of

fire, electric shock or electrocution.

• When operating a charger outdoors, always provide a dry

location and use an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

Page 10

English

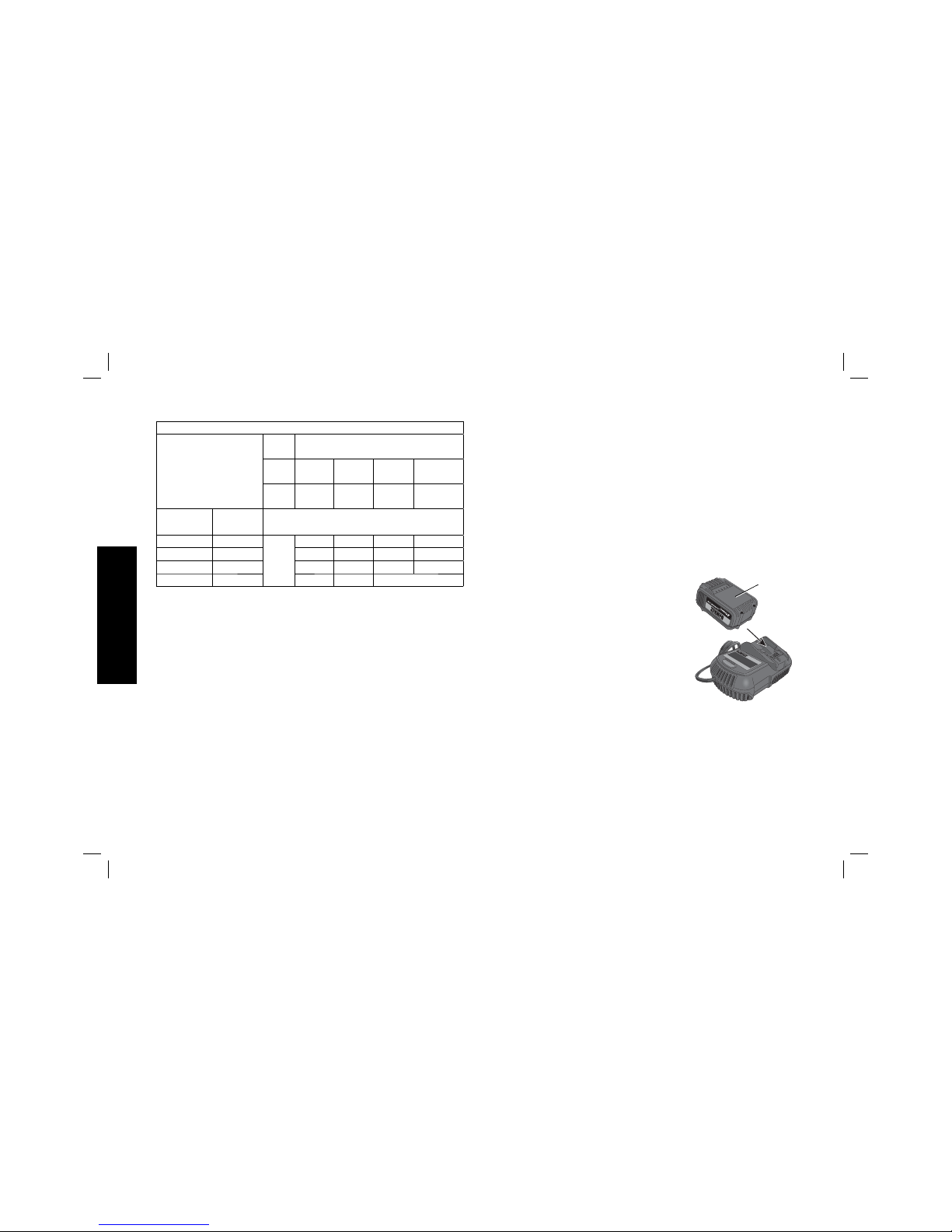

• An extension cord must have adequate wire size (AWG or American Wire Gauge) for safety. The smaller the gauge

number of the wire, the greater the capacity of the cable, that is, 16 gauge has more capacity than 18 gauge. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. When using more than one extension to make up the total length, be sure each individual extension contains at least the minimum wire size. The following table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The lower the gauge number, the heavier the cord.

Minimum Gauge for Cord Sets

Ampere

Rating

Volts Total Length of Cord in Feet (meters) 120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4) More Than

Not

Than

AWG

0 6 18 16 16 14

610 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place the charger on a soft surface that might block the ventilation slots and result in excessive internal heat. Place the charger

in a position away from any heat source. The charger is ventilated through slots in the top and the bottom of the housing.

• Do not operate the charger with a damaged cord or plug.

• Do not operate the charger if it has received a sharp blow, been dropped or otherwise damaged in any way. Take it to an authorized service center.

• Do not disassemble the charger; take it to an authorized service center when service or repair is required. Incorrect reassembly may result in a risk of electric shock, electrocution or fire.

• Disconnect the charger from the outlet before attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce this risk.

• NEVER attempt to connect 2 chargers together.

• The charger is designed to operate on standard 120V

household electrical power. Do not attempt to use it on any other voltage. This does not apply to the vehicular charger.

Chargers

Your tool uses a DEWALT charger. Be sure to read all safety instructions before using your charger. Consult the chart at the end of this manual for compatibility of chargers and battery packs.

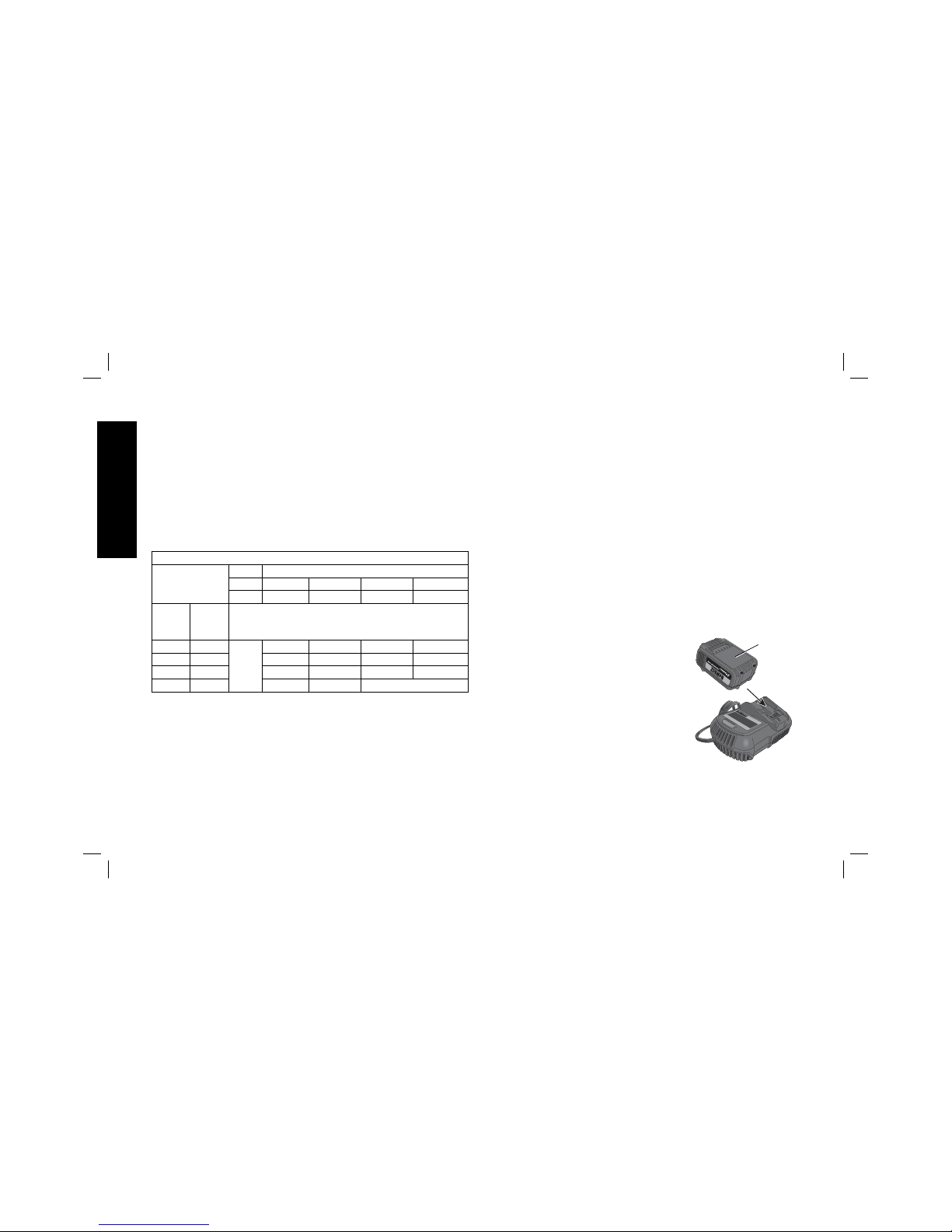

Charging Procedure (Fig. 1)

1. Plug the charger into an

FIG. 1

appropriate outlet before inserting the battery pack.

2. Insert the battery pack (C)

into the charger, as shown in Figure 1, making sure the pack is fully seated in charger. The red (charging) light will blink continuously, indicating that the charging process has started.

3. The completion of charge will

be indicated by the red light remaining ON continuously. The pack is fully charged and may be used at this time or left in the charger.

Page 11

English

LEAVING THE BATTERY PACK IN THE CHARGER

The charger and battery pack can be left connected with the charge indicator showing Pack Charged.

WEAK BATTERY PACKS: Weak batteries will continue to function but should not be expected to perform as much work.

FAULTY BATTERY PACKS: This charger will not charge a faulty battery pack. The charger will indicate faulty battery pack by refusing to light or by displaying problem pack or charger.

NOTE: This could also mean a problem with a charger. PROBLEM POWER LINE

Some chargers have a problem powerline indicator. When the charger is used with some portable power sources such as generators or sources that convert DC to AC, the charger may temporarily suspend operation, flashing the red light with two fast blinks followed by a pause. This indicates the power source is out of limits.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery

pack is charged when the air temperature is between 65°F and 75°F (18° – 24 °C). DO NOT charge the battery pack in an air temperature below +40°F (+4.5°C), or above +105°F (+40.5°C). This is important and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to the touch

while charging. This is a normal condition, and does not indicate a problem. To facilitate the cooling of the battery pack after use, avoid placing the charger or battery pack in a warm environment such as in a metal shed or an uninsulated trailer.

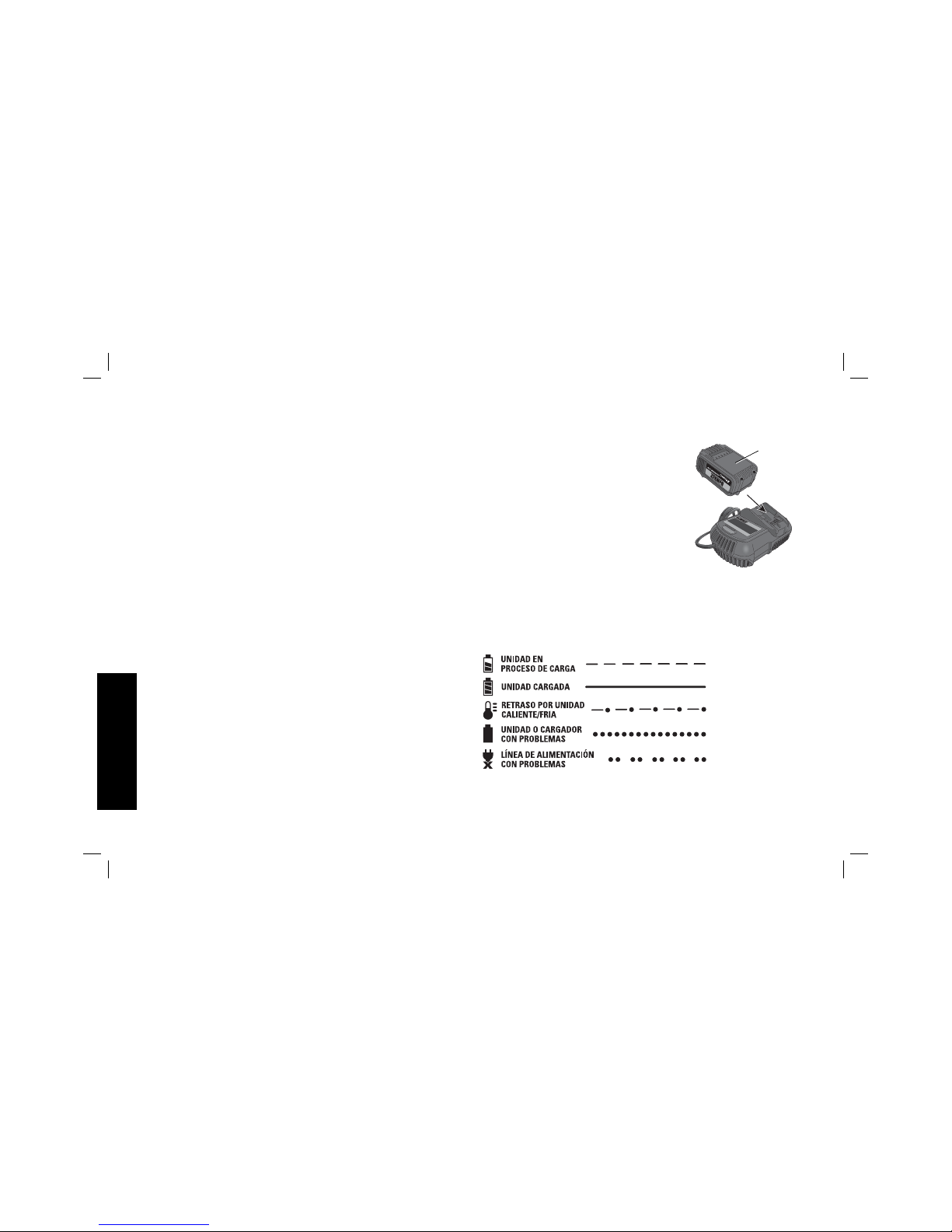

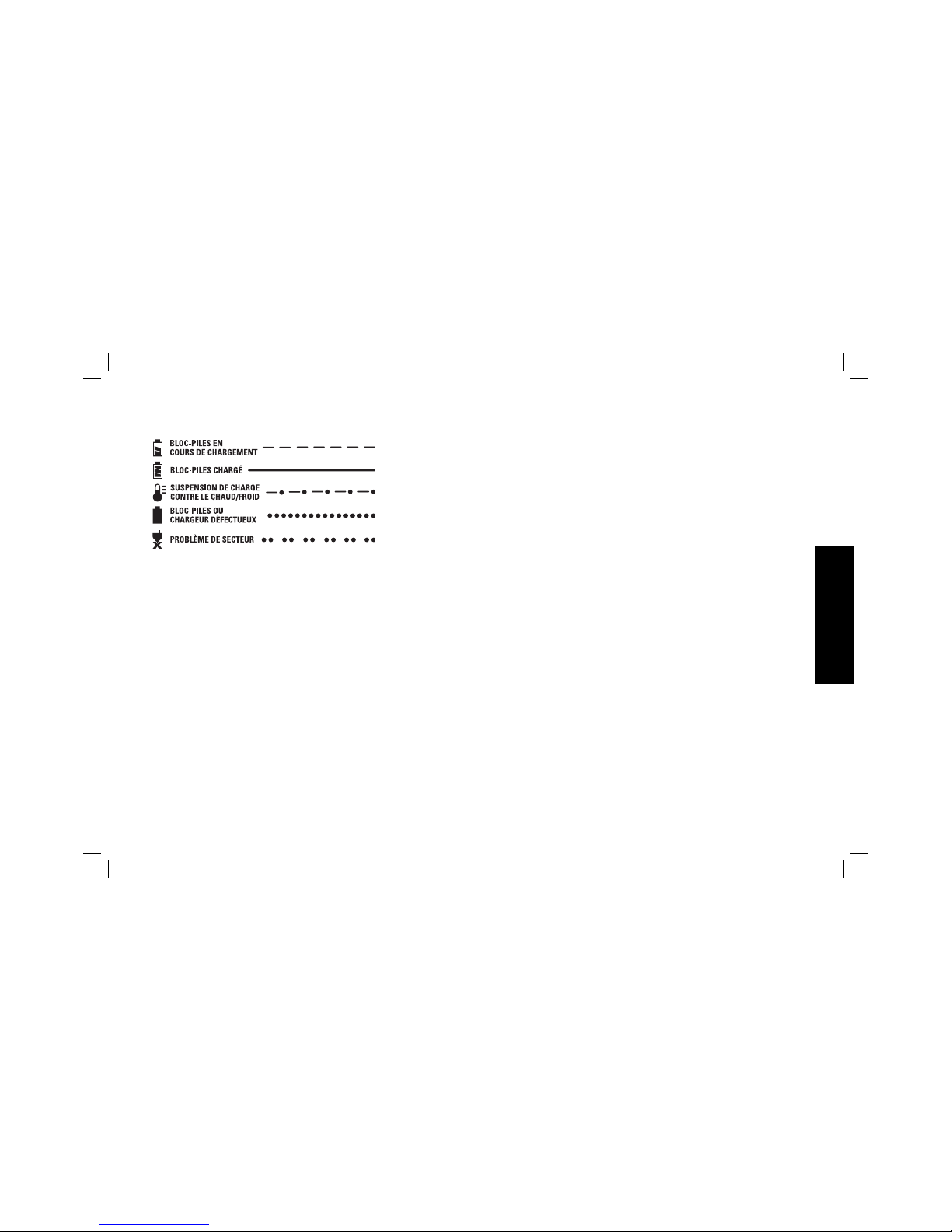

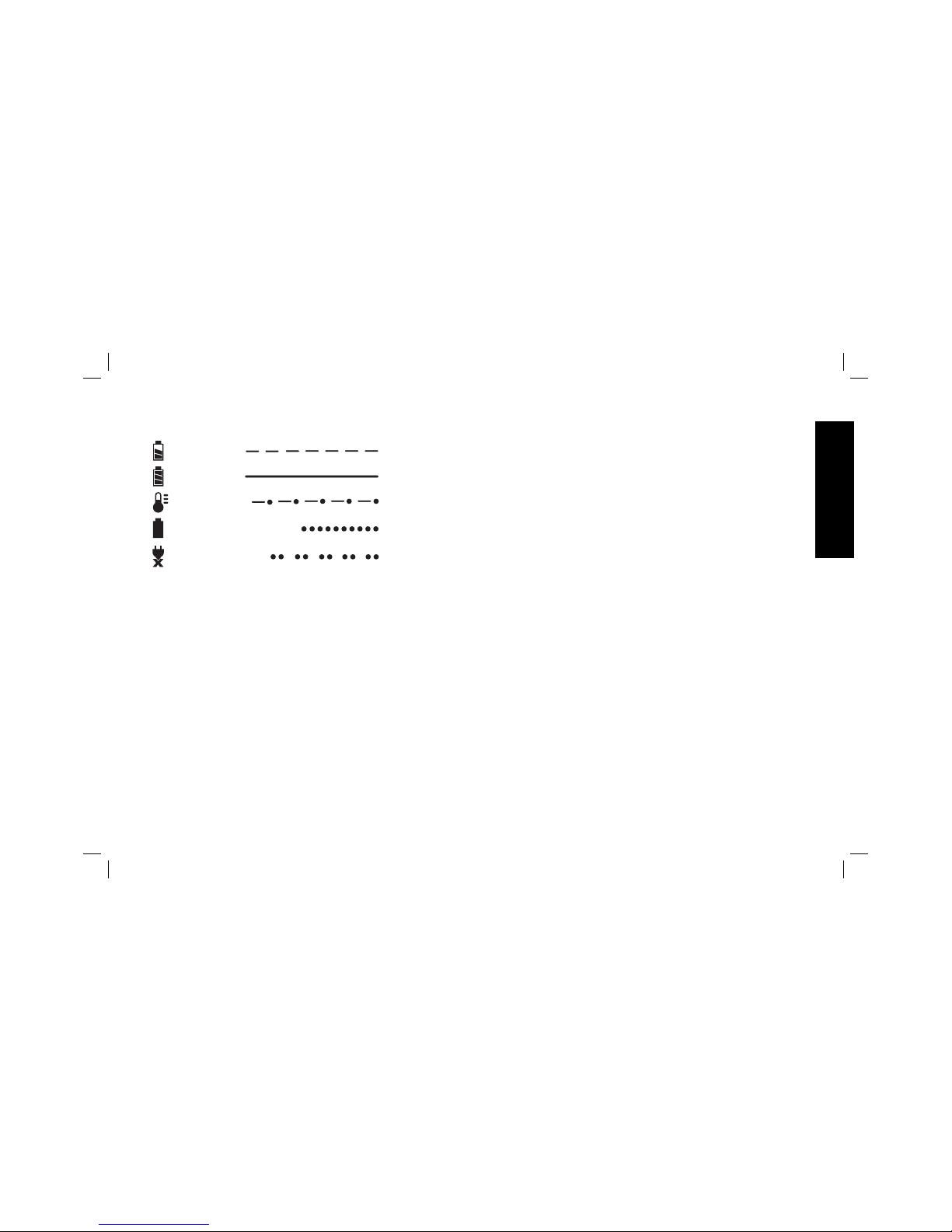

Indicator Light Operation

PACK CHARGING

PACK CHARGED

HOT/COLD DELAY

PROBLEM PACK OR CHARGER

PROBLEM POWERLINE

Charge Indicators

This charger is designed to detect certain problems that can arise. Problems are indicated by the red light flashing at a fast rate. If this occurs, re-insert the battery pack into the charger. If the problem persists, try a different battery pack to determine if the charger is working properly. If the new pack charges correctly, then the original pack is defective and should be returned to a service center or other collection site for recycling. If the new battery pack elicits the same trouble indication as the original, have the charger and the battery pack tested at an authorized service center.

HOT/COLD DELAY

This charger has a hot/cold delay feature: when the charger detects a battery that is hot, it automatically starts a delay, suspending charging until the battery has cooled. After the battery has cooled, the charger automatically switches to the pack charging mode. This feature ensures maximum battery life. The red light flashes long, then short while in the hot/cold delay mode.

Page 12

English

3. A cold battery pack will charge at about half the rate of a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery pack warms.

4. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp or other

appliance;

b. Check to see if receptacle is connected to a light switch which

turns power off when you turn out the lights;

c. Move the charger and battery pack to a location where the

surrounding air temperature is approximately 65 °F – 75 °F (18° – 24°C);

d. If charging problems persist, take the tool, battery pack and

charger to your local service center.

5. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also charge a partially used pack whenever you desire with no adverse effect on the battery pack.

6. Foreign materials of a conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil, or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting to clean.

7. Do not freeze or immerse the charger in water or any other liquid.

WARNING: Shock hazard. Don’t allow any liquid to get inside the

charger. Electric shock may result.

WARNING: Burn hazard. Do not submerge the battery pack in

any liquid or allow any liquid to enter the battery pack. Never attempt to open the battery pack for any reason. If the plastic housing of the battery pack breaks or cracks, return to a service center for recycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully charged battery pack in a cool dry place out of the charger for optimal results.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will need to be recharged before use.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS

WARNING: Never modify the power tool or any part of it. Damage

or personal injury could result.

Please refer to the front of this section for the list of components.

INTENDED USE

This heavy-duty circular saw is designed for professional wood cutting applications. DO NOT use under wet conditions or in presence of flammable liquids or gases. DO NOT let children come into contact with the tool. Supervision is required when inexperienced operators use this tool.

OPERATION

WARNING: To reduce the risk of serious personal injury, turn tool off and disconnect tool from power source before making any adjustments or removing/installing attachments or accessories. An accidental start-up can cause injury.

Page 13

English

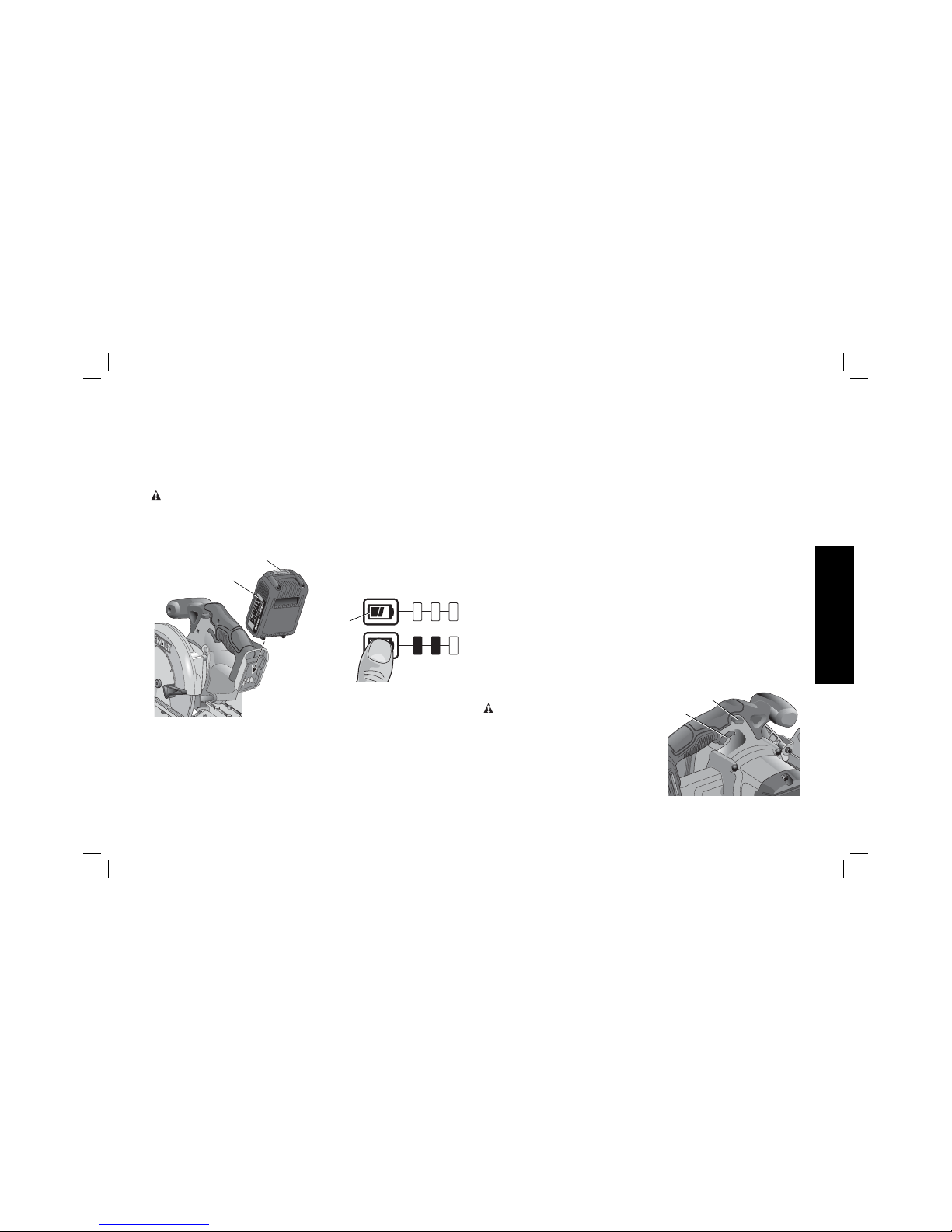

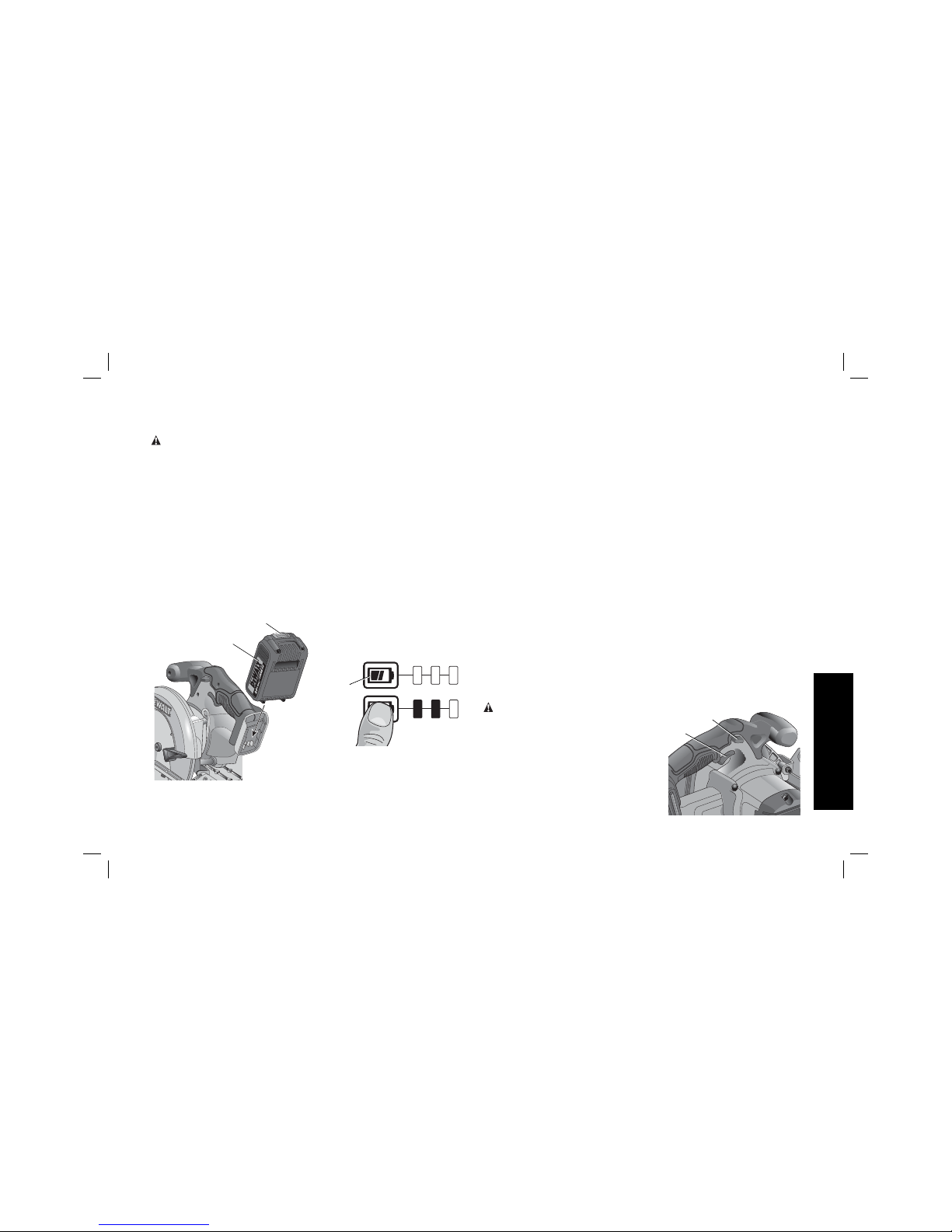

Installing and Removing the Battery Pack (Fig. 2)

NOTE: For best results, make sure your battery pack is fully charged. To install the battery pack (C) into the tool handle, align the battery

pack with the rails inside the tool’s handle and slide it into the handle until the battery pack is firmly seated in the tool and ensure that it does not disengage.

To remove the battery pack from the tool, press the release button (M) and firmly pull the battery pack out of the tool handle. Insert it into the charger as described in the charger section of this manual.

FIG. 2

FIG. 2A

FUEL GAUGE BATTERY PACKS (FIG. 2A)

Some D

EWALT battery packs include a fuel gauge which consists of

three green LED lights that indicate the level of charge remaining in the battery pack. To actuate the fuel gauge, press and hold the fuel gauge button (R).

A combination of the three green LED lights will illuminate designating the level of charge left. When the level of charge in the battery is below the usable limit, the fuel gauge will not illuminate and the battery will need to be recharged. NOTE: The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature and end-user application. For more information regarding fuel gauge battery packs, please call 1-800-4-D

EWALT (1-800-433-9258) or visit our website www.dewalt.

com.

Trigger Switch (Fig. 3)

WARNING: This tool has no

FIG. 3

provision to lock the trigger switch in the ON position and should never be locked ON by any other means.

Release the trigger switch lock-off button (A) by pressing the button as shown. Pull the trigger switch (B) to turn the motor on. Releasing the trigger switch turns the motor off.

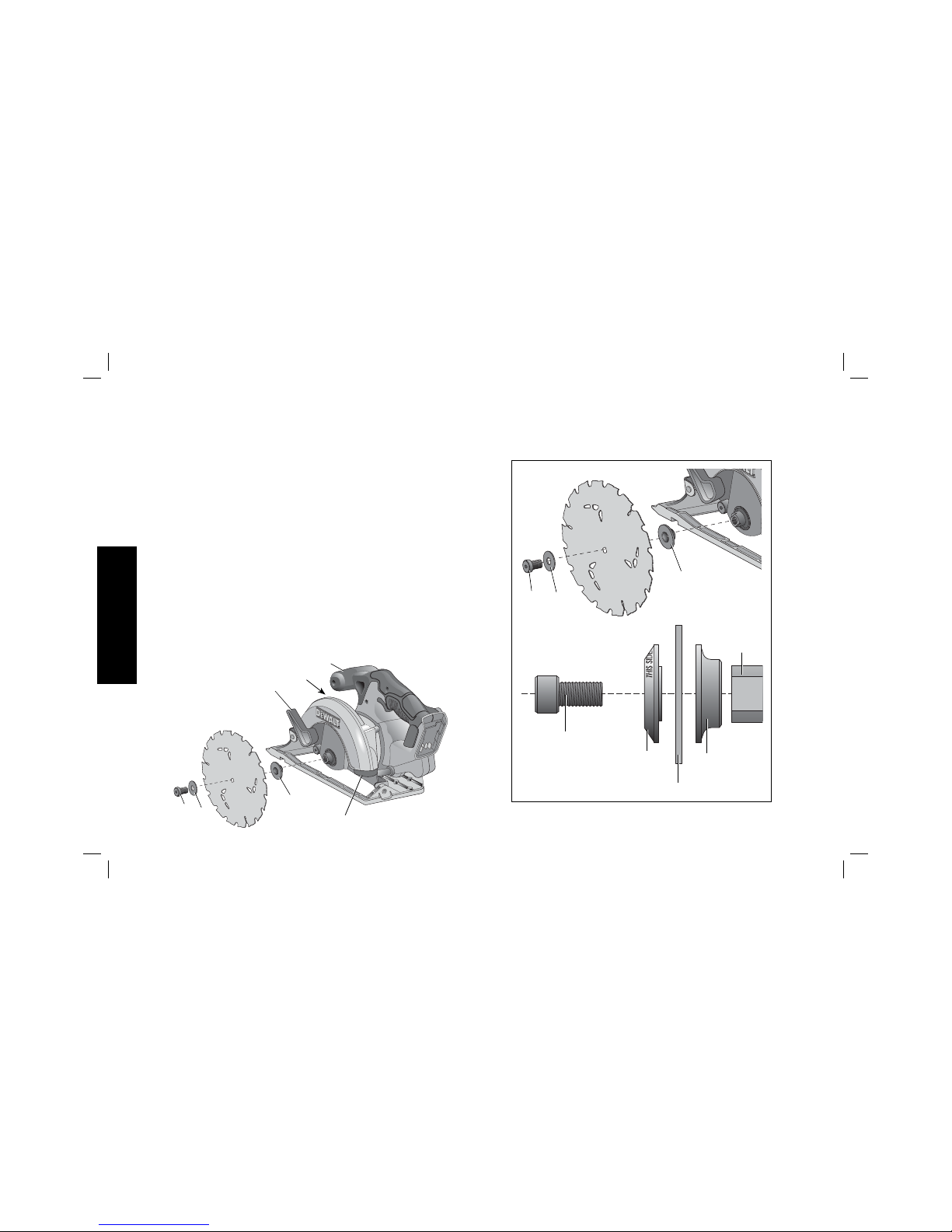

Changing Blades (Fig. 4, 5)

TO INSTALL THE BLADE (FIG. 4, 5)

1. Place inner clamp washer (O) on saw spindle with the large flat

surface facing out toward the blade (Fig. 4A, 4B).

2. Retract the lower blade guard (G) and place blade on saw spindle

against the inner clamp washer, making sure that the blade will rotate in the proper direction (the direction of the rotation arrow on the saw blade and the teeth must point in the same

Page 14

English

direction as the direction of rotation arrow on the lower blade guard). Do not assume that the printing on the blade will always be facing you when properly installed. When retracting the lower blade guard to install the blade, check the condition and operation of the lower blade guard to assure that it is working properly. Make sure it moves freely and does not touch the blade or any other part, in all angles and depths of cut.

FIG. 4A

3. Place outer clamp washer (P) on saw spindle with the large flat surface against the blade with beveled side facing out.

4. Thread blade clamping screw (H) into saw spindle by hand (screw has left-hand threads and must be turned counterclockwise to tighten).

5. Depress the blade lock button (K) while turning the saw spindle with the blade wrench (N) until the blade lock engages and the blade stops rotating (Fig. 5).

6. Tighten the blade clamping screw firmly with the blade wrench.

NOTE: Never engage the blade lock while saw is running, or engage in an effort to stop the tool. Never turn the saw on while the blade lock is engaged. Serious damage to your saw will result.

SPINDLE

BLADE

FIG. 4B

Page 15

English

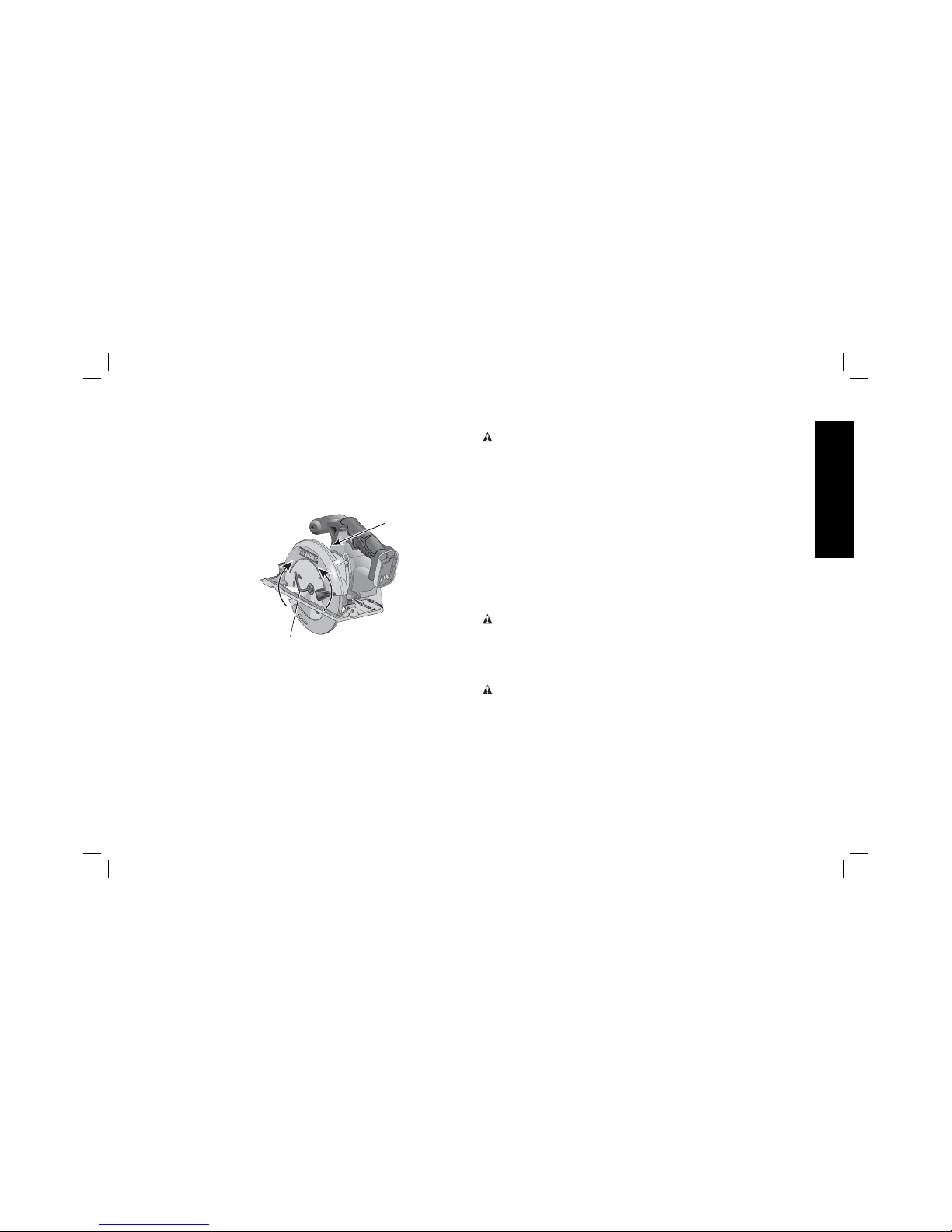

TO REPLACE THE BLADE (FIG. 4, 5)

1. To loosen the blade clamping screw (H), depress the blade lock button (K) and turn the saw spindle with the blade wrench (N) until the blade lock engages and the blade stops rotating. With the blade lock engaged, turn the blade clamping screw clockwise with the blade wrench (screw has left-hand threads and must be turned clockwise to loosen).

TIGHTEN

(counterclockwise)

FIG. 5

LOOSEN

(clockwise)

2. Remove the blade clamping screw (H) and outer clamp washer (P) only. Remove old blade.

3. Clean any sawdust that may have accumulated in the guard or clamp washer area and check the condition and operation of the lower blade guard as previously outlined. Do not lubricate this area.

4. Select the proper blade for the application (see Blades). Always use blades that are the correct size (diameter) with the proper size and shape center hole for mounting on the saw spindle. Always assure that the maximum recommended speed (rpm) on the saw blade meets or exceeds the speed (rpm) of the saw.

5. Follow steps 2 through 6 under To Install the Blade, making sure that the blade will rotate in the proper direction.

LOWER BLADE GUARD

WARNING: The lower blade guard is a safety feature which reduces the risk of serious personal injury. Never use the saw if the lower blade guard is missing, damaged, misassembled or not working properly. Do not rely on the lower blade guard to protect you under all circumstances. Your safety depends on following all warnings and precautions as well as proper operation of the saw. Check lower blade guard for proper closing before each use as outlined in Further Safety Instructions for All Saws. If the lower blade guard is missing or not working properly, have the saw serviced before using. To assure product safety and reliability, repair, maintenance and adjustment should be performed by an authorized service center or other qualified service organization, always using identical replacement parts.

Blades

WARNING: To minimize the risk of eye injury, always use eye protection. Carbide is a hard but brittle material. Foreign objects in the workpiece such as wire or nails can cause tips to crack or break. Only operate saw when proper saw blade guard is in place. Mount blade securely in proper rotation before using, and always use a clean, sharp blade.

WARNING: Do not cut ferrous metals (steel), masonry, glass, masonry-type planking, cement board or tile with this saw.

Do not use abrasive wheels or blades. A dull blade will cause slow inefficient cutting, overload on the saw motor, excessive splintering, and could increase the possibility of kickback. Please refer to the table below to determine the correct size replacement blade for your model saw.

Page 16

English

Blade Diameter Teeth Application

DW9155 6-1/2" (165mm) 18 General purpose cutting DW9154 6-1/2" (165mm) 24 Smooth wood cutting DW9153 6-1/2" (165mm) 90 Non-carbide, plywood/ vinyl siding cutting

If you need assistance regarding blades, please call 1-800-4-D

EWALT

(1-800-433-9258).

KICKBACK

Kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator. When the blade is pinched or bound tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator. If the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator. Kickback is more likely to occur when any of the following conditions exists.

1. IMPROPER WORKPIECE SUPPORT

A. Sagging or improper lifting of the cut off piece can cause

pinching of the blade and lead to kickback (Fig. 12).

B. Cutting through material supported at the outer ends only can

cause kickback. As the material weakens it sags, closing down the kerf and pinching the blade (Fig. 12).

C. Cutting off a cantilevered or overhanging piece of material from

the bottom up in a vertical direction can cause kickback. The falling cut off piece can pinch the blade.

D. Cutting off long narrow strips (as in ripping) can cause kickback.

The cut off strip can sag or twist closing the kerf and pinching the blade.

E. Snagging the lower guard on a surface below the material being

cut momentarily reduces operator control. The saw can lift partially out of the cut increasing the chance of blade twist.

2. IMPROPER DEPTH OF CUT SETTING ON SAW

To make the most efficient cut, the blade should protrude only far

enough to expose one-half of a tooth as shown in Figure 7. This allows the shoe to support the blade and minimizes twisting and pinching in the material. See the section titled Cutting Depth Adjustment.

3. BLADE TWISTING (MISALIGNMENT IN CUT)

A. Pushing harder to cut through a knot, a nail, or a hard grain area

can cause the blade to twist.

B. Trying to turn the saw in the cut (trying to get back on the

marked line) can cause blade twist.

C. Overreaching or operating the saw with poor body control (out

of balance), can result in twisting the blade.

D. Changing hand grip or body position while cutting can result in

blade twist.

E. Backing up the saw to clear blade can lead to twist.

4. MATERIALS THAT REQUIRE EXTRA ATTENTION

A. Wet lumber B. Green lumber (material freshly cut or not kiln dried) C. Pressure treated lumber (material treated with preservatives or

anti-rot chemicals)

5. USE OF DULL OR DIRTY BLADES

Dull blades cause increased loading of the saw. To compensate,

an operator will usually push harder which further loads the unit and promotes twisting of the blade in the kerf. Worn blades may also have insufficient body clearance which increases the chance of binding and increased loading.

Page 17

English

6. LIFTING THE SAW WHEN MAKING A BEVEL CUT

Bevel cuts require special operator attention to proper cutting

techniques – especially guidance of the saw. Both blade angle to the shoe and greater blade surface in the material increase the chance for binding and misalignment (twist) to occur.

7. RESTARTING A CUT WITH THE BLADE TEETH JAMMED AGAINST THE MATERIAL

The saw should be brought up to full operating speed before

starting a cut or restarting a cut after the unit has been stopped with the blade in the kerf. Failure to do so can cause stalling and kickback.

Any other conditions which could result in pinching, binding, twisting, or misalignment of the blade could cause kickback. Refer to the sections Further Safety Instructions for All Saws and Blades for procedures and techniques that will minimize the occurrence of kickback.

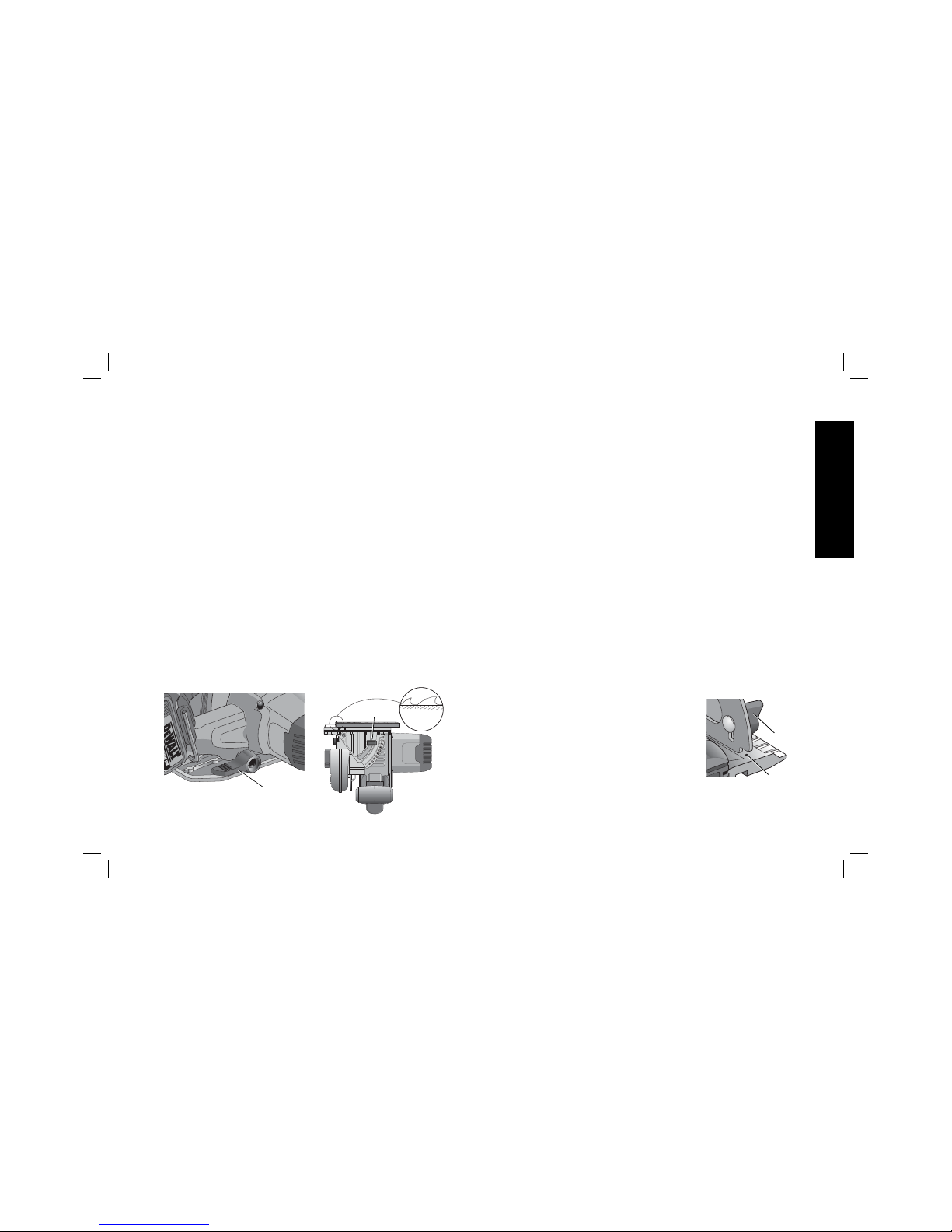

Cutting Depth Adjustment (Fig. 6, 7)

1. Hold the saw firmly and loosen (clockwise) the depth adjustment knob (D) and move shoe to obtain the desired depth of cut.

2. Make sure the depth adjustment knob has been retightened (counterclockwise) before operating saw.

FIG. 7

FIG. 6

For the most efficient cutting action, set the depth adjustment so that one-half tooth of the blade will project below the material to be cut. This distance is from the tip of the tooth to the bottom of the gullet in front of it. This keeps blade friction at a minimum, removes sawdust from the cut, results in cooler, faster sawing and reduces the chance of kickback. A method for checking for correct cutting depth is shown in Figure 7. Lay a piece of the material you plan to cut along the side of the blade, as shown, and observe how much tooth projects beyond the material.

Bevel Angle Adjustment (Fig. 7)

The full range of the bevel adjustment is from 0° to 50°. The quadrant is graduated in increments of 1°. On the front of the saw is a bevel angle adjustment mechanism consisting of a calibrated quadrant and a bevel adjustment knob (J).

TO SET THE SAW FOR A BEVEL CUT

1. Loosen (counterclockwise) the bevel adjustment knob (J) and tilt shoe to the desired angle by aligning the pointer with the desired angle mark.

2. Retighten knob firmly (clockwise).

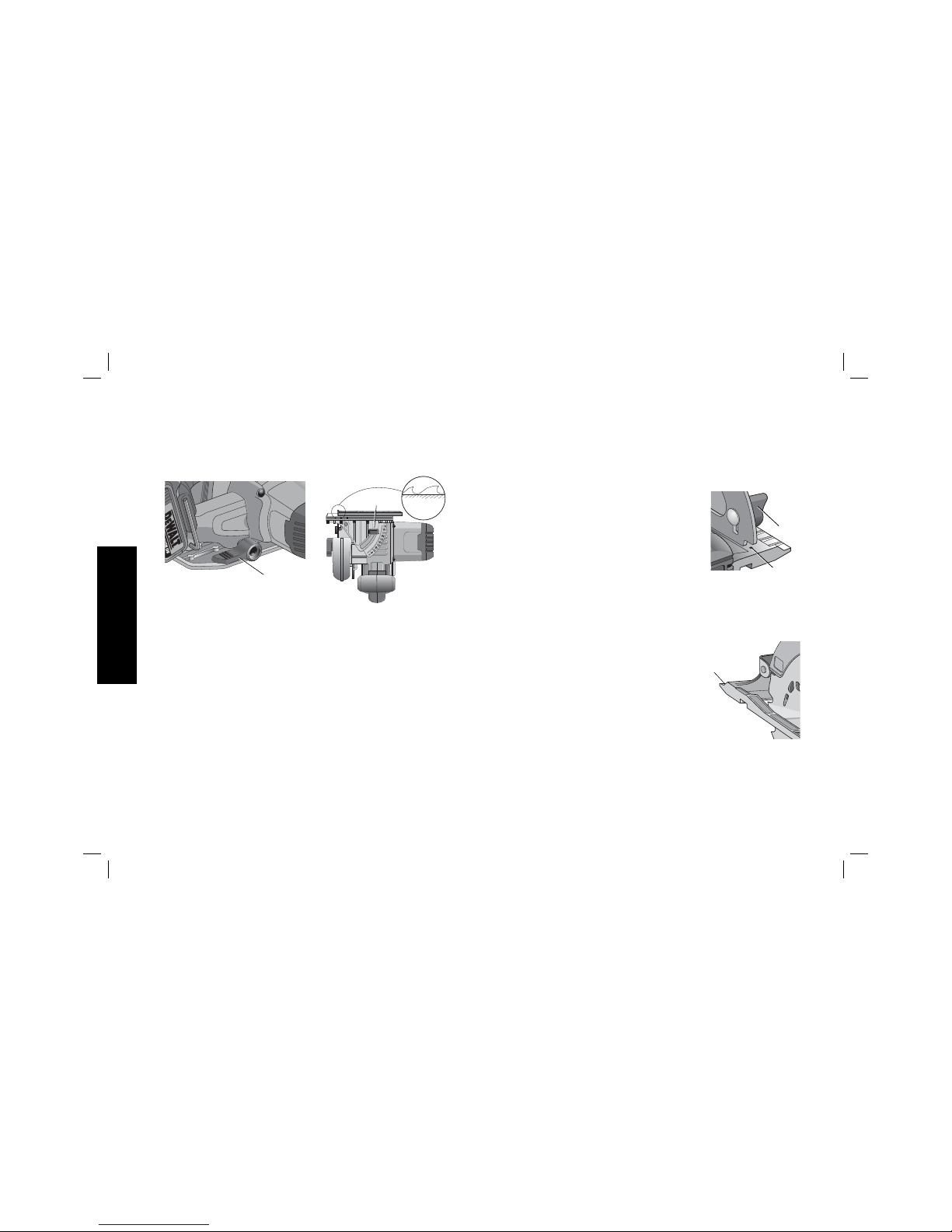

Shoe Adjustment for 90°Cuts (Fig. 8)

IF ADDITIONAL ADJUSTMENT IS NEEDED:

FIG. 8

1. Adjust the saw to 0° bevel.

2. Retract the lower blade guard. Place the saw on blade side.

3. Loosen bevel adjustment knob (J). Place a square against the blade and shoe to adjust the 90° setting.

4. Turn the calibration screw (Q) so that the shoe will stop at the proper angle.

Page 18

English

5. Confirm the accuracy of the setting by checking the squareness of an actual cut on a scrap piece of material.

Kerf Indicator (Fig. 9)

The front of the saw shoe has a kerf indicator (I)

FIG. 9

for vertical and bevel cutting. This indicator enables you to guide the saw along cutting lines penciled on the material being cut. The kerf indicator lines up with the left (outer) side of the saw blade, which makes the slot or “kerf” cut by the moving blade fall to the right of the indicator. Guide along the penciled cutting line so that the kerf falls into the waste or surplus material.

Workpiece Support (Fig. 10–12)

WARNING: It is important to support the work properly and to

hold the saw firmly to prevent loss of control which could cause personal injury. Figure 10 illustrates proper hand support of the saw. Maintain a firm grip with both hands on the saw and position your body and arm to allow you to resist kickback if it occurs. ALWAYS TURN OFF TOOL AND REMOVE BATTERY BEFORE MAKING ANY ADJUSTMENTS!

FIG. 10

Figure 10 shows proper sawing position. Note that hands are kept away from cutting area. To avoid kickback, DO support board or panel NEAR the cut (Fig. 11). DON’T support board or panel away from the cut (Fig. 12). Place the work with its “good” side – the one on which appearance is most important – down. The saw cuts upward, so any splintering will be on the work face that is up when you cut it.

SUPPORT

DO support board or panel NEAR the cut.

FIG. 11

DON’T support board or panel AWAY from the cut.

FIG. 12

Page 19

English

Cutting (Fig. 10)

Place the wider portion of the saw shoe on that part of the workpiece which is solidly supported, not on the section that will fall off when the cut is made. As an example, Figure 10 illustrates the RIGHT way to cut off the end of a board. Always clamp work. Don’t try to hold short pieces by hand! Remember to support cantilevered and overhanging material. Use caution when sawing material from below. Be sure saw is up to full speed before blade contacts material to be cut. Starting saw with blade against material to be cut or pushed forward into kerf can result in kickback. Push the saw forward at a speed which allows the blade to cut without laboring. Hardness and toughness can vary even in the same piece of material, and knotty or damp sections can put a heavy load on the saw. When this happens, push the saw more slowly, but hard enough to keep working without much decrease in speed. Forcing the saw can cause rough cuts, inaccuracy, kickback, and over-heating of the motor. Should your cut begin to go off the line, don’t try to force it back on. Release the trigger switch and allow blade to come to a complete stop. Then you can withdraw the saw, sight anew, and start a new cut slightly inside the wrong one. Withdraw the saw if you must shift the cut. Forcing a correction inside the cut can stall the saw and lead to kickback. IF SAW STALLS, RELEASE THE TRIGGER SWITCH AND BACK THE SAW UNTIL IT IS LOOSE. BE SURE BLADE IS STRAIGHT IN THE CUT AND CLEAR OF THE CUTTING EDGE BEFORE RESTARTING. As you finish a cut, release the trigger switch and allow the blade to stop before lifting the saw from the work. As you lift the saw, the spring-tensioned lower blade guard will automatically close under the blade. Remember the blade is exposed until this occurs. Never reach under the work for any reason. When you have to retract the lower blade guard manually (as is necessary for starting pocket cuts), always use the retracting lever.

WARNING: When cutting thin strips, be careful to ensure that

small cutoff pieces don’t hang up on the inside of the lower blade guard.

RIPPING (FIG. 13)

Ripping is the process of cutting wider boards into narrower strips – cutting grain lengthwise. Hand guiding is more difficult for this type of sawing and the use of a D

EWALT rip fence is recommended.

INSTALL RIP FENCE

IN THIS DIRECTION

FIG. 13

POCKET CUTTING (FIG. 14)

FIG. 14

WARNING: Never tie the

lower blade guard in a raised position. Never move the saw backwards when pocket cutting. This may cause the saw to raise up off the work surface, which could cause injury.

A pocket cut is one that is made in a floor, wall or other flat surface.

1. Adjust the saw shoe so the blade cuts at desired depth.

Page 20

English

2. Tilt the saw forward and rest front of the shoe on material to be cut.

3. Using the lower blade guard retracting lever, retract the lower blade guard to an upward position. Lower the rear of the shoe until the blade teeth almost touch the cutting line.

4. Release the lower blade guard (its contact with the work will keep it in position to open freely as you start the cut). Remove your hand from the lower blade guard retracting lever and firmly grip the auxiliary handle, as shown in Figure 14. Position your body and arm to allow you to resist kickback if it occurs.

5. Make sure blade is not in contact with cutting surface before starting saw.

6. Start the motor and gradually lower the saw until its shoe rests flat on the material to be cut. Advance saw along the cutting line until cut is completed.

7. Release the trigger switch and allow the blade to stop completely before withdrawing the blade from the material.

8. When starting each new cut, repeat the above steps.

MAINTENANCE

Cleaning

WARNING: Blow dirt and dust out of all air vents with clean, dry air at least once a week. To minimize the risk of eye injury, always wear ANSI Z87.1 approved eye protection when performing this.

WARNING: Never use solvents or other harsh chemicals for cleaning the non-metallic parts of the tool. These chemicals may weaken the plastic materials used in these parts. Use a cloth dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse any part of the tool into a liquid.

CHARGER CLEANING INSTRUCTIONS

WARNING: Shock hazard. Disconnect the charger from the AC

outlet before cleaning. Dirt and grease may be removed from the exterior of the charger using a cloth or soft non-metallic brush. Do not use water or any cleaning solutions.

Lubrication

Self lubricating ball and roller bearings are used in the tool and relubrication is not required. However, it is recommended that, once a year, you take or send the tool to a certified service center for a thorough cleaning, inspection, and lubrication of the gear case.

Accessories

WARNING: Since accessories, other than those offered by

EWALT, have not been tested with this product, use of such

accessories with this tool could be hazardous. To reduce the risk of injury, only D

EWALT recommended accessories should be used with

this product.

Recommended accessories for use with your tool are available at extra cost from your local service center. If you need any assistance in locating any accessory, please contact D

EWALT Industrial Tool Co.,

701 East Joppa Road, Baltimore, MD 21286, call 1-800-4-D

EWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

Repairs

The charger and battery pack are not serviceable. There are no serviceable parts inside the charger or battery pack. To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustments (including brush inspection and replacement) should be performed by a D

EWALT factory service center, a DEWALT

authorized service center or other qualified service personnel. Always use identical replacement parts.

Page 21

English

Three Year Limited Warranty

DEWALT will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.dewalt.com or call 1-800-4-D

EWALT (1-800-433-9258).

This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. This warranty gives you specific legal rights and you may have other rights which vary in certain states or provinces.

In addition to the warranty, D

EWALT tools are covered by our:

1 YEAR FREE SERVICE

EWALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

2 YEARS FREE SERVICE ON D

EWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120

and DCB201

3 YEARS FREE SERVICE ON D

EWALT BATTERY PACKS

DCB200

EWALT BATTERY PACKS

Product warranty voided if the battery pack is tampered with in any way. D

EWALT is not responsible for any injury caused by tampering

and may prosecute warranty fraud to the fullest extent permitted by law.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your DEWALT Power Tool, Laser, or Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no questions asked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country specific warranty information contained in the packaging, call the local company or see website for warranty information. FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-800-4-D

EWALT (1-800-433-9258) for a free replacement.

Page 22

Français

Scies circulaires sans fil de 20 V max* et 3 700 tr/min, modèles DCS391, DCS393

A. BOUTON DE VERROUILLAGE DE LA GÂCHETTE B. INTERRUPTEUR À GÂCHETTE C. BLOC-PILES D. BOUTON DE RÉGLAGE DE LA PROFONDEUR E. PATIN F. LEVIER RÉTRACTANT DU PROTÈGE-LAME INFÉRIEUR G. PROTÈGE-LAME INFÉRIEUR

H. VIS DE FIXATION DE LA LAME I. INDICATEUR DE TRAIT DE SCIE J. BOUTON DE RÉGLAGE D’ANGLE DE BISEAU K. BOUTON DE VERROUILLAGE DE LA LAME (non illustré) L. POIGNÉE AUXILIAIRE M. BOUTON DE LIBÉRATION DU BLOC-PILES N. CLÉ POUR LAME

Page 23

Français

Déﬁ nitions: lignes directrices en

matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER: indique une situation dangereuse imminente qui,

si elle n’est pas évitée, entraînera la mort ou des blessures

graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou modérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE OUTIL D

EWALT, COMPOSEZ LE NUMÉRO

SANS FRAIS : 1 800 433-9258 (1 800 4-D

EWALT).

AVERTISSEMENT : afin de réduire le risque de blessures, lire

le mode d’emploi de l’outil.

Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT! Lire toutes les directives et toutes les consignes de sécurité. Tout manquement aux directives et

consignes pose des risques de décharge électrique, d’incendie et/ou de blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR

UN USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner d’outils électriques dans un

milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.

c) Éloigner les enfants et les personnes à proximité pendant

l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) SÉCURITÉ EN MATIÈRE D’ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant à la prise.

Page 24

Français

b) Éviter tout contact physique avec des surfaces mises à la

terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus

élevé si votre corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques de choc électrique.

e) Pour l’utilisation d’un outil électrique à l’extérieur, se

servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de choc électrique.

f) S’il est impossible d’éviter l’utilisation d’un outil électrique

dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Être vigilant, surveiller le travail effectué et faire preuve

de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé avant de démarrer

l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessures corporelles.

e) Ne pas trop tendre les bras. Conserver son équilibre en

tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues.

f) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

g) Si des composants sont fournis pour le raccordement de

dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un

dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique

approprié à l’application. L’outil électrique approprié

effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

Page 25

Français

b) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit être réparé.

c) Débrancher la fiche de la source d’alimentation et/ou du

bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil.

Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique.

d) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux

entre les mains d’utilisateurs inexpérimentés.

e) Entretien des outils électriques. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques mal entretenus.

f) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.

g) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) UTILISATION ET ENTRETIEN DU BLOC-PILES

a) Ne recharger l’outil qu’au moyen du chargeur précisé par

le fabricant. L’utilisation d’un chargeur qui convient à un type

de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc-piles.

b) Utiliser les outils électriques uniquement avec les blocs-

piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie.

c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-

piles risque de provoquer des brûlures ou un incendie.

d) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc-piles

peut provoquer des irritations ou des brûlures.

6) RÉPARATION

a) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outil électrique.

Consignes de sécurité propres à toutes les scies

a) DANGER : éloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la poignée auxiliaire ou le boîtier du moteur. Lorsque les deux mains

maintiennent la scie, la lame ne peut les couper.

b) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en dessous de l'ouvrage.

Page 26

Français

c) Ajustez la profondeur de coupe à l’épaisseur de l’ouvrage.

Moins d’une dent entière de lame devrait être visible en dessous de l’ouvrage.

d) Ne tenez jamais dans vos mains ou sur vos genoux un

ouvrage qui est en cours de coupe. Fixez votre ouvrage sur une plateforme stable. Il est important de soutenir

correctement l’ouvrage afin de minimiser l’exposition du corps à la lame, le risque de coincement de la lame ou la perte de contrôle de l’outil.

e) Tenez l’outil électrique par ses surfaces de préhension

isolantes quand vous réalisez une opération au cours de laquelle l’outil de coupe pourrait entrer en contact avec des câbles dissimulés. Le contact avec un fil sous tension

mettra également sous tension toutes les pièces métalliques exposées et donnera un choc électrique à l’utilisateur de l’outil.

f) Pendant les coupes de refente, utilisez toujours un

guide de refente ou un guide à bord droit. Ceci augmente toujours l’exactitude de la coupe et diminue la possibilité de coincement de la lame.

g) Utilisez toujours des lames dont l’alésage central est

de la taille et de la forme appropriées (soit en forme de diamant, soit en forme de rond). Les lames qui ne

correspondent pas aux pièces de montage de la cie tourneront de façon excentrique, ce qui causera une perte de contrôle de l’outil.

h) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés. Les rondelles et le boulon de lame ont été conçus spécifiquement pour votre scie dans le but d'assurer une performance optimale et un fonctionnement sans danger.

Consignes additionnelles de sécurité propres à toutes les scies

CAUSES DES REBONDS ET MÉTHODES DE PRÉVENTION POUVANT ÊTRE UTILISÉES PAR L’UTILISATEUR :

– Le rebond est une réaction subite (causée par une lame de

scie pincée, coincée ou mal alignée) qui peut entraîner le soulèvement d’une scie non contrôlée, sa sortie de l’ouvrage et sa projection en direction de l'utilisateur.

– Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur réagit en entraînant rapidement l’outil vers l’arrière dans la direction de l’opérateur.

– Si la lame se tord ou perd son alignement correct au cours

de la coupe, les dents sur le bord arrière de la lame peuvent entamer la surface supérieure du bois, forçant ainsi la lame à sortir du trait de scie et à « sauter » vers l’arrière en direction

de l’opérateur. Le rebond est la conséquence d’une mauvaise utilisation de la scie et/ou de procédures ou de conditions incorrectes, et il peut être évité en prenant les précautions qui sont décrites ci-dessous :

a) Maintenez fermement la scie avec vos deux mains et

positionnez vos bras de façon à résister aux forces de

rebond. Les forces de rebond peuvent être contrôlées par

l’utilisateur quand les précautions appropriées sont prises.

b) En cas de coincement de la lame ou d’interruption d'une

coupe pour une raison quelconque, relâchez la gâchette

et tenez la scie immobile dans l’ouvrage jusqu’à ce que la

lame se soit immobilisée complètement. Ne tentez jamais

de retirer la scie de l’ouvrage ou de la tirer vers l’arrière

pendant que la lame est en mouvement, car un rebond

risquerait de se produire. Évaluez la situation et prenez les

mesures correctives nécessaires pour éliminer la cause du

coincement de la lame.

Page 27

Français

c) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie dans le trait de scie et vérifiez que les dents de la lame ne sont pas engagées dans le matériau de l’ouvrage. Si la lame de scie

se coince, elle peut grimper hors de l’ouvrage ou rebondir sur celui-ci quand la scie est remise en marche.

d) Soutenez les panneaux de grande taille de façon à

minimiser le risque de pincement et de rebond de la lame. Les panneaux de grande taille ont tendance à s’affaisser

sous leur propre poids. Des supports doivent être placés des deux côtés sous le panneau, à proximité de la ligne de coupe et à proximité du rebord du panneau.

e) N’utilisez pas de lame émoussée ou endommagée. Des

lames non aiguisées ou mal installées produisent un trait de scie étroit qui cause une friction excessive, le coincement de la lame et un effet de rebond.

f) Les leviers de réglage de la profondeur et de l’angle de

coupe de la lame doivent être bien serrés et assujettis avant de réaliser une coupe. Une modification du réglage

de la lame pendant la coupe risque d’entraîner un coincement et un rebondissement de la lame.

g) Procédez avec une prudence supplémentaire quand vous

réalisez une « coupe en plongée » dans des murs déjà en place ou dans des pièces sans issue. La lame saillante peut

couper des objets, et ceci peut entraîner un rebond.

CONSIGNES DE SÉCURITÉ RELATIVES AU PROTÈGE-LAME INFÉRIEUR

a) Inspectez le protège-lame inférieur avant chaque

utilisation pour vous assurer qu’il se ferme correctement.

Ne faites pas fonctionner la scie si le protège-lame inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne forcez jamais le protège-lame inférieur dans la position ouverte à l’aide d’un collier de serrage ou d’une attache. Il

est possible que le protège-lame inférieur se torde en cas

de chute accidentelle de la scie. Soulevez le protège-lame

inférieur à l’aide de la poignée rétractable et assurez-vous qu’il

se déplace sans problème et qu’il ne touche pas la lame ou

une autre pièce, quel que soit l’angle ou la profondeur de la

coupe.

b) Vérifiez le fonctionnement du ressort du protège-lame

inférieur. Si le protège-lame inférieur et le ressort ne

fonctionnent pas correctement, ils doivent être réparés

avant l’emploi. Le protège-lame inférieur peut parfois mal

fonctionner à cause de pièces endommagées, d’accumulation

de résine ou de débris.

c) Le protège-lame inférieur doit être rétracté à la main

uniquement à l’occasion de coupes spéciales telles que

les « coupes en plongée » ou les « coupes composées ».

Soulevez le protège-lame inférieur à l’aide la poignée

rétractable et relâchez-le dès que la lame pénètre dans le

matériau de l’ouvrage. Pour toute autre opération de sciage,

le protège-lame inférieur doit fonctionner automatiquement.

d) Vérifiez toujours que le protège-lame inférieur couvre la

lame avant de placez la scie sur un banc ou sur le sol.

Une lame non protégée qui tourne librement entraînera le

mouvement de la scie en marche arrière, ce qui provoquera

la coupe de tout se qui se trouve sur sa trajectoire. Soyez

conscient du temps nécessaire à la lame pour s'arrêter une

fois que la gâchette est relâchée.

Consignes spéciﬁ ques additionnelles de sécurité propres aux scies circulaires

AVERTISSEMENT: ne pas utiliser de meules ou de lames

abrasives.

AVERTISSEMENT : ne pas utiliser des dispositifs

d’alimentation en eau.

Page 28

Français

• Utilisez des serres de fixation ou un autre dispositif de fixation permettant de soutenir et de retenir la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre son

corps n’est pas suffisamment stable et risque de provoquer une perte de maîtrise de l’outil.

• Se placer à gauche ou à droite de la lame de scie et non dans sa trajectoire. L’EFFET DE REBOND risque de faire rebondir la scie vers l’arrière (consulter les rubriques Causes des rebonds et méthodes de prévention pouvant être utilisées par l’utilisateur et REBOND).

• Prendre des précautions à proximité des évents car ils cachent des pièces mobiles. Vêtements amples, bijoux ou

cheveux longs risquent de rester coincés dans ces pièces mobiles.

• Éviter de couper des clous. Examiner la pièce à découper pour s’assurer qu’elle ne renferme aucun clou avant les travaux. Le cas échéant, les retirer.

AVERTISSEMENT : TOUJOURS PORTER DES LUNETTES

DE SÉCURITÉ. Les lunettes de vue ne constituent PAS des lunettes

de sécurité. Utiliser également un masque facial ou anti-poussière si l'opération de découpe génère de la poussière. TOUJOURS UTILISER DE L'ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

• protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive conforme à la norme ANSI S12.6 (S3.19) et

• protection des voies respiratoires conformes aux normes NIOSH/OSHA.

AVERTISSEMENT : les scies, meules, ponceuses, perceuses ou

autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à ces expositions varie selon la fréquence de ces types de travaux. Pour réduire l’exposition aux produits chimiques : travailler dans un local bien ventilé et utiliser du matériel de sécurité approuvé, comme les masques antipoussières spécialement conçus pour filtrer les particules microscopiques.

• Éviter le contact prolongé avec la poussière provenant du

ponçage, du sciage, du meulage et du forage mécanique ainsi que d’autres activités de construction. Porter des vêtements de protection et laver les parties exposées au savon et à l’eau. La poussière qui pourrait pénétrer dans

la bouche et les yeux ou se déposer sur la peau peut favoriser l’absorption de produits chimiques nocifs.

AVERTISSEMENT : cet outil peut produire et répandre de la

poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps

AVERTISSEMENT : TOUJOURS porter une protection auditive appropriée conformément à la norme ANSI S12.6 (S3.19) lors de l’utilisation du produit. Dans certaines conditions

et selon la durée d’utilisation, le bruit émis par ce produit peut contribuer à une perte auditive.

AVERTISSEMENT : toujours porter des lunettes de sécurité. L’utilisateur et toute autre personne se trouvant à proximité de la zone de coupe doit porter des lunettes de sécurité conformes à la norme ANSI Z87.1.

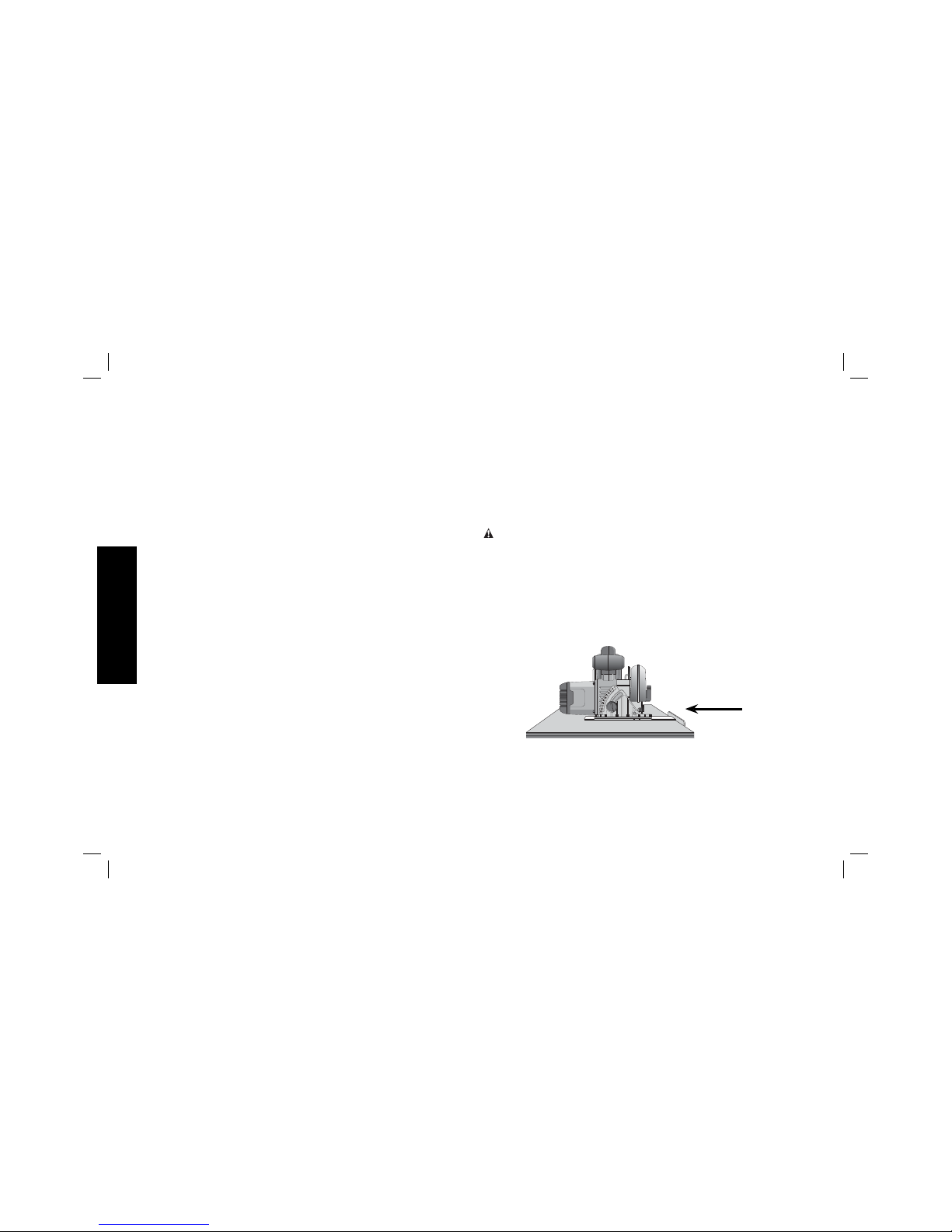

ATTENTION : lorsque l’outil n’est pas utilisé, placez la scie circulaire sur une surface stable, semelle de chaussure vers le bas, de manière à ne faire trébucher ou tomber personne.

Page 29

Français

Certains outils présentant un gros bloc-piles reposeront sur ce dernier, à la verticale, mais risque d’être facilement renversés.

• L’étiquette apposée sur votre outil peut comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après :

V .............volts A ..........ampères

Hz ...........hertz W .........watts

min .........minutes

.......courant alternatif

......courant continu .......courant alternatif

...........Construction de Classe I ou continu

(mis à la terre)

o ........vitesse à vide

...........Construction de ........borne de terre

Classe II

........symbole d'alerte

(à double isolation) à la sécurité

BPM .......coups par minute RPM ....rotations ou

…/min ....par minute alternance par

IPM .........impacts par minute minute

Consignes de sécurité importantes propres à tous les blocs-piles

Pour commander un bloc-piles de rechange, s’assurer d’inclure son numéro de catalogue et sa tension. Consulter le tableau en dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles. Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la procédure de charge indiquée.

LIRE TOUTES LES CONSIGNES

• Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou retirer un bloc-piles

de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page de ce manuel pour

connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des chargeurs D

EWALT.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autre liquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-piles en

présence de températures ambiantes pouvant excéder 40°C (105 °F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour préserver leur durée de vie, entreposer

les blocs-piles dans un endroit frais et sec.

REMARQUE: ne pas mettre un bloc-piles dans un outil dont

la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position de MARCHE.

AVERTISSEMENT: risques d’incendie. Ne jamais tenter d’ouvrir

le bloc-piles pour quelque raison que ce soit. Si le boîtier du blocpiles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocs-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y être recyclés.

Page 30

Français

AVERTISSEMENT: risques d’incendie. Au moment de ranger ou transporter le bloc-piles, s’assurer qu’aucun objet métallique n’entre en contact avec les bornes à découvert du bloc-piles.

Par exemple, éviter de placer un bloc-piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que des clous, des vis, des clés, etc. Le fait de transporter des

bloc-piles comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres. La réglementation sur les produits dangereux (Hazardous

Material Regulations) du département américain des transports interdit, en fait, le transport des piles pour le commerce ou dans les avions (ex: dans les bagages enregistrés ou à main) À MOINS qu’elles ne soient correctement protégées contre tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit.

CONSIGNES DE SÉCURITÉ PROPRES AUX PILES AU LITHIUM-ION (Li-Ion)

• Ne pas incinérer le bloc-piles même s’il est sévèrement

endommagé ou complètement usagé, car il pourrait exploser

et causer un incendie. Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la pile avec la peau, rincer

immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut

s’enflammer s’il est exposé à des étincelles ou à une flamme.

Le sceau SRPRC

Le sceau SRPRCMC (Société de recyclage des piles rechargeables au Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par D

EWALT. Dans certaines régions, la mise au

rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale ; le programme de SRPRC constitue donc une solution pratique et écologique. La SRPRC

, en collaboration avec DEWALT et d’autres utilisateurs de piles, a mis sur pied des programmes aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé D

EWALT ou

chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites les acceptant. SRPRC

est une marque déposée de la Société de recyclage des

piles rechargeables au Canada.

Page 31

Français

Directives de sécurité importantes propres à tous les chargeurs de piles

CONSERVER CES INSTRUCTIONS : ce manuel contient des directives de sécurité et d’utilisation importantes propres aux chargeurs de piles.

• Avant d’utiliser le chargeur, lire toute consigne et tout avertissement apposés sur le chargeur, le bloc-piles et le produit utilisant le blocpiles.

AVERTISSEMENT: risques de chocs électriques. Ne laisser aucun

liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.

ATTENTION : risques de brûlure. Pour réduire tout risque de

dommages corporels, ne recharger que des blocs-piles rechargeables D

EWALT. Tout autre type de piles pourrait exploser et causer des

dommages corporels et matériels. AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

• NE PAS tenter de charger de bloc-piles avec des chargeurs autres que ceux décrits dans ce manuel. Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionner ensemble.

• Ces chargeurs n’ont pas été conçus pour une utilisation

autre que recharger les blocs-piles rechargeables D

EWA LT.

Toute autre utilisation comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de la neige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à ce que

personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucune tension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans un

endroit sec et utiliser une rallonge conçue pour l’extérieur.

L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocs électriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de

calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est

petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Page 32

Français

Calibres minimaux des rallonges

Intensité

(en ampères)

volts

Longueur totale de cordon en

mètres (pieds)

120V

7,6

(25)

15,2

(50)

30,5

(100)

45,7 (150)

240V

15,2

(50)

30,5 (100)

61,0

(200)

91,4 (300)

Supérieur

Inférieur

AWG

0 6 18 16 16 14

610 18161412 10 12 16 16 14 12 12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner

le chargeur de toute source de chaleur. Le chargeur dispose d’orifices d’aération sur le dessus et le dessous du boîtier.

• Ne pas le faire fonctionner avec un cordon d’alimentation ou

une fiche endommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le

ramener dans un centre de réparation agréé.

• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas ces risques.

• NE JAMAIS tenter de connecter 2 chargeurs ensemble.

• Le chargeur a été conçu pour être alimenté en courant

électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas

aux chargeurs de postes mobiles.

Chargeurs

L’outil utilise un chargeur DEWALT. S’assurer de bien lire toutes les directives de sécurité avant d’utiliser le chargeur. Consulter le tableau figurant à la fin du présent mode d’emploi pour connaître la compatibilité des chargeurs et des blocs-piles.

Procédure de charge (ﬁ g.1)

1. Branchez le chargeurdans la prise

FIG. 1

appropriée avant d’y insérer le bloc-piles.

2. Insérez le bloc-piles (C) dans le chargeur, comme illustré en figure1, en vous assurant qu’il y est correctement calé. Le voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement a commencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de façon continue. Le bloc-piles est alors complètement chargé et peut être utilisé ou laissé dans le chargeur.

Page 33

Français

Fonctionnement du voyant

Voyants de charge

Ce chargeur a été conçu pour détecter les problèmes pouvant survenir. Un voyant rouge clignotant rapidement indique qu’il y a un problème. Dans cette éventualité, réinsérez le bloc-piles dans le chargeur. Si le problème persiste, essayez un autre bloc-piles pour déterminer si le chargeur fonctionne. Si le nouveau bloc-piles se recharge correctement, le bloc-piles initial est endommagé et doit être retourné dans un centre de réparation ou tout autre site de récupération pour y être recyclé. Si l’on obtient le même résultat avec le nouveau bloc-piles, faites vérifier le chargeur et le bloc-piles chez un centre de réparation agréé.

FONCTION DE SUSPENSION DE CHARGE CONTRE LE CHAUD/FROID

Ce chargeur est équipé d’une fonction de suspension de charge contre le chaud/froid. Lorsque le chargeur détecte un bloc-piles chaud, il démarre automatiquement la fonction de suspension de charge contre le chaud, en suspendant le chargement jusqu’au refroidissement de ce dernier. Une fois le bloc-piles refroidi, le chargeur se met automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de vie maximale. Le voyant rouge clignote longuement, puis rapidement en mode de suspension de charge contre le chaud/froid.

LAISSER LE BLOC-PILES DANS LE CHARGEUR

Le chargeur et son bloc-piles peuvent rester connectés, le voyant du chargeur affichant alors Bloc-piles chargé.

BLOCS-PILES FAIBLES : les blocs-piles faibles continueront de fonctionner, mais il faudra s’attendre à un rendement moindre.

BLOCS-PILES DÉFECTUEUX : ce chargeur ne pourra recharger un bloc-piles défectueux. Le chargeur indiquera qu’un bloc-piles est défectueux en refusant de s’allumer ou en affichant bloc-piles ou chargeur défectueux. REMARQUE : cela pourra aussi indiquer un problème avec le chargeur.

PROBLÈME AVEC LE SECTEUR

Certains chargeurs présentent un voyant pour tout problème avec le secteur. Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, il pourrait temporairement s’arrêter de marcher, auquel cas un voyant rouge émet deux clignotements rapides suivis d’une pause. Cela indique que le bloc d’alimentation est hors tolérance.

Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18 ° à 24 °C (65 °F à 75 °F). NE PAS recharger le bloc-piles à une température inférieure à + 4,5 °C (+ 40 °F) ou supérieure à +40,5°C (+105°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-

Page 34

Français

piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Un bloc-piles froid se rechargera deux fois moins vite qu’un blocpiles chaud. Le bloc-piles se rechargera à un rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa capacité maximale de charge même s’il venait à se réchauffer.

4. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en y branchant une

lampe ou tout autre appareil électrique.

b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui

coupe le courant lorsqu’on éteint les lumières.

c. Déplacer le chargeur et le bloc-piles dans un local où la

température ambiante se trouve entre environ 18° et 24 °C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et son

chargeur dans un centre de réparation local.

5. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

6. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

7. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autre liquide.

AVERTISSEMENT : risques de chocs électriques. Ne laisser

aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.

AVERTISSEMENT : risques de brûlure. Ne submerger le

bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de toute température excessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser les résultats.

REMARQUE : les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avant réutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION

AVERTISSEMENT: ne jamais modifier l’outil électrique ni aucun

de ses composants. car il y a risques de dommages corporels ou matériels.

Veuillez vous reporter au début de cette section pour obtenir la liste des pièces.

USAGE PRÉVU

Cette scie circulaire industrielle a été conçue pour la découpe professionnelle du bois.

Page 35

Français

NE PAS les utiliser en milieu humide ou en présence de gaz ou de liquides inflammables. NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

FONCTIONNEMENT

AVERTISSEMENT : pour réduire les risques de blessures, éteindre l’appareil et débranchez-le de source d’alimentation avant d’installer et de retirer des accessoires, avant d’effectuer des réglages ou des réparations. Un démarrage accidentel peut

provoquer des blessures.

FIG. 2

FIG. 2A

Installation et retrait du bloc-piles (ﬁ g.2)

REMARQUE: pour des résultats optimums, s’assurer que le blocpiles est complètement chargé.

Pour installer le bloc-piles (C) dans la poignée de l’outil, alignez le blocpiles sur les rails dans la poignée de l’outil et faites-le glisser fermement en place puis vérifiez qu’il ne s’en détachera pas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération (M) et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de ce manuel.

TÉMOIN DE CHARGE DU BLOC-PILES (FIG. 2A)

Certains blocs-piles D

EWALT possèdent un témoin de charge qui

consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles. Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge (R). Une combinaison des trois voyants Del verts s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit être rechargé. REMARQUE : le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’application d’utilisation. Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-D

EWALT (1-800-433-9258) ou vous rendre

sur notre site www.dewalt.com.

Gâchette (ﬁ g.3)

AVERTISSEMENT : l’outil ne

FIG. 3

possède aucun verrouillage de gâchette en position de marche et ne devrait en aucune manière être verrouillé en MARCHE.

Relâchez le bouton de verrouillage (A) de la gâchette en appuyant sur

Page 36

Français

3. Placer la rondelle de bride de serrage externe (P) sur la broche de scie, en s’assurant de placer la large surface plane contre la lame, et le côté biseauté vers l’extérieur.

BROCHE

LAME

FIG. 4B

le bouton comme illustré. Appuyez sur la gâchette (B) pour mettre le moteur en marche. Dégagez la gâchette pour arrêter le moteur.

Remplacement des lames (ﬁ g. 4, 5)

INSTALLATION DE LA LAME (FIG. 4, 5)

1. Placer la rondelle de bride de serrage interne (O) sur la broche de scie (la large surface plane doit être orientée vers l’extérieur, face à la lame (fig. 4A, 4B).

2. Escamoter le protège-lame inférieur (G) et placer la lame sur la broche, contre la rondelle de bride de serrage interne, en s’assurant que la lame tourne dans le bon sens (le sens de la flèche de rotation située sur la lame et les dents doivent pointer dans la même direction que celle de la flèche indiquée sur le protège-lame inférieur). Ne pas assumer que le côté imprimé de la lame est toujours face à l’utilisateur lorsqu’elle est installée correctement. Lorsqu’on escamote le protège-lame inférieur en vue d’installer la lame, le vérifier afin de s’assurer qu’il est en bon état et qu’il fonctionne correctement, c’est-à-dire, qu’il se déplace librement et qu’il ne touche pas à la lame ni à toute autre pièce quelconque, quel que soit l’angle ou la profondeur de coupe.

FIG. 4A

Page 37

Français

4. Fileter la vis de fixation de la lame (H) dans la broche et la serrer fermement avec les doigts (cette vis à filetage inverse doit être serrée vers la gauche).

5. Appuyez sur le bouton de verrouillage de lame (K) tout en tournant la broche de la scie avec la clé pour lame (N) jusqu’à ce que le verrouillage de lame s’enclenche et que la lame cesse de tourner (fig.5).

6. Serrer fermement la vis de fixation au moyen de la clé de réglage.

REMARQUE : ne jamais engager le bouton de verrouillage de la lame lorsque la scie est en marche pour tenter d’arrêter l’outil. Ne jamais mettre l’outil en marche lorsque le bouton de verrouillage est engagé afin d’éviter d’endommager gravement la scie.

REMPLACEMENT DE LA LAME (FIG. 4, 5)

1. Pour desserrer la vis de serrage de lame (H), appuyez sur le bouton de verrouillage de lame (K) et tournez la broche de la scie avec la clé pour lame (N) jusqu’à ce que le verrouillage de lame s’enclenche et que la lame cesse de tourner. Alors que le verrouillage de lame est activé, tournez la vis de serrage de lame vers la droite avec la clé pour lame (la vis a un filetage vers la gauche et doit être tournée vers la droite pour être dévissée).

SERRER

(vers la gauche)

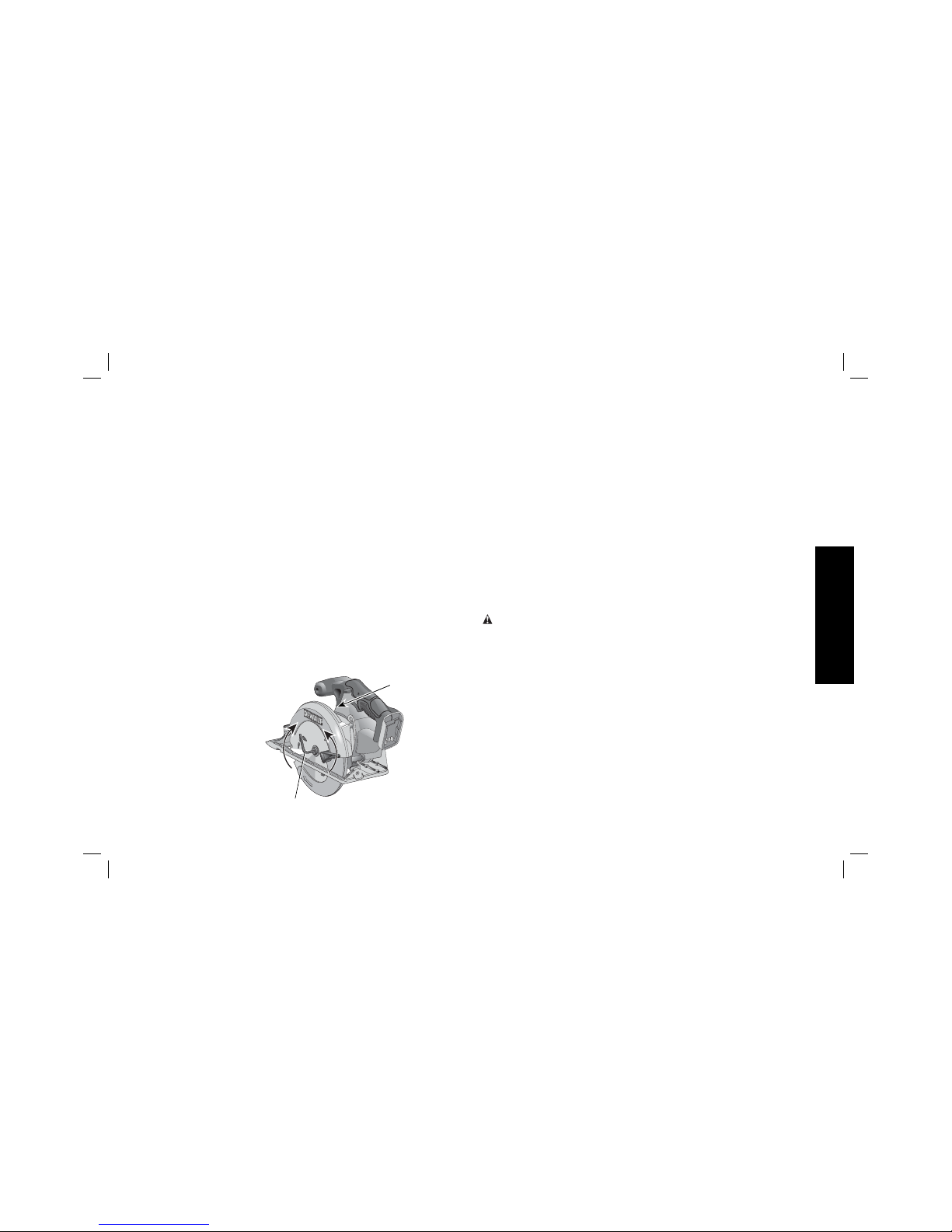

FIG. 5

DESSERRER

(vers la droite)

2. Retirer la vis de fixation (H) et la rondelle de bride de serrage externe (P) seulement, puis enlever l’ancienne lame.

3. Enlever la sciure qui aurait pu s’accumuler dans le protège-lame ou autour de la rondelle et vérifier le protège-lame inférieur afin de s’assurer qu’il est en bon état et qu’il fonctionne correctement, tel que décrit précédemment. Ne pas lubrifier cette zone.

4. Choisir la lame qui convient à la tâche (voir la section Lames du présent guide). Toujours utiliser une lame de dimension (diamètre) appropriés munie d’un orifice de dimension et de forme appropriées en vue de leur installation sur la broche. Toujours s’assurer que la vitesse maximale recommandée (tr/min) indiquée sur la lame est égale ou supérieure à la vitesse (tr/min) de la scie.

5. Suivre les étapes de 2 à 6 décrites à la section Installation de la lame du présent guide, en s’assurant que la lame tourne dans le bon sens.

PROTÈGE-LAME INFÉRIEUR

AVERTISSEMENT: le protège-lame inférieur est un dispositif de sécurité destiné à réduire les risques de dommages corporels graves. Ne jamais utiliser la scie sans son protègelame inférieur, ou s’il est endommagé, mal assemblé ou ne fonctionne pas correctement. Ne pas compter sur le protègelame inférieur pour vous protéger en toute circonstance. Votre sécurité dépend autant du respect des avertissements et des précautions prises que de l’utilisation correcte de la scie. Vérifier que le protège-lame inférieur se referme correctement avant chaque utilisation comme décrit dans la section Consignes additionnelles de sécurité propres à toutes les scies. Si le protège-lame inférieur manque ou ne fonctionne pas correctement, faire vérifier la scie avant toute utilisation.

Page 38

Français

Pour assurer votre sécurité et la fiabilité du produit, toutes les opérations de réparation, d’entretien et de réglage doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié en utilisant systématiquement des pièces de rechange identiques.

Lames

AVERTISSEMENT : afin de réduire les risques de blessure aux

yeux, toujours porter des lunettes de protection. Le carbure est un matériel dur, mais fragile, et les matières étrangères présentes dans la pièce, comme les fils ou les clous, peuvent fendre ou briser les pointes. Ne jamais faire fonctionner l’outil lorsque le protège-lame n’est pas en place. S’assurer que la lame est installée et bien fixée et qu’elle tourne correctement avant d’utiliser l’outil. Toujours utiliser une lame propre et bien aiguisée.

AVERTISSEMENT : ne jamais utiliser l’outil pour effectuer une

coupe dans les métaux ferreux (acier), la maçonnerie, le verre, ou platelage de maçonnerie similaire, les panneaux de ciment ou la tuile.

Ne pas utiliser de meules ou de lames abrasives. Une lame émoussée ralentira la coupe et la rendra inefficace, surchargera le moteur, provoquera des éclats de matériau et augmentera les risques de rebonds. Veuillez vous reporter au tableau ci-après pour déterminer la taille correcte de la lame de rechange propre à votre modèle de scie.

Lame Diamètre Dents Application

DW9155 165 mm 18 Coupes (6-1/2 po) universelles DW9154 165 mm 24 Coupes de précision (6-1/2 po) du bois DW9153 165 mm 90 Coupes sans carbure, de (6-1/2 po) contreplaqué/ recouvrement

mural en vinyle

Pour obtenir plus d’information sur les lames, veuillez communiquer avec D

EWALT au 1 800 433-9258 (1 800 4-DEWALT) .

REBOND

Le rebond est une réaction subite (causée par une lame de scie pincée, coincée ou mal alignée) qui peut entraîner le soulèvement d'une scie non contrôlée, sa sortie de l'ouvrage et sa projection en direction de l'utilisateur. Si la lame est pincée ou coincée fortement pendant l'abaissement de la scie, la lame se cale et le moteur réagit en entraînant rapidement l'outil vers l'arrière dans la direction de l'opérateur. Si la lame se tord ou perd son alignement correct au cours de la coupe, les dents sur le bord arrière de la lame peuvent entamer la surface supérieure du bois, forçant ainsi la lame à sortir du trait de scie et à « sauter » vers l'arrière en direction de l'opérateur. Les situations suivantes présentent des risques de rebond.

1. MAUVAIS SOUTIEN DE LA PIÈCE À DÉCOUPER

A. L’affaissement ou le mauvais soutien de la pièce découpée

peut causer le blocage de la lame (fig. 12).

B. Le découpage d’un matériau seulement soutenu à l’extrémité

externe (fig. 12) fait affaisser le matériau à-mesure qu’il s’affaiblit, refermant ainsi la rainure et bloquant la lame.

C. Le découpage d’une pièce en porte-à-faux ou en saillie à

partir du bas vers le haut, à la verticale, provoque le blocage de la lame lorsque la pièce découpée tombe.

D. Le découpage de longues bandes étroites (coupes en refente)

peut causer l’affaissement ou la torsion de la bande bloquant ainsi la rainure et coinçant la lame.

E. L’accrochage du protecteur inférieur sur la surface sous

le matériau peut réduire momentanément la maîtrise de l’utilisateur sur l’outil. La scie peut alors sortir en partie de la pièce augmentant le risque de torsion de la lame.

Page 39

Français

2. RÉGLAGE INCORRECT DE LA PROFONDEUR DE COUPE

Pour effectuer une coupe optimale, la lame ne devrait pas

dépasser de plus d’une demi-dent, comme illustré en figure7. Cela permet au patin de soutenir la lame et de minimiser tout grippage ou pinçage du matériau. Se reporter à la section intitulée Réglage de la profondeur de coupe.

3. TORSION DE LA LAME (COUPE MAL ALIGNÉE)

A. Le fait de pousser fort pour découper un noeud, un clou ou

une section à grain dur peut provoquer la torsion de la lame.

B. Lorsqu’on essaie de faire dévier la scie pendant le découpage

(pour revenir dans la ligne de coupe) peut également provoquer la torsion de la lame.

C. Le fait de s’étirer hors de sa portée ou de ne pas garder son

équilibre peut causer la torsion de la lame.

D. Le changement de position des mains ou du corps pendant

la coupe peut provoquer la torsion de la lame.

E. Le retrait de la scie pour dégager la lame peut faire tordre la

lame.

4. MATÉRIAUX PRÉSENTANT DES RISQUES

A. Le bois qui est humide. B. Le bois vert; qui est frais coupé ou qui n’est pas encore passé

au séchoir.

C. Le bois qui est traité à la pression (traité avec des agents de

conservation ou des produits chimiques contre la moisissure).

5. UTILISATION DE LAMES ÉMOUSSÉES OU SALES

Les lames émoussées augmentent la charge de la scie. Pour

compenser, l’utilisateur pousse habituellement fort ce qui charge un peu plus la scie et occasionne la torsion de la lame dans la rainure. Les lames usées n’ont pas suffisamment de jeu ce qui augmente les risques de pliage et de surcharge.

6. RETRAIT DE LA SCIE PENDANT LES COUPES EN BISEAU

Les coupes en biseau doivent être faites en respectant un certain

nombre de techniques, particulièrement le guidage de la scie. En effet, l’angle de la lame au patin et la grande surface de la lame sur le matériau augmentent les risques de pliage et de torsion.

7. REDÉMARRAGE D’UNE COUPE AVEC LES DENTS DE LA

LAME COINCÉES DANS LE MATÉRIAU

Il faut attendre que la scie atteigne son plein régime avant de

commencer à découper ou avant de remettre la scie en marche.

Autrement, la scie peut caler ou rebondir. Toute autre condition pouvant avoir comme résultat le pincement, le grippage, la torsion ou le mésalignement de la lame pourra causer des rebonds. Se reporter aux sections Consignes additionnelles de sécurité propres à toutes les scies et Lames pour les procédures et techniques de minimisation des risques de rebonds.

Réglage de la profondeur de coupe (ﬁ g. 6, 7)

1. Tenir fermement la scie et desserrer (vers la droite) le bouton de

réglage de profondeur (D), puis déplacer le patin afin d’obtenir la profondeur voulue.

2. S’assurer de bien resserrer le bouton (vers la gauche) avant de

faire fonctionner l’outil. Pour une coupe optimale, réglez le réglage de profondeur de façon à ce qu’une demi-dent de lame dépasse sous le matériau à découper. Il s’agit de la distance entre la pointe de la dent de lames et le creux la précédant. Cela permet de minimiser la friction de lame, d’éliminer la sciure de la coupe, de maintenir la température de sciage basse et une vitesse de sciage rapide tout en réduisant les risques de rebonds. Une méthode de vérification de la profondeur de coupe correcte est illustrée

Page 40

Français

en figure7. Posez un morceau du matériau à découper sur le côté de la lame, comme illustré, et vérifiez la longueur de dent dépassant du matériau.

FIG. 6

FIG. 7

Réglage de l’angle de biseau (ﬁ g. 7)

La plage complète des angles de biseau s’étend entre 0 et 50 degrés; le réglage s’effectue par échelons de 1 degré. À l’avant de la scie se trouve le mécanisme de réglage d’angle de biseau représenté par un cadran étalonné et un bouton de réglage de chanfrein (J).

POUR EFFECTUER LE RÉGLAGE DE L’ANGLE DE BISEAU :

1. Desserrer (vers la gauche) le bouton de réglage de l’angle de biseau (J) et pencher le patin à l’angle voulu en alignant l’indicateur avec la marque correspondante.

2. Resserrer fermement le bouton (vers la droite).

Réglage du patin pour les coupes de 90° (ﬁ g. 8)

SI UN RÉGLAGE SUPPLÉMENTAIRE S’AVÈRE NÉCESSAIRE, ON DOIT :

1. Régler la scie à un angle de biseau de 0°;

2. Rétractez le protège-lame inférieur. Placez la

FIG. 8

scie sur le côté lame.

3. Desserrer le bouton de réglage de l’angle de biseau (J), puis placer une équerre contre la lame et le patin pour régler l’angle à 90°;

4. Tournez la vis de calibrage (Q) de façon à ce que le patin s’arrête sur l’angle voulu.

5. Confirmer la précision du réglage en vérifiant la perpendicularité d’une coupe qu’on a effectuée sur un matériel de retaille.

Indicateur de trait de scie (ﬁ g. 9)

La partie avant du patin est munie d’un

FIG. 9

indicateur de trait de scie (I) pour les coupes verticales et en biseau. Cet indicateur permet à l’opérateur de guider la scie le long des lignes de coupe tracées au crayon sur la pièce. L’indicateur de trait de scie s’aligne sur le côté gauche (externe) de la lame de scie, ce qui fait tomber la rainure ou « trait de scie » effectué par la lame en mouvement sur la droite de l’indicateur. Guidez la scie le long du tracé de coupe de façon à ce que le trait tombe du côté du surplus de matériau.

Page 41

Français

Support de la piéce (ﬁ g. 10–12)

AVERTISSEMENT : Il est important de bien soutenir la pièce et

de tenir fermement la scie afin d’éviter de perdre la maîtrise de l’outil et de se blesser. La figure 10 illustre la bonne façon de soutenir et de tenir la scie. Tenir fermement l’outil des deux mains et placer le corps et les bras de manière à pouvoir résister les effets du rebond, le cas échéant. TOUJOURS METTRE L’OUTIL HORS TENSION ET RETIRER LE BLOC-PILES AVANT D’EFFECTUER UN RÉGLAGE!

FIG. 10

La figure 10 illustre la position de sciage appropriée. Les mains doivent être tenues éloignées de la zone de coupe. Pour éviter l’effet de rebond, TOUJOURS soutenir la planche ou le panneau PRÈS de la ligne de coupe (fig. 11), JAMAIS loin de celle ci (fig. 12).

SUPPORT

TOUJOURS soutenir la planche ou le

panneau PRÈS DE LA LIGNE de coupe.

FIG. 11

NE JAMAIS soutenir la planche ou le panneau LOIN DE la ligne de coupe.

FIG. 12

Placer la pièce de manière à ce que le « bon » côté (celui dont l’apparence importe le plus) soit vers le bas; puisque la scie coupe vers le haut, le matériau produira des éclats dans cette direction.

Page 42

Français

Coupage (Fig. 10)

Placer la section la plus large du patin sur la section solidement soutenue du matériau, non sur celle qui se détachera. Par exemple, la figure 10 illustre la façon CORRECTE de couper l’extrémité d’une planche. Toujours fixer la pièce. Ne jamais tenir les planches plus courtes avec les mains! Bien soutenir les pièces en saillie ou en porteà-faux et prendre les précautions nécessaires lorsqu’on coupe un matériau sur le dessous. S’assurer que la scie atteigne sa vitesse maximale avant de placer la lame sur le matériau, car on peut engendrer un rebond si on démarre la scie alors qu’elle touche le matériau ou si on la pousse dans une entaille. Faire avancer la scie à une vitesse qui permet à la lame de couper sans trop forcer. La dureté et la résilience d’un matériau peuvent varier d’une section à l’autre; les sections noueuses ou humides peuvent aussi surcharger l’outil. Lorsque cela se produit, pousser la scie plus lentement en s’assurant d’exercer assez de pression pour continuer à travailler sans trop réduire la vitesse. Si on force l’outil, on risque d’obtenir des coupes rugueuses ou inexactes, de causer des rebonds ou de faire surchauffer le moteur. Si la coupe sort de son alignement, n’essayez pas de forcer l’outil pour le réaligner. Relâchez la gâchette et attendez l’arrêt complet de la lame, puis soulevez la scie, réalignez-la et recommencez à couper partiellement dans la mauvaise coupe. Sortez la scie du trait pour changer la direction de coupe. Le fait de vouloir corriger la direction de coupe dans le trait de scie lui-même pourra faire caler la scie et entraîner des rebonds. SI LA SCIE VENAIT À CALER, RELÂCHEZ LA GÂCHETTE PUIS FAITES RECULER LA SCIE POUR LA DÉGAGER. ASSUREZ-VOUS QUE LA LAME EST ALIGNÉE SUR LA COUPE ET AU-DELÀ DU BORD DE COUPE AVANT DE REMETTRE LA SCIE EN MARCHE.

En fin de coupe, relâchez la gâchette et laissez la lame s’arrêter complètement avant de soulever la scie du travail. Lorsque vous soulèverez la scie, le protège-lame inférieur à ressort se refermera automatiquement sur la lame. Rappelez-vous que tant que ceci n’est pas fait, la lame est à nu, aussi ne passez jamais les doigts sous le matériau pour quelque raison que ce soit. Si vous devez rétracter manuellement le protège-lame inférieur (comme pour commencer des coupes internes par exemple), utilisez systématiquement le levier rétractant.

AVERTISSEMENT: pour découper des bandes, s’assurer que

des petits rebuts ne s’accrochent pas sur l’intérieur du protège-lame inférieur.

COUPES EN LONG (FIG. 13)

Une coupe en long consiste à couper de larges panneaux en bandes plus étroites (couper dans le sens du grain). Il est plus difficile de guider manuellement ce genre de coupe, et l’utilisation d’un guide longitudinal D

EWALT, est recommandée.

INSTALLER LE GUIDE DE

REFEND DANS CETTE

DIRECTION

FIG. 13

Page 43

Français

COUPE EFFECTUÉE À PARTIR DE L’INTÉRIEUR D’UN MATÉRIAU (FIG. 14)

AVERTISSEMENT: ne jamais bloquer le protège-lame inférieur en

position haute. Ne jamais déplacer la scie vers l’arrière pendant une coupe interne. Cela pourrait faire sortir la scie de la surface de travail et poser des risques de dommages corporels.

On effectue une coupe interne dans un plancher, un mur ou toute autre surface plane.

1. Régler le patin afin d’obtenir

FIG. 14

la profondeur de coupe voulue.

2. Pencher la scie vers l’avant et appuyer le devant du patin sur le matériau à couper.

3. À l’aide du levier rétractant du protège-lame inférieur, rétractez le protège-lame inférieur vers le haut. Abaissez l’arrière du patin jusqu’à ce que les dents de scie touchent légèrement la ligne de coupe.

4. Relâchez le protège-lame inférieur (son contact avec la pièce le maintiendra en position ouverte alors que vous commencerez la coupe). Retirez la main du Levier rétractant du protège-lame inférieur et agrippez fermement la poignée auxiliaire, comme illustré en figure14. Positionnez corps et bras de façon à pouvoir résister à tout rebond possible.

5. S’assurer que la lame n’est pas en contact avec la surface de coupe avant de démarrer le moteur.

6. Démarrer le moteur et baisser graduellement la scie jusqu’à ce que le patin repose à plat sur la surface. Faire avancer la scie le long de la ligne de coupe jusqu’à ce que cette dernière soit terminée.

7. Relâchez la gâchette et laissez la lame s’arrêter complètement avant de retirer la lame du matériau.

8. Pour commencer toute nouvelle coupe, répétez la procédure ci-dessus.

ENTRETIEN

provoquer des blessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide.

Page 44

Français

INSTRUCTION DE NETTOYAGE DU CHARGEUR

AVERTISSEMENT : risque de choc. Débrancher le chargeur de

la prise de courant C.A. avant de le nettoyer. La saleté et la graisse peuvent être enlevées de la surface extérieure du chargeur au moyen d'un chiffon ou d'une brosse douce non métallique. Ne pas utiliser d’eau ni d’autres solutions de nettoyage.

Lubriﬁ cation

Les roulements à billes ou à rouleaux internes de l’outil sont autolubrifiés, de sorte qu’on n’a pas besoin de les lubrifier soimême. On recommande cependant d’er l’outil à un centre de service autorisé au moins une fois par année aux fins d’un entretien complet (nettoyage, inspection et lubrification) du carter d’engrenage.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux

offerts par D

EWALT n’ont pas été testés avec ce produit, leur

utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires D

EWALT

recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec D

EWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-D

EWALT) ou visiter notre site

Web www.dewalt.com.

Réparations

Le bloc-piles et le chargeur ne sont pas réparables. Le chargeur ou le bloc-piles ne comportent aucune pièce réparable.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai) par un centre de réparation en usine D

EWALT, un centre de réparation agréé DEWALT ou par

d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.

Garantie limitée de trois ans

DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-D

EWALT). Cette garantie ne s’applique pas aux accessoires et ne

vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre. En plus de la présente garantie, les outils D

EWALT sont couverts par

notre :

CONTRAT D’ENTRETIEN GRATUIT D’UN AN

EWALT entretiendra l’outil et remplacera les pièces usées au cours

d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS

SUR LES BLOC-PILES D

EWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120

et DCB201

Page 45

Français

CONTRAT D’ENTRETIEN GRATUIT DE TROIS ANS

SUR LES BLOC-PILES D

EWALT

DCB200 et la

BLOCS-PILES D

EWALT

La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit. D

EWALT ne peut être tenu responsable

de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par la loi.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse D

EWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les

90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucun problème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent

illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-D

EWALT) pour en obtenir le remplacement gratuit.

Page 46

Español

Sierras circular inalámbrica de 20 V Máx* y 3700 RPM Modelo DCS391, DCS393

A. BOTÓN DE BLOQUEO DEL INTERRUPTOR TIPO GATILLO B. CONMUTADOR TIPO GATILLO C. UNIDAD DE ALIMENTACIÓN D. BOTÓN DE AJUSTE DE PROFUNDIDAD E. BASE F. PALANCA RETRACTABLE DEL PROTECTOR DE LA

HOJA INFERIOR

G. PROTECTOR DE LA HOJA INFERIOR

H. TORNILLO DE FIJACIÓN DE LA HOJA I. INDICADOR DE LA VÍA DEL CORTE J. BOTÓN DE AJUSTE DEL BISEL K. BOTÓN DE BLOQUEO DE LA HOJA (no aparece ilustrado) L. MANGO AUXILIAR M. BOTÓN DE LIBERACIÓN DE LA BATERÍA N. LLAVE DE LA HOJA

Page 47

Español

Deﬁ niciones: Normas

de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada palabra de señal. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación de peligro inminente que,

si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial

que, si no se evita, podría provocar la muerte o lesiones

graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA U OTRA HERRAMIENTA D

EWALT, LLÁMENOS AL NÚMERO GRATUITO:

1-800-4-D

EWALT (1-800-433-9258).

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual de instrucciones.

Advertencias generales de seguridad para herramientas eléctricas

¡ADVERTENCIA! Lea todas las advertencias de seguridad

e instrucciones. Si no sigue todas las advertencias e

instrucciones podría provocar una descarga eléctrica, un

incendio o lesiones graves.

CONSERVE TODAS LAS

ADVERTENCIAS E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las

áreas abarrotadas y oscuras propician accidentes.

b) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o los vapores.

c) Mantenga alejados a los niños y a los espectadores de la

herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los

enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies con descargas

a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga

eléctrica si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

Page 48

Español

d) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

e) Al operar una herramienta eléctrica en el exterior, utilice

un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.

f) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas

eléctricas.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera

una herramienta eléctrica puede provocar lesiones personales graves.

b) Utilice equipos de protección personal. Siempre utilice

protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.

c) Evite el encendido por accidente. Asegúrese de que

el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el interruptor

o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.

d) Retire la clavija de ajuste o la llave de tuercas antes de

encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales.

e) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Use la vestimenta adecuada. No use ropas holgadas ni

joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas en movimiento.

g) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección

de polvo puede reducir los peligros relacionados con el polvo.

4) USO Y MANTENIMIENTO DE LA HERRAMIENTA ELÉCTRICA

a) No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica correcta para el trabajo que realizará. Si se la

utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera más segura.

b) No utilice la herramienta eléctrica si no puede encenderla

o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe repararse.

c) Desconecte el enchufe de la fuente de energía o el

paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar

Page 49

Español

la herramienta eléctrica. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental.

d) Guarde la herramienta eléctrica que no esté en uso fuera

del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son

peligrosas si son operadas por usuarios no capacitados.

e) Realice el mantenimiento de las herramientas eléctricas.

Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes

a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la

herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON BATERÍAS

a) Recargue solamente con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de paquete de

baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías.

b) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones.

c) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras o incendio.

d) En condiciones abusivas, el líquido puede ser expulsado

de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El

líquido expulsado de la batería puede provocar irritación o quemaduras.

6) MANTENIMIENTO

a) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para todas las sierras

a) PELIGRO: Mantenga las manos alejadas del área y de

la hoja de corte. Mantenga la otra mano en el mango auxiliar o en la caja del motor. Si ambas manos están

sujetando la sierra, entonces no podrán ser cortadas por la sierra.

Page 50

Español

b) No ponga las manos debajo de la pieza de trabajo. El

protector no puede protegerle de la hoja debajo de la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor de la pieza de

trabajo. Menos de un diente completo de los dientes de la hoja debe ser visible debajo de la pieza de trabajo.

d) No sujete nunca la pieza que esté cortando en las manos

o atravesada sobre una pierna. Sujete firmemente la pieza de trabajo a una plataforma estable. Es importante

soportar apropiadamente la pieza de trabajo para minimizar la exposición del cuerpo, el atasco de la hoja o la pérdida de control.

e) Sujete la herramienta mecánica por las superficies de

agarre con aislamiento cuando realice una operación en la que la herramienta de corte podría entrar en contacto con cables ocultos. El contacto con un cable “con corriente”

hará que las partes metálicas de la herramienta mecánica que estén al descubierto también “lleven corriente”, lo cual causará descargas al operador.

f) Cuando corte al hilo, utilice siempre un tope-guía para

cortar al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce las probabilidades de que la hoja se atasque.

g) Utilice siempre hojas que tengan el tamaño correcto

y la forma correcta (de diamante frente a redonda) de agujeros para el eje portaherramienta. Las hojas que no

coincidan con los herrajes de montaje de la sierra funcionarán excéntricamente, causando pérdida de control.

h) No use nunca arandelas de hoja o un perno de hoja que

estén dañados o sean incorrectos. Las arandelas y el perno de la hoja se diseñaron especialmente para su sierra, con el fin de lograr un rendimiento óptimo y una seguridad óptima de funcionamiento.

Instrucciones de seguridad adicionales para todas las sierras

CAUSAS DEL RETROCESO Y SU PREVENCIÓN POR EL OPERADOR:

– El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una sierra descontrolada se levante y se salga de la pieza de trabajo, hacia el operador.

– Cuando la hoja se pellizca o se atasca fuertemente al cerrarse

la sección de corte, la hoja se para y la reacción del motor impulsa la unidad rápidamente hacia atrás, hacia el operador.

– Si la hoja se tuerce o se desalinea en el corte, los dientes

ubicados en el borde trasero de la hoja pueden penetrar en la superficie superior de la madera, haciendo que la hoja trepe, se salga de la sección de corte y salte hacia atrás, hacia el

operador. El retroceso es el resultado de un uso inapropiado de la sierra y/o de procedimientos o situaciones de utilización incorrectos y se puede evitar tomando las precauciones apropiadas que se indican a continuación:

a) Mantenga un agarre firme con las dos manos en la sierra

y posicione los brazos de modo que puedan resistir las

fuerzas de retroceso. Las fuerzas de retroceso pueden ser

controladas por el operador, si se toman las precauciones

adecuadas.

b) Cuando la hoja se esté atascando o cuando se interrumpa

un corte por cualquier motivo, suelte el gatillo y sujete la

sierra de modo que esté inmóvil en el material hasta que

la hoja se detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra hacia

atrás mientras la hoja esté en movimiento o se podría

producir retroceso. Investigue y tome medidas correctivas

para eliminar la causa de atasco de la hoja.

Page 51

Español

c) Cuando rearranque una sierra en la pieza de trabajo,

centre la hoja de sierra en la sección de corte y asegúrese de que los dientes de la hoja de sierra no estén acoplados en el material. Si la hoja de sierra se está atascando, podría

desplazarse o experimentar retroceso respecto a la pieza de trabajo cuando se arranque la sierra.

d) Soporte los paneles grandes para minimizar el riesgo

de que la hoja se pellizque y se produzca retroceso. Los paneles grandes tienden a combarse bajo su propio peso. Se deben colocar soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

e) No use hojas desafiladas o dañadas. Las hojas desafiladas

o con triscado inapropiado producen una sección de corte estrecha que causa fricción excesiva, atasco de la hoja y retroceso.

f) Las palancas de fijación de ajuste de la profundidad

y del bisel de la hoja deben estar apretadas y sujetas firmemente antes de realizar el corte. Si el ajuste de la

hoja cambia mientras se realiza el corte, dicho cambio podría causar atasco y retroceso.

g) Tenga precaución adicional cuando haga un “corte por

penetración” en paredes existentes u otras áreas ciegas.

La hoja que sobresale podría cortar objetos que pueden causar retroceso.

INSTRUCCIONES DE SEGURIDAD PARA EL PROTECTOR INFERIOR

a) Compruebe el protector inferior para verificar si se cierra

apropiadamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente y no se cierra instantáneamente. No sujete nunca con abrazaderas ni amarre el protector inferior en la posición abierta. Si la

sierra se cae accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango retráctil y

asegúrese de que se mueve libremente y no toca la hoja ni

ninguna otra pieza, en todos los ángulos y profundidades de

corte.

b) Compruebe el funcionamiento del resorte del protector

inferior. Si el protector y el resorte no están funcionando

correctamente, se les debe hacer servicio de ajustes y

reparaciones antes de la utilización. El protector inferior

podría funcionar con dificultad debido a que haya piezas

dañadas, depósitos gomosos o una acumulación de residuos.

c) El protector inferior se debe retraer manualmente sólo

para realizar cortes especiales, tales como “cortes por

penetración” y “cortes compuestos”. Suba el protector

inferior por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior. Para

todas las demás operaciones de aserrado, el protector inferior

debe funcionar automáticamente.

d) Asegúrese siempre de que el protector inferior esté

cubriendo la hoja antes de dejar la sierra en un banco

de trabajo o en el piso. Una hoja que se esté moviendo por

inercia hasta detenerse y no esté protegida hará que la sierra

se desplace hacia atrás, cortando todo aquello que esté en su

camino. Tenga en cuenta el tiempo que se requiere para que

la hoja se detenga después de soltar el interruptor.

Instrucciones de seguridad adicionales especíﬁ cas para sierras circulares

ADVERTENCIA: No use discos u hojas abrasivos. ADVERTENCIA: No use accesorios de alimentación de agua.

• Utilice abrazaderas u otra forma práctica para asegurar y

sostener la pieza de trabajo sobre una plataforma estable.

Page 52

Español

Sostener el trabajo con la mano o contra el cuerpo no brinda la estabilidad requerida y puede llevar a la pérdida del control.

• Mantenga el cuerpo de uno u otro lado de la hoja de la sierra, nunca en línea con la misma. El RETROCESO podría despedir la sierra hacia atrás (vea Causas del retroceso y su prevención por el operador y CONTRAGOLPES).

• Las rejillas de ventilación suelen cubrir piezas en movimiento, por lo que se debe evitar el contacto con ellas. Las piezas en movimiento pueden atrapar prendas de

vestir sueltas, joyas o el cabello largo.

• Evite el corte de clavos. Revise y retire cualquier clavo antes de cortar una pieza de Madera.

ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los

anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos ANSI Z87.1(CAN/CSA Z94.3),

• Protección auditiva según la norma ANSI S12.6 (S3.19),

• Protección respiratoria según las normas NIOSH/OSHA/MSHA.

ADVERTENCIA: Algunas partículas de polvo generadas al lijar,

serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratada químicamente.

El peligro derivado de estas exposiciones que usted enfrente varía en función de la frecuencia con que se realice este tipo de trabajo. Para reducir la exposición a esas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

• Evite el contacto prolongado con el polvo procedente del

lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector de la construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas.

Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos.

ADVERTENCIA: La utilización de esta herramienta puede

generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo

ADVERTENCIA: Durante el uso, use SIEMPRE protección auditiva adecuada que cumpla con la norma ANSI S12.6 (S3.19). Bajo ciertas circunstancias y según el período de uso, el

ruido producido por este producto puede contribuir a la pérdida de audición.

ADVERTENCIA: Siempre use protección para los ojos. Todos los usuarios y espectadores deben utilizar protección para los ojos que cumpla con la norma ANSI Z87.1.

ATENCIÓN: Cuando no se utilice, coloque la sierra circular en una superficie estable, lado del zapato abajo, en la que no provocará tropezones o caídas. Algunas herramientas con

paquetes de baterías grandes permanecerán en forma vertical, pero pueden ser derribadas fácilmente.

Page 53

Español

• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V ............ voltios A .............. amperios

Hz .......... hertz W ............. vatios

min ........ minutos

........... corriente alterna

..... corriente directa ........... corriente alterna

..........Construcción Clase I o directa

(con conexión a tierra) no ............ velocidad sin

.......... Construcción Clase II carga

(con aislamiento doble)

............. terminal a tierra

.......... símbolo de alerta …/min ......por minuto

de seguridad RPM ......... revoluciones o

BPM ......golpes por minuto reciprocidad por

IPM ........ impactos por minuto minuto

Instrucciones de seguridad importantes para todas las unidades de batería

Cuando solicite unidades de batería de repuesto, no olvide indicar el número de catálogo y el voltaje. Consulte la tabla al final de este manual para ver la compatibilidad entre cargadores y unidades de batería. La unidad de batería no viene completamente cargada de fábrica. Antes de usar la unidad de batería y el cargador, lea las siguientes instrucciones de seguridad. Luego, siga los procedimientos de carga indicados.

LEA TODAS LAS INSTRUCCIONES

• No cargue o use la unidad de batería en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Puede que al insertar o sacar la unidad de batería

del cargador se inflamen el polvo o los gases.

• NUNCA fuerce la unidad de batería para que entre en el

cargador. NO modifique la unidad de batería en ninguna forma para que entre en un cargador no compatible, pues puede producir una ruptura en la unidad de batería y causar lesiones corporales graves. Consulte la tabla al final de este

manual para ver la compatibilidad entre baterías y cargadores.

• Cargue las unidades de batería sólo en los cargadores designados por D

EWALT.

• NO salpique con ni sumerja en agua u otros líquidos.

• No guarde ni use la herramienta y unidad de batería en

lugares donde la temperatura pueda alcanzar o superar los 40 °C (105 °F), tales como cobertizos o construcciones de metal durante el verano). Almacene las unidades de batería en

lugares frescos y secos para maximizar su vida útil.

NOTA: No almacene las unidades de batería en la herramienta

con el interruptor de gatillo en posición encendida fija. Nunca use cinta adhesiva para mantener el interruptor de gatillo en posición ENCENDIDA.

ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja exterior de la unidad de batería se triza o daña, no la introduzca en el cargador. No triture, deje caer o dañe la unidad de batería. No use una unidad de batería o un cargador que haya sido golpeado, dejado caer, atropellado o dañado en cualquier forma (por ejemplo, perforado por un clavo, golpeado con un martillo, pisado). Lleve sus unidades de batería dañadas al centro de servicio para que sean recicladas.

ADVERTENCIA: Peligro de incendio. No guarde ni transporte la unidad de batería de manera que objetos metálicos puedan hacer contacto con los terminales expuestos de la batería.

Por ejemplo, no ponga la unidad de batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc., junto con clavos, tornillos, llaves, etc., sueltos. El transporte de baterías

Page 54

Español

puede causar incendios si sus terminales inadvertidamente entran en contacto con materiales conductores como llaves, monedas, herramientas de mano y otros por el estilo. El

Reglamento sobre Materiales Peligrosos (HMR) del Ministerio de Transporte de los Estados Unidos actualmente prohíbe el transporte de baterías en el comercio o en aviones (por ejemplo, embaladas en maletas y maletines de mano) A NO SER que estén debidamente protegidas para prevenir cortocircuitos. Por lo tanto, cuando transporte unidades de batería individuales, asegúrese de que sus terminales estén protegidos y debidamente aislados de materiales que pudieran entrar en contacto con ellos y causar un cortocircuito.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA BATERÍAS DE IONES DE LITIO (Li-Ion)

• NO incinere la unidad de batería, aunque esté completamente dañada o descargada. La unidad de batería puede explotar si se quema. Cuando se queman unidades de batería de iones de

litio, se producen gases y materiales tóxicos.

• Si el contenido de la batería entra en contacto con la piel, lave el área de inmediato con agua y un jabón suave. Si el líquido de la batería entra en contacto con sus ojos, enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se requiere de asistencia médica, el electrolito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales de litio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistencia médica.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería

puede ser inflamable si se expone a chispas o llamas.

El sello RBRC™

El sello RBRC™ (Rechargeable Battery Recycling Corporation) en las baterías (o unidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su vida de servicio ya ha sido pagado por D

EWALT. En algunas áreas, es ilegal

depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa RBRC proporciona una alternativa ecológica. RBRC™, en cooperación con D

EWALT y otros usuarios de baterías,

han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por D

EWALT o al minorista local

para que sean recicladas, ayuda a proteger el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus baterías gastadas. RBRC™ es una marca comercial registrada de Rechargeable Battery

Recycling Corporation.

Instrucciones importantes de seguridad para todos los cargadores de baterías

GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad y operación importantes para los cargadores de baterías.

• Antes de usar el cargador, lea todas las instrucciones y advertencias que se encuentren en el cargador, la unidad de batería y el producto que usa la unidad de batería.

Page 55

Español

ADVERTENCIA: Peligro de descarga eléctrica. No permita que

ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas.

ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo

de lesiones, sólo cargue unidades de batería recargables marca D

EWALT. Otros tipos de batería podrían sobrecalentarse y reventar

lo que podría resultar en lesiones corporales y daños a su propiedad. AVISO: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, el cargador puede hacer cortocircuito si entra en contacto con algún material ajeno. Los materiales ajenos de naturaleza conductora, como el polvo de esmerilado, las placas de metal, la lana de acero, el papel de aluminio y otros, o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

• NO intente cargar la unidad de batería con otros cargadores que no sean los descritos en este manual. El cargador y la unidad de batería fueron específicamente diseñados para trabajar en conjunto.

• Estos cargadores no fueron diseñados para ser utilizados

para más que cargar las baterías recargables D

EWA LT.

Cualquier otro uso puede producir riesgo de incendios, descargas eléctricas o electrocución.

• No exponga el cargador a la lluvia o a la nieve.

• Tire del enchufe y no del cable cuando desconecte el cargador. De esta forma se reduce el riesgo de daño al enchufe y cable.

• Asegúrese de que el cable no sea ubicado de manera que podría ser pisado, causar que alguien tropiece con él o ser expuesto a otro tipo de daños y desgastes.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador incorrecto podría producir

riesgo de incendios, descargas eléctricas o electrocución.

• Cuando opere un cargador al exterior, hágalo siempre en

un lugar seco y use un alargador apropiado para uso al exterior. El uso de un alargador apropiado para uso al exterior

reduce el riesgo de descarga eléctrica.

• Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será el cable.

Calibre mínimo para juegos de cables

Capacidad

nominal

en amperios

Voltios

Largo total del cable en metros

(en pies)

120V

7,6 (25)

15,2

(50)

30,5

(100)

45,7

(150)

240V

15,2

(50)

30,5

(100)

61,0

(200)

91,4

(300)

Desde Hasta AWG

0 6 18 16 16 14

610 18161412 10 12 16 16 14 12 12 16 14 12 No recomendado

Page 56

Español

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno excesivo. Coloque el cargador en un lugar alejado de cualquier

fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la caja protectora.

• No opere el cargador si su cable o enchufe están dañados.

• No opere el cargador si ha recibido un golpe agudo, si se ha caído o si ha sido dañado de alguna otra forma. Llévelo a un centro de servicio autorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Si es reensamblado incorrectamente, puede causar descargas eléctricas, electrocución o incendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá este riesgo.

• NUNCA intente conectar 2 cargadores entre sí.

• El cargador está diseñado para operar con una corriente

eléctrica estándar residencial de 120 V. No intente usarlo con ningún otro voltaje. Esto no aplica al cargador vehicular.

Cargadores

Su herramienta utiliza un cargador DEWALT. Asegúrese de leer todas las instrucciones de seguridad antes de utilizar su cargador. Consulte el gráfico al final del manual para conocer la compatibilidad entre los cargadores y los paquetes de baterías.

Procedimiento de carga (Fig. 1)

1. Enchufe el cargador en

FIG. 1

una toma de corriente apropiada antes de insertar la unidad de batería.

2. Inserte la unidad de batería (C) en el cargador, como se muestra en la Fig. 1, comprobando que quede bien colocado dentro del mismo. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el proceso de carga.

3. La luz roja se quedará ENCENDIDA continuamente cuando se haya completado el proceso de carga. La unidad estará entonces completamente cargad y podrá ser utilizado de inmediato o dejarse en el cargador.

Operación de la luz indicadora

Page 57

Español

Indicadores de carga

Este cargador ha sido diseñado para detectar ciertos problemas que pudieran surgir. Estos problemas se indican mediante una luz roja intermitente rápida. Si esto ocurre, vuelva a colocar la unidad de batería en el cargador. Si el problema persiste, pruebe con otra unidad de batería para determinar si el cargador está funcionando debidamente. Si la segunda unidad de batería carga correctamente, significa que la primera está fallada y debería ser llevada a un centro de servicio u otro lugar de colección para su reciclaje. Si la segunda unidad de batería hace que el cargador indique el mismo problema que la primera, lleve el cargador y la unidad de batería a un centro de servicio autorizado para su examinación.

RETARDO POR UNIDAD CALIENTE/FRÍA

Este cargador tiene una función de retardo por unidad caliente/fría: cuando el cargador detecta una batería caliente, inmediatamente empieza un retardo por unidad caliente y suspende la carga hasta que la batería se haya enfriado. Una vez enfriada la batería, el cargador pasará automáticamente a la modalidad de carga de la unidad. Esta función asegura la máxima duración de su batería. La luz roja parpadeará a intervalos largos, luego cortos cuando esté en modalidad de retardo por unidad caliente/fría.

PERMANENCIA DE LA UNIDAD DE BATERÍA EN EL CARGADOR

El cargador y la unidad de batería pueden dejarse conectados con la luz del cargador indicando que la unidad está cargada.

UNIDADES DE BATERÍA DESGASTADAS: Las baterías desgastadas seguirán funcionando pero no debe esperarse que tengan capacidad para la misma cantidad de trabajo.

UNIDADES DE BATERÍA DEFECTUOSAS: Este cargador no cargará una unidad de batería defectuosa. El cargador indicará que la unidad de batería es defectuosa al no iluminarse o al indicar que existe un problema con la unidad o el cargador. NOTA: Esto también puede significar que hay un problema con el cargador.

LÍNEA DE ALIMENTACIÓN CON PROBLEMAS

Algunos cargadores tienen un indicador de Línea de alimentación con problemas. Cuando el cargador se utiliza con algunas fuentes de alimentación portátiles, como generadores o fuentes que convierten CC a CA, el cargador puede suspender temporalmente el funcionamiento, ocasión en la que la luz roja se encenderá y apagará rápidamente dos veces, seguido de una pausa. Esto indica que la fuente de alimentación está fuera de los límites.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento si la unidad de batería se carga a una temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO cargue la unidad de batería a una temperatura ambiental inferior a +4.5 °C (+40 °F) o superior a +40.5 °C (+105 °F). Esto es importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se calienten ligeramente durante el proceso de carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar cálido, como un cobertizo metálico o un remolque sin aislamiento térmico.

3. Una unidad de batería fría se demora el doble del tiempo en cargarse que una unidad de batería caliente. La unidad de batería se cargará a ese ritmo más lento durante todo el ciclo de carga y no volverá a cargarse a la velocidad de carga máxima aún cuando la unidad de batería se caliente.

Page 58

Español

4. Si la unidad de batería no se carga correctamente: a. Verifique el funcionamiento de la toma enchufando una

lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a un

interruptor de luz que corte la corriente cuando se corte la luz;

c. Mueva el cargador y la unidad de batería a un lugar donde

la temperatura ambiental sea aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la herramienta, unidad

de batería y el cargador a su centro de servicio local.

5. La unidad de batería debería ser recargada cuando no sea capaz de producir suficiente potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de batería que haya sido usada parcialmente cuando lo desee, sin dañarla.

6. Los materiales ajenos conductores por naturaleza, tales como, pero sin limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

7. No congele ni sumerja el cargador en agua o cualquier otro líquido.

ADVERTENCIA: Peligro de descarga eléctrica. No permita

que ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas.

ADVERTENCIA: Peligro de quemaduras. No sumerja la unidad de

batería en líquido de ningún tipo ni permita que se introduzca ningún tipo de líquido a la unidad de batería. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio para su reciclaje

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, lejos de la luz solar directa y del exceso de calor o frío.

2. Para resultados óptimos durante tiempos prolongados de almacenamiento, se recomienda almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera del cargador.

NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad de batería deberá recargarse antes de ser usada.

GUARDE ESTAS INSTRUCCIONES

PARA VOLVER A CONSULTAR

EN EL FUTURO

COMPONENTES

ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni

tampoco ninguna de sus piezas. podría producir lesiones corporales o daños.

Por favor remítase a la parte delantera de esta sección para ver una lista de partes.

USO DEBIDO

Esta sierra circular para trabajos pesados fue diseñada para aplicaciones de corte profesional de madera. NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables. NO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

Page 59

Español

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de energía antes de realizar ajustes o de retirar o instalar cualquier dispositivo o accesorio. Un arranque accidental podría

causar lesiones.

Cómo instalar y retirar la unidad de batería (Fig. 2)

NOTA: Para mejores resultados, verifique que su unidad de batería esté completamente cargada.

Para instalar la unidad de batería (C) en el mango de la herramienta, alinee la unidad de batería con los rieles en el interior del mango de la herramienta y deslícela en el mango hasta que la unidad de batería quede firmemente insertada en la herramienta; verifique que ésta no se salga sola.

FIG. 2

FIG. 2A

Para retirar la unidad de batería de la herramienta, presione los botones de liberación (M) y tire firmemente de la unidad de batería para sacarla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección del cargador de este manual.

UNIDADES DE ALIMENTACIÓN CON INDICADOR DE CARGA (FIG. 2A)

Algunas unidades de alimentación D

EWALT incluyen un indicador de

carga que consiste de tres luces LED verdes que indican el nivel de carga que queda en la unidad de alimentación. Para activar el indicador de carga, presione y sostenga el botón del indicador (R). Se iluminará una combinación de las tres luces LED verdes, que indicará el nivel de carga que queda. Cuando el nivel de carga esté por debajo del nivel útil, el indicador no se iluminará, y la batería deberá recargarse. NOTA: El indicador de carga es sólo eso: un indicador de la carga de la unidad de alimentación. No indica el nivel de funcionalidad de la herramienta y puede variar de acuerdo a las piezas del producto, la temperatura y la aplicación que el usuario le dé. Para mayor información sobre unidades de batería con indicadores de carga, por favor llame al 1-800-4-D

EWALT (1-800-433-9258) o

visite nuestro sitio Web: www.dewalt.com.

Interruptor tipo gatillo (Fig. 3)

ADVERTENCIA: Esta

FIG. 3

herramienta no se ha diseñado para permitir el bloqueo del interruptor tipo gatillo en la posición de encendido y nunca debe intentar bloquearse en dicha posición.

Suelte el botón de bloqueo del interruptor tipo gatillo (A)

Page 60

Español

presionando el botón de la siguiente manera. Tire del interruptor tipo gatillo (B) para encender el motor. Suelte el interruptor tipo gatillo para apagar el motor.

Cambio de hojas (Fig 4, 5)

PARA INSTALAR LA HOJA (FIG. 4, 5)

1. Coloque la arandela de fijación interior (O) en el eje de la sierra con

la superficie grande y plana mirando hacia la parte de afuera de la hoja (Fig. 4A, 4B).

FIG. 4A

2. Repliegue el protector inferior de la hoja (G) y ponga la hoja en el eje

de la sierra contra la arandela de fijación interior, asegurando que la hoja rote en la dirección correcta (la flecha de rotación en la hoja y los dientes de la sierra debe apuntar en la misma dirección que la flecha de rotación del protector inferior de la hoja). No suponga que la parte impresa de la hoja tenga que estar mirando hacia afuera cuando esté debidamente instalada. Cuando repliegue el protector inferior de la hoja para instalar la hoja, revise la condición

y operación del protector inferior de la hoja para asegurar que esté funcionando bien. Asegúrese que se mueva libremente y que no toque la hoja ni cualquiera otra parte de la sierra, en todos los ángulos y profundidades de corte.

EJE

HOJA

FIG. 4B

Page 61

Español

3. Coloque la arandela de fijación exterior (P) en el eje de la sierra

con la superficie grande y plana contra la hoja con el lado biselado hacia afuera.

4. Inserte el tornillo de fijación de la hoja (H) en el eje de la sierra

con la mano (el tornillo tiene hilos en dirección siniestra y debe ser girado en dirección contraria a las manillas del reloj para ser ajustado).

5. Presione el botón de bloqueo de la hoja (K) mientras rota el huso

de la sierra con la llave de la hoja (N) hasta que el bloqueo de la hoja se active y la hoja deje de rotar (Fig. 5).

6. Ajuste bien el tornillo de fijación de la hoja con la llave de la hoja. NOTA: Nunca enganche el dispositivo de bloqueo de la hoja con la sierra andando ni trate de bloquear la hoja para detener la herramienta. Nunca encienda la sierra mientras el bloqueo de la hoja esté enganchado. Podría resultar en serios daños a su sierra.

AJUSTAR (dirección contraria a las manillas del reloj)

FIG. 5

AFLOJAR

(dirección de las

manillas del reloj)

PARA CAMBIAR LA HOJA (FIG. 4, 5)

1. Para aflojar el tornillo de fijación de la hoja (H), presione el botón de bloqueo de la hoja (K) y rote el huso de la sierra con la llave de la hoja (N) hasta que el bloqueo de la hoja se active y la hoja deje

de rotar. Cuando se active el bloqueo de la hoja, rote el tornillo de fijación de la hoja en la dirección de las manillas del reloj con la llave de la hoja (el tornillo tiene un hilo inverso y debe ser rotado en la dirección de las manillas del reloj para aflojarse).

2. Quite sólo el tornillo de fijación de la hoja (H) y la arandela de fijación exterior (P). Quite la hoja vieja.

3. Limpie el aserrín que se haya acumulado en el protector o el área de la arandela de fijación y revise la condición y funcionamiento del protector inferior de la hoja como se describe más arriba. No lubrique esta área.

4. Seleccione la hoja correcta para la aplicación (vea Hojas). Siempre use hojas que sean del tamaño correcto (diámetro) con el orificio central del tamaño y la forma apropiados para el montaje en el eje de la sierra. Siempre asegure que la hoja de la sierra alcance o supere la velocidad máxima recomendada (rpm) de la sierra.

5. Siga los pasos 2 a 6 bajo Para instalar la hoja, asegurándose que la hoja gire en la dirección correcta.

PROTECTOR INFERIOR DE LA HOJA

ADVERTENCIA: El protector inferior de la hoja es una característica de seguridad que reduce el riesgo de lesiones corporales graves. Nunca use la sierra si el protector inferior de la hoja no se encuentra en la sierra, si está dañado, mal ensamblado o si no funciona debidamente. No dependa del protector inferior de la hoja para protegerlo en cualquier circunstancia. Su seguridad depende de las siguientes advertencias y precauciones, como también de la operación debida de la sierra. Revise el protector inferior de la hoja para ver la manera debida de cerrarla antes de cada uso como se describe en Instrucciones de seguridad adicionales para todas las sierras. Si el protector inferior de la hoja no se encuentra en la sierra, repárela antes de usarla otra vez. Para garantizar la seguridad y confiabilidad del producto, las

Page 62

Español

reparaciones, el mantenimiento y el ajuste deben realizarlos los centros de servicio autorizados u otras organizaciones de servicio calificadas, usando siempre repuestos idénticos.

Hojas

ADVERTENCIA: Para minimizar el riesgo de lesiones oculares,

siempre use protección ocular. El carburo es un material duro pero quebradizo. Si topa con objetos extraños en la pieza de trabajo, tales como alambres o clavos, podría cuartear o quebrar las puntas. Sólo opere la sierra cuando el protector de la hoja esté en su lugar debido. Monte la hoja en forma segura y asegúrese de que rote en la dirección debida antes de usar la sierra y siempre use una hoja limpia y afilada.

ADVERTENCIA: No use esta sierra para cortar metales ferrosos

(acero), mampostería, vidrio, u otro tipo de mampostería similar al entarimado, tablas de cemento o baldosas.

No use discos u hojas abrasivos. Una hoja roma produce cortes ineficientes y lentos, sobrecarga el motor de la sierra, astilla excesivamente la madera, y puede aumentar la posibilidad de rebote. Remítase a la tabla de más abajo para determinar cuál es el tamaño de hoja de repuesto correcto para su modelo de sierra.

Hoja Diámetro Dientes Aplicación

DW9155 165 mm 18 Cortes generales (6-1/2") DW9154 165 mm 24 Cortes suaves en madera (6-1/2") DW9153 165 mm 90 No-carburo, cortes en (6-1/2") contrachapado/vinilo

Si necesita ayuda en el uso de las hojas por favor llame al 1-800-4-D

EWALT (1-800-433-9258).

CONTRAGOLPES

El retroceso es una reacción repentina a una hoja de sierra pellizcada, atascada o desalineada, que hace que una sierra descontrolada se

levante y se salga de la pieza de trabajo, hacia el operador. Cuando la hoja se pellizca o se atasca fuertemente al cerrarse la sección de corte, la hoja se para y la reacción del motor impulsa la unidad rápidamente hacia atrás, hacia el operador. Si la hoja se tuerce o se desalinea en el corte, los dientes ubicados en el borde trasero de la hoja pueden penetrar en la superficie superior de la madera, haciendo que la hoja trepe, se salga de la sección de corte y salte hacia atrás, hacia el operador. Suelen ocurrir contragolpes cuando se presentan alguna o algunas de las siguientes condiciones:

1. SOPORTE INADECUADO DE LA PIEZA DE TRABAJO

A. Caída o levantamiento inadecuado de la pieza que se

desprende, lo que hace que el disco quede atrapado (Fig. 12).

B. Cortes en material que sólo se apoya por los extremos

(Fig. 12). Al tiempo que el material se debilita, éste se pandea y cierra el canal de corte, lo que ocasiona que el disco quede atrapado.

C. Corte desde la parte inferior de piezas voladas en dirección

vertical. La pieza que caerá podría trabar el disco.

D. Corte de tiras largas y angostas (como en cortes al hilo). La

pieza que se separa puede trabar el disco.

E. Sujetar la guarda inferior con una superficie que se encuentre

por debajo del material que se está cortando, lo que reduce por un momento el control del operador. La sierra se puede levantar parcialmente del corte, lo que incrementará la posibilidad de un atorón del disco.

2. AJUSTE INCORRECTO DE LA PROFUNDIDAD DE CORTE

EN LA SIERRA

Para hacer el corte más eficiente, la hoja no debe sobresalir más

de lo necesario para exponer la mitad de uno de sus dientes, como lo muestra la Figura 7. Esto permite que la base soporte la hoja y minimiza la torsión o el enganche del material. Vea la sección encabezada Ajuste de la profundidad del corte.

Page 63

Español

3. DOBLECES EN EL DISCO (DESVIACIONES EN EL CORTE)

A. Empujar demasiado para cortar a través de un nudo, un clavo

o un área de fibras duras puede ocasionar que el disco se doble.

B. Tratar de girar la sierra durante un corte (tratar de regresar a la

línea marcada) puede causar doblez.

C. Se corren los mismo peligros al tratar de alcanzar zonas

alejadas u operar la sierra con poco control del operador (fuera de balance).

D. Se propicia el mismo riesgo al cambiar de mano o cambiar la

posición del cuerpo mientras se corta.

E. También podría suceder así al regresar la unidad para limpiar

el disco.

4. MATERIALES QUE REQUIEREN DE MAYOR ATENCION

A. Madera húmeda. B. Madera verde (material cortado recientemente o no estufado). C. Madera tratada a presión (material tratado con conservadores

o anticorrosivos).

5. EMPLEO DE DISCOS SUCIOS O SIN FILO

Los discos sucios o mellados ocasionan carga excesiva en

la sierra. Para compensar la carga, el operador empujará normalmente con más fuerza, lo que incrementará la carga aún más y propiciará que el disco se trabe en el canal de corte. Los discos desgastados pueden tener también una luz menor, lo que aumentará la oportunidad de que el disco se doble e incrementará la carga.

6. LEVANTAR LA SIERRA MIENTRAS SE HACEN CORTES A BISEL

Los cortes a bisel requieren que el operador preste atención

especial a las técnicas de corte adecuadas sobre todo a la conducción de la sierra. El ángulo del disco contra la zapata y la

gran superficie de la cara del disco expuesta al material aumentan las posibilidades de que ocurran desviaciones.

7. REINICIACION DE UN CORTE CON LOS DIENTES DEL DISCO BLOQUEADOS POR EL MATERIAL

Debe permitirse que la sierra alcance su velocidad máxima antes

de iniciar un corte después que la unidad se ha detenido con el disco en el canal de corte. No hacerlo así causará que la sierra se atasque y ocurra contragolpe.

Cualquier otra condición que podría producir el enganche, el trabado, la torsión o el desalineamiento de la hoja podría causar rebote. Remítase a las secciones Instrucciones de seguridad adicionales para todas las sierras y a Hojas para ver los procedimientos y las técnicas que minimizarán la ocurrencia de rebote.

Ajuste de profundidad del corte (Fig. 6, 7)

1. Sostenga la sierra firmementey afloje (en dirección a las manillas del reloj) el botón de ajuste de profundidad (D) y desplace la base de la sierra para obtener la profundidad de corte deseada.

2. Asegúrese que el botón de ajuste de profundidad se haya vuelto a ajustar (en dirección contraria a las manillas del reloj) antes de usar la sierra.

Para obtener el corte más eficiente, fije el ajuste de profundidad de modo que la mitad de un diente de la hoja se proyecte por debajo del material a cortar. Esta distancia se mide desde la punta del diente hasta la parte inferior de la hendidura que sigue a ese diente. Esto reduce al mínimo la fricción de la hoja, despeja el aserrín del corte y resulta en un aserrado más frío y rápido, y reduce la posibilidad de rebote. Un método para revisar la profundidad correcta del corte aparece en la Figura 7. Recueste una pieza del material que piensa cortar a lo largo de la hoja, como aparece, y observe cuánto sobresale el diente más allá del material.

Page 64

Español

FIG. 6

FIG. 7

Ajuste del ángulo de bisel (Fig. 7)

El rango completo de ajuste de biselado es de 0° a 50°. El cuadrante se gradúa en incrementos de 1°. Frente a la sierra hay un mecanismo de ajuste del ángulo de biselado que consiste de un cuadrante calibrado y de un botón de ajuste de biselado (J).

PARA CONFIGURAR LA SIERRA PARA UN CORTE BISELADO

1. Afloje (en dirección contraria a las manillas del reloj) el botón de ajuste de bisel (J) e incline la base de la sierra al ángulo deseado, alineando la punta con la marca del ángulo deseado.

2. Vuelva a ajustar el botón (en dirección de las manillas del reloj).

Ajuste a la base para cortes

FIG. 8

de 90° (Fig. 8)

SI SE NECESITA HACER AJUSTES ADICIONALES:

1. Ajuste la sierra a un bisel de 0°.

2. Retracte el protector inferior de la hoja. Coloque la sierra en el lado de la hoja.

3. Afloje el botón de ajuste del bisel (J). Coloque una escuadra contra la hoja y la base para ajustar la configuración de 90°.

4. Gire el tornillo de calibrado (Q) de modo que la base se detenga en el ángulo correcto.

5. Revise la rectitud de un corte real en un pedazo de desecho del material para confirmar la precisión de la configuración.

Indicador de la vía del corte (Fig. 9)

La parte delantera de la base de la sierra tiene

FIG. 9

un indicador de la vía de corte (I) para cortes verticales y biselados. Este indicador le permite guiar la sierra a lo largo de líneas de corte marcadas con lápiz en el material a cortar. El indicador de la vía de corte se alinea con el lado izquierdo (exterior) de la hoja de la sierra, el que hace que la ranura o línea cortada por la hoja en movimiento caiga a la derecha del indicador. Guíe la sierra por la línea de corte marcada con lápiz de modo que la línea de corte caiga a la pila de material de

desecho.

Soporte de la pieza de trabajo (Fig. 10–12)

ADVERTENCIA: Es importante soportar bien la pieza de trabajo

y sostener firmemente la sierra para evitar que se pierda el control lo cual podría resultar en lesiones personales. La Figura 10 ilustra la forma correcta de sostener la sierra con la mano. Sosténgala firmemente y con ambas manos y sitúe su cuerpo y brazo de modo que podría resistir la fuerza del rebote si ocurriese. ¡SIEMPRE APAGUE LA HERRAMIENTA Y DESCONECTE LA UNIDAD DE ALIMENTACIÓN ANTES DE HACER CUALQUIER AJUSTE!

Page 65

Español

FIG. 10

SOPORTE

SOPORTE la tabla o

panel CERCA

DEL LUGAR DE CORTE.

FIG. 11

NO PONGA el soporte

de la tabla o panel

LEJOS del lugar del corte.

FIG. 12

La Figura 10 ilustra la posición correcta de serrado. Fíjese que las manos se mantienen alejadas del área de corte. Para evitar rebote, SOPORTE la tabla o el panel CERCA del corte (Fig. 11). NO soporte la tabla o el panel lejos del corte (Fig. 12).

Ponga la pieza de trabajo con el lado “bueno” – el que se verá – hacia abajo. La sierra corta hacia arriba por lo que el astillado quedará en el lado que está hacia arriba en el momento del corte.

Corte (Fig. 10)

Ponga la parte más ancha de la base de la sierra en la parte de la pieza de trabajo que está soportada y no en la sección que se caerá cuando haga el corte. La Figura 10 ilustra la forma CORRECTA de cortar el extremo de una tabla. Siempre use abrazaderas para fijar el material. ¡No intente sujetar piezas más cortas con la mano! Recuerde soportar material sobresaliente. Use precaución cuando corte el material desde abajo. Asegúrese que la sierra esté funcionando a toda velocidad antes de que la hoja entre en contacto con el material a cortar. El arrancar la sierra con la hoja contra el material a ser cortado o presionada en la vía del corte puede resultar en rebote. Empuje la sierra hacia adelante a una velocidad que permita que la hoja corte sin mucho esfuerzo. El grado de dureza puede variar aun en la misma pieza de material y algunas secciones con más nudos o húmedas pueden ser más difíciles de cortar que otras. Cuando esto suceda, empuje la sierra más lentamente pero con suficiente fuerza para que siga funcionando sin disminuir mucho la velocidad. Si fuerza la sierra puede causar cortes toscos, no precisos, rebotes y sobrecalentamiento del motor.

Page 66

Español

Si su corte comienza a salirse de la línea, no trate de regresarlo a la línea a la fuerza. Suelte el interruptor tipo gatillo y permita que la hoja se detenga por completo. Luego retire la sierra, vuelva a guiarla y comience un nuevo corte ligeramente por dentro del corte con el que se equivocó. Retire la sierra si debe cambiar la dirección de corte. Si a la fuerza trata de corregir por dentro del corte, la sierra puede trabarse y rebotar. SI LA SIERRA SE TRABA, SUELTE EL INTERRUPTOR TIPO GATILLO Y RETROCEDA CON LA SIERRA HASTA QUE SE SUELTE. VERIFIQUE QUE LA HOJA ESTÉ DERECHA EN EL CORTE Y ALEJADA DEL BORDE DE CORTE ANTES DE VOLVER A ARRANCARLA. Al completar un corte, suelte el interruptor tipo gatillo y permita que la hoja se detenga antes de levantar la sierra de la pieza de trabajo. Cuando levante la sierra, el protector inferior de la hoja, el que está cargado por resorte, se cerrará automáticamente debajo de la hoja. Recuerde que la hoja quedará expuesta hasta que esto ocurra. Nunca ponga su mano debajo del material por ningún motivo. Cuando tenga que retraer manualmente el protector inferior de la hoja (lo que es necesario para iniciar un corte interior), siempre use la palanca de retracción.

ADVERTENCIA: Cuando corte tiras angostas, tenga cuidado de

verificar que las piezas cortadas no queden colgando del interior del protector inferior de la hoja.

CORTES LONGITUDINALES (FIG. 13)

Se utiliza un corte longitudinal para cortar tablas anchas en tablas más angostas, cortando al hilo. La guía manual de la sierra es más difícil cuando se utiliza este tipo de sierra y se recomienda el uso de una guía para cortes longitudinales D

EWALT.

INSTALE LA BARRERA PARA

CORTES LONGITUDINALES

EN ESTA DIRECCIÓN

FIG. 13

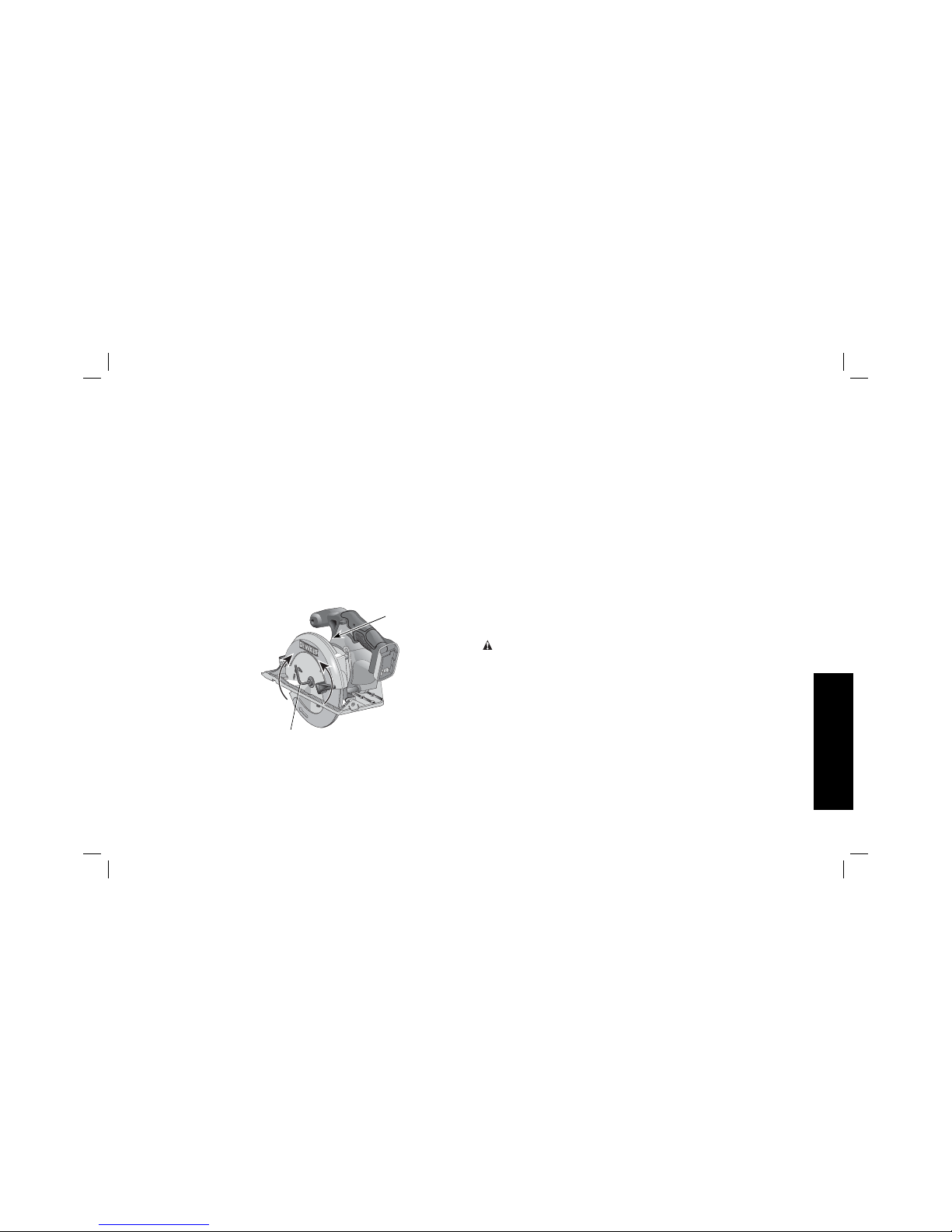

CORTE CENTRAL O DE ORIFICIO (FIG. 14)

ADVERTENCIA: Nunca fije

FIG. 14

el protector inferior de la hoja en la posición elevada. Nunca mueva la sierra hacia atrás cuando haga cortes interiores. Esto podría hacer que la sierra se levante de la superficie de trabajo, lo que podría causar lesiones.

Un corte central es un corte realizado en un piso, una pared u otra superficie plana.

1. Ajuste la base de la sierra de modo que la hoja corte a la profundidad deseada.

2. Incline la sierra hacia adelante y descanse la parte anterior de la base sobre el material a cortar.

3. Usando la palanca de retracción del protector inferior de la hoja, retracte el protector inferior de la hoja a una posición ascendente. Baje la parte posterior de la base hasta que los dientes de la hoja casi toquen la línea de corte.

Page 67

Español

4. Suelte el protector inferior de la hoja (su contacto con la pieza lo mantendrá en una posición que permitirá que se abra libremente conforme inicie el corte). Retire su mano de la palanca de retracción del protector inferior de la hoja y agarre firmemente el mango auxiliar, como lo muestra la Figura 14. Posicione su cuerpo y su brazo de modo que pueda resistir el rebote si esto ocurre.

5. Asegúrese que la hoja no esté en contacto con la superficie de corte antes de arrancar la sierra.

6. Arranque el motor y baje la sierra gradualmente hasta que la base descanse completamente plana sobre el material a cortar. Avance la sierra por la línea del corte hasta que el corte se haya completado.

7. Suelte el interruptor tipo gatillo y permita que la hoja se detenga por completo antes de retirar la hoja del material.

8. Cuando inicie un nuevo corte, repita los pasos anteriores.

MANTENIMIENTO

causar lesiones.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos

abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el

cargador del tomacorriente de CA antes de limpiarlo. Se puede usar un paño o un cepillo suave, que no sea metálico, para quitar la suciedad y la grasa de la parte externa del cargador. No use agua ni cualquier otra solución de limpieza.

Lubricación

La herramienta usa rodamientos autolubricantes y no requieren ser relubricados. Sin embargo, sí se recomienda que una vez al año lleve o envíe la herramienta a un centro de servicio autorizado para una limpieza, inspección y lubricación a fondo del cárter.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este

producto otros accesorios que no sean los que ofrece D

EWALT, el

uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por D

EWALT.

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con D

EWALT Industrial Tool Co.,

701 East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-D

EWALT

(1-800-433-9258) o visite nuestro sitio web www.dewalt.com.

Page 68

Español

Reparaciones

El cargador y las unidades de batería no pueden ser reparados. El cargador y la unidad de batería no contienen piezas reparables. Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben (inclusive inspección y cambio de carbones) ser realizados en un centro de mantenimiento en la fábrica D

EWALT, en un centro de mantenimiento

autorizado D

EWALT u por otro personal de mantenimiento calificado.

Utilice siempre piezas de repuesto idénticas.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS

ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE

SERVICIO MÁS CERCANO

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro (818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DEWALT)

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO: Sello o firma del Distribuidor. Nombre del producto: _______________ Mod./Cat.: ______________ Marca: ________________________ Núm. de serie: _______________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega del producto: _____________________ Nombre y domicilio del distribuidor donde se adquirió el producto: ___________________________________________________________ Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

Page 69

Español

EXCEPCIONES

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.dewalt. com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que se encuentre. Además de la garantía, las herramientas D

EWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

EWALT mantendrá la herramienta y reemplazará las piezas

gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no están cubiertas.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN D

EWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120 y

DCB201

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN D

EWALT

DCB200

UNIDADES DE ALIMENTACIÓN D

EWALT

La garantía del producto quedará nula si la unidad de alimentación ha sido alterada de cualquier manera. D

EWALT no es responsable

de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por la ley.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora D

EWALT, cualquiera sea el

motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta. AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

Page 70

Español

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven ilegibles

o faltan, llame al 1-800-4-D

EWALT (1-800-433-9258) para que se le

reemplacen gratuitamente.

ESPECIFICACIONES

DCS391 20 V Máx* 3 700 rpm DCS393 20 V Máx* 3 700 rpm

SOLAMENTE PARA PROPÓSITO DE MÉXICO:

IMPORTADO POR: BLACK & DECKER S.A. DE C.V.

AVENIDA ANTONIO DOVALI JAIME, # 70 TORRE B PISO 9

COLONIA LA FE, SANTA FÉ

CÓDIGO POSTAL : 01210

DELEGACIÓN ALVARO OB REGÓN

MÉXICO D.F.

TEL. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

“HERRAMIENTAS ELECTRICAS”

en la sección amarilla.

Page 71

Page 72

DEWALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

EWALT

The following are trademarks for one or more D

EWALT power tools: the yellow and black color scheme, the “D” shaped air intake grill, the array

of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the surface of the tool.

DEWALT Battery and Charger Systems

Battery Output Chargers/Charge Time (Minutes) – Chargeurs/Durée de charge (Minutes) – Cargadores de baterías/Tiempo de carga (Minutos)

120 Volts 12 Volts

“X” Indicates that the battery pack is not compatible with that specific charger.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador.

All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific information.

Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

Cat # Voltage DW9106 DW9118 DW9107 DW9108 DW9116 DW9216 DW9117 DW911 DC011 DC022 DC9000 DC9310 DC9320 DCB100 DCB101 DCB103 DW0246 DCB119 DW0249 DW9109 DC9319

DC9360 36 X X X X X X X X X X 60 X X X X X X X X X X

DC9280 28 X X X X X X X X X X 60 X X X X X X X X X X DW0242 24 X X X X X X X X X X X X X X X X 60 X 60 X X DC9096 18 X X X 60 60 60 20 60 60 60 X 60 60 X X 60 X X X 60 60 DC9099 18 X X X 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DC9180 18 X X X X X X X X X X X 60 60 X X 60 X X X X 60 DC9181 18 X X X X X X X X X X X 30 30 X X 30 X X X X 30 DCB200 20 X X X X X X X X X X X X X X 60 60 X 90 X X X DCB201 20 X X X X X X X X X X X X X X 30 30 X 45 X X X DW9096 18 X X X 60 60 60 20 60 60 60 X 60 60 X X 60 X X X 60 60 DW9098 18 X X X 30 30 30 12 30 30 30 X 30 30 X X 30 X X X 30 30 DW9099 18 X X X 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DC9091 14.4 90 115 60 60 60 60 20 60 60 60 X 60 60 X X 60 X X X 60 60 DC9094 14.4 60 90 45 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DW9091 14.4 60 90 45 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DW9094 14.4 45 60 30 30 30 30 12 30 30 30 X 30 30 X X 30 X X X 30 30 DCB120 12 X X X X X X X X X X X X X 40 30 30 X 40 X X X DC9071 12 90 115 60 60 60 60 20 60 60 60 X 60 60 X X 60 X X X 60 60 DW9050 12 40 X X X X X X X X X X X X X X X X X X X X DW9071 12 60 90 45 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DW9072 12 45 60 30 30 30 30 12 30 30 30 X 30 30 X X 30 X X X 30 30 DW9048 9.6 40 X X X X X X X X X X X X X X X X X X X X DW9061 9.6 60 90 45 45 45 45 15 45 45 45 X 45 45 X X 45 X X X 45 45 DW9062 9.6 45 60 30 30 30 30 12 30 30 30 X 30 30 X X 30 X X X 30 30 DW9057 7.2 45 60 30 30 30 30 12 30 30 30 X 30 30 X X 30 X X X 30 30

* Maximum initial battery voltage (measured without a workload) is 20 volts. Nominal voltage is 18. * La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18. * El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de 18.
