DeWALT DCS388N User manual

503912-06 RUS/UA

Перевод соригинала инструкции

DCS388

Рисунок A

2 1

6

10

9

8

5

3

4

7

Рисунок B

Рисунок D

8

Рисунок C

7

8

7

Рисунок E

2

11

1

2

Рисунок F

6

Рисунок H

Рисунок G

5

3

Рисунок I

3

Рисунок J Рисунок K

2

1

4

АККУМУЛЯТОРНАЯ САБЕЛЬНАЯ ПИЛА
DCS388

Поздравляем Вас!

Вы выбрали инструмент фирмы DEWALT. Тщательная
разработка изделий, многолетний опыт фирмы
по производству инструментов, различные
усовершенствования сделали электроинструменты

EWALT одними из самых надёжных помощников для

D
профессионалов.

Технические характеристики

DCS388
Напряжение питания В пост. тока 54
Тип 1
Тип аккумулятора Li-Ion
Макс. выходная мощность Вт 1 550
Число оборотов без нагрузки об./мин 0 - 3 000
Величина хода мм 28,6
Режущая способность в дереве/

металлических профилях/пластиковых трубах
Вес (без аккумулятора) кг 3,54

Сумма величин шума и вибрации (сумма векторов по трём осям),
измеренных в соответствии со стандартом EN60745-2-11:

(звуковое давление) дБ(А) 86

L

PA

(акустическая мощность) дБ(А) 97

L

WA

K (погрешность измерения акустической

мощности)

Распил деревянных панелей

Значения вибрационного воздействия

=

a

h,B

Погрешность K = м/с² 1,5

Распил деревянных балок

Значения вибрационного воздействия

=

a

h,WB

Погрешность K = м/с² 2,3

Уровень вибрации, указанный вданном информационном
листке, был рассчитан по стандартному методу
тестирования всоответствии со стандартом EN60745
иможет использоваться для сравнения инструментов
разных марок. Он может также использоваться для
предварительной оценки воздействия вибрации.

ВНИМАНИЕ: Заявленная величина вибрации
относится только косновным видам применения



инструмента. Однако если инструмент
применяется не по основному назначению,
сдругими принадлежностями или содержится
вненадлежащем порядке, уровень вибрации будет
отличаться от указанной величины. Это может

мм 300/130/160

дБ(А) 3

м/с² 12,5

м/с² 12,0

значительно увеличить воздействие вибрации
втечение всего периода работы инструментом.

При оценке уровня воздействия вибрации
необходимо также учитывать время, когда
инструмент находился ввыключенном состоянии
или когда он включён, но не выполняет какую-либо
операцию. Это может значительно уменьшить
уровень воздействия втечение всего периода
работы инструментом.

Определите дополнительные меры
предосторожности для защиты оператора от
воздействия вибрации, такие как: тщательный уход
за инструментом ипринадлежностями, содержание
рук втепле, организация рабочего места.

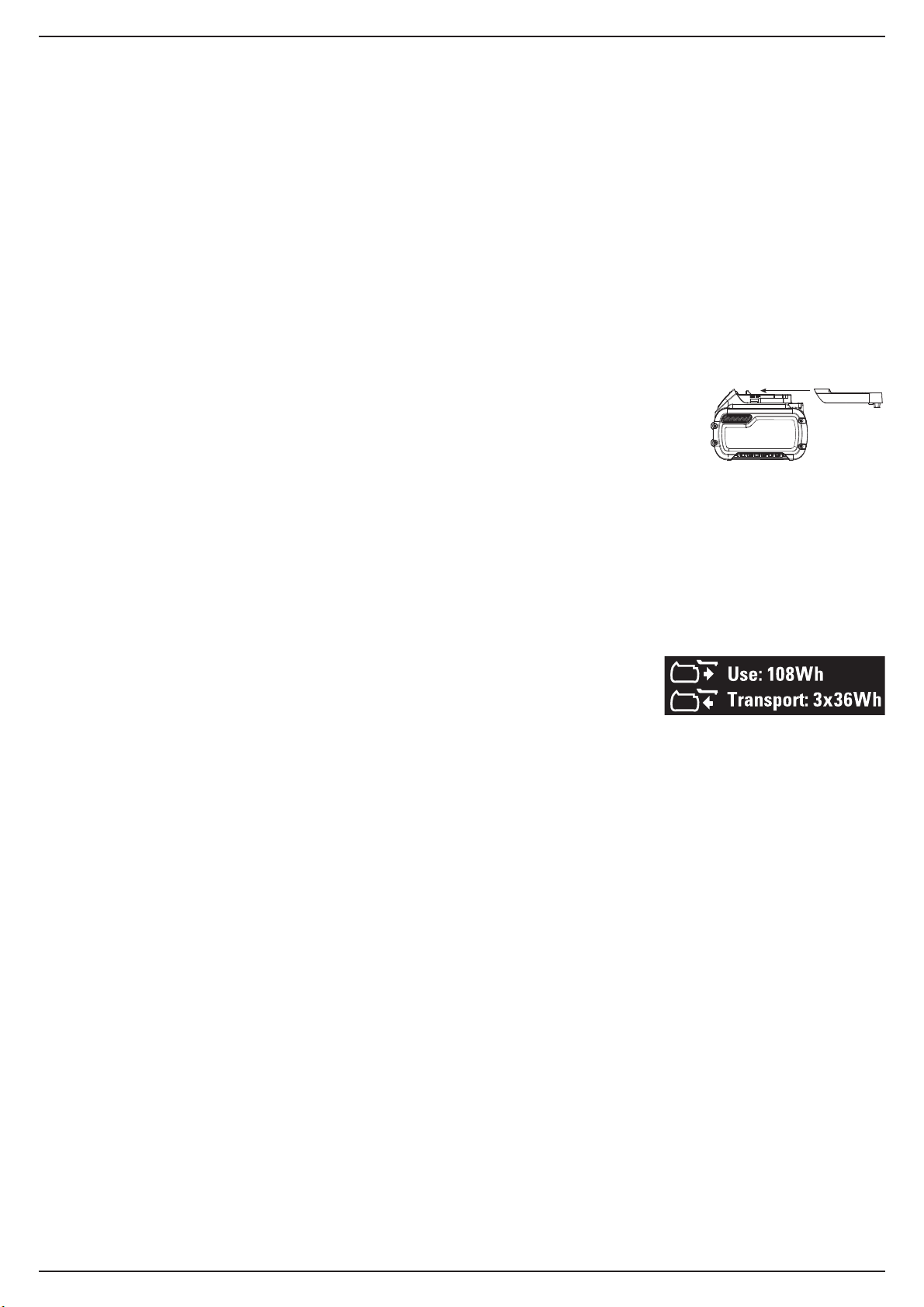

Аккумулятор DCB546

Тип аккумулятора Li-Ion
Напряжение питания В пост. тока 18/54
Ёмкость Ач 6,0/2,0
Вес кг 1,05

Зарядное устройство DCB118

Напряжение питания В перем. тока 230
Тип аккумулятора 18/54 V Li-Ion
Приблизительное

время зарядки

Вес кг 0,66

Зарядное устройство DCB118 предназначено для зарядки
Li-Ion XR аккумуляторов напряжением 18 Виаккумуляторов
XR FLEXVOLT™ (DCB181, DCB182, DCB183, DCB183B, DCB184,
DCB184B, DCB185 иDCB546).

Минимальные электрические предохранители:
Инструменты 230 В 10 ампер, электросеть

мин. 22 (1,3 Aч) 22 (1,5 Aч) 30 (2,0 Aч)

45 (3,0 Aч) 60 (4,0 Aч) 75 (5,0 Aч)

60 (6,0 Aч)

Декларация соответствия ЕС

Директива по механическому
оборудованию

Аккумуляторная сабельная пила
DCS388

DEWALT заявляет, что продукты, обозначенные вразделе
«Технические характеристики», разработаны вполном
соответствии со стандартами: 2006/42/EC, EN60745­1:200 9+A11:2010, EN60745-2-11:2010.

Данные продукты также соответствуют Директивам
2014/30/EU и2011/65/EU. За дополнительной информацией
обращайтесь по указанному ниже адресу или по адресу,
указанному на последней странице руководства.

5

Нижеподписавшееся лицо полностью отвечает за
соответствие технических данных иделает это заявление от
имени фирмы D

Маркус Ромпел (Markus Rompel)
Директор по инженерным разработкам

EWALT, Richard-Klinger-Straße 11,

D
D-65510, Idstein, Germany

09.05.16

ВНИМАНИЕ: Внимательно прочтите руководство
по эксплуатации для снижения риска получения
травмы.

EWALT.

Определения: Предупреждения

1) Без опас нос ть рабочего мес та

a ) Содержите рабочее место вчистоте

иобеспечьте хорошее освещение. Плохое

освещение или беспорядок на рабочем месте может
привести кнесчастному случаю.

b ) Не используйте электроинструменты, если

есть опасность возгорания или взрыва,
например, вблизи легко воспламеняющихся
жидкостей, газов или пыли. Впроцессе работы

электроинструменты создают искровые разряды,
которые могут воспламенить пыль или горючие
пары.

c ) Во время работы сэлектроинструментом не

подпускайте близко детей или посторонних
лиц. Отвлечение внимания может вызвать уВас

потерю контроля над рабочим процессом.

безопасности

Следующие определения указывают на степень важности
каждого сигнального слова. Прочтите руководство по
эксплуатации иобратите внимание на данные символы.

ОПАСНО: Означает чрезвычайно опасную
ситуацию, которая приводит ксмертельному



исходу или получению тяжёлой травмы.
ВНИМАНИЕ: Означает потенциально опасную

ситуацию, которая может привести



ксмертельному исходу или получению
тяжёлой травмы.

ПРЕДУПРЕЖДЕНИЕ: Означает потенциально

опасную ситуацию, которая может привести



кполучению травмы лёгкой или средней
тяжести.

ПРЕДОСТЕРЕЖЕНИЕ: Означает ситуацию,
не связанную сполучением телесной
травмы, которая, однако, может привести
кповреждению инструмента.

Риск поражения электрическим током!



Огнеопасность !



Общие правила безопасности при работе
с электроинструментами

ВНИМАНИЕ: Внимательно прочтите все
инструкции по безопасности ируководство по



эксплуатации. Несоблюдение всех перечисленных
ниже правил безопасности иинструкций может
привести кпоражению электрическим током,
возникновению пожара и/или получению тяжёлой
травмы.

СОХРАНИТЕ ВСЕ ПРАВИЛА

БЕЗОПАСНОСТИ И ИНСТРУКЦИИ ДЛЯ

ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ

Термин «Электроинструмент» во всех привёденных ниже
указаниях относится кВашему сетевому (скабелем) или
аккумуляторному (беспроводному) электроинструменту.

2) Электробезопасность

a ) Вилка кабеля электроинструмента должна

соответствовать штепсельной розетке.
Ни вкоем случае не видоизменяйте вилку
электрического кабеля. Не используйте
соединительные штепсели-переходники, если
всиловом кабеле электроинструмента есть
провод заземления. Использование оригинальной

вилки кабеля исоответствующей ей штепсельной
розетки уменьшает риск поражения электрическим
током.

b ) Во время работы сэлектроинструментом

избегайте физического контакта
сзаземлёнными объектами, такими как
трубопроводы, радиаторы отопления,
электроплиты ихолодильники. Риск поражения

электрическим током увеличивается, если Ваше
тело заземлено.

c ) Не используйте электроинструмент под

дождём или во влажной среде. Попадание воды
вэлектроинструмент увеличивает риск поражения
электрическим током.

d ) Бережно обращайтесь сэлектрическим

кабелем. Ни вкоем случае не используйте
кабель для переноски электроинструмента
или для вытягивания его вилки из
штепсельной розетки. Не подвергайте
электрический кабель воздействию высоких
температур исмазочных веществ; держите
его встороне от острых кромок идвижущихся
частей электроинструмента. Повреждённый

или запутанный кабель увеличивает риск поражения
электрическим током.

e ) При работе сэлектроинструментом

на открытом воздухе используйте
удлинительный кабель, предназначенный
для наружных работ. Использование кабеля,

пригодного для работы на открытом воздухе,
снижает риск поражения электрическим током.

6

f ) При необходимости работы

сэлектроинструментом во влажной
среде используйте источник питания,
оборудованный устройством защитного
отключения (УЗО). Использование УЗО снижает

риск поражения электрическим током.

убедитесь, что данное устройство
подключено ииспользуется надлежащим
образом. Использование устройства пылеудаления

значительно снижает риск возникновения
несчастного случая, связанного сзапылённостью
рабочего пространства.

3) Личная безопасность

a ) При работе сэлектроинструментами

будьте внимательны, следите за тем,
что Вы делаете, ируководствуйтесь
здравым смыслом. Не используйте
электроинструмент, если Вы устали,
атакже находясь под действием
алкоголя или понижающих реакцию
лекарственных препаратов идругих
средств. Малейшая неосторожность при работе

сэлектроинструментами может привести
ксерьёзной травме.

b ) При работе используйте средства

индивидуальной защиты. Всегда надевайте
защитные очки. Своевременное использование

защитного снаряжения, аименно: пылезащитной
маски, ботинок на нескользящей подошве,
защитного шлема или противошумовых наушников,
значительно снизит риск получения травмы.

c ) Не допускайте непреднамеренного

запуска. Перед тем, как подключить
электроинструмент ксети и/или
аккумулятору, поднять или перенести его,
убедитесь, что выключатель находится
вположении «выключено». Не переносите

электроинструмент снажатым курковым
выключателем ине подключайте ксетевой розетке
электроинструмент, выключатель которого
установлен вположение «включено», это может
привести кнесчастному случаю.

d ) Перед включением электроинструмента

снимите снего все регулировочные или
гаечные ключи. Регулировочный или гаечный ключ,

оставленный закреплённым на вращающейся части
электроинструмента, может стать причиной
получения тяжёлой травмы.

e ) Работайте вустойчивой позе. Всегда твёрдо

стойте на ногах, сохраняя равновесие. Это
позволит Вам не потерять контроль при работе
электроинструментом внепредвиденной ситуации.

f ) Одевайтесь соответствующим образом. Во

время работы не надевайте свободную одежду
или украшения. Следите за тем, чтобы Ваши
волосы, одежда или перчатки находились
впостоянном отдалении от движущихся
частей инструмента. Свободная одежда,

украшения или длинные волосы могут попасть
вдвижущиеся части инструмента.

g ) Если электроинструмент снабжён

устройством сбора иудаления пыли,

4) Использование электроинстру­ментов и технический уход

a ) Не перегружайте электроинструмент.

Используйте Ваш инструмент по назначению.

Электроинструмент работает надёжно
ибезопасно только при соблюдении параметров,
указанных вего технических характеристиках.

b ) Не используйте электроинструмент, если

его выключатель не устанавливается
вположение включения или выключения.

Электроинструмент снеисправным выключателем
представляет опасность иподлежит ремонту.

c ) Отключайте электроинструмент от сетевой

розетки и/или извлекайте аккумулятор перед
регулировкой, заменой принадлежностей или
при хранении электроинструмента. Такие

меры предосторожности снижают риск случайного
включения электроинструмента.

d ) Храните неиспользуемые

электроинструменты внедоступном
для детей месте ине позволяйте лицам,
не знакомым сэлектроинструментом
или данными инструкциями, работать
сэлектроинструментом. Электроинструменты

представляют опасность вруках неопытных
пользователей.

e ) Регулярно проверяйте исправность

электроинструмента. Проверяйте точность
совмещения илёгкость перемещения
подвижных частей, целостность
деталей илюбых других элементов
электроинструмента, воздействующих на
его работу. Не используйте неисправный
электроинструмент, пока он не будет
полностью отремонтирован. Большинство

несчастных случаев являются следствием
недостаточного технического ухода за
электроинструментом.

f ) Следите за остротой заточки ичистотой

режущих принадлежностей. Принадлежности
сострыми кромками позволяют избежать
заклинивания иделают работу менее
утомительной.

g ) Используйте электроинструмент, аксессуары

инасадки всоответствии сданным
Руководством по эксплуатации исучётом
рабочих условий ихарактера будущей работы.

Использование электроинструмента не по
назначению может создать опасную ситуацию.

7

5) Использование аккумуляторных
инструментов и технический уход

a ) Заряжайте аккумулятор зарядным

устройством марки, указанной
производителем. Зарядное устройство, которое

подходит кодному типу аккумуляторов, может
создать риск возгорания вслучае его использования
саккумуляторами другого типа.

b ) Используйте электроинструменты только

сразработанными специально для них
аккумуляторами. Использование аккумулятора

какой-либо другой марки может привести
квозникновению пожара иполучению травмы.

c ) Держите не используемый аккумулятор

подальше от металлических предметов,
таких как скрепки, монеты, ключи, гвозди,
шурупы, идругих мелких металлических
предметов, которые могут замкнуть
контакты аккумулятора. Короткое замыкание

контактов аккумулятора может привести
кполучению ожогов или возникновению пожара.

d ) Вкритических ситуациях из аккумулятора

может вытечь жидкость (электролит);
избегайте контакта скожей. Если жидкость
попала на кожу, смойте её водой. Если
жидкость попала вглаза, обращайтесь за
медицинской помощью. Жидкость, вытекшая из

аккумулятора, может вызвать раздражение или
ожоги.

6) Техническое обслуживание

a ) Ремонт Вашего электроинструмента должен

производиться только квалифицированными
специалистами сиспользованием идентичных
запасных частей. Это обеспечит безопасность

Вашего электроинструмента вдальнейшей
эксплуатации.

Дополнительные правила безопасности
при работе сабельными пилами

• Держите инструмент за изолированные ручки
при выполнении операций, во время которых
режущий инструмент может соприкасаться со
скрытой проводкой. Контакт насадки снаходящимся

под напряжением проводом делает не покрытые
изоляцией металлические части электроинструмента
также «живыми», что создаёт опасность поражения
оператора электрическим током.

• ВСЕГДА надевайте респиратор. Вдыхание
производственной пыли может стать причиной
затрудненного дыхания ивозможной травмы.

• Никогда не включайте инструмент, если полотно
зажато или касается заготовки.

• Держите руки встороне от движущихся частей
инструмента. Никогда не держите руки взоне
распила.

• Будьте особенно осторожны при выполнении

отрезов выше уровня головы ипроявите особое
внимание при наличии воздушных контактных
линий, обзор которых может быть затруднён.

Заблаговременно спрогнозируйте траекторию падения
сучьев ищепок.

• Не допускается непрерывная работа данным

электроинструментом втечение длительного
периода времени. Вибрация, возникающая во время

использования инструмента, может привести
кнеизлечимым травмам пальцев ирук. Используйте
перчатки для лучшей антивибрационной защиты,
устраивайте частые перерывы вработе иограничьте
время работы инструмента.

Включение и выключение

• После выключения, не пытайтесь тормозить пальцами
продолжающее двигаться пильное полотно.

• Кладите пилу на рабочий стол или верстак только
ввыключенном состоянии. После выключения пильное
полотно продолжает двигаться еще несколько секунд.

Во время пиления

• При использовании пильных полотен, специально
предназначенных для работ по дереву, перед началом
работы удалите из обрабатываемой заготовки все
гвозди идругие металлические предметы.

• По возможности, используйте зажимы или тиски для
надёжного крепления обрабатываемой заготовки.

• Не пытайтесь распиливать очень мелкие детали.

• Не наклоняйтесь слишком сильно вперёд. Обеспечьте
устойчивое положение, особенно на лестницах
иподмостках.

• Всегда удерживайте пилу обеими руками.

• Используйте гибкие полотна для выпиливания
криволинейных заготовок иотверстий.

Проверка и замена пильного полотна

• Используйте только полотна, соответствующие
стандартам, которые указаны вданном руководстве.

• Следует использовать только острые полотна
вотличном рабочем состоянии; треснувшие или
согнутые полотна необходимо немедленно выбросить
изаменить.

• Убедитесь внадёжной фиксации полотна.

Остаточные риски

Несмотря на соблюдение соответствующих инструкций по
технике безопасности ииспользование предохранительных
устройств, некоторые остаточные риски невозможно
полностью исключить. К ним относятся:

• Ухудшение слуха.

• Риск получения травмы от разлетающихся частиц.

• Риск получения ожогов от принадлежностей инасадок,
которые впроцессе работы сильно нагреваются.

• Риск получения травмы, связанный спродолжительным
использованием инструмента.

8
