DeWalt DCH481N operation manual

Final page size: A5 (148mm x 210mm)

DCH481

DeWALT

Dansk (oversat fra original brugsvejledning) 3

Deutsch (übersetzt von den originalanweisungen) 13

English (original instructions) 24

Español (traducido de las instrucciones originales) 34

Français (traduction de la notice d’instructions originale) 45

Italiano (tradotto dalle istruzioni originali) 56

Nederlands (vertaald vanuit de originele instructies) 67

Norsk (oversatt fra de originale instruksjonene) 78

Português (traduzido das instruções originais) 88

Suomi (käännetty alkuperäisestä käyttöohjeesta) 99

Svenska (översatt från de ursprungliga instruktionerna) 109

Türkçe (orijinal talimatlardan çevrilmiştir) 119

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 129

Fig. A

Fig. B

Fig. C

Fig. D Fig. E

Fig. F

DeWALT

SVÆR ROTERENDE BOREHAMMER UDEN LEDNING DCH481

Tillykke!

Du har valgt et produktudvikling og innovation gør pålidelige partnere for professionelle brugere afelværktøj.

-værktøj. Mange års erfaring, ihærdig én af de mest

Tekniske Data

DCH481 Spænding V Type 1 Hastighed ved ingen belastning min Påvirkningshastighed ved ingen belastning bpm 3150 Enkelt slagsenergi (EPTA 05/2009) J 6,1 Maksimal boreafstand i beton mm 40 Optimal boreafstand i beton mm 16–30 Maksimal kerneboreafstand i beton mm 45-100 Værktøjsholder SDS-MAX Kravediameter mm 76 Batteritype Li-Ion Vægt (uden batteripakke) kg 5,4

Samlede støj- og vibrationsværdier (triax vector sum) i henhold til EN60745-2-6:

LPA (emissions lydtryksniveau) dB(A) 96 LWA (lydtryksniveau) dB(A) 107 K (usikkerhed for det angivne lydniveau) dB(A) 3

-1

540

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre.

EF-Konformitetserklæring

Maskindirektiv

Svær roterende borehammer uden ledning

DCH481

erklærer, at produkterne beskrevet under Tekniske

data er udformet i overensstemmelse med:

2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-6:2010. Disse produkter overholder også direktivet 2014/30/EU og

2011/65/EU. Kontakt oplysninger eller se bagsiden afmanualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af

på følgende adresse for yderligere

DANSK

Boring i beton

Vibrationsemissionsværdi a Usikkerhed K = m/s² 1,5

Mejsling

Vibrationsemissionsværdi a Usikkerhed K = m/s² 1,5

Boring i metal

Vibrationsemissionsværdi a Usikkerhed K = m/s² 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis



værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant.

= m/s² 9,4

h, HD

= m/s² 8,5

h,cheq

= m/s² ≤ 2,5

h,D

Markus Rompel Direktør for maskinteknik

, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

05.01.2017

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller



alvorligpersonskade. ADVARSEL: Angiver en potentielt farlig situation, der

medmindre den undgås, kunne resultere i død eller



alvorligpersonskade. FORSIGTIG: Angiver en potentielt farlig situation, der

medmindre den undgås, kan resultere i mindre eller



moderatpersonskade.

Vægt

DANSK

Batterier Opladere/opladningstider (minutter)

Kat # V

DCB547 18/54 3,0/9,0 1,25 420 220 140 85 140 X DCB546 18/54 2,0/6,0 1,05 270 140 90 60 90 X DCB181 18 1,5 0,35 70 35 22 22 22 45

DCB182 18 4,0 0,61 185 100 60 60 60 120 DCB183/B 18 2,0 0,40 90 50 30 30 30 60 DCB184/B 18 5,0 0,62 240 120 75 75 75 150

DCB185 18 1,3 0,35 60 30 22 22 22 X

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere

iproduktskade. Angiver risiko for elektriskstød.



Angiverbrandfare.



Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og



instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG

INSTRUKTIONER TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst.

Rodede eller mørke områder giver anledning tilulykker.

b ) Undlad at benytte elektrisk værktøj i en

eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv

ellerdampe.

c ) Hold børn og omkringstående på afstand, når der

anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten.

Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik

og dertil passende stikkontakter reducerer risikoen for elektriskstød.

b ) Undgå kropskontakt med jordforbundne overflader,

såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet.

c ) Undlad at udsætte elektrisk værktøj for regn eller

våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød.

Vægt

DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

d ) Undlad at udsætte ledningen for overlast. Brug

aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger

risikoen for elektriskstød.

e ) Når elektrisk værktøj benyttes udendørs, skal der

anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til

udendørs brug, reducerer risikoen for elektriskstød.

f ) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder

reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig,

og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade.

b ) Brug personligt sikkerhedsudstyr. Bær altid

beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader.

c ) Undgå utilsigtet start. Sørg for, at der er slukket for

kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker.

d ) Fjern eventuelle justerings- eller skruenøgler, før det

elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade.

e ) Undlad at række for langt. Hold hele tiden en god

fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår.

f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj

eller smykker. Hold dit hår, tøj og handsker væk fra

bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele.

g ) Hvis der anvendes støvudsugnings- eller

støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr

kan begrænse farer forårsaget afstøv.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a ) Undlad at bruge magt over for det elektriske

værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare

opgaven bedre og mere sikkert med den ydelse, som det er beregnettil.

b ) Undlad at benytte elektrisk værktøj, hvis kontakten

ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres.

c ) Træk stikket ud af stikkontakten og/eller

batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet.

d ) Opbevar elektrisk værktøj uden for rækkevidde

af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj

er farligt i hænderne på personer, som ikke er instrueret i brugenderaf.

e ) Vedligeholdelse af elektrisk værktøj. Undersøg

om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange

ulykker er forårsaget af dårligt vedligeholdtværktøj.

f ) Hold skæreværktøj skarpe og rene. Ordentligt

vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre.

g ) Brug elektrisk værktøj, tilbehør, bor, osv. i

overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre

opgaver end dem, det er beregnet til, kan resultere i en farligsituation.

5) Anvendelse og Vedligeholdelse af Batteri

a ) Må kun genoplades med den oplader, som er

angivet af fabrikanten. En oplader, der er beregnet til en

bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke.

b ) Brug kun elektrisk værktøj med de batteripakker,

der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand.

c ) Når en batteripakke ikke er i brug, skal den holdes

borte fra andre metalgenstande, såsom papirclips,

DANSK

mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem

batterikontakter kan forårsage forbrænding ellerbrand.

d ) Hvis en batteripakke udsættes for overlast, kan der

sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation

ellerforbrænding.

6) Service

a ) Elektrisk værktøj skal serviceres af en kvalificeret

servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets

driftssikkerhedopretholdes.

Yderligere specifikke sikkerhedsregler for roterende hamre

• Brug hørebeskyttelse. Støjeksponering kan

forårsagehøreskader.

• Brug de ekstra håndtag, der følger med værktøjet.

Manglende kontrol kan medførepersonskade.

• Hold kun fast i det elektriske værktøj på de isolerede

håndtagsflader under udførelse af arbejdet, hvor skæreværktøjet kan berøre skjulte ledninger. Hvis det

kommer i kontakt med en strømførende ledning, kan blotlagte metaldele på det elektriske værktøjgøres strømførende og give stød tilbrugeren.

• Brug klemmer eller andre praktiske metoder til at fastgøre og støtte arbejdsemnet til et stabilt underlag. Det er ustabilt at holde arbejdsemnet i hånden eller mod kroppen og kan medføre manglendekontrol.

• Anvend sikkerhedsbriller eller anden øjenbeskyttelse. Under betjening af hammeren kan der hvirvle savsmuld rundt. Flyvende partikler kan forårsage permanent øjenskade. Brug en støvmaske eller et åndedrætsværn til støvfrembringende handlinger. Ørebeskyttelse vil være nødvendigt under de flestebetjeninger.

• Hold godt fast på værktøjet hele tiden. Forsøg ikke at betjene værktøjet uden at holde det med begge hænder. Det anbefales altid at anvende sidehåndtaget. Betjening af værktøjet med én hånd kan medføre manglende kontrol. Det kan også udgøre en fare at bryde igennem eller støde på hårde materialer, såsom en armeringsstang. Fastgør sidehåndtaget godt førbrug.

• Betjen ikke værktøjet i længere tid ad gangen. Vibration som følge af hammerens bevægelse kan medføre skade på dine hænder og arme. Anvend handsker som en ekstra pude og begræns udsættelsen ved at tage mangepauser.

• Forsøg ikke selv at reparere dele. Mejselreparation bør udføres af en autoriseret specialist. Ukorrekt reparerede mejsler kan forårsagepersonskade.

• Anvend handsker, når du betjener værktøjet eller skifter delene. Blotlagte metaldele på værktøjet og delene kan blive ekstremt

DANSK

DeWALT

varme under betjening. Små dele af ødelagt materiale kan skade barehænder.

• Læg aldrig værktøjet fra dig, før delene er helt stoppet. Det kan forårsage personskade at fjernedelene.

• Slå ikke på fastsiddende dele med en hammer for at løsne dem. Metalfragmenter eller materialespåner kan løsnes og forårsagepersonskade.

• Mejsler, der er en smule slidte, kan hvæsses ved hjælp afslibning.

• Hold strømledningen borte fra den roterende del. Vikl ikke ledningen om kroppen. En elektrisk ledning, der er bundet om en roterende del, kan forårsage personskade og manglendekontrol.

Øvrige farer

Følgende farer er forbundet med brugen af roterende hamre:

• Lemlæstelser forårsaget af berøring af roterende eller varme dele afværktøjet.

Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse er:Høreskader.

• Risiko for at få fingrene i klemme under skift aftilbehør.

• Helbredsrisiko ved indånding af støv, der udvikles under arbejde med beton og/ellermurværk.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din overensstemmelse med EN60335. Derfor kræves der ingenjordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem

‘sserviceorganisation.

-oplader er dobbeltisoleret i

GEM DISSE INSTRUKTIONER

Opladere

opladere kræver ingen justering og er designet til at

være så brugervenlige sommuligt.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et



elektriskchok. ADVARSEL: Vi anbefaler brug af en reststrømsanordning

med en reststrømskapacitet på 30mA ellermindre.



FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun



batterier. Andre batterityper kan eksplodere og forårsagepersonskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret.



BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre

opladere end dem, der er omtalt i denne manual.

Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end

opladning af

brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt

på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning

kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring

opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder.

Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret

værksted, når service eller reparation er påkrævet.

Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på

nogen form for rengøring. Dette vil reducere risikoen for

genopladelige batterier. Al anden

genopladelige

elektrisk chok. Fjernelse af batteripakken vil ikke reducere dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V

husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere

tilkøretøjer.

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm2; den maksimale længde er 30m.

Ved brug af en kabeltromle skal kablet altid rulles heltud.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættesi.

2. Indsæt batteripakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen erstartet.

3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap udtagebatteripakken.

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker skal batteripakken lades helt op, før den anvendes førstegang.

1

i opladeren og kontrollér, at pakken

2

på batteripakken for at

Betjening af oplader

Se indikatorerne nedenfor for batteripakkensopladestatus.

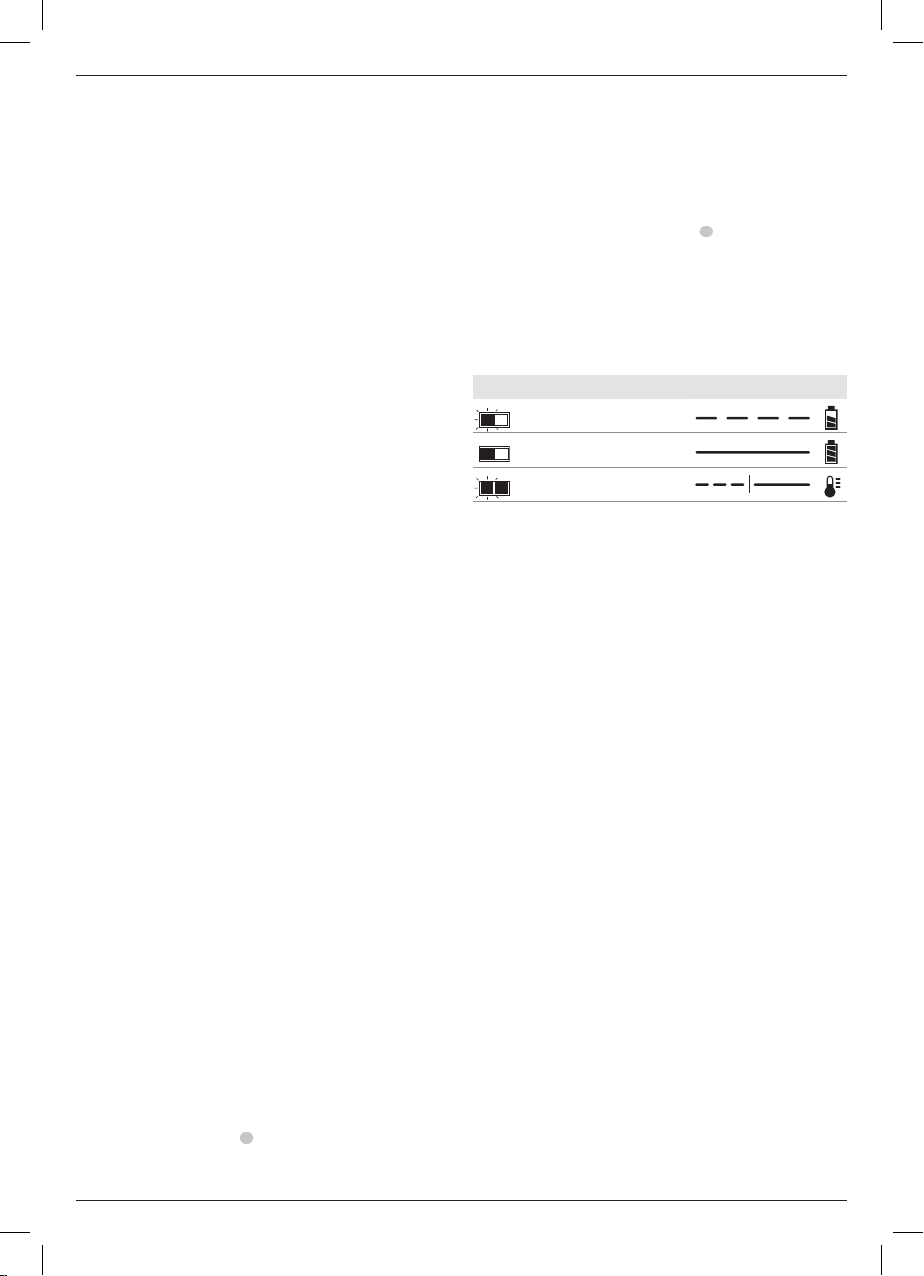

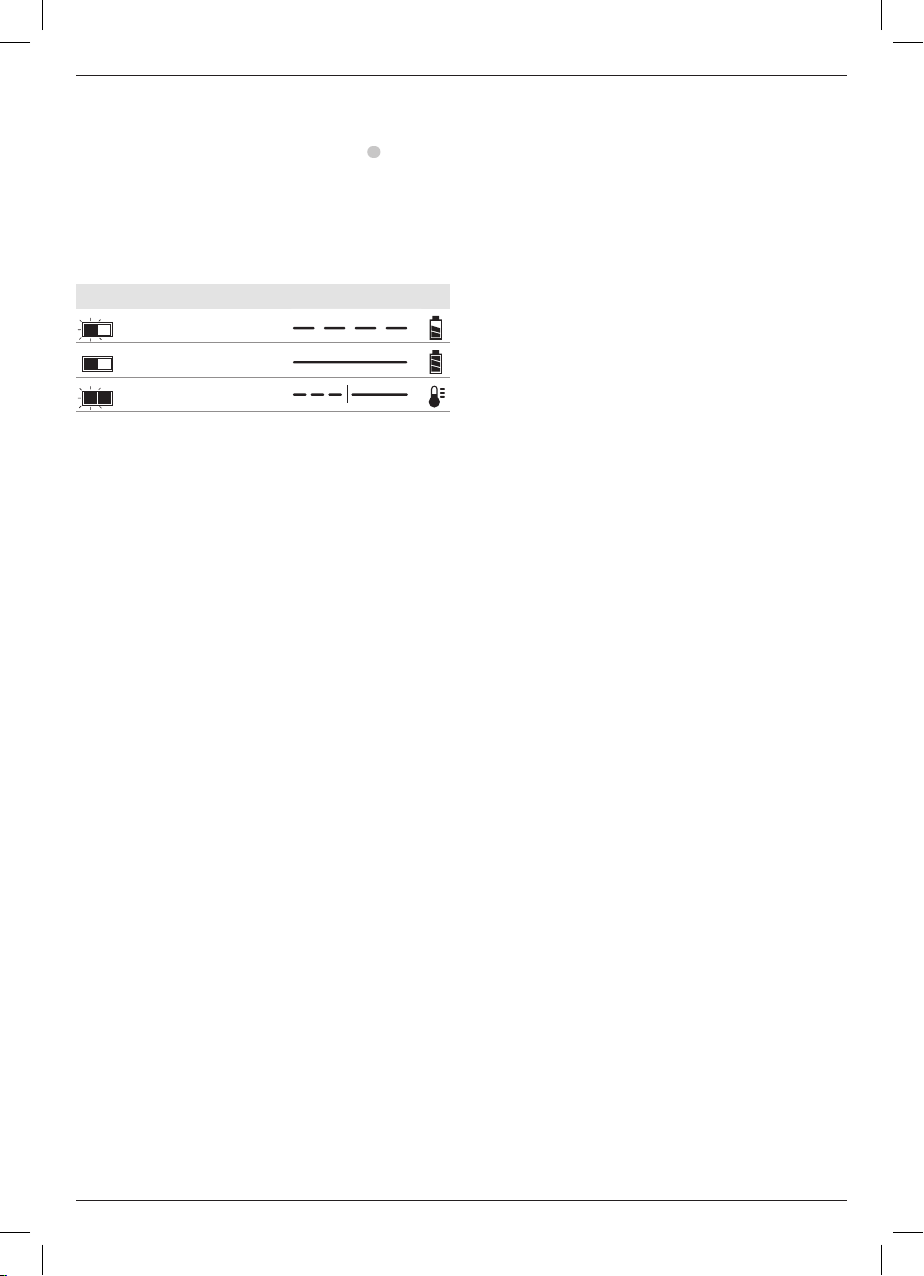

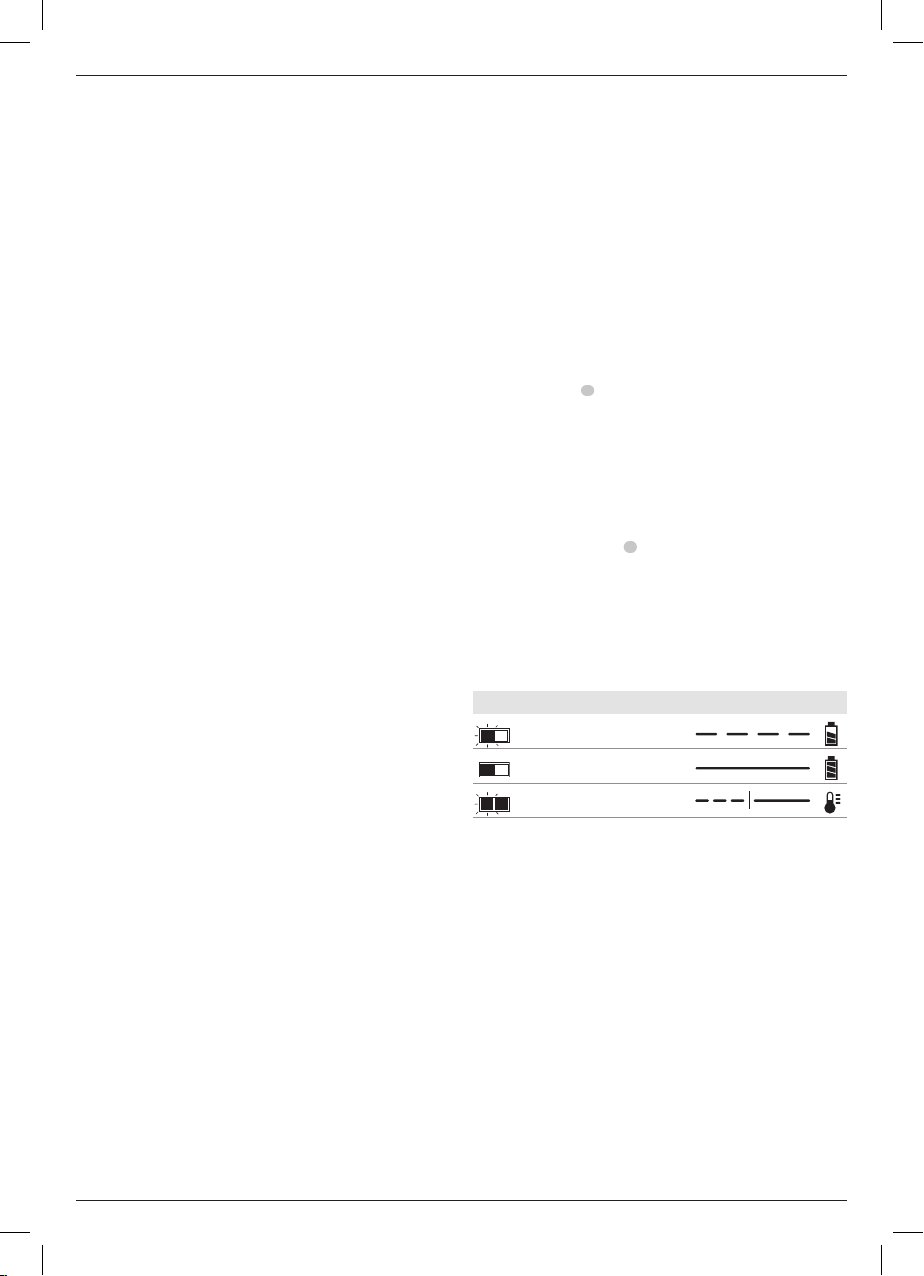

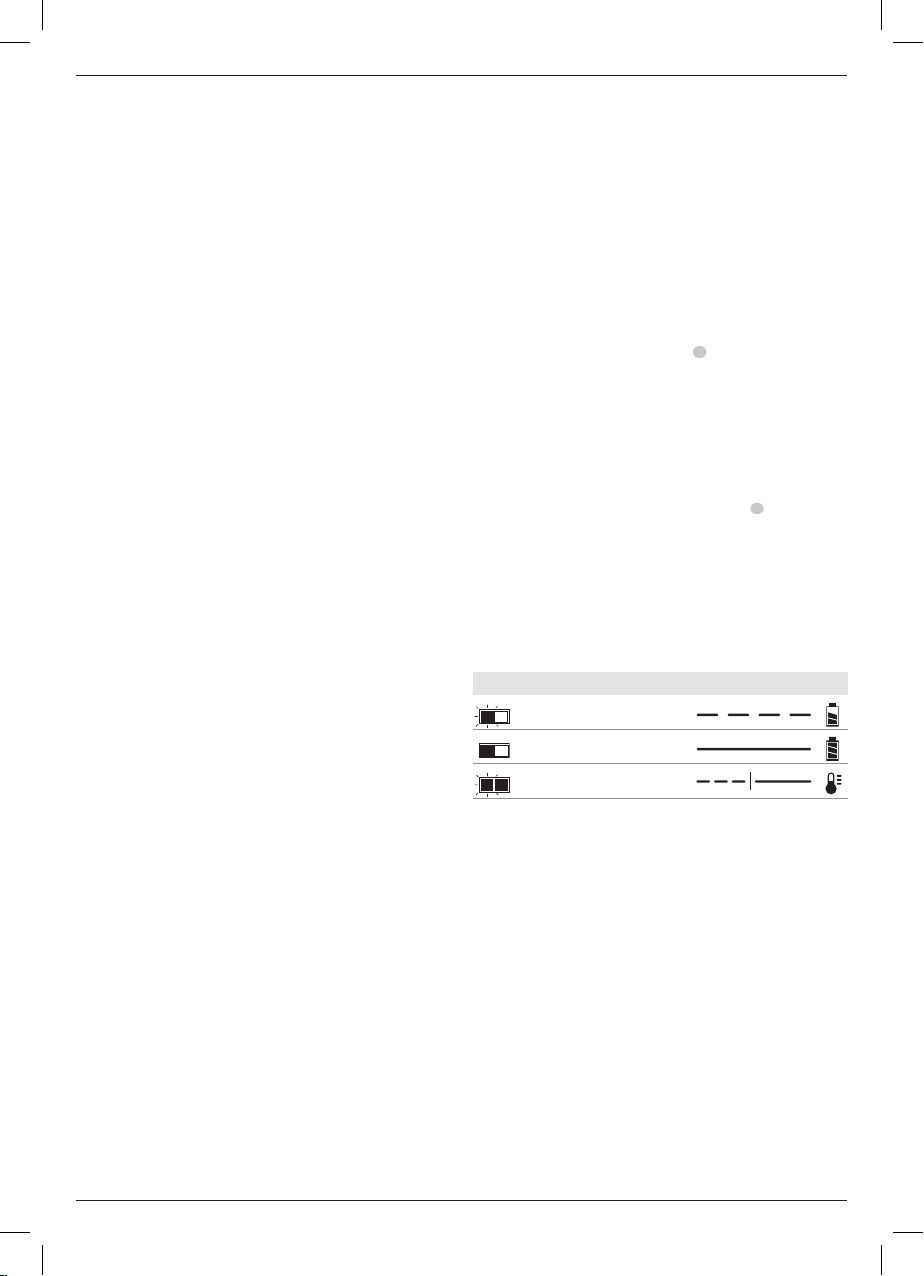

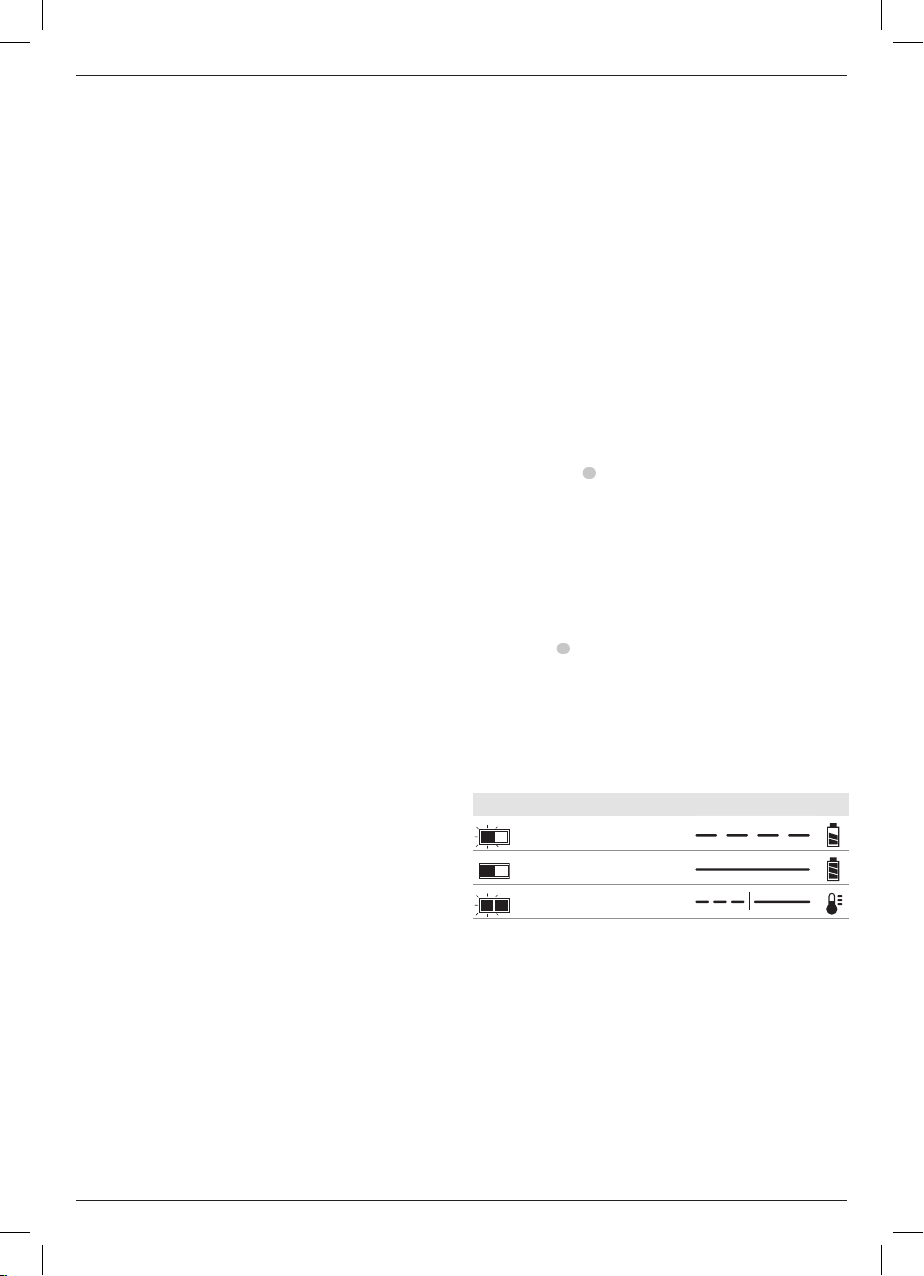

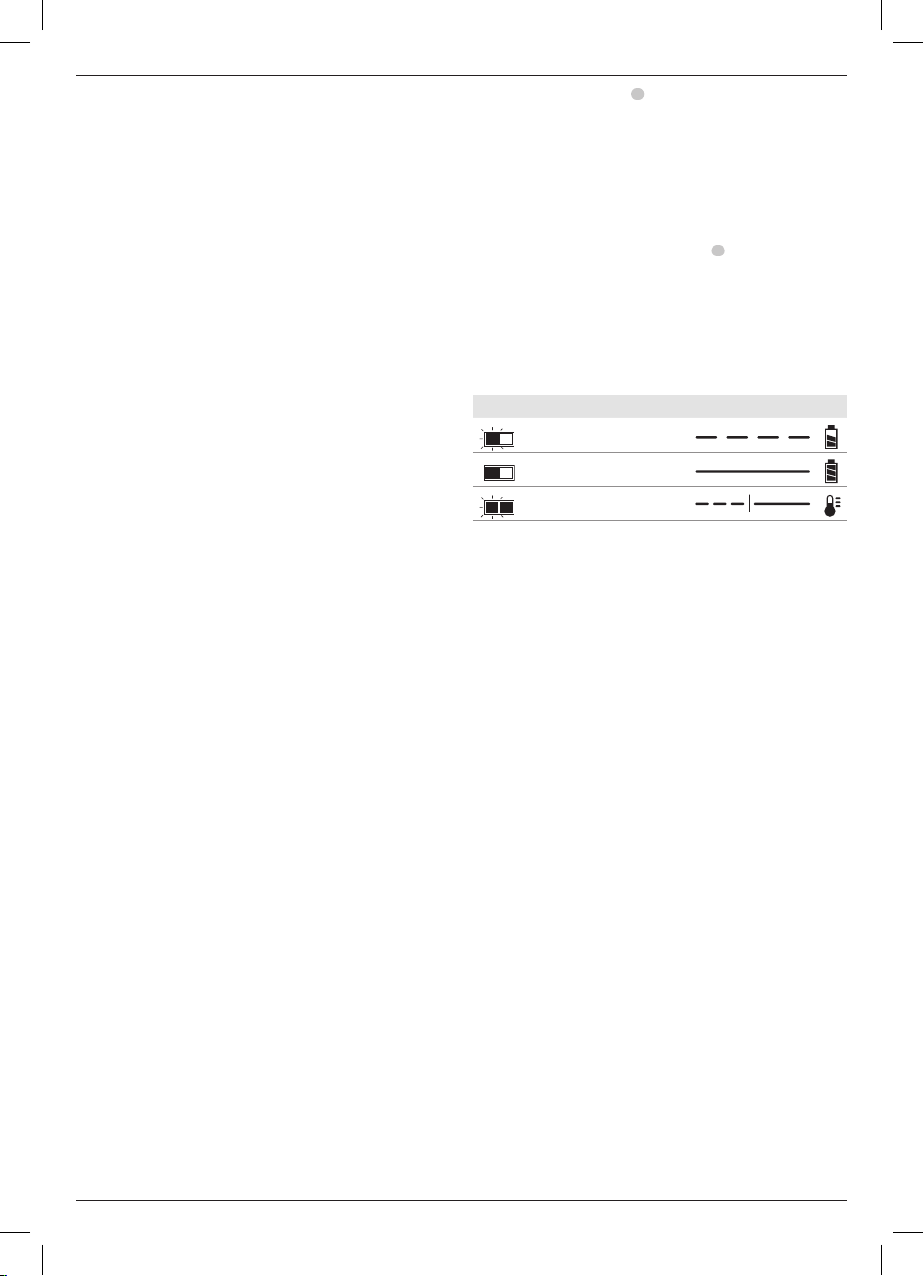

Ladeindikatorer

oplader

fuldt opladet

forsinkelse ved varmt/koldt batteri*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys

vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptageopladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller opladerblinkmønster.

BEMÆRK: Dette kan også betyde et problem medopladeren. Hvis opladeren angiver et problem, tag opladeren og

batteripakken med hen til et autoriseret servicecenter for at blivekontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en

DANSK

passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimalbatterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batterietvarmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind iopladeren.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dybafladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er heltopladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind ihullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan



fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nyebatteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevneopladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller

DANSK

DeWALT

udtagning af batteriet fra opladeren kan antænde støv ellerdampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke

nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medførepersonskader.

• Oplad kun batteripakker i

• Sprøjt IKKE på den eller nedsænk den i vand eller

andrevæsker.

• Opbevar eller brug ikke værktøjet og batteripakken

på steder, hvor temperaturen kan nå op på eller overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i

åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden,

skal området omgående vaskes med mild sæbe og vand.

Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater oglithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åbenild.



ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den



ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren forgenanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme



i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøglerosv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte



eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan letvæltes.

opladere.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende



kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage enkortslutning.

batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligtgods.

I de fleste tilfælde vil afsendelsen af en være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watttimer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærkningsogdokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældenderegulativer.

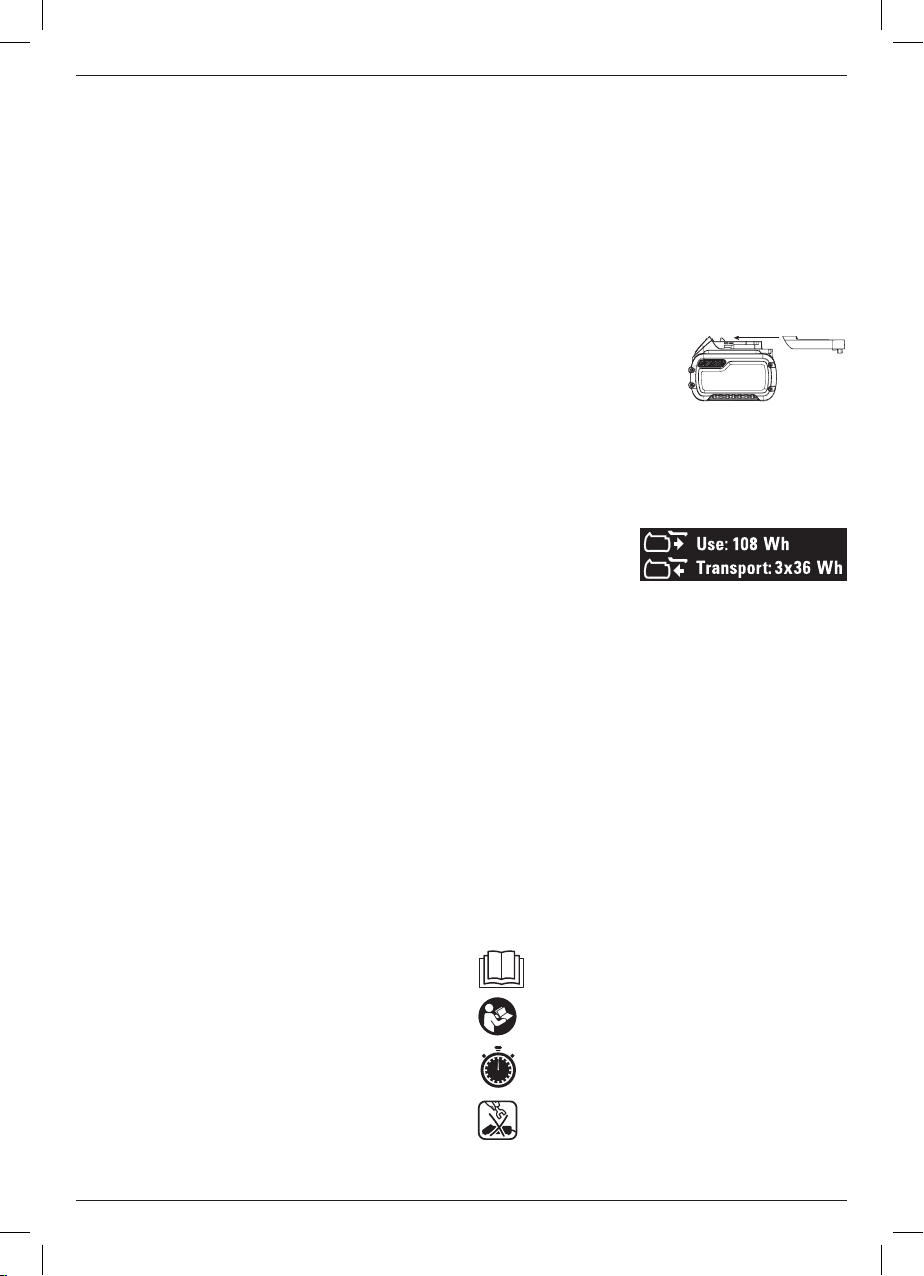

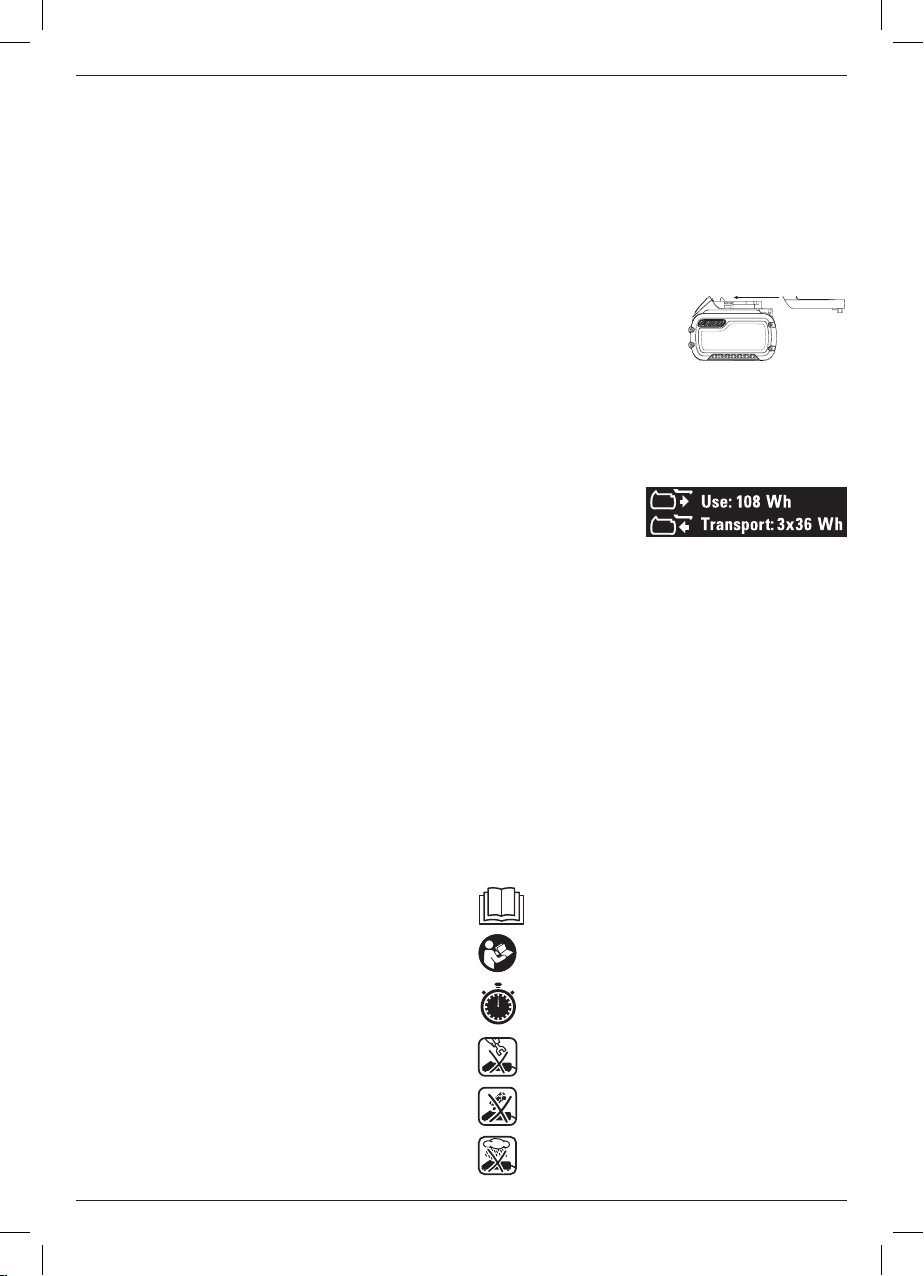

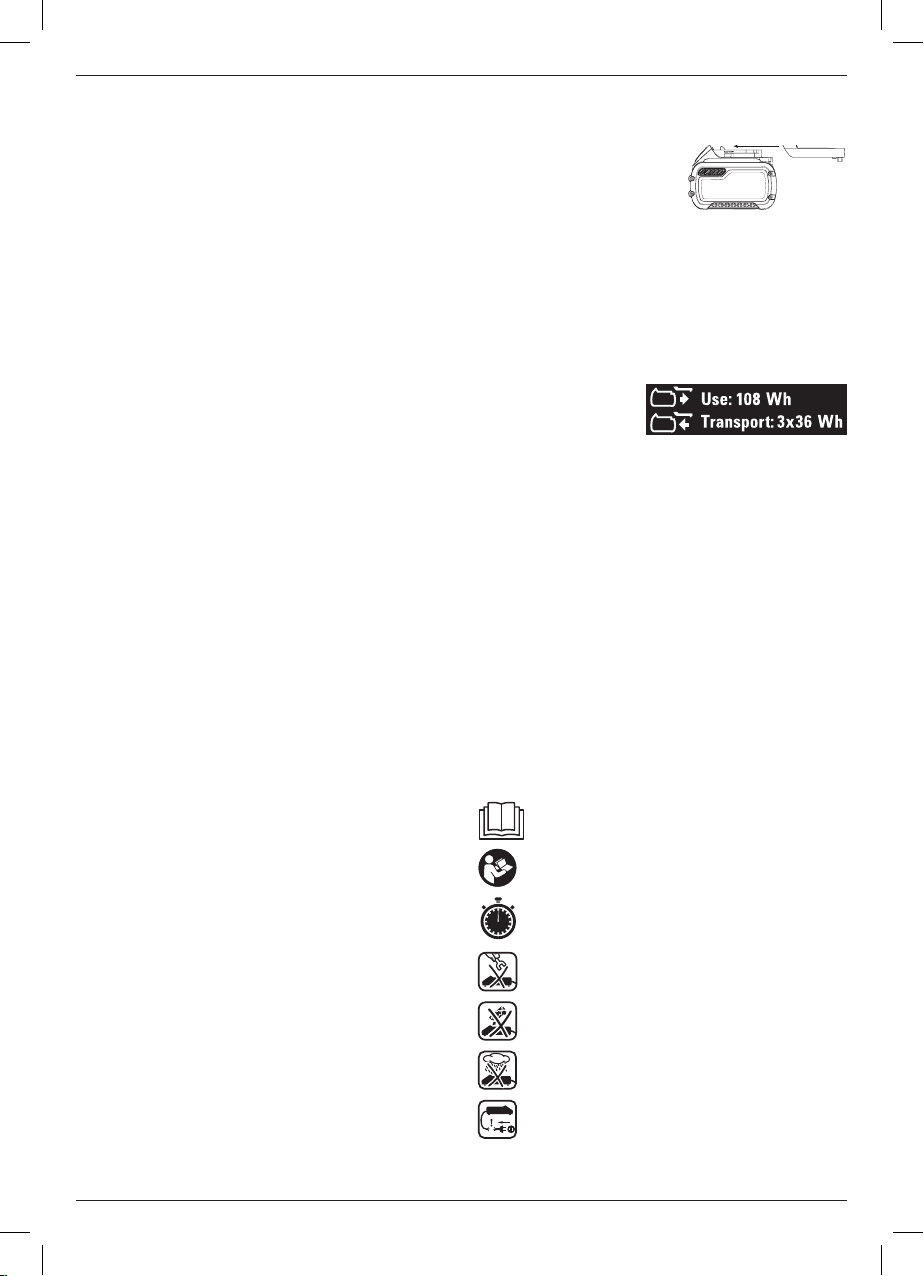

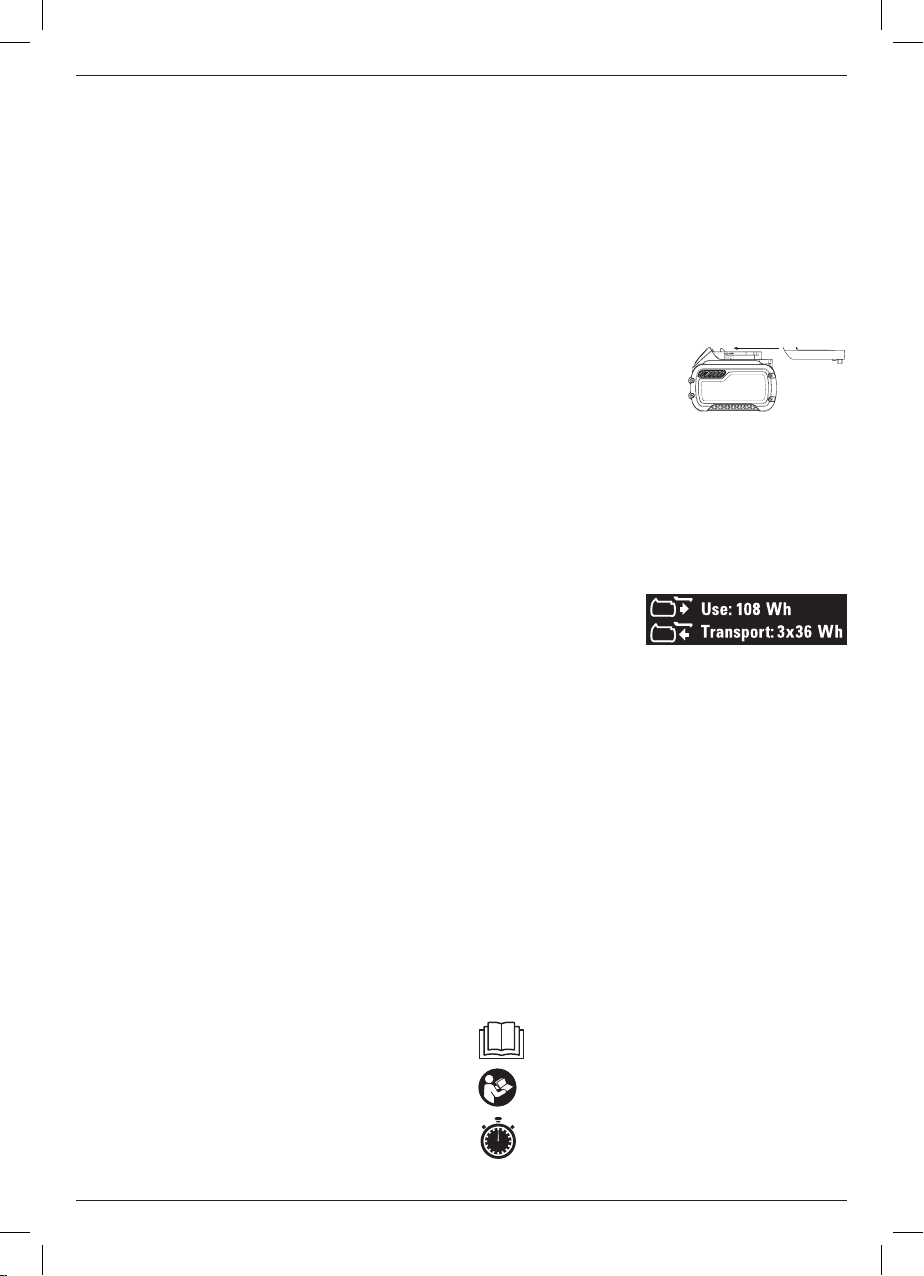

Transport af FLEXVOLTTM batteri

FLEXVOLTTM batteri har to funktioner: Anvendelse ogtransport.

Anvendelsesfunktion: Når FLEXVOLTTM batteriet står alene eller er i et batteri. Når FLEXVOLTTM batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til FLEXVOLTTM batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watttimer.

For eksempel kan transport Wh ydelse angive 3 x 36 Wh, lig med 3 batterier hver på 36 Wh. Anvendelses Wh ydelsen kan angive 108 Wh (forudsat 1 batteri).

18V produkt, vil den fungere som et 18V

, at man ikke sender litium-

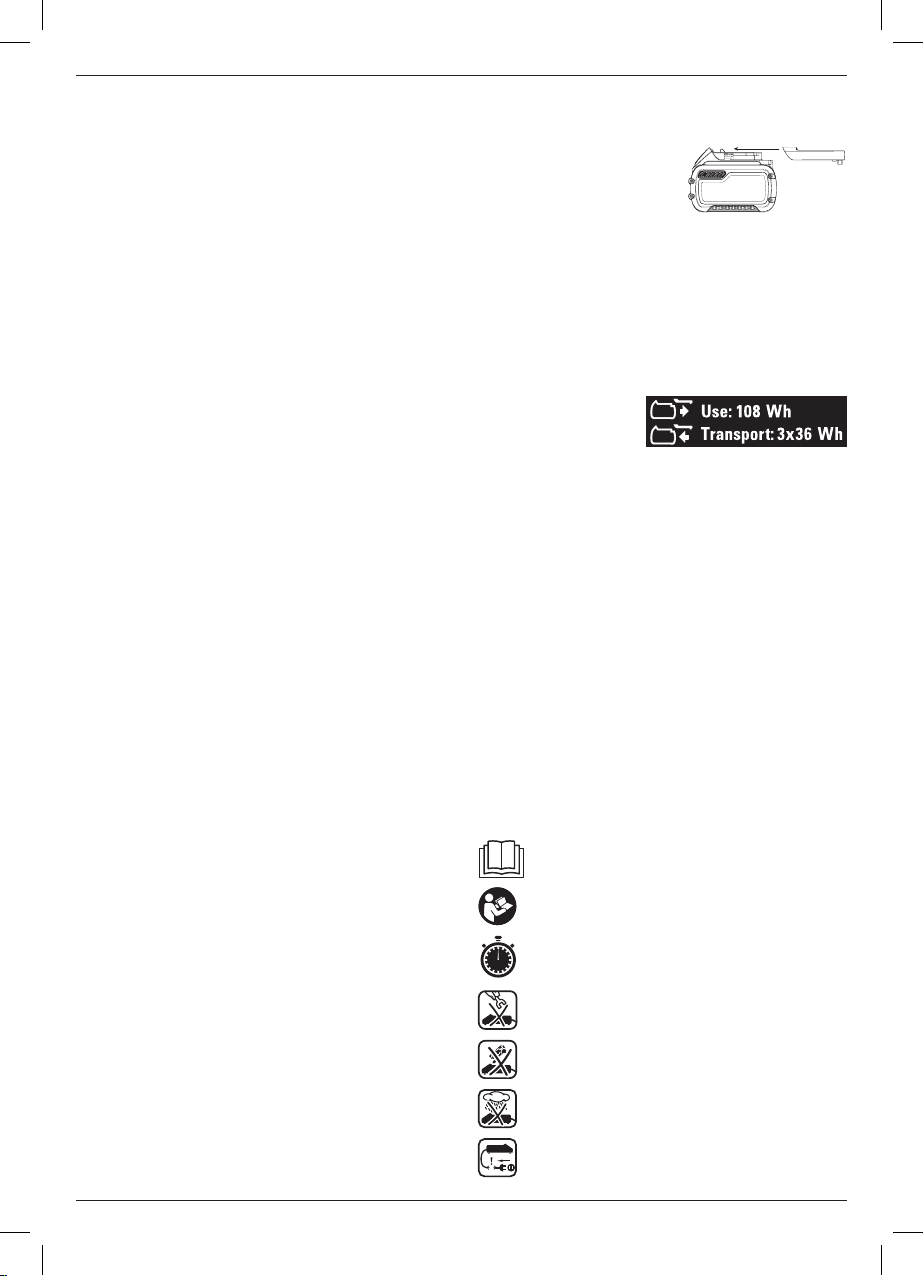

eksempel på mærkning af anvendelses- og transportlabel

batteripakke

Anbefalet opbevaring

DeWALT

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er ibrug.

2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimaleresultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades førbrug.

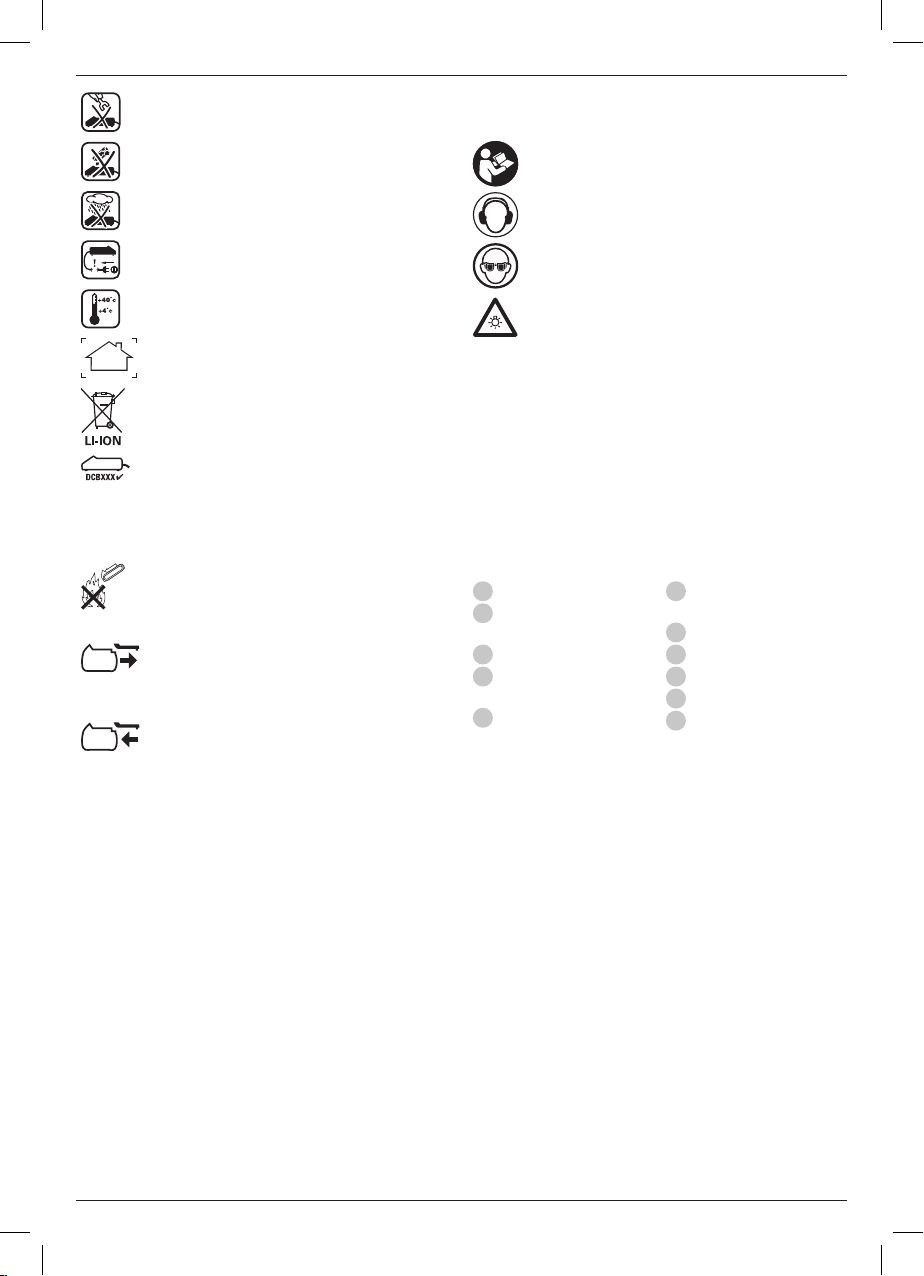

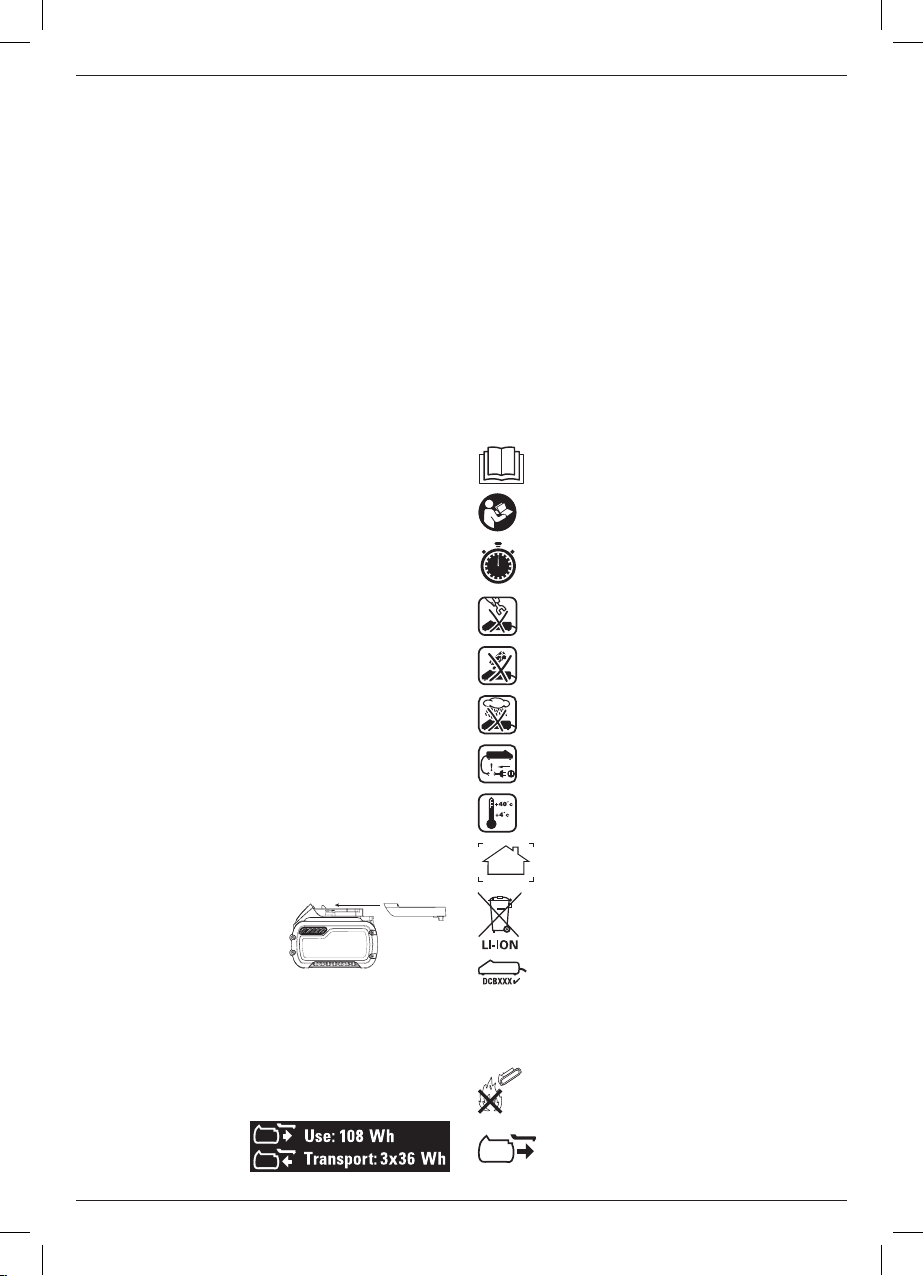

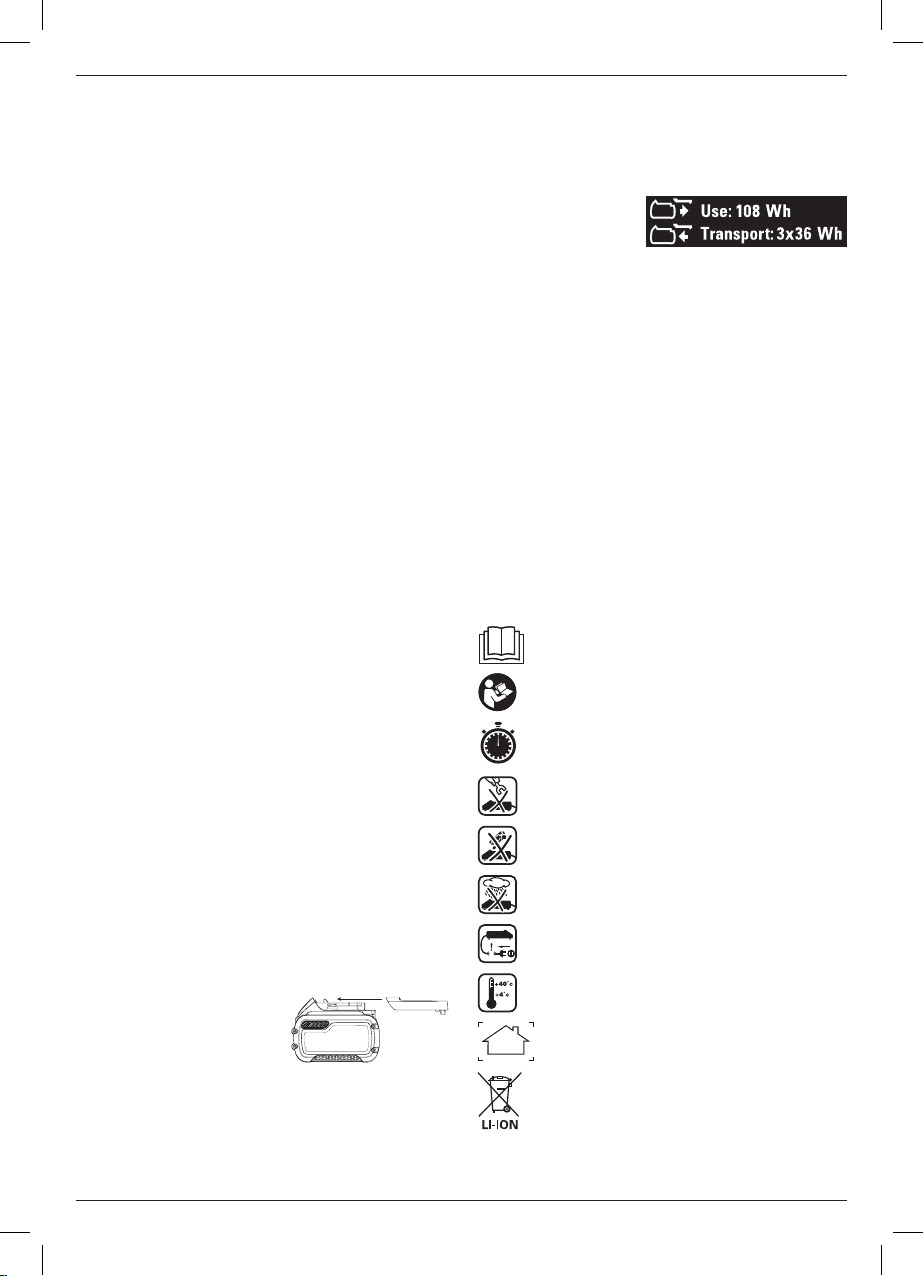

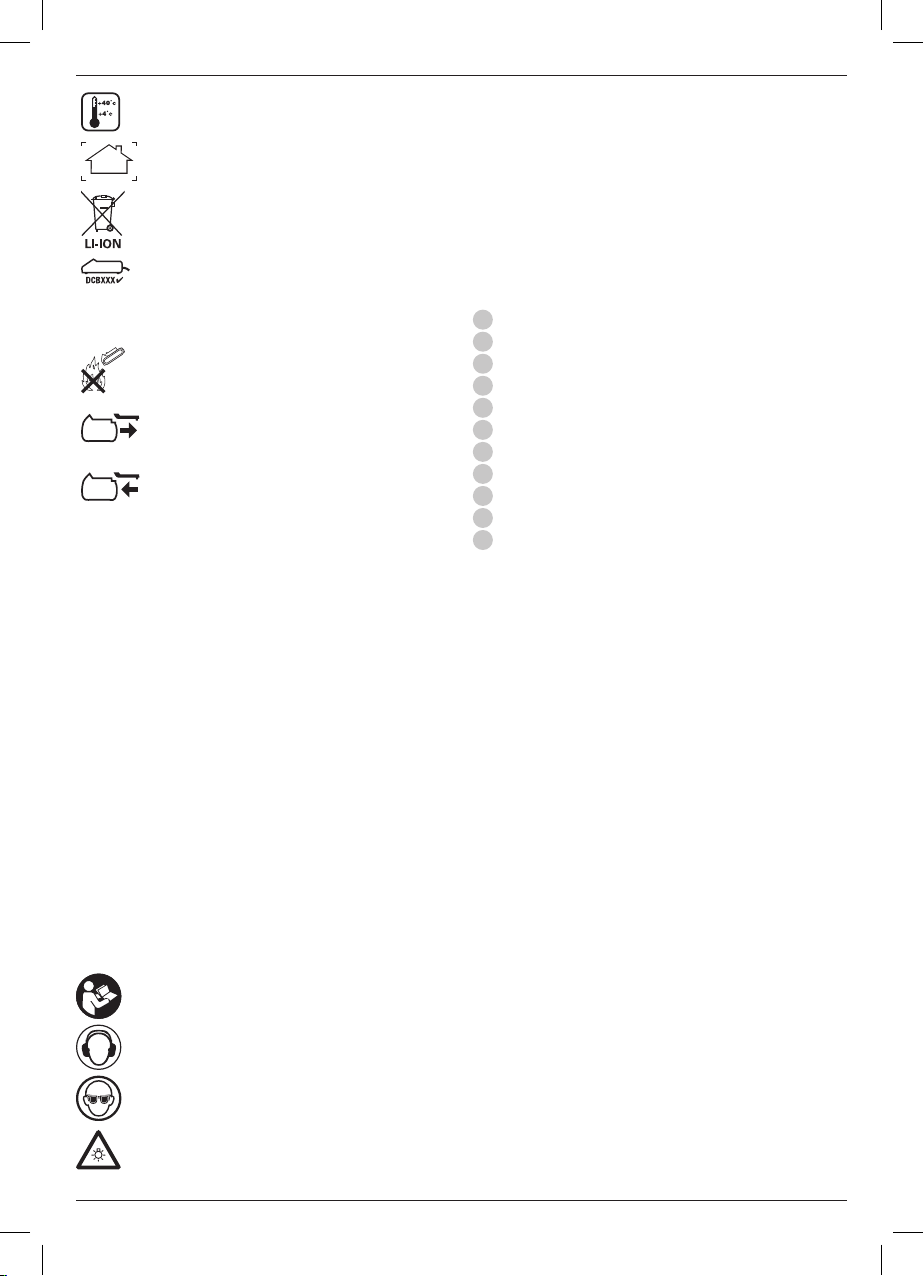

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen førbrug.

Se Tekniske data vedrørendeopladningstid.

Berør aldrig kontaktflader med strømførendegenstande.

Beskadigede batteripakker må ikkeoplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftesomgående.

Oplad kun mellem 4 ˚C og 40 ˚C.

Kun til indendørsbrug.

Tag hensyn til miljøet ved bortskaffelse afbatteripakken.

Oplad kun specielle typer batteripakker end de specielle batterier med en at sprænges eller føre til andre farligesituationer.

Destruér ikkebatteripakken.

BRUG (uden transportdæksel). Eksempel: Wh ydelse angiver 108 Wh (1 batteri med 108 Wh).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelse angiver 3 x 36 Wh (3 batterier på 36 Wh).

batteripakker med de

opladere. Opladning af andre

oplader, kan få dem til

DANSK

Batteritype

DCH481 skal anvendes med batteripakker på 54volt. Disse batteripakker kan bruges: DCB546, DCB547. Se Tekniske

data for flereinformationer.

Pakkens indhold

Pakken indeholder: 1 Ledningsfri roterende borehammer 1 Sidehåndtag 1 Oplader 1 Batteripakke (X1) 2 Batteripakker (X2) 3 Batteripakker (X3) 1 Kit box 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening.

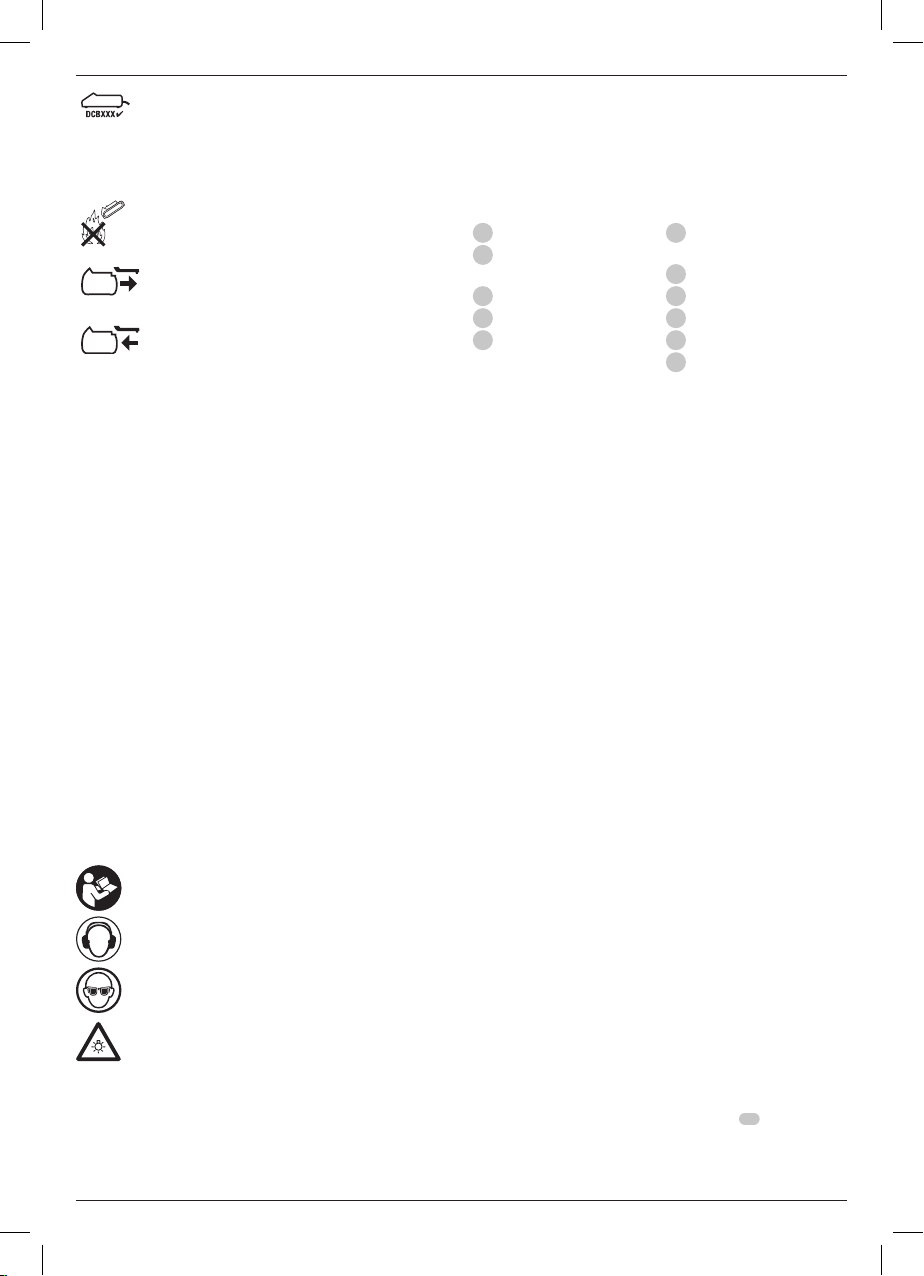

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen førbrug.

Bærhøreværn.

Brugøjeværn.

Synlig stråling Kig ikke ind ilyset.

Datokodeposition

Datokoden, der også inkluderer produktionsåret, er tryk påhuset.

Eksempel:

2017 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.



Batteripakke

Batteriets udløserknap

Sidehåndtag

Udløserkontakt

Funktionsvælgerdrejeknap

Funktionsvælgerfrigørelsesknap

Hovedhåndtag

Borholder

Hylster

Arbejdslys

DANSK

DeWALT

Antirotationsindikator

Tilsigtet anvendelse

Din roterende borehammer uden ledning er designet til professionelle borings- og borehammeropgaver lige såvel somfræsningsopgaver.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser.

Din roterende borehammer uden ledning er et professioneltelværktøj.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

Overbelastningskobling

I tilfælde af blokering af et bor, afbrydes drevet til borespindelen. Hold på grund af de resulterende kræfter altid på værktøjet med begge hænder og stå godt fast. Udløs og tryk udløseren ned efter overbelastningen for at genaktiveredrevet.

Mekanisk kobling

Disse værktøjer er udstyret med en mekanisk kobling. Angivelsen af, at koblingen er aktiveret, vil være en hørbar skraldevirkning sammen med øgetvibration.

Anti-rotationssystem (Fig. D)

Udover koblingen giver et anti-rotationssystem øget brugerkomfort og sikkerhed gennem en indbygget, antirotationsteknologi, der kan spore, hvis brugeren mister kontrollen over hammeren. Når der spores en blokering, nedsættes drejemomentet og hastigheden øjeblikkeligt. Denne funktion forhindrer, at værktøjet drejer rundt og nedsætter risikoen forhåndledsskader.

Indikatoren for anti-rotationssystemet indikerestatus.

Indikator Diagnose Løsning FRA Værktøj fungerer

normalt

SOLID Anti-rotationssystemet

er blevet aktiveret

(TILKOBLET)

11

lyser for at

Følg alle advarsler og instruktioner under

betjening af værktøjet.

Udløs triggeren, når værktøjet er korrekt

understøttet. Værktøjet fungerer normalt,

når der trykkes igen på triggeren, og

indikatorlyset slukkes

Aktiv vibrationskontrol

For bedste vibrationer kontrol, holde værktøjet som beskrevet i

Korrekthåndposition.

Den aktive vibrationsstyring neutraliserer tilbageslagsvibrationer fra hammermekanismen. Reduktionen af hånd- og armvibrationer gør anvendelsen mere komfortabel ved brug over længere tid og forlænger enhedenslevetid.

Hammeren skal kun lige have tilstrækkeligt tryk til at aktivere den aktive vibrationsstyring. Anvendelse af et for stort tryk får ikke værktøjet til at bore eller fræse hurtigere, og den aktive vibrationsstyring vil ikke bliveaktiveret.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun

-opladere.



-batteripakker og

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. B)

BEMÆRK: For de bedste resultater kontrollér at batteripakken

1

er fuldtopladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Ret batteripakken (Fig.B).

2. Skub den ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og kontrollér, at den ikke river sigløs.

1

ind efter rillerne inde i håndtaget

Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen værktøjetshåndtag.

2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i dennevejledning.

2

og træk batteripakken ud fra

Batteripakker til brændstofmåler

Nogle som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades.

BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse.

batteripakker indeholder en brændstofmåler,

12

nede. En kombination af de tre

Sidehåndtag (Fig. A)

ADVARSEL: For at reducere risikoen for personskade, skal du ALTID anvende værktøjet med sidehåndtaget



korrekt monteret. Hvis du undlader at gøre dette, kan sidehåndtaget glide under arbejdet, og du mister kontrol over værktøjet. Hold på værktøjet med begge hænder for at maksimerekontrollen.

Dette sidehåndtag kan roteres 360˚, så det kan bruges af både venstre og højre

3

klemmes fast foran på gearkassen og

håndede. Sidehåndtaget skal spændes tilstrækkeligt til at modstå værktøjets vridninger, hvis tilbehøret binder eller går i stå. Sørg for at gribe fat i sidehåndtaget længst for enden for at styre værktøjet, når det går istå.

Du løsner sidehåndtaget ved at dreje det moduret.

Bor og borholder

ADVARSEL: Risiko for brand. Bær ALTID handsker under udskiftning af bor. Tilgængelige metaldele på værktøjet



og bor kan blive meget varme under drift. Små stykker brækket materiale kan ødelægge barehænder.

Borehammeren kan udstyres med forskellige bor, afhængigt af den ønskede anvendelse. Brug kun skarpeborehoveder.

SDS-Max-borholder (Fig. A, C, F)

Sådan indsætter du et borehoved eller andet tilbehør:

1. Indsæt borets skaft ca. 19mm i SDS-Maxværktøjsholderen

2. Skub og drej borehovedet, indtil det låses på plads. Borehovedet holdes godtfast.

3. Du udløser borehovedet ved at trække bøsning og tage borehovedetud.

8

9

tilbage

BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.



ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



Korrekt håndposition (Fig. F)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition somvist.



ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en



pludseligreaktion.

Det er nødvendigt med én hånd på sidehåndtaget og den anden hånd på hoved håndtaget for korrekt håndposition. Hold godt fast på værktøjet med begge hænder, så du kan styre boretsvridninget.

Driftsfunktioner (Fig. A, E)

ADVARSEL: Vælg ikke driftsfunktionen, når værktøjet er slåettil.



Dit værktøj er udstyret med en funktionsvælgerdrejeknap at vælge den passende funktion til ønsketdrift.

Symbol Funktion Opgave

Roterende

boring

Tør diamantboring

5

til

DANSK

Symbol Funktion Opgave

Roterende

hamring

Kun hamring Let fræsning

Sådan vælger du en driftsfunktion:

1. Hold funktionsvælgerfrigørelsesknappen

2. Drej funktionsvælgerdrejeknappen, så pilen peger mod det symbol, som svarer til den ønskedefunktion.

BEMÆRK: Funktionsvælgeren roterende hammer- eller kun hammerfunktion hele tiden. Der findes ingen driftsposition der imellem. Det kan være nødvendigt kortvarigt at køre motoren efter at have ændret fra funktionerne ’kun hamring’ til ’roterende’ med henblik på at justeregearene.

Boring i beton og murerarbejde

6

nede.

5

skal stå i roterende borings-,

Udførelse af en anvendelse (Fig. A, F)

ADVARSEL: MED HENBLIK PÅ AT REDUCERE RISIKOEN FOR PERSONSKADE SKAL DU ALTID sikre,



at arbejdsemnet er forankret og spændt godt fast. Hvis du borer i et tyndt materiale, anvend en ”backup” blok for at undgå at beskadigematerialet.

ADVARSEL: Vent altid, til motoren står helt stille, inden du ændrerrotationsretningen.



1. Vælg og installer den passende patron, adaptere og/eller det passende bor i værktøjet. Se Bor ogborholder.

ned.

5

til at vælge

2. Brug funktionsvælgerdrejeknappen den passende funktion til ønsket anvendelse. SeDriftsfunktioner.

3. Juster sidehåndtaget

4. Hold udløserkontakten BEMÆRK: Afhængigt af dit værktøj aktiveres der et arbejdslys umiddelbare arbejdsflade, når du holder udløserkontakten nede. Se Beskrivelse. Arbejdslyset vil automatisk gå ud 20 sekunder efter, at udløserkontaktenudløses.

Anbefalinger til værktøjsfunktion

• Under boring skal du altid trykke i en lige linje med boret, men ikke så hårdt, at motoren går i stå eller bøjer spidsen. En jævn materialeudstrømning angiver korrektborehastighed.

• Din hammer kan bruges til tør diamantboring i murværk på op til 100 mm. I forbindelse med diamantboring over denne diameter i murværk og diamantboring med almindelig stor diameter i murværk og beton, anbefaler vi at bruge et specielt diamantkernebor. Følg kerneborets eller producentens anbefalinger for anvendelse af tilbehøret. BEMÆRK: Brug altid kernebor med indbyggede centerborsystemer, og sørg for, at hammerens o/min (hastighed) ikke overskrider den maksimalt nominerede o/ min afdiamantkernen.

- Indsæt centerboret i dets holder midt ikerneboret.

- Tag strømstikket ud afmaskinen.

- Udtag centerboret fra detsholder.

3

sompåkrævet.

4

10

, der er udformet til at oplyse den

DANSK

DeWALT

- Sæt strømstikket i maskinen og indsæt kerneboret iarbejdsemnet.

ADVARSEL:

• Brug ikke dette værktøj til at blande eller pumpe



let brændbare eller eksplosive væsker (benzin, alkoholosv.).

• Bland eller rør ikke brandfarlige væsker sammen, der er

afmærkede i overensstemmelsehermed.

VEDLIGEHOLDELSE

Dit minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

Der kan ikke udføres service på opladeren ellerbatteripakken.

-elværktøj er beregnet til langvarig brug med

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



Smøring

Dette elektriske værktøj skal ikke smøresyderligere.

Miljøbeskyttelse

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgtwerden.

Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå

ud afværktøjet.

• Litium-ion-celler er genanvendelige. Tag dem med til din

forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrektbortskaffet.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring



luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske



dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af



kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af

Forskellige typer SDS Max bor og mejselbor er tilgængelige som ekstraudstyr. Anvendt tilbehør skal regelmæssigt smøres omkring SDS Max-udstyret.

Fragen Sie Ihren Händler nach weiteren Informationen zur Kompatibilität von geeignetemZubehör.

, ikke er afprøvet med dette produkt,

DeWALT

HOCHLEISTUNGS-AKKU-DREHBOHRHAMMER DCH481

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen professionelle Anwender vonElektrowerkzeugen.

zu einem zuverlässigen Partner für

entschieden.

Technische Daten

DCH481 Spannung V Typ 1 Leerlaufdrehzahl min Leerlauf-Schlagzahl bpm 3150 Einzelaufprallenergie (EPTA 05/2009) J 6,1 Maximale Bohrleistung in Beton mm 40 Optimale Bohrleistung in Beton mm 16–30 Maximale Kernbohrleistung in Beton mm 45-100 Werkzeugaufnahme SDS-MAX Spannhalsdurchmesser mm 76 Akkutyp Li-Ion Gewicht (ohne Akku) kg 5,4

Gesamtwerte für Lärm und Vibrationen (Triax-Vektorsumme) gemäß EN607452-6:

LPA (Emissions-Schalldruckpegel) dB(A) 96 LWA (Schallleistungspegel) dB(A) 107 K (Unsicherheit für den angegebenen

Schallpegel)

Bohren in Beton

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5

Meißeln

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5

Bohren in Metall

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes.



Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt

= m/s² 9,4

h, HD

= m/s² 8,5

h,Cheq

= m/s² ≤ 2,5

h,D

dB(A) 3

-1

540

wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen.

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation desArbeitsablaufes.

EG-Konformitätserklärung

Maschinenrichylinie

Hochleistungs-Akku-Drehbohrhammer

DCH481

erklärt hiermit, dass diese unter Technische Daten

beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von

Markus Rompel Technischer Direktor

D-65510 Idstein, Deutschland

05.01.2017

ab.

, Richard-Klinger-Straße 11

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu



tödlichen oder schweren Verletzungenführt.

DEUTSCH

unter der

Gewicht

DEUTSCH

Akkus Ladegeräte/Ladedauer (Minuten)

Kat # V

DCB547 18/54 3,0/9,0 1,25 420 220 140 85 140 X DCB546 18/54 2,0/6,0 1,05 270 140 90 60 90 X DCB181 18 1,5 0,35 70 35 22 22 22 45

DCB182 18 4,0 0,61 185 100 60 60 60 120 DCB183/B 18 2,0 0,40 90 50 30 30 30 60 DCB184/B 18 5,0 0,62 240 120 75 75 75 150

DCB185 18 1,3 0,35 60 30 22 22 22 X

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen



oder schweren Verletzungen führenkann. VORSICHT: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, u. U. zu leichten



oder mittelschweren Verletzungen führenkann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.

Gewicht



Weist auf eine Brandgefahrhin.



Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von



Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungenführen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigenUnfälle.

b ) Betreiben Sie das Elektrowerkzeug nicht in

explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzündenkönnen.

c ) Halten Sie Kinder und Zuschauer fern, während Sie

ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die

Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages.

b ) Vermeiden Sie Körperkontakt mit geerdeten

Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdetist.

c ) Setzen Sie Elektrogeräte keinem Regen oder

feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages.

d ) Überlasten Sie das Kabel nicht. Verwenden Sie

niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel

erhöhen die Gefahr eines elektrischenSchlages.

e ) Wenn Sie ein Elektrogerät im Freien betreiben,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den

Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages.

f ) Wenn der Betrieb eines Elektrogerätes in feuchter

Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz

eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen.

b ) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen.

c ) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen.

d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,

bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen.

e ) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren.

f ) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange

Haare können sich in den beweglichen Teilenverfangen.

g ) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der

Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern.

4) Verwendung und Pflege des Elektrogerätes

a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie

das für Ihre Arbeit passende Elektrogerät. Das richtige

Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird.

b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden.

c ) Trennen Sie den Stecker vom Netz und/oder die

Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die

Gefahr, dass das Elektrogerät unbeabsichtigtstartet.

d ) Bewahren Sie nicht verwendete Elektrogeräte für

Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen.

Elektrogeräte sind in den Händen nicht geschulter Personengefährlich.

DEUTSCH

e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob

bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle

entstehen wegen mangelnder Wartung derElektrogeräte.

f ) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten.

g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze

(Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen.

5) Verwendung und Pflege von Akkugeräten

a ) Laden Sie die Akkus nur in Ladegeräten auf, die

vom Hersteller empfohlen werden. Ein Ladegerät,

das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendetwird.

b ) Verwenden Sie Elektrogeräte nur mit den speziell

vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahrführen.

c ) Wenn Akkus nicht verwendet werden, halten Sie

sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden,

kann dies zu Verbrennungen oder einem Brandführen.

d ) Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungenführen.

6) Service

a ) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhaltenbleibt.

Zusätzliche besondere Sicherheitsvorschriften für Bohrhämmer

• Tragen Sie einen Gehörschutz. Einfluss von Lärm kann zum Gehörverlustführen.

• Benutzen Sie die mit dem Werkzeug gelieferten zusätzlichen Griffe. Kontrollverlust kann zu Verletzungenführen.

DEUTSCH

DeWALT

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen berühren könnte. Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlagführen.

• Verwenden Sie Zwingen oder andere praktikable Methoden, um das Werkstück auf einer stabilen Basis zu fixieren und abzustützen. Wenn Sie das Werkstück mit der Hand oder gegen den Körper halten, ist es nicht stabil. Sie können die Kontrolle über das Werkstückverlieren.

• Tragen Sie eine Schutzbrille oder sonstigen Augenschutz. Schlagbohrarbeiten verursachen, dass Splitter herumfliegen. Herumfliegende Teilchen können dauerhafte Augenverletzungen verursachen. Tragen Sie eine Staubmaske oder Atemschutzmaske bei Arbeiten, die Staub verursachen. Gehörschutz kann bei den meisten Anwendungen erforderlichsein.

• Halten Sie das Werkzeug immer fest im Griff. Versuchen Sie nicht, dieses Werkzeug zu betreiben, ohne es mit beiden Händen zu halten. Es wird empfohlen, immer den seitlichen Griff zu verwenden. Einhandbetrieb dieses Werkzeugs führt zum Kontrollverlust. Das Durchtrennen von Hartmaterial wie z.B. Armierungsstahl oder das Treffen darauf kann ebenfalls gefährlich sein. Drehen Sie vor dem Betrieb den seitlichen Griff richtigfest.

• Betreiben Sie dieses Werkzeug nicht über lange Zeiträume. Die vom Hammerbetrieb verursachten Schwingungen können zu Schäden an Ihren Händen und Armen führen. Verwenden Sie Handschuhe zur zusätzlichen Dämpfung und begrenzen Sie die Exponierung, indem Sie häufige Pauseneinlegen.

• Bereiten Sie Einsätze (Bits) nicht selbst wieder auf. Die Wiederaufbereitung von Meißeln sollte durch eine zugelassene Fachkraft erfolgen. Nicht fachgerecht wiederaufbereitete Meißel können Verletzungenverursachen.

• Tragen Sie Handschuhe beim Betrieb des Werkzeugs oder beim Wechseln der Einsätze. Zugängliche Metallteile am Werkzeug und die Einsätze können beim Betrieb extrem heiß werden. Kleine Stückchen von abgebrochenem Material können bloße Händeverletzen.

• Legen Sie das Werkzeug niemals ab, solange der Einsatz nicht vollständig zum Stillstand gekommen ist. Sich bewegende Einsätze können Verletzungenverursachen.

• Schlagen Sie nicht mit dem Hammer auf verklemmte Einsätze, um sie zu lösen. Es können sich Fragmente von Metall- oder Materialsplittern lösen und Verletzungenverursachen.

• Leicht abgenutzte Meißel können durch Schleifen wieder geschärftwerden.

• Halten Sie das Stromkabel vom rotierenden Einsatz fern. Wickeln Sie das Kabel um keinen Teil Ihres Körpers. Ein um einen sich drehenden Einsatz gewickeltes Stromkabel kann Verletzungen und Kontrollverlustverursachen.

Restrisiken

Folgende Risiken lassen sich beim Betrieb von Bohrhämmern nicht vermeiden:

• Verletzungen, die durch das Berühren der sich drehenden Teile oder heißer Werkzeugteile verursachtwerden.

Beim Betrieb der Maschine lassen sich bestimmte Restrisiken trotz der Einhaltung der relevanten Sicherheitsvorschriften und der Verwendung von Schutzvorrichtungen nicht vermeiden. Es handelt sich hierbei um:Gehörschäden.

• Quetschen der Finger beimZubehörwechsel.

• Gesundheitsrisiken, die durch das Einatmen von Staub verursacht werden, wenn in Beton und/oder Mauerwerk gearbeitetwird.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannungentspricht.

Ihr isoliert. Es muss deshalb nicht geerdetwerden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der

Kundendienstorganisation erhältlichist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden.

Ladegerät ist gemäß EN60335 doppelt

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An vorgenommen werden, und sie wurden für eine möglichst einfache Bedienungkonzipiert.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegeräts alle

-Ladegeräten müssen keine Einstellungen

Anweisungen und Warnhinweise auf dem Ladegerät und demAkku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen



elektrischen Schlag zur Folgehaben. WARNUNG: Wir empfehlen die Verwendung einer

Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom



von maximal30mA.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung

DeWALT

der Verletzungsgefahr sollten nur Akkus von



verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschädenverursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeugspielen.



HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus derSteckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät,

außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden

speziell zur gemeinsamen Verwendungkonzipiert.

• Diese Ladegeräte sind ausschließlich für das Laden von

• Setzen Sie das Ladegerät weder Regen noch Schneeaus.

• Ziehen Sie immer am Stecker und nicht am Kabel,

• Verlegen Sie das Netzkabel so, dass niemand darauf

• Ein Verlängerungskabel sollte nur dann verwendet

• Stellen Sie keine Gegenstände auf das Ladegerät

• Betreiben Sie das Ladegerät nicht mit einem

• Benutzen Sie das Ladegerät nicht, wenn es einen

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie

Akkus bestimmt. Eine anderweitige Verwendung

kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

um das Ladegerät von der Stromquelle zu trennen.

Dadurch wird das Risiko einer Beschädigung von Stecker und Kabelreduziert.

treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetztwird.

werden, wenn es absolut notwendig ist. Ein ungeeignetes

Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das

Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzenversehen.

beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglichauszuwechseln.

harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer

autorisiertenKundendienststelle.

es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer

Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brandführen.

DEUTSCH

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauschtwerden.

• Ziehen Sie den Netzstecker des Ladegerätes vor

dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges

Herausnehmen des Akkus wird dieses Risiko nichtreduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zuverbinden.

• Das Ladegerät wurde für den Betrieb mit

standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies

gilt nicht für dasFahrzeugladegerät.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupackeinsetzen.

2. Legen Sie das Akkupack vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnenwurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den AkkuLöseknopf

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständigauf.

2

amAkkupack.

1

in das Ladegerät ein und

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand derAkkus.

Anzeigen am Ladegerät

Wird geladen

Vollständig aufgeladen

Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe

Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wiederauf.

DEUTSCH

DeWALT

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigtwerden.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegeräthinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisiertenServicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer desAkkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmerwird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintretenkönnen.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladungschützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladenist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfdurchmesser von 7-9mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitzeein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz



und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannungangeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenenLadevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfeentzünden.

• Setzen Sie das Akku niemals mit Gewalt in das

Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führenkann.

• Laden Sie die Akkus nur in Ladegeräten von

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiteneintauchen.

• Das Werkzeug und den Akku niemals in Bereichen

lagern oder verwenden, in denen die Temperatur 40 ˚C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der

Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe undStoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt,

waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen

Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten undLithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztlicheBehandlung.

auf.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit

DeWALT

kann brennbar sein, wenn sie Funken oder einer Flamme



ausgesetztist. WARNUNG: Versuchen Sie niemals und unter keinen

Umständen, den Akku zu öffnen. Wenn das Akkugehäuse



Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebrachtwerden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände



die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln,usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt



werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit

großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfenwerden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse



unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehenkann.

Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines

-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen LithiumIonen-Akkus ist die Wattstunden-Bewertung auf der Packung

DEUTSCH

angegeben. Außerdem empfiehlt Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Whbeträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zuinformieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriftenentsprechen.

Transport des FLEXVOLTTM-Akkus

Der

Anwendung undTransport. Anwendungsmodus: Wenn der FLEXVOLTTM-Akku unabhängig

steht oder sich in einem funktioniert er als 18V-Akku. Wenn sich der FLEXVOLTTM-Akku in einem 54V oder 108V-Produkt (zwei 54V-Akkus) befindet, funktioniert er als 54V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLTTM-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versandauf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Der Nennwert ‚Transport Wh‘ kennzeichnet zum Beispiel 3x36 Wh, das bedeutet 3 Akkus mit jeweils 36Wh. Der Nennwert ‚Use Wh‘ könnte 108Wh (bei 1 impliziertem Akku)kennzeichnen.

FLEXVOLTTM-Akku hat zwei Betriebsarten:

Anwendungsbeispiele für use- und transport-kennzeichnungen

den alleinigen

18V-Produkt befindet,

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendetwerden.

DEUTSCH

DeWALT

2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zuerhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladenwerden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitunglesen.

Die Ladezeit ist den Technischen Daten zuentnehmen.

Nicht mit elektrisch leitenden Gegenständenberühren.

Diese Akkus können verwendet werden: DCB546, DCB547 Weitere Angaben sind den Technischen Daten zuentnehmen.

Packungsinhalt

Die Packung enthält: 1 Akku-Bohrhammer 1 Seitlicher Handgriff 1 Ladegerät 1 Akku (X1) 2 Akkus (X2) 3 Akkus (X3) 1 Kit-box 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Beschädigte Akkus nichtaufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofortaustauschen.

Nur zwischen 4˚C und 40˚Caufladen.

Nur in Innenräumenverwenden.

Akku umweltgerechtentsorgen.

Laden Sie bestimmten andere Akkus als die dazu bestimmten Akkus mit einem können diese platzen oder andere gefährliche Situationenverursachen.

Den Akku nichtverbrennen.

NUTZUNG (ohne Transportkappe). Beispiel: Der Wh-Nennwert signalisiert 108Wh (1 Akku mit 108Wh).

TRANSPORT (mit integrierter Transportkappe). Beispiel: Der Wh-Nennwert signalisiert 3x36Wh (3 Akkus mit je 36Wh).

-Akkus nur mit den dazu

-Ladegeräten auf. Werden

-Ladegerät aufgeladen,

Akkutyp

Für das Modell DCH481 wird ein 54 Volt-Akkueingesetzt.

Vor der Verwendung die Betriebsanleitunglesen.

Tragen SieGehörschutz.

Tragen SieAugenschutz.

Sichtbare Strahlung. Nicht in den Lichtstrahlschauen.

Lage des Datumscodes

Der Datumscode, der auch das Herstelljahr enthält, ist in das Gehäusegeprägt.

Beispiel:

2017 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu



Schäden oder Verletzungenführen.

Akku

Akku-Löseknöpfe

Zusatzhandgriff

Auslöseschalter

Modusauswahlrad

Modusauswahl-Löseknopf

Verwendungszweck

Ihr Akku-Drehbohrhammer wurde für professionelle Bohr- und Hammerbohranwendungen sowie für Meißelanwendungenentwickelt.

Haupthandgriff

Bohrspitzenhalter

Manschette

Arbeitsleuchte

Anti-Rotationsanzeige

NICHT VERWENDEN in nasser Umgebung oder in der Nähe

DeWALT

von entflammbaren Flüssigkeiten oderGasen. Ihr Akku-Drehbohrhammer ist ein Elektrowerkzeug für den

professionellenGebrauch. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät

kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

Überlastkupplung

Bei der Blockierung eines Bohrers ist der Antrieb zur Bohrspindel unterbrochen. Aufgrund der resultierenden Kräfte das Werkzeug immer mit beiden Händen festhalten und eine stabile Haltung einnehmen. Nach einer Überlastung lassen Sie den Auslöser los und drücken ihn erneut, um den Antrieb wiederanzustellen.

Mechanische Kupplung

Diese Werkzeuge sind mit einer mechanischen Kupplung ausgestattet. Die Aktivierung der Kupplung wird mit einem akustischen Ratschen zusammen mit einer verstärkten Vibrationangezeigt.

Antirotationssystem (Abb. D)

Neben der Kupplung bietet auch das Antirotationssystem verbesserten Bedienkomfort und Sicherheit durch eine integrierte Antirotationstechnologie, die erkennt, wenn der Benutzer die Kontrolle über den Bohrhammer verliert. Wenn ein Steckenbleiben erkannt wird, werden Drehmoment und Drehzahl sofort reduziert. Dieses Merkmal verhindert die Selbstdrehung des Werkzeugs und reduziert so das Auftreten vonHandgelenksverletzungen.

Der Anzeiger des Antirotationssystems den Statusan.

Anzeiger Diagnose Lösung AUS Werkzeug funktioniert

normal

FEST Antirotationssystem

wurde aktiviert

(AKTIVIERT)

11

leuchtet und gibt so

Befolgen Sie bei der Bedienung des

Werkzeugs alle Warnungen und Hinweise.

Stützen Sie das Werkzeug richtig ab und

lassen Sie den Auslöser los. Das Werkzeug

funktioniert normal weiter, wenn der

Auslöser erneut gedrückt wird, und die

Anzeigelampe erlischt.

Aktive Vibrationssteuerung

Halten Sie für die beste Vibrationskontrolle das Werkzeug wie in der richtigen Richtige Haltung derHände.

Durch die aktive Vibrationssteuerung werden Rückstoßvibrationen durch die Hammermechanik neutralisiert. Durch die Verringerung der Hand- und Armvibrationen ist das

DEUTSCH

Werkzeug komfortabler über längere Zeiträume einsetzbar, und die Lebensdauer des Werkzeugs wirderhöht.

Der Hammer benötigt nur genug Druck, um die aktive Vibrationssteuerung zu aktivieren. Durch zu viel Druck bohrt oder meißelt das Werkzeug nicht schneller und die aktive Vibrationssteuerung wird nichtaktiviert.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen. WARNUNG: Verwenden Sie nur Akkus und Ladegeräte

von



Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladensein.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku Werkzeuggriff aus (Abb. B).

2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sicher, dass er sich nicht lösenkann.

1

an den Führungen im

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Löseknopf kräftig aus demWerkzeuggriff.

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in dasLadegerät.

2

und ziehen Sie den Akku

1

Akku-Ladestandsanzeige

Einige drei grünen LEDs, die den verbleibenden Ladestand des Akkusanzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladenwerden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzersbasieren.

-Akkus besitzen eine Ladestandsanzeige mit

12

gedrückt. Eine Kombination der

Zusatzhandgriff (Abb. A)

WARNUNG: Um die Gefahr von Verletzungen zu mindern, betreiben Sie das Gerät IMMER mit korrekt und fest



montiertem Zusatzhandgriff. Bei Nichtbeachtung kann der Zusatzhandgriff während des Betriebs abrutschen und der Bediener kann die Kontrolle über das Gerät verlieren.

DEUTSCH

Halten Sie das Werkzeug mit beiden Händen fest, um maximale Kontrolle zuhaben.

Der Zusatzhandgriff geklemmt und kann um 360˚ gedreht werden, um mit der rechten oder linken Hand verwendet zu werden. Der Zusatzhandgriff muss ausreichend festgezogen werden, um den Drehungen des Werkzeugs standzuhalten, wenn das Zubehör klemmt oder blockiert. Halten Sie den Zusatzhandgriff immer am anderen Ende fest, um beim Blockieren des Werkzeugs die Kontrolle zubehalten.

Zum Lösen drehen Sie den Zusatzhandgriff entgegen demUhrzeigersinn.

3

wird vorne an das Getriebegehäuse

Bit und Bit-Halter

WARNUNG: Verbrennungsgefahr. Beim Austauschen von Bits IMMER Handschuhe tragen. Metallteile und



Einsätze (Bits) dieses Werkzeugs werden beim Gebrauch äußerst heiß. Kleine Bruchteile des Materials können die Händeverletzen.

Der Bohrhammer kann je nach gewünschter Anwendung mit verschiedenen Bits versehen werden. Verwenden Sie nur

scharfeBohrerbits.

SDS-Max Bit-Halter (Abb. A, C, F)

Einsetzen eines Bohrbits oder eines anderen Zubehörteils:

1. Setzen Sie den Schaft des Bits etwa 19mm in den SDS-Max

2. Schieben und drehen Sie das Bit, bis es einrastet. Das Bit

3. Zum Lösen des Bits ziehen Sie die Manschette

8

Bit-Halter

wird nun sicherfestgehalten.

entfernen Sie dasBit.

ein.

9

zurück und

BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.



WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

Richtige Haltung der Hände (Abb. F)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der



Hände, wiedargestellt. WARNUNG: Um die Gefahr schwerer Verletzungen zu

mindern, halten Sie das Gerät IMMER sicher fest und seien



Sie auf eine plötzliche Reaktiongefasst.

Bei der korrekten Handposition liegt eine Hand auf dem Zusatzhandgriff und die andere auf dem Haupthandgriff. Halten Sie das Werkzeug mit beiden Händen fest, um die Drehwirkung des Bohrers zukontrollieren.

Betriebsarten (Abb. A, E)

WARNUNG: Ändern Sie nicht die Betriebsart, während das Werkzeugläuft.



Ihr Werkzeug ist mit einem Modusauswahlrad um die geeignete Betriebsart für die gewünschte Arbeit zuwählen.

Symbol Modus Anwendung

Drehbohren

Rotationshämmern

Nur Hämmern Leichte Meißelarbeiten

Auswählen einer Betriebsart:

1. Drücken Sie den Modusauswahl-Löseknopf

2. Drehen Sie das Modusauswahlrad so, dass der Pfeil auf das Symbol mit der gewünschten Betriebsartzeigt.

HINWEIS: Der Betriebsartwahlschalter Drehbohr-, Drehhämmer- oder Hammermodus befinden. Es gibt keine Betriebspositionen dazwischen. Es kann notwendig sein, den Motor kurz laufen zu lassen, nachdem von der Betriebsart ‚Nur Hämmern‘ zu ‚Drehbohren‘ oder ‚Drehhämmern‘ gewechselt wurde, um die Zahnräderauszurichten.

5

ausgestattet,

Trocken-Kernbohren mit Diamant-Bit

Bohren in Beton und Mauerwerk

6

5

muss sich immer im

Arbeitsverfahren (Abb. A, F)

WARNUNG: UM DIE GEFAHR VON VERLETZUNGEN ZU MINDERN, STELLEN SIE IMMER sichre, dass



das Werkstück fest verankert oder eingespannt wurde. Verwenden Sie beim Bohren in dünnem Material hinter dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Materials zuverhindern.

WARNUNG: Warten Sie immer , bis der Motor völlig stillsteht und ändern Sie erst dann dieLaufrichtung.



1. Wählen Sie das geeignete Spannfutter, den Adapter bzw. das Bit und setzen Sie es/ihn in das Werkzeug ein. Siehe Bit

und Bit-Halter.

2. Wählen Sie mit dem Modusauswahlrad geeignete Betriebsart für die gewünschte Anwendung. SieheBetriebsarten.

3. Stellen Sie den Seitengriff

4. Setzen Sie das Bit/den Meißel auf die gewünschte Stelleauf.

5. Drücken Sie den Auslöseschalter HINWEIS: Je nach Werkzeug aktiviert das Drücken des Auslöseschalters einen Arbeitsscheinwerfer dient, die unmittelbare Arbeitsfläche zu beleuchten. Siehe Beschreibung. Die Arbeitsleuchte schaltet sich 20 Sekunden, nachdem der Auslöser losgelassen wurde, automatischaus.

Empfehlungen für den Werkzeugbetrieb

• Üben Sie beim Bohren den Druck immer in gerader Linie mit dem Bit aus, aber drücken Sie nicht so stark, dass der Motor

3

nach Bedarfein.

5

die

4

10

, der dazu

abgewürgt wird oder der Bohreinsatz abrutscht. Ein leichtes,

DeWALT

gleichmäßiges Austreten von Material weist auf eine richtige Bohrleistunghin.

• Ihr Bohrhammer ist für das Trockenbohren mit Diamant-Bit in Mauerwerk bis zu 100 mm Durchmesser geeignet. Zum Bohren mit Diamant-Bits oberhalb dieses Durchmessers in Mauerwerk und zum Bohren mit Diamant-Bits für normal große Durchmesser in Mauerwerk und Beton empfehlen wir die Verwendung eines speziellen DiamantKernbohrers. Befolgen Sie die Anweisungen zum Bit und die des Herstellers, um das Zubehör einzusetzen. HINWEIS:Verwenden Sie immer Kernbohrer-Bits mit integriertem Zentrierbohrersystem und achten Sie darauf, dass die Drehzahl (Geschwindigkeit) des Bohrhammers nicht den maximalen Drehzahlwert überschreitet, der auf dem Diamantkernbit angegebenist.

- Setzen Sie den Zentrierbohrer in seine Halterung in der Mitte des Bohrbitsein.

- Ziehen Sie die Maschine heraus und ziehen Sie denNetzstecker.

- Entfernen Sie den Zentrierbohrer aus seinerHalterung.

- Stecken Sie den Netzstecker wieder ein und setzen Sie das Bohrbit in dasWerkstück.

WARNUNG:

• Verwenden Sie dieses Werkzeug nicht dazu, leicht



brennbare oder explosive Flüssigkeiten (Benzin, Alkohol usw.) zu mischen oder zupumpen.

• Mischen bzw. rühren Sie keine entsprechend

gekennzeichneten brennbarenFlüssigkeiten.

WARTUNG

Ihr minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

Das Ladegerät und der Akku können nicht gewartetwerden.

Elektrowerkzeug wurde für langfristigen Betrieb mit

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

Schmierung

Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.

DEUTSCH

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-



metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von angeboten wird, nicht mit diesem Produkt geprüft worden



ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von empfohlenes Zubehör verwendetwerden.

Als Option sind verschiedene Arten von SDS Max Bohrern und Meißeln erhältlich. Die verwendeten Zubehör- und Anbauteile müssen im SDS Max-Verbindungsbereich regelmäßig geschmiertwerden.

Fragen Sie Ihren Händler nach weiteren Informationen zur Kompatibilität von geeignetemZubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und

Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus

demWerkzeug.

• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die

gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäßentsorgt.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn



sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

ENGLISH

DeWALT

HEAVY-DUTY CORDLESS ROTARY HAMMER

DCH481

Congratulations!

You have chosen a product development and innovation make most reliable partners for professional power toolusers.

tool. Years of experience, thorough

one of the

Technical Data

DCH481 Voltage V Type 1 No-load speed min No-load Impact rate bpm 3150 Single impact energy (EPTA 05/2009) J 6.1 Maximum drilling range in concrete mm 40 Optimum drilling range in concrete mm 16–30 Maximum core drilling range in concrete mm 45-100 Tool Holder SDS-MAX Collar diameter mm 76 Battery Type Li-Ion Weight (without battery pack) kg 5.4

Noise and vibration total values (triax vector sum) according to EN60745-2-6:

LPA (emission sound pressure level) LWA (sound power level) K

(uncertainty for the given sound level)

Drilling into concrete

Vibration emission value a Uncertainty K = m/s² 1.5

Chiselling

Vibration emission value a Uncertainty K = m/s² 1.5

Drilling into metal

Vibration emission value a Uncertainty K = m/s² 1.5

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN60745 and may be used to compare one tool with another. It may be used for a preliminary assessment ofexposure.

WARNING: The declared vibration emission level represents the main applications of the tool. However if



the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total workingperiod.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched

= m/s² 9.4

h, HD

= m/s² 8.5

Cheq

= m/s² ≤ 2.5

h,D

dB(A) 96 dB(A) 107 dB(A) 3

-1

540

off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total workingperiod.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of workpatterns.

EC-Declaration of Conformity

Machinery Directive

Heavy-Duty Cordless Rotary Hammerdrill

DCH481

declares that these products described under

Technical Data are in compliance with: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

These products also comply with Directive 2014/30/EU and 2011/65/EU. For more information, please contact the following address or refer to the back of themanual.

The undersigned is responsible for compilation of the technical file and makes this declaration on behalf of

Markus Rompel Director Engineering

, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

05.01.2017

WARNING: To reduce the risk of injury, read the instructionmanual.

Definitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or



seriousinjury. WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or



seriousinjury. CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or



moderateinjury. NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in propertydamage.

Weight

Batteries Chargers/Charge Times (Minutes)

Cat # V

DCB547 18/54 9.0/3.0 1.25 420 220 140 85 140 X DCB546 18/54 6.0/2.0 1.05 270 140 90 60 90 X DCB181 18 1.5 0.35 70 35 22 22 22 45

DCB182 18 4.0 0.61 185 100 60 60 60 120 DCB183/B 18 2.0 0.40 90 50 30 30 30 60 DCB184/B 18 5.0 0.62 240 120 75 75 75 150

DCB185 18 1.3 0.35 60 30 22 22 22 X

Denotes risk of electricshock.

Weight



Denotes risk offire.



General Power Tool Safety Warnings

WARNING: Read all safety warnings and all instructions. Failure to follow the warnings and



instructions may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work area safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which

may ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electricshock.

ENGLISH

DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electricshock.

3) Personal safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-relatedhazards.

4) Power tool use and care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

ENGLISH

will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the

risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardoussituation.

5) Battery tool use and care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects like paper clips, coins, keys, nails, screws or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool ismaintained.

Additional Safety Instructions for Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handles supplied with the tool. Loss of

control can cause personalinjury.

• Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electricshock.

• Use clamps or other practical way to secure and support the workpiece to a stable platform. Holding the work by hand or against your body is unstable and may lead to loss ofcontrol.

• Wear safety goggles or other eye protection. Hammering operations cause chips to fly. Flying particles can cause permanent eye damage. Wear a dust mask or respirator for applications that generate dust. Ear protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not attempt to operate this tool without holding it with both hands. It is recommended that the side handle be used at all times. Operating this tool with one hand will result in loss of control. Breaking through or encountering hard materials such as re-bar may be hazardous as well. Tighten the side handle securely beforeuse.

• Do not operate this tool for long periods of time. Vibration caused by hammer action may be harmful to your hands and arms. Use gloves to provide extra cushion and limit exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning should be done by an authorized specialist. Improperly reconditioned chisels could causeinjury.

• Wear gloves when operating tool or changing bits. Accessible metal parts on the tool and bits may get extremely hot during operation. Small bits of broken material may damage barehands.

• Never lay the tool down until the bit has come to a complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to dislodge them. Fragments of metal or material chips could dislodge and causeinjury.

• Slightly worn chisels can be resharpened bygrinding.

• Keep the power cord away from the rotating bit. Do not wrap the cord around any part of your body. An electric cord wrapped around a spinning bit may cause personal injury and loss ofcontrol.

Residual Risks

The following risks are inherent to the use of rotary hammers:

• Injuries caused by touching the rotating parts or hot parts of thetool.

In spite of the application of the relevant safety regulations

DeWALT

and the implementation of safety devices, certain residual risks cannot be avoided. These are:

• Impairment ofhearing.

• Risk of squeezing fingers when changing theaccessory.

• Health hazards caused by breathing dust developed when working in concrete and/ormasonry.

Electrical Safety

The electric motor has been designed for one voltage only. Always check that the battery pack voltage corresponds to the voltage on the rating plate. Also make sure that the voltage of your charger corresponds to that of yourmains.

Your accordance with EN60335; therefore no earth wire isrequired.

If the supply cord is damaged, it must be replaced by a specially prepared cord available through the serviceorganisation.

charger is double insulated in

SAVE THESE INSTRUCTIONS

Chargers

chargers require no adjustment and are designed to be

as easy as possible tooperate.

Important Safety Instructions for All Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important safety and operating instructions for compatible battery chargers (refer to TechnicalData).

• Before using charger, read all instructions and cautionary markings on charger, battery pack, and product using batterypack.

WARNING: Shock hazard. Do not allow any liquid to get inside charger. Electric shock mayresult.



WARNING: We recommend the use of a residual current device with a residual current rating of 30mA orless.



CAUTION: Burn hazard. To reduce the risk of injury, charge only



batteries may burst causing personal injury anddamage. CAUTION: Children should be supervised to ensure that

they do not play with theappliance.



NOTICE: Under certain conditions, with the charger plugged into the power supply, the exposed charging contacts inside the charger can be shorted by foreign material. Foreign materials of a conductive nature such as, but not limited to, steel wool, aluminum foil or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug charger before attempting to clean

• DO NOT attempt to charge the battery pack with any chargers other than the ones in this manual. The charger and battery pack are specifically designed to worktogether.

rechargeable batteries. Other types of

ENGLISH

• These chargers are not intended for any uses other than charging

may result in risk of fire, electric shock orelectrocution.

• Do not expose charger to rain orsnow.

• Pull by plug rather than cord when disconnecting charger. This will reduce risk ofdamage to electric plug andcord.

• Make sure that cord is located so that it will not be

stepped on, tripped over, or otherwise subjected to damage orstress.

• Do not use an extension cord unless it is absolutely necessary. Use of improper extension cord could result in risk

of fire,electric shock, orelectrocution.

• Do not place any object on top of charger or place

the charger on a soft surface that might block the ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source. The charger is ventilated through slots in the top and the bottom of thehousing.

• Do not operate charger with damaged cord or plug— have them replacedimmediately.

• Do not operate charger if it has received a sharp blow, been dropped, or otherwise damaged in any way. Take it to an authorised servicecentre.

• Do not disassemble charger; take it to an authorised service centre when service or repair is required. Incorrect reassembly may result in a risk of electric shock, electrocution orfire.

• In case of damaged power supply cord the supply cord must be replaced immediately by the manufacturer, its service agent or similar qualified person to prevent anyhazard.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect two chargerstogether.

• The charger is designed to operate on standard

230V household electrical power. Do not attempt to use it on any other voltage. This does not apply to the

vehicularcharger.

rechargeable batteries. Any other uses

Using an Extension Cable

An extension cord should not be used unless absolutely necessary. Use an approved extension cable suitable for the power input of your charger (see Technical Data). The minimum conductor size is 1mm2; the maximum length is30m.

When using a cable reel, always unwind the cablecompletely.

Charging a Battery (Fig. B)

1. Plug the charger into an appropriate outlet before inserting batterypack.

2. Insert the battery pack battery pack is fully seated in the charger. The red (charging) light will blink repeatedly indicating that the charging process hasstarted.

1

into the charger, making sure the

ENGLISH

DeWALT

3. The completion of charge will be indicated by the red light remaining ON continuously. The battery pack is fully charged and may be used at this time or left in the charger. To remove the battery pack from the charger, push the battery release button

NOTE: To ensure maximum performance and life of lithium-ion battery packs, charge the battery pack fully before firstuse.

2

on the batterypack.

Charger Operation

Refer to the indicators below for the charge status of the batterypack.

Charge Indicators

Charging

Fully Charged

Hot/Cold Pack Delay*

* The red light will continue to blink, but a yellow indicator light

will be illuminated during this operation. Once the battery pack has reached an appropriate temperature, the yellow light will turn off and the charger will resume the chargingprocedure.

The compatible charger(s) will not charge a faulty battery pack. The charger will indicate faulty battery by refusing to light or by displaying problem pack or charger blinkpattern.

NOTE: This could also mean a problem with acharger. If the charger indicates a problem, take the charger and battery

pack to be tested at an authorised servicecentre.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery pack has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan designed to cool the battery pack. The fan will turn on automatically when the battery pack needs to be cooled. Never operate the charger if the fan does not operate properly or if ventilation slots are blocked. Do not permit foreign objects to enter the interior of thecharger.

Electronic Protection System

XR Li-Ion tools are designed with an Electronic Protection System that will protect the battery pack against overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic Protection System engages. If this occurs, place the lithium-ion battery pack on the charger until it is fullycharged.

Wall Mounting

These chargers are designed to be wall mountable or to sit upright on a table or work surface. If wall mounting, locate the

charger within reach of an electrical outlet, and away from a corner or other obstructions which may impede air flow. Use the back of the charger as a template for the location of the mounting screws on the wall. Mount the charger securely using drywall screws (purchased separately) at least 25.4mm long with a screw head diameter of 7–9mm, screwed into wood to an optimal depth leaving approximately 5.5mm of the screw exposed. Align the slots on the back of the charger with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions

WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and grease



may be removed from the exterior of the charger using a cloth or soft non-metallic brush. Do not use water or any cleaning solutions. Never let any liquid get inside the tool; never immerse any part of the tool into aliquid.

Battery Packs

Important Safety Instructions for All Battery Packs

When ordering replacement battery packs, be sure to include catalogue number andvoltage.

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below. Then follow charging proceduresoutlined.

READ ALL INSTRUCTIONS

• Do not charge or use battery in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery from the charger may

ignite the dust orfumes.

• Never force battery pack into charger. Do not modify

battery pack in any way to fit into a non-compatible charger as battery pack may rupture causing serious personalinjury.

• Charge the battery packs only in

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed 40 ˚C (104 ˚F) (such as outside sheds or metal buildings in summer).

• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The battery pack can

explode in a fire. Toxic fumes and materials are created when lithium-ion battery packs areburned.

• If battery contents come into contact with the skin, immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms persists, seek medicalattention.

WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark orflame.



chargers.

+ 114 hidden pages
