DeWALT DCF801, DCF902 User manual

DCF801
DCF902

English (original instructions) 5

Русский язык (перевод соригинала инструкции) 15

Copyright DEWALT

2

Fig. / Рис. A

9

7

5

6

4

10

11

DCF902

3

DCF801

2

8

12

XXXX XX XX

Fig. / Рис. B

2

1

1

2

1

13

3

Fig. / Рис. C Fig. / Рис. D

15

Fig. / Рис. E

7

6

14

8

Fig. / Рис. F

5

6

Fig. / Рис. G

4

11

10

4

4

SUBCOMPACT IMPACT DRIVER
DCF801
SUBCOMPACT IMPACT WRENCH
DCF902

ENGLISH

Congratulations!

You have chosen aDEWALT tool. Years of experience, thorough
product development and innovation make D
most reliable partners for professional power toolusers.

EWALT one of the

Technical Data

DCF801 DCF902
Voltage V

Type 1 1

Battery type Li-Ion Li-Ion

Power output W 200 200

No-load speed
Precision Mode
Lo Mode
Hi Mode

Impact rate min

Max. torque Nm 163 168

Tool holder mm 6.35 3/8"/9.5

Weight (without battery pack) kg 0.8 0.8

Noise values and vibration values (triax vector sum) according to EN62841-2-2:

L

(emission sound pressure level) dB(A) 90 90

PA

L

(sound power level) dB(A) 101 101

WA

K (uncertainty for the given sound

level)

Vibration emission value a

Uncertainty K = m/s

The vibration emission level given in this information sheet has
been measured in accordance with astandardised test given in
EN62841 and may be used to compare one tool with another. It
may be used for apreliminary assessment ofexposure.

WARNING: The declared vibration emission level
represents impact tightening of fasteners of the maximum



capacity of the tool. However if the tool is used for
different applications, with different accessories or poorly
maintained, the vibration emission may differ. This may
significantly increase the exposure level over the total
workingperiod.

An estimation of the level of exposure to vibration should
also take into account the times when the tool is switched
off or when it is running but not actually doing the job.
This may significantly reduce the exposure level over the
total workingperiod.

= m/s

h

DC

-1

min

-1

min

-1

min

-1

dB(A) 3 3

2

2

12 12

0–950
0–1950
0–2850

0–3600 0–3600

6.7 7.8

1.5 1.8

0–2850
0–1000
0–2850

Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation of
workpatterns.

EC-Declaration of Conformity

Machinery Directive

Sub-Compact Impact Driver
DCF801
Sub-Compact Impact Wrench
DCF902

DEWALT declares that these products described under Technical
Data are in compliance with:

2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.
These products also comply with Directive 2014/30/EU and

2011/65/EU. For more information, please contact D
the following address or refer to the back of themanual.

The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf ofD

Markus Rompel
Vice-President Engineering, PTE-Europa
D

EWALT , Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

21.01.2019

WARNING: To reduce the risk of injury, read the
instructionmanual.

EW A L T a t

EW A L T .

Definitions: Safety Guidelines

The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.

DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or



seriousinjury.
WARNING: Indicates apotentially hazardous situation

which, if not avoided, could result in death or



seriousinjury.
CAUTION: Indicates apotentially hazardous situation

which, if not avoided, may result in minor or



moderateinjury.

5

ENGLISH

Batteries Chargers/Charge Times (Minutes)

Weight

Cat # V

DCB122 12 2.0 0.22 30 90 60 50 30 X 30 60
DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90
DCB125 12 1.3 0.20 22 60 40 30 22 X 22 40
DCB127 12 2.0 0.20 30 90 60 50 30 X 30 60

NOTICE: Indicates apractice not related to
personal injury which, if not avoided, may result in
propertydamage.

Denotes risk of electricshock.

DC

Ah

DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119

kg



Denotes risk offire.



GENERAL POWER TOOL SAFETY WARNINGS

WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this



power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which

may ignite the dust orfumes.

c ) Keep children and bystanders away while operating

apower tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of
electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering apower tool will increase the risk of
electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of

electricshock.

e ) When operating apower tool outdoors, use an

extension cord suitable for outdoor use. Use of acord
suitable for outdoor use reduces the risk of electricshock.

f ) If operating apower tool in adamp location is

unavoidable, use aresidual current device (RCD)
protected supply. Use of an RCD reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating apower tool. Do not
use apower tool while you are tired or under the
influence of drugs, alcohol or medication. Amoment

of inattention while operating power tools may result in
serious personalinjury.

b ) Use personal protective equipment. Always wear eye

protection. Protective equipment such as adust mask,
non-skid safety shoes, hard hat or hearing protection used
for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on
invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. Awrench or akey left attached
to arotating part of the power tool may result in
personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool
in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be

caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can

reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore
tool safety principles. Acareless action can cause severe

injury within afraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

6

ENGLISH

will do the job better and safer at the rate for which it
wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack, if detachable, from the power
tool before making any adjustments, changing
accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power
toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accesories. Check for

misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’soperation. If damaged, have the power
tool repaired before use. Many accidents are caused by

poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in ahazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. Acharger that is suitable for one type

of battery pack may create arisk of fire when used with
another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create
arisk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make aconnection from one terminal to another.

Shorting the battery terminals together may cause burns
or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

e ) Do not use abattery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit
unpredictable behaviour resulting in fire, explosion or risk
of injury.

f ) Do not expose abattery pack or tool to fire or

excessive temperature. Exposure to fire or temperature
above 130 °C may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature
range specified in the instructions. Charging

improperly or at temperatures outside the specified range
may damage the battery and increase the risk of fire.

6) Service

a ) Have your power tool serviced by aqualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the
manufacturer or authorized service providers.

Additional Specific Safety Rules for Impact
Drivers

• Hold power tool by insulated gripping surfaces when
performing an operation where the fastener may
contact hidden wiring. Fasteners contacting a“live” wire

may make exposed metal parts of the power tool “live” and
could give the operator an electricshock.

Additional Specific Safety Rules for Impact
Wrenches

• Hold power tool by insulated gripping surfaces when
performing an operation where the fastener may
contact hidden wiring. Fasteners contacting a“live” wire

may make exposed metal parts of the power tool “live” and
could give the operator an electricshock.

• Use clamps or other practical way to secure and support
the workpiece to astable platform. Holding the work by
hand or against your body is unstable and may lead to loss
ofcontrol.

• Wear safety goggles or other eye protection.
Hammering and drilling operations cause chips to fly.
Flying particles can cause permanent eyedamage.

• Accessories and tools get hot during operation. Wear
gloves when touchingthem.

• Do not operate this tool for long periods of time.
Vibration caused by tool action may be harmful to your
hands and arms. Use gloves to provide extra cushion and limit
exposure by taking frequent restperiods.

Residual Risks

In spite of the application of the relevant safety regulations
and the implementation of safety devices, certain residual risks
cannot be avoided. These are:

• Impairment ofhearing.

• Risk of personal injury due to flyingparticles.

• Risk of burns due to accessories becoming hot
duringoperation.

• Risk of personal injury due to prolongeduse.

SAVE THESE INSTRUCTIONS

7

ENGLISH

Chargers

DEWALT chargers require no adjustment and are designed to be
as easy as possible tooperate.

Electrical Safety

The electric motor has been designed for one voltage only.
Always check that the battery pack voltage corresponds to the
voltage on the rating plate. Also make sure that the voltage of
your charger corresponds to that of yourmains.

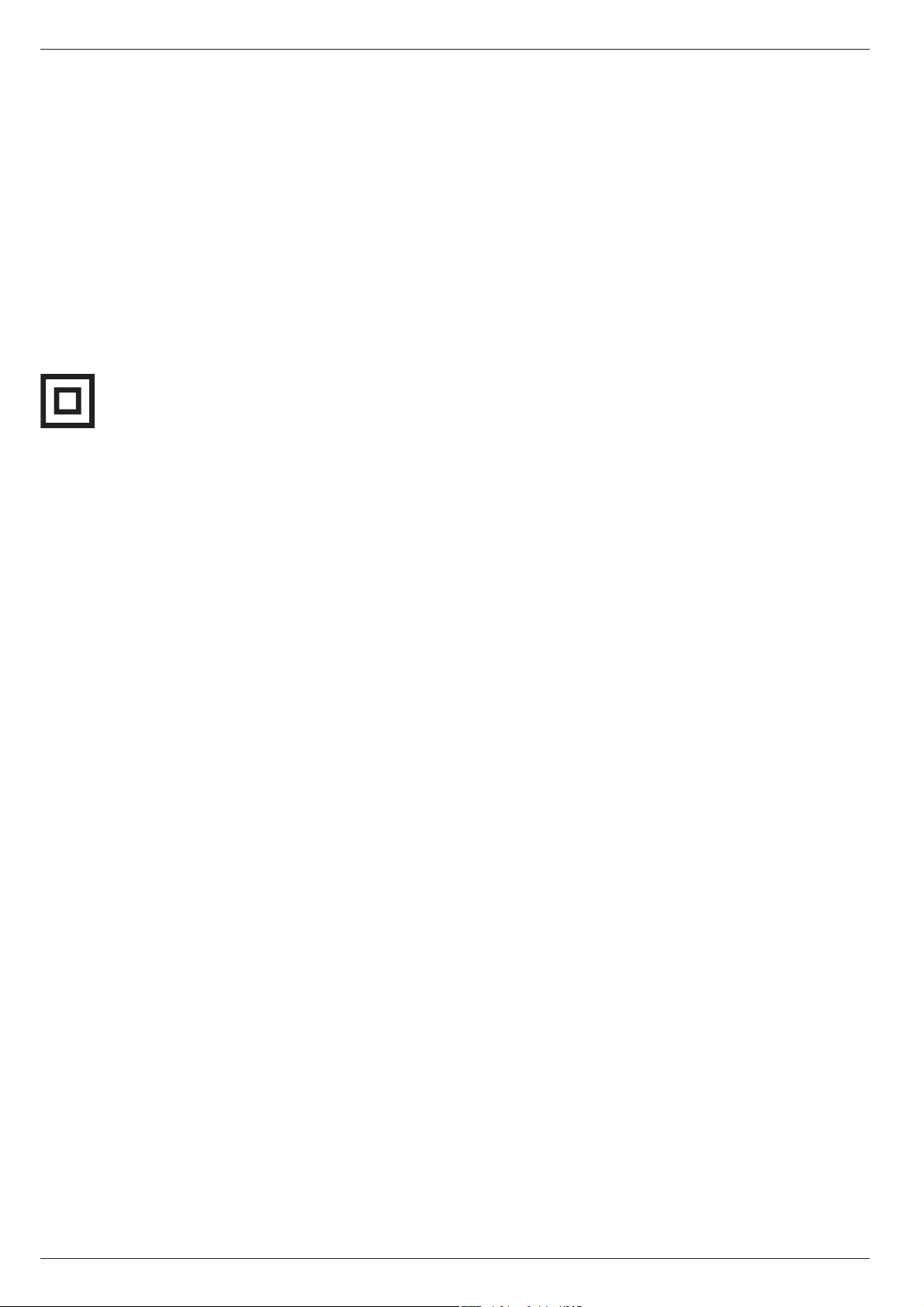

Your DEWALT charger is double insulated in
accordance with EN60335; therefore no earth wire
isrequired.

If the supply cord is damaged, it must be replaced by
aspecially prepared cord available through the D
serviceorganisation.

Mains Plug Replacement
(U.K. & Ireland Only)

If anew mains plug needs to be fitted:

• Safely dispose of the oldplug.

• Connect the brown lead to the live terminal in theplug.

• Connect the blue lead to the neutralterminal.

WARNING: No connection is to be made to the
earthterminal.



Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 3A.

Using an Extension Cable

An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for
the power input of your charger (see Technical Data). The
minimum conductor size is 1mm
is30m.

When using acable reel, always unwind the cablecompletely.

Important Safety Instructions for All Battery
Chargers

SAVE THESE INSTRUCTIONS: This manual contains important
safety and operating instructions for compatible battery
chargers (refer to TechnicalData).

• Before using charger, read all instructions and cautionary
markings on charger, battery pack, and product using
batterypack.

WARNING: Shock hazard. Do not allow any liquid to get
inside charger. Electric shock mayresult.



WARNING: We recommend the use of aresidual current
device with aresidual current rating of 30mA orless.



CAUTION: Burn hazard. To reduce the risk of injury,
charge only D



batteries may burst causing personal injury anddamage.
CAUTION: Children should be supervised to ensure that

they do not play with theappliance.



NOTICE: Under certain conditions, with the charger
plugged into the power supply, the exposed charging
contacts inside the charger can be shorted by foreign
material. Foreign materials of aconductive nature such as,

EWALT rechargeable batteries. Other types of

2

; the maximum length

EW A L T

but not limited to, steel wool, aluminum foil or any buildup
of metallic particles should be kept away from charger
cavities. Always unplug the charger from the power supply
when there is no battery pack in the cavity. Unplug charger
before attempting to clean

• DO NOT attempt to charge the battery pack with any
chargers other than the ones in this manual. The charger
and battery pack are specifically designed to worktogether.

• These chargers are not intended for any uses other than

charging D

may result in risk of fire, electric shock orelectrocution.

• Do not expose charger to rain orsnow.

• Pull by plug rather than cord when disconnecting
charger. This will reduce risk ofdamage to electric plug
andcord.

• Make sure that cord is located so that it will not be

stepped on, tripped over, or otherwise subjected to
damage orstress.

• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in risk

of fire,electric shock, orelectrocution.

• Do not place any object on top of charger or place

the charger on asoft surface that might block the
ventilation slots and result in excessive internal heat.

Place the charger in aposition away from any heat source. The
charger is ventilated through slots in the top and the bottom
of thehousing.

• Do not operate charger with damaged cord or plug—
have them replacedimmediately.

• Do not operate charger if it has received asharp blow,
been dropped, or otherwise damaged in any way. Take it
to an authorised servicecentre.

• Do not disassemble charger; take it to an authorised
service centre when service or repair is required. Incorrect
reassembly may result in arisk of electric shock, electrocution
orfire.

• In case of damaged power supply cord the supply cord must be
replaced immediately by the manufacturer, its service agent or
similar qualified person to prevent anyhazard.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect two chargerstogether.

• The charger is designed to operate on standard

230V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the

vehicularcharger.

Charging aBattery (Fig. B)

1. Plug the charger into an appropriate outlet before inserting
batterypack.

2. Insert the battery pack
battery pack is fully seated in the charger. The red (charging)
light will blink repeatedly indicating that the charging
process hasstarted.

EWALT rechargeable batteries. Any other uses

1

into the charger, making sure the

8

ENGLISH

3. The completion of charge will be indicated by the red light
remaining ON continuously. The battery pack is fully charged
and may be used at this time or left in the charger. To
remove the battery pack from the charger, push the battery

2

release button

NOTE: To ensure maximum performance and life of lithium-ion
battery packs, charge the battery pack fully before firstuse.

on the batterypack.

Charger Operation

Refer to the indicators below for the charge status of the
batterypack.

Charge Indicators

Charging

Fully Charged

Hot/Cold Pack Delay*

* The red light will continue to blink, but ayellow indicator light

will be illuminated during this operation. Once the battery pack
has reached an appropriate temperature, the yellow light will
turn off and the charger will resume the chargingprocedure.

The compatible charger(s) will not charge afaulty battery pack.
The charger will indicate faulty battery by refusing tolight.

NOTE: This could also mean aproblem with acharger.
If the charger indicates aproblem, take the charger and battery

pack to be tested at an authorised servicecentre.

Hot/Cold Pack Delay

When the charger detects abattery pack that is too hot or too
cold, it automatically starts aHot/Cold Pack Delay, suspending
charging until the battery pack has reached an appropriate
temperature. The charger then automatically switches to the
pack charging mode. This feature ensures maximum battery
packlife.

Acold battery pack will charge at aslower rate than awarm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.

Electronic Protection System

XR Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against overloading,
overheating or deepdischarge.

The tool will automatically turn off if the Electronic Protection
System engages. If this occurs, place the lithium-ion battery
pack on the charger until it is fullycharged.

Wall Mounting

These chargers are designed to be wall mountable or to sit
upright on atable or work surface. If wall mounting, locate
the charger within reach of an electrical outlet, and away from
acorner or other obstructions which may impede air flow. Use
the back of the charger as atemplate for the location of the
mounting screws on the wall. Mount the charger securely using
drywall screws (purchased separately) at least 25.4mm long
with ascrew head diameter of 7–9mm, screwed into wood to
an optimal depth leaving approximately 5.5mm of the screw

exposed. Align the slots on the back of the charger with the
exposed screws and fully engage them in theslots.

Charger Cleaning Instructions

WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease



may be removed from the exterior of the charger using
acloth or soft non-metallic brush. Do not use water or any
cleaning solutions. Never let any liquid get inside the tool;
never immerse any part of the tool into aliquid.

Battery Packs

Important Safety Instructions for All Battery
Packs

When ordering replacement battery packs, be sure to include
catalogue number andvoltage.

The battery pack is not fully charged out of the carton. Before
using the battery pack and charger, read the safety instructions
below. Then follow charging proceduresoutlined.

READ ALL INSTRUCTIONS

• Do not charge or use battery in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Inserting or removing the battery from the charger may

ignite the dust orfumes.

• Never force battery pack into charger. Do not modify

battery pack in any way to fit into anon-compatible
charger as battery pack may rupture causing serious
personalinjury.

• Charge the battery packs only in D

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed
40 ˚C (104 ˚F) (such as outside sheds or metal buildings
insummer).

• Do not incinerate the battery pack even if it is severely
damaged or is completely worn out. The battery pack can

explode in afire. Toxic fumes and materials are created when
lithium-ion battery packs areburned.

• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open eye
for 15 minutes or until irritation ceases. If medical attention
is needed, the battery electrolyte is composed of amixture of
liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory
irritation. Provide fresh air. If symptoms persists, seek
medicalattention.

WARNING: Burn hazard. Battery liquid may be flammable
if exposed to spark orflame.



WARNING: Never attempt to open the battery pack for
any reason. If battery pack case is cracked or damaged,



do not insert into charger. Do not crush, drop or damage
battery pack. Do not use abattery pack or charger that
has received asharp blow, been dropped, run over or
damaged in any way (i.e., pierced with anail, hit with

EWALT chargers.

9

ENGLISH

ahammer, stepped on). Electric shock or electrocution
may result. Damaged battery packs should be returned to
service centre forrecycling.

WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact



exposed battery terminals. For example, do not place
the battery pack in aprons, pockets, tool boxes, product kit
boxes, drawers, etc., with loose nails, screws, keys,etc.

CAUTION: When not in use, place tool on its side on
astable surface where it will not cause atripping



or falling hazard. Some tools with large battery packs
will stand upright on the battery pack but may be easily
knockedover.

Transportation

WARNING: Fire hazard. Transporting batteries can
possibly cause fire if the battery terminals inadvertently



come in contact with conductive materials. When
transporting batteries, make sure that the battery
terminals are protected and well insulated from materials
that could contact them and cause ashortcircuit.
NOTE: Lithium-ion batteries should not be put in
checkedbaggage.

EWALT batteries comply with all applicable shipping

D
regulations as prescribed by industry and legal standards which
include UN Recommendations on the Transport of Dangerous
Goods; International Air Transport Association (IATA) Dangerous
Goods Regulations, International Maritime Dangerous Goods
(IMDG) Regulations, and the European Agreement Concerning
The International Carriage of Dangerous Goods by Road (ADR).
Lithium-ion cells and batteries have been tested to section 38.3
of the UN Recommendations on the Transport of Dangerous
Goods Manual of Tests andCriteria.

In most instances, shipping aD
excepted from being classified as afully regulated Class 9
Hazardous Material. In general, only shipments containing
alithium-ion battery with an energy rating greater than
100 Watt Hours (Wh) will require being shipped as fully
regulated Class 9. All lithium-ion batteries have the Watt Hour
rating marked on the pack. Furthermore, due to regulation
complexities, D
lithium-ion battery packs alone regardless of Watt Hour rating.
Shipments of tools with batteries (combo kits) can be air
shipped as excepted if the Watt Hour rating of the battery pack
is no greater than 100Whr.

Regardless of whether ashipment is considered excepted
or fully regulated, it is the shipper'sresponsibility to consult
the latest regulations for packaging, labeling/marking and
documentationrequirements.

The information provided in this section of the manual is
provided in good faith and believed to be accurate at the time
the document was created. However, no warranty, expressed or
implied, is given. It is the buyer’sresponsibility to ensure that its
activities comply with the applicableregulations.

EWALT does not recommend air shipping

EWALT battery pack will be

Storage Recommendations

1. The best storage place is one that is cool and dry away
from direct sunlight and excess heat or cold. For optimum

battery performance and life, store battery packs at room
temperature when not inuse.

2. For long storage, it is recommended to store afully charged
battery pack in acool, dry place out of the charger for
optimalresults.

NOTE: Battery packs should not be stored completely depleted
of charge. The battery pack will need to be recharged beforeuse.

Labels on Charger and Battery Pack

In addition to the pictographs used in this manual, the labels
on the charger and the battery pack may show the following
pictographs:

Read instruction manual beforeuse.

See Technical Data for chargingtime.

Do not probe with conductiveobjects.

Do not charge damaged batterypacks.

Do not expose to water.

Have defective cords replacedimmediately.

Charge only between 4 ˚C and 40 ˚C.

Only for indooruse.

Discard the battery pack with due care for
theenvironment.

Charge DEWALT battery packs only with designated
D

EWALT chargers. Charging battery packs other

than the designated D
aD

EWALT charger may make them burst or lead to

other dangeroussituations.

Do not incinerate the batterypack.

EWALT batteries with

Battery Type

The DCF801 and DCF902 operate on a12 volt batterypack.
These battery packs may be used: DCB122, DCB123, DCB124,

DCB125, DCB127 . Refer to Technical Data for moreinformation.

Package Contents

The package contains:
1 Impact driver (DCF801)
or
1 Impact wrench (DCF902)

10

ENGLISH

1 Charger
1 Belt hook (included with some models)
1 Kitbox (included with some models)
1 Li-Ion battery pack (C1, D1, L1, M1, P1, S1, T1, X1, Y1 models)
2 Li-Ion battery packs (C2, D2, L2, M2, P2, S2, T2, X2, Y2 models)
3 Li-Ion battery packs (C3, D3, L3, M3, P3, S3, T3, X3, Y3 models)
1 Instruction manual
NOTE: Battery packs, chargers and kitboxes are not included

with N models. Battery packs and chargers are not included with
NTmodels.

NOTE: Trademarks and trade names are those of their
respectiveowners.

• Check for damage to the tool, parts or accessories which may
have occurred duringtransport.

• Take the time to thoroughly read and understand this manual
prior tooperation.

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual beforeuse.

Wear earprotection.

Intended Use

This impactor is designed for professional impact screwdriving
applications. The impact function makes this tool particularly
useful for driving fasteners in wood, metal andconcrete.

DO NOT use under wet conditions or in the presence of
flammable liquids orgases.

This impactor is aprofessional powertool.
DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use
thistool.

• Young children and the infirm. This appliance is not

intended for use by young children or infirm persons
withoutsupervision.

• This product is not intended for use by persons (including
children) suffering from diminished physical, sensory or
mental abilities; lack of experience, knowledge or skills
unless they are supervised by aperson responsible for their
safety. Children should never be left alone with thisproduct.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack



before making any adjustments or removing/
installing attachments or accessories. An accidental

start-up can causeinjury.

Wear eyeprotection.

Visible radiation. Do not stare intolight.

Date Code Position (Fig. A)

The date code
is printed into thehousing.

Example:

12

, which also includes the year of manufacture,

2019 XX XX

Year of Manufacture

Description (Fig. A)

WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.



1

Battery pack

2

Battery release button

3

Variable speed trigger switch

4

Forward/reverse control button

5

Chuck collar (DCF801)

6

6.35 mm hex quick-release chuck (DCF801)

7

Worklights

8

Main handle

9

Mode select button

10

3/8"/9.5 mm Anvil (DCF902)

11

Hog ring (DCF902)

WARNING: Use only DEWALT battery packs andchargers.



Inserting and Removing the Battery Pack
from the Tool (Fig. B)

NOTE: Make sure your battery pack

To Install the Battery Pack into the Tool Handle

1. Align the battery pack
tool’shandle (Fig. B).

2. Slide it into the handle until the battery pack is firmly seated
in the tool and ensure that you hear the lock snap intoplace.

1

with the rails inside the

To Remove the Battery Pack from the Tool

1. Press the release button
out of the toolhandle.

2. Insert battery pack into the charger as described in the
charger section of thismanual.

2

Fuel Gauge Battery Packs (Fig. B)

Some DEWALT battery packs include afuel gauge which consists
of three green LED lights that indicate the level of charge
remaining in the batterypack.

To actuate the fuel gauge, press and hold the fuel gauge
button
illuminate designating the level of charge left. When the level of
charge in the battery is below the usable limit, the fuel gauge
will not illuminate and the battery will need to berecharged.

NOTE: The fuel gauge is only an indication of the charge left on
the battery pack. It does not indicate tool functionality and is
subject to variation based on product components, temperature
and end-userapplication.

13

. Acombination of the three green LED lights will

1

is fullycharged.

and firmly pull the battery pack

11

ENGLISH

Belt Hook (Fig.C)

Included with Some Models

WARNING: To reduce the risk of serious personal
injury, DO NOT suspend tool overhead or suspend objects



from the belt hook. ONLY hang tool’sbelt hook from
aworkbelt.

WARNING: To reduce the risk of serious personal
injury, ensure the screw holding the belt hook issecure.



IMPORTANT: When attaching or replacing abelt hook, use only
the screw that is provided. Be sure to securely tighten thescrew.

14

Abelt hook
using only the screw
right-handed users. If the belt hook is not desired at all, it can be
removed from thetool.

To move the belt hook, remove the screw
place then reassemble on the opposite side. Be sure to securely
tighten thescrew.

can be be attached to either side of the tool

15

provided, to accommodate left- or

15

that holds it in

OPERATION

Instructions for Use

WARNING: Always observe the safety instructions and
applicableregulations.



WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack



before making any adjustments or removing/
installing attachments or accessories. An accidental

start-up can causeinjury.

Proper Hand Position (Fig. D)

WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of



asuddenreaction.

Proper hand position requires one hand on the main handle

8

Variable Speed Trigger Switch (Fig.A)

To turn the tool on, squeeze the trigger switch
the tool off, release the trigger switch. Your tool is equipped
with abrake. The chuck will stop when the trigger switch is
fullyreleased.

The variable speed switch enables you to start the application at
aslow speed. The further you squeeze the trigger, the faster the
tool will operate. For maximum tool life, use variable speed only
for starting holes orfasteners.

NOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.

3

. To turn

Forward/Reverse Control Button (Fig.A)

Aforward/reverse control button
the tool and also serves as alock-offbutton.

To select forward rotation, release the trigger switch and depress
the forward/reverse control button on the right side of thetool.

4

determines the direction of

To select reverse, depress the forward/reverse control button on
the left side of the tool. The centre position of the control button
locks the tool in the off position. When changing the position of
the control button, be sure the trigger isreleased.

NOTE: The first time the tool is run after changing the direction
of rotation, you may hear aclick on start up. This is normal and
does not indicate aproblem.

Worklights (Fig.E)

There are three worklights

6

chuck
trigger switch isdepressed.

When the trigger is released, the worklight will stay illuminated
for up to 20 seconds. If the trigger switch remains depressed, the
worklights will remainon.

NOTE: The worklights are for lighting the immediate work
surface and are not intended to be used as aflashlight.

or anvil

10

7

located around the 6.35 mm hex

. The worklights are activated when the

Mode Selector (Fig.A)

Your tool is equipped with amode select button
allows you to select one of three modes. Select the mode based
on the application and control the speed of the tool using the

3

variable speed trigger switch

.

9

which

Precision Drive™ (Fig.A)

DCF801

In addition to normal impacting modes, this tool features the
Precision Drive™ mode which enables greater control in lighter
applications to avoid damage to materials or fasteners. It is ideal
for light applications such as cabinet hinge screws or machine
screws. Precision Drive™ mode will work as ascrewdriver in light
applications, before hesitating as the screw head reaches the
work piece, and then (if required) start aslow controlled impact
to ensure the head ends perfectlyflush.

NOTE: This mode is for light duty screwdriving applications.
If the tool will not drive afastener in Precision Drive™
Mode, please select Lo Mode which will give the additional
powerrequired.

DCF801

Precision Drive™ mode Precision Drive™
Lo Mode Low speed impacting
Hi Mode High Speed Impacting

Precision Wrench™ (Fig. A)

DCF902

In addition to low speed impacting modes, this tool features
the Precision Wrench™ mode which grants the user greater
control in both fastening and loosening applications. When set
in forward, the tool will fasten until impacting begins. The tool
will then pause for 0.5 seconds before continuing to impact,
providing the user with greater control and reducing the chance
of overtightening or damagingmaterial.

When set in reverse, the tool will impact at anormal speed.
Upon sensing that the fastener has broken free, the tool will
cease to impact and will reduce speed to help prevent “run-off”
of loosehardware.

12

ENGLISH

DCF902

Precision Wrench™ Mode Precision Wrench™

Lo Mode Low Speed Impacting

Hi Mode High Speed Impacting

Quick-Release Chuck (Fig.F)

DCF801

WARNING: Use only impact accessories. Non-impact
accessories may break and cause ahazardous condition.



Inspect accessory prior to use to ensure that it con tains
nocracks.

NOTE: The chuck accepts 6.35mm hex bit tips only. Using
25mm bits allows better access in tightspaces.

4

Place the forward/reverse button
position or remove battery pack before changingaccessories.

To install an accessory, push accessory to fully insert into

6

chuck
lock accessory inplace.

To remove an accessory, pull the chuck collar away from the
front of the tool. Remove the accessory and release thecollar.

. The chuck collar

5

in the locked off (centre)

does not need to be pulled up to

Anvil With Hog Ring (Fig.G)

DCF902

WARNING: Use only impact accessories. Non-impact
accessories may break and cause ahazardous condition.



Inspect accessory prior to use to ensure that it contains
nocracks.

CAUTION: Inspect anvils, detent pins, and hog rings prior
to use. Missing or damaged items should be replaced



beforeuse.

4

Place the forward/reverse button
position or remove battery pack before changingaccessories.

To install an accessory on the hog ring anvil, firmly push
accessory onto the anvil
allow the accessory to slide on. After accessory is installed, the
hog ring applies pressure to help provide accessoryretention.

To remove an accessory, grasp the accessory and firmly pull
itoff.

10

. The hog ring

in the locked off (centre)

11

compresses to

Usage

Your impact tool generates the following maximum torque:

Cat # Nm Ft.-Lbs. In.-Lbs

DCF801 163 120.8 1450

DCF902 168 125 1500

CAUTION: Ensure fastener and/or system will withstand
the level of torque generated by the tool. Excessive torque



may cause breakage and possible personalinjury.

1. Place the accessory on the fastener head. Keep the tool
pointed straight at thefastener.

2. Press switch to start operation. Release the switch to stop
operation. Always check torque with atorque wrench, as the
fastening torque is affected by many factors including the
following:

- Voltage: Low voltage, due to anearly discharged

battery, will reduce fasteningtorque.

- Accessory size: Failure to use the correct accessory size

will cause areduction in fasteningtorque.

- Bolt Size: Larger bolt diameters generally require

higher fastening torque. Fastening torque will also vary
according to length, grade, and torquecoefficient.

- Bolt: Ensure that all threads are free of rust and other

debris to allow proper fasteningtorque.

- Material: The type of material and surface finish of the

material will affect fasteningtorque.

- Fastening Time: Longer fasten ing time results in

increased fastening torque. Using alonger fastening
time than recom mended could cause the fasteners to
be overstressed, stripped ordamaged.

MAINTENANCE

Your DEWALT power tool has been designed to operate
over along period of time with aminimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.

WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack



before making any adjustments or removing/
installing attachments or accessories. An accidental

start-up can causeinjury.

The charger and battery pack are notserviceable.

Lubrication

Your power tool requires no additionallubrication.

Cleaning

WARNING: Blow dirt and dust out of the main housing
with dry air as often as dirt is seen collecting in and around



the air vents. Wear approved eye protection and approved
dust mask when performing thisprocedure.

WARNING: Never use solvents or other harsh chemicals
for cleaning the non-metallic parts of the tool. These



chemicals may weaken the materials used in these parts.
Use acloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any
part of the tool into aliquid.

Optional Accessories

WARNING: Since accessories, other than those offered
by D

EWALT , have not been tested with this product, use



of such accessories with this tool could be hazardous.
To reduce the risk of injury, only D
accessories should be used with thisproduct.

Consult your dealer for further information on the
appropriateaccessories.

EWALT recommended

13

ENGLISH

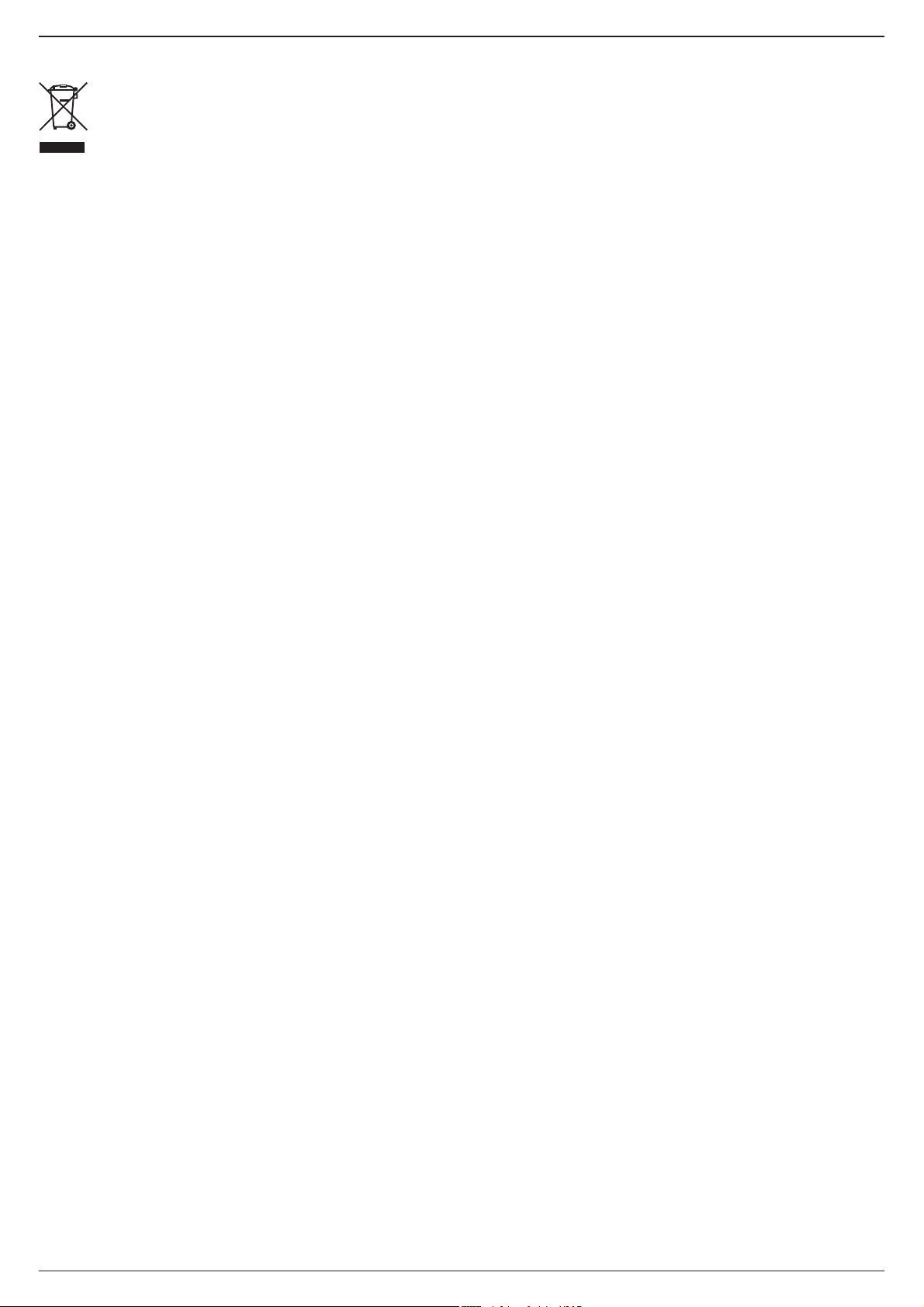

Protecting the Environment

Separate collection. Products and batteries marked
with this symbol must not be disposed of with normal
householdwaste.

Products and batteries contain materials that can
be recovered or recycled reducing the demand for raw
materials. Please recycle electrical products and batteries
according to local provisions. Further information is available at
www.2helpU.com.

Rechargeable Battery Pack

This long life battery pack must be recharged when it fails to
produce sufficient power on jobs which were easily done before.
At the end of its technical life, discard it with due care for our
environment:

• Run the battery pack down completely, then remove it from

thetool.

• Li-Ion cells are recyclable. Take them to your dealer or

alocal recycling station. The collected battery packs will be
recycled or disposed ofproperly.

14

КОМПАКТНЫЙ УДАРНЫЙ ШУРУПОВЁРТ
DCF801
КОМПАКТНЫЙ УДАРНЫЙ ГАЙКОВЁРТ
DCF902

РУССКИЙ ЯЗЫК

Поздравляем!

Вы приобрели инструмент DEWALT . Многолетний опыт,
тщательная разработка изделий иинновации делают
компанию D
пользователей профессионального электроинструмента.

EWALT одним из самых надёжных партнеров для

Технические характеристики

DCF801 DCF902
Напряжение В

Тип 1 1

Тип батареи

Выходная мощность Вт 200 200

Скорость без нагрузки
Высокоточный режим
Низкоскоростной режим
Высокоскоростной режим

Скорость удара уд/мин. 0-3600 0-3600

Макс. крутящий момент Нм 163 168

Держатель инструмента мм 6,35 3/8"/9,5

Вес (без аккумуляторной батареи) кг 0,8 0,8

Значения шума и вибрации (сумма векторов в трех плоскостях)
в соответствии с EN62841-2-2:

L

(уровень звукового давления) дБ (A) 90 90

PA

(уровень звуковой мощности) дБ (A) 101 101

L

WA

K (погрешность для заданного

уровня мощности)

Значение эмиссии вибрации a

Погрешность К = м/с

Значение эмиссии вибрации, указанное вданном
справочном листке, было получено всоответствии со
стандартным тестом, приведенным вEN62841, иможет
использоваться для сравнения инструментов. Кроме того,
оно может использоваться для предварительной оценки
воздействия вибрации.

ВНИМАНИЕ: Заявленное значение эмиссии относится
кударной затяжке крепежных элементов при



максимальной нагрузке на инструмент. Однако, если
инструмент используется не по основному назначению,
сразличными дополнительными принадлежностями
или при ненадлежащем уходе, уровень вибрации может
измениться. Это может привести кзначительному

пост. тока

об/мин.
об/мин.
об/мин.

дБ (A) 3 3

= м/с

h

2

2

12 12

Ионно-

литиевая

0–950
0–1950
0–2850

6,7 7,8

1,5 1,8

Ионно-

литиевая

0–2850
0–1000
0–2850

увеличению уровня воздействия вибрации втечение
всего рабочего периода.

При расчете приблизительного значения уровня
воздействия вибрации также необходимо учитывать
время, когда инструмент выключен или то время, когда
он работает на холостом ходу. Это может привести
кзначительному снижению уровня воздействия
вибрации втечение всего рабочего периода.

Определите дополнительные меры техники
безопасности для защиты оператора от эффектов
воздействия вибрации, аименно: следить за
состоянием инструмента ипринадлежностей,
создание комфортных условий работы, хорошая
организация рабочего места.

Декларация осоответствии нормам ЕС

Директива по механическому оборудованию

Компактный ударный шуруповёрт
DCF801
Компактный ударный гайковёрт
DCF902

DEWALT заявляет, что продукция, описанная вТехнических
характеристиках, соответствует:

2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.
Эти продукты также соответствуют Директиве 2014/30/EU

и2011/65/EU. За дополнительной информацией
обращайтесь вкомпанию D
ниже или приведенному на задней стороне обложки
руководства.

Нижеподписавшийся несет ответственность за составление
технической документации исоставил данную декларацию
по поручению компанииD

Маркус Ромпель
Вице-президент отдела по разработке ипроизводству,
PTE-Europe
D

EWALT , Richard-Klinger-Straße 11,

D-65510, Idstein, Германия

21.01.2019

ВНИМАНИЕ: Во избежание риска получения травм
ознакомьтесь синструкцией.

EWALT по адресу, указанному

EW A L T .

15

РУССКИЙ ЯЗЫК

Кат. № В

DCB122 12 2,0 0,22 30 90 60 50 30 X 30 60
DCB124 12 3,0 0,25 45 140 90 70 45 45 45 90
DCB125 12 1,3 0,20 22 60 40 30 22 X 22 40
DCB127 12 2,0 0,20 30 90 60 50 30 X 30 60

Батареи Зарядные устройства/время зарядки (мин)

Вес

пост. тока

А ч

DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119

кг

Обозначения: правила техники
безопасности

Ниже описывается уровень опасности, обозначаемый
каждым из предупреждений. Прочитайте руководство
иобратите внимание на данные символы.

ОПАСНО: Обозначает опасную ситуацию, которая
неизбежно приведет ксерьезной травме или



смертельному исходу, вслучае несоблюдения
соответствующих мер безопасности.

ВНИМАНИЕ: Указывает на потенциально опасную
ситуацию, которая, вслучае несоблюдения



соответствующих мер безопасности, может
привести ксерьезной травме или смертельному

исходу.
ПРЕДУПРЕЖДЕНИЕ: Указывает на потенциально

опасную ситуацию, которая, вслучае несоблюдения



соответствующих мер безопасности может
стать причиной травм средней или легкой

степени тяжести.
ПОЯСНЕНИЕ: Указывает на практики,

использование которых не связано сполучением
травмы, но если ими пренебречь, могут привести

кпорче имущества.

Указывает на риск поражения электрическим током.



Указывает на риск возгорания.



ОБЩИЕ ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ
ЭЛЕКТРОИНСТРУМЕНТОВ

ВНИМАНИЕ: Прочитайте ипросмотрите
все предупреждения, инструкции,



иллюстрации испецификации по данному
электроинструменту. Несоблюдение всех

приведенных ниже инструкций может стать
причиной поражения электрическим током,
возгорания и/или тяжелой травмы.

СОХРАНИТЕ ВСЕ ИНСТРУКЦИИ ДЛЯ

ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ.

Термин «электроинструмент» впредупреждениях
относится кработающим от сети (проводным)
электроинструментам или работающим
от аккумуляторной батареи (беспроводным)
электроинструментам.

1) Безопасность на рабочем месте

a ) Следите за чистотой ихорошим освещением

на рабочем месте. Захламленное или плохо

освещенное рабочее место может стать причиной
несчастного случая.

b ) Запрещается работать

сэлектроинструментами во
взрывоопасных местах, например, вблизи
легковоспламеняющихся жидкостей, газов
ипыли. Искры, которые появляются при

работе электроинструментов могут привести
квоспламенению пыли или паров.

c ) Следите за тем, чтобы во время работы

сэлектроинструментом взоне работы не было
посторонних идетей. Отвлекаясь от работы вы

можете потерять контроль над инструментом.

2) Электробезопасность

a ) Штепсельная вилка электроинструмента

должна соответствовать розетке. Никогда
не меняйте вилку инструмента. Запрещается
использовать переходники квилкам для
электроинструментов сзаземлением.

Использование оригинальных штепсельных вилок,
соответствующих типу сетевой розетки снижает
риск поражения электрическим током.

b ) Избегайте контакта сзаземленными

поверхностями, такими как трубы, радиаторы
ихолодильники. Если вы будете заземлены,

увеличивается риск поражения электрическим
током.

c ) Запрещается оставлять электроинструмент

под дождем ивместах повышенной влажности.

При попадании воды вэлектроинструмент риск
поражения электротоком возрастает.

d ) Берегите кабель от повреждений. Никогда

не используйте кабель для переноски
инструмента, не тяните за него, пытаясь
отключить инструмент от сети. Держите
кабель подальше от источников тепла, масла,
острых углов или движущихся предметов.

Поврежденный или запутанный кабель питания
повышает риск поражения электрическим током.

e ) При работе сэлектроинструментом на

открытом воздухе используйте удлинитель,
подходящий для использования на улице.

Использования кабеля питания, предназначенного
для использования вне помещения, снижает риск
поражения электрическим током.

16

РУССКИЙ ЯЗЫК

f ) Если использование электроинструмента

вусловиях повышенной влажности неизбежно,
используйте устройства защитного
отключения (УЗО) для защиты сети.

Использование УЗО сокращает риск поражения
электрическим током.

3) Обеспечение индивидуальной безопасности

a ) Будьте внимательны, смотрите, что делаете

ине забывайте оздравом смысле при работе
сэлектроинструментом. Запрещается
работать сэлектроинструментом
всостоянии усталости, наркотического,
алкогольного опьянения или под воздействием
лекарственных препаратов. Невнимательность

при работе сэлектроинструментом может
привести ксерьезным телесным повреждениям.

b ) Используйте индивидуальные средства

защиты. Всегда используйте защитные очки.

Средства защиты, такие как пылезащитная маска,
обувь снескользящей подошвой, каска изащитные
наушники, используемые при работе, уменьшают
риск получения травм.

c ) Примите меры для предотвращения

случайного включения. Перед тем как
подключить электроинструмент ксети и/или
аккумуляторной батарее, взять инструмент
или перенести его на другое место, убедитесь
втом, что выключатель находится
вположении «Выкл.». Если при переноске

электроинструмента он подключен ксети, ипри
этом ваш палец находится на выключателе, это
может стать причиной несчастных случаев.

d ) Уберите все регулировочные или гаечные ключи

перед включением электроинструмента.

Ключ, оставленный на вращающейся части
электроинструмента, может привести ктравме.

e ) Не пытайтесь дотянуться до слишком

удаленных поверхностей. Обувь должна быть
удобной, чтобы вы всегда могли сохранять
равновесие. Это позволит лучше контролировать

электроинструмент внепредвиденных ситуациях.

f ) Одевайтесь соответствующим образом.

Избегайте носить свободную одежду
иювелирные украшения. Следите за тем,
чтобы волосы иодежда не попадали под
движущиеся детали. Возможно наматывание

свободной одежды, ювелирных изделий идлинных
волос на движущиеся детали.

g ) При наличии устройств для подключения

оборудования для удаления исбора пыли
необходимо обеспечить правильность их
подключения иэксплуатации. Использование

устройства для пылеудаления сокращает риски,
связанные спылью.

h ) Не позволяйте хорошему знанию от частого

использования инструментов стать причиной
самонадеянности иигнорирования правил

техники безопасности. Небрежное действие

может повлечь серьезные травмы за долю секунды.

4) Эксплуатация электроинструмента иуход
за ним

a ) Избегайте чрезмерной нагрузки

электроинструмента. Используйте
электроинструмент всоответствии
сназначением. Правильно подобранный

электроинструмент выполнит работу более
эффективно ибезопасно при стандартной нагрузке.

b ) Не пользуйтесь инструментом, если не

работает выключатель. Любой инструмент,
управлять выключением ивключением
которого невозможно, опасен, иего необходимо
отремонтировать.

c ) Перед выполнением любых настроек, сменой

аксессуаров или прежде чем убрать инструмент
на хранение, отключите его от сети и/или
снимите снего аккумуляторную батарею,
если ее можно снять. Такие превентивные

меры безопасности сокращают риск случайного
включения электроинструмента.

d ) Храните электроинструмент внедоступном

для детей месте ине позволяйте работать
синструментом людям, не имеющим
соответствующих навыков работы стакого
рода инструментами. Электроинструмент

представляет опасность вруках неопытных
пользователей.

e ) Поддерживайте электроинструмент

ипринадлежности висправном состоянии.
Проверьте, не нарушена ли центровка или
не заклинены ли движущиеся детали, нет
ли повреждений или иных неисправностей,
которые могли бы повлиять на работу
электроинструмента. Вслучае обнаружения
повреждений, прежде чем приступить
кэксплуатации электроинструмента, его
нужно отремонтировать. Большинство

несчастных случаев происходит из-за
электроинструментов, которые не обслуживаются
должным образом.

f ) Содержите режущий инструмент востро

заточенном ичистом состоянии. Вероятность
заклинивания инструмента, за которым следят
должным образом икоторый хорошо заточен,
значительно меньше, аработать сним легче.

g ) Используйте электроинструменты,

принадлежности инасадки всоответствии
сданными инструкциями, принимая во
внимание условия работы ихарактер
выполняемой работы. Использование

электроинструмента для выполнения операций,
для которых он не предназначен, может привести
ксозданию опасных ситуаций.

h ) Все рукоятки иповерхности захватывания

должны быть сухими ибез следов смазки.

17

РУССКИЙ ЯЗЫК

Скользкие рукоятки иповерхности захватывания
не позволяют обеспечить безопасность работы
иуправления инструментом внепредвиденных
ситуациях.

5) Использование аккумуляторных
электроинструментов иуход за ними

a ) Используйте для зарядки аккумуляторной

батареи только указанное производителем
зарядное устройство. Использование зарядного

устройства определенного типа для зарядки других
батарей может привести квозгоранию.

b ) Используйте для электроинструмента только

батареи указанного типа. Использование других
аккумуляторных батарей может стать причиной
травмы ипожара.

c ) Оберегайте батарею от попадания внее

скрепок, монет, ключей, гвоздей, болтов или
других мелких металлических предметов,
которые могут вызывать замыкание
контактов. Короткое замыкание контактов

аккумуляторной батареи может привести кпожару
или получению ожогов.

d ) При повреждении батареи, из нее может

вытечь электролит. Не прикасайтесь кнему.
При случайном контакте сэлектролитом
смойте его водой. При попадании электролита

вглаза обратитесь за медицинской помощью.
Жидкость, находящаяся внутри батареи, может
вызвать раздражение или ожоги.

e ) Не используйте поврежденные или измененные

аккумуляторные батареи или инструменты.
Поврежденные или измененные аккумуляторные
батареи могут работать непредсказуемо, что
может привести квозгоранию, взрыву или риску
получения травм.

f ) Не подвергайте аккумуляторные батареи или

инструмент воздействию огня или повышенной
температуры. Открытый огонь или воздействие

высокой температуры выше 130°C может привести
квзрыву.

g ) Следуйте всем инструкциям по зарядке ине

заряжайте аккумуляторную батарею или
инструмент вне температурного диапазона,
указанного винструкции. Неправильная зарядка

или зарядка вне указанного температурного
диапазона может привести кповреждению батареи
иувеличить риск возгорания.

6) Обслуживание

a ) Обслуживание электроинструмента

должен проводить квалифицированный
специалист сиспользованием только
оригинальных запасных частей. Это позволит

обеспечить безопасность обслуживаемого
электрифицированного инструмента.

b ) Не выполняйте обслуживание поврежденных

аккумуляторных батарей. Обслуживание
аккумуляторных батарей должно выполняться

только производителем или авторизованными
поставщиками услуг.

Дополнительные особые правила техники
безопасности для ударных гайковертов

• Удерживайте инструмент за изолированные
поверхности захватывания при выполнении
работ, во время которых имеется
вероятность контакта инструмента со
скрытой электропроводкой. Если вы держитесь

за металлические детали инструмента, вслучае
соприкосновения снаходящимся под напряжением
провода возможно поражение оператора электрическим
током.

Дополнительные особые правила техники
безопасности для ударных гайковертов

• Удерживайте инструмент за изолированные
поверхности захватывания при выполнении
работ, во время которых имеется
вероятность контакта инструмента со
скрытой электропроводкой. Если вы держитесь

за металлические детали инструмента, вслучае
соприкосновения снаходящимся под напряжением
провода возможно поражение оператора электрическим
током.

• Используйте зажимы или другие уместные

средства фиксации заготовки на устойчивой
опоре. Удерживание заготовки рукой или прижимание

ее ктелу не обеспечивает устойчивости иможет
привести кпотере контроля.

• Всегда надевайте защитные очки или другое

устройство защиты для глаз. Во время
сверления могут разлетаться кусочки стружки
ичастицыматериала. Разлетающиеся осколки могут

серьезно повредить глаза.

• Принадлежности иинструменты могут
нагреться во время работы. Прикасайтесь кним,
предварительно надев перчатки.

• Не используйте данный инструмент втечение
длительных промежутков времени. Вибрация,
вызываемая инструментом, может оказывать
вредное воздействие на руки. Используйте перчатки,
для обеспечения дополнительной амортизации
истарайтесь ограничивать вредное воздействие за
счет частых перерывов вработе.

Остаточные риски

Несмотря на соблюдение соответствующих инструкций по
технике безопасности ииспользование предохранительных
устройств, некоторые остаточные риски невозможно
полностью исключить. А именно:

• ухудшение слуха;

• риск травм от разлетающихся частиц;

• риск получения ожогов врезультате нагревания
инструмента впроцессе работы;

18

РУССКИЙ ЯЗЫК

• риск получения травмы врезультате продолжительной
работы.

СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО

Зарядные устройства

Зарядные устройства DEWALT не требуют регулировки
имаксимально просты виспользовании.

Электробезопасность

Электродвигатель рассчитан на работу только при одном
напряжении сети. Необходимо обязательно убедиться
втом, что напряжение источника питания соответствует
указанному на шильдике устройства. Необходимо также
убедиться втом, что напряжение работы зарядного
устройства соответствует напряжению всети.

Зарядное устройство DEWALT оснащено двойной
изоляцией всоответствии стребованиями
EN60335; поэтому провод заземления не требуется.

Вслучае повреждения кабеля питания его необходимо
заменить специально подготовленным кабелем, который
можно приобрести всервисных центрах D

Использование удлинительного кабеля

Используйте удлинитель только вслучаях крайней
необходимости. Используйте только утвержденные
удлинители промышленного изготовления, рассчитанные
на мощность не меньшую, чем потребляемая мощность
зарядного устройства (см. Технические характеристики).
Минимальное поперечное сечение провода электрического
кабеля должно составлять 1мм

При использовании кабельного барабана всегда полностью
разматывайте кабель.

2

; максимальная длина 30м.

Важные инструкции по технике безопасности
для всех зарядных устройств

СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО. Вданном
руководстве содержатся важные инструкции по технике
безопасности для совместимых зарядных устройств (см.
Технические характеристики).

• Перед тем как использовать зарядное устройство,
внимательно изучите все инструкции
ипредупреждающие этикетки на зарядном устройстве,
батарее иинструменте, для которого используется
батарея.

ВНИМАНИЕ: Опасность поражения электрическим
током. Не допускайте попадания жидкости



взарядное устройство. Это может привести
кпоражению электрическим током.

ВНИМАНИЕ: Рекомендуется использовать
устройство защитного отключения (УЗО) стоком



утечки до 30мA.
ВНИМАНИЕ: Опасность ожога. Во избежание травм,

следует использовать только аккумуляторные



батареи производства D
батарей другого типа может привести квзрыву,
травмам иповреждениям.

EWALT . Использование

EW A L T .

ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть
сданным устройством.



ПОЯСНЕНИЕ: Вопределенных условиях, при
подключении зарядного устройства кисточнику
питания, может произойти короткое замыкание
контактов внутри зарядного устройства
посторонними материалами. Не допускайте
попадания вполости зарядного устройства таких
токопроводящих материалов, как стальная
стружка, алюминиевая фольга или другие
металлические частицы ит.п. Всегда отключайте
зарядное устройство от источника питания,
если внем нет аккумуляторной батареи. Всегда
отключайте зарядное устройство от сети перед
тем, как приступить кочистке инструмента

• НЕ ПЫТАЙТЕСЬ заряжать батареи спомощью

каких-либо других зарядных устройств, кроме тех,
которые указаны вданном руководстве. Зарядное

устройство ибатарея предназначены для совместного
использования.

• Эти зарядные устройства не предназначены

ни для какого другого использования, помимо
зарядки аккумуляторных батарей D

Использование любых других батарей может привести
квозгоранию, поражению электротоком или гибели от
электрического шока.

• Не подвергайте зарядное устройство воздействию

снега или дождя.

• При отключении зарядного устройства от
сети всегда тяните за штепсельную вилку, ане
за кабель. Это поможет избежать повреждения

штепсельной вилки ирозетки.

• Убедитесь втом, что кабель расположен

таким образом, чтобы на него не наступили, не
споткнулись об него, атакже втом, что он не
натянут ине может быть поврежден.

• Не используйте удлинительный кабель без крайней
необходимости. Использование удлинительного кабеля

неподходящего типа может привести кпожару или
поражению электрическим током.

• Не ставьте на зарядное устройство никакие

предметы ине устанавливайте зарядное
устройство на мягкую поверхность, которая
может закрыть вентиляционные отверстия
ипривести кперегреву. Не размещайте зарядное

устройство поблизости от источников тепла.
Вентиляция зарядного устройства происходит
спомощью отверстий вверхней инижней части
корпуса.

• Не используйте зарядное устройство при наличии
повреждений кабеля или штепсельной вилки –
вэтом случае необходимо немедленно их заменить.

• Не используйте зарядное устройство, если его

роняли, либо если оно подвергалось сильным
ударам или было повреждено каким-либо иным

EWA LT .

19

РУССКИЙ ЯЗЫК

образом. Обратитесь вавторизованный сервисный
центр.

• Не разбирайте зарядное устройство. При

необходимости обратитесь вспециализированный
сервисный центр, если нужно провести
обслуживание или ремонт инструмента.

Неправильная сборка может стать причиной пожара
или поражения электрическим током.

• Вслучае повреждения кабеля питания его необходимо
немедленно заменить упроизводителя, вего сервисном
центре или спривлечением другого специалиста
аналогичной квалификации для предотвращения
несчастного случая.

• Перед очисткой отключите зарядное устройство

от сети. Впротивном случае, это может
привести кпоражению электрическим током.

Извлечение аккумуляторной батареи не приведет
кснижению степени этого риска.

• НИКОГДА не подключайте два зарядных устройства
вместе.

• Зарядное устройство предназначено для работы

при стандартном напряжении сети в230В. Не
пытайтесь использовать его при каком-либо ином
напряжении. Это не относится кавтомобильному

зарядному устройству.

Зарядка батареи (рис. B)

1. Перед установкой батареи подключите зарядное
устройство ксоответствующей сетевой розетке.

1

2. Вставьте аккумуляторную батарею
устройство, убедившись втом, что она хорошо
установлена. Красный индикатор зарядки начнет мигать.
Это означает, что процесс зарядки начался.

3. По окончании зарядки красный индикатор будет гореть
непрерывно, не мигая. Теперь батарея полностью
заряжена, иее можно использовать или оставить
взарядном устройстве. Чтобы извлечь аккумуляторную
батарею из зарядного устройства, нажмите кнопку
фиксатора батареи

ПРИМЕЧАНИЕ: Чтобы обеспечить максимальную
производительность исрок службы ионно-литиевых
батарей, перед первым использованием полностью
зарядите аккумуляторную батарею.

2

иизвлеките батарею.

взарядное

Работа сзарядным устройством

См. состояние зарядки аккумуляторной батареи на
приведенных ниже индикаторах.

Индикаторы зарядки

Зарядка

Полностью заряжен

батарея достигнет рабочей температуры, желтый индикатор
погаснет, изарядка продолжится.

Зарядное(-ые) устройство(-а) не может(-гут) полностью
зарядить неисправную аккумуляторную батарею. При
неисправной аккумуляторной батарее, индикатор на
зарядном устройстве не загорится.

ПРИМЕЧАНИЕ: Также это может указывать на проблему
сзарядным устройством.

Если зарядное устройство указывает на наличие
проблемы, проверьте аккумулятор изарядное устройство
вспециализированном сервисном центре.

Температурная задержка

Если температура батареи слишком низкая или слишком
высокая, зарядное устройство автоматически переходит
врежим температурной задержки; при этом зарядка не
начинается до тех пор, пока батарея не достигнет нужной
температуры. После того, как нужный уровень температуры
будет достигнут, устройство перейдет врежим зарядки.
Данная функция обеспечивает максимальный срок
эксплуатации батареи.

Зарядка холодной батареи занимает больше времени, чем
теплой. Аккумуляторная батарея заряжается медленнее во
время цикла зарядки имаксимального заряда не удастся
добиться даже после того, как аккумуляторная батарея будет
теплой.

Система электронной защиты

Ионно-литиевые аккумуляторные батареи XR оснащены
системой электронной защиты, которая защищает
аккумуляторную батарею от перегрузки, перегревания или
глубокой разрядки.

При срабатывании системы электронной защиты инструмент
автоматически отключается. Вэтом случае поставьте
ионно-литиевую батарею на зарядку до тех пор, пока она
полностью не зарядится.

Крепление на стену

Данные зарядные устройства могут крепиться на стены
или устанавливаться на стол или рабочую поверхность.
При креплении на стену расположите зарядное устройство
впределах досягаемости розетки иподальше от углов
идругих препятствий, которые могут помешать потоку
воздуха. Используйте заднюю часть зарядного устройства
вкачестве образца для положения монтажных болтов
на стене. Надежно закрепите зарядное устройство при
помощи саморезов (приобретаются отдельно) длиной
минимум в25,4мм сдиаметром шляпки самореза в7–9мм,
вкрученных вдерево до оптимальной глубины, оставляющей
на поверхности примерно 5,5мм самореза. Совместите
отверстия на задней стороне зарядного устройства
свыступающими саморезами иполностью вставьте их
вотверстия.

Температурная задержка*

* Вэто время красный индикатор продолжит мигать, акогда

начнется зарядка, загорится желтый. После того, как

20

Инструкции по очистке зарядного устройства

ВНИМАНИЕ: Опасность поражения
электрическим током. Перед чисткой



отключите зарядное устройство от сети
питания. Грязь ижир можно удалить снаружной

РУССКИЙ ЯЗЫК

поверхности зарядного устройства спомощью
тряпки или мягкой неметаллической щетки.
Не используйте воду или чистящие растворы.
Не допускайте попадание жидкости внутрь
инструмента; никогда не погружайте никакие из
деталей инструмента вжидкость.

Аккумуляторные батареи

Важные инструкции по технике безопасности
для всех батарей

При заказе запасных батарей не забудьте указать номер по
каталогу инапряжение.

При покупке батарея заряжена не полностью. Перед тем,
как использовать батарею изарядное устройство, прочтите
следующие инструкции по технике безопасности. Затем
выполните необходимые действия для зарядки.

ВНИМАТЕЛЬНО ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ

• Не заряжайте ине используйте батарею во
взрывоопасной атмосфере, например, при наличии
горючих жидкостей, газов или пыли. Установка или

удаление батареи из зарядного устройства может
привести квоспламенению пыли или газов.

• Никогда не прилагайте больших усилий, вставляя

батарею взарядное устройство. Не вносите
изменения вконструкцию батарей сцелью
установить их взарядное устройство, ккоторому
они не подходят. Это может привести ксерьезным
травмам.

• Заряжайте батареи только спомощью зарядных
устройств D

• НЕ ПРОЛИВАЙТЕ на них ине погружайте их вводу или
другие жидкости.

• Не храните ине используйте данное устройство

ибатарею при температуре выше 40˚C (например,
на внешних пристройках или на металлических
поверхностях зданий влетнее время).

• Не сжигайте батареи, даже поврежденные или
полностью отработавшие. При попадании вогонь

батареи могут взорваться. При сжигании ионно­литиевых батарей образуются токсичные вещества
игазы.

• При попадании содержимого батареи на кожу,

немедленно промойте это место водой смылом.

При попадании содержимого батареи вглаза,
необходимо промыть открытые глаза проточной
водой втечение 15минут или до тех пор, пока не
пройдет раздражение. При необходимости обращения
кврачу, может пригодиться следующая информация:
электролит представляет собой смесь жидких
органических углекислых илитиевых солей.

• При вскрытии батареи, ее содержимое может

вызвать раздражение дыхательных путей.

Обеспечьте наличие свежего воздуха. Если симптомы
сохраняются, обратитесь кврачу.

EW A LT .

ВНИМАНИЕ: Опасность ожога. Содержимое батареи
может воспламениться при попадании искр или огня.



ВНИМАНИЕ: Ни вкоем случае не разбирайте
батарею. При наличии трещин или других



повреждений батареи, не устанавливайте ее
взарядное устройство. Не роняйте батарею ине
подвергайте ее ударам или другим повреждениям.
Не используйте батарею или зарядное устройство
после удара, падения или получения каких-либо
других повреждений (например, после того, как
ее проткнули гвоздем, ударили молотком или
наступили на нее). Это может привести кудару или
поражению электрическим током. Поврежденные
батареи необходимо вернуть всервисный центр для
повторной переработки.

ВНИМАНИЕ: Риск воспламенения. Избегайте
замыкание выводов батарей металлическими



предметами во время хранения или переноски.

Например, не кладите аккумуляторные батареи
впередники, карманы, ящики для инструментов,
выдвижные ящики ит.п. сгвоздями, гайками,
ключами ит.п.

ПРЕДУПРЕЖДЕНИЕ: Когда устройство
не используется, кладите его на бок на



устойчивую поверхность втаком месте,
где оно не может упасть иоб него нельзя
споткнуться. Некоторые устройства сбатареями

большого размера, стоят сверху на батарее,
имогут легко упасть.

Транспортировка

ВНИМАНИЕ: Риск воспламенения. При
транспортировке аккумуляторных батарей



может произойти возгорание, если терминалы
аккумуляторных батарей случайно будут
замкнуты электропроводящими материалами.
При транспортировке аккумуляторных батарей
убедитесь втом, что терминалы защищены
ихорошо изолированы от материалов, контакт
скоторыми может привести ккороткому
замыканию.
ПРИМЕЧАНИЕ: Ионно-литиевые аккумуляторные
батареи запрещается сдавать вбагаж.

Батареи D
транспортировки, как предусмотрено промышленными
июридическими стандартам, включая рекомендации
ООН по транспортировки опасных грузов; Ассоциация
международных авиаперевозчиков (IATA) правила перевозки
опасных грузов, Международные правила перевозки
опасных грузов морским путем (IMDG), иевропейское
соглашение омеждународной дорожной перевозке опасных
грузов (ADR). Ионно-литиевые элементы иаккумуляторные
батареи были протестированы всоответствии сразделом

38.3 Рекомендаций ООН по транспортировке опасных грузов
руководства по тестами икритериям.

Вбольшинстве случаев транспортировка аккумуляторных
батарейD

EWALT соответствуют всем применимым правилам

EWALT не попадает под классификацию, поскольку

21

РУССКИЙ ЯЗЫК

они не являются опасными материалами Класса9. Вцелом,
полностью под правила Класса9 подпадают только
перевозки ионно-литиевых батарей сэнергоемкостью выше
100Ватт час (Втч). Энергоемкость всех ионно-литиевых
аккумуляторных батарей вВатт-часах указана на упаковке.
Кроме того, из-за сложности правил, D
перевозку ионно-литиевых батарей по воздуху вне
зависимости от их энергоемкости. Поставки инструментов
сбатареями (комбинированные наборы) могут перевозиться
по воздуху согласно исключениям, если энергоемкость
батареи не превышает 100Вт ч.

Независимо от того, является ли перевозка исключением
или выполняется по правилам, перевозчик должен
уточнить последние требования купаковке, маркировке
иоформлению документации.

Информация, изложенная вданном руководстве обоснована
ина момент создания данного документа может считаться
точной. Но эта гарантия не является ни выраженной, ни
подразумеваемой. Покупатель должен обеспечить то, что
бы его деятельность соответствовала всем применимым
законам.

EWALT не рекомендует

Рекомендации по хранению

1. Лучшим местом для хранения является прохладное
исухое место, защищенное от прямых солнечных лучей,
высокой или низкой температуры. Для оптимальной
работы ипродолжительного срока службы, храните
неиспользуемые аккумуляторные батареи при
комнатной температуре.

2. Для достижения максимальных результатов при
продолжительном хранении рекомендуется полностью
зарядить батарейный комплект ихранить его
впрохладном сухом месте вне зарядного устройства.

ПРИМЕЧАНИЕ: Аккумуляторные батареи не должны
храниться вполностью разряженном состоянии. Перед
использованием аккумуляторная батарея требует повторной
зарядки.

Маркировка на зарядном устройстве
иаккумуляторной батарее

Помимо пиктограмм, используемых вданном руководстве,
на зарядном устройстве ибатарее имеются следующие
обозначения:

Перед началом работы прочтите руководство по
эксплуатации.

Чтобы узнать время зарядки, см.Технические
характеристики.

Не касайтесь токопроводящими предметами
контактов батареи изарядного устройства.

Не пытайтесь заряжать поврежденную батарею.

Не подвергайте электроинструмент или его
элементы воздействию влаги.

Немедленно заменяйте поврежденный кабель
питания.

Зарядку осуществляйте только при температуре
от 4˚C до 40˚C.

Для использования внутри помещений.

Утилизируйте отработанные батареи безопасным
для окружающей среды способом.

Заряжайте аккумуляторные батареи DEWALT
только спомощью соответствующих
зарядных устройств D
аккумуляторных батарей, кроме D
зарядных устройствахD
квозгоранию аккумуляторных батарей
ивозникновению других опасных ситуаций.

Не сжигайте аккумуляторную батарею.

EWALT . Зарядка иных

EWALT на

EWALT может привести

Тип батареи

DCF801иDCF902работает от аккумуляторной батареи
мощностью12В.

Могут применяться следующие типы батарей: DCB122,
DCB123, DCB124, DCB125, DCB127 . Подробную информацию
см. вТехнических характеристиках.

Комплектация поставки

Вкомплектацию входит:
1 Ударный шуруповерт DCF801
или
1 Ударный гайковерт DCF902
1 Зарядное устройство
1 Крючок для ремня (включен снекоторыми моделями)
1 Ящик для инструмента (включен снекоторыми

моделями)

1 Ионно-литиевая аккумуляторная батарея

(модели C1, D1, L1, M1, P1, S1, T1, X1, Y1)

2 Ионно-литиевые аккумуляторные батареи

(модели C2, D2, L2, M2, P2, S2, T2, X2, Y2)

3 Ионно-литиевые аккумуляторные батареи

(модели C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1 Руководство по эксплуатации
ПРИМЕЧАНИЕ: Аккумуляторные батареи, зарядные

устройства иинструментальные ящики не входят вкомплект
поставки для моделей N. Аккумуляторные батареи
изарядные устройства не входят вкомплект поставки для
моделей NT.

ПРИМЕЧАНИЕ: Другие торговые марки иназвания
принадлежат их владельцам.

22

РУССКИЙ ЯЗЫК

• Проверьте на наличие повреждений инструмента,
его деталей или дополнительных принадлежностей,
которые могли возникнуть во время транспортировки.

• Перед эксплуатацией внимательно прочтите данное
руководство.

Маркировка на инструменте

На инструмент нанесены следующие обозначения:

Перед началом работы прочтите руководство по
эксплуатации.

Используйте защитные наушники.

Используйте защитные очки.

Видимое излучение. Не направляйте луч вглаза.

Местоположение кода даты (pис.A)

Код даты, который также включает
напечатан на корпусе.

Пример.

2019 XX XX

Год производства

12

год изготовления,

Описание (pис.A)

ВНИМАНИЕ: Никогда не вносите изменения
вконструкцию электроинструмента или какой-либо



его части. Это может привести кповреждению или
травме.

1

Аккумуляторная батарея

2

Кнопка фиксатора аккумулятора

3

Курковый регулятор скорости

4

Кнопка изменения направления вращения

5

Зажимное кольцо патрона (DCF801)

6

Быстросъемный шестигранный патрон 6,35мм (DCF801)

7

Подсветка

8

Основная рукоятка

9

Кнопка переключения режимов

10

3/8"/9,5 мм Держатель (DCF902)

11

Витковая пружина (DCF902)

Сфера применения

Данный ударный шуруповерт/ударный гайковерт
предназначен для профессиональных работ по ударному
закручиванию. Функция ударного закручивания делает
этот инструмент особенно полезным при закручивании
крепежных элементов вдереве, металле ибетоне.

НЕ ИСПОЛЬЗУЙТЕ вусловиях повышенной влажности
или поблизости от легковоспламеняющихся жидкостей или
газов.

Данный ударный шуруповерт/ударный гайковерт является
профессиональным электроинструментом.

НЕ ДОПУСКАЙТЕ детей кинструменту. Использование
инструмента неопытными пользователями должно
происходить под контролем опытного коллеги.

• Малолетние дети илюди сограниченными
физическими возможностями. Это устройство
не предназначено для использования малолетними
детьми или людьми сограниченными физическими
возможностями кроме как под контролем лица,
отвечающего за их безопасность.

• Данный инструмент не предназначен для использования
лицами (включая детей) сограниченными физическими,
психическими иумственными возможностями,
не имеющими опыта, знаний или навыков работы
сним, если они не находятся под наблюдением
лица, ответственного за их безопасность. Никогда не
оставляйте детей без присмотра сэтим инструментом.

СБОРКА ИРЕГУЛИРОВКА

ВНИМАНИЕ: Чтобы снизить риск получения
серьезной травмы, необходимо выключить



инструмент иотсоединить батарею, прежде
чем выполнять какую-либо регулировку либо
удалять/устанавливать какие-либо насадки
или дополнительные принадлежности.

Случайный запуск может привести ктравме.
ВНИМАНИЕ: Используйте только зарядные



устройства иаккумуляторные батареи марки

EW A LT .

D

Установка иизвлечение аккумуляторной
батареи из инструмента (рис.B)

ПРИМЕЧАНИЕ: Убедитесь, что аккумуляторная батарея
полностью заряжена.

Установка батареи врукоятку инструмента

1. Совместите аккумуляторную батарею
внутренней стороне рукоятки (рис. B).

2. Задвиньте ее врукоятку так, чтобы аккумуляторная
батарея плотно встала на место иубедитесь, что
услышали щелчок от вставшего на место замка.

1

свыемкой на

Извлечение батареи из инструмента

1. Нажмите кнопку фиксатора батареи
батарею из рукоятки.

2. Вставьте батарею взарядное устройство, как указано
вразделе данного руководства, посвященном зарядному
устройству.

2

ивытащите

Датчик уровня заряда аккумуляторной
батареи (pис.B)

Внекоторых аккумуляторных батареях DEWALT есть датчик
заряда, который включает три зеленых светодиодных
индикатора, показывающих уровень оставшегося заряда
аккумуляторной батареи.

Для включения датчика заряда, нажмите иудерживайте

13

кнопку датчика заряда
светодиода, показывая уровень оставшегося заряда. Когда

. Загорятся три зеленых

1

23

РУССКИЙ ЯЗЫК

уровень заряда аккумуляторной батареи будет ниже уровня,
необходимого для использования, светодиоды перестанут
гореть иаккумуляторную батарею следует зарядить.

ПРИМЕЧАНИЕ: Датчик заряда аккумуляторной батареи
показывает уровень оставшегося заряда. Он не показывает
работоспособность устройства иего показания могут
меняться взависимости от компонентов продукта,
температуры исфер применения.

Крюк для ремня (pис.С)

Поставляется вкомплекте снекоторыми
моделями

ВНИМАНИЕ: Чтобы снизить риск получения
серьезной травмы НЕ ВЕШАЙТЕ инструмент над



головой или не вешайте предметы на крючок ремня.
Вешайте крючок ремня ТОЛЬКО рабочего ремня.

ВНИМАНИЕ: Во избежание получения серьезной
травмы убедитесь втом, что винт крепления



крюка для ремня хорошо закреплен.

ВАЖНО! Прикрепляя или меняя крюк для ремня,
используйте только входящий вкомплектацию винт.
Убедитесь внадежности закрепления винта.

Крюк для ремня
инструмента итолько предлагаемым винтом
удобнее пользователю, будь правша он или левша. Если
крюк для ремня не нужен, его можно снять синструмента.

Чтобы переместить крюк для ремня, выверните винт
который удерживает его на месте, потом соберите заново
сдругой стороны. Убедитесь внадежности закрепления
винта.

14

можно закрепить слюбой стороны

15

, как

15

,

ЭКСПЛУАТАЦИЯ

Инструкции по эксплуатации

ВНИМАНИЕ: Всегда соблюдайте правила техники
безопасности иприменимые законы.



ВНИМАНИЕ: Чтобы снизить риск получения
серьезной травмы, необходимо выключить



инструмент иотсоединить батарею, прежде
чем выполнять какую-либо регулировку либо
удалять/устанавливать какие-либо насадки
или дополнительные принадлежности.

Случайный запуск может привести ктравме.

Правильное положение рук (рис.D)

ВНИМАНИЕ: Во избежании риска получения серьезных
травм, ВСЕГДА используйте правильное положение



рук как показано на рисунке.
ВНИМАНИЕ: Во избежании риска получения серьезных

травм, ВСЕГДА крепко держите инструмент,



предупреждая внезапную резкую отдачу.

При правильном положении рук одна рука должна

8

находиться на основной рукоятке инструмента

Переключатель скорости (рис.A)

Чтобы включить инструмент, нажмите на пусковой
выключатель
выключатель. Ваш инструмент оснащен тормозом. Патрон
останавливается сразу же после полного отпускания
пускового выключателя.

Регулятор скорости позволяет начать работу на медленной
скорости. Чем сильнее вы давите на выключатель,
тем быстрее вращается инструмент. Для обеспечения
максимального срока службы инструмента используйте
переменную скорость только вначале просверливания
отверстий изакручивания/откручивания крепежных
элементов.

ПРИМЕЧАНИЕ: Постоянное использование врежиме
переменной скорости не рекомендуется. Это может
привести кповреждению выключателя ипоэтому не
допускается.

3

. Чтобы выключить инструмент, отпустите

Кнопка изменения направления
вращения (рис.А)

Кнопка изменения направления вращения
направление вращения инструмента, атакже используется
для блокировки инструмента.

Для установки вращения по часовой стрелке отпустите
пусковой выключатель инажмите кнопку изменения
направления вращения на правой стороне инструмента.

Для установки реверсивного направления вращения
нажмите кнопку изменения направления вращения на
левой стороне инструмента. Центральное положение
кнопки управления блокирует инструмент ввыключенном
положении. При изменении положения кнопки управления,
пусковой выключатель должен быть отпущен.

ПРИМЕЧАНИЕ: При работе впервый раз после смены
направления вращения может быть слышен щелчок. Это
нормальное явление ине указывает на неисправность.

4

определяет

Подсветка (рис.E)

Рабочая подсветка состоит из трех элементов

6

6,35мм шестигранного патрона
. Подсветка включается автоматически при нажатом
выключателе.

Когда спусковой курок инструмента отпускается, рабочая
подсветка будет гореть еще 20секунд. Пока спусковой
выключатель остается нажатым, рабочая подсветка будет
гореть.

ПРИМЕЧАНИЕ: Подсветка предназначена для освещения
рабочей поверхности ине может использоваться вкачестве
фонаря.

или держателя

7

вокруг

10

Переключатель режимов (рис.A)

Данный инструмент оборудован переключателем режимов

9

, который позволяет выбрать один из трех режимов. Выбор
режима зависит от области применения, идля контроля
скорости инструмента используется курковый регулятор
скорости

3

.

24

РУССКИЙ ЯЗЫК

Высокоточное заворачивание шурупов
Precision Drive™ (рис.А)

DCF801

Помимо обычных режимов закручивания, данный
инструмент обладает режимом Precision Drive™,
обеспечивающей улучшенное управление вболее легких
работах, позволяя избежать повреждений материалов
или крепежных элементов. Он идеально подходит для
легких видов работ, таких как винты шкафных петлей или
мелкие крепежные винты. Режим Precision Drive™ работает
вкачестве отвертки при легких работах, останавливается
до достижения заготовки головкой винта, после чего
(если необходимо) оказывает медленное, управляемое
ударное воздействие, чтобы головка винта была полностью
заподлицо.

ПРИМЕЧАНИЕ: Данный режим предназначен для легких
работ по закручиванию. Если инструмент не закручивает
крепежный элемент врежиме Precision Drive™, выберите
Режим, которые предоставит необходимую дополнительную
мощность.

DCF801

Режим Precision Drive™ Precision Drive ™
Режим низких оборотов Низкоскоростное закручивание
Режим высоких оборотов Высокоскоростное закручивание

Режим высокоточного заворачивания
гаек Precision Wrench™ (рис. А)

DCF902

Вдополнение книзкоскоростному ударному режиму
данный инструмент оборудован режимом Precision
Wrench™, который дает оператору возможность более
точного выполнения затяжки иослабления. При включении
режима «вперед» инструмент вращается быстрее до начала
удара. Затем инструмент приостановится на 0,5секунды
прежде чем снова продолжить заворачивание сударом,
обеспечивая оператору лучший контроль за работой
иснижая вероятность чрезмерной затяжки иповреждения
материала.

При установке обратного направления инструмент
будет работать снормальной скоростью. Как только
инструмент обнаружит, что гайка отломилась или свободно
проворачивается, ударное действие прекратится, аобороты
уменьшатся, чтобы избежать избыточного вращения.

DCF902

Режим Precision Wrench™ Precision Wrench™

Режим низких оборотов Низкоскоростное закручивание

Режим высоких оборотов Высокоскоростное закручивание

Быстросъемный патрон (рис.F)

DCF801

ВНИМАНИЕ: Используйте только ударные
дополнительные принадлежности. Неударные



дополнительные принадлежности могут сломаться

исоздавать опасные ситуации. Проверьте
принадлежность перед использованием иубедитесь
вотсутствии внем трещин.

ПРИМЕЧАНИЕ: Патрон принимает только шестигранные
насадки 6,35мм. Использование насадок 25мм
обеспечивает более удобный доступ кстесненным местам.

Перед сменой дополнительных принадлежностей

4

установите кнопку изменения направления вращения
ввыключенное (центральное) положение или извлеките
батарею.

Чтобы установить принадлежность, полностью вставьте
принадлежность впатрон
оттягивать для фиксации принадлежности не нужно.

Чтобы снять принадлежность, потяните за зажимное
кольцо патрона внаправлении от передней части
инструмента. Снимите принадлежность иотпустите
зажимное кольцо.

6

. Зажимное кольцо патрона

5

Держатель свитковой пружиной (рис.G)

DCF902

ВНИМАНИЕ: Используйте только ударные
дополнительные принадлежности. Неударные



дополнительные принадлежности могут сломаться
исоздавать опасные ситуации. Проверьте
принадлежность перед использованием иубедитесь
вотсутствии внем трещин.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы
проверьте опору, фиксирующие стержни ивитковую



пружину. Перед использование необходимо
установить отсутствующие или заменить
поврежденные детали.

Перед сменой дополнительных принадлежностей

4

установите кнопку изменения направления вращения
ввыключенное (центральное) положение или извлеките
батарею.

Чтобы установить принадлежность на держатель
свитковой пружиной, плотно прижмите принадлежность

10

кдержателю
ипозволяет принадлежности встать на место. После
того, как принадлежность будет установлена, витковая
пружина будет прижимать деталь, что поможет удерживать
принадлежность.

Чтобы снять принадлежность, крепко возьмите ее иснимите.

. Витковая пружина

11

сжимается

Применение

Ударный инструмент создает следующий максимальный
крутящий момент:

Кат. № Нм Фут-фунт Дюйм-фунт

DCF801 163 120,8 1450

DCF902 168 125 1500

ПРЕДОСТРЕРЕЖЕНИЕ: Убедитесь, что крепежный
элемент и/или система выдержат уровень



крутящего момента, создаваемого инструментом.
Избыточный крутящий момент может привести
кполомкам ипотенциальным травмам.

25

РУССКИЙ ЯЗЫК

1. Поместите принадлежность на головку крепления.
Держите инструмент направленным прямо на
крепление.

2. Нажмите на выключатель, чтобы начать работу.
Отпустите выключатель, чтобы остановить работу. Всегда
проверяйте крутящий момент динамометрическим
ключом, так как на момент затяжки влияет несколько
факторов, включая следующие:

- Напряжение: низкое напряжение из-за почти

разряженной аккумуляторной батареи приводит
кснижению момента затяжки.

- Размер принадлежности: использование

принадлежности неправильного размера приведет
кснижению момента затяжки.

- Размер болта: болты большого диаметра обычно

требуют более высокого момента затяжки.
Момент затяжки также зависит от длины, марки
икоэффициента крутящего момента.

- Болт: убедитесь, что резьба свободна от ржавчины

игрязи, чтобы обеспечить надлежащий момент
затяжки.

- Материал: тип иотделка поверхности материала

влияет на момент затяжки.

- Время затяжки: более длительное время

затяжки приводит кувеличению момента затяжки.
Использование времени затяжки длиннее
рекомендованного может привести кчрезмерному
напряжению, срыву резьбы или повреждению
крепежных элементов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электроинструмент DEWALT имеет длительный срок
эксплуатации итребует минимальных затрат на
техобслуживание. Для длительной безотказной работы
необходимо обеспечить правильный уход за инструментом
иего регулярную очистку.

ВНИМАНИЕ: Чтобы снизить риск получения
серьезной травмы, необходимо выключить



инструмент иотсоединить батарею, прежде
чем выполнять какую-либо регулировку либо
удалять/устанавливать какие-либо насадки
или дополнительные принадлежности.

Случайный запуск может привести ктравме.

Зарядное устройство иаккумуляторные батареи
неремонтопригодны.

Смазка

Вашему инструменту не требуется дополнительная смазка.

вентиляционных отверстий. Надевайте защитные
очки ипылезащитную маску при выполнении этих
работ.

ВНИМАНИЕ: Никогда не пользуйтесь
растворителями или другими сильнодействующими



химическими веществами для чистки
неметаллических частей инструмента. Эти
химикаты могут повредить структуру материала,
используемого для производства таких деталей.
Используйте ткань, смоченную вмягком мыльном
растворе. Не допускайте попадание жидкости
внутрь инструмента; никогда не погружайте
никакие из деталей инструмента вжидкость.

Дополнительные принадлежности

ВНИМАНИЕ: Всвязи стем, что дополнительные
приспособления других производителей, кроме



EWALT , не проходили проверку на совместимость

D
сданным изделием, их использование может
представлять опасность. Во избежание травм,
сданным инструментом следует использовать
только дополнительные принадлежности,
рекомендованные D

Проконсультируйтесь со своим продавцом для получения
дополнительной информации.

EW A LT .

Защита окружающей среды

Отдельная утилизация. Изделия иаккумуляторные
батареи сданным символом на маркировке
запрещается утилизировать собычными бытовыми
отходами.

Изделия иаккумуляторные батареи содержат материалы,
которые могут быть извлечены или переработаны, снижая
потребность висходном сырье. Пожалуйста, утилизируйте
электрические изделия иаккумуляторные батареи
всоответствии сместными нормами. Дополнительная
информация доступна по адресу www.2helpU.com.

Аккумуляторная батарея

Данную аккумуляторную батарею сдлительным сроком
эксплуатации необходимо перезаряжать, когда она
перестает обеспечивать питание, необходимое для
выполнения определенных работ. По окончании срока
эксплуатации ее следует утилизировать, соблюдая при этом
необходимые меры по защите окружающей среды:

• полностью разрядите батарею до конца иизвлеките ее
из инструмента;

• ионно-литиевые аккумуляторные батареи подлежат
вторичной переработке. Сдайте их нашему дилеру или
вместный центр вторичной переработки. Вэтих пунктах
батареи будут подвергнуты повторной переработке или
правильной утилизации.

Очистка

ВНИМАНИЕ: Удаляйте загрязнения ипыль скорпуса
инструмента, продувая его сухим воздухом,



поскольку грязь собирается внутри корпуса ивокруг

26

zst0 0415233 - 10 -0 6-2 019

РУССКИЙ ЯЗЫК

27

РУССКИЙ ЯЗЫК

28

РУССКИЙ ЯЗЫК

ȻȽɍɉɋɃɂɉȽȻɈɈɖɀ ɌɀɋȽɃɌɈɖɀ ɑɀɈɍɋɖ

D

EWALT

Ⱦɩɫ ɩɟ Ȼɟɫɠɬ ɍɠɦ ɠɯ ɩɨ

Ⱥɪɯɚɧɝɟɥɶɫɤ 163071, ɭɥ. Ɍɢɦɦɟ, ɞ. 23 [phone], 29-35-86
Ⱥɫɬɪɚɯɚɧɶ 414057, ɭɥ. Ɋɨɠɞɟɫɬɜɟɧɫɤɨɝɨ, ɞ. 1 ɀ [phone], 35-14-46
Ⱥɫɬɪɚɯɚɧɶ 414000, ɭɥ. əɪɨɫɥɚɜɫɤɚɹ, ɞ. 34 [phone]
Ȼɚɪɧɚɭɥ 656010, ɭɥ. ɩɪ-ɬ Ʌɟɧɢɧɚ, ɞ. 73 [phone]
Ȼɚɪɧɚɭɥ 656067, ɭɥ. Ȼɚɥɬɢɣɫɤɚɹ, ɞ. 66 Ⱥ [phone], 8 [phone]
Ȼɟɥɝɨɪɨɞ 308002, ɭɥ. Ȼɨɝɞɚɧɚ ɏɦɟɥɶɧɢɰɤɨɝɨ ɩɪ-ɬ, ɞ. 133 ȼ [phone], 34-61-29
Ȼɪɹɧɫɤ 241035, ɭɥ. Ȼɭɪɨɜɚ, ɞ. 14 [phone]
Ȼɪɹɧɫɤ 241037, ɭɥ. Ʉɪɚɫɧɨɚɪɦɟɣɫɤɚɹ, ɞ. 103 [phone]
ȼɟɥɢɤɢɟ Ʌɭɤɢ 182100, ɭɥ. Ɇɭɪɦɚɧɫɤɚɹ, ɞ. 16 (81153) 3-71-20
ȼɥɚɞɢɜɨɫɬɨɤ 690105, ɭɥ. Ȼɨɪɨɞɢɧɫɤɚɹ, ɞ. 46/50, ɤɚɛ. 305 [phone]
ȼɥɚɞɢɤɚɜɤɚɡ 362003, ɭɥ. Ʉɚɥɨɟɜɚ, ɞ. 400 [phone], 51-32-23
ȼɥɚɞɢɦɢɪ 600035, ɭɥ.Ʉɭɣɛɵɲɟɜɚ, ɞ. 4 [phone]
ȼɨɥɝɨɝɪɚɞ 400107, ɭɥ. Ɋɢɨɧɫɤɚɹ, ɞ.8 Ⱥ [phone]
ȼɨɥɠɫɤɢɣ 404106, ɭɥ. Ȼɨɥɶɲɟɜɢɫɬɫɤɚɹ, ɞ. 70Ȼ [phone]
ȼɨɥɨɝɞɚ 160022, ɭɥ. Ɇɨɠɚɣɫɤɨɝɨ, ɞ. 44 [phone]
ȼɨɪɨɧɟɠ 394026, ɭɥ. Ɍɟ ɤɫɬɢɥɶɳɢɤɨ ɜ, ɞ. 2 ɤɨɪɩ. Ɂ [phone], 261-96-46
ȼɨɬɤɢɧɫɤ 427430, ɭɥ. ɋɚɞɨɜɧɢɤɨɜɚ, ɞ. 17 [phone], 8(963)546-22-34
ȿɤɚɬɟɪɢɧɛɭɪɝ 620026, ɭɥ. Ɋɨɡɵ Ʌɸɤɫɟɦɛɭɪɝ
ȿɤɚɬɟɪɢɧɛɭɪɝ 620026, ɭɥ. ɒɟɮɫɤɚɹ, ɞ. 3, ɤɨɪɩ. Ƚ [phone]
ȿɤɚɬɟɪɢɧɛɭɪɝ 620102, ɭɥ. ɒɚɭɦɹɧɚ, ɞ. 93 [phone]
ɂɜɚɧɨɜɨ 153000, ɭɥ. Ʉɪɚɫɧɨɝɜɚɪɞɟɣɫɤɚɹ ɞ. 33 [phone]
ɂɠɟɜɫɤ 426006, ɭɥ. Ɍɟɥ ɟɝɢ ɧɚ, ɞ. 30 [phone]
ɂɠɟɜɫɤ 426011, ɭɥ. Ɇɚɣɫɤɚɹ, ɞ. 28 [phone]
Ƀɨɲɤɚɪ-Ɉɥɚ 424037, ɭɥ. Ɇɚɲɢɧɨɫɬɪɨɢɬɟɥɟɣ, ɞ. 2 Ȼ [phone]
ɂɪɤɭɬɫɤ 664035, ɭɥ. Ɋɚɛɨɱɟɝɨ ɲɬɚɛɚ, ɞ. 87 [phone],77-93-87
ɂɪɤɭɬɫɤ 664075, ɭɥ. Ȼɚɣɤɚɥɶɫɤɚɹ, ɞ. 239, ɤɨɪɩ. 7 [phone], 22-87-24
Ʉɚɡɚɧɶ 420029, ɭɥ. ɋɢɛɢɪɫɤɢɣ Ɍɪɚɤɬ, ɞ. 34 ɤɨɪɩ
Ʉɚɡɚɧɶ 420136, ɭɥ. Ɇɚɪɲɚɥɚ ɑɭɣɤɨɜɚ, ɞ. 25 [phone]
Ʉɚɡɚɧɶ 420129, ɭɥ. Ƚɚɛ ɞ ɭ ɥ ɥɵ Ɍɭ ɤɚɹ, ɞ. 125, ɤɨɪɩ.3 [phone], 205-33-34
Ʉɚɡɚɧɶ 422625, ɫ. ɉɟɫɱɚɧɵɟ Ʉɨɜɚɥɢ,, ɭɥ. Ɉɤɬɹɛɪɶɫɤɚɹ, ɞ. 28 [phone]
Ʉɚɡɚɧɶ 422622, ɫ. ɋɨɤɭɪɵ,, ɭɥ. Ⱦɟɪɠɚɜɢɧɚ, ɞ. 9 Ⱥ [phone]
Ʉɚɡɚɧɶ 420136, ɭɥ. Ɇɚɪɲɚɥɚ ɑɭɣɤɨɜɚ, ɞ.25, ɩɨɦ.1002 [phone]
Ʉɚɥɢɧɢɧɝɪɚɞ 236001, ɭɥ. Ɇɨɫɤɨɜɫɤɢɣ ɩɪ., ɞ. 253 [phone], 59-06-13
Ʉɚɥɭɝɚ 248000, ɭɥ. Ʉɚɪɥɚ Ʌɢɛɤɧɟɯɬɚ, ɞ. 31 [phone], [phone]
Ʉɟɦɟɪɨɜɨ 650044, ɭɥ. Ⱥɛɵɡɨɜɚ, ɞ. 12 Ⱥ [phone], 64-28-00, 64-04-55
Ʉɢɪɨɜ 610004, ɭɥ. Ʌɟɧɢɧɚ, ɞ. 54 [phone], 35-80-25
Ʉɢɪɨɜ 610035, ɭɥ. ɉɭɝɚɱɟɜɚ, ɞ. 1 [phone]
Ʉɨɜɪɨɜ 601916, ɭɥ. Ʌɟɬɧɹɹ, ɞ. 24 Ⱥ (49232) 4-58-66
Ʉɨɫɬɪɨɦɚ 156026, ɭɥ. ɋɟɜɟɪɧɨɣ ɩɪɚɜɞɵ, ɞ. 41 Ⱥ [phone], [phone]
Ʉɪɚɫɧɨɞɚɪ 350059, ɭɥ. ɇɨɜɨɪɨɫɫɢɣɫɤɚɹ, ɞ. 174 Ⱥ [phone], [phone]
Ʉɪɚɫɧɨɹɪɫɤ 660121, ɭɥ. ɉɚɪɚɲɸɬɧɚɹ, ɞ. 15 [phone], 61-98-95
Ʉɪɚɫɧɨɹɪɫɤ 660022, ɭɥ. Ⱥɷɪɨɜɨɤɡɚɥɶɧɚɹ, ɞ. 21 ɫɬɪ. 2 [phone]
Ʉɭɪɫɤ 305001, ɭɥ. 1-ɹ Ʉɨɠɟɜɟɧɧɚɹ, ɞ. 31ɚ [phone]
Ʉɭɪɫɤ 305001, ɭɥ. ɇɟɜɫɤɨɝɨ, ɞ. 13 Ȼ, ɨɮɢɫ. 3 [phone]
Ʌɢɩɟɰɤ
Ɇɚɝɧɢɬɨɝɨɪɫɤ 455045, ɭɥ. ɋɜɨɛɨɞɵ, ɞ. 7 [phone]
Ɇɢɚɫɫ 456317, ɭɥ. Ⱥɤɚɞɟɦɢɤɚ ɉɚɜɥɨɜɚ, ɞ. 8 Ȼ [phone]
Ɇɨɫɤɜɚ 121471, ɭɥ. Ƚɜɚɪɞɟɣ ɫ ɤ ɚ ɹ , ɞ. 3, ɤ.1 [phone], 444-10-70
Ɇɭɪɦɚɧɫɤ 183038, ɭɥ. Ʌɟɧɢɧɚ ɩɪ-ɬ, ɞ. 45 [phone]
ɇɚɛɟɪɟɠɧɵɟ ɑɟɥɧɵ 423800, ɭɥ. 40 ɥɟɬ ɉɨɛɟɞɵ, ȽɋɄ "ȼɢɡɢɞɢ",ɛɨɤɫ ʋ19 [phone]
ɇɢɠɧɢɣ ɇɨɜɝɨɪɨɞ 603124, ɭɥ. Ɇɨɫɤɨɜɫɤɨɟ ɲ., ɞ. 300 [phone], 274-89-67
ɇɢɠɧɢɣ ɇɨɜɝɨɪɨɞ 603089, ɭɥ. ɉɨɥɬɚɜɫɤɚɹ, ɞ. 32 [phone], 416-78-80
ɇɢɠɧɢɣ ɇɨɜɝɨɪɨɞ 603086,
ɇɨɜɨɤɭɡɧɟɰɤ 654005, ɭɥ. ɉɢɪɨɝɨɜɚ, ɞ. 30\1 [phone]
ɇɨɜɨɪɨɫɫɢɣɫɤ 353920, ɭɥ. Ƚɟɪɨɟɜ Ⱦɟɫɚɧɬɧɢɤɨɜ, ɞ. 61 [phone]
ɇɨɜɨɫɢɛɢɪɫɤ 630091, ɭɥ. ɋɨɜɟɬɫɤɚɹ, ɞ. 52 [phone]
Ɉɦɫɤ 644042, ɭɥ. ɩɪ. Ɇɚɪɤɫɚ, ɞ. 18, ɤɨɪɩɭɫ 12 [phone]
Ɉɪɟɥ 302030, ɭɥ. ɋɬɚɪɨ-Ɇɨɫɤɨɜɫɤɚɹ, ɞ. 7 [phone]
Ɉɪɟɥ 302004, ɭɥ. 3-ɹ Ʉɭɪɫɤɚɹ, ɞ.25, ɩɨɦ.5 [phone], 71-35-65
Ɉɪɟɧɛɭɪɝ 460050, ɭɥ. Ɍɟ ɪɟɲ ɤɨɜɨ ɣ, ɞ. 148/3 [phone], 27-87-97
Ɉɪɫɤ 462421, ɭɥ. ɇɨɜɨɫɢɛɢɪɫɤɚɹ, ɞ. 211 [phone]
ɉɟɧɡɚ 440600, ɭɥ. Ƚɥɚɞ ɤ ɨ ɜ ɚ , ɞ. 10 [phone]
ɉɟɪɦɶ 614064, ɭɥ. Ƚɟɪɨɟɜ ɏɚɫɚɧɚ, ɞ. 41 [phone], 240-25-38
ɉɫɤɨɜ 180006, ɭɥ. ɉɟɪɜɨɦɚɣɫɤɚɹ, ɞ. 33 [phone], 72-30-56
ɉɹɬɢɝɨɪɫɤ 357500, ɭɥ. ɋɭɜɨɪɨɜɫɤɢɣ ɩɪɨɟɡɞ, ɞ. 1 Ⱥ [phone]
ɉɹɬɢɝɨɪɫɤ 357500, ɭɥ. Ɉɛɴɟɡɞɧɚɹ, ɞ. 35 - ɪɵɧɨɤ "Ʉɚɡɚɱɢɣ Ɇɚɣɞɚɧ" [phone]
Ɋɨɫɬɨɜ-ɧɚ-Ⱦɨɧɭ 344004, ɭɥ. ɇɚɧɫɟɧɚ, ɞ. 140 [phone], 8(938)160-52-52
Ɋɹɡɚɧɶ 390000, ɭɥ. ɋɚɞɨɜɚɹ, ɞ. 33 [phone], 92-34-72
Ɋɹɡɚɧɶ 390037, ɭɥ. Ɂɭɛɤɨɜɨɣ, ɞ. 8 Ⱥ [phone]
ɋɚɦɚɪɚ 443052, ɭɥ. Ɂɟɦɟɰɚ, ɞ. 25 [phone]
ɋɚɦɚɪɚ 443080, ɭɥ. 4-ɣ ɩɪɨɟɡɞ, ɞ. 66 [phone]
ɋɚɧɤɬ-ɉɟɬɟɪɛɭɪɝ 190103, ɭɥ. ɧɚɛ. Ɉɛɜɨɞɧɨɝɨ ɤɚɧɚɥɚ, ɞ. 187, ɥɢɬɟɪ Ⱦ (812) 777-0-111, 251-83-39
ɋɚɧɤɬ-ɉɟɬɟɪɛɭɪɝ 190013, ɭɥ. Ɋɭɡɨɜɫɤɚɹ, ɞ. 5/13, ɥɢɬɟɪ Ⱥ, ɩɨɦ. 6-ɇ [phone]
ɋɚɪɚɬɨɜ 410015, ɭɥ. ɉɟɧɡɟɧɫɤɚɹ, ɞ. 4 [phone], 94-74-30
ɋɚɪɚɬɨɜ 410015, ɭɥ.1-ɵɣ ɋɬɨɪɨɠɟɜɨɣ ɩɪ-ɞ, ɞ. 11/244 [phone]
ɋɟɪɩɭɯɨɜ 142200, ɞɟɪɟɜɧɹ Ȼɨɪɢɫɨɜɨ, Ⱦɚɧɤɨɜɫɤɨɟ ɲɨɫɫɟ, ɞ. 3Ⱥ [phone], [phone]

Ⱥɥɶɦɟɬɶɟɜɫɤ 423451, ɭɥ. Ɍɭɯ ɜɚɬɭ ɥɥɢ ɧɚ, ɞ.1\2, ɛɚɡɚ ɋɦɚɪɬ [phone]

58

, ɞ. 67 Ⱥ [phone]

. 12 [phone] (02,03,04)

398001, ɭɥ. 8 Ɇɚɪɬɚ, ɞ. 13 [phone], 35-32-15

ɭɥ. Ȼɭɥɶɜɚɪ Ɇɢɪɚ, ɞ. 7 [phone]

29

РУССКИЙ ЯЗЫК

ɋɢɦɮɟɪɨɩɨɥɶ 295001, ɭɥ. Ʉɪɵɥɨɜɚ, ɞ. 21 [phone], [phone]
ɋɟɜɚɫɬɨɩɨɥɶ 299003, ɭɥ. Ʌɶɜɚ Ɍɨɥ ɫɬɨɝ ɨ, ɞ. 7 [phone], [phone]
ɋɟɜɟɪɨɞɜɢɧɫɤ 164500, ɭɥ. ɇɢɤɨɥɶɫɤɚɹ, ɞ. 7 (8184) 501-121, [phone]
ɋɦɨɥɟɧɫɤ 214004, ɭɥ. 2-ɣ Ʉɪɚɫɧɢɧɫɤɢɣ ɩɟɪɟɭɥɨɤ, ɞ. 14 [phone]
ɋɨɱɢ 354340, ɭɥ. ɋɬɚɪɨɧɚɫɵɩɧɚɹ, ɞ. 30/2 [phone], 8-800-100-44-33
ɋɨɱɢ 354000, ɭɥ. 20-ɣ Ƚɨɪɧɨɫ ɬ ɪ ɟ ɥ ɤ ɨ ɜɨɣ ɞɢɜɢɡɢɢ ɞ. 16 [phone]
ɋɨɱɢ 354000, ɭɥ. Ɍɪ ɚɧɫ ɩɨɪɬɧɚɹ , ɞ. 78/8 8-965-481-13-05
ɋɬɚɜɪɨɩɨɥɶ 355002, ɭɥ. 50 ɥɟɬ ȼɅɄɋɆ, ɞ. 89 [phone]
ɋɬɟɪɥɢɬɚɦɚɤ 453118, ɭɥ. ɏɭɞɚɣɛɟɪɞɢɧɚ, ɞ. 202 Ⱥ [phone], 23-71-51
Ɍɚɦ ɛɨɜ 392000, ɭɥ. Ɇɨɧɬɚɠɧɢɤɨɜ
Ɍɚɦ ɛɨɜ 392000, ɭɥ. ɋɬɭɞɟɧɟɰɤɚɹ, ɞ.12 [phone]
Ɍɨɥɶɹɬ ɬɢ 445000, ɭɥ. Ɉɮɢɰɟɪɫɤɚɹ, ɞ. 24 [phone], 51-54-48
Ɍɨɦ ɫɤ 634061, ɭɥ. Ƚɟɪɰɟɧɚ, ɞ. 72 [phone], 97-95-73
Ɍɨɦ ɫɤ 634063, ɭɥ. Ɇɢɱɭɪɢɧɚ, ɞ. 47, ɫɬɪ. 1 [phone]
Ɍɭɚɩɫɟ 352800, ɭɥ. Ⱥɪɦɚɜɢɪɫɤɚɹ, ɞ. 8 Ⱥ [phone]
Ɍɭɥɚ 300041, ɭɥ. Ɉɞɨɟɜɫɤɨɟ ɲɨɫɫɟ, ɞ. 57 [phone], 55-87-21
Ɍɸɦ ɟɧɶ 625026, ɭɥ. Ɋɟɫɩɭɛɥɢɤɢ, ɞ. 143, ɨɫɬ. Ƚɚɡɩɪ ɨ ɦ [phone], 20-55-97
ɍɡɥɨɜɚɹ 301600, ɭɥ. Ɍɪɟɝ ɭ ɛɨɜɚ, ɞ. 31 Ⱥ (48731) 6-29-64
ɍɥɚɧ-ɍɞɷ 670031, ɭɥ. ɋɚɯɶɹɧɨɜɨɣ, ɞ. 9 ȼ
ɍɥɶɹɧɨɜɫɤ 432071, ɭɥ. ɩɪ-ɬ ɇɚɪɢɦɚɧɨɜɚ, ɞ. 1 [phone]
ɍɥɶɹɧɨɜɫɤ 432017, ɭɥ. Ɇɢɧɚɟɜɚ, ɞ. 12 [phone]
ɍɥɶɹɧɨɜɫɤ 432042, ɭɥ. Ɇɨɫɤɨɜɫɤɨɟ ɲɨɫɫɟ, 17 [phone] ɞɨɛ. 205
ɍɮɚ 450078, ɭɥ. Ʉɢɪɨɜɚ, ɞ. 101 [phone]
ɑɟɛɨɤɫɚɪɵ 428000, ɭɥ. Ȼɚɡɨɜɵɣ ɩɪɨɟɡɞ, ɞ. 8 Ȼ [phone]
ɑɟɛɨɤɫɚɪɵ 428024, ɭɥ. ɏɟɜɟɲɫɤɚɹ, ɞ.5ɚ [phone]
ɑɟɥɹɛɢɧɫɤ 454138, ɭɥ. Ɇɨɥɨɞɨɝɜɚɪɞɟɣɰɟɜ, ɞ. 7, ɤɨɪɩ.3 [phone], 267-50-04
ɑɟɪɟɩɨɜɟɰ 162614, ɭɥ. ȼɨɥɨɝɨɞɫɤɚɹ, ɞ. 50 Ⱥ (8202) 202-102, ɞɨɛ.3
əɪɨɫɥɚɜɥɶ 150044, ɭɥ. ȼɵɫɬɚɜɨɱɧɚɹ, ɞ. 12 [phone], 74-81-74

ɋɚɪɚɧɫɤ 430026, ɭɥ. ɉɪɨɥɟɬɚɪɫɤɚɹ, ɞ. 144 Ⱥ [phone]
Ɍɜɟ ɪɶ 170042, ɧɚɛ. ɇɢɤɢɬɢɧɚ, ɞ. 142 [phone]
Ʉɚɦɵɲɢɧ 403873, ɭɥ. ɉɪɨɥɟɬɚɪɫɤɚɹ, ɞ. 111 Ȼ (84457) 5-27-27
ɇɨɜɨɦɨɫɤɨɜɫɤ 301660, ɭɥ. Ɇɢɪɚ, ɞ.17 Ⱥ (48762) 7-90-37

Ⱦɧɟɩɪɨɩɟɬɪɨɜɫɤ 49038, ɭɥ. ȼɨɤɡɚɥɶɧɚɹ, 6 38(056) 770-60-28
Ⱦɨɧɟɰɤ 83004, ɭɥ. Ⱥɪɬɟɦɚ, ɞ. 146 38(062) 381-87-22
Ʌɶɜɨɜ 79020, ɭɥ. Ɂɚɦɚɪɫɬɵɧɨɜɫɤɚɹ, ɞ. 76 38(0322) 24-72-13, 24-72-51
Ʌɭɰɤ 43024, ɩɪ. ɋɨɛɨɪɧɨɫɬɢ, ɞ. 11 Ⱥ 38(0332) 29-97-90
Ɉɞɟɫɫɚ 65045, ɭɥ. ɋɬɪɨɝɚɧɨɜɚ, 29 ɚ 38(0482) 37-61-76
Ʉɪɢɜɨɣ Ɋɨɝ 50000, ɩɪ. Ɇɢɪɚ, ɞ. 16 38(056) 404-03-45
ɏɚɪɶɤɨɜ 61050, ɭɥ. ɘɥɢɹ ɑɢɝɢɪɢɧɚ,13 38(057) 731-97-22,24,26
ɏɟɪɫɨɧ 73034, ɭɥ. ɉɚɪɨɜɨɡɧɚɹ, ɞ. 7 38(0552) 39-06-90
Ʌɶɜɨɜ 79035, ɭɥ. ɉɚɫɟɱɧɚɹ, 135 38(032) 245-61-77
ɂɜɚɧɨ-Ɏɪɚɧɤɨɜɫɤ 76002, ɭɥ ɍɝɨɪɧɢɰɤɚɹ, 10ɚ 38(0342) 71-75-81
Ⱦɧɟɩɪɨɩɟɬɪɨɜɫɤ 49008, ɭɥ. Ʉɪɢɜɨɪɨɠɫɤɚɹ, 6 38(056) 791-32-33

$0

Ɇɢɧɫɤ 220074, ɭɥ. Ȼɟɪɭɬɚ, ɞ. 22, ɤ.1 [phone]

Ⱥɤɬɨɛɟ 030000, ɭɥ. ɋɚɧɤɢɛɚɣ Ȼɚɬɵɪɚ, ɞ. 4 Ʌ [phone]
Ⱥɫɬɚɧɚ 010000, ɭɥ. ɉɭɲɤɢɧɚ, ɞ. 37/1 [phone]
ɍɫɬɶ-Ʉɚɦɟɧɨɝɨɪɫɤ 070003, ɭɥ. Ʉɨɫɦɢɱɟɫɤɚɹ, ɞ. 4/19 [phone]
Ʉɭɫɬɚɧɚɣ 110000, ɭɥ. ɋɤɥɚɞɫɤɚɹ, ɛɭɬɢɤ ʋ 35 [phone]

*(

Ɍɛɢɥɢɫɢ 0177, ɭɥ. ɩɪ-ɬ Ʉɚɡɛɟɝɢ, ɞ. 26 [phone]
Ɍɛɢɥɢɫɢ 0167, ɭɥ. Ƚɞɚɧɢ, ɛɥɨɤ 3 (995 322) 60-94-49, (995 595) 11-99-72

Ɋɫɣɻɧɨɶɤ Ɋɮɨɥɭ

Ʉɢɟɜ 4073, ɭɥ. ɋɵɪɟɰɤɚɹ, 33 ɲ 38(044) 581-11-25

8$

ȿɪɟɜɚɧ 0070, ɭɥ. ȼɚɪɞɚɧɚɧɰɚ, ɞ. 28 [phone]
Ɇɢɧɫɤ 220049, ɭɥ. ȼɨɥɝɨɝɪɚɞɫɤɚɹ, ɞ. 13, ɤ. 8 [phone], 280-76-93

%<

Ⱥɥɦɚɬɵ 050060, ɭɥ. Ȼɟɪɟɡɨɜɫɤɨɝɨ, ɞ. 3Ⱥ [phone]

.=

Ɍɛɢɥɢɫɢ 0141, ɭɥ. Ʉɫɚɧɢ, ɞ. 36 (995 577) 95-55-82

Ȼɚɤɭ 1029, ɭɥ. Ȼɟɸɤ ɒɨɪɫɤɨɟ ɲɨɫɫɟ 11\206 [phone], 514-40-46

$=

, ɞ. 8 Ⱥ [phone]

[phone], 43-58-61

Ɏɥɫɛɣɨɛ

Ȼɫɧɠɨɣɺ

ȼɠɦɛɫɮɬɷ

Ʌɛɢɛɰɬɭɛɨ

Ⱦɫɮɢɣɺ

Ȼɢɠɫɜɛɤɟɡɛɨ

ɋɟɪɜɢɫɧɚɹɫɟɬɶ'(:$/7ɩɨɫɬɨɹɧɧɨɪɚɫɲɢɪɹɟɬɫɹ

ɂɧɮɨɪɦɚɰɢɸɨɛɨɛɫɥɭɠɢɜɚɧɢɢɜɞɪɭɝɢɯɝɨɪɨɞɚɯȼɵɦɨɠɟɬɟɩɨɥɭɱɢɬɶɩɨɬɟɥɟɮɨɧɚɦ

ɜɆɨɫɤɜɟɜɄɢɟɜɟ

KWWSZZZGHZDOWUX

ɂɫɩɪɚɜɧɵɣɢɩɨɥɧɨɫɬɶɸɭɤɨɦɩɥɟɤɬɨɜɚɧɧɵɣɬɨɜɚɪɩɨɥɭɱɢɥɚɫɝɚɪɚɧɬɢɣɧɵɦɢɭɫɥɨɜɢɹɦɢɨɡɧɚɤɨɦɥɟɧD

ɋɩɪɚɜɧɢɣɬɚɩɨɜɧɿɫɬɸɭɤɨɦɩɥɟɤɬɨɜɚɧɢɣɬɨɜɚɪɨɬɪɢɦɚɜɥɚɫɝɚɪɚɧɬɿɣɧɢɦɢɡɚɛɨɜɹɡɚɧɧɹɦɢɨɡɧɚɣɨɦɥɟɧɚ

ɋɩɪɚ¿ɧɵɿɩɨ¿ɧɚɫɰɸɭɤɚɦɩɥɟɤɬɚɜɚɧɵɬɚɜɚɪɚɬɪɵɦɚ¿ɥɚɡɝɚɪɚɧɬɵɣɧɵɦɿɭɦɨɜɚɦɿɚɡɧɚɺɦɥɟɧɵɚ

ɌνɡɭɠϞɧɟɬɨɥɵΧɠɢɧɚΧɬɚɥΟɚɧɬɚɭɚɪΧɚɛɵɥɞɚɞɵɦɤɟɩɿɥɞɿɤɲɚɪɬɬɚɪɵɦɟɧɬɚɧɵɫɬɵɦ

Ɍɡɚɬɢɥɝɚɧɜɚɬɭɥɢɤɤɨɦɩɥɟɤɬɥɢɦɚɯɫɭɥɨɬɧɢɨɥɞɢɦɝɚɪɚɧɬɢɹɲɚɪɬɥɚɪɢɛɢɥɚɧɬɚɧɢɲɢɛɱɢɤɞɢɦ³

ɉɨɞnɢɫɶ nɨɤɭnɚɬɟɥɹ/ ɉɿɞnuɫ noɤɭnɰɹ/ ɉɨɞnɿɫ nɚɤɭnɧɿɤɚ/ ɋɚmɵn ɚɥɭɲɵɧɵί Χɨɥmaɧɛɚɫɵ/ ɏaɪuɞɨɪɧuɧɡ uɦɡɨɫu

30
