SKRUETRÆKKER DCF601

DANSK

Tillykke!

Du har valgt et produktudvikling og innovation gør pålidelige partnere for professionelle brugere afelværktøj.

-værktøj. Mange års erfaring, ihærdig én af de mest

Tekniske Data

DCF601 Spænding V Type 1 Batteritype Li-Ion Tomgangshastighed min-10–1100 Værktøjsholder mm 6,35 Maks. bor ø mm 10 Vægt (uden batteripakke) kg 0,68

Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN62841-2-2:

LPA (emissions lydtryksniveau) dB(A) 67 LWA (lydtryksniveau) dB(A) 78 K (usikkerhed for det angivne lydniveau) dB(A) 3

Vibrationsemissionsværdi ah = Usikkerhed K = m/s

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis



værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre.

m/s2< 2,5

1,5

EF-Konformitetserklæring

Maskindirektiv

Skruetrækker DCF601

erklærer, at produkterne beskrevet under Tekniske

data er udformet i overensstemmelse med:

2006/42/EF, EN62841-1:2015, EN62841-2-2:2014. Disse produkter overholder også direktivet 2014/30/EU og

2011/65/EU. Kontakt oplysninger eller se bagsiden afmanualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af

Markus Rompel Vicedirektør for Ingeniørarbejde, PTE-Europa

D-65510, Idstein, Tyskland

14.01.2019

, Richard-Klinger-Strase 11,

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader.

på følgende adresse for yderligere

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller



alvorligpersonskade. ADVARSEL: Angiver en potentielt farlig situation, der

medmindre den undgås, kunne resultere i død eller



alvorligpersonskade. FORSIGTIG: Angiver en potentielt farlig situation, der

medmindre den undgås, kan resultere i mindre eller



moderatpersonskade. BEMÆRK: Angiver en handling, der ikke er forbundet

med personskade, men som kan resultere

iproduktskade. Angiver risiko for elektriskstød.



Angiverbrandfare.



Vægt

DANSK

Batterier Opladere/opladningstider (minutter)

Vægt

Kat # V

DCB122 12 2.0 0.22 30 90 60 50 30 X 30 60 DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90 DCB125 12 1.3 0.20 22 60 40 30 22 X 22 40 DCB127 12 2.0 0.20 30 90 60 50 30 X 30 60

DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKTØJER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der



følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL

SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst.

Rodede eller mørke områder giver anledning tilulykker.

b ) Undlad at benytte elektrisk værktøj i en

eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv

ellerdampe.

c ) Hold børn og omkringstående på afstand, når der

anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten.

Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik

og dertil passende stikkontakter reducerer risikoen for elektriskstød.

b ) Undgå kropskontakt med jordforbundne overflader,

såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet.

c ) Undlad at udsætte elektrisk værktøj for regn eller

våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød.

d ) Undlad at udsætte ledningen for overlast. Brug

aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger

risikoen for elektriskstød.

e ) Når elektrisk værktøj benyttes udendørs, skal der

anvendes en forlængerledning, som er egnet til

udendørs brug. Brug af en ledning, der er egnet til

udendørs brug, reducerer risikoen for elektriskstød.

f ) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder

reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig,

og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade.

b ) Brug personligt sikkerhedsudstyr. Bær altid

beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader.

c ) Undgå utilsigtet start. Sørg for, at der er slukket for

kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker.

d ) Fjern eventuelle justerings- eller skruenøgler, før det

elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade.

e ) Undlad at række for langt. Hold hele tiden en god

fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår.

f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj

eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt

hår kan blive fanget i bevægeligedele.

g ) Hvis der anvendes støvudsugnings- eller

støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr

kan begrænse farer forårsaget afstøv.

h ) Lad ikke erfaringer fra hyppig brug af værktøjer

medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs

handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a ) Undlad at bruge magt over for det elektriske

værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare

opgaven bedre og mere sikkert med den ydelse, som det er beregnettil.

b ) Undlad at benytte elektrisk værktøj, hvis kontakten

ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres.

c ) Træk stikket ud af stikkontakten og/eller

batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring.

Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet.

d ) Opbevar elektrisk værktøj uden for rækkevidde

af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj

er farligt i hænderne på personer, som ikke er instrueret i brugenderaf.

e ) Vedligeholdelse af elektrisk værktøj. Undersøg

om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange

ulykker er forårsaget af dårligt vedligeholdtværktøj.

f ) Hold skæreværktøj skarpe og rene. Ordentligt

vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre.

g ) Brug elektrisk værktøj, tilbehør, bor, osv. i

overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre

opgaver end dem, det er beregnet til, kan resultere i en farligsituation.

h ) Hold håndtag og håndtagsflader tørre, rene og fri

for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

5) Anvendelse og Vedligeholdelse afBatteri

a ) Må kun genoplades med den oplader, som er

angivet af fabrikanten. En oplader, der er beregnet til en

bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke.

b ) Brug kun elektrisk værktøj med de batteripakker,

der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand.

c ) Når en batteripakke ikke er i brug, skal den holdes

borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem

DANSK

to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding ellerbrand.

d ) Hvis en batteripakke udsættes for overlast, kan der

sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation

ellerforbrænding.

e ) Anvend ikke en batteripakke eller et værktøj, der er

beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko forskader.

f ) Udsæt ikke en batteripakke eller et værktøj for ild

eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre eneksplosion.

g ) Følg alle opladningsinstruktionerne og oplad

ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne.

Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen forbrand.

6) Service

a ) Elektrisk værktøj skal serviceres af en kvalificeret

servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets

driftssikkerhedopretholdes.

b ) Udfør aldrig service på beskadigede batteripakker.

Service på batteripakker bør kun udføres af producenten eller autoriseredeserviceudbydere.

Ekstra specielle sikkerhedsregler for skruetrækker

• Hold kun fast i det elektriske værktøj på de isolerede håndtagsflader under udførelse af arbejdet, hvor fastgørelsen kan komme i kontakt med skjulte ledninger. Kommer værktøjet i kontakt med en strømførende

ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød tilbrugeren.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

GEM DISSE INSTRUKTIONER

DANSK

DeWALT

Opladere

opladere kræver ingen justering og er designet til at

være så brugervenlige sommuligt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din overensstemmelse med EN60335. Derfor kræves der ingenjordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem

‘sserviceorganisation.

-oplader er dobbeltisoleret i

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm2; den maksimale længde er 30m.

Ved brug af en kabeltromle skal kablet altid rulles heltud.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniskedata).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et



elektriskchok. ADVARSEL: Vi anbefaler brug af en reststrømsanordning

med en reststrømskapacitet på 30mA ellermindre.



FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun



batterier. Andre batterityper kan eksplodere og forårsagepersonskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret.



BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre

opladere end dem, der er omtalt i denne manual.

Opladeren og batteripakken er specielt designet til at arbejdesammen.

genopladelige

• Disse opladere er ikke beregnet til anden brug end

opladning af

brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt

på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning

kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring

opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder.

Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret

værksted, når service eller reparation er påkrævet.

Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på

nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere

dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V

husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere

tilkøretøjer.

genopladelige batterier. Al anden

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættesi.

2. Indsæt batteripakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen erstartet.

3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap udtagebatteripakken.

6

i opladeren og kontrollér, at pakken

7

på batteripakken for at

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion

DeWALT

batteripakker skal batteripakken lades helt op, før den anvendes førstegang.

Betjening af oplader

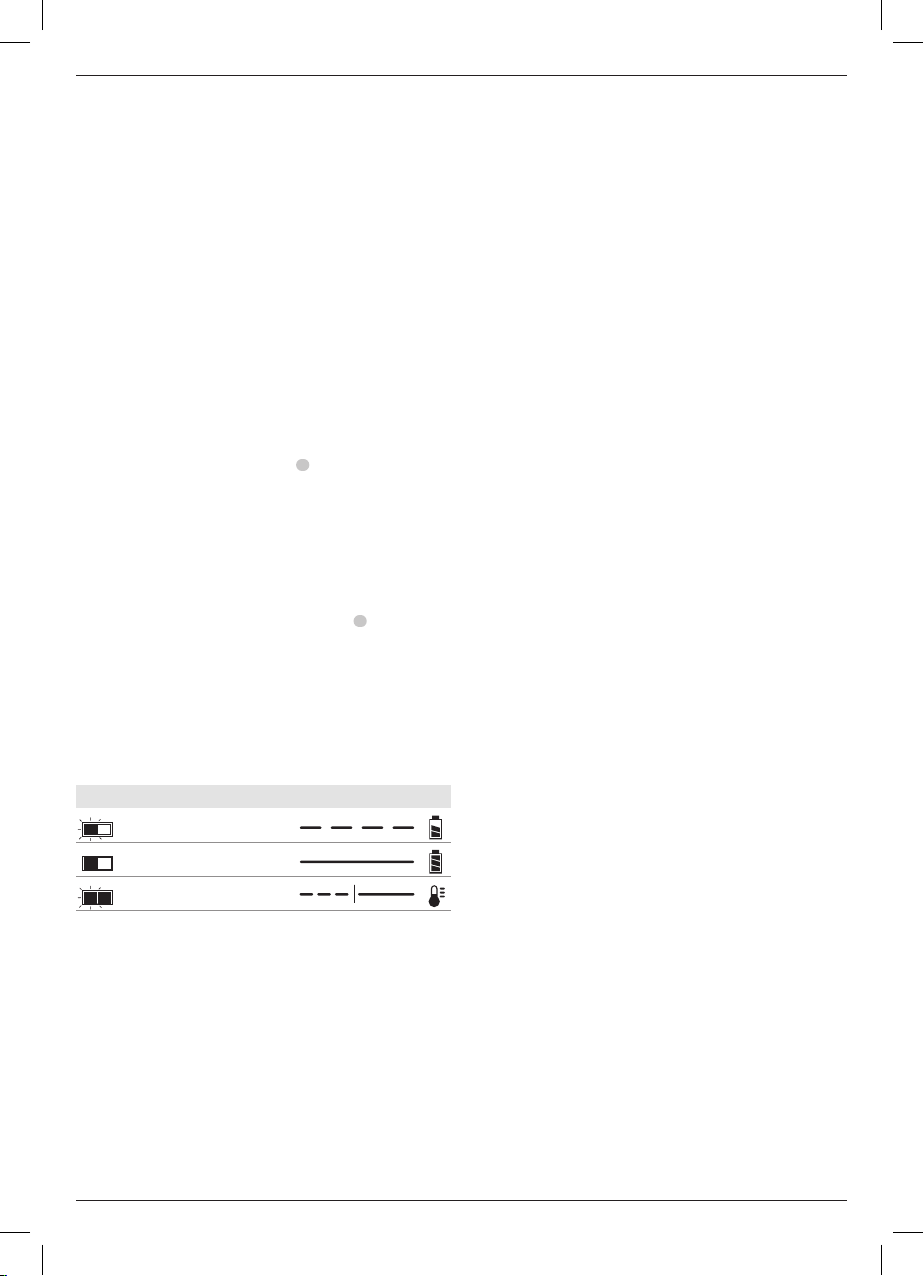

Se indikatorerne nedenfor for batteripakkensopladestatus.

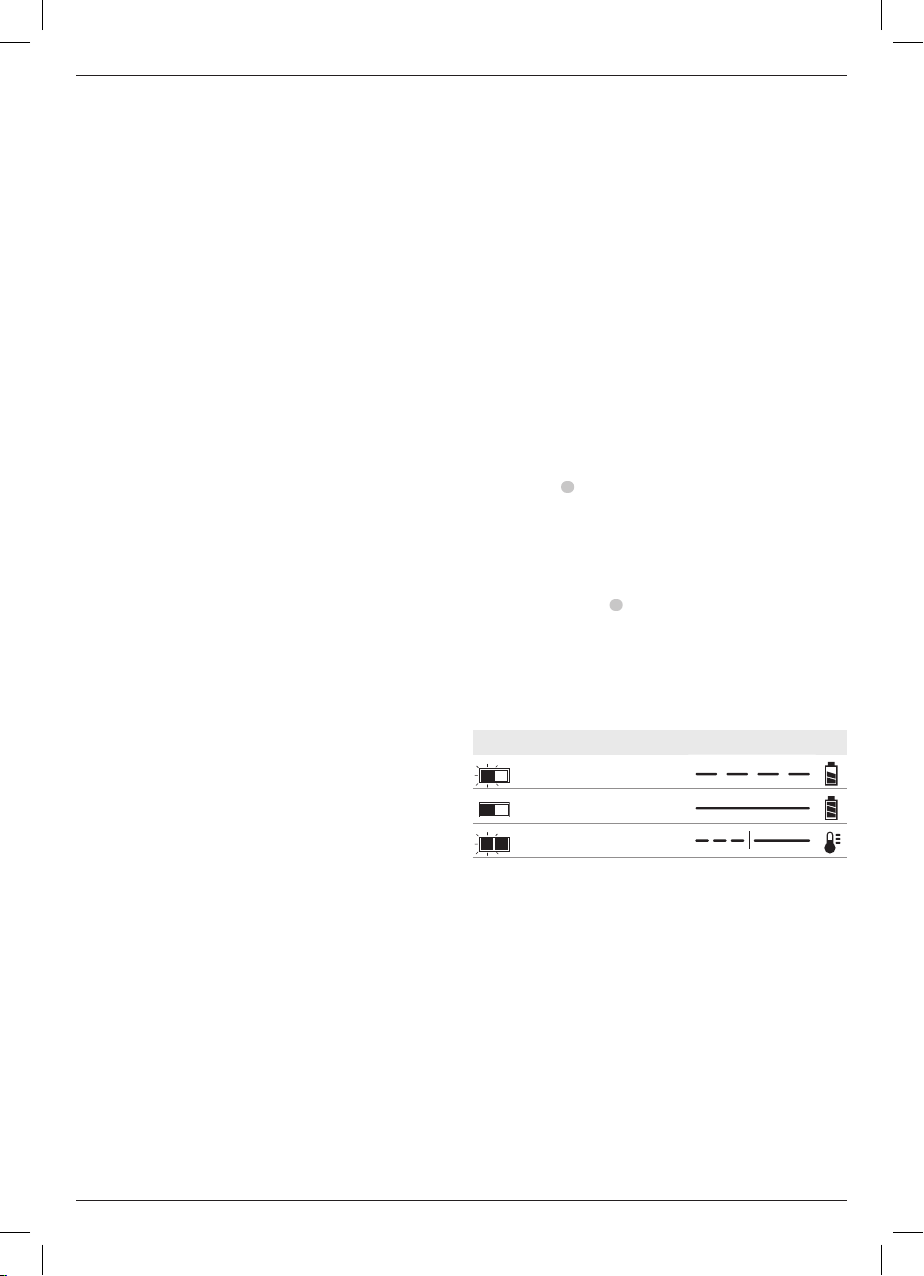

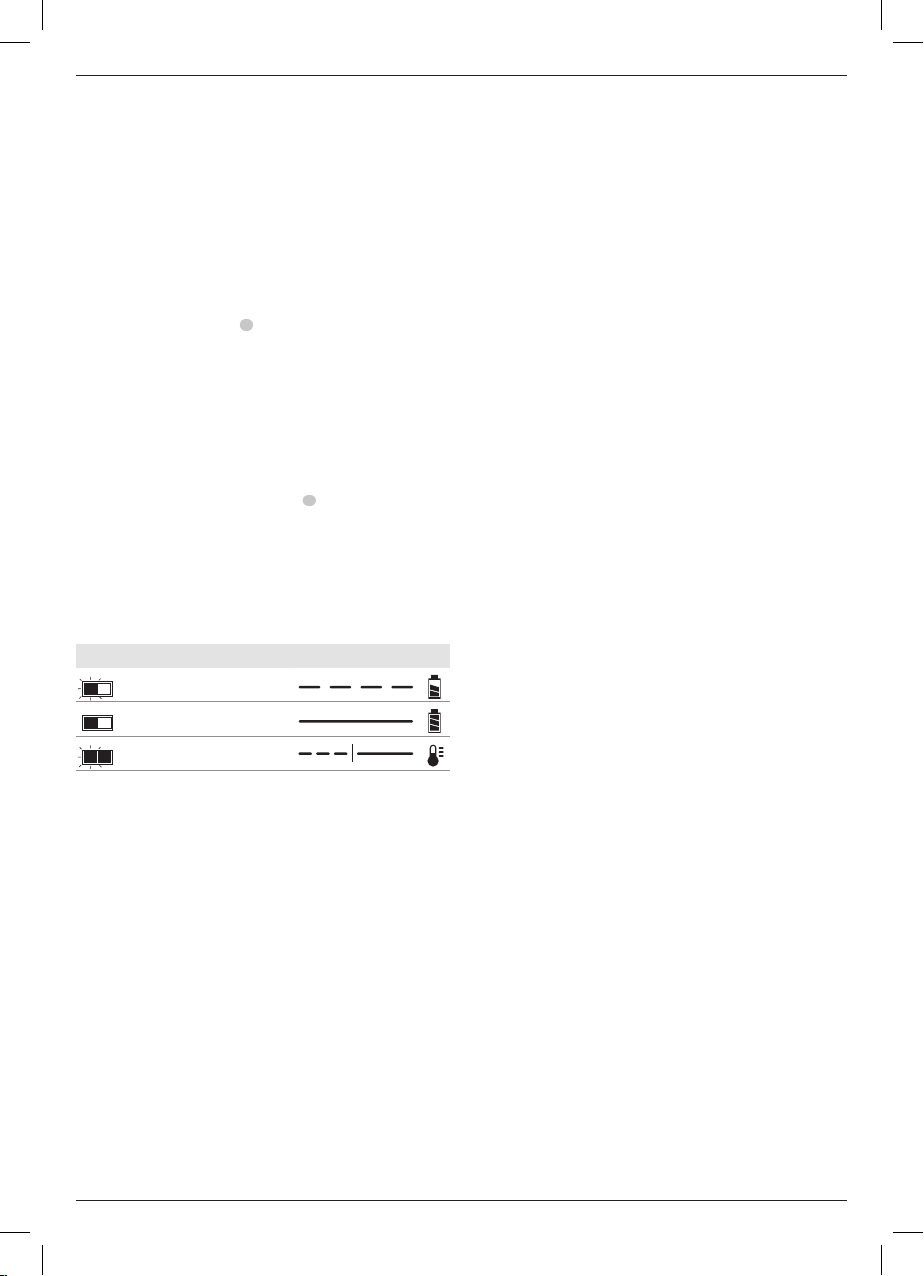

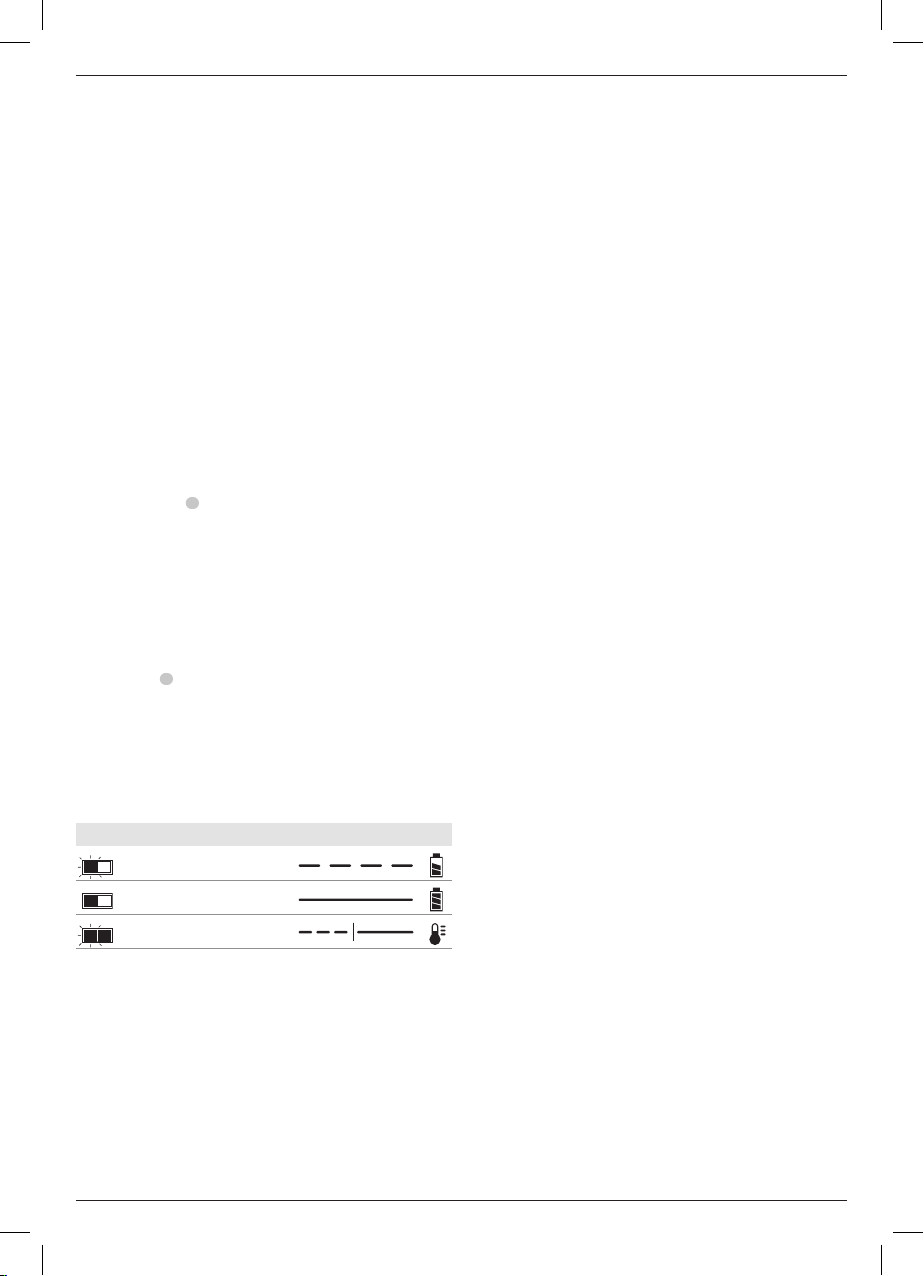

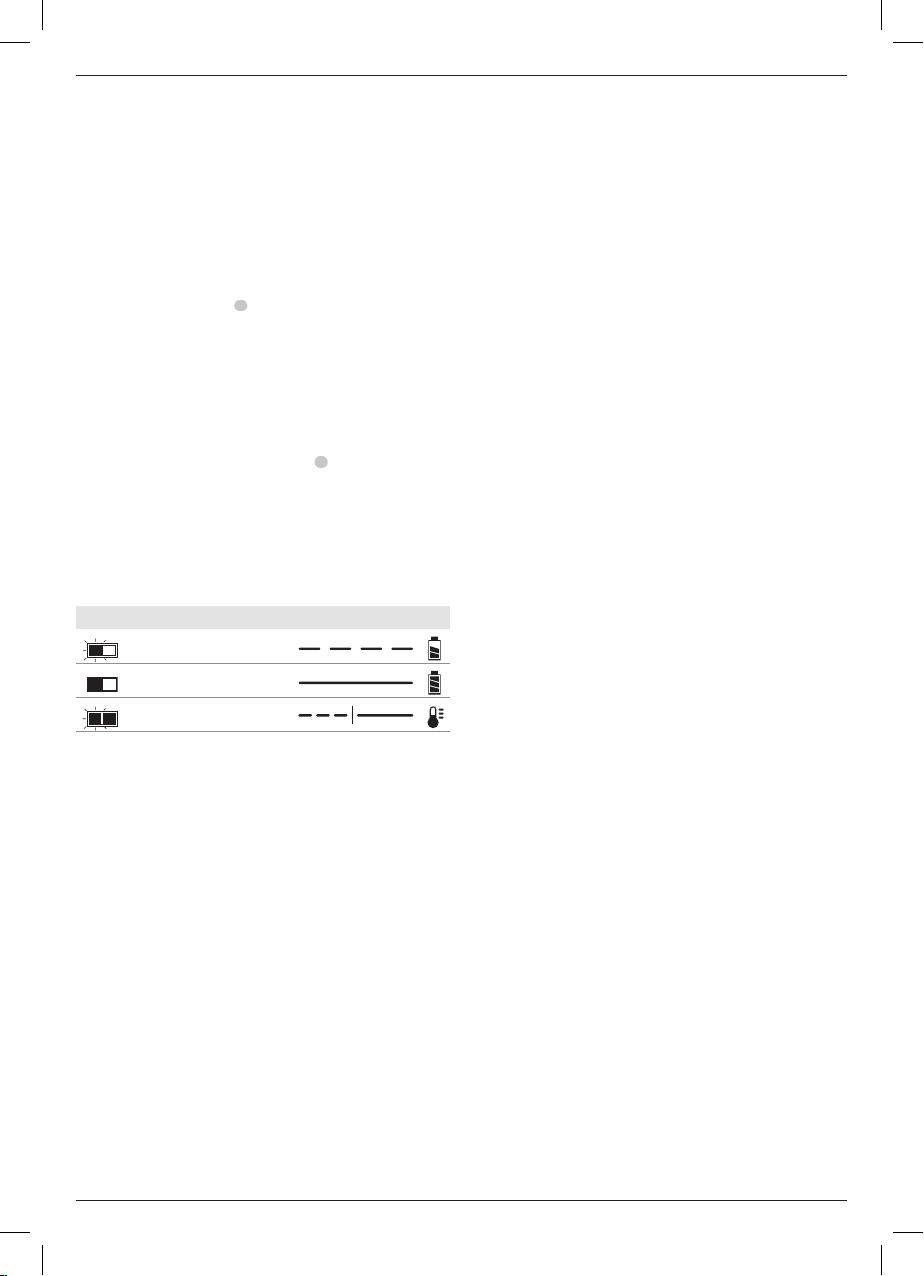

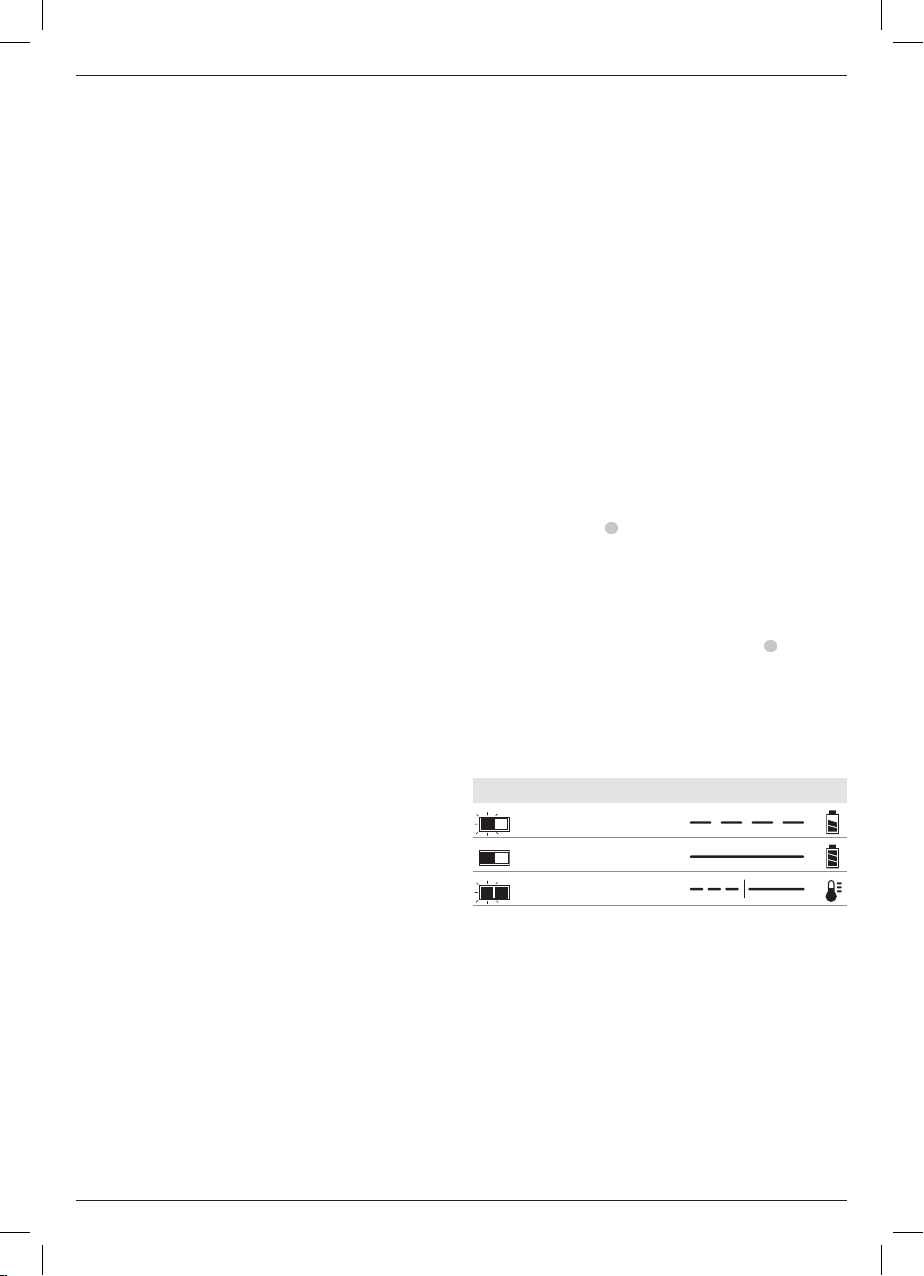

Ladeindikatorer

oplader

fuldt opladet

forsinkelse ved varmt/koldt batteri*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys

vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptageopladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte atlyse.

BEMÆRK: Dette kan også betyde et problem medopladeren. Hvis opladeren angiver et problem, tag opladeren og

batteripakken med hen til et autoriseret servicecenter for at blivekontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimalbatterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batterietvarmer.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dybafladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er heltopladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind ihullerne.

DANSK

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan



fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nyebatteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevneopladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller

udtagning af batteriet fra opladeren kan antænde støv ellerdampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke

nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medførepersonskader.

• Oplad kun batteripakker i

• Sprøjt IKKE på den eller nedsænk den i vand eller andrevæsker.

• Opbevar eller brug ikke værktøjet og batteripakken

på steder, hvor temperaturen kan nå op på eller overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller metalbygninger omsommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i

åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden,

skal området omgående vaskes med mild sæbe og vand.

Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater oglithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åbenild.



ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den



ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan

opladere.

DANSK

DeWALT

medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren forgenanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme



i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøglerosv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte



eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan letvæltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende



kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage enkortslutning. BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecketbagage.

batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligtgods.

I de fleste tilfælde vil afsendelsen af en være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watttimer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærkningsogdokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældenderegulativer.

, at man ikke sender litium-

batteripakke

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For

optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er ibrug.

2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimaleresultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades førbrug.

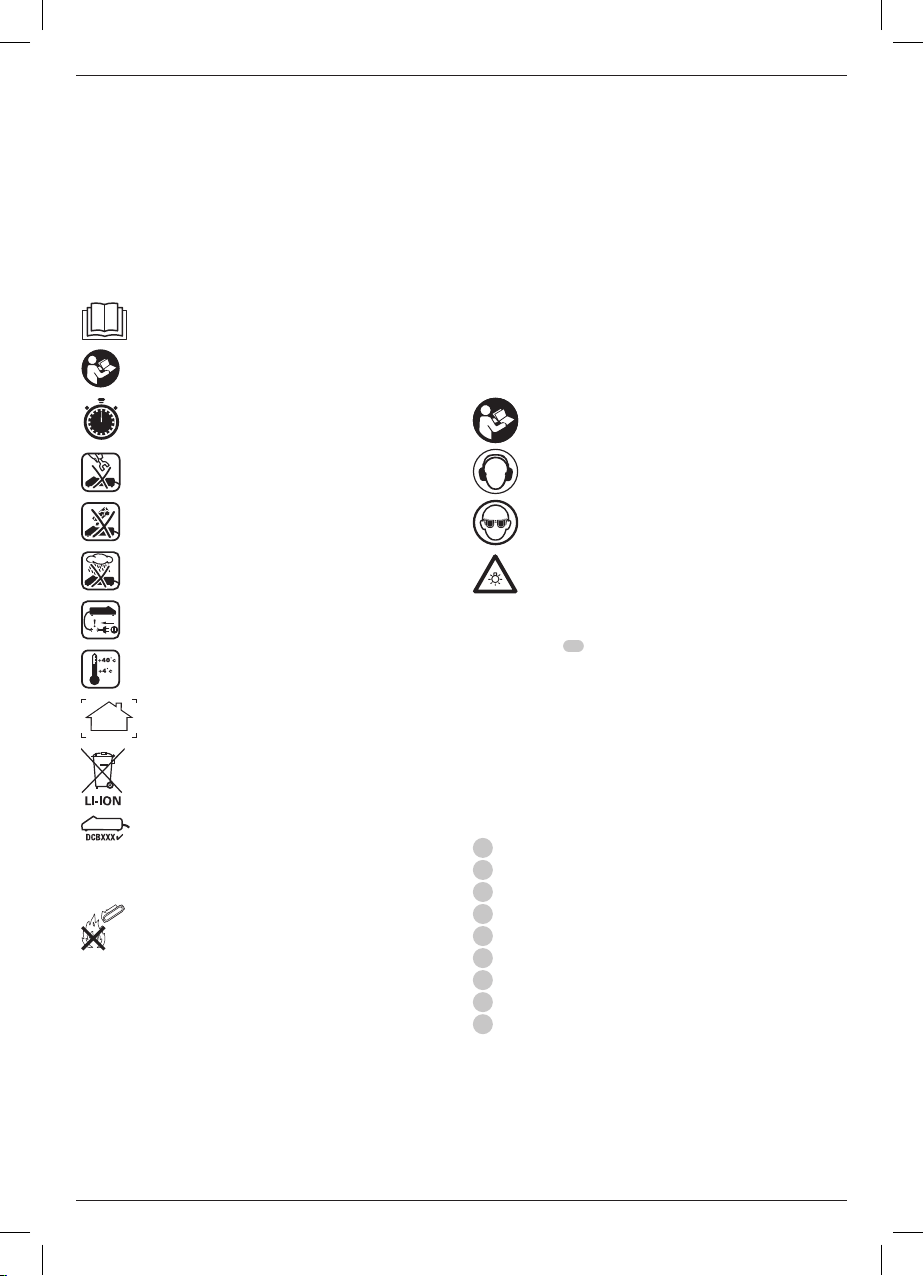

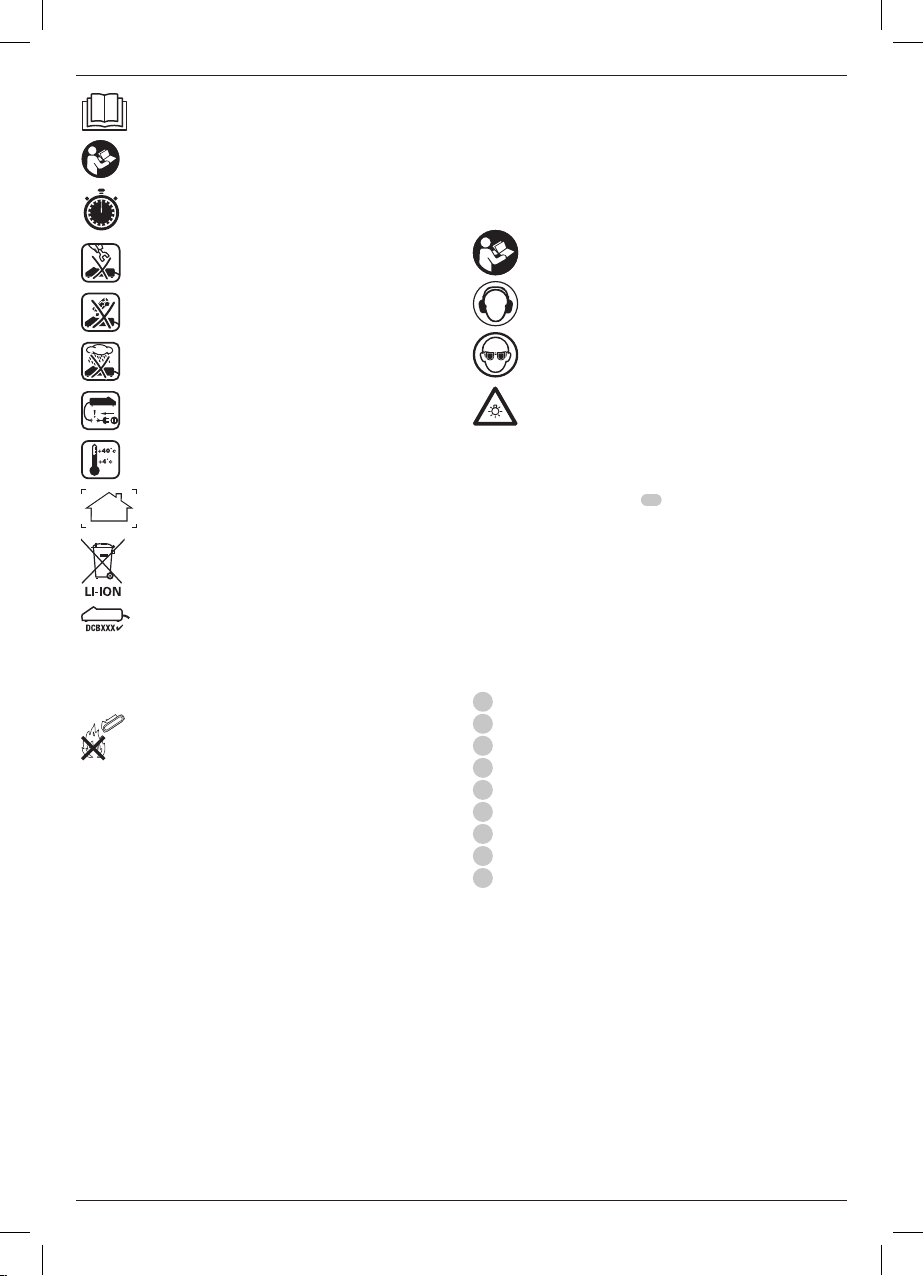

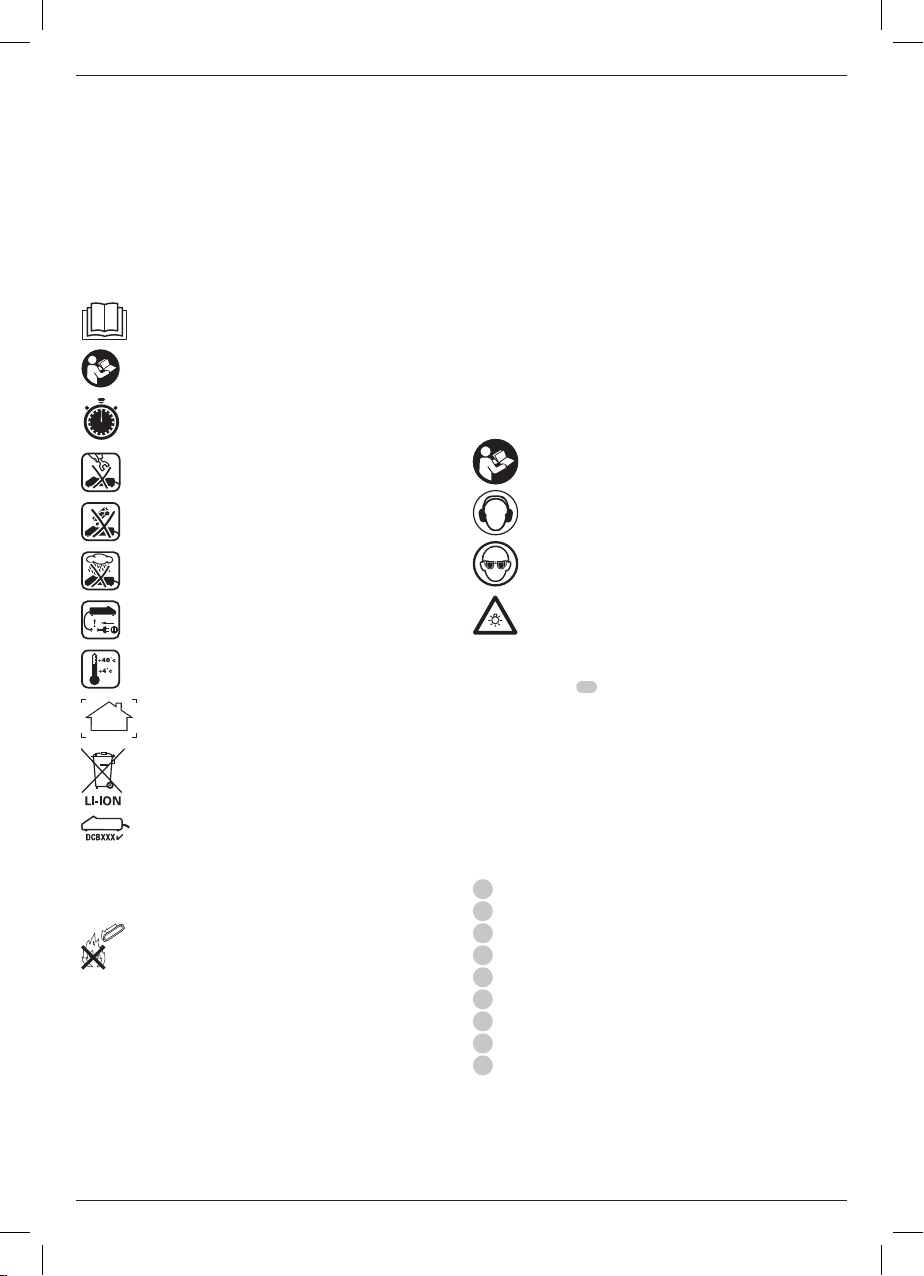

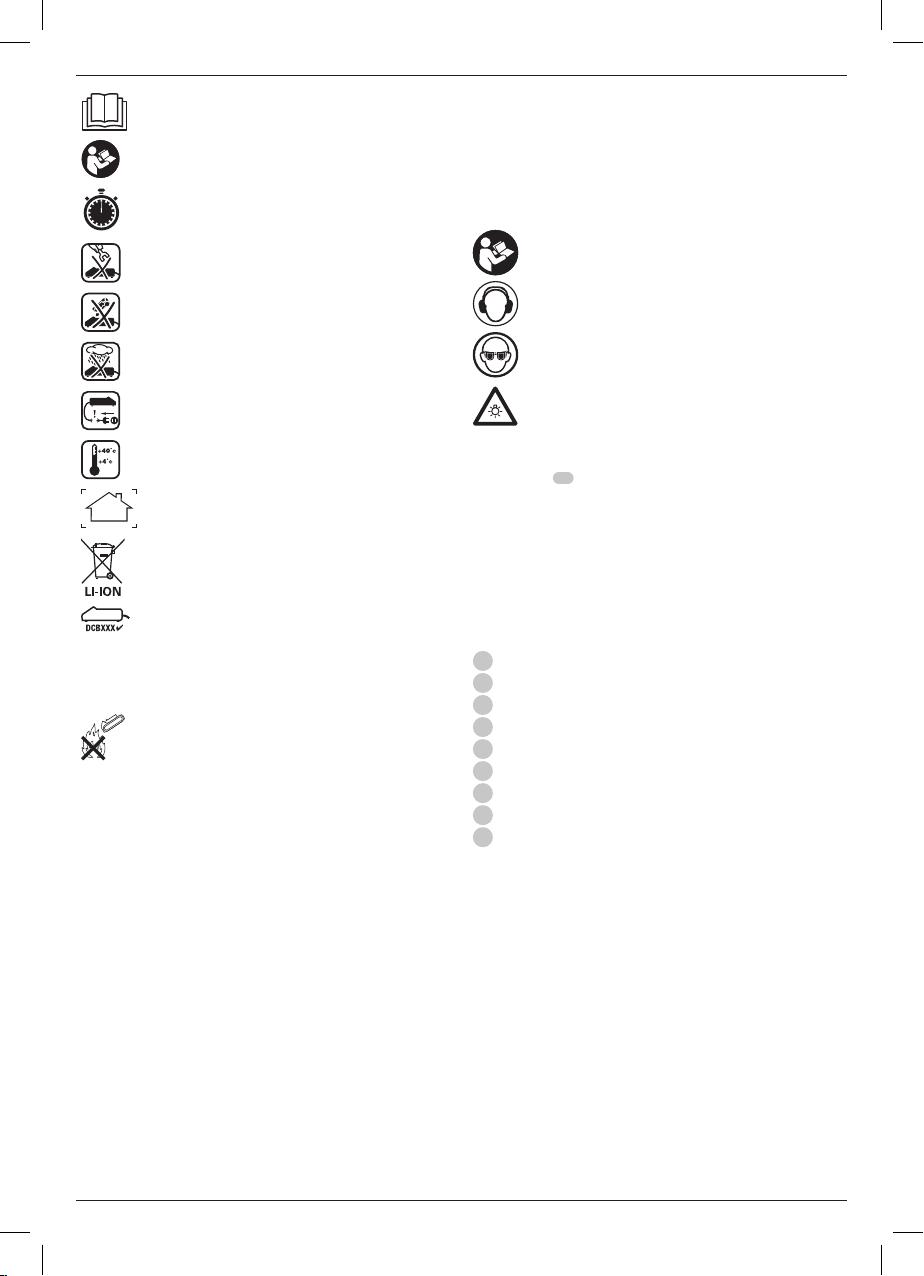

Mærkater på oplader og batteripakke

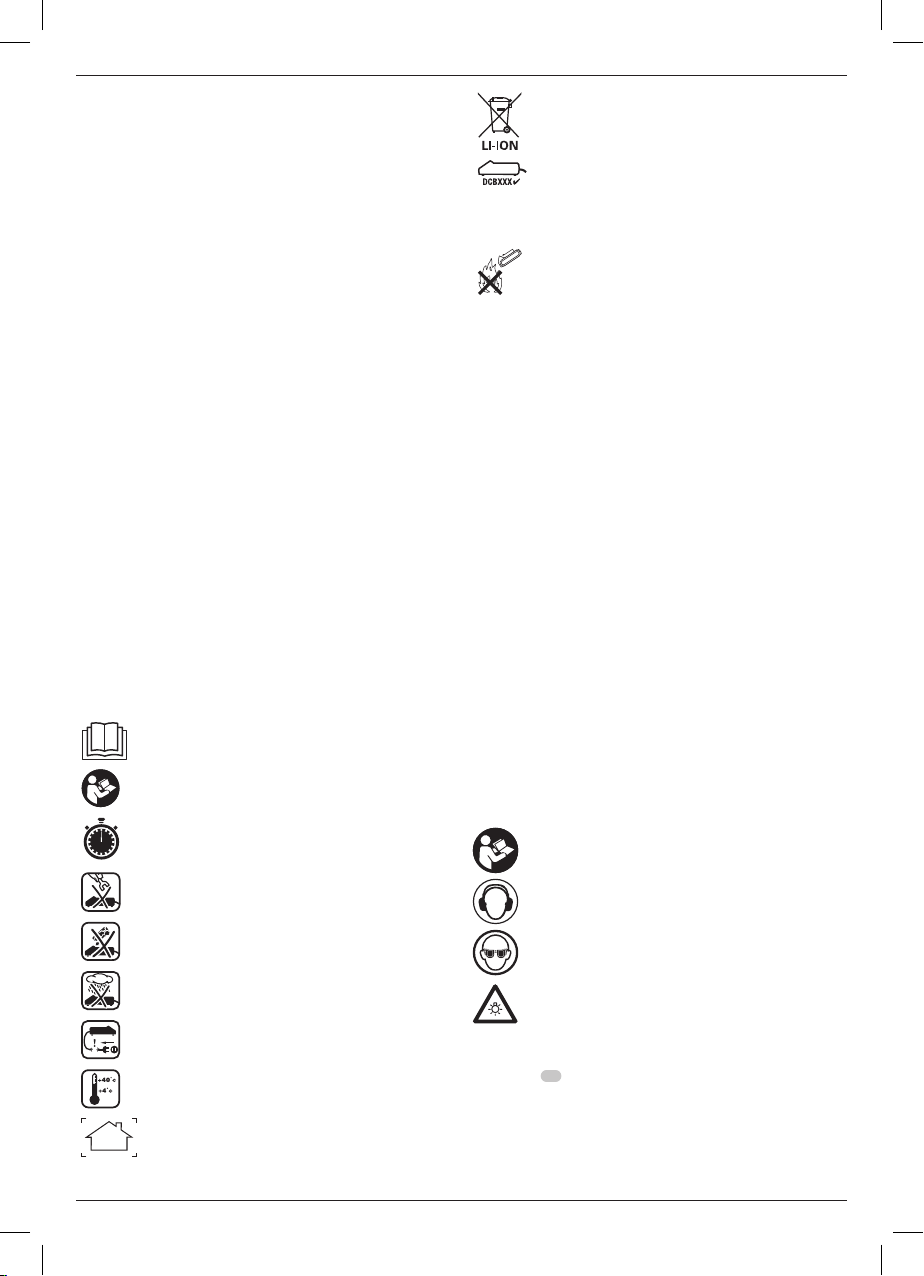

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen førbrug.

Se Tekniske data vedrørendeopladningstid.

Berør aldrig kontaktflader med strømførendegenstande.

Beskadigede batteripakker må ikkeoplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftesomgående.

Oplad kun mellem 4 ˚C og 40 ˚C.

Kun til indendørsbrug.

Tag hensyn til miljøet ved bortskaffelse afbatteripakken.

Oplad kun specielle typer batteripakker end de specielle batterier med en at sprænges eller føre til andre farligesituationer.

Destruér ikkebatteripakken.

batteripakker med de

opladere. Opladning af andre

oplader, kan få dem til

Batteritype

DCF601 bruger et batteri på 12volt. Disse batteripakker kan bruges: DCB122, DCB124, DCB125,

DCB127. Se Tekniske data for flereinformationer.

Pakkens indhold

Pakken indeholder: 1 Skruetrækker 1 Oplader

1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)

DeWALT

2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller) 3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller) 1 Brugsvejledning BEMÆRK: Batteripakker, opladere og værktøjskasser følger ikke

med N-modeller. Batteripakker og opladere følger ikke med NT-modeller.

BEMÆRK: Varemærker og handelsnavne tilhører deres respektiveejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen førbrug.

Bærhøreværn.

Brugøjeværn.

Synlig stråling Kig ikke ind ilyset.

Datokodeposition (Fig. A)

Datokoden påhuset.

Eksempel:

10

, der også inkluderer produktionsåret, er tryk

2019 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.



Variabel hastighedsudløserkontakt

Forlæns-/baglænsknap

Justeringskravens drejemoment

Hurtig udløsningspatron

Hovedhåndtag

Batteripakke

Batteriets udløsningsknap

Arbejdslys

Hurtigudløsningspatronkrave

Tilsigtet Brug

Denne skruetrækker er designet til professionelleskruetrækkeropgaver.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser.

Denne skruetrækker er en professionel værktøjsmaskine.

DANSK

LAD IKKE børn komme i kontakt med værktøjet. Overvågning

er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages



justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun

-opladere.



-batteripakker og

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. B)

BEMÆRK: For de bedste resultater kontrollér at batteripakken er fuldtopladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Ret batteripakken (Fig.B).

2. Skub den ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og kontrollér, at den ikke river sigløs.

6

ind efter rillerne inde i håndtaget

Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen værktøjetshåndtag.

2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i dennevejledning.

7

og træk batteripakken ud fra

Batteripakker til brændstofmåler (Fig. B)

Nogle som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades.

BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse.

batteripakker indeholder en brændstofmåler,

11

nede. En kombination af de tre

Bæltekrog (Fig. C)

Følger med i nogle modeller

ADVARSEL: For at mindske risikoen for alvorlige personskader MÅ DU IKKE hænge værktøjet op i loftet



eller hænge objekter i bæltekrogen. Du måKUN hænge værktøjets bæltekrog i etarbejdsbælte.

6

DANSK

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du sikre, at skruen, der holder



bæltebøjlen, erfastskruet.

VIGTIGT: Ved fastgørelse eller fjernelse af et bæltekrog, må kun den forhåndenværende skrue anvendes. Sørg for at spænde skruengodt.

En bæltekrog med den forhåndenværende skrue højrehåndede kan bruge den. Hvis bæltekrogen slet ikke skal bruges, kan den fjernes fraværktøjet.

Du kan fjerne bæltekrogen ved at fjerne skruen den på plads og montere den igen på den anden side. Sørg for at spænde skruengodt.

12

kan monteres på begge sider af værktøjet blot

13

, så både venstre- og

13

, der holder

BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.



ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages



justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

Korrekt håndposition (Fig. D)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition somvist.



ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en



pludseligreaktion.

Korrekt håndposition kræver en hånd på hovedhåndtaget

5

Variabel hastighedsudløserkontakt (Fig. A)

Tryk på udløserkontakten på udløserkontakten for at slå værktøjet fra. Dit værktøj er forsynet med en bremse. Patronen vil stoppe, lige så snart udløserknappen er heltudløst.

Du kan starte med lav hastighed med den variable hastighedskontakt. Jo mere du trykker på udløseren, jo hurtigere vil værktøjet arbejde. Brug kun den variable hastighed til at starte huller eller befæstelseselementer for at sikre maksimallevetid.

BEMÆRK: Vedvarende brug af det variable hastighedsområde anbefales ikke. Det kan ødelægge kontakten og børundgås.

1

for at starte værktøjet. Tryk

Forlæns/baglæns styreknap (Fig. A)

En forlæns/baglæns styreknap og virker også som enstartspærreknap.

Du vælger forlænsrotation ved at udløse udløserkontakten og trykke på forlæns/baglæns styreknappen på højre side afværktøjet.

Du vælger omvendt ved at trykke på forlæns/baglæns styreknappen på venstre side af værktøjet. Midterpositionen på styreknappen låser værktøjet i off position. Når positionen på styreknappen ændres, sørg for at udløseren erudløst.

2

bestemmer værktøjets retning

BEMÆRK: Første gang værktøjet køres efter ændring af rotationsretningen, kan du høre et klik ved opstart. Dette er normalt og angiver ikke etproblem.

Arbejdslys (Fig. A)

Der findes tre arbejdslys patronkraven påudløserkontakten.

Når udløseren er udløst, vil arbejdslyset stadig lyse i op til 20 sekunder. Hvis udløserkontakten forbliver trykket ind, vil arbejdslyset forblivetændt.

BEMÆRK: Arbejdslysene er til belysning af den aktuelle arbejdsoverflade og er ikke beregnet til brug som enlommelygte.

8

9

. Arbejdslysene aktiveres, når der trykkes

, der er placeret rundt om

Justeringskravens drejemoment (Fig. A)

Justeringskravens drejemoment numre og den maksimale position. Kraven skal drejes, indtil den ønskede indstilling er fundet øverst på værktøjet. Der er anbragt positionsindikatorer i kraven for, at du ikke skal gætte dig frem til valget af fastgørelsesdrejemomentet. Jo højere tallet er på kraven, jo højere drejemoment og jo hurtigere går fastgørelsen. Du låser koblingen til boringsopgaver ved at flytte den til maks.position.

3

er tydeligt markeret med

Hurtigudløsningspatron (Fig. A, E)

BEMÆRK: Hurtigløserpatronen sekskantet tilbehør. Hvis du bruger 25mm spidser, får du bedre adgang til snævresteder.

Anbring forlæns-/baglænsknappen position eller fjern batteripakken, før du ændrer påtilbehøret.

Den spids, der vises i FigurE, er typisk for de spidser, der anvendes i hurtigudløsningspatronen nødvendig for at fastholdespidsen.

Du installerer et tilbehør ved at skubbe tilbehøret helt ind i hurtigudløsningspatronen patronkraven

Du fjerner et stykke tilbehørved at trække hurtigudløsningspatronkraven Fjern tilbehøret og udløskraven.

9

op for at låse tilbehøret påplads.

4

kan anvendes med 6,35mm

2

i startspærre (midter)

4

med en rille

4

. Det er ikke nødvendigt at trække

9

væk fra værktøjets forside.

14

, der er

Skruetrækkerfunktion (Fig. A)

Vælg den ønskede patronindstilling ved hjælp af justeringskravens drejemoment

Indsæt det ønskede fastgørelsestilbehør i patronen, som du ville gøre med alle skruetrækkerspidser. Foretag nogle få øvelseskørsler i noget skrot eller i usynlige områder for at fastslå den korrekte position forkoblingskraven.

øverst påværktøjet.

Borefunktion

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør ellerekstraudstyr.

ADVARSEL: Du nedsætter risikoen for personskader ved

DeWALT

ALTID at sikre, at arbejdsemnet er korrekt fastspændt. Hvis



du borer i et tyndt materiale, anvend en “backup” blok for at undgå at beskadigematerialet.

Drej kraven til det maksimale positionssymbol forboring.

1. Brug kun sekskantedeskafteborespidser.

2. Tryk altid i en lige linje med spidsen. Tryk tilstrækkeligt for at få spidsen til at bide fast, men tryk ikke så hårdt, at motoren går i stå eller bøjerspidsen.

3. Hold godt fast på værktøjet med begge hænder, så du kan styre værktøjetsvridninger.

ADVARSEL: Skruetrækkeren kan gå i stå, hvis overbelastning forårsager en pludselig vridning. Forvent



altid motorstop. Hold godt fast på skruetrækkeren med begge hænder for at styre vridningerne og undgåskader.

4. Hvis skruetrækkeren GÅR I STÅ, er årsagen normalt, at den er overbelastet eller anvendes forkert. UDLØS OMGÅENDE UDLØSEREN, fjern spidsen fra arbejdet og fastslå årsagen til motorstoppet. TÆND OG SLUK IKKE FOR UDLØSEREN

I ET FORSØG PÅ AT GENSTARTE EN STOPPET BOREMASKINE — DETTE KAN ØDELÆGGEVÆRKTØJET.

5. For at minimere motorstoppet eller bruddet gennem materialet, reducér trykket på skruetrækkeren og løsn spidsen gennem den sidste fraktionerede del afhullet.

6. Hold motoren kørende, når du trækker spidsen ud af et hul. Dette vil hjælpe med til at undgåblokering.

7. Med variable hastighedsskruetrækkere er det ikke nødvendigt at udstanse det hul, der skal bores. Anvend en langsom hastighed til at starte hullet og accellerér ved at trykke hårdere på udløseren, når hullet er dybt nok, uden at boret springerud.

VEDLIGEHOLDELSE

Dit minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

Der kan ikke udføres service på opladeren ellerbatteripakken.

-elværktøj er beregnet til langvarig brug med

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages



justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

DANSK

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske



dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af



kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af

Kontakt forhandleren for yderligere oplysninger om korrekttilbehør.

, ikke er afprøvet med dette produkt,

Miljøbeskyttelse

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgtwerden.

Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå

ud afværktøjet.

• Litium-ion-celler er genanvendelige. Tag dem med til din

forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrektbortskaffet.

Smøring

Dette elektriske værktøj skal ikke smøresyderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring



luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

DEUTSCH

DeWALT

BOHRSCHRAUBER DCF601

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen professionelle Anwender vonElektrowerkzeugen.

zu einem zuverlässigen Partner für

entschieden.

Technische Daten

DCF601 Spannung V Typ 1 Akkutyp Li-Ion Leerlaufdrehzahl min-10–1100 Werkzeugaufnahme mm 6,35 Max. Bohrer ø mm 10 Gewicht (ohne Akku) kg 0,68

Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN62841-2-2.

LPA (Emissions-Schalldruckpegel) dB(A) 67 LWA (Schallleistungspegel) dB(A) 78 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3

Vibrationskennwert ah = Unsicherheitswert K =

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN62841 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes.



Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen.

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation desArbeitsablaufes.

m/s2< 2,5 m/s

1,5

EG-Konformitätserklärung

Maschinenrichtlinie

Bohrschrauber DCF601

erklärt hiermit, dass diese unter Technische Daten

beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN62841-1:2015, EN62841-2-2:2014.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von

Markus Rompel Vizepräsident of Engineering, PTE-Europa

D-65510 Idstein, Deutschland

14.01.2019

ab.

, Richard-Klinger-Straße 11

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu



tödlichen oder schweren Verletzungenführt. WARNUNG: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, zu tödlichen



oder schweren Verletzungen führenkann. VORSICHT: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, u. U. zu leichten



oder mittelschweren Verletzungen führenkann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.



Weist auf eine Brandgefahrhin.



unter der

Gewicht

Akkus Ladegeräte/Ladedauer (Minuten)

Gewicht

Kat # V

DCB122 12 2.0 0.22 30 90 60 50 30 X 30 60 DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90 DCB125 12 1.3 0.20 22 60 40 30 22 X 22 40 DCB127 12 2.0 0.20 30 90 60 50 30 X 30 60

DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119

DEUTSCH

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie



mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigenUnfälle.

b ) Betreiben Sie das Elektrowerkzeug nicht in

explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzündenkönnen.

c ) Halten Sie Kinder und Zuschauer fern, während Sie

ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die

Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages.

b ) Vermeiden Sie Körperkontakt mit geerdeten

Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdetist.

c ) Setzen Sie Elektrogeräte keinem Regen oder

feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages.

d ) Überlasten Sie das Kabel nicht. Verwenden Sie

niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder

beweglichen Teilen. Beschädigte oder verhedderte Kabel

erhöhen die Gefahr eines elektrischenSchlages.

e ) Wenn Sie ein Elektrogerät im Freien betreiben,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den

Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages.

f ) Wenn der Betrieb eines Elektrogerätes in feuchter

Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz

eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen.

b ) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen.

c ) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen.

d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,

bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen.

e ) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren.

DEUTSCH

f ) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange

Haare können sich in den beweglichen Teilenverfangen.

g ) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der

Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern.

h ) Vermeiden Sie, durch die häufige Nutzung des

Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine

unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungenführen.

4) Verwendung und Pflege des Elektrogerätes

a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie

das für Ihre Arbeit passende Elektrogerät. Das richtige

Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird.

b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden.

c ) Trennen Sie den Stecker vom Netz und/ oder den

Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese

Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigtstartet.

d ) Bewahren Sie nicht verwendete Elektrogeräte für

Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen.

Elektrogeräte sind in den Händen nicht geschulter Personengefährlich.

e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob

bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle

entstehen wegen mangelnder Wartung derElektrogeräte.

f ) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten.

g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze

(Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen.

h ) Halten Sie die Griffe trocken, sauber und frei von Öl

und Fett. Rutschige Griffe und Oberflächen unterbinden

die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwartetenSituationen.

5) Verwendung und Pflege von Akkugeräten

a ) Laden Sie die Akkus nur in Ladegeräten auf, die

vom Hersteller empfohlen werden. Ein Ladegerät,

das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendetwird.

b ) Verwenden Sie Elektrogeräte nur mit den speziell

vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahrführen.

c ) Wenn Akkus nicht verwendet werden, halten Sie

sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden,

kann dies zu Verbrennungen oder einem Brandführen.

d ) Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungenführen.

e ) Verwenden Sie kein Akkupack oder Werkzeug, das

beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungenführen.

f ) Setzen Sie das Akkupack oder Werkzeug keinem

Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosionführen.

g ) Befolgen Sie alle Ladeanweisungen und laden Sie

das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen

außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahrerhöhen.

6) Service

a ) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhaltenbleibt.

b ) Führen Sie niemals Wartungsarbeiten an

beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführtwerden.

Zusätzliche Sicherheitshinweise für

DeWALT

Bohrschrauber

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Gerät versteckte Leitungen berühren könnte.

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlagführen.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung desGehörs.

• Verletzungsgefahr durch umherfliegendeTeilchen.

• Verbrennungsgefahr durch während des Betriebes heiß werdendeZubehörteile.

• Verletzungsgefahr durch andauerndenGebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An vorgenommen werden, und sie wurden für eine möglichst einfache Bedienungkonzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannungentspricht.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab.

-Ladegeräten müssen keine Einstellungen

Ihr isoliert. Es muss deshalb nicht geerdetwerden.

Kundendienstorganisation erhältlichist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden.

Ladegerät ist gemäß EN60335 doppelt

DEUTSCH

Wichtige Sicherheitshinweise für alle AkkuLadegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe TechnischeDaten).

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und demAkku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen



elektrischen Schlag zur Folgehaben. WARNUNG: Wir empfehlen die Verwendung einer

Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom



von maximal30mA. VORSICHT: Verbrennungsgefahr. Zur Reduzierung

der Verletzungsgefahr sollten nur Akkus von



verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschädenverursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeugspielen.



HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus derSteckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät,

außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden

speziell zur gemeinsamen Verwendungkonzipiert.

• Diese Ladegeräte sind ausschließlich für das Laden von

• Setzen Sie das Ladegerät weder Regen noch Schneeaus.

• Ziehen Sie immer am Stecker und nicht am Kabel,

• Verlegen Sie das Netzkabel so, dass niemand darauf

• Ein Verlängerungskabel sollte nur dann verwendet

• Stellen Sie keine Gegenstände auf das Ladegerät

Akkus bestimmt. Eine anderweitige Verwendung

kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

um das Ladegerät von der Stromquelle zu trennen.

Dadurch wird das Risiko einer Beschädigung von Stecker und Kabelreduziert.

treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetztwird.

werden, wenn es absolut notwendig ist. Ein ungeeignetes

Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das

DEUTSCH

Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzenversehen.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglichauszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen

harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer

autorisiertenKundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie

es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer

Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brandführen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauschtwerden.

• Ziehen Sie den Netzstecker des Ladegerätes vor

dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges

Herausnehmen des Akkus wird dieses Risiko nichtreduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zuverbinden.

• Das Ladegerät wurde für den Betrieb mit

standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies

gilt nicht für dasFahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupackeinsetzen.

2. Legen Sie das Akkupack vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnenwurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den AkkuLöseknopf

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständigauf.

7

amAkkupack.

6

in das Ladegerät ein und

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand derAkkus.

Anzeigen am Ladegerät

Wird geladen

Vollständig aufgeladen

Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe

Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der

Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wiederauf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nichtleuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegeräthinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisiertenServicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer desAkkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmerwird.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladungschützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladenist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfdurchmesser von 7-9mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitzeein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz



und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit.

Akkus

DeWALT

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannungangeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenenLadevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfeentzünden.

• Setzen Sie das Akku niemals mit Gewalt in das

Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führenkann.

• Laden Sie die Akkus nur in Ladegeräten von

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiteneintauchen.

• Das Werkzeug und den Akku niemals in Bereichen

lagern oder verwenden, in denen die Temperatur 40 ˚C überschreiten könnte (z. B. Scheunen oder Metallgebäude imSommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der

Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe undStoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt,

waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen

Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten undLithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztlicheBehandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme



ausgesetztist. WARNUNG: Versuchen Sie niemals und unter keinen

Umständen, den Akku zu öffnen. Wenn das Akkugehäuse



Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder

auf.

ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebrachtwerden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände



die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln,usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt



werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit

großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfenwerden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse



unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehenkann. HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiertwerden.

Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines

-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen LithiumIonen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Whbeträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die

den alleinigen

DEUTSCH

DeWALT

Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zuinformieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriftenentsprechen.

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendetwerden.

2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zuerhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladenwerden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitunglesen.

Die Ladezeit ist den Technischen Daten zuentnehmen.

Nicht mit elektrisch leitenden Gegenständenberühren.

Beschädigte Akkus nichtaufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofortaustauschen.

Nur zwischen 4˚C und 40˚Caufladen.

Nur in Innenräumenverwenden.

Akku umweltgerechtentsorgen.

Laden Sie bestimmten andere Akkus als die dazu bestimmten Akkus mit einem können diese platzen oder andere gefährliche Situationenverursachen.

Den Akku nichtverbrennen.

-Akkus nur mit den dazu

-Ladegeräten auf. Werden

-Ladegerät aufgeladen,

Akkutyp

Das Modell DCF601 wird mit einem 12 Volt-Akkubetrieben. Diese Akkus können verwendet werden: DCB122, DCB124,

DCB125, DCB127. Weitere Angaben sind den Technischen Daten zuentnehmen.

Packungsinhalt

Die Packung enthält: 1 Bohrschrauber 1 Ladegerät 1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 Modelle) 2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2, Y2 Modelle) 3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3, Y3 Modelle) 1 Betriebsanleitung HINWEIS: Akkus, Ladegeräte und Transportboxen sind

im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nichtenthalten.

HINWEIS: Marken und Markennamen sind das Eigentum ihrer jeweiligenEigentümer.

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitunglesen.

Tragen SieGehörschutz.

Tragen SieAugenschutz.

Sichtbare Strahlung. Nicht in den Lichtstrahlschauen.

Lage des Datumscodes (Abb. A)

Der Datumscode Gehäusegeprägt.

Beispiel:

10

, der auch das Herstelljahr enthält, ist in das

2019 XX XX Herstelljahr

Beschreibung (Abb. A)

DeWALT

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu



Schäden oder Verletzungenführen.

Drehzahl-Regelschalter

Rechts-/Links-Schalter

Drehmomenteinstellring

Schnellspannfutter

Haupthandgriff

Akku

Akku-Löseknöpfe

Arbeitsleuchten

Schnellspannfuttermanschette

Bestimmungsgemässe Verwendung

Ihr Bohrschrauber wurde für den professionellen Einsatz bei Bohr-, Schlagbohr- und Schraubarbeitenkonstruiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen.

Dieser Bohrschrauber ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen. WARNUNG: Verwenden Sie nur Akkus und Ladegeräte

von



Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladensein.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku Werkzeuggriff aus (Abb. B).

2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sicher, dass er sich nicht lösenkann.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Löseknopf kräftig aus demWerkzeuggriff.

6

an den Führungen im

7

und ziehen Sie den Akku

6

DEUTSCH

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in dasLadegerät.

Akku-Ladestandsanzeige (Abb. B)

Einige drei grünen LEDs, die den verbleibenden Ladestand des Akkusanzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladenwerden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzersbasieren.

-Akkus besitzen eine Ladestandsanzeige mit

11

gedrückt. Eine Kombination der

Gürtelhaken (Abb. C)

Im lieferumfang einiger modelleenthalten

WARNUNG: Halten Sie zur Vermeidung von schweren Verletzungen das Werkzeug NIE über Kopf



oder lassen Sie Gegenstände vom Riemenhaken hängen. Hängen Sie den Riemenhaken des Werkzeugs NUR an einenArbeitsgürtel.

WARNUNG: Zur Verringerung des Risikos von schwerem Personal Stellen Sie sicher, dass die



Schraube, die den Gürtelhaken hält, festsitzt.

WICHTIG: Verwenden Sie beim Befestigen oder Austauschen eines Riemenhakens nur die mitgelieferte Schraube. Stellen Sie sicher, dass die Schraube gut festgezogenist.

Ein Gürtelhaken Hilfe der mitgelieferten Schraube das Werkzeug für Links- oder Rechtshänder verwendbar ist. Wenn der Gürtelhaken gar nicht verwendet werden soll, kann er vom Werkzeug abgenommenwerden.

Um die Position des Gürtelhakens zu ändern, entfernen Sie die Schraube dann an der gegenüberliegenden Seite. Stellen Sie sicher, dass die Schraube gut festgezogenist.

12

kann an jeder Werkzeugseite einfach mit

13

, durch die er befestigt ist, und montieren Sie ihn

13

befestigt werden, damit

BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.



WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

DEUTSCH

Richtige Haltung der Hände (Abb. D)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der



Hände, wiedargestellt. WARNUNG: Um die Gefahr schwerer Verletzungen zu

mindern, halten Sie das Gerät IMMER sicher fest und seien



Sie auf eine plötzliche Reaktiongefasst.

Bei der korrekten Handposition liegt eine Hand auf dem Haupthandgriff

5

Verstellbarer Drehzahlregler (Abb. A)

Um das Werkzeug einzuschalten, drücken Sie den Auslöseschalter lassen Sie den Auslöseschalter los. Ihr Werkzeug ist mit einer Bremse ausgestattet. Das Spannfutter stoppt, sobald der Auslöseschalter ganz losgelassenwird.

Mit dem verstellbaren Drehzahlregler können Sie die Arbeit mit einer geringen Drehzahl beginnen. Je fester Sie den Auslöseschalter zusammendrücken, desto arbeitet das Werkzeug. Um die Lebensdauer des Werkzeugs zu optimieren, verwenden Sie die verstellbare Drehzahl nur für das Anbohren von Löchern oder dem Andrehen vonBefestigungsmaterialien.

HINWEIS: Dauereinsatz im variablen Drehzahlbereich ist nicht empfohlen. Dies kann den Schalter beschädigen und sollte vermiedenwerden.

1

zusammen. Zum Ausschalten des Gerätes

Regelung der Rechts-/Linksdrehung (Abb. A)

Ein Regler die Drehrichtung des Werkzeugs und dient auch alsVerriegelungsschalter.

Für Rechtsdrehung (vorwärts) lassen Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der rechten Seite desWerkzeugs.

Für Linksdrehung (rückwärts) lassen Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der linken Seite des Werkzeugs. In der mittleren Stellung des Reglers ist das Werkzeug in der AUS-Stellung verriegelt. Achten Sie darauf, dass der Auslöseschalter entriegelt ist, wenn Sie diesen Reglerverstellen.

HINWEIS: Wenn das Gerät zum ersten Mal nach einem Drehrichtungswechsel gestartet wird, hören Sie eventuell ein Klicken beim Starten. Dies ist normal und weist nicht auf ein Problemhin.

2

für Rechts- oder Linksdrehung bestimmt

Arbeitsleuchten (Abb. A)

Um das Spannfutter angebracht. Die Arbeitsleuchten schalten sich ein, wenn der Auslöseschalter gedrücktwird.

Wenn der Auslöseschalter entriegelt ist, bleibt die Arbeitsleuchte bis zu 20 Sekunden beleuchtet. Bleibt der Auslöseschalter gedrückt, bleiben auch die Arbeitsleuchteneingeschaltet.

HINWEIS: Die Arbeitsleuchte soll die unmittelbare Arbeitsfläche ausleuchten und ist nicht dazu bestimmt, als Taschenlampe zufungieren.

8

herum sind drei Arbeitsleuchten

9

Drehmomenteinstellring (Abb. A)

Um den Drehmomenteinstellring Zahlen und der Maximalposition angebracht. Das Spannfutter muss gedreht werden, bis die gewünschte Einstellung oben auf dem Werkzeug angezeigt wird. Positionsanzeiger im Spannfutter vereinfachen die Auswahl des korrekten Drehmoments. Je höher die Zahl am Spannfutter, um so höher ist das Drehmoment und umso größer können die Schrauben sein. Um die Kupplung für Bohrarbeiten zu verriegeln, verwenden Sie dieMaximalposition.

3

sind Markierungen mit

Spannfutter mit Schnellspannung (Abb. A, E)

HINWEIS: Dieses Schnellspannfutter 6,35mm-Sechskantzubehör vorgesehen. Mit 25mm Einsätzen haben Sie besseren Zugang, wenn nur wenig Platz vorhandenist.

Stellen Sie den Rechts-/Links-Schalter Verriegelungsstellung (mittlere Position) oder entfernen Sie den Akku, bevor Sie Zubehörteileauswechseln.

Der Einsatz in AbbildungE ist ein typisches Beispiel für die Einsätze, die in dem Spannfutter mit Schnellspannung

14

einer Nut Einsatz sicherfestzuhalten.

Zum Einsetzen von Zubehör schieben Sie das Zubehörteil so weit, bis es vollständig in das Schnellspannfutter ist. Die Spannfuttermanschette gezogen werden, um das Zubehörteil zuverriegeln.

Zum Entfernen von Zubehör ziehen Sie die Schnellspannfuttermanschette Werkzeugs weg. Entfernen Sie das Zubehörteil und lassen Sie das Spannfutterlos.

verwendet werden, die erforderlich ist, um den

4

ist für

2

in die

9

muss nicht nach oben

9

vom Vorderteil des

4

mit

eingeführt

Schrauberbetrieb (Abb. A)

Wählen Sie die gewünschte Kupplungseinstellung mit dem Drehmomenteinstellring

Setzen Sie das gewünschte Befestigungsmaterial genauso wie einen Bohrschraubereinsatz in das Spannfutter ein. Führen Sie ein paar Übungsläufe an Abfallstücken oder unsichtbaren Bereichen durch, um die korrekte Position des Spannfuttersfestzulegen.

3

oben auf demGerät.

Bohrbetrieb

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, stellen Sie den Rechts-/Links-Schalter



in die Verriegelungsposition oder schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oderentfernen.

WARNUNG: Um die Gefahr schwerer Verletzungen zu

mindern, stellen Sie IMMER sicher, dass das Werkstück



sicher verankert oder festgeklemmt ist. Verwenden Sie beim Bohren in dünnem Material hinter dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Materials zuverhindern.

Drehen Sie zum Bohren das Spannfutter auf das Symbol für dieMaximalposition.

1. Verwenden Sie nur Bohreinsätze mit Innensechskant-Schaft.

DeWALT

2. Üben Sie Druck immer in gerader Linie zum Bohreinsatz aus. Üben Sie genug Druck aus, dass der Bohreinsatz schneidet, aber drücken Sie nicht so stark, dass der Motor abgewürgt wird oder der Bohreinsatzabrutscht.

3. Halten Sie das Werkzeug mit beiden Händen fest, um die Drehwirkung des Bohrers zukontrollieren.

WARNUNG: Der Bohrer kann durch eine Überlastung festklemmen, was zu einer plötzlichen Drehung führt.



Seien Sie immer darauf vorbereitet. Halten Sie den Bohrer mit beiden Händen fest, um die Drehwirkung des Bohrers zu kontrollieren und Verletzungen zuvermeiden.

4. WENN DER BOHRER FESTKLEMMT, ist meistens eine Überlastung oder falsche Verwendung die Ursache. LASSEN SIE DEN AUSLÖSESCHALTER SOFORT LOS, entfernen Sie den Bohreinsatz aus dem Werkstück und finden Sie die Ursache für das Festklemmen. SCHALTEN SIE NICHT DEN

AUSLÖSESCHALTER EIN UND AUS IN DEM VERSUCH, EIN FESTGEKLEMMTES WERKZEUG NEU ZU STARTEN – DIES KANN DAS WERKZEUGBESCHÄDIGEN.

5. Um das Festklemmen oder Durchbrechen des Materials zu verhindern, reduzieren Sie den Druck auf den Bohrschrauber und bewegen Sie den Einsatz vorsichtig durch den letzten Teil desBohrlochs.

6. Lassen Sie den Motor weiterlaufen, während Sie den Bohreinsatz aus dem Bohrloch herausziehen. Dies verhindert einVerklemmen.

7. Bei Bohrschraubern mit variabler Drehzahl muss die zu bohrende Stelle nicht vorgestanzt werden. Verwenden Sie zum Anbohren eine niedrige Drehzahl und erhöhen Sie diese, indem Sie den Auslöseschalter fester zusammendrücken, sobald das Loch tief genug ist, damit der Einsatz nichtherausspringt.

WARTUNG

Ihr minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

Das Ladegerät und der Akku können nicht gewartetwerden.

Elektrowerkzeug wurde für langfristigen Betrieb mit

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

DEUTSCH

ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-



metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von angeboten wird, nicht mit diesem Produkt geprüft worden



ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von empfohlenes Zubehör verwendetwerden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und

Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus

demWerkzeug.

• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die

gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäßentsorgt.

Schmierung

Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn



sich Schmutz sichtbar in und um die Lüftungsschlitze

ENGLISH

DeWALT

SCREWDRIVER DCF601

Congratulations!

You have chosen a product development and innovation make most reliable partners for professional power toolusers.

tool. Years of experience, thorough

one of the

Technical Data

DCF601 Voltage V Type 1 Battery type Li-Ion No load speed min Tool holder mm Max Drill ø mm Weight (without battery pack) kg 0.68

Noise values and vibration values (triax vector sum) according to EN62841-2-2:

LPA (emission sound pressure level) dB(A) 67 LWA (sound power level) dB(A) 78 K (uncertainty for the given sound level) dB(A) 3

Vibration emission value ah = m/s2< 2.5 Uncertainty K = m/s

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN62841 and may be used to compare one tool with another. It may be used for a preliminary assessment ofexposure.

WARNING: The declared vibration emission level represents the main applications of the tool. However if



the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total workingperiod.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total workingperiod.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of workpatterns.

-1

0–1100

6.35 10

1.5

EC-Declaration of Conformity

Machinery Directive

Screwdriver DCF601

declares that these products described under

Technical Data are in compliance with: 2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.

These products also comply with Directive 2014/30/EU and 2011/65/EU. For more information, please contact the following address or refer to the back of themanual.

The undersigned is responsible for compilation of the technical file and makes this declaration on behalf of

Markus Rompel Vice-President Engineering, PTE-Europa

, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

14.01.2019

WARNING: To reduce the risk of injury, read the instructionmanual.

Definitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or



seriousinjury. WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or



seriousinjury. CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or



moderateinjury. NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in propertydamage.

Denotes risk of electricshock.



Denotes risk offire.



Weight

Batteries Chargers/Charge Times (Minutes)

Weight

Cat # V

DCB122 12 2.0 0.22 30 90 60 50 30 X 30 60 DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90 DCB125 12 1.3 0.20 22 60 40 30 22 X 22 40 DCB127 12 2.0 0.20 30 90 60 50 30 X 30 60

DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS

WARNING: Read all safety warnings, instructions, illustrations and specifications provided with this



power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which

may ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be

caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe

injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack, if detachable, from the power tool before making any adjustments, changing

ENGLISH

DeWALT

accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accesories. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

e ) Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature above 130 °C may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specified in the instructions. Charging

improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the manufacturer or authorized service providers.

Additional Specific Safety Rules for Screwdriver

• Hold power tool by insulated gripping surfaces when performing an operation where the fastener may contact hidden wiring. Fasteners contacting a “live” wire

may make exposed metal parts of the power tool “live” and could give the operator an electricshock.

Residual Risks

In spite of the application of the relevant safety regulations and the implementation of safety devices, certain residual risks cannot be avoided. These are:

• Impairment ofhearing.

• Risk of personal injury due to flyingparticles.

• Risk of burns due to accessories becoming hot duringoperation.

• Risk of personal injury due to prolongeduse.

SAVE THESE INSTRUCTIONS

Chargers

chargers require no adjustment and are designed to be

as easy as possible tooperate.

Electrical Safety

The electric motor has been designed for one voltage only. Always check that the battery pack voltage corresponds to the voltage on the rating plate. Also make sure that the voltage of your charger corresponds to that of yourmains.

Your accordance with EN60335; therefore no earth wire isrequired.

If the supply cord is damaged, it must be replaced by a specially prepared cord available through the serviceorganisation.

charger is double insulated in

Mains Plug Replacement (U.K. & Ireland Only)

If a new mains plug needs to be fitted:

• Safely dispose of the oldplug.

• Connect the brown lead to the live terminal in theplug.

• Connect the blue lead to the neutralterminal.

WARNING: No connection is to be made to the earthterminal.



Follow the fitting instructions supplied with good quality plugs. Recommended fuse: 3A.

Using an Extension Cable

DeWALT

An extension cord should not be used unless absolutely necessary. Use an approved extension cable suitable for the power input of your charger (see Technical Data). The minimum conductor size is 1mm2; the maximum length is30m.

When using a cable reel, always unwind the cablecompletely.

Important Safety Instructions for All Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important safety and operating instructions for compatible battery chargers (refer to TechnicalData).

• Before using charger, read all instructions and cautionary markings on charger, battery pack, and product using batterypack.

WARNING: Shock hazard. Do not allow any liquid to get inside charger. Electric shock mayresult.



WARNING: We recommend the use of a residual current device with a residual current rating of 30mA orless.



CAUTION: Burn hazard. To reduce the risk of injury, charge only



batteries may burst causing personal injury anddamage. CAUTION: Children should be supervised to ensure that

they do not play with theappliance.



NOTICE: Under certain conditions, with the charger plugged into the power supply, the exposed charging contacts inside the charger can be shorted by foreign material. Foreign materials of a conductive nature such as, but not limited to, steel wool, aluminum foil or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug charger before attempting to clean

• DO NOT attempt to charge the battery pack with any chargers other than the ones in this manual. The charger and battery pack are specifically designed to worktogether.

• These chargers are not intended for any uses other than

charging

may result in risk of fire, electric shock orelectrocution.

• Do not expose charger to rain orsnow.

• Pull by plug rather than cord when disconnecting charger. This will reduce risk ofdamage to electric plug andcord.

• Make sure that cord is located so that it will not be

stepped on, tripped over, or otherwise subjected to damage orstress.

• Do not use an extension cord unless it is absolutely necessary. Use of improper extension cord could result in risk

of fire,electric shock, orelectrocution.

• Do not place any object on top of charger or place

the charger on a soft surface that might block the ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source. The

rechargeable batteries. Other types of

rechargeable batteries. Any other uses

ENGLISH

charger is ventilated through slots in the top and the bottom of thehousing.

• Do not operate charger with damaged cord or plug—

have them replacedimmediately.

• Do not operate charger if it has received a sharp blow, been dropped, or otherwise damaged in any way. Take it to an authorised servicecentre.

• Do not disassemble charger; take it to an authorised service centre when service or repair is required. Incorrect reassembly may result in a risk of electric shock, electrocution orfire.

• In case of damaged power supply cord the supply cord must be replaced immediately by the manufacturer, its service agent or similar qualified person to prevent anyhazard.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect two chargerstogether.

• The charger is designed to operate on standard

230V household electrical power. Do not attempt to use it on any other voltage. This does not apply to the

vehicularcharger.

Charging a Battery (Fig. B)

1. Plug the charger into an appropriate outlet before inserting batterypack.

2. Insert the battery pack battery pack is fully seated in the charger. The red (charging) light will blink repeatedly indicating that the charging process hasstarted.

3. The completion of charge will be indicated by the red light remaining ON continuously. The battery pack is fully charged and may be used at this time or left in the charger. To remove the battery pack from the charger, push the battery release button

NOTE: To ensure maximum performance and life of lithium-ion battery packs, charge the battery pack fully before firstuse.

6

into the charger, making sure the

7

on the batterypack.

Charger Operation

Refer to the indicators below for the charge status of the batterypack.

Charge Indicators

Charging

Fully Charged

Hot/Cold Pack Delay*

* The red light will continue to blink, but a yellow indicator light

will be illuminated during this operation. Once the battery pack has reached an appropriate temperature, the yellow light will turn off and the charger will resume the chargingprocedure.

The compatible charger(s) will not charge a faulty battery pack. The charger will indicate faulty battery by refusing tolight.

ENGLISH

DeWALT

NOTE: This could also mean a problem with acharger. If the charger indicates a problem, take the charger and battery

pack to be tested at an authorised servicecentre.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery pack has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery packwarms.

Electronic Protection System

XR Li-Ion tools are designed with an Electronic Protection System that will protect the battery pack against overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic Protection System engages. If this occurs, place the lithium-ion battery pack on the charger until it is fullycharged.

Wall Mounting

These chargers are designed to be wall mountable or to sit upright on a table or work surface. If wall mounting, locate the charger within reach of an electrical outlet, and away from a corner or other obstructions which may impede air flow. Use the back of the charger as a template for the location of the mounting screws on the wall. Mount the charger securely using drywall screws (purchased separately) at least 25.4mm long with a screw head diameter of 7–9mm, screwed into wood to an optimal depth leaving approximately 5.5mm of the screw exposed. Align the slots on the back of the charger with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions

WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and grease



may be removed from the exterior of the charger using a cloth or soft non-metallic brush. Do not use water or any cleaning solutions. Never let any liquid get inside the tool; never immerse any part of the tool into aliquid.

Battery Packs

Important Safety Instructions for All Battery Packs

When ordering replacement battery packs, be sure to include catalogue number andvoltage.

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below. Then follow charging proceduresoutlined.

READ ALL INSTRUCTIONS

• Do not charge or use battery in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery from the charger may

ignite the dust orfumes.

• Never force battery pack into charger. Do not modify battery pack in any way to fit into a non-compatible charger as battery pack may rupture causing serious personalinjury.

• Charge the battery packs only in

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed 40 ˚C (104 ˚F) (such as outside sheds or metal buildings insummer).

• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The battery pack can

explode in a fire. Toxic fumes and materials are created when lithium-ion battery packs areburned.

• If battery contents come into contact with the skin, immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms persists, seek medicalattention.

WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark orflame.



WARNING: Never attempt to open the battery pack for any reason. If battery pack case is cracked or damaged,



do not insert into charger. Do not crush, drop or damage battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped, run over or damaged in any way (i.e., pierced with a nail, hit with a hammer, stepped on). Electric shock or electrocution may result. Damaged battery packs should be returned to service centre forrecycling.

WARNING: Fire hazard. Do not store or carry the battery pack so that metal objects can contact



exposed battery terminals. For example, do not place the battery pack in aprons, pockets, tool boxes, product kit boxes, drawers, etc., with loose nails, screws, keys,etc.

CAUTION: When not in use, place tool on its side on a stable surface where it will not cause a tripping



or falling hazard. Some tools with large battery packs will stand upright on the battery pack but may be easily knockedover.

Transportation

WARNING: Fire hazard. Transporting batteries can possibly cause fire if the battery terminals inadvertently



come in contact with conductive materials. When transporting batteries, make sure that the battery terminals are protected and well insulated from materials that could contact them and cause a shortcircuit. NOTE: Lithium-ion batteries should not be put in checkedbaggage.

batteries comply with all applicable shipping

regulations as prescribed by industry and legal standards which

chargers.

include UN Recommendations on the Transport of Dangerous

DeWALT

Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, and the European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion cells and batteries have been tested to section 38.3 of the UN Recommendations on the Transport of Dangerous Goods Manual of Tests andCriteria.

In most instances, shipping a excepted from being classified as a fully regulated Class 9 Hazardous Material. In general, only shipments containing a lithium-ion battery with an energy rating greater than 100 Watt Hours (Wh) will require being shipped as fully regulated Class 9. All lithium-ion batteries have the Watt Hour rating marked on the pack. Furthermore, due to regulation complexities, does not recommend air shipping lithium-ion battery packs alone regardless of Watt Hour rating. Shipments of tools with batteries (combo kits) can be air shipped as excepted if the Watt Hour rating of the battery pack is no greater than 100Whr.

Regardless of whether a shipment is considered excepted or fully regulated, it is the shipper's responsibility to consult the latest regulations for packaging, labeling/marking and documentationrequirements.

The information provided in this section of the manual is provided in good faith and believed to be accurate at the time the document was created. However, no warranty, expressed or implied, is given. It is the buyer’s responsibility to ensure that its activities comply with the applicableregulations.

battery pack will be

Storage Recommendations

1. The best storage place is one that is cool and dry away from direct sunlight and excess heat or cold. For optimum battery performance and life, store battery packs at room temperature when not inuse.

2. For long storage, it is recommended to store a fully charged battery pack in a cool, dry place out of the charger for optimalresults.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will need to be recharged beforeuse.

Labels on Charger and Battery Pack

In addition to the pictographs used in this manual, the labels on the charger and the battery pack may show the following pictographs:

Read instruction manual beforeuse.

See Technical Data for chargingtime.

Do not probe with conductiveobjects.

Do not charge damaged batterypacks.

Do not expose to water.

Have defective cords replacedimmediately.

Charge only between 4 ˚C and 40 ˚C.

Only for indooruse.

Discard the battery pack with due care for theenvironment.

Charge

than the designated

other dangeroussituations.

Do not incinerate the batterypack.

battery packs only with designated

chargers. Charging battery packs other

charger may make them burst or lead to

batteries with a

Battery Type

The DCF601 operates on a 12 volt batterypack. These battery packs may be used: DCB122, DCB124, DCB125,

DCB127. Refer to Technical Data for moreinformation.

Package Contents

The package contains: 1 Screwdriver 1 Charger 1 Li-Ion battery pack (C1, D1, L1, M1, P1, S1, T1, X1, Y1 models) 2 Li-Ion battery packs (C2, D2, L2, M2, P2, S2, T2, X2, Y2 models) 3 Li-Ion battery packs (C3, D3, L3, M3, P3, S3, T3, X3, Y3 models) 1 Instruction manual NOTE: Battery packs, chargers and kitboxes are not included

with N models. Battery packs and chargers are not included with NTmodels.

NOTE: Trademarks and trade names are those of their respectiveowners.

• Check for damage to the tool, parts or accessories which may have occurred duringtransport.

• Take the time to thoroughly read and understand this manual prior tooperation.

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual beforeuse.

Wear earprotection.

ENGLISH

DeWALT

Wear eyeprotection.

Visible radiation. Do not stare intolight.

Date Code Position (Fig. A)

The date code is printed into thehousing.

Example:

10

, which also includes the year of manufacture,

2019 XX XX

Year of Manufacture

Description (Fig. A)

WARNING: Never modify the power tool or any part of it. Damage or personal injury couldresult.



Variable speed trigger switch

Forward/reverse button

Torque adjustment collar

Quick-release chuck

Main handle

Battery pack

Battery release button

Worklights

Quick-release chuck collar

Intended Use

This screwdriver is designed for professional screwdrivingapplications.

DO NOT use under wet conditions or in the presence of flammable liquids orgases.

This screwdriver is a professional powertool. DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use thistool.

• Young children and the infirm. This appliance is not

intended for use by young children or infirm persons without supervision.

• This product is not intended for use by persons (including children) suffering from diminished physical, sensory or mental abilities; lack of experience, knowledge or skills unless they are supervised by a person responsible for their safety. Children should never be left alone with thisproduct.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk of serious personal injury, turn tool off and disconnect battery pack



before making any adjustments or removing/ installing attachments or accessories. An accidental

start-up can causeinjury. WARNING: Use only



battery packs andchargers.

Inserting and Removing the Battery Pack from the Tool (Fig. B)

NOTE: Make sure your battery pack

To Install the Battery Pack into the Tool Handle

1. Align the battery pack handle (Fig. B).

2. Slide it into the handle until the battery pack is firmly seated in the tool and ensure that you hear the lock snap intoplace.

To Remove the Battery Pack from the Tool

1. Press the release button out of the toolhandle.

2. Insert battery pack into the charger as described in the charger section of thismanual.

Fuel Gauge Battery Packs (Fig. B)

Some consists of three green LED lights that indicate the level of charge remaining in the batterypack.

To actuate the fuel gauge, press and hold the fuel gauge button illuminate designating the level of charge left. When the level of charge in the battery is below the usable limit, the fuel gauge will not illuminate and the battery will need to berecharged.

NOTE: The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature and end-userapplication.

battery packs include a fuel gauge which

11

. A combination of the three green LED lights will

6

is fullycharged.

6

with the rails inside the tool’s

7

and firmly pull the battery pack

Belt Hook (Fig. C)

Included with Some Models

WARNING: To reduce the risk of serious personal injury, DO NOT suspend tool overhead or suspend



objects from the belt hook. ONLY hang tool’s belt hook from a workbelt.

WARNING: To reduce the risk of serious personal injury, ensure the screw holding the belt hook issecure.



IMPORTANT: When attaching or replacing a belt hook, use only the screw that is provided. Be sure to securely tighten thescrew.

A belt hook using only the screw right-handed users. If the belt hook is not desired at all, it can be removed from thetool.

To move the belt hook, remove the screw place then reassemble on the opposite side. Be sure to securely tighten thescrew.

12

can be be attached to either side of the tool

13

provided, to accommodate left- or

13

that holds it in

OPERATION Instructions for Use

WARNING: Always observe the safety instructions and applicableregulations.



WARNING: To reduce the risk of serious personal injury, turn tool off and disconnect battery pack



before making any adjustments or removing/

+ 102 hidden pages
