DeWalt DCE200 Instruction Manual

Download

Page 1

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCE200

20V Max* Press Tool Outil de sertissage 20V Max* Herramienta de prensado de 20 V Max*

Final print size: 5.5 x 8.5 in.

Page 2

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 30

Page 3

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

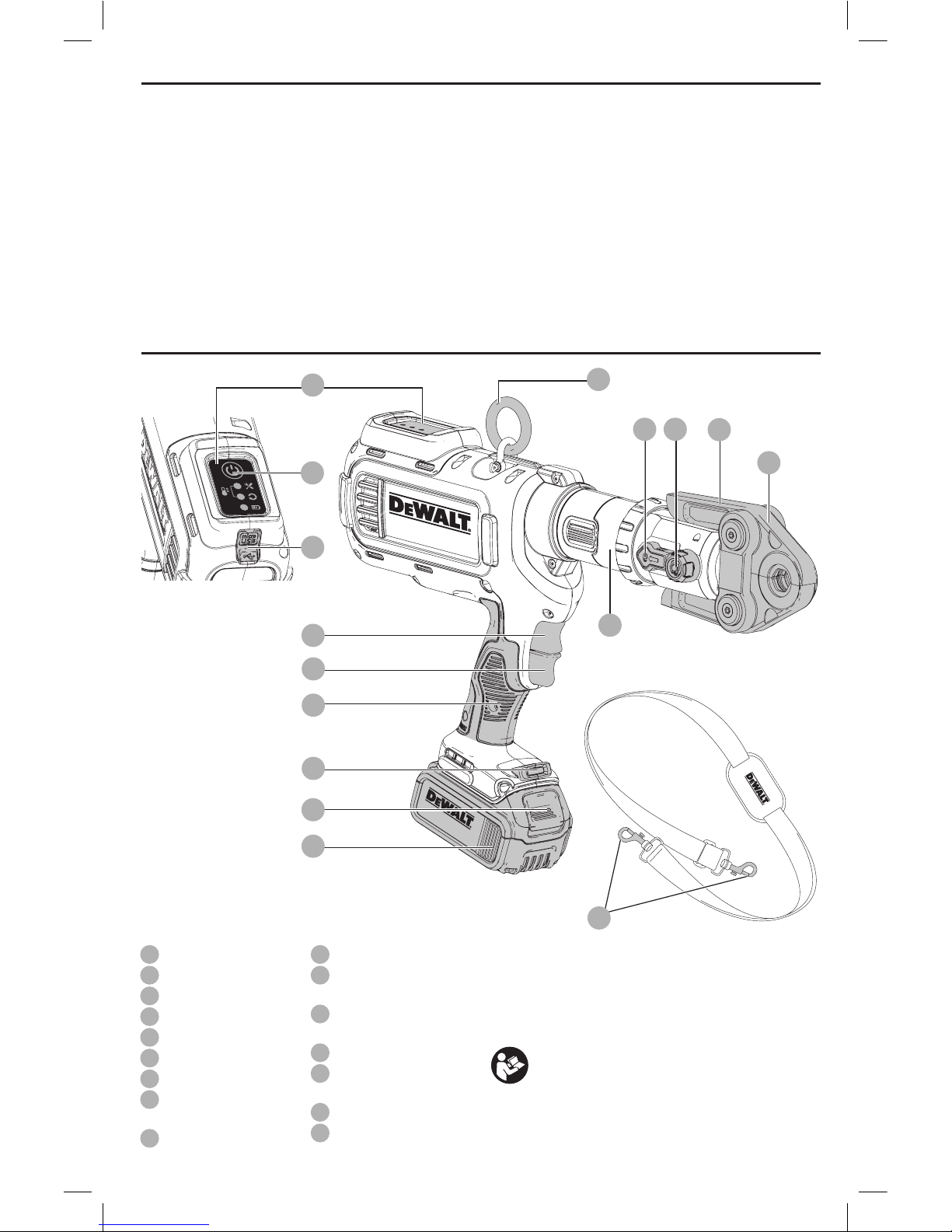

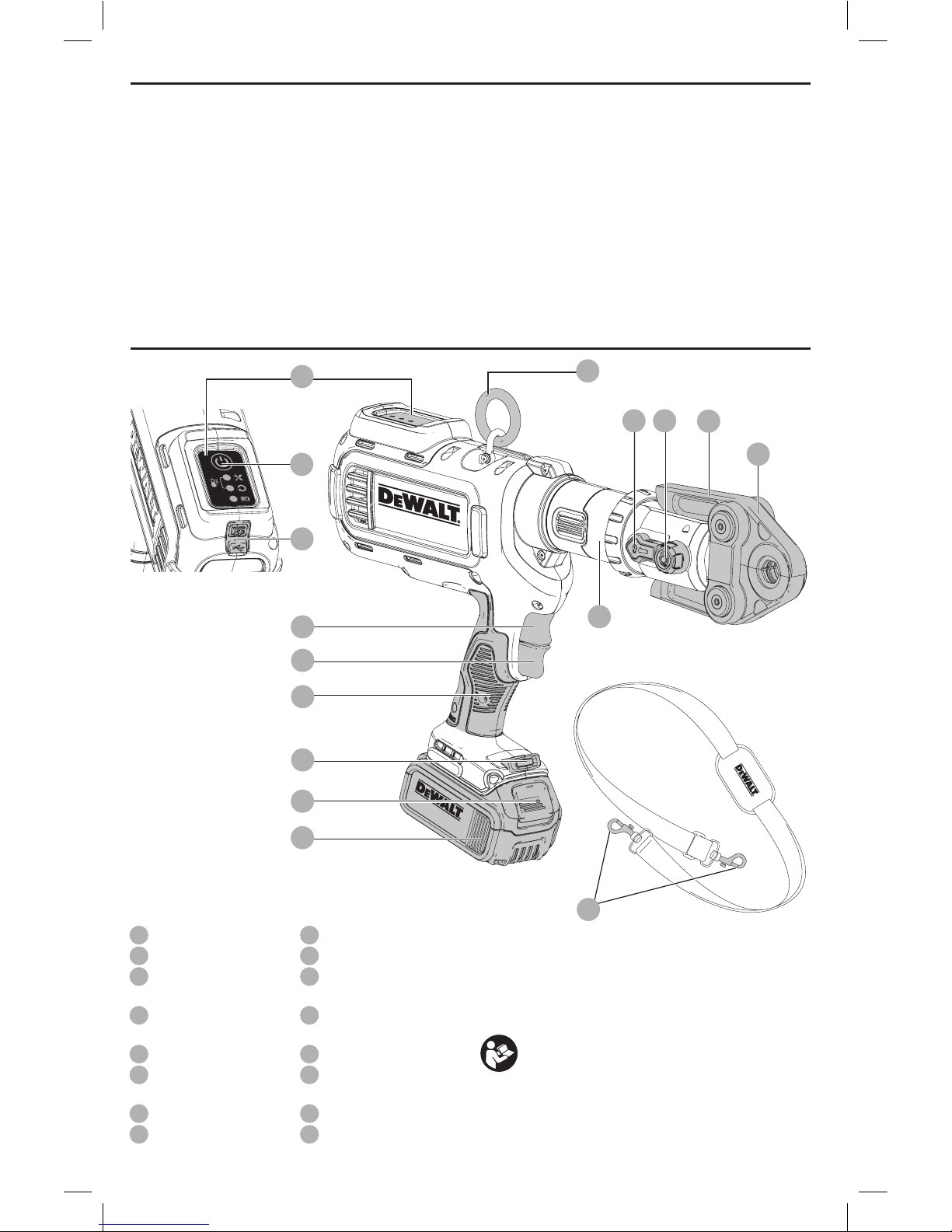

Press jaw

Jaw arms

Jaw retention pin

Lock/release slide

Trigger switch

Reverse trigger switch

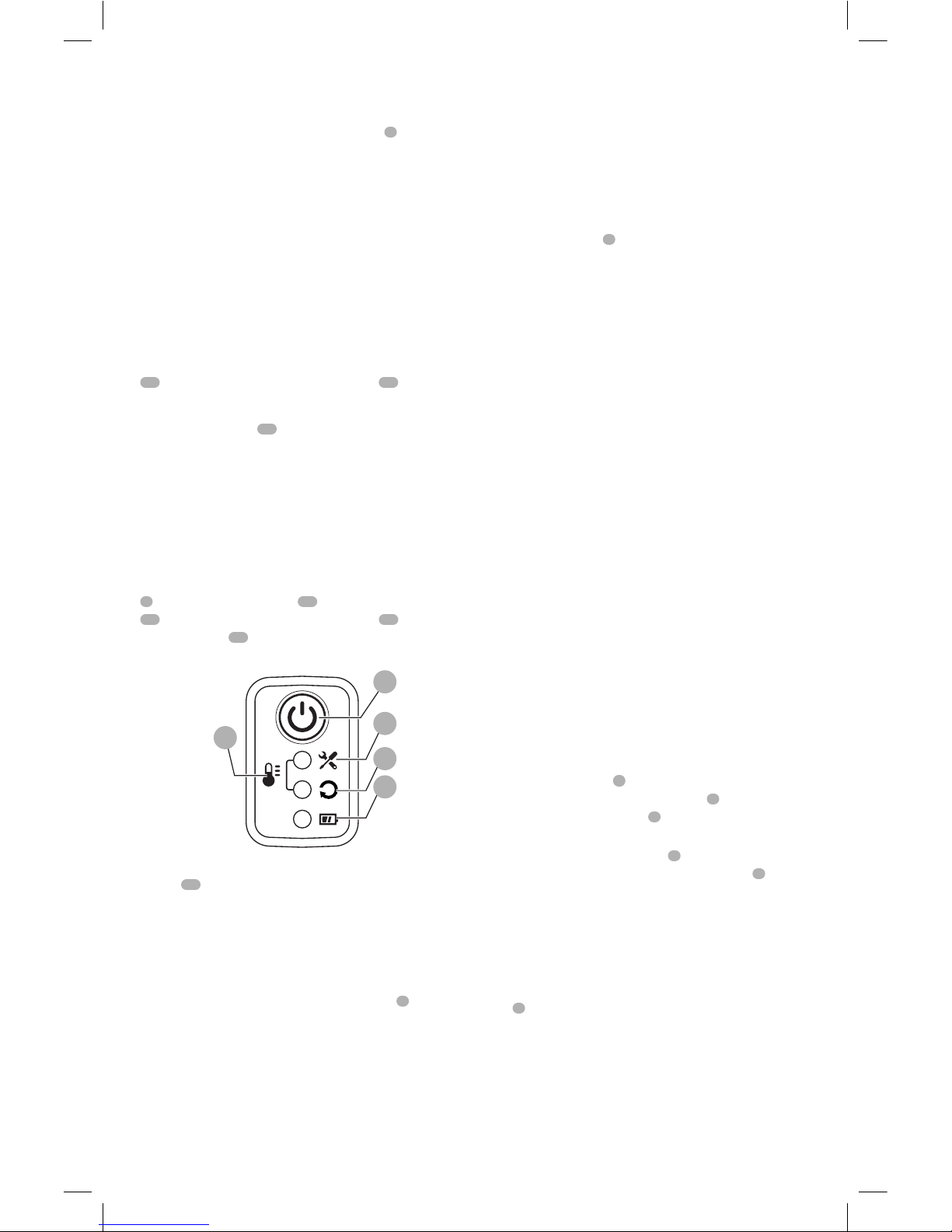

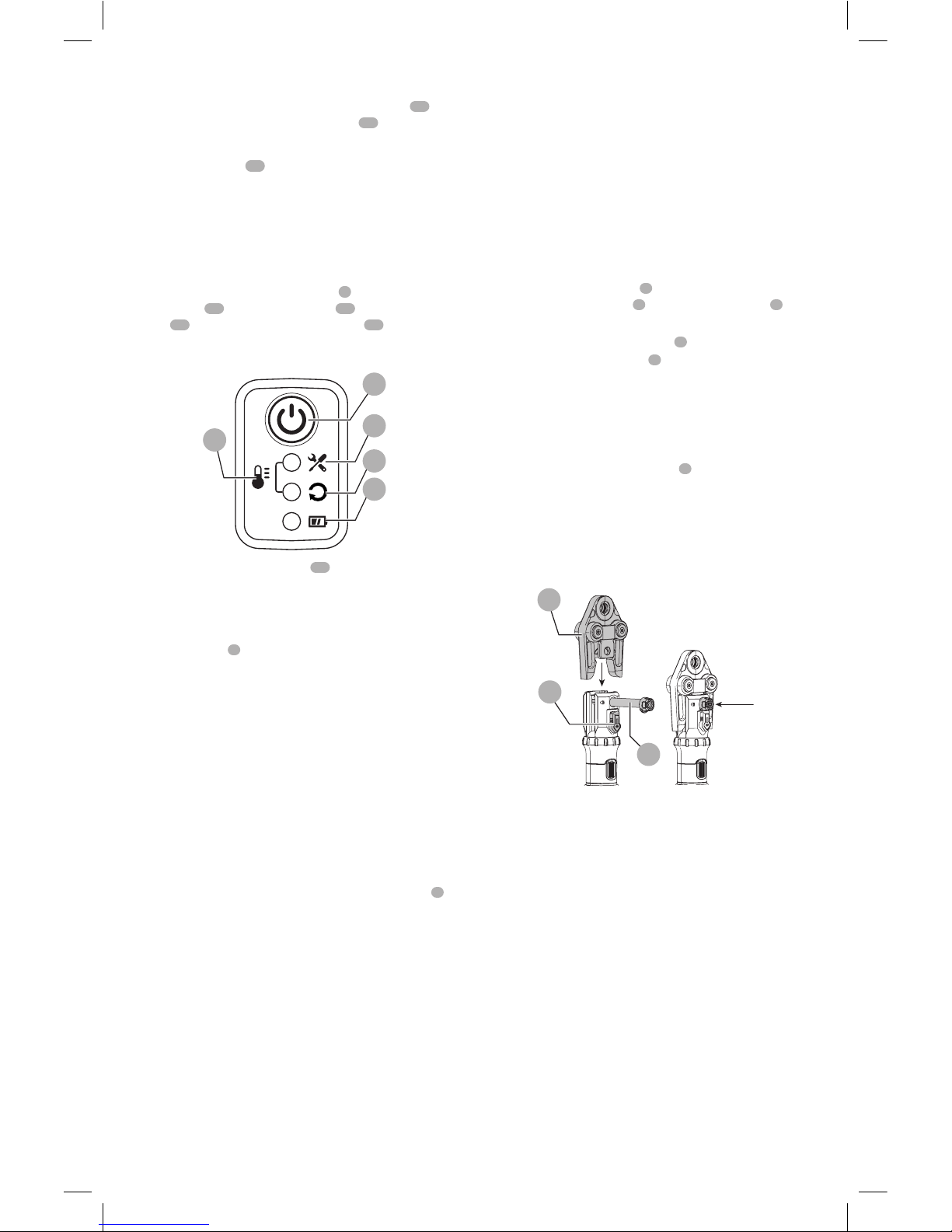

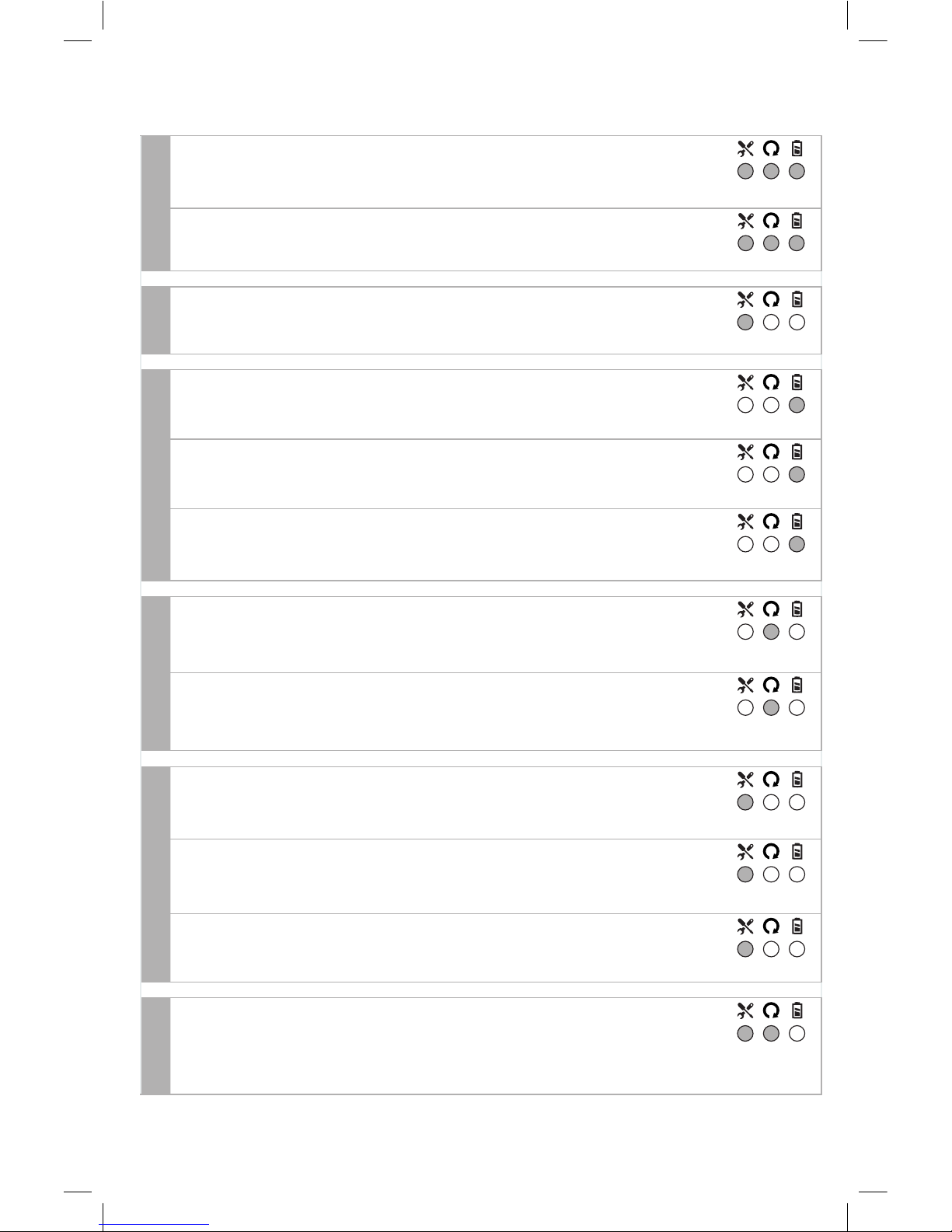

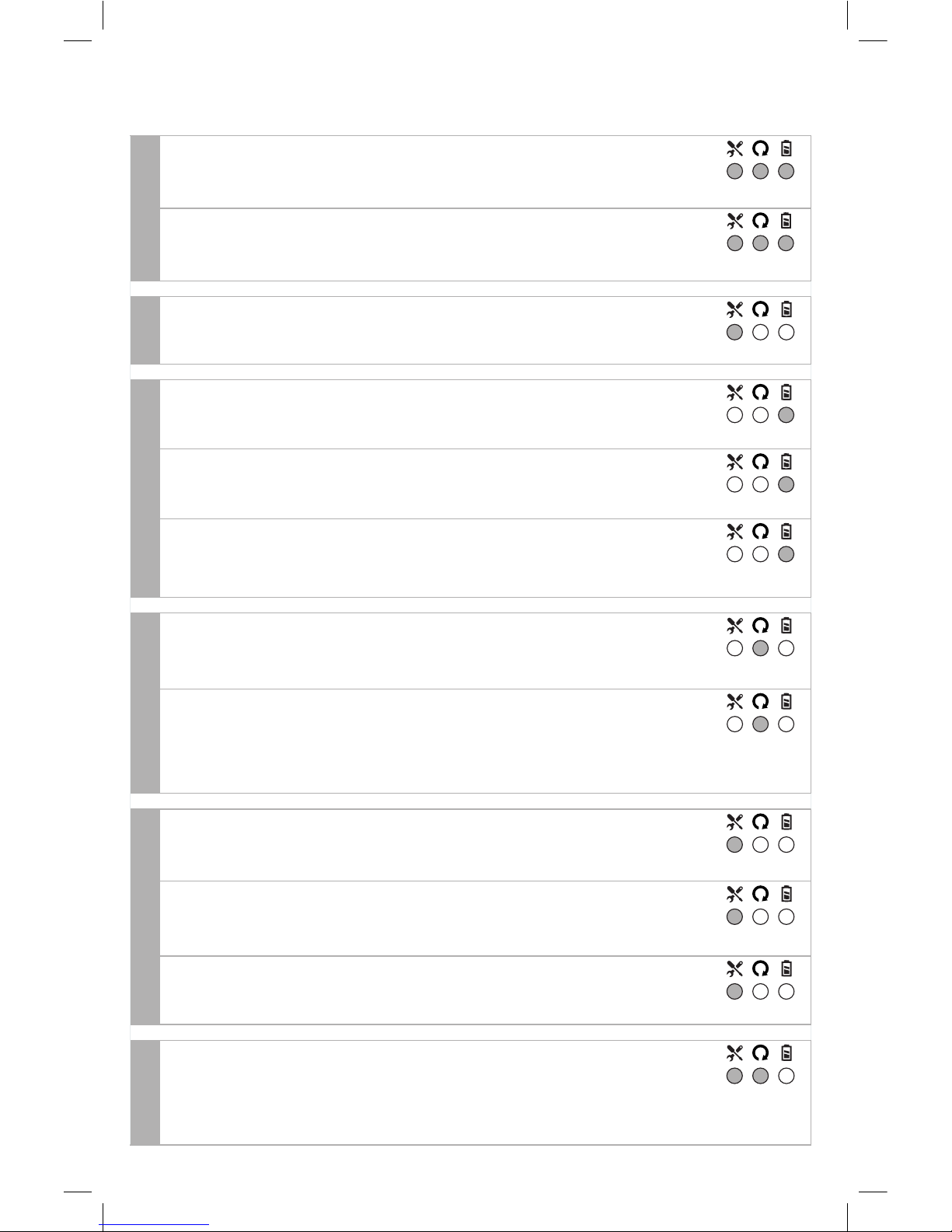

Diagnostics panel

Power ON/OFF switch

Micro USB port

Battery pack

Battery release button

Shoulder strap ring

LED Worklight

Shoulder strap clip

Main handle

Tool neck

FIG. A



WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or seriousinjury.

WARNING: To reduce the risk of injury, read the instructionmanual.

If you have any questions or comments about this or any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

Page 4

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are

caused by poorly maintained powertools.

Page 5

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire or temperature above 130 °C may cause explosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range specified in the instructions.

Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the manufacturer or authorized service providers.

Additional Safety Rules for Press Tool



WARNING: Use the press tool only with

DeWALT

-approved attachments. Other uses or

modifying the press tool for other applications may damage the press tool, damage the attachments and/or can result in a faulty installation. Faulty installations can result in catastrophic failures, injury to installers and damage to property.



WARNING: Though this

DeWALT

press tool will reach the proper pressure to complete a press successfully, connections can only be effective when the connection is free from defects and when the press is properly prepared according to the fitting manufacturer's installation procedures. Proper preparation and installation is the responsibility of the installing contractor.

• Only use

DeWALT

-approved attachments

with a compression range rated for this tool.

• Keep all body parts away from the attachments during operation and any time the power is ON. A moment of inattention while operating power tools, may result in serious personal injury. Fingers or hands

can be crushed, fractured or amputated if they become caught in the attachments.

• Inspect tool and attachments before use. Never

attempt to repair or use a damaged jaw set or other attachment. Replace with a new jaw set or attachment.

• This tool produces large forces that can break attachments or parts and cause injury. Always be

attentive and take proper safety precautions, including wearing eye protection.

• Crush hazard. Never run the tool without a jaw set or

attachment installed.

• Only trained personnel should operate this tool.

• Before operating, inspect the tool and LEDs on the diagnostics panel. Correct any problems before using the tool. Reference the Troubleshooting Guide or LED Indications sections for a list of possible problems andsolutions.

• Before operating, inspect job site for hazards

including chemicals or waste that could remain inpipes.

• Before operating, read and understand all safety and operating instructions including the fitting manufacturer's installation instructions and the instructions for any other equipment used with this tool. Failure to follow all instructions and warnings may result in property damage and/or serious personal injury.

• Keep the pressing area of the tool free from hands and other objects while tool is in use. Fingers could

be crushed.

• Secure and support the material prior to making the press to prevent movement during pressing.

• Keep a firm grip on the tool at all times. Forces on the tool may change during and after the press.

• Press operations may cause material pieces to fly.

Flying particles can cause permanent eye damage.

ALWAYS wear eye protection.

Page 6

• Always wear gloves when operating tool and handling materials. The ends of the materials can be

sharp and can cause serious personal injury.

• Always wear safety shoes to protect your feet from

sharp metal debris on the floor.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday eyeglasses are NOT safety glasses. Also use face or dust mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other construction activities. Wear protective clothing and wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/ or disperse dust, which may cause serious and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection appropriate for the dust exposure. Direct particles away from face andbody.



WARNING: Always wear proper personal hearing protection that conforms to ANSI S12.6 (S3.19) during use. Under some conditions and duration

of use, noise from this product may contribute to hearingloss.



CAUTION: When not in use, place tool on its side on a stable surface where it will not cause a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack but may be easily knockedover.

• Air vents often cover moving parts and should be avoided. Loose clothes, jewelry or long hair can be caught in movingparts.

The label on your tool may include the following symbols. The symbols and their definitions are asfollows:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................ watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

no ....................... no load speed

n ......................... rated speed

...................... earthing terminal

..................... safety alert symbol

..................... visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... electric shock

hazard

..................... crush hazard

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below and then follow charging proceduresoutlined. When ordering replacement battery packs, be sure to include the catalog number andvoltage.

Your tool uses a

DeWALT

charger. Be sure to read all safety instructions before using your charger. Consult the chart at the end of this manual for compatibility of chargers and batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All Battery Packs



WARNING: Read all safety warnings and all instructions for the battery pack, charger and power tool. Failure to follow the warnings and instructions may result in electric shock, fire and/ or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a non-compatible charger as battery pack may rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in designated

DeWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

Page 7

• Do not store or use the tool and battery pack in locations where the temperature may reach or exceed 104°F (40°C) (such as outside sheds or metal buildings in summer). For best life store battery packs in a cool, drylocation. NOTE: Do not store the battery packs in a tool with the trigger switch locked on. Never tape the trigger switch in the ONposition.

• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and materials are created when lithium ion battery packs areburned.

• If battery contents come into contact with the skin, immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the battery pack for any reason. If the battery pack case is cracked or damaged, do not insert into the charger. Do not crush, drop or damage the battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped, run over or damaged in any way (e.g., pierced with a nail, hit with a hammer, stepped on). Damaged battery packs should be returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the battery pack so that metal objects can contact exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool boxes, product kit boxes, drawers, etc., with loose nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals inadvertently come in contact with conductive materials such as keys, coins, hand tools and the like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit transporting batteries in commerce or on airplanes in carry-on baggage UNLESS they are properly protected from short circuits. So when transporting individual battery packs, make sure that the battery terminals are protected and well insulated from materials that could contact them and cause a short circuit.

Shipping the

DeWALT

FLEXVOLT™ Battery

The DeWALT FLEXVOLT™ battery has two modes: Use and Shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a DeWALT 20V Max* product, it will operate as a 20V Max* battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate as a 60V Max* battery.

Shipping Mode: When the cap is attached to the FLEXVOLT™ battery, the battery is in Shipping Mode. Strings of cells are electrically disconnected within the pack resulting in three batteries with a lower Watt hour (Wh) rating as compared to one battery with a higher Watt hour rating. This increased quantity of three batteries with the lower Watt hour rating can exempt the pack from certain shipping regulations that are imposed upon the higher Watt hour batteries.

The battery label indicates two Watt hour ratings (see example). Depending on how the battery is shipped, the appropriate Watt hour rating must be used to determine the applicable shipping requirements. If utilizing the shipping cap, the pack will be considered 3 batteries at the Watt hour rating indicated for “Shipping”. If shipping without the cap or in a tool, the pack will be considered one battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh, meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

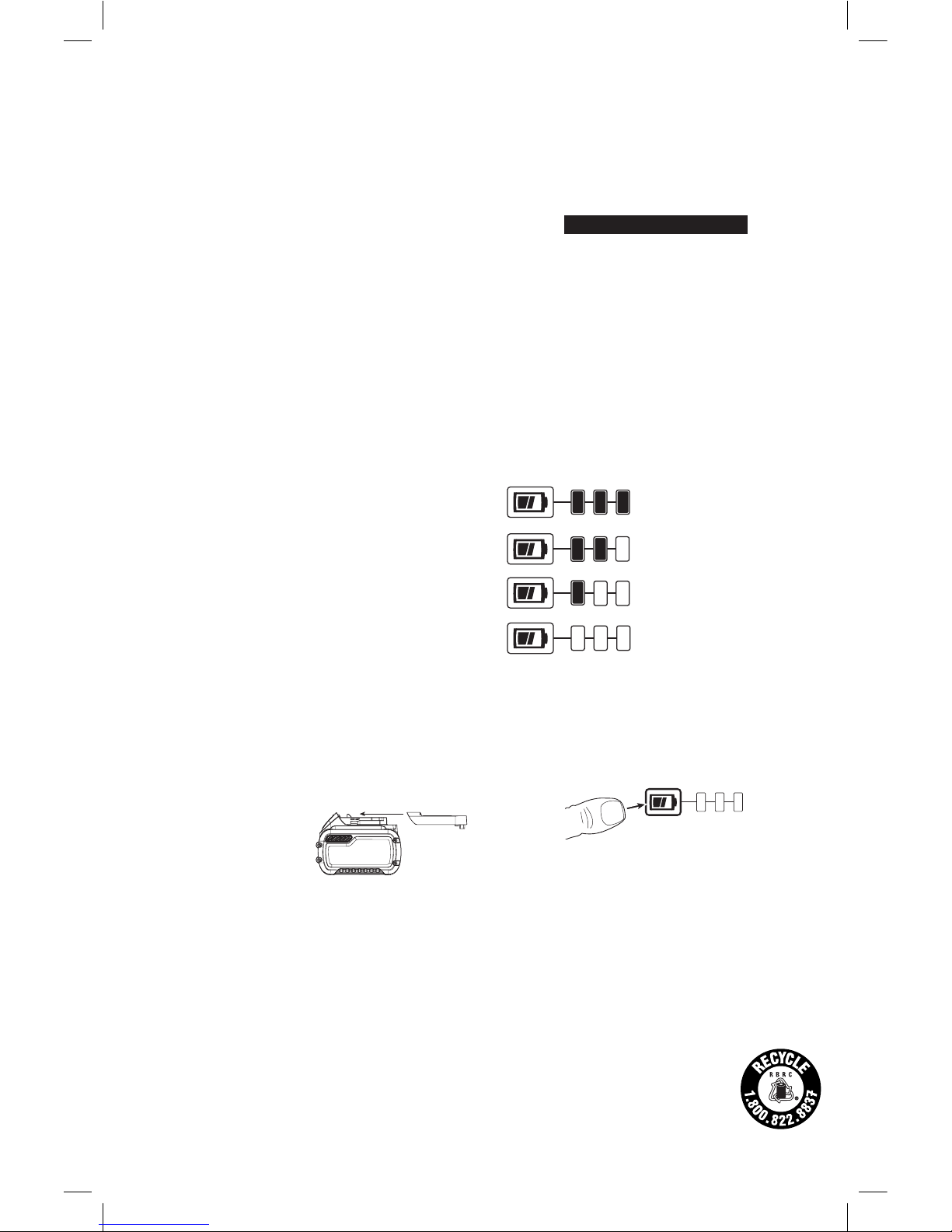

Fuel Gauge Battery Packs (Fig. B)

Some

DeWALT

battery packs include a fuel gauge which consists of three green LED lights that indicate the level of charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of charge remaining in the battery pack according to the followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge button. A combination of the three green LED lights will illuminate designating the level of charge left. When the level of charge in the battery is below the usable limit, the fuel gauge will not illuminate and the battery will need to berecharged.

Fig. B

NOTE: The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature and end-userapplication.

Page 8

For more information regarding fuel gauge battery packs, please contact call 1-800-4-

DeWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery Recycling Corporation) Seal on the nickel cadmium, nickel metal hydride or lithiumion batteries (or battery packs) indicates that the costs to recycle these batteries (or battery packs) at the end of their useful life have already been paid by

DeWALT

. In some areas, it is illegal to place spent nickel cadmium, nickel metal hydride or lithium-ion batteries in the trash or municipal solid waste stream and the Call2Recycle® program provides an environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DeWALT

and other battery users, has established the program in the United States and Canada to facilitate the collection of spent nickel cadmium, nickel metal hydride or lithium-ion batteries. Help protect our environment and conserve natural resources by returning the spent nickel cadmium, nickel metal hydride or lithium-ion batteries to an authorized

DeWALT

service center or to your local retailer for recycling. You may also contact your local recycling center for information on where to drop off the spent battery. RBRC® is a registered trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All Battery Chargers



• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to worktogether.

• These chargers are not intended for any uses other

than charging

DeWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size (AWG or American Wire Gauge) for safety. The smaller the gauge number of the wire, the greater the capacity of the cable, that is, 16 gauge has more capacity than 18 gauge. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. When using more than one extension to make up the total length, be sure each individual extension contains at least the minimum wire size. The following table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7) 240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

More Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place the charger on a soft surface that might block the ventilation slots and result in excessive internal heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp blow, been dropped or otherwise damaged in any way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an authorized service center when service or repair is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the battery pack in any liquid or allow any liquid to enter the battery pack. Never attempt to open the battery pack for any reason. If the plastic housing of the battery pack breaks or cracks, return to a service center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury, charge only

DeWALT

rechargeable battery packs.

Page 9

Other types of batteries may overheat and burst resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger plugged into the power supply, the charger can be shorted by foreign material. Foreign materials of a conductive nature, such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil or any buildup of metallic particles should be kept away from the charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting toclean.

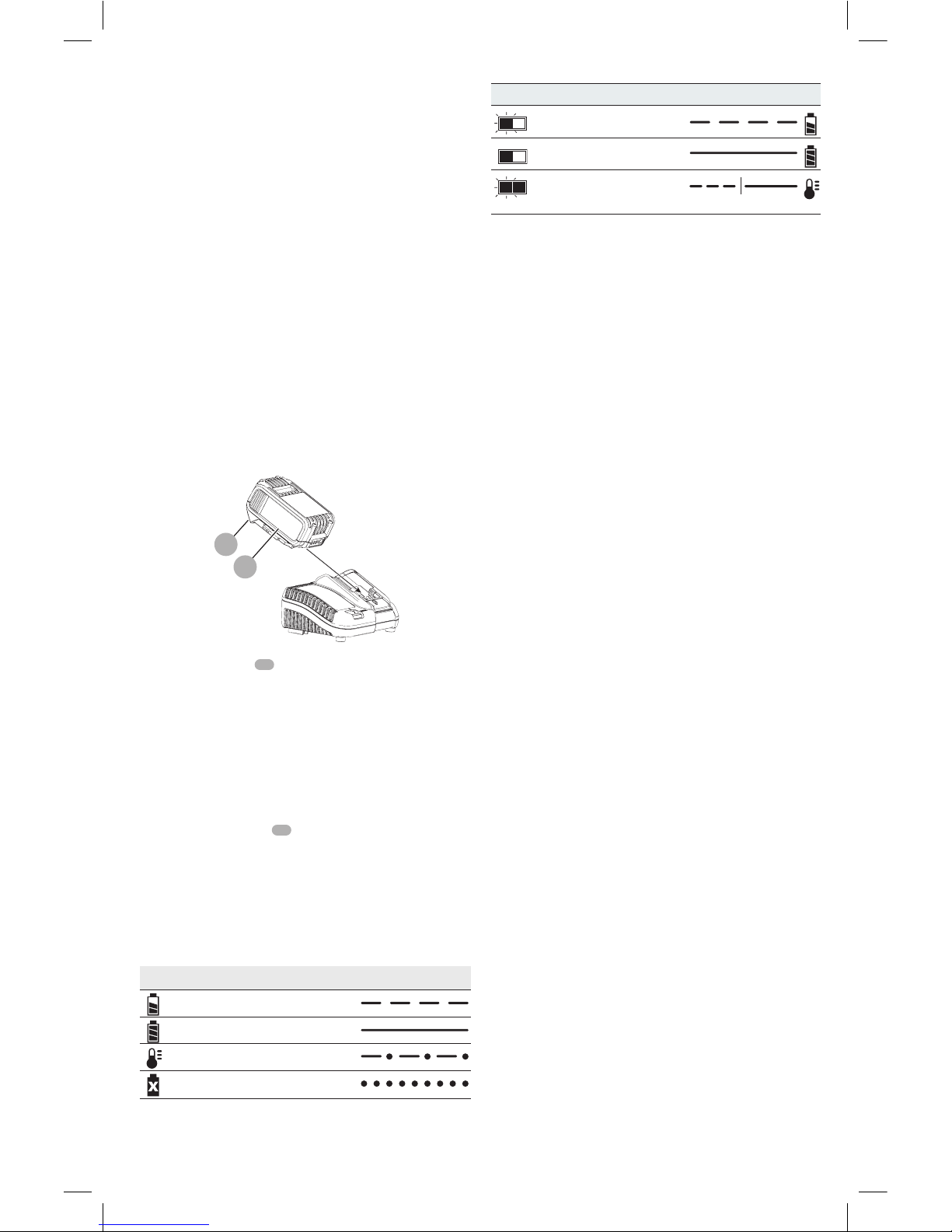

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before inserting battery pack.

Fig. C

2. Insert the battery pack

10

into the charger, making sure the battery pack is fully seated in the charger. The red (charging) light will blink continuously indicating that the charging process has started.

3. The completion of charge will be indicated by the red light remaining ON continuously. The battery pack is fully charged and may be used at this time or left in the charger. To remove the battery pack from the charger, push the battery release button

11

on the battery pack.

NOTE: To ensure maximum performance and life of lithiumion battery packs, charge the battery pack fully before first use.

Charger Operation

Refer to the indicators below for the charge status of the battery pack.

DCB101

Charging

Fully Charged

Hot/Cold Pack Delay

Problem Pack or Charger

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator light will be illuminated during this operation. Once the battery pack has reached an appropriate temperature, the yellow light will turn off and the charger will resume the charging procedure.

The compatible charger(s) will not charge a faulty battery pack. The charger will indicate faulty battery pack by refusing to light or by displaying a problem pack or charger blink pattern.

NOTE: This could also mean a problem with a charger. If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized service center.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery pack has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery pack life.

A cold battery pack will charge at a slower rate than a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery pack warms.

The DCB118 charger is equipped with an internal fan designed to cool the battery pack. The fan will turn on automatically when the battery pack needs to be cooled.

Never operate the charger if the fan does not operate properly or if ventilation slots are blocked. Do not permit foreign objects to enter the interior of the charger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection System that will protect the battery pack against overloading, overheating or deep discharge.

The tool will automatically turn off if the Electronic Protection System engages. If this occurs, place the lithiumion battery pack on the charger until it is fully charged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to sit upright on a table or work surface. If wall mounting, locate the charger within reach of an electrical outlet, and away from a corner or other obstructions which may impede air flow. Use the back of the charger as a template for the location of the mounting screws on the wall. Mount the charger securely using drywall screws (purchased separately) at least 1" (25.4 mm) long, with a screw head diameter of 0.28–0.35" (7–9mm), screwed into wood to an optimal depth leaving approximately 7/32" (5.5 mm) of the screw exposed. Align the slots on the back of the charger with the exposed screws and fully engage them in the slots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and grease may be removed from the exterior of the charger using

Page 10

a cloth or soft non-metallic brush. Do not use water or any cleaning solutions.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when the air temperature is between 65°F and 75°F (18° – 24°C). DO NOT charge the battery pack in an air temperature below +40°F (+4.5°C), or above +104°F (+40°C). This is important and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to the touch while charging. This is a normal condition, and does not indicate a problem. To facilitate the cooling of the battery pack after use, avoid placing the charger or battery pack in a warm environment such as in a metal shed or an uninsulated trailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local service center.

4. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also charge a partially used pack whenever you desire with no adverse effect on the battery pack.

5. Foreign materials of a conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil, or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting to clean.

6. Do not freeze or immerse the charger in water or any other liquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully charged battery pack in a cool dry place out of the charger for optimal results.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will need to be recharged before use.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a complete list ofcomponents.

INTENDED USE

This press tool is designed for professional pressing of specific plumbing applications only. Only trained personnel should operate this tool.

DO NOT use under wet conditions or in presence of flammable liquids orgases.

This press tool is a professional power tool. DO NOT let children come into contact with the tool. Supervision is required when inexperienced operators use thistool.

Introduction

The DCE200 Cordless Press Tool uses an electric motor to power a hydraulic piston pump. The pumping action forces a ram forward that forces closed a jaw set or attachment. The attachment mechanically presses fittings onto various types of tubing to create a tight and permanent seal.

Trigger Switch (Fig. A)

Squeezing the trigger switch

5

advances the hydraulic ram, while fully releasing the trigger switch stops the advance of the hydraulic ram.

Reverse Trigger Switch (Fig. A)

Squeezing the reverse trigger switch

6

retracts the

hydraulic ram which releases the pressing action.

Shoulder Strap (Fig. A)



WARNING: The shoulder strap and ring are intended for transporting the tool. They are not intended for tethering or securing the tool to a person or object during use.



WARNING: Do not transport the tool with the main power ON. Switch the main power OFF prior totransporting.

Your press tool comes with a shoulder strap. Hook the shoulder strap clips

14

into the shoulder strap ring

12

LED Worklight (Fig. A)

The LED worklight

13

is located on the foot of the tool. The worklight is activated when the trigger switch is depressed. It will remain on for 2minutes. After 1 minute, 40 seconds, the light will dim to 25% indicating that the light is going to turn off.

LED Display (Fig. C)

The LED display on the top of the press tool includes the power ON/OFF button

8

maintenance LED

17

, cycle

complete LED

18

, battery state of charge LED

19

, and

temperature LEDs

20

. Refer to the LED Indications chart

for specific information.

Page 11

FIG. C

When the battery state of charge LED

19

is lit, regardless of

color, the tool is ON.

DeWALT

CRIMP CONNECT™ System (Fig. A)

This press tool is capable of connecting with a computer via the micro USB port

9

on the back of the tool using the micro USB cable included with your tool. This allows the user to connect the

DeWALT

press tool to a computer which

utilizes

DeWALT

's CRIMP CONNECTTM System software.

NOTE: The CRIMP CONNECT™ System software is governed by separate terms and conditions available for viewing through the software download.

Step 1: Download the CRIMP CONNECT™ System software to your computer at www.dewalt.com/crimpconnect.

Step 2: Follow the instructions in the software to create your CRIMP CONNECT™ System account.

Step 3: Connect your press tool with the

DeWALT

CRIMP CONNECT™ System software by first connecting the provided micro USB cable to the micro USB port

9

on the back of the tool to a USB port on a computer. Then go to the Home screen of the program to access tool tracking and usage reports stored on the press tool.

NOTE: The USB connection will not charge the tool's batterypack.

For more information on DeWALT CRIMP CONNECT™ System functionality and features, please call 1–800–4-

DeWALT

(1–800–433–9258), visit www.

DeWALT

.com or view the FAQ

page and help screens located inside the software.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal injury, do not use the press tool with any kind of accessory or attachment other than those recommended by

DeWALT

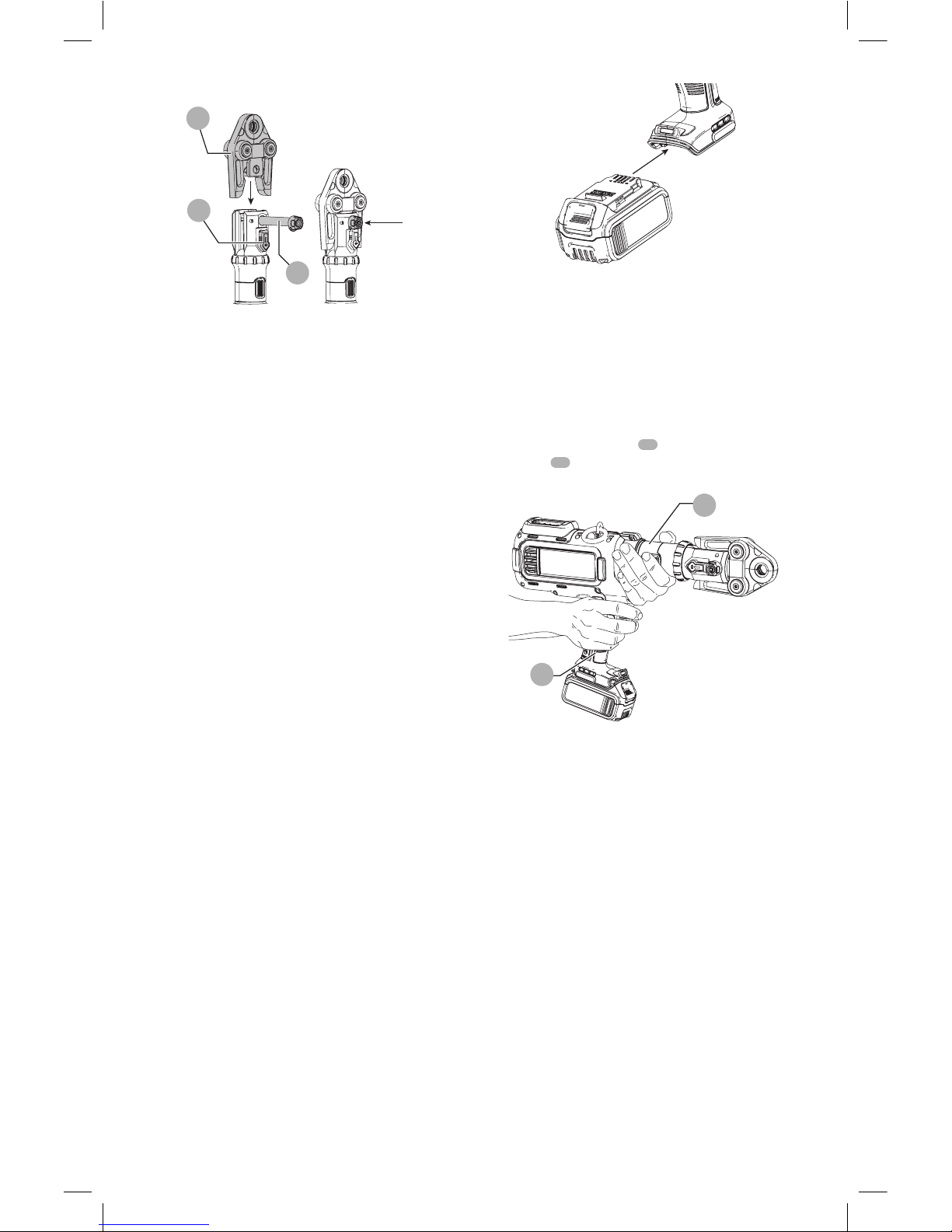

Replacing the Press Jaw (Fig. D)

1. Remove the battery pack.

2. Hold the jaw

1

and move the lock/release slide

4

back.

The jaw retention pin

3

will automatically spring open,

releasing the jaw.



CAUTION: The jaw

1

will fall if the lock/release slide

4

is moved while the jaw is aimed downward.

3. Remove the press jaw or attachment.

4. Replace with a new or different sized press jaw or attachment as shown in FigureD.

5. Push the jaw retention pin

3

back in until it locks in a

closed position.

NOTICE: To avoid damage to the tool, do not operate the tool without the jaw retention pin fully inserted. Damage to the tool may occur.

FIG. D

OPERATION



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury.



WARNING: CUT OR AMPUTATION HAZARD. Never have any part of your body near the press jaw or moving parts during the press cycle, or whenever the main power is ON. Serious personal injury may occur.



WARNING: Proper material preparation and installation is the responsibility of the installingcontractor.



WARNING: The press fittings must be used in compliance with applicable building codes and as approved by the authorities having jurisdiction. For proper installation procedures

and to reduce the risk of failure resulting in injury or property damage, follow all published safety and installation instructions.



WARNING: To reduce the risk of injury, always remove the press jaw or attachment for transport or storage.

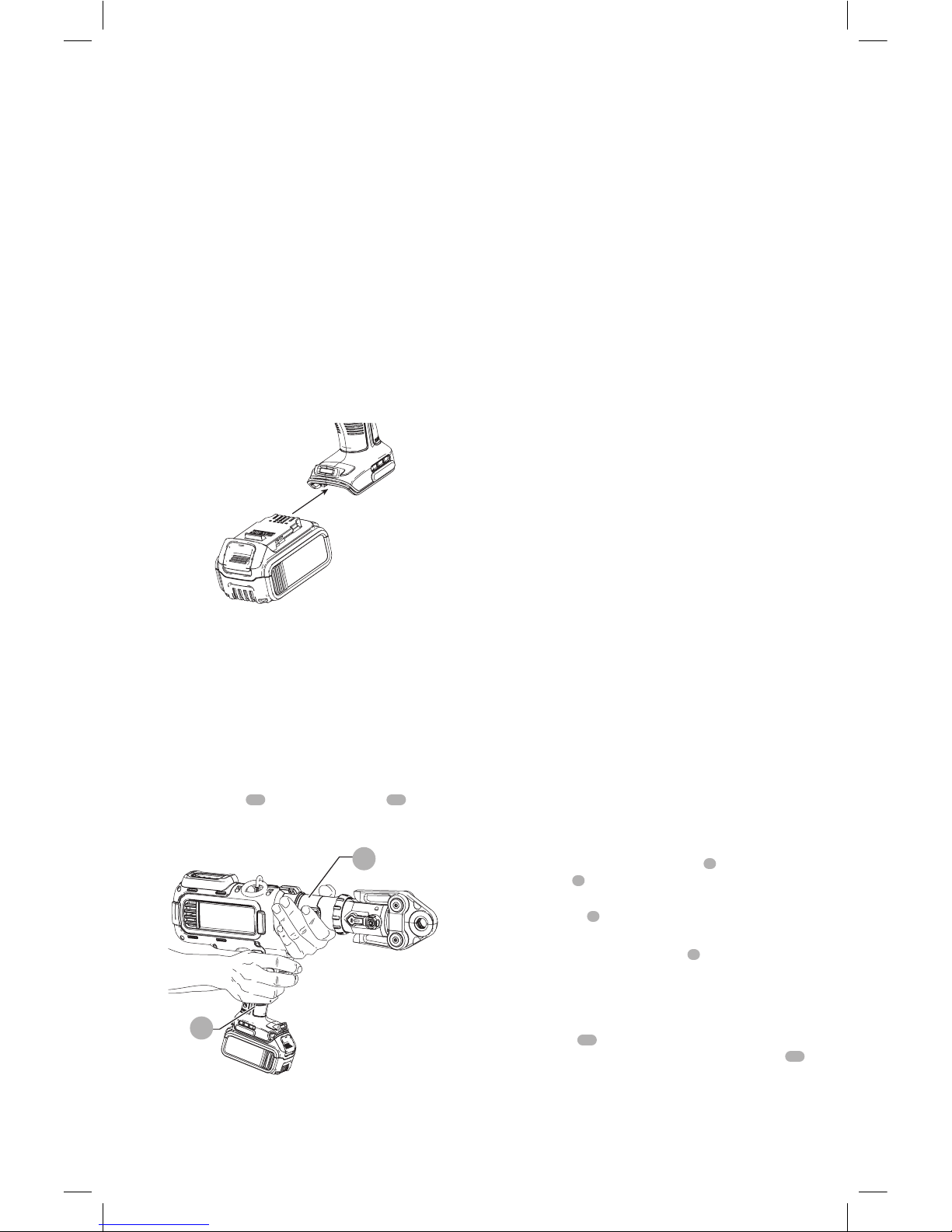

Installing and Removing the Battery Pack (Fig. E)

NOTE: For best results, make sure your battery pack is fullycharged.

To install the battery pack into the tool handle, align the battery pack with the rails inside the tool’s handle and slide it into the handle until the battery pack is firmly seated in the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release button and firmly pull the battery pack out of the tool handle. Insert it into the charger as described in the charger section of thismanual.

Page 12

FIG. E

Proper Hand Position (Fig. F)



WARNING: To reduce the risk of serious personal injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury, ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the main handle

15

and one hand on the tool neck

16

, of the press tool.

FIG. F

Preparing the Connection



WARNING: Always follow the specific manufacturer's installation instructions for press tool attachments being used. It is the installer's

responsibility to ensure the compatibility of the pipe and fittings used for the connection. Contact the manufacturer for specific information on their fittings system. Failure to follow all instructions and warnings may result in property damage and/or serious personalinjury.

• Make sure to clear the work area of loose debris and any other items that could hinder the pressing operation.

• Always ensure the work area is set up properly and that the tool's connection is prepared according to the fitting manufacturer’s instructions.

• Follow the fitting manufacturer’s instructions to make sure the tubing is inserted properly into the fitting.

Pressing (Fig. A, C)



WARNING: To reduce the risk of serious personal injury, inspect the jaw assembly for cleanliness, cracks or other damage before beginning a press. Using a dirty or damaged jaw assembly could result in improper press connections that could lead to

extensive property damage. Return damaged jaw assembly to a

DeWALT

service facility.



WARNING: To reduce the risk of serious personal injury, prior to use, inspect workpieces for cracks, defects or wear. Defective workpieces may shatter.



WARNING: Before turning on the press tool, be sure hands are clear of the jaws.

Before beginning a press, check the fuel gauge to determine whether the battery charge is sufficient to complete the pressing operation.

NOTE: The tool will turn off automatically after 2 minutes of no use.

1. Press jaw arms

2

to open jaws

1

and place around

thefitting.

2. Turn the tool ON by holding the power ON/OFF button

8

until all 3 LEDs illuminate green.

3. Hold tool securely.

4. Press and hold the trigger switch

5

(bottom trigger) until the cycle is complete, indicated by the ram automatically returning to its original position.

5. When the press cycle is complete, the Cycle Complete LED

18

will flash green for 5 seconds. If the press cycle

is incomplete, the cycle complete LED

18

will flash red for 5 seconds. No action is possible until the user presses the ON/OFF button.

6. If the battery dies or tool malfunctions during the press connection, the rollers can retract by pressing the reverse trigger switch

6

. This will retract the ram and

allow the jaws to be opened.

7. Press the ON/OFF button

8

to turn the tool OFF, then

press the jaw arms to open the jaw set.

NOTE: If the tool does not complete the press properly, read the Troubleshooting Guide or LED Indications sections or take the tool to a

DeWALT

factory service center.

NOTE: When pressing overhead, always confirm workpiece and tool are secure before pressing.

NOTICE: In the event of an incomplete press, press the reverse trigger switch

6

to open the press jaws and

remove the material.

Inspecting the Pressed Connection

1. Clear the pressed fitting of any control rings or control labels. These are used by fitting manufacturers to indicate an unpressed fitting.

2. Check for excessive misalignment, tubing not fully inserted into the fitting, and incorrect jaw or attachment alignment. Make sure no other issues are present on the pressed connection per the manufacturer’s instructions. If any issues are present, remove the fitting and replace with a new one.

3. Test the fitting according to manufacturer’s instructions or local codes.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/

Page 13

installing attachments or accessories. An accidental start-up can causeinjury.



WARNING: Before each use, inspect the tool (including LED indicators) and correct any problems before attempting to use.



WARNING: Skin injection hazard. The oil in the mechanism is under extreme pressure. Do not use hands to check for oil leaks.



WARNING: Explosion hazard. The internal hydraulic system creates extreme pressures. Only

DeWALT

-qualified personnel should service

thistool.

Required Maintenance (Fig. A)

Maintenance is required when the pipe pressing tool reaches 45,000 cycles. Warning indicators will illuminate on the diagnostic panel

7

as follows.

1. Maintenance warning at 44,500 cycles (Maintenance LED lights yellow continuously)

2. Final maintenance warning at 44,900 cycles (Maintenance LED flashes yellow continuously)

3. Needs service at 45,000 cycles (Maintenance LED lights red for 10 seconds then turns tool off automatically). At 45,000 cycles, the tool will no longer run. Take your tool to a

DeWALT

factory service center for maintenance

andrecalibration.

Cleaning



WARNING: Blow dirt and dust out of all air vents with clean, dry air at least once a week. To minimize the risk of eye injury, always wear ANSI Z87.1 approved eye protection when performingthis.



WARNING: Never use solvents or other harsh chemicals for cleaning the non-metallic parts of the tool. These chemicals may weaken the plastic materials used in these parts. Use a cloth dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse any part of the tool into aliquid.

Regularly clean the press jaws to be sure they are free of dirt and debris to ensure a proper press.

Accessories



WARNING: Since accessories and attachments, other than those offered or recommended by

DeWALT

, have not been tested with this product, use of such accessories or attachments with this tool could be hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories and attachments should be used with thisproduct.

Recommended accessories and attachments for use with your tool are available at extra cost from your local dealer or authorized service center. If you need assistance in locating any accessory or attachment, please contact

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286, call 1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

For a complete and most up to date list of compatible jaws, rings, attachments and fittings, visit www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (including brush inspection and replacement) should be performed by a

DeWALT

factory service center

or a

DeWALT

authorized service center. Always use

identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your registration of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety notification is required under the Federal Consumer SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800-433-9258). This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. This warranty gives you specific legal rights and you may have other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DeWALT

will maintain the tool and replace worn parts caused by normal use, for free, any time during the first year afterpurchase. The press tool wear items such as rollers, roller pins, and roller holder are not covered.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB204BT, DCB205, DCB606

NOTE: Battery warranty voided if the battery pack is tampered with in any way.

DeWALT

is not responsible for any injury caused by tampering and may prosecute warranty fraud to the fullest extent permitted bylaw.

Page 14

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DeWALT

Power Tool, Laser, or Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country specific warranty information contained in the packaging, call the local company or see website for warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

SPECIFICATIONS

DCE200 20V Max* Ram force 7645–8550 lbs (34kN-38kN) Operating Temperature Range 14 °F–158 °F (-10 °C–70 °C)

Page 15

Troubleshooting Guide

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

Problem Possible Cause Possible Solution

Tool does not turn ON when power ON/OFF switch is pressed.

Battery is not charged. Charge battery or use a new, fully charged battery.

Battery is not fully inserted into tool. Remove battery and reinsert fully into the tool.

Tool does not respond when trigger switch is pressed.

Battery is too low to complete a crimp/press. Battery LED lights in red continuously.

Recharge battery in compatible DeWALT charger.

Other causes Refer to LED Indications for additional

information.

Tool is plugged into computer via micro USB cable but the maintenance LED does not light blue continuously.

Micro USB cable is not the provided cable and may only be a "charging" cable, not a "data" cable.

Use the provided data cable.

CRIMP CONNECT™ System software is not working properly.

Other causes View the FAQ page and help screens located

inside the CRIMP CONNECT™ System software.

Page 16

LED Indications

INDICATION USER ACTION LEDs EXAMPLE

Unit Power

Unit ON Press ON/OFF button All 3 LEDs light in green for 1 second.

GREEN

Unit OFF Press ON/OFF button All 3 LEDs light in red for 1 second.

RED

USB

Plug tool into computer via USB

Maintenance LED lights in blue continuously. NOTE: Indication is permanent as soon as tool is plugged in via USB.

BLUE

Battery

Full Charge Battery LED lights in green continuously.

NOTE: Indication is permanent as soon as tool is switched on.

GREEN

Medium Charge

Battery LED lights in yellow continuously. NOTE: Indication is permanent as soon as tool is switched on.

YELLOW

Low Charge Battery LED lights in red for 10 seconds, then tool turns off automatically.

NOTE: Indication is permanent as soon as tool is switched on.

RED

Crimp/Press Cycle

Cycle Complete

Attempt a crimp/press Cycle Complete LED flashes in green for 5 seconds.

GREEN

Cycle Not Complete

Attempt a crimp/press Cycle Complete LED flashes in red for 5 seconds.

NOTE: No action is possible until user presses ON/OFF button.

RED

Maintenance

Maintenance Warning

Maintenance LED lights in yellow continuously. NOTE: 500 cycles left. Indication is permanent as soon as tool is

switched on.

YELLOW

Final Maintenance Warning

Maintenance LED flashes in yellow continuously. NOTE: 100 cycles left. Indication is permanent as soon as tool is

switched on.

YELLOW

Needs Service Maintenance LED lights in red for 10 seconds, then tool turns

off automatically. NOTE: 0 cycles left.

RED

Temperature

Temperature Out of Range

Maintenance and Cycle Complete LEDs light in red continuously. NOTE: Indication is permanent as soon as tool is switched on.

LEDs turn off when acceptable temperature is reached.

RED

Page 17

Mâchoires de sertissage

Bras de mâchoires

Broche de retenue

Glissière de verrouillage

Gâchette

Inverseur

Écran de diagnostic

Interrupteur marche/ arrêt

Port micro USB

Bloc-piles

Bouton de libération du bloc-piles

Anneau de suspension de la bandoulière

Lampe DEL

Dispositif de fixation de la bandoulière

Poignée principale

Collet

FIG. A

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Page 18

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! Lire toutes les consignes de sécurité, les directives, les illustrations et les caractéristiques techniques fournies avec cet outil électrique. Tout manquement aux instructions

suivantes pose des risques de chocs électriques, d’incendie et/ou de dommages corporels graves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par lespoussières.

h ) Ne pas laisser la familiarisation gagnée par

l’utilisation fréquente des outils vous amener à la négligence et à ignorer les principes de sécurité liés à l’outil. Une imprudence pourrait

causer des dommages corporels graves en une fraction de seconde.

Page 19

4) Utilisation et entretien d’un outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse.

h ) Maintenir les poignées et les surfaces de

préhension propres et sèches, exemptes d’huile ou de graisse. Des poignées ou surfaces

de préhension glissantes ne permettent pas la manipulation sécuritaire et le contrôle de l’outil dans les situations inattendues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser un bloc-piles ou un outil

endommagé ou modifié. Un bloc-piles endommagé ou modifié pourrait se comporter de façon imprévisible et poser des risques d’incendie, d’explosion ou de dommages corporels.

f ) Ne pas exposer un bloc-piles ou un outil au feu,

ou à des températures excessives. Toute exposition au feu ou à des températures supérieures à 130°C pose des risques d’explosion.

g ) Suivre toutes les instructions de chargement

et ne pas recharger un bloc-piles ou un outil hors des températures d’emploi spécifiées dans les directives. Un chargement incorrect

ou à des températures hors des plages spécifiées pourrait endommager le bloc-piles et augmenter les risquesd’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

b ) Ne jamais réparer un bloc-piles endommagé.

Toute réparation d’un bloc-piles devrait être effectuée par le fabricant ou des services agréés.

Règles de sécurité additionnelles propres aux outils de sertissage



AVERTISSEMENT: utiliser l’outil de sertissage exclusivement avec des accessoires

DeWALT

agréés par

DeWALT

. Toute utilisation de l’outil de sertissage à d’autres fins que pour sa fonction d’origine ou sa modification pour d’autres applications pose le risque d’endommager l’outil et ses accessoires, et/ou résulter en une installation défectueuse. Les installations défectueuses posent des risques de défaillances extrêmement graves, de dommages corporels pour les installateurs et de dommages matériels.



AVERTISSEMENT: bien que cet outil de sertissage

DeWALT

atteindra la pression adéquate pour effectuer au mieux le sertissage, le sertissage ne sera correctement effectué que dans la mesure où la connexion ne sera affectée d’aucun défaut et que l’outil sera préparé conformément à la procédure d’installation du raccord du fabricant. La préparation et

Page 20

l’installation correctes restent la responsabilité de l’entrepreneur chargé de l’installation.

• Utiliser exclusivement des accessoires

DeWALT

, ou

agréés par

DeWALT

, capables de subir les taux de compression conformes à la plaque signalétique del’outil.

• Protéger toutes les parties du corps des accessoires pendant l’utilisation de l’outil et tant que l’outil sera en marche. Tout moment d’inattention pendant l’utilisation d’un outil électrique pose des risques de blessures graves. Les doigts ou les mains pourraient être

écrasés, ou subir fractures ou amputation s’ils venaient à entrer en contact avec les accessoires.

• Vérifier l’outil et ses accessoires avant toute

utilisation. Ne jamais tenter de réparer ou utiliser un dispositif de mâchoires ou tout autre accessoire endommagé. Changer le dispositif de mâchoires ou

l’accessoire.

• Cet outil produit des forces importantes qui

pourraient briser les accessoires ou les pièces et causer des dommages corporels. Rester attentif et

prendre les mesures de sécurité adéquates, y compris le port d’une protection oculaire.

• Risques d’écrasement. Ne jamais mettre l’outil en

marche sans son dispositif de mâchoires ou un accessoire installé.

• Cet outil ne doit être utilisé que par du personnelqualifié.

• Avant chaque utilisation, vérifier l’outil et les voyants DEL sur l’écran de diagnostic. Corriger tout

problème avant d’utiliser l’outil. Se reporter aux sections Guide de dépannage ou Voyants DEL pour avoir la liste des problèmes possibles et leurs solutions.

• Avant chaque utilisation, vérifier que les lieux de

travail ne comportent aucun risque, y compris l’absence de produits chimiques ou déchets dans lestuyaux.

• Avant toute utilisation, lire et comprendre toutes les instructions quant à la sécurité et à l’utilisation, y compris les instructions d’installation du raccord du fabricant et les instructions accompagnant tout accessoire utilisé avec cet outil. Tout manquement aux instructions et avertissements pose des risques de dommages matériels et/ou corporels graves.

• Éloigner de la zone de sertissage les mains et tout autre objet pendant toute la durée d’utilisation de l’outil. Il y a risques d’écrasement pour les doigts.

• Arrimer et soutenir le matériau avant d’effectuer le sertissage pour prévenir tout mouvement pendantl’opération.

• Maintenir systématiquement l’outil fermement. Lesforces appliquées sur l’outil peuvent changer pendant ou après le sertissage.

• Le sertissage peut faire que des débris de matériau s’envolent. Des particules volantes pourraient occasionner des dommages oculaires permanents. Porter SYSTÉMATIQUEMENT une protection oculaire.

• Porter systématiquement des gants pendant

l’utilisation de l’outil et pour manipuler les matériaux. Les extrémités des matériaux peuvent

être acérées et poser des risques de dommages corporelsgraves.

• Porter systématiquement des souliers de sécurité

pour protéger les pieds de tout débris métallique acéré tombé sur le sol.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/ MSHA.



AVERTISSEMENT: les scies, meules, ponceuses, perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitementchimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/ ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large bloc-

Page 21

piles peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

no ....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

..................... protection oculaire

.....................protection auditive

..................... risques

d’écrasement

..................... risques de chocs

électriques

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-après puis suivre la procédure de chargement indiquée. Pour commander un bloc-piles de rechange, s’assurer d’en inclure le numéro de catalogue et la tension.

Cet outil fonctionne avec un chargeur

DeWALT

. S’assurer de bien lire toutes les consignes de sécurité avant toute utilisation du chargeur. Consulter le tableau en fin de manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité les blocs-piles



AVERTISSEMENT : Lire toutes les instructions et toutes les consignes de sécurité propres au blocpiles, au chargeur et à l’outil électrique. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des chargeurs

DeWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes pouvant excéder 40°C (104°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut s’enflammer s’il est exposé à des étincelles ou à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocspiles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment de ranger ou transporter le bloc-piles, veiller à protéger ses bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

Page 22

ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit.

Expédition du bloc-piles

DeWALT

FLEXVOLT

Le bloc-piles DeWALT FLEXVOLTMC possède deux modes:

Utilisation et Expédition. Mode Utilisation: lorsque le bloc-piles FLEXVOLTMC est par

lui-même ou dans un produit DeWALT 20v max*, il fonctionnera comme un bloc-piles de 20v max*. Lorsque le bloc-piles FLEXVOLTMC est dans un produit de 60v max* ou 120v max* (deux blocs-piles de 60v max*), il fonctionnera comme un bloc-piles de 60v max*..

Mode Expédition: lorsque le capuchon est inséré sur le bloc-piles FLEXVOLTMC, le bloc-piles est en mode Expédition. Les modules de cellules sont électriquement déconnectés du bloc le faisant correspondre à trois blocs-piles d’un wattheure (Wh) inférieur comparé à un bloc-piles de wattheure élevé. Ce passage à trois blocs-piles à un wattheure inférieur peut permettre au bloc-piles d’être exempté de suivre certaines directives d’expédition imposées sur les blocs-piles de wattheure supérieur.

L’étiquette du bloc-piles donne deux estimations de wattheures (se reporter à l’exemple). Selon comment le bloc-piles est expédié, l’estimation appropriée de wattheure doit être utilisée pour déterminer les modalités d’expédition lui correspondant. Si le capuchon d’expédition est utilisé, le bloc-piles sera considéré comme 3 blocs-piles au wattheure indiqué pour «Expédition». S’il est expédié sans le capuchon ou dans un outil, le bloc-piles sera considéré comme un seul bloc-piles au wattheure indiqué à côté de «Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer 3x40Wh, ce qui correspond à 3 blocs-piles de 40wattheures chacun. L’utilisation du Wh pourra indiquer 120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DeWALT

possèdent un témoin de charge qui consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-piles en fonction des voyantssuivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge. Une combinaison des trois voyants Del verts s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’applicationd’utilisation.

Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-

DeWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par

DeWALT

. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de l’Appel à Recycler® constitue donc une solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DeWALT

et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé

DeWALT

ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler Canada,Inc.

Page 23

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.



AVERTISSEMENT: risques de brûlure. Ne submerger le bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé.



ATTENTION: risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables

DeWALT

. Tout autre type de piles pourrait exploser et causer des dommages corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine

Directives de sécurité importantes propres à tous les chargeurs de piles



• NE PAS tenter de charger de bloc-piles avec des chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles rechargeables

DeWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant.

Page 24

d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

10

dans le chargeur, en vous assurant qu’il y est correctement calé. Le voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement a commencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de façon continue. Le bloc-piles est alors complètement rechargé et peut être utilisé ou laissé dans le chargeur. Pour retirer le bloc-piles du chargeur, appuyez sur le bouton de libération du bloc-piles

11

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales et une durée de vie maximale des blocs-piles au lithium-ion, recharger pleinement le bloc-piles avant toute utilisation initiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour consulter le statut de charge du bloc-piles.

DCB101

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/ Froid

Bloc-Pile ou Chargeur Défectueux

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant jaune restera allumé pendant cette opération. Lorsque le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa procédure de charge.

Le chargeur ne pourront recharger des blocs-piles défectueux. Le chargeur indiquera qu’un bloc-piles est défectueux en refusant de s’allumer ou en affichant blocpiles ou chargeur défectueux.

REMARQUE: cela pourra aussi indiquer un problème avec le chargeur.

Si le problème provient du chargeur, faites vérifier le chargeur et le bloc-piles chez un centre de réparation agréé.

Fonction de suspension de charge contre le chaud/ froid

Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de vie maximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles chaud. Le bloc-piles se rechargera à ce rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa vitesse maximale de charge même s’il venait à se réchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne destiné à refroidir le bloc-piles. Le ventilateur se mettra automatiquement en marche chaque fois que le bloc-piles aura besoin de se refroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne pas correctement ou si ses fentes d’aération sont bloquées. Protégez systématiquement l’intérieur du chargeur de tout objet étranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système électronique de protection pour protéger les blocs-piles de toute surcharge, surchauffe ou fuite importante.

L’appareil s’arrêtera automatiquement dès que le système électronique de protection sera activé. Si c’était le cas, placez le bloc-piles au lithium-ion sur son chargeur jusqu’à ce qu’il soit complètement rechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement le chargeur à l’aide de vis autoforeuses (vendues séparément) d’au moins 25,4mm (1po) de long, et de diamètre de tête de 7-9mm (0,280,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée. Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans les orifices.

Page 25

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyant liquide.

Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18° à 24°C (65°F à 75°F). NE PAS recharger le bloc-piles à une température inférieure à +4,5°C (+40°F) ou supérieure à +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en

y branchant une lampe ou tout autre appareil électrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint les lumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18° et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autre liquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de toute température excessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser les résultats.

REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avant réutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil électrique ni aucun de ses composants, car il y a risques de dommages corporels oumatériels.

Reportez-vous en figureA au début de ce manuel pour obtenir la liste complète descomposants.

USAGE PRÉVU

Cet outil de sertissage a été conçu exclusivement pour le sertissage professionnel d’applications spécifiques de plomberie. Cet outil doit être utilisé exclusivement par du personnel qualifié.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gazinflammables.

Cet outil de sertissage est un outil électrique de professionnels. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté.

Introduction

L’outil de sertissage sans fil DCE200 utilise un moteur électrique pour alimenter une pompe à piston hydraulique. L’action de pompage force un vérin en avant qui force la fermeture du dispositif de mâchoires ou de l’accessoire. L’accessoire compresse mécaniquement des raccords sur différents types de tubulure pour créer une étanchéité complète et permanente.

Gâchette (Fig. A)

Appuyer sur la gâchette

5

pousse le vérin hydraulique en avant alors que relâcher la gâchette arrête l’avancée du vérinhydraulique.

Gâchette de libération de la pression (Fig. A)

Appuyer sur l’inverseur

6

rétractera le vérin hydraulique, ce

qui relâchera la pression.

Bandoulière (Fig. A)



AVERTISSEMENT: la bandoulière et l’anneau ont été conçus pour transporter l’outil, et non pour arrimer ou fixer l’outil à une personne ou à un objet lors de sonutilisation.



AVERTISSEMENT: ne pas transporter l’outil alors que son alimentation principale est activée. Couper l’alimentation principale avant de le transporter.

Page 26

Votre outil de sertissage est équipé d’une bandoulière. Accrochez les dispositifs de fixation de bandoulière

14

l’anneau de suspension de la bandoulière

12

Lampe DEL (Fig. A)

Une lampe de travail

13

est située sur le pied de l’outil. La lampe de travail est activée lorsque la gâchette est activée. Elle restera allumée 2 minutes. Au bout d’une minute et 40 secondes, la luminosité de la lampe baissera de 25% pour indiquer qu’elle va s’éteindre.

Affichage DEL (Fig. C)

L’affichage DEL sur le dessus de l’outil de sertissage comprend: interrupteur marche/arrêt

8

, DEL de

maintenance

17

, DEL de fin de cycle

18

, voyant DEL de

charge

19

et voyants DEL de température

20

. Reportez-

vous au tableau Voyants DEL pour des informations plus spécifiques.

FIG. C

Lorsque le voyant DEL de charge

19

est allumé, peu

importe sa couleur, l’outil est en marche.

Système

DeWALT

CRIMP CONNECTMC (Fig. A)

L’outil de sertissage peut être connecté à un ordinateur par le port micro USB

9

à l’arrière de l’outil à l’aide d’un câble micro USB inclus avec votre outil. Cela permet à l’utilisateur de connecter l’outil de sertissage à un ordinateur pour utiliser le logiciel du système

DeWALT

CRIMP CONNECTMC.

REMARQUE: le logiciel du système CRIMP CONNECTMC est régi par des conditions générales différentes disponibles lors du téléchargement du logiciel.

Étape1: téléchargez le logiciel du système CRIMP CONNECTMC sur votre ordinateur à partir du site www. dewalt.com/crimpconnect.

Étape 2: suivez les instructions du logiciel pour créer un compte propre au système CRIMP CONNECTMC.

Étape3: connectez votre outil de sertissage au logiciel du système

DeWALT

CRIMP CONNeCTMC en connectant d’abord

le câble micro USB fourni avec l’outil au port micro USB

9

à l’arrière de l’outil puis au port USB d’un ordinateur. Allez ensuite sur l’écran d’Accueil du programme pour accéder aux rapports de suivi et d’utilisation enregistrés sur l’outil de sertissage.

REMARQUE: la connexion USB ne rechargera pas le blocpiles.

Pour plus d’information sur les caractéristiques et fonctionnalités du système

DeWALT

CRIMP CONNECTMC,

veuillez appeler le 1-800-4-

DeWALT

(1-800-433-9258), visiter

www.

DeWALT

.com ou afficher les écrans de la page FAQ ou

d’Aide du logiciel.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, ne pas utiliser l’outil de sertissage avec des accessoires ou pièces autres que ceux recommandés par

DeWALT

Changer les mâchoires de sertissage (Fig. D)

1. Retirez le bloc-piles.

2. Maintenez les mâchoires

1

et poussez vers l’arrière la

glissière de verrouillage

4

. La broche de retenue

3

s’ouvrira automatiquement et libérera les mâchoires.



ATTENTION: les mâchoires

1

tomberont si la

glissière de verrouillage

4

est déplacée alors qu’elles

pointent vers le bas.

3. Retirez les mâchoires ou l’accessoire.

4. Remplacez-la par une nouvelle ou par des mâchoires de taille différente ou par un autre accessoire, comme illustré en figure D.

5. Repoussez la broche de retenue

3

en place jusqu’à ce

qu’elle se verrouille en position.

AVIS: pour éviter d’endommager l’outil, ne pas l’utiliser tant que la broche de retenue ne sera pas pleinement insérée. Cela limitera le risque

d’endommager l’outil.

FIG. D

UTILISATION



AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer le blocpiles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.



AVERTISSEMENT: RISQUES DE COUPURES OU D’AMPUTATION. Ne jamais approcher aucune partie

du corps de l’outil de sertissage ou de pièces mobiles pendant l’opération de sertissage, ou chaque fois que son interrupteur principal sera en marche, car il y a risques de dommages corporels graves.



AVERTISSEMENT: la préparation et l’installation correctes du matériel restent la responsabilité de l’entrepreneur chargé de l’installation.



AVERTISSEMENT: les raccords de sertissage doivent être utilisés conformément aux codes du bâtiment en vigueur et approuvés par les autorités compétentes. Pour obtenir les procédures

correctes d’installation et réduire les risques de

Page 27

défaillance pouvant occasionner des dommages corporels et matériels, suivre toutes les notices d’installation et de sécurité diffusées.



AVERTISSEMENT: pour réduire tout risque de dommages corporels, retirer systématiquement les mâchoires ou tout accessoire avant le transport ou le stockage de l’outil.

Installation et retrait du bloc-piles (Fig. E)

REMARQUE: pour des résultats optimums, s’assurer que le bloc-piles est complètementchargé.

Pour installer le bloc-piles dans la poignée de l’outil, alignez le bloc-piles sur les rails dans la poignée de l’outil et faitesle glisser fermement en place puis vérifiez qu’il ne s’en détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de cemanuel.

FIG. E

Position correcte des mains (Fig. F)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, maintenir SYSTÉMATIQUEMENT l’outil fermement pour anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la poignée principale

15

, et l’autre sur le collet

16

de l’outil

de sertissage.

FIG. F

Préparation de la connexion



AVERTISSEMENT: suivre systématiquement la notice d’installation du fabricant propre aux accessoires de sertissage utilisés. Il reste

la responsabilité de l’installateur de s’assurer de la compatibilité des tuyaux et raccords utilisés pour la connexion. Contacter le fabricant pour obtenir des informations spécifiques propres à leurs systèmes de raccords. Tout manquement aux instructions et avertissements pose des risques de dommages matériels et/ou corporels graves.

• Assurez-vous de nettoyer l’espace de travail et d’éliminer tout débris ou autre objet qui pourrait interférer avec lesertissage.

• Assurez-vous que l’espace de travail est correctement préparé et que la connexion outil est préparée conformément aux instructions du fabricant desraccords.

• Suivez les instructions du fabricant du raccord pour vous assurer que la tubulure est correctement insérée dans le raccord.

Sertissage (Fig. A, C)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, vérifier la propreté du dispositif de mâchoires et qu’il ne comporte aucune fissure ni aucun autre dommage avant de commencer le sertissage. L’utilisation d’un dispositif de mâchoires sale ou endommagé pose des risques de sertissage incorrect qui pourrait causer des dommages matériels très importants. Rapporter tout dispositif de mâchoires endommagé auprès d’un centre de service

DeWALT



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, avant chaque utilisation, vérifier que les pièces ne comportent aucune fissure ou usure ni aucun défaut. Les pièces défectueuses pourraient éclater.



AVERTISSEMENT: avant de démarrer l’outil de sertissage, s’assurer que les mains ne sont pas à proximité des mâchoires.

Avant de commencer le sertissage, vérifiez le voyant de charge pour déterminer si la capacité du bloc-piles est suffisante pour compléter l’opération.

REMARQUE: cet outil s’arrêtera automatiquement après 2 minutes de cessation d’utilisation.

1. Appuyez sur les bras de mâchoires

2

pour ouvrir les

mâchoires

1

et insérez-les sur le raccord.

2. Mettez l’outil en MARCHE en appuyant sur l’interrupteur marche/arrêt

8

jusqu’à ce que les 3 DEL s’allument vert.

3. Maintenez l’outil fermement.

4. Maintenez appuyée la gâchette

5

(gâchette inférieure) tant que le cycle n’est pas terminé, ce qui sera indiqué par le retour automatique du vérin sur sa positioninitiale.

5. Lorsque le cycle de sertissage est terminé, la DEL de fin de cycle

18

clignotera vert 5 secondes. Si le cycle

de sertissage est incomplet, la DEL de fin de cycle

18

clignotera rouge 5 secondes. Aucune autre action ne sera possible tant que l’utilisateur n’aura pas appuyé sur l’interrupteur marche/arrêt.

6. Si le bloc-piles venait à se décharger ou s’il y avait défaillance de l’outil au cours du sertissage, les rouleaux

Page 28

peuvent être rétractés en appuyant sur l’inverseur

6

. Cela rétractera le vérin et permettra aux mâchoires des’ouvrir.

7. Appuyez sur l’interrupteur marche/arrêt

8

pour ARRÊTER l’outil puis appuyez sur les bras de mâchoires pour ouvrir le dispositif de mâchoires.

REMARQUE: si l’outil ne complète pas correctement le sertissage, se reporter aux sections Guide de dépannage ou Voyants DEL, ou ramener l’outil auprès d’un centre de réparation

DeWALT

REMARQUE: lors du sertissage au-dessus de la tête, s’assurer systématiquement que la pièce et l’outil sont sans danger avant de sertir.

AVIS: dans l’éventualité d’un sertissage incomplet, appuyer sur l’inverseur

6

pour ouvrir les mâchoires et

retirer le matériau.

Inspection du sertissage

1. Enlevez tout anneau et toute étiquette de contrôle pouvant se trouver sur le raccord de sertissage. Ils sont utilisés par le fabricant du raccord pour indiquer que ce dernier n’a pas été serti.

2. Vérifiez qu’il n’existe aucun défaut d’alignement excessif, que la tubulure est pleinement insérée dans le raccord, et que les mâchoires et l’accessoire sont correctement alignés. Vérifiez qu’il n’existe aucun autre problème sur le sertissage conformément aux instructions du fabricant. Dans le cas contraire, enlevez le raccord et remplacez-le par un nouveau.

3. Vérifiez le raccord conformément aux instructions du fabricant et des codes en vigueur.

MAINTENANCE



accidentel peut provoquer desblessures.



AVERTISSEMENT: avant chaque utilisation, inspecter l’outil (y compris les voyants DEL) et corriger tout problème avant d’utiliser l’appareil.



AVERTISSEMENT: risques d’injections cutanées. L’huile du mécanisme est sous une pression extrême. Ne pas vérifier les fuites d’huile avec les mains.



AVERTISSEMENT: risques d’explosion. Le système hydraulique interne produit des pressions extrêmes. L’outil ne doit être entretenu que par du personnel qualifié

DeWALT

Maintenance requise (Fig. A)

Une maintenance sera requise lorsque l’outil de sertissage de tubage aura atteint 45000 cycles. Des voyants s’illumineront sur l’écran de diagnostic

7

comme suit:

1. Voyant de maintenance à 44500 cycles (DEL de maintenance jaune allumée en continu);

2. Voyant final de maintenance à 44900 cycles (DEL de maintenance clignote jaune continuellement);

3. Entretien nécessaire à 45000 cycles (DEL de maintenance s’allume rouge pendant 10 secondes puis arrête l’outil automatiquement). À 45000 cycles, l’outil ne fonctionnera plus. Ramenez alors l’outil auprès

d’un centre de réparation

DeWALT

pour maintenance

etréétalonnage.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide.

Nettoyez régulièrement les mâchoires de sertissage pour vous assurer qu’elles ne comportent ni saleté ni débris pour assurer un sertissage adéquat.

Accessoires



AVERTISSEMENT: comme les accessoires et pièces autres que ceux offerts ou recommandés par

DeWALT

n’ont pas été testés avec ce produit, leur utilisation avec cet outil pourrait comporter un danger. Pour réduire tout risque de dommages corporels, seuls des accessoires et pièces recommandés par

DeWALT

doivent être utilisés avec ce produit.

Les accessoires et pièces recommandés pour cet outil sont vendus séparément chez les distributeurs locaux ou dans les centres de réparation agréés. Si vous avez besoin d’aide pour localiser ces accessoires ou pièces, veuillez contacter

DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson,

MD 21286 U.S.A. appeler le 1-800-4-

DeWALT

(1-800-433-

9258) ou vous rendre sur notre site: www.dewalt.com. Pour obtenir la liste la plus complète et la plus récente des

mâchoires, anneaux, accessoires et raccords compatibles, veuillez visiter www. dewalt. com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai) par un centre de réparation en usine DeWALT ou un centre de réparation agréé

DeWALT

. Toujours utiliser des pièces

de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

Page 29

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre.

En plus de la présente garantie, les outils

DeWALT

sont couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DeWALT

entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat. Les pièces de l’outil de sertissage à usure normale comme les rouleaux, goupilles de rouleau, et porte-rouleau ne sont pas couvertes.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES

DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES

DeWALT

DCB200, DCB204, DCB204BT, DCB205, DCB606

REMARQUE: La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit.

DeWALT

ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

CARACTÉRISTIQUES TECHNIQUES

DCE200

Bloc-piles 20V Max*

Force de piston 7645–8550 lbs (34kN-38kN)

Plage de température d’emploi -10 °C–70 °C (14 °F–158 °F)

Page 30

Guide de dépannage

S’ASSURER DE BIEN SUIVRE LES RÈGLES ET CONSIGNES DE SÉCURITÉ

Problème Cause probable Solution possible

L’outil refuse de s’allumer lorsque l’interrupteur marche/arrêt est appuyé.

Le bloc-piles n’est pas rechargé. Recharger le bloc-piles ou utiliser un autre bloc-

piles pleinement chargé.

Le bloc-piles n’est pas complètement inséré dans l’outil. Retirer le bloc-piles puis le réinsérer à fond

dans l’outil.

L’outil ne répond pas lorsqu’on appuie sur la gâchette.

Le bloc-piles est trop déchargé pour compléter une sertissure. Le voyant DEL du bloc-piles reste rouge en continu.

Recharger le bloc-piles dans un chargeur DeWALT compatible.

Autres causes Se reporter à la section Voyants DEL pour plus

d’informations.

L’outil est connecté à un ordinateur par un câble micro USB mais la DEL de maintenance ne s’allume pas bleu en continu.

Le câble micro USB n’est pas celui fourni, mais seulement un câble de chargement, pas un câble pour données.

Utiliser le câble-données fourni.

Le logiciel du système CRIMP CONNECTMC ne fonctionne pas correctement.

Autres causes Se reporter aux écrans de la page FAQ et d’Aide du

logiciel du système CRIMP CONNECTMC.

Page 31

Voyants DEL

INDICATION ACTION DE L’UTILISATEUR DEL EXEMPLE

Alimentation

Mise en MARCHE

Appuyer sur l’interrupteur marche/arrêt

Les 3 DEL s’allument vert 1 seconde.

VERT

ARRÊT de l’appareil

Appuyer sur l’interrupteur marche/arrêt

Les 3 DEL s’allument rouge 1 seconde.

ROUGE

USB

Connecter l’outil à un ordinateur avec un câble micro USB

DEL de maintenance s’allume bleu en continu. REMARQUE: l’indication reste permanente dès que l’outil est connecté

par le câble micro USB.

BLEU

Bloc-piles

Pleinement chargé

Le voyant DEL du bloc-piles reste vert en continu. REMARQUE: l’indication est permanente dès que l’outil est mis en

marche.

VERT

Charge moyenne

Le voyant DEL du bloc-piles reste jaune en continu. REMARQUE: l’indication est permanente dès que l’outil est mis

en marche.

JAUNE

Faible charge Le voyant DEL du bloc-piles s’allume rouge 10 secondes puis l’outil s’arrête

automatiquement. REMARQUE: l’indication est permanente dès que l’outil est mis

en marche.

ROUGE

Cycle de sertissage

Cycle complet Sertissure La DEL de fin de cycle clignote vert 5 secondes.

VERT

Cycle incomplet Sertissure La DEL de fin de cycle clignote rouge 5 secondes.

REMARQUE: aucune action n’est possible tant que l’utilisateur n’appuie pas sur l'interrupteur marche/arrêt.

ROUGE

Maintenance

Voyant d’entretien

La DEL de maintenance s’allume jaune en continu. REMARQUE: il reste 500 cycles à faire. L’indication est permanente dès

que l’outil est mis en marche.

JAUNE

Voyant final d’entretien

La DEL de maintenance clignote jaune continuellement. REMARQUE: il reste 100 cycles à faire. L’indication est permanente dès

que l’outil est mis en marche.

JAUNE

Entretien nécessaire

La DEL de maintenance s’allume rouge 10 secondes puis l’outil s’arrête automatiquement.

REMARQUE: plus aucun cycle n’est possible.

ROUGE

Température

Température hors plage

DEL de maintenance et de fin de cycle s’allument rouge en continu. REMARQUE: l’indication est permanente dès que l’outil est mis en

marche. Les DEL s’éteignent dès qu’une température acceptable est atteinte.

ROUGE

Page 32

Mordaza de prensado

Brazos de la mordaza

Perno de retención de la mordaza

Botón deslizante de bloqueo/desbloqueo

Interruptor de gatillo

Interruptor de gatillo de reversa

Panel de diagnóstico

Interruptor de encendido/apagado

Puerto micro USB

Batería

Botón de liberación de la batería

Anillo para la correa del hombro

Luz de trabajo LED

Gancho para correa para el hombro

Mango principal

Cuello de la herramienta

FIG. A

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.



¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Page 33

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de seguridad, las instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. El incumplimiento de las instrucciones

que se indican a continuación podría provocar una descarga eléctrica, un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo.

h ) No se confíe e ignore los principios de seguridad

de la herramienta por estar familiarizado con las herramientas debido a su uso frecuente. Una

acción descuidada puede ocasionar una lesión grave en una fracción de segundo.

Page 34

4) Uso y Mantenimiento de la Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa.

h ) Mantenga los mangos y las superficies de agarre

secos, limpios y sin aceite y grasa. Los mangos y las superficies de agarre resbalosos no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No utilice una batería o herramienta que esté

dañada o modificada. Las baterías dañadas o modificadas presentan un comportamiento imprevisible que puede ocasionar un incendio, explosión o riesgo de lesiones.

f ) No exponga una batería o herramienta al fuego

ni a una temperatura excesiva. La exposición al fuego o a una temperatura superior a los 130 °C puede ocasionar una explosión.

g ) Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. La

carga inadecuada o a temperaturas fuera del rango especificado puede dañar la batería e incrementar el riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) No repare nunca baterías dañadas. La reparación

de las baterías debe realizarla únicamente el fabricante o los proveedores de servicio autorizados.

Normas de seguridad adicionales para la herramienta de prensado



ADVERTENCIA: Utilice la herramienta de prensado con accesorios

DeWALT

o aprobados

por

DeWALT

. Otros usos o la modificación de la herramienta de prensado para otras aplicaciones pueden dañar la herramienta de prensado y los accesorios y/o resultar en una instalación defectuosa. Las instalaciones defectuosas pueden ocasionar averías catastróficas, lesiones a los instaladores y dañosmateriales.

Page 35



ADVERTENCIA: Aunque esta herramienta de prensado

DeWALT

alcanzará la presión apropiada para completar un prensado correctamente, las conexiones solo pueden ser efectivas cuando la conexión no tiene defectos y cuando el prensado esté preparado adecuadamente según los procedimientos de instalación del fabricante de los conectores. La preparación e instalación adecuadas son la responsabilidad del contratista de instalación.

• Use solamente accesorios

DeWALT

o aprobados por

DeWALT

con un rango de compresión especificado

para esta herramienta.

• Mantenga todas las partes del cuerpo alejadas de los accesorios durante el funcionamiento y siempre que la herramienta esté ENCENDIDA. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones corporales graves. Pueden aplastarse, fracturarse o

amputarse los dedos o las manos si se quedan atrapados en los accesorios.

• Inspeccione la herramienta y los accesorios antes de

usarlos. No intente nunca reparar o utilizar un juego de mordazas u otro accesorio dañados. Cámbielo por

un nuevo juego de mordazas o accesorio.

• Esta herramienta produce una gran fuerza que

puede romper los accesorios o piezas y causar lesiones. Esté siempre atento y tome precauciones de

seguridad apropiadas, entre ellas llevar protección ocular.

• Peligro de aplastamiento. No ponga nunca en

funcionamiento la herramienta sin un juego de mordazas o accesorio instalado.

• La herramienta debe ser utilizada solamente por personal capacitado.

• Antes de utilizarla, inspeccione la herramienta y las LED en el panel de diagnóstico. Corrija cualquier

problema antes de usar la herramienta. Consulte las secciones de Guía de solución de problemas o Indicaciones de LED para obtener una lista de los posibles problemas y soluciones.

• Antes de usar la herramienta, inspeccione el lugar

de trabajo para determinar si hay peligros, incluidos sustancias químicas o residuos que podrían permanecer en las tuberías.

• Antes de usar la herramienta, lea y comprenda todas las instrucciones de seguridad y funcionamiento, incluidas las instrucciones de instalación del fabricante de los conectores y las instrucciones para cualquier otro equipo utilizado con esta herramienta. El incumplimiento de todas las instrucciones y advertencias podría provocar daños materiales y/o lesiones corporales graves.

• Mantenga las manos y otros objetos alejados del área de prensado de la herramienta mientras esté utilizándose. Podrían aplastarse los dedos.

• Fije y apoye el material antes de realizar el prensado o para evitar movimientos durante el prensado.

• Agarre firmemente la herramienta en todo momento. Las fuerzas sobre la herramienta pueden

cambiar durante y después del prensado.

• Las operaciones de prensado pueden ocasionar que piezas del material salgan volando. Las partículas volantes pueden ocasionar daño permanente a los ojos. Utilice SIEMPRE protección ocular.

• Use siempre guantes cuando opere la herramienta y maneje los materiales. Los extremos de los materiales pueden estar afilados y ocasionar graves lesionescorporales.

• Use siempre calzado de seguridad para proteger sus

pies de los restos de metal afilados en el piso.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y elcuerpo.

Page 36



ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden colocarse paradas sobre el paquete de baterías, pero pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

no ....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

..................... protección ocular

.....................protección auditiva

..................... peligro de descarga

eléctrica

..................... peligro de

aplastamiento

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica. Antes de utilizar la batería y el cargador, lea las siguientes instrucciones de seguridad y luego siga los procedimientos de carga indicados. Cuando pida baterías de repuesto, no olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DeWALT

. Lea todas las instrucciones de seguridad antes de usar el cargador. Consulte la tabla al final de este manual para información sobre compatibilidad entre cargadores y baterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones para la batería, el cargador y la herramienta eléctrica. No seguir las advertencias y las instrucciones puede provocar una descarga eléctrica, un incendio y/o lesiones graves.

• No cargue o use la unidad de batería en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería en ninguna forma para que entre en un cargador no compatible, pues puede producir una ruptura en la unidad de batería y causar lesiones corporales graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores designados por

DeWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar o superar los 40°C (104 °F), tales como cobertizos o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en la herramienta con el interruptor de gatillo en posición encendida fija. Nunca use cinta adhesiva para mantener el interruptor de gatillo en posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté completamente dañada o descargada. La unidad de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se requiere de asistencia médica, el electrolito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable si se expone a chispas ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja exterior de la unidad de batería se triza o

Page 37

daña, no la introduzca en el cargador. No triture, deje caer o dañe la unidad de batería. No use una unidad de batería o un cargador que haya sido golpeado, dejado caer, atropellado o dañado en cualquier forma (por ejemplo, perforado por un clavo, golpeado con un martillo, pisado). Lleve sus unidades de batería dañadas al centro de servicio para que seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde o transporte la batería de forma que los terminarles expuestos de la misma puedan estar en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc., junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios si sus terminales inadvertidamente entran en contacto con materiales conductores como llaves, monedas, herramientas manuales y otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de EE.UU. prohíbe transportar baterías comercialmente o en aviones en el equipaje de mano A MENOS que estén debidamente protegidas contra cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que sus terminales estén protegidos y debidamente aislados de los materiales que pudieran entrar en contacto con ellos y provocar un cortocircuito.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DeWALT

La batería FLEXVOLT™ de

DeWALT

tiene dos modalidades:

Uso y transporte. Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DeWALT

de 20 V Máx* funcionará como una batería de 20 V Máx*. Cuando la batería FLEXVOLT™ está en un producto de 60 V Máx* o 120 V Máx* (dos baterías de 60 V Máx*), funcionará como una batería de 60V Máx*. .

Modalidad de transporte: Cuando la batería FLEXVOLT™ tiene puesta la tapa, la batería está en modalidad de transporte. Cadenas de celdas están desconectadas eléctricamente dentro de la unidad de batería, lo que resulta en tres baterías con una capacidad nominal de vatios hora (Wh) inferior comparada con una batería con una capacidad nominal de vatios hora superior. Esta mayor cantidad de tres baterías con una capacidad nominal de vatios-hora menor puede hacer que la unidad de batería quede exenta de ciertos reglamentos de transporte que se imponen a las baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales de vatios-hora (ver el ejemplo). Dependiendo de cómo se transporta la batería, debe usarse la capacidad nominal vatios-hora apropiada para determinar los requisitos de transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías con la capacidad nominal de vatios-hora indicada para «Transporte». Si se transporta sin la tapa o en una herramienta, la unidad de batería será considerada una batería con la capacidad nominal de vatios-hora indicada al lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

EJEMPLO DE MARCADO EN ETIQUETA DE USO Y TRANSPORTE

Por ejemplo, la capacidad nominal de Wh de Transporte puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40 vatios-hora cada una. La capacidad nominal de Wh de Uso puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de Carga (Fig. B)

Algunas unidades de batería

DeWALT

incluyen un indicador de carga que consiste de tres luces LED verdes que indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles aproximados de carga que quedan en la batería según los indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el botón del indicador. Se iluminará una combinación de las tres luces LED verdes, que indicará el nivel de carga que queda. Cuando el nivel de carga está por debajo del nivel útil, el indicador no se iluminará, y la batería deberárecargarse.

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador de la carga de la unidad de batería. No indica el nivel de funcionalidad de la herramienta y puede variar de acuerdo a las piezas del producto, la temperatura y la aplicación que el usuario ledé.

Para mayor información sobre unidades de batería con indicadores de carga, por favor llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio Web: www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery Recycling Corporation) en las baterías (ounidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su

Page 38

vida de servicio ya ha sido pagado por

DeWALT

. En algunas áreas, es ilegal depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa Call 2 Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DeWALT

y otros usuarios de baterías, han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por

DeWALT

o al minorista local para que sean recicladas, ayuda a proteger el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2 Recycle,Inc.

Instrucciones Importantes de Seguridad Para Todos los Cargadores de Baterías



• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías recargables

DeWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien tropiece con él o ser expuesto a otro tipo de daños ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) 240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la cajaprotectora.

• No opere el cargador si su cable o enchufe estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja la unidad de batería en líquido de ningún tipo ni permita que se introduzca ningún tipo de líquido a la unidad de batería. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio para su reciclaje

Page 39



ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, sólo cargue unidades de batería recargables marca

DeWALT

. Otros tipos de batería podrían sobrecalentarse y reventar lo que podría resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, el cargador puede hacer cortocircuito si entra en contacto con algún material ajeno. Los materiales ajenos de naturaleza conductora, como el polvo de esmerilado, las placas de metal, la lana de acero, el papel de aluminio y otros, o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentarlimpiarlo.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada antes de introducir la batería.

Fig. C

2. Inserte la batería

10

en el cargador, comprobando esté bien fija. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el proceso de carga.

3. La luz roja se quedará ENCENDIDA continuamente cuando se haya completado el proceso de carga. La batería estará entonces completamente cargada y podrá ser utilizada de inmediato o dejarse en el cargador. Para sacar la batería del cargador, presione el botón de liberación

11

de la batería.

NOTA: Para asegurar el máximo rendimiento y vida útil de las baterías de iones de litio, cargue la batería completamente antes de usarla por primera vez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado de carga de la batería.

DCB101

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría

Problema con la Batería o el Cargador

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/ Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta operación. Una vez que la batería haya llegado a una temperatura apropiada, la luz amarilla se apagará y el cargador continuará con el procedimiento de carga.

El cargador no cargarán una batería defectuosa. El cargador indicará que la unidad de batería es defectuosa al no iluminarse o al indicar que existe un problema con la unidad o el cargador.

NOTA: Esto también puede significar que hay un problema con el cargador.

Si el cargador indica un problema, lleve el cargador y la batería a un centro de servicio autorizado para que sean sometidos a pruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por batería caliente/fría y suspende la carga hasta que la batería alcanza una temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga de la batería. Esta función garantiza la máxima duración de la batería.

Una batería fría se carga más lentamente que una batería caliente. La batería se cargará a ese ritmo más lento durante todo el ciclo de carga y no volverá a cargarse a la velocidad de carga máxima incluso si la batería se calienta.

El cargador DCB118 está equipado con un ventilador interno diseñado para enfriar la batería. El ventilador se encenderá automáticamente cuando la batería tenga que enfriarse.

No opere nunca el cargador si el ventilador no funciona adecuadamente o si las ranuras de ventilación están obstruidas. No permita que entren objetos extraños dentro del cargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están diseñadas con un Sistema de protección electrónico que protegerá la batería contra la sobrecarga, el sobrecalentamiento o la descarga completa.

La herramienta se apagará automáticamente si el Sistema de protección electrónico se activa. Si esto ocurre, coloque la batería de iones de litio en el cargador hasta que esté totalmente cargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

Estos cargadores están diseñados para montarse en la pared o colocarse en posición vertical sobre una mesa o

Page 40

superficie de trabajo. Si lo monta en la pared, coloque el cargador al alcance de una toma de corriente eléctrica y alejado de las esquinas u otras obstrucciones que puedan impedir el flujo de aire. Utilice la parte de atrás del cargador como plantilla para la ubicación de los tornillos de montaje en la pared. Monte el cargador firmemente utilizando tornillos para muro seco (comprados por separado) de un mínimo de 25,4 mm (1") de largo, con una cabeza de un diámetro de 7-9 mm (0,28–0,35"), atornillados en madera hasta una profundidad óptima dejando el tornillo expuesto aproximadamente 5,5 mm (7/32"). Alinee las ranuras en la parte trasera del cargador con los tornillos expuestos e introdúzcalos totalmente en las ranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Para limpiar la suciedad y grasa del exterior del cargador puede usarse un paño o cepillo suave no metálico. No use agua ni soluciones limpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento si la unidad de batería se carga a una temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO cargue la unidad de batería a una temperatura ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C (+104 °F). Esto es importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se calienten ligeramente durante el proceso de carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar cálido, como un cobertizo metálico o un remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su centro de servicio local.

4. La unidad de batería debería ser recargada cuando no sea capaz de producir suficiente potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de batería que haya sido usada parcialmente cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier otro líquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, lejos de la luz solar directa y del exceso de calor o frío.

2. Para resultados óptimos durante tiempos prolongados de almacenamiento, se recomienda almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera del cargador.

NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad de batería deberá recargarse antes de ser usada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para obtener una lista completa de loscomponentes.

USO DEBIDO

Esta herramienta de prensado está diseñada solamente para el prensado profesional de aplicaciones de plomería específicas. La herramienta debe ser utilizada solamente por personal capacitado.

NO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gasesinflamables.

Esta herramienta de prensado es una herramienta eléctrica profesional. NO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá sersupervisado.

Introducción

La herramienta de prensado inalámbrica DCE200 utiliza un motor eléctrico para hacer funcionar una bomba a pistón hidráulica. La acción de bombeo fuerza un cilindro hacia adelante que hace que se cierre un juego de mordazas o accesorio. El accesorio prensa mecánicamente los conectores en varios tipos de tubos para crear un sello hermético y permanente.

Interruptor de gatillo (Fig. A)

Al apretar el interruptor de gatillo

5

se hace avanzar el cilindro hidráulico, mientras que al soltar por completo el interruptor de gatillo se detiene el avance del cilindrohidráulico.

Page 41

Interruptor de Gatillo de Reversa (Fig. A)

Al apretar el interruptor de gatillo de reversa

6

se retrae el

cilindro hidráulico el cual libera la acción de presión.

Correa para el hombro (Fig. A)



ADVERTENCIA: La correa para el hombro y el anillo se utilizan para transportar la herramienta. No están diseñados para atar o asegurar la herramienta a una persona u objeto durante su uso.



ADVERTENCIA: No transporte la herramienta con el interruptor principal ENCENDIDO. APAGUE el interruptor principal antes de transportar laherramienta.

Su herramienta de prensado viene con una correa para el hombro. Enganche los ganchos de la correa para el hombro

14

en el anillo de la correa para el hombro

12

Luz de trabajo LED (Fig. A)

La luz de trabajo LED

13

está ubicada en la base de la herramienta. La luz de trabajo se activa cuando se presiona el interruptor de gatillo. Permanecerá encendida por 2 minutos. Después de 1 minuto y 40 segundos, se disminuirá la intensidad de la luz al 25%, lo cual indica que la luz va aapagarse.

Pantalla de LED (Fig. C)

La pantalla de LED en la parte superior de la herramienta de prensado incluye el botón de ENCENDDIDO/APAGADO

8

la LED de mantenimiento

17

, la LED de ciclo completo

18

, la LED de estado de carga de la batería

19

, y las LED

de temperatura

20

. Consulte el cuadro de lndicaciones de

LED para obtener información específica.

FIG. C

Cuando está encendida la LED de estado de carga de la batería

19

, sin tener en cuenta el color, la herramienta está

ENCENDIDA.

Sistema CRIMP CONNECT™ de

DeWALT

(Fig. A)

Esta herramienta de prensado es capaz de conectar con una computadora a través de un puerto micro USB

9

ubicado en la parte trasera de la herramienta utilizando el cable micro USB que se incluye con la herramienta. Esto permite al usuario conectar la herramienta de prensado

DeWALT

a una computadora que utiliza el software del Sistema CRIMP CONNECTTM de

DeWALT

NOTA: El software del Sistema CRIMP CONNECT™ está regido por sus propios términos y condiciones que pueden verse mediante la descarga del software.

Paso 1: Descargue el software del Sistema CRIMP CONNECT™ a su computadora desde www.dewalt.com/ crimpconnect.

Paso 2: Siga las instrucciones en el software para crear su cuenta del Sistema CRIMP CONNECT™.

Paso 3: Conecte su herramienta de prensado con el software del Sistema CRIMP CONNECT™ de

DeWALT

conectando primero el cable micro USB suministrado al puerto micro USB

9

ubicado en la parte trasera de la herramienta y a un puerto USB en la computadora. Luego vaya a la pantalla de Inicio del programa para acceder a los informes de seguimiento y uso de la herramienta almacenados en la herramienta de prensado.

NOTA: La conexión de USB no cargará la batería de laherramienta.

Para obtener más información acerca de la funcionalidad y características del Sistema CRIMP CONNECT™ de

DeWALT

llame al 1–800–4-

DeWALT

(1–800–433–9258), visite

www.

DeWALT

.com o mire la página de Preguntas frecuentes y las pantallas de ayuda ubicadas dentro delsoftware.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y retire el paquete de baterías antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, no use la herramienta de prensado con ningún tipo de accesorio que no sea uno de los recomendados por

DeWALT

Cambio de la mordaza de prensado (Fig. D)

1. Saque la batería.

2. Sujete la mordaza

1

y mueva hacia atrás el botón

deslizante de bloqueo/desbloqueo

4

. La clavija de

retención de la mordaza

3

se abrirá automáticamente,

liberando la mordaza.



ATENCIÓN: La mordaza

1

caerá si se mueve el

botón deslizante de bloqueo/desbloqueo

4

mientras

la mordaza está dirigida hacia abajo.

3. Retire la mordaza o accesorio de prensado.

4. Cámbielo por una mordaza o accesorio de prensado nuevos o de diferente tamaño, como se muestra en la Figura D.

5. Vuelva a empujar la clavija de retención de la mordaza

3

hasta que se bloquee en una posición cerrada.

AVISO: Para evitar dañar la herramienta, no la utilice si la clavija de retención de la mordaza no está totalmente insertada. Pueden producirse

daños a la herramienta.

Page 42

FIG. D

OPERACIÓN



causarlesiones.



ADVERTENCIA: PELIGRO DE CORTE O AMPUTACIÓN. No ponga nunca ninguna parte de

su cuerpo cerca de la mordaza de prensado o de las piezas en movimiento durante el ciclo de prensado, o siempre que el interruptor principal esté ENCENDIDO. Pueden producirse graves lesiones corporales.



ADVERTENCIA: La preparación e instalación adecuadas del material son la responsabilidad del contratista de instalación.



ADVERTENCIA: Los conectores de prensado deben usarse de conformidad con los códigos de construcción aplicables y según la aprobación de las autoridades competentes. Para obtener

los procedimientos de instalación adecuados y para reducir el riesgo de avería que ocasione lesiones o daños materiales, siga todas las instrucciones de seguridad e instalación publicadas.



ADVERTENCIA: Para reducir el riesgo de lesiones, retire siempre la mordaza o accesorio de prensado para el transporte o almacenamiento.

Cómo instalar y retirar la unidad de batería (Fig. E)

NOTA: Para mejores resultados, verifique que su unidad de batería esté completamentecargada.

Para instalar la unidad de batería en el mango de la herramienta, alinee la unidad de batería con los rieles en el interior del mango de la herramienta y deslícela en el mango hasta que la unidad de batería quede firmemente insertada en la herramienta; verifique que ésta no se salgasola.

Para retirar la unidad de alimentación de la herramienta, presione los botones de liberación y tire firmemente de la unidad de batería para sacarla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección del cargador de estemanual.

FIG. E

Posición adecuada de las manos (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina.

Para tener una posición adecuada de las manos, ponga una mano en el mango principal

15

y la otra en el cuello de la

herramienta

16

, de la herramienta de prensado.

FIG. F

Preparación de la conexión



ADVERTENCIA: Siga siempre las instrucciones de instalación específicas del fabricante para los accesorios de la herramienta de prensado que se estén utilizando. El instalador tiene la

responsabilidad de asegurar la compatibilidad de la tubería y los conectores utilizados para la conexión. Contacte con el fabricante para obtener información específica acerca de su sistema de conectores. El incumplimiento de todas las instrucciones y advertencias podría provocar daños materiales y/o lesiones corporales graves.

• Asegúrese de despejar el área de trabajo de residuos sueltos y otros artículos que puedan obstaculizar la operación de prensado.

• Asegúrese siempre de que el área de trabajo esté dispuesta adecuadamente y que la conexión de la herramienta esté preparada conforme a las instrucciones del fabricante de los conectores.

• Siga las instrucciones del fabricante de los conectores para asegurarse de que el tubo esté bien insertado en el conector.

Page 43

Prensado (Fig. A, C)



ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, inspeccione la unidad de la mordaza para verificar que esté limpia y no tenga rajas u otros daños antes de iniciar un prensado. Utilizar una unidad de mordaza sucia o dañada podría resultar en conexiones de prensado inadecuadas que a su vez podrían ocasionar daños materiales extensos. Devuelva la unidad de mordaza dañada al centro de servicio

DeWALT



ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, antes de su utilización, inspeccione las piezas de trabajo para verificar si están rajadas, defectuosas o desgastadas. Las piezas de trabajo defectuosas pueden romperse.



ADVERTENCIA: Antes de encender la herramienta de prensado, asegúrese de que tiene las manos lejos de la mordaza.

Antes de empezar un prensado, compruebe el indicador de carga para determinar si la carga de la batería es suficiente para completar la operación de prensado.

NOTA: La herramienta se apagará automáticamente después de 2 minutos de inactividad.

1. Presione los brazos de la mordaza

2

para abrir la

mordaza

1

y póngala alrededor del conector.

2. ENCIENDA la herramienta manteniendo presionado el botón de ENCENDIDO/APAGADO

8

hasta que las 3 LED

se iluminen en verde.

3. Sujete la herramienta de manera segura.

4. Presione y mantenga presionado el interruptor de gatillo

5

(gatillo inferior) hasta que el ciclo esté completo, lo cual se indica cuando el cilindro vuelve automáticamente a su posición original.

5. Cuando el ciclo de prensado está completo, la LED de ciclo completo

18

parpadeará en verde por 5 segundos. Si el ciclo de prensado está incompleto, la LED de ciclo completo

18

parpadeará en rojo por 5 segundos. No es posible ninguna acción hasta que el usuario presiona el botón de ENCENDIDO/APAGADO.

6. Si la batería se agota o la herramienta funciona mal durante la conexión de prensado, los rodillos pueden retraerse presionando el interruptor de gatillo de reversa

6

. Esto hará que se retraiga el cilindro y permitirá que

se abra la mordaza.

7. Presione el botón de ENCENDIDO/APAGADO

8

para APAGAR la herramienta, luego presione los brazos de la mordaza para abrir el juego de mordaza.

NOTA: Si la herramienta no completa el prensado adecuadamente, lea las secciones de Guía de solución de problemas o Indicaciones de LED o lleve la herramienta a un centro de servicio de fábrica

DeWALT

NOTA: Al prensar en altura, confirme siempre que la pieza de trabajo y la herramienta estén seguras antes de prensar.

AVISO: En caso de un prensado incompleto, presione el interruptor de gatillo de reversa

6

para abrir la

mordaza de prensado y retirar el material.

Inspección de la conexión prensada

1. Retire del conector prensado cualquier anillo o etiqueta de control. Estos son utilizados por los fabricantes de conectores para indicar un conector no prensado.

2. Compruebe si hay un desalineamiento excesivo, si el tubo no está totalmente insertado en el conector y si hay un alineamiento incorrecto de la mordaza o accesorio. Asegúrese de que no haya otros problemas en la conexión prensada según las instrucciones del fabricante. Si hay algún problema, retire el conector y cámbielo por uno nuevo.

3. Pruebe el conector según las instrucciones del fabricante o los códigos locales.

MANTENIMIENTO



causarlesiones.



ADVERTENCIA: Antes de cada uso, inspeccione la herramienta (incluidos los indicadores LED) y corrija cualquier problema antes de intentarusarla.



ADVERTENCIA: Peligro de inyección en la piel. El aceite en el mecanismo está bajo una presión extrema. No use las manos para comprobar fugas de aceite.



ADVERTENCIA: Peligro de explosión. El sistema hidráulico interno crea presiones extremas. La herramienta debe ser reparada solamente por personal calificado de

DeWALT

Mantenimiento requerido (Fig. A)

Se requiere mantenimiento cuando la herramienta de prensado de tuberías alcanza 45,000 ciclos. Los indicadores de advertencia se iluminarán en el panel de diagnóstico

7

como sigue.

1. Advertencia de mantenimiento al llegar a 44,500 ciclos (La LED de mantenimiento se ilumina en amarillo continuamente)

2. Advertencia final de mantenimiento al llegar a 44,900 ciclos (La LED de mantenimiento parpadea en amarillo continuamente)

3. Se necesita servicio al llegar a 45,000 ciclos (La LED de mantenimiento se ilumina en rojo por 10 segundos y luego apaga la herramienta automáticamente) Al llegar a 45,000 ciclos, la herramienta ya no funcionará. Lleve su herramienta a un centro de servicio de fábrica

DeWALT

para su mantenimiento y recalibrado.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar estatarea.

Page 44



ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en unlíquido.

Limpie regularmente la mordaza de prensado para asegurarse de que no tiene suciedad y residuos para garantizar un prensado adecuado.

Accesorios



ADVERTENCIA: Dado que los accesorios y acoplamientos, que no sean los suministrados o recomendados por

DeWALT

, no han sido sometidos a pruebas con este producto, el uso de tales accesorios o acoplamientos con esta herramienta podría ser peligroso. Para reducir el riesgo de lesión, sólo deben utilizarse con este producto los accesorios y acoplamientos recomendados por

DeWALT

Los accesorios y acoplamientos recomendados para utilizarse con su herramienta están disponibles por un costo adicional en su distribuidor local o en un centro de servicio autorizado. Si necesita ayuda para ubicar cualquier accesorio o acoplamiento, póngase en contacto con

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286, llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro

sitio web: www.dewalt.com. Para obtener una lista completa y más actualizada de

mordazas, anillos, accesorios y conectores, visite www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben (inclusive inspección y cambio de carbones) ser realizados en un centro de mantenimiento en la fábrica

DeWALT

en un centro de mantenimiento autorizado

DeWALT

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente Col. San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DeWALT)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: Mod./Cat.: Marca: Núm. deserie: (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió elproducto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

Page 45

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.dewalt.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DeWALT

mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no estáncubiertas. Las piezas sometidas a desgaste de la herramienta de prensado, como los rodillos, pernos de rodillo y sujetador de rodillo no están cubiertas.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB606

NOTA: La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera.

DeWALT

no es responsable de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora D

eWALT

, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-

DeWALT

)

para que se le reemplacengratuitamente.

ESPECIFICACIONES

DCE200 20V Max* Fuerza del cilindro 7645–8550 lbs (34kN-38kN) Rango de temperatura de funcionamiento -10 °C–70 °C (14 °F–158 °F)

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Page 46

Guía de solución de problemas

SIGA LAS REGLAS E INSTRUCCIONES DE SEGURIDAD

Problema Causa posible Solución posible

La herramienta no se ENCIENDE cuando se presiona el interruptor de ENCENDIDO/ APAGADO.

La batería no está cargada. Cargue la batería o use una batería nueva

totalmente cargada.

La batería no está totalmente insertada en la herramienta.

Retire la batería y vuelva a insertarla totalmente en la herramienta.

La herramienta no responde cuando está presionado el interruptor de gatillo.

La batería está demasiado baja para completar un doblado o prensado. La LED de la batería se ilumina en rojo continuamente.

Recargue la batería en un cargador DeWALT compatible.

Otras causas Consulte las lndicaciones de LED para

obtener más información.

La herramienta está enchufada en una computadora a través de un cable de micro USB pero la LED de mantenimiento no se ilumina en azul continuamente.

El cable de micro USB no es el cable suministrado y puede ser solamente un cable de "carga", no un cable de "datos".

Utilice el cable de datos suministrado.

El software del Sistema CRIMP CONNECT™ no está funcionando correctamente.

Otras causas Mire la página de Preguntas frecuentes y las

pantallas de ayuda ubicadas dentro del software del Sistema CRIMP CONNECT™.

Page 47

Indicaciones de LED

INDICACIÓN ACCIÓN DEL USUARIO LED EJEMPLO

Potencia de la unidad

Unidad ENCENDIDA

Presione el botón de ENCENDIDO/APAGADO

Las 3 LED se iluminan en verde por 1 segundo

VERDE

Unidad APAGADA

Presione el botón de ENCENDIDO/APAGADO

Las 3 LED se iluminan en rojo por 1 segundo

ROJO

USB

Enchufe la herramienta a una computadora a través de un USB

La LED de mantenimiento se ilumina en azul continuamente. NOTA: La indicación es permanente tan pronto como se enchufe la herramienta mediante el USB.

AZUL

Batería

Carga completa La LED de la batería se ilumina en verde continuamente.

NOTA: La indicación es permanente tan pronto como se enchufe la herramienta.

VERDE

Carga media La LED de la batería se ilumina en amarillo continuamente.

NOTA: La indicación es permanente tan pronto como se enchufe la herramienta.

AMARILLO

Carga baja La LED de la batería se ilumina en rojo por 10 segundos, luego la herramienta

se apaga automáticamente. NOTA: La indicación es permanente tan pronto como se enchufe

la herramienta.

ROJO

Ciclo de doblado/prensado

Ciclo completo

Intente un doblado/pren-sado La LED de ciclo completo parpadea en verde por 5 segundos.

VERDE

Ciclo no completo

Intente un doblado/pren-sado La LED de ciclo completo parpadea en rojo por 5 segundos.

NOTA: No es posible ninguna acción hasta que el usuario presiona el botón de ENCENDIDO/APAGADO.

ROJO

Mantenimiento

Advertencia de mantenimiento

La LED de mantenimiento se ilumina en amarillo continuamente. NOTA: Quedan 500 ciclos. La indicación es permanente tan pronto como se enchufe la herramienta.

AMARILLO

Advertencia final de mantenimiento

La LED de mantenimiento parpadea en amarillo continuamente. NOTA: Quedan 100 ciclos. La indicación es permanente tan pronto como se

enchufe la herramienta.

AMARILLO

Se requiere servicio

La LED de mantenimiento se ilumina en rojo por 10 segundos, luego la herramienta se apaga automáticamente.

NOTA: Quedan 0 ciclos.

ROJO

Temperatura

Temperatura fuera de rango

Las LED de mantenimiento y ciclo completo se iluminan en rojo continuamente.

NOTA: La indicación es permanente tan pronto como se enchufe la herramienta. Las LED se apagan cuando se alcanza una temperatura aceptable.

ROJO

Page 48

Page 49

Page 50

Page 51

Page 52

DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the surface of the tool.

DeWALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes)

Chargeurs/Durée de charge (Minutes)

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB101

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB118

DCB132

DCB119

DW0249 DCB606 60/20 X X X X 100 100 100 272 170 140 X 90 60 90 X X DCB404 40 X X X X X X X X X X 90 X X X X X DCB406 40 X X X X X X X X X X 130 X X X X X DC9360 36 45 X X X X X X X X X X X X X X X DCB361 36 45 X X X X X X X X X X X X X X X DC9280 28 60 X X X X X X X X X X X X X X X

DW0242 24 X X X X X X X X X X X X X X X 60

DCB200 20 X X X X 60 60 60 140 90 67 X 45 45/30** 45 90 X DCB201 20 X X X X 30 30 30 70 45 35 X 22 22 22 45 X DCB203 20 X X X X 35 35 35 90 60 45 X 30 30 30 60 X

DCB203BT* 20 X X X X 35 35 35 90 60 45 X 30 30 30 60 X

DCB204 20 X X X X 70 70 70 185 120 90 X 60 60/40** 60 120 X

DCB204BT* 20 X X X X 70 70 70 185 120 90 X 60 60 60 120 X

DCB205 20 X X X X 95 95 95 240 150 112 X 75 75/47** 75 150 X DCB207 20 X X X X 30 30 30 60 40 30 X 22 22 22 X X DC9182 18 X 40 40 X X X 40 X X X X X X X X 40 DCB120 12 X X X X 30 30 30 60 45 35 X 20 X X 45 X DCB127 12 X X X X 35 35 35 90 60 50 X 30 X X 60 X DCB080 8 X X X 60 X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and trade names are those of their

respective owners. **Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.

(120V Max* is based on using 2 DeWALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18,

54 ou 108. (120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion DeWALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o 108.

(120V Máx* se basan en el uso de 2 baterías de iones de litio DeWALT de 60 V Máx* combinadas).
