DeWalt DCD997 Instruction Manual

Download

Page 1

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCD997

20V Max* Tool Connect™ Drill/Driver/Hammerdrill Perceuse/visseuse/perceuse à percussion Tool ConnectMC 20VMax* Taladro/destornillador/taladro percutor de 20 V Máx* Tool Connect™

final page size: 8.5 x 5.5 in

Page 2

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 29

Page 3

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or seriousinjury.

WARNING: To reduce the risk of injury, user must read the instructionmanual.

If you have any questions or comments about this or any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

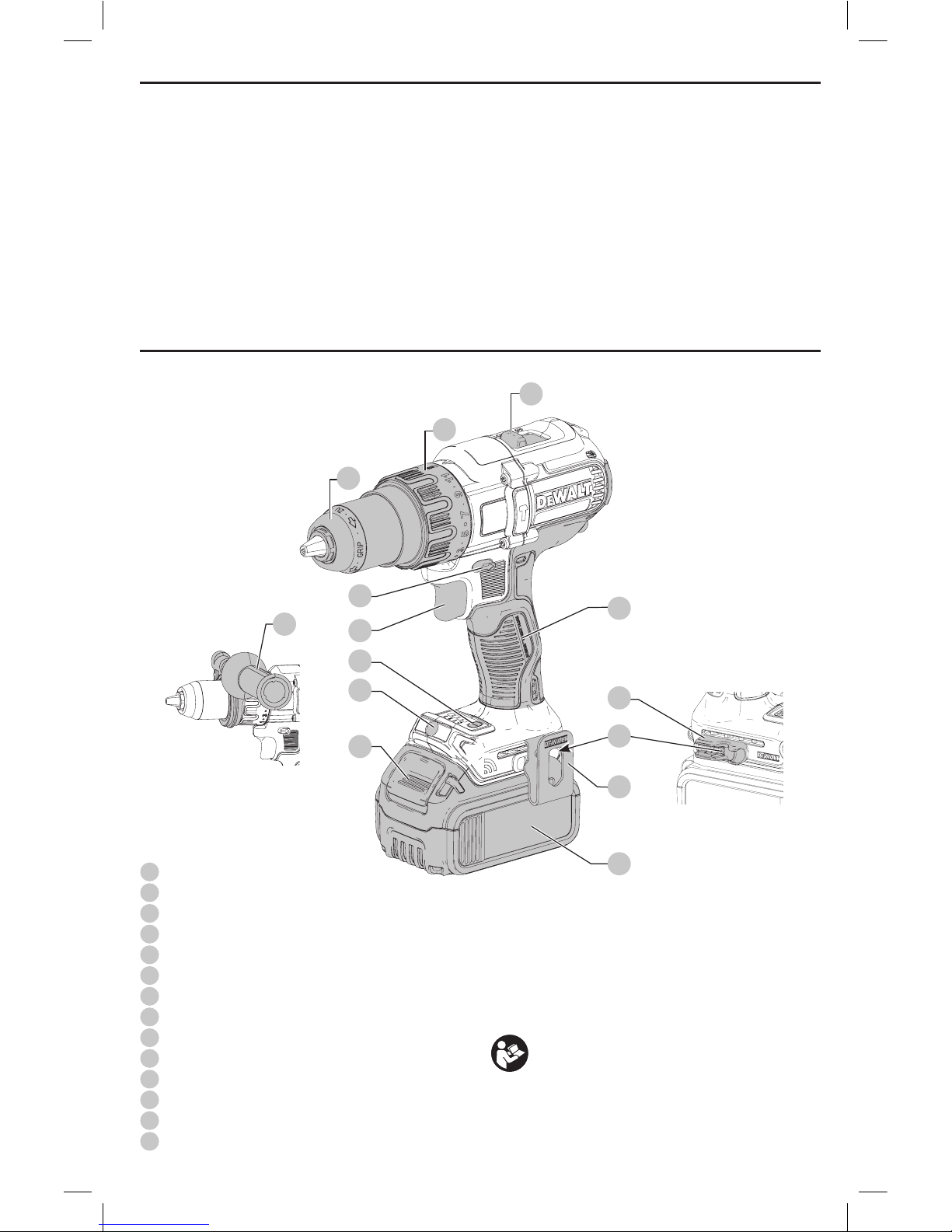

Variable speed trigger switch

Forward/reverse control button

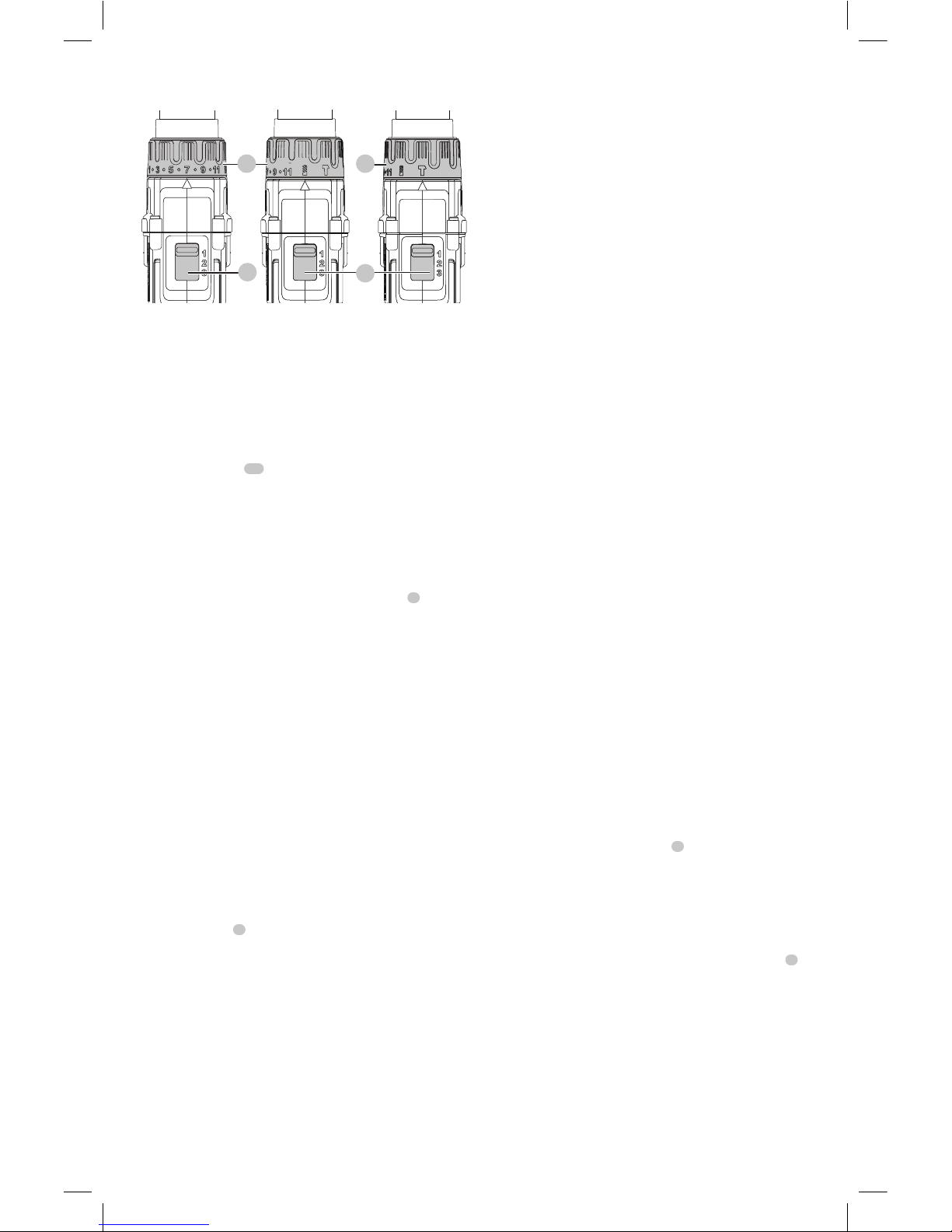

Torque adjustment collar

Gear shifter

Worklight

Keyless chuck

Belt hook (Optional accessory)

Mounting screw

Bit clip (Optional accessory)

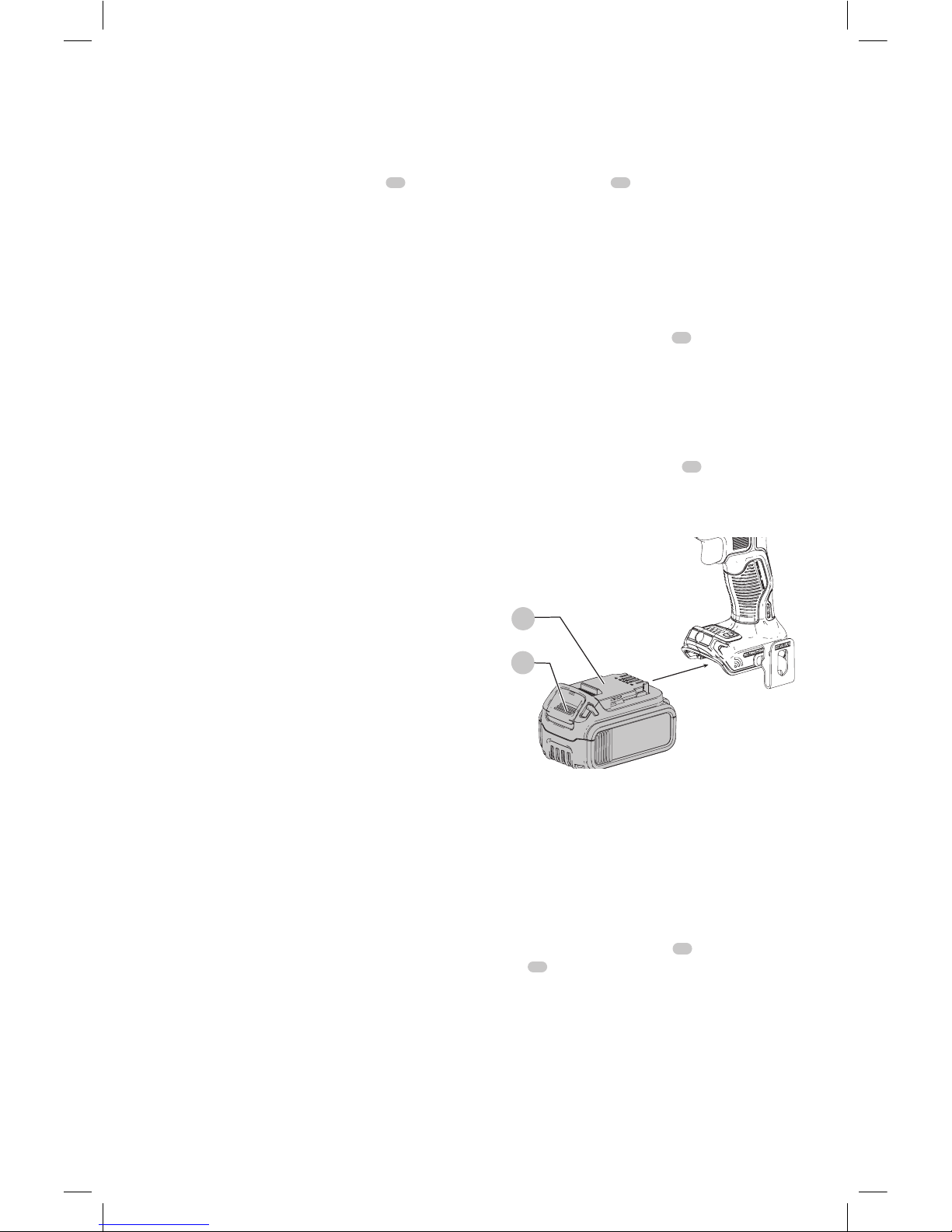

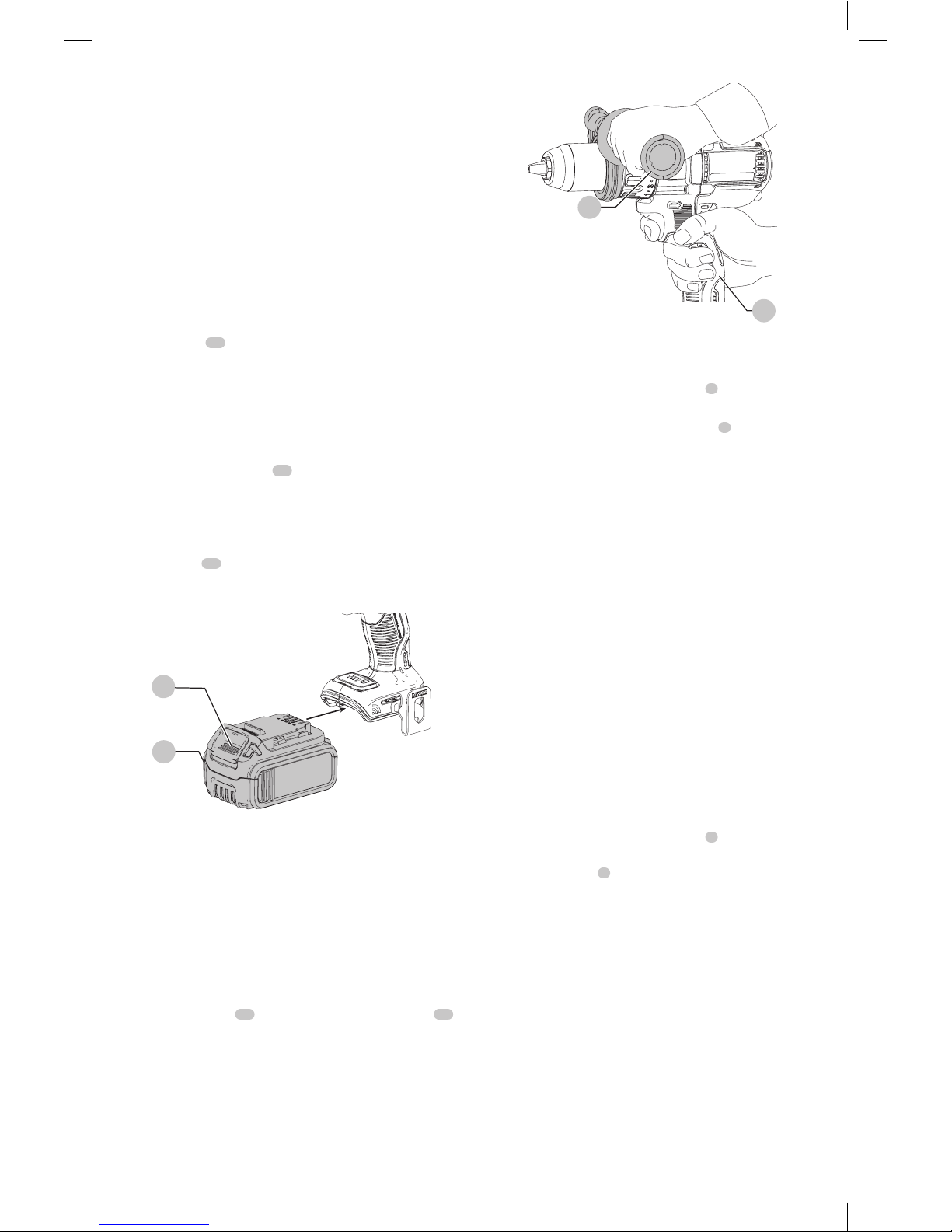

Battery release button

Battery pack

Main handle

Side handle

Mode selector button

Fig. A

Page 4

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

Page 5

ENGLISH

into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardoussituation.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from

the battery may cause irritation orburns.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement parts. This will ensure that the safety of the power

tool ismaintained.

Additional Safety Rules for Drills/Drivers/ Hammerdrills

• Wear ear protectors with impact drills. Exposure to

noise can cause hearingloss.

• Use auxiliary handles supplied with the tool. Loss of

control can cause personalinjury.

• Hold power tools by insulated gripping surfaces

when performing an operation where the cutting tool may contact hidden wiring. Contact with a “live”

wire will make exposed metal parts of the tool “live” and shock theoperator.

• Use clamps or other practical way to secure and support the workpiece to a stable platform. Holding the work by hand or against your body is unstable and may lead to loss ofcontrol.

• Wear safety goggles or other eye protection. Hammering and drilling operations cause chips to fly. Flying particles can cause permanent eyedamage.

• Always use the side handle supplied with the tool.

Keep a firm grip on the tool at all times. Do not attempt to operate this tool without holding it with both hands. Operating this tool with one hand will result

in loss of control. Breaking through or encountering hard materials such as re-bar may be hazardous aswell.

• Accessories and tool may get hot during operation. Wear gloves when handling them if performing heat producing applications such as hammerdrilling and drillingmetals.

• Do not operate this tool for long periods of time.

Vibration caused by hammer action may be harmful to your hands and arms. Use gloves to provide extra cushion and limit exposure by taking frequent restperiods.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday eyeglasses are NOT safety glasses. Also use face or dust mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other construction activities. Wear protective clothing and wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/ or disperse dust, which may cause serious and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection appropriate for the dust exposure. Direct particles away from face andbody.



WARNING: Always wear proper personal hearing protection that conforms to ANSI S12.6 (S3.19) during use. Under some conditions and duration

of use, noise from this product may contribute to hearingloss.



CAUTION: When not in use, place tool on its side on a stable surface where it will not cause a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack but may be easily knockedover.

• Air vents often cover moving parts and should be avoided. Loose clothes, jewelry or long hair can be caught in movingparts.

The label on your tool may include the following symbols. The symbols and their definitions are asfollows:

Page 6

ENGLISH

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................ watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

no ....................... no load speed

n ......................... rated speed

...................... earthing terminal

..................... safety alert symbol

..................... visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

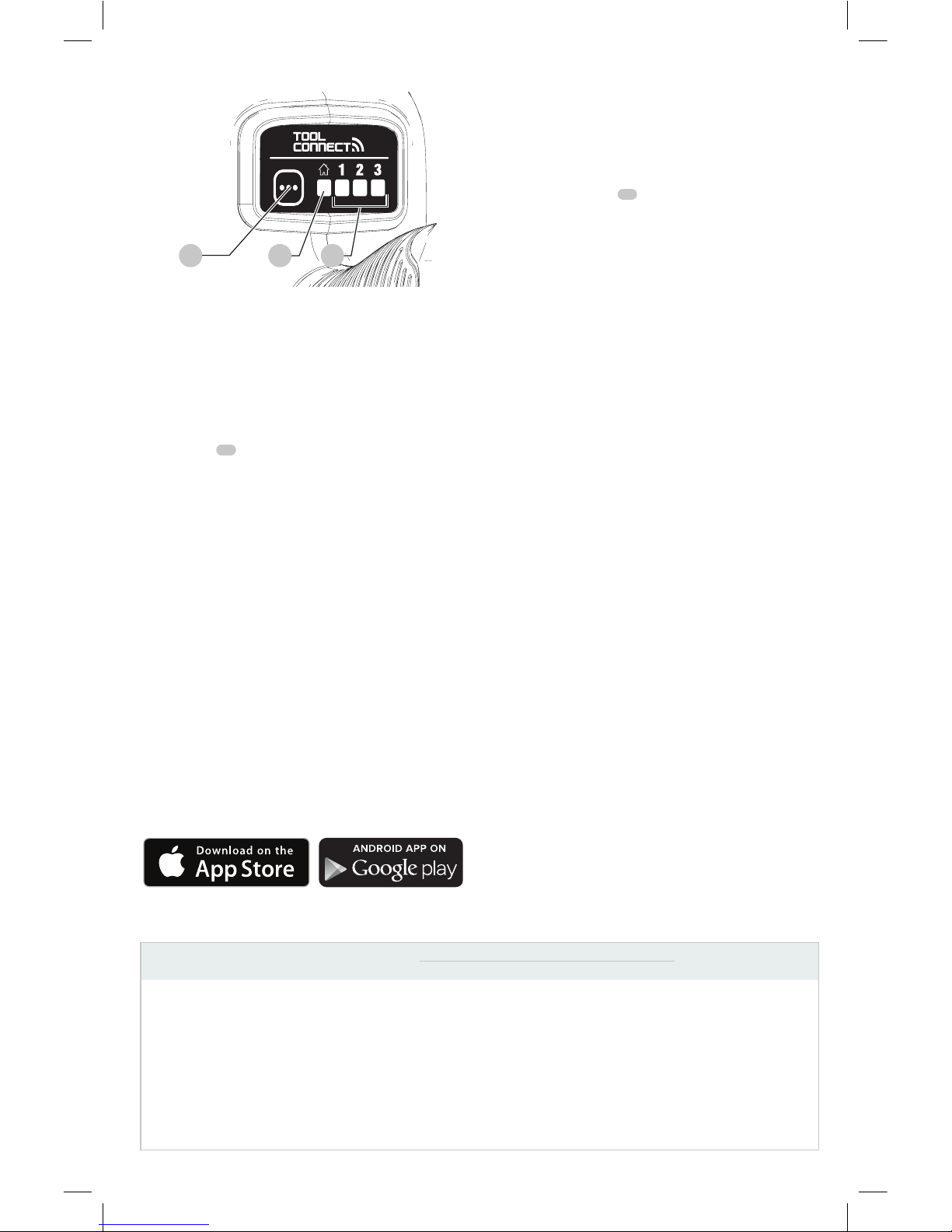

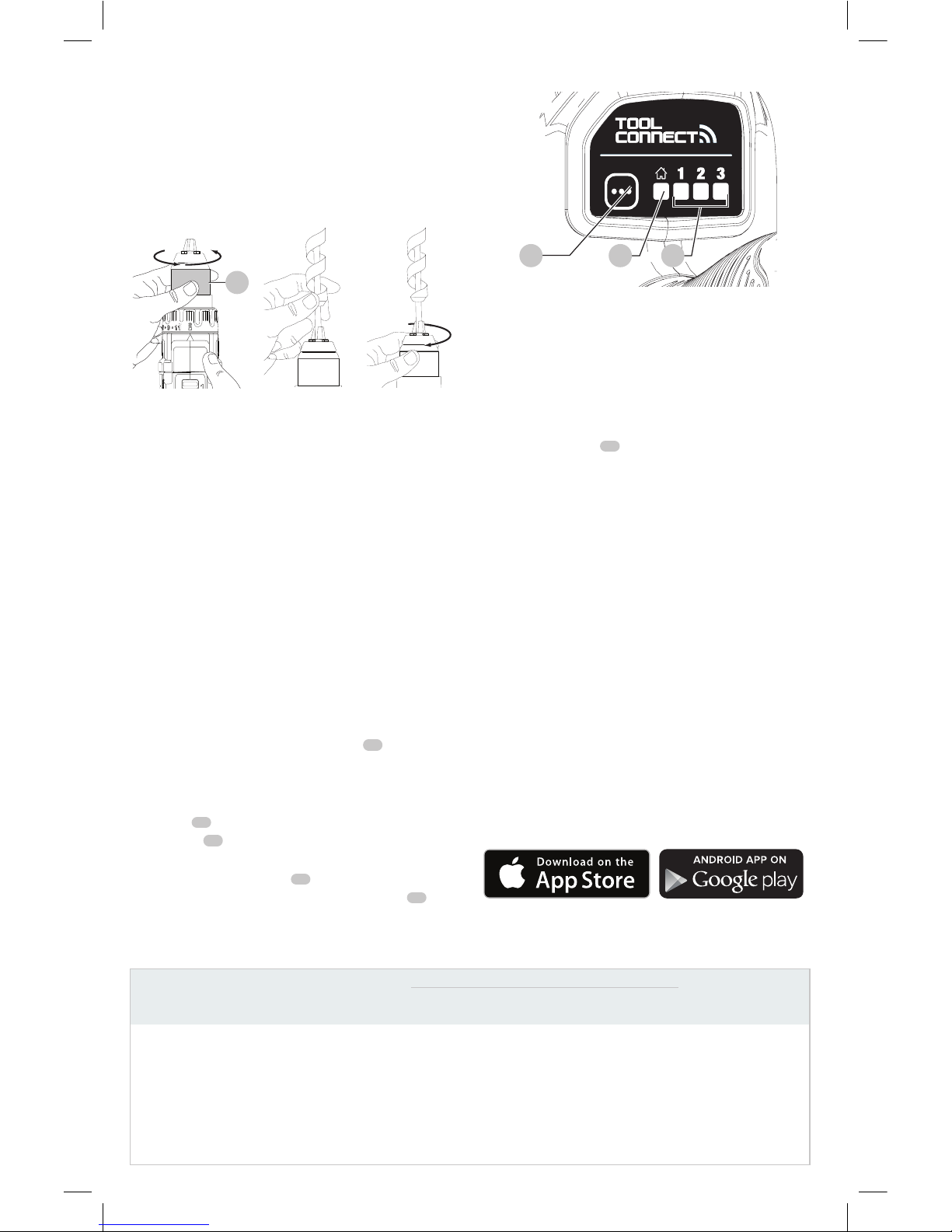

...................... Tool Connect™

home

BATTERIES AND CHARGERS

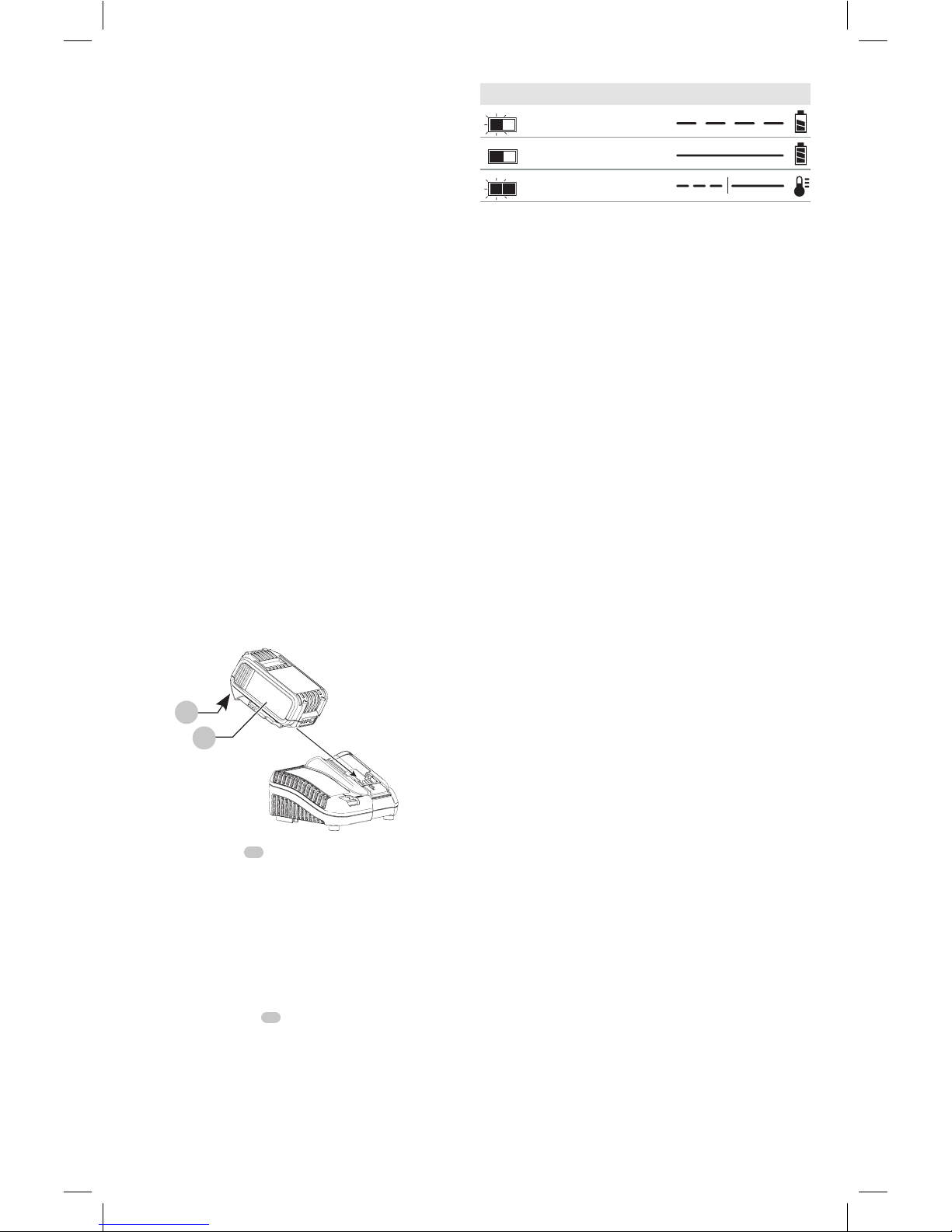

The battery pack is not fully charged out of the carton. Before using the battery pack and charger, read the safety instructions below and then follow charging proceduresoutlined. When ordering replacement battery packs, be sure to include the catalog number andvoltage.

Your tool uses a

DeWALT

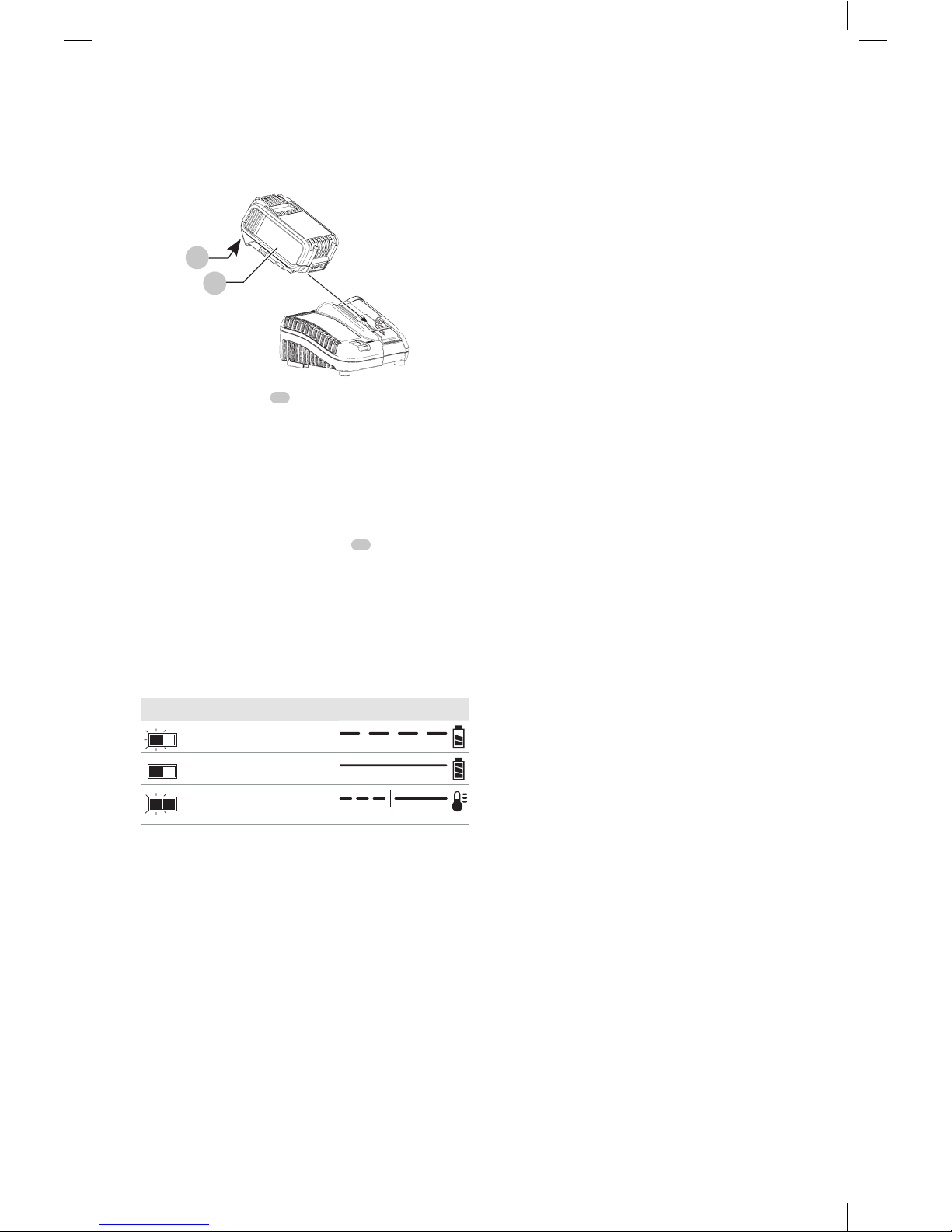

charger. Be sure to read all safety instructions before using your charger. Consult the chart at the end of this manual for compatibility of chargers and batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All Battery Packs



WARNING: Read all safety warnings and all instructions for the battery pack, charger and power tool. Failure to follow the warnings and instructions may result in electric shock, fire and/ or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a non-compatible charger as battery pack may rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in designated

DeWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or exceed 104°F (40°C) (such as outside sheds or metal buildings in summer). For best life store battery packs in a cool, drylocation.

NOTE: Do not store the battery packs in a tool with the trigger switch locked on. Never tape the trigger switch in the ONposition.

• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and materials are created when lithium ion battery packs areburned.

• If battery contents come into contact with the skin, immediately wash area with mild soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the battery pack for any reason. If the battery pack case is cracked or damaged, do not insert into the charger. Do not crush, drop or damage the battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped, run over or damaged in any way (e.g., pierced with a nail, hit with a hammer, stepped on). Damaged battery packs should be returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the battery pack so that metal objects can contact exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool boxes, product kit boxes, drawers, etc., with loose nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals inadvertently come in contact with conductive materials such as keys, coins, hand tools and the like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit transporting batteries in commerce or on airplanes in carry-on baggage UNLESS they are properly protected from short circuits. So when transporting individual battery packs, make sure that the battery terminals are protected and well insulated from materials that could contact them and cause a shortcircuit.

Shipping the

DeWALT

FLEXVOLT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use and

Shipping. Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max*

product, it will operate as a 20V Max* battery. When the FLEXVOLT™ battery is in a 60V Max* or a 120V Max* (two 60V Max* batteries) product, it will operate as a 60V Max* battery.

Page 7

ENGLISH

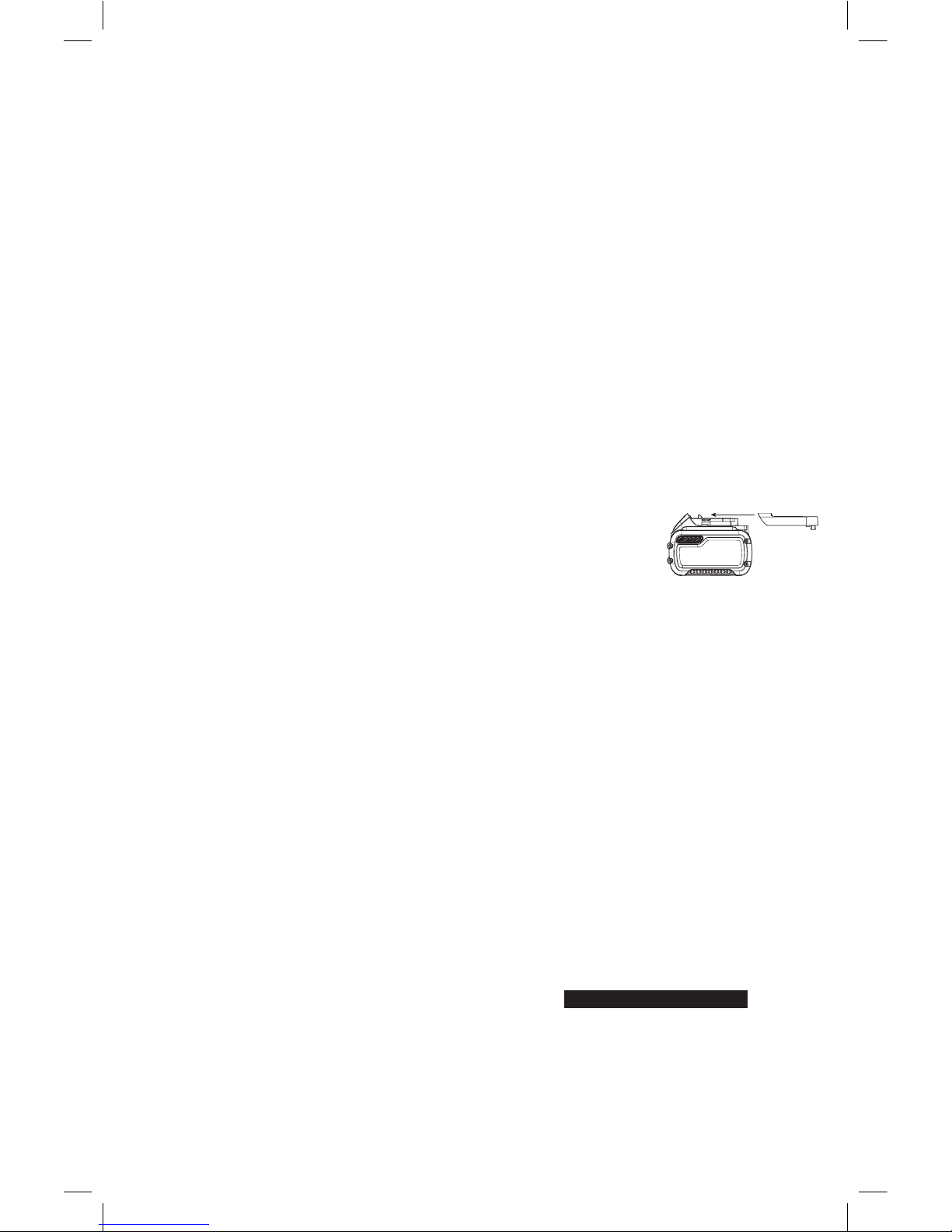

Shipping Mode: When the cap is attached to the FLEXVOLT™ battery, the battery is in Shipping Mode. Strings of cells are electrically disconnected within the pack resulting in three batteries with a lower Watt hour (Wh) rating as compared to one battery with a higher Watt hour rating. This increased quantity of three batteries with the lower Watt hour rating can exempt the pack from certain shipping regulations that are imposed upon the higher Watt hourbatteries.

The battery label indicates two Watt hour ratings (see example). Depending on how the battery is shipped, the appropriate Watt hour rating must be used to determine the applicable shipping requirements. If utilizing the shipping cap, the pack will be considered 3 batteries at the Watt hour rating indicated for “Shipping”. If shipping without the cap or in a tool, the pack will be considered one battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh, meaning 3 batteries of 40 Watt hours each. The Use Wh rating might indicate 120 Wh (1 battery implied).

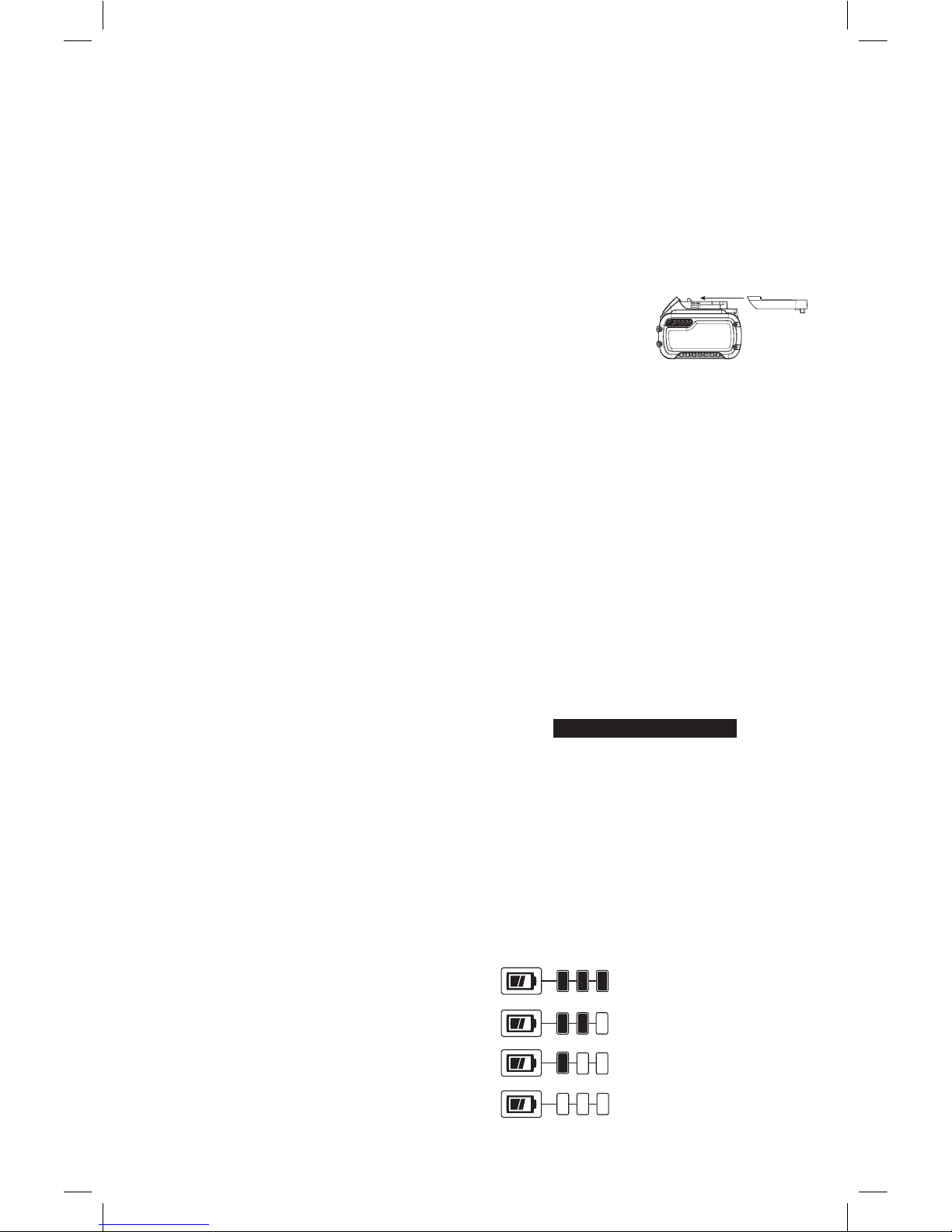

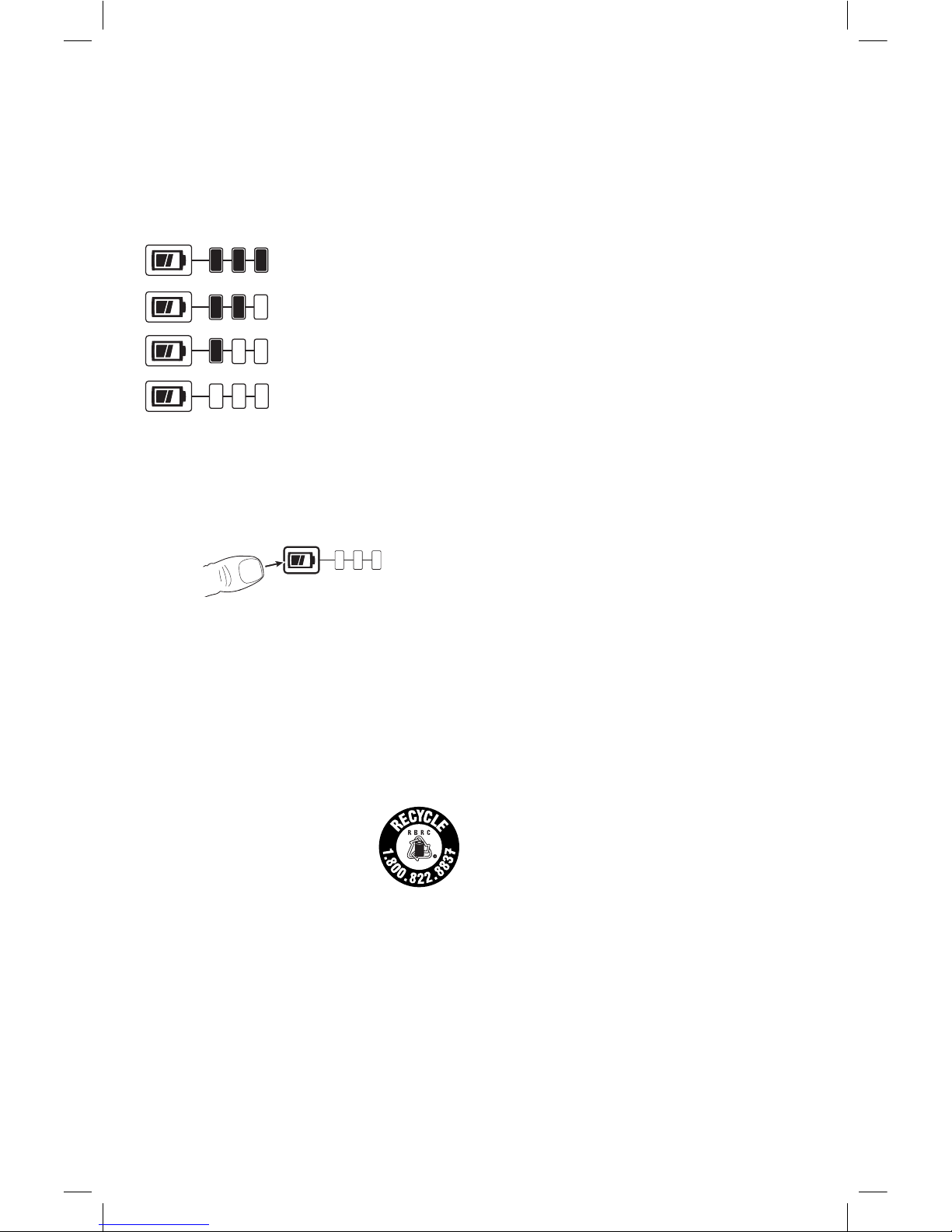

Fuel Gauge Battery Packs (Fig. B)

Some

DeWALT

battery packs include a fuel gauge which consists of three green LED lights that indicate the level of charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of charge remaining in the battery pack according to the followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

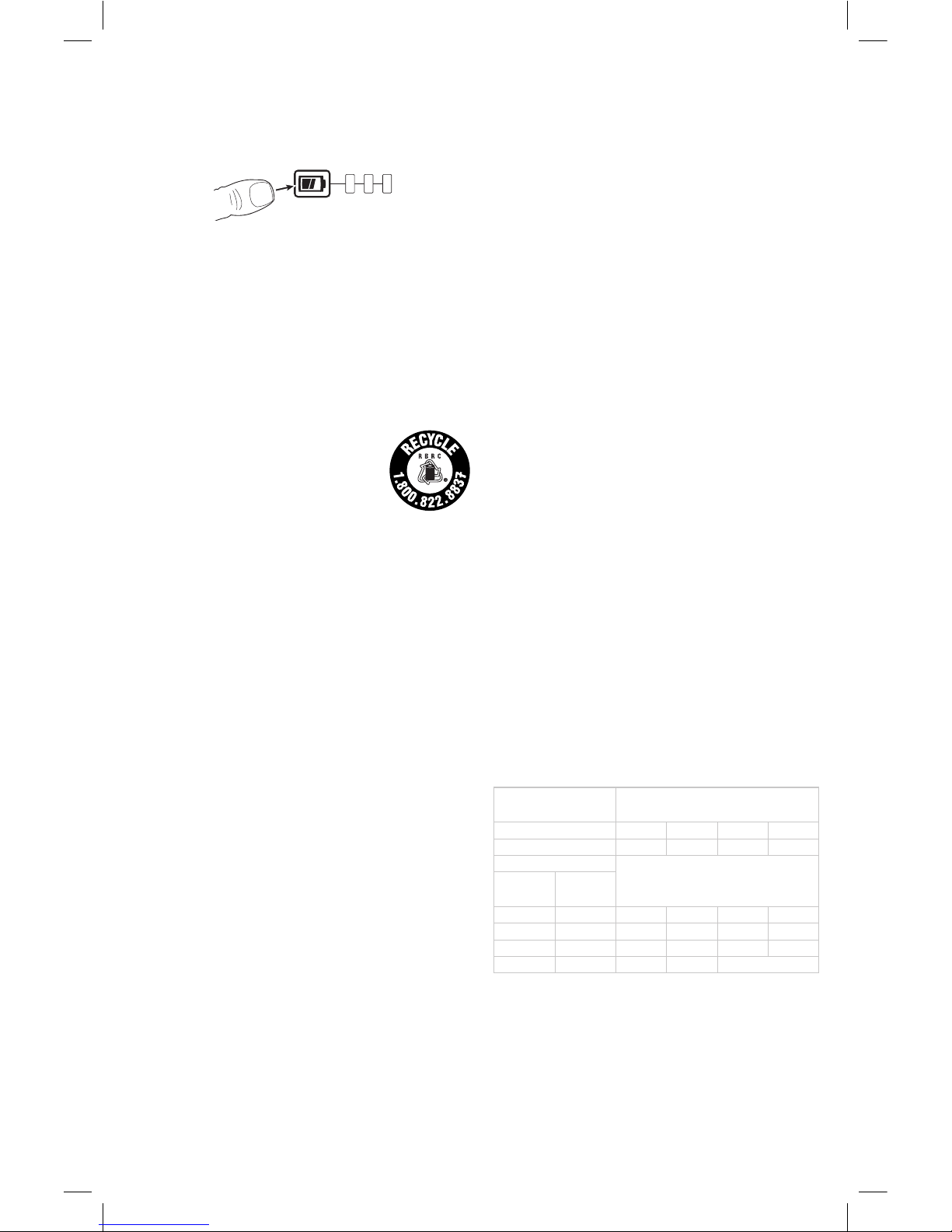

To actuate the fuel gauge, press and hold the fuel gauge button. A combination of the three green LED lights will illuminate designating the level of charge left. When the level of charge in the battery is below the usable limit, the fuel gauge will not illuminate and the battery will need to berecharged.

Fig. B

NOTE: The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature and end-userapplication.

For more information regarding fuel gauge battery packs, please contact call 1-800-4-

DeWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery Recycling Corporation) Seal on the nickel cadmium, nickel metal hydride or lithiumion batteries (or battery packs) indicates that the costs to recycle these batteries (or battery packs) at the end of their useful life have already been paid by

DeWALT

. In some areas, it is illegal to place spent nickel cadmium, nickel metal hydride or lithium-ion batteries in the trash or municipal solid waste stream and the Call2Recycle® program provides an environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DeWALT

and other battery users, has established the program in the United States and Canada to facilitate the collection of spent nickel cadmium, nickel metal hydride or lithium-ion batteries. Help protect our environment and conserve natural resources by returning the spent nickel cadmium, nickel metal hydride or lithium-ion batteries to an authorized

DeWALT

service center or to your local retailer for recycling. You may also contact your local recycling center for information on where to drop off the spent battery. RBRC® is a registered trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All Battery Chargers



• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to worktogether.

• These chargers are not intended for any uses other

than charging

DeWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller the gauge number of the wire, the greater the capacity of the cable, that is, 16 gauge has more capacity than 18

Page 8

ENGLISH

gauge. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. When using more than one extension to make up the total length, be sure each individual extension contains at least the minimum wire size. The following table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7) 240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

More Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place the charger on a soft surface that might block the ventilation slots and result in excessive internal heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp blow, been dropped or otherwise damaged in any way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an authorized service center when service or repair is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the battery pack in any liquid or allow any liquid to enter the battery pack. Never attempt to open the battery pack for any reason. If the plastic housing of the battery pack breaks or cracks, return to a service center forrecycling.



CAUTION: Burn hazard. To reduce the risk of injury, charge only

DeWALT

rechargeable battery packs. Other types of batteries may overheat and burst resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger plugged into the power supply, the charger can be shorted by foreign material. Foreign materials of a conductive nature, such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil or any buildup of metallic particles should be kept away from the charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting toclean.

Wireless Certifications and Safety Information

• This device is CAN ICES-3(B)/NMB-3(B)compliant.

• This device complies with Part 15 of the FCC rules and Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

ʵ This device may not cause harmful interference, and ʵ This device must accept any interference

received, including interference that may cause undesiredoperation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the followingmeasures:

ʵ Reorient or relocate the receivingantenna. ʵ Increase the separation between the equipment

andadaptor.

ʵ Connect the equipment into an outlet on a circuit

different from that to which the adaptor isconnected.

ʵ Consult the dealer or an experienced radio/TV

technician forhelp.

• Changes or modifications to this equipment not expressly approved by the manufacturer could void the user’s authority to operate the device. This Class B digital apparatus complies with Canadian ICES-003.

• Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successfulcommunication.

• To comply with FCC and Industry Canada RF radiation exposure limits for general population, the antenna used for this device must not be co-located or operating in conjunction with any other antenna ortransmitter.

Page 9

ENGLISH

For Bluetooth® Products

• When traveling on airlines, be sure to comply with the airline restrictions on usage of personal electronic devices and Bluetooth®.

• The out of range alert feature has been designed to act as an aid to warn against products getting misplaced or stolen. It is not a securitysystem.

• The connectivity range is up to 100 feet (30.5 meters) depending on environment andlocation.

• The shortwave radio frequency signals of a Bluetooth® device may impair the operation of other electronic and medical devices (such as pacemakers or hearing aids).

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and

trade names are those of their respectiveowners. This product complies with these standards when operated

with a 6 foot (1.8 meters) or shorter extensioncord.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before inserting batterypack.

Fig. C

2. Insert the battery pack

11

into the charger, making sure the battery pack is fully seated in the charger. The red (charging) light will blink continuously indicating that the charging process hasstarted.

3. The completion of charge will be indicated by the red light remaining ON continuously. The battery pack is fully charged and may be used at this time or left in the charger. To remove the battery pack from the charger, push the battery release button

10

on the batterypack.

NOTE: To ensure maximum performance and life of lithiumion battery packs, charge the battery pack fully before firstuse.

Charger Operation

Refer to the indicators below for the charge status of the batterypack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator light will be illuminated during this operation. Once the battery pack has reached an appropriate temperature, the yellow light will turn off and the charger will resume the chargingprocedure.

The compatible charger(s) will not charge a faulty battery pack. The charger will indicate faulty battery pack by refusing to light or by displaying a problem pack or charger blinkpattern.

NOTE: This could also mean a problem with acharger. If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized servicecenter.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery pack has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm battery pack. The battery pack will charge at that slower rate throughout the entire charging cycle and will not return to maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan designed to cool the battery pack. The fan will turn on automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate properly or if ventilation slots are blocked. Do not permit foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection System that will protect the battery pack against overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic Protection System engages. If this occurs, place the lithiumion battery pack on the charger until it is fullycharged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to sit upright on a table or work surface. If wall mounting, locate the charger within reach of an electrical outlet, and away from a corner or other obstructions which may impede air flow. Use the back of the charger as a template for the location of the mounting screws on the wall. Mount the charger securely using drywall screws (purchased separately) at least 1" (25.4 mm) long, with a screw head diameter of 0.28–0.35" (7–9mm), screwed into wood to an optimal depth leaving approximately 7/32" (5.5 mm) of the screw exposed. Align the slots on the back of the charger with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and grease may be removed from the exterior of the charger using

Page 10

ENGLISH

a cloth or soft non-metallic brush. Do not use water or any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when the air temperature is between 65°F and 75°F (18° – 24°C). DO NOT charge the battery pack in an air temperature below +40°F (+4.5°C), or above +104°F (+40°C). This is important and will prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the touch while charging. This is a normal condition, and does not indicate a problem. To facilitate the cooling of the battery pack after use, avoid placing the charger or battery pack in a warm environment such as in a metal shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also charge a partially used pack whenever you desire with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil, or any buildup of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply when there is no battery pack in the cavity. Unplug the charger before attempting toclean.

6. Do not freeze or immerse the charger in water or any otherliquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away from direct sunlight and excess heat orcold.

2. For long storage, it is recommended to store a fully charged battery pack in a cool dry place out of the charger for optimalresults.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will need to be recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS FIG. A



WARNING: Never modify the power tool or any part of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a complete list ofcomponents.

INTENDED USE

Your drill/driver/hammerdrill is designed for professional drilling, screwdriving and percussion drillingapplications.

DO NOT use under wet conditions or in presence of flammable liquids orgases.

Your drill/driver/hammerdrill is a professional power tool. DO NOT let children come into contact with the tool. Supervision is required when inexperienced operators use thistool.

Belt Hook and Bit Clip (Optional Accessories, Fig.A)



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury. Exception— Tool Connect™ functions and mode adjustments require battery to beinstalled.



WARNING: To reduce the risk of serious personal injury, ONLY use the tool's belt hook to hang the tool from a work belt. DO NOT use the belt hook

for tethering or securing the tool to a person or object during use. DO NOT suspend tool overhead or suspend objects from the belthook.



WARNING: To reduce the risk of serious personal injury, ensure the screw holding the belt hook

issecure.



CAUTION: To reduce the risk of personal injury or damage, DO NOT use the belt hook to hang the drill while using as aspotlight.

IMPORTANT: When attaching or replacing the belt hook

7

or bit clip

9

, use only the screw

8

that is provided. Be sure

to securely tighten thescrew. The belt hook

7

and bit clip

9

can be be attached to

either side of the tool using only the screw

8

provided, to accommodate left- or right- handed users. If the hook or bit clip is not desired at all, it can be removed from thetool.

To move belt hook or bit clip, remove the screw

8

that holds it in place then reassemble on the opposite side. Be sure to securely tighten thescrew.

Variable Speed Trigger Switch (Fig.A)

To turn the tool on, squeeze the trigger switch

1

. To turn the tool off, release the trigger switch. Your tool is equipped with a brake. The chuck will stop as soon as the trigger switch is fullyreleased.

NOTE: Continuous use in variable speed range is not recommended. It may damage the switch and should beavoided.

Page 11

ENGLISH

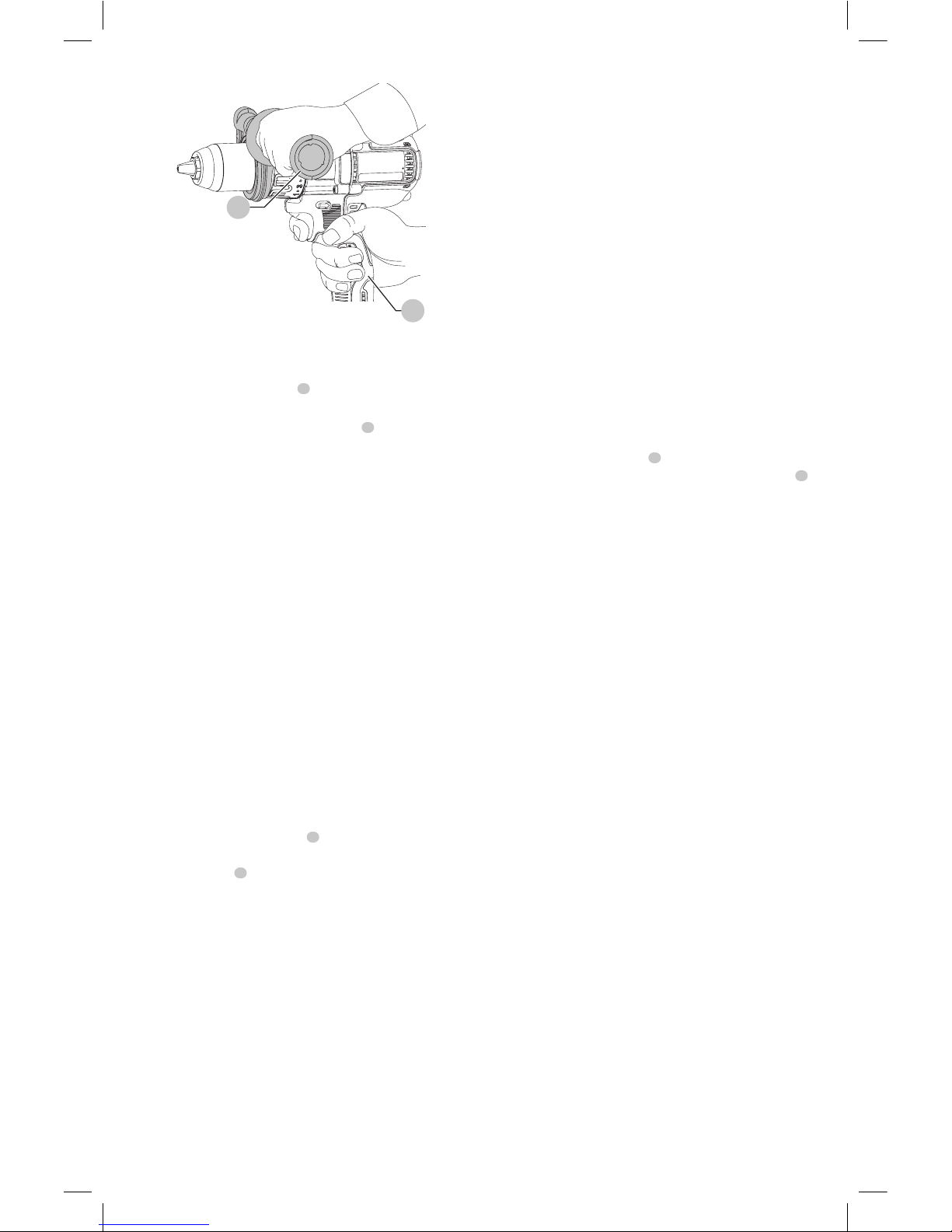

Side Handle (Fig.A)



WARNING: To reduce the risk of personal injury, ALWAYS operate the tool with the side handle

properly installed. Failure to do so may result in the side handle slipping during tool operation and subsequent loss of control. Hold tool with both hands to maximizecontrol.

Side handle

13

clamps to the front of the gear case and may be rotated 360° to permit right- or left-hand use. Side handle must be tightened sufficiently to resist the twisting action of the tool if the accessory binds or stalls. Be sure to grip the side handle at the far end to control the tool during astall.

If model is not equipped with side handle, grip drill with one hand on the handle and one hand on the batterypack.

Forward/Reverse Control Button (Fig.A)

A forward/reverse control button

2

determines the

direction of the tool and also serves as a lock-offbutton. To select forward rotation, release the trigger switch and

depress the for ward/re verse control button on the right side of thetool.

To select reverse, release the trigger switch and depress the forward/reverse control button on the left side of thetool.

The center position of the control button locks the tool in the off position. When changing the position of the control button, be sure the trigger isreleased.

NOTE: The first time the tool is run after changing the direction of rotation, you may hear a click on start up. This is normal and does not indicate aproblem.

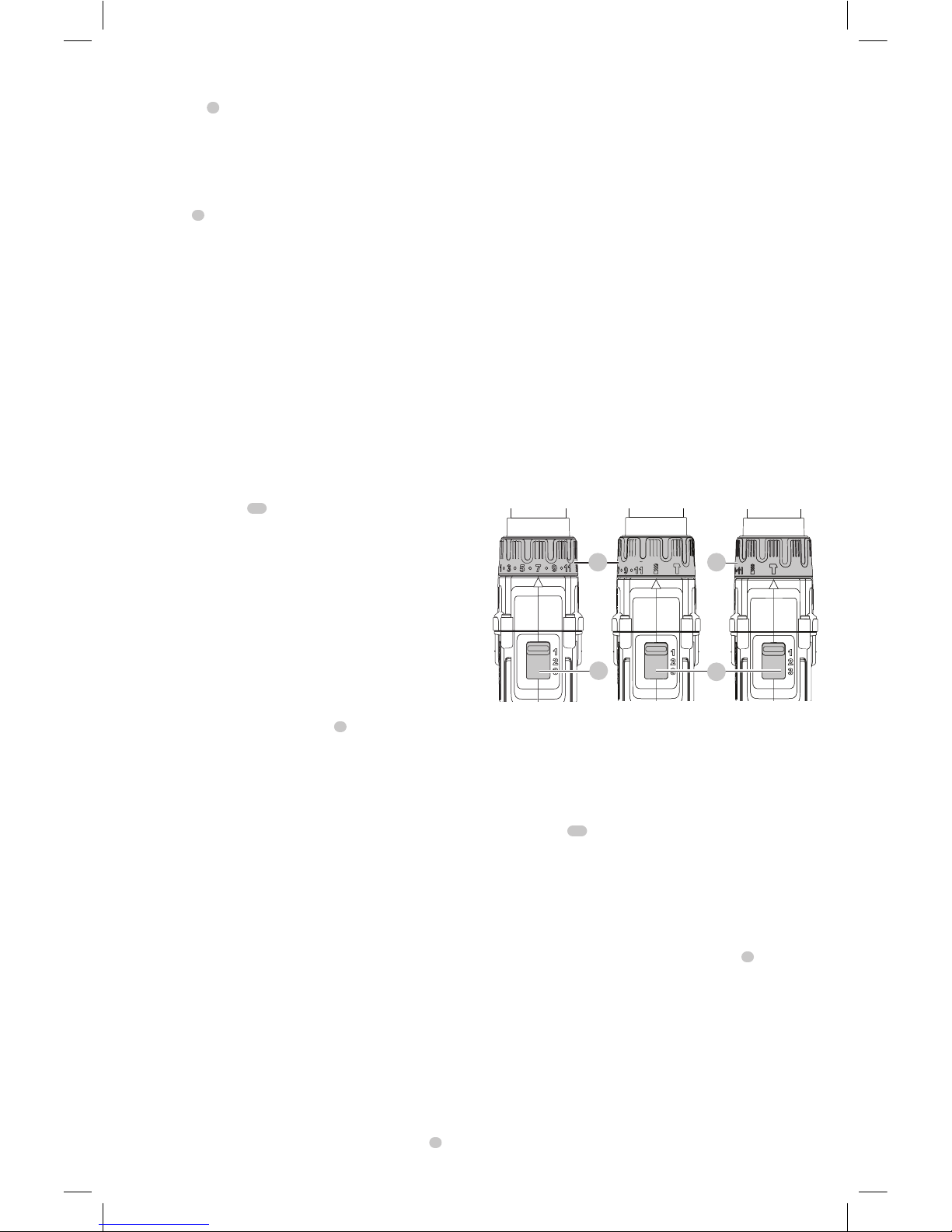

Torque Adjustment (Fig.D–F)

Your tool has an electronic adjustable torque screwdriver system for driving and removing a wide array of fasteners. Circling the torque adjustment collar

3

are numbers, a drill bit symbol and a hammer symbol. These numbers are used to set the clutch to deliver a torque range. The higher the number on the collar, the higher the torque and the larger the fastener that can be driven. To select any of the numbers, rotate until the desired number aligns with thearrow.



WARNING: When the torque adjustment collar is in the drill or hammerdrill positions, the drill will not clutch. The drill may stall if overloaded, causing a suddentwist.

Bind-Up Control®

The DCD997 is equipped with a Bind-Up Control® system. This feature limits the tool output torque in drill position only. If the Bind-Up Control® system activates, the drill torque will drop and the tool will give a buzz sensation. Just release the trigger to restart the drill. The Bind-Up Control® system setting is preset at the factory but can be customized using the Tool Connect™ app. Refer to Mode Selector table for factorypresets.

Fig. D Fig. E Fig. F

Three-Speed Gearing (Fig.D–F, J)



WARNING: Tool Connect™ allows for the speed of the drill to be configured to values lower than the rating on the tool label. If you are unsure of the current configuration, press the mode selector button

(FigJ) to set the tool to the Home setting as described on the label and thismanual.

The three-speed feature of your tool allows you to shift gears for greater versatility. To select speed 1 (highest torque setting), turn the tool off and permit it to stop. Slide the gear shifter

4

all the way forward. Speed 2 (middle torque and speed setting) is in the middle position. Speed 3 (highest speed setting) is to therear.

NOTE: Do not change gears when the tool is running. Always allow the drill to come to a complete stop before changing gears. If you have trouble changing gears, depress and release the trigger switch and tryagain.

Gear speed settings are preset at the factory but can be customized using the Tool Connect™ app. Refer to Mode Selector table for factorypresets.

Worklight (Fig.A)



CAUTION: Do not stare into worklight. Serious eye injury couldresult.

The worklight

5

located on the foot of the tool is activated when the trigger switch is depressed. In the Home setting, when the trigger is released, the worklight will stay illuminated for up to 20 seconds. If the trigger switch remains depressed, the worklight will remain on. These settings can be customized using the Tool Connect™ app. Refer to ModeSelector.

Spotlight Mode

The high setting is the spotlight mode. The spotlight will run for 20 minutes after the trigger switch is released. Two minutes before the spotlight will shut off, it will flash twice and then dim. To avoid the spotlight shutting off, lightly tap the triggerswitch.



WARNING: While using the worklight in medium or spotlight mode, do not stare at the light or place the drill in a position which may cause anyone to stare into the light. Serious eye injury

couldresult.



CAUTION: When using the tool as a spotlight, be sure it is secured on a stable surface where it will not cause a tripping or fallinghazard.

Page 12

ENGLISH



CAUTION: Remove all accessories from the chuck before using the drill as a spotlight. Personal injury or property damage couldresult.

Low Battery Warning

When in spotlight mode and the battery is nearing complete discharge, the spotlight will flash twice and then dim. After two minutes, the battery will be completely discharged and the drill will immediately shut down. At this point, replace with a freshbattery.



WARNING: To reduce the risk of injury, always have a back-up battery or secondary lighting available if the situation warrantsit.

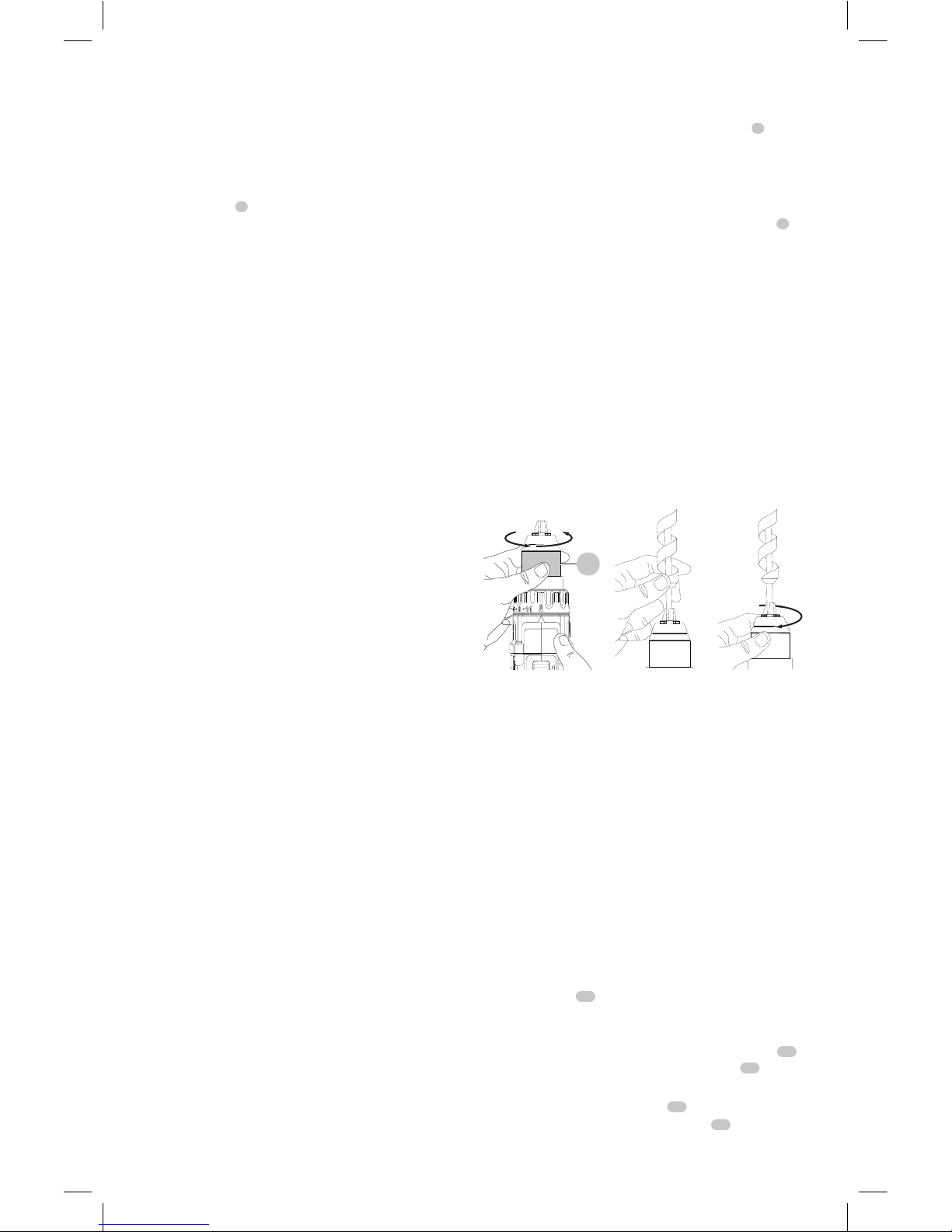

Keyless Single Sleeve Chuck (Fig.G–I)



WARNING: Do not attempt to tighten drill bits (or any other accessory) by gripping the front part of the chuck and turning the tool on. Damage to the chuck and personal injury may result. Always lock off trigger switch and disconnect tool from power source when changingacces sories.



WARNING: Always ensure the bit is secure before starting the tool. A loose bit may eject from tool causing possible personalinjury.

Your tool features a keyless chuck

with one rotating sleeve for one-handed operation of the chuck. To insert a drill bit or other accessory, follow thesesteps.

1. Turn tool off and disconnect tool from powersource.

2. Grasp the black sleeve of the chuck

6

with one hand and use the other hand to secure the tool as shown in FigureG. Rotate the sleeve counterclockwise (as viewed from the front) far enough to accept the desiredaccessory.

3. Insert the accessory about 3/4" (19 mm) into the chuck and tighten securely by rotating the chuck sleeve clockwise with one hand while holding the tool with the other hand. Continue to rotate the chuck sleeve until several ratchet clicks are heard to ensure full grippingpower.

Be sure to tighten chuck with one hand on the chuck sleeve and one hand holding the tool for maximumtightness.

To release the accessory, repeat Steps 1 and 2above.

Fig. H

Fig. I

Fig. G

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury. Exception— Tool Connect™ functions and mode adjustments require battery to beinstalled.

Mode Selector (Fig.A,J)



WARNING: To reduce the risk of injury, remove accessories from the tool chuck before using the modeselector.

Your tool is equipped with a mode selector that allows 3 modes to be customized using the Tool Connect™ app. Home settings are active when the home indicator

15

is lit. The following 4 features can becustomized. For more information, refer to Table 1below.

Once configured, pressing the mode selector button

the foot of the tool will cycle through the modes

If you are unsure of the current configuration, press the mode selector button

to set the tool to the Home

setting (home indicator

is lit).

Fig. J

15 16

Table 1

Customizable Features Home

Factory Presets

Customizable RangeMode 1 Mode 2 Mode 3

Worklight brightness MED OFF MED HIGH OFF-HIGH

Worklight delay off 20 secs 20 secs 20 secs 20 minutes 0–20 minutes

Maximum speed (RPM) in drill mode

Speed 1 Speed 2 Speed 3

450 1300 2000

140–450 400–1300 600–2000

Bind-Up Control® Disabled Disabled Disabled Disabled Disabled/Enabled

Page 13

ENGLISH

DeWALT

Tool Connect™



WARNING: To reduce the risk of injury, remove accessories from the tool chuck before any Tool Connect™interaction.

NOTICE: Always check the tool configuration prior to use. If you are unsure of the current configuration, press the mode button

(Fig. J) to set the tool to the Home setting as described on the label and thismanual.

This tool is capable of connecting with mobile devices that support Bluetooth® Smart (or Bluetooth® 4.0) technology. (To see if your mobile device is compatible, visit: http://

www.bluetooth.com/Pages/Bluetooth-Smart-Devices-List. aspx)

DeWALT

Tool Connect™ is an application for your smart device (such as a smart phone or tablet) that connects the device to your tool to allow you to configure specific tool functions. Refer to ModeSelector.

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks

and trade names are those of their respectiveowners. NOTE: The Tool Connect™ App is governed by separate

terms and conditions available for viewing through the mobileapplication.

Download the

DeWALT

Tool Connect™ applicationat:

• Follow the instructions in the app to create your Tool

Connect™account.

• On the Home screen of the app, select "+ Tool" to begin

the process of adding your tool to theapp.

• To connect your tool with the

DeWALT

Tool Connect™ app, at the appropriate screen, press the mode selector button

for 3–5 seconds, then wait for the tool to connect. The tool can only be connected to one Tool Connect™ account at atime.

• Once the tool has been connected, you can confirm that you would like to register theproduct.

For more information on

WALT Tool Connect™

functionality and features, please call 1–800–4-

DeWALT

(1–800–433–9258), visit www.

DeWALT

.com or view the FAQ page and help screens located inside the mobileapplication.

Coin Cell Battery

Bluetooth® capability is powered by one coin cell battery in your tool, that when necessary, should be replaced by your local

DeWALT

service center. Do not attempt to replace the

coin cell batteryyourself.



WARNING: Danger of explosion if battery is incorrectlyreplaced.



WARNING: DO NOT INGEST BATTERY; CHEMICAL BURN HAZARD. This product contains a coin/

button cell battery. If the coin/button cell battery is swallowed, it can cause severe internal burns in just 2hours and can lead todeath.

• Keep new and used batteries away from children. If the battery compartment does not close securely, stop using the product and keep it away fromchildren.

• If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medicalattention.

• If the coin cell battery contents come into contact with the skin, immediately wash area with mild soap and water. If coin cell battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of an organic solvent and lithiumsalts.

• Do not incinerate or dispose of tool together with household waste material! Tool that has reached the end of its life must be collected separately and returned to an environmentally compatible recyclingfacility.

OPERATION



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury. Exception—Tool Connect™ functions and mode adjustments require battery to beinstalled.

NOTICE: Always check the tool configuration prior to use. If you are unsure of the current configuration, press the mode button

(Fig. J) to set the tool to the Home setting as described on the label and thismanual.

Installing and Removing the Battery Pack (Fig. K)

NOTE: For best results, make sure your battery pack is fullycharged.

To install the battery pack

11

into the tool handle, align the battery pack with the rails inside the tool’s handle and slide it into the handle until the battery pack is firmly seated in the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release button

10

and firmly pull the battery pack out of the tool handle. Insert it into the charger as described in the charger section of thismanual.

Fig. K

Page 14

ENGLISH

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury, ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main handle

and one hand on the side handle

Fig. L

Screwdriving (Fig.D)

1. Select the desired speed/torque range using the gear shifter

4

to match the speed and torque to the

plannedoperation.

2. Turn the torque adjustment collar

3

to the

desiredposition. NOTE: Use the lowest torque setting required to seat the fastener at the desired depth. The lower the number, the lower the torqueoutput.

3. Insert the desired fastener accessory into the chuck as you would any drillbit.

4. Make some practice runs in scrap or on unseen areas of the workpiece to determine the proper position of the torque adjustmentcollar.

5. Always start with lower torque settings, then advance to higher torque settings to avoid damage to the workpiece orfastener.

NOTE: When torque is achieved in screwdriving mode, the unit will automatically shut off with a set of shortpulses.

Drilling (Fig.E)

NOTICE: If drilling thin material, use a wood “backup” block to prevent damage to thematerial.

1. Select the desired speed/torque range using the gear shifter

4

to match the speed and torque to the planned

operation. Turn the collar

3

to the drillsymbol.

2. Use sharp drill bits only. For MASONRY, such as brick, cement, cinder block, etc., use carbide-tipped bits rated for percussiondrilling.

3. Always apply pressure in a straight line with the bit. Use enough pressure to keep drill biting, but do not push hard enough to stall the motor or deflect thebit.

4. Hold tool firmly with both hands to control the twisting action of the drill. If model is not equipped with side

handle, grip drill with one hand on the handle and one hand on the batterypack.



WARNING: Drill may stall if overloaded causing a sudden twist. Always expect the stall. Grip the drill firmly to control the twisting action and avoidinjury.

5. IF DRILL STALLS, it is usually because it is being overloaded or improperly used. RELEASE TRIGGER IMMEDIATELY, remove drill bit from work, and determine cause of stalling. DO NOT depress TRIGGER ON AND OFF IN AN ATTEMPT TO START A STALLED DRILL — THIS CAN DAMAGE THEDRILL.

6. To minimize stalling or breaking through the material, reduce pressure on drill and ease the bit through the last fractional part of thehole.

7. Keep the motor running when pulling the bit back out of a drilled hole. This will help preventjamming.

Hammerdrilling (Fig.F)

1. Select the desired speed/torque range using the gear shifter

4

to match the speed and torque to the planned

operation. Turn the collar

3

to the hammerdrillsymbol.

IMPORTANT: Use carbide-tipped or masonry bits rated for percussion drillingonly.

2. Drill with just enough force on the hammer to keep it from bouncing excessively or "rising" off the bit. Too much force will cause slower drilling speeds, overheating, and a lower drillingrate.

3. Drill straight, keeping the bit at a right angle to the work. Do not exert side pressure on the bit when drillling as this will cause clogging of the bit flutes and a slower drillingspeed.

4. When drilling deep holes, if the hammer speed starts to drop off, pull the bit partially out of the hole with tool still running to help clear debris from thehole.

NOTE: A smooth, even flow of dust from the hole indicates proper drillingrate.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. An

accidental start-up can causeinjury. Exception—Tool Connect™ functions and mode adjustments require battery to beinstalled.

Cleaning



WARNING: Blow dirt and dust out of all air vents with clean, dry air at least once a week. To minimize the risk of eye injury, always wear ANSI Z87.1 approved eye protection when performingthis.



WARNING: Never use solvents or other harsh chemicals for cleaning the non-metallic parts of the tool. These chemicals may weaken the plastic materials used in these parts. Use a cloth dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse any part of the tool into aliquid.

Page 15

ENGLISH

Accessories



WARNING: Since accessories, other than those offered by

DeWALT

, have not been tested with this product, use of such accessories with this tool could be hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with thisproduct.

Recommended accessories for use with your tool are available at extra cost from your local dealer or authorized service center. If you need assistance in locating any accessory, please contact

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286, call 1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Maximum Recommended Capacities

DCD997 WOOD Auger 1–1/4" (32 mm) Paddle 1–1/2" (38 mm) Twist 1/2" (13 mm) Self-feed 2–9/16" (65 mm) Hole saw 4" (100 mm) METAL Twist 1/2" (13 mm) Hole saw 1–3/8" (35 mm) MASONRY Carbide 1/2" (13 mm)

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (including brush inspection and replacement, when applicable) should be performed by a

DeWALT

factory

service center or a

DeWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your registration of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety notification is required under the Federal Consumer SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800433-9258). This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so these limitations may not apply to you. This warranty gives you specific legal rights and you may have other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DeWALT

will maintain the tool and replace worn parts caused by normal use, for free, any time during the first year afterpurchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB204BT, DCB205, DCB206, DCB205BT,

DCB606, DCB609

NOTE: Battery warranty voided if the battery pack is tampered with in any way.

DeWALT

is not responsible for any injury caused by tampering and may prosecute warranty fraud to the fullest extent permitted bylaw.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DeWALT

Power Tool, Laser, or Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country specific warranty information contained in the packaging, call the local company or see website for warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

Page 16

FRANÇAIS

Définitions: symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Détente à vitesse variable

Bouton de commande marche avant/marche arrière

Bague de réglage du couple

Bouton de changement de vitesse

Lampe de travail

Mandrin sans clé

Crochet de ceinture (accessoire en option)

Vis de montage

Range mèche (accessoire en option)

Bouton de libération du bloc-piles

Bloc-piles

Poignée principale

Poignée latérale

Sélecteur de mode

Fig. A

Page 17

FRANÇAIS

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu.

Page 18

FRANÇAIS

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou desbrûlures.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Avertissements de sécurité relatifs au marteau perforateur/perceuse/visseuse

• Pendant l’utilisation d’une perceuse à percussion, porter une protection auditive. L’exposition au bruit

peut causer une perte de l’acuitéauditive.

• Utiliser les poignées auxiliaires fournies avec l’outil. Toute perte de contrôle de l’outil poserait des risques de dommagescorporels.

• Tenir les outils électriques par les surfaces isolées

prévues à cet effet pendant toute utilisation où leur organe de coupe pourrait entrer en contact avec des fils électriques cachés. Tout contact avec un fil sous

tension met les parties métalliques exposées de l’outil sous tension et électrocute l’utilisateur.

• Utiliser des brides de fixation ou tout autre dispositif

de fixation pratique permettant de soutenir et de retenir la pièce sur une plate-forme stable. Tenir la

pièce avec la main ou contre le corps rend la pièce instable et risque de provoquer une perte de maîtrise de l’outil.

• Porter des lunettes de sécurité ou une autre protection oculaire. Le martelage et la perforation peuvent projeter des fragments. Les particules projetées peuvent endommager les yeuxirréversiblement.

• Tenir fermement l’outil en tout temps. Ne pas utiliser l’outil sans le tenir des deux mains. Il est recommandé d’utiliser en tout temps la poignée latérale. Faire fonctionner cet outil d’une seule main risque de provoquer la perte de maîtrise de l’outil. Il peut aussi être dangereux de percer ou de tomber sur des matériaux durs comme une barre d’armature.

• Les accessoires et l’outil peuvent devenir brûlants au toucher pendant l’utilisation. Porter des gants pendant leur utilisation pour effectuer des travaux produisant beaucoup de chaleur comme la perforation à percussion et le perçage desmétaux.

• Ne pas utiliser cet outil pendant des périodes de temps prolongées. Les vibrations causées par la percussion peuvent poser des risques pour les mains ou les bras. Porter des gants pour amortir les vibrations, et pour limiter les risques, faire des pausesfréquentes.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/ MSHA.

Page 19

FRANÇAIS



AVERTISSEMENT: les scies, meules, ponceuses, perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitementchimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/ ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

no ....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

..................... protection oculaire

.....................protection auditive

..................... lire toute la

documentation

...................... Accueil Tool

Connect

BLOCSPILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-après puis suivre la procédure de chargement indiquée. Pour commander un bloc-piles de rechange, s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur

DeWALT

. S’assurer de bien lire toutes les consignes de sécurité avant toute utilisation du chargeur. Consulter le tableau en fin de manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité lesblocs-piles



AVERTISSEMENT : Lire toutes les instructions et toutes les consignes de sécurité propres au blocpiles, au chargeur et à l’outil électrique. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DeWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes pouvant excéder 40°C (104°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour

Page 20

FRANÇAIS

préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut s’enflammer s’il est exposé à des étincelles ou à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocspiles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment de ranger ou transporter le bloc-piles, veiller à protéger ses bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit.

Expédition du bloc-piles

DeWALT

FLEXVOLT

Le bloc-piles DeWALT FLEXVOLTMC possède deux modes:

Utilisation et Expédition. Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par lui-même ou dans un produit DeWALT 20v max*, il fonctionnera comme un bloc-piles de 20v max*. Lorsque le bloc-piles FLEXVOLT

est dans un produit de 60v max* ou 120v max* (deux blocs-piles de 60v max*), il fonctionnera comme un bloc-piles de 60v max*.

Mode Expédition: lorsque le capuchon est inséré sur le bloc-piles FLEXVOLT

, le bloc-piles est en mode Expédition. Les modules de cellules sont électriquement déconnectés du bloc le faisant correspondre à trois blocs-piles d’un wattheure (Wh) inférieur comparé à un bloc-piles de wattheure élevé. Ce passage à trois blocs-piles à un wattheure inférieur peut permettre au bloc-piles d’être exempté de suivre certaines directives d’expédition imposées sur les blocs-piles de wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de wattheures (se reporter à l’exemple). Selon comment le bloc-piles est expédié, l’estimation appropriée de wattheure doit être utilisée pour déterminer les modalités d’expédition lui correspondant. Si le capuchon d’expédition est utilisé, le bloc-piles sera considéré comme 3 blocs-piles au wattheure indiqué pour «Expédition». S’il est expédié sans le capuchon ou dans un outil, le bloc-piles sera considéré comme un seul bloc-piles au wattheure indiqué à côté de «Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer 3x40Wh, ce qui correspond à 3 blocs-piles de 40wattheures chacun. L’utilisation du Wh pourra indiquer 120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DeWALT

possèdent un témoin de charge qui consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-piles en fonction des voyants suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge. Une combinaison des trois

Page 21

FRANÇAIS

voyants Del verts s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’application d’utilisation.

Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-

DeWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par

DeWALT

. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de l’Appel à Recycler® constitue donc une solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DeWALT

et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé

DeWALT

ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler Canada,Inc.

Directives de sécurité importantes propres à tous les chargeurs de piles



• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles rechargeables

DeWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque

Page 22

FRANÇAIS

façon que ce soit. Le ramener dans un centre de réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger le bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y êtrerecyclé.



ATTENTION: risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables

DeWALT

. Tout autre type de piles pourrait exploser et causer des dommages corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien.

Homologation du matériel sans fil et informations sécurité

• Cet appareil est conforme à la norme CAN ICES-3(B)/ NMB-3(B).

• Cet appareil est conforme au paragraphe 15 du règlement du FCC et à la (aux) norme(s) RSS exempté(s) de licence d’Industrie Canada. Son utilisation est sujette aux deux conditions suivantes:

ʵ Ce dispositif ne doit pas causer d’interférences

nuisibles; et

ʵ Ce dispositif doit accepter toute interférence reçue,

y compris toute interférence pouvant causer un fonctionnementindésirable.

Cet équipement a été testé et jugé conforme aux limites propres aux appareils numériques de Classe B, conformément au Paragraphe 15 du règlement du FCC. Ces limites sont

destinées à offrir une protection raisonnable contre les interférences nuisibles d’une installation résidentielle. Cet équipement produit, utilise et peut émaner des ondes radiofréquences qui, s’il n’est pas installé et utilisé conformément aux directives, pourront causer des interférences nuisibles aux communications radio. Cependant, en fonction des installations réalisées, l’absence d’interférences n’est pas garantie. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (ce qui peut être déterminé par la mise sous/hors tension de cet équipement) l’utilisateur est encouragé à tenter de corriger ces interférences en prenant l’une ou plusieurs des mesures suivantes:

ʵ Réorienter l’antenne de réception ou en changer

l’emplacement.

ʵ Augmenter la distance entre l’équipement et le

récepteur.

ʵ Brancher l’équipement à une prise située sur un circuit

différent de celui sur lequel le récepteur est connecté.

ʵ Contacter un revendeur ou consulter un technicien

radio/téléqualifié.

• Tout changement ou toute modification à l’appareil qui ne serait pas expressément approuvé par le fabricant pourra annuler les droits de l’utilisateur à employer cet équipement. Cet appareil numérique de Classe B est conforme aux normes canadiennes ICES-003.

• Conformément aux réglementions d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’avec une antenne dont le type et le gain maximal (ou d’une valeur moindre) sont homologués par Industrie Canada pour cet émetteur. Pour réduire toute interférence radio potentielle pouvant affecter les autres utilisateurs, le type d’antenne et ses gains devraient être choisis de façon à ce que la puissance isotrope rayonnée équivalente ne soit pas supérieure aux limites permettant lacommunication.

• Pour être conforme aux limites d’irradiations RF pour la population en général du FCC et d’Industrie Canada, l'antenne utilisée avec cet appareil ne doit pas être placée ou utilisée conjointement avec tout autre émetteur ou toute autre antenne.

Pour les produits Bluetooth

• Avant de voyager en avion, s’assurer de suivre les restrictions des compagnies aériennes quant à l’utilisation d’appareils électroniques et Bluetooth

personnels.

• La fonctionnalité d’alarme hors plage a été conçue pour servir à aider à alerter en cas de perte ou vol de produits. Ce n’est pas un système de sécurité.

• La plage de connectivité peut aller jusqu’à 30.5 meters (100 pieds) en fonction de l’environnement et des lieux.

• Les signaux de radiofréquences ondes courtes d’un appareil Bluetooth

pourront affecter les opérations d’autres appareils électroniques ou médicaux (comme les stimulateurs cardiaques ou les appareils acoustiques).

REMARQUE: le terme et les logos Bluetooth

sont des marques déposées appartenant à BluetoothMD, SIG, Inc. et toute utilisation de ces marques par

DeWALT

est autorisée par licence. Toute autre marque de commerce et appellation commerciale reste la propriété de leurs propriétairesrespectifs.

Page 23

FRANÇAIS

Ce produit est conforme à ces standards lorsqu’il est utilisé avec un cordon de 1.80 m (6pi) oumoins.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

11

dans le chargeur, en vous assurant qu’il y est correctement calé. Le voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de façon continue. Le bloc-piles est alors complètement rechargé et peut être utilisé ou laissé dans le chargeur. Pour retirer le bloc-piles du chargeur, appuyez sur le bouton de libération du bloc-piles

10

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales et une durée de vie maximale des blocs-piles au lithiumion, recharger pleinement le bloc-piles avant toute utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant jaune restera allumé pendant cette opération. Lorsque le bloc-piles aura repris une température appropriée, le voyant jaune s’éteindra et le chargeur reprendra sa procédure decharge.

Le chargeur ne pourront recharger des blocs-piles défectueux. Le chargeur indiquera qu’un bloc-piles est défectueux en refusant de s’allumer ou en affichant blocpiles ou chargeurdéfectueux.

REMARQUE: cela pourra aussi indiquer un problème avec lechargeur.

Si le problème provient du chargeur, faites vérifier le chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le chaud/ froid

Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles chaud. Le bloc-piles se rechargera à ce rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa vitesse maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne destiné à refroidir le bloc-piles. Le ventilateur se mettra automatiquement en marche chaque fois que le bloc-piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne pas correctement ou si ses fentes d’aération sont bloquées. Protégez systématiquement l’intérieur du chargeur de tout objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système électronique de protection pour protéger les blocs-piles de toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système électronique de protection sera activé. Si c’était le cas, placez le bloc-piles au lithium-ion sur son chargeur jusqu’à ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement le chargeur à l’aide de vis autoforeuses (vendues séparément) d’au moins 25,4mm (1po) de long, et de diamètre de tête de 7-9mm (0,280,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée. Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans lesorifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyantliquide.

Page 24

FRANÇAIS

Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18° à 24°C (65°F à 75°F). NE PAS recharger le bloc-piles à une température inférieure à +4,5°C (+40°F) ou supérieure à +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18° et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autreliquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de toute températureexcessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION FIG. A



AVERTISSEMENT: ne jamais modifier l’outil électrique ni aucun de ses composants, car il y a risques de dommages corporels oumatériels.

Reportez-vous en figureA au début de ce manuel pour obtenir la liste complète descomposants.

USAGE PRÉVU

Votre perceuse/visseuse/perceuse à percussion a été conçue pour le perçage, le perçage à percussion et le vissageprofessionnels.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gazinflammables.

Cette perceuse/visseuse/perceuse à percussion est un outil électrique de professionnels. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté.

Crochet de ceinture et range mèche (Accessoire en option, Fig.A)



AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer le blocpiles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures. Les fonctions Exception-Tool Connect ™ et les réglages de mode requièrent l'installation de labatterie.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, suspendre le crochet de ceinture de l’outil UNIQUEMENT à une ceinture porte-outils. Pendant l’utilisation, NE PAS utiliser le crochet de ceinture pour arrimer

l’outil à une personne ou à un objet. NE PAS suspendre l’outil au-dessus de la tête, ou suspendre des objets au crochet deceinture.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, s’assurer que la vis

maintenant le crochet de ceinture est bienresserrée.



ATTENTION: pour réduire le risque de dommages corporels ou matériels, NE PAS utiliser le crochet de ceinture pour suspendre la perceuse lors de son utilisation en modeprojecteur.

IMPORTANT: pour rattacher ou remplacer le crochet de ceinture

7

ou le range mèche

9

, utiliser systématiquement

la vis

8

fournie à cet effet. S’assurer de resserrer fermement

lavis. Le crochet de ceinture

7

et le range mèche

9

peuvent être rattachés de l’un ou l’autre côté de l’outil à l’aide seulement de la vis

8

fournie, pour accommoder un gaucher ou un droitier. Si vous ne désirez pas utiliser le crochet ou le range mèche, ils peuvent être complètement retirés de l’outil.

Page 25

FRANÇAIS

Pour déplacer le crochet de ceinture ou le range mèche, retirez la vis

8

les maintenant en place puis réassemblez-les sur le côté opposé. Assurez-vous de resserrer fermement lavis.

Gâchette à vitesse variable (Fig.A)

Pour mettre l’outil en marche, appuyez sur l’interrupteur à gâchette

1

. Pour arrêter l’outil, relâchez la gâchette. Votre outil est équipé d’un frein. Le mandrin s’arrêtera dès que la gâchette sera complètementrelâchée.

REMARQUE: l’utilisation continue dans la plage à vitesse variable n’est pas recommandée. Cela pourrait endommager l’interrupteur et devrait êtreévité.

Poignée latérale (Fig.A)



AVERTISSEMENT: pour réduire tout risque de dommages corporels, utiliser SYSTÉMATIQUEMENT l’outil avec sa poignée latérale installée correctement. Tout manquement à cette directive pourrait faire que la poignée latérale glisse pendant l’utilisation de l’outil et entraîner la perte du contrôle de celui-ci. Maintenir l’outil fermement à deux mains pour un contrôlemaximum.

La poignée latérale

13

s’accroche à l’avant du carter d’engrenage et peut effectuer une rotation de 360˚ pour permettre d’être utilisée par un gaucher ou un droitier. La poignée latérale doit être suffisamment resserrée pour résister à toute torsion de l’outil si l’accessoire cale ou se bloque. Assurez-vous de bien saisir la poignée latérale à son extrémité pour conserver le contrôle de l’outil en cas d’arrêtbrutal.

Si le modèle n’est pas équipé d’une poignée latérale, saisir la perceuse une main sur sa poignée et l’autre sur le bloc-piles.

Bouton de marche avant/arrière (Fig.A)

Le bouton de marche avant/arrière

2

détermine la direction du fonctionnement de l’outil et sert aussi de bouton deverrouillage.

Pour choisir la marche avant, relâchez la gâchette puis appuyez sur le bouton marche avant/arrière sur le côté droit de l’outil.

Pour choisir la marche arrière, relâchez la gâchette puis appuyez sur le bouton de marche avant/arrière sur le côté gauche de l’outil.

La position centrale du bouton de commande verrouille l’outil en position d’ARRÊT. Avant de changer la position du bouton de commande, assurez-vous que la gâchette est bienrelâchée.

REMARQUE: lorsque l’outil est remis en marche après un changement de direction, un clic pourra se faire entendre. C’est normal et ne représente nullement une défaillance duproduit.

Bague de réglage de couple/Embrayage électronique (Fig.D–F)

Votre outil est équipé d’un système de tournevis à couple électronique réglable pour serrer ou desserrer une vaste gamme d’attaches. On retrouve, inscrits sur la bague

3

, des

nombres, un symbole de foret et un symbole de marteau. Ces numéros sont utilisés pour régler l’embrayage sur une plage de couple. Plus le numéro sur la bague est élevé, plus le couple est élevé et plus la taille de l’attache peut être grande. Pour choisir l’un des numéros, tournez jusqu’à ce que le numéro désiré soit aligné sur laflèche.



AVERTISSEMENT: lorsque la bague de réglage de couple se trouvera sur la position de perceuse ou de perceuse à percussion, l’embrayage ne fonctionnera pas. La perceuse pourra caler en cas de surcharge et causer une torsionsoudaine.

Bind-Up Control

Le modèle DWD997 est équipé d’un dispositif de contrôle de blocage: Bind-Up Control

. Cette fonctionnalité limite la capacité de couple en position perçage seulement. Si le dispositif Bind-Up Control

est activé, le couple de vissage tombera et l’outil produira comme un bourdonnement. Il suffit de relâcher la gâchette pour redémarrer la perceuse. Le réglage du dispositif Bind-Up Control

est préréglé d’usine, mais peut être personnalisé à l’aide de l’appli Tool ConnectMC. Reportez-vous au tableau Sélecteur de mode pour consulter les réglages d’usine. Fig. D Fig. E Fig. F

Trois vitesses (Fig.D–F, J)



AVERTISSEMENT: Tool ConnectMC permet de configurer la vitesse de la perceuse à des valeurs inférieures à la vitesse nominale mentionnée sur l’étiquette de l’outil. En cas d’incertitude quant à la configuration présente, appuyer sur le sélecteur de mode

(Fig.J) pour régler l’outil sur le paramètre par défaut, comme indiqué sur l’étiquette et dans ce guide d’utilisation.

Pour une polyvalence accrue, la fonction à trois vitesses de votre outil vous permet de changer de vitesse. Pour sélectionner la vitesse 1 (réglage de couple le plus élevé), arrêtez l’outil et laissez-le s’immobiliser complètement. Poussez le bouton de changement de vitesse

4

à fond vers l’avant. La position du milieu représente la vitesse 2 (vitesse et couple moyen). La vitesse 3 (vitesse la plus élevée) est àl’arrière.

REMARQUE: ne pas changer de vitesse alors que l’outil fonctionne. Laisser la perceuse s’arrêter complètement avant de changer de vitesse. Si le changement de vitesse est problématique, appuyez sur la gâchette et relâchez puisréessayez.

Le réglage de la vitesse du train d’engrenage est préréglé d’usine, mais peut être personnalisé à l’aide de l’appli Tool

Page 26

FRANÇAIS

ConnectMC. Reportez-vous au tableau Sélecteur de mode pour consulter les réglages d’usine.

Lampe de travail (Fig. A)



ATTENTION: ne pas fixer des yeux la lampe de travail. Des lésions oculaires graves pourraient

enrésulter.

La lampe de travail

, située sur le pied de l’outil, est activée lorsque la gâchette est activée. Sur le paramètre par défaut, lorsque la gâchette est relâchée, la lampe de travail reste allumée jusqu’à 20 secondes. Tant que l’on continue d’appuyer sur la gâchette, la lampe de travail reste allumée. Les paramètres de la lampe de travail peuvent être personnalisés à l’aide de l’appli Tool ConnectMC. Reportezvous à la section Sélection demode.

Mode projecteur

Le mode le plus lumineux est le mode projecteur. Le mode projecteur est activé pendant 20 minutes après la désactivation de la gâchette. Deux minutes avant que le projecteur s'éteigne, il clignotera deux fois avant de diminuer et de s'éteindre. Pour éviter que le projecteur s'éteigne, taper doucement sur ladétente.



AVERTISSEMENT: éviter de regarder la lumière en face ou de poser la perceuse dans une position susceptible d'éblouir qui que ce soit lors de l'utilisation de la lampe de travail en modes moyen ou projecteur, sous risque de lésions

oculairesgraves.



ATTENTION: lorsque l’outil est utilisé en tant que projecteur, le placer sur une surface stable où il ne pourra ni faire trébucher ni faire chuter quelqu’un.



ATTENTION: retirer tout accessoire du mandrin avant d'utiliser la perceuse en tant que projecteur, sous risque de dommages corporels oumatériels.

Avertissement de faible charge

En mode projecteur, lorsque la pile est sur le point d'être complètement déchargée, le projecteur clignotera deux fois avant de diminuer et de s'éteindre. Deux minutes plus tard, la pile sera complètement déchargée et la perceuse s'arrêtera immédiatement. Il convient alors de remplacer la pile par une pilepleine.



AVERTISSEMENT: pour réduire le risque de blessures, toujours avoir une pile ou un éclairage de secours à disposition si la situation lepermet.

Mandrin automatique à manchon simple (Fig.G–I)



AVERTISSEMENT: ne pas essayer de resserrer ou desserrer les mèches (ou tout autre accessoire) en agrippant la partie avant du mandrin tout en mettant l’outil en marche, pour prévenir tout risque de dommages corporels et matériels. Verrouiller systématiquement la gâchette et déconnecter l’outil du secteur avant de changer toutaccessoire.



AVERTISSEMENT: s’assurer que la mèche est bien serrée avant de mettre l’outil en marche. Une mèche

mal serrée pourrait être éjectée de l’outil et causer des dommagescorporels.

Votre outil est équipé d’un mandrin automatique

vec un manchon rotatif pour utiliser le mandrin à une main. Pour insérer une mèche ou tout autre accessoire, suivez les étapes ci-après.

1. Arrêtez et débranchez l’outil dusecteur.

2. Attrapez d’une main le manchon noir du mandrin

6

et utilisez l’autre main pour maintenir l’outil comme illustré en figureG. Dévissez le manchon vers la gauche (vu de l’avant) juste assez pour accepter l’accessoiredésiré.

3. Insérez l’accessoire d’environ 19mm (3/4po) dans le mandrin et resserrez fermement en vissant le manchon du mandrin vers la droite d’une main tout en maintenant l’outil de l’autre. Continuez de visser le manchon du mandrin jusqu’à ce que plusieurs clics se fassent entendre pour assurer totale tension d’adhérence.

Assurez-vous de resserrez le mandrin une main sur le manchon du mandrin et l’autre maintenant l’outil pour une prisemaximale.

Pour libérer l’accessoire, répétez les étapes 1 et 2 ci-dessus.

Fig. H

Fig. I

Fig. G

ASSEMBLAGE ET AJUSTEMENTS



accidentel peut provoquer desblessures. Exception: les fonctions Tool Connect

et réglages de mode

nécessitent que le bloc-piles soitinstallé.

Sélecteur de mode (Fig.A,J)



AVERTISSEMENT: pour réduire tout risque de dommages corporels, retirer tout accessoire du mandrin de l’outil avant d’utiliser le sélecteur demode.

Votre outil est équipé d’un sélecteur de mode offrant 3 modes qui peuvent être personnalisés à l’aide de l’appli Tool Connect

. Les paramètres par défaut sont actifs lorsque

le voyant Accueil

est allumé. Les 4 fonctionnalités suivantes peuvent être personnalisées. Pour de plus amples renseignements, consultez le Tableau 1 ci-dessous.

Une fois configurés, appuyez sur le sélecteur de mode

sur le pied de l’outil pour faire défiler les modes

En cas d’incertitude quant à la configuration présente, appuyez sur le sélecteur de mode

pour régler l’outil sur

le paramètre par défaut (le voyant Accueil

s’allumera).

Page 27

FRANÇAIS

Fig. J

15 16

DeWALT

Tool Connect



AVERTISSEMENT: pour réduire tout risque de

dommages corporels, retirer tout accessoire du mandrin de l’outil avant toute interaction avec ToolConnectMC.

AVIS: vérifier systématiquement la configuration de l’outil avant utilisation. En cas d’incertitude quant à la configuration présente, appuyer sur le sélecteur de mode

(Fig.J) pour régler l’outil sur le paramètre par défaut, comme indiqué sur l’étiquette et dans ce guide d’utilisation.

Cet outil peut être connecté à un appareil mobile supportant la technologie Bluetooth

Smart (ou BluetoothMD 4,0). (Pour vérifier si votre appareil mobile est compatible, veuillez visiter: http://www.bluetooth.com/

Pages/Bluetooth-Smart-Devices-List.aspx.)

DeWALT

Tool ConnectMD est une application pour appareil intelligent (téléphone intelligent ou tablette) qui le connecte à votre outil pour vous permettre de configurer certaines fonctions de l’outil. Reportez-vous à la section Sélection demode.

REMARQUE: le terme et les logos Bluetooth

sont

des marques déposées appartenant à Bluetooth

SIG,

Inc. et toute utilisation de ces marques par

DeWALT

est faite sous licence. Toute autre marque de commerce et appellation commerciale reste la propriété de leurs propriétairesrespectifs.

REMARQUE: l’application Tool Connect

est régie par ses conditions générales propres mises à votre disposition sur l’applicationmobile.

Téléchargez l’application

DeWALT

Tool ConnectMC à

• Suivez les instructions de l’application pour créer votre compte ToolConnectMC.

• Sur l’écran d’Accueil de l’appli, choisissez «+ Outil» pour commencer le processus d’ajouter votre outil sur l’appli.

• Pour connecter votre outil à l’appli

DeWALT

Tool

Connect

, sur l’écran approprié, appuyez sur le

sélecteur de mode

3 à 5secondes, puis attendez que l’outil se connecte. L’outil ne peut être connecté qu’à un seul compte Tool ConnectMC à lafois.

• Une fois l’outil connecté, vous pourrez confirmer que vous voulez enregistrer leproduit.

Pour plus d’informations sur les caractéristiques et fonctionnalités de

DeWALT

Tool ConnectMC, veuillez appeler

le 1-800-4-

DeWALT

(1-800-433-9258), visiter www.dewalt.

com ou afficher les écrans de la page FAQ ou d’aide dans

l’applicationmobile.

Pile bouton

La fonctionnalité BluetoothMD est alimentée dans votre outil par une pile bouton, qui le cas échéant, doit être remplacée chez votre centre de réparation

DeWALT

local. Ne cherchez

pas à la remplacer vous-même.



AVERTISSEMENT: si la pile est installée

incorrectement, il y aura danger d’explosion.



AVERTISSEMENT: NE PAS INGÉRER LA PILE, IL Y A RISQUES DE BRÛLURES PAR PRODUIT CHIMIQUE. Ce produit contient une pile bouton.

Si la pile bouton est avalée, elle pourra causer des brûlures internes en seulement 2 heures qui pourront êtrefatales.

• Maintenir les piles neuves et usagées hors de la portée des enfants. Si le compartiment des piles ne se verrouille plus, arrêter l’utilisation du produit et le maintenir hors de la portée desenfants.

• Si l’on pense qu’une pile a été avalée ou placée dans n’importe quelle partie interne du corps, consulter immédiatement unmédecin.

• En cas de contact du contenu de la pile bouton avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire avec le liquide de la pile bouton, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un solvant organique et de sels delithium.

• Ne pas incinérer ou jeter l’outil avec les déchets ménagers! Les outils en fin de vie doivent être

Tableau 1

Fonctionnalité personnalisable Accueil

Réglages d'usine

Plage personnalisableMode 1 Mode 2 Mode 3

Intensité de la lampe de travail

MOY ARRÊT MOY HAUTE ARRÊT-HTE

Délai av. arrêt 20 sec 20 sec 20 sec 20 min 0–20 min

Vitesse maximum (tr/min) en mode Perceuse

Vitesse 1 Vitesse 2 Vitesse 3

450 1300 2000

140–450 400–1300 600–2000

Bind-Up Control

Désactivé Désactivé Désactivé Désactivé Désactivé/Activé

Page 28

FRANÇAIS

rassemblés séparément et apportés dans un centre de recyclage respectueux de l’environnement.

UTILISATION



accidentel peut provoquer desblessures. Exception: les fonctions Tool Connect

et réglages de mode

nécessitent que le bloc-piles soitinstallé. AVIS: vérifier systématiquement la configuration de

l’outil avant utilisation. En cas d’incertitude quant à la configuration présente, appuyer sur le sélecteur de mode

(Fig.J) pour régler l’outil sur le paramètre par défaut, comme indiqué sur l’étiquette et dans ce guide d’utilisation..

Installation et retrait du bloc-piles (Fig.K)

REMARQUE: pour des résultats optimums, s’assurer que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

11

dans la poignée de l’outil, alignez le bloc-piles sur les rails dans la poignée de l’outil et faites-le glisser fermement en place puis vérifiez qu’il ne s’en détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération

10

et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de cemanuel.

Fig. K

Position correcte des mains (Fig. L)



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque de dommages corporels graves, maintenir SYSTÉMATIQUEMENT l’outil fermement pour anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la poignée principale

, et l’autre sur la poignée latérale

Fig. L

Mode visseuse (Fig.D)

1. Sélectionnez la vitesse/le couple désiré en utilisant le bouton de changement de vitesse

4

pour faire

correspondre la vitesse et le couple à l’utilisationdésirée.

2. Tournez la bague de réglage de couple

3

sur la

positiondésirée. REMARQUE: utilisez le paramètre de couple le plus bas pour ajuster la vis à la profondeur désirée. Plus le numéro est petit, plus le couple estbas.

3. Insérer l’accessoire de fixation désiré dans le mandrin, comme pour un foretquelconque.

4. Faites quelques essais sur un rebut ou un endroit invisible de la pièce à travailler pour déterminer la position correcte de la bague de réglage decouple.

5. Pour éviter d’endommager la pièce ou l’attache, toujours amorcer le perçage à un couple plus faible puis progresser vers un couple plusélevé.

REMARQUE: lorsque le couple est atteint en mode vissage, l’appareil s’arrêtera automatiquement après une série de courts à-coups.

Perçage (Fig.E)

AVIS : en cas de perçage dans un matériau fin, utiliser un bloc de bois à l’endos de la pièce pour éviter d’endommager cettedernière.

1. Sélectionnez la vitesse/le couple désiré en utilisant le bouton de changement de vitesse

4

pour faire correspondre la vitesse et le couple à l’utilisation désirée. Tournez le collier

3

sur le symbole deperçage.

2. N’utiliser que des forets bien aiguisés. Pour la MAÇONNERIE, par exemple les briques, le ciment, les blocs de béton, etc., utiliser des mèches à pointe carburée pour perçage àpercussion.

3. Toujours exercer une pression en ligne droite par rapport à l’embout. Exercer suffisamment de pression pour faire mordre le foret, mais ne pas trop appuyer pour éviter de bloquer le moteur ou de faire dévier leforet.

4. Tenir l’outil fermement des deux mains pour maîtriser le pivotement de la perceuse. Si le modèle ne comporte pas de poignée latérale, saisir la poignée de la perceuse avec une main et placer l’autre sur le bloc-piles.



AVERTISSEMENT: la perceuse est susceptible de se bloquer, en fonction d’une surcharge, produisant

Page 29

FRANÇAIS

ainsi une rotation brusque. Il faut toujours prévoir l’éventualité d’un blocage. Empoigner fermement la perceuse pour maîtriser sa rotation et ainsi éviter desblessures.

5. SI LA PERCEUSE SE BLOQUE, le problème est généralement attribuable à une surcharge ou une mauvaise utilisation. RELÂCHER IMMÉDIATEMENT LA DÉTENTE, retirer le foret du trou percé et déterminer la cause du blocage. NE PAS APPUYER DE FAÇON RÉPÉTÉE SUR LA DÉTENTE POUR TENTER DE DÉMARRER UNE PERCEUSE BLOQUÉE, CAR CETTE PRATIQUE PEUT ENDOMMAGER L’OUTIL

6. Pour éviter les blocages ou un bris lors de la réalisation d’un perçage, réduire la pression sur la perceuse et percer en douceur la dernière partie dutrou.

7. Faire tourner la perceuse pour retirer le foret du trou percé. Cette pratique empêche le foret de secoincer.

Perçage à percussion (Fig.F)

1. Sélectionnez la vitesse/le couple désiré en utilisant le bouton de changement de vitesse

4

pour faire correspondre la vitesse et le couple à l’utilisation désirée. Tourner la bague

3

sur le symbole du

marteauperforateur. IMPORTANT: utiliser les mèches à pointe de carbure ou à maçonnerie pour le perçage à percussionuniquement.

2. Exercer juste assez de pression sur le marteau pour l’empêcher de rebondir excessivement ou pour éviter que le foret ne se « soulève » au-dessus de la surface à percer. Une trop grande pression réduira la vitesse de l’outil, en diminuera le rendement et provoquera unesurchauffe.

3. Maintenir l’outil bien droit, en s’assurant que le foret est à angle droit avec la surface à percer. Ne pas exercer de pression latérale sur le foret en cours de perçage. En effet, cette pratique bouchera les cannelures du foret et diminuera le régime de l’outil.

4. Lors du perçage de trous profonds, si la vitesse du marteau commence à chuter, retirer partiellement le foret du trou avec le moteur toujours en marche pour dégager les débris dutrou.

REMARQUE : une évacuation continue de poussière, par le trou, indiquera que votre vitesse de perçage estadéquate.

MAINTENANCE



accidentel peut provoquer desblessures. Exception: les fonctions Tool Connect

et réglages de mode

nécessitent que le bloc-piles soitinstallé.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres que ceux offerts par

DeWALT

n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec

DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-

DeWALT

) ou visiter

notre site Web : www.dewalt.com.

Capacités maximales recommandées

DCD997 BOIS À bois 32 mm (1–1/4 po) Palette 38 mm (1–1/2 po) Hélicoïdale 13 mm (1/2 po) Alimentation automatique 65 mm (2–9/16 po) Scie-cloche 100 mm (4 po) MÉTAL Hélicoïdale 13 mm (1/2 po) Scie-cloche 35 mm (1–3/8 po) MAÇONNERIE Au carbure 13 mm (1/2 po)

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votreprodui:

Page 30

FRANÇAIS

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre. CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE OU INDIRECT. Certains états n’autorisent aucune limitation quant à la durée d’une garantie implicite ni aucune exclusion ou limitation de garantie contre tout préjudice accessoire ou indirect, aussi il se peut que ces exclusions ne vous soient pas applicables. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un territoire àl’autre.

En plus de la présente garantie, les outils

DeWALT

sont couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DeWALT

entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES

DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES

DeWALT

DCB200, DCB204, DCB204BT, DCB205, DCB206, DCB205BT,

DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit.

DeWALT

ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

Page 31

ESPAÑOL



¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Interruptor de gatillo de velocidad variable

Botón de control de avance/retroceso

Cuello de ajuste de torsión

Palanca de cambio de marcha

Luz de trabajo

Portaherramientas sin llave

Gancho para cinturón (accesorio opcional)

Tornillo de montaje

Sujetador para brocas (accesorio opcional)

Botón de liberación de la batería

Paquete de baterías

Mango principal

Mango lateral

Botón selector de modalidad

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

Fig. A

Page 32

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura.

Page 33

ESPAÑOL

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa.

5) Uso y Mantenimiento de la Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Advertencias de seguridad para taladros, destornilladores y taladros percutores

• Póngase protectores para el oído con taladros de impacto. La exposición al ruido puede causar

pérdidaauditiva.

• Use los mangos auxiliares suministrados con la herramienta. Perder el control de la herramienta podría causar lesionescorporales.

• Sostenga las herramientas eléctricas por superficies

de empuñadura aisladas cuando realice una operación en la cual la herramienta para cortar pudiera entrar en contacto con instalaciones eléctricas ocultas. El contacto con un cable bajo tensión

hará que las partes metálicas expuestas de la herramienta tengan "corriente eléctrica" y provocará una descarga eléctrica aloperador.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo en una plataforma estable. Sostener el trabajo con la mano

o contra el cuerpo no brinda la estabilidad requerida y puede llevar a la pérdida delcontrol.

• Use lentes de seguridad u otra protección similar para los ojos. Al martillar o taladrar se producen astillas. Las partículas volátiles pueden provocar lesiones ocularespermanentes.

• Sujete la herramienta firmemente en todo

momento. No intente hacer funcionar esta herramienta sin sostenerla con ambas manos. Se

recomienda utilizar el mango lateral en todo momento. Si intenta hacerla funcionar con una sola mano, podría perder el control de la herramienta. También podría ser peligroso perforar o encontrar materiales duros, como barras derefuerzo.

• Los accesorios y la herramienta pueden calentarse durante la operación. Use guantes si realizará aplicaciones que generan calor, como el taladrado con el percusor y el taladrado demetales.

• No opere esta herramienta durante períodos largos de tiempo. La vibración provocada por la acción de percusión puede ser peligrosa para sus manos y brazos. Utilice guantes para mayor amortiguación y descanse con frecuencia para limitar el riesgo deexposición.

Page 34

ESPAÑOL

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden colocarse paradas sobre el paquete de baterías, pero pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

no ....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

..................... protección ocular

.....................protección auditiva

..................... lea toda la

documentación

...................... Inicio de Tool

Connect™

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica. Antes de utilizar la batería y el cargador, lea las siguientes instrucciones de seguridad y luego siga los procedimientos de carga indicados. Cuando pida baterías de repuesto, no olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DeWALT

. Lea todas las instrucciones de seguridad antes de usar el cargador. Consulte la tabla al final de este manual para información sobre compatibilidad entre cargadores ybaterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones para la batería, el cargador y la herramienta eléctrica. No seguir las advertencias y las instrucciones puede provocar una descarga eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

Page 35

ESPAÑOL

en ninguna forma para que entre en un cargador no compatible, pues puede producir una ruptura en la unidad de batería y causar lesiones corporales graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores designados por

DeWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar o superar los 40°C (104 °F), tales como cobertizos o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en la herramienta con el interruptor de gatillo en posición encendida fija. Nunca use cinta adhesiva para mantener el interruptor de gatillo en posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté completamente dañada o descargada. La unidad de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se requiere de asistencia médica, el electrolito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable si se expone a chispas ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja exterior de la unidad de batería se triza o daña, no la introduzca en el cargador. No triture, deje caer o dañe la unidad de batería. No use una unidad de batería o un cargador que haya sido golpeado, dejado caer, atropellado o dañado en cualquier forma (por ejemplo, perforado por un clavo, golpeado con un martillo, pisado). Lleve sus unidades de batería dañadas al centro de servicio para que seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde o transporte la batería de forma que los terminarles expuestos de la misma puedan estar en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc., junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios si sus terminales inadvertidamente entran en contacto con materiales conductores como llaves, monedas, herramientas manuales y otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de EE.UU. prohíbe transportar baterías comercialmente o en aviones en el equipaje de mano A MENOS que estén debidamente protegidas contra cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que sus terminales estén protegidos y debidamente aislados de los materiales que pudieran entrar en contacto con ellos y provocar uncortocircuito.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DeWALT

La batería FLEXVOLT™ de

DeWALT

tiene dos modalidades:

Uso y transporte. Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DeWALT

de 20 V Máx* funcionará como una batería de 20 V Máx*. Cuando la batería FLEXVOLT™ está en un producto de 60 V Máx* o 120 V Máx* (dos baterías de 60 V Máx*), funcionará como una batería de 60V Máx*.

Modalidad de transporte: Cuando la batería FLEXVOLT™ tiene puesta la tapa, la batería está en modalidad de transporte. Cadenas de celdas están desconectadas eléctricamente dentro de la unidad de batería, lo que resulta en tres baterías con una capacidad nominal de vatios hora (Wh) inferior comparada con una batería con una capacidad nominal de vatios hora superior. Esta mayor cantidad de tres baterías con una capacidad nominal de vatios-hora menor puede hacer que la unidad de batería quede exenta de ciertos reglamentos de transporte que se imponen a las baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales de vatios-hora (ver el ejemplo). Dependiendo de cómo se transporta la batería, debe usarse la capacidad nominal vatios-hora apropiada para determinar los requisitos de transporte aplicables. Si se utiliza la tapa de transporte, la unidad de batería será considerada tres baterías con la capacidad nominal de vatios-hora indicada para «Transporte». Si se transporta sin la tapa o en una herramienta, la unidad de batería será considerada una batería con la capacidad nominal de vatios-hora indicada al lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40 vatios-hora cada una. La capacidad nominal de Wh de Uso puede indicar 120 Wh (se implica 1 batería).

Page 36

ESPAÑOL

Unidades de Batería con Indicador de Carga (Fig. B)

Algunas unidades de batería

DeWALT

incluyen un indicador de carga que consiste de tres luces LED verdes que indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles aproximados de carga que quedan en la batería según los indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el botón del indicador. Se iluminará una combinación de las tres luces LED verdes, que indicará el nivel de carga que queda. Cuando el nivel de carga está por debajo del nivel útil, el indicador no se iluminará, y la batería deberárecargarse.

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador de la carga de la unidad de batería. No indica el nivel de funcionalidad de la herramienta y puede variar de acuerdo a las piezas del producto, la temperatura y la aplicación que el usuario ledé.

Para mayor información sobre unidades de batería con indicadores de carga, por favor llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio Web: www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery Recycling Corporation) en las baterías (ounidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su vida de servicio ya ha sido pagado por

DeWALT

. En algunas áreas, es ilegal depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa Call 2 Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DeWALT

y otros usuarios de baterías, han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por

DeWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2 Recycle,Inc.

Instrucciones Importantes de Seguridad Para Todos los Cargadores de Baterías



• NO intente cargar la unidad de batería con otros cargadores que no sean los descritos en este manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías recargables

DeWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el cargador. De esta forma se reduce el riesgo de daño al enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien tropiece con él o ser expuesto a otro tipo de daños ydesgastes.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será elcable.

Page 37

ESPAÑOL

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) 240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12 10 12 16 16 14 12 12 16 14 12 Not Recommended

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la cajaprotectora.

• No opere el cargador si su cable o enchufe estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en el cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja la unidad de batería en líquido de ningún tipo ni permita que se introduzca ningún tipo de líquido a la unidad de batería. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, sólo cargue unidades de batería recargables marca

DeWALT

. Otros tipos de batería podrían sobrecalentarse y reventar lo que podría resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, el cargador puede hacer cortocircuito si entra en contacto con algún material ajeno. Los materiales ajenos de naturaleza conductora, como el polvo de esmerilado, las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentarlimpiarlo.

Certificaciones inalámbricas e información de seguridad

• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).

• Este dispositivo cumple con la Sección 15 de las normas de la Comisión Federal de Comunicaciones (FCC) y las normas RSS de exención de licencia del Ministerio de Industria de Canadá. Su funcionamiento está sujeto a las dos siguientes condiciones:

ʵ Este dispositivo no puede causar interferencia dañina,

ʵ Este dispositivo debe aceptar cualquier interferencia

que reciba, incluyendo aquella interferencia que podría producir un funcionamiento no deseado.

Este equipo ha sido probado y se ha demostrado que cumple con los límites establecidos para dispositivos digitales de Clase B, de conformidad con la Sección 15 de las Normas de la FCC. Estos límites están diseñados para ofrecer un nivel razonable de protección contra la interferencia dañina en instalaciones residenciales. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones proporcionadas, puede producir una interferencia dañina a la comunicación radial. Sin embargo, no existen garantías de que no ocurra interferencia alguna en una instalación en particular. Si este equipo produce interferencia dañina a la recepción radial o de televisión, lo que puede determinarse al apagar y volver a encender el equipo, se pide al usuario que corrija la interferencia implementando una o más de las siguientesmedidas:

ʵ Cambie la orientación o el lugar donde esté ubicada

la antena receptora. ʵ Aumente el espacio que separa al equipo del receptor. ʵ Conecte el equipo a una toma de corriente que esté en

un circuito diferente al circuito al que esté conectado

el receptor. ʵ Consulte con el distribuidor o con un técnico de radio

y televisión con experiencia que pueda ayudarle.

• Los cambios o modificaciones que no estén aprobados expresamente por el fabricante podrían anular la autorización del usuario para utilizar el dispositivo. Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

• Según el reglamento del Ministerio de Industria de Canadá, este transmisor de radio puede funcionar solamente con una antena del tipo y de la máxima (o menor) ganancia aprobados para el transmisor por el Ministerio de Industria de Canadá. Para reducir la posible interferencia radioeléctrica a otros usuarios, el tipo de antena y su ganancia deberían elegirse de manera que la potencia isotrópica radiada equivalente (p.i.r.e.) no sea mayor que la necesaria para una comunicaciónsatisfactoria.

Page 38

ESPAÑOL

• Para cumplir con los límites de exposición a radiación de radiofrecuencia establecidos por la FCC y el Ministerio de Industria de Canadá para la población general, la antena utilizada para este dispositivo no debe ser coubicada ni funcionar junto con cualquier otra antena otransmisor.

Para productos con Bluetooth®

• Al viajar en avión, asegúrese de cumplir con las restricciones de las líneas aéreas acerca del uso de dispositivos electrónicos personales y Bluetooth®.

• La función de alerta de fuera de alcance ha sido diseñada para servir de ayuda para evitar la pérdida o robo de productos. No es un sistema de seguridad.

• El rango de conectividad es de hasta 30.5 m (100 pies) dependiendo del entorno y la ubicación.

• Las señales de radiofrecuencia de onda corta de un dispositivo Bluetooth® pueden afectar el funcionamiento de otros dispositivos médicos y electrónicos (como marcapasos o audífonos).

NOTA: La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y todo uso de dichas marcas por

DeWALT

se hace bajo licencia. Otras marca y nombres comerciales son de sus respectivospropietarios.

Este producto cumple con estas normas cuando se pone en funcionamiento con un alargador de 1.82 m (6 pies) o máscorto.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada antes de introducir labatería.

Fig. C

2. Inserte la batería

11

en el cargador, comprobando esté bien fija. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente cuando se haya completado el proceso de carga. La batería estará entonces completamente cargada y podrá ser utilizada de inmediato o dejarse en el cargador. Para sacar la batería del cargador, presione el botón de liberación

10

de labatería.

NOTA: Para asegurar el máximo rendimiento y vida útil de las baterías de iones de litio, cargue la batería completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado de carga de labatería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta operación. Una vez que la batería haya llegado a una temperatura apropiada, la luz amarilla se apagará y el cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El cargador indicará que la unidad de batería es defectuosa al no iluminarse o al indicar que existe un problema con la unidad o elcargador.

NOTA: Esto también puede significar que hay un problema con elcargador.

Si el cargador indica un problema, lleve el cargador y la batería a un centro de servicio autorizado para que sean sometidos apruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por batería caliente/fría y suspende la carga hasta que la batería alcanza una temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga de la batería. Esta función garantiza la máxima duración de labatería.

Una batería fría se carga más lentamente que una batería caliente. La batería se cargará a ese ritmo más lento durante todo el ciclo de carga y no volverá a cargarse a la velocidad de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador interno diseñado para enfriar la batería. El ventilador se encenderá automáticamente cuando la batería tenga queenfriarse.

No opere nunca el cargador si el ventilador no funciona adecuadamente o si las ranuras de ventilación están obstruidas. No permita que entren objetos extraños dentro delcargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están diseñadas con un Sistema de protección electrónico que protegerá la batería contra la sobrecarga, el sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema de protección electrónico se activa. Si esto ocurre, coloque la batería de iones de litio en el cargador hasta que esté totalmentecargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la pared o colocarse en posición vertical sobre una mesa o superficie de trabajo. Si lo monta en la pared, coloque el

Page 39

ESPAÑOL

cargador al alcance de una toma de corriente eléctrica y alejado de las esquinas u otras obstrucciones que puedan impedir el flujo de aire. Utilice la parte de atrás del cargador como plantilla para la ubicación de los tornillos de montaje en la pared. Monte el cargador firmemente utilizando tornillos para muro seco (comprados por separado) de un mínimo de 25,4 mm (1") de largo, con una cabeza de un diámetro de 7-9 mm (0,28–0,35"), atornillados en madera hasta una profundidad óptima dejando el tornillo expuesto aproximadamente 5,5 mm (7/32"). Alinee las ranuras en la parte trasera del cargador con los tornillos expuestos e introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Para limpiar la suciedad y grasa del exterior del cargador puede usarse un paño o cepillo suave no metálico. No use agua ni solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento si la unidad de batería se carga a una temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO cargue la unidad de batería a una temperatura ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C (+104 °F). Esto es importante y evitará causar daños graves a labatería.

2. Puede que el cargador y la unidad de batería se calienten ligeramente durante el proceso de carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar cálido, como un cobertizo metálico o un remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando no sea capaz de producir suficiente potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de batería que haya sido usada parcialmente cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales como, pero sin limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier otrolíquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, lejos de la luz solar directa y del exceso de calor ofrío.

2. Para resultados óptimos durante tiempos prolongados de almacenamiento, se recomienda almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera delcargador.

NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad de batería deberá recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES FIG. A



ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para obtener una lista completa de loscomponentes.

USO DEBIDO

Su taladro/destornillador/taladro percutor está diseñado para aplicaciones profesionales de taladrado, atornillado y taladrado depercusión.

NO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gasesinflamables.

Su taladro/destornillador/taladro percutor es una herramienta eléctricaprofesional.

NO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá sersupervisado.

Gancho para cinturón y gancho para brocas (accesorio opcional, Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y quite el paquete de baterías antes de realizar ajustes o quitar/instalar aditamentos o accesorios.

Un arranque accidental puede ocasionarlesiones. Excepción— Para las funciones y los ajustes de modalidad de Tool Connect™ es necesario que esté instalada labatería.



ADVERTENCIA: Para reducir el riesgo de lesiones graves, SOLO use el gancho para cinturón de la herramienta para colgar la herramienta de un cinturón de trabajo. NO use el gancho para

cinturón para colgar o sujetar la herramienta a una persona u objeto durante el uso. NO suspenda la

Page 40

ESPAÑOL

herramienta de objetos en altura ni suspenda objetos del gancho paracinturón.



ADVERTENCIA: Para reducir el riesgo de lesiones graves, asegúrese de que el tornillo que sujeta el

gancho para cinturón estéfirme.



ATENCIÓN: Para reducir el riesgo de lesiones o daños, NO use el gancho para cinturón para colgar el taladro mientas lo usa como luz deenfoque.

IMPORTANTE: Cuando enganche o cambie el gancho para cinturón

7

o el gancho para brocas

9

, utilice sólo el tornillo

8

que viene incluido. Asegúrese de ajustar bien eltornillo.

El gancho para cinturón

7

y el gancho para brocas

9

pueden ponerse en cualquiera de los dos lados de la herramienta con el tornillo

8

incluido, para usuarios diestros o siniestros. Si nunca va a necesitar el gancho o el gancho para brocas, puede extraerlos de laherramienta.

Para mover el gancho para cinturón o el gancho para brocas, quite el tornillo

8

que lo sostiene en su lugar, luego vuelva a ensamblarlo en el otro lado de la herramienta. Asegúrese de ajustar bien eltornillo.

Interruptor tipo gatillo de velocidad variable (Fig.A)

Para encender la herramienta, apriete el interruptor tipo gatillo

1

. Para apagar la herramienta, suelte el interruptor tipo gatillo. Su herramienta viene equipada con un freno. El mandril se detendrá apenas se suelte totalmente el interruptor tipogatillo.

NOTA: No se recomienda variar continuamente la velocidad de la herramienta. Podría dañar el interruptor y se deberíaevitarse.

Mango lateral (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones corporales, SIEMPRE opere la herramienta con el mango lateral debidamente instalado y ajustado. El incumplimiento con lo anterior podría resultar en que el mango lateral se suelte durante la operación de la herramienta y que el operador pierda el control como consecuencia. Sostenga la herramienta con ambas manos para maximizarcontrol.

El mango lateral

13

se prende de la parte de adelante de la caja de engranaje y puede ser rotado 360 grados para permitir su uso con la mano derecha o izquierda. El mango lateral debe ser ajustado de modo que resista la acción de torsión de la herramienta si el accesorio se traba o estanca. Asegúrese de tomar el mango lateral del extremo para controlar la herramienta si seestanca.

Si el modelo no viene equipado con un mango lateral, tome el taladro con una mano en el mango y la otra en la unidad dealimentación.

Botón de control de avance y reversa (Fig.A)

El botón de control de avance y reversa

2

determina la dirección de la herramienta y también sirve como botón debloqueo.

Para seleccionar la rotación hacia delante, suelte el interruptor tipo gatillo y apriete el botón de control de avance y reversa, situado en el lado derecho de laherramienta.

Para seleccionar la rotación hacia atrás, suelte el interruptor tipo gatillo y apriete el botón de control de avance y reversa, situado en el lado izquierdo de laherramienta.

La posición del botón de control en el centro bloquea la herramienta en off. Cuando cambie la posición del botón de control, asegúrese de soltar elgatillo.

NOTA: Es posible que oiga un clic al iniciar el funcionamiento la primera vez que utilice la herramienta después de cambiar la dirección de rotación. Esto es normal y no representa ningúnproblema.

Collarín de ajuste del par de torsión / embrague electrónico (Fig.D–F)

Su herramienta cuenta con un sistema ajustable de destornillador de par motor para clavar y retirar una amplia variedad de sujetadores. Alrededor del cuello

3

aparecen números, un símbolo de broca de taladro y el símbolo de un martillo. Estos números se utilizan para fijar el embrague para que ofrezca un rango de par motor. Cuanto más alto sea el número del collarín, mayor será el par de torsión y el sujetador que se puede utilizar. Para seleccionar cualquiera de estos números, gire hasta que el número deseado esté alineado con la flecha..



ADVERTENCIA: Cuando el collarín de ajuste del par motor está en la posición de taladro o taladro percutor, el taladro no embragará. El taladro puede atascarse si presenta una sobrecarga y provocar una torsiónrepentina.

Bind-Up Control®

El DCD997 está equipado con un sistema Bind-Up Control®. Esta característica limita el par de torsión de salida de la herramienta solamente en posición de taladro. Si el sistema Bind-Up Control® se activa, el taladro, el par de torsión del taladro disminuirá y la herramienta dará una sensación de zumbido. Suelte el gatillo para volver a arrancar el taladro. La configuración del sistema Bind-Up Control® viene establecida de fábrica pero pueden personalizarse utilizando la aplicación Tool Connect™. Consulte la tabla Selector de modalidad para las preconfiguraciones defábrica.

Page 41

ESPAÑOL

Fig. D Fig. E Fig. F

Cómo cambiar entre las tres velocidades (Fig.Fig.D–F, J)



ADVERTENCIA: Tool Connect™ permite que se configure la velocidad del taladro en valores más bajos que la clasificación que aparece en la etiqueta de la herramienta. Si no está seguro de la configuración actual, presione el botón selector de modalidad

(Fig.J) para fijar la herramienta en la configuración de inicio según se describe en la etiqueta y en estemanual.

La posibilidad de cambiar entre tres velocidades permite a su herramienta cambiar de velocidad para una mayor versatilidad. Para seleccionar la velocidad 1 (con el par de torsión más alto), apague la herramienta y deje que se detenga. Deslice el cambiador de velocidades

4

completamente hacia adelante. La velocidad 2 (con el par de torsión y velocidad intermedios) está en la posición del medio. La velocidad 3 (la más alta) está haciaatrás.

NOTA: No cambie de velocidad mientras la herramienta esté funcionando. Siempre permita que el taladro se detenga por completo antes de cambiar de velocidad. Si tiene problemas para cambiar de velocidad, presione y suelte el interruptor de gatillo y pruebe denuevo.

Las configuraciones de velocidad vienen establecidas de fábrica pero pueden personalizarse utilizando la aplicación Tool Connect™. Consulte la tabla Selector de modalidad para las preconfiguraciones defábrica.

Luz de trabajo (Fig.A)



ATENCIÓN: No debe mirarse directamente a la luz de trabajo. Podrían producirse lesiones

ocularesgraves.

La luz de trabajo

ubicada en la base de la herramienta está activada cuando el interruptor de gatillo está apretado. En la configuración de Inicio, cuando el gatillo se libera, la luz de trabajo permanecerá iluminada hasta 20 segundos. Si el interruptor de gatillo sigue presionado, la luz de trabajo permanecerá encendida. Las configuraciones de la luz de trabajo pueden personalizarse utilizando la aplicación Tool Connect™. Consulte el Selector demodalidad.

Modo de luz de enfoque

El ajuste alto es el modo de luz de enfoque. La luz de enfoque funcionará por 20 minutos después de liberar el interruptor de gatillo. Dos minutos antes de apagarse, la

luz de enfoque parpadeará dos veces y luego se apagará gradualmente. Para evitar que la luz de enfoque se apague, toque ligeramente el interruptor degatillo.



ADVERTENCIA: Mientras usa la luz de trabajo en modo medio o de luz de enfoque, no mire fijamente a la luz ni coloque el taladro en una posición que pueda ocasionar que una persona mire directamente a la luz. Podrían producirse

lesiones graves a lavisión.



ATENCIÓN: Al usar la herramienta como luz de enfoque, asegúrese de que esté en una superficie estable donde no ocasione un riesgo de tropezón ocaída.



ATENCIÓN: Quite todos los accesorios del portaherramientas antes de usar el taladro como luz de enfoque. Podrían producirse lesiones o daños a losbienes.

Advertencia de batería baja

Cuando utiliza el modo de luz de enfoque y la batería se acerca a estar completamente descargada, la luz de enfoque parpadeará dos veces y luego se apagará gradualmente. Después de dos minutos, la batería se descargará por completo y el taladro se apagará de inmediato. En este punto, reemplace por una bateríanueva.



ADVERTENCIA: Para reducir el riesgo de lesiones, siempre tenga una batería de respaldo o iluminación secundaria disponible si la situación lorequiere.

Mandril con mango simple y sin llave (Fig.G–I)



ADVERTENCIA: No intente ajustar brocas (ni ningún otro accesorio) sujetando la parte frontal del mandril y encendiendo la herramienta. Esto podría dañar el mandril y causar lesiones corporales. Siempre bloquee el interruptor y desenchufe la herramienta de la fuente de alimentación cuando cambie susaccesorios.



ADVERTENCIA: Siempre verifique que la broca esté bien instalada antes de arrancar la herramienta. Una broca suelta podría salir disparada de la herramienta posiblemente causando lesionescorporales.

Su herramienta tiene un mandril

sin llave que posee un mango rotativo para permitir el manejo del mandril con una sola mano. Para insertar una broca o cualquier otro accesorio, siga los pasos que se indican acontinuación.

1. Apague la herramienta y desconéctela de la fuente dealimentación.

2. Tome con una mano el mango negro del mandril

6

y con la otra mano sujete la herramienta como lo muestra la FiguraG. Rote el mango en dirección contraria a las manillas del reloj (si se ve de frente) lo suficiente como para aceptar el accesoriodeseado.

3. Inserte el accesorio aproximadamente 19 mm (3/4 de pulg.) dentro del mandril y ajuste bien rotando el mango del mandril en dirección de las manillas del reloj con una mano mientras sujeta la herramienta con la otra. Siga rotando el mango del mandril hasta

Page 42

ESPAÑOL

escuchar varios clics de trinquete, para verificar que esté completamentefirme.

Asegúrese de ajustar el mandril con una mano en el mango del mandril y la otra sujetando la herramienta, para asegurar que esté completamenteajustado.

Para soltar el accesorio, repita los pasos 1 y 2 indicados conanterioridad.

Fig. H

Fig. I

Fig. G

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y retire el paquete de baterías antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría

causarlesiones. Excepción— Para las funciones y los ajustes de modalidad de Tool Connect™ es necesario que esté instalada labatería.

Selector de modalidad (Fig.A,J)



ADVERTENCIA: Para reducir el riesgo de lesión, saque los accesorios del portabrocas de la herramienta antes de utilizar el selector demodalidad.

Su herramienta está equipada con un selector de modalidad que permite personalizar 3 modalidades utilizando la aplicación Tool Connect™. Las configuraciones de inicio están activas cuando el indicador de inicio

15

está iluminado. Pueden personalizarse las 4 siguientes funciones. Para más información, consulte la Tabla 1 acontinuación.

Una vez configurado, presionando el botón de modalidad

14

en la base de la herramienta recorrerá las

modalidades

16

Si no está seguro de la configuración actual, presione el botón selector de modalidad

para fijar la herramienta

en la configuración de inicio (el indicador de inicio

está

iluminado).

Fig. J

15 16

DeWALT

Tool Connect™



ADVERTENCIA: Para reducir el riesgo de lesión, saque los accesorios del portabrocas de la herramienta antes de cualquier interacción con Tool Connect™.

AVISO: Compruebe siempre la configuración de la herramienta antes de utilizarla. Si no está seguro de la configuración actual, presione el botón selector de modalidad

(Fig.J) para fijar la herramienta en la configuración de inicio según se describe en la etiqueta y en estemanual.

Esta herramienta puede conectarse con dispositivos móviles que soportan la tecnología Bluetooth® Smart (o Bluetooth® 4,0). (Para ver si su dispositivo móvil es compatible, visite:

http://www.bluetooth.com/Pages/Bluetooth-Smart-DevicesList.aspx)

DeWALT

Tool Connect™ es una aplicación para su dispositivo inteligente (como un teléfono inteligente o tableta) que conecta el dispositivo con su herramienta para permitirle configurar funciones específicas de la herramienta. Consulte el Selector demodalidad.

NOTA: La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y todo uso de dichas marcas por

DeWALT

se hace bajo licencia. Otras marcas y nombres comerciales son de sus respectivospropietarios.

NOTA: La aplicación Tool Connect™ está regida por sus propios términos y condiciones que pueden verse a través de la aplicaciónmóvil.

Descargue la aplicación

DeWALT

Tool Connect™ en:

• Siga las instrucciones en la aplicación para crear su

propia cuenta de Tool Connect™.

Tabla 1

Funciones personalizables Inicio

Preconfiguraciones de fábrica

Rango personalizable

Modalidad

3 Intensidad de la luz de trabajo MED APAGADO MED ALTA APAGADO-ALTA Retardo de la luz de trabajo desactivado

20 segs. 20 segs. 20 segs.

minutos

0-20

minutos Velocidad máxima (RPM) en modo de perforación

Vel. 1 Vel. 2 Vel. 3

450 1300 2000

140–450 400–1300 600–2000

Bind-Up Control® Deshabilitado Deshabilitado Deshabilitado Deshabilitado Deshabilitado/Habilitado

Page 43

ESPAÑOL

• En la pantalla de Inicio de la aplicación, seleccione "+Tool" ("+Herramienta") para iniciar el proceso de añadir su herramienta a laaplicación.

• Para conectar su herramienta con la aplicación

DeWALT

Tool Connect™, en la pantalla adecuada,

presione el botón selector de modalidad

durante 3 a 5 segundos, luego espere a que la herramienta se conecte. La herramienta solo puede conectarse a una cuenta de Tool Connect™ a lavez.

• Cuando se haya conectado la herramienta, puede confirmar que desea registrar elproducto.

Para más información acerca de la funcionalidad y características de

DeWALT

Tool Connect™, llame al

1–800–4-

DeWALT

(1–800–433–9258), visite www.dewalt.

com o consulte la página de Preguntas frecuentes y las

pantallas de ayuda ubicadas dentro de la aplicaciónmóvil.

Pila de botón

La capacidad de Bluetooth® funciona con una pila de botón en su herramienta que, cuando es necesario, debe ser cambiada por su centro de servicio local

DeWALT

. No

intente cambiar la pila de botón ustedmismo.



ADVERTENCIA: Peligro de explosión si la pila se cambiaincorrectamente.



ADVERTENCIA: NO INGERIR LA PILA; PELIGRO DE QUEMADURA QUÍMICA. Este producto contiene

una pila de botón. Si se traga la pila de botón, puede ocasionar graves quemaduras internas en solo dos horas y provocar lamuerte.

• Manténgase las pilas nuevas y usadas fuera del alcance de los niños. Si el compartimiento de pilas no cierra bien deje de usar el producto y manténgalo fuera del alcance de losniños.

• Si cree que las pilas han podido tragarse o ponerse dentro de cualquier parte del cuerpo, busque atención médicainmediatamente.

• Si el contenido de la pila de botón entra en contacto con la piel, lávese inmediatamente con agua y un jabón suave. Si el líquido de la pila de botón entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la pila está compuesto por un solvente orgánico y sales delitio.

• No incinere ni elimine la herramienta junto con material de residuo doméstico. La herramienta que haya llegado al final de su vida útil debe ser recogida por separado y devuelta a una instalación de reciclaje compatible con el medioambiente.

OPERACIÓN



causarlesiones. Excepción— Para las funciones y los

ajustes de modalidad de Tool Connect™ es necesario que esté instalada labatería.

AVISO: Compruebe siempre la configuración de la herramienta antes de utilizarla. Si no está seguro de la configuración actual, presione el botón selector de modalidad

(Fig.J) para fijar la herramienta en la configuración de inicio según se describe en la etiqueta y en estemanual.

Cómo instalar y retirar la unidad de batería (Fig. K)

NOTA: Para mejores resultados, verifique que su unidad de batería esté completamentecargada.

Para instalar la unidad de batería

11

en el mango de la herramienta, alinee la unidad de batería con los rieles en el interior del mango de la herramienta y deslícela en el mango hasta que la unidad de batería quede firmemente insertada en la herramienta; verifique que ésta no se salgasola.

Para retirar la unidad de alimentación de la herramienta, presione los botones de liberación

10

y tire firmemente de la unidad de batería para sacarla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección del cargador de estemanual.

Fig. K

Posición adecuada de las manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacciónrepentina.

Para tener una posición adecuada de las manos, ponga una mano en el mango principal

12

y la otra en el mango

lateral

13

Page 44

ESPAÑOL

Fig. L

Destornillado (Fig.D)

1. Seleccione la velocidad/el par de torsión con el cambiador de velocidades

4

para acoplar la velocidad y

el par de torsión a la funciónplaneada.

2. Gire el collarín de ajuste del par motor

3

hasta la

posicióndeseada. NOTA: Use el número de par de torsión mínimo requerido para atornillar el tornillo hasta la profundidad deseada. Mientras menor el número, menor será el par detorsión.

3. Inserte el accesorio de sujeción deseado en el portabrocas como lo haría con cualquierbroca.

4. Practique unas cuantas veces en restos o zonas de la pieza de trabajo que no se vean para determinar la posición adecuada del collarín de ajuste del parmotor.

5. Comience siempre con configuraciones de torsión menores y vaya aumentando la torsión, para evitar daños a la pieza de trabajo o alsujetador.

NOTA: Cuando se llega al par motor en el modo de destornillado, el aparato se apagará automáticamente con una serie de pulsacionescortas.

Taladrado (Fig.E)

AVISO: Si va a taladrar un material delgado, utilice un bloque de madera “de respaldo” para evitardañarlo.

1. Seleccione la velocidad/el par de torsión con el conmutador de velocidades

4

para adecuar la velocidad y el par de torsión a la operación planeada. Rote el collarín

3

hasta que indique el símbolo

detaladro.

2. Use solamente brocas para taladro afiladas. Para MAMPOSTERÍA, tal como ladrillos, cemento, bloques de hormigón, etc., utilice brocas con puntas de carburo indicadas para el taladrado porpercusión.

3. Aplique siempre presión en línea recta con la broca. Utilice la presión suficiente para mantener la broca funcionando, pero no tanta como para ahogar el motor o ladear labroca.

4. Sostenga firmemente la herramienta con ambas manos para controlar la torsión del taladro. Si el modelo no está equipado con mango lateral, sujete el taladro con una mano en el mango y la otra sobre el paquete debaterías.



ADVERTENCIA: El taladro podría atascarse causando un giro repentino. Siempre espere el atascamiento. Tome el taladro firmemente para controlar la acción de giro y evitarlesiones.

5. SI EL TALADRO SE ATASCA, probablemente se deba a una sobrecarga o al uso inadecuado de la herramienta. SUELTE EL DISPARADOR INMEDIATAMENTE, retire la broca de la pieza de trabajo, y determine la causa del atascamiento. NO OPRIMA EL DISPARADOR PARA INTENTAR DESTRABAR EL TALADRO – PODRÍADAÑARLO.

6. Para minimizar los atascamientos o las roturas del material, reduzca la presión y deje ir suavemente la broca hacia el final delorificio.

7. Mantenga el motor en funcionamiento cuando retire la broca de un orificio taladrado. Esto ayudará a preveniratascamientos.

Taladrado de percusión (Fig.F)

1. Seleccione la velocidad/el par de torsión con el cambiador de velocidades

4

para acoplar la velocidad

y el par de torsión a la función planeada. Gire el anillo

3

hasta el símbolo de taladropercutor. IMPORTANTE: Use brocas afiladas con puntas de carburo de tungsteno o brocas de mampostería calificadas sólo para taladrado depercusión.

2. Cuando taladre, aplique sólo la fuerza suficiente sobre el percutor para evitar que éste rebote en forma excesiva o “levante” la broca. Si aplica demasiada fuerza, hará que las velocidades de taladrado sean más lentas, recalentará la herramienta y producirá un menor nivel detaladrado.

3. Taladre en línea recta, manteniendo la broca en ángulo recto con respecto a la pieza de trabajo. No ejerza presión lateral sobre la broca al taladrar, ya que esto provocará el atascamiento de las ranuras de la broca y una velocidad de taladrado máslenta.

4. Al taladrar orificios profundos, si la velocidad del percutor comienza a bajar, extraiga parcialmente la broca del orificio con la herramienta aún en funcionamiento, para ayudar a eliminar losresiduos. NOTA: Un flujo de virutas uniforme y suave indica que se taladra a la velocidadadecuada.

MANTENIMIENTO



causarlesiones. Excepción— Para las funciones y los ajustes de modalidad de Tool Connect™ es necesario que esté instalada labatería.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones,

Page 45

ESPAÑOL

utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece

DeWALT

., el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con

DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Capacidades máximas recomendadas

DCD997 MADERA Salomónica 32 mm (1–1/4") Paleta 38 mm (1–1/2") Giratoria 13 mm (1/2") Auto-alimentación 65 mm (2–9/16") Sierra caladora 100 mm (4") METAL Giratoria 13 mm (1/2"o) Sierra caladora 35 mm (1–3/8") MAMPOSTERÍA Carburo 13 mm (1/2")

Reparaciones

El cargador y las unidades de batería no pueden serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col. San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: Mod./Cat.: Marca: Núm. deserie: (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió elproducto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes

Page 46

ESPAÑOL

sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.dewalt.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que seencuentre. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, o la exclusión o limitación de daños incidentales o consecuentes, así que estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales usted puede tener otros derechos dependiendo del estado o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DeWALT

mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no estáncubiertas.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB206, DCB205BT,

DCB606, DCB609

NOTA: La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera.

DeWALT

no es responsable de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora

DeWALT

, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800433-9258 (1-800-4-

DeWALT

) para que se le

reemplacengratuitamente.

ESPECIFICACIONES

DCD997 20 V Máx* 2000 rpm

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Page 47

Page 48

DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the surface of thetool.

DeWALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB609 20/60 X X X X 135 135 432 270 230 X 135 X 75 270 X X X DCB606 20/60 X X X X 100 100 272 170 140 X 90 X 60 90 X X X DCB404 40 X X X X X X X X X 90 X 30 X X X X 130 DCB406 40 X X X X X X X X X 130 X 45 X X X X 190 DCB407 40 X X X X X X X X X 170 X 60 X X X X 235 DC9360 36 45 X X X X X X X X X X X X X X X X DCB361 36 45 X X X X X X X X X X X X X X X X DC9280 28 60 X X X X X X X X X X X X X X X X

DW0242 24 X X X X X X X X X X X X X X X 60 X

DCB200 20 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X DCB201 20 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X DCB203 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB204 20 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X

DCB204BT* 20 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X

DCB205 20 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X DCB206 20 X X X X 100 100 272 170 140 X 90 X 60 90 X X X DCB207 20 X X X X 30 30 60 40 30 X 22 X 22 22 X X X DC9182 18 X 40 40 X X 40 X X X X X X X X X 40 X DCB120 12 X X X X 30 30 60 45 35 X 20 X X

X 45 X X DCB127 12 X X X X 35 35 90 60 50 X 30 X X X 60 X X DCB080 8 X X X 60 X X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and trade names are those of their

respective owners. **Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DeWALT

de 60 V Máx* combinadas).
