Page 1

DCD920 DCD925 DCD930 DCD935 DCD940

501501-41 RUS/UA

Перевод с оригинала инструкции

DCD945

Page 2

Рисунок 1

Page 3

Рисунок 2

Рисунок 3

Рисунок 4 Рисунок 5 Рисунок 6

Page 4

Рисунок 7 Рисунок 8 Рисунок 9

Рисунок 10 Рисунок 11 Рисунок 12

Рисунок 13

Page 5

1/2” (13 MM) АККУМУЛЯТОРНЫЕ КОМПАКТНЫЕ ДРЕЛИ/ВИНТОВЕРТЫ DCD920, DCD930, DCD940 1/2” (13 MM) АККУМУЛЯТОРНЫЕ УДАРНЫЕ ДРЕЛИ/ВИНТОВЕРТЫ DCD925, DCD935, DCD945

Поздравляем Вас!

Вы выбрали электрический инструмент фирмы DEWALT. Тщательная разработка изделий, многолетний опыт фирмы по производству электроинструментов, различные усовершенствования сделали электроинструменты D для профессионалов.

Технические характеристики

DCD925 DCD920 DCD935 DCD930 DCD945 DCD940

Напряжение питания В пост. тока 18 18 14,4 14,4 12 12 Тип 10 10 10 10 10 10 Тип аккумулятора NiMH/Li-Ion NiMH/Li-Ion NiMH/Li-Ion NiMH/Li-Ion NiMH NiMH Выходная мощность Вт 450 450 325 325 285 285 Число оборотов х.х. 1-я скорость об./мин. 0–500 0–500 0–425 0–425 0–425 0–425 2-я скорость об./мин. 0–1 250 0–1 250 0–1 200 0–1 200 0–1 200 0–1 200 3-я скорость об./мин. 0–2 000 0–2 000 0–1 800 0–1 800 0–1 800 0–1 800 Кол-во ударов в минуту 1-я скорость уд./мин. 0–8 500 – 0–7 225 – 0–7 225 – 2-я скорость уд./мин. 0–21 250 – 0–20 400 – 0–20 400 – 3-я скорость уд./мин. 0–34 000 – 0–30 600 – 0–30 600 – Макс. момент Нм 55 55 50 50 44 44 Патрон мм 1,5–13 1,5–13 1,5–13 1,5–13 1,5–13 1,5–13 Макс. глубина сверления Дерево мм 50 50 45 45 38 38 Металл мм 13 13 13 13 13 13 Кирпич мм 16 16 14 14 13 13 Вес (без аккумулятора) кг 1,82 1,7 1,79 1,68 1,79 1,68

EWALT одними из самых надежных помощников

(звуковое давление) дБ(А) 88 77 88 77 88 77

ρA

(погрешность измерения

ρA

звукового давления) дБ(А) 3 3 3 3 3 3

(акустическая

мощность) дБ(А) 99 88 99 88 99 88

(погрешность измерения

акустической мощности) дБ(А) 3 3 3 3 3 3

Сумма величин вибрации (сумма векторов по трем осям), измеренных в соответствии со стандартом EN 60745: Значения вибрационного воздействия, a Сверление в металле

= м/с2 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5

h,D

Погрешность К = м/с

1,5 1,5 1,5 1,5 1,5 1,5

Page 6

Значения вибрационного воздействия, a Сверление с ударом

= м/с2 10,5 - 10,5 - 10,5 -

h,ID

Погрешность К = м/с

1,8 - 1,8 - 1,8 -

Значения вибрационного воздействия, a Заворачивание

= м/с2 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5

h,ID

Погрешность К = м/с

Уровень вибрации, указанный в данном информационном листке, был рассчитан по стандартному методу тестирования в соответствии со стандартом EN60745 и может использоваться для сравнения инструментов разных марок. Он может также использоваться для предварительной оценки воздействия вибрации.

ВНИМАНИЕ: Заявленная величина вибрации относится только к основным видам применения инструмента. Однако, если инструмент применяется не по основному назначению, с другими принадлежностями или содержится в ненадлежащем порядке, уровень вибра-

1,5 1,5 1,5 1,5 1,5 1,5

При оценке уровня воздействия вибрации необходимо также учитывать время, когда инструмент находился в выключенном состоянии или когда он включен, но не выполняет какую-либо операцию. Это может значительно уменьшить уровень воздействия в течение всего периода работ инструментом.

Определите дополнительные меры предосторожности для защиты оператора от воздействия вибрации, такие как: тщательный уход за инструментом и принадлежностями, содержание рук в тепле, организация рабочего места.

ции будет отличаться от указанной величины. Это может значительно увеличить воздействие вибрации в течение всего периода работы инструментом.

Аккумулятор DE9180 DE9503 DE9140 DE9502 DE9501

Тип аккумулятора Li-Ion NiMH Li-Ion NiMH NiMH Напряжение В пост. тока 18 18 14,4 14,4 12 Емкость Ач 2,0 2,6 2,0 2,6 2,6 Вес кг 0,68 1,0 0,58 0,86 0,69

Зарядное устройство DE9135 DE9116

Напряжение электросети В перем. ток 230 230 Тип аккумулятора NiCd/NiMH/Li-Ion NiCd/NiMH Время полной зарядки (приблизительно) мин. 40 60 (2,0 Ач аккумуляторы) (2,0 Ач аккумуляторы) Вес кг 0,52 0,4

Минимальные электрические предохранители:

Инструменты 230 В 10 ампер, электросеть

Page 7

Определения: Предупреждения безопасности

Следующие определения указывают на степень важности каждого сигнального слова. Прочтите руководство по эксплуатации и обратите внимание на данные символы.

Нижеподписавшееся лицо полностью отвечает за соответствие технических данных и делает это заявление от имени фирмы D

EWALT.

ОПАСНО: Означает чрезвычайно опасную ситуацию, которая приво-

дит к смертельному исходу или получению серьезной травмы.

ВНИМАНИЕ: Означает потенци-

ально опасную ситуацию, которая

может привести к смертельному исходу или получению серьезной травмы.

ПРЕДУПРЕЖДЕНИЕ: Означает

потенциально опасную ситуацию, которая может привести к полу-

чению легкой травмы. ПРЕДОСТЕРЕЖЕНИЕ: Означает

ситуацию, не связанную с получением телесной травмы, которая, однако, может привести к повреждению электроинструмента.

Риск поражения электрическим током!

Огнеопасность!

Хорст Гроссманн (Horst Grossmann) Вице-президент по инженерным разработкам D D-65510, Idstein, Germany

30.07.2009

EWALT, Richard-Klinger Straße 11

ВНИМАНИЕ: Внимательно прочитайте руководство по эксплуатации для снижения риска получения травмы.

Общие правила безопасности

ВНИМАНИЕ! Перед началом работы внимательно прочтите все правила безопасности и инструкции. Несоблюдение правил

безопасности и инструкций может привести к удару электрическим током, возникновению пожара и/или получению серьезной травмы.

ХРАНИТЕ ВСЕ ПРАВИЛА БЕЗОПАСНОС-

ТИ И ИНСТРУКЦИИ ДЛЯ ОБРАЩЕНИЯ

В БУДУЩЕМ

Декларация соответствия ЕС

ДИРЕКТИВА ПО МЕХАНИЧЕСКОМУ

ОБОРУДОВАНИЮ

DCD925, DCD920, DCD935, DCD930,

EWALT заявляет, что продукты, обоз-

наченные в разделе «Технические характеристики», разработаны в полном соответствии со стандартами: 98/37/ЕС (до 28 декабря 2009 г.), 2006/42/ЕС (с 29 декабря 2009 г.), EN 60745-1, EN 60745 -2-1, EN 60745-2-2.

Данные продукты также соответствуют Директиве 2004/108/EC. За дополнительной информацией обращайтесь по указанному ниже адресу или по адресу, указанному на последней странице руководства.

DCD945, DCD940

Термин «Электроинструмент» во всех приведенных ниже правилах относится к Вашему сетевому (с кабелем) электроинструменту или аккумуляторному (беспроводному) электроинструменту.

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА a. Содержите рабочее место в чистоте

и обеспечьте хорошее освещение!

Беспорядок на рабочем месте и плохая освещенность могут привести к несчастному случаю.

b. Не используйте электроинструмент

во взрывоопасной атмосфере, например, в присутствии легко воспламеняющихся жидкостей, газов или пыли! В процессе работы электроинс-

трумент выбрасывает искры, которые могут воспламенить пыль или пары.

c. Не подпускайте близко детей или

посторонних лиц во время работы электроинструментом! Вы можете

Page 8

отвлечься и потерять контроль над электроинструментом.

2) ЭЛЕКТРОБЕЗОПАСНОСТЬ. a. Вилка кабеля электроинструмента

должна подходить к сетевой розетке. Ни в коем случае не вносите изменения в конструкцию вилки электрокабеля. Не пользуйтесь адаптерной вставкой для подключения заземленных электроинструментов! Немо-

дифицированные вилки и подходящие к ним сетевые розетки снижают риск удара электрическим током.

b. Избегайте контактов частей тела

с заземленными объектами, например, трубопроводами, радиаторами отопления, электроплитами и холодильниками! Существует повышенный

риск удара электрическим током, если части вашего тела замкнуты на землю.

c. Не подвергайте электроинструмент

воздействию дождя или влаги!

Попадание жидкости внутрь электроинструмента повышает риск удара электрическим током.

d. Бережно обращайтесь с кабелем.

Ни в коем случае не переносите электроинструмент, держа его за кабель, и не беритесь за кабель при отключении от сетевой розетки. Не подвергайте кабель воздействию влаги и масла и держите его подальше от острых кромок и движущихся деталей! Поврежденные или перекру-

ченные кабели повышают риск удара электрическим током.

e. При работе электроинструментом

вне помещения, пользуйтесь удлинительным кабелем, предназначенным для наружных работ! Использо-

вание кабеля, предназначенного для работы вне помещения, снижает риск удара электрическим током.

f. При необходимости работы с элект-

роинструментом во влажной среде используйте источник питания, оборудованный устройством защитного отключения (УЗО)! Использование

УЗО снижает риск удара электрическим током.

3) ИНДИВИДУАЛЬНАЯ БЕЗОПАСНОСТЬ

a. Будьте внимательны, следите за тем,

что Вы делаете и руководствуйтесь здравым смыслом, когда Вы работаете электроинструментом. Не пользуйтесь электроинструментом, если Вы устали или находитесь под действием наркотиков, алкоголя или лекарств! Минутная невнимательность

при работе электроинструментами может привести к серьезной травме.

b. Пользуйтесь средствами индивиду-

альной защиты. Всегда надевайте защитные очки! Разумное использо-

вание таких средства индивидуальной защиты, как респиратор, ботинки на

c. Не допускайте непреднамеренного

запуска. Перед подключением электроинструмента к сетевой розетке убедитесь, что выключатель находится в положении выключено! Пе-

реноска электроинструментов с нажатым выключателем или подключение к сетевой розетке электроинструментов, выключатель которых установлен в положение «включено», может привести к несчастному случаю.

d. Перед включением электроинстру-

мента снимайте регулировочный или гаечный ключ! Оставленный

закрепленным на вращающейся части регулировочный или гаечный ключ может стать причиной тяжелой травмы.

e. Не перенапрягайтесь! Всегда твердо

стойте на ногах, сохраняя равновесие! Это поможет Вам не потерять

контроль над электроинструментом в непредвиденной ситуации.

f. Одевайтесь соответствующим обра-

зом. Не носите свободную одежду или украшения. Следите за тем, чтобы Ваши волосы, одежда или перчатки не попали в движущиеся детали! Свободная одежда, украше-

ния или длинные волосы могут быть захвачены движущимися деталями.

g. Если электроинструмент имеет ус-

тройства для подключения систем сбора и удаления пыли, убедитесь, что эти системы подключены и используются надлежащим образом!

Page 9

Использование систем пылеулавливания значительно снижает опасность, связанную с запыленностью рабочего пространства.

4) ИСПОЛЬЗОВАНИЕ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ.

a. Не перегружайте электроинструмент.

Используйте Ваш инструмент по назначению! Электроинструмент ра-

ботает надежно и безопасно только при соблюдении параметров, указанных в его технических характеристиках.

b. Не используйте электроинструмент,

если его выключатель не устанавливается в положение включения или выключения! Электроинстру-

мент с неисправным выключателем представляет опасность и подлежит ремонту.

c. Отключайте электроинструмент от

сетевой розетки и/или извлекайте аккумулятор перед регулировкой, заменой принадлежностей или при хранении электроинструмента! Такие

меры предосторожности снижают риск непреднамеренного включения электроинструмента.

d. Храните неиспользуемые электро-

инструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать электроинструментом!

Электроинструменты представляют опасность в руках неопытных пользователей.

e. Проверяйте исправность электро-

инструмента! Проверяйте точность совмещения и легкость перемещения подвижных деталей, целостность деталей и любых других элементов электроинструмента, воздействующих на его работу. Направляйте поврежденные электроинструменты в ремонт. Многие несчастные случаи

являются следствием плохого ухода за электроинструментом.

f. Следите за остротой заточки и чис-

тотой режущих принадлежностей!

Принадлежности с острыми кромками позволяют избежать заклинивания и делают работу менее утомительной.

g. Используйте электроинструмент,

принадлежности и насадки в соответствии с данным Руководством и с учетом рабочих условий и характера будущей работы! Использование

электроинструмента не по назначению может создать опасную ситуацию.

5) ИСПОЛЬЗОВАНИЕ И УХОД ЗА АККУМУЛЯТОРНЫМ ИНСТРУМЕНТОМ

a. Заряжайте аккумулятор зарядным

устройством указанной производителем марки! Зарядное устройство,

которое подходит к одному типу аккумулятора, может создать риск возгорания в случае его использования с аккумулятором другого типа.

b. Используйте электроинструменты

только с предназначенными для них аккумуляторами! Использование

аккумулятора какой-либо другой марки может привести к возникновению пожара и получению травмы.

c. Держите неиспользуемый аккуму-

лятор подальше от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы, или других мелких металлических предметов, которые могут замкнуть контакты аккумулятора! Короткое

замыкание контактов аккумулятора может привести к получению ожогов или возникновению пожара.

d. В критических ситуациях из акку-

мулятора может вытечь жидкость (электролит), избегайте контакта с кожей! Если жидкость все же попала на кожу, промойте ее проточной водой. Если жидкость попала в глаза, обратитесь за медицинской помощью! Вытекающая из аккумуля-

тора жидкость вызывает раздражение или ожоги.

6) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

a. Ремонт Вашего электроинструмента

должен производиться только квалифицированными специалистами с использованием оригинальных запасных частей! Это обеспечит безо-

пасность Вашего электроинструмента в дальнейшей эксплуатации.

Page 10

ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ДЛЯ ДРЕЛЕЙ/ ВИНТОВЕРТОВ/УДАРНЫХ ДРЕЛЕЙ

• Носите средства защиты органов слуха при работе ударными дрелями! Воздействие шума может привести

к потере слуха.

• Используйте дополнительные ру-

коятки, если они входят в комплект поставки инструмента! Потеря конт-

роля над инструментом может привести к получению травмы.

• Держите электроинструмент за

изолированные поверхности при работе в местах, где режущая принадлежность может задеть скрытую проводку или кабель подключения к электросети! Контакт с находящимся

под напряжением проводом делает непокрытые изоляцией металлические части электроинструмента также “живыми”, что создает опасность поражения электрическим током.

• Фиксируйте заготовку на устойчивой

платформе при помощи струбцин или другим надежным способом! Не-

устойчивое положение удерживаемой рукой или прижатой к телу заготовки может привести к потере контроля над инструментом.

• Носите противошумные наушники

при длительной работе в режиме сверления с ударом! Продолжи-

тельное воздействие шума высокой интенсивности может вызвать потерю слуха. Высокий уровень шума, создаваемый при сверлении с ударом может вызвать временную потерю слуха или серьезное повреждение барабанной перепонки.

• Носите защитные очки или другие средства защиты глаз! При сверлении с ударом и только сверлении частицы материала разлетаются во все стороны. Разлетающиеся частицы могут повредить глаза.

• Долота и инструменты в процессе работы сильно нагреваются! Прикасайтесь к ним, предварительно надев перчатки.

Остаточные риски

Следующие риски являются характерными при использовании дрелей:

− Травмы в результате касания горячих или вращающихся частей инструмента.

Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предохранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся:

− Ухудшение слуха.

− Риск защемления пальцев при смене насадок.

− Ущерб здоровью в результате вдыхания пыли при работе с деревом.

− Риск несчастных случаев, вызванных отскакиванием частиц.

− Риск получения травмы во время длительного использования электроинструмента.

Маркировка инструмента

На инструменте имеются следующие знаки:

Перед работой внимательно прочтите руководство по эксплуатации.

МЕСТО ПОЛОЖЕНИЯ КОДА ДАТЫ

Код даты, который также включает год изготовления, отштампован на поверхности корпуса, которая образует узел соединения между инструментом и аккумулятором!

Например:

2009 ХХ ХХ

Го д и з г о т о в л е н и я

Важные инструкции по безопасности для всех зарядных устройств

ХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ: Данное

руководство содержит важные инструкции по эксплуатации и технике безопасности для зарядных устройств DE9135/DE9116.

• Перед началом эксплуатации зарядного устройства прочитайте все инструкции и ознакомьтесь с предупредительными символами на зарядном устройстве, аккумуляторе и продукте, работающем от аккумулятора.

Page 11

ОПАСНО: Опасность смерти от электрического тока. На клеммах подзарядки напряжение 230 В. Не касайтесь клемм токопроводящими предметами. Это может привести к удару электрическим током или смерти от электрического тока.

ВНИМАНИЕ: Опасность удара электрическим током. Не допускайте попадания жидкости внутрь зарядного устройства. Существует опасность удара электрическим током.

ПРЕДУПРЕЖДЕНИЕ: Опасность ожога. Для снижения риска получения травмы, заряжайте аккумуляторы только марки D

EWALT.

Аккумуляторы других марок могут взорваться, что приведет к получению травмы или повреждению электроинструмента.

ПРЕДУПРЕЖДЕНИЕ: В определенных условиях, когда зарядное устройство подключено к электросети, открытые контакты подзарядки внутри его корпуса могут быть закорочены посторонним материалом. Не допускайте попадания токопроводящих материалов, таких как тонкая стальная стружка, алюминиевая фольга и слой металлических частиц, и другие подобные материалы, в гнезда зарядного устройства. Всегда отключайте зарядное устройство от электросети, если в его гнезде нет аккумулятора. Отключайте зарядное устройство от электросети перед чисткой.

• НЕ пытайтесь заряжать аккумулятор

зарядными устройствами марок, не указанных в данном руководстве.

Зарядное устройство и аккумулятор специально разработаны для совместного применения.

• Данные зарядные устройства не пре-

дусмотрены для зарядки аккумуляторов других марок, кроме D

EWALT.

Попытка зарядить аккумулятор другой марки может привести к риску возникновения пожара, удара электрическим током или смерти от электрического тока.

• Не подвергайте зарядное устройство

воздействию дождя или снега!

• Отключайте зарядное устройство от электросети, вынимая вилку из розетки, а не потянув кабель! Это снизит

риск повреждения электрической вилки и кабеля.

• Располагайте кабель таким образом,

чтобы на него нельзя было наступить, споткнуться о него, или иным способом повредить или сильно натянуть!

• Используйте удлинительный кабель только в случае крайней необходимости! Использование несоответству-

ющего удлинительного кабеля может создать риск возникновения пожара, удара электрическим током или смерти от электрического тока.

• Не кладите на верхнюю часть заряд-

ного устройства какой-либо предмет и не ставьте зарядное устройство на мягкую поверхность, это может блокировать вентиляционные прорези и вызвать чрезмерный внутренний нагрев! Располагайте зарядное ус-

тройство вдали от источника тепла. Вентиляция зарядного устройства происходит через прорези, устроенные в верхней и нижней частях кожуха.

• Не эксплуатируйте зарядное уст-

ройство, если его кабель или вилка повреждены – сразу же заменяйте

поврежденные детали.

• Не эксплуатируйте зарядное уст-

ройство, если оно получило повреждение вследствие сильного удара или падения или иного внешнего воздействия! Обращайтесь в автори-

зованный сервисный центр.

• Не разбирайте зарядное устройство

самостоятельно, обращайтесь в авторизованный центр для проведения технического обслуживания или ремонта! Неправильная сборка может

привести к риску удара электрическим током или смерти от электрического тока или возникновению пожара.

• Перед каждой операцией чистки

отключайте зарядное устройство от электросети. Это снизит риск удара электрическим током. Извлечение

аккумулятора из зарядного устройства не приводит к снижению этого риска.

Page 12

• НИКОГДА не пытайтесь подключать

2 зарядных устройства одновременно.

• Зарядное устройство рассчитано на работу от стандартной бытовой электросети напряжением 230 В. Не пытайтесь подключать его к источнику с другим напряжением. Данное

указание не относится к автомобильному зарядному устройству.

СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ

Процесс зарядки

Состояние заряда аккумулятора смотрите в таблице ниже.

Состояние заряда

зарядка – – – – – – полностью заряжен ––––––––––– пауза для согревания/

охлаждения аккумулятора замените аккумулятор ••••••••••• проблема •• •• •• ••

––– – ––– –

Зарядные устройства

Зарядное устройство DE9116 предназначено для зарядки NiCd и NiMH аккумуляторов напряжением в диапазоне от 7,2 В до 18 В.

Зарядное устройство DE9135 предназначено для зарядки NiCd, NiMH и Li-Ion аккумуляторов напряжением в диапазоне от 7,2 В до18 В.

Данные зарядные устройства не требуют регулировки и являются наиболее простыми в эксплуатации.

Процедура зарядки (Рис. 1)

ОПАСНО: Опасность смерти от

электрического тока. На клеммах подзарядки напряжение 230 В. Не касайтесь клемм токопроводящими предметами. Это может привести к удару электрическим током или смерти от электрического тока.

1. Подключите вилку зарядного устройства (j) к соответствующей сетевой розетке прежде, чем вставить аккумулятор.

2. Вставьте аккумулятор в зарядное устройство. Красный индикатор зарядки начнет непрерывно мигать, указывая на начало процесса зарядки.

3. После завершения зарядки красный индикатор переходит в режим непрерывного свечения. Аккумулятор полностью заряжен и его можно использовать с инструментом или оставить в зарядном устройстве.

ПРИМЕЧАНИЕ: Для увеличения производительности и продления срока службы NiCd, NiMH и Li-Ion аккумуляторов, перед первым использованием заряжайте аккумулятор в течение минимум 10-ти часов.

Автоматическое поддержание заряда

Режим автоматического поддержания заряда обеспечивает выравнивание заряда или дополнительную зарядку каждого элемента аккумулятора до полного уровня заряда. Аккумуляторы следует подзаряжать еженедельно или если они не обеспечивают достаточную мощность для работ, которые ранее выполнялись легко и быстро.

Чтобы подзарядить Ваш аккумулятор, вставьте его в зарядное устройство, как описано выше. Оставьте аккумулятор в зарядном устройстве приблизительно на 10 часов.

Пауза для согревания/ охлаждения аккумулятора (только для DE9116, DE9135)

Если зарядное устройство определит, что аккумулятор чрезмерно охлажден или нагрет, автоматически инициируется пауза для согревания/охлаждения, в течение которой аккумулятор достигает оптимальной для зарядки температуры. Затем зарядное устройство автоматически переключается на режим зарядки. Такая процедура увеличивает максимальный срок службы аккумулятора.

ТОЛЬКО ДЛЯ LI-ION АККУМУЛЯТОРОВ

LI-ION аккумуляторы спроектированы по Электронной Защитной Системе, которая защищает аккумулятор от перегрузки, перегрева или глубокой разрядки.

При срабатывании Электронной Защитной Системы инструмент автоматически отключится. Если это произошло, поместите LI-ION аккумулятор в зарядное устройство до полной ее зарядки.

Page 13

Важные инструкции по безопасности для всех аккумуляторов

При заказе аккумулятора для замены, не забывайте указывать номер по каталогу и напряжение. Справьтесь в таблице, помещенной в конце данного руководства, относительно совместимости зарядных устройств и аккумуляторов.

Извлеченный из упаковки аккумулятор заряжен не полностью. Перед началом эксплуатации аккумулятора и зарядного устройства, прочитайте нижеследующие инструкции по безопасности. Затем приступайте к установленной процедуре зарядки.

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ

• Не заряжайте и не используйте аккумулятор во взрывоопасной атмосфере, например, в присутствии легко воспламеняющихся жидкостей, газов или пыли. При установке

или извлечении аккумулятора из зарядного устройства пыль или газы могут воспламениться.

• Заряжайте аккумуляторы только зарядными устройствами D

• НЕ брызгайте и не погружайте в воду или другие жидкости.

• Не храните и не используйте инстру-

мент и аккумулятор в местах, в которых температура может достичь или превысить 40 °С (например, наружные навесы или строение из металла в летнее время).

ОПАСНО: Ни в коем случае не пы-

тайтесь разбирать аккумулятор. Не вставляйте в зарядное устройство аккумулятор с треснутым или поврежденным корпусом. Не разбивайте, не бросайте и не ломайте аккумулятор. Не используйте аккумуляторы или зарядные устройства, которые подверглись воздействию резкого удара, удара при падении, попали под тяжелый предмет или были повреждены каким-либо другим образом (например, проткнуты гвоздем, попали под удар молотка или под ноги). Поврежденные

EWALT.

аккумуляторы должны возвращаться в сервисный центр на переработку.

ПРЕДУПРЕЖДЕНИЕ: Кладите неиспользуемый инструмент набок на устойчивую поверхность в месте, в котором он не создает опасность, что о него могут споткнуться и упасть. Некоторые

инструменты с аккумуляторами больших размеров ставятся на аккумулятор в вертикальном положении, но их легко опрокинуть.

СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ НИКЕЛЬ- КАДМИЕВЫХ (NiCd) И НИКЕЛЬ-МЕТАЛЛ-ГИДРИДНЫХ (NiMN) АККУМУЛЯТОРОВ

• Не сжигайте аккумулятор, даже если он сильно поврежден или полностью изношен. Аккумулятор в огне может

взорваться.

• Под действием сложных условий

эксплуатации или температуры возможна незначительная утечка жидкости из аккумулятора. Это не

указывает на неисправность. Однако, если повреждено наружное уплотне- ние: a. и аккумуляторная жидкость попала

на кожу, сразу же смойте ее водой с мылом в течение нескольких минут.

b. и аккумуляторная жидкость попа-

ла в глаза, промывайте их чистой водой в течение минимум 10 минут и обратитесь за медицинской помощью. (Спра в к а для врач а: ж и д кос т ь представляет собой 25…30% раствор гидрооксида калия).

СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ЛИТИЙ-ИОННЫХ (Li-ION) АККУМУЛЯТОРОВ

• Не сжигайте аккумулятор, даже если он сильно поврежден или полностью изношен. Аккумулятор в огне может

взорваться. При горении литий-ионных аккумуляторов выделяются токсичные пары и частицы.

• Если содержимое аккумулятора по-

пало на кожу, немедленно промойте загрязненный участок водой с мягким мылом. Если аккумуляторная

Page 14

жидкость попала в глаз, промывайте открытый глаз в течение 15 минут, пока не исчезнет раздражение. Если необходимо обратиться за медицинской помощью, медиков следует поставить в известность, что аккумуляторный электролит состоит из смеси жидкого органического карбоната и солей лития.

• Содержимое открытых элементов

аккумулятора может вызывать раздражение органов дыхания. Обес-

печьте приток свежего воздуха. Если симптомы сохраняются, обратитесь за медицинской помощью.

ВНИМАНИЕ: Опасность получения ожога. Аккумуляторная жидкость может воспламениться при попадании искры или пламени.

Колпачок аккумулятора (Рис. 3)

Защитный колпачок, служащий для предохранения контактов отсоединенного аккумулятора, входит в комплект поставки. Без установленного защитного колпачка посторонние металлические предметы могут вызвать короткое замыкание контактов, что может привести к пожару или повреждению аккумулятора.

1. Снимите защитный колпачок прежде, чем вставить аккумулятор в зарядное устройство или электроинструмент (Рис. 3А).

2. Наденьт е защит н ы й колпачо к на контакты сразу же после извлечения аккумулятора из зарядного устройства или электроинструмента (Рис. 3В).

ВНИМАНИЕ: Проверьте перед хранением или переноской отсоединенного аккумулятора, что защитный колпачок находится на своем месте.

Аккумулятор

ТИП АККУМУЛЯТОРА

Модели DCD925 и DCD920 работают от 18 В аккумуляторов.

Модели DCD935 и DCD930 работают от 14,4 В аккумуляторов.

Модели DCD945 и DCD940 работают от 12 В аккумуляторов.

Рекомендации по хранению

1. Оптимальным местом для хранения является холодное и сухое место, вдали от прямых солнечных лучей и источников избыточного тепла или холода. Для увеличения производительности и срока службы, храните не используемые аккумуляторы при комнатной температуре.

ПРИМЕЧАНИЕ: Li-Ion аккумуляторы

должны убираться на хранение полностью заряженными.

2. Длительное хранение не влияет отрицательно на аккумулятор или зарядное устройство. При поддержании надлежащих условий их можно хранить в течение 5 лет и более.

Символы на зарядном устройстве и аккумуляторе

В дополнение к пиктограммам, содержащимся в данном руководстве по эксплуатации, на заря д н ом ус т р ой с тв е и ак к умулято ре имеются символы, которые отображают следующее:

Перед вводом в эксплуатацию, внимательно прочтите данное руководство по эксплуатации!

Аккумулятор заряжается

Аккумулятор заряжен

Аккумулятор неисправен

Пауза для согревания/охлаждения аккумулятора

Не касайтесь токопроводящими предметами контактов аккумулятора и зарядного устройства!

Ни в коем случае не пытайтесь заряжать поврежденный аккумулятор!

Используйте с аккумуляторами только марки D аккумуляторы могут взорваться, что приведет к получению травмы или повреждению электроинструмента!

EWALT, другие

Page 15

Не подвергайте воздействию влаги!

Немедленно заменяйте поврежденный кабель подключения к электросети!

Заряжайте аккумулятор при температуре окружающей среды в пределах 4°С…40°С

Утилизируйте отработанный аккумулятор безопасным для окружающей среды способом!

Не сжигайте NiMH, NiCd+ и LiIon аккумуляторы!

Заряжает NiMH и NiCd аккумуляторы!

Заряжает Li-Ion аккумуляторы!

Время полной зарядки см. технические характеристики зарядного устройства

Комплект поставки

Упаковка содержит: 1 Аккумуляторная ударная дрель (моде-

ли DCD945/DCD935/DCD925)

1 Аккумуляторная дрель/винтоверт (мо-

дели DCD940/DCD930/DCD920) 1 Li-Ion аккумулятор (модели L1) 2 Li-Ion аккумулятора (модели L2) 2 NiMH аккумулятора (модели В2) 3 NiMH аккумулятора (модели В3) 1 Чемодан 1 Зарядное устройство 1 Боковая рукоятка 1 Руководство по эксплуатации 1 Чертеж инструмента в разобранном

виде

Описание (Рис. 1, 2)

ВНИМАНИЕ: Ни в коем случае не

модифицируйте электроинструмент или какую-либо его деталь. Это может привести к получению травмы или повреждению инструмента.

a. Курковый выключатель b. Переключатель направления вращения

(реверса) c. Светодиодный индикатор d. Патрон e. Муфта установки крутящего момента f. Муфта переключения режимов рабо-

ты g. Переключатель скоростей h. Боковая рукоятка i. Основная рукоятка j. Аккумулятор k. Кнопки фиксации аккумулятора l. Зарядное устройство

НАЗНАЧЕНИЕ

Данные дрели/винтоверты/ударные дрели предназначены для профессиональных работ по сверлению, сверлению с ударом и заворачиванию саморезов.

НЕ РАБОТАЙТЕ инстру м е н то м в о в л аж ны х условиях или при наличии в окружающем пространстве легко воспламеняющихся жидкостей или газов.

Данные дрели/винтоверты/ударные дрели являются профессиональными инструментами.

НЕ РАЗРЕШАЙТЕ детям прикасаться к инструменту. Необходимо наблюдать за работой оператора, не имеющего опыта эксплуатации данного инструмента.

ПРИМЕЧАНИЕ: Аккумуляторы и зарядные устройства не входят в комплект поставки моделей N.

• Проверьте электроинструмент, его детали и принадлежности на наличие повреждений, которые могли возникнуть при транспортировке.

• Перед вводом в эксплуатацию, внимательно прочтите данное руководство по эксплуатации.

Электробезопасность

Электродвигатель предназначен для работы только при одном напряжении электросети. Всегда проверяйте, соответствует ли напряжение аккумулятора напряжению, указанному в паспортной табличке. Также проверяйте, соответствует ли напряжение Вашего зарядного устройства напряжению электросети.

Ваше зар я д но е уст р ой с тв о D в соответствии со стандартом EN 60335 защищено двойной изоляцией.

EWALT

Page 16

Поврежденный кабель должен заменяться специально подготовленным кабелем, который можно получить в сервисной организации D

EWALT.

Удлинительный кабель

Удлинительный кабель следует использовать только в случае крайней необходимости. Используйте только стандартные удлинители промышленного изготовления, рассчитанные на мощность не меньшую, чем потребляемая мощность Вашего зарядного устройства (см. Технические характеристики). Минимальное поперечное сечение провода электрокабеля должно быть не менее 1 мм 30 м.

При использовании удлинительного кабеля, намотанного на барабан, вытягивайте кабель на всю длину.

; максимальная длина

СБОРКА И РЕГУЛИРОВКА

ВНИМАНИЕ: Перед любыми опе-

рациями по сборке и регулированию, всегда снимайте аккумулятор с электроинструмента. Каждый раз перед установкой или снятием аккумулятора выключайте электроинструмент.

ВНИМАНИЕ: Используйте аккумуляторы и зарядные устройства только марки D

EWALT.

Установка и снятие аккумулятора (Рис. 2)

ВНИМАНИЕ: Для снижения риска получения серьезной травмы, выключайте электроинструмент и извлекайте аккумулятор перед регулированием или перед установкой/снятием насадок или принадлежностей. Непреднаме-

ренный запуск инструмента может привести к получению травмы.

ПРИМЕЧАНИЕ: Убедитесь, что аккумулятор (j) полностью заряжен.

ДЛЯ УСТАНОВКИ АККУМУЛЯТОРА В РУКОЯТКУ ИНСТРУМЕНТА

1. Совместите основание и н с т румента с риской внутри рукоятки инструмента (Рис. 2).

2. Вдвигайте аккумулятор в рукоятку, пока Вы не услышите, что замок защелкнулся на месте.

ДЛЯ СНЯТИЯ АККУМУЛЯТОРА С ИНСТРУМЕНТА

1. Нажмите на кнопки фиксации аккумулятора (k) и извлеките аккумулятор из ручки инструмента.

2. Вставьте аккумулятор в зарядное устройство, как описано в разделе «Зарядное устройство» данного руководства.

Регулятор скорости вращения (Рис. 1)

Для включения инструмента нажмите на курковый выключатель (а). Для выключения инструмента отпустите курковый выключатель. Ваш инструмент оборудован тормозом. Патрон остановится только после полного освобождения выключателя.

ПРИМЕЧАНИЕ: Не рекомендуется непрерывно использовать инструмент во всем диапазоне скоростей. Это может привести к повреждению регулятора.

Боковая рукоятка (Рис. 1)

ВНИМАНИЕ: Для уменьшения

риска получения травмы, ВСЕГДА управляйте инструментом с правильно установленной боковой рукояткой. В противном случае во время работы рукоятка будет двигаться, что повлечет за собой потерю контроля над операцией. Для увеличения контроля, удерживайте инструмент обеими руками.

Боковая рукоятка (h) закрепляется в пере- дней части переключателя скоростей и может поворачиваться на 360°, что позволяет использовать инструмент как правшам, так и левшам. Рукоятка должна быть туго затянута, чтобы противостоять резкому вращательному движению инструмента при застревании или останову насадки. Держите боковую рукоятку за удаленный конец, чтобы не потерять контроль над инструментом во время его внезапного останова.

Page 17

Если Ваша модель не оборудована боковой рукояткой, удерживайте дрель одной рукой за основную рукоятку, другой за аккумулятор.

ПРИМЕЧАНИЕ: Все модели экипированы боковой рукояткой.

Переключатель направления вращения (реверс) (Рис. 1)

Переключатель вращения (реверс) (b) устанавливает направление вращения инструмента, а также служит кнопкой блокировки.

Для установки вращения вперед, отпустите курковый выключатель и сдвиньте переключатель направления вращения в правую сторону.

Для установки реверса, отпустите курковый выключатель и сдвиньте переключатель направления вращения вперед в левую сторону.

Кнопка переключателя, установленная в среднее положение, блокирует инструмент в состоянии «выключено». При изменении положения кнопки переключателя не забывайте отпускать курковый выключатель.

ПРИМЕЧАНИЕ: При первом включении инструмента после изменения направления вращения Вы можете услышать щелчок в момент запуска. Это нормально и не указывает на проблему

Подсветка (Рис. 1)

Подсветка (с) устроена непосредственно над выключателем (а). Подсветка загорается при нажатии на курковый выключатель.

СВЕРЛЕНИЕ (Рис. 4)

ПРЕДУПРЕЖДЕНИЕ: Если муфта

переключения режимов работы установлена на режим сверления/ ударного сверления, крутящий момент не может быть переустановлен, вне зависимости от положения муфты установки крутящего момента (е).

Поверните муфту переключения режимов работы (f), совмещая изображение сверла со стрелкой.

ПРИМЕЧАНИЕ: Муфта установки крутящего момента (е) может быть установлена на любой цифре.

ЗАВОРАЧИВАНИЕ (Рис. 5)

Поверните муфту переключения режимов работы (f), совмещая изображение шурупа со стрелкой.

ПРИМЕЧАНИЕ: Муфта установки крутящего момента (е) может быть установлена на любой цифре. Однако муфта установки крутящего момента активизируется только в режиме заворачивания, но не в режиме сверления или ударного сверления.

СВЕРЛЕНИЕ С УДАРОМ (Рис. 6)

ПРЕДУПРЕЖДЕНИЕ: Если муфта

Поверните муфту переключения режимов работы (f), совмещая изображение молотка со стрелкой.

ПРИМЕЧАНИЕ: Подсветка служит для непосредственного освещения рабочей поверхности и не предназначена для использования в качестве фонарика.

Муфта переключения режимов работы (Рис. 4-6)

Ваша дрель оборудована отдельной муфтой переключения режимов работы (f) для переключения инструмента в режим сверления, заворачивания и ударного сверления.

Муфта установки крутящего момента (Рис. 4-6)

Ваш инструмент имеет механизм с регулируемым крутящим моментом для заворачивания и выкручивания крепежных деталей разнообразных форм и размеров. По окружности муфты (е) нанесены цифры. Эти цифры служат для установки требуемого крутящего момента. Чем выше цифра на муфте, тем выше крутящий момент и тем больше размер крепежной детали, которую

Page 18

можно завернуть. Для установки требуемой цифры, поворачивайте муфту, пока нужная цифра не совместится со стрелкой.

3-х скоростной редуктор (Рис. 4-5)

3-х скоростной редуктор Вашего инструмента позволяет легко переключаться с одной скорости на другую для максимальной универсальности применения инструмента. Для установки 1 скорости (высокий крутящий момент) выключите инструмент и дайте ему полностью остановиться. Передвиньте переключатель скоростей (g) вперед до упора. Для установки 2 скорости (средние скорость и крутящий момент) передвиньте переключатель в среднее положение. Для установки 3 скорости (высокая скорость) передвиньте переключатель назад.

ПРИМЕЧАНИЕ: Не переключайте скорость, когда инструмент работает. Перед переключением скоростей дождитесь полного останова дрели. Если Вы испытываете затруднения при переключении скоростей, убедитесь, что переключатель установлен на одном из трех скоростных режимов.

Патроны

ВНИМАНИЕ: Не пытайтесь закре-

пить сверло (или какую-либо другую насадку), захватив переднюю часть патрона и одновременно включив инструмент. Это может привести к повреждению патрона и получению травмы. При смене насадок всегда блокируйте курковый выключатель в выключенном положении и отключайте инструмент от источника питания.

ВНИМАНИЕ: Перед включением инструмента убедитесь, что насадка надежно зафиксирована. Не закрепленная должным образом насадка может внезапно выскочить из инструмента, что приведет к получению травмы.

БЫСТРОЗАЖИМНОЙ ПАТРОН С ОДНОЙ МУФТОЙ (РИС. 7–9) DCD940, DCD930, DCD920

Особенностью Вашего инструмента является быстрозажимной патрон с одной

поворотной муфтой для легкой и быстрой смены насадок одной рукой. Чтобы вставить сверло или другую насадку выполните следующие шаги:

1. Заблокируйте к урковый вык лючатель в положение ВЫКЛЮЧЕНО. Выключите инструмент и отсоедините его от источника питания.

2. Захватите черную часть муфты патрона (d) одной рукой, другой рукой удерживая инструмент, как показано на Рис.

7. Вращайте муфту против часовой стрелки (как указано на передней части муфты), пока она не сдвинется на расстояние, позволяющее вставить нужную насадку.

3. Вставьте насадку в патрон на глубину примерно 19 мм и надежно затяните, вращая муфту по часовой стрелке одной рукой и держа инструмент другой рукой. Продолжайте вращать патрон, пока не послышатся несколько щелчков, обозначающие полный зажим насадки.

Для освобождения насадки повторите шаги 1 и 2.

Для обеспечения максимальной затяжки, затягивайте муфту патрона одной рукой, удерживая инструмент другой рукой.

САМОЗАЖИМНОЙ ПАТРОН (РИС. 10-12) DCD945/DCD935/DCD925

Чтобы вставить в инструмент сверло или какую-либо другую насадку:

2. Захватите муфту патрона (l) одной рукой, другой рукой удерживая инструмент, как показано на Рис. 10. Вращайте муфту против часовой стрелки (как указано на передней части муфты), пока она не сдвинется на расстояние, позволяющее вставить нужную насадку.

3. Вставьте сверло или какую-либо другую насадку в патрон на глубину примерно 19 мм, как показано на Рис.

11. Захватите муфту патрона (l) одной рукой и вращайте муфту по часовой стрелке (как указано на передней части муфты), удерживая инструмент

Page 19

другой рукой. Вращайте муфту по часовой стрелке до тех пор, пока она не зафиксируется, как показано на Рис.

12. Поскольку дрель используется в переднем положении, патрон будет постоянно самостоятельно зажимать кулачки на сверле и прочих насадках, максимально обеспечивая прочный зажим насадок.

Для освобождения насадки повторите шаги 1 и 2.

ЭКСПЛУАТАЦИЯ

Инструкции по использованию

ВНИМАНИЕ: Всегда следуйте ука-

заниям действующих норм и правил безопасности.

ВНИМАНИЕ: Для снижения риска получения травмы, выключайте электроинструмент и отключайте его от источника питания перед каждой операцией регулирования или снятием/установкой принадлежностей и приспособлений.

Правильное положение рук во время работы (Рис. 13)

ВНИМАНИЕ: Для уменьшения

риска получения тяжелой травмы, ВСЕГДА правильно удерживайте электроинструмент, как показано на рисунке.

ВНИМАНИЕ: Для уменьшения риска получения тяжелой травмы, ВСЕГДА надежно удерживайте инструмент, предупреждая внезапные сбои в работе.

Правильное положение рук во время работы: одной рукой возьмитесь за основную рукоятку (i), другой рукой удерживайте боковую рукоятку (h).

Сверление

1. При помощи переключателя установите скорость/крутящий момент, оптимальные для выполнения задания. Установите муфту переключения режимов работы на изображение сверла.

2. Для сверления в ДЕРЕВЕ пользуйтесь спиральными сверлами, перьевыми

сверлами, шнековыми сверлами или цифенборами. Для сверления в МЕТАЛЛЕ пользуйтесь высокоскоростными спиральными сверлами из стали или цифенборами. При сверлении металлов используйте смазочно-охлаждающую жидкость. Исключение составляют чугун и медь, которые нужно сверлить сухими.

3. Всегда прилагайте давление по прямой линии со сверлом. Давление должно быть достаточным для равномерного врезания сверла, но не слишком большим, чтобы не вызвать останов двигателя или отклонение сверла.

4. Крепко держите инструмент двумя руками, чтобы контролировать вращательное действие сверла.

5. ОСТАНОВ ДРЕЛИ обычно происходит в результате перегрузки инструмента.

СРАЗУ ЖЕ ОТПУСТИТЕ ВЫКЛЮЧАТЕЛЬ, извлеките сверло из заготовки и определите причину останова. НЕ ПЫТАЙТЕСЬ ЗАПУСТИТЬ ДВИГАТЕЛЬ, ВКЛЮЧАЯ И ВЫКЛЮЧАЯ ДРЕЛЬ – ДРЕЛЬ МОЖЕТ ВЫЙТИ ИЗ СТРОЯ.

6. Не выключайте двигатель при извлечении сверла из высверленного отверстия. Это позволит избежать заклинивания сверла.

Заворачивание (Рис. 4-6)

1. При помощи переключателя скоростей (g), расположенного в верхней части инструмента, установите скорость и крутящий момент, оптимальные для выполнения задания. Сначала установите муфту установки крутящего момента на самый низкий режим, чтобы убедиться, что данная насадка соответствует предстоящей операции.

ПРИМЕЧАНИЕ: Всегда начинайте заво-

рачивать с низким крутящим моментом, необходимым для установки насадки на желаемой глубине. Чем меньше числа, тем ниже крутящий момент.

2. Поверните муфту переключения режимов работы (f), совмещая изображение шурупа со стрелкой.

3. Установите муфту установки крутящего момента (е) на цифре, соответствующей необходимому для работы крутящему моменту. Выполните несколько

Page 20

пробных заворачиваний в обрезке материала или на скрытом участке, чтобы определить правильную позицию муфты установки крутящего момента.

ПРИМЕЧАНИЕ: Муфта установки крутящего момента может переключаться на любую цифру в любое время. Однако муфта установки крутящего момента активизируется только в режиме заворачивания, но не в режиме сверления или ударного сверления.

Сверление с ударом

1. При помощи переключателя установите скорость/крутящий момент, оптимальные для выполнения задания. Установите муфту переключения режимов работы на изображение молотка.

2. Сверлите, прикладывая к ударной дрели усилие, которое не даст инструменту сильно отскочить . Чрезмерное усилие приводит к снижению скорости сверления, перегреву и снижению частоты ударов.

3. Сверлите по прямой линии, держа сверло под прямым углом к заготовке. В процессе сверления не прикладывайте к сверлу боковое давление, так как это приведет к забиванию канавок сверла и снижению скорости сверления.

4. Если в процессе высверливания глубоких отверстий скорость ударного сверления начинает падать, вытащите часть сверла из отверстия при работающем инструменте, чтобы очистить отверстие от отходов.

5. При сверлении кирпича используйте только сверла с твердосплавными напайками или сверла по кирпичу. Плавный и равномерный выход отходов из отверстия указывает на надлежащую скорость сверления.

Техническое обслуживание

Ваш электроинструмент DEWALT рассчитан на работу в течение продолжительного времени при минимальном техническом обслуживании. Срок службы и надежность инструмента увеличивается при правильном уходе и регулярной чистке.

ВНИМАНИЕ: Для снижения риска получения травмы, выключайте электроинструмент и извлекайте аккумулятор перед каждой опе-

рацией регулирования или снятием/установкой принадлежностей и приспособлений. Случайное

включение инструмента может привести к несчастному случаю.

Зарядное устройство не требует технического обслуживания. Внутри зарядного устройства нет деталей, требующих технического обслуживания.

Смазка

Ваш электроинструмент не требует смазки.

Чистка

ВНИМАНИЕ: Выдувайте грязь

и пыль из кожуха сухим сжатым воздухом по мере видимого скопления грязи внутри и вокруг вентиляционных отверстий. Выполняйте очистку, надев средство защиты глаз утвержденного типа.

ВНИМАНИЕ: Никогда не пользуйтесь растворами или другими агрессивными химическими средствами для очистки неметаллических деталей инструмента. Эти химикаты могут ухудшить свойства материалов, примененных в данных деталях. Пользуйтесь салфеткой, смоченной водой с мягким мылом. Ни в коем случае не допускайте попадания жидкости внутрь инструмента; ни в коем случае не погружайте какую-либо часть инструмента в жидкость.

ИНСТРУКЦИИ ПО ЧИСТКЕ ЗАРЯДНОГО УСТРОЙСТВА

ВНИМАНИЕ: Опасность удара

электрическим током. Перед чисткой отключите зарядное устройство от розетки сети переменного тока. Грязь и масло можно удалять с наружной поверхности зарядного устройства с помощью салфетки или мягкой неметаллической щетки. Не используйте воду или любой чистящий раствор.

Page 21

Дополнительные принадлежности

ВНИМАНИЕ: Та к к а к п р ина д ле ж-

ности, отличные от тех, которые предлагает D

EWALT, не проходи-

ли тесты на данном изделии, то использование этих принадлежностей может привести к опасной ситуации. Для снижения риска получения травмы, пользуйтесь только рекомендованными D

EWALT

принадлежностями.

По вопросу приобретения дополнительных принадлежностей обращайтесь к Вашему дилеру.

Защита окружающей среды

Раздельный сбор. Данное изделие нельзя утилизировать вместе с обычными бытовыми отходами.

Если однажды Вы захотите заменить Ваш электроинструмент D ше в нем не нуждаетесь, не выбрасывайте его вместе с бытовыми отходами. Отнесите изделие в специальный приемный пункт.

Раздельный сбор изделий с истекшим сроком службы и их упаковок позволяет пускать их в переработку и повторно использовать. Использование переработанных материалов помогает защищать окружающую среду от загрязнения и снижает расход сырьевых материалов.

EWALT или Вы боль-

офис D

EWALT по адресу, указанному в дан-

ном руководстве по эксплуатации. Кроме того, список авторизованных сервисных центров D

EWALT и полную информацию

о нашем послепродажном обслуживании и контактах Вы можете найти в интернете по адресу: www.2helpU.com.

Аккумулятор

Данный аккумулятор с длительным сроком службы следует подзаряжать, если он не обеспечивает достаточную мощность для работ, которые ранее выполнялись легко и быстро. Утилизируйте отработанный аккумулятор безопасным для окружающей среды способом.

• Полностью разрядите ак к умулятор, затем снимите его с электроинструмента.

• Li-Ion, NiCd и NiMH аккумуляторы подлежат переработке. Доставьте их Вашему дилеру или в местный пункт переработки. Собранные аккумуляторы будут переработаны или утилизированы безопасным для окружающей среды способом.

Местное законодательство может обеспечить сбор старых электроинструментов отдельно от бытового мусора на муниципальных свалках отходов, или Вы можете сдавать их в торговом предприятии при покупке нового изделия.

Фирма D

EWALT обеспечивает прием и пе-

реработку отслуживших свой срок изделий. Чтобы воспользоваться этой услугой, Вы можете сдать Ваше изделие в любой авторизованный сервисный центр, который собирает их по нашему поручению.

Вы можете узнать место нахождения Вашего ближайшего авторизованного сервисного центра, обратившись в Ваш местный

Page 22

ДеВОЛТ

гарантийные условия

Уважаемый покупатель!

1. Поздравляем Вас с покупкой высококачественного изделия ДеВОЛТ и выражаем признательность за Ваш выбор.

1.1. Надежная работа данного изделия в течение всего срока эксплуатации предмет особой заботы наших сервисных служб. В случае возникновения какихлибо проблем в процессе эксплуатации изделия рекомендуем Вам обращаться только в авторизованные сервисные организации, адреса и телефоны которых Вы сможете найти в Гарантийном талоне или узнать в магазине.

Наши сервисные станции - это не только

квалифицированный ремонт, но и широкий выбор запчастей и принадлежностей.

1.2. При покупке изделия требуйте проверки его комплектности и исправности в Вашем присутствии, инструкцию по эксплуатации и заполненный Гарантийный талон на русском языке. При отсутствии у Вас правильно заполненного Гарантийного талона мы будем вынуждены отклонить Ваши претензии по качеству данного изделия.

1.3. Во избежание недоразумений убедительно просим Вас перед началом работы с изделием внимательно ознакомиться с инструкцией по его эксплуатации.

2. Правовой основой настоящих гарантийных условий является действующее Законодательство и, в частности, Закон ”О защите прав потребителей”.

3. Гарантийный срок на данное изделие составляет 12 месяцев и исчисляется со дня продажи. В случае устранения недостатков изделия, гарантийный срок продлевается на период, в течение которого оно не использовалось.

4. Производитель рекомендует проводить периодическую проверку изделия на сервисной станции.

5. В течение 12 месяцев со дня продажи производитель гарантирует бесплатную проверку изделия и рекомендации по замене нормально изнашиваемых частей.

6. Срок службы изделия - 5 лет (минимальный, установленный в соответствии с Законом ”О защите прав потребителей”).

7. Наши гарантийные обязательства распространяются только на неисправности, выявленные в течение гарантийного срока и обусловленные производственными или конструктивными факторами.

8. Гарантийные обязательства не распространяются:

8.1. На неисправности изделия, возникшие в результате:

8.1.1. Несоблюдения пользователем предписаний инструкции по эксплуатации изделия.

8.1.2. Механического повреждения, вызванного внешним ударным или любым иным воздействием.

8.1.3 Применения изделия не по назначению.

8.1.4. Стихийного бедствия.

8.1.5. Неблагоприятных атмосферных и иных внешних воздействий на изделие, таких как дождь, снег, повышенная влажность, нагрев, агрессивные среды, несоответствие параметров питающей электросети указанным на инструменте.

8.1.6. Использо в ания принадлежностей, расходных материалов и запчастей, не рекомендованных или не одобренных производителем.

8.1.7. П роникновения внутрь изделия посторонних предметов, насекомых, материалов или веществ, не являющихся отходами, сопровождающими применение по назначению, такими как стружка опилки и пр.

8.2. На инструменты, подвергавшиеся вскрытию, ремонту или модификации вне уполномоченной сервисной станции.

8.3. На принадлежности, запчасти, вышедшие из строя вследствие нормального износа, и расходные материалы, такие как приводные ремни, угольные щетки, аккумуляторные батареи, ножи, пилки, абразивы, пильные диски, сверла, буры и т. п.

8.4. На неисправности, возникшие в результате перегрузки инструмента, повлекшей выход из строя электродвигателя или других узлов и деталей. К безусловным признакам перегрузки изделия относятся, помимо прочих: появление цветов побежалости, деформация или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов электродвигателя под воздействием высокой температуры.

zst00116294 - 26-11-2009

Page 23

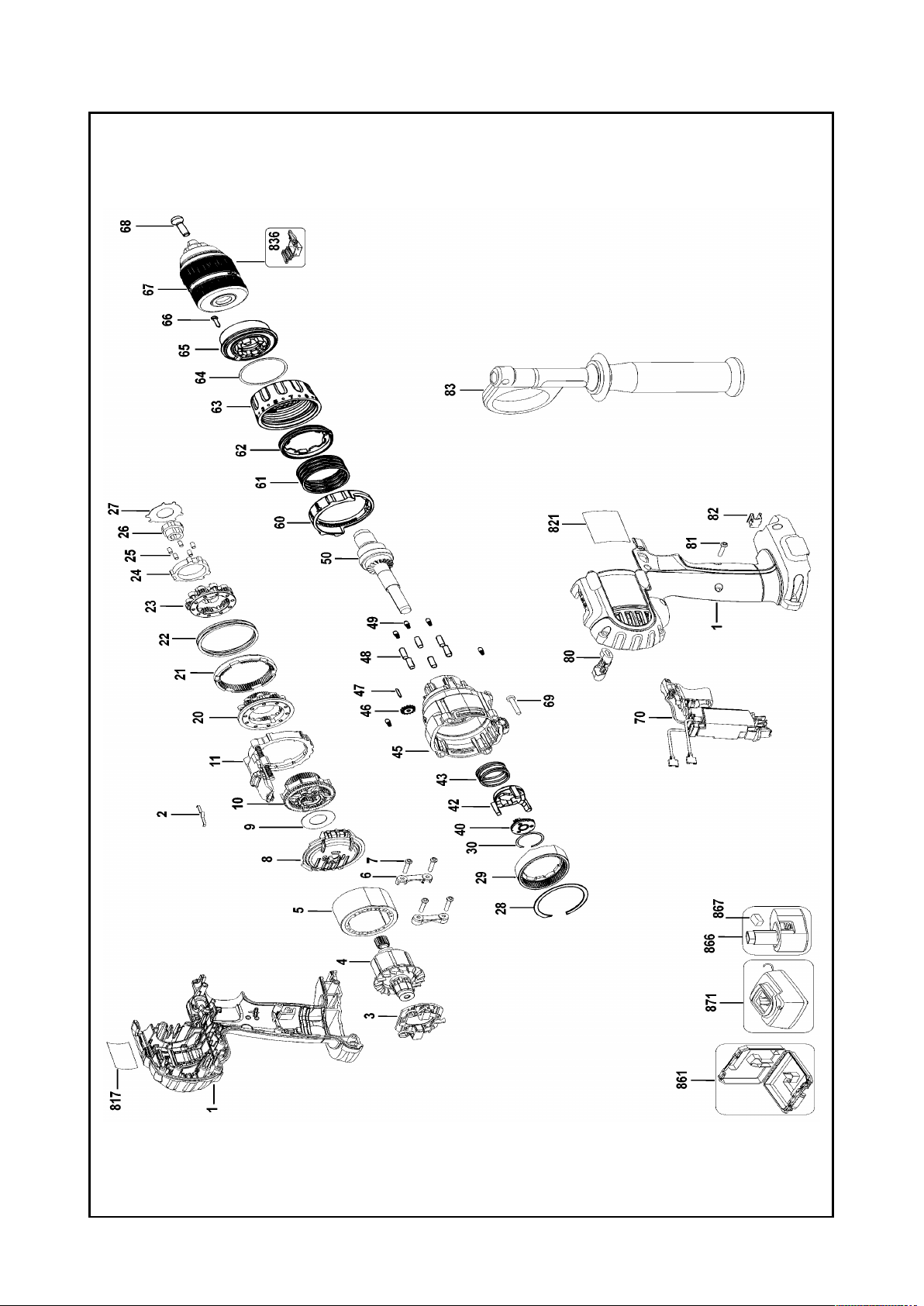

DCD920 АККУМУЛЯТОРНАЯ ДРЕЛЬ/ВИНТОВЕРТ 10

Page 24
