Avant-propos
Merci de votre confiance !
Le dLAN duo de devolo est un adapteur HomePlug pour le transfert des données
via le réseau d'alimentation électrique existant. Doté d'une interface Ethernet et
d'une interface USB, l'adaptateur dLAN vous permet de créer ou d'étendre faci
lement et à moindres frais un réseau domestique. Les travaux sur les ordinateurs, tels que l'échange de données, l'accès partagé à une imprimante au sein
du réseau ou l'accès à Internet sont réalisés via les câbles électriques qui se trou
vent dans le bâtiment. Avec le dLAN duo, chaque prise électrique existante sert
de prise réseau – de la cave au grenier.
Information sur cette documentation
Ce manuel vous dévoilera tous les secrets de votre dLAN duo devolo. Il vous
décrira, entre autres, comment mettre votre adaptateur dLAN en service. De
plus, vous trouverez dans le chapitre '
des exemples d'application du dLAN duo, ainsi que des remarques générales sur
le concept de réseau.
Pour vous fournir un dLAN duo agréable à utiliser, nous avons mis en place des
contrôles de qualité sévères dans la chaîne de production assurant ainsi la fia
bilité de nos produits.
Cette documentation a été rédigée par une équipe de collaborateurs de différents services de l'entreprise afin de vous offrir la meilleure assistance possible
lors de l'exploitation de votre produit.
Tout savoir sur le réseau « à la maison »'
-
-
-
Pour de plus amples informations, veuillez consulter notre site Internet 'www.devolo.com'.
Si vous aviez encore des questions ou si vous aviez besoin d'assistance, nos services en ligne (www.devolo.com) est à votre disposition 24 heures sur 24.
devolo dLAN duo
|
|
|
Contenu du coffret
Avant de commencer l'installation de votre dLAN duo, vérifiez que tous les éléments faisant partie du produit sont bien dans l'emballage :
dLAN duo
Câble Ethernet (3 m)
Câble USB (5 m)
Dépliant d'installation rapide
CD avec pilotes, documentation en ligne et logiciels d'application
devolo se réserve le droit de modifier sans préavis le contenu du coffret.
Description des symboles
Dans cette section, nous vous fournissions une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entraîner des dommages.
Remarque important à respecter.
devolo dLAN duo
|
Information complémentaire dont il est utile, mais pas obligatoire, de tenir
compte.
|
|
Contenu
1 Introduction .................................................................................... 7
1.1 Que signifie dLAN ?......................................................................7
1.2 Que vous apporte le dLAN duo ? ..................................................8
2 Branchement et mise en service..................................................... 9
2.1 Configuration système requise...................................................... 9
2.2 Eléments de connexion et d'affichage.........................................10
2.3 Branchement du dLAN duo ... .................................................... 11
2.3.1 ... par Ethernet............................................................ 11
2.3.2 ... par USB ..................................................................11
2.3.3 Installation des pilotes USB sous Linux.........................11
2.3.4 Installation des pilotes USB sous Windows...................11
3 Tout savoir sur le réseau
« à la maison »14
3.1 Solution poste de travail individuel Internet-DSL – Possibilité 1...14
3.2 Réseau domestique – Possibilité 2.............................................. 14
3.3 Mise en réseau à domicile – Possibilité 3.................................... 15
3.4 Mise en réseau à domicile – Possibilité 4.................................... 15
3.5 Informations importantes ........................................................... 16
4 Logiciels devolo dLAN................................................................... 17
4.1 Aperçu des logiciels devolo ........................................................17
4.1.1 Assistant de configuration dLAN.................................. 17
4.1.2 Informer......................................................................17
4.1.3 EasyShare ................................................................... 17
4.1.4 EasyClean ................................................................... 18
4.2 Installation des logiciels devolo dLAN.........................................18
4.3 Configuration du réseau dLAN avec l'Assistant de configuration
dLAN ......................................................................................... 18
4.4 Vue d'ensemble de dLAN au moyen de l'Informer .......................20
4.5 Communication au sein du réseau à l'aide de EasyShare ............. 21
4.5.1 Configuration.............................................................. 21
4.6 Protection de votre vie privée avec EasyClean ............................. 23
devolo dLAN duo
|
|
|
5 Annexe .......................................................................................... 25
5.1 Caractéristiques techniques ........................................................25
5.2 Nettoyage et entretien ...............................................................26
5.3 Conformité CE............................................................................ 26
5.4 Déclaration de conformité ..........................................................27
5.5 Conditions générales de garantie ............................................... 28
devolo dLAN duo
|
|
1 Introduction
Dans ce chapitre, nous vous donnerons une vue d'ensemble de la nouvelle technologie dLAN et vous présenterons le dLAN duo.
1.1 Que signifie dLAN ?
Outre les technologies de réseaux câblés et sans fil (LAN et Wireless LAN) déjà
connues dans le domaine des réseaux « à la maison », vous disposez maintenant
d'une autre technologie : dLAN (direct LAN, c'est-à-dire relié directement).
dLAN consiste en une mise en réseau à domicile via l'installation électrique de
la maison.
Coûts et qualité de transmission
dLAN représente une technologie de réseau économique et pratique. Il n'est
plus nécessaire de poser de nombreux câbles supplémentaires et chaque prise
de courant sert de point d'accès au réseau domestique.
Pour la technologie dLAN, les câbles électriques reçoivent des modulations de
fréquences supplémentaires. Il s'agit ici d'un procédé connu et éprouvé dans le
domaine de la transmission de données et utilisé depuis plusieurs années déjà
dans d'autres domaines. Aujourd'hui, il sert à établir des liaisons à Internet ou
à des réseaux locaux (à la maison ou au bureau). Selon le coefficient d'affaiblis
sement, il est possible de couvrir des distances allant jusqu'à 200 mètres.
Avec un débit de transmission de données maximal de 14 Mbits/s et un transfert
(chargement/téléchargement) symétrique, la technologie dLAN est devenue
indispensable pour les applications domestiques, tout comme les solutions
réseau Ethernet classiques et le standard sans fil actuel WIFI
Introduction
|
TM
.
7
-
Sécurité des données et rayonnement
Pour des raisons de sécurité, le cryptage DES
transfert de données en toute sécurité au sein du réseau.
Les périphériques dLAN de devolo satisfont aux standards industriels européens
très stricts et remplissent également les exigences des normes en vigueur dans
le domaine des rayonnements électromagnétiques.
est utilisé car il garantit un
pro
devolo dLAN duo
|
|
Introduction
8
|
1.2 Que vous apporte le dLAN duo ?
Performant et flexible
Ethernet ou USB ? Cette question ne se pose plus avec le dLAN duoo de devolo.
Doté d'une interface Ethernet et d'une interface USB, le dLAN duo réunit les
fonctions d'un périphérique dLAN Ethernet et d'un périphérique dLAN USB. Cela
vous apporte une plus grande liberté et une plus grande souplesse
devez plus choisir l'une ou l'autre possibilité pour l'intégration au réseau. Les
ordinateurs PC ou portables, par exemple, peuvent être intégrés au réseau dLAN
par l'une ou l'autre des interfaces – selon l'interface disponible.
Vous trouverez des exemples d'applications illustrant différents réseaux, ainsi
que des remarques générales dans le chapitre 'Tout savoir sur le réseau « à la
maison »'.
Simplicité d'installation
Relier le dLAN duo à l'ordinateur ou au périphérique correspondant à l'aide
du câble Ethernet ou USB
Le dLAN duo peut être raccordé soit par l'interface Ethernet soit par l'interface
USB. Lorsque les deux sont installées, la connexion USB est prioritaire.
Brancher le dLAN duo sur le secteur
Installation des pilotes devolo (pour la connexion USB)
Procéder à l'installation des outils de logiciels dLAN de devolo
Et voilà !
: vous ne
devolo dLAN duo
|
Port Ethernet et USB
Le dLAN duo dispose
d'une interface Ethernet pour le branchement sur un périphérique du réseau
(par ex. PC, ordinateur portable, modem, routeur, commutateur etc.),
d'une interface USB pour le raccordement sur un ordinateur du réseau doté
d'un port USB,
d'une fiche réseau Euro pour le branchement sur le secteur.
Affichage de l'état
Les diodes de contrôle (DEL) de votre adaptateur dLAN duo signale l'état de la
connexion, permet de contrôler le fonctionnement de la transmission de don
nées. Le dLAN duo est doté de 6 témoins de contrôle.
|
-
Branchement et mise en service
|
2 Branchement et mise en service
Dans ce chapitre, nous vous montrerons comment procéder au branchement de
votre dLAN duo. Nous vous décrirons également brièvement la mise en service
sous les systèmes d'exploitation Windows 98, Windows Me, Windows 2000 et
Windows XP.
2.1 Configuration système requise
Pour pouvoir utiliser votre dLAN duo, votre PC doit remplir les conditions suivantes :
Systèmes d'exploitation : Windows 98, Windows Me, Windows 2000,
Windows XP, Linux, Mac OS X
tèmes d'exploitation compatibles réseau
Connexion Ethernet
Votre ordinateur ou tout du moins le périphérique sur lequel sera branché le
dLAN duo doit impérativement disposer d'une interface Ethernet, c'est-à-dire
d'une carte réseau
Connexion USB
Pour le branchement du dLAN duo, l'ordinateur doit disposer d'une interface
USB.
.
(pour la connexion Ethernet) ou tous les sys-
9
devolo dLAN duo
|
|
Branchement et mise en service
10
|
2.2 Eléments de connexion et d'affichage
L'adaptateur dLAN duo est doté de six témoins de contrôle (DEL) et d'une connexion Ethernet et USB.
ETH/USB
100/Act : s'allume lorsque la vitesse de transmission est de 100 Mbps.
10/Act : s'allume lorsque la vitesse de transmission est de 10 Mbps.
USB : s'allume lorsqu'une connexion USB est établie.
dLAN
Power : s'allume lorsqu'une connexion est établie vers le secteur
(réseau électrique).
Act : clignote lorsque des données sont transmises et reçues via les
câbles électriques
Link : s'allume lorsqu'une connexion est établie vers le réseau dLAN.
Connexion Ethernet : permet de relier l'adaptateur dLAN duo à un ordi-
nateur ou à un autre périphérique via le câble réseau fourni.
Connexion USB : permet de relier l'adaptateur dLAN duo à un ordinateur
via le câble USB fourni.
Veillez à ce que tous les adaptateurs dLAN que vous voulez ajouter dans le
réseau soient branchés dans une prise murale. Un adaptateur dLAN passe en
mode veille au bout d'env. 15 minutes lorsqu'aucun périphérique sous tension
n'est raccordé à l'interface Ethernet ou USB. Il est impossible de procéder à la
configuration en mode veille.
devolo dLAN duo
|
|
Branchement et mise en service
|
2.3 Branchement du dLAN duo ...
Nous vous montrerons dans cette section comment brancher le dLAN duo – soit
par Ethernet soit par USB. Lorsque les deux sont installées, la connexion USB est
prioritaire.
Avant de raccorder le dLAN duo, noter son ID de sécurité et le garder à portée
de main pour la configuration du réseau. L'ID de sécurité se situe sur la face
inférieure de l'adaptateur dLAN.
2.3.1 ... par Ethernet
햲 Brancher l'adaptateur dLAN duo sur un port Ethernet de l'ordinateur allumé
au moyen du câble réseau fourni.
햳 Brancher l'adaptateur dLAN duo sur une prise de courant libre.
햴 Poursuivre ensuite avec l'installation des outils de logiciels dLAN de devolo.
Lire pour cela le chapitre '
La mise en service du dLAN duo ne requiert aucun pilote.
2.3.2 ... par USB
Logiciels devolo dLAN'.
11
햲 Brancher l'adaptateur dLAN duo sur un port USB de l'ordinateur allumé au
moyen du câble USB fourni.
햳 Brancher l'adaptateur dLAN duo sur une prise de courant libre.
햴 Poursuivre avec l'installation des pilotes sous le système d'exploitation sou-
haité.
햵 Installer enfin les outils de logiciels dLAN de devolo. Lire pour cela le chapi-
tre 'Logiciels devolo dLAN'.
2.3.3 Installation des pilotes USB sous Linux
Les pilotes USB pour Linux se trouvent sur le CD joint.
2.3.4 Installation des pilotes USB sous Windows
Le dLAN duo supporte la fonctionnalité Plug&Play. Cela facilite grandement
l'installation. Les assistants de Windows vous guident pendant l'installation et
vous demandent les informations requises.
devolo dLAN duo
|
|
Branchement et mise en service
12
Windows 98
햲 Insérez le CD devolo fourni dans votre lecteur de CD-ROM.
햳 Windows lance l'assistant 'Ajout de nouveau matériel' et annonce qu'il a
détecté un nouveau périphérique. Confirmez en appuyant sur Suivant.
햴 Windows vous propose deux solutions pour rechercher les pilotes. Sélec-
tionnez l'option 'Rechercher le meilleur pilote pour votre périphérique.
(Recommandé)', et cliquez sur Suivant.
햵 Le pilote approprié se trouve sur votre CD devolo. Activez l'option 'Lecteur
de CD' et désactivez toutes les autres cases. Cliquez sur Suivant. L'instal
lation des pilotes démarre.
햶 Cliquez sur Suivant pour poursuivre l'installation.
Il se peut que vous ayiez besoin de données figurant sur le CD-ROM de Windows
98. Insérez alors ce CD dans votre lecteur de CD, puis validez avec OK.
햷 Cliquez ensuite sur Terminer pour conclure l'installation.
햸 Le cas échéant, cliquez sur Oui lorsque Windows vous demande de redé-
marrer l'ordinateur.
Windows Me
햲 Insérez le CD devolo fourni dans votre lecteur de CD-ROM.
|
-
devolo dLAN duo
|
햳 Windows lance l'assistant du nouveau matériel et annonce qu'il a détecté
un nouveau périphérique. Confirmez en appuyant sur Suivant.
햴 Windows vous propose deux solutions pour rechercher les pilotes. Sélec-
tionnez l'option 'Rechercher automat. un meilleur pilote (recommandé)', et
cliquez sur Suivant. L'installation des pilotes démarre.
햵 Cliquez ensuite sur Terminer pour conclure l'installation.
햶 Le cas échéant, cliquez sur Oui lorsque Windows vous demande de redé-
marrer l'ordinateur.
Windows 2000
햲 Insérez le CD devolo fourni dans votre lecteur de CD-ROM.
햳 Windows 2000 lance l''Assistant Matériel détecté' et annonce qu'il a
détecté un nouveau périphérique. Cliquez sur Suivant.
|
Branchement et mise en service
|
햴 L'assistant vous propose deux possibilités pour rechercher le pilote. Sélec-
tionnez l'option 'Rechercher un pilote approprié pour le périphérique
(recommandé)', et cliquez sur Suivant.
햵 Le pilote approprié se trouve sur votre CD devolo. Activez l'option 'Lecteurs
de CD' et désactivez toutes les autres cases. Cliquez sur Suivant. L'instal
lation des pilotes démarre.
햶 Cliquez sur Suivant pour poursuivre l'installation.
햷 Cliquez ensuite sur Terminer pour conclure l'installation.
Windows XP
햲 Insérez le CD devolo fourni dans votre lecteur de CD-ROM.
햳 Windows XP lance l'assistant du nouveau matériel et annonce qu'il a
détecté un nouveau périphérique.
햴 Dans la boîte de dialogue suivante, activez l'option 'Installer le logiciel auto-
matiquement (recommandé)'. Cliquez sur Suivant. L'installation des pilotes
démarre.
햵 Cliquez ensuite sur Terminer pour conclure l'installation.
13
-
Vous trouverez des informations importantes et utiles concernant les réseaux
dans le chapitre 'Tout savoir sur le réseau « à la maison »'. Pour l'installation des
outils de logiciels dLAN de devolo, veuillez vous reporter au chapitre suivant
'
Logiciels devolo dLAN'.
devolo dLAN duo
|
|
Tout savoir sur le réseau « à la maison »
14
|
3 Tout savoir sur le réseau
« à la maison »
Vous trouverez dans ce chapitre des exemples de réseaux domestiques et des
remarques générales.
3.1 Solution poste de travail individuel Internet-DSL
– Possibilité 1
Poste de travail avec accès à Internet via un modem DSL
Modem DSL
3.2 Réseau domestique – Possibilité 2
Mise en réseau de plusieurs postes de travail avec un accès à Internet via un routeur LAN et un modem DSL
Modem DSL
Routeur LAN
devolo dLAN duo
|
|
Tout savoir sur le réseau « à la maison »
|
3.3 Mise en réseau à domicile – Possibilité 3
Mise en réseau de plusieurs postes de travail avec un accès à Internet via un routeur / modem DSL dLAN
devolo dLAN ADSL Modem Router
3.4 Mise en réseau à domicile – Possibilité 4
15
Mise en réseau de plusieurs postes de travail avec un accès à Internet via un routeur RNIS dLAN
devolo ISDN Router
devolo dLAN duo
|
|
Tout savoir sur le réseau « à la maison »
16
|
3.5 Informations importantes
Volume réseau – Le nombre maximum des adaptateurs dLAN pouvant transmettre simultanément des données est en théorie nettement supérieur au nombre de 10 périphériques recommandé dans la pratique.
Compatibilité – Les adaptateurs dLAN de devolo sont compatibles avec tous
les autres produits LAN de devolo, avec tous les périphériques qui satisfont au
standard IEEE 802.3 et avec les autres périphériques HomePlug.
Sécurité dans le réseau – Pour des raisons de sécurité, le cryptage interne
DES
de l'adaptateur dLAN est utilisé. Vous pouvez le configurer de manière
pro
personnalisée à l'aide de l'Assistant de configuration dLAN. Lisez à ce sujet le
chapitre '
Vous trouverez les réponses aux questions les plus fréquemment posées (FAQ)
sur notre site Internet www.devolo.com.
Logiciels devolo dLAN'.
devolo dLAN duo
|
|
4 Logiciels devolo dLAN
Ce chapitre présente les logiciels devolo Assistant de configuration dLAN, Informer, EasyShare et EasyClean. De plus, nous décrivons leur installation ainsi que
la configuration de votre réseau dLAN à l'aide du Assistant de configuration
dLAN.
4.1 Aperçu des logiciels devolo
4.1.1 Assistant de configuration dLAN
L'Assistant de configuration dLAN vous assiste pour la réalisation et la modification de votre réseau dLAN crypté. Avec son aide, vous ajoutez l'adaptateur
dLAN dans le réseau. La configuration de tous les adaptateurs dLAN présents
dans le réseau peut être effectuée depuis une centrale, c'est-à-dire à partir
d'une seule station de travail. Pour le cryptage, vous avez besoin des numéros
de sécurité (Security-ID) de l'ensemble des adaptateurs dLAN (voir au bas du
boîtier) ; ensuite, attribuez le mot de passe réseau que vous avez sélectionné.
Le mot de passe par défaut fixé par devolo est HomePlug.
Logiciels devolo dLAN
|
17
Les logiciels et les détails sur l'installation de l'Assistant de configuration dLAN
pour Mac et Linux se trouvent sur le CD joint.
4.1.2 Informer
L'Informer fournit des informations sur tous les périphériques dLAN dans votre
réseau, par exemple leurs adresses MAC pour le dLAN et les taux de transfert
actuels.
L'adresse MAC (Media Access Control) constitue un numéro de série unique. Elle
est programmée dans chaque matériel et ne peut pas être modifiée. L'adresse
MAC pour le dLAN est indiquée sur la face inférieure de l'adaptateur dLAN.
4.1.3 EasyShare
EasyShare est un outil de partage de fichiers et de conversation (Chat) pour votre
réseau local. Il sert à échanger des fichiers entre les ordinateurs Windows
locaux. La fonction de conversation intégrée permet la communication « en
direct » entre les utilisateurs du réseau. EasyShare est convivial et facile à utiliser.
devolo dLAN duo
|
|
Logiciels devolo dLAN
18
|

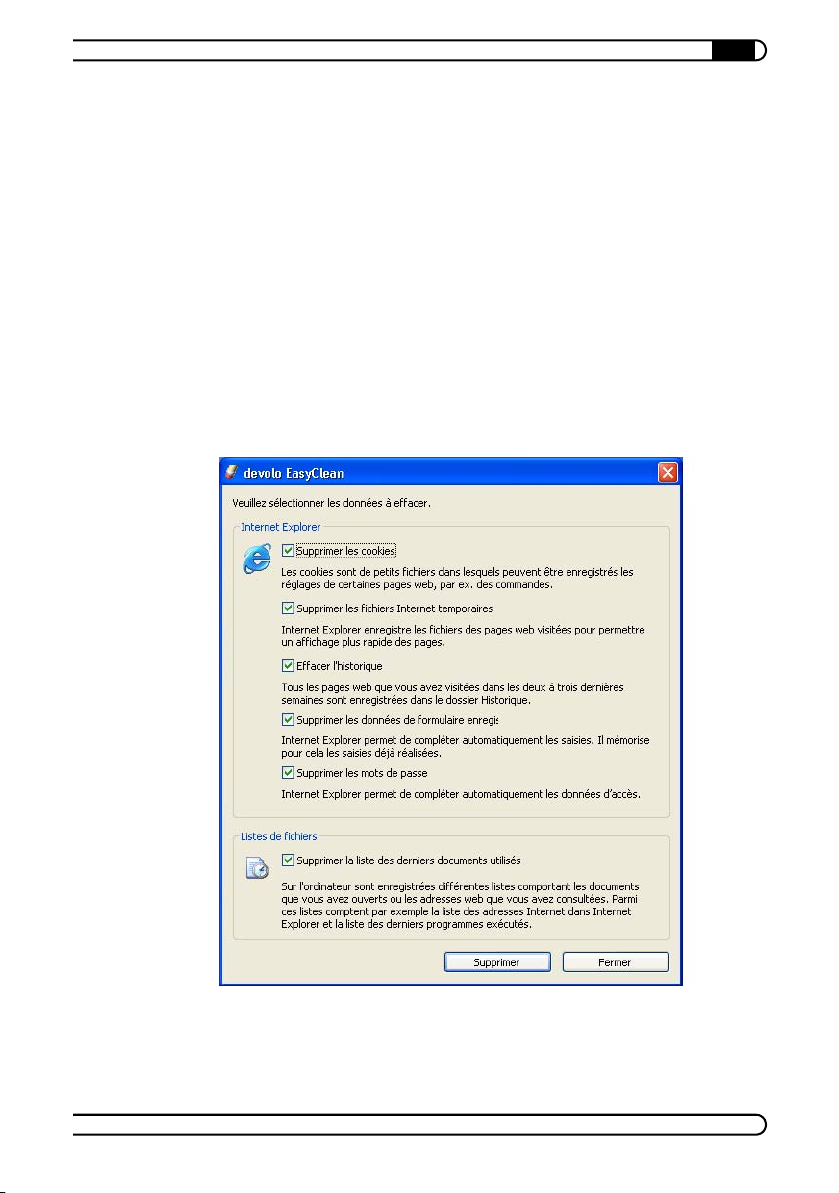

4.1.4 EasyClean
Lorsque vous surfez sur Internet avec le navigateur de Microsoft Internet Explorer, des données d'archives sont enregistrées sur votre ordinateur sans votre
accord. Avec EasyClean, vous pouvez définir les données qui doivent être effa
cées.
4.2 Installation des logiciels devolo dLAN
햲 Insérez le CD de produits devolo fourni dans votre lecteur de CD-ROM.
햳 Dans le menu du logiciel d'installation, sélectionnez l'option 'Installez le
logiciel dLAN'. L'assistant est exécuté. Confirmez en cliquant sur Suivant.
햴 Si vous souhaitez installer l'intégralité du pack logiciel dLAN de devolo,
choisissez l'option de menu 'Installation standard'. Cliquez sur Suivant.
Si vous préférez procéder à une installation personnalisée, sélectionnez l'option
de menu 'Installation personnalisée', puis choisissez les composantes logicielles
que vous voulez installer. Cliquez sur
햵 Concluez l'installation en cliquant sur Terminer.
햶 A la fin de l'installation, exécutez les outils devolo à l'aide du menu Démar-
rer Programmes devolo Assistant de configuration dLAN,
EasyShare, Informer ou EasyClean.
Suivant
.
-
4.3 Configuration du réseau dLAN avec l'Assistant de configuration dLAN
Ayez à portée de mains les numéros de sécurité des adaptateurs dLAN. L'Assistant de configuration dLAN demande ce numéro pour la configuration du
réseau. Le numéro de sécurité se trouve au bas de l'adaptateur.
햲 Exécutez l'Assistant de configuration dLAN en sélectionnant Démarrer
Programmes devolo Assistant de configuration dLAN.
햳 Confirmez en appuyant sur Suivant. L'Assistant de configuration dLAN
commence une analyse du réseau et recherche les adaptateurs dLAN dans
le réseau.
Veillez à ce que tous les adaptateurs dLAN que vous voulez ajouter dans le
réseau soient branchés dans une prise murale. Un adaptateur dLAN passe en
devolo dLAN duo
|
|
Logiciels devolo dLAN
|
19
mode veille au bout d'env. 15 minutes lorsqu'aucun périphérique sous tension
n'est raccordé à l'interface Ethernet ou USB. Il est impossible de procéder à la
configuration en mode veille.
햴 Dans la fenêtre suivante, sélectionnez un mot de passe pour votre réseau
dLAN et appuyez sur Suivant.
Le mot de passe par défaut fixé par devolo est
햵 L'adaptateur dLAN connecté directement à votre PC est détecté automati-
quement. Tous les autres adaptateurs dLAN doivent être déclarés manuellement. Pour déclarer les adaptateurs, entrez l'un après l'autre tous les
numéros de sécurité (Security-ID) des adaptateurs dLAN devant constituer
un réseau.

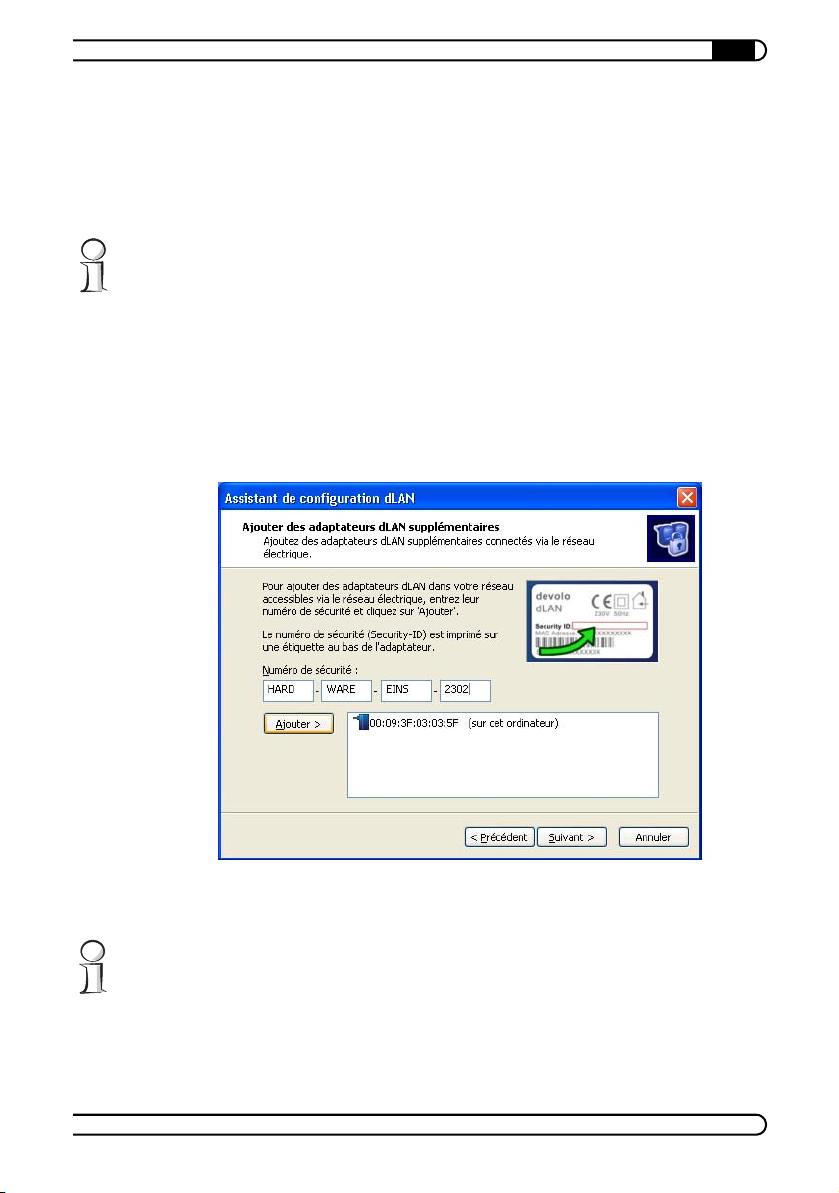

햶 Cliquez sur Ajouter et confirmez en cliquant sur Suivant quand vous avez
ajouté tous les adaptateurs dLAN souhaités.
HomePlug
.
햷 Concluez l'opération en cliquant sur Terminer. Votre réseau dLAN est
maintenant sécurisé contre les accès de l'extérieur.
La configuration du réseau dLAN peut être modifiée ou mise à jour à tout
moment. Pour modifier la configuration, procédez aux étapes de configuration
décrites ci-dessus.
devolo dLAN duo
|
|
Logiciels devolo dLAN
20
|
4.4 Vue d'ensemble de dLAN au moyen de l'Informer
Informer vous permet de ne jamais perdre de vue les adaptateurs dLAN dans
votre réseau. Informer fournit le nom de l'adaptateur connecté directement au
PC et tous les adaptateurs dLAN accessibles dans le même réseau.
Entre autres, Informer montre l'adresse MAC pour le dLAN de chaque adaptateur et les taux de transfert actuels.
Pour renommer un adaptateur, cliquez sur l'adaptateur souhaité puis sélectionnez la commande Périphérique Modifier nom.
Quand vous cliquez sur un adaptateur avec le bouton droit de la souris, un menu
contextuel vous permet de sélectionner les commandes suivantes :
'Modifier nom' ouvre une fenêtre dans laquelle vous pouvez donner un nou-
veau nom à l'adaptateur.
'Démarrer l’assistant pour la configuration dLAN' ouvre une fenêtre dans
laquelle vous pouvez ajouter des adaptateurs dLAN supplémentaires dans
le réseau et leur attribuer un mot de passe réseau.
Informer indique uniquement les adaptateurs dLAN connectés au réseau électrique domestique et présents dans votre réseau dLAN. Un adaptateur dLAN
passe en mode veille après env. 15 minutes d'inactivité si aucun appareil en état
de marche n'est connecté à l'interface Ethernet ou USB. Les adaptateurs dLAN
en état de veille ne sont pas affichés dans l'Informer.
devolo dLAN duo
|
|
Logiciels devolo dLAN
|
4.5 Communication au sein du réseau à l'aide de EasyShare
Tous les utilisateurs du réseau local qui exécutent EasyShare sont identifiés
automatiquement et ajoutés dans une liste :
21
4.5.1 Configuration
Le logiciel EasyShare dispose de deux assistants conviviaux qui vous guident tout
au long de la configuration : l'assistant de configuration initiale qui est lancé
automatiquement lors du premier démarrage du programme et l'assistant de
partage qui vous permet d'ajouter de nouveaux partages à tout moment. Vous
trouverez ci-dessus une description des différentes fonctions du logiciel EasyS
hare :
Partage de dossiers
Pour pouvoir échanger des données, chaque participant au réseau EasyShare
doit mettre ces données à disposition dans des dossiers partagés. Lorsqu'un
dossier est partagé, tous les sous-dossiers et toutes les données qu'il contient
sont également partagés et disponibles pour tous les participants au réseau
EasyShare. Le partage des dossiers peut être soit défini automatiquement à
l'aide de l'assistant de configuration initiale lors du premier démarrage de
EasyShare soit à l'aide de l'assistant de partage. Vous pouvez activer ce dernier
devolo dLAN duo
|
-
|
Logiciels devolo dLAN
22
|
en cliquant sur le bouton de partage Ajouter un partage ou en sélectionnant
dans le menu Fichier l'option Ajouter un partage.
Options
Chaque ordinateur a un nom. Au moment de la première installation de EasyShare, vous pouvez donner un nouveau nom ou conserver le nom d'ordinateur
préconfiguré dans le système d'exploitation. Tous les participants du EasyShare
voient votre ordinateur sous ce nom.
Il est possible de modifier le nom d'ordinateur à tout moment en cliquant sur le
bouton Options ou en sélectionnant dans le menu Outils Options.
Actualisation
Pour afficher les (nouveaux) dossiers partagés d'autres participants au réseau
EasyShare, sélectionnez l'option de menu Fichier
à jour dans le menu contextuel (en cliquant avec le bouton droit de la souris).
Les contenus de l'ensemble des dossiers validés apparaissent dans la fenêtre en
haut à droite.
Téléchargement de fichiers
Pour télécharger les fichiers partagés d'autres participants au réseau EasyShare,
sélectionnez l'ordinateur correspondant, puis marquez le dossier situé directe
ment en dessous. Son contenu s'affiche dans la fenêtre supérieure droite. Sélectionnez ici tous les fichiers et/ou dossiers que vous souhaitez télécharger, puis
choisissez, dans le menu Fichier
contextuel (en cliquant avec le bouton droit de la souris), Télécharger. Indi
quez le répertoire de destination souhaité sur votre ordinateur et confirmez en
cliquant sur OK. Les fichiers sont alors téléchargés sur votre ordinateur. Et vous
pouvez observer la progression du transfert en bas, à droite, dans la fenêtre
'Transferts de données en cours'.
l'option Télécharger ou, dans le menu
Mettre à jour ou Mettre
-
-
devolo dLAN duo
|
Transferts de données en cours
Tous les 'Transferts de données en cours' sont affichés dans la fenêtre inférieure
droite.
La colonne 'Nom' indique le nom du fichier transféré.
La colonne 'Statut' indique le statut momentané du transfert et la vitesse de
transmission.
La colonne 'Ordinateur' indique l'ordinateur depuis lequel vous êtes en train
de télécharger ou qui est en train de télécharger depuis votre ordinateur.
|
Logiciels devolo dLAN
|
Vous pouvez interrompre des transmissions de données en cours en les marquant, puis en sélectionnant Interrompre dans le menu contextuel (en cliquant
avec le bouton droit de la souris).
Chat (communiquer en direct)
La fenêtre inférieure gauche sert de salle de conversation, visible et accessible à
tous les utilisateurs de EasyShare dans le réseau local. Pour envoyer un message,
écrivez votre texte puis cliquez sur Envoyer.
4.6 Protection de votre vie privée avec EasyClean
EasyClean vous permet d'effacer les données d'archive indiquées ci-dessous.
Vous pouvez définir vous-même les données à supprimer en confirmant votre
sélection (cases cochées) en cliquant sur Supprimer.
23
Cookies – Lorsque vous visitez certains sites Internet, de petits fichiers
appelés 'cookies' sont enregistrés sur votre ordinateur. Ces fichiers peuvent
devolo dLAN duo
|
|
Logiciels devolo dLAN
24
|
contenir des informations personnelles, telles que des informations d'accès
(nom d'utilisateur), des mots de passe, des numéros de carte de crédit, etc.
Fichiers Internet temporaires – Lorsque vous surfez sur Internet, des
informations temporaires sont sauvegardées dans le système de fichiers. Au
cours du temps, ces fichiers peuvent atteindre une taille considérable et
occupent alors inutilement de l'espace sur votre disque dur.
Historique – Le navigateur Internet Explorer conserve la liste des sites visi-
tés pendant les derniers jours et les dernières semaines. Cela peut être pratique mais occupe également inutilement de l'espace sur le disque dur et
n'est la plupart du temps pas souhaité.
Données de formulaire enregistrées – Le navigateur Internet Explorer
peut enregistrer les données déjà saisies et les compléter automatiquement
lors des prochaines opérations.
Mots de passe enregistrés – Les mots de passe peuvent également être
enregistrés et introduits automatiquement lors des prochaines ouvertures de
session avec un nom d'utilisateur
également un certain danger, en particulier dans le cas des transactions
bancaires par exemple. Ces informations sont très sensibles et ne devraient
être sauvegardées en local qu'avec des programmes spéciaux.
Liste des derniers documents utilisés – Le navigateur Internet Explo-
rer enregistre les documents ouverts et les sites Internet consultés dans des
listes. Dans la plupart des cas, ces informations ne sont ensuite plus utili
sées.
: cela peut être pratique mais présente
-
devolo dLAN duo
|
Attention, EasyClean supporte uniquement le navigateur Internet Explorer de
Microsoft.
|
5 Annexe
5.1 Caractéristiques techniques
dLAN duo
Annexe
|
25
Standards Spécification Ethernet IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Protocoles CSMA/CD
Vitesse de transmission 14 Mbps
Procédure de transmission Asynchrone
Modulation OFDM – 84 Carrier
Portée 200 m via l'installation électrique de la maison
Sécurité DES
LEDs 3 ports (Link/Act 10 Ethernet, Link/Act 100 Ethernet, USB)
Connexion dLAN Fiche réseau Euro
Interface de l'ordinateur RJ45 ou USB
Consommation 3,3 VA au max.
Alimentation Bloc d'alimentation intégré par prise de courant
Conditions ambiantes Humidité (sans condensation) : 10-90%
Exigences du système PC avec une interface Ethernet ou USB
Conformité CE Conforme aux exigences techniques de la directive R&TTE
Dimensions et présentation 80 x 63 x 37 mm (hauteur x largeur x longueur)
Garantie 3 ans pièces et main-d’œuvre
Auto MDI/X
Compatible avec la spécification USB, Rev. 1.1
Compatible avec le standard HomePlug 1.1
via l'installation électrique de la maison
pro
3 statut HomePlug (Power, Act, Link)
Tension nominale : 110 - 230 V AC
Courant assigné : 0,13 A
Fréquence nominale : 50 Hz
Stockage : -25°C – 70°C
Exploitation : 0°C – 40°C
Windows 98, Windows Me, Windows 2000, Windows XP,
Linux, Mac OS X (seulement pour la connexion Ethernet) ou
tous les systèmes d'exploitation compatibles réseau
pour tous les pays de l'Union européenne et la Suisse
boîtier matière plastique
devolo dLAN duo
|
|
Annexe
26
|
5.2 Nettoyage et entretien
Le boîtier ne contient aucune pièce devant être entretenue par l'utilisateur. En
aucun cas, le boîtier ne devra être ouvert.
Pour nettoyer l'appareil, utilisez un chiffon doux ou un tissu propre. N'utilisez
jamais de l'eau, du diluant, du benzole, de l'alcool ni d'autres produits de nettoyage agressifs pour nettoyer le dLAN duo, ces produits risquant d'attaquer le
boîtier.
5.3 Conformité CE
Le produit satisfait aux exigences techniques de la directive 1999/5/CE (R&TTE)
et est conçu pour être utilisé au sein de la Communauté européenne et en
Suisse.
Le produit fait partie de la classe A, ce qui signifie que son exploitation peut
entraîner des bruits parasites dans les zones d'habitation ; le cas échéant,
l'exploitant peut être tenu de prendre des mesures appropriées pour remédier
au dérangement.
devolo dLAN duo
|
|
5.4 Déclaration de conformité
KONFORMITÄTSERKLÄRUNG
EC DECLARATION OF CONFORMITY
Die Firma: devolo AG
The Company: Sonnenweg 11
52070 Aachen
Annexe
|
27
erklärt, dass das Produkt: dLAN
declares that the product:
Verwendungszweck: PLC zu Ethernet- und USB-Adapter
Intended purpose: PLC to Ethernet- and USB-adapter
den grundlegenden Anforderungen des § 3 und den übrigen einschlägigen Bestimmungen
complies with the appropriate essential requirements of the FTEG (Article 3 of R&TTE) and the other relevant
Harmonisierte Normen: Gesundheit und Sicherheit gemäß §3 (1) 1. (Artikel 3 (1) a))
Harmonised standards: Health and safety requirements contained in §3 (1) 1. (Article 3 (1) a))
Harmonisierte Normen: Schutzanforderungen in Bezug auf die EMV §3 (1) 2, (Artikel 3
Harmonised standards: Protection requirements with respect to EMC §3 (1) 2, (Article 3 (1) b)
EN 55022:1998+A1:2000+A2:2003 (class A) and Expert Opinion by
Diese Erklärung wird verantwortlich abgegeben durch:
This declaration is submitted by:
Aachen, 16. März 2005
Aachen, 16thMarch 2005 Heik o Harbers
££££
duo
des FTEG (Artikel 3 der R&TTE) entspricht.
provisions.
EN 60950-1:2001
(1) b)
EN 55024:1998+A1:2001+A2:2003
Competent Body EMC (CE 0682)
Vorstandsvorsitzender
CEO
devolo dLAN duo
|
|
Annexe
28
|
5.5 Conditions générales de garantie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits
devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :
1 Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants. Les composants présentant des
vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un
appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et
logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG ; les frais de l'envoi du
matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheteur.
c) La propriété des pièces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pièces défectueuses, devolo AG est autorisé
à effectuer des modifications techniques (par exemple une mise à jour des logiciels micropro-
grammes) pour mettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais
supplémentaires pour l'acquéreur. La mise à niveau ne constitue pas pour autant un droit légi-
time de l'acquéreur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet
le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo
dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de
rechange utilisées expire en même temps que la garantie du produit entier.
3 Modalités
a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valoir son droit
de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu
lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expé-
diteur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement
après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport
ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service qui traite les droits de garantie, ainsi que son
renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit
une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'ori-
ginal de la preuve d'achat.
devolo dLAN duo
|
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retiré,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre
influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences
extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la
spécification technique,
|
Annexe
|
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et
le mode d'emploi n'ont pas été respectés,
e) si l'appareil a été ouvert, réparé ou modifié par une personne qui n'en a pas été chargé par
devolo,
f) si le produit présente des endommagements mécaniques, de quelque nature qu'ils soient,
g) si l'acheteur ne fait pas valoir son droit de garantie dans les délais prévus par les articles 3a)
ou 3b).
5 Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le
droit de facturer les frais de vérification à l'acquéreur.
6 Conditions complémentaires
a) En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
b) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la
prétention à diminution. Toute réclamation de dommages-intérêts, quelle qu'en soit la raison,
est exclue. Cette garantie ne limite pas les droits de l'acquéreur conformément aux lois sur la
responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommage-
ment des objets personnels ou dans les cas de préméditation ou de négligence grossière, dans
lesquels devolo AG engage impérativement sa responsabilité.
c) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects
sont exclus.
d) devolo n'engage aucune responsabilité pour la perte de données ou la récupération de ces
données en cas de faute légère ou moyenne.
e) Dans les cas où devolo provoque la destruction de données avec préméditation ou par négli-
gence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait
à réaliser en cas de création régulière de copies de sauvegarde selon les mesures de sécurité
adéquates.
f) La garantie s'applique uniquement au premier acheteur et ne peut être transférée à un tiers.
g) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'ache-
teur est une personne exerçant une activité commerciale et en a tous les droits et obligation.
Si l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de
résidence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après
la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est vala-
ble également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au
moment de l'introduction d'une action.
h) La loi applicable est la loi de la République Fédérale d'Allemagne. Le droit de l'ONU en matière
d'achat n'est pas applicable.
29
devolo dLAN duo
|
|
Loading...
