Handbuch
devolo M agic2 LAN triple
© 2019 devoloAG Aachen (Deutschland)
Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen
festgelegt ist. Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Marken
Android
ist eine eingetragene Marke der Open Handset Alliance.
TM
Google Play TM und Google Play TM (Store) sind eingetragene Marken der Google LLC.
Linux® ist eine eingetragene Marke von Linus Torvalds.
Ubuntu® ist eine eingetragene Marke von Canonical Ltd.
Mac® und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.
iPhone®, iPad® und iPod® sind eingetragene Marken von Apple Computer, Inc.
Windows® und Microsoft® sind eingetragene Marken von Microsoft, Corp.
devolo sowie das devolo-Logo sind eingetragene Marken der devolo AG.
Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer
sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische
Ungenauigkeiten und/oder Auslassungen.
devoloAG
Charlottenburger Allee 67
52068Aachen
Germany
www.devolo.de
Version 1.2_08/19
Inhalt
1 Ein Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.3 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.4 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.5 devolo im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.1 devolo Magic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.2 Der devolo Magic-Adapter stellt sich vor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.3 Pairing – PLC-Verbindung aufbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.3.1 PLC-Kontrollleuchte ablesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.3.2 Netzwerkanschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.3.3 Integrierte Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.3 devolo Magic 2 LAN triple anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.3.1 Starter Kit – automatischer Aufbau eines neuen devolo Magic-Netzwerkes . . . . . . . 21
3.3.2 Ergänzung – Bestehendes Netzwerk um einen weiteren devolo
3.3.3 PLC-Kennwort ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.4 devolo-Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.5 devolo Magic-Adapter aus einem Netzwerk entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Magic-Adapter ergänzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
devolo Magic 2 LAN triple
4 Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.1 Eingebaute Weboberfläche aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.2 Menübeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.2.1 Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.2.2 Powerline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.3 LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
4.2.4 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4.2.5 Neustart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
5.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
5.2 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
5.3 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
5.4 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
devolo Magic 2 LAN triple
Ein Wort vorab 6
1 Ein Wort vorab
Willkommen in der fantastischen Welt von
devolo Magic!
devolo Magic verwandelt Ihr Zuhause im Handumdrehen in ein Multimedia-Heim, das heute schon
für übermorgen bereit ist. Mit devolo Magic erreichen Sie spürbar mehr Geschwindigkeit, eine höhere Stabilität und Reichweite und damit perfektes
Internetvergnügen!
1.1 Zu diesem Handbuch
Lesen Sie vor der Inbetriebnahme des Gerätes alle
Anweisungen sorgfältig und bewahren Sie Handbuch und/oder Installationsanleitung für späteres
Nachschlagen auf.
Nach einer Einführung in die Themen
„devolo Magic“ sowie der Vorstellung des
devolo Magic 2 LAN triple in Kapitel 2 erfahren Sie
in Kapitel 3, wie Sie den Adapter erfolgreich in
Betrieb nehmen können. Kapitel 4 beschreibt die
Konfiguration Ihres devolo Magic-Netzes.
Tipps zur Bandbreitenoptimierung und Hinweise
zur Umweltverträglichkeit des Gerätes sowie zu
unseren Garantiebedingungen in Kapitel 5 bilden
den Abschluss des Handbuches.
Beschreibung der Symbole
In diesem Abschnitt beschreiben wir kurz die Bedeutung der im Handbuch und/oder auf dem Typenschild, dem Gerätestecker sowie die auf der
Verpackung verwendeten Symbole:
Symbol Beschreibung
Sehr wichtiges Sicherheitszeichen,
das Sie vor unmittelbar drohender
elektrischer Spannung warnt und
bei Nichtbeachtung schwerste Verletzungen oder den Tod zur Folge
haben kann.
Wichtiges Sicherheitszeichen, das
Sie vor einer möglicherweise gefährlichen Situation einer Verbrennung warnt und bei
Nichtvermeidung leichte und geringfügige Verletzungen sowie
Sachschäden zur Folge haben
kann.
devolo Magic 2 LANtriple
7 Ein Wort vorab
Symbol Beschreibung
Sehr wichtiges Sicherheitszeichen,
das Sie vor einer unmittelbar drohenden Gefahr warnt und bei
Nichtvermeidung schwerste Verletzungen oder den Tod zur Folge haben kann.
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist und bei
Nichtbeachtung möglicherweise
zu Sachschäden führen kann.
Das Gerät darf nur in trockenen
und geschlossenen Räumen verwendet werden.
Mit der CE-Kennzeichnung erklärt
der Hersteller/Inverkehrbringer,
dass das Produkt allen geltenden
europäischen Vorschriften entspricht und es den vorgeschriebenen Konformitätsbewertungsverfahren unterzogen wurde.
Symbol Beschreibung
Dient der Vermeidung von Abfällen
von Elektro- und Elektronikgeräten
und der Reduzierung solcher Abfälle durch Wiederverwendung, Recycling und anderer Formen der
Verwertung. Die EU-WEEE-Richtlinie legt Mindestnormen für die Behandlung von Elektro- und
Elektronik-Altgeräten in der EU
fest.
Zusätzliche Informationen und
Tipps zu Hintergründen und zur
Konfiguration Ihres Gerätes.
Kennzeichnet den abgeschlossenen Handlungsverlauf
devolo Magic 2 LAN triple
Ein Wort vorab 8
1.2 Bestimmungsgemäßer Gebrauch
Verwenden Sie die devolo-Produkte, die devoloSoftware sowie das mitgelieferte Zubehör wie beschrieben, um Schäden und Verletzungen zu vermeiden.
Produkte
devolo-Produkte sind Kommunikationseinrichtungen für den Innenbereich*, die je nach Produkt mit
einem PLC- (PowerLine Communication) und/
oder einem WLAN-Modul ausgestattet sind. Damit
verbundene Computer, Notebooks, Smartphones,
Tablets, Smart-TVs etc. werden über das vorhandene Stromnetz und/oder WLAN, ohne aufwendige
Verkabelung, in das Heimnetz eingebunden. devolo-Geräte dürfen auf keinen Fall im Außenbereich
genutzt werden, da hohe Temperaturschwankungen und Nässe sowohl das Produkt als auch die
Stromleitung beschädigen können. Die Montagehöhe der devolo-Produkte darf zwei Meter nicht
überschreiten, sofern kein zusätzlicher Befestigungsmechanismus vorhanden ist. Die Produkte
sind zum Betrieb in der EU, Schweiz und Norwegen
vorgesehen.
* Einzige Ausnahmen sind devolo-Outdoor-Produkte, die durch
ihre Zertifizierung für den Außenbereich geeignet sind.
Software
devolo-Geräte sind ausschließlich mit den
freigegebenen und auf der Internetseite der
devolo AG (www.devolo.de)
Stores (iOS und Google Play) kostenlos
herunterladbaren Programmen nutzbar. Jegliche
Veränderungen an der produktspezifischen
Firmware und Software können die Produkte
schädigen, im schlimmsten Fall unbrauchbar
machen sowie die Konformität beeinträchtigen.
Nutzen Sie stets die aktuellste Softwareversion, um
neue Sicherheitsfunktionen und Geräte-Verbesserungen zu erhalten. Die installierte devolo-Software informiert Sie automatisch, wenn eine neue
Softwareversion zur Verfügung steht.
Zubehör
Verwenden Sie ausschließlich das mitgelieferte
Zubehör.
sowie in den App-
devolo Magic 2 LANtriple
9 Ein Wort vorab
1.3 CE-Konformität
Das Produkt entspricht den grundlegenden Anforderungen der Richtlinien 2014/
35/EU, 2014/30/EU, 2011/65/EU und
2009/125/EC.
Das Produkt ist zum Betrieb in der EU, Schweiz und
Norwegen vorgesehen.
Die vereinfachte CE-Erklärung zu diesem Produkt
liegt in gedruckter Form bei. Außerdem finden Sie
diese im Internet unter
www.devolo.de/support/ce
.
1.4 Sicherheitshinweise
Alle Sicherheits- und Bedienungsanweisungen
sollen vor Inbetriebnahme von devolo-Geräten
gelesen und verstanden worden sein und für
zukünftige Einsichtnahmen aufbewahrt werden.
GEFAHR! Stromschlag durch Elektrizität
Nicht in die Steckdose fassen, Gerät nicht
öffnen und keine Gegenstände in die
Steckdose sowie in die Lüftungsöffnungen
einführen
devolo-Geräte sind für den Anwender
wartungsfrei. Im Schadensfall trennen Sie das
devolo-Gerät vom Stromnetz, indem Sie es selbst
oder dessen Netzstecker aus der Steckdose ziehen.
Wenden Sie sich dann ausschließlich an
qualifiziertes Fachpersonal (Kundendienst). Ein
Schadensfall liegt z. B. vor,
b wenn der Netzstecker beschädigt ist.
b wenn das devolo-Gerät mit Flüssigkeit (z. B.
Regen oder Wasser) überschüttet wurde.
b wenn das devolo-Gerät funktionslos ist.
b wenn das Gehäuse des devolo-Gerätes
beschädigt ist.
devolo-Geräte nicht direkt ineinanderstecken.
Ineinandergesteckte Geräte können eine
verringerte Übertragungsgeschwindigkeit
besitzen.
GEFAHR! Stromschlag durch Elektrizität
Gerät in eine Steckdose mit
angeschlossenem Schutzleiter einstecken
devolo-Geräte dürfen ausschließlich an einem
Versorgungsnetz betrieben werden, wie auf dem
Typenschild beschrieben.
Um das devolo-Gerät vom Stromnetz zu trennen,
ziehen Sie das Gerät selbst bzw. dessen
Netzstecker aus der Steckdose.
devolo Magic 2 LAN triple
Ein Wort vorab 10
Die Steckdose sowie alle angeschlossen
Netzwerkgeräte sollten leicht zugänglich sein,
damit Sie im Bedarfsfall die Netzstecker schnell
ziehen können.
VORSICHT! Wärmeentwicklung im Betrieb
Bestimmte Gehäuseteile werden
situationsbedingt sehr heiß; Gerät
berührungssicher anbringen und optimale
Platzierung beachten
devolo-Geräte sollen nur an Plätzen aufgestellt
werden, welche eine ausreichende Belüftung
gewähren. Schlitze und Öffnungen am Gehäuse
dienen der Belüftung:
b Decken Sie devolo-Geräte im Betrieb nicht ab.
b Stellen Sie keine Gegenstände auf devolo-
Geräte.
b Stecken Sie keine Gegenstände in die
Öffnungen der devolo-Geräte.
b devolo-Geräte dürfen nicht in direkter Nähe
einer offenen Flamme (z. B. Feuer, Kerze)
eingesetzt werden.
b devolo-Geräte dürfen nicht direkter
Wärmestrahlung ausgesetzt sein (z. B.
Heizkörper, Sonneneinstrahlung).
ACHTUNG! Gehäusebeschädigung durch
lösungsmittelhaltige Reinigungsmittel
Reinigung nur stromlos und mit trockenem
Tuch
1.5 devolo im Internet
Weitergehende Informationen zu devolo Magic
sowie zu all unseren Produkten finden Sie auch im
Internet unter www.devolo.de
Hier können Sie Produktbeschreibungen und Dokumentationen sowie aktualisierte Versionen der
devolo-Software und der Firmware des Gerätes
herunterladen.
Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter
der E-Mail-Adresse support@devolo.de
mit uns auf!
.
Kontakt
devolo Magic 2 LANtriple
11 Einleitung
Abb. 1 devolo Magic im ganzen Haus
2 Einleitung
2.1 devolo Magic
Home is where devolo Magic is – devolo Magic
verwandelt Ihr Zuhause im Handumdrehen in ein
Multimedia-Heim der Zukunft mit spürbar mehr
Geschwindigkeit, einer höheren Stabilität und
Reichweite und damit perfektes Internetvergnügen!
Lassen Sie sich inspirieren von Produkten, die verblüffend leicht zu installieren sind, deren Technologie beeindruckend innovativ und deren Leistung
unschlagbar stark ist.
devoloMagic2LANtriple
Einleitung 12
Heute für die Technik von übermorgen bereit
sein
devolo Magic verkörpert die neue Generation der
bewährten Powerline-Technologie (PLC) auf zukunftsweisender G.hn-Basis. G.hn wurde von der
Internationalen Fernmeldeunion (ITU) entwickelt
und wird vor allem vom Industrieverband HomeGrid Forum weiterentwickelt. devolo Magic-Produkte werden nach HomeGrid-Vorgaben
zertifiziert und sind kompatibel mit anderen HomeGrid-zertifizierten Produkten.
Ebenso wie die HomePlug AV-Technologie, die bei
etablierten devolo dLAN-Geräten zum Einsatz
kommt, nutzt auch devolo Magic das heimische
Stromnetz zur Datenübertragung und sichert beste Performance und Stabilität auch dort, wo Netzwerkleitungen nicht möglich oder nicht
gewünscht sind und/oder das „WLAN“ aufgrund
von Decken und Wänden häufig versagt.
Zum Aufbau eines devolo Magic-Netzwerkes
benötigen Sie mindestens zwei
devolo Magic-Geräte. Aus technischen Gründen sind Geräte der devolo Magic-Serie nicht
kompatibel mit dLAN-Geräten.
2.2 Der devolo Magic-Adapter stellt sich vor
Auspacken – Einstecken – Loslegen und gewapp-
net sein für die neue Generation der bewährten
Powerline-Technologie:
b Schnelligkeit und Stabilität – dank gleichblei-
bender Datenübertragungsgeschwindigkeit
mit bis zu 2400 Mbit/s über Strecken von bis
zu 500 Metern verspricht der
devolo Magic 2 LAN triple Entertainment auf
höchstem Niveau.
b Sicherheit – mit 128-Bit-AES-Powerline-Ver-
schlüsselung
b Sparsamkeit – Der integrierte Stromsparmo-
dus senkt den Energieverbrauch automatisch
bei geringem Datenaufkommen.
b Jede Steckdose Ihrer hausinternen
Stromleitung wird mit Hilfe eines
devolo Magic 2 LAN triple zu einem GigabitLAN-Internetzugang.
b Seine integrierte Steckdose kann (wie eine nor-
male Wandsteckdose) zur Stromversorgung
eines weiteren Netzwerkgeräts oder einer
Mehrfachsteckdose genutzt werden.
b Über die drei Gigabit-LAN-Anschlüsse am
devolo Magic 2 LAN triple verbinden Sie statio-
devolo Magic 2 LAN triple
13 Einleitung

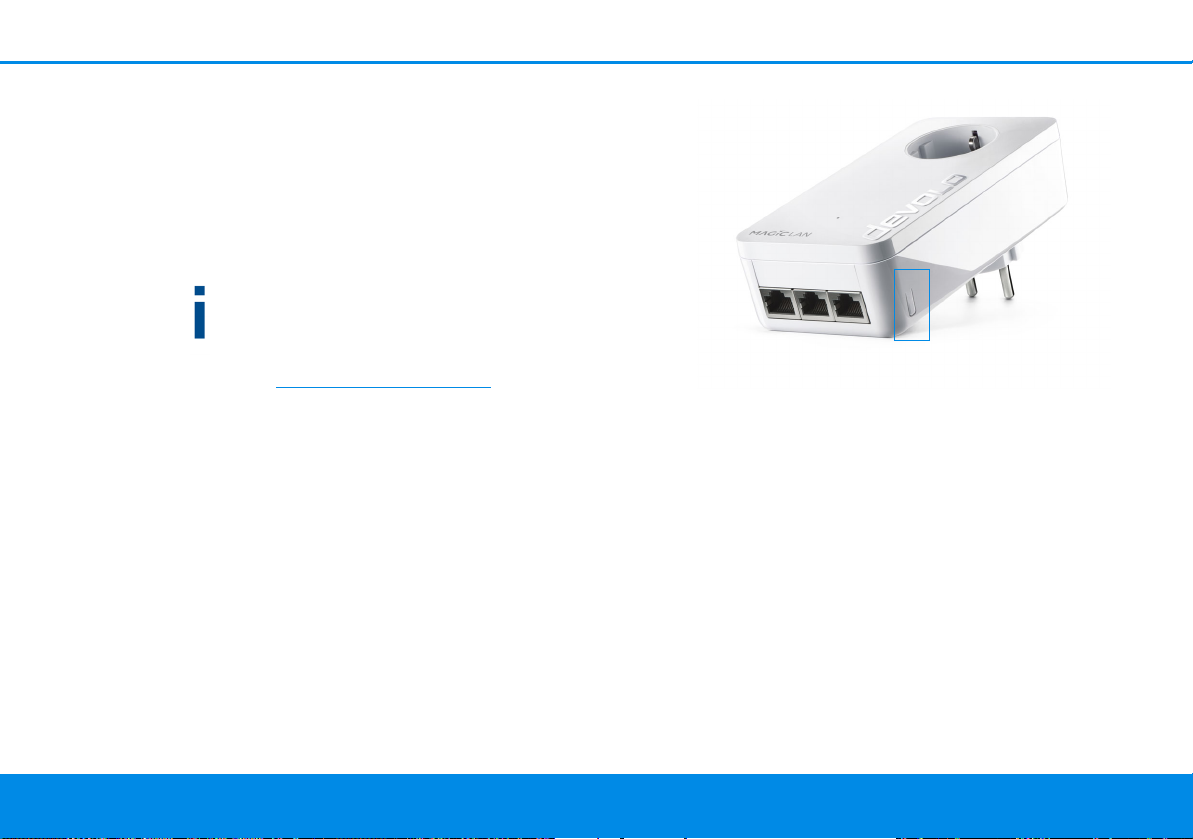

Abb. 2: devolo Magic 2 LAN triple mit landesspez.
Stecker und Steckdose
näre Netzwerkgeräte – wie z. B. Spielekonsole,
Fernseher und Media Receiver – über das
Powerline-Netzwerk mit Ihrem Internetzugang (z. B. Internetrouter).
Der devolo Magic-Adapter ist ausgestattet mit
b drei Gigabit-Netzwerkanschlüssen,
b einer Kontrollleuchte,
Die LED-Statusanzeige kann deaktiviert werden. Mehr Informationen dazu finden Sie im
Kapitel 4 Konfiguration oder im Produkthandbuch der devolo Cockpit-Software im Internet
unter www.devolo.de/cockpit
b einem PLC-/Reset-Taster (neben den
Netzwerkanschlüssen),
.
b einer integrierten Steckdose.
2.3 Pairing – PLC-Verbindung aufbauen
devolo Magic-Adapter, die sich im „Auslieferungszustand“ befinden, d. h. neu erworben bzw. erfolgreich zurückgesetzt wurden (siehe Kapitel
devolo Magic-Adapter zurücksetzen bzw. aus
einem devolo Magic-Netzwerk entfernen), star-
ten bei erneuter Verbindung mit dem Stromnetz
automatisch den Versuch des Pairings mit einem
weiteren devolo Magic-Adapter.
devoloMagic2LANtriple
Einleitung 14
Neues devolo Magic-Netzwerk in Betrieb
nehmen
Nach dem Einstecken der devolo Magic-Adapter in
freie Wandsteckdosen erfolgt innerhalb von 3 Minuten automatisch der Aufbau eines neuen
devolo Magic-Netzwerkes.
Bestehendes devolo Magic-Netzwerk um einen
weiteren devolo Magic-Adapter erweitern
Um einen neuen devolo Magic 2 LAN triple in Ihrem devolo Magic-Netzwerk einsetzen zu können,
müssen Sie ihn zunächst mit Ihren bestehenden
devolo Magic-Adaptern zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung eines Kennwortes, welches auf
verschiedene Weise zugewiesen werden kann:
b per devolo Cockpit oder
devolo Home Network App (siehe Kapitel 3.5
devolo Magic-Adapter aus einem Netzwerk
entfernen),
b per Weboberfläche (siehe Kapitel 4.2.2
Powerline)
b oder per PLC-/Reset-Taster; wie im Folgenden
beschrieben.
1 Stecken Sie den neuen devolo Magic-Adapter
in eine freie Wandsteckdose und drücken für
ca. 1 Sek. den PLC-/Reset-Taster eines
devolo Magic-Adapters Ihres bestehenden
devolo Magic-Netzwerkes.
2 Der neue devolo Magic 2 LAN triple befindet
sich im Autopairing, daher muss kein Taster
gedrückt werden. Die LED dieses Adapters
blinkt nun ebenfalls weiß.
Nach kurzer Zeit geht das Blinken der LEDs
in ein konstantes, weißes Leuchten über.
Der devolo Magic-Adapter wurde erfolgreich in Ihr bestehendes devolo MagicNetzwerk eingebunden.
Pro Pairingvorgang kann immer nur ein weiterer devolo Magic-Adapter hinzugefügt werden.
Ausführliche Informationen zur Installation der
devolo Magic-Adapter lesen Sie in Kapitel 3.3
devolo Magic 2 LAN triple anschließen.
devolo Magic-Adapter zurücksetzen bzw. aus
einem devolo Magic-Netzwerk entfernen
1 Um einen devolo Magic-Adapter aus Ihrem
devolo Magic-Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den
Auslieferungszustand zurück zu versetzen,
drücken Sie den PLC-/Reset-Taster länger als
10 Sekunden.
devolo Magic 2 LAN triple
15 Einleitung
2 Warten Sie, bis die LED weiß blinkt und tren-
nen den devolo Magic-Adapter anschließend
vom Stromnetz.
Beachten Sie, dass alle bereits vorgenommenen
Einstellungen hierbei verloren gehen!
devoloMagic2LANtriple
Einleitung 16
2.3.1Kontrollleuchten ablesen
Die integrierte Kontrollleuchte (LED) zeigt den Status des devolo Magic 2 LAN triple durch Blink- und
Leuchtverhalten an:
PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige
(Weboberfläche*)
1Rote
LED
2Rote
LED
devolo Magic 2 LAN triple
Leuchtet bis zu 2
Sek.
Blinkt in Abständen von 0,5 Sek.
(An/Aus)
Startvorgang nicht abschaltbar
Zustand 1:
Das Zurücksetzen des devolo MagicAdapters war erfolgreich. Der PLC-/
Reset-Taster wurde 10 Sekunden lang
gedrückt.
Zustand 2:
Der devolo Magic-Adapter befindet sich
(wieder) im Auslieferungszustand. Seit
dem letztmaligen Zurücksetzen hat kein
Pairing mit einem anderen
devolo Magic-Adapter stattgefunden.
Verbinden Sie den Adapter mit einem
anderen devolo Magic-Adapter zu einem vollwertigen PLC-Netzwerk wie in
Kapitel 2.3 Pairing – PLC-Verbindung
aufbauen beschrieben.
nicht abschaltbar
17 Einleitung
PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige
(Weboberfläche*)
3Rote
LED
4Rote
und
weiße
LED
Leuchtet dauerhaft
Blinkt in Abständen von 0,1 Sek.
rot/2 Sek. weiß
Zustand 1:
Die anderen Netzwerkteilnehmer befinden sich im Standby-Modus und sind
deshalb derzeit über das Stromnetz
nicht erreichbar. Die PLC-LED der anderen devolo Magic-Adapter blinken in
diesem Zustand nur kurz weiß auf.
Zustand 2:
Die Verbindung zu den anderen Netzwerkteilnehmern wurde unterbrochen.
Eventuell liegt eine Störung auf der
Stromleitung vor. In diesem Fall bringen
Sie die devolo Magic-Adapter räumlich
näher zusammen bzw. versuchen die
Störquelle, z. B. Netzteile von Lampen,
abzuschalten.
Die Datenübertragungsrate liegt nicht
im optimalen Bereich.**
abschaltbar
abschaltbar
devoloMagic2LANtriple
Einleitung 18
PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige
(Weboberfläche*)
5Weiße
LED
6Weiße
LED
7Weiße
LED
8Rote
und weiße LED
Zustand 1:
blinkt in Abständen von 0,5 Sek.
(An/Aus)
Zustand 2:
blinkt in Abständen von 1Sek.
(An/Aus)
Leuchtet dauerhaft
Blinkt in Abständen von 0,1 Sek.
an/ 5Sekaus
Blinkt in Abständen von 0,5 Sek.
rot/0,5 Sek. weiß
Zustand 1:
Dieser devolo Magic-Adapter befindet
sich im Pairing-Modus und neue
devolo Magic-Adapter werden gesucht.
Zustand 2:
Jemand hat die Funktion "Gerät identifizieren“ auf der Weboberfläche bzw. in
der devolo Home Network App ausgelöst. Diese Funktion identifiziert den gesuchten devolo Magic-Adapter.
Es besteht eine einwandfreie
devolo Magic-Verbindung und der
devolo Magic-Adapter ist betriebsbereit.
Der devolo Magic-Adapter befindet sich
im Standby-Modus.***
Der devolo Magic-Adapter führt ein
Firmware-Update durch.
nicht abschaltbar
abschaltbar
abschaltbar
nicht abschaltbar
devolo Magic 2 LAN triple
19 Einleitung
*Informationen zur Weboberfläche finden Sie im
Kapitel 4 Konfiguration.
**Hinweise zur Verbesserung der Datenübertragungsrate finden Sie im Kapitel 5.2 Bandbreiten-
optimierung.
***Ein devolo Magic-Adapter wechselt nach etwa
10 Minuten in den Standby-Modus, wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer) an
der Netzwerkschnittstelle angeschlossen ist. Im
diesem Modus ist der devolo Magic-Adapter über
das Stromnetz nicht erreichbar. Sobald das an der
Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, ist
Ihr devolo Magic-Adapter auch wieder über das
Stromnetz erreichbar.
Prüfen Sie, ob der Adapter vorschriftsmäßig an
das Stromnetz angeschlossen ist und ob der
Pairingvorgang erfolgreich durchgeführt wurde. Mehr Informationen dazu finden Sie unter
3.3 devolo Magic 2 LAN triple anschließen.
2.3.2Netzwerkanschlüsse
Über die drei Netzwerkanschlüsse des
devolo Magic 2 LAN triple verbinden Sie stationäre
Netzwerkgeräte wie z. B. einen PC, eine Spielekon-
sole und Ihren Fernseher über ein handelsübliches
Netzwerkkabel mit dem Adapter.
2.3.3Integrierte Steckdose
Nutzen Sie grundsätzlich die integrierte Steckdose
des devolo Magic-Adapters, um andere elektrische
Verbraucher mit dem Stromnetz zu verbinden. Insbesondere elektronische Geräte mit Netzteilen
können sich negativ auf die PLC-Leistung auswirken.
Der integrierte Netzfilter im devolo Magic-Adapter
filtert eine solche externe Störung und vermindert
eine Beeinträchtigung der PLC-Leistung.
devoloMagic2LANtriple
Inbetriebnahme 20
3 Inbetriebnahme
In diesem Kapitel erfahren Sie alles Wissenswerte
zur Inbetriebnahme Ihres
devolo Magic 2 LAN triple. Wir beschreiben den
Anschluss des Adapters und stellen Ihnen die devolo-Software kurz vor.
3.1 Lieferumfang
Bevor Sie mit der Inbetriebnahme Ihres
devolo Magic 2 LAN triple beginnen, vergewissern
Sie sich bitte, dass Ihre Lieferung vollständig ist:
b Starter Kit:
a 1 devolo Magic 2 LAN triple
a 1 devolo Magic 2 LAN
a 2 Netzwerkkabel
a gedruckte Installationsanleitung
a gedruckter Sicherheitsflyer
a vereinfachte CE-Erklärung
oder
b Ergänzung:
a 1 devolo Magic 2 LAN triple
a 1 Netzwerkkabel
a gedruckte Installationsanleitung
1-1
a gedruckter Sicherheitsflyer
a vereinfachte CE-Erklärung
devolo behält sich das Recht vor, Änderungen im
Lieferumfang ohne Vorankündigung vorzunehmen.
3.2 Systemvoraussetzungen
b Unterstützte Betriebssysteme des devolo
Cockpit:
a ab Win 7 (32 bit/64 bit)
a ab Ubuntu 14.04 (32 bit/64 bit)
a ab Mac (OS X 10.9)
b Netzwerkanschluss
Beachten Sie, dass Ihr Computer bzw. das
jeweilige Gerät über eine Netzwerkkarte oder
einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.
Zum Aufbau eines devolo Magic-Netzwerkes
benötigen Sie mindestens zwei
devolo Magic-Adapter.
devolo Magic 2 LANtriple
21 Inbetriebnahme
3.3 devolo Magic 2 LAN triple anschließen
ACHTUNG! Beschädigung des Gerätes
durch Umgebungsbedingungen
Gerät nur in trockenen und geschlossenen Räumen verwenden
In den folgenden Abschnitten beschreiben wir, wie
Sie den devolo Magic 2 LAN triple anschließen und
in ein Netzwerk integrieren. Anhand möglicher
Netzwerkszenarien verdeutlichen wir die genauen
Vorgehensweisen.
Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsaufnahme
entnehmen Sie bitte dem Typenschild auf der
Rückseite des Gerätes. Weitere technische Angaben zum Produkt stehen im Produktbereich
unter www.devolo.de
3.3.1Starter Kit – automatischer Aufbau
eines neuen devolo Magic-Netzwerkes
devolo Magic-Adapter, die sich im „Auslieferungszustand“ befinden, d. h. neu erworben bzw. erfolgreich zurückgesetzt wurden (siehe Kapitel
devolo Magic-Adapter zurücksetzen bzw. aus
einem devolo Magic-Netzwerk entfernen), star-
zur Verfügung.
ten bei erneuter Verbindung mit dem Stromnetz
automatisch den Versuch des Pairings mit einem
weiteren devolo Magic-Adapter.
1 Schließen Sie den devolo Magic 2 LAN
den Netzwerkanschluss Ihres Internetzugangsgerätes (z. B. Ihren Internetrouter) an.
2 Schließen Sie den devolo Magic 2 LAN triple
über Netzwerkkabel z. B. an den Netzwerkanschluss Ihres Computers oder eines anderen
Netzwerkgerätes an.
VORSICHT! Stolperfalle
Netzwerkkabel barrierefrei verlegen
und Steckdose sowie angeschlossene
Netzwerkgeräte leicht zugänglich halten
3 Stecken Sie beide devolo Magic-Adapter inner-
halb von 3 Minuten jeweils in freie Wandsteckdosen. Sobald die LEDs beider Adapter in
regelmäßigen Abständen von 0,5 Sek. weiß
blinken, sind diese betriebsbereit und starten
automatisch den Vorgang eine verschlüsselte
Verbindung zueinander aufzubauen (siehe
Kapitel 2.3.1 PLC-Kontrollleuchte ablesen).
Leuchten die LEDs beider devolo MagicAdapter weiß, ist Ihr devolo Magic-Netz-
1-1
an
devolo Magic 2 LAN triple
Inbetriebnahme 22
werk individuell eingerichtet und vor unbefugtem
Zugriff geschützt.
3.3.2Ergänzung – Bestehendes Netz-
werk um einen weiteren
devolo Magic-Adapter ergänzen
Bevor Sie den neuen devolo Magic 2 LAN triple in
Ihrem devolo Magic-Netzwerk einsetzen können,
müssen Sie ihn zunächst mit Ihren bestehenden
devolo Magic-Adaptern zu einem Netzwerk
verbinden. Dies geschieht durch die gemeinsame
Verwendung eines Kennwortes.
1 Schließen Sie den devolo Magic 2 LAN triple
über ein Netzwerkkabel z. B. an den Netzwerkanschluss Ihres Computers oder eines anderen
Netzwerkgerätes an.
2 Stecken Sie den devolo Magic 2 LAN triple in
eine freie Wandsteckdose. Sobald die LED in
regelmäßigen Abständen von 0,5 Sek. weiß
blinkt, ist der Adapter betriebsbereit, aber
noch nicht in ein devolo Magic-Netzwerk integriert (siehe Kapitel 2.3.1 PLC-Kontrollleuchte
ablesen).
3 Drücken Sie – innerhalb von 3 Minuten – für
ca. 1 Sek. den PLC-/Reset-Taster eines
devolo Magic-Adapters Ihres bestehenden
devolo Magic-Netzwerkes.
Der neue devolo Magic 2 LAN triple befindet
sich im Autopairing, daher muss kein Taster
gedrückt werden.
Leuchten die LEDs an beiden
devolo Magic-Adaptern weiß, wurde der
neue Adapter erfolgreich in Ihr bestehendes devolo Magic-Netzwerk eingebunden.
Pro Pairingvorgang kann immer nur ein weiterer Adapter hinzugefügt werden.
3.3.3PLC-Kennwort ändern
Ein Netzwerkkennwort kann außerdem geändert
werden
b per Weboberfläche des devolo Magic-Adap-
ters (siehe Kapitel 4.2.2 Powerline)
oder
b per devolo Cockpit
oder
b per devolo Home Network App.
Mehr Informationen dazu finden Sie im folgenden
Kapitel.
devolo Magic 2 LANtriple
23 Inbetriebnahme
3.4 devolo-Software installieren
devolo Cockpit-Software installieren
devolo Cockpit findet alle erreichbaren
devolo Magic-Adapter in Ihrem devolo MagicNetzwerk, zeigt Informationen zu diesen Geräten
an und verschlüsselt Ihr devolo Magic-Netzwerk
individuell. Sie gelangen über die Software auf die
integrierte Weboberfläche.
Unterstützte Betriebssysteme des devolo Cockpit
(ab Version 5.0):
b ab Win 7 (32 bit/64 bit)
b ab Ubuntu 14.04 (32 bit/64 bit)
b ab Mac (OS X 10.9)
Das Produkthandbuch, die Software sowie weitere Informationen zu devolo Cockpit finden Sie
im Internet unter www.devolo.de/cockpit
devolo Home Network App herunterladen
Die devolo Home Network App ist devolos
kostenlose App, um auch (per Smartphone oder
Tablet) die WLAN-, Magic- und LAN-Verbindungen
des devolo Magic-Adapters kontrollieren und
konfigurieren zu können. Das Smartphone bzw.
Tablet verbindet sich dabei über WLAN mit dem
devolo Magic-Adapter zuhause.
.
1 Laden Sie die devolo Home Network App vom
entsprechenden Store auf Ihr Smartphone
bzw. Tablet herunter.
2 Die devolo Home Network App wird wie
gewohnt in die App-Liste Ihres Smartphones
bzw. Tablets abgelegt. Per Tipp auf das
devolo Home Network App-Symbol gelangen
Sie in das Startmenü.
Mehr Informationen zu unserer
devolo Home Network App finden Sie im
Internet unter www.devolo.de/devolo-app
.
3.5 devolo Magic-Adapter aus einem Netzwerk entfernen
Um einen devolo Magic-Adapter aus Ihrem Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand
zurück zu versetzen, drücken Sie den PLC-/ResetTaster länger als 10 Sekunden. Warten Sie, bis die
LED weiß blinkt und trennen Sie den Adapter anschließend vom Stromnetz.
Beachten Sie, dass alle bereits vorgenommenen
Einstellungen hierbei verloren gehen!
devolo Magic 2 LAN triple
Inbetriebnahme 24
Um ihn anschließend in ein anderes Netzwerk einzubinden, verfahren Sie wie in Kapitel 3.3.2 Ergän-
zung – Bestehendes Netzwerk um einen
weiteren devolo Magic-Adapter ergänzen be-
schrieben.
devolo Magic 2 LANtriple
25 Konfiguration
4 Konfiguration
Der devolo Magic 2 LAN triple verfügt über eine
eingebaute Weboberfläche, die mit einem Standard-Webbrowser aufgerufen werden kann. Hier
können Sie Geräteinformationen auslesen sowie
Einstellungen für den Betrieb des devolo MagicAdapters vornehmen.
4.1 Eingebaute Weboberfläche aufrufen
Sie erreichen die eingebaute Weboberfläche des
devolo Magic 2 LAN triple über verschiedene Wege:
b Mittels devolo Home Network App von Ihrem
Smartphone bzw. Tablet gelangen Sie auf die
Weboberfläche des devolo Magic-Adapters,
indem Sie auf der Übersichtsseite der
devolo Home Network App auf das Zahnrad/
Pfeil tippen.
Mehr Informationen zur App erfahren Sie in Kapitel 3.4 devolo-Software installieren.
b Mittels der devolo Cockpit-Software gelan-
gen Sie auf die Weboberfläche des
devolo Magic-Adapters, indem Sie mit dem
Mauszeiger auf den Reiter Konfigurations-
seite des Gerätes klicken.
Das Programm ermittelt dann die aktuelle IPAdresse und startet die Konfiguration im Webbrowser.
Mehr Informationen zur devolo-Software erfahren Sie in Kapitel 3.4 devolo-Software in-
stallieren.
4.2 Menübeschreibung
Alle Menüfunktionen werden auf der
entsprechenden Oberfläche als auch im
dazugehörigen Kapitel des Handbuches
beschrieben. Die Reihenfolge der Beschreibung im
Handbuch richtet sich nach der Menüstruktur.
Die zentralen Bereiche der Weboberfläche werden
am seitlichen Bildschirmrand angezeigt.
Anmelden
Die Weboberfläche ist nicht durch ein Kennwort
geschützt. Um unbefugten Zugriff durch Dritte
auszuschließen, wird bei der erstmaligen
devoloMagic2LANtriple
Konfiguration 26
Anmeldung die Vergabe eines Login-Kennwortes
empfohlen.
Mehr Informationen zur Vergabe eines LoginKennwortes erfahren Sie in Kapitel 4.2.4
System.
Bei jeder erneuten Anmeldung geben Sie Ihr
bestehendes Kennwort ein und bestätigen mit
Anmelden.
Abmelden
Per Klick auf Abmelden melden Sie sich von
der Weboberfläche ab.
Sprache auswählen
Wählen Sie die gewünschte Sprache in der
Sprachauswahlliste aus.
Klicken Sie auf ein Menü, um direkt in dieses zu
wechseln:
Änderung vornehmen
Sobald Sie eine Änderung vornehmen, werden auf
der entsprechenden Menü-Seite zwei Symbole angezeigt:
b Disketten-Symbol: Ihre Einstellungen werden
gespeichert.
b X-Symbol: Der Vorgang wird abgebrochen.
Ihre Einstellungen werden nicht gespeichert.
Pflichtangaben
Rot umrandete Felder sind Pflichtfelder, deren
Einträge notwendig sind, um in der Konfiguration
fortzufahren.
devolo Magic 2 LAN triple
27 Konfiguration
Hilfetext in nicht ausgefüllten Feldern
Nicht ausgefüllte Felder enthalten einen
ausgegrauten Hilfetext, der den erforderlichen
Inhalt des Feldes wiedergibt. Bei der Eingabe
verschwindet dieser Hilfetext sofort.
Standardeinstellungen
Einige Felder enthalten Standardeinstellungen, die
größtmögliche Kompatibilität und damit einfache
Nutzbarkeit sicherstellen sollen.
Standardeinstellungen in den Auswahlmenüs
(drop-down) sind mit * gekennzeichnet.
Standardeinstellungen können natürlich durch individuelle Angaben ersetzt werden.
Fehlerhafte Eingaben
Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervorgehoben.
Schaltflächen
Klicken Sie auf das Disketten-Symbol, um die
Einstellungen des jeweiligen Bereiches der
Weboberfläche zu speichern.
jeweiligen Bereich der Weboberfläche zu
verlassen.
Klicken Sie auf das Mülleimer-Symbol, um einen
Eintrag zu löschen.
Klicken Sie auf das Pfeil-Symbol, um eine Liste zu
aktualisieren.
Klicken Sie auf das X-Symbol oder nutzen Sie den
Menüpfad oberhalb der Schaltflächen, um den
devoloMagic2LANtriple
Konfiguration 28
4.2.1Übersicht
Im Bereich Übersicht erhalten Sie Informationen
zur Hard- und Software sowie Netzwerkdetails.
devolo Magic 2 LAN triple
29 Konfiguration
System
Name: Gerätename
MT-Nummer: Geräte-Typennummer
Seriennummer: Geräte-Seriennummer
MAC-Adresse: MAC-Adresse des Gerätes
Firmware-Version: Firmware-Version des Gerätes
Betriebszeit: Betriebszeit seit letztem Neustart
LAN
LAN-Anschlüsse 1-3: angegeben wird die Ge-
schwindigkeit (10/100/1000 Mbit/s) sowie der
Modus (half/full duplex) falls ein Anschluss erkannt wurde; ansonsten erfolgt die Statusangabe
„nicht verbunden“.
DHCP: Anzeige, ob DHCP ein- oder ausgeschaltet
ist
IPv4
Adresse: verwendete IPv4-Adresse
Netmask: verwendete IPv4-Netzmaske
Gateway: verwendetes IPv4-Gateway
DNS-Server: verwendeter DNSv4-Server
IPv6
Link-lokale Adresse: verwendete Adresse
SLAAC-Adresse: verwendete SLAAC-Adresse
DNS-Server: verwendeter DNSv6-Server
Powerline
Hier sehen Sie Statusinformationen zum
devolo Magic-Netzwerk sowie zu den verbundenen Geräten.
Lokales Gerät: Statusangabe „Verbunden“ oder
„Nicht verbunden“
Netzwerk: Anzahl der im Powerline-Netzwerk verbundenen Geräte
Verbindungen
Die Tabelle listet alle verfügbaren und verbundenen devolo Magic-Adapter Ihres Netzwerks unter
Angabe der folgenden Details:
Geräte-ID: Nummer des jeweiligen devolo MagicAdapter im devolo Magic-Netzwerk.
MAC-Adresse: MAC-Adresse des jeweiligen
devolo Magic-Adapters
Senden (Mbit/s): Datensenderate
devoloMagic2LANtriple
Empfangen (Mbit/s): Datenempfangsrate
Konfiguration 30
Ausführlichere Informationen zu den angezeigten Netzwerkdetails erfahren Sie im Kapitel 4.2.3 LAN.
4.2.2Powerline
Im Bereich Powerline finden Sie Funktionen und
Informationen zum Thema Powerline und Adapter-Pairing.
Um einen neuen devolo Magic-Adapter in Ihrem
devolo Magic-Netzwerk einsetzen zu können,
müssen Sie ihn zunächst mit Ihren bestehenden
devolo Magic-Adaptern zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung eines Kennwortes. Diese kann auf
verschiedene Weise zugewiesen werden:
b per devolo Cockpit
oder
b per devolo Home Network App (siehe Kapi-
tel 3.3.3 PLC-Kennwort ändern)
oder
b nur per PLC-Taster (siehe Kapitel 2.3 Pairing –
PLC-Verbindung aufbauen und 3.3.3 PLCKennwort ändern)
oder
b per Weboberfläche, im Menü PLC; wie im Fol-
genden beschrieben:
Pairing – per Taster und Schaltfläche
1 Drücken Sie zuerst den PLC-/Reset-Taster eines
devolo Magic-Adapters Ihres bestehenden
Netzwerks.
devolo Magic 2 LAN triple
31 Konfiguration
2 Anschließend starten Sie den Pairingvorgang
per Klick auf Pairing starten. Dies kann etwas
dauern.
Sobald der neue devolo Magic-Adapter in Ihrem
bestehenden Netzwerk eingebunden ist, erscheint
er in der Liste der verfügbaren und verbundenen
Verbindungen (siehe Kapitel Verbindungen).
Pairing – per individuellem Kennwort
Sie können Ihrem Netzwerk auch ein individuelles,
selbst gewähltes PLC-Kennwort zuweisen. Geben
Sie dieses pro devolo Magic-Adapter in das Feld
Powerline-Kennwort ein und bestätigen Ihre Eingabe mit OK.
Beachten Sie, dass das individuelle Kennwort
nicht automatisch dem ganzen PLC-Netzwerk
zugewiesen wird, sondern Sie jedem Ihrer
devolo Magic-Adapter dieses separat zuweisen
müssen.
Powerline-Domainenname
Der Powerline-Domainenname legt den Namen
Ihres PLC-Netzwerks fest.
Adapter zurücksetzen bzw. aus einem Netzwerk entfernen
1 Um einen devolo Magic-Adapter aus Ihrem
devolo Magic-Netzwerk zu entfernen, klicken
Sie auf Powerline-Netzwerk verlassen.
2 Warten Sie, bis die PLC-LED rot blinkt und tren-
nen den devolo Magic-Adapter anschließend
vom Stromnetz.
devoloMagic2LANtriple
Konfiguration 32
Kompatibilitätsmodus
Bei der Nutzung eines VDSL-Anschlusses kann die
Leistung der Breitbandverbindung beeinträchtigt
sein. Wählen Sie zwischen den folgenden
Einstellungen aus, um möglichen Beeinträchtigungen entgegenzuwirken.
Betriebsmodus:
b MIMO
b SISO
Signalübertragungsprofile:
b Full power
b VDSL 17a (Standard)
b VDSL 35b
Wenden Sie sich an Ihren Internetanbieter, um
zu erfahren, welches Signalübertragungsprofil
für Ihren Internetanschluss optimal ist.
Der Betriebsmodus MIMO und das Signalübertragungsprofil VDSL 17a sind standardmäßig eingestellt.
4.2.3LAN
Im Bereich LAN nehmen Sie Netzwerkeinstellungen vor.
Sie erreichen die Weboberfläche des
devolo Magic 2 LAN triple mittels dessen aktueller
IP-Adresse. Dies können eine IPv4- und/oder IPv6Adresse sein, welche entweder statisch manuell
eingetragen oder automatisch von einem DHCPServer bezogen werden.
IPv4-Konfiguration
Im Auslieferungszustand ist nur die Option DHCP
aktiviert für IPv4 aktiviert, d. h. dass die IPv4-
Adresse automatisch von einem DHCP-Server bezogen wird. Die aktuell zugewiesenen Netzwerkdaten sind (ausgegraut) sichtbar.
devolo Magic 2 LAN triple
33 Konfiguration
Ist bereits ein DHCP-Server zur Vergabe von IPAdressen im Netzwerk vorhanden (z. B. Ihr Internetrouter), sollten Sie die Option DHCP aktiviert für
IPv4 aktiviert lassen, damit das
devolo Magic 2 LAN triple automatisch eine
Adresse von diesem erhält.
Wenn Sie eine statische IP-Adresse vergeben
möchten, nehmen Sie für die Felder Adresse, Sub-
netzmaske, Standard-Gateway und DNS-Server
entsprechend Einträge vor.
Bestätigen Sie Ihre Einstellungen mit einem Klick
auf das Disketten-Symbol.
Starten Sie anschließend den devolo Magic-Adapter neu (siehe Kapitel 4.2.5 Neustart), damit Ihre
Änderungen wirksam werden.
IPv6-Konfiguration
Wenn Sie eine automatische IP-Adressvergabe
wünschen und bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden (z. B.
Ihr Internetrouter) ist, aktivieren Sie die Option
DHCPv6 aktiviert, damit der
devolo Magic 2 LAN triple automatisch eine
Adresse von diesem erhält.
fix, Standard-Gateway und DNS-Server entsprechend Einträge vor.
Bestätigen Sie Ihre Einstellungen mit einem Klick
auf das Disketten-Symbol.
Starten Sie anschließend den devolo Magic-Adapter neu (siehe Kapitel 4.2.5 Neustart), damit Ihre
Änderungen wirksam werden.
Wenn Sie eine statische IP-Adresse vergeben
möchten, nehmen Sie für die Felder Adresse, Pre-
devoloMagic2LANtriple
Konfiguration 34
4.2.4System
Im Bereich System regeln Sie Einstellungen zur Sicherheit sowie andere Gerätefunktionen des
devolo Magic-Adapters.
Systeminformationen
Sie können dem devolo Magic-Adapter einen individuellen Gerätenamen zuweisen, unter welchem
er in Ihrem PLC-Netzwerk erscheint.
Kennwort
Sie können ein Login-Kennwort für den Zugriff auf
die Weboberfläche setzen.
Im Auslieferungszustand des
devolo Magic 2 LAN triple ist die eingebaute Weboberfläche nicht durch ein Kennwort geschützt.
Sie sollten nach der Installation des
devolo Magic 2 LAN triple diesen Schutz durch
Vergabe eines Kennwortes aktivieren, um den Zugriff durch Dritte auszuschließen.
Geben Sie dazu zweimal das gewünschte neue
Kennwort ein. Die Weboberfläche ist nun durch Ihr
individuelles Kennwort vor unbefugtem Zugriff
geschützt!
Gerät identifizieren
Mit Hilfe der Funktion Gerät identifizieren lässt
sich der devolo Magic-Adapter ausfindig machen.
Per Klick auf Identifizieren macht sich der entsprechende Adapter optisch durch 2-minütiges weißes
Blinken der PLC-LED bemerkbar.
devolo Magic 2 LAN triple
35 Konfiguration
LED
Aktivieren Sie die Option LED abschalten, wenn
die LEDs des devolo Magic-Adapters im Normalbetrieb ausgeschaltet sein sollen. Ein Fehlerzustand
wird dennoch durch entsprechendes Blinkverhalten angezeigt (siehe Kapitel 2.3.1 Kontrollleuch-
ten ablesen).
Stromsparmodus
Bei aktivierter Option Stromsparmodus aktiviert
wechselt der devolo Magic 2 LAN triple automatisch in den Stromsparmodus, wenn ein reduzierter Datenverkehr über Ethernet erkannt wird.
Die Latenzzeit (Zeit der Übertragung eines
Datenpaketes) kann darunter leiden.
Der Stromsparmodus ist im Auslieferungszustand
des devolo Magic 2 LAN triple deaktiviert.
Standby
Bei aktivierter Option Standby aktiviert wechselt
der devolo Magic 2 LAN triple automatisch in den
Standbymodus, wenn keine Ethernetverbindung
aktiv ist, d. h. wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer) an den Netzwerkschnittstellen angeschlossen ist.
In diesem Modus ist der devolo Magic-Adapter
über das Powerline-Netzwerk nicht erreichbar.
Sobald das an der Netzwerkschnittstelle
angeschlossene Netzwerkgerät (z. B. Computer)
wieder eingeschaltet ist, ist Ihr
devolo Magic 2 LAN triple auch wieder über das
Stromnetz erreichbar.
devoloMagic2LANtriple
Der Standbymodus ist im Auslieferungszustand
des devolo Magic 2 LAN triple aktiviert.
Konfiguration 36
Informationen zum LED-Verhalten des
devolo Magic-Adapters im Standby-Modus finden Sie im Kapitel 2.3.1 Kontrollleuchten ab-
lesen.
Firmware-Aktualisierung
Die aktuell installierte Firmware des
devolo Magic 2 LAN triple wird auf der Übersichtsseite (siehe 4.2.1 Übersicht) angezeigt.
Die Firmware des devolo Magic 2 LAN triple
enthält die Software zum Betrieb des Geräts. Bei
Bedarf bietet devolo im Internet neue Versionen
als Datei zum Download an. Die Firmware-
Aktualisierung kann automatisch oder manuell
initiiert werden.
Regelmäßig prüfen, ob aktualisierte Firmware
verfügbar ist
Der devolo Magic 2 LAN triple kann automatisch
nach einer aktuellen Firmware suchen. Aktivieren
Sie dazu die Option Regelmäßig prüfen, ob ak-
tualisierte Firmware verfügbar ist.
Der devolo Magic 2 LAN triple informiert Sie,
sobald eine neue Firmware-Version vorliegt und
fragt, ob eine Firmware-Aktualisierung
durchgeführt werden soll.
Aktualisierte Firmware automatisch einspielen
Mit der aktivierten Option Aktualisierte Firmware
automatisch einspielen installiert der
devolo Magic 2 LAN triple die zuvor gefundene
Firmware automatisch.
Firmware-Aktualisierung manuell initiieren
1 Um die Firmware manuell auf den neuesten
Stand zu bringen, klicken Sie auf devolo
Webseite (www.devolo.de
1 Laden Sie die passende Datei für den
devolo Magic 2 LAN triple auf Ihren Computer
herunter.
2 Klicken Sie anschließend auf Nach Firmware-
Datei durchsuchen … und wählen die herun-
tergeladene Firmware-Datei aus.
).
devolo Magic 2 LAN triple
37 Konfiguration
3 Bestätigen Sie Ihre Einstellungen mit einem
Klick auf das Disketten-Symbol. Nach der
erfolgreichen Aktualisierung wird der
devolo Magic 2 LAN triple automatisch neu
gestartet.
Stellen Sie sicher, dass der Aktualisierungsvorgang nicht unterbrochen wird.
4.2.5Neustart
Hier starten Sie den devolo Magic-Adapter neu
und/oder setzen ihn in den Auslieferungszustand
zurück.
Neu starten
Um einen devolo Magic-Adapter neu zu starten,
klicken Sie auf Neu Starten.
Auslieferungszustand
1 Um einen devolo Magic-Adapter aus Ihrem
devolo Magic-Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den
Auslieferungszustand zurück zu versetzen, klicken Sie auf Zurücksetzen.
2 Warten Sie, bis die PLC-LED weiß blinkt und
trennen den devolo Magic-Adapter anschließend vom Stromnetz.
Beachten Sie, dass alle bereits vorgenommenen
Einstellungen hierbei verloren gehen!
devoloMagic2LANtriple
39 Anhang

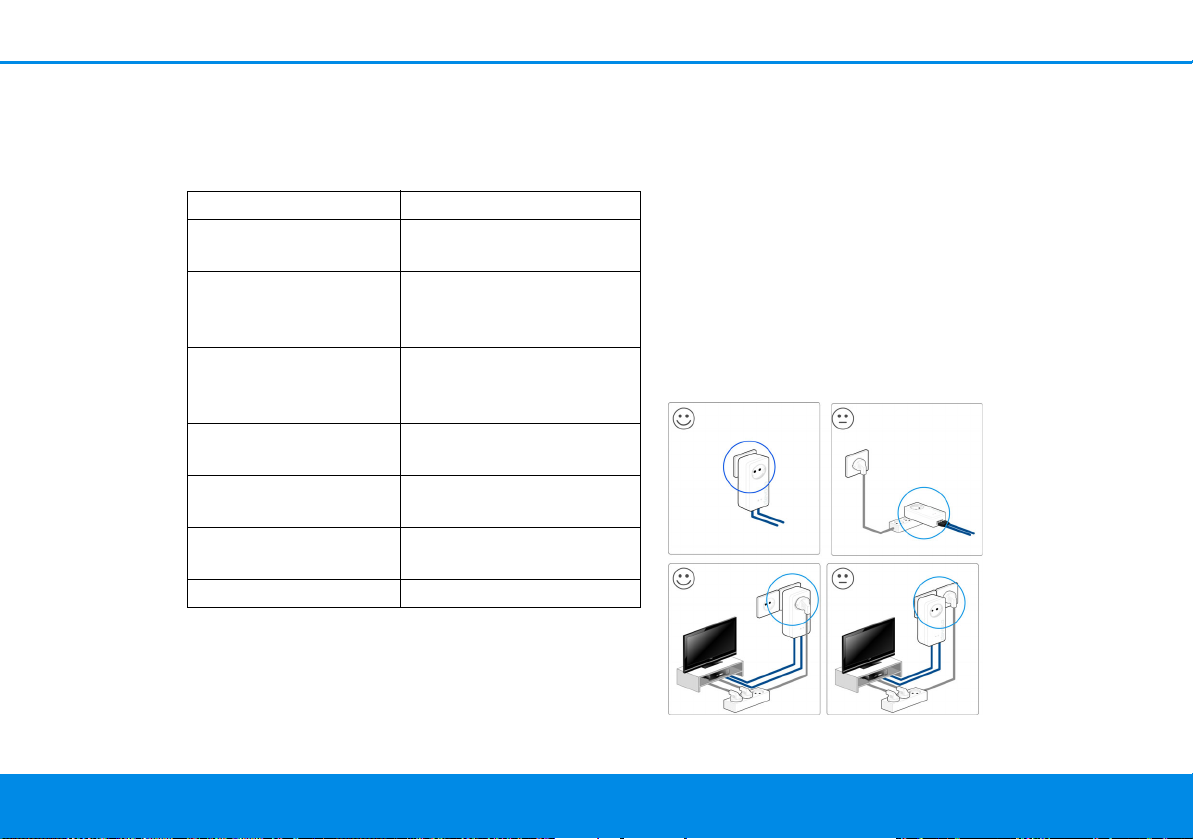

Abb. 3: devolo Magic-Bandbreitenoptimierung
5Anhang
5.1 Technische Daten
Sicherheit 128 Bit AES
Geräte-Anschluss 3x RJ45
(Gigabit-Ethernet-Port)
Leistungsaufnahme Maximal: 5,9 W
Typisch: 5,0 W
Stand-by: 0,9 W
Spannungsversorgung intern
196-250 V AC
50 Hz
Temperatur
(Lager/Betrieb)
Abmessungen
(in mm, ohne Stecker)
Umgebungsbedingungen
Zulassungen CE
-25°C bis 70 °C / 0°C bis
40°C
143 x 72 x 41 (HxBxT)
10-90% Luftfeuchtigkeit,
nicht kondensierend
5.2 Bandbreitenoptimierung
Um die Übertragungsleistung im Netzwerk
entscheidend zu verbessern, empfehlen wir die
folgenden „Anschlussregeln” zu beachten:
b Stecken Sie den devolo Magic 2 LAN triple
direkt in eine Wandsteckdose. Vermeiden Sie
Mehrfachsteckdosen. Die Übertragung der
devolo-Signale kann hier eingeschränkt sein.
b Sind in der Wand mehrere Steckdosen direkt
nebeneinander, so verhalten sich diese wie
eine Mehrfachsteckdose. Optimal sind
Einzelsteckdosen.
devolo Magic 2 LAN triple
Anhang 40
5.3 Entsorgung von Altgeräten
Anzuwenden in den Ländern der Europäischen
Union und anderen europäischen Ländern mit einem separaten Sammelsystem:
Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es
sich bei diesem Produkt um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen
Elektrogesetzes (bzw. EU-WEEE-Richtlinie) handelt. Derartig gekennzeichnete
Altgeräte dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen
Sammelstelle abgeben. Wenden Sie sich
an Ihre Stadt- oder Gemeindeverwaltung.
5.4 Allgemeine Garantiebedingungen
Wenden Sie sich bei einem Defekt innerhalb der
Garantiezeit bitte an die Service Hotline. Die vollständigen Garantiebedingungen finden Sie auf
unserer Webseite www.devolo.de/garantie
Annahme Ihres Gerätes ohne RMA-Nummer sowie
eine Annahme unfrei eingesandter Sendungen ist
nicht möglich!
. Eine
