DEVOLO KIT CPL WIFI 500 User Manual
The Network Innovation
dLAN®
500 WiFi
devolo dLAN® 500 WiFi
© 2013 devolo AG Aix-la-Chapelle (Allemagne)
Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo
engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans
l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
TM
Android
HomePlug
Linux
Ubuntu
Mac
iPhone
Windows
Wi-Fi
devolo, dLAN
est une marque déposée de Open Handset Alliance.
®
est une marque déposée de HomePlug Powerline Alliance.
®
est une marque déposée de Linus Torvalds.
®
est une marque déposée de Canonical Ltd.
®
et Mac OS X® sont des marques déposées de Apple Computer, Inc.
®
,iPad® et iPod®sont des marques déposées de Apple Computer, Inc
®
et Microsoft® sont des marques déposées de Microsoft, Corp.
®
, Wi-Fi Protected AccessTM, WPATM, WPA2TM et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance®.
®
, Vianect® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable,
et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
Aix-la-Chapelle, Juni 2013
Contenu
Contenu
1 Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.1 Merci beaucoup ! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.1.1 Information sur cette documentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.2 Conformité CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.1 Que signifie dLAN ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
2.2 Qu'est-ce que le WLAN ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
2.2.1 Wi-Fi ou WLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3 dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2.3.1 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.2 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.4 Exemples d'application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
3 Démarrage rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3.1 Contenu du coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.2 Configuration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

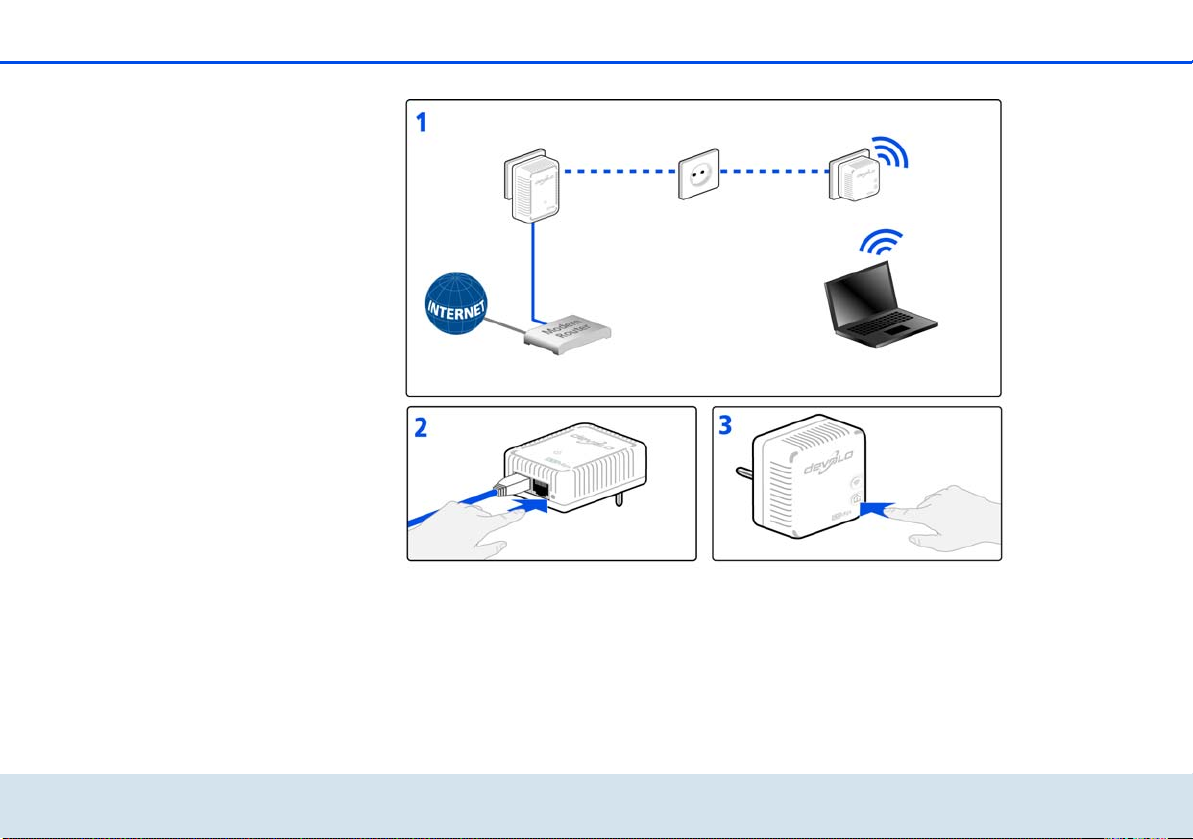

3.3 Connecter dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.4 Installer les logiciels devolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
4 Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.1 Contenu du coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
4.2 Configuration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4.3 Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
4.3.1 Bouton Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4.3.2 Bouton dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.3.3 Réinitialisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4.3.4 Connecteur Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.3.5 Antennes Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.4 Connecter dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.4.1 Installation des logiciels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
devolo dLAN 500 WiFi
Contenu
5 Réseau dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5.1 Crypter le réseau dLAN par simple pression de bouton . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5.2 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5.2.1 Page d'aperçu général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5.2.2 Menu de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5.2.3 Menu au bas de l'écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

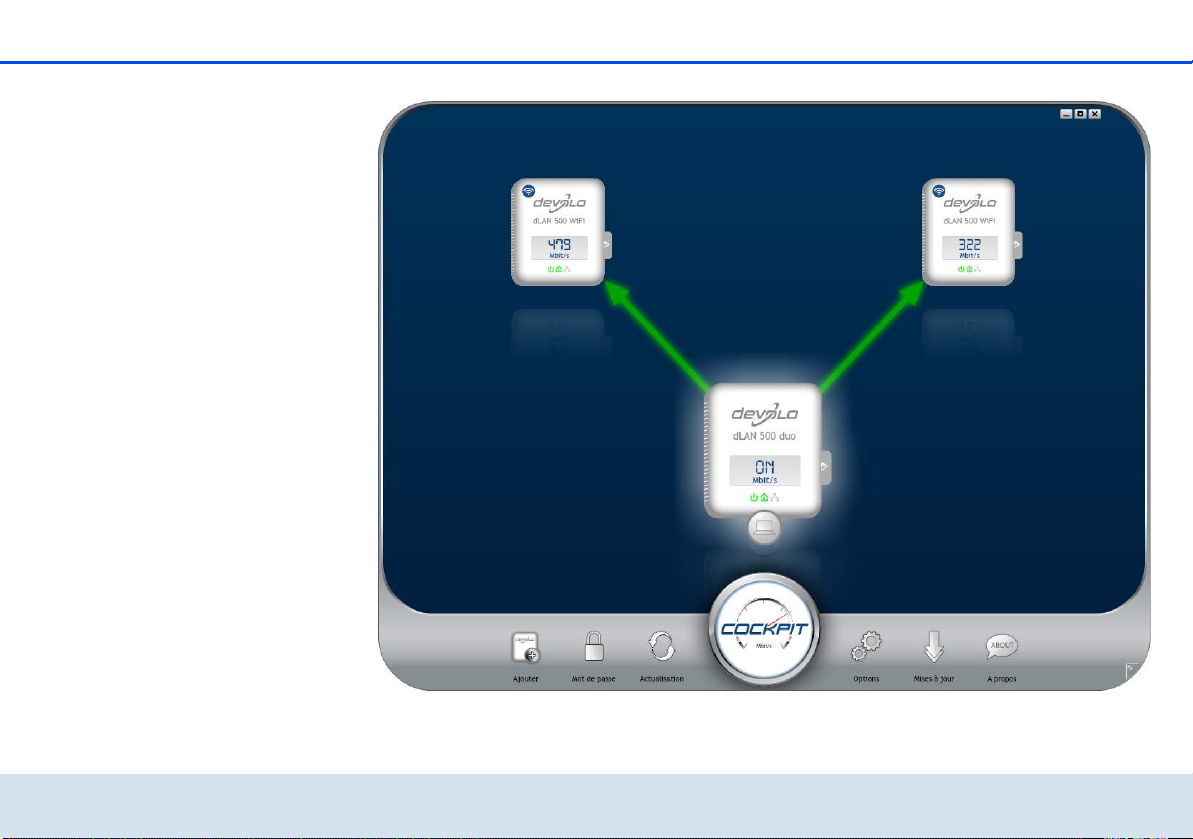

5.3 dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5.3.1 Cryptage du réseau dLAN avec dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
6 Configuration du réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

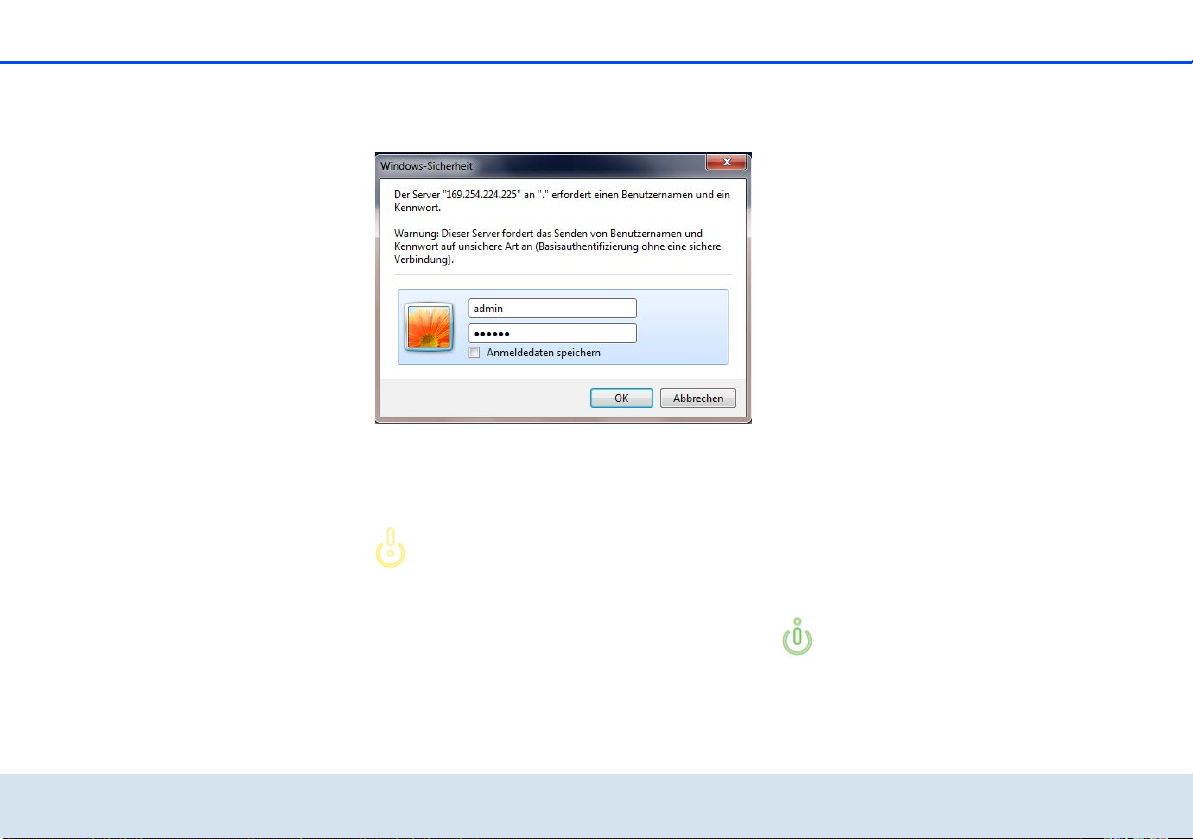

6.1 Ouvrir l'interface de configuration incorporée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

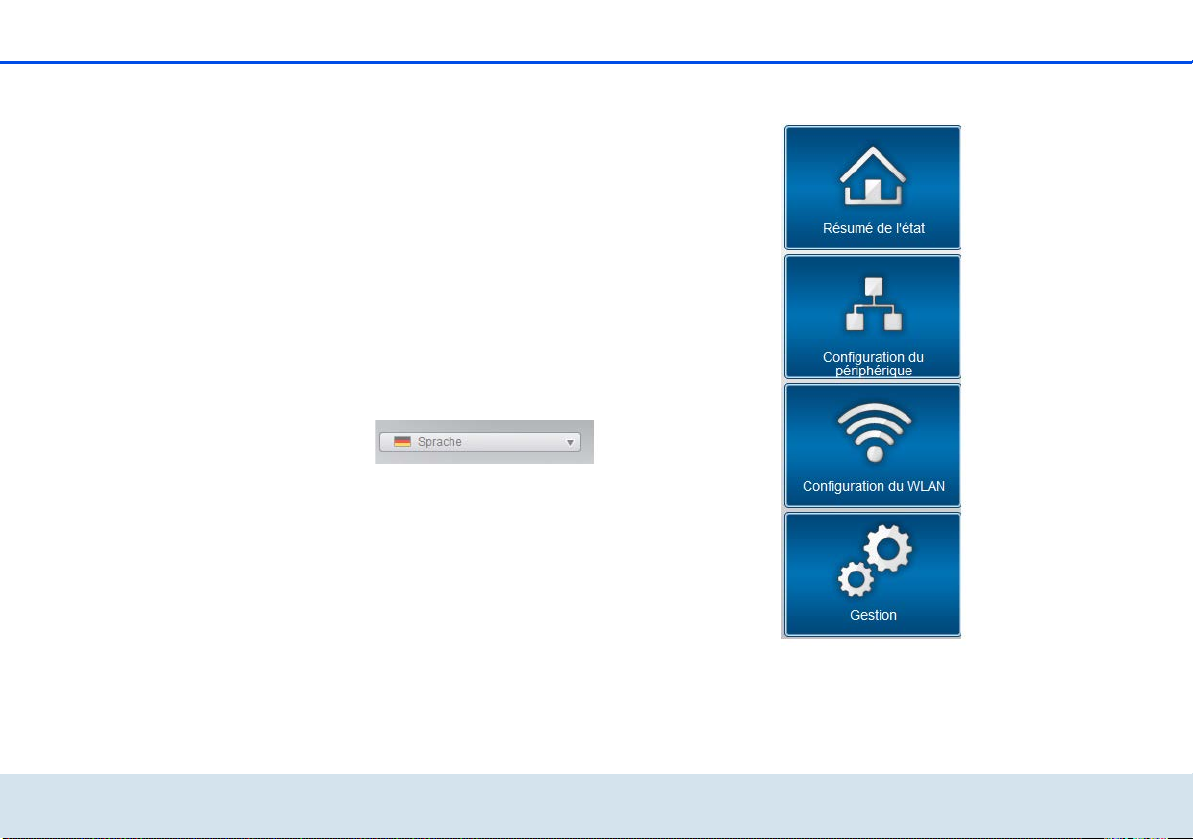

6.2 Description du menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

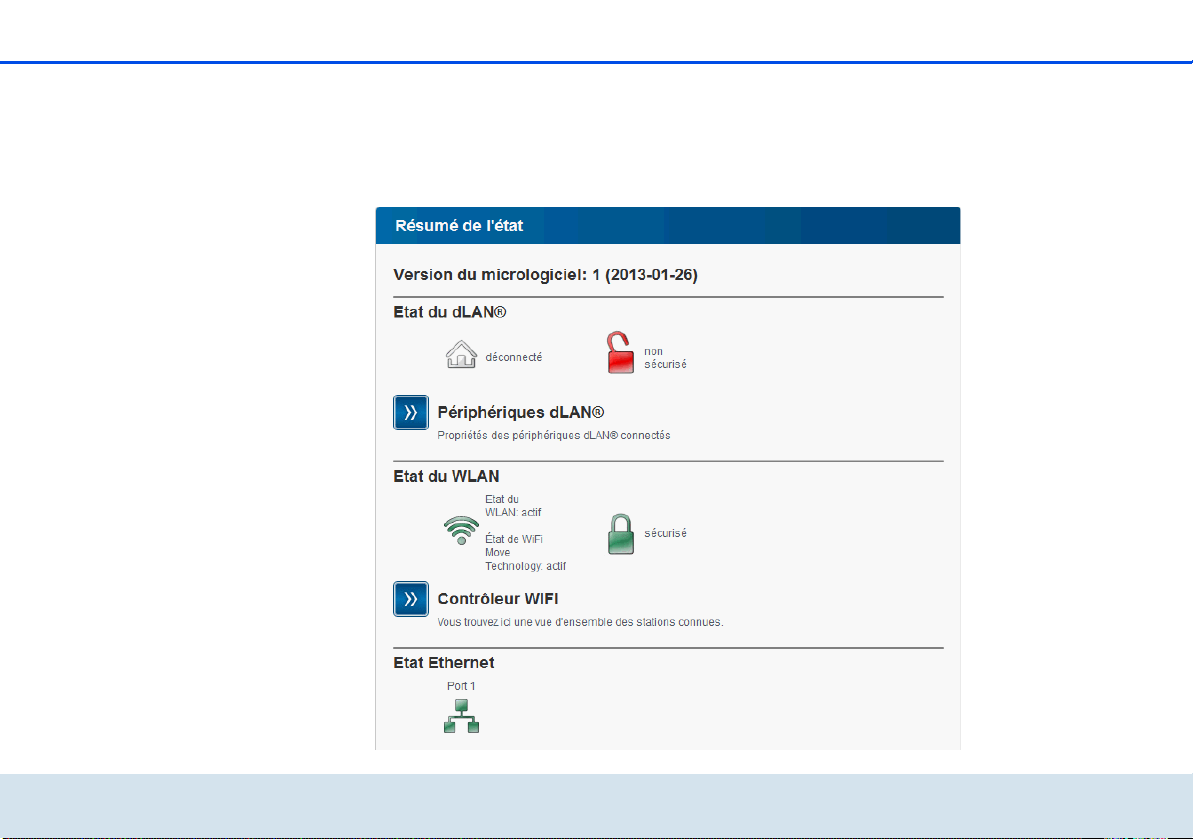

6.3 Résumé de l'état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

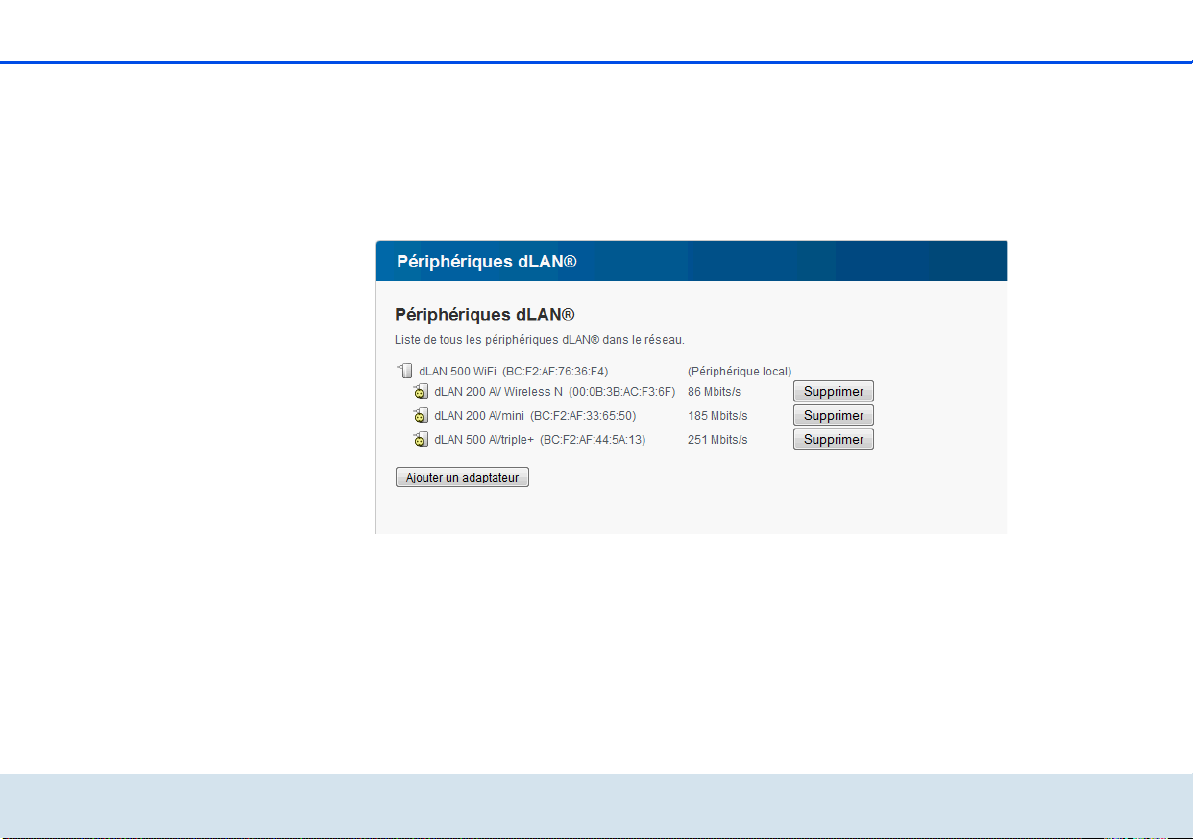

6.3.1 État du dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

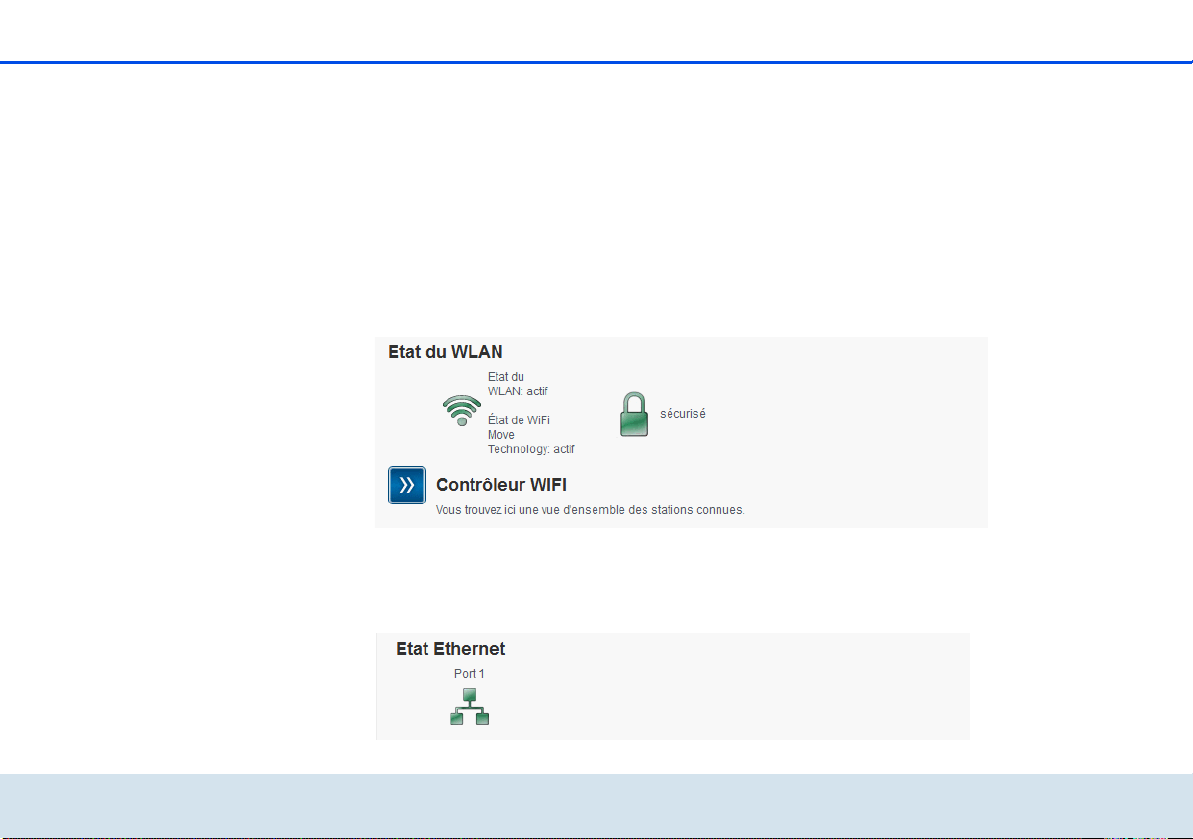

6.3.2 État du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
6.3.3 État Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

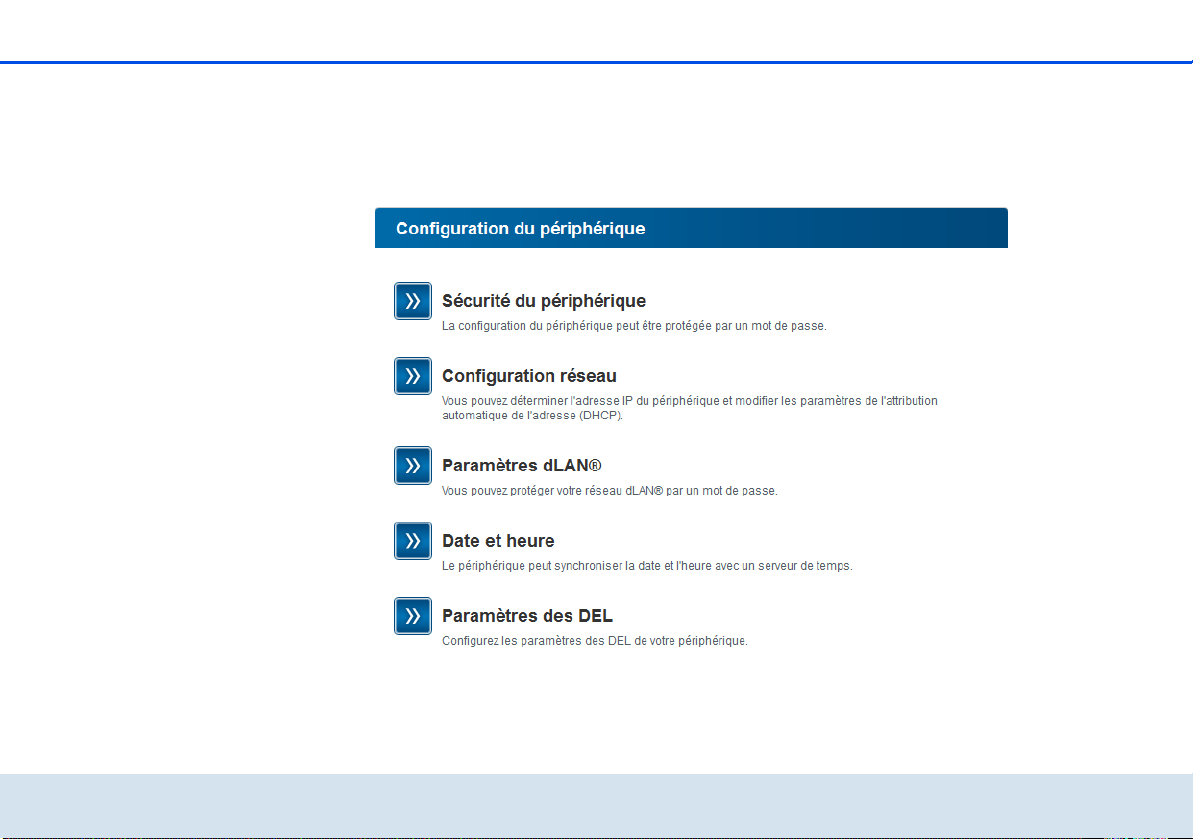

6.4 Configuration du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
6.4.1 Sécurité du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

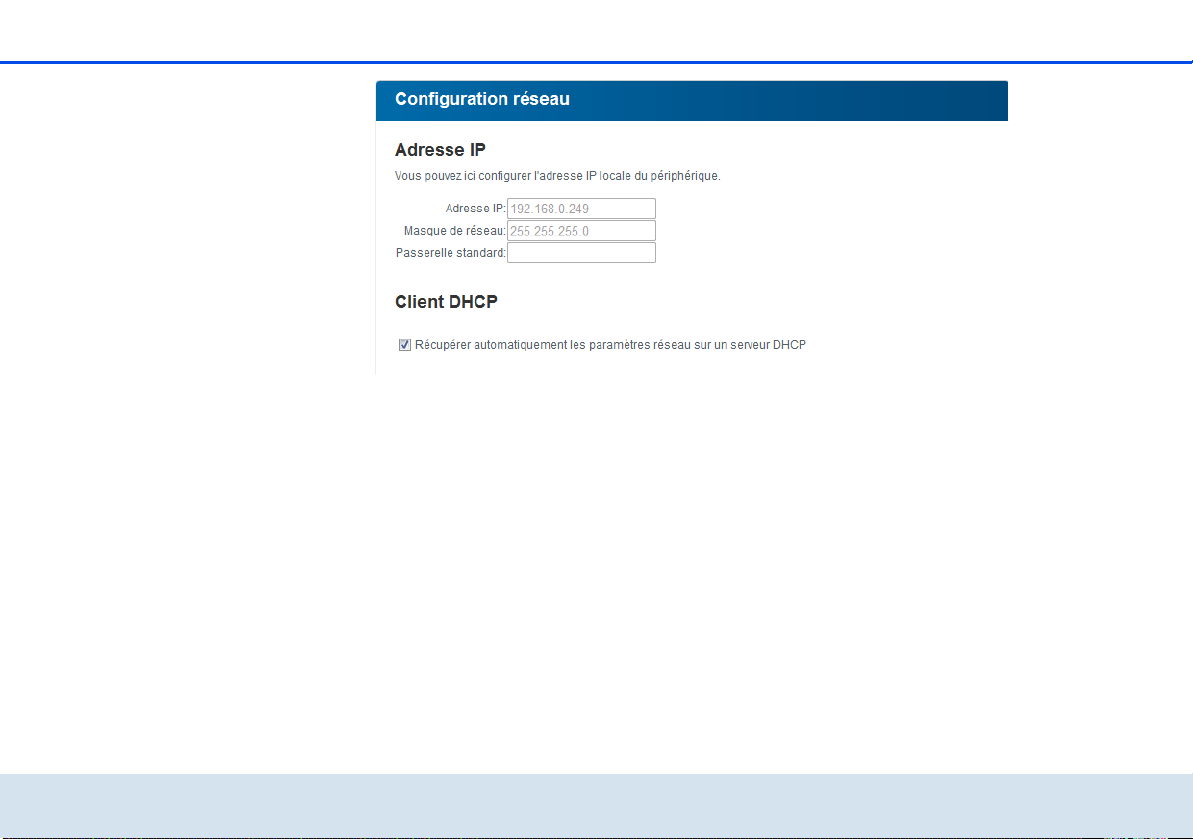

6.4.2 Configuration réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

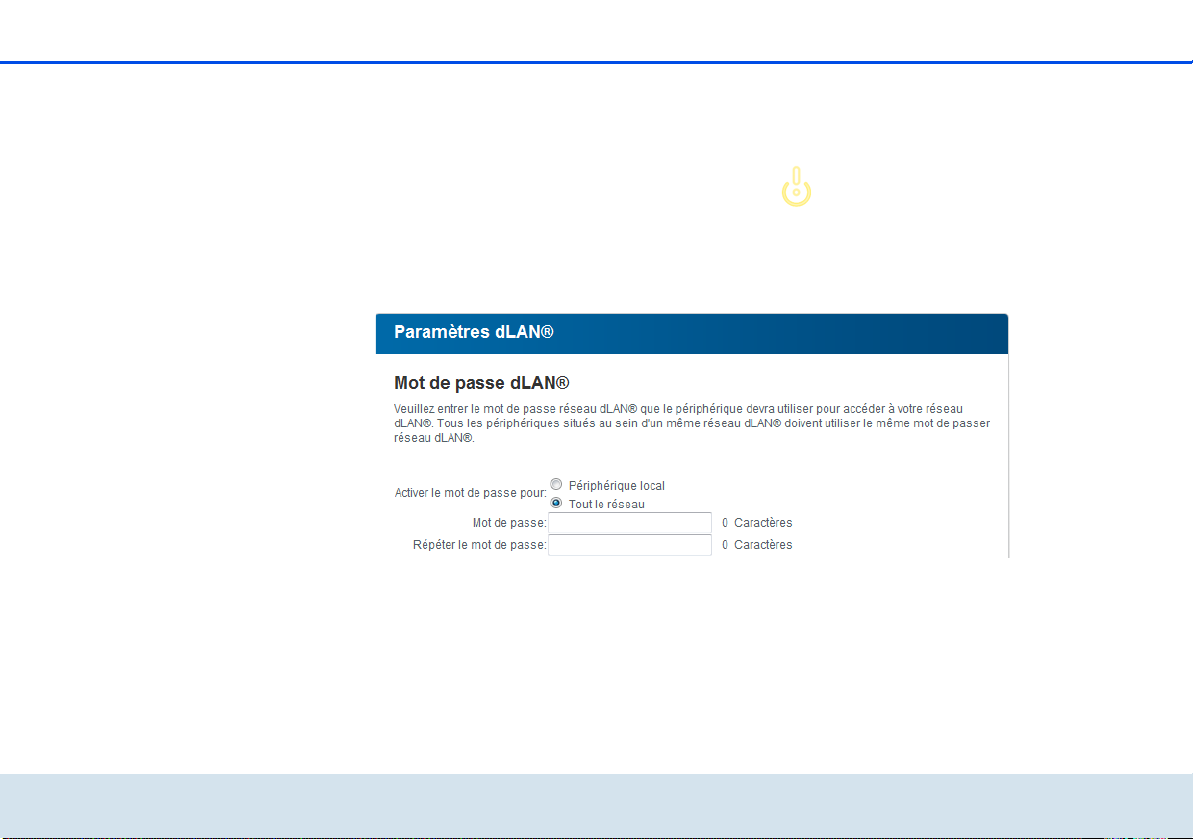

6.4.3 Paramètres dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

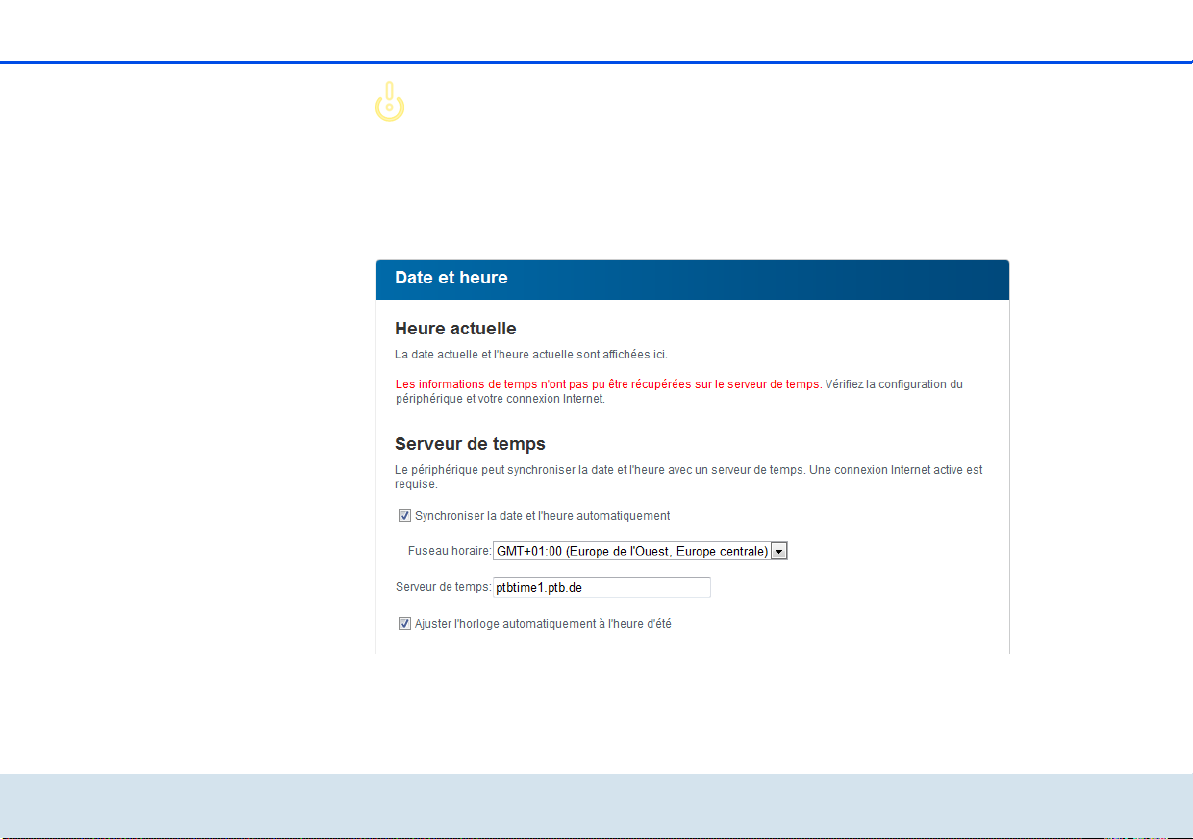

6.4.4 Serveur de temps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
6.4.5 Paramètres des DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

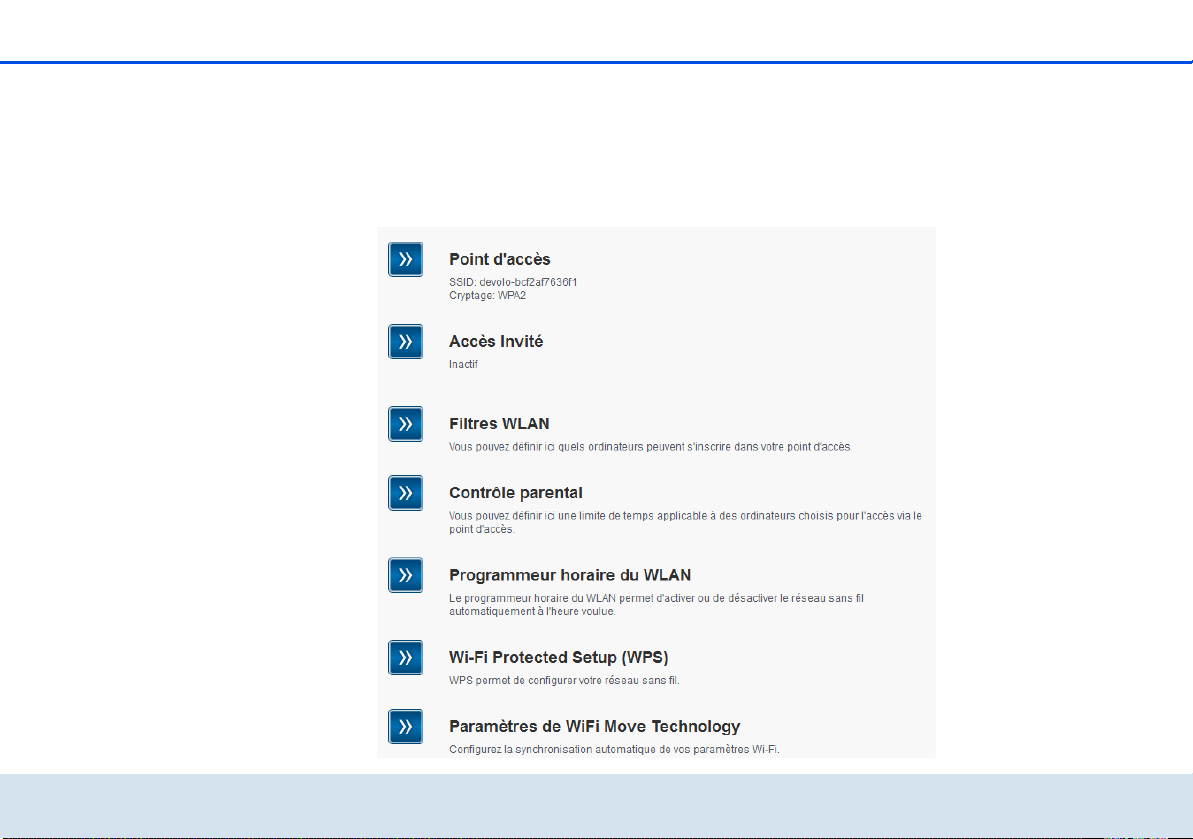

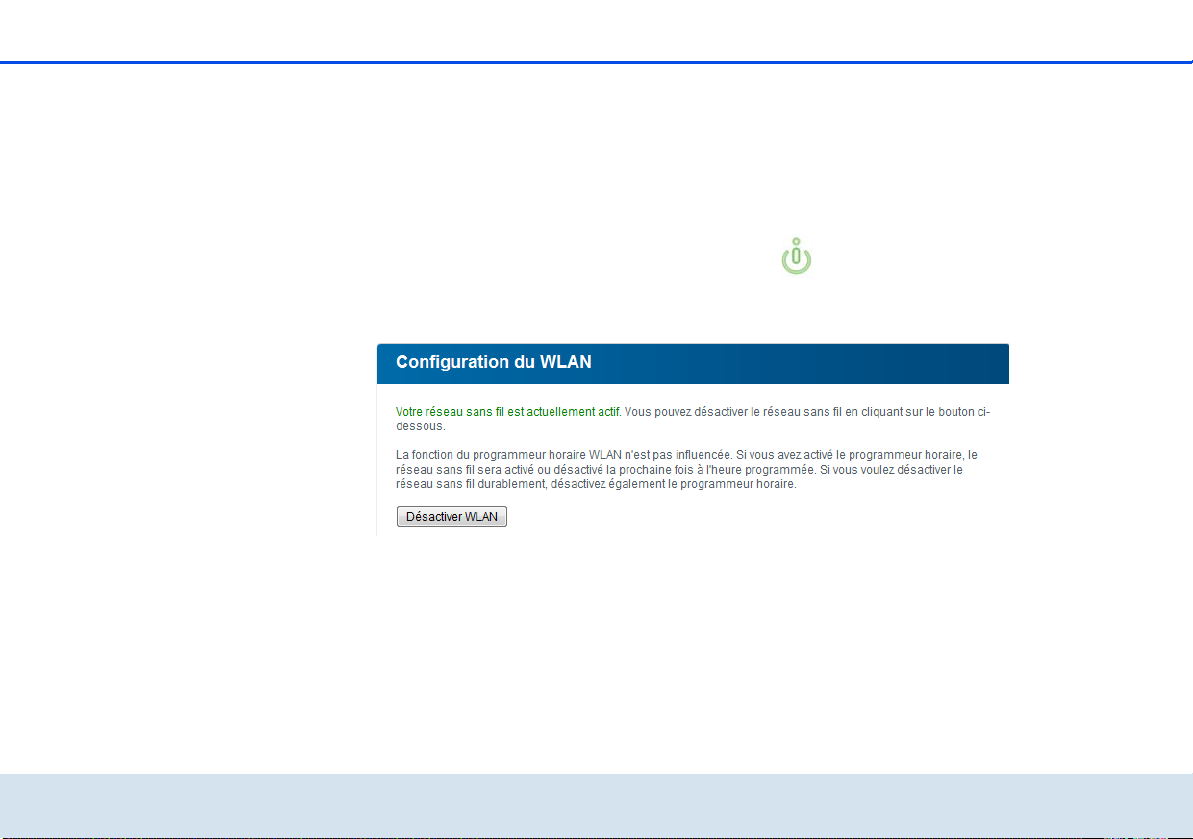

6.5 Configuration du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

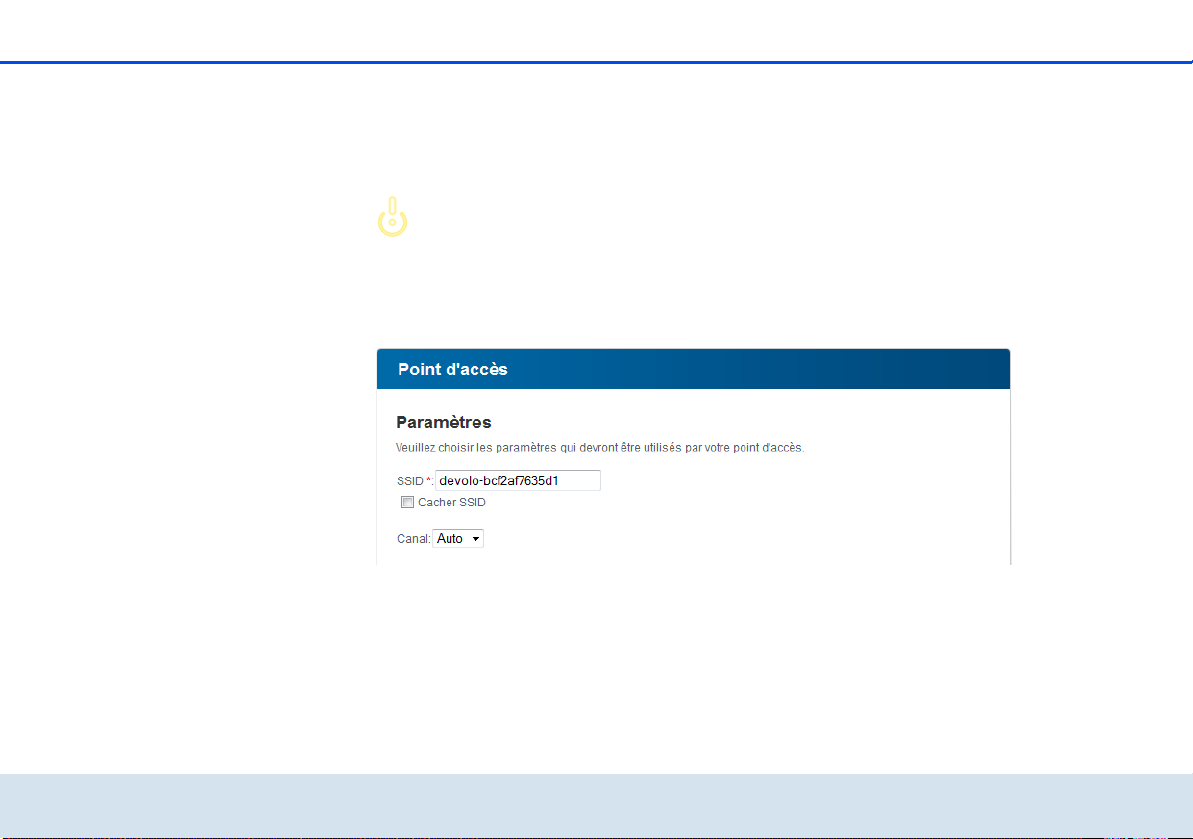

6.5.1 Point d'accès . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

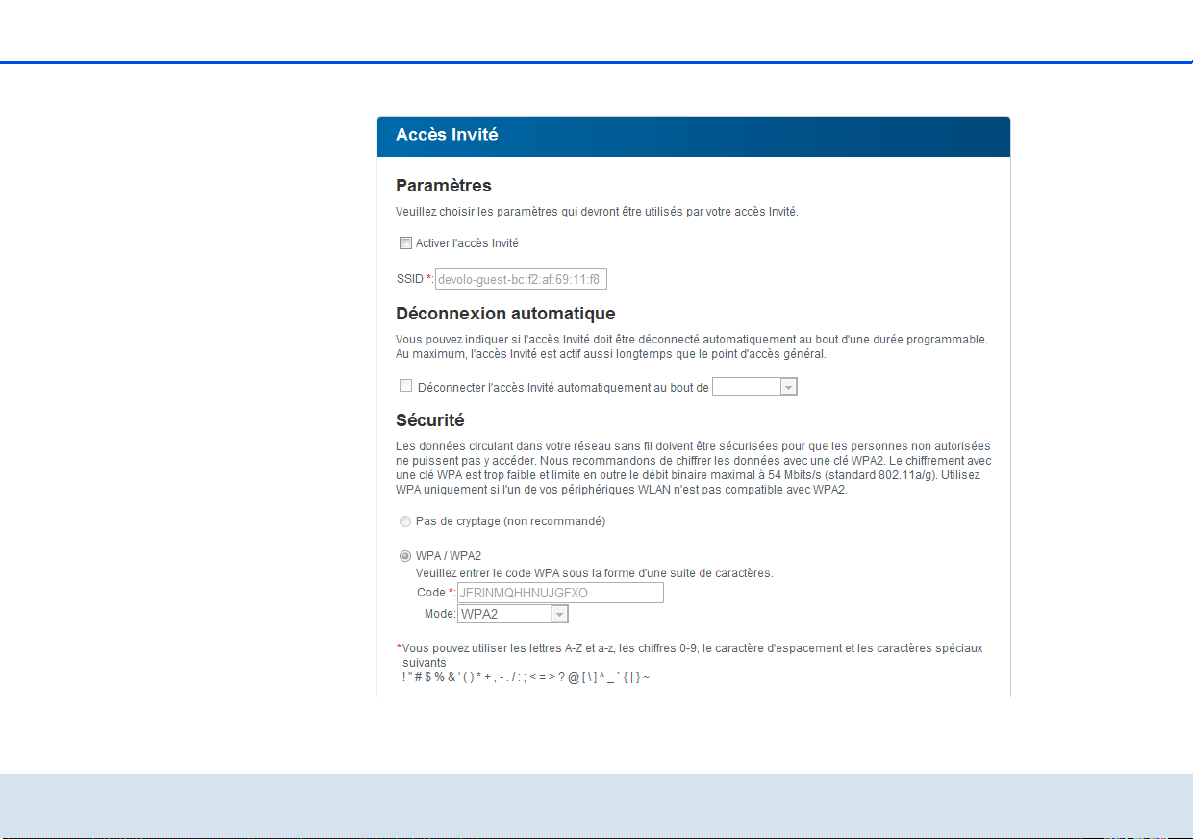

6.5.2 Accès Invité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

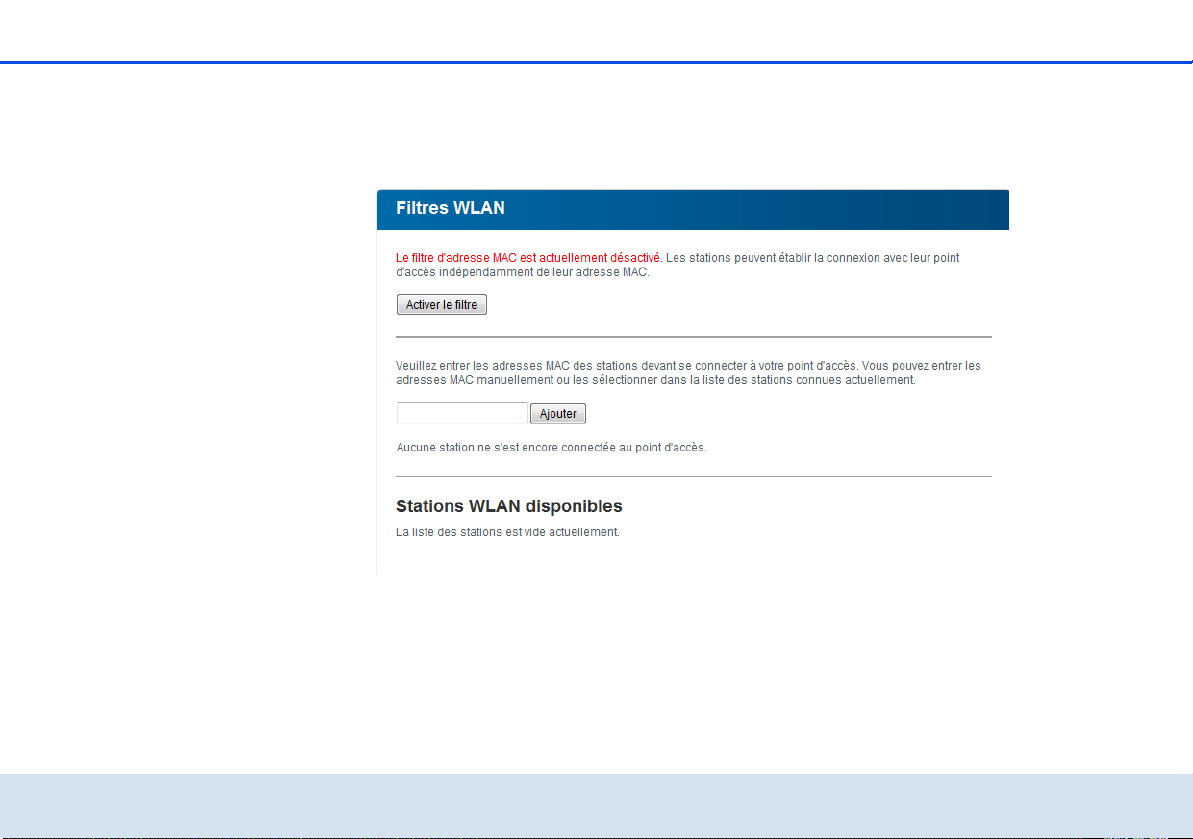

6.5.3 Filtres WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

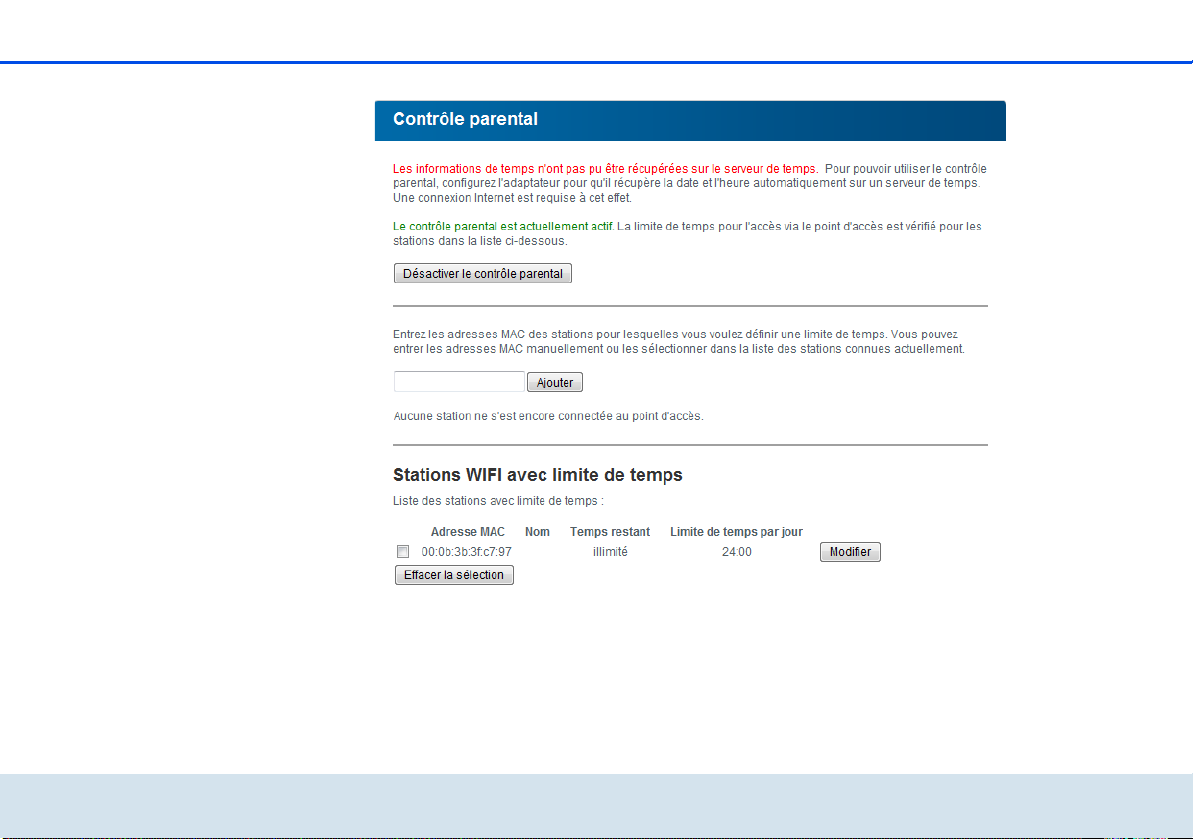

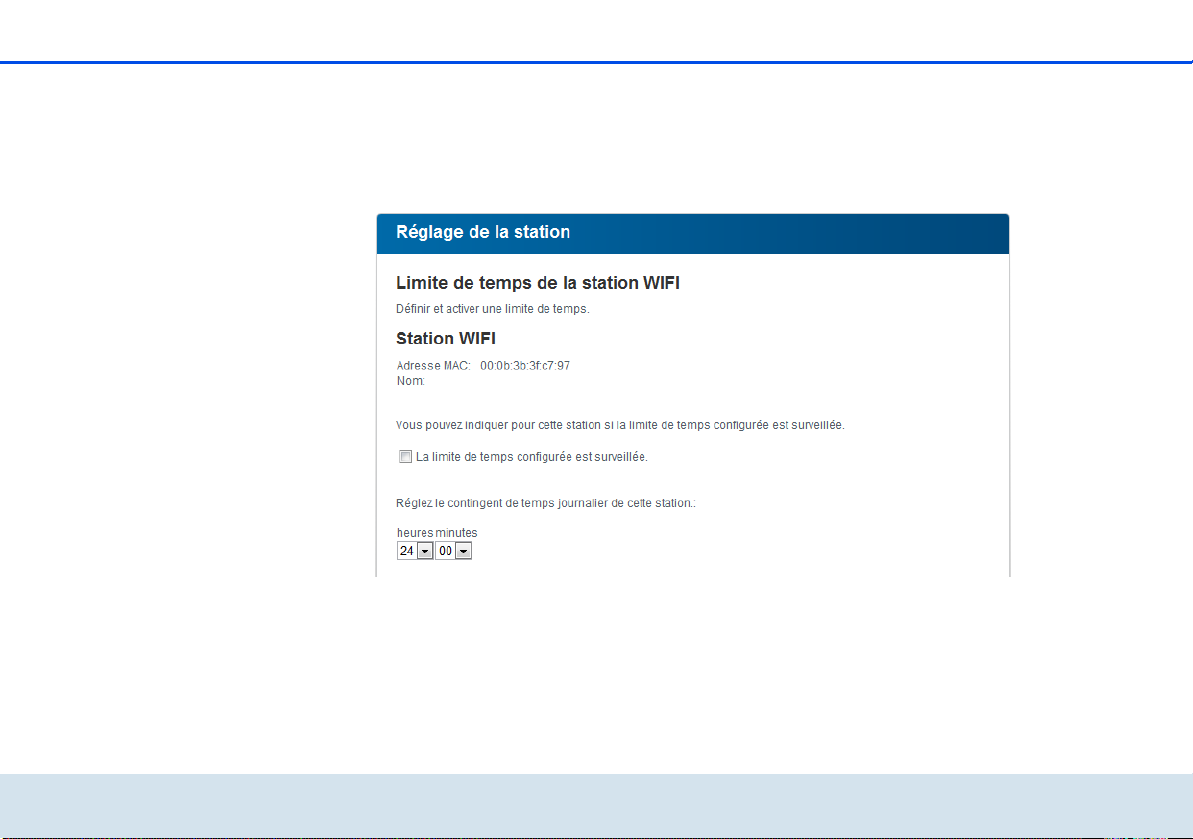

6.5.4 Contrôle parental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

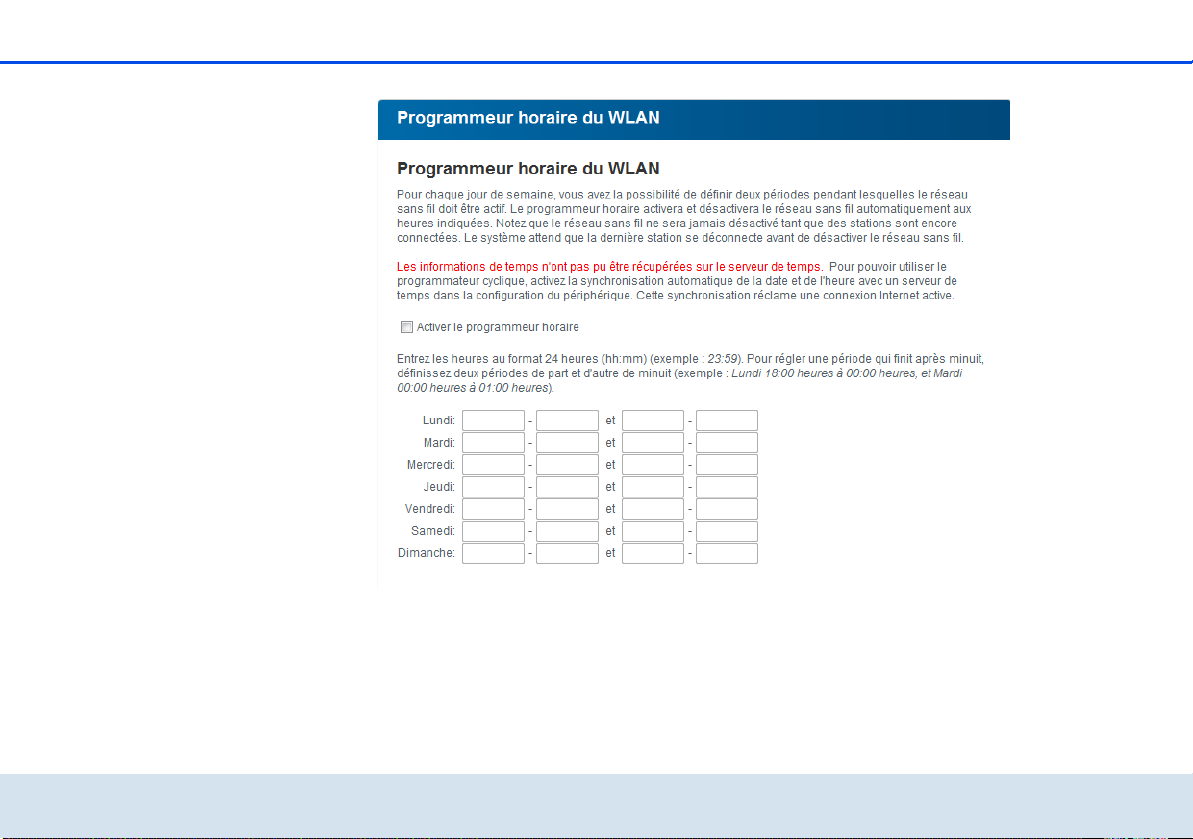

6.5.5 Programmeur horaire du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

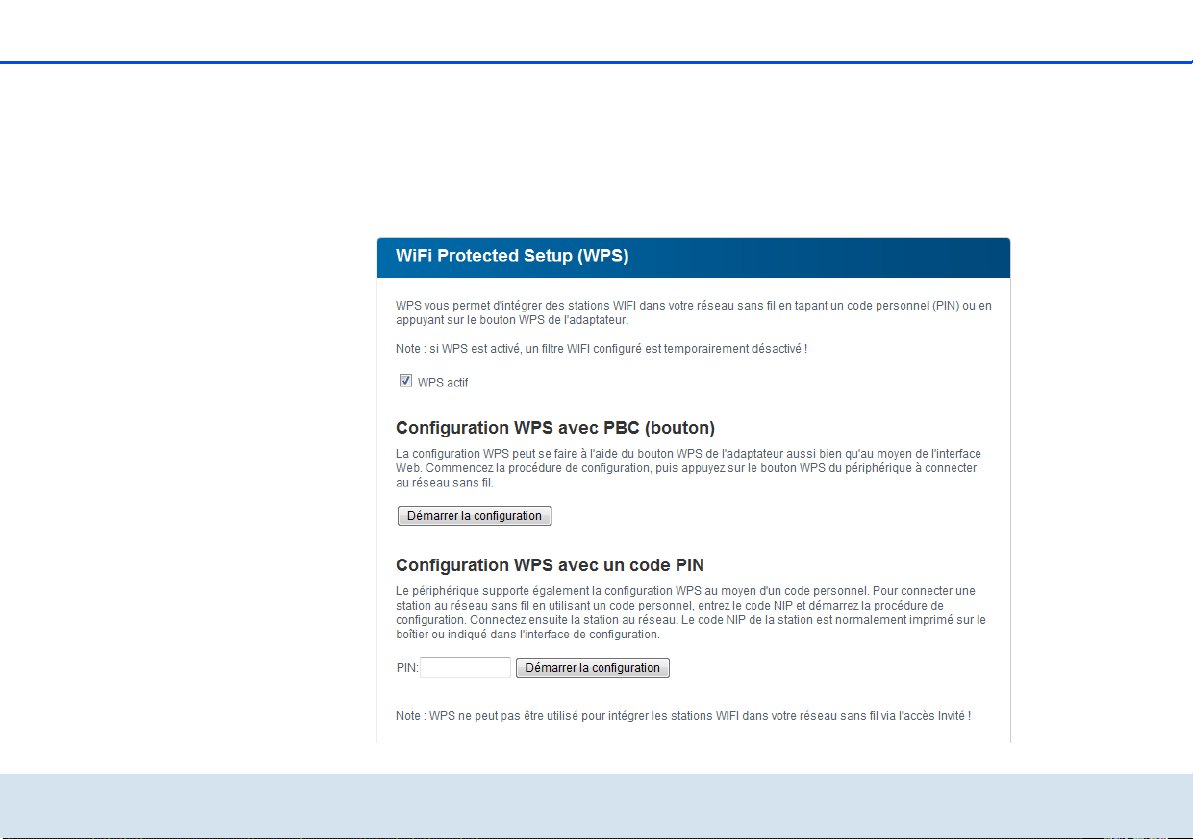

6.5.6 Wi-Fi Protected Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
6.5.7 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
devolo dLAN 500 WiFi
Contenu

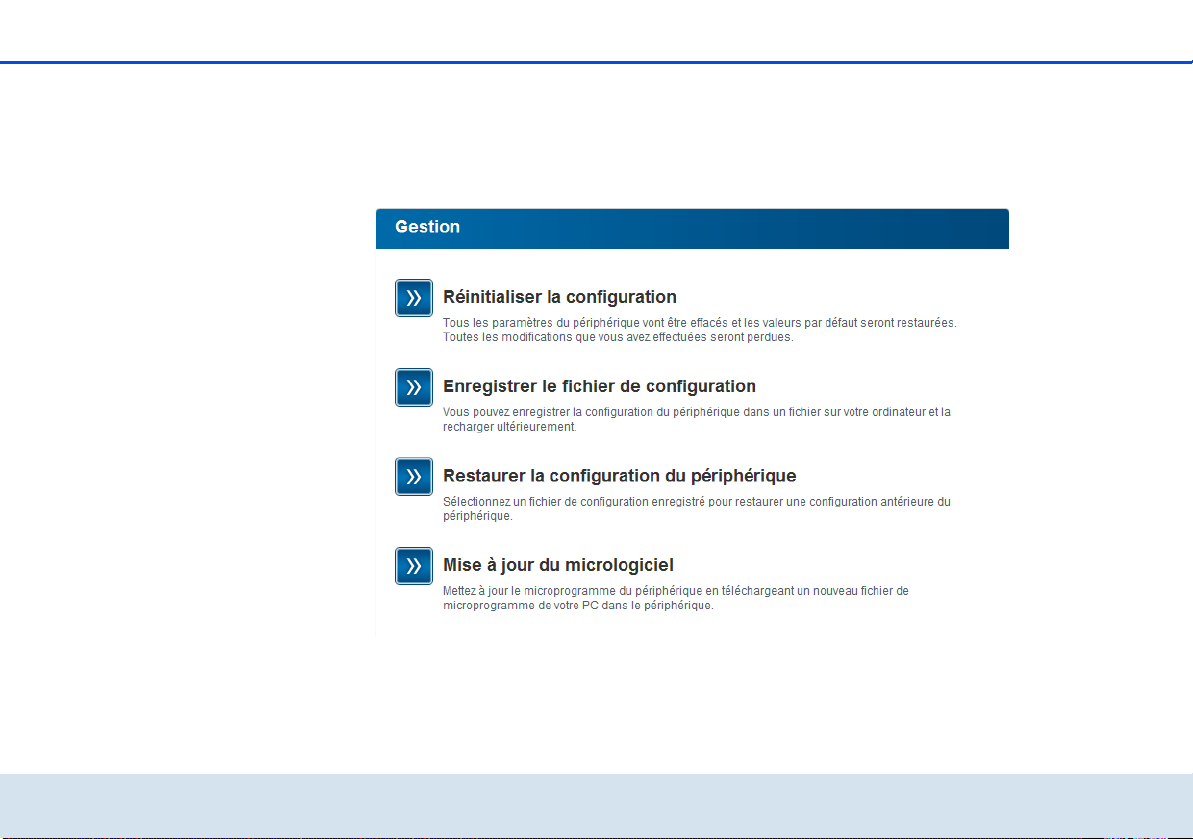

6.6 Gestion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

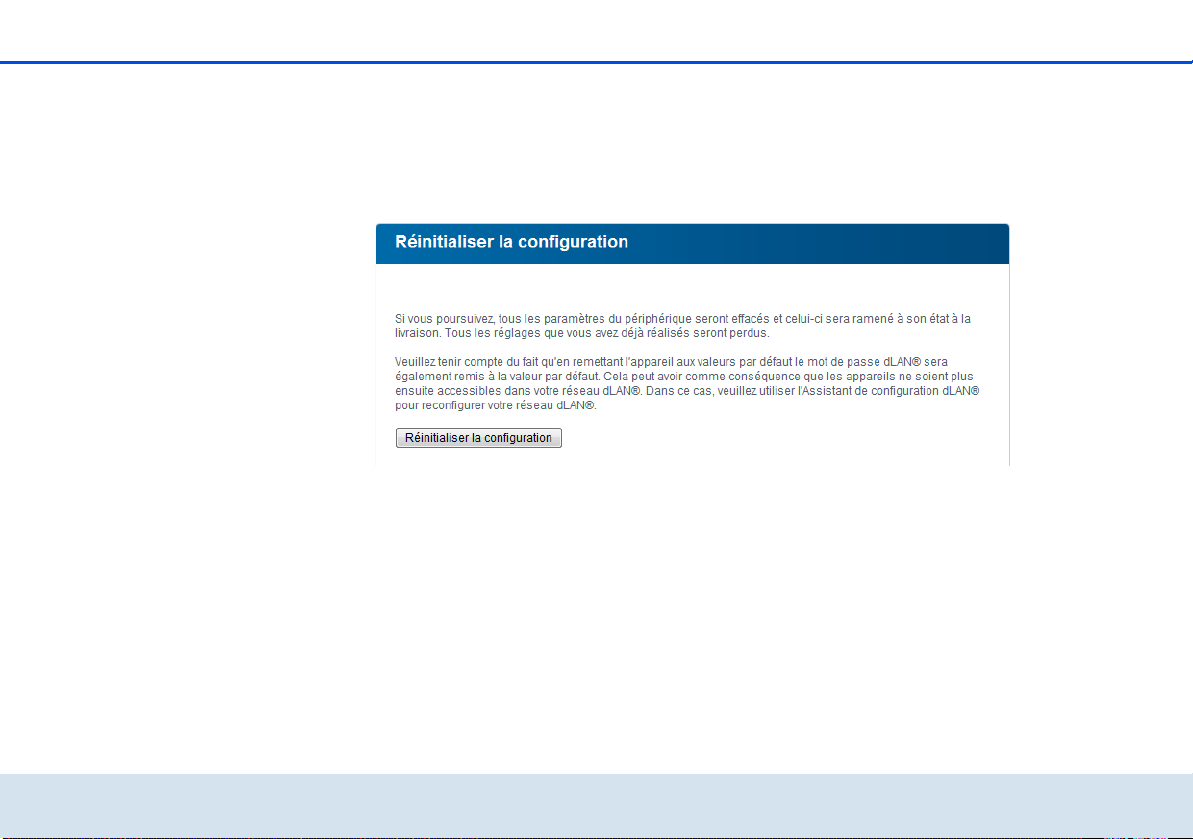

6.6.1 Réinitialiser la configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

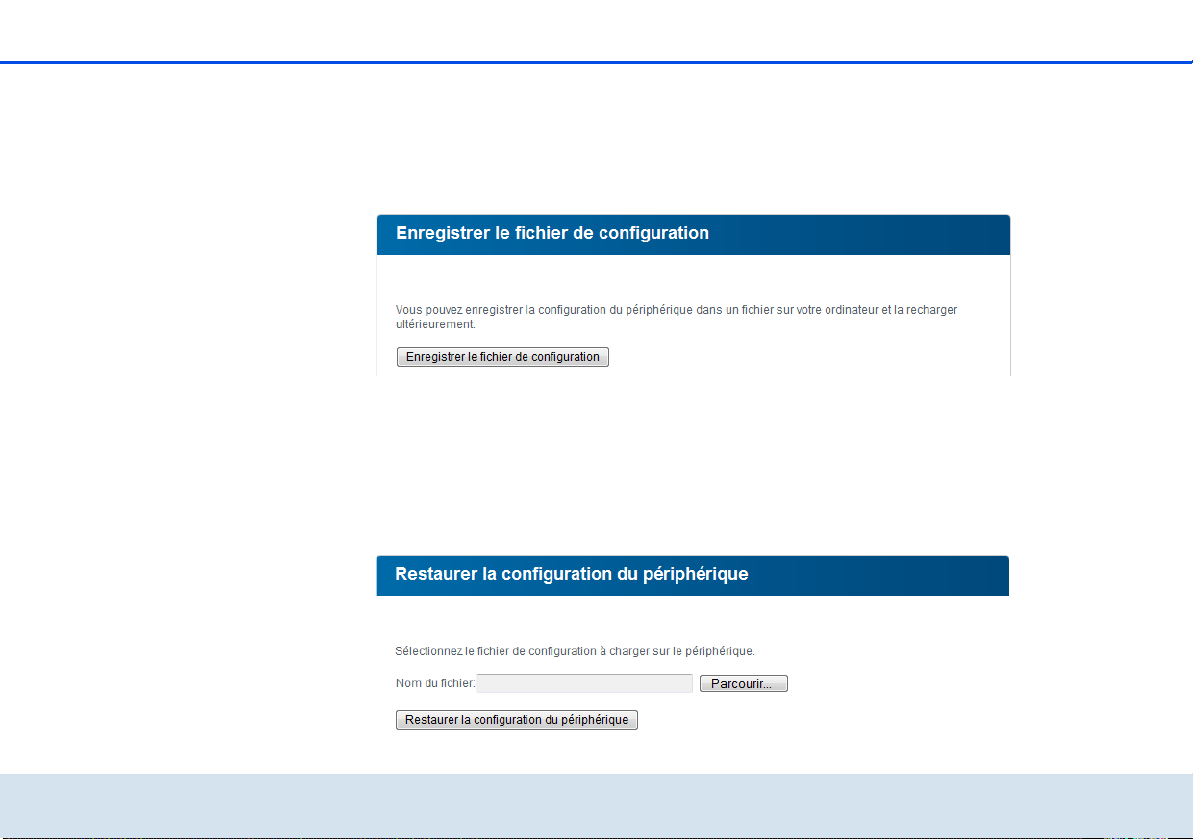

6.6.2 Enregistrer le fichier de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
6.6.3 Restaurer la configuration du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

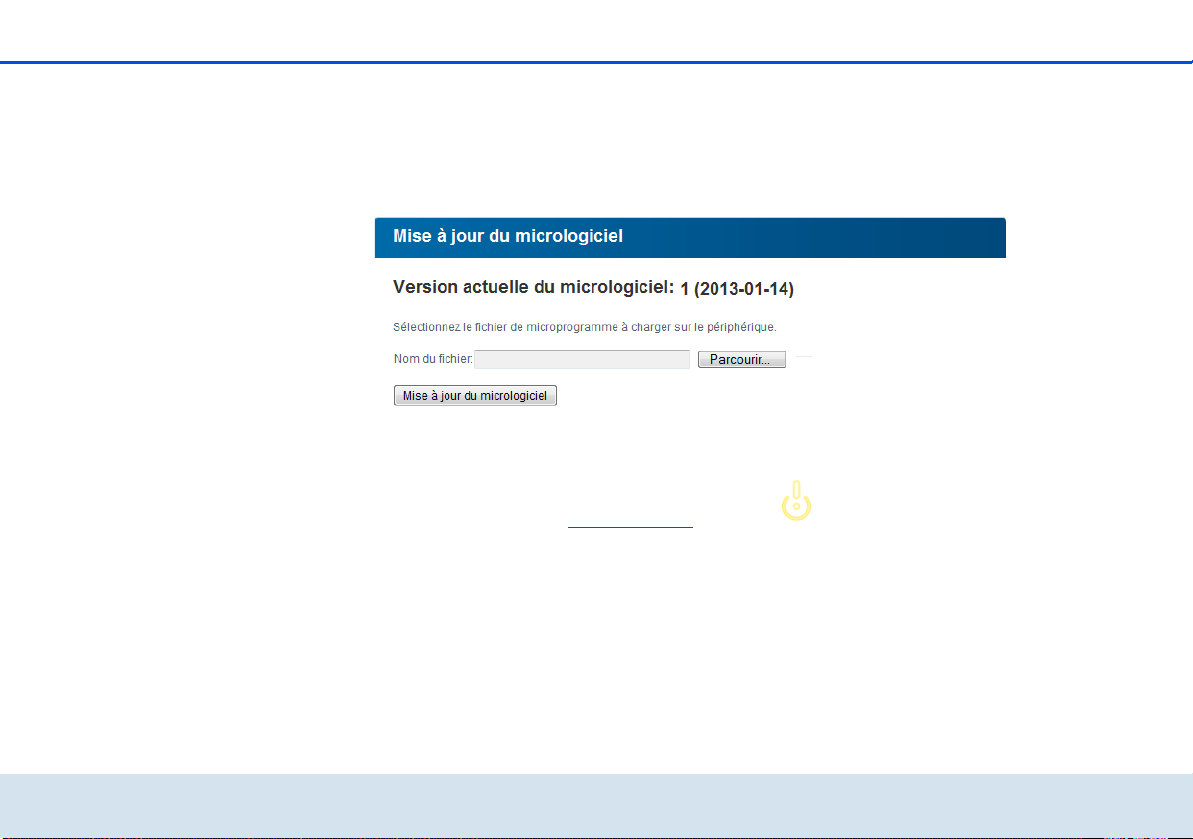

6.6.4 Mise à jour du micrologiciel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
7 Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
7.1 Optimisation de la largeur de bande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
7.2 Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
7.3 Élimination des anciens appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79
7.4 Conditions générales de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
devolo dLAN 500 WiFi
Contenu
devolo dLAN 500 WiFi
Avant-propos 7
1Avant-propos
1.1 Merci beaucoup !
Le dLAN 500 WiFi combine une technologie ultramoderne et un design discret à une qualité irréprochable de la connexion Internet. Dans sa fonction
d'adaptateur dLAN, le dLAN 500 WiFi utilise les
câbles électriques de la maison pour prolonger l'accès Internet dans chaque pièce. Le module Wi-Fi intégré assure la couverture additionnelle de l'accès
Internet par une liaison sans fil.
Le mécanisme WiFi Move Technology procure encore davantage de liberté : tous les terminaux se
connectent au réseau automatiquement et bénéficient de la réception Wi-Fi en qualité maximale dans
toutes les pièces et à chaque étage !
Avec l'application dLAN Cockpit App pour les
smartphones et les tablettes, vous avez toujours le
contrôle de tous les périphériques dLAN et Wi-Fi de
votre réseau à domicile, à tout moment et en tout
endroit.
En plus, le design de l'adaptateur compact et plat
s'insère discrètement dans chaque décor.
1.1.1 Information sur cette documentation
Après une petite introduction aux principes de base de
« dLAN » et du « Wi-Fi » ainsi qu'une présentation des
produits devolo dLAN 500 WiFi avec le mécanisme
WiFi Move Technology et l'appli dLAN Cockpit App au
chapitre 2, le chapitre 3 décrit le démarrage rapide.
Vous apprendrez au chapitre 4 comment vous pouvez
mettre en service le dLAN 500 WiFi dans les règles de
l'art et comment télécharger dLAN Cockpit App à partir de la boutique en ligne.
L'intégration de votre dLAN 500 WiFi dans le réseau
dLAN et la surveillance de celui-ci à l'aide de
dLAN Cockpit App ou du logiciel dLAN Cockpit sont
décrites au chapitre 5.
Le chapitre 6 décrit en détail les possibilités de réglage
avec l'interface de configuration intégrée et en même
temps l'accès au Wi-Fi.
Des indications sur l'optimisation de la largeur de
bande, la sécurité et les facteurs écologiques du produit ainsi que nos conditions de garantie sont fournies
au chapitre 7 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
devolo dLAN 500 WiFi
8 Avant-propos
Remarque très importante dont le nonrespect peut entraîner des dommages.
Remarque importante dont il est recommandé de tenir compte.
Informations supplémentaires et conseils sur
les questions d'arrière-plan et sur la configuration de votre appareil.
Si vous avez d'autres idées ou suggestions concernant
nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr
support@devolo.be
devolo dans Internet
Toutes les informations détaillées sur nos produits sont
disponibles 24 heures sur 24 dans Internet à l'adresse
www.devolo.com
non seulement le descriptif et la documentation des
produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
!
. Dans l'Espace SAV, vous trouverez
ou bien
1.2 Conformité CE
du FTEG. Il est conçu pour être utilisé au sein de la
Communauté européenne et en Suisse. Le produit est
un équipement de la classe A et peut causer des perturbations radio dans la zone d'habitation.
« 99/05/CE » (directive dite « R&TTE ») est
une directive européenne comme par
exemple la directive « CEM ». La directive
R&TTE s’applique aux équipements hertziens
(Radio) et aux équipements terminaux de télécommunication. L’application de normes
EN harmonisées justifie du respect de ces directives.
La déclaration de conformité CE relative à ce
produit est indiquée sur le CD produit fourni,
sous CE.
La plage de tension autorisée pour
l'exploitation de l'appareil et la consommation d'énergie sont indiquées
sur l'étiquette au dos de l'appareil.
Vous pouvez télécharger toute autre
information technique depuis le site
internet www.devolo.com
.
devolo dLAN 500 WiFi
Le produit est conforme aux exigences techniques de la
directive 1999/5/EC (R&TTE) et de la directive CEM
2004/108/EC ainsi qu'autres dispositions applicables
Introduction 9
2Introduction
dLAN est une technologie intelligente et sûre avec la-
quelle vous pouvez facilement, rapidement et à un prix
avantageux établir un réseau domestique via le secteur
sans devoir effectuer un câblage cher et fastidieux auparavant.
2.1 Que signifie dLAN ?
Dans dLAN (direct Local Area Network), le réseau de
câbles électriques posés dans les murs de la maison est
utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par
adapteurs correspandants. Chaque prise de courant
murale devient alors un accès réseau. Pour transmettre
les données, celles-ci sont transformées (« modulées »)
et envoyées dans les câbles électriques sous forme de
signal. La technologie ultramoderne garantit que le
courant électrique et le réseau de données ne se
gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises
sont cryptées automatiquement avec un mot de passe
pour éviter qu'elles soient interceptées et lues.
2.2 Qu'est-ce que le WLAN ?
Le terme WLAN (Wireless Local Area Network) dé-
signe l'interconnexion d'ordinateurs et d'autres périphériques par ondes radio. Il est certes possible de
former un réseau sans fil avec seulement deux ordinateurs (peer-to-peer, p2p), mais il faut en règle générale
une station centrale (point d'accès) qui fait le pont
entre les participants. Actuellement, ces points d'accès
intègrent souvent un modem pour l'accès à Internet et
un routeur qui sert d'intermédiaire dans le réseau.
Le réseau radio établi par un point d'accès sur un certain canal radio (de 1 à 13) avec un nom donné (SSID)
n'a qu'une portée limitée. La zone d'émission d'un
point d'accès, également appelée la cellule radio, est
en particulier réduite par les murs en béton. Souvent,
une liaison radio stable entre plusieurs périphériques
WLAN n'est réalisable que dans la même pièce.
Comme l'accès au réseau sans fil ne peut pas être
contrôlé comme dans un réseau filaire (par câble réseau) ou dans le réseau dLAN (par câble électrique), la
transmission libre des données par voie aérienne réclame naturellement des techniques de sécurisation
particulières. C'est pourquoi toute une série de mesures de sécurité ont été développées, par exemple le
masquage du nom du réseau (SSID), le cryptage des
devolo dLAN 500 WiFi
10 Introduction
données envoyées et l'identification des adresses MAC
des cartes de réseau sans fil.
2.2.1 Wi-Fi ou WLAN?
Wi-Fi est une marque déposée inventée par la Wi-Fi-
Alliance, un consortium qui s'occupe de certifier les
équipements possédant une interface répondant au
groupe de normes IEEE 802.11. Par abus de langage
dans de nombreux pays, on utilise Wi-Fi comme
synonyme de WLAN, ce qui est incorrect stricto sensu
puisque Wi-Fi désigne l'ensemble des protocoles de
radiocommunication et WLAN le réseau sans fil.
2.3 dLAN 500 WiFi
Le dLAN 500 WiFi réunit les technologies Ethernet,
Wi-Fi et dLAN dans un seul boîtier :
쎲 Votre réseau à domicile venant de la prise de cou-
rant murale. Déballer. Brancher. À vous de jouer.
La connexion facile via les câbles électriques déjà
posés dans la maison. Chaque prise de courant
murale se transforme en accès Internet.
쎲 Transmission de données à haut débit atteignant
500 Mbits/s, plus un port Fast Ethernet pour
connecter un terminal supplémentaire (par
exemple un ordinateur, une TV connectée, une
console de jeux, etc.)
쎲 La prise de courant devient également le nouvel
accès au réseau sans fil – WiFi Move Technology
permet la réception Wi-Fi optimale dans toute la
maison pour les smartphones, les ordinateurs portables et les tablettes – tout est automatique (au
moins deux adaptateurs dLAN 500 WiFi sont
nécessaires ; voir Network Kit :).
쎲 Cryptage automatique ! Protection contre les
accès non autorisés par pression sur un bouton
pour le Wi-Fi (WPS)
쎲 Déplacement de phase automatique : Internet
atteint chacune de vos pièces et devient votre
réseau à domicile.
쎲 Utilisez les imprimantes et les disques durs en
commun. Partagez votre musique, vos photos et
vos données ou streamez les vidéos en qualité HD
parfaite.
쎲 Gestion conviviale du réseau à domicile dLAN
avec l'appli dLAN Cockpit App ou le logiciel
dLAN Cockpit pour la configuration du réseau sur
le PC (Windows, Mac OS X et Linux)
쎲 Cryptage automatique ! Protection contre les
accès non autorisés par pression sur un bouton
pour dLAN (AES)
쎲 Réduction maximale intelligente et automatique
de la consommation d'énergie.
devolo dLAN 500 WiFi
Introduction 11
Fig. 1
쎲 Compatible avec tous les adaptateurs dLAN (200
Mbits/s et 500 Mbits/s)
쎲 Design compact favorisant un positionnement
confortable dans toute la maison, dans chaque
prise de courant murale.
2.3.1 dLAN Cockpit App
dLAN Cockpit App est l'application gratuite de de-
volo servant aussi à contrôler et à configurer les
connexions Wi-Fi, dLAN et Ethernet du dLAN 500 WiFi
avec le smartphone ou la tablette. Le smartphone ou la
tablette se connecte alors au dLAN 500 WiFi du réseau
à domicile via Wi-Fi.

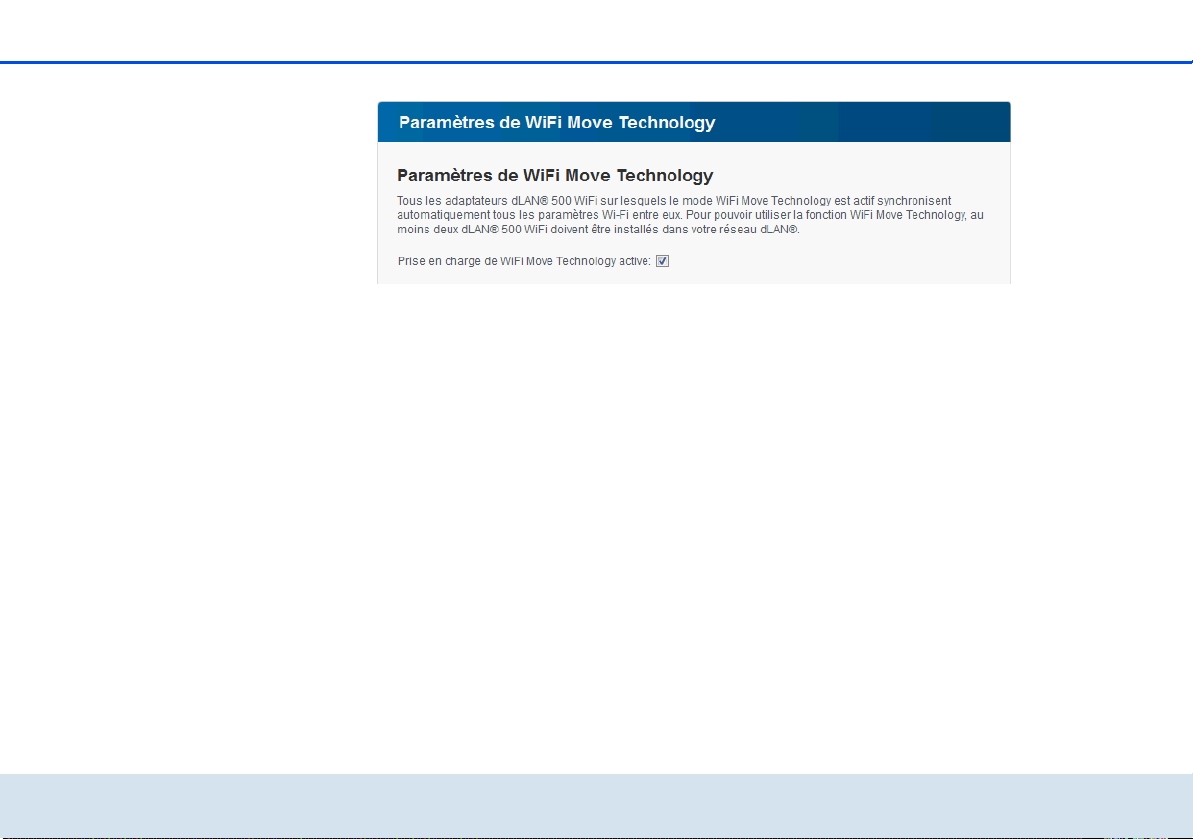

2.3.2 WiFi Move Technology
WiFi Move Technology est une fonction du
dLAN 500 WiFi servant à synchroniser automatiquement l'ensemble des paramètres Wi-Fi de tous les
adaptateurs dLAN 500 WiFi connectés à votre réseau
à domicile. WiFi Move Technology est activé facilement en appuyant sur un bouton de l'adaptateur. Pour
plus d'informations à ce sujet, veuillez consulter le chapitre 3 Démarrage rapide.
2.4 Exemples d'application
Le dLAN 500 WiFi complète votre réseau à domicile
D'une part, les adaptateurs connectent les appareils
réseau fixes comme les ordinateurs et le routeur Internet via dLAN (voir la Fig. 1), d'autre part ils intègrent
les terminaux comme les smartphones, l'ordinateur
portable et la tablette dans votre réseau via Wi-Fi.
Chaque adaptateur dLAN 500 WiFi additionnel (par
exemple un à chaque étage) vous facilite l'accès intégral à Internet via Wi-Fi ou dLAN partout dans la maison.
devolo dLAN 500 WiFi
12 Introduction

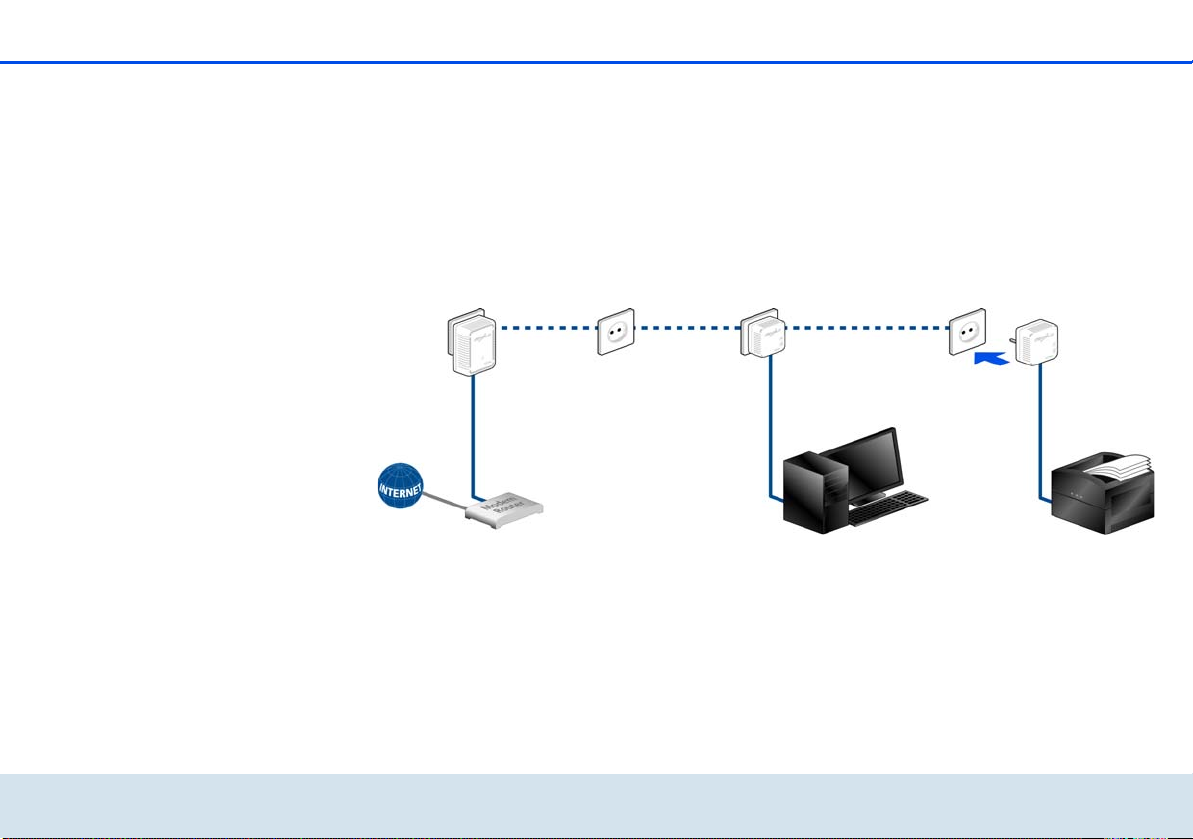

Fig. 2
WiFi Move Technology
Grâce à WiFi Move Technology, les paramètres Wi-Fi
de tous les adaptateurs dLAN 500 WiFi sont synchronisés automatiquement de sorte que vous pouvez vous
passer de configurer chaque dLAN 500 WiFi séparément (voir la Fig. 2).
devolo dLAN 500 WiFi
Démarrage rapide 13
3 Démarrage rapide
Ce chapitre vous montre tout ce qu'il faut savoir sur la
mise en service rapide de votre dLAN 500 WiFi dans le
réseau dLAN ou Wi-Fi. Nous vous décrirons aussi l'installation des logiciels devolo.
3.1 Contenu du coffret
Avant d'installer votre dLAN 500 WiFi, vérifiez que
tous les composants faisant partie du produit sont bien
dans le coffret :
쎲 Single Kit:
쑗 dLAN 500 WiFi
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 Starter Kit:
쑗 dLAN 500 WiFi
쑗 dLAN 500 duo
쑗 Câble Ethernet
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 NetworkKit :
쑗 Deux dLAN 500 WiFi
쑗 dLAN 500 duo
쑗 Câble Ethernet
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
쎲 Système d'exploitation : Windows XP (32 bits),
Windows Vista Edition familiale Premium (32 bits/
64 bits), Windows 7 Edition familiale Premium
(32 bits/64 bits), WIndows 8, Linux (Ubuntu),
Mac OS X, Mac iOS, Android
쎲 Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau
ou d'un adaptateur réseau avec interface réseau.
devolo dLAN 500 WiFi
14 Démarrage rapide
Pour mettre en place un réseau dLAN
(AV), vous avez besoin d'au moins deux
adaptateurs dLAN (AV) (200 Mbits/s ou
500 Mbits/s).
3.3 Connecter dLAN 500 WiFi
Etendre un réseau dLAN existant avec un nouveau
dLAN 500 WiFi (Single Kit)
Avant la mise en réseau, notez la clé
Wi-Fi du dLAN 500 WiFi. Cette clé
unique de l'adaptateur est imprimée
sur l'étiquette au dos du boîtier.
햲 Branchez le dLAN 500 WiFi dans une prise
murale. Dès que le voyant de contrôle du bouton
dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.
Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez
l'adaptateur dans une prise de courant
murale sans rajouter aucun câble. Vous
pouvez aussi relier le dLAN 500 WiFi au
port Ethernet d'un appareil réseau (ordinateur, etc.) en utilisant un câble
Ethernet classique. (voir 2.4 Exemples
d'application)

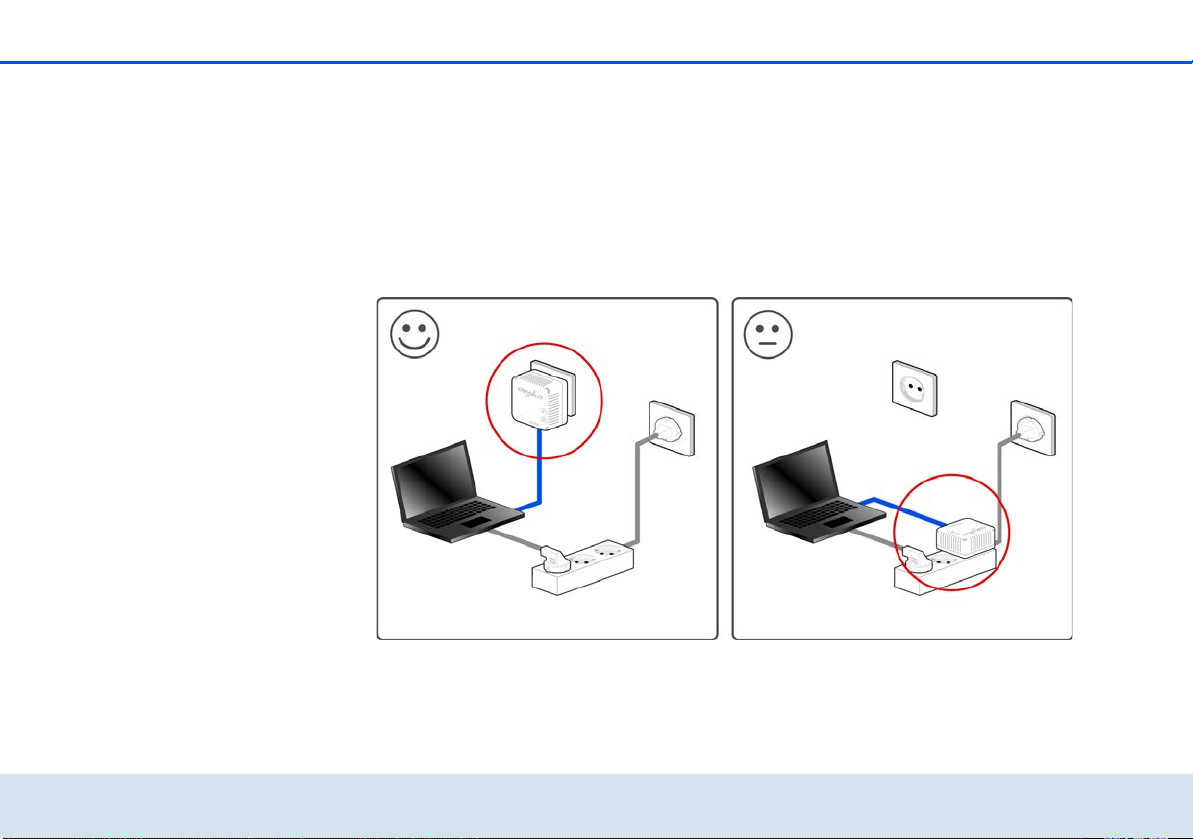

La prise murale devrait se trouver à
portée de l'appareil réseau connecté.
L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en
aucun cas être obstrué.
Pour éteindre le dLAN 500 WiFi ou
pour le couper du secteur, débranchezle de la prise murale.
햳 Si votre réseau dLAN existant est déjà sécurisé à
l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres
adaptateurs. Après avoir connecté le nouveau
dLAN 500 WiFi correctement, appuyez – en
l´espace de 2 minutes – d'abord sur le bouton
de cryptage (env. 1seconde) d'un adaptateur du
réseau existant et ensuite sur le bouton de cryptage (env. 1 seconde) du nouveau
dLAN 500 WiFi.
햴 Terminé ! Le nouveau dLAN 500 WiFi est intégré
dans votre réseau.
햵 Pour établir la connexion entre le dLAN 500 WiFi
et votre ordinateur portable, la tablette ou le
smartphone via Wi-Fi, saisissez la clé Wi-Fi de
l'adaptateur dans le champ de sécurité réseau.
devolo dLAN 500 WiFi
Démarrage rapide 15
Pour sécuriser maintenant votre réseau
Wi-Fi, continuez par la configuration
de votre réseau. Lisez à ce sujet le chapitre 6 Configuration du réseau.
Cryptage dans un nouveau réseau dLAN avec un
ou plusieurs dLAN 500 WiFi et un dLAN 500 duo
(Starter Kit ou Network Kit)
Avant la mise en réseau, notez la clé
Wi-Fi d'un dLAN 500 WiFi. Cette clé
unique de l'adaptateur est imprimée
sur l'étiquette au dos du boîtier.
햲 Reliez le dLAN 500 duo au port réseau de votre
périphérique d'accès Internet.
햳 Branchez le dLAN 500 WiFi dans une prise
murale. Dès que le voyant de contrôle du bouton
dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.
Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez
l'adaptateur dans une prise de courant
murale sans rajouter aucun câble. Vous
pouvez aussi relier le dLAN 500 WiFi au
port Ethernet d'un appareil réseau (ordinateur, etc.) en utilisant un câble
Ethernet classique (voir 2.4 Exemples
d'application).
La prise murale devrait se trouver à
portée de l'appareil réseau connecté.
L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en
aucun cas être obstrué.
Pour éteindre le dLAN 500 WiFi ou
pour le couper du secteur, débranchezle de la prise murale.
햴 Après avoir connecté correctement les deux adap-
tateurs, appuyez – dans un délai de deux
minutes – d'abord sur le bouton de cryptage du
dLAN 500 duo (env. 1 seconde) et ensuite sur
le bouton dLAN du dLAN 500 WiFi (env.
1 seconde).
햵 Terminé ! Votre réseau dLAN est maintenant pro-
tégé contre les accès non autorisés.
devolo dLAN 500 WiFi
16 Démarrage rapide
햶 Pour établir la connexion entre le dLAN 500 WiFi
et votre ordinateur portable, la tablette ou le
smartphone via Wi-Fi, saisissez la clé Wi-Fi de
l'adaptateur dans le champ de sécurité réseau.
Pour sécuriser maintenant votre réseau
Wi-Fi, continuez par la configuration
de votre réseau. Lisez à ce sujet le chapitre 6 Configuration du réseau.
WiFi Move Technology
햷 Pour intégrer des dLAN 500 WiFi supplémentaires
dans votre réseau à domicile, répétez l'étape
햸 Appuyez – dans un délai de deux minutes –
.
d'abord sur le bouton dLAN du dLAN 500 WiFi
déjà installé (env. 1 seconde) et ensuite sur le
bouton dLAN du nouveau dLAN 500 WiFi (env.
1seconde).
햹 Le dLAN 500 WiFi déjà installé transmet sa confi-
guration Wi-Fi intégralement sur le nouvel
adaptateur dLAN 500 WiFi. Les adaptateurs déjà
installés et le nouvel adaptateur dLAN 500 WiFi
sont à présent connectés entre eux durable-
ment et échangeront toute modification de la
configuration Wi-Fi entre eux automatique-
ment.
Pour plus d'informations sur
WiFi Move Technology, veuillez consulter les
chapitres 2 Introduction et 6.5.7 WiFi
Move Technology.
3.4 Installer les logiciels devolo
Télécharger dLAN Cockpit App
햲 Téléchargez dLAN Cockpit App sur votre smart-
phone ou votre tablette à partir du magasin en
ligne.
La manière la plus rapide de trouver
dLAN Cockpit App est de cliquer sur la loupe
dans le magasin en ligne et de rechercher directement « dLAN Cockpit ».
햳 dLAN Cockpit est enregistré dans la liste des
applications de votre smartphone ou de votre
tablette. Vous accédez au menu de démarrage en
appuyant sur l'icône dLAN Cockpit.
Lisez les informations détaillées au chapitre
5.2 dLAN Cockpit App.
devolo dLAN 500 WiFi
Démarrage rapide 17
Logiciels pour Windows
L'assistant d'installation sert à installer le logiciel de
configuration de l'adaptateur et
devolo dLAN Cockpit sous Windows.
쎲 Le logiciel dLAN Cockpit détecte tous les adap-
tateurs dLAN à portée dans votre réseau dLAN,
affiche les informations sur la connexion et crypte
votre réseau dLAN individuellement.
쎲 Au moyen de l'interface de configuration du
dLAN 500 WiFi, vous pouvez configurer (entre
autres) votre réseau Wi-Fi.
Pour installer les logiciels, insérez le CD-ROM fourni
dans le lecteur de CD de l'ordinateur.
Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le
répertoire dans l'explorateur Windows : cliquez sur Démarrer (ou le logo Windows)
avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel. Exécutez ensuite l'assistant d'installation
manuellement.
performance des adaptateurs. Ces informations sont
anonymisées et utilisées exclusivement à des fins
statistiques. En nous envoyant ces données, vous nous
aidez à continuer d'améliorer nos produits. Vous
pouvez exécuter les applications installées dans le
menu Démarrer Tous les programmes devolo.
Logiciels pour Mac (OS X)
Dans le répertoire software mac vous trouverez le
logiciel de configuration dLAN.
Logiciels pour Linux (Ubuntu)
Dans le répertoire software linux vous trouverez le
logiciel de configuration dLAN.
Une option supplémentaire vous permet d'indiquer si
vous acceptez d'envoyer à devolo les données de
performances de votre adaptateur dLAN. Les données
envoyées à devolo comprennent des données de
devolo dLAN 500 WiFi
18 Démarrage rapide
devolo dLAN 500 WiFi
Mise en service 19
Fig. 3 en fonction de la version nationale
4 Mise en service
Ce chapitre vous montre tout ce qu'il faut savoir sur la
mise en service de votre dLAN 500 WiFi. Nous décrivons les fonctions ainsi que le raccordement de l'appa-
reil. Nous vous présentons aussi brièvement le logiciel
devolo fourni et vous guidons ensuite à travers son installation.
devolo dLAN 500 WiFi
20 Mise en service
4.1 Contenu du coffret
Avant d'installer votre dLAN 500 WiFi, vérifiez que
tous les composants faisant partie du produit sont bien
dans le coffret :
쎲 Single Kit:
쑗 dLAN 500 WiFi
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 Starter Kit:
쑗 dLAN 500 WiFi
쑗 dLAN 500 duo
쑗 Câble Ethernet
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
ou
쎲 Network Kit :
쑗 Deux dLAN 500 WiFi
쑗 dLAN 500 duo
쑗 Câble Ethernet
쑗 Instructions d'installation version papier
쑗 CD comportant les logiciels et la documenta-
tion en ligne
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
4.2 Configuration système requise
쎲 Système d'exploitation : Windows XP (32 bits),
Windows Vista Edition familiale Premium (32 bits/
64 bits), Windows 7 Edition familiale Premium
(32 bits/64 bits), WIndows 8, Linux (Ubuntu),
MacOSX, MaciOS et Android
쎲 Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau
ou d'un adaptateur réseau avec interface réseau.
Pour mettre en place un réseau dLAN
(AV), vous avez besoin d'au moins deux
adaptateurs dLAN (AV) (200 Mbits/s ou
500 Mbits/s).
devolo dLAN 500 WiFi
Mise en service 21
Fig. 4
4.3 Fonctions
Le dLAN 500 WiFi possède un bouton Wi-Fi et un bouton dLAN avec un voyant d'état DEL, une prise réseau
et un bouton de réinitialisation.

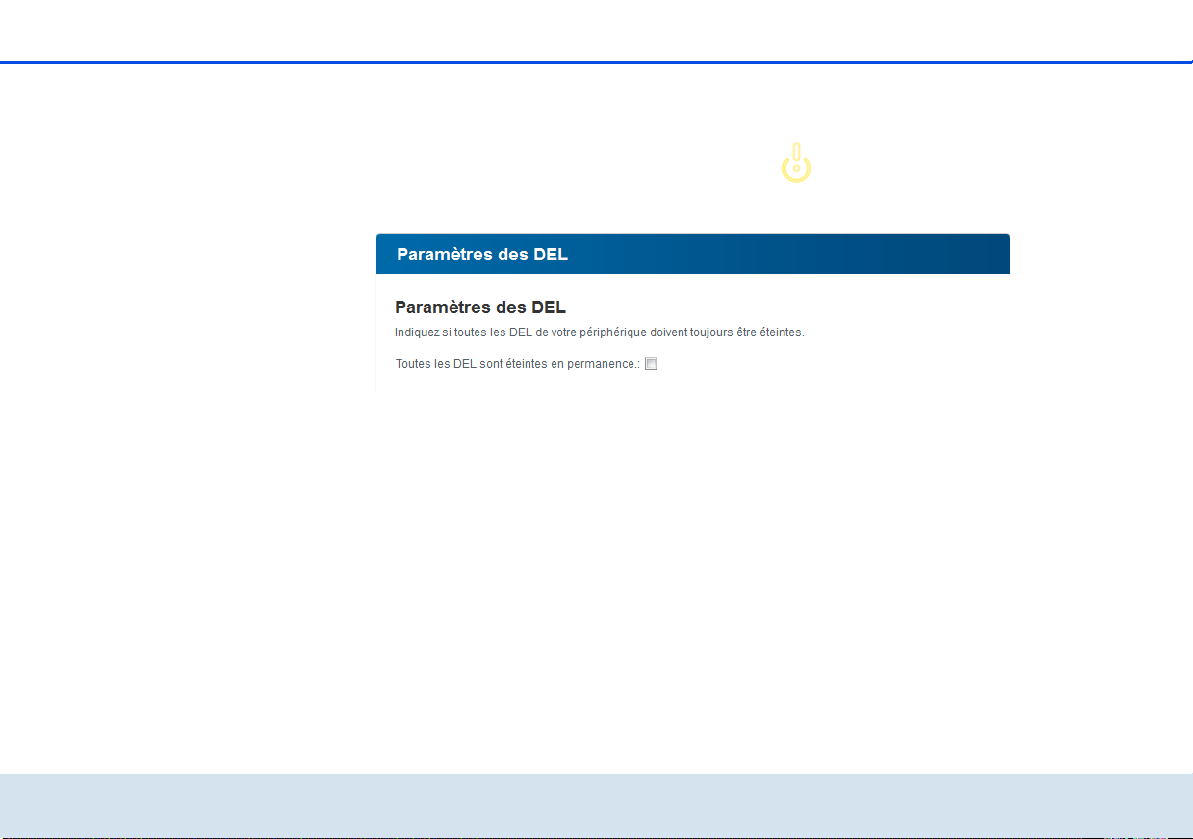

Les DEL d'état peuvent être désactivées dans l'interface de configuration
du dLAN 500 WiFi (voir 6.4.5 Para-
mètres des DEL).
4.3.1 Bouton Wi-Fi
Le bouton Wi-Fi contrôle les fonctions suivantes du réseau sans fil :
쎲 Wi-Fi Marche/Arrêt :
쑗 Par défaut, Wi-Fi est déjà actif et le cryp-
tage dans le réseau sans fil est WPA2. La clé
Wi-Fi par défaut pour l'installation initiale du
dLAN 500 WiFi est la clé Wi-Fi de l'adaptateur.
Avant la mise en réseau, notez la clé
Wi-Fi de l'adaptateur dLAN 500 WiFi
dont tous les paramètres de configuration du réseau sans fil doivent être reportés sur tous les autres adaptateurs
dLAN 500 WiFi. Cette clé unique est imprimée sur l'étiquette au dos du boîtier.
쑗 Pour désactiver le Wi-Fi, appuyez sur le
bouton Wi-Fi pendant plus de 3 secondes.
devolo dLAN 500 WiFi
22 Mise en service
쑗 Pour ensuite activer une nouvelle fois le Wi-
Fi, faites une pression courte sur le bouton
Wi-Fi.
쎲 Activer le cryptage du réseau Wi-Fi avec WPS
쑗 Si l'adaptateur est dans l'état initial avec
toutes les valeurs par défaut, appuyez
brièvement sur le bouton Wi-Fi pour activer
WPS.
쑗 Si la connexion Wi-Fi est désactivée et vous
voulez activer WPS, appuyez deux fois sur
le bouton Wi-Fi ; appuyez une fois pour
activer le Wi-Fi, une fois pour activer WPS.
WPS est une méthode de cryptage développée par Wi-Fi Alliance destinée à augmenter
la sécurité d'un réseau à domicile sans fil.
WPS facilite l'ajout de nouveaux périphériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au
chapitre 6.5.6 Wi-Fi Protected Setup.
쎲 Voyants lumineux :
les voyants lumineux intégrés (DEL) indiquent
l'état du dLAN 500 WiFi par des clignotements
différents ou un voyant stable :
쑗 La DEL est éteinte quand la connexion Wi-Fi
est inactive.
쑗 La DEL est verte quand la connexion Wi-Fi
est active.
쑗 Le pairing WPS est signalé par un clignote-
ment rapide.
4.3.2 Bouton dLAN
Le bouton dLAN contrôle les fonctions suivantes du réseau dLAN :
쎲 Cryptage du réseau dLAN
쑗 Pour crypter votre réseau dLAN individuelle-
ment, appuyez – en l'espace de 2 minutes –
sur chaque bouton dLAN ou de cryptage
de chaque adaptateur pendant env. 1
seconde (voir 5.1 Crypter le réseau dLAN
par simple pression de bouton).
쑗 Pour supprimer un adaptateur dLAN du
réseau, appuyez sur le bouton dLAN ou de
cryptage de l'adaptateur voulu pendant au
moins 10 secondes (voir 5.1 Crypter le
réseau dLAN par simple pression de
bouton).
쎲 Voyants lumineux :
les voyants lumineux intégrés (DEL) indiquent
l'état des fonctions dLAN du dLAN 500 WiFi par
des clignotements différents ou un voyant stable :
devolo dLAN 500 WiFi
Mise en service 23
쑗 La DEL clignote lentement. La connexion
avec le réseau dLAN est coupée.
Assurez-vous que l'adaptateur est relié correctement au circuit électrique et que l'opération de cryptage a été effectuée sans erreur.
Pour plus d'informations à ce sujet, veuillez
consulter les chapitres 4.4 Connecter
dLAN 500 WiFi et 5 Réseau dLAN.
쑗 La DEL est verte. La connexion réseau permet
le streaming HD vidéo.
쑗 La DEL est orange. La connexion réseau per-
met le streaming SD vidéo et les jeux en ligne.
쑗 La DEL est rouge. La connexion réseau per-
met le transfert de fichiers et l'accès à Internet.
쎲 WiFi Move Technology
WiFi Move Technology est une fonction servant à synchroniser l'ensemble des paramètres Wi-Fi de tous les
adaptateurs dLAN 500 WiFi connectés à votre réseau
à domicile.
쑗 Appuyez – dans un délai de deux minutes
– d'abord sur le bouton dLAN du
dLAN 500 WiFi déjà installé (env. 1
seconde) et ensuite sur le bouton dLAN du
nouveau dLAN 500 WiFi (env. 1seconde).
쑗 Le dLAN 500 WiFi déjà installé transmet sa
configuration Wi-Fi intégralement sur le
nouvel adaptateur dLAN 500 WiFi. Les adaptateurs déjà installés et le nouvel adaptateur
dLAN 500 WiFi sont à présent connectés
entre eux durablement et échangeront toute
modification de la configuration Wi-Fi entre
eux automatiquement.
Pour plus d'informations sur
WiFi Move Technology, veuillez consulter le
chapitre 6.5.7 WiFi Move Technology.
4.3.3 Réinitialisation
Le bouton de réinitialisation (à côté de la prise ré-
seau) a deux fonctions différentes :
쎲 L'adaptateur effectue un redémarrage
quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.
쎲 Pour réinitialiser le dLAN 500 WiFi et restaurer la
configuration par défaut, appuyez sur ce bouton pendant plus de 10 secondes. Nous attirons
votre attention sur le fait que tous vos réglages
personnalisés seront perdus !
Pour actionner le bouton de réinitialisation,
servez-vous de la pointe d'une agrafe.
devolo dLAN 500 WiFi
24 Mise en service
4.3.4 Connecteur Ethernet
La prise réseau sert à relier un ordinateur ou tout autre
appareil réseau au dLAN 500 WiFi au moyen d'un
câble Ethernet courant.
4.3.5 Antennes Wi-Fi
Les antennes Wi-Fi à l'intérieur du boîtier servent à
connecter d'autres périphériques réseau par Wi-Fi.
4.4 Connecter dLAN 500 WiFi
Dans ce paragraphe nous vous montrons comment
vous pouvez connecter le dLAN 500 WiFi à un ordinateur ou à un autre appareil réseau.
Avant la mise en réseau, notez la clé
Wi-Fi du dLAN 500 WiFi. Cette clé
unique de l'adaptateur est imprimée
sur l'étiquette au dos du boîtier.
햲 Connectez le dLAN 500 WiFi à un connecteur
réseau de votre ordinateur ou à un autre appareil
réseau en utilisant un câble Ethernet.
Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez
l'adaptateur dans une prise de courant
murale sans rajouter aucun câble. (voir
2.4 Exemples d'application)
햳 Branchez le dLAN 500 WiFi dans une prise
murale. Dès que le voyant de contrôle du bouton
dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.
La prise murale devrait se trouver à
portée de l'appareil réseau connecté.
L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en
aucun cas être obstrué.
Pour éteindre le dLAN 500 WiFi ou
pour le couper du secteur, débranchezle de la prise murale.
햴 Un réseau dLAN est mis en place dès qu'au moins
un deuxième adaptateur dLAN supplémentaire est
connecté et relié au réseau électrique. À présent,
il vous reste à sécuriser votre réseau dLAN ; à cet
effet, procédez à la configuration réseau. Lisez à
ce sujet le chapitre 5 Réseau dLAN.
devolo dLAN 500 WiFi
햵 Pour établir la connexion entre le dLAN 500 WiFi
et votre ordinateur portable, la tablette ou le
Mise en service 25
smartphone via Wi-Fi, saisissez la clé Wi-Fi de
l'adaptateur dans le champ de sécurité réseau.
햶 Pour connecter des adaptateurs supplémentaires,
procédez selon la description ci-dessus. Lisez à ce
sujet le chapitre 3 Démarrage rapide.
햷 Pour sécuriser maintenant votre réseau Wi-Fi,
continuez par la configuration de votre réseau.
Lisez à ce sujet les chapitres 5 Réseau dLAN et
6 Configuration du réseau.
Télécharger dLAN Cockpit App
햸 Téléchargez l'application dLAN Cockpit App sur
votre smartphone ou votre tablette à partir du
magasin en ligne.
La manière la plus rapide de trouver
dLAN Cockpit App est de cliquer sur la loupe
dans le magasin en ligne et de rechercher directement « dLAN Cockpit ».
햹 dLAN Cockpit est enregistré dans la liste des
applications de votre smartphone ou de votre
tablette. Vous accédez au menu de démarrage en
appuyant sur l'icône dLAN Cockpit.
Lisez les informations détaillées au chapitre
5.2 dLAN Cockpit App.
Installer les logiciels devolo
햺 Pour terminer, procédez à l'installation des logi-
ciels du dLAN 500 WiFi comme décrit au chapitre
suivant.
4.4.1 Installation des logiciels
Logiciels pour Windows
L'assistant d'installation sert à installer le logiciel de
configuration de l'adaptateur et
devolo dLAN Cockpit sous Windows.
쎲 Le logiciel dLAN Cockpit détecte tous les adap-
tateurs dLAN à portée dans votre réseau dLAN,
affiche les informations sur la connexion et crypte
votre réseau dLAN individuellement.

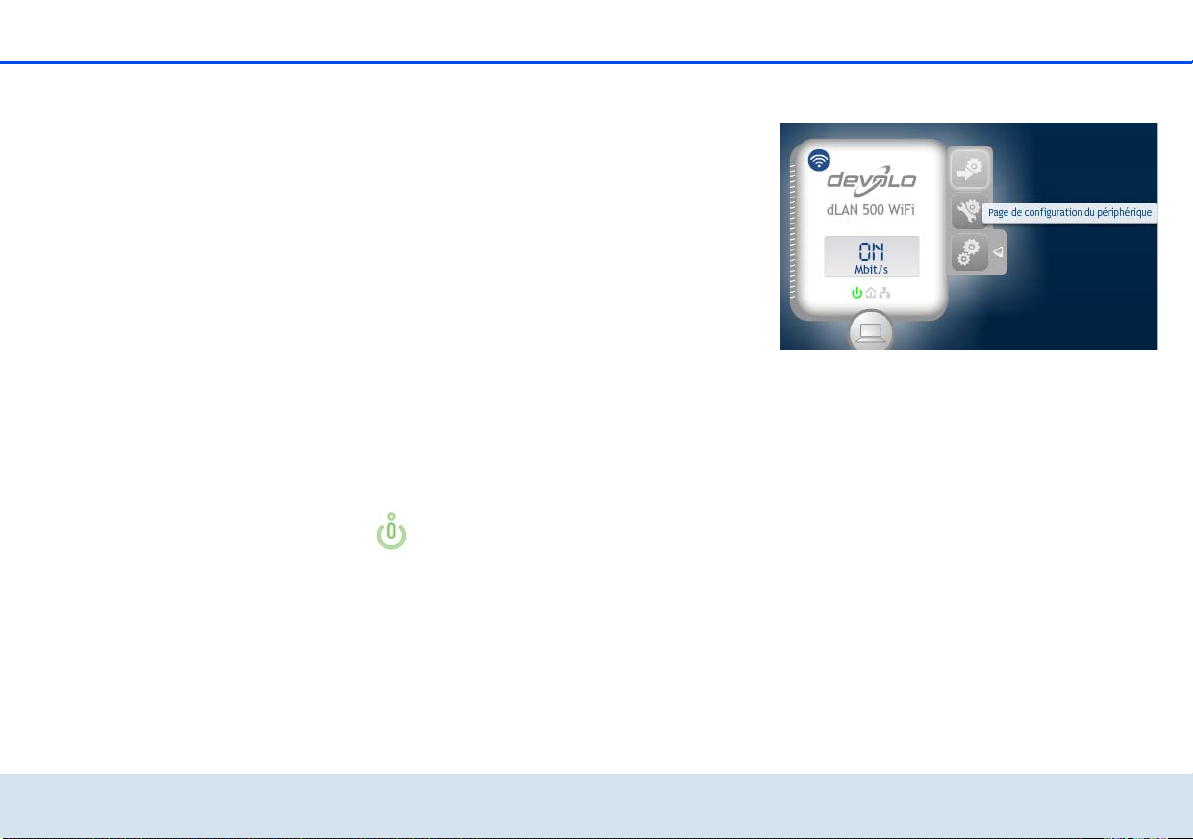

쎲 Au moyen de l'interface de configuration du
dLAN 500 WiFi, vous pouvez configurer (entre
autres) votre réseau Wi-Fi.
Pour installer les logiciels, insérez le CD-ROM fourni
dans le lecteur de CD de l'ordinateur.
devolo dLAN 500 WiFi
Loading...
