Devolo Home Control Starter Paket Installation Manual [de]

Home Control Starter Paket
Erste Schritte
1
Vielen Dank für Ihr Vertrauen!
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Anweisungen sorgfältig und bewahren Sie diese für späte­res Nachschlagen auf.
Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.
Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.
Informationen und Tipps zu Hintergründen und Konfiguration Ihres Gerätes.
Bestimmungsgemäßer Gebrauch
Verwenden Sie die Home Control Geräte wie in dieser Anleitung und in der Home Control Online-Hilfe be­schrieben, um Schäden und Verletzungen zu vermeiden.
CE-Konformität
Bei bestimmungsgemäßen Gebrauch entsprechen die Produkte den grundlegenden Anforderungen der EMV­Richtlinie 2004/108/EC sowie den übrigen einschlägigen Bestimmungen des FTEG und sind zum Betrieb in der EU, Schweiz und Norwegen vorgesehen. Die Produkte sind Einrichtungen der Klasse B. Die CE-Erklärungen liegen in gedruckter Form bei.
Sicherheitshinweise
Allgemeine Sicherheitsanweisungen finden Sie im Kapitel Sicherheitshinweise auf Seite 15.
2
devolo Home Control
Home Control (dt. Hausautomatisierung) bezeichnet die gezielte Steuerung elektrisch betriebener Geräte in­nerhalb eines Hauses. Das Home Control-System von devolo verwendet den Funkstandard Z-WaveTM.
Weitergehende Informationen zur Steuerung und Konfiguration aller devolo Home Control Geräte sowie Anwendungsszenarien finden Sie in der Home Control Online-Hilfe.
3
USB (für künftige Erweiterungen)LAN
Die Home Control Zentrale
Die Home Control Zentrale bildet das Herzstück des devolo Home Control Systems. Sie verfügt über eine Be­nutzeroberfläche, dem Home Control Portal, über das Sie all Ihre Home Control Geräte koordinieren. Der Zugriff auf das Home Control Portal erfolgt ganz einfach über die my devolo App und/oder über die Web­adresse www.mydevolo.com.
Die Home Control Zentrale verfügt über den Haus-Knopf zur dLAN-Verschlüsselung, den Home Control Knopf (Häkchen), einen Netzwerk- (LAN) und einen USB-Anschluss. Der USB-Anschluss ist für zukünftige Erweiterun­gen vorgesehen und noch nicht aktiv.
4
Grundregeln für den Aufbau eines Home Control-Netzes
Berücksichtigen Sie bei der Planung Ihres Home Control-Netzes, dass Sie alle Geräte in Bezug auf Funkreich­weite bestmöglich platzieren und somit Dämpfungsfaktoren bzw. Störquellen weitestgehend vermieden wer­den können. Erstellen Sie ggf. eine Skizze, auf der Sie die gewünschten Standorte aller Geräte festlegen.
Dämpfungsfaktoren können z. B. große, vor dem Gerät stehende Möbel, Pflanzen oder insbeson­dere Gegenstände aus Metall sein.
Störquellen können elektrische Geräte, z. B. eine Mikrowelle oder ein Computer sein. Halten Sie hier einen Mindestabstand von ca. 50 cm ein.
Installieren Sie die Home Control Geräte wie beschrieben der Reihe nach mit steigen­der Entfernung zur Home Control Zentrale.
Home Control Zentrale anschließen
Stecken Sie die Home Control Zentrale unter Beachtung der oben genannten Faktoren in eine Wand-
steckdose an zentraler Stelle im Haus bzw. in der Wohnung.
Um die Home Control Zentrale über Ihr bestehendes dLAN-Netzwerk mit dem Internet-Router zu
verbinden, drücken Sie – innerhalb von 2 Minuten – zuerst den Haus- bzw. Verschlüsselungsknopf (1 Sekunde) eines bestehenden dLAN-Adapters (z. B. der des Internet-Routers) in Ihrem Netzwerk und anschließend den Haus-Knopf (1 Sekunde) der Home Control Zentrale.
oder
5
Um die Home Control Zentrale über LAN direkt an Ihren Internet-Router anzuschließen, verbinden
Sie beide Geräte über das beiliegende Netzwerkkabel miteinander.
Sobald Sie mit Ihrem dLAN- bzw. LAN-Netzwerk verbunden sind, leuchtet der Home Control Knopf
(Häkchen) am Gerät weiß.
Damit die Home Control Zentrale bei der Erstinstallation automatisch im Home Control Portal erkannt wird, müssen sowohl die Home Control Zentrale als auch das Gerät, mit dem Sie darauf zugreifen über das gleiche LAN verbunden sein. Verwenden Sie dabei verschiedene Zugänge (z. B. Home Control Zentrale über Inter­net-Router im Haus und Smartphone über Mobilfunk), müssen Sie die Seriennummer der Home Control Zentrale manuell eingeben.
Die Seriennummer (z. B. S/N: 12312312312312) der Home Control Zentrale finden Sie auf der Titelseite der Installationsanleitung und auf dem Etikett auf der Rückseite des Gehäuses.
Home Control Zentrale erstmalig anmelden
Um die Erstanmeldung der Home Control Zentrale von Ihrem Smartphone/Tablet vorzunehmen, laden
Sie my devolo App vom entsprechenden Store herunter. Per Tipp gelangen Sie in das Login-Fenster.
oder
Um die Erstanmeldung der Home Control Zentrale von Ihrem PC/Laptop vorzunehmen, öffnen Sie in
Ihrem Webbrowser die Adresse www.mydevolo.com. Sie gelangen in das Login-Fenster.
6
Klicken bzw. tippen Sie auf Benutzerkonto anlegen und registrieren Sie sich. Nachdem Sie Ihre Eingaben mit Übernehmen bestätigt haben, erhalten Sie eine Registrierungsnach-
richt an die von Ihnen zuvor genannte E-Mailadresse. Per Klick bzw. Tipp bestätigen Sie den Link Regi­strierung abschließen und erhalten eine Aktivierungsbestätigung.
Per Klick bzw. Tipp auf den Link my devolo gelangen Sie erneut zum Login-Fenster, um sich mit Ihrem
nun bestehenden Benutzernamen und Passwort einzuloggen.
Wählen Sie auf der folgenden Übersichtsseite Home Control aus. Fügen Sie anschließend Ihre Home Control Zentrale mit der Plus-Taste hinzu. Bestätigen Sie Ihre Einga-
ben mit Übernehmen und folgen Sie weiter den Anweisungen im Home Control Portal.
7
Taster
(rot beleuchtet)
Die Home Control Schalt- und Messsteckdose
Die Home Control Schalt- und Messsteckdose kann in jede Steckdose des Hauses eingesteckt werden. Sie wer­tet das angeschlossene Gerät mit nützlichen Funktionen auf wie z. B. das zeitgesteuerte An- und Ausschalten und der Stromverbrauchsmessung.
Weitergehende Funktionsbeschreibungen zur Home Control Schalt- und Messsteckdose finden Sie in der Home Control Online-Hilfe.
8
Home Control Schalt- und Messsteckdose an die Home Control Zentrale anmelden
Mehrere Home Control Schalt- und Messsteckdosen dürfen nicht direkt ineinander gesteckt werden.
Schließen Sie Dämpfungsfaktoren bzw. Störquellen weitestgehend aus, um eine bestmög­liche Funkreichweite für die Home Control Schalt- und Messsteckdose zu erreichen. Dämpfungs­faktoren können z. B. große, vor dem Gerät stehende Möbel, Pflanzen oder insbesondere Gegenstände aus Metall sein. Störquellen können elektrische Geräte, z. B. eine Mikrowelle oder ein Computer sein. Halten Sie hier einen Mindestabstand von ca. 50 cm ein.
Wählen Sie unter Beachtung der oben genannten Faktoren eine Wandsteckdose aus und legen Sie die
Home Control Schalt- und Messsteckdose jedoch zuerst nur in die Nähe dieser Wandsteckdose.
Rufen Sie Ihre Home Control Zentrale auf und wählen Geräte Gerät hinzufügen
devolo Home Control Schalt- und Messsteckdose. Folgen Sie dort den Anweisungen zur Anmel-
dung an Ihre Home Control Zentrale.
Die Home Control Schalt- und Messsteckdose schaltet sich bei einer Überlast von > 3 kW automatisch ab. Um die Home Control Schalt- und Messsteckdose wieder in Be­trieb nehmen zu können, ziehen Sie diese für ca. 10 Sekunden aus der Steckdose her­aus und stecken Sie sie anschließend wieder ein.
9
Sensor
Demontagetaster (auf der Geräterückseite)
rote LED
Magnet

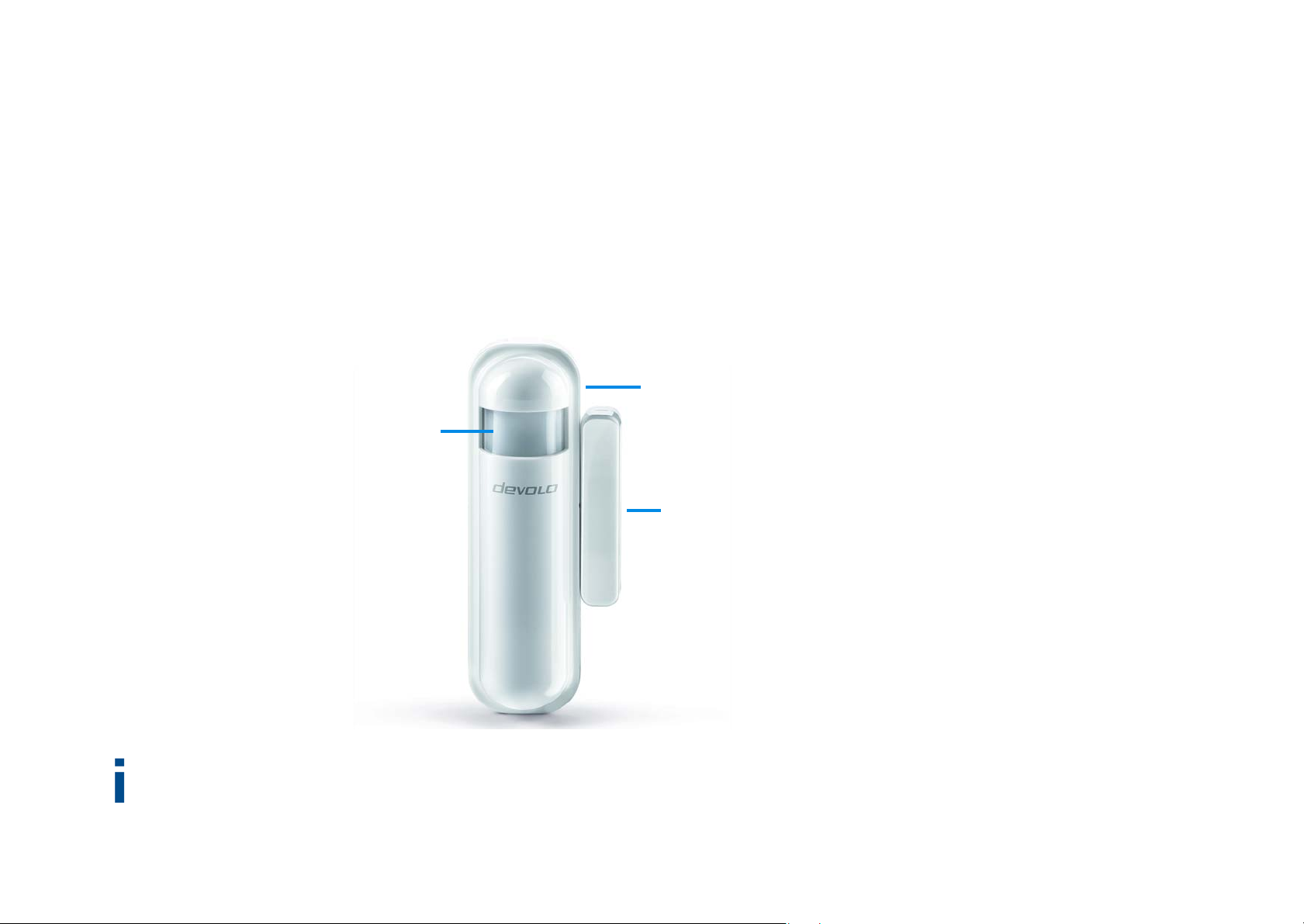

Der Home Control Tür-/Fensterkontakt
Der Home Control Tür-/Fensterkontakt besteht aus einem Kontakt und einem Magneten. Er liefert Informatio­nen darüber, ob eine Tür bzw. ein Fenster offen oder geschlossen ist. Darüber hinaus arbeitet er mit anderen Home Control Geräten zusammen. Ein geöffnetes Fenster kann z. B. automatisch den Heizkörper im selben Raum abschalten. Die integrierten Helligkeits- und Temperatursensoren können zudem Impulsgeber für die Lichtsteuerung sein. Außerdem verfügt der Home Control Zentrale über eine integrierte LED und einen Demon­tagetaster
Weitergehende Funktionsbeschreibungen zum Home Control Tür-/Fensterkontakt finden Sie in der Home Control Online-Hilfe.
10
Batterien
Der Home Control Tür-/Fensterkontakt ist bis auf das Wechseln der Batterie war­tungsfrei. Das Gerät enthält keine für den Anwender zu wartenden Teile!
Batterien müssen vor offenem Feuer und großer Hitze ferngehalten werden. Vermeiden Sie di­rekte Sonnen- und Wärmebestrahlung!
Entfernen Sie immer alle Batterien aus batteriebetriebenen Geräten, die Sie nur aufbewahren und nicht nutzen. Veraltete Batterien verursachen durch Auslaufen Schäden am Gerät!
Wiederaufladbare Batterien dürfen nicht verwendet werden!
Der Home Control Tür-/Fensterkontakt verwendet eine handelsübliche CR123(A) Lithium-Bat- terie. Informationen zum Batteriewechsel finden Sie in der Home Control Online-Hilfe.
Home Control Tür-/Fensterkontakt an die Home Control Zentrale anmelden
Verwenden Sie den Home Control Tür-/Fensterkontakt ausschließlich im Innenbereich.
Vermeiden Sie für den Home Control Tür-/Fensterkontakt direkte Sonnen- und Wärme­bestrahlung!
Legen Sie den Home Control Tür-/Fensterkontakt unmontiert in die Nähe des von Ihnen gewünschten
Ortes (z. B. Tür, Fensterbank).
11
Rufen Sie Ihre Home Control Zentrale auf und wählen Geräte Gerät hinzufügen
devolo Home Control Tür-/Fensterkontakt.
Entfernen Sie die schwarze Batterielasche auf der Rückseite des Sensors, um den Batteriekontakt herzu-
stellen.
Folgen Sie den Anweisungen im Home Control Portal zur Anmeldung an Ihre Home Control Zentrale.
Home Control Tür-/Fensterkontakt montieren
Bei der Montage des Home Control Tür-/Fensterkontakts (Sensor und Magnet) wird eine Komponente auf den beweglichen Teil (Fenster- bzw. Türflügel) und eine auf den ortsfesten Teil (Rahmen) montiert. Der Magnet kann rechts, links, stehend oder liegend zum Sensor montiert werden. Entscheiden Sie anhand der Gegeben­heiten wie Sie montieren.
Montieren Sie den Home Control Tür-/Fensterkontakt auf einer ebenen, glatten Flä­che, damit der schwarze Demontagetaster auf der Rückseite des Sensors im montier­ten Zustand eingedrückt wird.
Bevor Sie den Home Control Tür-/Fensterkontakt an den von Ihnen gewünschten Ort fixieren, testen Sie
zuerst in verschiedenen Positionen aus, ob der Sensor zum Magneten auslöst. Platzieren Sie Sensor und Magnet in einem Abstand < 2 cm.
Blinkt die LED beim Öffnen und Schließen des Fensters bzw. der Tür rot, ist der Sensor optimal positio-
niert.
12
Wenn Sie den Home Control Tür-/Fensterkontakt mit Hilfe der doppelseitigen Klebestreifen
befestigen, kleben Sie den breiteren Klebestreifen mittig (unterhalb des Demontagetasters) auf die Rückseite des Sensors und fixieren diesen an den von Ihnen gewünschten Ort, z. B. auf dem Fenster­bzw. Türflügel.
Anschließend kleben Sie den schmalen Klebestreifen mittig auf die Rückseite des Magneten
und fixieren diesen in einem Abstand < 2 cm zum Sensor, z. B. auf dem Fenster- bzw. die Türrah- men.
13
Gewährleisten Sie bei der Wandmontage mit Hilfe von Schrauben, dass keine in der Wand befindlichen Gas-, Wasser- oder Stromleitungen beschädigt werden. Es be­steht Stromschlaggefahr!
Wenn Sie den Home Control Tür-/Fensterkontakt mit Hilfe der Schrauben befestigen, lösen

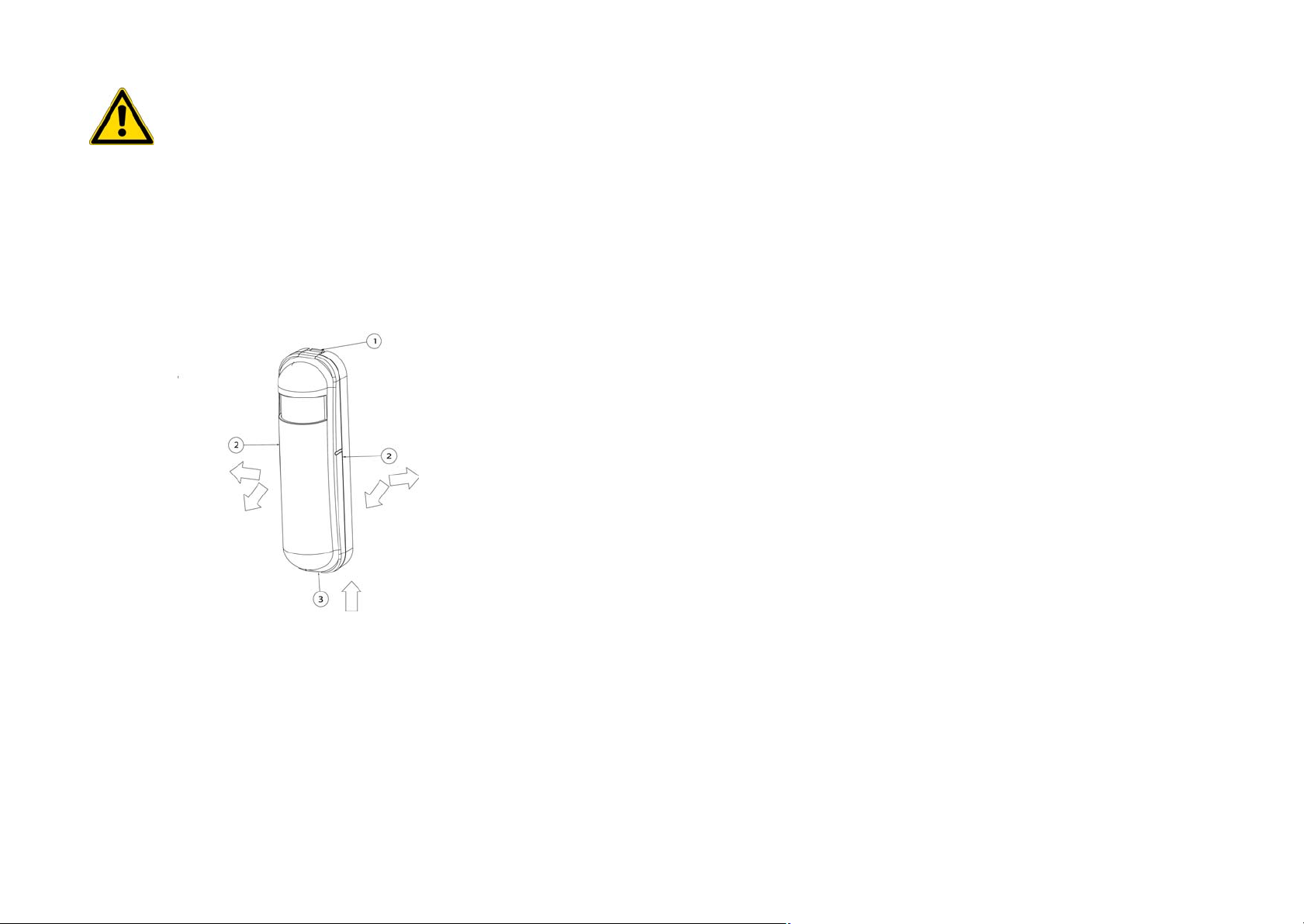

Sie die Ober- und Unterschalen des Sensors voneinander ab, indem Sie die Lasche nach unten drücken
, um die Gehäuseschalen (von oben nach unten, und ) so zu entriegeln.
Lösen Sie die Ober- und Unterschalen des Magneten voneinander ab, beginnend an der dafür vor-
gesehenen Nut am unteren Ende des Magneten.
Entsprechend der Vorgaben der Sensorunterschale bohren Sie Löcher an den von Ihnen
gewünschten Ort, z. B. auf dem Fenster- bzw. Türflügel und schrauben die Unterschale des Sen­sors fest.
14
Entsprechend der Vorgaben der Magnetunterschale bohren Sie Löcher, z. B. auf dem Fenster-
bzw. Türrahmen (Abstand des Magneten < 2 cm zum Sensor) und schrauben die Unterschale des Magneten fest.
Um das Gehäuse des Sensors wieder zu schließen, stecken Sie zuerst das untere Ende der Sensor-
oberschale in die dafür vorgesehene Nut Sensoroberschale, (von unten nach oben,
der Sensorunterschale und anschließend die ganze
und ) bis zum Einrasten wieder auf die Sensor-
unterschale.
Um das Gehäuse des Magneten wieder zu schließen, stecken Sie die Magnetoberschale bis zum
Einrasten wieder auf die Magnetunterschale. Der Home Control Tür-/Fensterkontakt ist nun fertig montiert.
Die elektronische Steuerung der Geräte erledigen Sie von nun an komfortabel über das Home Control Portal der Home Control Zentrale.
Weitergehende Informationen zur Steuerung und Konfiguration aller devolo Home Control Geräte sowie Anwendungsszenarien finden Sie in der Home Control Online-Hilfe.
15
Sicherheitshinweise
Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo Geräten gelesen und ver­standen worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.
GEFAHR durch Elektrizität
devolo Geräte dürfen vom Anwender nicht geöffnet werden. Beim Öffnen der Geräte besteht Strom­schlaggefahr!
devolo Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo Gerät vom Strom­netz, indem Sie dieses selbst oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann aus­schließlich an qualifiziertes Fachpersonal (Kundendienst). Ein Schadensfall liegt z. B. vor,
wenn das Stromkabel oder der Stecker beschädigt ist. wenn das devolo Gerät mit Flüssigkeit (z.B. Regen oder Wasser) überschüttet wurde. wenn das devolo Gerät funktionslos ist. wenn das Gehäuse des devolo Gerätes beschädigt ist.
devolo Geräte dürfen ausschließlich an einem Versorgungsnetz betrieben werden, wie auf dem Typen­schild beschrieben.
Um das devolo Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose. Die Steckdose sowie alle angeschlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.
16 Verwenden Sie devolo Geräte ausschließlich an einem trockenen Standort.
Zur Reinigung trennen Sie devolo Geräte vom Stromnetz! Vermeiden Sie lösungshaltige Reinigungs­mittel, da dies zu Beschädigungen des Gehäuses führen kann. Verwenden Sie zur Reinigung nur ein trockenes Tuch.
GEFAHR durch Überhitzung
Mehrere devolo Geräte dürfen nicht direkt ineinander gesteckt werden.
devolo Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausreichende Belüftung gewähren. Schlit­ze und Öffnungen am Gehäuse dienen der Belüftung:
Decken Sie devolo Geräte bei Betrieb nicht ab. 쎲 Stellen Sie keine Gegenstände auf devolo Geräte. Stecken Sie keine Gegenstände in die Öffnungen der devolo Geräte. devolo Geräte dürfen nicht in direkter Nähe einer offenen Flamme (z. B. Feuer, Kerze) eingesetzt wer-
den.
devolo Geräte dürfen nicht direkter Wärmestrahlung ausgesetzt sein (z. B. Heizkörper, Sonnenein-
strahlung).
17
Service und Garantie
Deutschland: 3 Jahre Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die Service Hotline. Die vollständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.com/warranty. Eine Annahme Ihres Ge­rätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich!
Österreich/Schweiz: 3 Jahre Ist Ihr devolo-Gerät bei der ersten Inbetriebnahme oder innerhalb der Garantiezeit defekt, wenden Sie sich bit­te an Ihren Lieferanten, bei dem Sie das devolo-Produkt gekauft haben. Dieser wird den Umtausch bzw. die Reparatur bei devolo für Sie erledigen. Die vollständigen Garantiebedingungen finden Sie auf unserer Websei­te www.devolo.com/warranty
Deutschland 0241 99082 222 (Inlandstarif) support@devolo.de Österreich 0820 444 578 (0,12 EUR/min – Festnetz) support@devolo.at Schweiz 0848 220 825 (0,08 CHF/min – Festnetz support@devolo.ch
.
Entsorgung
Die Home Control Geräte als auch die Batterie dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle oder im Handel (z. B. Supermarkt, Fachgeschäft) ab­geben.
18
