Devolo dLAN TV SAT Multituner Kit User manual [de]

The Network Innovation

dLAN®

TV SAT Multituner Kit

devolo dLAN

TV SAT

Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.

Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Marken

Android HomePlug Linux Ubuntu HDMI Mac iPhone

ist eine eingetragene Marke der Open Handset Alliance.

ist eine eingetragene Marke der HomePlug Powerline Alliance.

ist eine eingetragene Marke von Linus Torvalds.

ist eine eingetragene Marke von Canonical Ltd.

, das HDMI Logo sowie „High-Definition Multimedia Interface” sind eingetragene Marken der HDMI Licensing LLC in USA und anderen Ländern.

und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.

,iPad® und iPod®sind eingetragene Marken von Apple Computer, Inc.

SAT>IP ist eine Marke der SES S.A.

Windows Wi-Fi devolo, dLAN

und Microsoft® sind eingetragene Marken von Microsoft, Corp.

, Wi-Fi Protected AccessTM, WPATM, WPA2TM und Wi-Fi Protected SetupTM sind eingetragene Marken der Wi-Fi Alliance®.

, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.

Das Firmware-Paket von devolo enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter devolo-proprietärer Lizenz bzw. unter einer Open Source Lizenz (GNU General Public License, GNU Lesser General Public License oder FreeBSD License). Der Source-Code, der als Open Source verbreiteten Dateien, kann schriftlich über gpl@devolo.de angefordert werden.

Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

devolo AG

Charlottenburger Allee 60 52068 Aachen Deutschland

www.devolo.de

Aachen, Februar 2013

Inhalt

1 Ein Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.1 Vielen Dank für Ihr Vertrauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

1.1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.2 Was bedeutet Sat>IP? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.3 Der dLAN TV SAT Multituner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.4 Anwendungsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.3 dLAN TV SAT Multituner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3.1 Anzeigen und Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3.2 Aufstellungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.3.3 dLAN TV SAT Multituner anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 dLAN-Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.4.1 Anzeigen und Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.4.2 dLAN-Adapter anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3.4.3 devolo Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4 Tuner-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.1 Eingebaute Konfigurationsoberfläche aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

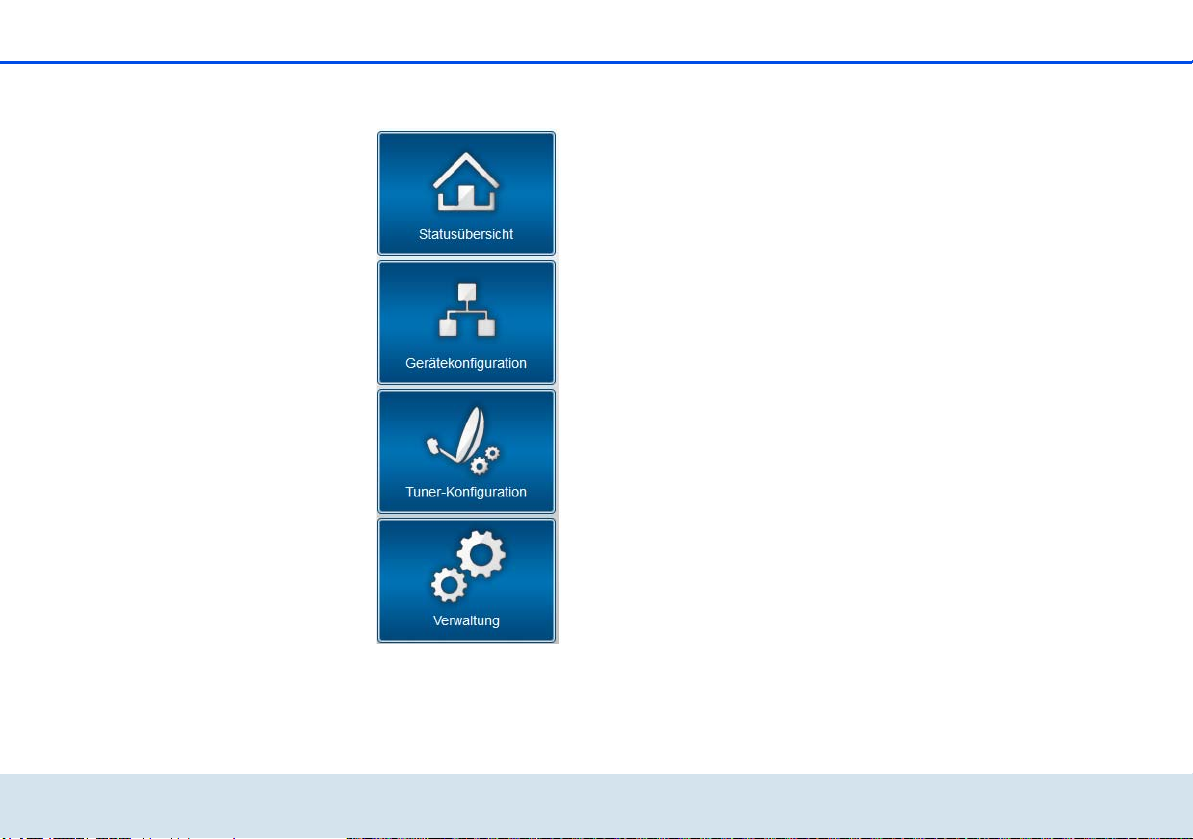

4.2 Menübeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

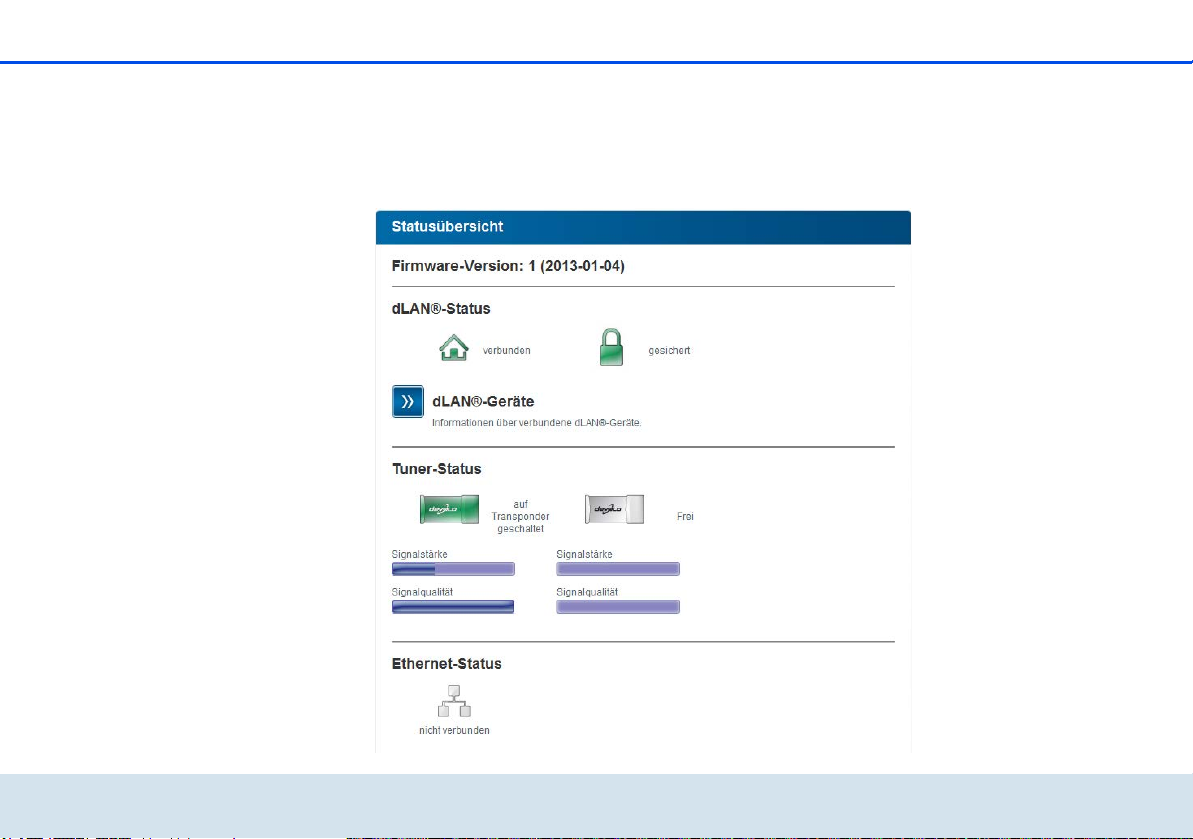

4.3 Statusübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

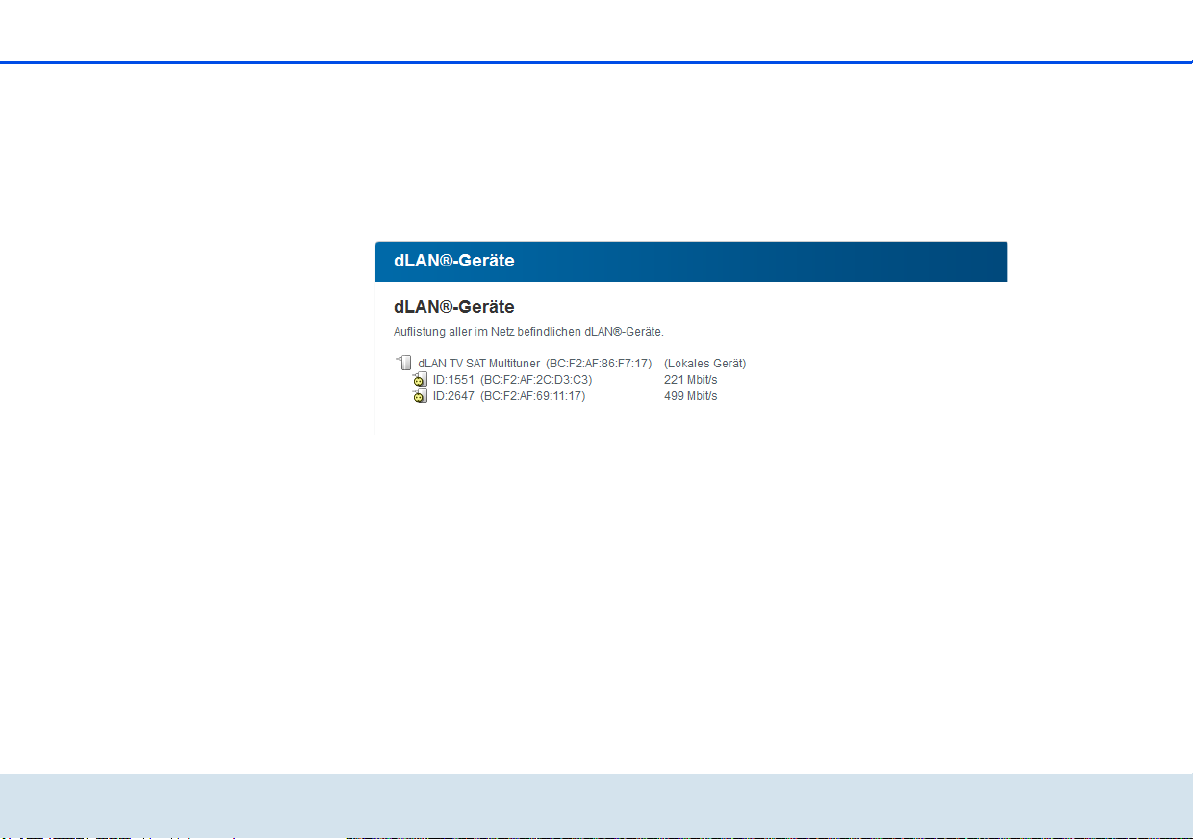

4.3.1 dLAN-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

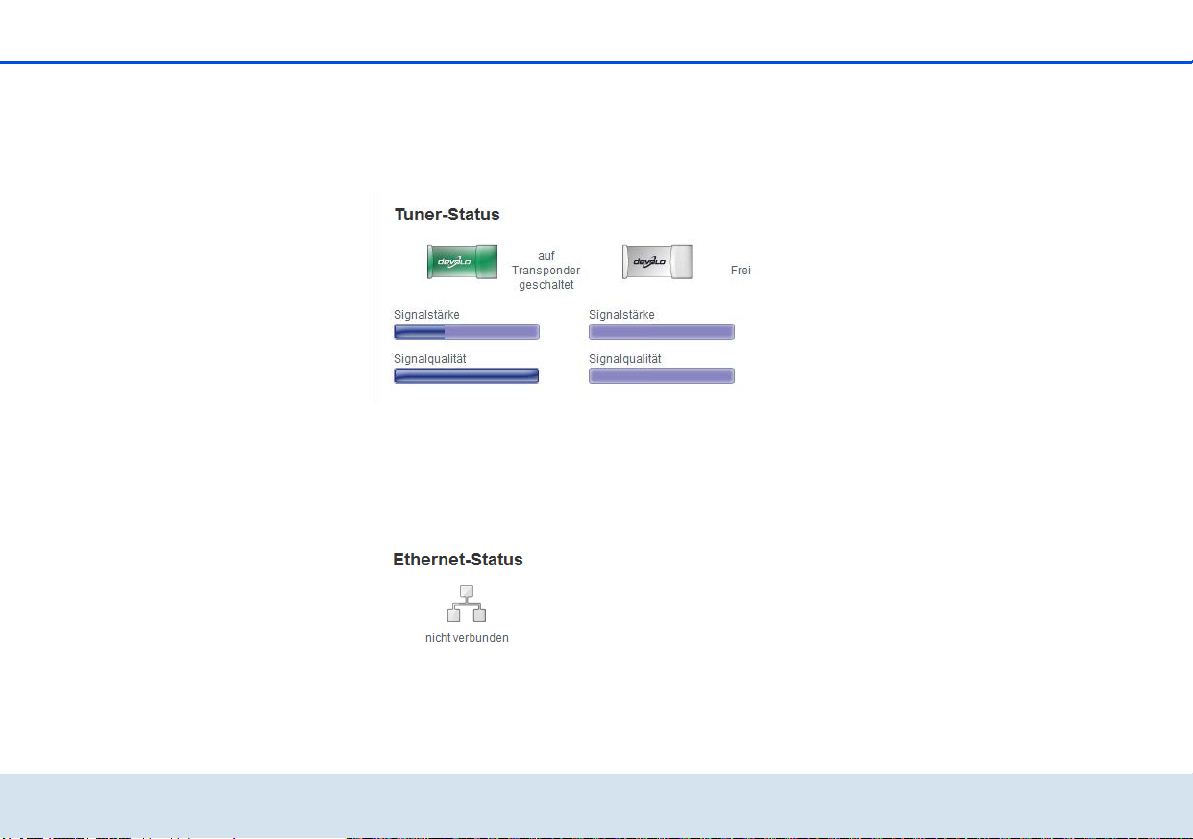

4.3.2 Tuner-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.3.3 Ethernet-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

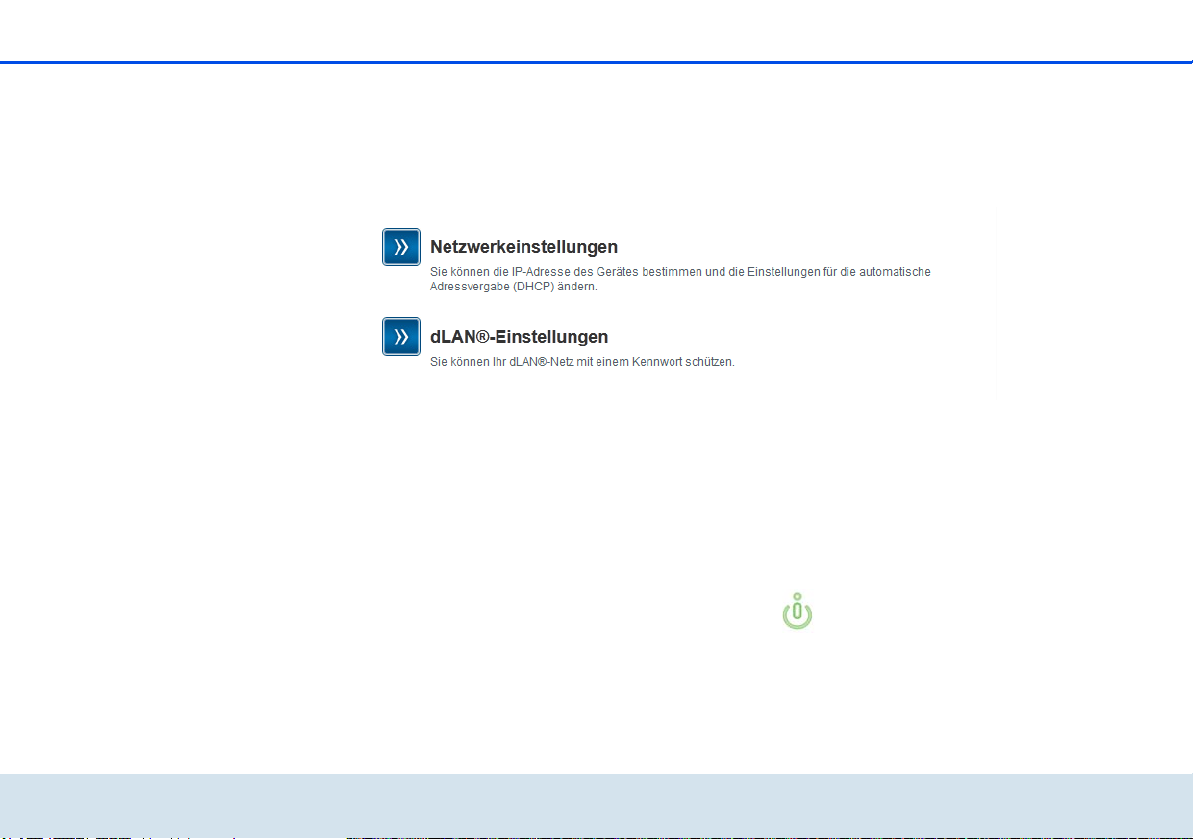

4.4 Gerätekonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

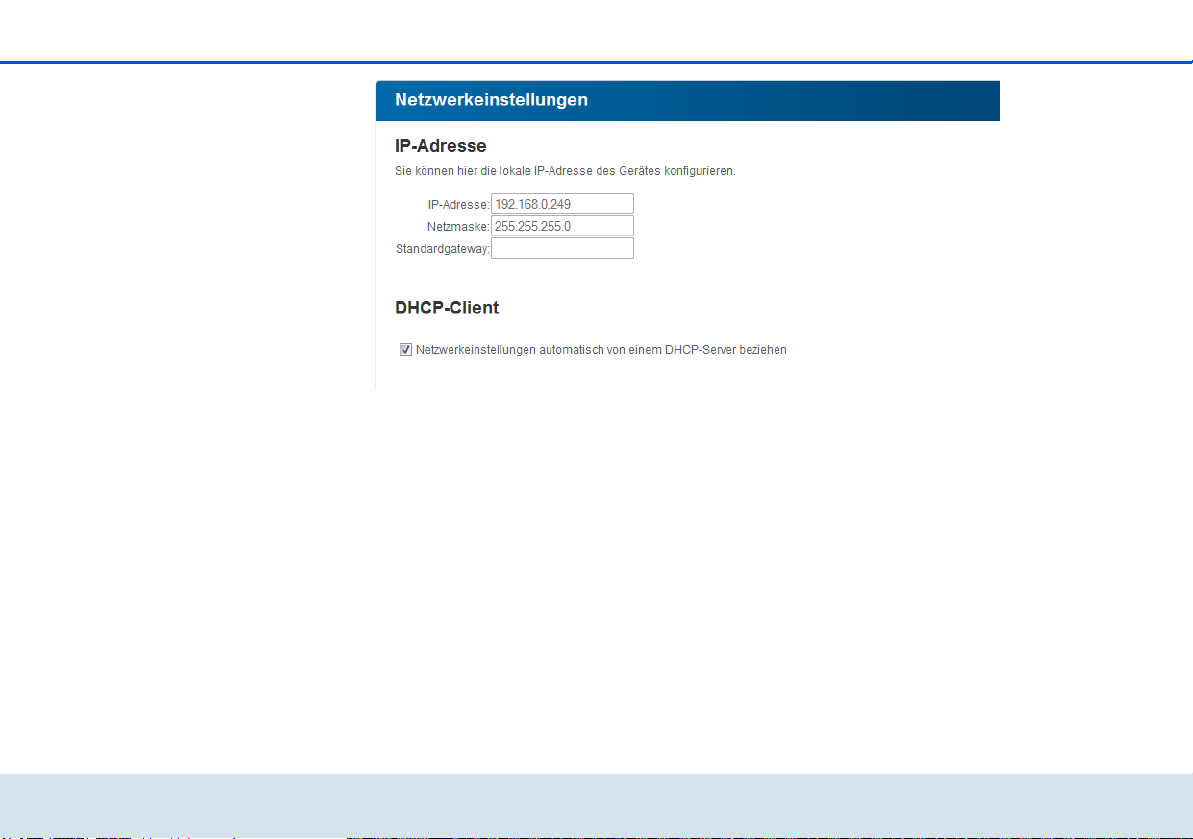

4.4.1 Netzwerkeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

devolo dLAN T V SAT Multituner Kit

Inhalt

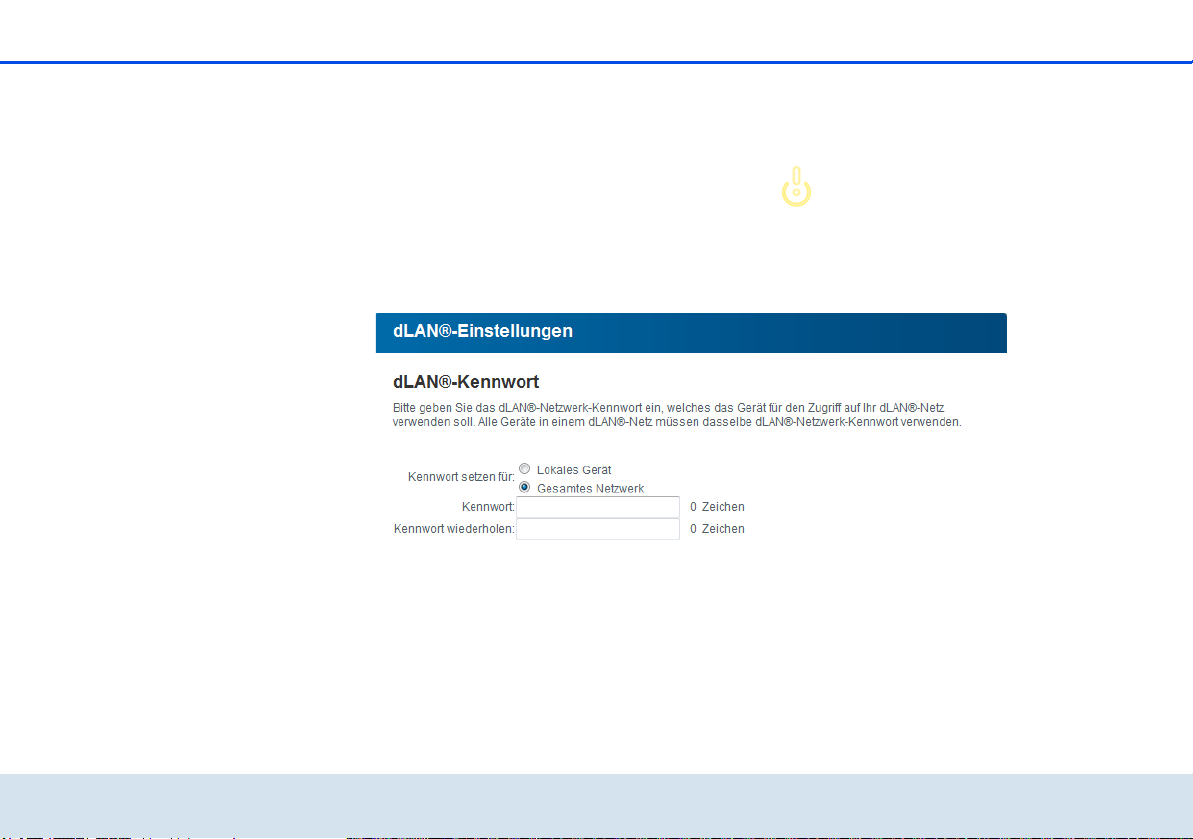

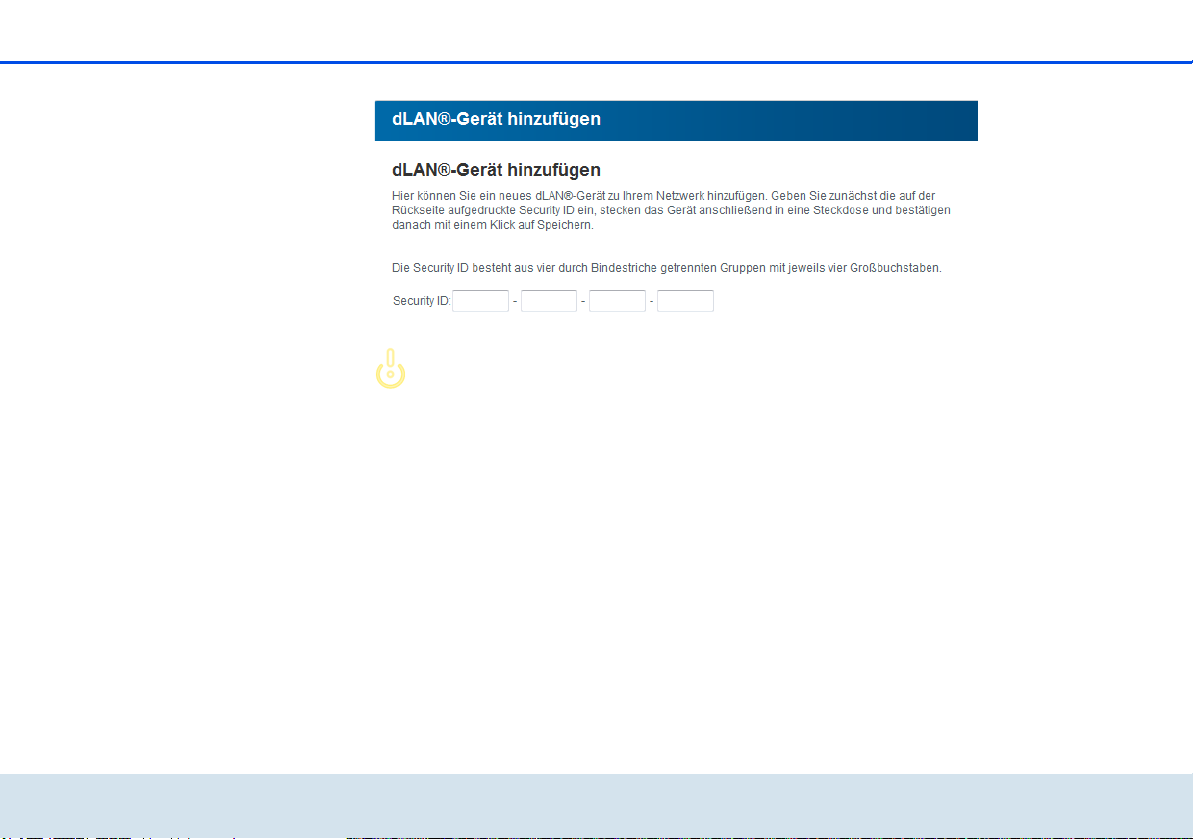

4.4.2 dLAN-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

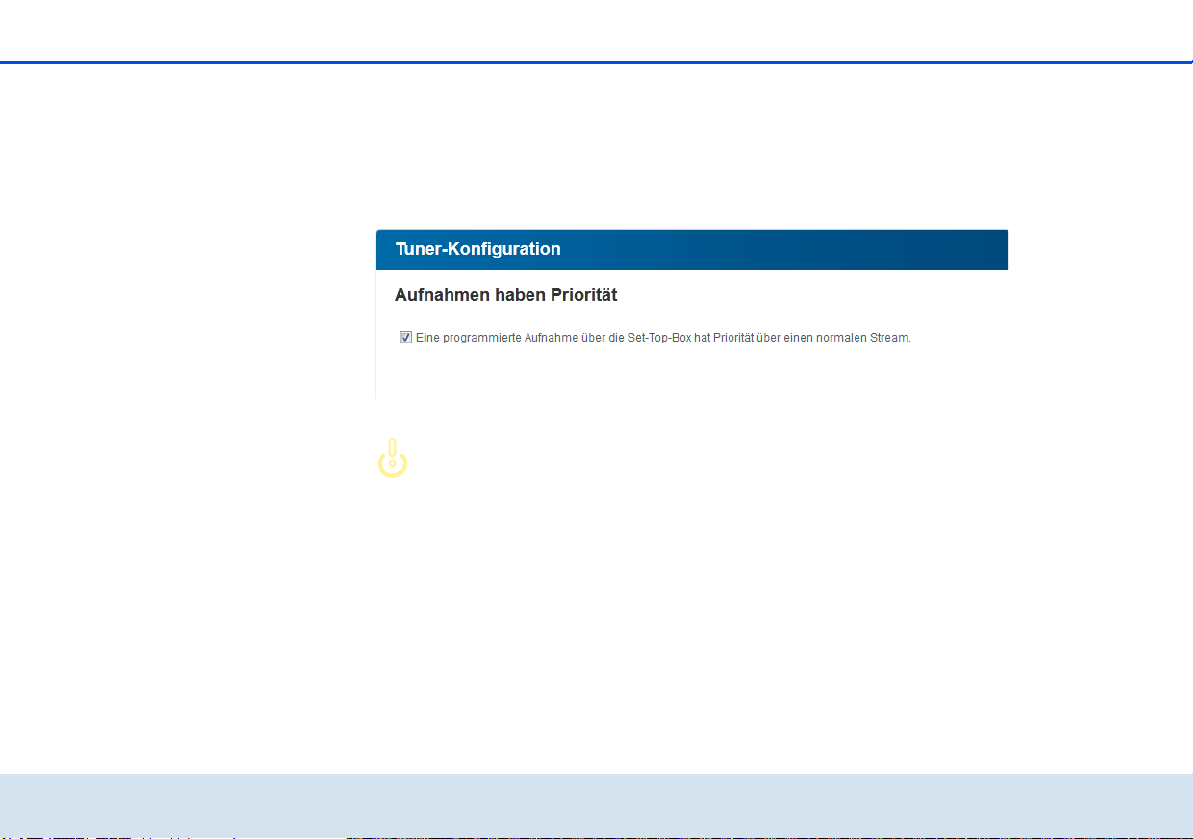

4.5 Tuner-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

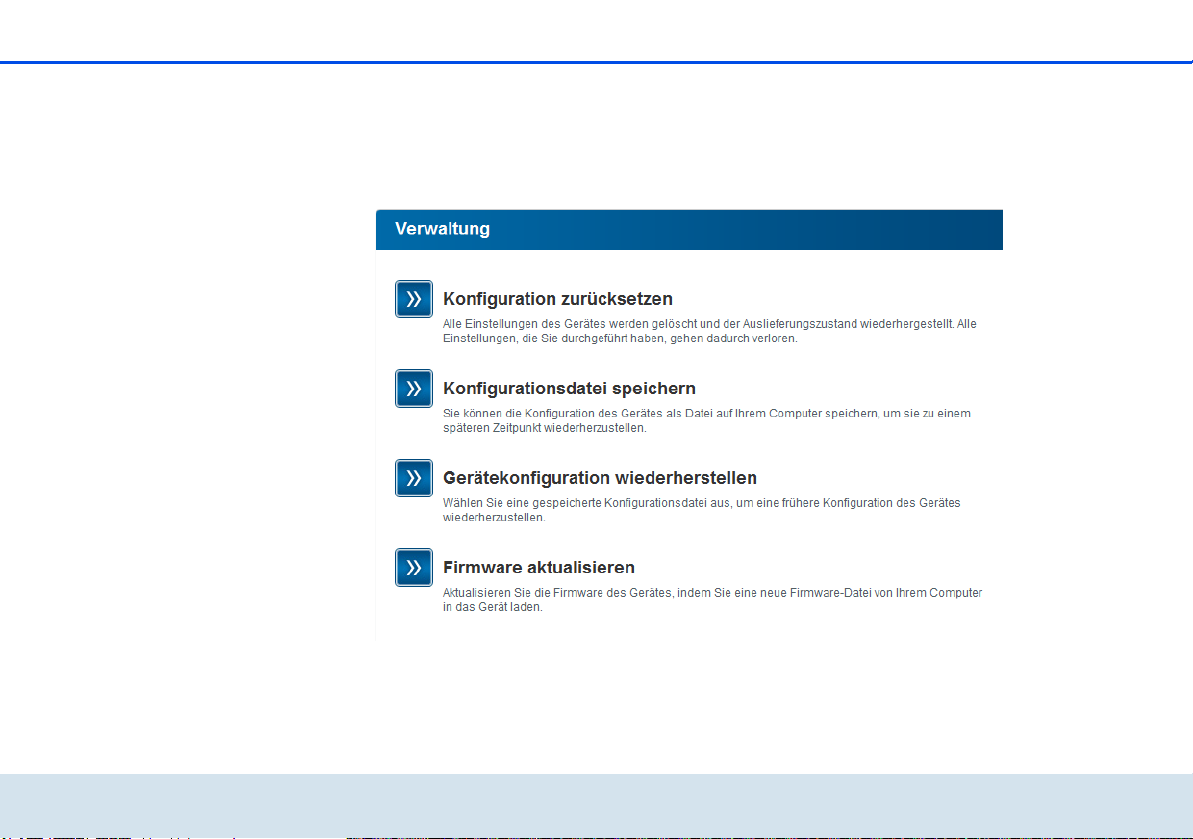

4.6 Verwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

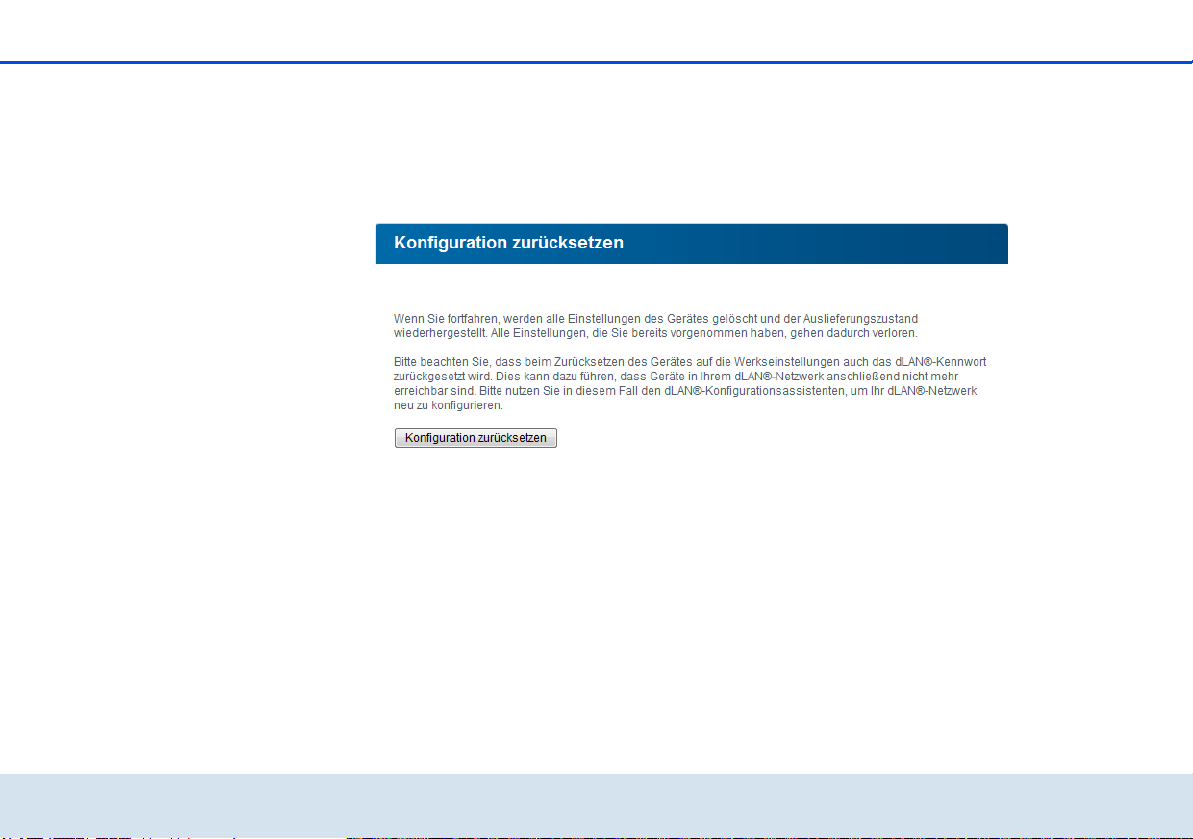

4.6.1 Konfiguration zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

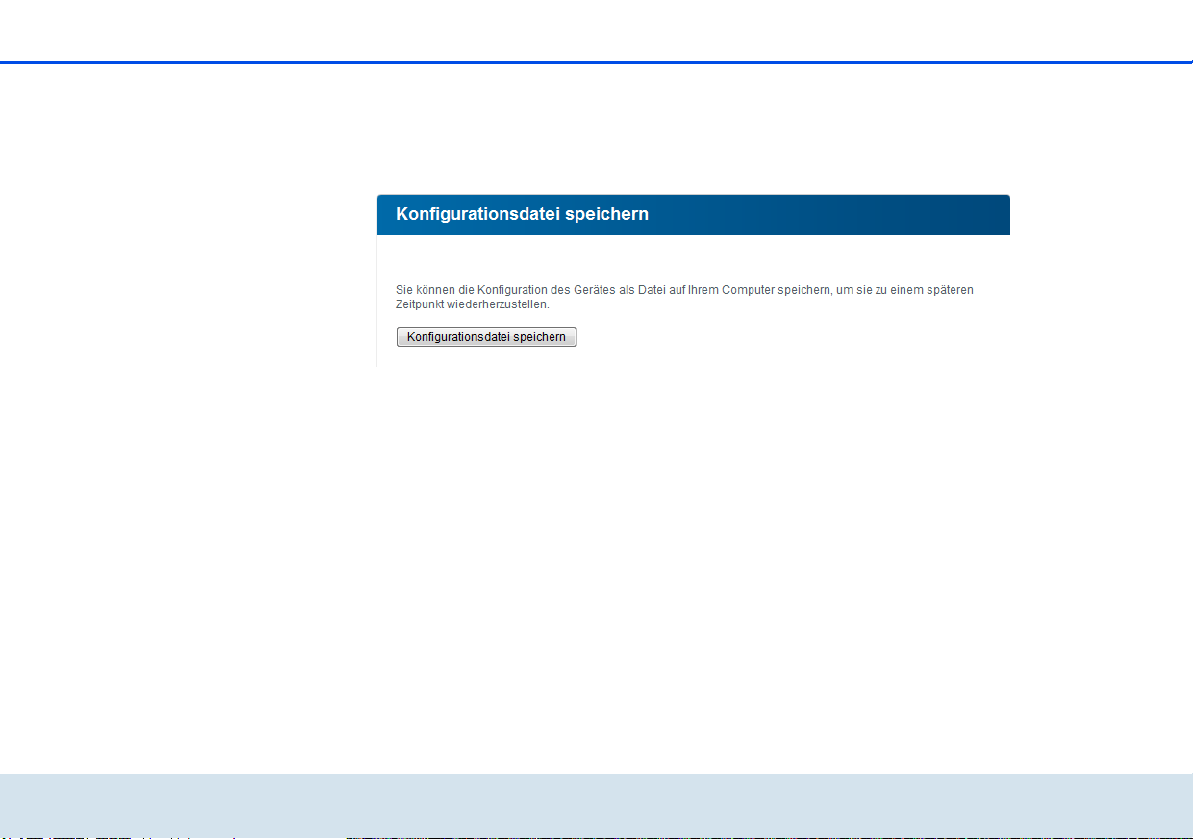

4.6.2 Konfigurationsdatei speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

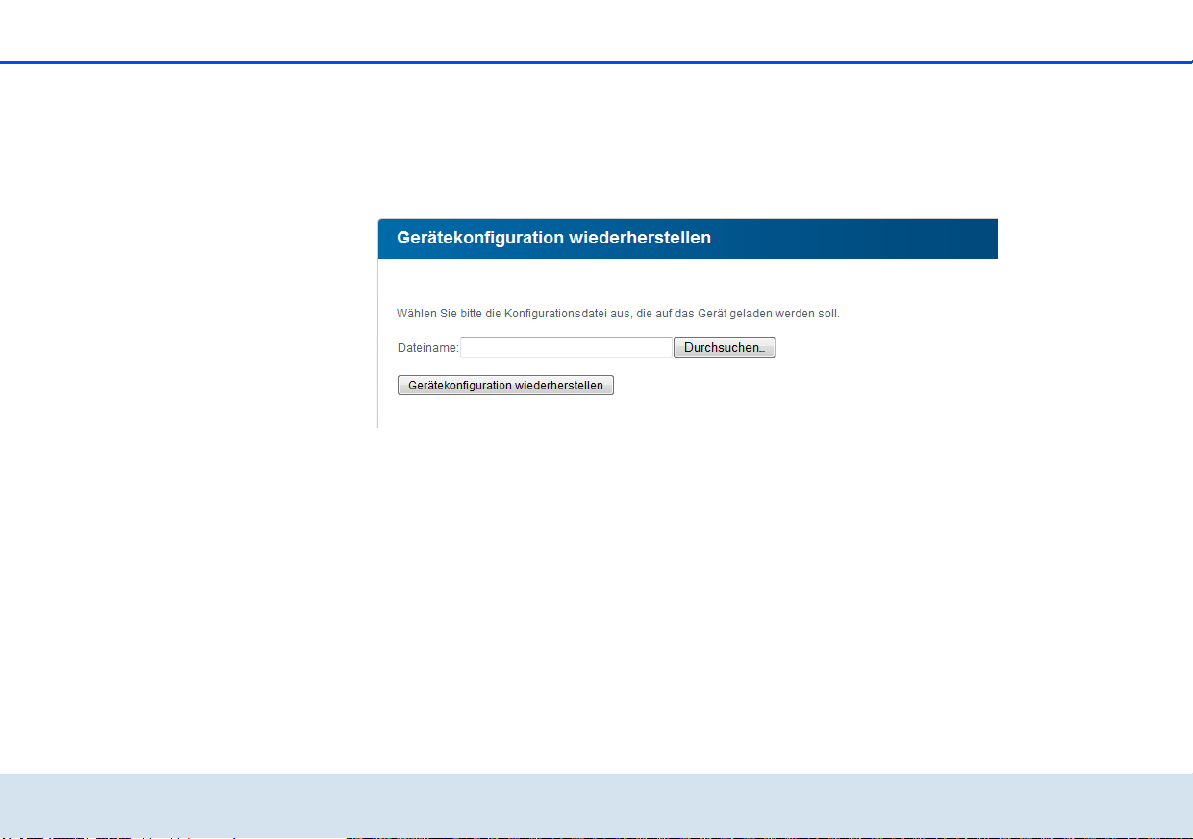

4.6.3 Konfiguration wiederherstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

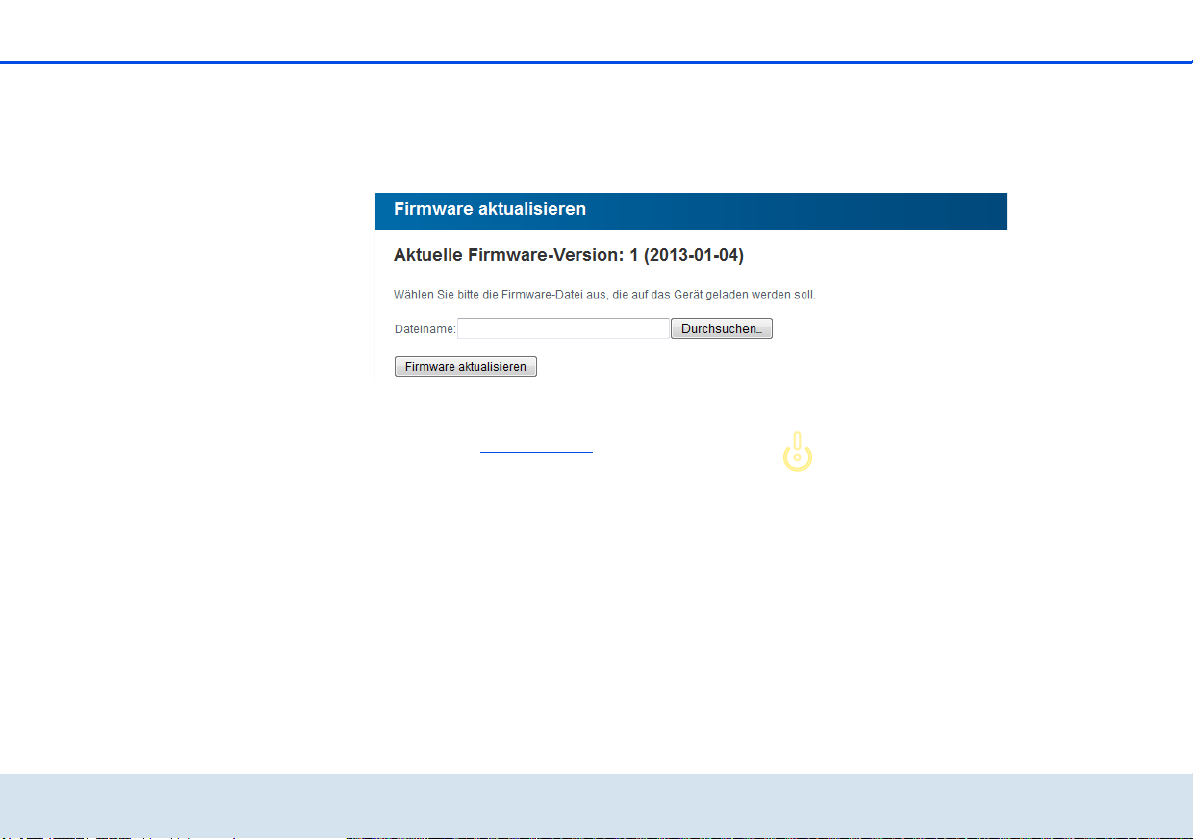

4.6.4 Firmware aktualisieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

5 dLAN TV SAT App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.1 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.2 dLAN TV SAT App installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

5.3 Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.3.1 Live-Fernsehen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

5.3.2 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

6 dLAN-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6.1 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

6.2 dLAN-Netzwerk per Knopfdruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

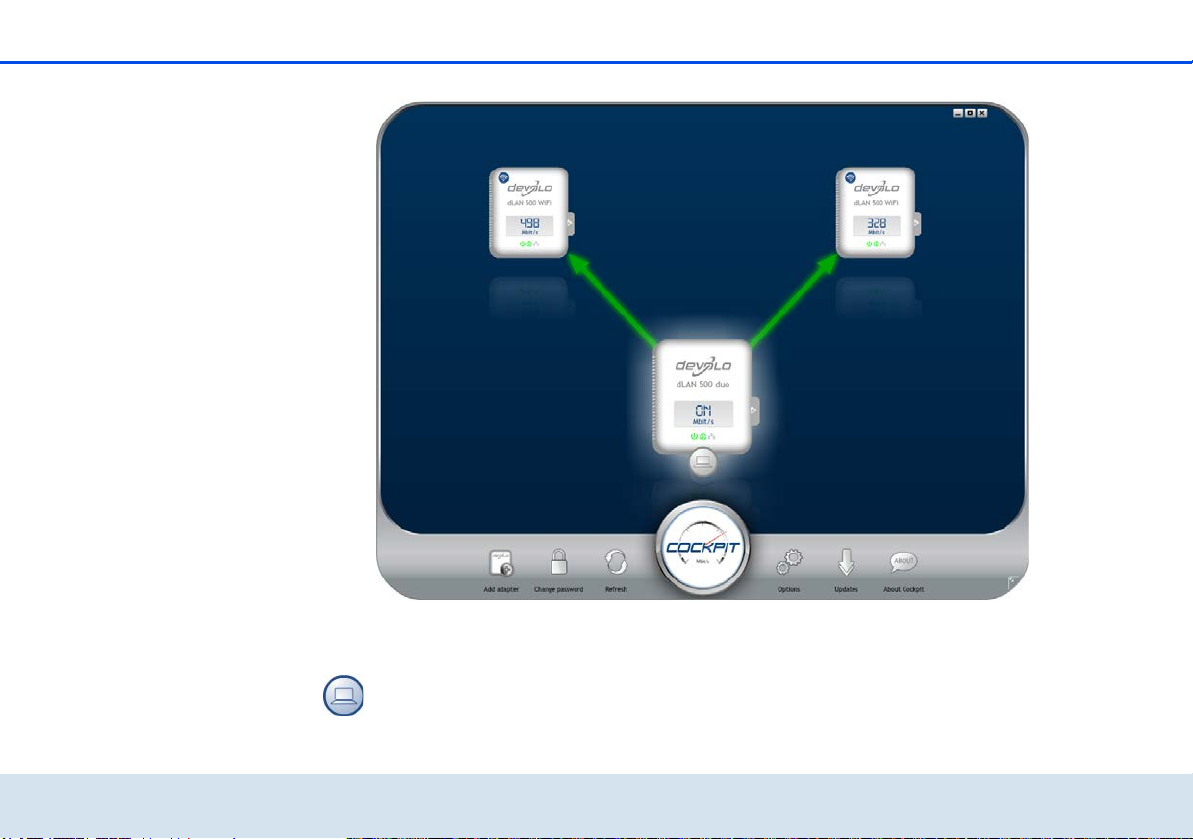

6.3 dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

6.3.1 Mit dLAN Cockpit verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

7 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

7.1 Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

7.2 Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

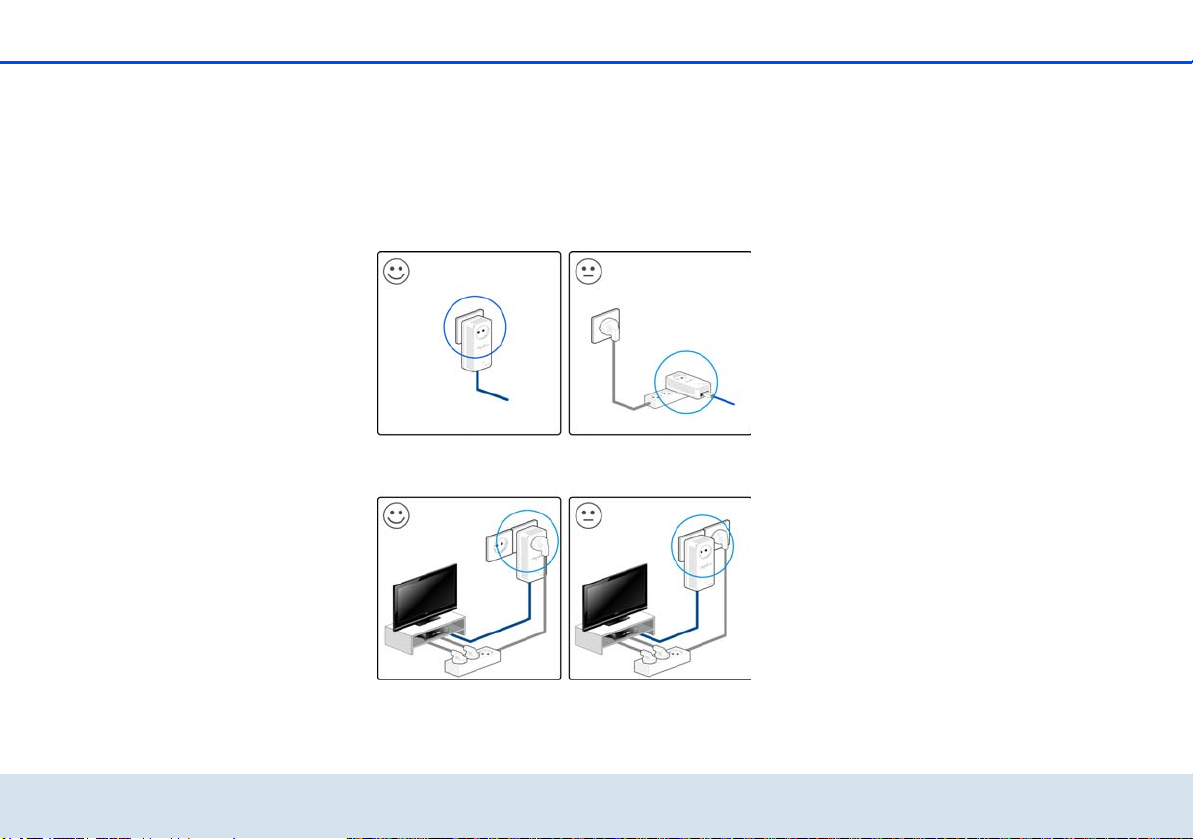

7.3 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

7.4 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

7.5 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

devolo dLAN TV SAT Multituner Kit

Ein Wort vorab 7

1Ein Wort vorab

1.1 Vielen Dank für Ihr Vertrauen

Mit dem dLAN TV SAT Multituner Kit ist mobiles Fernsehen angesagt und komplexe Verkabelungen von Satellitenanlagen der Vergangenheit an! Das devolo-Gerät nutzt nicht nur die hausinterne Stromleitung für die Übertragung der TV-Signals und wandelt damit jede Steckdose in eine Antennendose um, sondern ermöglicht, zusammen mit der devolo dLAN TV SAT App auch unverschlüsselten SAT-TV-Empfang auf Ihrem Tablet und/oder Smartphone. Lediglich Ihr WLAN-Internetzugangsgerät muss über den beiliegenden dLAN-Adapter mit dem dLAN-Netz verbunden sein.

Mit einem weiteren dLAN-Adapter können Sie jederzeit einen devolo dLAN TV SAT to IP Receiver, aber auch jeden anderen SAT>IP-zertifizierte Receiver ergänzen.

Mehr Informationen zum Thema möglichen

Störungsbehebung

Internetseite www.sat-ohne-kabel.de SAT-Informationen für Sie bereit.

Szenarien

finden Sie unter

Darüberhinaus hält die

SAT>IP

und

7.1

viele

1.1.1 Zu diesem Handbuch

Neben einer kurzen Einführung in die Grundlagen des Themas „dLAN“ und SAT>IP sowie eines kurzen Funktionsumfanges des dLAN TV SAT Multituner Kit in Kapitel 2 erfahren Sie in Kapitel 3, wie Sie die Geräte erfolgreich in Betrieb nehmen können. Kapitel 4 beschreibt im Detail die Einstellungsmöglichkeiten der eingebauten Konfigurationsoberfläche des dLAN TV SAT Multituner. Wie Sie SAT-TV per devolo dLAN TV SAT App auf Ihrem Tablet oder Smartphone schauen, erfahren Sie in Kapitel 5. In Kapitel 6 lesen Sie mehr zur Konfiguration Ihres dLAN-Netzes. Tipps zur Bandbreitenoptimierung, Hinweise zur Produktsicherheit und Umweltverträglichkeit des Gerätes sowie unsere Garantiebedingungen in Kapitel 7 bil- den den Abschluss des Handbuches.

Die CE-Erklärung zu diesem Produkt sowie technische Daten finden Sie auf der beiliegenden Produkt-CD.

Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.

Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.

devolo dLAN T V SAT Multituner Kit

8 Ein Wort vorab

Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.

Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.

Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-MailAdresse support@devolo.de

devolo im Internet

Weitergehende Informationen zu unseren Produkten und zum Thema „dLAN“ finden Sie auch im Internet unter www.devolo.de sen sich nicht nur Produktbeschreibungen und Dokumentationen, sondern auch aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen. Darüberhinaus hält die Internetseite

www.sat-ohne-Kabel.de

Sie bereit.

Kontakt mit uns auf!

. Im Bereich Service Center las-

viele SAT-Informationen für

Bitte achten Sie auf einen bestimmungsge- mäßen Gebrauch der beiliegenden Komponenten, um Schäden an diesen oder anderen Geräten zu vermeiden:

Der bestimmungsgemäße Gebrauch des dLAN TV Sat Multituner ist der Empfang von DVB-S/S2-Satellitensignalen und deren Übertragung auf einen SAT>IP-Receiver bzw. auf ein internetbasierendes Endgerät (z. B. Smartphone, Tablet). Der bestimmungsgemäße Gebrauch des dLAN-Adapters ist die Verbindung eines Netzwerkgerätes (z. B. WLAN-Internetzugangsgerät) mit dem dLANNetzwerk.

devolo dLAN TV SAT Multituner Kit

Einleitung 9

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit der Sie einfach, schnell und preiswert ein Heimnetzwerk über das Stromnetz aufbauen, ohne erst eine teure und lästige Verkabelung durchführen zu müssen. Dabei müssen sich Leistungsdaten und Installationsaufwand nicht hinter den traditionellen Methoden verstecken.

2.1 Was steckt hinter dLAN?

Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Adapter miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Sprichwörtlich jede Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt („moduliert“) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Strom- und Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit einem Kennwort verschlüsselt, um das einfache Abhören durch Dritte zu verhindern.

Mit dLAN-Adaptern lassen sich nicht nur Netzwerksignale bequem über das Stromnetz übertragen. Auch

Video-Übertragungen im HD-Standard und Audiosignale in digitaler CD-Qualität können auf diese Weise schnell und einfach im ganzen Haus verteilt werden.

2.2 Was bedeutet Sat>IP?

SAT>IP ist ein neues Kommunikationsprotokoll für den Empfang und die Verteilung von Satellitensignalen. Es wandelt die Fernsehsignale (DVB-S/S2) in für internetbasierte Endgeräte lesbare Signale um, so dass Satellitenfernsehen auch auf IP-Geräten möglich ist, die keinen integrierten Satellitenempfänger (z. B. Smartphone, Tablet) haben. Die Satellitensignale können innerhalb des Heimnetzwerkes kabellos als auch kabelgebunden weitergeleitet werden.

2.3 Der dLAN TV SAT Multituner

쎲 Ausgestattet mit zwei Satellitenanschlüssen

ermöglicht der Twin-Tuner z. B. die gleichzeitige Aufnahme und Wiedergabe von unterschiedlichen TV-Sendern an einem Receiver oder den Parallelbetrieb von zwei Receivern im Haus.

쎲 Kompatibel zu allen gängigen SAT>IP-zertifizier-

ten Set-Top-Boxen

쎲 Vollumfängliche Unterstützung des devolo

dLAN TV SAT to IP Receiver

devolo dLAN T V SAT Multituner Kit

10 Einleitung

Abb. 1

쎲 Einfache Konfiguration des Multituners über

dLAN Cockpit oder Webbrowser

쎲 Mit der devolo dLAN TV SAT App werden Smart-

phone und Tablet zu Empfangsgeräten für unverschlüsseltes SAT-TV

쎲 Integrierter dLAN-Adapter – dLAN-Technologie

verteilt das SAT-Signal ganz einfach über die hausinterne Stromleitung.

쎲 Besonders einfache Installation – kein Bohren,

kein Schmutz!

쎲 Erweiterbar auf bis zu zwei

dLAN TV SAT Multituner pro Haushalt. Ermöglicht den Betrieb von bis zu 4 unterschiedlichen Endgeräten.

2.4 Anwendungsbeispiele

dLAN TV SAT Multituner Kit

Das dLAN TV SAT Multituner Kit ist die optimale Lösung, um SAT-TV „mobil“ zu machen. Laden Sie nur noch die dLAN TV SAT App von devolo aus dem Internet herunter und empfangen unverschlüsseltes SATTV auf Ihrem Smartphone bzw. Tablet per WLAN. Voraussetzung für dieses Szenario ist ein bestehen- der WLAN-Anschluss, der (wie in Abbildung 1 und 2 dargestellt) über einen dLAN-Adapter mit dem dLAN-Netzwerk und damit mit dem

dLAN TV SAT Multituner verbunden ist. Der Twin-Tuner empfängt zwei unterschiedliche SAT-TV-Programme gleichzeitig und ist somit ideal für Haushalte mit zwei oder mehr TV-Empfangsgeräten, egal ob Smartphone, Tablet oder SAT>IP-Receiver.

devolo dLAN TV SAT Multituner Kit

Einleitung 11

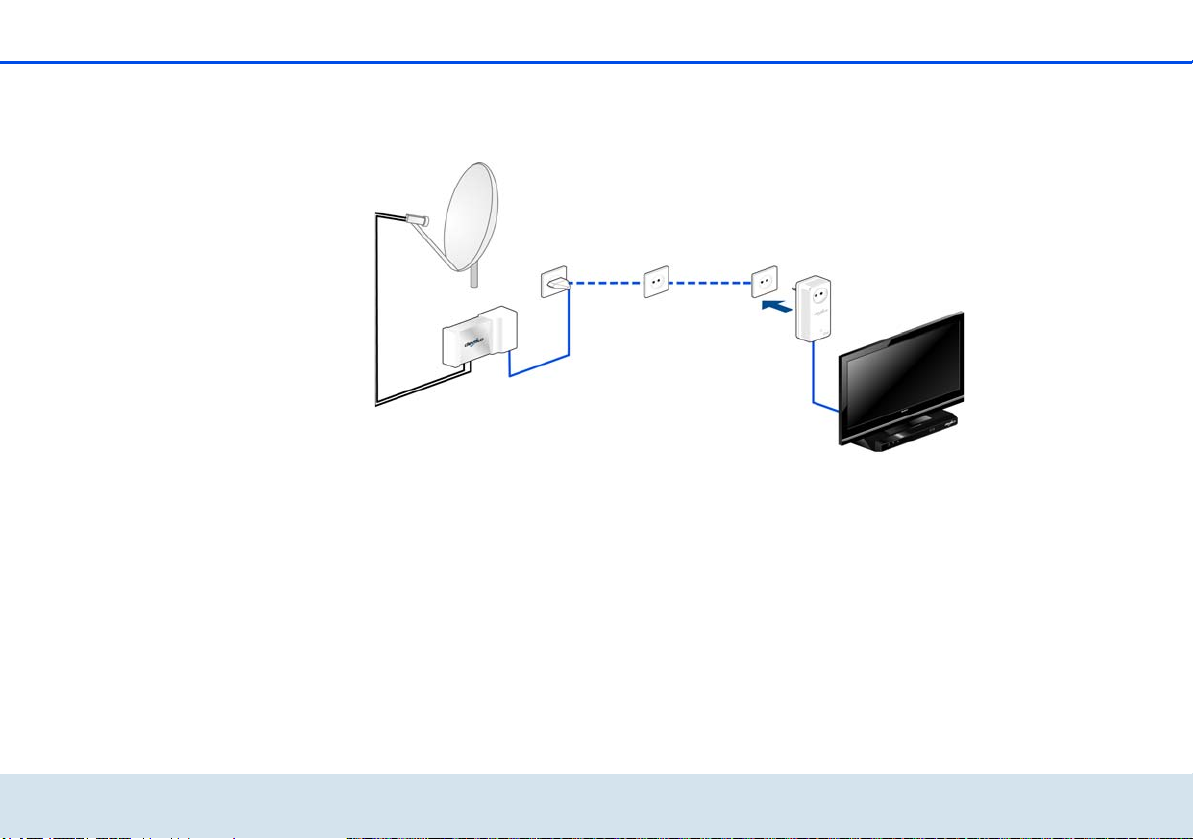

Abb. 2

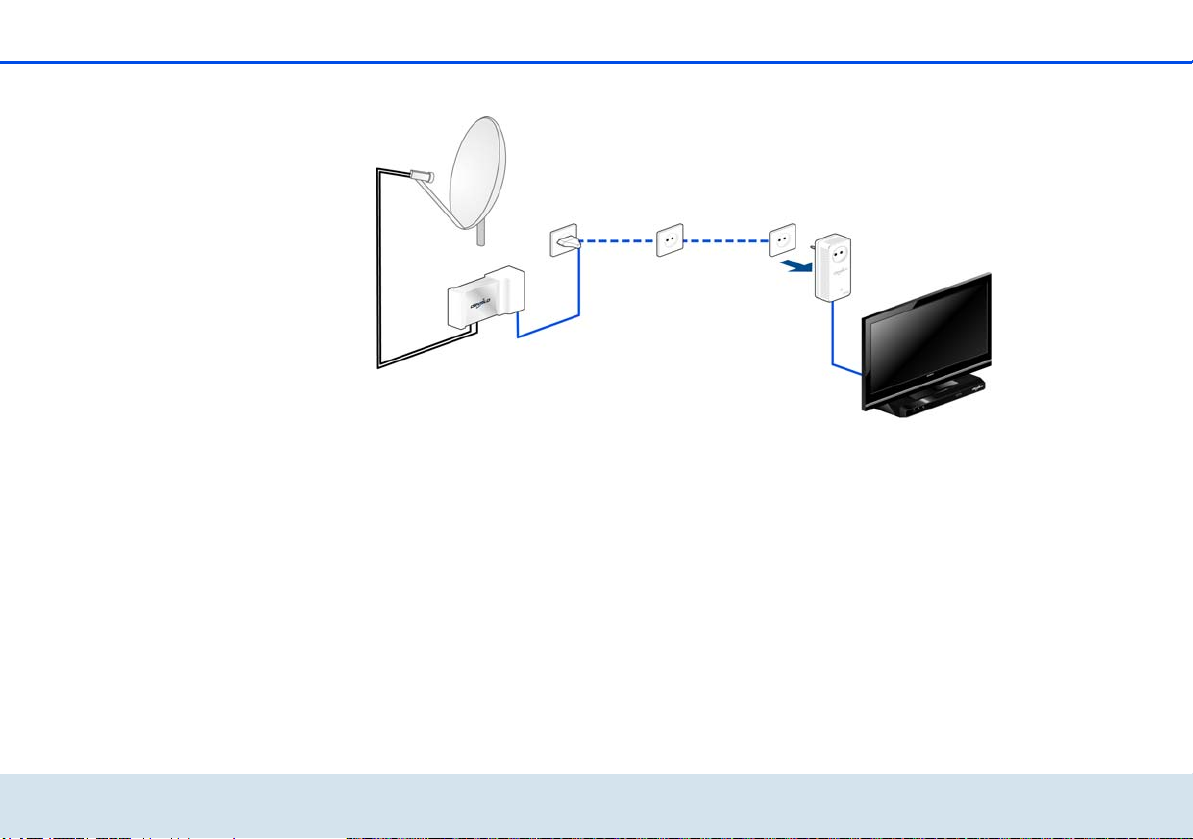

Wie in Abbildung 2 dargestellt, können Sie sowohl den dLAN TV SAT to IP Receiver von devolo als auch jeden anderen SAT>IP-Receiver über einen weite- ren dLAN-Adapter im dLAN-Netz ergänzen.

Mehr Informationen zum Thema möglichen

Störungsbehebung

Internetseite www.sat-ohne-kabel.de SAT-Informationen für Sie bereit.

devolo dLAN T V SAT Multituner Kit

Szenarien

finden Sie unter

Darüberhinaus hält die

SAT>IP

und

7.1

viele

12 Einleitung

devolo dLAN TV SAT Multituner Kit

Inbetriebnahme 13

Abb. 3

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles über die Ausstattung und Inbetriebnahme des dLAN TV SAT Multituner Kit.

devolo dLAN T V SAT Multituner Kit

14 Inbetriebnahme

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN TV SAT Multituner Kit beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

쎲 devolo dLAN TV SAT Multituner

쑗 ein Euro 8-Netzkabel 쑗 zwei Antennenkabel (Koax)

쎲 devolo dLAN-Adapter

쑗 mit einem Netzwerkkabel 쎲 gedruckte Installationsanleitung 쎲 CD mit Software und Online-Dokumentation

devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

쎲 devolo dLAN TV SAT App

쑗 kompatibel mit den Apple-Geräten: iPhone

3GS, iPhone 4, iPhone 4S, iPhone 5, iPod touch (3. Generation), iPod touch (4. Generation), iPod touch (5. Generation), iPad und benötigt eine iOS-Version 5.1 oder neuer

쑗 kompatibel mit allen Android-Geräten,

welche einen Dual-Core Prozessor, NEONUnterstützung (z. B. Tegra3) sowie Android

4.0.3 („Ice Cream Sandwich”) oder neuer besitzen

쑗 kompatibel mit Windows 8 (verfügbar ab

Q3/2013)

쎲 devolo dLAN-Adapter

쑗 Betriebssysteme: Windows XP (32 bit),

Windows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit), Windows 8 (32 bit/64 bit), Linux (Ubuntu), Mac (OS X) und alle netzwerkfähigen Betriebssysteme

쑗 Netzwerkanschluss

Beachten Sie, dass das WLAN-Internetzugangsgerät über eine Netzwerkkarte bzw. eine Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

Zum Aufbau eines dLAN-Netzwerkes benötigen Sie zwei dLAN (AV)-Geräte (200 Mbit/s bzw. 500 Mbit/s).

devolo dLAN TV SAT Multituner Kit

Inbetriebnahme 15

Abb. 4

3.3 dLAN TV SAT Multituner

3.3.1 Anzeigen und Anschlüsse

Auf der Rückseite des Gehäuses finden Sie neben den beiden Antennenanschlüssen, die dLAN-LEDs, den

Antennenanschlüsse

Hier verbinden Sie die Satellitenanlage mit Koaxialkabel mit dem dLAN TV SAT Multituner. Wenn Sie beide Anschlüsse verbunden haben, können Sie z. B. gleichzeitig Fernsehen schauen und eine andere Sendung aufnehmen; das Fernsehen erfolgt über das eine, das Aufnehmen dann über den anderen SAT-Anschluss.

Kontroll-Leuchten

Die Kontroll-Leuchten (LEDs) zeigen jeweils den Status der dLAN-Verbindung durch unterschiedliches Blinkund Leuchtverhalten an.

Verschlüsselungsknopf sowie einen Netzwerkanschluss.

Die Strombuchse befindet sich seitlich am Gehäuse.

쎲 Power: Leuchtet grün, wenn der

dLAN TV SAT Multituner betriebsbereit ist; blinkt grün, wenn der dLAN TV SAT Multituner sich im Stand-by-Betrieb befindet. Einige Sekunden nach dem Einschalten wechselt das Gerät standardmäßig in den Stromsparmodus.

쎲 PLC

쑗 Leuchtet grün, wenn die Netzwerkverbin-

dung sich für HD-Video-Streaming und Online-Gaming eignet; blinkt bei Datenübertragung.

devolo dLAN T V SAT Multituner Kit

16 Inbetriebnahme

쑗 Leuchtet orange, wenn die Netzwerkverbin-

dung sich für SD-Video-Streaming und Online-Gaming eignet; blinkt bei Datenübertragung.

쑗 Leuchtet rot, wenn die Netzwerkverbindung

sich für einfachen Datentransfer sowie Internetzugang eignet; blinkt bei Datenübertra-

gung.

쎲 Ethernet Link/Act: Leuchtet grün, wenn eine

Verbindung zum Ethernet-Netz besteht; blinkt bei

Datenübertragung.

Verschlüsselungsknopf

Datenverschlüsselung per Knopfdruck; zur Funktionsweise des Verschlüsselungsknopfes lesen Sie im Kapitel 6 dLAN-Netzwerk weiter.

Netzwerkanschluss

Hier verbinden Sie den dLAN TV SAT Multituner über ein handelsübliches Netzwerkkabel z. B. an Ihre strukturierte Verkabelung.

3.3.2 Aufstellungshinweise

Platzierung auf ebener Fläche

Wenn Sie den dLAN TV SAT Multituner auf ebener Fläche platzieren, wählen Sie einen stabilen Untergrund.

Wandmontage

Gewährleisten Sie, dass keine in der Wand befindlichen Gas-, Wasser- oder Stromleitungen beschädigt werden. Es besteht Stromschlaggefahr!

Verwenden Sie für den jeweiligen Untergrund geeignete Befestigungsmittel, um eine zuverlässige und sichere Wandmontage zu gewährleisten.

3.3.3 dLAN TV SAT Multituner anschließen

햲 Schließen Sie die Satellitenanlage über ein bzw.

zwei Koaxialkabel mit F-Stecker an die Antenneneingänge des dLAN TV SAT Multituner an.

햳 Stecken Sie das Euro 8-Kabel in die Strombuchse

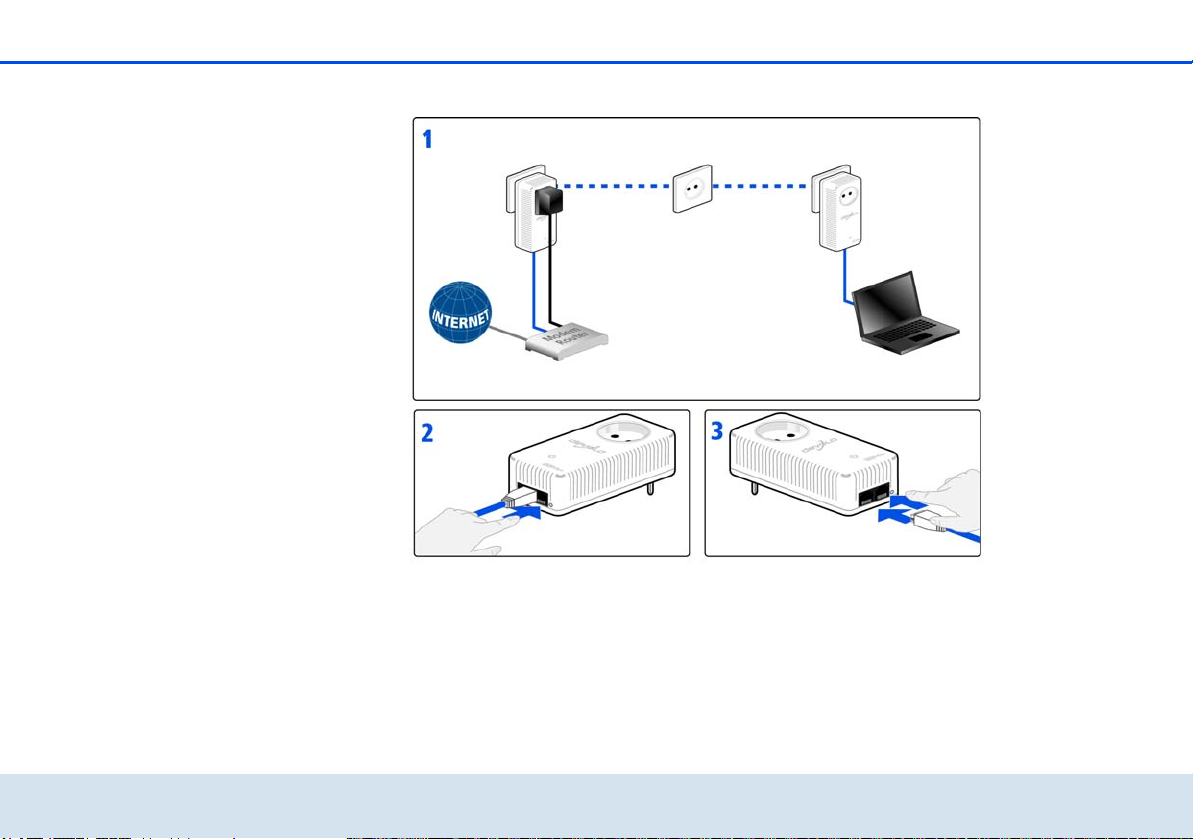

des dLAN TV SAT Multituner und den Netzstecker in eine freie Wandsteckdose. Dank des integrierten dLAN-Adapters ist der dLAN TV SAT Multituner direkt mit dem dLANNetz verbunden (siehe auch 3.4.2 dLAN-Adap- ter anschließen). Um Ihr dLAN-Netzwerk noch zu sichern, fahren Sie mit der Konfiguration Ihres Netzwerkes fort. Lesen Sie dazu im Kapitel 6 dLAN-Netzwerk weiter.

devolo dLAN TV SAT Multituner Kit

+ 38 hidden pages
