CHAUDIERES SOL GAZ VENTOUSE A CONDENSATION AVEC PRODUCTION D’EAU CHAUDE PAR BALLON

A pré-mélange

DCB 100

NOTICE Installateur / Utilisateur / Chauffagiste

CE 0694 TP04A099.B1106

Documentation technique DEVILLE THERMIQUE S.A. - Saint Laurent de Mûre – France

INDEX

Pages INFORMATIONS GENERALES

Avertissements généraux 1 - 2 Conformité du produit 3

CARACTERISTIQUES TECHNIQUES

Données techniques 4 Dimensions d’encombrement 5 Vue d’ensemble de la chaudière 6 Diagramme du circulateur 7 Schéma hydraulique 7 Carte électronique 8 Taleau de commande 9

INSTALLATION (technicien qualifié)

Avertissement général 10 Déballage 10 Fixation de la chaudière 11

Kit de raccordements chaudière 12

Raccordements hydrauliques 13 Raccordement gaz 14 Branchements électriques 15

◦ Avertissements généraux 15 ◦ Alimentation électrique 16 ◦ Branchement du thermostat d’ambiance et de la sonde extérieure (options) 16 ◦ Branchement de la commande à distance (option) 17

Raccordements des conduits de fumées ventouse 18

◦ Avertissements généraux sur l’installation des conduits 18 ◦ Mise en place des buses d’évacuation ventouse 19 ◦ Evacuation coaxiale horizontale 20 ◦ Evacuation double flux 21 ◦ Evacuation coaxiale verticale 22

INDEX

Pages

MISE EN SERVICE (technicien qualifié)

Avertissements généraux 23 Opérations préliminaires 23 Remplissage de l’installation de chauffage 24 Remplissage du siphon de récupération des condensats 24 Remplissage de l’installation sanitaire 25 Mise en service de la chaudière 26

REGLAGE DE LA CHAUDIERE (technicien qualifié)

Présentation des paramètres (Tableau) 27 Réglage des paramètres 28 – 29 – 30 Réglages des puissances chauffage 30 – 31 Réglages de la fréquence du ventilateur et du taux de CO2 32 Transformation du type de gaz 33 Schémas réglages des paramètres 34

ENTRETIEN (technicien qualifié)

Avertissements généraux 35 Contrôle de l’appareil 35 Accès à la chaudière 36 Vidange du système de chauffage et eau chaude sanitaire 37 – 38 Schéma électrique 39 Anomalies de fonctionnement 40 Diagnostic – Codes d’erreur 41 Codes de signalisation 41 Liste des pièces 42 – 43

INSTRUCTIONS POUR L’UTILISATEUR

Avertissements généraux 44 Tableau de commande (cf. page 10) 45 Allumage de la chaudière, modes de fonctionnement, réglage températures 45 Remplissage de l’installation, Diagnostic – Codes d’erreur 46 – 47

INFORMATIONS GENERALES

INFORMATIONS GÉNÉRALES

Avertissements généraux

L’installation de l’appareil doit se faire en conformité aux normes en vigueur, selon les instructions du

constructeur et par du personnel professionnellement qualifié.

Par personnel professionnellement qualifié, on désigne le personnel ayant les connaissances

techniques en matière d’installation et d’entretien des composants de système de chauffage et de production d’eau chaude sanitaire de type civil et industriel.

La mise en service de la chaudière et tout type d’intervention successive sur l’appareil doivent être

effectués par un Centre d’Assistance Technique autorisé par la société peine d’annulation de la garantie (voir certificat de mise en service).

ATTENTION : Cet appareil devra être destiné à l’usage pour lequel il a été expressément construit : le

chauffage et la production d’eau chaude sanitaire. Tout autre utilisation est à considérer impropre et par conséquent dangereuse. Le constructeur décline toute responsabilité aux termes du contrat et en dehors de ce dernier pour tout dommage causé aux personnes et aux biens par des erreurs d’installation ou d’usage, et dans tous les cas de non observation des normes nationales et locales en vigueur et des instructions données par le constructeur lui-même.

DEVILLE THERMIQUE S.A., sous

Le manuel d’installation, usage et entretien constitue une partie intégrante et essentielle du produit et

doit toujours être fourni avec l’appareil.

Conserver ce Manuel avec soin pour toute consultation future. En cas de vente de l’appareil ou de

transfert de propriété à une autre personne, en cas de déménagement par exemple et si l’appareil reste dans l’immeuble ou il a été installé, s’assurer que ce manuel reste avec l’appareil à la disposition du nouveau propriétaire et/ou de l’installateur.

Les avertissements contenus dans ce chapitre sont destinés aussi bien à l’utilisateur qu’au personnel

qui sera chargé de l’installation et de l’entretien du produit.

L’utilisateur trouvera les informations concernant le fonctionnement et les limites d’utilisation d’usage

dans ce manuel au chapitre « Instructions pour l’utilisateur » dont nous recommandons vivement la lecture.

Cet appareil doit être utilisé exclusivement avec un système de chauffage central fermé muni d’un

vase d’expansion.

■ Après avoir ôté tout emballage, s’assurer de l’intégrité du produit. En cas de doute, ne pas utiliser l’appareil et s’adresser au fournisseur. Aucun emballage (boite en carton, cage en bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc.) ne doit être laissé à la portée des enfants car tout emballage constitue une source potentielle de dangers.

■ Avant d’effectuer toute opération de nettoyage ou d’entretien, débrancher l’appareil du réseau électrique en agissant sur l’interrupteur de l’installation et/ou au moyen des organes d’interruption spécifiques.

■ Ne pas obstruer les grilles d’aspiration ou d’évacuation.

■ Ne pas obstruer les embouts des conduits d’aspiration et/ou d’évacuation.

■ En cas de panne et/ou de mauvais fonctionnement de l’appareil, il convient de l’arrêter et de s’abstenir de tout

essai de réparation ou d’intervention directe. S’adresser exclusivement à un personnel professionnellement qualifié.

■ Toute éventuelle réparation du produit doit être effectuée exclusivement par un centre d’assistance technique autorisé autorisé par le constructeur et en utilisant exclusivement des pièces détachées d’origine. Le non respect des clauses ci-dessus peut compromettre la sécurité de l’appareil. Pour garantir la sécurité de l’appareil et son bon fonctionnement, il est indispensable que l’entretien périodique soit effectué par du personnel professionnellement qualifié s’engageant à respecter les indications du constructeur.

■ Si on décide de ne plus utiliser l’appareil, il faudra rendre inutilisables les parties susceptibles de représenter des sources potentielles de danger.

■ Pour tout appareil livré avec des options ou des kits (y compris les kits ou options électriques), seuls des accessoires originaux devront être utilisés.

TP04A099.B1106

INFORMATIONS GENERALES

■ En cas de décèlement de fuite de gaz dans les locaux où est installé l’appareil, ne pas actionner les interrupteurs électriques, téléphones ou tout autre appareil pouvant provoquer des étincelles. Ouvrir immédiatement les portes et les fenêtres pour créer un courant d’air. Fermer le robinet général du gaz (au compteur) ou la bonbonne de gaz, et demander l’intervention du service d’assistance technique.

■ S’abstenir d’intervenir personnellement sur l’appareil.

■ Les installations de chauffage munies de vannes thermostatiques doivent être équipées d’un by-pass.

■ Selon les normes en vigueur, ces appareils doivent être exclusivement installés par du personnel qualifié qui

devra se conformer aux normes et mises à jour successives, ainsi qu’aux dispositions émanant des pompiers et de l’entreprise locale fournissant le gaz. Avant la mise en marche de la chaudière, il convient de contrôler que l’appareil est bien branché au réseau d’eau et au système de chauffage qui doivent être conformes aux prestations de la chaudière. Les locaux devront être aérés au moyen d’une prise d’air (voir Normes en vigeur).

■ L’air indirect provenant de locaux adjacents peut être utilisé dans la pièce à condition que la pression soit

inférieure à la pression externe et qu’il n’y ait pas de cheminée à feu de bois ni de ventilateurs. En cas de

montage externe de la chaudière, par ex. : sur un balcon ou terrasse, s’assurer que cet espace n’est pas sujet aux agents atmosphériques afin d’éviter tout dommage au composants, et l’annulation de la garantie que cela pourrait entraîner. Dans ce cas il est conseillé de construire un espace thermique protégeant la chaudière des intempéries.

■ Vérifier les données techniques reportées sur l’emballage et sur la plaque signalétique de la chaudière correspondent et que le brûleur de la chaudière est équipé pour fonctionner avec le gaz raccordé.

■ S’assurer que les tuyaux et les raccordements sont en parfait état d’étanchéité et qu’il n’y a aucune fuite de gaz.

■ Nous conseillons d’effectuer un nettoyage des tuyaux afin de retirer tout résidu pouvant compromettre le bon fonctionnement de la chaudière.

■ On peut vraiment parler de sécurité électrique de l’appareil uniquement quand celui-ci est correctement branché à la terre et de façon satisfaisante et efficace, conformément aux normes en vigueur concernant la sécurité.

■ Il faut vérifier que cet aspect fondamental de la sécurité soit satisfait. En cas de doute, demander un contrôle soigné de l’installation électrique par du personnel professionnellement qualifié, puisque le constructeur ne peut être tenu responsable pour tout dommage causé par le manque de mise à la terre de l’appareil.

■ Faire vérifier par du personnel professionnellement qualifié que l’installation électrique est adaptée à la puissance maximum absorbée par l’appareil, reportée sur la plaque signalétique ; et s’assurer en particulier que le diamètre des câbles de l’installation est suffisante pour la puissance absorbée par l’appareil.

■ Aucun adaptateur, prise multiples et/ou rallonges ne sont autorisés pour le branchement électrique de l’appareil.

■ Pour le branchement au réseau, il convient de prévoir un interrupteur unipolaire, conformément aux normes de

sécurité en vigueur.

■ L’utilisation de tout composant faisant recours à l’énergie électrique comporte l’application de quelques règles fondamentales, telles que :

■ ne pas toucher l’appareil avec les parties du corps mouillées ou humides et/ou à pieds nus.

■ ne pas tirer sur les câbles électriques.

■ ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil, etc.)

■ Interdire l’utilisation de l’appareil aux enfants et aux personnes peu expertes.

■ Le câble de l’alimentation de l’appareil ne doit pas être remplacé par l’utilisateur.

■ En cas de câble endommagé, arrêter l’appareil, et, pour son remplacement, contacter exclusivement un

personnel professionnellement qualifié.

■ En cas de non utilisation de l’appareil pendant un certain temps, il convient de couper l’alimentation

électrique générale de la chaudière.

TP04A099.B1106

INFORMATIONS GENERALES

Conformité du produit

La société DEVILLE THERMIQUE S.A. déclare que les chaudières DCB 100 sont fabriquées dans les règles de l’art et qu’ elles ont obtenu la certification CE. (CE n°0694BP0446)

Les chaudières DCB 100

DIRECTIVE GAZ 90/396 CEE pour la conformité CE

DIRECTIVE BASSE TENSION 73/23 CEE

DIRECTIVE COMPTABILITE ELECTROMAGNETIQUE 89/336 CEE

DIRECTIVE RENDEMENTS 92/42 CEE

Les matériaux utilisés tel le cuivre, le laiton, l’acier inox, créent un ensemble homogène et compact, mais surtout fonctionnel, facile à installer et simple à utiliser. De part sa simplicité, la chaudière murale est fournie avec tous les accessoires aux normes nécessaires pour en faire une vraie centrale thermique indépendante, aussi bien pour le chauffage domestique que pour la production d’eau chaude sanitaire. Toutes les chaudières sont soumises à des essais et sont accompagnées de certificat de qualité délivré par la personne chargée d’effectuer les essais ainsi

que d’un certificat de garantie. Lire attentivement ce manuel, le conserver avec soin, et le rendre toujours

disponible à l’utilisateur de la chaudière. La société DEVILLE THERMIQUE S.A ne pourra être tenue responsable de la non observation des

instructions contenues dans le présent manuel ni des conséquences de toute intervention n’y étant pas spécifiquement décrite.

sont en outre conformes aux directives suivantes :

TP04A099.B1106

INFORMATIONS GENERALES

CARACTERISTIQUES TECHNIQUES Données techniques

Modèles DCB 100

Certification CE Catégorie C13, C33, C43, C53, C63, C83 Type II2H3+ Puissance thermique nominale kW

Puissance thermique nominale minimum kW Puissance thermique utile (50/30°) kW Rendement thermique à 100% Pn (50/30°) % Rendement thermique à 30% (charge partielle Pn) (50/30°) % Puissance thermique utile (80/60°) kW Puissance thermique utile minimum (80/60°) kW Rendement thermique à 100% Pn (80/60°) % Rendement thermique à 30% (charge partielle Pn) (80/60°) % Marquage rendement énergétique (Directive 92/42/CEE) étoiles 4

Circuit de chauffage

Température réglable chauffage (min-max) °C 30-80 Température max. de service °C 80 Capacité vase d’expansion installation litres 8 Pression max. de service circuit chauffage bar 3 Pression min. de service circuit chauffage bar 0.3

Circuit sanitaire

Température réglable sanitaire (min-max) °C 35-60 Pression max. de service circuit sanitaire bar 6 Pression min. dynamique circuit sanitaire bar 0.5 Prélèvement continu eau mélangée avec Δt 30° Prélèvement maximum continu eau mélangée Δt 30° premières 10 minutes Capacité accumulateur

Capacité vase d’expansion eau sanitaire

Dimensions

Largeur mm 570 Hauteur mm 1640 Profondeur mm 570 Poids kg 120

Raccordements hydrauliques

Entrée Ø 3/4” Retour Ø 3/4” Eau froide Ø 3/4” Eau chaude Ø 3/4” Raccord du gaz à la chaudière Ø 1/2”

Raccordement du conduit d’évacuation des fumées

Système coaxial horizontal Ø mm 100/60 Longueur max. coaxiale horizontale m 5 Système coaxial vertical Ø mm 100/60 Longueur max. coaxiale verticale m 5 Système bitube (voir normes en vigueur) Ø mm 80/80 Longueur max. bitube vertical m 50 Système bitube (voir normes en vigueur) Ø mm 60/60 Longueur max.bitube vertical m 30

Alimentation gaz

Méthane G20 - Gaz naturel Pression d’alimentation mbar 20 Consommation combustible m3/h 2.64 Méthane G25 - Gaz naturel Pression d’alimentation mbar 25 Débit gaz m3/h 3.08 Butane G30 Pression d’alimentation mbar 28 Débit gaz kg/h 1.96 Propane G31 Pression d’alimentation mbar 37 Débit gaz kg/h 1.94

Caractéristiques électriques

Alimentation électrique V/Hz 230/50 Puissance électrique absorbée W 210 Degré de protection électrique IP X4D

n°

litres/h 840

litres 247 litres litres

0694BP0446

26.68

106.7

106.3

24.6

8.73

98.4

100.1

100

TP04A099.B1106

INFORMATIONS GENERALES

Dimensions d’encombrement - mod. DCB 100

570

785

1640

R A C F

RETOUR CHAUFFAGE Ø3/4”

115

102 78 8070 125

1640

A G F C

TP04A099.B1106

DEPART CHAUFFAGE Ø3/4” ALIMENTATION GAZ Ø1/2” ENTREE EAU FROIDE Ø 3/4”

EAU CHAUDE SANITAIRE Ø 3/4”

INFORMATIONS GENERALES

Vue d’ensemble de la chaudière (mod. DCB 100)

LEGENDE

1. SONDE CHAUFFAGE

2. ECHANGEUR PRIMAIRE A CONDENSATION

3. THERMOSTAT DE SURCHAUFFE

4. ELECTRODE D’ALLUMAGE

5. ELECTRODE DE DETECTION

6. VENTILATEUR

7. GROUPE BRULEUR PREMELANGE

8. VANNE GAZ ELECTRONIQUE

9. PURGEUR D’AIR AUTOMATIQUE

10. CIRCULATEUR

11. PRESSOSTAT EAU

12. SOUPAPE DE SECURITE 3 BAR CHAUFFAGE

13. ROBINET DE VIDANGE

14. LIMITEUR REGLABLE DEBIT ENTREE EAU

FROIDE

15. BY-PASS

16. TUYAU D’ASPIRATION DE L’AIR

17. SIPHON DE RECUPERATION DES

CONDENSATS

18. FLUSSOSTAT ELECTRONIQUE

19. ECHANGEUR SANITAIRE A PLAQUES

20. VANNE A 3 VOIES

21. ROBINET DE VIDANGE ACCUMULATEUR

22. SONDE SANITAIRE BALLON

23. MANOMETRE

24. ANODE

25. BALLON 100 LITRES

26. SOUPAPE DE SECURITE SANITAIRE 7 BAR

27. VASE D’EXPANSION SANITAIRE 5 LITRES

28. ROBINET DE REMPLISSAGE

29. VASE D’ EXPANSION CHAUFFAGE 10 LITRES

30. VENTURI

31. CONDUIT D’EVACUATION DES FUMEES

32. PRISE DE MESURE FUMEES

2 7

10 12

20 18

15 14

11 23

24 25

TP04A099.B1106

INFORMATIONS GENERALES

Diagramme du circulateur : débit (l/h) / hauteur manométrique (kPa)

Hauteur (kPa)

III

200

600400 800

Courbe de performance - vitesse 3 Courbe de performance - vitesse 2 Courbe de performance - vitesse 1 Pertes de charge

1000

III

1600 1200 1400

Débit l/h

TP04A099.B1106

INFORMATIONS GENERALES

Schéma hydraulique de principe

1. SONDE CHAUFFAGE

2. ECHANGEUR PRIMAIRE A CONDENSATION

3. THERMOSTAT DE SURCHAUFFE

4. ELECTRODE DE DETECTION

5. ELECTRODE D’ALLUMAGE

6. VENTILATEUR

7. GROUPE BRULEUR PREMELANGEE

8. CARTE ALLUMAGE ELECTRONIQUE

9. VANNE GAZ ELECTRONIQUE

10. PURGEUR D’AIR AUTOMATIQUE

11. CIRCULATEUR

12. PRESSOSTAT EAU

13. SOUPAPE DE SECURITE 3 BAR POUR CIRCUIT

CHAUFFAGE

14. ROBINET DE VIDANGE DU CORPS DE CHAUFFE

15. LIMITEUR REGLABLE DEBIT ENTREE EAU

FROIDE

16. BY-PASS

17. TUYAU D’ASPIRATION DE L’AIR

18. SIPHON DE RECUPERATION DES CONDENSATS

19. FLUSSOSTAT ELECTRONIQUE

20. ECHANGEUR SANITAIRE A PLAQUES

21. VANNE A 3 VOIES MOTORISEE

22. MANOMETRE

23. SONDE SANITAIRE BALLON

24. ROBINET DE VIDANGE BALLON

25. ANODE

26. BALLON 100 LITRES

27. SOUPAPE DE SECURITE SANITAIRE 7 BAR

28. VASE D’ EXPANSION SANITAIRE 5 LITRES

29. ROBINET DE REMPLISSAGE

30. VASE D’EXPANSION CHAUFFAGE 10 LITRES

31. VENTURI

32. CONDUIT D’EVACUATION DES FUMEES

33. PRISE DE MESURE FUMEES

34. CLAPET ANTI RETOUR

34 10

11 13

28 14

23 25

4 5

20 19 21

12 22 29

ARF

TP04A099.B1106

Carte électronique

INFORMATIONS GENERALES

DIAGNOCODE® Série SM 20015

M11

M13

M10

M12

Les nouvelles cartes se distinguent par la simplicité de réglage des paramètres généraux de tous les appareils. Elles offrent en outre la possibilité de :

Réglages réservés exclusivement aux techniciens

• Température standard / réduite

• Protection coup de bélier

• Temporisation chauffage réglable de 0 à 7,5 minutes en fonction stand-by (Veille)

• Temporisation post-circulation chauffage

• Temporisation post-circulation sanitaire

• Puissance gaz maxi

• Puissance chauffage maxi

TP04A099.B1106

INFORMATIONS GENERALES

Tableau de commande

LEGENDE COMMANDES

1. BOUTON MARCHE / ARRET

2. BOUTON DE REGLAGE TEMPERATURE CHAUFFAGE (30-80° C)

3. BOUTON DE REGLAGE TEMPERATURE SANITAIRE(35-60°C)

4. TOUCHE AFFICHAGE TEMPERATURE EXTERIEURE (SEULEMENT AVEC SONDE EXTERIEURE, EN OPTION)

5. TOUCHE SERVICE

6. TOUCHE SELECTION MODE : ETE : EAU CHAUDE SANITAIRE

HIVER : EAU CHAUDE SANITAIRE + CHAUFFAGE

RADIATEUR : CHAUFFAGE SEUL

7. BORNIER DE CABLAGE DE L’ALIMENTATION ELECTRIQUE ET DES OPTIONS (THERMOSTAT

D’AMBIANCE ,SONDE EXTERIEURE)

8. SIGNALISATION SANITAIRE:

 VOYANT FIXE – LA CHAUDIERE EST EN ATTENTE DE DEMANDE SANITAIRE  VOYANT CLIGNOTANT – EAU CHAUDE SANITAIRE EN SERVICE

9. SIGNALISATION CHAUFFAGE :

 VOYANT FIXE – LA CHAUDIERE EST EN ATTENTE DE DEMANDE CHAUFFAGE  VOYANT CLIGNOTANT – CHAUFFAGE EN SERVICE

10. VOYANT ROUGE SIGNALISATION DEFAUT - A L’AFFICHEUR (13) LE CODE DE L’ERREUR S’AFFICHE ET

CLIGNOTE

11. VOYANT ORANGE + VERT SIGNALISATION DE PRESSION D’EAU DE L’INSTALLATION (1 & 1,5 BAR)

12. VOYANT ROUGE SIGNALISATION MANQUE D’EAU DANS L’INSTALLATION

13. AFFICHAGE TEMPERATURE ET CODE ERREUR CODE ERREUR :

1. DEFAUT IONISATION

2. DEFAUT THERMOSTAT DE SECURITE

4. DEFAUT PRESSION EAU

5. DEFAUT SONDE CHAUFFAGE

12. DEFAUT SONDE SANITAIRE BALLON

22. DEMANDE PROGRAMMATION PARAMETRES

1213

10 9 8

TP04A099.B1106

12 345

MISE EN SERVICE (technicien qualifie)

INSTALLATION (technicien qualifié)

Avertissement général

L’installation et la mise en service de la chaudière, les branchements en eau, gaz et électricité doivent être

réalisés par un installateur qualifié conformément aux règles de l’art et aux normes en vigueur.

Déballage

■ L’emballage est réalisé à partir de matériaux (bois) recyclables individuellement.

■ Il est conseillé de déballer la chaudière peu avant son installation. La Société ne répond pas des

dommages causés à la chaudière en cas de conservation incorrecte du produit.

■ Les éléments de l’emballage (sachets en plastique, polystyrène expansé, clous, bois, etc.) ne doivent pas être laissés à la portée des enfants car ils constituent des sources potentielles de danger.

a. Cauper les bandes noires.(fig . 1) b. Soulever la caisse d’emballage. c. Pousser la chaudière sur un côté et retirer la palette se trouvant en-dessous.

Fig. 1

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Fixation de la chaudière

 L’appareil doit être installé au sol et de niveau

 Pour pouvoir accéder à l’intérieur de la chaudière et effectuer les opérations d’entretien, il convient de respecter

les distances minimum indiquées dans la fig. 1.

min. 500

600570 600

Fig. 1

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Raccordements hydrauliques

Il est recommandé de nettoyer l’installation (à

l’aide d’un produit désembouant) pour éliminer les impuretés provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l’échangeur et le circulateur.

S’assurer que les tuyaux pour l’eau et le

chauffage ne soient pas utilisés comme prise de terre pour l’installation électrique. Ils ne sont absolument pas adaptés à cet usage.

Pour éviter vibrations et bruits dans les installations, ne pas employer de tuyaux de petits diamètres ou des coudes à angle réduit ou encore de trop importantes réductions de diamètre.

1640

R C G F A

11510278 8070125

Circuit sanitaire

La pression de l’eau froide en entrée doit être comprise entre 0,5 et 6 bar.

Il est indispensable d’installer un réducteur de

pression en amont de la chaudière si la pression d’alimentation est supérieure à 6 bar.

La fréquence de nettoyage du serpentin d’échange dépend largement de la dureté de l’eau d’alimentation et de la présence de résidus solides ou d’impuretés qui se trouvent souvent dans les nouvelles installations. En fonction des caractéristiques de l’eau d’alimentation, il est conseillé d’installer des appareils spécifiques pour le traitement de l’eau, alors que pour la présence d’éventuels résidus, il est conseillé d’installer un filtre en amont.

Circuit de chauffage

Relier la soupape de sécurité du circuit chauffage à une évacuation. La société Deville n’est pas responsable de toute éventuelle inondation due à l’ouverture du clapet de sécurité en cas de surpression de l’installation.

270

R M (ou A*) G F

RS VS

* ‘A’ dans les pages 5, 6 & 8

RETOUR CHAUFFAGE Ø3/4” DEPART CHAUFFAGE Ø3/4” ALIMENTATION GAZ Ø1/2” ENTREE EAU FROIDE Ø 3/4”

EAU CHAUDE SANITAIRE

ROBINET DE VIDANGE -

SOUPAPE DE SECURITE -

Ø 3/4”

Evacuation des condensats

Relier le tuyau flexible d’évacuation des condensats spécialement prévu à un système d’écoulement adéquat. L’écoulement des condensats peut se faire directement dans le système d’égout en insérant un siphon accessible pour contrôle.

L’installation doit être réalisée de façon à éviter le gel des condensats. Lors de la mise en service de l’appareil, contrôler que les condensats s’écoulent correctement.

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Raccordement gaz

Le branchement doit être réalisé par du personnel professionnellement qualifié conformément aux normes en vigueur.

Avant d’effectuer l’installation de la chaudière, vérifier les points suivants :

■ La tuyauterie doit avoir un diamètre adapté à sa longueur et au débit gaz de la chaudière ; elle doit également être équipée de tous les dispositifs de sécurité et de contrôle conformément aux normes en vigueur

■ La fourniture de gaz doit être conforme aux normes et dispositions en vigueur

■ Contrôler l’étanchéité interne et externe de l’installation d’entrée du gaz

■ Installer un robinet de coupure du gaz en amont de la chaudière

■ La tuyauterie d’alimentation du gaz doit avoir un diamètre supérieur ou égal à celui de la chaudière

■ Avant l’allumage, vérifier que l’appareil soit bien alimenté par le type de gaz pour le quel il a été prévu (voir la

plaque signalétique du type de gaz située à l’intérieur de la chaudière)

■ La pression de l’alimentation du gaz doit être comprise entre les valeurs reportées sur la plaque signalétique (voir la plaque signalétique du type de gaz située à l’intérieur de la chaudière)

■ Avant l’installation de l’appareil, il est nécessaire de s’assurer que le tuyau du gaz ne contienne pas de résidus provenant du travail de raccordement

■ La transformation gaz pour passer du gaz méthane au G.P.L. (et inversement) doit être effectué par du personnel qualifié selon les normes en vigueur

N.B. Le branchement au gaz doit se faire au moyen d’un joint plat dont la taille et le matériau de construction sont adaptés au type de gaz fourni à la chaudière. Il est interdit d’utiliser du chanvre, du ruban en téflon ou autre de même nature.

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Branchements électriques

Avertissements généraux

■ Le branchement doit être réalisé par du personnel professionnellement qualifié conformément à la réglementation en vigueur.

■ La chaudière fonctionne avec du courant alternatif de 230 V et 50 Hz et une puissance électrique maximum de 210 W. le branchement au réseau électrique doit être effectué au moyen d’un disjonteur différentiel adapté. Il faut impérativement respecter la polarité phase/neutre de ce branchement, dans le cas contraire la chaudière se mettra en défaut (voir éventuellement le schéma électrique générale de la chaudière)

■ L’appareil doit être raccordé à la terre suivant les normes de sécurité en vigueur (NORMES CEI 64-8 Partie Electrique) ; il faut absolument vérifier que cette condition fondamentale à la sécurité est bien remplie. En cas de doute, faire contrôler son installation électrique par du personnel professionnellement qualifié, étant donné que le constructeur ne pourra être tenu responsable de tout dommage éventuel causé par un manque de mise à la terre de l’installation.

■ Faire vérifier par du personnel professionnellement qualifié que l’installation électrique est adaptée à la puissance maximum absorbée par l’appareil, selon les indications reportées sur la plaque signalétique, en prêtant une attention particulière au diamètre des câbles qui doit être adapté à la puissance absorbée de

l’appareil.

■ L’utilisateur ne doit en aucune façon remplacer le câble d’alimentation de l’appareil. En cas d’endommagement du câble, éteindre l’appareil, et, pour son remplacement, s’adresser exclusivement à du personnel

professionnellement qualifié.

■ En cas de remplacement du câble électrique d’alimentation, utiliser exclusivement des câbles ayant les mêmes

caractéristiques (HO5 VV-F 3x1) et un diamètre extérieur maximum de 8 mm.

L’utilisation de tout composant électrique comporte l’application de quelques règles fondamentales, telles que :

■ ne pas toucher l’appareil avec des parties du corps mouillées et/ou humides et/ou à pieds nus ;

■ ne pas tirer sur les câbles électriques ;

■ ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil, etc.)

■ ne pas permettre que l’appareil soit utilisé par des enfants ou des personnes non expertes ;

Accès au tableau de commande : voir pages 16 et 36

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Alimentation électrique

Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la façon suivante (voir page 36 pour démontage des panneaux):

a. Couper l’alimentation

depuis l’interrupteur général

b. Retirer le panneau avant

de la chaudière

c. Dévisser les vis et retirer

le couvercle A (voir fig. 7)

d. Une fois le couvercle retiré,

effectuer les branchements suivants sur le bornier B :

• Câble de terre : de

couleur jaune/vert à la borne portant le symbole de la terre “

• Câble de neutre : de

couleur bleu clair à la borne portant la lettre “N”

• Câble de phase : de

couleur marron à la borne reportant la lettre “L”

• Les bornes marquées : Ta ⇒ Thermostat d’ambiance (en option)

“

Se ⇒ Sonde extérieure (sonde extérieure en option)

LNTaSe

leu

leue

jaune/vert

marron

Fig. 7

Après cette opération, remonter le couvercle et le panneau avant.

Branchement du thermostat d’ambiance et de la sonde extérieure

Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la façon suivante

Exemple avec un thermostat horloge « Chronothermostat » et d’une sonde extérieure « sonde externe »

a. Couper l’alimentation

depuis l’interrupteur général

b. Retirer le panneau avant

de la chaudière

c. Dévisser les vis et retirer le

couvercle A (voir fig. 8)

d. retirer le pont Ta-Ta du

bornier

e. brancher le thermostat et/ou

la sonde externe (en option) comme indiqué sur le schéma

LNTaSeSe

SOND E EXTERNE

CHRONOTHERMOSTAT

Fig. 8

Après cette opération, remonter le couvercle et le panneau avant.

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Branchement de la commande à distance (options)

M11

M10

M12

M13

Fig. 3

FASE

RL1

Fig. 4

Interf ace

7 8

Fig. 2

gris

orange

AMBIENT

THERMO STAT

TERRE

NEUTRE

SOND E

EXTERNE

ZV 5+

SONDE EXTERNE

S EXT TEL

COMMMANDE A DISTANCE

Fig. 5

Fig. 1

Brancher l'interface fig.2 sur la carte fig. 1 par les trous A et B (voir fig. 1). Brancher la fiche M1 de la carte interface (fig. 2) dans la fiche M11 de la carte de modulation (fig. 1). Brancher les fils gris et orange dans la fiche M2 de la carte interface (fig. 2) et dans le bornier (fig. 4). Brancher les fils de la fiche M3 de la carte interface (fig. 2) dans la borne (fig. 4). Retirer le pont TA-TA (fig. 3) et mettre la chaudière en mode ETE. Brancher la commande à distance au bornier (fig. 4) avec un câble 2x0,5 mm2 minimum et long de 50 m max., prenant soin de respecter les polarités + /-.

LA SONDE EXTERIEURE EST EN OPTION. Le branchement peut se faire indépendamment sur la commande à distance (fig. 5 - partie en tiret) ou b ien sur le bornier (fig. 3) aux bornes ind iquant SE-SE.

ATTENTION ! le câble pour brancher la commande à distance doit passer dans une goulotte indépendante du

système sous tension. Si ce n'est pas possible, utiliser un câble protégé.

SONDE EXTERIEURE

LOI DE CORRECTION DE LA TEMPERATURE D 'ENTREE EN FONCTION D E LA TEMPERATURE EXTERIEURE ET

DE LA POSITION DE REGULATION PAR L'UTILISATEUR DE LA TEMPERATURE DE CHAU FFAGE

TP04A099.B1106

8040 MAX 75 70 65 60 55 50 45 40 35 30

MIN

2627

TM-MAX/MIN = Plage temp. Entrée sélectionnée Te = Température extérieure Tm = Température de l'eau de chauffage

Te (°C)

14151718 162022 212325 24 19

-11-10-8-7 -9-5-4-20-1 -3 -61324657981112 10 -12

-14-13 -15

MISE EN SERVICE (technicien qualifie)

Raccordements des conduits de fumées ventouse

Avertissements généraux sur l’installation des conduits

■ Afin de garantir un fonctionnement parfait et une efficacité totale de l’appareil, il est indispensable de raccorder la chaudière au conduit d’évacuation des fumées en utilisant les accessoires d’origine, spécifiques pour chaudières à condensation.

■ pour faciliter le choix du système à adopter, tous les accessoires de raccordement d’évacuation des fumées ont été signalés graphiquement de façon différente dans le catalogue spécifique et également dans le tarif général où leurs descriptions reportent la précision “…en polypropylène…” .

■ il est conseillé de prévoir :

en installation bi tubes

o un acheminement des fumées avec une montée vers l’extérieur pour le conduit d’évacuation des

fumées, afin de favoriser le reflux des condensats vers la chambre de combustion,et permettant de recueillir et évacuer les condensations acides.

o un acheminement de l’air en montée vers la chaudière pour le conduit d’aspiration d’air afin d’ éviter

l’entrée d’eau de pluie, de poussières ou d’objets quelconques à l’intérieur du conduit.

■ dans le cas d’une installation du système coaxial horizontal, placer correctement le terminal coaxial horizontal spécialement prévu pour respecter au mieux les pentes du conduit des fumées (Ø d’aspiration de l’air contre les intempéries (Ø100).Le conduit d’évacuation ventouse doit être légerement incliné vers le haut afin de recueillir et évacuer par la chaudière les condensats pouvant se créer dans ce conduit.

60) et protéger le conduit

N.B. Il n’est pas possible d’utiliser les accessoires traditionnels de raccordement d’évacuation des fumées pour les chaudières à condensation et vice versa.

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Mise en place des buses d’évacuation ventouse

(arrêté du 02/08/1977 modifié par les arrêtés du 23/11/1992 et 28/10/1993)

Mise en place de la buse

Sous une fenêtre 0.40

Sous une prise d’air 0.60

Sous une gouttière 0.30

Sous un balcon 0.30

D’une fenêtre adjacente 0.40

D’une prise d’air adjacente 0.60

De tuyaux ou conduits verticaux ou horizontaux 0.30

D’un angle du bâtiment 0.30

H L

A partir du sol (passage pietons

Entre deux buses verticales 1.50

Entre deux buses horizontales 1.00

O et P non précisées

DISTANCES EN

REMARQUES

* L<1.80m : Dans ce cas le

terminal d’évacuation doit être muni d’une grille anti - vandalisme

1.80

Les buses de tirage doivent être placées sur les murs extérieurs du bâtiment tout en respectant les distances minimales reportées dans le tableau. Il est indispensable de garantir que les gaz de combustion sortant de la ventouse ne soient pas refoulés dans le bâtiment ou dans un autre bâtiment adjacent par des ventilateurs, fenêtres, portes, infiltrations naturelles d’air ou climatiseurs. Si un de ces cas devait se vérifier, éteindre immédiatement la chaudière et appeler l’installateur.

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Evacuation coaxiale horizontale

(Kit K)

Système d’évacuation des fumées coaxial horizontal Ø60/100 en polypropylène PPS orientable à 360°.

Il permet d’évacuer les fumées et de prendre de l’air depuis le mur extérieur.

Il est adapté uniquement pour les chaudières à condensation. il

permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits coaxiaux, un conduit externe Ø100 pour l’aspiration de l’air et un conduit interne en plastique Ø60 pour

910785

l’évacuation des fumées. Ce conduit peut évacuer les fumées directement à l’extérieur (sauf règlement local contraire) ou peut être branché à un conduit des fumées collectif. (3 CE)

LONGUEUR MAXIMUM D’EVACUATION : 5 M.

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tuyaux linéaires et l’équivalent de chaque coude supplémentaire.

Par développement linéaire de référence on désigne la longueur

570

100

570

100

totale des tuyaux (évacuation + aspiration) depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

222

Pour chaque coude supplémentaire, il faut ajouter comme suit :

coude Ø60/100 à 90° = 1,0 m

°=

RFGC A

10278 8070125

1699

1640

115

1640

1699

LEGENDE R RETOUR CAUFFAGE Ø3/4” C E.C.S. Ø3/4” G GAZ Ø1/2” F ENTREE EAU FROIDE Ø3/4” A DEPART CHAUFFAGE Ø3/4”

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Evacuation double flux « Voir normes en vigueur » (Kit H)

Systèmes double flux en polypropylène PPS orientable à 360°.

Le système à deux tuyaux permet la prise d’air neuf et l’évacuation des fumées

570

222

Il est adapté uniquement pour les chaudières à condensation. il

permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits parallèles Ø80.

LONGUEUR MAXIMUM D’EVACUATION : Ø80/80: 50 m. Ø60/60: 30 m.

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tuyaux linéaires et l’équivalent de chaque courde supplémentaire.

Par développement linéaire de référence on désigne la longueur totale des tuyaux (évacuation + aspiration) depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

coude Ø80 à 90° = 1,5 m coude Ø80 à 45° = 1,5 m

coude Ø60 à 90° = 2,0 m coude Ø60 à 45° = 1,5 m

785

TP04A099.B1106

ACG FR

125 70 8078 102 115

1640

1723

1640

1723

LEGENDE R RETOUR CAUFFAGE Ø3/4” C E.C.S. Ø3/4” G GAZ Ø1/2” F ENTREE EAU FROIDE Ø3/4” A DEPART CHAUFFAGE Ø3/4”

MISE EN SERVICE (technicien qualifie)

Evacuation coaxiale verticale

(Kit V)

Système d’évacuation des fumées de type coaxial vertical en polypropylène PPS

Permet d’évacuer les fumées et crée une prise d’air directe du toit.

Il est adapté uniquement pour les chaudières à condensation.

il permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits coaxiaux, un conduit externe Ø100 pour l’aspiration de l’air et un conduit interne en plastique Ø60 pour l’évacuation des fumées.

LONGUEUR MAXIMUM D’EVACUATION : 5 M.

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tuyaux linéaires et l’équivalent de chaque coude supplémentaire.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

coude Ø60/100 à 90° = 1,0 m coude Ø60/100 à 45° = 0,5 m

Ø60

Ø100

= =

RFGCA

11510278 8070125

max. 5.00 mt.

222

1640

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

MISE EN SERVICE (technicien qualifié)

Avertissements généraux

Les opérations décrites ci-après doivent être effectuées par du personnel professionnellement qualifié

conformément aux dispositions des normes en vigueur.

La chaudière sort de l’usine après des réglages et des essais réalisés avec le gaz méthane.Durant la

phase du premier allumage, il faut vérifier que les données reportées sur la plaque signalétique correspondent bien au type de combustible qui l’alimente.

A la fin des opérations de remplissage et de réglage, vérifier le serrage des vis des prises des

pressions mesurées. Il faut également vérifier qu’il n’y a pas de fuite de gaz sur le circuit gaz, aussi bien dans la chaudière qu’en amont de celle ci.

Dans le cas d’une nouvelle installation Gaz, l’air se trouvant dans la tuyauterie pourrait empêcher

l’allumage de la chaudière dès le premier essai de mise en service. Il faudra alors essayer plusieurs fois d’allumer la chaudière (afin de purger cet air).

Opérations préliminaires

A la mise en service de la chaudière il convient de contrôler son installation, réglage et fonctionnement, et en particulier :

■ S’assurer que le type du gaz soit le même que celui pour lequel la chaudière a été essayée et réglée (voir plaque signalétique)

■ Vérifier que les autres données reportées sur la plaque signalétique correspondent également (électricité,eau) ;

■ Vérifier la tension d’alimentation de 230 V – 50 Hz ainsi que la polarité phase/neutre , s’assurer que l’appareil

aie une bonne mise à la terre

■ Vérifier l’étanchéité de la fourniture de gaz

■ Ouvrir le robinet du gaz de la chaudière et vérifier l’absence de fuite depuis les raccordements en amont de la

chaudière (vérifier le raccordement du gaz au brûleur quand la chaudière fonctionne)

■ Vérifier que la capacité de ’installation de fourniture de gaz soit compatible avec la puissance nécessaire à la chaudière et que cette fourniture comprenne tous les dispositifs de sécurité et de contrôle prescrits par les normes en vigueur

■ Vérifier que l’adduction de l’air comburant et l’évacuation des fumées et des condensats se déroulent de façon correcte selon les dispositions des lois et normes nationales et locales en vigueur.

■ Vérifier que les ouvertures d’aération/ventilation permanentes soient présentes et de dimensions adéquates selon les normes s’appliquant aux appareils installés

■ Vérifier le système d’évacuation des condensats y compris les parties externes à la chaudière récupération des, s’assurer de l’écoulement correct des condensats jusqu’au système de récupération. En cas d’écoulement des condensats dans les égouts, installer un siphon accessible avant le raccordement à l’égout.

■ vérifier que la système d’évacuation des fumées soit parfaitement étanche

■ Contrôler qu’il n’y a pas de liquides ou de matériaux inflammables à proximité de la chaudière

■ S’assurer que toute éventuelle vanne placée sur l’installation de chauffage soit ouverte

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Remplissage de l’installation de chauffage

Après avoir effectué les raccordements hydrauliques, fermer le robinet du gaz et procéder

au remplissage de l’installation comme suit :

• contrôler que le circulateur n’est pas bloqué

• contrôler que le bouchon du purgeur est

légèrement desserré pour permettre à l’air de sortir (fig. 1)

• ouvrir le robinet général d’entrée de l’eau

sanitaire

• ouvrir aussi le robinet de remplissage R (fig. 2)

• dévisser le bouchon du circulateur pour éliminer

tout éventuelle bulle d’air et le refermer dès que l’eau en sort

• ouvrir les vannes de purge d’air des radiateurs

et contrôler le processus d’élimination de l’air. Fermer les vannes de purge d’air des radiateurs dès que de l’eau en sort

PURGEUR

BOUCHON DU PURGEUR

CIRCULATEUR

BOUCHON CIRCULATEUR

Fig. 1

• au moyen du manomètre M (fig. 2), contrôler

que la pression de l’installation atteint 1 bar et

que le voyant 11 (voir tableau de commande

page 10) est allumé

• si après les opérations décrites plus haut, on

relève une baisse de pression, ouvrir à nouveau

le robinet de remplissage R jusqu’à ce que le voyant 11 (voir tableau de commande page 10)

s’allume et la pression du manomètre indique 1 bar

• à la fin de cette opération, s’assurer que le

robinet de remplissage R est bien fermé

Remplissage du siphon de récupération de condensats

Avant le premier allumage, il est nécessaire de nettoyer soigneusement le siphon et la boule du siphon afin d’éviter son blocage. Il est impératif également de remplir d’eau le siphon de récupération des condensats afin d’éviter le reflux des gaz brûlés

par le siphon lui-même Pour le remplissage, procéder comme suit (fig. 3)

• retirer le bouchon T et remplir le siphon S avec de

l’eau jusqu’aux trois quarts

• refermer le bouchon T et brancher le tuyau de

trop-plein P à l’intérieur de l’embout de vidange

spécialement prévu à cet effet

Fig. 2

TP04A099.B1106

Fig.3

MISE EN SERVICE (technicien qualifie)

Remplissage de l’installation

Afin d’éviter la formation d’incrustations calcaires et d’endommager ainsi l’échangeur sanitaire, la

dureté de l’eau entrant dans le circuit sanitaire ne doit pas dépasser 25°F. Dans tous les cas, il est conseillé de contrôler les caractéristiques de l’eau et d’installer tout dispositif nécessaire au traitement de cette dernière.

Pour le remplissage de l’installation, utiliser uniquement de l’eau propre du robinet.

En cas de remplissage de l’installation avec ajout d’agents chimiques type antigel, il faut installer un séparateur hydraulique dans le système de chargement de l’eau afin de séparer le circuit de chauffage du circuit sanitaire.

Remplissage de l’appareil côté eau sanitaire

Pour remplir l’accumulateur d’eau sanitaire, procéder de la façon suivante :

• ouvrir le robinet d’alimentation de l’eau froide vers l’appareil et un robinet d’eau chaude

• l’accumulateur se remplit et se vide peu à peu de l’air qui s’y trouvait par le robinet d’eau chaude ouvert ;

• l’accumulateur est plein quand l’eau commence à couler du robinet d’eau chaude ouvert ;

• fermer le robinet d’eau chaude .

TP04A099.B1106

MISE EN SERVICE (technicien qualifie)

Mise en service de la chaudière

Une fois le remplissage effectué, procéder comme suit :

■ Contrôler que rien n’obstrue le conduit d’évacuation des fumées et que ce dernier est bien branché au système d’évacuation

■ Mettre la chaudière sous tension

■ Ouvrir le robinet du gaz ;

■ Appuyer sur le bouton 1 (marche) (voir tableau de commande page 9), après quelques secondes, le circulateur

se mettra en marche ;

■ Agir sur le bouton 6 pour sélectionner le mode ETE, HIVER ou RADIATEUR. L’allumage des voyant 8 et/ou 9

(tableau de commande page 10) en indique l’activation ;

■ Le système d’allumage automatique allumera le brûleur. Il pourrait être nécessaire de répéter l’opération plusieurs fois pour éliminer l’air de la tuyauterie gaz (Pour répéter l’opération d’allumage, attendre env. trois minutes entre chaque essai)

■ Si on entend des bruits dans l’installation quand la chaudière est allumée, il faut bien purger l’installation et répéter les opérations d’allumage car de l’air se trouve encore dans l’installation

■ Contrôler la pression de l’eau de l’installation ; si elle a baissé, ouvrir à nouveau les robinets de remplissage

jusqu’à ce que le voyant 11 (tableau de commande page 10) s’allume et que le manomètre indique 1 bar, et en fin d’opération refermer les robinets ;

• Une fois la chaudière allumée, vérifier la quantité de CO2 (voir le tableau n°1) au moyen d’un analyseur de

CO-CO2. Si la quantité de CO2 diffère de la valeur indiquée dans le tableau, effectuer le réglage du CO2 (voir

§ réglage taux de CO2 page 32).

DANS TOUS LES CAS IL FAUT EFFECTUER UNE VERIFICATION RAPIDE DU REGLAGE DE LA CHAUDIERE VOIR PARAGRAPHE SUIVANT « REGLAGE DE LA CHAUDIERE » (page 27)

N.B. L’opération de réglage de l’appareil doit être effectué exclusivement par du personnel qualifié.

Tableau n°1

Type de gaz

G20 9.40

G25 8.90

G 30 10.90

G 31 11.00

TP04A099.B1106

ENTRETIEN (technicien qualifié)

REGLAGES DE LA CHAUDIERE (technicien qualifié)

Présentation des paramètres

DESIGNATION PARAMETRE /

REGLAGE

N° PARAMETRE

VALEUR PARAMETRE

Accès paramètre 00 PRE REGLEES chadières murales

Type de chaudière 01

Type de gaz

Température chauffage

Circulateur en phase de chauffage

Protection coup de bélier

Temporisation chauffage 00-90

Temporisation du circulateur

en mode chauffage

Temporisation du circulateur

en mode sanitaire

Puissance minimum de

modulation gaz en sanitaire Puissance minimum circuit de

chauffage Puissance maximum circuit

de chauffage

---------------------

Taux de CO2 Voir page 32

P2 MIN Voir page 33

00 01

00-90

- Pre-reglage d’usine 20 PRE-REGLEE

- Pre-reglage d’usine

FONCTION DE REGLAGE

ECS Instantanée ECS Accumulée ECS Accumulée confort (+7°C) METHANE : G20/G25 GPL : G30/G31

STANDARD : 30-80°C REDUITE : 25-40°C

STANDARD : Avec post circulation (3 minutes) PERMANENTE : toujours en service NON FONCTIONNELLE EN FONCTION

Exprimée en pas de 5 secondes 90 maxi. : soit 90 x 5 = 450“ = 7.5 minutes

PLAGE DE REGLAGE Méthane : 24-99% G.P.L. : 21-99%

DCA 25

PRE-REGLAGE USINE

00 01 02 = augmentation de la

température de départ chauffage de 7°C

00 \ 00 00 = installation standard

01 = installation avec

plancher chauffant

00 4 \

(180’’)

(90’’)

- 24 pour Méthane

- 21 pour GPL 99

01 = 2 seconds retard

mode sanitaire

Pour retarder (de 0 à 7.5

minutes) l’allumage de la

chaudière en mode

chauffage – Anti court

cycle du brûleur Pour modifier la

temporisation de la post-

circulation en mode

chauffage (de 0 à 7.5

minutes)

Pour modifier la

temporisation de la post-

circulation en mode

sanitaire

(de 0 à 7.5 minutes)

PRE-REGLEE

TP04A099.B1106 27

ENTRETIEN (technicien qualifié)

000

Réglage des paramètres

PROCEDURE D’ACCES A UN PARAMETRE

Pour modifier un paramètre, agir de la façon suivante :

-Mettre l’interrupteur sur OFF (arrêt) ( )

-Maintenir appuyée les touches

mettre l’interrupteur

voyant rouge N° 10 du tableau de commande clignote

-Relâcher les touches

-Maintenir appuyée la touche

-Relâcher la touche

-L’afficheur

du tableu de commande clignote

indiquera la valeur à modifier (voir tableau précédant : valeur du paramètre). Le voyant vert N°9

; appuyer et relâcher la touche

et simultanément et

sur ON (marche) ( ) puis attendre que l’afficheur indique - Le

et à l’aide de la touche sélectionner le paramètre souhaité (exemple

REGLAGE DU PARAMETRE 1 : Sélection du type de chaudière

-Exécuter la procédure d’accès (voir ci dessus)

-Agir sur les touches

ou pour modifier la valeur instantanée, accumulateur ou

pour le paramètre 1)

accumulateur+confort

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

pour valider

REGLAGE DU PARAMETRE 2 : Sélection du type de gaz

-Exécuter la procédure d’accès (voir au dessus)

-Agir sur les touches

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

ou pour modifier la valeur méthane, G.P.L

pour valider

s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

TP04A099.B1106 28

ENTRETIEN (technicien qualifié)

009

REGLAGE DU PARAMETRE 3 : Réglage de la température de chauffage

-Exécuter la procédure d’accès (voir page précédente)

-Agir sur les touches

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

ou pour modifier la valeur de 30-80°c standard,

s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

pour valider

e 25-40°c réduite

REGLAGE DU PARAMETRE 4 : Sélection du fonctionnement du circulateur en phase chauffage

-Exécuter la procédure d’accès (voir page précédente)

-Agir sur les touches ou pour modifier la valeur standard (avec postcirculation de la pompe), permanente (toujours en fonction)

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

s’affichera à moderne

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

pour valider

REGLAGE DU PARAMETRE 5 : Sélection protection coup de bélier

-Exécuter la procédure d’accès (voir page précédente)

-Agir sur les touches

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

ou pour modifier la valeur non fonctionnel, en fonction

s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

« 2 minutes d’interruption de fonctionement du circulateur chauffage »

pour valider

REGLAGE DU PARAMETRE 6 : Temporisation entre deux allumages chauffage réglable de 0 à 7,5 minutes

Réglage d’usine temporisation de 3 minutes

-Exécuter la procédure d’accès (voir page précédente)

-Agir sur les touches

ou pour modifier la valeur de à (réglé en usine à

= à 3 minutes : exprimé en pas de 5 secondes ; 36 x 5 = 180 secondes = 3 minutes)

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

TP04A099.B1106 29

s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

pour valider

ENTRETIEN (technicien qualifié)

900

REGLAGE DU PARAMETRE 7 : Temporisation de post-circulation chauffage réglable de 0 à 7,5 minutes

Réglage d’usine temporisation de 3 minutes

(N.B. Ne pas diminuer le temps de post-circulation en dessous de 3 minutes)

-Exécuter la procédure d’accès (voir page 28)

-Agir sur les touches

-Appuyer et relâcher la touche

-Le paramètre

-Mettre l’interrupteur

ou pour modifier la valeur de à (réglé en usine à

s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

: exprimé en pas de 5 secondes ; 36 x 5 = 180 secondes = 3 minutes)

pour valider

REGLAGE DU PARAMETRE 8 : Temporisation post-circulation sanitaire réglable de 0 à 7,5 minutes.

Réglage d’usine temporisation de 1 minute 30 secondes

(N.B. Ne pas diminuer le temps de post-circulation en dessous de 1.30 minutes)

-Exécuter la procédure d’accès (voir page 28)

-Agir sur les touches

-Appuyer et relâcher la touche

ou pour modifier la valeur de à (réglé en usine

: exprimé en pas de 5 secondes ; 18 x 5 = 90 secondes = 1 minute 30 secondes)

pour valider;

-Le paramètre

-Mettre l’interrupteur

s’affichera à nouveau ;

sur OFF (arrêt) ( ) puis sur ON (marche) ( );

REGLAGE DU PARAMETRE 9 : Puissance mini de modulation en sanitaire Ne pas modifier, valeur fixe - réglage d’usine à 20 ;

Réglages des puissances chauffage : Réglage des paramètres 10 & 11

REGLAGE DU PARAMETRE 10 : Puissance minimum chauffage

-Exécuter la procédure d’accès (voir page 28)

-Si le paramètre diffère de la valeur « 24 » pour le gaz méthane (G 20/G25) et « 21 » pour le GPL (G31)

agir sur la touche

-Après avoir réglé la valeur, appuyer et relâcher la touche

nouveau

-Mettre l’interrupteur

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

ou sur la touche pour atteindre la valeur d’usine

pour valider; le paramètre s’affichera à

TP04A099.B1106 30

ENTRETIEN (technicien qualifié)

REGLAGE DU PARAMETRE 11 : Puissance maximum du circuit chauffage

-Exécuter la procédure d’accès (voir page 28)

-Agir sur la touche

ou pour atteindre la valeur désirée sur l’afficheur selon le diagramme ci

dessous

-Une fois la valeur atteinte “de 24 à 99 pour le Méthane ou de 21 à 99 pour le G.P.L.” (choisi en fonction de la puissance à installer du circuit chauffage)

-Appuyer sur la touche

-Mettre l’interrupteur

26 24 22 20 18 16 14 12 10

8 6 4 2 0

0 4 8

12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 80 84 88 92 96 100

et la relâcher, le paramètre s’affichera à nouveau

sur OFF (arrêt) ( ) puis sur ON (marche) ( )

(G20/G25-G30/31)

METHANE G20/G25

Valeur du paramètre en %

G.P.L. G30/31

72 76

TP04A099.B1106 31

ENTRETIEN (technicien qualifié)

VERIFICATION DE LA FREQUENCE DU MOTEUR DU VENTILATEUR Suivant le type de gaz utilisé, procéder de la façon suivante :

• Pour le gaz méthane (G20 / G25) ;

Insérer le pont comme illustré dans la (fig. 1), la fréquence

du moteur du ventilateur doit être égale à 162 Hz

«Chaudière en fonctionnement, lire la fréquence à l’aide d’un fréquencemètre sur le bornier fréquencemètre voir Fig. 3 page 34»

P2 MIN

P1 MAX

N.B. le pont doit toujours être inséré dans la position

Fig. 1

correspondant au type de gaz sélectionné. Sa non insertion provoquerait un mauvais fonctionnement du ventilateur.

• Pour le G.P.L. (G30 / G31) ;

Insérer le pont comme illustré dans la (fig. 2), la fréquence

du moteur du ventilateur doit être égale à 149 Hz

«Chaudière en fonctionnement, lire la fréquence à

P2 MIN

P1 MAX

l’aide d’un fréquencemètre sur le bornier fréquencemètre voir Fig. 3 page 34 »

Fig. 2

N.B. le pont doit toujours être inséré dans la position correspondant au type de gaz sélectionné. Sa non insertion provoquerait un mauvais fonctionnement du ventilateur.

REGLAGE DU TAUX DE CO2 : Procéder de la façon suivante :

-Mettre l’interrupteur sur OFF (arrêt) ( ) puis sur ON (marche) (

-Appuyer et maintenir appuyée la touche

que le paramètre

);

jusqu’à ce

clignotant s’affiche (fonction test

de puissance)

-Insérer l’analyseur dans la prise de fumées (Fig. 3 ci contre) pour contrôler la valeur de CO2 et s’assurer que cette valeur est conforme à ce qui est indiqué dans le tableau 1 ci dessous

-Lire la valeur de CO2 sur l’instrument, et si elle ne

correspond pas à la valeur indiquée, agir sur la vis V (fig.

Fig. 3

2 page 34) du venturi dans le sens des aiguilles d’une montre pour diminuer la valeur de CO2 et vice versa pour l’augmenter. Le mode « ramoneur » permet de bloquer la chaudière pendant 15 mn pour permettre les contrôles de combustion

Tableau 1

-Mettre l’interrupteur sur ON (marche) (

sur OFF (arrêt) ( ) puis

);

Type de gaz G20 G25 G30 G31 CO2 % 9.40 8.90 10.90 11.00

TP04A099.B1106 32

ENTRETIEN (technicien qualifié)

REGLAGE DU P2 MIN : Procéder de la façon suivante : Chaudière en fonctionnement

-Sur la carte ventilateur (fig. 1 & fig. 4 page 34)

Insérer le pont sur le CM1

-Laisser le fréquencemètre en place, agir sur la vis du potentiomètre P2 MIN (fig. 1 & fig. 4 page 34) pour atteindre une fréquence de 80 Hz pour le Gaz G20 et 97 Hz pour le gaz G25

et de 110 Hz pour le G.P.L G31

CM1

-En fin d’opération, retirer le pont CM1 et le remettre dans sa position initiale (fig. 1 & fig. 4 page 34)

CM1

-Mettre l’interrupteur

sur OFF (arrêt) ( )

-Retirer le fréquencemètre

-Mettre l’interrupteur

sur ON (marche) ( )

Transformation du type de gaz

la transformation de la chaudière de gaz méthane à G.P.L. ou vice versa doit être effectuée

exclusivement par du personnel professionnellement qualifié conformément aux Normes en vigueur et doit être également autorisé par la société DEVILLE THERMIQUE S.A.

contrôler que la tuyauterie d’alimentation gaz est adaptée au nouveau type de combustible avec lequel

on veut alimenter la chaudière

une fois le changement de gaz paramétré « paramètre 2 page 28 », procéder au réglage de la pression

gaz selon les indications du paragraphe « REGLAGE DE LA PUISSANCE CHAUFFAGE » (page 31)

il faut impérativement régler la fréquence du moteur du ventilateur et le taux de CO2 voir page 32 ainsi

que le réglage du P2 MIN voir ci dessus

Tableau des données

Gaz

Pouvoir calorifique inférieur (15°C; 1013 mbar)

Pression nominale d’alimentation mbar 20 25 28 37

Pression minimum d’alimentation mbar 17 20 25 25

Débit gaz (15°C; 1013 mbar) m3/h 2.64 3.08 - -

Débit gaz (15°C; 1013 mbar) kg/h - - 1.94 1,94

TP04A099.B1106 33

kw/Nm

GAZ

34.02 33.38 116.09 88.00

GAZ

G 20

METHANE

GAZ

G 25

METHANE

G30

LIQUIDE

BUTANE

GAZ

LIQUIDE

G31

PROPANE

Carte ventilateur

P2 MIN

Fig. 1

P2 MIN

P1 MAX

CM1

P1 MAX

ENTRETIEN (technicien qualifié)

enturi

Fig. 2

CM1

Vis du venturi

Tableau des instruments

Fig. 3

Fig. 4

BORNIER

fréquencemètre

TP04A099.B1106 34

CM1

P1 MA

P2 MIN

ENTRETIEN (technicien qualifié)

ENTRETIEN

Avertissements généraux

Les opérations d’entretien doivent être effectuées tous les ans par un technicien qualifié Pour garantir une durée de vie plus longue et un bon fonctionnement de l’appareil, n’utiliser que des

pièces de rechange d’origine dans le cadre des travaux de dépannage ou d’entretien.

Contrôle de l’appareil

Pour que la chaudière soit toujours efficace en termes de fonctionnalité et de sécurité, nous recommandons de la

faire contrôler par du personnel qualifié après chaque période de chauffage (tous les ans).

Il est conseillé d’effectuer les opérations suivantes :

■ Contrôler l’étanchéité de raccords du gaz et au besoin, remplacer les joints

■ Contrôler l’étanchéité de raccords de l’eau, et au besoin, remplacer les joints

■ Démonter et nettoyer le brûleur

■ Contrôler l’échangeur primaire, et au besoin, le nettoyer

■ Contrôler les pressions max. et min. de modulation et vérifier la modulation

■ Contrôler l’état et le fonctionnement des systèmes d’allumage et de sécurité gaz. Au besoin, démonter et

nettoyer les électrodes d’allumage et de détection de la flamme

■ Contrôler les systèmes de sécurité de chauffage : thermostat de sécurité de surchauffe; soupapes de sécurité chauffage et sanitaire.

■ Contrôler le joint d’étanchéité de la chambre étanche qui doit être en bon état et bien en place

■ Contrôler régulièrement et nettoyer le système d’évacuation ventouse des fumées (et d’aspiration air neuf)

■ Contrôler les branchements électriques à l’intérieur du tableau de commandes

■ Contrôler l’aspect visuel de la flamme et de la chambre de combustion

■ Au besoin, contrôler le réglage de la combustion et, si nécessaire, suivre les indications reportées dans la

section « Réglages du taux de CO

■ Contrôler le débit et la température de l’eau sanitaire

■ Contrôler le bon fonctionnement du système d’évacuation des condensats (siphon compris) et éventuellement

tout dispositif de neutralisation des condensats acides

RAPPEL :

■ Contrôler la présence, les bonnes dimensions et le bon fonctionnement des prises d’aération/ventilation permanentes qui doivent être adaptées aux appareils installés. Respecter les dispositions des normes nationales et locales en vigueur

2 »

TP04A099.B1106 35

ENTRETIEN (technicien qualifié)

Accès à la chaudière

Pour la plupart des opérations de contrôle et d’entretien, il faut démonter un ou plusieurs panneaux (fig :1 ).

1) ôter les 2 vis de fixation situées sur l’arrière

du panneau supérieur

2) déclipser le panneau supérieur

3) déclipser les 2 panneaux latéraux

4) déclipser les 2 demi-panneaux à l’arrière de

la chaudière

5) saisir le panneau supérieur avant,le

déclipser et le basculer vers l’avant

6) basculer le panneau intermédiaire avant

vers soi

7) déclipser le panneau inférieur avant

Fig. 1

Pour accéder aux branchements électriques du tableau de commande, procéder comme suit ( fig : 2):

- basculer le tableau avant supportant le

tableau de commande

- saisir simultanément les équerres de fixation

( 1 )du tableau,les écarter

- enlever le tableau (2)

- enlever les 4 vis du capot du tableau de

commande et retirer le capot (3)

- dévisser les 2 vis du cache du bornier pour

accéder au raccordement électrique

Fig. 2

Fig. 3

TP04A099.B1106 36

ENTRETIEN (technicien qualifié)

Vidange de l’installation de chauffage et eau chaude sanitaire

Chaque fois qu’il sera nécessaire de vider

l’installation de chauffage, procéder de la

façon suivante :

-Sélectioner le mode “HIVER“ et attendre

l’allumage de la chaudière

-Couper l’interrupteur général et attendre

que la chaudière se refroidisse

-Brancher un tuyau flexible à l’embout de

vidange de l’installation et placer l’autre extrémité du tuyau dans un récipient adapté à l’écoulement des eaux

-Ouvrir le robinet de vidange de l’installation

-Ouvrir les robinets placés sur les radiateurs

en commençant par le plus haut placé et

Fig. 1

ainsi de suite jusqu’au plus bas

-Quand toute l’eau s’est écoulée, fermer les

robinets des radiateurs et le robinet de vidange

-Pour vidanger uniquement la chaudière, fermer les robinets départ/retour du circuit de chauffage. Ouvrir

le robinet de vidange (fig. 1) placé dans le collecteur de la pompe sur la partie inférieure de la chaudière.

Chaque fois qu’il sera nécessaire de vider l’installation sanitaire, procéder de la façon suivante :

-Fermer la vanne générale d’alimentation de l’eau froide sanitaire

-Ouvrir tous les robinets des appareils sanitaires (eau chaude et eau froide)

-ouvrir la vanne de vidange de l’installation sanitaire

-ouvrir le robinet de vidange de l’accumulateur, sur la partie inférieure de l’accumulateur ;

-l’accumulateur interne sera vide quand l’eau cessera de couler du robinet de vidange ;

-en fin d’opération, fermer la vanne de vidange et tous les robinets d’eau ouverts précédemment

TP04A099.B1106 37

ENTRETIEN (technicien qualifié)

Production d’eau chaude sanitaire

Les chaudières avec production ECS par accumulation sont conçues et construites pour produire de l’eau chaude sanitaire avec un ballon ECS incorporé. Un des avantages de ce système est l’importante quantité d’eau disponible grâce à la grande surface d’échange du serpentin situé à l’intérieur du ballon qui permet d’utiliser plusieurs services en même temps.

Aussi bien le serpentin que la surface interne du ballon sont revêtus en émail vitrifié qui garantit un très haut niveau d’hygiène ; le ballon est également équipé d’une anode au magnésium qui, en présence de courants galvaniques, le préserve des corrosions et en augmente ainsi la longévité.

Sanitaire

• Le système « DUOPASS », principe du surgénérateur avec deux échangeurs pour le sanitaire :

• Echangeur à plaques + serpentin dans le ballon.

• La surface d’échange étant fortement augmentée, les températures dans le circuit primaire sont abaissées (35-

60°C au lieu de 60-80°C sur une chaudière classique).

• Cela permet de condenser pendant la production d’ECS, d’avoir un meilleur rendement 105% pour 98%.

Entretien du ballon

Tous les ans ou plus fréquemment si la quantité et la consommation de l’eau l’exigent, vérifier l’état de l’anode au magnésium et, si nécessaire, la remplacer.

Pour vérifier l’état de l’anode repère 24 (voir page. 6),effectuer les opérations suivantes :

- fermer le robinet d’arrivée d’eau froide de la chaudière

- vidanger le ballon en ouvrant le robinet de vidange du ballon

- ouvrir le purgeur situé en partie haute du ballon

- dévisser et retirer le purgeur

- retirer l’entretoise

- dévisser l’anode

TP04A099.B1106 38

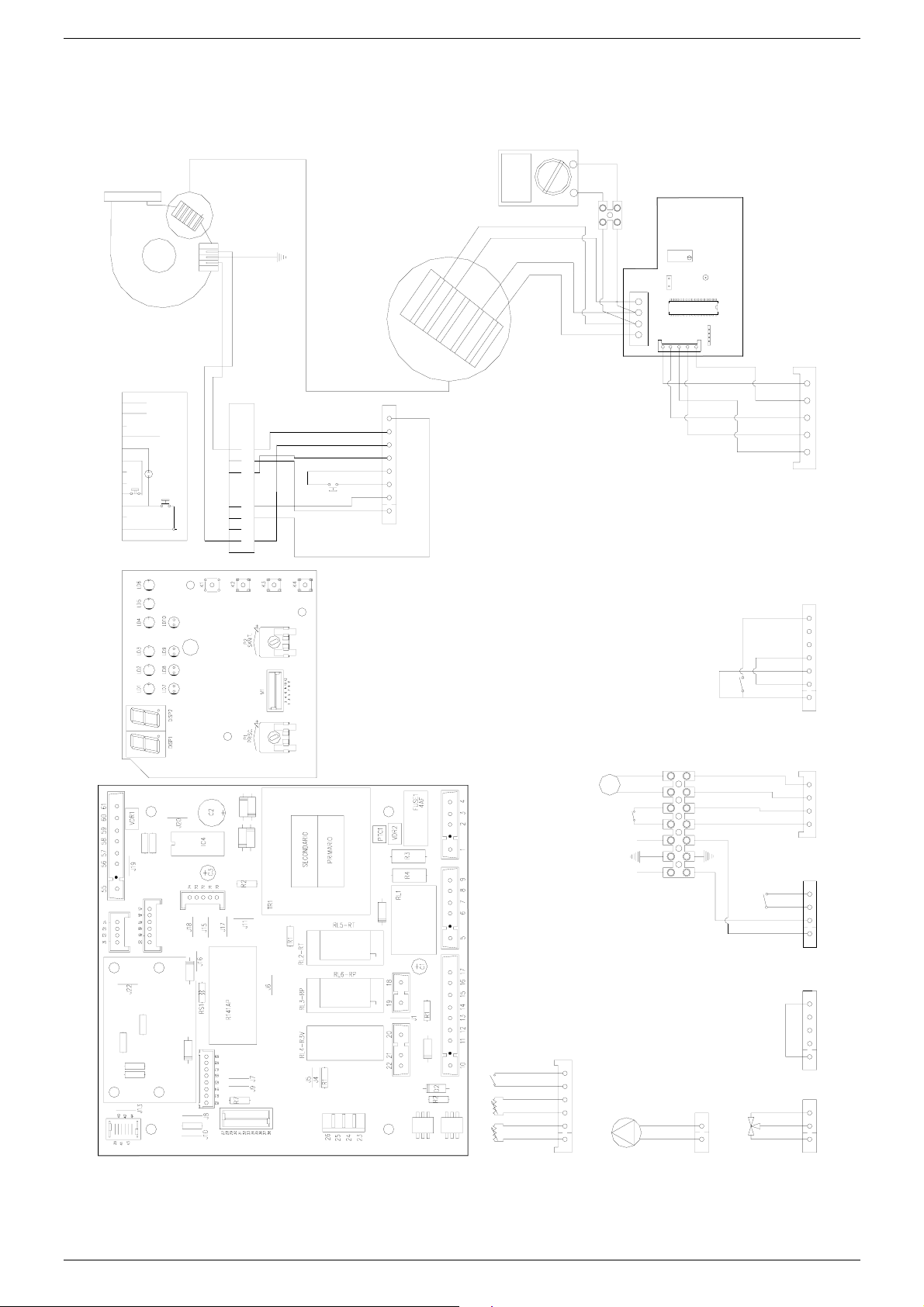

Schéma électrique

ENTRETIEN (technicien qualifié)

jaune/vert

type RG128/1300-3612

ELECTROVENTILATEUR

bleu clair

marron

PWM

24356

79 8

12 10

S4565PD2020 - cod. 76657LA

CARTE ALLUMAGE

2543 1

10 9 8 7 6

S4565PD2020

FICHE POUR CARTE

bleu clair

marron

noir

marron bleu clair

blanc

rouge

marron

1715 1614131210 11

FREQUENCEMETRE

noir

gris

bleu clair

noir

marron

TP1

CM1

PWM

R156A

-V

MOD

CM2

GND

+ 20V

+5V

SK11001 COD. 76658LA

CARTE MODULATION

ELECTROVENTILATEUR

M12

marron

noir

blanc

vert

jaune

70 737271 74

noir

615958 605655 57

noir

marron

PAC

1.5bar

- PHASE

- NEUTRE

- PRESSOSTAT EAU

- FLUSSOSTAT ELECTRONIQU E

PAC

CARTE VISUALISATION

DIGIT.2000 SKO6206

(cod . 76654LA)

M12

M10

LEGENDE

- CIRCULATEUR

- SON DE SANITAIRE

- INTERRUPTEUR GENERAL

- SONDE CHAU FFAGE

- VAN NE A 3 VO IES

- THERMOSTAT SECURITE

- SON DE EXTERIEURE

- THERMOSTAT AM BIAN CE

- ELECTRODE ALLUMAGE

- ELECTRODE D ETECTION

PTSSRSSSEVDTAEAER

- ELECTROVENTILATEUR

BORNIER

D'A LIME NTATION

230V

50 Hz

orange

noir

marron

M10

5351 52 54

orange

marron

23 4

bleu clair

76 89 1

M13

CARTE MODULATION CVI-M SM 20015 COD. 76655LA

M11

SRSS

noir

5047 48 4945 46

noir

blanc

noir/blanc

rouge

noir/rouge

bleu clair

marron

18 19

noir

2221 5

marron

bleu clair

TP04A099.B1106 39

ENTRETIEN (technicien qualifié)

Anomalies de fonctionnement

CODE

ERREUR ANOMALIES CAUSE POSSIBLE SOLUTION

DEFAUT FLAMME

DECLENCHEMENT DU THERMOSTAT DE SECURITE

(95°C)

MANQUE D’EAU DANS

L’INSTALLATION

SONDE DE CHAUFFAGE

SONDE DE SANITAIRE

DEMANDE PROGRAMMATION

PARAMETRES

LA FLAMME NE S’ALLUME PAS

a. MANQUE DE GAZ b. ELECTRODE S D’ALLUMAGE QUI FONT MASSE OU

DEFECTUEUSE S

c. CARTE D’ALLUMAGE S4565QM DEFECTUEUSE d. BLOC (VANNE) GAZ DEFECTUEUX e. REGLAGE MIN. (REGLAGE SUR CARTE MODULATION)

TROP BAS OU ALLUMAGE LENT REGLE TROP BAS

PRESSION D’ENTREE BLOC TROP ELEVEE (PRESSION MAX ACCEPTEE 60 MBAR)

LA FLAMME S’ALLUME PUIS SE MET EN DEFAUT

g. BRANCHEMENTS ELECTRIQUES PHASE ET NEUTRE

INVERSES

h. ELECTRODE DE DETECTION DEFECTUEUSE i. CABLE ELECTRODE DE DETECTION DEBRANCHE

CARTE D’ALLUMAGE S4565QM DEFECTUEUSE

j. k. THERMOSTAT MAL REGLE OU DEFECTUEUX

l. BRANCHEMENT ELECTRIQUE DEFECTUEUX (CABLE DU

THERMOSTAT DEBRANCHE)

m. PRESSION DE L’EAU INSUFFISANTE (DEFAUT A 0,5 BAR) n. CABLE DU PRESSOSTAT DE L’EAU BEBRANCHE

o. PRESSOSTAT D’EAU DEFECTUEUX

p. SONDE DEFECTUEUSE OU MAUVAIS CONTACT (VALEUR

DE RESISTANCE 10KOHM A 25 °C)

q. CONNECTEUR SONDE DEBRANCHE OU MOUILLE

r. SONDE DEFECTUEUSE (VALEUR DE RESISTANCE

10KOHMS A 25 °C)

s. CONNECTEUR SONDE DEBRANCHE OU MOUILLE

t. PERTE DES PARAMETRES DE REGLAGE t. RE-PROGRAMMATION DES

a. VERIFIER L’ALIMENTATION GAZ b. LE S REMPLACER

c. LA REMPLACER d. LAEREMPLACER e. REGLAGE DU MINIMUM OU DE

L’ALLUMAGE LENT

f. CONTROLER LA PRESSION

D’ALIMENTATION

g. BRANCHER CORRECTEMENT

L’ALIMENTATION ELECTRIQUE DE LA CHAUDIERE

h. LA REMPLACER i. REBRANCHER LE CABLE DE

L’ELECTRODE DE DETECTION

j. LA REMPLACER

LE REGLER OU LE REMPLACER

k. l. VERIFIER LE BRANCHEMENT

ELECTRIQUE

REMETTRE DE L’EAU DANS

L’INSTALLATION

n. VERIFIER LE BRANCHEMENT

ELECTRIQUE

o. LE REMPLACER p. LA REMPLACER

q. VERIFIER LE BRANCHEMENT

ELECTRIQUE

r. LA REMPLACER s. VERIFIER LE BRANCHEMENT

ELECTRIQUE

PARAMETRES

TP04A099.B1106 40

Diagnostic – Codes d’erreur :

DEFAUT IONISATION

DEFAUT THERMOSTAT DE SECURITE

DEFAUT PRESSION EAU

D5 EFAUT SONDE CHAUFFAGE

DEFAUT SONDE SANITAIRE ACCUMULATEUR

DEMANDE PROGRAMMATION PARAMETRES

Codes de signalisation

ENTRETIEN (technicien qualifié)

CODE DE

SIGNALISATION

TYPE DE SIGNALISATION DESCRIPTION

LA FONCTION RAMONEUR S’ACTIVE EN APPUYANT SUR LA TOUCHE « SERVICE » PENDANT 5 SECONDES. ELLE SE DESACTIVE EN ETEIGNANT

FONCTION RAMONEUR

FONCTION ANTI-GEL

CHAUFFAGE

FONCTION ANTI-GEL

SANITAIRE

FONCTION ANTI-

LEGIONNELLOSE

L’INTERRUPTEUR DE LA CHAUDIERE. LA FONCTION RAMONEUR PORTE LA CHAUDIERE A LA PRESSION GAZ MAX. DE CHAUFFAGE PENDANT 15 MIN. SANS ENTRER EN MODULATION. CETTE FONCTION EST UTILE QUAND ON FAIT LES ESSAIS DE COMBUSTION.

ELLE ENTRE EN FONCTION QUAND LA SONDE DU CHAUFAGE DETECTE UNE TEMPERATURE DE 5°C. LA CHAUDIERE FONCTIONE A LA PRESSION GAZ MIN., AVEC VANNE 3 VOIES EN POSITION HIVER, JUSQU'A CE QUE LA TEMPERATURE ATTEIGNE 30°C.

ELLE ENTRE EN FONCTION QUAND LA SONDE SANITAIRE DETECTE UNE TEMPERATURE DE 4°C. LA CHAUDIERE FONCTIONNE A LA PRESSION MIN. DU GAZ, LA VANNE 3 VOIES SE FERME EN POSITION ETE ET LE CIRCUIT SANITAIRE CHAUFFE. ELLE S’ARRETE QUAND LA SONDE SANITAIRE DETECTE UNE TEMPERATURE DE 8°C.

CETTE FONCTION EST ACTIVE UNIQUEMENT AVEC LES CHAUDIERES AVEC ACCUMULATEUR. ELLE ENTRE EN FONCTION TOUS LES 7 JOURS ELLE PORTE LA TEMPERATURE DE L’EAU DANS L’ACCUMULATEUR A 60°C INDEPENDAMMENT DE LA TEMPERATURE REGLEE POUR LE SANITAIRE.

TP04A099.B1106 41

CONTROLE A DISTANCE

NON COMPATIBLE

IL ENTRE EN FONCTION QUAND LA COMMANDE A DISTANCE OU LE KIT INTERFACE N’EST PAS COMPATIBLE

ENTRETIEN (technicien qualifié)

Liste des pièces

CODE DESCRIPTION DCB 100

20025LA ANODE

20031LA BALLON 100 LITRES - 1120828

20040LA ECHANGEUR 16 PLAQUES pour RK 17B1902006

20050LA GROUPE DE CONDENSATION 4+1 - GM30-80-044-04

24058LA CIRCULATEUR UPS 15-70 CIAO AC 1x23 50Hz- 59727005

27044LA SIPHON RECUPERATION DES CONDENSATS 992002 29 CHAUDIERE

31271LA SONDE SANITAIRE

35022LA ELECTRODE DETECTION GM10-35-026

35025LA ELECTRODE D’ALLUMAGE

36067LA VANNE GAZ ELECTRONIQUE VK4115V1006B

37018LA ELECTROVENTILATEUR 88667.11130 RG128/1300-3612/4

43274LP KIT JOINTS ET EPINGLES POUR GROUPE MULTIPLEX 2006

59015LA PRESSOSTAT EAU PC 5411 LAITON

73507LA SONDE CHAUFFAGE 1/8" PLONGEE - BLANCHE S011001

76654LA CARTE VISUALISATION NUMERIQUE SK06206

76655LA CARTE DE MODULATION DIAGNOCODE SM20015

76657LA COFFRET ALLUMAGE ELECTRONIQUE S4565PD2020 IO35935

76658LA CARTE MODULATION ELECTROVENTILATEUR SK11001

86006LA THERMOSTAT DE SECURITE 95C° X EL.TB 1NT BNOD095FV

86014LA MANOMETRE M3A-ABS 40 0-4 G1/8C/D+C

95007LA VASE EXPANSION 5 L SANITAIRE

95018LA VASE EXPANSION 10 L CHAUFFAGE

96008LA RECHANGE SUPPORT VANNE DE SECURITE 1/2’’

96019LA SOUPAPE DE SECURITE SANITAIRE 1/2" M 8 ATM 28229

96032LA VANNE 3 VOIES C/MOLEX ATV-03 M.PLEX 561128

96034LA MOTEUR NYM-16H pour VANNE TROIS VOIES 561128 NAMYANG

TP04A099.B1106 42

ENTRETIEN (technicien qualifié)

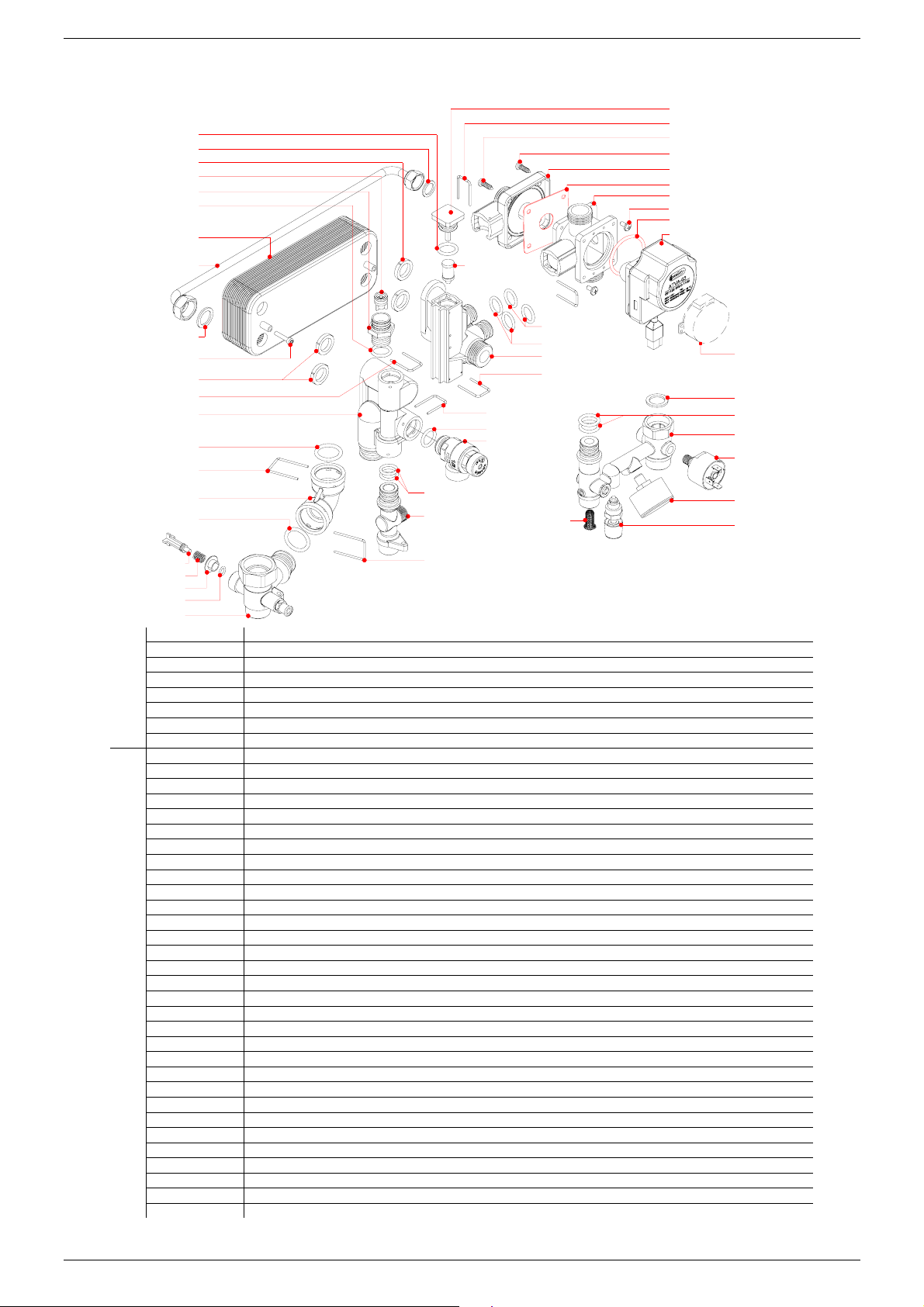

Liste pièces groupe MULTIPLEX – mod. DCB 100

43150LA 43003LA

43139LA 96018LA 33027LA 43150LA

20040LA

64066LA 54022LA 89116NA

89116NA 64126LA

43135LA 64069LA 89122NA 43145LA

96032LA

83546LP

43002LA 89134NA 43139LA

54022LA 64124LA

43276LA 54032LA

64123LA 43248LA

64075LA 54023LA 64106LA 43151LA

26127LA

26133LA 26136LA 26127LA 33027LA 59015LA 86014LA

ACCESSOIRES

96018LA 96058LA 20040LA 41016LA 43002LA 43003LA 43135LA 43139LA 43145LA 43150LA 43151LA 43159LA 43248LA 43276LA 54022LA 54023LA 54032LA 61004LP 64066LA 64069LA

GROUPE MULTIPLEX

64075LA 64106LA 64123LA 64124LA 64126LA 64128LA 67007LA

83546LP 89116NA 89122NA 89134NA 96032LA 96034LA

CONNECTION SORTIE SANITAIRE EAU CHAUDE MULTIPLEX POUR CHAUDIERE ACCUMULATION 2006 CONNECTION SANITAIRE EAU FROIDE – DEPART CHAUFFAGE MULTIPLEX 2006 COLLECTEUR CIRCULATEUR MULTIPLEX 2006 CONNECTION SANITAIRE MULTIPLEX ACCUMULATEUR PRESSOSTAT EAU PC 5411 LAITON MANOMETRE M3A-ABS 40 0-4 PB120417 CLAPET ANTI RETOUR CO14 - 1514214 SOUPAPE DE SECURITE CHAUFFAGE 3 BAR MULTIPLEX 2006 ECHANGEUR SANITAIRE A 16 PLAQUES FILTRE FLUSSOSTAT '98 2844 JOINT D.18.5x10.2x2 1/2" AFM34 JOINT D.15x8x2 3/8" AFM34 JOINT VANNE TROIS VOIES JOINT-OR ECHANGEUR JOINT-OR MOTEUR VANNE TROIS VOIES CORPS MULTIPLEX JOINT-OR JOINT-OR BY PASS JOINT EPDM 80 SH M.PLEX 16x24x2,5 JOINT OR 4081 EPDM Di18,68x3,53 - OR4081E JOINT OR EPDM 17,00x4 - OR17,00x4 EPINGLE DE FIXATION RESSORT BY-PASS POUR MULTIPLEX EPINGLE DE FIXATION COUDE EN ACIER INOX PISTON FLUSSOSTAT COMPLET BOUCHON GROUPE FLUSSOSTAT MULTIPLEX ELEMENT SUPERIEUR VANNE TROIS VOIES POUR MODELE ACCUMULATEUR CORPS BY-PASS MULTIPLEX ZYTEL 70G30 BOITE BY-PASS NYLON 66 COUDE CONNECTION MULTIPLEX – COLLECTEUR CIRCULATEUR MULTIPLEX 2006 CORPS ASSEMBLAGE CIRCULATEUR MULTIPLEX 2006 CORPS INFERIEUR VANNE A 3 VOIES MULTIPLEX 2006 ZYTEL MULTIPLEX 2006 CORPS ENSEMBLE FLUSSOSTAT POUR CHAUDIERES ACCUMULATION 2006 ROBINET DE REMPLISSAGE TUBE BY PASS VIS 5x16 ZINGUEE T. CROIX DIN 7687 VIS 5x13 ZINGUEE T. CROix DIN 7687 VIS 3.9x13 T.C. CROIX A POINTE PLATE MULTIPLEX VANNE A TROIS VOIES C/MOLEX ATV 03 MULTIPLEX MOTEUR VANNE A TROIS VOIES MULTIPLEX

43150LA 26133LA

54032LA

61004LP

54022LA 43150LA

96058LA

41016LA

43150LA 43150LA 64128LA

54022LA

96034LA

43159LA 43150LA

26136LA

59015LA

86014LA 67007LA

TP04A099.B1106 43

REGLAGE DE LA CHAUDIERE (technicien qualifié)

INSTRUCTIONS POUR L’UTILISATEUR

Avertissements généraux

S’assurer que la fiche de garantie porte bien le cachet du technicien autorisé ayant effectué les essais

de la chaudière.

L’installation, la mise en service, les réglages et les opérations d’entretien doivent être effectués

exclusivement par du personnel qualifié (ex. les centres d’assistance technique autorisés par la société DEVILLE THERMIQUE S.A.). Une mauvaise installation peut provoquer des dommages aux personnes, animaux ou aux matériels, à l’égard desquels le constructeur ne pourra être tenu responsable.

Pendant l’intervention, il est important que le technicien effectue les contrôles suivants :

• les données reportées sur la plaque signalétique doivent correspondre à celles des réseaux d’alimentation (électricité, eau, gaz…)

• Le réglage de la chaudière doit correspondre au besoin de l’installation

• le système d’évacuation des gaz brûlés et l’aspiration de l’air comburant doit être correctement installé et

fonctionner correctement

Â Ne pas mettre la chaudière en service si vous n’êtes pas sûr que les essais ont été effectués par un

technicien qualifié. Toutes les opérations d’entretien, manutention et changement du type de gaz DOIVENT ETRE EFFECTUEES PAR DU PERSONNEL QUALIFIE ET AUTORISE selon les normes en vigueur

Â La chaudière est équipée d’un système anti-gel. Dans le cas d’installation en situation à risque de gel, le

système anti-gel entre en fonction seulement quand la chaudière est sous tension (interrupteur sur la position ON –marche) et quand le gaz est ouvert. Aucune responsabilité ne peut être en chaudière ou autres causés par le non-respect de la présente recommandation.

gagée pour dommages à la

Â En cas de gel de la chaudière, ne pas l’allumer et appeler tout de suite le centre d’assistance.

La chaudière fait partie intégrante d’une installation thermique. Par conséquent, toute installation doit être

accompagnée par le livret dûment rempli conformément aux dispositions des normes en vigueur et modifications successives. Toutes les opérations d’entretien ordinaire et extraordinaire, ainsi que les vérifications de la combustion doivent être reportées et, si c’est le cas, le nom du tiers responsable.

La vérification de la combustion de l’appareil doit être effectuée tous les an

Â s. Cette vérification consiste en un

contrôle de l’efficacité du générateur et doit être réalisée par du personnel autorisé (ex. les centres d’assistance technique agrées par la société DEVILLE THERMIQUE S.A.)

Ne pas obstruer les ouvertures d’aération de la pièce où est installée un appareil à gaz (chaudière, appareil

de cuisson) afin d’éviter la présence de mélanges toxiques et explosifs.

dans le livret avec le nom du responsable de l’entretien

Si on détecte des odeurs de gaz

Î NE PAS ACTIONNER LES INTERRUPTEURS ELECTRIQUES, LE TELEPHONE NI TOUT AUTRE

APPAREIL POUVANT GENERER DES DECHARGES ELECTRIQUES OU DES ETINCELLES

Î OUVRIR IMMEDIATEMENT LES PORTES ET LES FENETRES POUR CHANGER L’AIR DANS LA PIECE Î S ROBINETS DU GAZ FERMER LE Î DEMANDER IMMEDIATEMENT L’INTERVENTION D’UN PERSONNEL PROFESSIONNELLEMENT

QUALIFIE

TP04A099.B1106 44

REGLAGE DE LA CHAUDIERE (technicien qualifié)

Tableau de commande (se reporter page 10 )

10 11

9 8

Allumage de la chaudière

• Ouvrir le robinet du gaz placé sous la

chaudière

• Mettre en fonction la chaudière en

appuyant sur le bouton poussoir 1

(marche) (fig.1 ci contre)

• La chaudière s’allume

automatiquement avec réglage en mode HIVER (et thermostat ambiance activé)

• Vérifier que l’afficheur 13 ne visualise

aucune valeur avec signal intermittent (voir codes d’erreur). Exemple : Si une valeur signal intermittent

et que le voyant 12 s’allume, cela signifie que l’eau manque dans la chaudière et qu’il est nécessaire de remplir

l’installation selon les indications du chapitre « Remplissage de l’installation »

Mode “ETE”

6 2 3

Fig. 1

s’affiche avec

Pour commuter la chaudière sur « ETE », agir sur la touche 6 (fig. 1) et sélectionner ainsi la fonction sanitaire seule. En mode “ETE”, le voyant 8 du tableau de commande s’allume.

Le système d’allumage automatique allume le brûleur à chaque demande d’eau sanitaire et le voyant 8 se met à

clignoter sur le tableau de commande.

Mode “HIVER”

Pour commuter la chaudière sur « HIVER », agir sur la touche 6 (fig. 1) et sélectionner ainsi la fonction chauffage / eau chaude sanitaire. Le fonctionnement en mode “HIVER”, se reconnaît par l’allumage simultané des voyants 8 et

9 du tableau de commande.

Le système d’allumage automatique allume le brûleur à chaque demande d’énergie pour le chauffage de l’habitation ou demande d’eau chaude sanitaire

Mode “RADIATEUR”

Pour commuter la chaudière en fonctionnement « RADIATEUR », agir sur la touche 6 (fig. 1) pour sélectionner la fonction chauffage seul. Le fonctionnement « RADIATEUR » se reconnaît par l’allumage du voyant 9 sur le tableau

de commande

Le système d’allumage automatique allume le brûleur à chaque demande d’énergie pour le chauffage et le voyant

9 se met à clignoter sur le tableau de commande

Réglage de la température chauffage

Le réglage de la température s’effectue au moyen du bouton 2 (fig. 1) ;

• tourner dans le sens contraire à celui des aiguilles d’une montre pour diminuer la température.

• tourner dans le sens des aiguilles d’une montre pour augmenter la température.

• La plage de réglage de la température de chauffage va d’un minimum de 30°C à un maximum de 80°C.

TP04A099.B1106 45

REGLAGE DE LA CHAUDIERE (technicien qualifié)

Réglage de la température eau chaude sanitaire

Le réglage de la température s’effectue au moyen du bouton 3 (fig. 1, tableau de commande, p 45) ;

• tourner dans le sens contraire à celui des aiguilles d’une montre pour diminuer la température.

• tourner dans le sens des aiguilles d’une montre pour augmenter la température.

• La plage de réglage de la température sanitaire va d’un minimum de 35°C à un maximum de 60°C.

Remplissage de l’installation

Contrôler la pression de l’eau sur le manomètre

M (fig. 2) placé sur la partie inférieure de la

chaudière, il ne doit pas descendre en dessous de 1 bar.

Si l’eau vient à manquer dans la chaudière, le

voyant 12 sur le tableau de commande (fig. 1, p

45) s’allume et le code clignote à l’afficheur 13.

Pour rétablir la pression de l’eau, ouvrir le

robinet de remplissage R (fig. 2) et contrôler au moyen du manomètre M que la pression de

l’installation atteint 1 bar ou 1.5 bar, ce qui

correspond à l’allumage du voyant 11 sur le

tableau de commande.

Une fois l’opération terminée, fermer les robinets de remplissage.

Fig. 2

Diagnostic – Codes d’erreur :

Dans ce paragraphe se trouve la liste des codes des erreurs pouvant s’afficher sur l’afficheur 13, avec les

signalisations correspondantes et les opérations que l’utilisateur peut effectuer pour débloquer la chaudière.

Si, après les opérations décrites ci dessous, le blocage de la chaudière persiste, appeler votre Centre

d’Assistance Technique.

1 Défaut ionisation

Voyant 10 allumé avec signal fixe (non clignotant) :

 contrôler que les robinets de la chaudière et du compteur sont ouverts et que le gaz arrive bien

 éteindre et allumer la chaudière à l’aide de l’interrupteur 1 du tableau de commande  quand le voyant 10 s’éteint et que le code erreur ne s’affiche plus, la chaudière se remet en service

Si le défaut persiste, appeler le Centre Assistance Technique.

éfaut Thermostat de Sécurité

Voyant 10 allumé avec signal fixe (non clignotant) : Appeler le Centre Assistance Technique.

éfaut Pressostat Eau

Voyant 10 allumé avec signal fixe (non clignotant) :

TP04A099.B1106 46

REGLAGE DE LA CHAUDIERE (technicien qualifié)

 contrôler la pression de l’eau dans l’installation du chauffage et vérifier que la pression indiquée sur le

manomètre M (fig. 2), placé dans la partie inférieure de la chaudière, n’est pas inférieure à 1 bar et que le voyant 9 est allumé

 si la pression est inférieure à 1 bar, procéder au remplissage de l’installation selon les indications du paragraphe

« Remplissage de l’installation »

 la chaudière se remettra en marche automatiquement

Si le problème persiste, appeler le Centre Assistance Technique.

éfaut Sonde chauffage

Voyant 10 allumé avec signal fixe (non clignotant) : Appeler le Centre Assistance Technique.

Défaut Sonde Sanitaire

Voyant 10 allumé avec signal fixe (non clignotant) : Appeler le Centre Assistance Technique..

Défaut Programmation Paramètres

Voyant 10 allumé avec signal fixe (non clignotant) : Appeler le Centre Assistance Technique.

N.B. En cas d’inactivité prolongée de la chaudière, l’utilisateur devra considérer les diverses solutions

suivantes :

-Laisser la chaudière en mode veille, sans couper l’électricité ni le gaz et maintenant ainsi la fonction hors-gel

-Mettre la chaudière « en sécurité » en débranchant toutes les alimentations (électricité et gaz), vidanger

l’installation et le siphon de récupération des condensats

TP04A099.B1106 47

DEVILLE THERMIQUE S.A.

BP 43 – ZAC Les Marches du Rhône Est 69720 Saint Laurent de Mûre – France

LES DONNEES TECHNIQUES ET LES DIMENSIONS NE NOUS ENGAGENT NULLEMENT. PAR AILLEURS NOTRE SOCIETE SE RESERVE LE DROIT D’APPORTER DES MODIFICATIONS SANS PREAVIS. NOUS DECLINONS EGALEMENT TOUTE RESPONSABILITE POUR LES INEXACTITUDES EVENTUELLES CONTENUES DANS CET OPUSCULE SI ELLES DERIVENT D’UNE ERREUR D’IMPRESSION OU DE TRANSCRIPTION.

TOUS LES DROITS SONT RESERVES. AUCUNE PARTIE DE CE DOCUMENT NE PEUT ETRE REPRODUITE, MEMORISEE DANS DES SYSTEMES D’ARCHIVAGE OU TRANSMISE SOUS TOUTE FORME OU MOYEN ELECTRO NIQUE, MECANIQUE, DE PHOTOCOPIAGE, ENREGISTREMENT OU AUTRES SANS L’AUTORISATION PREALABLE -PAR ECRIT- DE LA SOCIETE.

TP04A099.B1106

DEVILLE DCB100 V, DCB100 V 25 KW User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

CHAUDIERES SOL GAZ VENTOUSE A CONDENSATION AVEC PRODUCTION D’EAU CHAUDE PAR BALLON

A pré-mélange

Kit de raccordements chaudière 12

INSTRUCTIONS POUR L’UTILISATEUR

Dimensions d’encombrement - mod. DCB 100

Vue d’ensemble de la chaudière (mod. DCB 100)

LEGENDE

Schéma hydraulique de principe

Réglages réservés exclusivement aux techniciens

LEGENDE COMMANDES

Branchements électriques

Raccordements des conduits de fumées ventouse

Pour le remplissage de l’installation, utiliser uniquement de l’eau propre du robinet.

Tableau n°1

Production d’eau chaude sanitaire

Schéma électrique

Codes de signalisation

Si on détecte des odeurs de gaz

Tableau de commande (se reporter page 10 )

Réglage de la température chauffage

Réglage de la température eau chaude sanitaire

Remplissage de l’installation
