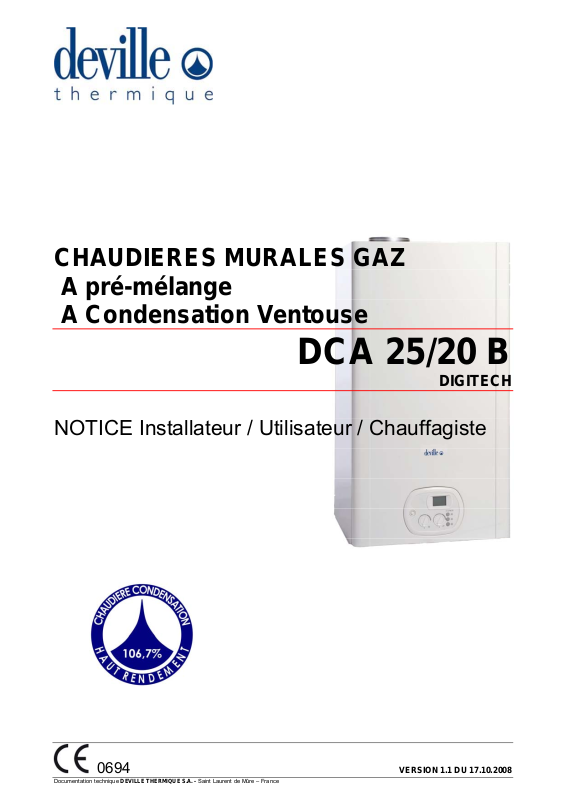

DEVILLE DCA 20 B, DCA 25 B User Manual

CHAUDIERES MURALES GAZ A pré-mélange A Condensation Ventouse

DCA 25/20 B

DIGITECH

NOTICE Installateur / Utilisateur / Chauffagiste

0694 VERSION 1.1 DU 17.10.2008

Documentation technique DEVILLE THERMIQUE S.A. - Saint Laurent de Mûre – France

INDEX

Pages INFORMATIONS GENERALES

Avertissements généraux 1 Conformité du produit 3

CARACTERISTIQUES TECHNIQUES

Données techniques 4 Dimensions d’encombrement 5 Vue d’ensemble de la chaudière 6 Schéma hydraulique de principe 7 Diagramme du circulateur 8 Carte électronique 9 Tableau de commande 9

INSTALLATION (technicien qualifié)

Avertissement général 10 Déballage 10 Fixation de la chaudière 11

Kit de raccordements chaudière 12

Raccordements hydrauliques 13 Raccordement gaz 14 Recirculation ECS 15 Branchements électriques 16 Raccordements des conduits de fumées ventouse 18

MISE EN SERVICE (technicien qualifié)

Avertissements généraux 23 Remplissage de l’installation 24 Remplissage du siphon de récupération des condensats 25 Remplissage de l’appareil côté eau sanitaire 25 Mise en service de la chaudière 26

INDEX

Pages

REGLAGE DE LA CHAUDIERE (technicien qualifié)

Tableau des paramètres 27 Programmation des paramètres 28 Transformation du type de gaz 34 Alimentation gaz 35

ENTRETIEN (technicien qualifié)

Avertissements généraux 36 Contrôle de l’appareil 36 Accès à la chaudière 37 Vidange de l’installation de chauffage et eau chaude sanitaire 38 Production d’eau chaude sanitaire 39 Schémas électriques 40 Anomalies de fonctionnement 46

INSTRUCTIONS POUR L’UTILISATEUR

Avertissements généraux 49 Tableau de commande (cf. page 9) 50 Allumage de la chaudière, modes de fonctionnement, réglage températures 51 Remplissage de l’installation 52 Diagnostic – Codes d’erreur 52

INFORMATIONS GENERALES

INFORMATIONS GÉNÉRALES

Avertissements généraux

L’installation de l’appareil doit se faire en conformité suivant les normes en vigueur, selon les

instructions du constructeur et par du personnel professionnellement qualifié.

Par personnel professionnellement qualifié, on désigne le personnel ayant les connaissances

techniques en matière d’installation et d’entretien des composants de système de chauffage et de production d’eau chaude sanitaire de type civil et industriel.

La mise en service de la chaudière et tout type d’intervention successive sur l’appareil doivent être

effectués par un Centre d’Assistance Technique autorisé par la société peine d’annulation de la garantie (voir certificat de mise en service).

ATTENTION : Cet appareil devra être destiné à l’usage pour lequel il a été expressément construit : le

chauffage et la production d’eau chaude sanitaire. Toute autre utilisation est à considérer impropre et par conséquent dangereuse. Le constructeur décline toute responsabilité aux termes du contrat et en dehors de ce dernier pour tout dommage causé aux personnes et aux biens par des erreurs d’installation ou d’usage, et dans tous les cas de non observation des normes nationales et locales en vigueur et des instructions données par le constructeur lui-même.

DEVILLE THERMIQUE S.A., sous

Le manuel d’installation, usage et entretien constitue une partie intégrante et essentielle du produit et

doit toujours être fourni avec l’appareil.

Conserver ce manuel avec soin pour toute consultation future. En cas de vente de l’appareil ou de

transfert de propriété à une autre personne, en cas de déménagement par exemple et si l’appareil reste dans l’immeuble où il a été installé, s’assurer que ce manuel reste avec l’appareil à la disposition du nouveau propriétaire et/ou de l’installateur.

Les avertissements contenus dans ce chapitre sont destinés aussi bien à l’utilisateur qu’au personnel

qui sera chargé de l’installation et de l’entretien du produit.

L’utilisateur trouvera les informations concernant le fonctionnement et les limites d’utilisation d’usage

dans ce manuel au chapitre « Instructions pour l’utilisateur » dont nous recommandons vivement la lecture.

Cet appareil doit être utilisé exclusivement avec un système de chauffage central fermé muni d’un

vase d’expansion.

■ Après avoir ôté tout emballage, s’assurer de l’intégrité du produit. En cas de doute, ne pas utiliser l’appareil et s’adresser au fournisseur. Aucun emballage (boîte en carton, bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc.) ne doit être laissé à la portée des enfants car tout emballage constitue une source potentielle de dangers.

■ Avant d’effectuer toute opération de nettoyage ou d’entretien, débrancher l’appareil du réseau électrique en agissant sur l’interrupteur de l’installation et/ou au moyen des organes d’interruption spécifiques.

■ Ne pas obstruer les grilles d’aspiration ou d’évacuation.

■ Ne pas obstruer les embouts des conduits d’aspiration et/ou d’évacuation.

■ En cas de panne et/ou de mauvais fonctionnement de l’appareil, il convient de l’arrêter et de s’abstenir de tout

essai de réparation ou d’intervention directe. S’adresser exclusivement à un personnel professionnellement qualifié.

■ Toute éventuelle réparation du produit doit être effectuée exclusivement par un centre d’assistance technique autorisé par le constructeur et en utilisant exclusivement des pièces détachées d’origine. Le non-respect des clauses ci-dessus peut compromettre la sécurité de l’appareil. Pour garantir la sécurité de l’appareil et son bon fonctionnement, il est indispensable que l’entretien périodique soit effectué par du personnel professionnellement qualifié s’engageant à respecter les indications du constructeur.

■ Si on décide de ne plus utiliser l’appareil, il faudra rendre inutilisables les parties susceptibles de représenter des sources potentielles de danger.

■ Pour tout appareil livré avec des options ou des kits (y compris les kits ou options électriques), seuls des accessoires originaux devront être utilisés.

TP04A149.B1207

INFORMATIONS GENERALES

■ En cas de décèlement de fuite de gaz dans les locaux où est installé l’appareil, ne pas actionner les interrupteurs électriques, téléphones ou tout autre appareil pouvant provoquer des étincelles. Ouvrir immédiatement les portes et les fenêtres pour créer un courant d’air. Fermer le robinet général du gaz (au compteur) ou la bonbonne de gaz, et demander l’intervention du service d’assistance technique.

■ S’abstenir d’intervenir personnellement sur l’appareil.

■ Les installations de chauffage munies de vannes thermostatiques doivent être équipées d’un by-pass.

■ Selon les normes en vigueur, ces appareils doivent être exclusivement installés par du personnel qualifié qui

devra se conformer aux normes et mises à jour successives, ainsi qu’aux dispositions émanant des pompiers et de l’entreprise locale fournissant le gaz. Avant la mise en marche de la chaudière, il convient de contrôler que l’appareil est bien branché au réseau d’eau et au système de chauffage qui doivent être conformes aux prestations de la chaudière. Les locaux devront être aérés au moyen d’une prise d’air (voir Normes en vigeur).

■ L’air indirect provenant de locaux adjacents peut être utilisé dans la pièce à condition que la pression soit inférieure à la pression externe et qu’il n’y ait pas de cheminée à feu de bois ni de VMC. En cas de montage externe de la chaudière, par ex. : sur un balcon ou terrasse, s’assurer que cet espace n’est pas sujet aux agents atmosphériques afin d’éviter tout dommage aux composants, et l’annulation de la garantie que cela pourrait entraîner. Dans ce cas, il est conseillé de construire un espace thermique protégeant la chaudière des intempéries.

■ Vérifier que les données techniques reportées sur l’emballage et sur la plaque signalétique de la chaudière correspondent et que la chaudière est équipée pour fonctionner avec le gaz raccordé.

■ S’assurer que les tuyaux et les raccordements sont en parfait état d’étanchéité et qu’il n’y a aucune fuite de gaz.

■ Nous conseillons d’effectuer un nettoyage des tuyaux afin de retirer tout résidu pouvant compromettre le bon fonctionnement de la chaudière.

■ On peut vraiment parler de sécurité électrique de l’appareil uniquement quand celui-ci est correctement branché à la terre et de façon satisfaisante et efficace, conformément aux normes en vigueur concernant la sécurité.

■ Il faut vérifier que cet aspect fondamental de la sécurité soit satisfait. En cas de doute, demander un contrôle soigné de l’installation électrique par du personnel professionnellement qualifié, puisque le constructeur ne peut être tenu responsable pour tout dommage causé par le manque de mise à la terre de l’appareil.

■ Faire vérifier par du personnel professionnellement qualifié que l’installation électrique est adaptée à la puissance maximum absorbée par l’appareil, reportée sur la plaque signalétique ; et s’assurer en particulier que le diamètre des câbles de l’installation est suffisante pour la puissance absorbée par l’appareil.

■ Aucun adaptateur, prise multiples et/ou rallonges ne sont autorisés pour le branchement électrique de l’appareil.

■ Pour le branchement au réseau, il convient de prévoir un interrupteur bipolaire ayant une distance d’ouverture

d’au moins 3 mm, conformément aux normes de sécurité en vigueur.

■ L’utilisation de tout composant faisant recours à l’énergie électrique comporte l’application de quelques règles fondamentales, telles que :

■ Ne pas toucher l’appareil avec les parties du corps mouillées ou humides et/ou pieds nus.

■ Ne pas tirer sur les câbles électriques.

■ Ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil, etc.) à moins que cela ne soit

expressément prévu.

■ Interdire l’utilisation de l’appareil aux enfants et aux personnes peu expertes.

■ Le câble de l’alimentation de l’appareil ne doit pas être remplacé par l’utilisateur.

■ En cas de câble endommagé, arrêter l’appareil, et, pour son remplacement, contacter exclusivement un

personnel professionnellement qualifié.

■ En cas de non utilisation de l’appareil pendant un certain temps, il convient de couper l’alimentation

électrique générale de la chaudière.

TP04A149.B1207

INFORMATIONS GENERALES

Conformité du produit

La société DEVILLE THERMIQUE S.A. déclare que les chaudières DCA 25/20 sont fabriquées dans les règles de l’art et qu’ elles ont obtenu la certification CE. (CE n°0694BN3485)

Les chaudières DCA 25/20 sont en outre conformes aux directives suivantes : DIRECTIVE GAZ 90/396/CEE pour la conformité CE DIRECTIVE BASSE TENSION 2006/95/CEE DIRECTIVE COMPATIBILITE ELECTROMAGNETIQUE 89/336/CEE DIRECTIVE RENDEMENTS 92/42/CEE

Les matériaux utilisés tel le cuivre, le laiton, l’acier inox, créent un ensemble homogène et compact, mais surtout fonctionnel, facile à installer et simple à utiliser. De part sa simplicité, la chaudière murale est fournie avec tous les accessoires aux normes nécessaires pour en faire une vraie centrale thermique indépendante, aussi bien pour le chauffage domestique que pour la production d’eau chaude sanitaire. Toutes les chaudières sont soumises à des essais et sont accompagnées de certificat de qualité délivré par la personne chargée d’effectuer les essais ainsi que d’un certificat de garantie. Lire attentivement ce manuel, le conserver avec soin, et le laisser toujours à la

disposition de l’utilisateur de la chaudière. La société DEVILLE THERMIQUE S.A ne pourra être tenue responsable de la non observation des

instructions contenues dans le présent manuel ni des conséquences de toute intervention n’y étant pas spécifiquement décrite.

TP04A149.B1207

CARACTERISTIQUES TECHNIQUES

Données techniques

Modèle DCA 25/20

Certification CE n° Catégorie C13, C33, C43, C53, C63, C83 Type II2H3B/P

Débit calorifique nominal Débit calorifique minimal Puissance nominale (50/30°C) Rendement thermique à 100% Pn (50/30°C) Rendement thermique à 30% (charge partielle Pn) (50/30°C) Puissance nominale (80/60°C) Puissance minimale (80/60°C) Rendement thermique à 100% Pn (80/60°C) Rendement thermique à 30% (charge partielle Pn) (80/60°C) Marquage rendement énergétique (Directive 92/42/CEE)

Circuit de chauffage

Température chauffage – Plage de réglage

Température max. de service °C 80 Capacité vase d’expansion installation litres 8 Pression max. de service circuit chauffage bar 3 Pression min. de service circuit chauffage bar 0.3

Circuit sanitaire

Température sanitaire – Plage de réglage

Pression max. de service circuit sanitaire bar 6 Pression min. dynamique circuit sanitaire bar 0.5 Prélèvement continu eau mélangée avec Δt 30°C Prélèvement maximum continu eau mélangée Δt 30°C premières 10 minutes Capacité ballon accumulateur

Capacité vase d’expansion sanitaire

Dimensions

Largeur mm 490 Hauteur mm 900 Profondeur mm 450 Poids kg 70

Raccordements hydrauliques

Entrée Ø 3/4” M Retour Ø 3/4” M Eau froide Ø 1/2” M Eau chaude Ø 1/2” M Raccord du gaz à la chaudière Ø 1/2” M

Raccordement du conduit d’évacuation des fumées

Système coaxial horizontal Ø mm 100/60 Longueur max. coaxiale horizontale m 5 Système coaxial vertical Ø mm 100/60 Longueur max. coaxiale verticale m 5 Système bitube (voir normes en vigueur) Ø mm 80/80 Longueur max. bitube vertical m 50 Système bitube (voir normes en vigueur) Ø mm 60/60 Longueur max.bitube vertical m 30

Alimentation gaz

Méthane G20 - Gaz naturel Pression d’alimentation mbar 20 Consommation combustible m3/h 2.64 Méthane G25 - Gaz naturel Pression d’alimentation mbar 25 Débit gaz m3/h 3.08 Propane G31 Pression d’alimentation mbar 37 Débit gaz kg/h 1.94

Caractéristiques électriques

Alimentation électrique V/Hz 230/50 Puissance électrique absorbée W 180 Degré de protection électrique IP X4D

kW 25 kW 9 kW 26.68

% 106.7

% 106.3 kW 24.6 kW 8.73

% 98.4

% 100.1

étoiles 4

°C

°C 35-60

litres/h 768

litres 141 litres litres

0694BN3485

25-40 ou 30-80

TP04A149.B1207

CARACTERISTIQUES TECHNIQUES

Dimensions d’encombrement

106.5

106.5277 155

6520016065

900

750

AFGCR

271.5

84.5 78

70 10280

75.5

480

260

315

R A G F C SC

TP04A149.B1207

RETOUR CHAUFFAGE Ø3/4” M DEPART CHAUFFAGE Ø3/4” M ALIMENTATION GAZ Ø1/2” M ENTREE EAU FROIDE Ø1/2” M

EAU CHAUDE SANITAIRE Ø1/2” M

EVAC. CONDENSATS -

180

100

490

CARACTERISTIQUES TECHNIQUES

Vue d’ensemble de la chaudière

LEGENDE

1. ECHANGEUR PRIMAIRE

2. GROUPE BRULEUR (BRULEUR + CHAMBRE DE MELANGE)

3. TUYAU DE VIDANGE DES CONDENSATS

4. ELECTRODE DE DETECTION

5. ELECTRODE D’ALLUMAGE + MASSE

6. VENTILATEUR

7. VENTURI

8. TRANSFORMATEUR D’ALLUMAGE

9. VANNE GAZ ELECTRONIQUE

10. SOUPAPE DE SECURITE 3 BAR POUR CIRCUIT CHAUFFAGE

11. PURGEUR D’AIR AUTOMATIQUE (BALLON)

12. THERMSOTAT DE SURCHAUFFE

13. SONDE DE CHAUFFAGE

14. CIRCULATEUR

15. PRESSOSTAT EAU

16. CONDUIT D’EVACUATION DES FUMEES

17. THERMOFUSIBLE SECURITE FUMEES 102°C

18. VASE D’EXPANSION CHAUFFAGE

19. SONDE SANITAIRE

20. SIPHON DE RECUPERATION DES CONDENSATS

21. MANOMETRE

22. BY-PASS

23. EVACUATION SIPHON

24. ROBINET DE VIDANGE

25. PARTIE INFERIEURE CHAMBRE ETANCHE

26. FILTRE + LIMITEUR ENTREE EAU FROIDE (NON REGLABLE)

27. FLUSSOSTAT ELECTRONIQUE

28. ECHANGEUR SANITAIRE A PLAQUES

29. VANNE 3 VOIES

30. VASE D’EXPANSION SANITAIRE

31. ROBINET DE VIDANGE BALLON ACCUMULATEUR

32. BALLON ACCUMULATEUR 20 LITRES

33. ANODE MAGNESIUM

34. VANNE DE SECURITE SANITAIRE 8 BAR

35. CLAPET ANTI-RETOUR

36. ROBINET DE REMPLISSAGE

37. DISCONNECTEUR

38. PURGEUR MANUEL CORPS DE CHAUFFE

39. THERMOFUSIBLE SECURITE 160°C

TP04A149.B1207

CARACTERISTIQUES TECHNIQUES

Schéma hydraulique de principe

LEGENDE

1. ECHANGEUR PRIMAIRE

2. GROUPE BRULEUR (BRULEUR + CHAMBRE DE

MELANGE)

3. TUYAU DE VIDANGE DES CONDENSATS

4. ELECTRODE DE DETECTION

5. ELECTRODE D’ALLUMAGE + MASSE

6. VENTILATEUR

7. VENTURI

8. ROBINET DE VIDANGE ACCUMULATEUR

9. VANNE GAZ ELECTRONIQUE

10. SOUPAPE DE SECURITE 3 BAR POUR CIRCUIT

CHAUFFAGE

11. PURGEUR D’AIR AUTOMATIQUE

12. THERMOSTAT DE SURCHAUFFE

13. SONDE DE CHAUFFAGE

14. CIRCULATEUR

15. PRESSOSTAT EAU

16. CONDUIT D’EVACUATION DES FUMEES

17. THERMOFUSIBLE SECURITE FUMEES 102°C

18. VASE D’EXPANSION CHAUFFAGE

19. PURGEUR MANUEL CORPS DE CHAUFFE

20. SIPHON DE RECUPERATION DES CONDENSATS

21. MANOMETRE

22. BY-PASS

23. EVACUATION SIPHON

24. ROBINET DE VIDANGE CHAUFFAGE

25. PARTIE INFERIEURE CHAMBRE ETANCHE

26. FILTRE + LIMITEUR ENTREE EAU FROIDE (NON

REGLABLE)

27. FLUSSOSTAT ELECTRONIQUE

28. ECHANGEUR SANITAIRE A PLAQUES

29. VANNE 3 VOIES

30. SONDE SANITAIRE

31. SOUPAPE DE SECURITE SANITAIRE 8 BARS

32. ANODE MAGNESIUM

33. BALLON ACCUMULATEUR

34. VASE D’EXPANSION SANITAIRE

35. CLAPET ANTI-RETOUR

36. ROBINET REMPLISSAGE

37. DISCONNECTEUR

LEGENDE R RETOUR F ENTREE EAU FROIDE

A DEPART C EAU CHAUDE SANITAIRE G GAZ SC EVAC. CONDENSATS

TP04A149.B1207

CARACTERISTIQUES TECHNIQUES

Diagramme du circulateur : débit (l/h) / hauteur manométrique (kPa)

Hauteur (kPa)

III

Débit (l/h)

III

Puissance disponible de pompe fonctionnant à vitesse max.

Puissance disponible de pompe fonctionnant à vitesse II.

Puissance disponible de pompe fonctionnant à vitesse I. Perte pression de chaudière

TP04A149.B1207

CARACTERISTIQUES TECHNIQUES

Carte électronique DIGITECH® série SM 20019

Caractéristiques techniques

Réglages réservés exclusivement aux techniciens

• Température standard / réduite

• Protection anti-coup de bélier

• Temporisation Chauffage (0 – 7,5 min)

• Temporisation Post-Circulation Chauffage

• Temporisation Post-Circulation Sanitaire

• Réglage vitesse ventilateur mini

• Réglage vitesse ventilateur maxi

Î Lorsque la chaudière est éteinte au moyen du bouton poussoir marche/arrêt situé sur le tableau de

commande, l’écran affiche « OFF » et le système anti-gel reste actif sur le sanitaire et le chauffage à la condition que la chaudière reste alimentée en gaz et électricité. Si la chaudière était en fonctionnement, elle s’éteint et les fonctions de post-ventilation, post-circulation, anti-blocage de la pompe et la vanne à trois voies restent actives.

Î Le contrôle à distance, s’il est branché, reste actif et allumé.

Tableau de commande

LEGENDE COMMANDES

1. BOUTON POUSSOIR MARCHE/ARRÊT

2. SELECTEUR DE REGLAGE TEMPÉRATURE CHAUFFAGE

3. SELECTEUR DE REGLAGE TEMPÉRATURE SANITAIRE

4. TOUCHE

Si sonde extérieure raccordée : En chauffage = température eau chauffage Appui sur 4 = affichage température extérieure Puis en restant appuyé 5 secondes = température eau sanitaire Si pas de sonde extérieure : En chauffage = température eau chauffage Appui sur 4 = affichage de 2 tirets Puis en restant appuyé 5 secondes = température eau sanitaire Idem si chaudière en mode sanitaire

5. BOUTON SERVICE

6. BOUTON SÉLECTION MODE ÉTÉ, HIVER

OU ÉTÉ-HIVER

7. BORNIER POUR CÂBLAGES EXTÉRIEURS

8. ÉCRAN AFFICHAGE TEMPÉRATURES,

CODES D’ERREUR, ET CONDITIONS DE FONCTIONNEMENT

6754321

TP04A149.B1207

INSTALLATION (technicien qualifié)

Avertissement général

L’installation et la première mise en service de la chaudière, les branchements en eau, gaz et électricité doivent

être réalisés par un installateur qualifié conformément aux règle de l’art et aux normes en vigueur.

Déballage

■ Il est conseillé de déballer la chaudière peu avant son installation. La Société ne répond pas des dommages causés à la chaudière en cas de conservation incorrecte du produit.

■ L’emballage est réalisé à partir de matériaux recyclables individuellement.

■ Les éléments de l’emballage (sachets en plastique, polystyrène expansé, clous, etc.) ne doivent pas être

laissés à la portée des enfants car ils constituent des sources potentielles de danger.

Explications fig.1 A. Placer la chaudière emballée sur le sol suivant

schéma. Ôter les agrafes pour ouvrir le carton.

B. Basculer le carton verticalement en maintenant la

chaudière.

C. Retirer le carton et les protections.

fig.1

TP04A149.B1207

INSTALLATION (technicien qualifié)

Fixation de la chaudière

 L’appareil doit être installé exclusivement sur un mur vertical et solide qui en supporte le poids.  La chaudière doit être installée perpendiculaire au mur d’installation. Ceci afin d’éviter une mauvaise

inclinaison qui pourrait provoquer un mauvais écoulement des condensats ayant pour conséquence la stagnation de l’eau à l’intérieur de l’échangeur.

Pour pouvoir accéder à l’intérieur de la chaudière et effectuer les opérations d’entretien, il convient de respecter les distances minimum indiquées dans la fig.2

fig.2

TP04A149.B1207

INSTALLATION (technicien qualifié)

Kit de raccordements chaudière

Instructions de montage

Pour faciliter le montage de la chaudière, celle-ci est équipée d’un gabarit carton permettant de repérer les divers raccordements avant d’installer la chaudière.

Pour le montage, procéder comme suit (voir fig.3) :

1) Fixer le kit de raccordements (B) en respectant la

hauteur h mini.

2) Raccorder :

• le retour chauffage à la tubulure R

• la sortie eau chaude sanitaire à la tubulure C

• l’alimentation du gaz à la tubulure G

• l’entrée eau froide sanitaire à la tubulure F et

départ circuit chauffage à la tubulure M

Relier les tubes et robinets comme indiqué sur la figure du kit (B).

Attention la connexion du Gaz est au milieu (G).

3) Positionner la chaudière à l’aide de deux vis (en

fonction de la nature du support et du poids de la chaudière).

Attention : ne pas appuyer la chaudière sur le kit de raccordement (B).

Accrocher la chaudière et brancher tous les tuyaux.

B : Kit de raccordements chaudière R : Tubulure de retour circuit chauffage C : Tubulure de sortie eau chaude sanitaire

fig.3

h min. = 713

G : Tubulure d’entrée gaz F : Tubulure d’entrée eau froide sanitaire M : Tubulure de départ circuit chauffage

TP04A149.B1207

INSTALLATION (technicien qualifié)

Raccordements hydrauliques

Il est recommandé de nettoyer

l’installation (à l’aide d’un produit désembouant) pour éliminer les impuretés provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l’échangeur et le circulateur.

S’assurer que les tuyaux pour l’eau et le

chauffage ne soient pas utilisés comme prise de terre pour l’installation électrique. Ils ne sont absolument pas adaptés à cet usage.

Pour éviter vibrations et bruits dans les installations, ne pas employer de tuyaux de petits diamètres, de coudes à angle réduit et éviter les réductions de diamètre trop importantes.

84.5 78

10280

75.5

AFGCR

271.5

Circuit sanitaire

La pression de l’eau froide en entrée doit être comprise entre 0,5 et 6 bar.

Il est indispensable d’installer un réducteur de pression en amont de la chaudière si la pression d’alimentation est supérieure à 6 bar.

La fréquence de nettoyage du serpentin d’échange dépend de la dureté de l’eau d’alimentation et de la présence de résidus solides ou d’impuretés se trouvant souvent dans les nouvelles installations. En fonction des caractéristiques de l’eau d’alimentation, il est conseillé d’installer des appareils spécifiques pour le traitement de l’eau, alors que pour la présence d’éventuels résidus, il est conseillé d’installer un filtre en amont.

R A G F

RETOUR CHAUFFAGE Ø3/4” M DEPART CHAUFFAGE Ø3/4” M ALIMENTATION GAZ Ø1/2” M ENTREE EAU FROIDE Ø1/2” M EAU CHAUDE

SANITAIRE

Ø1/2” M

Circuit de chauffage

Relier la soupape de sécurité du circuit chauffage à une évacuation. La société Deville n’est pas responsable de toute éventuelle inondation due à l’ouverture du clapet de sécurité en cas de surpression de l’installation.

Evacuation des condensats

Relier le tuyau flexible d’évacuation des condensats spécialement prévu à un système d’écoulement adéquat. L’écoulement des condensats peut se faire directement dans le système d’égout en insérant un siphon accessible pour contrôle.

L’installation doit être réalisée de façon à éviter le gel des condensats. Avant de mettre en service l’appareil, contrôler que les condensats s’écoulent correctement.

Remplir le siphon d’eau lors de la première mise en service.

TP04A149.B1207

INSTALLATION (technicien qualifié)

Raccordement gaz

Le branchement doit être réalisé par du personnel professionnellement qualifié conformément aux normes en vigueur.

Avant d’effectuer l’installation de la chaudière, vérifier les points suivants :

■ La tuyauterie doit avoir un diamètre adapté à sa longueur et au débit gaz de la chaudière ; elle doit également être équipée de tous les dispositifs de sécurité et de contrôle conformément aux normes en vigueur.

■ La fourniture de gaz doit être conforme aux normes et dispositions en vigueur.

■ Contrôler l’étanchéité interne et externe de l’installation d’entrée du gaz.

■ Installer un robinet de coupure du gaz en amont de la chaudière.

■ La tuyauterie d’alimentation du gaz doit avoir un diamètre supérieur ou égal à celui de la chaudière.

■ Avant l’allumage, vérifier que l’appareil soit bien alimenté par le type de gaz pour lequel il a été prévu (voir la

plaque signalétique du type de gaz située à l’intérieur de la chaudière).

■ La pression de l’alimentation du gaz doit être comprise entre les valeurs reportées sur la plaque signalétique (voir la plaque signalétique du type de gaz située à l’intérieur de la chaudière).

■ Avant l’installation de l’appareil, il est nécessaire de s’assurer que le tuyau du gaz ne contienne pas de résidus.

■ La transformation gaz pour passer du gaz méthane au G.P.L. (et inversement) doit être effectuée par du

personnel qualifié selon les normes en vigueur.

N.B. Le branchement au gaz doit se faire au moyen d’un joint plat dont la taille et le matériau de construction sont adaptés au type de gaz fourni à la chaudière. Il est interdit d’utiliser du chanvre, du ruban en téflon ou autre de même nature.

TP04A149.B1207

+ 40 hidden pages
