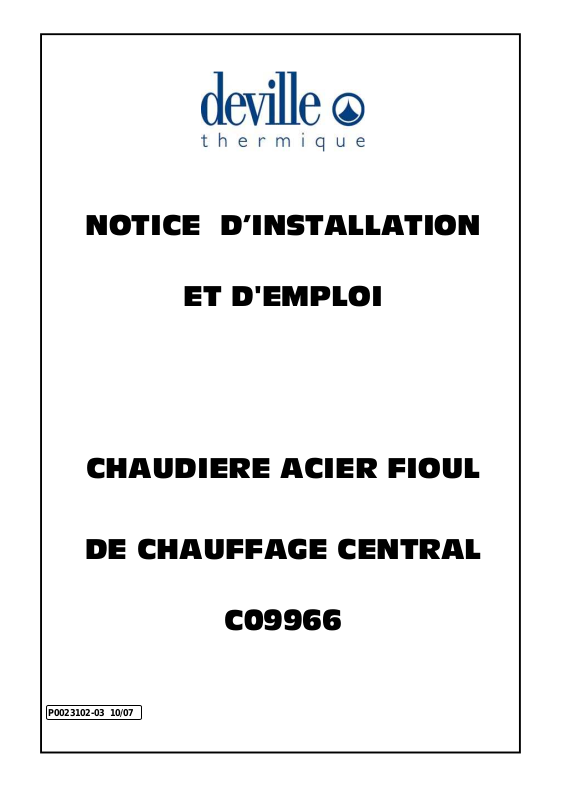

NOTICE D’INSTALLATION
ET D'EMPLOI
CHAUDIERE ACIER FIOUL
DE CHAUFFAGE CENTRAL
P0023102-03 10/07
C09966
SOMMAIRE
page
1 - PRÉSENTATION ...................................... 2
2 - SPÉCIFICATIONS TECHNIQUES............ 2
2.1 - Caractéristiques techniques
2.2 - Description générale
2..2.1 - Description de la chaudière
2.2.2- Principaux éléments constitutifs
2.2.3- Description du tableau de
commande
3 - INSTALLATION ....................................... 4
3.1 - Emplacement de la chaudière
3.2 - Raccordements hydrauliques
3.3 - Raccordement électrique
3.4 - Raccordement à la cheminée
3.5 - Montage du brûleur
4 - MODE D'EMPLOI ..................................... 8
4.1 - Description du tableau de commande
4.2 - Mise en service
4.3 - Fonctionnement hiver
4.3.1 - Chauffage
4.3.2 - Sanitaire
4.4 - Fonctionnement été
5 - ACCESSOIRE EN OPTION...................... 9
6 - MAINTENANCE........................................ 9
6.1 - Entretien de la chaudière
6.2 - Vérifications à effectuer
7 - GARANTIE ............................................... 10
1- PRÉSENTATION
La chaudière DEVILLE C09966 est une chaudière de
chauffage central intégrable en cuisine.
Cette chaudière fioul à haut rendement, figurant parmi
les plus silencieuses du marché, peut également assurer
la production d'eau chaude sanitaire par l'intermédiaire
d'un ballon séparé.
2 - SPÉCIFICATIONS TECHNIQUES
Chaudière automatique autonome de classe 1, à eau
chaude, équipée d'un brûleur à pulvérisation "tout ou
rien" utilisant le fioul domestique, de puissance utile
réglable de 19,8 kW à 25,6 kW, évacuation des produits
de combustion par tirage naturel.
2.1 - Caractéristiques techniques
Dimensions
(mm)
Puissance thermique utile (kW)*
(plage de réglage)
Débit calorifique (kW)
Dépression nécessaire à la buse
(mm CE)
Coefficient d'entretien thermique
Température maximale
d'utilisation (°C)
Pression maximale d'utilisation
(Bar)**
Contenance en eau (L)
Alimentation électrique
Poids de la chaudière (kg)
Poids du brûleur (kg)
* 1 kW = 0,86 TH
** 1 Bar = 100 kpa
Nota : la chaudière est réglée d'usine à une puissance
thermique utile de 21 kW.
Caractéristiques de l'accélérateur :
-2-
Hauteur
Largeur
Profondeur
850 à
400
600
19,8 à 25,6
22,2 28,8
1,5 2
0,013 0,018
80
3
11,5
230 V ~ 50 Hz
107
12
865
2.2 - Description générale
2.2.1 - Description de la chaudière
La chaudière C09966 est une chaudière fioul pouvant être raccordée à un ballon séparé (Réf. C09080).
Table top en option
1
Purgeur manuel
2
Vanne 4 voies
3
Tableau de bord
4
Raccordement ballon séparé
5
Manomètre
6
Accélérateur
7
Connecteur tableau/brûleur
8
2.2.2 - Principaux éléments constitutifs
• Habillage en acier peint (peinture époxy) garni
intérieurement par un isolant.
• Couvercle tôle amovible.
• Panneau amovible.
• Corps de chaudière en tôle acier de forte épaisseur
soudée.
• Déflecteurs de combustion et porte de foyer en fonte
ainsi que le dessus.
• Vanne 4 voies pour réglage de la température
"radiateurs" à commande manuelle.
Pieds vérins réglables
9
Brûleur
10
Robinet de vidange à l'avant
11
Vase d'expansion
12
Raccords union
13
Soupape tarée à 3 bars
14
Prise de fumées
15
Raccordement fumées dessus ou arrière
16
• Vase d'expansion à pression d'azote : capacité 9,5 L,
et pression de gonflage 0,5 bars.
• Manomètre de pression d'eau.
• Circulateur à 3 vitesses.
• Soupape de sécurité tarée à 3 bars.
• Purgeur d'air manuel.
• Robinet de vidange.
• Connecteurs électriques pour le raccordement du
brûleur et du ballon séparé.
• Pieds réglables pour ajuster le niveau de la
chaudière.
• Brûleur DEVILLE V03505.0
-3-
2.2.3 - Description du tableau de commande (Voir chapitre 4 – MODE D'EMPLOI)
3 - INSTALLATION
L'installation devra être conçue et réalisée suivant
les règles de l'art et être conforme aux différentes
réglementations et impositions en vigueur ; entre
autres :
• Documents techniques unifiés (DTU) du CSTB.
• Norme électrique NFC 15.100.
• Règlement sanitaire départemental type.
• Règles de sécurité contre l'incendie.
• Règles de sécurité concernant le stockage des
combustibles.
3.1 - Emplacement de la chaudière
• L'installateur doit s'assurer que le local destiné à
recevoir la chaudière est bien conforme à la
réglementation en vigueur, et qu'il comporte en
particulier une admission d'air frais d'une section
minimum de 1dm2.
3.2 - Raccordements hydrauliques
Remarque importante :
Avant de raccorder la chaudière sur une installation
ancienne, il est nécessaire de bien rincer cette
dernière pour éviter de ramener des boues dans le
corps de chauffe de la chaudière neuve.
Eventuellement, placer un pot de décantation en
amont de la chaudière.
• Les départs retour chauffage 1" mâles sont situés à
l'arrière droit de la chaudière. Le raccordement du
ballon sanitaire séparé est possible à l'arrière
gauche ¾" mâle.
• Il faut prévoir un écoulement à l'air libre pour la
soupape de sécurité diamètre 12 cuivre.
• Il est conseillé d'installer un purgeur d'air
automatique sur chaque point "haut" de l'installation.
• Lors de la mise en place de la chaudière, se servir
des pieds vérins réglables pour assurer la stabilité
de la chaudière et l'ajuster à la hauteur souhaitée.
Cotes de raccordement
1
Départ sanitaire ∅ 20/27 filetage ¾
Retour sanitaire
2
Alimentation fioul
3
4
Retour chauffage ∅ 26/34
Alimentation électrique
5
6
Soupape de sécurité ∅ 12 cuivrée
7
Départ chauffage ∅ 26/34
3.3 - Raccordement électrique (schéma de principe
page 5)
Tension d'alimentation 230 V ~ 50 Hz
En cas de tension différente, utiliser un transformateur
de 200 W.
Le câble d'alimentation électrique se trouve à l'arrière de
la chaudière. Respecter les polarités :
Marron Ph
Bleu N
Vert/jaune (masse)
-4-
SCHÉMA DE PRINCIPE
Réseau 230 Volts
-5-
CABLAGE ÉLECTRIQUE DE LA CHAUDIERE
230 V
-6-
3.4 - Raccordement à la cheminée
• Au préalable, contrôler l'adaptation de la cheminée aux
performances de la chaudière (dimensions) ainsi que son état
(entrées d'air parasites, obstructions…).
• Procéder éventuellement à toutes les opérations qui s'imposent.
• Le raccordement s'effectue à l'arrière ou au dessus par une buse
de diamètre 125.
MONTAGE DE LA BUSE
La buse peut être montée, soit à l'arrière, soit sur le dessus de la
chaudière selon l'évacuation désirée.
1 - Evacuation des fumées à l'arrière de la chaudière :
Le tampon est monté en usine : mettre en place la tresse sur la buse
et fixer l'ensemble sur la sortie arrière de la chaudière par 2 vis.
2 - Evacuation des fumées sur le dessus de la chaudière :
• Démonter le tampon fonte avec son joint respectif et refixer
l'ensemble sur la sortie arrière de la chaudière par 2 vis.
• Mettre en place la tresse de la buse sur celle-ci puis fixer
l'ensemble sur le dessus de la chaudière par 2 vis.
Nota : le tampon et la buse possèdent respectivement une tresse
d'étanchéité.
Effectuer le raccordement (conformément au DTU 24.1) en veillant particulièrement :
• A utiliser un tuyau d'un diamètre au minimum égal à celui du raccord d'évacuation.
• A réduire le nombre de coudes et à éviter les changements brutaux de direction.
• A donner une pente ascendante d'au moins 5 % au tuyau et à l'isoler si nécessaire.
• A assurer une bonne étanchéité des raccordements.
• A ce que la cheminée dépasse le faîtage d'au moins 0,5 m et qu'elle ait une hauteur mini de 5 m.
3.5 - Montage du brûleur
-8-
Vérification avant montage du brûleur :
1 - Démonter la porte du foyer
2 - S'assurer que la chambre de combustion est propre, ne contient pas de corps étranger.
3 - S'assurer que l'ensemble des déflecteurs est bien en place.
4 - Vérifier que les joints sont en place et que l'étanchéité est assurée sur le tampon fonte
et la buse fonte.
5 - Avant de mettre en place la porte du foyer, s'assurer que le joint et le feutre réfractaire
sont bien en place.
6 - Contrôler que le gicleur monté sur le brûleur correspond à la puissance désirée.
7 - Vérifier que les positions respectives du gicleur, des électrodes et de l'accroche flamme
sont bien conformes aux indications de la notice particulière au brûleur.
• Après la dépose du capot, engager la vis de fixation à travers le brûleur et placer le
joint correctement sur la base du brûleur.
•
Insérer la base dans la porte du foyer et serrer la vis de fixation en maintenant plaqué
le brûleur contre la porte foyère.
Alimentation fioul
:
• L'installateur doit, bien entendu, se conformer aux
réglementations en vigueur dans son département
concernant le stockage du combustible liquide.
• Le brûleur est équipé d'une pompe permettant, dans la
plupart des cas, la liaison cuve-brûleur par un seul tube
de diamètre 5 ou 6 intérieur, que la cuve soit en charge
ou en contre-bas. Voir les limites de hauteur d'aspiration
et de longueur de tube sur la notice particulière de la
pompe.
• Si la cuve de stockage est en contrebas, munir la
tuyauterie d'aspiration d'une crépine étanche évitant le
désamorçage pendant les périodes d'arrêt. Il est
souhaitable d'éviter les raccords sur cette tuyauterie, car
la moindre prise d'air peut gêner l'amorçage de la pompe.
Le brûleur sera raccordé au moyen de son tuyau flexible
qui permet de sortir le brûleur de la chaudière sans
démontage de la tuyauterie. A la mise en place du
brûleur, veiller à ce que le flexible ne vienne pas au
contact de la porte du foyer qui atteint, en cours de
fonctionnement, des températures élevées.
•
Le brûleur est livré de base avec deux flexibles de
raccordement fioul. Que l'installation soit réalisée en bitube ou monotube, il faut procéder suivant les indications
de la notice de la pompe livrée avec le brûleur.
Raccordement électrique :
Embrocher le connecteur mâle venant du tableau de la
chaudière dans le connecteur femelle venant du brûleur.
4 - MODE D'EMPLOI
4.1 - Description du tableau de commande
Voyant vert de mise sous tension.
Voyant de sécurité brûleur. Ce voyant s'allume lorsque le brûleur se met en sécurité. Dans ce cas, déclipser la porte avant
donnant accès au brûleur et réarmer la sécurité en appuyant sur le bouton rouge (voir notice brûleur). Si l'incident se
reproduit, faites appel à un professionnel qualifié.
Thermomètre radiateur. Le thermomètre indique la valeur de la température de l'eau alimentant le circuit de radiateurs-
convecteurs.
Vanne 4 voies. Elle règle la température de l'eau alimentant le circuit de radiateurs-convecteurs.
Aquastat chauffage. Il règle la température de l'eau à l'intérieur de la chaudière.
Sécurité surchauffe chaudière. Cette sécurité coupe l'alimentation du brûleur en cas de surchauffe constatée dans le corps
de la chaudière. En cas de déclenchement, elle doit être réarmée manuellement : ôter le capuchon et enfoncer la tige rouge
de réarmement. Si après avoir réarmé, l'incident se reproduit, faites appel à un professionnel qualifié.
Interrupteur marche/arrêt brûleur. Cet interrupteur permet d'arrêter le brûleur en conservant la circulation dans le réseau
de chauffage.
Interrupteur bi-polaire "général". Lorsque l'interrupteur est en position marche : signe , le voyant vert 1 s'allume.
4.2 - Mise en service
• Remplir l'installation d'eau, à la première mise en
route, en ayant soin de mettre la commande de la
vanne 4 voies en position maxi.
• Purger les radiateurs ou convecteurs. S'assurer qu'il
n'y a pas de fuite.
• A l'aide du manomètre, régler la pression de
l'installation entre 1 et 1,5 bar.
• Mettre la chaudière sous tension (interrupteur
général).
• S'assurer du bon fonctionnement du circulateur, au
besoin en retirant la grosse vis centrale. Cette vis
donne accès au "lanceur" du circulateur. Si le
circulateur ne fonctionne pas lors de la première
mise en route ou après un arrêt prolongé :
manoeuvrer ce lanceur à l'aide d'un tournevis pour le
"dégommer" (ce phénomène est normal après un
arrêt prolongé).
• Vérifier que la soupape de sécurité fonctionne bien
en tournant le bouton de purge en plastique.
• Mettre le brûleur sous tension et effectuer la mise en
route de celui-ci en se référant à la notice
l'accompagnant.
4.3 - Fonctionnement HIVER
4.3.1 - Chauffage
• Le brûleur produit les calories nécessaires pour
maintenir l'eau à l'intérieur de la chaudière à la
température réglée par l'usager : commande de
l'aquastat rep..
• A titre indicatif, la valeur en position 1 de l'aquastat
chaudière correspond approximativement à 50° C et
en position 9 à 80°C.
• Le thermomètre rep. indique la température de
l'eau de chauffage alimentant les radiateurs
convecteurs. Cette température est réglée par
l'intermédiaire de la vanne 4 voies rep.. Celle-ci
permet de mitiger l'eau provenant de l'intérieur de la
chaudière. C'est l'organe de réglage principal en
fonctionnement chauffage., Les réglages
correspondant à la majorité des cas sont les
suivants :
HIVER : Aquastat rep. en position 7 - 8
Vanne 4 voies rep. en position moyenne, très
rarement au-delà sauf par grand froid
exceptionnel.
DEMI-SAISON : Aaquastat rep. en position 5 - 7
Vanne 4 voies rep. en position moyenne
et en dessous en fonction de la douceur
du temps.
L'utilisateur prendra rapidement l'habitude de régler la
vanne 4 voies en fonction de ses besoins de chaleur.
4.3.2 - Sanitaire
• Dans le cas de raccordement du module sanitaire
DEVILLE, respecter attentivement les schémas de
branchement indiqués dans la notice du ballon.
Mettre l'interrupteur ETE-HIVER du module sanitaire
en position HIVER.
• La température de l'eau sanitaire est réglée par
l'usager et contrôlée par l'aquastat sanitaire. Lors
d'un besoin de réchauffage du ballon, l'aquastat
sanitaire commande simultanément le brûleur et la
pompe de charge du ballon en arrêtant le circulateur
chauffage, ce qui lui confère une priorité absolue.
• Le confort sanitaire est totalement indépendant du
réglage de l'aquastat chauffage et de la position de
la vanne 4 voies.
4.4 - Fonctionnement ÉTÉ
• Dans le cas où il n'y a pas de ballon sanitaire
raccordé à la chaudière, arrêter celle-ci par
l'intermédiaire de l'interrupteur général rep .
• Dans le cas où le module sanitaire est raccordé,
mettre l'interrupteur ETE-HIVER du module sanitaire
en position ETE.
• La chaudière C09966-01 doit être sous tension,
mettre la vanne 4 voies rep. en position mini afin
d'éviter les phénomènes de thermosiphon
(réchauffage des radiateurs).
5 - ACCESSOIRE EN OPTION
Thermostat d'ambiance
La chaudière C09966 peut-être pilotée par un thermostat
d'ambiance réf. C02702 qui agira par action directe sur
le brûleur en fonction de la température ambiante de la
pièce où est installé‚ le thermostat d'ambiance.
Nous conseillons l'emploi de ce système de régulation
qui améliorera votre confort et vous procurera une
économie d'énergie.
6 - MAINTENANCE
Le rendement et la longévité d'une chaudière dépendent
non seulement d'une installation correcte, mais aussi
d'un entretien soigné. A cet égard, nous vous donnons
les conseils suivants :
• Ne pas changer l'eau de l'installation sauf en cas de
force majeure.
• En hiver, si l'installation est utilisée périodiquement, il
est nécessaire d'ajouter des antigels appropriés à
l'eau de chauffage.
• Effectuer toutes les opérations de nettoyage et
d'entretien selon la fréquence et les modalités
indiquées ci-dessous.
6.1 – Entretien de la chaudière
Une fois par an, à la fin de la saison de chauffage, il faut
effectuer un nettoyage général de la chaudière comme
suit :
• Couper l'alimentation électrique de la chaudière.
• Retirer le brûleur et procéder à sa révision.
• Enlever le tampon fonte du dessus.
• Sortir les déflecteurs fonte en tirant vers le haut sur
leur tige d'assemblage.
• Nettoyer les ailettes au moyen de l'écouvillon de
ramonage livré avec la chaudière.
• Nettoyer le tuyau de raccordement des fumées et
toutes les pièces figurant sur le parcours des
produits de combustion.
-9-
• Retirer les résidus qui se trouvent au fond de la
chaudière.
• Lorsque toutes ces opérations sont terminées,
procéder au remontage en veillant à l'état des
différents isolants ainsi qu'à l'étanchéité de la
chaudière.
• Vérifier enfin les réglages du brûleur et la
combustion.
6.2 - Vérifications à effectuer
Une fois par an, avant le démarrage de la saison de
chauffage, faire effectuer les contrôles suivants :
• Contrôle visuel de la flamme
Par le voyant, on contrôle la couleur de la flamme. Celleci doit être légèrement dorée. Par défaut d'air, la flamme
rougit et encrasse la chaudière ; par excès d'air, la
flamme devient bleue avec un dépôt important
d'imbrûlés.
• Contrôle de la dépression
La dépression au foyer doit être de l'ordre de 5 Pa, soit
0,5 mm de colonne d'eau.
La dépression à la buse doit être comprise entre 15 et
20 Pa suivant la puissance installée.
L'écart des dépressions caractérise les pertes de charge
de la chaudière (encrassement - dimension cheminée réglage brûleur).
Ces mesures peuvent être effectuées soit à l'aide d'un
manomètre incliné ou d'un déprimomètre.
• Contrôle de l'indice de noircissement
L'indice de fumée doit être inférieur ou égal à 1 (suivant
la norme NFE 31353 de mai 1989).
• Contrôle du CO2 et des températures de fumées
Le rendement de combustion dépend directement de la
température des fumées et du CO2 avec un indice de
noircissement inférieur ou égal à 1. Le rendement de
combustion doit être égal ou supérieur à 90 %.
GARANTIE
Nos appareils sont garantis pendant un an à dater du jour de la facture, contre tout vice de construction ou défaut de matière et dans la
mesure où les instructions de la notice d'installation et de la notice d'utilisation sont respectées.
Nous ne saurions trop vous conseiller de lire attentivement ces notices ainsi que les conditions de garantie ci-dessous.
Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l'art, normes et réglementations en vigueur.
Pendant la période de garantie, DEVILLE n'est tenu qu'au remplacement gratuit des pièces reconnues défectueuses après contrôle par ses
services.
DEVILLE ne peut en aucun cas être rendu responsable de frais d'échange (main d'œuvre, frais de déplacement).
D'une manière non limitative, la garantie ne couvre pas les effets dus à l'usure normale, ainsi que les détériorations résultant d'une mauvaise
utilisation de l'appareil, d'un défaut d'installation ou d'une insuffisance d'entretien.
Ces dispositions ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts ou vices cachés qui s'applique,
en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.
En cas de litiges, les tribunaux de CHARLEVILLE-MEZIERES sont seuls compétents.
Ces conditions complètent et précisent les conditions générales de garanties ci – dessus et ont primauté sur celles-ci, se reporter au feuillet
ci-joint « conditions particulières de ventes Deville – Garantie ».
CONDITIONS PARTICULIERES
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non
d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans
préavis, toute modification ou amélioration.
Société Anonyme au capital de 6.404.454 €
R.C CHARLEVILLE-MEZIERES 787 020 080 B - Sirène 787 020 080 00018
SIEGE SOCIAL
76 rue Forest - 08013 CHARLEVILLE-MEZIERES CEDEX
www.deville.fr
-
contact@deville.fr
Loading...
