Краткое Руководство Пользователя

DB4005

Анализатор FM модуляции

и мониторный приемник на базе SDR

ПЕРЕД НАЧАЛОМ РАБОТЫ С АППАРАТОМ

Для того, чтобы впечатление от работы с новым аппаратом от DEVA

было как можно более лучшим, пожалуйста, убедитесь, что

установлены самые последние версии ПО и аппаратной прошивки.

Посетите www.devabroadcast.com/downloads для того что бы

загрузить последние версии ПО прежде чем приступите к установке.

Компания DEVA Broadcast Limited сертифицирована по ISO 9001:2015.

Данное краткое руководство сделает установку мониторного приемника DB4005 простой и
быстрой. Применяя данные рекомендации можно значительно ускорить процесс и сохранить
немало времени и усилий. Чтобы получить больше информации о нормах безопасности и

рабочей среде оборудования, прочтите основное Руководство Пользователя.

ШАГ 1

1. Установите аппарат на место его работы;

2. Перед подключением к сети убедитесь в том что параметры предохранителя соответствуют

напряжению в данном месте. Блок питания DB4005 подготовлен на производстве для работы в

сети 100-240 V AC; предохранитель 1A;

3. Подключите кабель антенны к разъему RF входа, расположенному на задней панели

устройства;

4. Подключите наушники к разъему на передней панели;

5. Используя навигационные кнопки "LEFT" или "RIGHT" найдите местную станцию с сильным

уровнем приема, хорошо слышимую через наушники.

Позитивная и негативная девиации будут выбраны автоматически и оба индикатора POS DEV и

NEG DEV LED будут включены.

Мы рекомендуем, если не требуется, иначе оставлять индикатор FM Modulation в режиме по

умолчанию. Это обеспечит постоянный правильный замер значений девиации станции.

ШАГ 2

DB4005 позволяет использование тремя методами. Через навигационное меню передней
панели, ПО DEVA Device Manager или при помощи стандартного WEB браузера.

Более подробно навигационное меню фронтальной панели описано в Руководстве
Пользователя размещенном на www.devabroadcast.com/downloads

ШАГ 3

Существует два варианта подключения к WEB интерфейсу DB4005. Первый, с ручной
установкой и определением IP адреса устройства и второй, через сетевое обнаружение (для
пользователей Windows 7 и выше).

ШАГ 3.1

ПОДКЛЮЧЕНИЕ

КОНФИГУРАЦИЯ

WEB Интерфейс

Manual IP Address Identification

A

B

C

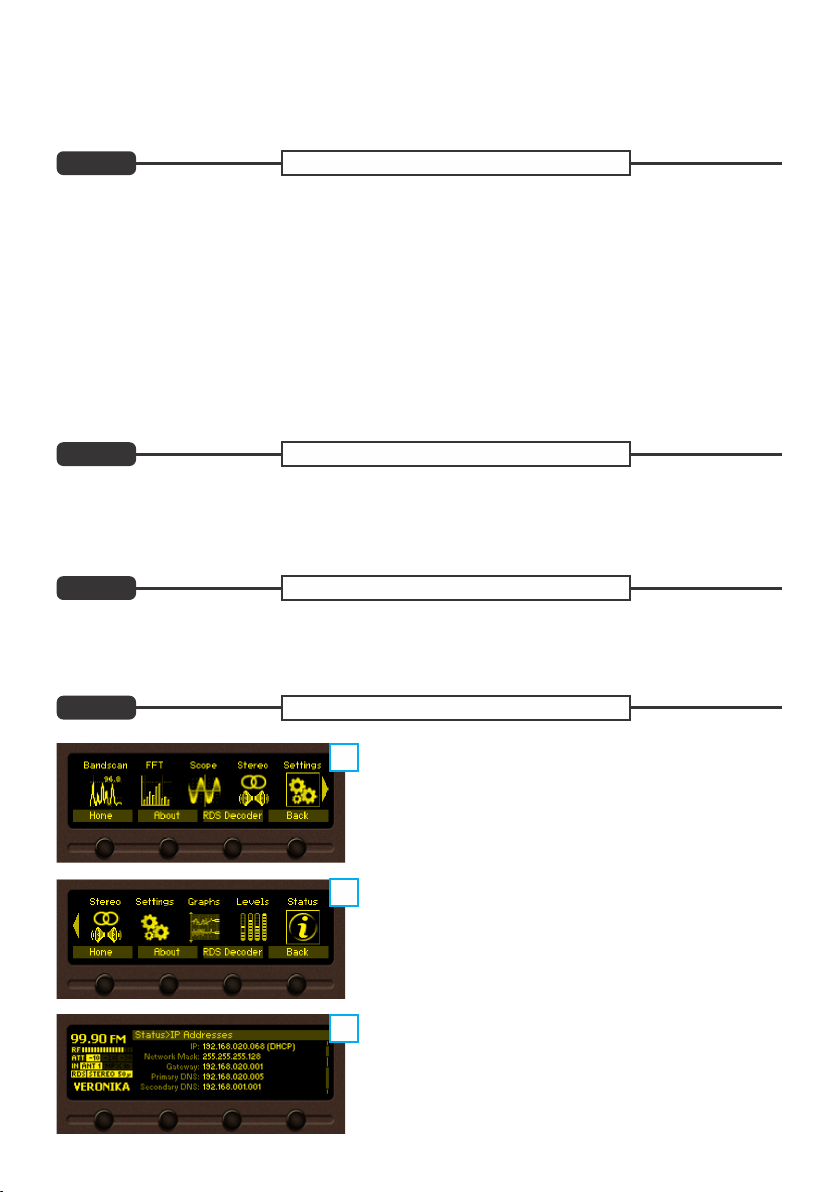

Подключите устройство к локальной сети или сети
интернет кабелем. Нажав кнопку ОК на фронтальной
панели активируйте доступ к навигационному меню .(A)

Используя навигационную кнопку “Right” найдите
секцию “Status” находящуюся в конце меню . (B)
Нажмите кнопку “OK” для входа в секцию статуса.
Нажимая кнопку “DOWN” переключите страницу.

Да нна я оп ера ция от обр ази т ст ран ицу (C )
сод е р ж а щ у ю и н ф о р м а ц ию сод е р ж а щ у ю в с ю
информацию о IP адресе устройства.

D

Примечание: В связи с невозможностью некоторых WEB браузеров корректно воспринимать
формат адреса IP отображенный на экране устройства, цифры в адресе должны быть указаны без
предстоящих нолей. Например: 192.168.020.095 должен быть указан как 192.168.20.95

Откройте новое окно WEB браузера введите IP
адрес устройства и нажмите “Enter” .(D)

Появится окнос запросом имени пользователя и
пароля. (Больше информации смотрите в ШАГЕ 4)

ШАГ 3.2

Сетевое обнаружение это функционал обеспечивающий возможность компьютера видеть
(находить) другие компьютеры и устройства в локальной сети, и обеспечивать свою видимость для
других компьютеров в той же сети. По умолчанию, Windows Firewall блокирует отображение в сети,
но это возможно включить.

1. Откройте "Расширенные настройки" общего доступа, кликнув на кнопку "Пуск", а затем "Панель

Управления". В строке "Поиск" наберите "Сеть", выберите "Параметры сети и общего доступа"

и слева "Изменить расширенные настройки общего доступа";

2. Выберите текущий профиль сети;

3. Нажмите "включить сетевое обнаружение", а затем - "сохранить настройки". Если появился

запрос пароля или запрос на подтверждение – введите пароль или подтвердите действия.

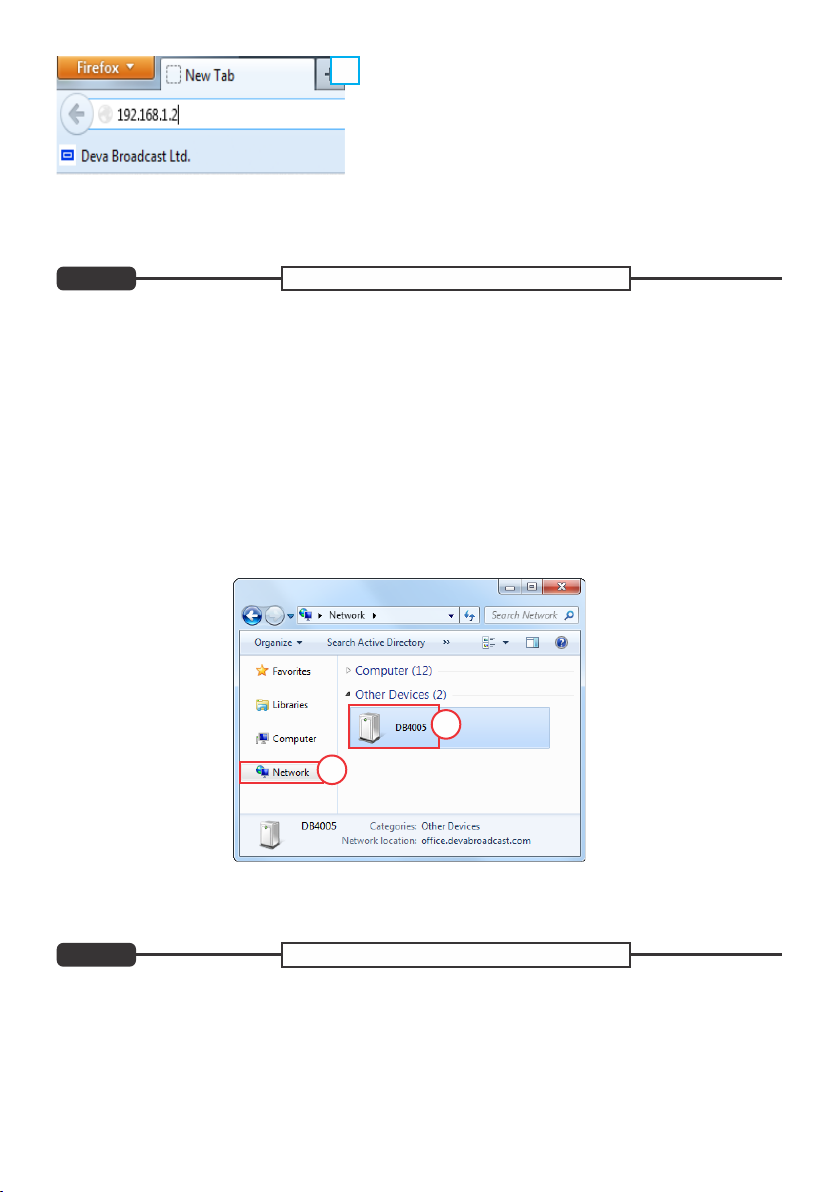

4. Чтобы получить доступ к устройству, откройте новое окно менеджера файлов и нажмите

"Сеть" . Если опция сетевого обнаружения была правильно включена – устройство (1)

отобразится. Двойной клик на DB4005 откроет новое окно WEB браузера с запросом имени и (2)

пароля.(Больше информации смотрите в ШАГЕ 4).

Сетевое обнаружение в Windows 7

2

1

Примечание: Если эта функция была включена на компьютере ранее, просто откройте новое окно
менеджера файлов и нажмите "Сеть" . Устройство должно отобразиться. Если нет, проверьте (1)

шаги 3.1 или 3.2 инструкции.

ШАГ 4

DB4005 обеспечивает защищенный доступ к устройству и его настройкам. Возможно выбрать

между двумя типами входа:

1. Как ADMINISTRATOR – что обеспечивает полный контроль за настройками устройства

(username: admin, password: pass);

2. Как USER – этот тип входа обеспечивает возможность мониторинга устройства и

переключения между станциями без изменения установок (username: user, password: pass).

При необходимости изменения настроек устройства пожалуйста войдите как ADMINISTRATOR.

Права доступа

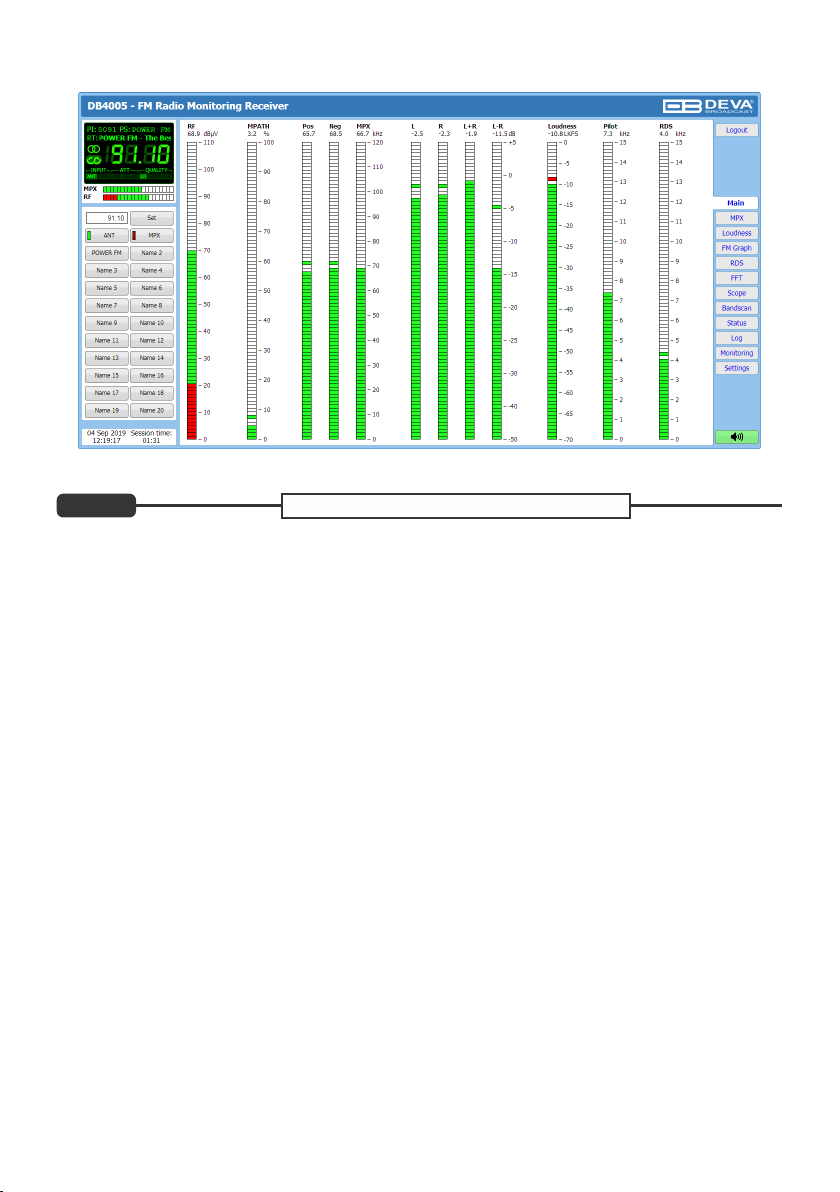

При удачном входе Окно Управления будет выглядеть так:

ШАГ 5

ПО DEVA Device Manager предназначено для управления широким спектром устройств
производства DEVA. Разработанная для поддержки раcтущих запросов обработки данных FM
мониторинга, DEVA Device Manager полностью совместим с:

•DB4004 – Мониторный FM приемник постороенный на DSP;

•DB7000 – Вещательный Пере-приемник FM радио;

•Radio Explorer II – Мобильный анализатор FM радиодиапазона;

•DB4005 – Анализатор FM модуляции и мониторный приемник на базе SDR

Предназначенный для облегчения управления нашими продуктами, ПО DEVA Device Manager
предоставляется бесплатно. Последняя версия всегда доступна на нашем вебсайте
www.devabroadcast.com/downloads или на CD поставляемом в комплекте.

Для лучшего понимания всех возможностей данного ПО, пожалуйста, обратитесь к руководству
пользователя DEVA Device Manager, также доступном на нашем вебсайте.

ПО DEVA Device Manager

Спасибо за то, что выбрали DEVA!

Пожалуйста, обратитесь к основному руководству пользователя, чтобы получить

подробную информацию о том, как настроить устройство и узнать о нем больше.
