Desa Tech M125AT, M170AT, M200AT, PKHD125T, PKHD170T Owner's Manual

PORTABLE FORCED AIR HEATERS

OWNER’S MANUAL

HEATER SIZES:

125,000, 170,000 AND 200,000 BTU/HR

KEROSENE/DIESEL HEATER WITH BUILT-IN THERMOSTAT

IMPORTANT: Read and understand this manual before
assembling, starting or servicing heater. Improper use
of heater can cause serious injury. Keep this manual for
future reference.

TABLE OF CONTENTS

Safety Information ............................................... 2

Unpacking ........................................................... 3

Fuels .................................................................... 3

Product Identification ...........................................

Theory of Operation ............................................ 4

Ventilation ............................................................ 4

Assembly ............................................................. 4

Operation ............................................................. 5

Operation with Portable Generator ...................... 7

Storing, Transporting or Shipping ........................ 7

Preventative Maintenance Schedule ................... 8

Troubleshooting ...................................................

Service Procedures ........................................... 10

3

Specifications ....................................................

Wiring Diagrams ................................................ 16

Technical Service ..............................................

Replacement Parts ............................................ 17

Accessories ....................................................... 17

Illustrated Parts Breakdown and Parts List ....... 18

Warranty and Repair Service ............................ 28

8

15

17

Fill In For Your Records

Model No. __________________
(Located on side panel)

Serial No. __________________
(Located on fuel tank)

Date of Purchase: ____________

Save this manual for future reference.

For more information, visit www.desatech.com

SAFETY INFORMATION

WARNING: This product con­tains and/or generates chemicals
known to the State of California
to cause cancer or birth defects
or other reproductive harm.

IMPORTANT: Read this owner’s
manual carefully and completely
before trying to assemble, operate
or service this heater. Improper
use of this heater can cause seri­ous injury or death from burns, fire,
explosion, electrical shock and
carbon monoxide poisoning.

DANGER: Carbon monoxide
poisoning may lead to death!

Carbon Monoxide Poisoning: Early signs of

carbon monoxide poisoning resemble the flu,
with headaches, dizziness and/or nausea. If you
have these signs, the heater may not be working
properly. Get fresh air at once! Have heater ser-
viced. Some people are more affected by carbon
monoxide than others. These include pregnant
women, persons with heart or lung disease or
anemia, those under the influence of alcohol and
those at high altitudes.

Make certain you read and understand all warn
ings. Keep this manual for reference. It is your
guide to safe and proper operation of this heater.

1. Use only kerosene, #1/#2 diesel/fuel oil, JET A
or JP-8 fuels to avoid risk of fire or explosion.
Never use gasoline, naphtha, paint thinners,
alcohol or other highly flammable fuels.

2. Fueling
a) Personnel involved with fueling shall be

qualified and thoroughly familiar with the
manufacturer's instructions and applicable
regulations regarding the safe fueling of
heating units.

b) Only the type of fuel specified on the

heater's data plate shall be used.

c) All flame, including the pilot light, if

any, shall be extinguished and the heater
allowed to cool, prior to fueling.

d) During fueling, all fuel lines and fuel-line

connections shall be inspected for leaks.
Any leaks shall be repaired prior to return
ing the heater to service.

e) At no time shall more than one day's sup-

ply of heater fuel be stored inside a build
ing in the vicinity of the heater. Bulk fuel
storage shall be outside the structure.

f) All fuel storage shall be located a mini

mum of 762 cm (25 feet) from heaters,
torches, welding equipment and similar
sources of ignition (exception: the fuel
reservoir integral with the heater unit).

g) Whenever possible, fuel storage shall be

confined to areas where floor penetrations
do not permit fuel to drip onto or be ignited
by a fire at lower elevation.

h) Fuel storage shall be in accordance with

the authority having jurisdiction.

3. Use only the electrical voltage and frequency
specified on model plate.

4. Heater must be grounded. Use only a properly
grounded three-wire extension cord. Plug into
grounded outlet only.

5. Use only in areas free of flammable vapors or
high dust content.

6. Minimum clearance from any combustible
materials: 8 feet (244 cm) from hot air outlet;
6 feet (183 cm) from top; and 4 feet (120 cm)
from sides and inlet.

7. Locate heater on a stable and level surface
while hot or operating or a fire may occur.

8. Use only in well-vented areas. Before using
heater, provide at least a 2800 square cm (three­square-foot) opening of fresh, outside air for
each 30 kw (100,000 Btu/Hr) of rating.

-

9. Keep children and animals away from heater
at all times.

10. Never start heater when combustion chamber
is hot or if fuel has accumulated in combustion
chamber.

11. When used with thermostat, heater may start
at anytime.

12. When heater is moved or stored, it must be in
a level position or fuel spillage may occur.

13. Use heater only in accordance with local
ordinances and codes.

14. Never use gasoline, crankcase drainings,
naphtha, paint thinners, alcohol or other highly
flammable fuels.

15. Never use heater where gasoline, paint thinner
or other highly flammable vapors are present.

16. Never use heater in living or sleeping areas.

17. Never leave a heater plugged in without adult
supervision if children or animals are likely to
be present.

-

-

-

2

www.desatech.com

113170-01E

SAFETY INFORMATION

Continued

18. Never move, handle, refuel or service a hot,
operating or plugged-in heater.

19.

Never attach duct work to front or rear of heater.

20. Never attach heater to external fuel tank.

21. Heaters used in the vicinity of tarpaulins,
canvas or similar enclosure materials shall be
located a safe distance from such materials.
The recommended minimum safe distance is

304.8 cm (10 feet). It is further recommended
that these enclosure materials be of a fire
retardant nature. These enclosure materials
shall be securely fastened to prevent them
from igniting or from upsetting the heater due
to wind action.

22. Unplug heater when not in use.

23. Never block air inlet (rear) or air outlet (front)
of heater.

24. Warning to New York City Residents

For Use Only At Construction Sites in ac-

cordance with applicable NYC codes under
NYCFD certificate of approval #4803, #4899,
#4908, #4909 or #4934.

UNPACKING

1. Remove all packing items applied to heater
for shipment.

2. Remove all items from carton.

3. Check items for any shipping damage. If
heater is damaged, promptly inform dealer
where you bought heater.

PRODUCT IDENTIFICATION

Hot Air
Outlet

Lower
Shell

Fuel Cap/
Gauge

Upper Shell

ON/OFF
Switch

FUELS

WARNING: Use only kero­sene, #1/#2 diesel/fuel oil, JET
A or JP-8 fuels to avoid risk
of fire or explosion. Never
use gasoline, oil drained from
crankcases, naphtha, paint
thinners, alcohol or other highly
flammable fuels.

Use only kerosene, #1/#2 diesel/fuel oil, JET A
or JP-8 fuels. Heavier fuels such as No. 2 fuel
oil or No. 2 diesel fuel may also be used but will
result in:

• noticeable odor

• additional fuel filter maintenance

• the need for nontoxic, anti-icer additives in very
cold weather

Do not use fuels heavier than No. 2 grade or
heavy oils such as oil drained from crankcases.
These heavy oils will not ignite properly and will
contaminate the heater.

IMPORTANT: Use a KEROSENE ONLY (blue)
or DIESEL ONLY (yellow) storage container.
Be sure storage container is clean. Foreign matter
such as rust, dirt or water will cause the ignition
control assembly to shut down heater. Foreign
matter may also require heater's fuel system to be
frequently cleaned.

Thermostat
Knob

Handle

Fan
Guard

Extension
Cord Wrap

Shroud

Ignition Control

Control Cover

113170-01E 3

Assembly (On
Inside of Control
Cover)

Figure 1 - 125T, 170T and 200T Models

www.desatech.com

Fuel Tank

Rear Panel

THEORY OF OPERATION

The Fuel System: The air pump forces air through the air line. The air is then pushed through the

nozzle. This air causes fuel to be lifted from the tank. A fine mist of fuel is sprayed into the combus­tion chamber.

The Air System: The motor turns the fan. The fan pushes air into and around the combustion chamber.

This air is heated and provides a stream of clean, hot air.

The Ignition System: The ignition control assembly provides power to the ignitor. This ignites the

fuel/air mixture in the combustion chamber.

The Flame-Out Control System: This system causes the heater to shut down if the flame goes out.

Fan

Motor

Combustion Chamber

Ignitor

Air Pump

Air Intake Filter

Clean
Heated
Air Out

Fuel
Tank

Nozzle

Air For Fuel
System

Figure 2 - Cross Section Operational View

Fuel
Filter

VENTILATION

WARNING: Provide a fresh air
opening of at least three square
feet (2,800 square cm) for each
100,000 BTU/HR rating. Provide
extra fresh air if more heaters
are being used. The minimum
ventilation requirements must be
followed to avoid risks associated
with carbon monoxide poisoning.
Make certain these requirements
are met prior to operating heater.

Example: A 58.6 kw (200,000 Btu/Hr) heater
requires one of the following:

• a two-car garage door [4.88 meter (16 feet)
opening] raised 12.7 cm (5 inches)

• a single-car garage door [2.74 meter (9 feet)
opening] raised 20.3 cm (8 inches)

• two, 76.2 cm (30 inch) windows raised 38.1 cm
(15 inches)

Cool Air In

Air Output Filter

Air Line
To Burner

Air For
Combustion
And Heating

Ignition Control
Assembly

Fuel

ASSEMBLY

These models are furnished with wheels and a rear
handle. Wheels, handle and the mounting hardware
are found in the shipping carton.

Tools Needed

• Medium Phillips Screwdriver

• Rubber Mallet/Hammer

• Flat Blade Screwdriver

1. Slide axle through holes in shroud. Install
washers, wheel spacers and wheels on axle
as shown in Figure 3, page 5.

IMPORTANT: When installing wheels, point

extended hub of wheels toward shroud (see
Figure 3, page 5).

2. Place cap nuts on axle ends. Gently tap with
hammer to secure.

3. Install extension cord wraps into handle.

4. Slide handle onto shroud leaving a one inch
gap between parts.

5. Place washers onto screws and insert screws
into holes in handles.

6. Visually confirm that all six screws are
threaded into the shroud. Push the handle
completely into the shroud.

7. Tighten all screws.

4

www.desatech.com

113170-01E

T
e
m
p

e
r
at
ur

e

T
e
m
p
e
r
a

t
ur
a

Th
er
m

os
t
a
t

T
e
r
m
o
s

t
a
t
o

LO

H
I

I
g
n
i
t
or

•
E
n
c
en
d
e
d
o
r

Allu
m
e
u
r

V
o

l
t
a
g
e

•
T
e
n
s
i
ó
n

•
T
e
n
s

io
n

F
l
a
m
e

•
L
l
a
m

a

•

F

l

a

mm

e

S
t
a
r
t
/
R
u
n

E
n
c
i
e
n
d
a
/
O
p
e
ra
c
i
ó
n

D
é
m
ar
r

e
/
M
a
r
c
h
e

5

6

4

3

2

1

Hot Air Outlet

ASSEMBLY

Continued

Shroud

Shroud
Axle Hole

Wheel
Spacer

Washer

Wheel

Cap Nut

Extended Hub

Axle

Figure 3 - Wheel and Handle Assembly

OPERATION

IMPORTANT: Review and under­stand the warnings in the Safety
Information section, page 2.
They are needed to safely oper
ate this heater. Follow all local
ordinances and codes when
using this heater.

TO START HEATER

1. Follow all ventilation and safety information.

2. Locate heater to provide maximum circulation
of the heated air. Follow all location require­ments noted in Safety Information, page 2.

3. Fill fuel tank with fuel. Use only kerosene,
#1/#2 diesel/fuel oil, JET A or JP-8 fuels to
avoid risk of fire or explosion. Never use
gasoline, naphtha, paint thinners, alcohol or
other flammable fuels.

4. Attach fuel cap/gauge.

5. Plug heaterʼs power cord into approved,
grounded, three-wire extension cord. Extension
cord must be at least six feet (1.8 meters) long.

Extension Cord Size Requirement
6 to 10 feet (1.8 to 3 meters) long, use 18 AWG

2

(0.75 mm

11 to 100 feet (3.3 to 30.5 meters) long, use

16 AWG (1.0 mm

101 to 200 feet (30.8 to 61 meters) long, use

14 AWG (1.5 mm

) rated cord

2

) rated cord

2

) rated cord

-

Air Inlet

Rear Panel

Handle

Washer

Extension
Cord Wrap

Screw

6. Plug extension cord into standard 120 volt/60
hertz, 3-prong grounded outlet.

7. Turn thermostat knob to the right (clockwise)
to the warmest position.

8. Push ON/OFF switch to the ON (|) position.
Light will come on. Note: Ignitor will preheat
for five seconds, then heater will start.

9. After heater is running, adjust thermostat knob
to the desired setting. Note: A cold heater may
affect the thermostat setting. This thermostat is
a general-heating control. It is not intended for
precise temperature control. Adjust thermostat
until heater cycles at the desired setting.

TO STOP HEATER

1. Push ON/OFF switch to the OFF (O) position.

2. Unplug heater.

TO RESET HEATER

1. Push ON/OFF switch to the OFF (O) position
and wait 10 seconds. (Wait two minutes if
heater has been running.)

2. Repeat steps under To Start Heater

.

113170-01E 5

www.desatech.com

T
empe

r
a

tu

r
e

T

em

p

er

a

tura

Th

e

rm

o

st

a

t

Te

r
m

os

ta

t

o

LO

HI

Ig

n
i
to
r

•
E
n

c
e
n
de

do

r

Al

lu
m
e
u
r

Vo
l
tage

•
T

e
ns
i
ó
n

•

T
e
n
si

o

n

F
la
m
e

•
L
l
a
m

a

•
Fl
a

m
m
e

Star

t

/R
u
n

E
n
c
ie

n
d
a
/

O
pe
ra
c

ió
n

D
ém
a

rr
e
/
M
a
r
ch

e

5

6

4

3

2

1

OPERATION

Temperature
Temperatura

Thermostat
Termostato

LO

HI

Ignitor • Encended

or

Allumeu

r

Vo

l

tage •

Te

nsión

•
Te

nsio

n

Flame • Llama • Flamme

Star

t/Run

Encend

i

do/

Operac

i

ón

Démarre/

Ma

r
che

5

6

4

3

2

1

112935-01

Continued

RL, RE AND PKHD SERIES MODELS
ONLY

Temperature Display

These models are equipped with a digital tem
perature display. The temperature being shown
represents the air nearest to the control cover. The
temperature of the air in surrounding areas may
be much different from the temperature being
displayed. The display may show [ - - ] when the
thermostat control or temperature sensor are dis­connected from the ignition control or if they are
or damaged. If this occurs, the safety control will
continue to operate as before, however, the unit
will not cycle off during operation. See Figure 4.

Lighted ON/OFF
Switch

Temperature
Display

Thermostat
Control

LED Indicator Lights

These models are equipped with LED lights in order
to help monitor your heater and to help diagnose
any potential problems associated with your heater.
Make sure you have read all of the instructions and
see Troubleshooting, page 8, before attempting to
rectify any problems with your heater.

-

WARNING: Never service
heater while it is plugged in,
operating or hot. Severe burns
and electrical shock can occur.

LOGIC ENHANCED IGNITION

These models have an electronically controlled
ignition system that is able to detect problems
during startup and is able to apply an automatic
“choke” to increase the likelihood of ignition. If
the heater does not ignite within the first second
the motor will slow down momentarily. If your
heater does not light after the first “choke” it will
repeat once. If the heater does not ignite after the
second “choke” it will shutdown and remain in
shutdown mode until the unit is reset. Please refer
to Troubleshooting, page 8 in order to properly
diagnose the problem.

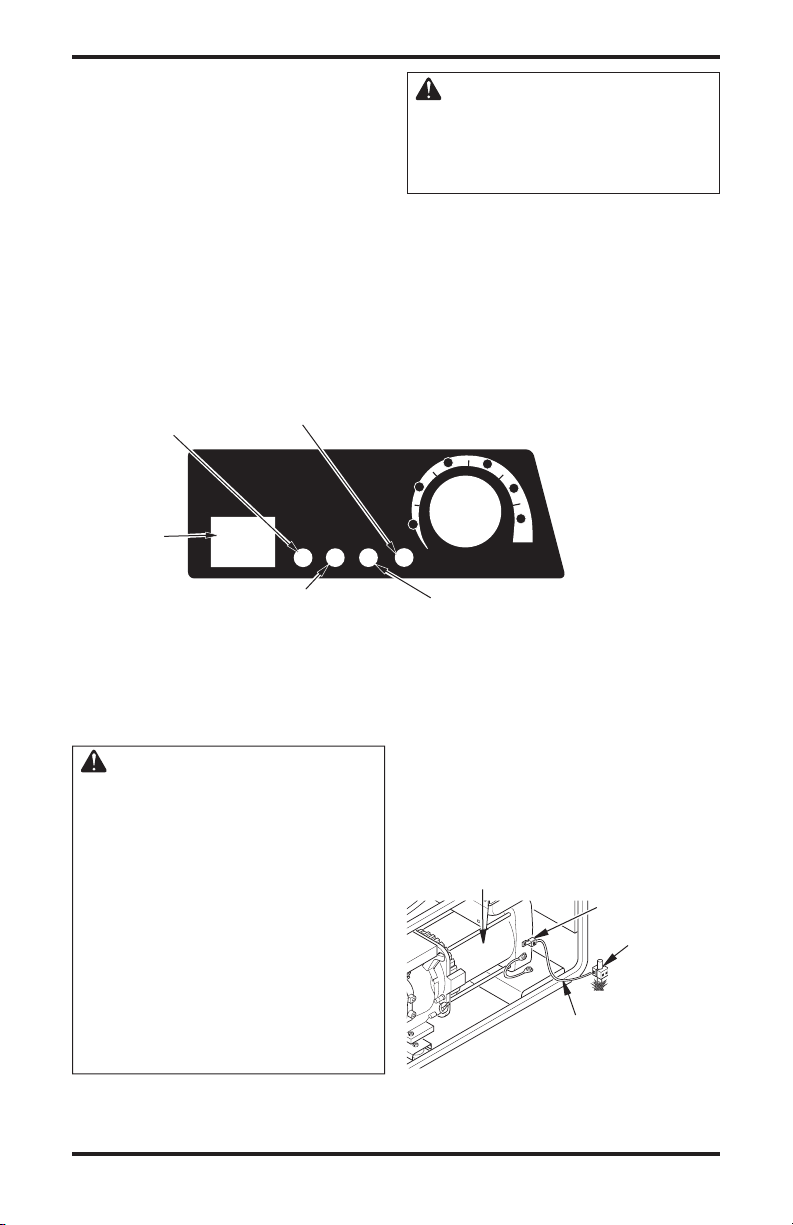

Figure 4 - Control Cover with

Temperature Display

Ignitor - indicates a problem with
the ignitor and can be caused by
a damaged or broken ignitor or an
ignitor that is wired incorrectly.

Temperature
Display

6

Voltage - monitors line voltage during
no rmal op erat i on a nd i n dica t es
improper line voltage. If line voltage
falls below 108V or above 132V the
heater will shut down.

Flame - will illuminate after heater
is shut down due to problems
associated with the flame or the
photocell that monitors the flame.

Figure 5 - LED Indicator Lights

www.desatech.com

Start/Run - b l ink s d u rin g
“preheat” for 10-15 seconds
before ignition and will stay on
during normal operation.

113170-01E

FUEL

F

OPERATION WITH

PORTABLE GENERATOR

WARNING: Before operating
heater or any appliance from a
portable generator, verify that
generator has been properly con­nected to earth ground. Improper
grounding or failure to ground
generator can result in electro­cution if a ground fault occurs.
Refer to owner’s manual supplied
by generator manufacturer for
proper grounding procedures.

The operating voltage range of the heater is 108 to
132 Volts (120 Volts +/- 10%). Prior to plugging
heater into generator the output voltage should be
verified (if generator is equipped with the automatic
idle feature, the output voltage should be measured
with the generator running at full speed). If the volt­age does not measure in this range the heater should
not be plugged into the generator.

Operation, page 5, for starting, stopping

Refer to
and resetting heater procedures.

Alternator

Ground Lug

STORING,

TRANSPORTING OR

SHIPPING

Note: If shipping, transport companies require
fuel tanks to be empty.

1. Remove drain plug from bottom side of fuel
tank and drain all fuel.

2. Replace drain plug.

3. If any debris is noted in old fuel, add 1 or 2
quarts of clean kerosene to tank, stir and drain
again. This will prevent excess debris from
clogging filters during future use.

4. Properly dispose of old and dirty fuel. Check
with local automotive service stations that
recycle oil.

5. If storing, store heater in dry place. Make sure
storage place is free of dust and corrosive
fumes.

IMPORTANT: Do not store kerosene over sum­mer months for use during next heating season.
Using old fuel could damage heater.

Copper
or Brass
Grounding
Point

Ground Wire (#10 AWG

- Stranded-Copper)

Figure 6 - Typical Generator Grounding

Method (Generator construction may

vary from that shown)

113170-01E 7

www.desatech.com

PREVENTATIVE MAINTENANCE SCHEDULE

WARNING: Never service heater while it is plugged in, operating

or hot. Severe burns and electrical shock can occur.

Item

Fuel tank

Air output and lint filters

Air intake filter

Fuel filter

Ignitor

Fan blades

Motor

How Often

Flush every 150-200 hours of operation
or as needed

Replace every 500 hours of operation
or once a year

Wash and dry with soap and water every
500 hours of operation or as needed

Clean twice a heating season or as
needed

No maintenance required

Clean every season or as needed

Not required/permanently
lubricated

How To

See Storing, Transporting, or
Shipping, page 7

See Air Output, Air Intake and
Lint Filters, page 10

See Air Output, Air Intake and
Lint Filters, page 10

See Fuel Filter, page 11

See Fan, page 10

TROUBLESHOOTING

WARNING: Never service heater while it is plugged in, operating

or hot. Severe burns and electrical shock can occur.

FAULT CONDITION

Motor does not start five seconds
after heater is plugged in
INDICATOR LIGHT

• Ignitor

POSSIBLE CAUSE

1. No power to heater

2. ON/OFF switch not in the ON
(|) position

3. Thermostat setting is too low

REMEDY

1. Check circuit breaker in elec­trical panel

2. Verify the ON/OFF switch is in
ON (|) position and light is on

3. Turn thermostat knob to a
higher setting

WARNING: High voltage!

4. Bad electrical connection be­tween motor and ignition con
trol assembly or ignition control
assembly and power cord

5. Binding pump rotor

6. Blown fuse on ignition control
assembly

7. Defective ignition control

assembly

8. Defective motor

8

www.desatech.com

4. Check all electrical connec

-

tions. See Wiring Diagrams,
page 16

5. If fan does not turn freely, see
Pump Rotor, page 14

6. See Ignition Control Assembly,
page 14

7. Replace ignition control

assembly

8. Replace motor

113170-01E

-

FAULT CONDITION

Motor starts and runs but heater
does not ignite
INDICATOR LIGHT

• Flame

TROUBLESHOOTING

Continued

POSSIBLE CAUSE

1. No fuel in tank

2. Pump pressure incorrect

3. Dirty fuel filter

4. Obstruction in nozzle

5. Water in fuel tank

WARNING: High voltage!

REMEDY

1. Fill tank with kerosene

2. See Pump Pressure Adjust
ment, page 10

3. See

Fuel Filter, page 11

4. See Nozzle Assembly, page 12

5. Drain and flush fuel tank with
clean kerosene. See Storing,

Tran sport in g or Shi pping ,

page 7

-

• Ignitor

• Voltage

Heater ignites but ignition control
assembly shuts heater off after a
short period of time
INDICATOR LIGHT

• Flame

• Voltage

6. Bad electrical connectio n
between ignitor and ignition
control assembly

7. Defective ignitor

8. Defective ignition control

assembly

9. Line voltage is below 108V or
above 132v

1. Pump pressure incorrect

2. Dirty air intake, air output
and/or lint filter

3. Dirty fuel filter

4. Obstruction in nozzle

5. Photocell assembly not properly
installed (not seeing the flame)

6. Dirty photocell lens

WARNING: High voltage!

7. Bad electrical connection be
tween photocell and ignition
control assembly

8. Defective photocell

9. Defective ignition control

assembly

10.Line voltage is below 108V or
above 132v

6. Check electrical connections.
See Wiring Diagrams, page 16

7. Replace ignitor, see page 11

8. Replace ignition control

assembly

9. Check for proper line voltage

1. See Pump Pressure Adjust
ment, page 10

2. See Air Output, Air Intake and
Lint Filters, page 10

3. See Fuel Filter, page 11

4. See Nozzle Assembly, page 12

5. Make sure photocell boot is
properly seated in bracket

6. Clean photocell lens

-

7. Check electrical connections.
See Wiring Diagrams, page 16

8. Replace photocell

9. Replace ignition control

assembly

10.Check for proper line voltage.
Disconnect power equipment
that may be used on same
line

-

113170-01E 9

www.desatech.com

SERVICE PROCEDURES

2

1

WARNING: To avoid risk of
burn and electrical shock, never
attempt to service heater while it
is plugged in, operating or hot.

UPPER SHELL REMOVAL

1. Remove screws along each side of heater using
phillips screwdriver. These screws attach upper
and lower shells together. See Figure 7.

2. Lift upper shell off.

3. Remove fan guard.

Screw

Figure 7 - Upper Shell Removal

FAN

IMPORTANT: Remove fan from motor shaft
before removing motor from heater. The weight
of the motor resting on the fan could damage the
fan pitch (see Figure 8).

1. Remove upper shell (see Figure 7).

2. Use 1/8" allen wrench to loosen setscrew
which holds fan to motor shaft.

3. Slip fan off motor shaft.

4. Clean fan using a soft cloth moistened with
kerosene or solvent.

5. Dry fan thoroughly.

6. Replace fan on motor shaft. Place fan hub flush
with end of motor shaft (see Figure 9).

7. Place setscrew on flat of shaft. Tighten setscrew
firmly (40-50 inch-pounds/4.5-5.6 n-m).

8. Replace upper shell.

Setscrew

Fan

Upper Shell

Setscrew

Motor

Fan

AIR OUTPUT, AIR INTAKE AND LINT
FILTERS

1. Remove upper shell (see Figure 7).

2. Remove filter end cover screws using 5/16"
nut-driver (see Figure 10).

3. Remove filter end cover.

4. Replace air output and lint filters.

5. Wash or replace air intake filter (see Preventa
tive Maintenance Schedule, page 8).

6. Replace filter end cover.

7. Replace upper shell.

IMPORTANT: Do not oil filters.

Air Intake
Filter

Lint Filter

Air Output Filter

Figure 10 - Air Output, Air Intake and Lint

Filters

Filter
End
Cover

PUMP PRESSURE ADJUSTMENT

1. Remove fan guard using medium phillips
screwdriver.

2. Remove pressure gauge plug from filter end
cover (see Figure 11).

3. Install accessory pressure gauge (part number
HA1180).

4. Start heater (see
motor to reach full speed.

Pressure
Gauge
Plug

Operation, page 5). Allow

Relief
Valve

-

Motor Shaft

Figure 8 - Fan, Motor

Shaft and Setscrew

Location

10

Motor
Shaft

Figure 9 - Fan

Cross Section

www.desatech.com

Flush

Figure 11 - Pressure Gauge Plug

Removal

113170-01E

T

e

m

p

e

r

a

t

u

r

e
T

e

m

p

e

r

a

t

u

r

a

T

h

e

r

m

o

s

t

a

t

T

e

r

m

o

s

t

a

t

o

L

O

H

I

Ig
n
it
o
r

•
E
n
c
e
n
d
e
d
o
r

A
ll
u
m
e
u
r

V
o
l
t
a
g
e

•
T
e
n
s
i
ó

n

•
T
e
n
s
i
o
n

F
l
a
m
e

•
L
l
a
m
a

•
F
la
m
m
e

S
t
a
r
t
/
R
u
n

E

n
c
i
e
n
d
a
/
O
p
e
r

a
c
i
ó
n

D
é
m
a
r
r

e
/
M
a
r
c
h
e

5

6

4

3

2

1

SERVICE PROCEDURES

T
em

p
er

a
t

u
r

e

T
em

p

e
r

a
tu

r
a

T
h

e

r

mo

s
ta

t

Te

r

mo

s

ta

to

L

O

HI

Ig
nitor •

En

c

en

de

d
o
r

A

ll
um

e
u
r

V
o
l

tage

•
T
en

s
i
ón

•
T

e
n
s

io
n

Fl

a
me

•
L
la

m
a

• F

l
a
mm

e

S

ta
rt
/

Ru

n

En

ci
e
n

da

/

O
p
e
r

ac

ió

n

D
émar

r
e

/
M
ar

c
he

5

6

4

3

2

1

1
1

2
93

5

­0
1

Continued

5. Adjust pressure. Turn relief valve to right to
increase pressure. Turn relief valve to left to
decrease pressure. See specifications below
for correct pressure (see Figure 12).

6. Remove pressure gauge. Replace pressure
gauge plug in filter end cover.

Pump

Model Pressure

125T 6.0 PSI
170T 6.0 PSI
200T 6.2 PSI

Figure 12 - Adjusting Pump Pressure

FUEL FILTER

1. Unplug heater.

2. Remove control cover screws using medium
phillips screwdriver.

3. Remove control cover.

4. Pull upper fuel line off fuel filter neck (see
Figure 13).

5. Carefully pry bushing, fuel filter and lower
fuel line out of fuel tank (see Figure 13).

6. Wash fuel filter with clean fuel and replace in
tank.

7. Attach upper fuel line to fuel filter neck.

8. Replace control cover.

Control Cover

Fuel Filter,
Bushing and
Lower Fuel Line

Upper Fuel Line

Pressure
Gauge

Screw

WARNING: HIGH VOLTAGE

WARNING: To avoid risk of burn
and electrical shock, never at­tempt to service heater while it is
plugged in, operating or hot.

IGNITOR

1. Remove upper shell (See Upper Shell Re­moval, page 10).

2. Remove fan (see page 10).

3. Remove 2 control cover screws with a phil
lips screwdriver. Remove control cover (see
Figure 13).

4. Disconnect ignitor wires from ignition control
assembly (see Figure 14). Pull the ignitor
wires up through the hole in the lower shell.

5. Disconnect fuel line hose and air line hose.
Remove photocell from photocell bracket (see
Figure 14).

6. Remove combustion chamber. Stand com
bustion chamber on end with nozzle adapter
bracket on top (see Figure 15, page 12).

7. Remove ignitor screw with a 1/4" nut driver
for models using ignitor HA1000 or 5/16"
nut driver for models using ignitor HA1100.
Carefully remove ignitor from nozzle adapter
bracket.

8. Carefully remove replacement ignitor from
styrofoam packing.

Combustion
Chamber

Air Line Hose

Photocell
Bracket

Fuel Line
Hose

Photocell
Assembly

Nozzle Adapter
Bracket

Ignitor

Ignitor
Wire

Ignitor
Wire

-

-

Ignition

Control Cover

Control
Assembly

Figure 14 - Disconnecting Ignitor Wires

from Ignition Control Assembly

Figure 13 - Fuel Filter Removal

113170-01E 11

www.desatech.com

(170T Model Shown)

SERVICE PROCEDURES

Continued

CAUTION: Do not bend or
strike ignitor element. Handle
with care.

9. Carefully guide ignitor into opening in nozzle
adapter bracket. Do not strike ignitor element.
Attach ignitor to nozzle adapter bracket with
screw using a 1/4" nut driver for models using
ignitor HA1000 (see Figure 15) or 5/16" nut
driver for models using HA1100 ignitor (see
Figure 16). Torque .90 to 1.69 N-m (8 to 15
in-lbs) Do not over torque.

10. Replace combustion chamber.

11. Route the ignitor wires back down through
the hole in the lower shell. Connect wires to
the ignition control assembly (see Figure 14,
page 11).

12.

Replace control cover (see Figure 13, page 11).

13. Connect and route fuel line hose and air line
hose to nozzle adapter assembly. See Fuel and

Air Line Replacement and Proper Routing

page 13.

14. Replace photocell in photocell bracket. Route
wires as shown in Figure 17.

15. Replace fan (see page 10).

16. Replace upper shell (see page 10).

Ignitor Screw/Washer
Assembly

Ignitor

Ignitor Element
Photocell
Bracket

Nozzle
Adapter
Bracket

Ignitor

Ignitor Element

Photocell
Bracket

Nozzle Adapter
Bracket Opening

Figure 16 - Ignitor HA1100 Replacement

Nozzle
Adapter
Bracket

Combustion
Chamber

NOZZLE ASSEMBLY

125T and 170T Models Only

1. Remove upper shell (see Upper Shell Re
moval, page 10).

2. Remove fan (see

3. Remove fuel and air line hoses from nozzle

,

assembly (see Figure 17).

4. Turn nozzle assembly 1/4 turn to left and pull
toward motor to remove (see Figure 18).

Combustion
Chamber

Nozzle
Adapter
Bracket

Photocell
Bracket

Fan, page 10).

Nozzle/
Adapter
Assembly

Fuel Line
Hose

-

Combustion
Chamber

Figure 15 - Ignitor HA1000 Replacement

12

Nozzle Adapter
Bracket Opening

www.desatech.com

Air Line Hose

Figure 17 - Removing Air and Fuel Line

Hoses (125T and 170T Models Only)

Combustion
Chamber

Figure 18 - Removing Nozzle/Adapter

Assembly

Nozzle/
Adapter
Assembly

113170-01E

SERVICE PROCEDURES

Continued

5. Place plastic hex-body into vise and lightly
tighten.

6. Carefully remove nozzle from the nozzle adapter
using 5/8" socket wrench (see Figure 19).

7. Blow compressed air through face of nozzle.
This will free any dirt in nozzle area.

8. Inspect nozzle sleeve for damage.

9. Replace nozzle into nozzle adapter until
nozzle seats. Tighten 1/3 turn more using 5/8"
socket wrench 4.5 to 5.1 N-m (40 to 45 in-lbs).
See Figure 19).

10. Attach nozzle assembly to nozzle adapter
bracket (see Figure 18, page 12).

11. Attach fuel and airline hoses to nozzle as
sembly. See Fuel and Airline Replacement
and Proper Routing.

12. Replace fan (see

13. Replace upper shell (see Upper Shell Removal
page 10).

Nozzle Face

Nozzle

Air Line Fitting

Figure 19 - Nozzle and Nozzle Adapter

200T Model Only

1. Remove combustion chamber and ignitor by
following steps 1 through 7 under Ignitor,
page 11.

2. Carefully place the ignitor in a safe location.

3. Remove two nozzle adapter bracket screws
(see Figure 20).

4. Place hex-shaped aluminum nozzle adapter
into vise (do not overtighten).

5. Carefully remove nozzle from nozzle adapter
using 5/8" socket wrench (see Figure 21).

6. Blow compressed air through face of nozzle.
This will remove any debris in nozzle.

7. Inspect nozzle seal for damage.

8. Replace nozzle into nozzle adapter until
nozzle seats. Tighten 80-110 inch-pounds.

9. Attach nozzle adapter bracket to combustion
chamber with two screws removed in step 3.

10. Repeat steps 9 through 16 under Ignitor,
page 11.

Fan, page 10).

Nozzle Sleeve

Nozzle
Adapter

Fuel Line Fitting

Combustion
Chamber

Nozzle
Adapter
Bracket

Photocell
Bracket

Air Line
Hose

Figure 20 - Removing Air and Fuel Line

-

Nozzle Face

,

Hoses (200T Model Only)

Nozzle
Sleeve

Nozzle

Nozzle
Adapter
Bracket

Figure 21 - Nozzle and Nozzle Adapter

Air Line
Fitting

Nozzle/
Adapter
Assembly

Fuel Line Hose

Nozzle
Adapter

Fuel Line
Fitting

FUEL AND AIR LINE REPLACEMENT
AND PROPER ROUTING

1. Remove upper shell (see Upper Shell Re­moval, page 10).

2. Remove control cover screws using phillips
screwdriver (see Figure 13, page 11).

3. Remove control cover.

4. Inspect fuel and air line hoses for cracks and/or
holes. If fuel line hose is damaged, disconnect
from nozzle adapter (see Figure 17, page 12 or
Figure 20 according to model) and from fuel
filter (see Fuel Filter, page 11). If air line hose
is damaged, disconnect from nozzle adapter
(see Figure 17, page 12 or Figure 20 according
to model and from barb fitting on pump end
cover (see Figure 22, page 14).

5. Install new air and/or fuel line. Attach one end
of air line hose to barb fitting on pump end
cover (see Figure 22, page 14) and the other
end to nozzle adapter (see Figure 17, page 12
or Figure 20 according to model). Attach one
end of fuel line hose to fuel filter (see
Filter, page 11) and the other end to nozzle
adapter (see Figure 17, page 12 or Figure 20
according to model).

Fuel

113170-01E 13

www.desatech.com

T

e

m

p

er

a

t
u

r
e

T

em

p

e
r

a

tu

r
a

T

h

er

mo

st

a

t

Te

r

m

o

s

ta

to

L

O

HI

Ig

n
it

or •

E
ncen

d

e
d
o

r

A
ll

um

e
u

r

V
o

l
ta

g
e

•
T

en

s
i
ón

•
T
e

n
s
io

n

Flame

•
L

la
m

a

•
Flam

m

e

S
ta

rt

/
Ru

n

En

ci

e
n
d

a/
O

p
e

r
ac

ió
n

D

émar

r
e
/
M

ar

c
he

5

6

4

3

2

1

1

1
2
93

5

­0

1

SERVICE PROCEDURES

Continued

Note: Route hoses as shown in Figure 17, page

12 or Figure 20 according to model. Hoses are
not to touch photocell bracket.

6. Replace control cover.

7. Replace upper shell (see Upper Shell Removal
page 10).

Pump End
Cover

Air Hose

Figure 22 - Air Hose to Barb Fitting

PUMP ROTOR
(Procedure if Rotor is Binding)

1. Remove upper shell (see Upper Shell Re­moval, page 10).

2. Remove fan guard.

3. Remove filter end cover screws using 5/16"
nut driver (see Figure 23).

4. Remove filter end cover and air filters.

5. Remove pump plate screws using 5/16" nut­driver.

6. Remove pump plate.

7.

Remove rotor, insert and blades (see
Figure 23).

8. Check for debris in pump. If debris is found,
blow out with compressed air.

9. Install insert and rotor.

10. Check gap on rotor. Adjust to .076/.101 mm
(.003"/.004") if needed (see Figure 24).

Note: Rotate rotor one full turn to ensure the

gap is .076/.101 mm (.003"/.004") at tightest
position. Adjust if needed.

11. Install blades, pump plate, air filters and filter
end cover.

12. Replace fan guard and upper shell (see
Shell Removal, page 10).

13. Adjust pump pressure (see Pump Pressure
Adjustment, page 10).

Note: If rotor is still binding, proceed as follows.

14. Perform steps 1 through 6.

15. Place fine grade sandpaper (600 grit) on flat
surface. Sand rotor lightly in “figure 8” motion
four times (see Figure 25).

16. Reinstall insert and rotor.

17. Perform steps 10 through 12.

14

Barb
Fitting

www.desatech.com

Upper

Pump Plate

Blade

Air
Intake
Filter

Insert

,

Rotor

Air Output Filter

Figure 23 - Rotor Location

Gap Adjusting Screw

.003"/.004"
(.076-.101 mm)
Gap Measured
With Feeler
Gauge

Rotor

Blade

Gap Adjusting Screw

Figure 24 - Gap Adjusting Screw

Locations

Sandpaper

Figure 25 - Sanding Rotor

IGNITION CONTROL ASSEMBLY

WARNING: High voltage!

1. Unplug heater.

2. Remove control cover screws (2) using phil
lips screwdriver to expose ignition control
assembly (see Figure 11, page 10).

3. Remove fuse from fuse holder.

4. Replace with new fuse (DESA Heating Prod
ucts part number 113752-01). Do not substitute
a fuse with a higher current rating. Use an
equivalent 6.3 amp time lag, 5 x 20 mm fuse.

5.

Replace control cover (see Figure 11,
page 10).

Fuse Holder

Figure 26- Replacing Fuse

113170-01E

Filter End
Cover

-

-

Fuse

SPECIFICATIONS

Model Size 125T 170T 200T

Output Rating (Btu/Hr) 125,000 170,000 200,000
Fuel Use only kerosene, #1/#2 diesel/fuel oil, JET A or JP-8 fuels*
Fuel Tank Capacity (U.S. Gal./Liters) 13.5/51 13.5/51 13.5/51
Fuel Consumption

(Gal. Per Hr/Liters Per Hr) .90/3.41 1.25/4.73 1.4/5.3
Pump Pressure (psi) 6.0 6.0 6.2
Electric Requirements 120 V/60 HZ 120 V/60 HZ 120 V/60 HZ
Amperage (Normal Run) 3.6 3.6 3.6
Maximum Motor Speed (RPM) 3400 3400 3400
Hot Air Output (CFM) 520 580 600
Motor Horsepower 1/5 1/5 1/4
Shipping Weight 81/36.74 82/37.2 87/39.46

(Approximate Pounds/Kilograms)
Heater Weight without Fuel 73/33.11 74/33.57 79/35.86

(Approximate Pounds/Kilograms)

* Use of #2 diesel/fuel oil will result in noticeable odor and could require additional fuel filter mainte
nance. Use in extreme cold temperatures may require nontoxic anti-icer additives.

-

113170-01E 15

www.desatech.com

Power Plug

120V/60Hz

Blue

Blue

White

Photocell

Ignition Control Assembly

11

3471-01

Green

Black

Green

Red

Black

Yellow/Tan

Yellow/Tan

Motor

Ignitor

Photocell

Photocell

Ignitor

Temp.

Temp

.

Motor Return

AC Neutral (L2)

120V (L1)

Ignitor

Motor

White

ON/OFF Switch

with Light

5

4

1

Thermostat
Control

Te

mperature

Sensor

Power Plug

120V/60Hz

Blue

Blue

White

Photocell

Ignition Control Assembly

Green

Black

Black

Green

Red

Black

Yellow

Yellow

Motor

Ignitor

Thermostat

Photocell

Photocell

Ignitor

Motor Return

AC Neutral (L2)

120V (L1)

Ignitor

Motor

White

ON/OFF Switch

with Light

5

4

1

WIRING DIAGRAMS

MODELS RH125AT, M125AT, RH170AT, M170AT AND M200AT ONLY

125T MODELS: RHD125AT, RL125AT, RE125AT, PKHD125T, TKU125T,
UKU125T, RD125T

170T MODELS: RHD170AT, RL170AT, RE170AT, PKHD170T, TKU170T,
UKU170T, RD170T

200T Models: RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,
TKU200T, UKU200T, RD200T

16

www.desatech.com

113170-01E

TECHNICAL SERVICE

You may have further questions about installation,
operation or troubleshooting. If so, contact DESA
Heating Productsʼ Technical Service Department
at 1-866-672-6040. When calling please have your
model and serial numbers of your heater ready.

You can also visit DESA Heating Productsʼ techni
cal services web site at www.desatech.com.

REPLACEMENT PARTS

Note: Use only original replacement parts. This
will protect your warranty coverage for parts
replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they
canʼt supply original replacement part(s), call
DESA Heating Productsʼ Technical Service Dept.
at 1-866-672-6040.

When calling DESA Heating Products, have
ready:

• your name

• your address

• model and serial numbers of your heater

• how heater was malfunctioning

• purchase date
Usually, we will ask you to return the part to the

factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they
canʼt supply original replacement part(s), call
DESA Heating Products at 1-866-672-6040 for
referral information. Parts dealers are listed in
the Authorized Service Center booklet supplied
with heater.

When calling DESA Heating Products, have
ready:

• model and serial numbers of your heater

• the replacement part number

ACCESSORIES

Purchase accessories and parts from your nearest
dealer or service center. If they can not supply
these accessories or parts, either contact your
nearest parts dealer or DESA Heating Products
at 1-866-672-6040 for referral information. Parts
Centrals are listed in the Authorized Service Center

­booklet supplied with heater.

AIR GAUGE KIT - HA1180

For all model s. Special tool to check pump
pressure.

IGNITION CONTROL ASSEMBLY/
PHOTOCELL TESTER - HA1170

For all models. Special tool used to test the igni­tion control assembly and photocell.

113170-01E 17

www.desatech.com

ILLUSTRATED PARTS BREAKDOWN

1

13

3

23

19

9

10

11

12

15

25

13

24

29

30

31

33

32

26

14

13

16

2

34

23

5

4

6

18

7

8

35

27

20

22

21

28

36

17

125T MODELS:
RH125AT, RHD125AT, RL125AT, M125AT, RE125AT, PKHD125T, TKU125T,
UKU125T, RD125T

170T MODELS:
RH170AT, RHD170AT, RL170AT, M170AT, RE170AT, PKHD170T, TKU170T,
UKU170T, RD170T

18

www.desatech.com

113170-01E

PARTS LIST

125T MODELS: RH125AT, RHD125AT, RL125AT, M125AT, RE125AT,
PKHD125T, TKU125T, UKU125T, RD125T

170T MODELS: RH170AT, RHD170AT, RL170AT, M170AT, RE170AT,
PKHD170T, TKU170T, UKU170T, RD170T

This list contains replaceable parts used in your heater. When ordering parts, be sure to provide the
correct model and serial numbers (from the model plate), then the part number and description of the
desired part.

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 107353-10 Upper Shell (Service Part Will Be Black) 1
2 108631-01 Screw, #10-16 x 1" 1
3 098512-71 Combustion Chamber (125T w/ HA1000) 1
098512-77 Combustion Chamber (125T w/ HA1100) 1
098512-73 Combustion Chamber (170T) 1
4 103154-05 Photocell Bracket 1
5 M10908-2 Screw, #6-32 x 3/8" 2
6 M16656-21 Photocell Assembly 1
7 (See Page 22) Burner Head Assembly 1
8 M11084-26 Screw, #10-16 x 3/8" 2
9 097293-01 Fan (125T) 1
102042-01 Fan (170T) 1
10 (See Page 23) Pump and Motor Assembly 1
11 M50631 Rubber Bumper 2
12 101206-01 Motor Mounting Bracket 1
13 M11084-29 Screw, #10-16 x 3/4" 11
14 108458-01 Rear Panel 1
15 NTC-4C Hex Lock Nut, 1/4-20 2
16 108460-01 Fan Guard 1
17 M27417 Drain Plug (Includes “o” Ring) 1
18 ** Shroud 1
19 M51345-12 Fuel Line (125T) 1
M51345-09 Fuel Line (170T) 1
20 106896-01 Fuel Filter 1
21 M51151-02 Fuel Line Tube 1
22 M10990-3 Rubber Bushing 1
23 M50814-08 Airline (125T) 1
M50814-03 Airline (170T) 1
24 107353-11 Lower Shell (Service Part Will Be Black) 1
25 M50104-06 Bushing 2
26 M50104-01 Bushing 1
27 M12461-51 Screw, #10-16 x 0.38" 1
28 108708-01 Clip Nut 13
29 M10908-14 Screw, #8-32 x 1/4" 1
30 108088-12 Fuel Tank 1
31 097663-03 Fuel Cap/Gauge 1
32 108739-01 Filler Neck Screen 1
33 107994-01 Power Cord 1
34 097467-02 Button Plug 1
35 M9900-197 Wire Assembly, Green 1
36 (See Page 24/25) Control Cover Assembly 1

** Not a field replaceable part.

113170-01E 19

www.desatech.com

ILLUSTRATED PARTS BREAKDOWN

1

13

3

23 19

9

10

11

12

15

25

13

24

29

30

31

33

32

26

14

13

16

2

34

23

5

4

6

18

7

8

35

27

20

22

21

28

17

36

200T Models:
M200AT, RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,
TKU200T, UKU200T, RD200T

20

www.desatech.com

113170-01E

PARTS LIST

200T Models:
M200AT, RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,
TKU200T, UKU200T, RD200T

This list contains replaceable parts used in your heater. When ordering parts, be sure to provide the
correct model and serial numbers (from the model plate), then the part number and description of the
desired part.

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 107353-10 Upper Shell (Service Part Will Be Black) 1
2 108631-01 Screw, #10-16 x 1" 1
3 098512-78 Combustion Chamber 1
4 M16660 Photocell Bracket 1
5 M10908-2 Screw, #6-32 x 3/8" 2
6 M16656-21 Photocell Assembly 1
7 (See Page 22) Burner Head Assembly 1
8 M11084-26 Screw, #10-16 x 3/8" 2
9 102042-01 Fan 1
10 (See Page 23) Pump and Motor Assembly 1
11 M50631 Rubber Bumper 2
12 101206-01 Motor Mounting Bracket 1
13 M11084-29 Screw, #10-16 x 3/4" 11
14 108458-01 Rear Panel 1
15 NTC-4C Hex Lock Nut, 1/4-20 2
16 108460-01 Fan Guard 1
17 M27417 Drain Plug (Includes “o” Ring) 1
18 ** Shroud 1
19 M51345-04 Fuel Line 1
20 106896-01 Fuel Filter 1
21 M51151-02 Fuel Line Tube 1
22 M10990-3 Rubber Bushing 1
23 M50814-03 Airline 1
24 107353-11 Lower Shell (Service Part Will Be Black) 1
25 M50104-06 Bushing 2
26 M50104-01 Bushing 1
27 M12461-51 Screw, #10-16 x 1/2" 1
28 108708-01 Clip Nut 13
29 M10908-14 Screw, #8-32 x 1/4" 1
30 108088-12 Fuel Tank 1
31 097663-03 Fuel Cap/Gauge 1
32 108739-01 Filler Neck Screen 1
33 107994-01 Power Cord 1
34 097467-02 Button Plug 1
35 M9900-197 Wire Assembly, Green 1
36 (See Page 25) Control Cover Assembly 1

** Not a field replaceable part.

113170-01E 21

www.desatech.com

2

1

5

4

3

6

ILLUSTRATED PARTS BREAKDOWN AND PARTS LIST

2

1

3

4

BURNER HEAD ASSEMBLY FOR
125T MODELS WITH HA1100 IGNITOR

BURNER HEAD ASSEMBLY FOR
125T MODELS WITH HA1000
IGNITOR AND 170T MODELS

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 HA3027 Nozzle Assembly 1
2 HA1100 Ignitor Kit 1
3 102336-05 Nozzle Adapter
Bracket 1
4 104054-01 Nozzle Adapter 1

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 HA3027
HA3029
2 HA1000 Ignitor Kit 1
3 M10908-75 Screw 1
4 102336-01 Nozzle Adapter Bracket 1
5 104054-01 Nozzle Adapter 1
6 103347-01 Washer 1

BURNER HEAD ASSEMBLY FOR 200T MODELS

2

1

3

4

5

6

11

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 100735-13 Nozzle Assembly 1
2 M10659-1 Nozzle Washer 2
3 M10809-1 Nozzle Spring 1
4 M8882 Nozzle Sleeve 1
5 107272-01 Retaining Ring 1
6 102336-03 Nozzle Adapter Bracket 1
7 HA1000 Ignitor Kit 1
8 103347-01 Belleville Washer 1
9 M10908-75 Screw, #6-32 x .88 1
10 107273-01 Nozzle Adapter 1
11 M50820-02 Barb Fitting 1

Nozzle Assembly (125T)
Nozzle Assembly (170T)

8

7

9

10

1
1

22

www.desatech.com

113170-01E

ILLUSTRATED PARTS BREAKDOWN AND PARTS LIST

PUMP AND MOTOR ASSEMBLY FOR 125T, 170T AND 200T MODELS

1

2

3

5

4

17

6

16

7

15

18

14

13

12

KEY PART NUMBER
NO. 125T Models 170T Models 200T Models DESCRIPTION QTY.

1 102001-30 102001-30 102001-27 Motor 1
2 079975-02 079975-03 079975-03 Pump Body 1
3 FHPF3-5C FHPF3-6C FHPF3-6C Screw 2
4 M22009*/** M22009*/** M22009** Rotor Insert 1
5 M22456-1* M22456-2** M22456-2** Pump Rotor 1
6 M50545 M50545 M50545 Pump End Cover 1
7 M12179*** M12179*** M12179*** Intake Filter 1
8 M16545 M16545 M16545 Filter End Cover 1
9 M8940∞ M8940∞ M8940∞ Steel Ball, 1/4" Diameter 1
10 M10993-1∞ M10993-1∞ M10993-1∞ Relief Spring 1
11 M27694∞ M27694∞ M27694∞ Adjusting Screw 1
12 M22997∞ M22997∞ M22997∞ Plug 1
13 M12461-31 M12461-31 M12461-31 Screw, #10-32 x 1" 4
14 M12244-1*** M12244-1*** M12244-1*** Output Filter 1
15 M11637*** M11637*** M11637*** Lint Filter 1
16 104096-01 104096-01 M50820-02 Fitting, Straight Nylon Barb 1
17 M8643* M8643-2** M8643-2** Blade 4
18 M12461-31 M12461-32 M12461-32 Screw 6

* Included in Rotor Kit (Part No. HA3004)
** Included in Rotor Kit (Part No. HA3005)
*** Included in Filter Kit (Part No. HA3017)
∞ Included in Pump Adjustment Kit (Part No. HA3020)

8

9

10

11

113170-01E 23

www.desatech.com

ILLUSTRATED PARTS BREAKDOWN AND PARTS LIST

6

2

7

10

11

3

9

4

1

8

5

12

CONTROL COVER ASSEMBLY FOR MODELS
M125AT, RH125AT, RH170AT, M170AT AND M200AT ONLY

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 108461-01 Control Cover 1
2 097785-08 Foam Gasket 1
3 108394-01 ON/OFF Switch 1
4 104460-01 Knob 1
5 104458-01 Thermostat 1
6 108668-01 P.C. Board Support 1
7 104068-02 Ignition Control Assembly 1
8 108631-01 Screw, #10-16 x 1" 2

24

9 M12461-18 Screw, #8-32 x 7/8" 1
10 M9900-170 Wire Assembly, Black 1
11 113752-01 Fuse 1
12 M9900-192 Control Wire 1
— 097785-09 T-stat Foam Gasket 1

(Not Shown)

www.desatech.com

113170-01E

ILLUSTRATED PARTS BREAKDOWN AND PARTS LIST

8

5

1

2

4

3

6

11

7

10

CONTROL COVER ASSEMBLY FOR MODELS:
125T MODELS: RHD125AT, RL125AT, RE125AT, PKHD125T, TKU125T,

UKU125T, RD125T
170T MODELS: RHD170AT, RL170AT, RE170AT, PKHD170T, TKU170T,

UKU170T, RD170T
200T Models: RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,

TKU200T, UKU200T, RD200T

KEY PART

113170-01E 25

NO. NUMBER DESCRIPTION QTY.

1 108461-02 Control Cover 1
2 113606-01 Temperature Sensor 1
3 113607-01 Thermostat Control 1
(Includes lock washer and nut)
4 116111-01 Ignition Control 1
5 108480-01 Knob 1
6 113379-01 Screw, #8 Self Tapping 2
7 113378-01 Plastic Clip 2
8 108394-01 ON/OFF Switch w/Cover 1
9 M9900-170 Wire Assembly (Not Shown) 1
10 113339-01 Rubber Grommet 1
11 113752-01 Fuse, 6.3 Amp Time Lag 5x20 mm 1

www.desatech.com

ILLUSTRATED PARTS BREAKDOWN AND PARTS LIST

T
e
m
p

e
r
a

t
ur
e

T

e
m
p
e
r

at
ur

a

Th
er

m
os

t
at

T
e

r
m
o

s
t
a
t

o

LO

H

I

I
g
n
it
or

•
E
n
c

en
d
e
d
o
r

Allu
m
e
u
r

V
o
l

t
a
g
e

•
Te
n
s
i
ó
n

•
Te
n
s
io
n

F
l
a
m
e

•
L
l
a
m
a

•
F
l
a
mm

e

S
t
a
r
t
/

R
u
n

E

n
c
i
e
n
d
a
/
O
pe
rac
i

ó
n

D
é
m
ar

r
e/
M
a
r
c
h
e

5

6

4

3

2

1

WHEELS AND HANDLE PARTS LIST

1

2

9

3

6

5

7

8

KEY PART
NO. NUMBER DESCRIPTION QTY.

1 108459-02 Handle/Support 1
2 WP 4C Washer 6
3 116866-01 Screw 6
4 108463-01 Extension Cord Wrap 2
5 M16801-12 Axle 1
6 108468-01 Washer 2
7 113326-01 Wheel Kit (Contains: 2 Wheels, 2
Wheel Spacers and Cap Nuts)
8 M28526 Cap Nut 2
9 113497-01 Wheel Spacer 2

4

26

www.desatech.com

113170-01E

NOTES

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

113170-01E 27

www.desatech.com

WARRANTY AND REPAIR SERVICE

LIMITED LIFETIME WARRANTY

DESA Heating Products warrants the following parts only (no labor) thereof, to be free of defects in materials
and workmanship for lifetime from the date of first purchase when operated and maintained in accordance with
instructions. This warranty is extended only to the original retail purchaser, when proof of purchase is provided.

(Excludes Rental Use Applications)

Warranty Covers: Fuel Tank and Exterior Plastic Housing Parts (Shroud, Rear Panel, Fan Guard, Handle/Support,

Extension Cord Wrap Cleats and Control Cover)
This warranty covers only the cost of parts (no labor) required to restore the product to proper operating condition.
Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

LIMITED WARRANTIES FOR NEW AND FACTORY

RECONDITIONED PRODUCTS

New Products: DESA Heating Products warrants this heater and any parts thereof, to be free of defects in materials

and workmanship for two (2) year from the date of first purchase, when operated and maintained in accordance
with the manufacturer's instructions. These warranties are extended only to the original retail purchaser, when
proof of purchase is provided.

Factory Reconditioned Heaters: DESA Heating Products warrants this factory reconditioned heater and any parts

thereof, to be free of defects in materials and workmanship for thirty (30) days from the date of first purchase,
when operated and maintained in accordance with the manufacturer's instructions. These warranties are extended
only to the original retail purchaser, when proof of purchase is provided.

These warranties cover only the cost of parts and labor required to restore the product to proper operating condition.
Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers.

WARRANTY INFORMATION

This warranty does not cover damage resulting from misuse, abuse, negligence, accidents, lack of proper maintenance,
normal wear, alteration, modification, tampering, contaminated fuels, repair using improper parts or repair by anyone
other than an authorized dealer or service center. Routine maintenance is the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED OR IMPLIED,
INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

DESA Heating Products assumes no responsibility for indirect, incidental or consequential damages. Some states
do not allow the exclusion or limitation of incidental or consequential damages or limitations or exclusions may not
apply to you. This limited warranty gives you specific legal rights, which vary from state to state.

WARRANTY SERVICE

Warranty service is available only through authorized dealers and service centers.
Should your heater require service, return it to your nearest authorized service center. Proof of purchase must be

presented with the heater. The heater will be inspected. Faulty materials or workmanship may cause a defect. If so,
DESA Heating Products will repair or replace the heater without charge.

REPAIR SERVICE

Return the heater to your nearest authorized service center. Each service center is independently owned and operated.
Repairs not covered by the warranty will be billed at standard prices. We reserve the right to amend these specifica
tions at any time without notice.

Illustrated parts lists can be obtained free of charge. Send a self addressed stamped envelope to the address listed
below. List the heater model number and the date located in the lower right corner of this page. A service manual can
be purchased from the address listed below. Send a check for $5.00 payable to DESA Heating Products.

When writing for information regarding your heater, be sure to include the model number and serial number as shown
on the model plate.

For more information about this warranty, write:

-

Printed in USA

2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004

www.desatech.com

CALENTADORES PORTÁTILES DE AIRE FORZADO

MANUAL DEL PROPIETARIO

Tamaños de los calentadores:

125,000, 170,000 y 200,000 BTU/h

Calentador de keroseno/diesel con termostato integrado

IMPORTANTE: Lea y comprenda este manual antes de
ensamblar, encender o dar servicio al calentador. El uso
inadecuado del calentador puede causar lesiones gra­ves. Conserve este manual para referencias futuras.

TABLA DE CONTENIDO

Información de seguridad .................................... 2

Desempaque ....................................................... 3

Identificación del producto ...................................

Combustibles ....................................................... 4

Ventilación ........................................................... 4

Teoría del funcionamiento ................................... 4

Ensamblaje .......................................................... 5

Funcionamiento ................................................... 6

Funcionamiento con generador portátil ............... 7

Almacenamiento, transporte o envío ................... 8

Programa de mantenimiento preventivo ............. 8

Solución de problemas ........................................ 9

Procedimientos de servicio ............................... 12

Especificaciones ................................................

3

Servicio técnico ................................................. 18

Piezas de repuesto ............................................ 18

Accesorios ......................................................... 19

Diagramas de cableado .................................... 19

Clasificación ilustrada de pieza

lista de piezas ................................................ 20

Garantía y servicio de reparación ..................... 32

s y

18

Llene para sus registros
N° de modelo __________________
(se sitúa en el panel lateral)
N° de serie ____________________
(se sitúa en el tanque de combustible)
Fecha de compra: ______________

Guarde este manual para futuras referencias.

Para obtener más información, visite www.desatech.com

INFORMACIÓN DE

SEGURIDAD

ADVERTENCIA: Este produc­to contiene y/o genera químicos
que el Estado de California
reconoce que causan cáncer,
defectos de nacimiento u otros
daños relacionados con la re­producción.

IMPORTANTE: Lea este manual
del propietario cuidadosa y
completamente antes de intentar
ensamblar, operar o dar ser­vicio a este calentador. El uso
inadecuado de este calentador
puede causar lesiones graves
o la muerte por quemaduras,
incendio, explosión, choque
eléctrico e intoxicación con
monóxido de carbono.

PELIGRO: ¡La intoxicación
con monóxido de carbono puede
resultar en la muerte!

Intoxicación con monóxido de carbono: Los sín-

tomas iniciales de la intoxicación con monóxido de
carbono se parecen a los de la gripe, con dolores de
cabeza, mareos y/o náusea. Si usted presenta estos
síntomas, es posible que el calentador no esté funcio­nando correctamente. ¡Respire aire fresco inmedia-
tamente! Haga que le den servicio al calentador. El
monóxido de carbono afecta más a algunas personas
que a otras. Estas incluyen a mujeres embarazadas,
personas con enfermedades del corazón o de los
pulmones o anemia, aquellas bajo la influencia del
alcohol y aquellas a grandes altitudes.

Asegúrese de leer y comprender todas las adver­tencias. Conserve este manual para referencia.
Es su guía para la operación segura y correcta de
este calentador.

1. Use solamente keroseno, diesel/aceite com
bustible #1 ó #2, combustible de aviación JET
A o JP-8 para prevenir riesgos de incendios
o explosión. Nunca utilice gasolina, nafta,
solventes para pintura, alcohol u otros com­bustibles altamente inflamables.

2. Carga del combustible

a) El personal encargado de la carga del

combustible debe estar calificado y amplia­mente familiarizado con las instrucciones
del fabricante y los reglamentos aplicables

2

www.desatech.com

con respecto a la carga segura de combus­tibles en unidades de calefacción.

b) Debe usarse solamente el tipo de combus

tible especificado en la placa de datos del
calentador.

c) Toda flama, incluyendo la del piloto, si

existe, debe extinguirse y el calentador debe
enfriarse antes de la carga de combustible.

d) Durante la carga del combustible, todas

las líneas de combustible y sus conexiones
deben inspeccionarse para buscar fugas.
Toda fuga debe repararse antes de poner el
calentador nuevamente en servicio.

e) Nunca debe almacenarse más del combustible

necesario para un día de funcionamiento del
calentador dentro de un edificio en la cercanía
del calentador. La mayoría del combustible
debe almacenarse fuera del edificio.

f) Todo almacenamiento de combustible

deberá situarse a una distancia mínima de

7.62 m (25 pies) respecto a los calentadores,
sopletes, equipo de soldadura y fuentes de
ignición similares (excepción: la reserva
de combustible integrada con la unidad de
calentador).

g) Siempre que sea posible, el almacenamien

to de combustible debe restringirse a áreas
donde la penetración del suelo no permita
que el combustible gotee o pueda encender
se por algún fuego a más baja elevación.

h) El almacenamiento de combustible debe

realizarse en acuerdo con la autoridad que
tiene jurisdicción.

3. Use solamente la tensión eléctrica y la frecuen­cia especificadas en la placa del modelo.

4. El calentador deberá estar conectado a tierra.
Use solamente un cable de extensión trifásico
adecuadamente conectado a tierra. Conéctelo
solamente en un enchufe con conexión a
tierra.

5. Use solamente en áreas libres de vapores
inflamables o de alto contenido de polvo.

6. Distancia mínima con respecto a los materiales
combustibles: 2.44 m (8 pies) de la salida de aire
caliente; 1.83 m (6 pies) de la parte superior; y

1.2 m (4 pies) de los laterales y la entrada.

-

7. Sitúe el calentador en una superficie estable y
nivelada si está caliente o en funcionamiento,
de lo contrario puede ocurrir un incendio.

8. Úsese solamente en áreas bien ventiladas. Antes
de usar el calentador, procure tener una abertura
de cuando menos 2,800 cm
aire fresco exterior por cada 30 kw (100,000
BTU/h) de valor.

9. Mantenga siempre a los niños y animales
alejados del calentador.

2

(3 pies2) para

113170-01E

-

-

-

INFORMACIÓN DE SEGURIDAD

Continuación

10. Nunca encienda el calentador si la cámara de
combustión está caliente o si se ha acumulado
combustible en la misma.

11. Al usarse con un termostato, el calentador
puede encenderse en cualquier momento.

12. Al mover o almacenar el calentador, debe
colocarse en una posición nivelada para evitar
que se derrame el combustible.

13. Use el calentador solamente en acuerdo con
las ordenanzas y códigos locales.

14. Nunca utilice gasolina, drenaje del cárter,
nafta, solventes para pintura, alcohol u otros
combustibles altamente inflamables.

15. Nunca utilice el calentador donde estén pre
sentes gasolina, solvente para pintura u otros
vapores inflamables.

16. Nunca utilice el calentador en áreas de estancia
o de dormir.

17. Nunca deje conectado un calentador sin la
supervisión de un adulto si es posible que haya
niños o animales presentes.

18. Nunca mueva, maneje, cargue combustible o
dé servicio a un calentador en funcionamiento,
caliente, o conectado.

19. Nunca conecte conductos a la parte anterior o
posterior del calentador.

20. Nunca conecte el calentador a un tanque de
combustible externo.

21. Los calentadores utilizados cerca de toldos,
lonas o materiales similares de protección
deben situarse a una distancia segura de
dichos materiales. La mínima distancia
segura recomendada es de 3.05 m (10 pies).
También se recomienda que dichos materiales
de protección sean retardadores de fuego.
Estos materiales de protección deben estar
seguramente sujetados para prevenir que se
enciendan o que disturben el funcionamiento
del calentador debido a la acción del viento.

22.

Desconecte el calentador cuando no esté
en uso.

23. Nunca bloquee la entrada de aire (posterior)
o la salida de aire (anterior) del calentador.

24. Advertencia para residentes de la ciudad de

Nueva York

­ Para uso solamente en obras de construc-

ción en acuerdo con los códigos aplicables de

la ciudad de Nueva York bajo certificados de
aprobación del Departamento de bomberos de
la ciudad de Nueva York (NYCFD) #4803,
#4899, #4908, #4909 ó #4934.

DESEMPAQUE

1. Retire todos los elementos de empaque apli-

cados al calentador para su envío.

2. Retire todos los elementos de la caja.

3. Revise los elementos para ver si hay algún

daño debido al transporte. Si el calentador está
dañado, informe de inmediato al distribuidor
a quien lo compró.

Salida de
aire caliente

Cubierta
inferior

Tapa/medidor
del combustible

Carcasa

113170-01E

IDENTIFICACIÓN DEL PRODUCTO

Cubierta superior

Cubierta de
control

Ensamblaje del
control de encendido
(dentro de la cubierta
del control)

Figura 1 - Modelos 125T, 170T y 200T

Interruptor de
alimentación

www.desatech.com

Perilla del
termostato

Tanque de
combustible

Manija

Resguardo del
ventilador

Cornamusa
del cable de
extensión

Panel
posterior

3

COMBUSTIBLES

VENTILACIÓN

ADVERTENCIA: Use sola­mente keroseno, diesel/aceite
combustible #1 ó #2, combusti­ble de aviación JET A o JP-8 para
prevenir riesgos de incendios o
explosión. Nunca utilice gasoli­na, aceite drenado de cárteres,
nafta, solventes de pintura,
alcohol u otros combustibles
altamente inflamables.

Use solamente keroseno, diesel/aceite combus­tible #1 ó #2, combustible de aviación JET A o
JP-8. También se pueden usar combustibles más
pesados, como el aceite combustible nº 2 o el
combustible diesel nº 2, pero ocasionarán:

• Olor evidente

•

Mantenimiento adicional del filtro de combustible

• La necesidad de aditivos no tóxicos, anticon­gelantes en climas muy fríos

No use combustibles más pesados que el grado n.º
2 ni aceites pesados, como el aceite que se drena
de los cárteres del cigüeñal. Estos aceites pesados
no se encenderán adecuadamente y contaminarán
el calentador.

IMPORTANTE: Use un recipiente de almacena­miento para KEROSENO SOLAMENTE (azul) o
para DIESEL SOLAMENTE (amarillo). Asegú­rese de que el recipiente de almacenamiento esté
limpio. Substancias extrañas como óxido, polvo o
agua ocasionarán que el ensamblaje del control de
encendido apague el calentador. Las substancias
extrañas pueden también requerir que el sistema
de combustible del calentador tenga que limpiarse
frecuentemente.

ADVERTENCIA: Proporcione
una abertura para aire fresco de
cuando menos 2,800 cm2 (3 pies2)
por cada 100,000 BTU/h de valor.
Proporcione aire fresco adicional
si se utilizan más calentadores.
Deben seguirse los requisitos
de ventilación mínimos para
evitar riesgos asociados con la
intoxicación por monóxido de
carbono. Asegúrese de que di­chos requisitos se cumplan antes
de operar el calentador.

Ejemplo: Un calentador de 58.6 kw (200,000
BTU/h) requiere uno de los siguientes:

• Una puerta de cochera para dos autos (abertura
de 4.88 metros [16 pies]) levantada 12.7 cm
(5 pulgadas)

•

Una puerta de cochera para un auto (abertura
de 2.74 metros [9 pies]) levantada 20.3 cm
(8 pulgadas)

• Dos ventanas de 76.2 cm (30 pulgadas) levan­tadas 38.1 cm (15 pulgadas)

TEORÍA DEL

FUNCIONAMIENTO

El sistema de combustible: La bomba de aire

obliga que éste pase a través de la línea de aire.
Se empuja el aire a través de la boquilla. Este aire
ocasiona que el combustible se levante del tanque.
Se rocía una fina emisión de combustible al interior
de la cámara de combustión.

El sistema de aire: El motor hace girar al ven-

tilador. El ventilador empuja aire al interior y
alrededor de la cámara de combustión. Este aire
se calienta y proporciona una corriente de aire
limpio y caliente.

El sistema de encendido: El ensamblaje de con-

trol de encendido da alimentación al encendedor.
Éste enciende la mezcla de combustible-aire en la
cámara de combustión.

El sistema de control de extinción de la llama:

Este sistema hace que el calentador se apague si
se extingue la llama.

4

www.desatech.com

113170-01E

TEORÍA DEL FUNCIONAMIENTO

T

e
m
p
e
r

at
ur
e

T
e
m

p
e
r
at
ur

a

Th

er
m
os

t
at

T
e
r
m

o
s
t
a

t
o

LO

H

I

I
g
n
it
or

•
E
n
c
en
d
e
d
o
r

Allu
m

e
u
r

V
o
l
t
a
g
e

•
Te
n
s
i
ó
n

•
Te
n
s
io
n

F
l
a
m
e

•
L
l
a
m

a

•

F

l

a

mm

e

S
t
a

r
t
/
R
u
n

E
n
c
i
e
n
d
a
/
O
pe
ra
c
i
ó
n

D
é
m
ar
r
e/
M
a
r
c
h

e

5

6

4

3

2

1

Continuación

Cámara de combustión Encendedor

Salida de
aire limpio
y caliente

Tanque de
combustible

Boquilla

Aire para el
sistema de
combustible

Filtro de
combustible

Figura 2 - Vista lateral de operación

ENSAMBLAJE

Estos modelos están equipados con ruedas y una
manija posterior. Las ruedas, manija y los herrajes
de montaje se encuentran en la caja de envío.

Herramientas necesarias

• Destornillador phillips mediano

• Mazo o martillo de hule

• Destornillador de cabeza plana

1. Introduzca el eje a través de los orificios de la
carcasa. Instale las arandelas, los separadores
de las ruedas y las ruedas en el eje, según se
muestra en la figura 3.

IMPORTANTE: Al instalar las ruedas, oriente

los núcleos alargados de las ruedas hacia la
carcasa (consulte la figura 3).

Salida de
aire caliente

Carcasa

Orificio de eje
de la carcasa

Separador
de la rueda

Arandela

Bomba

MotorVentilador

de aire

Filtro entrada
de aire

Entrada de
aire fresco

Filtro salida
de aire

Línea de aire
al quemador

Ensamblaje del
control de encendido

Aire para
combustión
y calefacción

Combustible

2. Coloque las tuercas ciegas en los extremos del
eje. Golpee suavemente con el martillo para
asegurarlas.

3. Instale en la manija las cornamusas para el
cable de extensión.

4.

Deslice la manija dentro de la carcasa dejando un
espacio de 2.54 cm (1 pulgada) entre las partes.

5. Coloque las arandelas en los tornillos e insér­telos en los orificios en la manija.

6. Confirme visualmente que los seis tornillos
estén bien enroscados al armazón. Empuje
la manija completamente al interior de la
carcasa.

7. Apriete todos los tornillos.

Entrada
de aire

Panel posterior

Manija

Arandela

Cornamusa
del cable de
extensión

Tuerca
ciega

113170-01E

Rueda

Núcleo

Eje

alargado

Tornillo

Figura 3 - Ensamblaje de las ruedas y la manija

www.desatech.com

5

FUNCIONAMIENTO

T

empe

r

a

tu

r
e

T

em

p

er

a

tura

Th

e

rm

o

st

a

t

Te

r

m

os

ta

t
o

LO

HI

Ig
n
i
to
r

•
E
n

c
e
n
de

do

r

Al

lu
m
e
u
r

Vo
l
tage

•

T
e
ns

i
ó
n

•
T
e

n
si
o

n

F

la
m
e

•
L

l
a
m

a

•

Fl
a
m
m

e

Star

t
/R
u
n

E
n
c

ie
n
d
a
/
O

pe
ra
c
ió
n

D

ém
a
rr
e

/
M

a
r
ch
e

5

6

4

3

2

1

IMPORTANTE: Revise, conozca
y comprenda las advertencias
en la sección Información de
seguridad, página 2. Éstas son
necesarias para hacer funcionar
este calentador de manera segu­ra. Siga todas las ordenanzas y
códigos locales al utilizar este
calentador.

PARA ENCENDER EL CALENTADOR

1. Siga toda la información de ventilación y
seguridad.

2. Sitúe el calentador de manera que proporcione
la máxima circulación del aire caliente. Siga
todos los requisitos de ubicación observados
en Información de seguridad, página 2.

3. Llene el tanque de combustible.Use solamente
keroseno, diesel/aceite combustible #1 ó #2,
combustible de aviación JET A o JP-8 para pre
venir riesgos de incendios o explosión. Nunca
utilice gasolina, nafta, solventes para pintura,
alcohol u otros combustibles inflamables.

4. Coloque la tapa-medidor del combustible.

5. Conecte el cable de alimentación del calen
tador a un cable de extensión trialámbrico
aprobado, con conexión a tierra. El cable de
extensión debe tener cuando menos 1.8 m (6
pies) de longitud.

Requisitos de tamaño del cable de extensión

De 1.8 a 3 m (6 a 10 pies) de longitud, use un

cable de clasificación 18 AWG (0.75 mm

De 3.3 a 30.5 m (11 a 100 pies) de longitud, use

un cable de clasificación 16 AWG (1.0 mm

De 30.8 a 61 m (101 a 200 pies) de longitud, use

un cable de clasificación 14 AWG (1.5 mm

6. Conecte el cable de extensión a un enchufe es
tándar con conexión a tierra de 120 voltios/60
hercios, de tres orificios.

7. Gire la perilla del termostato hacia la derecha
(en sentido de las manecillas del reloj) a la
posición más caliente.

8. Presione el interruptor de alimentación a la
posición de encendido (|). Se encenderá la luz.
Nota: El encendedor se precalentará durante
cinco segundos y entonces se encenderá el
calentador.

6

2

)

2

2

www.desatech.com

9. Una vez que esté funcionando el calentador,
ajuste la perilla del termostato a la posición de
la temperatura deseada. Nota: Cuando el ca­lentador está frío puede afectar la configuración
del termostato. Este termostato es un control
de calefacción general. No está diseñado para
un control preciso de temperatura. Ajuste el
termostato hasta que el calentador complete
un ciclo y llegue a la temperatura deseada.

PARA APAGAR EL CALENTADOR

1. Presione el interruptor de alimentación a la
posición de apagado (O).

2. Desenchufe el calentador.

PARA RESTABLECER EL
CALENTADOR

1. Presione el interruptor de alimentación a la
posición de apagado (O) y espere 10 segundos.
Espere dos minutos si el calentador ha estado
funcionando.

2. Repita los pasos en Para encender el calen
tador.

-

SÓLO MODELOS SERIE RL, RE Y PKHD

Pantalla de temperatura

Estos

modelos están equipados con una pantalla

digital de temperatura. La temperatura que se

­muestra se refiere al aire que está más cerca de

la cubierta del control. La temperatura del aire
en las áreas circundantes puede ser muy distinta
a la temperatura que se muestra. Es posible que
la pantalla muestre [ - - ] cuando el control del
termostato o el sensor de temperatura estén desco
nectados del control de encendido o si estos están
dañados. Si esto ocurre, el control de seguridad
continuará funcionando como antes, sin embargo,

)

la unidad no realizará el ciclo de apagado durante
el funcionamiento. Consulte la figura 4.

)

Interruptor

-

iluminado de
alimentación

Pantalla de
temperatura

Figura 4 - Cubierta de controles con

pantalla de temperatura

Control de
termostato

-

-

113170-01E

FUNCIONAMIENTO

Temperature
Te

mperatura

Thermostat
Te

rmostato

LO

HI

Ignitor • Encended

or

Allumeu

r

Vo

l

tage •

Te

nsión

•
Te

nsio

n

Flame • Llama • Flamme

Star

t/Run

Encend

i
do/

Operac

i
ón

Déma

rre/

Ma

r

che

5

6

4

3

2

1

112935-01

FUEL

F

Continuación

SÓLO MODELOS SERIE RL, RE Y PKHD

Estos

modelos están equipados con diodos de luz
a fin de ayudarle a supervisar el calentador y para
ayudarle a diagnosticar cualquier problema poten­cial relacionado con el calentador. Asegúrese de
leer todas las instrucciones y consulte la sección
Solución de problemas, página 9, antes de intentar
rectificar los problemas del calentador.

Encen ded or

indica un pro
blema c on e l
encend edor y
puede d eb er
se a que está
dañado o des
compuesto o a
que el encen
dedor no está
ca ble ado co
rrectamente.

Pantalla de
temperatura

:

En c endid o /Oper a -

-

ción: parpadea en el
“precalentamiento” du
rante 10 ó 15 segundos

­antes de la ignición y

permanece encendido

­durante el funciona

miento normal.

-

-

-

-

ADVERTENCIA: Nunca realice
reparaciones al calentador mientras
esté conectado, en funcionamiento
o caliente. Pueden ocurrir quemadu­ras graves y choques eléctricos.

ENCENDIDO MEJORADO LÓGICO

Estos modelos tienen un sistema de encendido controlado
electrónicamente que es capaz de identificar problemas
durante el inicio y de aplicar un "choque" automático
para aumentar las probabilidades de encendido. Cuando
el calentador no encienda en el primer segundo, el motor
desacelerará momentáneamente. Si su calentador no
enciende después del primer "choque", lo intentará
una vez más. Si el calentador no enciende después
del segundo "choque", éste se apagará y permanecerá
así hasta que lo restablezca. Consulte la Solución
de problemas, en la página 9, para diagnosticar
correctamente el problema.

Tensión: supervisa la tensión de línea durante el funcio
namiento normal e indica si hay tensión inadecuada de
línea. Si la tensión de línea es menor que 108 V, o mayor
que 132 V, el calentador se apagará.

Figura 5 - Diodos indicadores de luz

FUNCIONAMIENTO CON

GENERADOR PORTÁTIL

ADVERTENCIA: Antes de
operar el calentador o cualquier
aparato desde un generador por­tátil, verifique que el generador
haya sido conectado a tierra
adecuadamente. Una conexión
inadecuada a tierra o el no co­nectar el generador a tierra pue­den resultar en electrocución si
ocurre una falla de la tierra. Con­sulte el manual del propietario
proporcionado por el fabricante
del generador para obtener los
procedimientos adecuados de
conexión a tierra.

El rango de tensión de funcionamiento del calenta­dor es de 108 a 132 voltios (120 voltios +/- 10%).
Antes de conectar el calentador al generador, debe

113170-01E

www.desatech.com

-

Llama: se encenderá después de que el ca­lentador se haya apagado debido a problemas
relacionados con la llama o con la fotocélula
que vigila la llama.

verificarse la tensión de salida (si el generador
está equipado con la función de estado de espera
automático, la tensión de salida debe medirse con
el generador funcionando a la velocidad máxima).
Si la medida de tensión no alcanza este rango, el
calentador no deberá conectarse al generador.

Consulte Funcionamiento, página 6, para ver los
procedimientos de encendido, apagado y restable

-

cimiento del calentador.

Alternador

Alambre de tierra (#10 AWG,
de cobre trenzado)

Tornillo y tuerca
para conexión a
tierra

Punto de
conexión
a tierra de
cobre o latón

Figura 6 - Método común de conexión a

tierra del generador (la construcción del

generador puede ser distinta de la que

aquí se muestra)

7

ALMACENAMIENTO,

TRANSPORTE O ENVÍO

Nota: Si se envía, las compañías de transporte requie­ren que los tanques de combustible estén vacíos.

1. Quite el tapón de drenado de la parte inferior
del tanque de combustible y drene todo el
combustible.

2. Coloque nuevamente el tapón de drenado.

3. Si se observa cualquier residuo en el combus
tible usado, agregue 1 ó 2 litros de keroseno
limpio al tanque, agite, y drene nuevamente.
Esto prevendrá que el exceso de residuos tape
los filtros durante el uso en el futuro.

4. Deseche adecuadamente el combustible
usado y sucio. Consulte con las estaciones de
servicio automovilístico locales que reciclan
los aceites.

5. En caso de almacenamiento, almacene el
calentador en un lugar seco. Asegúrese de
que el lugar de almacenamiento esté libre de
polvo y vapores corrosivos.

IMPORTANTE: No almacene keroseno durante

-

los meses de verano para utilizarse en la siguiente
temporada de frío. El utilizar combustible viejo
puede dañar el calentador.

PROGRAMA DE MANTENIMIENTO PREVENTIVO

ADVERTENCIA: Nunca realice reparaciones al calentador mien­tras esté conectado, en funcionamiento o caliente. Pueden ocurrir
quemaduras graves y choques eléctricos.

Elemento

Tanque de combustible

Salida de aire y filtros de
pelusa

Filtro de entrada de aire

Filtro de combustible

Encendedor

Aspas del ventilador

Motor

Frecuencia

Limpie cada 150-200 horas
de funcionamiento, según sea
necesario.

Reemplácelos cada 500 horas
de funcionamiento o una vez
al año.

Lave con jabón y agua y seque
cada 500 horas de funcionamien
to, o según sea necesario.

Limpie dos veces durante la
temporada de calefacción o según
sea necesario.

No se necesita mantenimiento.

Limpie cada temporada o según
sea necesario.

No necesario/lubricado
permanentemente

Procedimiento

Consulte Almacenamiento, trans­porte o envío

Consulte Filtros de salida de
aire, entrada de aire

página 12

Consulte Filtros de salida de

aire, entrada de aire

­página 12

Consulte Filtro de combustible,
página 13

Consulte Ventilador, página 12

y de pelusa,

y de pelusa,

8

www.desatech.com

113170-01E

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: Nunca realice reparaciones al calentador mien­tras esté conectado, en funcionamiento o caliente. Pueden ocurrir
quemaduras graves y choques eléctricos.

CONDICIÓN DE FALLA

El motor no enciende cinco
segundos después de conectar el
calentador
LUZ INDICADORA

• Encendedor

POSIBLE CAUSA

1. No llega energía el calentador.

2. El interruptor de alimentación
no está en la posición de en
cendido (|).

3. La temperatura del termostato
está ajustada muy baja.

ADVERTENCIA: ¡Alta tensión!

4. Mala conexión eléctrica entre
el motor y el ensamblaje del
control de encendido, o del
ensamblaje del control de
encendido y el cable de ali
mentación.

5. El rotor de la bomba está
atascado.

6. Fusible quemado en el ensam
blaje del control de encendido.

7. Ensamblaje del control de
encendido defectuoso.

8. Motor defectuoso.

REMEDIO

1. Verifique el interruptor de
circuitos en el panel eléctrico.

2. Verifique que el interruptor de

-

alimentación esté en la posi
ción de encendido (|) y que la
luz esté encendida.

3. Gire la perilla del termostato a
un ajuste de temperatura más
alto.

4. Verifique todas las conexiones
eléctricas. Consulte Diagra-
mas de cableado, página 19.

-

5. Si el ventilador no gira libre
mente, consulte Rotor de la
bomba, página 17.

6. Consulte Ensamblaje del con

­trol de encendido, página 17.

7. Reemplace el ensamblaje del
control de encendido.

8. Reemplace el motor.

-

-

-

113170-01E

www.desatech.com

9

SOLUCIÓN DE PROBLEMAS

CONDICIÓN DE FALLA

El motor se enciende y funciona
pero el calentador no enciende
LUZ INDICADORA

• Llama

Continuación

POSIBLE CAUSA

1. No hay combustible en el
tanque.

2. La presión de la bomba no es
la correcta.

3. El filtro de combustible está
sucio.

4. La boquilla está obstruida.

5. Hay agua en el tanque de
combustible.

ADVERTENCIA: ¡Alta tensión!

REMEDIO

1. Llene el tanque con keroseno.

2. Consulte Ajuste de la presión
de la bomba, página 13.

3. Consulte Filtro de combusti
ble, página 13.

4. Consulte Ensamblaje de la
boquilla, página 15.

5. Drene y limpie el tanque de
combustible con keroseno lim
pio. Consulte Almacenamiento,

transporte o envío, página 8.

-

-

• Encendedor

• Tensión

6. Mala conexión eléctrica entre
el encendedor y el ensamblaje
del control de encendido.

7. Encendedor defectuoso.

8. Ensamblaje del control de
encendido defectuoso.

9. La tensión de línea es menor
de 108 V o mayor de 132 V.

6. Verifique las conexiones eléc­tricas. Consulte Diagramas de
cableado, página 19.

7. Reemplace el encendedor,
consulte la página 14.

8. Reemplace el ensamblaje de
control de encendido.

9. Verifique que haya una ten
sión de línea adecuada.

-

10

www.desatech.com

113170-01E

SOLUCIÓN DE PROBLEMAS

CONDICIÓN DE FALLA

El calentador se enciende pero
el ensamblaje del control de
encendido lo apaga después de
unos pocos minutos
LUZ INDICADORA

• Llama

• Tensión

Continuación

POSIBLE CAUSA

1. La presión de la bomba no es
la correcta.

2. Los filtros de entrada de aire,
salida de aire y/o de pelusa
están sucios.

3. El filtro de combustible está
sucio.

4. La boquilla está obstruida.

5. Ensamblaje de la fotocélula
instalado incorrectamente (no
se ve la flama).

6. Las lentes de la fotocélula
están sucias.

ADVERTENCIA: ¡Alta tensión!

7. Mala conexión eléctrica entre
la fotocélula y el ensamblaje
del control de encendido.

8. Fotocélula defectuosa.

9. Ensamblaje del control de
encendido defectuoso.

10.La tensión de línea es menor
de 108 V o mayor de 132 V.

REMEDIO

1. Consulte Ajuste de la presión
de la bomba, página 13.

2. Consulte F iltros d e salida
de aire, entrada de aire y de
pelusa, página 12.

3. Consulte Filtro de combusti
ble, página 13.

4. Consulte Ensamblaje de la
boquilla, página 15.

5. Asegúrese de que el recubri­miento de la fotocélula esté
asentado adecuadamente en
el soporte.

6. Limpie las lentes de la fotocé
lula.

7. Verifique las conexiones eléc­tricas. Consulte Diagramas de
cableado, página 19.

8. Reemplace la fotocélula.

9. Reemplace el ensamblaje de
control de encendido.

10.Verifique que haya una tensión
de línea adecuada. Desconecte
el equipo eléctrico que pueda
utilizarse en la misma línea

-

-

113170-01E

www.desatech.com

11

2

1

PROCEDIMIENTOS DE

SERVICIO

ADVERTENCIA: Para evitar
el riesgo de quemaduras y cho­que eléctrico, nunca intente dar
servicio al calentador mientras
esté conectado, funcionando o
caliente.

7. Coloque el tornillo de tope en la parte plana
del eje. Apriete el tornillo firmemente (40-50
pulgadas-libras/4.5-5.6 N-m).

8. Vuelva a colocar la cubierta superior.

Ventilador

Tornillo de
fijación

Motor

Tornillo de
fijación

Ventilador

DESMONTAJE DE LA CUBIERTA
SUPERIOR

1. Quite los tornillos a cada lado del calentador
utilizando un destornillador phillips. Estos
tornillos unen las cubiertas superior e inferior.
Consulte la figura 7.

2. Levante y quite la cubierta superior.

3. Desmonte el resguardo del ventilador.

Tornillo

Cubierta
superior

Figura 7 - Desmontaje de la cubierta

superior

VENTILADOR

IMPORTANTE: Quite el ventilador del eje del
motor antes de extraer el motor del calentador. El
peso del motor sobre el ventilador puede dañar la
inclinación del ventilador (consulte la figura 8).

1. Desmonte la cubierta superior (consulte la
figura 7).

2. Use una llave allen de 1/8 de pulgada para
aflojar el tornillo de tope que sujeta el venti
lador al eje del motor.

3. Saque el ventilador del eje del motor.

4. Limpie el ventilador utilizando un trapo suave
humedecido con keroseno o solvente.

5. Seque completamente el ventilador.

6. Vuelva a colocar el ventilador en el eje del
motor. Coloque el núcleo del ventilador al ras
con el extremo del eje del motor (consulte la
figura 9).

Eje del motor

Figura 8 -

Ubicación del

ventilador, del eje

del motor y del

tornillo de fijación

Eje del
motor

Figura 9 - Sección

transversal del

ventilador

FILTROS DE SALIDA DE AIRE,
ENTRADA DE AIRE Y DE PELUSA

1. Desmonte la cubierta superior (consulte la
figura 7).

2. Quite los tornillos de la cubierta del extremo del
filtro utilizando un destornillador para tuercas
de 5/16 de pulgada (consulte la figura 10).

3. Desmonte la cubierta del extremo del filtro.

4. Reemplace los filtros de salida de aire y de
pelusa.

5. Lave o reemplace el filtro de entrada de aire
(consulte Programa de mantenimiento pre
ventivo, página 8).

6. Vuelva a colocar la cubierta del extremo del
filtro.

7. Vuelva a colocar la cubierta superior.

IMPORTANTE: No engrase los filtros.

Filtro de
entrada de aire

-

Filtro de
pelusa

Filtro de salida
de aire

Figura 10 - Filtros de salida de aire,

entrada de aire y de pelusa

Al ras

-

Cubierta
del
extremo
del filtro

12

www.desatech.com

113170-01E

PROCEDIMIENTOS DE

T

e

m

p

e

r

a

t

u

r

e
T

e

m

p

e

r

a

t

u

r

a

T

h

e

r

m

o

s

t

a

t
T

e

r

m

o

s

t

a

t

o

L

O

H

I

Ig
n
it
o
r

•
E
n
c
e
n
d
e
d
o
r

A
ll
u
m
e
u

r

V
o
l
t
a
g
e

•
T
e
n
s
i
ó
n

•
T
e
n
s
i
o
n

F
l
a
m
e

•
L
l
a
m
a

•
F
l
a
m
m
e

S
t
a
r
t
/

R
u
n

E

n
c
i
e
n
d
a
/
O
p
e
r
a
c
i

ó
n

D
é
m
a
r

r
e
/
M
a
r
c
h
e

5

6

4

3

2

1

SERVICIO

Continuación

AJUSTE DE LA PRESIÓN DE LA
BOMBA

1. Desmonte el resguardo del ventilador utilizan­do un destornillador phillips mediano.

2. Retire el tapón medidor de presión de la
cubierta del extremo del filtro (consulte la
figura 11).

3. Instale el medidor de presión accesorio (nú
mero de parte HA1180).

4. Encienda el calentador (consulte Funcio
namiento, página 6). Permita que el motor
alcance la máxima velocidad.

5. Ajuste la presión. Gire la válvula de escape
hacia la derecha para incrementar la presión.
Gire la válvula de escape hacia la izquierda
para disminuir la presión. Consulte las espe
cificaciones a continuación para conocer la
presión correcta (consulte la figura 12).

6. Desmonte el medidor de presión. Vuelva a
colocar el tapón medidor de presión en la
cubierta del extremo del filtro.

Válvula de
escape

FILTRO DE COMBUSTIBLE

1. Desenchufe el calentador.

2. Quite los tornillos de la cubierta del control
utilizando un destornillador phillips mediano.

3. Desmonte la cubierta del control.

4. Quite la línea superior de combustible del
cuello del filtro de combustible (consulte la
figura 13).

5. Saque cuidadosamente el buje, el filtro de com
bustible y la línea inferior de combustible del
tanque de combustible (consulte la figura 13).

-

6. Lave el filtro de combustible con combustible
limpio y vuelva a colocarlo en el tanque.

-

7. Conecte la línea superior de combustible al
cuello del filtro de combustible.

8. Vuelva a colocar la cubierta del control.

Cubierta
de control

-

Filtro de
combustible, buje
y línea inferior de
combustible

Línea superior de
combustible

Tornillo

-

Tapón
medidor
de presión

Figura 11 - Desmontaje del tapón

medidor de presión

Presión de
Modelo bomba

125T 6.0 PSI

Medidor de
presión

170T 6.0 PSI
200T 6.2 PSI

Figura 12 - Ajuste de la presión de la

bomba

113170-01E

www.desatech.com

Figura 13 - Desmontaje del filtro de

combustible

ADVERTENCIA: ALTA TENSIÓN

Para evitar el riesgo de quema­duras y choque eléctrico, nunca
intente dar servicio al calentador
mientras esté conectado, funcio­nando o caliente.

13

T
em

p
er

a
t

u
r

e

T
em

p

e
r

a
tu

r
a

T
h

e

r

mo

s
ta

t

Te

r

mo

s

ta

to

L

O

HI

Ig
nitor •

En

c

en

de

d
o
r

A

ll
um

e
u
r

V
o
l

tage

•
T
en

s
i
ón

•
T

e
n
s

io
n

Fl

a
me

•
L
la

m
a

•
Fl
a
mm

e

S

ta
rt
/

Ru

n

En

ci
e
n

da

/

O
p
e
r

ac

ió

n

D

émar

r
e

/
M
ar

c
he

5

6

4

3

2

1

1
1

2
93

5

­0
1

PROCEDIMIENTOS DE

SERVICIO

Continuación

ENCENDEDOR

1. Desmonte la cubierta superior (consulte Des­montaje de la cubierta superior, página 12).

2.

Desmonte el ventilador (consulte la página 12).

3. Quite los dos tornillos de la cubierta del con­trol con un destornillador phillips. Desmonte
la cubierta del control (consulte la figura 13,
página 13).

4. Desconecte los alambres del encendedor del
ensamblaje del control de encendido (consulte
la figura 14). Pase los alambres del encendedor
a través del orificio en la cubierta inferior.

5. Desconecte la manguera de la línea de com
bustible y la manguera de la línea de aire.
Desmonte la fotocélula del soporte de la
misma (consulte la figura 14).

6. Desmonte la cámara de combustión. Coloque
la cámara de combustión sobre un lado, con
el lado del soporte adaptador de la boquilla
hacia arriba (consulte la figura 15).

7. Quite el tornillo del encendedor con un
destornillador para tuercas de 1/4" para los
modelos que usan el encendedor tipo HA1000
o destornillador para tuercas de 5/16" para mo
delos con encendedor tipo HA1100. Desmonte
cuidadosamente el encendedor del soporte
adaptador de la boquilla.

8. Extraiga cuidadosamente el encendedor de re
puesto del empaque de espuma de estireno.

Cámara de
combustión

Manguera de la
línea de aire

Soporte de la
fotocélula

Manguera de
la línea de
combustible

Ensamblaje de
la fotocélula

Soporte
adaptador de
la boquilla

Encendedor

Cable del
encendedor

PRECAUCIÓN: No doble ni
golpee el elemento encendedor.
Manéjelo con cuidado.

9. Guíe cuidadosamente el encendedor al
interior de la abertura en el soporte adaptador
de la boquilla. No golpee el elemento
encendedor. Fije el encendedor al soporte
adaptador de la boquilla con un tornillo
usando un destornillador para tuercas de
1/4" para modelos que usan encendedor tipo
HA1000 (consulte la figura 15) o bien use
un destornillador para tuercas de 5/16" para
modelos que usan encendedor tipo HA1100
(consulte la figura 16). Apriete de 0.90 a 1.69
N-m (8 a 15 pulg-lb). No apriete demasiado.

-

10. Vuelva a colocar la cámara de combustión.

11. Pase los cables del encendedor nuevamente
hacia abajo a través del orificio en la cubierta
inferior. Conecte los cables al ensamblaje del
control de encendido (consulte la figura 14).

12. Vuelva a colocar la cubierta del control (con­sulte la figura 13, página 13).

13. Conecte y dirija la manguera de la línea de
combustible y la manguera de la línea de aire
al ensamblaje del adaptador de la boquilla. Con
sulte Reemplazo de las líneas de combustible y

-

aire y su colocación adecuada, página 16.

14. Vuelva a colocar la fotocélula en el soporte
correspondiente. Acomode los cables como
se muestra en la figura 17, página 15.

-

15. Vuelva a colocar el ventilador (consulte la
página 12).

16. Vuelva a colocar la cubierta superior (consulte
la página 12).

Ensamblaje de tornillo­arandela del encendedor

Encendedor

Elemento encendedor

Soporte de la
fotocélula

Soporte
adaptador
de la
boquilla

-

Cable del
encendedor

Cubierta del
control

Ensamblaje
del control de
encendido

Figura 14 - Desconexión de los alambres

del encendedor del ensamblaje del

control de encendido (se muestra el

modelo 170T)

www.desatech.com

14

Cámara de
combustión

Abertura del soporte
adaptador de la boquilla

Figura 15 - Reemplazo del encendedor

HA1000

113170-01E

PROCEDIMIENTOS DE

SERVICIO

Continuación

Elemento
encendedor

Soporte de la
fotocélula

Abertura del soporte
adaptador de la boquilla

Figura 16 - Reemplazo del encendedor

HA1100

Cámara de
combustión

Soporte
adaptador de la
boquilla

Soporte de
la fotocélula

Encendedor

Soporte
adaptador de
la boquilla

Cámara de
combustión

Ensamblaje
de boquilla­adaptador

Manguera de
la línea de
combustible

5. Coloque la parte hexagonal de plástico en el
tornillo de banco y apriete ligeramente.

6. Desmonte cuidadosamente la boquilla del adap
tador de boquilla utilizando una llave tubular
de 5/8 de pulgada (consulte la figura 19).

7. Sople aire comprimido a través de la cara de
la boquilla. Esto eliminará suciedades del área
de la boquilla.

8. Inspeccione el casquillo de la boquilla en
busca de daños.

9. Vuelva a colocar la boquilla en el adaptador
hasta que la boquilla se asiente. Apriete 1/3
de vuelta más usando una llave tubular de 5/8
pulgadas de 4.5 a 5.1 N-m (40 a 45 pulg-lb).
Consulte la figura 19.

Conecte el ensamblaje de la boquilla al soporte

10.
adaptador de la boquilla (consulte la figura 18).

11. Conecte las mangueras de las líneas de aire y
combustible al ensamblaje de la boquilla. Con
sulte Reemplazo de las líneas de combustible
y aire y su colocación adecuada, página 16.

12. Vuelva a colocar el ventilador (consulte

Ven-

tilador, página 12).

13. Vuelva a colocar la cubierta superior (con
sulte Desmontaje de la cubierta superior,
página 12).

Cámara de
combustión

Ensamblaje
de boquilla­adaptador

-

-

-

Manguera de la
línea de aire

Figura 17 - Desmontaje de las mangueras

de las líneas de aire y combustible

(solamente para modelos 125T y 170T)

ENSAMBLAJE DE LA BOQUILLA

Solamente para modelos 125T y 170T

1. Desmonte la cubierta superior (consulte
montaje de la cubierta superior, página 12).

2. Desmonte el ventilador (consulte
página 12).

3. Retire las mangueras de las líneas de aire y
combustible del ensamblaje de la boquilla
(consulte la figura 17).

4. Gire el ensamblaje de la boquilla 1/4 de vuelta
a la izquierda y tire de él hacia el motor para
desmontarlo (consulte la figura 18).

113170-01E

Des-

Ventilador,

www.desatech.com

Figura 18 - Desmontaje del ensamblaje

de boquilla-adaptador

Cara de la
boquilla

Boquilla

Niple de la
línea de aire

Casquillo de la boquilla

Niple de la línea
de combustible

Adaptador de
la boquilla

Figura 19 - Boquilla y adaptador de la

boquilla

15

PROCEDIMIENTOS DE

SERVICIO

Continuación

Solamente modelo 200T

1. Desmonte la cámara de combustión y el
encendedor siguiendo los pasos 1 al 7 de la
sección Encendedor, página 14.

2. Coloque cuidadosamente el encendedor en un
lugar seguro.

3. Quite los dos tornillos del soporte adaptador
de la boquilla (consulte la figura 20).

4. Coloque el adaptador de la boquilla hexagonal
de aluminio en el tornillo de banco (no lo
apriete demasiado).

5. Desmonte cuidadosamente la boquilla del adap
tador de la boquilla utilizando una llave tubular
de 5/8 de pulgada (consulte la figura 21).

6. Sople aire comprimido a través de la cara de
la boquilla. Esto eliminará los residuos en la
boquilla.

7. Inspeccione el empaque de la boquilla en
busca de daños.

8. Vuelva a colocar la boquilla en el adaptador
hasta que la boquilla se asiente. Apriete de
80-110 pulgadas-libra.

Cámara de
combustión

Soporte
adaptador de
la boquilla

Soporte de
Soporte

Manguera de la
línea de aire

Figura 20 - Desmontaje de las

mangueras de las líneas de aire y

combustible (sólo para el modelo 200T)

Cara de la boquilla

Boquilla

Soporte
adaptador
de la
boquilla

Casquillo de
la boquilla

Niple de
la línea
de aire

Figura 21 - Boquilla y adaptador de la

boquilla

16

Ensamblaje
de boquilla­adaptador

Manguera de
la línea de
combustible

Adaptador de
la boquilla

Niple de
la línea de
combustible

www.desatech.com

9. Conecte el soporte adaptador de la boquilla a
la cámara de combustión con los dos tornillos
que quitó en el paso 3.

10. Repita los pasos 9 a 16 de la sección
dedor, página 14.

REEMPLAZO DE LAS LÍNEAS
DE COMBUSTIBLE Y AIRE Y SU
COLOCACIÓN ADECUADA

1. Desmonte la cubierta superior (consulte Des­montaje de la cubierta superior, página 12).

2. Quite los tornillos de la cubierta del control
utilizando un destornillador phillips (consulte
la figura 13, página 13).

3. Desmonte la cubierta del control.

-

4. Inspeccione las mangueras de las líneas de
combustible y aire en busca de rajaduras
u orificios. Si la manguera de la línea de
combustible está dañada, desconéctela del
adaptador de la boquilla (consulte la figura
17, página 15 o la figura 20, según el modelo)
y del filtro de combustible (consulte Filtro de
combustible, página 13). Si la manguera de
la línea de aire está dañada, desconéctela del
adaptador de la boquilla (consulte la figura 17,
página 15 o la figura 20, según el modelo) y
del niple dentado en la cubierta del extremo
de la bomba (consulte la figura 22).

5. Instale la nueva línea de aire o combustible.
Conecte un extremo de la manguera de la
línea de aire al niple dentado en la cubierta del
extremo de la bomba (consulte la figura 22)
y el otro extremo al adaptador de la boquilla
(consulte la figura 17, página 15 o la figura
20, según el modelo). Conecte un extremo
de la manguera de la línea de combustible
al filtro de combustible (consulte Filtro de
combustible, página 13) y el otro extremo al
adaptador de la boquilla (consulte la figura 17,
página 15 o la figura 20, según el modelo).

Nota: Coloque las mangueras como se mues-

tra en la figura 17, página 15 o la figura 20,
según el modelo. Las mangueras no deben
tocar el soporte de la fotocélula.

6. Vuelva a colocar la cubierta del control.

7. Vuelva a colocar la cubierta superior (consulte
Desmontaje de la cubierta superior, página 12).

Cubierta del
extremo de la
bomba

Manguera
de aire

Figura 22 - Manguera de aire al niple

dentado

Niple
dentado

113170-01E

Encen-

T

e

m

p

er

a
t

u

r

e

T

em

p

e

r

a
tu

r

a

T

h

er

mo

st

a

t

Te

r
m

o

s

ta

to

L

O

HI

Ig

n
it

or •

E
ncen

d
e

d
o
r

A

ll
um

e
u
r

V
o

l
ta

g
e

•
T
en

s

i
ón

•
T

e
n

s
io

n

Flame

•
L

la
m

a

•
Flam

m
e

S

ta

rt

/
Ru

n

En

ci
e

n
d

a/

O
p

e
r
ac

ió

n

D
émar

r
e
/

M
ar

c
he

5

6

4

3

2

1

1
1

2
93

5

­0

1

PROCEDIMIENTOS DE

SERVICIO

Continuación

ROTOR DE LA BOMBA

(Procedimiento en caso que el rotor esté
atascado)

1. Desmonte la cubierta superior (consulte
montaje de la cubierta superior, página 12).

2. Desmonte el resguardo del ventilador.

3. Quite los tornillos de la cubierta del extremo del
filtro utilizando un destornillador para tuercas
de 5/16 de pulgada (consulte la figura 23).

4. Desmonte la cubierta del extremo del filtro y
los filtros de aire.

5. Quite los tornillos de la placa de la bomba
utilizando un destornillador para tuercas de
5/16 de pulgada.

6. Desmonte la placa de la bomba.

7. Desmonte el rotor, la parte de inserción y las
láminas (consulte la figura 23).

8.

Verifique que no haya residuos en la bomba. Si
encuentra residuos, sople con aire comprimido.

9. Instale la parte de inserción y el rotor.

10. Revise el espacio libre del rotor. Ajústelo a

0.076/0.101 mm (0.003/0.004 pulgadas) si es
necesario (consulte la figura 24).

Nota: Gire el rotor una vuelta completa para

asegurarse de que el espacio sea de 0.076/0.101
mm (0.003/0.004 pulgadas) mm en la posición
más cercana. Ajuste si es necesario.

11. Instale las láminas, la placa de la bomba, los fil
tros de aire y la cubierta del extremo del filtro.

12. Vuelva a colocar el resguardo del ventilador
y la cubierta superior (consulte
de la cubierta superior, página 12).

13. Ajuste la presión de la bomba (consulte Ajuste
de la presión de la bomba, página 13).

Nota: Si el rotor aún está atascado, proceda

como se indica a continuación.

14. Realice los pasos 1 a 6.

Lámina

Parte de
inserción

113170-01E

Rotor

Filtro de salida
de aire

Cubierta del
extremo del filtro

Figura 23 - Ubicación del rotor

Des-

Desmontaje

Placa de la
bomba

Filtro de
entrada de
aire

www.desatech.com

15. Coloque un pedazo de lija muy fina (de grano

600) en una superficie plana. Lije el rotor
ligeramente haciendo movimientos en forma
de “8” cuatro veces (consulte la figura 25).

16.

Vuelva a instalar la parte de inserción y el rotor.

17. Realice los pasos 10 a 12.

Tornillo de ajuste
del espacio

0.076-0.101 mm
(0.003/0.004 pulgadas)
Espacio medido con
medidor de calibre de
espesores

Rotor

Lámina

Tornillo de ajuste del espacio

Figura 24 - Ubicaciones del tornillo de

ajuste de espacio

Lija

Figura 25 - Cómo lijar el rotor

ENSAMBLAJE DEL CONTROL DE
ENCENDIDO

ADVERTENCIA: ¡Alta tensión!

1. Desenchufe el calentador.

2. Quite los tornillos de la cubierta del control
(2) utilizando un destornillador phillips para

-

exponer el ensamblaje del control de encen
dido (consulte la figura 11, página 13).

3. Extraiga el fusible del sujetador.

4. Reemplácelo con un fusible nuevo (número de
pieza de DESA Heating Products 113752-01).
No sustituya un fusible con uno de más alta gama
de corriente. Utilice un fusible equivalente de
retraso de 6.3 amperios y de 5 x 20 mm.

5. Vuelva a colocar la cubierta del control (con
sulte la figura 11, página 13).

Portador de fusibles

Figura 26 - Reemplazo del fusible

-

-

Fusible

17

ESPECIFICACIONES

TAMAÑO DE MODELO 125T 170T 200T

Potencia nominal de salida (BTU/h) 125,000 170,000 200,000
Combustible Use solamente keroseno, diesel/aceite combustible

#1 ó #2, combustible de aviación JET A o JP-8*
Capacidad del tanque de combustible

(Galones de EE.UU./litros) 13.5/51 13.5/51 13,./51
Consumo de combustible

(Gal. por hora/litros por hora) 0.90/3.41 1.25/4.73 1.4/5.3
Presión de la bomba (PSI) 6.0 6.0 6.2
Requisitos eléctricos 120 V/60 Hz 120 V/60 Hz 120 V/60 Hz
Amperaje (funcionamiento normal) 3.6 3.6 3.6
Máxima velocidad del motor (r.p.m.) 3,400 3,400 3,400
Salida de aire caliente (pies3/min) 520 580 600
Potencia del motor en caballos de fuerza 1/5 1/5 1/4
Peso de envío 81/36.74 82/37.2 87/39.46

(aproximadamente en libras/kilogramos)
Peso del calentador sin combustible 73/33.11 74/33.57 79/35.86

(aproximadamente en libras/kilogramos)

* El uso de diesel/aceite combustible #2 resultará en olor perceptible y puede requerir mantenimien­to adicional del filtro de combustible. El uso en temperaturas de frío extremo puede requerir aditivos
no tóxicos anticongelantes.

SERVICIO TÉCNICO

Es posible que tenga preguntas adicionales sobre
la instalación, el funcionamiento o la solución de
problemas. Si es así, comuníquese con el Depar
tamento de servicio técnico de DESA Heating
Products al 1-866-672-6040. Al llamar tenga a
la mano los números de modelo y serie de su
calentador.

También puede visitar el sitio web de servi­cios técnicos de DESA Heating Products en
www.desatech.com.

PIEZAS DE REPUESTO

Nota: Use sólo piezas de repuesto originales. Esto
protegerá la cobertura de su garantía para partes
reemplazadas con garantía.

PIEZAS CON GARANTÍA

Comuníquese con los distribuidores autorizados
de este producto. Si no pueden proporcionarle las
piezas originales de repuesto, llame al departamen­to de servicio técnico de DESA Heating Products
al 1-866-672-6040.

18

www.desatech.com

Cuando llame a DESA Heating Products, tenga listo:

• su nombre

• su dirección

-

•

los números de modelo y de serie de su ca­lentador

• la falla del calentador

• la fecha de compra

Generalmente, le pediremos que devuelva la parte
a la fábrica.

PIEZAS SIN GARANTÍA

Comuníquese con los distribuidores autorizados
de este producto. Si no pueden proporcionarle
las piezas originales de repuesto, llame a DESA
Heating Products al 1-866-672-6040 para obtener
información de referencia. Los distribuidores
de partes están en la lista en el libro de Centro
de servicio autorizado proporcionado con el
calentador.

Cuando llame a DESA Heating Products, tenga listo:

• los números de modelo y de serie de su ca-

lentador

• el número de la pieza de repuesto

113170-01E

ACCESORIOS

Ensamblaje del control de encendido

Ensamblaje del control de encendido

Adquiera accesorios y partes mediante su distribuidor
o centro de servicio más cercano. Si no pueden pro­porcionarle dichos accesorios y partes, comuníquese
con su distribuidor de partes más cercano o con
DESA Heating Products al 1-866-672-6040 para
obtener información de referencia. Las centrales de
partes están en la lista en el libro de Centro de servicio
autorizado proporcionado con el calentador.

PAQUETE DE MEDIDOR
DE AIRE - HA1180

PARA TODOS LOS
MODELOS. Herramienta

especial para verificar la presión de la bomba.

ENSAMBLAJE DEL
CONTROL DE
ENCENDIDO/
PROBADOR DE LA
FOTOCÉLULA - HA1170

PARA TODOS LOS MODELOS. Herramienta
especial utilizada para probar el ensamblaje del
control de encendido y la fotocélula.

DIAGRAMAS DE CABLEADO

SÓLO PARA MODELOS RH125AT, M125AT, RH170AT, M170AT Y M200AT

MODELOS 125T: RHD125AT, RL125AT, RE125AT, PKHD125T, TKU125T, UKU125T, RD125T
MODELOS 170T: RHD170AT, RL170AT, RE170AT, PKHD170T, TKU170T, UKU170T, RD170T
MODELOS 200T: RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T, TKU200T,

UKU200T, RD200T

113170-01E

www.desatech.com

19

CLASIFICACIÓN ILUSTRADA DE PIEZAS

1

13

3

23

19

9

10

11

12

15

25

13

24

29

30

31

33

32

26

14

13

16

2

34

23

5

4

6

18

7

8

35

27

20

22

21

28

36

17

MODELOS 125T:
RH125AT, RHD125AT, RL125AT, M125AT, RE125AT, PKHD125T, TKU125T,
UKU125T, RD125T

MODELOS 170T:
RH170AT, RHD170AT, RL170AT, M170AT, RE170AT, PKHD170T, TKU170T,
UKU170T, RD170T

20

www.desatech.com

113170-01E

LISTA DE PIEZAS

MODELOS 125T: RH125AT, RHD125AT, RL125AT, M125AT, RE125AT,
PKHD125T, TKU125T, UKU125T, RD125T

MODELOS 170T: RH170AT, RHD170AT, RL170AT, M170AT, RE170AT,
PKHD170T, TKU170T, UKU170T, RD170T

Esta lista contiene las partes reemplazables utilizadas en el calentador. Al ordenar las partes, asegúrese
de proporcionar el número de modelo y número de serie correctos (de la placa del modelo), después el
número de parte y descripción de la parte deseada.

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

1 107353-10 Cubierta superior (la pieza de repuesto será negra) 1
2 108631-01 Tornillo, #10-16 x 1 pulgada 1
3 098512-71 Cámara de combustión (125T con HA1000) 1
098512-77 Cámara de combustión (125T con HA1100) 1
098512-73 Cámara de combustión (170T) 1
4 103154-05 Soporte de la fotocélula 1
5 M10908-2 Tornillo, #6-32 x 3/8 pulgadas 2
6 M16656-21 Ensamblaje de la fotocélula 1
7 (Página 24) Ensamblaje del cabezal del quemador 1
8 M11084-26 Tornillo, #10-16 x 3/8 pulgadas 2
9 097293-01 Ventilador (125T) 1
102042-01 Ventilador (170T) 1
10 (Página 26) Ensamblaje de bomba y motor 1
11 M50631 Protector de hule 2
12 101206-01 Soporte de montaje del motor 1
13 M11084-29 Tornillo, #10-16 x 3/4 pulgadas 11
14 108458-01 Panel posterior 1
15 NTC-4C Tuerca de retención hexagonal, 1/4-20 2
16 108460-01 Cubierta del ventilador 1
17 M27417 Tapón de drenado (incluye junta tórica) 1
18 ** Carcasa 1
19 M51345-12 Línea de combustible (125T) 1
M51345-09 Línea de combustible (170T) 1
20 106896-01 Filtro de combustible 1
21 M51151-02 Tubo de línea de combustible 1
22 M10990-3 Buje de hule 1
23 M50814-08 Línea de aire (125T) 1
M50814-03 Línea de aire (170T) 1
24 107353-11 Cubierta inferior (la pieza de repuesto será negra) 1
25 M50104-06 Buje 2
26 M50104-01 Buje 1
27 M12461-51 Tornillo, #10-16 x 0,38 pulgadas 1
28 108708-01 Tuerca del sujetador 13
29 M10908-14 Tornillo, #8-32 x 1/4 pulgadas 1
30 108088-12 Tanque de combustible 1
31 097663-03 Tapón/medidor de combustible 1
32 108739-01 Malla del cuello para rellenar 1
33 107994-01 Cable de alimentación 1
34 097467-02 Tapón de botón 1
35 M9900-197 Ensamblaje de cables, verde 1
36 (Página 27 ó 28) Ensamblaje de la cubierta del control 1

** No es una pieza que se pueda reemplazar en el sitio.

113170-01E

www.desatech.com

21

CLASIFICACIÓN ILUSTRADA DE PIEZAS

1

13

3

23 19

9

10

11

12

15

25

13

24

29

30

31

33

32

26

14

13

16

2

34

23

5

4

6

18

7

8

35

27

20

22

21

28

17

36

MODELOS 200T:
M200AT, RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T, TKU200T,
UKU200T, RD200T

22

www.desatech.com

113170-01E

LISTA DE PIEZAS

MODELOS 200T:
M200AT, RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T, TKU200T,
UKU200T, RD200T

Esta lista contiene las partes reemplazables utilizadas en el calentador. Al ordenar las partes, asegúrese
de proporcionar el número de modelo y número de serie correctos (de la placa del modelo), después el
número de parte y descripción de la parte deseada.

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

1 107353-10 Cubierta superior (la pieza de repuesto será negra) 1
2 108631-01 Tornillo, #10-16 x 1 pulgada 1
3 098512-78 Cámara de combustión 1
4 M16660 Soporte de la fotocélula 1
5 M10908-2 Tornillo, #6-32 x 3/8 pulgadas 2
6 M16656-21 Ensamblaje de la fotocélula 1
7 (Página 25) Ensamblaje del cabezal del quemador 1
8 M11084-26 Tornillo, #10-16 x 3/8 pulgadas 2
9 102042-01 Ventilador 1
10 (Página 26) Ensamblaje de bomba y motor 1
11 M50631 Protector de hule 2
12 101206-01 Soporte de montaje del motor 1
13 M11084-29 Tornillo, #10-16 x 3/4 pulgadas 11
14 108458-01 Panel posterior 1
15 NTC-4C Tuerca de retención hexagonal, 1/4-20 2
16 108460-01 Cubierta del ventilador 1
17 M27417 Tapón de drenado (incluye junta tórica) 1
18 ** Carcasa 1
19 M51345-04 Línea de combustible 1
20 106896-01 Filtro de combustible 1
21 M51151-02 Tubo de línea de combustible 1
22 M10990-3 Buje de hule 1
23 M50814-03 Línea de aire 1
24 107353-11 Cubierta inferior (la pieza de repuesto será negra) 1
25 M50104-06 Buje 2
26 M50104-01 Buje 1
27 M12461-51 Tornillo, #10-16 x 1/2 pulgadas 1
28 108708-01 Tuerca del sujetador 13
29 M10908-14 Tornillo, #8-32 x 1/4 pulgadas 1
30 108088-12 Tanque de combustible 1
31 097663-03 Tapón/medidor de combustible 1
32 108739-01 Malla del cuello para rellenar 1
33 107994-01 Cable de alimentación 1
34 097467-02 Tapón de botón 1
35 M9900-197 Ensamblaje de cables, verde 1
36 (Página 27 ó 28) Ensamblaje de la cubierta del control 1

** No es una pieza que se pueda reemplazar en el sitio.

113170-01E

www.desatech.com

23

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

2

1

3

4

2

1

5

4

3

6

PIEZAS

ENSAMBLAJE DEL CABEZAL DEL QUEMADOR PARA MODELOS 125T
CON ENCENDEDOR HA1100

NÚMERO
Nº

DE PARTE DESCRIPCIÓN CANT.

1 HA3027 Ensamblaje de la boquilla 1
2

HA1100
3
4

ENSAMBLAJE DEL CABEZAL DEL QUEMADOR PARA MODELOS 125T
CON ENCENDEDOR HA1000 Y PARA MODELOS 170T

Paquete del encendedor 1
102336-05 Soporte adaptador
104054-01

Adaptador de la boquilla 1

de la boquilla 1

NÚMERO
Nº

DE PARTE DESCRIPCIÓN CANT.

1 HA3027 Ensamblaje de la boqulla (125T) 1
HA3029 Ensamblaje de la boquilla (170T) 1
2 HA1000 Paquete del encendedor 1
3

M10908-75

4

24

102336-01 Soporte adaptador

5

104054-01

6 103347-01 Arandela 1

Tornillo 1

de la boquilla 1

Adaptador de la boquilla 1

www.desatech.com

113170-01E

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

PIEZAS

ENSAMBLAJE DEL CABEZAL DEL QUEMADOR PARA LOS MODELOS 200T

2

1

3

4

5

6

11

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

8

7

9

10

1 100735-13 Ensamblaje de la boquilla 1
2 M10659-1 Arandela de la boquilla 2
3 M10809-1 Resorte de la boquilla 1
4 M8882 Casquillo de la boquilla 1
5 107272-01 Anillo de retención 1
6 102336-03 Soporte adaptador de la boquilla 1
7 HA1000 Paquete del encendedor 1
8 103347-01 Arandela elástica redondeada 1
9 M10908-75 Tornillo, #6-32 x 0.88 1
10 107273-01 Adaptador de la boquilla 1
11 M50820-02 Niple dentado 1

113170-01E

www.desatech.com

25

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

PIEZAS

ENSAMBLAJE DE BOMBA Y MOTOR PARA LOS MODELOS 125T, 170T Y 200T

1

2

3

5

4

17

6

16

7

15

NÚMERO DE PARTE
Nº

Modelos 125T Modelos 170T Modelos 200T

18

14

13

12

DESCRIPCIÓN CANT.

8

9

10

1 102001-30 102001-30 102001-27 Motor 1
2 079975-02 079975-03 079975-03 Cuerpo de la bomba 1
3 FHPF3-5C FHPF3-6C FHPF3-6C Tornillo 2
4 M22009*/** M22009*/** M22009** Parte de inserción del rotor 1
5 M22456-1* M22456-2** M22456-2** Rotor de la bomba 1
6 M50545 M50545 M50545 Cubierta del extremo de la bomba 1
7 M12179*** M12179*** M12179*** Filtro de entrada 1
8 M16545 M16545 M16545 Cubierta del extremo del filtro 1
9 M8940• M8940• M8940• Bola de acero, 1/4 de

pulgada de diámetro 1
10 M10993-1• M10993-1• M10993-1• Resorte de soporte 1
11 M27694• M27694• M27694• Tornillo de ajuste 1
12 M22997• M22997• M22997• Tapón 1
13 M12461-31 M12461-31 M12461-31 Tornillo, #10-32 x 1 pulgada 4
14 M12244-1*** M12244-1*** M12244-1*** Filtro de salida 1
15 M11637*** M11637*** M11637*** Filtro de pelusa 1
16 104096-01 104096-01 M50820-02 Niple dentado recto de nilón 1
17 M8643* M8643-2** M8643-2** Lámina 4
18 M12461-31 M12461-32 M12461-32 Tornillo 6

* Incluido en el paquete del rotor (Nº de parte HA3004)
** Incluido en el paquete del rotor (Nº de parte HA3005)
*** Incluido en el paquete del filtro (Nº de parte HA3017)

• Incluido en el paquete de ajuste de la bomba (Nº de parte HA3020)

11

26

www.desatech.com

113170-01E

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

6

2

7

10

11

3

9

4

1

8

5

12

PIEZAS

ENSAMBLAJE DE LA CUBIERTA DEL CONTROL SÓLO PARA LOS
MODELOS RH125AT, M125AT, RH170AT, M170AT Y M200AT

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

1 108461-01 Cubierta del control 1
2 097785-08 Junta de espuma 1
3 108394-01 Interruptor de alimentación 1
4 104460-01 Perilla 1
5 104458-01 Termostato 1
6 108668-01 Soporte del tablero de la PC 1
7 104068-02 Ensamblaje del control de encendido 1
8 108631-01 Tornillo, #10-16 x 1 pulgada 2
9 M12461-18 Tornillo, #8-32 x 7/8 de pulgada 1
10 M9900-170 Ensamblaje de cables, negro 1
11 113752-01 Fusible 1
12 M9900-192 Cable de control 1
— 097785-09 Junta de espuma del termostato 1

113170-01E

(no se muestra)

www.desatech.com

27

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

8

5

1

2

4

3

6

11

7

10

PIEZAS

ENSAMBLAJE DE LA CUBIERTA DEL CONTROL PARA LOS MODELOS:
MODELOS 125T: RHD125AT, RL125AT, RE125AT, PKHD125T, TKU125T,

UKU125T, RD125T
MODELOS 170T: RHD170AT, RL170AT, RE170AT, PKHD170T, TKU170T,

UKU170T, RD170T
MODELOS 200T: RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,

TKU200T, UKU200T, RD200T

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

1 108461-02 Cubierta del control 1
2 113606-01 Sensor de temperatura 1
3 113607-01 Cubierta del termostato

(incluye tuerca y arandela de bloqueo) 1
4 116111-01 Control de encendido 1
5 108480-01 Perilla 1
6 113379-01 Tornillo, #8 de rosca cortante 2
7 113378-01 Sujetador de plástico 2
8 108394-01 Interruptor de alimentación con cubierta 1
9 M9900-170 Ensamblaje de cables (no se muestra) 1
10 113339-01 Anillo de hule 1
11 113752-01 Fusible de retraso de 6.3 amperios y

de 5 x 20 mm 1

28

www.desatech.com

113170-01E

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE

T
e
m

p
e
r
at

ur
e

T
e

m
p

e
r
at
ur

a

Th

er
m
os

t
at

T
e
r
m

o
s
t
a
t
o

LO

H
I

I
g
n
i
t
or

•
E
n
c
en

d
e
d
o
r

Allu
m
e
u
r

V
o
l
t
a
g
e

•
Te
n
s
i
ó
n

•
Te

n
s
io
n

F
l
a
m
e

•
L
l
a
m
a

•

F

l

a

mm

e

S
t
a
r
t
/
R
u
n

E
n
c
i
e
n
d
a
/
O
pe
ra

c
i
ó
n

D

é

m

ar
r
e/
M
a
r
c
h
e

5

6

4

3

2

1

PIEZAS

LISTA DE PARTES DE RUEDAS Y MANIJA

1

2

9

6

5

7

8

NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.

1 108459-02 Manija/soporte 1
2 WP 4C Arandela 6

3 116866-01 Tornillo 6
4 108463-01 Cornamusa del cable de extensión 2
5 M16801-12 Eje 1
6 108468-01 Arandela 2
7 113326-01 Paquete de ruedas (contiene: 2 ruedas,

separadores de rueda y tuercas ciegas) 2
8 M28526 Tuerca ciega 2
9 113497-01 Separador de rueda 2

3

4

113170-01E

www.desatech.com

29

NOTAS

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

30

www.desatech.com

113170-01E

NOTAS

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

113170-01E

www.desatech.com

31

113170 01

GARANTÍA Y SERVICIO DE REPARACIÓN

GARANTÍA LIMITADA DE POR VIDA

DESA Heating Products garantiza que las siguientes partes solamente (no la mano de obra) estarán libres de de­fectos en los materiales y la mano de obra de por vida partir de la fecha de compra, siempre que se hayan operado
y mantenido de acuerdo con las instrucciones. Esta garantía se extiende solamente al comprador al por menor,
cuando se proporciona una prueba de compra. Excluye aplicaciones para uso de arrendamiento.

La garantía cubre: Tanque de combustible y partes de recubrimiento exteriores de plástico: (carcasa, panel

Esta garantía sólo cubre el costo de las partes (no la mano de obra) requeridas para restablecer el producto a su
condición de operación adecuada. Los costos de transporte e incidentales asociados con reparaciones de garantía
no son reembolsables bajo esta garantía.

Productos nuevos: DESA Heating Products garantiza este calentador y cualquiera de sus partes contra cualquier

defecto en los materiales y mano de obra por dos (2) años a partir del día de la compra, siempre y cuando se
haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante. Estas garantías se extienden
solamente al comprador minorista original, cuando se proporciona el comprobante de compra.

Calentadores reacondicionados de fábrica: DESA Heating Products garantiza este calentador y cualquiera de sus

partes contra cualquier defecto en los materiales y mano de obra por treinta (30) días a partir del día de la compra,
siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante. Estas garantías
se extienden solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Estas garantías sólo cubren el costo de las piezas y de la mano de obra requeridos para restaurar el producto a una
condición de operación correcta. La transportación y costos incidentales asociados con reparaciones garantizadas
no son reembolsables bajo esta garantía.

El servicio de garantía está disponible sólo a través de distribuidores autorizados y centros de servicio.

INFORMACIÓN DE GARANTÍA

Esta garantía no cubre daños ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento
adecuado, desgaste normal, alteración, modificación, manipulación, combustibles contaminados, reparación usando
partes inadecuadas o reparación realizada por cualquiera que no sea un distribuidor o centro de servicio autorizado.
El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA
EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA UN
PROPÓSITO EN PARTICULAR.

DESA Heating Products no asume ninguna responsabilidad por daños indirectos, incidentales o perjuicios. Algunos estados
no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible que las exclusiones no sean aplicables
a usted. Esta garantía limitada le proporciona derechos legales específicos, los cuales varían de estado a estado.

SERVICIO DE GARANTÍA

El servicio de garantía está disponible sólo a través de distribuidores y centros de servicio autorizados.
Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar una prueba

de compra con el calentador. El calentador será inspeccionado. Los materiales o mano de obra defectuosos pueden
ocasionar defectos. Si es así, DESA Heating Products reparará o reemplazará el calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva el calentador al centro de servicio autorizado más cercano. Cada centro de servicio tiene un propietario y
una operación independientes. Las reparaciones no cubiertas por la garantía se cobrarán a los precios regulares. Nos
reservamos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso.

Las listas ilustradas de partes pueden obtenerse gratis. Envíe un sobre con su nombre, dirección y timbres postales
a la dirección que se encuentra a continuación. Escriba el número de modelo del calentador y la fecha situados en la
esquina inferior derecha de esta página. El manual de servicio puede adquirirse en la dirección que se encuentra a
continuación. Envíe un cheque por $5,00 dólares a nombre de DESA Heating Products.

Al escribir para solicitar información acerca de su calentador, asegúrese de incluir el número de modelo y serie según
se muestran en la placa del modelo.

Para obtener más información sobre esta garantía, escriba a:

posterior, cubierta del ventilador, manija/soporte, cornamusas para enrollar el cable de extensión y

cubierta del control)

GARANTÍA LIMITADA PARA PRODUCTOS NUEVOS

Y REACONDICIONADOS DE FÁBRICA

Impreso en
los EE.UU.

NOT A UPC

2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004, EE.UU.

www.desatech.com

113170-01
Rev. E
07/05
