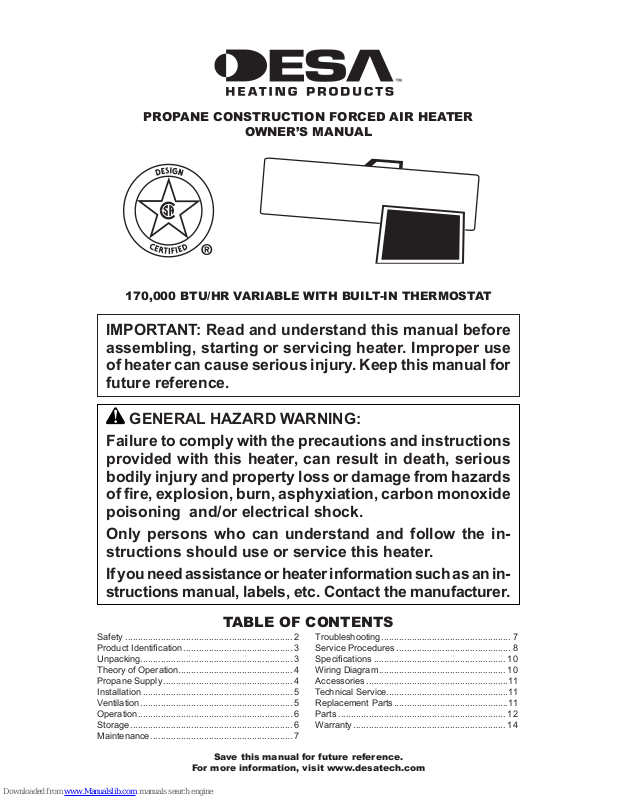

PROPANE CONSTRUCTION FORCED AIR HEATER

OWNER’S MANUAL

170,000 BTU/HR VARIABLE WITH BUILT-IN THERMOSTAT

IMPORTANT: Read and understand this manual before
assembling, starting or servicing heater. Improper use
of heater can cause serious injury. Keep this manual for
future reference.

GENERAL HAZARD WARNING:

Failure to comply with the precautions and instructions
provided with this heater, can result in death, serious
bodily injury and property loss or damage from hazards

of re, explosion, burn, asphyxiation, carbon monoxide

poisoning and/or electrical shock.
Only persons who can understand and follow the in-

structions should use or service this heater.
If you need assistance or heater information such as an in-

structions manual, labels, etc. Contact the manufacturer.

Save this manual for future reference.

For more information, visit www.desatech.com

TABLE OF CONTENTS

Safety .................................................................. 2

Product Identication ........................................... 3

Unpacking............................................................ 3

Theory of Operation............................................. 4

Propane Supply ................................................... 4

Installation ........................................................... 5

Ventilation ............................................................ 5

Operation ............................................................. 6

Storage ................................................................ 6

Maintenance ........................................................ 7

Troubleshooting ................................................... 7

Service Procedures ............................................. 8

Specications .................................................... 10

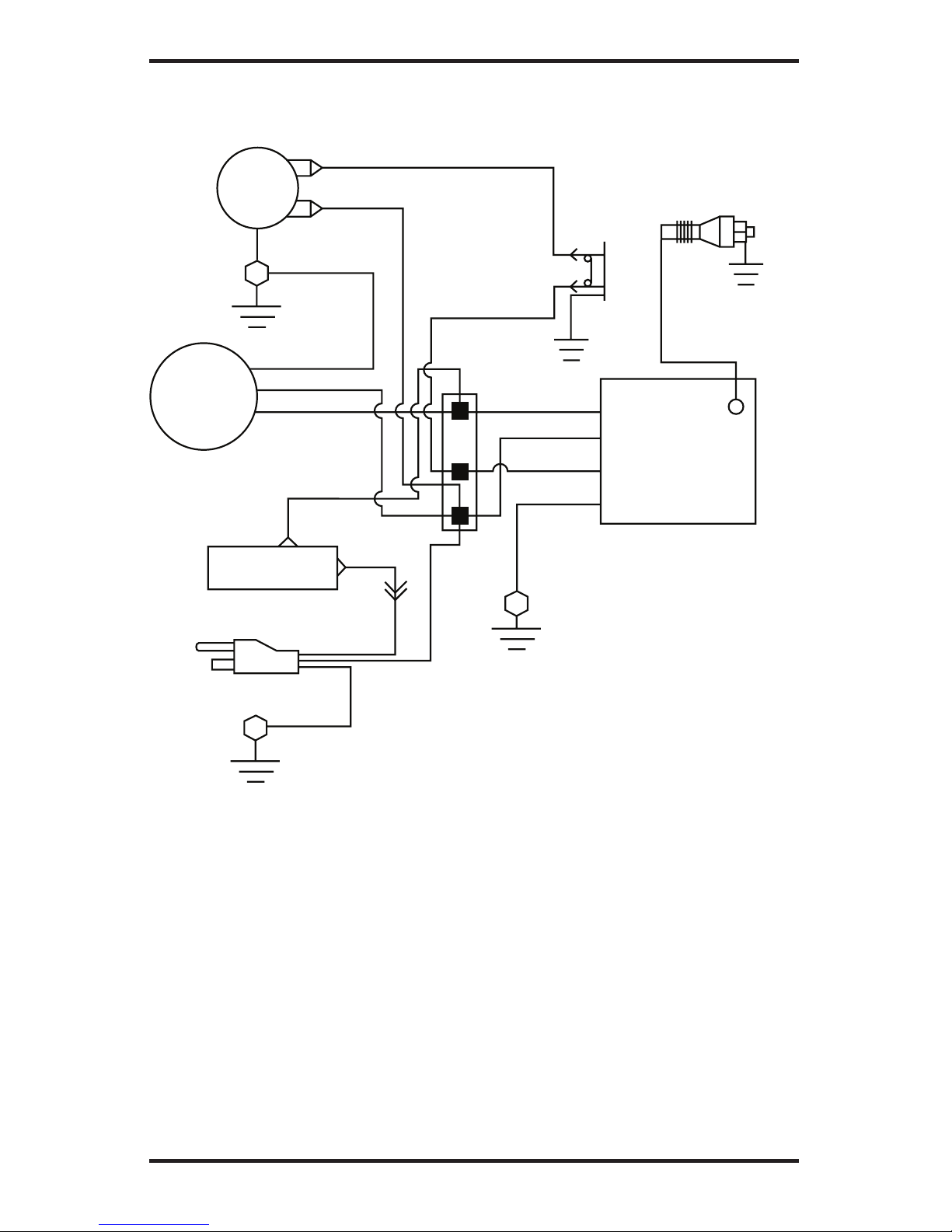

Wiring Diagram .................................................. 10

Accessories ........................................................11

Technical Service................................................11

Replacement Parts .............................................11

Parts .................................................................. 12

Warranty ............................................................ 14

www.desatech.com

121232-01A2

SAFETY

Propane Gas: Propane gas is odorless. An
odor-making agent is added to propane gas.
The odor helps you detect a propane gas
leak. However, the odor added to propane
gas can fade. Propane gas may be present
even though no odor exists.

Make certain you read and understand all
warnings. Keep this manual for reference. It
is your guide to safe and proper operation of
this heater.

1. This product has been approved for use in
the Commonwealth of Massachusetts.

State of Massachusetts: The installation

must be made by a licensed plumber or
gas fitter in the Commonwealth of Mas­sachusetts.

2. Install and use heater with care. Follow
all local ordinances and codes. In the
absence of local ordinances and codes,
refer to the Standard for Storage and

Handling of Liqueed Petroleum Gas,
ANSI/NFPA 58 and the Propane Gas
Installation Code, CAN/CGA B149.2. This

instructs on the safe storage and handling
of propane gases.

3. Use only the electrical voltage and fre-

quency specied on model plate. The

electrical connections and grounding of
the heater shall follow the National Electric

Code, ANSI/NFPA 70 or the Canadian
Electrical Code, Part 1.

4. Electrical grounding instructions — This
appliance is equipped with a three-prong
(grounding) plug for your protection against
shock hazard and should be plugged di­rectly into a properly grounded three-prong
receptacle or extension cord.

5. Use only the hose and factory preset
regulator provided with the heater.

6. Use only propane gas set up for vapor
withdrawal.

7. Provide adequate ventilation. Before us­ing heater, provide at least a three-square­foot opening of fresh, outside air for each
100,000 Btu/Hr (105,500 k/j) of rating.

8. For indoor use only. Do not use heater
outdoors.

9. Do not use heater in occupied dwellings
or in living or sleeping quarters.

10. Do not use heater in a basement or below
ground level. Propane gas is heavier than
air. If a leak occurs, propane gas will sink
to the lowest possible level.

WARNING: This product
contains and/or generates
chemicals known to the State
of California to cause cancer or
birth defects or other reproduc­tive harm.

WARNING: Fire, burn, inha-

lation and explosion hazard.

Keep solid combustibles, such
as building materials, paper or
cardboard, a safe distance away
from the heater as recommended
by the instructions. Never use
the heater in spaces which do or
may contain volatile or airborne
combustibles or products such
as gasoline, solvents, paint thin­ner, dust particles or unknown
chemicals.

WARNING: Not for home or
recreational vehicle use.

The heater is designed for use as a construc­tion heater in accordance with ANSI Z83.7/
CGA2.14. Other standards govern the use of

fuel gases and heating products for specic

uses. Your local authority can advise you
about these. The primary purpose of construc­tion heaters is to provide temporary heating
of buildings under construction, alteration or
repair. Properly used, the heater provides safe
economical heating. Products of combustion
are vented into the area being heated.

We cannot foresee every use which may be
made of our heaters. Check with your local

re safety authority if you have questions

about heater use.

Carbon Monoxide Poisoning: Some people
are more affected by carbon monoxide than
others. Early signs of carbon monoxide

poisoning resemble the flu, with headaches,

dizziness and/or nausea. If you have these
signs, the heater may not be working prop­erly. Get fresh air at once! Check for proper
ventilation and have heater serviced.

www.desatech.com

121232-01A 3

11. Keep appliance area clear and free from
combustible materials, gasoline, paint

thinner and other flammable vapors and

liquids. Dust is combustible. Do not use
heater in areas with high dust content.

12. Minimum heater clearances from combus­tible materials:

Outlet: 8 Ft. (2.4 m), Sides: 2 Ft. (.6 m),

Top: 6 Ft. (1.8 m), Rear: 2 Ft. (.6 m)

13. Keep heater at least six feet from propane
tank(s). Do not point heater at propane
tank(s) within 20 feet (6.1 m).

14.

Keep propane tank(s) below 100° F (38° C).

15. Check heater for damage before each
use. Do not use a damaged heater.

16. Check hose before each use of heater.
If highly worn or cut, replace with hose

specied by manufacturer before using

heater.

17. Locate heater on stable and level surface
if heater is hot or operating.

18. Never block air inlet (rear) or air outlet
(front) of heater.

SAFETY

Continued

Hot Air Outlet
(Front)

Variable Heat Control

Power
Cord

Hose/Regulator Assembly

Inlet
Connector

Thermostat Knob

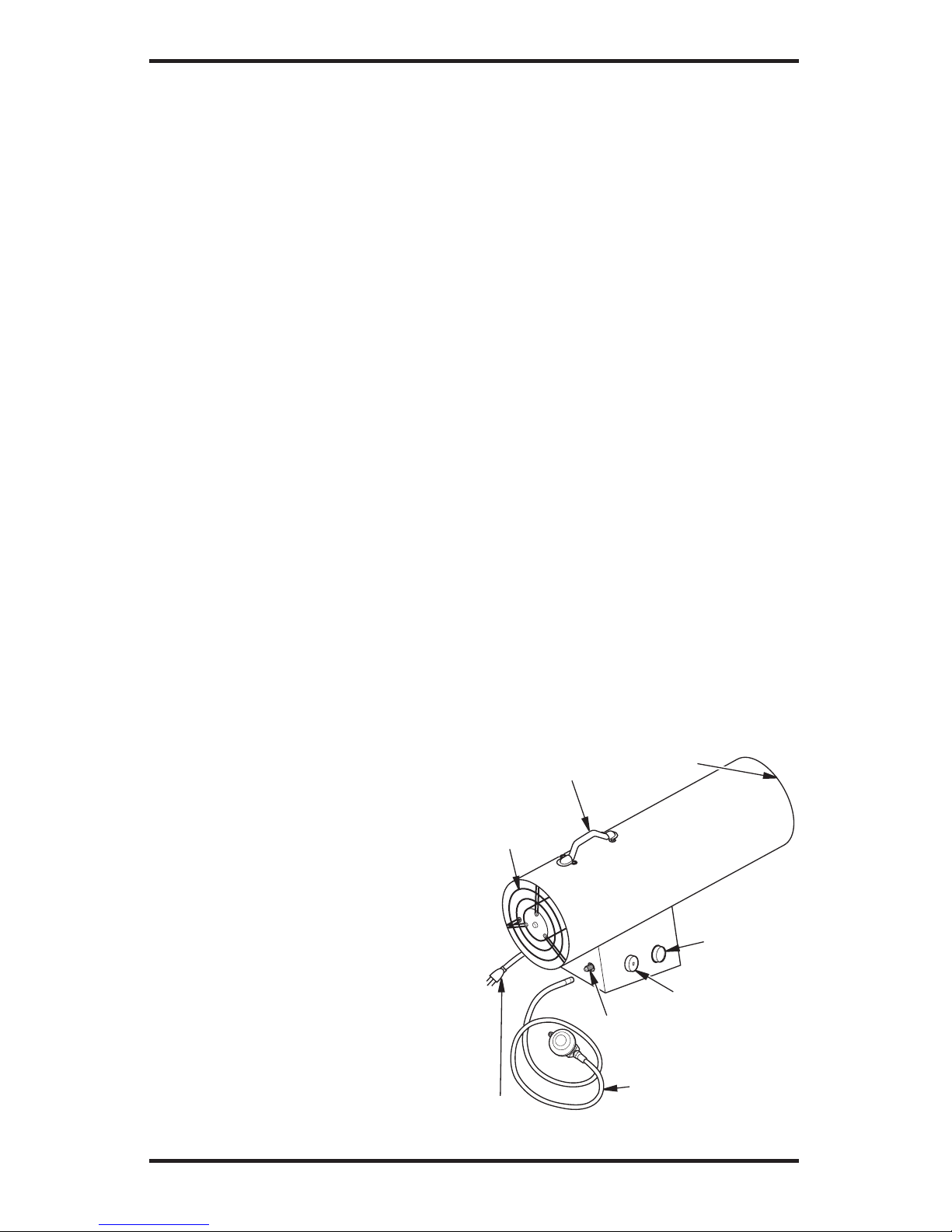

PRODUCT IDENTIFICATION

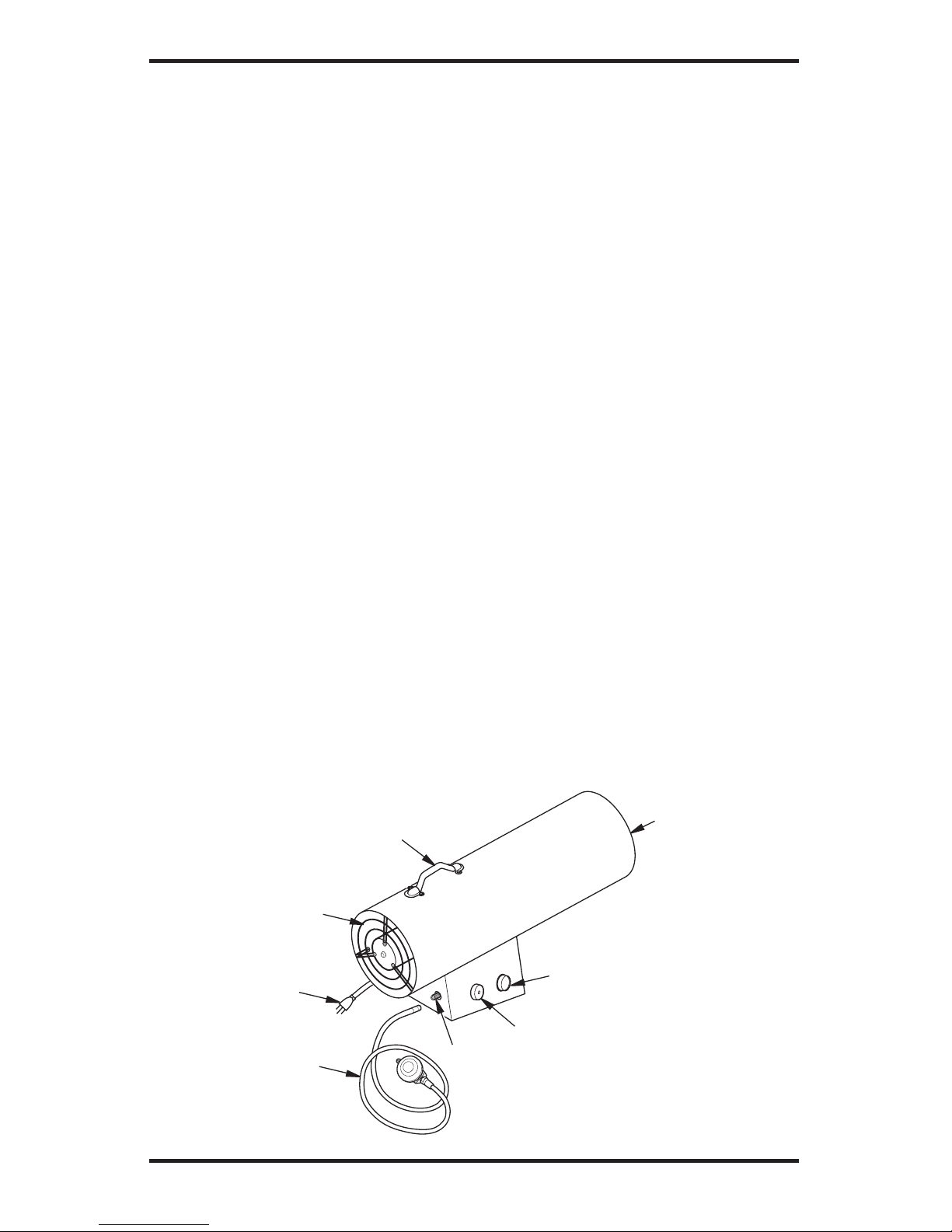

Figure 1 - 170,000 Btu/Hr Model

Handle

Fan
Guard

UNPACKING

19. Keep heater away from strong drafts,
wind, water spray, rain or dripping water.

20. Keep children and animals away from
heater.

21. This heater is equipped with a thermostat.
Heater may start at anytime.

22. Never move, handle or service a hot
or operating heater. Severe burns may
result. You must wait 15 minutes after
turning heater off.

23. To prevent injury, wear gloves when han­dling heater.

24. Never attach duct work to heater.

25. Do not alter heater. Keep heater in its
original state.

26. Do not use heater if altered.

27. Turn off propane supply to heater and
unplug heater when not in use.

28. Use only original replacement parts. This

heater must use design-specic parts.

Do not substitute or use generic parts.
Improper replacement parts could cause
serious or fatal injuries.

1. Remove all packing items applied to
heater for shipment. Keep plastic cover
caps (attached to inlet connector and
hose/regulator assembly) for storage.

2. Remove all items from carton.

3. Check all items for shipping damage. If
heater is damaged, promptly inform dealer
where you bought heater.

www.desatech.com

121232-01A4

THEORY OF OPERATION

Air For Combustion
And Heating

Fuel

Combustion Chamber

Spark Plug

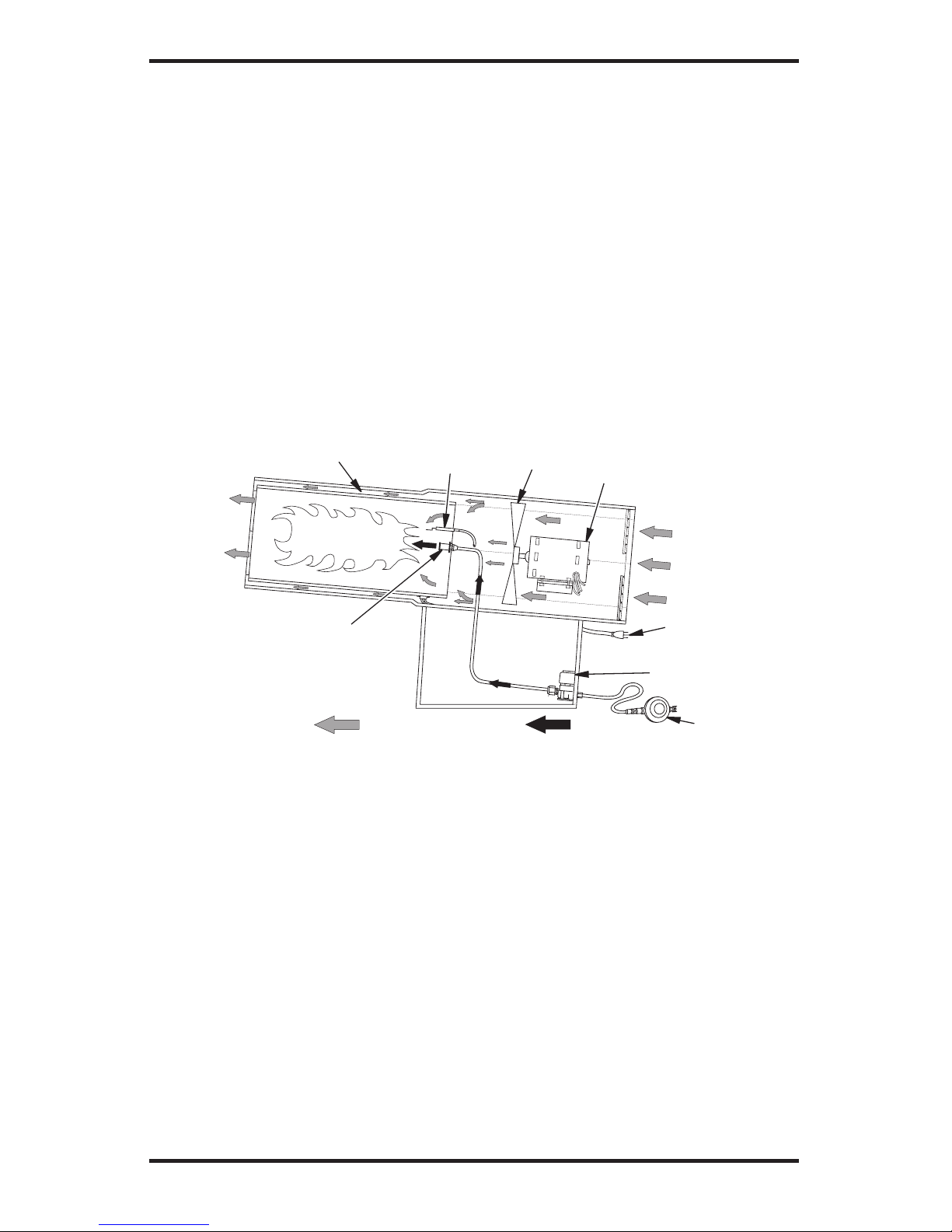

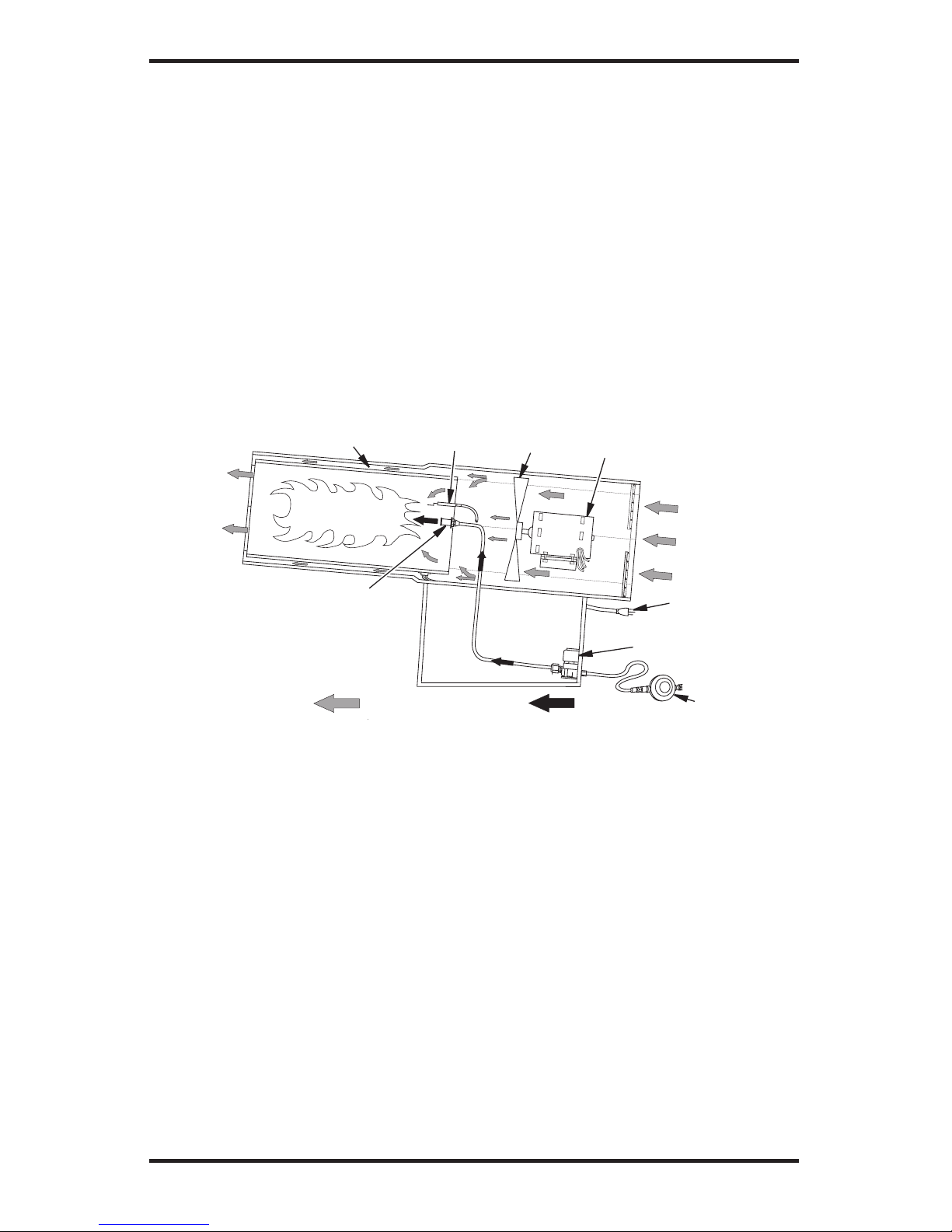

Figure 2 - Cross Section Operational View (Heater may vary from illustration)

Clean
Heated
Air Out
(Front)

Cool
Air In
(Back)

Fan

Motor

Power
Cord

Hose/Regulator
Assembly

Solenoid
Valve

Nozzle

The Ignition System: The direct spark ignitor
(DSI) sends voltage to the spark plug/ignitor.
The spark plug/ignitor ignites the fuel and
air mixture.

The Safety Control System: This system

causes the heater to shut down if the flame

goes out.

PROPANE SUPPLY

The chart below shows the number of 100 lb.
(45 kg) tanks needed to run this heater.

Do not operate this product with any tank
smaller than 100 pounds.

Temperature Number
at tank location of tanks

above 20° F (-7° C) 2
20° F (-7° C) to -10° F (-23° C) 3
below -10° F (-23° C) (Use larger
tank)

Less gas is vaporized at lower temperatures.
You may need two or more 100 lb. (45 kg)
tanks or one larger tank in colder weather.
Your local propane gas dealer will help you
select the proper supply system. The mini­mum surrounding-air temperature rating for
each heater is -20°F (-29°C).

The Fuel System: The hose/regulator as­sembly attaches to the propane gas supply.
The propane gas moves through the solenoid
valve and out the nozzle.

The Air System: The motor turns the fan. The
fan pushes air into and around the combustion
chamber. This air is heated and provides a
stream of clean, hot air.

Propane gas and propane tank(s) are to be
furnished by the user.

Use this heater only with a propane vapor
withdrawal supply system. See Chapter 5
of the Standard for Storage and Handling of
Liqueed Petroleum Gas, ANSI/NFPA 58.

Your local library or re department will have

this booklet.
The amount of propane gas ready for use

from propane tanks varies. Two factors decide
this amount:

1. The amount of propane gas in tank(s)

2. The temperature of tank(s)

www.desatech.com

121232-01A 5

WARNING: Review and un­derstand the warnings in the
Safety section, page 2. They are
needed to safely operate this
heater. Follow all local codes
when using this heater.

WARNING: Test all gas piping
and connections for leaks after
installing or servicing. Never use

an open ame to check for a leak.
Apply a mixture of liquid soap

and water to all joints. Bubbles
forming show a leak. Correct all
leaks at once.

1. Provide propane supply system (see
Propane Supply, page 4).

2. Connect fuel gas connector fitting on
hose/regulator assembly to propane
ta nk(s) . Turn counterclockwise into

threads on tank valve. Tighten rmly using

wrench.

IMPORTANT: Tighten regulator with vent

pointing down. Pointing vent down pro­tects regulator from weather damage.

3. Connect hose to inlet connector. Tighten

rmly using a wrench.

IMPORTANT: Extra hose or piping may be

used if needed. Install extra hose or piping
between hose/regulator assembly and
propane tank. You must use the regulator
supplied with heater.

4. Open propane supply valve on propane
tank(s) slowly.

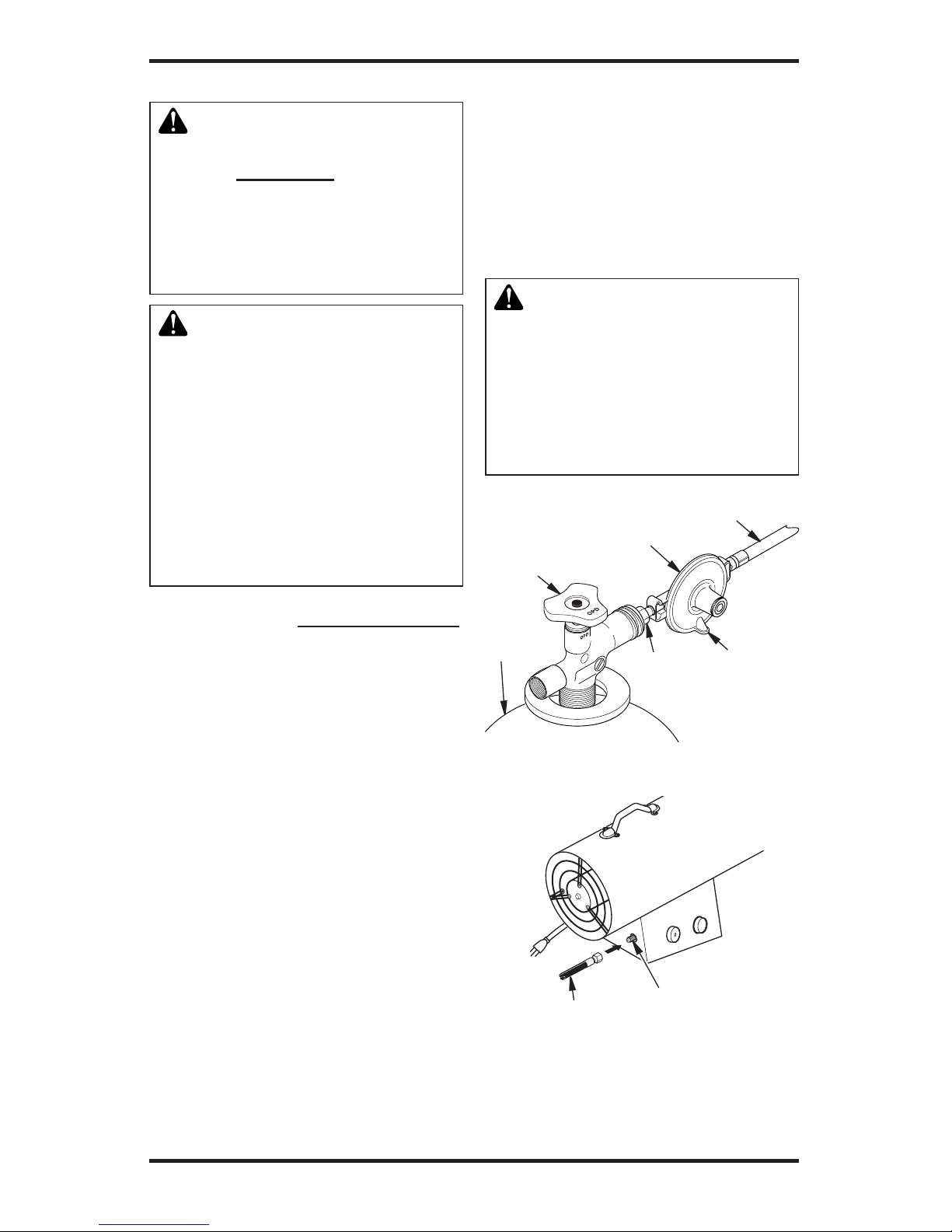

Figure 4 - Hose and Inlet Connector

(Heater may vary from illustration)

Hose

Inlet Connector

Figure 3 - Regulator With Vent Pointing

Down

Propane
Tank

Hose

Regulator

Vent
(pointing
down)

POL
Fitting

Supply
Valve

VENTILATION

INSTALLATION

Note: If not opened slowly, excess-ow

check valve on propane tank may stop
gas ow. If this happens, close propane
supply valve and open again slowly.

5. Check all connections for leaks.

WARNING: Never use an

open ame to check for a leak.
Apply a mixture of liquid soap

and water to all joints. Bubbles
forming show a leak. Correct all
leaks at once.

6. Close propane supply valve.

WARNING: Follow the mini-

mum fresh, outside air ventila-

tion requirements. If proper

fresh, outside air ventilation is

not provided, carbon monoxide

poisoning can occur. Provide
proper fresh, outside air ventila­tion before running heater.

Provide a fresh air opening of at least 3 ft2
(0.28 m2) for each 100,000 Btu/Hr (105,500 k/j)
rating. Provide extra fresh air if more heaters
are being used.

www.desatech.com

121232-01A6

OPERATION

until electric motor and fan begin to run.
Heater will start in approximately 3 sec­onds. Adjust thermostat control knob to
warmer or cooler setting as needed. To
control the heat output, adjust the gas
valve to the desired temperature.

Note: If heater does not start after 3

seconds, the ignition control will automati­cally attempt to start heater one time. If
heater fails to start on this attempt, the
safety control will "lock out" and no further
automatic restarts will be attempted. This
could occur if air remains in fuel line. If
heater fails to start on this attempt, turn
thermostat knob to the “cooler” position
until the motor stops turning. Wait ten
seconds for safety control to reset, then
turn control knob to the “warmer” position
and try to start heater again.

7. Thermostat Operation Only: During

normal thermostat operation, heater will
cycle off when air temperature rises to
thermostat setting. When air temperature
drops sufciently below thermostat set­ting, the electric motor and fan will begin to
run. After 15 to 60 seconds, heater burner
should automatically ignite and provide
heat to maintain temperature setting.

TO STOP HEATER

1. Tightly close propane supply valve on
propane tank(s).

2. Wait a few seconds. Heater will burn gas
left in supply hoses.

3. Turn thermostat knob fully counterclock­wise to the “cooler” position.

4. Unplug heater.

WARNING: Review and un­derstand the warnings in the
Safety section, page 2. They are
needed to safely operate this
heater. Follow all local codes
when using this heater.

TO START HEATER

1. Follow all installation, ventilation and
safety information.

2. Locate heater on stable and level surface.
Make sure strong drafts do not blow into
front or rear of heater.

3. Plug power cord of heater into a three­prong, grounded extension cord. Exten­sion cord must be at least 6 feet long.
Extension cord must be UL listed.

Extension Cord Size Requirement

Up to 50 feet (15 m) long, use 18 AWG

rated cord.

51 to 100 feet (15.5 to 30.5 m) long, use

16 AWG rated cord.

101 to 200 feet (30.78 to 61 m) long, use

14 AWG rated cord.

4. Plug extension cord into a 120 volt/60
hertz, three-hole, grounded outlet.

5. Open propane supply valve on propane
tank(s) slowly.

Note: If not opened slowly, excess-ow

check valve on propane tank may stop
gas ow. If this happens, close propane
supply valve and open again slowly.

6. Turn thermostat control knob fully coun­terclockwise to the “cooler” position. Turn
thermostat control knob slowly clockwise

STORAGE

CAUTION: Disconnect heater

from propane supply tank(s).

1. Store propane tank(s) in safe manner.
See Chapter 5 of Standard for Storage

and Handling of Liquefied Petroleum
Gases, ANSI/NFPA 58 and/or CAN/CGA
B149.2. Follow all local codes. Always

store propane tanks outdoors.

2. Place plastic cover caps over brass ttings

on inlet connector and hose/regulator as­sembly.

3. Store in dry, clean and safe place. Do
not store hose/regulator assembly inside
heater combustion chamber.

4. When taking heater out of storage, always
check inside of heater. Insects and small
animals may place foreign objects in
heater. Keep inside of heater free from
combustible and foreign objects.

www.desatech.com

121232-01A 7

POSSIBLE CAUSE

1. No electric a l powe r to
heater

2. Fan hitting inside of heater
shell

3. Fan blades bent

4. Defective motor

1. User did not follow instal­lation or operation instruc­tions properly

2. No spark at spark plug. To
test for spark, follow step 8
under Spark Plug, page 9.
If you see spark at spark
plug, have heater serviced

by qualied service person.

If no spark seen:

A) Loose or disconnected

spark plug wire

B) Bad spark plug
C) Bad spark transformer

REMEDY

1. Check voltage to electrical
outlet. If voltage is good,
check heater power cord
for breaks

2. Adjust motor/fan mount to
keep fan from hitting inside
of heater shell. Bend fan
mount if necessary

3. Repl a ce fan. S ee Fan,
page 9

4. Replace motor. See Motor,
page 8

1. Repeat installati on and
operation instructions. See

Installation, page 5 and
Operation, page 6

2. A) Check spark plug wire.
Tighten or reattach loose
spark plug wire. See Figure
8, page 9 for spark plug
wire location

B) Replace spark plug. See

Spark Plug, page 9

C) Replace spark trans-

former. See Spark Trans-
former, page 9

OBSERVED PROBLEM

Fan does not turn when
heater is plugged in

Heater will not ignite

TROUBLESHOOTING

WARNING: Never service heater while it is plugged in, connected
to propane supply, operating or hot. Severe burns and electrical
shock can occur.

MAINTENANCE

WARNINGS

• Never service heater while it

is plugged in, connected to
propane supply, operating or
hot. Severe burns and electri­cal shock can occur.

• Keep heater clear and free

from combustible materials,

gasoline and other ammable
vapors and liquids.

• Do not block the ow of com-

bustion or ventilation air.

1. Keep heater clean. Clean heater annually
or as needed to remove dust and debris. If
heater is dirty or dusty, clean heater with
a damp cloth.

2. Inspect heater before each use. Check
connections for leaks. Apply mixture of
liquid soap and water to connections.
Bubbles forming show a leak. Correct all
leaks at once.

3.

Inspect hose/regulator assembly before
each use. If hose is highly worn or cut, re-

place with hose specied by manufacturer.

4. Have heater inspected yearly by a quali-

ed service agency.

5. Keep inside of heater free from combus­tible and foreign objects.

www.desatech.com

121232-01A8

SERVICE PROCEDURES

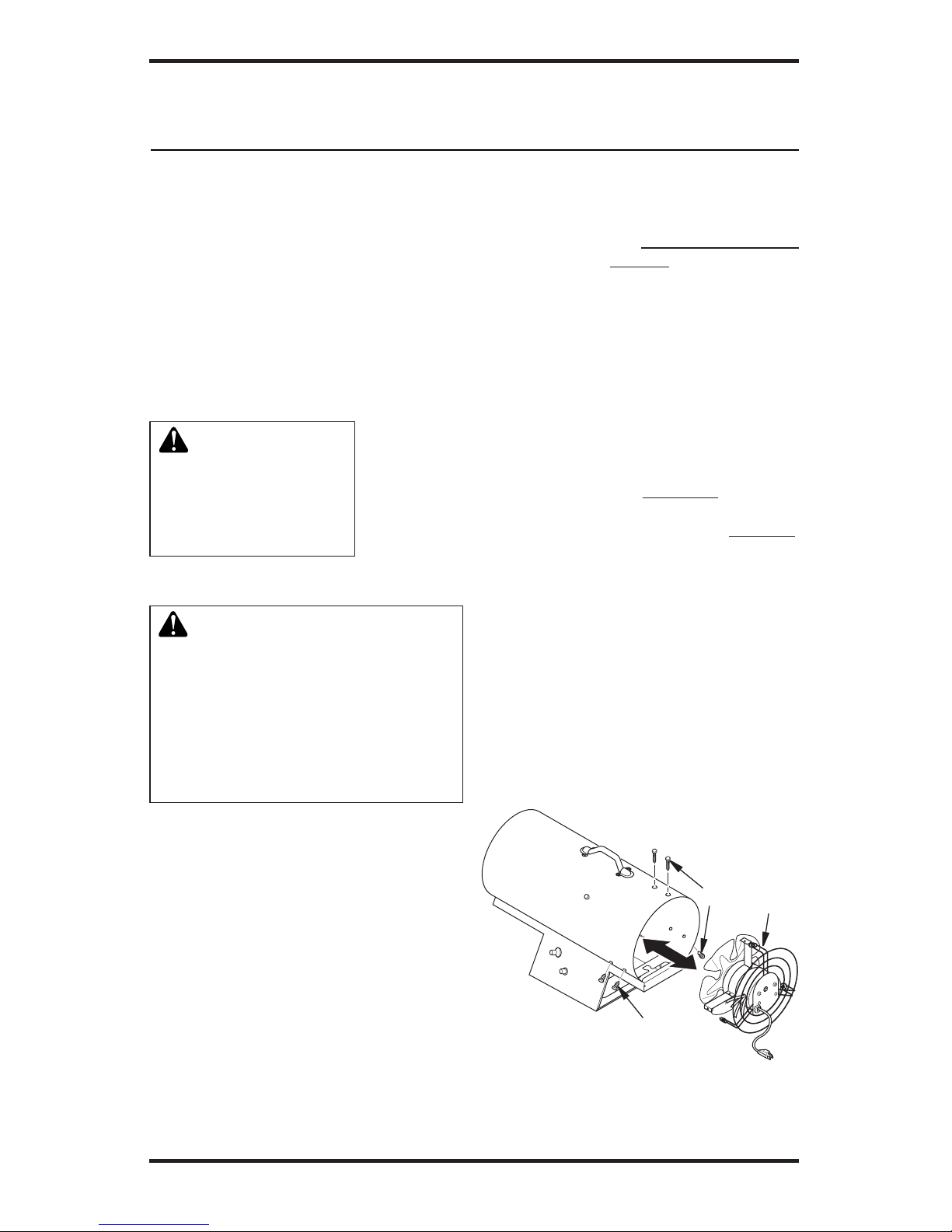

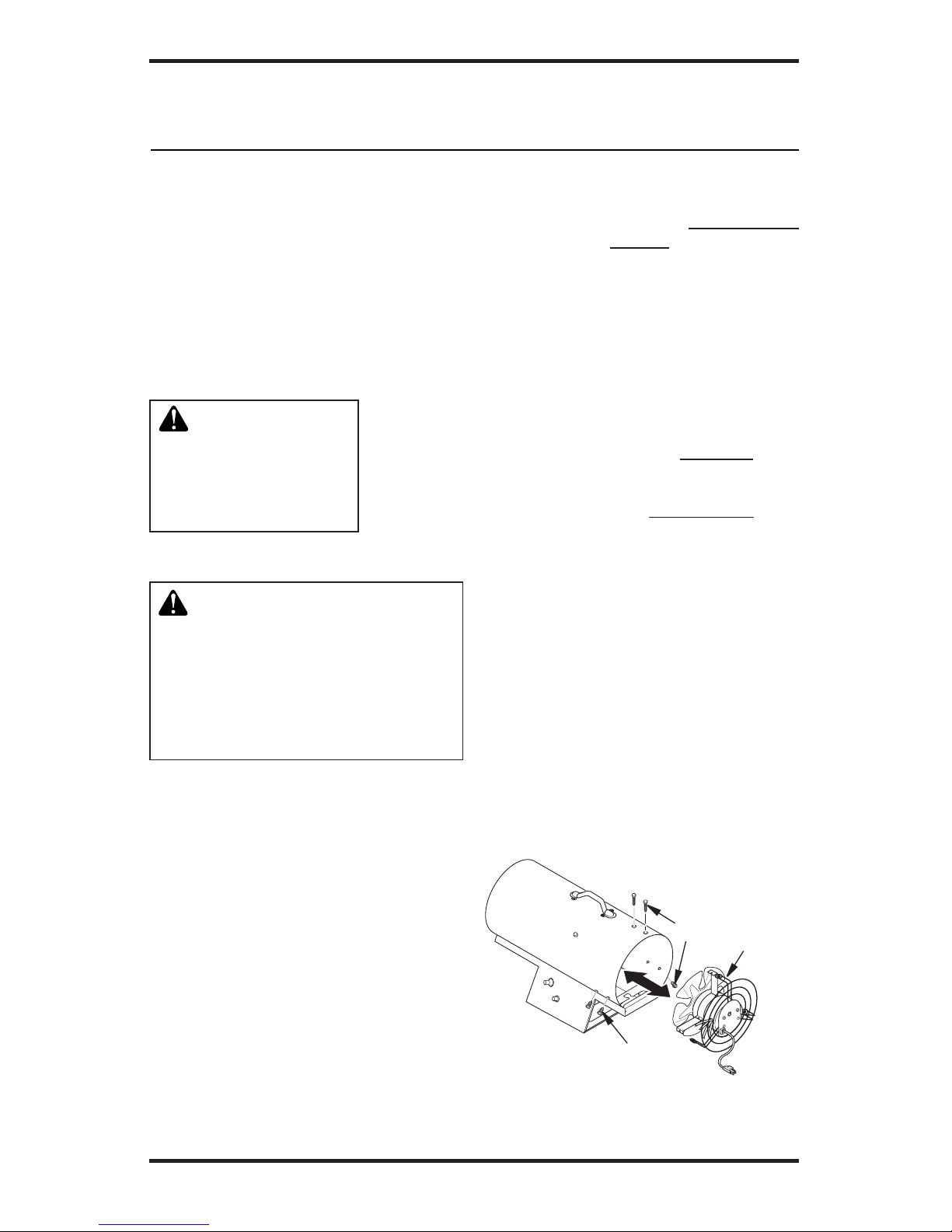

Figure 5 - Removing Motor and Fan

Guard from Heater (Heater may vary

from illustration)

Screw

Screw

Motor and
Fan Guard

POSSIBLE CAUSE

1. Propane supply may be
inadequate

2. High surrounding air tem­perature causing thermal
limit device to shut down
heater

3. Restricted air flow

4. Damaged fan

5. Excessive dust or debris in
surrounding area

REMEDY

1. A) Rell tank

B) Provide additional and/or

larger tanks. See Propane
Supply, page 4

2.

This can happen when running
heater in temperatures above
85° F (29° C). Run heater in
cooler temperatures

3.

Check heater inlet and outlet.
Remove any obstructions

4. Repl a ce fan. S ee Fan,
page 9

5. Clean heater. See Mainte-
nance, page 7

OBSERVED PROBLEM

Heater shuts down while
running

TROUBLESHOOTING

Continued

WARNING: Never service
heater while it is plugged in,
connected to propane supply,
operating or hot. Severe burns
and electrical shock can occur.

MOTOR

1. With heater on its side, remove access
panel.

2. Access ground screw through underside
of heater base. Remove ground screw.
Disconnect the green motor wire and the
green power cord wire from underside of
shell (see Figure 5).

3. Remove two black wires from motor to
terminal board.

4. Carefully push motor wires through hole
in bottom of shell.

5. Remove screws holding motor mount to
shell. Use nut-driver (see Figure 5).

6. Carefully pull motor and fan out of shell.
IMPORTANT: Be careful not to damage
fan. Do not set motor and fan down with
the weight resting on fan. This could dam­age fan pitch.

7. Use hex wrench to loosen setscrew which
holds fan to motor shaft.

8. Remove fan. Be careful not to damage
the fan blade pitch.

9. Use nut driver to remove two nuts that
attach motor to motor mount.

10. Discard old motor.

11. Attach motor to motor mount with two

nuts. Tighten nuts rmly.

12. Replace fan on motor shaft. Make sure

set screw contacts flat surface on motor

shaft.

13. Tighten set screw rmly (40-50 inch-

pounds [46.08-57.60 kg-cm]).

14. Carefully route motor wires through hole in
shell. Place motor, motor mount and fan
guard into rear of heater shell, as shown
in Figure 5.

15. Insert screws through heater shell and

into motor mount. Tighten screws rmly.

16. Turn heater on its side to access opening
in bottom of base. Connect green wires
from motor, transformer and power cord
to heater shell using ground nut.

17. Attach two black wires from motor to ter­minal board (see Wiring Diagram, page
10, for correct locations).

18. Replace access panel.

WARNING: Use
only in areas free of
high dust content.

www.desatech.com

121232-01A 9

FAN

1. Remove motor, motor mount and fan (see
Motor, steps 1 through 8, page 8).

2. Clean fan using soft cloth moistened with
kerosene or solvent.

3. Dry fan thoroughly.

4. Replace fan on motor shaft. Make sure

setscrew is touching back of flat surface

on motor shaft (see Figure 6).

5. Place setscrew on flat of shaft. Tighten

setscrew fir mly (40-5 0 inch-pounds
[46.08-57.60 kg-cm]).

6. Place motor, motor mount and fan guard
into rear of heater shell (see Motor, steps
14 through 18, page 8).

Motor Shaft

Fan

Setscrew

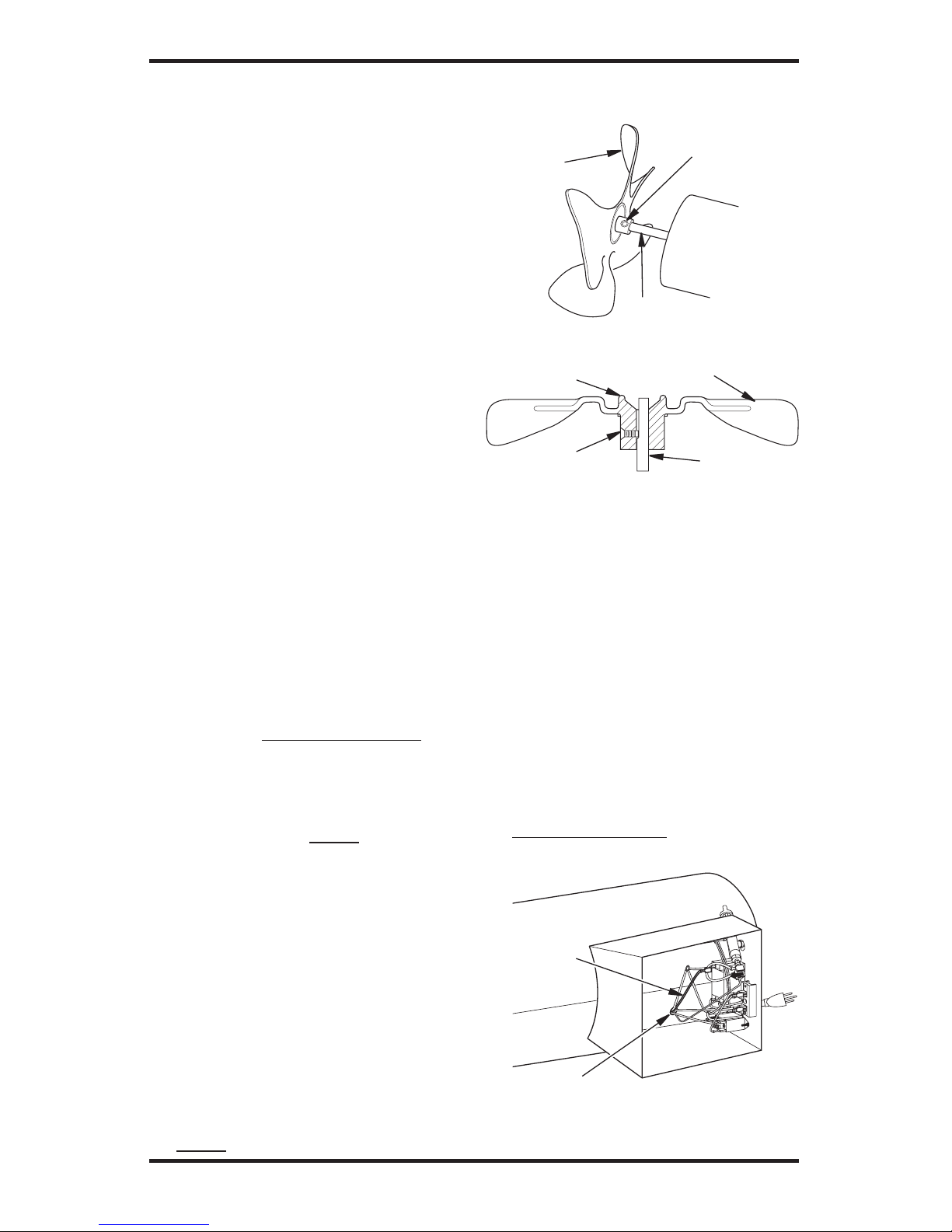

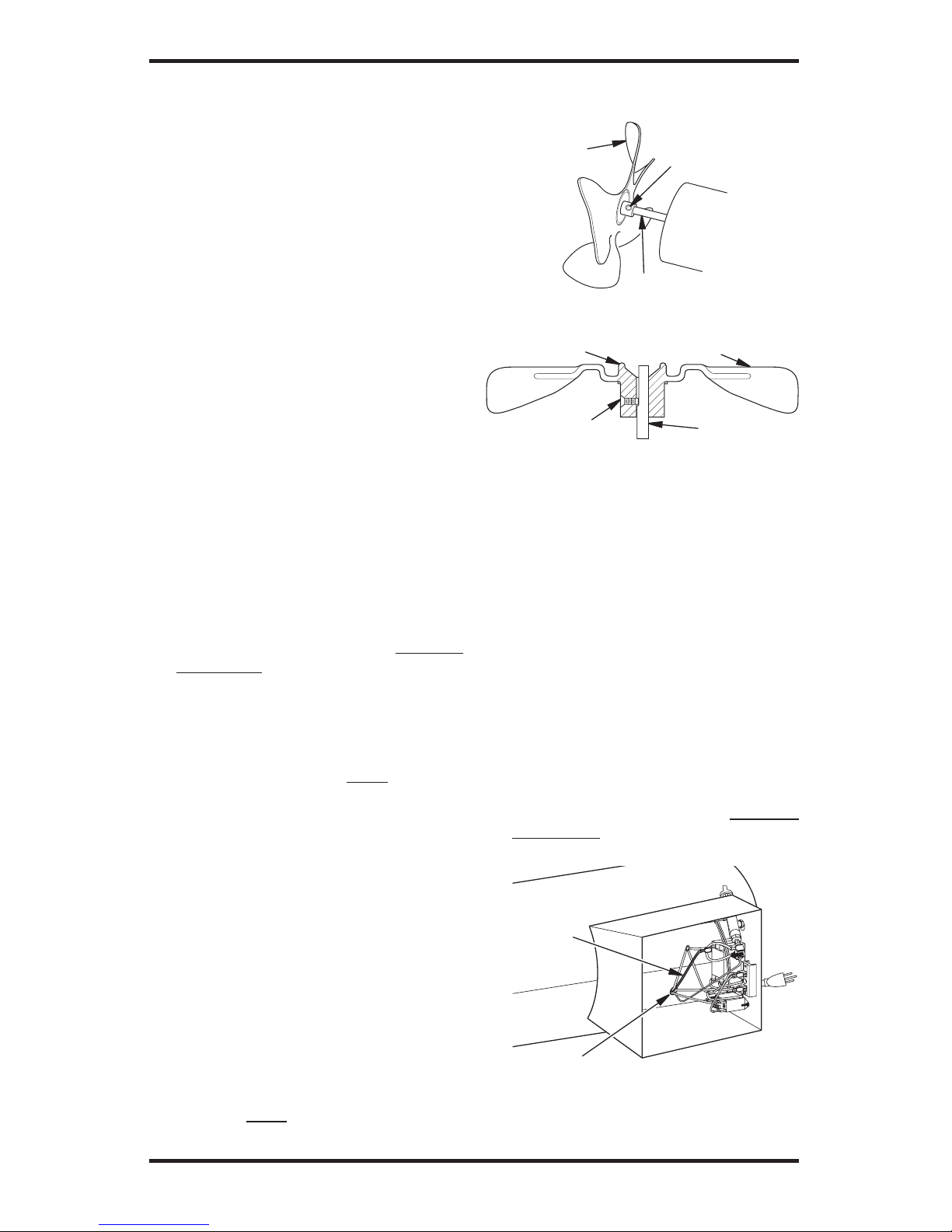

Figure 6 - Fan, Motor Shaft and

Setscrew Location

Figure 7 - Fan Cross Section

Fan

Hub

Setscrew

Motor
Shaft

SERVICE PROCEDURES

Continued

SPARK TRANSFORMER

1. Remove access panel.

2. Locate and disconnect white, black and
orange wires from spark transformer.

3. Remove screw holding spark transformer
to base. Remove sheet metal nut on trans­former and install on new transformer.
Discard spark transformer.

4. Install new spark transformer. Position
new spark transformer in same manner
as old transformer.

5. Connect white, black and orange wires
to new spark transformer. Connect wires
to correct terminals as noted in Wiring
Diagram, page 10.

6. Replace access panel.

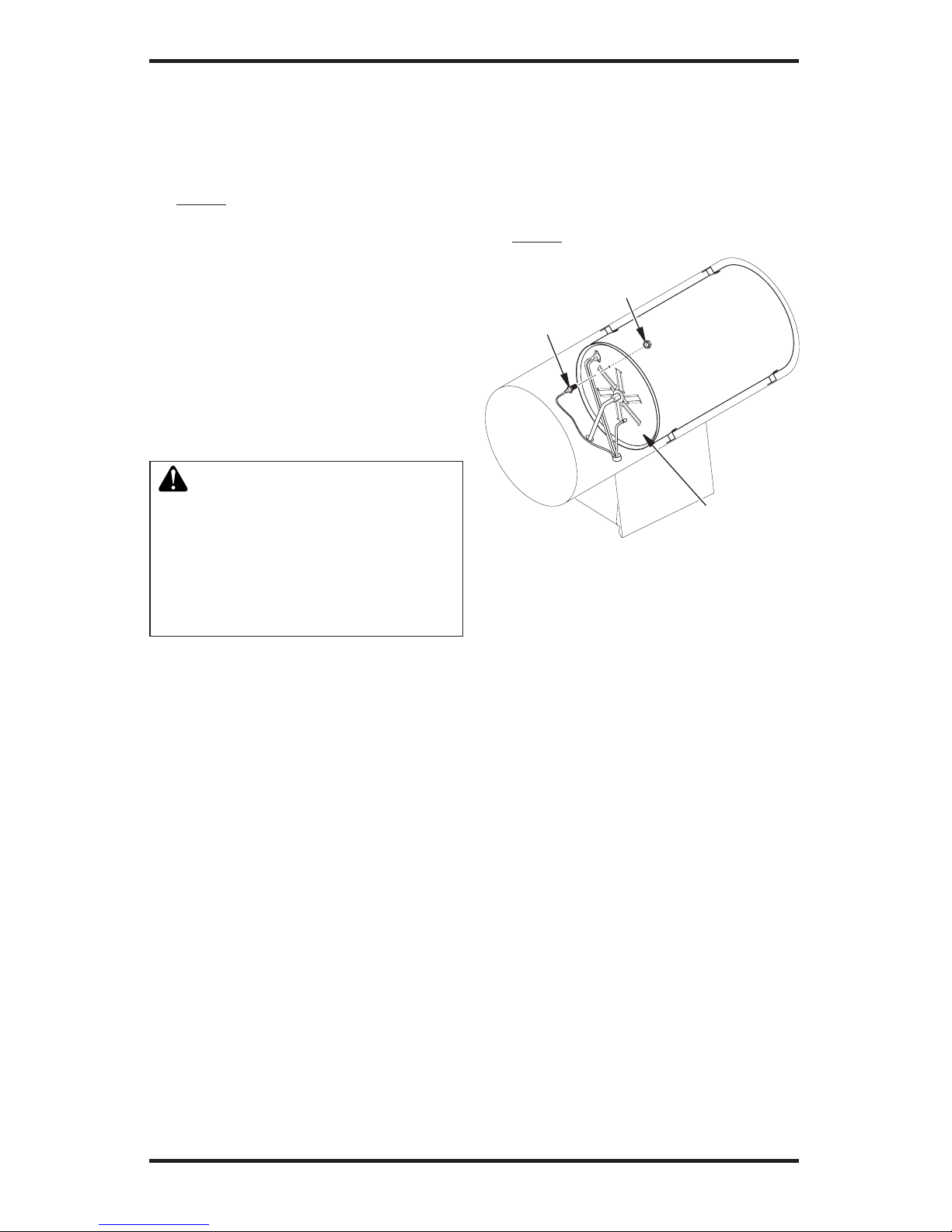

Figure 9 - Removing Spark Plug Nut and

Spark Plug (Heater may vary from illustration)

Rear Head

Spark Plug

3/4" Hex
Nut

SPARK PLUG

1. Remove motor, motor mount and fan guard
(see Motor, page 8, steps 1 through 6).

2. Remove orange spark plug wire from
spark plug.

3. From front of heater loosen 3/4" hex nut
holding spark plug in place (see Figure 9).

4. Remove spark plug from rear head.

5. Install new spark plug. Attach spark plug
to rear head with ignitor hex nut removed
in step 3.

6. Attach spark plug wire.

7. Test for spark.

WARNING: Make sure heater
is disconnected from propane
supply. Heater could ignite caus­ing severe burns.

Plug into extension cord and watch for

spark at spark plug.

8. Place motor, motor mount and fan guard
into rear of heater shell (see Motor, steps
14 through 18, page 8).

Figure 8 - Removing Spark Plug Wire
from Spark Transformer (Heater may

vary from illustration)

Bushing

Spark Plug
Wire

www.desatech.com

121232-01A10

SPECIFICATIONS

• 125,000 - 170,000 Btu/Hr (36.6 - 49.8 kW)

• Propane/LP Fuel

• Gas Supply Pressure to Regulator: Max - Bottle Pressure, Min - 5 psig (34.5 kPa)

• Gas Supply Pressure Regulator out: 28" WC (6.97 kPa)

• Electrical Input: 120V, 60 Hz, 1Ø, 3a

• Direct Spark Ignition, interrupted type

• Primary Flame Control: Solid State

• High Temperature Control: 240° F (116° C)

• Minimum Ambient Temp. Rating: -20° F (-29° C)

• Fuel Consumption: 5.8 - 7.9 lbs/hr (2.6 - 3.6 kg/hr)

• Heated Air Output: 450 CFM (12.74 cu m/m)

WIRING DIAGRAM

Orange**

CO

NNECTION DIAGRAM

Green

Green

Green

Spark Plug

If any original wiring as supplied with the heater must
be replaced, it must be replaced with type AWG 105° C
wire or its equivalent except as indicated
(*Type SF2-200. **SGI-250° C)

High Limit

Switch

Gas

Valve

Green

Green

Motor

Flame Control

Line

Neutral

Valve

Ground

White

White

White

White

Black

Black

Red

Red

Black

Black

Black

Thermostat

Chassis
Ground

Chassis
Ground

Chassis
Ground

Line Cord

www.desatech.com

121232-01A 11

ACCESSORIES

Purchase accessories and parts from your
nearest dealer or service center. If your
dealer or service center can not supply an
accessory or part, contact your nearest
Parts Central or call DESA Heating Products
at 1-866-672-6040 for referral information.
You can also write to the address listed on
the back page of this manual.

WARNING: Use only original

replacement parts. This heater

must use design-specic parts.

Do not substitute or use generic
parts. Improper replacement
parts could cause serious or fa­tal injuries. This will also protect
your warranty coverage for parts
replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If
they can’t supply original replacement part(s),
either contact your nearest Parts Central or
call DESA Heating Products’ Technical Ser­vice Department at 1-866-672-6040.

TECHNICAL SERVICE

You may have further q uestions about
this heater. If so, contact DESA Heating
Products’ Technical Service Department
at 1-866-672-6040. When calling, please
have your model and serial numbers of your
heater ready.

You can also visit DESA Heating Products'
Technical Service web site at
www.desatech.com.

REPLACEMENT PARTS

When calling DESA Heating Products, have
ready:

• your name

• your address

• model and serial numbers of your heater

• how heater was malfunctioning

• purchase date

In most cases, we will ask you to return the
part to the factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If
they can’t supply original replacement part(s),
either contact your nearest Parts Central or
call DESA Heating Products for referral infor­mation at 1-866-672-6040.

When calling DESA Heating Products, have
ready:

• model number of your heater

• the replacement part number

www.desatech.com

121232-01A12

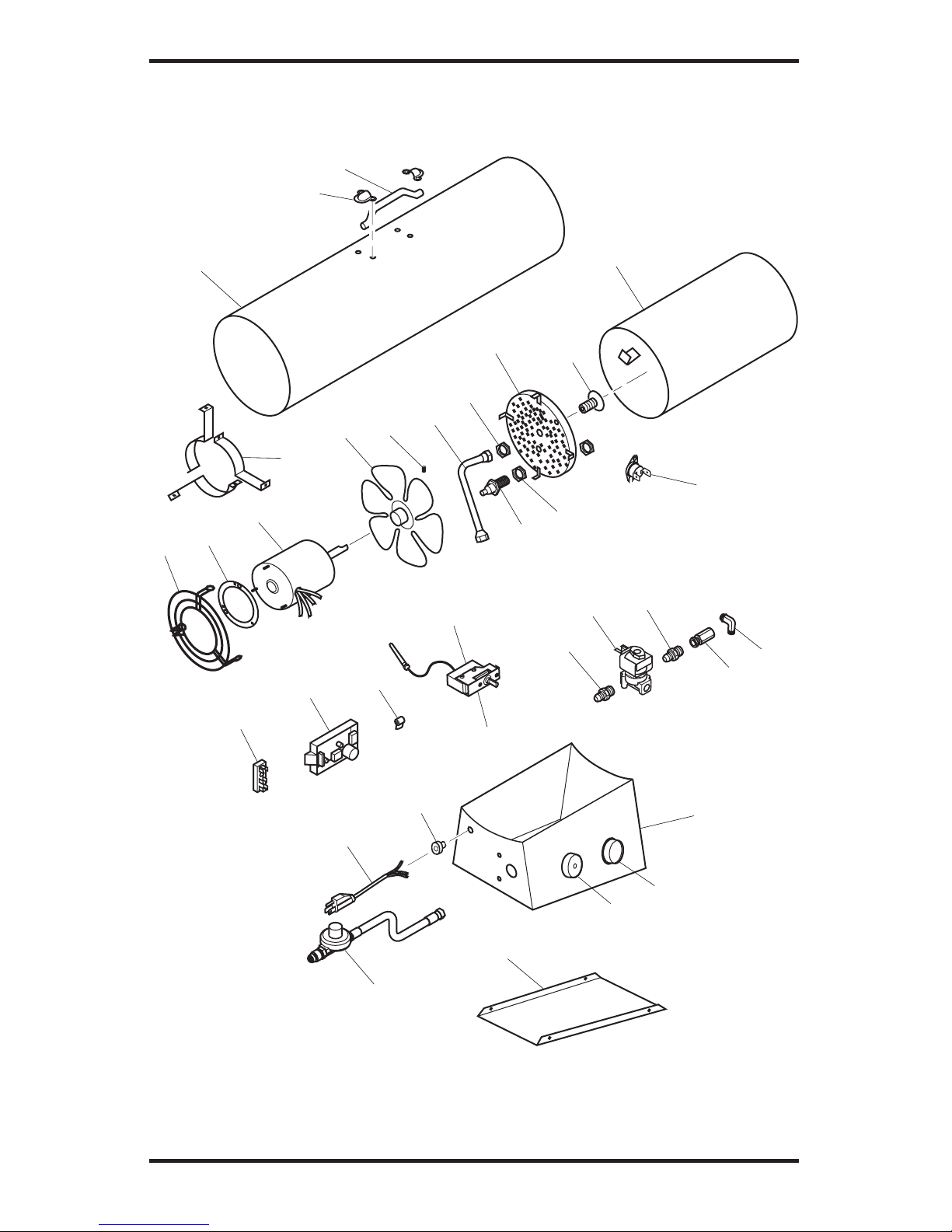

PARTS

MODELS
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA, SPC-170FA

7

8

1

2

3

4

23

6

21

5

9

11

14

13

12

22

33

30

28

15

34

29

27

32

31

24

25

26

16

18

17

20

19

10

www.desatech.com

121232-01A 13

PARTS

MODELS
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA, SPC-170FA

This list contains replaceable parts used in your heater. When ordering parts, follow the
instructions listed under Replacement Parts on page 11 of this manual.

KEY
NO. PART NO. DESCRIPTION QTY.

1 121409-03 Outer Shell Yellow (BLP170VTA) 1

121409-01 Outer Shell, Red (RLP170VTA) 1
121409-02 Outer Shell, Red (170-FA) 1
121409-04 Outer Shell, Green (SBLP170VTA) 1
121409-05 Outer Shell, Orange (SPC-170A) 1

2 ** Middle Cylinder 1
3 121245-04 Orice Assembly 1
4 121225-02 Flame Holder Assembly 1
5 113848-01 High Limit Switch 1
6 113888-02 Orice Nut 1
7 121216-01 Handle 1
8 121217-01 Handle Mounting Clips 2
9 113948-01 Set Screw, Nyloc 1
10 121211-01 Fan 1
11 121208-01 Motor Assembly 1
12 121246-02 Inlet Grille 1
13 121247-03 Motor Mounting Bracket 3
14 121247-02 Bracket 1
15 121205-01 Hose/Regulator Assembly 1
16 113952-01 Male Fitting Conn. 3/8 MPT x 3/8 SAE FLR 1
17 113951-01 Solenoid Valve, Goyen 1
18 113964-01 Fitting Close Nipple 1
19 113966-01 Burn Rate Adjustment Valve 1
20 113965-01 Elbow Fitting, 3/8 MPT x 1/2 SAE FLR 1
21 121212-03 Fuel Tube Assembly 1
22 121213-03 Spark Plug, Flame Sensor 1
23 113886-01 Spark Plug Nut 1
24 121242-01 Thermostat Mounting Bracket 1
25 113944-01 Thermostat Assembly 1
26 113949-01 Loop Clamp, 5/16 1
27 121233-01 Flame Control 1
28 113864-01 Power Cord Assembly 1
29 113960-01 Terminal Board 1
30 113865-01 Bushing Strain Relief 1
31 121412-01 Thermostat Knob 1
32 121215-03 Burn Rate Adjustment Knob 1
33 121410-03 Control Box 1
34 121411-03 Access Panel 1

PARTS AVAILABLE - NOT SHOWN

121234-01 Flame Control Assembly Wire 1
121238-01 Pressure Ignition Wire 1
121237-01 Switch Wire, Red 1
121237-02 Switch Wire, Black 1

**Not a eld replaceable part.

WARRANTY

KEEP THIS WARRANTY

LIMITED WARRANTIES FOR NEW AND FACTORY

RECONDITIONED PRODUCTS

New Products: DESA Heating, LLC warrants this heater and any parts thereof, to be free of defects

in materials and workmanship for one (1) year from the date of rst purchase, when operated and

maintained in accordance with the manufacturer's instructions. These warranties are extended only to
the original retail purchaser, when proof of purchase is provided.

Factory Reconditioned Heaters: DESA Heating, LLC warrants this factory reconditioned heater and
any parts thereof, to be free of defects in materials and workmanship for thirty (30) days from the date of

rst purchase, when operated and maintained in accordance with the manufacturer's instructions. These

warranties are extended only to the original retail purchaser, when proof of purchase is provided.

These warranties cover only the cost of parts and labor required to restore the product to proper operat­ing condition. Transportation and incidental costs associated with warranty repairs are not reimbursable
under this warranty.

Warranty service is available only through authorized dealers and service centers.

This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper

maintenance, normal wear, alteration, modication, tampering, contaminated fuels, repair using improper

parts or repair by anyone other than an authorized dealer or service center. Routine maintenance is
the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED
OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU­LAR PURPOSE.

DESA Heating, LLC assumes no responsibility for indirect, incidental or consequential damages. Some
states do not allow the exclusion or limitation of incidental or consequential damages or limitations or

exclusions may not apply to you. This limited warranty gives you specic legal rights and you may also

have other rights which vary from state to state.

The only warranty applicable is our standard written warranty. We make no other warranty, expressed
or implied.

WARRANTY SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase
must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materi­als or workmanship. If so, DESA Heating, LLC will repair or replace the heater without charge.

REPAIR SERVICE

Return your heater to your nearest authorized service center. Repairs not covered by the warranty will
be billed at standard prices. Each Service Center is independently owned and operated. When writing,
always include model number and serial number. For information, write:

121232-01
Rev A
04/07

DESA Heating, LLC
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004

www.desatech.com
1-866-672-6040

Model __________________________________

Serial No. _______________________________

Date of Purchase _________________________

CALENTADOR DE AIRE FORZADO DE PROPANO PARA

CONSTRUCCIÓN

MANUAL DEL PROPIETARIO

VARIABLE DE 170,000 BTU/H CON TERMOSTATO INTEGRADO

Guarde este manual para referencias futuras.

Para obtener más información, visite www.desatech.com

IMPORTANTE: lea y comprenda este manual antes de
ensamblar, encender o dar servicio al calentador. El uso
inadecuado del calentador puede causar lesiones gra­ves. Conserve este manual para referencias futuras.

ADVERTENCIA GENERAL DE PELIGRO:

El incumplimiento de las precauciones e instrucciones pro­porcionadas con este calentador puede causar la muerte,
lesiones físicas graves y pérdidas o daños a la propiedad oca-

sionados por incendios, explosiones, quemaduras, asxia,

intoxicación con monóxido de carbono y/o electrocución.
Únicamente las personas que puedan entender y seguir las

instrucciones deberán usar o dar servicio a este calentador.
Si necesita ayuda o información sobre el calentador, como

por ejemplo un manual de instrucciones, etiquetas, etc., co­muníquese con el fabricante.

TABLA DE CONTENIDO

Seguridad ............................................................ 2

Identicación del producto ................................... 3

Desempaque ....................................................... 4

Teoría de funcionamiento .................................... 4

Suministro de propano ........................................ 4

Instalación ........................................................... 5

Ventilación ........................................................... 6

Funcionamiento ................................................... 6

Almacenamiento .................................................. 7

Mantenimiento ..................................................... 7

Solución de problemas ....................................... 8

Procedimientos de servicio.................................. 9

Especicaciones .................................................11

Diagrama de cableado ...................................... 12

Accesorios ......................................................... 13

Servicio técnico ................................................. 13

Piezas de repuesto ............................................ 13

Piezas ................................................................ 14

Garantía............................................................. 16

www.desatech.com

121232-01A2

SEGURIDAD

presenta estos síntomas, es posible que el
calentador no esté funcionando correctamen-

te. ¡Respire aire fresco inmediatamente!

Compruebe que haya ventilación adecuada
y haga que reparen el calentador.

Gas propano: el gas propano es inodoro. Al
gas propano se le agrega un agente con olor.
El olor le ayuda a detectar las fugas de gas
propano. Sin embargo, el olor que se añade al
gas propano puede desvanecerse. Es posible
que haya gas propano presente aunque no
haya ningún olor.

Asegúrese de leer y comprender todas las
advertencias. Conserve este manual como
referencia. Es su guía para la operación se­gura y correcta de este calentador.

1. Este producto ha sido aprobado para su
uso en el Estado de Massachusetts.

Estado de Massachusetts: la instalación

la debe realizar un plomero o un instala­dor de gas con licencia para ejercer en el
estado de Massachusetts.

2. Instale y use el calentador cuidadosamente.
Siga las ordenanzas y los códigos locales. A
falta de decretos y códigos locales, consulte
la Norma de almacenamiento y manejo de
gas licuado de petróleo, ANSI/NFPA 58 y
el Código de instalación de gas propano,
CAN/CGA B149.2. Ésta proporciona ins­trucciones acerca del almacenamiento y
manejo seguro del propano.

3. Use solamente la tensión eléctrica y la fre­cuencia especicados en la placa del mo­delo. Las conexiones eléctricas y de tierra
del calentador deberán estar de acuerdo al

Código eléctrico nacional, ANSI/NFPA 70 o
al Código eléctrico canadiense, parte 1.

4. Instrucciones para la conexión eléctrica
a tierra: este aparato está equipado con
un enchufe de tres clavijas (con conexión
a tierra) para protegerlo contra el riesgo
de descargas eléctricas y se tiene que
conectar directamente a un enchufe de
pared o un cable de extensión de tres ra­nuras conectado a tierra correctamente.

5. Use sólo la manguera y el regulador
preinstalado en la fábrica que se incluyen
con el calentador.

6. Use solamente el montaje de gas propano
para la extracción de vapores.

7. Proporcione una ventilación adecuada.
Antes de usar el calentador, debe existir
una abertura de cuando menos 0.28 m
cuadrados (3 pies cuadrados) para aire
fresco del exterior por cada 105,500 k/j
(100,000 BTU/h) de clasicación.

ADVERTENCIA: este produc­to contiene y/o genera químicos
reconocidos por el Estado de Ca­lifornia como causantes de cán­cer o de defectos de nacimiento,
u otros daños reproductivos.

ADVERTENCIA: peligro de
incendio, quemaduras, inhala­ción y explosión. Mantenga los
combustibles sólidos, como ma­teriales de construcción, papel o
cartón a una distancia segura del
calentador según se recomienda
en las instrucciones. Nunca use
el calentador en áreas que con­tengan o que puedan contener
combustibles volátiles o que se
acumulan en el aire o bien pro­ductos como gasolina, solventes,
diluyente de pintura, partículas de
polvo o químicos desconocidos.

ADVERTENCIA: no usar
en residencias ni en vehículos
recreativos.

El calentador está diseñado para usarse como
calentador para construcción conforme a la norma
ANSI Z83.7/CGA2.14. Otras normas rigen el uso
de gases combustibles y productos de calefacción
para usos especícos. La autoridad local puede
informarle acerca de éstas. El propósito principal de
los calentadores para construcción es proporcionar
calentamiento temporal de edicios en construcción,
modicación o reparación. Cuando se usa correc­tamente, el calentador proporciona calefacción
económica y segura. Los productos de combustión
se ventilan al área que se está calentando.

No podemos prever todos los usos que se
les pueden dar a nuestros calentadores.

Consulte a la autoridad local de seguridad
contra incendios si tiene preguntas acerca
del uso de calentadores.

Intoxicación con monóxido de carbono:

algunas personas sufren mayores efectos del
monóxido de carbono que otras. Los primeros
signos de intoxicación con monóxido de car­bono son semejantes a los de la gripe, con
dolor de cabeza, mareo o náusea. Si usted

www.desatech.com

121232-01A 3

8. Para uso en interiores solamente. No use
el calentador en exteriores.

9. No use el calentador en viviendas ocupa­das ni en dormitorios o alojamientos.

10. No use el calentador en un sótano ni
debajo del nivel del suelo. El gas propano
es más pesado que el aire. Si se produce
una fuga, el gas propano se asentará en
el nivel más bajo posible.

11. Mantenga el área cerca del aparato des­pejada y libre de materiales combustibles,
gasolina, diluyentes para pintura, otros
vapores y líquidos inamables. El polvo
es combustible. No use el calentador en
áreas con un alto contenido de polvo.

12.

Distancias mínimas alrededor del calentador
para materiales combustibles: Enchufe 2.4 m
(8 pies), laterales 6 m (2 pies), parte superior

1.8 m (6 pies), parte posterior 6 m (2 pies).

13.

Mantenga el calentador alejado de los tan­ques de propano a una distancia de al menos

1.8 m (6 pies). No apunte el calentador hacia
tanques de propano que se encuentren a una
distancia menor de 6 m (20 pies).

14. Mantenga el (los) tanque(s) de propano
a menos de 38° C (100° F).

15. Antes de cada uso, verique si el calen­tador ha sufrido algún daño. No use un
calentador dañado.

16. Revise la manguera antes de cada uso
del calentador. Si la manguera está muy
desgastada o con roturas, reemplácela
con una manguera especicada por el
fabricante antes de usar el calentador.

SEGURIDAD

Continuación

Salida de aire
caliente (parte
anterior)

Control de calor variable

Cable de
alimentación

Ensamblaje

de manguera-

regulador

Conector de entrada

Perilla del termostato

IDENTIFICACIÓN DEL PRODUCTO

Figura 1 - Modelo de 170,000 BTU/h

Manija

Resguardo del
ventilador

17. Sitúe el calentador en una superficie
estable y nivelada si el calentador está
caliente o si está funcionando.

18. Nunca bloquee la entrada de aire (parte
posterior) ni la salida de aire (parte ante­rior) del calentador.

19. Mantenga el calentador alejado de co­rrientes fuertes de aire, viento, rocío, lluvia
o goteos de agua.

20. Evite que los niños y los animales se
acerquen al calentador.

21. Este calentador está equipado con ter­mostato. El calentador puede empezar a
funcionar en cualquier momento.

22. Nunca mueva, maneje o dé servicio a un
calentador caliente o en funcionamiento.
Pueden producirse quemaduras graves.
Debe esperar 15 minutos después de
apagar el calentador.

23. Para evitar lesiones, use guantes cuando
manipule el calentador.

24. Nunca je tubería al calentador.

25. No altere el calentador. Mantenga el
calentador en su estado original.

26.

No use el calentador si éste ha sido alterado.

27. Apague el suministro de propano al calen­tador y desenchufe el calentador cuando
no esté en uso.

28. Use sólo piezas de repuesto originales.
Este calentador debe usar piezas diseña­das especícamente. No las sustituya ni
use piezas genéricas. El uso de piezas de
repuesto inadecuadas puede ocasionar
lesiones graves o fatales.

www.desatech.com

121232-01A4

El sistema de combustible: el ensamblaje
de manguera-regulador se ja al suministro
del gas propano. El gas propano se mueve a
través de la válvula de solenoide y sale por
la boquilla.

El sistema de aire: el motor hace girar el
ventilador. El ventilador proporciona aire al
interior y alrededor de la cámara de combus-

Air For Combustion
And Heating

Fuel

Cámara de combustión

Bujía de
encendido

Figura 2 - Vista transversal de funcionamiento (el calentador puede ser diferente al

mostrado en la ilustración)

Salida de
aire caliente
y limpio
(parte
anterior)

Entrada
de aire

frío (parte
posterior)

Ventilador

Motor

Cable de
alimentación

Ensamblaje

de manguera-

regulador

Válvula de
solenoide

Boquilla

tión. Este aire se calienta y proporciona una
corriente de aire limpio y caliente.

El sistema de encendido: el encendido de
chispa directa (DSI, por sus siglas en inglés)
envía tensión eléctrica a la bujía/encendedor.
La bujía/encendedor hace que el combustible
y la mezcla de aire ardan.

El sistema de control de seguridad: este

sistema hace que el calentador se apague si
la llama se apaga.

SUMINISTRO DE PROPANO

Aire para combustión
y calentedor

Combustible

DESEMPAQUE

1. Retire todos los elementos de empaque
que acompañan al calentador para su
envío. Mantenga los tapones de plástico
(jados al ensamblaje de manguera-regu­lador y al conector de entrada) puestos
cuando se guarde.

2. Saque todos los elementos de la caja.

3. Revise todos los elementos para ver
si hay daños debidos al transporte. Si
el calentador está dañado, informe de
inmediato al distribuidor a quien se lo
compró.

TEORÍA DE FUNCIONAMIENTO

El gas propano y el(los) tanque(s) de propano
los debe aprovisionar el usuario.

Use el calentador solamente con un sistema de
suministro con extracción de vapores de propano.
Consulte el capítulo 5 de la Norma para almace-

namiento y manejo de gas licuado de petróleo,
ANSI/NFPA 58. La biblioteca local o el departa-

mento de bomberos debe tener este folleto.
La cantidad de gas disponible para usarse de

los tanques de propano varía. Dos factores
determinan esta cantidad:

1. La cantidad de gas propano en el (los)
tanque(s)

2. La temperatura del(de los) tanque(s)

La tabla a continuación muestra el número de
tanques de 45 kg 100 libras necesarios para
el funcionamiento de este calentador.

No haga funcionar este producto con ningún
tanque de menos de 45 kg (100 libras).

Temperatura en la Número de
ubicación del tanque tanques

por arriba de -7° C (20° F) 2
de -7° C (20° F) a -23° C (-10° F) 3
por debajo de -23° C (-10° F) (use un tanque
más grande)

A temperaturas más bajas se vaporiza menos
gas. Es posible que necesite dos o más tan­ques de 45 kg (100 libras) o un tanque más
grande en climas más fríos. Su proveedor
local de gas propano le ayudará a seleccio­nar el sistema de suministro adecuado. La
clasicación mínima de la temperatura del
aire circundante para cada calentador es

-29° C (-20° F).

www.desatech.com

121232-01A 5

INSTALACIÓN

Figura 4 - Conector de entrada y

manguera (el calentador puede ser

diferente al mostrado en la ilustración)

Manguera

Conector de entrada

Figura 3 - Regulador externo con la

ventosa apuntando hacia abajo

Tanque de
propano

Manguera

Regulador

Rejilla de
ventilación
(orientada
hacia abajo)

Niple de
rosca
invertida

Válvula de
suministro

ADVERTENCIA: revise y
entienda las advertencias en la
sección Seguridad, en la página

2. Son necesarias para hacer
funcionar este calentador de
manera segura. Siga todos los
códigos locales al utilizar este
calentador.

ADVERTENCIA: pruebe
todas las tuberías de gas y
sus conexiones para saber si
hay fugas después de instalar
o de darle servicio. Nunca use
una llama al descubierto para

vericar una fuga. Aplique una

mezcla de jabón líquido y agua
en todas las uniones. La forma­ción de burbujas indicará una
fuga. Repare todas las fugas
inmediatamente.

1. Proporcione un sistema de suministro
de propano (vea Suministro de propano,
página 4).

2. Conecte el niple del conector del gas
combustible del ensamblaje de la man­guera/regulador a los tanques de propano.
Gire el niple en sentido contrario al de las
manecillas del reloj sobre las roscas de
la válvula del tanque. Apriete rmemente
usando una llave. IMPORTANTE: apriete
el regulador con la ventila apuntando hacia
abajo. Orientando la ventila hacia abajo se
protege el regulador de daños climáticos.

3. Conecte la manguera al conector de entra­da. Apriete rmemente usando una llave.

IMPORTANTE: es posible usar manguera

o tuberías adicionales si se requieren. Ins­tale la manguera o tubería adicional entre
el ensamblaje de manguera-regulador y
el tanque de propano. Debe usar el regu­lador que se incluye con el calentador.

4. Abra lentamente la válvula del suministro
de propano en el(los) tanque(s) de propano.

Nota: si no se abre lentamente, la válvula

de exceso de ujo del tanque de propano

puede detener el flujo del gas. Si esto
sucede, cierre la válvula del suministro de
propano y vuelva a abrirla lentamente.

5. Revise todas las conexiones en busca de
fugas.

ADVERTENCIA: nunca use
una llama al descubierto para
revisar si hay fugas. Aplique
una mezcla de jabón líquido y
agua en todas las uniones. La
formación de burbujas indicará
una fuga. Repare todas las fugas
inmediatamente.

6.

Cierre la válvula del suministro de propano.

www.desatech.com

121232-01A6

VENTILACIÓN

ADVERTENCIA: siga los re­quisitos mínimos de ventilación
con aire fresco del exterior. Si no
se proporciona una ventilación
de aire fresco del exterior, puede
haber una intoxicación con mo­nóxido de carbono. Proporcione
una ventilación adecuada de
aire fresco del exterior antes de
encender el calentador.

Proporcione una abertura de aire fresco del
exterior de al menos 0.28 m2 (3 ft2) por cada
105,500 k/j (100,000 BTU/h) de clasicación.
Proporcione aire fresco adicional si se utilizan
más calentadores.

FUNCIONAMIENTO

ADVERTENCIA: revise y
entienda las advertencias en la
sección Seguridad, en la página

2. Son necesarias para hacer
funcionar este calentador de
manera segura. Siga todos los
códigos locales al utilizar este
calentador.

PARA ENCENDER EL CALENTADOR

1. Siga toda la información de instalación,
ventilación y seguridad.

2. Sitúe el calentador sobre una supercie es­table y nivelada. Asegúrese de que no haya
corrientes fuertes de aire entrando en la
parte anterior o posterior del calentador.

3. Conecte el cable de alimentación del
calentador a un cable de extensión con
conexión a tierra de tres patas. El cable
de extensión debe tener al menos 1.8 m
(6 pies) de longitud. El cable de extensión
debe estar aprobado en la lista UL.

Requisitos de tamaño del cable de

extensión

Hasta 15 m (50 pies) de largo, use cable

de calibre 18 AWG.

De 15.5 a 30.5 m (de 51 a 100 pies) de

largo, use cable de calibre 16 AWG.

De 30.78 a 61 m (101 a 200 pies) de largo,

use cable de calibre 14 AWG.

4. Conecte el cable de extensión a un enchu­fe con conexión a tierra de tres oricios
de 120 V/60 Hz.

5. Abra lentamente la válvula del suministro de
propano en el(los) tanque(s) de propano.

Nota: si no se abre lentamente, la válvula

de exceso de ujo del tanque de propano
puede detener el ujo del gas. Si esto

sucede, cierre la válvula del suministro de
propano y vuelva a abrirla lentamente.

6. Gire completamente la perilla de control
del termostato en sentido contrario al de
las manecillas del reloj hasta colocarla en
la posición “enfriar” (cooler). Gire lenta­mente la perilla de control del termostato
en el sentido de las manecillas del reloj
hasta que el motor eléctrico y el ventilador
arranquen. El calentador comenzará a
funcionar en aproximadamente 3 se­gundos. Ajuste la perilla de control del
termostato a la conguración de calentar
o enfriar, según lo necesite. Para controlar
la salida de calor, ajuste la válvula de gas
a la temperatura deseada.

Nota: si el calentador no enciende después

de 3 segundos, el control de encendido
automáticamente intentará encender el
calentador una vez. Si el calentador no
enciende en este intento, el control de

seguridad quedará "bloqueado" y no se

harán más intentos de volverlo a encender
automáticamente. Esto puede ocurrir si
hay aire en la línea del combustible. Si el
calentador no enciende en este intento, gire
la perilla del termostato hasta colocarla en

"enfriar “ hasta que el motor deje de girar.
Espere diez segundos para que el control

de seguridad se restablezca y enseguida
gire la perilla del control hasta colocarla en

la posición de “calentar”, e intente encender

el calentador nuevamente.

www.desatech.com

121232-01A 7

7. Funcionamiento del termostato exclu-

sivamente: durante el funcionamiento
normal del termostato, el calentador se
apagará en ciclos cuando la temperatura
del aire alcance la conguración del ter­mostato. Cuando la temperatura del aire
cae sucientemente por debajo de la con­guración del termostato, el motor eléctrico
y el ventilador se encenderán. Después
de 15 a 60 segundos, el quemador del
calentador debe arder automáticamente
y proporcionar el calor para mantener la
conguración de temperatura.

FUNCIONAMIENTO

Continuación

PARA APAGAR EL CALENTADOR

1. Cierre rmemente la válvula del suminis­tro de propano en el(los) tanque(s) de
propano.

2. Espere unos cuantos segundos. El calen­tador quemará el gas remanente en las
mangueras de suministro.

3. Gire completamente la perilla del ter­mostato en sentido contrario al de las
manecillas del reloj hasta colocarla en la
posición “cooler” (enfriar).

4. Desenchufe el calentador.

ALMACENAMIENTO

PRECAUCIÓN: desconecte el
calentador del(de los) tanque(s)
de suministro de propano.

1. Guarde los tanques de propano de forma
segura. Consulte el capítulo 5 de Norma

de almacenamiento y manejo de gas
licuado de petróleo, ANSI/NFPA 58 y/o
CAN/CGA B149.2. Siga todos los códigos

locales.

Guarde siempre los tanques de

propano en el exterior.

2. Coloque tapones de plástico sobre los ni­ples de latón en el conector de entrada y en
el ensamblaje de manguera-regulador.

3. Guárdelo en un lugar seco, limpio y
seguro. No guarde el ensamblaje de
manguera-regulador en el interior de la
cámara de combustión del calentador.

4. Siempre revise el interior del calentador
cuando lo saque del lugar de almacena­miento. Los insectos y animales peque­ños pueden haber introducido cuerpos
extraños en el calentador. Mantenga el
interior del calentador libre de combusti­ble y de cuerpos extraños.

MANTENIMIENTO

ADVERTENCIAS

• Nunca intente reparar un calen­tador mientras esté enchufado,
conectado al suministro de
propano, funcionando o calien­te. Pueden ocurrir quemaduras
graves y electrocución.

• Mantenga el calentador limpio
y libre de materiales combus­tibles, gasolina, otros vapores

y líquidos inamables.

• No bloquee el ujo de la com-

bustión o de la ventilación.

1. Mantenga limpio el calentador. Limpie el
calentador anualmente o según sea nece-

sario para retirar el polvo y los residuos.
Si el calentador está sucio o con polvo,
límpielo con un paño húmedo.

2. Inspeccione al calentador antes de cada
uso. Revise las conexiones en busca de
fugas. Aplique una mezcla de jabón líquido
y agua en todas las conexiones. La forma­ción de burbujas indicará una fuga. Repare
todas las fugas inmediatamente.

3. Inspeccione el ensamblaje de mangue­ra-regulador antes de cada uso. Si la
manguera está muy desgastada o con
roturas, reemplácela con una manguera
especificada por el fabricante.

4.

Haga que una agencia de servicio calica­da inspeccione el calentador anualmente.

5. Mantenga el interior del calentador libre
de combustible y de cuerpos extraños.

www.desatech.com

121232-01A8

CAUSA POSIBLE

1. No llega energía eléctrica
al calentador

2. El ventilador golpea la parte
interior de la cubierta del
calentador

3. Las aspas del ventilador
están dobladas

4. El motor está defectuoso

1. El usuario no siguió las ins­trucciones de instalación y
operación correctamente

2. No hay chispa en la bujía
de encendido. Para com­probar que haya chispa,
realice el paso 8 en Bujía
de encendido, página 11.
Si hay chispa en la bujía de
encendido, haga que una
persona capacitada de ser­vicio repare el calentador.
Si no hay chispa:

A) Cable de la bujía de

encendido flojo o desco­nectado

B) Bujía de encendido de-

fectuosa

c) El transformador de la

chispa está dañado

REMEDIO

1. Revise la tensión del en­chufe eléctrico. Si la ten­sión es la correcta, revise
que no haya roturas en
cable de alimentación del
calentador

2. Ajuste el montaje del mo­tor/ventilador para evitar
que golpee el interior de
la cubierta del calentador.
Si es necesario, doble el
montaje del ventilador

3. Reemplace el ventilador.
Consulte Ventilador, pági-

na 10

4. Reemplace el motor. Con­sulte Motor, página 9

1. Repita las instrucciones
de instalación y operación.
Consulte Instalación, en la
página 5 y Funcionamiento,
en la página 6

2. A) Revise el cable de la
bujía de encendido. Apriete
o vuelva a conectar el cable
ojo de la bujía de encen­dido. Consulte la gura 8,
en la página 10, para ver
la ubicación del cable de
la bujía de encendido

B) Vuelva a colocar la bujía

de encendido Consulte
Bujía de encendido, en la
página 11

C) Reemplace el transfor-

mador de la chispa. Con­sulte Transformador de la
chispa, en la página 10

PROBLEMA OBSERVADO

El ventilador no enciende
cuando el calentador se
enchufa

El calentador no se enciende

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: nunca intente reparar un calentador mientras esté
enchufado, conectado al suministro de propano, esté funcionando o
esté caliente. Pueden ocurrir quemaduras graves y electrocución.

www.desatech.com

121232-01A 9

ADVERTENCIA:
úsese únicamente
en áreas que estén
libres de un alto con­tenido de polvo.

CAUSA POSIBLE

1. El suministro de propano
podría ser inadecuado

2. La temperatura elevada del
aire circundante ocasiona
que el dispositivo de limi­tación térmica apague el
calentador

3. El ujo de aire está restrin­gido

4. El ventilador está dañado

5. Hay un exceso de polvo o
residuos en el área circun-

dante

REMEDIO

1. A) Vuelva a llenar el tanque
B) Instale tanques adicio-

nales y/o más grandes.
Consulte Suministro de
propano, en la página 4

2. Esto se puede presentar
cuando se hace funcionar
el calentador a temperatu­ras superiores a los 29° C
(85° F). Utilice el calentador
a temperaturas más bajas

3. Revise la entrada y la salida
del calentador. Quite las
obstrucciones que haya

4. Reemplace el ventilador.
Consulte Ventilador, pági-

na 10

5. Limpie el calentador. Con­sulte Mantenimiento, pági-

na 7

PROBLEMA OBSERVADO

El calentador se apaga en
pleno funcionamiento

SOLUCIÓN DE PROBLEMAS

Continuación

PROCEDIMIENTOS DE SERVICIO

ADVERTENCIA: nunca inten­te reparar un calentador mien­tras esté enchufado, conectado
al suministro de propano, esté
funcionando o esté caliente.
Pueden ocurrir quemaduras
graves y electrocución.

MOTOR

1. Con el calentador apoyado en uno de sus
lados, quite el panel de acceso.

2. Acceda al tornillo de conexión a tierra a
través de la parte inferior de la base del
calentador. Quite el tornillo de conexión
a tierra. Desconecte el cable verde del
motor y el cable de alimentación verde de
la parte inferior de la cubierta (consulte la
gura 5).

3. Retire los dos cables negros que van del
motor a la placa de bornes.

4. Cuidadosamente, empuje los cables del
motor a través del oricio en la parte
inferior de la cubierta.

5. Quite los tornillos que sujetan el montaje
del motor a la cubierta. Use un destornilla­dor para tuercas (consulte la gura 5).

6. Cuidadosamente, jale el motor y el
ventilador hacia afuera de la cubierta.

IMPORTANTE: tenga cuidado para no
dañar el ventilador. No coloque el motor
y el ventilador en el suelo con el peso
descansando en el ventilador. Esto podría
dañar la inclinación del ventilador.

7. Use una llave hexagonal para aojar el
tornillo de jación que sujeta el ventilador
al eje del motor.

8. Retire el ventilador. Tenga cuidado de
no dañar la inclinación de las aspas del
ventilador.

9. Utilice un destornillador para tuercas para
quitar las tuercas que jan el motor a su
montaje.

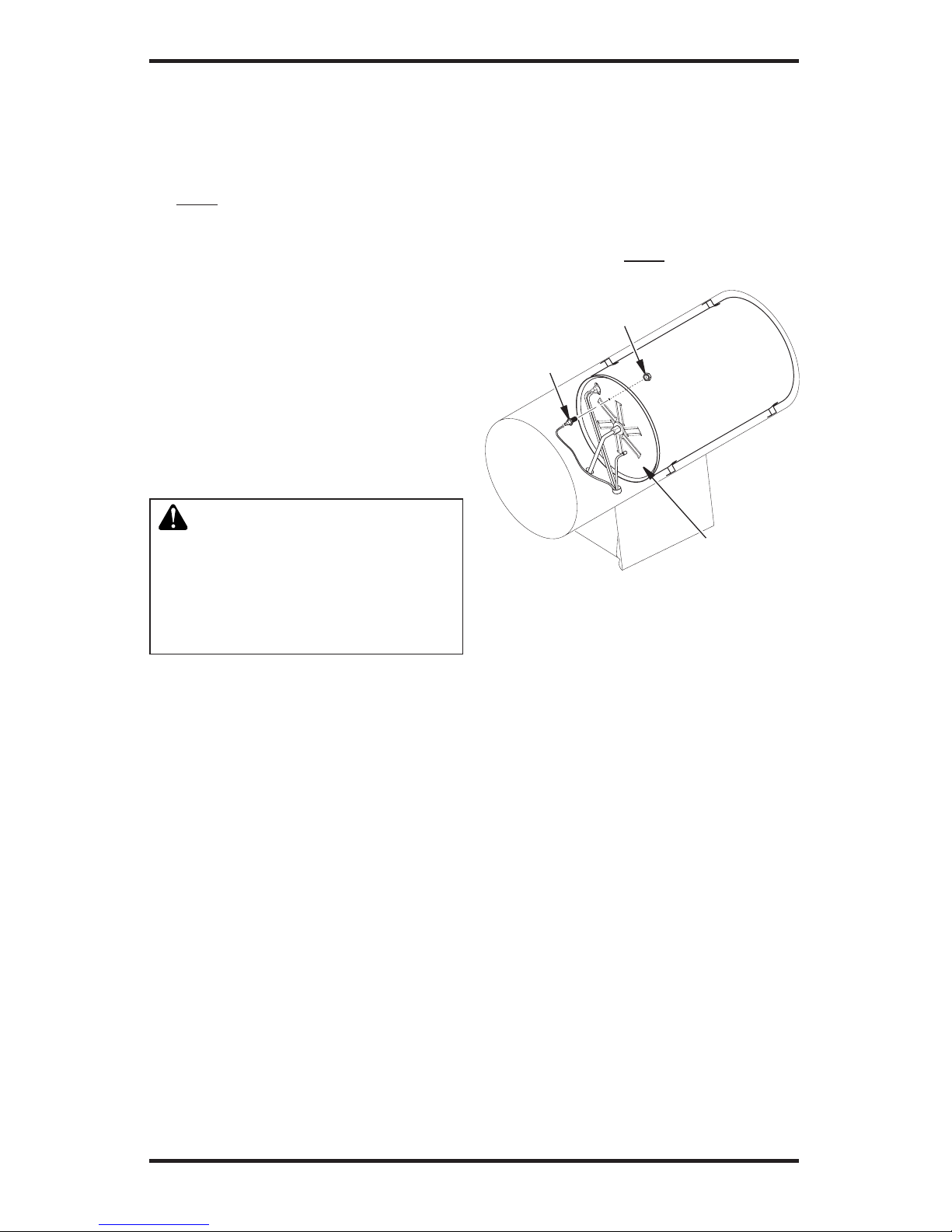

Figura 5 - Extracción del motor y del

resguardo del ventilador del calentador

(el calentador puede ser diferente la

mostrado en la ilustración)

Tornillo

Tornillo

Motor y
resguardo
del
ventilador

www.desatech.com

121232-01A10

10. Deseche el motor usado.

11. Fije el motor a su montaje con dos tuer­cas. Apriete las tuercas rmemente.

12. Vuelva a colocar el ventilador en el eje
del motor. Asegúrese de que el tornillo
de jación haga contacto con la supercie
plana del eje del motor.

13. Apriete el tornillo de jación rmemente
(46.08-57.60 kg-cm) (40-50 libras-pulg).

14. Cuidadosamente, haga pasar los cables
del motor a través del oricio en la cubierta.
Coloque el motor, el montaje del motor y el
resguardo del ventilador dentro de la parte
posterior de la cubierta del calentador
como se muestra en la gura 5.

15. Inserte los tornillos a través de la cubierta
del calentador y hacia dentro del montaje
del motor. Apriete los tornillos rmemente.

16. Gire el calentador para colocarlo sobre
uno de sus lados y así acceder a la
abertura en la parte inferior de la base.
Conecte los cables verdes del motor, el
transformador y el cable de alimentación
a la cubierta del calentador utilizando la
tuerca de conexión a tierra.

17. Conecte los dos cables negros del motor a
la placa de terminales (consulte Diagrama
de cableado, en la página 12, para ver las
ubicaciones correctas).

18. Vuelva a colocar el panel de acceso.

VENTILADOR

1 Desmonte el motor, el montaje del motor

y el ventilador (consulte Motor pasos 1 al
8, página 9).

2. Limpie el ventilador utilizando un trapo
suave humedecido con keroseno o con
solvente.

3. Seque completamente el ventilador.

4. Vuelva a colocar el ventilador en el eje
del motor. Asegúrese de que el tornillo
de jación esté tocando la parte posterior
de la supercie plana del eje del motor
(consulte la gura 6).

5. Coloque el tornillo de jación en la parte
plana del eje. Apriete el tornillo de jación
rmemente (46.08-57.60 kg-cm) (40-50
libras-pulgada).

6. Coloque el motor, el montaje del motor
y el resguardo del ventilador en la parte
posterior de la cubierta del calentador
(consulte Motor pasos 14 a 18).

Eje del motor

Ventilador

Tornillo de
jación

Figura 6 - Ubicación del ventilador, del

eje del motor y del tornillo de jación

Figura 7 - Sección transversal del ventilador

Ventilador

Núcleo

Tornillo de jación

Eje del motor

PROCEDIMIENTOS DE SERVICIO

Continuación

TRANSFORMADOR DE LA CHISPA

1. Retire el panel de acceso.

2. Ubique y desconecte los cables blanco,
negro y naranja del transformador de la
chispa.

3. Quite el tornillo que sujeta el transforma­dor de la chispa a la base. Quite la tuerca
de la hoja metálica del transformador
e instálela en el nuevo transformador.
Deseche el transformador de la chispa.

4. Instale el nuevo transformador de la
chispa. Coloque el nuevo transformador
de la chispa de la misma forma que el
transformador viejo.

5. Conecte los cables blanco, negro y na­ranja al nuevo transformador de la chis­pa. Conecte los cables a las terminales
correctas, como se indica en el Diagrama
de cableado, en la página 12.

6. Vuelva a colocar el panel de acceso.

Figura 8 - Extracción del cable del

encendedor del transformador de la

chispa (el calentador puede ser diferente

al mostrado en la ilustración)

Buje

Cable del
encendido

www.desatech.com

121232-01A 11

Figura 9 - Extracción de la tuerca de

la bujía de encendido y de la bujía de

encendido (el calentador puede ser

diferente al mostrado en la ilustración)

Cabeza
posterior

Bujía de
encendido

Tuerca de cabeza
hexagonal de 3/4"

BUJÍA DE ENCENDIDO

1. Desmonte el motor, el montaje del motor
y el resguardo del ventilador (consulte
Motor, pasos 1 a 6, en la página 9).

2. Quite el cable naranja del encendedor de
la bujía de encendido.

3. Desde la parte anterior del calentador,
aoje la tuerca hexagonal de 3/4" que
sujeta la bujía de encendido en su lugar
(consulte la gura 9).

4. Quite la bujía de encendido de la cabeza
posterior.

5. Instale la nueva bujía de encendido. Fije la
bujía de encendido a la cabeza posterior
con la tuerca hexagonal del encendido
que quitó en el paso 3.

6. Conecte el cable del encendido.

7. Compruebe que haya chispa.

ADVERTENCIA: asegúrese
que el calentador esté desconec­tado del suministro de propano.
El calentador se podría encen­der y ocasionar quemaduras
graves.

PROCEDIMIENTOS DE SERVICIO

Continuación

Conecte al cable de extensión y observe

si aparece la chispa en la bujía de encen­dido.

8. Coloque el motor, el montaje del motor y
el resguardo del ventilador dentro de la
parte posterior de la cubierta del calen­tador (consulte Motor, pasos 14 a 18 en
la página 9).

ESPECIFICACIONES

• 36.6 - 49.8 kW (125,000 - 170,000 BTU/h)

• Sólo propano o gas LP

• Presión del suministro de gas al regulador:
Máxima - presión de botella, Mínima - 34.5 kPa (5 psig)

• Presión del suministro de gas al Salida del regulador: 6.97 kPa (28" C.A.)

• Entrada eléctrica: 120V, 60 Hz, 1Ø, 3a

• Encendido: Chispa directa, tipo interrumpido

• Control principal de la llama: Estado sólido

• Control de temperatura alta: 116° C (240° F)

• Rango de temperatura ambiente mínima. : -29° C (-20° F)

• Consumo de combustible: 2.6 - 3.6 kg/h (5.8 - 7.9 libras/h)

• Salida de aire caliente: 12.74 m cúbicos/min (450 pies cúbicos/min)

www.desatech.com

121232-01A12

Naranja**

DIAGRAMA DE CONEXIONES

Verde

Verde

Verde

Bujía

Si es necesario reemplazar algún cable suministrado
originalmente con el calentador, éste se debe reemplazar
con cable tipo AWG 105° C o su equivalente, excepto
cuando se indica lo contrario (*Tipo SF2-200. **SGI-250° C)

Interruptor

de límite

alto

Válvula

de gas

Verde

Verde

Motor

Control de llama

Línea

Neutral

Válvula

Tierra

Blanco

Blanco

Blanco

Blanco

Rojo

Rojo

Negro

Negro

Negro

Negro

Negro

Termostato

Conexión a
tierra del
chasis

Conexión a
tierra del
chasis

Conexión a
tierra del
chasis

Cable de alimentación

DIAGRAMA DE CABLEADO

www.desatech.com

121232-01A 13

ACCESORIOS

Adquiera accesorios y piezas con su distri­buidor o centro de servicio más cercano. Si
su distribuidor o centro de servicio le puede
proveer un accesorio o pieza, póngase en
contacto ya sea con su central de piezas más
cercana o llame a DESA Heating Products al
teléfono 1-866-672-6040 para que lo orienten.
También puede escribir a la dirección que
se encuentra en la última página de este
manual.

SERVICIO TÉCNICO

Es posible que tenga más preguntas acerca
de este calentador. De ser así, póngase en
contacto con el departamento de servicio
técnico de DESA Heating Products al telé­fono 1-866-672-6040. Al llamar, tenga a la
mano los números de modelo y serie de su
calentador.

También puede visitar el sitio web de servi­cio técnico de DESA Heating Products en

www.desatech.com.

PIEZAS DE REPUESTO

ADVERTENCIA: use sólo
piezas de repuesto originales.
Este calentador debe usar piezas

diseñadas especícamente. No

las sustituya ni use piezas genéri­cas. El uso de piezas de repuesto
inadecuadas puede ocasionar
lesiones graves o fatales. Esto
también protegerá la cobertura
de su garantía para piezas reem­plazadas bajo garantía.

PIEZAS CON GARANTÍA

Póngase en contacto con los distribuidores
autorizados de este producto. Si ellos no
pueden suministrar piezas de repuesto origi­nales, comuníquese con la central de piezas
más cercana o llame al Departamento de
servicios técnicos de DESA Heating Products
al teléfono 1-866-672-6040.

Cuando llame a DESA Heating Products,
tenga listo:

• su nombre

• su dirección

• los números de modelo y de serie de su
calentador

• la falla del calentador

• la fecha de compra

En la mayoría de los casos, le pediremos que
devuelva la pieza a la fábrica.

PIEZAS SIN GARANTÍA

Póngase en contacto con los distribuidores
autorizados de este producto. Si ellos no pue­den suministrar piezas de repuesto originales,
comuníquese con la Central de piezas más
cercana o llame a DESA Heating Products
para obtener información de referencias, al

1-866-672-6040.

Cuando llame a DESA Heating Products,
tenga listo:

• número del modelo de su calentador

• el número de la pieza de reemplazo

www.desatech.com

121232-01A14

PIEZAS

MODELOS
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA Y SPC-170FA

7

8

1

2

3

4

23

6

21

5

9

11

14

13

12

22

33

30

28

15

34

29

27

32

31

24

25

26

16

18

17

20

19

10

www.desatech.com

121232-01A 15

PIEZAS

MODELOS
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA Y SPC-170FA

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de pie­zas, siga las instrucciones enumeradas en Piezas de repuesto en la página 13 de este manual.

N°

N° DE PARTE

DESCRIPCIÓN

CANT

1 121409-03 Cubierta exterior amarilla (BLP170VTA) 1

121409-01 Cubierta exterior roja (RLP170VTA) 1
121409-02 Cubierta exterior, roja (170-FA) 1
121409-04 Cubierta exterior, verde (SBLP170VTA) 1

121409-05 Cubierta exterior, naranja (SPC-170A) 1
2 ** Cilindro medio 1
3 121245-04 Ensamblaje de orificio 1
4 121225-02 Ensamblaje sujetador de llama 1
5 113848-01 Interruptor de límite alto 1
6 113888-02 Tuerca de orificio 1
7 121216-01 Manija 1
8 121217-01 Grapas de montaje de la manija 2
9 113948-01 Tornillo de fijación 1
10 121211-01 Ventilador 1
11 121208-01 Ensamblaje del motor 1
12 121246-02 Entrada reja 1
13 121247-03

Soporte de montaje del motor

1

14 121247-02

Soporte

1

15 121205-01

Conjunto de manguera y regulador

1

16 113952-01 Conexión niple macho. 3/8 MPT x 3/8 SAE FLR 1
17 113951-01 Válvula solenoide, Goyen 1
18 113964-01 Niple de cierre 1
19 113966-01 Válvula de ajuste de velocidad de quemado 1
20 113965-01 Conexión de codo, 3/8 MPT x 1/2 SAE FLR 1
21 121212-03 Ensamblaje de tubo de combustible 1
22 121213-03 Bujía, Sensor de llama 1
23 113886-01 Tuerca de bujía 1
24 121242-01 Soporte de montaje del termostato 1
25 113944-01 Ensamblaje del termostato 1
26 113949-01 Abrazadera de bucle, 5/16 1
27 121233-01 Control de la llama 1
28 113864-01 Ensamblaje de cable de alimentación 1
29 113960-01 Tablero de terminal 1
30 113865-01 Buje de atenuación de deformaciones 1
31 121412-01 Perilla, termostato 1
32 121215-03 Perilla de ajuste de velocidad de quemado 1
33 121410-03 Caja de control 1
34 121411-03 Panel de acceso 1

PIEZAS DISPONIBLES - (NO SE MUESTRAN)

121234-01 Cable de ensamblaje de control de la llama 2

121238-01

Cable de la presión de encendido

1

121237-01 Cable de interruptor, rojo 1

121237-02 Cable de interruptor, negro 1

** No es una pieza que se pueda reemplazar en el sitio.

GARANTÍA

GUARDE ESTA GARANTÍA

Modelo _________________________________

N° de serie ______________________________

Fecha de compra _________________________

GARANTÍA LIMITADA PARA PRODUCTOS NUEVOS

Y REACONDICIONADOS DE FÁBRICA

Productos nuevos: DESA Heating, LLC garantiza este calentador y cualquiera de sus partes contra
cualquier defecto en los materiales y mano de obra por un (1) año a partir del día de la compra, siempre
y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante.
Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona un
comprobante de compra.

Calentadores reacondicionados de fábrica: DESA Heating, LLC garantiza este calentador y cualquiera
de sus partes contra cualquier defecto en los materiales y mano de obra por treinta (30) días a partir
del día de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la
instrucciones del fabricante. Estas garantías se extienden solamente al comprador minorista original,
cuando se proporciona un comprobante de compra.

Estas garantías sólo cubren el costo de las piezas y de la mano de obra requeridos para restaurar el
producto a una condición de operación correcta. Los costos de transporte e incidentales asociados con
reparaciones de garantía no son reembolsables bajo esta garantía.

El servicio de garantía está disponible sólo a través de distribuidores y centros de servicio autorizados.
Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de

mantenimiento adecuado, desgaste normal, alteración, modificación, manipulación, combustibles
contaminados, reparación usando piezas inadecuadas o reparación realizada por cualquiera que no sea un
distribuidor o centro de servicio autorizado. El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA
EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA
UN PROPÓSITO EN PARTICULAR.

DESA Heating, LLC no asume ninguna responsabilidad por daños indirectos, incidentales o perjuicios.
Algunos estados no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible
que las exclusiones no sean aplicables a usted. Esta garantía limitada le otorga derechos legales
específicos y posiblemente tenga otros derechos que varían de un estado a otro.

La única garantía aplicable es nuestra garantía estándar por escrito. No otorgamos ninguna otra
garantía, expresa o implícita.

SERVICIO DE GARANTÍA

Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe
presentar una prueba de compra con el calentador. El calentador será inspeccionado. Un defecto puede
ser ocasionado por materiales o mano de obra defectuosos. Si es así, DESA Heating, LLC reparará o
reemplazará el calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva su calentador al centro de servicio autorizado más cercano. Las reparaciones no cubiertas por
la garantía se cobrarán a los precios regulares. Cada centro de servicio tiene propietario y operación
independientes. Al escribir, siempre incluya el número de modelo y el número de serie. Para obtener
información, escriba a:

DESA Heating, LLC
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004, EE.UU.

www.desatech.com

1-866-672-6040

121232-01

Rev. A
04/07

APPAREIL DE CHAUFFAGE À AIR FORCÉ DE CHANTIER AU

GAZ PROPANE

MANUEL D'UTILISATION

À CHALEUR VARIABLE 170 000 BTU/H AVEC THERMOSTAT INTÉGRÉ

IMPORTANT : lisez et comprenez ce manuel avant d'as­sembler, d'allumer ou de réparer l'appareil de chauffage.
Une mauvaise utilisation de l'appareil de chauffage peut
causer des blessures graves. Conservez ce manuel
pour référence future.

AVERTISSEMENT DE RISQUE GÉNÉRAL :

Tout manquement aux précautions et aux instructions four­nies avec cet appareil de chauffage peut causer la mort, des
blessures corporelles graves ainsi que des pertes matérielles
et des dommages causés par les risques associés au feu, à
une explosion, aux brûlures, à l'asphyxie, à l'empoisonne­ment au monoxyde de carbone et par les chocs électriques.

Seuls les individus qui comprennent et suivent les instruc­tions peuvent utiliser ou réparer cet appareil de chauffage.

Si vous avez besoin d'assistance ou de renseignements
concernant l'appareil de chauffage tels que le mode d'em­ploi, les étiquettes, etc., communiquez avec le fabricant.

Conservez ce manuel pour consultation future.

Pour plus de détails, visitez le site www.desatech.com

TABLE DES MATIÈRES

Sécurité ............................................................... 2

Identication du produit ....................................... 3

Déballage ............................................................ 4

Théorie de fonctionnement .................................. 4

Approvisionnement en propane........................... 4

Installation ........................................................... 5

Ventilation ............................................................ 6

Fonctionnement ................................................... 6

Entreposage ........................................................ 7

Entretien .............................................................. 7

Dépannage .......................................................... 8

Procédures d'entretien ........................................ 9

Spécications .....................................................11

Diagramme de câblage ..................................... 12

Accessoires ....................................................... 13

Service technique .............................................. 13

Pièces de rechange ........................................... 13

Pièces ................................................................ 14

Garantie ............................................................. 18

www.desatech.com

121232-01A2

SÉCURITÉ

des questions relatives à l'utilisation de
l'appareil de chauffage.

D'autres normes régissent l'utilisation des gaz
combustibles et des produits de chauffage pour
des utilisations particulières. Les autorités locales
peuvent vous conseiller à propos de ces normes.

Empoisonnement au monoxyde de carbone :

certaines personnes sont plus sensibles au
monoxyde de carbone que d'autres. Les pre­miers symptômes d'un empoisonnement au
monoxyde de carbone ressemblent à la grippe
avec des maux de tête, du vertige ou de la nau­sée. Si vous avez ces symptômes, il se pourrait
que l'appareil de chauffage ne fonctionne pas

bien. Respirez tout de suite de l'air frais !

Vériez que la ventilation est sufsante et faites
réparer l'appareil de chauffage.
Gaz propane : le gaz propane est inodore.
Un produit odorant est ajouté au gaz propane.
Cette odeur vous permet de détecter une fuite
de propane. Cependant, cette odeur ajoutée au
propane peut se dissiper. Du gaz propane peut
être présent même s'il n'y a pas d'odeur.
Lisez et comprenez tous les avertissements.
Conservez ce manuel pour consultation future.
Il vous permettra de faire fonctionner cet appareil
de chauffage correctement et en toute sécurité.

1.

L'utilisation de ce produit a été approuvée
pour le Commonwealth du Massachusetts.

État du Massachusetts : l’installation doit

être réalisée par un plombier ou un monteur
d’installati ons au gaz titulaire d’un permis
dans le Commonwealth du Massachusetts.

2.

Installez et utilisez l'appareil de chauffage
avec précaution. Suivez toutes les lois et les
codes locaux. En l'absence de codes ou de
règlements locaux, consultez la publication

Norme pour l'emmagasinage et la manipu-

lation du gaz de pétrole liquéé, ANSI/NFPA
58 et le Code d'installation du gaz naturel,
CAN/CGA B149.2. Ces documents décrivent

les précautions à prendre pour l'entreposage
et la manutention du gaz propane.

3. N'utilisez que la tension et la fréquence
électrique indiquées sur la plaque signa­létique. Les connexions électriques et la
prise de terre de l'appareil de chauffage
doivent respecter le Code national de

l'électricité, ANSI/NFPA 58 ou le Code
canadien de l'électricité, partie 1.

4. Instructions de mise électrique à la terre :
cet appareil est muni d'une che de terre
à trois broches pour vous protéger des
décharges électriques; elle devrait être
branchée directement dans une rallonge
ou prise à trois ches avec mise à la terre.

AVERTISSEMENT : cet appareil
contient ou produit des produits
chimiques déterminés par l'État de
Californie comme cancérigènes
et pouvant causer des malfor­mations congénitales et d'autres
problèmes liés à la reproduction.

AVERTISSEMENT : danger
d'incendie, de brûlure, d'inhala­tion et d'explosion. Gardez les
produits combustibles solides
comme les matériaux de construc­tion, le papier et les cartons, à
une distance sûre de l'appareil
de chauffage tel que recommandé
dans les instructions. N'utilisez
jamais l'appareil de chauffage
dans des espaces susceptibles
de contenir des combustibles
volatils ou atmosphériques ou des
produits tels que de l'essence, des
diluants, du solvant à peinture, des
particules de poussières ou des
produits chimiques inconnus.

AVERTISSEMENT : cet appareil
n'est pas conçu pour usage domesti­que ou les véhicules de camping.

Cet appareil de chauffage est conçu comme
appareil de chauffage de chantier en conformité
avec les normes ANSI Z83.7/CGA2.14. D'autres
normes régissent l'utilisation des gaz combus­tibles et des produits de chauffage pour des
utilisations particulières. Les autorités locales
peuvent vous conseiller à propos de ces normes.
La fonction principale des appareils de chauffage
de chantier est la production temporaire de
chaleur pour des édices en construction ou en
cours de modication ou de réparation. Utilisés
correctement, ces appareils de chauffage repré­sentent une source de chaleur économique et
sûre. Les produits de combustion sont évacués
dans l'espace qui est chauffé.
Nous ne pouvons pas prévoir toutes les utili­sations possibles de nos appareils de chauf­fage. Vériez auprès de votre responsable

local de la sécurité-incendie si vous avez

www.desatech.com

121232-01A 3

5. N'utilisez que le tuyau et le détendeur
réglé en usine qui ont été fournis avec
l'appareil de chauffage.

6. N'utilisez que du gaz propane composé
pour le retrait de vapeur.

7. Assurez une ventilation sufsante. Pour
utiliser l'appareil de chauffage, il doit y avoir
une ouverture sur l'extérieur d'au moins
0,28 m² (3 pi²) pour chaque 105 500 kJ
(100 000 BTU/h) de puissance.

8. Usage à l'intérieur seulement. N'utilisez
pas l'appareil de chauffage à l'extérieur.

9. N'utilisez pas l'appareil de chauffage dans
un édice habité ou dans des endroits où
l'on vit et dort.

10. N'utilisez pas l'appareil de chauffage dans
un sous-sol ou sous le niveau du sol. Le
gaz propane est plus lourd que l'air. Si une
fuite se manifeste, le gaz propane s'écou­lera au niveau le plus bas possible.

11. Ne placez pas de matériaux combustibles,
d'essence, de solvant à peinture ou d'autres
vapeurs ou liquides inammables à proxi­mité de l'appareil. La poussière est combus­tible. N'utilisez pas l'appareil de chauffage
là où il y a beaucoup de poussière.

12. Distances minimales entre l’appareil de
chauffage et les matériaux combustibles :
Sortie 2,4 m (8 pi), côtés 0,6 m (2 pi),
dessus 1,8 m (6 pi), arrière 6 m (2 pi)

13. L'appareil de chauffage doit être au
moins à 1,8 m (6 pieds) des réservoirs
de propane. Ne dirigez pas l'appareil de
chauffage vers des réservoirs de propane
qui se trouvent à moins de 6,1 m (20 pi).

14. Conservez les réservoirs de propane à
moins de 38° C (100° F).

15. Vériez l'appareil de chauffage avant cha­que utilisation. N'utilisez pas d'appareil de
chauffage endommagé.

16. Avant chaque utilisation de l'appareil de
chauffage, vériez que le tuyau n'est pas
endommagé. S'il est très usé ou fendu,
remplacez le tuyau par le type de tuyau
spécié par le fabricant avant d'utiliser
l'appareil de chauffage.

17. Placez l'appareil de chauffage sur une
surface stable et de niveau si l'appareil
est chaud ou en fonctionnement.

18. Ne bloquez jamais l’entrée d’air (à
l’arrière) ou la sortie d’air (à l’avant) de
l’appareil de chauffage.

19. Éloignez l'appareil de chauffage des cou­rants d'air, du vent, des éclaboussures, de
la pluie ou de l'eau ruisselante.

SÉCURITÉ

Suite

Sortie d'air
chaud (avant)

Réglage de
chaleur variable

Cordon
électrique

Assemblage du tuyau

et du détendeur

Raccord
d'entrée

Bouton du
thermostat

IDENTIFICATION DU

PRODUIT

Figure 1 - Modèle à 170 000 BTU/H

Poignée

Grille de
protection du
ventilateur

20. Ne laissez pas les enfants et les animaux
s'approcher de l'appareil de chauffage.

21. Cet appareil de chauffage est équipé d'un
thermostat. Il peut donc s'allumer à tout
moment.

22. Ne déplacez, ne manipulez et ne révisez
jamais un appareil de chauffage brûlant
ou en opération. Vous risqueriez de vous
brûler gravement. Attendez 15 minutes
après avoir éteint l'appareil de chauffage.

23. Pour ne pas vous blesser, portez des
gants lorsque vous manipulez l'appareil
de chauffage.

24. Ne raccordez jamais de tuyauterie de
ventilation à l'appareil de chauffage.

25. Ne modiez pas l'appareil de chauffage.
Maintenez l'appareil de chauffage dans
son état initial.

26. N'utilisez pas l'appareil de chauffage s'il
a été modié.

27. Lorsque l'appareil de chauffage n'est pas
utilisé, fermez le robinet d'approvisionne­ment en propane et débranchez l'appareil.

28. Utilisez seulement des pièces de rechan­ge d'origine. Cet appareil de chauffage
utilise des pièces conçues spéciquement
pour lui. N'utilisez pas de substituts ou de
pièces génériques. L'utilisation de pièces
de rechange inadéquates peut causer des
blessures graves ou fatales.

www.desatech.com

121232-01A4

Système d'approvisionnement en carbu­rant : l'assemblage de tuyau et de détendeur

est relié à la source d'approvisionnement en
gaz propane. Le gaz propane passe par l'élec­trovanne et sort par la buse d'aération.
Système d'admission d'air : le moteur fait
tourner le ventilateur. Le ventilateur pousse
l'air à l'intérieur et autour de la chambre de

Air For Combustion
And Heating

Fuel

Chambre de combustion

Bougie

Figure 2 - Vue opérationnelle en coupe transversale (l'appareil de chauffage peut être

différent de celui illustré)

Sortie d'air
chaud
propre
(avant)

Entrée

d'air frais
(arrière)

Ventilateur

Moteur

Cordon
électrique

Assemblage
du tuyau et

du détendeur

Électrovanne

Buse d'aération

combustion. L'air est chauffé et fournit un
courant d'air propre et chaud.
Système d'allumage : l'allumeur à étincelle
directe (AED) met sous tension la bougie/al­lumeur à étincelle. La bougie/allumeur à étin­celle enamme le mélange air/carburant.
Système de contrôle de sécurité : ce systè­me provoque l'arrêt de l'appareil de chauffage
en cas d'extinction de la amme.

APPROVISIONNEMENT EN PROPANE

Air pour la combustion
et de chauffage

Carburant

DÉBALLAGE

1. Enlevez tout matériau d'emballage ap­pliqué sur l'appareil de chauffage pour
son expédition. Conservez les bouchons
en plastique (sur le raccord d'entrée et
l'assemblage du tuyau et du détendeur)
pour l'entreposage.

2. Retirez toutes les pièces de l'emballage.

3. Inspectez toutes les pièces pour voir si
elles ont été endommagées pendant le
transport. Si l'appareil de chauffage est
endommagé, informez-en au plus vite le
revendeur où vous l'avez acheté.

THÉORIE DE FONCTIONNEMENT

Le gaz propane et les réservoirs de propane
doivent être fournis par l'utilisateur.
N'utilisez cet appareil de chauffage qu'avec
un système d'approvisionnement à élimina­tion de vapeurs de propane. Consultez le
Chapitre 5 de la Norme pour l'emmagasinage

et la manipulation du gaz de pétrole liquéé,
ANSI/NFPA 58. Votre bibliothèque ou votre

service d'incendie a cette publication.
La quantité de gaz propane utilisable dans
les réservoirs varie. Deux facteurs inuencent
cette quantité :

1. La quantité de gaz propane contenue
dans les réservoirs

2. La température des réservoirs

Le tableau ci-dessous indique le nombre de
réservoirs de 45 kg (100 lb) à utiliser pour faire
fonctionner cet appareil de chauffage.

N'utilisez pas cet appareil avec un réservoir
de moins de 45 kg (100 lb).

Température ambiante Nombre de réservoirs

supérieure à -7° C (20° F) 2
entre -7° C (20° F) et 3

-23° C (-10° F)
inférieure à -23° C (-10° F) (utilisez un réservoir

plus grand)
Moins de gaz se vaporise à basse tempéra-

ture. Vous aurez peut-être besoin d'au moins
deux réservoirs de 45 kg (100 lb) ou d'un
réservoir plus grand s'il fait plus froid. Votre
fournisseur de gaz propane local vous aidera
à choisir le système d'approvisionnement qui
vous convient. La température ambiante mini­male nominale de ces appareils de chauffage
est -29 °C (-20 °F).

www.desatech.com

121232-01A 5

INSTALLATION

4. Ouvrez lentement le robinet d'approvision­nement en propane du ou des réservoirs
de propane. Remarque : si on ne l'ouvre

pas lentement, le robinet de débit du
réservoir de propane peut couper le gaz.
Si cela se produit, fermez le robinet et
rouvrez-le lentement.

5. Vérifiez les fuites à chaque branche­ment.

AVERTISSEMENT : n'utili-

sez jamais de amme nue pour

rechercher une fuite. Appliquez
une solution de savon liquide
et d'eau sur tous les joints. La
présence de bulles indique une
fuite. Réparez toutes les fuites
immédiatement.

6. Fermez le robinet d'approvisionnement
en propane.

Figure 4 - Tuyau et raccord d'entrée

(l'appareil de chauffage peut être

différent de celui illustré)

Tuyau

Raccord d'entrée

Figure 3 - Détendeur avec prise d'air

dirigée vers le bas

Réservoir
de propane

Tuyau

Détendeur

Prise d'air
(dirigée
vers le bas)

Raccord

PP

Robinet
d'approvisionnement

AVERTISSEMENT : lisez et
comprenez les avertissements
de la section Sécurité, page 2.
Ils sont requis pour faire fonc­tionner cet appareil de chauffage
sans danger. Respecter tous les
codes locaux lors de l'utilisation
de cet appareil de chauffage.

AVERTISSEMENT : testez
toutes les conduites de gaz et
les connexions pour détecter
les fuites après l'installation ou
la révision. N'utilisez jamais de

amme nue pour rechercher une

fuite. Appliquez une solution de
savon liquide et d'eau sur tous
les joints. La présence de bulles
indique une fuite. Réparez toutes
les fuites immédiatement.

1. Vous devez fournir le système d'appro­visionnement en propane (voir Approvi-
sionnement en propane, page 4).

2. Branchez le raccord de gaz à l'assem­blage du tuyau et du détendeur sur le
réservoir de propane. Tournez-le dans le
sens inverse des aiguilles d'une montre
dans le filetage du robinet du réservoir.
Resserrez fermement avec une clef.

IMPORTANT : serrez le détendeur en

dirigeant la prise d'air vers le bas. Cela
la protégera des intempéries.

3. Connectez le tuyau au raccord d'entrée.
Resserrez fermement avec une clef.

IMPORTANT : un tuyau ou une canalisa-

tion supplémentaire peut être employé
au besoin. Installez tout tuyau ou toute
canalisation supplémentaire entre l'as­semblage de tuyau et de détendeur et le
réservoir de propane. Vous devez em­ployer le détendeur fourni avec l'appareil
de chauffage.

www.desatech.com

121232-01A6

VENTILATION

AVERTISSEMENT : respectez
les exigences minimales en ma­tière d'apport en air frais de l'ex­térieur. Si aucune ventilation d'air
frais de l'extérieur n'est fournie, un
empoisonnement au monoxyde
de carbone peut se produire. Il
doit y avoir une entrée d'air frais de
l'extérieur adéquate pour utiliser
l'appareil de chauffage.

Il doit y avoir une ouverture sur l'extérieur d'au
moins 0,28 m2 (3 pi2) pour chaque 105 500 kJ
(100 000 BTU/h) de puissance. Fournissez
davantage d'air frais si plus d'un appareil de
chauffage est utilisé.

FONCTIONNEMENT

AVERTISSEMENT : lisez et
comprenez les avertissements
de la section Sécurité, page 2.
Ils sont requis pour faire fonc­tionner cet appareil de chauffage
sans danger. Respecter tous les
codes locaux lors de l'utilisation
de cet appareil de chauffage.

POUR ALLUMER L'APPAREIL DE
CHAUFFAGE

1. Suivez toutes les consignes d'installation,
de ventilation et de sécurité.

2. Placez l'appareil de chauffage sur une sur­face stable et de niveau. Assurez-vous qu'il
n'y a pas de courants d'air forts à l'avant
ou à l'arrière de l'appareil de chauffage.

3. Branchez le cordon électrique de l'ap­pareil de chauffage dans une rallonge
à trois broches mise à la terre. La
rallonge doit être au moins de 1,83 m
(6 pi). Elle doit porter l'homologation UL.

Exigences des dimensions de la ral-

longe électrique

Jusqu'à 15 m (50 pi), utilisez une rallonge

de calibre 18 AWG.

Entre 15 et 30,5 m (51 et 100 pi), utilisez

une rallonge de calibre 16 AWG.

Entre 30,78 et 61 m (101 et 200 pi), utilisez

une rallonge de calibre 14 AWG.

4. Branchez la rallonge électrique dans une
prise trilaire avec mise à la terre de 120
volts et 60 hertz.

5. Ouvrez lentement le robinet d'approvision­nement en propane du ou des réservoirs
de propane.

Remarque : si on ne l'ouvre pas lentement,

le robinet de débit du réservoir de propane
peut couper le gaz. Si cela se produit,
fermez le robinet et rouvrez-le lentement.

6. Tournez complètement le bouton de
réglage du thermostat dans le sens
inve rse d es ai guil les d 'une mon ­tre pour le mettre sur « plus froid ».
Tournez lentement le bouton de réglage
du thermostat dans le sens des aiguilles
d'une montre jusqu'à ce que le moteur
électrique et le ventilateur se mettent en
marche. L'appareil de chauffage s'allu­mera dans 3 secondes environ. Réglez le
bouton de réglage du thermostat sur une
température plus ou moins chaude à votre
gré. Pour contrôler la chaleur, ajustez le
robinet de gaz à la température désirée.

Remarque : si l'appareil de chauffage ne

s'allume pas dans les 3 secondes qui sui-

vent, le contrôle de l'allumage essaiera une
fois d'allumer automatiquement l'appareil
de chauffage. Si l'appareil de chauffage
ne s'allume pas lors de cette tentative, le
contrôle de sécurité se « verrouillera » et

il n'y aura pas d'autre essai d'allumage

automatique. Cela peut se produire s'il y
a de l'air dans la conduite de carburant.
Si l'appareil de chauffage ne s'allume pas
lors de cette tentative, tournez le bouton du
thermostat pour le mettre sur « plus froid »
et attendez que le moteur s'arrête. Atten­dez dix secondes que le contrôle de sécu­rité se réinitialise, puis tournez le bouton de
réglage pour le mettre sur « plus chaud »

et réessayez d'allumer l'appareil de

chauffage.

www.desatech.com

121232-01A 7

7. Fonctionnement avec thermostat uni-

quement : quand le thermostat fonctionne
normalement, l'appareil de chauffage
s'arrête quand la température de l'air atteint
la température à laquelle le thermostat est
réglé. Quand la température de l'air des­cend sufsamment sous la température de
réglage du thermostat, le moteur électrique
et le ventilateur se mettent en marche. Au
bout de 15 à 60 secondes, le brûleur de
l'appareil de chauffage devrait s'allumer
automatiquement et fournir la chaleur né­cessaire pour maintenir la température.

FONCTIONNEMENT

Suite

POUR ARRÊTER L'APPAREIL DE
CHAUFFAGE

1. Fermez complètement le robinet d'appro­visionnement en propane des réservoirs
de propane.

2. Attendez quelques secondes. L'appareil
de chauffage brûlera le gaz qui reste dans
les tuyaux d'approvisionnement.

3. Tournez complètement le bouton du ther­mostat dans le sens inverse des aiguilles
d'une montre pour le mettre sur « plus
froid ».

4. Débranchez l'appareil de chauffage.

ENTREPOSAGE

ATTENTION : débranchez
l'appareil de chauffage des ré­servoirs de propane.

1. Entreposez les réservoirs de propane avec
les précautions de sécurité nécessaires.
Consultez le chapitre 5 des Normes pour

l'emmagasinage et la manipulation des

gaz de pétrole liquéés, ANSI/NFPA 58

et/ou CAN/CGA B149.2. Respectez tous
les codes locaux. Entreposez toujours les
réservoirs de propane à l'extérieur.

2. Revissez les bouchons en plastique sur
les letages des raccords d'entrée en

laiton et de l'assemblage du tuyau et du

détendeur.

3. Entreposez l'appareil de chauffage dans
un endroit sec, propre et sans danger.
N'entreposez pas l'assemblage du tuyau et
du détendeur à l'intérieur de la chambre de
combustion de l'appareil de chauffage.

4. Avant d'utiliser un appareil de chauffage
qui a été entreposé, vériez toujours l'in­térieur de l'appareil. Les insectes et les
petits animaux placent parfois des corps
étrangers dans l'appareil de chauffage.
Enlevez les produits combustibles et
les corps étrangers qui se trouvent dans
l'appareil de chauffage.

ENTRETIEN

AVERTISSEMENTS

• Ne réparez jamais l'appareil
de chauffage lorsqu'il est
branché, connecté à la source
d'approvisionnement en gaz,
en marche ou brûlant. Des brû­lures et des chocs électriques
graves peuvent se produire.

• Ne placez pas de matériaux
combustibles, d'essence ou
d'autres vapeurs ou liquides
inflammables à proximité de
l'appareil de chauffage.

• Ne bloquez pas la circulation
du combustible ou la venti­lation.

1. Maintenez l'appareil de chauffage propre.
Nettoyez l'appareil de chauffage chaque
année ou selon les besoins pour enlever
la poussière et les débris. Si l'appareil
de chauffage est sale ou poussiéreux,
nettoyez-le avec un chiffon humide.

2. Inspectez l'appareil de chauffage avant
chaque utilisation. Vériez que les branche­ments ne fuient pas. Appliquez une solution
de savon liquide et d'eau aux raccords.
La présence de bulles indique une fuite.
Réparez toutes les fuites immédiatement.

3. Inspectez l'assemblage du tuyau et du
détendeur avant chaque utilisation. S'il est
très usé ou fendu, remplacez le tuyau par
le type de tuyau spécié par le fabricant.

4. Faites inspecter l'appareil de chauffage
une fois l'an par une entreprise de service
qualiée.

5. Enlevez les produits combustibles et les
corps étrangers qui se trouvent dans
l'appareil de chauffage.

www.desatech.com

121232-01A8

CAUSE POSSIBLE

1. Aucun courant ne se rend
à l'appareil de chauffage

2. Le ventilateur frappe l'in­térieur de l'habillage de
l'appareil de chauffage

3. Les pales du ventilateur
sont tordues

4. Moteur défectueux

1. L'utilisateur n'a pas suivi
correctement les instruc­tions d'installation ou de
fonctionnement

2. La bougie n'émet pas d'étin­celle. Pour effectuer un test
d'étincelle, suivez l'étape 8
de la rubrique Bougie à la
page 11. Si vous percevez
une étincelle sur la bougie,
faites réparer l'appareil de
chauffage par un technicien
qualié. Si vous ne perce­vez aucune étincelle :

A) Le l de la bougie est

desserré ou débranché

B) La bougie est défec-

tueuse

C) Le transformateur d'étin-

celle est défectueux

SOLUTION

1. Vérifiez la tension de la
prise de courant. Si la ten­sion est correcte, inspectez
l'état du cordon électrique

2. Réglez le support du mo­teur ou du ventilateur pour
empêcher ce dernier de
frapper l'intérieur de l'ha­billage de l'appareil de
chauffage. Pliez le support
du ventilateur au besoin

3. Remplacez le ventilateur.
Voir Ventilateur, page 10

4. Remplacez le moteur. Voir
Moteur, page 9

1. Répétez les instructions
d'installation et de fonction­nement. Voir Installation,
page 5 et Fonctionnement,
page 6

2. A) Vériez le l de la bougie.
Resserrez ou reconnectez
le l de la bougie s'il est mal
xé. Voir gure 8, page 10
pour l'emplacement du l
de la bougie.

B) Remplacez la bougie.

Voir Bougie, page 11

C) Remplacez le trans-

formateur d'étincelle. Voir
Transformateur d'étincelle,
page 10

SYMPTÔME

Le ventilateur ne tourne pas
quand l'appareil de chauffage
est branché

L'appareil de chauffage ne
s'allume pas

DÉPANNAGE

AVERTISSEMENT : ne réparez jamais l'appareil de chauffage lorsqu'il est
branché, connecté à la source d'approvisionnement en gaz, en marche ou
brûlant. Des brûlures et des chocs électriques graves peuvent se produire.

www.desatech.com

121232-01A 9

AVE RTIS S E­MENT : n'utilisez cet
appareil que dans
un endroit exempt
de poussière.

DÉPANNAGE

Suite

CAUSE POSSIBLE

1. L'approvisionnement en
propane peut ne pas être
adéquat

2. La température de l'air am­biant est trop élevée, ce qui
provoque la fermeture de
l'appareil de chauffage par
le limiteur de température

3. Circulation d'air limitée

4. Ventilateur endommagé

5. Poussière ou débris exces­sifs dans l'environnement
immédiat

SOLUTION

1. A) Remplissez le réservoir
B) Fournissez des réser-

voirs supplémentaires ou
de plus grande capacité.
Voir Approvisionnement en
propane, page 4

2. Cela peut se produire si la
température de l'appareil de
chauffage dépasse 29° C
(85° F). Faites fonctionner
l'appareil de chauffage à
plus basse température

3. Inspectez l'entrée et la
sortie d'air de l'appareil de
chauffage. Retirez toute
obstruction

4. Remplacez le ventilateur.
Voir Ventilateur, page 10

5. Netto yez l'ap parei l de
chauffage. Voir Entretien,
page 7

SYMPTÔME

L'appareil de chauffage
s'éteint lorsqu'il fonctionne

PROCÉDURES D'ENTRETIEN

AVERTISSEMENT : ne
réparez jamais l'appareil de
chauffage lorsqu'il est branché,
connecté à la source d'approvi­sionnement en gaz, en marche
ou brûlant. Des brûlures et des
chocs électriques graves peu­vent se produire.

MOTEUR

1. Déposez l'appareil de chauffage sur le
côté et retirez le panneau d'accès.

2. Vous avez accès à la vis de mise à la terre
en passant par le dessous de la base de
l'appareil de chauffage. Retirez la vis de
mise à la terre. Débranchez le l vert du
moteur et le l vert d'alimentation électri­que situé sous l'habillage (voir gure 5).

3. Retirez les deux ls noirs reliant le moteur
au bornier.

4. Faites passer délicatement les ls du
moteur à travers l'orice du fond de l'ha­billage.

5. Retirez les vis qui retiennent le support du
moteur à l'habillage. Employez un tourne­écrou (voir gure 5).

6. Retirez délicatement le moteur et le
ventilateur de l'habillage. IMPORTANT :
prenez garde de ne pas endommager le
ventilateur. Ne déposez pas le moteur et
le ventilateur de façon à faire reposer leur
poids sur ce dernier. Cela pourrait endom­mager le pas des pales du ventilateur.

7. Utilisez une clef hexagonale pour desser­rer la vis d'arrêt qui retient le ventilateur à
l'arbre moteur.

Figure 5 - Retrait du moteur et de la grille

de protection du ventilateur de l'appareil

de chauffage (l'appareil de chauffage

peut être différent de celui illustré)

Vis

Vis

Grille de
protection
du moteur

et du

ventilateur

www.desatech.com

121232-01A10

8. Retirez le ventilateur. Prenez garde de
ne pas endommager le pas des pales du
ventilateur.

9. Employez un tourne-écrou pour retirer
les deux écrous qui retiennent le moteur
à son support.

10. Jetez l'ancien moteur.

11. Fixez le moteur à son support en em­ployant les deux écrous. Resserrez les
écrous fermement.

12. Replacez le ventilateur sur l'arbre moteur.
Assurez-vous que la vis d'arrêt est vis-à­vis la surface plate de l'arbre du moteur.

13. Resserrez la vis d'arrêt fermement (de 40
à 50 po-lb [de 46,08 à 57,60 kg-cm]).

14. Faites passer délicatement les fils du
moteur à travers l'orice de l'habillage.
Installez le moteur, le support à moteur et la
grille de protection du ventilateur à l'arrière
de l'habillage de l'appareil de chauffage, tel
qu'illustré à la gure 5, page 9.

15. Insérez les vis à travers l'habillage de l'ap­pareil de chauffage et dans le support du
moteur. Resserrez les vis fermement.

16. Tournez l'appareil de chauffage sur le côté
pour accéder à l'ouverture du fond de sa
base. Branchez les ls verts du moteur,
du transformateur et du cordon électrique
à l'habillage de l'appareil de chauffage en
employant un écrou de mise à la terre.

17. Fixez les deux ls noirs du moteur au
bornier (voir Diagramme de câblage, page
12, pour les emplacements exacts).

18. Remettez le panneau d'accès en place.

VENTILATEUR

1. Retirez le moteur, le support à moteur et
le ventilateur (voir Moteur, étapes 1 à 8,
page 9).

2. Nettoyez le ventilateur à l'aide d'un linge
doux humecté avec du kérosène ou du
solvant.

3. Séchez le ventilateur complètement.

4. Replacez le ventilateur sur l'arbre moteur.
Assurez-vous que la vis d'arrêt touche
l'arrière de la surface plane de l'arbre du
moteur (voir gure 6).

5. Placez la vis d'arrêt sur le côté plat de
l'arbre. Serrez la vis d'arrêt fermement (de
40 à 50 po-lb) [de 46,08 à 57,60 kg-cm].

6. Installez le moteur, le support à moteur
et la grille du ventilateur à l'arrière de
l'habillage de l'appareil de chauffage (voir
Moteur, étapes 14 à 18).

Arbre moteur

Ventilateur

Vis d'arrêt

Figure 6 - Emplacement du ventilateur,

de l'arbre moteur et de la vis d'arrêt

Figure 7 - Coupe transversale du ventilateur

Ventilateur

Moyeu

Vis d'arrêt

Arbre moteur

PROCÉDURES D'ENTRETIEN

Suite

TRANSFORMATEUR D'ÉTINCELLE

1. Retirez le panneau d'accès.

2. Repérez et débranchez les ls blanc, noir
et orange du transformateur d'étincelle.

3. Retirez la vis retenant le transformateur
d'étincelle à la base. Retirez l'écrou à mé­tal de l'ancien transformateur et installez­le sur le nouveau. Jetez le transformateur
d'étincelle.

4. Installez le nouveau transformateur
d'étincelle. Disposez le nouveau trans­formateur d'étincelle de la même façon
que l'ancien.

5.

Branchez les ls blanc, noir et orange au nou­veau transformateur d'étincelle. Branchez les
ls aux bornes appropriées tel qu'illustré au
Diagramme de câblage, page 12.

6. Remettez le panneau d'accès en place.

Figure 8 - Retrait du l de l'allumeur du

transformateur d'étincelle (l'appareil de

chauffage peut être différent de celui illustré)

Douille

Fil de
l'allumeur

www.desatech.com

121232-01A 11

Figure 9 - Retrait de l'écrou de la bougie

et de la bougie (l'appareil de chauffage

peut être différent de celui illustré)

Borne arrière

Bougie

Écrou hexagonal de
borne de 3/4 po

BOUGIE

1. Retirez le moteur, le support à moteur et
la grille de protection du ventilateur (voir
Moteur, étapes 1 à 6, page 9).

2. Retirez le l orange de l'allumeur de la
bougie.

3. Desserrez l'écrou hexagonal de 3/4 po
de l'avant de l'appareil de chauffage qui
retient la bougie en place (voir gure 9).

4. Retirez la bougie de la borne arrière.

5. Installez la nouvelle bougie. Fixez la bou­gie à la borne arrière au moyen de l'écrou
hexagonal d'allumage qui avait été retiré
à l'étape 3.

6. Fixez le l d'allumage.

7. Effectuez un test de détection d'étincelles.

AVERTISSEMENT : assurez­vous que l'appareil de chauffage
est débranché de la source d'ap­provisionnement en propane.
L'appareil de chauffage pourrait
s'allumer et causer des brûlures
graves.

PROCÉDURES D'ENTRETIEN

Suite

Branchez la rallonge et vériez si des

étincelles s'échappent de la bougie.

8. Installez le moteur, le support à moteur
et la grille du ventilateur à l'arrière de
l'habillage de l'appareil de chauffage (voir
Moteur, étapes 14 à 18, page 10).

SPÉCIFICATIONS

• 36,6 à 49,8 kW (125 000 à 170 000 BTU/h)

• Propane ou GPL uniquement

• Pression du gaz à l'entrée du détendeur :
maximale - Pression du réservoir, minimale - 34,5 kPa (5 lb/po²)

• Pression du gaz à l'entrée à la sortie du détendeur : 6,97 kPa (28 po C.E.)

• Alimentation électrique : 120V, 60 Hz, 1Ø, 3 A

• Allumage : Étincelle directe, de type interrompu

• Contrôle principal de amme : À semi-conducteurs

• Contrôle de température maximale : 116° C (240° F)

• Température ambiante minimale Référence : -29° C (-20° F)

• Consommation de carburant : de 2,6 à 3,6 kg/h (5,8 à 7,9 lb/h)

• Sortie d'air chaud : 12,74 m3/min (450 pi3/min)

www.desatech.com

121232-01A12

Orange**

SCHÉMA DE CONNEXION

Vert

Vert

Vert

Bougie

d'allumage

Si le câblage original fourni avec l'appareil de chauffage
doit être remplacé, faites-le avec du câble de type
AWG 105° C ou son équivalent, sauf indication contraire
(*Type SF2-200. **SGI-250° C)

Commutateur

de limite

supérieure

Vanne
de gaz

Vert

Vert

Moteur

Contrôle de la flamme

Ligne

Neutre

Vanne

Masse

Blanc

Blanc

Blanc

Blanc

Rouge

Rouge

Noir

Noir

Noir

Noir

Noir

Thermostat

Masse

Masse

Masse

Cordon

d'alimentation

DIAGRAMME DE CÂBLAGE

www.desatech.com

121232-01A 13

ACCESSOIRES

Achetez les accessoires et pièces du reven­deur ou du centre de service le plus près de
chez vous. Si le revendeur ou le centre de
service ne peut pas vous fournir un accessoi­re ou une pièce de rechange, communiquez
avec votre dépôt de pièces le plus proche
ou appelez DESA Heating Products au 1­866-672-6040 pour plus de renseignements.
Vous pouvez aussi nous écrire à l'adresse
inscrite à l'arrière de ce manuel.

SERVICE TECHNIQUE

Vous avez peut-être d'autres questions sur
cet appareil de chauffage. Si tel est le cas,
contactez le service technique de DESA Hea­ting Products au 1-866-672-6040. Lorsque
vous appelez, ayez sous la main les numéros
de modèle et de série de votre appareil de
chauffage.

Vous pouvez aussi visiter le site Web du ser­vice technique de DESA Heating Products à

www.desatech.com.

PIÈCES DE RECHANGE

AVERTISSEMENT : n'utilisez
que des pièces de rechange
d'origine. Cet appareil de chauf­fage utilise des pièces conçues

spéciquement pour lui. Ne pas

utiliser de substituts ou de piè­ces génériques. L'utilisation de
pièces de rechange inadéquates
peut causer des blessures gra­ves ou fatales. Cela protégera
également la garantie des pièces
remplacées sous garantie.

PIÈCES SOUS GARANTIE

Prenez contact avec les revendeurs auto­risés de ce produit. S'ils ne peuvent pas
vous fournir de pièces de rechange DESA
d'origine, prenez contact avec le dépôt de
pièces le plus proche ou appelez le service
technique de DESA Heating Products au

1-866-672-6040.

Lorsque vous appelez DESA Heating Pro­ducts, ayez sous la main :

• votre nom

• votre adresse

• le modèle et le numéro de série de votre
appareil de chauffage

• une description de la panne de l'appareil
de chauffage

• la date de l'achat

En général, nous vous demanderons de
retourner la pièce à l'usine.

PIÈCES QUI NE SONT PAS SOUS
GARANTIE

Prenez contact avec les revendeurs autori­sés de ce produit. S'ils ne peuvent pas vous
fournir de pièces de rechange DESA d'origine,
prenez contact avec le dépôt de pièces le plus
proche ou appelez le service technique de
DESA Heating Products au 1-866-672-6040
pour plus de renseignements.

Lorsque vous appelez DESA Heating Pro­ducts, ayez sous la main :

• le numéro du modèle de l'appareil de
chauffage

• le numéro de la pièce de rechange

www.desatech.com

121232-01A14

PIÈCES

MODÈLES
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA, SPC-170FA

7

8

1

2

3

4

23

6

21

5

9

11

14

13

12

22

33

30

28

15

34

29

27

32

31

24

25

26

16

18

17

20

19

10

www.desatech.com

121232-01A 15

PIÈCES

MODÈLES
BLP170VTA, REM170VTA, RLP170VTA, SBLP170VTA, 170-FA, SPC-170FA

Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand
vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange,
à la page 13 de ce manuel.

N° N° DE PIÈCE DESCRIPTION QTÉ

1 121409-03 Habillage extérieur jaune (BLP170VTA) 1

121409-01 Habillage extérieur rouge (RLP170VTA) 1
121409-02 Habillage extérieur rouge (170-FA) 1
121409-04 Habillage extérieur vert (SBLP170VTA) 1

121409-05 Habillage extérieur orange (SPC-170A) 1
2 ** Cylindre intermédiaire 1
3 121245-04 Assemblage de l'éjecteur 1
4 121225-02 Assemblage du stabilisateur de flamme 1
5 113848-01 Interrupteur de limite supérieure 1
6 113888-02 Écrou de l'éjecteur 1
7 121216-01 Poignée 1
8 121217-01 Fixations de la poignée 2
9 113948-01 Vis d'arrêt Nyloc 1
10 121211-01 Ventilateur 1
11 121208-01 Assemblage du moteur 1
12 121246-02 Grille d'entrée 1
13 121247-03

Support de montage du moteur

1

14 121247-02

Support

1

15 121205-01

Assemblage du tuyau et du détendeur

1

16 113952-01 Raccord mâle. 3/8MPT x 3/8SAE FLR 1
17 113951-01 Électrovanne Goyen 1
18 113964-01 Raccord à mamelon simple 1
19 113966-01 Robinet de réglage du taux de combustion 1
20 113965-01 Raccord en L, 3/8 MPT x 1/2 SAE FLR 1
21 121212-03 Assemblage du tube de carburant 1
22 121213-03 Bougie, détecteur de flamme 1
23 113886-01 Écrou de la bougie 1
24 121242-01 Support de montage du thermostat 1
25 113944-01 Assemblage du thermostat 1
26 113949-01 Support de collier, 5/16 1
27 121233-01 Contrôle de flamme 1
28 113864-01 Assemblage de cordon électrique 1
29 113960-01 Bornier 1
30 113865-01 Bride de cordon 1
31 121412-01 Bouton, thermostat 1
32 121215-03 Bouton de réglage du taux de combustion 1
33 121410-03 Boîtier de contrôle 1
34 121411-03 Panneau d'accès 1

PIÈCES DISPONIBLES - PAS ILLUSTRÉES

121234-01

Fil de assemblage de contrôle de flamme

2

121238-01

Fil de la pression de l’allumeur

1

121237-01

Fil de d'interrupteur, rouge

1

121237-02

Fil de d'interrupteur, noir

1

** Remplacement à l’usine seulement.

www.desatech.com

121232-01A16

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

NOTES

www.desatech.com

121232-01A 17

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

NOTES

121232 01

121232-01

Rev. A
04/07

NOT A UPC

GARANTIE

CONSERVEZ CETTE GARANTIE

Modèle _________________________________

Numéro de série __________________________

Date de l'achat ___________________________

GARANTIES LIMITÉES POUR LES PRODUITS NEUFS

ET LES PRODUITS REMIS EN ÉTAT

Nouveaux produits : DESA Heating, LLC garantit que cet appareil de chauffage et ses pièces sont
exempts de défauts de matériaux et de fabrication et ceci pour une durée d'un (1) an à partir de la
date du premier achat, lorsque l'appareil de chauffage est utilisé et entretenu en conformité avec les
instructions du fabricant. Ces garanties ne protègent que l'acheteur au détail d'origine, lorsqu'une
preuve d'achat est fournie.

Appareils de chauffage remis en état : DESA Heating, LLC garantit que cet appareil de chauffage
remis en état en usine et ses pièces sont exempts de défauts de matériaux et de fabrication et ceci
pour une durée de trente (30) jours à partir de la date du premier achat, lorsque l'appareil de chauffage
est utilisé et entretenu en conformité avec les instructions du fabricant. Ces garanties ne protègent que
l'acheteur au détail d'origine, lorsqu'une preuve d'achat est fournie.

Ces garanties ne couvrent que le coût des pièces et de la main d'œuvre requise pour restaurer le produit
à son état de fonctionnement normal. Le transport et les frais incidents associés aux réparations sous
garantie ne sont pas remboursables sous cette garantie.

Les réparation sous garantie est disponible seulement par l'intermédiaire de revendeurs et de centres
de service autorisés.

Cette garantie ne couvre pas les défauts causés par la mauvaise utilisation, l'abus, la négligence,
les accidents, le manque d'entretien adéquat, l'usure normale, les modifications, les altérations, les
combustibles contaminés, les réparations avec des pièces non conformes ou une réparation par quelqu'un
d'autre qu'un revendeur ou un centre de service autorisé. L'entretien de routine est la responsabilité
du propriétaire.

CETTE GARANTIE EXPRESSE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y
COMPRIS LES GARANTIES DE COMMERCIALITÉ ET D'ADÉQUATION À UN BESOIN PARTICULIER.

DESA Heating

, LLC

n'assume aucune responsabilité pour les dommages indirects, imprévus ou incidents.
Certains états ou provinces ne permettent pas l'exclusion ou la restriction des dommages imprévus ou
incidents et certaines restrictions ou exclusions pourraient ne pas s'appliquer à votre cas. Cette garantie
limitée vous donne des droits spécifiques selon la loi et vous pourriez aussi avoir d'autres droits selon
l'état ou la province où vous habitez.

La seule garantie valable est notre garantie écrite standard. Nous n'offrons aucune autre garantie,
expresse ou implicite.

RÉPARATION SOUS GARANTIE

Si votre appareil de chauffage a besoin de réparation, retournez-le au centre de service autorisé le plus
près de chez vous. Une preuve d'achat doit être présentée avec l'appareil de chauffage. L'appareil de
chauffage sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un défaut de fabrica­tion. Si tel est le cas, DESA Heating, LLC réparera ou remplacera l'appareil de chauffage sans frais.

SERVICE DE RÉPARATION

Retournez votre appareil de chauffage au centre de service autorisé le plus proche de chez vous. Les
réparations non couvertes par la garantie seront facturées aux prix normaux. Chaque centre de service
est autonome. Quand vous écrivez, incluez le numéro de modèle et le numéro de série. Pour obtenir
des informations, écrivez à :

DESA Heating, LLC
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004

www.desatech.com

1-866-672-6040
