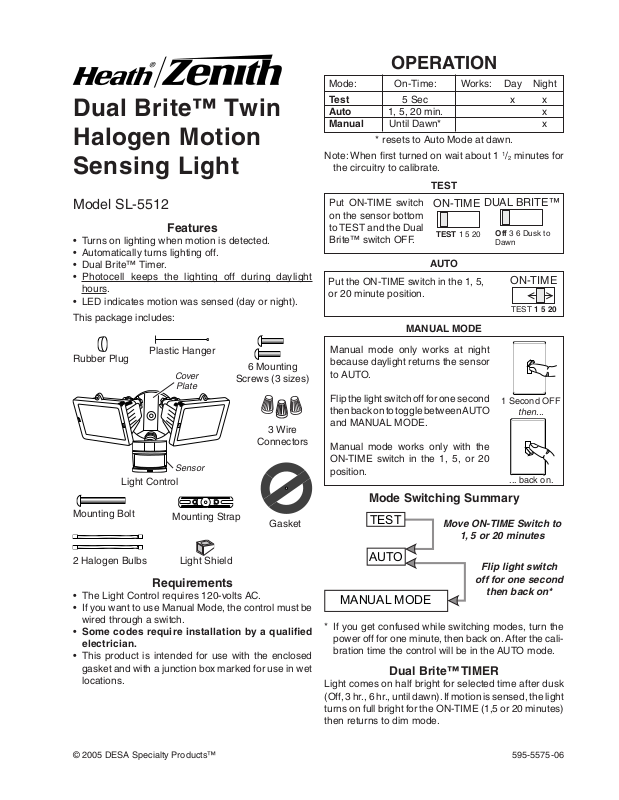

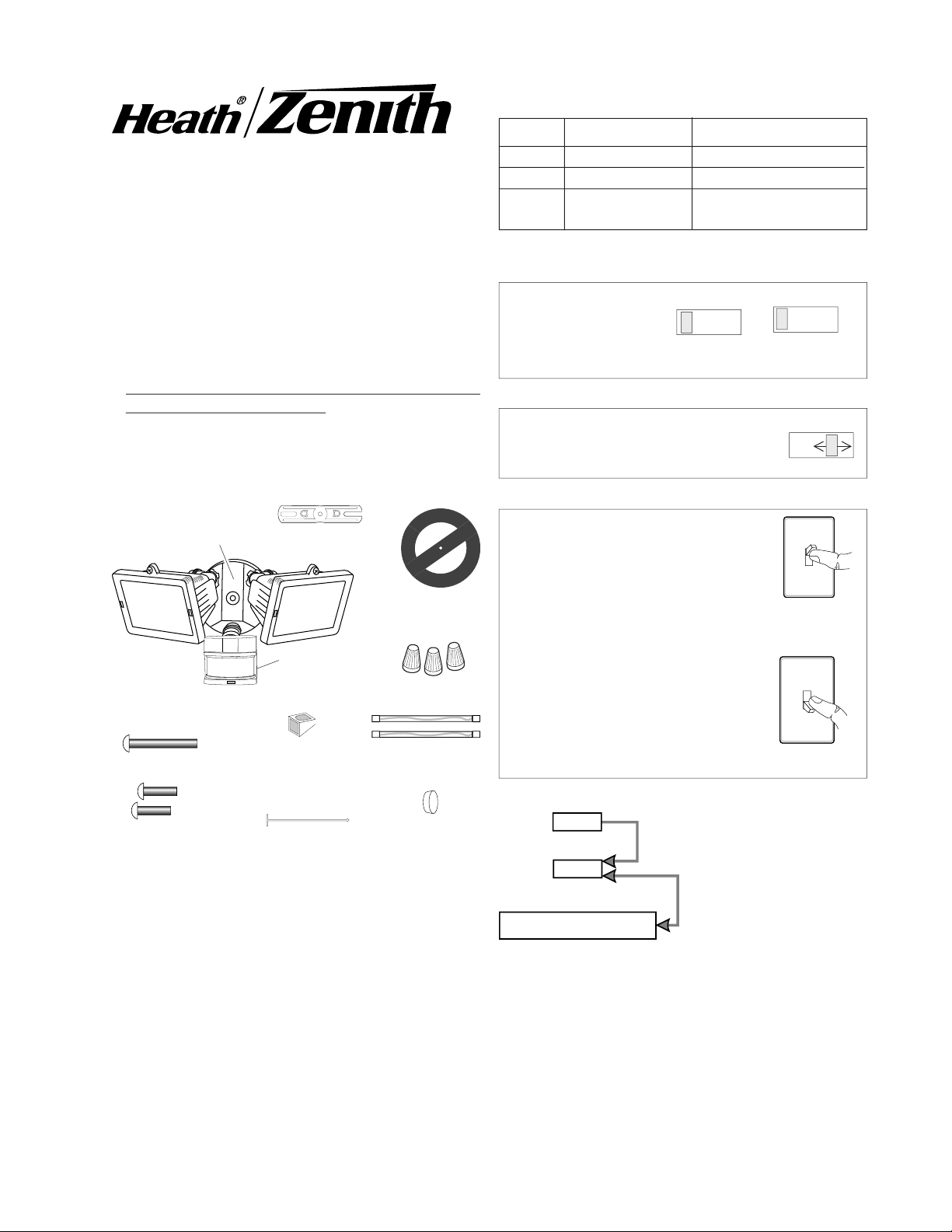

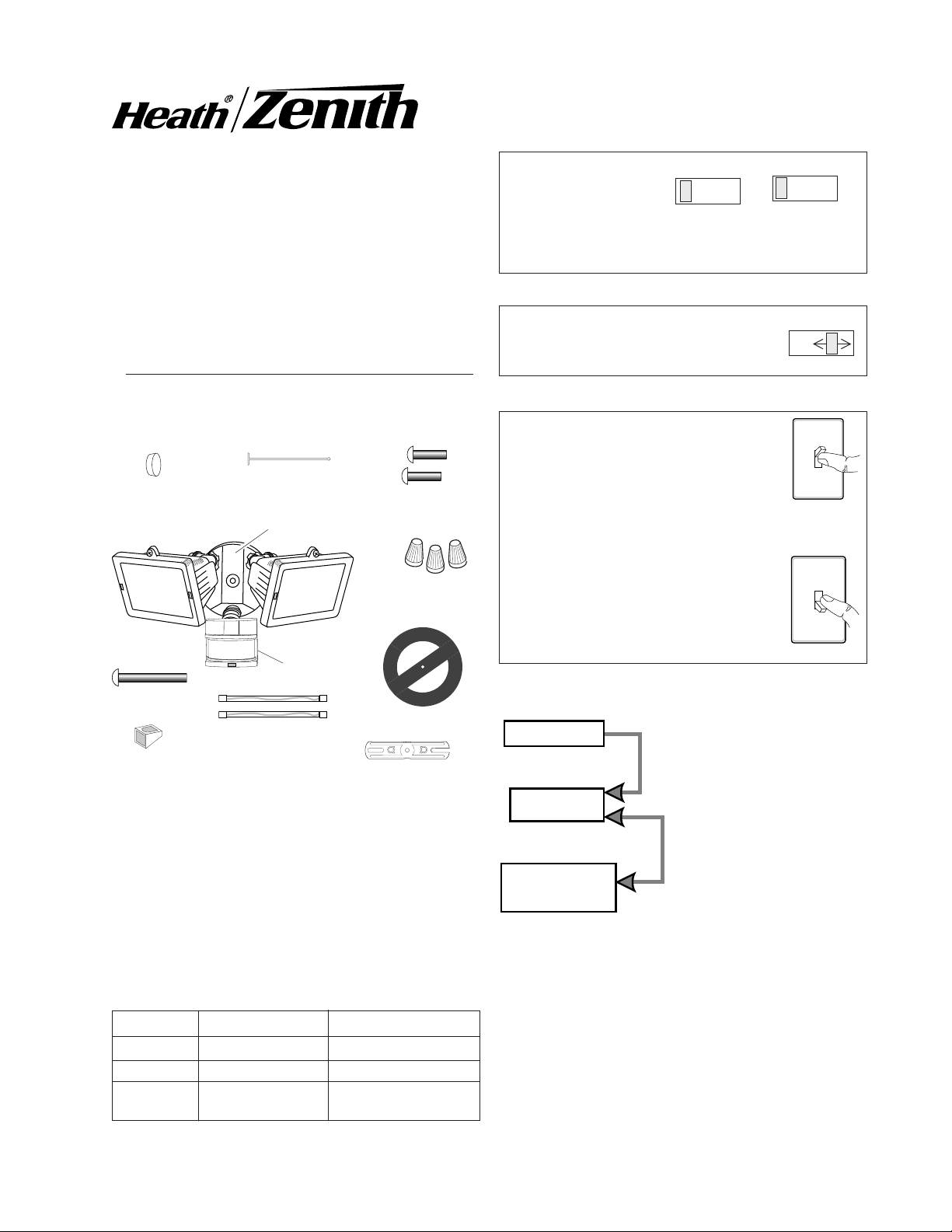

Page 1
Dual Brite™ Twin
MANUAL MODE
AUTO
TEST
Halogen Motion
Sensing Light
OPERATION
Mode: On-Time: Works: Day Night
Test 5 Sec x x
Auto 1, 5, 20 min. x
Manual Until Dawn* x
* resets to Auto Mode at dawn.
Note: When first turned on wait about 1 1/2 minutes for
the circuitry to calibrate.
TEST
Model SL-5512
Features
• Turns on lighting when motion is detected.
• Automatically turns lighting off.
• Dual Brite™ Timer.
• Photocell keeps the lighting off during daylight
hours.
• LED indicates motion was sensed (day or night).
This package includes:
Rubber Plug
Plastic Hanger
Light Control
Cover
Plate
Sensor
6 Mounting
Screws (3 sizes)
3 Wire
Connectors
Put ON-TIME switch
on the sensor bottom
to TEST and the Dual
Brite™ switch OFF.
Put the ON-TIME switch in the 1, 5,
or 20 minute position.
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.
ON-TIME
TEST 1 5 20
AUTO
MANUAL MODE
DUAL BRITE™
Off 3 6 Dusk to
Dawn
ON-TIME
TEST 1 5 20
1 Second OFF
then...
... back on.
Mounting Bolt
2 Halogen Bulbs
• The Light Control requires 120-volts AC.
• If you want to use Manual Mode, the control must be
wired through a switch.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
© 2005 DESA Specialty Products™ 595-5575-06
Mounting Strap
Light Shield
Requirements
Gasket
Mode Switching Summary
Move ON-TIME Switch to
1, 5 or 20 minutes
Flip light switch
off for one second
then back on*
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the cali
bration time the control will be in the AUTO mode.
Dual Brite™ TIMER
Light comes on half bright for selected time after dusk
(Off, 3 hr., 6 hr., until dawn). If motion is sensed, the light
turns on full bright for the ON-TIME (1,5 or 20 minutes)
then returns to dim mode.
-
Page 2

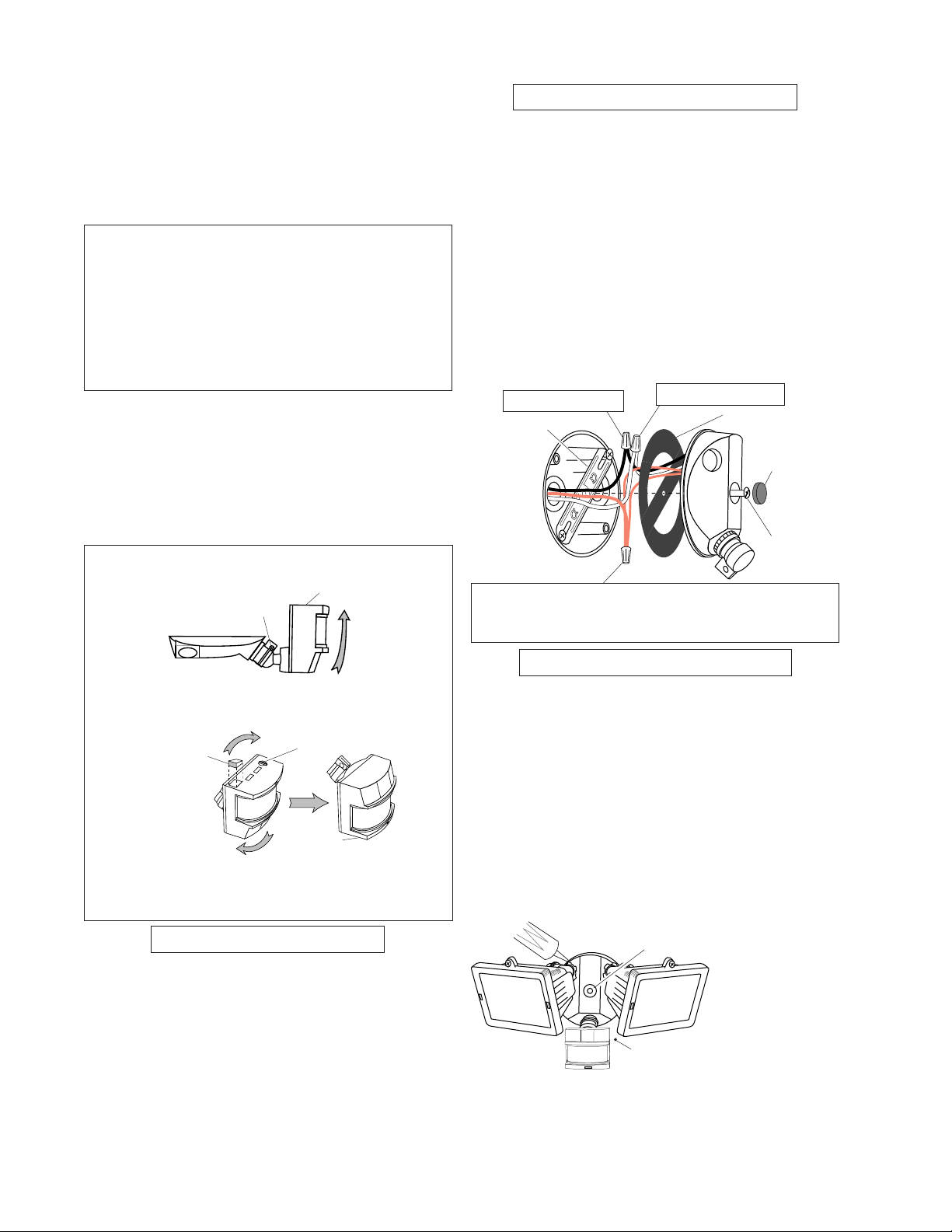

INSTALLATION
For easy installation, select an existing light operated
by a wall switch for replacement.
For best performance, mount the fixture about 8 ft. (2.4 m)
above the ground.
CAUTION: Keep the sensor at least 1" (2.5 cm)
away from the lamps.
CAUTION: To Avoid Fire Or Burn Hazards:
• Allow fixture to cool before touching. The bulb and the
fixture operate at high temperatures.
• Keep fixture at least 2" (5 cm) from combustible materials. Do not aim at objects closer than 3 feet. (1 m).
• Use only T3, 150W (max.) tungsten halogen 120
VAC lamps.
For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper
operation and to avoid the risk of electrical shock.
Also for proper under eave operation, remove the
protective backing from the Light Shield and stick on
as shown below.
For eave mount only:
❒ Swing the sensor head towards the clamp screw
joint.
Controls
Clamp Screw
WIRE THE LIGHT CONTROL.
❒ Turn power off at the fuse or circuit breaker.
❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws
appropriate for your junction box.
❒ The plastic hanger can be used to hold the fixture
while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.
❒ Thread all fixture wires through the large holes in
the gasket as shown.
❒ Connect the junction box wires to the light fixture
wires as shown. Twist together and secure with
wire connectors.
White to White
Black to Black
Gasket
Rubber Plug
Mounting
Bolt
❒ Then rotate the sensor head clockwise 180° so
the controls face down.
Controls
Light Shield
Opening
Controls
If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.
BULB INSTALLATION.
NOTE: Lamps are included, but you will need to
install them
NOTE: When re-lamping, turn power off and let the
fixture cool.
❒ Open glass covers. To remove the old bulb push the
bulb towards the right (with fixture as shown) until
the left side of the bulb is clear of the left socket.
❒ To install a bulb, push the bulb into the right socket so
the bulb fits completely into the left socket.
❒ Check that the bulb is seated properly.
❒ Close the glass covers.
Connect any fixture ground wire(s) and the cover plate
ground screw to the junction box ground wire.
MOUNT THE LIGHT CONTROL.
❒ Place the Mounting Bolt through the front of the
junction box cover. Push the small gasket hole over
the Mounting Screw.
❒ Make sure the wire connectors and wires are inside
the junction box. Align the Mounting Screw with the
center hole in the Mounting Strap. Secure the fixture
to the Mounting Strap.
Push the Rubber Plug
over the mounting screw.
Keep lamps at least 1" (2.5
cm) from the sensor.
❒ Push the Rubber Plug firmly into place.
❒ If not installed on a weatherproof box, caulk the
wall plate and mounting surface with silicone
❒ Adjust the lamp holders by loosening the lock nuts
but do not rotate the lamp holders more than 180°
from the factory setting.
2
595-5575-06
Page 3

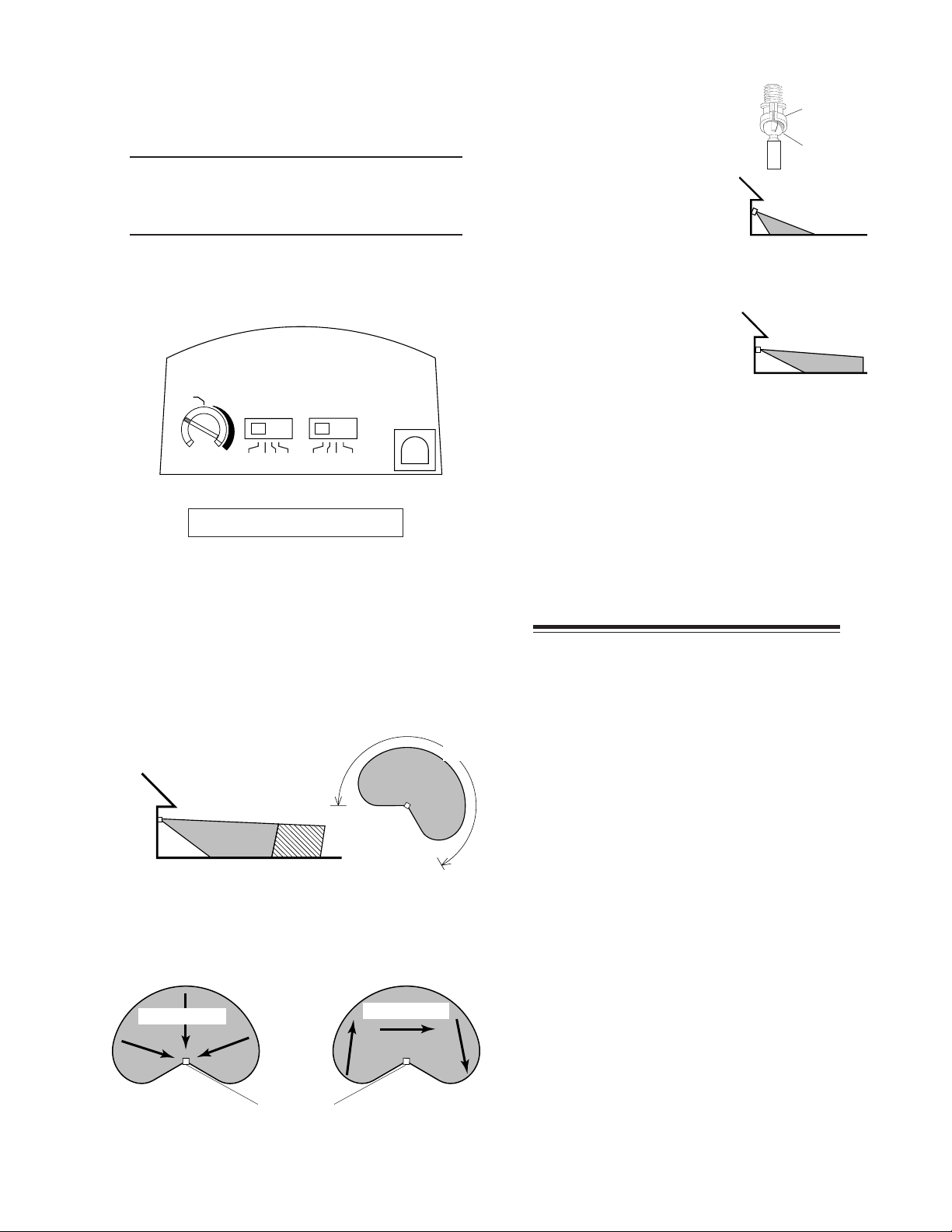

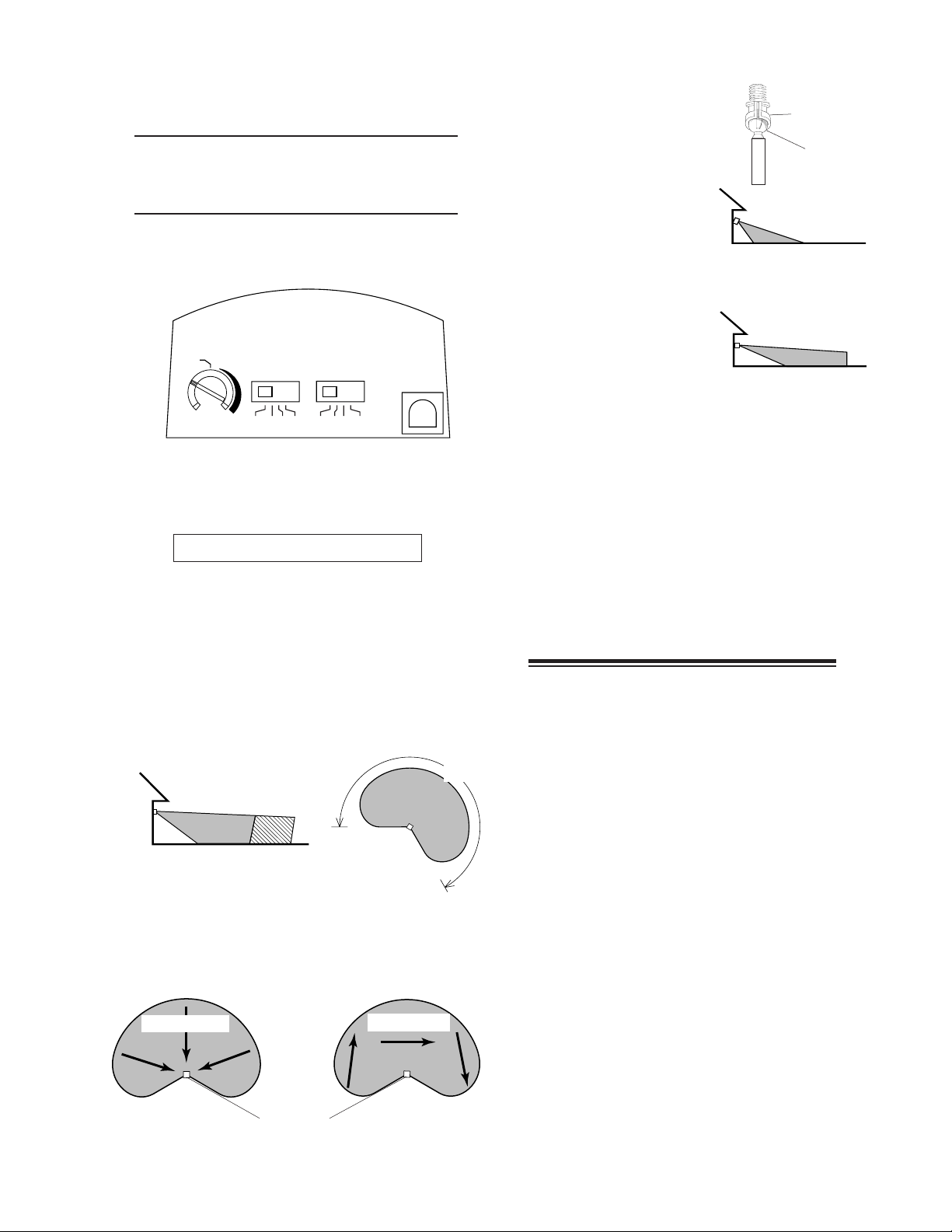

TEST AND ADJUSTMENT
B
O
O
S
T
MAX
MIN
RA NGE
ON - TIME
DUAL BRITE
TEST 1 5 2 0
MINUTES
OFF 3 6 DUSK TO
HOUR DAWN
❒ Turn on the circuit breaker and light switch.
NOTE: Sensor has a 1 1/2 minute warm up period be-
fore it will detect motion. When first turned on
or when switching modes wait 1 1/2 minutes.
❒ Turn the RANGE control to the mid position, Dual
Brite™ to OFF and the ON-TIME control to the
TEST position.
Bottom of Sensor
Avoid aiming the sensor at:
• Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.
• Areas where pets or traffic may trigger the control.
• Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.
240°
8 ft.
(2.4 m)
70 ft. 100 ft.
(21 m) (30.5 m)
Boosted
Maximum Range
The detector is less sensitive to motion directly towards it.
Motion
Maximum
Coverage Angle
Motion
❒ Loosen the clamp screw in the
sensor ball joint and gently
Clamp
Screw
rotate the sensor.
❒ Walk through the coverage
area noting where you are
when the lights turn on. Move
Ball
Joint
the sensor head up, down, or
sideways to change the coverage area. Keep the sensor at
least 1" (2.5 cm) away from
the lamps.
❒ Adjust the RANGE as needed.
RANGE set too high may
Aim Sensor
Down for Short
Coverage
increase false triggering.
❒ Secure the sensor head's
aim by tightening the clamp
screw. Do not overtighten the
screw.
❒ Set the amount of TIME you
Aim Sensor
Higher for Long
Coverage
want the lights to stay on after
motion is detected (1, 5, or 20 minutes).
❒ Set the DUAL BRITE™ switch to the amount of
time after dusk you want the lights on at low level
(Off, 3, 6 Hrs., Dusk-to-Dawn).
SPECIFICATIONS
Range . . . . . . . . . . . . Up to 70 ft. (21 m); 100 ft.
(30.5 m) with Range Boost.
[varies with s u r rounding
temperature]
Sensing Angle . . . . . . Up to 240°
Electrical Load . . . . . . Up to 300 Watt Maximum Incan-
descent [Up to 150 Maximum
each lamp holder].
Power Requirements . 120 VAC, 60 Hz
Operating Modes . . . . TEST, AUTO and MANUAL
MODE
Time Delay . . . . . . . . 1 , 5, 20 minutes
Replacement lamp . . . T3, 150W halogen maximum
120 VAC
Dual Brite™ Timer . . . Off, 3, 6 hours, Dusk-to-Dawn
DESA Specialty Products™ reserves the right to dis
continue products and to change specifications at any
time without incurring any obligation to incorporate new
features in products previously sold.
-
Least Sensitive Most Sensitive
595-5575-06
Sensor
3
Page 4
TROUBLESHOOTING GUIDE
SYMPTOM
Lights will
not come on.
Lights come
on in day
light.
Lights come
on for no
apparent
reason.
Lights turn
off too late
in Dusk-toDawn setting.
-
POSSIBLE CAUSE
1. Light switch is turned off.
2. Light is loose or burned out.
3. Fuse is blown or circuit breaker is
turned off.
4. Daylight turn-off is in effect (Recheck
after dark)
5. Incorrect circuit wiring, if this is a new
installation.
6. Re-aim the sensor to cover desired
area.
1. Light Control may be installed in a
relatively dark location.
2. Light Control is in Test. (Set control
switch to an ON-TIME position)
1. Light Control may be sensing small
animals or automobile traffic.
sensor).
2. Sensitivity is set too high.
sensitivity).
3. Dual Brite™ Timer is on.
1. Sensor is in a relatively dark location.
(Relocate sensor, or use 3 hr or 6 hr
setting).
.
.
(Re-aim
(Reduce
SYMPTOM
Lights stay
on continu
ously.
Lights flash
on and off.
Lights flash
once, then
stay off in
Manual Mode.
-
POSSIBLE CAUSE
1. A lamp is positioned too close to the
sensor or pointed at nearby objects
that cause heat to trigger the sensor.
(Reposition the lamp away from the
sensor or nearby objects)
2. Sensor is pointed toward a heat
source like an air vent, dryer vent, or
brightly-painted heat-reflective surface.
(Reposition sensor).
3. Light Control is in Manual Mode. (Switch
to Auto)
1. Heat or light from the lamps may be
turning the Light Control on and off.
(Reposition the lamps away from the
sensor).
2. Heat being reflected from other objects
may be affecting the sensor.
tion sensor).
3. Light Control is in the Test mode and
warming up. (Flashing is normal under
these conditions. Turn Boost off)
1. Sensor is detecting its own lights.
position lamps to keep area below the
sensor relatively dark)
.
.
(Reposi-
.
(Re-
.
TECHNICAL SERVICE
(Do Not Send Products)
If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the
problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products
* If contacting Technical Service, please have the following information available: Model Number, Date of Pur
chase, and Place of Purchase.
No Service Parts Available for this Product
TEN YEAR LIMITED WARRANTY
This is a "Limited Warranty" which gives you specific legal rights. You may also have other rights which vary from state to state or
province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected
at no charge to you. Light bulbs are not covered. To obtain a refund or a replacement, return the product to the place of purchase.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs and other expendable items are
not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will void this warranty in its
entirety. This warranty does not include reimbursement for inconvenience, installation, setup time, loss of use, or unauthorized service.
This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment and components
that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON
THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states
or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may
not apply to you. Retain receipt for warranty claims.
-
4
595-5575-06
Page 5
Luz halógena gemela
PRUEBA
AUTOM.
MODO
MANUAL
con detector de movimiento y Dual Brite™
Modelo SL-5512
Cuando lo prenda por primera vez espere 1 1/2 minutos
hasta que el circuito se calibre.
Para PRUEBA:
Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y Dual Brite™
a apagado (OFF).
ON-TIME
TEST 1 5 20
DUAL BRITE™
Off 3 6 Dusk to
Dawn
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Temporizador luz de dos niveles, Dual Brite™
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
Este paquete tiene:
Enchufe de
caucho
1 perno
Protector de
lámpara
Colgador plástico
Placa cubertora
Detector
2 Bombillas
Halógenas
6 tornillos
(3 dimensiones)
3 conectores
de alambre
Empaquetadura
Lámina de montaje
Para AUTOMATICO:
Ponga el control de tiempo (ONTIME) en la posición de 1, 5 ó 20
minutos.
Para MODO MANUAL:
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo (ONTIME) está en la posición de 1, 5 ó
20 minutos.
ON-TIME
TEST 1 5 20
1 segundo
APAGADO
luego...
...préndalo.
Resumen de las modalidades del interruptor
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó 20
minutos
Requisitos
• El Control de Luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
FUNCIONAMIENTO
Modalidad: tiempo encendido Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el x
amanecer*
*Se pone en Automático al amanecer.
595-5575-06
© 2005 DESA Specialty Products™ 595-5575-06 S
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
LUZ DE DOS NIVELES (Dual Brite™)
La luz se prende con media brillantez por el tiempo escogido
después del atardecer (apagado, 3 hr., 6 hrs., hasta el
amanecer). Si detecta movimiento, la luz se prende con
todo su resplandor por el tiempo de duración o de ON-TIME
(1, 5 ó 20 minutos) y luego regresa a media luz.
5
Apague el interruptor por
un segundo y préndalo
de nuevo
Page 6
INSTALACION
Para una fácil instalación escoja una luz con un interruptor
de pared.
Para un mejor funcionamiento, instale el aparato a casi
2,4 m del suelo.
CUIDADO: Mantenga al detector por lo menos a 2.5
cm de las lámparas.
CUIDADO: Para evitar los peligros de incendio
o quemazón:
• Deje que el elemento se enfríe antes de tocarlo. La bombilla
y el elemento funcionan a altas temperaturas.
• Mantenga al elemento por lo menos a 5 cm de los
materiales combustibles. No lo apunte hacia objetos
que estén más cerca de 1 m.
• Use sólo lámparas halógenas de tungsteno de T3, de
78mm y 150 vatios máximo.
Para instalar debajo de un alero, se debe girar el cabezal del detector, como se muestra en los dos próximos
pasos, para un funcionamiento correcto y para evitar el
riesgo de electrocución. Además, para una instalación
correcta debajo de un alero, quite la protección adhesiva
de la parte posterior del protector de lámpara y péguela
como se muestra abajo.
Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Controles
Tornillo Sujetador
CONECTE EL CONTROL DE LUZ.
❒ Apague la energía en el fusible o cortacircuitos.
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme usan-
do tornillos apropiados para la caja de empalme.
❒ Se puede usar el colgador plástico para sostener el
aparato mientras se instala el cableado. El extremo
pequeño del colgador se puede pasar por el agujero en
el centro de la placa cubertora. El extremo pequeño va
luego dentro de las ranuras de la lámina de montaje.
❒ Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.
❒ Conecte los cables de la caja de empalme con los
cables del aparato de luz, como se muestra. Tuérazalos juntos y asegúrelos con un conector de cables.
Negro a negro
lámina de
montaje
Conecte los alambres del aparato, propuestos para
conexio'n a tierra, a la conexio'n a tierra de la caja
de enpalme.
Blanco a blanco
Empaquetadura
Enchufe de
caucho
Perno de
montaje
❒ Entonces gire la cabeza del detector hacia la derecha
por 180° hasta que los controles miren hacia abajo.
Apertura del
protector de
Controles
lámpara
Controles
Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
INSTALACIÓN DE BOMBILLA.
NOTA: Incluye lámparas pero, usted deberá instalarlas.
NOTA: Cuando cambie la bombilla, apague la energía y
deje que el aparato se enfríe.
❒ Abra la cubierta de vidrio y quite la bombilla vieja em-
pujándola hacia la derecha hasta que el lado izquierdo
de la bombilla se salga del enchufe izquierdo.
❒ Para insertar la nueva bombilla, siga las indicaciones
impresas en el reflector de metal.
❒ Asegúrese de que la bombilla esté asentada cor-
rectamente.
❒ Reinstale la tapa de vidrio.
INSTALE EL CONTROL DE LUZ.
❒ Ponga el perno de montaje a través del frente de la tapa
de la caja de empalme. Empuje el agujero pequeño
de la empaquetadura sobre el tornillo de montaje.
❒ Asegúrese de que los conectores de cable y los cables
estén dentro de la caja de empalme. Alinee el tornillo
de montaje con el agujero central de la lámina de
montaje. Asegure el aparato a la lámina de montaje.
❒ Empuje el tapón de caucho firmemente hasta que
encaje.
❒ Si no se usó una caja de empalme en un lugar húmedo,
calafatee la superficie de montaje de la placa de la pared
con un sellador de silicona contra la intemperie.
Presione el tapón de caucho por
sobre el tornillo de montaje.
Mantenga las lámparas por lo
menos a 2.5 cm del detector.
❒ Ajuste los portalámparas aflojando las contratuercas
y/o los tornillos de fijación, pero no los gire más de
180° de la calibración hecha en fábrica.
6
595-5575-06
Page 7
B
O
O
S
T
MAX
MIN
RA NGE
ON - TIME
DUAL BRITE
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
HOUR DAWN
PRUEBA Y AJUSTE
❒ Prenda el cortacircuitos y el interruptor de luz.
NOTA: El detector tiene un período de cerca de 1 1/2
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.
❒ Gire el control de sensibilidad (RANGE) a la mitad, el de
adorno (DUAL BRITE™) a apagado (OFF) y el control
de tiempo (ON-TIME) a la posición de prueba (TEST).
Parte de abajo del detector
Si hace la prueba durante el día teniendo el Aumento
de Distancia prendido puede darse un funcionamento
anormal.
Evite apuntar del detector hacia:
• Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y acondiciona
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.
• Areas donde animales domésticos o el tráfico
puedan activar el control.
• Los objetos grandes cercanos y de colores re-
splandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
240°
2.4 m
21 m
Alcance Máximo
El detector es menos sensible del movimiento que se
dirige hacia él.
Movimiento
Lo menos sensible Lo más sensible
595-5575-06
30.5 m
(Aumento de
Distancia)
Angulo de
Cobertura Máxima
Movimiento
Detector
❒ Afloje el tornillo sujetador
en la unión esférica y gire
Tornillo
Sujetador
despacio el detector.
❒ Camine por el área a prote-
gerse y dése cuenta dónde
Unión
Esférica
está cuando se prende la
luz. Mueva la cabeza del
detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protección. Mantenga al detector
por lo menos a 2.5 cm de
Apunte el detector
hacia abajo para
poca cobertura
las lámparas.
❒ Fije la sensibilidad (RANGE)
como necesite. Demasiada
sensibilidad puede aumentar las falsas alarmas. Use
el Aumento de Distancia
Apunte el detector
más arriba para
mayor cobertura
para más protección.
❒ Asegure la puntería de la cabeza del detector
ajustando el tornillo sujetador. No lo apriete
demasiado.
❒ Fije el período de tiempo (ON-TIME) que la luz debe
quedarse prendida después de detectar movimiento
(1, 5 ó 20 minutos).
❒ Para una iluminación ornamental de baja intensidad,
-
ponga el interruptor de Dual Brite™ en la posición de
3, 6, ó del Dusk-to-Dawn (atardecer-al-amanecer).
ESPECIFICACIONES
Alcance . . . . . . . . . . . Hasta 21 m, Aumento de Distancia
prendido. Hasta 30.5 m, Aumento
de Distancia apagado. (varía con la
temperatura del medio ambiente).
Angulo de detección . Hasta 240°
Carga Eléctrica . . . . . Hasta 300 Vatios Máximo de luz
incandescente (Hasta150 Vadios
Mázimo por cada portalámparas)
Requisitos de Energía 120 VCA, 60 Hz
Fases de Operación . PRUEBA, AUTOMATICO y
MODO MANUAL
Retardo de Tiempo . . 1, 5, 20 minutos
Lámpara de
repuesto . . . . . . . . . . . Halógena T3 de 150 vatios, máx.
De 120 VCA
Temporizador
Dual Brite™ . . . . . . . Apagado, 3, 6 horas, del anocher
al amanecer
DESA Specialty Products™ se reserva el derecho de
descontinuar productos y de cambiar especificaciones
a cualquier momento sin incurrir en ninguna obligación
de tener que incorporar nuevas características en los
productos vendidos con anterioridad.
7
Page 8
GUIA DE INVESTIGACION DE AVERIAS
SINTOMA
La luz no se
enciende.
La luz se prende
durante el día.
La luz se prende
sin ninguna
razón aparente.
La luz se apaga
muy tarde en la
calibración del
Anochecer al
Amanecer.
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. El faro está flojo o fundido.
3. El fusible está quemado o el cortacircuitos
está apagado.
4. La desconexión de luz del día está en
efecto. (Compruébelo al anochecer)
5. Alambrado incorrecto, si ésta es una
nueva instalación.
6. Apunte de nuevo el detector para cubrir
las áreas deseadas.
1. El Control de Luz puede estar instalado
en un lugar relativamente oscuro.
2. El Control de Luz está en fase de Prueba.
(Fije el interruptor del control a la posición
de TIEMPO)
1. El Control de Luz puede estar detectando
animales pequeños o el trásito de automó
viles.
2. La Sensibilidad es demasiado alta.
duzca la sensibilidad. Apague el Aumento
de Distancia).
3. El Control tiene prendido el temporizador
DUAL BRITE™.
1. El detector se encuentra en un lugar relativamente oscuro. (Reubique el detector
o use la calibración de 3 hrs. ó 6 hrs.).
.
(Reapunte el detector).
.
(Re-
SINTOMA
La luz se queda
prendida continuamente.
La luz se prende
y se apaga.
-
La luz se prende
una vez y luego
permanece
apagada en la
fase Manual.
POSIBLE CAUSA
1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hacen que el calor active el detector.
(Reposicione la lámpara lejos del detec
tor o de los objetos cercanos).
2. El Control de Luz está apuntando hacia
una fuente de calor tal como un conducto
de aire, de secadora o hacia una super
ficie con pintura brillante y que refleja el
calor. (Reposicione el detector. Apague
el Aumento de Distancia).
3. El control de luz está en la Modo Manual.
(Cámbiela a Automática).
1. El calor o la luz de las lámparas pueden
estar prendiendo y apagando el Control
de Luz. (Reposicione las lámparas lejos
del detector).
2. El calor que se refleja de otros objetos
pueden estar afectando al detector.
(Reposicione el detector).
3. El Control de Luz está en fase de Prueba
y calentándose. (El prenderse y apagarse
es normal bajo estas condiciones. Apague el Aumento)
1. El detector está detectando su propia luz.
(Reubique las lámparas para mantener
el área debajo del detector relativamente
.
oscura)
.
-
-
SERVICIO TÉCNICO
(No enviar los productos)
Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español
por teléfono. Usted puede también escribir* a:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que varían
de estado a estado o de provincia a provincia.
Por un período de diaz años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o
mano de obra será corregido sin cargo para Ud. Las bombillas no están cubiertas. Para obtener el reembolso o reemplazo, devuelva
el producto al lugar de compra.
No cubierto - Los servicios de reparación, regulación y calibración debidos al mal uso, abuso o negligencia, las bombillas y otras partes fungibles no se cubren con esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente
que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de
montaje, pérdida por uso, o servicio no autorizado.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a otros equipos o com
ponentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE
ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS
ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos
estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión
arriba indicada puede que no se aplique a Ud. Guarde el recibo para reclamos de garantía.
GARANTÍA LIMITADA A DIAZ AÑOS
-
8
595-5575-06
Page 9
Luminaire halogène
PRIORITÉ MANUELLE
AUTO
TEST
double à détecteur de
mouvement Dual Brite™
FONCTIONNEMENT
Mode: Temps en circuit: En fonction: Jour Nuit
Essal 5 secondes x x
Auto 1, 5 ou 20 min. x
Manuel au choix, x
amanecer*
* Revient au mode automatique au lever du soleil.
Modèle SL-5512
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Minuterie de Dual Brite™.
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu'un mouvement a été détecté (jour
ou nuit).
Cet emballage comprend:
Plaque de garde
Commande
d’éclairage
Vis de montage
Bride de montage
Détecteur
Écran de pro-
tection
garniture de
joint
3 serre-fils
2 Ampoules
halogènes
ESSAI
Placer l'interrupteur de
temps en dircuit (ONTIME) à la base du capteur
à TEST et l'interrupteur
Dual Brite™ à OFF.
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position correspondant à 1, 5 ou 20 minutes.
PRIORITÉ MANUELLE
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en cir
cuit pour alterner entre les modes
AUTO et MANUEL.
Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 20.
ON-TIME
TEST 1 5 20
AUTOMATIQUE
DUAL BRITE™
Off 3 6 Dusk to
hors circuit pen-
dant 1 seconde,
Résumé du mode de commutation
Dawn
ON-TIME
TEST 1 5 20
puis ...
... à nouveau
en circuit
6 vis incluses
(3 formats)
• La commande d’éclairage requiert une source
d’alimentation 120V c.a. commandée par un interrupteur mural.
• Certains codes de bâtiment locaux peuvent ex-
iger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.
595-5575-06
© 2005 DESA Specialty Products™ 595-5575-06 F
Crochet en plastique
Exigences
Bouchon de
caoutchouc
Placer l’interrupteur ON-TIME
à 1, 5 ou 20 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
Minuterie Dual Brite™
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule (Off (hors circuit)) 3h, 6h, jusqu'à
l'aurore). Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1,5 ou
20 minutes), puis revient en mode faible intensité.
9
Page 10
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage devant
être remplacé et qui est déjà commandé par un interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol.
AVERTISSEMENT: Ne pas permettre au détecteur
d’être à moins de 25 mm des lampes.
AVERTISSEMENT: Pour éviter les risques de
brûlure ou d'incendie
• Laisser l’appareil refroidir avant de le toucher. L’ampoule
et l’appareil fonctionnent à haute température.
•
Garder l’appareil à au moins 5 cm des matériaux combustibles. Ne pas pointer vers des objets à moins de 1 m.
•
Utiliser seulement des ampoules halogènes à deux broches
T3 au tungstène, de 150 watts maximum, 120 Vca.
Pour l'installation sous avant-toit, la tête du dé
tecteur doit être tournée comme indiqué aux deux
étapes ci-dessous pour assurer le bon fonctionnement
et éviter les risques de choc électrique. De plus, pour
un fonctionnement approprié sous avant-toit, enlever
l'endos antiadhésif de l'écran de protection et coller
celui-ci comme indiqué ci-dessous.
Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Vis De Blocage
Commandes
CÂBLAGE DE LA COMMANDE D’ÉCLAIRAGE.
NOTE: Les lampes ont été incluses, mais il vous
fudra les installer.
❒ Couper l’alimentation du circuit d’éclairage au fus-
ible ou au disjoncteur.
❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒ Le crochet en plastique peut peut servir à supporter
le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.
❒ Faire passer les fils de l’appareil d’éclairage par les
-
grosses ouvertures de la garniture, comme montré.
❒ Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.
noir / noir
blanc / blanc
Garniture de joint
Bouchon de
caoutchouc
Vis de montage
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Ouverture
de l'écran de
protection
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
Commandes
Commandes
INSTALLATION DE L’AMPOULE.
NOTE: Les lampes ont été incluses, mais il vous faudra
les installer.
NOTE: Avant de remplacer une ampoule, couper
l'alimentation et attendre que l'appareil refroidisse.
❒
Ouvrir le couvercle de verre. Pour enlever l'ampoule,
pousser en tournant vers la droite jusqu'à ce que le côté
gauche de l'ampoule soit dégagé de la douille gauche.
❒
Pour installer une nouvelle ampoule, pousser l'ampoule
dans la douille droite de manière que l'ampoule soit
complètement insérée dans la douille gauche.
❒ S'assurer que l'ampoule soit solidement assise.
❒ Refermer le couvercle de verre.
Raccorder le(s) fil(s) de terre du luminaire et la vis de terre de
la plaque de garde au fil de terre de la boîte de jonction.
MONTAGE DE LA COMMANDE D’ÉCLAIRAGE.
❒ Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒ S’assurer que les serre-fils et les fils se trouvent
à l’intérieur de la boîte de jonction. Aligner la vis
de montage sur le centre du trou de la bride de
montage. Fixer l’appareil à la bride de montage.
❒
Poussez le bouchon de caoutchouc fermement en place.
❒ Si le boîtier n'est pas étanche aux intempéries,
calfeutrer la plaque murale et la surface de montage
avec un scellant silicone.
Pousser le capuchon de
caoutchouc sur la vis de
montage.
Laisser au moins 2,5 cm entre
les lampes et le détecteur.
❒ Régler les douilles de lampe en desserrant les contre-
écrous, mais ne pas faire tourner les douilles de lampe
de plus de 180° par rapport au réglage d’usine.
10
595-5575-06
Page 11
B
O
O
S
T
MAX
MIN
RA NGE
ON - TIME DUAL BRITE
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
HOUR DAWN
ESSAIS ET RÉGLAGES
❒ Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1 1/2 minute avant
❒ Tourner la commande sensibilité (RANGE) vers sa
position contrale. DUAL BRITE™ hors circuit (OFF)
et la commande Temps en circuit (ON-TIME) à essai
(TEST).
• en direction d'objets dont la température change rap-
idement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.
• vers des endroits où des animaux, des véhicules ou
des passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réflé-
chissent la lumière du jour et risquent de déclencher
le dispositif d'arrêt. Ne pas pointer d'autres appareils
d'éclairage vers le détecteur.
2,4 m
Le détecteur est moins sensible au mouvement dans
sa direction.
Mouvement
Le moins sensible Le plus sensible
595-5575-06
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit ou changé de mode,
attendre 1 1/2 minute.
Bas du détecteur
Éviter de pointer l’appareil:
240°
21 m 30,5 m
Portée maximale
Angle de couverture
maximale
Mouvement
Détecteur
❒ Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒ Marcher dans la zone de
Vis de
blocage
Rotule
couverture et noter à quel endroit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le
côté pour modifier la zone de
couverture. Ne pas permettre
au détecteur d’être à moins
de 25 mm des lampes.
Pointer le dé
tecteur vers le
bas pour réduire
la couverture
❒ Régler la sensibilité (RANGE)
selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements intempestifs. Pour une couverture
accrue, utiliser l'amplification
de portée (Range Boost).
❒ Fixer la tête du détecteur en
Pointer le
détecteur vers
le haut pour
augmenter la
couverture
position en serrant la vis de
blocage. Éviter de trop serrer la vis.
❒ Placer l’interrupteur ON-TIME à 1, 5 ou 20
minutes.
❒ Régler l'interrupteur Dual Brite™ au temps
d'allumage désiré, à faible intensité, après le crépuscule (3h, 6h, crépuscule-aurore).
FICHE TECHNIQUE
Portée . . . . . . . . . . . . 21 m avec amplification de
portée hors circuit et de 30,5 m
losqu’en circuit (varie selon la
température environnante).
Angle de détection . . . Jusqu’à 240˚
Charge électrique . . . Jusqu’à 300 Watts Maximum,
incandescent (Jusqu’à 150
Watts Maximum par douille)
Courant requis
(lampes éteintes) . . . . 120 V c.a., 60 Hz.
Modes de
fonctionnement . . . . . Essai, automatique et priorité
manuelle
Minuterie . . . . . . . . . . 1, 5 ou 20 minutes
Dual Brite™ . . . . . . . . Hors circuit, 3, 6 heures, crépus-
cule-aurore
Ampoule de
remplacement . . . . . . Halogène à deux broches, T3
de 150 watts, 120 Vca
DESA Specialty Products™ se réserve le doit
d’abandonner tout produit et d’en changer les spécifications, en tout temps et sans contracter quelque obligation que ce soit quant à l’incorporation de nouvelles
caractéristiques aux produits déjà vendus.
11
-
Page 12
SYMPTÔME
Les lampes ne
s’allument pas.
Les lampes
s’allument le
jour.
Les lampes
s’allument sans
raison apparente.
GUIDE DE DÉPANNAGE
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est en position
hors circuit.
2. Les projecteurs sont brûles ou desserrés.
3. Le fusible du circuit a sauté ou le disjoncteur
est en position hors circuit.
4. La fonction de mise hors circuit à la lumière
du jour est engagée. (Revérifier quand il
.
fait nuit)
5. Mauvais câblage, s’il s’agit d’une nouvelle
installation.
6. Mauvaise orientation. (Réorienter le dé-
tecteur pour obtenir la couverture désirée).
1. La commande d’éclairage est installée
dans un endroit relativement sombre.
2. La commande d’éclairage est en mode
essai. (Placer l’interrupteur ON-TIME)
1. La commande d’éclairage peut détecter de
petits animaux, des arbres agités par le vent
ou la circulation automobile. (Réorienter le
détecteur).
2. La commande de sensibilité est placée
sur un réglage trop sensible. (Réduire la
sensibilité. Mettre l'amplification de portée
(Range Boost) hors circuit (OFF).
3. La minuterie Dual Brite™ est en circuit
(ON).
.
SYMPTÔME
Les lampes
restent allumées continu
ellement.
Les lampes
clignotent.
L’éclairage
clignote une fois,
puis reste éteint
en mode manuel.
L’éclairage
s’allume trop tard
sous le réglage
crépuscule-aube.
-
CAUSE POSSIBLE
1. Un projecteur se trouve trop près du détecteur
de la commande d’éclairage ou est pointé vers
des objets tout près dont la chaleur déclenche
le détecteur. (Éloigner le projecteur du
détecteur ou des objets avoisinants)
2. Le détecteur de la commande d’éclairage
pointe vers une source de chaleur comme
un évent d’aération, un évent de sécheuse ou
une surface peinte de couleur vive réfléchissant la chaleur. (Réorienter le détecteur).
3. La commande d'éclairage est en mode
manuel. (La remettre en mode AUTO).
1. La chaleur ou la lumière des projecteurs
peut allumer et éteindre alternativement
la commande d’éclairage. (Éloigner les
projecteurs du détecteur).
2. La chaleur qui est réfléchie par d’autres ob
jets peut affecter la commande d’éclairage.
(Réorienter le détecteur)
3. La commande d’éclairage est en mode
essai et se réchauffe. (Le clignotement est
normal dans ces deux cas)
1. Le capteur détecte son propre éclairage.
(Repositionner les lampes pour que l’aire
sous le capteur demeure relativement
sombre).
1. Le capteur est situé dans un endroit relativement sombre. (Déplacer le capteur ou
utiliser un réglage de 3 h ou de 6 h).
.
.
.
-
SERVICE TECHNIQUE
(N'envoyez pas de produits)
Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante :
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du
modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres droits,
variables d’une province à l’autre.
Pendant une période de dix ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou
de main-d’oeuvre sera corrigée gratuitement. Les ampoules ne sont pas couvertes par la garantie. Pour obtenir un remboursement
ou un remplacement, retournez le produit au point d’achat.
Exclusions de la garantie - Le service de réparation, l’ajustement et l’étalonnage nécessités par un mésusage, un usage abusif ou la
négligence, les ampoules et autres consommables ne sont pas couverts par la présente garantie. Le service non autorisé ou la modi
fication du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie ne comprend
pas le remboursement pour dérangement, installation, temps de montage, perte d’utilisation ou service non autorisé.
La garantie ne couvre que les produits assemblés DESA Specialty Products™ et ne s’étend pas aux autres équipements et composants
que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS
DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET
QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA SPECIALTY PRODUCTS™
NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y
COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU
NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou
l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Conservez le reçu pour réclamations sous garantie.
GARANTIE LIMITÉE DE DIX ANS
-
12
595-5575-06
Loading...
