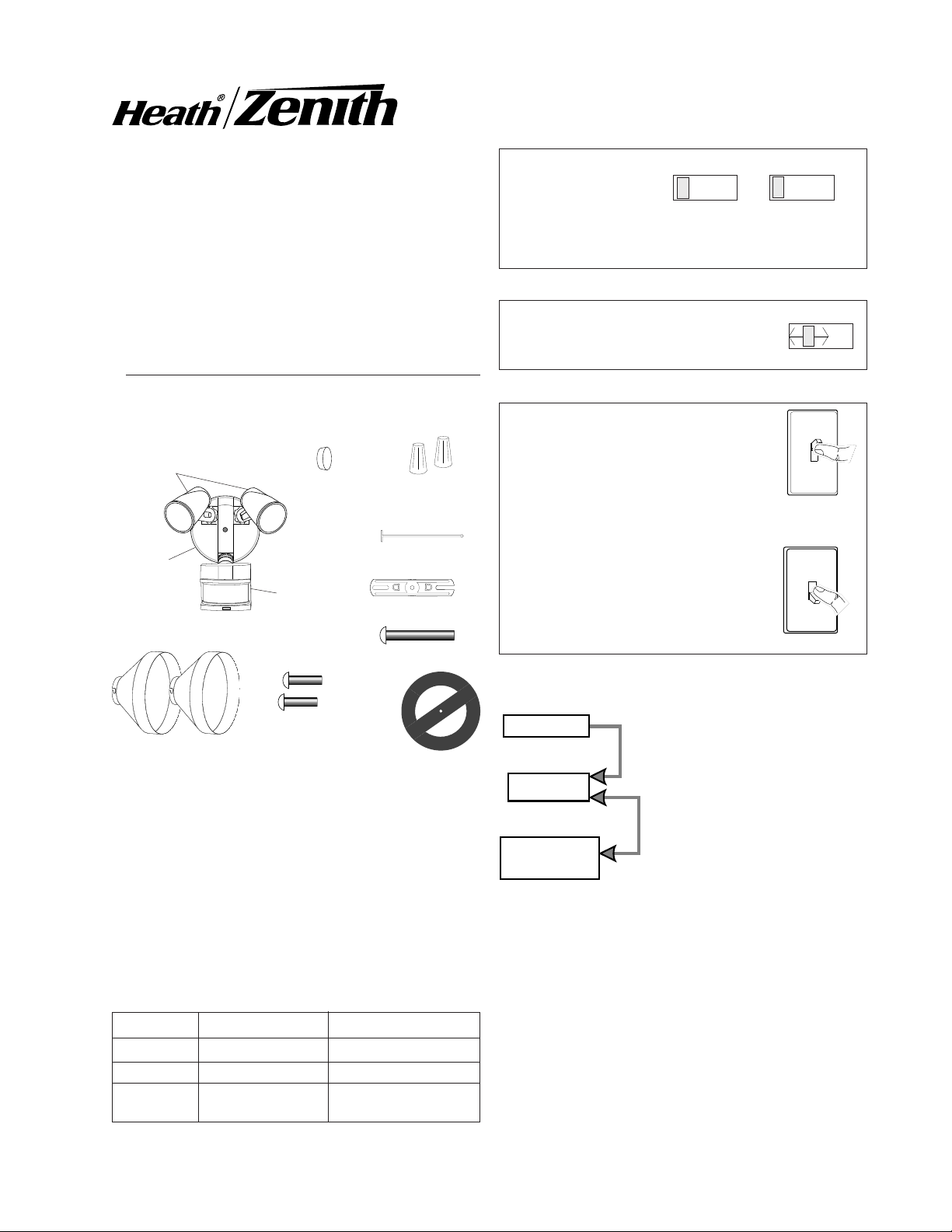

DESA SL-5312, SL-5318 User guide

Dual Brite™ Motion
Sensor Light Control
with 2-Level Lighting

Models SL-5312 & SL-5318

Features

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• Dual Brite™ Timer.

• Photocell keeps the lighting off during daylight hours.

• LED indicates motion was sensed (day or night).

This package includes:

Lamp

Holders

Cover

Plate

Mounting Bolt

Sensor

Light Control

Mounting Strap

Rubber Plug

Plastic Hanger

2 Wire

Connectors

OPERATION

Mode: On-Time: Works: Day Night

Test 5 Sec x x
Auto 1, 5, 20 min. x
Manual Until Dawn* x

* resets to Auto Mode at dawn.

Note: When first turned on wait about 1 1/2 minutes for

the circuitry to calibrate.

TEST

Put ON-TIME switch on
the sensor bottom to
TEST and the Dual
Brite™ switch OFF.

Put the ON-TIME switch in the 1, 5 or
20 minute position.

Manual mode only works at night
because daylight returns the sensor
to AUTO.

Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.

Manual mode works only with the ON­TIME switch in the 1, 5, or 10 position.

ON-TIME

TEST 1520

AUTO

MANUAL MODE

DUAL BRITE™

Off 36Dusk to

Dawn

ON-TIME

TEST 1520

1 Second OFF

then...

... back on.

Mode Switching Summary

2 Shells*

* Model SL-5318 only

6 Screws

(3 sizes included)

TEST

Gasket

AUTO

MANUAL MODE

Move ON-TIME Switch to

1, 5 or 20 minutes

Flip light switch off

for one second then

back on*

Requirements

• The Light Control requires 120-volts AC.

• If you want to use Manual Mode, the control must be
wired through a switch.

• Some codes require installation by a

qualified electrician.

• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.

© 2002 DESA International 595-5731-02

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the
calibration time the control will be in the AUTO mode.

Dual Brite™ TIMER

Light comes on half bright for selected time after
dusk (Off, 3 hr., 6 hr., until dawn). If motion is
sensed, the light turns on full bright for the ON­TIME (1,5 or 20 minutes) then returns to dim mode.

INSTALLATION

9

For easy installation, select an existing light with a wall
switch for replacement.

23456789012345678

❒ Twist the junction box wires and fixture wires together

as shown. Secure with wire connectors.

Mounting

Strap

Black to
Black

White to
White

Rubber

Plug

Wall Mount

Eave Mount

For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper

operation and to avoid the risk of electrical shock.

For eave mount only:

❒ Swing the sensor head towards the clamp screw

joint.

Controls

Clamp Screw

❒ Then rotate the sensor head clockwise 180° so the

controls face down.

Controls

Controls

If the sensor pops out of the ball joint, loosen the clamp
screw and push the sensor back into the ball joint.
Tighten the clamp screw when done.

Mounting

Bolt

Gasket

Junction box ground wire to
green ground screw on fixture.

MOUNT THE LIGHT CONTROL.

❒ Align the Light Control cover plate and cover plate

gasket. Secure with the mounting bolt.

❒ For model SL-5318 only, align the three slots in the

decorative shell with the lamp holder pins. Push the
shell in and then twist clockwise to lock. Repeat for
other shell.

Shell Slot

❒ Push the Rubber Plug firmly into place.
❒ If a wet location junction box was not used, caulk

the wall plate mounting surface with silicone
weather sealant.

WIRE THE LIGHT CONTROL.

❒ Turn power off at the fuse or circuit breaker.
❒ Remove the existing light fixture.
❒ Install the mounting strap as shown using two screws

that fit your junction box.

❒ The plastic hanger can be used to hold the fixture

while wiring. The small end of the plastic hanger can
be threaded through the hole in the center of the
cover plate. The small end then goes into one of the
slots on the mounting strap.

❒ Route the Light Control’s wires through the large

gasket holes.

To avoid water damage and electrical shock,
keep lamp holders 30° below horizontal.

Keep lamps at least
1" (2.5 cm) from the

Lock Nut

sensor. Do not al­low the lamps to
block the lens.Lens

❒ Adjust the lamp holders by loosening the lock nuts

but do not rotate the lamp holders more than 180°
from the factory setting. When screwing in the
floodlamps, do not overtighten.

2

595-5731-02

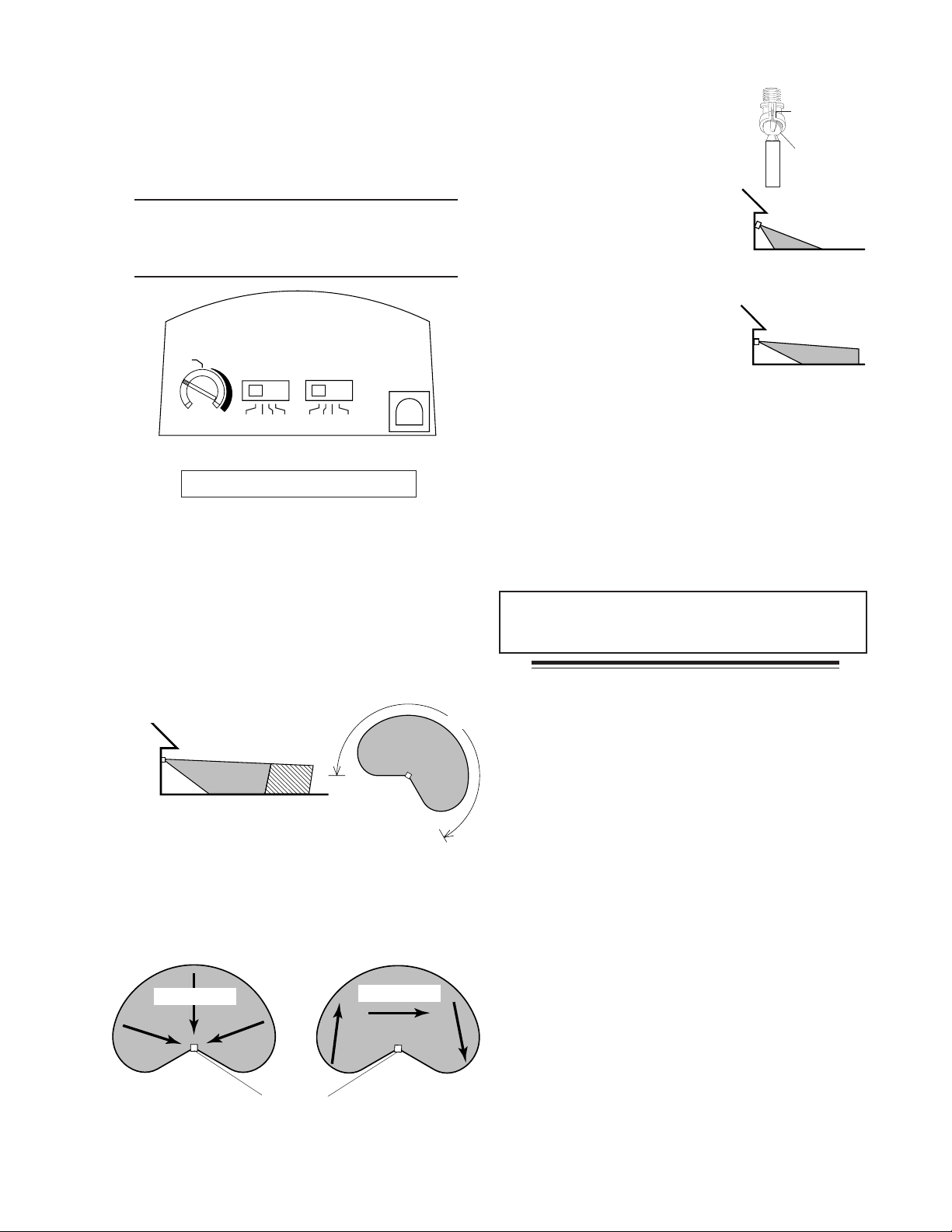

TEST AND ADJUSTMENT

❒ Turn on the circuit breaker and light switch.
❒ Turn the RANGE control to the mid position, Dual

Brite™ to OFF and the ON-TIME control to the
TEST position.

NOTE: Sensor has a 1 1/2 minute warm up period

before it will detect motion. When first turned
on, wait 1 1/2 minutes.

MAX

MIN

• Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.

• Areas where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.

8 ft.

(2.4 m)

The detector is most sensitive to motion across its field
of view.

Motion

B

ON - TIME DUAL BRITE

O

O

S

T

RANGE

TEST 1 5 2 0

MINUTES

OFF 3 6 DUSK TO

HOUR DAWN

Bottom of Sensor

Avoid aiming the control at:

70 ft.

(21 m)

100 ft.

(30.5 m)

Boosted

Maximum Range Maximum

Coverage Angle

Motion

240°

❒ Loosen the clamp screw in

the sensor ball joint and gen­tly rotate the sensor.

❒ Walk through the coverage

area noting where you are
when the lights turn on (also,

Clamp
Screw

Ball
Joint

the LED will flash several times
when motion is detected).
Move the sensor head up,
down, or sideways to change
the coverage area. Keep the

sensor at least 1" (2.5 cm)

Aim Sensor

Down for Short

Coverage

away from the lamps.

❒ Adjust the RANGE as needed.

RANGE set too high may
increase false triggering.

❒ Secure the sensor head by

tightening the clamp screw.

Do not overtighten the screw.

Aim Sensor

Higher for Long

Coverage

❒ Set the amount of TIME you want the lights to stay

on after motion is detected (1, 5 or 20 minutes).

❒ Set the DUAL BRITE™ switch to the amount of time

after dusk you want the lights on at low level (Off, 3,
6 Hrs., Dusk-to-Dawn).

Warning - Risk of fire. Do not aim the lamps at a
combustible surface within 3 ft. (1 m).

SPECIFICATIONS

Range . . . . . . . . . . . . Up to 70 ft. (21 m); 100 ft.

(30.5 m) with Range Boost. [var-

ies with surrounding temperature]

Sensing Angle . . . . . . Up to 240°

Electrical Load. . . . . . Up to 300 Watt Maximum In-

candescent [Up to 150 Watt

maximum each lamp holder.]
Power Requirements. 120 VAC, 60 Hz

Operating Modes. . . . TEST, AUTO and MANUAL

MODE

Time Delay . . . . . . . . 1 , 5, 20 minutes

Dual Brite™ Timer. . . 3, 6 hours, Dusk-to-Dawn
Heath®/Zenith reserves the right to discontinue prod-

ucts and to change specifications at any time without
incurring any obligation to incorporate new features in
products previously sold.

Sensor

Least Sensitive Most Sensitive

595-5731-02

3

TROUBLESHOOTING GUIDE

SYMPTOM
Lights will not come

on.

Lights come on
in daylight.

Lights come on for
no apparent rea­son.

Lights turn off too
late in Dusk-to­Dawn setting

POSSIBLE CAUSE

1. Light switch is turned off.

2. Flood light is loose or
burned out.

3. Fuse is blown or circuit breaker
is turned off.

4. Daylight turn-off is in effect

check after dark)

5. Incorrect circuit wiring, if this is a
new installation.

6. Re-aim the sensor to cover de­sired area.

1. Light Control may be installed in
a relatively dark location.

2. Light Control is in Test.

.

(re-

(Set control switch to an
ON-TIME position)

1. Light Control may be sensing
small animals or automobile traf­fic

(re-aim sensor)

2. Range is set too high.

(Reduce Range)

3. Dual Brite™ Timer is on.

1. Sensor is in a relatively dark
location.

(Relocate sensor, or

.

.

.

use 3 hr or 6 hr setting.)

SYMPTOM
Lights stay on

continuously.

Lights flash on
and off.

Lights flash
once, then stay
off in Manual
Mode.

POSSIBLE CAUSE

1. A flood lamp is positioned too close to
the sensor or pointed at nearby ob­jects that cause heat to trigger the
sensor.

(Reposition the lamp away

from the sensor or nearby objects)

2. Light Control is pointed toward a heat
source like an air vent, dryer vent, or
brightly-painted heat-reflective surface.

(Reposition sensor. Reduce Range)

3. Light Control is in Manual Mode.

(Switch to Auto.)

1. Heat or light from the lamps may be
turning the Light Control on and off.

(Reposition the lamps away from the
sensor)

2. Heat being reflected from other ob­jects may be affecting the sensor.

(Reposition sensor)

3. Light Control is in the Test mode and
warming up.

.

.

(Flashing is normal un-

der these conditions. Turn Boost off.)

4. Light may be leaking through the
floodlamp reflectors.

(Replace the
lamps with new high quality PAR 38
lamps or on Model SL-5318, make sure
the metal lamp protectors are installed)

1. Sensor is detecting its own lights.

(Reposition lamps to keep area be­low the sensor relatively dark.)

.

.

.

TECHNICAL SERVICE

(Do Not Send Products)

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com.
If the problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM Central Time weekdays. You
may also write* to:
DESA International, Inc.
P.O. Box 90004, Bowling Green, KY 42102-9004

* If contacting Technical Service, please have the following information available: Model Number, Date of
Purchase, and Place of Purchase.

No Service Parts Available for this Product

This is a "Limited Warranty" which gives you specific legal rights. You may also have other rights which vary from state to state or province
to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected
at no charge to you. Light bulbs are not covered. To obtain a refund or a replacement, return the product to the place of purchase.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs and other expendable items are
not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will void this warranty in
its entirety. This warranty does not include reimbursement for inconvenience, installation, setup time, loss of use, or unauthorized service.
This warranty covers only Heath®/Zenith assembled products and is not extended to other equipment and components that a customer
uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR
PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE
PART OF DESA FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO
ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Retain receipt for warranty claims.

YOUR HEATH®/ZENITH TEN YEAR LIMITED WARRANTY

4

595-5731-02

Control de luz y detector
de movimiento
Dual Brite™

Modelos SL-5312 & SL-5318

Características

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• Temporizador luz de adorno, Dual Brite™.

• La fotocélula mantiene la luz apagada durante el día.

• LED indica que se ha detectado movimiento (durante
el día o la noche).

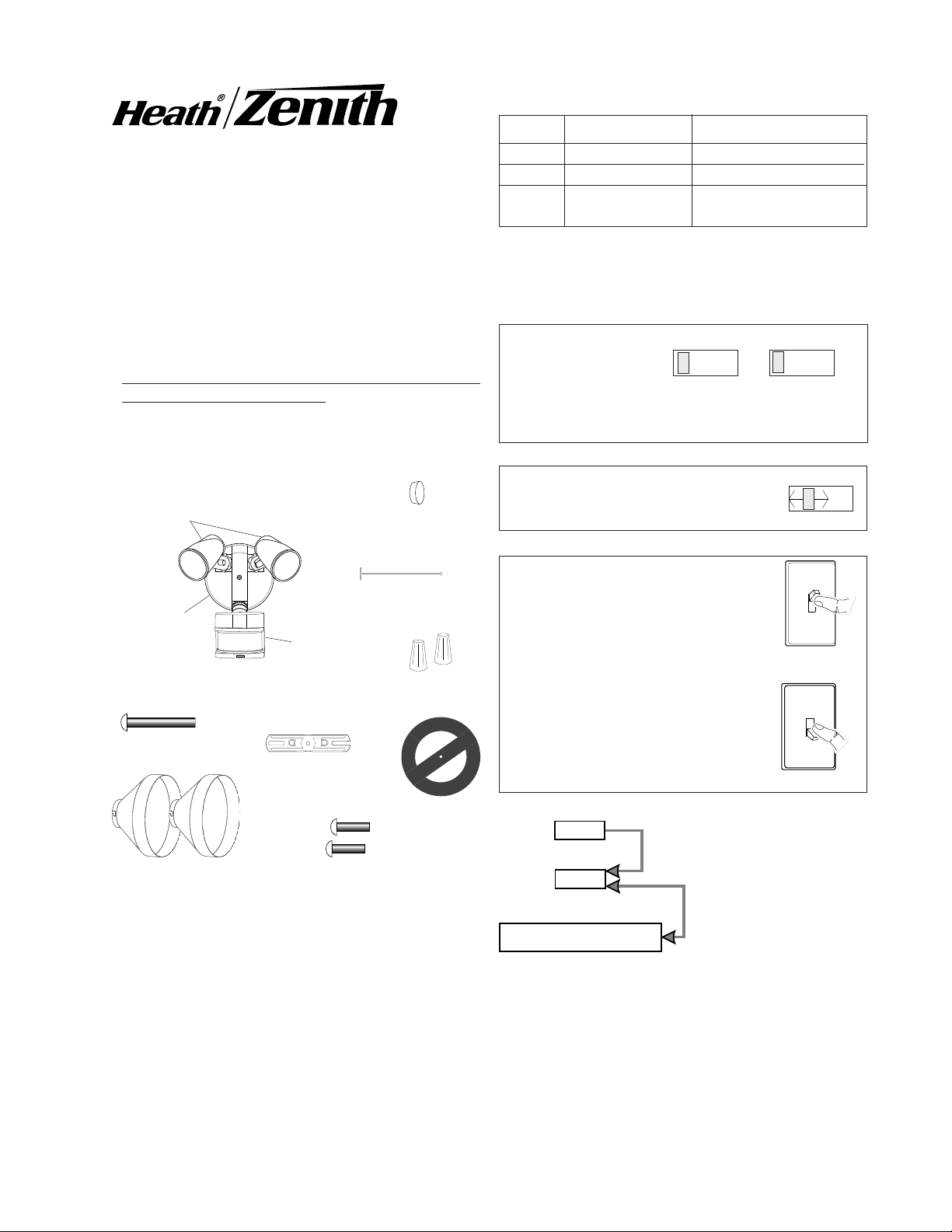

Este paquete tiene:

Portalámparas

Enchufe de

caucho

Placa

cubertora

Detector

Control de luz

2 conectores

de alambre

Colgador plástico

Lámina de montaje

1 perno

Nota: Cuando lo prenda por primera vez espere 1

minutos para que el circuito se claibre.

Para PRUEBA:

Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y Dual Brite™
a apagado (OFF).

Para AUTOMATICO:

Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 20 minutos.

Para MODO MANUAL:

El modo manual funciona sólo por la
noche porque la luz del día pone al

detector en modo AUTOMATICO.

Apague el interruptor por un segundo y
vuélvalo a prender para conmutar entre
MODO AUTOMATICO y MANUAL.

El modo manual funciona sólo con el
interruptor ON-TIME en la posición
1, 5 ó 20.

ON-TIME

TEST 1520

DUAL BRITE™

Off 36Dusk to

Dawn

ON-TIME

TEST 1520

1 segundo
APAGADO

luego

...

...préndalo.

Resumen de las modalidades del

interruptor

1

/

2

6 tornillos

2 protectores*

* Sólo para el modelo SL-5318

(3 dimensiones)

Empaque

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.

FUNCIONAMIENTO

Modalidad: tiempo encendido Trabaja: Día Noche

Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el x

amanecer*

PRUEBA

Mueva el interruptor de tiempo

(ON-TIME) a 1, 5 ó 20 minutos

AUTOM.

Apague el interruptor por un

segundo y préndalo de

MODO

nuevo*

MANUAL

* Si se confunde mientras cambia de fases, apague la

electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).

Luz De Adorno (Dual Brite™)

La luz se prende con media brillantez por el tiempo
escogido después del atardecer (apagado, 3 hr., 6 hrs.,
hasta el amanecer). Si detecta movimiento, la luz se
prende con todo su resplandor por el tiempo de duración
o de ON-TIME (1, 5 ó 20 minutos) y luego regresa a
media luz.

*Se pone en Automático al amanecer.

595-5731-02

© 2002 DESA International 595-5731-02 S

5

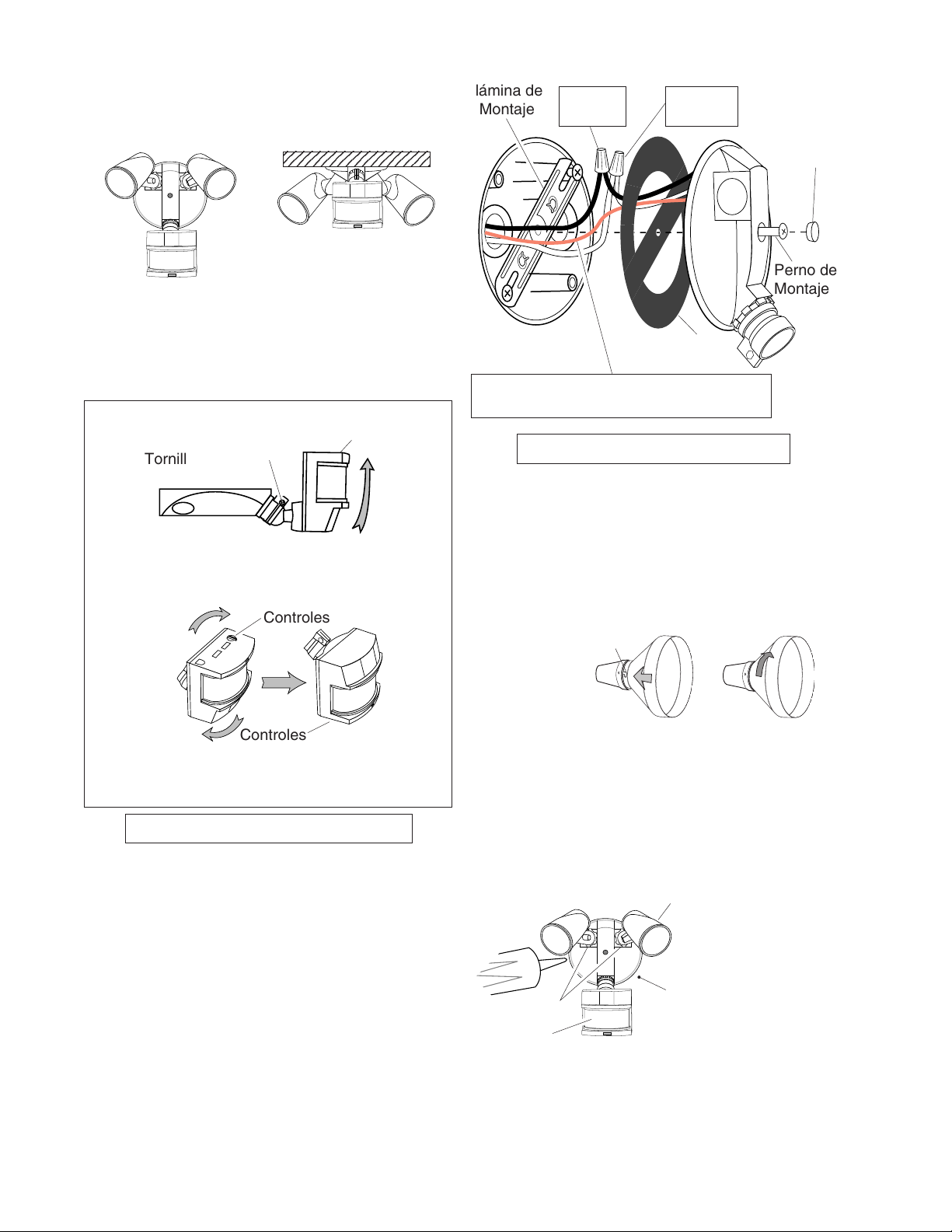

INSTALACION

9

Para una fácil instalación escoja una luz con un
interruptor de pared.

Montaje en pared Montaje en alero

Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos

siguientes para evitar el riesgo de un choque eléctrico.
Sólo para montaje eléctrico:

❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

Tornillo Sujetador

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren
hacia abajo.

23456789012345678

Controles

Controles

lámina de

Montaje

Negro a
Negro

Blanco a
Blanco

Enchufe
de Caucho

Perno de
Montaje

Empaquetadura

Cable de a tierra de la caja de empalme
al tornillo verde de a tierra del aparato.

INSTALE EL CONTROL DE LUZ.

❒ Ponga el perno de montaje a través del frente de la tapa

de la caja de empalme. Empuje el agujero pequeño de
la empaquetadura sobre el tornillo de montaje.

❒ Sólo para el modelo SL-5318, alinee las tres

ranuras del casco decorativo con los sujetadores de
la lámpara. Empuje el casco hacia adentro y gírelo
hacia la derecha para asegurarlo. Haga lo mismo
con el otro casco.

Ranura del protector

Controles

Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.

CONECTE EL CONTROL DE LUZ.

❒ Apague la energía en el fusible o cortacircuitos.
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme

usando tornillos apropiados para la caja de empalme.

❒ Se puede usar el colgador plástico para sostener

el aparato mientras se instala el cableado. El
extremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.

❒ Pase todos los cables del aparato por los agujeros

grandes del empaque, como se muestra.

❒ Conecte los cables de la caja de empalme con los

cables del aparato de luz, como se muestra. Tuérazalos
juntos y asegúrelos con un conector de cables.

❒ Empuje el tapón de caucho firmemente hasta que

encaje.

❒ Si no se usó una caja de empalme en un lugar

húmedo, calafatee la superficie de montaje de la
placa de la pared con un sellador de silicona contra
la intemperie.

Para evitar daño causado por el agua y riesgo
de electrocución, mantenga los portalámparas
a 30° debajo de la línea horizontal.

Mantenga las lámparas
por lo menos a 2.5 cm del
detector. No deje que las

Contratuercas

Placa

lámparas bloqueen la
placa translúcida.

translúcida

❒ Ajuste los portalámparas aflojando las contratuercas,

pero no los gire más de 180° de la calibración hecha
en fábrica. Cuando atornille los proyectores no los
apriete demasiado.

6

595-5731-02

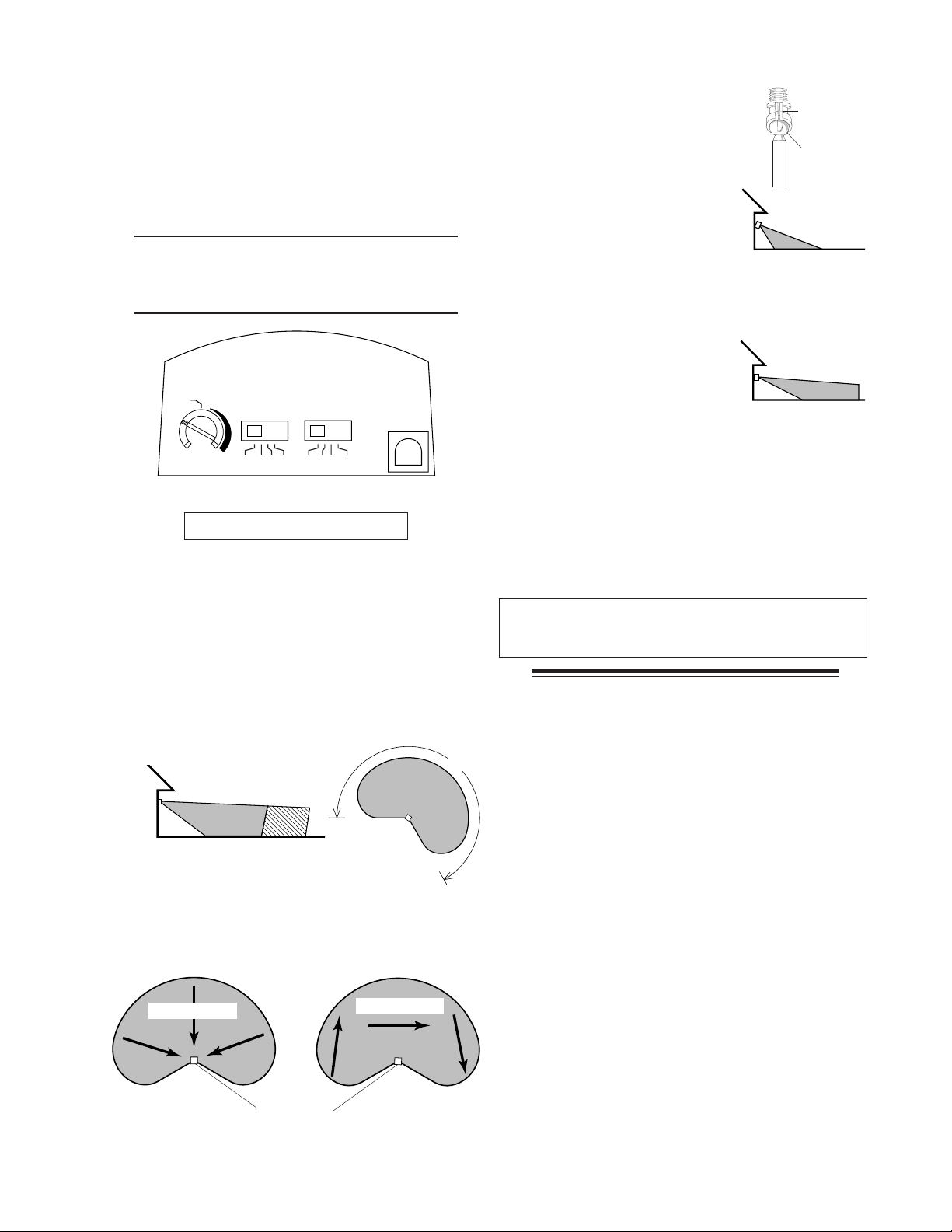

PRUEBA Y AJUSTE

❒ Prenda el cortacircuitos y el interruptor de luz.
❒ Gire el control de sensibilidad (SENS) a la mitad, el de

adorno (DUAL BRITE™) a apagado (OFF) y el control
de tiempo (ON-TIME) a la posición de prueba (TEST).

NOTA: El detector tiene un período de cerca de 1 1/

minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.

MAX

MIN

• Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y
acondicionadores de aire. Estas fuentes de calor
pueden causar falsas alarmas.

• Areas donde animales domésticos o el tráfico
puedan activar el control.

• Los objetos grandes cercanos y de colores
resplandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.

8 pies
(2,4 m)

El detector es menos sensible del movimiento que se
dirige hacia él.

Movimiento

B

ON - TIME DUAL BRITE

O

O

S

T

RANGE

TEST 1 5 2 0

MINUTES

OFF 3 6 DUSK TO

HOUR DAWN

Parte de abajo del detector

Evite apuntar el control hacia:

70 pies 100 pies
(21 m) (30,5 m)

(Boost Prendido)

Alcance Máximo Angulo de

Cobertura Máxima

Movimiento

240°

❒ Afloje el tornillo sujetador en

la unión esférica y gire
despacio el detector.

❒ Camine por el área a

protegerse y dése cuenta
dónde está cuando se prende

2

la luz. Mueva la cabeza del
detector hacia arriba, hacia

Tornillo
Sujetador

Unión
Esférica

abajo o hacia los lados para
cambiar el área de protección.

Mantenga al detector por
lo menos a 1 pulgada (2.5
cm) de las lámparas.

Apunte el

detector hacia

abajo para poca

cobertura

❒ Fije la sensibilidad (RANGE)

como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.

❒ Asegure la puntería de la

cabeza del detector ajustando
el tornillo sujetador. No lo

Apunte el

detector más

arriba para

mayor cobertura

apriete demasiado.

❒ Fije el período de tiempo (ON-TIME) que la luz debe

quedarse prendida después de detectar movimiento
(1, 5 ó 20 minutos).

❒ Para una iluminación ornamental de baja intensidad,

ponga el interruptor de Dual Brite™ en la posición de
3, 6, ó del Dusk-to-Dawn (atardecer-al-amanecer).

Advertencia - Riesgo de incendio. No apunte las
lámparas a superficies combustibles dentro de
un 3 pies (1 m).

ESPECIFICACIONES

Alcance . . . . . . . . . . . . . . . Hasta 70 pies (21 m),

Aumento de Distancia
prendido. Hasta 100 pies
(30.5 m), Aumento de
Distancia apagado. (varía
con la temperatura del

medio ambiente).
Ángulo de sensibilidad . . . Hasta 240˚

Carga eléctrica . . . . . . . . . Hasta 300 vatios máximo

de luz incandescente

[hasta 150 vatios máximo

por cada portalámparas].
Requisitos de potencia . . . 120 V ca, 60 Hz

Modos de operación . . . . . PRUEBA, AUTOMATICO

y MODO MANUAL

Retardo de Tiempo . . . . . . 1, 5, 20 minutos

Temporizador Dual Brite™ .. Apagado, 3, 6 horas, del

atardecer al amanecer

Detector

Lo menos sensible Lo más sensible

595-5731-02

Heath®/Zenith se reserva el derecho de descontinuar
productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener que
incorporar nuevas características en los productos
vendidos con anterioridad.

7

GUIA DE INVESTIGACION DE AVERIAS

SINTOMA
La Luz no se

enciende.

La luz se prende
durante el día.

La luz se prende
sin ninguna razón
aparente.

La luz se apaga
muy tarde en la
calibración del
Anochecer al
Amanecer.

POSIBLE CAUSA

1. El interruptor de luz está
apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el
cortacircuitos está apagado.

4. La desconexión de luz del día
está en efecto.

(Compruébelo

cuando comience la obscuridad)

5. Alambrado incorrecto, si ésta es
una nueva instalación.

6. No está apuntando
correctamente.

(Apunte de
nuevo el detector para proteger
el área deseada)

1. El Control de Luz puede estar
instalado en un lugar
relativamente oscuro.

2. El Control de Luz está en fase de
Prueba.

(Fije el interruptor del

.

control a la posición de TIEMPO)

1. El Control de Luz puede estar
detectando animales pequeños
o el trásito de automóviles.

(Reapunte el detector)

2. La Sensibilidad es demasiado
alta.

3. El Control tiene prendido el

1. El detector se encuentra en un

(Reduzca la sensibilidad)

temporizador DUAL BRITE™.

lugar relativamente oscuro.

.

(Reubique el detector o use la
calibración de 3 hrs. ó 6 hrs).

SINTOMA
La luz se queda

prendida
continuamente.

.

La luz se
prende y se
apaga.

.

.

La luz se prende
una vez y luego
permanece
apagada en la
fase Manual.

POSIBLE CAUSA

1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hace que el calor active el detector.

(Reposicione la lámpara lejos del de­tector o de los objetos cercanos)

2. El Control de Luz está apuntando hacia
una fuente de calor tal como un conducto
de aire, de secadora o hacia una
superficie con pintura brillante y que
refleja el calor.

(Reposicione el detector.

.

Apague el Aumento de Distancia.)

3. El control de luz está en la Modo
Manual.

1. El calor o la luz de las lámparas
pueden estar prendiendo y apagando
el Control de Luz.

lámparas lejos del detector)

2. El calor que se refleja de otros objetos
puede estar afectando al detector.

(Reposicione el detector)

3. El Control de Luz está en fase de
Prueba y calentándose.

(Cámbiela a Automática)

(Reposicione las

.

.

(El prenderse

.

y apagarse es normal bajo estas
condiciones. Apague el Aumento.)

4. La luz puede estar escapándose por los
reflectores del faro.

(Cambie los faros
con nuevas lámparas de alta calidad
o, en el modelo SL-5318, asegúrese
que los protectores de metal de la
lámpara estén conectados).

1. El detector está detectando su propia
luz.

(Reubique las lámparas para
mantener el área debajo del detector
relativamente oscura).

SERVICIO TÉCNICO

(No enviar los productos)

Si tiene algún problema por favor siga esta guía.

No hay piezas de servicio disponibles para este producto

SU GARANTÍA HEATH®/ZENITH LIMITADA A DIAZ AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que
varían de estado a estado o de provincia a provincia.
Por un período de diaz años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica
o mano de obra será corregido sin cargo para Ud. Las bombillas no están cubiertas. Para obtener el reembolso o reemplazo,
devuelva el producto al lugar de compra.
No cubierto - Los servicios de reparación, regulación y calibración debidos al mal uso, abuso o negligencia, las bombillas y otras
partes fungibles no se cubren con esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier
componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia,
instalación, tiempo de montaje, pérdida por uso, o servicio no autorizado.
Esta garantía cubre solamente los productos ensamblados por Heath®/Zenith y no se extiende a otros equipos o componentes que
el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS,
INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS
SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS
DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD
POR PARTE DE DESA POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO
NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias
no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Guarde el recibo para reclamos de garantía.

8

595-5731-02

Commande d’éclairage
Dual Brite

™

à détecteur de mouvement

Modèles SL-5312 et SL-5318

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement est détecté.

• Éteint automatiquement l’éclairage.

• Minuterie de Dual Brite™.

• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.

• La DEL indique qu’un mouvement a été détecté (jour
ou nuit).

Cet emballage comprend:

Douilles
de lampe

Plaque

de

garde

Commande d’éclairage

Crochet en plastique

Détecteur

Bouchon de
Caoutchouc

2 serre-fils

FONCTIONNEMENT

Mode: Temps en circuit: En fonction: Jour Nuit

Essal 5 secondes x x
Auto 1, 5 ou 10 min. x
Manuel au choix, x

amanecer*

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du circuit soit
complété.

ESSAI

Placer l'interrupteur de
temps en dircuit (ON­TIME) à la base du
capteur à TEST et
l'interrupteur Dual
Brite™ à OFF.

Amener l’interrupteur de temps en
circuit (ON-TIME) à la position
correspondant à 1, 5 ou 20 minutes.

PRIORITÉ MANUELLE

Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.

Mettre l’interrupteur hors circuit pen­dant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.

ON-TIME

TEST 1520

AUTOMATIQUE

DUAL BRITE™

Off 36Dusk to

Dawn

ON-TIME

TEST 1520

1 Second OFF

then...

Vis de montage

Bride de montage

Garniture

de joint

2 enveloppes*

* Modèle SL-5318 seulement

6 vis incluses

(3 formats)

Exigences

• La commande d’éclairage requiert une source

d’alimentation 120V c.a. commandée par un
interrupteur mural.

• Certains codes de bâtiment locaux peuvent exiger

que l’installation soit faite par un électricien
qualifié.

• Ce produit est conçu pour être utilisé avec une boîte

de jonction portant une indication d'utilisation pos­sible en milieu humide.

595-5731-02

© 2002 DESA International 595-5731-02 F

Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME, aux
positions 1, 5 ou 20.

... back on.

Résumé du mode de commutation

TEST

AUTO

PRIORITÉ MANUELLE

* Si vous ne savez plus dans quel mode se trouve l’appareil,

couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.

Placer l’interrupteur ON-

TIME à 1, 5 ou 20 minutes

Mettre l’interrupteur

hors circuit pendant

une seconde, puis le

remettre en circuit*

Minuterie Dual Brite™

La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule (Off (hors circuit)) 3h, 6h, jusqu'à
l'aurore). Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1,5 ou
20 minutes), puis revient en mode faible intensité.

9

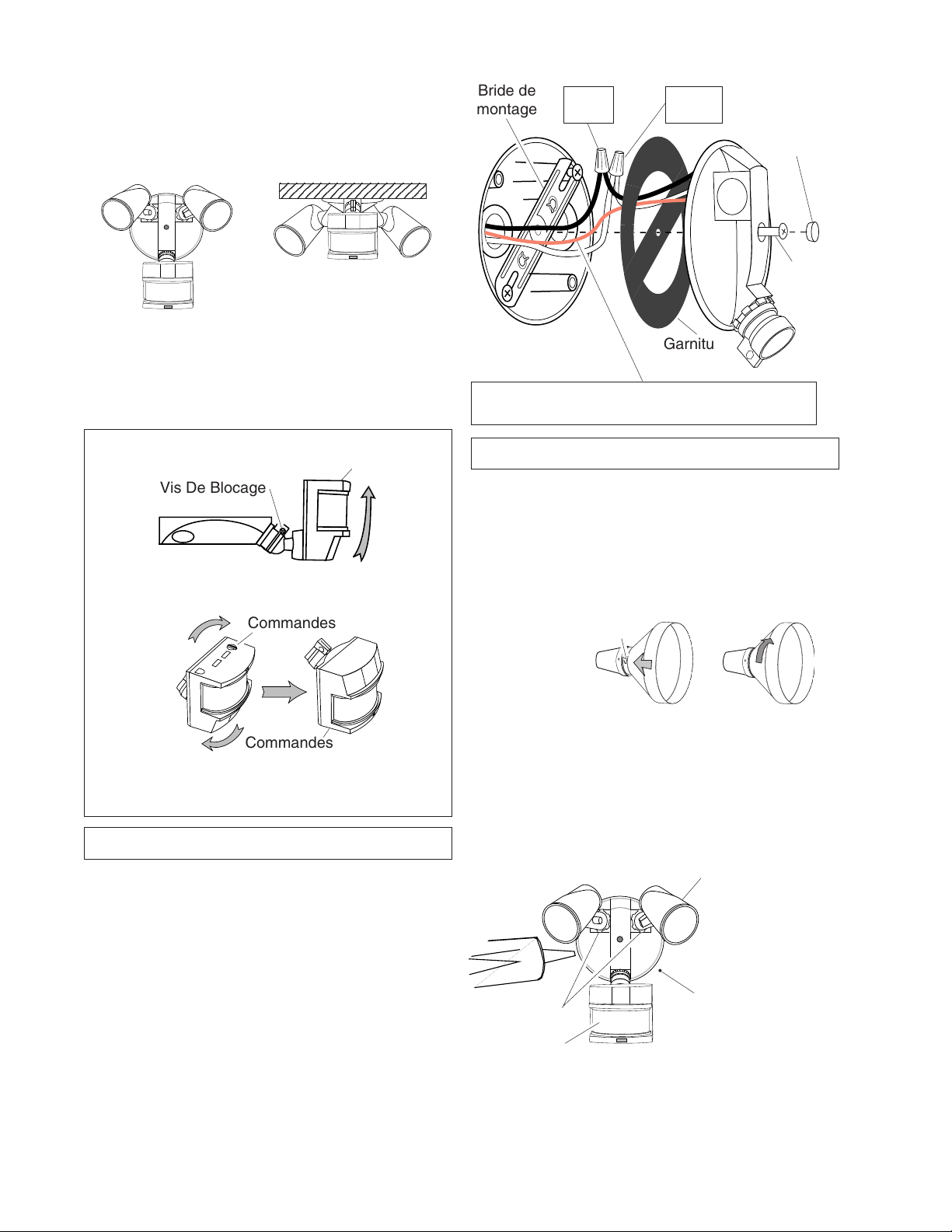

INSTALLATION

123456789012345678

1

8

123456789012345678

Pour faciliter l’installation, choisir un appareil
d’éclairage devant être remplacé et qui est déjà
commandé par un interrupteur.

2345678901234567

Montage sous

Montage mural

Pour éviter le risque de choc électrique, les
commandes du détecteur doivent être tournées
vers le bas.

Pour montage sous avant-toit seulement:

avant-toit

Bride de

montage

Noir /
Noir

Blanc /
Blanc

Bouchon de
Caoutchouc

Vis de
Montage

Garniture
de joint

Raccorder le fil de terre de la boîte de jonction
à la vis de terre (verte) sur l'appareil.

❒ Faire pivoter la tête du détecteur en direction du

joint à vis de blocage.

Commandes

Vis De Blocage

❒ Puis faire pivoter le détecteur sur 180° de façon

que les commandes soient tournées vers le bas.

Commandes

Commandes

Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.

CÂBLAGE DE LA COMMANDE D’ÉCLAIRAGE

❒ Couper l’alimentation du circuit d’éclairage au

fusible ou au disjoncteur.

❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage comme indiqué avec

deux vis correspondant à votre boîte de jonction.

❒ Le crochet en plastique peut peut servir à supporter le

luminaire pendant le câblage. Le petit bout du crochet
en plastique peut être inséré dans le trou au centre de
la plaque de couverture. Ensuite, le petit bout est
inséré dans une des fentes de la barre de montage.

❒ Faire passer les fils de la commande d'éclairage

par le trou de la garniture.

❒ Torsader les fils de la boîte de jonction avec ceux

de la commande d’éclairage. Les fixer ensemble à
l’aide de serre-fils.

MONTAGE DE LA COMMANDE D’ÉCLAIRAGE.

❒ Aligner le couvercle de la commande d’éclairage avec

sa garniture de joint. Fixer avec la vis de montage.

❒ Pour le modèle SL-5318 seulement, aligner les

trois fentes de l'enveloppe décorative avec les
broches de fixation de la douille. Pousser l'enveloppe
et la faire tourner dans le sens horaire pour la
verrouiller. Répéter l'opération pour l'autre enveloppe.

Fente dans l'enveloppe

❒ Poussez le bouchon de caoutchouc fermement en

place.

❒ Si vous ne pouvez pas utiliser une boîte de jonction

pour milieu humide, calfeutrez la surface de montage
de la plaque murale avec un scellant silicone.

Pour éviter les dommages et les chocs
électriques dûs à l’eau, garder les porte­lampes 30° sous l’horizontale.

Garder les lampes
au moins 2,5 cm du
capteur. Ne pas
permettre aux

Contre écrous

Lentille

❒ Ajuster les porte-lampes en desserrant les écrous de

blocage, mais ne pas faire tourner les porte-lampes
de plus de 180° par rapport au réglage d’usine. Ne pas
trop serrer les lampes dans les porte-lampes.

10

lampes de masquer
la lentille.

595-5731-02

ESSAIS ET RÉGLAGES

❒ Mettre en circuit le disjoncteur et l’interrupteur

d’éclairage.

❒ Tourner la commande sensibilité (RANGE) vers sa

position contrale. DUAL BRITE™ hors circuit (OFF)
et la commande Temps en circuit (ON-TIME) à
essai (TEST).

NOTE: Le capteur doit se réchauffer 1 1/2 minute avant

de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/
minute.

MAX

B

ON - TIME DUAL BRITE

O

O

S

MIN

RANGE

T

TEST 1 5 2 0

MINUTES

OFF 3 6 DUSK TO

HOUR DAWN

Bas du détecteur

Éviter de pointer l’appareil:

•

en direction d'objets dont la température change
rapidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.

•

vers des endroits où des animaux, des véhicules ou des
passants peuvent déclencher la commande.

•

sur de grands objets clairs à proximité qui réfléchissent
la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.

2.4 m

21 m 30,5 m

(avec intensificateur)

Portée maximale Angle de

couverture maximale

Le détecteur est moins sensible au mouvement dans
sa direction.

Mouvement

Mouvement

2

240°

❒ Desserrer la vis de blocage

de la rotule et faire pivoter le
détecteur pour pointer.

❒ Marcher dans la zone de

couverture et noter à quel

Vis de
blocage

Rotule

endroit l’éclairage se
déclenche. Déplacer la tête
du détecteur vers le haut, le
bas ou le côté pour modifier la
zone de couverture. Ne pas

permettre au détecteur
d’être à moins de 25 mm
des lampes.

❒ Régler la sensibilité (RANGE)

Pointer le

détecteur vers

le bas pour

réduire la

couverture

selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.

❒ Fixer la tête du détecteur en

position en serrant la vis de
blocage. Éviter de trop serrer

la vis.

Pointer le

détecteur vers

le haut pour

augmenter la

couverture

❒ Placer l’interrupteur ON-TIME

à 1, 5 ou 20 minutes.

❒ Régler l'interrupteur Dual Brite™ au temps

d'allumage désiré, à faible intensité, après le
crépuscule (3h, 6h, crépuscule-aurore).

Avertissement - Risque d'incendie ! Ne pas pointer
les lampes vers une surface combustible située à
moins de 1 mètre.

FICHE TECHNIQUE

Portée. . . . . . . . . . . . . . . 21 m avec amplification de

portée hors circuit et de 30,5
m losqu’en circuit [Varie selon

la température ambiante]

Angle de détection . . . . . Jusqu’à 240°

Charge électrique . . . . . . Jusqu’à deux ampoules

incandescentes, pour un

maximum de 300 W [maxi-

mum de 150 W par support].
Alimentation électrique . . 120 V CA, 60 Hz
Modes de

fonctionnement . . . . . . . . Essai, automatique et priorité

manuelle

Délais . . . . . . . . . . . . . . . 1 , 5 et 20 minutes

Dual Brite™. . . . . . . . . . . 3, 6 heures, crépuscule-

aurore

Détecteur

Le moins sensible Le plus sensible

595-5731-02

Heath®/Zenith se réserve le doit d’abandonner tout
produit et d’en changer les spécifications, en tout
temps et sans contracter quelque obligation que ce soit
quant à l’incorporation de nouvelles caractéristiques
aux produits déjà vendus.

11

GUIDE DE DÉPANNAGE

SYMPTÔME
L’éclairage ne

s’allume pas.

L’éclairage
s’allume en plein
jour.

L’éclairage
s’allume sans
raison apparente.

L’éclairage
s’allume trop tard
sous le réglage
crépuscule-aube.

L’éclairage
clignote une fois,
puis reste éteint
en mode manuel.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est
hors tension.

2. Le projecteur est dévissé ou brûlé.

3. Le fusible a sauté ou le
disjoncteur a été déclenché.

4. Le dispositif de coupure pen­dant le jour fonctionne.

à nouveau à la noirceur)

5. Mauvais câblage du circuit, dans
le cas d’une nouvelle installation.

6. Réorientez le capteur pour
couvrir la zone désirée.

1. La commande peut être installée
dans un endroit relativement
sombre.

2. La commande est en mode
TEST.

(Placez I’interrupteur de

(Vérifiez

.

la commande à une postion ON­TIME).

1. La commande peut détecter de
petits animaux ou la circulation au­tomobile

2. Le réglage de portée est trop
élevé.

3. La minuterie Dual Brite™ est en
circuit (ON).

1. Le capteur est situé dans un
endroit relativement sombre.

(Réorientez le détecteur).

(Réduisez la portée)

.

(Déplacer le capteur ou utiliser
un réglage de 3 h ou de 6 h.)

1. Le capteur détecte son propre
éclairage.

(Repositionner les
lampes pour que l’aire sous le
capteur demeure relativement
sombre.)

SYMPTÔME
L’éclairage reste

allumé
continuellement.

L’éclairage
clignote.

CAUSE POSSIBLE

1. Un projecteur est situé trop près du
détecteur ou pointé vers des objets
et la chaleur déclenche le détecteur.

(Repositionnez le projecteur loin du
détecteur ou des objets rapprochés).

2. La commande d’éclairage est
pointée vers une source de chaleur
comme un évent, une sortie de
sécheuse, ou une surface claire
qui réfléchit la chaleur.

(Repositionnez le détecteur.
Réduisez la portée).

3. La commande d’éclairage est en
mode manuel.

(Mettez-la en mode

auto).

1. La chaleur ou l’éclairage des
projecteurs peut éteindre et allumer
la commande d’éclairage.

(Repositionnez les lampes loin du
détecteur ou des objets rapprochés).

2. La chaleur réfléchie par les objets
environnants peut affecter le
détecteur.

(Repositionnez le
détecteur. Tourner la commande
d'amplification de portée à OFF).

3. La commande est en mode test et
se réchauffe.

(Le clignotement est

normal dans ces conditions).

4. La lumière peut filtrer à travers les
réflecteurs des projecteurs.

(Remplacez les projecteurs par des
projecteurs neufs PAR 38 de haute
qualité ou, sur le modèle SL-5318,
assurez-vous que les protecteurs
métalliques soient bien en place)

.

SERVICE TECHNIQUE

(N'envoyez pas de produits)

Si vous éprouvez des difficultés, suivez ce guide.

Aucune pièce de rechange n’est disponible pour ce produit

VOTRE GARANTIE LIMITÉE DE DIX ANS HEATH®/ZENITH

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres droits, variables
d’une province à l’autre.
Pendant une période de dix ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main­d’oeuvre sera corrigée gratuitement. Les ampoules ne sont pas couvertes par la garantie. Pour obtenir un remboursement ou un
remplacement, retournez le produit au point d’achat.
Exclusions de la garantie - Le service de réparation, l’ajustement et l’étalonnage nécessités par un mésusage, un usage abusif ou la
négligence, les ampoules et autres consommables ne sont pas couverts par la présente garantie. Le service non autorisé ou la modification
du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie ne comprend pas le
remboursement pour dérangement, installation, temps de montage, perte d’utilisation ou service non autorisé.
La garantie ne couvre que les produits assemblés Heath®/Zenith et ne s’étend pas aux autres équipements et composants que le client pourrait
utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE
TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES
PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES
SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA NE POURRA ÊTRE TENUE
RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES
PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.
Conservez le reçu pour réclamations sous garantie.

12

595-5731-02
