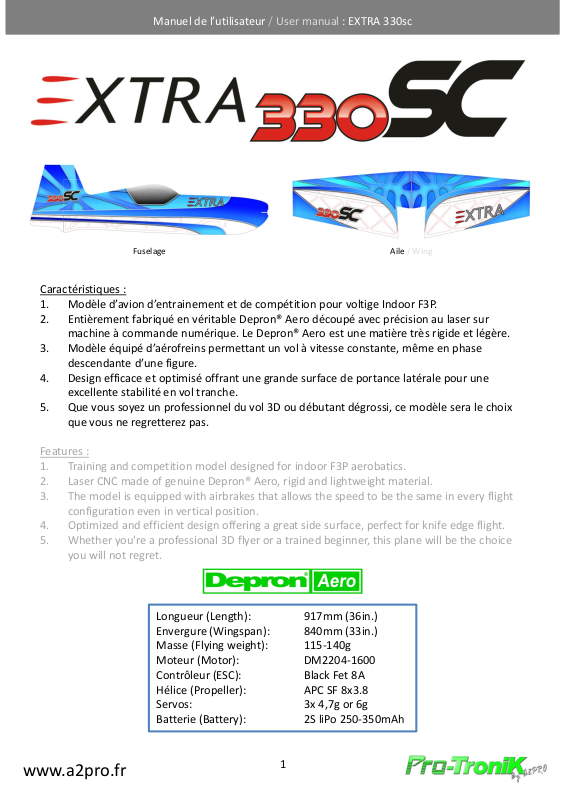

Manuel de l’utilisateur / User manual : EXTRA 330sc
Fuselage Aile / Wing
Caractéristiques :
1. Modèle d’avion d’entrainement et de compétition pour voltige Indoor F3P.
2. Entièrement fabriqué en véritable Depron® Aero découpé avec précision au laser sur
machine à commande numérique. Le Depron® Aero est une matière très rigide et légère.
3. Modèle équipé d’aérofreins permettant un vol à vitesse constante, même en phase
descendante d’une figure.
4. Design efficace et optimisé offrant une grande surface de portance latérale pour une
excellente stabilité en vol tranche.
5. Que vous soyez un professionnel du vol 3D ou débutant dégrossi, ce modèle sera le choix
que vous ne regretterez pas.
Features :
1. Training and competition model designed for indoor F3P aerobatics.
2. Laser CNC made of genuine Depron® Aero, rigid and lightweight material.
3. The model is equipped with airbrakes that allows the speed to be the same in every flight
configuration even in vertical position.
4. Optimized and efficient design offering a great side surface, perfect for knife edge flight.
5. Whether you're a professional 3D flyer or a trained beginner, this plane will be the choice
you will not regret.
Longueur (Length): 917mm (36in.)
Envergure (Wingspan): 840mm (33in.)
Masse (Flying weight): 115-140g
Moteur (Motor): DM2204-1600
Contrôleur (ESC): Black Fet 8A
Hélice (Propeller): APC SF 8x3.8
Servos: 3x 4,7g or 6g
Batterie (Battery): 2S liPo 250-350mAh
www.a2pro.fr
1
Page 2
Manuel de l’utilisateur / User manual : EXTRA 330sc

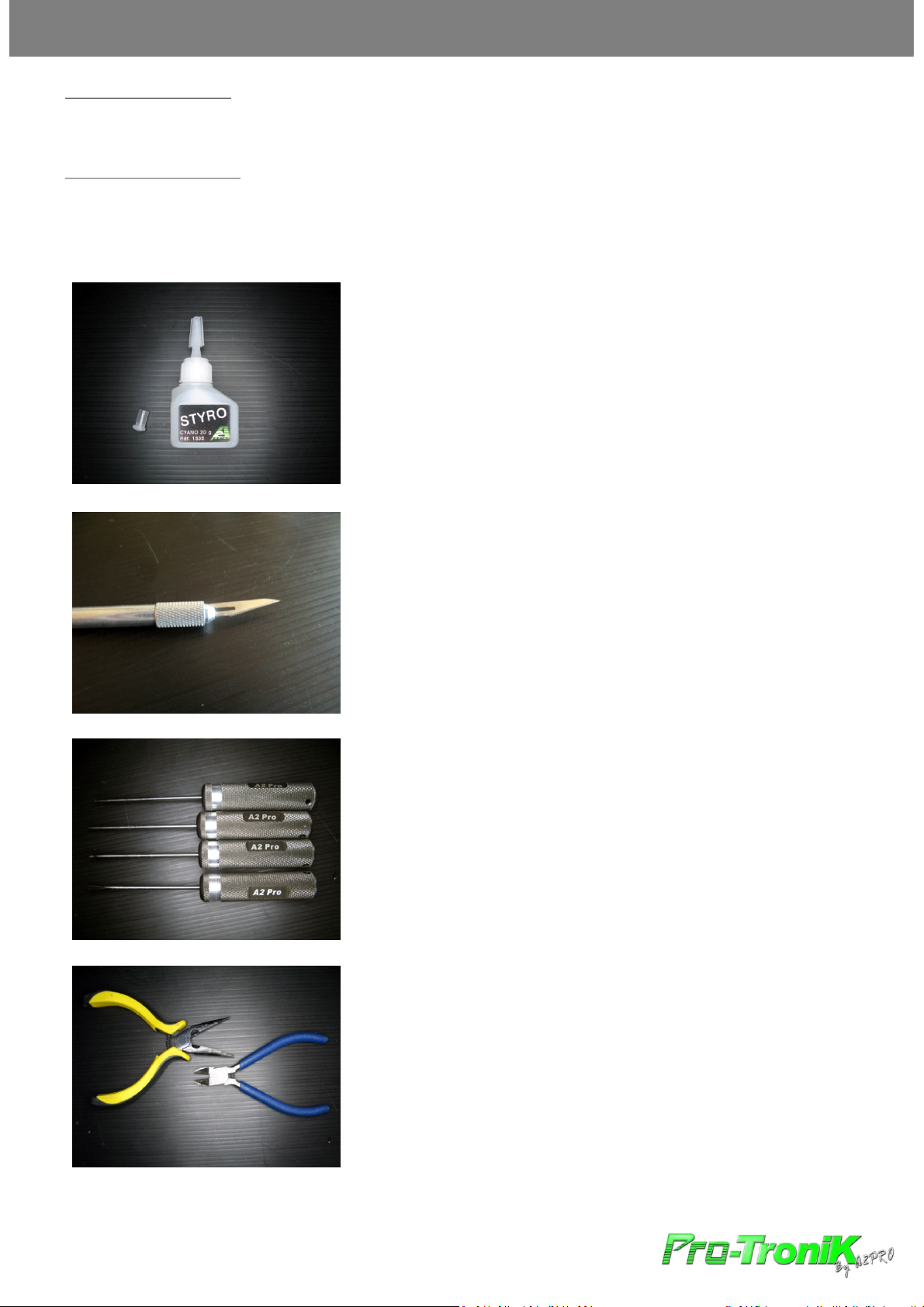

Produits recommandés :
A2Pro – Promodel propose une gamme de produits complète qui vous permettra de mener à bien la construction de
votre modèle. Les produits suivants sont parfaitement compatibles avec les matériaux constituants votre
modèle.
Recommended products :
A2Pro - Promodel offers an exhaustive range of products that will allow you to complete the construction of your
model. The following products are fully compatible with your model constituent materials.
- La colle cyanoacrylate STYRO réf.1535 de A2Pro convient à tous les
collages de votre modèle, nous vous recommandons de l’associer à
l’usage de l’activateur en bombe réf.1540.
- The CA STYRO glue (ref.1535) by A2Pro can be used for the assembly
of the entire model. We strongly recommend to use it wih the CA
ACTIVATOR (ref. 1540).
- Vous aurez besoin d’un scalpel bien affûté.
- You will need a sharp Xacto knife.
- Vous aurez besoin d’un set de tournevis classique (ref A2Pro : 9957).
- You will need a set of usual screw drivers (A2Pro’s 9957).
www.a2pro.fr
- Vous aurez besoin d’un jeu de pinces.
- You will need a set of pliers.
2
Page 3
Manuel de l’utilisateur / User manual : EXTRA 330sc

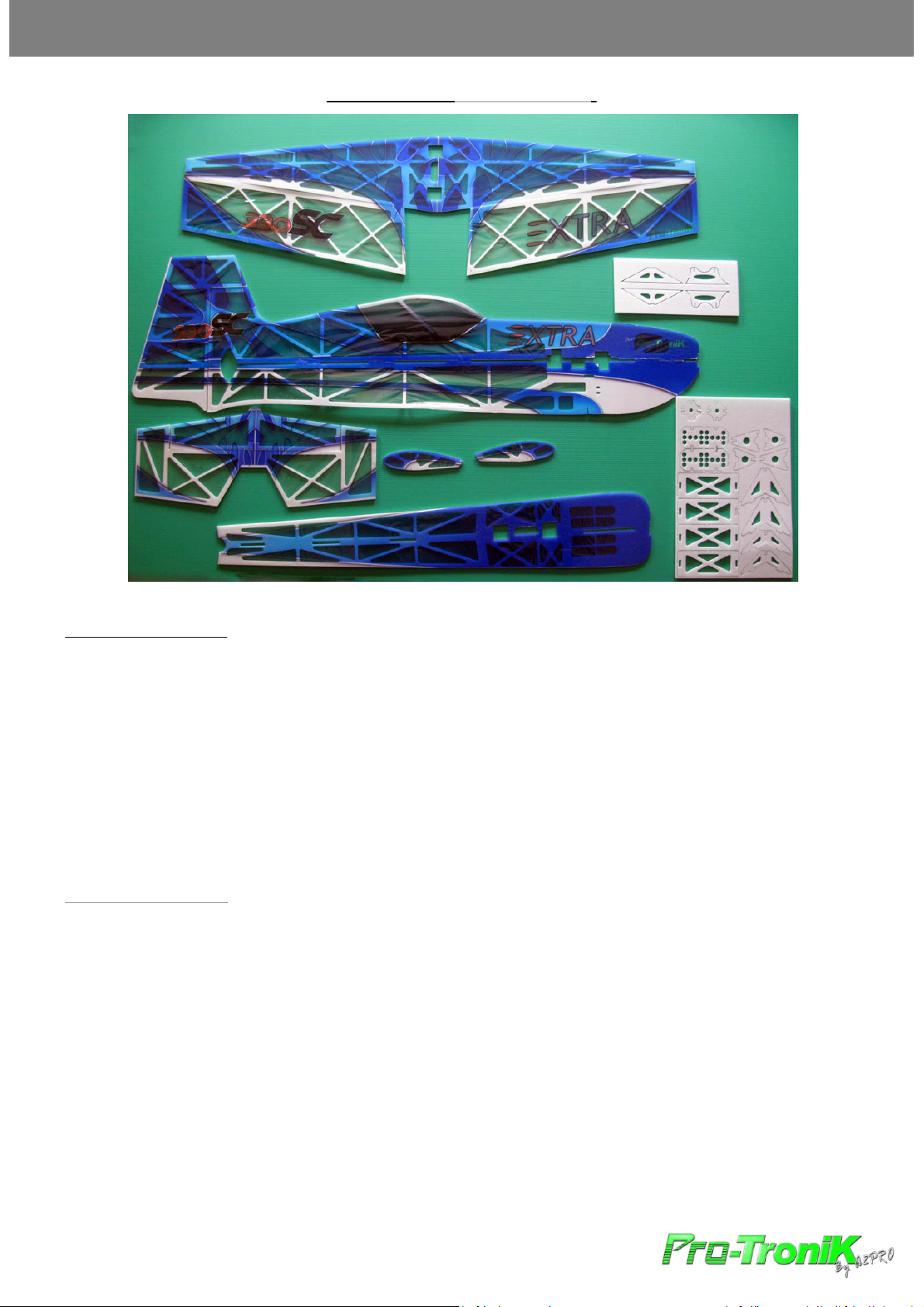

Contenu du kit / Parts included :
Notes importantes :
1. La masse finale d’un avion de voltige indoor est directement liée à ses qualités de vol, ne
surchargez pas inutilement votre modèle par l’ajout de renforts supplémentaires (scotch
armé, carbone…) le kit est conçu de façon optimisée et tout est suffisamment solide et
rigide.
2. Dans cette optique de masse la moins élevée possible, nous vous recommandons
sérieusement l’utilisation de batteries Lithium Pro-Tronik qui sont plus légères que les
autres batteries du marché.
3. Faites attention au stockage et au transport de votre modèle, c’est souvent à ces moments
là qu’il y a le plus de casse ou de déformation.
Important remarks :
1. The final weight of an indoor aerobatic model is directly affecting its flight capacities, do
not try to reinforce your model, this will bring useless overload. Everything has been made
on your model to make it strong and rigid.
2. Talking about the weight, we strongly recommend the Pro-Tronik Lithium batteries as they
are lighter than other batteries on the market.
3. Take great care when stocking or carrying your model to the flying area, damages can be
numerous in this conditions.
www.a2pro.fr
3
Page 4
Manuel de l’utilisateur / User manual : EXTRA 330sc

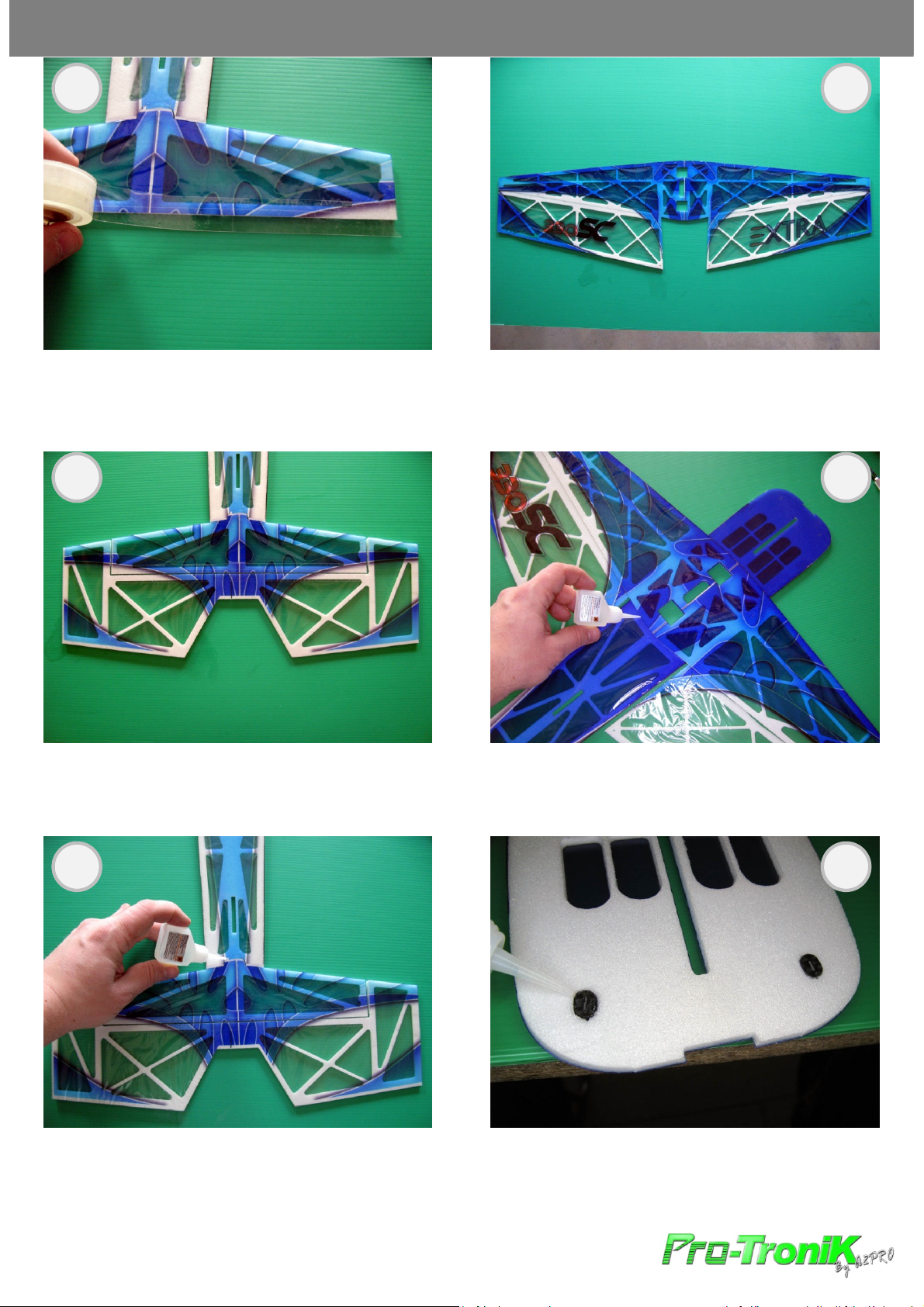

1
- Collez le volet de stabilisateur à l’aide du ruban adhésif.
- Glue the elevator on the tail using adhesive tape.
2
4
- Collez les ailerons sur les ailes avec du ruban adhésif.
- Glue ailerons on the wing using adhésive tape.
5
- Vérifiez le bon montage de l’ensemble.
- Check that everything is ok.
3
- Collez le stabilisateur sur la partie arrière du fuselage.
- Glue the elevator on the tail part of the fuselage.
- Collez l’aile sur le fuselage en vérifiant la géométrie de
l’ensemble.
- Glue the wing on the top fuselage checking carefully
that everithing is well placed.
6
- Collez les renforts de haubans sur la partie inférieure du
fuselage.
- Glue the wing struts reinforcement padds on the lower
part of the fuselage.
www.a2pro.fr
4
Page 5

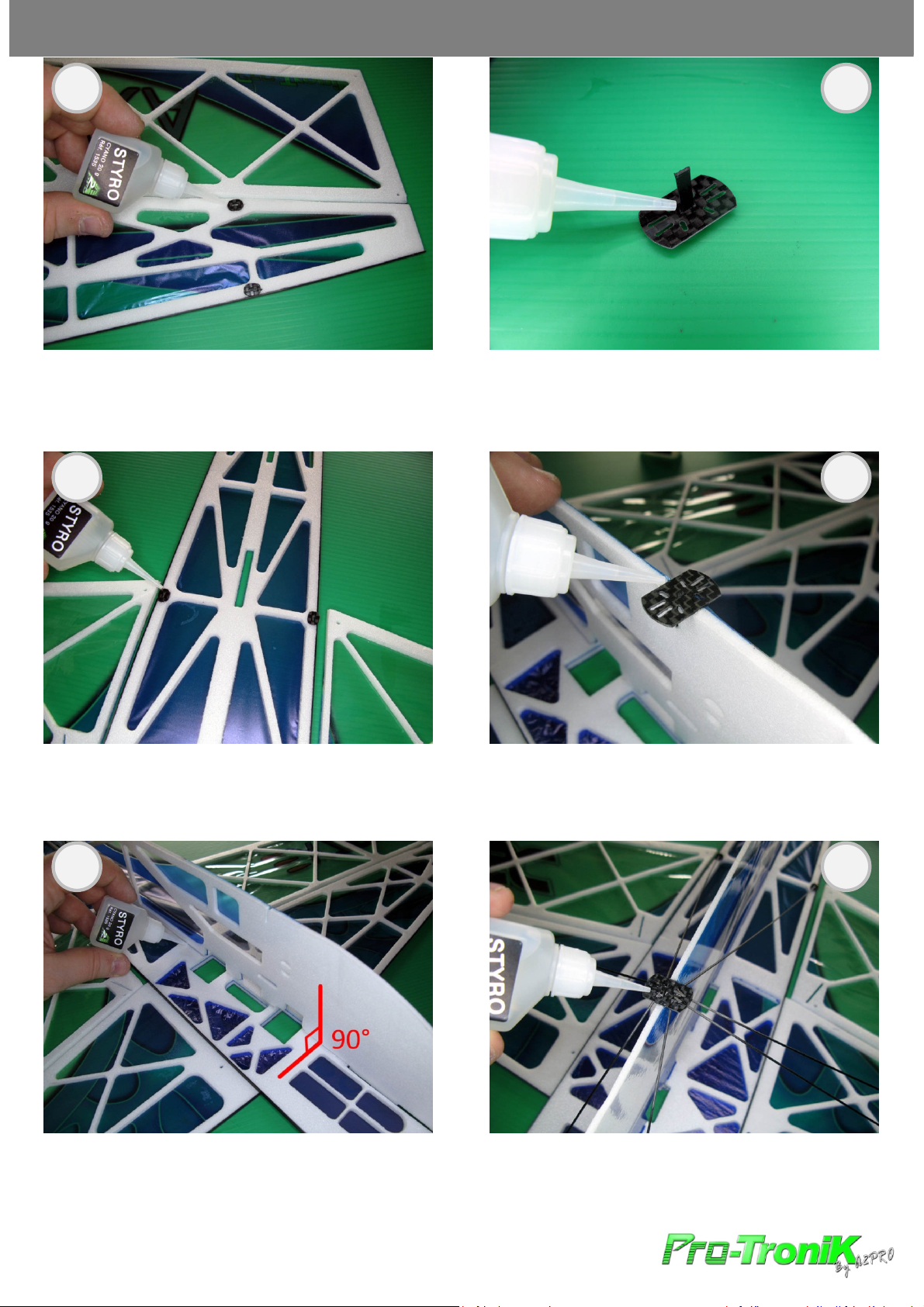

Manuel de l’utilisateur / User manual : EXTRA 330sc

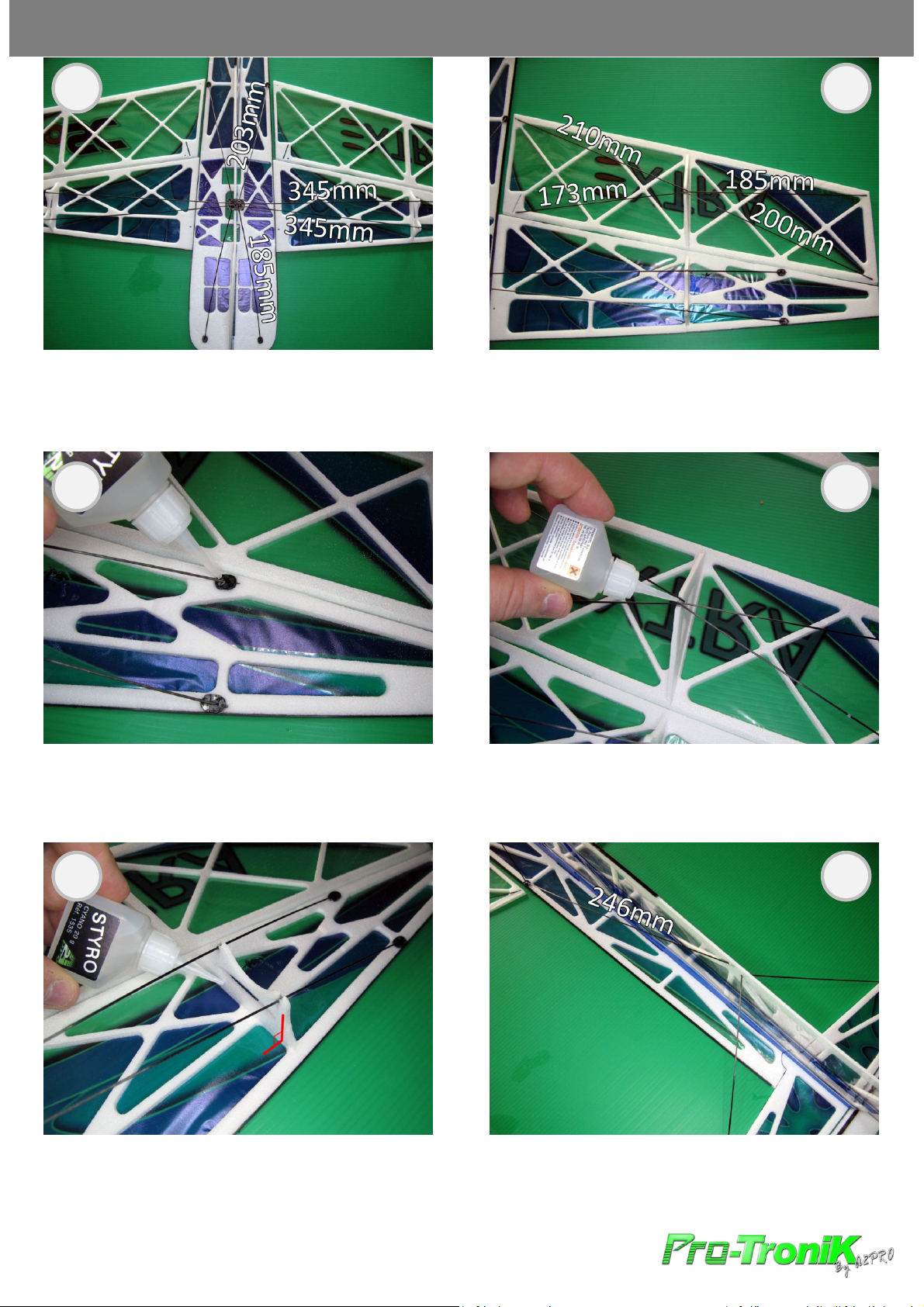

107
- Collez les renforts de haubans sur les ailes.
- Glue the wing struts reinforcements padds on the wing.
8
- Collez les renforts de haubans sur la partie inférieure du
fuselage.
- Glue the wing struts reinforcement padds on the lower
part of the fuselage.
- Assemblez le point central des haubans.
- Assemble the wing struts central point.
11
- Collez le dans son logement sous le fuselage.
- Glue it under the lower fuselage.
9
- Collez la partie inférieure du fuselage en vérifiant
l’équerrage.
- Glue the lower part of the fuselage.
www.a2pro.fr
12
- Cette pièce sert à relier les haubans.
- This part is meant to group the wing struts.
5
Page 6
Manuel de l’utilisateur / User manual : EXTRA 330sc

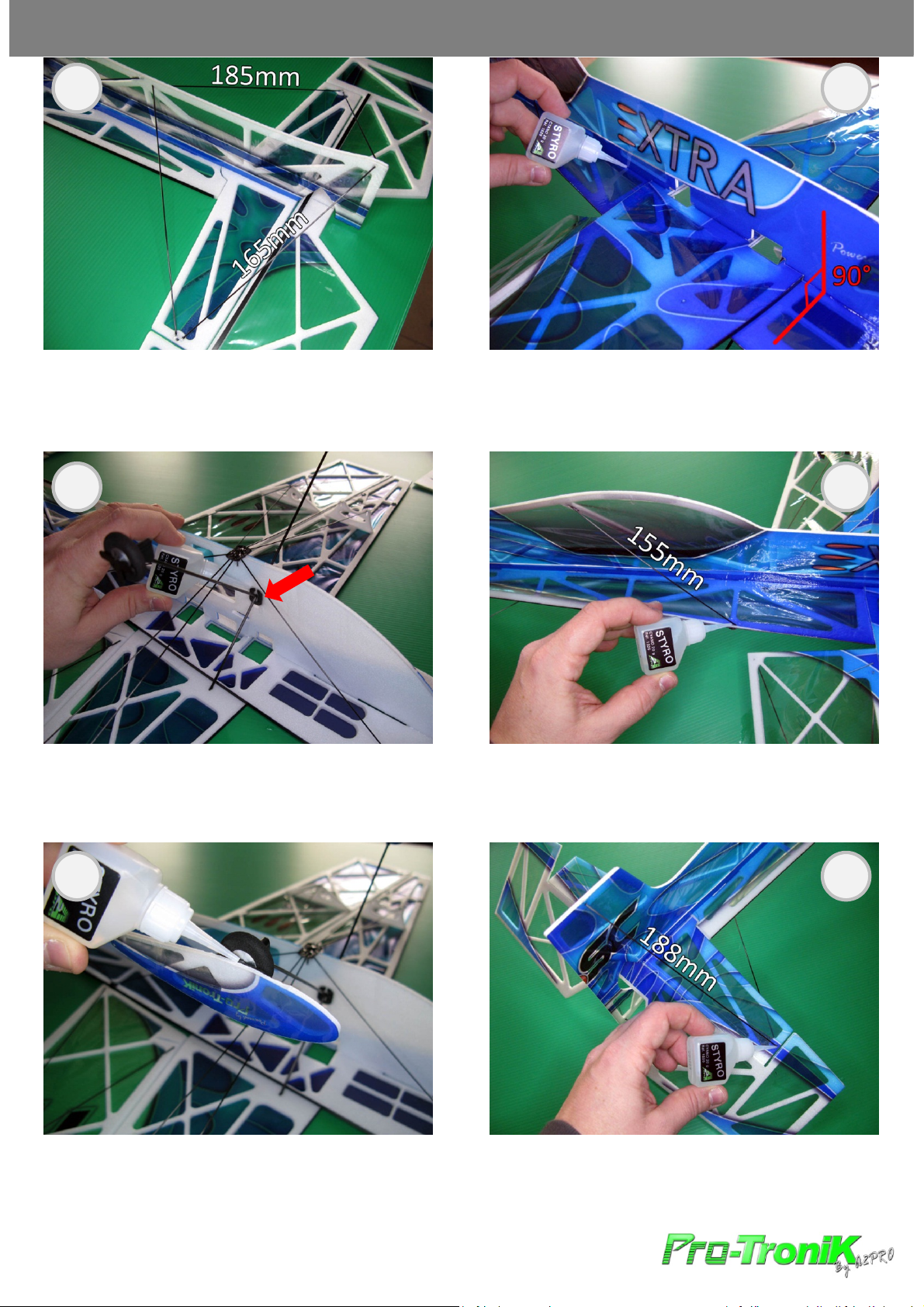

1613
- Collez les renforts d’aile.
- Glue the wing fences.
14
- Collez les haubans sur les ailes.
- Glue the wing struts on the main wing.
- Préparez les renforts d’ailerons et leur support en
Depron.
- Prepare the ailerons struts and their Depron mount.
17
- Collez l’ensemble.
- Glue everything together.
15
- Insérez et collez le renfort en Dépron.
- Insert and glue the Dépron part.
www.a2pro.fr
18
- Collez les renforts en carbone de 1mm sous le fuselage.
- Glue the 1mm carbon fiber struts under the fuselage.
6
Page 7
Manuel de l’utilisateur / User manual : EXTRA 330sc
2219
- Collez les renforts en carbone de 1mm sous le fuselage.
- Glue the 1mm carbon fiber struts under the fuselage.
20
- Collez le train en place dans ses renforts.
- Glue the landing gear in its reinforcement padds.
- Collez la partie supérieure du fuselage.
- Glue the upper part of the fuselage.
23
- Collez les renforts en carbone de 1mm sur le fuselage.
- Glue the 1mm carbon fiber struts onthe fuselage.
21
- Collez le carénage de roue.
- Glue the wheel cowl.
www.a2pro.fr
24
- Collez les renforts en carbone de 1mm sur le fuselage.
- Glue the 1mm carbon fiber struts onthe fuselage.
7
Page 8
Manuel de l’utilisateur / User manual : EXTRA 330sc

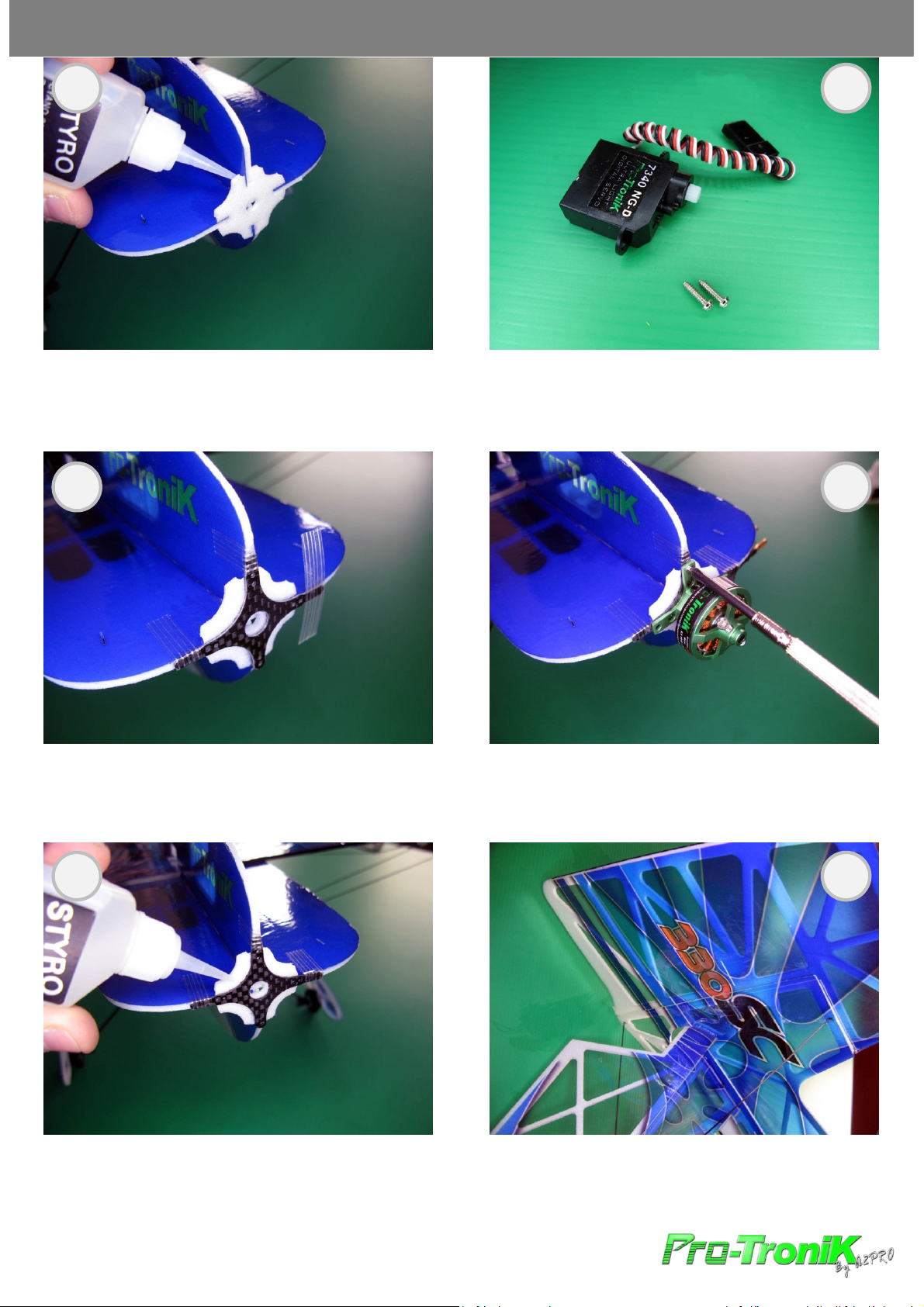

2825
- Collez le renfort du coupe moteur en Depron.
- Glue the Depron motor mount pad.
26
- Installez le support moteur à l’aide d’adhésif fibré.
- Install the motor mount using fiber taped adhesive.
- Prenez les vis de fixation livrées avec les servos.
- Take the servo fixing screws.
29
- Montez le moteur à l’aide de ces vis.
- Mount the motor using these screws.
27
- Collez l’ensemble à l’aide de cyano.
- Glue everything using CA.
www.a2pro.fr
30
- Collez le volet de dérive avec du ruban adhésif.
- Glue the rudder moveing part using adhesive tape.
8
Page 9

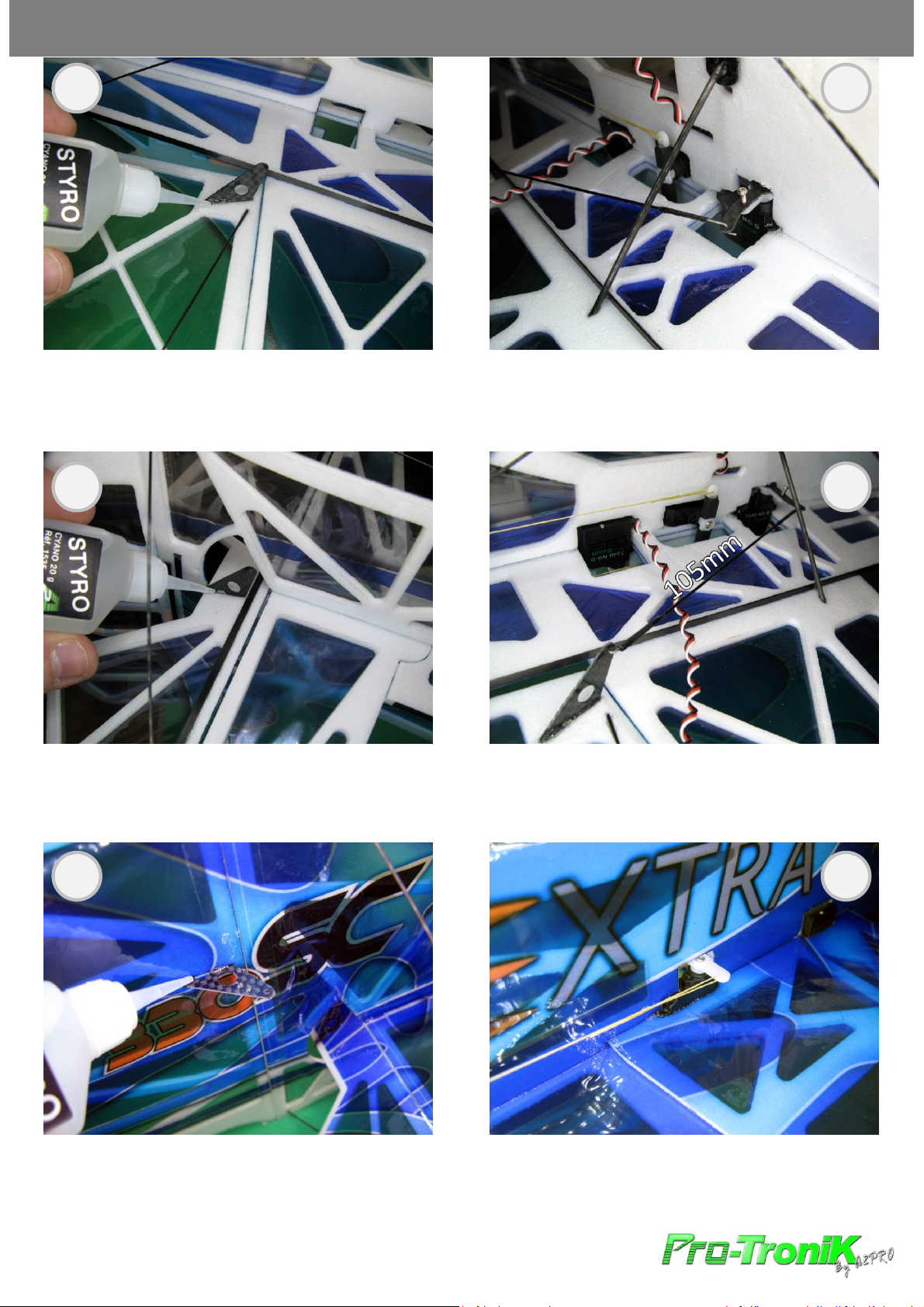

Manuel de l’utilisateur / User manual : EXTRA 330sc
3431
- Collez les guignols des ailerons.
- Glue the ailerons control horns.
32
- Collez le guignol de profondeur.
- Glue the elevator control horn.
- Collez les servos dans leur emplacements
- Glue the servos on their respective spots.
35
- Réalisez les commandes d’ailerons avec la gaine thermo
et les pièces en Z.
- Make the ailerons pushrods using heatshrink tube and zbend parts.
33
- Collez le guignol de direction.
- Glue the rudder control horn.
www.a2pro.fr
36
- Réalisez les commandes de direction et profondeur avec
le câble fourni.
- Make the rudder and elevator pull/pull command using
the supplied wire.
9
Page 10

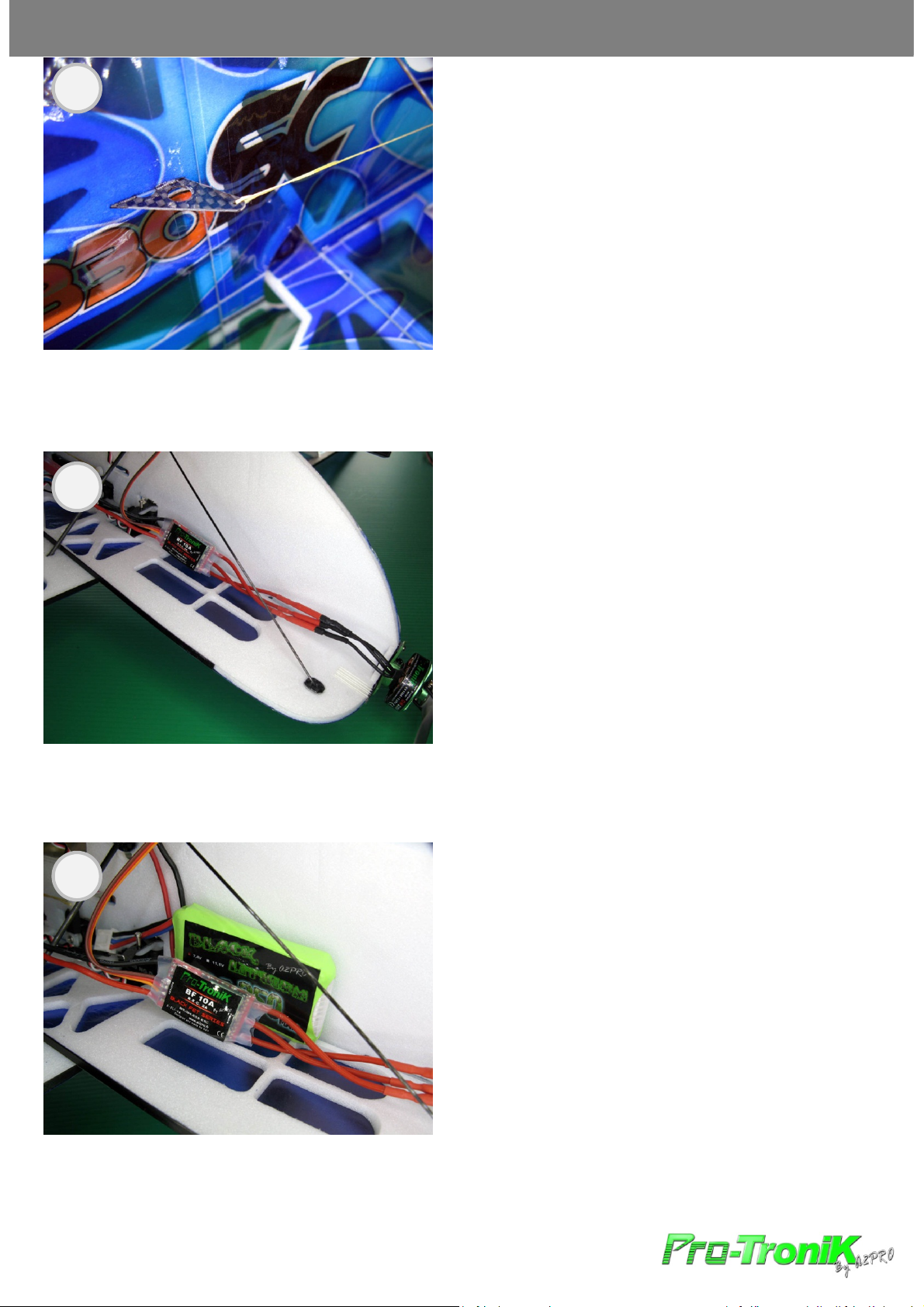

37
- Vue côté gouverne.
- Control surface view.
Manuel de l’utilisateur / User manual : EXTRA 330sc
38
- Mettez en place le contrôleur.
- Mount the ESC.
39
- Installez la batterie sous le fuselage, sa position règle le
centre de gravité.
- Install the battery under the fuselage, its position will
set the center of gravity.
www.a2pro.fr
10
Page 11
Manuel de l’utilisateur / User manual : EXTRA 330sc

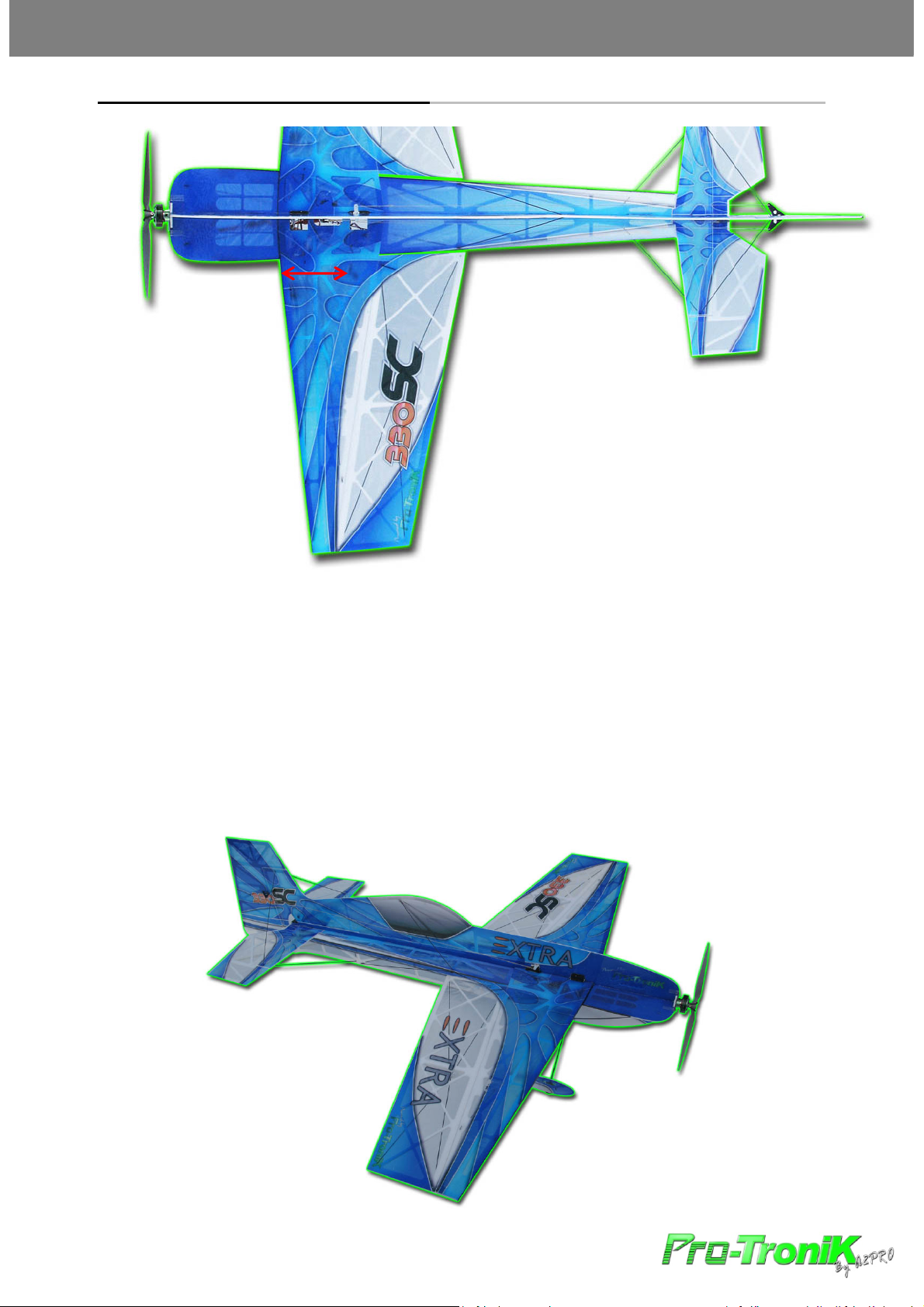

Centrage et débattements / Balancing and controls throws
60-70mm
F3P (Expo : 20%)
- Débattement des AILERONS (ailerons throw) : ±35mm
- Débattement de la PROFONDEUR (elevator throw) : ±40mm
- Débattement de la DERIVE (rudder throw): ±60mm
3D (Expo : 45%)
- Débattement des AILERONS (ailerons throw) : ±60mm
- Débattement de la PROFONDEUR (elevator throw) : ±75mm
- Débattement de la DERIVE (rudder throw): ±100mm
Ces valeurs sont mesurées sur les parties les plus larges des gouvernes.
The throw is measured at the widest part of the control surface.
