Säkerhetsanvisningar
Läs igenom säkerhetsanvisningarna noggrant innan du använder produkten för första gången och behåll
anvisningarna för framtida referens.
1. Produkten är inte en leksak.Håll den utom räckhåll för barn.
2. Håll produkten och batterierna utom räckhåll för barn. Se även till att husdjur inte kan tugga på eller svälja
produkten eller batterierna.
3. Använd aldrig gamla och nya batterier, eller olika typer av batterier tillsammans.Ta ur batterierna när du inte
tänker använda systemet under en längre tid.Kontrollera batteriernas polaritet (+/-) när du sätter i dem i
produkten.Felaktig montering kan orsaka en explosion.
4. Produktens driftstemperatur:Huvudenhet:0 ℃ ~ +50 ℃/Givare:-40 ℃ ~ +70 ℃ och
förvaringstemperaturen är från -10 ℃ ~ +60 ℃.Temperaturer över och under dessa temperaturer kan
påverka funktionen.
5. Öppna aldrig produkten.Om du vidrör elektroniken på insidan av produkten kan du få en elektrisk
stöt.Reparationer och service får endast utföras av kvalificerad personal.
6. Får inte utsättas för hög temperatur, vatten, fukt eller direkt solljus!
7. Enheten är inte vattentät.Om vatten eller främmande föremål tränger in i enheten kan det leda till brand eller
elektrisk chock.Om vatten eller främmande föremål tränger in i enheten ska du omedelbart sluta använda
den.
8. Använd inte tillbehör som ej är original tillsammans med produkten eftersom produktens funktionalitet kan
äventyras.
Översikt

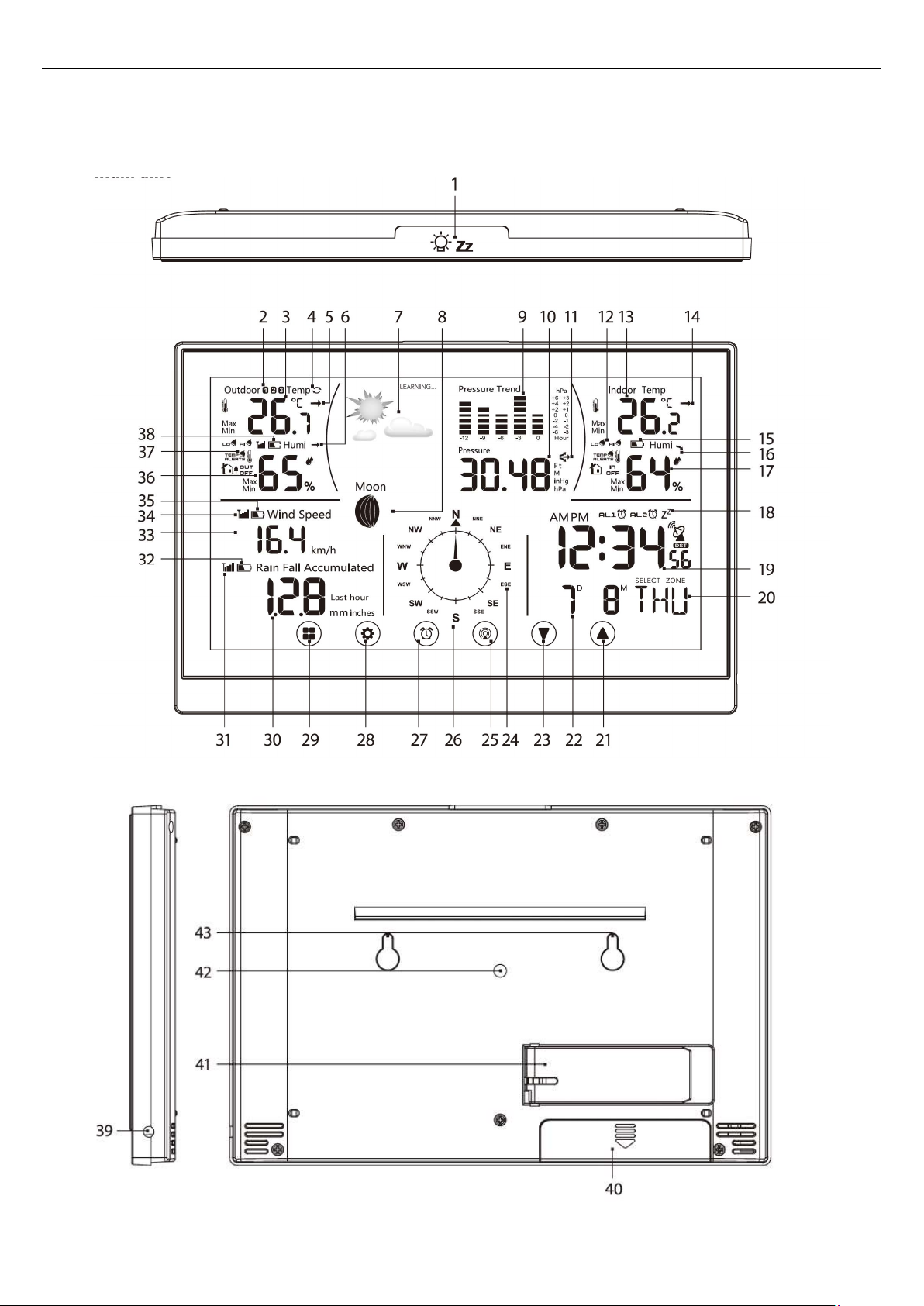

Huvudenhet
Regnsensor
Temperatur-/luftfuktighets/vindsensor
Main unit
1. Snooze/lampknapp
2. Antal temperatur/luftfuktighet /
Vindsensorer 1/2/3
3. Utomhustemperatur
4. Växlar mellan data från anslutna sensorer
5. Trend för utomhustemperatur
6. Trend för luftfuktighet utomhus
7. Väderprognos
8. Månfas
9. Tryckhistorik
10. Tryckvärde
11. Trend för tryck
12. Varning inomhustemperatur
13. inomhustemperatur
14. Trend för inomhustemperatur
15. Låg batterinivä för huvudenhet
16. Trend för luftfuktighet inomhus
30. Data från regnmätarsensor
31. Signal från regnmätarsensor
32. Låg batterinivå i regnsensor
33. Vindhastighet
34. Singal från temperatur/luftfukgithet/ vindsensor
35. Låg batterinivå i
temperatu-/luftfukgithet-/vindsensor
36. Luftfuktighet utomhus
37. Varning utomhustemperatur
38. Låg batterinivå i temperatur-/ luftfuktighet-
/vindsensor
39. Uttag för nätadapter
40. Batterilucka
41. Stativ
42. Larmhögtalare
43. Hål för väggmontering
17. luftfuktighet inomhus
18. Larm nr.1/nr.2
19. Tid, DCF –signalmottagning, sommatid
(daylight savings time,DST)

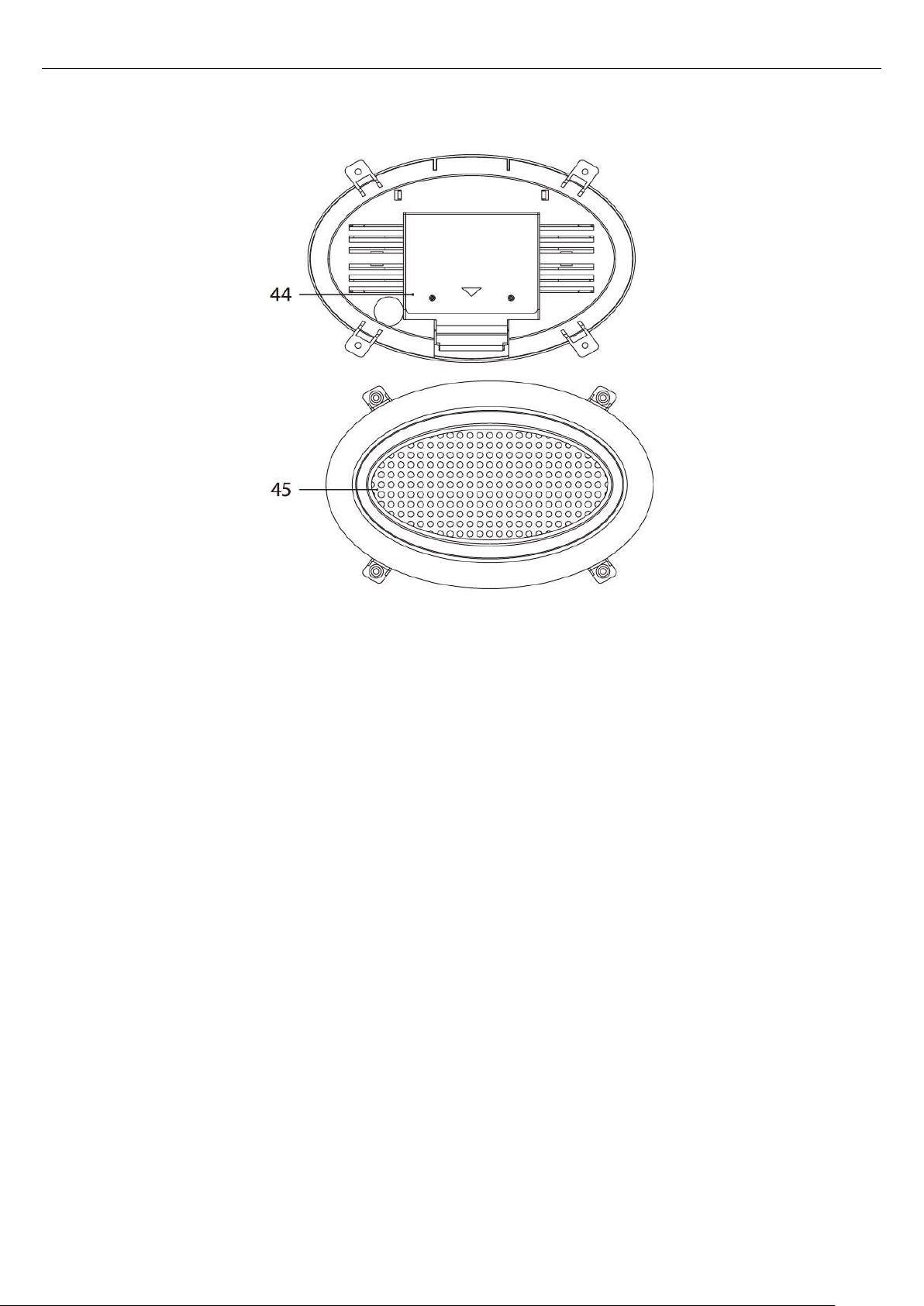

Regnsensor
44. Batterilucka
45. Galler för regnsensor
20. Veckodag
21. UPP-knappen: gå framåt i inställningarna. Minne
För högsta/lägsta temperatur och luftfukgithet
22. Datum.
23. Nedknapp: gå bakåt i inställningar.
24. Vindretningsindikator
25. Kanalknapp: sök efter sensorsignal eller
Växla mellan information från ansluten
Sensorer

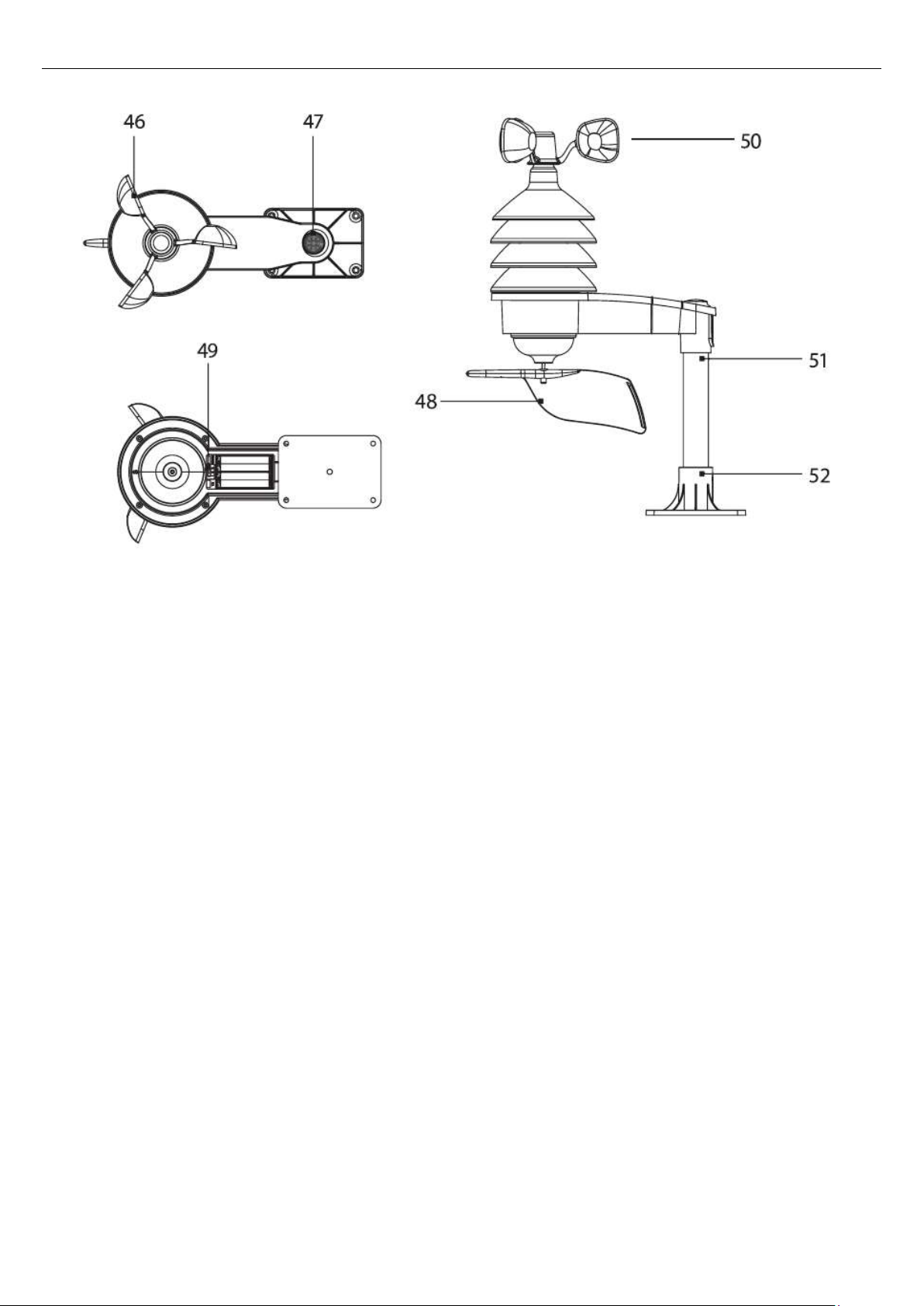

Temperatur/luftfuktighet/vindsensor
46. Vindkoppar
47. Kompass
48. Vindflöjel direction paddle
49. Batterilucka för temperatur-/luftfuktighets-/vind
sensor.
Knappar:TX: skicka signal från sensor till
huvudenhet.
26. Vindretning: S-syd,W -väst, N-norr E-öst
27. Larmknapp: larmaktivering/avaktivering
28. Inställningsknapp: växla mellan ℃/℉,
funktionsinställningar.
29. Lägesknapp: växla visningsläge
1/2/3: byt sensorkanalnummer. WAVE: aktivera/
inaktivera DCF-signalmottagning manuellt
50. Vindkoppar
51. Monteringsstång (26 mm diameter)
52. Monteringsbas
Specifikationer
Clock control: DCF77-radiosignal
Tidsformat: 12/24 t
Inomhustemperatur: 0 °C til +50 °C, 0,1 °C upplösning
Otomhustemperatur: -40 °C til +60 °C, 0,1 °C upplösning
Noggrannhet för Temperaturmätning: ±1 °C för omfång mellan 20 °C to 24 °C
±2 °C för omfång mellan 0 °C to 20 °C and 24 °C to 40 °C
±3 °C för omfång -20 °C to 0 °C and 40 °C to 50 °C
Luftfuktighet inomhus och utomhus: 25 - 90 % RH, 1 % upplösning
Noggrannhet för mätning av luftfukgighet: 5 %
Mätområde för barometertryck: 850 hPa to 1050 hPa
Mätområde för vindsensor: 0 til 127,5 km/h
Mätområde för regnsensor: 0 til 2.999 mm
Räckvidd för radiosignal: Upp til 50 m i fri sikt
Antal anslutna sensorer: Max. 3 temperatur/ luftfuktighet /vindsensorer
Max. 1 regnsensor
Strömförsörjning
Huvudenhet
Regnsensor 2 x AA batteries (medföljer ej)
Temperatur/luftfuktighet /Vindsensor 4 x AA batteries (medföljer ej)
3 x AAA-Batterien ( medföljer ej) och AC 230 V/DC 5 V, 300 Ma
adapter (medföljer)
Knapparna
Lägesknapp Inställnings-knapp Knapp för
Kanalknapp Upp/nedknapp
klocka
Installation
Strömförsörjning och batterier
Anslut nätadaotern till huvudenheten och sätt i batterier (3 x1.5V AAA) Fortsätta i batterier i den trädlösa
temperatur-/luftfuktighets-/vindsensorn (4 x1.5V AA) och den trädlösa
Regnsensorn (2 x1.5V AA).Regnsensorns batterifack sitter fast med skruvar,sä du behöver en lämplig
skruvmejsel. Läga batteriniväer visas pä displayen (se 15,32, och 38)
Bakgrundsbelysning
Huvudenheten har bakgrundsbelysining. Om du trycker pä snooze/lamp-knappen (1) tänds displayen i 5
sekunder. När huvudenheten drivs av nätadaptern lyser bakgrundsbelysningen konstant. Du kan sänka
skärmens ljusstyrka i tvä steg genom att trycka pä snooze/lamp-knappen.Efter ett tredje tryck gär dispalyen i
standby-läge.
Ansluta enheterna
Placere alla enheter bredvid varandra.Basenheten upptäcker qutomatiskt signalerna frän sensorerna,
vanligtvis inom 3 minuter.Om basenheten inte upptäcker signalerna trycker du och häller in kanalknappen pä
basenhetens display för att upprepa sökningen,eller rtycker och håller in TX-knappen (49) på
temperatur-/luftfukrighets-/vindsensorn.Du hittar TX-knappen under batteriluckan.
Placering av sensorer
För att säkerställa korrekta mätningar måste regnsensorn och temperatur-/fuktighets-/vindsensorn placeras
minst 1,5 m över marken på en horisontell yta utan byggnader och strukturen i närheten.
Montering
Båda sensorerna måste vara ordentligt fästatta för att förhindra att de faller ned och skadas. Placera inte
sensorerna på metallföremål eftersom detta minskar överföringens räckvidd.
För att sätta ihop och montera temperatur-/fuktighets-/vindsensorn börjar du med att skruva fast
monteringsbasen (52) på en jämn yta. Placera monteringsstången(51) i basen och fäst den med två skruvar.
Sätt temperatur-/luftfuktighets-/vindsensorn ovanpå stången. Innan du fäster den, se till att vinden kan flöda
fritt runt vindsensorn från alla sidor. Kontrollera att vindkopparna(50) och vindflöjeln (48) som mäter
vindhastighet och riktning kan rotera fritt.

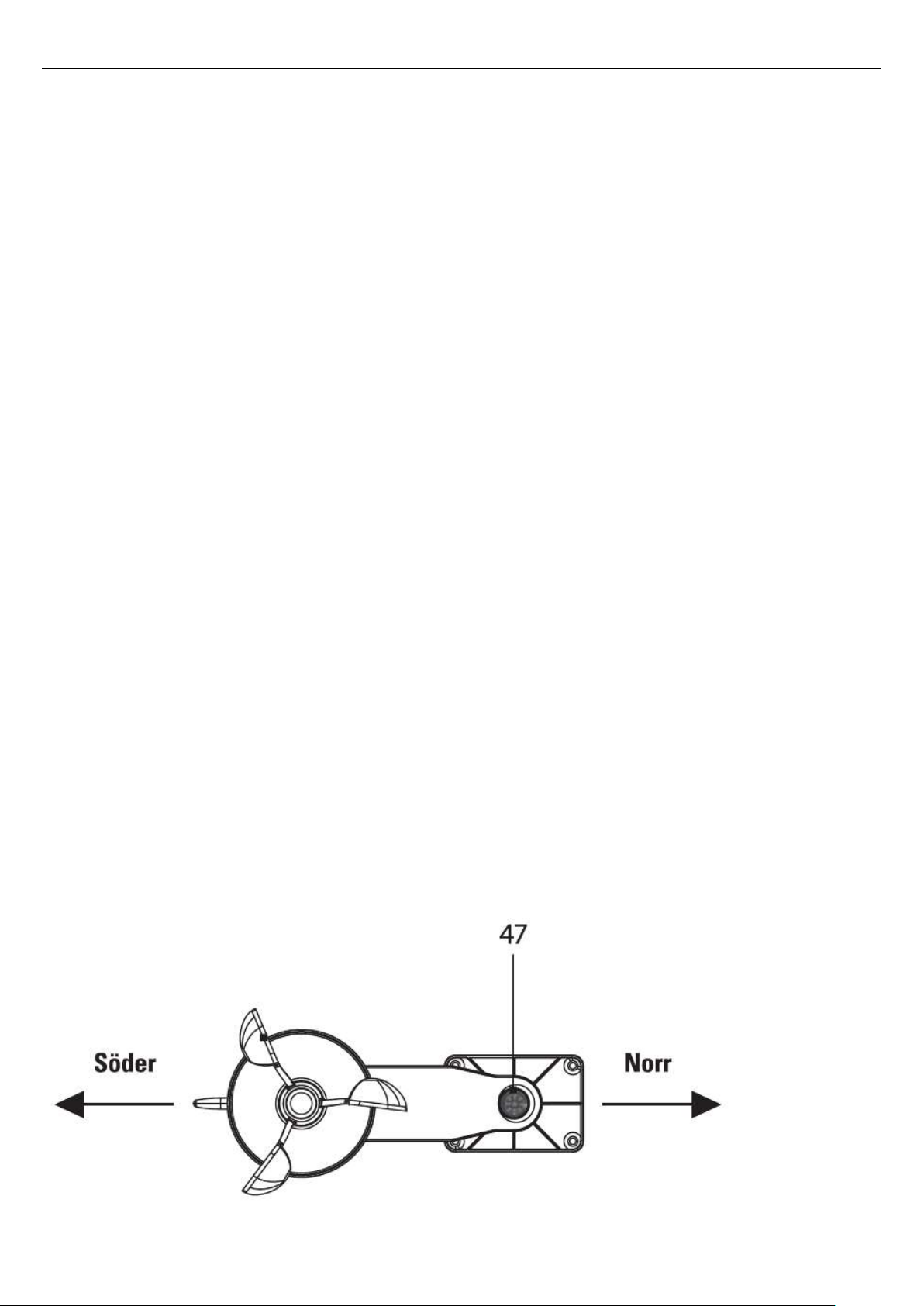

Viktigt. För att säkerställa att vindriktningen mäts korrekt är det viktigt att du installerar
temperatur-/fuktighets-/vindsensorn i riktning norr-syd med hjälp av den inbyggda kompassen(47). Delen med
vindkopparna och vindflöjeln ska vända mot söder. She bild.
När du har justerat temperatur-/fuktighetsvindsensorn i nord-sydlig riktning fäster du sensorn på
monteringsstången med två skruvar. Montera slutligen regnmätaren genom att skruva fast den på en lämplig
yta och montera gallret (45) i sensorn.
Väderprognos
Väderstationen kommer att starta en 14-dagars inlärningsprocess när den här slagits på och ställts in. Denna
inlärningsprocess är nödvändig för att väderstationen ska kunna göra väderprognoser. Displayen visas
"LEARNING..." högst upp på displayen under denna tid.
Byte av kanal och anslutning av fler sensorer
1. Tryck upprepade gånger på kanalknappen på huvudenhetens display för att välja önskad kanal 1.2 eller 3
för sensorn. Håll sedan kanalknappen in tryckt tills ikonen börjar blinka.
2. Ta bort batterilocket på temperatur-/luftfuktighets-/vindsensorn och ställ in sensoromkopplaren till
motsvarande kanal du just valt. Data från sensorn laddas inom 3 minuter. Om du trycker på kanalknappen
tills cykelsymbolen visas data från alla tre sensorerna automatiskt, sensor för sensor
3. Om sensorsignalen inte hittas tar bort batterierna och fortsätt igen eller trycker på TX-knappen (49) för att
återställa.
Radiokontrollerad klocka (DCF77)
När huvudstationen startas första gången börjar den automatiskt söka efter en DCF-signal för tidsinställningen.
Om ingen signal hittas stutar sökningen och du måste ställa in tiden manuellt. Det kan ta lite tid för stationen
att ta emot signalen. Huvudenheten uppdaterar DCF-signalen varje natt, klockan 1,2 och 3. Notera!
Huvudenheten tar endast emot DCF77-signalen genom sesnorkanal 1, Säkerställ därför att minst en sensor år
ansluten genom kanal 1.
Du kan också aktivera en sökning efter DCF-signalen manuellt. Håll vågknappen i batterifacket i
temperatur-/fuktighets-/vindsensorn för att starta en sökning. För att avsluta sökningen trycker du långe på
vågknappen igen.
Inställningar för tid, datum och prognos
Tryck på lägesknappen på skärmen och håll sedan inställningsknappen i 3 sekunder för att gå till
tidsinställningsläget. Det aktuella värde börjar blinka. Värdena ändras i denna ordning:
tidszon>språk>år>månad /dagordning >månad> dag > 12/24 timmar > timme>minut> sekund>avsluta. Ändra
värdena med upp/ner-knapparna och bekräfta och flytta till nästa värde med inställningsknappen.
Larminställningar och funktioner
Tryck på klockknappen på displayen för att välja ett av de två larmen, på displayen indikerad med AL 1 eller AL
2. Båda larmen kan vara aktiva samtidigt. För att ställa in larm trycker du två gånger på lägesknappen och
håller sedan in inställningsknappen i 3 sekunder tills timvärdet börjar blinka. Ändra värdena med
upp/ner-knapparna och bekräfta med inställningsknappen.
När larmet går tänds displayen och larmet låter i tre minuter innan det stängs av. Tryck på
snooze/lampknappen ovanpå basenheten för att snooze larmet i 5 minuter.
Tryck på en annan knapp för att stänga av larmet för dagen.
Inställningar för höjd över havet och lufttryck
Väderstationen visar lufttryck i hPa eller Hg och har en historik över tryckavläsningar under de senaste 12
timmarna. För att uppnå mer exakta mer beräkningar av tryckvärde bör du ställa in höjd över havet manuellt
för den plats där Väderstationen används
1. Tryck på lägesknappen på displayen 3 gånger.
2. Tryck på inställningsknappen i 3 sekunder och använd pilarna för att ställa in höjd mellan -90 m till +1990
m (10 m steg).
3. Tryck på lägesknappen för att växla mellan M/pha och Ft/inHg.
4. Tryck på inställningsknappen för att avsluta inställningar.
Stiger
Inställning av regnsensor
1. Tryck på inställningsknappen 5 gånger. Tryck sedan på inställningsknappen i 3 sekunder.
2. Använd upp/ nedknapparna för att ställa in mm eller tum som enhet.
3. Tryck på inställningsknappen för att avsluta inställningar.
Inställning av enhet för vindhastighet
1. Tryck på lägesknappen 6 gånger. Tryck sedan på inställningsknappen i 3 sekunder.
2. Använd upp/ nedpilarna för att ställa in km/h eller mph som enhet.
3. Tryck på inställningsknappen för att avsluta inställningar.
Temperaturvarning
Vädestationen kan varna dig för temperaturförändringar inomhus och utomhus. För att ändra
varningsinställningar trycker du på lägesknappen på displayen fyra gånger och håller sedan
inställningsknappen i 3 sekunder. Du ändrar inställningarna med inställningsknappen i följande ordning:
lågtemp utomhus > lågtemp utomhus larm på/av> hög utomhustemp> högtemp utomhus larm på/av>
lågtemp inomhus > lågtemp inomhus larm på/av > inomhus högtemp> inomhustemp larm på / av . Ändra
värdena med upp / ned- knapparna.
Temperatur-, luftfuktighets –och trycktrender
Konstant
Sjunker

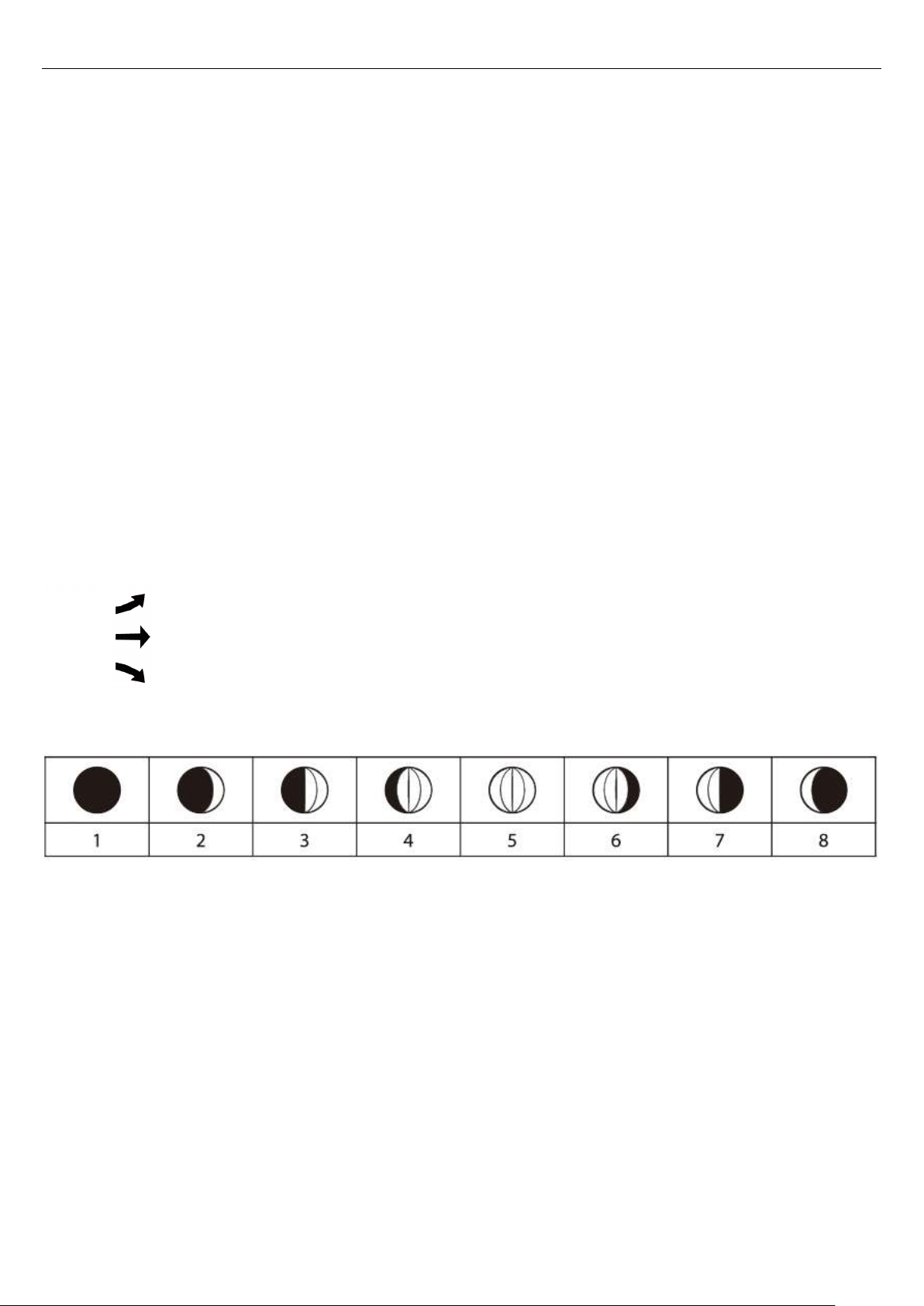

Månfaser
1. Nymåne
2. Tilltagande skära
3. Halvåne
4. Tilltagande halvmåne
5. Fullmåne
6. Avtagamde halvmåne
7. Halvåne
8. Avtagamde skäre
Notera: Mellan 18:00 och 06:00 kommer månikonen att vara omgiven av stjärnor
Minne för högsta/lägsta temperatur
Huvudstationen sparar inställningar för högsta/lägsta tempeartur och luftfuktighet för varje dag och raderar,
värdena vid midnatt.Tryck på upp-knappen en gång för att visa
de högsta värdena. Tryck på den igen för att visa de minstra värdena. Ett tredje tryck tar dig tillbaka till
standarddisplayen.
Visa och ta bort mätavärden från regnsensorn
Genom att trycka på nedåtknappen upprepade gånger visas uppmätta nederbördsvärden under olika
tidsperioder i följande steg:
Ackumulerade
lday
Senaste timmen
lgår
Denna vecka
Notera: För att radera det värde som visas håller du nedknappen nedtryckt
SE
Tillverkarens namn eller varumärke, kommersiellt
registreringsnummer samt adress
Modellidentifierare YT60160
Inspänning 100-240VAC
Inmatningens AC-frekvens 50/60HZ
Utspänning 5VDC
Utström 300mA
Uteffekt 1.5W
Genomsnittlig aktiv effektivitet
Effektivitet vid låg belastning (10 %)
Strömförbrukning utan belastning
Xiamen Innore Chongyuan Electronics Co., Ltd
No. 943, Tonglong Second Road, Tong'an District,
Xiamen,Fujian; 91350200568403208H
≥70%
≥65%
≤ 0.1 W
Observera - Alla produkter är föremål för ändringar utan föregående meddelande. Vi reserverar oss för eventuella fel
och utelämnanden i handboken.

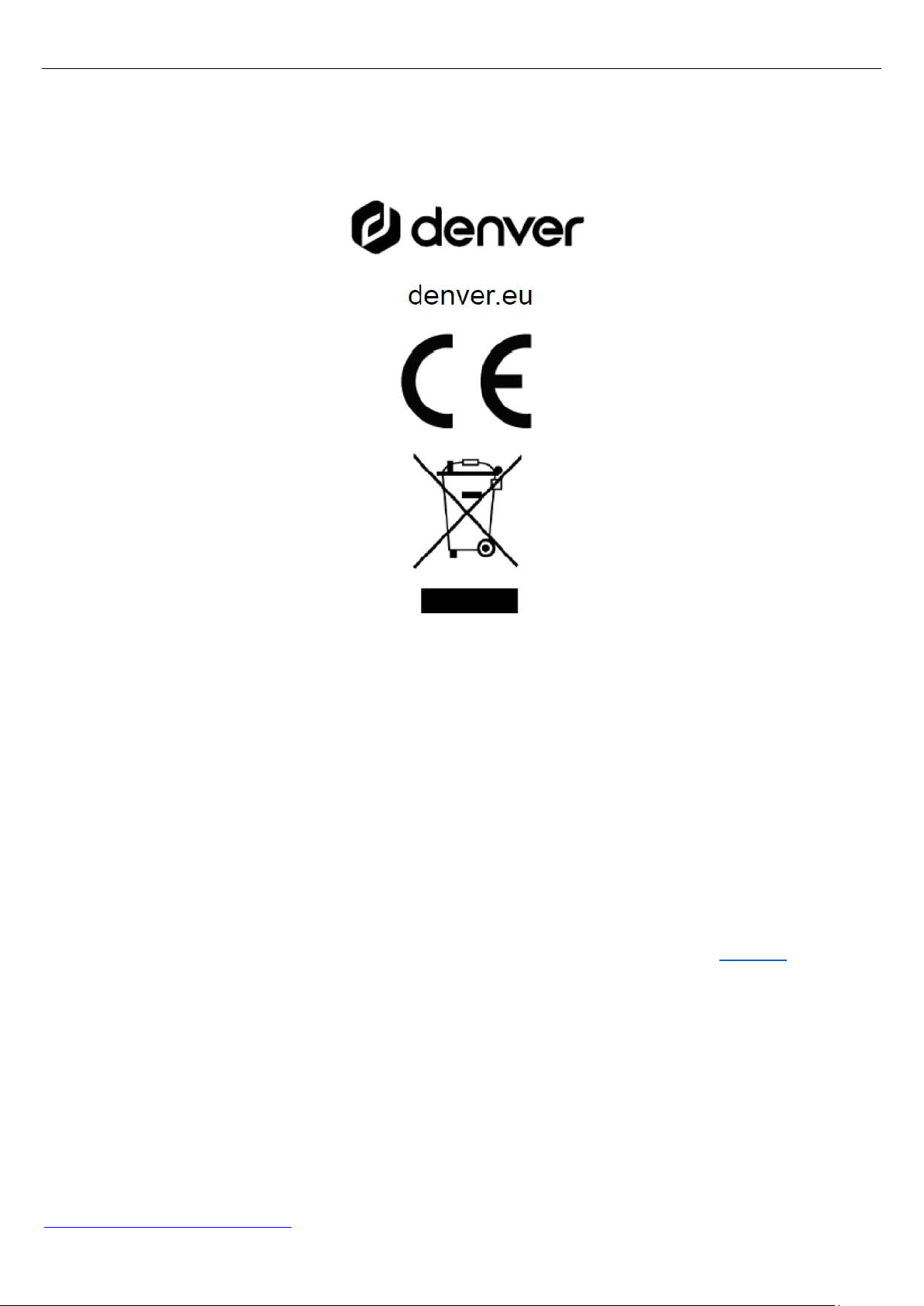

ALLA RÄTTIGHETER RESERVERADE, UPPHOVSRÄTT DENVER A/S
Elektriska och elektroniska apparater innehåller material, komponenter och ämnen som kan vara farliga för din hälsa
och miljön, om avfallsmaterialet (förbrukad elektrisk och elektronisk utrustning) inte hanteras korrekt.
Elektrisk och elektronisk utrustning är markerad med en överkorsad soptunna, enligt ovan. Denna symbol markerar
att elektrisk och elektronisk utrustning inte får avfallshanteras tillsammans med annat hushållsavfall, utan ska
avfallshanteras separat.
Alla kommuner har etablerat uppsamlingsställen där elektrisk och elektronisk utrustning och batterier antingen kan
lämnas in kostnadsfritt på återvinningsstationer eller hämtas från hushållen. Vidare information finns att tillgå hos din
kommuns tekniska förvaltning.
Härmed försäkrar, Denver A/S att denna typ av radioutrustning WS-650 överensstämmer med direktiv 2014/53/EU. Den
fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: denver.eu och klicka
sedan på sök IKON på toppen av webbplatsen. Ange modellnumret: WS-650. Öppna produktsidan och
Radioutrustningsdirektivet finns under nedladdningar/andra nedladdningar.
Frekvensintervall vid användning: 433,05MHz – 434,79Mhz
Maximal utgående ström: 3,21dBm
:
DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Denmark
www.facebook.com/denver.eu
Loading...
