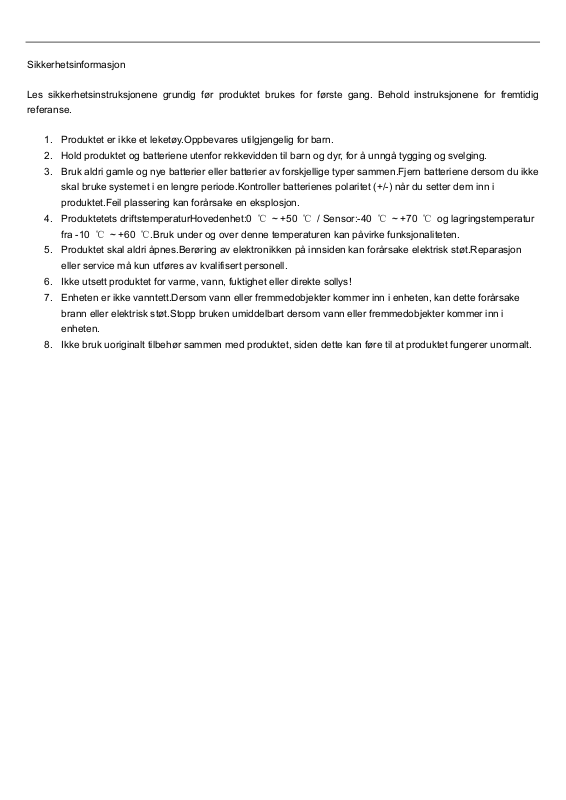

Sikkerhetsinformasjon
Les sikkerhetsinstruksjonene grundig før produktet brukes for første gang. Behold instruksjonene for fremtidig
referanse.
1. Produktet er ikke et leketøy.Oppbevares utilgjengelig for barn.
2. Hold produktet og batteriene utenfor rekkevidden til barn og dyr, for å unngå tygging og svelging.
3. Bruk aldri gamle og nye batterier eller batterier av forskjellige typer sammen.Fjern batteriene dersom du ikke
skal bruke systemet i en lengre periode.Kontroller batterienes polaritet (+/-) når du setter dem inn i
produktet.Feil plassering kan forårsake en eksplosjon.
4. Produktetets driftstemperaturHovedenhet:0 ℃ ~ +50 ℃ / Sensor:-40 ℃ ~ +70 ℃ og lagringstemperatur
fra -10 ℃ ~ +60 ℃.Bruk under og over denne temperaturen kan påvirke funksjonaliteten.
5. Produktet skal aldri åpnes.Berøring av elektronikken på innsiden kan forårsake elektrisk støt.Reparasjon
eller service må kun utføres av kvalifisert personell.
6. Ikke utsett produktet for varme, vann, fuktighet eller direkte sollys!
7. Enheten er ikke vanntett.Dersom vann eller fremmedobjekter kommer inn i enheten, kan dette forårsake
brann eller elektrisk støt.Stopp bruken umiddelbart dersom vann eller fremmedobjekter kommer inn i
enheten.
8. Ikke bruk uoriginalt tilbehør sammen med produktet, siden dette kan føre til at produktet fungerer unormalt.
Oversikt
Hovedenhet
Regnsensor
Temperatur-/luftfuktighets-/vindsensor

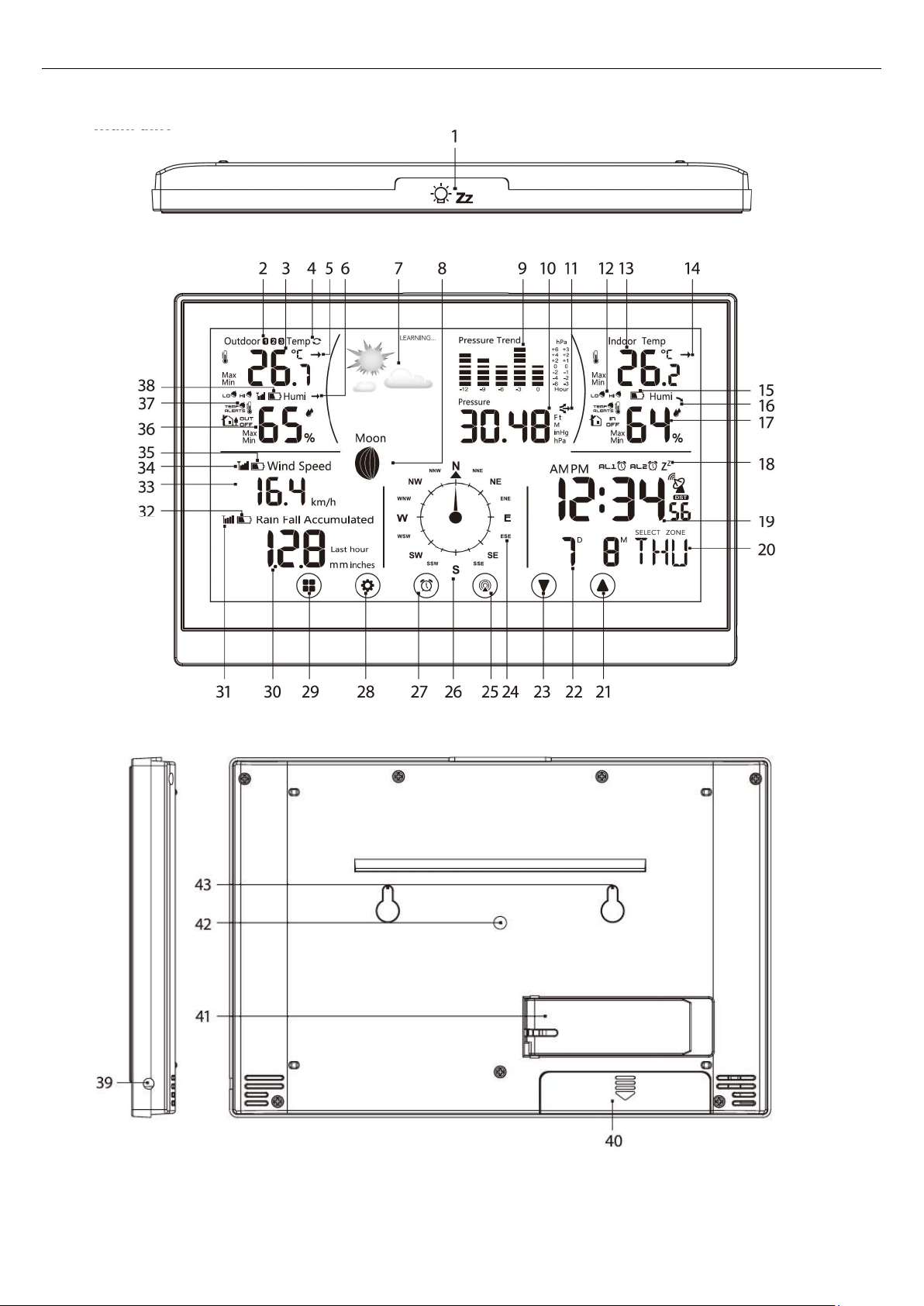

Hovedenhet
1. Slumre/lys-knapp
29. MODE- Knapp-skifte av display- modus
2. Nummeret til temperatur/fuktighets /
vind sensor 1/2/3
3. Utetemperatur
4. Bla gjennom date fra tilkoblede sensorer
5. Temperaturutvikling ute
6. Fuktighetsutvikling ute
7. Værmelding
8. Månefasen
9. Trykkhistorikk
10. Lufttrykkverdi
11. Lufttrykkhistorikk
12. Varsel for innetemperatur
13. Innetemperatur
14. Temperaturutvikling
15. Værastasjonens batterivarsel
16. Fuktighetsutvikling inne
17. Fuktighet inne
18. Alarmmr. 1/nr.2
19. Tid, DCF signalmottak, sommertid(«DST»)
20. Ukedag
21. UP- knapp-trinn fremover.innstillingene,
lagring av høyeste/laveste temperatur og
fukighet
22. Dato
23. Down-knapp-trinn bakover i innstillingene
30. Data fra regnsensor
31. Signal fra regnsensor
32. Batterivalsel for regnsensor
33. Windhastighet
34. Signal fra temperatur/fuktighet/vind -sensor
35. Batterivarsel for temperatur/fuktighet/vind
sensor
36. Fuktighetsutvikling ute
37. Temperaturvarsel ute
38. Batterivarsel for temperatur/ fuktighet/vind
-sensor
39. Strømadapteruttak
40. Batterihus
41. Stativ
42. Alarmhøyttaler
43. Huller for veggfeste

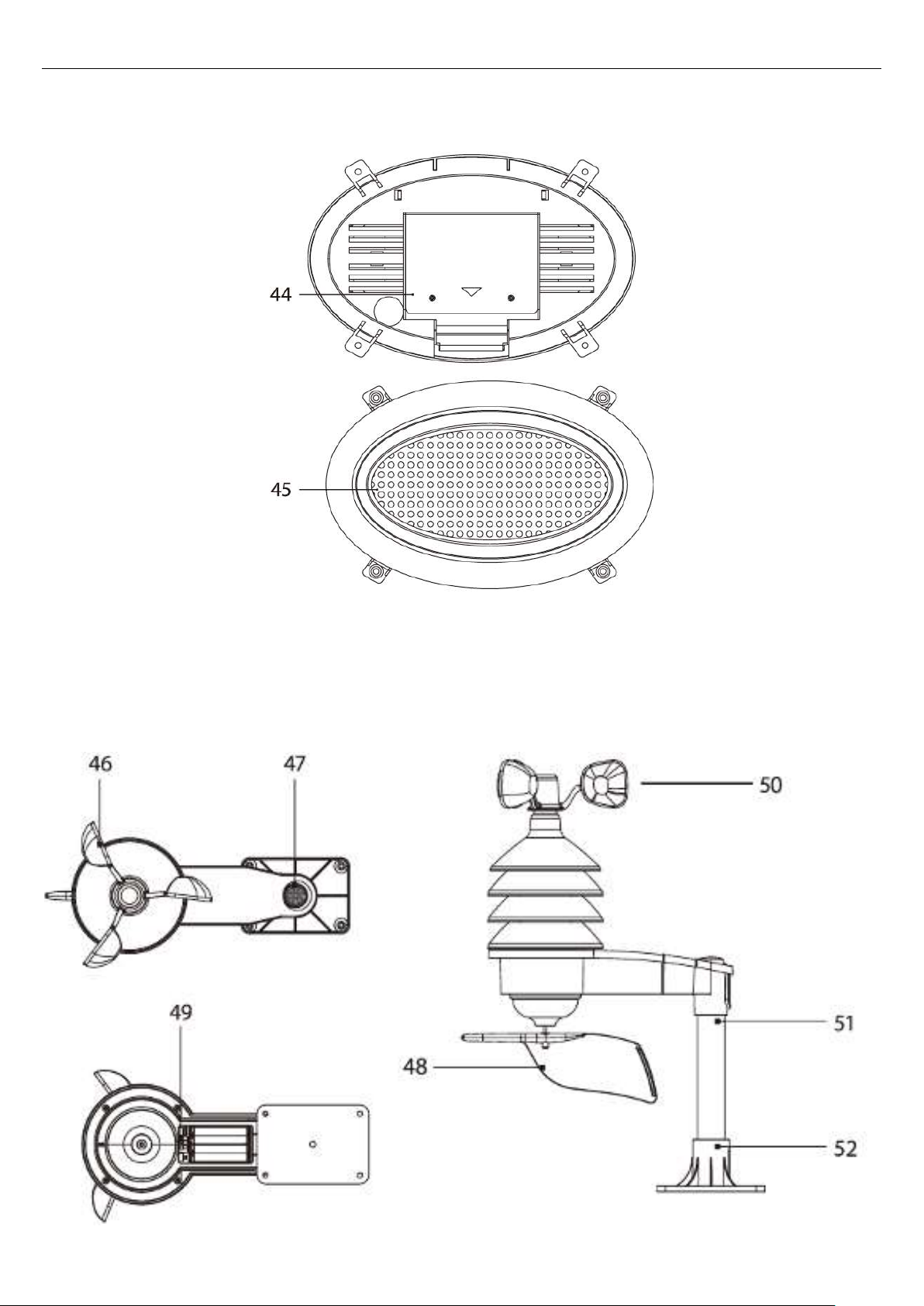

Regnsensor
44. Batterideksel til regnmåler
45. Gitter til regnmåler
Temperatur/luftfuktighet/Vindsensor
46. Vindkopper
47. Kompass
48. Værhane
49. Batterihus til temperatur/fuktighet/vind-sensor.
Knapper: TX: send signal fra sensor til stasjon.
24. Indikator for vindretning
25. Channel –knapp: søk etter sensor signal/blagr
gjennom informasjon fra tilkoblede sensorer
26. Vindretninger: S- sør, W- vest,N- nord og E- øst
27. Alarm-knapp-alarm –aktivering/deaktivering
28. SET- knapp-innstilling av temperatrformat
(C/℉),funksjonsinnstillinger
1/2/3: skift sensorkanalnummber.
WAVE: aktiver/deaktiver DCFSignal mottak manuell
50. Vindkopper
51. Monteringsstang (26 mm diameter)
52. Monteringssokkel
Spesifikasjoner
Styring av klokke: DCF77-radiosignal
Tidsformat: 12/24 h
Innetemperatur: 0 °C til +50 °C, 0,1 °C oppløsning
Otetemperatur: -40 °C til +60 °C, 0,1 °C oppløsning
Temperaturemålenøyaktighet: ±1 °C mellom 20 °C to 24 °C
±2 °C mellom 0 °C to 20 °C og24 °C to 40 °C
±3 °C mellom -20 °C to 0 °C og 40 °C to 50 °C
Fuktighet inne og ute: 25 - 90 % RH, 1 % oppløsning
Fuktighetsmålenøyaktighet: 5 %
Måleområde for barometrisk trykk: 850 hPa til 1050 hPa
Måleområde for vindsensor: 0 til 127,5 km/h
Måleområde for regnmåler: 0 til 2.999 mm
Radiosignalområde: Opp til 50 m i åpent område
Antall sensorer som kan kobles til: Maks 3 temperatur/ huftfuktighet/Vind-sensor
Maksx. 1 regnsensor
Strømtilførsel
Hovedenhet
Regnsensor 2 x AA batterier (ikke inkludert)
Temperatur/huftfuktighet/Vindsensor 4 x AA batterier (ikke inkludert)
3 x AAA-Batterier ( ikke inkludert) ag AC 230 V/DC 5 V, 300 Ma
adapter ( inkludert)
Knappene
Modusknapp Innstillings-Knapp Knapp for klokke Kanalknappp Upp-/ned-knapp
Installering
Strømtilførsel og batterier
Koble Strømadapteren til hovedenheten og sett i batterier (3 x1.5V AAA). Fortsett med å sette batterier i den
tråløse temperatur-/luftfuktighets-/vindsensoren (4 x1.5V AA) og den tråløse regnsensoren
(2 x1.5V AA) Regnsensorens batterilomme sitter fast med skruer, så du trenger en egnet skruskriver. Lave
batterinivåer vises på displayet (se 15.32 og 38).
Bakgrunnsbelysning
Hovedenheten har et baklys som kan aktiveres ved å trykker på slumre/lys-knappen,som vil lyse i fem
sekunder. Hvis Hovedenheten får strøm av en strømadapter, vil baklyset som standard vrere slått på. Du kan
dempe lysstyrken i displayet ved å trykke på slumre/lys-knappen. Det vil langsomt bli mørkere og slå seg av når
hvis kanppen trykkes på en tredje gang.
Koble til enhetene
Plasser alle enhetene ved siden av hverandre,Baseenheten oppdager automatisk signalene fra sensorene,
vanligvids innen 3 minutter, Hvis baseenheten ikke oppdager signalene, holder du inne kanalknappen på
Baseenhetens display for å gjenta søket, eller holder inne TX-knappen(49) på
temperatur-/luftfuktighets-/vindsensoren. Dufinner TX- knappen under batteriluken.
Plassering av sensorer
For å sikre korrekte målinger må regnsensoren og temperatur-/luftfuktighets-/vindsensoren plasseres minst
1.5m over bakken på en horisontal overflate uten bygninger og strukturer i nærheten.
Montering
Begge sensorene må være skikkelig satt fast for å forhindre at de faller ned og blir skadet, lkke plasser
sensorene på metallgjenstander, siden dette minsker overføringens rekkevidde,
For å sette sammen og montere temperatur-/luftfuktighets-/vindsensoren begynner du med å skru fast
monteringsbasen (52) på en jevn overflate. Plasser monteringsstangen (51) i basen og fest den med to
Skruer, Sett temperatur-/luftfuktighets-/vindsensoren oppå stangen. Før du fester den må du sørge for at
vinden kan fly fritt rundt vindsensoren fra alle sider.Kontroller at vindkoppene(50) og værhanen (48)som
Måler vindhastighet og retning,kan rotere fritt/
Viktig For å sikre at vindretningen måles korrekt, er det viktig at du installerer
temperatur-/luftfuktighets-/vindsensoren i retning nord-sør ved hjelp av det innebygde kompasset (47).Delen
med vindkoppene og
Værhanen skal vende mot sør.Se bildet.
Når du har justert temperatur-/luftfuktighets-/vindsensoren i nord-sør-retning, fester du sensoren på
monteringsstangen med to skruer. Til slutt monterer du regnsensoren ved å skru den fast på en egnet
Overflate og montere gitteret (45) på sensoren.
Værmelding
Værstasjonen vil starte den 14-dagers lreringsprosessen når den er slått på og koblet til sensoren. Denne
læringsprosessen er nødvendig for at værstasjonen skal kunne forutsi værstasjongen.Displayet vil vise
“LEARNING...“ øverst i displayet i denne perioden.
Kanalskitfe og tilkobling av flere sensorer
1. Velg ønsket kanal -1,2 eller 3-til sensoren ved å trykke på kanal-kanappen til ønsket kanal vises. Deretter
holder du inne kanal-knappen til ikonet til kanal-ikonet begynner å blinke.
2. Ta av batteridekslet til temperatur/fuktighets/vind-sensoren og innstil sensorskiftet til ønsket
sensorkanalnummer. Data fra sensoren bil nå lastes innen tre minutter. Du kan trykke på kanal-knappen
til
Bla-symbolet vises i displayet. Data fra alle de tre sensorene vil vises automatisk etter hverandre.
3. Hvis sensorsignalet ikke registreres, fjernes batteriene og prøv på TX-knappen (49) for å tilbakestlle.
Radiostyrt Klokke (DCF77)
Når hovedstasjonen startes for første gang, begynner den automatisk å søke etter et DCF-signal for
tidsinnstilling. Hvis ingen signaler oppdages, avsluttes søket og du må stille inne tiden manuelt. Det kan ta
Litt tid før stasjonen mottar signalet. Hoedenheten oppdaterer DCF-signalet hver natt klokken01,02, og 03.
Merk! Hovedenheten mottar bare DCF77-signalet via sensorkanal 1. Forsikre deg om at minst en sensor er
koblet til bia kanal 1.
Du kan også aktivere søk etter DCF-signaler manuelt. Hold inne WAVE-Knappen som befinner seg i
batterihuset til temperatur/fuktighets/vind-sensoren.Sensoren vil begynne å søke etter DCF-signal . Avslutt
Søket ved å holde WAVE-knappen inne igjen.
Innstilling av tid. Dato og værmlding
Trykk på modus-knappen og hold deretter innstillings-knappen inn i tre sekunder for å komme inn i
tidsinnstillingsmodus. Valiene i displayet vil begynne å blinke, verdeine kan endres i denne rekkefølgen:
tidssonen>språk>år>måned/dag- rekkefølge>måned> dag>12/24 t>time>minutt> sekund>gå ut av modus.
Endre verdiene med opp/ned- knappene, bekreft og flytt til neste verdi med innstillings-knappen.
Alarminnstilling og-funksjoner
Trykk på klokke/ bjelle-knappen for å velge en av de to alarmene på displayet, indikert med AL 1 eller AL2.
Alarmene kan være aktivert på samme tid. For å stille inn alarmen trykker du to ganger på modusknappen
Og holder deretter inne innstillingsknappen i 3 sekunder til timeverdien begynner å blinke. Endre verdiene
med opp/ned-kanappene og bekreft med innstillings-knappen.
Når alarmen går, vil baklyset på displayet slå seg på og alarmen vil lyde i tre minutter. Trykk på
slumre/lys-knappen øverst på værstasjonen for at alarmen skal slumre i 5 minutter, Trykk på en knapp for å slå
av
Alarmen før dagen.
Innstilling av høyde og lufttrykk
Værstasjonen viser lufttryck i hPa eller i Hg og lagrer trykkmålingene fra de siste 12 timene.For å oppnå mer
nøyaktige beregninger av trykkverdier,abbefales det å manuelle innstille høyden tilstedet hvor Værstasjonen
brukes:
1. Trykk tre ganger på modus-knappen på displayen.
2. Hold instillingsknappen nede i tre sekunder og bruk pil-knappene til å innstille hsyde mellom-90 m og +1
990m (trinn på 10 m).
3. Trykk på modus-knappen for å skifte mellom M/pha-og FvinHG-enheter.
4. Trykk tre ganger på instillingsknappen fro å gå ut av innstillingener.
Stigende
Instilling av regnsensor
1. Trykk på modus-knapper 5 gange og lrykk deretter på inslillingsknappen i 3 sekunder.
2. Bruk pilknappene til å innstille mm eller tommer som enhet.
3. Trykk på instillingsknappen for å gå ut av innstillingene
Innstilling av enhet for vindhastighet
1. Trykk på modus-knapper seks ganger og trykk deretter inslillingsknappen i tre sekunder.
2. Bruk pilknappene til å innstille km/t eller mph som enhet.
3. Trykk på instillingsknappen for å gå ut av innstillingene
Temperaturvarsel
Værtrasjonen kan varsle om endringer i temperaturen inne og ute. For å endre innstillingene, trykker du på
modus-knappen og holder innstillingsknappen nede i tre sekunde.Innstillingene kan endres med
Innstillingsknappen i denne rekkefillgen: lav utetemperatur > lav utetemperatur- alarm av/på > høy
utetemperatur > høy utetemperatur –alarm av/på > lav innetemperatur > inomhus høgtemp > innetemperatur
- alarm av/på, Verdiene endres med opp/ned- knappene.
Temperatur-, fuktighet-og trykk-utvikling
konstant
Fallende
Månefaser
1. Nymåne
2. Voksende halvmåne
3. Første kvarter
4. Voksende gibbøs måned
5. Fullmåne
6. Minkende gibbøs måned
7. Siste kvarter
8. Avtagende halvmåned
Merk: I perioded mellom 18:00 og 06:00 ,vil måneikonet vrere omgitt av stjerner.
Lagring av maks/minimumstemperaturer
Hovedstasjonen lagrer maks/minimumstemperaturer og fuktighetsinnstillinger for hver dag og sletter verdiene
ved midnatt Trkk opp-knappen en gang for å få frem de maksimale verdiene. Trykk en gang til for å
Se de minimumstemperaturene. Trykk en tredje gang for å gå tilbake til standarddisplayet.
Visning av verdier som er målt med regnsensorn
Trykk flere ganger på il ned-knappen for åse gradvist målte nedbøverdier i forskjellige tidsperioder.
Akkumulert
I dag
Siste time
lgår
Denne uken
Merk: Hvis du holder pil ned-knappen inne lenge, vil den slette måleverdiene
NO
Produsentens navn eller varemerke, registreringsnummer
og adresse
Modell-identifikasjon YT60160
Inngangsspenning 100-240VAC
Inngang AC frekvens 50/60HZ
Utgangsspenning 5VDC
Utgangsstrøm 300mA
Utgangseffekt 1.5W
Gjennomsnittlig aktiv effektivitet
Effektivitet ved lav ladning (10%)
Strømforbruk i ubelastet tilstand
Xiamen Innore Chongyuan Electronics Co., Ltd
No. 943, Tonglong Second Road, Tong'an District,
Xiamen,Fujian, 91350200568403208H
≥70%
≥65%
≤ 0.1 W
Vennligst merk at vi kan gjøre endringer på alle våre produkter uten forvarsel. Vi tar forbehold om eventuelle feil og
mangler i denne manualen.
MED ENERETT, OPPHAVSRETT DENVER A/S
Elektrisk og elektronisk utstyr inneholder materialer, komponenter og stoffer som kan være farlig for din helse og for
miljøet, hvis materialet (kassert elektrisk og elektronisk utstyr) ikke håndteres riktig.
Elektrisk og elektronisk utstyr er merket med en søppelbøtte med kryss over, som vist ovenfor. Dette symbolet betyr
at elektrisk og elektronisk utstyr ikke må kastes sammen med annet husholdningsavfall, men skal avhendes separat.
Alle byer har opprettet innsamlingspunkter, hvor elektrisk og elektronisk utstyr kan enten leveres inn gratis på
resirkuleringsstasjoner og innsamlingspunkter, eller samles inn fra husholdninger. Du kan få mer informasjon fra de
lokale myndighetene i byen din.
Hermed erklærer Denver A/S at radioutstyrstypen WS-650 er i overenstemmelse med direktiv 2014/53/EU.
EU-overensstemmelseserklæringens fulle tekst kan man finne på følgende internettadresse: denver.eu, og klikk
deretter på søkeikonet øverst på nettsiden. Tast inn modellnummeret: WS-650. Gå deretter til produktsiden, så
finner du RED-direktivet under nedlastinger/andre nedlastinger.
Operativt frekvensområde: 433,05MHz – 434,79Mhz
Maks. utgangseffekt: 3,21dBm
DENVER A/S
Omega 5A, Soeften
DK-8382 Hinnerup
Danmark
www.facebook.com/denver.eu
Loading...
