MANUAL DO PROPRIETÁRIO
SISTEMA ÁUDIO DE VEÍCULO
DEVE LER CUIDADOSAMENTE ANTES DE INSTALAR OU OPERAR COM ESTA
UNIDADE.
CAP-4320
ADVERTÊNCIA
Assegurar que escolhe o local adequado para instalar a unidade. A posição deve ser
completamente seca e com boa circulação de ar, e do ponto de vista mecânico ser muito
estável.
Planeamento do sistema
Um planeamento correto do sistema é a melhor maneira de maximizar o desempenho do
amplificador. Ao planear cuidadosamente a sua instalação pode evitar situações nas quais o
desempenho da fiabilidade do seu sistema é comprometido. O revendedor autorizado teve
formação para maximizar o potencial acústico do seu sistema. O revendedor é um recurso
importante no sentido de o ajudar com o design e a instalação do seu sistema.
Requisitos da coluna
Cada canal do amplificador pode com facilidade
gerir cargas de coluna de 4Ω quando utilizado
no modo estéreo. Quando um par-canal é
ponteado, a impedância mínima de carga
recomendada é 3Ω para uso do subwoofer e 4Ω
para funcionamento com o alcance total. Apesar
de não existir probabilidade de o funcionamento
com impedâncias reduzidas provocar danos
imediatos nos circuitos internos, existe a
possibilidade de a unidade sobreaquecer,
dando origem a que a proteção térmica dos
circuitos desligue o amplificador. Quando a
estrutura arrefecer, é retomado o
funcionamento normal. Não é recomendado o
funcionamento contínuo do amplificador nas
condições referidas para além de reduzir a
duração esperada.
A maioria das colunas concebidas para
funcionamento áudio em veículos têm
impedância de 4Ω. Ao ligar duas das colunas
referidas em paralelo resultará numa carga de
impedância de 2Ω conforme verificado pelo
amplificador. Alguns modelos de subwoofer
apresentam um design de bobina dupla de voz
de 4Ω. Ao ligar estas bobinas de voz em
paralelo resultará numa impedância nominal de
2Ω, o que não é recomendado para usar com
canais ponteados do amplificador.

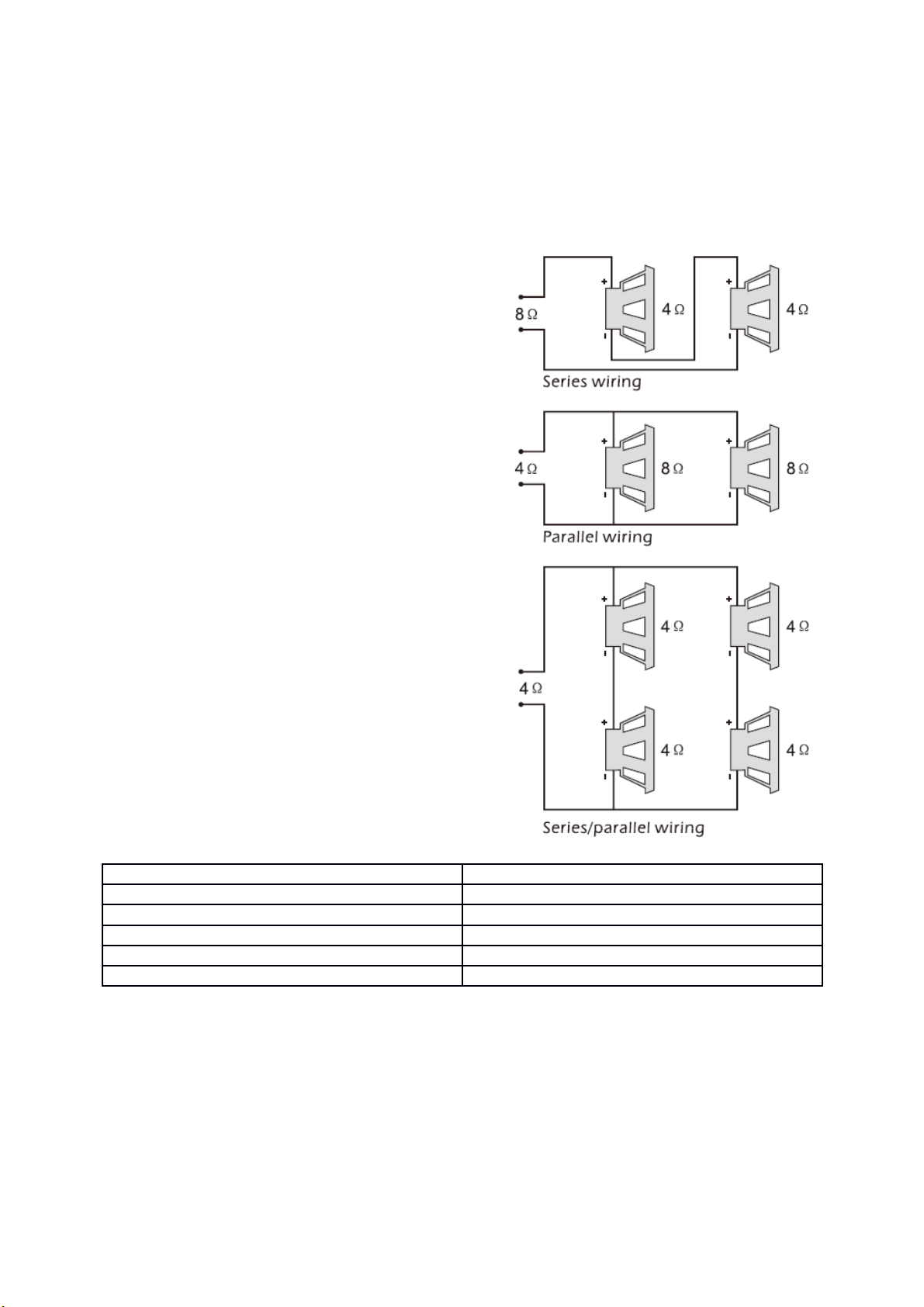

EN PT
8Ω 8Ω
4Ω 4Ω
Series wiring Ligações em série
Parallel wiring Ligações em paralelo
Series/parallel wiring Ligações em série/paralelo
• 2 •

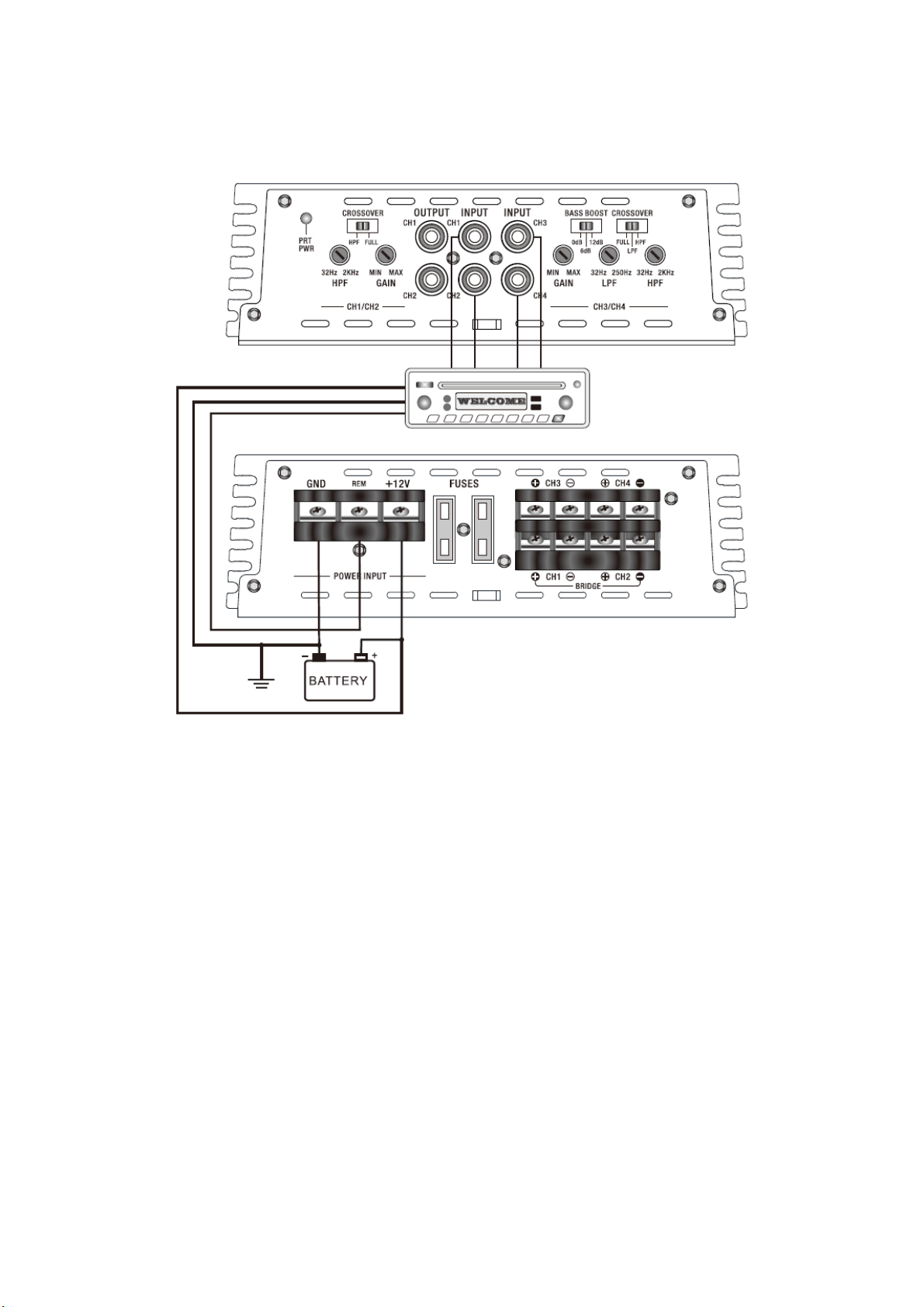

Terminais de ligação de alimentação
Notas sobre a fonte de alimentação
Ligar o terminal de entrada de alimentação de +12 V apenas após terem sido ligados todos
os terminais.
Assegurar que a ligação à terra da unidade com uma parte metálica do carro está fixa.
Uma ligação solta pode dar origem a um funcionamento incorreto do amplificador.
REMOTO: A unidade é ligada através da aplicação de +12 V a este terminal. Este terminal
não produz corrente forte como os dois terminais de alimentação portanto é aceitável um fio
de ligação mais fino. O CALIBRE 18 normal é aprovado e a cor normal é o amarelo. Se o
rádio estiver equipado com um cabo de controlo de alimentação da antena, pode fazer a
gestão deste terminal. Se o fio de alimentação da antena já estiver a ser utilizado, pode
mesmo assim fazer uma junção no mesmo. Com este método, a unidade ligar-se-á
automaticamente com o rádio. Usar o terminal de alimentação com um fusível ligado cujo
valor deve ser o mesmo do fusível original.
Colocar o fusível no terminal de alimentação o mais perto possível da bateria do carro.
Durante um funcionamento de potência máxima. A corrente máxima passará pelo sistema.
Portanto, assegurar que os terminais a serem ligados aos terminais +12 V e GND da
unidade respetivamente devem ser maiores que o CALIBRE 10 (AWG.10).
• 3 •

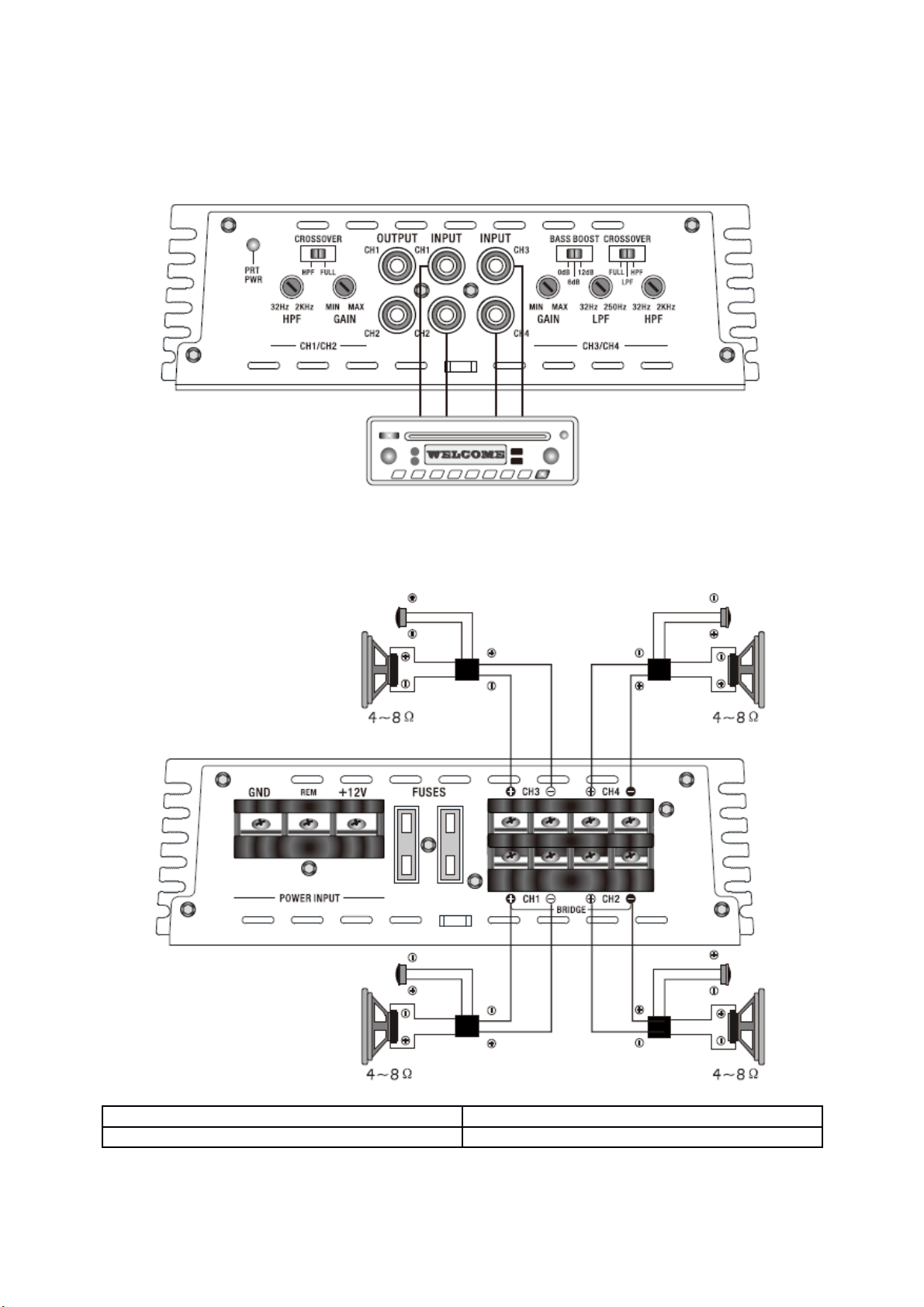

Sistema 1 - modo de canal 4
EN PT
4~8Ω 4~8Ω
• 4 •

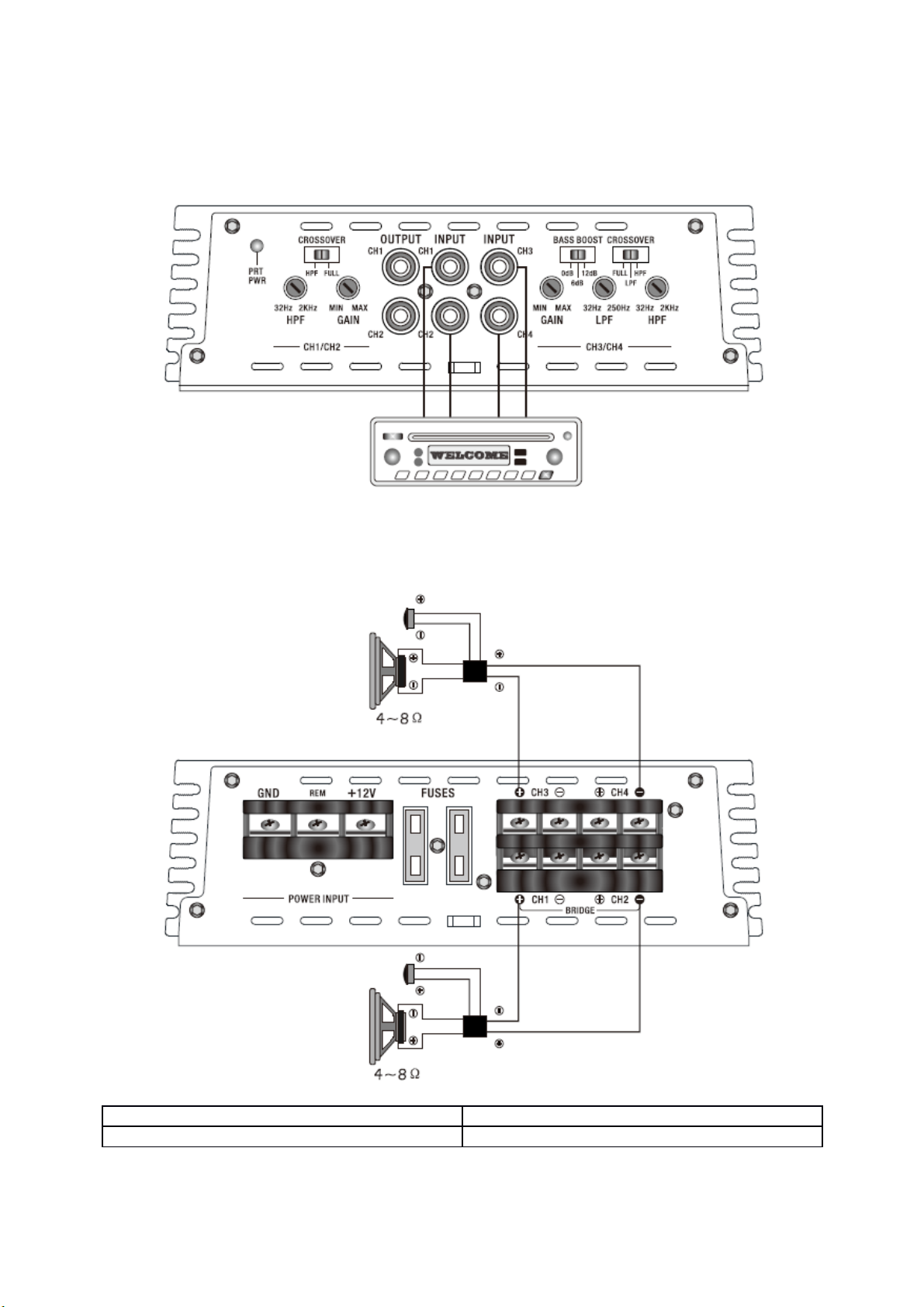

Sistema 2 - Subwoofer de ligação ponteada
EN PT
4~8Ω 4~8Ω
• 5 •
Resolução de problemas
Sintoma Causa Possível Ação a realizar
sem saída entrada de ativação fraca ou
não remota
fusível queimado verificar a integridade do fio de
fios de alimentação não
ligados
entrada de áudio não ligada ou
sem saída da fonte
fios da coluna não ligados verificar fios da coluna e reparar ou
ciclo áudio
ligados e
desligados
as colunas estão queimadas verificar o sistema com uma coluna a
proteção térmica é ativada
quando a temperatura do
dissipador de calor excede 90
ºC
verificar a saída de tensão da ativação
remota no amplificador e corrigir se
necessário
alimentação e a polaridade invertida,
reparar conforme seja necessário e
substituir o fusível
verificar os fios de alimentação e as
ligações à terra e reparar ou substituir
se necessário
verificar ligações de entrada e
integridade do sinal, reparar ou
substituir se necessário
substituir se necessário
funcionar e reparar ou substituir as
colunas se necessário
garantir que existe ventilação
adequada para o amplificador e
melhorar a ventilação conforme seja
necessário
entrada de áudio irregular ou
fraca
saída distorcida sensibilidade do nível do
amplificador definida
demasiado alta; excede a
capacidade máxima de saída
do amplificador
carga de impedância para o
amplificador demasiado fraca
fios da coluna são demasiado
curtos
coluna não ligada
corretamente ao amplificador
Sintoma Causa Possível Ação a realizar
saída distorcida as colunas estão queimadas verificar o sistema com colunas a
verificar ligações de entrada e reparar
ou substituir se necessário
reiniciar ganho consultando a secção
de sintonização do manual para
instruções detalhadas
verificar a carga de impedância da
coluna, se estéreo abaixo de 2Ω ou
mono 4Ω, voltar a fazer as ligações
das colunas para obter uma
impedância mais elevada
verificar as ligações dos fios da coluna
e reparar ou substituir se necessário
verificar as ligações da coluna e
reparar ou substituir se necessário,
consultar a secção de instalação deste
manual para instruções detalhadas
funcionar e reparar ou substituir se
• 6 •
necessário
resposta fraca
dos graves
fusível da
bateria
queimado
as colunas ligadas com
polaridade incorreta dando
origem à anulação com
frequências baixas
interseção realizada
incorretamente
carga de impedância para o
amplificador demasiado fraca
fio de alimentação insuficiente
ou ligações de alimentação
incorretas
fusível usado é mais pequeno
que o recomendado
está a ser produzida
demasiada corrente
verificar polaridade da coluna e reparar
ou substituir se necessário
redefinir interseções consultando a
secção de configuração de multiinterseções neste manual para
instruções detalhadas
verificar a carga de impedância da
coluna, se estéreo abaixo de 2Ω ou
mono 4Ω, voltar a fazer as ligações
das colunas para obter uma
impedância mais elevada
verificar as ligações de alimentação e
as ligações à terra e reparar se
necessário
substituir pelo fusível de tamanho
correto
verificar a carga de impedância da
coluna, se estéreo abaixo de 2Ω ou
mono 4Ω, voltar a fazer as ligações
das colunas para obter uma
impedância mais elevada
fusível do
amplificador
queimado
fio de alimentação insuficiente
ou incorreto
está a ser produzida
demasiada corrente
fusível usado é mais pequeno
que o recomendado
verificar as ligações de alimentação e
as ligações à terra e reparar se
necessário
verificar a carga de impedância da
coluna, se estéreo abaixo de 2Ω ou
mono 4Ω, voltar a fazer as ligações
das colunas para obter uma
impedância mais elevada
verificar as ligações de alimentação e
as ligações à terra e reparar se
necessário
substituir pelo fusível de tamanho
correto
• 7 •
Especificações
CAP-4320
Potência de saída RMS 4Ω (Watts) 60 W RMSx4 CN
Potência de saída RMS 2Ω (Watts) 90 W RMSx4 CN
Potência ponteada 4Ω (Watts) 180 W RMSx2 CN
THD <0,15 %
Resposta de frequência (± 2 dB) 10 Hz~30 KHz
Sinal para proporção de ruído >90 dB
Sensibilidade 200 m V~8 V
Tipo de fusível recomendado 2 x 25 A
Dimensões 280 x 170 x 53 (mm)
• 8 •
Tome nota - Todos os produtos estão sujeitos a alteração sem aviso prévio. Aceitamos
dúvidas acerca de Erro e omissões no manual.
TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S
O equipamento elétrico e eletrónico contém materiais, componentes e substâncias que
podem ser perigosas para a sua saúde e para o ambiente, se o material usado
(equipamentos elétricos e eletrónicos eliminados) não for processado corretamente.
O equipamento elétrico e eletrónico está marcado com um caixote do lixo com um X, como
mostrado acima. Este símbolo significa que o equipamento elétrico e eletrónico não deve ser
eliminado em conjunto com outros resíduos domésticos, mas deve ser eliminado
separadamente.
Todas as cidades têm pontos de recolha instalados, nos quais o equipamento elétrico e
eletrónico pode tanto ser submetido sem custos a estações de reciclagem e outros locais de
recolha, ou ser recolhido na própria residência. O departamento técnico da sua cidade
disponibiliza informações adicionais em relação a isto.
DENVER ELECTRONICS A/S
Omega 5A, Soeften
DK-8382 Hinnerup
www.facebook.com/denverelectronics
• 9 •
