Planlægning af systemet
Grundig planlægning af systemopsætningen giver det bedst mulige resultat og den
højest mulige ydeevne. Hvis du planlægger opsætningen omhyggeligt, kan du undgå
situationer, hvor dit systems ydeevne eller stabilitet kompromitteres. Din autoriserede
forhandler er uddannet til at maksimere dit systems soniske potentiale. Din forhandler
er en værdifuld partner, når det gælder installation og opsætning af dit system.
Krav til højttalerne
Hver af forstærkerens kanaler kan let drive 4 Ω højttalerbelastning, når den anvendes i
stereo modus. Hvis du ohmer kanalerne parvis, er den anbefalede mindste
belastningsimpedans 3 Ω til brug for subwoofer og 4 Ω til brug for alle højttalere.
Selvom det ikke er sandsynligt, at brug med lavere impedans vil forårsage umiddelbar
skade på det interne kredsløb, vil enheden sandsynligvis overophedes, hvilket vil
medføre, at varmebeskyttelseskredsløbet vil lukke forstærkeren ned.
Når chassiset køler af, genoptages normal drift. Det er ikke anbefalet at fortsætte med
at anvende forstærkeren under disse forhold, da det vil reducere forstærkerens
forventede levetid.
De fleste højttalere, der er designet til brug i en bil, er udstyret med 4 Ω impedans. Hvis
du tilslutter to sådanne højttalere parallelt, vil forstærkeren opfatte det som en 2 Ω
belastning.
Visse subwoofer modeller er designet med en dobbelt 4 Ω svingspole. Når du forbinder
disse svingspoler parallelt, vil resultatet blive en 2 Ω nominel impedans, hvilket ikke
anbefales til brug for denne forstærker sammen med ohmede kanaler.

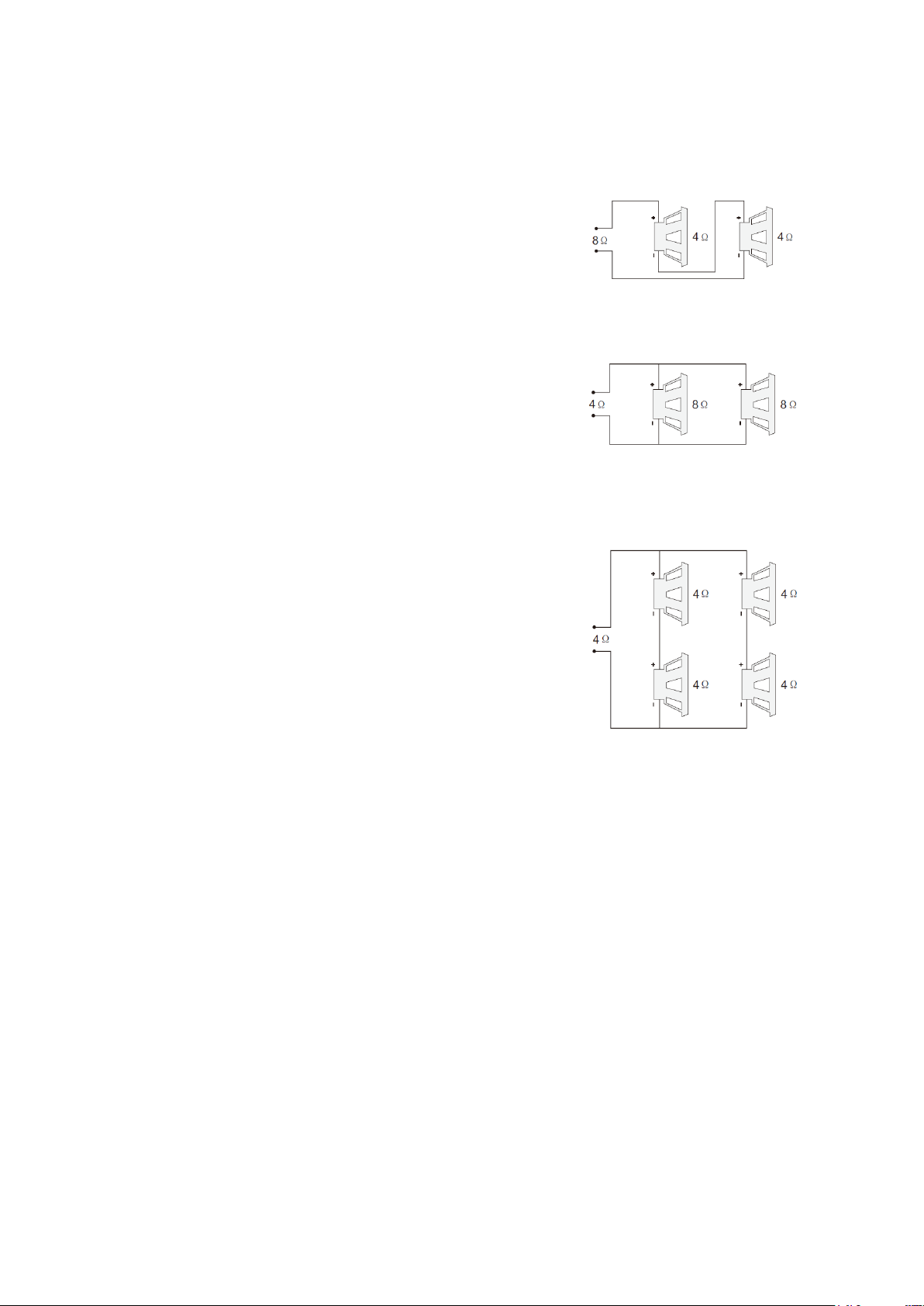

Seriel kabling
Parallel kabling
Seriel/ parallel kabling
DEN-2

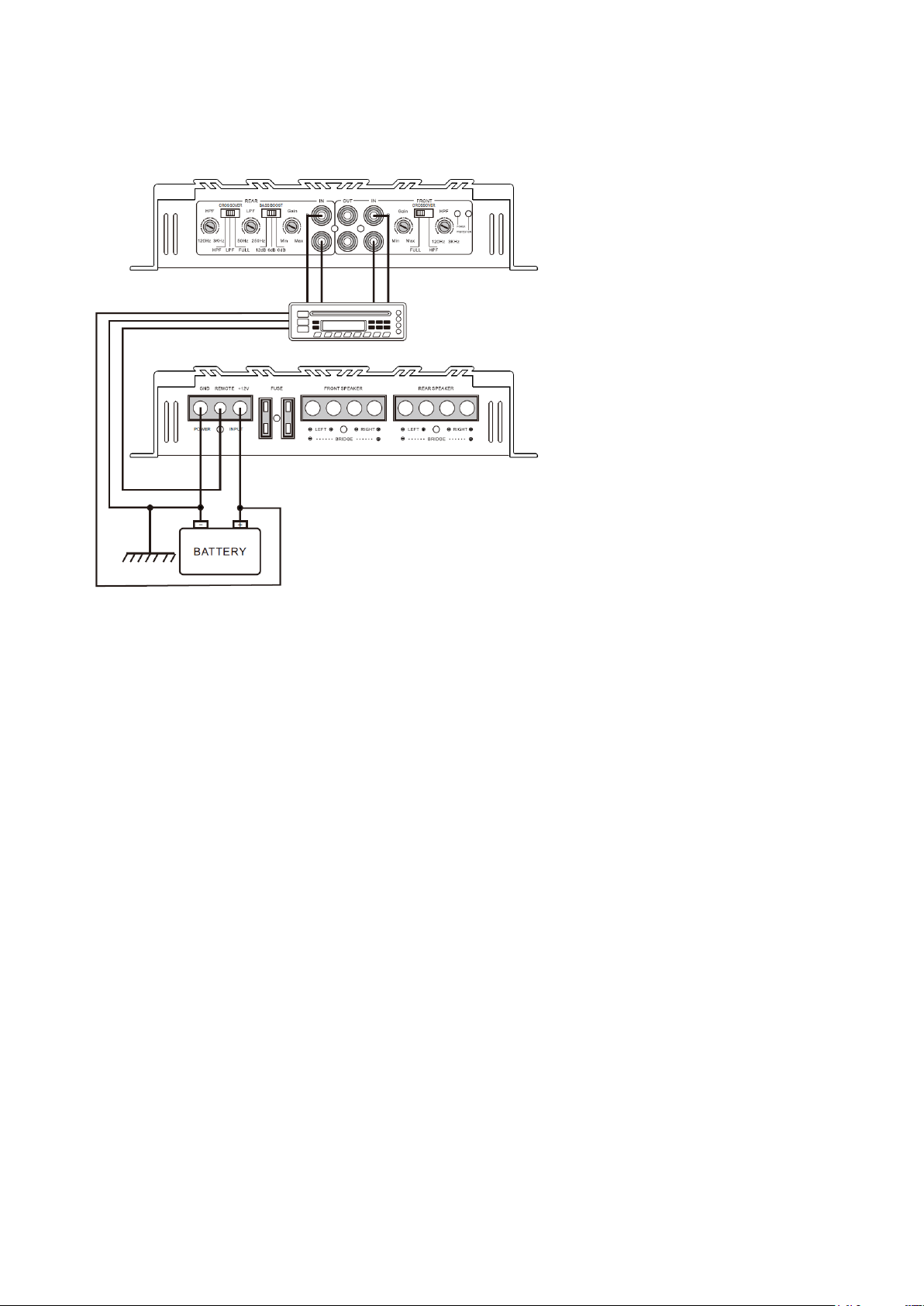

Tilslutning af strømkabler
Noter vedr. strømforsyning
Strømkablet til +12V strømindtaget mærket INPUT må først forbindes, når alle andre kabler er blevet tilsluttet.
Sørg for at forbinde forstærkerens jordledningskabel sikkert til en metaldel på bilens stel.
En løs forbindelse kan medføre funktionssvigt i forstærkeren.
Terminalen REMOTE: Enheden tændes ved at tilføre +12 Volt til denne terminal. Denne terminal trækker ikke kraftig strøm, som de to
andre terminaler, så det er acceptabelt at anvende et tyndere tilslutningskabel her. Standard 18-GAUGE kabel kan anvendes, og
standardfarven er gul. Hvis radioen er udstyret med et power antennekabel, kan det drive denne terminal. Hvis power
antennekablet allerede er i brug, kan du stadig splejse forbindelsen til det. På denne måde vil forstærkeren automatisk tænde samtidig
med radioen. Brug et strømkabel med en monteret sikring med samme værdi som den oprindelige sikring.
Placér sikringen på strømkablet så tæt på bilens batteri som muligt.
Når systemet kører på fuld kraft, ledes maksimal strøm igennem det. Du skal derfor sikre, at de kabler, der skal forbindes til
terminalerne +12V og GND på forstærkeren hver især er på 10-GAUGE, AWG10 eller kraftigere.
DEN-3

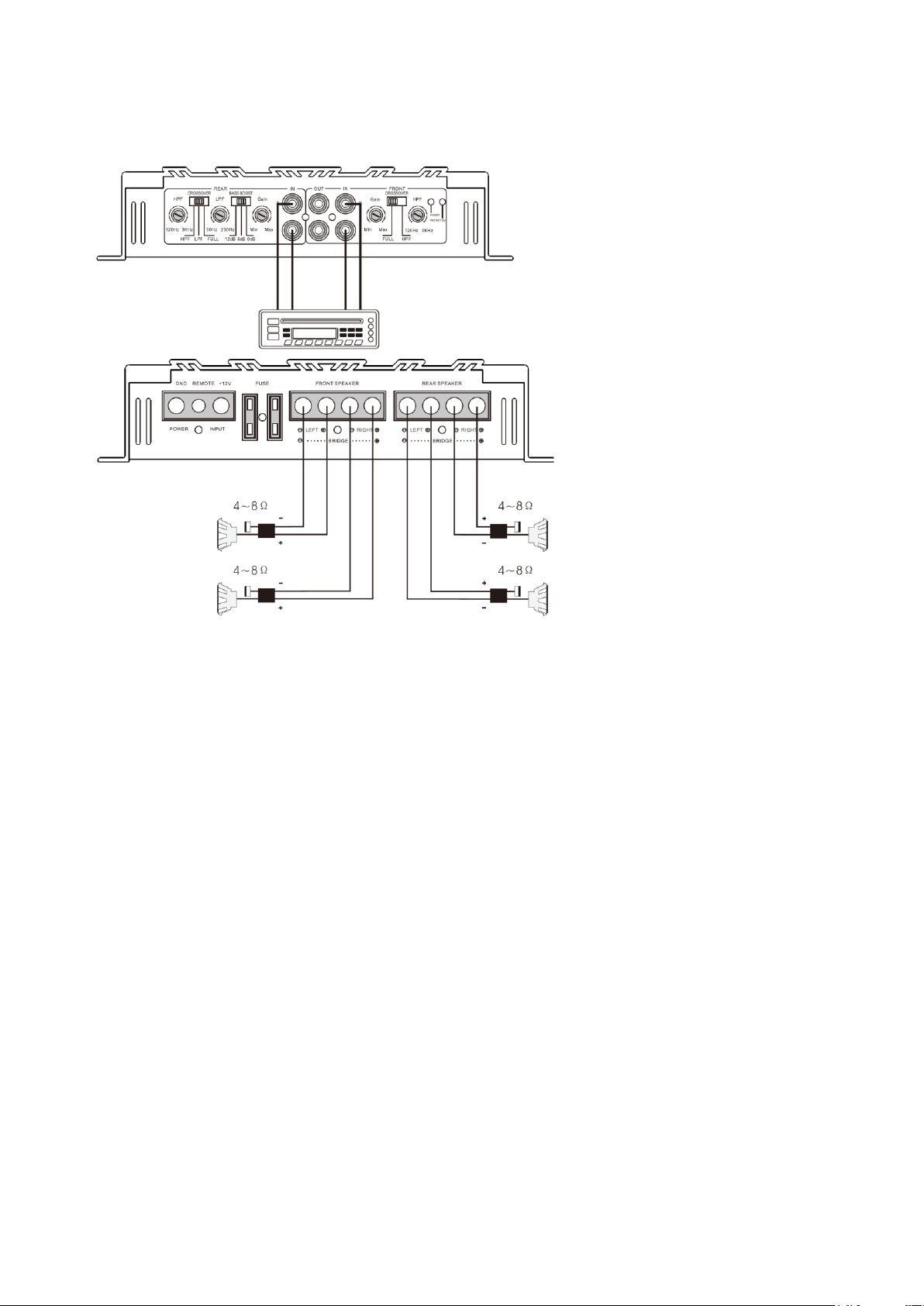

system 1: 4-kanals system
DEN-4

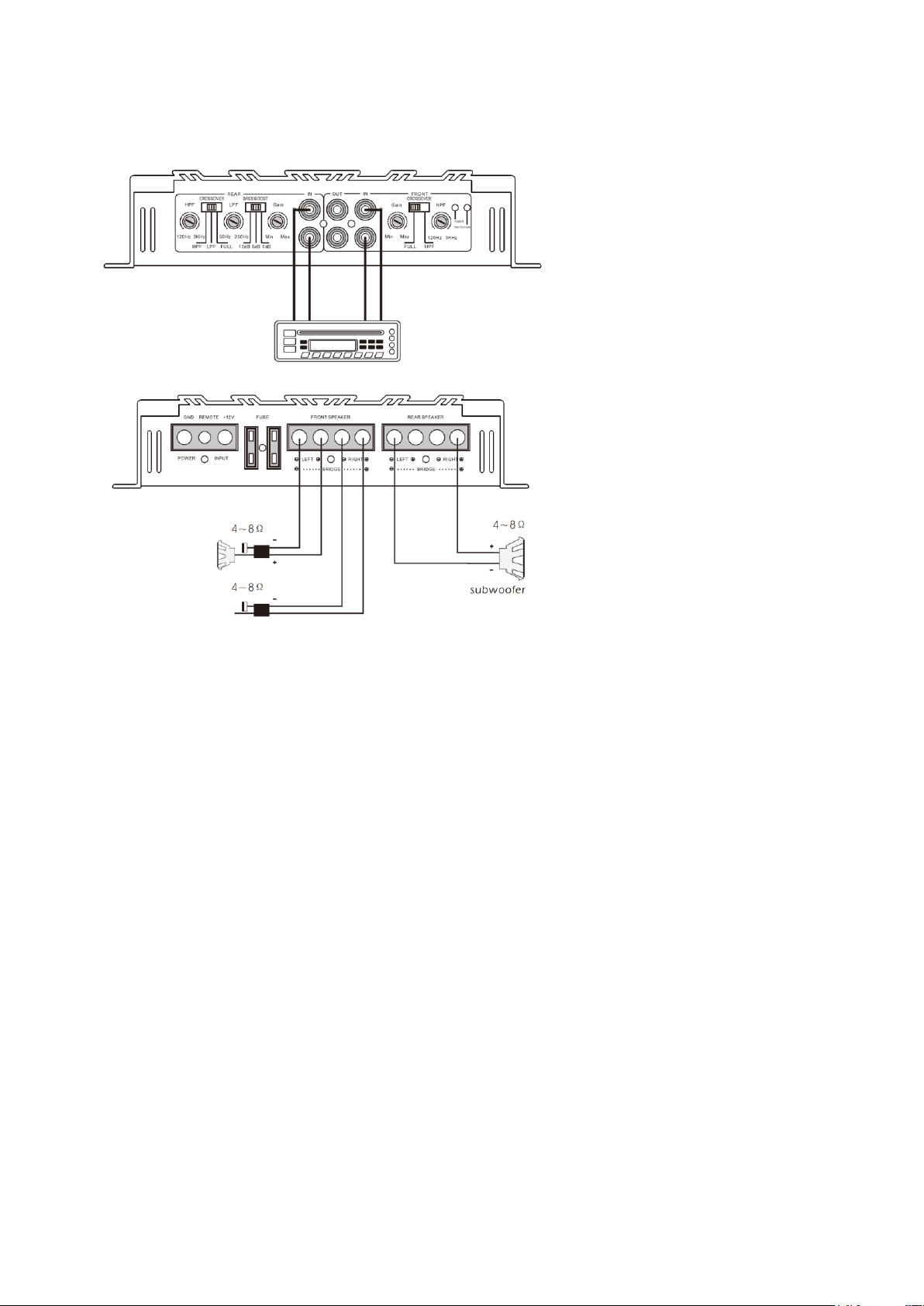

system 2: 3-kanals system
DEN-5

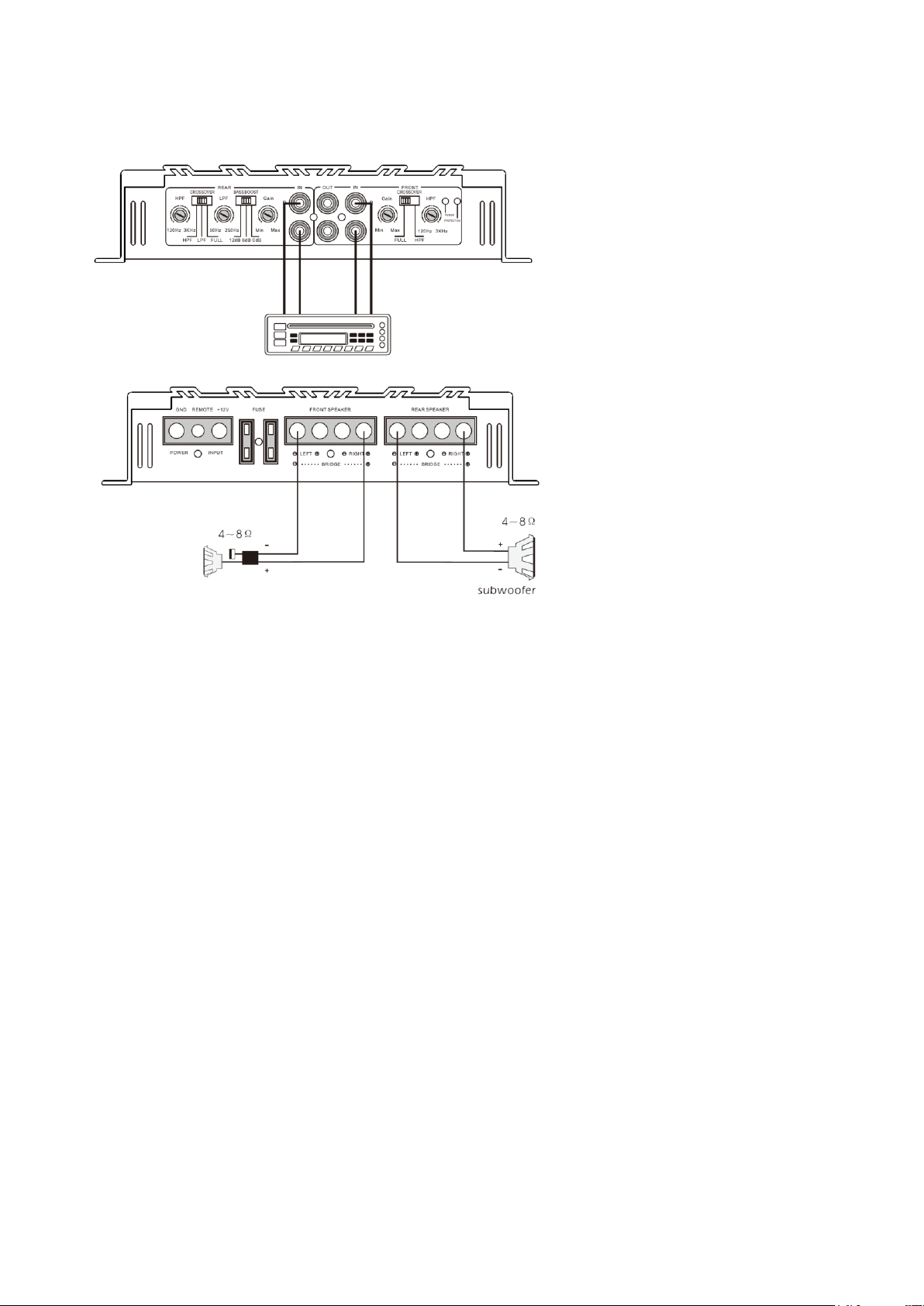

system 3: 2-kanals ohmet tilslutning
DEN-6
Fejlfinding
Symptom
Mulig årsag
Løsning
Ingen lyd
lav eller ingen input fra remote ved
opstart
kontrollér spændingen ved remoteterminalen på forstærkeren ved opstart og
foretag de nødvendige justeringer
en sikring er sprunget
kontrollér strømkablernes integritet og
omvendte polaritet, foretag de nødvendige
justeringer og udskift sikringen
strømkabler er ikke forbundet
kontrollér strømkablerne og jordledningen
og reparér eller erstat efter behov
audio-indgang ikke tilsluttet, eller intet
signal fra signalkilde
kontrollér tilslutningerne og
signalintegriteten og reparér eller erstat efter
behov
højttalerkabler er ikke forbundet
kontrollér højttalerkablerne og reparér eller
erstat efter behov
Lyden kommer og går
højttalerne er brændt af
kontrollér systemet med andre højttalere,
som du ved virker, og reparér eller erstat
efter behov
varmebeskyttelsen slår til, når
temperaturen i forstærkerens heatsink
overskrider 90o C
sørg for, at tilstrækkelig ventilation kan finde
sted omkring forstærkeren og sørg om
nødvendigt for bedre ventilation
løs eller dårlig tilslutning på audio
indgange
kontrollér indgangene og reparér eller erstat
efter behov
Forvrænget lyd
forstærkerens følsomhedsniveau sat for
højt; overskrider forstærkerens
maksimale udgangskapacitet
nulstil gain, nærmere oplysninger finder du i
tunerafsnittet i manualen
impedansbelastningen til forstærkeren er
for lav
kontrollér højttalernes impedansbelastning.
Hvis belastningen er under 2 Ω stereo eller
4 Ω mono, skal du trække nye kabler med
højere impedans til højttalerne
kortsluttede højttalerkabler
kontrollér tilslutningen af højttalerkablerne
og reparér eller erstat efter behov
højttalerne er ikke forbundet korrekt til
forstærkeren
kontrollér højttalerkablerne og reparér eller
erstat efter behov nærmere oplysninger
finder du i afsnittet om højttalere i denne
manual
DEN-7
Symptom
Mulig årsag
Løsning
højttalernes interne cross-over ikke
indstillet korrekt
foretag nyindstilling af cross-over, se
afsnittet om konfiguration af multi-cross
cross-over i denne manual
Forvrænget lyd (forts.)
højttalerne er brændt af
kontrollér systemet med andre højttalere,
som du ved virker, og reparér eller erstat
efter behov
Dårlig basrespons
højttalernes kabler er forbundet forkert,
således at polariteten forårsager
eliminering ved lave frekvenser
kontrollér højttalernes polaritet og reparér
efter behov
cross-over indstillet forkert
foretag nyindstilling af cross-over, se
afsnittet om konfiguration af multi-cross
cross-over i denne manual
Sikring sprunget i batteri
impedansbelastningen til forstærkeren er
for lav
kontrollér højttalernes
impedansbelastning. Hvis belastningen er
under 2 Ω stereo eller 4 Ω mono, skal du
trække nye kabler med højere impedans til
højttalerne
kortslutning i strømkabel eller strømkabler
tilsluttet forkert
kontrollér strømkablerne og jordledningen
og reparér eller erstat efter behov
sikringens værdi er mindre end anbefalet
udskift sikringen med en anden med
korrekt værdi
der trækkes for meget strøm
kontrollér højttalernes
impedansbelastning. Hvis belastningen er
under 2 Ω stereo eller 4 Ω mono, skal du
trække nye kabler med højere impedans til
højttalerne
kortslutning i strømkabel eller strømkabler
tilsluttet forkert
kontrollér strømkablerne og jordledningen
og reparér eller erstat efter behov
Sikring sprunget i forstærker
der trækkes for meget strøm
kontrollér højttalernes
impedansbelastning. Hvis belastningen er
under 2 Ω stereo eller 4 Ω mono, skal du
trække nye kabler med højere impedans til
højttalerne og erstatte sikringen med en af
korrekt størrelse
kontrollér strømkablerne og jordledningen
og reparér eller erstat efter behov
sikringens værdi er mindre end anbefalet
udskift sikringen med en anden med
korrekt værdi
Specifikationer
DEN-8
Forstærker
Udgangseffekt 4 Ω (watt) 60W x 4 CH
THD <0,1%
Frekvensgang (± 1dB ) 20Hz~20KHz
Signal/ -støjforhold >90dB
Følsomhed 0,15~8V
Anbefalet sikringstype 25 A x 2
Mål 356mm x 220mm x 48mm
Ret til ændring i design og specifikationer forbeholdes, da modellen undergår løbende produktudvikling
180W x 2 CH ohmede kanalpar
