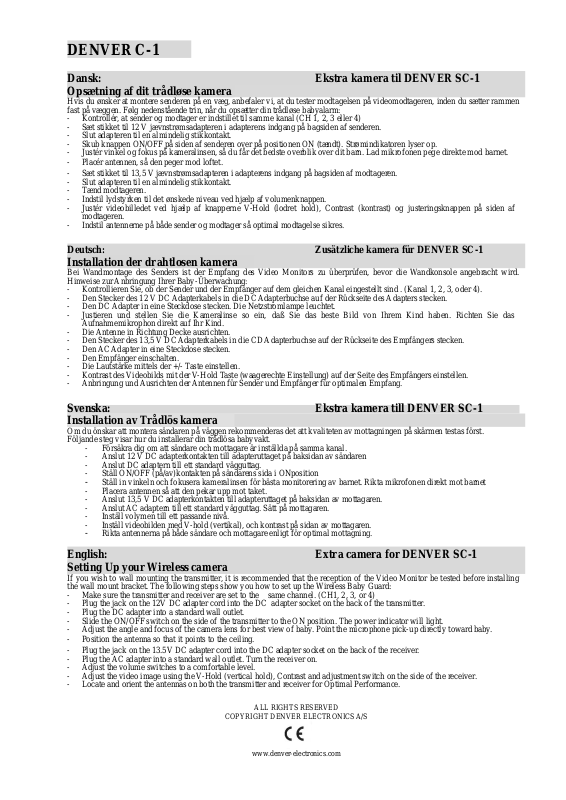

Denver C-1 User Manual

DENVER C-1

Dansk: Ekstra kamera til DENVER SC-1 Opsætning af dit trådløse kamera

Hvis du ønsker at montere senderen på en væg, anbefaler vi, at du tester modtagelsen på videomodtageren, inden du sætter rammen fast på væggen. Følg nedenstående trin, når du opsætter din trådløse babyalarm:

- Kontrollér, at sender og modtager er indstillet til samme kanal (CH 1, 2, 3 eller 4)

- Sæt stikket til 12 V jævnstrømsadapteren i adapterens indgang på bagsiden af senderen.

- Slut adapteren til en almindelig stikkontakt.

- Skub knappen ON/OFF på siden af senderen over på positionen ON (tændt). Strømindikatoren lyser op.

- Justér vinkel og fokus på kameralinsen, så du får det bedste overblik over dit barn. Lad mikrofonen pege direkte mod barnet.

- Placér antennen, så den peger mod loftet.

- Sæt stikket til 13,5 V jævnstrømsadapteren i adapterens indgang på bagsiden af modtageren .

- Slut adapteren til en almindelig stikkontakt.

- Tænd modtageren.

- Indstil lydstyrken til det ønskede niveau ved hjælp af volumenknappen.

- Justér videobilledet ved hjælp af knapperne V-Hold (lodret hold), Contrast (kontrast) og justeringsknappen på siden af modtageren.

- Indstil antennerne på både sender og modtager så optimal modtagelse sikres.

Deutsch: Zusätzliche kamera für DENVER SC-1

Installation der drahtlosen kamera

Bei Wandmontage des Senders ist der Empfang des Video Monitors zu überprüfen, bevor die Wandkonsole angebracht wird. Hinweise zur Anbringung Ihrer Baby-Überwachung:

- Kontrollieren Sie, ob der Sender und der Empfänger auf dem gleichen Kanal eingestellt sind . (Kanal 1, 2, 3, oder 4).

- Den Stecker des 12 V DC Adapterkabels in die DC Adapterbuchse auf der Rückseite des Adapters stecken.

- Den DC Adapter in eine Steckdose stecken. Die Netzstromlampe leuchtet.

- Justieren und stellen Sie die Kameralinse so ein, daß Sie das beste Bild von Ihrem Kind haben. Richten Sie das Aufnahmemikrophon direkt auf Ihr Kind.

- Die Antenne in Richtung Decke ausrichten.

- Den Stecker des 13,5 V DC Adapterkabels in die CD Adapterbuchse auf der Rückseite des Empfängers stecken.

- Den AC Adapter in eine Steckdose stecken.

- Den Empfänger einschalten.

- Die Lautstärke mittels der +/- Taste einstellen.

- Kontrast des Videobilds mit der V-Hold Taste (waagerechte Einstellung) auf der Seite des Empfängers einstellen.

- Anbringung und Ausrichten der Antennen für Sender und Empfänger für optimalen Empfang.

Svenska: Ekstra kamera till DENVER SC-1 Installation av Trådlös kamera

Om du önskar att montera sändaren på väggen rekommenderas det att kvaliteten av mottagningen på skärmen testas först. Följande steg visar hur du installerar din trådlösa babyvakt.

- Försäkra dig om att sändare och mottagare är inställda på samma kanal.

- Anslut 12 V DC adapterkontakten till adapteruttaget på baksidan av sändaren

- Anslut DC adaptern till ett standard vägguttag.

- Ställ ON/OFF (på/av)kontakten på sändarens sida i ONposition

- Ställ in vinkeln och fokusera kameralinsen för bästa monitorering av barnet. Rikta mikrofonen direkt mot barnet

- Placera antennen så att den pekar upp mot taket.

- Anslut 13,5 V DC adapterkontakten till adapteruttaget på baksidan av mottagaren.

- Anslut AC adaptern till ett standard vägguttag. Sätt på motta garen.

- Inställ volymen till ett passande nivå.

- Inställ videobilden med V-hold (vertikal), och kontrast på sidan av mottagaren.

- Rikta antennerna på både sändare och mottagare en ligt för optimal mottagning.

English: Extra camera for DENVER SC-1 Setting Up your Wireless camera

If you wish to wall mounting the transmitter, it is recommended that the reception of the Video Monitor be tested before installing the wall mount bracket. The following steps show you how to set up the Wireless Baby Guard:

- Make sure the transmitter and receiver are set to the same channel. (CH1, 2, 3, or 4)

- Plug the jack on the 12V DC adapter cord into the DC adapter socket on the back of the transmitter.

- Plug the DC adapter into a standard wall outlet.

- Slide the ON/OFF switch on the side of the transmitter to the ON position. The power indicator will light.

- Adjust the angle and focus of the camera lens for best view of baby. Point the microphone pick-up directly toward baby.

- Position the antenna so that it points to the ceiling.

- Plug the jack on the 13.5V DC adapter cord into the DC adapter socket on the back of the receiver.

- Plug the AC adapter into a standard wall outlet. Turn the receiver on.

- Adjust the volume switches to a comfortable level.

- Adjust the video image using the V-Hold (vertical hold), Contrast and adjustment switch on the side of the receiver.

- Locate and orient the antennas on both the transmitter and receiver for Optimal Performance.

www.denver-electronics.com
