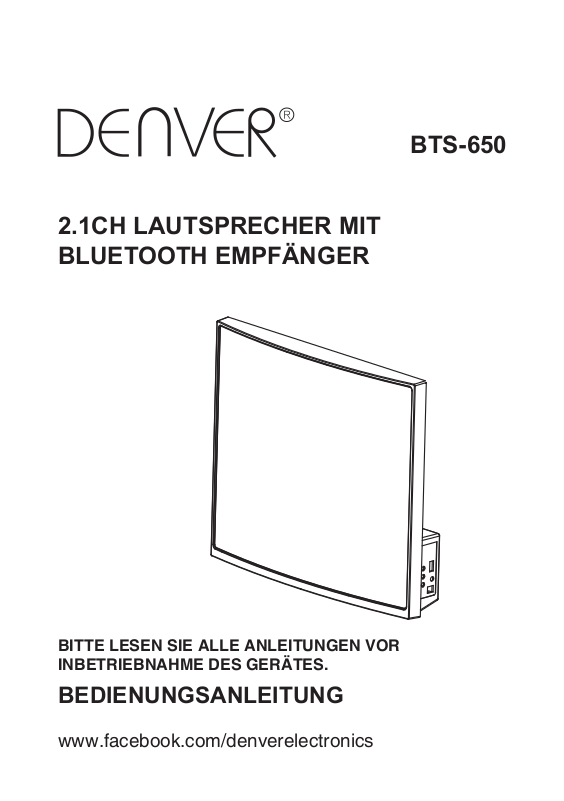

2.1CH LAUTSPRECHER MIT
BLUETOOTH EMPFÄNGER
BTS-650
BITTE LESEN SIE ALLE ANLEITUNGEN VOR
INBETRIEBNAHME DES GERÄTES.
BEDIENUNGSANLEITUNG
www.facebook.com/denverelectronics
WARNUNGEN
Dieses Produkt wurde so entworfen und hergestellt, dass es strengen Qualitäts- und
Sicherheitsrichtlinien entspricht. Es gibt jedoch einige Vorsichtsmaßnahmen bei der
Bedienung, die Sie beachten sollten:
VORSICHT
STROMSCHLAGGEFAHR -
NICHT ÖFFNEN
VORSICHT: UM DIE STROMSCHLAGGEFAHR ZU VERMINDERN,
DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. ES
BEFINDEN SICH KEINE DURCH DEN ANWENDER ZU WARTENDEN TEILE
IM INNEREN. REPARATUR UND WARTUNG NUR DURCH FACHPERSONAL.
● Lesen Sie alle Warnungen. Befolgen Sie alle Anleitungen.
● Überprüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der örtlichen
Netzspannung übereinstimmt, wenn sie nicht übereinstimmt, senden Sie das Produkt
an das Geschäft zurück, wo Sie es gekauft haben.
● Vor dem Gebrauch wickeln Sie das Netzkabel ab und richten Sie es aus.
● Stellen Sie das Gerät auf eine feste und ebene Fläche. Achten Sie auf eine
ausreichende Belüftung rund um das Gerät.
● Reinigen Sie es nur mit einem trockenen Tuch, ziehen Sie den Netzstecker des
Geräts vor dem Reinigen ab. Verwenden Sie keine aggressiven Reinigungsmittel,
da diese die Oberfläche beschädigen.
● Um dieses Gerät vollständig vom Netz trennen, ziehen Sie den Stecker aus der
Wandsteckdose. Der Netzstecker wird verwendet, um die Stromversorgung des
Gerätes völlig zu unterbrechen, und muss durch den Anwender leicht bedienbar sein.
● Entfernen Sie das Netzteil aus der Steckdose, wenn das Produkt für einen längeren
Zeitraum unbenutzt wird, und bei Gewitter.
● Verwenden Sie nur Zusatzgeräte/Zubehörteile, die von den Herstellern angegeben
werden.
● Stellen Sie das Gerät oder die Batterien nicht in die Nähe einer Wärmequelle oder bei
direktem Sonnenlicht. Stellen Sie keine offenen Flammen auf das Gerät oder in die
Nähe des Geräts.
WARNUNGEN
● Versuchen Sie nicht, das Gehäuse zu öffnen oder irgendwelche Abdeckungen zu
entfernen. Wenn das Netzteil oder dessen Blei beschädigt wird, muss es mit einem
Netzteil des gleichen Typs ersetzt werden.
● Reparaturen dürfen nur durch den Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person durchgeführt werden.
● Tauchen Sie das Hauptgerät, das Netzteil oder ein von seinen Zubehörteilen nicht in
das Wasser oder eine andere Flüssigkeit.
● Schützen Sie dieses Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen
Sie keine mit Flüssigkeiten gefüllten Gefäße auf das Gerät oder in die Nähe des Geräts.
● Ersetzen Sie die Batterien durch den gleichen oder einen gleichwertigen Typ.
● Decken Sie nicht das Produkt ab oder die Belüftung wird dadurch behindert.
7
STROMVERSORGUNG
Stecken Sie den kleinen Stecker vom
mitgelieferten AC/DC-Netzteil in die
DC-In-Buchse des Gerätes.
Stecken Sie das AC/DC-Netzteil in
die DC-In-Buchse des Gerätes.
BATTERIEINSTALLATION (FERNBEDIENUNG)
Um die Knopfzelle zu ersetzen:
1. Drücken Sie die Lasche, und schieben Sie
dann das Batteriefach heraus, wie in der
Abbildung auf der rechten Seite.
2. Ersetzen Sie die alte Knopfzelle durch eine
neue CR 2025 Knopfzelle gemäß den
Polaritätsmarkierungen auf der Fernbedienung.
3. Schließen Sie das Batteriefach.
AKKU-VORSICHTSMAßNAHMEN:
1. Verwenden Sie nur die angegebene Größe und die Art des Akkus.
2. Achten Sie beim Einlegen des Akkus auf die Polaritätskennzeichnungen im Batteriefach.
Eine umgekehrte Batterie kann zu Schäden am Gerät führen.
3. Wenn die Batterie im Gerät verbraucht ist oder das Gerät über einen längeren Zeitraum
nicht benutzt wird, entfernen Sie die Batterien, um Schäden oder Verletzungen durch
auslaufende Batterien zu vermeiden.
4. Versuchen Sie nicht, die nicht-aufladbare Batterie aufzuladen, sie kann sich überhitzen und
platzen.
5. Schützen Sie Batterien vor übermäßiger Hitze wie etwa direktem Sonnenlicht, Feuer usw.
6. Reinigen Sie die Kontakte des Akkus und auch jene des Gerätes vor der Batterieinstallation.
7. Mischen Sie keine unterschiedlichen Batterietypen zusammen (z. B. Alkali und Karbon-Zink)
oder alte Batterien mit den neuen.
AC Steckdose
AC/DC Netzadapter
OPEN
PUSH
SC UL
3V
CR2025
Lithium Cell
CR2025
Lithium Cell
CR2025
3V
SC UL
ÖFFNEN
DRÜCKEN
LED-ANZEIGEN
Status Anzeige Status Anzeige
Gerät aus
USB-Modus
Line-In Modus
Rot
Grün
Orange
Bluetooth bereit
Bluetooth verbunden
8
Blinkt blau
Blau
TASTEN UND FUNKTIONEN
1. Betriebstaste
2. Lautstärke + / Lautstärke -
3. USB/MP3: Eingang
4. Line-In Eingang
5. DC-Buchse
1. Position für Wandbefestigung
2. Ständer zum Aufstellen
Drücken Sie, um das
Power
Gerät ein- oder
auszuschalten.
WIEDERGABE/PAUSE
Drücken Sie, um die
Wiedergabe eines
angeschlossenen iPhones
oder iPods zu starten
oder zu unterbrechen.
Im USB-Modus drücken,
um zum vorhergehenden
Titel zu springen.
Drücken Sie, um in den
USB-Modus zu wechseln.
USB
Line
Drücken Sie, um in
den Line-In Modus
zu wechseln.
Drücken Sie, um die
Höhen nach oben oder
unten anzupassen.
Treble
EQ
Drücken Sie, um in den
EQ-Modus zu wechseln.
(Flat / Rock / Jazz / Pop /
Classic)
Mute
Drücken Sie, um den Ton
auszuschalten.
Im USB-Modus drücken,
um zum nächsten Titel zu
springen.
BT
Drücken Sie, um in den
Bluetooth-Modus zu
wechseln.
Volume
Drücken Sie, um die
Lautstärke einzustellen.
Bass
Drücken Sie, um den
Bass nach oben oder
unten anzupassen.
9
HÖREN ÜBER DIE LINE IN-BUCHSEN:
1. Schließen Sie Kopfhörer an. Verwenden Sie das
mitgelieferte Line-In Kabel, um die Line-Out
Buchsen eines externen Audiogeräts, (wie
MP3-Spieler, CD-Spieler, usw.), mit der LINE IN
Buchse an der Seite des Lautsprechers zu
Line-In Kabel
verbinden; siehe Abbildung.
2. Schließen Sie die Sound Bar an die Stromquelle
wie in den vorherigen Verfahren an.
3. Drücken Sie die Taste POWER am Lautsprecher
oder auf der Fernbedienung, um den Lautsprecher
einzuschalten.
4. Drücken Sie LINE auf der Fernbedienung, um den
LINE-Modus einzuschalten.
5. Schalten Sie den angeschlossenen externen Player
ein und starten Sie die Wiedergabe wie gewohnt.
BT-PAIRING UND -WIEDERGABE:
1. Schließen Sie die Sound Bar an die Stromquelle wie in den vorherigen Verfahren an.
2. Drücken Sie den SOURCE-Knopf auf der Sound Bar wiederholt oder drücken Sie den
BT (Bluetooth)-Knopf auf der Fernbedienung, um den BT-Modus einzuschalten.
Die BT-Anzeige leuchtet auf.
3. Schalten Sie die BT-Funktion im externen BT-Player und warten Sie einige Sekunden,
bis der externe BT-Player und der Lautsprecher gepaart werden. Spielen Sie die
Musik im externen BT-Player wie gewohnt.
HINWEISE:
Beim erstmaligen Einsatz verbinden Sie den externen BT-Player wie folgt:
1. Schalten Sie die Sound Bar im BT-Modus wie in den vorherigen Verfahren ein,
die BT-Anzeige leuchtet auf und blinkt.
2. Schalten Sie den externen BT-Player ein und geben Sie den BT-Suchmodus ein.
Starten Sie das Pairing nach den Bildschirmanweisungen auf dem externen
BT-Player (Die Details der Pairing-Verfahren entnehmen Sie bitte der
Bedienungsanleitung Ihres BT-Players.).
3. Wenn der externe BT-Player die Sound Bar sucht, erscheint unsere Modellnummer
"F-3089N" auf dem Display des externen BT-Players.
4. Pairing-Code "0000" muss eingegeben werden.
10
Befestigung an Trockenwand / Holzwand
1. Befestigung an Trockenwand
1.1 Um die Positionen der Befestigungslöcher
zu bestimmen, kleben Sie die mitgelieferte
“Schablone für Wandbefestigung” parallel
zur Holzwand an die Stelle, wo Sie den
Lautsprecher aufhängen möchten.
Trockenwand
1.2 Verwenden Sie eine leistungsstarke
Bohrmaschine, um Löcher mit einem
Durchmesser von 8 mm durch die
“Schablone für Wandbefestigung”
“+” in die Wand zu bohren.
1.3 Setzen Sie jeweils einen Abstandshalter
aus EVA auf die Befestigungslöcher.
2. Befestigung an Holzwänden
2.1 Um die Positionen der
Befestigungslöcher zu bestimmen,
kleben Sie die mitgelieferte “Schablone
für Wandbefestigung” parallel zur
Holzwand an die Stelle, wo Sie den
Lautsprecher aufhängen möchten.
wand
2.2 Platzieren und befestigen Sie die
Schrauben an den Positionen der
“Schablone für Wandbefestigung” “+”.
2.3 Setzen Sie jeweils einen Abstandshalter
aus EVA auf die Befestigungslöcher.
1.4 Schlagen Sie mit einem Hammer jeweils
einen Dübel in die Befestigungslöcher.
1.5 Befestigen Sie die Schrauben in den
Dübeln; der Lautsprecher kann nun an die
Wand gehangen werden.
2.4 Hängen Sie den Lautsprecher an die
Wand.
11
ANLEITUNG ZUR PROBLEMLÖSUNG
Problem Lösungsvorschlag
Kein Strom Überprüfen Sie den Anschluss des AC/DC-Netzteils
zwischen dem Lautsprecher und der Wandsteckdose.
Kein Klang
Die Fernbedienung
will nicht
funktionieren
Kein Klang im
BT-Modus
Überprüfen Sie, ob die Lautstärke NICHT auf Minimum ist.
Überprüfen Sie, ob sie NICHT auf stumm gestellt ist.
Überprüfen oder ersetzen Sie die Batterie.
Stellen Sie sicher, dass die Vorderseite des
Lautsprechers durch keine Hindernisse verdeckt wird.
Überprüfen Sie, ob Sie ein Pairing haben oder nicht.
Hier muss das Pairing des externen BT-Players und
des Lautsprechers mit dem Passwort "0000" vor dem
ersten Hören gemacht werden.
ALLGEMEINE DATEN
Leistungsquelle:.....................................................................DC 18V 2,5A,
Leistungsquelle der Fernbedienung: .....DC 3V, 1X CR 2025 Batterie (enthalten)
Leistungsaufnahme:........................................................................................<50W
Audioleistung:
Woofer...............................................................................................................45W
Linker Kanal.......................................................................................................10W
Rechter Kanal....................................................................................................10W
Impedanz des Lautsprechers:
Woofer..................................................................................................4 Ohm, 50W
Linker Kanal..........................................................................................8 Ohm, 30W
Rechter Kanal.......................................................................................8 Ohm, 30W
12
ALLE RECHTE VORBEHALTEN
URHEBERRECHT DENVER ELECTRONICS A/S
www.denver- electronics .com
Elektrische und elektronische Geräte sowie Batterien enthalten Materialien,
Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich
sein können, sofern die Abfallmaterialien (entsorgte elektrische und
elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.
Elektrische und elektronische Geräte sowie Batterien sind mit der
durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht.
Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie
Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen
separat entsorgt werden.
Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien
bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen
Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt
werden und keine Umweltschäden anrichten.
Städte und Gemeinden haben Sammelstellen eingerichtet, an denen
elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum
Recycling abgegeben werden können, alternativ erfolgt auch Abholung.
Weitere Informationen erhalten Sie direkt bei Ihrer Stadtverwaltung.
Importiert von:
DENVER ELECTRONICS A/S
Stavneagervej 22
DK-8250 EGAA
DENMARK
