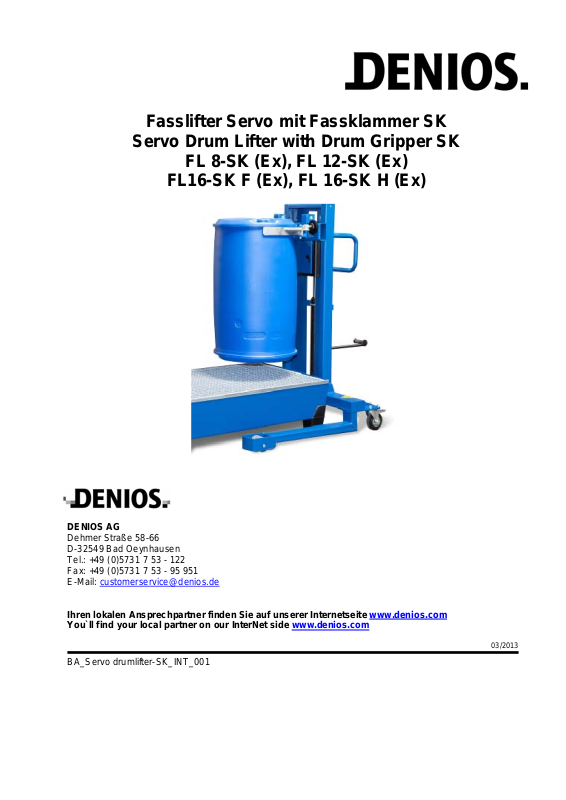

Fasslifter Servo mit Fassklammer SK
Servo Drum Lifter with Drum Gripper SK
FL 8-SK (Ex), FL 12-SK (Ex)
FL16-SK F (Ex), FL 16-SK H (Ex)
DENIOS AG
Dehmer Straße 58-66
D-32549 Bad Oeynhausen
Tel.: +49 (0)5731 7 53 - 122
Fax: +49 (0)5731 7 53 - 95 951
E-Mail: [email protected]
Ihren lokalen Ansprechpartner finden Sie auf unserer Internetseite www.denios.com
You`ll find your local partner on our InterNet side www.denios.com
03/2013
BA_Servo drumlifter-SK_INT_001
Page 2
Inhalt
Deutsch .................................................................................................................................. 3
1.Allgemeine Hinweise........................................................................................................................................3
2. Sicherheitshinweise ........................................................................................................................................3
3. Einsatz und Verwendungszweck ....................................................................................................................4
4. Technische Beschreibung...............................................................................................................................4
5. Aufbau und Inbetriebnahme............................................................................................................................4
6. Technische Daten ...........................................................................................................................................4
7. Betrieb.............................................................................................................................................................4
8. Wartung und Instandhaltung...........................................................................................................................5
9. EG-Konformitätserklärung...............................................................................................................................7
English....................................................................................................................................8
1. General Instructions........................................................................................................................................8
2, Safety instructions...........................................................................................................................................8
3. Use and intended purpose..............................................................................................................................9
4. Technical description ......................................................................................................................................9
5. Assembly.........................................................................................................................................................9
6. Specifications..................................................................................................................................................9
7. Operation.........................................................................................................................................................9
8. Maintenance and servicing ...........................................................................................................................10
9. Declaration of conformity ..............................................................................................................................12
Fasslifter Servo mit Fassklammer SK Seite 2 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 3
Deutsch
1.Allgemeine Hinweise
Ohne Genehmigung des Herstellers dürfen keine Veränderungen, An- oder Umbauten am Produkt
vorgenommen werden. Für Veränderungen ohne Genehmigung des Herstellers wird keine Haftung
übernommen und die Gewährleistung erlischt.
Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu beachten.
2. Sicherheitshinweise
Vor der Benutzung ist das Produkt auf seine einwandfreie Funktion zu überprüfen. Bei auftretenden Mängeln
darf es nicht eingesetzt werden.
Es ist die BGV D8 (Winden, Hub- und Zuggeräte) und die BGV D27 (Flurförd erfahrzeuge)
zu beachten!
Nur für den vorgesehen Einsatz/Gebrauch einsetzen!
Die Last darf nicht im angehobenen Zustand belassen werd en.
Sicherheitshinweis für Ex-Ausführung
Umgang mit brennbaren Flüssigkeiten, Explosionsschutzmaßnahmen
Beim Handling, der Lagerung und dem Umfüllen von Stoffen, die eine explosionsfähige Atmosphäre
bilden können, müssen die Anforderungen der ATEX-Richtlinien 94/9/EG und 1999/92/EG in Verbindung
mit dem Produktsicherheitsgesetz (ProdSG) und der Betriebssicherheitsverordnung (BetrSichV) beachtet
werden. Je nach Ex-Zone sind geeignete Maßnahmen zu treffen. Die Verhinderung der Bildung der
explosionsfähigen Atmosphäre durch Konzentrationsbeeinflussung (z.B. ausreichende Lüftung),
Betriebsbedingungen und konstruktive Gestaltung (z.B. geeignete und zugelassene Behälter, geeigneter
Lagerraum) muss im Vordergrund stehen.
Die Vermeidung von Zündquellen durch elektrostatische Aufladungen durch einen elektrischen
Potentialausgleich, Vermeidung mechanisch erzeugter Funken durch Verwendung von z.B. geeignetem
Werkzeug, geeigneten Transport- und Beladehilfsmitteln und Vermeidung thermischer Zündquellen durch
geeignete Verfahren, Verhinderung von Reibung, Blitzschutz, offenes Feuer, offenes Licht sowie
Rauchen muss beachtet werden.
Organisatorische Maßnahmen, wie Kennzeichnung der Bereiche, Anbringung von Warnzeichen,
Zutrittsverbot für Unbefugte sind erforderlich.
Die Betriebsmittel müssen in ordnungsgemäßem Zustand erhalten, ordnungsgemäß betrieben und
ständig überwacht werden. Notwendige Reparaturen müssen sofort veranlasst werden. Reparaturen, die
den Explosionsschutz der Betriebsmittel beeinflussen können, dürfen nur durch den Hersteller ausgeführt
werden.
Die Anforderungen an die Lagerung gemäß TRbF 20 sind zu beachten.
Die elektrische Leitfähigkeit kann sich durch Ablagerungen behindernder Subst anzen sowie durch
chemische und mechanische Einflüsse so verändern, dass die in den Normen festgelegten zulässigen Werte
überschritten werden. Insbesondere Staub, Schmutz und Farben, Säuren und Laugen, Überlastungen u nd
Stoßbelastungen können dazu führen, dass die Ableitung elektrischer / elektrostatischer Energie in den
Fußboden verhindert oder völlig unterbrochen wird. Halten Sie aus diesem Grund das Gerät, insbesondere
Räder und Rollen sauber und nehmen keine zusätzliche n Lackierungen vor.
Wegen der Fülle uns unbekannter Einflüsse beim Einsatz unserer Produkte kann sich unsere
Gewährleistung hinsichtlich der elektrischen Leitfähigkeit ausschließlich auf die Einhaltung der in den
Normen festgelegten zulässigen Werte der Räder im Neuzustand bei Lieferung beziehen.
Die permanente Überwachung sicherheitstechnischer Vorschriften, wie z.B. die Einhaltung der Werte
hinsichtlich der elektrischen Leitfähigkeit im Einsatz, liegt ausschließlich im Verantwortungsbereich des
Anwenders.
Beim Austausch von Bauteilen verwenden Sie ausschließlich DENIOS-Ersatzteile. Der Austausch gegen
ungeeignete Bauteile führt zum Verlust der ATEX-Eignung.
Zum Transport dürfen die Fässer nur leicht angehoben (ca. 50mm) sein.
Die angegebene Tragfähigkeit darf nicht überschritten werden!
Fasslifter Servo mit Fassklammer SK Seite 3 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 4

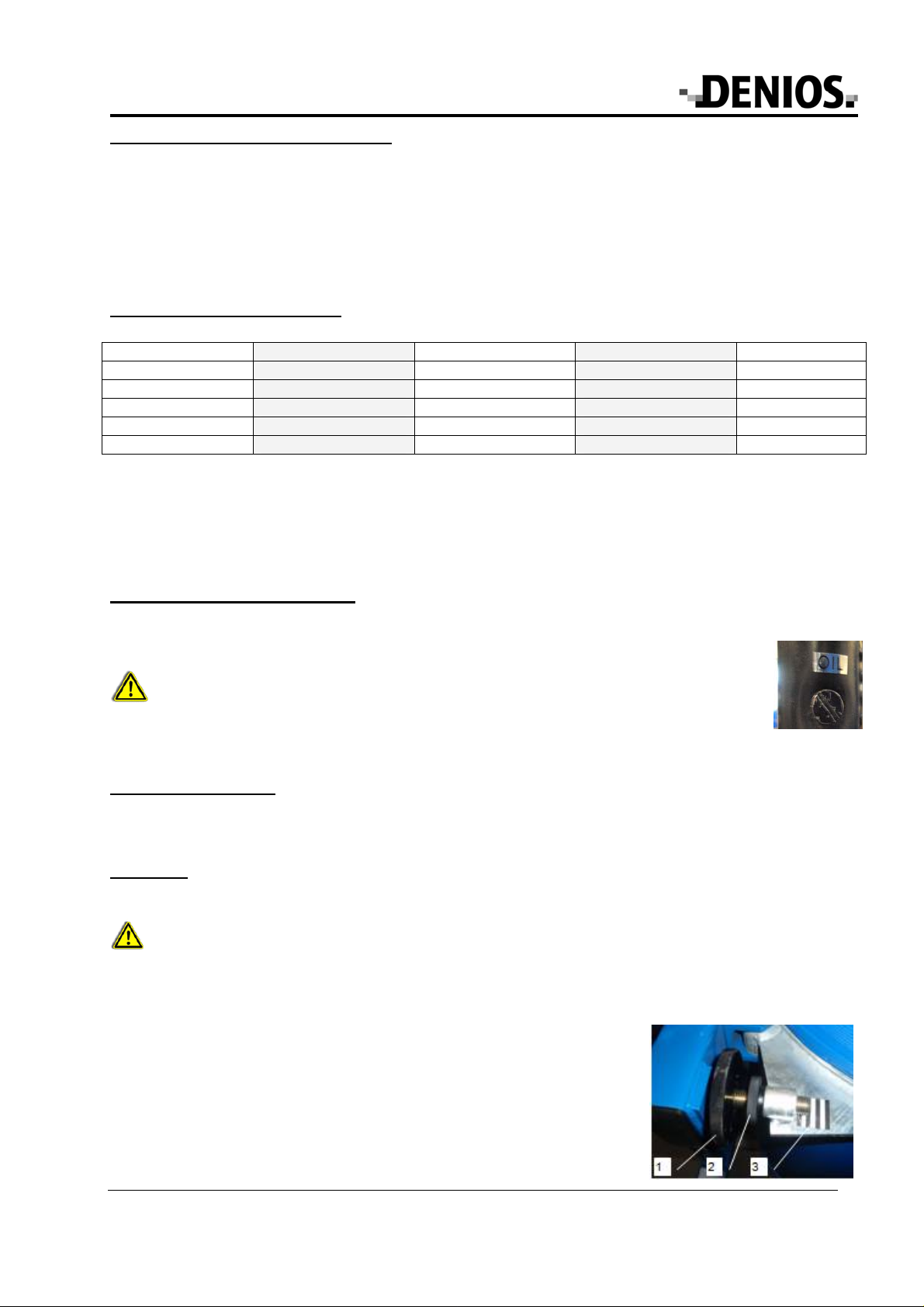

3. Einsatz und Verwendungszweck
Der Fasslifter Servo mit Fassklammer SK ermöglicht ein leichtes Heben und Verfahren von verschiedenen
Stahl- und Kunststofffässern: - 205 – 230L-Stahlsickenfass gemäß DIN EN 15750-2
- 208 – 216,5L-Stahldeckelfass gemäß DIN EN 15750-1
- 220L-Kunststoff-Deckelfass
- 220L-Kunststoff-L-Ringfass
Die tatsächliche Eignung muß durch den Betreiber am Fass nachgewiesen werden.
Der Untergrund muß glatt, eben und fest sein.
4. Technische Beschreibung
Der Fasslifter wird mit 4 verschiedenen Fahrwerken angeboten:
Servo Typ
Fahrwerk schmal breit breit breit
Gesamthöhe (mm) 1540 1540 2130 2130
Hubbereich (mm) 120 - 520 0 - 520 0 - 1170 0 - 1170
Ausführung mit Hydraulikpumpe mit Hydraulikpumpe mit Hydraulikpumpe mit Handkurbel
Füllmenge – Öl (L) 0,8 0,8 1,0 -
Der Fasslifter Servo ist wie folgt aufgebaut:
- stabiles Fahrwerk mit Hubmast
- verstellbare Fassklammer
- Hydraulikpumpe mit Hubzylinder, bzw. Handkurbel mit Seilwinde-
- je 2 Lenk- und Laufrollen (bei der Ex-Ve rsio n in elektrisch ableitfähiger Au sführung)
5. Aufbau und Inbetriebnahme
FL 8-K FL 12-K FL 16-K F FL 16-K H
Fasslifter mit Hydraulik-Pumpe:
Vor der ersten Inbetriebnahme die Ölschraube am Hydraulikzylinder lösen und
den Fasslifter mit Last anheben um das Hydraulik-System zu entlüften.
Anschließend ziehen Sie die Ölschraube wieder fest. Auf diese Weise können Sie
auch später Lufteinschlüsse im Hydraulik-System entfernen.
Wenn Sie die Ölschraube durch eine Kopfloch - gebohrte Schraube (teilweise im
Lieferumfang enthalten) ersetzen, wird das Hydraulik-System permanent entlüftet.
6. Technische Daten
Traglast: 300 kg
Klemmbereich der Fassklammer: 530 – 610mm
7. Betrieb
Anpassen an Fass
1. Aufzunehmendes Fass mittig mit dem Fasslifter anfahren.
2. Die Fassklammer öffnet und schließt sich automatisch.
3. Die Fassklammer auf Höhe des oberen Fassrandes anheben.
4. Gleichmäßiges Einstellen beider Seiten mit der Einstellschraube (1) bis
5. Den Verstellmechanismus mit den Konterscheiben (2) sichern.
Fasslifter Servo mit Fassklammer SK Seite 4 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Überprüfen Sie zuerst, daß es sich um ein geeignetes Fass handelt, welches sauber und
unbeschädigt sein muß. Überprüfen Sie hierbei besonders den Fassrand.
die Greifbacken an der Fasswandung anliegen. Als optische Hilfe zum
gleichmäßigen Einstellen dient der Balkenaufkleber (3) an der
Einstellschraube.
Page 5

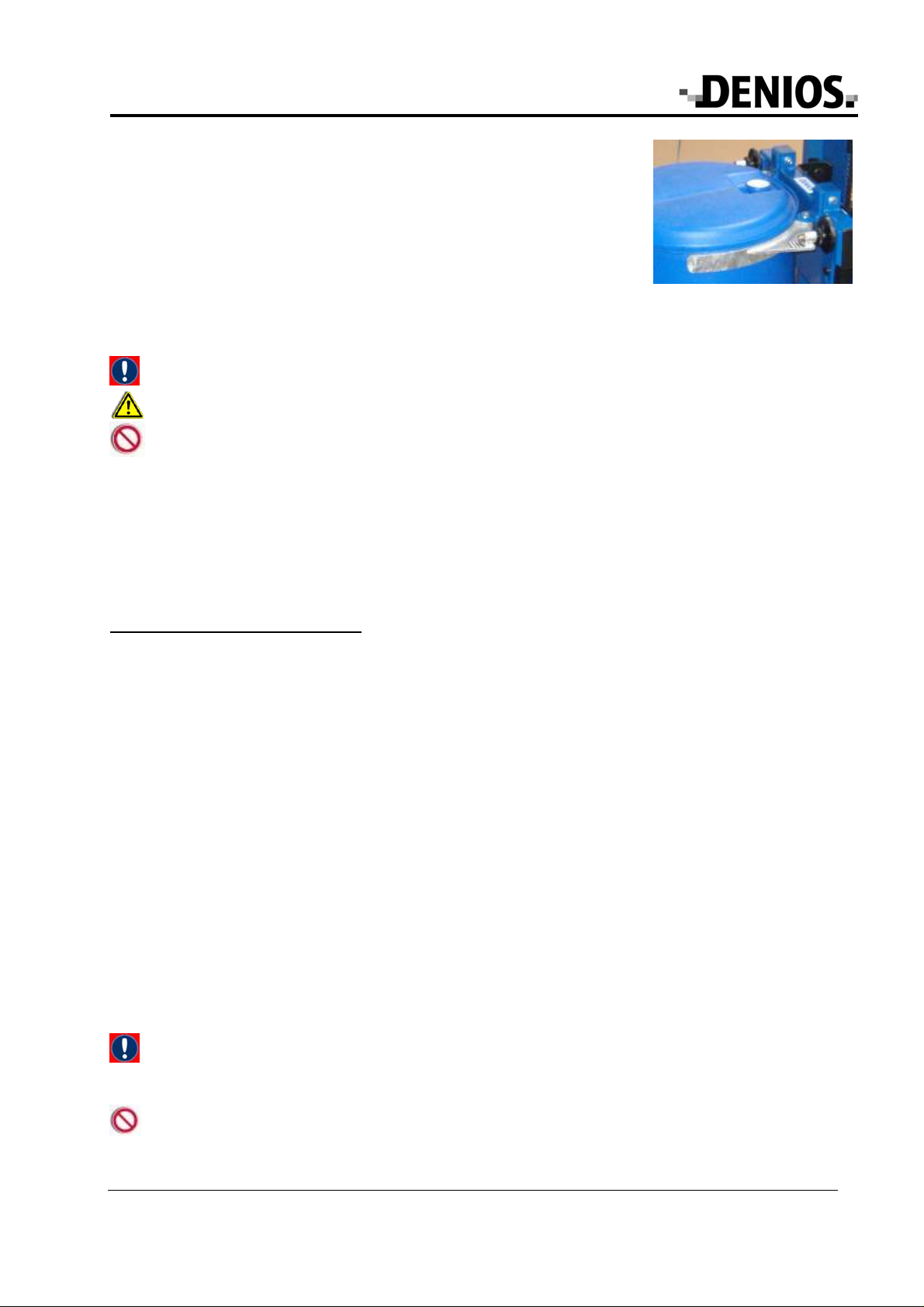

6. Probeweise das Fass leicht anheben und unter ruckartigem absenken
auf sicheren Halt des Fasses achten.
7. Mittels Hydraulikpumpe bzw. mittels Handkurbel das Fass anheben.
8. Ohne Einstellen steht jetzt der Fasslifter zum Aufnahmen weiterer gleicher Fässer zur Verfügung.
Fass transportieren
Abstellen des Fasses
1. Die Ablassschraube bzw. die Handkurbel gegen den Uhrzeigersinn drehen und das Fass langsam
2. Die Fassklammer entriegelt sich selbständig, sobald das Fass den Boden erreicht hat.
Ziehen oder schieben Sie den Fasslifter am Schiebebügel zum neuen Bestimmungsort.
Zum Transport dürfen die Fässer nur leicht angehoben sein!
Aufschaukeln des Fasses vermeiden!
Keine Gefälle befahren!
ablassen.
Störungen (Fasslifter mit Hydraulik)
Wenn der Fasslifter die Last nicht anhebt, kann das an Lufteinschlüssen im Hydraulik-System liegen. Die
Beseitigung der Lufteinschlüsse ist unter Punkt 5 (Aufbau und Inbetriebnahme) beschri eben.
8. Wartung und Instandhaltung
(Siehe auch BGV D8)
Um ein sicheres Arbeiten mit dem Produkt zu gewährleisten sind folgende Kontrollen erforderlich:
- Regelmäßige Kontrolle auf Leichtgängigkeit der beweglichen Teile und gegebenenfalls
Nachschmieren mit handelsüblichem Fett.
- Regelmäßige Sicht- und Funktionskontrollen in Abständen von max. einem Jahr durch einen
Sachkundigen.
- Der Prüfumfang bei einer Sicht- un d Funktionsprüfung erstreckt sich auf Brüche, Verformungen, Anrisse,
Beschädigungen, Verschleiß, Korrosionsschäden und Funktionsstörungen des Fasslifters, sowie die
geeignete Anwendung für die zu benutzenden Fässer.
- Als Nachweis der durchgeführten Prüfungen ist vom Betreiber ein Prüfbuch zu erstellen und zu führen.
- Außerordentliche Prüfung en sind durchzuführen nach Schadensfällen oder besonderen
Vorkommnissen, die die Tragfähigkeit beeinflussen können, sowie nach Instandsetzung durch einen
Sachkundigen.
- Vor der Sicht- und Funktionskontroll e kann unter Umständen eine Reinigung des Fasslifters erforderlich
sein. Dies gilt insbesondere dann, wenn dieser aus der vorherigen Verwendung mit Stoffen, z.B. Farben
oder Salzen, behaftet ist.
Fasslifter mit Hydraulik:
Die Hydraulikanlage auf Lecköl kontrollieren und ggf. die Verschraubung nachziehen oder einen
Dichtungswechsel durchführen. Zum evtl. Nachfüllen handelsübliches Hydrauliköl entsprechend ISO VG 46
verwenden.
Die Prüfung der Hubkette ist auf der gesamten Länge erforderlich, auch bei verdeckt liegenden Teilen.
Bei Feststellung folgender Schäden an der Kette darf der Fasslifter nicht mehr eingesetzt werden:
a) Auffällige Längung der Kette oder eines Einzelgliedes
b) Bruch eines Kettengliedes
c) Anrisse in einem Kettenglied
d) Verformung eines Kettengliedes
e) Verschleiß an der Sicherung der Bolzen
Fasslifter Servo mit Fassklammer SK Seite 5 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 6
Fasslifter mit Seilwinde:
Die Winde stets in einem guten Betriebszustand halten. Nicht gewartete Maschinenteile können zu
Funktionsstörungen und zu Unfällen führen.
Die Prüfung des Seiles ist auf der gesamten Länge erforderlich, auch bei verdeckt liegen den Teilen.
Bei beschädigtem Drahtseil Fasslifter instand setzen und Seil austauschen.
Bei sichtbaren Verformungen oder Schäden ist der Fasslifter nicht mehr zu verwenden.
Fasslifter Servo mit Fassklammer SK Seite 6 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 7
9. EG-Konformitätserklärung
EG-Konformitätserklärung
Hiermit erklären wir, die DENIOS AG, Dehmer Straße 58-66, 32549 Bad Oeynhausen, dass das Produkt
mit den folgenden Richtlinien übereinstimmt.
Type: Fasslifter Servo mit Fassklammer SK
EG Richtlinien
Maschinenrichtlinie 2006/42/EG
Angewandte harmonisierte Normen
DIN EN 349
EN 1757-2
DIN EN ISO 12100
EN ISO 13857
Dokumentationsbevollmächtigter DENIOS AG, 28.03.2013
Herr Dr. Ing. R. Adenstedt B. Boucke-
Technischer Leiter - Vorstand -
EG-Konformitätserklärung
Hiermit erklären wir, die DENIOS AG, Dehmer Straße 58-66, 32549 Bad Oeynhausen, dass das Produkt
mit den folgenden Richtlinien übereinstimmt.
Type: Fasslifter Servo EX mit Fassklammer SK
EG Richtlinien
Maschinenrichtlinie 2006/42/EG
ATEX-Richtlinie 94/9/EG
Angewandte harmonisierte Normen
EN 349
EN 1757-2
DIN EN ISO 12100
EN ISO 13857
EN 13463
Gerätekennzeichnung: II 2 G
Das Konformitätsbewertungsverfahren wurde gemäß ATEX-RL 94/9 EG entsprechend Art. 8 (1) b) ii)
durchgeführt. Die entsprechenden Unterlagen und Dokumente sind gemäß der ATEX-Richtlinie bei folgen der
benannter Stelle hinterlegt: TÜV NORD CERT GmbH & Co. KG, Am TÜV 1, D-30519 Hannover
Dokumentationsbevollmächtigter DENIOS AG, 28.03.2013
Herr Dr. Ing. R. Adenstedt B.Boucke
Technischer Leiter - Vorstand -
Fasslifter Servo mit Fassklammer SK Seite 7 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 8
English
1. General Instructions
No modifications or alterations can be made to the product without authorisation from the manufacturer, in
the event of this, the guarantee will be invalidated.
National standards and safety regulations must be observed.
2, Safety instructions
Before the product is used, it is to be checked for correct functioning. Should any defects appear, it must not
be used!
Only use for the intended purpose!
The load must not be left in raised position.
The drums must only be raised slightly (50mm) for when being transported.
The bearing capacity given must not be exceeded!
Safety instructions for EX-model
Handling inflammable liquids, explosion-proof systems
When handling, storing, and refilling of substances that can form an explosive atmosphere, it is
mandatory to comply with the requirements in the ATEX directives 94/9/EC and 1999/92/EC and in
connection with it, to observe the Product Safety Act (ProdSG) and the regulation for industrial health and
safety (BetrSichV).The electrical conductivity of the wheels and wheel linings can be changed by the
depositing of hindering substances and also by chemical and mechanical influences in such a way that
the allowable values laid down in the standards are exceeded. In particular, dust, dirt and paint, acids and
alkalis, overloads and impact loads can lead to the discharge/conduction of electric/electrostatic energy to
the floor being reduced or completely interrupted.
Because of the abundance of influences unknown to us in the use of our products our guarantee with
respect to the electrical conductivity relates exclusively to the compliance with the permitted values of the
wheels in new condition on delivery laid down in the standards.
The constant observation of technical safety regulations such as e.g. compliance with the values with
respect to electrical conductivity in use is exclusively in the area of responsibility of the user.
The exchange of the wheels for a non-conductive version leads to a loss of the ATEX eligibility.
As a lashing strap only an antistatic model must be used. The exchange of the strap for a non-conductive
version leads to a loss of the ATEX eligibility.
Chemical and mechanical influences as well as the accumulation of obstructive substances ca n alter
electrical conductivity to such an extent that the permitted levels laid out in standards are exceeded. Dust,
dirt, paint, acids, leaches, overloading and impact loads, in particular, may impede or completely prevent
electrical or electrostatic energy from being relayed to the ground. For this reason, you must keep the device
completely clean, especially its wheels and castors, and you must not apply an extra layer of paint.
Because of the abundance of influences unknown to us in the use of our products our guarantee with
respect to the electrical conductivity relates exclusively to the compliance with the permitted values of the
wheels in new condition on delivery laid down in the standards.
The constant observation of technical safety regulations such as e.g. compliance with the values with respect
to electrical conductivity in use is exclusively in the area of responsibility of the user.
Only use DENIOS replacement parts when replacing components. Replacing with unsuitable parts will mean
the device is no longer ATEX-compatible.
Fasslifter Servo mit Fassklammer SK Seite 8 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 9
3. Use and intended purpose
The Servo drum lifter with drum grippers type SK allows the easy lifting and moving of different steel- and
plastic drums: - 205 – 230L steel drums acc. EN 15750-2
- 208 – 216,5L steel drums w. removable head acc. EN 15750-1
- 220L plastic drum w. removable head
- 220L plastic dum
The actual suitability must be demonstrated by the operator at the drum.
The floor must be plane, even, and stable.

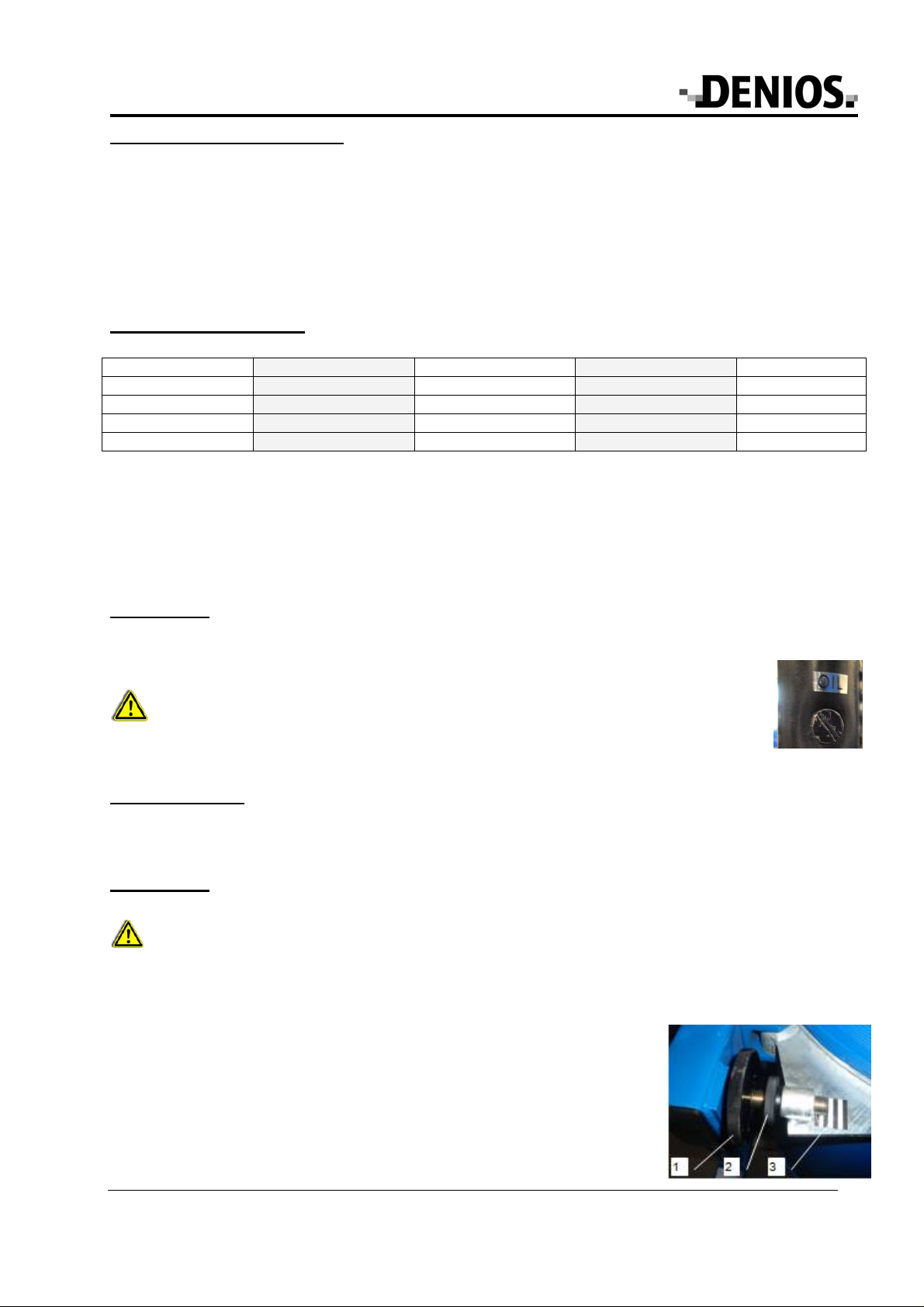

4. Technical description
The drum lifter can be supplied with 4 different wheel bases:
Servo Model
Wheel base narrow wide wide wide
Total height (mm) 1540 1540 2130 2130
Lifting range (mm) 120 - 520 0 - 520 0 - 1170 0 - 1170
Version with hydraulic pump with hydraulic pump with hydraulic pump with hand crank
The Servo Drum Lifter includes the following features:
- stable wheel base with lifting mast
- adjustable drum gripper
- hydraulic pump with lifting cylinder or crank with win c h -
- two castors and two wheel s (explosion-proof version with electrically conductive design)
FL 8-K FL 12-K FL 16-K FL 16-K H
5. Assembly
Drum lifter with hydraulic pump:
Before using for the first time, loosen the oil screw on the hydraulic cylinder and
raise the drum lifter with a load to remove the air from the hydraulic system.
Then re-fasten the oil screw tightly. You can also remove any air bubbles from
the hydraulic system this way if required at a later date.
If you replace the oil screw with a screw with a holed head (supplied with some
models), air is permanently removed from the hydraulic system
6. Specifications
Safe working load: 300 kg
Clamping range: 530 – 610mm
7. Operation
Adapt to drum
1. Align the drum lifter with the centre of the drum and move towards it.
2. The grippers open and close automatically.
3. Raise the drum grippers as far as the top rim of the drum.
4. Uniform setting of both sides with the screw (1) until clamping jaws rest on
5. Fix adjustment with lock disk (2).
Fasslifter Servo mit Fassklammer SK Seite 9 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Firstly check, that the drum is suitable and must be clean and undamaged. Especially check the
rim of drum.
the drum wall. Use bar sticker (3) for uniform setting.

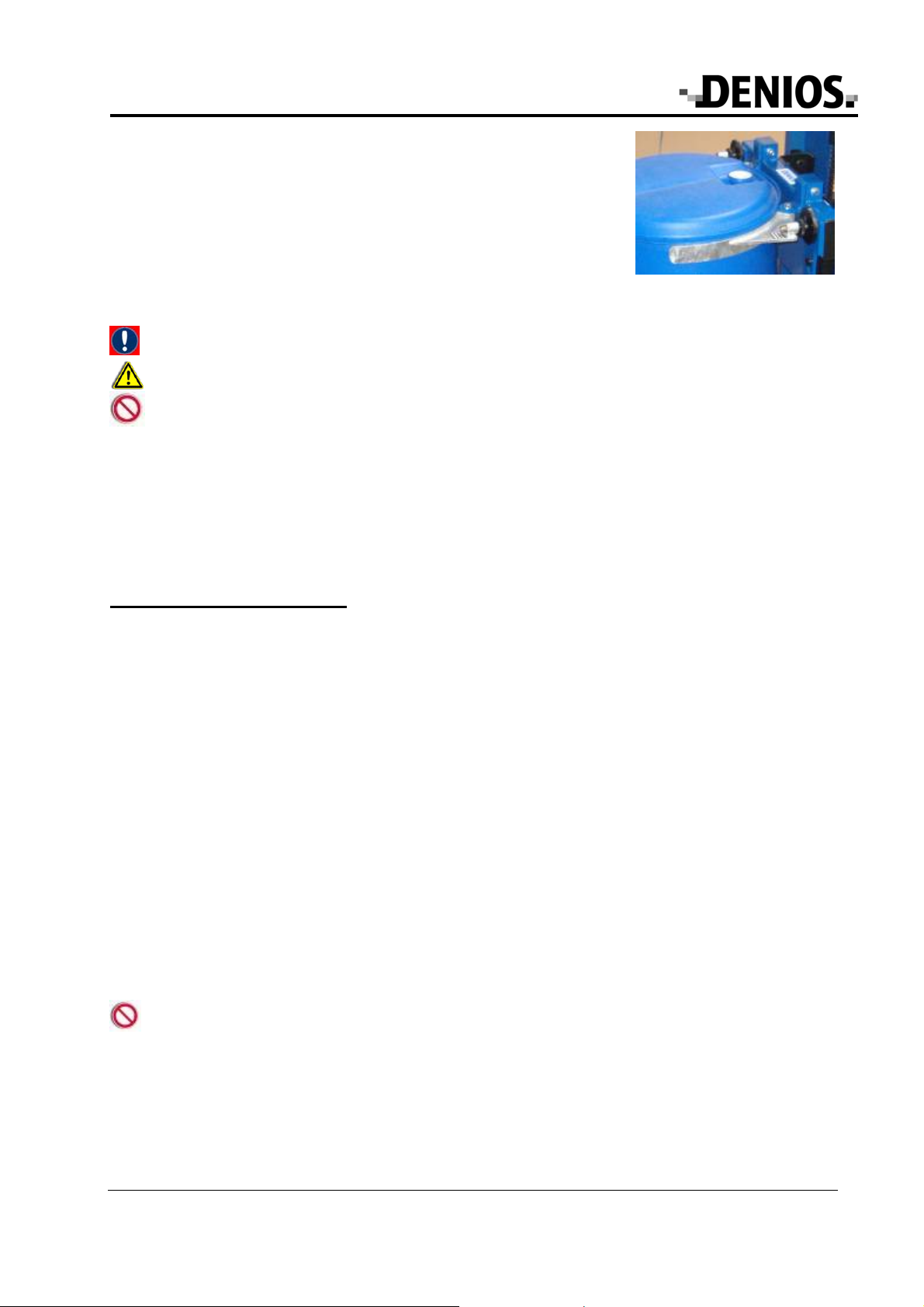

Page 10
6. Trial to lift drum slightly and lower jerkily. Be sure of secure grabbing.
7. Lift the drum using the hydraulic pump or the crank
8. Without any adjustment the drumlifter is now able to lift similar drums.
Moving
Setting the drum down
1. Turn the bleed screw or the crank anti-clockwise and gently set the drum down.
2. The drum gripper unlocks automatically as soon as the drum is on the ground.
Pull or push the drum lifter to its new destination using the push handle.
The drums may only be slightly raised when being transported.
Avoid the drum from swinging
Do not use on slopes.
Malfunction (drum lifters with hydraulic systems)
If the drum lifter will not lift the load, it may be due to air bubbles in the hydraulic system. You can remove air
bubbles as described in section 5 (Assembly).
8. Maintenance and servicing
.
To guarantee safe working with the product the following checks are necessary:
- Regularly check for ease of movement of the moving parts and if necessary lubrication with
commercially-available grease.
- Regular sight and function checks at intervals of max. one year by a qualified person.
- The test scope in a visual and functional test includes breakages, deformations, fissures, damage, wear,
corrosion damage and malfunctions of the drum lifter, as well as the suitability test for the drums to be
used.
- As evidence that the testing has been carried out the operator must draw up and keep an inspection and
testing log book.
- Have extraordinary testing after accidents or special incidents that may adversely affect the carrying
capacity as well as after servicing carried out by an expert.
- Before the visual and function control under certain circumstances prior cleaning of the drum lifter
may be necessary. This applies in particular when full of substances, e.g. dyes or salts, from its
previous use.
Drum lifters with hydraulic:
Check the hydraulic system for leaking oil and if necessary tighten the screwed connection or change
the gasket. To fill up use a hydraulic oil in compliance with ISO VG 46.
The whole length of lifting chain needs to be examined, including sections which are concealed.
If the following damage is established on the chains stop using the product:
a) elongation on the chain or a single link
b) breakage of a chain link
c) fissures on a chain link
d) deformation of a chain link
e) Wear on the bolt retainer.
Fasslifter Servo mit Fassklammer SK Seite 10 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 11
Drum lifters with winch:
Always keep the winch in good operating condition. Unmaintained machine parts may lead to
malfunctions and accidents!
The whole length of therope needs to be examined, including sections which are concealed.
If the wire rope is damaged, repair the drum lifter and replace the rope
In case of visible deformation or obvious damage the drum lifter must not be used further
Fasslifter Servo mit Fassklammer SK Seite 11 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Page 12
9. Declaration of conformity
EC Declaration of Conformity
Herewith we, the DENIOS AG, Dehmer Straße 58-66, D 32549 Bad Oeynhausen, declare that the product
complies with following guidelines.
Type: Servo Drum Lifter with Drum Gripper SK
Safe working load: 300 kg
EC Directives
Machinery directive 2006/42/EC
Harmonised standards applied
EN 349
EN 1757-2
EN ISO 12100
EN ISO 13857
Person responsible for documentation DENIOS AG, 28.03.2013
Mr. Dr. Ing. R. Adenstedt B.Boucke
Head of engineering - Board of governors -
EC Declaration of Conformity
Herewith we, the DENIOS AG, Dehmer Straße 58-66, D 32549 Bad Oeynhausen, declare that the product
complies with following guidelines.
Type: Servo Drum Lifter EX with Drum Gripper SK
Safe working load: 300 kg
EC Directives
Machinery directive 2006/42/EC
ATEX-directive 94/9/EC
Harmonised standards applied
EN 349
EN 1757-2
EN ISO 12100
EN ISO 13857
EN 13463
Model designation II 2 G
The conformity assessment procedure was carried out according to ATEX-directive 94/9/EC in compliance
with art. 8 (1) b ii). The corresponding papers and documents are desposited according to the ATEX directive
at the place named: TÜV NORD CERT GmbH & Co. KG, Am TÜV 1, D-30519 Hannover
Person responsible for documentation DENIOS AG, 28.03.2013
Mr. Dr. Ing. R. Adenstedt B.Boucke
Head of engineering - Board of governors -
Fasslifter Servo mit Fassklammer SK Seite 12 von 12 Seiten Ausgabe 03/2013
214474, 214475, 214476, 214477
214478, 214479, 214480, 214481
Loading...
