De Luxe 5040.21, 5040.30 User Manual [ru]

332243.043

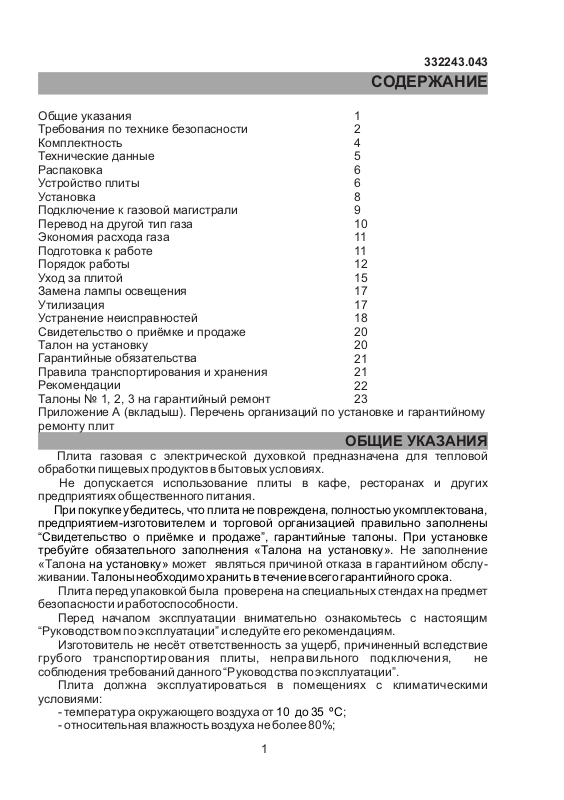

СОДЕРЖАНИЕ

Общие указания
Требования по технике безопасности
Комплектность
Технические данные
Распаковка
Устройство плиты
Установка
Подключение к газовой магистрали
Перевод на другой тип газа
Экономия расхода газа
Подготовка к работе
Порядок работы
Уход за плитой

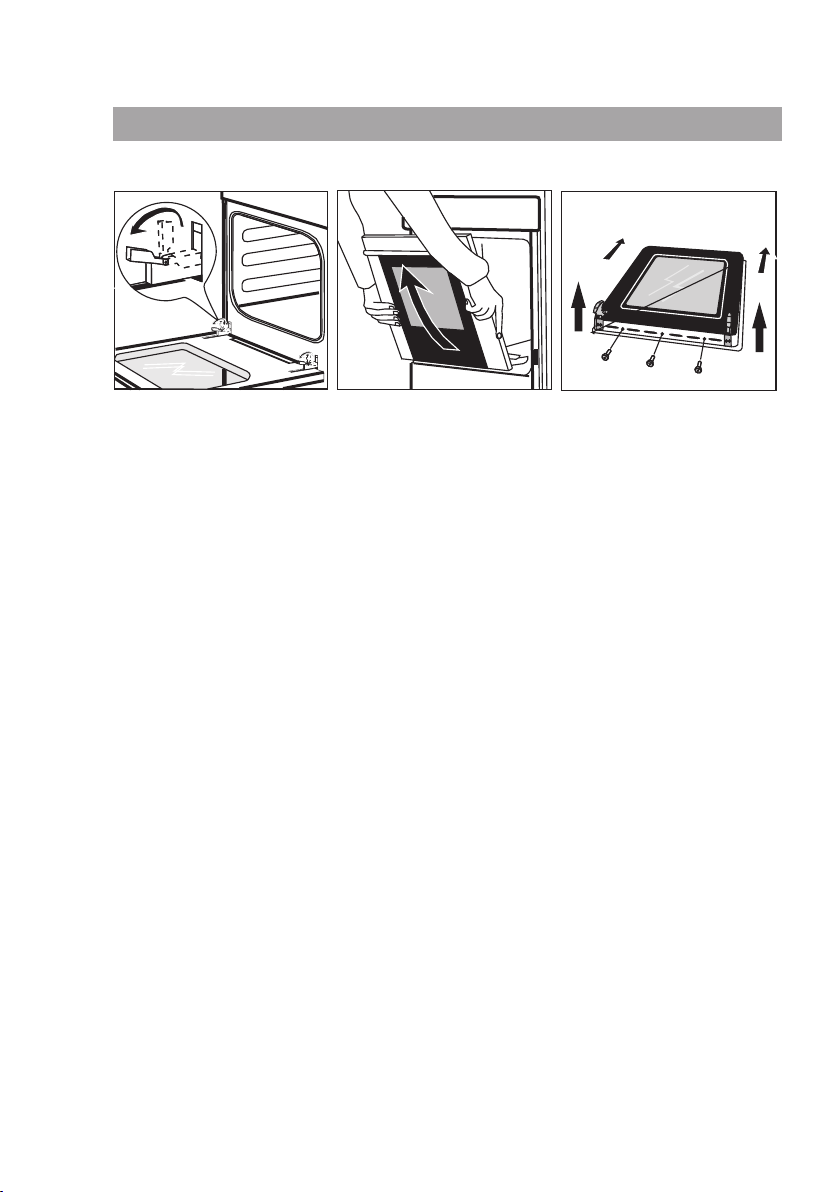

Замена лампы освещения
Утилизация
Устранение неисправностей
Свидетельство о приёмке и продаже
Талон на установку
Гарантийные обязательства
Правила транспортирования и хранения
Рекомендации
Талоны № 1, 2, 3 на гарантийный ремонт
Приложение А (вкладыш). Перечень организаций по установке и гарантийному
ремонту плит

1
2
4
5
6
6

8
9

10
11
11
12
15
17

17
18

20
20
21
21
22
23

ОБЩИЕ УКАЗАНИЯ

Плита газовая с электрической духовкой предназначена для тепловой
обработки пищевых продуктов в бытовых условиях.
Не допускается использование плиты в кафе, ресторанах и других
предприятиях общественного питания.

При покупке убедитесь, что плита не повреждена, полностью укомплектована,
предприятием-изготовителем и торговой организацией правильно заполнены
“Свидетельство о приёмке и продаже”, гарантийные талоны. При установке
требуйте обязательного заполнения «Талона на установку». Не заполнение

«Талона может являться причиной отказа в гарантийном обслу-на установку»
живании. Талоны необходимо хранить в течение всего гарантийного срока.

Плита перед упаковкой была проверена на специальных стендах на предмет
безопасности и работоспособности.

Перед началом эксплуатации внимательно ознакомьтесь с настоящим
“Руководством по эксплуатации” и следуйте его рекомендациям.

Изготовитель не несёт ответственность за ущерб, причиненный вследствие
грубого транспортирования плиты, неправильного подключения, не
соблюдения требований данного “Руководства по эксплуатации”.

Плита должна эксплуатироваться в помещениях с климатическими
условиями:

- температура окружающего воздуха от ;10 до 35 ºС

- относительная влажность воздуха не более 80%;

1

332243.043

ОБЩИЕ УКАЗАНИЯ

- атмосферное давление от 84 до 106 кПа (от 630 до 800 мм рт. ст.).
Окружающая среда должна быть не взрывоопасной и не содержать

агрессивные газы, пары и кислоты, разрушающие изоляцию плиты.

Плита изготовлена в соответствиями с требованиями:

- технического регламента “О безопасности аппаратов, работающих на

газообразном топливе”,

- технического регламента “О безопасности низковольтного оборудования”,

- ГОСТ Р 50696 “Приборы газовые бытовые для приготовления пищи. Общие

технические требования и методы контроля”,

- ГОСТ IEC 60335-1 “Бытовые и аналогичные электрические приборы.

Безопасность. Часть 1. Общие требования”.

Плита предназначена для работы на природном газе:

- c давлением от 650 до 1800 Па (номинальное давление 1300 Па),

- c давлением от 1700 до 2500 Па (номинальное давление 2000 Па)

или на сжиженном газе

- с давлением от 2500 до 3500 Па (номинальное давление 2900 Па).

Наши плиты постоянно совершенствуются, улучшаются их характеристики и
дизайн, поэтому “Руководство по эксплуатации” может не отражать
незначительных схемных и конструктивных изменений, связанных с их
модернизацией.

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

По типу защиты от поражения электрическим током плита соответствует
приборам 1 класса по ГОСТ lEC 60335-1.

Внимание! Электропитание плиты осуществляется от однофазной сети
переменного тока с номинальным напряжением 220 В ± 10 % частотой
(50 ± 1) Гц.

Внимание! Плита предназначена для использования только в домашних
условиях под надзором.

Внимание! Доступные части могут сильно нагреваться при использовании
плиты. Не допускайте близко детей.

Номинальный режим работы плиты - продолжительный.

Во избежание опасности поражения электрическим током и обеспече­ния правильной эксплуатации подключать плиту должен только квалифи­цированный персонал специализированных организаций, уполномоченных на
право установки и обслуживания газовых плит.

Внимание! При неправильной установке и эксплуатации плиты существует
опасность взрыва, пожара, отравления угарным газом, вредного термического
воздействия, поражения электрическим током.

Когда плита не работает, общий кран подачи газа должен быть закрыт.

Использовать плиту допускается только в проветриваемых помещениях.

Использование плиты для приготовления пищи на газе ведет к повышению
температуры и влажности в помещении. Поэтому в помещении кухни должна
быть хорошая вентиляция, для чего необходимо держать открытыми
естественные вентиляционные отверстия или должно быть установлено
механическое вентиляционное устройство.

При эксплуатации плиты не допускайте заливание горелок жидкостями.

2

332243.043

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При повреждении шнура питания, во избежании опасности, его должен
заменить изготовитель или аналогичное квалифицированное лицо сервисной
службы.

При интенсивном и продолжительном использовании плиты может
потребоваться дополнительная вентиляция (открывание окна и эффективное
проветривание или включение механического вентиляционного устройства ).

При появлении в помещении запаха газа необходимо закрыть все краны
плиты, кран газовой сети, проветрить помещение и вызвать аварийную службу
газового хозяйства. До устранения утечки газа не производить никаких операций,
связанных с огнем и искрообразованием: не курить, не включать освещение,
электроприборы и т. п.

Запрещается:

- эксплуатировать плиту в климатических условиях, отличных от условий,

для которых она предназначена, то есть не допускается эксплуатировать в
помещениях с повышенной влажностью, вне помещений или в помещениях с
повышенным риском пожарной опасности;

- включать электророзжиг плиты при снятых горелках плоскости готовки;

- устанавливать на открытую дверцу духовки посуду массой более 10 кг;

- устанавливать на плоскость готовки плиты посуду общей массой более 20 кг;

- поднимать и передвигать плиту за ручку дверцы духовки;

- выдёргивать вилку из розетки за шнур питания;

- производить уход за плитой без её отключения от электрической сети;

- извлекать и вставлять вилку шнура питания в розетку при включенных

нагревательных элементах плиты;

- использовать плиту людьми (включая детей), у которых есть физические,
нервные или психические отклонения, за исключением случаев, когда за такими
людьми осуществляется надзор или проводится их инструктирование
относительно использования плиты лицом, отвечающим за их безопасность;

- оставлять детей без надзора с целью недопущения их игр с плитой.
Внимание! Стеклянная крышка при нагревании может лопнуть. Перед

закрыванием плиты крышкой выключить все горелки.

Внимание! Во избежании возникновения пожара категорически за-

прещается:

- пользоваться неисправной плитой;

- держать или поль зоватьс я вблизи вк люч енной плиты легк о ­воспламеняющими веществами или хранить их в хозяйственном отделении
плиты ;

- сушить над плитой бельё;

- эксплуатировать плиту без установки посуды на горелки плоскости готовки
в целях обогрева помещения.

Внимание! При работе на сжиженном газе в качестве источников

газоснабжения должны использоваться индивидуальные баллонные установки
в соответствии со СНиП 42-01-2002 “Газораспределительные системы”.

Индивидуальные баллонные установки допускается размещать как снаружи,

так и внутри зданий.

Баллон следует размещать на расстоянии не менее 0,5 м от газовой плиты и
1 м от отопительных приборов. При установке баллона вне помещения его
следует защищать от повреждений транспортом и нагрева выше 45

3

0

С.

332243.043

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимание! При не соблюдении вышеперечисленных требований

гарантийное обслуживание не производится.

КОМПЛЕКТНОСТЬ

Модель плиты

Наименование

5040.20гэ

5040.21гэ

5040.30гэ

5040.31гэ

Плита 1 1 1 1

Противень 2 2 2 2

Решётка электрической духовки 1 1 1 1

Решетка плоскости готовки 1 1 1 1

Вертел 1 1

Опора вертела 1 1

Прокладка 1 1

Фильтр 1 1

Крышка стеклянная или щиток + + + +

Комплекты принадлежностей

- для сжиженного газа

ВТИС.103654.076*; 1 1 1 1

- для природного газа давлением 1300 Па

ВТИС.103654.075*; 1 1 1 1

Руководство по эксплуатации + + + +

Упаковка + + + +

* - комплекты поставляются по отдельному договору.

4

332243.043

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель плиты

Наименование

5040.20гэ

5040.21гэ

5040.30гэ

Горелки плоскости готовки:

- повышенной мощности 3,0 кВт (R)
(ближняя левая); 1 1 1 1

- нормальной мощности 1,75 кВт (SR)
(дальняя левая, дальняя правая ); 2 2 2 2

- пониженной мощности 1,0 кВт (A)
(ближняя правая ). 1 1 1 1
Устройство контроля пламени (УКП) + +
Электророзжиг + +

Электрическая духовка:

- нижний ТЭН - 1,2 кВт; 1 1 1 1

- верхний ТЭН - 0,8 кВт; 1 1 1 1

- ТЭН верхний/гриль - 0,8/1,8 кВт; 1 1

- электродвигатель с вертелом; + +

- освещение электрической духовки. + +
Переключатель электрической духовки
с терморегулятором + + + +
Количество сигнальных лампочек 1 1 1 1
Таймер механический + +
Масса плиты, кг (кр/щ) 38/ 37/ 38/ 37/
36 35 36 35
Потребляемая электрическая мощность,
не более, кВт 2,1 2,0 2,1 2,0
Общий объем расхода газа
при номинальном давлении:

- природного газа (G20), м /ч 0,714

3

- сжиженного газа (G30), кг/ч 0,54
Номинальная тепловая мощность, кВт 7,5
Объем духовки, л 43
Габариты плиты (ширина х глубина х
высота), см 50х50х85

5040.31гэ

5

332243.043

РАСПАКОВКА

Для транспортирования плита защищена от повреждений упаковкой. После
удаления упаковки, просим Вас избавиться от ее частей способом, не нанося­щим ущерба окружающей среде.

Все материалы, использованные для изготовления упаковки, безвредны и
могут на 100% подлежать переработке.

УСТРОЙСТВО ПЛИТЫ

Устройство плиты модели 5040.30гэ с максимальным количеством элемен­тов комфортности и указанием основных частей показано на данном рисунке.

Стеклянная
крышка

Горелки

Плоскость
готовки

Решетка плоскости
готовки

Панель
управления

Вертел

Противень

Решетка

100

200

150

Дверь

Дверь
духовки

духовки

Панель
откидная

6

УСТРОЙСТВО ПЛИТЫ

Панель управления плиты модели 5040.20гэ, 5040.30гэ

1

100

150

2

200

3

6

332243.043

4

5

Панель управления плиты модели 5040.21гэ, 5040.31гэ

1

100

150

2

250

200

4

Элементы управления, расположенные на лицевых панелях, выполняют

следующие функции:

1 - сигнальная лампочка включения электрической духовки;

или 2 - ручка управления электрической духовки;

3 - кнопка переключателя освещения электрической духовки;

4 - ручки кранов, управляющих работой газовых горелок;

5 - кнопка электророзжига;

6 - ручка механического таймера.

7

332243.043

УСТРОЙСТВО ПЛИТЫ

Устройство контроля пламени (УКП) горелок плоскости готовки (в плитах

моделей 5040.30гэ, 5040.31гэ) прекращает подачу газа на горелки в случае

погасания пламени.

Духовка имеет три пары направляющих пазов, предназначенных для

установки на требуемом уровне противней и решетки.

Дверь духовки застеклена двумя прозрачными термостойкими стёклами,

которые позволяют визуально контролировать процесс приготовления пищи.

Крепление двери духовки к корпусу плиты выполнено с помощью

специальных петель, позволяющих фиксировать её в трёх положениях:

закрыто, открыто, промежуточное.

УСТАНОВКА

Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и

установите плиту на ровную поверхность.

Плиту следует устанавливать непосредственно на пол.

Запрещается устанавливать плиту на подставку.

Плита должна быть установлена в соответствии с указаниями “Руководства

по эксплуатации”.

Перед подключением проверить соответствуют ли условия подключения

(вид газа и давление газа) настройке плиты.

Параметры настройки плиты приведены в маркировке шильдика, располо-

женного на задней стенке плиты.

Установку плиты, ее подключение к источникам электроэнергии и газа
должен производить только квалифицированный персонал специализирован­ных организаций, уполномоченных на право установки и обслуживания газовых
плит с обязательным заполнением «Талона на установку». Не заполнение
«Талона может являться причиной отказа в гарантийном обслу-на установку»
живании.

Материалы, из которого изготовлены элементы кухонной мебели должны
быть термостойкими (100°C), в противном случае более низкая термостойкость
материалов может привести к их деформации и изменению цвета.

Если плита соприкасается с мебелью,
которая выше плоскости готовки, то необходи­мо обеспечить зазор не менее 50 мм между
стенками плиты и мебелью.

Зазор между плитой и стенкой мебели
должен быть не менее 20 мм.

Вытяжка должна быть установлена в
соответствии с “Руководством по эксп­луатации” вытяжки и в любом случае на
высоте не менее 650 мм от плиты.

650 мм

500 мм

20 мм

м

м

0

5

8

332243.043

ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ МАГИСТРАЛИ

Внимание! Подключение к газовой магистрали должен производить только

квалифицированный персонал специализированных организаций, упол­номоченных на право установки и обслуживания газовых плит в соответствии с
действующими нормами.

Подключение плиты к газовой магистрали может производиться с помощью

жёсткого или гибкого соединений.

Жёсткое соединение производится с использованием металлической
газопроводной трубы диаметром 1/2 дюйма, соединяющей газовую магистраль
со входом плиты (газовым коллектором с гайкой).

При подключении плиты к газовой магистрали гибким шлангом должны быть
выполнены следующие требования:

- длина шланга не должна превышать 1500 мм;

- шланг должен иметь защитную металлическую оболочку;

- шланг не должен проходить в зоне горячего воздуха дымохода и касаться

задней стенки плиты;

- шланг не должен перекручиваться или быть сильно натянут, а также не

должен иметь резких сгибов;

- шланг не должен касаться режущих предметов, острых углов, подвижных

предметов, которые могут сдавить шланг;

- шланг должен быть расположен таким образом, чтобы можно было легко

произвести проверку его состояния по всей длине;

- поврежденным шлангом пользоваться категорически запрещается.

Внимание! По завершению подсоединения проверить герметичность мест
соединений при помощи мыльного раствора, но не спичкой или другим огнем.

9

332243.043

ПЕРЕВОД НА ДРУГОЙ ТИП ГАЗА

Внимание! Перевод плиты на другой тип газа или на другое давление газа

должен осуществляться только квалифицированным персоналом специализи­рованных организаций, имеющих лицензию на право установки и обслуживания
газовых плит.

При переводе плит необходимо выполнить следующее:

- заменить инжекторы в соответствии с таблицей;

- выставить “малое пламя” на горелках плоскости готовки.

Тип

горелки

Горелки плоскости готовки:

- пониженной мощности (A);

- нормальной мощности (SR);

- повышенной мощности (R).

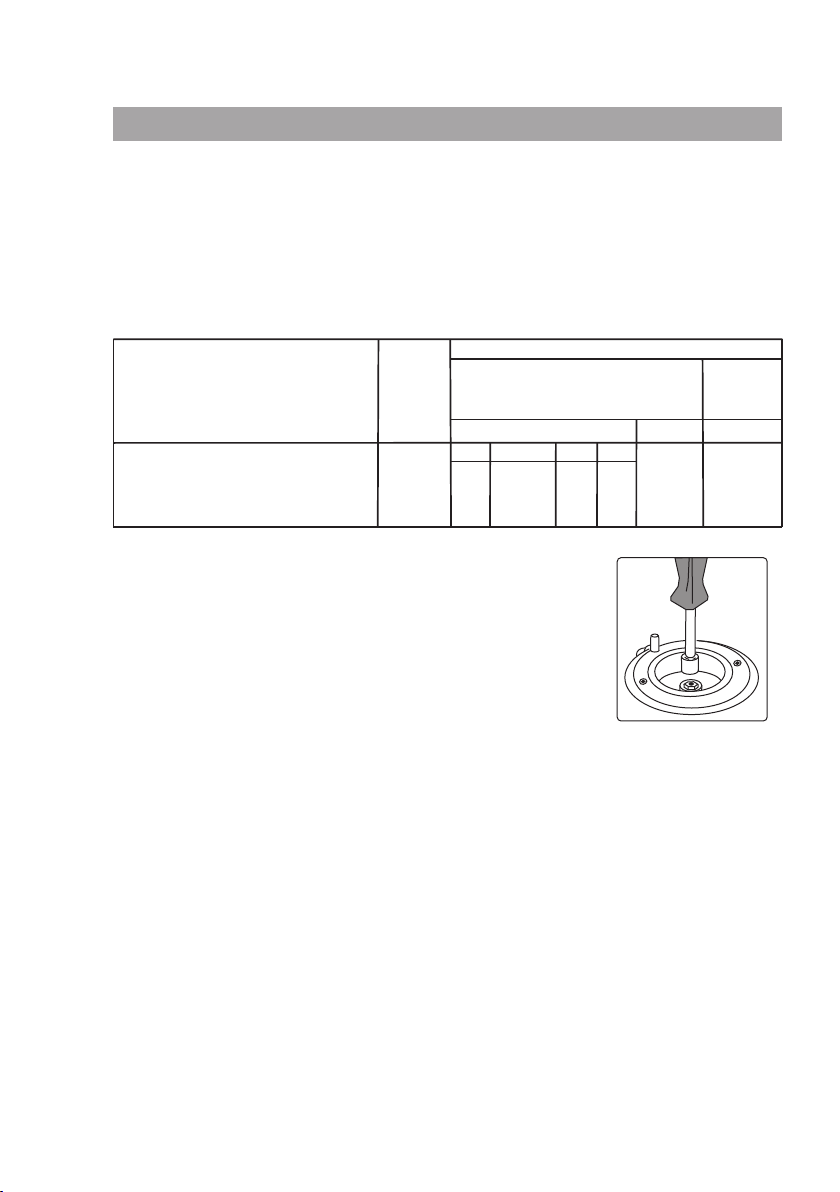

Замена инжекторов в горелках плоскости

готовки производится следующим образом:

- снять решетку плоскости готовки, крышку и

отделитель пламени горелки;

- торцевым ключом 7 мм вывернуть инжектор и

заменить его новым в соответствии с таблицей;

- собрать детали в обратном порядке.

Регулировка “малого пламени” горелок плоскости готовки производит-

ся в следующей последовательности:

- установить ручку крана соответствующей горелки в положение “малое

пламя”;

- снять ручку крана и вращать регулировочный винт, чтобы высота пламени

была порядка 4 мм. При этом пламя должно быть ровным и устойчивым;

Внимание! В случае использования сжиженного газа регулировочный винт

должен быть завинчен до упора.

- проверить, чтобы при быстром повороте ручки от максимального к

минимальному положению пламя не гасло.

Мощ-

ность

горелки,

кВт

1,0
1,75

3,0

“S”
0,72
0,98
1,17

Диаметр инжектора, мм

для природного

газа

2000Па

“S 2AE”

0,72
0,97
1,3

“Sт”
0,72
0,97
1,15

1300Па

“D”
0,77
0,97
1,29

0,85
1,1
1,45

для сжи-

женного

газа

2900Па

0,54/0,50
0,68
0,9

10

332243.043

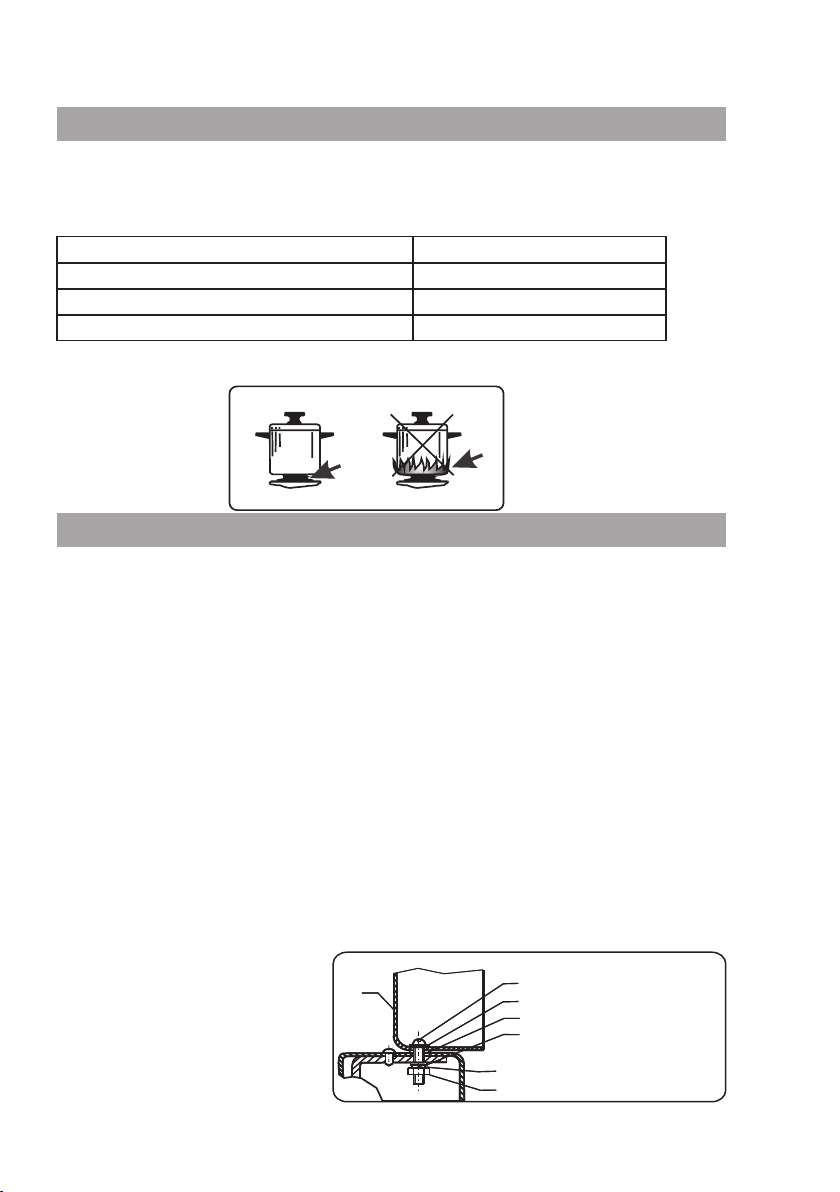

ЭКОНОМИЯ РАСХОДА ГАЗА

Для рационального использования газа рекомендуется пользоваться

горелками в зависимости от диаметра кастрюли.

В таблице приведены рекомендации по выбору горелок в зависимости от

диаметра кастрюли.

Тип горелки

Пониженной мощности, 1,0 кВт

Нормальной мощности, 1,75 кВт

Повышенной мощности, 3,0 кВт

Размер посуды и режим работы горелок нужно выбирать таким образом,

чтобы пламя не выходило за края и не “лизало” боковые стенки.

Диаметр кастрюли, см

до 16

от 14 до 22

от 20 до 26

Правильно

Неправильно

ПОДГОТОВКА К РАБОТЕ

Перед началом эксплуатации внимательно ознакомьтесь с настоящим

“Руководством по эксплуатации” и следуйте его рекомендациям.

После распаковки плиты следует убрать все рекламные этикетки. Легко

избавиться от них можно при помощи губки и горячей воды. Необходимо смочить
всю поверхность этикетки и некоторое время подождать. После того как вода
пропитает поверхность этикетки, можно тереть губкой, периодически смачивая
ее горячей водой. После этого поверхность нужно протереть сухой тканью.

Внимание! Не использовать жесткие абразивные очистители или жесткие

металлические скребки для снятия этикеток, так как они могут поцарапать
поверхность. Нельзя использовать ацетон для снятия этикеток, т.к. может

остаться матовый след.

Перед эксплуатацией плиты следует вынуть содержимое духовки, промыть
плиту и комплектацию тёплым мыльным раствором, протереть мягкой сухой
тканью.

Перед первым использованием плиты необходимо прогреть ТЭН-ы
электрической духовки в течение 30 мин при установке ручки в положение «200» .

Возможно кратковременное появление запаха «нового прибора» и дыма от
обгорания ТЭН-в. При этом испаряется влага, скопившаяся во время транспор­тирования или складского хранения. После этого необходимо хорошо провет­рить помещение.

Если плита укомплектована
щитком, то для его установки
необходимо снять с плиты
крепеж и установить щиток как
показано на рисунке.

1

11

1 - щиток; 2 - винт;

2

3,5 - шайба;

3
4

4 - прокладка;

5

6 - пружинная шайба;
7 - гайка.

6
7

332243.043

ПОРЯДОК РАБОТЫ

Газовые горелки

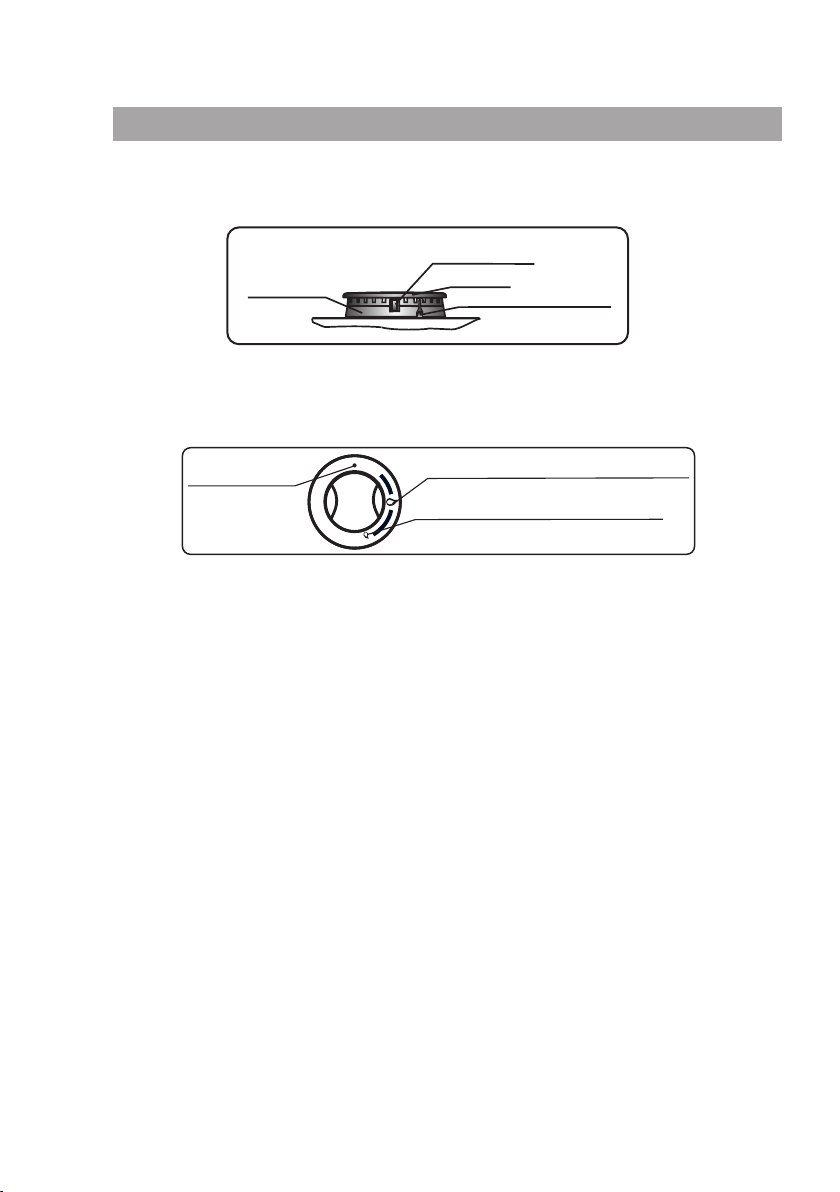

Устройство газовой горелки представлено на рисунке.

розжига

Свеча

пламени

Отделитель

Положение горелок на плоскости готовки схематично показано на рисунках

панелей управления над каждой ручкой крана.

На обрамлениях ручек управления кранами имеются символы,

представленные на рисунке.

Крышка

Устройство

контроля пламени

Кран закрыт

Кран открыт (”большое пламя”)

Кран открыт (”малое пламя”)

Все краны имеют положение “малое пламя”, которым удобно пользоваться,

чтобы резко уменьшить огонь, не выключая горелку.
Горелки зажигают в положении крана - “большое пламя”. При затруднении
зажигания горелок с помощью электророзжига при положении крана “большое
пламя” рекомендуется производить электророзжиг в положении крана “малое
пламя”.

Регулировка пламени горелок должна проводиться между положениями

“большое пламя” и “малое пламя” .

Чтобы зажечь горелку плоскости готовки, необходимо нажать, затем
повернуть против часовой стрелки до указателя “большое пламя” ручку
управления соответствующего крана, удерживая ее в нажатом положении,
нажать кнопку электророзжига (при его наличии) или приблизить пламя к
горелке. В плитах моделей 5040.30гэ, 5040.31гэ после зажигания газа для
срабатывания устройства контроля пламени - продолжать удерживать ручку
нажатой в течение 8-10 с.

В плитах используется многоискровой электророзжиг.

Включение многоискрового электророзжига производится нажатием и
удерживанием кнопки в течение 3 - 5 с. После прохождения 3-5-ти искр
высоковольтного разряда зажигается та горелка, на которую подаётся газ. Если
горелка не зажглась, следует повторить розжиг снова.

В моделях плит без электророзжига горелки разжигаются с помощью
спичек.

12

332243.043

ПОРЯДОК РАБОТЫ

ЭЛЕКТРИЧЕСКАЯ ДУХОВКА

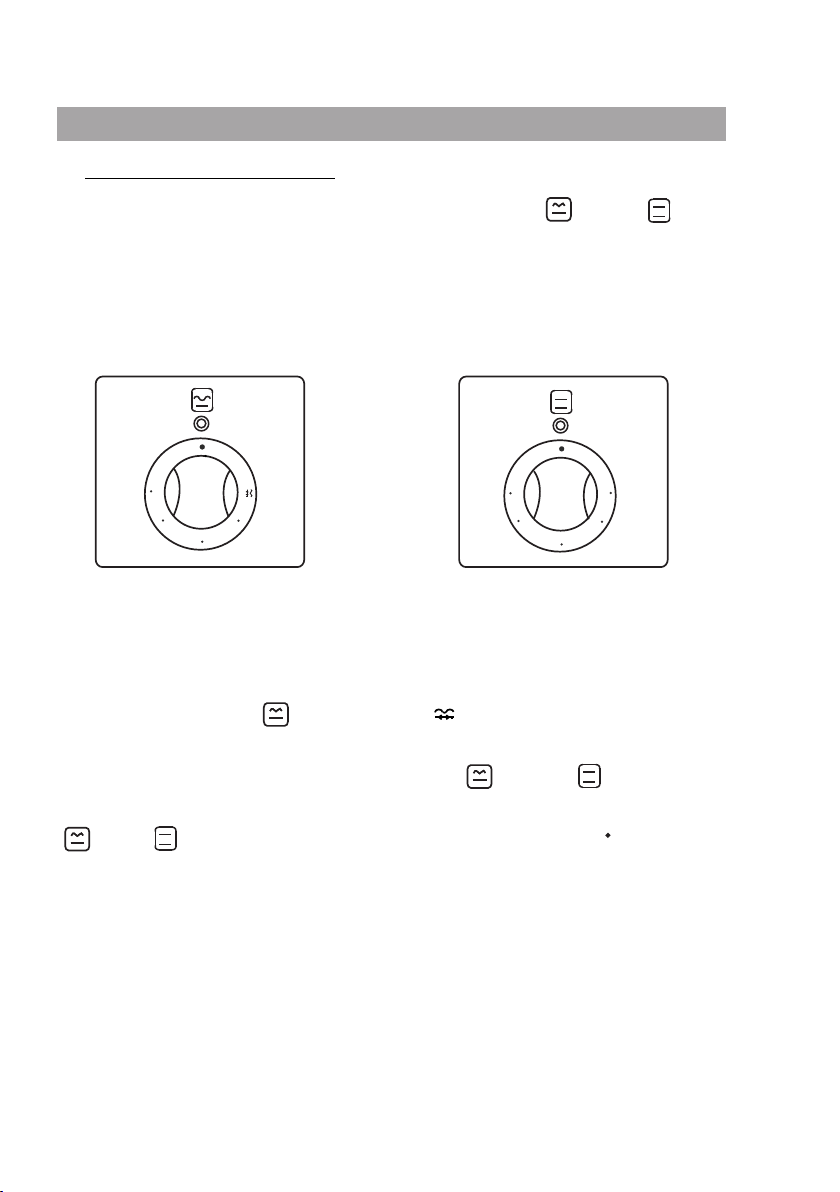

Управление электрической духовкой выполняется ручкой переключателя,
совмещённого с терморегулятором. При повороте ручки “ ”(или “ ”) по
часовой стрелке в одно из положений “100-200” (или “100-250”) загорается
сигнальная лампочка включения электрической духовки, начинают нагреваться
верхний и нижний ТЭН-ы.

Установка необходимой температуры в электрической духовке производится

ручкой в соответствии с рисунками. Значения температур могут отличаться на
±20 °С.

150

250

200

100

200

150

Ручка переключателя

электрической духовки плит

моделей 5040.20гэ, 5040.30гэ

100

Ручка переключателя

электрической духовки плит

моделей 5040.21гэ, 5040.31гэ

При повороте ручки “ ” в положение “ ” включается ТЭН-гриль вместе
с электродвигателем. Другие нагревательные элементы электрошкафа при этом
отключаются.

Внимание! Дальнейшее вращение ручки ” ” (или “ ”) по часовой
стрелке запрещено!

Для выключения жарочного электрошкафа необходимо ручку переключателя
“ ” (или “ ”) повернуть против часовой стрелки в положение “ ”.

13

332243.043

ПОРЯДОК РАБОТЫ

Режим “ГРИЛЬ

При работе в режиме “гриль” дверь электрической духовки должна быть

закрыта. Это предохраняет ручки управления плиты от перегрева.

Внимание! Плита при работе в режиме “гриль” достигает высокой

температуры. Маленьких детей держать на расстоянии.

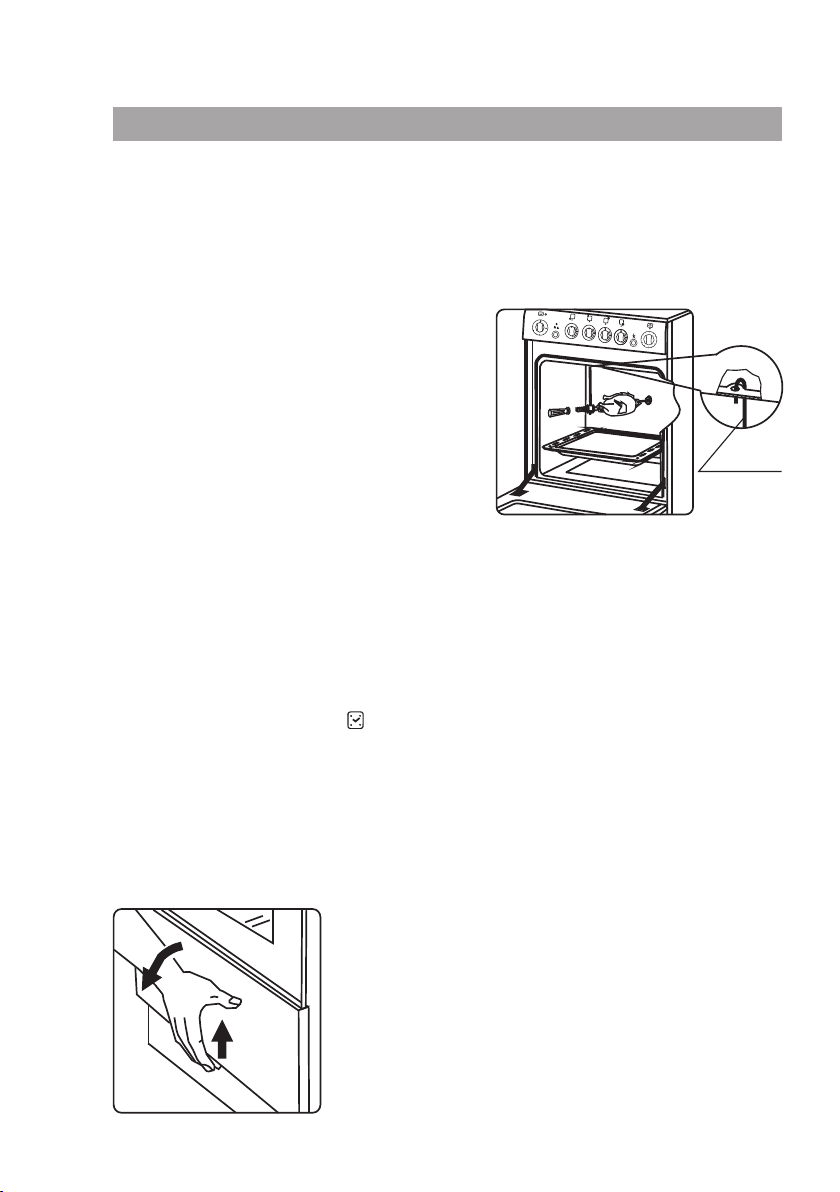

Вертел

При использовании вертела необходимо:

- установить в духовку опору вертела;

- на штырь вертела насадить приготовлен-

ный для жарения продукт, разместив
прод укт по середине, закрепить его
съёмными фиксаторами с двух сторон,
застопорить фиксаторы винтами;

- разместить вертел в духовке, вставив

его в муфту электродвигателя;

- снять ручку вертела;

- разместить противень на самый

нижний уровень духовки.

Освещение электрической духовки

Переключатель освещения включает лампочку освещения в электрической
духовке. Это дает возможность наблюдать за приготовлением пищи в любом
режиме работы электрической духовки, не открывая дверцу.

100

200

150

0

50

10

40

20

30

Опора
вертела

Таймер механический

Таймер в плитах моделей 5040.20гэ, 5040.30гэ расположен на панели
управления под символом “ “.

Таймер работает независимо от электрической духовки.

Чтобы завести таймер, необходимо повернуть ручку на один оборот по
часовой стрелке, затем, вращая в обратную сторону, установить на
необходимую отметку времени. Время установки от 5 до 60 мин.

По характерному звуковому сигналу Вы можете услышать, что
установленное время на таймере истекло.

Хозяйственное отделение

В нижней части плиты расположено хозяйственное
отделение, предназначенное для хранения кухонной
посуды и принадлежностей.

2

Плиты выпускаются с откидной панелью. Чтобы
открыть панель, её необходимо приподнять вверх и
наклонить на себя.

1

14

332243.043

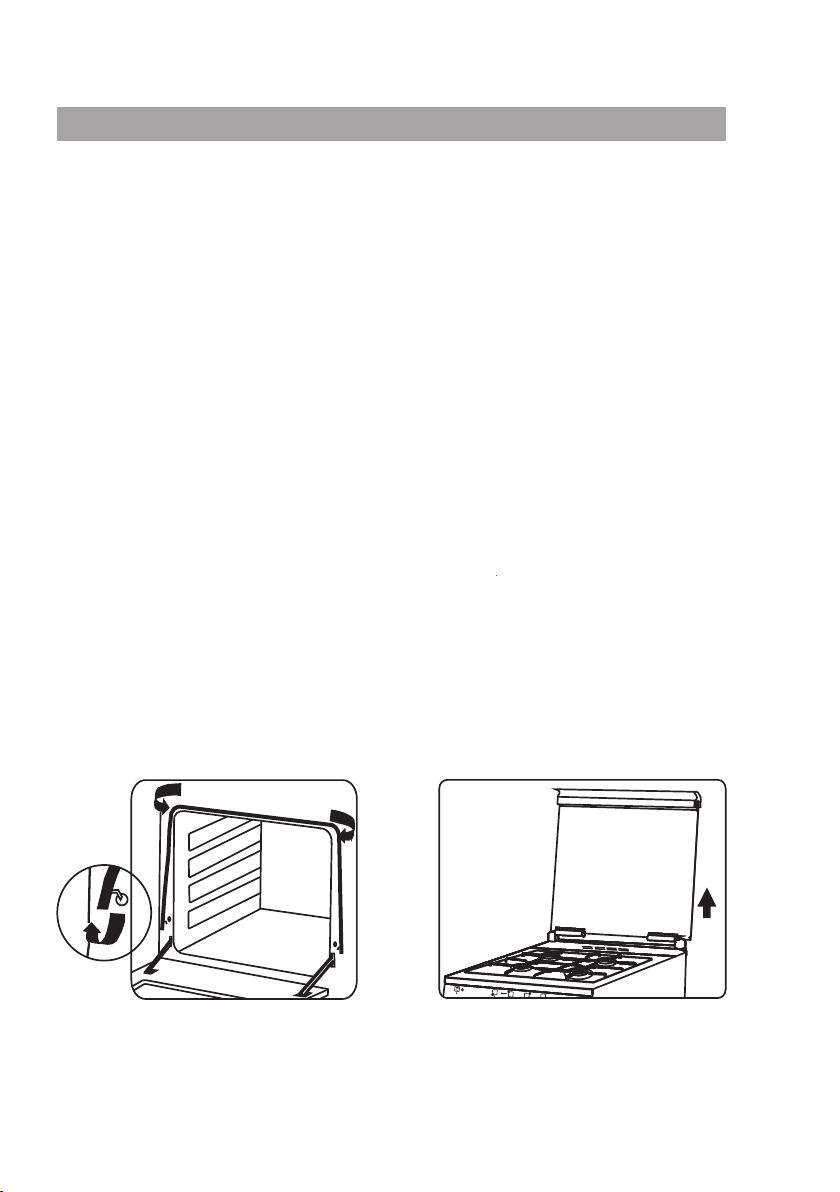

УХОД ЗА ПЛИТОЙ

Внимание! Перед тем как мыть плиту, отключите её от электрической сети.

При наличии гибкого шланга необходимо регулярно контролировать его

состояние. Резиновый шланг рекомендуется заменять через 3 года.

Эмалированные и стеклянные поверхности плиты следует мыть тёплой
водой с моющим средством и протирать мягкой сухой тканью. Горелки и другие
объёмные части плиты промываются губкой с мыльной водой или другими не
абразивными средствами.

После чистки аккуратно установить отделители пламени и крышки на свои
места, т.к. неправильная установка может привести к неполному сгоранию и
утечке газа.

Загрязнённые и мокрые свечи электророзжига могут не работать. При чистке
плоскости готовки и свечей нужна особая аккуратность, т.к. сломанная свеча
ремонту не подлежит, её следует заменить.

Не используйте для чистки электроконфорки острые предметы, такие как
нож, проволочная щетка и т.д., которые могут повредить ее покрытие.

Загрязнения с поверхности электроконфорки удаляйте мягкой влажной
тканью, после чего включите ненадолго электроконфорку для просушки.

Не допускайте длительного контакта соленой воды с покрытием
электроконфорки.

Для обеспечения долговечности покрытия электроконфорки рекомендуется
периодически протирать бумажной салфеткой, смоченной несколькими
каплями растительного масла.

Пятна от пищи необходимо удалять до высыхания. Трудноудаляемые пятна
можно убрать теплым раствором столового уксуса.

Каждый раз после каждого пользования электрической духовки её
необходимо вымыть тёплой водой с моющим средством, протереть мягкой сухой
тканью и просушить.

Можно применять специальные аэрозольные средства для удаления жира.

Значительно легче мыть электрическую духовку, пока она еще тёплая.

Когда Вы моете плиту внутри, рези­новое уплотнение двери жарочного
электрошкафа лучше снять, вынув
металлические скобы из отверстий.

Чтобы крышку было удобнее
мыть , снимите её. Для этого
полностью откройте крышку и
поднимите ее вверх.

15

332243.043

УХОД ЗА ПЛИТОЙ

Для снятия двери духовки необходимо:

1 Полностью открыть

дверь.

2 Повернуть оба бло­кировочных рычага на
петлях справа и слева до
упора.

6 Отделить дверную панель от наружного стекла двери, для этого нужно
приподнять её вверх и сдвинуть вперед.

7 Провести чистку внутренних сторон наружного стекла и cтекла дверной
панели.

8 Сборку двери вести в обратном порядке.
Внимание! Будьте внимательны при сборке и установке двери.

3 Немного прикрыть
дверь. Возьмитесь за
дверь двумя руками.

4 Приподнять дверь
на себя и вверх, чтобы
петли вышли из корпуса
плиты.

5 Для освобождения
стекла от дверной
панели, нужно отвернуть
три винта, находящихся
на нижней части двери.

16

332243.043

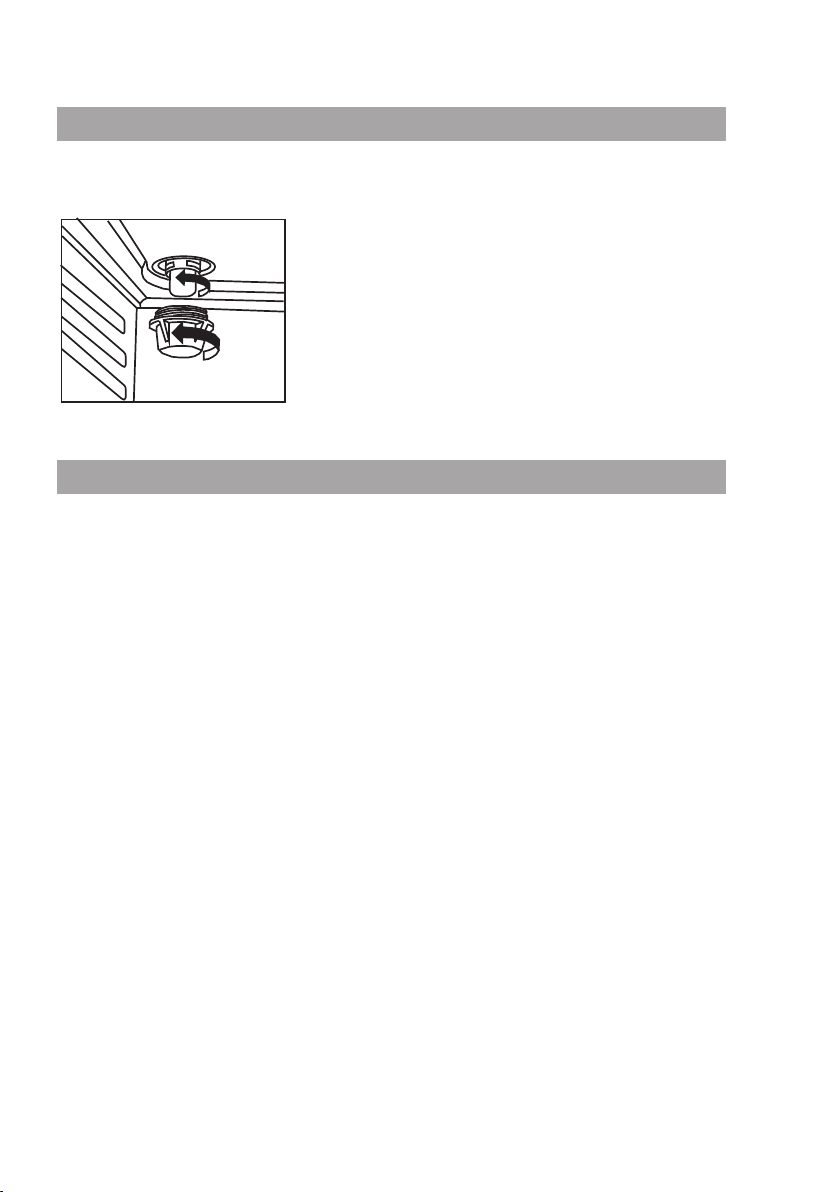

ЗАМЕНА ЛАМПЫ ОСВЕЩЕНИЯ

Внимание! Убедитесь, что плита отключена, прежде чем проводить замену

лампы, чтобы избежать опасности поражения электрическим током.

Отключите плиту от электрической сети,

вынув из розетки вилку шнура питания.

Открутите стеклянный плафон.
Выверните сгоревшую лампу и замените её

новой со следующими характеристиками:

- напряжение - 220 В;

- мощность - 15...25 Вт.

Лампа должна быть с малым цоколем (Е14) и
малой колбой, рассчитанной на высокие
температуры (300 º ).С

Соберите всё в обратной последовательности
и подключите плиту к электрической сети.

УТИЛИЗАЦИЯ

Плита не подлежит утилизации в качестве бытовых отходов. Ее необходимо
сдать в соответствующий пункт приемки для последующей утилизации. В плите
использованы материалы, которые могут подлежать повторному ис­пользованию.

Соблюдая правила утилизации изделия, Вы можете предотвратить

причинение окружающей среде и здоровью людей потенциального ущерба.

Сведения о соответствующем пункте утилизации использованного

оборудования Вы можете получить в местной администрации.

17

332243.043

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если Ваша плита нуждается в ремонте, сервисные центры, список которых

прилагается в приложении А, всегда к Вашим услугам.

Все неисправности плит, вызванные отказом (за исключением замены лампы

освещения), устраняются только специалистами ремонтных организаций.

Непрофессиональное вмешательство в ремонт плиты опасно, так как может

привести к поражению электрическим током и короткому замыканию.

Неисправность, её
внешнее проявление
Не зажигается горелка
плоскости готовки.

Зажигается и при отпуска­нии ручки управления
краном гаснет горелка
плоскости готовки.

Отсутствует искра
электророзжига.

Неровное пламя
горелки, отрыв пламени
горелки.

Гаснет пламя горелки в
положении ручки крана
“малое пламя”.

Вероятная причина

Засорились отверстия
горелки.
Засорилось отверстие
инжектора.
Неправильно установлена
крышка горелки.

Неисправны элементы
системы газ-контроля:

- слабый поджим
контакта термопары.

Отсоединен (обрыв)
провод свечи.
Неисправен блок
электророзжига.
Сломан корпус свечи.
Загрязнена или
залита свеча.

Большое давление в
газовой магистрали.

Неотрегулирована подача
газа в положении ручки
крана “малое пламя”,
малое давление в
газовой магистрали.

Способ устранения

Прочистить отверстия
горелки, инжектора

Установить крышку
горелки на место.

Затянуть гайку
термопары.

При отключенной от
электрической сети
плите заменить свечу,
блок электророзжига.

Прочистить и просу­шить свечу.

Временно уменьшить
давление, прикрыв
кран на газовой
магистрали, вызвать
ремонтную службу.

Вызвать ремонтную
службу для регули­ровки крана и давле­ния в газовой
магистрали.

18

332243.043

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность, её
внешнее проявление
Не поворачивается или
заклинивает при повороте
ручка крана.

Не вращается вертел.

При включении освещения
духовки не горит лампа
освещения.

При открытом кране на
газовой магистрали и
неработающей плите
появляется запах
газа.

Отсутствует индикация.

Вероятная причина

Израсходовалась смазка
в поворотном механизме
крана.

Вертел не вставлен в
муфту электродвигателя.
Неисправлен электродви­гатель.

Отсутствует напряжение в
электрической сети.

Перегорела лампа
освещения.

Нарушение герметичности
в газопроводах или узлах
плиты, газовой подводке
от магистрали к плите.

Перегорела
индикаторная
лампочка.
Неисправен
переключатель
электрошкафа.

Способ устранения

Вызвать ремонтную
службу для разборки
и смазки крана.

Вставить вертел.

Заменить электро­двигатель.

Проверить наличие
сетевого напряжения
в розетке.
При отключенной от
электрической сети
плите снять защитный
стеклянный кожух
лампы, вывернуть и
заменить лампу,
установить защитный
кожух на место.

Перекрыть и не откры­вать газовую магист­раль. Проветрить
помещение, не вести
никакие работы с
открытым огнем.
Вызвать ремонтную
службу для
определения места и
ликвидации утечки.

Заменить
индикаторную
лампочку.
Заменить
переключатель.

Не нагревается ТЭН
электрошкафа.

При нагревании и
остывании плита издает
звуки.

Перегорел ТЭН.
Неисправен
переключатель
электрошкафа.
При нагревании
металлические детали
нагреваются и могут
издавать звуки.

19

Заменить ТЭН.
Заменить
переключатель.

Это не является
причиной неисправ­ности и не влияет на
работоспособность
плиты.

332243.043

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Плита газовая с электрической

духовкой бытовая

Штамп ОТК

Продана ___________________________________________

(наименование торгового предприятия)

Дата продажи ________________

ТАЛОН НА УСТАНОВКУ

Установлена в г._____________________________________________________

по ул. ________________ в доме № _______ кв. _______ и пущена в работу

механиком ________________________________________________________

__________________________________________________________________

(наименование организации)

Механик ________________ Владелец_______________________
(подпись) (подпись)

“____”_____________ 20___ г.

20

332243.043

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует работу плит при соблюдении потребителем

условий эксплуатации, хранения и транспортирования.

Гарантийный срок - 3 года со дня передачи плиты потребителю. День

передачи определяется как день продажи через розничную торговую сеть.

При отсутствии в отрывном талоне штампа магазина и даты продажи

гарантийный срок исчисляется со дня выпуска плиты.

При установке плиты в общежитии или эксплуатации плиты двумя или более

семьями гарантийный срок составляет 2 месяца.

Гарантийное обслуживание не производится в случаях:

- неправильной установки или не заполнения «Талона на установку» на

плиту;

- неправильного подключения и эксплуатации плиты;

- несанкционированного ремонта или иного вмешательства;

- установки неоригинальных комплектующих;

- наличия на деталях плиты следов воздействия химических веществ;

- повреждений, вызванных животными или насекомыми;

- повреждений, вызванных пожаром, наводнениями, военными действиями и

т.п.

Изготовитель не принимает претензий на некомплектность и механические
повреждения плиты после ее продажи. Все претензии должны предъявляться к
организациям торговли, где было приобретено изделие.

На электрические компоненты гарантийный срок 1 год.

Гарантия не распространяется на установку и подключение плиты не в
соответствии с требованиями данного «Руководства по эксплуатации», на
замену лампы освещения, на механические повреждения, а также на
необратимые изменения цвета и покрытия деталей плиты, находящихся в зоне
действия высоких температур, таких как крышки горелок, части решетки
плоскости готовки, на изменение цвета плоскости готовки.

Срок службы плиты - 10 лет.

Ремонт плит производят ремонтные организации, адреса которых
приведены в приложении А (вкладыш).

Сервисный центр:

тел. [phone], Е-mail: [email protected]

ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

Плита в упаковке производителя может транспортироваться любым видом
крытого транспорта в соответствии с правилами перевозки грузов, действующих
на данном виде транспорта. Условия транспортирования: температура окружаю­щей среды от плюс 50 до минус 50 С и относительной влажности 80 % при °
температуре плюс 25 С. °

При транспортировании должны быть исключены удары и перемещения
плиты внутри транспортного средства.

До ввода в эксплуатацию плита должна храниться в упаковке производителя
в закрытых отапливаемых помещениях при температуре от плюс 5 до плюс
40 С и относительной влажности 80 % при температуре плюс 25 С.° °

21

332243.043

РЕКОМЕНДАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Предлагаем Вашему вниманию рекомендации по приготовлению продуктов в духовке

Вашей плиты.

Хотим предупредить Вас, что эти рекомендации носят приблизительный характер, так
как время и температура приготовления во многом зависит не от самой плиты, а от
количества (веса), видов и свойств приготавливаемых продуктов.

Ваша новая плита может иметь режимы приготовления пищи, отличные от тех,
которыми обладал Ваш предыдущий прибор, поэтому рекомендуем при первых выпечках
выставить менее высокие температуры из рекомендуемых и лишь затем, по мере
необходимости, увеличить температуру.

...ПО ПРИГОТОВЛЕНИЮ ПИРОГОВ

Помните, что для выпечки пирогов пустую духовку необходимо предварительно
прогреть в течение 20-25 минут, установив ручку управления в положение «200».

Выпечку пирогов следует проводить при температуре 200 - 225 0С в течение 20-25

минут. Противень рекомендуется устанавливать по направляющим второго уровня сверху.

Выпечку производить при закрытой двери духовки. Перед установкой последующего
противня с выпечкой, необходимо прогреть пустую духовку в течение 8-10 минут при
установке ручки управления в положение «200».

Во время выпечки старайтесь не открывать дверь духовки. Наблюдайте за
приготовлением через смотровое стекло двери, включив освещение духовки.

Пирог выпекается слишком сухим - в следующий раз необходимо повысить
температуру на 10 , сократить время приготовления.

Поверхность пирога слишком темная - следует поместить противень с пирогом на
более низкий уровень, уменьшить температуру, увеличить время приготовления.

Пирог хорошо пропечен снаружи, но сырой внутри - необходимо сократить
количество жидкости при замешивании теста, уменьшить температуру, увеличить время
приготовления.

Пирог пригорает на противне - следует хорошо смазать противень и посыпать его
мукой.

...ПО ПРИГОТОВЛЕНИЮ РЫБЫ И МЯСА

Во избежании пересушивания мяса старайтесь готовить его кусками не менее 1 кг. При
приготовлении белого мяса птицы, рыбы задавайте низкую температуру (150-175 С).

Если готовится красное мясо, которое должно быть хорошо пропеченным и сочным
внутри, следует ненадолго повысить температуру до 200-220 С, затем установить прежнее
значение.

Общее правило: чем больше кусок, тем ниже температура и больше время
приготовления. Рекомендуется класть кусок посередине решетки, установив под ней
противень. Для получения вкусной корочки поливайте блюдо образовавшим жиром.

При приготовлении рыбы следует руководствоваться следующими правилами: чем
меньше рыба, тем больше температура должна быть в шкафу при ее приготовлении. И
наоборот, большую рыбу следует готовить при умеренной температуре от начала до конца.

… ПО ПРИГОТОВЛЕНИЮ НА ГРИЛЕ

В режиме «Гриль» предпочтительно готовить продукты средних размеров (не более 1,5
кг), а для более крупных использовать приготовление на противне.

Приготовление на гриле можно вести на вертеле или на решетке, установленной в
направляющие первого или второго уровня сверху.

При использовании вертела рекомендуется прижать и обвязать толстой ниткой ножки
и крылышки к тушке птицы с тем, чтобы они не обгорели или не пережарились.

При приготовлении мясного блюда на решетке или на вертеле необходимо поместить
под него противень для сбора образующегося жира. Этим жиром следует поливать мясо
для его равномерного подрумянивания.

Режим «Гриль» также можно использовать для создания золотистой корочки на
блюдах, приготовленных обычным способом. При таком использовании его следует
включить на 2-3 минуты, пока нагревательный элемент не приобретет ярко-красный цвет.

0

С

0

0

22

Талон № 1

на гарантийный

ремонт

на гарантийный ремонт

КОРЕШОК ТАЛОНА № 1

на гарантийный ремонт

КОРЕШОК ТАЛОНА № 2

(Фамилия,подпись)

Исполнитель____________________

Изъят с "___" "________ 20_____г.

Изъят с "___" "________ 20_____г.

(наименование и адрес организации,

_______________________________

(Фамилия,подпись)

Исполнитель____________________

(наименование и адрес организации,

_______________________________

Продана магазином_______________________

Дата продажи____________________________

производившей ремонт, телефон)

_______________________________

производившей ремонт, телефон)

_______________________________

Штам п магазина_ ___ __________ __________

(под пис ь продав ца)

ремонт

Талон № 2

на гарантийный

Продана магазином_______________________

Дата продажи____________________________

Штам п магазина_ ___ __________ __________

(подпис ь продав ца)

на гарантийный ремонт

КОРЕШОК ТАЛОНА № 3

(Фамилия,подпись)

Исполнитель___________________

Изъят с "___" "________ 20_____г.

(наименование и адрес организации,

______________________________

ремонт

Талон № 3

на гарантийный

Продана магазином_______________________

Дата продажи____________________________

производившей ремонт, телефон)

_______________________________

Штам п магазина_ ___ __________ __________

(под пис ь продав ца)

23

Исполнитель____________________________

Исполнитель____________________________

(Фамилия, подпись)

(Фамилия, подпись)

Владелец______________________________

Владелец______________________________

(Фамилия, подпись)

(Фамилия, подпись)
_________________________________________

_________________________________________

(наименование предприятия,

(наименование предприятия,

________________________________________

________________________________________

выполнившего ремонт, его адрес)

выполнившего ремонт, его адрес)

М. П.

М. П.

_________________________________________

_________________________________________

(Должность и подпись руководителя

(Должность и подпись руководителя

_________________________________________

_________________________________________

предприятия, выполнившего ремонт)

предприятия, выполнившего ремонт)

Исполнитель____________________________

(Фамилия, подпись)

Владелец______________________________

(Фамилия, подпись)
_________________________________________

(наименование предприятия,

________________________________________

выполнившего ремонт, его адрес)

М. П.

_________________________________________

(Должность и подпись руководителя

_________________________________________

предприятия, выполнившего ремонт)

Исполнитель____________________________

(Фамилия, подпись)

Владелец______________________________

(Фамилия, подпись)
_________________________________________

(наименование предприятия,

________________________________________

выполнившего ремонт, его адрес)

М. П.

_________________________________________

(Должность и подпись руководителя

_________________________________________

предприятия, выполнившего ремонт)

24
