Page 1
680122.001-05
ВВЕДЕНИЕ
Особое внимание!
Изготовитель не принимает претензии в случае не
соблюдения правил установки.
Запрещается эксплуатировать ЭВН без обратного
предохранительного клапана или с клапаном,
имеющим характеристики отличные от характеристик,
на клапан, поставляемый с ЭВН.

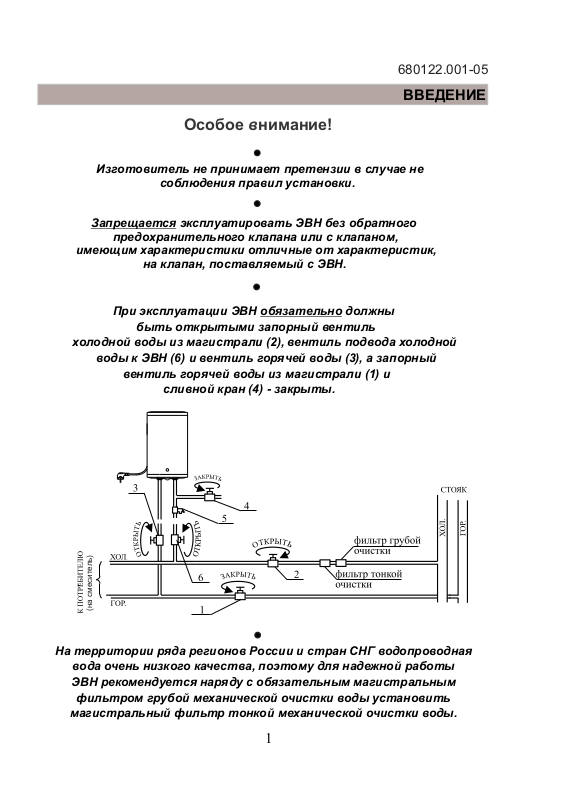

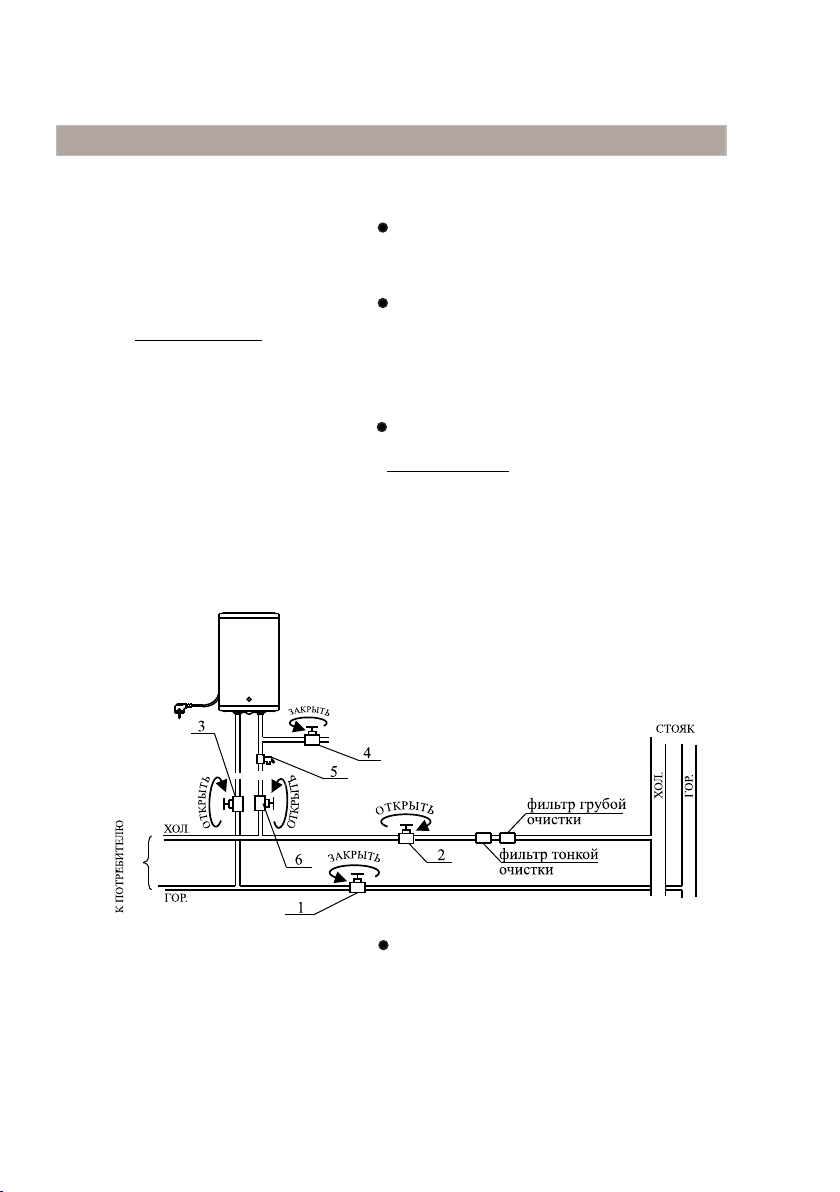

При эксплуатации ЭВН обязательно должны
быть открытыми запорный вентиль
холодной воды из магистрали (2), вентиль подвода холодной
воды к ЭВН (6) и вентиль горячей воды (3), а запорный
вентиль горячей воды из магистрали (1) и
сливной кран (4) - закрыты.
(на смеситель)
На территории ряда регионов России и стран СНГ водопроводная
вода очень низкого качества, поэтому для надежной работы
ЭВН рекомендуется наряду с обязательным магистральным
фильтром грубой механической очистки воды установить
магистральный фильтр тонкой механической очистки воды.
1
Page 2
680122.001-05
СОДЕРЖАНИЕ
23
Общие указания
Требования по технике безопасности
Комплектность
Технические данные
Распаковка
Устройство и принцип действия
Установка и подключение
Порядок работы
Техническое обслуживание
Утилизация
Правила транспортирования и хранения
Особенности работы, возможные неисправности и методы их
устранения
Отметки о периодическом обслуживании
Свидетельство о приемке
Приложение А (вкладыш). Перечень организаций по установке
и гарантийному ремонту электроводонагревателей
Приложение Б (вкладыш). Гарантийный талон
3
4
5
6
6
7
9
12
14
16
16
17
19
20
2
Page 3
680122.001-05
ОБЩИЕ УКАЗАНИЯ
& Электроводонагреватель аккумуляционный (накопительный) бытовой
за кры того типа (далее по тек сту - Э ВН) , является стаци она рны м
нагревательным прибором, предназначенным для нагрева воды ниже точки
кипения в бытовых, служебных помещениях, с возможностью пользования
горячей водой в нескольких точках (ванна, кухня, туалет).
& ЭВН подключается к водопроводной сети, с давлением не ниже 0,05 и не выше
0,6 МПа и не имеющей (постоянно или временно) горячей воды.
& Гигиенические требования к качеству воды должны соответствовать
санитарным правилам и нормам СанПиН 2.1.4.1074.
& При покупке ЭВН снимите упаковку, убедитесь, что Ваш ЭВН не поврежден и
полностью укомплектован.
& При приобретении ЭВН требуйте заполнения продавцом свидетельства о
пр од аже (см . приложен ие Б, в кла дыш) и та лон ов на гар антийное
обслуживание (см. приложение Б, вкладыш) Руководства по эксплуатации (в
дальнейшем по тексту - РЭ).
При установке ЭВН требуйте у уполномоченного мастера по установке
заполнения талона на установку (см. приложение Б, вкладыш) РЭ.
В случае, если вышеперечисленные разделы не будут заполнены, это может
явиться причиной отказа в удовлетворении требований потребителя.
& Убедитесь, что на ЭВН и в свидетельстве о приемке (стр.20) РЭ указан
заводской номер ЭВН, его модель, дата выпуска. Отсутствие этих данных или
расхождение в данных, нанесенных на ЭВН и указанных в РЭ, может явиться
причиной отказа в удовлетворении требований потребителя.
& В отношении ЭВН, на который установлен гарантийный срок, предприятие-
изготовитель не отвечает за недостатки, возникшие в ЭВН после передачи его
потребителю вследствие нарушения им правил использования, в том числе
установленных настоящим РЭ, действий третьих лиц или непреодолимых сил.
& ЭВН должен эксплуатироваться в помещениях с климатическими условиями:
- температура окружающего воздуха от плюс 10 до плюс 35 ºС;
- относительная влажность воздуха не более 80%;
- атмосферное давление от 84 до 106 кПа (от 630 до 800 мм рт. ст.).
& Окружающая среда должна быть не взрывоопасной и не содержать
агрессивные газы, пары и кислоты, разрушающие изоляцию ЭВН.
& Наши ЭВН постоянно усовершенствуются, улучшаются их характеристики и
дизайн, поэтому РЭ может не отражать незначительных схемных и
конструктивных изменений в ЭВН, связанных с их модернизацией.
& ЭВН изготовлен в соответствии с требованиями:
- ГОСТ IEC 60335-1 “Бытовые и аналогичные электрические приборы.
Безопасность. Общие требования”;
- ГОСТ IEC 60335-2-21 “Безопасность бытовых и аналогичных электрических
приборов. Частные требования к аккумуляционным водонагревателям”.
3
Page 4
680122.001-05
Cl
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
& ЭВН по типу защиты от поражения электрическим током соответствует прибо-
рам 1 класса по ГОСТ IEC 60335-1.
& Степень защиты ЭВН от влаги и мелких частиц соответствует коду IP24 по
ГОСТ 14254.
& ЭВН необходимо подключать к однофазному напряжению и только в домах,
имеющих заземление.
& При повреждении шнура питания, во избежание опасности, его должен заме-
нить изготовитель или его агент, или аналогичное квалифицированное лицо.
& Розетка для подключения ЭВН к электрической сети должна находиться в дос-
тупном месте для того, чтобы без затруднений отключать его от источника электропитания.
& ЭВН относится к приборам, работающим без надзора.
& Номинальный режим работы - продолжительный.
& ЭВН не предназначен для использования лицами (включая детей) с понижен-
ными физическими, чувственными или умственными способностями или при
отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.
& Необходимо осуществлять надзор за детьми с целью недопущения их игр с
ЭВН.
& Если ЭВН не будет использоваться в течение зимнего периода (например, на
даче), то во избежание замерзания воды в ЭВН следует слить из его емкости
всю воду, предварительно отключив ЭВН от электросети.
XЗапрещается:
- подключать в водопроводную сеть ЭВН и эксплуатировать его без обратного предохранительного клапана или с клапаном, имеющим характеристики отличные от характеристик клапана, поставляемого с ЭВН;
- подсоединять обратный предохранительный клапан к трубе горячей
воды;
- включать ЭВН, не заполнив его полностью водой;
- использовать для заполнения ЭВН воду, не соответствующую санитар-
ным правилам и нормам СанПиН 2.1.4.1074;
- использовать ЭВН без фильтра механической очистки холодной воды от
примесей (ржавчины, ила, песка и т.п.) на входе ЭВН. В противном случае
примеси могут привести к нарушению работы ЭВН или обратного
предохранительного клапана и созданию аварийной ситуации;
- снимать нижнюю защитную крышку при включенном электропитании;
4
Page 5
680122.001-05
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
- закрывать сливное отверстие предохранительного клапана и дренажное
отверстие в нижней защитной крышке ЭВН;
- эксплуатировать ЭВН при неисправном заземлении или его отсутствии;
- использовать нулевой провод вместо заземления;
- использовать в качестве заземления трубопроводы отопления или
холодного и горячего водоснабжения;
- выдергивать вилку из розетки за шнур питания;
- включать ЭВН с вышедшим из строя терморегулятором или термовык-
лючателем;
- использовать воду из ЭВН для питья и приготовления пищи;
- изменять конструкцию и установочные размеры ЭВН;
- использовать ЭВН не по назначению;
- размещать посторонние предметы на ЭВН.
КОМПЛЕКТНОСТЬ
& Комплектность всех модификаций ЭВН приведена в таблице 1.
Таблица 1
Наименование
Водонагреватель, шт.
Руководство по эксплуатации, экз.
Обратный предохранительный
клапан, шт.
Болт анкерный с гайкой, шт.
Фильтр сетчатый для холодной воды
с прямоточной промывкой НТ255.*
Упаковка, шт.
* - Фильтр поставляется по отдельному договору.
Кол-во
1
1
1
2
1
1
Примечание
Вложен в углубление вкладыша
из пенопласта
Вложены в углубление вкладыша
из пенопласта
5
Page 6
680122.001-05
23
ТЕХНИЧЕСКИЕ ДАННЫЕ
& Напряжение питания ЭВН - 220 В ± 10 % ~ 50 Гц.
& Номинальная потребляемая мощность - 1500 Вт.
& Модели 2W10Vs1, 2W15Vs1, 2W20Vs1 - с внешней регулировкой температуры
нагрева воды. Емкости выполнены из нержавеющей стали.
& Диаметр труб - G1/2.
& Характеристики обратного предохранительного клапана:
- прямое давление - 0,02 МПа;
- обратное давление - от 0,1 до 0,2 МПа;
- давления сброса - свыше 0,6 до 0,7 МПа включительно;
- наличие ручки открытия сливного отверстия.
& Остальные технические данные ЭВН приведены в таблице 2.
Таблица 2
Модели
Наименование
2W20Vs1
0,6
219 146
Емкость, л
Диапазон возможной регулировки
температуры воды, °С
Масса без воды/с водой, кг
Усредненное время нагрева воды
от 15 до 60 °С ,ч, не более
Постоянные суточные потери,
кВт ч/сут
∙
Фактическое годовое потребление
электроэнергии, кВт ч
∙
2W10Vs1
10 15 20
30-70 30-70 30-70
6/16 7/22 9/29
0,2
0,4
146
2W15Vs1
0,4 0,6
0,4
РАСПАКОВКА
& Для транспортирования ЭВН был защищен от повреждений упаковкой. После
удаления упаковки, просим Вас избавиться от ее частей способом, не
наносящим ущерба окружающей среде.
& Все материалы, использованные для изготовления упаковки, безвредны и
могут на 100% подлежать переработке.
6
Page 7
680122.001-05
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
& Наружный корпус ЭВН выполнен из стали и покрыт водостойкой порошковой
краской, внутренняя емкость для воды (в дальнейшем - бак) выполнена из
высококачественной шведской ос обопрочной нержавеющей стали с
применением уникальной TIG сварки. Пространство между наружным
корпусом и баком теплоизолировано пенополиуретаном, обладающим
на и луч шими х ара к тер исти к ами т епло сбе реже ния , с прим енен ием
экологически чистого современного вспенивателя.
& На обратной стороне ЭВН находятся два кронштейна: один (верхний) для
крепления ЭВН к стене, второй (нижний) - упорный.
& Контрольная лампочка на лицевой стороне ЭВН индицирует режим работы
ЭВН: светится при нагревании воды и гаснет при достижении водой
температуры, установленной на терморегуляторе.
& На нижней защитной крышке ЭВН размещен терморегулятор, ручка которого
выведена наружу (см. рисунок 1). С помощью этой ручки потребитель может
плавно регулировать температуру нагрева воды до 70ºС.
& В ЭВН используется трубчатый электронагреватель (ТЭН), на котором
смонтированы магниевый анод, датчик терморегулятора.
& На баке установлен термовыключатель, который является устройством
защиты от перегрева воды в ЭВН. Термовыключатель отключает ЭВН от
электросети до достижения водой температуры кипения (лицевая панель
термовыключателя показана на рисунке 2).
& В состав ЭВН входит обратный предохранительный клапан. Он пропускает
воду только в одном направлении и предотвращает самопроизвольный ее
слив из ЭВН при отключении холодной воды в системе водоснабжения.
Клапан защищает ЭВН от превышения допустимого рабочего давления 0,6МПа путем сброса воды через патрубок слива. Рабочее давление - это
давление которое достигается в баке при нагреве воды. Если в бак поступила
вода с давлением 0,6МПа, то при нагреве давление будет повышаться и через
сливное отверстие клапана будет постоянный сброс воды. Чтобы избежать
этого необходим о на входе в водопроводну ю сис тем у ус тановить
понижающий редуктор. Рекомендуемое давление на входе - (0,3-0,4)МПа.
С помощью ручки слива проводится удаление известкового налета в клапане
путем спуска небольшого объема воды из ЭВН через патрубок слива.
& При потреблении горячей воды через патрубок холодной воды в ЭВН
начинает поступать холодная вода, вытесняя ранее нагретую воду из верхней
части ЭВН через патрубок горячей воды. По мере уменьшения температуры
воды в ЭВН (в связи с подмешиванием холодной воды) включается ТЭН,
который подогревает воду до заданной терморегулятором температуры.
Таким образом, температура воды в ЭВН поддерживается на уровне
установки на терморегуляторе.
7
Page 8
680122.001-05
Cl
23
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Ручка
терморегулятора
max
60
˚
min
Рисунок 1 - Вид со стороны панели управления ЭВН
Кнопка
термовыключателя
1
P1
2
P2
НАЖАТЬ
RESET
Рисунок 2 - Лицевая панель термовыключателя
8
Page 9
680122.001-05
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Внимание!
Установка, первый запуск ЭВН, все сантехнические и электромонтаж-
ные работы, с соблюдением техники безопасности, должны производиться квалифицированным персоналом, с обязательной записью в
“Талоне на установку” (см. приложение Б, вкладыш).
Размещение
& Рекоме нду ется устана вли ват ь ЭВН мак сима льно бли зко от ме с та
использования горячей воды, чтобы сократить потери тепла в трубах.
& При установке ЭВН, с целью обеспечения доступа к его съемным частям при
профилактических и ремонтных работах, следует предусмотреть не менее
0,5 м свободного пространства перед ЭВН и под ним.
& ЭВН монтируют на капитальной стене за кронштейн на корпусе ЭВН с
помощью анкерных болтов (входят в комплект поставки). Все размеры
необходимые для установки ЭВН приведены на рисунке 3.
& После установки проверьте надежность крепления.
& Монтаж анкерных болтов в стене должен исключить самопроизвольное
перемещение по ним кронштейна ЭВН.
& Стена, анкерные болты, на которые монтируется ЭВН должны быть
рассчитаны на нагрузку втрое превышающую вес ЭВН заполненного водой.
240
165
90
2W10Vs1
2W15Vs1
2W20Vs1

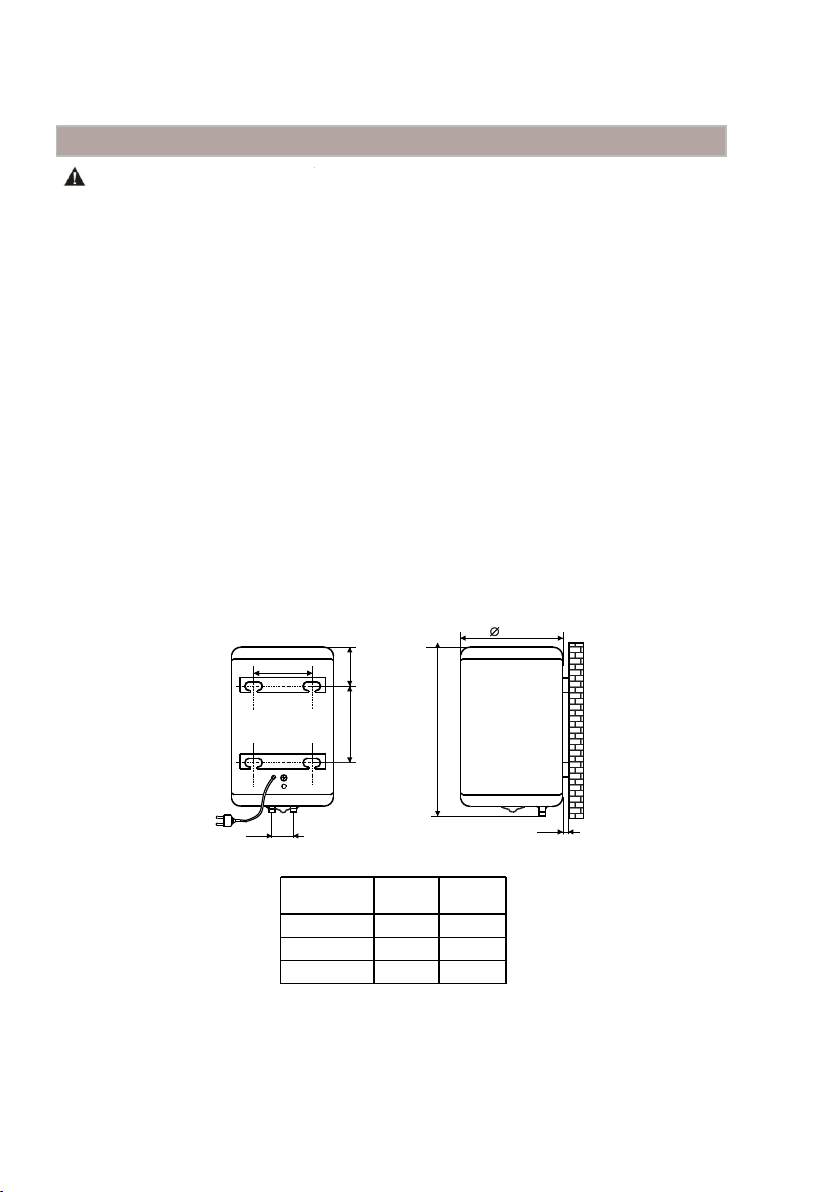

Рисунок 3 - Размеры для установки ЭВН
Модель
135
Б
A, мм Б, мм
482
630
794
А
303
467
9
13
Page 10
680122.001-05
Cl
23
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Подключение к воде
& ЭВН следует заполнить питьевой водопроводной водой, соответствующей
санитарным нормам и правилам СанПиН 2.1.4.1074.
& Подключение к водопроводной системе проводить в соответствии с рисунком 4
пр и помощи тру б (гибк их шлангов) с резьб ой тр убн ой 1/ 2 дюйма,
предварительно перекрыв подачу воды.
& Подсоединяемые к ЭВН шланги и соединения должны выдерживать:
- давление не менее 1,0 МПа;
- температуру не менее 100 °С.
Внимание!
1. Перед подключением ЭВН к водопроводной сети необходимо обязательно установить фильтр механической очистки холодной воды, рассчитанный на работу с давлением подводимой воды 0,6 МПа и производительностью не менее 10 л/мин, с размером ячейки сетки фильтроэлемента не
более 300 мкм. Тип и параметр фильтра подбирает специалист по
сервисному обслуживанию.
2. Настоятельно рекомендуем установить на входе в водопроводную
систему понижающий редуктор на (0,3-0,4) МПа.
& Подсоединить к входной трубе ЭВН (обозначена синей втулкой) тройник.
& На боковом отводе тройника установить сливной кран.
& Н а н иж н и й о т в од т р о й н и к а п о д с о е д и н и т ь о б р а т н ы й
предохранительный клапан, ввернув его на 3-4 витка. При более глубоком
завинчивании обратного предохранительного клапана может быть
повреждена его центрирующая мембрана.
& Во избежание поломки при установке обратного предохранительного клапана -
не прилагайте больших усилий.
& Подсоединение обратного предохранительного клапана должно быть
выполнено так, чтобы сливное отверстие было установлено постоянно вниз и в
незамерзающей окружающей среде.
& П еред подсо единен ием к обратн ому п редохранитель ному к лап ану
магистральной трубы холодной воды нужно в течение нескольких минут слить
воду из этой трубы, чтобы убедиться в отсутствии в ней инородных тел,
которые могли бы повредить предохранительный клапан.
&
Внимание!
В о вр е м я р а б о т ы Э В Н и з с ли в н ог о о т в е р ст и я о б р а т н о го
предохранительного клапана может просачиваться вода. Это отверстие
должно быть всегда открыто в атмосферу.
Рекомендуется присоединить к патрубку слива резиновую или
силиконовую трубку соответствующего диаметра и необходимой длины для
отвода просачивающейся воды в канализационный сток.
10
Page 11
680122.001-05
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
& Подсоединить к трубе горячей воды водонагревателя (обозначена красной
втулкой) трубу для отвода горячей воды.
& Все соединения должны обеспечивать герметичность.
Внимание!
1. Не перепутайте трубы, включайте в соответствии с цветом втулок.
2. Если труба отвода горячей воды водонагревателя подсоединена к
магистральным трубам горячего водоснабжения, то эксплуатация
водонагревателя должна осуществляться при надежном перекрытии
запорного вентиля горячей воды из магистрали.
3. Под нижней крышкой ЭВН может скапливаться незначительное
количество воды (конденсат) и просачиваться через специальное
дренажное отверстие в этой крышке. Это не является признаком
неисправности ЭВН и не попадает под требование гарантийного
ремонта.
Электрическое подсоединение
& ЭВН снабжен собственным шнуром питания с вилкой. Подключение ЭВН к
электрической сети должно осуществляться через розетку с заземляющими
контактами, которые, в свою очередь, подсоединены к заземляющему
проводу.
& Перед подключением мастер обязан проверить, что:
электричес ки е параметры Вашего ЭВН соответст вуют параметрам
-
электрической сети;
предохранители или автоматические выключатели и провода выдерживают
-
суммарную нагрузку по току от уже имеющегося и вновь устанавливаемого
оборудования;
розетка должна находиться в легкодоступном месте и защищена от влаги.
-
Внимание!
После установки и подключения ЭВН мастер должен заполнить талон на
установку (см. приложение Б, вкладыш).
11
Page 12
680122.001-05
Cl
23
ПОРЯДОК РАБОТЫ
& Заполните ЭВН водой. Для этого перекройте запорный вентиль горячей воды
из магистрали (1), закройте сливной кран (4), откройте запорный вентиль
холодной воды из магистрали (2), вентиль подвода холодной воды к ЭВН (6),
вентиль горячей воды (3) и кран горячей воды на смесителе. ЭВН заполнен,
когда из крана горячей воды на смесителе начнет вытекать, с полным напором,
вода. Закрыть кран горячей воды на смесителе (см. рисунок 4).
&
Внимание!
Перед включением электропитания убедитесь, что ЭВН полностью
заполнен водой.
Регулировка температуры нагрева воды
& Предприятие-изготовитель поставляет в торговую сеть ЭВН с установкой
ручки регулировки температуры нагрева воды в нулевом положении.
& По желанию потребитель может изменить температуру нагрева воды, для
эт о го необ ход и м о в о спол ь з оват ь с я в ы вед е н н ой н аружу руч к о й
терморегулятора:
- поворотом ручки терморегулятора по часовой стрелке увеличивают
температуру нагрева воды, против часовой стрелки -уменьшают.
Для ориентации на шкале обозначено положение ручки терморегулятора,
соответствующее нагреву воды примерно до 60 ºС (см. рисунок 1).
& Рекомендуем устанавливать терморегулятор на 60 º, в этом случае
значительно снижается скорость образования накипи на ТЭН.
Слив воды из ЭВН
& При необходимости полного слива воды из ЭВН (например, при профилактике)
надо отключить ЭВН от электрической сети, перекрыть вентиль подвода
холодной воды к ЭВН (6), вентиль горячей воды (3) должен быть открытым,
открыть кран горячей воды на смесителе и сливной кран (4), через который и
слить воду (см. рисунок 4).
12
Page 13
680122.001-05
ПОРЯДОК РАБОТЫ
А
220 В
(3) Вентиль горячей
в
оды
(6) Вентиль по
холо
дной в
К смесителю
дв
о
оды к ЭВН
да
Направление
потока воды
(4) Сливной кран (об
А
(5) Обра
(7) Силик
S
К системе слива (отв
S
в
сегда
Ручка
тный предо
кла
пан
онов
ая т
рубк
должно быть о
Положение ручки
во время слива
яза
тельный)
хранительный
а (рек
оменду
ерстие тр
С
л.
Хо
ткрыт
т
ояк
убки
о в атмо
ор.
Г
Патрубок
слива
ем
ая)
сфер
у)
(2) За
порный вентиль
х
оло
дной в
оды из магист

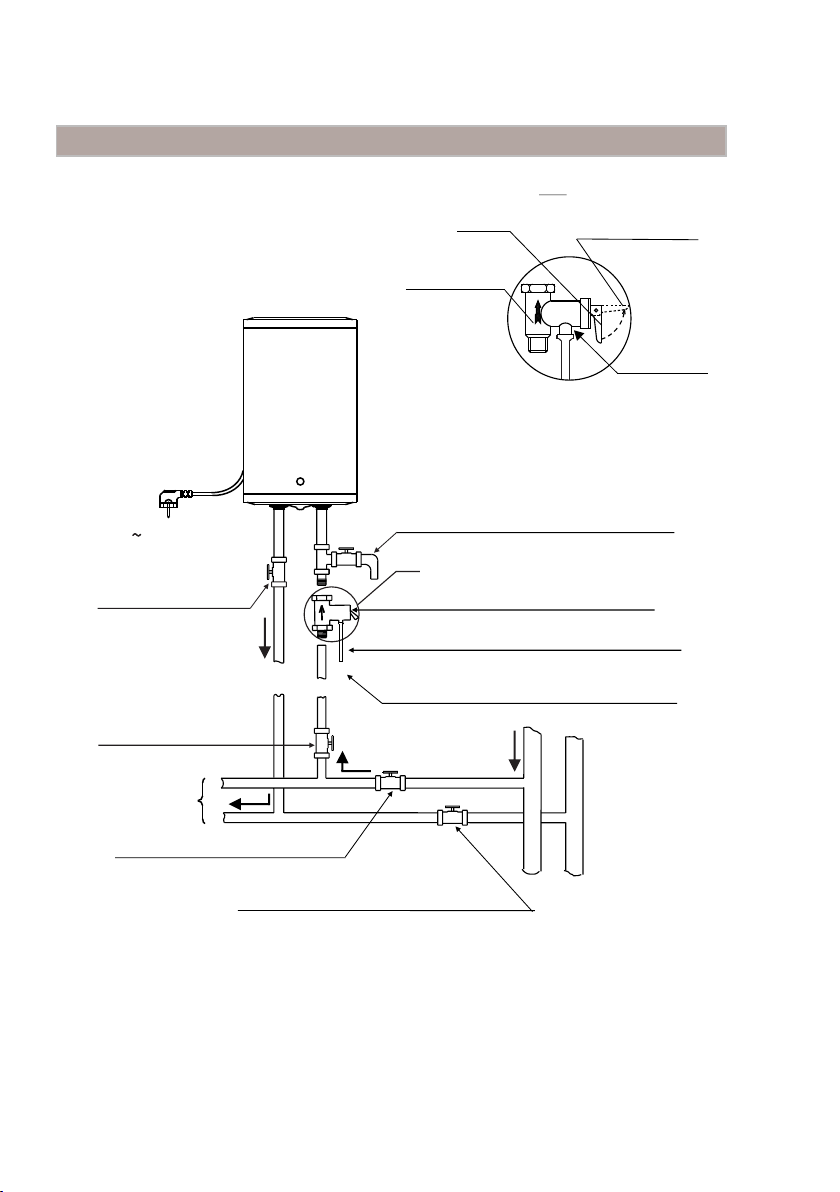

Рисунок 4 - Схема по
рали
(1) За
порный в
в
оды из м
работы ЭВН в
агист
дк
ентиль г
рали (в
с
ег
орячей
о время
да перекрыт)
лючения к в
13
одопров
дной се
о
ти
Page 14
680122.001-05
Cl
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Наружный уход
& ЭВН не требует специального ухода. Для ухода за наружной поверхностью
корпуса ЭВН используйте мягкую салфетку или губку, смоченную в мыльном
растворе. Запрещается применять для чистки абразивные вещества, а
также средства, выполненные на основе органических растворителей (спирт,
бензин и т. п.).
Регулярный уход
Внимание!
Для удаления известкового налета и проверки работоспособности
обратного предохранительного клапана обязательно не реже 1 раза в
неделю сливать порцию воды через патрубок слива предохранительного
клапана. Для чего 3 - 4 раза поднять и опустить ручку, каждый раз
сливая воду в течение 1 - 2 секунд.
& Если ЭВН эксплуатируется с установкой температуры воды ниже 55 ºС
(ос обенно это к асается воды из скважин), обязательна постоянная
профилактика против появления неприятного з апаха горячей воды.
Первопричиной появления такого запаха являются бактерии,
которые заводятся чаще всего в малопроточной воде при температуре
25-40 ºС. Профилактика заключается в том, чтобы раз в месяц нагревать воду
в ЭВН до максимальной температуры (пастеризация воды) не расходуя ее,
бактерии при этом полностью погибают. Время выдержки - не менее 1 часа.
Отсчет времени выдержки - от момента нагрева воды до максимальной
температуры.
& Для более надежного прогрева и обеззараживания воды от бактерий мы
рекомендуем 1 раз в три месяца выдержать ЭВН на максимальном нагреве
около 10 часов, например, с вечера и до утра.
14
Page 15
680122.001-05
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Периодическое обслуживание
& Для увеличения срока службы ЭВН необходимо регулярно проводить
периодическое обслуживание (в дальнейшем ПО) силами специалистов
ремонтных организаций.
& Проведение ПО, замена магниевого анода в процессе эксплуатации ЭВН
являются необходимыми условиями гарантийных обязательств.
& Так как в каждом регионе жесткость воды различна, то при проведении ПО
первый раз (не позже, чем через полгода эксплуатации) мастер уточняет
срок проведения последующих ПО.
& При проведении ПО проверяют состояние магниевого анода (анод следует
заменять, если его диаметр менее 7 мм), наличие накипи на ТЭНе, осадка в
нижней части емкости ЭВН. Накипь с ТЭНа удаляется механическим путем или
специальными чистящими средствами типа “Антинакипин”. При удалении
осадка из емкости ЭВН не следует прилагать большие усилия и применять
различные абразивные вещества.
& Порядок проведения ПО:
- отключить ЭВН от электросети;
- слить воду из ЭВН (метод слива приведен в разделе “Порядок работы”);
- снять защитную металлическую крышку и провести демонтаж ТЭН;
- осмотреть ТЭН, при необходимости удалить осадок, заменить уплотнение;
- заменить изношенный магниевый анод (диаметр анода стал менее 7 мм);
- удалить осадок со дна емкости ЭВН;
- собрать ЭВН, заполнить его водой и подключить к электросети;
- сделать соответствующую пометку в таблице 4 “Отметки о периодическом
обслуживании” данного РЭ (таблица размещена на странице 19). Запись в
таблицу делается специалистом сервисной службы, проведшим ПО.
Внимание!
1. Потребитель обязан обеспечить регулярное проведение ПО, что
является залогом долгой и безопасной работы ЭВН.
2. Регулярное ПО, в том числе замена магниевого анода, чистка накипи
на ТЭНе не являются обязательствами изготовителя.
3. Магниевый анод является расходным материалом ЭВН. Через первые
6 месяцев эксплуатации ЭВН, потребитель должен обеспечить проверку
состояния магниевого анода и, в случае, если он израсходовался полностью
или стал диаметром менее 7 мм, установку нового магниевого анода.
Невыполнение данного требования может явиться основанием для
отклонения требований потребителя в отношении возникших вследствие
этого недостатков.
15
Page 16
680122.001-05
Cl
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4. Наличие значительного слоя накипи на ТЭНе может привести к
выходу его из строя, а это не является гарантийным случаем и его замена не
входит в гарантийные обязательства изготовителя и продавца.
УТИЛИЗАЦИЯ
& ЭВН не подлежит утилизации в качестве бытовых отходов. Его следует сдать в
пункт приема и утилизации электрических и электронных изделий. В ЭВН
использованы материалы, которые могут быть повторно использованы.
& Со блюдая правила утили зации издели я, Вы можете предот вратить
причинение окружающей среде и здоровью людей потенциального ущерба.
& Сведения о соответствующем п унк те утилизации испол ьзова нно го
оборудования Вы можете получить в местной администрации.
ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
· ЭВН в упаковке производителя может транспортироваться любым видом
крытого транспорта в соответствии с правилами перевозки грузов,
действующих на данном виде транспорта. Условия транспортирования:
температура окружающей среды от плюс 50 до минус 50°С и относительной
влажности 80% при температуре плюс 25°С.
· При транспортировании должны быть исключены удары и перемещения ЭВН
внутри транспортного средства.
· До ввода в эксплуатацию ЭВН должен храниться в упаковке производителя в
закрытых отапливаемых помещениях при температуре от плюс 5 до плюс 40°С
и относительной влажности 80% при температуре плюс 25°С.
16
Page 17
680122.001-05
ОСОБЕННОСТИ РАБОТЫ, ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 3
Таблица 3
Неисправность Возможная причина Метод устранения
При нагреве воды шум
в ЭВН.
При подаче холодной
воды шум в ЭВН
(свист в обратном
предохранительном
клапане).
Включенный в сеть
ЭВН не нагревает воду,
контрольная лампочка не
горит.
Включенный в сеть
ЭВН не нагревает воду,
контрольная лампочка не
гаснет.
Постоянная сильная
утечка воды из обрат ного предохранитель ного клапана.
Слишком горячая вода
с паровыми выбросами.
Это естественный эффект,
происходит при микрозакипа нии воды на поверхности
ТЭНа.
Очень жесткая вода.
Это эффект, может возникать,
если:
- слишком тонкие трубы;
- из-за разницы давлений.
Отсутствует электроэнергия.
Сработал термовыключатель
Вышли из строя ТЭНы,
терморегулятор.
Вышел из строя или открыт
запорный вентиль горячей
воды из магистрали.
Открыт кран (краны) разбора
горячей воды.
Давление в водопроводной
сети выше 0,6 МПа.
Неисправен клапан.
Слишком много накипи и
накопившейся грязи
внутри ЭВН.
Вышел из строя терморегулятор, термовыключатель.
Установить фильтры, смягчающие воду.*
Увеличить диаметр труб.*
Восстановить подачу электроэнергии.
Отключить ЭВН от сети, снять крышку,
нажать кнопку термовыключателя
(рис. 1, 2) до легкого щелчка,
поставить крышку на место и включить
ЭВН. При повторяющихся срабатываниях
термовыключателя - обратиться в сервис ную службу.
Обратиться в сервисную службу.*
Заменить или закрыть вентиль.
Закрыть кран (краны).
Установить редуктор. Установку должен
производить специалист сервисной службы.*
Обратиться в сервисную службу для
замены неисправного клапана на клапан с такими же характеристиками.*
Удалить накипь, грязь (см. раздел
“Периодическое обслуживание”).
Работа выполняется мастером сервисной
службы.*
Заменить терморегулятор, термовыключатель. Работа выполняется мастером
сервисной службы.*
17
Page 18
680122.001-05
Cl
ОСОБЕННОСТИ РАБОТЫ, ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Окончание таблицы 3
Неисправность Возможная причина Метод устранения
Незначительное
просачивание воды через
дренажное отверстие в
нижней крышке ЭВН.
Уменьшился напор
горячей воды из ЭВН,
напор холодной воды
прежний.
Появление неприятного запаха горячей воды
(запах тухлых яиц сероводорода).
Образовался конденсат.
Ослабло крепление
резинового уплотнения на
баке.
Износилось резиновое
уплотнение на баке.
Засорилось отверстие обратного предохранитель ного клапана.
Засорилось отверстие в
трубе горячей воды.
ЭВН долго не использо вался, вода застоялась и
в ней развились бактерии.
Установлен нагрев воды
на низкую температуру
(ниже 55 ºС), в ней развились бактерии.
Высокое содержание сульфатов в воде, которые
взаимодействуют с маг ниевым анодом.
Не является неисправностью.
Подтянуть крепление резинового
уплотнения.*
Заменить резиновое уплотнение на баке.*
Снять клапан и промыть его водой.
Работа выполняется мастером сервисной
службы.*
Отключить ЭВН от электросети, слить
воду из ЭВН и вызвать мастера из
сервисной службы для прочистки
трубы горячей воды.*
Тщательно промыть бак ЭВН и в дальнейшем не оставлять надолго без использования ЭВН с водой внутри.*
Тщательно промыть бак и в дальнейшем проводить регулярный уход (см.
раздел ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).*
Необходимо обратиться к специалистам
сервисного центра.*
& Неисправности отмеченные в таблице 3 звездочкой (*), устраняются только
спец и а л и с тами серв и с н о й с лужбы в с оотве т ствии с ре м о н т н ой
документацией на ЭВН с обязательной отметкой в гарантийном талоне. При
этом все вновь устанавливаемые элементы, в том числе терморегуляторы,
т е р мо в ы кл ю ч а те л и , к ла па н ы д о лж ны б ыт ь с т е хн и ч ес к и ми
харак терис тиками со ответствующим и оригиналам, поста вляемым в
составе ЭВН.
& Чистка ЭВН, установка фильтров проводится за счет потребителя, т. к. это не связано с
дефектами ЭВН.
18
Page 19
ОТМЕТКИ О ПЕРИОДИЧЕСКОМ ОБСЛУЖИВАНИИ
Таблица 4
Дата Перечень выполненных работ
680122.001-05
Ф.И.О. и подпись мастера,
штамп сервисной службы
19
Page 20
680122.001-05
Cl
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Штамп ОТК
Внимание!
1. Ремонт водонагревателей производят ремонтные организации,
адреса которых приведены в приложении А (вкладыш).
2 . Г а ра н т и й н ы й т а л о н , г а р а н т и йн ы е о бя з а т е л ь с т в а ,
свидетельство о продаже, талон на установку приведены в
приложении Б (вкладыш).
Сервисный центр:
(
тел. (8412) 49 53 75
E-mail: servis@ppoevt.ru
20
Loading...
