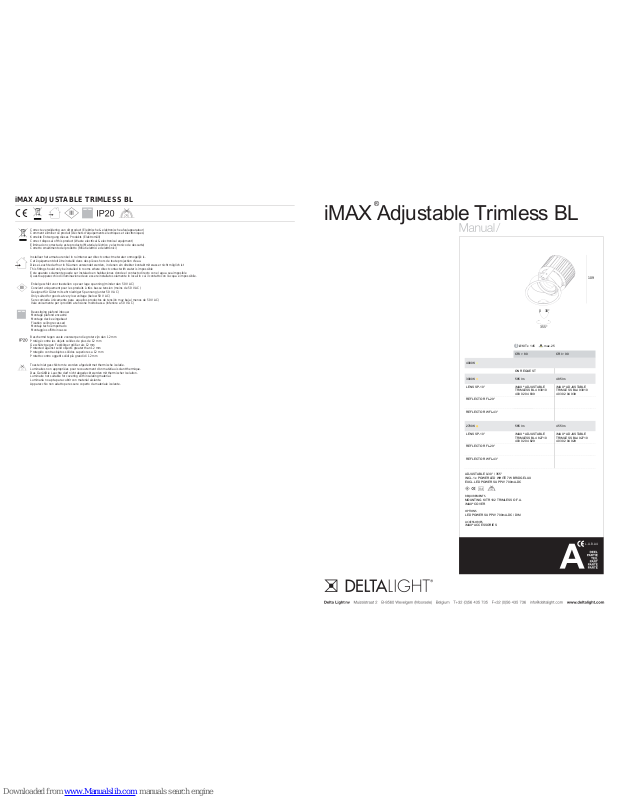

deltalight iMAX Adjustable Trimless BL User Manual

ØKIT x 145
max.25
CRI > 80 CRI > 90
ON REQUEST
585 lm 485 lm
®
ADJUSTABLE TRIMLESS BL4 83010 403 02 04 839
®
ADJUSTABLE TRIMLESS BL4 93010 403 02 04 939
565 lm 455 lm
®
ADJUSTABLE TRIMLESS BL4 82710 403 02 04 829
®
ADJUSTABLE TRIMLESS BL4 92710 403 02 04 929
ADJUSTABLE 0-30° / 355° INCL.1 x POWERLED WHITE 7W BRIDGELUX EXCL.LED POWER SUPPLY 700mA-DC
REQUIREMENTS
MOUNTING KIT R102 TRIMLESS O.F.A. iMAX
®
COVER
OPTIONS
LED POWER SUPPLY 700mA-DC / DIM
ACCESSORIES
iMAX® ACCESSORIES
355°
0 30°
109
4000K
3000K
LENS SP-10°
REFLECTOR FL-29°
REFLECTOR WFL-43°
2700K
LENS SP-10°
REFLECTOR FL-29°
REFLECTOR WFL-43°
iMAX Adjustable Trimless BL
L.LI.B.A4
®
iMAX ADJUSTABLE TRIMLESS BL
Correcte verwijdering van dit product (Elektrische & elektronische afvalapparatuur) Comment éliminer ce produit (Déchets d'équipements électriques et électroniques) Korrekte Entsorgung dieses Produkts (Elektromüll) Correct disposal of this product (Waste electrical & electronical equipment) Eliminacion correcta de este producto (Material eléctrico y electronico de descarte) Corretto smaltimento del prodotto (Rifiuti elettrici ed elettronici)
Toestel niet geschikt om te worden afgedekt met thermische isolatie. Luminaires non appropriées pour recouvrement d'un matériau isolant thermique. Das Gerät/Die Leuchte darf nicht abgedeckt werden mit thermischer Isolation. Luminaire not suitable for covering with insulating material. Luminaria no apta para cubrir con material aislante. Apparecchio non adatto per essere coperto da materiale isolante.
Installeer het armatuur enkel in ruimten waar direct contact met water onmogelijk is. Cet êquipement doit être installé dans des pièces hors de toute projection d'eau. Diese Leuchte darf nur in Räumen verwendet werden, in denen ein direkter kontakt mit wasser nicht möglich ist This fitting should only be installed in rooms where direct contact with water is impossible Este aparato solamente puede ser instalado en habitaciones donde el contacto directo con el agua sea imposible Questo apparecchio di illuminazione deve essere installato solamente in locali in cui il contatto con l'acqua è impossibile.
Enkel geschikt voor toestellen op zeer lage spanning (minder dan 50 V AC) Convient uniquement pour les produits à très basse tension (moins de 50 V AC) Geeignet für Güter mit sehr niedriger Spannung (unter 50 V AC) Only suited for goods at very low voltage (below 50 V AC) Se recomieda únicamente para aquellos productos de tensión muy baja (menos de 50 V AC) Vale unicamente per i prodotti a tensione molto bassa (inferiore a 50 V AC)
Bevestiging plafond inbouw Montage plafond encastré Montage decke eingebaut Fixation ceiling recessed Montaje techo empotrado Montaggio soffitto incasso
Beschermd tegen vaste voorwerpen die groter zijn dan 12 mm Protégé contre les objets solides de plus de 12 mm Geschützt gegen Festkörper größer als 12 mm Protected against solid objects greater than 12 mm Protegido contra objetos sólidos superiores a 12 mm Protetto contro oggetti solidi più grandi di 12 mm
A
B
A
B
SAVE!
B
A
Delta Light® / www.deltalight.com / Last Update 14/07/2014
IMAX ADJUSTABLE TRIMLESS BL IMAX ADJUSTABLE TRIMLESS BL
1x
1x
1x
1x
3x
DIN911/1,5
RED
1
2
3
6
145 min
50
min
50
min
+
+
-
-
+
+
-
-
1 UNIT
+ +
-
-
i
+-
+
>1 UNIT
ELECTRICAL CONNECTION
+
+
--
-
...
4 5
MOUNTING KIT R102 TRIMLESS O.F.A. 400 91 02 OFA
0°-30°
CLICK!!
1x
355°
7
INSTALLING COVER
FIX 0-30°
i
