STARBOX T01
Guide d’utilisation
Gestionnaire d'énergie tertiaire
Appareil conforme aux exigences des directives :
2004/108/CE (Compatibilité ElectroMagnétique)
et 2006/95/CE (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte
et les images de ce document ne nous engagent qu’après confirmation par nos services.
*2701364_Rev.2*
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
1 - Présentation
- 1 -
STARBOX T01 est un gestionnaire d’énergie tertiaire.
Gestion de 6 zones de chauffage et/ou climatisation et 2 voies d’automatisme.
Les fonctionnalités sont les suivantes :
• Programmation
- Programmation journalière et hebdomadaire
- 1 programme personnalisé pour chaque jour et chaque zone ou voie
•
Dérogation centralisée :
Sur la centrale, suspension de la gestion automatique jusqu’à la commutation
de programme suivante,
La technicité de ce produit oblige à respecter scrupuleusement
les instructions de ce document.
Les centrales STARBOX T01 ont été conçues pour la gestion
d’une cinquantaine de points BUS.
Le pack STARBOX T01 est livré avec :
- un aide-mémoire à coller dans la porte ou sur le mur à côté du clavier
- un guide d’installation
- un guide d’utilisation
- une carte MEMOPUCE
Sommaire
1 - Présentation ................................................................... Page 1
2 - Mise en service ................................................................ Page 3
3 - Programmation................................................................. Page 4
4 - Température .................................................................... Page 5
5 - Mode de fonctionnement Chauffage / Climatisation ............ Page 6
6 - Suspendre la gestion automatisme ................................... Page 7
7 - La carte MEMOPUCE ......................................................... Page 8
Centrale de programmation
1
2
3
4
5
6
7
8
9
10
11
12
AUTO
HEAT COOL
13
A1 A2
14
1615
17 18
Température extérieure
Présence de la carte
20
19
Mode de fonctionnement
chauffage/climatisation
Etat des sorties automatisme
Etat des zones de chauffage
( = Confort)
Profil du programme
Heure
Jour
Programmation des voies
d'automatisme
Réglage des températures
Choix du mode de fonctionnement
chauffage / climatisation
Visualisation des dérogations en cours
Touche carte
Réglage de l'heure
Absence
Programmation des zones de chauffage
Programmation rapide
Annulation
Modification et validation
Suspension de la gestion
automatique
-
Dérogation locale :
Sur les modules pilotés, suspension de la gestion automatique pour une durée définie
dans le mode de configuration (2h, 4h, 6h, 8h, jusqu’à la commutation suivante, ou
pas de dérogation).
-
Absence :
Possibilité de figer l’allure ou l’état des différentes sorties pour une durée
indéterminée ou programmable
de 1 à 99 jours
-
Programmation possible par carte à puce :
MEMOPUCE permet de sauvegarder les programmes de l’appareil dans la carte ou
de restituer les programmes de la carte dans l’appareil.
• Transmission sur bus
- Compatible avec les modules BUS suivants :
DIANA T10, DIANA T11, DIANA T30, convecteurs TEI...
- Système évolutif
• Simple d’usage
- Débrochable de son socle (verrouillage possible)
- Porte coulissante donnant accès aux touches de programmation
- Méthodologie d’usage très simple et toujours identique :
- sélectionner la fonction en appuyant sur la touche correspondante
- choisir une valeur par
- valider le choix par ou abandonner la procédure par .
• Gestion d’énergie
- Associé au boîtier technique STARBOX T01, la centrale vous permet de réduire votre
consommation en fonction de la période tarifaire en cours.
- Compatibilité tous tarifs bleus ou jaunes.
- Délestage cascadocyclique
®
.
• Capacité
La capacité de traitement d’un gestionnaire d’énergie
est d’une cinquantaine de modules BUS.
• Climatisation
STARBOX T01 est compatible avec les modules DIANA T30.
- 2 -
2 - Mise en service
2.1 Porte coullissante
Ouvrir :
Faites glisser la porte vers le bas de façon à
faire apparaître les touches de programmation.
Enlever :
Une fois la porte ouverte, tirez-la vers le
bas et vers vous.
Remettre la porte :
Posez la porte sur les rails du
boîtier et poussez-la, sans forcer, de façon à ce
qu'elle s'emboîte.
2.2 Le boîtier d’ambiance
et son socle
La porte est enlevée.
Dévissez la vis située juste au-dessus
du logement de la pile, puis séparez
les deux parties socle / boîtier.
2.3 Mise en place des piles
En cas de coupure secteur, STARBOX T01 conserve
toutes les informations nécessaires à la gestion
automatique (programmes, niveaux de confort)
grâce à une pile située dans le boîtier.
➊ Si la pile est usée, l'affichage de l'heure clignote.
➋ Procurez-vous une pile 9 volts de type 6LR61.
➌ Enlever la porte
La pile doit être changée appareil sous tension
➍ Retirez la pile usagée et insérez la pile neuve dans
son compartiment en respectant les polarités.
➎ Replacez la porte.
- 3 -
ou
3.2 Modification de la programmation hebdomadaire
L’ensemble des programmes a été enregistré dans l’appareil lors de la mise en service.
La séquence à suivre pour modifier la programmation est la suivante :
➊ Par appuis successifs sur l’une des touches ou vous sélectionnez la voie
d’automatisme ou la zone de chauffage / climatisation à programmer
➋ Par appuis successifs sur , choisissez le jour à programmer
➌ pour une heure de confort ou de marche (affichage “ “)
pour une heure d’économie ou d’arrêt (affichage “ “)
répétez l’opération pour chaque créneau horaire.
➍ pour valider et passer au jour suivant.
répétez les opérations ➌ et ➍ pour chaque jour.
Nota : La touche vous permet de recopier la programme saisi pour le jour suivant.
➎ Après l’attribution d’un programme au 7ème jour.
Retour à l’affichage normal.
4 - Températures
4.1 Réglage des températures Confort et Economie
Pour chacune des zones de chauffage ou climatisation,
vous pouvez modifier les températures de confort et d’économie
(de 5 à 30°C).
➊ Appuyez sur l’une des touches ci-contre pour sélectionner la température à modifier,
➋ ou pour modifier la valeur affichée
(ex : Consigne Confort ”HEAT” pour Z2)
= Confort, Eteint = Economie
➌ pour valider votre choix et passer à la zone suivante.
Nota : La touche vous permet de recopier la température
programmée pour la zone suivante.
o
- 5 -
2.4 Mise sous tension
A la mise sous tension de la centrale, celle-ci initialise toute
l’installation.
Tant que l’affichage indique aucune action
sur les touches n’est prise en compte.
L’initialisation dure environ 2 minutes.
Cette fonction permet de simplifier la configuration
de la centrale, car celle-ci détermine automatiquement
quels modules sont présents sur le bus.
9.1.3 Mise à l’heure
➊
Les chiffres des heures clignotent.
➋ pour régler l'heure.
➌
Les chiffres des minutes clignotent.
➍ pour régler les minutes.
➎
Le curseur du jour en cours clignote.
➏ pour régler le jour en cours.
➐
Retour à l'affichage normal et démarrage de l'horloge.
3 - Programmation
Pour chaque jour et pour chaque zone ou voie, vous devez composer un programme
personnalisé.
3.1 Déterminez vos besoins
Il est préférable de définir sa programmation hebdomadaire sur le papier
avant de l’enregistrer dans l’appareil.
ououou
- 4 -
6 - Suspendre la gestion automatique
6.1 Dérogation centralisée
La dérogation centralisée est effective jusqu’à la prochaine
commutation du programme.
Appuyez sur la touche correspondante pour effectuer la dérogation.
Pour annuler une dérogation en cours, appuyez à nouveau
sur la touche concernée.
Pour afficher l’ensemble des zones en dérogation centralisée,
appuyez sur la touche 12.
6.2 Dérogation locale
La dérogation locale s’effectue directement sur les modules pilotés.
Sa durée, pour chaque zone de chauffage, est déterminée lors de la mise en service
(2h, 4h, 6h, 8h, jusqu’à la prochaine commutation du programme ou dérogation interdite).
6.3 Mode Absence des zones de chauffage/climatisation
Lors d’une absence prolongée, vous pouvez programmer
une température (5° à 15°C) pour un nombre de jours
indéterminé ou réglable (1 à 99 jours).
➊ Appuyez sur :
L’inscription apparaît.
➋ Vous avez 2 possibilités :
1- Durée indéterminée
Les tirets disparaîssent.
L’affichage de la température clignote.
- 7 -

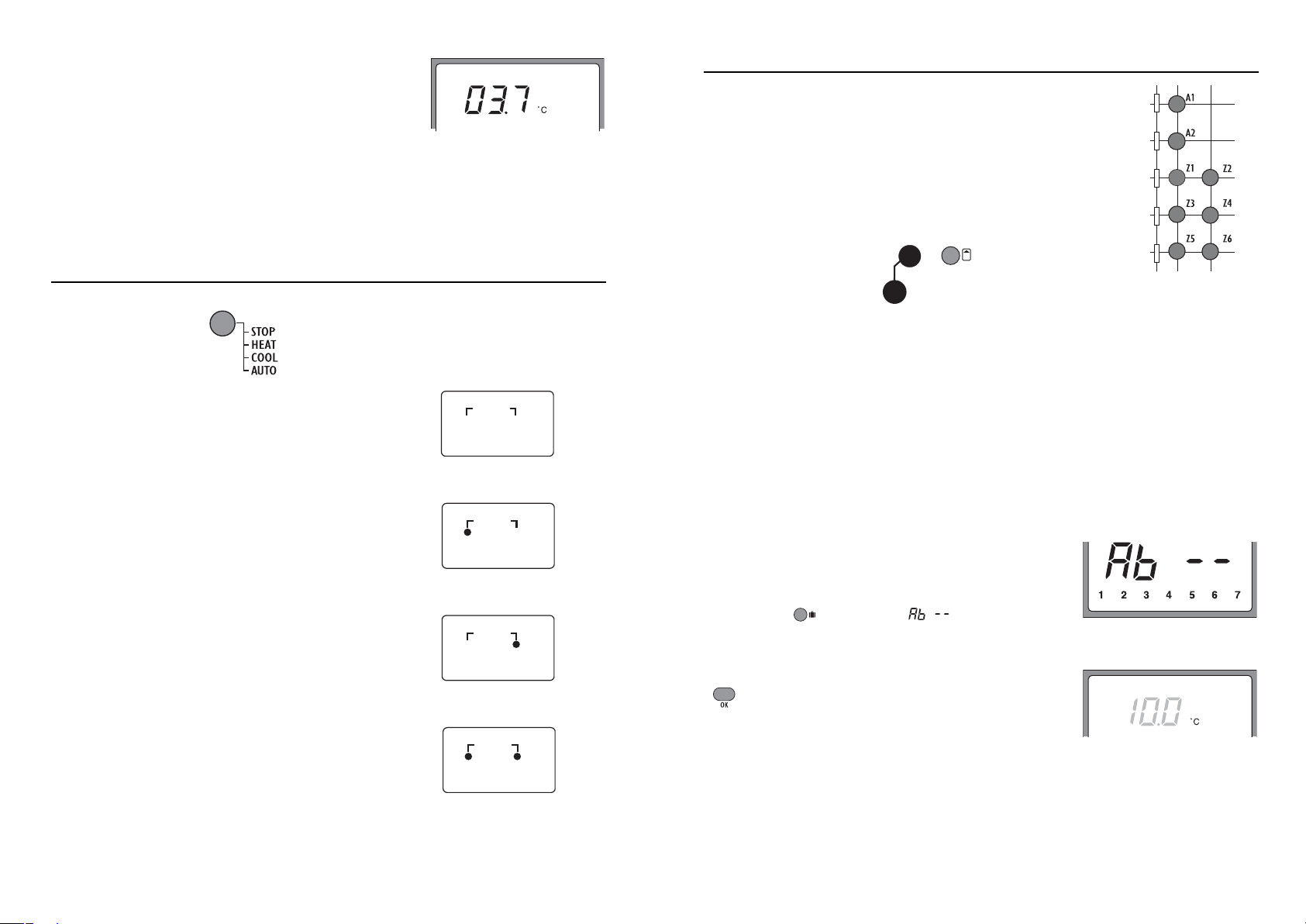

4.2 Température extérieure
La température extérieure est mesurée et transmise par
une sonde extérieure DELTA DORE via le Boîtier
technique pour gestion tarifaire et délestage).
En mode normal, la centrale affiche en permanence la
température extérieure mesurée.
Si la centrale affiche - - - - , elle ne reçoit plus l’information de présence de sonde.
Si la centrale affiche - 40.0°C, la sonde est coupée.
Si la centrale affiche 60.0°C, la sonde est en court-circuit.
5 - Mode de fonctionnement chauffage/Climatisation
Sélectionnez le mode fonctionnement par appuis successifs
sur la touche ci-contre.
Mode STOP
Mise à l’arrêt de toutes les zones de chauffage
ou climatisation.
Mode HEAT (Chauffage)
La régulation s’effectue dans chaque zone
selon les consignes ”HEAT” de la centrale.
Mode COOL (Climatisation)
La régulation s’effectue dans chaque zone
selon les consignes ”COOL” de la centrale.
Mode AUTO
La régulation s’effectue dans chaque zone
selon les consignes ”COOL” et ”HEAT” de la centrale.
- 6 -
12
AUTO
HEAT COOL
AUTO
HEAT COOL
AUTO
HEAT COOL
AUTO
HEAT COOL
• La carte contient déjà des informations
L’indication apparaît.
L’indication apparaît.
Procédez comme pour une carte vierge.
➍
Retour à l’’affichage normal
Les paramètres utilisateur :
• Températures Confort et Economie pour chacune des zones
• Programmation hebdomadaire
• Température d’absence
• Mode de fonctionnement
7.2 Mode Lecture des paramètres utilisateur (restitution)
➊ Insérez la carte (non vierge).
L’indication apparaît.
➋
Les paramètres contenus dans la carte
sont copiés dans l’appareil.
L’affichage défilant atteste du chargement.
Retour à l’affichage normal.
- 9 -
2 - Durée déterminée
pour régler le nombre de jours.
(Exemple : Départ le 10 Janvier, retour le 19,
indiquez 09 jours).
L’affichage du nombre de jours d’absence devient fixe.
L’affichage de la température clignote.
➌ pour régler la valeur de la température d’absence
(ex : 07°C)
➍
L’affichage devient fixe.
Le décompte des jours commence.
Pour annuler le mode absence
(ex : retour anticipé), appuyez sur la touche .
7 - La carte MEMOPUCE
La carte MEMOPUCE permet de sauvegarder les paramètres utilisateur ou installateur.
Elle permet aussi de verrouiller tout ou partie du clavier (voir guide d’installation).
Lorsque la carte est introduite dans l’appareil, vous pouvez :
- accéder à l’ensemble du clavier (déverrouillage si présence de la carte).
- enregistrer les paramètres de l’appareil vers la carte (Enregistrement).
- restituer les paramètres de la carte vers l’appareil (Lecture).
7.1 Mode enregistrement des paramètres utilisateur
➊ Vous venez de programmer votre appareil.
➋ Enlevez la porte coulissante et insérez la carte
➌ Appuyez sur la touche
• La carte est vierge
L’indication apparaît.
Les paramètres utilisateur contenus dans la
centrale sont copiés dans la carte.
L’affichage défilant atteste du chargement.
- 8 -
ou
ou
ou
